Утепление колодца из бетонных колец

Для владельцев личных загородных домов исправно работающая система подачи воды – важное условие комфортного проживания. Летом трудностей с водоснабжением дома не возникает, а в зимний период многие хозяева сталкиваются с проблемой замерзания колодца. При круглогодичном пребывании в загородном доме без центрального водоснабжения необходимо провести мероприятия по утеплению колодца.





Зачем нужен теплый бетонный колодец в зимнее время

Существует несколько причин, влекущих за собой проблемы подачи воды из колодца зимой:

  • водоносный слой располагается выше уровня промерзания грунта;
  • неправильная укладка водопроводных труб от колодца в дом;
  • монолитные бетонные кольца обладают высокой теплопроводностью и легко пропускают низкие температуры.

Высокий уровень грунтовых вод неизбежно приводит к промерзанию колодца и образованию ледяной пробки. Толщина льда может составлять полметра, а если колодец неглубокий, то вода замерзнет до самого дна. Удаление пробки сложный и трудоемкий процесс. Если этого не делать, то глыба льда, частично подтаяв весной, способна повредить шахту колодца при падении.

В морозные зимы бетонные кольца могут изменять свое положение относительно друг друга, на них образуются трещины и деформации. Цементные стяжки между кольцами разрываются. Необратимо разрушается гидроизоляционный слой. Всему виной давление льда на стенки колодца.

Как утеплить колодец самостоятельно

Последствия негативного влияния низкой температуры на состояние колодца можно избежать, если произвести утепление гидротехнического сооружения. Сделать это самостоятельно может каждый домовладелец. Необходимые для обустройства колодца материалы легко приобрести в любом строительном магазине.

Изготовление крышки для колодца

Утепленная крышка не позволит температуре воды в колодце опуститься ниже ноля градусов и не даст образоваться корке изо льда. Этапы изготовления крышки для колодца такие:

  1. Приобрести фанеру (можно доски), плотный утеплитель (например, пенополистирол), пену для монтажа, проволоку, пленку для гидроизоляции и отрезок трубы из пластика диаметром 50 мм.
  2. Из фанеры или из хорошо подогнанных друг к другу досок выпилить два щита. Диаметр щитов меньше внутреннего диаметра кольца колодца на 30 мм.
  3. Один из щитов плотно обернуть гидроизоляционной пленкой, для предотвращения гниения дерева. К оборотной стороне прикрепить с помощью монтажной пены пенополистирол.
  4. Соединить конструкцию со вторым щитом.
  5. Выполнить сквозное отверстие и вставить в него отрезок трубы. Это необходимо для вентиляции.
  6. Установить проволоку для поднимания и фиксации крышки.

Важно! Крышка обязательно располагается ниже точки замерзания грунта!

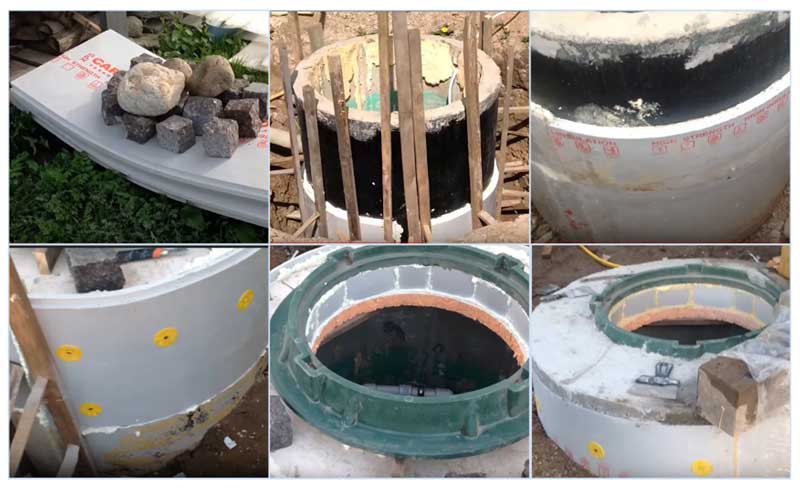

Наружное утепление колодца

Распространенным вариантом защиты колодца от промерзания является утепление бетонного кольца пенополистиролом. Порядок действий следующий:

  1. Необходимо заготовить утеплитель (пенополистирол), пленку для теплиц, клей для монтажа утеплителя, проволоку, грунтовку, монтажную пену и отделочные материалы.
  2. Узнать насколько глубоко промерзает почва, т.к. обязательным условием будет укладка утеплителя на полметра ниже.
  3. Вдоль наружной окружности колодца выкопать траншею.
  4. Поверхность бетонного кольца зачистить от налипшей грязи.
  5. Очищенную поверхность необходимо обработать грунтовкой и/или обмотать пленкой.
  6. Нарезать из утеплителя заготовки. Для плотной подгонки желательно делать скос по длинной стороне листа.
  7. На обработанную поверхность наклеить пенополистирол, начиная с нижнего ряда.
  8. Стянуть утеплитель по окружности проволокой для дублирующей фиксации.
  9. Стыковочные щели между заготовками заполнить монтажной пеной.
  10. Укрыть пенополистирол декоративным материалом для защиты от разрушающего воздействия ультрафиолетовых лучей.
  11. Из вынутого грунта сформировать отмостки шириной в полметра.

Утепление колодца гарантирует положительную температуру воды на протяжении всего года и поможет избежать разрушения конструкции под влиянием холода. Бесперебойная поставка воды в дом будет осуществляться круглогодично, даже в самые лютые морозы.

причины замерзания и необходимые материалы

На чтение 9 мин Просмотров 95 Опубликовано Обновлено

Бетонные колодцы необходимо утеплять еще на этапе строительства, вне зависимости от их назначения. Неутепленные сантехнические, технические или водяные колодцы будут промерзать, что приведет порче оборудования, трубопровода, невозможности использования коммуникаций при сильных морозах. Чтобы эффективно выполнить утепление колодца из бетонных колец, необходимо подобрать подходящий теплоизолирующий материал и соблюсти технологию его монтажа.

Функциональное назначение колодцев

Неглубокие колодцы, шахта которых расположена выше уровня промерзания грунта, подлежат утеплению

Колодцы из бетонных колец сооружают для разных целей. Из-за специфики бетона, обладающего высокой теплопроводностью, они промерзают при низких температурах. По функциональному назначению различают конструкции:

  • Для водоснабжения. Необходимы там, где отсутствует центральное водоснабжение. В грунте делают углубление до водоносного слоя, обсадку шахты выполняют бетонными кольцами.
  • Технические. В шахте, защищенной от обвала грунта бетонными кольцами, размещают оборудование. Например, оборудуют кессон для скважины.
  • Сантехнические. К ним относят септики из бетонных колец для дачи или дома. В шахту также устанавливают кольца, на дно насыпают дренажный слой и отводят в эту яму канализационные стоки.

Неглубокие колодцы, расположенные выше уровня промерзания грунта, следует утеплять максимально качественно, даже если это сухая техническая шахта. Ресурс оборудования, работающего при низких минусовых температурах, снижается. Если техника или зеркало воды располагаются ниже уровня промерзания грунта, острой необходимости в утеплении нет.

Причины замерзания

Бетон имеет высокую теплопроводность и быстро промерзает с наступлением холодов

Когда центральное водоснабжение было редкостью, колодцы для водоснабжения делали из дерева.

Теплопроводность у этого материала ниже, чем у бетона, поэтому они не промерзали даже при длительных морозах. Бетон отличается высокой теплопроводностью, поэтому бетонные кольца промерзают, как и окружающий их грунт. К тому же над колодцами зачастую строились домики из дерева, которые препятствовали прямому контакту морозного воздуха и воды. Разница между температурой воды и воздуха составляла до 30°C.

Будет ли промерзать неутепленная шахта, зависит также от глубины промерзания грунта, характерной для данного региона. В южных регионах проблема менее актуальна, поскольку здесь глубина промерзания составляет не более 0,5 м. В умеренных широтах почва в зимний период промерзает уже на глубину до 1,5 м, в северных – еще глубже, поэтому жителям этих регионов необходимо позаботиться о качественном утеплении.

Способы утепления своими руками

Слой утеплителя должен располагаться на 1 м ниже уровня промерзания грунта

Если работы по теплоизоляции не были произведены на этапе строительства, перед непосредственным утеплением необходимо выполнить ряд подготовительных действий: вырыть вокруг колодца траншею такой ширины, чтобы удобно было монтировать теплоизоляционные материалы.

Глубина траншеи должна превышать расчетную глубину промерзания примерно на 1 м.

Утепление колодца из бетонных колец выполняют различными способами. Чтобы избежать масштабных земляных работ, порой ограничиваются строительством деревянного домика, располагающегося над шахтой, изготовлением крышки или отделкой оголовка теплоизолирующим материалом. Подземное утепление наиболее эффективно, но трудоемко.

Наружное наземное утепление

К наружному наземному утеплению относится теплоизоляция цоколя (верхнего бетонного кольца) и отмостки. При утеплении цоколя желательно немного углубиться в грунт, вырыв траншею до 1 м глубиной и шириной 30 см.

  1. Стенки очищают от грунта.
  2. Обрабатывают цоколь снаружи обмазочной гидроизоляцией.
  3. Утеплитель для колодца нарезают полосками или используют скорлупу соответствующего диаметра.
  4. Оклеивают цоколь по периметру с помощью фасадного клея, монтажной пены.
  5. Окрашивают цоколь масляной краской.
  6. Поверх закрепляют мембрану, пленку, рубероид или другие материалы с водоотталкивающими свойствами.
  7. Между утеплителем и стенками шахты засыпают дренаж – керамзит, щебень, гравий. Эти материалы также эффективны в роли теплоизоляторов.
  8. Сверху делают грунтовый слой толщиной 25-30 см.
  9. Облицовку оголовка выполняют кирпичом, плиткой, камнем, деревянными досками.

Отмостку выполняют на высоту 20 см путем заливки бетона вокруг колодца. Застывший бетон отделывают облицовочными материалами.

Наружное подземное утепление

Примеры надземного и подземного наружного утепления колодцев из бетона

Подземное теплоизолирование включает утепление всей подземной части сооружения. Особенно важно качественно утеплить на зиму колодец из бетонных колец выше уровня промерзания грунта. Для устройства теплоизоляции потребуются:

  • утеплитель;
  • монтажная пена;
  • грунтовка для бетона;
  • жидкая гидроизоляция;
  • полиэтиленовая пленка;
  • проволока;
  • клей строительного назначения;
  • отделочные материалы.

Поэтапно выполняют все необходимые работы по следующей схеме:

  1. Роют траншею, глубина которой на 0,5 м превышает глубину промерзания грунта.
  2. Бетонные кольца очищают от грунта, покрывают снаружи грунтовкой и гидроизоляцией.
  3. Оклеивают кольца полосками утеплителя снизу вверх, следя за тем, чтобы зазоры были минимальными. Для наклеивания можно использовать жидкий пенопласт.
  4. Теплоизоляционный материал должен оказаться выше оголовка на 10-15 см.
  5. Стыки утеплителя заполняют полиуретановой монтажной пеной.
  6. Обматывают утеплитель рулонной гидроизоляцией. Закрепляют ее проволокой или капроновым шнуром.
  7. Засыпают траншею дренажом: керамзитом вперемешку с гравием.
  8. Устраивают отмостку шириной от 0,5 м из бетона или глины. Толщина бетона – 20 см, глины – 40 см.
  9. Если будет устанавливаться домик для колодца, заливают фундамент.

Рекомендуется отделать оголовок декоративным материалом, установить колодезный домик, утеплить крышку.

Утепление внутренней части

Утепление крышки колодца пеноплексом

Утепление изнутри выполняют для сухих колодцев из бетонных колец, т.е. технических. В водяной шахте внутреннее утепление сводится к изготовлению крышек, которые устанавливаются в ствол. Изготавливают две крышки, которые закрепляют на некотором расстоянии друг от друга. За счет воздушной пробки они блокируют холодный воздух и защищают от промерзания.

Порядок изготовления:

  1. Берут фанеру толщиной 15 мм, вырезают из нее два круга диаметром на 3-5 см меньше, чем внутренний диаметр бетоны колец.
  2. Нижнюю поверхность обрабатывают масляной краской и закрывают толстой полиэтиленовой пленкой.
  3. В крышке проделывают вентиляционное отверстие под диаметр пластиковой трубы (до 5 см).
  4. Утепляют крышку колодца пенопластом или пенополистиролом толщиной не менее 50 мм.
  5. По бокам устанавливают два кольца, к которым привязывают капроновый шнур.
  6. В стык между бетонными кольцами на уровне примерно 1 м от зеркала воды вделывают металлические скобы, изготовленные из прута толщиной более 10 мм.
  7. Устанавливают крышку на скобы.
  8. Шнур закрепляют.
  9. Таким же образом устанавливают вторую крышку.

Этот способ эффективный, но неудобный при частом использовании колодца, потому что каждый раз необходимо снимать крышки, чтобы набрать воды.

Лучшим вариантом является полное утепление наружной части колодца на глубину, превышающую уровень промерзания грунта. Если дополнительно установить деревянный домик, колодец не промерзнет даже при самых сильных и долгих морозах.

Материалы для утепления колодцев

Ассортимент теплоизоляционных материалов представлен утеплителями с разными свойствами.

Пенополиуретан

Пенополиуретан наносится в теплое время года на слой грунтовки для хорошей адгезии

Пенополиуретан гарантирует высокую степень теплоизоляции, устойчив к влажности, не интересен насекомым. Срок службы составляет не менее 50 лет. Недостатков у него всего два: сложная технология нанесения и высокая стоимость. Выпускается в виде жидкого состава в баллонах и в виде смеси, которую перед нанесением необходимо разводить, согласно инструкции производителя. Для работы потребуется распылительное оборудование. Покрытие заполняет все щели и выемки, не образуются стыки, которые могли бы служить мостиками холода. Перед нанесением пенополиуретана бетонную поверхность следует обработать грунтовкой, а наземную часть колодца после окончания работ покрыть краской для наружных работ. На воздухе покрытие из пенополиуретана схватывается уже через несколько минут, полностью затвердевает за 4-5 часов.

Наносить пенополиуретан можно только в температурном диапазоне от +15 до +30°C.

Пенополистирол

По своим свойствам пенополистирол напоминает пенопласт, но его теплопроводность ниже, а устойчивость к нагрузкам выше. Кроме того, он не деформируется под воздействием слоя грунта, устойчив к плесени и коррозии, служит более 25 лет. Пенополистирол отечественного производства Пеноплекс, URSA, Техноплекс, Тензиплекс обойдется дешевле, чем аналогичный импортный утеплитель, однако на 20-30% дороже, чем пенопласт. Стыки утеплителя обязательно задувают монтажной пеной и обматывают установленный утеплитель рулонной гидроизоляцией.

Для утепления колодца рекомендуется использовать плиты шириной 30 см. Их можно плотнее уложить по кругу. Если утепляется наружная часть, для более прочного крепления утеплителя используют скобы.

Пенопласт

Колодец в пенопластовой скорлупе нужно покрасить или покрыть штукатуркой

Пенопластом можно утеплять колодец как на этапе строительства, так и после. Этот материал демонстрирует высокую сопротивляемость деформации, низкую степень водопоглощения. По стоимости пенопласт наиболее доступен из всех теплоизоляционных материалов, его просто устанавливать. Однако некачественный утеплитель при высоких температурах выделяет стиролы – токсичные вещества, отравляющие окружающую среду. Еще один недостаток в том, что к пенопласту неравнодушны насекомые и грызуны.

Пенопластовый утеплитель выпускается в виде скорлупы, которая идеально подходит для утепления бетонных колодцев, поскольку ее диаметр совпадает с кольцами наиболее популярных размеров.

Инструкция по монтажу:

  1. Стенки колодца очищают от мусора и грунта.
  2. Утеплитель монтируют на фасадный клей, при необходимости укрепляя его дюбель-гвоздями.
  3. Выполняют пароизоляцию.
  4. Закапывают траншею.

Дерево

Дерево как утеплитель в виде сруба с крышкой

Массив дерева используют для утепления наружной части колодца. Самостоятельный способ – сооружение сруба, который устанавливают, как домик. Между стен можно закрепить колодезный ворот.

Минеральную вату для утепления бетонных колодцев не используют, что объясняется ее низкими водоотталкивающими свойствами. Набирая влагу, материал перестает работать как теплоизолятор. Можно использовать природные материалы: керамзит, льняную паклю, солому.

Утепление крышки колодца и труб

Теплоизоляция крышки увеличивает общую эффективность защиты от промерзания. Рекомендуется изготовить деревянную крышку для колодца из фанеры или плотно подогнанных деревянных досок. Ее делают из двух слоев материала толщиной не менее 18 мм, между ними прокладывают утеплитель. Правильнее всего использовать для этой цели пенопласт и пенополистирол. Железобетонную крышку тоже нужно утеплить. Теплоизолятор крепят дюбель-гвоздями по бетону или клеем для наружных работ.

Необходимо позаботиться об утеплении водопроводной трубы на подачу, канализационной трубы, места входа трубы в дом. Для этой цели используют скорлупу ППУ, нагревательный кабель.

Утепление колодца из железобетонных колец необходимо выполнять даже при использовании его в теплое время года. Вода при замерзании расширяется, из-за чего смещаются, расходятся или трескаются бетонные кольца. Также при промерзании разрушаются шланги, трубы, сокращается срок службы оборудования. Благодаря широкому ассортименту теплоизоляционных материалов можно подобрать утеплитель, подходящий по свойствам и по цене.

Утепление колец бетонного колодца: способы термоизоляции, выбор материала для утепления | ВодаСовет — водоснабжение дома

Колодцы на дачах и на территории частных домовладений нужно обязательно утеплять на зиму, чтобы защитить воду от замерзания и продлить эксплуатацию оборудования и трубопроводов водоснабжения. Своевременное утепление колодца из бетонных колец поможет избежать неприятностей с поломкой насоса и спасет трубы от размораживания.

Термоизоляция в чем польза

Главное преимущество теплоизоляции колодца из бетонных колец – сохранность воды и оборудования, с помощью которого производится ее подача в дом. Она необходима даже в том случае, если колодец используется только в дачный сезон.

Когда утепление необходимо

Любой колодец необходимо утеплять не только для предотвращения замерзания воды. Иногда утепление требуется для защиты конструкции от попадания снега, мелкого сора (листьев и веток) и перепадов температур.

Следует помнить, что термоизоляция нужна, когда поверхность водного зеркала находится выше уровня промерзания грунта. В противном случае утепление может не понадобиться – вода не замерзнет и это не приведет к поломке насосного оборудования.

Способы термоизоляции

Существует 2 варианта утепления:

  • установка утеплителя изнутри;
  • утепление снаружи.

В первом случае утепляют стенки колодца, во втором теплоизоляции подвергаются все его части (шахта, оголовок, отмостка).

Дополнительный способ – устройство домика своими руками. В этом случае сооружается деревянный сруб, который «надевается» на шахту колодца.

Утепление цоколя и отмостки

Этот вариант относится к наружным утеплительным работам и считается трудоемким, хотя и защищает воду из скважины от замерзания. Для этого требуется утеплить верхнее бетонное кольцо (цоколь) и подземную часть на глубину промерзания грунта.

Пошаговая инструкция по утеплению заключается в следующем:

  • По всему периметру окапывается колодец. Размер траншеи принимается 0,3 м шириной и 1-1,2 м глубиной.
  • Бетонные кольца очищаются от налипшего грунта.
  • Стенки обрабатываются гидроизоляционным материалом.
  • Утеплитель нарезается на полосы и оклеивается по внешнему кругу. Оклейку можно произвести своими руками с помощью монтажной пены.
  • Производится защита утеплителя: поверхность окрашивается масляной краской, затем оборачивается водоотталкивающим материалом (плотная пленка, мембраны или рубероид).
  • Засыпается дренаж между стенками траншеи. Это может быть крупный гравий, керамзит, щебень – все материалы являются хорошими теплоизоляторами.
  • Поверх дренажа укладывается слой грунта высотой 25-35 см. Он будет предотвращать проникновение влаги в теплоизоляцию.
  • Оголовок облицовывается отделочным материалом – кирпичом, плиткой, натуральным или искусственным камнем. Хорошим теплоизолятором станет дерево.
  • На колодец устанавливается утепленный люк.

Эффективным методом утепления является устройство отмостки: вокруг колодца заливается бетон на высоту слоя в 20 см, после его застывания поверхность облицовывается камнем или плиткой.

Еще один вариант для защиты – теплоизоляционный пенополиэтилен с покрытием из фольги. Для герметичности стыки между плитами утеплителя необходимо задуть монтажной пеной.

Утепление крышки

Утепление люка является таким же важным, как и теплоизоляция самого колодца. Ее рекомендуется устанавливать в зависимости от уровня воды – как минимум, на глубину от 1 до 1,2 м ниже верхней отметки оголовка.

В качестве теплоизолятора можно использовать пенопласт с двумя слоями фанерного листа или изготовить крышку из дерева. Ее необходимо оборудовать ручками для удобства движения.

Реже используются железобетонные люки – при этом следует помнить, что их тоже необходимо утеплять, например, слоем пеноплекса или пенополистирола. Утеплитель должен фиксироваться с внутренней стороны крышки с помощью клея по бетону и дополнительно крепиться дюбель-гвоздями.

Для изготовления люка из фанерного листа своими руками понадобятся следующие материалы и инструменты:

  • фанерные листы толщиной 15 мм;
  • лист утеплителя толщиной от 50 до 75 мм;
  • отрезок трубы из пластика длиной до 0,5 м и диаметром 30-50 мм;
  • ножовка по дереву;
  • крепежные изделия;
  • 4 арматурных стержня диаметром 5-7 мм;
  • рулетка, карандаш;
  • дверные скобы для ручек и шнур.

Пошаговые действия следующие:

  • Из фанерных листов вырезаются 2 круга диаметром на 3-5 см меньше колодезного кольца. Это необходимо для того, чтобы оставался небольшой зазор для удобства накрывания колодца.
  • Листы обрабатываются антисептической пропиткой от грибкового поражения и образования плесени от конденсата. Вместе с пропиткой можно использовать масляную краску и дополнительно обшить их полиэтиленовой пленкой.
  • В листах параллельно вырезаются отверстия под трубу – она будет играть роль вентиляции и предотвратит образование затхлого запаха из-за закупоривания колодца.
  • Между листами прокладывается утеплитель того же диаметра, что и люк.
  • По краям крепятся скобы, к которым привязывается шнур – с его помощью впоследствии на поверхность будет вытягиваться крышка.

Для того чтобы колодезный люк способствовал хорошей защите воды от замерзания, его понадобится установить следующим образом:

Теплая крышка для колодца.

  • На отметке в 1-1,5 м над поверхностью воды изнутри между бетонных колец встык ввинчиваются арматурные стержни, предварительно согнутые в форме подковы. Они будут выполнять роль кронштейнов, на которые опустится люк.
  • Шнур, с помощью которого будет подниматься люк, должен быть зафиксирован наверху.

Для улучшения изоляционных свойств можно установить таким же образом еще один люк на расстоянии до 2 м от края шахты. Между крышками должен оставаться воздушный зазор – с его помощью обеспечится термоизоляция воды.

Наружное утепление колодезной шахты

Наружное утепление может быть наземным и подземным. В первом случае теплоизоляционный материал монтируется на стенки колодца над поверхностью земли, поверх которого укладывается облицовка. Во втором случае стенки утепляют на глубине от 1 до 1,5 м ниже отметки промерзания грунта. Такой способ является более эффективным и исключает замерзание воды даже при самых низких температурах.

Для него понадобятся следующие материалы и инструменты:

  • утеплитель;
  • плотная полиэтиленовая пленка;
  • грунтовка по бетону;
  • гидроизоляционная пропитка;
  • строительный клей;
  • строительная пена;
  • проволока;
  • материалы для отделки.

Подземное утепление колодезной шахты можно выполнить следующим образом:

  • Определяется уровень промерзания грунта. Теплоизоляционный материал следует укладывать на 0,5 м глубже (или еще ниже, чтобы повысить эффективность изоляции).
  • Вокруг колодезной шахты роется траншея на эту величину. Например, если глубина промерзания грунта равна 1,2 м, то глубина траншеи должна составить минимум 1,7 м.
  • Стенки бетонных колец очищаются от земли и грунтуются. Дополнительно бетонную поверхность желательно гидроизолировать пропиткой.
  • Нарезанными пластами утеплителя оклеивают колодец. Оклейку рекомендуется производить рядами снизу вверх. При этом следует учесть, что теплоизоляцию желательно вывести выше оголовка на 10-15 см – для того, чтобы сверху можно было уложить колодезную крышку.
  • Теплоизолятор закрепляется проволокой, стыки задуваются строительной пеной. Отдельно утепляется место врезки трубопровода в бетонный колодец.

Завершающими шагами утеплительного процесса являются отделка колодца и устройство отмостки шириной не менее 0,5 м. Если дополнительно требуется устройство домика для колодца, то вокруг шахты необходимо устроить фундамент.

Кроме изоляции колодца необходимо изолировать и соединения трубопроводов:

Лучшие термоизоляторы

Пенополистирол.

По своим теплофизическим характеристикам и доступности, лучшими теплоизоляционными материалами являются: пенопласт, пенополистирол, рубероид, пленка, сегменты из пенополиуретана или жесткого пластика.

Еще одним недорогим термоизолятором является пенофол – утеплитель с фольгированной поверхностью. Его достоинство в легкости монтажа, а недостаток – неустойчивость к механическим повреждениям.

Более дорогие варианты – массив дерева, кирпич, но в этом случае можно получить с утеплением и декорирование колодезной шахты.

Что делать если вода в колодце замерзла

Если зима выдалась особенно холодной, а теплоизолировать колодец по каким-то причинам не удалось, вода обязательно замерзнет. В этом случае самым простым решением станет откладывание работ по утеплению до размораживания льда.

Однако можно попробовать возобновить подачу воды в дом следующими способами:

  • Если замерз только верхний слой, то можно разбить тонкую корочку киркой или лопатой, после чего необходимо накрыть колодец крышкой, которую обязательно следует утеплить.
  • Если колодец обледенел, но вода не замерзла, а подача ее все равно прекращена, проблема может быть в замерзших трубопроводах. Можно попробовать прогреть водопровод горячей струей строительного фена. Трубам тоже потребуется хорошая теплоизоляция.

Если же вода в колодце замерзла настолько, что ни один из способов не сработал, то выход один: дожидаться оттепели. Как только придет потепление, рекомендуется сразу обкопать колодец и утеплить стены. Со временем лед оттает и водоснабжение дома возобновится.

В случае, когда дачный участок посещается посезонно, тщательное утепление колодца на зиму своими руками не требуется. Однако нелишне будет подготовить колодец к зимовке: откачать воду, почистить и обработать дезинфицирующим средством стенки и укрыть на зиму крышкой с утеплением. Дополнительно рекомендуется застелить оголовок пленкой – такой способ убережет насосное оборудование от замерзания и поломки.

Источник: https://vodasovet.ru/scvazhina/uteplenie-kolets-betonnogo-kolodtsa

Как утеплить колодец из бетонных колец

В том случае, когда проживание в загородном доме планируется всесезонно, а зима в регионе сурова и морозы опускаются намного ниже -50С, владелец автономного источника водоснабжения, в преддверии холодного времени года, начинает задумываться о том, как утеплить колодец из бетонных колец, чтобы предотвратить замерзание воды внутри шахты. Подобная проблема особенно актуальна для тех гидротехнических сооружений, уровень стояния воды в которых находится выше отметки промерзания грунта, что гарантированно приведет к замерзанию не только линзы, но и толщи источника, став следствием разрушения колодца.

Когда и как следует утеплять колодец

Содержание того, как следует утеплить колодец из бетонных колец от окружающей среды, определяется рядом факторов, которые в совокупности приводят к замерзанию воды внутри шахты, а именно:

  • глубина промерзания грунта относительно поверхности;
  • максимальная отметка стояния воды в колодце;
  • минимальная температура самой холодной пятидневки.

Разница в несколько метров между уровнем линзы и отметкой промерзания грунта будет достаточной для того, чтобы вода не замерзла, если свободная конвекция воздуха в колодце перекрыта утепленной крышкой или перегородкой. Если устье шахты открыто для естественной конвекции, то, в сочетании с промерзанием грунта и бетонных колец, это может стать причиной замерзания воды на глубине до 10 – 15 метров, так как в силу естественного движения воздушных потоков, наименее нагретый слой всегда будет внизу.

Когда расстояние между уровнем стояния воды в колодце и глубиной, на которой земля имеет температуру ниже 00С, составляет менее 1 метра, то устройство крышки или перегородки в шахте, не спасет ситуацию, если утепление колодца не будет выполнено в виде наружной теплоизоляции на глубину, превышающую отметку промерзания на 20 – 30 см.

Утепляющая крышка для оголовка колодца, станет препятствием на пути морозного воздуха, стремящегося заместить теплый поток от слоя воды, но не предохранит от промерзания колец от устья до глубины мерзлоты почвы в конкретном регионе.

Воздействию наиболее низкой температуры подвергается оголовок колодца, в результате чего остывает воздух в шахте и даже разница уровней воды и промерзания, превышающая 1 метр, не является гарантией того, что водозабор не покроется слоем льда. Во избежание такого развития событий следует выполнить:

  • утепление оголовка колодца на зиму;
  • устройство теплоизолированной перегородки внутри шахты.

Как перекрыть шахту

Перекрытие сечения шахты на той или иной высоте позволяет предотвратить поступление холодного воздуха внутрь и сохраняет положительную температуру, а сделать это можно одним из следующих способов:

  • утеплением крышки устья;
  • укладкой промежуточной плиты на требуемом уровне;
  • обустройством утепленной перегородки на заданной высоте.

Перед тем, как утеплить колодец на зиму, следует определиться с высотой укладки промежуточной плиты или перегородки, которые могут размещаться:

  • на уровне земли, избавляя от необходимости утепления оголовка колодца;
  • на 10 – 20 см ниже отметки промерзания, при этом дальнейшее утепление колодца своими руками можно не проводить.

Утепление крышки

Утепленная крышка для устья колодца изготавливается из существующей, для чего следует сделать следующее:

  1. Вырезать из пенопласта толщиной 50 – 80 мм два полукруга, диаметр которых должен быть меньше внутреннего сечения шахты колодца на 10 – 15 мм.
  2. Наклеить вырезанный утеплитель на полвины крышки колодца и обернуть двухслойной полиэтиленовой пленкой, плотно обтянув утеплитель и зафиксировав гидроизоляцию при помощи мебельного степлера.

Предусмотренного сантиметрового зазора, будет достаточно чтобы складки пленки не мешали крышке закрываться и послужат вентиляционным зазором, благодаря которому вода не застоится.

Укладка бетонной крышки

Применение стандартной железобетонной крышки колодца с отверстием под люк, подразумевает применение грузоподъемной техники, так как потребуется выполнить последовательность действий:

  • предварительно пробурить в колодезной крышке отверстие диаметром 32 – 50 мм, закрепив с нижней стороны воротник гильзы, которая должна выступать над верхней поверхностью на 100 мм и быть снабженной фланцем или резьбой;
  • демонтировать необходимое число колец;
  • выполнить укладку и фиксацию плиты с отверстием для люка;
  • смонтировать кольца в обратном порядке;
  • установить и закрепить люк с откидывающейся крышкой и высотой горловины 50 – 80 мм;
  • уложить утеплитель сверху бетонной перегородки, оставив зазор в 10 мм до уровня горловины люка;
  • выполнить заливку утеплителя при помощи гидроизолирующей смеси;
  • установить на фланец или при помощи резьбовой муфты дыхательную трубу, имеющую на конце отвод, предохраняющий от попадания внутрь мусора.

Устройство перегородки в шахте

Утепление колодца на зиму можно выполнить в виде съёмной перегородки, которая изготавливается своими руками из подручных материалов, выполнив следующие операции:

  1. Из фанеры толщиной 5 – 10 мм вырезаются четыре полукруга, диаметр которых должен быть меньше внутреннего сечения колодца на 10 – 20 мм.
  2. Из полиэтилена вырезаются четыре круга диаметром, превышающим размер принятый для фанеры на 40 – 50 мм, чтобы обеспечить нахлест при оборачивании;
  3. Обернуть фанерные заготовки гидроизоляцией, тщательно обтянув и скрепив при помощи мебельного степлера.
  4. Вырезать две полуокружности из утеплителя, приняв в качестве шаблона фанерные заготовки, к двум из которых их следует приклеить.
  5. Уложить сверху оставшиеся заготовки из фанеры, выполнить несколько сквозных отверстий диаметром 5 – 6 мм и выполнить стяжку заготовок при помощи болтов и гаек.
  6. Торцевые поверхности следует обернуть полосой полиэтилена или резины соответствующей ширины, закрепив их к торцам фанерных листов при помощи мебельного степлера.

Готовые половины теплоизолирующего щита, могут быть уложены на штыри, закрепленные в теле шахты (при их наличии), или подвешены при помощи тросов, цепей или веревок на требуемой высоте. Соединив половины щита на шарнирах можно совместить следующие функции:

  • при опускании производится складывание щита пополам, для удобства;
  • когда достигнута требуемая отметка, потянув за тросы, закрепленные к щитам, можно разложить щит и перекрыть сечение полностью.

Наружное утепление

Более сложным, но и более надежным решением того, как можно утеплить колодец на зиму выполнив работу своими руками, является изоляция наружной поверхности шахты. Для этого потребуется сделать следующее:

  1. Отрыть траншею шириной не менее 200 мм вокруг колодезной шахты на 300 мм глубже отметки промерзания грунта.
  2. Уложить, обернуть или нанести распылителем (утепление ствола колодца пенополистиролом) теплоизоляцию на поверхность колец, зафиксировав их проволочной стяжкой из цветного металла.
  3. Обернуть теплоизоляцию водоотталкивающим материалом на основе полиэтилена или битумизированной бумаги.
  4. Произвести обратную засыпку и уплотнение грунта.

Выбирая, чем снаружи утеплить колодец можно выбрать пенопласт, полистирол, пенополиуретан или пенофол. Утеплитель может быть выполнен в виде полуколец с замками, нарезан полосами, нанесен распылителем или представлен рулонным материалом.

Читайте также:

Как утеплить колодец из бетонных колец: материалы

Чтобы морозы не разрушили монолитные элементы конструкции источника питьевой воды, придется утеплить колодец из бетонных колец. Промерзание почвы достигает большой глубины, а строительные материалы шахты разрушаются от воздействия температур. Кроме того, скважина зачастую снабжена водопроводной техникой и коммуникациями, которые могут выйти из строя.

Когда нужно утеплять?

Когда-то колодцы строили с древесного материала. Такое сооружение не разрушалось под воздействием мороза, вода в нем не замерзала. Современное строительство использует бетонные круги, которые отличаются проводимостью тепла. Это значит, что скважина будет промерзать настолько, насколько подвержен холоду грунт. Не имеет значения, из чего построен колодец и какими системами оснащен, его нужно утеплять. Исключение составляет колодец из дерева, надобности утеплять его нет, поскольку у древесного материала низкая теплопроводность. Температура воды ниже 0 не опуститься. Еще стоит обратить внимание на глубину, если граница промерзания находится в высоких слоях почвы, то источник не замерзнет, и утеплять нужно только верхнюю часть скважины и находящиеся там коммуникации. А вот кирпичные, бетонные и железобетонные конструкции утеплять обязательно, вода в них рискует покрыться льдом.

Что будет без изоляции?

Без утепления колодца возможны негативные последствия, в виде поломки электро насоса и отсутствия воды в доме.

Игнорирование этого вопроса повлечет за собой неприятные последствия, и это не только отсутствие воды в доме на протяжении некоторого срока. Если в скважине смонтирован электро насос с водопроводными трубами и специальной насосной станцией, то низкие температуры образуют внутри системы ледяную пробку, которая приведет к поломке дорогостоящего оборудования и к разрывам в коммуникациях. Подобный ремонт возможно провести только в теплую пору. При морозах из-за расширения жидкости начинается деформация и разрушения бетонных колец и мест соединения между ними. Весной в образованные трещины устремятся талые и грунтовые воды, усиливая механическое и химическое давление на сооружение и вызывая загрязнение источника вредными веществами.

Материалы

В качестве утеплителя бетонной шахты используют:

НазваниеХарактеристикаПлюсыМинусы
ПенопластСинтетический теплоизоляционный полимерВысокая теплопроводностьРазрушается насекомыми и грызунами
Низкое водопоглощение
Простота монтажа
Небольшая стоимостьПод воздействием высоких температур выделяет токсические вещества, которые загрязняют грунт
Выпускается в виде полукруглых заготовок, совпадающих с размерами колец
Экструдированный пенополистиролМодифицированный пенопластВысокий уровень теплопроводностиНа 20—30% дороже пенопласта
Лучше защищает от мороза
Не подвержен воздействию агрессивной среды
Выдерживает механические нагрузки
Долговечность — срок эксплуатации до 25 лет
Ячеистые полимерыРулонные самоклеящиеся полимерные материалыВлагоустойчивостьВысокая стоимость
Высокий уровень теплопроводности
Хорошая пластичность
Нетоксичность
ПенополиуретанРаспыляемое веществоВысокая теплоизоляцияНанесение выполняется специальной техникой
Влагоустойчивость
Не подвержен воздействию агрессивной средыВысокая стоимость
Не разрушается вредителями
Долговечность — срок эксплуатации до 50 летТемпературный диапазон применения от +15 °C до 30 °C

Методики утепления

Наружная защита

Обычно процедуру проводят на начальном этапе сооружения, что значительно сокращает объем земляных работ.

Наружную теплоизоляцию колодезной шахты желательно выполнять на начальном этапе сооружения, это не потребует большого объема земляных работ. Если придется утеплять действующую скважину, то понадобиться столкнуться с трудностями:

  • Рытье и удаление земли вокруг колец.
  • Закрепление к бетонным стенкам элементов утепления.
  • Фиксация материала осуществляется на 50—100 см ниже уровня промерзания.
  • Обязательная гидроизоляция защиты от промерзания.
  • Обратная засыпка грунтов или песком с гравием.

Утепление крышки

Установка элемента осуществляется исходя от наибольшего уровня жидкости в колодце. Лучший материал для детали — дерево. Можно использовать фанерную основу с утеплителем. Применяется также железобетонный вариант изделия. Средством для теплоизоляции может выступать пенопласт или другое листовое вещество. Крепление к основе выполняют при помощи клея, в случае с монолитом — специальными дюбелями.

Обработка цоколя и отмостки

Для выполнения утепления этих элементов лучший вариант — сооружение декоративного домика. Для этого делают выемку земли до уровня промерзания почвы и обустраивают дренаж в виде чередующихся слоев песка, щебенки, грунта. Все это трамбуется, а потом заливают отмостку раствором. Далее, устанавливают сруб или домик из дерева. Пространство между кольцами и защитным сооружением заполняют утеплителем.

Деревянный домик — не только элемент эстетического украшения колодца, но и защита от мусора и осадков, гарантия пользования источником при любой погоде.

Чем нельзя утеплять?

Проводить теплоизоляцию колодцев минеральной ватой запрещено. Это связано с тем, что этот материал впитывает влагу с окружающей среды. Из-за этого свойства материал теряет свои теплоизоляционные свойства. Такая защита долго не прослужит — она через несколько лет разрушится. Кроме этого, этот изолятор крошится и попадает в воду.

Способы утепления колодца из бетонных колец

Колодец за чертой города является незаменимым источником водоснабжения. Распространенными и наиболее возводимыми считаются криницы, сооруженные из бетонных колец. Чтобы предотвратить замерзание воды в зимний период и обеспечить беспрерывное использование воды, следует предварительно до наступления морозов произвести утепление.

Зачем необходимо осуществлять утепление

Произведя утепление колодца, удастся сберечь удовлетворительную температуру внутри него, позволяя оставаться воде в жидком виде даже при высоких морозах, не образуя при этом льда на поверхности.

Возникновение ледяного слоя утруждает не только набор жидкости, но и способно привести к трещинам на бетонных кругах, либо навредить проводам или трубам, что располагаются в колодце.

Круги раньше положенного срока начинают разрушаться и стареть. В итоге существенно сокращается срок их эксплуатации. В случае промерзания труб или повреждения кабелей будет необходим ремонт, который обойдется не дешево, и потребует трудоемких процессов.

Предварительные подготовительные работы

Позаботившись об утеплении криницы заблаговременно, представиться возможность использования водных ресурсов на протяжении круглого года, при этом исключив возникновение многих поломок. Желательно производить теплоизоляционные процессы при возведении колодца, ведь если не проделать данную процедуру изначально, потребуется совершить некоторые дополнительные и повторные действия.

Вокруг эксплуатируемой криницы придется вырыть траншею, которая должна иметь глубину на 0,5-1 м больше чем промерзает земля в зимний период.

Материалы и проводимые процессы при внешнем утеплении

При проведении строительных работ важно сохранить воду в чистом виде, не навредив внутренней среде. Каждый из используемых материалов не должен наносить вред качеству жидкости. Утеплитель, который подходит для наружной отделки может навредить, находясь внутри железобетонной конструкции.

Видов стройматериалов представленных на рынке чрезмерно огромное количество. Выбор предоставляется самому владельцу, как и чем, произвести утепление. Но разновидностей материалов, которые пользуются наибольшим спросом на порядок меньше.

Пенополиуретан

Утеплитель имеет высокий уровень теплоизоляции, наделен устойчивостью к негативному воздействию окружающей среды и влаги и не разрушается многочисленными насекомыми и микроорганизмами. Эксплуатировать его можно в течение свыше 50 лет. Распространяется утеплитель в 2-х видах:

  • в жидком состоянии, сразу можно использовать;
  • в сухом составе, перед применением требует разведения в воде.

Утеплителем покрывается бетонная конструкция при использовании напылительного оборудования. Способ нанесения состоит из следующих этапов:

  1. Подготовительные процессы, в ходе которых производится грунтование поверхности.
  2. Разводится пенополиуретановый состав в соответствии со всеми пунктами инструкции или используется смесь в баллонах.
  3. Производится распыление утеплителя специальным напылительным оборудованием на необходимую область.
  4. Часть колодца, что располагается над землей, окрашивается наружной краской.

Материал обладает хорошими теплоизоляционными качествами, а благодаря напылительному нанесению на поверхность образуется полностью бесшовное покрытие. Твердеет распыленная смесь за несколько минут. Полная кристаллизация осуществляется в районе 5 часов.

Отрицательными факторами является существенно более высокая стоимость утеплителя и необходимое напылительное оборудование при покрытии. Также производить нанесение следует лишь при 15-30° тепла.

Пенополистирол

Является продуктом, который напоминает по своим характеристикам пенопласт, но с имеющимися собственными достоинствами и отличительными особенностями. Он обладает высокими показателями теплопроводности, устойчив к агрессивным внешним воздействиям окружающей среды и достаточно высоким понижениям температуры. Утеплитель способен превосходно переносить нагрузки.

Продажа пенополистирола осуществляется в упаковках с плитами разных габаритов. Колодец желательно утеплять листами с поперечным размером не менее 30 см. Их наиболее верно и плотно можно установить в соответствии с имеющейся формой кругов.

Этапы укладки:

  1. Производится подготовка поверхности. Круги очищаются от различных загрязнений и мусора.
  2. Устанавливается теплоизолятор на бетонные кольца. Предварительно на материал следует нанести фасадный клей.
  3. При необходимости осуществляется дополнительное фиксирование утеплителя при помощи специальных дюбелей.
  4. Устраивается пароизоляционное покрытие любым соответствующим материалом.
  5. Траншея возле колодца засыпается и плотно утрамбовывается.

Появившиеся стыки нужно запенить монтажной пеной, которая предназначена для наружного использования. Обеспечить дополнительную сохранность от негативных воздействий подземных вод можно при помощи гидроизоляционных материалов в рулонах, которыми производится обматывание поверхности уже установленного утеплителя, позволяя осуществить вспомогательное и плотное его прилегание к бетонным кольцам.

Достоинствами материала является:

  • способность сохранять свою первичную форму под воздействием грунтовых нагрузок;
  • продолжительный срок эксплуатации, который достигает свыше 25 лет, не утрачивая при этом своих теплоизоляционных качеств;
  • не предрасположенность к возникновению коррозии и появлению прочих негативных микроорганизмов.

Используя материал снаружи колодца желательно произвести дополнительное закрепление при помощи металлических скоб, которые исключат перемещение.

Пенопласт

Материал является искусственным теплоизолятором, который подойдет как для только возводимых, так и для эксплуатируемых конструкций. Достоинства пенопласта:

  • легкость при монтаже;
  • низкий показатель впитывания влаги;
  • сопротивление деформированию;
  • высокий уровень теплопроводности;
  • на порядок меньшая стоимость относительно иных утеплителей.

Одной из основных особенностей материала является то, что он выпускается в виде готовых кругов и полукругов, которые соответствуют размерам бетонных колец. Благодаря этому процедура установки существенно облегчается. Этапы монтажа такие же, как и при укладке пенополистирола.

Но пенопласт наделен и отрицательными качествами, к которым можно отнести возможность негативного воздействия со стороны различных грызунов и насекомых. Также дешевые образцы во время нагрева способны выделять опасные токсины, что могут отравлять грунт.

Все перечисленные этапы можно выполнить собственными руками, не обращаясь за помощью к специалистам.

Колодец с произведенным утеплением прослужит на протяжении многих десятилетий, обеспечивая владельца водными ресурсами, и не требуя значительных капиталовложений для поддержания эффективного функционирования.

Как утеплить бетонный колодец на зиму

На чтение 5 мин Просмотров 443 Опубликовано

Предисловие. В статье мы разберем важный вопрос, как утеплить колодец для подачи воды в дом, как утеплить канализационный колодец в частном доме на зиму. Для начала разберем, для чего необходимо утепление бетонного колодца, из чего состоит утепляющая крышка для колодца и какие материалы можно использовать для утепления колодца на зиму своими руками. В конце мы покажем видео по утеплению колодца.

Колодцы из бетонных колец, в которых достаточно высок уровень грунтовых вод, нередко зимой промерзают. Создается ледяная пробка, толщина которой достигает в морозы до 50 см, нередко водопроводный и канализационный колодец полностью промерзает до дна. В связи с тем, что удалить пробку зачастую уже не получается, то необходимо перед началом следующей зимы провести правильное утепление водопроводного колодца своими руками, чтобы снова не столкнуться с такой проблемой.

Схема устройства водопроводного колодца с глубинным насосом

Для чего необходимо утеплять водопроводный колодец?

Почему так все боятся промерзания колодца? Если эта беда случилась, то вам придется вложить немало денег в ремонт колодца на участке и восстановление территории вокруг него. Под давлением расширяющегося льда бетонные кольца смещаются и разрушаются – появляются трещины, бетон разрушается значительно быстрее. Приведем самые распространенные причины промерзания колодцев загородных домов зимой:

смещение бетонных колец колода;
разрыв швов между кольцами бетона;
промерзание водопроводной системы;
обрыв труб и силового кабеля насоса;
провал грунта вокруг колодца.

Как утеплить колодец своими руками на зиму

Утепляем верхнее кольцо (утепляющая крышка для колодца) с помощью пластиковой крышки из комбинированных теплоизоляционных материалов. Можно конечно сделать и декоративный сруб в виде домика, все зависит от ваших финансовых возможностей и фантазии в этом деле.

Утепление колодца срубом в виде домика

Недорогой способ утеплить колодец на зиму своими руками – это изготовить сэндвич-крышку, в состав которой входит: верхний слой дерева, в середине слой пенополистирола и нижний слой влагостойкая фанера, которая не боится влаги и конденсата.

Не менее удобное и эффективное решение, если вы решили провести утепление колодца своими руками – установить железобетонную крышку на колодец с полимерно-песчаным люком.

Его не нужно снимать на лето – срок службы такой крышки приравнивается к сроку службы самого колодца, поэтому проблем с эксплуатацией возникнуть не должно. И вопрос как утеплить колодец из бетонных колец на зиму можно спокойно решать еще летом.

Как утеплить бетонный колодец пенопластом своими руками

Если у вас нет желания платить лишние деньги и обращаться к специалистам, то утепление колодца водопровода с помощью пенопласта можно произвести и своими силами. Для этого необходимо запастись полистиролом, который продается в виде полукруглой формы («скорлупа» из пенополистирола). Ассортимент утеплителя представлен разным диаметром и толщины, из которого вы легко подберете необходимый вариант.

Утепление пенопластом или пеноплексом

Полистирол устойчив к влаге, появлению грибков и плесени и механическому давлению грунта. Он не гниет, не впитывает воду, не выделяет вредных веществ, и в нем не живут мыши. Именно поэтому, пенополистирол можно легко использовать даже после возможного ремонта колодца во второй раз.

Перед утеплением бетонного колодца пенопластом, нужно по его периметру выкопать траншею в 1,5 метра глубиной или до глубины промерзания грунта в вашем регионе. Затем, подбираем полистирольную «скорлупу» под диаметр бетонных колец и производим монтаж утеплителя вокруг источника. После этого траншея закапывается. Полукруглый полистирол имеет удобное крепление шип-паз, поэтому их часто используют при утеплении водопроводных труб в подвале.

Как утеплить канализационный колодец своими руками

По нормам канализационный колодец должен быть герметичным, то есть дно и стены колодца должны быть забетонированы наглухо. Но на практике для строительства колодцев для нечистот используют различные материалы – красный или силикатный кирпич, нередко встречаются канализационные колодцы из автомобильных шин. Но лучше для строительства канализационных колодцев использовать жб кольца.

Красивый способ утеплить колодец на участке

Из какого бы материала не был сделан фекальный колодец, его необходимо утеплять на зиму. Для того, что бы утеплить выгребную яму на зиму эффективно нужно проделать следующим комплекс действий, который действительно защитит канализационный колодец от морозов:

1. необходимо сделать защиту верхней части выгребной ямы

Первым делом необходимо утеплить крышку колодца, кроме этого не лишним будет и утеплить канализационную трубу, по которым нечистоты из дома стекают в выгребную яму.

2. сделать монтаж утеплителя вокруг выгребной ямы

Эта процедура идентична процедуре, описанной выше при утеплении колодца для подачи воды в дом.

В вопросе – как утеплить канализационный или водопроводный колодец на зиму нет ничего сложного. Работа может быть выполнена всеми. Самое главное, что необходимо помнить – колодец замерзает, потому что есть доступ к воде холодного воздуха. Когда есть сверху плотная крышка, на которую зимой можно накидать горку снега нарыть, то вода в колодце никогда не замерзнет в самый сильный мороз.

Как правильно утеплить колодец на зиму видео инструкция

Нужно ли гидроизолировать септик из колец. Как заделать швы в колодце из бетонных колец. Утеплитель с пластмассовой оболочкой

Дождевая и талая вода - самый первый враг колодца, который приводит к неизбежному загрязнению источника чистой воды. Если не предпринять никаких мер по его герметизации, то в ближайшие пять лет вам придется столкнуться с таким не очень комфортным моментом, как чистка и дезинфекция колодца. Процесс неприятный и трудоемкий, так как есть технологии, позволяющие если не избавиться от него полностью, то хотя бы отложить на долгое время.Именно об этих технологиях и пойдет речь в этой статье, в которой вместе с сайтом moyadacha.org мы разберемся с вопросом, как можно гидроизолировать колодец?

Гидроизоляция колодца изнутри из грунтовых вод фото

Гидроизоляция колодца: по старинке

Как ни странно, но способ, которым можно гидроизолировать колодец из бетонных колец своими руками, применяемый нашими далекими предками, актуален по сей день - сложно придумать более простые и дешевые технологии.Более того, ее можно назвать экологически чистой технологией, поскольку она предусматривает использование исключительно натуральных материалов - в частности, глины и щебня. Что это за технология и как она выглядит? Не боюсь повторяться, но выглядит эта технология, можно сказать, элементарно. Судите сами.


Технология хорошая, а главное надежная и проверенная временем. Но не без недостатков - все равно полной герметичности не обеспечивает. Девяносто процентов, не больше, но, знаете, это очень хорошо.Полная гидроизоляция бетонного колодца может быть достигнута только с помощью дополнительной заделки швов между кольцами колодца. Сделать это можно разными способами, о которых мы поговорим дальше.

Гидроизоляция колодца от грунтовых вод: заделка стыков между кольцами

На сегодняшний день существует довольно много различных материалов, позволяющих заделывать и герметизировать стыки между бетонными кольцами колодца - все они одинаково успешно справляются с поставленными перед ними задачами . Рассмотрим наиболее часто используемые в этом деле материалы.


Подробнее об этом процессе можно прочитать в прикрепленном видео.

Способ, конечно, хорош, но без предыдущей версии с пластилином малоэффективен. Сегодня существует более эффективный вариант герметизации колодца изнутри, который предполагает использование полимерных материалов - это полиэтилен низкого давления и полипропилен. Об этом и поговорим дальше.

Футеровка скважины: ее достоинства и недостатки

Что такое хвостовик? Проще говоря, это нанесение пластикового покрытия на внутренние стенки колодца.Это не только полная герметизация, но и надежная защита бетонных колец от разрушения. Облицовку можно делать как в новом, так и в старом колодце - это отличный вариант для восстановления источника без замены колец. И это далеко не все преимущества облицовки колодцев полиэтиленовыми листами. Дополнительно можно отметить следующее.


Как производится гидроизоляция бетонных колец? Для начала колодец осушается. Затем его стены моются и все обнаруженные повреждения устраняются с помощью цементного раствора.Далее на поверхность колец наносится специальный клей, на который наклеиваются листы полиэтилена или полипропилена. Здесь важна аккуратная обрезка - листы нужно очень аккуратно стыковать в кольцо, так как завершающим этапом облицовки колодца является стыковка стыков. Для этого можно использовать мощный строительный фен, оснащенный специальной насадкой, создающей тонкую струю горячего воздуха. В общем, дело и простое, и сложное - оно сложное, потому что изобилует множеством нюансов, которые при необходимости можно изучить и осмыслить опытным путем.

И в заключение, в тему, как гидроизоляция колодца, добавить не так уж и много. В частности, сказать, что лучше всего производить его сразу после строительства колодца - и делать это нужно очень качественно. В связи с этим можно даже прибегнуть к использованию бетонных колец с уже готовой футеровкой - так называемые кольца ГИС могут прослужить практически вечно. Единственное «но» - это их стоимость, но, учитывая такие затраты, вы можете быть уверены в изначально высокой производительности источника и его долговечности при низких затратах на эксплуатацию и обслуживание.

Moyadacha.org

Техника гидроизоляции бетонных кольцевых колодцев

Колодцы с родниковой водой иногда являются единственным источником водоснабжения в приусадебном участке. Как правило, они строятся из бетонных колец разного диаметра. Но есть один важный момент, с которым вы можете столкнуться с рядом неприятностей. Через швы, которые образуются на стыках железобетонных элементов, могут просачиваться грунтовые воды, что далеко от питьевых норм.

В этом случае предотвратить нежелательные последствия поможет гидроизоляция колодцев, которая представляет собой защитный слой, герметизирующий швы и продлевающий срок службы самого колодца, так как предохраняет внутреннюю арматуру колец от разрушения.

Зачем принимать защитные меры?

Как уже говорилось ранее, бетонные колодцы уязвимы для протечек и просачивания грунтовых вод в стыках, соединяющих кольца. Еще одним слабым звеном железобетонных конструкций считается стык коммуникаций с нижним сегментом конструкции. Этот процесс происходит из-за пористой структуры материала, из которого отлиты элементы колодца.

Влага накапливается в микропорах и запускает процесс разрушения материала, который сопровождается появлением грибков и плесневых организмов, размножающихся во влажных почвах.Все это сказывается на качестве питьевой воды ... Она мутнеет и приобретает тухлый привкус. Вместе с грунтовыми водами через поры проходят грязь и песок.

Виды изоляционных материалов

Существуют специальные материалы, которые используются для обработки колодцев снаружи и изнутри. Если вы решили выполнить все работы своими руками, будет полезно собрать максимум полезной информации о технологии обработки и средствах, используемых в процессе гидроизоляции.

Двухкомпонентные продукты

Этот тип материала напыляется на внешнюю сторону колец. Состав распыляется с помощью специального оборудования с форсунками, что дает возможность обработать все труднодоступные места. Железобетонная конструкция и стыки стыков становятся недоступными для проникновения посторонних примесей и грязной воды.

Двухкомпонентные составы полностью безопасны для здоровья, поэтому при работе с ними не требуется никаких дополнительных мер защиты.Они созданы из нетоксичных, экологически чистых компонентов, что немаловажно в этой области применения.

Битумно-полимерные мастики

Очень надежное средство, которое может применяться во всех без исключения климатических зонах.

Мастики с битумом, образующие после нанесения эластичный слой, не боятся резких перепадов температуры и отлично выдерживают давление грунтовых вод на поверхность железобетонных стен и в местах стыков.

Смазочная гидроизоляция

В эту категорию входят различные виды продукции, надежно защищающие бетонные кольца от влаги. Расчет смесей для таких покрытий проводится по инструкции производителя, а на места обработки они наносятся шпателем.

Состав средств может быть разным (в зависимости от производителя и марки), но все они абсолютно безопасны для человека и окружающей среды.

Для нанесения такого утеплителя не требуется дополнительной подготовки стен и швов колодца.

Очень быстро сохнет и образует прочную пленку, устойчивую к проникновению влаги и другим внешним факторам. Неоспоримым преимуществом покрывающего средства является его невысокая стоимость.

Рулонные материалы

Этот вид утеплителя используется для наружных работ и защищает наружные стены бетонных колодцев от просачивания грунтовых вод. Конструкции колодцев обрабатываются пленками ПВХ и другими подобными рулонными материалами с битумом в основе.

Гидроизоляционные материалы для защиты бетонных колодцев от влаги и грязи долговечны и могут прослужить от 10 до 50 лет (в зависимости от типа и производителя) без дополнительной обработки.

Процесс утепления

Гидроизоляция конструкций из бетонных колец заключается не только в обработке стыков, но и обеспечивает надежную защиту всей поверхности. Весь процесс состоит из нескольких этапов и проводится строго по технологии.

Инструменты

Для проведения работ вам потребуются следующие инструменты и приспособления:

  • фонарь;
  • нарезчик стен;
  • металлическая щетка;
  • шпатель;
  • кисть для жидких составов;
  • спрей (для некоторых материалов).
Обработка стыков

В самом начале работы необходимо углубить швы при помощи чеканки. Для этого делаются П-образные надрезы сечением 2,5х2,5 см. С их помощью увеличивается площадь контакта герметиков и обрабатываемых поверхностей. Таким же образом перерезается стык коммуникаций (если есть).

Расчистив металлической щеткой необходимые участки, тщательно очистите колодезные кольца от грязи и пыли, появившихся из-за углубления швов.В конце подготовительного этапа стробоскопы промываются водой.

Подготовка поверхности

Чтобы гидроизоляция колодцев была качественной и прослужила долгие годы, необходимо обеспечить высокую адгезию.

Для этого недостаточно удалить только грязь и пыль, потребуется более глубокая очистка поверхности от высолов, потеков и цементного молока. Все эти явления нарушают процесс проникновения компонентов гидроизоляции в бетонную конструкцию.

Необходимо снять рыхлый слой, пока поверхность не станет твердой. Если при шлифовке появляется армирование, его необходимо обработать антикоррозийным средством.

Гидроизоляция швов

На этом этапе необходимо смочить швы перед нанесением грунтовки. Для того, чтобы работа была проделана качественно, хватит и одного слоя грунтовки. После его полного впитывания на бороздки наносится покрывающая смесь (слоем не менее 3 см). Мастика должна застыть, и процесс (грунтовка-мастика) повторяют до двух раз.

Если гидроизоляция колодцев проводится на этапе строительства, стыки между кольцами можно проклеить специальной лентой. В местах подвода коммуникаций обрабатывают герметиками, которые предназначены для данного вида работ. Чтобы проверить правильность герметизации стыков, нужно обратить внимание на герметичность посадки железобетонных колец внутри и снаружи, между которыми не должны быть видны пустоты, зазоры или трещины.

Гидроизоляция поверхности колец

Последним этапом герметизации питьевых колодцев будет усиленная обработка всей поверхности конструкции изнутри.

Как и в случае швов, бетонные стены загрунтовываются и на них наносится полимерная смесь в несколько слоев (обычно 2–3), делая перерывы между каждым последующим нанесением для просушки материала.

Наружная обработка

Наружные стены гидроизолированы полимочевиной или рулонными материалами. Эту процедуру можно проводить после полного высыхания всех швов.

Некоторые виды такого утеплителя крепятся к стенкам колодца методом оплавления, но основная часть приклеивается на специальный состав.

Канализационные колодцы

Не менее важно позаботиться о герметизации канализационного септика, в котором скапливаются и очищаются сточные воды ... Здесь нужно учитывать то, что в данном случае мы имеем дело с сточные воды, которые могут просачиваться через бетонные стены в почву и загрязнять грунтовые воды. На влажных почвах стыки между кольцами быстрее повреждаются, поэтому опасность возникновения аварийной ситуации увеличивается с каждым годом.

Гидроизоляция канализационных колодцев проводится по технологии, аналогичной той, что применяется для питьевых сооружений.Все работы по обработке сантехнических колодцев можно выполнить своими руками. Однако за качеством гидроизоляционных материалов нужно следить очень тщательно.

izoler.ru

Гидроизоляция колодца - как сделать самому?

Гидроизоляция колодца

Гидроизоляция колодца

Колодец на приусадебном участке - классический вариант автономного водоснабжения. При правильном выборе места постройки, при соблюдении технологии рытья колодца и правильном расположении его шахты и устья, он на долгие годы обеспечит вас чистой водой, пригодной не только для бытового использования, но и для еды.

Одним из важнейших факторов, напрямую влияющих на качество воды в колодце, является ее гидроизоляция. Также гидроизоляция необходима для сухих колодцев, используемых, например, в качестве кессонов.

Для чего нужна гидроизоляция колодца?

Гидроизоляция колодца

Водяной колодец - сложное инженерное сооружение. После его постройки вода должна поступать в него исключительно с нижнего конца ствола колодца. Все остальные поверхности колодца необходимо строго загерметизировать.Исключением является верхний конец, через который забирается вода, но он также закрыт крышкой, которую можно снять только после забора воды.


Удивительно, но гидроизоляция скважин необходима не только конструкциям, используемым в качестве источников питьевой или технической воды ... Работы по герметизации стен подземных сооружений следует проводить применительно ко всем их основным видам.

  1. По водоснабжению скважин. Вода в таком колодце перед попаданием в шахту обязательно должна идти с поверхности в водоносный горизонт.В то же время он взаимодействует с почвой, которая действует как фильтр и очищается от загрязнений. Если стенки такого колодца неплотные, то в него будет попадать вода с поверхности, не прошедшей достаточной очистки.
  2. Еще один распространенный вид колодцевого сооружения - септик. Он может состоять из нескольких смежных емкостей, в каждой из которых отстаиваются сточные воды. Через некоторое время частично очищенная вода поступает в следующую емкость, а затем сбрасывается наружу, в резервуар или дренажный колодец.Если в стенках септика есть трещины и дыры, то неочищенные стоки канализации будут проникать в землю, что чревато экологическими неприятностями.
  3. Еще один вариант подземного сооружения - кессонный колодец. это хозяйственное помещение, заглубленное в землю и предназначенное для размещения гидрооборудования у истока водозабора. Обычно в кессоне находится насос, гидроаккумулятор, запорная арматура и т. Д. Повышенная влажность или проникновение воды в кессонный колодец - серьезная проблема, поэтому стены такого сооружения также необходимо тщательно гидроизолировать.

Колодец-кессон

Поскольку стены любого ствола колодца, независимо от его назначения, имеют две поверхности - внутреннюю и внешнюю, работы по гидроизоляции колодцев можно разделить на внутренние и внешние. Последние более трудоемки, но и эффект от них более значительный. Такая защита ствола колодца не только предотвратит попадание в него грунтовых вод, но и защитит его поверхность от эрозии и разрушения, связанных с неблагоприятными условиями в глубине слоя почвы.

Выполняем наружную гидроизоляцию конструкций колодцев.

Основная цель таких работ - защита колодца от проникновения грунтовых вод. На небольшой глубине такие воды еще недостаточно очищены и содержат много растворенных химических элементов, в том числе удобрений.


Наиболее разумным решением будет проведение работ по внешней гидроизоляции при возведении конструкции. Если вы решили улучшить ситуацию с герметичностью, после завершения строительства вам придется выбрать большой участок земли.Однако даже такой трудоемкий подход может быть полезным, если краны или другой колодец находится в идеальном месте и хорошо работает.

Подбираем необходимые материалы

Для проведения работ по внешней гидроизоляции запаситесь следующими материалами:

  • Приобретите рулонную или листовую гидроизоляцию. Также работы можно проводить с использованием специальной мастики. В основе всех этих изоляционных материалов обычно лежит битумная мастика, также они могут содержать полимерные добавки, увеличивающие срок службы;
  • Для ремонта больших повреждений и сколов и формирования отмосток вокруг устья колодца понадобится цементно-песчаный раствор.В него можно добавить жидкую глину;
  • вокруг ствола скважины в глубине земли и на поверхности необходимо создать так называемый гидрозатвор. Он сформирован из смеси гравия и размягченной глины.

Как проводится внешняя гидроизоляция колодцев

Работы по внешней гидроизоляции колодцев необходимо проводить в следующей последовательности.

Освободите внешнюю поверхность бетонной шахты колодца от почвы. Необходимо «оголить» около 3-4 метров в глубину.

Осмотрите внешнюю поверхность. Любые участки с рыхлой бетонной поверхностью необходимо удалить. Для этого можно использовать как отбойный молоток, так и обычную физическую и простую кувалду.

Очистите внешнюю часть ствола колодца от грязи, мусора, отложений, растительности, микробных колоний или плесени. Для этого хорошо использовать металлическую щетку - ручную или в виде насадки для дрели. После механической очистки смести пыль.

Если при очистке обнажилась металлическая арматура, ее торцы необходимо очистить от ржавчины и обработать антикоррозийным составом.

Переходим непосредственно к гидроизоляции. Для этого можно использовать две самые распространенные технологии.

Защищаем поверхность рулонной гидроизоляцией


Рулонная гидроизоляция

  1. На внешнюю поверхность колодца наносится грунтовочный слой. Он обеспечит надежное соединение бетонной поверхности с гидроизоляционным слоем. Битумный раствор с бензином также можно использовать в качестве грунтовки. Наносить его нужно в три-четыре слоя. При использовании такого раствора тщательно соблюдайте меры пожарной безопасности.
  2. После высыхания грунтовочного слоя приступаем непосредственно к изоляционным работам. Большие выбоины и каверны засыпаем цементно-песчаным раствором, формируем максимально ровную внешнюю поверхность. Помимо классического цементно-песчаного раствора можно использовать цементный раствор с густым клеем ПВА.
  3. Проводим еще одно грунтование поверхности.
  4. Наружные стенки ствола скважины покрываем мастикой на битумной или гудронной основе.
  5. Три-четыре слоя рулонной гидроизоляции наклеиваются на битумный слой с помощью паяльной лампы.Листы следует накладывать внахлест, чтобы швы одного слоя не совпадали со швами другого слоя. Дополнительно швы между листами рубероида также промазываются битумно-гудроновой мастикой.

Выполняем гидроизоляцию пропиткой


  1. После очистки внешней поверхности данным методом грунтование не проводится.
  2. Внешнюю поверхность шахты смачиваем водой, а затем наносим на нее специальную гидроизоляционную пропитку (например, продается под торговой маркой «Пенетрон»).Такие составы не только защищают поверхность, но и глубоко проникают в конструкцию бетона.
  3. Второй пропиточный слой наносится через три дня после первого.

Закручиваем внешнюю поверхность ствола скважины


Торкеттинг

  1. Этот метод гидроизоляции выполняется с помощью цементного пистолета. После обнажения бетонной поверхности шахты и ее очистки с помощью пистолета на нее наносится цементный слой толщиной до 7 миллиметров.
  2. Созревание слоя происходит в течение пары недель, после чего его необходимо ежедневно поливать водой, чтобы защитить от высыхания.
  3. После этого наносится еще один слой цемента.

При любой гидроизоляции она должна покрывать всю внешнюю поверхность ствола колодца от дна котлована до верхнего конца.

После гидроизоляционных работ котлован засыпается. Для этого желательно использовать смесь гравия и жидкой глины.Такое решение создаст дополнительную преграду для проникновения грунтовых вод.

Вокруг головы шахты залита отмостка из бетонного раствора. Он должен иметь уклон от стенок колодца к периферии.

Слой чистой измельченной глины можно укладывать прямо под отмостками, что будет надежным гидроизоляционным барьером.


Осуществляем внутреннюю гидроизоляцию колодца

Если по тем или иным причинам нет возможности провести полномасштабную гидроизоляцию внешней поверхности ствола колодца, можно рассмотреть вариант проведения внутренней гидроизоляции .

Для проведения подобных работ можно использовать готовые гидроизоляционные смеси разных марок. Среди них следующие продукты:


Обычная битумная мастика обладает прекрасными гидроизоляционными свойствами.

Осуществляем внутреннюю гидроизоляцию колодцев.

Работы по внутренней гидроизоляции колодца начинаются с откачки воды. Откачать нужно до того, как обнажится стык между нижними кольцами колодца. В дальнейшем во время работы насос придется включать постоянно, чтобы не допустить повышения уровня воды.

Подготавливаем поверхность: все «слабые» или подозрительные места зачищаем стамеской, металлической щеткой. Если вы обнаружите в бетоне щели, то пробейте их долотом на всю глубину и вытесните под углом.

Стыки между кольцами колодца должны быть разбиты на глубину до 3 сантиметров. Если при разрушении ослабленных участков возникает интенсивная течь, необходимо использовать инструмент «аквафикс», который действует как своеобразный быстродействующий гидрозатвор, мгновенно закрывая отверстия в стенке колодца.

Ямы заделывают специальными составами или цементной смесью с густым клеем ПВА. Такой раствор обладает хорошей адгезией и дополнительно предотвращает попадание влаги.

После обработки поверхности и восстановления ее состояния все внутренние стены обрабатываются жидким гидроизоляционным составом. Желательно обработать поверхность в несколько слоев, добившись полного высыхания предыдущего слоя.

Проведение гидроизоляции отдельных элементов колодца

Помимо проведения работ по аварийной гидроизоляции, вы можете защитить элементы колодца любого назначения от влаги еще на этапе строительства.

Утепляем дно колодезной конструкции

Если вы строите кессонный колодец для размещения в нем гидрооборудования, или колодец как емкость для хранения воды, на его дно кладут круглую бетонную плиту подходящего размера.

Перед тем, как положить бетонную плиту на дно такого колодца, плиту с гребнем кладут на песчаную подушку на земле. Это позволит вам точно центрировать укладываемое круглое бетонное дно. Между бетонными стенками и дном остается зазор, который необходимо заделать.Это можно сделать следующими способами:

  1. Уложите гидроизоляционный шнур на землю перед укладкой бетонного круга. Он может состоять из смеси бетона и резины. Внутри такого шнура находятся гранулы, которые под воздействием влаги разрастаются и расширяются в объеме в 3-4 раза и плотно закрывают щели между дном и стенками.
  2. Также можно защитить эту зону рулонной гидроизоляцией. Очищаем низ и прилегающие участки стен от мусора и слабых мест.Покрываем поверхность битумно-гудроновой мастикой и сверху накладываем паяльной лампой листы рубероида в несколько слоев, чтобы стыки листов не совпадали. Поверх гидроизоляции на дно колодца можно насыпать около 10 сантиметров щебня.
  3. Таким же способом с помощью быстротвердеющих составов, готовых растворов или смеси цемента с клеем ПВА гидроизоляют стыки между кольцами колодца. Не забывайте, что после нанесения восстанавливающего состава поверх него в обязательном порядке укладывать слой жидкой гидроизоляции.

Как видите, проведение работ по внешней или внутренней гидроизоляции колодезных конструкций - дело довольно сложное, но, тем не менее, их вполне можно провести самостоятельно. Подробно процесс нанесения защитного слоя на ствол скважины вы можете увидеть в данном видеоуроке.

Видео - Гидроизоляция скважины

Гидроизоляция скважины

Схема устройства устья скважины

Рулонная гидроизоляция

Пути проникновения грунтовых вод в скважину

Torket

Гидроизоляция колодца

Пропитанная жидкая гидроизоляция

Кессон-колодец

Верхняя часть колодца покрыта гидроизоляционным слоем

Гидроизоляционные составы

Также будет загрязнена внешняя поверхность шахты

kanalizaciyaseptik.ru

Гидроизоляция колодца из бетонных колец на влажных грунтах

Если вы считаете, что гидроизоляция колодца - это процедура, которой не стоит уделять слишком много внимания, то вы сильно ошибаетесь. Некачественная гидроизоляция или ее отсутствие вскоре после ввода сооружения в эксплуатацию даст о себе знать снижением качества питьевой воды, загрязнением источника и многими другими проблемами. При этом все работы по гидроизоляции водозаборного сооружения следует проводить согласно нормам СНиП.Хорошая герметизация и гидроизоляция продлят срок службы конструкции, в течение которого источник будет обеспечивать вас чистой питьевой водой.


Пример внешней гидроизоляции колодца пастой

Защите от влаги подлежат не только питьевые колодцы, но и другие гидротехнические сооружения на вашем участке. В зависимости от использования конструкции назначение гидроизоляции может быть разным:

  1. Согласно требованиям СНиП все питьевые колодцы подлежат тщательной гидроизоляции для защиты от разрушающего и загрязняющего воздействия грунтовых вод.Все дело в том, что в грунтовые воды попадают сточные воды различных предприятий, фекалии, химикаты, отложения, разложившаяся органика и многое другое. Если такая загрязненная вода попадет в колодец, то пить из источника нельзя. Даже кипячение не поможет.
  2. Также правила СНиП требуют гидроизоляции канализационных колодцев. В этом случае данная мера защитит грунтовые воды от просачивания продуктов разложения из септика или канализационного колодца.
  3. В технических колодцах гидроизоляция предотвратит попадание воды в конструкцию и развитие коррозионных процессов на оборудовании, запорной арматуре и ответвлениях водопроводных труб.

Гидроизоляция колодцев делится на два типа:

  • наружная - наиболее трудоемкая и эффективная;
  • внутренний.

Внимание: для повышения эффективности принимаемых мер лучше делать и внутреннюю, и внешнюю изоляцию одновременно.

Наружная изоляция


Внутренняя гидроизоляция швов колодцев

Основная цель наружных изоляционных работ - защита от негативного воздействия грунтовых вод.При этом необходимо минимизировать или полностью нейтрализовать такое воздействие.

Гидроизоляцию снаружи лучше всего проводить еще на этапе возведения гидротехнического сооружения. Если на данном этапе этого не было сделано, то для того, чтобы добраться до внешней поверхности стен колодца, потребуется провести земляные работы большого объема ... Хотя, в любом случае, выгоднее и дешевле ремонтировать старый колодец, чем строить новый.

Что вам нужно? Стандарты СНиП

позволяют выполнять работы по внешнему утеплению с использованием следующих материалов:

  • Для заделки колодца снаружи чаще всего применяют рулонные битумные материалы, например рубероид, а также специальные мастики для него.Вместо рубероида можно взять проникающую гидроизоляцию.
  • Вам также понадобится цементный раствор. Он поможет отремонтировать швы, отремонтировать повреждения и трещины в стенах, а также сделать отмостку.
  • Для защиты гидротехнического сооружения от атмосферных осадков необходимо сделать так называемый глиняный или песчано-гравийный замок. Для этого вам понадобится глина, крупный песок или смесь песка и гравия.
  • Безусадочный водостойкий цемент может стать хорошей альтернативой внешней изоляции.Для его нанесения вам понадобится цементный пистолет.
Выполнение работ

Для наружной гидроизоляции необходимо выкопать колодец и очистить его от грязи

Для заделки колодца снаружи необходимо его подготовить. Для этого у уже действующего сооружения нужно выкопать наружные стены на глубину до 4 м. Весь рыхлый бетон со стен следует удалить отбойным молотком. Затем остатки бетона, солевых отложений, грязи, мха и плесени смываются или стираются с поверхности.Для чистки можно использовать разные инструменты - стальные щетки, стамески, шпатели, болгарку или специальные сверла.

Совет: если при очистке железобетонных колец обнажилась арматура, ее следует очистить от ржавчины и обработать антикоррозийными составами.

Вы можете использовать один из трех методов выполнения работ по внешней изоляции. Каждый из них не противоречит требованиям СНиП.

Метод с использованием рулонной изоляции

Пример рулонной гидроизоляции колодцев

Герметизация колодца снаружи рулонными битумными материалами осуществляется в следующей последовательности:

  1. Сначала на внешнюю поверхность армированного материала наносится грунтовка. бетонные кольца для улучшения сцепления с впоследствии используемым материалом.
  2. Когда грунтовка высохнет, можно приступать к ремонту стен колодца, если он им нужен. Швы между кольцами заделываются. С помощью раствора заделывают выбоины, трещины, выравнивают поверхность. Когда все ремонтируемые участки высохнут, их обрабатывают грунтовкой.

Совет: поскольку цементный раствор может сохнуть очень долго, лучше использовать смесь цементно-песчаного раствора с клеем ПВА.

  1. Кроме того, на стены конструкции можно наносить состав для покрытия.Для этих целей подойдет битумная или дегтярная мастика.
  2. После этого на поверхность приклеивается рулон изоляционного материала. Обычно делают 3-4 слоя. Все швы между полосами материала тщательно промазываются мастикой.
Метод с применением пропитки

Пропитка образует водостойкий слой на поверхности бетона

Гидроизоляция колодца из бетонных колец с помощью пропиток глубокого проникновения выполняется в следующей последовательности:

  1. Железная грунтовка бетонных стен не требует.Смочите поверхность стены.
  2. После этого наносится гидроизоляционная смесь глубокого проникновения. Особое внимание уделяем обработке швов между кольцами.
  3. Выполняем многократную поверхностную обработку. И даем ему высохнуть три дня.
  4. Для защиты от растрескивания в процессе высыхания поверхность необходимо увлажнить и защитить от механических повреждений.
Способ торкретирования стен сооружения

Согласно СНиП способ торкретирования железобетонных колодцев производится в следующем порядке:

  1. С помощью цементного пистолета бетонный раствор наносится на стены конструкции.В этом случае толщина слоя должна быть не менее 5-7 мм. Очень тщательно обрабатываем швы.
  2. Раствор должен застыть. На это уйдет 10-12 дней. Во время отверждения для защиты от растрескивания поверхность периодически смачивают.
  3. После этого наносят второй слой и дают время застыть.

После выполнения того или иного метода дальнейшая работа проводится таким же образом. Пространство вокруг колодца можно засыпать, то есть сделать там замок.Для этого сначала заливается песчано-гравийная смесь, затем укладывается грунт и уплотняется поверхность. Вокруг конструкции делается бетонная отмостка с откосом от стен колодца.

Внутренняя изоляция


Для заделки стыков между кольцами и трещин можно использовать цементный ремонтный раствор с полимерными добавками MEGACRET-40

Нормы СНиП также предусматривают работы по внутренней гидроизоляции. Им не стоит пренебрегать даже в случае качественной внешней защиты.Для работы можно использовать один из следующих материалов:

  • Двухкомпонентная цементно-полимерная смесь AQUAMAT-ELASTIC подходит для заделки швов. Наносится методом покрытия. Благодаря экологической чистоте состав не вызовет ухудшения качества питьевой воды.
  • Для заделки стыков между кольцами и трещин можно использовать цементный ремонтный раствор с полимерными добавками MEGACRET-40. Раствор имеет хорошую адгезию к поверхности, не дает усадки, легко наносится.
  • Быстротвердеющий состав AQUAFIX подходит для устранения протечек. Он затвердевает под действием воды и называется гидравлической пробкой.
Этапы работ

Пример нанесения раствора на стыки колодезных колец

Согласно СНиП особое внимание следует уделить обработке швов между кольцами для внутренней изоляции. Работы изнутри производятся в таком порядке:

  1. Сначала вода откачивается из конструкции до отметки, расположенной ниже нижнего стыка.В процессе работы стоит следить, чтобы уровень воды не был выше этой отметки.
  2. Теперь стоит подготовить поверхность железобетонных колец. Стены очищены от ила, грязи и рыхлого бетона. Все швы следует зачистить жесткой щеткой, а трещины вскрыть.
  3. Дополнительно необходимо расширить швы на глубину 2-3 см. Если при расширении возникнет течь, ее можно устранить с помощью гидравлической заглушки.
  4. После очистки поверхности от пыли и мусора все отверстия, трещины, швы и щели следует залить ремонтным составом с полимерными добавками.
  5. После полного схватывания раствора можно наносить гидроизоляцию покрытия на поверхность железобетонных колец. Перед этим стены колодца необходимо увлажнить. Состав наносится на швы между кольцами и стенами широкой кистью.
  6. Для лучшей изоляции швов и железобетонных стен состав наносится в два слоя. Второй слой можно наносить после высыхания первого, не увлажняя стены.

Внимание: гидроизоляция колодцев на влажных грунтах проводится так, чтобы ее уровень был на 50 см выше уровня грунтовых вод.

Дополнительные работы


До установки нижнего кольца на плиту укладывается гидроизоляционный шнур

Согласно СНиП изоляции подлежат не только стены конструкции, но и ее низ. Снизу крепится пластина с гребнем, что обеспечивает правильную центровку последнего кольца. Стык между плитой и стенками колодца подлежит утеплению. Гидроизоляцию дна колодца можно выполнить несколькими способами:

  • До установки нижнего кольца на плиту укладывают гидроизоляционный шнур.Он состоит из специальных гранул, которые расширяются под действием воды, тем самым надежно заполняя все промежутки.
  • Рулонный материал можно использовать для изоляции дна коммуникационного колодца. Для этого дно очищается от мусора, обрабатывается битумной мастикой. После этого на стены приклеиваются полосы рубероида на высоту 10-15 см. Обычно рубероид укладывают в 3-4 слоя. После этого дно дополнительно засыпается щебнем. Высота слоя 10 см.
  • Также швы между дном и стенками можно отремонтировать ремонтным составом.Для этого сначала наносится первый слой смеси, затем стык проклеивается гидроизоляционной лентой, а затем делается второй слой покрытия.

Швы

С требованиями СНиП особое внимание следует уделить обработке швов. Лучше всего это делать при возведении конструкции. Для изоляции швов используются следующие методы:

  • В процессе монтажа это можно сделать с помощью бентонитно-каучукового шнура.Его выбирают в зависимости от толщины стенок колодца. Чтобы изоляция швов была качественной, при установке колец стоит следить за отсутствием перекосов.
  • В старых колодцах снаружи стыки промазывают резино-битумной мастикой, а затем заделывают рубероидом. Для заделки стыков с внутренней сначала используется ремонтный состав, а затем приклеивается гидроизоляционная лента, которую покрывают двумя слоями двухкомпонентной цементно-полимерной смеси.

Подземные бетонные конструкции нуждаются в защите от агрессивной среды, в которой им приходится работать. Местные очистные сооружения не являются исключением, более того, их отягощает возможность нанесения ущерба экологической обстановке в случае протечки. Согласитесь, такую ​​катастрофу, пусть даже местного значения, нужно предотвратить.

Грамотно выполненная гидроизоляция септика из бетонных колец предотвратит коррозию конструкции. Исключает возможность прямой связи содержимого с окружающей почвой.Водоотталкивающий материал защитит бетон и компаунды, используемые для обработки стыков, от эрозии.

В статье представлены виды гидроизоляции, применяемые для повышения устойчивости бетона. Мы подробно описали технологию выполнения защиты, оценили эффективность вариантов. Фото-подборки и видео-инструкции помогут быстрее освоиться в теме.

В бетоне под воздействием влаги наблюдается выщелачивание извести, которое проявляется в появлении сталактитов и наростов на поверхности колец.Материал разрушается солями магнезии, содержащимися в грунтовых водах.

Взаимодействуя с известью, они создают легко растворимое в воде соединение - сульфоалюминат кальция, который вода вымывается из бетонного тела, разрушая его.

Галерея изображений

Водный барьер, наносимый распылением

Этот тип утеплителя позволяет создавать монолитный бесшовный слой. Водоотталкивающие эмульсии распыляются на поверхность бетонных колец под высоким давлением. Состав проникает в трещины, трещины, поры и полностью их заполняет, перекрывая стоки в ограниченном пространстве.

Состав для напыления содержит полимерный композит, воду и такие наполнители, как тальк, карбонат кальция, диоксид титана, сульфат бария.

Использование напыляемой гидроизоляции имеет множество преимуществ:

  1. Скорость исполнения.
  2. Отличная адгезия к бетону.
  3. Быстрое затвердевание.
  4. Прочность. Эксплуатируется до 20 лет без потери первоначальной эффективности.
  5. Устойчив к резким перепадам температур.

Распыляемая гидроизоляция значительно улучшает эксплуатационные характеристики септика, тем самым предотвращая проникновение сточных вод в окружающую почву.

Для нанесения гидроизоляции требуется специальное оборудование. Это дорогой метод, но очень эффективный.

Этот вид гидроизоляции обеспечивает молекулярную адгезию к поверхности бетонных колец. Его можно наносить на старый слой распылением. Главное, перед этим удалить с поверхности лишнюю влагу.

Смазочные материалы для септиков

По сравнению с другими технологиями гидроизоляции преимущество использования покрытий состоит в том, что их можно наносить на поверхности любой геометрии. Никаких специальных аппаратов и механизмов для этого не требуется.

Классификация водоотталкивающих материалов

Выделяют 4 группы составов покрытий, которые различаются по основе, которая используется как:

В 4-ю группу входят мастики, содержащие герметики. Вне зависимости от основания гидроизоляция покрытия заполняет малейшие трещинки, устраняет дефекты и делает поверхность монолитной.

Некоторые марки битумно-полимерных мастик содержат летучие токсичные соединения. Иногда они провоцируют нарушения нервной системы, приводят к отравлениям, поэтому работать нужно только с использованием средств защиты - респиратора, перчаток, специальной формы.

Гидроизоляция на битумной основе очень популярна, но не очень прочна.

Если грунтовые воды находятся на большой глубине, то она укрепляет изоляцию нижнего кольца септика. Если они лежат высоко, то необходимо усилить герметизацию верха конструкции.

Битумно-полимерная мастика содержит полимерные добавки и латекс, благодаря которым характеристики материала изменяются в лучшую сторону. При нанесении на поверхность создается эластичный, очень прочный слой, сохраняющий свои качества при низких температурах ... Но чтобы битумно-полимерный состав подействовал, его нужно наносить в несколько слоев.

Мастика относительно недорогая, ее можно нанести самостоятельно, а если где-то появятся протечки, то слой легко восстановить.

Наличие полимеров в мастике делает ее очень эффективной. Невысокая популярность мастик этого типа объясняется высокой стоимостью

Кроме того, по сравнению с другими технологиями гидроизоляции преимущество использования материалов покрытия состоит в том, что их можно наносить на поверхности с любой геометрией.

Никаких специальных аппаратов и механизмов для этого не требуется. Различают мастики на битумной основе и с добавками в виде полимеров для холодного и горячего нанесения.

Мастика для горячего нанесения сначала нагревается до 160 градусов С, чтобы битум перешел в пластичное состояние. Затем покрывают поверхность бетонными кольцами. Холодные составы разбавляются растворителем, который испаряется после затвердевания изоляционного слоя.

Различают одно- и двухкомпонентные мастики. В их составе всегда присутствует битум, полимер, а добавки, обеспечивающие индивидуальные свойства, бывают разными. В зависимости от второго компонента составы называются: битумно-латексные, битумно-каучуковые, битумно-масляные, битумно-полиуретановые.

Полиуретан и резина делают материал особенно гибким. Покрытие хорошо тянется, не трескается. Резиновая смесь наносится в холодном виде. Обладает антисептическими свойствами и высокой термостойкостью.

Каучуковая мастика хорошо противостоит влиянию агрессивной среды, выдерживает гидравлическое давление

Поверхность, покрытая смесью масляных ингредиентов, не затвердевает. Он липкий, хорошо противостоит агрессивному воздействию грунтовых вод и почвы, не трескается, стойко переносит как морозы до -50 градусов С, так и высокие температуры.

Правила нанесения защитных покрытий

Гидроизоляцию наносят после заделки межкольцевых швов и мест выхода труб в септик.

Сам процесс состоит из 5 последовательных этапов:

  1. Очистка поверхности от грязи, выявление дефектов, трещин и их устранение с помощью герметиков или шпатлевки.
  2. Нанесение битумной грунтовки в качестве грунтовки. Сначала его готовят по инструкции производителя, затем поверхность покрывают строительной кистью.Битумную грунтовку можно сделать своими руками, для чего берут бензин или выработку моторного масла, нагревают и добавляют измельченный чистый строительный битум. При перемешивании смесь нагревается до 200 градусов С, после чего грунтовка готова к использованию. Наносится первый слой, а после высыхания - второй.
  3. Оставить все на 24 часа. За это время грунтовка полностью высохнет, а ее мелкие частицы глубоко проникнут в бетон.
  4. Мастику нанести строительной кистью, тщательно перемешав состав.Если смесь слишком густая, разбавьте ее любым органическим растворителем. После нанесения первого слоя дайте ему высохнуть и повторите процедуру.
  5. Проверяйте качество нанесенного слоя после его высыхания. При обнаружении изъянов поверхность еще раз обрабатывают и оставляют на 2-3 дня для высыхания.

Битумная мастика намного дешевле битумных материалов с полимерными добавками. Хорошая адгезия, обладает хорошими водоотталкивающими свойствами, устойчива к химическим веществам.

Битумная мастика плохо переносит минусовые температуры, покрытие становится хрупким, покрывается микротрещинами.Такой гидроизоляции хватает на 5 лет, максимум 7.

Жидкий битум обладает эластичностью, хорошей адгезией к бетонной поверхности. Это предохраняет слой от разрыва и растрескивания. Один недостаток - малый срок службы

Некоторые марки битумно-полимерных мастик содержат летучие токсичные соединения. Иногда они провоцируют нарушения нервной системы, приводят к отравлениям, поэтому работать нужно только с использованием средств защиты - респиратора, перчаток, спецодежды.

Устройство замка из глины

Хороший результат дает обработка колец битумной мастикой с последующей установкой замка из глины.Это означает, что пространство между бетонными кольцами и почвой заполнено глиной без примесей. Он нужен для того, чтобы после таяния снега или сильных дождей вода не попала в септик.

Глиняный замок предотвращает воздействие паводковой воды, талых вод и дождевых осадков на бетонные стены септического сооружения.

Не рекомендуется делать это сразу, а только после того, как почва осядет и уплотнится. Построенный ранее замок будет разрушен, если почва осядет.Глину покрывают небольшими слоями, каждый раз тщательно утрамбовывая. Материал должен прилипать по всей поверхности. Не допускаются малейшие пустоты, иначе проделанная работа не даст результата.

Рулонная гидроизоляция поверхности септика

Этот вид материала используется для гидроизоляции наружной поверхности железобетонных колец. Сначала для улучшения адгезии поверхность колец грунтуется составами типа «Бетоконтакт».

При высыхании слоя устраняют видимые дефекты на стенках септика, заполняя полости и полости раствором с цементом, песком и клеем ПВА.Швы между кольцами зашиты. Когда ремонтные пятна высохнут, их загрунтовывают.

Рулонная гидроизоляция должна устанавливаться после устранения всех дефектов на поверхности бетонных колец

Для закрепления рулонного материала на поверхности колец стены покрываются гудроном или битумной мастикой, а затем гидроизоляция приклеен. Одного слоя мало, практикуется 3-4 слоя. В конце возьмите мастику и нанесите ее на швы между полосами.

Галерея изображений

Колодцы из железобетонных колец в наших условиях нуждаются в гидроизоляции. Гидроизоляция колодца из бетонных колец - обычная задача, но причины у нее разные. В водяных колодцах, сделанных без качественной изоляции, вода загрязнена и не пригодна для питья. К септикам предъявляются особые требования по предотвращению утечки бытовых отходов. Ограничения, применяемые к колодцам, сужают перечень материалов и способов гидроизоляции.

Обычно колодезные кольца имеют замки на концах. Именно эти замки удерживают стопку колец от смещения друг относительно друга.

В самом начале нужно различать типы скважин, с которыми мы можем столкнуться:

  • Скважины под водой. Оболочка колодца может пропускать грунт, нефильтрованную воду; вместе с водой в колодец попадают сельскохозяйственные продукты, почва и многое другое. Как видите, качественная внешняя гидроизоляция колодцев с питьевой водой важна уже с момента строительства.
  • Канализационные колодцы или септики. Здесь ситуация обратная. Водный барьер не должен пропускать отходы в почву.
  • Технологические колодцы представляют собой вертикальный спуск в некоторые помещения ниже (обычно в помещения инженерных систем и т.п.). Для таких колодцев гидроизоляция нужна для защиты от разрушения самого колодца и предотвращения затопления помещения, куда он ведет. Обычно такая защита монтируется как внутри, так и снаружи.

Обустраивая на участке септик и поилку, помните, что между ними должно быть не менее 15 метров и септик должен располагаться ниже, если смотреть на рельеф участка.

Особенность гидроизоляции колодца для питьевой воды заключается в том, что нельзя использовать самые эффективные гидроизоляционные материалы на основе битума: меняется вкус и материалы могут быть вредными для здоровья.

Рассмотрим необходимые работы по гидроизоляции колодца, собранного из бетонных колец.

Колодец из бетонных колец может течь не только по стыкам колец. Сами кольца пропускают воду через трещины и капилляры бетона. Когда врезаются трубы или у колодца есть дно, эти места также требуют внимания и качественной гидроизоляции.

Для достижения наилучших результатов колодец с бетонным кольцом герметизирован как изнутри, так и снаружи.

Наружная гидроизоляция колодца из бетонных колец

Для всех типов колодцев устройство внешней гидроизоляции аналогично. Наружная гидроизоляция выполняется до верхнего края.

Большинство видов гидроизоляционных материалов не применяется при температуре ниже 5 ° С.

Гидроизоляцию удобно наносить на этапе погружения колец.Если отложить работы по гидроизоляции на потом, то нужно будет выкопать колодец, чтобы добраться до внешней стены. Практически всегда это ненужное усложнение работы.

Подготовка существующего колодца к гидроизоляции

Существующий питьевой колодец необходимо осушить. Не только откачивают воду, но и защищают от атмосферных осадков. Когда мокрые пятна на бетоне исчезнут, можно приступать к работе.

Внешняя поверхность очищена от посторонних предметов. Должен оставаться чистый бетон... Сыпучий бетон необходимо удалить. Если арматура обнажается, то необходимо в этом месте закрыть ее защитным слоем из качественного бетона.

Трещины и стыки необходимо расширить до 2 см и углубить до 2–3 см. Это необходимо для лучшего прилипания герметика.

Гидроизоляция на битумной основе

Битумные гидроизоляционные материалы считаются наиболее эффективными. Для наружной гидроизоляции колодцев используются как мастики, так и рулонные материалы на битумной основе.

  1. Первый этап - грунтовка бетонных поверхностей. Это нужно для лучшего сцепления и укрепления основы. Подождите, пока почва высохнет.
  2. Для укрепления стыков можно использовать резиновую гидроизоляционную ленту (или бентонитовый каучук).
  3. Следующий шаг - заделать трещины, сколы и стыки. Здесь можно использовать цементно-песчаную смесь с добавлением клея ПВА (5 к 1) или использовать уже готовые смеси.
  4. Повторное грунтование.
  5. На следующем этапе нанесите мастику на поверхность ровным слоем.После высыхания нанесите следующий слой мастики. Всего должно быть не менее 2-3 слоев.
  6. Рулонная гидроизоляция приклеивается к последнему слою мастики. Осторожно склеиваем стыки.
  7. Швы дополнительно промазать мастикой.
  8. Завершение работ по внешней гидроизоляции отмостки.

Защищайте дыхательные пути при работе с гидроизоляционными материалами.

Проникающие составы

Глубокопроникающая гидроизоляция может быть хорошей альтернативой битумной.

В этом случае заливка колец не требуется.

Состав наносится на увлажненную поверхность в два слоя без промежуточной сушки. После нанесения проникающей гидроизоляции поверхность должна высохнуть в течение трех дней.

Следуйте инструкциям производителя.

Глиняный замок для питьевого колодца

Чтобы поверхностные воды, стекающие в землю по внешней стене е попадали в водоносный горизонт, не лишним будет сделать глиняный замок.Это отвлечет воду, и она будет идти своим обычным путем, проходя необходимые слои почвы, пока не попадет в уже очищенные водоносные горизонты.

Глиняный замок - это слой глины по внешнему периметру колодца.

Лучшее время для изготовления глиняного замка - начало мая. После просадки грунта. Работы следует проводить в сухую погоду.

Предварительно вокруг колодца выкапывается участок площадью 2-3 м. Плодородный слой удаляется. Почва выравнивается и утрамбовывается.Важно создать небольшой уклон от колодца.

Глина должна быть влажной и твердой. В глине не должно быть камней или песка. Выложите пластилин на образовавшийся откос ровным слоем и утрамбуйте. Рекомендуем лепить шарики и плотно размещать их, а затем утрамбовывать для ровной укладки глины.

Толщина глиняного замка должна быть около 15 см.

Отмостка

Пока грунт полностью не усадится, а это произойдет только через 2-3 года, монолитную отмостку делать нельзя.В противном случае глиняный замок разобьется и в колодец потечет поверхностная и сточная вода. Пить из такого колодца будет невозможно.

Монолитная отмостка не заменяет глиняный замок.

Гидроизоляция изнутри колодца

Закончив монтаж всех колец колодца, можно переходить к внутренней гидроизоляции и устройству дна.

Для внутренней гидроизоляции можно применять:

  • Специальные цементные шпаклевки;
  • Битум нагретый или разбавленный в бензине;
  • Смеси цементно-полимерные;
  • Составы битумно-полимерные;
  • Полимерные гидроизоляционные материалы.

Обратите внимание: первые два варианта - самые дешевые материалы, но их нельзя использовать для питьевых колодцев.

При подготовке внутренней поверхности колодца к гидроизоляции, если снаружи будут обнаружены протечки воды, рекомендуем использовать специальный быстротвердеющий цементный состав «Пенеплаг», АКВАФИКС или их аналоги. Такие составы еще называют «гидро-пробкой».

Последовательность работ внутри

Подготовительные работы внутри и снаружи аналогичны. Также необходимо очистить поверхность, расширить трещины и швы (до 2 см в ширину и 2-3 в глубину), удалить хрупкий бетон и заделать полости и обнаженную арматуру штукатурным составом (цементно-песчаная смесь с клеем ПВА в соотношение 5: 1 или специальный состав).

Этой же смесью затирка стыков колец изнутри.

Через сутки можно продолжить обработку.

Цементно-полимерный состав проникающей гидроизоляции наносится на всю внутреннюю поверхность.

Приготовленную смесь проникающей гидроизоляции нанести на слегка влажную поверхность. Наносить кистью. Каток с круглыми кольцами - плохой помощник.

Вам нужно минимум 2 слоя. Предыдущий слой должен высохнуть перед нанесением нового.Это займет день.

Бетонная поверхность, обработанная проникающей гидроизоляцией, готова к работе в воде через 3-7 дней.

Подробно о технологии нанесения состава смотрите инструкцию к нему.

Гидроизоляция септиков и технологических колодцев

Многокамерный септик для сточных вод состоит из нескольких колодцев, соединенных между собой. Последний - фильтрующий и не требует гидроизоляции. Попадание грунтовых вод в фильтрационную скважину вреда не принесет.Параметры септика может посоветовать экологическая служба.

Две другие камеры септика должны быть хорошо гидроизолированы.

Подготовка к нанесению гидроизоляции состоит из осушения и очистки скептика и выемки грунта для доступа к внешним стенам.

Обработка стыков

На дно колодца, сложенного из бетонных колец, кладется плита с гребнем, на которую затем кладется кольцо. Именно снизу нужно начинать гидроизоляцию.Расчешите плиту перед укладкой битумной грунтовкой и 2-3 слоя битумной мастикой. Каждый новый слой наносится после высыхания предыдущего.

Бетонная поверхность загрунтована с двух сторон.

Изнутри на стык наносится гидроизоляционное покрытие из битумной мастики. Могут применяться и другие виды гидроизоляции, но они будут менее эффективными или более трудоемкими.

Наружная поверхность покрывается 2-3 слоями мастики. При необходимости укладываются рулонные гидроизоляционные материалы.

Обработка труб и переходов

Как известно, септик состоит из нескольких колодезных камер. Стыки колодцев и труб требуют более тщательной обработки.

Шов заделать гидроизоляционным шнуром и залить гипсовым цементно-полимерным составом.

Стыки труб и самих труб необходимо покрыть грунтовкой и битумной мастикой в ​​2-3 слоя.

Для утепления рулонным материалом используйте специальные битумные или битумно-полимерные ленты для труднодоступных мест или прогрейте рулонные ленты гидроизоляции.









Использование бетонных колец для устройства колодцев различного назначения - классический метод, применяемый уже не один десяток лет. Он построен на том, что отдельные бетонные кольца устанавливаются друг на друга в заранее вырытой шахте.В результате получается достаточно прочная гидротехническая конструкция, единственным слабым местом которой являются стыковые участки между кольцами. Гидроизоляция колодца из бетонных колец выполняется отдельно, используя для этого специальные материалы и технологии. Если не следовать этой процедуре, бетонная шахта постепенно разрушится. Если речь идет о питьевом колодце, то качество воды будет плохим из-за проникновения грязи извне.

Незакрытые щели в колодце и попадание в них грязи значительно снизит качество питьевой воды Источник Ямобурофф.ru

Назначение гидроизоляции колодцев

Чаще всего колодцы из бетонных колец можно встретить в загородном строительстве, где нет централизованного водопровода или канализации.

Назначение колодцев может отличаться:

    Питьевые ... В процессе их эксплуатации происходит постепенная потеря герметичности ствола скважины. В результате изначально чистая вода начинает загрязняться частицами земли, глины, минеральных солей и внешних стоков.Все это попадает внутрь конструкции с помощью грунтовых и дождевых вод. Чтобы избежать подобных ситуаций, поилки необходимо оборудовать надежной внешней гидроизоляцией.

    Канализация (септики) ... Предназначена для сбора и складирования отходов жизнедеятельности дома и приусадебного участка. Поэтому задача гидроизоляционных мероприятий в этом случае - не допустить распространения вредных стоков за пределы гидротехнического сооружения.

    Техосмотр (технический) ... Облегчить обслуживание водопроводов, канализационных систем и т. Д. В шахте этого типа размещается различное оборудование (запорная арматура, насосы, манометры). Чтобы эти устройства работали эффективно, смотровой колодец должен быть полностью сухим.

Источник svoidomstroim.ru

Качественная гидроизоляция швов колодца из бетонных колец потребуется в каждом из вышеперечисленных случаев. Это создаст защиту на пути движения воды от верхнего слоя почвы, а в случае септиков защитит окружающую почву от токсичного загрязнения сточными водами.

Способы повышения влагостойкости бетонных колец

Существуют следующие методы гидроизоляции бетонных колодцев:

    Constructive ... Обработка бетонных колец гидрофобными пропитками непосредственно на заводе, после затвердевания изделий.

    Технологический ... Предусмотрено использование специальных приемов уплотнения бетона, заливаемого в формы. Речь идет о центрифугировании, вибропрессовании и вакуумном удалении влаги.

    Повышение гидравлического сопротивления цемента ... Повышение устойчивости бетонных колец к влаге возможно за счет введения в раствор специальных гидрофобизаторов. Специфика действия этих веществ заключается в их набухании и закупорке пор и микротрещин по мере затвердевания бетона.

Использование этих методов увеличивает стоимость железобетонных колец. Более дешевым вариантом считается заделка стенок и стыковых участков между отдельными элементами ствола скважины.

Иногда проще и дешевле просто замазать внутренние стыки, но насколько это будет эффективно и долговечно, гарантии никто не даст Источник domvpavlino.ru

На нашем сайте вы можете найти контакты строительных компаний, которые предлагают проектирование и монтаж систем водоснабжения и канализации. Пообщаться напрямую с представителями можно, посетив выставку домов «Малоэтажная страна».

Гидроизоляционные работы

Гидроизоляция колодца из бетонных колец, если она уже закончена, может производиться изнутри или снаружи.Для достижения усиленного защитного эффекта рекомендуется использовать сразу два метода.

Наружная гидроизоляция

Основная цель данной процедуры - исключить воздействие грунтовых вод на внешние стенки колодца. Удобнее всего реализовывать это на этапе укладки колец, иначе придется вручную раскапывать готовый ствол. Канализационные и смотровые колодцы должны быть полностью обнажены, а питьевые колодцы - на 50 см от уровня воды. Температура воздуха при работе не должна быть ниже +5 градусов.

Гидроизоляция колодца из бетонных колец снаружи проводится в следующей последовательности:

    Подготовка основания ... Чтобы гидроизоляционные материалы хорошо прилегали, их наносят на сухое основание. Это означает, что существующий колодец придется предварительно осушить. Далее проводится тщательный осмотр наружных стен: их необходимо очистить от грязи, солевых отложений и рыхлого бетона. Все выступающие части металлической арматуры колец обрабатываются антикоррозийным составом.Швы необходимо расширить и углубить для дальнейшей укладки герметика. Это касается и обнаруженных трещин длиной от 20 мм.

Источник pt.decorexpro.com

    Primer ... Очищенные и высушенные наружные стены пропитываются грунтовкой. Марка используемого состава зависит от типа колодца. Поилки обрабатываются безопасными готовыми пропитками. Для осмотра и канализационных шахт подойдет битумно-бензиновый раствор.Грунтование швов проводится более тщательно: их предварительно проклеивают специальной лентой-уплотнителем. Благодаря этому достигается дополнительная герметичность стыков.

    Выравнивание колец снаружи ... Для заделки трещин, капель и сколов используется ремонтно-песчано-цементная смесь, армированная клеем ПВА.

    Укладка гидроизоляции ... Самый популярный материал для внешней защиты - битумные рулоны. Дегтярная мастика в этом случае выступает в роли клея: обработанную ею поверхность несколько раз плотно обматывают полосами гидроизоляции.Стыки между отдельными участками обмотки дополнительно обрабатываются мастикой.

    Герметизация внешних швов ... Для этих целей часто используются специальные проникающие составы, перед нанесением которых можно не наносить грунтовку (ее заменяют простой водой).

Источник ko.decorexpro.com

    Завершение процедуры ... Дождавшись высыхания готовых стен колодца, их засыпают землей. В качестве рекомендуемой защиты от атмосферных осадков используются глиняный замок и бетонная отмостка.

Внутренняя гидроизоляция

Процесс гидроизоляции колодца от грунтовых вод изнутри во многом похож на внешнюю отделку ... В случае работающего колодца также потребуется предварительная откачка воды и просушка бетонных стен. Далее проводится поиск и удаление загрязнений и нестабильных участков. Все найденные сколы, трещины и вмятины зашиты и отремонтированы. Особого внимания заслуживают швы между кольцами: их необходимо углубить, полностью удалив старый раствор.Когда выровненные участки и стыки высохнут, внутренняя поверхность полностью покрывается гидроизоляционным материалом. Надежная влагозащита достигается при укладке смеси в два слоя.

Для внутренней отделки колодцев допускается использование следующих материалов:

    Замазки цементные.

    Битум расплавленный.

    Цементно-полимерный раствор.

    Полимерные композиции.

Источник padovasport.tv

Первый и второй способы - самые недорогие, но их разрешено применять только для гидроизоляции канализационных колодцев.Питьевые водопроводы обычно обрабатывают полимерными составами.

Герметизация швов

Отдельно стоит сказать о гидроизоляции стыковых участков бетонного колодца. Стволы современных колодцев в основном строятся из колец с замками (так называемое «пазогребневое» соединение). Это значительно упрощает вертикальное выравнивание ствола, так как кольца не могут двигаться в стороны. К тому же стыковые участки получают должную прочность и герметичность даже без дополнительной гидроизоляции.

Описание видео

Наглядно можете посмотреть видео о ремонте и гидроизоляции колодцев из железобетонных колец:

Для обеспечения долговечности защиты швов от влаги выполните следующие действия:

    Align ... Причиной протечек в соединениях может быть перекос колец. Во избежание этого на дно колодца укладывается гребневая пластина, обеспечивающая центровку сборного вала.

    Проложите соединительные секции между отдельными кольцами шнуров ... В этом отношении хорошо зарекомендовали себя уплотнения «Гидроизол М» и «Барьер».

    Внутреннее и внешнее покрытие швов ... Для внутренних работ рекомендуется использовать специальные составы, такие как AQUAMAT-ELASTIC (производитель - компания ISOMAT). С внешней стороны стыки допускается заделывать облицовочными материалами на основе битума и резины.

Полностью гидроизолированные снаружи колодцы прослужат дольше Источник beton-house.com

Результат

Долговечность и качество функционирования сборных колодцев из бетонных колец напрямую зависит от качественной гидроизоляции.Данную процедуру рекомендуется проводить при проведении строительных работ, а также в тех случаях, когда в шахте во время эксплуатации разгерметизировалось давление. В любом случае это должны делать профессионалы, обладающие навыками высотной работы.

Одно из непременных условий для достижения комфортного проживания на даче или в загородном доме - это наличие всей сантехники и их нормальное функционирование, чего невозможно добиться без хорошей канализации. Сразу возникает идея установить на территории своей усадьбы септик из железобетонных колец.Провести такую ​​конструкцию в домашних условиях совсем не сложно. Для этого нужно выкопать яму экскаватором или вручную, а с помощью автокрана (или вручную) установить железобетонные кольца.

После завершения монтажных работ необходимо произвести герметизацию септика для его корректной работы ... В этой статье мы подробно рассмотрим все детали герметизирующих работ. Воспользовавшись этими рекомендациями, самостоятельно проделать работу не составит труда.

Назначение пломбы

В настоящее время использование септика из бетонных колец популярно среди владельцев дачных участков и частных домов.Но не секрет, что для исправной работы септика необходимо его гидроизолировать - это сделает герметичным. Эту работу нужно делать в обязательном порядке. Если пренебречь этими правилами, то септик может стать источником заражения на приусадебном участке. Сточные воды будут просачиваться через протекающие стенки септика, тем самым загрязняя грунтовые воды. А само попадание грунтовых вод в септик выльется из него и приведет к неисправности. Вот почему герметизация бетонного септика так необходима и защищает всю бетонную конструкцию.

В основном используется для пломбирования:

  • битумная гидроизоляция;
  • проникающая гидроизоляция;
  • полимерцементная гидроизоляция;
  • пластиковых вставок;
  • силикон.

По своей структуре силикон отличается высокой плотностью. Обрабатывая всю поверхность бетонных колец, силикон проникает во все отверстия и щели. Таким образом предотвращается как попадание грунтовых вод в септик, так и сброс сточных вод в грунт.Конечно, используются другие средства для герметизации, но силикон имеет высшую степень защиты.

Процесс уплотнения

Итак, вы установили бетонные кольца в вырытую яму с помощью автокрана. Если край кольца имеет специальный фиксатор для крепления, то его соединение будет плотным. Кольца с плоскими краями не обладают хорошей герметичностью, поэтому стыки необходимо заделывать герметиком на цементной основе.

Нижнее кольцо с дном ямы должно иметь особую герметичность.Когда кольцевая конструкция имеет формованное дно, не может быть и речи о дополнительном уплотнении. Но если вы установили простое кольцо, то дно котлована перед установкой необходимо забетонировать. Дно котлована бетонируется с помощью арматурной сетки. От кусков арматуры до размеров дна котлована выкладывается сетка на кирпич. Стержни связываются проволокой и заливаются бетоном с добавлением щебня. После установки кольца на самодельное дно все зазоры, образовавшиеся между дном и плоским краем кольца, хорошо заделываются.Герметизация также выполняется герметиком на цементной основе. Далее проводится герметизация в зависимости от расположения грунтовых вод. Ведь весь этот процесс предназначен для предотвращения контакта сточных вод с почвой и водой.

Герметизация септика из бетонных колец осуществляется двумя способами:

  1. При низком расположении грунтовых вод на дне септика выполняется усиленная герметизация. Это предотвращает попадание микробов в почву и воду через щели.
  2. При высоком уровне залегания грунтовых вод происходит мгновенное загрязнение из-за контакта со сточными водами. Поэтому выполняется усиленная герметизация верхней части септика.

Оптимальный вариант - полностью заделать бетонный септик. Выполняется путем установки пластиковых баллонов. Цилиндр изготовлен из полиэтилена с толщиной стенки 8 мм. Его высота может составлять от 1 до 4,5 метров. Материал, из которого изготовлен цилиндр, отличается высокой герметичностью.Выгоднее устанавливать неразъемный баллон, чтобы снизить расход силикона на заделку стыков.

Полиэтиленовый цилиндр разрезается лобзиком и вставляется в бетонные кольца. Все стыки и швы заполнены силиконом для полной герметизации. Для предотвращения затопления септика дождевой и талой водой производится дополнительное укрепление верха баллона. Для выполнения этой работы используются кольцевые ребра жесткости.

После завершения всех работ по герметизации яма с бетонными кольцами засыпается землей и септик готов к работе.

После первой зимы конструкцию необходимо проверить на герметичность. Из-за морозов и оттепелей почва смещается, а бетонные кольца могут сдвинуться с места, нарушая изоляцию септика. Во избежание неприятностей необходимо немедленно приступить к восстановлению септика и его герметичности.

Изолировать септик из бетонных колец несложно и своими руками. Для этого вам потребуется ознакомиться с технологией выполняемых работ, собрать некоторую информацию и приобрести необходимые материалы... Для лучшего знакомства вы можете посмотреть видео в конце статьи. И если все ясно, смело принимайтесь за работу.

Видео

В этом видео показано, как устранить протечку воды между бетонными кольцами:

В этом видео показано, как проводились испытания гидроизоляции Raberit на бетонном кольце:

Сборные изолированные стеновые панели: получите полный пакет!

Предлагая гибкость конструкции и быструю установку, сэндвич-панели из сборного железобетона обеспечивают полную энергоэффективную оболочку здания, включая внешнюю мембрану, гидроизоляцию, изоляцию и внутреннюю отделку.

Крис фон Хандорф, P.E.

Стеновые панели из сборного железобетона

представляют собой быструю и экологически безопасную альтернативу конструкции ограждающих конструкций здания с минимальным нарушением строительной площадки.

Стандартное строительство здания требует, чтобы материалы доставлялись на стройплощадку, складывались и затем размещались квалифицированными рабочими из разных профессий. Откидные стеновые панели требуют значительного пространства на месте, а также времени для установки и литья, а затем их необходимо повернуть на здание и должным образом закончить, чтобы получить желаемый с точки зрения архитектуры внешний вид.

И наоборот, изолированные стеновые панели из сборного железобетона доставляются «точно в срок» и устанавливаются, как правило, бригадой из четырех-шести квалифицированных рабочих прямо с грузовика на здание с уже завершенной окончательной отделкой.

Стеновые панели из сборного железобетона

успешно используются во многих областях применения в строительстве. Эти приложения включают жилые, образовательные, розничные, коммерческие, правительственные (включая взрывозащищенные конструкции), промышленные / складские помещения, исправительные учреждения и многое другое.

Итак, что такое утепленная стеновая панель из сборного железобетона?
Изолированная стеновая панель из сборного железобетона, или «сэндвич» стеновая панель, как ее иногда называют, представляет собой стеновую панель из сборного железобетона с двумя слоями бетона, разделенными слоем жесткой изоляции (см. Рисунок 1). Два слоя бетона, часто называемые бетонными лентами, соединены одной из многих соединительных систем. Толщина бетонных плит может быть разной в зависимости от конструктивных и архитектурных требований проекта.Типичная толщина бетона составляет от 2,5 до 6 дюймов

Соединения Wythe влияют на изоляционные свойства
В качестве соединителей используется несколько материалов. Некоторые из используемых в настоящее время систем соединения Wythe - это системы пластиковых штифтов, ферменные системы из углеродного волокна, массивные бетонные секции и различные гнутые стальные профили.

При выборе системы подключения к сети важно понимать проводимость выбранного материала. Если выбран материал с высокой проводимостью, система подключения к сети может действовать как мост, позволяющий нежелательному теплу или холоду проходить через изоляцию.Это приведет к снижению общего коэффициента сопротивления теплоизоляции сборной железобетонной панели.

Также важно отметить, что некоторые системы подключения к сети были разработаны для работы с определенным типом изоляции. Следовательно, необходима проверка совместимости выбранной изоляции и разъема.

R-values ​​и изоляционные материалы
R-value, достигаемый сборными железобетонными изоляционными стеновыми панелями, может широко варьироваться в зависимости от желаемых характеристик стеновой панели.Повышенные значения R достигаются за счет увеличения толщины изоляции между двумя бетонными слоями. Значения R для утепленных стеновых панелей варьируются от R-5 до R-50. Подавляющее большинство изоляционных свойств обеспечивается непосредственно изоляцией; однако бетон также обладает некоторыми изоляционными свойствами.

В строительстве стеновых панелей из сборного железобетона обычно используются три типа изоляции. Значения R являются приблизительными и могут варьироваться в зависимости от производителя изоляции.Общие типы изоляции в сборных изолированных стеновых панелях:

• Пенополистирол (EPS), R-показатель: 3,85 / дюйм. до 4,35 / дюйм (зависит от плотности материала)

• Экструдированный полистирол (XPS), R-показатель: 5,0 / дюйм.

• Полиизоцианурат, значение R: 6,0 / дюйм. до 8,0 / дюйм.

Исходя из вышеуказанных значений R, полиизоциануратная изоляция обеспечивает более высокое значение R на дюйм. Однако важно отметить, что анализ стоимости трех типов изоляции может определить, что один из двух других типов изоляции может быть более желательным в зависимости от затрат на изоляцию в данной области.Кроме того, при выборе типа изоляции для конкретного проекта следует учитывать характеристики изоляции в экстремальных климатических условиях.

Преимущества сборных железобетонных стеновых панелей
Скорость строительства. Стеновые изолированные стеновые панели из сборного железобетона могут использоваться в качестве полной оболочки здания, включая внешнюю мембрану, гидроизоляцию, изоляцию и внутреннюю отделку. Поскольку все эти системы могут быть установлены за один быстрый процесс, вместо того, чтобы строить отдельные стеновые элементы с использованием нескольких профессий, время, необходимое для завершения ограждающей конструкции здания, может быть значительно сокращено за счет использования изолированных сборных стеновых панелей.

Кроме того, изолированные сборные железобетонные стеновые панели изготавливаются на внешнем производственном предприятии. Изготовление стен обычно почти завершается вскоре после прибытия на объект первых сборных панелей. Можно даже установить оконную систему в сборные панели на производственном объекте, что еще больше сократит время, необходимое для закрытия конструкции. Затем панели могут быть доставлены на строительную площадку по мере необходимости, чтобы строительство продолжалось как можно быстрее.

Универсальность. Стеновые изолированные сборные железобетонные панели могут использоваться не только для замены нескольких внешних систем изоляции и облицовки, но и во многих конструкциях они также могут использоваться для замены конструктивных элементов. Многие производственные, образовательные и исправительные учреждения спроектированы как полностью сборные железобетонные конструкции. В этом сценарии изолированные сборные железобетонные стеновые панели могут быть спроектированы таким образом, чтобы исключить монолитные колонны
и / или стальные колонны. В дополнение к устранению колонн, сборные изолированные бетонные стеновые панели могут также служить в качестве системы сопротивления основной сейсмической силе и основной силе ветра.Устранение дополнительных затрат на колонны и стропильные системы, которые больше не требуются, также делает изолированные сборные железобетонные стеновые панели очень привлекательными с точки зрения затрат.

Контроль качества. Квалифицированные рабочие на предприятиях по производству сборного железобетона ежедневно выполняют одни и те же или аналогичные задачи, используя одни и те же инструменты в одних и тех же контролируемых условиях. Со временем эти рабочие становятся очень опытными в производстве качественных бетонных изделий для своевременной доставки.

С другой стороны, продукты, которые производятся на месте, обычно имеют более ограниченные меры контроля качества. Эти продукты также более подвержены задержкам и проблемам с качеством, связанным с неблагоприятными погодными условиями и некондиционным бетоном, поскольку они обычно не производятся в контролируемой среде.

Энергоэффективность. Сборный железобетон имеет очень высокую тепловую массу по сравнению с другими менее массивными материалами. Термическая масса определяется как свойство, которое позволяет материалам поглощать, накапливать и впоследствии выделять значительное количество тепла.Присущая бетону способность поглощать и сохранять тепло и холод может задерживать и снижать пиковые нагрузки HVAC. Это может позволить снизить начальную стоимость строительства за счет системы ОВК меньшей мощности.

Из-за медленного выделения тепла и холода тепловая масса бетона также может сместить спрос на периоды непиковой нагрузки, когда тарифы на коммунальные услуги ниже, тем самым дополнительно снижая затраты на электроэнергию (см. Рисунок 2).

Использование соединителей с очень низкой теплопроводностью, а также чрезвычайно плотная ограждающая конструкция здания, которая создается за счет использования стеновых панелей из сборного железобетона, создают очень энергоэффективное здание.Соединители с низкой теплопроводностью минимизируют передачу тепла от наружного бетона к внутреннему бетону и наоборот. Следовательно, тепло остается внутри зимой и снаружи летом.

Техническое обслуживание. Изолированная оболочка здания из сборных железобетонных стеновых панелей потребует минимального обслуживания в течение всего срока службы конструкции. Стандартное обслуживание этого типа конструкции включает лишь периодическую чистку по эстетическим соображениям, а также обслуживание систем уплотнения и гидроизоляции.Система утепленных бетонных стеновых панелей будет служить более 75 лет.

Огнестойкость. По своей сути бетон чрезвычайно огнестойкий по сравнению с другими материалами. Таким образом, затраты на страхование бетонной конструкции часто ниже, чем затраты, понесенные при страховании типичной конструкции из стержневых конструкций.

Бетонные слои, между которыми находится жесткая изоляция, также действуют как огнестойкая изоляция. Типичная внутренняя отделка с сухими стенками легко воспламеняется и быстро портится по сравнению с бетоном.Как только гипсокартон испортится, изоляция, содержащаяся в обычной стене, начнет выделять вредные химические вещества. Использование изолированных стеновых панелей из сборного железобетона значительно замедлит выброс этих вредных химикатов в ограждающую конструкцию здания.

Воздействие на окружающую среду. Недавняя оценка жизненного цикла (LCA) продуктов внешней облицовки, проведенная по заказу Совета по натуральному камню и проведенная Центром чистых продуктов Университета Теннесси, показала, что «сборный железобетон и гранит обладают наибольшими преимуществами, хотя неясно, какой из них наиболее экологически предпочтительно в целом.«Это исследование было специально посвящено изучению двухэтажной несущей конструкции. Важно отметить, что типичная облицовка из сборного железобетона значительно дешевле гранитной.

Сборный железобетон также может ограничивать воздействие строительного проекта на окружающую среду на строительной площадке. Поскольку изолированные стеновые панели из сборного железобетона производятся вне строительной площадки и поднимаются краном с грузовика для доставки и устанавливаются непосредственно на здание, отрицательное воздействие сборных стеновых панелей на строительную площадку минимально.В случае сборного железобетона на месте не требуется места для хранения материалов, а также минимальное количество строительного мусора и меньшее беспокойство на площадке в целом.

Три варианта дизайна
При выборе изолированной стеновой панели из сборного железобетона можно выбрать три основных варианта дизайна. Эти варианты включают дизайн несоставных панелей, дизайн композитных панелей и частично композитных панелей.

Некомпозитные панели. При проектировании несоставной панели две бетонные плиты работают независимо друг от друга, чтобы противостоять любым приложенным нагрузкам.Каждый бетонный слой будет принимать на себя часть нагрузки, основанную на пропорциональности модуля упругости каждого слоя по сравнению с другим. Обычно это конструкционный или несущий бетонный слой и не несущий или несущий бетонный слой. Любая статическая нагрузка (гравитационная нагрузка), такая как собственный вес, нагрузка на окна или жалюзи, передается через соединительный элемент на несущий элемент. Ненесущий трос по существу «свисает» с несущего троса.

Панели композитные. В панели с композитной конструкцией две бетонные пластины работают вместе, чтобы противостоять приложенным нагрузкам. Композитная панель такой же толщины будет значительно более прочной на изгиб, чем некомпозитная панель такой же толщины. Соединитель должен быть спроектирован так, чтобы иметь достаточную прочность на сдвиг для передачи горизонтального сдвига между двумя бетонными стержнями. Стеновые панели из композитного материала обычно могут иметь более тонкое сечение, чем стеновая панель из композитного материала.Однако экономия на бетонном материале может быть, по крайней мере, частично компенсирована дополнительными затратами на соединители, связанными с изготовлением полностью композитной панели.

Частично композитные панели. Некоторые производители соединителей будут предлагать продукт, который не является 100% композитным, а также соединитель, который не является полностью некомпозитным; это частично составные разъемы. По сути, это гибрид двух крайних философий дизайна (композитного и несоставного).Следует проконсультироваться с производителями соединителей по поводу того, какая философия дизайна применима к их продуктам.

Заключение
Стеновые изолированные сборные железобетонные панели подходят для быстрого и экологически безопасного строительства, при этом практически не требуя технического обслуживания на долгие годы. Как владелец здания, архитектор или инженер, не соглашайтесь на определение строительной системы более низкого качества только потому, что это то, чем вы занимались в течение многих лет. Сделайте свой следующий проект успешным на всех этапах жизненного цикла здания, выбрав изолированные стеновые панели из сборного железобетона и воспользуйтесь многочисленными преимуществами этой системы в области конструкции, архитектуры, защиты окружающей среды, строительства и энергосбережения.

Крис фон Хандорф, P.E., инженер технической службы NPCA.

Как утеплить бетонную стену

Бетон - фантастический материал, из которого строят дома по всему миру. Он прочный, долговечный, устойчивый к стихиям и очень универсальный. Но он почти не имеет естественной теплоизоляции. У твердой бетонной стены толщиной 12 дюймов среднее значение R составляет около 2. Сравните это с дюймом жесткого пенопласта со значением R от 3 до 6.Это в 20 раз больше, чем у бетона. Добавление изоляции к вашим бетонным стенам повысит энергоэффективность вашего дома, сэкономит деньги на счетах за электроэнергию и сделает проживание в нем более комфортным за счет регулирования температуры. Есть несколько способов утеплить бетонную стену, и в этой статье мы обсудим, какие из них являются лучшими. Мы также поговорим о том, какие типы утеплителей следует использовать и как их использовать.

В зависимости от того, где находятся ваши бетонные стены, будет зависеть метод и тип изоляции, которую вы должны использовать.Чаще всего бетонные стены дома находятся в цокольном этаже. Это создает некоторые уникальные проблемы, потому что стены подвала почти всегда ниже уровня земли. Но некоторые дома, особенно современные, имеют бетонные стены по всему дому. Этот дизайн имеет собственный набор требований и проблем.

Продолжайте читать, чтобы узнать все, что вам нужно знать о том, как и почему следует утеплять бетонные стены.

Сколько вам нужно изоляции?

Прежде чем мы начнем обсуждать методы и типы изоляции, важно выяснить, сколько на самом деле вам нужно.

Все материалы имеют рейтинг R. Это оценка устойчивости материала к теплу и холоду, проходящим через него. Чем выше число, тем меньше сопротивление и тем легче пропускать тепло и холод. Думайте об изоляции как о преграде, блокирующем тепло.

Бетонные стены имеют коэффициент сопротивления R около 2. Когда тепло или холод вступают в контакт с бетоном, они проходят сквозь бетон практически без сопротивления. Но когда тот же самый жар или холод соприкасается со стеной R-19, он либо замедляется, либо останавливается.Чем выше число, тем прочнее материал.

Посетите веб-сайт Министерства энергетики США, чтобы определить, какой уровень изоляции вам необходим в зависимости от того, где вы живете. В большинстве домов требуется изоляция стен со значениями R-13 и R-21. Не имеет значения, сделана ли эта стена из бетона или деревянных балок, требования к R-значению такие же. Но метод и тип изоляции могут отличаться.

Рассчитайте, сколько дюймов изоляции вам нужно для достижения желаемого значения R, в зависимости от типа, который вы используете.

  • Стекловолоконные войлоки имеют R-ценность от 3 до 4 на дюйм,
  • Жесткая пена обеспечивает R-значение от 3 до 6 на дюйм.
  • Распылительная пена с открытыми ячейками составляет примерно 3,5 на дюйм.
  • Распылительная пена с закрытыми порами в среднем составляет 6,5 на дюйм.

Если вы знаете, какой тип изоляции вы будете использовать, легко подсчитать, сколько дюймов вам нужно.

Бетонные стены подвала по сравнению с более высоким уровнем бетона

Есть большая разница между изоляцией бетонной стены нижнего этажа и стен выше уровня земли.И эта разница - влажность.

Бетон высшего сорта обычно имеет дополнительные слои защиты, добавленные к бетону, который помогает блокировать влагу. Это может быть слой лепнины, каменного шпона, кирпича, краски или герметика. Бетон по своей природе впитывает влагу из-за своей пористости. Эта влага может проникать прямо через бетон в дом. Но это гораздо менее вероятно, когда бетонная стена выше уровня земли.

Стены из высококачественного бетона также имеют воздушный поток, который помогает их просушивать.Это еще один фактор, которого не хватает для бетона низкого качества.

Бетонная стена подвала имеет прямо напротив земли, которая может промокнуть от дождя или грунтовых вод. Эта вода может упираться прямо в бетон. Вот почему пароизоляция, такая как штукатурка и гудрон, а также водостоки добавляются к большинству фундаментов. Не допускать попадания воды - большая проблема.

Так при чем здесь изоляция бетонных стен? Когда стены находятся в подвале, более серьезной проблемой является предотвращение проникновения влаги.По этой причине мы рекомендуем жесткую пену против блока или пену с закрытыми порами. Также добавляем пароизоляцию и все швы заделываем лентой.

С бетонными стенами вышеупомянутого класса все еще работают вышеуказанные методы изоляции, но вы также можете использовать обычную изоляцию из войлока.

Утеплитель

Batt также работает в подвале, но вы должны использовать вместе с ним хорошую пароизоляцию. Вы не хотите, чтобы изоляционный материал намок.

Подвалы прохладнее, меньше воздуха и света

Еще одна проблема, связанная с изоляцией бетонных стен подвала, заключается в том, насколько холоднее будет подвал.Как правило, домовладельцы регулируют температуру в подвале не так сильно, как в жилом помещении. Таким образом, большую часть времени здесь будет намного прохладнее, даже когда он изолирован.

Подвалы также темнее других этажей дома с гораздо меньшим количеством естественного света.

И, наконец, подвал обычно не имеет такой вентиляции, как жилые помещения. Люди не заходят и не выходят, окна редко открываются.

Сочетание всех этих факторов означает, что плесень и грибок с большей вероятностью будут расти в подвале.Плесень любит прохладные, влажные и темные места. В подвале, скорее всего, будет прохладнее и, возможно, темнее, но не обязательно, чтобы он был влажным.

Влага - один из основных ингредиентов роста плесени, с которым вы можете многое сделать. Правильно утеплив подвал с помощью аэрозольной пены с закрытыми порами, жесткой пены или пластикового пароизоляционного материала, вы можете не допустить попадания влаги и плесени.

Как изолировать бетонные стены шпильками

Сначала постройте деревянную каркасную стену из гвоздей. Обрамляйте стену так же, как любую стену в доме.Обычно с одинарным днищем и двойным верхом. Меняйте толщину стены в зависимости от толщины утеплителя. Обычно для R-13 требуется 2 × 4, а для R-19 - R-21 - 2 × 6. Если вы строите что-то вроде пассивного дома, у которого R-значения изоляции стен выше R-40, вы можете использовать стену 2 × 12 или двойную каркасную стену.

Оставьте зазор между стойками и бетонной стеной около 2 дюймов. Если вы используете изоляцию из войлока, этот зазор обеспечивает небольшое пространство для воздушного потока. Если вода все же проникает в бетон, она может стекать и, надеюсь, в канализацию, не касаясь изоляции.Но если вы используете аэрозольную пену, вам следует заполнить этот пробел изоляцией. Распылите пену внутри зазора, за стойками и в пустотах между стойками. Пена с закрытыми порами является отличным водонепроницаемым барьером. Вы также можете заполнить этот промежуток слоем жесткого пенопласта, прежде чем строить каркасную стену.

Вы можете прикрепить каркасную стену к бетону с помощью шурупов. Выбор за вами, но это не обязательно.

Если используется изоляция из войлока, прижмите каждый слой изоляции между стойками, убедившись, что изоляция плотно прилегает к сторонам каждой стойки.Трение должно удерживать изоляцию на месте. Если он упал, значит, изоляция была разрезана неправильно или шпильки слишком далеко друг от друга.

Не сдавливайте изоляцию. Если при установке стеновой панели изоляция сдавливается, это означает, что ваши стойки слишком малы. Сжатие изоляционного материала снижает его эффективное R-значение.

Какой утеплитель лучше всего подходит для бетонных стен?

На мой взгляд, лучший утеплитель для бетонной стены подвала - это пена с закрытыми порами.Постройте каркасную стену, как мы описали в предыдущем разделе, с зазором не менее 2 дюймов между стойками и бетоном. Распылите пену в щель и пространство между стойками.

Используйте аэрозольную пену с закрытыми порами вместо открытых. Закрытые ячейки - лучший изолятор на дюйм и водостойкость. Распыляя пену внутри зазора, прямо напротив черного, вы создаете пароизоляцию и термический разрыв, а также обеспечиваете отличный коэффициент сопротивления теплопередаче.

Наш следующий выбор будет использовать слой жесткого пенопласта напротив блока с каркасной стеной.Это тот же базовый вариант, что и при использовании аэрозольной пены. Слой жесткого пенопласта действует как пароизоляция и термический разрыв, а также обеспечивает дополнительные дюймы. 2 дюйма стоят около 6-12 R. Заклейте все швы скотчем. Как только это будет сделано, вы можете использовать стандартный войлок между шпильками. Это хороший вариант, если вы не хотите использовать аэрозольную пену.

Для большей безопасности можно также использовать слой пластика между войлоком и бетоном. Очень важно не допускать попадания воды в дом.

А как насчет высококачественных бетонных стен?

Наилучший тип изоляции для бетонных стен, расположенных выше уровня земли, более или менее точно такой же, как у стен нижнего этажа.Самая большая разница в том, что вода не такая большая проблема. Это связано с дополнительными слоями защиты, которые должны быть снаружи дома, и потоком воздуха.

Но это при условии, что ваш дом хорошо построен и не имеет проблем с водой. Это не всегда так. Как и при утеплении подвала, убедитесь, что в доме нет проблем с водой. Если это так, устраните эти проблемы перед изоляцией.

Я предпочитаю быть в безопасности и использовать пену с закрытыми порами или жесткую пену с войлоком и пластиковую водонепроницаемую оболочку независимо от того, где находится бетонная стена.На мой взгляд, почему бы не добавить дополнительный уровень защиты. Если по какой-либо причине внешний слой выходит из строя и вода начинает проникать внутрь, новая пена для распыления, жесткий пенопласт или пластик не пропускают воду в дом и помогают предотвратить появление плесени.

Что касается R-значений изоляции, установите в соответствии с требованиями и, по крайней мере, в соответствии со стандартами. Мы строим очень энергоэффективные дома вплоть до стандартов пассивных домов, поэтому я всегда рекомендую использовать больше изоляции, а не меньше, но точная сумма будет варьироваться в зависимости от того, где вы живете.Очевидно, что дому, построенному на Аляске, потребуется больше изоляции, чем дому, построенному здесь, в Нью-Джерси.

Типы изоляции бетонных стен

Ниже будут рассмотрены наиболее популярные виды утеплителя, применяемые для утепления бетонной стены.

Пена для распыления

На мой взгляд, аэрозольная пена - лучший материал для утепления бетонной стены. Но он бывает двух видов: с закрытыми ячейками и с открытыми ячейками.

Распыляемая пена с закрытыми порами - лучший изолятор с более высоким значением R и более водостойкий.Он идеально подходит для использования в местах с повышенной влажностью, что является серьезной проблемой для бетона. Это отличный естественный водный барьер, который закрывает все небольшие зазоры вокруг труб, проводов и вентиляционных отверстий.

Большая проблема с распыляемой пеной - это более высокая цена. Это не то, что вы покупаете в магазине или сделайте сами. Другая проблема заключается в том, что распыляемая пена производится с использованием химикатов, что сильно отталкивает некоторых домовладельцев. Если профессионал сделает это неправильно, изоляция может пахнуть и вызвать у вас тошноту. Но при правильной установке это отличный изолятор для бетона.

Жесткая пена

Следующий лучший способ утеплить бетонную стену - это жесткие пенопласты. Это самый популярный метод, потому что он удобен в использовании и экономичен.

Жесткая пена - отличный изолятор, в среднем от R-2 до R-6 на дюйм, и водостойкий. Я рекомендую вам скотчем и заделать все швы после установки досок. Их можно разместить вплотную к бетону без зазоров.

Ключом к использованию пенопласта является выбор правильной толщины для требуемого значения R и правильная герметизация, чтобы создать хороший пароизоляционный слой.Я рекомендую использовать ленту для обертывания Tyvek (или аналогичную) и силикон.

Используйте аэрозольную пену «Great Stuff» в баллончике, чтобы загерметизировать все отверстия для проводов, труб и каналов, а также по дну пенопласта.

Гибридная пена и ватина

Гибридная система из пенопласта и стекловолокна - один из лучших и наиболее эффективных способов утепления бетонной стены. Вы получаете лучшее из обоих миров. Отличная пароизоляция из жесткого пенопласта и толстый слой утеплителя из ватина.Просто убедитесь, что если вы используете войлок для бетона, на него не будет попадать вода.

С помощью этого метода вы укладываете слой пенопласта вплотную к бетону и герметизируете его герметиком, лентой и пеной. Затем вы создадите каркасную стену перед пенопластом. Наконец, вы установите изоляцию из войлока внутри полостей стоек от пены.

Как всегда, обязательно рассчитайте необходимое значение сопротивления изоляции. Изоляция батата становится толще по мере увеличения значения R.Подберите толщину шпильки к толщине изоляции. Никогда не сжимайте изоляционный материал . Если при установке стеновой панели изоляция сдавливается, значит, ваши стойки слишком малы. Вот почему вы выбираете толщину шпильки в соответствии с изоляцией.

Когда вы устанавливаете биты в углубления для стоек, они должны плотно прилегать из стороны в сторону. Трение должно удерживать их от выпадения. Если они все же упадут, это означает, что шпильки слишком далеко друг от друга.

Пароизоляция

Пароизоляция - это в основном слой, задерживающий воду.Это может быть слой изолированной аэрозольной пены, плотно запечатанный жесткий пенопласт или слой пластика. На мой взгляд, при работе с бетоном всегда следует включать пароизоляцию. очень важно, чтобы вода не попадала в дом и не попадала в дерево или изоляцию. Попадание воды может привести к гниению дерева и появлению плесени.

Убедитесь, что вы правильно установили пароизоляцию. Швы необходимо закрыть лентой, иначе вода может попасть внутрь. Они также должны быть в правильном месте. Неправильная установка пароизоляции может фактически заблокировать влагу там, где вы этого не хотите.

Пароизоляция также служит воздушной преградой. Это отличная дополнительная защита от сквозняков.

Резюме: Как изолировать бетонную стену

Бетон - фантастический материал, из которого строят дома по всему миру. Он прочный, долговечный, устойчивый к стихиям и очень универсальный. Но он почти не имеет естественной теплоизоляции. У твердой бетонной стены толщиной 12 дюймов среднее значение R составляет около 2. Сравните это с дюймом жесткого пенопласта со значением R от 3 до 4.Это почти в 20 раз больше, чем у бетона. Добавление теплоизоляции к вашим бетонным стенам повысит энергоэффективность вашего дома, сэкономит деньги на счетах за электроэнергию и сделает проживание в нем более комфортным за счет регулирования температуры. Есть несколько способов утеплить бетонную стену, и в этой статье мы обсудим, какие из них являются лучшими. Мы также поговорим о том, какие типы утеплителей следует использовать и как их использовать.

В зависимости от того, где находятся ваши бетонные стены, будет зависеть метод и тип изоляции, которую вы должны использовать.Чаще всего бетонные стены дома находятся в цокольном этаже. Это создает некоторые уникальные проблемы, потому что стены подвала почти всегда ниже уровня земли. Но некоторые дома, особенно современные, имеют бетонные стены по всему дому. Этот дизайн имеет собственный набор требований и проблем.

Если у вас есть вопросы или комментарии, напишите нам в любое время. Мы хотели бы услышать от вас.

13 советов по работе с изоляционными бетонными опалубками

В поисках все более энергоэффективных решений для ограждающих конструкций здания все большее число строительных групп обращаются к изоляционным бетонным опалубкам в качестве альтернативы легкой стали каркас, деревянный каркас, кирпичная кладка и сборное железобетонное строительство на нежилом рынке.

ICF - это бетонные стены толщиной от 4 до 10 дюймов, залитые между формами из пенополистирола (EPS), которые постоянно остаются на месте в качестве изоляционного барьера. Результатом является высокоизолированная, практически воздухонепроницаемая стеновая система с минимальным значением изоляции R-20.

Стены ICF могут достигать высоты 100 футов и более, что делает их пригодными для всех типов коммерческих зданий, включая отели, квартиры, школы K-12, кинотеатры, магазины розничной торговли, церкви, студенческие общежития и офисные здания.Коммерческие работы составляют четверть всех рабочих мест ICF и являются самым быстрорастущим сегментом строительных технологий, согласно данным Ассоциации изоляционных бетонных форм, Гленвью, Иллинойс.

Тем не менее, несмотря на их растущую популярность, ICF все еще относительно новы для большей части сообщества AEC. Чтобы помочь обучить профессионалов отрасли, BD + C обратился к нескольким экспертам за советами и советами по проектированию и созданию с использованием ICF. Вот что они могли предложить:

1.Сократите количество отходов и ускорите строительство за счет проектирования в пределах модуля. Архитекторы могут значительно сократить отходы и ускорить строительство по проектам ICF, оптимизируя размеры здания для работы с модулем форм ICF, говорит Вера Новак, директор по маркетингу и техническим услугам ICFA.

«Учет высоты блока при детализации размещения этажей и высоты здания может уменьшить количество обрезков», - говорит Новак. Она отмечает, что аккуратное изменение ширины бетонной сердцевины от одного этажа к другому может обеспечить опору для внешней каменной кладки или внутренней балки.«При проектировании по модулю используются преимущества вариантов дизайна и повышается конструктивность проекта», - говорит она.

Новак добавляет, что инженеры-строители могут оптимизировать размещение арматурных стержней, настроив график размещения арматурных стержней таким образом, чтобы он соответствовал высоте каждого ряда ICF.

2. Нет необходимости в воздушных барьерах или пароизоляторах. При первой работе с ICF некоторые архитекторы захотят включить в систему стен ICF воздушные барьеры, замедлители образования пара и другие погодостойкие барьеры.«Вам не нужны никакие дополнительные слои с ICF, - говорит Кельвин Дорр, вице-президент по инженерным и техническим услугам Reward Wall Systems, Омаха, Небраска. - Вы просто прикрепляете шпон напрямую или наносите внешнюю отделку на ICF».

Однако Новак говорит, что дизайнерам важно помнить, что ни одна бетонная стена не считается водонепроницаемой; поэтому необходимо указать детали водоотвода и гидроизоляции.

3. Будьте осторожны при вибрации бетона во время заливки. Известно, что прочные формы на основе пены выдуваются при вибрации бетона во время заливки. Дёрр из Reward Wall Systems рекомендует использовать механический вибратор малого диаметра или «карандашный» вибратор, чтобы бетон распределялся равномерно, не повреждая формы. Некоторые установщики используют сабельную пилу без лезвия, чтобы обеспечить мягкую вибрацию, необходимую для безопасного распределения бетона.

Роб Миллер, ЧП, партнер M2 Design Group, Уортингтон, Огайо, предлагает вообще избегать вибраторов.Вместо этого он рекомендует использовать более прочную бетонную смесь - не менее 3500 фунтов на квадратный дюйм.

«Повышение прочности цементной смеси позволяет добавлять больше воды без ухудшения качества смеси», - говорит Миллер, чья фирма специализируется на коммерческом проектировании и проектировании ICF. «В результате бетон будет лучше течь и избежать потенциальных пустот в стенах ICF».

4. Постарайтесь не усложнять конструкцию ICF. Дорр говорит, что инженеры-строители часто чрезмерно усложняют строительство ICF, потому что они относятся к технологии, как если бы это была сложная строительная система.«Опалубка ICF не является системой или структурным элементом», - говорит Дорр. «Проще говоря, ICF - это опалубка, которая постоянно остается на месте для монолитной бетонной стены».

Как и в случае с любой монолитной бетонной стеной, проектировщики должны ссылаться на ACI 318, Строительные нормы и правила для конструкционного бетона и комментарии (www.concrete.org/bookstorenet).

5. Оптимизируйте механические системы. Распространенная проблема в коммерческом строительстве - заставить местных инженеров-механиков оптимизировать механические системы, чтобы сделать здание максимально эффективным и снизить затраты на отопление и охлаждение, - говорит Дорр.«Если эти системы имеют слишком большие размеры, это может фактически создать проблемы с влажностью и влажностью внутри», - говорит он. «Инженеры-механики должны учитывать плотность оболочки здания, начальное значение сопротивления теплопередаче и тепловую массу, которую обеспечивает ICF».

Новак говорит, что у большинства коммерческих инженеров HVAC есть программное обеспечение для моделирования, которое может учитывать нулевую инфильтрацию воздуха через стены и постоянное значение R изоляции.

6. Угловые окна могут быть проблемой. Конструкции, требующие угловых оконных блоков, требуют обширной детализации, в том числе «своего рода консольного действия для арматурного стержня, потому что нет угловой стойки», - говорит Миллер из M2 Design Group. «Угловой оконный блок может быть достаточно прочным, чтобы выдержать деревянные и металлические конструкции, но он может не выдержать веса бетона».

7. Не экономьте на застежках. При прикреплении чего-либо к ICF используйте крепеж, рекомендованный поставщиком внутренней и внешней отделки.По словам Глена Классена, регионального менеджера производителя ICF Arxx, Кобург, Онтарио, для ICF с металлическими перепонками может потребоваться самонарезающий винт, в то время как для ICF с пластиковыми перепонками хорошо работать с острым винтом с прямой резьбой.

«Я видел, как люди усложняли свою работу, потому что не знали, что есть идеальные крепежные детали, - говорит Классен. «Например, гвоздь с гладкой поверхностью подойдет только временно. Кроме того, некоторые шурупы и кольцевые гвозди лучше работают в помещении, чем на улице.”

8. Сделайте это прямо на линии крыши. «Чтобы максимально использовать тепловые характеристики стены ICF, команда разработчиков должна уделять пристальное внимание непрерывности изоляции и воздушного барьера в точке соединения с крышей», - говорит Новак. «Слишком часто эта деталь игнорируется, и тепловая оболочка значительно ухудшается», - говорит она. Кроме того, следует избегать термических повреждений оболочки, например, консольных бетонных полов или открытых краев бетонных плит.

9. Следуйте руководствам по дизайну. Используя руководства по проектированию, которые предоставляет большинство производителей ICF, дизайнеры могут облегчить жизнь инженерным и строительным командам. Например, в надлежащем руководстве по проектированию будут показаны рекомендуемые требования к армированию для различных типов зданий, - говорит Классен. «Уже одно это может сэкономить вам деньги, поскольку работа не будет чрезмерной», - говорит он.

10. Выберите правильную систему распорок и центровки. «Проще говоря, если ваша стена оказывается неровной и прямой после завершения, вы, вероятно, не использовали надлежащие строительные леса и системы распорок», - говорит Классен.Большинство производителей ICF рекомендуют определенные строительные леса и системы распорок, которые лучше всего подходят для их систем.

«Время от времени я вижу, как строитель пытается сэкономить деньги, создавая свою собственную систему распорок», - говорит Классен. «В конце концов, их работа страдает из-за того, что на ее создание уходит гораздо больше времени».

11. Используйте квалифицированного лицензированного подрядчика ICF. В прошлом Building Teams изо всех сил пыталась найти трех лицензированных подрядчиков ICF, чтобы удовлетворить требования публичного процесса торгов.По словам Новака из ICFA, это больше не должно быть проблемой, учитывая растущее число лицензированных подрядчиков ICF в США, включая несколько фирм, работающих на национальном уровне.

«Есть по крайней мере 25 монтажников ICF с опытом коммерческого строительства и обязательными», - говорит Новак. «Лучшим источником этих подрядчиков являются сами производители блоков ICF».

12. Консоли могут быть дорогостоящими. ICF очень эффективны и быстры при строительстве стандартных стеновых конструкций.Однако, когда конструкторы добавляют специальные конструктивные элементы, такие как консоли, все может стать сложным и дорогостоящим, - говорит Миллер. «Это может быть проблемой при поддержании дополнительной статической нагрузки более тяжелых бетонных стен, когда верхние внешние стены не уложены выше фундаментных стен».

13. Погодостойкая бумага не требуется. С принятием 1 января 2007 года Международного строительного кодекса 2006 года, водостойкая бумага больше не требуется для облицовки стен ICF.

API 653 передовой опыт предотвращения коррозии резервуаров для хранения сыпучих материалов

Коррозия снижает надежность активов резервуаров для хранения сыпучих материалов и увеличивает общую стоимость владения.Последствия коррозии могут включать:

  • Утечки продуктов из резервуаров и связанные с ними очистка от опасных материалов или опасность пожара
  • Упущенная выгода из-за неожиданного отказа резервуара или вывода из эксплуатации
  • Катастрофический отказ

Владельцы активов должны рассмотреть следующие шаги, чтобы снизить риски коррозии и связанных с этим затрат.

Коррозия из-за влаги под горизонтальными панелями была обнаружена, когда резервуар начал протекать всего через несколько месяцев после завершения 20-летней проверки.

Частые проверки снижают риск неизвестного

Требования к проверке API 653 существуют для того, чтобы помочь владельцам резервуаров для хранения наливных грузов в сохранении срока службы их активов. API 653 рекомендует ежемесячные проверки в дополнение к пятилетним внешним проверкам и десятилетним внутренним проверкам. Операторам резервуаров для хранения насыпных грузов рекомендуется:

  • Визуально осматривать систему изоляции на предмет частых изменений
  • визуально осмотреть зону колокольчика и угловой сварной шов на предмет коррозии и утечек
  • вести последовательные записи всех ежемесячных, пяти, десяти или даже двадцатилетних проверок

Что вызывает коррозию в основании резервуаров для хранения наливных грузов?

Вообще говоря, коррозия происходит с тремя элементами: длительное воздействие влаги на незащищенную сталь, химический состав влаги и температуры поверхности от 32 до 212 градусов (F), которые способствуют коррозии стали.В частности, с изолированными резервуарами для хранения насыпных материалов повторное проникновение влаги в абсорбирующую изоляцию добавляет к этому уравнению, а также лишает резервуар его энергоэффективности.

Средства, с помощью которых танк может вызвать коррозию:

  • Локальные пустоты между резервуаром и бетонным основанием кольцевой стены
  • Пропитанная изоляция, создающая локальную и сильную коррозию под изоляцией
  • Отказ герметика вокруг зоны перезвона
  • Растрескивание и усадка горячих битумных покрытий вокруг колокола
  • Расширение и сжатие резервуара, способствующее повреждению герметика
  • Вода скапливается внутри вокруг дна резервуара (вода может быть тяжелее продукта при хранении, поэтому она опускается на дно резервуара)
  • Подъем грунтовых вод под резервуаром и коррозия дна резервуара
  • Горячий продукт в резервуаре, построенном на участке с высоким уровнем воды

Поддерживает изоляцию резервуара для хранения сыпучих материалов и предотвращает коррозию колокольчика резервуара

Владельцы резервуаров для хранения сыпучих материалов часто хотят услышать звуковой сигнал резервуара.Звуковой сигнал резервуара относится к дну резервуаров для хранения сыпучих материалов, где боковая стенка стального резервуара пересекается с дном резервуара. Такое воздействие позволяет часто проверять критический сварной шов у основания резервуара. Однако эта открытая область может вызвать коррозию из-за воздействия элементов, если она не имеет надлежащего покрытия и защиты.

Корродированные основания резервуаров

Полностью обнажая перезвон танка

Мы часто видим владельцев, которые предпочитают выставлять звуковой сигнал танка на несколько футов.Это создает проблемы, когда резервуар для хранения сыпучих материалов требует изоляции. Изоляция оболочки требует поддержки внизу панелей, чтобы они не соскользнули вниз по резервуару. Некоторые владельцы предпочитают поддерживать нижнюю часть панелей зажимами по бокам резервуара. Зажимы в конечном итоге вызывают отказ системы изоляции под действием силы тяжести, поскольку панели начинают скользить вниз. Проскальзывание вниз создает зазоры и обнажает верхнюю часть резервуара, позволяя дальнейшее проникновение воды. Следовательно, проникновение влаги в изоляцию добавляет значительный вес изоляционным панелям, увеличивая вероятность их разрушения.

Минимизация воздействия перезвона танка

Некоторые владельцы активов хотят обнажить только от двенадцати до восемнадцати дюймов у основания резервуара. Изоляция требует наличия сварной или болтовой опорной системы вокруг нижней части изоляции для адекватной поддержки изоляционных панелей. Квалифицированные установщики предлагают сварные или несварные опорные системы, в зависимости от того, будет ли резервуар для хранения сыпучих материалов работать в процессе установки. Опорная система должна быть такой же ширины, как и система изоляции, плюс оставлять очень маленький зазор между ней и резервуаром.Это позволит влаге просочиться через стенку резервуара за изоляцией и не впитаться, а также укажет владельцу на наличие проблемы.

Подобные зажимы могут в долгосрочной перспективе усугубить коррозию

Альтернативы полностью открытому звуковому сигналу танка

Другая альтернатива включает установку пеностекла на первых двенадцати-восемнадцати дюймах основания резервуара вместо того, чтобы поднимать колокольчик резервуара. Пеностекло - это не впитывающий влагу утеплитель, который не впитывает влагу.Пеностекло увеличивает стоимость проекта, и его может быть труднее установить, поскольку он является альтернативой для владельцев, которым нужен полностью изолированный резервуар. Эта альтернативная система может быть разработана для удаления и замены пеностекла путем включения системы поддержки изоляции, которая позволяет контролировать угловой сварной шов.

Наконец, владельцы резервуаров должны подумать о герметизации колоколов резервуаров, чтобы вода не попала между бетонной кольцевой стенкой и стальным дном резервуара. Защитные покрытия могут позволить влаге выходить из-под резервуара, не позволяя каплям дождевой воды проникать через уплотнение.Этот односторонний барьер, вероятно, уменьшит коррозию под дном резервуара. Эта область демонстрирует высокий потенциал коррозии, особенно в первых нескольких футах от края. Покрытия с характеристиками расширения и сжатия также могут обеспечивать гибкость при заполнении или опорожнении резервуара.

Герметичные основания резервуаров могут помочь предотвратить проникновение воды

Использование смотровых отверстий для предотвращения коррозии под изоляцией (CUI)

Смотровые люки

дают владельцам возможность легко проверить толщину стальных стенок в различных точках вокруг резервуара.Дебаты по поводу инспекционных портов сосредоточены на том, где, а не на том, устанавливать ли их. В результате инженеры меняют использование «квадрантов» резервуара для размещения портов с различными интервалами по всей изоляционной оболочке резервуара для хранения сыпучих материалов.

Коррозия имеет тенденцию к увеличению под лестницей доступа

Добавление надрезов или отверстий в систему изоляции увеличивает вероятность попадания влаги в изоляцию. Тем не менее, мы считаем, что лестница (в частности, под лестницей) является лучшим местом для смотровых окон.Ступеньки, приваренные к корпусу резервуара, выделяются как точка входа влаги, потому что они требуют множества разрезов изоляции. Таким образом, очевидно, что коррозия, скорее всего, могла бы образоваться под этими точками входа. Более современные лестницы с продольными балками смягчают эту проблему из-за отсутствия сварных швов или точек входа влаги. Тем не менее, смотровые окна под лестницей действительно создают неудобства для доступа, но такое расположение значительно увеличивает вероятность обнаружения коррозии, которую ищет инспектор.

Не забудьте трубы вокруг дна резервуаров

Изолированные прокладки для легкого осмотра и доступа

Съемные изоляционные прокладки и коробки позволяют легко изолировать люки, клапаны и насосы внутри терминальных линий в резервуарах и из них.Их съемная конструкция упрощает проверку на коррозию.

В некоторых трубах также может использоваться дорогостоящее пеностекло, но существуют альтернативы. Некоторые покрытия можно наносить непосредственно на изоляцию из стекловолокна с помощью малярной кисти. Эти покрытия можно наносить повторно, если они повреждены, и образуют бесшовные, гибкие и микропористые оболочки, которые позволяют влаге испаряться. Эти покрытия не сравнятся по прочности с изоляционной системой из пеностекла, но имеют меньшую стоимость.

В заключение скажу, что наиболее эффективным средством предотвращения коррозии является и самое простое: держите изоляцию сухой!

Как узнать больше о предотвращении коррозии резервуара для хранения сыпучих материалов

Запланируйте обед и узнайте у наших технических консультантов.Узнайте, как снизить риск коррозии и снизить общую стоимость владения.

Напишите нам по электронной почте или позвоните по телефону 856-687-2227 , чтобы получить помощь!

Изоляционные гвозди для системы наружной изоляции

Изоляционные гвозди для системы внешней изоляции

поиск

Изоляционные гвозди , специальные конструкционные пластиковые распорные штифты, уникальны для наружной изоляции стен.Эти теплоизоляционные гвозди состоят из стального гвоздя, пластиковой заглушки и фиксированной круглой шляпки. В качестве материала нулевых трубок мы используем нейлон, полипропилен или полиэтилен. Готовые изделия обладают отличной термостойкостью и устойчивостью к коррозии, хорошими изоляционными свойствами и высокой несущей способностью. Эти характерные особенности позволяют нашим изоляционным гвоздям адаптироваться к различным основам, например бетон, легкий бетон и кирпич. В зависимости от толщины изоляционного слоя предлагается множество технических характеристик для различных нужд.

Каталог стальных гвоздей

Характеристика

Характеристика

  • Снижение теплопроводности, энергосбережение.
  • Высокая несущая способность, хорошая изоляция.
  • Хорошие характеристики поглощения влаги и звука.
  • Хорошая стойкость к растяжению, антивозрастная.
  • Доступна полная толщина изоляционных слоев.

Спецификация

Спецификация

  • Материал
    • Гвоздь : углеродистая сталь.
    • Гвоздь : PA, PP, PE.
  • Диаметр сверла : 0,315–0,394 дюйма.
  • Длина : 2,36–15,75 дюйма.
  • Головка : плоско-круглая.
  • Диаметр головки : 2-2 / 5 ".
  • Тип хвостовика : винт.
  • Точка : алмазная или тупая.
  • Обработка поверхности : полировка, гальваническое цинкование, горячее цинкование или виниловое покрытие.
  • Упаковка : 25 кг / картонная коробка, 40 кг / деревянная коробка, также доступна розничная упаковка 1 кг.

Детали

Детали

Неподвижная круглая крышка

Трубка для гвоздя PA / PP / PE

Полный ассортимент размеров и цветов

Размер на складе

Размер на складе

Таблица 1: Технические характеристики изоляционных гвоздей

Таблица 1: Технические характеристики изоляционных гвоздей

Арт. Длина Диаметр бурового долота. Диапазон отклонения
(мм) (дюйм) (мм) (дюйм) Диаметр бурового долота. (мм) Глубина сверления (мм) Диаметр сверления отверстия. (см)
XIN-01 60 2,36 8 0,315 8.05–8.20 8,5 ± 10% 2,5
XIN-02 80 3,15 8 0,315 8.05–8.20 8,5 ± 10% 0,3–4,0
XIN-03 100 3,94 8 0,315 8.05–8.20 8,5 ± 10% 5.5–6.0
XIN-04 120 4,72 8 0,315 8.05–8.20 8,5 ± 10% 7,5–8,0
XIN-05 140 5,51 8 0,315 8.05–8.20 8,5 ± 10% 9,0–9,5
XIN-06 160 6.30 8 0,315 8.05–8.20 8,5 ± 10%
XIN-07 180 7,08 8 0,315 8.05–8.20 8,5 ± 10%
XIN-08 200 7,87 8 0,315 8.05–8.20 8,5 ± 10%
XIN-09 160 6,30 10 0,394 10.05–10.20 8,5 ± 10%
XIN-10 180 7,08 10 0,394 10.05–10.20 8,5 ± 10%
XIN-11 200 7.87 10 0,394 10.05–10.20 8,5 ± 10%

Подходящие гвозди и доски

Подходящие гвозди и доски

  • Изоляционные гвозди диаметром 70 мм : изоляционные панели толщиной 20–40 мм.
  • Изоляционные гвозди диаметром 90 мм : изоляционные панели 40–60 мм.
  • Изоляционные гвозди 110 мм : изоляционные панели 60–80 мм.
  • Изоляционные гвозди 130 мм : изоляционные панели 80–100 мм.
  • Изоляционные гвозди 150 мм : изоляционные панели 100–120 мм.
  • Изоляционные гвозди 180 мм : изоляционные панели 120–150 мм.

Приложение

Приложение

  • Отделка здания.
  • Теплый пол.
  • Плиты отопления.
  • Звукоизоляция.
  • Электростанции.
  • Нефтехимическая изоляция внешних стен.
  • Архитектурное армирование стен.

Гвоздь изоляционный для вентилируемого фасада

Гвозди изоляционные для пенопласта

Гвоздь изоляционный для утепления стен

Изоляционные гвозди для бетона и кирпича

Copyright © 1985 - Международная торговая компания Шаньдун Синьин, ООО. Все права защищены.

Жесткая изоляция из пенопласта, установленная поверх существующих фундаментных плит

Вкладка «Соответствие» содержит информацию как о программе, так и о кодах.Кодовый язык взят из выдержки и кратко изложен ниже. Чтобы узнать точный язык кода, обратитесь к соответствующему коду, который может потребовать покупки у издателя. Хотя мы постоянно обновляем нашу базу данных, ссылки могли измениться с момента публикации. Если вы обнаружите неработающие ссылки, обратитесь к нашему веб-мастеру.

Дома, сертифицированные ENERGY STAR, версия 3 / 3.1 (Ред. 09)

ENERGY STAR Certified Homes требует, чтобы уровни изоляции потолка, стен, пола и плит соответствовали или превышали те, которые указаны в Международном кодексе энергосбережения (IECC) 2009 г., с некоторыми альтернативами и исключениями, а также обеспечивали установку уровня 1 в соответствии со стандартами RESNET (см. 2009 г. и Уровень изоляции Кодекса IECC 2012 - Требования ENERGY STAR и установка изоляции (класс 1 по RESNET).Если энергетический кодекс для жилых зданий штата или местный требует более высоких уровней изоляции, чем те, которые указаны в IECC 2009, вы должны соответствовать или превышать местные обязательные требования. Некоторые штаты приняли IECC 2012 или 2015 годов. Посетите Программу кодов энергопотребления зданий Министерства энергетики США, чтобы узнать, какой кодекс был принят в каждом штате.

Контрольный список для проверки дизайна

3. Высококачественная изоляция.
3.1 Указанные уровни изоляции потолка, стен, пола и перекрытий соответствуют одному из следующих вариантов:
3.1.1 Отвечает или превышает уровни IECC 2009 года 4, 5, 6 OR ;
3.1.2 Достигает ≤ 133% от общего UA, полученного в результате U-факторов в таблице 402.1.3 IECC 2009 года, согласно руководству в сноске 4d, И указанное домашнее проникновение не превышает следующего: 5, 6

  • 3 ACH50 в Чехии 1, 2
  • 2,5 ACH50 в CZs 3, 4
  • 2 ACH50 в CZs 5, 6, 7
  • 1,5 ACH50 в чешских кронах 8

Контрольный список оценщиков на местах

Система теплового кожуха
1.Высокоэффективные окна и изоляция.
1.3 Вся изоляция соответствует степени установки I. согласно ANSI / RESNET / ICC Std. 301. Альтернативы в сноске 4. 4, 5

Сноска 4) Предусмотрены две альтернативы: a) Разрешается использовать изоляцию полости класса II для сборок, которые содержат слой непрерывной воздухонепроницаемой изоляции ≥ R-3 в климатических зонах с 1 по 4, ≥ R-5 в климатических зонах От 5 до 8; б) Ватины класса II разрешается использовать в полах, если они заполняют всю глубину полости пола, даже когда происходит сжатие из-за избыточной изоляции, при условии, что R-значение войлока было надлежащим образом оценено на основе рекомендаций производителя. и единственный дефект, не позволяющий изоляции достичь степени I, - это сжатие, вызванное избыточной изоляцией.

Foontote 5) Обеспечьте соответствие этому требованию, используя версию ANSI / RESNET / ICC Std. 301, используемый RESNET для оценки HERS.

2. Полностью выровненные воздушные барьеры. 6 В каждом изолированном месте ниже предусмотрен полный воздушный барьер, который полностью выровнен следующим образом:
Потолки: на внутренней или внешней горизонтальной поверхности изоляции потолка в климатических зонах 1-3; на внутренней горизонтальной поверхности утепления потолка в климатических зонах 4-8. Также на внешней вертикальной поверхности утеплителя потолка во всех климатических зонах (напр.g., используя ветровую перегородку, которая простирается на всю высоту изоляции в каждом пролете, или перегородку с язычками в каждом отсеке с вентиляционным отверстием, предотвращающим смывание ветром в соседних отсеках). 7
Стены: На внешней вертикальной поверхности изоляции стен во всех климатических зонах; также на внутренней вертикальной поверхности утепления стен в климатических зонах 4-8. 8
Полы: На внешней вертикальной поверхности изоляции пола во всех климатических зонах и, если в некондиционном пространстве, также на внутренней горизонтальной поверхности, включая опоры для обеспечения выравнивания.Альтернативы в сносках 11 и 12. 10, 11, 12

Требования к строителю системы водного хозяйства

1. Водоуправляемый участок и фундамент.
1.7 Крышки отстойного насоса механически прикреплены с полным уплотнением прокладки или аналогичным.

Пожалуйста, ознакомьтесь с графиком внедрения сертифицированных домов ENERGY STAR для получения информации о версии программы, которая в настоящее время применима в вашем штате.

Дом для установки с нулевым потреблением энергии DOE (Версия 07)

Программа DOE Zero Energy Ready Home Program - это добровольная программа высокоэффективной маркировки домов для новых домов, управляемая Соединенным Королевством.С. Министерство энергетики. Строители и специалисты по ремонту, которые проводят модернизацию существующих домов, могут пройти сертификацию этих домов в рамках этой добровольной программы.

Приложение 1 Обязательные требования.
Приложение 1, пункт 1) Сертифицировано в рамках программы сертифицированных домов ENERGY STAR или программы строительства новых многоквартирных домов ENERGY STAR.
Приложение 2, пункт 2) Изоляция потолка, стен, пола и перекрытий должна соответствовать или превышать уровни IECC 2015 года и обеспечивать установку класса 1 в соответствии со стандартами RESNET.

2009-2021 Минимальные требования IECC и IRC к изоляции: Минимальные требования к изоляции потолков, стен, полов и фундаментов в новых домах, перечисленные в IECC и IRC 2009, 2012, 2015, 2018 и 2021 годов, могут быть найдено в этой таблице.

Международный кодекс энергосбережения (IECC), 2009 г.

Участок 402 Тепловая оболочка здания.

Таблица 402.1.1 Требования к изоляции и оконному стеклу по компонентам.

Раздел 402.4 Утечка воздуха (обязательно).

Раздел 402.4.1 Тепловая оболочка здания.

Раздел 402.4.2 Воздушное уплотнение и изоляция.

2012 IECC

Раздел R402 Тепловая оболочка здания.

Таблица R402.1.1 Требования к изоляции и оконному стеклу по компонентам.

Раздел R402.4 Утечка воздуха (обязательно).

Раздел Р402.4.1 Тепловая оболочка здания.

2015 и 2018 IECC

Раздел R402 Тепловая оболочка здания.

Таблица R402.1.2 Требования к изоляции и оконному стеклу по компонентам.

Раздел R402.4 Утечка воздуха (обязательно).

Раздел Р402.4.1 Тепловая оболочка здания.

Модернизация:

2009, 2012, 2015, 2018 и 2021 IECC

Раздел R101.4.3 (Раздел R501.1.1 в 2015, 2018 и 2021 IECC). Дополнения, изменения, обновления или ремонтные работы должны соответствовать положениям этого кодекса, не требуя, чтобы неизменные части существующего здания соответствовали этому кодексу.(См. Код для дополнительных требований и исключений.)

Международный жилищный код (IRC), 2009 г.

Раздел R317 Защита древесины и изделий из древесины от гниения.

Раздел R317.1 Требуется местонахождение.

Раздел R318 Защита от подземных термитов.

Раздел R318.4 Пенопластовая защита.

N1102 Тепловая оболочка здания

Таблица N1102.1 Требования к изоляции и оконному стеклу по компонентам.

Раздел N1102.4 Утечка воздуха.

Раздел N1102.4.1 Тепловая оболочка здания.

Раздел N1102.4.2 Воздушное уплотнение и изоляция.

2012 IRC

Раздел R317 Защита древесины и изделий из древесины от гниения.

Раздел R317.1 Требуется местонахождение.

Раздел R318 Защита от подземных термитов.

Раздел R318.4 Пенопластовая защита.

Раздел N1102 Тепловая оболочка здания.

Таблица N1102.1.1 (R402.1.1) Требования к изоляции и оконному стеклу по компонентам.

Раздел N1102.4 (R402.4) Утечка воздуха (обязательно).

Раздел N1102.4.1 (R402.4.1) Тепловая оболочка здания.

2015 и 2018 IRC

Раздел R317 Защита древесины и изделий из древесины от гниения.

Раздел R317.1 Требуется местонахождение.

Раздел R318 Защита от подземных термитов.

Раздел R318.4 Пенопластовая защита.

Раздел N1102 Тепловая оболочка здания.

Таблица N1102.1.2 (R402.1.2) Требования к изоляции и оконному стеклу по компонентам.

Раздел N1102.4 (R402.4) Утечка воздуха (обязательно).

Раздел N1102.4.1 (R402.4.1) Тепловая оболочка здания.

Модернизация:

2009, 2012, 2015, 2018 и 2021 IRC

Раздел N1101.3 (Раздел N1107.1.1 в 2015 и 2018 годах, N1109.1 в 2021 году IRC).Дополнения, изменения, обновления или ремонтные работы должны соответствовать положениям этого кодекса, не требуя, чтобы неизменные части существующего здания соответствовали этому кодексу.

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
