Вес бетонного кольца 1 метр: сколько весит изделие диаметром 1 метр

Вес бетонных колец разных диаметров 1, 1,5 и 2 метра, характеристики, цены

При использовании ЖБИ при обустройстве колодцев, тоннелей, канализационных, водопроводных и газотранспортных систем важно знать, сколько весит бетонное кольцо и какие нормативные нагрузки оно выдерживает. Изготавливаемые изделия имеют стандартный типоразмеры, диаметр и высота подбираются, исходя из целевого назначения. Отклонения от регламентированных значений веса в меньшую сторону свидетельствует о низком качестве и недостаточном армировании, применение таких ЖБИ на ответственных объектах недопустимо. Знание массы учитывается при подборе техники для их доставки, разгрузки и установки.

Оглавление:

1. Классификация
2. Взаимосвязь веса и габаритов
3. Критерии выбора
4. Расценки

Виды ЖБИ, вес и размеры

Ассортимент представлен заготовками на основе тяжелых марок бетона (В25-В40, от F100 и выше, не ниже W4), армированных стальными прутьями с сечением в пределах 6-10 мм.

Стандартный диаметр варьируется от 70 см до 2 метров, толщина стенок – от 80 до 100 мм, высота достигает 180 см. Маркировка регламентирована ГОСТ 8020, в зависимости от целевого назначения выделяют:

• Стеновые кольца (КС) для закладки рабочей камеры колодцев и аналогичных конструкций.
• Распределительные и канализационные (КФК, КДК, КЛК, КВГ).
• Опорные элементы: стандартные и дорожные плиты (ПО и ПД), кольца (КО), днище (ПН).
• Плиты перекрытия (ПП), глухие и с люком.
• Специализированные: КЦД и КЦП, имеют дно или крышку, соответственно.

Связь веса и размера

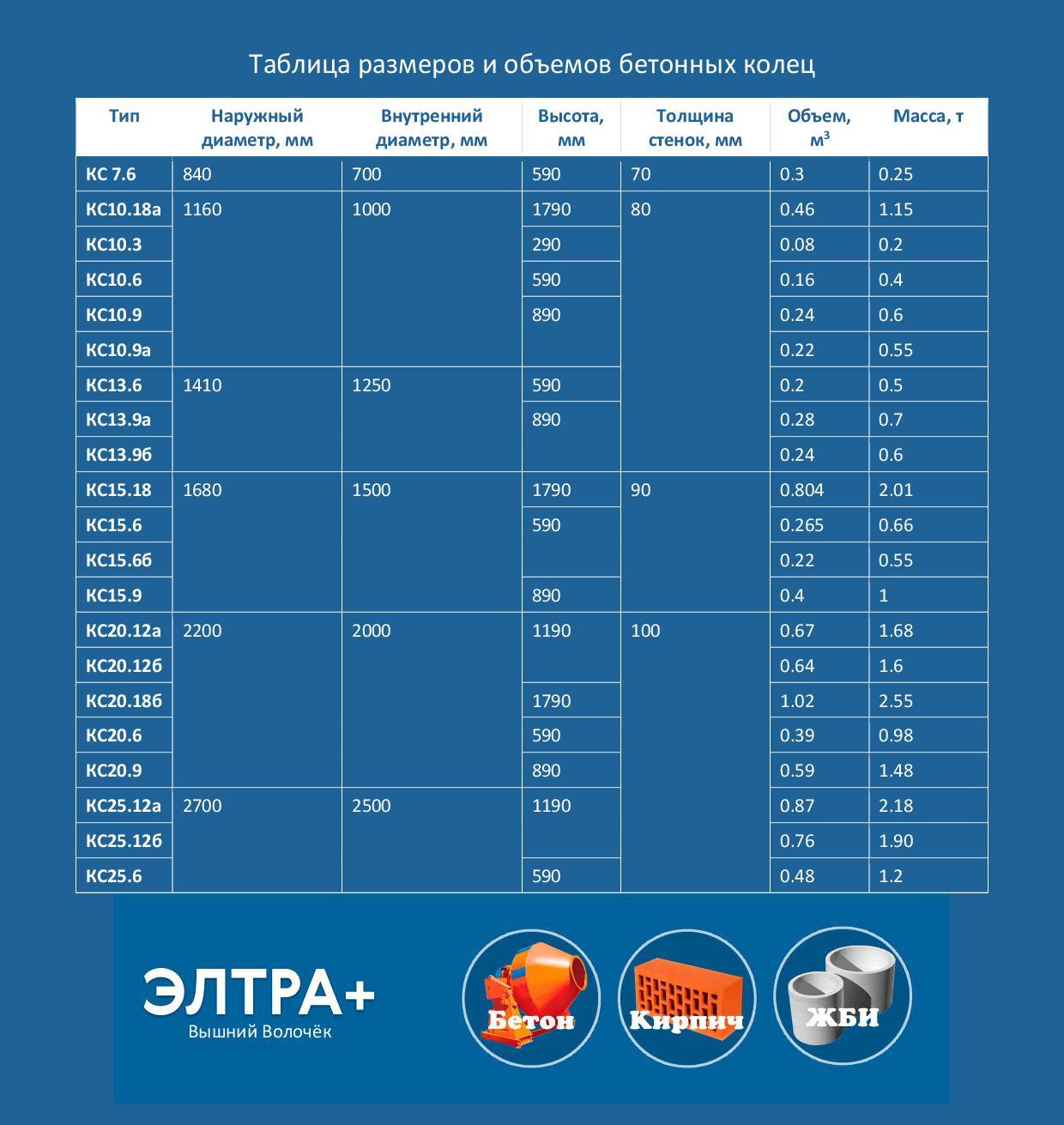

Для строительства частных систем канализации, погребов и колодцев используются изделия с диаметром от 1 метра и выше, поднятие их без специальной техники невозможно.

Тип	Наружный диаметр, мм	Внутренний диаметр, мм	Высота, мм	Толщина стенок, мм	Объем, м3	Масса, т
КС 7. 6	840	700	590	70	0.3	0.25
КС10.18а	1160	1000	1790	80	0.46	1.15
КС10.3			290		0.08	0.2
КС10.6			590		0.16	0.4
КС10.9			890		0.24	0.6
КС10.9а					0.22	0.55
КС13.6	1410	1250	590		0.2	0.5
КС13.9а			890		0.28	0.7
КС13.9б					0.24	0.6
КС15.18	1680	1500	1790	90	0.804	2.01
КС15.6			590		0.265	0.66
КС15.6б					0.22	0. 55
КС15.9			890		0.4	1
КС20.12а	2200	2000	1190	100	0.67	1.68
КС20.12б					0.64	1.6
КС20.18б			1790		1.02	2.55
КС20.6			590		0.39	0.98
КС20.9			890		0.59	1.48
КС25.12а	2700	2500	1190		0.87	2.18
КС25.12б					0.76	1.90
КС25.6			590		0.48	1.2

Кольца малого диаметра (в пределах 0,7 м) используются при закладке скважин и горловин конструкций, при толщине в 30 см их масса не превышает 130 кг. Рекомендуемая высота стеновых разновидностей для обустройства септиков и канализации составляет 90 см, ширина – от 1 метра и выше. В зависимости от формы края они разделяются на изделия с прямой стыковкой и замковой системой. Могут весить 550 кг и выше, что обязательно учитывается при планировании разгрузки и монтажа.

Варианты с меньшей высотой секций чаще всего применяются в качестве доборных.

Советы по выбору

При покупке ЖБИ обращается внимание на следующие факторы:

1. Диаметр, подбираемый исходя из целевого назначения конструкций. Напрямую влияет на величину видоизменения или внутреннего объема. При покупке колец для колодцев с большой глубиной отдается предпочтение вариантам с диаметром в пределах 1 метра, при обустройстве септиков и погребов – от 1,5 и более.

2. Высоту одной секции. Оказывает влияние на герметичность и простоту монтажа выгребной ямы из бетонных колец: чем больше, тем меньше образуется стыков. При задействовании мощной подъемной техники без проблем устанавливаются бетонные кольца для канализации и колодезных систем с высотой от 90 см, каждое из которых весит более 200 кг.

3. Стандартизированный показатель – толщину стенок, чем выше риск смещения грунта, тем более надежными должны быть изделия.

4. Соответствие санитарно-гигиеническим нормам. Этот фактор играет важную роль при использовании колодцев, питьевых скважин, погребов и пищевых хранилищ, он в обязательном порядке подтверждается сертификатом.

5. Указанную производителем марку бетона по прочности, водонепроницаемости и морозостойкости: чем выше эти характеристики, тем лучше.

6. Вид дна будущей конструкции, потребность в защите от грунтовых вод. Колодцы, скважины и открытые септики возводятся из стеновых элементов, для обустройства подвалов и закрытых хранилищ целесообразно купить кольца с дном.

7. Стыковку. При высоких требованиях к герметичности (например, при использовании для возведения систем канализации или риске подтапливания) предпочтение отдается типам с замковыми соединениями.

8. Соответствие заявленных размеров и веса фактическим, правильность формы. Качественные ЖБИ имеют одинаковый диаметр и плотно стыкуются друг с другом, при значительных отклонениях возникают проблемы.

9. Вид армирования. Предпочтение отдается заготовкам с каркасом-сеткой, а не просто секциями проволоки.

Стоимость

Изделия с требуемыми характеристиками и размерами выпускают свыше 250 отечественных фирм. К проверенным временем изготовителям относят ООО Мастер Строй и Фаворит, Рязанский и Тюменские заводы ЖБИ, Торговую компанию Вира и ЖБИ Торг. У них можно купить бетонные кольца и вспомогательные элементы, полностью соответствующие нормам ГОСТ, договор на доставку и разгрузку оговаривается отдельно.

Тип	Назначение	Производитель	Объем, м3	Масса, кг	Цена за шт, рубли
К-10-10ч	Колодезные кольца для горизонтального и вертикального расположения	Рязанский завод ЖБИ-2	0,345	0,828	2500
КС 15-9		Мастер Строй	0,4	1	3500
КС 20-9			0,49	1,48	4500
ПН 15	Днище (плита низа)	Рязанский завод ЖБИ-2	0,28	0,7	3400
КЦД 10-9	Кольца с днищем	ЖБИ Торг	0,33	0,9	2100
КЦД 10-9 ч					2180
КЦД 15-10			0,38	1,8	5140
КЦД 20-10 ч			0,589	2,65	8730
КЦП 10-9	То же, с крышкой	ООО Фаворит	—	1,04	1500
КЦП 15-9			—	1,4	2800
КЦП 20-9			—	2,5	5000

---



Вес бетонного кольца для колодца — сколько весит колодезое изделие

Сколько может весить колодезное кольцо?

Неудивительно, что большинство владельцев частных домов и дач на своем приусадебном участке возводят именно бетонный колодец. Такая конструкция обладает рядом преимуществ:

• показательно прочности — высокой;
• такое сооружение прослужит более пятидесяти лет;
• на возведение колодца понадобится всего один день;
• возведение бетонного колодца обойдется дешевле, нежели пластикового и деревянного.

Однако, несмотря на все плюсы, кольца колодезные бетонные имеют недостаток — большой вес. Для того, чтобы его установить понадобится подъемный кран и как минимум два помощника.

Некоторые желающие возвести такую конструкцию, задаются вопросом, сколько весит бетонное кольцо для колодца? Чтобы ответить на этот вопрос, надо знать, сколько будет составляющих элементов, какого размера будут детали и их технологию изготовления.

Расчет веса бетонного кольца для колодца

Прежде всего, стоит отметить, что вес звена определяют на этапе проектирования в качестве отдельной детали, которую устанавливают выше/ниже уровня слоя жидкости. Также стоит отметить, что уровень земли может быть слабоагрессивной/неагрессивной среды.

Конструкция должна быть рассчитана на постоянные и непостоянные нагрузки. Чтобы произвести расчет постоянной нагрузки надо сложить вес конструкции с боковым вертикальным давлением земли. При этом необходимо учесть возможность обводнения.

Что касается временных нагрузок, то к ним относят:

• нагрузка распределяется равномерно на люк конструкции, но без учета наезда машин на крышку;
• нагрузку от машин;
• нагрузка от колес НК 80.

Для последнего вида показатель надежности приравнивают к одному. Что касается первых двух видов, то показатель надежности приравнивают к 1,2.

На заметку: Возведение сборных колодцев должно происходить на заранее подготовленную подушку (ее делают из цемента и песка), толщина которой должна составлять 0,1см.

По инструкции сказано, что дыру, предназначенную для трубы, необходимо обрабатывать бетонной смесью В10. Это необходимо,чтобы придать отверстию монолитности.

Стоит отметить, что вес бетонного кольца для колодца завит и от диаметра и толщины стены. Чем больше диаметр, тем звено тяжелее.

Технология изготовления звеньев

Формы для изготовления отдельных звеньев

Перед тем как перейти к технологии изготовления звена надо знать, что для разных сооружений применяются кольца разной величины. Самая простая конструкция, детали которой можно изготовить собственноручно, располагается на устойчивом грунте.

При изготовлении детали самое сложное — это сделать правильную форму. Существует несколько способов изготовления элемента. Рассмотрим самый простой.

Процесс:

1. Для работы понадобится две трубы с разным диаметром. Первая выступает в роли опалубка. Вторую используют в качестве ограничителя лицевой стороны. Вместо труб можно использовать металлические бочонки. Стоит отметить, что с пластмассовыми формами работать гораздо удобнее.
2. Высота детали должна быть равна длине трубы. На две ровные части делят внешний контур. Чтобы это сделать, надо провести две вертикальные черты напротив.
3. На отметках прикрепляют два навеса с лицевой стороны. С внутренней начертания разрезают болгаркой. Край середины петли также срезают.
4. После того, как вытащите внутренности, получится форма с двумя отделениями.
5. Что касается внутреннего контура, то он изготавливается подобным методом. Только в этом случае надо сделать два сектора разного размера. Лучше всего разделить окружность на три части, затем одну вырезать. Навесы крепят внутри.
6. С помощью прута армируют изделие.
7. Заливка звеньев. Для этого используют состав М200. Для приготовления смеси используют цемент М400/М500. Размер гравия должен быть меньше толщины детали. В качестве наполнителя выступает песок. В таблице пропорций можно посмотреть правильное соотношение.
8. Объем заливают рядами. После каждого слоя надо раствор проштыковать, это необходимо для уплотнения.

Изготовление бетонной смеси своими руками

Чтобы раствор получился нужной густоты, в него необходимо добавить нужное количество воды. Если воды в составе было добавлено меньше нормы, то вес кольца значительно увеличится. В результате смесь получится тягучей.

Совет: Чтобы получилась литая смесь, надо добавить воды нужное количество. Стоит отметить, что в форму такой состав залить будет легче всего. Во всех случаях степень уплотнителя отличается.

Как определить уровень пластичности?

Конус для определения пластичности бетона

При изготовлении раствора необходимо следить за уровнем воды. Перебарщивать с водой также не рекомендуется, как и не долить нужное количество. Если налить больше/меньше нормы, то показатель плотности уменьшится/увеличится, в результате чего появятся трещины.

Для определения нужной консистенции раствора надо применить конус (в процессе его плотно прижимают к доске/фанере).

Уровень пластичности определяется следующем способом:

1. На заранее намоченный бумажный лист ставят конус.
2. Поверх данного предмета кладут три слоя раствора (в процессе укладывания, каждый слой надо проткнуть).
3. Конус вытаскивают и ставят около смеси.
4. Поверх конуса кладут доску. Определяют промежуток между доской и верхней точкой раствора.

Если воды в растворе присутствует меньше нормы, то масса осядет на 2-3 см. Если смесь получилась средней жесткости, то она осядет на пять сантиметров или около того. Если раствор пластичный, то он осядет на 14 см и минимум на 6 см. Если литой состав — на 0,2 м.

Для колодцев больших размеров больше всего подходит жесткая/полужесткая смесь. Как правила, арматура у таких конструкций находится в редком положении. Если размеры конструкции средние и арматура имеет каркасное расположение, то в таком случае раствор надо довести до пластичности.

Важно: Не забудьте предварительно промыть песок и щебень. В противном случае показатель прочности понизится.

Как определить пустоты в бетонном растворе?

Способ определения пустот:

1. Емкость, рассчитанную на десять литров, заполняют бетонной смесью (можно взять емкость и с меньшим объемом).
2. В емкость наливают воду, при этом объем наливаемой жидкости надо запомнить.
3. Если воды стало меньше на пять литров, то пустоты занимают 50% (нормой считается: для гравия 45%, песка — 36%, щебня — 50%).

Не забывайте, что полившаяся в результате смесь по объему будет меньше сухой. При изготовлении звена помните это.

Внимание: Оптимальная толщина стен кольца должна составлять 0,1м. В таком случае вы сэкономите на материале, к тому же такая толщина на прочность не влияет и обеспечивает нужное пространство для арматуры.

Видео про изготовление колец из бетона

Сколько весит бетонное кольцо диаметр 1 метр

При планировании строительства важно учитывать все детали. Особенно это касается строительных материалов. Монтаж элементов сооружения требует рабочей силы , а зачастую и специальной техники. Без учёта объема и веса стройматериалов их невозможно правильно разместить , транспортировать и монтировать из них сооружения. Так же вес и объем необходимо знать для произведения строительных расчётов при проектировании.

Вес бетонного кольца обычно высчитывается по формуле: V = π x R² x H

В этой формуле V — внутренний объем кольца , π – является постоянной величиной равной 3,14 , R² – это внутренний радиус изделия , H — высота изделия.

Эта формула предназначена для расчета внутреннего пространства кольца. В ней не учитывается толщина стенок. Применяется она для расчетов при строительстве канализации и накопительных колодцев. Без планирования при строительстве проектированная система может не справляться с нагрузкой , что повлечет за собой нежелательные последствия.

Наиболее часто применяемые в строительстве кольца имеют следующие параметры:

• КС 20.9 ( 200 см) — объем 2,83 м³;
• КС 15.9 ( 150 см) — объем 1,59 м³;
• КС 10.9 ( 100 см) — объем 0,71 м³.

Кроме объема строительных элементов так же важно учесть и вес. Типовой вес бетонного кольца для колодца различается для каждой марки. В данной таблице показаны основные характеристики для некоторых из них.

Железобетонные конструкции считаются монолитными именно за счет большого веса. Качественный монтаж скрепляет отдельные элементы и делает их очень устойчивыми к внешним воздействиям. Применив железобетонные изделия при строительстве , вы несомненно повысите эксплуатационные характеристики объекта.

Например , при сооружении канализационных сетей применяют большие по весу бетонные кольца 1 метр и более. Для водопроводных магистралей используют кольца массой примерно 640 кг. Имея подобный вес транспортировка и монтаж сооружений требуют задействования специальной техники. Вес бетонного кольца невозможно сделать меньше , иначе кольцо будет содержать полости. Если вы обнаружили несоответствие веса у указанных выше марок , то возможен производственный брак. Приобретать строительный материал можно без опасений только у проверенных производителей и поставщиков.

Для того чтобы обустроить индивидуальную канализационную систему в собственном загородном доме существует несколько способов. Но несмотря на огромный ассортимент более современных и новейших строительных материалов, наибольшим спросом пользуются кольца из железобетона. Такая популярность достигнута благодаря прочности, надежности, и морозоустойчивости подобных изделий, а также немалое значение имеют и размеры бетонных колец для канализации.

Основные характеристики бетонных колец

Применение сборных железобетонных конструкций при производстве строительства позволяет значительно сократить сроки производства работ, повышая при этом производительность. Именно кольца считаются изделием, наиболее часто применяемым в процессах строительства.

Область применения

Сфера использования таких изделий может быть самая различная:

• Сооружение питьевых колодцев;
• Обустройство смотровых колодцев, необходимых для контроля состояния систем коммуникации;
• Строительство септиков;
• Обустройство ливневой канализации и т. д.

Преимущества и недостатки

К достоинствам конструкций такого рода можно отнести:

• Высокий уровень прочности;
• Долговечность;
• Морозоустойчивость;
• Простота монтажа;
• Простота эксплуатации;
• Небольшая цена.

Но существует и один существенный недостаток, который кроется в большом весе. Так, например, ответом на вопрос о том, сколько весит бетонное кольцо диаметром 1 метр, становится величина, равная 600 кг. А это говорит о том, что транспортировка подобного изделия к месту застройки невозможна без спецтехники.

Размеры конструкций

Габаритные размеры вес бетонных колец — это два параметра напрямую связанные между собой. Как масса, так габаритные параметры таких изделий могут быть различными, в зависимости от типа создаваемого изделия и цели его использования.

На сегодняшний день существуют кольца следующих типоразмеров:

• КЦ-10. Высота такого изделия составляет 0,9 м, внешний диаметр – 1,16 м, а вес бетонного кольца 1 метр внутреннего диаметра составляет 0,6 тонны;
• КЦ-15. Такое кольцо именуется средним и обладает следующими параметрами: высота — 0,9 м, внутренний диаметр – 1,5 м, внешний диаметр – 1,6 м, масса изделия – 1 тона;
• КЦ-20. Кольцо выстой – 0,9 м, с весом 1,5 тонны, и диаметрами внешним и внутренним 2 м и 2,2 м соответственно.

Обратите внимание!
Маркировка изделия состоит из букв КЦ или КС и указанием размера внутреннего диаметра изделия в дециметрах.

Современные производители предлагают кольца с диаметром от 0,72 до 2 метров и стандартной высотой в 90 см.

Помимо таких стандартизированных изделий, существуют также и нестандартные, которые называют доборными.

Отличаться такие изделия от типовых могут по следующим параметрам:

• Формой самой конструкции;
• Толщиной стенки, которая варьируется от 65 мм до 115 мм;
• Наличие на поверхности замков, которые позволяют упростить процесс сборки конструкции;
• Высотой;
• Диаметром.

Так, к примеру, можно приобрести бетонные кольца большого диаметра (более 2 м) или даже квадратные изделия.

Совет. К плюсам использования железобетонных конструкций квадратной формы можно отнести возможность установки их на бетонную плиту.
Это исключает необходимость сооружения бетонной стяжки на дне колодца, да и к тому же вырыть квадратную яму легче, чем круглую.

Типы колец

По типу конструкции такого рода делятся на два основных типа:

1. Прямые. Соединение таких колец производится с помощью металлических скоб и цементного раствора;
2. С замком — такие изделия наделены кольцевым выступом в верхней части и выемкой в нижней. Установка подобных элементов друг на друга позволяет создавать прочные соединения, что исключает вероятность смещения.

Технология изготовления

Серьезная нагрузка на изделия такого рода в процессе их эксплуатации обуславливает необходимость придания им высоких прочностных показателей. Именно поэтому в процессе производства используют только высококачественный раствор с мелким зерном. Обычно это бетон, относящийся к маркам от М200 до М500.

Процесс изготовления делится на следующие этапы:

1. Подготавливается форма для заливки;
2. В форму укладывается арматурный каркас;
3. Производится заливка готовым бетонным раствором;
4. Удаляются пустоты методом вибрации.

Теперь изделию осталось просохнуть в соответствующих микроклиматических условиях.

Изготовление колец в домашних условиях

Если вы решили изготавливать железобетонные кольца своими руками, то непременно должны знать:

• Для получения качественного изделия необходимо использовать цемент марки М400 и выше;
• В качестве мелкого наполнителя должен выступать промытый кварцевый песок;
• Крупный наполнитель – малоокатный гравий.

Инструкция изготовления изделий такого рода в домашних условиях выглядит следующим образом:

1. Обустройство опалубки. Вам потребуется соорудить 2 цилиндра, из них 1 для внутреннего диаметра и 1 для внешнего.

Совет. В качестве материалов для изготовления опалубки могут выступать доски, фанера, кровельный лист и т.д.

На фото – опалубка

1. Выберете ровный участок и установите на нем внутренний и внешний цилиндры, таким образом, чтобы стенки изделий были равноудалены по всей окружности;
2. По периметру опалубки на равных расстояниях расположите 10-12 металлических арматурных стержней диаметром 8-10 мм;
3. Полученный каркас необходимо закрепить клиньями, которые будут перемещаться вверх по мере заполнения формы раствором;
4. Для того чтобы легко отделить готовое изделие, смажьте стенки формы отработанным машинным маслом;
5. Залейте в форму слой бетона около 10 см и утрамбуйте при помощи металлического штыря методом прокалывания. Таким образом заполните всю форму;
6. Залитую опалубку укройте плотной тканью для защиты от солнца;
7. Через 3-5 дней опалубку можно удалить и оставить изделие просыхать еще 7-14 дней, укрыв его от солнца и увлажняя несколько раз в день.

Обустройство канализации из ЖБИ колец

Технология монтажа канализации предусматривает процесс бетонирования дна колодца для того, чтобы предотвратить проникновение сточной воды в почву.

Совет. На современном рынке можно найти кольцами сразу с дном.
Такая конструкция позволит исключить протекание сточных вод, а также проникновение грунтовой воды внутрь канализационного бетонного колодца.

Помимо того, что необходимо произвести изоляцию дна колодца, также нужно гидроизолировать стыки между кольцами.

Для этой цели могут быть использованы следующие строительные материалы:

• Штукатурные смеси;
• Жидкое стекло;
• Резиновые уплотнители.

Не следует также забывать о том, что в процессе промерзания грунта происходит его смещение, что приводит к некоторому движению бетонных конструкций. Для того чтобы решить подобную проблему используют специализированные пластиковые вставки, изготовленные из полиэтилена, толщиной в 0,8 см. Сегодня такие вставки производятся в большом ассортименте, с различным диаметром и высотой.

В заключение

Бетонные кольца – сборные конструкции, востребованные на современном рынке для различных целей. Независимо от того какой объект вы собираетесь строить, на современном строительном рынке вы непременно сможете найти конструкции, подходящие по размеру и по форме.

Но если подобных изделий все же не найдется, вы без труда сможете изготовить их самостоятельно, ведь процесс этот несложен и позволит сэкономить на транспортных работах. А видео в этой статье раскроет вам еще больше интересной информации о том, какими бывают железобетонные кольца.

Оглавление:

Обустройство канализации и колодца – это обязательное условие в частной и многоэтажной застройке. К таким сооружениям предъявляются определённые требования, поэтому они должны полностью соответствовать санитарно-гигиеническим нормам. Кроме того, устраивая колодец очистную систему для загородного дома, любой человек рассчитывает, что сооружение прослужит не один десяток лет, служа верой и правдой.

Поэтому оптимальным решением при выполнении таких работ будет установка бетонного кольца. Это изделие из прочного и долговечного материала, способное прослужить практически вечно, при условии, что кольцо правильно подобрано, монтаж выполнен с соблюдением всех требований. Поэтому имеет смысл рассмотреть особенности бетонных колец, разобраться в размерном ряде и способах установки.

Какие бывают кольца. Виды и назначение

Колодезные кольца – это железобетонные конструкции круглой формы, применяемые для обустройства инженерных коммуникаций, заглубляемых ниже уровня земли. В зависимости от сооружаемой конструкции, применяются следующие виды колец:

Канализационные и водозаборные.

Изделия для прокладывания подземных кабельных электросетей.

Газопроводные и водозаборные.

Кроме этого, на рынке встречаются такие разновидности:

Кольца с плоским и замковым торцом.

Вне зависимости от вида и предназначения, изделия изготавливаются из тяжёлого бетона, марки 200-500, выполняется армирование.

Технология производства

Изготавливают кольца для колодцев из жёсткого бетона, который заливается в опалубку. Нужно уточнить, что предварительно делают армирование из стальной проволоки, диаметром 8-12 мм. На противоположных концах конструкции устанавливают два вертикальных стержня, которые выполняют функцию ушек для подъёма кольца.

Форма уплотняется при помощи вибрации, чтобы исключить образование пустот. Опалубку снимают через сутки после заливки бетона. После этого готовые изделия складируются на открытых площадках. Отпускная прочность кольца (50% от заданной) набирается примерно через 7 дней. Полная прочность бетона достигается спустя 28 суток.

Достоинства и недостатки колец из железобетона

Не секрет, что любой строительный материал имеет свои сильные и слабые стороны. Эта особенность относится и к готовым изделиям. Бетонные кольца кажутся идеальными, но даже они не лишены некоторых недостатков.

К неоспоримым преимуществам ЖБ-колец можно отнести следующее:

Высокое качество по доступной цене.

Широкий размерный ряд.

Возможность быстро обустроить систему водопровода и канализации.

Высокая герметичность: плотное прилегание швов исключает попадание внутрь конструкции грунтовых вод.

Длительный срок эксплуатации: армированный бетон нейтрален к любой среде, поэтому может прослужить не менее 100 лет.

Жёсткость конструкции: колодцы из бетонных колец можно монтировать даже на нестабильном грунте.

К явным недостаткам относятся такие моменты:

Габариты и вес: установить бетонное кольцо невозможно без использования строительной техники, что несколько «утяжеляет» стоимость монтажа.

Отсутствие мобильности: перенести такой колодец очень трудно.

Можно заметить, что положительных особенностей больше, этим и объясняется стабильно растущая популярность бетонных колец.

Маркировка согласно ГОСТ. Как правильно прочитать условные обозначения

На каждом железобетонном кольце имеется маркировка, которая определяет сферу применения изделия. Условные обозначения соответствуют нормам ГОСТ, выглядит это так:

КЛК – изделия, предназначенные для обустройства водостока и городских ливневых канализаций.

КВГ – кольца, применяемые для монтажа газопровода и водопроводных колодцев.

КО – опорное кольцо, образующее фундамент колодца.

КС – стеновые модели, устанавливаемые на ограниченных пространствах.

КФК – дренажные системы и сети коллекторов.

Помимо этого, маркировка колец содержит и числовые обозначения.

Пример расшифровки:

КС-7-9. Это означает стеновое кольцо с толщиной стенок 70 и высотой 900 мм.

Стандартные размеры железобетонных колец

Бетонные кольца представлены весьма разнообразным размерным рядом. Стандартные размеры изделий выглядят так:

Высота: 10-100 см.

Толщина стенок: 70-120 мм.

Внутренний диаметр: 70-200 см.

Удельный вес: 46-2 300 кг.

Благодаря таким типоразмерам, подобрать кольца для обустройства индивидуальной системы водоснабжения не составляет труда.

Наименование	Диаметр D, мм	Диаметр d, мм	Высота h, мм	Толщина, мм	Объем бетона, куб.м	Вес, тонн
К-10-10	1160	1000	990	80	0.27	0.68
К-10-5	1160	1000	490	80	0.14	0.35
К-12-10	1410	1250	990	80	0.33	0.82
К-12-5	1410	1250	490	80	0.17	0.42
К-15-10	1680	1500	990	90	0.44	1.1
К-15-5	1680	1500	490	90	0.22	0.55
К-20-5	2200	2000	490	100	0.33	0.82
К-7-1,5	840	700	145	70	0.024	0.06
К-7-10	840	700	990	70	0.17	0.42
К-7-5	840	700	495	70	0.084	0.21
КС 7.6	840	700	590	70	0.3	0.25
КС10.18а	1160	1000	1790	80	0.46	1.15
КС10.3	1160	1000	290	80	0.08	0.2
КС10.6	1160	1000	590	80	0.16	0.4
КС10.9	1160	1000	890	80	0.24	0.6
КС10.9а	1160	1000	890	80	0.22	0.55
КС13.6	1410	1250	590	80	0.2	0.5
КС13.9а	1410	1250	890	80	0.28	0.7
КС13.9б	1410	1250	890	80	0.24	0.6
КС15.18	1680	1500	1790	90	0.804	2.01
КС15.18а	1680	1500	1790	90	0.75	1.88
КС15.18б	1680	1500	1790	90	0.72	1.8
КС15.6	1680	1500	590	90	0.265	0.66
КС15.6б	1680	1500	590	90	0.22	0.55
КС15.9	1680	1500	890	90	0.4	1
КС15.9а	1680	1500	890	90	0.35	0.88
КС15.9б	1680	1500	890	90	0.32	0.8
КС20.12а	2200	2000	1190	100	0.67	1.68
КС20.12б	2200	2000	1190	100	0.64	1.6
КС20.18б	2200	2000	1790	100	1.02	2.55
КС20.6	2200	2000	590	100	0.39	0.98
КС20.6б	2200	2000	590	100	0.3	0.75
КС20.9	2200	2000	890	100	0.59	1.48
КС20.9б	2200	2000	890	100	0.44	1.10
КС25.12а	2700	2500	1190	100	0.87	2.18
КС25.12б	2700	2500	1190	100	0.76	1.90
КС25.6	2700	2500	590	100	0.48	1.2
КС7.3	840	700	290	70	0.05	0.13
КС7.9	840	700	890	70	0.15	0.38
КЦ12.9	1410	1250	290	80	0.30	0.75
КЦ25.12	2700	2500	1190	100	0.97	2.42
ПК-7С	870	650-670	360	100-110	0.036	0.09

Что ещё потребуется? Дополнительные элементы

Нужно отметить, что установка одних колец не решит проблему качественной системы водоснабжения. Чтобы колодец соответствовал предъявляемым требованиям, потребуется монтаж дополнительных элементов. Это не обязательное условие, но соблюдение этого правила поможет предотвратить загрязнение системы сточными водами, увеличит срок эксплуатации, придаст конструкции завершённый вид.

Для этого применяются:

Плиты низа – обеспечивают надёжное основание.

Плиты перекрытия – благодаря узкому отверстию сверху такой плиты устанавливают кольцо малого диаметра, закрываемое обычной крышкой канализационного люка.

Доборные кольца – изделия стандартного диаметра, но меньшей толщины. Такие элементы помогают поднять высоту колодца на нужный уровень.

Использование таких изделий обеспечивает колодцу максимальную герметичность, предотвращает промерзание труб в зимний период.

By : admin

Стоимость бетонных колец 1, 1,5 и 2 метра для выгребной ямы и колодца

Канализация относится к одному из важнейших атрибутов комфортного жилья, поэтому ее устройству уделяют большое внимание. Оптимальный вариант автономного очистного сооружения для загородного дома – септик из бетонных колец с дренажным колодцем. Он прост в монтаже, энергонезависим, эксплуатируется круглогодично.

Стоимость бетонных колец

Название	Размеры			Масса, кг	Цена, рубли
	Диаметр внутренний, м	Высота, см	Толщина, см
КС 10-3	1	30	8	200	840 — 1400
КС 10-5		50	8	320	860 — 1440
КС 10-6		60	8	380	870 — 1500
КС 10-9		90	8	640	1110 — 2000
КС 10-10		100	8	710	1210 — 2300
КС 12-5	1,2	50	8	530	1700 — 2500
КС 12-6		60	8	630	1920 — 2900
КС 12-10		100	8	1050	2560 — 3300
КС 12-18		180	8	1390	3000 — 5800
КС 15-3	1,5	30	9	350	1210 — 2000
КС 15-5		50	9	750	1390 — 2400
КС 15-6		60	9	900	1900 — 2600
КС 15-9		90	9	1350	2500 — 3700
КС 15-10		100	9	1500	3000 — 4280
КС 15-18		180	11	2550	8200 — 11100
КС 20-6	2	60	10	1550	3340 — 6700
КС 20-9		90	10	2300	3900 — 8300
КС 20-10		100	10	2550	6900 — 9660

Классификация железобетонных колец

Для производства строительных элементов используют тяжелый бетон марки В250-В400 повышенной морозоустойчивости и водонепроницаемости. Каркас деталей сварной арматурный с диаметром прутка 6-10 мм.

Согласно нормативам изделия маркируют буквенно-цифровыми обозначениями, разделенными дефисом. Литерные знаки отражают тип цилиндра: стеновой, доборный, с днищем, с замком, с крышкой. Первая цифра обозначает диаметр, а вторая высоту изделия. Все размеры выражаются в дециметрах.

Аббревиатура КС-15-9 расшифровывается как «бетонное кольцо стеновое диаметром 1,5 метра и высотой 90 см». Если объем колодца требует особых размеров, тогда используют доборные элементы 20-60 см. В этом случае маркировка может выглядеть так: КСД-15-6. Самые распространенные круги имеют внутренний диаметр 1-2 метра. Изделия 0,7 метров используют в качестве вспомогательных звеньев.

Если требуется определить объем сливной ямы, удобно воспользоваться формулой v=πdh, где:

• d – внутренний диаметр круга;
• h – высота.

Например, объем конструкции из деталей КС 10-9 и КСД 10-3 составляет 0,42 кубических метра. Таким же способом высчитывают объем нестандартной емкости.

Крепление бетонных колец

Расценки на детали определяются их габаритными размерами. На стоимость изделий также оказывает влияние тип соединения:

• еврокольца – жесткая фиксация с помощью замка или фальца;
• круги без креплений – соединение производится стальными скобами, затем цементным раствором.

Внутренние поверхности колодца, сложенного из евроцилиндров, получаются идеально ровными и гладкими.

Преимущества железобетонных колец:

1. Невысокая цена доступна любому частному застройщику. Стоимость бетонных изделий на порядок ниже пластиковых аналогов.

2. Долговечность конструкции обеспечивается благодаря жесткому каркасу из бетона и арматуры.

3. Водонепроницаемость – ЖБ круги устойчивы к воздействию грунтовых вод, агрессивной биологической среды.

4. Высокая прочность – бетонные колодезные кольца обладают надежной сопротивляемостью к внешним нагрузкам.

5. Быстрая установка – стандартные размеры деталей не требуют больших затрат времени, а также особых навыков при монтаже.

6. Простой уход – чистить гладкие поверхности и менять бетонные звенья гораздо проще, чем ремонтировать кирпичные или деревянные колодцы.

Основным недостатком ЖБ кругов считается высокая масса. Монтаж колодца требует обязательного привлечения спецтехники.

БЕТОННЫЕ КОЛЬЦА ДЛЯ КОЛОДЦА ВОДОСНАБЖЕНИЯ ДОМА

При производстве бетонных изделий на предприятиях используются ГОСТы, которые стандартизируют процесс и позволяют потребителю контролировать качество покупаемых им изделий. Например, в ГОСТе, который регламентирует производство бетонных колец, четко прописаны все нормативы на бетонные кольца для колодца – размеры, вес, марка бетона и так далее.

И если владелец загородного домовладения планирует обустройство колодца, в его распоряжении есть документ, который поможет ему правильно выбрать бетонные изделия. Чтобы выполнить данное сооружение, подрядчик или владелец может выбирать варианты колец в диапазоне от 70 до 200 сантиметров. Это позволит обустроить фактически любой колодец для разных нужд – от получения питьевой воды до конечной стадии канализационной очистки.

В основном существует три «потребительских» группы колец:

• Используемые для газопровода,
• Используемые для канализации,
• Подходящие для водоснабжающих колодцев.

Так что в зависимости от назначения, легко можно сделать свой выбор в пользу одного из вариантов. Наиболее распространенная высота кольца составляет 50 сантиметров, но в некоторых случаях приобретаются более габаритные конструкции, с высотой стенок кольца до 1-1,5 метров. При заказе колец на ЖБК или в специализированной торговой точке нужно внимательно изучать маркировку, где четко прописаны все основные параметры.

КАКИМИ БЫВАЮТ КОЛЬЦА ИЗ БЕТОНА ДЛЯ ВОДОПРОВОДА

Когда покупатель выбирает бетонные кольца для колодца, размеры – это не самый главный параметр, который должен его интересовать. Основное — это характеристики материала, из которого выполнена бетонная конструкция. Хорошее колодезное кольцо должно быть:

• водонепроницаемым,
• морозостойким,
• с низким водопоглощением.

В некоторых случаях для сооружения колодцев пользуются железобетонными кольцами, которые армируются стальной арматурой. А в некоторых случая в роли арматуры выступает стеклопластиковый прут или даже пластиковая сетка. Такие изделия можно использовать в случае, когда колодец:

• Канализационный,
• Сетевой,
• Дренажный,
• Газопроводный,
• Водопроводный.

Также строители всех мастей, которые занимаются земляными работами, пользуются неармированными стеновыми кольцами, являющимися универсальными и подходящими для реализации различных видов конструкций. Для некоторых видов колодцев применяют колодезные кольца со специальными замками, со сплошным дном, а также с закладными элементами под различные крепежи.

Кроме этого, по заказу потребителя могут быть выполнены кольца с проемами и отверстиями как круглыми, так и прямоугольными. Это очень удобно при монтаже таких специализированных систем, как септики, состоящие из двух и трех бетонных колодцев.

АРМИРОВАННЫЕ КОЛЬЦА

Как уже упоминалось выше, наибольшей прочностью и долговечностью отличаются армированные бетонные кольца для колодца, размеры которых могут быть стандартными или же они выполняются по специальному заказу.

Армирование позволяет сделать стенки бетонного изделия минимально возможной толщины. При этом значительно снижается вес изделия, а значит, и расходы по его производству, перевозке и установке в месте монтажа.

Для примера, неармированное кольцо требуемой прочности по ГОСТу должно было бы иметь толщину стенок в 45 сантиметров. Представьте, сколько бетона ушло бы на производство такого кольца, и какой потребовался бы кран для его монтажа.

Сейчас все большее распространение получают так называемые «фибробетонные» конструкции, когда бетон армируется пластиковой арматурой. Для тех случаев, когда несущая способность конструкции некритична (а колодезные кольца как раз и есть пример такого случая) применение фиброарматуры в виде прутков или в виде профилированной сетки обеспечивает достаточную прочность изделию наряду с кардинальным снижением веса.

При использовании фибробетонных колец отпадает необходимость в использовании тяжелой грузовой техники и отдельного автокрана. Такое изделие достаточно погрузить на небольшой бортовой грузовик, оснащенный манипулятором. На месте монтажа небольшая машина при помощи манипулятора устанавливает такие кольца в колодец.

Конечно, кольца из фибробетона стоят чуть дороже, чем железобетонные, поскольку пластиковая арматура дороже, чем стальная. Да и толщину стенок приходится делать чуть толще по причине меньшей жесткости пластиковой арматуры.

Зато экономия на транспорте и автокране позволяет использовать именно этот вариант владельцам частных домов. Ведь всякий хозяин, который самостоятельно считает смету своей стройки, заинтересован в том, чтобы построить дом с наименьшими затратами.

ГАБАРИТЫ ЖЕЛЕЗОБЕТОННЫХ КОЛЕЦ

Важную роль в сооружении играет диаметр бетонного кольца для колодца, так как от этого будет зависеть итоговая стоимость изделия и удобство эксплуатации. Нужно сориентироваться в объемах потребляемой воды, и лишь после получения хотя бы приблизительных результатов, приступать к приобретению железобетонных колец. Как вы понимаете, колодец выступает в роли своеобразного «депо», которое накапливает воду для домовых нужд. И если вы спланируете неправильно и выберете слишком малые размеры, то воды может не хватить.

Давайте для примера посчитаем, каким может быть объем запаса воды в колодце при малом притоке и постоянном дебите.

Например, вы выбрали для колодца кольца диаметром 1 метр. Ваш колодец состоит из восьми таких колец с высотой по 0,5 метра. Вода стоит на четвертом кольце. Это значит, что ваш запас воды примерно равен 2 тоннам. Если учесть, что выкачивать всю воду из колодца нельзя, то в вашем распоряжении примерно 1 тонна чистой воды.

Много это или мало? Нормативы по расходованию воды составляют примерно 200 литров в сутки на одного проживающего в доме человека. Сюда входи не только вода для ванной, но и вода для посудомоечных и стиральных машин, вода для туалета и прочих бытовых нужд. Таким образом, запаса воды в 1 тонну теоретически хватает для семьи из 5 человек на 1 сутки. Хорошо, если приток воды в колодец достаточен. А если нет?

Получается, что прежде чем приобретать кольца для колодца, стоит провести изыскания на участке и установить, насколько большим будет приток воды в ваш колодец при планируемой глубине и установленном месте копки. В этом вам помогут сотрудники специализированных организаций, которые могут проводить гидрологические изыскания в вашем районе, а также конторы, занимающиеся бурением скважин. И пусть их услуги стоят денег, но переделка уже обустроенного колодца будет стоить гораздо дороже.

Если планируется сборная конструкция, то можно выбрать вариант нижнего кольца с днищем, а также стеновых элементов и крышки люка, защищающего внутреннее пространство. Когда подбирается диаметр бетонного кольца для колодца, все сборочные единицы должны обладать одинаковыми габаритами и плотно соединяться между собой. Это значит, что их торцевые поверхности должны быть гладкими, без заломов, без серьезных дефектов. Также все торцы изделий должны быть строго параллельными, без перекосов.

Определить диаметр кольца для колодца, стандарт для которого установлен ГОСТом для производителя можно быстро и точно по специальной таблице, где перечисляются габаритные размеры, в том числе указывается масса изделия. Достаточно совместить маркировку выбираемого изделия с табличными значениями, чтобы получить оптимальный результат. Зная такие параметры, как вес бетонного кольца для колодца, его диаметр, высоту и толщину стенок, можно с высокой точностью вычислить количество требуемых элементов и общую стоимость конструкции.

АКСЕССУАРЫ ДЛЯ ЖЕЛЕЗОБЕТОННЫХ КОЛОДЦЕВ

Когда известен вес бетонного кольца для колодца и габаритные размеры, нужно грамотно подобрать фасонные изделия и различные крепежные и соединительные элементы, которые могут потребоваться для качественной сборки приобретенных частей. В хорошем функциональном колодце должно быть прочное бетонное дно, чтобы исключить попадание в пространство дополнительной влаги из грунта и препятствовать дополнительным воздействиям.

В таком сооружении будет удобнее работать и производить профилактическое обслуживание. Также способствуют дополнительной прочности и долговечности конструкции механические замки, предусмотренные в некоторых типах бетонных колодцев. Таким образом, обеспечивается высокая водонепроницаемость, и исключается смещение отдельных элементов от основной вертикали сооружения.

Расчет бетонного кольца — онлайн калькулятор

Инструкция к калькулятору по расчету бетонных колец

Размеры укажите в миллиметрах:

H – высота бетонного кольца, выбирается исходя из его назначения (для обустройства канализационного септика, водопроводных и газопроводных сетей) и варьируется в широких пределах от 70 до 1000 мм и больше. Размерные характеристики регламентируются ГОСТ 8020-90 (ДСТУ Б В.2.6-106:2010).

D – диаметр кольца (внешний) следует выбирать, учитывая варианты применения, руководствуясь, ГОСТ 8020-90 (700-2000 мм). Для канализационных коллекторов предпочтительнее диаметр больше, в таком случае ниже находится уровень влаги и лучше дренаж сточных вод. Для колец водоносного колодца стоит выбирать небольшой диаметр, поскольку в этом случае потребуется меньший объём земляных работ. В то же время слишком малый размер затруднит обслуживание и чистку колодца.

A – толщина кольца варьируется в пределах 70-140 мм. С увеличением толщины стенок повышается расход бетона и масса изделия. Использование армирующей сетки позволяет уменьшить толщину до 60-80 мм, несколько снизить массу, количество используемого бетона для кольца и не ухудшить прочность. Снижение веса кольца дает возможность не использовать грузоподъемную технику для перемещения и монтажа.

Черно-белый чертеж:

Отметив пункт «Черно-белый чертеж» Вы получите приближенный к требованиям ГОСТ чертеж и сможете его распечатать, не расходуя зря цветную краску или тонер.

Нажмите «Рассчитать».

Результаты расчета:

Объем бетона – позволяет выяснить нужное количество раствора для отливки кольца заданных размеров и закупить компоненты для его приготовления: цемент (М-400), кварцевый песок и гранитный щебень (размер фракции – 1/4 толщины стенки изделия).

Внутренний диаметр определяет фактическую внутреннюю полость, позволяет оценить удобство проведения работ внутри кольца.

Расчет внутреннего объема бетонного кольца показывает вместительность кольца, такие данные пригодятся при вызове ассенизаторской машины необходимой емкости или приготовления реагентов для периодической обработки колодца, обеспечивающего водой.

Высота, ширина и площадь арматурной сетки – необходимые параметры для приобретения армирующего каркаса, регламентированного ГОСТ 23279-2012 или его самостоятельного изготовления. Зная высоту, подготавливают 10-12 стержней из стали 8-10 мм и равномерно располагают по окружности формы (между стенками опалубки) вертикально. Исходя из рассчитанного значения ширины, нарезают стальной проволоки диаметром 5-8 мм, и обвивают ею вертикальные стержни с шагом 160-200 мм. Арматуру фиксируют между собой сваркой или вязальной проволокой. Перед заливкой арматурную сетку обязательно необходимо очистить от ржавчины.

Сколько весит бетонное кольцо диаметр 1 метр: объем жб колец

Кольца жби 1,5 метра без замка и комплектующие

Кольца бетонные серии кс15 — самый востребованный типоразмер жби элементов колодцев. Обладая внушительным объёмом (ёмкость КС15-9 — 1510 литров) эти бетонные кольца универсальны в использовании и подходят и для строительства септиков, кессонов, смотровых колодцев и колодцев на воду. В этом разделе представлены жб кольца КС15 без замка, с ровной поверхностью. Технология монтажа предполагает установку крепежных металиических скоб на анкерах, для предотвращения смещения элементов конструкции в процессе эксплуатации, а сама сборка должна осуществляться с заполнеием швов цементным раствором.

Несмотря на некоторое усложнение процесса сборки конструкции по сравнению с аналогичными кольцами серии «с замком», эти бетонные кольца обладают одним неоспоримым достоинством — в бортах колец отсутствуют транспортировочные отверстия под стропы, имеющиеся во всех кольцах «с замком». Отверстия необходимо заделывать для устройства герметичной ёмкости. При этом перемещение каждого элемента осуществляется за проушины, представляющие собой выпуски арматуры.

Метки: Кольца жби 1,5 метра

Кольца для выгребной ямы: общая информация

Железобетонные кольца широко применяются для строительства канализационной системы – смотровых колодцев или выгребных ям. Использование колец считается самым простым и удобным способом обустройства системы канализации.

Кольца изготавливаются из арматуры и бетона, они весьма прочные и используются преимущественно для долговечных работ.

Канализационная система, оборудованная ЖБ-кольцами, надежно защищена от различных погодных условий и защищает грунтовые воды от утечки канализационных стоков.

Можно выделить два вида колец – еврокольца с замком и обычные железобетонные кольца. Второй тип колец соединяется между собой цементным раствором и железными скобами.

Преимущества использования ЖБ-колец:

• Длительный срок эксплуатации изделия;
• Устойчивы к нагрузкам;
• Не пропускают влагу;
• Простота монтажа и эксплуатации;
• Невысокая стоимость;
• Можно использовать для оборудования системы канализации, небольших тоннелей, линий электропередач и теплосетей;
• Защищают от грунтовых вод.

К недостаткам можно отнести чисто технические аспекты – тяжелый вес ЖБ-колец предусматривает транспортировку в большом автомобиле, а их установка возможна лишь при использовании специальной техники.

Классификация и объем ЖБ-колец

Данные кольца изготавливаются из тяжелого бетона В25, морозоустойчивость которых F-100, водопроницаемость W4. ЖБ-кольца имеют маркировку, согласно которой можно определить классификацию кольца.

Железобетонные кольца подразделяются на сборные, доборные, с крышкой, с замком и с дном.

Вначале на маркировке указывается тип конструкции: КС – кольцо стеновое, КСД – кольцо стеновое с днищем. После типа прописывается размер кольца, первая группа цифр обозначает диаметр кольца, после дефиса – высота изделия. Например, КС-15 обозначает стеновое кольцо диаметром 1500 см.

При монтаже выгребной ямы на участке, прежде всего, учитывается размер будущих канализационных стоков. В зависимости от глубины сточной ямы высчитывается необходимое количество железобетонных колец и их виды.

Стандартная высота колец – 90 см, но при необходимости можно дополнить конструкцию кольцами других размеров. В зависимости от нужд выбирается и диаметр — от 70 до 200 см. Толщина бетонной стенки 7-14 см.

Прочность конструкции во многом зависит от нижнего колодезного кольца – специалисты рекомендуют устанавливать кольцо с дном. Далее идут стеновые кольца и закрывается выгребная яма крышкой с люком. Диаметр элементов септика везде должен быть одинаковым, в ином случае конструкция будет неустойчивой и возможно подтекание стоков в грунт.

Объем бетонного кольца 1 метр: нюансы постройки септиков

Однокамерный септик из железобетонных колец должен иметь дно и крышку. Такая выгребная яма считается малоэффективной, ее устанавливают чаще всего на даче.

Устанавливается стоковая яма на расстоянии не более 20 м от жилого дома. Чем дальше находится септик, тем больше труб придется прокладывать от канализации в доме до ЖБ септика. При этом минимальное расстояние до жилых построек – 5 м. При установке септика следует учитывать количество людей, которые будут пользоваться канализацией. В среднем человек использует примерно 200 л воды на канализацию за день.

При выборе колец из железобетона важно знать, сколько литров стоков сможет вместить в себя данная конструкция. Считается, что минимальный объем септика из колец – 6 кубов. Чтобы посчитать объем ЖБ-кольца нужно количество жильцов умножить на 200 л, полученную сумму умножить на 3 (промежуток времени, за который стоки перерабатываются в яме). Для получения объема кольца конечную сумму разделить на 1000. Исходя из таблиц в интернете выбрать подходящее по диаметру ЖБ-кольцо. В одном стандартном кольце 90 х 150 см помещается примерно 1,59 л воды или стоков.

При монтаже септика из колец нужно помнить, что поверхность, на которую ставятся кольца, должна быть строго горизонтальная.

Если нет возможности установить нижнее кольцо с дном, можно засыпать плотный слой щебени и залить раствором цемента. Верх септика накрывается кольцом с герметично закрывающимся чугунным канализационным люком.

Выгребная яма из бетонных колец без дна: монтаж своими руками

Прежде чем приступать к укладке колец, нужно подготовить котлован глубиной 3 метра под выгребную яму. Его ширина должна быть немного больше диаметра выбранных для септика ЖБ-колец.

Вырыть яму под котлован можно самостоятельно лопатами, а можно нанять специальную технику для более быстрого выполнения работы.

Дно котлована должно быть выровнено песком, поверх которого устанавливается бетонное кольцо с дном или обычное стеновое кольцо.

Как монтировать септик из ЖБ-колец:

1. Установить первое кольцо. Проверить, чтобы оно не клонилось в сторону.
2. Установив следующее стеновое кольцо, засыпать пространство между септиком и ямой.
3. Постепенно выстроить септик, не забывая проверять уровень установленных ЖБ-колец.
4. Стыки между кольцами заделать раствором цемента с песком.
5. С помощью перфоратора или болгарки сделать отверстия под трубы канализации. Сточная труба из дома устанавливается под небольшим углом.
6. Если система канализации состоит из нескольких септиков, помимо трубы для отвода стоков, нужно проложить трубу, соединяющую септики. Эта труба располагается на 20-30 см ниже сточной.
7. Чтобы стоки не попали в грунт, важно правильно выбрать гидроизоляцию. Для этого используется битумная или полимерная мастика.
8. Завершающий этап – установка крышек на септик. После высыхания стыков можно приступать к пользованию выгребной ямы.

Септик из колец из железобетона не требует особых правил эксплуатации, однако важно вовремя чистить его и использовать специальные бактерии для лучшей переработки стоков.

Разновидности выгребных ям

Все виды канализационных резервуаров данного типа могут быть разделены на несколько основных видов.

• Модели с дном фактически не осуществляют какой-либо очистки стоков и служат лишь накопителями для последующей откачки с помощью ассенизаторской машины.Герметичная выгребная яма с дном нуждается в регулярной откачке
• Конструкции с перетоком являются, по сути, двухкамерными септиками, в которых осуществляется осаждение твердых частиц в первом резервуаре и почвенная фильтрация во втором, а чаще всего – и аэробное разложение примесей микроорганизмами. Такая переливная выгребная яма из бетонных колец по качеству очистки стоков значительно выигрывает у конструкции, описанной далее.Схема выгребной ямы из бетонных колец из двух камер (простого септика)
• Однокамерная модель без дна – это некий переходный вариант между обычным накопителем и септиком. Дешевые и простые конструкции обеспечивают в то же время частичную очистку стоков и их дренирование в грунт, за счет чего заполнение резервуара происходит намного медленнее, а услуги ассенизаторов и расходы на них требуются значительно реже.Устройство выгребной ямы из железобетонных колец без дна

В то же время существуют некоторые ограничения с точки зрения возможности установки такого очистного сооружения.

• Вода через фильтр будет беспрепятственно уходить в грунт только в том случае, если почва на участке песчаная, рыхлая, с хорошей влагопроницаемостью. Глина или суглинок могут пропускать стоки в первое время, однако вскоре станут практически герметичным препятствием.
• Еще одно условие – низкий уровень залегания грунтовых вод. Считается, что грунтовые воды должны пролегать не ближе, чем 50-100 см от нижней части очистной конструкции, чтобы избежать смешивания их с загрязненными стоками и распространения вредных веществ.

Выбор объема резервуаров любого типа нормируется санитарными нормами и правилами и должен быть не менее суточного объема стоков, умноженного на 3. Рассчитать такое количество можно, исходя из норм потребления воды на одного человека – 200 литров в сутки. Очевидно, что минимальный объем выгребной ямы для дачи может быть меньше из-за периодичности ее использования. В то же время следует помнить, что, чем меньше объем резервуара, тем чаще придется вызывать ассенизаторскую машину и оплачивать ее услуги.

Важно: Монтаж выгребной ямы из бетонных колец без дна возможен только при условии, что объем суточных стоков не превышает 1 м³.

В ямах без дна и в двухкамерных моделях можно использовать специальные биопрепараты, способствующие разложению органических примесей. Это будет способствовать снижению скорости наполнения резервуаров.

Место установки

Выгребная яма своими руками из бетонных колец может быть построена не на любом месте. Особенно сложно выбрать место на участке со сложным рельефом.

• С одной стороны, размещение очистного сооружения в самом низком месте повышает риск загрязнения грунтовых вод.
• С другой, расположив его на возвышенности, сложно обеспечить необходимый уклон канализационного трубопровода (2 см на каждый метр длины).

Существуют также санитарно-гигиенические и строительные нормы, оговаривающие необходимое удаление очистных сооружений от основных объектов. Решая, как сделать выгребную яму из бетонных колец, следует помнить, что для очистки ее будет необходим подъезд для ассенизаторской машины, в то же время нельзя располагать конструкцию ближе, чем 2 метра от основной дороги.

На фото схема расположения выгребной ямы на участке

Минимальное расстояние от выгребной ямы до других объектов составляет:

• до входной двери дома и до любого из окон – не менее 5 метров,
• до источника питьевой воды – не менее 30 м,
• до плодовых деревьев и огорода – не менее 5 метров.

Монтаж выгребных ям из бетонных колец

Строительство выгребной ямы из бетонных колец требует привлечения грузоподъемной техники, например, автокрана. Кольца могут иметь различный диаметр (до 2 метров, но чаще используются модели с диаметром в 1 метр), но они в любом случае обладают слишком большим весом для того, чтобы их можно было установить в котлован вручную.

Аренда спецтехники требует дополнительных расходов, однако, использование готовых блоков существенно сокращает время выполнения работ. Установку колец, подводящей трубы и покрытие стенок резервуара герметизирующим составом можно выполнить в течение одного рабочего дня. После этого важно выдержать срок затвердевания герметизирующих составов перед тем как приступить к засыпке.

Установка железобетонных колец в котлован

При строительстве модели с дном (накопителя) определенное время может потребоваться для застывания и набора прочности залитой бетоном стяжки. Только после этого на нее можно устанавливать кольца.

Монтаж выгребных ям имеет свои нюансы в зависимости от особенностей конструкции.

• • Накопительные модели с дном предполагают выполнение бетонной стяжки, на которую впоследствии будут устанавливаться бетонные кольца. В качестве альтернативы можно приобрести для дна накопителя и нижней части первого резервуара двухкамерной ямы кольца с дном. Такие изделия также имеются в продаже.Для герметичных камер выгребной ямы или септика удобнее использовать бетонные кольца с дном

• Выгребная яма из бетонных колец без дна нуждается в устройстве фильтрующего слоя. Для него могут использоваться различные сыпучие, не впитывающие воду строительные материалы, в том числе, щебень, гравий и пр. Наиболее эффективным вариантом является организация двух слоев: нижнего песчаного и верхнего из крупного щебня. Для повышения эффективности и предотвращения заиливания фильтрующих слоев практикуют укладку «прослоек» из термосклеенного геотекстиля под нижним слоем и между слоями. Вода проходит такие фильтры медленно, оставляя на его материале частицы осадка, таким образом в грунт уходят уже осветленные стоки. При необходимости для повышения интенсивности дренирования можно в нижней части устанавливать железобетонные кольца с перфорацией.Перфорированные жб кольца можно использовать для лучшего дренажа
• Сливная яма из бетонных колец с двумя камерами представляет собой соединение первого и второго вариантов. В этом случае кольца первого резервуара монтируются на стяжку, а второго – на фильтрующий слой.

Возможна ли организация выгребной ямы без откачки своими руками? Этот вопрос мы разобрали в отдельной статье.

Инструкция по устройству выгребной ямы из автомобильных колес находится . Этот вариант является одним из наиболее простых в реализации.

О видах лотков для ливневой канализации мы рассказали на этой странице http://okanalizacii.ru/drenazh/lotki-dlya-livnevoj-kanalizacii.html

Общие правила монтажа выгребных ям из бетонных колец

При устройстве подобных очистных сооружений важно следовать определенным правилам и советам.

• Отверстия для входных труб выполняются с помощью перфоратора.
• Монтаж канализационной трубы и перетока (в случае выбора двухкамерной модели) осуществляется с использованием тройников.
• Места установки труб тщательно герметизируются.
• Для предотвращения появления неприятного запаха лучше герметизировать и вход вентиляционной трубы, а также обеспечить плотное закрытие люков в крышке.
• Стыки между поставленными друг на друга бетонными кольцами (а также стык между нижним кольцом и фундаментом, если выбрана модель с дном) также требуют герметизации. Для лучшей герметичности конструкции рекомендуется использовать бетонные кольца с замком.
• Бетонные кольца не являются 100% герметичными, поэтому следует покрыть их с внешней и внутренней стороны гидроизолирующим слоем там, где это необходимо: верхняя часть устройств без дна, полностью стенки и дно моделей-накопителей, первый резервуар двухкамерных конструкций.Гидроизоляция выгребной ямы из бетонных колец
• Для повышения прочности стяжки конструкций с дном можно армировать фундамент ломом металла, камнем или кирпичом, однако, необходимо следить, чтобы все армирующие элементы находились полностью в растворе, не выступая на поверхность.

Функции и особенности пластиковых колец для выгребной ямы

Выгребные ямы – это замкнутые или открытые (без дна или с системой перфорации) емкости для сбора бытовых отходов. Основное отличие ям от септиков в том, что в их конструкции присутствует только 1 камера. В септике их может быть от двух и более. Хотя совокупный объем обеих емкостей обычно равен.

Несмотря на довольно внушительные габариты, выгребные ямы быстрее наполняются. Зачастую их приходится очищать раз в несколько недель. Делается это при помощи специальной ассенизаторской техники или посредством бытовых насосов. Более популярен первый вариант, ведь для него нужно всего лишь заказать соответствующую услугу. Далее приедет работник и сделает все остальные этапы очистки самостоятельно.

Выгребные ямы выполняют из самых разнообразных материалов. Наиболее популярный – это пластик, а если быть точнее, поливинилхлорид. Помимо него, яму можно сделать практически из любых подручных средств. Отлично подойдет кирпич, старые шины или металлические баки. При обустройстве емкости своими руками часто используются различные типы колец.

Для многих более известными являются кольца для выгребных ям, выполненные из бетона. Принцип использования пластиковых колец тот же. Перед бетоном у них есть несколько бесспорных преимуществ.

Посредством колец гораздо легче регулировать объем выгребной ямы. Нужно заранее рассчитать ее габариты, а затем поделить на 3 или 4, именно такое число колец обычно используется в одной конструкции. Исходя только из одного расчета, уже можно получить примерную смету на установку.

Кольца выполняют функцию только основного корпуса ямы. Для днища и верхушки потребуются дополнительные элементы.

Помимо своей основной задачи, кольца могут использоваться и в других целях. К примеру, с их помощью можно сделать более удобными и практичными выгребные ямы из других материалов. Пластиковые кольца используются как верхняя часть конструкции из еврокубов, на которой закрепляется люк.

Преимущества и недостатки пластиковых колец для выгребной ямы

Все преимущества пластиковых колец можно поделить на 2 группы. Одни достигаются за счет самого типа конструкции, другие зависят от материала.

Преимущества колец это:

1. Возможность самостоятельно регулировать и выбирать объем конструкции.
2. Простая и быстрая установка при помощи системы пазов и замков.
3. Легкий демонтаж.
4. Возможность реставрации конструкции посредством замены поврежденного кольца.
5. Хорошая гидроизоляция конструкции.

Все эти преимущества можно отвести и к бетонным кольцам, но пластик дает конструкции еще несколько дополнительных плюсов:

1. Пластик не боится негативного воздействия влажной среды, он не подвержен ржавчине и размоканию.
2. Поливинилхлорид устойчив к продуктам жизнедеятельности бактерий, которые в большом количестве обитают как в почве, так и в отходах.
3. При достаточно большой толщине стенок, пластиковые кольца очень устойчивы к повышенным нагрузкам.
4. Внутренняя поверхность выгребной ямы более гладкая, чем у бетонных конструкций. Поэтому на стенках не скапливается налет из жировых и мыльных отложений.
5. Пластик не боится воздействия ряда агрессивных химических веществ, которые встречаются в составе бытовых чистящих средств.
6. Большой срок службы, начиная от 30 лет. Часто выдается десятилетняя гарантия от производителя.
7. Приемлемая цена.
8. Небольшой вес, что упрощает транспортировку и установку.

Последний пункт можно отнести как к преимуществам, так и к недостаткам. Из-за своего небольшого веса готовая к использованию, но пустая выгребная яма может сместиться с изначального места. Происходит это обычно из-за движения грунтовых вод. Решить проблему можно самым простым способом. При монтаже на дне котлована заливается бетонная стяжка, в которую монтируются металлические крюки. Дальше при помощи их и тросов, выгребная яма фиксируется на бетоне.

Некоторые поступают еще проще, опускают конструкцию в еще незастывший бетон. Правда, такое решение экономит вам время только на стадии установки. Если через несколько десятилетий вы решите поменять емкость, то потратите много времени и сил на демонтаж старой конструкции.

Виды выгребных ям из пластиковых колец

Кольца для выгребной ямы используются для создания разных типов конструкции, как с дном, так и без дна.

Выгребные ямы без дна заполняются гораздо дольше. Внизу котлована, в котором они расположены, выкладывается подушка из щебня, песка и геотекстиля. Канализационные стоки, проходя через своеобразный фильтрующий слой, очищаются от твердых примесей и впитываются в глубокие слои почвы. Постепенно яма самоочищается, выкачивать отходы из нее приходится гораздо реже.

С такой же задачей отлично справляются и конструкции с перфорацией. У них уже есть дно, но на верхней части корпуса находятся несколько отверстий. Отходы, попавшие в яму, постепенно отслаиваются. Внизу остается осадок из твердых примесей, а сверху – жидкость. Достигая определенного уровня заполнения, вода выходит через отверстия и впитывается в почву.

Для ускорения и облегчения процесса отслаивания используются различные средства на основе живых бактерий. Они позволят еще лучше очистить жидкость. Такие же препараты могут применяться и для ухода за выгребной ямой без дна. При регулярном использовании практически все содержимое ямы будет уходить в почву.

Живые бактерии питаются органическими отходами, перерабатывают их, делая более жидкими.

Выгребная яма с дном не обладает такой системой самостоятельной очистки. Вместо этого, все отходы из дома постепенно скапливаются и заполняют емкость. Откачивать ее приходится минимум один раз в месяц, в то время как с выгребной ямой без дна такую процедуру приходится повторять примерно раз в сезон.

Преимущества открытой выгребной ямы кажутся бесспорными, однако, специалисты настоятельно рекомендуют использовать только замкнутые емкости.

При сливе канализационных отходов в почву из выгребной ямы вы сильно вредите окружающей среде. Загрязненные грунтовые воды попадают прямиком в ближайший естественный водоем, который в вашем населенном пункте может использоваться для обеспечения питьевой водой. Та же ситуация происходит и с колодцами.

Установка выгребной ямы из пластиковых колец

Самый первый этап работы по установке выгребной ямы – это расчеты и выбор места. Минимальный объем выгребной ямы подсчитывается следующим образом:

V = X * Y * Z

где:
V – это объем.
X – средний расход воды на одного человека в день, 100 л.
Y – количество людей, постоянно проживающих в доме.
Z – временной промежуток в днях, по истечении которого необходимо произвести чистку.

Значение последнего числа вы выбираете самостоятельно. Обычно чистка проводится примерно раз в две недели, 14 дней, но вы можете взять и более крупные цифры, если не желаете пользоваться услугами специальной техники настолько часто.

Помните только о том, что при таком решении придется значительно увеличивать объем ямы, а следовательно, и расходы на материалы, ее установку. Более того, крупная конструкция требует и большего свободного пространства на участке. Будет сложнее подобрать наиболее подходящее место.

Для примера расчета возьмем стандартную ситуацию. В доме постоянно проживает 3 человека, очищать выгребную яму они могут раз в 20 дней. Получается, что объем равен 3 человека * 100 л * 20 дней = 60 тыс. литров или 6 кубических метров.

Такие расчеты относятся только к замкнутым выгребным ямам. Если вы собираетесь установить открытую конструкцию, то ее вместительность может быть в несколько раз меньше. Обычно при подсчете не учитывается регулярность очистки, количество постоянно проживающих людей умножается на средний ежедневный расход воды. Получается, что если семья из предыдущего примера решит установить открытую выгребную яму без дна, то ей потребуется конструкция вместительностью всего в 3 тыс. литров или 0,3 кубического метра.

После расчета объема остается составить примерную смету на материалы.

Подберите производителя, у которого вы хотите приобрести пластиковые кольца и запросите прайс-лист на продукцию, интересующую вас. Иногда эту информацию можно найти и на официальном сайте. Остается только рассчитать необходимое число колец, разделив объем на эту же характеристику, указанную в описании к продукции.

Иногда вам даже не потребуется производить подобные расчеты самостоятельно. Обращаясь в некоторые фирмы, достаточно дать исходные данные и представители компании самостоятельно рассчитают минимальный объем ямы и подберут тип и количество пластиковых колец.

Обратите внимание, что помимо классических колец, вам нужно будет приобрести дно, верхнюю часть, кольцо с отверстием для подключения к канализации, а также верхний люк.

Теперь нужно подобрать оптимальное место для расположения выгребной ямы. Все рекомендации и требования санитарных норм изложены в следующей схеме.

Расстояние от выгребной ямы до других строений

Дальше работа уже не такая сложная.

Нужно ограничить периметр котлована при помощи кольев и бечевки и приступить к его рытью. Все выгребные ямы из колец обычно имеют внушительные размеры, поэтому эту часть работы лучше всего автоматизировать и делать при помощи специальной техники.

Размер котлована должен быть на 20 см больше габаритов пластиковых колец в сборе с каждой стороны. Еще 20 см запаса нужно оставить снизу, но это только при установке конструкции с дном. Для открытой выгребной ямы внизу нужно оставить не менее 50 см.

Теперь приступаем к подготовке дна ямы. Проще всего уложить фильтрующий слой. Поочередно в яму засыпается песок и гравий, между слоями выкладывается геотекстиль. Он тоже выполняет фильтрующую функцию, а кроме того, не позволяет остальным слоям перемешиваться между собой.

Для установки выгребной ямы с дном на этом этапе нужно сделать больше работ. Смешайте 2 порции песка и 5 порций цемента, затем залейте эту смесь водой до достижения нужной консистенции. Бетонная смесь выливается на дно котлована. Ей нужно время немного схватиться, после этого в стяжку по бокам втыкается несколько металлических крюков. Их можно сделать самостоятельно, согнув соответствующим образом не толстые металлические прутья.

Теперь нужно подождать около суток до тех пор, пока стяжка полностью засохнет. На этом же этапе работ можно провести теплоизоляцию выгребной ямы. Обычно это необязательно, но если вы живете в местности, где особенно суровые зимы, дополнительная защита канализационной конструкции будет не лишней. Для теплоизоляции используется отражающий материал. Его нужно погрузить в котлован. Размер полотна должен быть таким, чтобы он мог полностью обхватить будущую готовую конструкцию.

Только после этого в котлован поочередно погружаются кольца. Делать это нужно в правильном порядке.

Обычно в котлован сначала погружается дно, потом одно или два обычных кольца, кольцо с отверстием под трубу (его расположение может меняться в зависимости от глубины котлована и расположения соединительной трубы внешней канализации), в конце устанавливается верхушка.

На каждое кольцо достаточно немного надавить, для того чтобы оно соединилось с предыдущим при помощи паза, который уже предусмотрен в конструкции. После этого к выгребной яме подключается переходник на внешнюю часть канализации.

Так как кольца весят совсем немного, для их погрузки в котлован не требуется дополнительная техника. Делается это при помощи тросов, которые в дальнейшем можно использовать и для закрепления выгребной ямы. Один конец троса фиксируется на металлическом крюке, перекидывается через установленную выгребную яму и закрепляется на противоположном.

Края теплоизоляционного материала поднимают так, чтобы полотно полностью покрыло всю внешнюю поверхность ямы. Отражающий слой материала будет сохранять собственное тепло конструкции, не позволяя ему уходить в почву. Края материала закрепляются вокруг верхней части выгребной ямы при помощи бечевки.

Остается только заполнить часть выгребной ямы водой для того, чтобы она не прогнулась под давлением почвы во время закрытия котлована. Закройте яму оставшимся грунтом, и она уже готова к использованию.

Популярные записи

• Кольца для колодца размеры

  Технические или гидротехнические сооружения под поверхностью земли, расположенные горизонтально, вертикально или под углом называются колодцами.…

• Сливная яма в частном доме

  Санитарные нормы относительно выгребных ям Согласно тексту нормативного документа, выгребные ямы (см. фото) нужно строить…

• Сколько воды в ванной

  Объем стандартной ванны К стандартным вариантам исполнения ванн можно отнести как полноразмерные, так и сидячие…

Система регулировки наклона люка

| WaterWorld

Подобно многим муниципалитетам в северных штатах Среднего Запада, город Шебойган, штат Висконсин, столкнулся с проблемами в поддержании нормального состояния люков в хорошем состоянии. Заснеженные дороги, низкие температуры, а также использование солей и составов для плавления льда в течение зимы сказались на бетонных кольцах, которые довели крышки люков до уровня дороги. Треснувший и осыпающийся бетон вызывал протечки, которые, в свою очередь, приводили к трещинам на дороге и выбоинам с наступлением зимы.Это привело к необходимости частого ремонта с приходом весны и лета, что означало заторы на загруженных дорогах общего пользования.

«Раньше, чтобы вернуть дорогу в эксплуатацию, требовалось два-три дня, — отметил Билл Блашка, директор общественных работ города Шебойган. «Самая большая проблема заключалась в необходимости использования тяжелого оборудования для замены бетонных колец. Нам пришлось наложить бетонные кольца от 12 до 16 дюймов, и мы получили бы кольца в более толстых секциях, поэтому у нас не было всех стыков, где нужен раствор, потому что они могут протекать.

Два сильных рабочих могли поднимать и маневрировать тонким бетонным кольцом, но те, что были толщиной в фут или больше, были слишком тяжелыми для членов экипажа. Некоторые рабочие даже пострадали от движущихся или падающих колец и получили травмы.

«Нам нужна была тяжелая техника для перемещения колец», — сказал Блашка. «Итак, тогда у нас была большая машина на ремонте люка — и люди все еще могли получить травмы. Между тем машины нарушили движение транспорта ».

Заснеженные дороги, отрицательные температуры, а также использование соли и состава для плавления льда зимой сказываются на бетонных кольцах, которые доводят крышки люков до уровня дороги.

Для бетонных колец между ними требуются слои раствора, которым требуется время для образования и отверждения, прежде чем рабочие смогут завершить установку и засыпать колодец. Это означает, что ремонт люков может длиться несколько дней, пока бригада не засыпает грунт и не убирает свое оборудование с дорог.

Между тем, ухудшающийся раствор между слоями бетона и бетонные кольца с трещинами создают проблемы с притоком и инфильтрацией (I&I). Трещины на уровне или около уровня позволяют чистой воде попадать в канализационную систему с дороги, в то время как осыпающийся раствор ниже уровня грунта позволяет грунтовым водам просачиваться в канализационную систему сбора.

Поэтому, когда Блашка услышал, что Cretex Specialty Products в соседнем Ваукеше представил новый продукт для регулировки высоты люка, он сразу же заинтересовался.

Система регулировки уровня люка PRO-RING ™ изготовлена ​​из вспененного полипропилена ARPRO® (EPP), специального полимера, который используется в автомобильной промышленности на протяжении десятилетий. Легкий пластик обеспечивает долговечность, что делает его надёжной заменой таких кладочных материалов, как бетон и строительный раствор. EPP — это проверенный материал с высокими эксплуатационными характеристиками, который показал высокую стойкость к химическим веществам в суровых условиях автомобильной среды, продемонстрировав свой долгий срок службы.

С системой PRO-RING один рабочий может легко поднять даже самые большие кольца, избавляя тяжелую технику от необходимости поднимать и перемещать кольца на место в люке.

Система PRO-RING включает кольца из EPP толщиной до шести дюймов и весом около 14 фунтов каждое (более тонкие кольца весят меньше). Один рабочий может легко поднять даже самые большие кольца, избавляя тяжелую технику от необходимости поднимать и перемещать кольца на место в смотровом колодце.Система включает кольца уклона для создания люка близко к уровню уклона, отделочные кольца для создания ровной поверхности и угловые кольца для окончательного согласования уклона дорожного покрытия и люка. Квадратные и прямоугольные системы PRO-RING также доступны для использования в водосборных бассейнах и других подземных сооружениях.

Вместо строительного раствора системе PRO-RING требуется только полоска клея / герметика между кольцами, чтобы запечатать и удерживать их на месте, исключая возможность того, что крошащийся строительный раствор вызовет проблемы I&I.Один работник или бригада из двух человек может установить систему всего за несколько минут.

Шебойган начал использовать PRO-RING в 2012 году, и результаты были ощутимо положительными, — сказал Блашка. «Единственное, для чего нам нужно тяжелое оборудование, — это выкопать люк и потом засыпать землю», — сказал он. «Мы можем делать это даже на небольших машинах, и это быстрее. Мы экономим часы, используя PRO-RING вместо бетонных колец ».

Благодаря отсутствию задержки между установкой и засыпкой рабочие могут выполнить всю работу за день или меньше.«Мы можем сразу же утрамбовать гравий вокруг колец, что ускорит замену дорожного покрытия», — сказал Блашка. «Это позволяет открыть дорогу для движения в тот же день, а не на день или два позже».

Без задержки между установкой и засыпкой рабочие могут выполнить всю работу за день или меньше.

Количество утечек уже значительно снизилось, сказал Блашка. «У нас не было проблем с дорожным покрытием с тех пор, как мы начали использовать систему PRO-RING четыре года назад», — отметил он.«На данный момент мы без проблем реконструировали около 80 люков».

Возможно, лучше всего то, что город Шебойган в долгосрочной перспективе сэкономил деньги благодаря новому продукту EPP. «Первоначальная стоимость PRO-RING больше, чем стоимость бетона, но, учитывая более быструю установку, возможность более быстрого открытия проезжей части и долговечность, PRO-RING дешевле», — сказал Блашка.

Экипажи следят за тем, чтобы Блашка знала, насколько они довольны PRO-RING. «Наши сотрудники на местах хотели бы, чтобы мы использовали продукт дольше», — сказал он.«Ребята все время метают кольца взад и вперед — травм больше нет. Система отлично себя зарекомендовала ».

Для получения дополнительной информации о системе регулировки уровня люка PRO-RING посетите сайт www.cretexseals.com, позвоните в Cretex Specialty Products по телефону 800-345-3764 или напишите по электронной почте [email protected].

Northern Concrete Pipe, Inc.

Северная бетонная труба, Inc.

1. Дом
2. Прейскурант

Эти цены предназначены только для оценки и могут быть изменены без предварительного уведомления.

По прейскурантным ценам предусмотрены существенные скидки в зависимости от количества и местонахождения.
Свяжитесь с нами, чтобы узнать точную цену.

Бетонная труба с резиновым соединением (RJ)				Цены указаны за линейный фут
	ASTM C-14-3	Армированная труба ASTM C-76				Прибл. Вес фунтов / фут
		Класс II	Класс III	Класс IV	класс V
							12 «				18,30	18,85	119
15 «			23.15	23,40	24,70	157
18 «			28,90	30,50	31,80	191
21 «			36.90	39,85	41,50	238
24 «			42,90	46,90	47,40	291
27 «		63.00	62,85	65,45	66,90	427
30 «		73,80	71,55	75,55	78,95	482
36 «		96.90	96,85	100,75	106,85	639
42 «		121,40	120,45	130,00	140,40	685
48 «		156.70	157,65	169,70	203,90	863
54 «		181,35	181.20	213,85	258,50	1071
60 «		221.85	218,55	267,75	289,45	1296
66 «		273,80	271,50	319,40	384,00	1738
72 «		315.40	307,50	370,15	514,50	2023
78 дюймов и больше — Запрос предложений

Концевые части с развальцовкой
12 дюймов x 6 футов	$ 340,00		42 дюйма x 8 футов	1210 долларов США.00
15 дюймов x 6 футов	365,00		48 дюймов x 8 футов	1545,00
18 дюймов x 6 футов	405,00		54 дюйма x 8 футов	1955,00
24 дюйма x 6 футов	485.00		60 дюймов x 8 футов	2365,00
30 дюймов x 6 футов	580,00		72 дюйма x 8 футов	3235,00
36 дюймов x 8 футов	1135,00

Бетонные счетчики воздуха типа B, соответствие ASTM C231

Высококачественный измеритель воздуха для бетона типа B

Gilson измеряет улавливание воздуха из образца свежего бетона в основании.Наша модель HM-30 оснащена эксклюзивным датчиком Gilson Gorilla Gauge, а новая экономичная модель HM-30S предлагает датчик из нержавеющей стали американского производства. Остальные характеристики двух устройств идентичны. Долговечные зажимы из нержавеющей стали быстро регулируются и дешевле заменяются. Встроенный насос с большой удобной ручкой быстро создает давление в расходомере. Он экранирован, чтобы грязь и вода не попадали в зону поршня. Краны из латуни имеют шаровые краны из нержавеющей стали, обеспечивающие точность и долговечность. Ручки крана имеют виниловое покрытие для более удобной работы.Объем основания из литого алюминия составляет 1/4 фута ³, и его также можно использовать для определения веса и текучести агрегата.

Точность счетчиков воздуха Gilson превышает требования ASTM. Калибровочная емкость, калибровочные трубки, трамбующий стержень, алюминиевая линейка, шприц для воды, футляр для переноски и инструкции по эксплуатации включены в комплект поставки. В прочном пластиковом футляре для переноски надежно размещен счетчик со всеми компонентами, покрытыми высеченной пеной.

HM-30 оснащен нашим эксклюзивным датчиком Gorilla Gauge, прочным датчиком, разработанным в Германии, с точным механизмом, украшенным драгоценными камнями, и высокопрочным литым корпусом Polymid B, который является водонепроницаемым и устойчивым к ржавчине.Микрорегулируемые калибровочные винты обеспечивают превосходную точность и экономят время при калибровке и техническом обслуживании. Датчик Gorilla Gauge соответствует стандарту ANSI B40 Grade 2A с точностью ± 1/2% полной шкалы. Линза из двухслойного безопасного стекла закрыта лицевой панелью с резьбой и уплотнительным кольцом.

В HM-30S используется надежный и точный манометр американского производства с корпусом из нержавеющей стали. Прочный промышленный реечный механизм имеет точность ± 1% от полной шкалы. Безель с резьбой и прокладкой закрывает линзу из безопасного стекла.

Посмотрите нашу полную линейку счетчиков воздуха для бетона.

Калибровка глюкометра? Прочтите наш блог «Калибровка счетчика воздуха: пошаговое руководство».

Характеристики:

• Точный, высококачественный и простой в использовании для испытания воздухововлекающего бетона
• Новый прецизионный датчик Gorilla Gauge имеет прочный пластиковый корпус и безопасное стекло.
• Прочный пластиковый футляр для переноски подходит для переноски все необходимые компоненты

Включенные элементы:

• Измеритель воздуха для бетона Gilson с манометром Gorilla или манометром из нержавеющей стали
• Калибровочная емкость
• Калибровочные трубки
• 24 дюйма (610 мм) трамбующий стержень
• Алюминиевый стержень
• Шприц
• Пластиковый чемодан для переноски

Принадлежности:

• Стержни трамбовки имеют полусферические наконечники и предназначены для использования при консолидации бетонных образцов в требуемых испытаниях, которые включают оседание, содержание воздуха и прочность. используется для удаления излишков материала
• Запасные манометры качественные, надежные Измерители воздуха, подходящие для большинства бетонных воздухомеров типа B
Сменный воздушный насос
• подходит для бетонных воздухомеров Gilson (и других производителей) с прочной конструкцией, обеспечивающей более длительный срок службы.Список других запасных частей можно найти на нашей странице запасных частей для конкретного счетчика воздуха.

Вес в таблице арматуры / шт. / Тонна | Стетсон Строительные Продукты

Мы заботимся о конфиденциальности данных, что считаем одним из основных прав человека. С этой целью мы приняли ряд административных и технических процедур, чтобы усилить защиту права наших пользователей на защиту личных данных.

Обязательные файлы cookie — это файлы, которые используются исключительно для передачи сообщения, и файлы, которые абсолютно необходимы веб-сайту для предоставления услуги, которую запрашивает пользователь.Примеры включают файл cookie проверки подлинности, который идентифицирует пользователя в течение сеанса после того, как пользователь входит на веб-сайт, или файл cookie, который отслеживает элементы, помещенные в корзину электронной коммерции.

Файлы cookie для персонализации — это те файлы, которые позволяют пользователю получать доступ к веб-сайту и получать услуги, соответствующие заранее определенным характеристикам этого пользователя, таким как язык, тип браузера, используемый для доступа к услуге, региональная конфигурация, из которой осуществляется доступ к услуге и т. Д.

Аналитические файлы cookie — это файлы, которые позволяют отслеживать и анализировать поведение пользователей веб-сайта. Информация, собранная с помощью таких файлов cookie, используется для измерения активности веб-сайта, платформы или приложения и для профилирования навигации пользователей веб-сайта, платформы или приложения с целью улучшения веб-сайта на основе этого анализа.

Мы используем эти типы файлов cookie и виджеты от наших партнеров и популярных социальных сетей, чтобы улучшить ваше посещение наших веб-сайтов.
