Содержание

Как правильно выбирать кольца ЖБИ?

Многие коммуникационные конструкции содержат в себе кольца из железобетона. Кольца ЖБИ применяются, когда профессионалы строят водопровод, колодец. Эти массивные изделия используются и тогда, когда нужно соорудить септик. Поскольку существует несколько видов колец, заказчику стоит определиться, какие именно изделия ему необходимы.

Особенности колец

Известно, что кольца ЖБИ напоминают формой цилиндр. Внутри изделия находится сетка из металла. Высота колец составляет девяносто сантиметров. Но диаметр изделий – разный. Если человеку нужны стеновые кольца с полутораметровым диаметром, он заказывает КС-15, если возникает необходимость купить более массивные кольца, заказчик интересуется изделиями КС-20 (диаметр – два метра). Для создания колодезных колец применяется арматура и бетон. Размер и высота кольца определяют, где изделие будет использовано.

Заказчики положительно отзываются об изделиях с торцовым замком.

Чем привлекательны такие конструкции? На торце кольца ЖБИ имеется углубление. Оно помогает изделию плотнее прижиматься к соседней конструкции. Изделия будут неподвижными относительно друг друга. А значит, изоляция стыков усилится. Кольца с плоским торцом используются не слишком часто.

Буквы и цифры…

Маркировка на поверхности бетонного «цилиндра» указывает на размер изделия, а также – на сферу, где можно использовать кольцо. Рассмотрим значение букв, которые чаще всего встречаются на изделиях:

КС. Так обозначают стеновые железобетонные кольца. Сфера использования изделий – узкие зоны колодцев.
КВГ. Это сокращение гласит, что железобетонное изделие нужно применять в газопроводных колодцах и в колодцах водопровода.
КО. Увидев эти буквы, мастер понимает, что перед ним – опорное кольцо. Такие конструкции нужны при создании фундамента колодцев.
КФК. Кольца с таким обозначением становятся полезными при строительстве водоотводных линий.

Доборные кольца используются, как вспомогательные элементы, формирующие длину колодцев.

Цифры на «колечках» из железобетона также не случайны. Они показывают высоту колодезного кольца, а также – диаметр изделия (в дециметрах). Так, обозначение КС-15.9 означает, что перед вами кольцо диаметром в полтора метра, с высотой восемьсот девяносто сантиметров.

Изделия с редко встречающимися характеристиками (нестандартной высотой, внутренним диаметром) приобретают базы отдыха, гостиницы.

Плюсы ЖБИ колец

Вы решите, какие кольца ЖБИ вам необходимы, ориентируясь на то, что вам предстоит строить. Не последнюю роль в крепости конструкции играет вес изделий. Если создается водопроводная магистраль, целесообразно применять изделия весом в шестьсот тридцать килограмм. А для сетей канализации нужны кольца около семисот килограмм весом. Покупая у нас кольца из железобетона, вы можете не сомневаться, что прослужат они много десятилетий. Вы увидите все необходимые сертификаты, подтверждающие качество конструкций.

Мы предлагаем «дружественную» цену на эти массивные изделия. Приобретение партии колец не «истощит» ваш бюджет.

Главные плюсы ЖБИ колец:

Создавая изделия, мы придерживаемся «канонов» строительства.
Конструкция не содержит веществ, опасных для окружающей среды.
Нагрузки не уничтожат конструкцию.
Срок эксплуатации колец – внушительный.
Монтировать колодезные кольца несложно.

Некоторые покупатели приобретают кольца из дешёвых материалов, а потом сокрушаются, что изделия разрушаются или проседают. Чтобы газопроводные или коллекторные колодцы функционировали бесперебойно, покупайте изделия, которые были изготовлены по стандартам. Ведь конструкция нуждается в качественных элементах.

Прайс на кольца ЖБИ от УМС-22

№ п/п	Наименование	Диаметр (мм)	Высота (мм)	Цена ₽
1.	Кольцо доборное КО-6	600	70	700 ₽
2.	Кольцо колодезное КС-7.3	700	300	1000 ₽
3.	Кольцо колодезное КС-7.6	700	600	1200 ₽
4.	Кольцо колодезное КС-7.9	700	900	1400 ₽
5.	Кольцо колодезное КС-10.3	1000	300	1400 ₽
6.	Кольцо колодезное КС-10.6	1000	600	1500 ₽
7.	Кольцо колодезное КС-10.9	1000	900	1700 ₽
8.	КС-10.9 перфорированное	1000	900	2000 ₽
9.	Кольцо колодезное КС-15.3	1500	300	2400 ₽
10.	Кольцо колодезное КС-15.6	1500	600	2500 ₽
11.	Кольцо колодезное КС-15.9	1500	900	2700 ₽
12.	КС-15.9 перфорированное	1500	900	3000 ₽
13.	КС-15.9 с дном	1500	900	5500 ₽
14.	КС-15.9к (конус)	1500	900	4000 ₽
15.	КС-15.9 с гидроизоляцией	1500	900	4200 ₽
16.	Кольцо колодезное КС-20. 6	2000	600	3600 ₽
17.	Кольцо колодезное КС-20.9	2000	900	4300 ₽
18.	КС-20.9 перфорированное	2000	900	5000 ₽
19.	КС-20.9 с гидроизоляцией	2000	900	6300 ₽
20.	КС-20.9 с дном	2000	900	8500 ₽
21.	КС-25.12 Бассейн-погреб NEW	2500	1200	15000 ₽
22.	Крышка колодца ПК-10.12	1000	120	1300 ₽
23.	Крышка колодца ПК2-10.12	1000	120	1600 ₽
24.	Крышка колодца ПК-15.15	1500	150	2300 ₽
25.	Крышка колодца ПК2-15.15	1500	150	3500 ₽
26.	Крышка колодца ПК-20.15	2000	150	4200 ₽
27.	Крышка колодца ПК2-20.15	2000	150	6500 ₽
28.	Крышка колодца ПК-25.20 NEW	2500	200	15000 ₽
29.	Днище колодца ДК-10.12	1000	120	1500 ₽
30.	Днище колодца ДК-15.15	1500	150	2300 ₽
31.	Днище колодца ДК-20. 15	2000	150	4200 ₽
32.	Днище колодца ДК-25.15 NEW	2500	150	15000 ₽
33.	Панель забора 2,0х3,0 (ПЗ)	—	2000	6500 ₽
34.	Стакан к панели забора (ФЗ-1)	—	600	1200 ₽

Объем и высота канализационного кольца колодца✍: стандартные размеры и расчеты

На чтение 7 мин. Просмотров 1.8k. Опубликовано 09.03.2019 Обновлено 12.02.2021

Железобетонные кольца – популярный строительный материал, который часто используют при сооружении автономных канализационных систем.

Из них собирают колодцы для слива стоков, где последние частично перерабатываются. Изготавливают кольца методом литья в формы. В качестве исходного материала используют бетонный раствор. Предварительно в формы закладывают армирующий каркас из стальной арматуры, которую собирают в виде решетки.

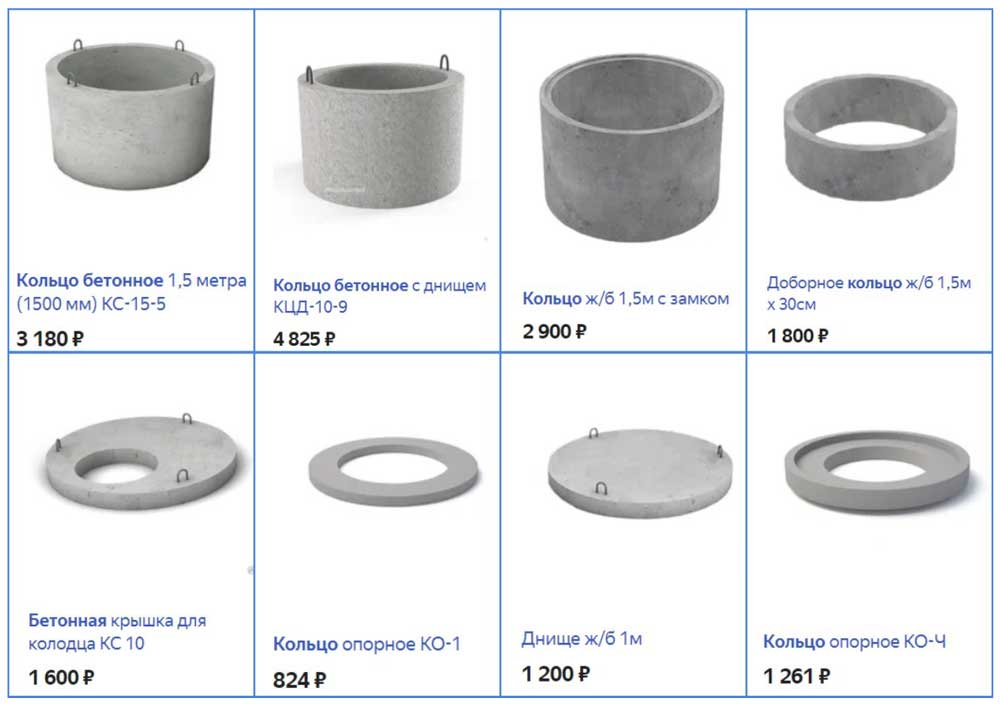

Виды бетонных колец

Стандартное ЖБ кольцо

Производители предлагают расширенный ассортимент бетонных изделий. Два-три десятка лет тому назад этот материал представлялся в единственном экземпляре – сплошные кольца с плоскими торцами. Их монтаж производился с применением цементно-песчаной смеси, которую использовали в качестве кладочного раствора. Скрепляли элементы между собой металлическими скобами.

Сегодня на рынке можно приобрести :

С замковым (фальцевым) соединением. Верхний торец представляет собой фальц с внутренней выемкой, нижний — с внешней. При установке друг на друга происходит плотное примыкание фальц. Чтобы увеличить герметичность места соединения, между ними укладывают уплотнитель в виде резинового жгута или вспененного полимера.
Фильтрационные. Бетонные кольца, по всей плоскости которых сделана перфорация в виде сквозных отверстий. Такие изделия используют для формирования фильтрационных колодцев, в которые сливается осветленная (очищенная) вода. Она проходит сквозь отверстия, проникая в грунт.
Доборные. Это нестандартной высоты канализационные кольца, которые используют, если стандартных колец не хватает, чтобы обеспечить требуемую высоту колодца. Они на рынке представлены с плоскими и фальцевыми торцами.

Фильтрационные С фальцевым соедиением Доборные

Производители ЖБИ предлагают к кольцам дополнительные элементы: днища для колодцев и крышки с отверстиями для люков и вентиляционных патрубков. Оба элемента производят в соответствии с диаметрами железобетонных колец.

Маркировка изделий

Все канализационные кольца и дополнительные элементы имеют стандартную маркировку:

КС – кольцо стеновое;
ПД или ПН – плита днища;
ПП или ПК – плита перекрытия.

Кроме буквенного обозначения в маркировке присутствуют и цифры. К примеру, КС 10-9:

«10» — это внутренний диаметр в дециметрах, то есть это 1 м;
«9» — это высота изделия (дм), то есть 90 см или 0,9 м.

Производители добавляют к маркировке еще одно буквенное значение. Оно обозначает проницаемость бетона. Нормальная проницаемость обозначается – Н, пониженная – П, особо низкая – О.

Кроме такой разновидности маркировки, есть классификация, которая делит бетонные кольца по назначению.

Из каких колец делают канализационные колодцы для частного дома?

Марку КС обычно используют для сооружения небольших по размерам колодцев. Поэтому они подходят для возведения бытовых канализационных конструкций.

Другие марки:

КО — кольцо, используемое в качестве опорной части колодезного сооружения, укладывают в нижнюю часть собираемой конструкции;
КВГ — можно использовать для строительства колодцев, предназначенных для проводки газо- или водопровода.
КЛК используются для возведения колодцев для ливневой канализации, сооружаемой внутри города;
КФК используют для септиков и фекальных сисием.

Отличаются все виды бетонных колец друг от друга маркой бетонного раствора, а также степенью проницаемости исходного материала. Изделия «КВГ» не подвергаются в процессе эксплуатации влажностным нагрузкам. Их изготавливают из бетона с особо низкой проницаемостью, что снижает цену изделия.

Производители предлагают кольца с дном. Маркируются элементы этого типа как ДК. При создании герметичной колодезной конструкции такие изделия укладывают в самый низ. Отпадает необходимость укладывать днище и герметизировать стык между ним и нижним кольцом.

Стандартные размеры и объем

В бетонных кольцах стандартизированы три размерных параметра: внутренний диаметр, высота и толщина стенок. В таблице указаны эти параметры, плюс вес изделий.

Наименование	Размерные параметры, мм			Масса, кг
Наименование	диаметр	высота	толщина стенки	Масса, кг
КС 7-1	700	100	80	46
КС 7-1,5	700	150	80	68
КС 7-3,5	700	350	80	140
КС 7-5	700	500	80	230
КС 7-6	700	600	80	275
КС 7-9	700	900	80	410
КС 7-10	700	1000	80	457
КС 10-5	1000	500	80	320
КС 10-6	1000	600	80	340
КС 10-9	1000	900	80	640
КС 12-10	1200	1000	80	1050
КС 15-6	1500	600	90	900
КС 15-9	1500	900	90	1350
КС 20-6	2000	600	100	1550
КС 20-9	2000	900	100	2300

Валера

Голос строительного гуру

Задать вопрос

Если последняя цифра в маркировке бетонных изделий не стоит, высота по умолчанию 90 см. Все остальные значения высоты указываются обязательно.

Объем бетонного кольца

К объему колец канализационных колодцев подходят, как к расчету объема цилиндра — умножением высоты изделия на площадь сечения. Последний показатель рассчитывается по формуле:

S=πD²/4=3,14D²/4.

К примеру, для кольца марки КС 10-9, где диаметр равен 1 м, высота 0,9 м:

S=3,14х1²/4=0,785 м² — это площадь сечения.

V=SxH, где Н — высота кольца. Получается: V=0,785х0,9=0,7 м³ — это объем кольца марки КС 10-9.

Расчет объема канализационного колодца для дома

Канализационная система рассчитывается с учетом стоков, которые сливаются в сборный железобетонный колодец. Чем их больше, тем больше должна быть емкость. Для расчета потребуется три параметра:

количество людей, постоянно проживающих в доме;
суточная норма, которая приходится на одного человека — этот показатель стандартный, в СНиПах и СанПиНах указано 200 литров в сутки или 0,2 м³/сут. ;
время, за которое бактерии перерабатывают органику — этот показатель также является стандартным – 3 суток.

Минимальные объемы

Обозначенные значения надо перемножить между собой. Конечный показатель – требуемый объем канализационного колодца. К примеру, если в доме постоянно проживает 3 человека:

V=3х0,2х3=1,8 м³.

Чтобы получить такой объем бетонного резервуара, надо полученное значение разделить на объем одного кольца. К примеру, с той же маркой КС 10-9:

1,8:0,7=2,57, округляем в большую сторону, получается – 3 кольца.

Необходимо учитывать и тот момент, что канализационная труба вводиться в колодец на определенном расстоянии от верхнего торца верхнего элемента. Этот показатель не должен быть меньше 30 см. И этот объем надо будет учитывать, рассчитывая количество бетонных изделий.

В некоторых регионах проблематично делать большие заглубления. Этому препятствует вечная мерзлота или высокий уровень грунтовых вод. В данном случае стараются установить железобетонные кольца большего диаметра.

К примеру, если выбраны кольца КС 20-9, объем одного элемента – 2,8 м³. То есть для дома, где проживает 3 человека, одного кольца более чем предостаточно. Копать под него глубокий котлован не надо, максимально он заглубляется на 70-80 см. Это упрощает строительные работы и снижает бюджет. Поэтому очень важно сначала провести все расчеты, а затем переходить к строительным работам и приобретению материалов.

Пример схемы переливного септика:

КС 20-9 по стандарту: Серия 3.

900.1-14

Кольца колодцев стеновые КС 20-9 применяют для обустройства колодцев производится путем сборки сборной конструкции. Основным компонентом любого колодца являются стенки. Для этого применяют кольца КС 20-9, изготовленные из железобетона. Связка между собой элементов производится путем цемента. Это высокопрочные и многофункциональные изделия (стальной каркас, покрытый слоем бетона, в форме кольца), с помощью которых удается получить долговечные технические сооружения.

1.Варианты написания маркировки.

Обозначение стеновых изделий для колодцев маркируется согласно ГОСТ 8020-90 и Серии 3.900-3, включает буквенно-цифровую комбинацию – тип изделия и основные размерные группы. Написание маркировки может быть произведено следующими способами:

1. КС 20-9;

2. КС 20-9 а;

3. КС 20-9 б;

4. КЦ 20-9;

5. КЦ 20-9 а;

6. КЦ 20-9 б;

7. КЦ 20-9-2.

2.Основная сфера применения.

Кольца колодцев стеновые КС 20-9 применяются как основа для строительства подземной части колодцев различных коммуникаций. Использование их целесообразно не только в промышленном, но и частном строительстве. Эти изделия являются основой при сооружении небольших канализационных и водопроводных, газовых и смотровых колодцев различного назначения. В комплекте с днищем и крышкой сооружение представляют собой готовую законченную герметичную конструкцию. Использование в канализационной и водопроводной системе предъявляют к колодцам особые требования.

Основным направлением использования колец колодцев стеновых КС 20-9 является строительство водопроводных и канализационных сетей различного назначения. Удобство использования этих изделий в том, что кольца устанавливаются одно на другое, а стыки заделываются раствором. Подъем изделия осуществляется за петли, вмонтированные в процессе изготовления кольца. Это уменьшает время на возведение колодца к минимуму, а выполнить такую работу может человек мало знакомый со строительством. В процессе строительства колодца из КС 20-9 в стенки или в стыки колец монтируются скобы или лестница для удобства спуска и подъема.

3.Обозначение маркировки изделий.

Маркирование колодезных железобетонных колец КС 20-9 осуществляется согласно ГОСТ 8020-90, а также Серии 3.900-3. Буквенная группа КС – кольца стеновые, обозначение типа изделия, 20-9 – внутренний диаметр и высота изделия, также может быть обозначена водонепроницаемость бетона (Н – нормальная, П – пониженная, О – особо низкая). Дополнительными буквами может быть указано:

1. а – два отверстия под трубопроводы;

2. б – 4 отверстия.

Основные габаритные размеры составляют следующие параметры: 2200х2200х890 , где соответственно указаны внешний и внутренний диаметры, высота. Масса изделий составляет 1480 . Геометрический объем – 4,3076 , объем бетона на одно изделие – 0,59 .

Маркировочные знаки, масса и дата выпуска наносят на наружную боковую поверхность несмываемой черной краской. Дополнительно указывается товарный знак производителя.

4.Основные материалы для изготовления и характеристики.

Изготавливают кольца колодцев стеновые КС 20-9 методом вибропресования. Это придает изделию необходимую прочность и механическую жесткость. Эксплуатация изделия ниже уровня грунтовых вод предъявляет к ним особые требования по водонепроницаемости – марка не менее чем W4. Использование сульфатостойких цементов обеспечивает устойчивость к агрессивному воздействию грунтовых вод.

Основной материал стеновых колец КС 20-9 – тяжелые бетона марки по прочности на сжатие М200-М500. В форму вставляется металлическая сварная сетка из арматуры и заливается бетоном. Затем для упрочнения форма подвергается вибрации, чтобы достичь необходимой прочности изделия. Одним из требований, предъявляемым к готовому изделию, является водонепроницаемость, поскольку установка колец в большинстве случаев происходит ниже уровня грунтовых вод. В процессе производства особое внимание уделяется соблюдению размеров изделий, что немаловажно при строительстве колодцев с правильной геометрической формой.

Арматура для армирования берется класса Ат-IIIС и Ат-IVС согласно ГОСТ 10884. Все металлические детали проходят обязательную антикоррозийную обработку, что значительно увеличивает срок службы колец. Основа из арматуры, покрытая слоем бетона, должна выдерживать длительную эксплуатацию в условиях агрессивной среды. Поскольку в большинстве случаев изделие устанавливается глубоко в грунте, требования к морозостойкости невысокие и определяются в каждом конкретном случае проектом (устанавливается 50-75 циклов замораживания-размораживания). Для удобства подъема изделия на высоту в тело внедряют монтажные петли.

5.Транспортировка и хранение.

Хранение стеновых колец КС 20-9 осуществляется штабелями не более двух рядов в шашечном порядке, устанавливая один элемент на другой. Необходимо избегать падения и порчи изделия. Кроме этого, все элементы должны быть надежно закреплены. При транспортировке и хранении между кольцами должны быть прокладки не мене 40 мм в толщину.

Уважаемые покупатели! Сайт носит информационный характер. Указанные на сайте информация не являются публичной офертой (ст.435 ГК РФ). Стоимость и наличие товара просьба уточнять в офисе продаж или по телефону 8 (800) 500-22-52

Кольца ЖБИ

Железобетонные кольца в обязательном порядке применяются при проведении работ по строительству производственных и жилых зданий, в ходе обустройства дворов возле дач или частных домов, территорий промышленного назначения. Их использование позволяет легко возводить конструкции, необходимые для функционирования колодцев, канализационных систем, септиков, смотровых объектов.

Производятся кольца ЖБИ из бетонной смеси и металлопроката, что придает им высокую прочность, делает конструкции долговечными и устойчивыми к давлению, механическим и климатическим воздействиям.

Сферы применения

Бетонные кольца различных параметров применяются в самых разнообразных целях:

Герметичность колодезных шахт. Конструкция колец предусматривает плотные соединения элементов между собой, благодаря чему кольца не соскальзывают друг с друга и не пропускают вещества за грани устройства;
Формирование ям для септиков с полноценной защитой грунтов от загрязнений. Позволяет отделить среду с канализационными отходами от окружения, что необходимо для предотвращения попадания токсических вредных отходов в подземные воды;
Реконструкция или модернизация старых колодцев. Возможна замена отдельных элементов конструкции новыми кольцами, в результате чего восстанавливается их полная функциональность.

Использование бетонных колец при строительстве

Производство ЖБИ колец предусматривает самые разнообразные варианты параметров изделий для оптимального применения в различных целях. Их использование является очень выгодным в ходе строительства по следующим причинам:

Простота и скорость монтажа при создании колодцев и канализационных систем. Так как водоснабжение и водоотвод – это первая необходимость на любом строительном объекте, при помощи железобетонных колец быстро формируются надежные колодцы или канализационные ямы для отходов. Это процесс намного проще, чем возведение подобных конструкций при помощи кирпича или другого строительного материала;
Долговечность и надежность. Бетонные кольца не подвергаются быстрому износу или коррозии, как металл, при длительном контакте с водой или агрессивными жидкостями;
Непроницаемость. Поскольку кольца производятся различных параметров, в том числе и с дном, они позволяют создавать автономные конструкции, которые вообще не протекают.

Параметры

Современные производители изготовливают разнообразные кольца ЖБИ, размеры и цены которых взаимосвязаны:

Диаметр. Может колебаться от 70 до 200 сантиметров;
Толщина стенок. Кольца ЖБИ, цена которых может значительно отличаться, характеризуются показателями толщины стенок от 25 до 100 мм;
Высота. Наиболее распространенным является 90-сантиметровый вариант;
Вес. Железобетонные кольца для канализации и кольца железобетонные для колодцев могут достигать по весу от половины тонны, до двух и более.

Преимущества применения железобетонных колец

Современные бетонные кольца, размеры и цены которых оптимально соответствуют запросам потребителей, имеют массу плюсов:

Экономичность, в сравнении с другими материалами для возведения колодцев. Возможно возведение стен колодезных шахт с помощью кирпича, но вариант с железобетонными кольцами намного выгоднее;
Прочность и долговечность. Конструкции служат на протяжении десятков лет;
Гладкая ровная поверхность;
Легкость перевозки;
Простота монтажа;
Соответствие ГОСТам;
Широкий спектр применения.

Где приобрести

Если вам необходимы бетонные кольца, обратитесь к нам. Поскольку мы являемся производителем бетонных колец, именно у нас вы сможете приобрести кольца бетонные, цена которых является максимально доступной при высоком качестве. Чтобы купить бетонные кольца максимально выгодно, проведите расчеты параметров и количества, необходимых вам изделий – у нас вы сможете заказать партии любых размеров и комплектации. При приобретении крупных партий товара, вы сможете получить персональные условия.

Чтобы подобрать кольца для колодца размеры, цены которых соответствуют вашим требованиям – свяжитесь с нами.

Бетонное кольцо для колодца: размеры, вес и диаметр

Сегодня к канализации в собственном доме повышенная потребность. Это необходимо для соблюдения правил санитарно-гигиенических норм. Поэтому все элементы системы подбираются очень тщательно. Бетонное кольцо для колодца, размеры, вес и диаметр этой конструкции выбираются в соответствии с существующими условиями. Грамотно подобранные элементы конструкции обеспечивают правильную организацию канализации.

Сегодня RC-кольца считаются одними из самых приемлемых и надежных вариантов. Какие разновидности этого продукта, на что обращать внимание при выборе, советуют специалисты. Обустраивая колодец на участке своими силами, необходимо их перенимать.

Общая информация

Современное бетонное кольцо для колодца, размеры которого представлены в широком ассортименте предложений, является универсальным продуктом. Это стандартные ЖБИ, которые изготавливаются по ГОСТ 8020-90. Они сделаны из тяжелого железобетона.

Подобные изделия используются для конструкций, заглубленных в землю. Им разрешено работать выше или ниже уровня грунтовых вод. Окружающая среда должна быть неагрессивной или слегка агрессивной.

Сегодня существует множество разновидностей бетонных колец. В зависимости от условий эксплуатации выберите желаемый продукт. Для дорог, тротуаров, магистралей обязательно подойдут плиты перекрытия и люки. Если конструкция должна быть водонепроницаемой, приобретайте разновидности с дном.

Преимущества

Существующие размеры бетонных колец для колодцев позволяют выбрать оптимальный вариант для любого участка.Однако это не единственный положительный момент такой продукции. Такие кольца популярны еще и благодаря относительно невысокой стоимости.

При такой доступности продуктов их технология производства делает их очень прочными. Срок службы достигает нескольких десятков лет. Армирование делает кольцо устойчивым к деформациям грунта. Также материал, из которого он изготовлен, не подвержен температурным воздействиям.

RC-кольца применимы для всех типов грунтов. И в разных условиях окружающей среды эксплуатируются одинаково долго.Сам по себе материал никак не влияет на качество воды. Поэтому такие изделия используют даже для обустройства колодцев с питьевой жидкостью. Их установка проста.

недостатки

Выбирая железобетонные кольца, габариты которых делают такие изделия универсальными, следует учитывать и их недостатки. Их не так много, но их стоит прочитать перед покупкой.

Представленная продукция отличается значительным весом. Некоторые кольца могут весить около 2500 кг.Поэтому установка потребует использования специального оборудования (а его не всегда удобно использовать на участке). Помимо спецтехники нужно будет прибегнуть к помощи нескольких рабочих. Это тоже существенный недостаток.

Хотя стоимость бетонных колец невелика, транспортировка их стоит дорого. Ведь такой тяжелый продукт нужно загружать и снимать с машины. Для этого придется нанять грузчиков. Однако эти недостатки бледнеют перед многочисленными преимуществами.

Разновидности

Кольцо колодезное, размер которого подбирается в зависимости от типа системы, бывает нескольких разновидностей. В первую группу входят дополнительные и вспомогательные виды. Их используют, когда обычные кольца не подходят. Эти виды изделий создаются и собираются на заказ.

К основной и самой обширной группе относятся собственно железобетонные колодцы. Их используют для канализации, а также водоотведения, водоснабжения, сети и даже газового хозяйства.

Стеновые кольца применимы для формирования горловины практически всех типов колодцев.По типу конструкции также бывают сборные системы, имеющие днище, замок или внахлест, а также виды с перекрытием.

Что влияет на размер колодца?

Перед покупкой нужно принять во внимание несколько основных критериев выбора железобетонных колец. Размеры этих изделий соответствуют условиям, существующим на объекте. Поэтому изначально требуется оценить глубину залегания грунтовых вод. Этот показатель можно уточнить у соседей или соответствующих коммунальных служб.Это влияет на количество колец, которое вам нужно приобрести для колодца.

На размер самого товара влияет количество людей, постоянно проживающих в доме. Также следует учитывать уровень появления воды. Если диаметр слишком широкий, он упадет слишком низко. Узкий колодец будет неудобен в эксплуатации.

Чтобы не растеряться в размерах, стоит обратить внимание на маркировку. В нем есть все необходимые параметры.

Как выбрать размер?

Современные ЖБ-кольца, размеры которых являются одним из основных критериев выбора — наличие в маркировке буквы КС.Далее производители указывают две цифры. Первый из них характеризует внутренний диаметр изделия в дециметрах. Вторая цифра — это высота кольца в тех же единицах. Если производитель не указал толщину стенки (а такое бывает часто), следует уточнить у продавца.

Чаще всего дачники устанавливают кольцо диаметром 1 м. Однако, если условия участка характеризуются очень глубокими грунтовыми водами, этот показатель соответственно меняется.

Высота колец чаще всего составляет 90 см. Это позволяет установить прочный столб с минимальным количеством соединительных швов. У продавца должны быть документы на товар. Они показывают все характеристики и параметры. Марка бетона не должна быть меньше М200. Лучше, если в процессе изготовления она обрабатывалась паром.

Ценовая политика

Потребителям важно знать, сколько примерно будет стоить покупка таких предметов, как бетонные кольца для колодца. Размеры и цены всегда увеличиваются пропорционально. Перед покупкой следует рассмотреть предложения нескольких реализаторов. По отзывам, цена может существенно отличаться у разных продавцов.

Средняя стоимость наиболее востребованных калибровочных машин КС 10-9 составляет около 1800 рублей. Толщина его стенок составляет 8 см, а вес достигает 640 кг. Однако в продаже есть много других размеров аналогичных изделий.

Для колец с внутренним диаметром 70 см установите самую низкую цену. В зависимости от их длины стоимость может варьироваться от 350 до 1500 рублей.На сегодняшний день самыми дорогими считаются кольца диаметром 200 см и высотой 90 см. Их цена в районе 4800 рублей. Вес такого изделия 2300 кг.

Если домовладельцы никогда раньше не устанавливали бетонное кольцо, лучше доверить выбор профессионалу. Он, руководствуясь своим опытом, сможет правильно выбрать сорт.

Установка

Последний шаг — установка выбранных продуктов. С помощью специального оборудования можно смонтировать бетонное кольцо для колодца. Размеры, диаметр и его цена подбирается в соответствии с указанными выше рекомендациями.

Изначально нужно правильно выбрать место для бетонного кольца. Выгружается из машины недалеко от места работы. Установка может производиться двумя способами. Первый вариант предполагает рытье шахты, в которую опускается бетонное изделие. Второй подход использует специальную установку. За счет этого кольцо устанавливается на поверхность и с него удаляется почва. Постепенно изделие опускается на нужную глубину.

Когда вода начинает появляться в шахте, она должна откачать насос. Следует заранее продумать освещение. На глубине будет совсем темно. Требуется кран или специальная установка. Стыки между элементами конструкции необходимо обработать специальными средствами.

Ознакомившись с рекомендациями специалистов, выбрать бетонное кольцо для колодца несложно. Размер, диаметр и толщина его стенок зависят от многих параметров. Чем крупнее товар, тем выше его стоимость.Это универсальный прибор, позволяющий оборудовать качественную канализацию или водопровод на любом типе объекта.

Камерные кольца и впитывающие каналы | Marshalls Civil & Drainage

Marshalls Civils and Drainage Кольца камеры колодца из сборного железобетона обеспечивают доступ к загрязненным поверхностям и поверхностным водоотводным канализационным системам и подходят для коммерческих, жилых, железнодорожных и промышленных применений.

В соответствии с BS EN 1917: 2002 / BS 5911-3: 2010, Marshalls Civils and Drainage Кольца камер из сборного железобетона изготавливаются с шипом и пазом для быстрой и легкой установки камеры.

Экологически устойчивые установки Marshalls Soakaway достигают минимальной площади эксфильтрации 50 000 мм² на метр номинального диаметра на метр глубины, что обеспечивает естественную инфильтрацию в грунт. Эти пропитки доступны с глубиной 500 мм, 750 мм и 1000 мм, диаметром от 900 мм до 3000 мм и глубиной 750 мм и 1000 мм, глубиной 3660 мм и 4000 мм. Все отверстия для пропитывания имеют диаметр 75 мм.

Покрытия

доступны как со стандартным, так и со специальным доступом, чтобы удовлетворить потребности вашего объекта.

Секции камеры люка поставляются с 3 отверстиями номинальным диаметром 50 мм для подъема с подходящими подъемными болтами, которые можно приобрести в Marshalls Civils and Drainage; они поставляются с соответствующим сертификатом испытаний. По запросу доступны грузовые автомобили с краном-разгрузкой для колодцев до DN3000 включительно. Подробную информацию об установке люков можно найти в Руководстве по установке люков для гражданского и дренажного оборудования.

Проектировщики и пользователи должны убедиться, что они приняли во внимание текущие требования к доступу к люкам, подробно изложенные в Практическом кодексе здоровья и безопасности, правилах и инструкциях, выпущенных Управлением по охране труда в соответствии с Правилами замкнутых пространств 1997 г. .

Сократите время земляных работ с помощью опции залитого основания
Экономьте время на месте с помощью специальных отверстий и вырезов, предварительно изготовленных в вашей камере для строительства колодца на месте
Секции камеры доступны с двойными ступенями или без них или со встроенной лестницей, в зависимости от требований вашего объекта. Доступны двойные ступеньки в соответствии с BS EN 13101
Безопасно доставлены на площадку, все секции камеры загружаются и доставляются «в виде дымохода», предназначенные для разгрузки таким же образом
Обеспечьте соответствие — Камерные кольца Маршалла соответствуют британскому стандарту и имеют маркировку Kite, за исключением 3660 мм и 4000 мм, которые соответствуют всем соответствующим положениям европейского стандарта
Простая интеграция наших бетонных колец колодцев в ваши проекты с нашими моделями BIM
Достигните диапазона габаритной глубины с нашим диапазоном размеров глубины.
Воспользуйтесь преимуществами простой разгрузки на площадке с помощью крана для разгрузки диаметром до DN3000 по запросу

У вас недостаточно прав для чтения этого закона в настоящее время

У вас недостаточно прав для чтения этого закона в настоящее время Логотип Public.

Resource.Org На логотипе изображен черно-белый рисунок улыбающегося тюленя с усами. Вокруг печати находится красная круглая полоса с белым шрифтом, в верхней половине которого написано «Печать одобрения», а в нижней — «Общественность».Resource.Org «На внешней стороне красной круглой марки находится круглая серебряная круглая полоса с зубчатыми краями, напоминающая печать из серебряной фольги.

Public.Resource.Org

Хилдсбург, Калифорния, 95448
Соединенные Штаты Америки

Этот документ в настоящее время недоступен для вас!

Уважаемый гражданин:

В настоящее время вам временно отказано в доступе к этому документу.

Public Resource ведет судебный процесс за ваше право читать и говорить о законе.Для получения дополнительной информации см. Досье по рассматриваемому судебному делу:
Американское общество испытаний и материалов (ASTM), Национальная ассоциация противопожарной защиты (NFPA), и Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHRAE) против Public. Resource.Org (общедоступный ресурс), DCD 1: 13-cv-01215, Объединенный окружной суд округа Колумбия [1]

Ваш доступ к этому документу, который является законом Соединенных Штатов Америки, был временно отключен, пока мы боремся за ваше право читать и говорить о законах, по которым мы решаем управлять собой как демократическим обществом.

Чтобы подать заявку на получение лицензии на ознакомление с этим законом, ознакомьтесь с Сводом федеральных правил или применимыми законами и постановлениями штата. на имя и адрес продавца. Для получения дополнительной информации о постановлениях правительства и ваших правах как гражданина в соответствии с нормами закона , пожалуйста, прочтите мое свидетельство перед Конгрессом Соединенных Штатов. Вы можете найти более подробную информацию о нашей деятельности на общедоступных ресурсах. в нашем реестре деятельности за 2015 год. [2] [3]

Спасибо за интерес к чтению закона.Информированные граждане — это фундаментальное требование для работы нашей демократии. Благодарим вас за усилия и приносим извинения за неудобства.

С уважением,

Карл Маламуд
Public.Resource.Org
7 ноября 2015 г.

Банкноты

[1] http://www.archive.org/download/gov.uscourts.dcd.161410/gov.uscourts.dcd.161410.docket.html

[2] https://public.resource.org/edicts/

[3] https://public.resource.org/pro.docket.2015.html

Кольца для гидроизоляции — Press-Seal Corporation

Документ для загрузки

Скачать документацию по продукту

Как это работает

Хомуты из нержавеющей стали крепят соединитель к трубе.
Соединитель размещается по дуге стены люка, а зажим из нержавеющей стали размещается прямо поперек области удержания.
Труба устанавливается на место и заливается безусадочным герметиком OR
Труба помещается в опалубку, и конструкция заливается вокруг нее.

Почему лучше

Лучшая альтернатива единственному использованию строительного раствора.
Возможность адаптации к различным полевым условиям и условиям установки.
Может устанавливаться с существующими, новыми или монолитными конструкциями.
Практически неограниченные возможности выбора размера, стиля или типа трубы.

Где использовать

Люки
Колодцы мокрые
Квадратные насосно-лифтовые станции
Сооружения ливневых вод
Очистные сооружения на месте
Распределительные камеры
Перехватчики консистентной смазки
Трубы круглые, дуговые и эллиптические

Соответствует или превышает

ВОДОСТОЙКИ серии

WS соответствуют или превосходят требования к физическим свойствам материалов только следующих спецификаций:

Стандартные технические условия ASTM C 923 для упругих соединителей между железобетонными конструкциями колодцев, трубами и боковыми стенками
ASTM C 1478 Стандартные технические условия для упругих соединителей ливневого дренажа между железобетонными конструкциями ливневой канализации, трубами и боковыми стенками
Стандартные технические условия ASTM F 2510 для упругих соединителей между железобетонными конструкциями колодцев и гофрированными дренажными трубами из полиэтилена высокой плотности

Обратите внимание

Гидрошпонки WS-30 можно приобрести для эллиптических и арочных труб самых разных размеров.

РЕЗУЛЬТАТЫ ИСПЫТАНИЙ НА ТИПИЧНЫЕ ФИЗИЧЕСКИЕ СВОЙСТВА МАТЕРИАЛА для WS WATERSTOP (как в ASTM C 923 и C 1478)
Испытание	Метод испытания ASTM	Требования к испытаниям	Типичный результат
ХИМИЧЕСКАЯ УСТОЙЧИВОСТЬ; 1N СЕРНАЯ КИСЛОТА и 1N ВОДОХЛОРНАЯ КИСЛОТА	D 534, ПРИ 22ºC ДЛЯ 48 ЧАСОВ	НЕТ ПОТЕРЯ ВЕСА НЕТ ПОТЕРЯ ВЕСА	НЕТ ВЕСА ПОТЕРЯ НЕТ ВЕСА 9024
ПРОЧНОСТЬ НА РАЗРЫВ	D 412	1200 PSI, МИН.	1450 фунтов / кв. Дюйм
УДЛИНЕНИЕ ПРИ РАЗРЫВЕ	D 412	350%, МИН.	540%
ЖЕСТКОСТЬ	D 2240 (ДОПОЛНИТЕЛЬНЫЙ ДЮРОМЕТР)	± 5 ОТ ПРОИЗВОДИТЕЛЯ УКАЗАННАЯ ЖЕСТКОСТЬ
УСКОРЕННОЕ ПЕЧЬ	D 573, 70 ± 1ºC НА 7 ДНЕЙ	СНИЖЕНИЕ НА 15%, МАКС. ОРИГИНАЛЬНОГО НА РАСТЯЖЕНИЕ ПРОЧНОСТЬ, УМЕНЬШЕНИЕ НА 20%, МАКС. УДЛИНЕНИЕ	-13% ИЗМЕНЕНИЕ НА РАСТЯЖЕНИЕ ИЗМЕНЕНИЕ, -14% УДЛИНЕНИЕ ИЗМЕНЕНИЕ
ИСПЫТАНИЕ НА СЖАТИЕ	D 395, МЕТОД B, ПРИ 70ºC НА 22 ЧАСА	СНИЖЕНИЕ НА 25%, МАКС. ОРИГИНАЛЬНОГО ОТРАЖЕНИЯ	13%
ВОДОПОГЛОЩЕНИЕ	D 471 ПОГРУЖЕНИЕ 0,75 НА 2-ДЮЙМОВЫХ ОБРАЗЦАХ В ДИСТИЛЛИРОВАННОЙ ВОДЕ ПРИ 70ºC В течение 48 часов	УВЕЛИЧЕНИЕ НА 10%, МАКС. ИЛИ ОРИГИНАЛ ПО ВЕСУ	3,50%
ОЗОНУСТОЙЧИВОСТЬ	D 1171	РЕЙТИНГ 0	PASS
НИЗКАЯ ТЕМПЕРАТУРА, ХРУПКАЯ ТОЧКА	D 746	ОТСУТСТВИЕ РАЗЛОМОВ ПРИ -40ºC	ПРОХОД
СОПРОТИВЛЕНИЕ РАЗРЫВАМ	D 624, МЕТОД B	200 LBF / IN.(МИН.)	215 ФУНТОВ / ДЮЙМ

Гидроизоляционное затирочное кольцо должно использоваться при соединении труб ливневой канализации и других негерметичных конструкций с сборными железобетонными или залитыми на месте конструкциями, чтобы помочь контролировать инфильтрацию и эксфильтрацию и соответствовать требованиям Стандартной практики ASTM D 2321 для подземной установки. Термопластические трубы для канализации и других применений, работающих под действием силы тяжести, Раздел 7.10 — Соединения колодцев.

Соединитель гидрошпонки должен состоять из резиновой прокладки и внешнего натяжного зажима, чтобы прикрепить гидрошпонку к трубе перед заливкой или заливкой на место.Резиновая гидрошпонка должна быть изготовлена исключительно из синтетического или натурального каучука и должна соответствовать или превосходить требования к физическим свойствам ASTM C 923, ASTM C 1478 и ASTM F 2510.

Минимальная толщина поперечного сечения должна составлять 0,30 дюйма (7,6 мм) и не менее 3 дюймов (76,2 мм) в длину. Часть Keylock должна входить в бетон минимум на 1,5 дюйма (38 мм), чтобы обеспечить адекватное крепление для раствора. Безусадочный раствор должен быть размещен вокруг всей гидрошпонки и поддерживать минимальную толщину 2 дюйма (50 мм) между резиновой прокладкой и любым существующим или затвердевшим бетоном, чтобы обеспечить надлежащее уплотнение вокруг соединения гидрошпонки.

Внешний натяжной зажим должен быть изготовлен из немагнитной нержавеющей стали серии 300 и не должен иметь сварных швов.

Выбор гидрошпонки подходящего размера и любые требования к полевым испытаниям должны строго соответствовать рекомендациям производителя гидрошпонки. Кольцо для затирки гидрошпонки должно быть гидрошпонкой серии WS-30 производства компании Press-Seal Corporation, Форт-Уэйн, штат Индиана, или аналогичного производителя.

Кольца для открытых скважин — типы и их преимущества.~ ПАРАМЕТРЫ ВИДЕНИЯ

Кольца для открытых колодцев доступны в двух основных типах в зависимости от материалов, используемых в процессе их производства.

Они есть,

1. Кольцо ПКР открытого колодца.

RCC кольцо с открытым колодцем.

Это наиболее широко используемый тип колец, так как они очень подходят для работы. Диаметр этих колец обычно начинается от 2 футов и достигает 8 футов. Вы должны выбрать тот, который подходит по размеру вашего открытого колодца.Глубина этих колец обычно колеблется от 6 дюймов до 3 футов.

Стоимость этих колец в основном зависит от диаметра, толщины стенки, глубины и расхода сырья в конкретной области, где они производятся.

Обычно кольца RCC диаметром от 2 до 5 футов используются в жилых помещениях, а кольца большего диаметра используются в колодцах, которые вырывают для сельскохозяйственных, коммерческих и коммунальных целей.

2. Глиняное кольцо открытого колодца.

Глиняное кольцо, используемое в открытом колодце.

Глинистые кольца в открытых колодцах более полезны по сравнению с кольцами RCC. Эти кольца действуют как естественный очиститель воды и сохраняют прохладу в летний сезон. Можно сказать, что это глиняные горшки с водой, вставленные в открытый колодец. Я видел такие кольца в прибрежной южной части (в Керале) Индии.

Эти типы колец также доступны в различных размерах, но их размеры ограничены по сравнению с кольцом RCC.

Преимущества и важность кольца открытого колодца:

1. Кольцо открытого колодца удерживает почву от обрушения.

2. Они действуют как предварительный фильтр, когда вода просачивается и наполняет колодец.

3. Вы можете заполнить внешнюю сторону кольца гравием и песком, чтобы удалить грязь и органические вещества, присутствующие в проточной воде, прежде чем она попадет в открытый колодец.

4. Погружной насос можно погружать в открытый колодец, не беспокоясь о его засорении и затратах на техническое обслуживание.

5. Они сохраняют воду прохладной и здоровой.

6. Если вы хотите увеличить глубину открытого колодца в ближайшем будущем, вы можете сделать это, не опасаясь обрушения.

7. Вы можете изменить диаметр колодца с любой необходимой глубины, установив кольца меньшего диаметра.

8. Эти кольца действуют как лестница для спуска или подъема по открытому колодцу, когда это необходимо, поскольку они имеют ступеньки (не для всех типов) или отверстия для ног.

колодезное кольцо, имеющее ступеньку.

9. Кольца открытых колодцев служат защитным барьером для детей и других живых существ при установке над поверхностью земли.

кольцо открытого колодца в качестве защитного барьера.

Круглая труба — Foley Products

Армированная круглая бетонная труба

Доступны диаметры от 12 дюймов до 96 дюймов в исполнении класса III, IV и V
Доступны специальные конструкции

Различная толщина стенки и конструкция классы могут ввести в заблуждение тех, кто не знаком с конструкциями железобетонных труб (RCP).RCP доступен как с различной толщиной стенки, так и с конструктивным классом. Независимо от указанной или предоставленной толщины стенки, класс конструкции будет обрабатывать те же указанные требования к нагрузке.

Стандартный RCP доступен на нескольких предприятиях Foley Products с толщиной стенки «B» или «C». B-стенка рассчитывается путем простого деления диаметра трубы (в дюймах) на 12 и прибавления 1 дюйма. C-wall просто добавляет ¾ дюйма к вышеприведенному расчету. Например, 60-дюймовый RCP будет иметь толщину стенки B 6 дюймов (60/12 = 5 + 1) и толщину стенки C 6 дюймов.75 дюймов. (60/12 + 1.75)

Стандартные конструкции RCP варьируются от Класса I до Класса V; тем не менее, большинство производителей производят трубы только с классов III по V. Трубы класса III предназначены для прохождения испытания на нагрузку D (см. ASTM C497) диаметром 1350 фунтов / фут / фут. Следовательно, независимо от того, указана ли RCP как B-стенка или C-стенка, труба класса III должна пройти одно и то же испытание на D-нагрузку. Конструкция с более тонкой B-стенкой требует дополнительной арматурной стали, чтобы выдерживать требуемую D-нагрузку. Это позволяет производителю предлагать наиболее экономичное решение с учетом затрат на сырье и фрахт в вашем регионе.

Часто инженеры-проектировщики определяют трубу с «С-образной стенкой», думая, что они получают дополнительное бетонное покрытие поверх арматурной стали; однако, независимо от указанной толщины стенки, минимальные требования к покрытию одинаковы в соответствии со спецификацией ASTM C76.

RCP — это стандарт, по которому измеряются все материалы дренажных труб, и, несмотря на шумиху вокруг конкурсов, инженеры-проектировщики продолжают «доверять свой штамп» проверенному высокопрочному, эластичному и надежному выбору… АРМИРОВАННАЯ БЕТОННАЯ ТРУБА.

Сельскохозяйственная техника | БИОКОМ ТЕХНОЛОГИИ — инновационная компания

Кольца и крышки колодцев — это железобетонные конструкции для строительства колодцев различного назначения.

Применяются для строительства колодцев всех видов и назначений: канализации, систем водоснабжения, газопроводов, ревизионных, сетевых, дренажных и частных водозаборных скважин, очистных сооружений. Может использоваться для распределения тепла и электроэнергии.

Кольца колодцев изготавливаются из тяжелого бетона класса С12 / 15, морозостойкости F50, водонепроницаемости W2 по СТБ1077-97. Это придает изделию высокую прочность и морозостойкость. Технология производства постоянно совершенствуется. Для изготовления форма ставится на ровную поверхность. Затем армируют, что увеличивает прочность конструкции, и заливают бетонным раствором. После этого смесь утрамбовывают вибрационным методом.Бетонный раствор уплотняется, что делает изделие более прочным. Данная технология производства позволяет изготавливать морозостойкие изделия.

При строительстве колодцев необходимо наличие забоев, перекрытий (крышки колодца), колец колодцев. Для люков в таких плитах предусмотрено специальное отверстие.

Бетонные и железобетонные изделия для круглых колодцев канализации и воды

Наименование	Внешний диаметр D (мм)	Внутренний диаметр D (мм)	Высота h (мм)	Вес продукта, кг	Объем бетона, м3
PN 10-М	1500	–	100	450	0. 18
PN 15-М	2000	–	120	950	0,38

КС 10-9-М	1160	1000	890	576	0,24
КС 15-9-М	1680	1500	890	960	0.4
КС 7-3-М	840	700	290	120	0,05
КС 7-9-М	840	700	890	360	0,15

ПП10-1-М	1160	700	150	240	0.1
ПП 15-1-М	1680	700	150	680	0,27

Номинальная масса дана для блоков из тяжелого бетона насыпной плотностью 2400 кг / м3.
