Возведение межкомнатных перегородок из газобетонных блоков: процесс кладки и необходимые инструменты — foamin.ru

Содержание

процесс кладки и необходимые инструменты

Газобетон в последние годы завоевал широкую популярность в частном домостроении. Материал подходит не только для наружных стен, но и для внутренних перегородок, которые сделать под силу даже своими руками. Рассмотрим особенности строительства перегородки из газоблоков.

Особенности газобетонных перегородок

Само понятие перегородок может пониматься по-разному. В большинстве случаев перегородка – это внутренние стены, которые предназначены для разделения на комнаты внутреннего пространства здания. Это следует из значения самого слова «перегородка». Перегородки от стен отличает то, что они не являются несущими, т.е. не удерживают перекрытия.

В некоторых случаях под перегородками понимают любые внутренние стены, в этом случае используют понятие «несущая перегородка». Возвести своими руками несущую перегородку из газоблоков не получится. Все несущие стены должны решаться на стадии проекта, поэтому дальше речь пойдет о ненесущих перегородках.

Перегородка должна отвечать ряду требования, на основе которых делается выбор в пользу определенного материала.

Толщина – перегородка не должна быть толстой, так как лишняя толщина снижает полезную площадь помещений, а высокие несущие характеристики для перегородки не так важны.

Пожаробезопасность – перегородка должна замедлять распространение огня, а не ускорять его. Так как конструкция не является несущей, то сохранение конструкционной прочности при воздействии огня отходит на второй план.

Теплоизоляция важна, если перегородка отделяет отапливаемое помещение от неотапливаемого.

Звукоизоляция – наиболее важная характеристика перегородки, особенно, если стена разделяет несколько квартир.

Теперь рассмотрим особенность ячеистого автоклавного бетона (газобетона) в качестве материала для перегородки.

Низкая теплопроводность – марки с низкой плотностью превосходят по этому параметру древесину. D300 в сухом состоянии имеет коэффициент теплопроводности 0,07, древесина разных пород – 0,09 – 0,2.

Низкая теплопроводность обеспечивает низкую передачу тепловой энергии, значит больше тепла будет сохраняться в помещении.

Звукоизоляция перегородки зависит от толщины и марки газобетона. Характеристика является расчетной. Лист гипсокартона 12,5 мм обеспечивает изоляцию от воздушного шума сопоставимую с перегородкой из газобетона D300 толщиной 100 мм.

Водопоглощение – газобетон является пористым материалом, он легко впитывает воду, поэтому при использовании его во влажных помещениях нужна гидроизоляция. Еще одна особенность газобетона, что с производства он поступает достаточно влажным (до 50%). Также он насыщается влагой из кладочного раствора. Это надо учитывать при выборе некоторых видов отделки.

Прочность – перегородки из газобетона превосходят по прочности гипсокартон и гипсоволокно.

Критерии выбора блоков

Выбор газобетонных блоков зависит от конкретных расчетов. Рассмотрим основные параметры, на которые стоит обращать внимание.

В советские годы газобетонные блоки подразделялись на теплоизоляционные, конструкционно-теплоизоляционные и конструкционные. Формально эти наименования зависели от плотности. К первой категории относились материалы до D400, ко второй – от D400 до D900, к третьей – изделия с плотностью выше D900. Из-за этого часто эту классификацию ошибочно приводят в статьях. Сейчас нет формального разделения, привязанного к плотности. Весь газобетон считает конструкционно-теплоизоляционным.

Описание: «Перегородочный» газобетонный блок)

Категория

Газобетонные блоки подразделяются на категории в зависимости от геометрических параметров. Для первой категории (I) характерно минимальное отклонение от размеров (отклонение по высоте +-1 мм). Именно эту категорию следует использовать для перегородок, так как она подходит для кладки с тонким швом.

Прочность

Прочность определяет способность материала сопротивляться механическим воздействиям. Классы прочности газобетонных блоков обозначают силу, приложенную к единице площади, после которой изделие разрушается (Н/мм.кв). В случае с перегородкой – это вес от кладки, если перегородка несущая, то еще и вес перекрытий, но в готовом здании возвести такую перегородку из газобетона проблематично. Прочность обозначается буквой B (B1,5, B2, B2,5, B3,5, B5).

Плотность

Этот параметр связан с прочностью и теплопроводностью материала. Чем больше пор внутри блока, тем у него лучше теплоизоляционные свойства, но при этом ниже прочность и плотность. Плотность обозначается буквой D (D300, D400, D500, D600, D700).

Очередной миф, распространяемый в интернете, что увеличение плотности позволяет увеличить усилие на выдергивание крепежа. На самом деле основным параметром, который влияет на надежность удержание крепежных элементов перегородкой, является прочность на сжатие. Плотность не существенно влияет на удержание только распорных дюбелей.

При использовании плотных блоков толщина стены должна быть выше, чтобы обеспечить необходимую теплопроводность, но для перегородок внутри одного жилого пространства это не имеет решающего значения.

Соотношение плотности и прочности у газоблоков

Прочность	Плотность	Начальный модуль упругости (МПа)
B1,5	D250, 300, 400	До 1100
B2	D300, 400, 500	1000 — 1500
B2,5	D300, 400, 500, 600,	1300 — 2500
B3,5	D400, 500, 600, 700	1700 — 2900
B5	D500, 600, 700	1900 — 3200

Размеры

Блоки могут иметь плоскую тычковую плоскость, а могут иметь профилированный край (паз – гребень, паз-паз, паз-плоскость). Такая конфигурация не влияет на физики-технические характеристики материала, но упрощает работу с изделиями. Например, не требуется намазывать тычковую плоскость раствором и притирать блоки друг к другу.

Описание: Газоблок паз-гребень)

При этом в перегородках в большинстве случаев используются блоки небольшой толщины. Пазогребневые газоблоки чаще используют в качестве стенового материала.

Толщина

Толщина стены влияет на звукоизоляцию, но толстые перегородки увеличивают нагрузку на перекрытия, также увеличение толщины сокращает полезную площадь помещения. В большинстве случаев для ненесущей перегородки рациональнее использовать «перегородочные» блоки, так называют изделия толщиной 100 – 150 мм.

Звукоизоляция

Для перегородок немаловажным моментом является звукоизоляция. Особенно, если в доме проживает большая семья. Тут расчет опирается на параметр распространения воздушного шума (Rw). По нормативному документу СП 51.13330.2011 этот параметр должен составлять для перегородок между жилыми помещениями 52 дБ.

При этом норматив для перегородки между санузлом и комнатой должен составлять 47 дБ. Соответственно из этого параметра можно вывести толщину стен, которая удовлетворяет нормативам. Не стоит забывать, что звукоизоляция перегородки может достигаться и с помощью отделочных материалов – отделка листовыми изделиями на относе с дополнительным использование звукоизоляционного материала.

Воздушный шум — это разновидность звуковых колебаний, которые распространяются по воздуху (музыка, человеческая речь, звук телевизора). Не стоит путать звукоизоляцию от воздушного шума с изоляцией от ударного шума, который возникает от вибраций внутри конструкций и распространяется через примыкающие элементы. Это может быть звук шагов или удары от падающих предметов.

Расчет индекса звукоизоляция в зависимости от толщины блоков и марки

Марка газобетона	Толщина стен, м	Индекс звукоизоляции (объединены данные по кладке на клею и цементном растворе)
D400	0,100	31 — 35
	0,250	46 — 49
	0,300	50 — 52
D500	0,100	35 — 37
	0,250	49 — 52
	0,300	52 — 55
D600	0,100	37 — 39
	0,250	52 — 53
	0,300	55 — 56
D700	0,100	37 — 39
	0,250	53 — 55
	0,300	56 — 58

Из таблицы видно, что плотность напрямую влияет на звукоизоляционные свойства материала, поэтому если перегородка должна снижать уровень шума, то лучше её делать из более плотного материала. При этом надо помнить, что основной воздушный шум идет через проемы. Если при создании перегородки не преследуются цели улучшить звукоизоляцию, то плотность не является ключевым параметром.

Газобетон высокой плотности (D600 и выше) оправдан в сейсмически активных регионах. По нормативам в этих районах нельзя применять изделия с меньшей плотности.

При строительстве «для себя» нет необходимости обязательно выполнять все звукоизоляционные нормы. Тут надо исходить из своих потребностей и бюджета.

Газобетон можно класть на специальный клей для кладки, на цементно-песчаный раствор или полиуретановый клей-пену. Рассмотрим, в чем различия.

Цементно-песчаный раствор – марка должна быть не ниже M100. По цене за 1 кг – наиболее выгодный вариант (150 – 200 р за 25 кг). При этом на ЦПС нельзя класть газоблоки с тонким швом, поэтому расход выше в 4 — 6 раз (16 – 19 кг на м.кв.), чем при использовании клея (3 – 6 кг на м. кв.). Этот вариант используется в тех случаях, когда газобетонные блоки имеют значительные отклонения по геометрии. Толстый шов (10 – 12 мм) позволяет компенсировать неровности, но создает дополнительные «мостики холода» и снижает однородность перегородки.

Работа с ЦСП связана с определенными сложностями по доставке и подъему мешков. Работа сопряжена с «мокрыми» процессами, которые связаны с большим количеством грязи. Набор прочности раствором занимает продолжительное время. К тому же людям без определенного опыта в каменной кладке будет сложно выдерживать одинаковый размер шва.

Минеральный клей для ячеистых бетонов – по консистенции и составу этот материал напоминает плиточный клей. Имеет марку М100 – М150. Клей можно использовать для кладки с тонким швом (2 мм), этот способ применим с газоблоками первой категории. Цена за 1 кг выше, чем за 1 кг ЦПС (250 – 300 р за 25 кг), но при этом из-за меньшего расхода клей получается выгоднее. Клей поставляется в сухом виде и разводится на объекте.

Работа с пенополиуретановым клеем фактически исключает «мокрые» процессы, поэтому отсутствуют грязные работы по замешиванию сухих смесей. При этом важным недостатком кладки на ППУ является требования к геометрии блоков: так как шов минимален, он не компенсирует неровности на изделиях, поэтому перед нанесением клея поверхность изделий должна быть обработана теркой.

Если перегородка устанавливается на фундамент, то обязательно должна быть учтена его несущая способность и ровность основания. Чтобы устранить кривизну опорного основания обычно используется раствор на основе цемента не менее М100.

Марка раствора обозначается буквой М и цифровым значением, которое отражает прочность материала на сжатие. Не стоит путать марочную прочность цемента и марочную прочность раствора. При изготовлении цементно-песчаной смеси (ЦПС) цемент смешивают с песком и водой, в результате этого марочная прочность конечного продукта оказывается ниже.

Перепады до 2 см можно выровнять слоем раствора до 3 cм без армирования.
Перепады от 2 до 4 см должны выравниваться раствором с использованием сетки 50х50 мм.
Если есть перепад, превышающий 4 см, то требуется использовать заливку бетоном в опалубке с армированием.
При перепадах более 5 см необходимо использовать бетон с армированием в опалубке с добавлением мелкозернистого щебня.
Перепады более 10 см ровняются бетонной подливкой с добавлением щебня и армированием.

Чтобы не перегружать перекрытия и фундамент рекомендуется использовать наиболее легкие варианты перегородок. Несущая способность перегородок и фундамента является расчетной, поэтому следует рассматривать её в контексте всей конструкции здания. Если перегородка возводится в квартире многоквартирного дома, то перепланировку обязательно надо согласовать с жилищной инспекцией.

Строительство

Очистка поверхности

Основание под перегородку не должно содержать покрытий, которые затрудняют адгезию. Если перегородку кладут на перекрытие, то на нем не должно быть наплывов, пыли, грязи, мусора, наледи.

Выравнивание

Также поверхность не должна иметь серьезных перепадов. Меры по выравниванию аналогичны рекомендациям для фундамента. Если перепад не превышает 2 мм, то первый шов раствора фактически может быть выравнивающим слоем.

Если в помещении уже залита стяжка, то первый шов будет минимальным.

Гидроизоляция

Газобетон является пористым материалом, поэтому гидроизоляция требуется по нормативам, чтобы предотвратить капиллярный подсос (впитыванием перегородкой влаги из основания). Если перекрытия выполнены из бетона, то распространение влаги будет незначительным. Для гидроизоляции можно использовать рулонный материал или цементную гидроизоляцию.

Рулонные материалы – в этом случае можно использовать листовые кровельные материалы на основе битума. Подойдет рубероид, который укладывают на разогретую битумную мастику. Также можно воспользоваться наплавляемым рулонным материалом. Недостаток этих видов гидроизоляции заключается в том, что по ним кладочный раствор может скользить, поэтому первый ряд обязательно надо армировать. Также полезно будет использовать рулонный материал с абразивной посыпкой, это увеличит адгезию перегородки с основанием.

Наплавляемый рулонный материал используется для гидроизоляции кровель. Для его нанесения не нужна битумная мастика. Сторона, которая наплавляется на основание, разогревается горелкой, а затем раскатывается.

Сухие гидроизоляционные материалы на основе цемента (цементная гидроизоляция) – разводятся водой, в готовом виде представляют собой цементный раствор с полимерными добавками. Этот вид гидроизоляции хорошо сочетается с кладочным раствором, а поэтому армирование первого ряда кладки будет необязательным.

Первый ряд

Укладка первого ряда производится на подготовленное основание. Важной частью укладки первого ряда является контроль работ. Все габариты должны соответствовать проекту. По строительным нормам отклонение от горизонтали может составлять 15 мм на 10 м, но это слишком большая величина. Лучше установить для себя максимальные отклонения до 3 – 4 мм на 10 м. Ниже будет описан способ кладки на минеральный клей для автоклавного газобетона.

В процессе укладки блоков горизонтальные и вертикальные плоскости следует проверять пузырьковым уровнем. Общую горизонталь стены можно проверить гидравлическим или лазерным уровнем. Наличие лазерного уровня отличает ответственного мастера.

Клей нужно наносить на блоки как на горизонтальную плоскость, так и на вертикальную. Стыковать газобетон надо притирая камни друг к другу. При стыковке вертикальных плоскостей и горизонтальных швов последующих рядов излишки раствора снимают гребенкой.

Процесс напоминает укладку плитки, сначала на плоскости наносят раствор, а затем делают борозды гребенкой. Размер зуба зависит от геометрии блоков. Инструмент с крупным зубом можно использовать, если материал хуже первой категории (отклонения по высоте больше 1 мм). При использовании гребенки с крупным зубом шов получится толще 2 мм.

Чтобы первый ряд не отклонялся от горизонтали, по его уровню удобно будет натянуть причалку. Чтобы сформировать вертикальное примыкание перегородки к стене, можно прибить к плоскости рейку или профиль для гипсокартона. Этот элемент может служить точкой отсчета для кладки.

Когда газоблок помещен на раствор, его подстукивают киянкой с резиновым набалдашником, чтобы привести в одну плоскость с другими блоками. Плоскости проверяют пузырьковым уровням.

Перед укладкой изделий рекомендуется пройтись по плоскостям щеткой или веником, чтобы улучшить адгезию с клеем. Если на плоскостях блоков присутствуют неровности, которые препятствуют укладке в один уровень, их счищают с помощью терки.

При использовании пазогребневых блоков на вертикальный шов клей наносят только по краям или вообще не наносят, а только запенивают швы. Вертикальный шов существенно не повышает прочность кладки, а только обеспечивает герметизацию от ветра. При использовании блоков с ровными тычками клей обязательно наносится на вертикальную плоскость.

Последующие ряды

Чтобы дальнейшая работа не доставляла большого количества хлопот, первый ряд должен быть выполнен максимально качественно. Если на нем есть значительные перепады, то они будут передаваться на все последующие ряды.

Если на краях у двух блоков есть отклонение по геометрии, то на стыке может получаться «зуб» — небольшое возвышение. Класть вторым рядом блоки на «зуб» не рекомендуется, так как в этих местах будет концентрироваться механическое напряжение, что приведет к появлению вертикальных трещин. Перед укладкой второго ряда «зубы» надо удалить с помощью терки.

Каждый последующий ряд должен идти со смещением на половину блока. Это обеспечит порядную перевязку.

Часто клей, который выдавливается из шва не подрезают, а размазывают по кладке, считают, что таким образом повышается изоляция кладки. На самом деле это только портит внешний вид стены и затрудняет последующую отделку, если используются тонкослойные штукатурки. Если работы выполняются бригадой, то размазанный по кладке клей затрудняет приемку работ.

Последний ряд

Этот ряд наиболее проблемный, так как при подходе к верхнему перекрытию блоки придется резать. Подвести блоки вплотную к перекрытию сложно и к тому же из-за этого могут появиться трещины, так как перекрытие прогибается и будет давить на перегородку. Ненесущая перегородка не рассчитана на такую нагрузку. По этой причине между перекрытием и последним рядом кладки оставляют зазор 10 – 20 мм. Этот зазор легче всего заделать с помощью монтажной пены.

Пена изолирует шов, при этом будет компенсировать деформации перекрытия, нагрузка от которого будет сминать пену, но не сами газоблоки.

Примыкание перегородок к стенам должно быть сделано с помощью гибких связей. Жесткое закрепление перегородки на несущих стенах не допускается из-за разницы нагрузок. Усадочные деформации стены приведут к появлению трещин.

Гибкие связи могут изначально быть заведены в кладку несущих стен. Если этого сделано не было, то их устанавливают на анкеры. Сами элементы перевязки представляют собой гибкие пластины, которые заводятся в швы кладки перегородки.

Устройство проемов

В перегородках на перемычки в проемах не давит вес перекрытия, она испытывает нагрузку только от верхней кладки, поэтому не потребуется использовать бетонирование. Перемычку можно изготовить из двух блоков, которые совмещаются в середине проема.

В качестве опоры к вертикальным сторонам можно прибить деревянный каркас, который будет удерживать перемычку, пока сохнет клей. Для усиления можно дополнительно усилить перемычку арматурой. Для длинных проемов перемычку можно сделать с помощью швеллера.

По нормативам глубина опирания ненесущей перемычки должна составлять 100 мм, для несущей – 200 мм. Также дверной проем можно сделать из цельной газобетонной перемычки. Такие изделия специально выпускаются производителями газобетона. Обычно они используются для стен, так как их несущая способность избыточна для ненесущих перегородок, но их все равно можно использовать.

Отделка

Отделка зависит от режима эксплуатации самого помещения.

Жилые помещения без повышенного уровня влажности — фактически допускаются любые способы отделки для газобетонных перегородок (штукатурка, обои, обшивка деревом). Если эстетический вид кладки не смущает жильцов, то возможна эксплуатация без отделки.
Сезонные помещения, гаражи, сараи – допустимо использовать без отделки. Также можно использовать все перечисленные выше виды отделки. Единственное ограничение накладывается на гипсокартонные покрытия, из-за риска появления плесени.
Влажные помещение, санузлы – должны иметь слой гидроизоляции в местах, куда попадает вода. Также надо обеспечить пароизоляцию. Тут в качестве материалов подойдет пропитка олифой, битумная мастика или рулонная битумная гидроизоляция, полимерная мастика, керамическая плитка с защитой швов с помощью силикона, обои с полимерными покрытиями.
Сауны, парные – требуется слой гидроизоляции и слой усиленной пароизоляции. Хорошо подойдут утеплители с фольгированным покрытием. Финишную обшивку можно выполнить с помощью вагонки.

Как самому сделать перегородки из газобетонных блоков

цена работы за м2, монтаж к несущим стенам, толщина, размеры

Выполнять планировку помещений приходится не только в частных новостройках, но и в квартирах многоэтажных домов с так называемой, свободной планировкой. Можно, конечно, это делать с помощью гипсокартона, но многие предпочитают возводить капитальные перегородки из газобетонных блоков. Разберёмся, чем так хорош этот материал и как с ним следует работать.

Главное достоинство перегородочных газоблоков заключается в малом весе и укрупнённом формате. Один блок длиной 600 мм и высотой 200 мм заменит 7,5 кирпичей при одинаковой с ним толщине (125мм). При этом блок весит 13 кг, а 7 кирпичей – больше 23-х кг.

Имеются и другие, весьма ценные преимущества:

При использовании газоблоков меньше нагрузка на основание, что очень важно, когда перегородка опирается на перекрытие.

Гораздо быстрее идёт работа, что даёт экономию во времени.
В перегородке из газобетона легче делать штрабы под провода.
Точность геометрических параметров даёт в итоге ровную поверхность, которую не надо выравнивать, как кирпич, толстым слоем штукатурки.
Блоки хорошего качества можно монтировать на клей, наносимый очень тонким слоем. А если использовать изделия с профилированными в виде пазов и шпунтов торцами, получается экономия клеевого состава за счёт не требующих заполнения вертикальных швов.
Газобетон в силу пористой структуры имеет неплохие показатели в плане звукоизоляции – гораздо лучше, чем гипсокартон даже с минераловатной прослойкой.
Процесс монтажа несложен и не слишком трудоёмок, потому что газоблок легко сверлится и режется ручным инструментом.

Из недостатков можно отметить повышенную гигроскопичность, из-за которой бетон может насыщаться парами. Это особенно актуально для помещений с повышенным уровнем влажности, и целиком зависит от вариантов декоративной отделки с той и с другой стороны.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

На заметку: Важно, чтобы в ванной комнате отделка максимально препятствовала проникновению паров. Таковой может быть керамическая плитка, цементно-полимерная штукатурка, пластиковые панели или другие навесные материалы, под которые заложен слой пароизоляции. С обратной стороны перегородку следует отделать материалом с более высоким коэффициентом паропроницаемости (гипсовая штукатурка, декоративный камень, бумажные или текстильные обои).

Прочность газобетона ниже, чем кирпича, но в ненесущих конструкциях это особой роли не играет.

При условии, что основание под первый ряд качественно выровнено, крепление кладки к несущим стенам произведено правильно, а при оштукатуривании или плиточной облицовке использована стеклосетка, трещины в перегородке не появятся.

При выборе материала решающее значение имеет толщина перегородки из газобетона, и то, какому производителю будет отдано предпочтение. У одних блоки имеют длину 600 мм, у других 625 мм. По высоте тоже всего два варианта: у кого 200 мм, у кого 250 мм, а есть и такие производители, которые предлагают оба.

Толщина перегородки формируется за счёт ширины блока. Варианты могут быть такими: 50; 75; 85; 100; 125; 150; 175 мм. Производители чаще всего предлагают два-три ходовых варианта. Самый популярный – 100 мм, его можно найти в любом прайсе. Толще 10 см нужно делать перегородки, только если их высота превышает 3 м.

Что касается плотности блоков, то она может быть такой же, как и у газобетона для наружных стен – 500 или 600 кг/м³. Такие известные бренды, как Итонг или Бонолит предлагают именно эти варианты. Но многие производители автоклавного газобетона выпускают блоки с более низкой плотностью: D 400, 350, и даже 300.

Согласно стандарту бетон с такой плотностью может быть лишь теплоизоляционным – но это, при классе прочности В0,75-В1,5. Однако у многих производителей даже при плотности 300 кг/м³ изделия соответствуют классу прочности В2, а это уже автоматически относит их к конструкционно-теплоизоляционным, и позволяет возводить полноценные перегородки. Так что, при выборе материала оценивайте сначала прочностные характеристики, а потом уже всё остальное.

Газобетонный блок имеет форму правильного параллелепипеда, и отклонение размеров его граней должно соответствовать стандарту. Итоговое качество зависит от того, по какой технологии изготовлен материал. Для блоков гидратационного твердения стандарт определяет 3 категории качества, для автоклавных — 2. В изделиях 1 категории отклонения в размерах минимальны – по длине 3 мм, по толщине 2 мм, по высоте 1 мм.

Предприятие-изготовитель обязано гарантировать соответствие характеристик бетона заявленным, для чего каждая партия сопровождается паспортом. В этом документе указывают:

Наименование и адрес компании.
Номер паспорта и дата его оформления.
Номер партии и количество отгруженных изделий.
Маркировка блока.
Результаты испытаний по физико-механическим показателям.

Привезённые на объект блоки должны быть рассортированы по маркам и сложены в штабеля не выше 2 м по высоте. Газобетон необходимо защищать от увлажнения, поэтому заводскую термоусадочную плёнку следует снимать только непосредственно перед началом кладки.

Выполнение работ обеспечивается наличием необходимого комплекта инструментов и расходных материалов. Кроме самих блоков, для их монтажа понадобится раствор, который обеспечит наилучшую адгезию элементов кладки друг с другом.

Вариантов три: цементно-песчаная смесь, клей на цементной основе, клей-пена на полиуретановой основе. ЦПС обычно приходится использовать, когда блоки имеют плохую геометрию и требуется делать швы толщиной 10 мм. Цементный клей для монтажа такого газобетона тоже можно использовать, но из-за большого его расхода кладка получится неэкономичной.
Блоки с минимальным отклонением в размерах позволяют делать швы малой толщины всего пару миллиметров. Большинство производителей, наряду с самими блоками, предлагают покупателям на выбор сухой цементный клей в мешках по 25-30 кг. Его хватает обычно на 1-1,4 м³ кладки – так же, как и 800-граммового флакона полиуретанового клея, дозирующегося посредством монтажного пистолета.

Если перегородка с дверным проёмом, определитесь сразу, чем будете его перекрывать, чтобы купить всё необходимое. Вариантов три: приобрести готовую перемычку; использовать U-блоки; или установить в проёме широкий уголок или арматуру. Если проём шириной менее 120 см, можно и вовсе обойтись без перемычки, просто проармировав первый над проёмом ряд блоков.
Набор инструментов будет зависеть от того, какой тип клея выбран для кладки. Если затворяемый водой, то нужна тара, строительный миксер, зубчатый ковш или шпатель с шириной полотна, соответствующей толщине кладки.
Штроборез может понадобиться, только если перегородка армируется стержнями. При использовании сетки или стальной полосы он не нужен совсем.

Из специальных инструментов нужна ещё ножовка, рубанок и тёрка по ячеистому бетону. Из общестроительных – рулетка, карандаш, уровень, угольник, киянка для коррекции и щётка для удаления пыли при распиловке блоков.

Перегородка может пересекаться с несущей или самонесущей стеной, либо примыкать к ней. В этих местах кладку желательно производить одновременно. Если это не получается, в качестве маяка сначала выполняется штраба – вертикальная или наклонная. Так же перегородка может примыкать к стене только с одной стороны, а с другой – образовывать прямой угол, как это делается при отгораживании санузла.

Чтобы получить углы хорошего качества, рекомендовано применение шаблонов из досок с отфугованной с внутренней стороны поверхностью. Шаблон представляет собой угловую стойку, устанавливаемую враспор между полом и потолком. Соответственно его используют, только когда в доме уже смонтированы перекрытия.
Вертикальность стойки контролируется отвесом. Угловые блоки являются маяками, их укладывают по шаблону, перевязывая швы. Можно, конечно, делать это и без данного приспособления, но оно очень экономит время каменщику, выполняющему большой объём работы.
Как вариант, для кладки перегородок санузлов (они обычно наиболее тонкие), могут использоваться металлические шаблоны. Они представляют собой пространственную конструкцию из статично закрепляемых стоек и подвижных горизонтальных планок. Шаблону придаётся форма санузла в плане – в том числе и раздельного, с промежуточной перегородкой между ванной и туалетом.

Это позволяет обходиться вообще без разметки. Вдоль планок шаблона выкладывают пару рядов кирпича или блоков, а потом уже ориентируются по ним, устанавливая только порядовки, и контролируя ровность кладки длинным правилом.
За неимением такого приспособления, необходимо делать разметку с помощью угольника. Помещение делят на части перпендикулярами, в точке пересечения которых и должен быть угол П-образной перегородки. Либо, если конструкция просто разграничивает пространство на две комнаты, откладывают с двух сторон рулеткой одинаковые расстояния и чертят по отметкам прямую.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Примечание:

Для удобства работы, по линиям разметки можно смонтировать направляющие профили, которые не позволят кладке сместиться и будут видны издалека. По окончании кладки их просто удаляют.

Почему-то многие уверены, что возведение межкомнатных перегородок из газобетонных блоков может осуществляться прямо поверх устроенного по грунту бетонного пола. Это одна из главных ошибок, в результате которой на конструкции могут появиться не только волосяные, но и большие трещины.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Важно: Под блочные и кирпичные перегородки обязательно нужен фундамент, который заливается одновременно с общим фундаментом дома, но в отличие от него может быть мелкого заложения. Исключение составляет только пол, устроенный поверх плитного фундамента. Если же вы делаете перепланировку, ставя перегородку там, где она не была заранее не предусмотрена, зонирование лучше выполнить с помощью гипсокартона. Либо, нужно залить ригель, опирающийся на существующую ленту фундамента.

Возводить межкомнатные перегородки из газобетонных блоков вполне можно своими руками, но это не значит, что относиться к процессу можно, толком не понимая технологии. Поэтому постараемся обратить внимание читателя на наиболее ответственные моменты.

Роль шаблона при кладке из ячеистобетонных блоков чаще всего играют порядовки. Их устанавливают на выровненное пескоцементным раствором и гидроизолированное основание, а натянутый между двумя порядовками причальный шнур обозначает высоту первого ряда.
Вдоль него насухо раскладывают газоблоки, а по линии их монтажа накладывают равномерный слой того же ЦПС. Затем берут первый блок, наносят на его торец порцию раствора, и, аккуратно переворачивая на 90 градусов, прижимают к стене.
Следующий элемент кладки монтируется аналогично, только прижимается уже к предыдущему блоку. Ровность установки проверяется по причалке, при необходимости положение блока корректируется киянкой.
В конце ряда устанавливается доборный блок, для чего полномерное изделие необходимо разрезать на две части. Линия среза ровняется рубанком и шлифуется тёркой, пыль удаляется и производится монтаж. Пока раствор не схватился, выдавленные излишки удаляются кельмой.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Обратите внимание: Перед тем, как начать укладывать газобетонные блоки для межкомнатных перегородок, необходимо просчитать, сколько рядов, учитывая толщину швов, поместится по высоте помещения. Расчёт должен быть таким, чтобы не пришлось добавлять ряд резаных по горизонтали блоков.

То пространство, в которое полномерный блок не помещается, лучше распределить за счёт толщины швов, сделав основное утолщение на примыканиях перегородки к полу и потолку. Если эти швы получатся толще 30 мм, в них обязательно нужно заложить кладочную сетку.

Так как газобетон легко режется, гораздо проще формировать проём приблизительно, укладывая сначала цельные блоки. Через двое суток, когда, клей хорошо затвердеет, делают точную разметку проёма и просто подрезают по этим линиям блоки. Правда, делать это ножовкой неудобно, лучше использовать сабельную пилу.

При таком подходе положить перемычку не получится, да и нет необходимости. Достаточно усилить проём парой стальных прутьев, заведённый в выпиленные под них пазы с заходом в кладку не менее чем на 25 см. Прутья прижимаются к верхней границе проёма монтажными клиньями, после чего в пазы набивают раствор.

Если выпиливать проём вам неудобно или нечем, придётся резать блоки в каждом ряду не только там, где он кончается, но и у вертикальной границы проёма. Не забудьте, что по ширине проём должен быть на 8-10 см больше размера двери – чтобы поместилась коробка с наличником. По высоте резать блоки не следует. Высота проёма может быть больше чем надо — при монтаже дверной коробки мастера просто заполняют лишнее пространство монтажной пеной.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Обратите внимание: Не забывайте в процессе формирования проёма закладывать между блоками деревянные пробки для крепления дверной коробки.

Для устойчивости перегородку необходимо закрепить к стенам и перекрытию. Чтобы закрепить кладку, используются самые разные варианты:

Стоечный профиль для гипсокартона, соответствующий по размеру толщине перегородки (вариант для тонких перегородок).
Для фиксации более толстой кладки можно использовать по два параллельно установленных на стену стальных уголка.
Гибкие связи (Г или Т-образные).
Загнутая под прямым углом стальная полоса либо прямые подвесы.

Когда применяются профили и уголки, торец перегородки ограничивает металлическая полка. При использовании связей и полосы, одна часть крепится к несущей стене дюбелями, а вторая – замоноличивается в кладку. Устанавливают их через каждый метр по всей высоте помещения.

С потолком не всё так просто. При его прогибе нагрузка может воздействовать на перегородку, а та – дать трещину. Поэтому и рекомендуется не класть стенку под самый потолок, а оставить между последним рядом блоков и перекрытием 20-30 мм, просто заполнив их пескоцементным раствором. При этом ничто не мешает предварительно выполнить крепление всё теми же гибкими связями. При устройстве деревянного перекрытия можно вообще не выполнять никакого крепления, так как балки достаточно лёгкие и прогибаться не будут.

Что касается армирования самой кладки. При высоте перегородки менее 3 м и при длине пролётов менее 6 м, её можно усилить только в первом ряду и под перемычкой — или над проёмом, если перемычки нет. Производители газобетона считают, что в таком случае армировать каждый четвёртый ряд нет необходимости. Тем более, что в помещениях нет перепадов температур, а перегородки не несут никаких нагрузок, кроме своего веса.

Но большинство подрядчиков с опаской относятся к подобным утверждениям, и предпочитают армировать – если не профильными стержнями или стальной полосой, то стекловолоконной сеткой. Нет необходимости делать лишнюю работу, вырезая пазы.

Кстати, за работу по возведению газобетонных перегородок каменщики, в зависимости от региона и качества блоков, берут 650-1000 руб/м².

Самый лучший вариант отделки газобетонных поверхностей – это штукатурка, поверх которой можно наносить краску, клеить обои или плитку. Навесные материалы лучше не использовать – во всяком случае, когда перегородка тоньше 100 мм. Во-первых, это лишний вес, а во-вторых, под крепления приходится делать много отверстий, ослабляющих и так не очень прочный материал.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

На заметку: Особенно нежелательно вешать на газобетонные перегородки тяжёлые предметы. Если без этого не обойтись, нужно брать блоки большей плотности и толщины.

Адгезионные виды отделки лучше всего выполнять по армированному слою. Берётся сухая штукатурка для ячеистого бетона на цементной основе. Затворённая водой смесь наносится тонким слоем, в него утапливаются с нахлёстом полотна стеклосетки, после чего она полностью закрывается вторым слоем. Когда армированный слой затвердеет, по нему можно даже класть керамику или искусственный камень, не говоря уже об обоях. Как вариант, можно использовать любой вид декоративной штукатурки – от камешковой типа «короед», до венецианки.

Как выполнить перегородку

Шаг 1. Подготовка помещения

1.1. Стены. пол и потолок в местах расположения перегородки должны быть сухими и чистыми. 1.2. Используя уровень или отвес, начертите линию расположения перегородки на стенах и на полу. 1.3. Если в перегородке запланирован проем (дверь), также нанесите разметку в месте его расположения.

Шаг 2. Монтаж перегородки

2.1. Если уровень основания перегородки имеет разницу более 3мм, то первый ряд блоков укладывается на обычный раствор. 2.2. Монтаж начинают с установки двух крайних блоков, затем натягивают контрольный шнур. 2.3. Вертикальный шов первого ряда и швы последующих рядов выполняются на клеях для тонких швов: А) цементно-песчаный в мешках с толщиной шва 2±1мм Б) пенополиуретановый в баллонах с толщиной шва 1±0,5мм.

2.4. Доборные блоки для перевязки кладки выпиливаются ручной пилой. На блоке отмечается необходимый размер, для большей точности применяется уголок для резки газобетона. 2.5. Для того, чтобы кладка была ровной, и слой клеевого раствора был минимален поверхность кладки выравнивается с помощью терки или рубанка по газобетону. Между соседними блоками не должно остаться перепадов уровня. Образовавшуюся пыль необходимо удалить с помощью щетки.

2.6. При помощи уровня проверяется ровность кладки. Это поможет сэкономить время и материалы при дальнейшей работе, например, при оштукатуривании, наклейке обоев или облицовке новой перегородки. 2.7. Последующие ряды укладывают на клей с перевязкой (сдвигом вертикального шва) не менее 0,4 высоты блока (100мм). 2.8. При свободной длине перегородки свыше 4 метров рекомендуется выполнять армирование не менее чем в двух уровнях. Выполните штробу вдоль перегородки глубиной 12-15мм, тщательно удалите из штробы остатки газобетона и пыль, заполните штробу на 2/3 свежеприготовленным клеем. Уложите арматуру d 6 мм. Далее окончательно заполните штробу.

Шаг 3. Крепление перегородки к стенам

3.1. Для крепления перегородки к несущим стенам применяются закладные детали или уголки (гибкие связи) из оцинкованной стали толщиной 0,7-1 мм. 3.2. Закладные детали устанавливаются в 3, 6, 9-ом ряде кладки. Крепление закладной детали или уголка к несущей стене выбирается в соответствии с материалом стены, к перегородке прибивается оцинкованными гвоздями.

3.3. При монтаже перегородки оставьте зазор между перегородкой и несущей стеной 1-2 см, который потом заполняется монтажной пеной или пенополиуретановым клеем.

Перекрытия дверных проемов

Оптимальное решение — перекрыть проемы перемычками СИБИТ по толщине, соответствующей толщине перегородки. В зависимости от ширины проема определяются длина перемычки, минимальная глубина опирания перегородки 100 мм на сторону. При монтаже уровнем проверяется вертикальность установки.

Примыкание перегородки к перекрытию (потолку)

Блоки последнего ряда перегородки, примыкающие к потолку, при необходимости, обрезаются так, чтобы до потолка оставался зазор 2-4 см, который заполняется монтажной пеной или другими упругими материалами.

Прокладка электропроводки и сетей

Для прокладки электропроводки или трубопровода штроборезом выполняются пазы на глубину не более 1/4 толщины перегородки.

Крепление

Применение дюбелей для газобетона гарантирует надежность крепления полок, шкафов, витрин. Для навески легких предметов (картины, фотографии и прочее) используются обычные гвозди, которые рекомендуется забивать под углом или саморезы по дереву.

Отделка

После завершения строительства рекомендуется сделать паузу в 2-4 недели для выхода лишней влаги из стен. В отделочных работах применяют грунтовочные составы для уменьшения влагопоглощения материала, затем наносится тонкослойная штукатурка или шпатлевка. В дальнейшем наносится акриловая краска для внутренних работ или приклеиваются обои. Плитка укладывается на обработанную грунтовкой поверхность стены при помощи клея для плитки. При нанесении штукатурки 5 мм и более необходимо применить штукатурную сетку.

Перегородки из газобетонных блоков: как сделать

Газосиликатный блок – отличная альтернатива кирпичу

Пространство внутри дома или квартиры делят и зонируют, возводя межкомнатные стены, также строят перегородки из газосиликатного блока. До недавнего времени для строительства перегородок использовался кирпич, сегодня рынок предлагает потребителю хорошую альтернативу – газобетонный блок. Возводить стены из этого материала достаточно легко, то есть построить перегородки из газобетонных блоков в доме или квартире можно и своими руками, не обращаясь при этом к профессионалам.

Требования к внутренним стенам

Стены из газоблока в основном не являются несущими, то есть они должны выдерживать только свой вес. Основой перегородки служит перекрытие между этажами или фундамент здания. Несмотря на то, что перегородки не являются серьезными опорными конструкциями, к ним предъявляют следующие требования:

Стены должны быть достаточно прочными. Так, перегородка должна свободно выдержать вес бытовой техники или корпусной мебели. Крепления удерживаются в стене плотным расклиниванием. Каждая такая точка крепления может подвергаться нагрузке больше 25 кг.
Внутренние межкомнатные стены-перегородки должны хорошо противостоять механическим воздействиям. Например, стенку могут «травмировать» при транспортировке мебели или в любой другой бытовой ситуации. При этом перегородка не должна быть чересчур массивной и занимать много места, сильно нагружать фундамент или межэтажное перекрытие.
Чтобы зря не расходовать внутреннее пространство дома или квартиры, перегородки из газобетона стараются делать как можно более тонкими. При этом они должны обеспечить жильцам достаточный уровень звукоизоляции. Так, для внутренних перегородок, согласно СНиП редакции 23-03-2003, он должен быть не меньше 52 дБ.
Когда стенка разделяет два помещения, температура в которых отличается больше чем на 10 градусов, она должна обеспечивать хорошую тепло- и гидроизоляцию помещения. Нужно отметить, что достигнуть необходимого уровня тепло- и звукоизоляции можно с помощью одних и тех же материалов и способов.
Обязательное требование – пожаробезопасность перегородок. Стройматериалы, из которых возводятся перегородки из газобетона, должны иметь уровень огнестойкости не менее 0,25 ч. Все стройматериалы подбираются экологически чистыми, чтобы не вредить здоровью жильцов.

Размеры пазогребневых блоков

Оптимальная толщина стен из газоблока

Капитальная стена из газобетонного блока

Толщина зависит от предъявляемых к перегородке требований.

Если стена часть несущей конструкции, используется газоблок толщиной не меньше 20 см и плотностью D400. Когда газобетонные перегородки нужны для зонирования, то толщина 10 см. В продаже имеется газобетон для возведения перегородок разных размеров, которые можно использовать для возведения конструкций разной степени сложности.

Устройство межкомнатной перегородки: технология работы

В первую очередь нужно заняться подготовкой основания под будущую стенку. С поверхности убирают всю пыль и мусор, срубают или срезают выступы, чистят остатки старого застывшего раствора, после чего грунтуют. Если есть необходимость, делают предварительную стяжку для окончательного выравнивания поверхности.

Терка для обработки поверхности блока

Хотя и газоблок производится на профессиональном оборудовании, все же не помешает, как следует подготовиться и купить специальную терку. Особенно если планируется строить перегородку из газобетона своими руками. Этим инструментом очень удобно удалять разного рода наплывы и прочие выступающие элементы с поверхности.

Как только основание под стены готово, нужно сделать контрольную разметку, ориентируясь на которую, укладывать блоки будет намного проще. С этой целью при строительстве перегородок из газосиликатных блоков очень удобно использовать отбивочный строительный шнур или лазерный уровень.

За неимением упомянутых инструментов можно использовать обычные бруски нужной длины, прикрепив их к полу и потолку. Так мастера придерживаются нужной геометрии по краям стены, а середину контролируют с помощью шнурка.

Монтаж на раствор и смеси

Самодельный раствор на кладку перегородок из газобетона используют очень редко. Однако в его применении есть несколько существенных плюсов. Так, с помощью толстого слоя раствора поверхность ровняют вместе с блоками. После этого на газоблок наносят слой до 2 см.

Клеевая смесь для газобетона

Смесь, предназначенная для газоблоков – раствор, только более качественный и содержащий пластификатор с клеящим веществом. Благодаря таким добавкам уже через сутки межкомнатные перегородки могут выдерживать значительные нагрузки. Работать с клеевым раствором очень удобно специальным мастерком, который имеет размеры используемого блока, снабжен зубцами для равномерного распределения смеси по поверхности.

Имея в своем распоряжении необходимые инструменты, приступают непосредственно к кладке. Работают от стены или угла поворота стенки. Если поверхность ровная, наносят клеевую смесь тонким слоем. Укладывать газоблок нужно ровно, качество укладки постоянно проверяют уровнем и шнурком.

Укладывая газоблоки, лучше применять клей, а не самодельный раствор. Клеевая смесь способна глубоко проникать внутрь изделия, обеспечивая при этом хорошую адгезию и прочный шов. Благодаря тому, что шов между блоками очень тонкий, это автоматически снимает проблему так называемых «островков холода», создавая хорошую теплоизоляцию межкомнатных перегородок.

Укладка арматуры в заранее проделанные штробы в блоках

Порядок укладки газобетонных блоков. Возведение внутренних перегородок из газобетонных блоков происходит следующим образом:

На подготовленное и чистое основание надо нанести слой клея или раствора и аккуратно выровнять.
Отойдя от стенки (не более 0.5 см), ставят первый блок, выравнивая направляющими брусками или разметкой, а также по трассировочному шнуру.
Чтобы блок хорошо сел на свое место, его осаживают резиновой киянкой, можно специальной накладкой для обычного металлического молотка.
С помощью инструмента каждый элемент простукивается и проверяется строительным уровнем. Таким образом, газобетонные блоки укладывают до достижения проема двери и отступают 0,5 см.
Отступ нужен для увеличения звукоизоляционных характеристик.
Если толщина стенки не больше 10 см, каждый ряд армируют или привязывают к несущей стене или перегородке. Это делают, используя обрезки арматуры и стальной проволоки диаметром от 6 мм.

Для крепления армирующих элементов в прилегающей стене сверлят отверстие примерно на половину анкера (20-25 см). В верхней и нижней части газоблока стамеской или любым другим подходящим инструментом выбираются пазы под арматуру. Далее паз заполняют раствором и армирующий анкер затирается. Данный подход обеспечивает хорошую прочность перегородкам независимо от того, насколько она тонкая.

Если для возведения простенков из газоблока используют элементы 200-250 мм, то армируют через один – два ряда. Не стоит также забывать и о перевязке блоков, идущие выше ряды смещают примерно на половину длины блока. Связывают блоки уголком с перфорацией. Весь процесс можно увидеть на видео.

Формирование проемов

Выложенный простенок из газоблоков весит мало, т.к. изделие пористое. Так, один газоблок 600х300х100 мм обладает весом примерно 10, 5 кг. Один этот элемент по площади равен 8 кирпичам, которые весят 24 кг. Иногда газобетонные блоки путают с газосиликатными.

Газосиликатные блоки весят несколько больше – при габаритах 600х300х200 мм один элемент будет весить от 21 до 29 кг в зависимости от плотности. Таким образом, возведение стен из газоблоков занимает больше времени и сил – новичкам лучше не работать с ним.

Дверной проем со стальной перемычкой

Дверные и арочные проёмы в стене, имеющие ширину до 80 см включительно, делают без перемычек. Чтобы сформировать проем в стене, блоки укладывают с перехлестом на стену приблизительно 200 мм. В центре проема изделия нужно состыковать как можно плотнее.

Чтобы поддерживать конструкцию пока не схватится клей, используют временный каркас из брусков или досок.

Если проем шире 800 мм, устройство перемычки обязательно, возможно использовать бетонные монолитные элементы, металлические уголки, обработанный химикатами брусок из дерева. Выкладывая перегородку, блоки не нужно подгонять плотно под самый потолок, а оставлять свободное пространство до 2 см. Его впоследствии заполняют паклей или монтажной пеной. Свободное пространство в верхней части перегородки играет роль компенсатора нагрузки со стороны перекрытия и предотвращает, таким образом, появление трещин.

После того как работа окончена, готовую перемычку проверяют на наличие просветов между швами, и, если таковые есть, заделывают их клеем. Как только клеевой состав окончательно схватится (на это уходит не менее суток), перед отделочными работами стену пропитывают химикатами против вредителей, грибка и плесени.

Исходя из приведенного в статье материала, можно сделать вывод, что профессия каменщика не такая уж и сложная, если перед работой хорошенько изучить теоретическую сторону вопроса.

Внутренние стены жилого дома (межкомнатные перегородки) из газобетона. Часть 2. Гидроизоляция и возведение стен.

В первой части статьи мы рассказали, как сделали основу для межкомнатных перегородок из газобетона. Теперь нам предстоит возвести на ней стены…

После того как залитый в опалубку бетон высох мы сняли саму опалубку. До этого момента бетон ежедневно проливали водой, чтобы он набрал свою прочность и не потрескался.

Затем мы промазали основание для стен праймером и наплавили гидроизоляцию при помощи бензиновой горелки (паяльной лампы). Мы использовали наплавляемую рулонную гидроизоляцию (раскатной гидроизол), с которой опыт работы у нас уже был на заключительном этапе по изготовлению фундамента.

На следующий день мы перешли уже к кладке газобетонных блоков. Начали мы с самой длинной стены, чтобы по окончанию работы у нас осталось побольше доборных блоков для последующих стен.

Для того чтобы сделать стены максимально ровными вместо натяжного шнурка мы использовали деревянную конструкцию в виде перевернутой буквы «П», которая крепилась к соседним стенам и полу. Ровность конструкции мы, как обычно, проверяли при помощи пузырькового уровня. Таким образом, мы планировали класть газобетонные блоки впритык к нашей деревянной букве «П», тем самым не отклоняясь от нужного маршрута.

Еще дополнительно мы прошлись шлифовальной машиной по смежным стенам, куда вплотную будут установлены блоки.

Подготовительные работы подошли к концу. Переходим к возведению внутренних стен дома.

Кладка газобетонных блоков. Монтаж стен.

Штробим газобетонные блоки, которые планируем использовать для первого ряда стен. Лично мы для изготовления штроб в газобетоне используем циркулярную пилу, хотя многие работают штроборезом. В дальнейшем в штробы будет уложена арматура.
Проделываем 2 отверстия в смежных стенах, куда в последующем войдет арматура.
Очищаем поверхность для кладки блоков из газобетона.
Наносим на основание для стен песчано-цементный раствор.
Устанавливаем блоки. Каждый блок проверяем пузырьковым уровнем. При необходимости подбиваем киянкой.
Закладываем арматуру и заливаем её раствором, ровняем поверхность.

Межкомнатные перегородки своими руками

Возводим стену из газобетона по аналогичной схеме. Блоки кладем уже на клей для газобетона. Кладку ведем по маршруту при помощи шнурка. Шнурок привязывается к саморезам в нашей самодельной деревянной конструкции. С каждым новым рядом саморезы переносим все выше и выше. Плюс ко всему армирование мы производили каждый 4-й ряд.
Ровность стены проверяем постоянно. Если есть какие-то изъяны, то лично мы затираем их сразу, при укладке каждого блока.

Особое внимание мы уделили дверному проёму. С одной стороны стена у нас была достаточно узкая, поэтому для дополнительной надежности мы периодически добавляли тонкие металлические уголки, соединяющие блок со стеной. По 2 уголка на блок.

Межкомнатные перегородки. Дверной проём.

Еще один момент. Лично мы строим дом из газобетона Ytong. Хочется отметить, что размеры блока не идеально совпадают с указанными, поэтому над стенами еще придется поработать. Это не критично и бывает не часто, но все же такие несоответствия встречаются.

А теперь предлагаем вашему вниманию видео про межкомнатные перегородки из газобетона, которые мы сделали своими руками. Если что-то из статьи не понятно, то на видео с нашего ютуб-канала «Всё своими руками» Вы обязательно найдете ответы.

С наилучшими пожеланиями,

Яна и Женя Шигоревы.

Как выбрать блоки для межкомнатных перегородок

Современные квартиры все чаще сдаются в свободных планировках. Это значит, что в помещении полностью отсутствуют перегородки, так что новоселы могут определить размеры, количество и местоположение комнат по своему вкусу. Также монтаж перегородок требуется при перепланировке квартиры.

Основные виды блоков

Внутренние стены должны быть прочными и надежными, чтобы на них без боязни можно было повесить шкафы и полки, картины и светильники. До недавнего времени для этой цели использовался обычный силикатный кирпич. (Как правильно класть кирпич читайте в этой статье). Также подходит для установки внутренних стен гипсокартон, но тогда стоит забыть о том, чтобы повесить на стену тяжелую конструкцию. Среди современных решений большим преимуществом обладают строительные блоки, изготовленные из разных материалов.

Как сделать перегородку из гипсокартона читайте в статье Монтаж гипсокартонных перегородок внутри помещений своими руками.

Газобетонные блоки

Один из самых популярных материалов для изготовления межкомнатных перегородок – это газобетон. Газобетонные блоки представляют собой пористую массу, разрезанную на прямоугольные куски нужного размера.

Газобетон обладает следующими преимуществами:

Небольшой вес. Благодаря пористой структуре газобетонные блоки весят намного меньше полнотелого кирпича.
Низкая теплопроводность. Материал отлично сохраняет тепло.
Хорошая шумоизоляция. Звуки из соседних комнат не будут вам мешать. (Как качественно выполнить шумоизоляцию крыши дома читайте тут).
Не поддерживают горение.
Простой монтаж. При необходимости поделить блок на части его легко можно разрезать обычной ножовкой.
Высокие эстетические характеристики. Поверхность стены получается ровной, швы – тонкими.

Газобетон изготавливается из натуральных веществ. В его состав входят воды, цемент, гипс и известь. Для того, чтобы образовались пузырьки газа, в массу добавляется некоторое количество алюминия.

Узнать о свойствах цемента и его марках можно здесь.

Пенобетонные блоки

Пенобетон внешне и по своим характеристикам очень похож на газобетон. Его отличие состоит в том, что при его изготовлении в цементную основу для вспенивания добавляют специальные присадки. Пенообразователи могут быть как синтетическими, так и натуральными.

К достоинствам пенобетонных блоков можно отнести следующие параметры:

Малый вес
Высокие показатели звукоизоляции
Хорошая теплоизоляция
Удобство в обработке, для разрезания блоков, создания отверстий не требуется больших усилий
Ровная поверхность
Приемлемая цена

Для стен из пенобетона опасны перекосы. Их нельзя возводить в сейсмоопасных районах.

Если требуется утеплить дом из пеноблоков, то узнать как сделать утепление правильно можно здесь.

Пазогребневые блоки

Пазогребневые панели изготавливаются из гипса разных марок. Свое название плиты получили из-за системы паз-гребень, благодаря которой осуществляется более надежное соединение блоков друг с другом. Также благодаря наличию выемок монтаж осуществляется достаточно быстро и просто.

Гипсовые пазогребневые блоки могут быть разных типов:

Традиционные, в состав материала входи только гипс
Гидрофобизированные. Специальные добавки придают им влагостойкие свойства. отличительная особенность – зеленоватый оттенок. Такие блоки можно использовать для монтажа перегородок в помещениях с повышенной влажностью.
Шунгитовые. Это гипсовые блоки черного цвета, так как в их состав входит каменный уголь. Они подходят для возведения стен в помещениях, где есть компьютеры и другая техника с излучением, например, микроволновка. Из-за нестандартного состава эти плиты отлично поглощают различные волны.

Для монтажа стены в квартире лучше всего использовать путсотелые гипсовые блоки. Они на 25% легче, чем полнотелые. Если сравнивать с пенобетоном, то гипсовые блоки отличаются по следующим параметрам:

Более высокая прочность
Монтаж осуществляется быстрее
Стоимость пазогребневых блоков выше
Нет необходимости в оштукатуривании поверхности

Гипс – это нетоксичный материал без запаха, который не поддерживает горение.

Обладает высоким уровнем паропроницаемости, то есть стена «дышит». Гипс не гниет, на него не воздействуют насекомые и грызуны. При колебании температур и влажности плиты сохраняют свои размеры.

Стеклоблоки

Стеклянные блоки используются для возведения перегородок гораздо реже, чем предыдущие виды материалов. Стены, построенные таким способом, чаще используются для декоративных целей. Однако, при помощи стеклоблоков можно не только украсить помещение, но и разделить его на зоны, а также отделить часть пространства, сохранив при этом освещение.

Современные стеклоблоки выпускаются самых разных размеров, цветов, они также различаются по степени светопроницаемости. Стеклянные блоки могут быть глянцевыми или матовыми, ровными или текстурированными, из обычного или вспененного стекла, с узорами и декоративными вставками.

Чаще всего стеклоблоки применяются для монтажа стен в следующих помещениях:

Ванная комната или душевая. Используются непрозрачные конструкции, которые в то же время пропускают свет. (Как самому изготовить душевую кабину читайте в этой статье).
Кухня. Подходят любые стеклоблоки, гармонично смотрятся декоративные вставки, например, в виде фруктов.
Гостиная. Здесь стеклянную стену строят для зонирования помещения.

Стеклянные плиты обладают массой достоинств, благодаря которым их все чаще используют в интерьере.

Высокие эстетические свойства и большой ассортимент.
Повышенная прочность. Расколоть на части стеклянный блок практические невозможно.
Способны выдерживать перепады температур, повышенную влажность воздуха.
Светопропускная способность. В зависимости от выбранного типа блоков они пропускают свет на 50-70%.
Гидроизоляционные свойства. благодаря этому блоки можно использовать для строительства стены в ванной.
Простой уход.
Высокая скорость монтажа.
Не впитывают запахи что особенно актуально при возведении перегородки на кухне.
Приемлемая стоимость.

При использовании в квартире стеклоблоков вы буквально преобразите ее внешний облик.

Толщина межкомнатных перегородок

Толщина межкомнатной перегородки во многом зависит от того, для какой цели она строится. Если это декоративная стена, на которую не предполагается вешать шкафы и крепить другие предметы, то можно обойтись тонкими материалами. Для строительства стены под нагрузку применяют более прочные материалы, здесь требуются более широкие блоки. Также от толщины стены зависит звукопроницаемость.

Стандартная толщина межкомнатной перегородки варьируется в пределах от 7,5 до 20 см. При этом уровень звукопроницаемости можно отразить в следующей таблице:

Материал	Толщина, см	Индекс звукоизоляции, дБ
Газобетон	10	40
Пенобетон	10	40-45
Стекло	10	45

Межкомнатные перегородки из блоков своими руками.

Пошаговая инструкция

Нарисовать линии будущей кладки на полу, на стенах. При этом использовать уровень. Если в стене будет дверной проем, сразу же сделать соответствующую разметку.
Очистить пол от грязи и мусора, проверить, чтобы поверхность была ровной, нанести грунтовку.
Для монтажа стен из пено-, газо- и гипсовых блоков используется специальный клеящий состав. Его нужно развести согласно инструкции.
Блоки выкладываются в шахматном порядке. Вертикальные швы не будут цельными, они должны совпадать. То есть если первый ряд начался с целого блока, то второй начинается с половинки.
Каждый ряд газо- или пенобетона перед нанесением клеящего состава нужно выровнять рубанком и убрать цементную пыль. Для пазогребневых блоков это неактуально.
Между последним рядом и потолком останется щель, которую заполняют монтажной пеной после полного высыхания.

Перегородка, построенная из пенобетона или газобетона, перед финишной отделкой требует выравнивания.

Пазогребневые гипсовые блоки позволяют создать ровную стену.

Выровнять стены можно гипсокартоном. Как правильно это сделать читайте здесь.

Монтаж стены из стеклоблоков проще всего выполнить с применением специального каркаса. Сначала устанавливается модульная система, которая крепится к полу, потолку, стенам. В ячейки монтируют стеклоблоки. Технология напоминает сборку конструктора. Другой вариант – использование клея или раствора. Это сложный и трудоемкий процесс, который лучше доверить специалистам.

Если вы самостоятельно будете монтировать стеклоблоки с использованием клея, учтите, что допускается устанавливать не больше трех рядов за день.

Читайте также цикл статей по отделке:
Отделка фундамента панелями своими руками
Отделка фасада дома штукатуркой
Облицовка дома из газобетона кирпичом
Как правильно отремонтировать потолок на кухне
Как сделать двухуровневый потолок
Панели для внутренней отделки стен
Деревянные панели для стен

Советы профессионалов

Горизонтальная поверхность для монтажа межкомнатной перегородки из блоков любого типа должна быть идеально ровной и чистой.
Клеевой раствор наносится в таком количестве, чтобы после укладки следующего слоя он слегка выдавливался по краям.
При возведении стены не забывайте периодически проводить проверку вертикали с помощью уровня.
Перегородка из стеклоблоков не может быть независимой конструкцией, она обязательно должна прилегать к стене.
Все работы по монтажу межкомнатных перегородок производятся после черновых работ, но до финишной отделки.
Температура воздуха в помещении не должна быть ниже + 5 градусов.
Для лучшего сцепления грунтовкой можно обрабатывать не только поверхность пола и стен, но и каждый ряд плит. Это не касается стеклоблоков.

Как правильно грунтовать читайте в статье Грунтовка стен — подготовка поверхности.

Таким образом, для монтажа межкомнатной перегородки можно использовать один из современных материалов: газобетон, пенобетон, гипс или стекло. Выбор зависит от требований, которые вы предъявляете к стене, а также от интерьера вашей квартиры.

В видеоролике подробно показан поэтапный процесс монтажа межкомнатной перегородки из пеноблоков.

Кладка перегородок из пеноблоков. Советы по возведению межкомнатных перегородок

В первую очередь нужно разметить карандашом на стенах и полу, где будут проходить блоки. После этого можно крепить металлический профиль.Нижний ряд блоков кладут прямо на цемент.

Естественно пол нужно очистить от загрязнений и прогрунтовать. Чтобы скрепить блоки между собой нужно приготовить клеящий раствор. Но первый ряд обычно крепят на саморезы.

Так конструкция будет в разы устойчивее. Перед тем как наносить клей блоки рекомендуют увлажнять. Иначе влагу они впитают из клея.Три ряда блоков, идущих после первого, рекомендуют прокладывать сеткой.

Это советуют делать через каждые три ряда конструкции. Так же те блоки, что расположены наверху. Сетка поможет спасти материал от усадки.В качестве «клея» можно использовать смесь из цемента или купить в строительном магазине специальную для бетонных блоков.

Можно даже клеить на плиточный клей.При укладке материала имеются свои тонкости. Нужно смещать стыки между пеноблоками после одного положенного ряда. После каждого ряда нужно делать паузу, чтобы клей мог высохнуть.

Иначе вся кладка может пойти в сторону.Блоки крепят к несущим стенам для большей надежности при помощи металлических штырей, которые заранее вбивают в стену.Скорее всего, что между потолком и блоками будет зазор. Если он совсем маленький его можно заделать строительной пеной. Или распилить блок, и закрыть зазор им.

Совет: чтобы не пилить блоки, лучше взять их разного размера.

По окончании работы необходимо замазать все щели, неровности.

Прогрунтовать блоки после полного высыхания клея. Этот вариант изготовления межкомнатных перегородок является быстрым по времени возведения и относительно бюджетным. Его используют не только в квартирах, но и в офисах. Часто перепланировка квартиры делается именно с помощью него.

Последнее изменение Четверг, 16 Февраль 2017 13:21

Перепланировка квартиры, или частного дома требуется в половине случаев выполнения капитального ремонта. Столь востребованная процедура выполняется из любых блочных материалов и кирпичей, но одним из лучших вариантов является пеноблок.

Перегородки из пеноблоков выполняют звуко- и теплоизоляционную функцию, не приводят к сильному увеличению веса сооружения и просты в кладке. Чтобы правильно возвести стену следует учесть все возможные проблемы, качественно подготовиться и выполнить кладку, согласно техническим правилам.

Как привязать перегородку к стене. Соединение перегородок с несущими стенами

Для того, чтобы разделить пространство дома на различные функциональные зоны, вам не обойтись без устройства перегородок. Приняв решение о перепланировке квартиры или помещений дома, основное правило, которое нужно соблюдать — это ясно себе представлять, каким способом и из каких строительных материалов вы хотите их построить.

Кирпичные перегородки (кирпич, блоки или полые стены) достаточно тонкие, но тяжелые — имеют толщину 6-12 см, поэтому чтобы придать им большую прочность, обеспечить большую устойчивость, их нужно армировать тонкой арматурной. Ведя кладку перегородки из кирпича, нужно особое внимание уделять правильности соединения ее с несущей стеной. Соединение перегородки с несущей стеной можно выполнить разными способами в зависимости от строительного материала использованного для возведения несущей и перегородочной стен.

Если перегородки устраиваются из элементов имеющих большие размеры, например, гипсокартонных плит или блоков из ячеистого бетона, а несущая стена возведенна из легких в обработке материалов — в месте соединения стен в несущей стене нужно прорезать вертикальную борозду — паз. Борозда должна быть сделана на всю высоту помещения, иметь глубину около 5 см и ширину на 2-3 см больше, чем толщина неотделанной перегородки. Кроме того, чтобы повысить устойчивость кирпичной перегородки, из кирпича уложенного на ребро, по вертикали и горизонтали выполняется армирование.

Рис.1. Соединение перегородок (сопряжение) из керамических блоков с несущими стенами: а) — в борозде выполненной в несущей стене, б) — при помощи отверстий, с) — металлических элементов забиваемых или укладываемых в кладку

Кладка кирпичной перегородки из кирпича поставленного на ребро, достаточно сложна, потому, что такая кладка очень неустойчива. Для устройства перегородки из кирпича поставленного на ребро используются направляющие, или кладка ведется в несколько этапов, поднимая за этап перегородку не более на 1–1,5 м, затем выжидают сутки, пока схватится раствор.

Рис.2. Соединение перегородок из ячеистого бетона с несущими стенами: а) — с помощью металлических уголков, б) — с помощью стальных профилей

Перегородочные стены из кирпича и газобетонных блоков устраиваются еще до заливки стяжки и крепятся к несущим стенам методом монтажа в проделанные отверстия металлической арматуры: один конец арматуры помещается в конструкцию несущей стены, другой размещается в горизонтальном шве кладки.

Идеальный способ соединения перегородок с несущими стенами является, как уже говорилось выше заведение перегородок в толщу стен в которых оставлены борозды (штрабы) глубиной не менее 5 см мм или отдельные отверстия что каждые три — четыре ряда кладки. Основание на которое будет опираться перегородка в обязательном порядке нужно выровнять цементно-песчаным раствором. Затем на него укладывается тонкий слой раствора, на который, выставляя по уровню, укладывается первый ряд блоков перегородки. Крепление к полу может выполняться и с помощью металлических профилей (монтаж которых осуществляется на дюбелях).

Как укрепить стену из газобетона. Чем укрепить стену из пеноблоков?

Чем укрепить стену из пеноблоков толщиной 7 см перед тем как её штукатурить?
Такое ощущение, что её толкнёшь — она и рассыпется.

И пускай рассыпится,то что плохо сделано должно быть разрушено и переделано заново

В ней уже электрика вся проложена, которую я не хотел бы трогать.

Это новостройка монолитная.
Если стену оставить как есть, то как именно укрепирть?
Может какую сетку положить перед штукатукой?

Да,клеить сетку.Слой клеевой штукатурки,потом сетка и сверху опять тот же состав. Если стена по прежнему будет не слишком надежной,то можно поклеить сверху гипсокартоном,это укрепит стенку точно.

DoCa написал :
Да,клеить сетку.Слой клеевой штукатурки,потом сетка и сверху опять тот же состав. Если стена по прежнему будет не слишком надежной,то можно поклеить сверху гипсокартоном,это укрепит стенку точно.

Можно ещё уголками обварить, швеллерами. гипсокартоном обшить.
вот только вопрос — а нахрена эти блоки ставили-то тогда. )

В таком виде квартира досталась после постройки дома.

2Abrupter
Может попробовать снести и сделать нормальные стены?

Сносить и ставить новые по финансам не получится.

Какую армирующую сетку и из какого материала посоветуете если всё-таки укреплять?

Abrupter написал :
Чем укрепить стену из пеноблоков толщиной 7 см перед тем как её штукатурить?
Такое ощущение, что её толкнёшь — она и рассыпется.

Есть и в моей квартире подобная стенка.
Проклинаю тот день, когда не уговорила нанятую бригаду ее снести.

Потом эта стена была заштукатурена ротбандом по мет.сетке (кажется, 2.5 см х 1 мм оцинкованная) итп, но денег и времени вбухано на укрепление больше, чем если бы снесли и построили ее с нуля.
Потом ошпатлевано по стеклосетке.
Пока держится.

А какой толщины стенка? У меня 7 см.

Но ведь всё равно на неё полки же уже не повесишь?

Я думаю на такую стену все можно вешать. Я вешал батареи. Я высверливал коронкой как для подрозетников отверстия (диаметр 8см, глубина — до 10 см, в Вашем случае — сквозные) Затем нужно заполнить эти отверстия смесью ротбанта или фюгенфюллера и битого кирпича. На следующий день в этих зонах можно сверлить отверстия и ставить дюбеля.

Попробуйте взять кладочную сетку с ячейкой 50*50мм из проволоки диам. 4-5мм Хорошенько закрепить ее на стене(с 2х сторон) и все это оштукатурить раствором не ниже М150. Это поможет, но удовольствие не из дешевых (хотя дешевле чем переделывать всю стенку). Но с практической точки зрения я бы такую стенку то же сломал бы.

Remont_Forever написал :
Потом эта стена была заштукатурена ротбандом по мет.сетке (кажется, 2.5 см х 1 мм оцинкованная)

Забыла уточнить, что сетка была сварная.
Стенка у меня была примерно 8 см, теперь толще .
Вешать я на нее буду разве что фотографии (без рамочки!), легкие светильники и радиоприемник.
Но не полки.
Вариант, изложенный prorab-stroy, тоже звучит неплохо.

2prorab-stroy У меня аналогичная проблемка — стена в полкирпича.Что значит «хорошенько закрепить с двух сторон»?
Сквозные отверстия и проволокой скрутить сетки расположеные с двух сторон — подойдет или можно проще?

Проще: дюбель пятидесятка под уголок ячейки и в него саморез с прессшайбой.через 30-40 см достаточно. Но поверьте! хлипковатая, сложенная даже частично их половинок кирпичная стенка в четверть красного полнотелого кирпича после оштукатривания с двух сторон, способна нести бойлер на 80 литров, вешалки для сушки белья, плитку и турник для подтягивания крепыша хозяина. Во время кладки-да, шатается и способна колыхаться ощутимо на глаз. После упирания в потолок и зачеканивания последнего ряда- уже крепкая.После оштукатуривания моджете на нее кидаться. Ниче ей не будет. Если стенка выложена аж в полкирпича-она способна вынести что угодно из бытовых нагрузок.

Примыкание стен из газобетона. Стены из газобетонных и газосиликатных блоков

Газобетонные, газосиликатные блоки для кладки наружных стен зданий можно применять для строительства практически в любых климатических районах страны.

Для наружных стен зданий, при предполагаемом их сроке службы 100 лет и более, для стен помещений с сухим и нормальным режимами требуется марка блоков по морозостойкости не менее F25, и не менее F35 для стен помещений с влажным режимом помещений. Для северных районов требуется обеспечение марки блоков по морозостойкости не менее F35.

Блоки стеновые из автоклавного газобетона предназначены для кладки наружных и внутренних стен (в т. ч. перегородок) жилых зданий с относительной влажностью воздуха помещений не более 75 % . При влажности воздуха более 60 % стены требуется защищать от намокания путем устройства на их внутренней поверхности пароизоляционных покрытий.

Для зданий до 2-х этажей рекомендуется использовать автоклавные бетонные блоки с классом прочности на сжатие для несущих стен В2 и кладкой на клей или на раствор марки не ниже М50. Для дома в три этажа — с классом прочности В2.5, с кладкой на клей или на раствор марки не ниже М75. Для самонесущих стен следует использовать блоки с классом прочности не ниже В2 для зданий до 3-х этажей включительно.

Для не несущих стен (перегородок) класс блоков должен быть не менее В1,5.

Кладку наружных стен зданий из газобетонных блоков рекомендуется вести с применением клеевых составов, обеспечивающих толщину швов кладки 2±1 мм . Кладку внутренних стен зданий допускается выполнять как на клею, так и на обычном растворе. Для кладки на клей пригодны блоки с отклонением от заданной высоты ±1 мм.

Толщина стен должна назначаться как исходя из требуемого сопротивления теплопередаче , так и с учетом обеспечения необходимой несущей способности стен к сжимающим и боковым нагрузкам. Следует учитывать также сейсмичность района строительства.

Несущая способность стен зависит не только от прочности стеновых материалов, но и в значительной степени от конструктивных особенностей силового каркаса здания — совместного сопротивления нагрузкам наружных и внутренних стен, фундамента и перекрытий, а также от армирования кладки, расположения и размеров оконных и дверных проемов.

Минимальная толщина наружных и внутренних несущих стен с нагрузкой от перекрытия должна составлять 200 мм (20 см ). Допустимая ширина простенков и столбов, выполненных из газобетонных блоков, определяется расчетным путем, но не менее 600 мм в несущих стенах и не менее 300 мм в самонесущих (за вычетом углублений для опирания перемычек над проемами).

При деформациях фундаментов, превышающих предельные нормативные значения:

— по относительной разности отметок – 0,002;

— по крену фундамента – 0,005;

— по средней осадке – 10 см

следует выполнять усиление стен, например, за счет устройства монолитных поясов, необходимость и достаточность которых устанавливается расчетом.

Как правило, выполняется продольное армирование газобетонных стен для предотвращения появления микротрещин в кладке.

Видео перегородка из пеноблоков. Своими руками!

Отделка перегородок из газоблоков 75 мм. Возведение газобетонной перегородки

Перегородки из газобетонных блоков производятся при строительстве новостроек или при перепланировке жилых и хозяйственных помещений. Газобетон — идеальный строительный материал при соблюдении технологии кладки стен. Обладая достаточной прочностью, стены из газобетона обладают низкой теплопроводностью и отличной звукоизоляцией. Межкомнатные перегородки из легких блоков возводятся намного быстрее, чем кирпичные.При этом стоимость стройматериалов в несколько раз ниже. Перегородочные конструкции практически не оказывают давления на плиты перекрытия. Края качественного газоблока ровные и гладкие, что сокращает время и стоимость отделочных работ. Однако при установке перегородок из газобетонных блоков необходимо соблюдать определенные правила. У этого процесса есть свои особенности.

Правила работы с газоблоками

Перед тем, как делать перегородку из газобетонных блоков, необходимо определиться с параметрами камней, которые будут использоваться в строительстве.Минимальная толщина кладки до 250 см должна составлять 10 см. Если потолки в доме имеют высоту 300 или 400 см, то нужно использовать камни толщиной 15 и 20 см соответственно. Выбирайте блоки из газобетона с заявленной плотностью 500-600 кг / м³. Материал с меньшим удельным весом считается изоляционным и не подходит для возведения межкомнатных перегородок. Размеры газобетонных блоков следует выбирать такие, чтобы в одиночку легко можно было выложить стену.Оптимальный вариант — выбирать камни шириной 600 мм, высотой 400 мм и толщиной 100, 150 или 200 мм. Их вес колеблется в пределах 9-18 кг.

Камни нужно укладывать так, чтобы между рядами было смещение на треть или половину длины фрагмента. Смежные стены из газобетона необходимо скреплять гибкими соединениями. Расстояние между ними должно быть не менее метра. При высоте стены более 2,5 м армирование обязательно, независимо от толщины кладки.

Стенки газоблоков очень гигроскопичны. Они впитывают влагу даже из воздуха. Поэтому работы по внутренней отделке производятся сразу после укладки. Гидроизоляция выполняется на поверхностях перегородки, в местах ее примыкания к стенам, полу и потолку. Для проживания здесь используются экологически чистые и безопасные строительные материалы.

В любом доме есть усадка несущих стен. Чтобы газобетонные перегородки не растрескались под давлением плит перекрытия, выполняется устройство уплотнительных прокладок.Для этого используют пенопласт, поролон, минеральную плиту и другие эластичные материалы.

Соединение камней между собой должно осуществляться специальным клеем на цементной или акриловой основе. Достаточно слоя толщиной всего 2-3 мм. Несмотря на то, что клей дороже цемента в 2-3 раза, его расход в 5-6 раз меньше. Польза очевидна. Вес готовой опоры будет намного меньше, что снизит нагрузку на несущую плиту.

Возведение простенков из газобетона практически идентично кладке кирпичных стен.Однако есть определенные нюансы, которые необходимо учитывать при планировании и ведении строительства. Начать нужно с выбора устройств и различного оборудования для работы.

Инструменты и материалы

Для начала нужно определиться с габаритами блоков, которые будут использоваться при перепланировке. Совершая покупку, нужно внимательно осмотреть газобетон для перегородок. Блоки следует упаковывать в термоусадочную пленку. Это гарантия того, что они сухие и качественные.

Для постройки перегородок своими руками понадобятся следующие инструменты и материалы:

строительный уровень;
;
со смесителем;
;
ножовка по дереву;
;
;
острый нож;
болгарка с диском по металлу;
;
;
;
перчатки и очки защитные;
лестница;
с комплектом абразивных сеток;
малярная кисть;
8-12 мм;
для перемешивания раствора.

Поддоны с блоками необходимо устанавливать на ровную площадку во избежание их деформации и появления трещин. Строительный материал необходимо максимально защитить от попадания воды. Упаковочную пленку можно снять непосредственно перед работой.

Укладка стен из газобетона

До начала строительства, необходимо очистить поверхность опорной пластины из хрупких обломков стяжки и выступающих арматур. Проверить степень деформации пола.Если прогиб составляет более 30 мм, то нужно делать фундамент под перегородки. Для этого используйте раствор из воды, цемента и песка. Для его застывания достаточно 2-3 дней, после чего можно приступать к укладке на него материала перегородки.

Перегородка из газобетона своими руками выполняется в такой последовательности:

Крепежный уплотнительный материал. Его задачей станет гашение шума и вибрации, гидроизоляция пирса. Толщина пломбы должна составлять 2-5 мм.Его следует приклеить на прочный состав, обеспечивающий надежную фиксацию.
Укладка первого ряда простенка. Устанавливается газобетонный блок вплотную к стене. Проверяется по всем плоскостям, юстировка осуществляется легкими постукиванием молотка. Таким же образом укладываются и следующие камни. Последний блок обрезается по размеру и вставляется в оставшееся отверстие.
Выровняйте верхний край первого ряда. Эта процедура выполняется теркой, пыль удаляется щеткой.Выравнивание необходимо для равномерного распределения вертикальной нагрузки. Между камнями не должно быть разницы в высоте.
Укладка последующих рядов. Для поддержания точности работы используются различные приспособления. Чаще всего мастера используют отвесы, горизонтальные шнуры и временную опалубку. Смещение каждого последующего ряда должно быть не менее 200 мм. Соединение камней осуществляется с помощью клея, который наносится зубчатым шпателем. Выходящий из швов раствор сразу собирается и вдавливается в щели.
Отделочные работы. Как правило, используется стартовая и финишная шпатлевка. Возведенная стена и каждый последующий слой отделки обрабатываются грунтовкой. Для отделки облицовки используются обои, акриловая или водоэмульсионная краска, пробковая или керамическая плитка.

Камни последнего ряда корректируются по размеру после замера. Их рекомендуется обрезать так, чтобы после укладки оставался зазор 30-40 мм. Когда кладка перегородок из газобетона будет завершена, оставшееся проем будет заполнено пеной.

Армирование стен

Поскольку газобетон не обладает высокой прочностью, его армируют железными прутьями. Периодичность армирования зависит от сейсмической активности в районе, где ведется строительство. В условиях повышенной сейсмичности арматуру укладывают в ряд, начиная с первого. Там, где сейсмичность низкая, достаточно армирования в 4 ряда.

Армирование производится по следующей схеме:

На поверхности кладки нарезаются бороздки (бороздки).Это делается с помощью зуборезного станка, перфоратора или шлифовального станка. Глубина и ширина строба должны превышать диаметр арматуры на 2-3 мм.
Канавки очищены от пыли и сколов. Их обрабатывают грунтовкой.
Канавки заполнены клеем на 1/3. В клей вдавливается арматура. Верх стержня должен быть ниже уровня кладки. Излишки клея удаляются шпателем и используются снова.

Если для армирования используется стальная сетка, то строжку можно не выполнять.Стыковка осуществляется клеевым раствором. Стены высотой более 300 см армируются по плоскости. Сначала сетку фиксируют скобами, затем покрывают стартовой шпаклевкой.

Проемы внахлест

Перекрытие дверных и оконных проемов осуществляется стальными балками, деревянными балками или железобетонными колоннами. Но гораздо практичнее сделать перемычки на месте с помощью специальных U-образных блоков. Ширина и высота этих изделий соответствуют размерам стандартных блоков.Длина одного модуля 500 мм, что позволяет собирать перемычки длиной 100, 150 и 200 см. В середине модулей продольный проем в форме буквы U. Он предназначен для размещения и фиксации каркаса.

Перемычки из пенобетона монолитные изготавливаются в следующем виде:

П-образные блоки склеены, перемычка заготовки установлена в нужное место. Под него монтируются подпорки из бруса или пеноблоков.
В лоток укладываются кусочки арматуры.Их длина должна соответствовать размеру джемпера.
Раствор изготовлен из песка, цемента, воды и мелкого керамзита. Его заливают в полость лотка. Бетон находится заподлицо с поверхностью перемычки.

При соблюдении технологии работы с бетонными блоками межкомнатные перегородки из них прослужат десятилетия без поломок и ремонтов.

Основными конструкциями, зонирующими пространство внутри любого здания, являются перегородки.Соорудить их можно с помощью такого современного строительного материала, как блоки перегородок из газобетона. О них и поговорим в этой статье.

Что нужно знать при выборе материала

Как правило, перегородки относятся к ненесущим конструкциям. Те. они несут только свою массу и не являются опорой для других элементов дома. Они опираются на межэтажные, чердачные перекрытия или фундамент.

Основные требования к внутренним перегородкам

Стены должны выдерживать значительные нагрузки от мебели, оборудования и т. Д., следовательно, обладают достаточной прочностью.
Их устойчивость к механическим воздействиям также важна. Ведь внутренние стены часто касаются при перемещении оборудования, мебели и т. Д.
При этом эти конструкции не должны быть слишком тяжелыми, чтобы не увеличивать нагрузку на перекрытия здания.
Часто для экономии полезного пространства перегородки делают тонкими.

Примечание!
Однако звукоизоляция помещения не должна пострадать.
Для перегородок между комнатами в жилых домах (СП № 5 / 13330/2011 «Защита от шума») индекс звукоизоляции (Rw) должен быть не более 52 децибел.

Когда проект разделяет комнаты, в которых перепады температуры превышают 10 °, она также должна обеспечивать приемлемую теплоизоляцию.
Материал перегородки должен иметь огнестойкость не менее 15 минут.
Он также должен соответствовать всем санитарно-гигиеническим требованиям, то есть быть экологически чистым.

Наиболее полно отвечает всем требованиям озвученный газобетон для перегородок.

Преимущества газобетонных конструкций

Выбирать толщину опоры следует исходя из уровня звукоизоляции, а также величины предполагаемых нагрузок. Если они значительны, то используются блоки толщиной 15 см.

Они позволяют использовать длинные анкеры, выдерживающие нагрузки более 150 кг.

Для реализации нестандартных проектов газобетон — очень удобный строительный материал.Обычному блоку из него можно придать нужную форму с помощью простой пилы. Также несложно прокладывать стены из газобетона и коммуникации штробами.

При строительстве стен из блоков желательно использовать не обычный кладочный раствор, а специализированный клей из мелкого песка, цемента и модификаторов.

Эта смесь позволяет делать швы очень тонкими. Их толщина колеблется от 1 до 3 мм. Это меньше, чем в несколько раз, чем при кладке кирпича.
Еще одно преимущество перегородок из ячеистого бетона — их относительно небольшая масса.
Цена меньше кирпичных аналогов. Ниже представлен сам материал, кроме кладки понадобится немного клея, а для штукатурки стен — раствор (средняя толщина отделки 5/7 миллиметров).

Строительные работы

Прежде чем делать постройку своими руками, ознакомьтесь с рекомендациями специалистов.

Блочные стены строят так, чтобы в соседних рядах вертикальные стыки не совпадали.Это касается укладки всех штучных строительных материалов и называется «перевязка швов».
Между потолком и перегородкой следует сделать компенсационный зазор 2 см. Его следует забивать не жестким, упругим материалом — минеральной ватой, монтажной пеной, пенополистиролом.

Примечание!
Такой компенсатор предотвратит образование трещин в газобетоне.
Может возникать при передаче нагрузок на стену от несущей плиты во время ее прогиба.

Блоки крепятся к несущей стене анкерными пластинами из нержавеющей стали или оцинкованной перфорированной лентой. Делать это нужно через каждый метр вертикальной кладки.
Газобетонные блоки для межкомнатных перегородок желательно укладывать на клей. Его стоимость в 6 раз меньше, чем у обычного решения, стоимость в 2 раза больше. При этом укладка на клей более прочная.

Закупка, транспортировка и хранение

На заводах блоки упаковываются в поддоны по 1 м3, покрытые термоусадочной пленкой.Он защищает материал от атмосферных осадков и защищает от движения во время транспортировки.
Для разгрузки блоков следует арендовать автопогрузчик или автокран с мягкими стропами. Стальные тросы использовать нельзя, они повредят блоки.
Поддоны следует хранить на ровном месте, которому не грозит затопление.
При длительном хранении их нужно частично распаковать, сняв пленку с боков. Так что блоки будут транслироваться.

Укладка первого ряда

Кладке первого ряда перегородки следует уделить особое внимание.

Поставив ровно горизонтально, вы значительно облегчите монтаж следующих рядов.

Укладка начального ряда блоков должна производиться на гидроизоляционный слой . Так будет исключен капиллярный подсос воды из подвала. В качестве влагозащиты можно использовать рулонные материалы на битумной основе или специальный полимерцементный раствор.
Если верх фундамента не идеально ровный, то первый ряд блоков следует уложить на выравнивающую площадку из песчано-цементного раствора.

Правильность укладки каждого элемента, проверка уровня и шнурка-швартовки . При необходимости отрегулируйте положение блоков резиновым молотком.
После монтажа каждого ряда выравнивайте поверхность специальной теркой. .

Примечание!
Между блоками не должно быть высотных перепадов.
В противном случае на напряженных участках стены может возникнуть вертикальное растрескивание.
Пыль, оставшаяся после выравнивания, очистить большой щеткой.

Последующие строки

Чтобы газобетонные блоки для перегородок были установлены качественно, можно использовать инструменты, значительно упрощающие работу.

К примеру, в углы будущей перегородки можно положить планки на заказ. Обозначьте на них риски, обозначив положение рядов. Натяните шнур между планками, чтобы контролировать правильность укладки.
Начиная со второго ряда, элементы кладки следует обвязать. Чтобы сместить следующий ряд по сравнению с предыдущим, необходимо на половину длины блока.
Клей можно наносить на поверхность кареткой той же ширины, что и кладка, или зубчатым шпателем для плитки.
Каждый последующий блок кладется на клеевой раствор и обшивается шнуром.
В конце рядов кладки, как правило, возникает необходимость установки дополнительного (неполного) элемента.

Примечание!
Оптимальный вариант для этого — резка железобетона алмазными кругами.
Однако в случае с его клеточным видом вполне можно обойтись обычной ножовкой.

Обрезать блок перед установкой его следует смазать клеем с двух сторон.

Как заблокировать проемы

Для перекрытия дверных проемов в стенах можно использовать сборные или залитые на место перемычки. В качестве элементов этих конструкций использовался металлический профиль, деревянные балки или железобетонные изделия. На месте перемычки образуется бетон, заливаемый внутрь П-образных блоков.

Штучные элементы несъемной опалубки.

Ширина этих лотков может быть разной и соответствует размерам стеновых элементов, длина — 50 см.

П-образные блоки укладываются на место, на вертикальные швы наносится клей. Перед этим под дверной проем монтируются подпорки. Более толстая боковая стенка лотка должна располагаться снаружи перегородки.
В полость, собранную из модулей, кладут арматуру. Он должен располагаться таким образом, чтобы слой раствора везде его закрывал.
Далее опалубка заливается бетоном мелкой фракции. Уплотняется стыковкой.
Наконец, поверхность раствора выравнивается заподлицо с верхней частью кладки.

Конструктивная арматура

Если в вашем районе повышенная сейсмическая опасность, стены следует укреплять каждые 50 см.

Когда регион не является сейсмически активным, перегородку можно укреплять через каждые 3/4 ряда.

Для укладки арматурных стержней в блоки необходимо оборудовать пазы.Это удобно делать с помощью ручного резака.

Если на стройплощадке есть электроснабжение, можно прорезать пазы электроинструментом.
Канавки после их расположения необходимо очистить от пыли щеткой или строительной сушилкой.
Затем они заливаются клеем. Так вы обеспечите хорошее сцепление блоков и арматуры, а также защитите металл от ржавчины.
В этом случае оптимальным вариантом будет использование стержней периодического профиля, сечением 0.8 см.
Осторожно вдавите арматуру в налитый клей. Удалите лишний раствор.

После этой процедуры стены из газобетона смело можно подвергать необходимым операциям. Например, для алмазного сверления отверстий в бетоне. (См. Также статью.)

Заключение

Если вы сделаете все правильно, исходя из озвученных рекомендаций специалистов, внутренние стены из газобетона прослужат вам долгие годы. Они создадут в вашем доме комфорт и уют, неся тепло и защиту от нежелательного шума.

Посмотрите видео в этой статье. Он предоставляет интересную информацию по сегодняшней теме.

А о том, как резать бетон алмазными кружками, читайте на других страницах нашего сайта.

С ростом популярности ячеистого бетона его все чаще стали использовать при строительстве внутренних стен. Стены из газобетона могут быть толщиной 10 см, 15 см, 20 см, плотностью D500. Такую кладку можно выполнять как на потолке, так и на стяжке пола.

Из-за пористой структуры плотность материала низкая.Таким образом, газоблок размером 600х200х250 мм имеет плотность 600 кг / м 3 и весит не более 18 кг. Этот блок заменяет до 20 кирпичей в стене, которая весит почти 80 кг. Благодаря тому, что стены из него в несколько раз легче кирпичной, сложность кладки намного ниже, что дает возможность возвести их в кратчайшие сроки. Также по ним проще прокладывать электрические провода и коммуникации.

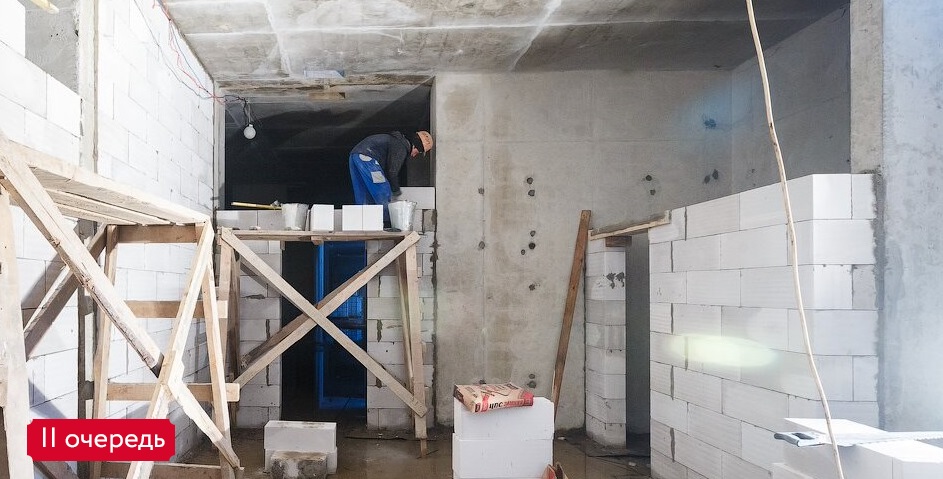

Осуществляется монтаж перегородок из газобетонных блоков, которые устанавливаются в стене на уровне горизонтальных швов.Для крепления можно использовать анкер из стальной оцинкованной полосы. Их скрепляют дюбелями, отгибают и прибивают к концу блока.

Кладка

Стены возводятся довольно быстро. Принципиальных отличий от устройства нет несущих стен. Помимо установки виброизолирующих подушек, при установке блоков необходимы временные направляющие, чтобы поддерживать монтируемую установку.

Полоса гашения вибрации приклеивается к полу.Это может быть: пенополиэтилен, жесткий минплит, мягкий ДВП, пенополистирол, пробка или другие эластичные материалы, имеющие пузырьки воздуха. Блок септы приклеивается к планке специальным клеем, толщина шва должна быть от 2 до 5 мм. Клей используется с минеральным заполнителем, модифицирующими добавками и минералами. При слое в 1 мм клей расходует 30 кг / м 3.

Между газоблоком и имеющейся стеной также прокладывается виброизолирующая полоса, либо оставляется зазор, который заполняется монтажной пеной.

Дальнейшее устройство стен из газобетона такое же, как и у несущих стен. Для перекрытия проемов можно использовать деревянную опалубку.

Если кладка выполнена качественно, стена имеет ровную поверхность, что позволяет значительно снизить расход отделочных материалов (шпатлевка, штукатурка). Перегородка из газобетона легко механическая. В нем можно просверлить отверстие, вырезать проем под окно или арку.

Особенности конструкции:

Тип газобетонных блоков влияет на устойчивость и прочность возводимой стены.Так при высоте потолка не более 3 м можно использовать стену толщиной 10 см, до 5 м — блок 20 см. При высоте более 3 м необходимо армировать стену стеклопластиковой сеткой;
В шве ванны можно использовать оцинкованную металлическую полосу толщиной 2 мм и шириной 50 мм. В этом случае обязательным условием является крепление перегородки к потолкам и примыкающим стенам с помощью гибких стяжек, примерно на расстоянии одного метра друг от друга;
Для исключения передачи сил, возникающих при деформации перекрытия, пространство между плитой перекрытия и перегородкой заполняют уплотнительной прокладкой, это может быть минплит, Вилотерм, пороизол;
Полосы войлока крепятся к основанию стены, а пространство между ними заполняется клеем.

Звукоизоляционные свойства стены зависят от плотности блоков. Так при плотности 400-500 кг / м 3 и толщине 100 мм показатель звукоизоляции составляет 35-37 дБ, для стены толщиной 125 мм — 44-46 дБ, а толщиной 150 мм. — 55-57 дБ.

При покупке следует обращать внимание на их плотность. Для межкомнатных перегородок нужно покупать пенобетон плотностью 500-600 кг / м 3. По ошибке можно купить утеплители, плотность которых в два раза ниже.Их можно отличить только по весу. Поэтому следует попросить продавца взвесить блок. Блок толщиной 100 мм должен весить 14-18 кг. Если его вес меньше, то это теплоизоляционный блок. Его прочность невелика для использования в качестве перегородки. Звукоизоляция и теплоизоляция не будут соответствовать требуемым параметрам. Хотя растения плотностью 600 кг / м 2 достаточно редко производятся заводами, они как нельзя лучше подходят для строительства таких элементов.

Стоимость газобетона для возведения перегородок составляет в среднем 3 450 руб. / М 3.

Недостатки:

Основной недостаток — в порах скапливается достаточно большое количество влаги. Это может вызвать декомпрессию и привести к локальному разрушению. Поэтому необходимо обеспечить хорошую гидроизоляцию, чтобы исключить возможность попадания влаги;
по сравнению с другими строительными материалами, у газобетона наименьшая призматическая прочность, в результате он наиболее подвержен растрескиванию;
материал легко режется, пилится, сверлится, однако при этом много пыли, что может усложнить работу;
является необходимость использования специальных приспособлений для крепления на стены различной конструкции.

Демонтаж внутренних стен

Любая перепланировка внутри помещения требует точного расчета и аккуратности; необходимо внимательно осмотреть конструкцию в том месте, где требуется демонтаж.

Демонтаж перегородок из газобетона производится ударным методом. Для этого используются перфораторы, сверла, сверла с твердосплавными пластинами, ломы, кувалды, долота. При обнаружении арматуры ее можно снять с помощью ножовки или болгарки.

В связи с тем, что такие работы не позволяют избежать сильного шума, пыли, грязи и мусора, возникает необходимость демонтажа перегородок в определенное время, желательно в дневное время, чтобы уберечь соседей от неудобств.

Обязательным условием проведения демонтажных работ является соблюдение техники безопасности. Необходимо строго следить за целостностью несущих конструкций здания. Обычно такие работы производятся с целью перепланировки квартиры или под капремонт.

Внутренние стены создают уют, разделяя дом на функциональные зоны. Перегородки из газобетона поглощают шум из соседних комнат, легкие, правильной формы. У них есть ряд преимуществ перед другими строительными материалами. Зная приемы работы с пористым бетоном, вы сможете быстро построить перегородки своими руками.

Производство газобетона основано на технологии создания пузырьков воздуха путем вспенивания раствора путем химического окисления алюминия.При этом образуется газ, и смесь цемента и песка увеличивается в объеме. В автоклавах получается пористая масса. После охлаждения и застывания его разрезают на прямоугольные кусочки заданного размера. Приобретите газобетонный блок, искусственный камень для возведения стен и перегородок. Пористый материал имеет следующие преимущества перед обычным кирпичом:

низкая теплопроводность — сохраняет тепло;
низкий удельный вес;
хорошая звукоизоляция;
не горит;
кладка из газоблока имеет ровную поверхность;
легко распиливается ножовкой;
тонких стежков.

По области применения газобетон делится на:

теплоизоляционные;
конструкционный.

Устройство межкомнатных стен

Монтаж перегородки из газоблоков производится на прочном фундаменте из железобетонных плит. Кладка наружной стены возможна только на ленточный фундамент, исключающий прогиб. Под перекрытием сооружается каркас из несущих кирпичных колонн и жестких балок.При малейшем уклоне конструкция покрывается сеткой трещин. Для фиксации блоков используется специальный клей. Толщина шва до 3 мм.

Использование газобетона в районах с повышенной сейсмической активностью опасно.
№

Для стен из газобетона нужна ровная поверхность и подушка из цементно-песчаной смеси, выложенная на гидроизоляционный слой. Перегородки из газоблоков в квартире монтируются на полимерных растворах с идеальной плоскостью основания пола. Нижний ряд укладывается на войлочные полоски и клеится.Над кладкой блоков, под потолком, делается компенсатор от прогиба перекрытия. Оставьте зазор 2 см и заполните его эластичным поролоном.

Максимально допустимая высота зависит от размера газоблока: возводят кладку шириной 100 мм до 3 м, при необходимости имеют межкомнатные и другие перегородки до 5 м, используют блок толщиной 200 мм. . Сверху кладка из пористого материала не строится. На стыке со стеной через каждый метр закрепляется анкерами из оцинкованной полосы или круглого профиля.Из застежки из стержня вырезается выемка и заливается клеем.

Шумоизоляция и энергосбережение

Межкомнатные перегородки в квартирах выполнены из утеплителя газобетона. Он легкий, добавки гипса и извести придают ему молочную белизну, а после резки поверхность становится глянцевой.

Газобетон впитывает влагу из воздуха. Для сохранения работоспособности поверхности покрывают грунтовкой глубокого проникновения и сверху обоями или декоративной штукатуркой.

Для помещений, требующих тишины, кладут пенобетон толщиной 40 см. Коэффициент звукоизоляции этого слоя составляет примерно 51 дБ, что соответствует нормам. Если квартира небольшая, то на поверхность стены наносится тонкий слой минеральной ваты под сетку и штукатурку. Требуемой звукоизоляции газобетонных перегородок можно добиться, если установить газоблок в 2 слоя по 10 см с минеральной ватой между ними.Толщина стен уменьшена до 22 см, полезная площадь в помещении сохранена, шум не проникает из соседних помещений.

Если квартира в перепланировке требует экономии жилплощади, на боковую поверхность кладут газобетонный блок. Минимальная толщина — 5 см и на нем не получится установить выключатель и повесить, например, зеркало. Его можно покрыть грунтовкой, шпатлевкой и положить плитку. Стена подходит для создания в ней дверных проемов в бытовые комнаты, ванные комнаты, коридоры с хорошей защитой от влаги.Звукоизоляция слабая.

Перепланировка и строительство собственное

Учитывая низкую прочность газобетона, необходимо рассчитать, какой толщины должны быть перегородки: например, для навесных шкафов стена газоблока должна быть больше 200 мм. Для установки выключателей и розеток достаточно 100 мм.

Межкомнатные перегородки можно сделать своими руками. Технология и алгоритм действий просты:

нарисован план всех перегородок и дверных проемов;
количество материала рассчитано;
Вся комната обозначена линиями и крашеными нитками;
проверяет перпендикулярность расположения будущих межкомнатных стен;
проверяет плоскостность основания под укладку;
Установлена гидроизоляция и разложен войлок для компенсации неровностей и вибрации;
Уложен первый ряд блоков и произведена перевязка.

Газобетонный блок легкий, имеет большие размеры, форму правильного параллелепипеда с острыми углами. Легко складывать самостоятельно. При строительстве следует соблюдать простые правила:

проверять каждый ряд по уровням;
правильные блоки только резиновым молотком или молотком;
правка стыков со смещением более 100 мм.

Вертикально наложенные внутренние перегородки могут быть предварительно установлены планками и проверены по отвесу и вертикальному уровню.Клей по технологии наносится на очищенную от пыли поверхность.

Мусор между газоблоками создает точки напряжения в кладке и может привести к разрушению.

После высыхания кладки излишки раствора убираются. Все неровности, поры, полости зашпаклевывают, покрывают грунтовкой или шпатлевкой-эмульсией. После полного высыхания продолжаются отделочные работы. При желании можно построить дом из пористых блоков полностью. Толщина стены из газобетона для средних площадей должна быть от 600 мм.

Газобетон — один из самых надежных строительных материалов, имеющий доступную цену. На рынке промышленного и жилищного строительства все чаще продают дома без межкомнатных перегородок. Оптимальный вариант их установки — использовать газобетон.

Преимущества газобетона

Этот материал получил широкое распространение при возведении межкомнатных перегородок благодаря таким качествам:

Длительный срок службы;

Эффективность;

Возможность реализации различных дизайнерских решений;

Пожарная безопасность;

Морозостойкость;

Высокие тепло- и звукоизоляционные свойства.

Кроме того, газобетон имеет небольшой вес, потому что его легко укладывать.

Устройство межкомнатных перегородок

Для возведения перегородок используют блоки толщиной 10, 15 или 20 сантиметров. В этом случае следует выбирать газобетон определенной плотности, так как неправильный выбор скажется на теплоизоляции.

Выбор толщины используемых газоблоков зависит от высоты перегородки.Если его высота не превышает трех метров, то подойдут блоки шириной десять сантиметров. При высоте перегородки до пяти метров ширина ее составит двадцать сантиметров.

Процедура перегородки выполняется по тому же принципу, что и установка обычных стен. Однако главной особенностью является необходимость прокладки демпфирующего слоя слоя между перегородкой из блоков и полом, а также между обычной стеной. Для этих целей следует выбирать любой мягкий материал с пузырьковой текстурой.Это может быть минеральная плита, пробка, ДВП или пенополиэтилен. Укладка виброизоляционного слоя производится с помощью клея, на который затем укладывается газобетон.

В случае стен высотой до трех метров потребуется простая кладка. При возведении более высоких перегородок требуется армирование, которое можно осуществить, применив стеклопластиковую сетку или оцинкованную полосу.

Присоединение межкомнатных перегородок к стенам и потолку

Конструкция перегородки предусматривает ее крепление к стенам и перекрытиям. Через каждый метр перегородка крепится к стенам с помощью гибких стяжек, а к перекрытиям через каждые два метра анкерами. Дюбелями через каждый метр крепится оцинкованная полоса. Установка временных направляющих позволяет упростить работу и сориентироваться при укладке блоков.

Отличие кладки стен из газобетона от других материалов в том, что этот материал не требует прокладки под потолком. При любом прогибе потолка перегородка может треснуть.Поэтому при укладке оставьте небольшой промежуток около двух сантиметров, который впоследствии вспенится.

Обустройство дверного проема не должно вызвать больших затруднений. Поскольку стена не играет роли несущей, то устанавливать специальные железобетонные перемычки не требуется. После того, как перегородка будет выполнена пополам, на необходимой высоте просто вбиваются гвозди, к ним крепится доска, которая обрабатывается клеем для подгонки арматуры. После этого можно переходить к дальнейшей укладке блоков.

Изоляционные бетонные формы (ICF)

Вид с торца типичной предварительно собранной плоской стены Блок ICF

Изоляционные бетонные формы (ICF) приводят к монолитным бетонным стенам, которые зажаты между двумя слоями изоляционного материала. Эти системы прочны и энергоэффективны. Обычно этот метод строительства применяется в малоэтажных зданиях, от жилых до коммерческих и промышленных. На внутренние и внешние поверхности наносится традиционная отделка, поэтому здания выглядят как типичные постройки, хотя стены обычно толще.

Обзор и история

Изоляционные бетонные формы, или ICF, представляют собой формы, используемые для удержания свежего бетона, которые остаются на месте постоянно, чтобы обеспечить изоляцию для конструкции, которую они окружают. Их история началась после Второй мировой войны, когда в Швейцарии использовались блоки из обработанных древесных волокон, скрепленных цементом. В 1940-х и 1950-х годах химические компании разработали пенопласт, который к 1960-м годам позволил канадскому изобретателю разработать пенопласт, напоминающий современные типичные ICF.Примерно в то же время европейцы разрабатывали аналогичные продукты.

В 1980-х и 1990-х годах некоторые американские компании начали заниматься этой технологией, производя блоки и панели или доски. К середине 1990-х годов была основана Ассоциация изоляционных бетонных форм (ICFA) для проведения исследований и продвижения продукции с целью принятия строительных норм. Они также работали с Портлендской цементной ассоциацией, чтобы привлечь внимание к этому типу строительства. Хотя были некоторые препятствия — затраты могли быть больше, чем затраты на строительство каркаса, потому что люди не понимали систему, строителям приходилось тесно сотрудничать, чтобы получить одобрение норм, а материалы были проприетарными — число производителей изоляционных бетонных форм росло.В результате конкуренция возросла, а затраты снизились.

Новые компании разработали вариации и инновации, чтобы отличать одну систему от другой. Со временем некоторые производители ICF объединились, что привело к уменьшению числа более крупных компаний. Поскольку системы изоляционных бетонных опалубок предлагали такие преимущества в производительности, как прочность и энергоэффективность, и изначально были более дорогими в строительстве, первым целевым рынком было строительство домов высокого класса. Клиенты Custom Home были готовы и могли доплачивать за высокое качество.По мере того, как слухи о ICF росли, а инновации снижали затраты на производство и установку, строители начали использовать формы для домов средней ценовой категории. Некоторые застройщики сейчас создают целые крупные застройки, используя изоляционные бетонные формы.

В прошлом на жилые дома на одну семью приходилось около 70 процентов строительства ICF — по сравнению с примерно 30 процентами для коммерческого или многоквартирного использования, — но продукты подходят для всех этих применений, и более крупные здания, похоже, являются растущим рынком для ICF.Они стали популярными для множества коммерческих проектов, включая квартиры или кондоминиумы, гостиницы / мотели, магазины и даже кинотеатры.

Стены ICF высотой 30 футов для проекта многоэкранного театра в Юте.

Преимущества

Изоляционные бетонные формы обеспечивают преимущества как строителям, так и владельцам зданий.

Владельцы ценят:

прочные стены
устойчивость к стихийным бедствиям и безопасность
устойчивость к плесени, гниению, плесени и насекомым (при низких температурах может потребоваться защита от термитов)
способность блокировать звук
общий комфорт
энергия эффективность и результирующая экономия затрат

Подрядчики и строители, такие как :

быстрое и простое строительство
гибкость
легкий вес для легкой транспортировки и монтажа
совместимость с плотницкими профессиями
способность выполнять более высокие требования энергетического кодекса с менее сложная конструкция

Размеры, компоненты, конфигурации, системы

Системы изоляционных бетонных форм могут различаться по своей конструкции.«Плоские» системы дают сплошную толщину бетона, как у стены, залитой обычным способом. Стена, произведенная с помощью «решетчатых» систем, имеет вафельный рисунок, где бетон в одних точках толще, чем в других. Системы «столб и балка» имеют именно это — дискретные горизонтальные и вертикальные бетонные колонны, полностью залитые пеной. Какими бы ни были различия, все основные системы ICF спроектированы инженерами, приняты с соблюдением правил и проверены на практике.

Две изолирующие поверхности разделены каким-либо соединителем или перемычкой.Крупные предварительно собранные блоки быстро складываются на месте. Панели или доски транспортируются более компактно, но их необходимо собирать в опалубку на работе. Пенопласт — это чаще всего пенополистирол (EPS). Это может быть экструдированный полистирол (XPS), который прочнее, но и дороже. Некоторые изделия изготавливаются из переработанной пены или древесного волокна в знак экологичного строительства. Утилизированный материал формируется в блоки с цементом, что делает блоки идеальными для непосредственного нанесения штукатурки.

Стяжки, соединяющие два слоя изоляционного формовочного материала, могут быть пластиковыми, металлическими или дополнительными выступами изоляции.У каждого типа материала есть свои преимущества, но одна из современных тенденций включает в себя петли в стяжках, которые позволяют предварительно собранным формам складываться плоско для легкой и менее дорогой доставки.

Соединения между отдельными формами могут иметь соединяющиеся друг с другом зубцы или конфигурацию гребня и паза, отформованную в формовочном материале, или простые стыковые швы. Многие производители разработали блоки с универсальными блокировками, которые позволяют штабелировать формы независимо от того, переворачивается ли форма в одну или другую сторону.Эти «обратимые» формы экономят время при размещении и предотвращают неправильное выравнивание. Специальные элементы для углов, полов и кровли дополняют линейку продуктов и улучшают инженерные решения системы и повышают энергоэффективность окончательной конструкции.

Укладка предварительно собранной опалубки ICF Пример предварительно собранных угловых блоков

Размеры блоков обычно составляют порядка 16 дюймов в высоту и 48 дюймов в длину. Полости обычно имеют ширину шесть или восемь дюймов, но при необходимости могут быть больше или меньше.Поверхности из вспененного материала также могут быть изменены, но обычно их толщина составляет от 1-7 / 8- до 2-3 / 4 дюйма. Таким образом, 8-дюймовая полость с двухдюймовыми поверхностями из пеноматериала с каждой стороны приведет к 12-дюймовой стене. Совсем недавно в некоторых системах появилась возможность предлагать более толстые слои пены для повышения производительности.

После нанесения внутренней и внешней отделки типичная конечная толщина стены превышает один фут. Это означает, что глубина оконных и дверных рамок должна быть шире, чем та, которая используется для традиционных рамных конструкций, в результате чего получаются глубокие подоконники — приятная особенность для домовладельцев или других жителей здания.

Монтаж, соединения, отделка

Монтаж изоляционных бетонных опалубочных систем аналогичен строительству кладки. Строители обычно начинают с углов и кладут слой за слоем, чтобы построить стену. Некоторые элементы, особенно те, которые образуют «вафельный» или стоечно-балочный профиль бетонной стены, необходимо склеивать или заклеивать в местах стыков во время сборки. Большинство современных систем имеют однородные полости, которые улучшают текучесть бетона, уменьшают потребность в клеях при штабелировании, в результате чего получаются плоские бетонные стены постоянной толщины.

Вафельная сетка Блок ICF создает переменную толщину бетонной стены

После того, как опалубка установлена и закреплена, а необходимая арматура установлена, в опалубку заливается бетон. Даже с использованием распорок формы должны заполняться с соответствующей скоростью, основанной на рекомендациях производителя опалубки, чтобы предотвратить перекосы и выбросы. Усовершенствованные продукты и улучшенные методы строительства значительно снизили вероятность разрушения формы. Это редко происходит при соблюдении рекомендаций производителя.Армирование в обоих направлениях поддерживает прочность стены. Для проемов дверей и окон требуются баксы, чтобы окружать проем, удерживать свежий бетон во время укладки и обеспечивать подходящий материал для крепления оконных или дверных рам.

Укладка бетона в ICF с помощью насоса

Блокировка необходима, когда требуются гнезда для подшипников для элементов пола или крыши. Системы изоляционных бетонных опалубок совместимы с бетонными полами, а также деревянными или стальными балками перекрытий. В небольших зданиях распространены блоки ригелей для крепления каркаса перекрытий, устанавливаемые сбоку от опалубки.В больших зданиях или в зданиях коммерческого назначения стальные сварные пластины или пластины с болтами можно предварительно установить в опалубку, чтобы они залились свежим бетоном.

Встроенные сварные пластины для опоры из конструкционной стали

Отделочные покрытия обычно крепятся с помощью плоских концов металлических или пластиковых стяжек, встроенных в формовочный материал. Поочередно отделку можно отделать полосами обшивки. С этими системами можно использовать практически любую отделку.Стеновые плиты остаются наиболее распространенной внутренней отделкой и являются наиболее типичным средством удовлетворения требований кодекса для 15-минутного противопожарного барьера над пенопластом, окружающим жилые помещения. Внешний вид намного разнообразнее и зависит от предпочтений клиента. Цементные штукатурки наносятся на ICF аналогично другим системам с оболочкой.

Коммунальные сооружения обычно встраиваются в прорези в пенопласте после укладки бетона.

Устойчивое развитие и энергия

Главной привлекательностью ICF является возможность снижения энергии для обогрева и охлаждения здания.По некоторым оценкам, экономия составляет 20 или более процентов. Значение R для типичной изоляционной бетонной формы составляет около 20. Стены часто могут иметь высокую воздухонепроницаемость на 10–30 процентов лучше, чем рамы с совместимыми окнами, дверями и крышей. В результате, предполагая 100-летний срок службы, один односемейный дом ICF может сэкономить около 110 тонн CO2 по сравнению с традиционным деревянным каркасным домом. Это более чем компенсирует выбросы CO2, связанные с производством цемента, используемого для изготовления бетона.См. График ниже.

C02 Экономия ICF по сравнению с Frame Home

Ссылка: PCA Tech Brief 12

Тепловая масса — одна из причин того, что изоляционные бетонные формы работают так хорошо, чтобы поддерживать постоянную температуру; изоляция другой. Как видно из приведенного выше графика, это позволяет сэкономить довольно много энергии, связанной с обогревом и охлаждением, что не только экономит деньги, но и обеспечивает более комфортный интерьер.

Изоляционные бетонные формы спасают деревья, потому что исключается деревянный каркас.Системы изоляционных бетонных форм также могут содержать приличное количество переработанных материалов. Бетон может быть изготовлен с использованием дополнительных вяжущих материалов, таких как летучая зола или шлак, чтобы заменить часть цемента. Заполнитель может быть переработан (измельченный бетон), чтобы снизить потребность в чистом заполнителе. Большая часть стали для армирования перерабатывается. Некоторые полистиролы перерабатываются.

С точки зрения устойчивости, снижение эксплуатационной энергии, сокращение выбросов CO ₂, длительный срок службы и использование местных и переработанных материалов делают строительство ICF экологически выгодным.

Строительные нормы и правила

Когда ICF были впервые представлены в Северной Америке, должностные лица кодексов не были знакомы с системой, поэтому с утверждением требовалось время для обучения. Как и железобетонные стены, изоляционные бетонные формы довольно прочные. Но они построены совершенно иначе, чем стены с деревянным каркасом, и требуют других критериев оценки. Многие производители форм провели испытания и подготовили отчеты об оценочных услугах или что-то подобное, чтобы продемонстрировать целостность стеновой системы.Группы, которые генерируют эти отчеты, включают International Code Council Evaluation Service, Inc. и Канадский центр строительных материалов.

По мере роста популярности изоляционных бетонных форм утверждение норм стало намного проще. Для домов на одну и две семьи Международный жилищный кодекс (IRC) касается фундаментов и стен ниже уровня в Разделе R404 и стен выше уровня в разделе R611 для домов до двух этажей плюс подвал. Для более крупных зданий, таких как многосемейные и коммерческие постройки, для проектирования конструкций обычно требуется инженер, а для окончательного утверждения часто требуется отчет об услугах по оценке, подтверждающий одобрение ICF для типа строительства, предусмотренного для проекта.

ICF Projects

Устойчивый дом мечты

Требования к карьере молодой супружеской пары диктовали необходимость найти подходящее городское место жительства, в котором было бы много места и которое было расположено недалеко от центра Чикаго. Благодаря более короткой поездке родители смогут проводить больше времени с семьей со своими двумя детьми. Зная, что они планируют прожить там не менее 15-20 лет, владельцы на раннем этапе осознали, что они хотят, чтобы дом имел энергоэффективность, качество и постоянство.Они определили, что стены из изоляционного бетона (ICF) обеспечивают наилучшие характеристики для их нужд.

может показаться очевидным Если вы начнете строительство в Висконсине в октябре, погода может быть сложной.Так было в случае с Центром здравоохранения округа Сук (SCHCC), одноэтажным учреждением для престарелых, расположенным в Ридсбурге, штат Висконсин, в 50 милях к северу от Мэдисона, штат Висконсин. Тем не менее, даже до того, как земля начала падать или температура начала падать, ICF завоевали расположение Совета округа Саук: руководители предприятий твердо считали, что создание пожаробезопасного, устойчивого к стихийным бедствиям здания — это самое важное, что они могут сделать для обеспечения благополучия людей. их жители.
Habitat for Humanities, дом Greenbuild в Вокегане, штат Иллинойс, имеет сертификат LEED Platinum, наивысший рейтинг в соответствии с Руководством Совета по экологическому строительству США в области энергетики и экологического проектирования домов.
ГЛОССАРИЙ ТЕРМИНОВ БЕТОННОЙ КЛАДКИ
ГЛОССАРИЙ ПО ТЕРМИНАМ ДЛЯ БЕТОННОЙ КЛАДКИ
Блок «А»: Пустотелая кладка с одним концом, закрытым поперечной перемычкой, а противоположный конец открытым или без торцевой поперечной перемычки. (См. «Блок с открытым концом».)
Поглощение: Разница в количестве воды, содержащейся в бетонной кладке, в условиях насыщения и при сушке, выраженная как вес воды на кубический фут бетона.[4]
Ускоритель: Жидкая или порошковая добавка, добавляемая к вяжущей пасте для ускорения гидратации и ускорения развития прочности. Примером материала ускорителя является нитрит кальция.
Клейкий анкер: Анкерное устройство, которое помещается в предварительно просверленное отверстие и фиксируется химическим составом.
Примесь: Вещество, отличное от предписанных материалов из воды, заполнителя и вяжущих материалов, добавленное в бетон, раствор или раствор для улучшения одного или нескольких химических или физических свойств.[3]
Заполнитель: Инертный гранулированный или порошкообразный материал, такой как природный песок, технологический песок, гравий, щебень, шлак, мелкие частицы и легкий заполнитель, который при связывании цементной матрицей образует бетон, раствор или строительный раствор. [3]
Воздухововлечение: Способность материала или процесса образовывать систему равномерно распределенных микроскопических пузырьков воздуха в цементной пасте для повышения удобоукладываемости или долговечности получаемого продукта.Некоторые примеси действуют как воздухововлекающие агенты.
Анкер: Металлический стержень, стяжка, болт или ремень, используемый для крепления кладки к другим элементам. Может заливаться, приклеиваться, расширяться или крепиться к каменной кладке. [1]
Угол: Секция из конструкционной стали с двумя опорами, соединенными под углом 90 градусов друг к другу. Используется в качестве перемычки для поддержки каменной кладки над проемами, такими как двери или окна, вместо каменной арки или усиленной каменной перемычки. Также используется как полка для вертикальной поддержки облицовки каменной кладкой.Иногда его называют разгрузочным углом.
Арка: Вертикально изогнутый сжимаемый элемент конструкции, охватывающий отверстия или углубления. Также может быть построена плоская, используя специальные формы кладки или специально размещенные блоки.
Площадь, поперечное сечение брутто: Площадь, очерченная наружными размерами кладки в рассматриваемой плоскости. Это включает общую площадь секции, перпендикулярной направлению нагрузки, включая области внутри ячеек и пустот.[1]
Площадь, нетто-поперечное сечение: Площадь блоков кладки, раствора и раствора, пересекаемых рассматриваемой плоскостью, на основе общих размеров и без учета площади всех пустот, таких как незаращенные ядра, открытые пространства или любые другие участки, лишенные кладки. [1]
Осевая нагрузка: Нагрузка, действующая на стену или другой элемент конструкции и действующая параллельно оси элемента. Осевые нагрузки обычно действуют в вертикальном направлении, но могут быть иными в зависимости от типа и ориентации элемента.
Основа: Стена или поверхность, к которой крепится шпон. Материалом основы может быть бетон, кладка, стальной или деревянный каркас. [1]
Балка: Структурный элемент, обычно горизонтальный, спроектированный в первую очередь для сопротивления изгибу.
Полированный блок: (см. «Шлифованный торцевой блок»)
Площадь засыпки: Площадь поверхности кирпичной кладки, которая контактирует с раствором в плоскости стыка раствора.
Цемент для доменного шлака: Цемент с добавкой доменного шлака.
Смешанный цемент: Портландцемент или портландцемент с воздухововлекающими добавками, смешанный путем смешивания с такими материалами, как доменный шлак или пуццолан, которые обычно представляют собой летучую золу. Может использоваться как альтернатива портландцементу в растворах.
Блок: Сплошной или полый блок размером больше кирпича. (См. Также «Бетонный блок, бетонный блок, каменный блок»)
Блок-машина: Оборудование, используемое для формования, уплотнения и уплотнения форм при производстве бетонных блоков.
Связь: (1) Расположение единиц для обеспечения прочности, устойчивости или уникального визуального эффекта, создаваемого укладкой единиц по заданному шаблону. См. Ссылку 6 для иллюстраций и описаний типичных рисунков кладки. (2) Физический адгезив или механическое связывание между каменными блоками, раствором, раствором и арматурой. (3) Для соединения плит или кладки.
Связующая балка: (1) Заливанный раствор или ряды каменных блоков, армированных продольными стержнями и предназначенных для восприятия продольных изгибающих и растягивающих усилий, которые могут возникать в каменной стене.(2) Горизонтальный залитый цементным раствором элемент в каменной кладке, в который заделана арматура.
Блок связующей балки: Пустотелый блок с вдавленными перемычками или с «выбиваемыми» перемычками (которые удаляются перед укладкой) для размещения горизонтального армирования и раствора.
Разрыватель адгезии: Материал, используемый для предотвращения адгезии между двумя поверхностями.
Bond, работающий: Размещение блоков кладки таким образом, чтобы стыки головок в последовательных рядах были смещены по горизонтали, по крайней мере, на четверть длины блока.[1] Центрирование шарниров головки над блоком ниже, называемое центральным или половинным соединением, является наиболее распространенной формой скользящего соединения. Горизонтальное смещение между шарнирами головки в последовательных рядах на одну треть и четверть единицы длины называется третьей связкой и четвертью соответственно.
Связка, стопка: Для структурного проектирования Требования Строительного кодекса для каменных конструкций рассматривают всю кладку, не уложенную непрерывным соединением, как штабельную связь. [1] В общем случае, укладка штабелей обычно относится к кладке, уложенной таким образом, что стыки головок в последовательных рядах выравниваются по вертикали.Также называется отвесом, прямым стеком, домкратом, домкратом и шахматной доской.
Прочность сцепления: Устойчивость к отделению строительного раствора от каменных блоков и раствора и раствора от арматурной стали и других материалов, с которыми он контактирует.
Кирпич: Сплошная или пустотелая кладка из бетона, глины или камня.
Консоль: Элемент, конструктивно поддерживаемый только на одном конце посредством неподвижного соединения.Противоположный конец не имеет структурной опоры.
Блок крышки: Сплошная плита, используемая в качестве блока крышки. Может иметь выступы, скосы или откосы для облегчения дренажа. (См. Также «Копинг-блок».)
Полости: Непрерывных воздушное пространство между wythes кладки или между каменной кладкой и ее резервной системой. Обычно толщина более 2 дюймов (51 мм). (См. «Воротник».)
Ячейка: Полое пространство в бетонной кладке, образованное лицевыми панелями и перемычками.Также называется ядром.
Цементный материал: Общий термин для любого неорганического материала, включая цемент, пуццолановые или другие мелкодисперсные минеральные добавки или другие химически активные добавки, или смесь таких материалов, которая затвердевает и развивает прочность за счет химической реакции с водой. В основном цементирующими материалами считаются: портландцемент, гидравлические цементы, известковая замазка, гашеная известь, пуццоланы и измельченный гранулированный доменный шлак. [3]
Отверстие для промывки / промывки: Отверстие достаточного размера и с достаточным расстоянием, чтобы можно было удалить мусор со дна пространства для раствора.Обычно располагается в первом ряду кладки. [2]
Строительство в холодную погоду: Процедуры, используемые для строительства кладки, когда температура окружающего воздуха или температура кладки ниже 40 ° F (4,4 ° C).
Воротник сустав: Вертикальная продольное пространство между wythes кладки или между каменной Wythe и резервной конструкции, иногда заполненные строительным раствором или раствором. Обычно толщина менее 2 дюймов (51 мм). [1] (См. Также «Полость»)
Цвет (пигмент): Совместимая, стойкая к окраске, химически стабильная добавка, придающая цементной матрице ее окраску.
Колонна: (1) В конструкциях — относительно длинный и тонкий структурный элемент сжатия, такой как стойка, стойка или распорка. Обычно вертикальная колонна поддерживает нагрузки, действующие в основном в направлении ее продольной оси. (2) В целях проектирования изолированный вертикальный элемент, горизонтальный размер которого, измеренный под прямым углом к толщине, не превышает его толщины в 3 раза, а высота более чем в 4 раза больше толщины. [1]
Комбинированное действие: Передача напряжения между компонентами элемента, сконструированного таким образом, что при сопротивлении нагрузкам комбинированные компоненты действуют вместе как единый элемент.[1]
Прочность на сжатие: Максимальная сжимающая нагрузка, которую будет выдерживать образец, деленная на чистую площадь поперечного сечения образца.
Прочность на сжатие кладки: Максимальное сопротивление сжатию на единицу чистой площади поперечного сечения кладки, определяемое испытанием призм кладки или как функция отдельных единиц кладки, раствора и раствора в соответствии с п. 2. [2] (См. Также «Расчетная прочность кладки на сжатие».)
Бетон: Композитный материал, который состоит из водореактивной связующей среды, воды и заполнителя (обычно комбинации мелкого заполнителя и крупного заполнителя) с добавками или без них.В портландцементном бетоне вяжущее вещество представляет собой смесь портландцемента, воды и может содержать примеси.
Бетонный блок: Пустотелый или массивный бетонный блок. Больше по размеру, чем бетонный кирпич.
Бетонный кирпич: Пустотелый или сплошной бетонный блок меньше по размеру, чем бетонный блок.
Бетонная кладка: Пустотелая или сплошная кладка, изготовленная с использованием низкочастотной вибрации высокой амплитуды для уплотнения бетона жесткой или чрезвычайно сухой консистенции.
Соединитель: Механическое устройство для скрепления двух или более частей, частей или элементов вместе; включает анкеры, стенные стяжки и крепеж. Может быть структурным или неструктурным. [1]
Соединитель, стяжка: Металлическое приспособление, используемое для соединения слоев кирпичной кладки в многослойной стене или для прикрепления облицовки кладки к ее основе. [1] (См. Также «Якорь»)
Контрольный шов: Сплошной несвязанный шов в каменной кладке, который формируется, распиливается или обрабатывается в каменной конструкции для регулирования местоположения и количества трещин и расслоений, возникающих в результате изменения размеров различных частей конструкции, тем самым предотвращая развитие высоких напряжений. .
Колпачок: Материалы или блоки каменной кладки, используемые для формирования отделки верха стены, опоры, дымохода или пилястры, чтобы защитить нижнюю кладку от проникновения воды.
Опорный блок: Полнобетонный кирпич, предназначенный для использования в качестве верхнего готового слоя при строительстве стен.
Corbel: Проекция последовательных рядов с лицевой стороны кладки. [1]
Ядро: (см. «Ячейка»)
Коррозионностойкий: Материал, обработанный или покрытый для замедления коррозионного воздействия.Примером может служить сталь, оцинкованная после изготовления.
Курс: Горизонтальный слой кирпичной кладки в стене или, что гораздо реже, изогнутый над аркой.
Контроль трещин: Методы, используемые для контроля степени, размера и местоположения трещин в кирпичной кладке, включая арматурную сталь, контрольные швы и стабильность размеров каменных материалов.
Cull: Каменная кладка, которая не соответствует стандартам или спецификациям и поэтому была отклонена.
Отверждение: (1) Поддержание надлежащих условий влажности и температуры во время начального схватывания для развития необходимой прочности и уменьшения усадки изделий, содержащих портландцемент. (2) Начальный период времени, в течение которого цементные материалы набирают прочность.
Гидроизоляция: Обработка кирпичной кладки для замедления прохождения или поглощения воды или водяного пара путем нанесения подходящего покрытия или мембраны на открытые поверхности или с использованием подходящей добавки или обработанного цемента.
Контроль влажности: Непроницаемый горизонтальный слой для предотвращения вертикального проникновения воды в стену или другой элемент кладки. Влажная проверка состоит либо из слоя твердой кладки, металла или тонкого слоя асфальтового или битумного материала. Как правило, его устанавливают рядом с грунтом, чтобы предотвратить перемещение влаги вверх за счет капиллярного действия.
Мембрана: Система крыши или пола, предназначенная для передачи поперечных сил на стены или другие элементы сопротивления поперечной нагрузке.[1]
Размер, фактический: Измеренный размер бетонной кладки или сборки.
Размер, номинал: Указанный размер плюс припуск для строительных швов, обычно ⅜ дюйма (9,5 мм). Номинальные размеры обычно указываются целыми числами. Сначала указывается ширина (толщина), затем высота, а затем длина. [1]
Размер, указанный: Размеры, указанные для изготовления или конструкции узла, соединения или элемента.Если не указано иное, все расчеты основаны на указанных размерах. Фактические размеры могут отличаться от указанных в допустимых отклонениях. [1]
Дюбель: Металлический арматурный стержень, используемый для соединения кирпичной кладки или бетона.
Drip: Канавка или прорезь, вырезанная под и немного позади передней кромки выступающего элемента или элемента, такого как подоконник, перемычка или колпак, для стекания дождевой воды и предотвращения ее попадания в стену.
Усадка при высыхании: Изменение линейных размеров бетонной стены или блока из-за высыхания.
Сухая стопка: Кладка кладка без раствора.
Эксцентриситет: Расстояние между равнодействующей приложенной нагрузки и центральной осью элемента кладки под нагрузкой.
Эффективная высота: Высота в свету связанного элемента между боковыми опорами и используется для расчета коэффициента гибкости элемента.[1]
Эффективная толщина: Предполагаемая толщина элемента, используемая для расчета коэффициента гибкости.
Выцветание: Отложение или корка растворимых солей (обычно белого цвета), которые могут образовываться на поверхности камня, кирпича, бетона или раствора, когда влага проходит через материалы кладки и испаряется на поверхности. В новом строительстве иногда называют новостройкой цветение. Как только структура высыхает, налет обычно исчезает или удаляется водой.
Эквивалентная толщина: Толщина твердого тела, до которой полый элемент был бы уменьшен, если бы материал в модуле был преобразован в элемент с такими же размерами поверхности (высота и длина), но без пустот. Эквивалентная толщина 100% твердого блока равна фактической толщине. Используется в первую очередь для определения показателей огнестойкости кладки.
Расширительный анкер: Анкерное устройство (на основе фрикционного захвата), в котором расширяемое гнездо расширяется, вызывая клин, когда в него затягивается болт.
Лицевая сторона: (1) Поверхность стены или кирпичной кладки. (2) Поверхность блока, предназначенная для обнажения в готовой кладке.
Лицевая оболочка: Наружная стена пустотелого бетонного блока. [5]
Засыпка облицовочного раствора: Пустотелая кладочная конструкция, при которой раствор наносится только на горизонтальную поверхность лицевых панелей модуля и стыки головок на глубину, равную толщине лицевой оболочки. На поперечные перемычки агрегата раствор не наносится.(См. Также «Засыпка сплошным раствором.»)
Облицовка: Любой материал, составляющий часть стены и используемый в качестве отделочной поверхности.
Крепеж: Устройство, используемое для прикрепления компонентов к кирпичной кладке, как правило, неструктурного характера.
Огнестойкость: Рейтинг, присвоенный стенам, указывающий на продолжительность времени, в течение которого стена выступает в качестве барьера для прохождения пламени, горячих газов и тепла, когда подвергается стандартному испытанию на огонь и струю из шланга. Огнестойкость кладки чаще всего определяется на основе эквивалентной толщины кладки и типа заполнителя.
Оклад: Тонкий непроницаемый материал, помещаемый в швы раствора и через воздушные пространства в кладке для предотвращения проникновения воды и облегчения отвода воды.
Летучая зола: Мелкодисперсный остаток, образующийся в результате сгорания измельченного или порошкообразного угля.
Основание: Элемент конструкции, передающий нагрузки непосредственно на почву.
Стойкость к замораживанию-оттаиванию: Способность противостоять повреждениям от циклического замораживания и оттаивания влаги в материалах и возникающих в результате расширения и сжатия.
Полная заливка раствором: Кладка, при которой раствор наносится на всю горизонтальную поверхность кирпичной кладки и стыки головок на глубину, равную толщине лицевой оболочки. (См. Также «Подсыпка из облицовочного раствора»)
Кладка стеклопакета: Кладка состоит из стеклопакетов, скрепленных раствором. [1]
Глазурованный блок: Бетонный блок с постоянной гладкой облицовкой из смолистой плитки, нанесенной во время производства.Также называется блоком с префиксом.
Блок шлифованной поверхности: Блок бетонной кладки, поверхность которого отшлифована до гладкой поверхности, обнажая внутреннюю матрицу и заполнитель блока. Также называется полированным или отточенным блоком.
Затирка: (1) Пластичная смесь вяжущих материалов, заполнителей, воды с добавками или без них, первоначально полученная до консистенции заливки без разделения компонентов во время укладки. [3] (2) Затвердевший эквивалент таких смесей.
Затирка, предварительное напряжение: Вяжущая смесь, используемая для герметизации скрепленных предварительно напряженных арматур. [2]
Затирка, самоуплотняющаяся: Очень жидкая и стабильная затирка, используемая при затирке с высоким и низким подъемом, не требующая уплотнения или обратного уплотнения.
Подъем раствора: Приращение высоты раствора в пределах всей заливки раствора. Заливка раствора состоит из одного или нескольких подъемников раствора. [2]
Заливка раствора: Общая высота кладки, которая должна быть залит перед возведением дополнительной кладки.Заливка раствора состоит из одного или нескольких подъемников раствора. [2]
Кладка с цементным раствором: (1) Кладка из полых блоков, где полые ячейки заполнены раствором, или многослойная конструкция, в которой пространство между слоями плотно заполнено раствором. (2) Строительство каменной кладки с использованием сплошных блоков, в которых внутренние швы и пустоты заполняются раствором.
Заливка швов, высокий подъем: Техника затирки кладки в лифтах на всю высоту стены.
Заливка швов с низким подъемом: Метод затирки швов при возведении стены, обычно с использованием строительных лесов или скрепляющих балок по высоте, но не более 4–6 футов (1219–1829 мм), в зависимости от ограничений кода.
Блок «H»: Пустотелый кирпич без поперечных перемычек на обоих концах, образующих «H» в поперечном сечении. Используется при армированной кладке. (См. Также «Блок с открытым концом».)
Заголовок: Блок кладки, соединяющий два или более смежных слоя кладки.Также называется бондер. [1]
Высота стены: (1) Расстояние по вертикали от фундаментной стены или другой подобной промежуточной опоры до верха стены. (2) Расстояние по вертикали между промежуточными опорами.
Отношение высоты к толщине: Высота кирпичной стены, деленная на ее номинальную толщину. Толщина стенок полости принимается как общая толщина за вычетом ширины полости.
Заливка швов с высоким подъемом: (см. «Заливка швов с высоким подъемом.”)
Полый блок кладки: единица которого чистая площадь поперечного сечения в любой плоскости, параллельной опорной поверхности составляет менее 75% от его общей площади поперечного сечения, измеренной в одной и той же плоскости. [4]
Хонингованный блок: (См. «Шлифованный торцевой блок»)
Строительство в жаркую погоду: Процедуры, используемые для возведения кладки, когда температура окружающего воздуха превышает 100 ° F (37,8 ° C) или температура превышает 90 ° F (32,2 ° C) при скорости ветра более 8 миль в час (13 км / ч) .
Проверка: Наблюдения для проверки того, что кладка соответствует требованиям действующих стандартов проектирования и контрактной документации.
Блок косяка: Блок, специально сформированный для косяка окон или дверей, обычно с вертикальной прорезью для установки оконных рам и т. Д. Также называется блоком створки.
Соединение: Поверхность, на которой два элемента соединяются или соприкасаются. Если они скреплены строительным раствором, то объем, заполненный строительным раствором, является стыком.
Усиление швов: Стальная проволока в швах раствора строительного раствора (поверх лицевых панелей в пустотелой кладке). Узлы усиления многопроволочного соединения имеют поперечные проволоки, приваренные между продольными проволоками через равные промежутки времени.
Круг: (1) Расстояние, на котором две планки перекрывают друг друга при формировании стыка. (2) Расстояние, на которое одна кладка простирается над другой.
Соединение внахлест: Соединение между арматурной сталью, образованное перекрытием концов арматуры.
Боковая опора: Средства крепления элементов конструкции в горизонтальном пролете колоннами, контрфорсами, пилястрами или поперечными стенами или в вертикальном пролете балками, перекрытиями, фундаментами или крышами.
Легкий заполнитель: Природный или промышленный заполнитель низкой плотности, такой как вспученная или спеченная глина, сланец, сланец, диатомовый сланец, перлит, вермикулит, шлак, природная пемза, вулканические шлаки, диатомит, спеченная летучая зола или промышленные золы.
Блок из легкого бетона: Блок, плотность которого в сушильном шкафу составляет менее 105 фунтов / фут ³ (1,680 кг / м ³). [4]
Известь: Оксид кальция (CaO), общий термин для различных химических и физических форм негашеной извести, гашеной извести и гидравлической гашеной извести.
Перемычка: Балка, устанавливаемая или сооружаемая над проемом в стене, чтобы выдерживать наложенную нагрузку.
Блок перемычки: П-образный блок каменной кладки, размещаемый открытой стороной вверх для размещения горизонтальной арматуры и раствора для образования непрерывной балки.Также называется блоком каналов.
Несущая: (См. «Стена, несущая»)
Заливка швов с низким подъемом: (см. «Заливка швов с низким подъемом»)
Произведенная кладка: Искусственное негорючее строительное изделие, предназначенное для ручной укладки и соединения с помощью строительного раствора, раствора или других методов. [5]
Каменная кладка: Набор элементов каменной кладки, соединенных раствором, раствором или другими приемлемыми методами. [5]
Кладочный цемент: (1) Вяжущий материал, смешанный с мельницей, в который добавляется песок и вода для приготовления раствора.(2) Гидравлический цемент, производимый для использования в строительных растворах для каменного строительства.
Среднетяжелая бетонная кладка: Блок, плотность которого в сушильном шкафу составляет не менее 105 фунтов / фут ³ (1680 кг / м ³), но менее 125 фунтов / фут (2000 кг / м ³) ). [4]
Метрика: Международная система (SI), стандартная международная система измерения. Твердометрия относится к продуктам или материалам, изготовленным с указанными метрическими размерами. Мягкая метрика относится к продуктам или материалам, изготовленным с указанными на английском языке размерами, а затем преобразованными в метрические размеры.
Состав смеси: Пропорции материалов, используемых для изготовления раствора, раствора или бетона.
Модульное согласование: Обозначение каменных блоков, дверных и оконных рам и других строительных компонентов, которые соединяются вместе во время строительства без индивидуальной настройки.
Модульная конструкция: Конструкция со стандартизованными единицами измерения или размерами для гибкости и разнообразия в использовании.
Влагосодержание: Количество воды, содержащейся в устройстве на момент отбора проб, выраженное в процентах от общего количества воды в устройстве при насыщении.[4]
Раствор: (1) Смесь вяжущих материалов, мелкозернистого заполнителя и воды с добавками или без них, используемая для создания блоков каменной кладки. [3] (2) Затвердевший эквивалент таких смесей.
Заливка строительного раствора: Горизонтальный слой строительного раствора, используемый для укладки кирпичной кладки.
Раствор: (см. «Связь»)
Раствор, слой: Горизонтальный слой раствора между каменными блоками. [1]
Строительный шов, головка: Вертикальный растворный шов, расположенный между каменными блоками в пределах ширины.[1]
Профиль шва: Готовая форма открытой части шва. Общие профили включают:
Вогнутый: изготовлен с использованием закругленной фуганки, это стандартный раствор, если не указано иное. Рекомендуется для наружных стен, так как легко проливает воду.
Raked: соединение, в котором от до ½ дюйма (от 6,4 до 13 мм) удалено с внешней стороны соединения.
Пораженный: соединение примерно заподлицо. См. Также «Strike.”
Сечение нетто: Минимальное сечение рассматриваемого элемента.
Без нагрузки: (см. «Стена, без нагрузки»)
Бетонный блок нормального веса: Блок, плотность которого в сушильном шкафу составляет 125 фунтов / фут ³ (2000 кг / м ³) или больше. [4]
Блок с открытым концом: Полый блок с одним или обоими открытыми концами. Используется в основном с усиленной кладкой. (См. Блок «A» и блок «H».)
Parging: (1) Покрытие из строительного раствора, которое может содержать гидроизоляционные ингредиенты на поверхности. (2) Процесс нанесения такого покрытия.
Пирс: Изолированная каменная колонна или несущая стена, не прикрепленные по бокам к связанной кладке. Для конструкции вертикальный элемент, горизонтальный размер которого, измеренный под прямым углом к его толщине, не менее чем в три раза больше его толщины и не больше чем в шесть раз его толщина, а высота которого меньше пятикратного его длины.[1]
Пигмент: (см. «Цвет»)
Пилястра: Связанная или шпоночная колонна из кирпичной кладки, построенная как часть стены. Он может быть заподлицо или выступать с одной или обеих поверхностей стены. Он имеет равномерное поперечное сечение по всей высоте и служит вертикальной балкой, колонной или и тем, и другим.
Блок пилястров: Блоки бетонные, предназначенные для использования при строительстве пилястр и колонн из простой или железобетонной кладки.
Обычная кладка: (см. «Неармированная кладка.”)
Штукатурка: (см. «Штукатурка»)
Пластификатор: Ингредиент, такой как добавка, включенный в цементирующий материал для повышения его обрабатываемости, гибкости или растяжимости.
Пост-натяжение: Метод предварительного напряжения, при котором предварительно напряженные арматуры растягиваются после укладки кладки. [1] См. Также «Стена, предварительно напряженная».
Арматура для предварительного напряжения: Стальной элемент, например проволока, стержень или прядь, используется для создания предварительного напряжения в кладке.[1]
Призма: Небольшая сборка, сделанная из блоков каменной кладки и раствора, а иногда и раствора. В основном используется в целях контроля качества для оценки прочности полных элементов кладки.
Прочность призмы: Максимальное сопротивление сжатию на единицу чистой площади поперечного сечения кладки, определенное путем испытания призм кладки.
Технические характеристики проекта: Письменные документы, определяющие требования к проекту в соответствии с параметрами услуг и другими конкретными критериями, установленными владельцем или агентом владельца.
Обеспечение качества: Административные и процедурные требования, установленные контрактной документацией и кодексом, чтобы гарантировать, что возведенная кладка соответствует контрактным документам. [1]
Контроль качества: Запланированная система действий, используемая для обеспечения уровня качества, отвечающего потребностям пользователей и использования такой системы. Цель контроля качества — предоставить систему, которая будет безопасной, адекватной, надежной и экономичной.Общая программа включает в себя интегрирующие факторы, включая: надлежащую спецификацию; производство в полном объеме, указанном в спецификации; проверка для определения соответствия полученных материалов, продуктов и услуг спецификациям; и обзор использования для определения любых необходимых изменений в спецификациях.
Армированная кладка: (1) Кладка, содержащая арматуру в швах раствора или заполненных цементным раствором ядрах, используемых для сопротивления нагрузкам. (2) Блочная кладка, в которой арматура заделана таким образом, что материалы компонентов действуют вместе, чтобы противостоять приложенным силам.
Арматурная сталь: Сталь, заделанная в кладку таким образом, что два материала действуют вместе, чтобы противостоять силам.
Замедлитель схватывания: Ингредиент или добавка в строительный раствор, замедляющий схватывание или затвердевание, чаще всего в форме тонко измельченного гипса.
Ребристый блок: Блок с выступающими ребрами (прямоугольного или круглого профиля) на лицевой стороне для эстетических целей. Также называется рифленым.
Блок створки: (см. «Блок косяка.”)
Балочный блок: Блок с канавками на лицевой стороне для эстетических целей. Например, канавки могут имитировать стыки с наклоном.
Сетчатый блок: Открытый каменный блок, используемый в декоративных целях или для частичного экранирования участков от солнца или от посторонних глаз.
Корпус: (см. «Лицевая оболочка»)
Опора и распорки: Стойки или стойки, используемые для временной поддержки элементов во время строительства.
Усадка: Уменьшение объема из-за потери влаги, снижения температуры или карбонизации вяжущего материала.
Подоконник: Плоский или слегка скошенный элемент, устанавливаемый горизонтально у основания проема в стене.
Простая опора: Элемент конструктивно поддерживается сверху и снизу или с обеих сторон посредством штифтового соединения, которое не допускает передачи момента.
Коэффициент гибкости: (1) Отношение эффективной высоты элемента к радиусу вращения. (2) Отношение высоты элемента к толщине.
Slump: (1) Падение высоты цементного материала от его первоначальной формы в пластическом состоянии.(2) Стандартное измерение пластичного вяжущего материала для определения его текучести и удобоукладываемости.
Блок осадки: Блок бетонной кладки, изготовленный таким образом, что он неравномерно проседает или проседает до того, как затвердеет.
Гофрированный шов: Шов с раствором, заполненный после укладки элементов путем «забивания» раствора краем кельмы.
Твердое стеновой: единица которого чистая площадь поперечного сечения, в каждой плоскости, параллельной опорной поверхности составляет 75 или более процентов от его общей площади поперечного сечения измеряется в той же плоскости.[4] Обратите внимание, что канадские стандарты определяют твердое тело как 100% твердое вещество.
Выкрашивание: Отслаивание или раскалывание из-за внутренних или внешних сил, таких как мороз, давление, изменение размеров после установки, вибрация, удар или какое-либо сочетание.
Указанные размеры: (См. «Указанные размеры»)
Установленная прочность на сжатие кладки, f ’: Минимальная прочность на сжатие кладки, требуемая контрактной документацией, на которой основывается проект (выраженная в единицах силы на единицу чистой площади поперечного сечения).[1]
Раздельный блок: Бетонный блок с одной или несколькими гранями, специально сломанными для получения грубой текстуры в эстетических целях. Также называется блоком с разделенной поверхностью или каменной облицовкой.
Хомут: Усиление сдвига в изгибающемся элементе. [1]
Strike: Для отделки шва с раствором одним движением шпателя или специального инструмента, одновременно удаляя выдавленный раствор и выравнивая поверхность раствора, оставшегося в шве.
Штукатурка: Комбинация цемента и заполнителя, смешанная с подходящим количеством воды для образования пластичной смеси, которая будет прилипать к поверхности и сохранять наложенную на нее текстуру.
Температура: Для увлажнения и перемешивания раствора до нужной консистенции.
Температурное движение: Изменение размеров из-за изменения температуры.
Галстук: (см. «Соединитель, галстук»)
Допуск: Указанный допуск отклоняется от указанного размера, местоположения или размещения.
Инструменты: Сжатие и придание формы поверхности стыка раствора другим инструментом, кроме шпателя. См. Раздел «Профиль стыка раствора» для определения общих стыков.
Неармированная кладка: Кладка, при которой сопротивление растяжению кладки учитывается, а сопротивление арматуры, если она есть, не учитывается. Также называется однотонной кладкой. [1]
Шпон, приклеенный: Кладочный шпон прикреплен к основе и поддерживается за счет адгезии.[2]
Шпон, закрепленный на якоре: Кладочный шпон прикреплен к опоре и поддерживается сбоку с помощью анкеров и поддерживается вертикально фундаментом или другими конструктивными элементами.
Шпон, каменная кладка: Кладка, которая обеспечивает отделку стеновой системы и передает внеплоскостные нагрузки непосредственно на основу, но не считается добавляющей несущей способности стеновой системы. [1]
Стена, связанная: Стена из каменной кладки, в которой две или более петель склеены и действуют как составная структурная единица.
Стена, полость: Многослойная стена из несоставной каменной кладки с непрерывным воздушным пространством внутри стены (с изоляцией или без), скрепленная металлическими стяжками. [1]
Стена, композит: Многослойная стена, в которой отдельные элементы кладки действуют вместе, чтобы противостоять приложенным нагрузкам. (См. Также «Составное действие».)
Стена, занавес: (1) Ненесущая стена между колоннами или опорами. (2) Ненесущая внешняя стена, имеющая вертикальную опору только у своего основания или несущую опору через заданные вертикальные интервалы.(3) Наружная ненесущая стена в каркасной конструкции. Такие стены могут быть прикреплены к колоннам, перемычкам или перекрытиям, но не
Стена, фундамент: Стена под полом ближайшего уровня, служащая опорой для стены, опоры, колонны или другой структурной части здания и, в свою очередь, поддерживаемая опорой.
Стена, несущая: Стена, которая выдерживает вертикальную нагрузку в дополнение к собственному весу. Согласно нормативам, стена, несущая вертикальные нагрузки более 200 фунтов / фут (2.9 кН / м) помимо собственного веса. [1]
Стена, многослойная: Стена, состоящая из 2 или более слоев кладки.
Стена, не несущая: Стена, которая не выдерживает вертикальных нагрузок, кроме собственного веса. Согласно нормативам, стена несет вертикальные нагрузки менее 200 фунтов / фут (2,9 кН / м) в дополнение к ее собственному весу. [1]
Стена, панель: (1) Наружная ненесущая стена в каркасной конструкции, полностью поддерживаемая на каждом этаже. (2) Ненесущая наружная каменная стена с несущими опорами на каждом этаже.
Стена, перегородка: Внутренняя стена без конструктивного назначения. [2]
Стена, предварительно напряженная: Стена из каменной кладки, в которую были введены внутренние сжимающие напряжения для противодействия напряжениям, возникающим в результате приложенных нагрузок. [1]
Стена, армированная: (1) Стена из кирпича, армированная сталью, заделанной таким образом, что два материала действуют вместе, оказывая сопротивление. (2) Стена, содержащая арматуру, используемую для сопротивления сдвиговым и растягивающим напряжениям.
Стена, подпорная: Стена, предназначенная для предотвращения движения грунта и конструкций, размещенных за стеной.
Стена, ширма: Стена из каменной кладки, имеющая более 25% открытой площади, предназначенная для декоративных целей, обычно для частичного экранирования участка от солнца или из поля зрения.
Стена, сдвигающаяся: Стена, несущая или ненесущая, сконструированная для противодействия боковым силам, действующим в плоскости стены. [1]
Стена одинарная: Стена толщиной в один кирпичик.
Стена, сплошная кладка: Стена либо построена из сплошных кирпичей, либо построена из пустотелых блоков и залита сплошным раствором.
Стенка: Металлический соединитель, соединяющий кирпичную кладку.
Стенка, фанера: Стенка, используемая для соединения облицовочной фанеры с основой.
Водопроницаемость: Способность воды проникать через такое вещество, как строительный раствор или кирпич.
Гидроизоляция: (1) Методы, используемые для предотвращения проникновения влаги через кладку.(2) Материалы, используемые для предотвращения проникновения влаги через кладку.
Водоотталкивающие свойства: Снижение абсорбции.
Водоотталкивающая способность: Материал, добавленный в кладку для повышения сопротивления проникновению воды. Может быть обработкой поверхности или составной водоотталкивающей добавкой.
Web: Часть пустотелой бетонной кладки, соединяющая лицевые оболочки.
Сливное отверстие: Отверстие, оставленное (или вырезанное) в швах раствора или облицовке кладки, для выхода влаги из стены.Обычно располагается сразу над миганием.
Технологичность: Способность раствора или раствора легко укладываться и растекаться.
Wythe: Каждая непрерывная вертикальная секция стены, толщиной одна каменная кладка. [1]
Внутренние стены из бетонных блоков — hipages.com.au
Если вы строите новый дом, добавляете пристройку или пристройку, или делаете значительный ремонт, вам придется подумать о типах стен, которые у вас будет внутри вашего дома.
Существует несколько вариантов бетонирования, но есть один фантастический вариант бетонирования, о котором вы, возможно, не думали, — это внутренние стены из бетонных блоков. Вот отличная информация для начала.
Что такое внутренние стены из бетонных блоков?
Внутренние бетонные блоки — это стены внутри дома, сделанные из бетонных блоков. Доступно несколько различных типов бетонных блоков, но все они легко встраиваются в стены. Бетон — чрезвычайно прочный материал, но для дополнительной прочности часто используются арматура и стальные конструкции.Стены из бетонных блоков могут использоваться для всех стен внутри дома, как несущих, так и ненесущих. Некоторые системы стен из бетонных блоков включают блоки Hebel или газобетонные блоки, а также блоки ECO.
Преимущества внутренних стен из бетонных блоков
Использование стен из бетонных блоков внутри дома на самом деле очень выгодно по ряду причин. Во-первых, бетонные блоки полностью непроницаемы для насекомых, таких как термиты, поэтому вам никогда не придется беспокоиться о термитах, которые могут повредить структуру вашего дома (особенно когда также используется стальной каркас).
Стены из бетонных блоков также обладают огнестойкостью, что является отличной новостью для безопасности вашей семьи. Они также очень быстро возводятся, что сокращает время, необходимое для строительства вашего дома. Вы можете использовать разные виды отделки стены в зависимости от конечного эффекта, который вам нужен, например, штукатурку или даже гипсокартон.
Огромным преимуществом стен из бетонных блоков является их энергоэффективность. Изоляционные свойства стены означают, что внутренняя температура остается более стабильной, что значительно снижает потребность в обогреве или охлаждении.Это означает, что вы значительно сэкономите на счетах за отопление и охлаждение. Стены из бетонных блоков также обеспечивают хорошую звукоизоляцию, делая ваш дом тише и уютнее.
Если вы использовали стены из бетонных блоков для внутренней отделки своего дома, вас также может успокоить тот факт, что вы увеличили его стоимость при перепродаже благодаря всем положительным характеристикам материала.
Конструкции из бетонных блоков по-прежнему жизнеспособны
Вот пример того, как правильно использовать бетонные блоки, чтобы добиться максимальной прочности и упругости.
Что такое строительство из бетонных блоков (или шлакоблоков)? Используя блоки, сформированные из бетона, которые затем складываются, чтобы создать стену. Они требуют как горизонтального, так и вертикального армирования, а затем заполняются бетоном или изоляцией.
Многие люди задаются вопросом, подошел ли к концу «возраст» или «время» дома или здания из бетонных блоков, но я говорю нет. И это, кстати, громкое НЕТ; CBS (бетонный блок и штукатурка) никуда не денется.

Да, есть и другие методы строительства, некоторые из которых существуют уже довольно давно, а некоторые являются относительно новыми: деревянный каркас, каркас из холоднокатаной стали, красная железная балка и балочная рама, откидной бетон, пенополистирол , залил бетонные и деревянные столбы и балки, чтобы назвать несколько.Но бетонный блок остается старым резервом, который трудно превзойти. Прочность, долговечность, универсальность и экологичность делают его идеальным выбором для большинства строительных работ. Даже в сочетании с другими методами кадрирования блок остается жизнеспособным. Он обычно используется для строительства стен во многих небольших коммерческих зданиях с «красным железом», таких как малоэтажные и среднеэтажные офисные здания и даже жилые кондоминиумы и медицинские учреждения.
Вам нужен архитектор или инженер для строительства шлакоблоков?

Проектировщик (архитектор / инженер) любого проекта должен четко указать на своих планах следующую информацию:

Отдельные сечения всех стен.Каждое поперечное сечение должно четко показывать размер используемого блока (т. Е. 4, 6, 8 или 10 дюймов) для строительного инспектора и установщика.
Каждое поперечное сечение должно показывать высоту стен для каждого этажа.
Размеры вертикальных и горизонтальных арматурных стержней, расстояние между ними и марка стали должны быть четко обозначены для каждого этажа в каждом поперечном сечении стены или в отдельной записи на других листах.
Размещение арматурной стали, особенно вертикальных, должно быть четко обозначено (т.е.вне центра или внутрь / наружу или по центру стены).
Проектировщик должен указать тип и длину стыка внахлест для каждого участка стены, на котором предполагается стык.

Какие виды арматуры необходимы при строительстве шлакоблоков?

Требуется два типа армирования; Горизонтально и вертикально. Давайте быстро взглянем:

Горизонтальная арматура

Существует не менее десяти типов металлической арматуры «лестницы» или «ферменная сетка» для использования между рядами в качестве горизонтальной сейсмической арматуры (см. Фотографии).
Существуют также гофрированные металлические «язычки» для использования при строительстве многослойных стенок полости (толщины или слоев, если хотите), которые связывают стыки друг с другом для обеспечения сейсмической прочности.

Вертикальное армирование

Внутри ячеек по вертикали находятся «арматурные стержни» различного диаметра от 3/8 дюйма до 1 дюйма и более. Они должны проходить сквозь плиту в фундамент, а также в анкерную балку, к которой крепится крыша.Это «унифицирует» структуру по прочности. Читают:

Вертикальная арматура устанавливается при возведении или «возведении» стены. В случае с многоэтажной стеной, тогда вертикальное армирование кладется при возведении каждого отдельного этажа. Вертикальные арматурные стержни вставляются на место сверху и вплетаются в горизонтальную арматуру и должным образом притираются к существующей вертикальной арматуре и закрепляются в нужном месте в соответствии с планами и спецификациями проекта и в ожидании материала «заполнения» ячеек.

Чем заполнять шлакоблоки после возведения стены?

Затем ячейки заполняются либо бетоном, либо изоляцией, и именно здесь, конечно же, частично определяются дополнительные изоляционные свойства (R-значения или мера сопротивления тепловому потоку через теплопроводность). Помните, что существуют пароизоляция и дополнительная изоляция, которые сегодня используются в качестве «покрытия блока» практически во всех сферах применения.

Прошли те времена (во всяком случае, почти всегда), когда снаружи наносили слой краски и «вперед».Изоляционные плиты и барьеры от влаги доступны как для внутреннего, так и для наружного использования и являются ключевой линией защиты от врага: ВЛАГА. В любом случае отделка внутри и снаружи будет состоять из вышеупомянутого пароизоляции и дополнительной изоляции, а затем, конечно, вручную уложенной штукатуркой / штукатуркой или EIFS (изоляционные системы для внешней отделки) на внешней стороне и гипсокартоном, штукатуркой или панелями какого-либо вида на интерьер.

Обеспечивает ли конструкция из шлакоблоков изоляция?

Задумайтесь на мгновение обо всем этом материале, а также о его прочности и изоляционных свойствах.Сейчас я не говорю, что палки или другие конструкции из дерева или стали вообще отсутствуют.

Они тоже прочные, устойчивые, рентабельные и жизнеспособные. Но, на мой взгляд, системы CBS (Concrete Block & Stucco) нельзя превзойти с точки зрения общей комбинации низкой стоимости, прочности, влагостойкости, изоляционных свойств и долговечности, и, возможно, долговечность делает их наиболее привлекательными с точки зрения рентабельности инвестиций (возврат Об инвестициях). Фактически, это один из наиболее часто используемых методов в штате Флорида, и это жители ураганных стран.

The Energy Efficient Building Construction во Флориде 7 ^th Edition перечисляет общее значение R для бетонных блоков следующим образом:

R-значение блока, как вы можете видеть, само по себе не велико. Но добавьте снаружи жесткий пенопласт или систему EIFS, и вы сможете значительно ее приподнять. Но в этой статье я не говорю о строительстве из блоков в холодном климате — скорее об использовании блоков в регионах с умеренным и умеренным климатом, таких как юго-восток, где преимущества значительны с точки зрения устойчивости к шторму, гнили и термитов, а также кладки. эффект.

Можно ли использовать блок как метод строительства? Конечно, это является. Даже «Справочник оценщика зданий Уокера» 29 ^th Издание по-прежнему содержит весь раздел CSI Division 4 по каменному строительству (модульное строительство, включая кирпич и CMU или «блок»). Он также занимает видное место в Дивизионе 7 термической и влагозащиты. В будущих блогах я расскажу о защите от влаги и ядовитой плесени, а пока позвольте мне подвести итог, сказав, что Conctrete Block существует уже давно и ему суждено оставаться здесь намного дольше.

Биография автора: Джек Нерсингер был плотником и генеральным подрядчиком с 1974 года. Сначала получил лицензию на Виргинских островах Соединенных Штатов в 1990 году, а затем во Флориде в 1998 году. Его опыт работы в качестве генерального директора охватывает весь спектр от реконструкции жилых домов и ремонта / дополнений до новое коммерческое строительство, включая аттракционы и медицинские учреждения. Сейчас он помогает обучать подрядчиков, архитекторов, инженеров и должностных лиц. Свяжитесь с ним [email protected]

Home Energy Magazine — Single Family :: Выбор системы стен подвала

Интернет-журнал Home Energy, март / апрель 1999 г.

Автор: Дебора Райдер Аллен,

Дебора Райдер Аллен была писателем-фрилансером в течение 14 лет.Она пишет о домостроительной индустрии для раздела «Недвижимость» Richmond Times-Dispatch, для журнала Builder / Architect Magazine, а также для местных компаний по энергоэффективности и коммунальных услуг.

Фундаментные стены — это уже не просто заливка бетона. Сегодня вы найдете их из бетонных блоков, бетонных форм и даже из консервированного дерева. У строителей сегодня есть много возможностей для выбора.
Таблица 1.Функциональные возможности Foundation Systems
Система Отделка интерьера Контроль (тепло, воздух и влажность) Несущая конструкция Внешняя отделка
Кладка (незаконченный бетонный блок 10 дюймов) Нет Частично Есть Частично
Кладка (полуфабрикат 10 бетонных блоков) Частично Есть Есть Частично
Каменная кладка (готовый 10-дюймовый бетонный блок) Есть Есть Есть Есть
Бетон (необработанный, условно армированный, монолитный) Нет Частично Есть Частично
Бетон (готовый, монолитный) Есть Есть Есть Есть
Изолированные бетонные опалубки (типовые, встроенные) Частично Есть Есть Нет
Инкапсулирующие формы (Royal Building Systems, в готовом виде) Есть Есть Есть Есть
Древесина (консервированная древесина в состоянии постройки) Нет Частично Есть Нет
Рисунок 1.Типичная система стен из бетонных блоков не имеет внутренней изоляции и ее проще построить.
Рис. 2. Стена из полуфабрикатов из бетонных блоков включает дополнительную фальш-стену и изоляцию из стекловолокна, что делает пространство потенциально пригодным для жилья.
Рис. 3. Эта стена фундамента закрытой формы имеет высокий коэффициент теплопередачи и очень хорошо работает в отношении контроля влажности, воздуха и тепла.
Дурисол
Стеновая система Durisol используется в Европе около 50 лет и только что выходит на рынок США. Он выходит на шаг вперед по сравнению с системой ICF, поскольку включает как внутреннюю, так и внешнюю отделку (могут быть добавлены другие виды отделки). Durisol — это древесно-цементный композит, который является изоляционным, легким, неактивным для капилляров, огнестойким, самодренирующимся и хорошо поглощающим звук.
Во время строительства большие самоустанавливающиеся деревянные блоки укладываются в сухой штабель, при необходимости армируются и заливаются бетоном. Слой инертной гидрофобной минеральной ваты может быть встроен во внешнюю сторону блоков для улучшения теплоизоляции.
Изолированный блок имеет значение R от R-12 до R-23, в зависимости от толщины блока и количества используемой изоляции. Как и в случае с любым другим типом изоляции, если гидрозатвор выходит из строя, он намокнет, выйдет из строя и его придется заменить.Стена имеет огнестойкость более четырех часов и очень устойчива к землетрясениям и ураганам. Он полностью устойчив к гниению, замораживанию / оттаиванию, грызунам и термитам.
Стеновая система Durisol в настоящее время совершенствуется, чтобы ее можно было продавать непосредственно для стен подвала. Усовершенствования включают лучший дренаж, включение водонепроницаемого слоя и использование различных внутренних и внешних отделок. Система должна хорошо работать в любой стене, если она доступна.
Двадцать лет назад стандартные системы стен из бетонных блоков и монолитных бетонных фундаментов подвала были нормой для малоэтажного жилья. Сегодня новые продукты становятся все более доступными. Примеры включают изолированные бетонные формы и герметизированные формы. В этой статье обсуждаются несколько доступных сегодня фундаментных систем, их эффективность в климате среднеатлантического региона, а также характеристики энергоэффективности, безопасности и комфорта каждого типа (см. Таблицу 1).Стандартный неизолированный бетон Неутепленный бетонный фундамент является самой базовой системой фундамента. Его полезно использовать как основу для сравнения с другими системами.
Эта система состоит из бетонного ленточного фундамента, на котором возведена стена. Стена может быть из бетонных блоков (см. Рисунок 1) или из бетона CIP. На внешнюю сторону стены наносится паркетный слой из портландцемента и песка. Сверху и под землей наносится гидроизоляционное покрытие, а также дренаж по периметру стены, залитый гравием.К стене крепятся анкерные болты для фиксации порога. Стену фундамента можно укрепить с помощью арматуры, залитой в бетон, особенно там, где существует опасность сейсмической нагрузки.
Бетонный блок
Значение R для системы бетонных блоков варьируется от R-1 до R-4, в зависимости от размера блока, заполнения блока и плотности бетона. Стоимость материалов и рабочей силы составляет примерно от 5 долларов.От 90 / фут2 при использовании 8-дюймового блока до примерно 7,50 долл. США / фут2 при использовании 12-дюймового блока, исходя из средних национальных затрат.
8-дюймовая стена из неизолированных бетонных блоков имеет теплоизоляционные свойства около 8 БТЕ / фут2. Это означает, что когда температура в стене упадет на 1 ° F, каждый квадратный фут будет отдавать 8 британских тепловых единиц накопленного тепла. Поскольку стена неизолирована, тепловая масса блочной конструкции мало влияет на коэффициент сопротивления стены. Почва обеспечивает ограниченные теплоизоляционные и тепловые преимущества.
Восьмидюймовый блок имеет двухчасовую огнестойкость без распространения пламени. Он экологически безопасен и инертен по отношению к выделению газов, летучим органическим соединениям (ЛОС) и так далее. Он требует небольшого обслуживания, если таковое имеется. В случае окрашивания на нем могут появиться пузыри или отслоения в результате движения влаги.
Полуфабрикат бетонный блок
Лучшая изоляция обеспечивается системой полуфабрикатов из бетонных стен (см. Рисунок 2).Он использует те же методы, что и система неизолированных бетонных стен, но изоляция и гипсокартон (без ленты и краски) добавляются к внутренней части стены, делая подвал потенциально пригодным для жилья. Процедура строительства такая же, как и для неизолированной системы, за исключением того, что фальшивая стена с деревянным каркасом 2 x 4 сооружается на внутренней стороне блочной стены. Между стеной блока и фальшивой стеной помещается изоляция из стекловолокна, которая затем покрывается 6-миллиметровым полиэтиленовым замедлителем парообразования и вариантом изоляции, таким как 1/2-дюймовая, неоклеенная, неокрашенная гипсокартонная плита.Стеновая плита обеспечивает необходимую противопожарную защиту.
Значение R для этой системы стен составляет R-14. Средняя стоимость системы полуфабрикатов из 10-дюймовых блоков (включая материалы и рабочую силу) составляет около 8,40 долларов США за квадратный фут. С изоляцией на внутренней стороне стены температура поверхности гипсокартона относительно высокая. Это заставляет пассажиров чувствовать себя теплее и снижает вероятность образования конденсата на поверхности.
Преимущество этой системы фундамента состоит в том, что она делает пространство более чистым и светлым, которое легко отделать.Строительство фальш стены также упрощает установку услуг. Эта система будет хорошим выбором для покупателей дома, которым требуется дополнительное жилое пространство.
CIP Бетон
Заливка бетона в стены, сформированные из фанеры или стали, — один из самых экономичных способов возведения стены подвала. Стоимость варьируется от примерно 6,50 долларов за фут2 для стены полной высоты толщиной 8 дюймов до примерно 7 долларов.60 / фут2 для 12-дюймовой стены. Стены относительно легко возводить, отливать и разбирать, хотя, чтобы подняться выше 8 футов, необходимо нанести струпья на дополнительные формы. Этот тип системы, как правило, является предпочтительным выбором строителей, у которых есть доступ к доставленному товарному бетону, лоткам, стропам, конвейерам или насосам.
Из-за зимнего климата в среднеатлантических штатах заливной бетон может вызвать проблемы с надлежащим отверждением и часто требует определенного типа обогреваемого корпуса для опалубки, что добавляет дополнительные расходы к проекту.Дополнительное время для формирования окон, входов, углов, перегородок, дверей и встроенных каналов для электричества и водопровода — еще одна причина, по которой многие строители в этой области не используют заливной бетон. Будущие ремонтные работы также сложны и требуют специальных инструментов и рабочей силы.
Сплошная бетонная стена менее проницаема для воздуха, воды и водяного пара, чем бетонный блок, но твердый бетон также дает усадку, и стены часто трескаются из-за боковых нагрузок и осадки.Стены должны быть при необходимости гидроизолированы или гидроизолированы. R-значение 8-дюймовой залитой бетонной стены составляет R-1, с двумя или более дюймами изоляции, необходимыми для увеличения значения. 8-дюймовая сплошная стена имеет тепловую массу около 21 БТЕ / фут2 / ° F. Он имеет четырехчасовую огнестойкость с нулевым распространением пламени и дыма.
Изолированные бетонные формы Изолированные бетонные формы (ICF) изготавливаются из пенополистирола (EPS) или экструдированного полистирола (EXPS). ICF привлекательны для строителей, потому что легкие блоки или панели, используемые для их изготовления, легко собираются, а также сокращают время строительства и транспортные расходы.Формы оставляют на месте после заливки, как для нижних, так и для верхних стен. В настоящее время более 23 компаний в Северной Америке производят и распространяют эти формы.
Легкие модульные блоки или панели служат опалубкой для строительства, теплоизоляцией, а также воздухо- и пароизоляцией. Полотна из оцинкованной стали, пластика, тонкой стальной проволоки, EPS или EXPS скрепляют изоляционные слои форм. Формы складываются, скрепляются и заполняются бетоном (см. «Формы из пенопласта, приносящие бетонные результаты», HE июль / август 1998 г., стр.27).
Гипсокартон или другую обшивку необходимо наносить с использованием обычных методов крепления (гвозди или шурупы), которые могут удерживать как формы, так и бетон. При использовании клея он должен быть совместим с пенопластом EPS и EXPS. Однако следует отметить, что Кодекс Совета американских строителей (CABO) не разрешает использование клеев.
R-ценность системы ICF находится в диапазоне от R-18 до R-35. Средняя стоимость, включая рабочую силу и материалы, составляет около 5 долларов.60 кв.м с незавершенной внутренней стеной. Он не закончен снаружи и требует дополнительных затрат на внешнюю отделку. Тепловая масса стены составляет 16 БТЕ / фут2 / ° F.
Стеновая система ICF может иметь самый высокий общий коэффициент сопротивления R из всех систем фундамента и может быть построена с R-35. Поскольку формы спроектированы таким образом, чтобы выдерживать нагрузку от влажного бетона, они должны быть относительно толстыми, чтобы выдерживать эту нагрузку. Полученные два слоя изоляции обеспечивают высокий коэффициент сопротивления теплопередаче.
Пенопласты, такие как EPS, EXPS и уретаны, как правило, уязвимы для термитов, и по этой причине ICF следует использовать с осторожностью, если не будут предприняты превентивные меры для устранения угрозы термитов. Для большинства систем потребуется какой-либо тип внутренней отделки из огнестойких стеновых панелей.
Системы ICF набирают популярность. Домовладельцам они нравятся, потому что они экономят энергию, создают жилое пространство в подвале и обеспечивают непрерывность тепла в доме.Строителям они нравятся, потому что они просты в сборке, сокращают время строительства, и потому, что они имеют встроенные крепежные ленты для облегчения отделки.
Современные технологии снизили вероятность токсичности, летучих органических соединений, распространения пламени и дыма с помощью новейших продуктов ICF, что делает их более здоровой альтернативой для строительства, чем они были в прошлом.
Инкапсулированные формы Инкапсулированные формы представляют собой многоклеточные переплетенные профили из ПВХ, которые оставляют на месте и заполняют бетоном, обеспечивая монохромную пластиковую отделку на внутренней стене и внешней стороне, заключенной в пластик.Гидроизоляция не требуется. Полученная конструкция представляет собой двухстороннюю вертикально непрерывную плиту, которая обеспечивает отделку как внешней, так и внутренней стены. Инкапсулированная форма Royal Building System (см. Рис. 3) в настоящее время внедряется в США. R-значение для стандартной стены — R-16. Средняя стоимость материалов и рабочей силы, без учета опор и услуг, составляет 8 долларов США за квадратный фут.
Готовая стена отлично справляется с контролем влажности, воздуха и тепла.Система позволяет использовать тепловую массу для уменьшения нагрева подвального помещения. Стена практически не требует ухода. Конструктивно он работает не хуже любой бетонной стены. Он имеет двухчасовую огнестойкость и малое распространение пламени. Выделение газа значительно меньше, чем выделение газа, связанное с обычными строительными материалами, такими как натуральное дерево, ламинированная древесина, ДСП, пена, а также настенные или напольные покрытия, хотя заливные бетонные стены имеют лучшие характеристики из-за отсутствия токсичных выбросов. газообразование.
Эта система будет хорошим выбором для любого подвала, хотя домовладельцу необходимо привыкнуть к пластиковым внутренним стенам, а одобрение и принятие на уровне кодекса и муниципалитета еще не доступны во всех областях.
Консервированная древесина Консервированная древесина с изоляцией из войлока также может быть использована для строительства фундаментных стен. Консервированная древесина замачивается в солевом растворе и обрабатывается под давлением, чтобы сделать ее менее уязвимой для воды и более приспособленной для использования на открытом воздухе, например, в доках, палубах и фундаментах.Из-за способности древесины впитывать воду и ее восприимчивости к плесени и нашествию насекомых, необходимо осторожно установить паро-водяной барьер на границе между почвой и древесиной. Значение R для стены из консервированной древесины высотой 4 фута составляет около R-19, если конструкция 2 x 4 используется с войлоком из стекловолокна на всю глубину. Средняя стоимость составляет около 8 долларов США за квадратный фут.
Термиты не могут пробиться в консервированную древесину, если у них нет доступа к обрезанному концу или поврежденному участку. В случае урагана, торнадо или наводнения деревянный подвал вряд ли будет работать так же хорошо, как CIP или система бетонных блоков.Стены имеют небольшую тепловую массу, а поскольку внешняя почва часто бывает влажной, относительная влажность у стены часто будет составлять 100%, даже если воды нет. Вот почему так важна пароизоляция. Консервированная деревянная система будет хорошим выбором для дома в сельской местности, потому что древесина легкая и ее легче транспортировать, хранить и работать с ней, чем готовый бетон.
Делая выбор Строители должны действовать как привратники, поскольку именно они обычно выбирают, какие системы фундаментов использовать в домах.Они должны знать, как разные системы работают в домах, чтобы они могли принять обоснованное решение для каждого конкретного дома с точки зрения участка, климата и того, как будет использоваться пространство.
Для получения дополнительной информации см. Foundation Wall Systems for Houses, Eric Burnett and John DeGraauw; Декабрь 1998 г. Его можно получить в Исследовательском центре жилищного строительства Пенсильвании, 219 Sackett Building, University Park, PA 16802. Тел .: (814) 863-9788; Факс (814) 863-7304; Электронная почта: efb6 @ psu.edu.

| Вернуться на страницу содержания | Индекс Home Energy | О компании Home Energy |
| Home Energy Домашняя страница | Предыдущие выпуски Home Energy |
С Home Energy можно связаться по адресу: [email protected]
Журнал Home Energy — Пожалуйста, прочтите наше Уведомление об авторских правах

Вместо бетонного блока — Новости — Sarasota Herald-Tribune

МАНАТИ КРАЙ — Вместо того, чтобы использовать бетонные блоки для строительства своего следующего дома, строитель Тони Фиоре из Энглвуда решил попробовать что-то новое — набор сборных стеновых форм от All Wall International Inc.

Он первый строитель в районе Сарасота-Брадентон, который опробовал систему, которую продает Eco- $ mart Inc. из Сарасоты.

Мэтт Росс, президент Eco- $ mart, сказал: «Система All Wall выделяется как самая простая. Самая прочная, самая быстрая и самая здоровая стеновая система, которую мы когда-либо видели».

Изобретатель запатентованной системы, Джон Гриффин, проследил за полуприцепом, загружающим стеновые опалубки, на стройплощадку у шоссе 64 в восточном округе Манати в четверг утром, затем обсудил процесс с Питером Балди, подрядчиком из Сарасоты, который согласился возвести стены для Fiore Construction.

Подрядчик Питер Балди рассчитывал, что его бригада из четырех человек завершит возведение и соединение стен дома площадью 4100 квадратных футов за четыре-пять дней, проложив путь для заливки готовой смеси через верх стен в конце следующего дня. неделю.

Каждая стена похожа на сэндвич — цементно-волокнистые плиты внутри и снаружи, скрепленные стальными шпильками. Посередине, с двумя дюймами воздуха с обеих сторон, находится изоляционная пена.

Строитель обычно взимает премию в размере 5000 долларов за использование системы All Wall, продавая ее на основании энергоэффективности.Но в действительности, утверждает Гриффин, использование его системы обходится строителю меньше, чем строительство обычного дома с лепными стенами с использованием бетонных блоков.

«С другими стеновыми системами требуется такой же опытный парень, чтобы установить их, как бетонные блоки», — сказал Гриффин. «С моей системой это то же самое, что они делали, но прошло несколько шагов, так что все идет проще».

Цементно-волокнистые плиты, составляющие внутреннюю и внешнюю части форм, покрываются штукатуркой непосредственно снаружи.В интерьере им не требуются планки обшивки, утеплитель или гипсокартон, только тонкий слой грязи для гипсокартона.

При традиционном строительстве рабочие должны формировать усиленные горизонтали над дверями и окнами и должны образовывать анкерную балку, которая соединяет все стены вместе по их верхнему краю.

В системе Griffin окна и двери уже вырезаны, а перемычки находятся на своих местах при поставке стен.

Чтобы сформировать анкерную балку, тяжелая горизонтальная бетонная балка связывает стены вместе.Рабочие просто вставляют стальные стержни в уже существующие пазы.

Затем, когда грузовик с бетоном заливает стены, он заполняет анкерные балки за одну непрерывную заливку.

Пенопласт обеспечивает высокую изоляцию стены — «R-20» по сравнению с R-значением в диапазоне от 5 до 9 для традиционной блочной конструкции.

Гриффин говорит, что может сделать стены для шести домов в неделю на своем небольшом заводе в Форт-Лодердейле.

«Всегда есть люди, пытающиеся сделать это», — сказал Балди, щурясь от полуденного солнца на твердой бетонной плите.«С точки зрения подрядчика, если это упрощает и ускоряет работу, нам это нравится».

Фиоре получил разрешение на строительство дома в Милл-Крик, в котором указывалось использование системы All Wall.

Но новизна метода привела к разрыву отношений между строителем и субподрядчиком, который заливал плиту.

процесс кладки и необходимые инструменты

цена работы за м2, монтаж к несущим стенам, толщина, размеры

Как выполнить перегородку

Перегородки из газобетонных блоков: как сделать

Требования к внутренним стенам

Оптимальная толщина стен из газоблока

Устройство межкомнатной перегородки: технология работы

Монтаж на раствор и смеси

Формирование проемов

Внутренние стены жилого дома (межкомнатные перегородки) из газобетона. Часть 2. Гидроизоляция и возведение стен.

Кладка газобетонных блоков. Монтаж стен.

Как выбрать блоки для межкомнатных перегородок

Основные виды блоков

Газобетонные блоки

Пенобетонные блоки

Пазогребневые блоки

Стеклоблоки

Толщина межкомнатных перегородок

Межкомнатные перегородки из блоков своими руками.

Советы профессионалов

Кладка перегородок из пеноблоков. Советы по возведению межкомнатных перегородок

Кладка перегородок из пеноблоков. Советы по возведению межкомнатных перегородок

Как привязать перегородку к стене. Соединение перегородок с несущими стенами

Как укрепить стену из газобетона. Чем укрепить стену из пеноблоков?

Примыкание стен из газобетона. Стены из газобетонных и газосиликатных блоков

Видео перегородка из пеноблоков. Своими руками!

Отделка перегородок из газоблоков 75 мм. Возведение газобетонной перегородки

Правила работы с газоблоками

Инструменты и материалы

Укладка стен из газобетона

Армирование стен

Проемы внахлест

Что нужно знать при выборе материала

Основные требования к внутренним перегородкам

Преимущества газобетонных конструкций

Строительные работы

Закупка, транспортировка и хранение

Укладка первого ряда

Последующие строки

Как заблокировать проемы

Конструктивная арматура

Заключение

Кладка

Демонтаж внутренних стен

Перепланировка и строительство собственное

Преимущества газобетона

Устройство межкомнатных перегородок

Присоединение межкомнатных перегородок к стенам и потолку

Изоляционные бетонные формы (ICF)

Обзор и история

Стены ICF высотой 30 футов для проекта многоэкранного театра в Юте.

Преимущества

Размеры, компоненты, конфигурации, системы

Укладка предварительно собранной опалубки ICF Пример предварительно собранных угловых блоков

Монтаж, соединения, отделка

Вафельная сетка Блок ICF создает переменную толщину бетонной стены

Укладка бетона в ICF с помощью насоса

Встроенные сварные пластины для опоры из конструкционной стали

Коммунальные сооружения обычно встраиваются в прорези в пенопласте после укладки бетона.

Устойчивое развитие и энергия

C02 Экономия ICF по сравнению с Frame Home

Ссылка: PCA Tech Brief 12

Строительные нормы и правила

ICF Projects

Устойчивый дом мечты

ГЛОССАРИЙ ТЕРМИНОВ БЕТОННОЙ КЛАДКИ

ГЛОССАРИЙ ПО ТЕРМИНАМ ДЛЯ БЕТОННОЙ КЛАДКИ

Внутренние стены из бетонных блоков — hipages.com.au

Преимущества внутренних стен из бетонных блоков

Конструкции из бетонных блоков по-прежнему жизнеспособны

Вот пример того, как правильно использовать бетонные блоки, чтобы добиться максимальной прочности и упругости.

Чем заполнять шлакоблоки после возведения стены?

Обеспечивает ли конструкция из шлакоблоков изоляция?

Home Energy Magazine — Single Family :: Выбор системы стен подвала

Интернет-журнал Home Energy, март / апрель 1999 г.

Дурисол

Вместо бетонного блока — Новости — Sarasota Herald-Tribune

Ответить Отменить ответ
