Асбоцементные трубы для фундамента: особенности основания, расчет, тонкости монтажа

Фундамент из асбестоцементных труб

Фундамент из асбестоцементных труб

Данному виду стоит отдать предпочтения в виду несложных подготовительных работ, сравнительно небольших материальных и физических затрат, а также простоте и скорости возведения. Основным материалом, так сказать «сердцем» конструкции, будет являться такой доступный материал как трубы. И еще если вы хотите сделать столбчатый фундамент из труб своими руками, вам не понадобится особая дорогостоящая спецтехника. Особый бур, бетономешалка и некоторый ручной инструмент, вот все что нужно чтобы приступить к работе.

Высокая скорость сооружения столбчатого фундамента своими руками и возможность практически сразу приступить к строительству здания. Для сравнения ленточный фундамент должен отстоятся минимум 28 дней, а столбчатый всего 6-8 дней.

Благодаря нахождению основного здания на 20-30см над уровнем грунта отпадает угроза затопления в случае паводка и проливных дождей.

Это также способствует более легкому проведению коммуникаций (канализации и водопровода).

Трудности при постройке подвала у зданий, построенных на столбчатых фундаментах ввиду особенности их конструкции. Порой такая возможность вообще отсутствует.

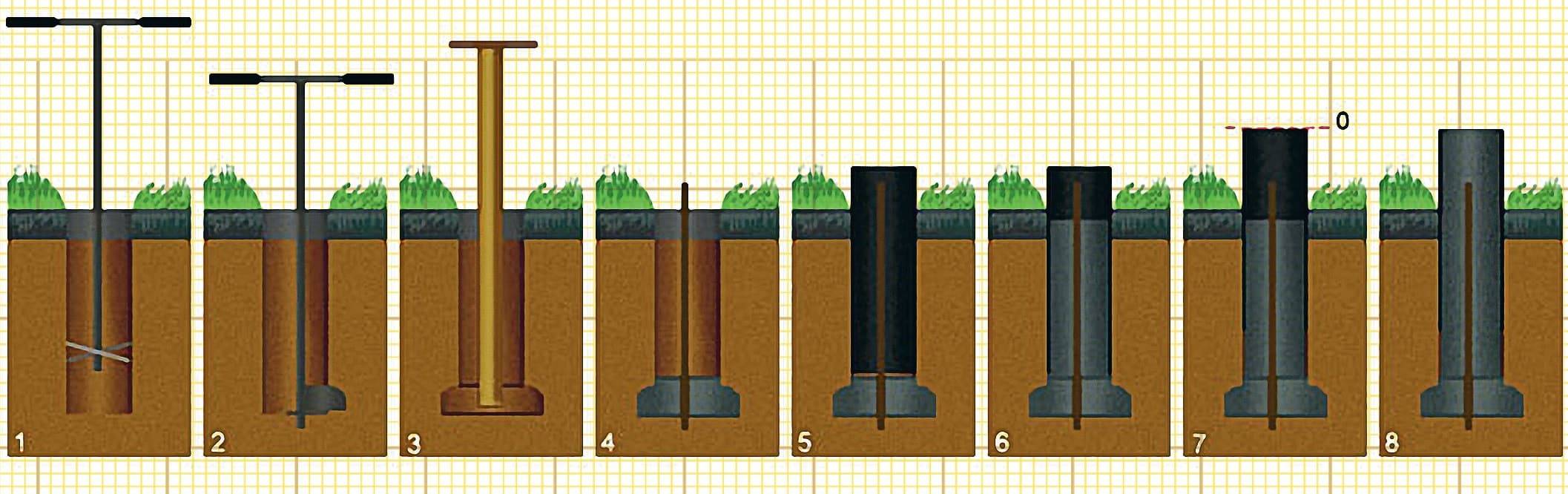

Для начала нужно разметить участок под фундамент. Далее с помощью ручного или бензинового бура нужно пробурить N-количество скважин на расстоянии 1.5-2.5 метров друг от друга (рис.2), в зависимости от расчетов и величине постройки. Обязательным условием при этом является наличия опор под теми частями здания, куда будет приходиться больше всего нагрузки (углы, несущая стена, печь и т.д.). Глубина, на которую вы будете погружать опоры должна быть на 25-35 см ниже уровня промерзания, что в среднем является около 1.4-1.7 метра (рис.3). Диаметр отверстия будет напрямую зависеть от вида труб, которые вы выберете, и в среднем составит от 150 до 250мм. А высота опор над землей не должна превышать 40-50 см.

Решив построить столбчатый фундамент из труб своими руками, нужно определиться, какие именно трубы вы будете применять в качестве . От того выберете вы пластиковые, асбестовые или металлические трубы будет напрямую зависеть ваши дальнейшие действия.

Применения асбестовых труб в качестве основы для фундамента обусловлено их стойкостью к коррозии (по сравнению с металлическими трубами) и устойчивостью к низким температурам (по сравнению с пластиковыми). Однако стоит помнить о дополнительных затратах на арматурные пруты, которыми необходимо будет усилить асбестовые трубы.

В подготовленную скважину помещается труба диаметром 20 см на глубину до 150см и выступающая над почвой на 30-40 см. Все столбцы должны быть равномерны относительно друг друга. По сути, труба нужна лишь как опалубка и основная нагрузка пойдет на металлические пруты внутри нее. Далее есть два способа заливки трубы бетоном и усиление ее арматурой.

В первом случаев трубу, на расстоянии 6-7см друг от друга, вбиваются два арматурных прута. Арматура вбивается на 20-30 см глубже трубы и настолько же выступать за ее основания. Потом труба заливается бетонной смесью одновременно изнутри и снаружи. Далее выступающие края арматуры будут служить для формирования ростверки (ростверка – верхняя часть фундамента на которой в дальнейшем ведется возведения здания).

При втором способе труба на 1/3 заливается бетонным раствором и после поднятия на 10-15 см вверх и в нее опускают арматурные пруты, не выступающие за ее основания. В этом случае бетон вытекает из трубы не полностью создавая уширения препятствующее выталкиванию сваи наружу. А поднятая труба сразу выставляется в соответствии с уровнем остальных труб, что очень удобно. Далее бетон доливается до краев и в трубу помещается шпилька выступающая резьбой на 20-30 см, именно она и послужит впоследствии основой ростверки. Преимуществом является наличие резьбы и соответственно более легкий способ монтажа ростверки. В этом варианте, при ведении работ на сыпучем грунте, желательно сделать на дне скважины «подушку» (рис.6) из песка и гравия накрытую сверху влагостойким материалом (подойдет например рубероид или строительный целлофан).

После завершения формирования фундамента и застывания бетона (около 5-7 дней), вам нужно будет решить, какой вид ростверки вы выберете для своего будущего творения. Самым экономичным вариантом будет деревянный настил с использованием винтовых соединений, но это актуально только для небольших построек (баня, хоз. строения). Для капитальных построек можно применить металлический каркас, либо бетонное литье под несущими стенами.

К сожалению, у столбчатого фундамента из труб своими руками при неправильном подсчете нагрузки или ошибке в возведении могут возникнуть критичные изменения, повлекшие за собой перекос строения, его посадку в некоторых местах, либо трещины несущих стен.

Если проблемное место было выявлено сразу, то не стоит паниковать. Если в качестве основы у вас металлические трубы, выступающие поверх грунта, то самым простым способом будет приварить к ним несколько дополнительных профилей и таким образом связать их между собой.

При разумном подходе и небольшой сноровки, с помощью данного способа вы сможете возвести столбчатый фундамент из труб своими руками в кротчайшие сроки и за умеренную плату. Так что мечта о своем доме, небольшой даче или собственной баньке, стала на шаг ближе к вам.

Асбестоцементные трубы прайс в Нижнем Новгороде от компании Стройтранс

Асбестоцементные трубы

Наличие продукции на складе Вы можете уточнить у наших менеджеров

Хризотилцементные трубы, они же асбестоцементные это современная альтернатива стальным. Коррозии асбестовая труба не подвержена, к обрастанию не склонна и не гниет. Она достаточно прочна, и одновременно имеет невысокую теплопроводность, что увеличивает экономический эффект от использования этой продукции.

Асбестоцементными их называют из-за асбеста – природный минерала который имеет много видов в зависимости от структуры и примесей. Сам асбестоцемент, по сути – является бетоном, который армирован волокном.

Используются трубы в системе горячего водоснабжения и центрального отопления, что разрешено Гигиеническими нормативами.

На сегодня в мире проложено 3 миллиона км

асбестоцементных трубопроводов, и из них более миллиона в России.

Преимущества в эксплуатации:

• трубы не подвергаются любым видам коррозии, поэтому не требуется их гидроизоляция;
• не проводят электрический ток;
• имеют низкую теплопроводность – 0,8 ккал/м·ч·град (в 60 раз ниже, чем у стали), поэтому для трубопроводов применяют упрощенную и недорогую теплоизоляцию;
• не образуется конденсат при транспортировании холодной воды;
• имеют низкий коэффициент температурного удлинения (в 12 раз меньше стали), поэтому не требуют устройства дорогостоящих компенсаторов для температурного удлинения и прекрасно зарекомендовали себя в бесканальной прокладке. То есть дешевле не только они, но в силу конструктивных особенностей – и трубопровод, изготовленный из них;
• упругая деформация уплотнителей (резиновых колец) в каждом муфтовом соединении поглощает незначительные (десятые доли миллиметра) увеличения длины при транспортировании горячей воды.
  Конструкция этих соединений позволяет компенсировать и некоторые неточности укладки и просадку грунта;
• водонепроницаемы;
• контакт воды с данным материалом, особенно с горячей, не разрушает, а упрочняет асбестоцементные изделия, так как цемент твердеет и набирает прочность при взаимодействии с водой;
• не «зарастают» изнутри и в течение всего срока службы не создают дополнительного гидравлического сопротивления; -устойчивы в агрессивных (щелочной и слабокислой) средах;
• существенно сокращают расходы на строительство, ремонт и эксплуатацию трубопроводов благодаря невысокой стоимости, сокращению сроков строительства за счет меньшей на 35–40 % трудоемкости работ и снижению на 50–55 % потребности в строительной технике;
• имеют длительный срок эксплуатации.

Стандартные размеры определяются ГОСТ539-81, методы испытаний подтверждены ГОСТ11310-95.

Хризотилцементную трубу ГОСТ 31416-2009 можно применять в сетях различных объектов и не столько третьей категории по надёжности теплоснабжения, но и второй — для отопления общественных зданий и жилых домов, а это реальный прорыв, появление настоящего рынка для основных производителей и широкие возможности серьёзной экономии для «продвинутых» строителей и проектировщиков.

Срок службы асбестоцементного теплопровода — 25 лет. «Узаконена» конструкция узлов поворотов, специальных отводов, специальных переходов для различных диаметров.

В зависимости от давления транспортируемой жидкости подразделяются на безнапорные и напорные.

Безнапорные БНТ и муфты БНМ используют для устройства наружных трубопроводов безнапорной канализации, дренажных коллекторов мелиоративных систем, каналов кабелей телефонной связи, устройства вентиляционных воздуховодов (только в системах вытяжной вентиляции), стволов мусоропроводов в жилых и общественных зданиях и для других целей.

Напорные ВТ и муфты САМ предназначены для устройства водопроводных и мелиоративных систем, для прокладки  теплопроводов в системах горячего водоснабжения и отопления городов, поселков и сельскохозяйственных комплексов и для других целей.

Асбестовые безнапорного типа

Безнапорные применяются в условиях, когда транспортируемые среды не оказывают большого давления на трубопровод: в вентиляционных системах и трубопроводах, дренажных и ливневых системах, самотечной канализации, в обустройстве водяных скважин или установке столбчатого фундамента (с диаметром более 150 мм)

Трубы безнапорного типа должны выдерживать внутреннее давление до 6 атмосфер (0,6 МПа).

Одно из преимуществ безнапорных труб в том, что они весят меньше, чем стальные, что упрощает монтаж и доставку. Они не требуют дополнительных утеплителей.

Соединения производятся с помощью а/ц муфт либо фасонных изделий из металла или пластика.

Асбестовые напорного типа

Трубопровод напорного типа подразумевает, что среды будут перемещаться под давлением, и специально подготовлены для работы в подобных условиях. Для этого они имеют более толстые стенки (до 46 мм), а также они обязательно подвергаются тестовым гидравлическим испытаниям. Предельное давление, которое они способны выдержать, напрямую зависит от диаметра.

Выделяют 4 категории НТ:

• ВТ6 — для давления до 0,6 МПа,
• ВТ9 — выдерживают 0,6-0,9 МПа,
• ВТ12 — для давления 0,9-1,2 МПа,
• ВТ15 — 1,2-1,5 МПа.

Самые прочные способны выдерживать ситуативное увеличение давления до 2,5 МПа.

Монтаж трубопровода напорного типа проводится с применением специальных муфт, выполненных из такого же материала, соединение при этом требует особого внимания к герметичности стыков. Для большей прочности муфты могут укрепляться дополнительными хомутами.

Труба асбоцементная, классификация труб, где применяются асбестоцементные трубы. Что представляют собой асбестоцементные трубы, где применяются, какими преимуществами обладают

Догадаться о составе материала из которого изготавливаются асбоцементные трубы совсем не сложно. Если рассматривать его более подробно, то 85% составляет цемент, 15 % — асбест, в процессе производства также используется обычная вода. Если раньше асбестоцементные трубы пользовались чрезвычайно широкой популярностью, то сегодня ведутся активные споры среди специалистов о целесообразности их использования — игольчатая структура и химический состав этого силикатного природного материала в некоторых странах были признаны вредными для человека и отнесены к числу опасных канцерогенов. Тем не менее в России продукты, производимые с включением асбеста по-прежнему используются при выполнении строительных работ. Дело в том, что используемый в российском производстве асбест добывается на Урале, отличается химической инертностью и способностью к поглощению других химических компонентов.

Область использования асбестоцементных труб

Хотя споры вокруг асбеста не утихают и поныне, но трубы, в составе которых имеется этот материал используются в разных отраслях хозяйства:

• для обустройства фундаментов,
• сооружения водосточных систем,
• создание дымоходов,
• монтажа вентиляционных каналов,
• строительстве оросительных систем.

Трубы асбоцементные — размеры и классификация

Изготовление трубной продукции происходит на специализированных предприятиях, в ассортимент выпускаемой продукции входят не только трубы, но и соединительные элементы к ним, асбоцементные муфты. Диаметр выпускаемых труб может равняться 100 мм, 200 мм — 500 мм. Стандартная длина труб — 3,95 м — 5 м.

Различаются трубы не только по габаритам — они могут быть:

• напорными,
• безнапорными.

Труба асбоцементная напорная может быть прямой, иметь цилиндрическую форму или раструбную. Толщина стенок изделия может составлять от 7 до 18 мм, внутренний диаметр от 50 до 600 мм. Эксплуатация напорных труб допускается в системах с рабочим давлением в пределах 0, 3 — 1,2 МПа.

Процесс изготовления труб делится на несколько этапов, для усиления прочностных качеств изделия обязательно выдерживаются в пропарочных камерах, причем усиление прочности сердечника трубы в процессе такой обработки может увеличиться примерно на 70-75%.

Напорные трубы имеют незначительное гидравлическое сопротивление и отличаются длительным сроком эксплуатации.

Использовать такие изделия можно при сооружении:

• дюкеров и илопроводов,
• стоков и канализационных систем,
• мелиоративных и оросительных систем.

Также они применяются при строительстве колодцев, для изготовления кормушек для крупного рогатого скота.

Монтаж асбестоцементных труб выполняется без сварки или резьбы. Соединение обеспечивается резиновыми теплостойкими уплотнителями. Герметичность при этом достигается за счет уплотнения муфты, вызываемого напором воды в трубопроводе. Слабые места, какими обычно являются сварные швы, в таком трубопроводе отсутствуют.

Асбоцементные безнапорные трубы чаще применяют:

• при прокладке кабельных линий связи, нуждающихся в дополнительной защите,
• при обустройстве систем безнапорной канализации,
• при строительстве коллекторов,
• в качестве дымоходов,
• в качестве материала для фундамента, с этой целью применяют трубы диаметром от 100 до 200 мм.

Подробности использования асбоцементных труб

сооружение фундамента

Если стройка планируется на слишком увлажненных или подтапливаемых участках, обычно проектируют столбчатый фундамент. Конечно, выполнить работы можно использовав металлические трубы, но специалисты часто отдают предпочтение именно асбоцементным изделиям — они в меньшей степени подвержены коррозии и имеют более низкий коэффициент теплового расширения. Оптимальный диаметр асбоцементных труб для фундамента — 200 мм.

строительство безнапорного водопровода

При строительстве безнапорного водопровода используются трубы соответствующие требованиям ГОСТ1839-80. Трубы такого качества диаметром 10 или 200 мм способны выдерживать давление порядка 12 атм, весят они намного меньше металлических, соединяются они при помощи муфт, а для герметизации стыков при прокладке трубопровода используется цементный раствор. Трубы укладываются поочередно, с соблюдением небольшого наклона на всей протяженности трубопровода.

Перед тем, как одеть муфту ее следует тщательно очистить от песка и пыли.

асбестоцементные трубы для дымохода

В принципе, для сооружения дымохода можно взять любую трубу, но наиболее ходовыми являются изделия диаметром в 200 мм. Следует заметить, что максимальная температура, которую может выдержать асбестоцемент — 200 — 300 С, если температура исходящего из топки газа будет превышать рекомендованные показатели — труба может лопнуть. Специалисты рекомендуют изготавливать из труб только верхнюю часть дымохода, нижнюю лучше возводить из кирпича.

К сожалению, недостатки у дымохода из асбестоцементных труб имеются, причем они более весомые, чем достоинства:

• при нагреве до температуры выше 300 С труба может лопнуть или взорваться,
• материал трубы способен впитывать конденсат,
• удаление сажи затруднено или вовсе невозможно,
• обустройство ревизионных люков невозможно.

Маркировка асбестоцементных труб, ГОСТы

На каждой изготовленной на промышленным способом трубе проставляется маркировка, общая аббревиатура для всех асбестоцементных изделий — БНТ, цифры, следующие после буквенного обозначения — это диаметр асбестоцементной трубы в мм.

К примеру, если на трубе имеется маркировка БНТ-100 ГОСТ 1839-80, это означает:

• что труба асбестовая, безнапорная,
• ее диаметр внутри равен 100 мм,
• ГОСТ 1839-80 — что она отвечает требованиям, представленным в данном документе.

При закупке асбестоцементных изделий рекомендуется убедиться в наличии сертификата соответствия данного продукта.

Если в советские времена асбестоцементные трубы применялись в большинстве случаев при
создании систем мелиорации, то в 90-х годах была создана нормативная база, позволяющая их применение в гражданском и промышленном строительстве. В частности — при обустройстве систем подачи теплоносителей. При этом обязательно учитываются требования к температуре носителя и давлению, под которым осуществляется его подача.

Соответственно к пункту СНиП 10,3 неметаллические трубы можно использовать для подачи воды технической или питьевой.

Преимущества и недостатки, присущие асбестоцементным изделиям

Чтобы окончательно мнение сформировалось правильно следует начать с негативных моментов. Среди существенных недостатков следует назвать хрупкость, т.е. в процессе перевозки и укладки к трубам следует относиться бережно, а при покупке рекомендуется основательно изучить торцы труб на наличие на них видимых отслоений материала. Растреснувшиеся изделия применять при строительстве водопровода или сточной системы нельзя.

В качестве второго недостатка можно назвать склонность к коррозии внешнего слоя изделий, но избежать этого негативного явления можно путем качественной изоляции всех слагаемых трубопровода.

Теперь можно переходить к обсуждению положительных моментов:
поскольку материал является диэлектриком, то сами трубы не могут пострадать из-за электрохимического воздействия, оказываемого блуждающими токами. Трубопроводы из асбестоцемента в катодной защите не нуждаются. По этой причине они являются незаменимыми при выполнении монтажных работ в промышленных зонах и в системе железнодорожного строительства.

Процесс механической обработки таких изделий очень прост, что оказывает существенное влияние на скорость выполнения монтажных работ.

Асбестоцементных водопроводных труб — стоит ли нам беспокоиться?

1930-е годы были захватывающим временем для водной инфраструктуры в Северной Америке. Годом ранее в Канаде и США был введен водопровод нового типа. Водопроводные трубы из асбестоцемента (AC) были заявлены как более дешевые, легкие и, казалось бы, устойчивые к порче. В течение следующих нескольких десятилетий использование нового материала резко возросло во всем мире. В рекламной книге 1951 года итальянский производитель асбестоцементных труб Eternit / Italit хвастался, что к 1948 году продаваемые им трубы «в два с половиной раза превышали длину окружности мира.”

По оценкам, до 18 процентов водораспределительных труб в США и Канаде изготовлены из асбестоцемента. В трубах может содержаться до 20 процентов асбеста. Старые трубы до сих пор используются в десятках канадских муниципалитетов.

Использование асбестоцементных труб было в значительной степени прекращено в Северной Америке в конце 1970-х годов из-за проблем со здоровьем, связанных с производственным процессом труб, и возможного выброса асбестовых волокон из поврежденных труб.Вопреки шумихе о продажах десятилетиями ранее, было установлено, что трубы действительно изнашиваются, и частота их поломок увеличивается с возрастом.

Агентство по охране окружающей среды США (EPA) заявляет, что асбестовые волокна могут высвобождаться при использовании асбестоцементных труб в системах водоснабжения. Агентство регулирует содержание асбеста в воде. Он утверждает, что проглоченный (проглоченный) асбест может «вызвать заболевание легких; рак.» Министерство здравоохранения Канады заявляет, что нет достаточных доказательств того, что употребляемый внутрь асбест опасен.

Асбестоцементные трубы изнашиваются с возрастом, что может привести к неисправностям, которые необходимо отремонтировать.

Исследования и результаты в США

В 1974 году Конгресс США принял Закон о безопасной питьевой воде. Обязательные к исполнению правила для асбеста вступили в силу в 1992 году с максимальным уровнем загрязнения (MCL), установленным на уровне семи миллионов волокон на литр (MFL). В материалах, легко доступных в архиве EPA, говорится, что за пределами этого уровня могут потребоваться шаги, «такие как обеспечение альтернативных источников питьевой воды, для предотвращения серьезных рисков для здоровья населения. «EPA поддерживает порог в семь MFL, установленный для« защиты от рака ». Другая страница веб-сайта EPA предупреждает: «Некоторые люди, которые пьют воду, содержащую асбест, в течение многих лет значительно превышающую максимальный уровень загрязнения (MCL), могут иметь повышенный риск развития доброкачественных кишечных полипов».

Соединенные Штаты не легкомысленно вмешались в регулирование. Прежде чем этот шаг был сделан, потребовались десятилетия очень подробных исследований. В отчете «Воздействие асбеста из питьевой воды в США » за 1979 год Агентство по охране окружающей среды изучило концентрацию асбеста в 365 городах 43 штатов.«Из 365 городов 165, или 45,3 процента, имели значительные концентрации асбеста в питьевой воде».

В 1980 году Агентство по охране окружающей среды провело подробное исследование под названием Критерии качества окружающей воды для асбеста . Частично это гласит: «Асбест является известным канцерогеном при вдыхании. Продемонстрированная способность асбеста вызывать злокачественные опухоли в различных тканях животных, прохождение проглоченных волокон через слизистую оболочку желудочно-кишечного тракта человека, а также обширные эпидемиологические данные человека о избыточном перитонеальном, желудочно-кишечном и другом внелегочном раке в результате воздействия асбеста предполагают, что асбест при проглатывании может быть канцерогеном для человека. ”

Опасности вдыхания асбеста были известны давно. Обеспокоенность по поводу приема внутрь минерала начала укрепляться.

В 1987 году Министерство здравоохранения и социальных служб США выпустило исследование под названием «Отчет о рисках рака, связанных с употреблением асбеста» . В отчете сделан вывод: «В настоящее время нет достаточных прямых доказательств для достоверной количественной оценки риска рака при употреблении асбеста». Однако несколькими абзацами позже можно найти это утверждение: «Тем не менее, это не следует понимать как означающее, что потенциальная опасность, связанная с проглатыванием асбеста, является неважной проблемой, которая не требует дальнейших исследований.Даже если рост заболеваемости раком составляет менее 10 процентов от фонового показателя и не может быть продемонстрирован доступными исследовательскими инструментами, употребление воды, пищи или лекарств, содержащих асбест, миллионами людей в течение их жизни может привести к значительному количеству людей. рака ». Далее в отчете говорится, что несколько членов рабочей группы сочли «разумной политикой общественного здравоохранения рекомендовать устранение возможных источников попадания асбеста внутрь, когда и насколько это возможно».Несколькими предложениями позже в отчете подчеркивается «отказ от асбестоцементных труб в системах водоснабжения».

В городе Реджайна, Саскачеван бригады ремонтируют разрыв водопровода из асбестоцемента.

Канадские исследования и определения

Канада тоже была занята. Одним из первых исследований, проведенных за пределами США, было Министерство здравоохранения и социального обеспечения Канады. Размещенный на текущем веб-сайте Министерства здравоохранения Канады в соответствии с Руководством по качеству питьевой воды в Канаде: Руководящий технический документ — Асбест , он гласит: «Хризотил был преобладающим типом асбеста, выявленным в ходе обследования источников питьевой воды, проведенного в 71 месте по всей Канаде в 1977 году. .Далее на веб-странице говорится: «Основываясь на результатах этого опроса, охватившего водоснабжение около 55 процентов населения Канады, было подсчитано, что пять процентов населения получают воду с концентрацией хризотила выше 10 миллионов волокон. / Л, и эти 0,6% получают воду, содержащую более 100 миллионов волокон / л ».

Национальный исследовательский совет Канады (NRC) — филиал федерального правительства — провел многочисленные исследования асбестоцементных водопроводных труб.Во всех исследованиях NRC асбестовые волокна в воде рассматриваются как «проблема для здоровья». Один отчет NRC идет еще дальше; «Сильно изношенные трубы переменного тока также выделяют асбестовое волокно в питьевую воду и могут представлять опасность опухолей желудочно-кишечного тракта и других органов у потребителей». В исследовании 2010 года говорится: «Эти трубы переменного тока были проложены до того, как были выявлены и оценены потенциальные воздействия на окружающую среду, общество и здоровье. В последние годы проблемы с переменным током постепенно стали значительными, включая увеличение количества разрывов труб и отказов.Еще один отчет NRC за 2010 год указывает на потенциальную опасность использования душевых и увлажнителей в домах, где в воде может присутствовать асбест.

Несмотря на это, Министерство здравоохранения Канады утверждает, что попадание асбеста внутрь не вызывает никаких проблем со здоровьем. «Нет никаких последовательных, убедительных доказательств того, что проглатываемый асбест опасен. Следовательно, нет необходимости устанавливать максимально допустимую концентрацию (ПДК) асбеста в питьевой воде », — говорится в« Руководстве по качеству питьевой воды в Канаде: Технический документ ». В недавнем обмене электронной почтой представитель Министерства здравоохранения Канады сказал, что, хотя рекомендации Министерства здравоохранения Канады были опубликованы в 1989 году, недавний обзор показал, что «мало доказательств, указывающих на случайную связь между употреблением асбеста и раком».

Доктор Артур Франк, врач и эксперт в области окружающей среды и гигиены труда из Университета Дрексел в Филадельфии, штат Пенсильвания, считает, что отказ от регулирования содержания асбеста в воде является ошибкой. «Регулирование содержания асбеста в воде означает, что жизни некоторых канадцев будут спасены, если они не будут употреблять асбест в воде, которую они пьют, и не использовать их в душе», — сказал Фрэнк, который почти 50 лет изучал этот вопрос.«Нет никаких сомнений в том, что прием асбеста внутрь, как и его вдыхание, большая часть которого, когда он выводится из легких, затем попадает в организм, может привести к развитию различных видов рака, включая рак желудка, тонкой и толстой кишки, а также почек. ”

Канада и Америка могут во многом договориться. Опасность проглатывания асбеста не входит в их число.

Джулиан Бранч — бывший журналист, а в настоящее время — специалист по коммуникациям. Джулиан твердо верит, что настойчивость окупается, а демократия умирает во тьме .

Воздействие на окружающую среду ремонта цементных труб на водопроводе из асбестоцемента | Журнал водоснабжения: исследования и технологии-Aqua

Асбестоцементные (AC) трубы составляют примерно 15% от общей длины трубопроводных сетей для систем водоснабжения в Северной Америке (Агентство по охране окружающей среды США (USEPA) 2007). Действия по обновлению необходимы для поддержания этих труб в рабочем состоянии по мере их износа, однако озабоченность по поводу воздействия на окружающую среду технологий обновления трубопроводов переменного тока и связанных с ними нормативных требований вызывает недоумение у руководителей водоканала (Griffin 2009).

Фонд водных исследований (WRF) заказал проект № 4093 «Долгосрочные характеристики труб переменного тока», который включал исследование подходов к обновлению (Hu et al. 2013). Это исследование выявило необходимость экологической оценки различных подходов к обновлению. После проекта отрасль все еще боролась с правилами и методами обновления трубопроводов переменного тока, и ей требовалась помощь в установлении разумных нормативов, основанных на фактических данных (Salvo et al. 2012).

Проблемы, прежде всего, связаны с выбросом асбестовых волокон в мусор или на участке, созданном в процессе обновления. Это привело к тому, что WRF заказала второй проект для изучения проблем, связанных с текущей практикой обновления. На первом этапе проекта были изучены виды практики обновления, которые обычно разрешены, и данные, необходимые для определения безопасности такой практики (Matthews & Stowe 2015).

Впоследствии, вторая фаза проекта была сосредоточена на демонстрации и оценке двух методов восстановления (а именно, разрыв трубы и трубы отверждения на месте (CIPP)). Наблюдения за проектом обновления CIPP изложены в следующих разделах. Техника CIPP была применена на участке длиной 940 м (3100 футов) 50-летнего водопровода переменного тока диаметром 400 мм (16 дюймов). Чтобы оценить воздействие на окружающую среду, воздух, почву и воду, во время и после демонстрации CIPP были собраны пробы с объекта и проанализированы сертифицированной лабораторией на содержание асбестовых волокон.

Город Сомерс, Нью-Йорк Монтаж асбестоцементного водопровода

A.

Этот стандарт предназначен в качестве руководства по минимальному количеству практика монтажа асбестоцементных водопроводных и чугунных фитингов и основан на Стандарте C 603-65 Американской ассоциации водопроводных сооружений. Для конкретных проектов тщательный анализ применения стандарта ожидается в связи с процессом инженерной экспертизы Планирования Правление города Сомерс и конкретные детали строительства могут быть Требуется от застройщиков обеспечить грамотно спроектированную и построенную систему водоснабжения. Ожидается, что незначительные дальнейшие изменения также могут быть направлены на реагировать на полевые условия во время строительства.

B.

Выбранная труба должна быть изготовлена ​​в соответствии с с положениями Стандарта C 400 Американской ассоциации водопроводных сооружений, Стандарт для асбестоцементной арматуры и водопровода.

A.

В контексте данной главы следующие термины должны иметь указанные значения:

ПОДРЯДЧИК

Лицо, фирма или корпорация, заключающие договор с застройщик по монтажу водопровода, арматуры и принадлежностей.

РАЗРАБОТЧИК

Физическое или юридическое лицо, предлагающее установить водопровод. в городе Сомерс в сочетании с любым участком земли или планом участка, где используется существующая или предлагаемая общественная полоса отчуждения или где больше обслуживается более одного лота, земельного участка или семейного проживания.

ИНЖЕНЕР

Профессиональный инженер, имеющий лицензию в штате Нью-Йорк и должным образом назначен Городом Сомерс своим представителем для рассмотрения планов и осмотр строительства.

ИНСПЕКТОР

Уполномоченный представитель Инженера, уполномоченный производить любые и все необходимые проверки выполненных работ, материалов и оборудования предоставляется подрядчиком.

B.

Прочие условия. Всякий раз, когда в спецификациях или чертежах слова «направленный», «требуемый», «разрешенный», «заказанный», «назначенный», «предписанный» или слова подобного значения, следует понимать, что направление, требование, разрешение, приказ, назначение или предписание Инженера подразумевается, и, аналогично, слова «одобрено», «приемлемо», «удовлетворительно» или слова подобного смысла означают одобрено, приемлемо или удовлетворительно Инженеру, если прямо не указано иное.

Застройщик должен предоставить всю рабочую силу, оборудование и материалы, необходимые для завершения трубопроводных работ. Застройщик обязан:

A.

Обрезайте существующие тротуары только до минимально необходимой степени.

B.

Выкопайте траншеи и ямы до необходимых размеров.

D.

Лист, скрепление и опора прилегающей земли или конструкций. где необходимо.

E.

Обеспечить отвод подземных вод.

G.

Разгрузка, транспортировка, распределение, укладка, проверка и дезинфекция труба и аксессуары.

H.

Замените все поврежденные водостоки или другие конструкции.

I.

Засыпка траншеи и котлованов.

J.

Восстановить дорожное покрытие.

K.

Удалить излишки выкопанного материала.

Л.

Очистить участок от работы.

М.

Испытание готового трубопровода на давление и герметичность. требования.

№

Продезинфицируйте весь трубопровод.

O.

Предоставьте городу новые постройки.

Весь производимый материал должен быть сертифицирован производителем на Город Сомерс как отвечающий требованиям для этого конкретного класса материал перед отправкой.Вся укладка, стыковка, проверка на дефекты и утечка под давлением и дезинфекция должна производиться при наличии инженера или его уполномоченного инспектора и подлежат утверждению Инженера перед приемкой. Материал, найденный в процессе работа с трещинами, изъянами или другими дефектами может быть отклонена Инженером или Инспектор, и разработчик должен незамедлительно удалить такой дефектный материал с сайта работы.

Застройщик должен предоставить схему обследования трубопроводов и гидрантов. обеспечить их размещение в соответствии с утвержденными планами или указаниями Инженером.По окончании работ застройщик должен предоставить Плата для размещения инженерных сетей, сертифицированная в Городе Сомерс профессиональным инженер или землемер, имеющий лицензию в штате Нью-Йорк. Этот планшет должен показать размер, длина и материал изготовления всех трубопроводов, арматуры, гидрантов или другие приспособления вместе с их вертикальным и горизонтальным расположением со ссылками на памятники, постоянные реперы или другие постоянные ссылки на исследования Метки. Пластина должна быть выполнена индийскими чернилами на льняной ткани в масштабе один дюйм, равном 50 футов.

A.

Труба и принадлежности должны всегда обрабатываться осторожность, чтобы избежать повреждений. Будь то перемещение вручную, салазками или подъемниками, материал нельзя ронять или толкать. Внутренние и обработанные концы всех труб всегда должны быть защищены от грязи и посторонних предметов.

B.

С трубой следует обращаться так, чтобы не повредить ее. к обработанным концам. Труба повреждена в таких точках, что не подлежит ремонту к удовлетворению Инженера заменяется.Клапаны и гидранты должны перед установкой должны быть осушены и храниться таким образом, чтобы защитить их от повреждений из-за замерзания захваченной воды.

Все трубы должны быть проложены и обслуживаться в соответствии с требуемыми линиями и классами. Фитинги, клапаны и гидранты должны находиться в требуемых местах с соединениями. по центру, патрубки в исходном положении, а все штоки клапанов и гидрантов — отвесно. Без отклонений должно быть выполнено из требуемой линии или уровня без одобрения Инженера.

Все трубы должны быть уложены на глубину, указанную на чертежах контракта или по указанию Инженера в письменной форме. Глубину следует измерять от установленный уровень улицы или поверхность постоянного улучшения верх трубы ствола. Общий стандарт города Сомерс должен быть четыре фута крышки сверху за пределами сети.

A.

Общие. Траншею вырыть до необходимого выравнивания. и глубина, указанная на чертежах контракта или указанная Инженером и только до начала укладки трубопровода, насколько позволяет Инженер.Траншея должны быть закреплены и осушены при необходимости, чтобы рабочие могли работать в нем безопасно и эффективно.

Б.

Ширина. Ширина траншеи у поверхности земли может быть разной. и зависят от его глубины и характера встречающейся земли. В минимальная ширина траншеи без брезента или стрижки, измеренная по горизонтали диаметр трубы должен составлять 32 дюйма и быть не менее 12 дюймов в ширину. наружного диаметра ствола трубы с каждой стороны.

C. Фонд.Труба должна быть уложена на уплотненном стабильном грунте и на подстилочном слое обратной засыпки в соответствии с § A173-21A. Любая часть траншеи, выкопанная ниже уровня земли, должна быть засыпана тщательно уплотненным материалом, утвержденным Инженером. Когда встречается нестабильное земляное полотно и, по мнению Инженера, оно не может поддерживать трубу, необходимо вырыть дополнительную глубину и засыпать ее до уровня фундамента трубы щебнем или другим подходящим материалом, как того требует Инженер для достижения удовлетворительное дно траншеи.Д.

Выемка горных пород. Отступ скалы, валуны и большие камни должны быть удалены, чтобы обеспечить зазор 12 дюймов с каждой стороны и под все трубы и аксессуары. Земляные работы под земляным полотном в скалах или валунах должен быть повторно заполнен до земляного полотна одобренным Инженером материалом и тщательно уплотненный.

E. Методы раскопок. Использование техники для рытья траншеи разрешено, за исключением случаев, когда ее работа приведет к повреждению деревьев, зданий или существующих сооружений над или под землей.В таких местах следует использовать ручные методы, чтобы избежать таких повреждений. Везде, где это необходимо для предотвращения обрушения, рытье траншей в почвах, таких как песок, гравий и песчаный грунт, должны быть надлежащим образом покрыты и укреплены. Если используются листы и распорки, ширина траншеи не должна быть меньше указанной в Подразделе B. При укладке засыпки и в том случае, если пленка должна быть снята, ее следует снимать с шагом не более двух футов, и оставлять пустоту. извлеченным защитным покрытием необходимо заполнить и утрамбовать.F.

Положение об общественной безопасности. Для защиты людей от травм и во избежание материального ущерба, соответствующих заграждений, строительных знаков, факелы, сигнальные лампы и ограждения должны быть размещены и поддерживаться в надлежащем состоянии. в процессе строительных работ, пока участок не станет безопасным для движения использовать.

А.

Трубу следует укладывать непосредственно на утрамбованную траншею. снизу или выберите засыпку. Укладка на земляные насыпи или на перекрытие не даст позволено, разрешено.

Б.

Перед спуском трубы в траншею:

(1)

Соединительные ямы должны быть вырыты достаточной длины и ширины. и глубина, чтобы обеспечить сборку и обеспечить минимальный зазор в два дюйма между муфтой и ненарушенным дном траншеи; и

(2)

Дно траншеи между соединительными отверстиями должно быть вырезано. Верный, с уклоном и формой, чтобы обеспечить постоянный контакт траншеи дно с трубой.

Устройства, инструменты и оборудование, удовлетворяющие Инженера, должны: предоставляться и использоваться подрядчиком для безопасного и эффективного выполнения работы.Все трубы, фитинги, клапаны, гидранты и аксессуары должны быть осторожно опускают в траншею с помощью подходящего оборудования таким образом, чтобы предотвратит повреждение труб и фитингов. Ни при каких обстоятельствах нельзя использовать трубу или аксессуары быть брошенными в траншею. Труба и аксессуары перед опусканием в траншею должны быть проверены на наличие дефектов. Любой дефектный, поврежденный или ненадежный материал должен быть отремонтирован или заменен по мере необходимости. под руководством инженера. Все посторонние предметы или грязь должны быть удалены с внутренние и обработанные концы трубы и аксессуары, прежде чем они будут опускается в траншею.Трубу следует содержать в чистоте с помощью утвержденных средств. Инженером во время и после укладки. Когда укладка трубопровода не ведется, открытые концы труб должны быть закрыты водонепроницаемой заглушкой или другим одобренным средства для предотвращения попадания траншейной воды в линию. Когда вода исключая внутреннюю часть трубы, на труба для предотвращения всплытия. Любая всплывшая труба должна быть снята с траншею и прокладку в соответствии с указаниями инженера. Прокладывать трубу нельзя. влажные условия траншеи, которые не позволяют обеспечить надлежащую подстилку или на замерзшем дне траншеи или когда, по мнению Инженера, условия траншеи или погода не подходят для правильной установки.

А.

Обработанные концы соединяемых труб, муфта канавки и резиновые кольца должны быть очищены непосредственно перед сборкой, и сборка должна производиться в соответствии с рекомендациями производителя. Каждое соединение трубы уплотняется муфтой, состоящей из асбестоцементной муфты и два резиновых кольца. Положение собранных на месте колец должно быть проверено с помощью подходящий калибр, чтобы убедиться, что они установлены в требуемом положении.

B.

Труба не должна отклоняться ни по вертикали, ни по горизонтали. больше пределов, рекомендованных производителем или разрешенных Инженером.

Гильза должна быть залита в стене жестких конструкций в точке входа в трубопровод для обеспечения гибкости у стены. Для обеспечения дополнительных гибкость, труба в точке входа в жесткую конструкцию и при каждая точка соединения с фитингом, закрепленным на упоре, должна иметь длина укладки не более шести футов шести дюймов для восьмидюймового диаметра труба или больше и три фута для трубы меньшего диаметра.

А.

Каждый присоединенный клапан, гидрант или фитинг должен иметь профиль, обеспечивающий уплотнение между обрабатываемыми трубами конец и раструб фитинга с резиновым кольцом.

B.

Перед укладкой клапанов, гидрантов или фитингов все комки, с раструба должны быть удалены пузыри и излишки покрытия. Внутри колокольчик затем должен быть очищен проволочной щеткой, а внутренняя часть колокола и гладкий конец трубы протереть насухо и протереть.

А.

Отводы, тройники и переходы опускаются в траншею, осмотрены, очищены и соединены, как указано выше. Реакция или поддержка укола наносится на отводы и тройники, а также на переходники или фитинги. где происходят изменения диаметра трубы. Конструкция бетонной опоры. должны соответствовать чертежам контракта или указаниям Инженера.

B.

Материал поддержки реакции или тяги должен быть бетон, состоящий из заполнителей бетона в соответствии с Американским обществом для испытаний и обозначение материалов C 33 и портландцемент в соответствии с с Американским обществом испытаний и материалов, обозначение C 150 для портленда цемент или обозначение C 175 для портландцемента с воздухововлекающими добавками.Смесь должна не меньше, чем одна часть цемента на 2 1/2 части песка на пять частей камня и должен иметь прочность на сжатие не менее 2000 фунтов на квадратный метр. дюйм за 36 часов для высокопрочного цемента (типы III или IIIA) и семь дней для стандартного цемента (Типы I или IA).

C.

Опора должна быть помещена между твердым грунтом и подходит для закрепления. Площадь опоры на арматуру и на землю в каждом случае должно соответствовать требованиям Инженера. Если иначе по указанию инженера подкладка должна быть размещена так, чтобы труба и фитинги будут доступны для ремонта.

D.

Следует использовать металлическую обвязку анкерных тяг и хомутов. для предотвращения движения, как показано на чертежах контракта или по указанию Инженер. Стальные стержни и зажимы должны быть оцинкованы или защищены от коррозии иным способом. или окрашены.

Все редукционные клапаны и любые другие клапаны диаметром 10 дюймов или более устанавливается в бетонные арматурные ямы. Гаечные ключи должны быть легко доступны. для работы через люк. Ямы должны быть построены в способ, который позволит провести мелкий ремонт клапана и обеспечить защиту трубы от ударов или осадки в местах прохождения трубы через стенки приямка.Чугунные клапанные коробки должны иметь прочную опору и центрироваться. и по отвесу надеть гаечную гайку задвижки; крышка коробки должна быть заподлицо с поверхностью готового покрытия или другим уровнем, обозначенным Инженер.

Дренажные отводы или отводы должны быть предусмотрены в соответствии с контрактом. чертежи или по указанию инженера. Дренажные отводы или отводы должны нельзя подключать к какой-либо канализации, погружать в какой-либо поток или устанавливать в любом другим способом, что с обратным сливом разрешения в систему распределения.

A.

Настройка. Гидранты должны быть опущены в траншею, обследованы, присоединены к трубе, как указано выше, и обеспечены противодействием или опорой. Перед установкой гидранты необходимо тщательно очистить.

Б.

Расположение. Гидранты должны быть расположены для обеспечения полного доступность и сведение к минимуму возможности повреждения от транспортных средств или травм пешеходам. Следующие положения имеют преимущественную силу, если другие инструкции Выданы Инженером:

(1)

Чаша любого гидранта, расположенного за желобом, должна быть отрегулировано так, чтобы часть насадок гидранта или шланга не выходила на улицу. сторона должна быть на расстоянии менее 12 дюймов и более 24 дюймов от задней части желоб.

(2)

Все гидранты должны стоять вертикально.

(3)

Сопла насоса должны располагаться под прямым углом к бордюр.

(4)

Сопла шлангов должны быть параллельны проезжей части, за исключением того, что гидранты с двумя шланговыми насадками, разнесенными на 90º, должны быть установлены так, чтобы насадки лицом к проезжей части под углом 45º.

(5) Сопла

должны находиться на высоте не менее 12 дюймов над землей.

C.

Подключение к магистрали. Каждый гидрант должен быть подключен к магистраль с шестидюймовыми трубами и, за исключением случаев, когда Инженер не согласен управляться независимой шестидюймовой задвижкой.

Д.

Дренаж. Гидранты должны быть установлены с дренажной ямой два футов в диаметре и два фута глубиной под каждым гидрантом. Яма должна быть закреплена плотно с крупным гравием или щебнем, смешанным с крупным песком под и вокруг чаши гидранта до уровня на шесть дюймов выше сливного отверстия.

E.

Реакция или поддержка тяги. Поддержка реакции или толчка должен быть обеспечен у чаши каждого гидранта и должен располагаться таким образом, чтобы препятствовать дренажному отверстию гидранта, или, альтернативно, как указано Инженер должен прикрепить чашу гидранта к магистральной трубе с помощью стержни.Размер и форма бетонной опоры или количество и размер стяжек должны соответствовать чертежам контракта и утверждены инженер.

F.

Гидранты, установленные на трубопроводах, подключенных к системе не полностью пригоден для пожаротушения, должен быть окрашен тремя полевыми слоями белой краской. Гидранты, подключенные к действующим противопожарным системам, должны быть окрашен двумя полевыми мундштуками красного, оранжевого или зеленого цвета в соответствии с американским Стандарт ассоциации водопроводных сооружений C 502-64, Приложение B.

Стандартные заглушки вставляются в раструбы всех тупиковых фитингов. Гладкие концы фитингов и гладкие концы труб должны быть закрыты заглушками. Бетон на всех глухих концах трубы, которая закрыты или закупорены. Закрытые или заглушенные розетки к фитингам в размерах указанные на контрактных чертежах или по указанию Инженера, должны быть привязаны к арматуре с помощью хомутов и стяжек. Количество и размер стержней должны быть такими, как указано, и должна быть обеспечена блокировка тяги.

A.

Общие. Следующая процедура основана на предположении что испытания под давлением и на герметичность будут проводиться одновременно; тем не мение, При желании могут быть проведены отдельные испытания. Если проводятся отдельные испытания, давление сначала должно быть проведено испытание, продолжительность испытания под давлением может быть сокращена до одного часа, а испытательное давление для испытания на герметичность может быть уменьшено до максимальное рабочее давление, которое будет возникать на участке линии, проверено.Продолжительность испытания на герметичность должна составлять два часа, если не указано иное. под руководством инженера.

Б.

Приготовление. После того, как трубопровод будет проложен, он должен медленно заполнять водой минимум на 24 часа, а затем подвергать испытание гидростатическим давлением. Если не указано иное, испытательное давление должен быть на 50% больше, чем градиент рабочего давления на самой низкой отметке системы. Когда, по мнению Инженера, местные условия требуют засыпать траншеи сразу после укладки трубы, испытание под давлением может проводиться после завершения засыпки, но до укладка постоянного мощения.Если не указано иное, суставы должны быть выставлены во время испытания. Испытание проводится только после между швами произведена засыпка на глубину не менее одного фута по всем испытываемым трубам и на всю ширину траншеи. Кроме того, эти испытания не должны проводиться ранее, чем через три дня после последнего удара бетона или противовоспалительная основа была отлита из высокопрочного цемента или, по крайней мере, через семь дней после того, как была залита последняя бетонная опора с опорой или противодействием. со стандартным цементом.Однако инженер может уменьшить необходимое отверждение. время для противодействия осевой нагрузке или реакции бетона в определенных местах в зависимости от при определении с помощью испытаний на упругий отскок, что бетон достиг прочность не менее 2000 фунтов на квадратный дюйм.

C.

Процедура.

(1)

Каждая секция трубопровода должна медленно заполняться воды, и указанное испытательное давление должно быть приложено с помощью насоса. подсоединен к трубе способом, удовлетворительным для инженера. Насос, трубное соединение и все необходимое оборудование, включая датчики, должны быть предоставлены от разработчика.Разработчик должен предоставить данные калибровки по всем приборам. использованный, сертифицированный независимым поставщиком или лабораторией, удовлетворительный для инженер.

(2)

Во время заполнения трубы и перед применением установленного испытательного давления, весь воздух должен быть удален из трубопровода. с помощью кранов в точках наивысшей отметки. После завершения теста краны должны быть плотно закрыты, если не указано иное. В течение испытание, все открытые трубы, фитинги, клапаны, гидранты и асбестоцементные муфты должны быть внимательно изучены.Любое соединение, в котором накопленная утечка превышает указанная ниже ставка не принимается. Все треснутые или дефектные элементы должны быть удалены и заменены. При необходимости испытание повторяют до тех пор, пока результаты удовлетворительны для инженера.

D.

Общая утечка. Установка труб не принимается до тех пор или пока утечка на тестируемом участке линии не станет меньше, чем скорость утечки, указанная округом Вестчестер, штат Нью-Йорк, для механических и вставные соединения (50 галлонов в день на милю трубы на дюйм номинального диаметр).Если испытательная утечка в любом сечении превышает допустимую, Разработчик должен найти и отремонтировать дефектные соединения до тех пор, пока не возникнет утечка. находится в пределах разрешенной нормы.

А.

Материалы. Засыпка участков поднутрений должна производиться щебень или гравий следующей градации: 100% прохождение два с половиной дюйма сито, и 90% остается на сите размером 1/4 дюйма. Подрезанная засыпка должна размещаться на глубине по указанию Инженера.Заливка от шести дюймов ниже дна за пределами трубы до 12 дюймов выше верха должны проходить требования к пункту 2 EF-B Департамента транспорта штата Нью-Йорк.

Б.

Засыпка перед испытаниями. Материал обратной засыпки должен быть одобрены Инженером и должны быть незамерзшими и свободными от камней, комков глина, крупные камни, валуны или другие неподходящие вещества. Засыпка должна равномерно укладывать в траншею с обеих сторон трубопровода для на всю ширину траншеи до горизонтального диаметра трубопровода.Этот материал обратной засыпки после уплотнения утрамбовывается слоями толщиной четыре дюйма и должен быть достаточно влажным, чтобы обеспечить полное уплотнение под и на с каждой стороны трубы.

C.

Процедура обратной засыпки после испытаний. По завершении давления и испытания на герметичность, открытые муфты должны быть покрыты утвержденной засыпкой, размещается вручную и уплотняется до глубины 12 дюймов над верхом трубы и муфты. Остаток засыпки может быть размещен на машине, но должен содержать не допускать камней больше шести дюймов в их наибольшем измерении.Засыпная смесь не должно содержать более 25% камней независимо от расположения траншеи. Пункт 2 Материал класса EF-B должен быть уплотнен до плотности 95%. Траншеи под проезжей частью, обочины или желоба должны быть утрамбованы до плотности 95%. Траншеи на полосе отчуждения дороги или проезжей части, которые не находятся под дорожное покрытие следует засыпать до плотности уплотнения 90%. Плотность должна определяться методом Американской ассоциации государственных служащих автомобильных дорог. Т 99 для уплотнения и плотности почв.Траншеи за пределами полосы отвода должна быть засыпана до плотности 90% на глубину 12 дюймов. сверху за пределами трубы.

D.

Индикаторы трубопроводов. Чтобы указать на наличие трубы и сводят к минимуму вероятность случайной поломки при любой будущей конструкции операций, разработчик должен разместить индикатор, показывающий наличие трубопровод. Он должен состоять из двух полос неадгезивной пластмассы синего цвета. лента (геодезическая пластиковая маркировка). Ленты укладываются в траншею. засыпка на расстоянии примерно 12 дюймов по центру трубы на высоте примерно на 18 дюймов выше верхнего края трубы.

Перед вводом трубопровода в эксплуатацию и перед сертификацией завершение инженером, потребуется, чтобы все новые системы водоснабжения, расширения существующих систем, клапанные секции расширений, замены в существующей системе и любой незащищенной части существующей системы дезинфицировать в соответствии со стандартом C 601 Американской ассоциации водоснабжения, дезинфекция водопровода, и к удовлетворению Инженера. Сегменты системы которые можно изолировать, можно продезинфицировать и, если в противном случае удовлетворительно завершено, будет сертифицировано.

Вышеуказанное свидетельство не освобождает разработчика от ответственность за защиту и обслуживание системы водоснабжения, описанной выше, до тех пор, пока такое время, когда городской совет Somers по рекомендации Планирования Подключитесь, примите и получите систему полностью или частично.

Коммунальные предприятия Флориды борются с асбестом в водопроводных трубах

Сара Джером,
@sarmje

Коммунальное предприятие Флориды платит 1 доллар.4 миллиона сражаются против асбеста.

«Более 10 000 погонных футов стареющих асбестосодержащих водопроводных труб будут выкопаны и заменены в течение следующего года в районах к северу от Rattlesnake Hammock Road в Восточном Неаполе», — сообщает газета Naples Daily News .

Установлен в 70-х годах, трубы изношены и протекают. «А поскольку трубы содержат асбест, водоканал округа Коллиер не может войти, чтобы прочистить их, опасаясь сбрить или соскоблить материал в систему водоснабжения», — говорится в отчете.

По словам Джорджа Йилмаза, администратора коммунальных предприятий, согласно отчету, проект, направленный на обеспечение водоснабжения 112 домов, должен быть завершен к 2018 году.

«Сначала мы заменяем самое худшее, поэтому в районах, в которые мы сейчас собираемся, были прорывы водопровода», — сказал Йилмаз. «Частота поломок является показателем возраста трубы или преждевременного старения трубы. В любом случае мы будем заходить в этот район, потому что возраст и тип трубы представляют потенциальный риск более частых утечек и разрывов.Мы хотим, чтобы у наших клиентов была новая система водоснабжения ».

Округ Коллиер не одинок. Согласно отчету Water Research Foundation, асбестоцементные (AC) трубы составляют около 15 процентов материалов для водопроводных труб в Северной Америке.

«Обеспокоенность по поводу воздействия на окружающую среду обновления трубопроводов переменного тока и связанных с ними нормативных требований вызывает недоумение у большинства руководителей водоканала», — говорится в отчете.

В округе Коллиер трубы из ПВХ заменят стареющие трубы, и, как ожидается, прослужат до 32 лет, согласно данным Альянса по борьбе с раком мезотелиомы.

Воздействие асбеста может привести к раку мезотелиомы.

«Ежегодно в США регистрируется от 2500 до 3000 случаев мезотелиомы. Чаще всего это заболевание встречается у мужчин старше 60 лет, но диагностированы и женщины, и дети. Люди, которые в прошлом подвергались воздействию асбеста и испытывали симптомы, должны проконсультироваться с врачом, имеющим опыт точной диагностики мезотелиомы », — говорится в отчете.

Конец линии | Журнал Concrete Construction

На протяжении почти столетия асбестосодержащие продукты были важной частью американского общества, поскольку тысячи продуктов — от кровельных материалов и изоляции до обмоток лент и труб — были выбраны за их прочность, малый удельный вес и устойчивость к нагреванию и коррозии. .

Сотни тысяч миль трубы остаются в эксплуатации. Поскольку большая часть его проектной жизни близится к концу, нужно иметь дело с пресловутым слоном в комнате, но, похоже, его легче игнорировать.

Первоначально продаваемые как прочная, легкая, неагрессивная альтернатива чугуну и стали, асбестоцементные трубы обладали превосходными характеристиками текучести благодаря гладким внутренним стенкам, исключительной коррозионной стойкости за счет матрицы из асбестовых волокон и упрощенной конструкции из-за низкого давления. единица измерения.К середине 1940-х годов четыре крупные компании производили трубы более чем на десятке заводов в США.

С 1940-х до конца 1970-х годов труба стала преобладающим выбором для систем передачи и распределения воды, ливневых стоков и магистралей бытовой канализации. Керамическая глина оставалась более популярным выбором для гравитационных коллекторов, а железобетон обычно использовался для канализационных коллекторов.

Характеристики трубы, однако, были разными. Частота отказов выше, чем у других материалов, когда окружающие почвы кислые или с высоким содержанием сульфатов, солей магния или щелочных гидроксидов.Производительность также ухудшается, когда вода содержит аммиак или классифицируется как «мягкая вода». В глинистых почвах частота отказов увеличивается летом, когда уровень грунтовых вод достигает трубы. При отсутствии других факторов показатели линейно растут с возрастом.

В 1973 году Национальные стандарты выбросов опасных загрязнителей воздуха (NESHAP) были созданы Управлением по охране окружающей среды в соответствии с Законом о чистом воздухе в ответ на исследования, которые показали, что асбест является ведущим фактором развития асбестоза и некоторых форм рака.Через NESHAP Агентство по охране окружающей среды стремилось защитить население, контролируя воздействие асбеста, обнаруженного в более чем 3000 продуктах.

Регулирование такого количества разнообразных продуктов оказалось сложной задачей, поэтому в 1979 году EPA объявило о своем намерении запретить все материалы, содержащие асбест. Десять лет спустя Правило о запрете и прекращении использования асбеста предлагало ликвидировать все асбестосодержащие материалы в три этапа в период с 1990 по 1997 год.

Когда крупный производитель подал в суд на блокирование запрета, 5-е место в СШАОкружной апелляционный суд постановил, что EPA не представило убедительных доводов. Однако это усилило ответственность агентства за регулирование материала, и использование асбеста в новых продуктах было запрещено.

После 1973 года содержание асбестовых волокон в трубах было снижено с 15% до 20% до менее 0,2%. К 1980-м годам его популярность резко упала из-за опасений по поводу ответственности и рыночных условий, особенно из-за доступности труб из ПВХ. Производители прекратили производство трубы в США, но она по-прежнему производится в других странах.

МАССИВНОЕ ПРЕДПРИЯТИЕ

В 2002 году, проведенное Американской ассоциацией водопроводных сооружений обследование 337 крупных коммунальных предприятий, обслуживающих почти 60 миллионов клиентов, показало, что 15,2% — более 30 000 миль — распределительных систем состоят из асбестоцементных труб. Неофициальный опрос с использованием общедоступных источников информации в Интернете показывает, что большая часть из них установлена ​​на Западе (см. Таблицу).

Значительные части использовались от 40 до 60 лет — это типичный срок службы.В США и Канаде около 630 000 миль трубы, огромное количество потребует внимания в ближайшем будущем.

Но замена будет непростой.

Ключом к центрам регулирования является слово «рыхлый», которое EPA определяет как любой материал, содержащий более 1% асбеста, который в сухом виде может быть раскрошен, измельчен или измельчен в порошок вручную. По данным агентства, такие действия, как резка, шлифовка или дробление, делают трубу хрупкой.

Утилизация ограничивается 260 погонными футами или 35 кубическими футами сломанной трубы. В наши дни труба, удаленная во время краткосрочного точечного ремонта для устранения разрывов, обычно — и по закону — дробится и смешивается с материалом обратной засыпки. Раздавленная и оставленная на месте труба длиной более 260 линейных футов или общим объемом 35 кубических футов считается регулируемым асбестосодержащим материалом, что по сути делает ее опасными отходами.

Резку, шлифовку или раздавливание трубы необходимо производить, распыляя воду прямо на рабочую зону для предотвращения образования пыли.Сломанные части необходимо завернуть в водонепроницаемые пакеты, обработать и утилизировать как опасные отходы.

Целые сегменты не классифицируются как рыхлый материал и могут быть утилизированы на предприятиях класса II. Рабочие должны пройти специальную подготовку, но специальных лицензий не требуется.

Правила регулируют врезку в трубу для проведения точечного ремонта или установки новых соединений, а также для удаления, утилизации и восстановления труб с использованием технологий бестраншейного строительства с разрывом и расширением.

РАСЧЕТ РАСХОДОВ

Фонд водных исследований заказал исследование 17 государственных агентств по всей Северной Америке, чтобы определить долговременные характеристики асбестоцементных труб и время их замены. Ожидается, что исследование будет завершено к марту 2011 года.

Между тем, если ваша система содержит асбестоцементную трубу, задумайтесь о том, как финансировать замену.

К сожалению, NESHAP строго ограничивает две из лучших альтернатив — и единственные, которые обеспечивают повышенную пропускную способность.В большинстве случаев EPA постановило, что разрыв и расширение делают трубу хрупкой, поэтому использование этих методов для замены более 260 погонных футов трубы создает активную площадку для хранения опасных отходов.

Во многих областях агентство делегировало обеспечение соблюдения программ по асбесту местным комитетам по контролю качества воздуха, которые придерживаются более строгих правил. Район управления качеством воздуха в районе залива Сан-Франциско, например, ограничивает заменяемую длину 100 погонными футами.

При разрыве трубы фрагменты сломанной трубы проталкиваются в окружающий грунт, и в отверстие протягивается новая, часто более крупная труба.Бентонит обычно добавляют для уменьшения трения о трубу и удержания туннеля в открытом состоянии. Раскопки обычно требуются при извлечении и приемке котлованов, а также для повторного подключения каждой службы.

Reaming использует специально адаптированное оборудование для горизонтально-направленного бурения. Хотя это похоже на разрыв трубы, основная труба измельчается на мелкие частицы, многие из которых удаляются вместе с окружающей почвой, чтобы освободить место для новой трубы.

Можно использовать скольжение, закрепление на месте футеровки, футеровку сгибанием и формованием и аналогичные методы, но будьте осторожны: футеровка подходит только тогда, когда гидравлическая мощность существующего трубопровода может быть уменьшена, чтобы приспособиться к полученному меньшему поперечному сечению. диаметр.Гладкая внутренняя часть трубы создает проблемы для таких методов, как футеровка сгибанием и профилированием и скольжение без цементации кольцевого пространства, которые не предполагают механического соединения с основной трубой.

Каждый проект индивидуален. Но в целом футеровка более рентабельна, чем разрывание и расширение; и оба метода восстановления менее дороги, чем строительство открытым способом, предполагая замену существующего коммунального трубопровода в городской среде, требующей управления движением и обхода, на глубине 5 футов или более и с умеренным количеством повторных подключений.

Кроме того, в отличие от разрыва и расслоения, футеровка не делает материал рыхлым, оставляя в покое как руководителей общественных работ, так и общественность.

— Кент фон Асперн — лидер бизнес-класса по трубопроводам и насосным станциям в Северной Калифорнии для HDR Inc.

Источник: составлено Кентом фон Асперном

Фундаменты из асбоцементных труб

Одной из самых популярных конструкций столбовых фундаментов является фундамент из асбоцементных труб.Эта технология применяется при строительстве легких построек и каркасных домов, а ее реализация требует минимум ресурсов и усилий. Кроме того, фундамент из асбестоцементных труб используется в регионах, подверженных затоплению — материал фундамента имеет необходимую прочность и устойчивость к намоканию и разрушению.

Фундамент из асбоцементных труб

Преимущества фундамента из асбестоцементных труб

• Простота реализации, исключающая необходимость в специальной строительной технике;
• Договорные сроки работ и выдержки;
• Простой расчет фундамента, который вы можете выполнить самостоятельно, не обращаясь в проектную организацию.
• Возможность возведения и длительной эксплуатации зданий на затопленных территориях;
• Низкая цена материалов.

Область применения столбчатых фундаментов

Столбчатые фундаменты из асбестоцементных труб служат основой для возведения легких построек: дачи, бани и сауны, террасы и веранды, а также каркасных домов-осветителей. . В регионах с холодным климатом такой фундамент дает возможность значительно сэкономить, так как проходка отдельно стоящих труб как по материалам, так и по стоимости работ намного дешевле заглубленного ленточного или блочного фундамента.

Расчет фундамента из асбестовых труб

Для расчета необходимо знать глубину промерзания грунта в вашем регионе, а также планируемую нагрузку на фундамент. Глубину промерзания можно определить по справочным данным. Справка показывает глубину промерзания голой земли без снежного покрова. Если в вашем районе высокий снежный покров, справочные данные могут быть несколько сокращены.

Таблица — глубина промерзания грунта в регионах России

К контрольному значению необходимо добавить 0.3-0,5 метра — это необходимая глубина подземной части свай. Над уровнем грунта сваи труб обычно выступают на 0,3 метра, но если есть вероятность затопления, их можно сделать еще выше.

Диаметр труб зависит от веса конструкции. Для легких беседок достаточно труб диаметром 10 см, для срубов лучше выбирать трубы диаметром 25-30 см.

Нагрузка на фундамент зависит от конструкции конструкции, а также от материала, из которого она сделана.Ниже приведены приблизительные данные об удельном весе различных материалов. При расчете необходимо учитывать не только стены, но и кровлю, утеплитель и отделку.

Стол — нагрузки на фундамент

Сваи располагаются по углам здания, в местах пересечения несущих стен, а также по периметру на расстоянии не более 1 метра. Перераспределенная нагрузка на каждую сваю не должна превышать 800 кг. Если в результате расчета значение нагрузки больше, необходимо увеличить количество свай.

По полученным результатам определяется необходимое количество труб, а также необходимое количество арматуры из расчета 2-3 арматурных стержня на трубу.

Количество бетона зависит от диаметра трубы. В среднем залить 10 метров трубы диаметром 10 см с учетом основания из 0,1 кубометра бетона, для трубы диаметром 20 см — 0,5 кубометра, а для трубы диаметром 30 см — 1 куб.м бетона.

Технология выполнения свайного фундамента из асбоцементных труб

• Подготовку следует начинать с разметки. Уберите со строительной площадки мусор и посторонние предметы, по возможности выровняйте и удалите дерн. Разметьте с помощью колышков и веревок контуры будущего строения, углы, пересечения стен. Место установки свай разметьте колышками. Чтобы проверить перпендикулярность углов и правильность разметки, проверьте равенство диагоналей.
• Начать бурение скважин под опорные столбы. Сделать это можно с помощью бура, а при его отсутствии можно выкапывать ямы диаметром больше диаметра труб. Глубина колодца на 20 см больше расчетного размера подземной части свай, что необходимо для устройства песчаной подушки.

Процесс бурения скважины под сваю

• Расположите на дне каждой лунки песчаную подушку толщиной 20 см, утрамбуйте ее и залейте водой.После впитывания воды дно покрывается рубероидом. После этого подготовленные трубы устанавливаются в колодец. Если трубы необходимо обрезать до необходимого размера, необходимо оставить запас высотой около 10 см, чтобы после завершения фундамента выровнять высоту опор.

Процесс монтажа

• опорных асбестоцементных труб. Трубы выровнены, закреплены временными опорами из деревянных брусков. Еще раз проверяем равенство диагоналей.На участках с близким залеганием грунтовых вод трубы гидроизолированы мастикой на битумной основе до уровня земли. Высушите мастику.

Процесс выравнивания асбестоцементных труб деревянной опалубкой

• Бетон готовится: 1 часть цемента смешивается с 2 частями песка, разбавленными водой до консистенции жидкого теста, затем 2 части мелкого гравия вливаются в полученный раствор. Хорошо вымесите и залейте основание трубы на 40-50 см.
• Трубу приподняли на 15-20 см и оставили до полного застывания бетона.Этот прием поможет создать прочную опорную основу, устойчивую к силам выброса при пробивании почвы.
• После застывания бетона колодец с внешней стороны трубы дополнительно гидроизолируется рубероидом и засыпается речным песком, просыпается и утрамбовывается, проверяя монтаж по уровню. Натяните между ними веревку или установите планку и выровняйте их по горизонтали.

Фундамент из асбестоцементных труб готов

• Внутри труб установлена ​​арматура: несколько стержней, соединенных поперечными проволоками между собой.Смешайте бетон и залейте оставшуюся часть трубы. Чтобы удалить воздух из раствора, проткните его несколько раз металлическим стержнем.
• После полного высыхания бетона, через две-три недели фундамент готов для дальнейшего строительства. Для продления срока службы рекомендуется выполнять его гидроизоляцию битумными или полимерными материалами.

Возведение свайного фундамента из асбоцементных труб в несколько раз снижает затраты на возведение прочного фундамента под здание.Однако при слишком большой нагрузке такой фундамент может оказаться недостаточно прочным. В этом случае лучше выбрать фундамент другого типа, ленточный или монолитный.

В заключение обязательно прочтите про надуваемый фундамент самостоятельно.

Сваи асбестовых труб. Как построить столбчатый фундамент из асбестовых труб своими руками. Колонный фундамент из асбестоцементных труб

Фундамент из асбоцементных труб — отличная альтернатива монолитному плиточному или ленточному бетонному фундаменту при возведении относительно легких объектов.Когда это строительство, вы можете сэкономить значительную сумму денег. Такой тип фундамента практически незаменим при возведении легких каркасных домов или хозяйственных построек.

Единственным минусом такого типа фундамента является то, что внутри проблематично сооружать жилые подвалы или подвалы. Однако, если в проекте вашего дома не предусмотрен цоколь или цоколь, то вместо довольно дорогого монолитного ленточного фундамента можно запросто ограничиться фундаментным основанием на бондо с асбестоцементными трубами.

Все работы по возведению бугинабового фундамента из асбоцементных труб на приусадебном участке можно выполнить своими руками. Эта конструкция доступна даже людям с минимальными технологическими навыками.

Отличие боронобивинального фундамента от ленты или плиты заключается в том, что опоры под здания устанавливаются не под всем основанием здания или под его периметром и стенами каретки, а только в узловых точках.Эти точки являются углами конструкции и местом примыкания внутренних несущих стен к наружным.

Устройство ленточного фундамента обеспечивает его приклеивание к грунту ниже уровня зимнего промерзания грунта. В результате в средней полосе приходится использовать большую массу бетона, что негативно сказывается на бюджете проекта. Однако относительно легкие постройки выдерживают бетонные столбы, которые можно закладывать достаточно глубоко в землю.

Фундамент в виде столбов можно возводить двумя основными способами.

Первый способ — это использование готовых свай. Однако в частном домашнем хозяйстве это маловероятно, так как требует использования специализированного оборудования.

Второй способ — изготовление опор прямо в грунте. В этом случае заливка бетонного раствора производится в опалубке, созданной в яме в земле. В качестве опалубки можно использовать разные конструкции, например, традиционные деревянные щиты.

Опалубка для свай — Фото

Асбестоцементные трубы очень популярны в качестве опалубки для создания свайных свай. Они относительно легкие, обладают отличной гидроизоляцией и достаточно прочны, поэтому идеально подходят на роль несъемной опалубки. В настоящее время промышленность выпускает асбестоцементные трубы различного диаметра, что позволит вам точно выбрать размеры трубы, необходимые для строительства вашего объекта.

Обращаем ваше внимание, что диаметр асбоцементных труб выбирается исходя из веса будущей конструкции.Кстати, вы можете рассчитать вес исходя из данных в таблице.

Кроме того, бурбилинг-сваи с использованием асбестоцементных труб могут применяться при возведении фундамента на неровных участках, например, на Косойрате. Такой фундамент можно построить на почве с очень высокой влажностью, практически на болотах. Изготовление такого фундамента не требует использования строительной техники и может продолжаться длительное время даже одним человеком, последовательно от опоры до опоры.

Однако стоит отметить, что перед возведением такого фундамента необходимо произвести тщательный расчет конструкции. Для этого необходимо рассчитать планируемую полную массу конструкции, включая вес строительных материалов, нагрузку помещения и возможную нагрузку от изменения климатических условий. После этого рассчитывается максимальная нагрузка на бетонные столбы. При большом весе конструкции здания необходимо либо увеличить количество бетонных опор, либо перейти к конструкции ленточного бетонного основания.

Процесс возведения фундамента из асбоцементных труб

1. На подготовительном этапе нам необходимо создать проект фундамента и произвести все необходимые расчеты. При расчете необходимого количества опор учитывайте, что максимальное расстояние между колоннами не должно превышать 2,5 метра.
2. Затем подготовьте строительную площадку, очистите ее от мусора. Плодородный слой почвы имеет смысл удалить и перенести на другую часть вашего участка.
3. Осуществляем разметку будущего фундамента. Внимательно проверьте правильность углов. Для этого натягиваем маркировочный шнур не только по бокам фундамента, но и по его диагоналям, стремясь создать идеальный прямоугольник.
4. Осуществляем бурение скважин под опоры. Для этого можно использовать как обычный садовый растачиватель, так и инструмент TISE. При работе на сложных грунтах имеет смысл воспользоваться услугами бурового агрегата. Глубина бурения скважин должна быть не ниже уровня промерзания грунта.

5. На дно пробуренной скважины кладут песчаную подушку толщиной около 20 сантиметров. Его проливают водой и тщательно трамбуют.
6. На особо слабых грунтах можно создать бетонную опору на дне колодца, более широкую по диаметру, чем асбоцементная труба.
7. На дно колодцев можно укладывать слой полиэтилена, чтобы влага из бетонного раствора не уходила в землю.
8. Опускаем в колодец асбестоцементную трубу, с помощью распорок фиксируем в вертикальном положении, проверяем строительным уровнем.
9. На Земле собираем внутренний металлический каркас опоры из арматурных стержней. Это должны быть как горизонтальные, так и вертикальные приводные ремни. Опустите собранную раму в трубу. Если вы планируете соорудить горизонтальную обвязку — столярку, то арматурные стержни от трубы выносятся наружу, чтобы совместить их со стрелой деревянного станка.

10. Заливаем бетонный раствор в трубу. Залив порцию, приподнимающую слой бетона на 20-30 сантиметров, ее необходимо прищипнуть или обработать вибрацией коричневого цвета.
11. Пространство между трубой и стенками колодца забито песком и трамбовкой. При строительстве на сгущенных грунтах песчаная подушка между колодцем и трубой должна быть не менее 10 сантиметров.
12. Верхняя часть трубы обрезается по лазерному уровню, затем устанавливается голова и гидроизоляция, либо приступают к монтажу горизонтального маляра.

Фундамент из асбестоцементных труб — Фото

выводы

Таким образом, можно создать достаточно прочное фундаментное основание для относительно легких построек, но не более одной высоты этажа.Также такой фундамент станет идеальным решением при возведении хозяйственных или хозяйственных построек.

В контакте с

Фундамент — это основание сооружения. От прочности этой конструкции будет зависеть жизнь всего здания. По сути, это главный элемент любой конструкции, потому что в случае ее просадки или движения может появиться ряд негативных факторов:

• набухание полов;
• невозможность закрытия дверей;
• общий засор конструкции;
• разрушение дома.

Вашему вниманию предлагается, как сделать продуманный и надежный столбчатый фундамент из асбестовых труб.

1. Простая установка. Полное исключение спецтехники.
2. Демократичная ценность материалов.
3. Работу можно провести в кратчайшие сроки.
4. Возможность строительства даже на затопленных территориях.
5. Длительный срок службы.
6. Реальность вычислений самостоятельно.

Профессионалы в один голос утверждают, что сделать фундамент из асбестовых труб своими руками не представляет особого труда. Однако следует учитывать, что при возведении свайного фундамента теряется возможность строительства цокольного этажа. Кроме того, при таком способе строительства необходимо учитывать, что перекрытие под строительство требует прочного утепления и ветрозащиты.
Также следует отметить, что свайный фундамент может крайне негативно проявить себя на подвижных грунтах.Но чаще всего такой момент может проявиться, когда асбестовые трубы устроены по существующим строительным нормам.
Асбиноцементный фундамент очень часто используется для каркасных построек из бруса, дерева, арболита и других альтернативных легких материалов: бань, веранд, хозблоков, беседок, бытовок и т. Д. Кроме того, штурмовой руль направления можно комбинировать с печкой или бетонной лентой. Область применения фундамента из асбестоцементных труб своими руками очень обширна, его спрашивают на участках, где происходят подтопления, есть сильные грунты, а также там, где грунт может промерзать более полутора метров.

Расчет

Для проведения необходимых расчетов необходимо узнать два основных параметра:

1. Температура промерзания почвы.

Для определения промерзания почвы можно воспользоваться справочной информацией. В соответствующих источниках есть данные о промерзании почвы без снежного покрова. Кроме того, если уровень снежных осадков достаточно большой, цифру, приведенную в справочнике, можно немного снизить.
Вы можете добавить значение от 0.От 3 до 0,5 метра по справочным данным — этот показатель укажет правильную глубину подземной части свай. Следует учесть, что их фундаменты должны просматриваться выше уровня земли, примерно на 30 см, однако при имеющейся опасности затопления этот показатель допускается даже увеличиваться на несколько сантиметров.

Асбоцементные трубы для фундамента обычно имеют диаметр, который коррелирует с весом будущего здания. Для срубов лучше всего подойдет объем 20-30 см, тогда как для небольших беседок диаметр труб может составлять всего 7 см.
Нагрузка на построенную конструкцию будет зависеть от сложности конструкции конструкции и материала, из которого она будет выполнена. Для поселков следует учитывать не только стены, но и крышу, отделку и утеплитель.
Имеющиеся сваи укладываются по периметру конструкции, а также по ее углам и в местах пересечения несущих стен. Их расстояние должно быть не более одного метра. Ориентировочная нагрузка на каждую сваю должна составлять в среднем 800 кг.В случае, если набранный выше вес является указанным показателем, следует увеличить количество свай.
По окончании действий становится известно необходимое количество труб и арматуры. Расчет необходимо составлять по следующему принципу — 2-3 стержня арматуры на каждую асбестовую трубу.

Пошаговая инструкция изготовления фундамента

Итак, есть материал, желание и готовность выполнить фундамент из асбоцементных труб своими руками.Рассмотрим этапы, как правильно построить эту конструкцию:

• Дизайн. Возведение каркасных конструкций относится к группе несложных работ. Итак, масса одноэтажного коттеджа в среднем составляет 8 тонн. Итак, для такого фундамента необходимо использовать 10 опор, сечение которых будет составлять 20 см. Проектную документацию в готовом виде можно найти на просторах глобальной сети, однако в качестве альтернативы можно заказать ее у специалистов. На сегодняшний день статистика строительства частных домов показывает, что большинство заказчиков хотят индивидуальный строительный проект.
• Подготовка сайта с последующей разметкой. Чтобы подготовить участок к соответствующей строительной деятельности, необходимо выполнить следующие действия:
  • очистить территорию от камней и деревьев;
  • заделать угловые отметки фундамента — натянуть на веревку металлические прутья или колонны из дерева;
  • отступить на два метра от возможной границы основания фундамента и обозначить участок, с которого будет сниматься плодородный грунт (более 30 см).Такая манипуляция нужна, чтобы сорняки не прорастали потом из-под постройки;
  • удалите застревание, выровняйте уровень и засыпьте песчано-гравийной смесью. Возьмите платформу.
• Бурение скважин на опоры. В случае самостоятельных работ по возведению конструкции из асбестовых труб разрешалось использовать обычный садовый бор. Для бригады специалистов строительных фирм характерно использование спецтехники (автоматы).Диаметр колодца для опоры должен превышать ее объем на 10-12 см. В свою очередь, глубина должна быть больше 20 см для предполагаемой высоты ворса. Такой подход необходим при изготовлении специальной фундаментной «подушки» из стройматериалов неметаллических пород.
• Подготовительные работы по возведению столбчатого фундамента из асбестовых труб и монтаж данных труб. Дно подготовленного колодца хорошенько засыпают щебнем и песком, методично утрамбовывают и заливают водой.Верхний слой покрывается гидроизоляцией — это может быть пленка или каучукоид. Опоры погружаются в яму и скрепляют рельсы. База засыпает песком. Длина столбов должна иметь запас запаса чуть более 10 см, впоследствии за счет такого приема можно легко выровнять высоту любой опоры. В случае, если грунт имеет повышенную влажность, все трубы рекомендуется обработать специальным раствором на битумной или полимерной основе.
• Бетонирование и армирование.Приготовленную бетонную смесь заливают в асбестовые трубы на 30-40 см. Далее опоры необходимо поднять на 20 см и закрепить их. Точно так же получаем некую бетонную подошву, благодаря которой столбы будут более устойчивыми.
• Заключительный этап. После застывания бетонного слоя в трубу производят подгонку арматурного каркаса, который соединяют проволочными перемычками или поперечными каркасами из тонкой арматуры. Далее происходит заливка раствором до необходимого уровня. Чтобы удалить появляющиеся пузырьки воздуха, можно использовать деревянную рейку или металлический стержень.Верхний слой покрывают целлофановой пленкой для равномерного высыхания бетонного раствора. Срок высыхания должен составлять не менее 21 дня.

Изначально использование асбоцементных труб в частном домостроении было ограничено. Во-первых, трубы из асбеста напугали людей мифами о канцерогенности материала, а во-вторых, опыта использования фундамента в таком виде материала было немного. Сегодня столбчатый фундамент из асбоцементных труб можно назвать удачным компромиссом между невысокой стоимостью и высокой устойчивостью к влаге и нагрузкам.Еще одно неоспоримое преимущество — столбчатый фундамент из асбестовых труб своими руками сделать намного проще и быстрее, чем любой другой вариант фундаментного фундамента.

Устройство фундамента из асбетических труб

Общая конструкция и принцип изготовления такого фундамента мало чем отличается от других вариантов изготовления свайных опор с заливкой из бетона в подготовленном виде. В нашем случае каркас и бетонный раствор заливаются в асбетическую трубу трубы, погруженной в пробуренную скважину в грунте.Свайный фундамент на асбетических опорах ценят, прежде всего, за такие моменты:

• Темп изготовления такого фундамента намного выше, а сложность значительно ниже, чем у любых других боро-буровых опор, включая сваи-тройники, сваи каркасного размера, уступая по этому показателю только дорогостоящие винтовые и железобетонные варианты;
• Высокая стойкость асбестоцементной основы труб к любой влаге без потери свайной опоры, деградации материала, коррозии;
• На сваях из асбестоцементных труб можно поднять фундамент здания на высоту 30-40 и даже 100 см при правильном распределении нагрузки, что не всегда возможно в одних случаях для свайных конструкций другого. тип.

Устройство фундамента на асбестоцементных трубах своими руками

Конструкцию фундамента с опорами из асбокатной трубы нельзя назвать идеальной. Его легко и быстро собрать и сконструировать за двое суток, если есть бетономешалка, ручная дрель для бурения скважин, болгарка, сварочный аппарат, бетонный раствор и заготовленная стальная арматура толщиной 8 мм. Прежде чем производить изготовление такого фундамента, необходимо обратить внимание на его недостатки:

• Прочность основания асбестоцементной опоры относительно невелика.Жесткости и несущей способности свайных элементов достаточно для возведения каркасного, бревенчатого или газобетонного здания при условии, что строительство ведется на плотных и тяжелых грунтах;
№
• Бурение необходимо проводить на глубину не менее 150-180 см, из-за малой прочности свай имеется большое количество колодцев, а практически все работы проводятся ручным буром;
• В отличие от своих конкурентов — тройников-заполнителей, асбетические сваи не обладают «анкерным» свойством, поэтому при нарушении технологии изготовления фундамента возможны случаи выдавливания опор с пучковыми грунтами.

Изготавливаем сваи из асбестоцементной трубы

Перед началом работ по подготовке площадки и разметке мест под бурение скважин необходимо определиться с точным количеством асбестоцементных опор и их диаметром. Чаще всего для изготовления опор используют асбоцементные трубы проточным диаметром 100 или 150 мм. Намного реже бывает труба в 200 мм. Применяется в основном в тех случаях, когда необходимо отремонтировать асбестовую трубу колонного фундамента.Соответственно под размер асбестоцементной трубы необходимо подобрать вылет режущих кромок ручного сверла. Диаметр колодца должен быть не менее чем на 10 мм больше наружного диаметра асбестоцементной опоры.

Например, для «плетения» — асбестоцементной трубы в 100 мм наружный диаметр для марки «BST» будет 118 мм, а для более распространенной «W» — 122 мм. Соответственно, диаметр желоба должен быть 128 и 132 мм. Для 150-й трубы диаметр отверстия должен быть 170 и 180 мм.Этот зазор указывается на глубину 150 см, если бурение будет производиться на два и более метра, значение зазора необходимо увеличить еще на 30%.

После того, как колодец пробит необходимого диаметра и глубины, необходимо залить смесью из песка и каплями на дно сформировать подушку толщиной не менее 10 см. Это позволит компенсировать усадку бетонной смеси внутри асбестоцементной трубы.

Перед установкой асбестоцементной трубы рекомендуется обработать внешнюю поверхность битумной мастикой вне зависимости от уровня грунтовых вод.Далее вставляем трубу в полость колодца и вливаем внутрь небольшое количество раствора, не более 2-3 литров. После заливки аккуратно приподнимаем трубу и несколько раз засеиваем, чтобы добиться выравнивания залитого слоя раствора на поверхности подушки, как на видео:

На следующем этапе выравнивают все асбестоцементные опоры по вертикальному отвесу для достижения наиболее точного положения по горизонтали и вертикали, после чего фиксируют трубы с помощью деревянных пластин. Вдохновением для каждой асбестоцементной трубы является укладка пакета арматурной арматуры из трех десятилетий.Каждый стержень должен быть равен стенкам трубы и других стержней.

Заливка асбестоцементного опорного бетона

Самым ответственным этапом при возведении фундамента является заливка бетоном внутреннего пространства трубы. Бетонный раствор готовится из цемента марки 300, песка и мелкого щебня или щебня, предварительно промытого водой. Консистенция раствора должна быть такой, чтобы смесь, залитая в воронку с вырезом 50 мм, текла плавно без образования пробок.

В зависимости от диаметра опоры и глубины на каждую сваю потребуется не менее 40 литров бетонной смеси. После заливки первой части бетон внутри опоры аккуратно просушивают тонкой палочкой 10-15 минут, после чего заливают оставшуюся часть раствора.

Пазухи между трубой и стенками колодца необходимо измельчить остатками раствора во избежание просачивания внутрь дождевой воды. Это значительно увеличит срок службы опорных элементов.Верхний конец опоры по мере сбора бетона и его усадки может менять свое положение. Окончательное выравнивание концов асбестоцементных колонн можно производить не ранее, чем через две недели после заливки сваи. Если работы ведутся в жаркое летнее время, сваи лучше накрыть пакетами из полиэтиленовой пленки, чтобы снизить потери влаги на испарение и избежать растрескивания бетона.

Scarlet или рамка, использующая

На завершающем этапе, после выравнивания высоты свай, необходимо установить опорный каркас фундамента или залить Скарлет.Последний вариант чаще всего применяется для стен из газобетона, арболической кладки, любых строительных материалов на основе цемента. Если вы строите свой панельный дом или помещение из профилированного бруса, каркас можно сделать из дубового бруса сечением 200 мм или швеллеров, что позволяет относительно легко заменить свай или отремонтировать в случае необходимости. В любом из перечисленных вариантов необходимо предусмотреть способы связки арматуры асбестоцементных свай с силовыми элементами каркаса.

Заключение

Асбестоцементные сваи практически не подвержены коррозии даже при длительном хранении в воде.Но материал имеет щелочную реакцию, поэтому при установке в кислых грунтах гладкая наружная поверхность трубы может превратиться в проеденную кавернами, особенно при повреждении гидроизоляции. Чтобы избежать проблем подобного рода, в зоне перехода внешней части сваи в грунт выполняется отсыпка из песка. Никаких других смесей для этих целей не рекомендуется. В таких условиях свайный фундамент может свободно простоять 30-40 лет.

• Построить дом из пеноблоков своими руками
• Плавающий
• Опалубка для фундамента своими руками
• Фундамент под топку в бане

Как сэкономить на стоимости фундамента дома, но не потерять его прочностные характеристики? Одной из надежных конструкций является фундамент из асбестовых труб, который смело можно использовать при строительстве каркасных домов или любых легких построек.О том, как правильно рассчитать, выбрать материалы и построить такой фундамент, вы сможете узнать в этой статье.

Как выбрать трубы

Асбестовая труба для пруткового фундамента выбирается диаметром 250 мм. Полость изделия необходимо залить бетоном. В некоторых случаях при больших нагрузках внутреннюю часть трубы дополнительно армируют.

Если выбрать трубы малого диаметра (100 мм), то сложность заливки их бетоном не возникает. Есть вероятность появления пустот, что значительно сократит срок эксплуатации фундамента.Такие трубы чаще всего используют для более легких конструкций (например, беседки). Но нужно быть готовым к трудностям при установке таких труб.

Для тяжелых зданий можно применять трубы диаметром 300 мм. С таким материалом легче работать, ведь заливать бетон будет легче.

Верхний фундамент

Выбор асбестоцементных труб для столбчатого фундамента характеризуется такими преимуществами:

• низкая стоимость;
• простота установки;
• силы;
• прочность.

Разумная стоимость обусловлена ​​тем, что материалы для работы можно приобрести по более низкой цене, чем, например, для строительства бетонных блоков.

Простой монтаж позволяет установить трубы своими руками. Не нужно нанимать специализированную технику. Это большой плюс для тех участков, где проезд автомобилей затруднен. Кроме того, можно построить здание на столбчатом фундаменте за неделю, в отличие от монолитного, которое нужно оставить на месяц.

Особый состав асбестовых труб (дисперсионно-армированный) делает материал устойчивым к негативному воздействию окружающей среды.

Это обеспечивает влагостойкость и прочность данного фундамента. Трубы имеют низкий коэффициент теплового расширения.

Несмотря на такие достоинства асбестовых труб, необходимо правильно рассчитать материал. Если не следовать технологиям, то все преимущества сводятся к нулю. Ведь дальнейшее строительство дома на земле, не выдерживающей определенных нагрузок, будет опасным.

Основные принципы строительства

Устройство фундамента из асбестовых труб необходимо знать по нескольким принципам:

• Это только легкие конструкции на нем.
• Учитывайте тип почвы.
• Провести расчеты.
• Придерживайтесь технологии возведения фундамента.

Работу над устройством следует разделить на несколько этапов:

• Расчет.
• Подготовка территории.
• Установка фундамента.
• Формирование лакокрасочного покрытия.

Работа начинается с дизайна. Без предварительных расчетов приступить к установке невозможно.

Расчет земель

Расчет основания начинается с определения грунта грунта. Для этого определяется глубина ландшафта Земли.

Длина свай должна превышать глубину промерзания грунта.

Стоимость грунтовки грунта в разных регионах разная.Эти показатели определены по справочным данным. Но следует отметить, что эти значения указаны без учета снежного покрова.

Также необходимо учитывать нагрузку будущей конструкции. В среднем глубина свай берется около 150 см. Что касается диаметра труб, то он различается в зависимости от нагрузки (для каркасного дома или небольшой веранды эти показатели будут разными).

Для правильного расчета баз следует использовать инструкцию:

1. Определите вес дома.
2. Определите сопротивление почвы.
3. Рассчитайте площадь фундамента.

Общая формула для расчета минимальной общей площади основания выглядит так:

Отсюда следует, что p — вес здания, кг,

R0 — сопротивление грунта, которое определяется по расчетному пути, кг / см2.

Для запаса надежности в формуле вводится коэффициент 1,3.

Пример расчета

Приведем пример: есть каркасный дом с размерами стен 6х7 м с высотой первого этажа 2.8 м, фронтон 2,6 м.

Доля каркасных стен γx = 50 кг / м2.
Доля кровли из листовой стали Γк = 30 кг / м2.
Доля межэтажных перекрытий γп = 100 кг / м2.

Нагрузка на межэтажные перекрытия при эксплуатации γНП = 210 кг / м2.

Грунт, на котором будет возведен дом — суглинок (R0 — 3,5 кг / см2), у которого глубина промерзания 1,2 м.

Расчет количества труб

Для расчета необходимого количества и размеров труб для фундамента выполняется несколько действий:

• Стены стен определены.

Площадь домов дома вместе с фасадными частями будет равна SC = 89 м2. Исходя из этого, стен много:

ПК = SC × ΓC = 89 × 50 = 4450 кг.

• Затем рассчитывается масса перекрытий между этажами (на первом этаже и на чердаке).

Как утеплить крышу чердака Читать в

Имеется площадь внахлест (СП = 84 м2). Вес внахлест:

ПП = СП × Гп = 84 × 100 = 8400 кг.

При СП = 84 м

ПНП = СП × γНП = 84 × 210 = 17640 кг.

Подробности о бетонных плитах перекрытия можно узнать

• Масса кровли определяется.

Имеется площадь кровли: СК = 50 м2. Вес крыши:

ПК = СК × Γk = 50 × 30 = 1500 кг.

• Произведен расчет предварительной массы фундамента.

Для этого берется примерное количество столбцов, например 14.Исходя из того, что через каждые 2 метра фундамента (по периметру) будет установлен столб, то 14 штук должно хватить. Длина столба L = 1,9 м.

Определен объем столба:

Vc = π × R2 × L = 0,24м3,

где R — радиус колонны (r = 0,2 м). Исходя из этого масса 1 колонны: 0,24 × 2500 = 600 кг.

Общий вес колонны: 600 × 14 = 8400 кг.

Общая масса дома

Для этого все полученные значения (стены, перекрытия, кровля, фундамент) суммируются и получается итоговое число 40390 кг.

• Вычисляется минимальная общая площадь основания по формуле, приведенной в начале раздела: S = 1,3 × 40390 / 3,5 = 11540 см2.
• При расчете площади основания 1 вычисляется число 1250 см2. (S = PR2 = 3,14 × 0,22) вычислено общее количество столбиков: 11540/1250 = 10 штук.

Из этого следует, что с увеличением диаметра полюсов их количество может уменьшаться и наоборот.

Только после такого расчета можно обрабатывать закупку материала и установку фундамента.

Подготовка к размещению

Подготовка территории к устройству фундамента заключается в подготовке мест для установки свай. Для этого землю очищают от сорняков, растительности. Затем участок выравнивается, засыпается щебнем. (О типах гравия, его фракциях и плотности читайте здесь).

После этого в места установки труб надеваются колышки, между которыми натягивается канат. Необходимо точно измерить место установки фундамента.

Фундамент из асбестовых труб. Пошаговая инструкция

После подготовки начинается основная работа на приборе:

• бурение скважин;
• монтаж труб;
• монтажная рама;
• залив.
• обвязка стойки.

Бурение скважин производится в местах установки колышков.

Диаметр отверстий должен быть на 10 см больше диаметра труб.

Сверление производится механическим способом или ямобурой.Глубина заделки трубы должна быть равна расчетному значению. После этого в колодец засыпают песок, заливают водой и трамбуют.

Монтаж труб производится следующим образом: труба вставляется в подготовленный колодец, заливается бетоном (часть) и приподнимается на 15 см. (Как самому приготовить бетон в статье: как приготовить своими руками.) За счет этого будет сформирована бетонная подошва, которая защитит его. Фундамент на зиму и предохраняют от выброса.О том, как правильно отрезать трубу нужного размера, можно узнать из этого видео. Представлена ​​пошаговая инструкция по резке труб.

Необходимо постоянно проверять проложенные трубы по уровню. Они должны быть установлены идеально плавно.

Следующим шагом будет установка каркаса. Для этого в трубу вставляют фитинги. Его стержни должны выступать на 10 см выше трубы. После этого в трубу заливается оставшийся бетон. Пространство между внешними стенками трубы и внутренними стенками колодца засыпается щебнем и трамбовкой.

Когда трубы полностью заполнятся бетоном, их нужно оставить примерно на 14 дней.

Этого времени достаточно для приготовления смеси. Затем можно переходить к завершающему этапу работы — формированию обвязки.

Арматура крепления брус

Обвязка колонн (или формирование каркаса) необходима для равномерного распределения нагрузки на колонны. Кроме того, Скарлет — это опора для будущих стен. Поэтому данную конструкцию необходимо выполнять качественно, следуя инструкции:

• На трубы делаем опалубку из досок.
• На дно опалубки засыпать песок.
• Установить арматуру, соединив ее с арматурой, выходящей из труб.
• Залить бетонную смесь.
• После взлета бетона снимите опалубку.

Пошаговая инструкция, начиная от бурения скважины, заканчивая формированием лакокрасочного покрытия, представлена ​​в этом видео

Советы профессионалов

Для получения качественного результата можно использовать несколько советов:

• Для заливки труб использовать бетон марки М200 или М300.
• После заливки бетона трубу следует заклеить металлическим стержнем. Это устранит воздушные прослойки.
• Для дополнительной защиты столбов от влаги можно уложить каучукоид в колодец на песчаном слое.
• Опалубка должна быть без трещин.

Фундамент из асбестовых труб можно сделать в довольно короткие сроки. На это уйдет минимум денег и времени. Но следует учитывать, что такой вариант подходит для легких построек.

Фундамент из свайных труб своими руками

Фундамент — это основа здания, от его прочности зависит долговечность здания, по сути, это основная несущая конструкция конструкции, его движения или просадки приводят к перекосам здания, перекрытия начинают вздуваться и перестаньте закрывать двери, а в худшем случае дом просто может рухнуть. Как построить недорогой и надежный столбчатый фундамент из надежных асбестовых труб, предлагаем рассмотреть в вышеприведенной статье.

Фонд

Схема фонда

Стоит отметить, что в последнее время такой вид основания дома становится особенно популярным.

Достоинства и недостатки свайного фундамента

Фундамент под дом из асбоцементных труб выгоден в материальном плане и достаточно надежен для устройства легких построек и вспомогательных сооружений, таких как срубные или каркасные дома, бани, хозяйственные постройки. Для строительства столбчатого фундамента из асбестовых труб, труб, садового карьера, понадобится бетономешалка (ее можно взять в аренду на время строительства), несколько стержней ружейной арматуры, песок и цемент.По сложности исполнения его вполне можно построить самостоятельно.

О преимуществах такого фундамента можно сказать следующее:

Асбестовые трубы не требуют больших затрат, быстро строятся, защищают от влаги

• по сравнению с монолитными решениями основа из асбестоцементных труб будет вдвое дешевле и потребует вдвое больших затрат силы и времени;
• копать яму под такой фундамент не нужно;
• свайный фундамент из асбоцементных труб возводится очень быстро, по окончании работ можно сразу приступить к возведению дома, сэкономив до двух недель по сравнению с монолитным фундаментом;
• высота такого фундамента над почвой обычно составляет не менее 30 см, что исключит попадание воды в дом при дождях и затоплении, а если на этом участке когда-нибудь будут паводки, сверху можно поднять сваи;
• на фундаменте из асбестоцементных свай, гораздо проще подвести к дому коммуникации — водопровод, канализация, газовая труба и т. Д.

Использование таких баз ограничено следующими факторами:

• такие конструкции применимы только при условии размещения на них объектов ограниченной массы;
• срок безопасной эксплуатации свайных фундаментов из асбестоцементных свай ограничен 80 годами;
• В домах на таком фундаменте практически невозможно устроить подвал;
• фундамент дома из асбетических свай невозможно в местах с плавучими грунтами.

Для этих целей полностью применимы и другие материалы, в частности изделия из металла или пластика. Однако у них есть характерные недостатки. Металлические трубы подвержены коррозии и стоят дороже, а пластиковые имеют ограничения по действию отрицательных температур.

Асбестоцементные трубы имеют самый низкий коэффициент теплового расширения, что обеспечивает устойчивость фундамента при эксплуатации.

Как сделать фундамент

Приступая к строительству Необходимо совершить ряд обязательных действий, чтобы работа не пропала зря:

1. Выяснить качество грунта на строительной площадке для устранения плавающего грунта.
2. Для уточнения глубины грунтовки грунта на участке от этого зависит глубина погружения свай из асбестоцементных труб.
3. Рассчитайте размер сваи с учетом максимальной перераспределенной нагрузки на трубу 800 кг. Если расчетная нагрузка больше, нужно увеличить количество промежуточных свай.

Расчет столбчатого фундамента из труб

Порядок выполнения работ

Фонд штампа

1. Разместите план в выбранном месте, в месте пересечения несущих стен отметьте пикантность.
2. Проверить разметку, отобразив габаритные размеры диагональной разметки. Они должны быть такими же.
3. Поместите установку промежуточных свай под несущими стенами. Расстояние между ними должно быть не более 1 метра.
4. Садовая коричневая прогон в грунте ямка для свай. Глубина погружения должна быть больше размера промерзания почвы на 0,3 — 0,5 метра. Диаметр проема выполняется не менее чем на 5 см больше диаметра сваи.Работу несложно выполнить своими руками
5. Выполнить подачу под основание асбокатной трубы двумя слоями песка и гравия.
6. Субсидия на переливание и переливание воды.
7. Установите и обрежьте трубу своими руками болгаркой до необходимой длины с учетом превышения верхнего конца над уровнем земли примерно на 30 см.
8. Погруженный конец необходимо обработать водонепроницаемой гидроизоляцией на длину погружения в соответствии с инструкцией на упаковке эмульсии.Работу легко выполняет один человек своими руками.
9. Опустите трубу в отверстие и обнаружите деревянными брусками.
10. Также установите оставшиеся сваи. Чтобы вернуть по диагонали еще раз, при необходимости откорректируйте расположение патрубков.
11. С помощью уровня проверить горизонтальность верхних концов асбестоцементных свай, уложить уровень заливки труб бетоном. Выступающие режут после замерзшего бетона.
12. Залить сваи бетоном, приготовленным по следующей рецептуре: 2 части цемента М300, две части песка, две части средней фракции, вода.Для проверки консистенции бетона нужно сделать шар диаметром около 10 см. Он должен быть немного указан в своем весе, но не рассыпаться и не ломаться.
13. Наружные сваи устанавливают по 3-4 стержня арматуры, связывая их проволокой. Внутри трубы таким же образом установить стержни арматуры.
14. После загрузки внутри или снаружи трубы бетон пробивают в нескольких местах слоем массы стержнем и полагают во избежание образования пузырьков воздуха в массе засыпки.
15. После этого сделайте перерыв на 5-7 дней при выполнении любых работ на строительной площадке, чтобы бетон успел застыть.
16. Проверьте горизонтальность верхних концов свай, при необходимости укоротите динамики своими руками.

Редкие фонды

При необходимости усиления свайного фундамента применяется элемент конструкции, называемый малярным. Этим термином обозначается бетонная плита или балка, которую укладывают поверх вертикальной опоры фундамента.

Виды работ по дереву

Виды исполнения.

Их может быть:

Виды работ по дереву

1. Высокий — опорный элемент располагается над поверхностью почвы, применяется на участках с высоким расположением грунтовых вод.
2. Низкий — применяется при глубоком расположении почвы и локально с небольшой глубины промерзания почвы.
3. Увеличенным маляром называется опорный элемент, расположенный на уровне земли. Выполняется путем изготовления опалубки, армирования и заливки бетоном.Самый прочный фундамент для малоэтажного и крупногабаритного строительства, так как опора превращается в монолитную конструкцию.

Виды работ по дереву по используемым материалам:

1. Деревянный — алый из бруса, применяется для строительства деревянных домов, бани, хозпострок. Легко выполнить своими руками. Ему нужна качественная защита древесины от гниения и вредителей.
2. Сталь — изготавливается из металлоконструкций, стержней и винтовых свай. Применяется в облегченной конструкции, отличается прочностью и устойчивостью.Недостаток — подверженность коррозии.
3. Монолитный — это система элементов асботической сваи и формованной бетонной опорной поверхности, объединяющая все составляющие конструкции в одно целое. Самый надежный и прочный вид свайного фундамента.

Виды работ по дереву по материалам

Желая сделать фундамент под дачу своими руками, обратите внимание на описанные здесь приемы. Вы получите фундамент достаточной прочности при небольших затратах.Я желаю вам успеха!

После того, как будет принято решение о начале строительных работ, вам придется подумать о закладке фундамента. Правильный выбор типа будущего фундамента играет большую роль, ведь от него зависит, насколько надежным и крепким будет будущий дом. Этот выбор зависит от того, какими особенностями является проект дома и какие материалы и финансовые возможности есть у того, кто его строит. Столбчатый фундамент из асбестовых труб часто используется при возведении фундаментов под частный дом, баню или разные типы хозяйственных построек (рис.1).

Рис. 1. Схема разбитого фундаментного фундамента.

Особенности конструкции фундамента

Схемы опалубки столбчатого фундамента.

Многие из строителей дома лично используют конструкцию столбчатого фундамента, потому что этот тип конструкции относительно смоделирован. В этом его финансовая доступность и высокая надежность. Основным материалом такого фундамента являются специальные асбестовые трубы. Их использование позволит обойтись в строительстве собственными силами, не привлекая к работе тяжелую технику или сотрудников.

Необходимые инструменты:

• ручная машина;
• бетономешалка;
• стандартный ручной набор инструментов.

Преимущества и недостатки этого типа фундамента

К преимуществам можно отнести, опять же, финансовую доступность (рис. 2).

Если вы выберете фундамент из монолитной конструкции, то вам придется в этом случае потратить как минимум в 2 раза больше, чем в 2 раза.

Рис. 2. Схема конструкции столбчатого фундамента.

Работа с землей практически не нужна. Не нужно выравнивать участок или рыть котлован под фундамент. И скорость такой работы довольно высока. Приступать к дальнейшим работам можно практически сразу после установки фундамента, ведь переделывать такую ​​конструкцию нужно всего через 6-8 дней, в отличие, например, от ленточного фундамента, требующего почти месяца простоя в эксплуатации. Кроме того, возвышение над почвой на уровне 30 см дает возможность защитить дом от наводнения и затопления (рис.3).

К недостаткам можно отнести сравнительную недолговечность этого типа фундамента. Он просто дает около 70 лет. Например, фундамент из кирпича почти в 2 раза больше. Такая конструкция применима только при возведении небольших построек, имеющих относительно небольшой вес. Чаще всего они небольшие в районе одноэтажных домов. Но такой фундамент хорошо подходит для срубов из дерева и каркасно-щитовых домов. Еще один минус — цоколь в таком фундаменте точно не оборудован.Придется построить подвал отдельно от жилого дома. Наконец, дом с таким фундаментом нельзя строить на участках с подвижными площадками или перепадами высот.

Подготовительные мероприятия

Рис. 3. Схема крепления лага на столбчатый фундамент.

Перед началом работ стоит подготовить поверхность платформы, на которой будут проводиться работы (рис. 4). Основной этап подготовки — это разметка почвы. Оптимальное расстояние между опорами — 1.5-2 мес. Но естественно, что ссоры ближе и плотнее, будущий фундамент будет более прочным и долговечным. На момент начала процесса крепления столбов лучше иметь дома план на будущее и сосредоточить больше опор в ключевых точках, где находится наибольший вес, таких как держатели, печи, уголки и т. Д.

Необходимо заглубить опоры примерно на 25-30 см ниже уровня промерзания грунта на данной местности. Для нашей климатической зоны этот показатель около 1.5 мес. От того, на каком типе труб вы остановились, зависит диаметр будущих отверстий, предназначенных для опор. Чаще всего получается диаметр 15-25 см. Допустим, опоры должны находиться на высоте не более 0,5 м над землей.

ТЕХНОЛОГИЯ ТЕХНОЛОГИЯ

Есть 2 основные причины очень частого использования асбоцементных труб для столбчатых фундаментов (рис. 5):

1. Такие трубы обладают высоким уровнем устойчивости к коррозионным процессам. Металлические трубы гораздо более уязвимы для этого эффекта.
№
2. По сравнению с трубами из пластика образцы из асбестоцемента демонстрируют хорошую устойчивость к перепадам температур и низким температурам.

Монтаж столбчатого фундамента состоит из следующих основных этапов:

Рис. 4. Схема Буры.

1. В пробуренной ранее скважине труба диаметром 20 см. По глубине колодец должен быть около 1,5 м. Сама колонна, как уже говорилось ранее, должна выполняться выше уровня земли на 30-40 см.
2. Выравнивание и установка колонн по 1 уровню. Соответственно, трубы должны иметь одинаковую длину. Эти трубы фактически выполняют роль своеобразной опалубки, поскольку большая часть нагрузки приходится на металлические стержни, которые находятся внутри каждой опоры. Перед дальнейшими работами стоит обработать брус специальным составом, который защитит металл от преждевременного износа и обеспечит определенную долю гидроизоляции.
3. Завершив выставку опор в уровне, можно приступать к процессу заливки в них бетонной смеси.Процесс осуществляется одновременно снаружи и изнутри. В итоге выступающие части арматуры пригодятся при создании лакокрасочного покрытия. Алый цвет — это часть конструкции фундамента, на основе которой начинается строительство.
4. Труба закрепляется шпилькой с выступающей резьбой на высоте 20-30 см от опоры. Это будущая основа для крепления каркаса. Нитки в этом случае значительно облегчают процесс создания изделия из дерева.

Установка колонн может осуществляться 2 способами:

Рис.5. Схема установки столбчатого фундамента.

1. Осуществляется установка трубы в подготовленную яму. Затем в трубу вбиваются 2 плеча арматуры, расстояние между которыми 6-7 см. Бруски вбиваются в землю на 20-30 см. На таком же расстоянии штанги должны смотреть вверх от трубы.
2. Установленная труба на 1/3 залита бетонным раствором. Поднявшись на 10-15 см внутрь трубы, следует опустить стержни арматуры, которые не должны выходить за ее пределы.После таких действий в бетоне образуется пристройка, которая будет мешать свае наружу. После этого поднятую трубу следует выставить на одном уровне со всеми другими уже установленными трубами. В конце труба до краев заливается бетоном.

Если вы устанавливаете столбчатый фундамент своими руками на насыпной грунт, перед началом процесса монтажа столбов необходимо создать подложку под трубу:

1. Перемешать щебень с песком нужно в пропорции 1: 1.
2. Полученная смесь засыпает в каждую лунку, создавая таким образом слой толщиной 10-15 см.
3. Далее смесь следует покрыть влагостойким материалом. Они также могут быть круцелофаном и каучукоидом.

Способы усиления данного типа фундамента

Схема заливки бетонных колодцев.

При неверных расчетах весовой нагрузки или при ошибках, допущенных в процессе строительства фундамента, возможно появление нежелательных изменений, которые могут вызвать перекос или неравномерную подгонку дома.Возможно даже появление трещин в капитальных стенах. Для исправления ситуации на месте перекоса или откладывания конструкции можно создать траншею, сделать опалубку и засыпать в этом месте монолитный участок фундамента для общего усиления конструкции.

Кроме того, можно просто просверлить полюса отверстия, вкрутить в них шурупы и вставить в них армированные стержни, тем самым создав единую укрепленную конструкцию. Самым дорогим, но и наиболее эффективным решением в этом случае может стать вызов спецтехники и профессиональных рабочих.Техникой можно немного приподнять здание, а рабочие помогут быстро создать траншею с заданной стороны для заливки ленточного или монолитного фундамента.

На самом деле создать столбчатый фундамент своими руками — настоящая задача. Важно лишь иметь определенный набор базовых навыков строительства, имея результаты геопролетной части участка, на котором вы собираетесь строить, скорректировать все расчеты и аккуратно выполнить все работы. Если все делать с умом, то можно избежать ошибок и получить прекрасный, прочный и надежный фундамент для своего будущего частного дома.

Импульсный фундамент из асбестовых труб своими руками: достоинства и недостатки

Подробная инструкция, как построить столбчатый фундамент из асбестовых труб своими руками. Описание подготовительных мероприятий, технологий строительства и способов усиления такого фундамента.

Фундамент — это основа здания, от его прочности зависит долговечность здания, по сути, это основная несущая конструкция конструкции, его движения или просадки приводят к перекосам здания, перекрытия начинают вздуваться и перестаньте закрывать двери, а в худшем случае дом просто может рухнуть.Как построить недорогой и надежный столбчатый фундамент из надежных асбестовых труб, предлагаем рассмотреть в вышеприведенной статье.

Стоит отметить, что в последнее время такая основа дома становится особенно популярной.

Достоинства и недостатки свайного фундамента

Фундамент для дома из асбоцементных труб выгоден в материальном плане и достаточно надежен для устройства легких построек и вспомогательных сооружений, таких как бревенчатые или каркасные дома, бани и т. Д. хозяйственные постройки.Для строительства столбчатого фундамента из асбестовых труб, труб, садового карьера, понадобится бетономешалка (ее можно взять в аренду на время строительства), несколько стержней ружейной арматуры, песок и цемент. По сложности исполнения его вполне можно построить самостоятельно.

О преимуществах такого фундамента можно сказать следующее:

Асбестовые трубы не требуют больших затрат, быстро возводятся, защищают от влаги

• по сравнению с монолитными решениями, основа из асбестоцементных труб будет вдвое больше. намного дешевле и потребует вдвое больше сил и времени;
• рыть котлован под такой фундамент не нужно;
• свайный фундамент из асбоцементных труб возводится очень быстро, по окончании работ можно сразу приступить к возведению дома, экономя до двух недель по сравнению с монолитным фундаментом;
• высота такого фундамента над почвой обычно составляет не менее 30 см, что исключит попадание воды в дом при дождях и затоплении, а если на этом участке когда-нибудь будут паводки, сверху можно будет поднимать сваи;
• на фундаменте из асбестоцементных свай, в дом гораздо проще вывести коммуникации — водопровод, канализация, газовая труба и т. Д.

Использование таких оснований ограничивается следующими факторами:

• такие конструкции применимы только при условии размещения на них объектов ограниченной массы;
• срок безопасной эксплуатации свайных фундаментов из асбестоцементных свай ограничен 80 годами;
• в домах на таком фундаменте практически невозможно устроить подвал;
• фундамент дома из асбетических свай невозможно в местах с плавучими грунтами.

Для этих целей полностью применимы другие материалы, в частности изделия из металла или пластика. Однако у них есть характерные недостатки. Металлические трубы подвержены коррозии и стоят дороже, а пластиковые имеют ограничения по действию отрицательных температур.

Асбоцементные трубы имеют самый низкий коэффициент теплового расширения, что обеспечивает устойчивость фундамента в процессе эксплуатации.

Как сделать фундамент

Приступаем к строительству Чтобы работа не потрачена зря, необходимо выполнить ряд обязательных действий:

1. Выяснить качество грунта на строительной площадке для устранения плавающего грунта.
2. Для уточнения глубины грунтовки грунта на участке от этого зависит глубина погружения свай из асбестоцементных труб.
3. Рассчитайте размер сваи с учетом максимальной перераспределенной нагрузки на трубу 800 кг. Если расчетная нагрузка больше, нужно увеличить количество промежуточных свай.

Расчет столбчатого фундамента из труб

Порядок выполнения работ

1. Разместите план в выбранном месте, место пересечения несущих стен обозначить пикантностью.
2. Проверить разметку, отобразив габаритные размеры диагональной разметки. Они должны быть такими же.
3. Поместите промежуточные сваи под несущие стены. Расстояние между ними должно быть не более 1 метра.
4. Садовая коричневая прогон в грунте ямка для свай. Глубина погружения должна быть больше размера промерзания почвы на 0,3 — 0,5 метра. Диаметр проема выполняется не менее чем на 5 см больше диаметра сваи.Работы несложно выполнить своими руками
5. Выполнить подачу асбоката под основание трубы двумя слоями песка и гравия.
6. Субсидия на переливание воды.
7. Установите и обрежьте трубу своими руками болгаркой до необходимой длины с учетом превышения верхнего конца над уровнем земли примерно на 30 см.
8. Погружной конец необходимо обработать водонепроницаемой гидроизоляцией на длину погружения в соответствии с инструкцией на упаковке эмульсии.Работу легко выполняет один человек своими руками.
9. Опускаем трубу в отверстие и фиксируемся деревянными брусками.
10. Также установите оставшиеся сваи. Чтобы вернуть по диагонали еще раз, при необходимости откорректируйте расположение патрубков.
11. С помощью уровня проверить горизонтальность верхних концов асбестоцементных свай, уложить уровень заливки труб бетоном. Выступающие режут после замерзшего бетона.
12. Залить сваи бетоном, приготовленным по следующей рецептуре: 2 части цемента М300, две части песка, две части средней фракции, вода.Для проверки консистенции бетона нужно сделать шар диаметром около 10 см. Он должен быть немного указан в своем весе, но не рассыпаться и не ломаться.
13. Наружные сваи устанавливают по 3-4 стержня арматуры, обвязывают их проволокой. Внутри трубы таким же образом установить стержни арматуры.
14. После загрузки внутри или снаружи трубы бетон пробивают в нескольких местах слоем массы стержнем и полагают во избежание образования пузырьков воздуха в массе засыпки.
15. После этого сделайте перерыв на 5-7 дней при выполнении любых работ на строительной площадке, чтобы бетон успел застыть.
16. Проверьте горизонтальность верхних концов свай, при необходимости укоротите колонки своими руками.

Недостаточный фундамент

Если необходимо укрепить свайный фундамент, применяется элемент конструкции, называемый малярным. Этим термином обозначается бетонная плита или балка, которую укладывают поверх вертикальной опоры фундамента.

Виды исполнения.

Это могут быть:

1. Высокий — Опорный элемент расположен над поверхностью почвы, используется на участках с высоким расположением грунтовых вод.
2. Низкое — Применяется при глубоком расположении почвы и на участках с небольшой глубиной промерзания почвы.
3. Увеличенным маляром называется опорный элемент, расположенный на уровне земли. Выполняется путем изготовления опалубки, армирования и заливки бетоном.Самый прочный фундамент для малоэтажного и крупногабаритного строительства, так как опора превращается в монолитную конструкцию.

Виды работ по дереву по используемым материалам:

1. Дерево — Алый из бруса, применяется для строительства домов из дерева, бани, хозпострок. Легко выполнить своими руками. Ему нужна качественная защита древесины от гниения и вредителей.
2. Сталь — Изготавливается из стальных конструкций, стержней и винтовых свай. Применяется в облегченной конструкции, отличается прочностью и устойчивостью.Недостаток — подверженность коррозии.
3. Монолитный — Система элементов асбетических свай и опорной поверхности формованного бетона, объединяющая все составляющие конструкции в одно целое. Самый надежный и прочный вид свайного фундамента.

Виды работ по дереву по материалам

Желая сделать фундамент под дачный дом своими руками, обратите внимание на описанные здесь приемы. Вы получите фундамент достаточной прочности при небольших затратах.Я желаю вам успеха!

Как сэкономить на стоимости фундамента дома, но не потерять его прочностные характеристики? Одной из надежных конструкций является фундамент из асбестовых труб, который смело можно использовать при строительстве каркасных домов или любых легких построек. О том, как правильно рассчитать, выбрать материалы и построить такой фундамент, вы сможете узнать в этой статье.

Как выбрать трубы

Асбестовая труба для пруткового фундамента выбирается диаметром 250 мм.Полость изделия необходимо залить бетоном. В некоторых случаях при больших нагрузках внутреннюю часть трубы дополнительно армируют.

Если выбрать трубы малого диаметра (100 мм), то сложность заливки их бетоном не возникает. Есть вероятность появления пустот, что значительно сократит срок эксплуатации фундамента. Такие трубы чаще всего используют для более легких конструкций (например, беседки). Но нужно быть готовым к трудностям при установке таких труб.

Для тяжелых зданий можно применять трубы диаметром 300 мм. С таким материалом легче работать, ведь заливать бетон будет легче.

Верхний фундамент

Выбор асбестоцементных труб для столбчатого фундамента характеризуется такими преимуществами:

• низкая стоимость;
• простота установки;
• силы;
• прочность.

Разумная стоимость обусловлена ​​тем, что материалы для работы можно приобрести по более низкой цене, чем, например, для строительства бетонных блоков.

Простой монтаж позволяет установить трубы своими руками. Не нужно нанимать специализированную технику. Это большой плюс для тех участков, где проезд автомобилей затруднен. Кроме того, можно построить здание на столбчатом фундаменте за неделю, в отличие от монолитного, которое нужно оставить на месяц.

Особый состав асбестовых труб (дисперсионно-армированный) делает материал устойчивым к негативному воздействию окружающей среды.

Это обеспечивает влагостойкость и прочность основания. Трубы имеют низкий коэффициент теплового расширения.

Несмотря на такие преимущества асбестовых труб, необходимо правильно рассчитать материал. Если не следовать технологиям, то все преимущества сводятся к нулю. Ведь дальнейшее строительство дома на земле, не выдерживающей определенных нагрузок, будет опасным.

Основные принципы построения

Устройство фундамента из асбестовых труб необходимо знать по нескольким принципам:

• Это только легкие конструкции на нем.
• Учитывайте тип почвы.
• Провести расчеты.
• Придерживайтесь технологии возведения фундамента.

Работу над устройством следует разделить на несколько этапов:

• Расчет.
• Подготовка территории.
• Установка фундамента.
• Формирование лакокрасочного покрытия.

Работа начинается с дизайна. Без предварительных расчетов приступить к установке невозможно.

Расчет земель

Расчет основания начинается с определения грунта грунта. Для этого определяется глубина ландшафта Земли.

Длина свай должна превышать глубину промерзания грунта.

Стоимость грунтовки грунта в разных регионах разная. Эти показатели определены по справочным данным. Но следует отметить, что эти значения указаны без учета снежного покрова.

Также необходимо учитывать нагрузку будущей конструкции.В среднем глубина свай берется около 150 см. Что касается диаметра труб, то он различается в зависимости от нагрузки (для каркасного дома или небольшой веранды эти показатели будут разными).

Для правильного расчета баз следует использовать инструкцию:

1. Определите вес дома.
2. Определите сопротивление почвы.
3. Рассчитайте площадь фундамента.

Общая формула для расчета минимальной общей площади основания выглядит так:

Отсюда следует, что p — вес здания, кг,

R 0 — сопротивление грунта, определяемое расчетным путем, кг / см 2.

Для запаса надежности в формуле вводится коэффициент 1,3.

Пример расчета

Приведем пример: есть каркасный дом с размерами стен 6х7 м с высотой первого этажа 2,8 м, фронтоном 2,6 м.

Доля каркасных стен γ C = 50 кг / м 2.
Удельный вес кровли из листовой стали γ K = 30 кг / м 2.
Доля межэтажных перекрытий γ n = 100 кг / м 2.

Нагрузка межэтажных перекрытий при эксплуатации Γ нп = 210 кг / м 2.

Грунт, на котором будет возводиться дом — суглинок (R 0 — 3,5 кг / см 2), у которого глубина промерзания 1,2 м.

Расчет количества труб

Для расчета необходимого количества и размеров труб для фундамента выполняется несколько действий:

• Стены стен определены.

Площадь стен дома вместе с фасадными стенами будет равна СК = 89 м 2.Исходя из этого, стен много:

P C = S C × Γ C = 89 × 50 = 4450 кг.

• Затем рассчитали массы перекрытия между этажами (на первом этаже и мансарде).

Имеется площадь перекрытия (СП = 84 м 2). Вес внахлест:

P n = s p × γ n = 84 × 100 = 8400 кг.

При SP = 84 м 2:

P NP = S P × Γ np = 84 × 210 = 17640 кг.

• Определена масса крыши .

Имеется площадь кровли: СК = 50 м 2. Вес кровли:

P K = S K × Γ K = 50 × 30 = 1500 кг.

• Выполнен расчет предварительной массы фундамента .

Для этого берется примерное количество колонн, например 14. Исходя из того, что через каждые 2 метра фундамента (по периметру) будет устанавливаться столб, то 14 штук должно хватить. Длина столба L = 1,9 м.

Определен объем столба:

Vc = π × R 2 × l = 0,24 м 3,

где R — радиус колонны (r = 0,2 м). Исходя из этого масса 1 колонны: 0,24 × 2500 = 600 кг.

Общий вес колонны: 600 × 14 = 8400 кг.

Общая масса дома

Для этого все полученные значения (стены, перекрытия, кровля, фундамент) суммируются и получается итоговое число 40390 кг.

• Вычисляется минимальная общая площадь основания по формуле, приведенной в начале раздела: S = 1.3 × 40390 / 3,5 = 11540 см 2.
• При расчете базы цоколя 1 столба 1 рассчитывается число 1250 см 2. (S = PR 2 = 3,14 × 0,2 2) Рассчитывается общее количество столбиков: 11540/1250 = 10 шт. .

Из этого следует, что с увеличением диаметра полюсов их количество может уменьшаться и наоборот.

Только после такого расчета можно обрабатывать закупку материала и установку фундамента.

Подготовка к размещению

Подготовка территории к устройству фундамента заключается в подготовке мест для установки свай. Для этого землю очищают от сорняков, растительности. Затем участок выравнивается, засыпается щебнем. (Ознакомиться с видами щебня, а также его фракциями и плотностью можно).

После этого в места установки труб надеваются колышки, между которыми натягивается канат. Необходимо точно измерить место установки фундамента.

Фундамент из асбестовых труб. Пошаговая инструкция

После подготовки начинается основная работа на приборе:

• бурение скважин;
• монтаж труб;
• монтажная рама;
• залив.
• обвязка стойки.

Бурение скважин производится в местах установки колышков.

Диаметр отверстий должен быть на 10 см больше диаметра труб.

Сверление Выполняется механическим способом или ямобурой.Глубина заделки трубы должна быть равна расчетному значению. После этого в колодец засыпают песок, заливают водой и трамбуют.

Монтаж труб Выполняется следующим образом: труба вставляется в подготовленный колодец, заливается бетоном (часть) и приподнимается на 15 см. (Как самому приготовить бетон в статье самостоятельно: как приготовить своими руками.) За счет этого образуется бетонная подошва, которая защитит в этом фундамент. Зимний период и беречь от высвобождения.О том, как правильно отрезать трубу нужного размера, можно узнать из этого видео. Представлена ​​пошаговая инструкция по резке труб.

Необходимо постоянно проверять проложенные трубы по уровню. Они должны быть установлены идеально плавно.

Следующий этап — установка каркаса . Для этого в трубу вставляют фитинги. Его стержни должны выступать на 10 см выше трубы. После этого упадет Оставшийся бетон в трубу. Пространство между внешними стенками трубы и внутренними стенками колодца засыпается щебнем и трамбовкой.

Когда трубы полностью заполнятся бетоном, их нужно оставить примерно на 14 дней.

Этого времени достаточно, чтобы приготовить смесь. Затем можно переходить к завершающему этапу работы — формированию обвязки.

Арматура крепления бруса

Обвязка опор (или формирование лакокрасочного покрытия) необходима для равномерного распределения нагрузки на колонны. Кроме того, Скарлет — это опора для будущих стен. Поэтому данную конструкцию необходимо выполнять качественно, следуя инструкции:

• На трубы делаем опалубку из досок.
• На дно опалубки засыпать песок.
• Установить арматуру, соединив ее с арматурой, выходящей из труб.
• Залить бетонную смесь.
• После взлета бетона снимите опалубку.

Пошаговая инструкция, начиная от бурения скважины, заканчивая формированием лакокрасочного покрытия, представлена ​​в этом видео

Для получения качественного результата можно использовать несколько советов:

• Для заливки труб использовать бетон марки М200 или М300.
• После заливки бетона трубу следует заклеить металлическим стержнем. Это устранит воздушные прослойки.
• Для дополнительной защиты столбов от влаги можно уложить каучукоид в колодец на песчаном слое.
• Опалубка должна быть без трещин.

Фундамент из асбестовых труб можно сделать в довольно короткие сроки.
