Железобетонная монолитная плита: технология возведения

В строительстве железобетонная плита, заливаемая по месту, применяется в качестве фундамента либо перекрытия. При самостоятельном изготовлении монолитной конструкции невозможно напрячь арматуру, сложно обеспечить необходимый класс бетона. Поэтому плита получается толще заводской, может уступать характеристиками промышленному ж/б изделию.

Область применения

Монолитная плита часто используется в качестве фундамента, так как обладает преимуществами:

  • простая технология – можно залить за один прием, для изготовления котлована снимается лишь верхний слой, опалубка несложная
  • универсальность – отсутствуют ограничения по грунтам, этажности здания, стеновым, кровельным материалам
  • ресурс – выше, чем у ленточных, столбчатых оснований

Плитный фундамент считается самым надежным, силы пучения не могут нарушить геометрию стен. Недостатки заключаются в высоком бюджете строительства, сложной конструкции подвальных этажей, необходимости защиты ж/б конструкций от влаги.

Плита непригодна для эксплуатации на косогорах, сложном рельефе.

Монолитные плиты перекрытий позволяют проложить коммуникации при заливке, максимально учитывают планировку внутренних пространств, обходятся дешевле промышленных изделий ПК.

Основной проблемой при заливке является сложная пространственная конструкция опалубки. Палуба удерживается ригелями, балками, опирающимися на массивные стойки. Плюсом является использование пиломатериала после распалубки для стропильной системы.

Разновидности монолитных плит

Фундаментная железобетонная плита имеет несколько конструктивных решений. Наиболее популярны:

  • чашеобразная конструкция – прямая чаша для тяжелых кирпичных, бетонных стен, перевернутая чаша для срубов, каркасных зданий
  • кессонная плита – имеет встроенное техподполье, погреб, заливается за один прием, имеет сложную геометрию
  • гладкая плита – имеет плавающую конструкцию, толщину от 20 см, два армопояса

Последняя модификация используется чаще всего, имеет высокий ресурс, не требует ремонта. Плитный фундамент по умолчанию является полом по грунту, позволяя экономить бюджет строительства. В монолитную конструкцию укладывают инженерные системы, вмуровывают теплый пол для сокращения сметы, эксплуатационных расходов.

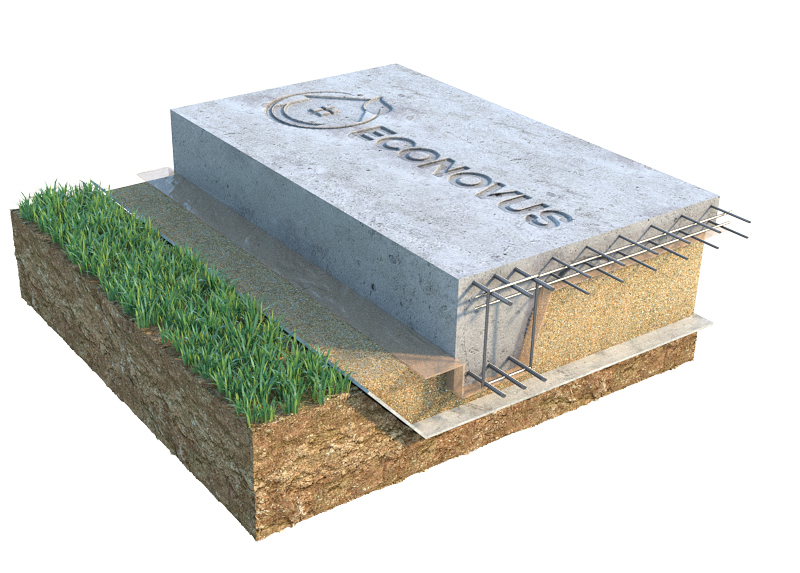

Конструкция ж/б плиты

При использовании классической технологии монолитная плита представляет собой конструкцию из нескольких слоев:

  • основание – песок, щебень, смесь ПГС или несколько слоев разного нерудного материала
  • подбетонка – стяжка для защиты гидроизоляционного материала
  • гидроизоляция – трехслойный ковер Технониколь либо любого другого рулонного материала с двумя слоями битума
  • бетон – конструкционный материал с высоким ресурсом
  • армопояс – две арматурных сетки, уложенных в бетон

Для повышения эксплуатационных характеристик после распалубки гидроизоляционным слоем покрывается вся поверхность плиты. По периметру проходят дрены, осушающие грунт, на уровне земли монтируется ливневка, чаще всего интегрированная в отмостку. Боковое промерзание пучнистых грунтов предотвращают утеплением отмостки на уровне подошвы плиты.

Изготовление монолитной фундаментной плиты

Самым экономичным вариантом для плитного фундамента является песчаный грунт с низким (больше метра) уровнем УГВ. В этом случае не нужно покупать нерудный материал, можно обойтись без гидроизоляции подошвы. Заливается железобетонная плита в опалубку после укладки двух арматурных сеток, ввода инженерных систем. Во всех остальных случаях потребуется стандартный комплекс работ, приведенный ниже.

Разметка, подготовка

Монолитная плита не может опираться на плодородный слой, богатый органикой. Без доступа кислорода она разлагается, почва просаживается, здание теряет стабильность геометрии. Поэтому слой чернозема (20 – 40 см) вынимается из котлована всегда. Для разметки применяют шнуры по кольям либо расчерчивание грунта известковым раствором. Конфигурация копирует проектный чертеж, размеры котлована увеличиваются по периметру на 1,2 м.

Это позволит уложить дрены для отвода грунтовых вод, выполнить теплоизоляцию отмостки в уровне подошвы плиты.

На этом же этапе гораздо проще ввести в здание инженерные системы. Однако без опалубки невозможно определить расположение будущих стен, возле которых нужно установить стояки канализации, водопровода. Для этого обычно протягиваются шнуры внутри котлована по внутренним плоскостям ограждающих конструкций с учетом толщины стен, облицовочного материала.

Глубина залегания трубопроводов под подошвой плиты 0,7 – 1 м. Геотермальное тепло сохраняется конструкцией, независимо от уличной температуры, грунт не может промерзнуть в лютые морозы.

Фундаментная подушка изготавливается по технологии:

  • засыпка, выравнивание 10 см слоя песка
  • обильное увлажнение, трамбовка виброплитой
  • засыпка следующего слоя аналогично предыдущему
  • два слоя щебня по 10 см с виброуплотнением

Чтобы нерудный материал не смешивался с почвой, дно котлована предварительно застилают геотекстилем. Существуют проектные решения, в которых песок уложен поверх щебня, служащего дренажом подошвы плиты при высоком УГВ. В этом случае геотекстиль используется дважды – под щебнем, поверх него, чтобы мелкая фракция песка не перемешивалась с крупными камнями гранита, гравия.

В дополнение к указанным мероприятиям необходимо уложить экструдированый пенополистирол под отмостку, выкопать по его наружному периметру траншею глубиной 40 см с уклоном в одну сторону. На расстоянии 5 – 7 м от здания в грунт заглубляется резервуар, принимающий самотечные стоки из дренажной системы.

В траншею засыпается 10 см слой щебня по геотекстилю, края которого расправлены на боковых стенках. После уплотнения этого природного фильтра укладываются дренажные трубы (гладкие или гофрированные со щелевой перфорацией). Затем их засыпают щебнем, укрывают геотексилем, выравнивают поверхность фундаментной подушки.

При высоком УГВ необходима гидроизоляция подошвы плиты от грунтовых вод. Ее изготавливают следующим методом:

  • заливка подбетонки – 5 см стяжка без армирования
  • укладка рулонного материала – полосы Бикроста или любого другого материала раскатывают с учетом напуска на боковые поверхности плиты, создают 10см нахлест, герметизируют мастикой швы, необходимо 2 – 3 слоя

После этих операций основание качественно воспринимает нагрузки, защищает бетонную конструкцию от намокания.

Опалубка, армирование, заливка

В отличие от ленточного основания, монолитная плита имеет бюджетную опалубку простой конструкции:

  • щиты по периметру на высоту чуть больше проектного уровня для предотвращения расплескивания во время виброуплотнения, распределения смеси
  • подпорки через 60 см в виде укосин, закрепленных в грунте колышками, к щитам саморезами

Для повышения качества поверхности бетона внутренняя сторона опалубки может обтягиваться пленкой, рубероидом. Армирование производится сетками из прутков периодического сечения 12 – 16 мм (класс A-III горячекатаной арматуры). Защитный слой 4 см от края металлического стержня до любой грани плиты предотвращает коррозию.

Поэтому сетки приподнимают над слоем гидроизоляции бетонными или пластиковыми подкладками. Для фиксации верхней сетки на одинаковом расстоянии от нижнего армопояса используются специальные элементы. Их называют хомутами, столиками, пауками, конструкция отличается разнообразием.

Простейший хомут изгибается способом:

  • П-образный изгиб стержня
  • разводка нижних концов в разные стороны под прямыми углами

Прутки стыкуются вязальной проволокой в местах сопряжений. Сварные соединения опасны образованием коррозии, ослаблением металла возле швов.

Залить конструкцию необходимо в один прием, время перерыва при подаче смеси ограничено 2 часами. После этого застройщик гарантированно получит несколько кусков бетона без жесткой связи между собой. Удаление воздуха, равномерное распределение смеси внутри опалубки производится насадками глубинных вибраторов. Зеркало бетона дополнительно выравнивается поверхностными виброплитами.

Даже в отсутствие солнечной погоды летом бетон увлажняется каждые 3 часа водой. В противном случае неизбежны трещины, снижающие эксплуатационные свойства плиты.

Гидроизоляция

Плита должна защищаться после распалубки непрерывным слоем гидроизоляции со всех сторон. Для этого используются технологии:

  • оклеивание – предпочтительнее 2 слоя рулонных битумных материалов на полимерной либо стекловолоконной основе
  • пропитка – мастики, праймеры с минимальным ресурсом
  • изменение структуры – пенетрирующие составы, действующие на молекулярном уровне, бетон на всей глубине получает водоотталкивающие свойства
  • обмазка – битумные или эпоксидные смеси
  • окрашивание – специальные ЛКМ на основе эпоксидной, битумной смолы

На практике используются комбинированные методы гидроизоляции, позволяющие достичь межремонтного периода 50 – 70 лет. При использовании Пенетрона необходимость в дублирующем слое полностью отсутствует. Измененная структура материала обладает водоотталкивающими свойствами весь срок службы.

Методика позволяет изготовить монолитную плиту с максимальным эксплуатационным ресурсом. Однако обладает высоким бюджетом строительства. На практике смету можно урезать за счет сокращения количества операций. Однако это может сделать лишь специалист с профильным образованием, обладающий регулярной практикой работ.

Плитный фундамент под дом, состав и стоимость работ под ключ

Фундамент монолитная плита представляет собой армированную бетонную плиту, изготовленную из высокопрочного бетона и арматуры, расположенную на поверхности несущего грунта на песчано-щебневой подушке. Монолитная плита обладает высокой стойкостью как к поперечным нагрузкам, так и к нагрузкам на сжатие. При этом ее точечная нагрузка на грунт сравнительно мала за счет равномерного распределения веса строения по всей площади плитного фундамента, что позволяет ей с учетом ее подвижности компенсировать любые колебания грунта, включая морозное пучение предохраняя при этом конструктивные элементы зданий от повреждений.

В некоторых случаях плита может незначительно заглубляться в грунт. При устройстве подвала под домом плитный фундамент может заливаться ниже уровня промерзания грунта при этом его поверхность является полом подвального помещения.

Технологии возведения плитных фундаментов давно используются в загородном строительстве отлично себя зарекомендовав за все это время.

Все эти факторы позволяют считать монолитную железобетонную плиту универсальным фундаментом пригодным для строительства на любых типах грунта и оптимальным вариантом для строительства на грунтах со слабой несущей способностью, а также при возведении домов из таких материалов, как газобетон, кирпич и поризованные керамические блоки.

Основным недостатком фундамента монолитная плита считается дороговизна строительства, за счет большой материалоемкости и повышенных трудозатрат что, впрочем, в полной мере компенсируется ее отличными эксплуатационными характеристиками. Все выше сказанное позволяют ей занимать лидирующие позиции и являться по существу самым востребованным фундаментом при строительстве загородных домов.

Фундамент монолитная ж/б плита широко применяется в загородном строительстве при возведении строений на слабых, пучнистых грунтах, при высоком  уровне грунтовых вод.

Наши цены на плитный фундамент «под ключ»
высота плиты от 40 до 90 м.кв от 91 до 160 м.кв свыше 160 м.кв
200 3700 3600 3500
250 3900 3700 3600
300 4300 4000 3900



Монолитная плита способна выдерживать высокие вертикальные нагрузки  в любой точке  за счет пространственного армирования по всей несущей плоскости, что так же позволяет ей без деформации воспринимать нагрузки,  возникающие при перемещении грунта.



Сколько будет стоить монолитный фундамент «под ключ»
высота плиты  6*6      6*8   6*10     8*8     8*10     8*12     10*9    10*10   10*12
250 104900 187600 233900 249700 311800 355500 333300 369700 444300
300 154900 206800 257900 275600 333900 383800 359900 439900 479700



Достоинства  плитного фундамента:

— Поверхность является готовым основанием для сооружения полов разных типов.

— При необходимости монолитная плита может усиливаться ребрами жесткости, которые в основном располагаются под несущими стенами здания, так же на плите возможна заливка цоколя, что позволит при строительстве деревянных домов поднять нижний венец на необходимую высоту.

— Фундамент плита имеет множество вариантов исполнения и является универсальным и многофункциональным решением в загородном строительстве.





Состав работ по строительству фундамента монолитная плита:

  • Подготовка пятна застройки.
  • Разбивка осей фундамента.
  • Разработка котлована.
  • Укладка геотекстиля на дно и стены котлована.
  • Устройство песчано-щебневой подушки с послойной трамбовкой виброплитой.
  • Нивелировка и доводка линии основания фундамента.
  • Монтаж опалубки.
  • Закладка  гильз под инженерные сети и канализационных труб
  • Устройство гидроизоляции.
  • Устройство двухслойного пространственного каркаса из арматуры
  • Контроль размеров, выравнивание и фиксация опалубки.
  • Контроль отметок арматурного каркаса и верхнего уровня фундамента.
  • Заливка фундамента товарным бетоном с виброуплотнением.

Используемые материалы:

  • Геотекстиль плотностью не ниже 100гр./м. кв.
  • Карьерный песок.
  • Гранитный щебень фракции 20-40.
  • Доска обрезная 25-40 мм. е/в. хвойных пород (1-3 сорт, деловая, ГОСТ 848686).
  • Рубероид РКП 350 или пленка техническая толщиной не менее 150 мкр.
  • Саморезы ГД 45-90 мм.
  • Фиксаторы арматуры.
  • Трубы канализационные наружные D 110-160.
  • Арматура стальная класс А 3, D 6-12.
  • Проволока вязальная D 12.
  • Заводской бетон М 300/В 22.5
  • По требованию заказчика предоставляются документы, подтверждающие качество используемых материалов.
  • При бетонировании монолитного фундамента используется глубинный вибратор.
  • Снятие опалубки производится по согласованию с заказчиком.
  • Перемещение и вывоз грунта не входит в стоимость работ.
  • Использование при необходимости бетононасоса не входит в стоимость работ и оплачивается отдельно


СК Домострой выполнит монтаж фундамента монолитная плита под строительство любых зданий.

  • Плитный фундамент под дом из газобетона
  • Плитный фундамент под каркасный дом
  • Плитный фундамент под деревянный дом
  • Плитный фундамент под кирпичный дом
  • Фундамент монолитная плита для бани, гаража беседки
  • Фундаменты любых форм и размеров для заборов, пристроек и производственных помещений.
  • А так же предлагаем гидроизоляцию, дренаж, отмостку, утепление, облицовку по акции, устанавливаем септики и очистные станции.


СК Домострой предлагает строительство фундаментов под ключ по доступным ценам и в короткие сроки



СК Домострой предлагает строительные услуги по техническому оснащению фундаментов


Строительство фундаментов в Санкт-Петербурге и  всех районах Ленинградской области:
Ломоносовский, Гатчинский, Пушкинский, Петродворцовый, Курортный, Приозерский, Выборгский, Всеволожский, Кировский, Кингисепский, Тосненский.



Максимальные комплектации и качественные материалы за разумные деньги.

Монолитный плитный фундамент на разных типах грунтов

Монолитный фундамент — это железобетонная плита, которая является основанием для строения. Плита изготавливается из бетонного раствора. Она надёжно укрепляет здание на грунте и распределяет нагрузку несущих стен и конструкций по всему периметру фундамента. Монолитная плита будет надежным основанием для будущего строения на неустойчивых грунтах.

Основные характеристики

Плита занимает всю площадь фундамента, поэтому способна выдержать большой вес.  Монолитная плита может иметь гладкую или ребристую поверхность. Ребра жесткости дополнительно фиксируют плиту на грунте, что исключает горизонтальное перемещение плиты.  Устойчивость к деформации ребристой поверхности плиты повышается в 3 – 5 раз по сравнению с гладкой поверхностью.

Плитный фундамент возводят, если планируется строительство дома с подвальным помещением, в этом случае гладкая часть плиты будет выполнять функцию пола цокольного этажа. Иначе заложение плитного фундамента будет экономически невыгодным.

Достоинства монолитного фундамента:

  1. Плита способна выровнять вертикальные движения почвы.
  2. Основа монолитного фундамента предназначена для выполнения домов из бруса, камня, кирпича, блоков. Количество этажей для такой основы не превышает трех.

    Плитную основу можно использовать на любом грунте. Благодаря своей прочной конструкции монолитный  фундамент не боится смещений грунтов, поэтому подходит для плывучих почв, мелких песков, торфяников

  3. Монолитная плита устойчива к высокому уровню грунтовых вод на участке строительства.
  4. Плитный фундамент не осядет.
  5. Зимнее пучение почв не повлияет на основу.
  6. Закладывать монолитный плитный фундамент не обязательно ниже уровня промерзания грунта. Глубокую закладку осуществляют, если здание будет выполнено из тяжёлых материалов.

Недостатки плитной основы:

  1. На устройство плитного основания потребуется много материалов и подготовительных работ. Раствор для фундамента лучше приобрести в специализированных магазинах, так как собственноручно замесить большое количество раствора без бетономешалки затруднительно.
  2. Возведение плитного фундамента на непучинистых и устойчивых почвах нецелесообразно из-за его высокой стоимости.

Основные требования к грунту при возведении монолитного фундамента

  1. Плитный фундамент конструируют на сложных почвах, подверженных вспучиванию и промерзанию.
  2. Плита идеально подходит для фундамента на неравномерно сжимающемся грунте.
  3. Строительство монолитной основы на грунте с большими перепадами высоты запрещено. Плита может съехать и разрушить дом.
  4. На сильно пучинистых почвах перед закладкой данного типа фундамента проводят частичную замену грунта на щебень или гравий.
  5. Для грунта с высоким уровнем грунтовых вод лучше применить сульфатостойкий бетон. Он противостоит воздействию жидких сульфатов и других агрессивных веществ, которые содержатся в грунтовых водах и способствуют появлению трещин в бетоне.

Монолитный плитный фундамент на разных типах грунтов

  1. Скальный грунт представлен осадочными горными породами и выполняет функцию крепкого основания. Применение плитного фундамента на скале возможно, но нецелесообразно. Скала сама по себе надёжно укрепит дом, а плита на таком грунте будет лишней.
  2. Глинистый грунт имеет разную несущую способность, которая зависит от уровня грунтовых вод. При большом количестве воды в грунте, глина способна выталкивать заглубленные фундаменты. Плитный фундамент для глинистой почвы хорошо подходит и способен выровнять несущие свойства.

    При применении плитного фундамента на глинистом грунте можно сконструировать небольшой легкий дом, не  подвергаемый деформации.

  3. Торфяники и болотистые грунты разрушают все основания, кроме плитного. В летний период объем грунта уменьшается, появляются ямы и кочки. Столбчатый или ленточный фундамент оседает или выталкивается при малом весе дома. Плитный фундамент на таком грунте не осядет и не разрушится. Целиковая основа будет плавающим элементом, которая сохранит все несущие стены и форму дома.
  4. Применение монолитно-плитного фундамента на песчаном грунте возможно, если здание возводят с цокольным этажом. Обустройство такого типа фундамента обойдется в 2 – 3 раза дешевле других.

Заложение плиты на мелком песчаном грунте избавит вас от проблемы сезонного пучения и грунтовых вод.

Плитное основание обладает хорошими характеристиками и устойчивой способностью на любом типе грунта.  Фундамент может быть заложен под дом из бруса, кирпича или бетонных блоков. Плывучие и болотистые участки местности позволяют построить дом на плитной основе без опасений, что здание просядет, конструкции разрушатся, а фундамент треснет. На таких участках местности высокая стоимость плитного фундамента оправдывает заложение менее устойчивых и легко возводимых оснований.

Монолитная плита I Определение монолита I Монолитная опора I Фундамент из монолитной плиты L Конструкция фундамента из монолитной плиты L Что такое монолитная плита L Как сформировать монолитную плиту

Монолитная плита

Монолитный означает «единую заливку», поэтому фундамент представляет собой одинарный слой бетонной горки с толстыми поверхностями под несущими стенами и всеми краями периметра, заменяющими нижний колонтитул. Поскольку эта плита применяется одновременно, она выполняется очень быстро и снижает затраты на рабочую силу.

Монолитное определение

Проще говоря, термин «монолитный» означает, что плита и балка работают как единое целое. Это действие монолитной балки достигается за счет использования как плиты, так и балки одновременно.

В конструкции бетонных направляющих монолитная плита — это термин, используемый для описания бетонных конструкций, таких как опоры, плиты, фундаменты, опорные балки, опоры и колонны, применяемые одновременно.

Также читайте: Типы марок цемента | Разница между цементом марок 33, 43 и 53

Монолитные опоры

  • Помимо одноступенчатой ​​заливки, монолитная опора также намного меньше традиционных опор.Они всего около двух дюймов (4 см) в диаметре и могут достигать 12 дюймов [12 см] в высоту. Это означает, что вам нужно будет выкопать всего около шести дюймов, и вся работа будет сделана вашими руками.
  • Плита обычно опирается на каменное основание для накопления воды и укрепляется проволокой или арматурной проволокой для увеличения прочности и уменьшения вероятности растрескивания. В более холодном климате, подобном тому, с которым мы сталкиваемся здесь, в Колорадо, вы можете комбинировать отопление в помещении с дополнительным покрытием вокруг нижней границы, которое выталкивает ледяную линию наружу и вниз, сохраняя ее в безопасности в циклах холода и таяния.
  • Существует так много серьезных проблем, которые возникают, если многие условия не противоречат монолитной плите. Их нельзя использовать, когда требуется больше заполнения, потому что у бетона больше шансов, если почва недостаточно уплотнена.
  • Основная проблема заключается в том, чтобы построить дома над поймой, которую предоставляет ваш инженер (как и должно быть большинству строителей во Флориде). В этом случае плиты Monoslab обычно окружают стены по периметру и другие большие несущие площади. Это растрескивание может вызвать структурные проблемы, влияющие на другие предметы домашнего обихода для продолжения процесса строительства, такие как гипсокартон и пол, если каркасные стены нестабильны.

Монолитно-плитный фундамент

  • Фундамент изготавливается путем заливки одного слоя бетона в форме плиты и основания. Подрядчики предпочитают монолитную концепцию, потому что она снижает затраты на рабочую силу, а процесс строительства идет быстрее, чем у других фундаментов.
  • Основание типичной монолитной плиты имеет толщину от 12 до 18 дюймов в основании и от 4 до 6 дюймов. Правильная подготовка площадки и армирование бетона арматурой и проволокой необходимы для возведения монолитного фундамента.
  • Строительство происходит быстро и легко: после того, как круглая траншея будет проложена и гравий разложится, можно начинать заливку бетона.
  • Этот тональный крем сохнет быстрее, чем любой другой тональный крем.
  • Прочный фундамент: Этот фундамент прочен, если анкерные болты и болты установлены правильно.
  • Low Storage: Монолитный фундамент необходимо проверять только через регулярные промежутки времени, чтобы убедиться в отсутствии трещин в фундаменте.
  • Энергосбережение: меньше энергии тратится впустую, потому что между домом и землей нет места.Под цокольным этажом воздух не движется.
  • Это хороший вариант для климата, где почва не холодная, а температура не слишком жаркая, и это не похоже на пустыню. Если нет необходимости в подвале или подвале, можно использовать монолитную плиту для повышения энергоэффективности.
  • Средние базовые затраты могут варьироваться от 4600 до 20 000 долларов в зависимости от определенных факторов. Некоторые факторы, которые в основном определяют цену фундамента, включают в себя место вашего проживания, размер вашего дома, арматуру, используемую в бетоне, размер и почву, на которой вы строите.

Также читайте: Что такое оценка? | Виды сметы | Преимущество оценки | Недостаток сметы

Проектирование монолитно-плитного фундамента

  • Основными элементами конструкции фундамента из монолитной плиты являются сам пол и могут быть дистанционные балки или фундаментные стены с опорами на краях плиты. В некоторых случаях требуются дополнительные ножки (обычно толстая плита) под стены или колонны в середине плиты. Формованные бетонные полы обычно проектируются так, чтобы они были достаточно прочными, чтобы выдерживать нагрузки на грунт без армирования при заливке в непрерывный или уплотненный грунт.Правильное использование горячекатаной стальной ткани и низкосортного бетона / цементной окалины может уменьшить растрескивание при усадке, что очень важно по внешнему виду, а также может помочь в методах контроля проникновения радона.
  • Стены фундамента обычно делаются из камня или бетона для бетонного строительства. Стены фундамента должны выдерживать вертикальные нагрузки от верхней конструкции и передавать эти углы к опорам. Основание из бетона должно служить опорой для стен и столбов.Точно так же дистанционные балки на краях фундамента поддерживают верхнюю конструкцию выше. Опоры должны иметь размер, достаточный для распределения нагрузки на землю. Холодная вода под ногами может подняться, вызывая трещины и другие структурные проблемы. По этой причине опоры следует размещать под высоким снегом, если они не установлены на скалах или грунте, который оказался незамерзшим или промерзшим во избежание мороза.
  • Там, где есть обширная почва или в районах с высокой сейсмической активностью, могут потребоваться специальные фундаменты.В этом случае требуется консультация местного строительного органа и рекомендуется инженер-строитель.

Что такое монолитная плита?

Термин «монолитный» означает «снос здания за один раз», поэтому в конструкции, в которой используется монолитная плита, фундамент представляет собой однослойный бетонный суппорт с толстыми участками под несущими стенами и всеми краями по периметру. опора для ног.

Строительство монолитной плиты происходит очень быстро, а затраты на рабочую силу низкие, так как бетонная плита в эту плиту заливается одновременно.Бетон не только используется с одинарным слоем бетона для бетонного пола, но также используется фиксированная плита.

Использование дорогих материалов делает бетонные камни монолитными с бетонными столбами и столбами, при этом фиксированный бетонный шифер находится над уровнем земли. Монолитные плиты представляют собой базовые конструкции из однослойного бетона, обычно состоящие из бетонной трубы толщиной 4 дюйма с толстыми внутренними слоями под несущими стенами и обычно закаленные по периметру периметра.

Преимущества монолитных плит перекрытия:

  1. Быстро построить.
  2. Он очень прочный, особенно с добавлением армирующей стали и фибровой сетки.
  3. Его также можно улучшить, добавив давления на слабую почву.

Также читайте: Что такое древесина? | Что такое пиломатериалы? | Для чего используются пиломатериалы? | Пиломатериалы против дерева | Разница между пиломатериалами и древесиной | Стандартный размер древесины | Для чего используется древесина?

Как сформировать монолитную плиту?

Монолитный означает «единую заливку», поэтому фундамент представляет собой одинарный слой бетонной горки с толстыми поверхностями под несущими стенами и всеми краями периметра, заменяющими нижний колонтитул. Поскольку эта плита применяется одновременно, она выполняется очень быстро и снижает затраты на рабочую силу.

При использовании в идеальных условиях Monoslabs может звучать как Stem-Wall. В большинстве сообществ подкатегории он нарастает, почва равномерно распределяется по территории и очень уплотнена с минимальной необходимой фильтрацией. В этом случае, если вся высота этажа одинакова от партии к участку и намного меньше, лучшим вариантом могут стать монопластавтоматы.

Правильная планировка площадки и армирование бетона — важные методы строительства монолитной плиты.

1. Почва:

Необходимо засыпать почву под серой и не содержать в себе живого. Если верхний слой почвы подвергается эрозии, он имеет тенденцию создавать почву, которая недостаточно нарушена под поверхностью.

Важно хорошо удалить почву. Важно отреагировать потоком воды, и необходимо подготовить правильное перенаправление, чтобы не перегружать лабораторию.

Траншеи по периметру: Толстый край монолитной горки образован траншеей, соответствующей повороту откоса. В теплых условиях для траншеи может потребоваться только глубина стопы и ширина стопы.

Глубина траншеи составляет минимум 2 метра, необходимая для участков с проникающим инеем, и это можно предотвратить, чтобы снег не попал под лабораторию.

2. Гравий:

Комбинированный гравий рассыпается под оползнями и траншеями на глубину от 3-1 / 2 до 4 дюймов и более. Популярным методом является гравий, который хорошо выделяет заполнители размером от 3/8 до 3/4 дюйма.

3. Армирование:

Проволочная сетка размером 6 дюймов на 6 дюймов (6 ″ x 6 ″) используется в стандартной установке, которая размещается на гнездах арматурных стержней, которые должны быть расположены рядом с центром готового суппорта.

Для затяжки толстой кромки часто используется арматурный стержень №4. В нижней части канала можно разместить 2 последовательных стержня рядом друг с другом, от одного стержня вверху. Арматуру следует поместить в траншею и держать привязанной.

4.

Бетон:

Обычно бетон определяется как 3000 фунтов на квадратный дюйм и минимум 4 дюйма в диаметре. В конце горки должна быть не менее шести дюймов над землей. Почва, которую вы засыпаете, должна находиться подальше от лаборатории.

5.Анкерные болты:

С помощью анкерных болтов 1/2 дюйма нижние пластины строительных стен прикрепляются к проушине. По краям, вставленным в бетон, когда он уже влажный, эти болты имеют J- или L-образную форму.

Другие стороны анкерных болтов устанавливаются так, чтобы верхняя сторона настенной плиты была прикреплена к гайкам. Обычно анкерные болты находятся на расстоянии шести футов от центра.

Также прочтите: Что такое зольный кирпич? | Стоимость Зольного Кирпича | Свойства золошлаковых кирпичей | Процесс производства кирпичей из летучей золы | Прочность на сжатие кирпича из летучей золы | Размер кирпича летучей золы | Преимущества и недостатки кирпича из летучей золы

Понравился этот пост? Поделитесь этим с вашими друзьями!

Рекомендуемое чтение —

Бетонный фундамент | Монолитно-плитный фундамент

Бетонные плиты и фундаменты формируются с фундаментом из монолитных плит с использованием одного слоя бетона. Предпочтение отдается монолитным фундаментам, поскольку они сокращают трудозатраты и ускоряют строительство по сравнению с другими типами фундаментов.

Фундамент монолитного блочного фундамента обычно имеет толщину от 12 до 18 дюймов, в то время как толщина плиты составляет от 4 до 6 дюймов. Для монолитного фундамента требуется подготовленная площадка и железобетон с проволокой и арматурными стержнями.

Подготовка площадки

1. Почва под плитой не содержит органических веществ.Уплотнение и удаление верхнего слоя почвы необходимо.

2. Тип и размещение подкреплений определяется исполнением кодекса. Обычно используются монолитные плиты из арматуры «4». Металлические стержни, называемые арматурными стержнями, перекрывают друг друга, и вы связываете их вместе, помещая их бок о бок в траншеи.

3. Толстые края — это результат траншеи по краю плиты. Глубина и ширина траншей определяется должностными лицами строительных норм. В теплых климатических условиях используются траншеи шириной 1 фут и глубиной 1 фут, в то время как в условиях морозного волнения используются траншеи шириной 1 фут и глубиной 2 фута.

Преимущества монолитно-плитного фундамента

Монолитные фундаменты имеют много преимуществ перед традиционными. У этого есть несколько преимуществ:

A. Бетонный пол можно заливать сразу после добавления траншеи по периметру и растекания гравия.

B. Фундамент сохнет быстрее, чем любой другой фундамент.

C. Прочный фундамент. Чтобы фундамент был прочным, необходимо правильно установить анкерные болты и арматуру.

Д.Легко обслуживается: монолитные фундаменты нужно регулярно проверять, чтобы убедиться, что они не трескаются.

E. Энергоэффективность: нет зазора между домом и землей, поэтому меньше энергии тратится. Под черным полом воздух не может перемещаться.

Недостаток монолитно-плитного фундамента

Монолитные фундаменты имеют недостатки. Вот несколько минусов такого фундамента:

1. Ваш дом был увеличен примерно на один фут высотой, что подвергает вас риску затопления.Дом находится на высоте 6 дюймов над уровнем земли, поэтому наводнение вызывает беспокойство.

2. Ремонт потрескавшегося фундамента может быть очень дорогостоящим: при появлении трещины в фундаменте необходимо использовать дорогостоящие методы для устранения проблемы.

3. Стоимость имущества может уменьшиться.

Своевременный выбор монолитных плит

Фундамент из плит идеален для нескольких применений. Это хороший выбор для климата, который не замерзает, не становится слишком жарким и не похож на пустыню.Монолитную плиту можно использовать вместо подвала или подвала, если в этом нет необходимости.

Какие проблемы с монолитным фундаментом

Монолитные фундаменты удобны и просты в установке, но они могут скомпрометировать возникающие проблемы. Установка традиционного фундамента может быть дешевле, чем фундамент, требующий дорогостоящего ремонта.

Трещины обычно образуются в других частях дома, поддерживаемых монолитным фундаментом.

1.Трещины в фундаменте вызывают серьезное беспокойство. Холодные швы могут отделить фундамент от стены при наличии трещин в фундаменте. Вода, влага и насекомые могут легко проникнуть через узкие отверстия.

2. Фундамент здания может быть поврежден влажной почвой или неправильной конструкцией. Это может привести к неровным полам, стенам и столешницам в доме.

3. В результате смещения фундамента окна и двери могут застрять или потрескаться в гипсокартоне.

Пример идеального сценария строительства, позволяющего избежать фундамента из монолитных плит

1.Монолитные плиточные фундаменты не следует использовать в определенных ситуациях, например, монолитных.

2. На крутом участке потребуется заливка большого количества бетона, что обойдется дорого.

3. Трещина в бетоне возникает, когда дом стоит на участке с множеством залитых грязью ям.

4. Строительный кодекс запрещает монолитный фундамент из плит в зонах затопления.

Монолитная плита против плавающей плиты | Разница между монолитной плитой и плавающей плитой | Что такое монолитная плита

Монолитная плита против плавающей плиты

Перекрытие — один из важнейших конструктивных элементов в строительстве. В строительстве используются разные типы плит. В этой статье мы обсудим разницу между монолитной плитой и плавающей плитой.

Что такое монолитная плита?

Название «Монолитный» означает «все за одну заливку», поэтому в конструкции «Монолитная плита» фундамент состоит из слоя бетонной плиты с большей площадью под несущими стенами и всеми краями по периметру, подлежащими замене. нижний колонтитул за один раз.

Внешние стороны монолитной плиты сохраняют толщину во время заливки бетона, чтобы служить основой для несущей стены, в то время как остальная часть плиты остается толщиной от 4 до 5 дюймов.

Фундамент из монолитных плит

— это самый простой, быстрый и экономичный фундамент из доступных. Поскольку бетон заливается в монолитную плиту сразу, строительство идет быстрее, а затраты на рабочую силу ниже.

Монолитная плита
Источник: homebuilderassist.com

Что такое плавающая плита?

Плавающие плиты — это бетонные плиты, которые плавают по земле без каких-либо анкеров. . Плавучие плиты служат фундаментом для широкого спектра строительных конструкций, включая навесы, гаражи для автомобилей, пристройки, коттеджи, навесы для подъездных путей, вспомогательные постройки и сараи.

Как следует из названия, Плавающая плита просто напоминает плиту, которую просто кладут на воду без каких-либо соединений между ними. Когда мы представляем себе здание с плавающей планировкой, мы должны представить себе конструкцию с обычным ленточным фундаментом, построенным на много футов ниже уровня земли.

Затем возводится стена над уровнем земли. Затем плавающие плиты физически плавают по земле. Из-за плавающих плит подготовка грунта сокращается в большей степени.Поскольку плавающая плита не имеет соединения с фундаментом, ее еще называют монолитной плитой.

Плавающая плита
Источник: signatureflip.com
Строительство плавающей плиты

Чтобы начать строительство плавающих плит, проектируемое здание требует устойчивого фундамента, способного выдержать весь вес надстройки.

Как было сказано ранее, они чаще используются в гаражах, пристройках и сараях, не требующих большого фундамента.По конструкции эти конструкции легкие.

По сравнению с традиционной конструкцией перекрытий, плавающие плиты оказались наиболее подходящими и экономичными. Этапы строительства плавающей плиты:

1) Земляные работы на участке

Это начальная подготовка любого строительства. Сначала расчищают выбранную территорию, а затем выкапывают ее согласно плану.

Создание дренажного канала по бокам для стока воды через гравийное основание также является частью этого процесса.

Вода будет удалена из бетонной плиты фундамента путем заделки траншеи геотекстилем и гравием, как показано ниже.

2) Укладка гравийного основания для дренажа

Здесь на площадку укладывается гравийный слой для отвода нежелательной воды.

3) Обеспечение армирования перекрытий

Для процесса литья размещается изложница для сляба. Арматурные стержни предоставляются в соответствии с размерами и спецификациями плиты для усиления конструкции.

4) Отливка плавающей плиты

Опалубка перекрытий залита бетоном. В зависимости от площади и исполнения его уплотняют вручную или механическим вибратором.

Чтобы плита была полностью продуктивной, она должна быть хорошо уплотнена. Отверждение должно происходить в течение примерно 2–3 дней.

Различия между монолитной плитой и плавающей плитой
Монолитная плита против плавающей плиты

Монолитная плита против плавающей плиты

Детали Монолитная плита Плавающая плита
Области применения Монолитная плита — лучший вариант для строительства многоквартирных домов с разделенными участками и грунтом. равномерно распределяется и плотно уплотняется. Применяется для строительства навесов, производственных рабочих, подсобных помещений, гаражей и других сооружений.
Стоимость строительства Поскольку бетон заливается сразу в монолитную плиту, время строительства значительно сокращается, а затраты на рабочую силу ниже. Из-за значительных земляных работ, бетона и людских ресурсов, необходимых для ленточного фундамента и строительства морозостойких стен, стоимость плавающей плиты выше.
Возможность растрескивания Плоский грунт идеально подходит для фундаментов из монолитных плит.Если земля неровная, для ее выравнивания используют большое количество насыпной грязи; однако, если земля не уплотнена должным образом, со временем это может привести к растрескиванию. Монолитная плита вокруг периферийных стен и других больших несущих мест склонна к растрескиванию. Здесь нет возможности растрескивания до тех пор, пока грунт не будет иметь ограниченную устойчивость или не станет обычной водой на подповерхностном слое. Потому что плавающие плиты представляют собой бетонные плиты, которые устанавливаются над землей без каких-либо анкеровок.Это просто пластина, которую кладут на воду без какого-либо соединения между ними.
Подходящая площадка для строительства Подходит для земли с одинаковыми отметками и очень маленьким уклоном. Не подходит для пойменных территорий. Плавающие плиты хорошо подходят для мест, где существует риск движения в слое грунта из-за высокого содержания влаги. Подходит для пойменных территорий.
Толщина В большинстве случаев опоры для этих фундаментов выступают только на 12 дюймов от основания до пола, а толщина фундамента составляет всего четыре дюйма. Здесь по краю бетонной плиты образуется балка глубиной 2 фута. Толщина плиты варьируется от 4 до 6 дюймов.
Внутреннее отопление Когда плавающие плиты устанавливаются в здании, для обеспечения комфорта и равномерного обогрева можно использовать лучистое тепло пола. Здесь в холодную погоду можно добавить слой утеплителя вокруг фундамента, который обеспечит внутреннее отопление. Этот слой предохранит конструкцию от замерзания и оттаивания.
Устойчивость к стихийным бедствиям Монолитная плита дает стойкую к стихийным бедствиям структуру. Он более устойчив к горизонтальным силам землетрясений, циклонов и т. Д. По сравнению с традиционными зданиями. Не подходит для сейсмоопасных районов, но является достойным решением при расширении домов.
Подходит для строительства Подходит для регионов с жарким климатом. Плавающая плита широко используется в строительстве в холодных регионах, поскольку она предотвращает просачивание влаги и обмерзание.
Прочность и качество Чрезвычайно высокий по сравнению с обычной конструкцией. Сравнительно низкий.
Ремонт и обслуживание Сложные. Easy
Технология Примитивная технология. Современные технологии. В этой технологии нет необходимости ни в каком виде кирпичей, блоков или штукатурных работ.

Заключение:

Надеюсь, вы теперь достаточно осведомлены о разнице между монолитной плитой и плавающей плитой.Знаете ли вы какую-либо другую разницу между монолитной плитой и плавающей плитой? Дайте нам знать об этом в комментариях.

Также читают —

Что такое плавающая колонка?

Типы плит в строительстве

Плоская плита — преимущества и недостатки

Разница между односторонней и двусторонней плитой

Если вам понравилась эта статья, поделитесь ею со своими друзьями, а также отметьте нашу страницу Facebook и присоединитесь к нашему каналу Telegram .

(PDF) Огнестойкость сборных монолитных железобетонных плит технологии «Марко»

6. Паращенко Н.Н., Горшков А.В., Ватин Н .: Частичноребристые комбинированные и монолитные перекрытия

с ячеистобетонными блоками. Mag. Civ. Англ. 6,50–68 (2011)

7. Кавех А., Бехнам А. Оптимизация затрат на систему композитного пола, одностороннюю плиту,

и опалубку бетонных перекрытий с использованием алгоритма поиска платной системы. Scientia Iranica 19,

410–416 (2012)

8.Аль-Баяти Ахмед, Ф., Лау Тек, Л., Кларк, Л .: Концентрические ножницы для штамповки вафельной плиты.

Struct. J. 112, 533–542 (2015)

9. Абдолреза, А., Брэдфорд Марк, А., Лю, X .: Экспериментальное исследование композитных балок, имеющих сборную геополимерную бетонную плиту

и разборные соединительные элементы на болтах, работающие на сдвиг. Англ. Struct.

114,1–13 (2016)

10. Фернандес-Сенисерос, Дж., Фернандес-Мартинес, Р., Фрайле-Гарсия, Э., Мартинес-де-Писон, Ф .:

Модель поддержки принятия решений для односторонняя конструкция перекрытия пола: экологичный подход.Автомат.

Констр. 35, 460–470 (2013)

11. Ибрагим, А., Салим, Х., Эль-Дин, Х .: Коэффициенты момента для проектирования вафельных плит с отверстиями и

без отверстий. Англ. Struct. 33, 2644–2652 (2011)

12. Пушкарев Б., Кореньков П .: Сборные и монолитные железобетонные конструкции, области применения

и особенности расчета. Констр. Technog. Saf. 46,30–35 (2013)

13. Петцольда Т., Тура В .: Железобетонные конструкции: основы теории, анализа и проектирования.

БГТУ, Брест (2003)

14. Сагадеев Р .: Современные методы возведения монолитно-сборно-монолитных

перекрытий. ГОУ ДПОГАСИС, Москва (2008)

15. Бабков В., Самофеев Н., Хайруллин В., Клявлина Ю., Князева О .: Технико-экономическое обоснование

внедрения решений сборно-сборных и сборно-монолитных. керамзитобетонные варианты

покрытий и перекрытий в жилищных проектах Республики Башкортостан.

Науковедение 7 (1) (2015)

16. Гравит, М., Недвига, Е., Виноградова, Н., Теплова, З .: Огнезащита сборно-монолитной многополосной плиты

с катаной стальной балкой. Констр. Уникальная сборка. Struct. 12 (51), 73–83 (2016)

17. Гравит, М .: Огнестойкость строительных конструкций по европейским и российским стандартам.

Stan. Qual. 2 (919), 36–37 (2014)

18. Gravit, M .: Новый стандарт, регулирующий распределение результатов испытаний на огнестойкость для светопрозрачных ненесущих ограждающих конструкций

.В: Материалы научно-практической конференции

(2015)

19. Баран Эрай, А .: Влияние монолитного бетонного покрытия на изгибную реакцию сборных пустотных бетонных плит

. Англ. Struct. 98, 109–117 (2015)

20. Хейнисуо М., Лаасонен М., Отинен Дж., Хиетаниеми Дж .: Систематизация расчетных пожарных нагрузок

в интегрированной системе пожарного проектирования. В: Применение конструктивного противопожарного проектирования, Прага (2015)

21. Милованов А. Прочность железобетонных конструкций в случае пожара.Стройиздат,

Москва (1998)

22. Эпштейн С.А., Адамцевич А.О., Гаврилова Д.И., Коссович Е.Л .: Термические методы эксплуатации

для изучения склонности углей к окислению и самовоспламенения.

Ответить

Ваш адрес email не будет опубликован.
