Фундамент перевернутая чаша плюсы и минусы

Фундамент перевёрнутая чаша

Среди множества разновидностей фундаментных конструкций особо выделяется такой вид основания здания, как «фундамент перевёрнутая чаша». Оригинальное название опорной конструкции возникло из-за вида основания в разрезе. Монолитная плита оснащена по периметру «выдвинутыми» в глубину грунта рёбрами жёсткости. Именно эти рёбра придают фундаменту вид перевёрнутой чаши (ФПЧ). Благодаря такой конфигурации плитное основание сооружения приобретает дополнительную жёсткость и значительно повышает свою несущую способность.

Условия возведения ФПЧ

ФПЧ, по сравнению с другими видами конструкций аналогичного назначения, является довольно массивным сооружением. Затраты материальных ресурсов (бетон, арматура, опалубка и прочее) на единицу площади основания строения превосходят показатели других опорных конструкций.

Фундамент перевёрнутая чаша один из самых дорогостоящих вариантов устройства оснований зданий и сооружений.

Сделать выбор такого типа основания «вынуждает» хозяев стройки ряд условий:

  • высокий уровень грунтовых вод;
  • наличие пучинистых грунтов;
  • большая толщина залегания слабых грунтов;
  • большой вес здания;
  • высокий показатель сейсмичности.

Расчёт ФПЧ

Сооружение ФПЧ обходится в немалую сумму денежных средств. Понятно стремление заказчика построить основание дома с минимальными затратами. Чем точней будет произведён расчёт фундамента, тем больше удастся сэкономить средств. С другой стороны ФПЧ должен обеспечивать надёжное и устойчивое положение всего здания.

Толщина монолитной плиты

Проект определяет оптимальную толщину монолитной плиты, габариты рёбер жёсткости. Чтобы точно рассчитать толщину бетонной плиты, используют следующие данные:

  • максимальная нагрузка от веса дома на единицу площади основания;
  • расчётное сопротивление грунта;
  • несущая способность железобетонной плиты с рёбрами жёсткости.
Схема устройства ФПЧ

Расчёт определяет, какой толщины должна быть монолитная плита, марку и количество арматуры, объём бетонного раствора, габариты рёбер фундамента. Как показала практика, включение в конструкцию плиты рёбер жёсткости позволяет уменьшить толщину плиты на 100 – 150 мм.

Возведение фундамента на свеженасыпанном грунте категорически запрещается. Недавняя насыпь не может обладать достаточным расчётным сопротивлением. Построенное здание на таковом основании будет давать ежегодную осадку.

Внешняя граница кладки несущих стен из кирпича должна отстоять от края плиты минимум на 300 мм. В случае установки колонн (для поддержки террасы или перекрытия второго этажа), оси опор должны быть расположены на плане фундамента таким образом, чтобы вектор под углом 45о от центра колонны не выходил за пределы массива железобетона основания.

Построение вектора зоны воздействия колонны на фундамент

Для двухэтажного кирпичного дома достаточно возвести плиту фундамента толщиной 250 мм с рёбрами высотой 600 мм.

Глубина заложения ФПЧ

При расчёте глубины залегания фундамента следует учитывать, что боковая сторона плиты должна выступать над землёй минимум на 150 мм. Это нужно для того, чтобы кирпичная кладка цоколя дома была максимально изолирована от грунтового основания или от поверхности отмостки. Высота плиты под цоколем может быть различной, но не меньше минимального размера.

На основе многочисленных расчётов ФПЧ в различных условиях можно вывести усреднённый показатель глубины залегания плиты, который равен 100 – 200 мм. Следовательно, глубина погружения рёбер будет составлять 350 – 400 мм.

Выбор арматуры

Основную нагрузку в массиве ФПЧ принимают на себя продольные стержни периодического профиля. Для небольшого лёгкого строения применяют арматуру диаметром 12 мм. Если здание будет строиться из тяжёлых конструктивных элементов (кирпич, железобетон), то для изготовления арматурного каркаса плиты берут продольные стержни диаметром 16 мм.

Поперечные связи каркаса делают из отрезков арматуры того же диаметра. В некоторых случаях используют гладкую арматуру 8 мм.

Технология возведения фундамента перевёрнутая чаша

Технологический процесс устройства ФПЧ состоит из нескольких этапов:

  1. Земляные работы.
  2. Укладка щебёночно-песчаной подушки.
  3. Устройство гидроизоляции.
  4. Монтаж арматурного каркаса.
  5. Опалубочные работы.
  6. Заливка опалубки бетоном.
  7. Уход за бетонным раствором.

Земляные работы

Земляные работы производят следующим образом:

  • бульдозером снимают плодородный слой почвы до достижения нужного уровня грунтового основания;
  • инженер-геодезист с помощью современных геодезических приборов (нивелир, тахеометр) производит разметку осей и углов, обозначающих границу фундамента;
  • Устанавливают реперные конструкции из деревянных досок и брусков. На вертикальных стойках отмечают верхний уровень плиты, высоту щебёночной засыпки. На горизонтальных досках закрепляют саморезы. Нити, протянутые от саморезов, в пересечении отмечают углы дома;
  • по периметру площадки вырывают рвы под устройство рёбер жёсткости;
  • всю площадку трамбуют специальной техникой.

Укладка щебёночно-песчаной подушки

Утрамбованную площадку засыпают щебнем. Толщину слоя щебня делают соответствующей отметкам на реперах. После трамбовки производят контроль уровня слоя тахеометром, а горизонталь проверяют уровнем.

Засыпкой из песка нивелируют все изъяны горизонтальной поверхности подушки. Производят дополнительную трамбовку проблемных участков площадки.

Во рвах под рёбра производят такие же действия.

Устройство гидроизоляции

Гидроизоляция необходима для установки барьера на пути проникновения влаги из грунта в бетонный массив основания здания.

Необходимо отметить важную роль гидроизоляции в препятствии утечки цементного молочка из бетонного раствора в грунт. Если это будет происходить, бетонный монолит станет рыхлым и существенно потеряет свою прочность.

Площадку и рвы застилают строительной полиэтиленовой плёнкой или специальной распределительной мембраной. Мембрана значительно дороже плёнки, но и на порядок надёжней.

Видео «Монолитная плита – перевёрнутая чаша»:

Монтаж арматурного каркаса

Строение арматурной конструкции ФПЧ представляет 2 горизонтальные сетки, которые отделяются друг от друга поперечной арматурой. Арматура плиты по периметру переходит в армированный каркас рёбер жёсткости.

Установка арматурного каркаса ФПЧ

Для поперечных связей каркаса устанавливают отрезки гладкой арматуры диаметром от 8 мм до 10 мм. Все элементы каркаса скрепляют вязальной проволокой. Для плит под большой нагрузкой металлокаркас собирают с помощью электросварки.

Ручная обвязка проволокой узлов каркаса на большой площади плиты занимает довольно много времени. Для этого применяют специальные полуавтоматические вязальные инструменты, которые позволят существенно сократить сроки выполнения этой работы.

Опалубочные работы

Для изготовления опалубочных щитов и элементов крепежа обычно используют деревянные доски и брус из хвойных пород дерева.

В качестве опалубки применяют также щиты из строительной фанеры.

Строительная фанера прочный и надёжный материал, который может служить в качестве многоразовой опалубки. Некоторые строительные фирмы такую опалубку сдают в аренду, что позволяет застройщику сэкономить средства.

Для сборки и складирования щитов оборудуют отдельный участок стройплощадки. Собранные щиты устанавливают по периметру фундамента. Верхний край щитов должен быть на 150 – 200 мм выше уровня монолитной плиты.

Во время сборки опалубочных конструкций геодезист контролирует вертикальность и уровень верхнего края щитов. Чтобы бетонный раствор не вытекал наружу через щели, внутренние поверхности щитов покрывают полиэтиленовой плёнкой.

Важно создание надёжной системы раскосов, упоров и стяжек. Если для перестраховки будут установлены лишние элементы крепежа опалубки, то это не принесёт вреда. В противном случае недостаточный крепёж может вызвать разрушение ограждений, что приведёт не только к финансовым потерям, но и к незапланированному увеличению сроков строительства.

Заливка опалубки бетоном

Главным условием заливки опалубки ФПЧ является то, что процесс бетонирования должен быть непрерывным и выполняться за один раз. Согласно нормативной документации перерыв между поступающими партиями бетонного раствора допускается в пределах 2 часов при температуре воздуха не более 18оС.

Ручной замес или приготовление раствора с помощью бетономешалки производят для заливки небольших площадей плит. Если площадь заливки превышает 50 – 100 м2, то поставку бетона осуществляют автобетоносмесителями.

Залитый раствор в глубине уплотняют с помощью вибраторов гильзового типа. Гильза вибратора легко проникает в ячейки арматурной сетки. Этим достигается качественное уплотнение бетона на всю глубину плиты.

Для окончательного формирования ровной и горизонтальной поверхности монолита применяют виброплиту. Плита вибратора захватывает за один раз около 0,5 м2 бетонной поверхности, что позволяет обработать всю площадь плиты за короткий срок.

Заливка фундаментной плиты

Уход за бетонным раствором

По окончании заливки необходимо осуществлять контроль над процессом формирования монолитного бетона. Процесс полного отвердения бетонного раствора происходит в течение 30 дней. Ходить по бетону можно уже через 5 – 6 часов после окончания заливки.

В жаркую погоду происходит интенсивное испарение влаги с бетонной поверхности, что может привести к неравномерному застыванию раствора и потери его несущей способности. Чтобы избежать этого, плиту регулярно увлажняют. Для защиты залитого бетона от атмосферных осадков плиту укрывают полиэтиленовой плёнкой.

Взвешивая все плюсы и минусы, можно сделать вывод, что фундамент перевёрнутая чаша – это один из видов самых надёжных и прочных оснований не только для небольших сооружений, но и для крупных объектов.

Фундамент перевернутая чаша: технология строительства

Из числа видов оснований под строящиеся объекты особенно выделяют «фундамент перевернутая чаша».

Своим названием конструкция обязана собственным видом в разрезе. По всему периметру монолит имеет ребра жесткости, придающие плите вид чаши в перевернутом состоянии. С помощью такой конфигурации плитная основа получает добавочную жесткость, существенно улучшает несущие возможности.

Целесообразность применения

Если сравнивать с другими фундаментами, то перевернутая чаша представляет собой достаточно крупное и дорогостоящее сооружение. Заливать такой тип основания застройщики вынуждены в следующих условиях:

  • при неглубоком протекании грунтовых вод;
  • на участке присутствуют пучинистые грунты;
  • слабые почвенные составы залегают на большую глубину;
  • строящееся здание имеет большую массу;
  • местность, отведенная под застройку, отличается высокой сейсмичностью.

Расчет

Строительство фундамента в виде чаши обойдется в приличную денежную сумму.

Вполне естественно, что каждый заказчик стремится максимально сэкономить, для чего следует выполнить точные расчеты будущего основания.

Но при этом необходимо помнить, что основная функция фундамента заключается в обеспечении надежности и устойчивости всего объекта.

Толщина монолита

Проектным решением определяются толщина плиты, размеры ребер жесткости. Для расчета толщины бетона пользуются определенными данными:

  • максимальным весом сооружения на квадратный метр основы;
  • расчетным сопротивлением почвенного состава;
  • несущей возможностью монолита с ребрами.

Расчетными действиями устанавливаются размеры плиты, класс и объем бетонного материала, количество металлической арматуры, параметры фундаментных ребер.

Практикой доказано, что имеющиеся в фундаментной основе ребра уменьшают толщину плитного монолита на десять – пятнадцать сантиметров.

На только что насыпанном грунте строить фундамент запрещается. Свежая насыпь не способна создавать необходимое расчетное сопротивление, и объект будет каждый год подвергаться усадке.

Внешняя грань несущей стены из кирпичного камня должна располагаться на расстоянии тридцати сантиметров от края монолитной плиты. Если планируется установка колонн, опорные оси должны располагаться на плане так, чтобы вектор под сорокапятиградусным углом от центра колонны не уходил за границу железобетонного массива.

Глубина заложения фундамента

Определяя этот параметр, необходимо принять во внимание, что боковая грань плитного основания должна быть приподнята над поверхностью почвы минимум на пятнадцать сантиметров. Это необходимо, чтобы максимально изолировать кирпичную кладку цокольной части объекта от почвы или от отмостки.

По многочисленным расчетам ФЧП в разных условиях выведен средний показатель глубины плиты, равный десяти – двадцати сантиметрам. Отсюда следует, что ребра жесткости погружаются на тридцать пять – сорок сантиметров.

Выбор арматуры

Основное нагрузочное воздействие в бетонном массиве приходится на продольные металлические стержни, имеющие периодический профиль. Под легкие сооружения используют стальные прутья диаметром 1.2 см. Если планируется строительство более массивной конструкции, то размер арматурных прутьев достигает 1.6 см. В качестве поперечных связей каркасного основания используют отрезки такой же арматуры, иногда применяют гладкие прутья размеров 0.8 см.

Технология строительства

Строительство фундамента в виде перевернутой чаши ведется по определенным этапам, и вся технология выглядит следующим образом:

Земляные работы

Алгоритм их выполнения такой:

  • специальной техникой удаляется верхний слой почвы, чтобы достичь требуемого уровня грунтовой основы;
  • специалист при помощи приборов размечает оси и угловые участки, обозначая границы будущего основания;
  • выставляются реперы из древесного материала. По вертикальным стойкам размечают верхний край плитной основы, высоту подушки из щебня. В горизонтальные доски вкручивают саморезы и натягивают шнуры, которые в пересечении определяют углы объекта;
  • по всему периметру строительной площадки отрывают ров, необходимый для устройства ребер;
  • вся площадка тщательно трамбуется.

Обустройство подушки

Утрамбованное дно засыпается щебенкой, толщина слоя которой должна доходить до реперной отметки. Выполняется уплотнение, после чего уровень высоты проверяется тахеометром, проводится проверка горизонтали, изъяны которой устраняются слоем песка.

Проблемные места трамбуются дополнительно. В местах установки ребер жесткости выполняются аналогичные мероприятия.

Гидроизоляция

С помощью этого защитного слоя формируется преграда для грунтовых вод, способных попадать в бетонное основание объекта.

Гидроизоляция имеет немаловажное значение в препятствии протечки цементного молочка из растворной массы в почву. В противном случае бетон становится рыхлым, утрачивает прочность.

Подготовленная площадка и рвы устилаются полиэтиленом или специальной мембраной. Последняя обходится дороже, но гарантирует надежность гидроизоляционного слоя.

Опалубка

Щиты опалубочной конструкции изготавливаются из древесины хвойных пород и крепежных элементов. Можно использовать щиты из многослойной влагоотталкивающей фанеры. Этот материал отличается прочностью и надежностью, может применяться многократно. Если застройщик желает сэкономить, то такую опалубку возможно арендовать.

Щиты собираются и складируются на специально подготовленной площадке. Как только все готово, их выставляют по периметру будущего фундамента с таким расчетом, чтобы верхняя грань превышала уровень монолита на пятнадцать – двадцать сантиметров.

При монтаже опалубочных щитов рекомендуется контролировать вертикаль и уровень верхнего края. Внутри щитов расстилается полиэтилен, чтобы бетонная масса не протекала через щели.

Важная особенность – создание надежных раскосов, упорных элементов и стяжек.

Если в качестве страховки установите лишние упоры, вреда от этого не будет. Слабый крепеж вызовет разрушение опалубочного ограждения, лишние финансовые расходы и увеличение строительных сроков.

Армирование

Арматурный каркас выполняется в две горизонтально расположенных сетки, отделенные друг от друга поперечными металлическими стержнями. Арматура плиты постепенно переходит в армирование ребер фундамента.

Горизонтальные и вертикальные каркасные элементы скрепляются специальной проволокой. Если предполагается заливка плиты под большую нагрузку, то металлический каркас монтируется с применением сварочного агрегата.

Ручная вязка отнимает массу времени, так что рекомендуется воспользоваться полуавтоматическим инструментом.

Бетонирование

Главная особенность этого рабочего этапа – непрерывность выполнения заливки бетонной смеси. Как определено нормативной документацией, технологические перерывы между очередными порциями раствора не должны превышать двух часов, если температурный режим воздуха составляет восемнадцать градусов тепла.

Ручной способ приготовления раствора и бетонирования основания выполняется в том случае, если предстоят небольшие объемы работ. Площади монолита от пятидесяти квадратных метров рекомендуется заливать бетонным раствором, поставляемым с завода в специальных автомобилях.

Залитый раствор уплотняется вибраторами, которые должны легко проходить сквозь ячейки армирующего каркаса. Вибраторная плита за раз способна захватить до полуметра площади поверхности, что дает возможность за короткие сроки отработать всю площадку.

Как только процесс бетонирования завершен, над формированием монолита организуется контроль. До окончательного застывания бетону требуется не менее четырех недель, однако ходить по его поверхности разрешается спустя пять – шесть дней после завершения бетонирования.

В жаркие дни влага из бетонного раствора испаряется интенсивно, застывание проходит неравномерно, снижается показатель несущей возможности. Во избежание этого поверхность плиты периодически увлажняют.

Особенности

Строительство объектов на фундаментных основах в виде перевернутой чаши имеет свои плюсы и минусы:

  • работы разрешается вести на площадке с неглубоким нахождением грунтовой влаги. Полы объекта располагаются высоко, негативному воздействию воды не подвергаются. Для устройства защитного слоя рекомендуется применять пенополистирол или рулонные материалы для гидроизоляции. Использование щебенки мелкой фракции гарантирует обустройство отличного дренажа;
  • надежная дренажная система защищает фундаментную основу от вспучиваний почвенного состава. Отмостка с теплоизолирующим слоем не позволяет стенам помещений промерзать;
  • строительство объекта на монолитной основе в виде чаши ведется различными материалами.

Немаловажное достоинство такой фундаментной основы – экономический эффект. Суть в том, что средняя высота плит составляет двадцать сантиметров. Это означает, что для ее изготовления необходимо оптимальное количество растворной смеси, арматуры и других стройматериалов.

Полностью исключена необходимость выполнения дополнительных отделочных работ для поверхности пола. Снизу основы находится слой гидроизоляции, предохраняющий органы дыхания от радиоактивных компонентов, содержащихся в почвенном составе.

Фундамент перевернутая чаша под ключ, г.Санкт-Петербург. Хит цена!

ООО «Строй-Мир» предлагает услуги по возведению фундамента-перевернутая чаша (ребра жесткости вниз) под ключ в г. Санкт-Петербург и Ленинградской области! Наши специалисты имеют более 10 лет опыта работы в регионе, за которые мы научились находить самые оптимальные решения на сложных грунтах. Поэтому мы можем предложить вам лучшие цены на фундаменты! Мы гарантируем оперативные сроки и качество выполненных работ. Звоните +7 (909) 577-0944!

Почему важно правильно выбрать фундамент

В ходе строительства загородного дома возникает ряд основных важных задач, решение которых напрямую влияют на все дальнейшие этапы, а как результат на внешний вид и на удобства эксплуатации будущего дома. Одной из таких важных задач несомненно является Правильный выбор типа фундамента под загородный дом.

Именно фундамент несет на себе все нагрузки и передает их на грунт. Любые неточности или ошибки на этапе возведения фундамента очень сильно отразятся на качестве всего строительства в целом, а также на вашем бюджете.

Как правило, выделяют несколько основных типов фундамента: плитный, ленточный или свайный. С учетом климатических условий и особенностей грунта в Ленинградской области, самым востребованным видом фундамента является именно плитный фундамент.

Плитный фундамент считается наиболее надежным решением в качестве основания для загородных домом. Прочность, долговечность, способность равномерно распределять вес строения — это значительный и даже не полный список всех преимуществ.

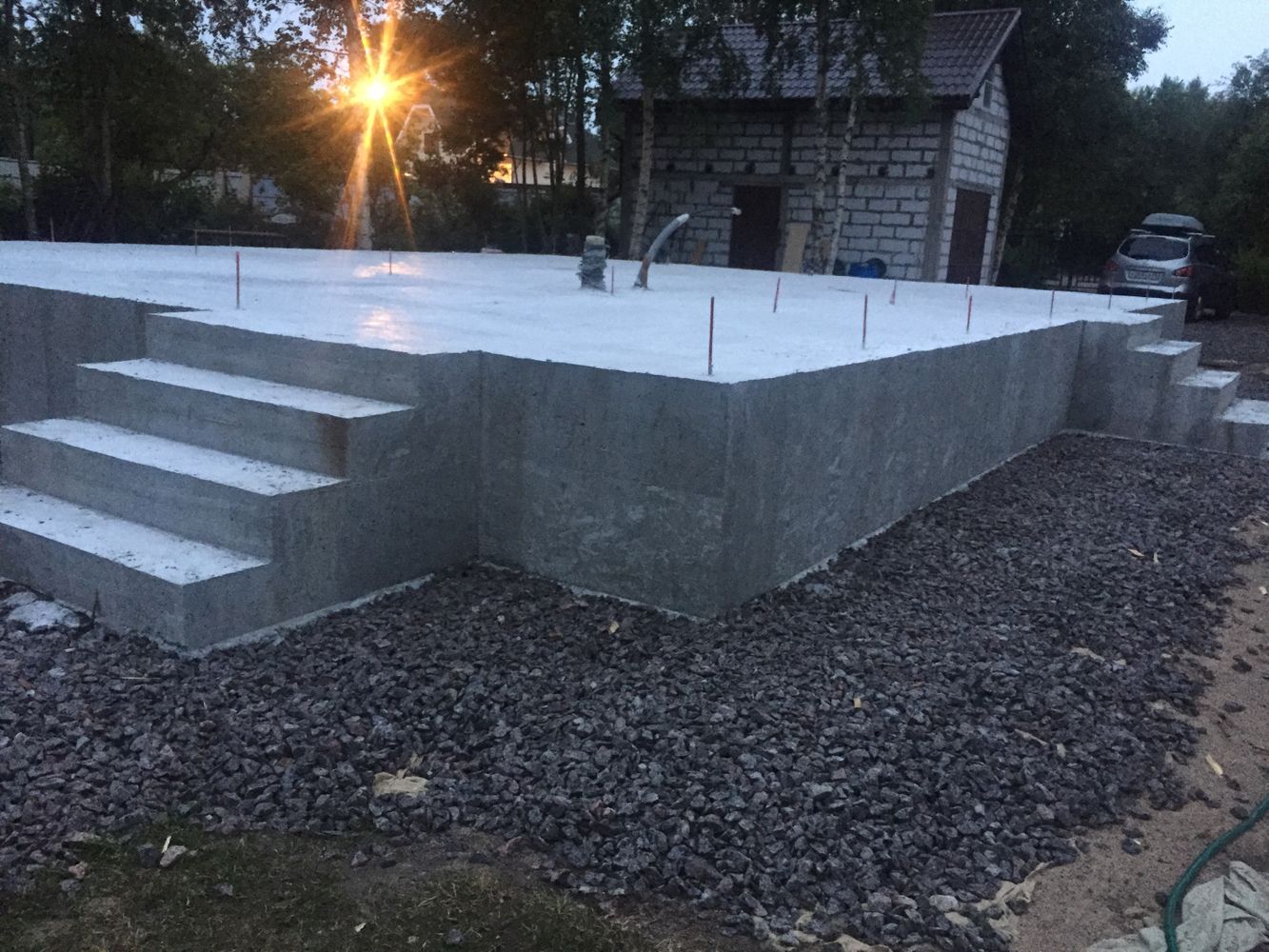

Плитный фундамент с ребрами жесткости вниз или перевернутая чаша

Плитный фундамент имеет несколько модификаций, каждая из которых имеет ряд важных преимуществ. Очень часто распространена в строительстве классическая монолитная плита. Для крупных строения используется фундамент чаша, она же плита с ростверком или плита с ребрами жесткости вверх. Из последних инноваций также можно отметить Утепленную Шведскую Плиту, которая отличается особенно высокими термоизоляционными свойствами.

Ну и, конечно же, фундамент перевернутая чаша или плитный фундамент с ребрами жесткости вниз. Данный тип фундамента относят к плитным, однако по своим свойствам он ближе к ленточным фундаментам. Его особенность заключается в том, что плита кладется на ребра жесткости, которые, по сути — ленточная основа. Тем самым основную нагрузку берут на себя именно ребра жесткости, которые уходят вниз.

Данное решение отлично подходит для болотистой почвы и для всех участков с высоким уровнем грунтовых вод. Ребра жесткости позволяют сделать углубление фундамента до твердых пород, которые гарантируют надежность конструкции. В то же время, пространство внутри периметра засыпается материалами которые будут способны принимать нагрузку плиты и в то же время защитят плиту от грунтовых вод и промерзания грунта.

Второе применение данного типа фундамента — это поднятие уровня полов. Данная необходимость может быть обусловлена как свойствами грунта и грунтовых вод, так и спецификой участка (перепад или склон) или эстетическими аспектами.

Ввиду того? что вес конструкции приходится в основном на ребра жесткости, не рекомендуется возведение тяжелых конструкций на основе такого фундамента. Фундамент перевернутая чаша идеально подходит для более легких строений, такие как дома из бруса или даже газобетона невысокой этажности. Защита от грунтовых вод, гибкость в высоте фундамента и возведение конструкции на основе плиты — вот основные плюсы фундамента типа перевернутой чаши. Сочетание ребер жесткости и плиты также придают очень хорошую прочность от частичных проседаний и проломов фундамента.

Как правильно подобрать фундамент-перевернутая чаша

Очень важна качественная консультация специалиста. Так как вы рассматриваете данный тип фундамента, вероятнее всего ваш участок требует особый подход. Специалист должен обязательно замерить уровень грунтовых, сопоставить их с уровнем промерзания почвы, проверить глубину на которой залегают твердые породы, рассчитать необходимую глубины ребер, а также толщину как самой плиты, так и ребер жесткости.

Очень важно делать упор именно на профессионализм и качество материалов. Использование некачественного бетона, неправильный выбор глубины для ребер жесткости, толщины бетона, некачественная гидроизоляция или плохая подушка для фундамента могут привести к очень серьезным последствиям как при самом строительстве, так и при эксплуатации на протяжении следующих лет!

В то же время, нет смысла переплачивать. Специалист может подсказать не только как сделать фундамент наиболее надежным, но и как удешевить стоимость работ в целом. Закажите бесплатный выезд специалиста на ваш участок для консультирования по фундаменту.

Калькулятор стоимости

Вы можете самостоятельно рассчитать стоимость фундамента перевернутая чаша используя калькуляторы на данной странице. Стоимость работ суммируется из стоимости ребер жесткости и самой плиты. Стоимость ребер жесткости можно рассчитать при помощи параметров ленты: длины, высоты и толщины ленты (как для ленточного фундамента), а стоимость плиты — при помощи параметров плитного фундамента: длины, ширины и толщины плиты.

Важно отметить, что калькулятор показывает примерную стоимость работ и коррективы могут быть внесены в зависимости от специфики участка и рекомендаций специалиста. Точная стоимость конкретно по вашему участку может быть рассчитана по телефону +7 (909) 577-0944.

Процесс и сроки работ

Небольшая сложность данного фундамента заключается в том, что его нужно заливать за один прием. Однако в этом есть и плюс, так как нет зависимости от погоды на протяженный период времени.

Для заливки данного фундамента выкапываются траншеи под ребра жесткости. Далее прокладывается подушка, опалубка и арматура. Важно отметить, что ребра чаще всего гидроизолируются. Также нужно учитывать, что внутри устанавливается несъемная опалубка. Внутренняя часть и полости засыпаются песком. Далее производится одновременная заливка ребер и плиты.

Из важного стоит отметить, дренаж фундамента по глубине ребер и планирование выведения таких коммуникаций как канализация и водопровод.

Сроки работ могут варьировать от 2 до 3 недель, в зависимости от специфики участка, местонахождения участка и погодных условий.

Ленточный фундамент с плитой

Ленточный фундамент с монолитной плитой – это разновидность ленточного фундамента, включающая в себя также бетонную стяжку по всей площади здания. Такой тип фундамента так же называют фундамент "перевёрнутая чаша",Лента с плитой, плита с ростверком вниз, плита на ленте. Нет устоявшегося однозначного названия данному типу фундамента.

Главное преимущество такого типа фундамента заключается в возможности поднять здание выше над землей и при этом использовать меньше материала при одинаковых характеристиках.

Сначала возводиться обычный мелко заглубленный ленточный фундамент, к примеру шириной 300 мм под толщину стены и высотой 600 мм (200 мм заглубляется, а 400 мм - выше уровня земли), затем внутрь засыпается песок, укладывается утеплитель и проводится армировка в один ряд будущей плиты толщиной 100 -150 мм, которая будет служить полом будущего дома. Затем вся конструкция единовременно заливается бетонным раствором.

Таким образом, высота фундамента от уровня земли составит 500 -550 мм, что очень актуально при строительстве загородных домов из дерева, нижние венцы которого должны быть приподняты минимум на 40 см от уровня земли для того, чтобы уберечь от гниения. А так же монолитный пол позволяет избежать устройства деревянных половых лаг.

Таким образом, нет необходимости "закапывать" крупную сумму денег, устраивая плиту 400-500 мм, а можно построить ленточный фундамент с монолитной плитой.

Кроме экономии материалов достигается еще несколько преимуществ:

  • стены можно передвигать, не опасаясь выйти за размеры цоколя;
  • под стяжкой можно провести коммуникационные трубы
  • монолитный пол не подвержен негативному воздействию влаги и сырости

В наши дни архитекторы, занимающиеся индивидуальным загородным строительством, часто настаивают именно на этой конструкции фундамента, так как его высокие показатели надежности, долговечности и защитных свойств сильно влияют на срок службы и уровень комфорта при эксплуатации здания.

Перечислим основные преимущества фундамента типа "лента с плитой":

1. Простота устройства;

2. Сравнительно небольшие сроки возведения;

3. Возможность применять тяжелые материалы для стен и перекрытий;

4. Идеальная гидро- и теплоизоляция пола;

5. Устойчивость на подвижных грунтах, обводненных грунтах

Компания "Невский Край" предлагает свои услуги по строительству ленточного фундамента с плитой для Вашего загородного дома в Санкт-Петербурге и Ленинградской области.

Стоимость строительства Вашего фундамента Вы можете узнать по телефону + 7(921) 918-82-93 или отправить нам ЗАЯВКУ НА РАСЧЕТ

Посмотреть ФОТО РАБОТ

Цена строительства ленточного фундамента с плитой за 1 м2 в 2020 году

Толщина плиты Размер ленты
200х400 мм 300х600 мм
100 мм

4400

4800

150 мм

4600

5000

Состав работ при возведении ленточного фундамента с монолитной плитой:

  • Разметка фундамента на местности.
  • Устройство котлована с применением спец. техники
  • Настил геотекстиля по всей площади котлована, для предотвращения смешивания грунта с песком
  • Устройство основания из щебня фракции 20-40 под ленточным фундаментом
  • Закладка труб под коммуникации 3 вывода: водопровод, канализация и электричество
  • Монтаж дощатой опалубки
  • Обратная засыпка внутреннего пространства песком
  • Настил армированной плёнки под всей площадью фундамента.
  • Укладка утеплителя ЭПП «Пеноплэкс»
  • Устройство каркаса из арматуры ленточного фундамента. Арматура D 12 мм, в 2 ряда в 2 нити
  • Устройство каркаса из арматуры. Арматура D 12 мм, в 1 слой ячейкой 200х200 мм
  • Бетонирование заводским бетоном с применением глубинных вибраторов. Бетон маркиМ 300,класс В 22,5
  • Демонтаж опалубки (по необходимости).

ПОДРОБНЕЕ СТОИМОСТЬ СТРОИТЕЛЬСТВА ЛЕНТОЧНОГО ФУНДАМЕНТА С ПЛИТОЙ

Фундамент монолитной плиты её плюсы и минусы

Плитный фундамент считается самым прочным из всех существующих модификаций. Для рационального сочетания бюджета/качества монолитная плита имеет разновидности, использующиеся в зависимости от геологических условий. Поэтому лучше рассматривать плюсы, минусы этих оснований для каждого варианта конструкции отдельно.

Полнотелая плита МПЛ

Этот фундамент практически не имеет недостатков, используется для любых технологий строительства без ограничений по стеновым материалам, геологии. Плита имеет плюсы:

  • минимальная выемка грунта без спецтехники
  • простейшая опалубка, позволяющая экономить бюджет

На некоторых почвах при низком УГВ можно обойтись без утеплителя, подбетонки, гидроизоляции, что резко сократит, как время изготовления, так и бюджет строительства. Для этого достаточно разовой квалифицированной консультации в специализированной компании.

Минусом традиционно становится большой объем бетонирования. В домашних условиях столько раствора замесить нереально для заливки опалубки в один прием. В отсутствие ребер жесткости значительно упрощается армирование конструкции. Арматурные сетки можно вязать непосредственно в пятне застройки с учетом стояков инженерных систем, конфигурации стен. Это позволяет изменять ячейку сетки при необходимости без дополнительных затрат.

Плита с кессоном МПЛЧК

Фундамент плита не позволяет получить полноценный подземный этаж. Поэтому для небольших винных, продуктовых погребков в любой комнате коттеджа, гаража разработана кессонная МПЛЧК плита. Она имеет минусы:

  • сложная конструкция опалубки, армопояса
  • обязательная заливка за один раз
  • необходимость качественной гидроизоляции

Общая сложность для плитных оснований – монтаж коммуникаций. Ошибка в 20 – 30 см на этапе ввода инженерных систем обходится снижением эстетики интерьеров, комфортностью эксплуатации. Трубы, кессон закладываются до изготовления опалубки, ошибиться с размерами внутренних перегородок, стен достаточно легко.

Плюсы технологии перевешивают недостатки. Застройщик получает монолитную конструкцию с погребом/техподпольем, в котором удобно хранить зимние запасы, продукты, размещать насосное оборудование, соответственно.

Фундаментная плита-чаша МПЛЧ

Фундамент в виде чаши является самым мощным, идеально подходит для стен из бетонных блоков, кирпичной кладки. Внутренняя часть заполняется песком, позволяя получить полы по грунту. Глинистые грунты не в состоянии выдавить основание на поверхность силами пучения. От высокого уровня УГВ, агрессивных сред конструкция защищена гидроизоляцией.

Минусом является максимально высокий бюджет строительства, который имеет чашеобразная плита. Поэтому ее обычно выбирают для сложных геологических условий, монолитных, бетонных, кирпичных стен многоэтажных коттеджей. Такой дом никогда не даст трещин по стенам, не потребует периодического ремонта.

Перевернутая чаша плиты фундамента МПЛПЧ

Фундамент плитного типа с ребрами жесткости, направленными вниз от подошвы получил название перевернутой чаши. Конструкция имеет плюсы:

  • заливка при высоком УГВ – ребра опираются на почву, внутрь монтируется несъемная опалубка, засыпается песок, плита расположена над землей
  • подъем чистового пола – существуют проекты, в которых плита поднята на 1,5 м от уровня земли
  • снижение бюджета – конструкция является плитным ростверком, поэтому толщину плиты снижают до 10 см

Минусы технологии – сложная опалубка, схемы армирования, необходимость качественной гидроизоляции непрерывным слоем. Щиты внутренней опалубки невозможно демонтировать, использовать в дальнейшем. После шлифования плита становится готовым полом нижнего этажа, снижая бюджет отделки. Коммуникации лучше разводить после установки опалубки, хоть это и менее удобно. В этом случае повышается тонность позиционирования стояков водоотведения, ХВС относительно стен, перегородок. До монтажа опалубки определить, где пройдут стены, гораздо сложнее.

Утепленная плита УШП

Фундамент с теплоизоляционным слоем под подошвой, интегрированными контурами теплого пола получил название «шведская» плита. Основным достоинством конструкции УШП является сокращение бюджета отделки. Владелец получает одновременно с фундаментом:

  • готовый пол по грунту
  • нижний обогрев
  • комфортность проживания
  • снижение расхода энергоносителя в основном контуре отопления

Недостатком является сложная конструкция, технология строительства. Для шведской плиты придется изготовить подбетонку, произвести гидроизоляцию, закупить, уложить дорогостоящий пенополистирол XPS.

Достоинства, общие для любых плит

Любой фундамент этого типа гораздо прочнее, надежнее ленты, столбов, ростверка. Нагрузки на грунт распределяются равномерно, не возникает проблем с возведением перегородок, переносом их при перепланировке. Кроме того монолитная плита имеет плюсы:

  • вариабельность – при проектировании можно выбрать гладкую, усиленную ребрами, чашеобразную конструкцию, перевернутую чашу, вариант с кессоном, глубокого заложения
  • высокий ресурс – плиты не требуют периодического ремонта, могут зимовать без снижения прочности для возобновления строительства в следующем сезоне
  • простая конструкция – позволяет обойтись без землеройной техники

Плита не имеет ограничений по этажности, поэтому даже в трехэтажном коттедже может присутствовать мансарда. Прочностной запас основания дома многократно превышает сборные нагрузки в любом случае. Отмостки не вызывают сложностей при выборе любой модификации МЛП, при необходимости их можно утеплить пенополистиролом для снижения бокового промерзания.

Присущие всем МПЛ недостатки

Самым серьезным минусом плитного фундамента является непригодность для сложных ландшафтов. При перепаде высот больше 2 м по любой стене дома лучше выбрать сваи или ленту МЗЛФ. Плиту можно залить на болоте, торфянике, при высоком УГВ, но невозможно навесить над прибрежной зоной в виде пирса.

Вторым недостатком монолитной плиты считается отсутствие подвального этажа. Кессонная модификация МПЛЧК предоставляет застройщику погребок под кухней – не более того. Это актуально для индивидуальных застройщиков, бюджет которых ограничен в 80% случаев. Если при обустройстве чердака в жилую мансарду экономится 2/3 бюджета, то цокольный уровень обходиться на 1/3, но все же дешевле стандартного этажа.

Минусом плиты является нулевая ремонтопригодность узлов ввода коммуникаций. Чтобы заменить трубопровод, придется вскрыть фундамент либо использовать дублирующие схемы для перехода с одного патрубка на другой при засорении инженерной системы. Для любых бетонных конструкций, предназначенных для эксплуатации в земле, необходима дренажная система, поверхностная ливневка.

Последним недостатком монолитной плиты является высокий расход материалов, вытекающий из этого максимальный бюджет. Смета строительства больше, чем в МПЛ, наблюдается лишь при возведении глубокой ленты ниже 2,5 м.

Таким образом, построить плитный фундамент не получится на горах. Во всех остальных вариантах он обеспечит максимальный ресурс даже в экстремальных эксплуатационных условиях.

Онлайн калькуляторы. Расчет: монолитная плита: расчет стоимости строительства

Монолитная плита – оптимальный тип фундамента для загородного дома. Цельная армированная конструкция имеет высокую жесткость, несокрушима перед перепадами температур, выдерживает колебания пучения грунта. Цельное основание гарантирует стабильное положение конструкции, равномерно распределяет давление и препятствует разрушению за пределами базы.

Рассчитать стоимость плиты фундамента под ключ в Санкт-Петербурге (СПб) и Ленинградской области и получить смету онлайн с учетом материалов и производством фундаментных работ по ценам 2017 года, как за квадратный метр, так и за кубический метр на нашем интернет ресурсе и воспользоваться онлайн калькулятором.

Компания "Зеленый остров" выполняет заказы по возведению фундаментов монолитная плита нескольких видов:

  • - перевернутая чаша
  • - усиленный ребрами жесткости
  • - утепленный
  • - установленный на ленте

Целесообразно использовать этот тип фундамента на песчаных подложках, почвогрунтах насыпного типа, территориях с повышенными грунтовыми водами.

Фундамент из монолитной плиты, несмотря на кажущуюся простоту, в разы надежнее других типов оснований. А с применением верхних или нижних ребер жесткости, конструкция сможет выдержать сильнейшие нагрузки и колебания грунта. Среди достоинств:

  • - возможность применения на участках любой сложности
  • - высокие несущие параметры
  • - большой запас прочности
  • - длительный срок эксплуатации
  • - сочетаемость со всеми строительными материалами

Цена фундамента из монолитной плиты несколько выше, чем оснований других типов. Это объясняется трудоемкостью работ, а также дорогостоящими земляными мероприятиями, высокими затратами на бетон и арматурные материалы. Зато в итоге вы получите сверхнадежное и долговечное основание, которое выдержит любую постройку и природные воздействия.

Очень важно поручить возведение монолитного фундамента профессионалам. В этой работе важен каждый нюанс и точное соблюдение технологического процесса, начиная от взятия проб почвы, разработки проекта и заканчивая демонтажем опалубки. Специалисты компании "Зеленый остров" безупречно справляются с выполнением таких заказов. Звоните или заказывайте индивидуальный просчет он-лайн, чтобы узнать точную стоимость и сроки для вашего здания.

Фундамент перевернутая чаша технология... - Строительство и проектирование Ardezart

Фундамент перевернутая чаша технология

Технология прочной фундамент плиты
Традиционно фундамент с максимально возможной несущей способностью – это монолитная плита с двумя поясами армирования. Она пригодна для участков с высоким УГВ, основаниями с низким расчетным сопротивлением, для тяжелых каменных/кирпичных стен, проектов с подземным этажом. Противопоказаниями являются сложный рельеф, недостаточный бюджет строительства.

Разновидности плитного фундамента
Изначально для тяжелых построек этот фундамент изготавливался в виде прямоугольной ж/б конструкции одинаковой толщины на всех участках. Однако такая плита имеет максимальный бюджет строительства из-за перерасхода арматуры, бетонной смеси. Поэтому были созданы модификации для разных эксплуатационных условий следующих типов:

плита ребристая – фундамент значительно тоньше в центральной части (10 – 15 см вместо 35 см), под несущими стенами расположены ребра жесткости, направленные вниз или вверх
утепленный «шведский» фундамент – обладает интегрированным в верхнюю часть теплым водяным полом, заливается с ребрами жесткости поверх теплоизоляционного слоя (экструдированный пенополистирол высокой плотности)
кессонная плита – имеет подвал под одним/несколькими комнатами, заливается в три этапа
Внимание: Для коттеджей с подвальными эксплуатируемыми уровнями могут применяться два фундамента – заглубленная лента или плита. Первый вариант обходится на 10 – 20% дешевле, поэтому заглубленные плитные фундаменты используются крайне редко.

Глубина заложения плит составляет 40 – 70 см, причем, пахотный, богатый органикой, слой грунта придется снять полностью в любом случае. Если этого не сделать, через несколько месяцев органика перегниет, здание неизбежно просядет ниже проектного уровня.

При необходимости незаглубленной плиты вынутый слой чернозема заменяется инертным материалом. Подстилающий щебеночный либо песчаный слой не нужен только при строительстве на гравелистых, крупнопесчаных, крупнообломочных, скальных почвах. Для снижения/компенсации морозного вспучивания фундамент оснащается дренажом, отмостка утепляется на глубине подошвы конструкции.

Технология изготовления
Проще всего в строительстве плавающая плита одинаковой толщины. Все остальные модификации заливаются поэтапно, однако позволяют сэкономить бюджет, изготовить дополнительные конструкционные элементы здания, интегрировать коммуникации. В отличие от столбов, лент, плитный фундамент всегда изготавливается по монолитной технологии. Бетонирование лучше осуществлять за один прием, поэтому потребуется производительная бетономешалка или поставка смеси миксерами.

Плита плавающая
Фундамент сооружается по классической технологии, состоящей из отдельных операций:

разметка – обноски с закрепленными на них шнурами выносятся на 1,5 м за периметр здания, чтобы сразу утеплить отмостку, уложить дрены канализации
выемка почвы – снимается только плодородный слой (обычно 40 см)
подстилающий слой – щебень на мокрых почвах, песок при низком УГВ, толщина 40 – 60 см, трамбовка слоев по 15 см обязательна
дренаж – укладывается по периметру отмостки на глубине подошвы фундамента поверх 10 см геотекстиля и щебеночного слоя, укрывается по бокам, сверху этим же природным фильтром
подбетонка – стяжка толщиной 5 – 10 см, на которую сверху наплавляется рулонная битумная гидроизоляции или приклеивается полиэтилен
опалубка – щиты по внешнему периметру, зафиксированные снаружи укосинами
коммуникации – монтируются на данном этапе, поскольку опалубка позволяет более точно привязать стояки инженерных систем к несущим стенам
армирование – нижняя арматурная сетка укладывается на полимерные или бетонные прокладки, верхняя на специальные элементы (столики, пауки) для обеспечения защитного слоя бетона
заливка – бетонная смесь укладывается от одного угла уступом, следом идет рабочий с глубинным вибратором
После демонтажа щитов опалубки плита покрывается сплошным гидроизоляционным слоем по любой существующей технологии. Максимальным ресурсом обладает объемная гидроизоляции пенетрирующими составами. На практике чаще применяют бюджетные варианты – обмазка полимерными или битумными мастиками, оклеивание рулонным гидростеклоизолом.

Внимание: Основной ошибкой при армировании плиты является отсутствие связи между сетками. Стержни необходимо связать П-образными анкерами по периметру.

Плиты обеспечивают застройщика готовым полом по грунту, однако в этих конструкциях отсутствует цокольная часть. Даже при качественной гидроизоляции фундамента большинство стеновых материалов имеют минимальный ресурс возле поверхности земли. Поэтому чаще применяются ребристые плиты, позволяющие получить небольшой цоколь или приподнять конструкцию над основанием.

Плита ребристая
Основные нагрузки фундамент испытывает под несущими стенами, усилив плиту в этих местах ребрами жесткости, можно снизить толщину бетона между ними. Существует ребристая плита двух типов:

чаша – часто называется индивидуальными застройщиками, как плита с ростверком, является гибридом плитного и ленточного фундамента, заливается в два этапа, ребра жесткости, являющиеся цоколем, направлены вверх
перевернутая чаша – существует второе название плитный ростверк по МЗЛФ, представляет собой горизонтальную панель с ребрами жесткости, направленными вниз
Внимание: Ребра жесткости армируются каркасами по аналогии с МЗЛФ, которые в обязательном порядке связываются с сетками плиты.

Чашеобразная плита
Фундамент этого типа изготавливается по классической технологии плавающей плиты с некоторыми отличиями:

разметка, дренаж, фундаментная подушка и опалубка здесь традиционные
при армировании под несущими стенами выпускаются прутки вертикальной арматуры, привязываемые позже к каркасам ребер жесткости
монтаж внутренних щитов опалубки осуществляется после набора прочности бетоном 2/3
каркасы укладываются подо всеми несущими стенами, усиливаются в примыканиях Г-образными или U-образными анкерами
Далее возможны варианты:

если изготовить перекрытия по балкам или залить монолитные плиты, застройщик получит небольшое подполье, внутри которого можно разместить коммуникации, насосное оборудование автономного водопровода
гораздо дешевле обходятся полы по грунту, для чего необходимо засыпать внутренние пространства получившегося фундамента песком, уплотнить его виброплитой, отлить 7 – 10 см стяжку, армированную одной сеткой
Внимание: Цокольная часть плитного фундамента резко повышает ресурс срубов, каркасников, бетонных, кирпичных коттеджей. Чем дальше стеновой материал находится от земли, тем меньше он подвергается воздействию влаги.

Перевернутая чаша
Плитный фундамент с нижними ребрами жесткости сооружается в обратной последовательности с учетом нюансов:

если заливается бюджетная плита, с пятна застройки удаляется пахотный слой, дополнительно углубляются траншеи под несущими стенами для ребер жесткости
если бетонируется утепленная плита, внутрь закладывается экструдированный пенополистирол, ребра жесткости создаются за счет разного количества утеплителя
Внимание: В отличие от плитного ростверка, не имеющего контакта с землей, перевернутая чаша опирается на грунт, как ребрами жесткости, так и самой плитой. Поэтому уплотнение подстилающего слоя является обязательным условием.

Технология перевернутой чаши следующая:

после изготовления котлована, траншей укладывается пристенный дренаж, насыпается 40 см подстилающий слой в траншеях
затем на нем заливается подбетонка, оклеиваемая рулонной гидроизоляцией
на подбетонку монтируется опалубка, укладываются арматурные каркасы, бетонируются ребра жесткости
после распалубки внутренняя часть конструкции отсыпается песком, который уплотняется виброплитой
затем монтируется опалубка для плитной части (только по наружному периметру), укладываются две арматурные сетки
опалубка заполняется смесью, производится удаление воздуха глубинным вибратором
Внимание: Эта технология немного дешевле, так как пол по грунту получается без дополнительных затрат. В средней части плиты достаточно толщины бетона 10 – 15 см.

Кессонная плита
Плитный фундамент со встроенный подвалом или винным погребком получил название кессонной плиты. Это самая сложная технология бетонирования в три этапа:

вначале отливается плита погреба (пол по грунту в виде 10 см стяжки, армированной двумя арматурными сетками), вертикальные стержни выпускаются для связки с боковыми стенами конструкции
затем устанавливается щитовая опалубка для стен кессона, производится армирование по аналогии с заглубленным ленточным фундаментом, наружу выпускаются прутки, изогнутые под прямым углом, заливается конструкция погреба
после чего монтируются щиты для плиты, опалубка перекрытий внутри кессона, остается лишь люк для входной лестницы, конструкция армируется двумя сетками, укладывается, виброуплотняется бетонная смесь
Коммуникации заводятся внутрь плиты на последнем этапе, гидроизоляция является обязательным условием длительной эксплуатации подземной конструкции.

Внимание: Эта плита не может считаться плавающей, так как при возникновении сил пучения кессон мешает перемещаться конструкции в грунте, являясь своеобразным якорем.

Плита УШП
Несмотря на сложную конструкцию, наличие встраиваемых коммуникаций делает утепленную шведскую плиту УШП достаточно популярным у индивидуальных застройщиков вариантом. Технология аналогична плите с нижними ребрами жесткости. Отличиями являются:

наличие геотекстильного полотна – материал укладывается под щебень или песок фундаментной подушки, исключает взаимное перемешивание грунта с инертным материалом
отсутствие подбетонки – так как смесь укладывается на пенополистирол, отсутствует впитывание цементного молочка в подстилающий слой, обладающий дренажными свойствами
гидроизоляция подошвы – укладывается под утеплитель и поверх него
опалубка – могут использоваться типовые дощатые, фанерные щиты или L-модули из пенополистирола, являющиеся несъемной опалубкой
ребра жесткости – создаются за счет разной толщины утеплителя (один слой под ними, два – три под плитной частью фундамента)
наличие встроенного теплого пола – трубы укладываются на верхней арматурной сетке, поэтому верхний защитный слой бетона увеличивается до 10 – 12 см
шлифовка плиты – при наборе 2/3 прочности поверхность обрабатывается шлифмашинами, позволяя снизить бюджет отделочных работ
Внимание: Отмостка утепляется на глубине подошвы плиты, ширина теплоизоляционного кольца 0,6 – 1,5 м в зависимости от климата региона. Дренаж укладывается по внешнему контуру отмостки, а не бетонных конструкций.

Таким образом, частный застройщик может выбрать для своего жилища любой удобный вариант плитного фундамента в зависимости от имеющегося бюджета и эксплуатационных, геологических условий.

Перевернутая чаша Rossetti Inc. пересматривает конструкцию стадионов и иерархию рассадки

Россетти Инк. Дизайн перевернутой чаши от Детройтской компании Rossetti Inc.

Несмотря на то, что десятки тысяч зрителей заполняют трибуны стадиона на каждом мероприятии, чтобы смотреть вживую за свои любимые команды, две трети болельщиков предпочли бы смотреть игру из дома, чем лично, как показало исследование Mintel в 2015 году. Кроме того, по данным детройтской архитектурной фирмы Rossetti Inc., исследование студентов колледжей показало, что 43 процента респондентов заявили, что более удобные места побудят их посетить другую игру, 22 процента даже не смотрят игру, когда идут, а 13 процентов заявили, что интерактивные мобильные возможности улучшат их вероятность перехода в игру.

Фирма, насчитывающая около 100 человек и специализирующаяся на дизайне стадионов и арен, хочет избавить от стигмы сидений с «кровотечением из носа» и оживить атмосферу стадиона, чтобы привлечь больше миллениалов и болельщиков на живые мероприятия благодаря дизайну перевернутой чаши. дебютировал в начале этого месяца.

Президенту Россетти Инк. Мэтту Россетти и его команде понадобилось семь лет исследований, разработок и технико-экономических обоснований, чтобы сформулировать перевернутую чашу. Вместо многоуровневых рядов сидений, постепенно уходящих все дальше и выше от игрового поля, образуя вогнутую кривую в разрезе, Россетти постепенно подталкивает верхние палубы вперед, так что зрители в носовых кровотечениях начинают консольно перемещаться по нижним вестибюлям - аналогично ближнему залу. вертикальная укладка некоторых театральных конструкций, но более экстремальная.Последующая форма перевернутой чаши также разделяет верхние залы, чтобы в каждом из них было от двух до трех рядов сидений, в результате чего, согласно веб-сайту фирмы, вверху видны «просмотры качества вещания».

Баланс плит пола в вестибюле, обращенных в сторону от игрового поля, затем превращается в выступающие балконы, которые призваны пригласить аудиторию встать со своих мест, пообщаться, поделиться своим опытом в социальных сетях, а затем увидеть, как их сообщения становятся частью фона стадиона.

Россетти Инк. Дизайн перевернутой чаши улучшит обзор для зрителей, сидящих в верхних вестибюлях. Россетти Инк. В верхних вестибюлях есть два-три ряда сидячих мест, а затем просторные балконы для общения. Россетти Инк. В перевернутой чаше обширные залы будут предлагать возможности для общения, покупок и обедов.

С несколькими рядами в вестибюле этот тип арены подходит для площадок в городских условиях, где площадь застройки ограничена.Оптимальная вместимость конструкции перевернутой чаши в настоящее время составляет от 16 500 до 19 000 мест, что примерно соответствует размеру небольшой профессиональной баскетбольной или хоккейной арены, такой как Хьюстонский Тойота-центр в Техасе. (Стадионы НФЛ обычно могут вмещать от 50 000 до 100 000 человек.)

Rossetti Inc. утверждает, что концепция перевернутой чаши, по сравнению с традиционной конструкцией арены той же вместимости, приведет к уменьшению занимаемой площади здания на 18 процентов; более короткий пролет крыши, уменьшающий тоннаж стали на 47 процентов; и в целом на 36 процентов меньший объем замкнутого пространства для обогрева и охлаждения.Учитывая, что строительство и обслуживание стадиона легко обходятся в сотни миллионов и миллиарды долларов, любой процент экономии означает существенные деньги.

Россетти Инк. Россетти Инк.

Как фирма, стоящая за стадионом Артура Эша в Нью-Йорке и Ford Field в Детройте, Rossetti Inc. также представляет экономическое обоснование использования перевернутой чаши в своей самоизданной электронной книге 2017 года, The Arena Revolution . Обычно у сидений с кровотечением из носа меньше продаж из-за меньшего количества удобств, а также из-за слабого взаимодействия с аудиторией, при этом их строительство обходится дороже. Располагая верхние ярусы для сидения буквально на вершине сцены, приближая зрителей на 50 процентов к полю и превращая верхнюю чашу в пространство для общения, Rossetti Inc. считает, что «худшие места в зале становятся лучшими. ” Фактически, компания прогнозирует, что конфигурация перевернутой чаши увеличит доход от арены на 20–30 процентов. В настоящее время фирма работает с несколькими конфиденциальными клиентами над концепцией перевернутой чаши.

«Это будет гораздо более увлекательно для аудитории и более возбуждающим для игроков», - говорит Россетти в рекламном видео компании для перевернутой чаши.«Мы создали развлечения будущего».

депозитов фонда «Лампа и чаша» в Ханаане на сайте JSTOR

Выходящий раз в два года журнал Israel Exploration Journal, рецензируемый журнал, издаваемый более полувека, служит крупным междисциплинарным научным форумом для текущих археологических, исторических, филологических и географических исследований Израиля и его окрестностей. Статьи охватывают широкий хронологический диапазон, от доисторических до исторических периодов. Основное внимание уделяется археологии Израиля, в статьях рассказывается о текущих археологических раскопках, а также представлены и обсуждаются древние тексты, надписи и другие находки. Другие интересные темы включают библейскую археологию, историческую географию; Исследование свитков Мертвого моря; старинные синагоги и церкви; гробницы и погребальные обычаи; флористический и фаунистический анализ; торговля и коммерция; металлургия; культовые места и храмы; и подводная археология.

Израильское Исследовательское Общество (IES) - некоммерческая организация, целью которой является дальнейшее историческое, географическое и археологическое исследование Земли Израиля. На протяжении многих лет он организовал и спонсировал некоторые из самых важных археологических проектов, проводимых в стране. Он играет ключевую роль в археологических исследованиях, охватывающих все периоды от доисторических времен до периода Османской империи, координируя большую часть мультиинституциональных археологических исследований, проводимых израильскими и зарубежными археологическими экспедициями. Основные виды деятельности включают организацию раскопок, привлечение финансовой поддержки для археологических проектов и сотрудничество с израильскими и зарубежными учреждениями в области публикаций в рамках коллективных усилий по продвижению дела археологии. IES распространяет знания, полученные в ходе исследования Израиля, среди широкой публики в Израиле и за рубежом посредством ежегодных археологических конференций, встреч и конгрессов. Он публикует отчеты о раскопках и другие археологические тома, в том числе выходящий раз в два года журнал Israel Exploration Journal и выходящий два раза в год журнал на иврите Qadmoniot.

Перевернутая арка | Статья о перевернутой арке от The Free Dictionary

Динамический отклик конструкции, вызванный нагрузкой поезда, проявляется в основном в перевернутой арке. Таким образом, точки мониторинга расположены рядом с перевернутой аркой, пружиной арки и пустотами туннеля, как показано на Рисунке 6.

Отклик конструкции туннеля на смещение и скорость под нагрузкой поезда в основном вертикальный, а отклик перевернутая арка - самая напряженная.

В результате анализа кривых вертикального смещения и изменения скорости во времени для перевернутой арки туннеля были получены следующие результаты.

Кривые вертикального смещения и скорости перевернутой арки, очевидно, изменяются с увеличением ширины пустот, что показывает, что ширина пустот в основании под рельсом имеет большое влияние на смещение и скорость перевернутой арки.

Кривые зависимости между пиковыми значениями смещения и скорости перевернутой арки и площадью пустот в основании показаны на рисунках 9 и 10.

Максимальное напряжение растяжения действует на свод и перевернутую арку. Зона сжатия туннеля в основном распределена по обеим сторонам облицовки. По пути были раскрыты захватывающие секреты, в том числе коды основания этой редкой перевернутой арки: to170707interiors, слева, -7, -5, -13 и -11; Кухня спроектирована и построена для дома Код: 170707интерьер-4; Лорд-мэр возле своего прекрасно отреставрированного дома. Код: to170707interiors-1; Основная гостиная была оформлена таким образом, чтобы воссоздать первоначальную элегантность, но современные удобства были выбраны, чтобы тщательно сочетать старые и новые изображения: TRACY O'NEILL / to170707interiors-9; Лорд-мэр Ливерпуля Клер Пол Кларк во впечатляющем зале. Код: to170707interiors-10

, где [L.sub.Z] ширина наклонного вала вдоль продольной оси, [L.sub.Z] = 0,4 м; [L.sub.X] ширина проезжей части, [L.sub.X] = 6,33 м; [q.sub.d] - максимальное давление в крыше наклонного вала, как показано в разделе 2, [q.sub.d] = 2,7 МПа; ширина U-образной стали составляет 0,15 м, поэтому [q.sub.1] = 0,15 * [q.sub.d] = 0,15 * 2,7 кН / м; [P.sub.0] является конечной несущей способностью перевернутой арки; и T - вертикальное натяжение анкерного крепления пола.

Согласно вышеперечисленным известным условиям, несущую способность перевернутой арки можно рассчитать по формуле (13):

Следовательно, конструкция стальной перевернутой дуги U-типа с опорой на болтах является разумной.

После численного моделирования и теоретического анализа на угольной шахте Пиндиншань применяется опорная схема «U-образная сталь + перевернутая арка + заливка бетона + цементация задней стенки».

(2) Стальная перевернутая дуга П-образного типа, дополненная схемой болтовой опоры, предназначена для регулирования вертикальной качки пола наклонной шахты.

Этот сайт использует файлы cookie для повышения производительности. Если ваш браузер не принимает файлы cookie, вы не можете просматривать этот сайт.


Настройка вашего браузера для приема файлов cookie

Существует множество причин, по которым cookie не может быть установлен правильно. Ниже приведены наиболее частые причины:

  • В вашем браузере отключены файлы cookie. Вам необходимо сбросить настройки своего браузера, чтобы он принимал файлы cookie, или чтобы спросить вас, хотите ли вы принимать файлы cookie.
  • Ваш браузер спрашивает вас, хотите ли вы принимать файлы cookie, и вы отказались. Чтобы принять файлы cookie с этого сайта, используйте кнопку «Назад» и примите файлы cookie.
  • Ваш браузер не поддерживает файлы cookie. Если вы подозреваете это, попробуйте другой браузер.
  • Дата на вашем компьютере в прошлом. Если часы вашего компьютера показывают дату до 1 января 1970 г. , браузер автоматически забудет файл cookie. Чтобы исправить это, установите правильное время и дату на своем компьютере.
  • Вы установили приложение, которое отслеживает или блокирует установку файлов cookie. Вы должны отключить приложение при входе в систему или уточнить у системного администратора.

Почему этому сайту требуются файлы cookie?

Этот сайт использует файлы cookie для повышения производительности, запоминая, что вы вошли в систему, когда переходите со страницы на страницу. Чтобы предоставить доступ без файлов cookie потребует, чтобы сайт создавал новый сеанс для каждой посещаемой страницы, что замедляет работу системы до неприемлемого уровня.


Что сохраняется в файлах cookie?

Этот сайт не хранит ничего, кроме автоматически сгенерированного идентификатора сеанса в cookie; никакая другая информация не фиксируется.

Как правило, в файле cookie может храниться только информация, которую вы предоставляете, или выбор, который вы делаете при посещении веб-сайта. Например, сайт не может определить ваше имя электронной почты, пока вы не введете его. Разрешение веб-сайту создавать файлы cookie не дает этому или любому другому сайту доступа к остальной части вашего компьютера, и только сайт, который создал файл cookie, может его прочитать.

Распределение контактного давления под фундаментом

Устойчивость конструкции во многом зависит от взаимодействия грунта и фундамента.Несмотря на то, что они имеют разную физическую природу, они оба должны действовать вместе, чтобы получить необходимую стабильность. Итак, важно знать о контактном давлении, возникающем между почвой и фундаментом, и его распределении в различных условиях, что кратко объясняется ниже.

Что такое контактное давление на фундамент?

Обычно нагрузки от конструкции передаются на почву через опору. В качестве реакции на эту нагрузку грунт оказывает давление вверх на нижнюю поверхность основания, что называется контактным давлением.

Распределение контактного давления под опорами

Распределение контактного давления под разными типами опор на разных типах грунтов объясняется ниже.

  1. Под гибкой опорой
  2. Под жесткой опорой

1. Распределение контактного давления под гибкой опорой

  • Для гибкой опоры на связном грунте осадка максимальна в центре опоры и минимальна на краях, что образует чашеобразную форму, как показано на рисунке ниже.Но контактное давление распределяется равномерно по линии осадки или линии отклонения.
Рис.1: Распределение ЦП - гибкое основание - связная почва
  • Когда гибкое основание укладывается на несвязный грунт, оседание в центре становится минимальным, а на краях - максимальным, что прямо противоположно случаю оседания гибкого основания на связном грунте.
  • Но и в этом случае контактное давление равномерно вдоль линии осадки, как показано на рисунке ниже.
Рис. 2: Распределение ЦП - гибкая опора - несвязная почва

2.

Распределение контактного давления под жесткой опорой
  • Для жестких опор, опирающихся на связные грунты, оседание равномерное, но при этом контактное давление меняется. По краям контактное давление максимальное, а в центре минимальное, что формирует форму перевернутой чаши, как показано на рисунке ниже.
  • Значения напряжений на краях становятся конечными при пластическом течении в реальных грунтах.
Рис. 3: C.Распределение P - жесткие основания - связная почва
  • Если основание опирается на несвязные грунты, контактное давление максимально в центре и постепенно снижается до нуля к краям. Расчет и в этом случае единый.
  • Если основание заделано, то на краях жесткого основания может возникнуть некоторое контактное давление.
Рис. 4: Распределение ЦП - жесткие основания - несвязная почва

Факторы, влияющие на распределение контактного давления

Ниже приведены факторы, влияющие на распределение контактного давления.

  1. Жесткость опоры
  2. Сжимаемость почвы
  3. Тип нагрузки

1.Жесткость стопы

Контактное давление равномерно в случае гибких оснований, например земляных насыпей. Контактное давление варьируется в случае жестких оснований, таких как основания с подкладкой RCC и т. Д. Если основание частично гибкое, а частично жесткое, как фундамент плота, контактное давление незначительно изменяется.

Рис.5: Гибкие и жесткие опоры конструкции

2. Сжимаемость грунта

Сжимаемость или жесткость почвы также играет роль в распределении контактного давления.Если грунт крупнозернистый, контактное давление больше в центре основания, чем на краях, где, как и в случае глинистых грунтов, контактное давление равномерно.

3. Тип загрузки

Концентрированная загрузка

  • Если сосредоточенная нагрузка приложена в центре фундамента, опирающегося на связный грунт, контактное давление не будет равномерным независимо от жесткости фундамента.
  • Для гибкого фундамента контактное давление максимально точно при приложении нагрузки.
  • Для жестких фундаментов контактное давление максимально на краях. Таким образом, приложение точечной нагрузки к жесткому фундаменту можно сравнить с приложением равномерной нагрузки к жесткому фундаменту, опирающемуся на связный грунт.

Равномерная загрузка

  • Распределение контактного давления при равномерной нагрузке и деформации гибких и жестких оснований уже объяснено выше на рисунках 1, 2, 3 и 4.

Общее предположение о распределении контактного давления

  • При проектировании фундаментов предполагается, что контактное давление является равномерным, что не является проблемой для гибких фундаментов, поскольку они имеют равномерное контактное давление независимо от жесткости грунта.
  • Но когда речь идет о жестком основании, это предположение может привести к небезопасной конструкции, поскольку в этом случае контактное давление не является равномерным. Это происходит, когда почва действует как эластичный материал.
  • Однако грунт под основанием действует как эластопластический материал непосредственно перед тем, как произойдет разрушение. Следовательно, это предположение может быть оправдано на конечном этапе.
Рис.6: Подкладки

Викторина

[wp_quiz_pro id = ”26891 ″]

Люди серьезно расходятся во мнениях относительно того, перевернуты эти тарелки и миски или нет.

Фотография, на которой видно несколько белых тарелок и мисок, разбросанных друг вокруг друга, становится вирусной, потому что никто не может решить, перевернуты ли они или вверх ногами.

Первое фото изначально появилось в социальных сетях с подписью: «Посмотрите на тарелки на картинке. Все они перевернуты. Однако есть несколько, которые не перевернуты, и как только вы их опознаете, все тарелки будут перевернуты! "

Взгляните. Тарелки и миски переворачиваются с одной стороны на другую? Вы продаете их в перевернутом или правильном виде? Вы видите смесь?


Если вы видите номера только с одной стороны, попробуйте взглянуть на это фото. Здесь вы, вероятно, увидите одну половину в одну сторону, а другую половину в другую.

Так что же правда? Пластины вверх ногами или вверх ногами? Или есть смешение одних верхних и нижних?

Фотография была популярна на странице оптических иллюзий Reddit, где один пользователь полагает, что все они расположены правильно.

"Совершенно уверен, что это просто связано с тем, как ваш мозг делает предположения на основе освещения, тени можно интерпретировать как отступы или выпуклые участки, а на изображении без точек отсчета вы не можете определить глубину чего-либо. иначе ", - написал MCXI, пользователь Reddit.

«Переворот, вероятно, связан с тем, что нам говорят, что они перевернуты, но обычно все происходит правильно, поэтому, как только мозг убежден, что это так, он тоже прилипает», - продолжили они. «Это всего лишь предположение».

Однако пользователь fluffy_dogs серьезно запутался. «Если вы перевернете изображение вверх ногами, вы сможете увидеть, как оно перевернуто», - писали они. «Пока вы не найдете тарелку, которая не переворачивается вверх дном. ОНА ДЕРЖАЕТ МЕНЯТЬ ВСЕ НЕПРАВИЛЬНО».

Хорошая новость заключается в том, что человек, первым разместивший изображение в социальной сети, поделился правильным ответом.Они также использовали свою оптическую иллюзию, чтобы поверить в то, что мы видим.

«Когда я изначально сделал этот снимок и разместил его с неправильной подписью, что все пластины перевернуты, я был удивлен огромным количеством внимания, которое оно привлекло», - написал плакат.

«Тот факт, что тысячи комментариев к репостам показали, что большинство людей действительно считало, что все пластины перевернуты, показывает, насколько легко людей можно обмануть, увидев несуществующую иллюзию, основанную на простом предположении», - продолжал плакат.«Помните об этом, прежде чем сразу же поверить всему, что вы видите в социальных сетях».

Итак, правильный ответ: все они расположены правой стороной вверх.

через Imgur

Из статей вашего сайта

Статьи по теме в Интернете

Exchange: Чаша с перевернутым краем

Текущее местоположение Все галереи Расположение галереи UMMA ➜ AMH, 1-й этаж ➜ 101 (вестибюль) Расположение галереи UMMA ➜ AMH, 1-й этаж ➜ 102 (Галерея Ричарда и Розанн Ноэль) Расположение галереи UMMA ➜ AMH, 1-й этаж ➜ 103 (Marvin H. и Галерея Мэри М. Дэвидсон) Расположение галереи UMMA ➜ AMH, 1-й этаж ➜ 109 (Лиззи и Джонатан Тиш-Апсиды) Расположение галереи UMMA ➜ AMH, 2-й этаж ➜ 200 (Галерея А. Альфреда Таубмана I) Расположение галереи UMMA ➜ AMH, 2-й этаж № 201 (Tiffany: между дверьми Taubman I) Расположение галереи UMMA ➜ AMH, 2-й этаж, 206 (Галерея Томаса Х. и Полли В. Бредт) Расположение галереи UMMA ➜ AMH, 2-й этаж, 211 (Tiffany: между Tiffany Doors и FFW Connector ) Галерея UMMA Расположение ➜ FFW, 1-й этаж, ➜ 124 (Irving Stenn, Jr.Галерея семейного проекта) Расположение галереи UMMA ➜ FFW, 2-й этаж, 212 (Галерея А. Альфреда Таубмана II) Расположение галереи UMMA ➜ FFW, 2-й этаж ➜ 213 (Галерея Роберта и Лилиан Монтальто Болен) Расположение галереи UMMA ➜ FFW, 2-й этаж 216 (Японская галерея) Расположение галереи UMMA ➜ FFW, 2-й этаж ➜ 217 (Галерея искусства Юга, Юго-Восточной и Центральной Азии) Расположение галереи UMMA ➜ FFW, 2-й этаж ➜ 218 (Элеонора Нойес Крампакер) Расположение галереи UMMA ➜ FFW, 2-й этаж ➜ 219 (Лифт, коридор администрации) Расположение галереи UMMA ➜ FFW, 2-й этаж ➜ 221 (кабинет директора) Расположение галереи UMMA ➜ FFW, антресоль ➜ M01 (Галерея современного искусства Джоан и Роберта Тиш) Расположение галереи UMMA ➜ FFW, антресоль ➜ M02 (Галерея современного и современного искусства Джоан и Роберта Тиш) Расположение галереи UMMA ➜ FFW, мезонин ➜ M04 (Галерея современного искусства Джоан и Роберта Тиш) Расположение галереи UMMA ➜ FFW, мезонин ➜ M06 (Галерея китайского языка Ширли Чанг Искусство) Расположение галереи UMMA ➜ F FW, мезонин ➜ M07 (Галерея корейского искусства Вун-хена Ли и Корейского фонда) Расположение галереи UMMA ➜ FFW, лестницы ➜ S08 (лестница 8) Расположение галереи UMMA ➜ FFW, лестницы ➜ S9B (лестница 9B)

.

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
