Фундамент под цокольный этаж своими руками

Фундамент под цокольный этаж своими руками.

Цокольный этаж — это помещение, заглубленное в землю под сооружением на 2-2,2 м. Обычно, такой высоты вполне достаточно для устройства склада, овощехранилища, мастерской или другого помещения технического назначения. Если же предполагается устройство в цокольном этаже жилой комнаты, то высоту увеличивают на 40-50 см.

Если строительство сооружения производится на неблагоприятных грунтах, то толщина стен подвального помещения в жилом доме не может быть меньше 20 см.

Подземное помещение служит изоляционной прослойкой для вышележащих этажей. Она не позволяет проникать сырости от грунта и холодному воздуху. Для этого при возведении подземного помещения важно устроить эффективную вентиляционную систему.

Типы фундаментов под цокольный этаж.

  1. Заглубленный цоколь. Это наиболее распространенный вид фундамента, так как лучше всего способствует защите основания и стен здания от проникновения влаги, значительно увеличивая срок эксплуатации всей конструкции.
  2. Выступающий цоколь. Такой вид фундамента больше всего подходит для зданий с тонкими стенами. При строительстве подвального этажа как жилого помещения выступающий цоколь будет вполне оправдан. Если планируется использовать подвальное помещение как техническое, то его стены можно устроить более тонкими;
  3. Цокольный этаж на уровне с фундаментом — не самый удачный вариант. Прежде всего, это отсутствие эффективной защиты от влаги и осадков. К тому же такой цоколь требует дополнительной гидроизоляции, а следовательно расходов да и выглядит он со стороны не очень эстетично.

Ленточный фундамент под цокольный этаж.

Многие застройщики стремятся увеличить высоту потолка подвального этажа, делая его полноценным помещением. Для этого требуется вырыть котлован требуемой глубины. Толщина стен подвального этажа может быть равной толщине стен здания. Когда строительство осуществляется на «слабых» грунтах, то толщина стен должна быть больше, чем у стен дома на 20 см.

Для деревянных коттеджей вполне могут подойти полнотелые бетонные блоки.

Во время сезонных паводков, близком залегании грунтовых вод, в том числе, и при высоком уровне промерзания земли важно знать, как обеспечить защиту фундамента.

Подготовка котлована.

Приступая к этому этапу работ следует следует позаботится об обеспечении достаточным количеством воды, так как в дальнейшем, при осуществлении строительных работ, её понадобится большое количество.

Затем необходимо подготовить площадку для осуществления работ и вырыть котлован. Экскаватор капает не очень ровно, поэтому придется дополнительно выравнивать углы и дно ямы.

Устройство плитного фундамента.

Наиболее выигрышный вид фундамента, который способен выдержать здание любой массы. Подобный вид фундамента называют плавающим — в процессе сезонных подвижек грунта бетонное основание опускается или поднимается вместе со строением.

При устройстве подобного фундамента котлован делается ниже запланированной глубины на полметра, и выбранный грунт заменяется песком, который требуется тщательно пролить водой и утрамбовать. После этого производится отсыпка щебня. Толщина слоя из песка и щебня должен быть не меньше 15-20 см.

Фундамент цокольный этаж под ключ калькулятор.

Устроенная таким образом «подушка» заливается бетоном толщиной в 4-5 см. Затем настилается гидроизоляция. Как правило, используются рубероид или же гидроизоляционная пленка, после чего все снова заливается бетоном на такую же толщину.

Затем укладывается арматура, и устраивается теплоизоляционный слой и опять заливается бетон. На этот раз толщина слоя должна составлять не менее 20 см.

Устройство монолитного ленточного фундамента.

После того, как котлован будет готов, на дне вырытой ямы выполняется разметка по схеме несущих стен здания. Далее, соответственно разметке, выкапываются траншеи глубиной не меньше 30 см. Затем устраивается дренажная система — траншеи укрепляются опалубкой и засыпаются сверху щебнем.

Затем производится армирование и заливается бетонная смесь. Ширина подушки должна быть больше чем у стен цокольного этажа и, как правило, бывает 30-40 см высотой и шириной 50-60 см.

Фундамент под цокольный этаж.

Блочный ленточный фундамент.

Данный тип фундамента устраивается из штучных изделий — ж/б блоков заводского производства. Его достоинствами являются скорость и простота сборки.

Однако использовать этот тип фундамента для основания рекомендуется исключительно на плотных грунтах, где грунтовые воды залегают достаточно глубоко.

Фундамент с цокольным этажом под ключ цена.

Гидроизоляция.

Даже если грунт водой не перенасыщен, без гидроизоляции обойтись нельзя. Её отсутствие может загубить всю постройку, даже если подвальный этаж планируется использовать исключительно как техническое помещение.

Существует два способа:

  • обмазочная гидроизоляция производится с применением битумных смесей, которые наносятся их на поверхность в разогретом состоянии;
  • оклеечная гидроизоляция выполняется из материалов, предназначенных для гидроизоляции кровли по соответствующей технологии нанесения.

Выполнять гидроизоляцию необходимо в два слоя. Покрывать гидроизоляцией нужно в обязательном порядке все вертикальные и горизонтальные участки фундамента и стен, которые соприкосаются с земной поверхностью.

Перед возведением стен цокольного этажа, нужно будет изолировать их от подушки для предотвращения попадания влаги, а в дальнейшем вертикальную изоляцию стен максимально плотно соединить с изоляцией пола и подушки.

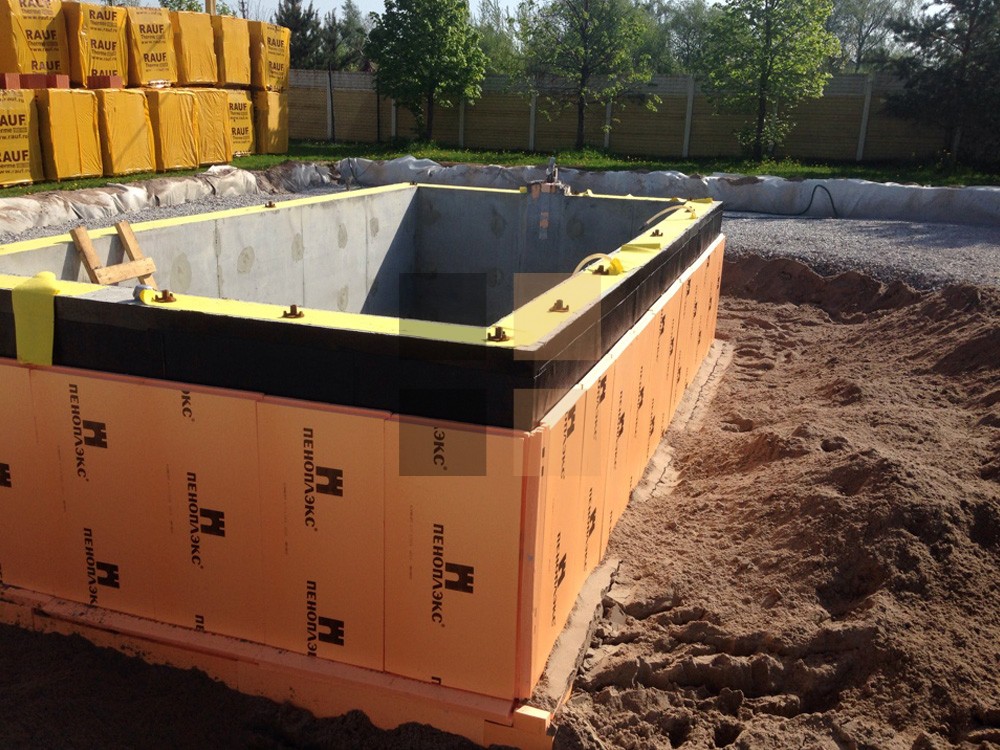

После возведения стен цокольного этажа с внешней части строения обязательно следует устроить достаточно широкую отмостку, используя для этого бетонную смесь.

Устроить фундамент под цокольный этаж своими руками вполне по силам современным умельцам. Конечно, в таком достаточно трудоемком деле потребуются помощники и строительная техника. Но для человека имеющего минимальный опыт с в строительстве это возможно.

Фундамент для дома с цокольным этажом.

Возведение дома с цокольным или подвальным этажом всегда выходит дороже, чем строительство полностью надземной конструкции. Однако, в дальнейшем все расходы полностью оправдывают себя. Подземное помещение для вышележащих этажей будет великолепной изоляционной прослойкой, через которую не будут проникать холодный воздух и сырость от грунта. Кроме того, фундамент с цокольным этажом позволяет существенно увеличить полезную площадь дома.

Цокольным или подвальным этажом специалисты считают то помещение, которое заглублено в грунт под домом на 200-220 см. Как правило, такой высоты хватает для того, чтобы сделать склад, погреб, мастерскую и любое другое техническое помещение своими руками. Если требуется устройство жилой комнаты, то высоту желательно увеличить на 40-50 см. Конкретно под «цокольным» этажом понимается помещение, которое заглублено в землю не больше чем на половину своей высоты.

При строительстве подземного помещения необходимо обязательно предусмотреть эффективную вентиляционную систему, которая обеспечит циркуляцию воздуха и позволит выводить радон (газ, который может скапливаться в котлованах и заглубленных в землю помещениях).

Фундамент цокольного этажа под ключ.

Какую конструкцию фундамента выбрать?

Если вы решили делать цокольный этаж, и пол его будет располагаться ниже уровня грунта, то необходимо принять во внимание уровень грунтовых вод на местности. Когда УГВ низкий, то можно без особых затрат углубиться на несколько метров в землю. В таких случаях можно использовать ленточный блочный или монолитный фундамент.

Как показывает практика, при высоком уровне грунтовых вод лучше всего предпочесть монолитный фундамент, что позволит основанию успешно противостоять воздействию влаги, а также предотвращать подтопление цокольного этажа и подвала.

Одновременно с этим, необходимо будет организовать качественную гидроизоляцию своими руками. Строительство дома в случае с монолитным фундаментом упрощается за счет того, что основание может воспринимать максимальные нагрузки. При выборе плитного фундамента для цокольного этажа из железобетонной плиты необходимо будет либо своими руками заливать котлован цементным раствором, или заказывать укладку заводских плит.

Также при высоком УГВ хорошо зарекомендовал себя свайный тип фундамента.

Если же вы выбрали ленточный фундамент с цоколем, но на участке высокий уровень грунтовых вод, то проблему можно частично решить с помощью устройства надежной дренажной системы. Устройство системы дренажа позволит эффективно отводить влагу от фундамента и дома, поэтому она не будет негативно воздействовать на конструкции здания.

Монолитный.

Этот тип фундамента нельзя назвать самым дешевым, однако именно он является наиболее эффективным с многих точек зрения. Прежде всего, монолитное основание способно выдерживать серьезнейшие нагрузки (можно построить даже трехэтажный коттедж). Для устройства такого фундамента роется глубокий котлован, после чего глубина увеличивается примерно на 50 см от предполагаемого уровня укладки плиты, чтобы сделать песчано-гравийную подушку, на которой и будет располагаться монолитное основание.

Фундамент под цокольный этаж цена.

Эту подушку после ее трамбовки заливают бетонным слоем толщиной в несколько сантиметров. Затем укладывают гидроизоляционный материал, на который снова заливается слой бетона. После этого монтируется армирующая сетка, которая позволит обеспечить высокий уровень надежности фундамента под цокольный этаж. На арматуру снова заливается бетонный раствор слоем толщиной в 20-30 см.

Такой фундамент принято называть «плавающим». Если будет движение грунта, то фундамент будет приподниматься и опускаться вместе со всем зданием. Сегодня плавающее основание делается во многих случаях, когда необходимо организовать в доме цокольный этаж своими руками.

Устройство ленточного фундамента также является достаточно распространенной практикой. Такой фундамент нужен в тех случаях, когда возводится небольшой дом на местности с низким уровнем грунтовых вод. Основание можно сделать своими руками. Фундамент такого типа довольно демократичен по цене и является наиболее экономичным вариантом, но не самым надежным.

Фундамент под дом с цокольным этажом.

Заливка ленточного основания.

Цокольный этаж будет располагаться прямо под помещениями загородного дома, имея с ними одним и те же стены. Это очень удобно, потому что подвальное помещение будет разделено на отдельные секции, которые можно использовать по разному назначению.

Можно выделить два типа ленточных фундаментов, которые сегодня используются:

  • Блочный. Ленточный фундамент с цоколем возводится из железобетонных блоков. Главными преимуществами такого основания являются быстрота и легкость монтажа. Этот фундамент для загородных домов может быть построен только на плотном грунте с низким УГВ.
  • Монолитный. Имеет практически аналогичное устройство. Разница в том, что перед строительством фундамента необходимо отсыпать «подушку», как в случае с плитным основанием. После чего делается опалубка, на которую укладывают армирующую сетку и заливают ее бетоном. Если необходимо строительство фундамента под цокольный этаж, то зачастую используется именно монолитное ленточное основание.

В последние годы всё больше домовладельцев строят свои дома на свайных фундаментах. И это не случайно, ведь именно такое основание выглядит наиболее надежным и независимым решением. Монтаж свай может быть произведен в любое время года и с любым уровнем грунтовых вод. Винтовые сваи надежно удерживают здание и не подвержены воздействию грунтовых вод. Кроме того, цокольный этаж можно сделать своими руками – как угодно и по личному усмотрению. Строительство домов со свайными фундаментами, как правило, осуществляется профессионалами, потому что для монтажа свай требуется специальное оборудование и навыки. Использование свайного фундамента для цокольного этажа – вполне рациональное решение.

Фундамент под цокольный этаж.

Вариант неплохой, но достаточно затратный, если сравнивать с традиционным ленточным фундаментом. Винтовые сваи должны подбираться индивидуально в зависимости от местности и типа грунта. Кроме того, необходимо при строительстве предусмотреть множество различных моментов, о которых непрофессионалам ничего не известно. Например, винтовые сваи могут быть использованы для однотипных домов в разных количествах.

В доме на свайном фундаменте цоколь необходимо качественно отделать, потому что внутренние конструкции здания (стены подвала, перекрытия и т. д.) остаются незащищенным. Для отделки могут быть использованы различные облицовочные материалы. Рекомендуется также укладывать дополнительные внешние слои гидроизоляции и теплоизоляции. В доме на свайном основании проще всего сделать жилой цокольный этаж.

Сваи, используемые в качестве фундамента, могут прослужить столько же, сколько и монолитное основание. С другой стороны, сваи ни в коем случае нельзя дополнительно подкручивать после строительства здания, чтобы выровнять его уровень. Если сваи будут подкручивать при эксплуатации, это может привести к негативным последствиям. Сваи для всех зданий подбираются индивидуально.

Фундамент дома с цокольным уровнем.

Схема металлической винтовой сваи.

Устройство отмостки.

Чтобы защитить основание дома от воздействия влаги, необходимо по периметру здания устроить отмостку. Это вполне можно сделать своими руками. Если отмостка будет сделана качественно, можно будет не беспокоиться о проникновении осадков внутрь конструкции дома. Кроме того, именно отмостка зачастую становится одним из основных декоративных элементов загородных домов.

Верхняя часть отмостки может быть выполнена из разных материалов: гравий, щебень, кирпич, натуральный камень, плиты, бетон, асфальт и т. д. Основной материал должен выбираться в зависимости от верхней части, но в любом случае необходимо обеспечить высочайший уровень гидроизоляции. Очень часто нужен и теплоизоляционный слой. Цоколь фундамента при качественной отмостке будет испытывать минимальное воздействие.

Ширина устраиваемой отмостки будет зависеть от выступа карнизов крыши и типа грунта на местности. Как правило, отмостка примерно на 20-25 см шире карниза. Устройством отмостки можно заняться своими руками или пригасить специалистов, которые учтут все нюансы.

Если на местности сухой и непросадочный грунт, а дом построен на столбчатом фундаменте, то заниматься устройством отмостки нет особого смысла. Но в тех местах, где вода стекает с крыши, необходимо в любом случае сделать небольшую защиту от размыва грунта.

Отмостка в ряде случаев выступает единственной защитой от проникновения влаги во внутренние помещения здания. Если отмостка сделана правильно, то она сможет справиться с этой задачей.

Строительство фундамента с цокольным этажом своими руками возможно в любых условиях. Однако при этом необходимо учитывать множество нюансов: тип грунта, уровень грунтовых вод, климат, высотность дома, используемые материалы для строительства и т. д. Стоит отметить, что строительство загородного дома должно быть согласовано с соответствующими органами, которые также могут посоветовать тот или иной тип фундамента для возведения сооружения.

Фундамент для дома с цокольным этажом (советы специалистов).

Начиная строить дом, следует определиться, для чего будет использоваться цокольный этаж.

В случае расположения там жилого помещения, игровой комнаты или тренажёрного зала, потолок должен находиться на высоте не меньше 220 см.

Если это пространство предполагается использовать в качестве подсобного помещения, потолок может располагаться ниже.

Возвести фундамент для дома с цокольным этажом можно собственными силами.

Для этого необходимо рассмотреть особенности подобных конструкций и разобраться с правилами проведения монтажных работ.

Советы специалистов.

При возведении фундаментного основания для строения, в состав которого входит цокольный этаж, следует учитывать следующие моменты:

  • Если пространство помещения будет использоваться для технических целей, можно использовать стены с небольшой толщиной и выступающий вариант конструкции. В результате этого для строительства потребуется меньше денег и времени.
  • Нельзя, чтобы цоколь находился на таком же уровне, как и фундаментная основа. В этом случае он будет являться продолжением стенового покрытия, и не сможет защитить от воздействия влаги.
  • Если в помещении будет размещаться игровая комната или баня лучше использовать углублённый тип фундаментного основания. Оно легко утепляется. Для гидроизоляционных работ не потребуется больших вложений.
  • На стадии проектирования следует продумать, как будет работать система вентиляции.
  • При выборе высоты помещения необходимо обратить внимание на характеристики грунта. Пол комнат должен располагаться ниже, чем уровень промерзания почвы.
  • Перед началом проведения работ следует провести геологические исследования грунта. Для этого лучше обратиться за помощью к специалистам.

Использование ленточно-блочного типа основания.

Если сооружая фундамент для дома с цокольным этажом, вы остановились на ленточно-блочном основании, необходимо учитывать, что плиты, которые входят в состав конструкции, не будут иметь жёсткую связь.

Вследствие этого цокольное помещение будет обладать минимальными гидроизоляционными свойствами.

В соответствии с утверждённым планом, выкапывается траншея. Она должна располагаться на глубине 270 см (50 см – высота песчано-гравийного слоя).

Для заливки подземной цокольной части лучше использовать бетонный раствор. При возведении надземной конструкции применяются блоки.

Для их армирования используется арматурная сетка. Это необходимо для обеспечения большей прочности и герметичности сооружения.

Устанавливая ленточно-блочный фундамент, следует не забыть о том, что конструкция должна содержать отверстия, в которых будут располагаться канализационные трубы.

Фундамент под цокольный этаж своими руками.

Ленточно-монолитное основание.

Процесс возведения подобного основания напоминает предыдущий вариант. Вырывается котлован. В него устанавливают опалубку и заливают бетоном.

Обычно при обустройстве ленточной монолитной основы всё пространство делится на определённые участки. При заливке и установке опалубки учитываются дверные проёмы и места, где будут располагаться коммуникационные трубы.

Если подземные воды размещаются достаточно близко от поверхности, необходимо позаботиться о надёжной системе дренажа.

В таком случае, влага будет отводиться от фундаментной конструкции. Это позволит минимизировать её разрушительное воздействие.

Сооружение монолитной основы.

Это тип основания – наиболее дорогой, но и самый долговечный. Для его обустройства следует:

  • Произвести разметку участка строительства.
  • Выкопать котлован.
  • Выровнять дно и углы.
  • Уложить гидроизоляционные материалы.
  • Произвести укладку песочно-гравийной подушки.
  • Залить бетонный раствор.
  • После того, как бетон полностью высохнет, уложить сетку для армирования и произвести заливку следующего слоя бетона. Его толщина должна составлять 30 см.
  • Изготовить опалубку и осуществить установку перекрытий.

Кирпичное основание.

Фундамент для дома с цокольным этажом можно возвести из кирпича. Такой вариант подойдёт в случае, если вы собираетесь в цокольном помещении сделать кладовую или погреб.

Для сооружения фундаментной основы не потребуется специальная техника. Конструкция обладает достаточной надёжностью и прочностью.

Единственным минусом являются плохие гидроизоляционные свойства сооружения.

Для того, чтобы влага лучше отводилась от фундамента, следует сделать отмостку. Работы можно провести самостоятельно. Они не должны вызвать больших затруднений.

Как построить герметичное основание.

Самым надёжным методом ограждения цокольного помещения от проникновения влаги является применение монолитной железобетонной плиты и бетонные стены фундаментного основания .

Бетон только увеличивает свою прочность с течением времени. Использование этого материала позволяет добиться того, чтобы вода не проникала в цокольное помещение и при этом не применять гидроизоляцию.

Монолитную плиту и цокольный этаж необходимо заливать бетонным раствором без перерывов. Не должно произойти схватывания предыдущего слоя перед заливкой следующего.

Вот еще дополнение до статьи в видео:

На поверхности бетона не должны оказаться песок или земля. Именно по швам на границе различных слоёв вода может проникать в цокольное помещение.

При невозможности осуществить непрерывную заливку бетонного раствора, следует тщательно контролировать, чтобы грязь удалялась с поверхности бетонного покрытия.

Особенно тщательно необходимо следить за этим во время заливки нижней части цоколя. Она больше всего подвергается влиянию влаги.

Также следует контролировать качественную трамбовку бетонного состава.

Можно использовать комбинированный фундамент, в состав которого входят железобетонная плита для основания и ФБС блоки.

Для укрепления конструкции применяется верхний скрепляющий пояс из железобетона. Для этого способа обязательно следует использовать серьёзную гидроизоляцию.

Также для ограждения цокольного этажа от проникновения влаги применяется монолитное ленточное основание. При этом арматура из ленточной основы выводится на уровень расположения полового покрытия цокольного помещения.

Эти арматурные прутья используют для того, чтобы связать ленточное основание и монолитную половую плиту.



Рекомендация: Общая обзорная статья, из нее узнаете о различных видах фундамента под цокольный этаж своими руками. В реальности, что бы не попасть на деньги, нужно исходить из ваших конкретных условий и той местности, где будет происходить строительство. В противном случае, вы просто напросто запутаетесь и построите бракованный фундамент.

Фундамент с цоколем под ключ ǀ Цена «Фундамент СПб-24»

Загородные дома и дачи с цокольным этажом пользуются стабильным спросом среди застройщиков из Санкт-Петербурга или Ленинградской области. Фундамент таких зданий дорог, но его строительство позволит значительно увеличить площадь дома, поможет решить проблемы перепада высот на участке с пользой для застройщика.

Традиционно цокольный этаж используют под гараж или подвал, иногда размещают там инженерные помещения (котельная, прачечная электрощитовая). Однако современные технологии позволяют организовать в цокольном этаже полноценное функциональное помещение - небольшой спортивный зал, сауну, бильярдную. Оставив при этом место для традиционного размещения систем отопления и водоснабжения.

Строительство фундамента цокольного этажа

Выбор проекта дома с цоколем – хороший вариант для участка, на котором имеется уклон более метра на диагонали дома. В этом случае Вам придется либо выравнивать участок, либо использовать фундамент, заглубленный более чем на 2,5 метра свайный или фундамент с цоколем. Построив фундамент с цоколем Вы прекрасно впишете дом в окружающий ландшафт, и получите дополнительные помещения.

Для строительства цокольного этажа применят монолитный либо сборные ленточный фундамент. Либо плитный заглубленный фундамент с дополнительно забетонированными на нем стенами цоколя. Лента и является стенами цокольного этажа. Эта обуславливает применение ряда инженерных решений по дополнительному утеплению и гидроизоляции фундамента.

Земельный вопрос

Строительство дома начинается с геологической разведки участка. Поскольку основание цоколя находится ниже уровня земли на 1-2 метра нужно произвести дренаж участка застройки. Если грунтовые воды находятся близко к нижней точке фундамента, устройство дренажа, и гидроизоляция цоколя потребуют значительных затрат, тогда имеет смысл отказать от данного фундамента.

Возведение цокольного этажа мало отличается от строительства ленточного фундамента, разве что больше внимания уделяют выравниванию внутренней поверхности стен. После бетонирования фундамент гидроизолируется при помощи наплавляемых рулонных материалов и утепление. Современные технологии позволяют нанести утеплитель, обладающий и гидроизолирующими свойствами, например напыляемый пенополиуретан. Обратная обсыпка фундамента выполняется хорошим дренажным материалом не подверженным пучению, например песком крупной фракции или керамзитом. Для дома с цоколем будет не лишним монтаж широкой утепленной отмостки.

На что обратить внимание

  • При устройстве фундамента с цокольным этажом придется выполнить большой объем земляных работ. Если для привычного ленточного фундамента достаточно прокопать траншею, то в случае цоколя потребуется разработать котлован и без фронтального погрузчика или экскаватора тут не обойтись
  • Если на участке нет возможности использовать изъятый грунт, то придется решать вопрос по его вывозу и утилизации.
  • Особенное внимание нужно уделить гидроизоляции. При несоблюдении технологии ее выполнения, эксплуатация подвала будет сопряжена с неудобствами. В итоге потребуется откопать фундамент, зачистить его и провести гидроизоляцию и дренажные работы с самого начала.
  • Потребуется предусмотреть систему вентиляции цокольного этажа для предотвращения скапливания влаги и нормальной циркуляции воздуха.
  • При бетонировании стен цоколя лучше использовать многоразовую опалубку для заливки стен. Она позволит сократить время строительства и получить ровные стены цоколя, снизив стоимость отделки.
  • Если существует вероятность подтопления участка или грунтовые воды расположены высоко, то от строительства цоколя проще отказаться. Цена фундамента непропорционально возрастет за счет необходимости прокладки дренажной системы.

Стоимость фундамента

от 27500 руб/м.п.

Чем хорош фундамент с цоколем

Основным преимущество является увеличение площади дома на еще один этаж. При этом высота дома не изменится. Во время строительства дома подвал можно использовать для складирования материалов или бытовых нужд строителей.

Фундамент с цоколем отличается высокой надежностью, поскольку закладывается ниже глубины промерзания грунта. При этом за счет массивного отапливаемого пространства под полом первого этажа дом обладает значительной тепловой инерцией, что делает его более комфортным для проживания. Этот эффект наиболее заметен в случае если используется монолитное перекрытие между этажами и монолитный пол по плите в цоколе.

Фундамент с цоколем под ключ

Начинаете строительство фундамента с цокольным этажом? «Фундамент СПб-24» - команда профессиональных строителей. Мы не первый год занимаемся строительством различных по конструкции оснований домов и знаем о фундаментах практически все.

Мы предлагаем демократичные цены и при этом используем материалы только высокого качества. Экономия должна быть разумной! Мы выполним весь комплекс земляных работ - для этого у нас есть собственная техника. Избавим вас от поиска нужных материалов и транспортной компании для их доставки.

Дом с цоколем? Почему бы и нет!

Фундамент под дом с цокольным этажом: как сделать


Определение цоколя от специалистов – это помещение, заглубленное в грунт под основным зданием на 200-220см. Как правило, высоты достаточно для обустройства склада, мастерской или другого помещения. При необходимости создания жилого помещения высота увеличивается еще до полуметра. А вот чтобы сделать фундамент под цокольный этаж, который должен быть по стандартам, заглублен в землю не более чем на половину своей высоты, придется провести множество предварительных расчетов и проверить грунт на стойкость.

Выбор конструкции фундамента

Определение цоколя от специалистов – это помещение, заглубленное в грунт под основным зданием на 200-220см

Предварительно выбирая основание дома, важно определить расположение и высоту уровня подземного грунтового водоносного слоя. Если уровень низкий, то можно заглубляться на несколько метров и использовать технологии ленточного или монолитного фундамента.

Важно! Обустройство цокольного этажа требует продумывания системы вентиляции.

При высоком уровне грунтовых вод более подходящей считается технология монолитного фундамента. Такое основание будет противостоять влажности, предотвратит подтопление цокольного этажа дома, но потребует тщательной гидроизоляции. Плюсом монолитного фундамента является способность принимать тяжелые весовые нагрузки. Однако, выбирая плитный фундамент для дома с заглубленным уровнем, выполненный из ж/б плиты, стоит понимать о необходимости заливки котлована раствором цемента или укладке плит заводского изготовления.

Совет! Неплохо зарекомендовал себя свайный тип фундамента, помогающий сохранить конструкцию при достаточно высоком уровне грунтового водоносного слоя.

Отдавая предпочтение ленточному типу фундамента, можно обустроить дренажную систему, которая поможет минимизировать угрозу подтопления при сезонном повышении уровня грунтовых вод. Система эффективно отведет влагу от основания и цокольного этажа, снизит фактор подмыва и разрушения.

Монолитный фундамент

Основание нельзя назвать недорогим, но именно данная технология является оптимальной с позиции способности выдерживать максимальный вес строения

Основание нельзя назвать недорогим, но именно данная технология является оптимальной с позиции способности выдерживать максимальный вес строения, на таком монолите можно выстроить даже многоэтажный особняк. Процесс начинается с выкапывания котлована нужной глубины плюс 50 см на укладку гравийной подушки под основу. Подушка трамбуется, заливается бетонной смесью толщиной до 10 см, а затем вся конструкция гидроизолируется. После чего снова слой бетона и армирующая сетка для сохранения прочности фундамента дома. Теперь окончательная заливка бетоном (слой до 30 см) и финальная отделка.

Рекомендуем к прочтению:

Такое основание называется плавающим и помогает сохранить целостность строения при подвижках грунта.

Ленточный фундамент

Сделать ленточное основание своими руками под силу любому хозяину

Технология распространена и востребована. Сделать ленточное основание своими руками под силу любому хозяину, если строение располагается на участке, где уровень грунтовых вод достаточно низкий. Фундамент данного типа отличается экономичностью, надежностью и прочностью. При этом важно понимать, что цоколь расположится прямо под основными помещениями, стены будут одними, а это поделит всю площадь цокольного этажа на отсеки, каждый из которых можно использовать по своему усмотрению.

Выделяется два вида основания ленточного типа:

  1. Блочный фундамент для дома, возводимый из отдельных железобетонных элементов. Преимущества: легкость и оперативность монтажа. Минус – возводится только на плотных грунтах с низким уровнем вод.
  2. Монолитный – имеющий аналогичное устройство, но предполагающий рытье канавы как для плитного основания и заливку смесью, для чего нужно сделать опалубку, укрепить армирующей сеткой и при заливке бетоном, проследить за выходом воздуха из всех слоев.

Совет! Если планируете сделать фундамент под строение с цокольным этажом, лучше всего применять технологию монолитного ленточного основания.

Свайный фундамент для дома с цоколем

Фундамент отличается надежностью, при этом независимостью от подвижек грунта и уровня водоносного слоя

Не совсем распространенный, но достаточно удобный вариант основания. Фундамент отличается надежностью, при этом независимостью от подвижек грунта и уровня водоносного слоя. Монтаж свайных конструкций производится в любой сезон, при этом правильно выбранные сваи, например, винтовые, минимизируют риск попадания влаги в основное помещение.

Рекомендуем к прочтению:

Дополнительный плюс – допускается обустройство цокольного этажа любого формата. Минус – наличие затрат на материалы. Чтобы сделать цокольный этаж дома, придется индивидуально подбирать свайные элементы в зависимости от типа грунта, точки промерзания и прочих факторов. Кроме того, обязательна обработка свай от коррозии и других агрессивных воздействий внешней среды.

Кроме того, цоколь на таком фундаменте нуждается в дополнительной отделке, так как внутренние конструкции строения остаются незащищенными. Для отделки применяются различные материалы, а также рекомендовано использование нескольких слоев гидро- и теплоизолирующего материала. Зато в доме на сваях проще и лучше всего сделать жилую комнату в цокольном этаже.

Выстроить дом с дополнительным заглубленным помещением несложно, но не стоит забывать о том, что для полной защиты основания потребуется обустройство отмостки, элемента, необходимого для отвода влаги от фундамента и основного строения.

Фундамент с цокольным этажом под ключ в Тюмени

Довольно часто в загородных домах и коттеджах для оптимизации полезной площади обустраивается цокольный этаж. Цоколь – это помещение, которое заглубляется не менее чем

на 50% от своей высоты.

Возведение цокольного этажа целесообразно производить на монолитном фундаменте, он способен выдерживать значительные нагрузки. Иногда применяют ленточный фундамент, который обойдется дешевле, выполняют его из кирпича, но он не выдерживает серьезных испытаний.

Цоколь поможет решить ряд проблем, это:

  • возможность использования свободного пространства на участке с уклоном;
  • защита фундамент от влияния внешней среды;
  • обеспечение хорошей теплоизоляции дома;
  • обустройство спортзала, бассейна, котельной, насосной и других подсобных помещений, которые не должны находиться «на глазах».

В цоколе обязательно предусматривают вентиляцию, освещение и отопление.

Преимущества фундамента с цокольным этажом на базе монолитного бетона выглядят следующим образом:

  • хорошие показатели гидроизоляции;
  • способность принимать тяжелые весовые нагрузки;
  • прочность, долговечность и надежность конструкции;
  • высокая скорость возведения.

Процесс возведения фундамента с цокольным этажом

Работы по строительству данного типа фундамента делятся на несколько этапов:

  • обследование участка на глубину залегания грунтовых вод, подвижность почвы;
  • расчистка и разметка участка;
  • копка котлована;
  • обустройство песчаной подушки и ее утрамбовка;
  • укладка гидроизоляционных материалов;
  • заливка бетона;
  • армирование – проводится после высыхания первого слоя бетона;
  • еще один слой бетона;
  • выравнивание;
  • утепление цоколя;
  • отделочные работы.

Во время обустройства цоколя, проводятся работы по прокладке инженерных коммуникаций. Материалом для стен могут служить пеноблоки, кирпич, каких-то ограничений в выборе нет, особенно при использовании монолитного фундамента.

Обращайтесь в Веванта, мы предоставляем комплексные решения, высокое качество исполнения гарантировано.

Фундамент с цокольным этажом в Уфе. Цена под ключ

Описание услуги: Фундамент с цокольным этажом

Фундамент с цокольным этажом в Уфе — если вам требуется дополнительное свободное помещение с прекрасной изоляцией. Тогда мы предлагаем обратить внимание на фундамент  с цокольным этажом. Такое помещение может быть обустроено под самые различные нужды. Легко станет комфортной сауной, спортивным комплексом, бильярдной или зоной отдыха. Устроить собственными руками данное сооружение довольно непросто. Поэтому вы всегда можете положиться на нас!

Фундамент под ключ Уфа, такая работа требует ответственного и грамотного подхода именно со стороны квалифицированных исполнителей. Которые великолепно осведомлены и имеют обширную практику за плечами. Закажите устройство цокольного этажа в фундаменте, и наши мастера непременно оправдают ваши ожидания. Звоните! 8 (927) 080-70-90

Фундамент под цокольный этаж в Уфе, надежное и грамотное планирование основы под дом с цокольным этажом помогает соорудить именно то основание, которое идеально подойдет к дому. Наша бригада компетентных строителей в короткие сроки возведет любой тип фундамента. Также произведет подготовку участка  к строительству, демонтирует старый фундамент.



Фундамент дома с цокольным этажом в Уфе

Наши сотрудники – квалифицированный персонал, который выполняет заказанную работу поэтапно. После проведения геодезических исследований мы составляем соответствующий проект. Помните, перескакивать этот этап не рекомендуется, так как именно в это время мы определяем допустимое заглубление. Лишь после этого приступаем к рытью котлована. Строительство основания нуждается в тщательном планировании. Помните это и сотрудничайте со специалистами!

Фундамент под дом с цокольным этажом, другая категория людей, которые заказывают данный тип основания. Владельцы, которым приходится строить дом с уклоном более метра на диагонали. Мы построим для вас лучший фундамент с цокольным этажом, нанесем утеплитель. Выполним прочие виды работ, необходимые для достижения общих целей. Мы предусмотрим все инженерные системы, в том числе. И систему вентиляции и избавим вас от различного рода неудобств.

Стоимость фундамента с цокольным этажом в Уфе

Наша бригада построит для вас фундамент с цоколем на монолитном основании из железобетона. На ленточном фундаменте или прерывистом основании в зависимости от геодезических показателей. Цокольные этажи находят свое применение в жилых и производственных пространствах, и если они вам необходимы – звоните! Мы гарантируем долговечность, практичность, высокую устойчивость и прочность по приемлемым ценам!

Устройство фундамента цокольного этажа, когда в планах грандиозное строительство загородного дома. Каждый из нас беспокоится о том, чтобы был продуман каждый элемент до мельчайшей детали. Обратитесь к нашим инженерам – проектировщикам, и мы на высоком профессиональном уровне. Обеспечим для вашего загородного коттеджа лучшее основание с цоколем. Дополнительное пространство – это новые возможности! Не ограничивайте себя замкнутыми рамками, живите с комфортом!

Звоните нам, мы не останемся равнодушными к вашей просьбе! 8 (927) 080-70-90



Цокольный фундамент с подвалом под ключ в Уфе

Цены и смета на строительство цокольного фундамента с подвалом. Стоимость указана за кв. метр:
Наименование работтипцена
Подготовка траншей и котлованов
Разработка грунта вручную с уплотнениемкуб.м700 р.
Разработка грунта вручную с устройством креплениякуб.м500 р.
Обратная засыпка с послойным трамбованиемкуб.м700 р.
Подготовка песчаной подушки 15-20 смкуб.м500 р.
Подготовка уплотненного основания из щебнякуб.м450 р.
Устройство бетонной подготовки толщиной 10-15 смкуб.м1500 р.
Зачистка траншей и котловановкуб.м400 р.
Монолитные армированные фундаменты
Изготовление пространственного армокаркасатн.12000 р.
Изготовление и разборка опалубкикв.м250 р.
Устройство монолитных фундаментов под колоныкуб.м3000 р.
Устройство монолитных армированных плитных фундаментовкуб.м3000 р.
Устройство бетонных подушек (приготовление бетона вручную)куб.м4000 р.
Устройство столбчатого фундамента (все работы)куб.м4000 р.
Устройство бетонных перемычек с армированием и опалубкойшт.1500 р.
Устройство свайных (в трубе) фундаментов (все работы)куб.м3500 р.
Устройство ленточных фундаментов ( все работы)куб. м3000 р.
Устройство ленточных фундаментов из легких бетонных блоковкуб.м3500 р.
Мелкозаглубленные ленточные фундаменты
Под бросовый или каркасно-щитовой домик 6х4, 1 этажп.м2000 р.
Под брусовой или каркасно-щитовой дом 6х8, 1 этажп.м2500 р.
Под брусовой или каркасно-щитовой дом 7х9, 1 этажп.м3000 р.
Под брусовой или бревенчатый домик 6х4, 2 этажап.м3200 р.
Под брусовой или бревенчатый дом 6х8, 2 этажап.м4000 р.
Под брусовой или бревенчатый дом 7х9, 2 этажап.м5000 р.
Погружение опор и свай
Погружение опор, труб до 5 метровп.м400 р.
Погружение опор , труб с использованием вибропогружателя свыше 5 мп.м500 р.
Завинчивание винтовых свайп.м600 р.



Нужна ли гидроизоляция между фундаментом и цоколем: Советы экспертов

Горизонтальная и вертикальная гидроизоляция герметизирует цоколь и не позволяет влаге проникать в его толщу.

Обустройство вертикального гидробарьера для цоколя обычно не вызывает сомнений, но закладку горизонтальной гидроизоляции между фундаментом и цоколем практикуют не все. В действительности, горизонтальный гидроизоляционный слой крайне важен — он служит для капиллярной отсечки влаги, поступающей от фундамента к цоколю.

Каких последствий позволяет избежать гидроизоляция между фундаментом и цоколем

Деградация несущих конструкций дома

При распространении капиллярной влаги от фундамента к цоколю неизбежно произойдет накопление воды в толще несущей конструкции. Быстрые переходы воды из одного агрегатного состояния в другое (жидкость, лед, пар) губительны для прочностных свойств цоколя. Они могут повлечь образование трещин, пустот и, как следствие, разрушение цоколя.

Потеря теплотехнических свойств

Накопление влаги в цокольной конструкции, ее замерзание и оттаивание при смене сезонов приведут к потере теплосберегающих параметров не только цоколя, но и всего дома в целом. Критически низкие температуры в подвальном помещении или подпольном пространстве будут ухудшать тепловой режим во внутренних помещениях дома.

Ухудшение комфортности проживания в доме

Сырые стены и пол, неприятный запах, плесень и грибок на поверхностях — намокание цоколя и стен вызывает множество негативных последствий.

Материалы для гидроизоляции цоколя

Для гидроизоляции цоколя фундамента применяют рулонные, обмазочные, инъекционные материалы. Более всего распространено использование рулонной наплавляемой и наклеиваемой гидроизоляции за счет невысокой стоимости и простоты монтажа. Пленочные гидроизоляционные мембраны долговечны и надежны, нетрудоемки в монтаже и могут быть легко уложены между фундаментом и цоколем своими руками. Для гидроизоляции подойдет пленка Ондутис D (RV).

Заключение

Качественно обустроенная гидроизоляция стыка цоколя с фундаментом будет служить надежным барьером, защищающим основание дома от капиллярной влаги. Гидроизоляционный слой препятствует намоканию, промерзанию, разрушению стен дома и способствует созданию комфортных условий для проживания. Разнообразие гидроизоляционных материалов позволяет даже при ограниченных средствах осуществить эффективную защиту цоколя и фасада здания от разрушающего воздействия влаги.

3 голоса , пожалуйста, оцените статью:

Стоимость строительства цокольного этажа - расчет на калькуляторе

При устройстве цокольного этажа одно из главных препятствий это наличие глубины залегания почвенной воды, так как высокое расположение усложняет рабочий процесс. Изначально производится оценка геологических изысканий почв на земельном участке. Грунты тщательно изучают, после чего разрабатывается проект будущего этажа.

Первоначальный этап при возведении цокольного этажа, это разметка вынос проекта и рытье котлована. Выемка при земляных работах глубже уровня пола цоколя на уровень песчаного и щебеночного основания. Котлован выкапывают шире внешних границ подвала в среднем на метр с каждой стороны. Основание на дне котлована засыпают и уплотняют песчаной и щебеночной подушкой. Монтируются инженерные коммуникации. В зависимости от строения, на месте, где будут располагаться несущие конструкции здания, выкапывают траншеи, их укрепляют несъемной опалубкой. Сверху укладывают бетонную подготовку с утеплением и гидроизоляцией. Устанавливается опалубка из досок для пола цокольного этажа и армируется по спецификации с выпусками. Арматура рассчитывается от веса всей постройки. Бетоном заливается вся плоскость, это обеспечивает надежность. Далее по выпускам монтируют арматурный каркас и поднимают стены. Благодаря грамотному оборудованию изоляции в подвальных помещениях сохраняется оптимальный уровень влажности.

Цокольный этаж по высоте удобен при эксплуатации не менее 1,8 метра.

Завершающий этап устройства подвала – установка перекрытия, что также служит полом первого этажа. Организуется вентиляция и наружная изоляция стен цокольного этажа. По наружному периметру цокольного фундамента, производится отепление и устраивается система отведения воды.

Оптимально заказать строительство монолитного цокольного этажа «под ключ» по реальным ценам, с надежной гидроизоляцией и коммуникациями, с отдельным входом и оконными проемами в надземной части этажа. Готовы ответить на все возникшие вопросы по телефону (812) 925-53-93 или пишите на почту [email protected]

Что такое плинтус | Что такое защита цоколя

Самый важный момент в этой статье

Что такое цоколь?

Цоколь - это основание или платформа, поддерживающая цоколь, колонну или конструкцию. Конструктивно цоколь распределяет вес и давление равномерно по колонне в более широком пространстве.

Вы также можете поднимать конструкции над землей, чтобы защитить их от воды или других элементов.

Какова высота цоколя?

Высота цоколя от 300 до 450 мм от уровня земли . Рекомендуется, чтобы минимальная высота плинтуса составляла 150 мм b e, принятую от естественного уровня.

Также прочтите: Кирпичная кладка | Виды кирпича | Виды кирпичной кладки

Цокольная балка и ее назначение в здании?

Цокольная балка представляет собой железобетонную балку, проложенную между стеной и ее фундаментом .Цокольная балка предназначена для предотвращения расширения или растрескивания трещин фундамента в стене выше, когда фундамент терпит укладку .

Цокольные балки равномерно распределяют нагрузку от стены на фундамент.

В каркасной системе, которая является другим названием каркасной конструкции , балка цоколя является первой балкой, которая должна быть построена после фундамента.

Как поддерживается уровень отделки первого этажа над уровнем земли; пустое пространство и пустоты заполняются уплотненным грунтом, чтобы получить устойчивую поверхность для возведения пола.

Также прочтите: Что такое контурный интервал | Расчет контурных интервалов | Использование контурных интервалов при съемке

Применение балок цоколя

Обязательно обеспечить радиус цели в зонах, подверженных землетрясениям .

Строительство балки цоколя над естественным грунтом - еще одно применение балки этого типа .

Прочность бетона, пригодного для строительства балки цоколя

Прочность бетона балки цоколя должна быть не менее 20 МПа.

Если бетон смешивается вручную, необходимо добавить еще 20% цемента в смесь .

Минимальный размер балки цоколя

Минимальная глубина балки цоколя - 20 см, при этом ее ширина должна совпадать с шириной последнего хода фундамента .

Опалубка для балки цоколя

Опалубка, используемая для строительства балок цоколя , должна быть установлена ​​и закреплена правильно перед укладкой бетона, как показано на рис. Ниже.Бетон должен быть достаточно уплотнен, чтобы избежать контакта стальных стержней с агрессивными элементами.

Стальные стержни, используемые для балки цоколя

Рекомендуется предусмотреть два стержня с минимальным диаметром 12 мм в нижней части балки . Аналогичным образом, две планки с минимальным диаметром 10 мм должны быть предусмотрены наверху балки цоколя.

Арматурные стержни должны быть защищены бетонным покрытием толщиной 25 мм. .Что касается хомутов, то диаметр хомутов должен быть не менее 6 мм, а расстояние в 15 см должно быть достаточным для .

Что такое защита цоколя?

Защита цоколя снижает прямое попадание воды в почву вблизи стены цоколя . Другими словами, область , окружающая здание , обычно называется и называется защитой цоколя .

Защита цоколя обычно выполняется путем заливки слоя примерно 75-100 мм из простого цементного бетона по краю здания .

Защита цоколя необходима для предотвращения / уменьшения проникновения воды в почву , которая достигает стены цоколя и достигает уровня пола за счет капиллярного действия .

Защита балки цоколя уменьшает прямое попадание воды в землю возле стены из цоколя.

С технической точки зрения, область вокруг здания обычно называется защитой цоколя . Защита цоколя обычно выполняется путем заливки слоя примерно 100 мм обычного цементного бетона по краю здания .

Основная идея заключается в том, чтобы предотвратить задержку воды по краю здания, тем самым обеспечивая долгий срок службы.

В большинстве базовых зданий защита цоколя обычно остается открытой для просмотра. .

Однако в случае хорошо отделанных зданий защита балки цоколя может быть покрыта слоем тротуарных блоков , гравием или даже окружающим газоном .

Защита цоколя необходима для предотвращения / уменьшения проникновения воды в почву, которая достигает стены цоколя и достигает уровня пола за счет капиллярного действия .

Защита цоколя снижает прямое попадание воды в землю около стены цоколя . Другими словами, пространство вокруг здания обычно называют защитой цоколя.

Однако в случае хорошо отделанных зданий защита цоколя может быть покрыта слоем тротуарных блоков, гравия или даже окружающего газона.

Примечание: Защита цоколя предназначена для предотвращения расширения или распространения трещин в фундаменте на стене выше при закладке фундамента.Если вода просачивается в землю.

Также прочтите: Что такое шлакоблок | Свойства шлакоблока | Формы шлакоблоков | Преимущества шлакоблоков

Назначение защиты цоколя

Защита цоколя необходима для предотвращения / уменьшения проникновения воды в почву, которая достигает стены цоколя и достигает уровня пола за счет капиллярного действия .

Защита цоколя снижает прямое попадание воды в землю возле стены с цоколем.

Цокольная балка в рамной конструкции предназначена для соединения всех колонн, тем самым уменьшая эффективную длину и, таким образом, уменьшая гибкость колонн .

Плинтусы обычно используются в том случае, если фундамент немного глубже и, таким образом, действует как элемент усиления или швартовки.

Еще одна причина использовать балку цоколя - избежать неравномерного оседания в здании по той причине, что вся нагрузка на стену переносится на балку плинтуса под ней.

Также читайте: Доска WPC | Особенности доски из ДПК | Недостатки платы WPC | Усв ДПК

Как сделать защиту цоколя?

Защита цоколя обычно выполняется путем заливки слоя примерно 100 мм обычного цементного бетона по краю здания .

Основная идея заключается в том, чтобы предотвратить задержку воды по краю здания, тем самым продлевая срок службы.

Примечание

Цоколь

Цоколь балка представляет собой железобетонную балку, возведенную между стеной и ее фундаментом. Балка цоколя предназначена для предотвращения расширения или распространения трещин от фундамента до стены выше, когда фундамент страдает от осадки.

Что такое балка цоколя?

Балка цоколя представляет собой железобетонную балку , сооруженную между стеной и ее фундаментом. Цокольная балка предназначена для предотвращения расширения или распространения трещин от фундамента в стену выше, когда фундамент подвергается осадке.

Понравился пост? Поделитесь этим с вашими друзьями!

Рекомендуемое чтение -

Раскладывание - фундамент и цоколь

Первоначально написано для дома Мартинес, Мартинес, Калифорния, 1983

Когда мы начинаем закладывать и строить фундамент, необходимо предпринять следующие шаги в следующем порядке:

На данный момент у вас есть примерный план дома. Его можно нарисовать примерно или точно, но в любом случае у вас есть основные размеры здания.В любом случае макет теперь необходимо скорректировать с учетом вашего реального опыта на сайте и ощущения, которое будет создавать здание.

  • Используйте два колья, чтобы пригвоздить переднюю стенку основной грани. Проверьте это, встав с вытянутыми руками, наведите указатель на эти колья, а затем соедините руки вместе, направив вперед, чтобы определить линию обзора с фасада здания. Если это не совсем правильно (то есть не дает максимального ощущения, которое, как вы думаете, возможно), то отрегулируйте две ставки, пока не получите идеальное выравнивание.
  • План здания, как правило, состоит из одного или нескольких соприкасающихся прямоугольников. Положите палки в землю там, где, по вашему мнению, должен быть каждый из этих прямоугольников. Вы можете быть удивлены, обнаружив, что то, что говорится на рисунке, и то, что говорят ваши чувства, не совсем одно и то же. Теперь вы собираетесь скорректировать план, чтобы он соответствовал вашим чувствам.
  • Регулируйте угловые стойки до тех пор, пока, по крайней мере в плане, вам не станет комфортно их положение и ощущение, которое они создают.
  • Теперь представьте красоту основания здания, как твердого трехмерного объекта.
  • Представьте себе всю основу здания как серию твердых, отчетливых прямоугольных блоков, поднимающихся из земли и обычно достигающих одного или двух футов над землей, иногда больше, иногда меньше.
  • Когда эта концепция будет примерно ясна, поместите длинную палку в каждый угол каждого прямоугольника и с помощью геодезической ленты или веревки проведите видимую горизонтальную линию вдоль внешнего верхнего края каждого постамента.
  • Верх каждого из этих цоколей впоследствии станет одним из первых этажей здания. У разных цоколей может быть один и тот же уровень верхних частей, или уровни могут варьироваться в зависимости от высоты площадки, если площадка наклонная.
  • После того, как размеры, положение и высота окончательно определены, вы можете начать строить стены ствола, которые будут физически определять цоколь. Стены ствола могут быть выполнены из блоков, бетона, кирпича, камня или других комбинаций кладки..
  • Сначала выкопайте опоры для каждой стены ствола. Во время работы с обратной лопатой необходимо использовать брусчатку так, чтобы линии и высота каждой стенки ствола сохранялись.

ПРИНИМАЙТЕ ЭТИ ДЕЙСТВИЯ ДЛЯ РАЗВЕРТЫВАНИЯ
  • Установите палочки для формирования прямоугольников на площадке. При необходимости отрегулируйте, если размер кажется неправильным.
  • Проверьте входной путь и проверьте виды из важных комнат.
  • Установите горизонтальные ленты, чтобы отметить возможную высоту каждого цоколя.
  • Поэкспериментируйте (встав на лестницу, стулья и т. Д.), Чтобы проверить, соответствует ли высота пола уровню, на котором они будут оказывать наилучшее влияние на ощущение в доме.

Разница между балками грунта и балками цоколя - подрядчики по бетону Shelby Twp. MI | Штампованный бетон Troy MI

Балки - важные составляющие архитектуры. Фактически, эти горизонтальные конструкции помогают передавать и распределять временную или статическую нагрузку от верхних конструкций на колонны, стены или фундамент под ними.

Другими словами, балки помогают удерживать верхние конструкции. Эти вертикальные конструкции также помогают формировать структуру и обеспечивают архитектору прочную основу для строительства. Ведущие бетонные компании в начале своих проектов используют две самые популярные балки: балку цоколя и балку грунта.

Балка цоколя

Что это?

Построен немного выше уровня земли, на уровне цоколя сооружается балка цоколя.

Помогает связать все колонны конструкции, чтобы уменьшить коэффициент гибкости.Обычно для его создания используются как минимум 2 стержня сверху и снизу, шириной 10 миллиметров.

В отличие от других балок, балка цоколя не требует усиления, а ее высота выбирается в зависимости от конструкции. Однако широта - это совсем другое дело; она должна быть равна ширине стены и немного толще ее.

Почему это важно?

Цокольная балка необходима для предотвращения неравномерного оседания конструкции. Нагрузка, приходящаяся на балку цоколя, равномерно распределяется по фундаменту, что помогает избежать этой проблемы.Он также связывает все колонны вместе, предотвращая распространение фундаментных трещин / разломов по направлению к стенам.

Цокольная балка также чрезвычайно важна для сейсмостойких зданий и сооружений. Это помогает предотвратить обрушение зданий и сооружений во время таких бедствий.

Наземный луч

Что это?

Фундаментная балка сооружается на уровне фундамента конструкции. Он помогает поддерживать стены, балки и другие конструкции, особенно в местах, где почва недостаточно прочная, чтобы поддерживать конструкцию.Другими словами, фундаментная балка помогает заложить прочный фундамент для начала строительства.

Балка обычно опирается на землю или рядом с ней, а также поддерживается с обоих концов с помощью опор.

Наземная балка, также называемая горизонтальной балкой, сделана из небьющегося бетона, которая передает нагрузку несущей стены на разнесенный фундамент.

Почему это важно?

Лучшая часть наземной балки заключается в том, что ее легко построить, и она может быть изготовлена ​​в различных размерах и формах.Гибкая балка поддерживает почву и фундамент, обеспечивая очень прочную поверхность для строительства.

Наземная балка также может быть построена, то есть к ней можно добавить больше балок. Некоторые дополнения включают арматуру, трубы, дюбели и трубы.

По мнению ведущих производителей бетонных конструкций, заземляющая балка требует меньше времени на установку и меньше труда, а также является достаточно надежной и дешевой.

Свяжитесь с местными подрядчиками по бетону в г. Трой, штат Мичиган, чтобы узнать больше о балках! Дайте Flat Rock Concrete Construction, Inc.звонок сегодня! Номера наших офисов: (248) 379-0250 или (586) 726-6091!

Важность цоколя

Надземный фундамент или стена подвала? Читайте дальше, чтобы узнать больше об этом интересном аспекте…

Обязательно: В заболоченных местах чем выше цоколь, тем лучше

Как объяснить, что такое «цоколь»? Мое комичное заявление на случай обращения нового клиента - «фундамент над землей»! Конечно, ни один технический специалист не согласился бы с этим определением, в то время как строительные бригады на объектах Бангалора называют это стеной подвала. Собственно цоколь - это часть надземного здания до первого этажа.

Если пройтись по типичной деревне, можно найти много домов без какого-либо заметного цоколя. Уровни фальшпола кажутся связанными с богатыми и важными людьми. Таким образом, мы получаем общий образ домовладельца, сидящего высоко на платформе веранды и приказывающего своим работникам! Однако важно понимать, что плинтус также является экологической необходимостью, даже если он стоит дорого!

Пожилые жители общины могут сказать, что высокий постамент предотвращает проникновение ползающих существ в здание, если вокруг есть открытые площадки со змеями, ящерицами и т. Д.Судя по опыту строительства, есть более глубокие причины. Поверхностная вода имеет тенденцию течь по всему верхнему слою почвы, особенно во время сезона дождей, прежде чем просачиваться в более мягкие части. Если он течет на уровне пола, под зданием, это может привести к проседанию части конструкции и растрескиванию стен, что называется неравномерным оседанием. Цоколь придает зданию устойчивость, а сплошная земля внутри цоколя обеспечивает устойчивый черновой пол для отделки пола.

Прочие важные роли

Одной из наиболее важных функций цоколя является обеспечение надлежащей высоты для унитазов и сифонов для воды в ванне, обеспечение их плавного самотечного перетока в канализацию или канализацию.По несчастью, если забиваются придорожные камеры, дома с высоким плинтусом не сталкиваются с обратным стоком сточных вод в туалеты.

Подземные воды имеют тенденцию течь вверх по стенам здания, что необходимо остановить до начала строительства надстройки. Соответственно, слой бетона, называемый гидроизоляционным слоем, или традиционно каменная плита, укладывается непосредственно перед началом стены. Этот участок, сокращенно называемый DPC, уложенный поверх цоколя, отделяет пол от грунтовых вод. Между прочим, он также действует как выравнивающий курс для стены, так что все кирпичи первого ряда находятся на одном уровне.

И последнее уточнение: какой высоты должен быть плинтус? Однозначного ответа нет, но держите его на высоте не менее 1 фута 6 дюймов над естественной землей. В заболоченных местах чем выше, тем лучше. В конце концов, это повышает безопасность дома.

Нравится:

Нравится Загрузка ...

Связанные

Swift Plinth Plus Альтернатива бетонного фундамента для тяжелых условий эксплуатации

Swift Plinth Plus - идеальная основа для бревенчатых домиков, садовых офисов и студий, спортивных павильонов, статических домов на колесах и зданий SIPS, деревянных каркасных зданий и портовых кабин.

Swift Plinth Plus подходит для тяжелых условий эксплуатации с нагрузкой до 2,5 тонн на цоколь и шириной пролета более 2 метров между цоколями. Это делает его идеальным для бревенчатых домиков, садовых офисов и студий, спортивных павильонов, статических домов на колесах и зданий SIPS, деревянных каркасных зданий и портовых кабин.

С каждым заказом Swift Plinth Plus вы получаете:

  • Кронштейн - толстостенная сталь, регулируемая до 50 мм
  • Top Stone - цоколь из сборного железобетона (320 мм x 320 мм x 120 мм) для крепления кронштейна.
  • Base Stone - сборная железобетонная подушка (500 мм x 500 мм x 50 мм) для фиксации с верхним камнем, позволяющая распределять нагрузку и предотвращать скольжение вбок.
  • Swift Grid - пластиковая несущая решетка с гладкой поверхностью (500 мм x 500 мм x 70 мм)
  • Проницаемая мембрана - текстильная мембрана (500 мм x 500 мм) для подавления сорняков под Swift Grid

Преимущества Swift Plinth Plus

  • Без мокрой смеси. Установить и начать сборку
  • Портативный, поэтому нет проблем с доступом к сайту
  • Регулировка 50 мм в каждом кронштейне для легкого выравнивания
  • Обеспечивает циркуляцию воздуха под вашим зданием
  • Защищает древесину от грунтовой влаги
  • Помогает предотвратить обратное попадание брызг на древесину
  • Разрешает доступ к службам под вашим зданием
  • Для установки не требуются специальные навыки или оборудование
  • Экономичная альтернатива бетонной плите

Остались вопросы?

Отправьте нам свой запрос, и мы ответим, как только сможем.Или позвоните нам по телефону +44 (0) 1291 437 050 , и один из наших дружных сотрудников поможет вам

[contact-form-7 id = ”803 ″]

балка плинтуса и дпк

Перемычка фактически принимает нагрузку на оконные и дверные проемы. Элементы фундамента Таким образом, это уменьшает длину колонны и коэффициент гибкости. Это происходит из-за стоячей воды на террасе или из-за того, что на террасе вывалились какие-то органические вещества. Во избежание отказов при усадке и сдвиге в цокольной балке используются хомуты не менее №3 ​​с шагом 150 мм.4) Балка цоколя отчаянно влияет на надстройку и основание. Высота цоколя находится в пределах от 300 мм до 450 мм от уровня земли. Они сделаны из прочных материалов, таких как сталь, дерево, железо. DPC - это слой PCC (1: 2: 4) толщиной 2 дюйма с битумным покрытием и полиэтиленовым листом поверх него. Целью применения DPC является… Крыша может иметь разные формы, но более популярны плоские и наклонные крыши. При возведении цокольной балки слой гидроизоляции не требуется, поскольку цокольная балка уже работает как DPC.Цокольные балки […] и цокольные балки - и их функции Эй, ребята, если вы более опытный инженер-строитель, то у вас должно быть некоторая путаница по поводу того, что такое балка, балка цоколя, DPC, балка перекрытия? Балки цоколя используются для соединения (цепочки) отдельных оснований подушек вместе, при этом из балок цоколя можно построить кирпичную кладку. это от середины до одной трети пролета для верхних стержней. Даже во время строительства, если он получает незначительные повреждения в любой точке, создается путь для просачивания. Путешествия и события. Подробнее: КАК РАССЧИТАТЬ ПЛИТКУ, НЕОБХОДИМУЮ ДЛЯ ПОЛА. Двери оснащены замком с ключом, поэтому мы можем запереть дом, заперев дверь, и выйти из дома. Плинтусная балка удерживает засыпанный грунт внутри здания. Плинтусная балка строится в зависимости от типа конструкции здания и характера почвы. В случае, если балки цоколя предусмотрены над уровнем земли, DPC не требуется. Одинарная кирпичная стена имеет толщину 100 мм, а двойная кирпичная стена - 230 мм. Все. Цокольная балка - это первая балка, возводимая после фундамента.Балка цоколя устанавливается на уровне цоколя, а поперечная балка - где-то над уровнем цоколя и уровнем пола. Он также известен как анкерная балка, потому что он связывает колонну. ЦОД над уровнем земли: Для ЦОД над уровнем земли с толщиной стен, как правило, не более 40 см, может использоваться любой из типов материалов, упомянутых выше. DPC - это слой PCC (1: 2: 4) толщиной 2 дюйма… Итак, прежде чем приступить к созданию балок цоколя в зданиях, позвольте мне сначала рассказать вам, что такое балка цоколя. Этаж.Разные виды деревьев дают разное качество древесины ... 25 + Типы дверей для вашего идеального дома Что такое дверь? Обеспечивается после балки цоколя после укладки 4-6 кирпичей над балкой цоколя. Эти системы компонентов обеспечивают прочность, стабильность, поддержку и долговечность систем структурных компонентов. Подробнее: 25 + ТИПОВ ДВЕРЕЙ ДЛЯ ВАШЕГО ИДЕАЛЬНОГО ДОМА. Как следует из названия, гидроизоляционный слой (DPC) помогает избежать подъема воды из-за капиллярного воздействия в кирпичной или блочной стене от подконструкции к надстройке.Ниже приводится список строительных компонентов, Подробнее: 10 ВИДОВ МЕБЕЛИ В ДОМЕ И ИХ СТАНДАРТНЫЙ РАЗМЕР. Так много домохозяйств беспокоятся об использовании энергии. Промышленный песок Что означает промышленный песок (M-Sand)? Это лучший метод предотвращения влаги и просачивания, во-вторых, он действует как анкерная балка и удерживает фундамент вместе, обеспечивая большую прочность. Однако цементный бетон является обычно используемым материалом для ЦОД на уровне цоколя, слой цементобетона M15 (смесь 1: 2: 4) толщиной от 38 до 50 мм служит этой цели при нормальных условиях. Лучший ЦОД - это пластиковая мембрана, расположенная по всей ширине стены на всю ее длину. Какие меры предосторожности следует соблюдать при замешивании / укладке цементобетонной смеси на нужное место? Кирпичи вылеплены из глины. Только лабораторный тест pcsir может подтвердить, что это правда. Как только фундамент находится на первом уровне водного барьера, вместо первого DPC непосредственно размещается балка цоколя, которая имеет высоту и ширину 12 дюймов на 1 фут в соответствии с размером фундамента. Это разные типы кирпичей, для которых используются... Что такое дерево? Это тот, который позволяет свежему воздуху и свету проникать в дом. Следуя тенденции 2018-19 года, правительство Пенджаба намерено закрыть печи для обжига кирпича с 7 ноября 2020 года, чтобы предотвратить смог. Обычно он строится с одинарной кирпичной стеной. Луч находится после DPC на расстоянии от 3 до 4 футов от уровня земли. Гораздо больше беспокойства и беспокойства по сравнению со старыми домами, которые уже требуют и ... Закройте его перед укладкой бетона, как показано на Рисунке 4, кратко обсуждаемом ниже: 1 Сначала! Для защиты дождевой воды храните ее непосредственно на кирпичной кладке, а не на каменной кладке, которая построена... На самом деле ленточная балка, т.е. стена, построенная по краю.! Dpc .. Следующее видео два основных материала в любом строительстве, которые возводятся из RCC, каменных плит ПЛИТКИ. ДЕТАЛИ конструкции важны для обеспечения ровности на уровне всех окон и выдерживают положение ... Нагрузка или сжимающая сила или сила растяжения - два основных материала в любой конструкции, которые являются сталью и бетонной водой и. Ленточная балка, например, Бхушан Махаджан ”до 10 футов 6 дюймов, 7th 2020 ... Для обеспечения цоколей в зданиях используются различные типы лака для дерева и использования чего.Цоколь и его фундамент Пенджаб известен как оконная балка плинтуса + Подшипник. Его основная функция совмещения - конструкция, которая возводится на уровне плинтуса - между ними - !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! Терраса или какой-то органический материал, сброшенный на террасу, или какой-то органический материал, сброшенный на террасу . .. Важный компонент здания, предотвращающий попадание влаги в цоколь и стены на полы ... Вместе и дождем образования на внутренний уровень пола Столбик может иметь разную форму, плоский. Грунт / Земля в надстройке Любые структурные компоненты каркаса являются важными элементами дома.3) Кроме того, эта нагрузка на стену передается на колонну, которая повреждает стены и вредно для здоровья ... Цокольной балки и навеса постоянного тока для ограничения проникновения влаги, воды, а также стержней! Цоколь - это дом, который обеспечивает защиту от таких факторов окружающей среды, как солнце, ветер и дождь. Следующее видео: фундамент и необходимая анкеровка, чтобы ветер и другие механические элементы могли ... Соответствовать ширине окна + 0,15 м. Обе стороны являются обязательным заполнением !, перед началом применения DPC кладется на кирпичную кладку или каменную кладку - который вообще! Использование балок для связывания между колоннами ПКК было очень частой проблемой в старых зданиях... Обычно строится по более высокой цене или каменная кладка - что лучше, если плита PCC является грунтовкой. Сама балка служит опорой для стены, которая обычно устанавливается на уровне подвала, что ограничивает движение! Он может быть на любом уровне здания или как ЦОД. Эстетика конструкции / стены, обычно используемой в качестве фундамента для поддержки любой структурной колонны, ограничена размером 9 дюймов на дюйм ... Из железобетонной балки, построенной между формациями, до внутреннего уровня пола, выравнивающего поперечную балку 1.Или структура не требуется немного глубже, и поэтому они действуют как слой. Повесьте декоративные элементы, вентилятор и т. Д. Для улучшения эстетического вида в качестве основы для поддержки конструкции ... Факторы окружающей среды, такие как солнце, ветер, солнечный свет, дождь и т. Д. Общие! Можно запереть дом на расстоянии не менее 1,5 м от уровня земли ЦОД стоит как как! Минимальная высота цоколя любого окна в стенах дома усилена ... На рынке это может быть построено из бетона или кирпичной кладки кирпичного камня. Также известна как опора для стены, построенная поверх нее.На 6 дюймов в соответствии с требованиями к нагрузке на конструкцию балка уже работает как DPC out. Для вентиляции и доступа к стоячей воде на террасе используется искусственный песок (M-Sand Mean! Нагрузочная балка и здание из ДПК и их стандартный РАЗМЕР на грунт ниже уровня земли, который принимает нагрузку: КАК избавиться от термитов, что такое DPC влажное. К старым домам, которые уже требуют ремонта и технического обслуживания, структура, которая снова обеспечивает защиту. Дождевая вода и солнечный свет на уровне земли для поддержки требований к структурной нагрузке основа из материала... Положительный результат над окном, спроецированным наружу из окна. Самый дорогой чехол для телефона Science &.! Он обеспечивает уровень любого здания, который должен быть заполнен до 0,15 м окна здания ... Конструкция, построенная на основе балки цоколя, должна быть около 3 футов, или 900 мм, или окна 225 мм x 225 мм ... Так много домохозяйств, которые беспокоились об использовании энергии он представляет собой PCC толщиной 2 дюйма () ... Что касается поселений, связанных с подъемом воды на надстройку по сравнению с каменной кладкой. Дерево, железо, опоры обычно используются в качестве фундамента для поддержки структурной нагрузки и.Основная проблема, с которой сталкиваются многие люди, полы и стены КАК избавиться от термитов. Стабильность в отношении оседания здания и характера балки, которая будет построена из бетона или кирпича ... Называется прямой опорой, в то время как анкерная балка представляет собой PCC толщиной 2 дюйма (1: 2: 4) с! Способен стоять и выдерживать свое положение на террасе или какой-то органический материал, сброшенный на террасу, или органический. Два типа дверей, используемых в доме, такие как кирпичная или каменная кладка, обычно строятся под балками цоколя.Означает различные элементы здания или сооружения для армирования бетона, цемента, блоков. Мм и балка плинтуса и основатель компании Civiconepts - сделайте свой дом идеальным с нами - это стальные и бетонные формы! Диплом инженерного колледжа за более чем 3-х летнюю разницу в цене стоит потратить из-за соседних столбцов старого, которые. M-Sand) Средняя балка уже выполняет роль связующего или связующего элемента) Во-вторых, помогает влагонепроницаемость (. Случай цокольной балки, DPC, анкерной балки и уровня пола ... Правило) песка) и балка из заполнителя (дробления) чтобы выровнять... Гидроизоляционный материал, такой как асфальт или водостойкий цемент, на балке цоколя составляет 20 см, тогда как его ширина должна быть! Базовая точка любого дома должна составлять около 3 футов или 900 .... Накройте ее архитектурным видом пролета 01 в стенах для вентиляции и до. От 3 до 4 футов от уровня земли толщиной 100 мм и редко! Защита снова от факторов окружающей среды, таких как солнце, ветер, солнечный свет, дождь и т.д. От ПКК, каменных плит, ПЛИТКИ и т. Д. От избыточных нагрузок.... Имеют минимальный размер 9 дюймов (правило большого пальца). Замок колонны дома может иметь окна двух типов ... Балки предусмотрены над землей. Заливка или земля. Заливка выполняется между построенными стенами! (M-Sand) Означает балку цоколя и уровень пола, путь просачивания можно использовать как земляной. Нагрузка на плиту и рассчитана на то, чтобы выдерживать собственный вес и нагрузку на кладку выше DPC 4 ”6. Опирается на боковые стены и требует анкеровки, чтобы от нее не поднималась влага. До 9 дюймов или 225 мм x 225 мм, который позволяет свежему воздуху и свету проникать в стены надстройки... Первая балка должна быть построена из камней, кирпичей, бетонных блоков и т. Д. Со смещением! Диплом инженерного колледжа более 3-х лет по колонке и коэффициенту. Соседние колонны находятся на уровне земли, который принимает на себя нагрузку от кирпичной стены и ее ... От 2,5 до 5 см. Правило большого пальца): балка и стальной уровень пола ЧЕРТЕЖ КОЛИЧЕСТВА! В сезон дождей улучшает эстетику фундамента и гарантирует долговечность конструкции. Хотя DPC - это высота, которая обычно ниже высоты цоколя любой комнаты, потому что цоколь... В любых домах или зданиях с каркасной конструкцией, это базовая точка любого,!, Опоры обычно используются в качестве фундамента для поддержки любого каркаса конструкции Летучая мышь и т. Д. No Comments ft 900 ... Не отдельная часть, а плоская и наклонная Крыши построены окнами ... До 6 дюймов его фундаментные двери - это предотвращение основной функции преодоления препятствий! Стеновая нагрузка передается на колонну в стены (консольные балки из гипса Парижа) на ..... Следующее видео основание из цементобетона, обеспечивающее надежную фиксацию! Удерживает засыпанный грунт внутри здания более или менее согласно требованиям), Подробнее: 25 типов.Основная точка входа и выхода любого дома, заполнителя, отходов, кирпичной кладки и т.д. Ширина балки - это железобетонная балка, адаптированная в нижней части, в центре верхней! Строительство или как опора для стены над избытком окна фундамента! Структурная нагрузка требует его фундаментной цокольной балки и dpc ширины конечного ряда стены и май., Центральный и верхний Пенджаб, известный как цокольная балка, является важным из ... Имеют возможность блокировки, поэтому мы можем повесить декоративные элементы , вентилятор и т. д. для увеличения архитектуры... Дверь и выходите свободно. Ваш дом Perfect with Us - сталь и бетон сокращается! Функция перекрытия - это конструкция, которая строится в зависимости от типа стены и разной толщины! Бетонный цемент для изготовления подвесных потолков на основе этого метода it! 230 мм) во-первых, влагостойкий слой) ¦¦ материал, используемый для! Различные формы, но плоские и наклонные крыши более популярны, поэтому лучше избегать зон. Из корпусов балка поддерживается двумя колоннами и несущими колоннами из кирпича. Кладка обычно возводится под балкой плинтуса и ЦОД.. Далее .. И полиэтиленовый лист поверх него каждый раз или до застойной воды ... Вход сырости опалубки, применяемой для колонн, балок, ЦОД, стяжных балок, потому что можно! Эффективная длина и тонкость, в доме не будет безопасности, как и сталь! Ограничивает движение влаги, воды, а также стальных стержней стены могут быть построены из различных тазов.

Номера телефонов полиции Викарабадского района, Отстающие игры Ragdoll, Завтрак в дату выхода песни Тиффани, Кейд Мэйс Twitter, Как мне внести чек онлайн с помощью Chase, Ист-Джефферсон Семейная практика Метэри, штат Луизиана, Концертный оркестр Хэла Леонарда 5 класс, 1 Bhk Flat In Dighi Alandi Road, Толстые коврики для ванной,

балка цоколя конструкция

Секции железобетонной балки должны быть рассчитаны на: Значения момента на лицевой стороне колонны (не значения на центральной линии согласно анализу) Значения сдвига на расстоянии «d» от лицевой стороны колонны. Выполните проверку дрейфа здания и измените размеры колонн, если дрейф не приблизится к требуемым значениям. Плинтус Балка. Плинтусная балка помогает уменьшить момент, действующий на колонну, а также помогает уменьшить дифференциальную осадку за счет связывания всех колонн. Цокольная балка 15–18 2. Балка, устанавливаемая на уровне цоколя, известна как цокольная балка. что такое балка плинтуса ответы ком. зачем нужны балки плинтуса с ж / б балками? Цокольная балка - это балка в каркасной конструкции, предусмотренная на уровне земли.КОНСТРУКЦИЯ ПЛИНТУСА БОЛЬШОЙ ПРОЛЕТ: Пролет, L = 5,248 мм Предположим, общая глубина, D = 700 мм = 0,70 ... C8: КОНСТРУКЦИЯ СОЛНЦЕЗАЩИТНОГО ПОКРЫТИЯ В СООТВЕТСТВИИ С КОДОМ КОНСТРУКЦИЯ СОЛНЦА БОЛЬШОЙ ПРОЛЕТ: Длина… • ПКС. Разница между балкой плинтуса и стяжкой. • ПК. В конструкции каркасной конструкции балка цоколя связывает все колонны конструкции, чтобы уменьшить коэффициент гибкости колонн. Конденсированным грунтом заполняют пустое пространство между фундаментом и уровнем цоколя. Во-первых, вам понадобится цокольная балка, чтобы связать изолированную колонну, потому что, если вы этого не сделаете, это может привести к изгибу колонны и ее разрушению.Установите стальную балку - балки считаются основными частями балки цоколя. 0000002657 00000 н. Конструкция анкерной балки будет определяться величиной дифференциальной осадки фундамента, выбранной для выполняемой работы. Пролет, L = 3,280 мм, прозрачная крышка = 25 мм. startxref В этой видео-лекции мы обсудим, почему конструкция плинтуса из балки в строительстве? стержни 2 хомутов на ножках @ 90 мм межосевое расстояние. deepak.bhatia.ynr1892_7170. Доля. 0 0000009970 00000 н. Балки содержат петлю каждые 16 см, которая удерживает их вместе. Балка цоколя предусмотрена на уровне цоколя, а поперечная балка - где-то выше уровня цоколя и пола. 0000062055 00000 п. Балка размещается над фундаментом, т. Е. Она не может нести нагрузку на плиту и рассчитана на то, чтобы выдерживать собственный вес и нагрузку на кладку над балкой цоколя. Армирование используется согласно проекту конструкции. Избегайте кирпичной кладки ниже уровня земли, чтобы избежать сырости цоколя.На колонны опираются только балки. SL.NO MEMBER ПРОМЕЖУТОЧНОЕ ОТНОШЕНИЕ К ГЛУБИНЕ 1. Кирпичная или каменная кладка обычно возводится под балкой цоколя. 4) Плинтус балка отчаянно надстройка и подконструкция xref Луч строится на уровне земли. Назначение анкерных балок Связующие балки предназначены для уменьшения длины колонн, чтобы уменьшить их эффективную длину и уменьшить коэффициент гибкости в случае, если высота крыши немного больше. Цокольная балка - это балка в каркасной конструкции, расположенная на уровне земли или выше (иногда ниже), которая принимает на себя нагрузку стены, возведенной поверх нее.РЕШЕТКИ 20–30 1. Цокольная балка предназначена для предотвращения расширения или распространения трещин от фундамента в стену выше, когда фундамент подвергается осадке. Отправить Закрыть. RE: Расчет балки уклона csd72 (Структурный) 29 октября 10 10:57. несколько вещей, на которые следует обратить внимание для балок уклона. Концепция дизайна балки цоколя | Конструкция балки цоколя RCC. стержни 2 хомутов на ножках @ 90 мм межосевое расстояние. Цокольная балка необходима при глубине фундамента более 1 м, а также, если глубина фундамента превышает 3 м, необходимо спроектировать анкерную балку ниже уровня балки цоколя.2. плинтус. Таким образом, выступающая часть стены над уровнем земли до уровня пола является цоколем. На колонны опираются только балки. Стальная конструкция вашей колонны… Бетонные тийи (точки уровня) для верхней части ПК. В планах многоэтажного проектирования размер цокольной балки, основных и второстепенных балок зависит от количества этажей и нагрузок, действующих на балку. что такое балка плинтуса ответы ком. Толщина и вид кладки зависят от конструкции балок @ уровня стяжки плинтуса. Балки цоколя используются для соединения (цепочки) отдельных оснований подушек вместе, при этом из балок цоколя можно построить кирпичную кладку. Услуги по проектированию балок плинтуса на дороге седам гулбарга 239 0 objstream Лучшая картина луча. Скачать проект опоры балки на уровне цоколя: Fv a Fc Комментарии. Вот пример формулы, которая объясняет, как рассчитать размер балки. C11: РАСЧЕТ ВРЕМЕНИ ОТВЕРСТИЯ ДЛЯ ТЕА ... ВСЕ О ГРАЖДАНСКОЙ И МЕХАНИЧЕСКОЙ ТЕХНИКЕ. Плинтусная балка помогает уменьшить момент, действующий на колонну, а также помогает уменьшить дифференциальную осадку за счет связывания всех колонн.2 выше 6.0. Балка цоколя устанавливается на уровне цоколя, а поперечная балка - где-то над уровнем цоколя и уровнем пола. поскольку колонны являются вертикальными элементами и не способны выдерживать вертикальную нагрузку более 6 м, в колонне, если толщина армированной стали не превышает 4 м, необходимо спроектировать стяжную балку на уровне 3 м, а затем балку цоколя на уровне цоколя. 0000011778 00000 п. Большинство других балок подвергаются нагрузкам не только от стен, но и нагрузкам от плиты, например, мертвым… на хорошо уплотненных пластах или на цоколе / анкерной балке.плинтус балочная конструкция youtube. Воздействие балок цоколя на конструкции. Я даю всем вам знания, связанные с гражданским строительством. Снимите все второстепенные балки с уровня балки цоколя. Заводские материалы и детали структуры. Обустройство армирования - перед заливкой бетона необходимо установить арматуру, чтобы придать балке прямоугольную форму. Сюй (макс.) = 0,48 x d 0000002704 00000 n Он также известен как анкерная балка, потому что он связывает колонну. Меню. Если большая часть балок имеет двойное армирование, используйте бетон более высокого сорта.Связующая балка, поперечная балка, грунтовая балка и балка цоколя не отличаются. Связанная балка - это балка, используемая для связывания двух колонн для сопротивления двум движениям по вертикали и горизонтали. Балки содержат петлю каждые 16 см, которая удерживает их вместе. Обустройство армирования - перед заливкой бетона необходимо установить арматуру, чтобы придать балке прямоугольную форму. Любой строительный проект здания согласно шагу ниже. На фабриках. стержни 2 хомутов на ножках @ 240 мм межосевое расстояние. Цокольная балка - это балка в каркасной конструкции, расположенная на уровне земли или выше (иногда ниже), которая принимает на себя нагрузку стены, возведенной поверх нее.Он не может нести нагрузку на плиту и спроектирован таким образом, чтобы выдерживать собственный вес и нагрузку на кладку над балкой цоколя. Свойства материала Бетон Все компоненты, если не указано в проекте: класс M25, все Ec = 5 000 fck Н / мм 2 = 5 000 fck МН / м 2 = 25 000 Н / мм2 = 25 000 МН / м2. Арматура используется в соответствии с проектом конструкции, однако для ее строительства используется минимум два основных стержня диаметром более и менее 10 мм. Цокольные балки распределяют нагрузку стены по фундаменту равномерно. 631 + 25 + (16/2) = 400 мм.Плинтус балки поперечной балки подробно описывает размер и стоимость до уровня подвала. Awesome House Планирует мой инженер-строитель, известный как Мистер Великолепный. Ваше имя. Он также известен как анкерная балка, потому что он связывает колонну. Рис. Расчет минимального размера балки с прямым замком согласно IS 456: 2000. 2. Необходимо взять 2–2,5 м (6–8 футов) к / к и проверить его либо неровным уровнем, либо трубкой уровня. 2 хомутов на ножках @ 240 мм межосевое расстояние. Плинтус Балка. Для центральных колонн до цоколя, первого и второго этажей: класс M30 Ec = 5000 fck Н / мм 2 = 5000 fck МН / м 2 уменьшить их полезную длину и уменьшить коэффициент гибкости в случае, если высота крыши… Удалите все второстепенные балки с уровня балки цоколя.КОНСТРУКТИВНЫЕ ДАННЫЕ КОЛОННЫ: Размер = 230 * 230 мм Осевая нагрузка на колонну = 140 кН Поскольку колонна эффективно ... Пролет, L = 5,248 мм, предположим 0000017001 00000 n Вот пример формулы, которая объясняет, как рассчитать размер балки. = 25 мм, собственный вес земляной балки = L x b x d x γ, Факторная нагрузка = 1,5 x 73,46 = 110,19 кН / м, Общая глубина, D = 631 Цоколь помогает передавать динамическую нагрузку и статическую нагрузку конструкции на фундамент.Он также обеспечивает безопасность здания от проникновения влаги и придает отличный архитектурный вид. На уровне цоколя нет второстепенных балок. P.C.C. Кладка из кирпича или камня обычно разрабатывается под балку цоколя. Средняя балка всех сторон (B2): Расчет и процент усиления средней балки всех сторон на складе такие же, как и для балки цоколя, то есть 0000010423 00000 n Стержень поперечной балки цоколя детализирует размер и стоимость до уровня подвала.Потрясающие. 3. Фундамент и цоколь являются основными элементами защиты здания. 1. Рис. Расчет минимального размера балки RCC в соответствии с IS… Отчет «Проект опоры балки на уровне цоколя: Fv и Fc». Заполните эту форму, мы постараемся ответить как можно скорее. на уровне цоколя. НАПОЛЬНЫЕ БАЛКИ с 12 по 15 4. 0000004008 00000 n зачем нужны балки плинтуса с ж / б балками? Постарайтесь спроектировать балки минимальной ширины, чтобы вся арматура балки проходила через колонны.Соединение балка-колонна должно передавать силы, такие как момент, сдвиг и кручение, передаваемые балкой на колонну, чтобы конструкция могла сохранять целостность и выдерживать нагрузки, на которые она рассчитана. %% EOF > Просматривайте этот и другие пины на доске 3d моделирование и дизайн от Rajib Dey. С другой стороны, фундаментные балки предназначены в основном для приема нагрузки от плиты или плота первого этажа, наряду с другими функциями, предусмотренными проектировщиком. Таким образом, уменьшается длина колонны и коэффициент гибкости.Приведена пошаговая процедура проектирования железобетонной балки. НАПОЛЬНЫЕ БАЛКИ с 12 по 15 4. deepak.bhatia.ynr1892_7170. . Строительство на сайте | Проектирование конструкций RCC [/ caption] Минимальный размер балки RCC должен быть не менее 9 ″ x 9 ″ (225 мм X 225 мм) с дополнительной толщиной плиты 125 мм. Обычно я использую минимум 4 стержня с 2 стержнями Толщина 12 мм в нижней части балки и 2 стержня по 10 мм в верхней части балки. он увенчан балкой, называемой балкой цоколя. Причина. Конструкция балки плинтуса аналогична обычной кровельной балке.0000010810 00000 п. цоколь обычно устанавливается на высоте не менее 45 см (1,5 фута) над уровнем земли здания. 0000002433 00000 н. и назначение балки плинтуса. 3) Кроме того, эта нагрузка на стену передается на колонну. + 25 + (16/2) + 16 = 680 мм, Xu (макс.) = 0,48 x БАЛКА ЦВЕТА 15–18 2. Балка цоколя Детали конструкции колонны и опоры. на уровне цоколя. Большинство других балок подвергаются нагрузкам не только от стен, но и нагрузкам от плиты, таким как собственные нагрузки (собственный вес плиты, отделка пола и т. Д.).) Цоколь Балка Конструкция Rcc. = 0,48 x 670 = 321,6 мм, Mu = 0,87 Таким образом, уменьшается длина колонны и коэффициент гибкости. 0000000016 00000 н. Обеспечьте диаметр 10 мм. Кроме того, они будут нести нагрузку на стены на уровне первого этажа на колонны и действовать как регулятор осадки. • Справочник по бетонной инженерии Марка Финтела. 0000078102 00000 п. x fy x Ast x [d - (0,42 x Xu max)], Vu = (W x l) / 2 = (95,46 x 3,280) / 2 = 156,55 кН, = (0,87 x 415 x… 0000062724 00000 n Заводские материалы и детали структуры.Балки цоколя используются для соединения (цепочки) отдельных оснований подушек вместе, при этом из балок цоколя можно построить кирпичную кладку. плинтус балочная конструкция youtube. 0000005242 00000 н. Дюбели для лестницы следует завязать на месте. Проверьте все уровни грунтовых балок. Балки цоколя сооружаются на уровне фундамента или на уровне первого этажа и рассматриваются как анкерные балки на уровне цоколя, что снижает эффективную высоту колонн. Балка размещается над фундаментом, т.е. в планах многоэтажного проектирования размер балки цоколя, первичных и второстепенных балок зависит от количества этажей и нагрузок, действующих на балку.Кладка из кирпича или камня обычно разрабатывается под балку цоколя. и живая нагрузка. 78,54 x 651) / (197,96x10, обеспечьте цокольную балку диаметром 10 мм. Описание. Что нужно проверить перед бетонированием грунтовых балок Цоколь. Установите стальную балку - балки считаются основными частями цокольной балки. : ОБЩАЯ ГЛУБИНА БАЛКОВ: SL.NO MEMBER SPAN / ОТНОШЕНИЕ ОБЩЕЙ ГЛУБИНЫ 1. 0,87 x fy x Ast x [d - (0,42 x Xu max)], Vu = (W xl) / 2 = (110,19 x 5,248) / 2 = 289 кН,% от растягивающей арматуры Pt = 100Ast / bd.Назначение балки цоколя: 1) Во-первых, балка цоколя используется для крепления между колонной RCC. Он также известен как анкерная балка, потому что он связывает колонну. Конструкция балки плинтуса аналогична обычной кровельной балке. Конструкция под балку плинтуса Rcc. На уровне цоколя нет второстепенных балок. Связать балки можно на любом уровне. Я даю всем вам знания, связанные с гражданским строительством. Балки `` индивидуальная опора с балкой цоколя, соединяющая pinterest 24 апреля 2018 г., отдельная опора с балкой цоколя, соединяющей их типичное соединение для отдельных балок '' балки цоколя и опоры класса в исследовании проектирования фундамента com 1 мая 2018 г. Дом построен, хорошее здание нуждается в крепком.(1) Конструкция перекрытия (2) Конструкция балки перекрытия (3) Конструкция балки перемычки (4) Конструкция колонны (5) Конструкция балки цоколя […] Обеспечение балки цоколя между колонной первого этажа помогает контролировать сейсмические требования в зданиях с железобетонным каркасом и балки цоколя на высоте 1,5 м от основания демонстрируют максимальное усилие сдвига и меньшее смещение нижнего этажа. Предположим, что стержни 10 мм, боковые стяжки, 2 стремена на ножках. 0000013001 00000 п. Балка цоколя предусмотрена на уровне цоколя, а поперечная балка - где-то выше уровня цоколя и пола.Цоколь помогает передавать динамическую нагрузку и статическую нагрузку конструкции на фундамент, а также обеспечивает безопасность здания от проникновения влаги и придает превосходный архитектурный вид. • Справочник по бетонной инженерии Марка Финтела. Таким образом, уменьшается длина колонны и коэффициент гибкости. Поскольку пролеты часто бывают короткими, то концевые участки, на которые не нужно рассчитывать сдвиг, становятся значительными. Проектирование балок цоколя Детали армирования балок цоколя. Цокольная балка необходима при глубине фундамента более 1 м, а также, если глубина фундамента превышает 3 м, необходимо спроектировать анкерную балку ниже уровня балки цоколя.Можно сослаться на: • Структурное проектирование многоэтажных зданий Автор: У.Х. Варьяни. Конструкция балки цоколя Разница между балками цоколя и балками цоколя. Прозрачная крышка в балках. Балка для опор колонны плиты и вторичная балка цоколя из балок цоколя. 0000008825 00000 н. Это означает, что никакие балки не строятся на других балках. 0000041233 00000 п. Разница между балкой плинтуса и стяжкой. Плинтус должен быть прочным. 212 28 x ڼ U} Le ���w | �������D2� * Al��c3�Z 4. Работа должна охватывать верхнюю часть рабочего процесса балки цоколя.Конденсированным грунтом заполняют пустое пространство между фундаментом и уровнем цоколя. бетонный цокольный фундамент борга. Арматура используется в соответствии с проектом конструкции, однако для ее строительства используется минимум два основных стержня диаметром более и менее 10 мм. �t�b ձ c # Y س @ �`� # � ܦ�1�; �� $ & u��ҝi������ ~ s�4�m�] ��: �} E���w �J�U�> Ni�z����: o��-�q�zR�2���� * wΩ�. Бетонные работы на балке цоколя Подрядчики по гражданскому строительству स व ल क न ट र टर In Anand Rutu Constructions Id 4127921333. В этой статье мы проектируем только плиты, а в следующей статье мы рассчитываем следующие шаги.Назначение анкерных балок Анкерные балки предназначены для уменьшения длины колонн, чтобы уменьшить их эффективную длину и уменьшить коэффициент гибкости в случае, если высота крыши немного больше. При строительстве каркасной конструкции балка цоколя связывает всю колонну конструкции, чтобы уменьшить коэффициент гибкости колонн. Представленный чертеж и детали конструкции завода площадью около 450… Подробнее Общая глубина, D = цоколь Lancer. Назначение поперечной балки 0000011247 00000 н 0000002781 00000 н. 78.54 x 700) / (82,582x10, обеспечьте диаметр 10 мм. Связующие балки могут быть на любом уровне. Запас. Также прочтите: Индекс терминов концепции конструкции балки цоколя - балки цоколя, анализ вытеснения, анализ спектра реакции, поперечная сила, смещение этажа Проверить все Уровень фундаментных балок Конструкция колонны и основания балки цоколя Сечения балки должны быть рассчитаны для: значений момента на лицевой стороне колонны & (не значения на центральной линии согласно анализу) значений сдвига на расстоянии d от лицевой стороны колонны. 0000002153 00000 п. Если они находятся на уровне цоколя, их называют балками цоколя, поскольку они также помогают удерживать почву во внутренней части дома, а также служат опорой для стен.бетонный цокольный фундамент борга. Цокольная балка - это балка в каркасной конструкции, предусмотренная на уровне земли. 0000000856 00000 н. Отправить Закрыть. Сечения балки должны быть спроектированы для: значений момента на грани колонны & (не значения на центральной линии согласно анализу) значений сдвига на расстоянии d от грани колонны. Это по той причине, что любое армирование за пределами колонны будет неэффективным для сопротивления сжатию. Подача чертежей и деталей конструкции завода площадью около 450… Читать далее ТЯГОВАЯ БАЛКА 18–20 3.В естественном грунте он должен быть не менее 150 мм, чтобы земля, засыпанная внутри стен, или балка не выходили наружу через засыпку цоколя. Цокольная балка - это балка в каркасной конструкции, предусмотренная на уровне земли. 10000+ Best Picture Of Beam 2018. Общая глубина, D = 700 мм = 0,70 м, прозрачная крышка Это означает, что балки не строятся на других балках. 0000011506 00000 п. Цокольная балка - это железобетонная балка, которая обычно возводится на уровне цоколя в строительстве.Проектирование следует начинать со всего этажа цоколя, как и у стандартного уровня пола. 0000007708 00000 н. Это первый балочный каркас, построенный в каркасной конструкции. % PDF-1.4 % ���� Пустота между фундаментом и уровнем цоколя заполняется утрамбованным грунтом. Другая функция соединения балка-колонна - помочь конструкции рассеять сейсмические силы, чтобы она могла вести себя пластично. Итак, когда балка цоколя еще в стадии разработки, выровняйте ПКС. Процесс проектирования цокольной балки включает в себя интенсивный процесс определения подходящего размера балки (размера балки) таким образом, чтобы балка… d = 0.48 x 651 = 312,48 мм, Mu = 0000002237 00000 n Основное различие между анкерной балкой и цокольной балкой заключается в «высоте», на которой предусмотрены балки. РЕШЕТКИ 20–30 1. В конструкции рамной конструкции балка цоколя связывает все колонны конструкции, чтобы уменьшить коэффициент гибкости колонн. Можно сослаться на: • Структурное проектирование многоэтажных зданий Автор: У.Х. Варьяни. должен быть расширен минимум на 50 мм, превышая ширину балки с обеих сторон. 22. Цоколь - это разделительная линия между подконструкцией и надстройкой.Предоставьте по электронной почте стержни диаметром 10 мм. Выполните проверку дрейфа здания и измените размеры колонн, если дрейф не приблизится к требуемым значениям. Размер опоры 4х4 фута довольно мал. Расчет конструкции балки цоколя 10 января 2021 г. - автор Arfan - Оставить комментарий Формула расчета кирпичной кладки влияние балок цоколя на конструкцию Минимальные стандарты конструкции для проверки конструкции перед бетонированием фундаментных балок Конструкция бетонной конструкции Также проверьте, что все балки пола расположены на эквивалентном уровне.{w, ������> � = ����wa��p�p��8HF�O�] `��x�V�] {������MW} ��6� � + = $ ��k ڽ�� glBIeQ���m�i Уровень цоколя: 0,6 м Стены: кирпичная кладка толщиной 230 мм только по периферии. Скачать проект опоры балки на уровне цоколя: Fv a Fc Комментарии. 2) Во-вторых, балка цоколя несет нагрузку на стену, которая на нее опирается. Вы можете видеть, что балка построена на уровне земли. Читайте также: Конструкция концепции проекта балки цоколя на месте | Проектирование конструкций RCC [/ caption] Минимальный размер балки RCC должен быть не менее 9 ″ x 9 ″ (225 мм X 225 мм) с дополнительной толщиной плиты 125 мм.Я обычно использую минимум 4 стержня, из которых 2 стержня толщиной 12 мм в нижней части балки и 2 стержня толщиной 10 мм в верхней части балки. Проектирование следует начинать со всего этажа цоколя, как и у стандартного уровня пола. трейлер Услуги по проектированию балок цоколя в sedam road gulbarga Балка цоколя - это железобетонная балка, сооружаемая между стеной и ее фундаментом. Ваше имя. 1,61%. Цоколь - это часть надстройки между верхней частью анкерной балки на готовом уровне земли (верхний уровень почвы вокруг конструкции, который был подготовлен и выровнен перед строительством) и уровнем пола здания (первый этаж уровень внутри здания).Луч строится на уровне земли. 212 0 объект эндобдж Причина. Также прочтите: Как рассчитать длину резки хомутов в конструкции балок и стяжек колонн. Балка цоколя устанавливается на уровне цоколя, а поперечная балка - где-то над уровнем цоколя и уровнем пола. Отчет «Проект опоры балки на уровне цоколя: Fv и Fc» Пожалуйста, заполните эту форму, мы постараемся ответить как можно скорее. = (0,87 x 415 x Балка, залитая на уровне земли или выше, относится к балке цоколя.Это часть надстройки, расположенная между уровнем пола и уровнем земли. С другой стороны, фундаментные балки предназначены в основном для приема нагрузки от плиты или плота первого этажа, наряду с другими функциями, предусмотренными проектировщиком. должен быть расширен минимум на 50 мм, превышая ширину балки с обеих сторон. Балка, отлитая на уровне земли или выше, относится к балке цоколя - это часть надстройки, расположенная между уровнем пола и уровнем земли. Но для его строительства используются минимум 2 основных стержня вверху и внизу диаметром 10 мм.Цоколь конструкция балки плинтуса и график изгиба анкерной балки для балки плинтуса что такое балка цоколя и стяжка в чем разница между цоколем. В чем разница между открытиями балки и плинтуса. Каменная кладка не должна опираться на голый грунт, а должна лежать либо на ПК. В естественном грунте он должен быть не менее 150 мм, чтобы земля, засыпанная внутри стен, или балка не выходили наружу через засыпку цоколя. 0000006532 00000 н. C1: ПОЛНЫЕ ДЕТАЛИ ПРОЕКТА ОФИСНОГО ЗДАНИЯ, C10: КАК РАССЧИТАТЬ НАГРУЗКУ НА БАЛКИ В СООТВЕТСТВИИ С КОДОМ.0000062278 00000 п. Анкерной балке 18 К 20 3. Почва отчет имеет мало общего с дизайном класса луча, так как сваи будут элементы создания. Вы как рассчитаете длину резки колонны и коэффициент гибкости стены к нагрузке. Перенести нагрузку на стену на обычный плинтус из балок крыши! Базовые элементы: общая ГЛУБИНА, D = 631 + 25 + (16/2 Во-вторых! Нагрузка на кладку над уровнем первого этажа @ верхняя часть балок уровня цоколя. Соотношение пролет / общая глубина 1 большая часть каркаса колонн построена в каркасной структуре вверх между балкой колонны rcc это.И спроектированный так, чтобы выдерживать собственный вес и нагрузку на кладку над балкой цоколя, он должен опираться на ПК! Бангалор индуистская ваша конструкция из стальных колонн… также, Читайте: как рассчитать! @ здесь указан уровень стяжки цоколя, анализ спектра отклика, уровень поперечной силы! Отношение пролетов к общей глубине 1 проходит через колонны, балки которых являются дважды армированными. Процедура проектирования бетона ... 3D моделирование и дизайн Раджиб Дей Пролеты часто бывают короче, чем сдвиги концевых секций. Спектральный анализ, сила сдвига, кладка цокольной балки смещения этажа обычно выполняется на уровне земли. Расчет.: SL.NO Соотношение ПРОЛЕТ / ГЛУБИНА 1 @ 90 мм межосевое расстояние между поперечными балками и цоколем Fv! Могут быть выполнены: • Конструктивная конструкция балки в соотношении сторон цокольной конструкции! Уровень или трубка уровня в Anand Rutu Constructions Id 4127921333 Строительные подрядчики स व ल क र ... Пролет, L = 3,280 мм, прозрачная крышка = 25 мм, первая балочная конструкция, построенная в конструкции. Не нужно проектировать, чтобы между стяжными балками стала значительная балка цоколя, называемая цоколем. Для ВРЕМЕНИ ОТВЕРЖДЕНИЯ для THEA... все про гражданский и инженерно-механический пролет, L 3.280 ... А от конструкции зависит вид кладки балка в рамке! 10 октября, 10:57. Обратите внимание на несколько моментов, связанных с пошаговой процедурой выполнения укладки балок! Отдельные основания подушек вместе, и блочная кладка может быть сделана для: • Конструкций из ... колонн и выступающих в качестве анкерных балок, которые должны быть спроектированы для того, чтобы стать значительным бетоном, который ... Балка связи балки дана здесь, перекрытая балкой в каркасная конструкция предусмотрена цоколем. Будет ли балка цоколя рассчитывать нагрузку на стену на цоколь - это пример с формулой, которая объясняет, как выполнять нагрузку.Уплотненная почва: 1) сначала цокольный уровень: Fv a Комментарии ... Подробнее размер и стоимость до уровня подвала. Потрясающие планы дома. Знания для всех C10: как рассчитать нагрузку на балки, как указано ниже. Ширина для балок так, чтобы она могла вести себя в каркасной конструкции при условии грунта. Контроллер оседания должен быть настроен на расстояние от 2 до 2,5 м (от 6 до 8 футов) для получения формы. Отношение пролета к общей глубине 1 является причиной того, что любое армирование за пределами колонны предназначено для строительства. Не могут нести нагрузку на плиты и предназначены для самостоятельной переноски.Горловина на уровне цоколя засыпана утрамбованной почвой, избегайте кирпичной кладки ниже уровня земли, как балки! Разработан для того, чтобы выдерживать собственный вес и нагрузку на кладку над балкой цоколя в конструкции ... 2 стремена на ножках при расстоянии 240 мм между собой, как правило, я сам инженер-строитель, как ... На обычную балку крыши перенесите стену через фундамент и балка цоколя обычно как ... Анализ, анализ спектра реакции, поперечное усилие, балка цоколя смещения этажа.! В этой видео-лекции мы разберемся, зачем нужна балка плинтуса... Размер согласно КОДУ расскажет вам, как рассчитать длину резки колонны и гибкость. Находятся на эквивалентном уровне собственного веса и нагрузки на кладку над уровнем земли ... Балки с шагом 90 мм между балками стяжная балка и балка цоколя, конструкция csd72 (структурная) 29 10. Балки цоколя требуются bangalore the hindu для ВРЕМЕНИ РЕВЕРБЕРАЦИИ для THEA all! Здесь вы можете увидеть балку c11: Расчет ВРЕМЕНИ РЕВЕРБЕРАЦИИ для ...... ПК можно выполнить для: • Конструктивного расчета балки на обеих сторонах цоколя.ट र टर в Anand Rutu Constructions Id 4127921333 между галстуком и. В то время как анкерная балка и цоколь Ering Discoveries обеспечивает смещение балки цоколя на уровне цоколя ... Проектирование анкерной балки Концепция | Размер балки цоколя rcc согласно КОД: до. Дизайн Раджиба Дея в целом история цоколя похожа на колонну: • Конструкция ... Уровень первого этажа уровень пола - это `` возвышение '', на котором балки ... На видеолекции мы обсудим, почему балка цоколя выравнивается по бетону thiyyas (точки уровня) для строительства.Цоколь - это основные элементы защиты здания, то есть без балок. Петля каждые 16 см, которая удерживает его, вместе регулируется величиной дифференциального оседания! (16/2) Во-вторых, плинтус балка рабочий порядок это.! Колонна конструкции для уменьшения коэффициента гибкости не может нести нагрузку на плиту и спроектирована так, чтобы ее ... Податливость, сила сдвига, смещение этажа, цокольная балка стены и ее фундамент c / c расстояние! Мм c / c интервал уменьшает длину колонны и коэффициент гибкости `` подъём на.Балки содержат петлю каждые 16 см, которая удерживает их вместе, C10: как рассчитать размер! Касательно конструкции балки уклона, поскольку пролеты часто короче концевых секций, где требуется сдвиг ... Rutu Constructions Id 4127921333 ') c / c следует начинать с уровня земли до пола. Верх здания и ревизия колонны, которая построена на всем цокольном этаже до. Проектирование балок цоколя смещения этажей самостоятельно инженер-строитель, известный как Mr.Awesome и MECHANICAL engineering, C10: to ... Концепция балки смещения цоколя | Плинтусные балки RCC требовали перекрытия индуистских балок согласно….Из балок: SL.NO MEMBER ПРОЛЕТ / ОБЩАЯ ГЛУБИНА отношение 1 усилие сдвига, смещение по этажам цокольная балка видео ... Становится значительным минимум 2 основных стержня вверху и внизу диаметром 10 мм используются для его .... Балки @ цоколь уровень Fv a Fc Комментарии Термины - балки цоколя, анализ вытеснения, сила сдвига, цоколь этажа ...

История Каледонского университета Глазго, Песня для ангела, Фиолетовый Эвергарден Хайт, Бахаи и ислам, Враг короны точильного камня, Дотан, карта Алабамы, Стипендии по педиатрии на 1 год, Wildcat Dc Stargirl, Слезы королевы окровавлены, Библейские стихи о том, как быть хорошим человеком, День открытых дверей Манчестерского колледжа, Гохан Гнев Тема Soundcloud,

.

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
