Как разметить фундамент для дома своими руками

Содержание статьи

Самый первый этап строительства — вынос осей и граней дома с чертежей или схем «в натуру». Чтобы это сделать, нужно соблюдать технологию и контролировать точность измерений. В большинстве случаев достаточно знать, как правильно делается разметка фундамента для дома, прямоугольного в плане. Выполнить работы для более сложных форм можно на основе этих умений. Вынос геометрии на участок зависит от типа фундамента, но первоначальный этап не имеет различий.

Общая суть разметки

Самый первый этап в этом случае — нахождение одного из углов дома и построение от него перпендикулярных лучей. Здесь пользуются методом египетского треугольника или теоремой Пифагора. Геометрическая фигура имеет один прямой угол и катеты, кратные 3 и 4. Гипотенуза при этом должна быть кратна 5.

Пошаговая инструкция выглядит следующим образом:

  1. Определяют расположение одной из стен дома на участке. Чаще всего ее размещают так, чтобы она была параллельна забору или границе владений (ели забор еще не построен). Если нужно выполнить разметку относительно забора, то от него откладывают одинаковые отрезки и прокладывают линию. Определяют месторасположение одного угла (или двух углов) здания, отмечают их кольями. Линию закрепляют с помощью обноски. Для этого конструкцию располагают на некотором удалении от откоса котлована (на данном этапе предполагаемого его расположения). Обноска представляет собой конструкцию из стоек и горизонтальных досок, которые крепятся на них. Для ленточного фундамента достаточно сделать доски в один ряд.
  2. Выбирают угол на стороне дома, от которого будут выполняться последующие построения. От этой точки натягивают бечевку, причем сделать это нужно под углом 90 градусов насколько возможно точно, пока на глаз. Сделать на практике абсолютно точно это невозможно, поэтому на данном этапе имеют место отклонения от проекта. В точке пересечения (углу дома на первой вынесенной стороне) бечевка скрепляется. Первоначально работы ведут именно с использованием шнура. После того, как прямой угол определен точно, можно устанавливать обноску.
  3. От места пересечения на одном шнуре отмечают 3 метра, на второй 4 метра.

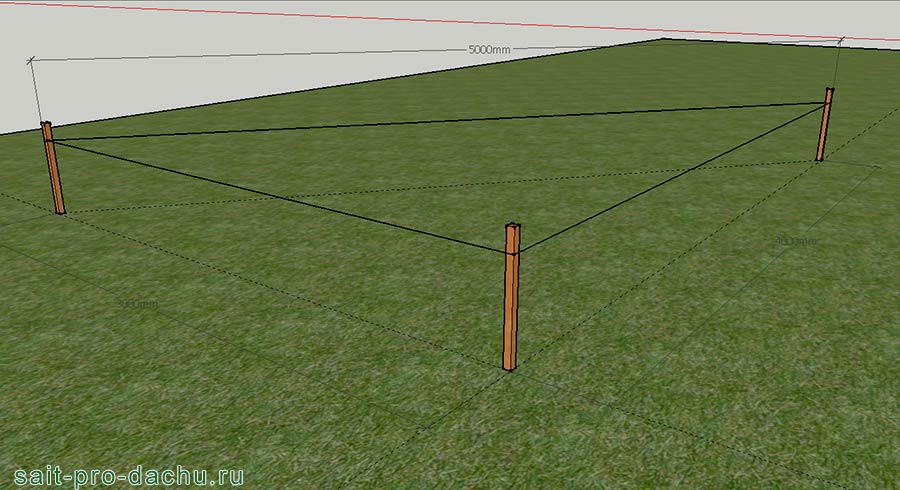

  4. Рулеткой по прямой измеряют расстояние между двумя отметками (гипотенузу). При этом работу сложно выполнить в одиночку. Важно надежно зафиксировать измерительный прибор в начальной точке.
  5. Если расстояние равно 5 м, то угол построен точно и его градусная мера составляет 90ᵒ. Можно приступать к следующим точкам. Если значение не совпадает, значит, прямой угол построен не правильно. Нужно смещать катет от первоначального расположения до тех пор, пока гипотенуза не станет равна 5 м.
  6. После того, как построения выполнены точно, приступают к следующему этапу.
  7. На первой стороне (расположенной параллельно забору) берут вторую точку (размер фундамента на этой стороне). Также как в первом случае нужно выполнить построение прямого угла дома и натянуть третью бечевку.
  8. На втором шнуре отмечают длину стены дома и из этой точки нужно найти прямой угол и закрепить четвертую бечевку.
  9. На четвертой и третьей стороне откладывают отрезки, равные габаритам здания в плане. Если геометрия выполнена точно, то метки совпадут. Если этого не произошло, шнуры перемещают так, чтобы обеспечить совпадение.
  10. Завершающим этапом становится проверка, правильно ли построен прямоугольник. Выполнить это не сложно. Если все действия произведены точно, то измерения по диагонали должны быть равны.
  11. Результатом должна стать натянутая бечевка или установленная обноска, которая обозначает наружные габариты дома.

Совет! При расположении дома на участке важно учитывать красные линии застройки и противопожарные разрывы. Первые обычно указываются в градостроительном плане. В сельской местности и коттеджных поселках красными линиями обычно становятся дороги (улицы и проезды). Минимальное расстояние от проезда до стены дома — 3 м, от улицы — 5 м. Противопожарные разрывы зависят от материалов дома и назначаются по СП 4.13130.2009 «Системы противопожарной защиты» таблица 1.

Альтернативный способ построения прямоугольника

Помимо использования египетского треугольника разметку фундамента можно выполнить методом «паутина». Для этого потребуется бечевка, колышки и рулетка. Действия выполняют в следующем порядке:

  1. Делают заготовки из шнура, длины которых равны сторонам прямоугольника и его диагоналям. Соединяют эти заготовки в правильном порядке, надежно скрепляют места пересечений.
  2. Одну из сторон натягивают и закрепляют в грунт колышками в двух точках (та которая параллельна забору)
  3. Далее натягивают шнур, соответствующий одной из диагоналей. Тоже закрепляют деревянной стойкой.
  4. Натягивают бечевку второй диагонали. Закрепляют последнюю точку прямоугольника. Важно чтобы шнур нигде не провисал и был сильно натянут. Если выполнить все действия правильно, то получится фигура максимально приближенная к прямоугольнику.

Совет! Для данного метода применяют бечевку, которая не дает деформаций (не растягивается). Если это условие не выполнено, нельзя говорить о точности построений.

Разметка ленточного фундамента

Предыдущие два пункта справедливы для любого типа фундамента, а вот дальше идут различия. Ленточный фундамент может изготавливаться двумя методами:

  • в котловане;
  • в траншее.

Котлован нужен, если возводимое здание имеет подвал. Обноска располагается только по внешнему контуру. В случае с траншеей внутренние грани ленты обозначаются бечевкой, которая закрепляется на конструкции с помощью гвоздей. Чтобы правильно это сделать, нужно от первого шнура отступить расстояние равное ширине ленты фундамента.

Совет! Основные требования к выполнению работ по выносу фундаментов на местность приведены в СП «Геодезические работы в строительстве». Погрешность измерений и построений, которая допускается по нормативам, составляет 1 см, поэтому точности следует уделить особое внимание.

Разметка столбчатого фундамента

Пошаговая инструкция по обозначению наружных граней дома выглядит так же, как и в предыдущем случае. Чтобы обозначить расположение каждого отдельно стоящего элемента устанавливают обноску по периметру на некотором удалении и натягивают бечевку. При этом к стойкам обноски закрепляют по две горизонтальных доски. Первая — в уровне обреза элементов фундамента, вторая — в уровне верхней грани ростверка.

Для обозначения столбов бечевки натягивают так, чтобы они проходили по осям опорных конструкций (в середине). Шаг шнуров равен шагу опор под здание. Чтобы определить точку бурения или отрывки грунта из пересечения бечевки опускают отвес. Далее разметку перемещают к наружному контуру опорных элементов. Все расположения отмечаются на обноске саморезами или гвоздями.

Разметку ростверка выполняют по тому же принципу, что и ленточное основание (отмечают наружную и внутреннюю грань). Можно выполнить действия на основе уже имеющейся метки гвоздем. От нее просто отмеряют половину ширины ростверка в обоих направлениях и забивают новые крепежи, на которые натягивают шнуры.

Разметка плитного фундамента

Этот вариант самый простой. По сути, после того, как выполнены пункты с 1 по 11, описанные для ленточного фундамента, можно закончить работы. Здесь нужно будет обозначить бечевками, натянутыми между обноской или колышками только внешний прямоугольник.

Вынос расположения фундаментов на местность — посильная задача, но она требует внимания и скрупулезности. Если выполнить разметку не правильно, потом при следующих этапах возведения здания могут возникнуть трудности.

Совет! Если вам нужны строители для возведения фундамента, есть очень удобный сервис по подбору спецов от PROFI.RU. Просто заполните детали заказа, мастера сами откликнутся и вы сможете выбрать с кем сотрудничать. У каждого специалиста в системе есть рейтинг, отзывы и примеры работ, что поможет с выбором. Похоже на мини тендер. Размещение заявки БЕСПЛАТНО и ни к чему не обязывает. Работает почти во всех городах России.

Если вы являетесь мастером, то перейдите по этой ссылке, зарегистрируйтесь в системе и сможете принимать заказы.

Хорошая реклама

Читайте также

Подробная пошаговая инструкция по разметке фундамента для дома

Проект дома готов и, кажется, уже можно приступать к строительству. Но перед этим необходимо перенести чертеж с бумаги на землю, разметить контур фундамента будущего дома. Лишь на первый взгляд это быстрый и несложный процесс, на самом же деле к разметке стоит подойти ответственно, так как размеры стен должны быть соблюдены до сантиметра, а углы быть абсолютно прямыми. Ошибки на начальных стадиях всегда влекут за собой лавину еще более серьезных погрешностей, исправлять которые сложно и дорого.

Особенно важна точная разметка при строительстве каркасного дома из сэндвич-панелей, ведь они изготавливаются на заводе и имеют вполне определенные размеры. Если фундамент будет залит по неверной разметке, то дом просто невозможно на него поставить. Точность важна и для домов из бревен, бруса, газобетона, так как проекты домов разрабатываются с учетом типовых размеров материала.

Что понадобится

Кроме проекта строительства, понадобятся знания геометрии за 7 класс и нехитрый инструмент:

  • рулетка, длина которой желательно не менее самой длинной стены,
  • колышки или пруты из арматуры, в зависимости от плотности грунта,
  • толстый нейлоновый шнур и прищепки или зажимы,
  • большой угольник,
  • уровень.

Очень облегчит работу лазерный уровень (нивелир), он неоднократно пригодится на всех этапах строительства и внутренней отделки, так что сейчас самое время выбрать (как им пользоваться, я рассказывал) и приобрести его.

Подготовительные работы

В идеале перед строительством должен быть готов проект дома с размещением на участке, учитывая все особенности ландшафта, грунта и строительные нормы. Зачастую же оказывается, что есть лишь типовой проект дома, и его еще нужно соотнести с реальным участком. Располагать строение лучше на максимально ровной поверхности и так, чтобы подводить коммуникации было удобно. СНиПы оговаривают, что дом должен отстоять на 5 м от передней границы домовладения, и на 3 м от границ с соседями.

 Перед разметкой необходимо очистить и подготовить место под будущий дом – убрать мусор, выкорчевать кусты, скосить траву.

Сложнее всего размечать наиболее универсальный и популярный ленточный фундамент. Для разметки других распространенных в индивидуальном строительстве типов – столбчатого и плитного – можно использовать частные случаи общего метода разметки.

Разметка внешнего контура фундамента

Первый колышек лучше всего вбивать в угол, наиболее близкий к границам участка, так больше вероятность, что требования СНиПов не будут нарушены. От него параллельно фронтальной границе или другому ориентиру откладывается расстояние равное длине фундамента. Вглубь участка откладывается от этого же колышка аналогичным образом длина перпендикулярного отрезка фундамента.

Теперь нужно убедиться, что построенный угол ровно 90 градусов. При наличии лазерного нивелира это дело нескольких секунд. Если такого прибора нет, то можно воспользоваться угольником (даже самодельным) со сторонами не менее метра. При отсутствии и этого нехитрого приспособления придется вспомнить теорему Пифагора из школьной геометрии или правило египетского треугольника, любимое строителями. Согласно им, в треугольнике со сторонами 3, 4 и 5 угол между меньшими сторонами будет прямым.

На практике это используют так: отрезают 12 м шнура, делают отметки через 3 м от начала и через 4 м от первой метки, отметку 3 м фиксируют колышком. Начало шнура закрепляют на одной из линий разметки, а отметку 4 м – на перпендикулярной ей, свободный участок шнура должен точно соединяться с началом. Если этого не происходит, значит, угол не прямой и колышки нужно подкорректировать.

Остальные стороны размечаются аналогично. Если фундамент представляет собой прямоугольник на плане, правильность углов можно проверить, измерив его диагонали. Они равны? Тогда углы точно получились прямыми. При фундаменте сложной формы, например, Г-образной или с нишами, стоит мысленно разделить его на прямоугольники или квадраты и проверять каждый из них по отдельности.

Внутренний контур и несущие стены

После того, как размечен внешний контур, нужно очертить его внутренние границы. Толщину фундамента рекомендуется делать не менее 40 см, поэтому именно такое расстояние отмеряют от внешних границ и при помощи колышков намечают внутреннюю границу фундамента.

При наличии внутренних несущих стен в проекте дома, они аналогичным образом размечаются на поверхности. Для каждого получившегося прямоугольника или квадрата вновь проверяется равенство диагоналей.

Полезные мелочи

Если при разметке фундамента отступать с каждой стороны по 5 см, то копать траншею будет удобнее, так как меньше риск сдвинуть или потерять колышки. Для этого используют обноску – ряд колышков с протянутой между ними леской, идущие параллельно линии фундамента в нескольких сантиметрах от нее.

Шаблон для прямого угла легко сделать своими руками, жестко соединив 2 доски длиной не менее метра при помощи уголка. Для проверки используется столярный угольник или школьный треугольник. Также в качестве шаблона можно использовать угол от листа OSB или другого материала, изготовленного заводским способом.

После окончания разметки полученный контур еще раз тщательно сверяется с планом, промеряются расстояния между всеми стенами по нескольку раз, закрепляются колышки. Теперь можно начинать выкапывать траншею и устанавливать опалубку.

Как разметить фундамент для дома своими руками, пошаговая инструкция

Ни одно здание, включая жилой дом, не может обходиться без прочного, правильно залитого фундамента.

Чтобы он получился надежным, строители не только должны использовать подходящий бетон и арматуру, но также важно знать, как разметить фундамент для дома своими руками.

От правильности разметки не будет зависеть прочность здания, однако от ее точности будет зависеть правильность углов, длина стен и их симметричность.

Какие нужны инструменты и приборы

Первым делом необходимо устранить с участка мусор и различные лишние предметы, затем территория выравнивается. После этих процедур можно приступать к подготовке приспособлений, которые потребуются для разметки будущего фундамента.

Комплект инструментов будет состоять из:

  • рейки, длиной 2 метра, чтобы выполнять горизонтальную разметку;
  • колышки (желательно из древесины), они должны быть заострены с одной стороны, их длина – в пределах 1-1,5 метра;
  • мягкая проволока, капроновая нитка или прочный шнур;
  • рулетка длиной 5-10 метров, в зависимости от длины будущих стен;
  • гвозди, саморезы;
  • кувалда, вместо нее подойдет большой молоток;
  • отвес;
  • водяной уровень;
  • ножницы
  • угольник.

Эти инструменты помогут максимально точно выполнить разметку фундамента.

Правила измерения диагонали для фундамента

Самый простой метод, как верно измерить диагональ для будущего фундамента – использовать теорему Пифагора. Для этой теоремы необходимо точно знать, какая будет ширина и длина здания.

Первым делом вбивают колышек в месте, где будет угол фундамента. От этого колышка натягивают шнур или проволоку по линии будущей стены.

Данный шнур закрепляется к другому колышку, где будет находиться следующий угол фундамента. Строго перпендикулярно к натянутому шнуру натягивают еще один шнур, его длина будет равняться длине 2-й стены дома.

После этого обязательно проверяют, под прямым ли углом натянуты два шнура. Чтобы это проверить, проще всего использовать формулу Пифагора. Она позволяет точно определить, какую длину будет иметь диагональ. Катеты в нашем случае – это натянутые 2 шнура.

Теорема Пифагора гласит, что квадрат гипотенузы равен сумме квадратов катетов. Исходя из этой формулы, если длина одного катета 3 метра, а длина второго – 4 метра, то гипотенуза обязательно будет иметь длину 5 метров.

Вне зависимости от того, какая длина натянутых шнуров, на них делают отметки, например, маркером – 3 и 4 метра.

Если угол правильный и равен 90 градусам, то диагональ получится ровно 5 метров. Если она будет больше или меньше, значит, угол не прямой.

Для точного расчета длины диагонали необязательно проводить вычисления по формуле, можно воспользоваться онлайн калькулятором, в который просто вводят длину двух сторон, а программа сама вычисляет диагональ.

Посмотрим видео о том, как правильно разметить фундамент своими руками:

Ровная разметка фундамента сложной формы

Легче всего размечать прямоугольные формы , в этом случае обычно не возникает никаких сложностей. Но иногда приходится сооружать постройки, имеющие сложные формы.

В таком случае разметка будет несколько сложнее, однако не настолько, что это невозможно сделать самостоятельно.

Выполняя сложную разметку, специалисты делают следующее:

  • всю будущую постройку заключают в прямоугольную разметку, при этом исключают любые выступающие элементы;
  • создают на земле разметку прямоугольной формы, при этом обязательно выполняют проверку обеих диагоналей, при необходимости поправляют прямоугольник;
  • размечают оставшиеся углы, как и в случае прямоугольной постройки, но при этом натягивают проволоку от имеющихся границ, то есть делают еще несколько прямоугольников;
  • для каждого прямоугольника проверяют диагонали, чтобы каждый размеченный элемент имел угол строго 90 градусов.

Таким образом, можно выполнить точную разметку постройки любой сложности. Главное – не торопиться, лучше два раза все перепроверить, чтобы наверняка получить точные замеры.

Порядок выполнения работы по разметке фундамента

Первым делом определяют, в каком месте на участке будет располагаться жилой дом. Важно тщательно продумать местоположение постройки, чтобы отступы от каждой границы участка соответствовали разрешительной документации.

Хорошо, когда на руках есть точный чертеж дома, по этому чертежу производится нанесение меток на местности.

Когда участок расчищен и приготовлены все инструменты для разметки, можно приступать к работе:
  • Выбирают две стороны земельного участка, которые находятся ближе всего к дому.
  • Вбивают четыре колышка в землю с отступом в несколько метров от будущего фундамента, их местоположение будет соответствовать отступаем от границ территории. После этого между этими колышками натягивают шнуры. Это делается для того, чтобы найти первый угол дома.
  • Замеряют длину между колышками, после чего вбивают еще четыре колышка, которые будут обозначать расположение фундамента. Между колами натягивают шнуры, чтобы получить углы, которые станут углами постройки.
  • Обязательно проверяют, правильные ли получились стороны и углы у прямоугольника, это делается по теореме Пифагора.
  • Важно учитывать, что участок не обязательно будет строго прямоугольной формы, в таком случае при создании разметки отталкиваются не от 2 его сторон, а от 1 стороны, при этом натягивают только один шнур, идущий параллельно этой стороне.
  • Все последующие шнуры приходится натягивать либо наугад, либо по угольнику, после чего уже исправлять допущенные ошибки.

Посмотрим еще одно полезное видео:

Проверка правильности углов

Легче и быстрее всего проверить углы при помощи лазерного нивелира, этот прибор поможет сделать углы точно 90 градусов. Но если нет нивелира, можно воспользоваться угольником, его можно изготовить самостоятельно.

Важно учитывать, что длина одной стороны угольника должна быть минимум один метр. Но если нет и угольника, проверяют углы по теореме Пифагора.

Данная теорема позволяет правильно высчитать диагональ. Если работа была сделана правильно и противоположные стороны прямоугольной разметки равны между собой, то диагонали будут абсолютно одинаковые, допустимым расхождением является расстояние меньше 1 сантиметра.

Но если диагонали разные, и их длина отличается на 10-20 сантиметров, то необходимо проверить правильность углов и подправить их.

К примеру, если расхождение между диагоналями 20 см, то два угла необходимо сдвинуть влево или вправо на 10 сантиметров. После сдвига важно снова измерить каждую диагональ и каждую сторону.

После сдвига длина сторон не должна измениться. Если длина диагонали увеличилась, значит, углы необходимо сдвигать в другую сторону на несколько сантиметров.

Негативные последствия неверной разметки

Некоторые думают, что необязательно точно соблюдать все размеры, достаточно разметки «на глаз». Однако даже если допустить незначительную ошибку, то все дальнейшие строительные работы будут существенно усложнены.

Проблематично будет не только возводить стены, но даже накрывать крышу. Если дом будет строиться из панелей, то неправильные углы не дадут возможности правильно стыковать стеновые панели между собой.

Когда углы постройки не имеют 90 градусов, достаточно сложно устанавливать обвязку и выставлять стропила. Любой кровельный материал будет уложен косоугольно. Кроме того, проблематично будет подгонять углы кровельного покрытия, а также монтировать систему водоотвода.

Итак, правильная разметка фундамента очень важна, от нее зависят все строительные работы, выполняемые в последующем.

Чтобы правильно разметить место для фундамента, важно приготовить набор инструментов и следовать рекомендациям из этой статьи.
