Как правильно залить монолитную плиту фундамента: Заливка фундаментной плиты, как заливать, как правильно залить, стоимость в ООО Проект

Автор

Содержание

Заливка фундаментной плиты, как заливать, как правильно залить, стоимость в ООО Проект

Фундамент — важнейший элемент любого строения, будь то мелкий торговый павильончик или многоэтажный небоскреб. И любая ошибка в расчетах или желание сэкономить на стоимости может повлечь очень печальные последствия для всего здания в целом.

Плитный фундамент относится к категории незаглубленного или мелкозаглубленного ленточного фундамента. По своей сути, это железобетонная решетка либо монолитная плита толщиной от 20 до 50 см, расположенная под всей площадью здания. Она укладывается на 30-40-сантиметровый слой плотно утрамбованного песка (или песка, перемешанного со щебнем), а тот, в свою очередь, располагается на выровненном цельном грунте (не копаном и не рыхленном).

Фундаментная плита может быть как цельной монолитной, так и сборной — из бетонных блоков или строительных плит, поверх которых делается цементная стяжка, которая заполняет все щели и выравнивает поверхность. Самой надежной считается сплошная монолитная конструкция, поскольку она имеет более высокую пространственную жесткость и гораздо долговечнее в эксплуатации.

Да и стоимость заливки фундаментной плиты прямо на стройплощадке будет значительно меньшей, нежели покупка, доставка и укладка подъемным краном готовых бетонных изделий. Тем более, поверх них все равно придется делать стяжку.

Когда требуется заливка фундаментной плиты?

Монолитную фундаментную плиту целесообразно заливать, когда:

  • строится большое здание, которое будет оказывать большое давление на грунт;
  • грунт на стройплощадке слабый, разрушенный, насыпной, обладает неравномерной сжимаемостью или склонен к сильному промерзанию;
  • необходимо защитить основание постройки от высокого уровня талых или грунтовых вод.

В тех зонах, где почва глубоко промерзает (например, в странах Скандинавии) широко распространен морозостойкий фундамент. Для этого фундаментную плиту кладут на «ковер» из теплоизоляционного материала — экструдированного пенополистирола.

До недавнего времени монолит не использовали при строительстве домов, в которых планировался подвал или высокий цокольный этаж. Однако в современном частном строительстве заливки фундаментной плиты стала встречаться все чаще.

Как правильно залить фундаментную плиту?

Если вкратце, то правильная технология заливки фундаментной плиты выглядит так:

  • Масштабные земляные работы — рытье котлована под всю площадь основания, выравнивание поверхности.
  • Устройство дорнитовой прослойки (материала, который будет задерживать песок, не позволяя ему впитаться в почву).
  • Сооружение и утрамбовка песочного или песочно-щебневого слоя.
  • Монтаж водопровода, канализации и других коммуникаций.
  • Бетонная стяжка поверх песочного слоя толщиной около 10 см.
  • Устройство гидроизоляции. Обычно используется рубероид или аналогичный рулонный материал. Все швы обязательно спаиваются паяльной лампой. Причем гидроизоляционный «ковер» должен выступать за края плиты примерно на полметра (потом эти края завернутся наверх и припаяются к торцам).
  • Устройство теплоизоляции. По своей сути это слой экструдированного пенополистирола, накрытый полиэтиленовой пленкой.

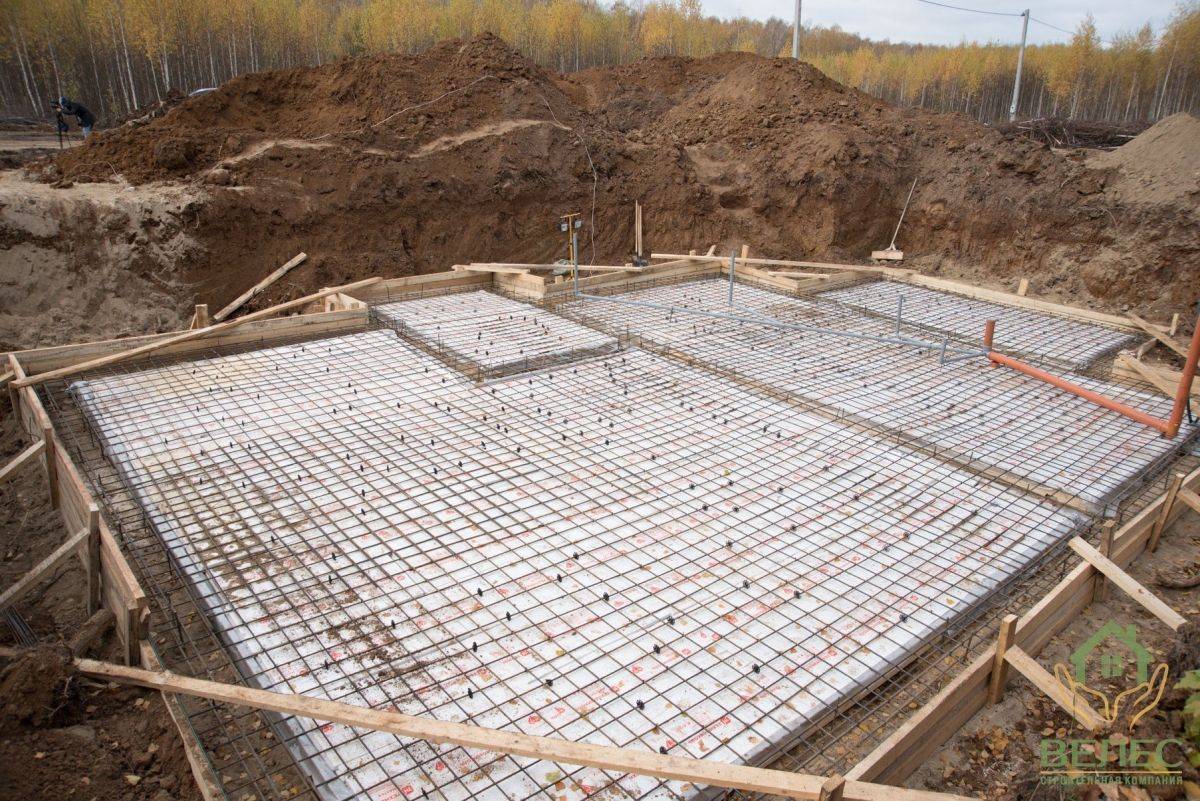

  • Монтаж каркаса из арматуры.
  • Установка опалубки и заливка основной массы бетона.

Как видите, объем работ более чем существенный, и без помощи строительной бригады и специальной техники вряд ли удастся обойтись. Да и желание сэкономить может, в конечном счете, обернуться куда более серьезными расходами, если фундаментная плита будет залита неправильно. Поэтому лучшим выходом будет обратиться к строителям-профессионалам. Строительная компания «Проект» выполнит для вас практически любые строительные и монтажные работы на профессиональном уровне и за невысокую стоимость. Причем, работаем мы не только в Москве, но и в Подмосковье. Обращайтесь, мы всегда к вашим услугам!

Как залить утеплённую монолитную плиту, когда дом уже построен? | БЛОГ СТРОИТЕЛЯ

Сегодня хочу поделиться с вами таким своим опытом. Пару лет назад пришёл нам интересный объект. Задача была не простой и в тоже время интересной своей сложностью выполнения! Видали ли вы такой процесс строительства как строится новый дом, вокруг старого? Эта статья именно о таком проекте.

Внутри нового построенного дома (дом из газобетона 365х250х650 мм D400 с облицовкой фасада красным кирпичом) находился старый дом (каркасно-щитовой 1950 года постройки) с печью. Фотографий старого дома нет, так как выполнить их было невозможно. Стены нового дома были возведены на расстоянии 500 мм от стен старого дома.

Помещение первого этажа после демонтажа старого дома. Печь пока ещё стоит.

Помещение первого этажа после демонтажа старого дома. Печь пока ещё стоит.

Задача, которая была поставлена перед нами, заключалась в следующем: снести старый дом, демонтировать фундамент старого дома, произвести засыпку песком и щебнем, произвести монтаж и бетонирование плиты пола первого этажа.

Фото фундамента старого дома. Ленточный по периметру и подпорные столбики из силикатного кирпича и швеллер.

Фото фундамента старого дома. Ленточный по периметру и подпорные столбики из силикатного кирпича и швеллер.

Мы полностью произвели все демонтажные работы. Фундамент старого дома представлял собой монолитную ленту по периметру стен старого дома. Функцию лаг выполняли швеллера, которые опирались на подпорные столбики, которые в свою очередь были выполнены из силикатного кирпича на цементном растворе. Но этот фундамент так же было необходимо демонтировать.

Фото старого фундамента и лаг пола выполненных из швеллеров.

Фото старого фундамента и лаг пола выполненных из швеллеров.

После демонтажных работ и вывоза строительного мусора с территории объекта, мы стали завозить сыпучие материалы. Застелив геотекстиль, стали засыпать слой песка. Общая толщина слоя песка составила 300 мм. Далее засыпали щебень фракции 20-40, общей толщиной слоя 150 мм. Во время подсыпки сыпучих материалов производили послойное уплотнение виброплитой.

Важно: Если для уплотнения песка или щебня используется вибрационная трамбовочная машина весом менее 100 кг, то песок нужно засыпать и уплотнять послойно не более 200 мм 1 слой. Рекомендации для щебня фракции 20-40 — не более 100 мм 1 слой. Для хорошего уплотнения.

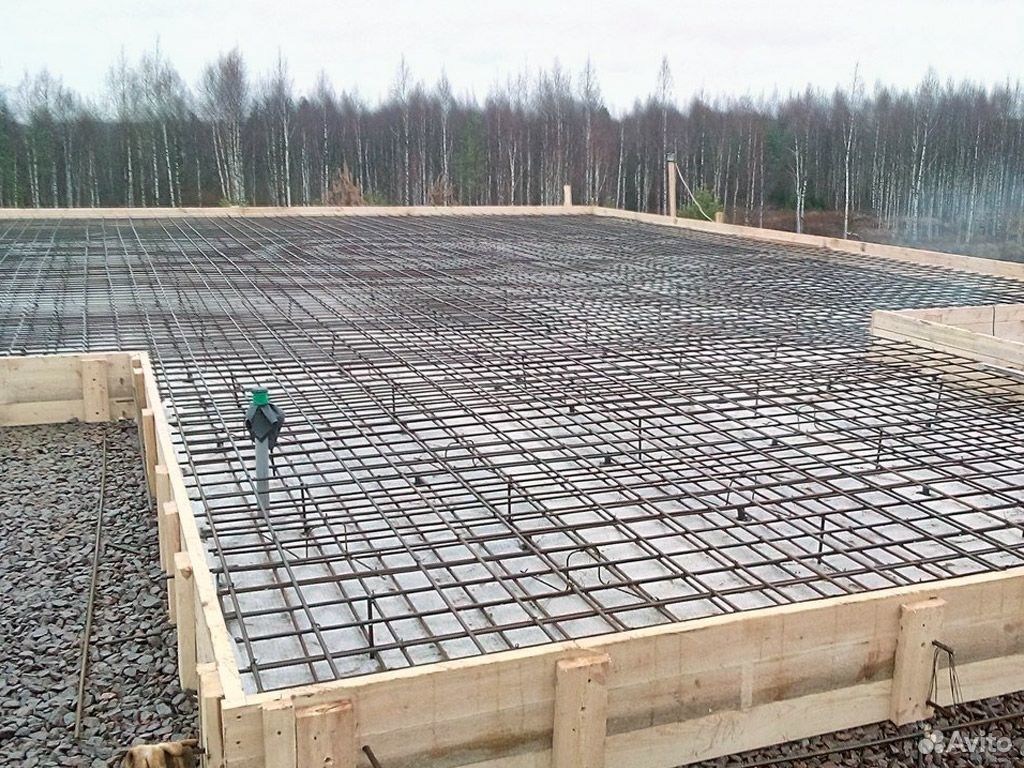

Двойная арматурная сетка с ячейкой 200х200 мм.

Двойная арматурная сетка с ячейкой 200х200 мм.

Хорошо всё утрамбовав, застелили слой полиэтиленовой плёнки технической 200 мкр. Далее утеплили пеноплексом — фундамент толщиной 50 мм. Стыки листов утеплителя проклеили монтажной лентой. После застелили ещё один слой полиэтиленовой плёнки технической 200 крн.

Армирование плиты пола первого этажа.

Армирование плиты пола первого этажа.

После процесса утепления, мы перешли к этапу армирования плиты пола первого этажа. По проекту армирование проводилось стержнями арматуры AIII 12 мм, соединения на вязальную проволоку. Ячейка первой и второй сетки 200х200 мм. Первая сетка поднята от поверхности плёнки с помощью фиксаторов для арматуры 50 мм (для обеспечения защитного слоя бетона). Вторая сетка поднята от первой на расстояние 100 мм с помощью «лягушек».

Более подробно о процессе армирования я рассказываю в статье: Как и чем правильно вязать арматуру

Бетонирование плиты пола первого этажа с помощью бетононасоса.

Бетонирование плиты пола первого этажа с помощью бетононасоса.

Для бетонирования плиты пола первого этажа был заказан бетононасос. Подавали раствор через окно. Бетон по проектным расчётам был B20 П3 F100 W8. И на площадь в 84 кв.м при толщине слоя 200 мм ушло ровно 17 м3 (кубов).

Процесс бетонирования плиты пола первого этажа.

Процесс бетонирования плиты пола первого этажа.

Для выдерживания уровня бетонной массы использовали натянутые нитки — маячки и метку сделанную под размет (толщину слоя) в 200 мм.

Прохождение вибро-булавой и выравнивание поверхности правилом.

Прохождение вибро-булавой и выравнивание поверхности правилом.

После полной разгрузки бетона произвели вибрирование бетонной смеси и начали выравнивать поверхность правилом.

На третьи сутки бетон уже хорошо схватился, но для полного набора прочности требуется 28 суток. Работа была сделана хорошая и с хорошим настроем.

Благодарю вас что дочитали эту статью до конца. Вот ещё несколько моих статей по схожей теме, которые могут быть вам интересны:
Как правильно сделать ленточный фундамент для дома?
Как правильно сделать опалубку для фундамента?
Как и чем правильно вязать арматуру?

Монолитный фундамент — Fundamentdomov

Любая стройка начинается со строительства фундамента, от правильности выбора которого во многом зависит долговечность будущего сооружения. В особенности это важно, если будущий дом будет обладать значительной массой. Чаще всего для тяжелой постройки выбор делается в пользу монолитного плитного фундамента, усиленного верхним ростверком. Наличие ростверка позволяет более равномерно передавать нагрузку на фундамент, тем самым продляя срок… Читать далее »

Раздел: Монолитный фундамент

Плитный фундамент считается самым прочным из всех существующих модификаций. Для рационального сочетания бюджета/качества монолитная плита имеет разновидности, использующиеся в зависимости от геологических условий. Поэтому лучше рассматривать плюсы, минусы этих оснований для каждого варианта конструкции отдельно. Полнотелая плита МПЛ Этот фундамент практически не имеет недостатков, используется для любых технологий строительства без ограничений по стеновым материалам, геологии.… Читать далее »

Раздел: Монолитный фундамент

Монолитный фундамент часто называют ленточным. Этот тип основания распространен при строительстве многих зданий, в том числе и промышленных. Но применять различные типы монолитного фундамента везде и всюду нецелесообразно – следует опираться на такие параметры, как: плотность и кислотность почвы, глубина грунтовых вод, глубина промерзания почвы, вес объекта и другие характеристики. Поэтому для строительства требуются немалые… Читать далее »

Раздел: Монолитный фундамент

Самым надежным основанием для жилища традиционно является фундамент монолитная плита малозаглубленного типа. Она обладает многократным прочностным запасом, равномерно распределяет нагрузки, практически не имеет ограничений по грунтам, этажности, конфигурации несущих стен. Конструкция плитного фундамента Послойный «пирог» монолитной плиты для фундамента коттеджа имеет структуру: подушка – слой песка + слой щебня либо слой смеси ПГС в зависимости… Читать далее »

Раздел: Монолитный фундамент

Производится расчет арматуры для фундаментной плиты в соответствии с нормативами СНиП 52-01 от 2003 года. Основными задачами при проектировании являются: выбор сечения стержней, хомутов, изготовление схемы армирования каждого пояса, определение количества в метрах, перевод в единицы веса для покупки на стройрынке.

Для чего нужен армопояс? На фундаментную плиту действуют преимущественно растягивающие нагрузки от веса здания,… Читать далее »

Раздел: Монолитный фундамент

В строительстве железобетонная плита, заливаемая по месту, применяется в качестве фундамента либо перекрытия. При самостоятельном изготовлении монолитной конструкции невозможно напрячь арматуру, сложно обеспечить необходимый класс бетона. Поэтому плита получается толще заводской, может уступать характеристиками промышленному ж/б изделию. Область применения Монолитная плита часто используется в качестве фундамента, так как обладает преимуществами: простая технология – можно залить… Читать далее »

Раздел: Монолитный фундамент

Дешевле всего обходится монолитная плита перекрытия при возведении здания своими руками, если ее залить в опалубку по месту. Качеством она незначительно уступает промышленным плитам ПК, однако имеет большую толщину, что обусловлено ненапрягаемой арматурой.

Технология монолитного перекрытия пошагово Состоит плита перекрытия из армированного бетона, который необходимо залить в опалубку, которая не прогнется, деформируется под нагрузкой. Для… Читать далее »

Раздел: Монолитный фундамент

Для монолитной плиты вязка арматуры гораздо проще, чем для ленточного фундамента. Сетки создаются из прутков на стройплощадке, для работы необходима УШМ с диском по металлу, приспособление для вязки либо аккумуляторный инструмент. Технология изготовления арматурной сетки для фундаментной плиты Вязка арматуры начинается с покупки металла, количество которого сначала необходимо вычислить с минимально возможным запасом. Для армопояса… Читать далее »

Раздел: Монолитный фундамент

Существует несколько видов фундаментов. Наиболее прочный и надежный из них – монолитная плита. Он может использоваться и для обычных зданий, но только он является незаменимым для пучинистых, песчаных и неустойчивых грунтов. Прочности и стойкости к трещинам ему придают пояса из арматуры. Роль армирования Один из самых надежных фундаментов – монолитный в виде бетонной плиты –… Читать далее »

Раздел: Монолитный фундамент

Оптимальным решением для кирпичного здания является монолитная плита перекрытия с пространственным армопоясом. Для снижения нагрузок на пенно-, газобетонные стены обычно используются плиты СМП, заливаемые частично. Методы строительства обоих вариантов приведены ниже. Технология изготовления Ввиду отсутствия у домашнего мастера промышленной опалубки перекрытий, дороговизны аренды подобного оборудования, палубы чаще изготавливаются из 25 мм досок, стойки, балки, прогоны… Читать далее »

Раздел: Монолитный фундамент

Как залить монолитную плиту фундамента своими руками

02 июня 2021 г.

Малоэтажные здания возводятся преимущественно на основаниях ленточного типа, но такие решения полностью оправданы только в нормальных грунтовых, климатических, гидрологических, рельефных и прочих условиях. При наличии слабых или пучинистых почв, близкого расположения подземных вод, критических снижений температуры воздуха в зимнее время или других создающих проблемы факторов стоит отдавать предпочтение монолитной плите как более прочной, выносливой и износостойкой фундаментной конструкции.

Что она собой представляет и как её залить своими руками, читайте далее.

Что такое монолитная фундаментная плита и как она устроена

Фундаментная плита является плоской монолитной конструкцией чаще всего прямоугольной или квадратной формы. Изготавливается она непосредственно на месте установки путём устройства армирующего каркаса и последующего заполнения опалубки бетонной смесью. Такой порядок отражает лишь суть технологии. Более развёрнуто она просматривается в многослойной конструкции монолитной плиты, которая, если двигаться по направлению снизу вверх, состоит из:

  • геотекстильной ткани, препятствующей смешиванию верхнего слоя грунтового основания с нижним шаром песчано-щебёночной подсыпки;
  • демпферной подушки из песка и гравия или щебня, предназначенной для сглаживания сдвигов грунта и размещения дренажной системы;
  • слоя подбетонки, обеспечивающего правильность геометрии и повышающего несущую способность плитного фундамента;
  • гидроизоляционного материала, защищающего подошву и боковые грани монолитной плиты от переувлажнения со стороны грунта;
  • листового или насыпного утеплителя, способствующего поддержанию в помещениях требуемого температурного режима;
  • арматурного пространственного каркаса из металлических стержней и сеток, увеличивающего сопротивляемость фундамента разного рода нагрузкам;
  • бетонного слоя, служащего опорой для стен, колонн и прочих элементов строения, а также принимающего и равномерно распределяющего по всей толще исходящие от здания весовые нагрузки.

По данному перечню компонентов уже несложно догадаться, в каком порядке и как залить монолитную плиту фундамента своими руками, но только в общем. Более подробный план размещён ниже.

Как залить монолитную плиту фундамента

Любое строительство приводит к положительному результату только при условии соблюдения технологических норм. Поэтому знания того, как залить монолитную плиту своими руками, мало. Обязательно нужно разобраться, как правильно залить монолитную плиту. Начнём с последовательности выполнения работ, представленной в виде пошаговой инструкции.

Шаг 1. Подготовка строительной площадки

Перед тем, как заливать монолитный фундамент под дом, сарай, гараж или другое строение, необходимо уделить внимание подготовке отведенной под него площадки.

Она подразумевает удаление с территории мусора и растительности, выравнивание и разметку поверхности. Последний процесс осуществляется по заранее сделанному чертежу с применением измерительных устройств — рулетки, угломера, уровня — и подходящих для обозначения границ будущей конструкции материалов, например колышков и верёвки. При этом внешние контуры котлована в зависимости от габаритов будущего здания сдвигаются на 20–50, а порой и на 100 см с каждой стороны, увеличивая периметр. Это нужно для того, чтобы песчано-гравийная подушка получилась большей, чем монолитная плита, а также для того, чтобы освободилось место для опалубки.

Шаг 2. Земляные работы

Земляные работы — рыхление грунта на обозначенной области и его извлечение — в зависимости от масштабности объекта выполняются вручную, то есть штыковой и совковой лопатами, или механизированным способом, то есть с помощью спецтехники. Также на этом этапе дно котлована утрамбовывается и застилается геотекстилем, после чего раскладываются дренажные магистрали.

Шаг 3. Формирование подушки

Песчано-гравийная подушка изготавливается путём тщательного перемешивания соответствующих материалов, засыпания полученной смеси в котлован, её равномерного распределения по всей рабочей площади и последующей трамбовки, сопровождающейся подливанием воды. В результате должен получиться хорошо уплотнённый слой толщиной 10 см без ямок и выпуклостей на поверхности, который актуален на участках с достаточно плотными и сухими грунтами. При наличии болотистых, пучинистых или неоднородных почв подушка делается двухслойной. Нижний слой толщиной 20–40 см изготавливается из песка, верхний толщиной 10 см — из щебня фракцией 2–4 см. Геотекстиль в таких случаях укладывается не на грунт, а на песчаный шар подушки.

Шаг 4. Монтаж опалубки

Подготовка или покупка досок толщиной 4 см, опалубочной фанеры толщиной 1,8–2,1 см и/или других материалов для изготовления опалубки делается заранее, так как залить монолитный фундамент можно только при наличии формовочного оборудования. А непосредственно на этапе установки щитовые конструкции раскладываются вдоль внутренних стенок котлована, соединяются между собой специальными или самодельными крепежами, фиксируются в проектном положении с помощью упоров, подкосов и прочих элементов. Очень важно при выполнении монтажа опалубки следить за тем, чтобы все стыки или хотя бы расположенные над уровнем земли получались достаточно герметичными. В противном случае бетон через них будет протекать.

Шаг 5. Бетонная подготовка

Слой подбетонки делается, как правило, толщиной 5–10 см из цементно-песчаной смеси прочностью на сжатие В 7,5–10. При наличии слишком высоких рисков пучения грунта заливке тощего бетона предшествует раскладывание по поверхности щебневой подушки армирующих сеток. В обоих случаях требуется прекращение дальнейших работ до набора бетонной прослойкой достаточной прочности. Продолжительность такого перерыва может составлять от 7 до 28 дней, что зависит главным образом от температуры воздуха и сложности грунтовых условий на строительном участке.

Шаг 6. Монтаж гидроизоляции

Работы по гидроизоляции начинаются с покрытия поверхности бетонной стяжки праймером — веществом, улучшающим адгезию бетона с рулонным изоляционным материалом. Далее последний укладывается внахлёст так, чтобы края выходили за границы подбетонки на 10–15 см. Таких же размеров делаются нахлёсты. Соединения полос в местах нахлёстов обычно выполняются битумной мастикой.

Шаг 7. Утепление

Утепление может выполняться с применением разных материалов, но наибольшей популярностью сейчас пользуется экструдированный пенополистирол высокой плотности. Он укладывается, перекрывая швы, как минимум в два слоя. Если данный материал оснащён L-образными замками, то допускается укладка и в один слой, но общая толщина теплоизоляции в любом случае должна достигать 10–15 см.

Шаг 8. Армирование

Армирующий каркас изготавливается из ребристых стальных стержней класса AIII диаметром 1,2–1,4 см. Они укладываются вдоль и поперёк через каждые 15–30 см в один или два слоя, а в местах пересечений связываются стальной проволокой или пластиковыми хомутами. Края элементов каркасной конструкции располагаются на расстоянии 5 см или более от наружных плоскостей будущей плиты. Для обеспечения такого зазора используются специальные подставки и некоторые виды фиксаторов арматуры.

Шаг 9. Бетонирование

Формируется плитный фундамент преимущественно из смеси цемента, песка, гравия и воды, в которой сыпучие ингредиенты состоят в соотношении 1 ∶ 3 ∶ 5. Её приготовление выполняется непосредственно перед заливкой, после чего производится заполнение опалубки на 25–50 см, равномерное распределение бетона по всей площади, уплотнение образовавшейся толщи штыкованием или вибрированием и тщательное выравнивание поверхности.

Шаг 10. Уход за бетоном и снятие опалубки

Данный этап не касается процесса возведения фундаментной конструкции, но всем, кого интересует, как правильно заливать монолитный фундамент, стоит уделить внимание и ему. Дело в том, что ошибочное поведение после бетонирования может привести к появлению на поверхностях плиты трещин и даже к обваливанию кусков или целых пластов по бокам. Во избежание подобных последствий бетон на протяжении первых 2–4 суток после заливки регулярно увлажняется и/или укрывается полиэтиленовой плёнкой, а опалубочные щиты при демонтаже отделяются очень осторожно, причём снимаются они не ранее, чем через 3–4 дня после бетонирования. Весной и осенью данный срок может достигать двух недель. Строительство объекта в целом возобновляется только по прошествии 28 или более дней с момента формовки монолитного основания.

Как правильно залить монолитную плиту под дом: несколько простых советов

Вышеуказанная последовательность выполнения работ является основой правильного возведения монолитного фундамента. Ей в дополнение предлагаем несколько эффективных рекомендаций.

  1. Не жалейте времени на ознакомление с касающимися плитных оснований СНиПами, что позволит избежать многих ошибок. В СНиП 52–01–2003, например, перечислены нюансы изготовления подбетонки, а в СНиП 3.03.01–87 — указаны точные сроки снятия опалубки.
  2. Если используете рубероид в качестве гидроизоляции, то ложите его в два слоя, иначе через пару лет он начнёт лопаться и пропускать влагу. Вместо этого или другого рулонного материала можете использовать специальную пропитку. Стоит она дороже, но работает эффективнее и наносится быстрее.
  3. Не соединяйте элементы армирования сваркой, поскольку такие крепления не обеспечивают каркасу необходимой пластичности. Лучше купите фиксаторы для арматуры, с помощью которых без проблем соберёте каркасную конструкцию, придадите ей правильную форму и в дальнейшем обеспечите её составляющим защитный слой бетона требуемой толщины.
  4. Заполняйте опалубку бетоном в один приём, то есть, не допуская перерывов. В противном случае прочность монолита существенно снизится.

Учитывайте и тот факт, что в данной статье рассказано, как правильно заливать монолитную плиту утеплённого типа — так называемую утеплённую шведскую плиту, которая наибольшим образом подходит для строительства жилого дома. Это значит, что при возведении зданий другого назначения имеют место некоторые отличия в технологиях и/или материалах. Информацию о них, как и советы по выбору опалубки или расчёт количества элементов армокаркаса, можно получить, связавшись с нашим специалистом. Заодно можно оформить заказ на покупку или аренду соответствующего оборудования, что упростит сооружение плитного фундамента в разы!

Правильная подготовка земляного полотна | Журнал Concrete Construction

Джо Насвик Бетонные плиты лучше всего работают, когда они равной толщины. Показанный здесь рабочий использует 2х4 для удара по ровному земляному полотну. Сухие линии служат ориентиром для обеспечения правильной отметки земляного полотна.

Когда дело доходит до уплотнения земляного полотна для жилого помещения, согласованность, качество и передовая практика подрядчика имеют решающее значение для предотвращения растрескивания и проседания бетона для домовладельца.

Подрядчик по жилью должен убедиться, что строитель избегает соблазна плохо подготовить земляное полотно. Низкокачественное земляное полотно приводит к неожиданному оседанию грунта и накоплению воды на фундаменте, что приводит к просачиванию и ослаблению фундамента. Плохо уплотненное основание также можно назвать причиной растрескивания и проседания тротуаров, проездов и патио. В конечном итоге расходы на ремонт ложатся на домовладельца, особенно когда из-за заселения по плитам вода перемещается в направлении дома.

Отказ земляного полотна

По данным Portland Cement Association, трещины, оседание плиты и разрушение конструкции могут быть результатом недостаточно подготовленного и плохо уплотненного земляного полотна. В случае плиты на земле для жилых помещений идеальное земляное полотно должно быть хорошо дренированным, иметь равномерную несущую способность, обеспечивать соответствующую плотность уплотнения, иметь правильный уклон и быть свободным от дерна, органических веществ и инея.

Что вызывает неровное земляное полотно в жилом проекте? Во-первых, наличие мягкой неустойчивой почвы в смеси с твердой и каменистой почвой.Другая причина, о которой говорится далее в этой статье, может быть заполнение низких участков или засыпка без надлежащего уплотнения.

Джо Насвик Компакторы с виброплитой хорошо уплотняют насыпь. После этого поверхность становится плоской, что делает возможной усадку плиты при небольшом сопротивлении со стороны земли.

Для получения ровного основания твердое земляное полотно, мягкие или насыщенные грунты и камни должны быть удалены во время первоначальной выемки грунта. Во время земляных работ грязь выталкивается на низкие участки (насыпь) из других участков (выемка). Для уплотненной насыпи на низких участках почва должна иметь ту же плотность, что и на срезанных участках.

Важно, чтобы подрядчики определяли, что вырубается, а что засыпано при строительстве основания. Операторы тяжелой техники могут неосознанно перемещать или смешивать разрезаемые и насыпные материалы, создавая проблемы идентичности между ними.

В зависимости от окружающей среды и географического положения проекта, строители могут столкнуться с естественными грунтами, которые обеспечивают идеальную прочность для поддержки плиты, которую затем можно разместить непосредственно на почве.Однако во многих районах найти грунт, пригодный для использования в качестве засыпки, может быть затруднительно.

Альтернативы заливки

При использовании фундаментов плиткой на грунте для восстановления уровня может использоваться альтернатива естественному грунтовому материалу. Эти импортированные насыпи могут включать сыпучие материалы, такие как песок, гравий или щебень. Эти высокопрочные и проницаемые материалы обладают низкой сжимаемостью, что идеально для системы поддержки плит.

«Шесть дюймов хорошо измельченного гравия или щебня, надлежащим образом уплотненного, дадут хорошие результаты», — сказал Марк Конрарди, менеджер по продажам компании Wacker Corp., Меномони-Фолс, Висконсин,

При правильном уплотнении как естественный грунт, так и импортные сыпучие материалы могут обеспечить хорошую опору. Однако следует отметить, что использование хорошего материала не может исправить плохое уплотнение.

«Гранулированный материал, помещенный под плиту, может подвергаться открытой сортировке, что, по мнению некоторых, самоуплотняется. Песок и другие материалы следует уплотнять », — говорит Крис Талл, владелец Concrete Consulting LLC, Fishers, Ind.

.

Будь то фундамент, тротуар, подъездная дорожка или патио, естественный грунт или сыпучий материал нельзя просто поместить в область насыпи, а затем залить бетоном.

Очень важно, чтобы подрядчик требовал уплотнения всех насыпных материалов в надлежащих подъемниках, независимо от того, является ли это естественный грунт или сыпучий материал, чтобы обеспечить ровное плотное земляное полотно. Если заполняющий материал не уплотнен равномерно, произойдет неравномерное оседание, что приведет к трещинам в бетоне и разрушению конструкции.

Необходимость уплотнения

Рекомендуется уплотнять почву около оптимального содержания влаги для достижения необходимого уровня плотности.Это наиболее вероятно, когда почва выкапывается только что. Максимальное уплотнение возможно до того, как материал слишком сильно высохнет или не подвергнется периодам дождя, в которых может скапливаться вода. Если почва уплотняется во время или вскоре после процесса сортировки, в материале будет меньше пор, способных впитывать воду.

Испытательная прокатка, используемая в первую очередь для крупных строительных площадок, — это мера, позволяющая подрядчикам определить, было ли земляное полотно достаточно уплотнено.Нестабильную или неправильно уплотненную почву можно определить, проехав полностью загруженным самосвалом или подобным тяжелым оборудованием по уплотненной поверхности, чтобы выявить необычное движение почвы или особенно глубокую колею в шинах.

Измеренная плотность материала земляного полотна для жилых помещений должна составлять от 90% до 95% стандартной плотности по Проктору. Эта плотность может быть достигнута за счет комбинации трех-четырех проходов с виброплитой или трамбовкой, в дополнение к хорошему содержанию влаги в основании.

Джо Насвик Трамбовки или «прыгающие домкраты» хорошо уплотняют материалы для засыпки грязью. Однако следует проявлять осторожность, чтобы не превышать указанную толщину грунта для каждого подъема.

В идеале уплотняемый наполнитель следует поливать или «обрабатывать» таким образом, чтобы он содержал приблизительно 12% влаги во всем, чтобы добиться максимального уплотнения.

Некоторые заполняющие материалы также обладают хорошими дренажными свойствами и могут использоваться для предотвращения концентрации влаги под плитой.

Правильный уровень влажности основания не только способствует укреплению, но и снижает утечку воды из основания бетонной плиты.

Чтобы сохранить бетон как можно ближе к его расчетной прочности, формы должны быть увлажнены, чтобы вода не вытягивалась из бетона.

Засыпка под фундамент

Подрядчики часто спрашивают, как засыпать фундаментные стены на участке, который окажется под бетонным ровным покрытием.

Засыпка под бетонные плиты вдоль фундаментных стен должна выполняться однородным по размеру зернистым материалом.Некоторые наполнители, такие как круглые камни, такие как мелкий гравий, имеют свойство самоуплотняться. «Я рекомендую использовать гранулированный материал открытой фракции», — говорит Талл.

Заполнители с зазором позволяют воде, которая присутствует вдоль фундамента, спускаться в дренажную плитку и стекать в отстойник, откуда ее можно перекачивать в ливневую канализацию. Это гарантирует отвод воды от фундамента. Материал по-прежнему необходимо уплотнить, чтобы уменьшить оседание, которое может произойти с течением времени. Верхние от 6 до 12 дюймов засыпки под плитой должны быть заполнены и утрамбованы хорошо рассортированным гравием или дробленым материалом.

«Стены обычно засыпаются удаленной землей или зернистым материалом открытого типа», — говорит Талл.

Согласно Стандарту 8.3 CFA Foundation, обратная засыпка и окончательная планировка, «обратная засыпка не должна начинаться на фундаментной стене, которая спроектирована так, чтобы поддерживаться сбоку сверху и снизу, пока такая боковая опора не будет на месте, или пока стена не будет достаточно укреплены, чтобы выдерживать давление материала обратной засыпки, процесс уплотнения и операцию засыпки.Засыпку следует укладывать так, чтобы не произошло повреждения стены, гидроизоляции или других работ. Укрепление не требуется для стен, поддерживающих менее 4 футов несбалансированной засыпки ».

Что касается окончательной профилировки, необходимо обеспечить минимальный уклон от всех фундаментных стен от 1% до 2% или ¼ дюйма на фут от здания. Поверхностные воды следует отводить в ливневую канализацию или другую точку сбора. Весь дренаж должен быть отведен подальше от здания. Участки следует градуировать, чтобы отводить поверхностную воду от стен фундамента. Если линии участка, стены, откосы или другие физические барьеры запрещают уклон не менее 2%, следует предусмотреть водостоки или канавы для обеспечения дренажа вдали от конструкции. «Важно, чтобы у плиты имелся достаточный уклон, чтобы дренаж участка отводился от стены», — говорит Талл.

Очевидно, что пек также играет роль в подготовке земляного полотна. Как правило, лучше всего откладывать уклон вокруг дома, чтобы вода не скапливалась на фундаменте.Скопление воды со временем приводит к просачиванию и может подорвать фундамент, в результате чего подвалы будут влажными.

Используемое оборудование

Для того, чтобы правильно подготовить основание для жилого помещения, предпочтительным оборудованием являются пластинчатые уплотнители и трамбовки. По словам Конрарди, уплотнители с виброплитой и их аналоги, трамбовщик или «прыгающий домкрат», должны использоваться в ограниченных пространствах для уплотнения грунтового основания.

Виброплиты хороши для уплотнения сыпучих материалов, потому что они быстрые и оставляют поверхность ровной.Плоская гладкая поверхность хороша для плоских работ, потому что бетон может давать усадку при отверждении, не ограничиваясь основным материалом.

Трамбовки

, которые лучше всего подходят для уплотнения насыпи от 6 до 12 дюймов, разработаны для обработки глинистых грунтов, где удар создает силы сдвига, которые удаляют воздушные пустоты из глины. Для засыпки грунтом в жилых помещениях прыгающие домкраты могут безопасно уплотнять 6 дюймов засыпки грунта.

Высокочастотная вибрация пластинчатого уплотнителя заставляет частицы двигаться, позволяя гравитации заставить их осесть.Что касается глубины засыпки, то компактные виброплиты и трамбовки подходят для грунта или гранулированного засыпки от 6 до 12 дюймов.

Главное в качестве

Слишком часто строители недостаточно подготовили земляное полотно для бетонных фундаментов, тротуаров, проездов или террас. Бетонный подрядчик несет ответственность за обеспечение надлежащего уплотнения, плотности и влажности гранулированной засыпки перед укладкой бетона. Некоторые подрядчики будут указывать в своих контрактах, что они несут ответственность за надлежащее уплотнение любых заполняющих материалов, которые они размещают, но не за материалы, размещенные другими.Ответственность за правильное размещение и уплотнение засыпки, размещенной до прибытия подрядчика по бетону, ложится на строителя. Дизайнеры должны указать, что заполняющие материалы также должны быть установлены правильно.

К сожалению, когда бетон оседает и проявляет признаки разрушения — через 2 или 20 лет после укладки — в виде трещин и проседания, домовладелец вынужден оплачивать счет за ремонт. Чаще всего домовладелец, в свою очередь, обвиняет подрядчика в разрыве земляного полотна.

Уход за бетонным фундаментом — что скрывается за

Земля во Флориде, особенно в Южной Флориде, состоит из рыхлой песчаной почвы, и низкий уровень грунтовых вод. Это, а также близость этого района к заливу и Атлантическому океану всегда делали его трудным местом. на чем опираться. Вот почему почти все здания Южной Флориды (включая квартиры и жилые дома ассоциации) устанавливаются на бетонных плитах, а не на тип подземных фундаменты, используемые в глубине суши или в других геологических регионах.

«Из-за геологической истории Флориды, тип мелкой поверхности почвы, которая поддерживает наши здания состоят из относительно рыхлого песка, глины и разлагающегося органического материала », — говорит Дэвид Бодзенски, вице-президент по операциям NSquare Inc., подрядчик по фундаменту в Неаполе. «Когда вы имеете дело с многоквартирным домом или кондоминиумом, вам придется использовать глубокий фундамент, а затем вы заливаете на него плиту, чтобы соединить ».

По словам Дэвида Брайанта, зарегистрированного инженера-строителя с сертифицированной Structure & Foundation Inc. , в Мельбурне бетонные фундаменты традиционно состоят из три части.

«Вы начинаете с опор, которые представляют собой широкие участки бетона у основания фундаментные стены, отвечающие за равномерное распределение веса здания в почву, чтобы предотвратить появление трещин. Затем фундаментные стены обычно восемь дюймов или толще и простираются от вершины опор до основания здание. Наконец, плита, залитая внутрь стен фундамента, образует пол или черновой пол. здания и может поддерживать межкомнатные перегородки.”

Монолитная плита

С середины 60-х в Южной Флориде предпочитали монолитную плиту, в которой плита и основание — одно и то же, с основанием на по периметру плиты и под всеми несущими стенами, отворачиваемыми на немного глубже, чем площадь пола.

Роберт Паркер, президент Concrete Solutions в Юго-Западной Флориде, Форт. Майерс объясняет, как работает процесс укладки.

«У монолитной плиты на внешних краях есть нижний колонтитул, обычно 12×16, а также какое-то место внутри плиты, где может быть большой вес. распределения, и вы добавляете подкладки для колонн для большей внутренней поддержки », — говорит он. «Фундамент плиты может быть усилен или не армирован сталью. в зависимости от почвенных условий и требований местных норм ».

Фундамент заливается одновременно с плитой, образуя внешний край и удерживается на месте кольями и распорками до тех пор, пока бетон не затвердеет.Обычно бетонная плита состоит (снизу вверх) из 4 дюймов песка, гравия или щебень, слой полиэтилена, используемый в качестве пароизоляции, слой проволоки сетка, которая заделана в бетон, и 4 дюйма из бетона.

Бодзенски добавляет, что с плитой: «Вы должны находиться на контактирующих почвах, вы должны использовать пароизоляцию или тяжелые условия эксплуатации. пластик, и вам потребуется предварительная обработка термитов. Потом придет инженер и используйте конструкционную сталь, которая будет проверена перед заливкой.”

«В многоквартирном доме вы найдете толстую бетонную плиту, опирающуюся на фундаменты или непосредственно на недрах, используется для строительства первого этажа », — говорит Бодзенски. «В многоэтажном здании более тонкие сборные бетонные плиты подвешивают между стальные каркасы для формирования полов и потолков на каждом уровне ».

Паркер говорит, что если все сделано правильно, плита должна служить вечно.

«По сути, вы плаваете на своей базе, будь то песок или скала», — говорит он. «Это все равно, что поставить камеру на воду. Он держит и поддерживает стены, и когда все будет сделано правильно, проблем не будет ». Но из-за некачественной конструкции или ошибок в процессе дела обстоят иначе. иногда идут не так, как надо, иногда с серьезными последствиями.

Трещины, воронки и осадки

Во время строительства любого здания в Южной Флориде слои почвы обычно перемещался или разложился, чтобы довести оценку до желаемого уровня.Когда конструкция построена, основания могут быть достаточно глубокими, чтобы проходить ниже насыпи почвы, но плита может остаться на насыпи. Это вызовет проблемы.

«Слабоуплотненный грунт-насыпь может консолидироваться под весом плиты или заполните слои выше, в результате чего под плитой образуется пустота », — говорит Брайант. «Когда это произойдет, плита начнет трескаться и ломаться, когда она попадет в пустота.»

По данным Concretenetwork.ком, осадочные трещины почти всегда вертикальные, и их не следует путать с трещинами, которые возникают, когда стена подвергается к боковому смещению от давления почвы.

Наружные предупреждающие знаки включают вращение стены, разделение ворот гаража, окна и / или стены, треснувший кирпич, сломанный и / или потрескавшийся фундамент и смещены молдинги. Между тем, внутренние предупреждающие знаки включают смещенные двери. и окна, треснувший гипсокартон и трещины в полу.

Паркер говорит, что один из способов исправить трещины — это установить систему опор перекрытий. под бетонным полом. Эти опоры могут доходить до сильных поддерживающие почвы, обеспечивающие долгосрочную поддержку.

Запрещается заполнять трещины или заделывать их до тех пор, пока нижележащий грунт не будет усилен. Есть несколько способов укрепить почву и произвести ремонт, однако не все процедуры ремонта работают на всех почвах.

Проблемы с фундаментом из-за заселения тоже большое беспокойство. Когда плита перекрытия оседает, порча может проявляться по-разному. Наряду с трещинами в бетонные, полы могут отделяться от стен при опускании вниз. В качестве альтернативы внутренняя стена может быть снята вместе с полом. отделяя от потолка. Стены также могут отрываться от других стен, и могут образоваться трещины в внутренних стенах.

Осадка фундамента из бетонной плиты часто является результатом изменения влажности состав и плотность грунта под плитой.Например, почвы под бетонная плита со временем может высохнуть и дать усадку из-за продолжительной засухи условий или негерметичных систем отопления, вентиляции и кондиционирования воздуха.

«Многие конструкции имеют уплотненный грунт, и когда конструкция возводится сверху, здание может оседать из-за неправильной конструкции при постройке или скрытии органика внизу », — говорит Бодзенски. «Когда это происходит, мы привлекаем инженера для выяснения состояния почвы. Обычно мы занимаемся стальными изделиями, и мы можем добавить стальные фундаментные кронштейны. и прикрепить к бетонному полу.”

Наиболее частыми визуальными индикаторами осадки фундамента являются заметные уклоны. в бетонных плитах перекрытия или каркасе пола, трещинах в наружных или внутренних стенах, шире 1/16 дюйма, несоосность дверей или окон, зазоры внизу плинтусы или над внутренними стенами и трещины в наружной кладке.

Брайант предупреждает, что жизненно важно нанять обученную и лицензированную компанию, чтобы решить любую проблему урегулирования и не позволить какому-то «амбициозному работнику, который хочет играть с бетоном» взяться за эту проблему.

«Просто копать вокруг фундамента или под ним и заливать бетон — плохая идея. Слабая почва, вызывающая вашу проблему, обычно более глубокая, и дополнительные вес бетона только ускорит оседание », — говорит он. «Если у вас есть проблемы с поселением в вашей квартире, вам нужно ее осмотреть, провести испытания почвы и найти лучший метод для полного исправления ».

Самым распространенным и экономичным методом ремонта является «заливка под давлением», которая заключается в заливке цементного раствора в слабые почвы под вашим домом. фундамент, обычно начинающийся на глубине 10 футов.

В зданиях Южной Флориды также решалась проблема несущей способности конструкций. влияние проседания почв, связанного с деятельностью карстовых воронок. Структуры пострадавшие от воронок исторически решались путем восстановления почвы механизм, который вызвал смещение конструкции, а затем структурно обращаясь к частям конструкции, которые были вытеснены сталью на фундамент устанавливаются подпорки.

Проблемы с радоном

По словам Паркера, здания в Юго-Западной Флориде имеют высокую склонность к есть радон, природный газообразующий газ, которым опасно дышать, а это означает попадание в плиту.

«Вам необходимо проветрить фундамент, чтобы пропустить радон», — говорит Паркер. «Обычно, когда вы делаете плиту, вы кладете пароизоляцию из 6 см пластика. чтобы он не переместился, но тогда сантехник может проделать в нем отверстие и другие работающие люди могут что-то сделать, и песок попадет в него, когда он дожди. Это нужно сделать правильно ».

В «Справочнике по радону для гражданина» Агентства по охране окружающей среды объясняется, что метод уменьшения содержания радона называется субпластовым. разгерметизация, активная разгерметизация почвы или всасывание почвы, которое тянет радон из-под дома и выводит его наружу.

Как правило, уровень радона в помещениях можно уменьшить за счет разгерметизации субплит и выпускать такой насыщенный радоном воздух на улицу, подальше от окон и других строительные проемы.

Чтобы решить эту проблему, необходимо прийти строительной компании и смягчить ее последствия. плита сразу.

Последние мысли

С любой из этих проблем жизненно важно, чтобы вы исправили их раньше, чем позже.Когда-то дифференциальный фундамент движение вызвало повреждение фундамента, плиты и отделки, в дальнейшем движение фундамента может привести к дополнительному повреждению окон, дверей, кирпичная кладка, молдинг и гипсокартон.

«Последствия будут заключаться в том, что он может продолжать оседать и ухудшаться, а также может могут вызвать обрыв дренажных линий и повлиять на все, что находится в земле — электричество, переменный ток », — говорит Бодзенски. «Когда нам звонят, мы выходим, проверяем, составляем полный отчет и определяем, это провал или поселение, и что к этому привело.Тогда мы устраним проблему ».

Кейт Лориа — писатель-фрилансер и часто пишет статьи на Юге. Флорида Кооператор.

Как правильно подготовить фундамент под плитный фундамент.

Плитный фундамент: Технология

Прочный фундамент не только служит опорой для здания, но и предотвращает преждевременное разрушение строительных конструкций из-за неравномерного выпадения осадков и других неприятностей.

Для слабых и пучинистых грунтов — монолитная железобетонная плита, которая укладывается поверх слоя подстилки. Подушка под фундаментную плиту из песка и щебня должна выполняться строго по существующей технологии строительства, о которой мы поговорим ниже.

Подушка фундамента

Засыпка под монолитную плиту обычно выполняется из песка, щебня или бетона. Выбор материала зависит от ряда конкретных условий: состава грунта на строительной площадке, процента заполнения грунта водой, а также типа конструкции фундамента… В этой статье мы постараемся выбрать оптимальный вариант фундаментной основы под монолитную бетонную плиту.

Подушка песчаного основания

Песок, который относится к группе искусственных оснований, следует отличать от слоя подготовки песка. Разница между этими засыпками заключается в том, какая толщина слоя принята для расчетной засыпки.

Песочная подушка на слабых и пучинистых грунтах способна изменять характеристики грунта, укреплять просадочные и слабые грунты, толщина ее принимается до 30 см.


Устройство песчаной подушки под плиточный фундамент позволяет решить несколько функциональных задач:

  • Выравнивание дна траншеи или котлована — данная операция необходима при установке монолитной плиты … Прослойка из песка улучшает геометрическую форму фундамента конструкции, экономия дорогостоящей бетонной смеси.
  • Снижение нагрузки на грунт — песчаный слой надежно компенсирует возможные подвижки грунта, увеличивает несущую способность основания и снижает нагрузку на основания.
  • Обеспечивает дренажную функцию — песок не задерживает воду, поэтому во время осадков, дождя или талой воды быстро опускается ниже уровня земли, не оказывая отрицательного воздействия на монолитную плиту. Что касается воздействия на фундамент грунтовых вод, которые поднимаются к плите, то при добавлении песка определенной толщины (более 300 мм) капиллярные связи в грунте разрушаются, поэтому грунтовые воды не окажут разрушительного воздействия на плиту. .
  • Для надежной защиты фундамент от атмосферных осадков следует предусматривать на уровне песчаной подушки с дренажным устройством.
  • Стабилизация пучинистых грунтов — песчаная подстилка в пучинистых грунтах заменяет часть континентального грунта, изменяя его свойства, уменьшая степень пучения. В этом случае необходимо предусмотреть обязательный дренаж для удаления влаги с фундамента.

Устройство песчаной подушки

Засыпка песчаной подушки на геотекстиле

Песочная подушка устанавливается при земляных работах при рытье котлована или выполняется поверх материкового грунта, если предусмотрено устройство неглубокой плиты.В любом случае перед добавлением песка необходимо выровнять дно фундамента, сделав дополнительное углубление ниже проектной отметки.

Чтобы отличить грунт от слоя песка, полезно выложить дно котлована изолирующей тканью (подойдет геотекстиль).

Для создания песчаной подушки под плитой необходимо использовать только крупный песок; от мелкого песка лучше сразу отказаться.

Минимальная толщина слоя песка должна составлять 25-30 см.Материал тщательно разравнивают, следя за тем, чтобы поверхность оставалась идеально ровной.

Набивка песчаной подушки

При строительстве подушки очень важно обеспечить одинаковую толщину и однородную плотность по всей площади слоя засыпки из песка, для которой используется уплотнение слоя песка.

Наилучший результат достигается при использовании виброплиты, ручные трамбовки не в состоянии обеспечить высокое качество, от них лучше сразу отказаться.Для увеличения плотности песчаного слоя необходимо регулярно смачивать материал водой.

При уплотнении песка важно добиться максимальной плотности, это проверяется несложно — нужно ходить по поверхности. Если не осталось следов, значит достигнута достаточная плотность.

Песочная подушка может применяться при строительстве зданий до 1 этажа.

Как рассчитать потребность в песке для подушки под монолитную плиту

Вопрос о закупке необходимого количества песка решается просто, достаточно провести несложные расчеты.Для этого следует умножить три показателя: длину и ширину песчаной подушки на высоту песчаного слоя (до 30 см). Полученный результат — именно то количество песка, которое требуется. Учитывая, что песок при уплотнении уплотняется, лучше всего приобретать его с запасом.

Подушка из щебня

Для подушки из щебня используется материал фракцией 20 мм и более. Основание из щебня лучше противостоит силам пучения, уменьшая угрозу деформации при усадке основания плиты.Посмотрите видео, как утрамбовать подушку из щебня.

На песчаную насыпь укладывается слой щебня, высота которого составляет 20 см по технологии изготовления песчаной подушки. Толщина слоя щебня принимается до 25 см. Заливной материал разравнивают, затем проводят уплотнение, проливая водой щебень. Использование виброплиты дает отличные результаты.

Важно предусмотреть размеры слоя засыпки щебня, которые должны превышать 20 см с каждой стороны.

При строительстве многоэтажных домов необходимо проводить подушку под монолитную плиту из высококачественного щебня. Такое основание под фундамент прочное и долговечное, но требует капитальных затрат на закупку материалов.

Готовый плиточный фундамент представляет собой прочную бетонную плиту, отлитую на песчаной или щебеночной подушке и армированную металлическим стержнем. Такой тип фундамента еще называют «плавающим», и это лучший вариант для грунтов со слабой неустойчивой структурой: так как он не заглубляется и не промерзает, все сезонные подвижки грунта не отражаются в сооружении, возведенном на такой основе. .

Подготовка площадки под плитный фундамент

На месте строительства загородного дома происходит выравнивание площадки, превышающей по размерам будущую конструкцию на 1,5 метра. Дополнительная ширина позволит вам работать более свободно. Сначала полностью удаляется верхний слой почвы на глубину до 50 см, и в этом процессе можно использовать технику, а затем вручную проводится окончательная планировка участка. Это очень ответственный этап, так как нельзя допускать неровностей, которые впоследствии могут стать причиной деформации фундамента.

Участок засыпан слоем песка толщиной от 15 до 30 см и хорошо утрамбован. Если участок расположен во влажном и заболоченном месте, часть песка можно заменить щебнем — это улучшит дренажную способность подушки под фундамент.

Следующим этапом является устройство съемной опалубки … Она изготавливается из строганных досок и устанавливается по всему участку по горизонтали, а ее высота соответствует высоте будущего основания.В местах коммуникаций также устанавливается опалубка, чтобы еще до заливки фундамента можно было уложить и вынуть все трубы.

Устройство гидроизоляции и армирование

Гидроизоляция укладывается с подходом к опалубке, а на стыках полос делается большой нахлест. Для изоляции можно использовать:

  • Геотекстиль;
  • Рубероид;
  • Плотная пластиковая пленка.

Для крупногабаритного загородного дома в несколько этажей арматура выполняется из металлического ребристого бруса диаметром от 12 мм.Все поперечные соединения арматуры связываются проволокой (см. Как правильно вязать арматуру для фундамента). В результате должна получиться конструкция, напоминающая крупную сетку, которую необходимо установить на опоры, чтобы после заливки бетоном она полностью погрузилась в нее. Если толщина бетонного слоя превышает 20 см, то следует монтировать дополнительный слой арматуры по технологии плитного фундамента.

Очень важно.Сваривать арматуру нельзя, так как при движении грунта в местах сварки будут возникать точки чрезмерного напряжения.

Для легких построек, например загородного дома или бани армирование можно проводить сеткой с ячейкой около 15 см. Его просто ставят на невысокие опоры, а в местах укладки стен укрепляют металлической арматурой.

Заливка фундаментной плиты бетоном

Залить фундамент бетоном необходимо за один прием, поэтому этот этап планируется заранее.Если бетон смешивается самостоятельно, вам придется нанять несколько человек, которые будут работать непрерывно. Вы можете заказать бетон и принести его в автобетоносмесителе, и это значительно облегчит работу, хотя будет стоить значительно дороже.

Сразу после заливки бетона в опалубку его уплотняют с помощью вибратора и вибрационной штанги для устранения пустот и скоплений воздуха и выравнивают с помощью длинных правил. После этого участок накрывают полиэтиленовой пленкой и оставляют на месяц для высыхания.Пленка предотвратит высыхание верхнего слоя бетона в жаркую погоду и от эрозии в дождливую погоду.

Преимущества технологии строительства дома с плиточным фундаментом:

  • Срок службы «плавающего» фундамента не менее 150 лет, так как он выдерживает движение грунта без повреждения конструкции;
  • Фундамент свободно выдерживает здания, стены которых возведены из тяжелых материалов: кирпича, бетона и блоков;
  • Фундаментная плита служит черным полом, на котором можно укладывать перекрытие;
  • Фундамент не требует глубоких земляных работ.

Видеоинструкция:

Хотя технология плитного фундамента трудоемка, его легко можно построить самостоятельно, без помощи профессионалов.

Подушка под основание фундамента при выполнении нулевого цикла для строящегося здания — стабилизатор, скрывающий глубину и неравномерную усадку основания, да и всего здания. Подушки для основания фундамента бывают трех типов:

… Гравий;

… Бетон;

… Сэнди;

Песочная подушка

под фундаментную плиту Самый популярный элемент возведения конструкции нулевого цикла. Часто сочетается с другими видами усиления основания конструкции.

Роль песчаной подушки

Такая подушка — самая первая конструкция в цепочке средств обеспечения устойчивости здания.Устройство песчаной подушки под фундамент, как и любой другой тип подушки, опирается на:

… Уровень грунтовых вод;

… Этажность дома;

… Тип почвы;

… Использованные строительные материалы;

… Тип здания;

… Климат местности;

И другие условия, влияющие на почву и строящуюся конструкцию.Песчаный слой — это первое промежуточное средство противодействия силам давления между землей и основанием здания. Песок — отличный материал для выравнивания дна, что является важным этапом в дальнейшем строительстве.

Даже если на глубине траншеи обнаруживается достаточно твердый слой грунта, уплотненный под собственным весом, его проседание под давлением неизбежно. лишний вес … Песок уменьшает усадку и попадание влаги в основание. Они могут заменить слабый или пучинистый грунт, уменьшив его влияние на ленточный или другой фундамент.Порядок подготовки грунта и укладки подушки под фундамент следующий:

Устройство котлована или траншеи под ленточный фундамент с доведением его до проектной глубины;

Дополнительное углубление ниже проектной отметки;

Выравнивание дна котлована или траншеи, особенно после экскаватора;

Во избежание смешивания песка с почвой проложите траншею под ленточным фундаментом или котлованом с геотекстилем или другим материалом, изолирующим песок от земли.Делается это во избежание быстрого заиливания подушки под фундамент.


Засыпка песчаной подушки на проектную глубину слоями 150-200 мм и утрамбовка песком. Песок умеренной влажности утрамбовывается до максимально возможной плотности, чтобы при ходьбе не оставалось следов обуви, и при этом соблюдалась необходимая толщина подушки;

Важно, чтобы на поверхности песчаной подушки не было углублений и она была выровнена по горизонтали с помощью уровня.

Наилучшие результаты показывает подушка из крупнозернистого песка … Мелкий песок не дает надежного результата, у него низкое сопротивление сжатию. При наличии такой песчаной подушки возможна неконтролируемая усадка фундамента, проседание дома. Речной песок также подходит для строительства песчаного дна, если его толщина достаточна.

Подушки из других материалов для основания фундамента

Максимальная толщина песчаной подушки принимается равной трехкратной ширине ленты.А обычная толщина около 20 см. Допускается засыпать основание траншеи под ленточный фундамент или котлован другими материалами, не усаживающимися, не усаживающимися.

Подушка из щебня хороша в использовании. это намного лучше песчаной подушки. Щебень фракция намного крупнее (от 20 мм) и лучше противостоит пучению и усадке фундамента. Для устройства подушки из щебня необходимо предварительно засыпать траншею или котлован крупнозернистым песком слоем до 20 см.То есть сначала изготавливается подушка из песка, а сверху — щебень.

Песок хорошо утрамбовывается, затем насыпается щебень, его слой до 25 см, также хорошо утрамбовывается. Между фракциями щебня должен быть минимальный зазор. Как и для уплотнения песка, виброплита применяется для щебня.

Площадь щебня должна превышать площадь основания фундамента на 20 см в каждую сторону. Заливка щебнем должна заканчиваться на нулевом уровне фундамента, именно отсюда начинается заливка бетона.Если не всегда используется песчаная подушка, то для индивидуальных построек подушка из щебня применяется для любой этажности здания и из любых материалов.

Бетонная фундаментная подушка — самая надежная и долговечная из вышеперечисленных, но по себестоимости она намного выше. Производится он следующим образом:

На заранее подготовленное дно траншеи или котлована, засыпанное щебнем, выровненное и утрамбованное, по периметру устанавливается опалубка. Его высота соответствует высоте бетонного слоя (около 30 см).

Бетонная подушка под фундамент усилена стержнем толщиной до 12 мм для большей прочности и надежности.

По окончании подготовительных работ подушка заливается бетоном под фундамент с последующей утрамбовкой глубинным вибратором.

Площадь бетонной подушки должна превышать площадь фундамента на 20 см в каждую сторону.

Используемые инструменты:

… Уровень;

… Шнур;

… Виброплита;

… Глубинный вибратор;

… Молоток;

… Лопаты;

. Сварочный аппарат;

… болгарский;

Бетонная фундаментная подушка, несомненно, обладает более высокими прочностными качествами и способна выдерживать не только отдельные коттеджи любой этажности, но и служить опорой многоквартирных домов.

Прежде чем рассматривать устройство монолитной фундаментной плиты, определимся, в каких случаях лучше всего ее использовать.Правильным решением будет применять этот тип фундамента, если:

  • Сооружение возводится на сильно пучинистых или песчаных, болотистых или торфяных почвах.
  • Строительная площадка имеет высокий уровень грунтовых вод.
  • Здание отличается повышенной чувствительностью к деформации, в основном это здания из кирпича, бетона и аналогичных материалов.

Он представлен на нашем сайте, схема в разрезе которого представлена ​​на рисунке.

Устройство монолитной фундаментной плиты

Перед тем, как выкопать яму для подушки, необходимо предварительно расчистить и выровнять участок под строительство.Самое простое решение — арендовать бульдозер. После этого выкапывается котлован, соответствующий будущей плите, по предварительным расчетам:

  • Если с площадью плиты все понятно: это общая площадь здания плюс отмостка, то толщина плиты может быть от 15 см до 0,5 метра и рассчитывается в зависимости от тип грунта и тип конструкции. Для определения характеристик грунта и места прохождения грунтовых вод нам понадобится этот показатель для выбора дренажной системы, заказываются геологические изыскания.
  • Для легких конструкций, таких как бани или деревянные дома, используется незакрытый фундамент, установка фундаментной плиты для коттеджа требует небольшого заглубления.

Глубина котлована обычно составляет около 1,5 м, все поверхности тщательно выровнены до уровня здания … Это позволит избежать деформации и разрушения в будущем. После того, как параметры рассчитаны и котлован вырыт, имеет смысл рассчитать количество необходимого материала.


Фундаментная плита: схема водоотвода

Дренаж под фундамент проводится по разным схемам, в зависимости от того, насколько близко грунтовые воды… В случае глубокого прохода можно ограничиться небольшими канавами, по которым вода будет уходить во время весеннего таяния снега. Канавы прорывают дно котлована и закрываются сверху геотекстилем. При этом гидроизоляцию проводят только сам фундамент с использованием самых разных средств, это может быть битум, рубероид, жидкая резина или штукатурка.

Все эти типы не обеспечивают полной гидроизоляции, поэтому, напоминаем еще раз, они применимы только в случае малой залегания грунтовых вод.

При высоком уровне грунтовых вод разрабатывается целая система, согласно которой дренаж осуществляется под фундаментную плиту для отвода воды по специальным трубам.

Трубы уложены по периметру здания в мелком гранитном щебне с уклоном 5-10 мм к боковому дренажному колодцу.

В этом случае конец отводной трубы должен находиться на несколько сантиметров выше дна дренажного колодца, находящегося не ближе 5 м от.

Последовательность действий при формировании подушки

Для изготовления подушки под фундаментную плиту вам понадобится:

  • Геотекстиль — это синтетическое полотно, отделяющее песчаную подушку от основного грунта.
  • Песок крупнозернистый или среднезернистый и щебень гранитный фракции 5-20 мм.
  • Не стоит использовать глину в качестве материала для подушки, она не будет препятствовать проникновению воды снизу, а накапливает ее в себе.

Как и в какой последовательности лучше засыпать подушку, зависит от общей нагрузки на грунт, но наиболее универсален вариант:

  • Предварительно на дно котлована укладывается геотекстиль, под фундаментную плиту формируется подушка, начиная с первого слоя песка высотой около 10 см.Края геотекстиля по стенкам котлована следует загнуть на одинаковое расстояние. Песок тщательно уплотняют с помощью виброплощадки и, при необходимости, разливают.
  • Если необходима дренажная система из труб, то пора ее проложить, не забывая присыпать открытые концы мелким щебнем, который будет своеобразным фильтром, в результате чего трубы не будут забиваться мелким песком.
  • Далее почти всю яму засыпаем песком, тщательно утрамбовывая каждый слой.Последним слоем будет гранитный щебень.
  • Сверху кладем гидроизоляцию из плотной пленки и монтируем опалубку.


Заливка бетона с армированием

В зависимости от толщины фундамента заливка может производиться как сразу, так и с разделением на два этапа:

  • бетонная подготовка под фундаментную плиту,
  • заливка самой плиты.

Бетонная площадка формируется следующим образом:

  • Для усиления сначала закладывают стержни диаметром 12 мм.
  • Бетон заливается так, чтобы он выступал над землей на 15 см.
  • Бетон тщательно уплотняется по всей площади, после чего в него вертикально вставляются дополнительные куски арматуры для сцепления с фундаментом.

Заливать фундамент любым способом одинаково. Арматура вяжется стальной проволокой крест-накрест, так что получается две сетки с ячейками по 200 мм. Одна сетка расположена в 5 см от поверхности подушки, вторая на таком же расстоянии от поверхности плиты.

Заливается (марка не ниже М300-М350) и уплотняется глубоким вибратором. Обязательным условием является качественный бетон, так как к монолитному фундаменту предъявляются повышенные требования.


Подробнее по этой теме на нашем сайте:


  1. Тяжелый фундамент под пеноблочный дом может привести к лишним работам. Это может быть расход большого количества бетона, строительство опалубки, устройство каркаса. Следовательно, выбирая …

  2. От правильного расчета монолитной плиты будет зависеть прочность, долговечность и эксплуатационные характеристики дома.Перед началом строительства следует провести тщательное исследование грунта для определения нагрузки, которая …

  3. Фундамент — шведская плита, технология строительства которой достаточно проста, основанная на установке специальных монолитных плит фундамента. На выходе получается теплый фундамент с подогревом благодаря встроенной системе …

  4. Монолитная фундаментная плита представляет собой железобетонную плиту. Правильный расчет фундаментной плиты — основа крепкого и долговечного дома… Этот тип фундамента в …

Что нужно знать строителям домов о термитах

При строительстве нового дома необходимо позаботиться о многих важных деталях. Чтобы построить долговечное здание, вы должны делать определенные вещи в нужное время и правильным образом. Одна из таких деталей — борьба с термитами. Если вы забудете провести предварительную обработку термитов в новом доме или пристройке к уже существующему дому, через 6 месяцев после завершения строительства здание не будет выглядеть иначе или менее здоровым.Но почти наверняка когда-нибудь в будущем он будет заражен термитами. В этой публикации объясняются методы строительства и обработка инсектицидами, необходимые для строительства дома, устойчивого к заражению подземными термитами.

Два основных вида подземных термитов угрожают домам в Миссисипи. Восточный подземный термит, Reticulitermes flavipes , встречается по всему штату. Неродные термиты Formosan, Coptotermes formosanus , в настоящее время встречаются в 26 округах Миссисипи, в основном в южной части штата, и продолжают медленно распространяться.Оба вида представляют серьезную угрозу домам и зданиям Миссисипи. К счастью, биология этих двух групп термитов настолько схожа, что одни и те же процедуры защиты дома работают против обоих видов.

Есть два основных способа защитить здание от нападения термитов:

  1. Соблюдайте правила строительства, защищающие от термитов.
  2. Примените предварительную обработку от термитов.

Строительные методы, сдерживающие термитов, включают в себя действия, которые необходимо делать или избегать при строительстве дома, чтобы снизить риск нападения термитов.Предварительная обработка термитов — это набор инсектицидных средств, которые применяются профессиональной компанией по борьбе с вредителями на определенных этапах строительного процесса, чтобы помочь предотвратить появление термитов.

Строительная практика, сдерживающая термиты

Существуют три основных метода строительства, сдерживающих термитов:

  1. Не оставляйте древесину или другой мусор на основе целлюлозы под готовым зданием или рядом с ним.
  2. Избегайте прямого контакта почвы с деревом, включая обработанную древесину, в готовом здании.
  3. Постройте дом таким образом, чтобы избежать проблем с влажностью внутри, вокруг и под готовым зданием.

Недостаточное внимание к любому из них приведет к тому, что дом будет более уязвим для нападения термитов. Невозможно перечислить все конкретные методы, которым вы должны следовать для достижения этих целей, но в следующем списке приведены примеры некоторых из наиболее важных методов строительства для снижения риска заражения термитами. См. Местные строительные нормы и правила для получения более полной информации.

Строительные практики, снижающие риск заражения термитами

  • Подготовьте строительную площадку должным образом. Не оставляйте под строительной площадкой пни, бревна или другой мусор.
  • Удалите все деревянные опалубочные доски и стойки после заливки и отверждения плиты или фундамента. Несоблюдение этой практики — частая причина заражения термитами. Если после заливки бетона колья остаются на месте, не используйте деревянные колья; используйте только металл или пластик.
  • Не оставляйте обрезки пиломатериалов или другой древесный мусор под готовой плитой или ползком.Не закапывайте обрезки пиломатериалов, бумаги или другого целлюлозного мусора в грязь под крыльцами или в других местах.
  • Правильно установите паро / влагонепроницаемые барьеры под плитами и в подвесных пространствах.
  • Убедитесь, что рабочие места хорошо осушены и хорошо вентилируются, чтобы минимизировать проблемы с влажностью.
  • Оставьте по крайней мере 24 дюйма дорожного просвета во всех рабочих местах, чтобы рабочие могли получить доступ ко всему зданию. Достаточный зазор от земли имеет решающее значение для надлежащей вентиляции, будущих осмотров термитов, лечения термитов и других работ.
  • Избегайте прямого контакта грунта с деревом с любой частью здания! Даже обработанная древесина не должна касаться почвы. Фундаменты из деревянных свай, обработанных давлением, являются исключением.
  • Для зданий на плиточном фундаменте убедитесь, что плиты достаточно толстые и высокие, чтобы нижний край наружного сайдинга не соприкасался с почвой. Оставьте зазор не менее 6 дюймов. Имейте в виду, что скопления листьев, мульчи и почвы со временем уменьшают клиренс. Даже если сам сайдинг не подвержен воздействию термитов, нельзя позволять ему контактировать с почвой или мульчей, потому что термиты могут проникнуть в здание за сайдингом, не будучи обнаруженными.
  • Если необходимо, в зданиях с ограниченными пространствами установите металлические «защитные экраны от термита». Термитные щиты устанавливаются между верхом фундаментной стены и подоконной плитой, между опорными опорами и балками и в аналогичных местах. Правильно установленные щиты от термитов помогают уменьшить нашествие термитов и упростить обнаружение их заражений, но щиты от термитов не являются эффективными автономными профилактическими средствами от термитов.
  • Установите защитные хомуты на трубы, трубопроводы и другие коммуникации, проходящие через бетонную плиту.Эти хомуты обычно устанавливаются перед заливкой бетона.
  • Используйте стойкую к термитам обработанную древесину для подоконников и других участков, которые особенно подвержены проникновению термитов или гниению древесины.
  • Убедитесь, что вода течет от фундамента, а не под ползком или напротив плиты.
  • Не допускайте протекания водопровода или другой воды в подвесном пространстве. Сливайте конденсат из кондиционеров и других бытовых приборов за пределы дома, а не под ползунки.
  • Вытягивайте воздух из сушилки для белья наружу, а не под рабочую зону. Вытяжка сушилки для белья в ползунок приводит к избыточному конденсату и влаге, что благоприятно для термитов и организмов, вызывающих гниение древесины.
  • Убедитесь, что наружные оконные выступы, веранды, патио, пешеходные дорожки и окончательный уклон ландшафта имеют уклон от здания, чтобы вода не попадала внутрь или внутрь здания.
  • Правильно установите кровлю и оклад, чтобы избежать протечек воды.Будьте особенно осторожны с окладом и герметизацией вокруг дымоходов. Утечки вокруг дымоходов — основная причина проблем с термитами.
  • Установите желоба и водосточные трубы, чтобы минимизировать воду вокруг фундаментной стены.
  • Избегайте озеленения слишком близко к фундаменту дома, где копка нарушит барьер обработанной почвы или где зрелые растения будут мешать надлежащему осмотру.
  • Обязательно правильно подготовьте пристройки к существующим домам или зданиям.Отсутствие предварительной обработки добавок является частой причиной заражения термитами, часто позволяя термитам вторгаться в исходную структуру, а также в добавку. Несоблюдение правил предварительной обработки пристроек также может привести к аннулированию любого контракта на термиты в первоначальном здании.

Конечная цель — законченное здание, в котором нет деревянных обрезков, пней, опалубки, деревянных кольев или других изделий из целлюлозы под фундаментом или рядом с ним, нет древесины, непосредственно контактирующей с почвой (даже обработанная древесина) и не имеет утечек воды или других проблем с влажностью.Внимание к этим деталям приведет к тому, что здание будет менее подвержено атакам термитов, но сами по себе эти меры не обеспечат адекватной защиты. Правильная предварительная обработка термитов необходима для обеспечения максимальной защиты от нашествия термитов.

Предварительная обработка термитов

Предварительная обработка термитов — это набор инсектицидных средств, которые помогают предотвратить появление термитов. Профессиональная компания по борьбе с вредителями применяет средства обработки на определенных этапах строительного процесса.Важно, чтобы все новые здания проходили надлежащую предварительную обработку от термитов и чтобы все обработки применялись в надлежащий момент в процессе строительства. Строительные нормы и правила и кредитные агентства обычно требуют предварительной обработки термитами для новых зданий. Такие обработки должен проводить обученный специалист, работающий в лицензированной профессиональной компании по борьбе с вредителями.

В настоящее время существует два основных метода предварительной обработки здания для термитов:

  1. Горизонтальная обработка почвы перед строительством с последующей обработкой периметра после строительства.
  2. Обработка боратом с последующей обработкой периметра после строительства.

Обратите внимание, что оба метода предварительной обработки включают две отдельные обработки. Первая обработка применяется на ранней стадии строительства, либо перед заливкой фундамента, либо перед установкой изоляции и внутренних покрытий стен (каменный лист, панели и т. Д.). Вторая обработка применяется вскоре после завершения строительства и завершения всех работ по озеленению, которые будут проводиться рядом со зданием. Важно убедиться, что обе обработки применяются на соответствующем этапе процесса строительства.Более подробные сведения о каждом из этих вариантов предварительной обработки обсуждаются ниже.

Метод предварительной обработки 1

Горизонтальная обработка почвы перед строительством с последующей обработкой периметра после строительства. Первым шагом в этом методе предварительной обработки термитов является обработка почвы под строительной площадкой утвержденным термитицидом. Этот шаг устанавливает горизонтальный барьер из обработанной инсектицидами почвы непосредственно под зданием. Эта обработка применяется после того, как установлены опалубочные плиты, арматура и под фундамент.Его наносят непосредственно перед заливкой бетона на плиту или фундамент и перед установкой пластиковой пароизоляции. После нанесения инсектицида рабочие должны свести к минимуму нарушение обрабатываемой почвы при установке пароизоляции и заливке бетона. Рабочие также должны соблюдать требуемый интервал повторного входа, указанный на этикетке термитицида.

Термитицид, используемый при горизонтальной предварительной обработке почвы, разбавляется водой до концентрации, указанной на этикетке термитицида.Затем раствор распыляется на поверхность почвы подготовленной строительной площадки. Большинство этикеток с термитицидами предварительной обработки требуют, чтобы готовый раствор наносился с минимальной скоростью от 1 до 1,5 галлона на 10 квадратных футов, в зависимости от типа заливки, используемой под плитой. Другими словами, для нанесения требуется оборудование с большой емкостью бака для опрыскивания. Для обработки участка площадью 2000 квадратных футов потребуется не менее 200 галлонов готовой жидкости. В большинстве случаев для этой части предварительной обработки используется один из термитицидов-пиретроидов (перечисленных в таблице 1), которые, как правило, дешевле.

В зависимости от конструкции здания, при применении этой первой части предварительной обработки может потребоваться обработка дополнительных участков. (См. Рисунок 1 с примерами различных типов фундаментов). Например, здания, построенные на опорных плитах или плавающих плитах, а не на монолитных плитах, могут быть подняты на несколько футов над уровнем земли путем добавления грунта, песка или гравия внутрь фундаментной стены перед заливкой плиты. В таких ситуациях грунт, непосредственно примыкающий к внутренней стене, необходимо обработать траншеей и укладкой стержней.Количество используемого термитицида зависит от глубины засыпки. Большинство этикеток рекомендуют 4 галлона термитицида на каждые 10 погонных футов на каждый фут глубины. См. Этикетку продукта для конкретных требований. В зависимости от глубины засыпки, предварительная обработка такого фундамента может потребовать гораздо больше термитицида, труда и денег, чем обработка простой монолитной плиты той же площади в квадратных футах. Подрядчики и строители должны знать о дополнительном времени и расходах, необходимых для правильной обработки таких типов фундаментов.

Вторая часть этого метода предварительной обработки применяется после завершения строительства, окончательной оценки и ландшафтного дизайна по периметру здания. Правила штата Миссисипи требуют, чтобы эта обработка по периметру применялась в течение 1 года с даты применения предварительной горизонтальной обработки почвы. Эта обработка инсектицидами по периметру является наиболее важным компонентом процесса предварительной обработки термитов, и важно убедиться, что она применялась / применялась в надлежащее время.Начиная с 2009 года, правила штата Миссисипи требуют, чтобы компании, занимающиеся борьбой с вредителями, размещали небольшую водонепроницаемую табличку на внешнем ящике электрического счетчика. На знаке должна быть указана дата применения обработки по периметру и контактная информация компании, применившей лечение. Многие компании размещают эту наклейку на нижней стороне счетчика, но она также может быть сбоку.

Несколько различных инсектицидов одобрены для предварительной обработки термитицидами по периметру. Термитицид, используемый для обработки периметра после строительства, часто отличается от термитицида, используемого для горизонтальной обработки почвы перед началом строительства.В большинстве случаев для предварительной обработки периметра лучше использовать один из неотталкивающих термитицидов (перечисленных в Таблице 1). Предварительная обработка термитицида по периметру должна применяться в соответствии с указаниями на этикетке термитицида и должна соответствовать минимальным стандартам, установленным законодательством штата Миссисипи.

Таблица 1. Обычно используемые активные ингредиенты термитицидов.

Активный ингредиент

Фирменное наименование 1

Репеллент для термитов 2

Тип химии

лет с контролем не менее 90% 3

Тестовая площадка MS

MS, SC и FL

Тестовая площадка В среднем

бифентрин

Бифлекс

Есть

Пиретроид

7

10

циперметрин

Демон

Есть

Пиретроид

5

4

перметрин

Драгнет

Есть

Пиретроид

6

4.5

имидаклоприд

Помещение

Неотталкивающий

2

6

фипронил

Термидор

Неотталкивающий

12+

11.5+

хлорантранилипрол

Altriset

Неотталкивающий

11+

11+

динатрий, октаборат, тетрагидрат

Bora-Care

Есть

Борат

NA

NA

1 Фирменные наименования относятся к оригинальному патентованному продукту.Старые активные ингредиенты с истекшим сроком действия патентов могут также продаваться под другими торговыми марками, как «дженерики».

2 Отсутствие репеллентности является положительным признаком для термитицидов, вносимых в почву, поскольку термиты неспособны обнаруживать обработанную почву и избегать ее.

3 Из Шелтона и др., Отчет о термитицидах лесной службы Министерства сельского хозяйства США, специалист по борьбе с вредителями, апрель 2015 г. Данные для теста «Бетонная плита» для самого низкого показателя, указанного для продукта. Продукция считается «неисправной», когда уровень контроля падает ниже 90 процентов.

Эта информация предназначена только для образовательных целей и предварительного планирования. Всегда обращайтесь к местным строительным нормам и этикеткам продукции для получения информации о конкретных зданиях и требованиях к применению продукции. Торговые марки, упомянутые в этой публикации, используются только в качестве примеров, и не предполагается никакой поддержки этих продуктов. Всегда читайте этикетку с инсектицидом и следуйте ей.

Как правило, обработка периметра осуществляется путем рытья траншеи вокруг внешней части фундамента, обработки траншеи частью раствора термитицида, засыпки траншеи и обработки грунта обратной засыпки оставшимся раствором.Этикетка пестицида указывает концентрацию активного ингредиента в растворе термитицида, размер траншеи и количество раствора термитицида, которое необходимо нанести на 10 погонных футов траншеи. В случаях, когда бетонные подъезды, пешеходные дорожки, внутренние дворики и навесы для автомобилей препятствуют рытью траншей в непосредственной близости от здания, в бетоне необходимо просверливать отверстия с определенными интервалами, чтобы термитицид мог быть введен в область, где траншея могла бы произойти. Эти отверстия обычно заделывают или закрывают после завершения лечения.

Рисунок 1. Обобщенные примеры четырех наиболее распространенных типов фундаментов.

Здания с подвалами или фундаментами, которые частично или полностью находятся ниже уровня земли, могут потребовать дополнительных инсектицидов, поскольку необходимо обработать более глубокую почву рядом с фундаментом. См. Этикетку продукта для конкретных требований. В результате обычно требуется больше времени и затрат для надлежащей предварительной обработки зданий с подвалами или на поддерживаемых или плавающих плитах, чем для предварительной обработки здания аналогичного размера на простой монолитной плите.

Целью обработки периметра после строительства является создание барьера из обработанной термитицидами почвы вокруг здания, чтобы термиты-кормилицы умерли или повернулись назад, прежде чем они вторгнутся в здание. Как только этот термитицидный барьер установлен, важно не нарушать его. Если вы удалите обработанную почву с участка или добавите к нему необработанную почву или мульчу, вы создадите точку входа для термитов.

Репелленты по сравнению с нерепеллентными термитицидами : Инсектициды, используемые для борьбы с подземными термитами, можно сгруппировать в зависимости от того, могут ли термиты обнаруживать свое присутствие в почве.Термиты будут избегать туннелей через почву, обработанную термитицидами, которые они могут обнаружить, и такие термитициды классифицируются как «репелленты». Термитициды, которые термиты не могут обнаружить, классифицируются как «неотталкивающие». Неотталкивающие термитициды, как правило, обеспечивают лучшую защиту от термитов, чем репеллентные термитициды. Это связано с тем, что термиты, собирающие пищу, пытающиеся вторгнуться в дом, могут избегать туннелей через почву, обработанную репеллентными термитицидами, до тех пор, пока они в конечном итоге не наткнутся на пролом в обработанном термитицидами барьере.Напротив, термиты-фуражиры не обнаруживают невосприимчивых термитицидов и погибают, когда проходят через обработанную почву. В таблице 1 перечислены наиболее часто используемые термитициды и указано, являются ли они репеллентными или неотталкивающими.

Метод предварительной обработки 2

Обработка боратом с последующей обработкой периметра после строительства. Этот метод предварительной обработки термитов впервые стал доступен в 2008 году. В настоящее время Bora-Care (тетрагидрат октабората динатрия) является единственным продуктом, одобренным для такого использования.Обработка боратом не применяется до тех пор, пока здание не достигнет стадии «высыхания» или «затемнения». Другими словами, он применяется, когда крыша, стойки, обшивка наружных стен и другие элементы каркаса уже на месте, но до установки изоляции и внутренних стеновых покрытий (гипсокартон, вагонка и т. Д.); подробности см. на этикетке. Для предварительной обработки боратом требуется всего несколько галлонов готового спрея, и такие обработки обычно применяются с помощью небольшого ручного насоса или ранцевого распылителя.

В зданиях на фундаменте из плит продукт наносится на нижние 2 фута стоек, пороговые плиты, открытые внутренние поверхности внешней обшивки и другие элементы каркаса, контактирующие с бетонной плитой. Его также наносят на узкую полосу (от 2 до 8 дюймов) бетонной плиты вдоль подоконной плиты. В зданиях с ползунками продукт наносится внутри ползунка на все конструкционные деревянные поверхности в пределах 24 дюймов от внешних стен и опорных опор, а также на все конструкционные деревянные поверхности на внешней стене в пределах 24 дюймов от балок перекрытия.Он также наносится внутри прохода на бетонные или каменные поверхности на нижних 24 дюймах внутренней части фундаментной стены и опорных опор. Продукт также наносится на бетон вдоль деформационных швов, на дерево или бетон вокруг проходов водопровода и на другие участки, подверженные нашествию термитов. Более подробную информацию см. На этикетке продукта.

Целью обработки боратом является создание зоны шириной 2 фута над плитой или поверхностью почвы, в которой все открытые деревянные, кирпичные и металлические поверхности были обработаны раствором бората.Термиты не выживут в древесине, обработанной боратами, и они не будут строить свои грязевые туннели на поверхностях, обработанных им. Эти обработанные поверхности в конечном итоге будут покрыты при укладке внутренних стен и полов.

Второй этап этого процесса предварительной обработки заключается в применении обработки термитицидом по периметру строительства, как описано ранее. Это лечение должно быть применено в течение 1 года с даты лечения боратом. Только зарегистрированные EPA термитициды с этикетками / дополнительными этикетками 24c, одобренные для этого использования в Миссисипи, могут использоваться для этой обработки периметра после строительства после предварительной обработки боратами.

Другие методы лечения

Обработанная древесина

Согласно правилам штата Миссисипи, только обработка древесины не может использоваться как единственный метод защиты от термитов или предварительной обработки. Конечно, можно использовать обработанную древесину, но обработанная древесина сама по себе не является адекватной предварительной обработкой для термитов, даже если вся древесина каркаса, используемая в доме, представляет собой обработанную древесину. Тем не менее, дерево, обработанное под давлением, определенно следует использовать в строительстве там, где это необходимо, чтобы обеспечить дополнительную защиту от термитов и организмов гниения древесины.

Системы наживки для термитов

Системы наживки для термитов иногда используются для обработки или защиты существующих зданий от термитов, но системы наживки не рекомендуются в качестве самостоятельной предварительной обработки термитов для нового строительства. Тем не менее, правила штата Миссисипи разрешают строителям жилья запрашивать исключение. Строители домов, которые хотят использовать системы наживки в качестве единственного метода предварительной обработки термитов, должны предоставить оператору по борьбе с вредителями письменный запрос, а оператор по борьбе с вредителями должен сохранить копию этого запроса в файле.Конечно, запрос должен быть сделан до того, как будет применен какой-либо другой вид предварительной обработки. Строители могут также запросить исключение, разрешающее использование системы наживки для термитов в качестве второго этапа предварительной обработки здания, в котором либо обработка боратом, либо предварительная горизонтальная обработка почвы жидким термитицидом используется в качестве первого этапа программы предварительной обработки.

Физические барьеры

Физические барьеры не рекомендуются в качестве самостоятельной предварительной обработки термитов. Тем не менее, физические барьеры, такие как щиты от термитов, защитные ошейники от термитов, барьеры из сетки из нержавеющей стали и другие, могут и должны использоваться для усиления общей защиты от термитов.Правильное и правильное использование физических барьеров от термитов во время строительства, а также другие методы строительства, которые помогают снизить вероятность заражения термитами, являются важными первыми шагами к долгосрочной профилактике термитов.

Срок службы предварительной обработки термитов

Предварительная обработка термитов не длится вечно. Степень защиты, которую они обеспечивают, со временем снижается (см. Таблицу 1). Термитицид со временем разлагается, а барьеры, обработанные термитицидом, меняются физически (см. Дополнительную публикацию 2568 «Защитите свой дом от термитов »).В испытаниях, проведенных Лесной службой США на ее испытательном полигоне в Миссисипи, пиретроидные термитициды, обычно используемые для горизонтальной предварительной обработки, обеспечивали минимум 90-процентный контроль в течение 5-7 лет, а продукты, содержащие бифентрин, обеспечивали самый длительный контроль. В аналогичных исследованиях нерепеллентные термитициды, наиболее часто используемые для обработки периметра, поддерживали этот уровень контроля в течение от 2 до 12 лет, а препараты, содержащие фипронил или хлорантранилипрол, обеспечивали наиболее продолжительный контроль.

Боратные продукты не оцениваются в тех же испытаниях, что и термитициды, вносимые в почву. В 7-летнем исследовании, проведенном Департаментом лесных продуктов Университета штата Миссисипи, обработка Bora-Care обеспечила 7-летнюю защиту в тестовой ситуации с сильным давлением термитов. Обработка боратом является водорастворимой и легко выщелачивается из обработанной древесины, которая находится в контакте с влажной почвой или подвержена утечкам или другим проблемам с влажностью. Однако правильно установленные боратные препараты могут обеспечить долгосрочную защиту от термитов, если они не подвергаются воздействию воды или чрезмерной влажности.

Получение заявок на предварительную обработку термитов

В большинстве случаев предварительная обработка термитов организуется и оплачивается строительным подрядчиком как часть общей стоимости строительства. Но если вы сами строите дом или передаете его на субподряд, это одна из тех работ, которые вам нужно будет организовать.

Начните с получения предложений от нескольких компаний по борьбе с вредителями, чтобы вы могли сравнить цены и получить информацию о каждой компании. Имейте в виду, что самая низкая ставка может быть не самой лучшей.Термитициды различаются по стоимости и продолжительности борьбы, а выбор термитицида и типа строительства фундамента может повлиять на затраты. Убедитесь, что в заявке указано, какие продукты будут использоваться на каждом этапе процесса предварительной обработки и с какой скоростью они будут использоваться. Цены на большинство заявок будут основаны на самом низком указанном уровне термитицида, и этого достаточно для большинства ситуаций. Поскольку термитициды со временем разлагаются, здания необходимо периодически восстанавливать, чтобы поддерживать защиту от термитов.

Оплата ежегодной пошлины за продление контракта — лучший способ поддерживать постоянную защиту от термитов в доме. Условия таких контрактов обычно включают ежегодную проверку на наличие термитов и повторное лечение любых заражений термитами, обнаруженных во время действия контракта на строительство. Большинство контрактов не покрывают расходы на ремонт из-за повреждения термитами; некоторые делают, но плата за продление обычно выше для контрактов, которые покрывают ремонт повреждений. Убедитесь, что вы понимаете условия контракта. Поскольку термитициды со временем разлагаются, большинство зданий необходимо в какой-то момент отступить, чтобы восстановить защиту от термитов.

Для получения дополнительной информации о термитах, биологии термитов, о том, как определить повреждение термитов, о факторах, увеличивающих риск заражения термитами, и о том, как контролировать термитов в существующих зданиях, см. Дополнительную публикацию 2568 Защитите свой дом от термитов . Вы можете получить доступ к этой публикации, перейдя по адресу www.extension.msstate.edu , щелкнув «Публикации» и выполнив поиск по названию. Также см. http://extension.msstate.edu/termites для получения дополнительной информации о биологии и борьбе с термитами.

Эта работа частично поддержана Программой защиты растений и борьбы с вредителями, грант №. 2017-70006-27200 / инвентарный номер проекта. 1014037 из Национального института продовольствия и сельского хозяйства Министерства сельского хозяйства США. Любые мнения, выводы, заключения или рекомендации, выраженные в этой публикации, принадлежат авторам и не обязательно отражают точку зрения Министерства сельского хозяйства США.

Информация, представленная здесь, предназначена только для образовательных целей.Ссылки на коммерческие продукты или торговые наименования сделаны с пониманием того, что не предполагается никакой дискриминации в отношении других продуктов, которые также могут быть подходящими.


Публикация 2765 (POD-03-21)

Автор: Блейк Лейтон, , доктор философии, профессор биохимии, молекулярной биологии, энтомологии и патологии растений, и Джо МакГаун, , техник-исследователь / научный иллюстратор, биохимия, молекулярная биология, энтомология и патология растений.

Майк Холмс: монолитный фундамент — экономичный и экологически чистый вариант фундамента

Breadcrumb Trail Links

  1. Life
  2. Дома

Фундаменты с перекрытием — довольно распространенное явление в районах с высоким уровнем грунтовых вод, или с плохим качеством почвы — районы, где вы, вероятно, не захотите подвал

Автор статьи:

Майк Холмс

Дата публикации:

24 сентября 2018 г. • 24 сентября 2018 г. • 3 минуты чтения • Присоединяйтесь к разговору Slab- on-grade может стать прочным фундаментом для вашего дома — при условии, что вы его правильно спланируете.Фото Алекса Шульдца, The Holmes Group

Обзоры и рекомендации объективны, а продукты отбираются независимо. Postmedia может получать партнерскую комиссию за покупки, сделанные по ссылкам на этой странице.

Содержание статьи

Фундамент, который вы заливаете, является ключевым компонентом любой конструкции на вашем участке. Вам нужно что-то стабильное и прочное, которое будет правильно поддерживать структуру, которую вы строите на вершине. Здесь, в Канаде, вы обычно видите фундаменты подвала или подполья, но есть третий тип, о котором вы, возможно, слышали: фундамент из плит на грунте.

Объявление

Это объявление еще не загружено, но ваша статья продолжается ниже.

Содержание статьи

Фундаменты из плит на грунте не используют фундамент подвала, а вместо этого наливают простую бетонную подушку поверх грунтового основания и строят конструкцию сверху.

Они довольно часто встречаются в районах с высоким уровнем грунтовых вод или с плохим качеством почвы — это районы, где вам, вероятно, не нужен подвал. Другие распространенные конструкции, которые будут построены на фундаментном фундаменте, — это гаражи (шахта), сараи и амбары.

Имеет ли смысл заливка плиты по грунту для вашей следующей постройки? Что ж, давайте взвесим все за и против.

PROS

Одно большое положительное значение для подвала заключается в том, что вам не нужно беспокоиться о его затоплении. При правильной планировке (высота земли в шести футах или 1,8 метра от вашего дома должна быть примерно на три дюйма или 7,6 сантиметра ниже) и хорошей крыше над головой, вода должна стекать от вашего дома, а не проникать в любые потенциальные трещины. найдено в вашей структуре.

Объявление

Это объявление еще не загружено, но ваша статья продолжается ниже.

Содержание статьи

Для нового строительства более экономичным выбором является монолитный слой. Вы не покупаете весь бетон, необходимый для заливки фундамента, и не берете на себя расходы на строительство дополнительного жилого помещения в подвале, плюс все строительные материалы, которые в него входят. После заливки плиты можно приступать к строительству.

Slab-on-grade дает несколько экологических преимуществ, которые мне очень нравятся.Мало того, что вы используете меньше бетона, чем при заливке полного подвала, плита на одном уровне обеспечивает отличную основу для пассивного обогрева дома. Плита действительно хорошо сочетается с лучистым отоплением, создавая более экономичный и экологичный способ обогрева вашего дома.

МИНУСЫ

Обратной стороной является то, что без подвала системы, необходимые для ведения домашнего хозяйства, придется искать в другом месте. Я говорю о вашей электропроводке и вашей системе отопления, вентиляции и кондиционирования воздуха. Без подвала у вас, вероятно, будет много места на стене, занятое проводами, не говоря уже о том, что вам нужно будет выделить жилое пространство для прачечной и коммунальных услуг.

Объявление

Это объявление еще не загружено, но ваша статья продолжается ниже.

Содержание статьи

Они могут быть шумными, поэтому старайтесь держать их подальше от спален и приобретите хорошую звукоизоляцию.

Тем не менее, вы можете разместить некоторые из этих систем, например водопровод, в бетонной плите, но это действительно затрудняет внесение каких-либо необходимых изменений в будущем.

Дома из плит гораздо лучше подходят для более теплого климата, чем для более холодного.Почему? В климатических условиях, которые проходят цикл замораживания-оттаивания, когда грунт набухает во время морозного пучка, а затем снова сжимается в более теплую погоду, это оказывает давление на плиту, которое может привести к растрескиванию плиты и повреждению несущей конструкции.

Как правило, следует залить фундамент ниже линии замерзания, но выше уровня грунтовых вод. Это не всегда возможно, но можно построить плиту на грунте, защищенную от морозного пучения. Как? Установив изоляцию юбки, вы можете защитить плиту от цикла замораживания-оттаивания и поддерживать постоянную температуру почвы, поддерживающую дом.

Объявление

Это объявление еще не загружено, но ваша статья продолжается ниже.

Содержание статьи

НЕПРАВИЛЬНЫЕ ПРЕДСТАВЛЕНИЯ

Существует идея, что из-за отсутствия подвала дом, построенный из плиты на уровне пола, устраняет риск проникновения газа радона в дом. Во всех домах, независимо от их конструкции, может быть опасный уровень газообразного радона. Газ радон может просачиваться через трещины в фундаменте, выхлопные трубы и даже через колодезную воду.

Нет никаких указаний на то, содержит ли ваш дом опасный уровень радона, без тестирования на него.

Точно так же то, что ваш дом монолитный, не означает, что он защищен от термитов. Эти маленькие вредители устойчивы: если на вашей плите есть трещины, они могут проникнуть внутрь. Они могут даже проникнуть через водопровод или другие служебные входы.

Каждая конструкция должна начинаться с прочного фундамента. Вы никогда не захотите срезать углы, когда дело касается оболочки вашего здания.Проведите исследование, соберите его правильно и защитите от непогоды.

Майк Холмс и его сын Майк младший вернулись! Смотрите премьеру фильма «Холмс и Холмс» 7 октября на канале HGTV Canada. Для получения дополнительной информации посетите makeitright.ca.

Поделитесь этой статьей в своей социальной сети

Реклама

Это объявление еще не загружено, но ваша статья продолжается ниже.

NP Размещено

Подпишитесь, чтобы получать ежедневные главные новости от National Post, подразделения Postmedia Network Inc.

Нажимая на кнопку подписки, вы соглашаетесь на получение вышеуказанного информационного бюллетеня от Postmedia Network Inc. Вы можете отказаться от подписки в любое время, щелкнув ссылку для отказа от подписки внизу наших электронных писем. Postmedia Network Inc. | 365 Bloor Street East, Торонто, Онтарио, M4W 3L4 | 416-383-2300

Спасибо за регистрацию!

Приветственное письмо уже готово. Если вы его не видите, проверьте папку нежелательной почты.

Следующий выпуск NP-Отправленного скоро будет в вашем почтовом ящике.

Комментарии

Postmedia стремится поддерживать живой, но гражданский форум для обсуждения и поощрять всех читателей делиться своим мнением о наших статьях. На модерацию комментариев может потребоваться до часа, прежде чем они появятся на сайте. Мы просим вас, чтобы ваши комментарии были актуальными и уважительными. Мы включили уведомления по электронной почте — теперь вы получите электронное письмо, если получите ответ на свой комментарий, есть обновление в цепочке комментариев, на которую вы подписаны, или если пользователь, на которого вы подписаны, комментарии.Посетите наши Принципы сообщества для получения дополнительной информации и подробностей о том, как изменить настройки электронной почты.

Конструкция с плавающей плитой — Области применения и преимущества плавающих плит

🕑 Время чтения: 1 минута

Плавающие плиты — это бетонные плиты, которые лежат на земле без каких-либо анкеров, как если бы они просто сидели на ней и плавали. Плавающая плита, как следует из названия, напоминает плиту, которую просто кладут на воду без какого-либо соединения между ними.Основное применение плавающих плит — это использование в качестве фундамента под навесы, производственные цеха, дополнительные помещения дома или гаражи. Он экономичен при использовании там, где не требуется стандартного фундамента. Детали конструкции подробно описаны в следующих разделах. Когда мы предполагаем здание с плавающей конструкцией, мы должны представить себе здание со стандартным ленточным фундаментом, построенным на несколько футов ниже уровня земли. Затем мы возводим стену над поверхностью земли.Тогда буквально плавающие плиты плавают по земле. Здесь в большей степени снижается потребность в подготовке грунта. Плавающие плиты называются монолитными плитами, так как они не связаны с фундаментом. Если это так, то только после затвердевания фундамента мы отливаем плавающую плиту.

Конструкция плавающей плиты Строительство плавающих плит требует деталей для начала предлагаемого здания требует прочного фундамента, чтобы полностью выдержать весь вес надстройки.Как уже упоминалось, они больше используются в гаражах, пристройке дома или навесах, которые не обязательно требуют огромного фундамента. Эти здания имеют легкую структуру. Таким образом, плавающие плиты считаются наиболее подходящими и экономичными по сравнению с традиционной конструкцией плит. Основные строительные слои плавающей плиты показаны на рисунке 1. Строительство предполагает следующие этапы:

Рис.1: Слои плавающих перекрытий

A: Выемка грунта для строительства плавающей плиты Первым этапом строительства плавучей плиты является расчистка земли и выемка грунта согласно плану.Это начальная подготовка к строительству.

Рис.2: Подготовка земли удалением верхнего слоя

Этот шаг также включает в себя дренаж по бокам, чтобы вода могла стекать через гравийное основание, как показано ниже. Построенная траншея заделана геотекстилем и гравием, как показано ниже, которые будут удалять воду из бетонной плиты фундамента, как показано на рисунке 3.

Рис.3: Вынутый дренаж и подготовленный дренаж

B: Укладка гравийного основания для дренажа

Фиг.4: Укладка грунтового слоя гравия поверх участка для отвода нежелательной воды

C: Армирование перекрытий Форма для сляба размещена для отливки. Для усиления плиты предусмотрены арматурные стержни в соответствии с размерами и кодами.

Рис.5: Арматурные стержни, расположенные в плитах

D: Литая плавающая плита Бетон заливается в опалубку перекрытий. Уплотняется либо мой труд, либо механический вибратор в зависимости от площади и исполнения.Чтобы плита была полностью продуктивной, необходимо произвести надлежащее уплотнение. Правильное лечение должно длиться почти 2–3 дня.

Рис.6: Уплотнение заливного бетона

Преимущества плавающих плит
  • Конструкция с плавающей плитой может использоваться на площадках с более низкой грузоподъемностью и там, где вкладывать большие деньги в обработку почвы бесполезно. Эта система позволяет использовать на рыхлом грунте или в почве с различной сжимаемостью.
  • Плавающая плита имеет свойство распределять вертикальные нагрузки или напряжения, приходящие на нее, для распределения по большей площади.
  • Фундамент из плавающих плит — хорошее решение при пристройке дома. Бывает ситуация, когда требуется пристройка здания, не затрагивая уже существующий фундамент. Это не повлияет на уже построенные строительные конструкции.
  • Плавающие плиты служат препятствием для проникновения влаги, исходящей из земли.Он действует как барьер между надстройкой и землей. Это позволяет избежать просачивания воды и обледенения. Для этого плиту можно утеплить от мороза или влаги. Это нашло широкое применение в строительстве холодных регионов.
  • Плавучие плиты не требуют использования траншей для нижнего колонтитула. Их можно залить с помощью траншеи или рытья, что экономично.
  • Плавающая плита не нарушает лежащий под ней слой земли и не влияет на качество.
  • В местах, где есть возможность сдвига земного слоя, в основном из-за высокого содержания влаги, лучше всего подходят плавающие плиты.

Недостатки плавающих плит
  • Плавающая плита не делает подземную землю доступной для подземного доступа для соединительных линий, выходящих на инженерные коммуникации.
  • Имеет примитивную технику
  • Фундамент с плавающей плитой с меньшим расчетным резонансом

Профессиональное руководство по установке пароизоляции под плитой

Ваша группа по подготовке площадки провела оценку вашего фундамента и, возможно, утрамбовала землю или заложила подоснову с гранулированным заполнением.Вы выложили десятки тысяч квадратных футов пароизоляции под плитой — высокотехнологичного пластика, который защитит плиту от изменчивой среды под вашим зданием. Вы очень старались перекрыть материал в швах как минимум на шесть дюймов, тщательно запечатывая каждое проникновение, чтобы предотвратить проникновение водяного пара вокруг труб и других трубопроводов.

Загрузить сейчас: Руководство по герметизации пароизоляции по периметру плиты

Вы подошли к краю своего фундамента: что теперь?

Если вы когда-либо были в такой ситуации, то, вероятно, это:

  • Вызывается проектная группа
  • Позвонил производителю продукта
  • Обработка ASTM E1643-18a

Процесс может сводить с ума, особенно потому, что конечный результат каждого проекта может быть разным, ни проектировщик, ни представитель производителя не находятся на месте, и все стандартные практики ASTM E1643-18a — S для выбора, проектирования, установки и Проверка замедлителей образования водяного пара, контактирующих с землей или гранулированной засыпкой под бетонными плитами — говорит о вашем затруднительном положении:

Место размещения:

6.4 Распространите замедлитель образования пара на опоры и уплотните фундаментную стену, опорную балку или плиту на высоте, соответствующей верху плиты, или закройте препятствия, такие как водяные упоры или дюбели …

6.6 Распространить замедлитель парообразования на верхнюю часть свайных заглушек и опорных балок на расстояние, приемлемое для инженера-строителя, и завершить работу в соответствии с рекомендациями производителя.

В этот момент вы могли подумать о том, чтобы закричать, «НО КАК?!?!?!»

Не смотрите дальше.В этом полезном руководстве по установке пароизоляции под плитой будут рассмотрены наиболее распространенные конструкции плит, их концевые кромки и способы уплотнения по периметру фундамента и по периметру фундамента в соответствии со спецификациями вашего дизайнера и ASTM E1643.

Как закрыть пароизоляцию на временных бетонных формах: вы пропустите их, когда они исчезнут?

Одна из наиболее частых ошибок, которые вы можете сделать на концевой кромке пароизоляционной установки под плитой, — это прикрепление пленки к какому-либо компоненту фундамента, который предполагается удалить позже.

Если вы прикрепите пароизоляцию к бетонной опалубке на возвышении (высоте) плиты (см. Раздел 6.4 выше), вы «запечатаете» периметр вашей установки, но только до тех пор, пока формы не будут удалены! В тот момент, когда эти материалы удалены, вы снимаете герметизирующую прокладку, над которой так усердно работали, потенциально порвали (или, по крайней мере, смещали) свой пароизоляционный слой и поставили под угрозу весь периметр вашего фундамента из опасной среды под плитой.

Так как же герметизировать край пароизоляции под плитой там, где она приближается к временным бетонным формам по периметру плиты? Вы вынуждены вернуться после того, как плита была размещена и формы удалены, и запечатать край пароизоляции на высоте плиты? Это вариант, но есть более эффективный способ!

Совет №1: Прикрепите к плите с помощью ленты Stego Crete Claw Tape

Когда в 2011 году ASTM E1643 был обновлен, чтобы обеспечить герметизацию концевых кромок пароизоляции на самой плите, Stego Industries приступила к изобретению способа завершить установку без необходимости возвращаться к плите после снятия формы.Ее решением стала STEGO CRETE CLAW TAPE, запатентованная многослойная лента, которая приклеивается к пароизоляции с одной стороны, позволяя свежему бетону заливать ее текстурированную верхнюю поверхность, образуя механическое соединение, которое герметизирует периметр вашей пленки.

После снятия форм пароизоляция остается на месте, плотно прилегая к плите со стороны бетона. Нет необходимости возвращаться, тратить дополнительное внимание или ресурсы на герметизацию после размещения. Вы завершаете работу до того, как плита будет отлита.

Примечание. Если необходимо временно закрепить Stego Wrap на форме на высоте плиты, вы можете использовать стратегические участки Stego Tape до установки Stego Crete Claw Tape.Ленту Stego следует разрезать по верхней части формы после заливки бетона и перед снятием формы.

Используйте ленту Stego Crete Claw Tape, когда у вас есть временные бетонные формы. Лента Stego Crete Claw Tape приклеится к плите при ее установке.

Фундаментные стены: в этом случае пароизоляция «Удар о стену» — это хорошо.

Существует множество строительных конструкций, которые требуют возведения наружных стен фундамента — из блоков / кирпича или литого бетона, частично или полностью — перед закладкой бетонного фундамента.

При таком сценарии ваша пароизоляционная установка буквально врежется в стену по периметру, но это никогда не должно быть образным препятствием!

В самых простых случаях фундаментная стена поднимается вертикально там, где она встречается с краем периметра плиты, без препятствий (например, дюбелей, гидрозатворов или других выступов). В этом случае задача установщика состоит в том, чтобы просто изолировать пароизоляцию от вертикальной фундаментной стены, расширив пароизоляцию достаточно далеко, чтобы стена поднялась вверх.

Когда дело доходит до того, насколько высоко вы должны повернуть пароизоляцию вверх по вертикальной стене, ASTM E1643 дает здесь ясность: «на высоте, соответствующей верху плиты». Таким образом, если не указано иное, если ваша плита будет четыре дюйма, обязательно поверните пароизоляцию вверх по вертикальной стене на четыре дюйма.

Совет № 2: используйте ленту StegoTack на высоте плиты

Для установки пароизоляции Stego Wrap Stego рекомендует использовать STEGOTACK TAPE, двустороннюю клейкую ленту, которая может приклеивать Stego Wrap к бетону, каменной кладке, дереву, металлу и другим поверхностям.Эта суперклейкая лента будет удерживать Stego Wrap приклеенной к вертикальной стене после укладки бетона, обеспечивая пароизоляционное уплотнение в соответствии с требованиями ASTM E1643.

Прикрепите пароизоляцию к вертикальной стене с помощью ленты StegoTack Tape.

Stego Mastic также является вариантом для герметизации Stego Wrap существующего бетона, прилегающего к плите. Для точного нанесения Stego Mastic можно наносить из трубки для колбасы с помощью пистолета для трубки для колбасы.

Используйте Stego Mastic Sausage Tube и пистолет для колбасных трубок для герметизации Stego Wrap на существующем бетоне, прилегающем к плите.

Где герметизировать пароизоляцию на конструктивных бетонных препятствиях: внутренние балки, опоры и т. Д.

В некоторых строительных конструкциях требуются внутренние структурные бетонные элементы, такие как балки, опоры и свайные колпаки или опоры, которые поднимаются только до уровня пароизоляции и действуют больше как часть основания, чем вертикальная стена. В других случаях эти конструктивные элементы монолитно отливаются вместе с плитой. Возможные варианты, которые существуют для детализации этих условий, могут заставить монтажников задуматься над множеством соответствующих вопросов: Оборачиваю ли я пароизоляцию под мои опоры? Могу ли я вместо этого распространить его на поперечные балки? Если да, то как далеко мне зайти? А чем заклеить край пароизоляции?

Существующие конструкции фундамента

Во многих случаях фундаменты, опорные балки, сваи / заглушки / опоры и другие конструкционные бетонные конструкции создаются до установки пароизоляции под плитой.Вопрос о том, следует ли расширять пароизоляцию на такие секции, напрямую зависит от ASTM E1643: пароизоляция должна быть расширена поверх таких конструкций на «расстояние, приемлемое для инженера-строителя». Основная причина заключается в том, что смежным конструкционным бетонным элементам часто необходимо обеспечить сцепление бетон-бетон с плитой для эффективной передачи нагрузки (среди других причин). Этому может помешать пароизоляция, если она неправильно расположена. Очень важно проконсультироваться с инженером-строителем, если в планах и спецификациях не ясно, каким образом должны выполняться работы.

Совет № 3: Герметизируйте существующие фундаментные конструкции с помощью Stego Mastic, StegoTack Tape или Stego Crete Claw Tape

Прежде всего, проконсультируйтесь с инженером. Если инженеру устраивает, что пароизоляция полностью разрушает связь между конструктивным элементом и отлитой впоследствии плитой, конечной кромки (пароизоляции) не будет, и, следовательно, не потребуется никаких уплотнительных приспособлений. Чаще всего инженер заявляет, что обертка должна заканчиваться на определенном расстоянии от существующего бетона или даже на переднем крае конструкции, где начинается бетон.В первом случае (частичное перекрытие) можно использовать STEGOTACK TAPE для уплотнения нижележащего бетона, как описано ранее. STEGO MASTIC, универсальный асфальтовый герметик на водной основе, разработанный для использования с Stego Wrap, можно использовать аналогичным образом. В последнем случае (без нахлеста), STEGO CRETE CLAW TAPE следует полностью наложить на концевую кромку обертки и представляет собой лучший вариант для герметизации плиты после ее размещения (см. Совет № 4).

Ленту

StegoTack можно использовать для уплотнения существующих фундаментных конструкций.

Монолитные размещения

Как и в примере, описанном выше — где соединение бетона с бетоном часто требуется между конструктивным бетонным элементом — земляное полотно и плита, в которых фундаменты и плиты залиты монолитно, часто должны обеспечивать соединение бетона с грунтом по конструктивным причинам. также. В этой последовательности сначала устанавливается пароизоляция под плитой, и установщик должен понимать, где должна быть расположена пароизоляция.

Здесь снова проконсультируйтесь с инженером-строителем. В некоторых случаях инженер может позволить пароизоляции полностью охватить траншеи, прорезанные для опор и других элементов конструкции. В других случаях это проблематично, и установщик должен либо частично обернуть пароизоляцию основанием, либо полностью остановиться у основания или зоны отклонения.

Совет № 4: Нет существующей бетонной плиты для герметизации? Без проблем! Герметизируйте пароизоляцию при первой установке с помощью ленты Stego Crete Claw Tape

.

Независимо от того, где заканчивается оболочка, вполне вероятно, что в таких условиях не существует смежного конструкционного бетона, против которого можно было бы герметизировать пароизоляцию при установке оболочки.В результате, единственный вариант — это уникальный универсальный уплотнительный элемент, который упоминался несколько раз выше: STEGO CRETE CLAW TAPE. Лента Stego Crete Claw Tape, прикрепленная к концевому краю обертки, создает уплотнение для отливки плиты, которое необходимо для завершения установки в соответствии с ASTM E1643.

Если сначала устанавливается пароизоляция под плитой, а рядом нет соседней бетонной плиты, используйте ленту Stego Crete Claw Tape, чтобы создать уплотнение.


Самое большое препятствие для установки пароизоляции: препятствия

В каждом из описанных выше сценариев ничто не мешает краю вашей пароизоляционной установки, что делает герметизацию периметра более простой и понятной задачей.

Любой, кто провел какое-то время на строительной площадке, знает причину, по которой герметизация кромок периметра настолько сложна из-за множества препятствий: дюбелей, арматуры, водозаборников, трубопроводов, труб и т. Д.

Вытянуть пароизоляцию до этих краев может быть достаточно сложно. Запечатать их может показаться невозможным. Однако это другое место, где ASTM E1643 предоставляет более подробное руководство и, возможно, некоторое облегчение: «прекращать при препятствиях». Так что вместо того, чтобы вырезать изящные конфигурации, похожие на бумажную куклу, в вашу высокотехнологичную пленку, чтобы учесть все препятствия по периметру, дайте себе перерыв!

То, что ASTM E1643 снова опускает, это HOW .В этой ситуации вы можете изолировать свой периметр вокруг препятствий, используя те же стратегии и методы, которые описаны выше.

Совет № 5: Используйте препятствия в качестве места завершения и установите StegoTack Tape или Stego Crete Claw Tape

В некоторых случаях можно повернуть пароизоляцию вверх на части вертикальной стены на оконечной кромке, прежде чем она наткнется на арматурный стержень или другие препятствия. Если это так, вы можете герметизировать пароизоляцию части вертикальной стены ниже препятствий с помощью STEGOTACK TAPE, как в случае с вертикальной стеной, свободной от препятствий.

Другие конструкции перекрытий не позволяют ни в одном помещении переворачивать пароизоляцию на вертикальную фундаментную стену. В этом случае завершите край пароизоляции под плитой в горизонтальной плоскости, на препятствии и в месте пересечения основания и стены. ЛЕНТА STEGO CRETE CLAW по краю пароизоляции будет сцепляться с бетоном, залитым против него, чтобы создать уплотнение, как того требует ASTM E1643, после того, как бетон затвердеет.

Прервите пароизоляцию на препятствиях и используйте ленту Stego Crete Claw Tape для приклеивания пароизоляции к бетону, залитому впоследствии.

Вы также можете завершить пароизоляцию там, где препятствия выступают из опор, опорных балок и других конструкционных бетонных элементов. Если вы не уверены в том, что считать препятствием, а что — проникновением, проконсультируйтесь со специалистом по дизайну. Обычно препятствия возникают по периметру плиты и, как уже отмечалось, в конструкционном бетоне (опоры, балки и т. Д.). В любом случае, всегда важно понимать, диктуют ли конструктивные или другие соображения уникальные конечные положения пароизоляции. В случае сомнений проконсультируйтесь со специалистом по дизайну. Команда специалистов Stego по всей стране также всегда готова помочь.


Прерывание пароизоляции может быть сложной задачей, но жизненно важно для защиты вашей плиты

Множество сценариев проектирования краев фундаментов зданий могут стать серьезной проблемой при установке пароизоляции.

Stego Industries попыталась упростить эти детали, предоставив ряд монтажных принадлежностей, которые делают герметизацию периметра более простой и эффективной.

Какими бы неприятными и расплывчатыми ни были некоторые из руководящих указаний ASTM о том, как эффективно герметизировать периметр, стандарт существует не просто так: защищает всю плиту, включая периметр , с помощью эффективного пароизоляционного уплотнения и монолитного Система, использующая высокотехнологичную пароизоляцию под плитой, имеет решающее значение для защиты фундамента вашего строительного проекта от дорогостоящих поломок полов, а также от вредного воздействия водяного пара, почвенных газов и других опасных воздействий в среде под плитой, вызывающей плесень.

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
