Монолитная железобетонная плита: виды и характеристики

Для возведения домов и сооружения хозяйственных построек используются различные типы фундаментов. Пользуется популярностью монолитная ЖБ плита, обеспечивающая устойчивость, прочность и долговечность строений. Плитный фундамент в строительстве используется для слабых грунтов, подверженных морозному пучению. После подготовки участка и сооружения подушки из щебня и песка монтируется опалубка. Затем укладывается слой гидроизоляции, производится армирование монолитной основы. Завершает сооружение плиты процесс заливки цемента. Каждый этап имеет свои особенности.

Монолитная ЖБ плита – особенности применения

Монолитная железобетонная основа, а также сборный фундамент из ЖБИ плит изготавливаются из тяжелых бетонных растворов, для усиления которых используют арматуру диаметром 8-12 мм. Для принятия решения о применении монолитной плиты в качестве фундаментной основы выполняются специальные расчеты.

Определяется толщина фундаментной основы, а также ее глубина залегания, зависящие от ряда факторов:

  • особенностей грунта на участке застройки;
  • глубины расположения водоносного слоя;
  • нагрузочной способности основания;
  • веса возводимого строения;
  • климатических факторов;
  • рельефных перепадов в зоне строительства;
  • характеристик используемого строительного материала.
Для слабых грунтов, подверженных морозному пучению в строительстве используют монолитный фундамент

Монолитная конструкция отличается прочностью и применяется на следующих типах почвы:

  1. Ослабленных грунтах с повышенной влажностью.
  2. Насыпных почвах с увеличенной концентрацией песка.
  3. Почвах, которые легко деформируются при замерзании.

Отличительная черта фундаментной плиты – увеличенная площадь, которая позволяет:

  • равномерно распределить на грунт вес здания;
  • предотвратить усадку частей строения;
  • демпфировать реакцию морозного пучения;
  • исключить возможность растрескивания коробки.

Монолитная конструкция применяется для строительства различных зданий:

  • современных коттеджей;
  • промышленных объектов;
  • гаражных построек;
  • дачных строений;
  • малоэтажных зданий.

Прочная конструкция фундаментного основания сохраняет целостность под воздействием массы следующих стройматериалов:

  • бетонных блоков;
  • природного камня;
  • керамического кирпича;
  • сборного железобетона;
  • деревянных каркасов;
  • оцилиндрованных бревен.

Независимо от типа материала, применяемого в заливке фундамента, монолитная ЖБ плита применяется на проблемных почвах для обеспечения устойчивости зданий.

Для обеспечения устойчивости зданий на проблемных почвах применяют монолитную ЖБ плиту

Устройство монолитной фундаментной основы

Цельная плита из армированного бетона изготавливается в соответствии с классической технологией. Фундамент монолитного типа представляет многослойную конструкцию, каждый слой которого выполняет определенную функцию.

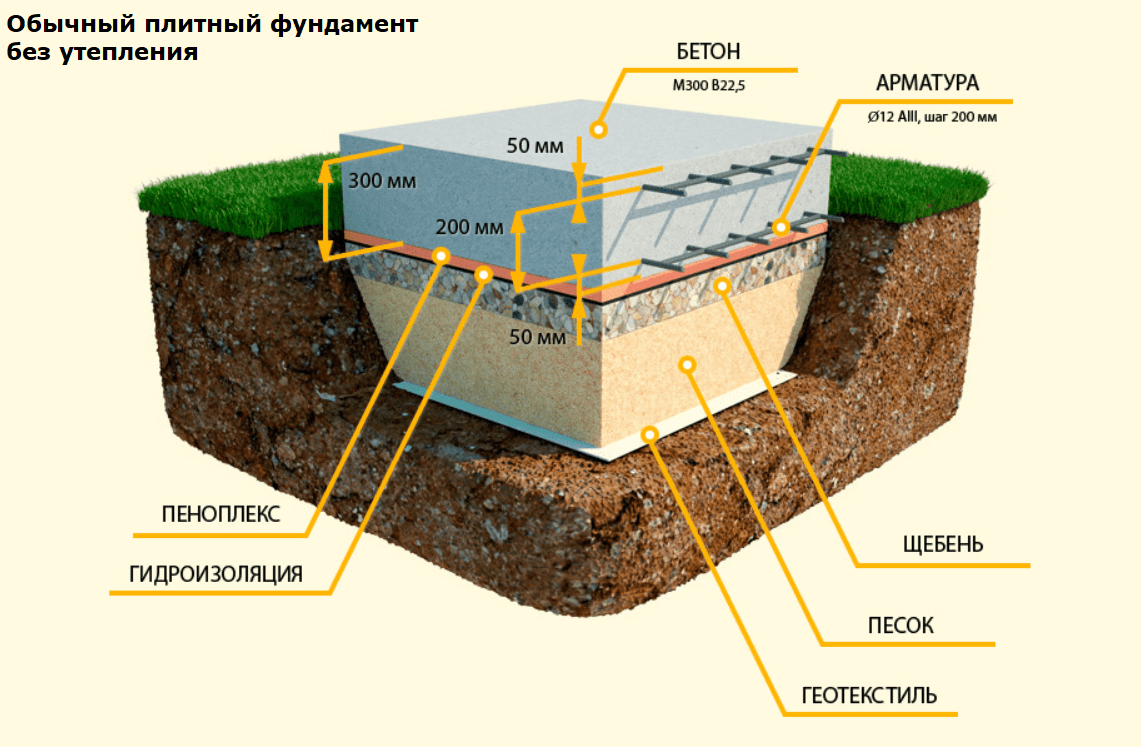

Рассмотрим устройство фундамента, начиная с поверхности грунта:

  1. Слой геотекстильного материала. Обладает фильтрующими свойствами и ложится на спланированную поверхность почвы для разделения грунта и слоя гравийно-песчаной подушки.
  2. Демпфирующая подсыпка. Сглаживает реакцию почвенных сдвигов, планирует площадку, а также позволяет расположить дренажные трубы внутри песчано-гравийного массива.
  3. Подбетонка. Представляет залитую тонким слоем бетонную смесь, предназначенную для выравнивания поверхности и повышения нагрузочной способности фундаментной основы.
  4. Слой гидроизоляции. Предотвращает доступ содержащейся в грунте влаги к поверхности фундамента, а также сохраняет необходимое количество влаги в бетонной смеси.
  5. Листовой или гранулированный теплоизолятор. Благодаря укладке теплоизоляционного материала снижаются потери тепла, что важно для поддержания комфортного микроклимата в помещении.
  6. Опалубка стационарного или разборного типа. Конструкция сооружается по периметру будущего фундамента и предназначена для придания бетонной смеси требуемой формы и снижения потери влаги во время застывания.
  7. Арматурный каркас. Предназначен для повышения прочностных свойств монолита и предотвращения растрескивания бетона. Металлические прутки воспринимают действующие нагрузки, обеспечивая долговечность основы.
  8. Бетон марки М400 и выше. Бетонный слой воспринимает нагрузки от массы здания и равномерно передает их по всей площади опорной поверхности фундаментного основания.

Правильное расположение всех слоев фундамента повысит прочность основы, а также увеличит ресурс эксплуатации возводимого строения.

Устройство монолитной фундаментной основы

Фундамент монолитная ЖБ плита – варианты исполнения

Цельный фундамент монолитного типа сооружается в различных исполнениях, обусловленных следующими факторами:

  • уровнем заглубления;
  • технологией обустройства;
  • конструктивными особенностями.

По глубине расположения нижней плоскости фундаментной подошвы, основания делятся на следующие виды:

  1. Незаглубленные. Формирование фундамента осуществляется на уровне нулевой отметки после уборки мусора, растительности и планирования поверхности строительной площадки.
  2. Мелкозаглубленные. Фундаментная плита погружается в почву на глубину до 0,5 м. Технология формирования мелкозаглубленной плиты не предусматривает сооружение под зданием подвального помещения.
  3. Заглубленные. Фундаментная платформа заглубляется в грунт до уровня замерзания почвы. Это обеспечивает повышенный запас прочности и позволяет противодействовать силам морозного пучения.

В зависимости от способа строительства основания фундаментная конструкция формируется в различных вариантах:

  • монолитном. Цельная железобетонная плита сооружается на подготовленной площадке, с поверхности которой удалены верхний слой почвы, мусор и растительность. После сооружения опалубки по периметру фундамента производится сборка и размещение внутри опалубки арматурного каркаса с последующим бетонированием. Технология позволяет без использования грузоподъемных средств залить фундаментную плиту требуемых габаритов и расположить в ней различные инженерные коммуникации;
В различных исполнениях сооружается фундамент монолитного типа
  • сборном. Составная конструкция фундамента сооружается из готовых железобетонных панелей, произведенных на предприятиях ЖБИ. Плиты укладываются с помощью грузоподъемной техники на песчано-гравийную подсыпку. После монтажа осуществляется бетонирование стыковых участков и заливка стяжки. Стандартные размеры и прямоугольная форма готовых железобетонных панелей затрудняют сооружение фундаментных оснований нестандартной конфигурации и увеличенной толщины.

Возможны следующие варианты конструкции плиты:

  • чашеобразный. Фундамент отличается сложной геометрией, бетонируется за один прием и позволяет обустроить под зданием подвальное помещение;
  • плоский. Основа формируется в виде прямоугольного параллелепипеда и теплоизолируется, при необходимости, листовым утеплителем.

Выбор оптимального варианта монолитного фундамента осуществляется после выполнения необходимых расчетов в соответствии с проектными требованиями.

Главные характеристики фундамента монолитного типа

Тип фундамента монолитная ЖБ плита – ответственная конструкция, обладающая определенными характеристиками:

  • повышенной прочностью. Железобетонная основа сохраняет целостность, воспринимая массу здания и находящейся в нем мебели и оборудования;
  • увеличенной влагостойкостью. Правильно смонтированное железобетонное основание предотвращает насыщение стен почвенной влагой;
  • долговечностью. Конструкция обеспечивает устойчивость здания на протяжении десятилетий, компенсируя реакцию морозного пучения почвы.
Монолитная ЖБ плита отличается повышенной прочностью

Важная характеристика фундамента – габаритные размеры. Длина и ширина фундаментной конструкции соответствуют габаритам будущего здания, а толщина изменяется в широких пределах:

  • плита толщиной 0,4-0,5 м формируется для большинства зданий, сооружаемых на грунтах с нормальной влажностью;
  • при возведении строений на проблемных грунтах размер фундамента по толщине увеличивается до 1,2 м.

На характеристики плитного основания влияет марка используемой бетонной смеси, сортамент арматуры, а также вид конструкции фундаментной основы.

Монолитная конструкция фундамента – достоинства и слабые стороны

По сравнению с другими типами оснований монолитная ЖБ плита обладает серьезными преимуществами:

  • продолжительным сроком эксплуатации. Железобетонная основа способна сохранять целостность на протяжении полутора столетий;
  • простотой сооружения. Несложно быстро обустроить плиту своими силами, выполнив минимальный объем земляных работ;
  • повышенной нагрузочной способностью. Благодарю увеличенной площади опорной поверхности фундамент способен воспринимать вес тяжелых зданий;
  • экономичностью. Технология позволяет сэкономить на обустройстве пола, функцию которого выполняет бетонная плита;
  • стойкостью к сезонным колебаниям почвы. Железобетонная конструкция устойчива к реакции морозного пучения.
Для выполнения заливки бетонной плиты не требуется специальное оборудование

Для выполнения строительных мероприятий не требуется особая подготовка и специальное оборудование.

В зданиях, сооруженных на монолитной плите, пол бетонный. Как утеплить его? Этот вопрос интересует начинающих застройщиков. Существует множество вариантов, предусматривающих использование современных листовых теплоизоляторов. Технология позволяет соорудить теплоизолированную шведскую плиту. Это также одно из достоинств монолитной конструкции железобетонного фундамента.

Наряду с достоинствами фундамент имеет слабые стороны:

  • необходимость выполнения работ при положительной температуре;
  • увеличенный объем затрат на сооружение плитной основы;
  • проблематичность обустройства плиты на площадке с наклонным рельефом.

Несмотря на имеющиеся недостатки, профессиональные строители отдают предпочтение плитной конструкции благодаря ее высоким эксплуатационным характеристикам.

Технология строительства цельной плиты

Технологический процесс сооружения монолитной плиты включает подготовительные мероприятия и основные операции. Разберем главные этапы работ.

Подготовительные работы

Готовясь забетонировать фундамент ЖБ монолитной плитой, следует выполнить ряд подготовительных мероприятий:

До начала заливки бетонной плиты необходимо провести подготовительные работы
  1. Изучить характер грунта.
  2. Определить уровень водоносных слоев.
  3. Рассчитать нагрузочную способность основания.
  4. Очистить стройплощадку от мусора и растительности.
  5. Выполнить земляные работы.
  6. Разровнять поверхность почвы.
  7. Выполнить разметку.
  8. Постелить геотекстильную ткань.
  9. Уложить дренажные трубы.
  10. Сформировать песчано-щебеночную подушку.

Технология предусматривает также возможность укладки инженерных сетей при сооружении фундаментной плиты.

Рабочий процесс монтажа фундамента

Завершив подготовку, выполняйте основные операции по монтажу плиты:

  1. Смонтируйте щитовую опалубку.
  2. Постелите гидроизоляционный материал.
  3. Уложите листовой теплоизолятор.
  4. Соберите силовой каркас, для которого вяжется армирующая сетка.
  5. Подготовьте бетонный раствор в необходимом объеме.
  6. Произведите заливку фундамента в один прием.
  7. Осуществите вибрационную трамбовку бетона.
  8. Выровняйте поверхность бетонной плиты.

Обратите внимание на важные моменты:

  • для сборки арматурной решетки используйте вязальную проволоку;
  • во время твердения бетона поддерживайте постоянную влажность;
  • на залитый бетон постелите полиэтиленовую пленку, предотвращающую потерю влаги.

К демонтажу опалубки приступайте через месяц после начала бетонирования.

Заключение

Монолитная ЖБ плита – проверенная конструкция, обеспечивающая устойчивость и долговечность зданий на проблемных грунтах. При выполнении работ важно соблюдать технологические требования и использовать качественные стройматериалы. Важно определиться с вариантом исполнения плиты с учетом конструктивных особенностей здания и требований проектной документации.

Монолитная железобетонная плита фундамента - процесс устройства и стоимость

Надежным и прочным основаниям под здание является монолитная железобетонная плита фундамента, которая отличается высокими прочностными показателями и надежностью. Данная технология стала популярной сравнительно недавно, но выполнить укладку материалов в соответствии со всеми требованиями и правилами могут только специалисты. Большие объемы бетона и трудоемкость являются главными препятствием для самостоятельной реализации возведения монолитного основания. Главное преимущество заключается в применении не заглубленного типа фундамента и возможности возведения на сложных грунтах.

Что такое монолитная железобетонная плита фундамента

Это ровная железобетонная площадка толщина, которой полностью зависит от массы возводимого строения, поэтому может варьировать от 10 см до 100 см и более. Но не стоит делать высоту основания меньше 10 см, так как в тонком слое под воздействием сильных нагрузок появляются трещины и расколы, что обязательно приведет к полному разрушению фундамента, а в последствие и всего строения.

Внутри монолитной конструкции размещается арматурный каркас, который предназначен увеличивать прочность площадки и создавать сопротивление нагрузкам, а также не подвергаться снизу пучинистости грунта.

Поэтапный процесс устройства фундамента «монолитная железобетонная плита»

Процесс устройства фундамента «монолитная железобетонная плита» состоит из таких этапов:

  1. Любое строительство начинается с подготовки рабочей площадки, которой предусматривается снятие травяного покрова.
  2. Роется небольшой котлован в соответствии с параметрами дома, но с небольшим запасом, примерно по 10 см с каждой стороны.
  3. По всему периметру устанавливается опалубка, которую необходимо слегка смочить водой.
  4. На дно котлована засыпается песок, разравнивается и хорошо утрамбовывается. Слой песчаной «подушки» должен иметь толщину до 10 см.
  5. Для защиты от воздействия воды разного происхождения (паводки, осадки или грунтовые воды) проводятся гидроизоляционные работы.
  6. На подготовленную поверхность монтируется арматурный каркас (толщина арматуры 10-15 мм). Каркасная конструкция состоит из нижних и верхних сеток, которые прочно связываются между собой, расстояние между прутьями 25-30 см. А так как на плиту со всех сторон воздействуют колоссальные нагрузки, именно от ее качества зависят прочностные характеристики монолитного основания. Для каркасной конструкции выбирается арматура ребристая, которая имеет хорошие адгезийные свойства с бетоном.
  7. Заливка бетона является самой объемной и трудоемкой процедурой, поэтому она выполняется бригадным способом. Как правило, раствор подвозится на строительный участок машинами-миксерами, в которых качество бетона намного выше, чем при замешивании вручную. Кроме этого значительно повышается производительность, ускоряется весь рабочий процесс и сокращаются сроки строительства.
  8. Из залитого слоя бетона необходимо удалить воздух. Делается это для того, чтобы твердеющий материал как можно лучше уплотнился, и в нем не было воздушных прослоек, которые могут со временем привести к разрушениям основания. Работы выполняются при помощи деревянного/металлического шеста с заостренным концом или вибратором.
  9. Когда бетон начнет схватываться, его поверхность нужно смачивать водой, такие мероприятия необходимо проводить для того чтобы он не потрескался.
  10. Завершающим этапом является снятие опалубки. Проводится эта процедура примерно через 7-10 дней в зависимости от того насколько хорошо затвердеет слой раствора, а время его застывания непосредственно связано с температурой окружающей среды. Хотя до полного затвердения проходит 25-36 дней.

Совет! Для того чтобы основание было прочным и надежным не стоит экономить на материалах, так как от качества выполнения зависит продолжительность эксплуатационного периода. Марка цемента не должна быть ниже М-500, а арматура должна быть новой и не иметь коррозийных образований.

Устанавливая монолитные железобетонные фундаментные плиты, обязательно нужно сделать дренажную систему, которая прокладывается по периметру фундамента. Такие мероприятия помогут избавиться от избыточной влаги и образования плесени на стенах здания. Без соответствующих знаний о том, как монтировать дренаж, не стоит заниматься этим самостоятельно, только потратится время и деньги, а результат будет нулевым.

Сколько будет стоить монолитно-железобетонное основание

На универсальный фундамент монолитная железобетонная плита цена формируется с учетом выполненных работ и материалов. В основном себестоимость любого строительного объекта зависит от стоимости материалов, их доставки на участок (транспортные расходы) и зарплаты рабочим.

На чем можно сэкономить?

Практически ни на чем. Единственным фактором, снижающим затраты возведения основания дома может стать договоренность со строительной компанией (бригадой), которая пойдет на уступки и сделает небольшую скидку. Из-за большого объема бетонных работ себестоимость строительства получается самой высокой по сравнению с другими вариантами. Учитывая этот фактор, востребованность в данном типе фундамента под дом относительно небольшая. Выигрывает данная технология только там, где нет возможности применить другую методику.

Преимущества и недостатки

Но каким бы ни был дорогим фундамент монолитная железобетонная плита, строительство имеет положительные стороны и их достаточно много.

  • В основном они связаны:с возможностью устанавливать на участках, где плохие грунты (песчаные, торфяные, пучинистые), высокая подвижность, большие нагрузки, а также на почвах с высоким уровнем грунтовых вод;
  • с высоким показателем прочности и надежности.

Недостатками данной технологии возведения являются:

  • большие затраты и объемы;
  • дороговизна.

Выводы

Перед началом строительства необходимо взвесить все «за» и «против», а также просчитать необходимые затраты, увеличив их на сумму непредвиденных расходов, которые составляют до 20 % от всей суммы.

Монолитная железобетонная плита фундамента (Устройство)

Фундаменты под современные строения бывают разных типов. Каждый тип предназначается для сооружения строений с определенными характеристиками и схемой размещения. Подбираются фундаменты, учитывая текущий ГОСТ, СНИП, технические справочники и конструктивные особенности здания.

Устройство монолитной фундаментной плиты

Между тем существуют практически универсальные образцы оснований, которые в равной степени подходят для большинства зданий.

Особенности и назначение

Железобетонный фундамент – это конструкция, с которой в абсолютном большинстве случаев начинают строительство любого дома. Железобетон строители избрали из-за его исключительной прочности, возможности прекрасно работать на сжатие, при сравнительно низкой стоимости.

Недостатки бетона убираются армированием арматурной сеткой и добавлением специальных наполнителей.

Железобетонные фундаменты можно строить по нескольким типовым образцам. Например, железобетонный столбчатый фундамент собирается из заглубленных в землю столбов, которые связывают с помощью обвязывающих поясов из балок.

Столбчатый фундамент довольно экономен и подходит для рыхлых грунтов, но серьезной нагрузки не выдерживает.

Ленточный фундамент тоже чрезвычайно популярен. Его собирают из монолитных блоков, что формируют подушку и тело фундамента. Также часто архитекторы отдают предпочтение использованию сборных блоков, или комбинированию бетонных блоков с заливкой монолита.

Если использовать ГОСТ и СНИП на железобетонные конструкции, то можно отметить тот факт, что ленточные фундаменты идеально подходят для работы с бескаркасными строениями, у которых вся нагрузка передается через несущие стены.

Популярны также и свайные сборные основания, в основе которых лежат буронабивные колонны или сваи, как их именуют строители. Текущий ГОСТ и СНИП по свайным фундаментам отдает им предпочтение в деле обустройства сравнительно легких зданий на нестабильных грунтах.

Читайте также: какими бывают опалубки для колонн?

Армирование фундаментной монолитной плиты

Но ни один из вышеперечисленных образцов не сравнится по своей популярности с созданием плоских монолитных плит. Плитный фундамент отличается исключительной простотой в исполнении, но при этом и довольно серьезной трудоемкостью.

Эти два, казалось бы, не сочетающихся свойства ,тем не менее присутствуют у плоских плитных (цельных) фундаментов. А все благодаря тому, что их устройство имеет определенные отличия.

Устройство плоских монолитных или сборных фундаментов не предусматривает использования в них блоков, свай или столбов. Весь фундамент состоит из единой цельной плиты с армированным каркасом.

Как вы сами понимаете, обычная монолитная железобетонная плита создается по довольно простой технологии. Достаточно просто оценить ГОСТ и СНИП, а также собрать нагрузки со здания. ГОСТ необходимо применять определенный. Лучше узнать конкретный номер.

В данном случае подойдет ГОСТ 52086-2003. Впрочем, даже ГОСТ более старого образца тоже подойдет. СНИП же необходимо использовать по номеру 52-01-2003. Это СНИП с названием «Бетонные и железобетонные конструкции», в котором указаны все правила по их обустройству, армированию, заливке, толщине защитного слоя и т.д.

Всю информацию, что дает вам актуальный СНИП и ГОСТ нужно учитывать в обязательном порядке. Причем узнать там можно практически все, что требуется для работы. Даже необходимую толщину листа опалубки и распорок.

Поработать над непосредственным исполнением плиты вам придется порядочно. А все потому, что объемы работы по созданию монолитных фундаментных плит считаются самыми внушительными, особенно если брать в сравнении столбчатые, свайные или даже ленточные основания.

Читайте также: как устроен фундамент шведская плита и в чем его плюсы?

Сама плита будет иметь толщину от 15 до 50 сантиметров. Ее габариты не могут быть меньше габаритов дома. А средний дом, если обратиться к статистике, имеет размеры от 10×6 метров. При этом все пространство плиты нужно армировать, и очень серьезно.

Схема устройства монолитной фундаментной плиты

Под сам фундамент еще устраивается гравийная и песчаная подготовка толщиной минимум в 50 см. Из этого следует, что под возведение плитного фундамента необходимо вырыть котлован довольно внушительных размеров, а затем еще и наполовину засыпать его галькой.

Совершенно очевидно, что возводя ленточные или свайные фундаменты, времени и ресурсов вам придется потратить намного меньше.

Читайте также: преимущества и особенности обустройства фундаментов мелкого заложения.

В чем же преимущество оснований такого типа? Все очень просто. Плотная монолитная плита дает строению чрезвычайную устойчивость.

Во-первых, она стабилизирует дом и устраняет возможность его просадки. Появление трещин или других подобных проблем тоже практически исключено. В Европе даже небоскребы часто возводят на фундаментной подушке из цельной плиты.

Во-вторых, и это самый важный момент, такой фундамент подходит для абсолютно всех типов грунтов. Даже самых сыпучих и хлипких. В наихудших условиях дом просто просядет в одном месте или углубится по всему периметру. Но конструкции останутся целыми и будут оказывать сопротивление до последнего.

Это возможно благодаря тому, как оборудовано устройство плиты. За счет ее огромной площади и равномерности распределения нагрузки, плита способна хорошо держаться на любой поверхности, так как давление от дома размазывается по большой площади. Применяются здесь элементарные законы физики.

Аналогичные свойства могут наблюдать любители горнолыжного спорта. Если человек своей ногой встанет на глубокий снег, то тут же провалится.

Но стоя на лыжах, он сможет выполнять куда более серьезные манипуляции без страха провалиться. А все потому, что нагрузка от его веса распределена по всей площади лыж, которые в 5-8 раз больше площади человеческой стопы.

к оглавлению ↑

Виды и отличия цельных фундаментов

Существует два вида цельных фундаментов. Но для начала учтем их разновидности в плане технологии постройки. По этому параметру их делят на:

  • Монолитные;
  • Сборные.

Монолитные фундаменты предпочтительнее, так как имеют повышенную прочность. В них не используются отдельные блоки или элементы, а вся плита заливается за сутки. Что, стоит заметить, налагает определенные неудобства.

Так, если блоки и плиты сборного типа можно устанавливать понемногу и в течение длительного времени, то монолитные фундаменты своими руками заливают за один присест. Разделять этот процесс нельзя, так как такие действия чреваты появлением трещин в местах встречи растворов разной давности.

Сборные цельные фундаменты собирают из блоков или плит. Чаще всего используется их комбинация. Например, грани основания формируют блоки, а ее тело собирается из готовых железобетонных плит. Бывает и по-другому. Когда блоки вообще не применяются, а вместо них на гранях заливают обвязывающий армированный пояс.

Поверх плит также часто заливают стабилизирующий каркас толщиной минимум в 5 сантиметров. Однако сборные цельные фундаменты слабее монолитных, и это нужно учитывать.

Устройство цельных фундаментов в виде плит тоже имеет свои особенности. По типу конструкции их делят на:

  • Стандартные плитные;
  • С нижним стабилизирующим поясом из блоков.

В первом случае мы имеем дело с простейшим фундаментом, чье устройство представляет собой обычную плиту, что установлена на гравийную подготовку.

Нижняя арматурная сетка монолитной плиты, на самодельных деревянных подставках

Второй вариант уже больше напоминает ленточный тип фундамента, но только частично. В нем из блоков и цельного монолита выливают своеобразную ограждающую конструкцию. Здесь блоки играют роль стабилизатора и подушки фундамента.

Если посмотреть на нее со стороны или в разрезе, то форма будет напоминать перевернутую чашу или емкость, в которой обвязывающие блоки являются гранями, а плита поддоном.

Такая конструкция популярна в Европе, за счет увеличения стабильности здания и придания ему повышенной прочности. Но и времени на создание плит такого типа придется потратить больше.

к оглавлению ↑

Технология обустройства

Как мы уже упоминали выше, строить плитный фундамент сложнее, чем создавать ленточный из сборных блоков или монолита. Сложнее он в плане трудоемкости, необходимости заливать всю конструкцию сразу, а также необходимости тратить много времени на рытье крупного котлована.

Причем если плитный фундамент использует дополнительные блоки или грани под непосредственно плитой, то объем работы только увеличится.

Не стоит забывать и про стоимость используемых материалов. Именно в плитных основаниях используется больше всего бетона и особенно арматуры.

Впрочем, после его постройки вы забудете обо всех проблемах и неудобствах. Ведь на такие фундаменты можно опирать что угодно: колонны, стены, балки и т.д.

При постройке настоятельно рекомендуется использовать актуальный СНИП и заглядывать в ГОСТ. Это поможет вам избежать большинства элементарных ошибок. Особенно полезно так действовать тем, кто решил создавать фундамент своими руками.

Непосредственно технология создания цельных плитных оснований выглядит следующим образом.

Выравнивание бетонного раствора при заливке опалубки монолитной плиты

Этапы работы:

  1. Выбираем место под фундамент, рассчитываем его параметры, тип армирования и т.д.
  2. Выполняем геологический разрез почвы, определяем точные габариты конструкции.
  3. Раскапываем котлован.
  4. Вынимаем основную часть глины и грунта, заменяем ее гравийной подушкой и песчаной подстилкой.
  5. При необходимости и в согласовании с проектом стелим на подушку геотекстиль или слой гидроизоляции.
  6. Формируем опалубку из досок и балок для опалубки.
  7. Собираем и монтируем арматурный каркас.
  8. Заливаем конструкцию бетоном.
  9. Ждем неделю, пока бетон не схватится, и по нему можно будет ходить. Еще примерно 20 дней рекомендуется ждать до начала возведения несущих конструкций.

Если используется фундамент с нижней обвязкой. То для его возведения могут брать сборные бетонные блоки или заливать монолит. В таком случае сначала будут делать каркас пояса, и копать под них котлован. Затем зальют все бетоном, а после этого уже займутся созданием самой плиты.

Арматурный каркас плиты создается по стандартной схеме. Снизу располагаем арматуру диаметром от 15 мм. Укладываем ее крест-накрест с шагом в 15-20 см. Чем больше шаг, тем слабее будет плита.

Верхняя сетка, в отличие от технологии формирования плит перекрытий, делается цельной и по своей схеме практически полностью повторяет схему нижней. Только здесь шаг может быть чуть больше, а диаметр рабочих стержней будет равняться 8-14 мм.

Верхнюю сетку монтируют на специальные удерживающие хомуты и подставки. Нижняя стоит на фиксаторах для арматурных каркасов. Под нижней сеткой должно быть не меньше чем 3-5 см защитного слоя бетона. Это предотвратит возможные случаи появления коррозии металлов.

к оглавлению ↑

Создание монолитной фундаментной плиты (видео)



подготовка, армирование и заливка плитного фундамента

Фундамент-плита своими руками порой становится единственным эффективным способом возведения основания для дома.

У таких конструкций есть свои плюсы и минусы, противники и приверженцы. Для того, чтобы оценить необходимость данного фундамента следует разобраться с его особенностями строительства и эксплуатации.

Проведение работ своими руками поможет снизить финансовые затраты, но при этом необходимо учитывать действующие нормы и рекомендации специалистов.

Особенности фундамента

Что такое монолитная фундаментная плита? В общем случае, это мелкозаглубленный фундамент в форме бетонного монолита, покрывающего всю площадь под строением. Важным условием возведения данной конструкции является наличие подушки, которая служит демферным слоем между фундаментом и грунтом, а также исполняет дренажную роль.

Типовая схема монолитного плиточного фундамента предусматривает многослойную конструкцию. Поверх песчано-гравийной (щебневой) подушки поочередно укладывается:

  • геотекстиль;
  • бетонная подготовка;
  • гидроизоляция;
  • утеплитель.

Только после этого производится заливка бетоном. Надежность основания обеспечивается толщиной слоев: подушка – не менее 30 см, бетонная плита – 40 см и более.

Главная особенность монолитной плиты – большая площадь опоры, что позволяет равномерно распределить нагрузку на грунт и снизить удельное давление до 100 г/см² при небольшом загрублении фундамента. Именно эта способность и определяет область применения данного основания.

Несмотря на высокую материалоемкость, оно становится незаменимым при строительстве дома на нестабильных грунтах, при чрезмерно большой глубине промерзания почвы и близком расположении грунтовых вод.

В частности, такой нормативно-рекомендательный документ, как СП 50-101-2004, указывает на необходимость использования малозаглубленного или вообще незаглубленного плиточного фундамента при избыточной пучинистости грунта и излишней чувствительности сооружений к деформациям.

К таким сооружениям можно отнести кирпичные и пеноблочные стены, для которых опасны деформации уже в пределах 2-3 мм. Документ при этом рекомендует, в качестве обязательного элемента, обустройство подушки из материалов, не подверженных вспучиванию.

Плиточный фундамент наиболее популярен при строительстве загородных домов со стенами в виде кирпичной, каменной и блочной кладки. Особенно часто он используется при возведении зданий каркасного типа. В принипе, его можно использовать для любых одноэтажных сооружений (максимум, двухэтажных построек).

[stextbox id=’warning’]Советуем почитать: Виды фундаментов для частного дома[/stextbox]

Плюсы и минусы

При выборе фундамента для дома следует обратить внимание на такие достоинства плиточной конструкции:

  1. Возможность установки в вышеуказанных осложненных условиях, в т. ч. на нестабильных грунтах.
  2. Повышенная надежность за счет монолитной структуры, усиленной арматуры. Высокая стойкость к перепадам температур.
  3. Возможность обустройства при высоком расположении грунтовых вод и тяжелой паводковой обстановке, при частых подтоплениях.
  4. Простота технологических приемов. Возможность возведения своими руками без использования специальной техники.
  5. Незначительный объем земляных работ. Котлован под плиту имеет небольшую глубину, что ускоряет строительные работы.
  6. Возможность использования в качестве бетонной стяжки напольного покрытия.

Ограничивают распространенность рассматриваемого основания такие недостатки:

  • высокие требования к подготовке стройплощадки. Она должна быть идеально ровной, т.е. без уклона;
  • повышенный расход материалов, т.к. плита закрывает всю площадь под сооружением, что делает фундамент достаточно дорогим;
  • ограничение этажности (высоты) сооружения;
  • проблемы с обустройством погреба внутри дома.

Анализируя все плюсы и минусы плиточного фундамента, нетрудно прийти к выводу, что выбор его чаще всего обусловлен конкретными обстоятельствами. Он возводится в тех случаях, когда ленточное основание является ненадежным.

[stextbox id=’warning’]Советуем почитать: Схема и методы планировки строительной площадки частного дома[/stextbox]

Разновидности монолитной плиты

Несмотря на то, что монолитный фундамент имеет специфический принцип строительства, одинаковый для всех вариантов обустройства, он имеет несколько конкретных разновидностей. Выделяются следующие основные виды фундаментных плит.

Классический тип

Это наиболее распространенная, типовая технология, когда железобетонная плита возводится на песчано-гравийной подушке. Утеплитель не является обязательным элементом. Бетонная плита имеет толщину в пределах 25-50 см.

Утепленная шведская конструкция

Данный фундамент имеет многослойную систему, но основное отличие заключается в наличии несъемной пенопропиленовой (пенопластовой) опалубки. Она служит прекрасным теплоизоляционным материалом.

В конструкции предусматриваются прокладки геотекстиля и технониколя, а также гидроизоляция. Сверху заливается теплый пол толщиной до 10 см. Шведская плита сложна в изготовлении, но хорошо сохраняет тепло в доме.

Русский вариант

Эта фундаментная плита характеризуется формированием ребер жесткости в месте установки несущей стены, а также на наиболее нагруженных участках. Ребра делаются при заливке бетона за счет соответствующей конструкции опалубки.

Они могут быть направлены вниз (заглублены в грунт) или вверх (имитируя ленточный фундамент). Такой фундамент ведет к увеличению расхода бетона, но при этом значительно улучшаются прочностные характеристики.

Выбор типа монолитного основания производится с учетом финансовых возможностей и конкретных условий. Шведскую плиту сделать своими руками очень сложно, а потому при наличии соответствующих средств приглашается специализированная компания. Этот тип фундамента скорее относится к элитному классу. Наиболее доступен классический вариант, который и применяется чаще всего.

[stextbox id=’warning’]Советуем почитать: Калькулятор расчета размеров и потребности в арматуре и бетоне плитного фундамента[/stextbox]

Устройство плиты под фундамент

Для получения надежного, долговечного фундамента дома важно правильно выбрать материал. Особое внимание уделяется бетону. Следует выделить следующие требования, предъявляемые к нему:

  • водонепроницаемость должна соответствовать не ниже категории W8;
  • по прочности подбирается бетон с маркой не ниже М300;
  • морозостойкость должна соответствовать F200;
  • подвижность раствора при ручной заливке достаточна П3.

Для армирования плиты можно использовать любую стальную арматуру с периодическим профилем диаметром не менее 12 мм. Часто предпочтение отдается стержням А500С, которые обладают необходимой прочностью и предназначены для сварного соединения.

На стадии подготовки следует подготовить и необходимый инструмент – лопата, лом, болгарка для резки арматуры, нож и ножницы для раскроя рулонных материалов, ножовка по металлу, ножовка и молоток для изготовления опалубки, плоскогубцы, перфоратор.

При подготовке и заливке раствора потребуется вибратор, строительный миксер, мастерок или кельма, терка, правило. Контроль качества и измерения обеспечиваются строительным уровнем, рулеткой, металлической линейкой, угольником.

Земляные работы и опалубка

Для возведения плиточного фундамента необходимо тщательно подготовить площадку под строительство. Прежде всего, снимается плодородный слой почвы и производится выравнивание площадки с использованием нивелира. При необходимости завозится дополнительный грунт, который засыпается на участке и трамбуется. Желательно для этого использовать виброплощадку.

Следующий шаг – рытье котлована («корыто»). Размер ямы превышает габариты плиты на 20-30 см для установки опалубки. Глубина ее выбирается на 30-40 см больше высоты заглубляемой части фундамента. Дно «корыта» тщательно выравнивается по горизонтали и утрамбовывается.

На нем рекомендуется сформировать дренажные отводы. Далее дно застилается по всей площади геотекстилем. Этот слой позволит удерживать подушку от миграции в грунт, при этом свободно пропуская влагу.

Важный этап подготовительной работы – засыпка подушки. Для этого насыпается слой песка, а затем слой щебня или гравия. Общая толщина подушки в среднем составляет 30 см.

Если строительство ведется на сильно пучинистых грунтах, то толщина увеличивается до 40-45 см. Через каждые 8-10 см засыпки производится трамбование (рекомендуется виброплитой). Внутри подушки укладываются трубы коммуникаций, а также дренажные трубы.

Подготовительный этап завершается монтажом опалубки. Она устанавливается по всему периметру будущей фундаментной плиты и строго определяет ее размеры. Монтаж начинается с установки по углам брусьев высотой, равной высоте фундамента.

Между брусьями натягивается шнур, ориентируясь по которому вбиваются промежуточные брусья с шагом 1,5-2 м. К вертикальным брусьям прибиваются дощатые стенки. Используются доски шириной 15-20 см и толщиной 2,5-3 см, которые плотно подгоняются друг к другу.

С внешней стороны опалубка упрочняется укосинами (подпорками). Особое внимание уделяется прочности углов. При установке опалубки следует помнить, что поверхность плиты формируется по верхнему краю доски, а значит, от ровности монтажа зависит горизонтальность фундамента.

[stextbox id=’warning’]Советуем почитать: Как правильно подготовить земельный участок к строительству?[/stextbox]
[yvideo number=»09UbfPC6Qgo»]

Как правильно сделать бетонную подготовку?

Надежность плитного фундамента значительно возрастает при наличии такого элемента, как бетонная подготовка (подбетонка). С учетом большой площади основной заливки, подбетонка выполняет такие функции – исключение протекания бетона, равномерное распределение раствора, ослабление воздействия резкого вспучивания грунта, упрощение правильного монтажа армировочной системы.

Параметры бетонной подготовки определяются СНиП 52-01-2003. Среди основных положений следует отметить такие нормы:

  • использование тощего бетона на основании смеси марки М50;
  • толщина слоя составляет 5-10 см;
  • выдержка после заливки в течение 28 суток для набора прочности материалом.

Тощий бетон для подбетонки содержит всего 6-7% цемента. Смесь содержит минимальное количество ингредиентов, что ускоряет процесс гидратизации, а следовательно, и затвердение массы. Раствор заливается внутрь опалубки по всей поверхности и тщательно разравнивается правилом. Ровность поверхности контролируется строительным уровнем.
[yvideo number=»GLqVVVe0yrM»]

Укладка гидроизоляции

Гидроизоляция плитного фундамента считается обязательным элементом конструкции. Она должна надежно защитить бетонную плиту от влаги почвы и паводковых вод. Гидроизоляционный слой должен защищать плиту как снизу, так и сбоку. Обеспечить защиту можно с помощью рулонных, обмазочных и напыляемых материалов, обладающих водонепроницаемостью.

Наиболее часто используется рубероид и толстая полиэтиленовая пленка. В качестве дополнительной изоляции применяется битумная обмазка. Рулонный материал укладывается поверх бетонной подготовки с нахлестом полос. Длина нахлеста составляет не менее 15 см.

Для обеспечения боковой защиты материал поднимается на стенки опалубки (с внутренней стороны). Современная стройиндустрия предлагает усовершенствованные полимерные материалы, которые эффективно исполняют роль гидроизоляции.

Утепление

Теплоизоляция в плитном фундаменте является необязательном, но желательным элементом. Особо важна его установка при строительстве в холодных регионах. Утеплитель может укладываться поверх гидроизоляции или сверху фундаментной плиты при изготовлении напольной стяжки. Не следует забывать, что тепловая защита существенно ухудшается при отсутствии торцевой изоляции.

В качестве теплоизоляции монолитного фундамента используются такие материалы.

Пенопласт

Он технологичен, легко монтируется, не подвергается гниению, обладает высокой водостойкостью. Среди недостатков выделяется токсичность при нагреве выше 50 градусов, хрупкость и горючесть.

Материал выпускается в форме плит различной толщины. В качестве утеплителя фундаментных плит находит широкое применение, в т.ч. из-за низкой стоимости.

Пенополистирол экструдированного типа

По внешнему виду он напоминает пенопласт, но отличается по способу изготовления. Обладает хорошими теплоизоляционными свойствами и повышенной прочностью. Выпускается в рулонах и плитах.

Минеральная вата

Она является хорошим утеплителям, но высокая гигроскопичность способна значительно ухудшить свойства. В качестве теплоизоляции фундамента находит применение вата из базальтовых волокон, которая обладает повышенной влагостойкостью. При использовании минеральной ваты требуется надежная гидроизоляция.

При изготовлении шведской плиты теплоизоляционный слой является обязательным элементом. В этом случае из пенопласта или пенополистирола изготавливается опалубка, которая не подлежит демонтажу после заливки бетона. Для упрочнения несъемной опалубки могут дополнительно устанавливаться временные деревянные щиты с внешней стороны.
[yvideo number=»VXlT4l-YcO0″]

Как армировать?

Механическая прочность монолитной, бетонной плиты обеспечивается путем ее армирования стальными стержнями. Для этого поверх гидроизоляции или утеплителя собирается сетчатая конструкция из арматуры диаметром не менее 12 мм. В зависимости от толщины плиты монтируется один или два слоя. Как правило, применяется двухслойное армирование.

Армирующие слои формируются в виде сетки, т.е. укладкой стержней в двух направлениях с соединением в местах пересечения вязальной проволокой. Сварка допускается при использовании арматуры с наличием в маркировке буквы «С». Размер ячеек такой сетки составляет 20-25 см.

Нижний слой устанавливается на опорах высотой 3-4 см, что дает возможность создания защитного бетонного слоя. Верхний слой закрепляется на вертикальных стержнях и отстоит от нижней армировки на расстоянии 10-12 см.

Торцы фундаментных плит армируются с использованием П-образных элементов, которые скрепляют оба горизонтальных слоя. Эти элементы считаются обязательными, т.к. принимают на себя крутящие нагрузки.

Бетонная заливка

Фундаментная плита изготавливается путем заливки бетона в опалубку по всей площади. Расход его велик, а потому придется использовать бетономешалку или заказывать готовый раствор. Для фундамента необходим бетон марки по прочности не ниже М300 (как правило, применяется М400). Заливка осуществляется слоями, которые подвергаются уплотнению с помощью глубинного вибратора.

Всю плиту следует заливать за один день, не допуская отвердения промежуточных слоев. Если объем работ слишком большой и не удается завершить заливку в течение суток, то последующая качественная заливка возможна только при условии, что отвердение не достигло уровня прочности в 10 МПа.

Это условие можно проверить вибратором. Старая заливка должна разжижаться при его работе. Незавершенная плита во время простоя должна надежно защищаться от загрязнения.

Заливка бетона осложняется при чрезмерно низких или высоких температурах воздуха. При проведении работ зимой следует вводить специальные добавки и надежно утеплять раствор. В жаркую погоду следует увлажнять опалубку. В противном случае влага из раствора будет активно впитываться древесиной, что может привести к появлению трещин в бетоне.

[stextbox id=’warning’]Советуем почитать: Как сделать бетономешалку своими руками?[/stextbox]

Завершение работ

При изготовлении фундаментной монолитной плиты надо помнить о специфическом свойстве бетона. Он постепенно набирает прочность в процессе отвердения и этот процесс в норме продолжается 28 суток. Быстрое и неравномерное затвердение вызывает нарушение химических процессов, происходящих внутри материала, что приводит к его растрескиванию, усадке и деформациям.

Для обеспечения нужного качества требуется специальный уход за бетоном. Наиболее ответственный период продолжается примерно 10 суток. В это время следует обеспечить увлажнение бетона и постараться обеспечить оптимальную температуру (в пределах 17-24 градуса).

Для этого производится периодическое обрызгивание фундамента. Плита укрывается от ветра и прямых солнечных лучей. Нельзя допускать механических воздействий – ударов, трения, царапания. В холодную погоду бетон придется утеплять.
[yvideo number=»32D4NTQ8Vqg»]
Когда можно демонтировать опалубку? Ее можно снимать только при условии достижения достаточной прочности бетона, а это происходит через 28-30 дней. Лучше не торопиться и проводить демонтаж через 40-45 суток после заливки. Если сроки чрезмерно поджимают, то минимально допустимо снимать доски через 10 суток.

Снимается опалубка предельно осторожно, не допуская повреждения бетона. При появлении сколов, необходимо зачистить место дефекта металлической щеткой, промыть водой и зашпаклевать смесью цемента и песка с в отношении 1:2.

После демонтажа досок, закрепляется гидроизоляция и утеплитель на торцах плиты, а зазор заполняется грунтом с уплотнением. Можно улучшить гидроизоляцию, создав гидрозатвор. Для этого зазор заполняется глиной.

В ряде случаев наиболее подходящим вариантом фундамента становится монолитная железобетонная плита. Она дает возможность построить дом на подвижных и увлажненных грунтах. Такое основание имеет повышенную материалоемкость, что приводит к высокой стоимости строительства.
[yvideo number=»wIEcV1NdKpg»]
Затраты можно снизить, возведя плитный фундамент своими руками. Важно соблюсти все нормативы, удовлетворить предъявляемые требования и учесть рекомендации специалистов.

Фундамент монолитная плита: характеристика, преимущества и недостатки

Неравномерные нагрузки от веса здания всегда выгоднее в процессе проектирования возложить на плитное основание, так как вопрос усиления здесь обычно решается не за счёт утолщения монолита, а путём более жёсткого армирования нагруженных зон. В основном фундамент монолитная ж б плита проектируется на ровных участках, но при желании он может быть выполнен в ступенчатом варианте на сложном рельефе, и даже на малопрочных грунтах с опорой на сваи. В чём особенности такой конструкции, и каковы этапы её формирования, узнаете из представленного здесь материала.

Монолитная жб плита фундамента имеет одно неоспоримое преимущество перед всеми прочими конструкциями - таковым является большая площадь опоры, благодаря которой невозможно опрокидывание здания. Однако при установке под уклоном, или при строительстве на размокающих грунтах, есть опасность скольжения. В таких условиях плиту проектируют с рёбрами жёсткости.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Примечание: И тот, и другой вариант для лучшей устойчивости и распределения нагрузок должны опираться на бетонную подготовку, хотя в малоэтажном строительстве применяют и облегчённые технологии. Например, подбетонка (железобетонная плита под фундамент) может заменяться профилированной мембраной.

Мембрана вместо подбетонки

  • Благодаря большой площади опоры, давление на грунт оказывается минимальным: нагрузки распределяются равномерно, что препятствует образованию провалов. И всё это при том, что плита имеет самую высокую несущую способность.
  • Обеспечивается она за счёт монолита, не имеющего сопряжений, а так же точно рассчитанного армирования с солидным запасом прочности. Это и есть те самые качества, благодаря которым, несмотря на высокую стоимость, в малоэтажном строительстве чаще всего проектируется именно плита.
  • По отношению к ней часто применяется термин «плавающая», и вот почему. Локальным изгибам плита не подвергается. При естественных подвижках она перемещается вместе с грунтом, потому что даже на пучинистых почвах располагается практически на поверхности. Заглублять, конечно, можно, но только в том случае, когда в доме предусматривается подвал или цокольный этаж.
  • От того, что плита не заглублена, она менее надёжной не становится. Для нейтрализации сил пучения под ней часть активного грунта заменяется на песчано-щебневые смеси, неподверженные пучению.
  • Толщина насыпного слоя редко превышает 30 см, поэтому объём земляных работ при строительстве монолитной железобетонной плиты фундамента весьма скромен. Соответственно, и на устройство опалубки не требуется много материала, что даёт ощутимую экономию по сравнению с лентами глубокого заложения.
  • Высокий расход бетонной смеси и арматуры, необходимость обеспечения непрерывной заливки и использования спецтехники влекут удорожание конструкции. Однако выбор всё равно можно считать оправданным хотя бы потому, что в итоге мы имеем надёжный черновой пол. Бетонный пол, который приходится заливать по грунту при устройстве ленты, тоже требует определённых затрат, а тут такая необходимость вообще отпадает.
  • Плита может быть утеплённой, и не только слоями утеплителя под подошвой, но и включать в себя систему напольного подогрева. В таком случае проблемы промерзания и оттайки грунта под домом вообще отпадает. Эту технологию первыми придумали шведы, поэтому у нас она известна под названием шведской плиты УШП.

По всем статьям у плитного монолита сплошные преимущества - но при условии, что он будет грамотно спроектирован и правильно залит.

Что есть проектирование фундамента? Это составление модели воздействия изгибающих нагрузок, могущих повлечь крен здания. На основе этих нагрузок и должна рассчитываться толщина монолита, составляться схема его армирования – как локального, так и общего.

  • Как ни заманчиво составить чертёж самому или взять за основу чужой, уже готовый проект, делать это не советуем. Даже при беспроектном строительстве, которое довольно часто практикуется в частном секторе, фундамент всё-таки надо разрабатывать профессионально, на основе предварительно произведённых изысканий. Только тогда можно быть уверенным, что база дома получится и надёжной в эксплуатации, и экономичной по себестоимости.
  • По результатам расчёта, плита может оказаться как толщиной 400 мм, так и 200 мм. Это зависит от процента армирования, так как на одном и том же объекте можно реализовать разные решения. Правильно манипулировать арматурой может только специалист, и только он может найти оптимальное соотношение между ценой и прочностью.
  • При минимальной толщине плиты особое внимание уделяется локально нагруженным участкам – тем, на которые опираются колонны, стены и их пересечения, бетонные лестницы и кирпичные печи. При увеличении толщины монолита, локальных усилений может и не быть, но тогда общий каркас должен быть более «выносливым».
  • Арматура обеспечивает надлежащее сопротивление плиты продавливанию, а чтобы была возможность уменьшить её объём, в местах, подвергающихся усиленным нагрузкам, предусматривают обращённые в грунт рёбра жёсткости. У плит с глубоким заложением, рёбрами жёсткости являются стенки подвала, и обращены они не вниз, а вверх.
Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

На заметку: По отношению к контуру дома, плита фундамента должна быть немного больше. Как правило, это «ступеньки» по 250 мм от каждой стены. Выступающие элементы здания в виде гаражной пристройки, веранды или террасы, тоже могут располагаться на плите. Но так как эти зоны несут малые нагрузки, их для экономии чаще проектируют на более дешёвых лентах или точечных опорах.

Контур фундамента (ж/б плиты) немного выступает за контур цоколя

Сооружение плитного фундамента представляет собой комплекс работ, в который входит рытьё и зачистка котлована, установка опалубки и каркаса, бетонирование и ряд других технологических операций. Трудозатраты распределяются по-разному, что зависит от конкретного конструктива плиты. В классическом варианте 100% трудоёмкости можно распределить примерно так: 25% устройство и доработка котлована, 20% устройство подбетонной плиты, 15% монтаж опалубки и 40% - бетонирование основной плиты.

К подготовительным относят работы, которые необходимо выполнить до того, как приступить к формированию плиты. Их перечень и основные вехи производства представлены ниже.

Разбивкой называется процесс перенесения плана дома с чертежа на участок, закрепление осей. Для этого нужно предварительно выполнить планировку земли: её очистку от мусора и растительности. С помощью геодезических инструментов в натуру выносятся оси основания, точность которых проверяется путём сравнения длин диагоналей. Затем наносятся габаритные оси, обозначающие конфигурацию здания. Обычно их привязывают к самому длинному объекту на участке: забору, стене другой постройки, либо уличной красной линии.

Закрепление осей осуществляется с помощью обноски – так именуют два деревянных колышка, соединённый поперечиной, к которой крепится разметочный шнур. Обноски устанавливают попарно, на некотором расстоянии от контуров будущего фундамента. Его углы будут располагаться там, где пересекаются шнуры перпендикулярно установленных обносок.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Примечание: Обноска сначала выполняется на поверхности грунта при разбивке контуров котлована, а затем уже эти отметки переносятся на дно выемки.

Если на участке имеются эксплуатируемые инженерные коммуникации, начинать работу по устройству котлована приходится с их переноса. Затем грунт в пятне застройки разрыхляют, при высокой влажности выполняются работы по осушению и дренажу. Небольшой котлован можно вырыть и вручную, этот способ чаще всего и применяется на уже застроенных участках, не имеющих путей подъезда.

В остальных случаях разработка котлована выполняется механизированно, с применением экскаваторов или ковшовых погрузчиков. Применение техники позволяет уменьшить трудоёмкость работ и сильно сократить сроки выполнения работ нулевого цикла.

По завершению копки следует принять меры по укреплению стенок котлована, что особо актуально, если он глубокий и предназначен для дома с подвалом.

Котлован с укреплёнными стенками

Укреплять стенки можно такими способами:

  1. Инъецированием. Применяется для пористых грунтов с высокой фильтрационной способностью. В этом случае, в откосы котлована устанавливают паркеры, через которые нагнетается жидкий цементный раствор или разогретый битум.
  2. Силикатизацией. Применяется для укрепления лёссов или песчаных грунтов путём нагнетания в них химического раствора с последующим термическим закреплением.
  3. С использованием эффекта электроосмоса. Применяется на глинах с повышенной влажностью. В результате проникновения через неё тока, она теряет влагу, уплотняется и утрачивает способность к пучению.
  4. Механические. К этой категории относят сразу несколько способов: устройство грунтовых свай и подушек, вытрамбовка котлована. В первом случае забивают лидер-сваю, а после её извлечения скважину засыпают грунтом, послойно уплотняя. Во втором случае слои пучинистого грунта заменяют слоями непучинистого – этот способ в малоэтажном строительстве используется чаще всего.
Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

На заметку: Вытрамбовка осуществляется на сухих грунтах, не подверженных пучению. Для этого могут использоваться как виброкатки, так и трамбовки, подвешенные на крановой стреле. Данный способ наиболее экономичен, так как не надо завозить насыпной грунт. Однако там, где нет возможности загнать технику, приходится применять способ устройства песчано-щебневых подушек.

Существует и несколько других способов укрепления грунта на дне и стенках котлована, но в частном строительстве их не применяют.

Если строительство дома осуществляется по проекту, то в нём будет установлена и технология устройства насыпных слоёв. Она определяет не только толщину подсыпки, но и количество слоёв, степень их уплотнения. Всё это зависит от качества и степени влажности грунта на строительной площадке, поэтому так важно произвести его предварительное исследование.

При устройстве поверхностной плавающей плиты, грунт чаще всего вынимают только на толщину подсыпки, плюс половина толщины плиты. Расклад может быть таким: подушка 30 см, подбетонка 5 см, и полплиты 20 см. Таким образом, глубина котлована составляет 55 см. Вторая половина плиты возвышается над планировочной отметкой грунта на 20 см. Ещё столько же надо прибавить на толщину чистого пола и получится ноль. Разница между нулевой отметкой и отметкой грунта составляет 40 см.

Котлован с бетонной подготовкой под фундаментной плитой

Для замены базового грунта используют кварцевый песок, природный гравий, гранитный щебень. Главным критерием такого выбора является их невысокая сжимаемость при высоком сопротивлении сдвигу, при их укладке удобнее всего обеспечить заданную плотность. Пески применяют средней и крупной фракции, уплотняют послойно, до достижения плотности не менее 1,7г/см³.

Именно для качественного уплотнения и применяют гравий или щебень. Его обычно насыпают поверх песка, при трамбовании крупные гранулы вдавливаются в мелкие, хорошо уплотняя их. Так же отлично уплотняются и природные смеси песка и гравия, поэтому ПГС так же часто используют. В противном случае делают смеси непосредственно на объекте.

Хоть плотность насыпного слоя измеряется в сухом состоянии, сам процесс уплотнения производится при интенсивном увлажнении. Делается это затем, чтобы достичь оптимальной влажности песка, при которой он наиболее эффективно трамбуется. Однако вода не должна застаиваться на дне котлована - поэтому, если там водоупорный глинистый грунт, проливку лучше не выполнять вообще.

Толщина насыпной подушки обычно определяется исходя из близости грунтовых вод. В песке капиллярный подъём воды обычно не превышает 30 см. Именно такая высота насыпного слоя считается оптимальной для дома, но при необходимости она может быть и увеличена.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Примечание: На этапе производства земляных работ устанавливаются закладные гильзы для ввода в дом коммуникаций.

Закладные для ввода коммуникаций

К установке опалубки приступают, когда дно котлована отсыпано и хорошо утрамбовано. Её высота должна учитывать толщину всех слоёв, которые могут быть предусмотрены в пироге фундамента: гидроизоляция, утеплитель (если присутствует) и сама плита.

По отечественным нормативам, соблюдаемым в официальном строительстве, бетонная подготовка является обязательным элементом подготовки к строительству фундамента. Что она даёт:

  • идеально ровное основание для плиты, позволяющее правильно выставить каркас и соблюсти требуемые нормами защитные слои бетона;
  • механическую защиту для гидро- и теплоизоляционных слоёв;
  • защиту плитного монолита от быстрой потери влаги;
  • разделительная функция, чтобы бетон не смешивался с насыпным грунтом;
  • защиту от форс-мажорных прорывов воды в котлован;
  • обеспечение геометрии дна котлована в процессе всего периода эксплуатации.
Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

На заметку: Заливка подбетонной плиты влечёт определённые расходы, в связи с чем многие подрядчики изъявляют желание заменить её в проекте на профилированную мембрану. Очень заманчиво ведь соединить жёсткий подстилающий слой с гидроизоляцией «в одном флаконе». Для дома и любого другого тяжёлого здания это не лучшая идея, ведь поверхность у мембраны рифлёная, на ней невозможно нормально выставить каркас. Гораздо лучше мембрана подходит для укладки под бетонную подготовку, ведь в ней нет внутреннего армирования. Такую замену можно произвести и при возведении небольших построек типа гаража или хозблока, в процессе устройства полов по грунту.

Толщина подбетонки может варьироваться в пределах 4-10 см. В общих чертах, выполняется она так:

  1. Подготовленную и утрамбованную подушку окружают маячными рейками. По ширине плиты их выставляют с помощью шаблонов, а по высоте – нивелиром, ориентируясь на проектную отметку.
  2. Маячными рейками служат доски толщиной 50 мм с шириной, равной толщине заливки. Рейки крепят к основанию путём забивки металлических стержней или деревянных колышков через каждые 1,5 м. Доски закрепляют с помощью монтажных уголков или прижимных скоб.
  3. Бетонная смесь может быть изготовлена на месте или привезена на объект с ближайшего БРУ. Для заливки этого слоя используют тощий бетон, класс В7,5. Из расчёта на 1 часть цемента М500, для изготовления такой смеси понадобится 5,8 частей песка и 8,1 часть щебня. Водоцементное соотношение 0,5.
  4. Смесь уплотняют виброрейкой, но без чрезмерной вибрации, которая способствует оседанию заполнителя и расслоению бетона.
  5. Во избежание повреждения дождём, а так же растрескивания или пересыхания, поверхность засыпают слоем опилок или песка. В течение семи дней его проливают водой раз в сутки, если на улице не жарко, и до 4-х раз при температуре выше +20 градусов.
Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Примечание: Для сцепления с основной плитой, в подбетонку производят закладку вертикальных стержней арматуры.

Дальнейшие работы можно выполнять, когда бетон наберёт 70% прочности. В летнее время, при температуре от 20 градусов, это происходит уже на 10-е сутки. Подбетонная плита освобождается от маячных реек, с неё убирается защитная засыпка, а поверхность тщательно промывается водой и высушивается.

Так осуществляется подготовка поверхности к устройству горизонтальной гидроизоляции, а она является обязательным элементом плитного фундамента. Существует немало способов защиты бетонных поверхностей от воздействия влаги: использование пенетрирующих (проникающих) составов, обмазка, инъектирование.

Но самым применяемым и ставшим уже классическим, является изоляция рулонными материалами. Правда, они долго не служат, поэтому их комбинируют с обмазкой битумной мастикой, которая служит для рубероида или гидроизола клеящей основой. Таким образом, создаётся тройной (слоёв рулонного материала должно быть два) барьер для проникновения грунтовой воды к плите, и отдаче по капиллярам вышележащим конструкциям.

Рулонная гидроизоляция, выполненная по подбетонке

Выполняется гидроизоляция подошвы фундамента так:

  • Рулоны раскатывают по поверхности подбетонки для того, чтобы материал распрямился, для чего ему нужно полежать не менее 12 часов.
  • Перед приклейкой полотен поверхность бетона обрабатывают адгезионной грунтовкой.
  • Оклейку производят так, чтобы крайние полотна загибались с заходом на вертикальные поверхности. Предварительно на углах приклеиваются тонкие полоски такого же материала - это позволит изоляционному ковру более плотно прилегать к основанию, и не рваться в местах перегиба.
  • В качестве клеевого состава используют мастики на основе битума, можно с добавлением резины или полимерных смол. Наклейку производят с нахлёстом полотен не менее 100 мм, и со смещением стыков в рядах не меньше чем на 300 мм.
  • Если рулонный материал битумный, то мастику обычно наносят только на основание. При использовании стеклорубероида, фольгоизола, безосновного изола, мастикой надо промазывать не только бетонную поверхность, но и тыльную сторону полотен.
  • Сам процесс приклеивания весьма схож с наклейкой обоев: полотна разглаживают сначала продольно, потом наискосок, выгоняя воздух, а затем уже прижимают кромки.
  • Образовавшиеся воздушные пузыри можно проколоть и, выгнав воздух, хорошо приклеить. Если оказалось, что там недостаточно клея, можно сделать крестообразный надрез, отогнуть его края и промазать вторично.
  • Некоторые виды рулонных материалов (чаще полимерных) монтируются сварным способом, с предварительной фиксацией на синтетический клей. Полотна сначала укрупняют на месте или могут привезти уже укрупнённые в заводских условиях полотна, сваренные в ковёр пистолетом-горелкой. Он должен быть свёрнут в рулон до тех пор, пока клей не затвердеет, после чего основание можно грунтовать, смазывать клеем и раскатывать по нему гидроизоляцию.
  • Материалы на битумной основе могут монтироваться и наплавляемым способом. В этом случае, клеящий слой мастики разжижается путём прогрева горелкой или ИК-излучателем, после чего очень быстро производится раскатка полотна и его прижим. Наиболее качественным приклеивание получается, когда грунтовка основания производится два-три раза, и его поверхность подогревается одновременно с клеящим составом.

Для предохранения готовой гидроизоляционной прослойки от повреждений в процессе ходьбы и производства арматурных работ, поверх неё заливается пескоцементная или асфальтовая стяжка толщиной 3-4 см. Только после её затвердевания можно продолжать дальнейшую работу. Как вариант, для защиты гидроизоляционного ковра сверху может настилаться армированная плёнка.

В отличие от некоторых стран Европы, у нас тепловая изоляция не является для фундамента обязательной. Однако высокая стоимость теплоносителей и стремление к комфортному проживанию вынуждает и проектировщиков, и застройщиков задумываться о том, как уменьшить теплопотери. Через фундамент, как известно, уходит до 20% теряемого тепла, поэтому приходится думать не только о вертикальной теплоизоляции стен подвала, но и об изоляции подошвы плиты.

Устройство гидроизоляционного ковра поверх утеплителя

Напрямую контактируя с почвой, утеплитель вынужден выдерживать воздействия то замерзающей, то оттаивающей влаги. В пирогах фундаментов для этой цели применяют плиты экструдированного пенополистирола самой высокой жёсткости (ЭППС или XPS). Это жёсткий материал, он не так подвержен механическому повреждению, как гидроизоляция, а потому и сам может послужить основанием для заливки плиты.

Чертёж утепляемой ЭППС плиты

Подбетонка хоть и является самой оптимальной защитой, но для снижения затрат и ускорения темпов строительства здесь заменяется на мембрану. В данном случае, такая замена вполне оправданна. Можно даже обходиться и вовсе без мембраны, так как пенополистирол сам по себе влагонепроницаем. Единственно, чтобы защитить плиты ЭППС от продавливания, поверх насыпного гравийного или щебневого слоя должен быть хотя бы 5-сантиметровый слой песка.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Важно: Когда предусматривается утепление фундаментной плиты, гидроизоляцию выполняют поверх утеплителя.

Для армирования плитного фундамента может использоваться как металлическая арматура, так и композитная, с периодическим профилем. Но в официальных проектах всё-таки закладывают стальные стержни класса AIII. Минимальный диаметр 10 мм. При его увеличении растёт запас прочности конструкции, конкретные значения подбираются в зависимости от веса здания и прочностных характеристик грунта на участке.

Каркас имеет двухъярусную конфигурацию и состоит из двух параллельных сеток с ячейкой 200*200 мм, соединённых хомутами. Расчёт количества прутков, укладываемых в одном направлении, производится так.

Например, у вас плита размером 8*10м.

Мы рассчитали рабочую арматуру, а нам надо определить ещё и количество поперечной:

  • Две сетки соединяются между собой в каждом пересечении. Их общее количество составляет 41х51 = 2091 шт.
  • При толщине плиты 0,4 м и защитных слоях снизу 0,07 м, а сверху 0,05 м, высота каркаса составит 0,28 м. То есть, сетки будут соединяться прутками длиной по 28 см.
  • Находим общее количество поперечной арматуры (обычно AIIID8): 0,28м х 2091 шт = 585,5 м.
Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Примечание: Можно не вязать сетки на месте из прутьев, а приобрести заводские сварные сетчатые карты. Но это выходит дороже, поэтому при больших объёмах работ, арматуру чаще всё-таки вяжут.

Проволоку (диаметр 1,2 мм) тоже нетрудно рассчитать. По нормам на один узел уходит 30 см сложенной вдвое проволоки. Хомутов у нас 2091, их нужно привязать с двух сторон. Значит: 2092*2 = 4182 соединения. Умножаем эту цифру на 0,3 м, получаем 1255 м проволоки.

Придание требуемой формы плите осуществляется посредством устройства опалубки. Её устанавливают поверх бетонной подготовки, от осей Х и Y, обозначенных на рабочих чертежах. Осевые точки закрепляют на планках обноски, вынесенной за пределы рабочей зоны. За нулевую отметку принимается отметка верха плиты фундамента.

Выполнив разметку, приступают к установке элементов опалубки. Состоит она из таких этапов:

  1. Сортировка и приёмка пиломатериала. Обычно это доски 50*100, бруски 50*50 мм и бакелитовая фанера толщиной 16 мм - для получения высококачественной поверхности плиты.
  2. Изготовление укрупнённых щитов или опалубочных блоков.
  3. Установка и геодезическая выверка элементов опалубки, их окончательное закрепление.
Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Примечание: Если работают профессиональные строительные бригады, может применяться переставная многоразовая опалубка, собираемая из готовых щитов.

В проектное положение щиты устанавливают согласно разметке на бетонной подготовке. Место, где будут располагаться щиты, очищают от мусора и льда. Устойчивость элементов опалубки и их сопротивление выдавливанию под тяжестью бетона, обеспечивают забитые в основание стойки, усиленные подпорками - их располагают не далее 3-х метров друг от друга.

Для получения плиты с правильной геометрией очень важно точноеположение элементов опалубки в пространстве. Поэтому ещё до окончательного закрепления щитов их вертикальность и горизонтальность проверяется отвесом и уровнем.

Одно из достоинств такого фундамента заключается в том, что в тело плиты можно монтировать элементы тёплого пола. Придумали такой способ утепления скандинавы, предложив миру две технологии:

  1. Шведский способ формирования плиты предусматривает слой пенополистирола под ней, и греющую систему, заключённую в бетонную стяжку, поверх неё.
  2. Финская плита имеет П-образную форму. Её несущая горизонтальная часть достаточно тонкая, всего 100-150 мм, тогда как размер рёбер жесткости составляет 200*400 мм. Они опираются на грунтовую подушку без заглубления, пенополистирол заполняет пространство между грунтом и горизонтальной частью плиты.

Вариант структурирования УШП

Как видно на чертеже, элементы отопления (греющие водяные трубы либо электрический кабель) располагают прямо внутри плиты, привязывая их к арматурной сетке каркаса.

Для обеспечения прочности плиты, её необходимо правильно залить. Учитывая невозможность непрерывного подвоза бетона и необходимость рабочих в отдыхе, конструкция большой площади разбивается на захватки, разделяемые рабочими швами. Главное требование к ним состоит в том, чтобы швы располагались перпендикулярно и симметрично по отношению к оси конструкции, что даст возможность бетонировать продольными полосами.

  • Обычно рабочие швы разрезают плиту на 4 блока, а объём подвозимого бетона назначается с расчётом полного бетонирования хотя бы одной из частей. Образуется рабочий шов за счёт плоского каркаса, на который сверху прикручена проволокой металлическая сетка с мелкой ячейкой.
  • Заливка бетонной смеси может осуществляться автобетононасосом либо автокраном с навешенным на него поворотным бункером. При использовании автобетононасоса бетон распределяется внутри блока с помощью гибкого рукава, начиная с самой дальней точки. Во втором случае, бетон подвозят на объект в автобетоносмесителе. Оттуда его перегружают в поворотный бункер, который затем и подают краном к заданному месту. В обоих случаях высота свободного падения бетона не должна превышать 1 м.

    Автобетононасос готов к работе

  • Перед бетонированием стенки опалубки изнутри покрывают отработанным маслом. Бетон укладывают горизонтальными, одинаковой толщины слоями, сразу по всей ширине блока. Уплотнение каждого слоя, вплоть до достижения проектной отметки заливки, производится глубинными вибраторами. Затем верхний слой выравнивается и заглаживается с помощью виброплощадки.
  • Бетонирование следующего блока, отделённого рабочим швом, можно осуществлять с перерывом до 7 часов. Если рабочие швы не устроены, то максимально допустимый перерыв составляет 1,5 часа. У частных домов фундаменты не слишком большие по площади (добирать недостающие метры заказчики предпочитают за счёт цокольных и мансардных этажей), поэтому на практике чаще применяется второй вариант бетонирования.
  • Проектная отметка верха фундамента не должна совпадать с краем опалубки. Она должна быть ниже минимум на 50 мм, для чего изнутри на бортах с помощью нивелира наносится разметка. По линии верха плиты обычно вкручивают саморезы и привязывают к ним шпагат. Можно использовать красящий шнур.
  • Самый оптимальный режим выдержки бетона – это 90% влажности и температура +18 градусов. Открытие поверхности плиты не должны размываться дождём, подвергаться преждевременному высушиванию ветром и солнцем.

Правильный уход за бетоном является одним из наиболее важных условий для качественной гидратации цемента и образования камня с заданными прочностными характеристиками. При температуре от +15, плиту неделю поливают через каждые три часа днём и один раз ночью, после чего производится распалубка и дальнейшее ожидание набора прочности.

Плюсы плитного основания Минусы конструкции
Плюс 1. Высокая несущая способность. Минус 1. Большой расход металла и бетонной смеси.
Плюс 2. Большая площадь опоры, что делает невозможным опрокидывание и провалы грунта. Минус 2. Высокая трудоёмкость бетонирования.
Плюс 3. Плита не подвержена локальным изгибам. Минус 3. Сложность строительства на неровном рельефе.
Плюс 4. Не боится морозного пучения. Минус 4. Самый дорогой вид фундамента.
Плюс 5. Формирует надёжное основание пола, которое сразу можно утеплить.
Плюс 6. В незаглублённом варианте небольшой объём работ.
Плюс 7. Может строиться практически на любых грунтах.
Плюс 8. Возможность строительства домов с подвалом.
Плюс 9. Небольшой расход пиломатериалов на опалубку.

Фундамент с конфигурацией плиты можно считать универсальным, так как его можно проектировать под любые малоэтажные здания и практически на любых грунтах. Но здесь ключевое слово «проектировать». Не стоит думать, что базу дома можно залить «как у соседа», и экономить на чём только можно, в том числе на марке бетона. Плита только тогда обеспечит устойчивость здания и его долговечность, когда учтены все нюансы: исследован грунт, просчитаны нагрузки, предусмотрен запас прочности и работы выполнены в точном соответствии со строительными технологиями.

Фундамент монолитная плита под дом своими руками: важные правила


Фундамент — основополагающий элемент для любого дома. От того, насколько грамотно, с соблюдением многочисленных строгих правил и норм, сделано основание жилого дома будет, в итоге, зависеть срок эксплуатации самого здания. Существует множество видов фундаментов, которые используются для возведения конструкций разных типов и масштабов. Но вряд ли можно поспорить с тем, что наиболее надежным и прочным основанием является фундамент-плита.

Плитная, монолитная основа подходит для возведения практически любого дома – не только одноэтажного, но и двухэтажного. Однако стоимость ее возведения профессионалами очень высока: порой стоимость работ может составить до трети от общей стоимости всего здания.

Но в случае, если вы уверены в своих силах и хотите сэкономить, при соблюдении всех правил можно сделать фундамент плиту своими руками. Для дома из кирпича, газобетона, дерева и других материалов такой вариант будет более чем уместным.

Преимущества плитного основания дома:

  • подходит для зданий, различных по этажности (одно-, двухэтажного коттеджа и т.д), по площади, назначению, используемым в строительстве материалам;
  • оптимален в домах, где предполагается строительство подвала;
  • лаги на пол в будущем укладывать не придется: чистовой пол можно делать по монолитной плите;
  • основа дома прочная, надежная, сейсмоустойчивая;
  • площадь и толщина такого основания для жилого дома достаточно большая, риск подмывания водой минимален;
  • основание плиточного типа оптимально на участках со сложным грунтом.

Плиту для основы дома можно сделать быть либо плоской, либо ребристой. Ребристую создать своими руками будет сложнее, однако и функциональные ее характеристики несколько лучше. Дело в том, что именно ребристая плита наилучшим образом противостоит нагрузкам, которые на нее будет оказывать здание. Поэтому для большого двухэтажного дома можно выбрать именно данный вид основания.

Для создания такого фундамента своими руками изначально заливается система ребер, а затем – сама плита. Пространство между ребрами основания заполняются песком или смесью песка и гравия. В том случае, если условия грунта у вас не чрезвычайно сложные, а здание предполагается строить небольшое или среднее, стоит отдать предпочтение плоской монолитной плите.

Создание основания своими руками: основные этапы работы

Шаг 1. Подготовка основы грунта. Выравнивается рельеф участка, где будет создан фундамент, подсыпается грунт, а затем – тщательно утрамбовывается виброплощадкой.

Шаг 2. Разметка – определяется оптимальная толщина основания, его длина, ширина. На глубину около 30 см грунт вынимается, устраивается так называемое «корыто» для предстоящей заливки.

Шаг 3. После того, как обеспечена толщина будущего фундамента, дно получившегося «корыта» устилается специальным материалом – геотекстилем. Он прекрасно держит засыпку из песка и щебня, а в то же время – пропускает воду лишь в одном направлении, отводя ее от фундамента. Для того чтобы дренаж был лучше, под получившимся углублением устраиваются магистральные траншеи. Получившиеся дренажные траншеи также выстилаются геотекстилем. В щебеночной подстилке укладываются пластиковые гофрированные трубы, предназначенные для дренажа, они будут сбрасывать воду в водоотводящие траншеи.

Шаг 4. После укладки специального материала-геотекстиля в «корыто» засыпается песчано-щебеночная смесь. Поверхность проливается водой и вновь хорошо трамбуется при помощи виброплощадки. Сверху получившейся щебеночной подушки укладывается материал для гидроизоляции, например, полиэтилен (его толщина должна быть достаточно большой). Затем прокладывается экструзионный пенополистирол.

Шаг 5. Собираем опалубку.

Если вы делаете эту работу своими руками, обратите внимание: опалубку также желательно накрыть слоем полиэтилена: в дальнейшем это позволит избежать такой проблемы, как «утекание» бетонного молока, а значит, процесс заливки будет проходить гораздо проще и быстрее.

Можно использовать несъемную опалубку из пенополистирола, она отлично подходит для строительства утепленного основания, толщина которого составляет до 25 см, а также для обустройства «теплой» отмостки вокруг жилого здания.

Шаг 6. После того как опалубка смонтирована, можно начинать вязку арматуры. Расстояние между слоями арматурной сетки составляет 10-12 см. После этого между слоями устанавливаются «грибки» – специальные фиксаторы, предназначенные для арматуры.

Для того чтобы осуществить установку арматурной сетки своими руками, будет необходим специальный лом, а также потребуется использование домкрата. Важно, чтобы в плите соединений арматуры было минимальное количество – чем меньше, тем более надежной окажется вязка.

Шаг 7. Производим армирование торцевых концов монолитной плиты специальными элементами в форме буквы «П». Они связывают два уровня армирования между собой. При выполнении армирования своими руками минимальная длина таких элементов определяется по простой формуле: толщина плиты, умноженная на два.
Поперечная «П-образная» арматура (хомут) ставится на концевых участках плиты.

Шаг 8. Производим армирование плиты фундамента: устанавливаем дополнительную арматуру на колонны, на стены и опоры. Для того чтобы расход арматуры был меньше, можно по всей площади плиты сделать минимальное (предусмотренное строительными нормами и правилами) армирование, а в тех участках, где нагрузка максимальная, поставить дополнительную арматуру. Правда, в таком случае работа будет более трудоемкой. Особый акцент – на армирование каждого внутреннего угла в плитах, а также на армирование проемов в плите.

Шаг 9. Заливаем монолитную плиту. Для этого потребуется бетон марки М350-М450. Следует использовать бетон с хорошей водостойкостью, показателем не менее W6. Бетон подается на участок из миксера по лотку, а раскидывается он сначала на дальнюю сторону основания и после этого бетонируются ближние края. Если вы выполняете эту работу своими руками, найдите помощников: заливку должны выполнять несколько человек. Один занимается распределением бетона, другой – обрабатывает подаваемую смесь при помощи специального глубинного вибратора. Это обеспечивает равномерная толщина основания и качественное проникновение бетонной смеси по всему объему фундаментной плиты. Поверхность, таким образом, выравнивается, пузырьки воздуха – устраняются.

Шаг 10. После того как работа завершена, необходимо дать бетону схватиться и на следующий день тщательно полить плиту большим количеством воды. Если создание плиточного фундамента своими руками осуществляется в жаркую погоду, следует обязательно укрыть основание плотной полиэтиленовой пленкой – это позволит избежать растрескивания поверхности.

Работы по возведению здания можно будет продолжить, когда бетон наберет не менее семидесяти процентов прочности. В случае если температура окружающего воздуха и в дневное, и в точное время не опускается ниже 20 градусов по Цельсию, необходимо оставить фундамент на 10 суток, а при температуре не более 10 градусов по Цельсию ждать придется в два раза дольше – 20 суток.

Отдавая предпочтение плитному фундаменту, вы обеспечиваете надежную основу для коттеджа – одноэтажного или двухэтажного. Выполняйте все пункты работы в соответствии с правилами, используйте качественные материалы, и ваше жилье, действительно, станет для вас настоящей крепостью!

Стоимость фундамента монолитная плита: расчет на калькуляторе

Калькулятор сметной стоимости монолитной плиты фундамента

Рассчитайте стоимость плиты фундамента под ключ в Санкт-Петербурге (СПб) и Ленинградской области и получить смету онлайн с учетом материалов и производством фундаментных работ по ценам 2021 года, как за квадратный метр, так и за кубический метр на нашем интернет ресурсе и воспользоваться онлайн калькулятором.

Цена железобетонного сплошного плитного фундамента рассчитывается с учётом:

  • основных параметров бетонно-армированной плиты;
  • стоимости строительных материалов и работ по возведению монолитной конструкции.

Габариты монолитного фундамента отражены в рабочем проекте на строительство. Важно доверить разработку проектно-сметной документации опытным конструкторам. Результатом станет правильное определение:

  • размеров плиты с учётом нагрузок и грунтовых условий Ленинградской области;
  • количества и стоимости расходных материалов;
  • перечня и цены строительно-монтажных работ.

Строительство монолитной плиты возможно на пучинистых и песчаных, а также сильно сжимаемых почвах.

Устройство монолитной плиты под дом выполняется после проведения подготовительных земляных работ и разбивки строительной площадки. Бригада мастеров компании «ЯРУС» возведёт фундамент в котловане с организованным водоотведением. В процессе строительства соблюдается технологическая последовательность. Опытные мастера:

  • разобьют оси на местности согласно плану, организуют песчаную подушку, выполнят бетонную подготовку;
  • доставят и организуют места складирования расходных материалов;
  • подготовят рабочий инструмент и электрооборудование для сварки арматуры;
  • произведут установку фиксаторов с шагом 1м под арматуру для создания бетонной защиты арматурных стержней от коррозии;
  • установят арматуру и проволочные сетки в проектное положение и зафиксируют места пересечения стержней сваркой;
  • соберут щиты опалубки и закрепят по периметру бетонной подготовки по отметкам;
  • перед проведением бетонных работ проверят правильность установки арматурного каркаса и опалубки;
  • организуют доставку бетонной смеси на площадку и подадут ее к месту укладки по согласованной схеме;
  • выполнят бетонирование послойно с перерывами не менее 40минут;
  • произведут уплотнение вибраторами и ручными шуровками по периметру стенок опалубки;
  • создадут оптимальные условия для достижения бетонной смесью 70% проектной прочности;
  • снимут опалубку.

В компании «ЯРУС» производство строительно-монтажных работ выполняется с соблюдением правил техники безопасности. Распалубка осуществляется только после проведения контроля прочности бетонной смеси. При бетонировании используется современное оборудование с амортизаторами и надёжной изоляцией. Бригады состоят из мастеров высокой квалификации с допуском к проведению работ.

Рассчитать другой тип фундамента

5 типов жилых фондов, популярных в Америке: краткий фундаментальный обзор

Слово «фонд» происходит от латинского fundatio или fundare, , что означает для создания базы для , для подтверждения или установить .

Обратите внимание, что это префикс fun .

Это связано с исторически неоспоримым фактом, что уважаемые архитекторы древних фундаментов были бунтом, поэтому они тоже писали в блогах о максимальном практическом восстановлении , Concrete R&R и новой пожизненной гарантии Dalinghaus на стальные опоры. .

И здесь, в Далингхаусе, мы также считаем, что фонды - это весело.

Вот почему мы посвятили свою жизнь ремонту фундамента и исправлению осадки фундамента и выпучивания фундамента путем подъема / стабилизации.

Fun Факты с Брайаном: Древние римляне усовершенствовали фундамент, добавив кровь в бетон для защиты от повреждений от мороза. Они также использовали грубый конский волос в качестве предварительной арматуры, чтобы предотвратить растрескивание бетона.

В этой статье мы рассмотрим различные типы фундаментов, включая краткую историю, описание и преимущества / недостатки каждой системы фундаментов.

В частности, мы будем рассматривать их через призму Америки 1950-х годов, поскольку большинство из приведенного ниже списка приобрели популярность в Золотой век.

Эта статья будет охватывать:

  1. Фундамент из бетонных плит
  2. Дополнительные фонды
  3. Фундамент подвала
  4. Фундаменты после натяжения
  5. Фундаменты опор и балок

С 1950-х годов многое изменилось.Пить больше нельзя на работе ( Madmen было легко), и ваш доктор Доктор Мы делаем танцы Тик Ток больше не предписывает сигареты вместо Yakety yack .

Фонды

также претерпели некоторые фундаментальные изменения, поэтому взгляните на следующие фонды, которые действительно выступили в качестве основ современной американской мечты.

Фундамент из бетонных плит

История бетонных плит и возвращенных героев

Фундаменты из бетонных плит были популяризированы в стране, которая пала по пятам Второй мировой войны.

Это было связано с их доступностью, быстрой реализацией и тем фактом, что наших ветеранов связывали толпами (что на пути к зарождению поколения бумеров).

В конце 1940-х - начале 1950-х годов, незадолго до I Love Lucy , попавшего в коробку для идиотов в 51-м году по всей Америке, подрядчики серьезно позаботились о бетонных плитах.

Они были простыми - заливка одним выстрелом вместо того, чтобы обрамлять глубокий фундамент балками, столбами, балками и обшивкой.

Нет, лучше не копать, когда рытье напомнило им окопы.Волна плитных фундаментов возвела пригороды по всей Америке.

С тех пор фундамент из плит пустил глубокие корни, особенно в более теплых регионах (поскольку фундамент из плит плохо переносит отрицательные температуры).

Описание: Плоско-расточной

Плита / фундамент на одном уровне, как правило, имеет толщину от 4 до 6 дюймов в центре и имеет еще более толстые края для обеспечения структурного усиления по периметру плиты.

Как упоминалось выше, эти плиты заливаются одним махом (в отличие от секций) поверх связанного арматурного стержня и / или сетки. Фундаменты из плит обычно заливают толстым слоем песка, чтобы обеспечить надлежащий дренаж.

Короче говоря, фундамент из плит - это плоская, особенная плита из бетона, на которой строятся конструкции во влажном и теплом климате.

Примечание - фундаменты из плит также называют фундаментами monolithic и / или monoslab (ни одно обозначение не является односложным - ирония ).

Бетонные плиты Плюсы и минусы

Плюсы

  • Недорого
  • Быстро заливается / затвердевает
  • Нет места для плесени или тварей, где моль и пыль разлагают пыль
  • Фундамент может быть вашим хипстерским полом, если вы хотите, чтобы он покрылся пятнами или надрезался.
  • Они сохранят прохладу летом в вашем доме

Минусы

  • Нет места для ползания = нет хранилища, а электричество / водопровод нет в другом месте
  • Трещины (существует 5 характеристик трещин в бетоне , на которые следует обратить внимание)
  • Плохо выдерживает холодный климат без гликоля
  • Если канализационные и / или водосточные трубы требуют технического обслуживания, необходимо врезать в фундамент.

Фундаменты из бетонных плит по-прежнему являются фаворитом Америки, когда речь идет о том, что находится под вашим домом.

Они дешевые, доступные и быстрые - все, что не есть дама из Нью-Йорка или мисс Америка.

Знаете ли вы, что материал «Мисс Америка» впервые был показан в США в 1954 году из Boardwalk Hall в Атлантик-Сити?

Фундаменты / Фундаменты стволовых стен

История создания фондов, существующая с незапамятных времен

Термин поднятый фундамент по своей природе не требует пояснений - он относится к поднятому структурному основанию, на котором крепится конструкция.

Дома строились из земли в течение нескольких поколений благодаря хранилищам, безопасности от наводнений и структурной поддержке, которую они обеспечивают.

Это были обычные фундаменты до 1950 года, которые распространены до сих пор.

Описание

Фундамент, довольно просто, поднимает сооружение над уровнем земли.

Фундаментные стены построены на невероятно толстых бетонных основаниях, называемых створчатыми стенами.

Как правило, опоры бетонные и прикрепляются к каменным стенам, которые выступают над землей и создают приподнятую платформу для плиты здания.

Фундамент из фальш-плиты состоит из трех основных частей: заливной плиты, фундаментной стены и раздвижного фундамента. Альт!

Область между землей и эстакадой называется ползком.

Честно говоря, это пространство получило свое название, потому что единственный способ получить доступ к тесным, ограниченным пространствам - это продираться через них на четвереньках.

Как правило, достаточно места, чтобы проползти мимо пыльного тайника твоей матери с каменными кувшинами.

Эти ползунки используются для хранения, а также для размещения электропроводки, водопровода и других механических компонентов.

Интересные факты с Брайаном: Суонсон представил американской публике телевизионные ужины в 1953 году. Первоначально замороженное блюдо с подогревом и подачей было блюдом на День Благодарения.

Фундаменты с возвышением распространены в более теплом климате, например, в Аризоне, Калифорнии, Техасе, Нью-Мексико и т. Д., Потому что дополнительное пространство между домом и землей сохраняет прохладу в доме.

Кроме того, поднятые фундаменты считаются сейсмостойкими из-за присущей конструкции гибкости.

Их также называют фундаментом по периметру из-за того, что внешние стены поддерживаются железобетонными стенками ствола, а корпус сооружения поддерживается конструкцией столбов и опор.

Raised Foundation Плюсы и минусы

Плюсы:

  • Защита от затопления, опасностей окружающей среды
  • Легкий доступ к проводке, водопроводу и другим системам
  • Значительно более дешевый вариант, чем фундамент подвала
  • Эстетически делает ваш дом выше
  • Хорошее место, чтобы спрятать ваш незаконный тайник, если ваш Walter White

Минусы:

  • Собирает значительную влагу
  • Требуется похудеть для сантехники своими руками, электромонтажных работ
  • Восприимчив к плесени, грибку и гниению (опять же, не очень хорошо, если вы Уолтер Уайт)

Fun Факты с Брайаном - Дом Уолтера Уайта в популярном шоу « Во все тяжкие» имеет поднятую основу… если вы не могли сказать по моим предыдущим ссылкам.

Фундамент подвала

История основания Rolls-Royce

До появления холодильной техники подвалы были популярны по всему миру, пересекая различные географические ландшафты.

Они были прохладными, сухими и идеально подходили для хранения вина и еды.

Подвалы появились на заднем дворе дяди Сэма примерно в то же время, что и фундамент из плит в 1950-х годах, но по совершенно другим причинам.

Интересные факты с Брайаном: автомобильная культура взорвалась в 1950-х годах, когда президент Эйзенхауэр подписал Закон о федеральной автостраде для создания 41 000 миль национальных автомагистралей.

Вы знаете, Элвис сказал: Амбиции - это мечта с двигателем V8 .

Если фундамент из плит был дешевым, быстрым и утилитарным, то подвалы были дорогими, медленными и роскошными.

И в том-то и дело. Америка, подпитываемая оптимизмом после Второй мировой войны, была одержима идеей роскоши .

Индульгенция была названием игры для многих в 1950-х годах в соответствии с американской мечтой.

Речь идет о частоколе, домработнице, семейной машине и собаке, которая гадит на сне соседской лихорадки во дворе. Пригород раздулся.

Хью Хефнер основал Playboy в 1953 году. Диснейленд был открыт в 1955 году. А Rock-n-Roll было взорвано на фонографах по всей Америке.

Все было громко, гордо, эксклюзивно и роскошно.

Подвалы из-за их дополнительной площади считались предметом роскоши.

Итак, в штатах, где землетрясения и ураганы (наводнения) не вызывали особого беспокойства, подвалы росли, создавая идеальную область шеи для подростков для будущих поколений.

Note - в настоящее время подвалы невероятно популярны на Среднем Западе из-за их архитектурной защиты от торнадо. У нас дома в Канзасе рос подвал, и они могут спасти тебе жизнь.

Описание - Держит вас в Канзасе, Тото

Подвалы обычно имеют глубину 8 футов со структурными фундаментными стенами, прикрепленными к бетонным опорам, которые проходят по периметру подвала.

Фундамент подвала обычно закапывают на добрых 12 дюймов ниже линии промерзания. Заливают балки, возводят фундаментные стены, внутри стен заливают монолитную плиту.

Истинное очарование фундамента - это дополнительные квадратные метры для вашей мужской пещеры, семейной комнаты или домашнего кинотеатра.

Подвалы могут удвоить квадратных метров вашего дома. Неудивительно, что подвал может добавить дополнительные нули к стоимости недвижимости.

Плюсы и минусы:

Плюсы:

Минусы:

  • Чувствительность к затоплению
  • Дорого поставить
  • Похоже, они нравятся серийным убийцам

В качестве краткого примечания, было бы упущением не упомянуть Калифорнийский подвал, обычные подвалы более мелкие, тупые, двоюродные.

Подвал в Калифорнии - это подвал глубиной обычно шесть футов с небольшими комнатами для водонагревателей, электрических панелей, воздуховодов и котлов.

Фундаменты с опорами

История пост-напряженных и сверхнапряженных фундаментов

Первое задокументированное использование системы пост-напряжения в Соединенных Штатах Америки датируется 1949 годом в Филадельфии на мосту Уолнат-Лейн.

На мосту реализована европейская система Magnel, основанная на сборных железобетонных балках.

Подробнее об этом удивительном архитектурном подвиге можно прочитать в статье « Строительство и реконструкция мемориального моста на Уолнат-лейн в Филадельфии».

Система пост-напряжения стала действительно популярной в 1950-х годах, одновременно с мужской стрижкой «утиная задница» и обручем для жилых домов.

Описание: Рана затянута и готова к защелкиванию

Система фундамента после натяжения основывается на экстремальных нагрузках и использует стальные тросы (вместо арматуры или стальной сетки), натянутые после затвердевания бетонной плиты.

Эти напряженные кабели обычно заключены в пластиковую оболочку, которая предотвращает непосредственное соприкосновение многожильной стали с бетоном, уменьшая износ из-за трения.

В то время как стандартная плита фундамента имеет толщину от 4 до 6 дюймов, бетонная плита для фундаментов с последующим напряжением обычно имеет толщину 8 дюймов и использует бетон 3000 фунтов на квадратный дюйм.

Когда бетон затвердевает и набирает прочность до 2000 фунтов на квадратный дюйм (обычно от 3 дней до недели), многожильные стальные тросы подвергаются нагрузке.Представьте себе гигантские гитарные струны, и у вас будет правильная идея.

Интересные факты с Брайаном: говоря о гитарах, 1952 Gibson Les Paul сегодня стоит небольшое состояние и является одной из самых востребованных гитар на рынке.

Каждый из этих проводов прикреплен к якорю PT, который расположен в углублениях, вытравленных на краю плиты.

Когда эти провода подвергаются напряжению, они могут выдерживать нагрузку около 33 000 фунтов каждый.

Фундаменты с последующим натяжением значительно прочнее обычных плитных фундаментов.

Плюсы и минусы

Плюсы:

  • Повышенная прочность / долговечность фундамента
  • Препятствует растрескиванию и разрушению плиты
  • Хорошо работает на обширных мягких почвах

Минусы:

  • Это сложная работа, которую нужно делать правильно
  • Никогда не режется или не покрывается сердцевиной
  • Провода могут порваться, ржаветь и разъедать
  • Стоимость выше из-за стоимости монтажных кабелей и дополнительной специализированной рабочей силы
  • Занимает больше времени, чем обычный фундамент из плит

Фундаменты опор и балок

История фонда «Дедушка»

Фонд Pier and Beam возник задолго до 1950-х годов и заслужил право называться устаревшим дедовским фондом.

Фундаменты для опор и балок

- это старая, но проверенная временем система, которая использовалась перед плитами, плитами после натяжения и фундаментами подвала из-за практичности и простоты реализации.

Было довольно легко вырыть опоры в земле (обычно каменные или деревянные) и разместить их в среднем на 5–6 футов, при этом деревянные балки поддерживают балки перекрытий.

Срок службы фундамента зависел в первую очередь от структурной целостности древесины и дренажа вокруг собственности.

Древесина, хотя и была дешевой и постоянно поставлялась, была склонна к гниению и разложению, что усугублялось влажностью и плохим дренажем.

Мы все еще видим такие типы фондов сегодня, хотя они становятся все реже.

Плюсы:

  • Легкий доступ к проводке / водопроводу
  • Защищает от затопления
  • Простота в работе / ремонте
  • Дом можно переместить при необходимости

Минусы:

  • Насекомые и звери любят поселиться
  • Отопление может быть дорогим из-за потерь тепла с пола
  • Ползки влажные, склонны к образованию плесени и грибка
  • Балки необходимо заменить
  • В конечном итоге не такой прочный, как плита, подвал или другой фундамент.

Ваш фонд на фондах

Итак, теперь вы узнали немного об истории фондов в Америке и 1950-х годов.

Какой бы фундамент у вас ни был (если вы проживаете в красивой Южной Калифорнии или в районе штата Красная скала в Центральной Аризоне), Dalinghaus может помочь со всеми вашими потребностями в ремонте фундамента. Щелкните ссылку ниже для БЕСПЛАТНОЙ проверки фундамента -

Плита на уклоне в сравнении с опорой и балкой - Abry Brothers

В жилищном строительстве есть два основных типа фундаментов.

Плита марки

Первый и, пожалуй, самый распространенный тип фундамента - фундамент перекрытия. Плита на уровне грунта - это, по сути, плита из бетона, залитая в форму, которая опирается на землю. Существует два основных типа фундаментов из плит: монолитные фундаменты и фундаменты стеновых стволов (или фундаменты цепных стен - в зависимости от того, из какой части страны вы живете). Основное различие между этими двумя типами плитных фундаментов заключается в способе заливки бетона.Монолитный фундамент заливается сразу, бесшовная плита толщиной от 4 до 12 дюймов. Монолитные плиты одинаковой толщины часто используются для внутренних двориков или навесов для автомобилей. Для более надежных строительных проектов (например, дома) в фундамент встраиваются бетонные балки. Фундамент стволовой стены заливают секциями. Сначала заливается внешний край (около 12 дюймов шириной и чуть глубже линии наледи). После того, как ствол стены затвердеет, поверх нее заливается 4-6-дюймовая плита бетона, чтобы завершить фундамент для плиты.

Пирс и балка

Второй тип фундамента - это фундамент в виде опор и балок. Фундамент с опорой и балкой состоит из опор или коротких колонн и балок, перекрывающих расстояние между опорами. Исторически сложилось так, что опоры строились так, чтобы опираться на землю с небольшой опорой или без нее. Во многом именно поэтому старые дома в Новом Орлеане и его окрестностях склонны тонуть. Строительные методы эволюционировали, и сегодня опоры обычно располагаются на деревянных, металлических или бетонных сваях.Опоры могут быть сделаны из дерева, металла или бетона и часто имеют декоративную отделку.

Какой у вас тип фундамента?

Если у вас есть подвал или подвал под вашим домом, у вас есть фундамент в виде опор и балок. Если вы поднимаетесь по лестнице, чтобы попасть внутрь своего дома, скорее всего, у вас есть дом в стиле пирса и балки. И наоборот, если вы не видите пустоту под своим домом и у вас нет лестницы, по которой можно пройти, вы, скорее всего, живете в доме с плитой на фундаментном фундаменте.

«Если у вас есть дополнительные вопросы о плитах на типах фундаментов или фундаментах типа опор и балок, обращайтесь к нам. Мы обслуживаем территорию Большого Нового Орлеана почти 175 лет. Мы гордимся своей способностью ответить на ваши вопросы. Мы с нетерпением ждем вашего ответа ». - Грег Абри

Фундамент из моноплит: один и готово

Фундаменты из моноплит

- это быстрая, прочная и надежная альтернатива традиционным методам строительства фундаментов.Этот тип фундамента идеально подходит для конструкций, построенных из предварительно спроектированных пакетов материалов.

Моноплитные фундаменты формируются путем однократной заливки бетона. Эти плиты для однократной заливки менее подвержены несоответствиям и имеют относительно небольшие временные затраты. Легко армируемые фундаменты из бетонных плит обеспечивают отличную прочность поддерживаемых зданий.

Конструкции, в которых используется монолитный фундамент, получают баллы по сертификации LEED благодаря эффективному использованию строительных материалов и лучшей изоляции.То, что они требуют минимальных земляных работ и не требует дорогостоящего бурения или взрывных работ, делает их особенно привлекательными для клиентов в регионах со скалистыми твердыми почвами.

DC Structures использует фундамент из монолитных плит для всех своих комплектов. Это усиливает нашу основную идею эффективного и качественного обслуживания, поскольку весь наш процесс направлен на то, чтобы сэкономить ваше время, деньги и избавить вас от головной боли, связанной со стрессом.

Фундаменты из моноплит: тверже, лучше, быстрее, прочнее

Традиционные стили фундамента отнимут у вас много времени и ресурсов - и это еще до того, как вы начнете строить! Это вдвойне верно для регионов с каменистыми почвами.

Одна из самых больших проблем с другими основаниями заключается в том, что они требуют заливки бетона на разных этапах. Заливка бетона поэтапно означает, что вы должны дождаться, пока каждая секция полностью затвердеет, прежде чем переходить к следующей. Может показаться, что это не такая уж большая проблема, но затраты на рабочую силу со временем быстро накапливаются.

Фундаменты из моноплит

поддерживают характерный стиль конструкции DC Structures - столбчатые и балочные здания с резко открытыми интерьерами. Стоечно-балочная конструкция использует необработанные тяжелые бревна.

Необработанная древесина предпочтительнее химически обработанной древесины из-за ее элегантного внешнего вида и отсутствия токсичных химикатов. По этой причине обработанные столбы должны быть закрыты и иметь короткий срок хранения - 40 лет, прежде чем они начнут гнить.

Конечно, фундамент из моноплит - не всегда лучшее решение. Если вы живете в месте, где замерзание является серьезной проблемой, вам может потребоваться более толстая плита или альтернативное решение для фундамента.

Запросите наш цифровой каталог, чтобы лучше понять, как наши наборы могут быть преобразованы в структуру вашей мечты.Мы разрабатываем пакеты, которые рассчитаны на долговечность, впечатляют и экономят ваше время и энергию.

Почему я выбрал фундамент для дома из монолитных плит

Узнайте о преимуществах монолитной плиты по сравнению с традиционным бетонным фундаментом и посмотрите, как я реализовал это в своем энергоэффективном доме.

Вы давно не слышали от меня. Оказывается, строительство дома требует много времени и сил. Тем не менее, я обещал провести вас в моем путешествии по энергоэффективному строительству дома, поэтому рассказ о моем фонде кажется хорошим началом.Если вы знаете что-нибудь обо мне или о доме, который я строю, вы поймете, что он не совсем традиционный. Что ж, моя деталь плиты не исключение.

Что такое монолитная плита?

Монолитная плита - это бетонный фундамент, который завершается за одну заливку. В моем проекте бетон имеет толщину 12 дюймов по периметру, чтобы поддерживать несущие стены с плитой толщиной 4 дюйма посередине. Традиционные фундаменты, часто называемые «ствол-стена», обычно требуют трех заливок - фундамент, фундаментные стены и затем плита.Монолитные плиты объединяют все это в одно целое и являются частью конструкции дома.

Для тех ботаников и девушек, которые занимаются строительством (вроде меня), вот подробная схема моего фонда:

Почему выбирают монолитную плиту?

Хотя нет ничего плохого в традиционном фундаменте «стебель-стена», есть ряд причин, по которым я выбрал монолитную плиту.

Моя монолитная плита хорошо изолирована и помогает с точки зрения энергоэффективности

Если вам что-нибудь известно о моем новом доме, вы знаете, что энергоэффективность лежит в основе каждого моего решения.Монолитная конструкция позволила мне уложить в плиту 2 слоя пенопласта XPS толщиной 1,5 дюйма. Я планирую использовать плиту в качестве тепловой массы, чтобы удерживать тепло в солнечные дни, поэтому такая изоляция важна. Мне также удалось поддерживать непрерывный воздушный барьер от плиты до наружных стен.

Я сэкономил кучу денег на монолитной плите

Если бы кто-то сказал вам, что вы можете сэкономить 20 000 долларов на фундаменте, не жертвуя качеством или долговечностью, вы бы сделали это? (Конечно!) Поскольку у меня нет подвала (запись в блоге на другой день), и мне не нужно было копать нижние колонтитулы, мои раскопки были легкими.Я также сэкономил деньги, так как мне не пришлось покупать блоки, нужно было платить только за одну заливку бетона, и значительно снизили затраты на рабочую силу.

Монолитные плиты быстро внедряются

Мы подготовили, залили и вырезали весь фундамент в течение недели. Для простого процесса земляных работ мой брат принес свой удобный садовый трактор и выполнил все работы по подготовке земли за 2 дня.

Заливка бетона только 1 раз, а не 3, также сэкономила нам значительное количество времени.Каждый, кто когда-либо строил дом, знает, что время - деньги. Каждая минута, которую мы сэкономили в процессе создания фундамента, была минутой раньше, чем мы могли начать создание.

Есть ли провалы в монолитных плитах?

Когда строительный инспектор посмотрел на мою плиту, он признал, что никогда не видел ничего подобного. Они не распространены, особенно в более холодном климате. (Надо любить зимы в Огайо!) Вот некоторые из причин, по которым люди избегают монолитных плит:

  • Если у вас неровный грунт, монолитная плита не лучший вариант.Для компенсации уклона земли требуется слишком много бетона.
  • Если ваш дом должен быть построен высоко над землей из-за того, что он находится в зоне затопления, монолитная плита не допускает такого возвышения.
  • Если вы думаете, что вам «нужен» подвал, этот фундамент вам не подойдет, потому что вам нужны фундаментные стены.
  • Морозное пучение возникает, когда под почвой образуется лед. Замерзание и оттаивание грунта может вызвать трещины и структурные проблемы в фундаменте.По этой причине существует неправильное представление о том, что все фундаментные стены должны находиться ниже линии промерзания, которая здесь, в Огайо, составляет 32 дюйма под землей. (Вот как строятся типичные фундаменты «ствол-стена».) Многие люди не осознают, что надлежащие методы изоляции монолитной плиты могут защитить фундамент от мороза, устраняя риск вспучивания при замерзании.
  • Людям нравится делать что-то традиционным. Это просто и удобно. Фундамент «стебель-стена» встречается гораздо чаще, чем монолитный.

Детали моей монолитной конструкции перекрытия

Хотя я хвастался легкостью и простотой моей монолитной плиты, это все же был подробный процесс. Вот основная разбивка шагов:

Шаг 1: Раскопки

Как я уже упоминал выше, мы смогли завершить все раскопки дома с помощью небольшого садового трактора. Сначала мы удалили существующий верхний слой почвы. Затем мы разложили 3 дюйма гравия № 57 и 3 дюйма гравия № 304, которые мы утрамбовали с помощью пластинчатого уплотнителя.

Шаг 2: изоляция из пеноматериала

Для защиты от мороза и повышения энергоэффективности я уложил 2 слоя 1,5-дюймовой пены XPS. Я изменил направление плиток из пенопласта, чтобы швы не совпадали между двумя слоями. Вся плита имеет 2 слоя XPS, за исключением 16 дюймов по периметру. Это 16-дюймовое пространство использовалось для наращивания толщины бетона для балки моего уклона.

Шаг 3: Гравий

Затем я уложил 5 дюймов гравия № 57 над пеной, чтобы добавить тепловую массу и получить необходимую высоту по периметру.Я сделал формы из пенопласта XPS по периметру, чтобы гравий не скользил по периметру.

Шаг 4: Изоляция периметра

Больше утеплителя из пеноматериала! Я добавил 2 слоя 1,5-дюймовой пены XPS по внешнему периметру фундамента. (Это в конечном итоге покрылось грязью.) Два слоя вертикальной пены по периметру были заделаны в гравий на несколько дюймов и поддержаны сверху обработанной доской формы 2 × 10, которая останется после завершения строительства дома. Эта доска защитит пену.

Шаг 5: Пароизоляция

Я добавил непрерывную пластиковую пароизоляцию толщиной 6 мил. Бетон пористый, поэтому этот барьер будет препятствовать попаданию влаги в бетон из земли. Во многих случаях люди используют несколько кусков пароизоляции и склеивают их вместе. Мне посчастливилось получить один сплошной лист, чтобы обеспечить еще лучшую защиту.

Шаг 6: арматурный стержень

Я использовал всю арматуру ⅝ ”для бетона. Фундамент с утолщенным периметром привязан к плите с помощью сплошной арматуры, согнутой с помощью арматурогиба и прочности на сдвиг моего брата.Я уложил арматуру в сетку 2х2 и связал всю сталь вместе, чтобы получился сплошной монолитный блок.

Шаг 7: заливка бетона

Мы залили 45 ярдов бетона толщиной 4000 фунтов на квадратный дюйм.

Шаг 8: Структурные опоры

В качестве детали фундамента бомбардировщика мы смачиваем опоры для моих несущих колонн до высыхания бетона. Это обеспечивает очень прочное соединение фундамента со стеной и исключительную прочность на сдвиг. Эта повышенная прочность на сдвиг была особенно важна для меня из-за нашей сетки окон размером 12 на 16 дюймов, выходящих на юг.

Шаг 9: Изоляция горизонтального крыла

Наконец, я добавил 1 слой пенопласта XPS толщиной 1,5 дюйма, который выступает на 2 фута от нижнего края фундамента. Он помогает удерживать тепло и предотвращает вспучивание при замерзании.

Партнеры и продукты

Мне всегда нравится кричать, когда я сталкиваюсь с отличными продуктами и надежными местными компаниями. Ознакомьтесь с информацией о моих материалах и субподрядчиках ниже.

  • Пенная изоляция
    • Приобретена на складе изоляционных материалов
    • Детали: 1.5 ”переработанный пеноматериал XPS. Его сняли со старого коммерческого здания в Джорджии, и я спас его от того, чтобы отправить на свалку. (Это также сэкономило мне тысячи долларов на покупке нового!)
  • Бетон
  • Переработанный бетон (для гравия)

Рассматриваете ли вы монолитную плиту?

Не бойтесь отклоняться от традиций! Проведите исследование, ознакомьтесь со своими местными строительными нормами и правилами, а затем будьте уверены в своем решении.

Есть вопросы? Эта статья оказалась полезной? Оставьте мне комментарий!

Продолжайте развиваться!

монолитный фундамент из плит

  • Глава 4 Фундаменты Жилой кодекс 2009 из

    Подошвы внутренних несущих стен на монолитном плиточном фундаменте, которые не являются частью стеновой панели, должны быть надежно закреплены утвержденными крепежными элементами.Подоконники и подошвы должны быть защищены от гниения и термитов, если это требуется Разделами R317 и R318.

    Получить цену
  • Плюсы монолитной плиты и сравнение со стержневой стеной

    17 декабря 2020 г. · При правильных условиях монолитная плита может быть такой же прочной, как и любой другой фундамент. Главное, на что нужно обратить внимание, - это ровная площадка. Если земля была расчищена и требуется очень мало засыпки, возможно, вам нужны идеальные условия для монолитной плиты.

    Получить цену
  • Абсолютные стальные конструкции Требования к бетонному фундаменту

    Это называется монолитной заливкой или монолитной плитой. Опоры по периметру должны быть 12 дюймов в ширину и 12 дюймов в глубину (глубже, если вы боретесь с линией изморози). Вы можете включить 4-дюймовую толщину плиты в общую глубину 12 дюймов, другими словами, основание будет выступать на 8 дюймов ниже плита.

    Получить цену
  • Конструктивное проектирование фундаментов для Home Inspector

    Монолитные плиты могут также иметь утолщенные края, которые обеспечивают опору для структурных нагрузок от внешних несущих стен.Утолщенные края могут быть усилены, а могут и не быть усилены в стандартных жилых помещениях. Фундаменты типа «плита на грунте» часто размещаются на 2–3

    Получить цену
  • Монолитные плиты EZ Form ICF для монолитной заливки в NM

    Система Mono Slab EZ Form позволяет сформировать изоляцию и засыпать все до времени заливать. Форма Mono Slab EZ для монолитной заливки Форма Monolitihic Foundation меняет правила игры, поскольку она увеличивает производительность, а также сокращает расходы за счет значительной экономии материала.

    Получить цену
  • Затраты на фундамент в 2021 году Стоимость строительства бетонного подвала

    Стоимость фундамента из монолитных плит Монолитный фундамент из плит стоит от 5 до 14 за установленный квадратный фут. Монолитная плита - это бетонная плита, которая заливается один раз на высоте не менее ½ фута над землей и имеет большую толщину по периметру. В эту категорию входят односторонние и двусторонние балочные плиты.

    Получить цену
  • Калькулятор стоимости бетонной плиты и материалов JustCalc

    Таким образом, лучше заранее оценить стоимость монолитного плиточного фундамента.Расчет объема бетона, необходимого для правильной и прочной установки цементного покрытия, или количества арматурных стержней, которые используются для формирования монолитного каркаса, позволит вам покупать материалы с небольшим запасом, избегая чрезмерного

    Получить цену
  • Фундамент

    Фундамент 6 Фундамент Плита на одном уровне Изоляция периметра (края) плиты должна быть установлена ​​там, где плита является частью кондиционируемого пространства дома. Это включает в себя дом, построенный из плиты на уровне пола, или добавление пешеходной части отапливаемого подвала или прохода, который

    Получить цену
  • ДЕТАЛЬ МОНОЛИТНОГО ФОНДА

    Деталь монолитного фундамента douglas 100 Третья улица · Castle Rock Colorado 80104 · 303.660.7497 · Факс 303.479.7271 29.09.2014 МИНИМУМ 12 "6" 18 "НИЖЕ СЛАЙДА ½" АНКЕРНЫЕ БОЛТЫ МИНИМУМ 7 "В БЕТОНЕ ПРИ 12" РАЗЪЕМАХ ПЛИТ И 6 МАКСИМАЛЬНЫХ РАЗМЕЩЕНИЯХ. ФЕРМЫ ИЛИ СОЕДИНИТЕЛЬНОЕ СОЕДИНЕНИЕ 2 # 5 ФЕРМА КЛАССА 60

    Получить цену
  • Варианты и концепции проекта жилого фундамента

    Проектирование жилого фундамента. Варианты и концепции. Содержание курса . 1.1 Общие. Фундамент передает нагрузку конструкции на землю и выдерживает нагрузки, создаваемые землей.Фундамент в жилищном строительстве может состоять из сваи опорной плиты перекрытия или комбинации этих элементов. Этот курс будет адресован

    Get Price
  • Mono Slab EZ Form ICFs для монолитной заливки в NM

    Система Mono Slab EZ Form позволяет выполнять изоляцию и обратную засыпку до момента заливки. Форма Mono Slab EZ для монолитной заливки Форма Monolitihic Foundation меняет правила игры, поскольку она увеличивает производительность, а также сокращает расходы за счет значительной экономии материала.

    Получить цену
  • Монолитная плитаA-Concrete

    ПРОЦЕСС СТРОИТЕЛЬСТВА МОНОЛИТНОЙ ПЛИТЫ Монолитный фундамент не только заливается в один этап, но и значительно тоньше, чем традиционный фундамент. В среднем они имеют толщину всего четыре дюйма, а опоры достигают только около 12

    . Получить цену
  • Глава 4 Фундамент Жилой кодекс 2009 г.

    Подошвы внутренних несущих стен на монолитном плиточном фундаменте, которые не являются частью стеновой панели, должны быть надежно закреплены. с одобренным крепежом.Подоконники и подошвы должны быть защищены от гниения и термитов, если это требуется Разделами R317 и R318.

    Получить цену
  • Фундаменты из монолитных плит или плит для гаражей

    1. ТИПОВОЕ ФУНДАМЕНТ МОНОЛИТНОЙ ПЛАВУЧЕЙ ПЛИТЫ Эти детали предназначены для всех регионов, где максимальная глубина промерзания меньше 2. ПРОНИЦАЕМОЕ ОСНОВАНИЕ ФУНДАМЕНТ МОНОЛИТНОЙ ПЛАВАЮЩЕЙ ПЛИТЫ Эти детали обеспечивают дополнительную защиту от пучения от мороза.

    Узнать цену
  • Варианты и концепции жилого фундамента

    Проект жилого фундамента.Варианты и концепции. Содержание курса . 1.1 Общие. Фундамент передает нагрузку конструкции на землю и выдерживает нагрузки, создаваемые землей. Фундамент в жилищном строительстве может состоять из сваи опорной плиты перекрытия или комбинации этих элементов. Этот курс будет посвящен

    Get Price
  • Chapter 4 Foundations 2015 South Carolina Residential

    Деревянные подошвы на всех наружных стенах на монолитных плитах. крепится к фундаменту диаметром не менее 1/2 дюйма (12.7 мм) анкерные болты с шагом не более 6 футов (1829 мм) по центру или утвержденные анкеры или анкерные стропы

    Получить цену
  • 15 различных типов фундаментов домаHome Stratosphere

    Фундаменты с приподнятыми плитами - одно из новаторских решений проблемы наводнений. Фундамент из плит, подобный Tella Firma s, сочетает в себе плиточный фундамент с системой опор и балок. Возведение возвышенного фундамента занимает немного больше времени и стоит дороже, чем стандартный фундамент, но это может сэкономить вам деньги, если повреждение водой вызывает беспокойство.

    Получить цену
  • 15 различных типов фундаментов домаHome Stratosphere

    Фундаменты с приподнятыми плитами - одно из новаторских решений проблемы наводнений. Фундамент из плит, подобный Tella Firma s, сочетает в себе плиточный фундамент с системой опор и балок. Возведение возвышенного фундамента занимает немного больше времени и стоит дороже, чем стандартный фундамент, но это может сэкономить вам деньги, если повреждение водой вызывает беспокойство.

    Получить цену
  • Фундамент из плит для холодного климата Хорошее жилищное строительство

    30 сентября 2016 · Сводка Когда старший редактор Энди Энгель решил построить отдельно стоящий гараж рядом со своим домом, он выбрал защищенный от мороза неглубокий фундамент, а не обычную плиту с опорами ниже глубины промерзания и стволовой стенки на опорах.Поскольку гараж будет отапливаться только с перерывами, ему потребовалось установить жесткий пенопласт под плитой, а также выступать из здания.

    Получить цену
  • 15 различных типов фундаментов домаHome Stratosphere

    Фундаменты с приподнятыми плитами - одно из новаторских решений проблемы наводнений. Фундамент из плит, подобный Tella Firma s, сочетает в себе плиточный фундамент с системой опор и балок. Возведение возвышенного фундамента занимает немного больше времени и стоит дороже, чем стандартный фундамент, но это может сэкономить вам деньги, если повреждение водой вызывает беспокойство.

    Получить цену
  • 15 различных типов фундаментов домаHome Stratosphere

    Фундаменты с приподнятыми плитами - одно из новаторских решений проблемы наводнений. Фундамент из плит, подобный Tella Firma s, сочетает в себе плиточный фундамент с системой опор и балок. Возведение возвышенного фундамента занимает немного больше времени и стоит дороже, чем стандартный фундамент, но это может сэкономить вам деньги, если повреждение водой вызывает беспокойство.

    Получить цену
  • О монолитных фундаментах Mono Slab EZ Form

    Традиционные методы формирования монолитных плитных фундаментов требуют больших затрат времени и труда на установку и демонтаж после заливки цемента.После того, как форма снята, вокруг фундамента засыпается земля, чтобы обеспечить поддержку и выравнивание почвы.

    Получить цену
  • Фундамент из монолитных плит или плит для гаражей

    1. ТИПИЧНОЕ ФУНДАМЕНТ ИЗ ПЛАВУЧЕЙ ПЛИТЫ ДЛЯ МОНОЛИТНЫХ ПЛИТ Эти детали предназначены для всех регионов, где максимальная глубина промерзания меньше.

    Получить цену
  • Затраты на фундамент в 2021 году Стоимость строительства бетонного подвала

    Стоимость фундамента из монолитных плит Монолитный фундамент из плит стоит от 5 до 14 за установленный квадратный фут.Монолитная плита - это бетонная плита, которая заливается один раз на высоте не менее ½ фута над землей и имеет большую толщину по периметру. В эту категорию входят односторонние и двусторонние балочные плиты.

    Получить цену
  • Монолитная бетонная плита Заливка бетонной плиты Цементная плита

    Монолитная бетонная плита. Монолитная бетонная плита - самый экономичный метод устройства цементных полов или бетонных полов в гаражах. При заливке бетонной плиты, если она выполняется одновременно с фундаментом, как показано на детали 14 ниже, обычно используется термин «Монолитная плита».

    Получить цену
  • Плюсы и минусы плиточного фундамента Что нужно знать

    24 сентября 2020 · Термин монолитный плиточный фундамент может звучать так, как будто это что-то из каменного века, но "монолитный" просто означает однослойный. Заливка бетона за один раз делает фундамент из плит привлекательным вариантом для проектов DIY, таких как сарай для инструментов или домик у бассейна.

    Получить цену
  • Флорида Home Builder Монолитные и каркасные фундаменты

    Монолитные плиты представляют собой системы фундамента, построенные как единую бетонную плиту, обычно состоящую из бетонной плиты толщиной 4 дюйма с внутренними утолщенными частями под несущими стенами и утолщенными по всему периметру.Преимущества монолитных плит включают более быстрое общее время строительства (обычно)

    Получить цену
  • Плиты для более холодного климата Часть 2 Установка Frost

    24 апреля 2012 г. сформированный край внешнего периметра, облицованный пеной. Чтобы убедиться, что пена прилипает к бетону, а не к формам, мы прикрепили пену к деревянным формам с помощью двуглавых гвоздей, забитых ровно настолько, чтобы удерживать изоляцию на месте.

    Получить цену
  • Плиты для более холодного климата Часть 1 Как и почему

    10 апреля 2012 г. · Плита все еще может быть самым доступным фундаментом, но если вы используете традиционные методы, разница в стоимости между цельными подвалами и плитами будет минимальной. вы копаете под линией промерзания 36 дюймов или более, а затем заливаете фундамент перед формированием плиты.

    Получить цену
  • Плита или ползун: какой фундамент подходит именно вам?

    Фото: istockphoto.com

    Независимо от того, что Согласно архитектурному стилю, дом хорош настолько, насколько хорош его фундамент, самая низкая несущая способность здания, которая поддерживает полы, стены, в основном все, что составляет структуру.Существует три основных типа фундаментов: цокольный этаж, плита и подвальное помещение (последние два являются наиболее популярными при строительстве новых домов).

    Как следует из этого термина, фундамент из плит - это толстая бетонная плита, на которой строится дом. Фундамент для ползания имеет внешние бетонные стены, которые поднимают нижнюю часть дома на 18 дюймов или выше над уровнем земли (уровень земли), обеспечивая доступную зону для доступа к водопроводу и проводке на случай, если в будущем потребуется техническое обслуживание.Фундаменты подполья обычно требуют дополнительных опорных стен под внутренним пространством дома.

    Хотя оба типа фундаментов широко используются, каждый из них лучше всего подходит для конкретных ситуаций и условий. Продолжайте читать, чтобы узнать о семи самых больших различиях между двумя популярными типами фундамента - плиточным и подвесным - чтобы вы могли принять наилучшее решение, когда у вас будет построен новый дом.

    Фундаменты для подполья лучше подходят для участков с уклоном.

    Фундаменты из плит с неглубоким фундаментом (железобетонные опоры, поддерживающие фундамент) ограничиваются плоскими или почти плоскими участками, где требуется лишь минимальная выемка грунта для заливки бетонной плиты.Однако, когда участок имеет уклон, плита потребует обширных земляных работ, потому что верхняя сторона участка должна быть выкопана и выровнена с нижней стороной. Фундаменты для подполья лучше подходят для откосов, потому что требуется меньше земляных работ (копать только стены, а не всю плиту). Например, на нижней стороне участка может потребоваться траншея глубиной два фута, а на высокой стороне - четырех- или пятифутовая траншея, но траншея должна быть шириной всего два фута (стандарт ширина траншеи фундаментной стены).

    Фундаменты из плит не подходят для холодных регионов.

    Когда почва замерзает (из-за содержания влаги), она может расширяться и вздыбляться, оказывая давление на фундамент, что может вызвать его растрескивание или сдвиг. Чтобы стабилизировать любой фундамент, его опоры должны лежать ниже уровня промерзания: глубины, до которой земля промерзнет в любом данном регионе. В южных штатах, таких как Флорида, земля редко замерзает, а если и замерзает, то только на глубину одного-двух дюймов, поэтому для устойчивости достаточно плитного фундамента с типичными опорами на 24 дюйма ниже уровня земли.Однако в таком штате, как Канзас, где уровень мороза составляет 34 дюйма ниже уровня земли, более подходит фундамент для подполья, и его опорные стены будут иметь опоры ниже 34-дюймовой отметки для стабилизации фундамента.

    Фото: istockphoto.com

    Проконсультируйтесь со специалистом фонда

    Найдите лицензированных специалистов фонда в вашем районе и получите бесплатную, бесплатную смету для вашего проекта.

    +

    Фундаменты для подвальных помещений лучше подходят для сухого климата.

    В регионах, где много дождя, область в пределах подполья может удерживать определенное количество воды, создавая влажную, сырую среду, которая приводит к росту плесени и увеличивает риск гниения древесины в балках перекрытия и черновом полу. Фундамент из плит, построенный из твердого бетона, невосприимчив к влаге. Кроме того, во время строительства под плитой помещается пароизоляция (обычно полиэтиленовая или полиолефиновая пленка), чтобы бетон не впитывал влагу из грунта и не становился влажным.Это важно, потому что, хотя бетон не может быть поврежден водой, без барьера он может впитывать и переносить влагу через плиту, которая затем может повлиять на пол над полом. Пароизоляция делает фундамент из плит лучшим вариантом во влажном климате, где грунт часто бывает насыщенным.

    Исключение - если дом находится в пойме реки. В этом случае дом на плиточном фундаменте имеет больше шансов принять воду при подъеме паводковых вод, чем дом, который возвышается не менее чем на 18 дюймов на подполье.К счастью, в большинстве сообществ действуют строгие строительные нормы, запрещающие строительство домов на специально отведенных поймах.

    Фото: istockphoto.com

    Строительство перекрытий обходится дешевле.

    В то время как окончательная стоимость любого фундамента зависит от размера и сложности плана этажа дома и средней стоимости строительства в конкретном районе, средний плиточный фундамент стоит примерно от 7500 до 12000 долларов, в то время как фундамент для подполья будет стоить примерно От 8000 до 21000 долларов.В дополнение к более высоким затратам на земляные работы для стен подползать требуется дополнительная рытье, чтобы заглубить водопроводные и канализационные линии ниже уровня замерзания. В плиточном фундаменте водопровод находится внутри самой плиты, поэтому при установке требуется меньше работы и меньше затрат на рабочую силу.

    Фундаменты из плит требуют меньшего ухода.

    При правильной конструкции можно ожидать, что оба типа фундамента прослужат 50 или более лет, но фундаменты подползшего пространства, как правило, требуют более тщательного обслуживания для предотвращения заражения плесенью и насекомыми.Стены подполья также с большей вероятностью потребуют структурного ремонта, особенно в регионах с высоким содержанием глины в почве. (Глиняный грунт набухает, когда становится насыщенным, и оказывает боковое давление на фундаментные стены, что может привести к трещинам и сдвигам фундамента.)

    Плиты твердые и толстые (24 дюйма по сравнению со стенами подползшего пространства толщиной восемь дюймов), делая плиты более прочными, чем ползунки. Кроме того, поскольку фундамент из плит не строится в регионах, где почва промерзает, владельцам домов на плитах не о чем беспокоиться, когда дело доходит до движения грунта.Однако домовладельцы с плитами не должны сажать деревья с инвазивной корневой системой, такие как ивы, на расстоянии менее 50 футов от фундамента. Если посадить слишком близко к дому, под плитой могут легко развиться крупные корни, толкнувшие ее вверх, что может привести к растрескиванию плиты.

    СВЯЗАННЫЕ С: Когда следует беспокоиться о трещине в фундаменте

    Кроме того, водопроводная труба, хотя и довольно редко, может вызвать утечку в плиточном фундаменте. Затем, возможно, придется удалить часть плиты, чтобы устранить утечку.Однако доступны и другие варианты, в том числе использование эпоксидного покрытия на протекающей части трубы изнутри для ее герметизации или полное изменение маршрута трубы вокруг внешнего фасада дома.

    Фундаменты из плит более энергоэффективны.

    Фундаменты подвальных помещений должны вентилироваться, чтобы уменьшить накопление влаги, но эта вентиляция также позволяет холодному воздуху дуть под дом. Холодные температуры в подвальных помещениях могут передаваться через балки пола и черновые полы в жилые помещения, расположенные выше, поэтому владельцы домов на фундаменте подпольных помещений будут тратить больше средств на поддержание комфорта в своих домах.Для решения этой проблемы большинство строительных норм и правил требуют, чтобы изоляция была установлена ​​внутри фундаментных стен, а также между балками пола. Хотя это снижает передачу холода, это не устраняет его полностью, а в холодных регионах водопровод, находящийся в пределах подполья, может также быть изолирован или потребовать применения электрической тепловой ленты, чтобы трубы не замерзли.

    Фото: istockphoto.com

    Фундаменты для подвесных пространств предоставляют больше возможностей для реконструкции.

    Поменять планировку дома с плиточным фундаментом сложно. В доме из плит сантехника встроена в сам бетон, поэтому изменение ее конфигурации требует выламывания частей плиты, что может поставить под угрозу структурную целостность всей плиты. Тем не менее, в доме, где есть обходное пространство, кухню и ванную комнату можно переместить с одной стороны дома на другую, а сантехнику можно перенастроить в подвесном пространстве ниже.

    Проконсультируйтесь со специалистом по фондам.

    Найдите лицензированных специалистов по фондам в вашем регионе и получите бесплатную оценку вашего проекта без каких-либо обязательств.

    +

    Монолитное железобетонное основание - особенности и технология строительства. Монолитный бетонный фундамент

    своими руками

    Монолитный фундамент в понимании большинства строителей - это такой фундамент для сооружения, которое выполняется из монолитного железобетона. Монолитный фундамент может быть свайным, плиточным или ленточным. Каждый вид монолитного фундамента используется не только в строительстве частного сектора - многие крупные объекты возводятся на монолитном фундаменте.Поскольку такой материал, как железобетон, гарантирует прочность и надежность несущей конструкции, а технология монолитного фундамента относительно проста, то возведение такого фундамента можно производить своими силами, не прибегая к помощи извне.

    Этот фундамент можно наносить на разные почвы.

    Для возведения действительно качественного и прочного монолитного бетонного фундамента потребуется большое количество бетонного раствора и арматурных стержней, возможно (если строится блочный фундамент), потребуются блоки ФБС.При высыхании залитого бетона образуется очень прочная железобетонная масса, которой не страшны повышенные сжимающие нагрузки. Армирующий каркас является неотъемлемой частью монолитного фундамента, можно сказать, что этот каркас является основой всей несущей конструкции. Именно за счет армирования нагрузка конструкции равномерно распределяется по всему основанию (в отличие от кирпичного фундамента). Арматурные стержни лучше всего реагируют на сжимающие и растягивающие нагрузки, поэтому армированный каркас следует размещать как можно ближе к поверхности несущей конструкции.Даже самый простой, но правильно уложенный арматурный пояс придаст фундаменту прочность и надежность.

    По такому признаку, как глубина кладки, монолитные фундаменты делятся на два типа:

    • фундамент глубокого заложения, основание которого закладывается на глубину ниже уровня промерзания грунта, к этому типу относятся свайные и ленточные фундаменты;
    • фундамент неглубокий (неглубокий или неглубокий) отличается малой глубиной закладки опорной конструкции; Как правило, неглубокое основание бывает плиточным или ленточным.

    Как самому сделать монолитный фундамент

    При изготовлении монолитной несущей конструкции наиболее сложным этапом является расчет основания. При расчетах необходимо учитывать: высоту будущей конструкции, необходимую толщину стен дома, уровень промерзания грунта, глубину залегания грунтовых вод и, естественно, характер грунта. почва. Расчет монолитного фундамента - очень важный этап, поэтому подходить к нему стоит максимально внимательно, чтобы быть стопроцентной уверенностью в возводимом фундаменте.

    Грамотное армирование фундамента, его гидроизоляция, а также правильный выбор бетонной смеси и опалубки также влияют на долговечность и эксплуатационные характеристики будущей конструкции. Кроме того, смета строительства должна включать статью на случай непредвиденных обстоятельств (закупка дополнительной арматуры или цемента).

    Параметры «подошвы» несущей конструкции

    Здесь важно максимально точно рассчитать размер площади для «подошвы».Тип монолитного фундамента выбирается исходя из прочности сопротивления грунта и примерной нагрузки от будущего коттеджа (такие данные следует учитывать даже при строительстве простой беседки):

    • если грунт на участке не подвержен перемещению и имеет среднюю или небольшую степень пучения, то следует укладывать ленточное основание; этот вид несущей конструкции особенно актуален, если возводится монолитный фундамент с подвалом или в доме предусмотрен подвал.
    • при условии, что грунт пучинный, с глубоким промерзанием, а также подвержен сезонным изменениям, то монолитная фундаментная плита будет лучшим выходом из ситуации; Также можно использовать ребристый плиточный фундамент, представляющий собой железобетонную плиту с ребрами жесткости на нижней поверхности. Такая подошва имеет максимальную площадь, благодаря чему нагрузка на землю распределяется более равномерно, что делает всю конструкцию очень устойчивой и прочной. Стоимость такой базы относительно невысока, что делает ее использование весьма привлекательным;
    • Если грунт пучинистый, но глубина его промерзания сравнительно невелика, то лучше всего использовать свайно-ростверковый фундамент, который необходимо закладывать ниже уровня промерзания грунта.Такой вид несущей конструкции оправдан и в том случае, если на монолитный фундамент для дома устанавливается конструкция с не слишком большой массой.

    Чертежи монолитных несущих конструкций

    Самая простая схема устройства будущего монолитного фундамента составляется самостоятельно без особых усилий. Для этого потребуются данные, полученные ранее. Ниже представлен чертеж, выполненный по СНиП для плитного фундамента под деревянный дом 6х6 метров:


    Если возводится сплошной ленточный фундамент, то следует учесть расположение несущих стен, под которыми будет располагаться фундаментная полоса, и начертить примерно такую ​​схему:

    Разрез монолитного бетонного фундамента вы можете увидеть на следующем изображении:


    Иногда наиболее предпочтительным вариантом является столбчатый фундамент на буронабивных сваях.В этом случае необходимо максимально правильно расположить опоры, а в местах с наибольшей нагрузкой несколько уменьшить расстояние между стойками (более подробно об этой технологии вам расскажет ее технологическая карта).

    Подготовка к строительным работам очень важна, необходимо тщательно проверить грунт на участке. Не нужно тратиться на услуги профессионалов: с помощью обычной садовой сеялки можно проверить состояние почвы в разных местах своего участка и выявить скрытые недостатки.Например, слишком влажная почва в верхних слоях может указывать на высокий уровень грунтовых вод.

    Фундамент фундаментно-балочный монолитный

    Такая несущая конструкция представляет собой нечто среднее между неглубоким и глубоким фундаментом. Колонно-балочный фундамент отлично проявляет себя в условиях пучинистых грунтов, торфяных болот и участков с уклоном. Заливать ростверк на таких грунтах, как правило, не нужно, достаточно песчано-гравийной подушки.

    В обычных условиях такой фундамент устроен следующим образом.Каждые два метра бурятся и насыпаются сваи стеклянного типа по периметру несущей конструкции на глубину до 1,5 метра. Длина ворса должна быть 250 миллиметров. Именно на эти сваи будет опираться монолитный фундамент. Часто к этой технологии прибегают, когда нужно построить фундамент для забора.

    Армирование фундамента

    Как уже было сказано, арматурный каркас - непременная часть любой монолитной несущей конструкции. Если строится фундамент под кирпичный дом, строится несущая конструкция под колонну, или вам нужно построить мощный фундамент под гараж, то без армированного каркаса не обойтись.Именно он равномерно распределяет нагрузку на фундамент. Стержни арматуры бывают разных типов, об этом можно прочитать здесь.

    Как правильно выбрать бетон

    Выбор марки бетонной смеси зависит от степени нагрузки на основание. Также стоит учитывать характеристики почвы и погодные условия, в которых будет стоять несущая конструкция. О том, как правильно выбрать бетон для фундамента, читайте в этой статье.

    Недостаточно просто залить хороший фундамент; Также понадобится подушка из щебня или песка, уложенная в траншею и плотно утрамбованная.Кроме того, вам понадобится опалубочная конструкция, которая будет удерживать бетонный раствор при застывании. Для сохранения прочности и прочности несущую конструкцию также следует утеплить и гидроизолировать, а затем дать ей постоять пару недель, после чего возведут основание по ГОСТу. Такие меры особенно необходимы, если возводится монолитный фундамент под баню.

    Плюсы и минусы монолитного цоколя

    Положительными качествами монолитного фундамента являются устойчивость к слабым грунтам и грунтовым водам, возможность перепланировки несущей конструкции, а также равномерное распределение нагрузок на фундамент.К тому же монолитный фундамент возвести не так сложно, как другие виды несущих конструкций.
    Видео

    Устройство монолитного фундамента

    Заливка монолитного фундамента

    Возводится монолитный фундамент под коттеджи, деревянные дома, хозяйственные постройки

    для определенной цели. Будучи универсальным, такой фундамент идеально подходит для строительства зданий на пучинистых и неровных грунтах, подверженных сжатию - песчаных грунтах, торфяных болотах и ​​т. Д.Движения грунта не влияют на устойчивость конструкции здания, которое оснащено монолитным основанием. Из-за устойчивости к движениям грунта монолитный фундамент обычно называют «плавающим».

    Цена монолитного фундамента

    Относительная дешевизна работ при устройстве монолитного фундамента - одно из преимуществ. Его возведение не требует использования специальной техники, расход материалов низкий, сами материалы недорогие и общедоступные.При этом конфигурация здания может быть любой - конструкция фундамента предполагает разнообразную геометрию. По разным оценкам, возведение монолитного фундамента обойдется в 15-20% от стоимости строительства всего здания.

    Фундамент монолитный железобетонный

    Самый надежный и доступный способ возвести монолитный фундамент - использовать железобетонную конструкцию. Такой фундамент равномерно принимает нагрузку дома, не подвержен выдавливанию и разрушению, прочен, стойко противостоит воздействию агрессивных сред.

    Конструктивно монолитный фундамент представляет собой железобетонную плиту, соединенную со стенами в единое целое. При изготовлении каркасно-каркасной сетки (в два и более слоев), а также арматурных стержней. Монолитный фундамент часто служит основанием здания. Если не требуется большого заглубления, фундамент возводят без монолитной плиты ... Вместо котлована в этом случае выкапывают траншею.

    Строительство монолитного фундамента

    На дне котлована устраивается песчаная подушка, строится опалубка, укладывается арматурный каркас, заливается бетонная плита.Арматура должна выступать за поверхность плиты для последующего приклеивания к стенам. После застывания бетонной плиты монтируется каркас, устанавливается опалубка стен. Арматурные стержни используются на расстоянии 30 см друг от друга. Диаметр стержней 12-14 мм. Демонтаж опалубки начинается после затвердевания бетона.

    При строительстве фундамента без железобетонной плиты технология такая же. Бетон заливают в опалубку с помощью арматурного каркаса и дают застыть, опалубку демонтируют.

    В процессе строительства важно провести дренажные и гидроизоляционные работы.

    Стоимость монолитного фундамента

    Работаем во всех районах Москвы и Московской области:

    Апрелевка, Балашиха, Бронницы, Верея, Видное, Власиха, Волоколамск, Воскресенск, Высоковск, Голицыно, Дедовск, Дзержинский, Дмитров, Долгопрудный, Домодедово, Дрезна, Дубна, Зигорышкевск, Зигорышкевск, Жгорышкевск, Дрезна, Дубна, Ежгорышкевск Климовск, Клин, Коломна, Королев, Котельники, Красково, Красноармейск, Красногорск, Краснозаводск, Краснознаменск, Кубинка, Куровское, Ликино-Дулево, Лобня, Луховицы, Лыткарино, Люберцы, Мозахабино, Фаянцовка, Мозаховинск, Нячангино-Нячанг Ожерелье, Озера, Орехово-Зуево, Павловский Посад, Пересвет, Подольск, Протвино, Пушкино, Пущино, Раменское, Реутов, Рошаль, Руза, Сергиев Посад, Серпухов, Солнечногорск, Старая Купавнаход, Талдом, Томимилино, Троазино, Троицко , Черноголовка, Чехов, Шатура, Щелково, Щербинка, Электрогорск, Электросталь, Электроугли, Юбилейный, Яхрома, Лосино-Петровский, полный список городов.

    Фундаменты различаются материалом изготовления, степенью проникновения в грунт, способом возведения: забивание свай, укладка плит, заливка бетона в опалубку. Их проводят либо под всей конструкцией, либо под ее несущими элементами (например, под стенами).

    Фундамент монолитный

    Монолит - это прочная железобетонная конструкция , на которую опираются опорные элементы конструкции. Такие фундаменты прочны, пластичны, компенсируют колебания грунта, не передают их на стены конструкции, исключают риск деформации и разрушения.Они могут служить основой любых построек, от загородных загородных домов до многоэтажных высотных домов. Подходит для мягких грунтов, используемых в сейсмически активных районах.

    Недостатки: высокая стоимость и энергоемкость.

    • Требуется большое количество бетона и арматуры.
    • Требуется использование тяжелого оборудования.
    • Опалубка необходима по всему периметру конструкции.

    Цена (материал + монтаж) плиты толщиной 20 см с минимальным расстоянием работы - от 4 тысяч рублей за метр.

    Срок строительства монолитных фундаментов, в том числе плавающих и ленточных, не менее 28 суток (с учетом времени, необходимого для твердения бетона).


    Своеобразный монолит для заболоченных почв, где неизбежны сезонные колебания уровня воды. Особенность: в конструкции используется арматура, не заваренная жестко, точки фиксации перевязаны проволокой.


    Применяется на заболоченных территориях и на участках с набухшими почвами.Практически вся историческая часть Петербурга построена на плавучем фундаменте.


    Ленточная нить

    Усеченный вариант монолита: железобетонная лента под несущие конструкции стен. Может быть армированным и армированным блоком (когда готовые блоки соединяются между собой цементированной арматурой).

    Где применяется
    Применяется как опора для каменных, кирпичных бетонных стен, в т.ч. на неоднородных почвах, где вероятна неравномерная осадка фундамента.Компенсирует неравномерную осадку.

    Подходит для строительства конструкций с толстыми стенами и потолками. Широко применяется для строительства заборов и заборов.

    Популярно в частных домах. Обычно это делается заглубленным (на глубину промерзания почвы). Для более легких построек возможно неглубокое заглубление.

    Преимущества:

    • универсальный
    • применимо во всех регионах
    • выдерживает любые климатические условия и колебания грунта: оттаивание, проседание и т. Д.

    Стоимость - от 4500 за погонный метр.

    Таблица цен на ленточный фундамент

    размер, м Утопленная лента
    Ширина = 300мм Высота = 1500мм Ширина = 400мм Высота = 1800мм
    6x6 196 000 308 000
    7x7 224 000 364 000
    6x9 238.000 364 000
    7x9 252 000 406 000
    9x9 350 000 546 000
    10x10 378 000 616 000
    12x12 462 000 728 000


    Готовые плиты в сочетании друг с другом служат опорой для всего здания. Фундамент универсальный, подходит для любых почв.Как правило, не углубляется.

    Где используется

    Подходит для строительства многоэтажных домов. Идеально подходит для мягких почв с высоким уровнем грунтовых вод. Часто используется в сейсмически активных районах.

    Цена

    Самый дорогой и энергоемкий вид фундамента за счет транспортировки и монтажа плит: от 5 тысяч за кв.

    Ориентировочная таблица цен на плитный фундамент

    размер, м толщина фундамента, мм.
    250 300 350 400
    6x6 126 000 154 000 182 000 210 000
    7x7 182 000 210 000 245 000 280 000
    6x9 196.000 231 000 266 000 308 000
    7x9 224 000 264,600 315 ​​000 352,800
    9x9 294 000 350 000 406 000 462 000
    10x10 350 000 420,000 490,000 560 000
    12x12 504.000 616 000 714 000 812 000



    Свайный фундамент (забивные сваи)

    Фундамент на винтовых сваях

    Металлические сваи, снабженные на концах лопастями, ввинчиваются в землю.

    Преимущества:

    • Сваи, обработанные антикоррозийными составами, очень прочные.
    • Материал многоразового использования: при демонтаже конструкции можно снять сваи и использовать их для другой конструкции.
    • Высокая несущая способность.

    Винтовые фундаменты используются во всех регионах России и мира. Подходит для строительства сборных (модульных) конструкций.

    Срок строительства - от 1 суток.

    Стоимость фонда:

    При минимальной дальности работы цена одной 2-х метровой сваи с материалом 3000 руб.

    Таблица цен на свайный фундамент:

    Размер стопки Стоимость за штуку, руб. Стоимость головы, руб. Стоимость работ, руб. общая стоимость
    диаметр / длина
    57/2000 1050 250 1500 2800 руб.
    57/2500 1150 250 1500 2900 руб.
    89/1500 1500 300 1800 3600 руб.
    89/2000 1600 300 1800 3700 руб.
    89/2500 1750 300 1800 3850 руб.
    89/3000 1850 300 1800 3950 руб.
    108/1500 1650 300 1800 3750 руб.
    108/2000 1750 300 1800 3850 руб.
    108/2500 2000 300 1800 4100 руб.
    108/3000 2200 300 1800 4300 руб.
    108/3500 2450 300 1800 4550 руб.
    133/1500 2050 350 1800 4200 руб.
    133/2000 2200 350 1800 4350 руб.
    133/2500 2350 350 1800 4500 руб.
    133/3000 2550 350 1800 4700 руб.
    133/3500 2750 350 1800 4900 руб.


    Монолитный фундамент дома может быть простым или железобетонным, который в строительстве называется железобетонным.Если при заливке бетона в него добавляют камни (их масса 30-40%), такой бетон называют бутобетонным. Его долговечность не меньше обычной.

    Железобетонный монолитный фундамент - самый прочный из всех видов, он легко выдерживает различные виды нагрузок.

    При строительстве из камня можно значительно сократить, что снижает затраты.

    Рубероид применяется для устройства гидроизоляции.

    При заливке часто допускают ошибку - допускают попадание грунта, осыпающегося из ямы или края вырытой траншеи, в бетонную смесь.Захваченный в монолитном фундаменте грунт значительно снижает прочность конструкции, что приводит к образованию трещин.

    Уход за монолитом

    Важным этапом бетонирования является уход за уложенным бетоном. Это особенно важно в первую неделю после заливки. Бетон необходимо затвердеть, соблюдая требуемый температурно-влажностный режим. Рекомендуемая температура 18-25 градусов. Бетон необходимо защищать от ударов, механических повреждений и других негативных воздействий, способствующих разрушению бетонной конструкции.

    В жаркую погоду во избежание образования трещин в свежеуложенном бетоне необходимо периодически поливать конструкцию водой.

    Свежеуложенный бетонный фундамент необходимо защищать от ветра, мороза, прямых солнечных лучей. Под воздействием ветра или солнечных лучей монолитный фундамент быстро теряет влагу, что приводит к появлению трещин. В жаркую погоду бетон покрывают влагопоглощающим материалом (опилки, плотная ткань, мешковина и т. Д.) И поливают холодной водой... Опалубку также следует смачивать водой в жаркую погоду. Поливать нужно так, чтобы бетонная поверхность всегда была влажной. При отрицательных температурах бетон необходимо утеплять по принципу термоса, для этого сооружают утепленную опалубку, открытые поверхности покрывают специальными «теплыми» материалами (опилки, маты).

    При строительстве дома с монолитным фундаментом при низких температурах необходимо прогреть бетон, обдув его теплым паром или воздухом.Цементы с высоким тепловыделением и быстросхватывающиеся цементы можно добавлять в бетон, укладываемый при минусовых температурах. Самый популярный метод - это электрический нагрев свежего бетона.

    Снятие опалубки

    Демонтаж опалубки необходимо начинать не ранее, чем через 10 дней после бетонирования. После полного схватывания бетона можно нагружать фундамент кирпичной кладкой или перекрытиями. Если монолитный фундамент выполнен по технологии, то в процессе эксплуатации дом будет давать равномерную усадку, без трещин и перекосов.Чем дольше вы оставите опалубку вокруг залитого бетона, тем лучше будет сцепление стен опалубки с бетоном, и снять опалубку, не повредив верхний слой фундамента, будет проблематично.

    Конструкцию опалубки нужно разбирать очень осторожно, чтобы не осыпались углы фундамента, которые могут еще не набрать необходимую прочность. Дефекты, обнаруженные на поверхности бетона после снятия опалубки (сколы), необходимо очистить металлической щеткой, промыть сильным напором воды и протереть цементным раствором (соотношение цемента и песка для такого раствора 1: 2).Большие каверны и раковины необходимо очистить на всю глубину до тех пор, пока не будет удален «слабый» бетонный слой и выступающие куски заполнителя. Затем поверхность снова обрабатывается металлической щеткой и ополаскивается водой под давлением. Крупные раковины желательно обрабатывать твердой бетонной смесью.

    Перед началом бетонирования необходимо предусмотреть технологические полости для подземных коммуникаций (канализация, электрические кабели, водопровод). Для этого в определенных местах опалубки нужно вставить и закрепить пластиковые или металлические трубы соответствующего сечения диаметра.Во время строительства фундамента их застилают ветошью, просмоленной паклей или другим материалом с аналогичными свойствами. После протяжки всей коммуникации отверстия и щели следует заполнить силиконовым компаундом или проштамповать просмоленной веревкой. Это необходимо для того, чтобы система связи была герметичной и в нее не попадала влага.

    Не нашли ответа в статье? Подробнее

    • Монолитный железобетонный фундамент
    • Что такое панели опалубки?
    • Зачем нужно усиление фундамента?
    • Как бетонировать монолитный фундамент?
      • Признаки уплотнения смеси
      • Как «ухаживать» за заложенным фундаментом

    Если вы собираетесь строить дом, то в первую очередь стоит побеспокоиться о вопросе фундамента.Есть несколько вариантов, один из них - монолитный фундамент. Он может быть простым и усиленным. Последний часто называют железобетонным.

    Есть еще бутобетон - это бетон, в который при кладке добавляли камни из расчета до 30-40%. По своим качествам, в частности прочности, бутовый бетон не уступает бетону, но его использование значительно снизит расход цемента на монолитный фундамент, а значит, снизит общую стоимость строительства.Несложные монолитные фундаменты выполняются из бетона марки 50 и выше.

    Если вы возводите монолитный бетонный фундамент своими руками, то вам потребуется построить опалубку из деревянных досок или щитов.

    Стены котлована можно использовать в качестве опалубки только в том случае, если будет выполнено предварительное утепление рубероидом или специальной пленкой, иначе грунт начнет впитывать цементное молоко, из-за чего монолитный фундамент значительно потеряет прочность.Поэтому не исключайте, что на каком-то этапе вам все же придется обратиться за помощью к специалистам.

    Фундамент монолитный железобетонный

    Такой монолитный фундамент по праву признан самым прочным и надежным. Он не прогибается при вертикальных и боковых нагрузках, выдерживает воздействие влаги, на нем можно возводить постройки в 2-3 этажа, при этом отсутствует риск появления трещин в ограждающей конструкции.

    1. Первый этап - земляные работы.Их необходимо проводить непосредственно перед возведением монолитного фундамента. Яму и траншею нельзя оставлять открытыми, так как в них будет попадать влага. При попадании воды в землю земля вздувается, из-за чего теряется монолит-фундамент. При попадании воды в траншеи необходимо слить яму, зачерпнуть воду, удалить промокший грунт, а после всего этого укрепить дно ямы, засыпав щебнем, и тщательно утрамбовать. Затем залить щебень цементным раствором, чтобы цементное молоко не вытекло из опалубки.
    2. ? Опалубка - это специальная конструкция, которая устанавливается по всему периметру и предназначена для придания необходимой формы фундаменту во время схватывания бетона. Под монолит-фундамент делается опалубка из обрезных досок таким образом, чтобы между ними не было зазоров. Лучше всего использовать инвентарные панели для опалубки, так как это сократит время, затрачиваемое на установку опалубки, и уменьшит объем работ.
    3. Что такое инвентарная опалубка? Инвентарная опалубка - это конструкция многоразового использования, и главное ее преимущество в том, что существует множество вариантов укладки.Это особенно важно, если монолитный фундамент возводится с большим количеством углов. Кроме того, это улучшает качество выполняемых работ и снижает риск разрыва щитов из-за веса бетона. Для крепления опалубки в ее каркас могут быть предусмотрены отверстия для подкосов, натяжных крюков, болтов, используемых для соединения панелей, разного размера, что обеспечивает точность установки.
    4. Шаг между этими отверстиями должен быть не более 100 мм.Для изготовления инвентарной опалубки лучше использовать хвойные породы, но допустимы и лиственные породы, например, осина. Рекомендуемая ширина досок не более 150 мм, при этом все доски должны быть одинаковой толщины. Необходимо использовать необработанные доски, так как сухие доски будут впитывать влагу из бетона, тем самым снижая его прочность. При необходимости лицевую сторону опалубки накрывают фанерой или металлическими листами. Перед этим лицевую сторону лучше смазать смазкой, чтобы снизить сцепление опалубки с бетоном.
    5. В качестве смазки можно использовать известковое молоко, минеральные масла, водный раствор жидкой глины и многое другое. Если сделать внутреннюю вагонку, то это позволит получить очень чистую поверхность с лицевой стороны.

    Вернуться к содержанию

    Что такое панели опалубки?

    Каким бы ни был ваш фундамент, щиты устанавливаются на полную высоту. Чтобы закрепить щитки, нужно с их внешней стороны установить и забить колья (прикрепить гвоздями).Причем необходимо отстегивать доски деревянными досками, чтобы избежать расхождения досок при укладке бетона. При этом все колья, планки и прочий крепеж не должны находиться в том месте, где вы собираетесь укладывать бетон. В противном случае вы не сможете снять крепеж.

    Насколько ровным и ровным будет ваш фундамент, напрямую зависит от того, насколько ровно вы установите опалубку. Это особенно важно для цоколя (грунтовой части фундамента).

    После проведения зачистки фундамент необходимо протереть тонким слоем цементного раствора, после чего специальная внешняя отделка не потребуется.

    Вернуться к содержанию

    Зачем нужно усиление фундамента?

    Неармированный бетон очень хорошо справляется с сжимающими нагрузками, но плохо - с растяжением и изгибом, поэтому армирование делается для того, чтобы бетон был еще более прочным, и таким образом он превращается в железобетон.Для армирования используются стальные металлические стержни или сварные каркасы. Таким образом, монолитные основы становятся намного прочнее.

    Если правильно подобрать фурнитуру, заполнители и связующее, вы получите мощную конструкцию, выдерживающую огромные нагрузки. Важно использовать арматуру без загрязнений, ржавчины и жира, так как это снизит способность арматуры сцепляться с бетоном и, соответственно, снизит общую прочность конструкции. Какой диаметр, профиль и размер арматуры лучше всего использовать, зависит от строительного проекта.

    Если вы собираетесь использовать арматурный каркас, то для его сварки прямо на стройплощадке лучше привлечь специалистов, имеющих разрешение на выполнение такого рода работ и опыт.

    При установке в опалубку арматурных стержней допускается их смещение не более 1/5 от наибольшего диаметра стержня, а отклонение не более 3 мм (при бетонном покрытии до 15 мм) и не допускается. более 5 мм (если бетонное покрытие более 15 мм).. После установки арматуры в обязательном порядке необходимо проверить опалубку, и если вы обнаружите какие-либо дефекты, то устранить их.

    Вернуться к содержанию

    Как бетонировать монолитный фундамент?

    Бетонирование нельзя проводить при минусовой температуре наружного воздуха. Если все же бетонирование проводится в холодное время года, то нужно заранее подумать о мерах по утеплению смеси после укладки. Это связано с тем, что мерзлый бетон значительно теряет прочность и начинает крошиться.Если же бетонирование наоборот проводится в очень сухую погоду, то перед этим опалубку увлажняют. Это делается для того, чтобы влага из бетона не попадала в деревянную опалубку. Все эти меры обязательны, так как при их несоблюдении монолитный фундамент не будет таким прочным и долговечным.

    Бетон доставляется на строительную площадку транспортом или готовится непосредственно на месте с помощью специальных бетоносмесителей. Перевозить бетон на самосвалах нежелательно, так как при транспортировке бетон расслаивается.Поэтому лучше транспортировать бетон на автобетоносмесителях, и при доставке бетон в них замешивается и не теряет своих качеств.

    Бетонирование выполняется в несколько слоев, каждый слой уплотняется. Бетон к месту укладки доставляется в специальном ковше или через бетоноукладчик.

    Нормы подачи бетона:

    • со свободным сбросом смеси, высота должна быть не более 2 м;
    • если спуск осуществляется с высоты более 2 м, то он осуществляется по вибрирующим каналам, что обеспечивает медленный спуск смеси без расслоения состава.

    Какой самый надежный способ уплотнения бетона?

    Вибрация считается самой надежной. Для этого используются несколько типов вибраторов: внутренние (глубинные), поверхностные (площадные) и внешние. Выбор вибратора зависит от того, какой тип фундаментной монолитной конструкции используется.

    Необходимо раскачать монолитный фундамент, чтобы уменьшилась сила сцепления между зернами смеси, за счет чего смесь лучше уплотняется.Но нельзя допускать чрезмерной вибрации, так как это может вызвать расслоение смеси.

    .

    Ответить

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
