Опалубка для монолитного перекрытия своими руками

Плиты перекрытия при монолитном строительстве могут быть изготовлены по заказу на предприятиях ЖБИ, доставлены на площадку и смонтированы с применением крана, согласно правилам укладки перекрытий.

Опалубка для монолитного перекрытия

В тоже время, современные технологии строительства позволяет создать монолитную конструкцию, непосредственно на месте ее расположения. Более сложная задача, поэтому строители используют этот метод, только если нельзя использовать готовые изделия: нестандартная планировка здания, нет возможности задействовать подъемную технику и т.д. Создать монолитную плиту можно так же и своими руками, при соблюдении всех технологий.

Расчет монолитного перекрытия

Монолитное перекрытие представляет собой плиту из бетона, армированную железом. Размеры плиты рассчитывают исходя из проектных параметров будущего сооружения.

Можно рассчитать толщину плиты самостоятельно, взяв за основу размер пролета, всегда принимаемого равным самой длинной стене.

Соотношение длины и толщины принимают приблизительно 1 к 30, это должна быть минимальная толщина. Для пролета длиной 5 метров минимальная толщина должна быть 170 миллиметров, плюс 2-3 сантиметра для надежности. Максимальную толщину будущего перекрытия рекомендуют в 250 миллиметров. Отсюда следует, что самый длинный пролет, который можно закрыть без дополнительных опор составляет 9-9,5 метров. Более точные расчеты, все же, стоит доверить профессионалам.

Как изготовить монолитное железобетонное перекрытие своими руками

Монолитное перекрытие

Основной задачей является создание опалубки для монолитного перекрытия, это самая ответственная часть работы. Данную конструкцию можно приобрести в готовом виде, взять в аренду в строительной организации. Но в малоэтажном строительстве достаточно широко распространены приемы самостоятельного создания опалубки перекрытий из досок, бруса, фанеры и других материалов. Сделать ее могут любые грамотные строители достаточной квалификации, что называется – «с прямыми руками».

Есть ли смысл покупать фабричную опалубку под плиту перекрытия? Когда потолок невысокий, не превышает 3,5 метров, самодельная конструкция будет достаточно надежной, обойдется не дорого, использованные материалы можно использовать вторично.

Для сборки опалубки для перекрытия потребуются:

  • Тонкая фанера, ламинированная или простая, 2 сантиметра толщиной – для создания «палубы».
  • Деревянный брус для вертикальных стоек и поперечных балок, на которых будет лежать «палуба».
  • Доски деревянные различного размера – 50х150 мм или 50х120 мм, для бортов.

Ламинированная фанера дороже, но лучше отстает от бетона и поверхность бетона, после застывания, получается более гладкой.

Установка телескопических стоек

Брус для вертикальных стоек можно заменить специальными телескопическими стойками. Это один из секретов и нюансов опалубки для монолитного перекрытия своими руками, о других речь пойдет ниже. Телескопические штативы треноги есть смысл купить – они очень удобны, убыстряют процесс, по окончании строительства всегда можно продать за ту же цену.

Особенности, секреты и нюансы монтажа опалубки
  • Шаг установки телескопических опор – 1 метр.
  • Шаг вертикальных стоек из брусьев – 0,5 метра.
  • Опалубку для монолитного перекрытия можно снимать через 2 недели после заливки.
  • Фанеру можно заменить ДСП или тонкими досками, в этом случаи внешние поверхности тогда не получатся идеально ровными.
  • Постелите на фанеру или доски «палубы» полиэтиленовую пленку, тогда после демонтажа дорогие стройматериалы будут «как новые».
  • Поверхность после заливки нужно регулярно смачивать водой, методом разбрызгивания, так не будет трещин.

Правила армирования перекрытий и заливка бетоном

Укладка арматуры

После монтажа опалубки производят армирование. Для армирования одного кубического метра бетона при толщине плиты 15 сантиметров требуется около 20 килограмм арматуры, диаметром 10 миллиметров (для продольного армирующего каркаса) и 7 килограмм арматуры диаметром 8 миллиметров (для поперечного). Арматура укладывается шагом в 20 сантиметров, в два этажа, верхняя решетка держится на П-образных скобах, которые делают из этой же арматуры, Более подробно а правильном армировании читайте здесь.

Заливка бетона

Заливку лучше всего производить автобетононасосом – так заливка пройдет быстро, в один прием, конструкция получится абсолютно монолитной. На бетоне лучше не экономить – купить готовый раствор, либо приготовить самим в бетономешалке, цемент не менее М400. Для лучшего уплотнения по бетону надо обязательно пройтись глубинным вибратором.

Плюсы и минусы

Преимущества данной технологии достаточно очевидны

  • Создается равномерное давление на стены по всему периметру.
  • Стоимость монолита меньше готовых ЖБ плит, опалубка плит покрытия разборная, материалы могут использоваться повторно.
  • Не надо привлекать грузоподъемную технику (кран).
  • Перекрытие можно сделать нестандартным, практически любой формы, если того требует проект дома.

Главный недостаток технологии перед использованием готовых ЖБИ – затраты времени. Приступать к тяжелым работам на стройке можно только после того, как конструкция окончательно стабилизируется по внутренней структуре, а это срок не менее месяца. Решать, насколько технология выгодна, предпочтительна – только вам самим.

Опалубка перекрытия по профнастилу

Опалубка перекрытия по профнастилу

Следует упомянуть  и еще об одной технологии – создании монолитного перекрытия по профнастилу, которую также не сложно сделать своими руками. Заливка по профилированному листу, который можно использовать как и несъемную опалубку, создает дополнительные ребра жесткости, требует намного меньшего арматуры. В целом, уменьшается расход бетона, хотя такой метод нельзя назвать «бюджетным» из за стоимости профнастила.

Видео заливки перекрытия бетоном

28. 03.2016

Калькулятор толщины, арматуры и опалубки фундамента плиты

Информация по назначению калькулятора

Онлайн калькулятор монолитного плитного фундамента (плиты) предназначен для расчетов размеров, опалубки, количества и диаметра арматуры и объема бетона, необходимого для обустройства данного типа фундамента домов и других построек. Перед выбором типа фундамента, обязательно проконсультируйтесь со специалистами, подходит ли данных тип для ваших условий.

Все расчеты выполняются в соответствии со СНиП 52-01-2003 «Бетонные и железобетонные конструкции», СНиП 3.03.01-87 и ГОСТ Р 52086-2003

Плитный фундамент (ушп) – монолитное железобетонное основание, закладываемое под всю площадь постройки. Имеет самый низкий показатель давления на грунт среди других типов. В основном применяется для легких построек, так как с увеличением нагрузки существенно возрастает стоимость данного типа фундамента. При малом заглублении, на достаточно пучинистых грунтах, возможно равномерное приподнимание и опускание плиты в зависимости от времени года.

Обязательно наличие хорошей гидроизоляции со всех сторон. Утепление может быть как подфундаментное, так и располагаться в стяжке пола, и чаще всего для этих целей применяется экструдированный пенополистирол.

Главным преимуществом плитных фундаментов является относительно низкая стоимость и простота возведения, так как в отличии от ленточного фундамента нет необходимости в проведении большого количества земляных работ. Обычно достаточно выкопать котлован 30-50 см. в глубину, на дне которого размещается песчаная подушка, а так же при необходимости геотекстиль, гидроизоляция и слой утеплителя.

Обязательно необходимо выяснить какими характеристиками обладает грунт под будущим фундаментом, так это это является основным решающим фактором при выборе его типа, размера и других важных характеристик.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта.

Вы так же можете задать свой вопрос, воспользовавшись формой в правом блоке.

Общие сведения по результатам расчетов

  • Периметр плиты
  • — Длина всех сторон фундамента
  • Площадь подошвы плиты
  • — Равняется площади необходимого утеплителя и гидроизоляции между плитой и почвой.
  • Площадь боковой поверхности
  • — Равняется площади утеплителя всех боковых сторон.
  • Объем бетона
  • — Объем бетона, необходимого для заливки всего фундамента с заданными параметрами. Так как объем заказанного бетона может незначительно отличаться от фактического, а так же вследствие уплотнения при заливке, заказывать необходимо с 10% запасом.
  • Вес бетона
  • — Указан примерный вес бетона по средней плотности.
  • Нагрузка на почву от фундамента
  • — Распределенная нагрузка на всю площадь опоры.
  • Минимальный диаметр стержней арматурной сетки
  • — Минимальный диаметр по СНиП, с учетом относительного содержания арматуры от площади сечения плиты.
  • Минимальный диаметр вертикальных стержней арматуры
  • — Минимальный диаметр вертикальных стержней арматуры по СНиП.
  • Размер ячейки сетки
  • — Средний размер ячеек сетки арматурного каркаса.
  • Величина нахлеста арматуры
  • — При креплении отрезков стержней внахлест.
  • Общая длина арматуры
  • — Длина всей арматуры для вязки каркаса с учетом нахлеста.
  • Общий вес арматуры
  • — Вес арматурного каркаса.
  • Толщина доски опалубки
  • — Расчетная толщина досок опалубки в соответствии с ГОСТ Р 52086-2003, для заданных параметров фундамента и при заданном шаге опор.
  • Кол-во досок для опалубки
  • — Количество материала для опалубки заданного размера.

Для расчета УШП необходимо вычесть объем закладываемого утеплителя из объема рассчитанного бетона.

Плитный фундамент своими руками: как сделать, инструкция, расчет

Многие называют его основой фундаментного дела. Кто-то считает его наиболее универсальной технологией для основания любых типов зданий. Фундамент в виде плиты действительно удобен, выгоден, рационален, особенно в условиях отсутствия подвальных, технических подполий и подземных помещений. На нем стоят как малоэтажные постройки типа каркасных или бревенчатых домов до многоэтажных высоток. В чем же секрет такой прочности данной технологии? Так ли она универсальна? И каковы современные технологии возведения плитных фундаментов? Об этом и пойдет речь в данной статье.

Содержание статьи

Фундаментная плита – особенности технологии


Характерным отличием этого типа основания является сплошная плита, призванная распределить равномерно нагрузки, возложенные на нее от вышестоящего здания. Поскольку здесь имеются ввиду нагрузки на прогиб, ее обычно делают из железобетона, и реже из бетона.

Плитные фундаменты устраивают на слабых, сыпучих, глиняных и даже подвижных грунтах, поскольку плита снижает неравномерность осадки от различных частей здания, при этом оказывая небольшое удельное давление на грунт.

Основой для проектирования плиточных фундаментов являются:

  1. Результаты инженерно-геологических изысканий и анализов бурения грунтовых скважин;
  2. Опыт постройки и эксплуатации зданий или строений, расположенных на аналогичном фундаменте, и находящихся поблизости от места застройки;
  3. Проведенный анализ технико-экономических характеристик различных типов фундамента;
  4. Определения требований технического задания на составление проекта;
  5. Условия для строительства здания или сооружения, и его последующей эксплуатации.

Задание на проектирование состоит из архитектурного решения планировки здания, которое определяется заказчиком или архитектурным бюро. Далее инженерным расчетом определяются все виды нагрузок на фундамент, которые и являются базовыми показателями для создания проекта фундаментной плиты.

В современном строительстве принято различать следующие типы плитных фундаментов:

  • Классическая монолитная плита – основной тип фундамента, который имеют в виду, когда заводят речь о плитных разновидностях оснований. Главный элемент – монолитная плита, имеющая вид здания в сечении и определяющая его периметр. Толщина такой плиты варьируется в пределах 200-300мм. Упрочняют ее для компенсирования деформационных сдвигов арматурным каркасом. Такой фундамент еще называют «плавающим», поскольку плита находится у самой поверхности или на ней, и изменяет свое положение при сдвигах грунта полностью. Для устройства такого типа фундамента принято производить уплотнение грунта и бетонную подготовку;
  • Плитный фундамент «перевернутая чаша» – отдельный вид плиточного фундамента, который оснащен ребрами жесткости в нижней его части, заглубленными в грунт. Преимущество данного фундамента в том, что он позволяет значительно увеличить высоту плиты над уровнем наружной поверхности грунта. Кроме того, ввиду особенностей расположения и применения несъемной опалубки, такой фундамент можно заливать в один прием. Основные ребра жесткости располагаются по периметру, вспомогательные – на возможных перекрестиях фундамента. Их, также, как и плиту основания фундамента, делают монолитными и армируют каркасом из арматуры. Назначение этих ребер жесткости – увеличение деформационной стойкости и прочности плиты, принимающей на себя неравномерные вертикальные нагрузки. Промежутки между периметром фундамента, образующих котлован, принято засыпать вровень с плитой;
  • Коробчатый фундамент «чаша» – монолитный фундамент, оборудованный в верхней его части выходящими ребрами по всему его периметру. Такое усиление дополняет жесткости и устойчивости плиточному фундаменту, и способно выдержать большие нагрузки от вышестоящего здания;
  • Плита, оборудованная кессоном – технология плиточного фундамента, оборудованного нишей или подвальным помещением, заливаемым вместе с плитой. Такое сооружение применяют для возведения летних кухонь, гаражей, бассейнов. Прежде чем устраивать такой фундамент, стоит обратить внимание на положение грунтовых вод относительно нижней точки заглубления кессона, и при необходимости произвести дополнительные меры по его гидроизоляции;
  • Утепленная шведская плита (УШП) – относительно новый вид плиточного фундамента, представляющий собой многослойное фундаментное основание, верхняя часть которого – монолитная плита, покоящаяся на плотных слоях утеплителя из пенополистирола, XPS. В теле этих слоев проводят различные линии коммуникации, выходящие прямо во внутрь здания. В самой же плите часто располагают системы теплых полов, таким образом снижая до минимума теплопотери от бетона.

Иногда, ввиду архитектурных и других особенностей здания, плитный фундамент приходится делать разноуровневым. Такой перепад создается из-за сильного уклона рельефа или же достройки различных примыкающих строений: пристроек, эркеров, террас. В этом случае принято соединять основную плиту с примыкающей через деформационный шов. Делается это для того, чтобы при кажущейся целостности плиты, сохранить свой коэффициент просадки за каждым фундаментом в отдельности. При разных нагрузках у каждой плиты этот показатель свой, и если их жестко объединить, то со временем образовываются трещины, иногда приводящие к плачевным результатам.

Бетон – главный материал для плиточного фундамента


Железобетонные конструкции, будь то фундаментная плита, колонна или балка, на 80-95% состоят из бетона. Поэтому именно от соблюдения всех технических характеристик при его изготовлении зависит не только качество самого материала, но и прочность и долговечность исходных ЖБК элементов.

Согласно указанию для проектирования плитных фундаментов, бетон для плиты применяется не ниже марки М200. Его составляющими являются:

  • Вяжущее – портландцемент;
  • Мелкие и крупные заполнители – песок, щебень;
  • Вода.

Для бетонной подготовки используют бетон марки не ниже М50. Толщина этого подготовительного слоя рассчитывается исходя из индивидуальных геологических особенностей объекта застройки, и составляет не менее 100мм. При наличии влагонасыщенных грунтов, как например, глинистых оснований, толщину бетонной подготовки увеличивают до 200-250мм.

Приготавливают бетон несколькими способами. Для небольших строений, типа хозпостроек, бань, террас, веранд подойдет бетономешалка. Площадь такого фундамента ориентировочно 20-30м.кв. С помощью бетономешалки его можно залить за один-два дня своими руками. Пропорциональность раствора можно соблюдать выверенными емкостями лопат, ведер и т.д.

Для более объемной и постоянной работы применяется так называемый товарный бетон, производимый специализированными предприятиями. Большинство компаний, занимающихся профессионально строительством и возведением фундаментов, предпочитают именно готовый бетон, или же полусухую смесь, затворяемую водой прямо на объекте застройки. По себестоимости материала такой способ несколько дороже, однако излишние трудо- и времязатраты в сочетании с чрезмерной нагрузкой на оборудование для устройства фундамента выходят значительно дороже.

Арматурный каркас – необходимость или прихоть?


Принято считать, что железобетонные элементы имеют несомненное преимущество перед бетонными. В отношении фундамента из монолитной плиты это правило можно с уверенностью принять за аксиому, поскольку упругость и деформационная стойкость ЖБК (железобетонных конструкций) в десятки раз больше нежели в тех, в которых отсутствует армирование. А поскольку плита пропорционально вытянутая по горизонтали, изгибающий момент, действующий от вертикальных нагрузок, значительно выше поперечной силы, учитывающей горизонтальные деформации.

Основным условием, при котором выполняется работа ЖБК, является прочное адгезионное сцепление арматуры с бетоном, а также исключение ее взаимодействия с окружающей средой (коррозия). Для этого на железные пруты арматуры нанесен рифленый рисунок, способствующий лучшему ее закреплению в теле железобетонных элементов. Помимо этого, армирующий каркас принято изготавливать вязанным, а не сварным, поскольку деформационные процессы из-за перепадов температур, изменения влажности и других факторов, могут привести к нарушению этих прочных связей.

Арматурный каркас обычно повторяет форму плиты или армируемого элемента. Для современных плитных фундаментов каркасы чаще вяжут с помощью мягкой вязальной проволоки. Продольную и поперечную арматуру располагают с заданным интервалом, регулируя прочность каркаса и расход материала. По строительным правилам арматурный каркас принято располагать так, чтобы он не касался грунта в нижней его части, и не выглядывал ни одной из его сторон. Это влияет на долговечность металла и его коррозионную стойкость в течение всего эксплуатационного срока.

Арматура для каркасов плиточных фундаментов производится из нескольких основных материалов:

  • Металл – горячекатанные низколегированные конструкционные стали, класс А240-400. У рабочей арматуры рисунок ребристый, специально наносимый для лучшего сцепления элементов каркаса между металлом и бетоном. У конструктивной или вспомогательной рисунок отсутствует;
  • Полимеры – группа современных материалов, в которые входит стекло-композитные, базальто-композитные, угле-композитные и арамидо-композитные волокна и составляющие.

Сравнение технических свойств и характеристик этих двух материалов – стали и композита – обычно приводит к выбору в сторону классического варианта из металла, поскольку композитные материалы проигрывают в упругости и вязкости, а также стоят дороже. Однако и у них есть свои несомненные плюсы, например, легкость и высокая прочность.

Опалубка для плиточных фундаментов


Для формования монолитной плиты и составных частей плитного фундамента применяется опалубка. Поскольку плотность или объемная масса тяжелых бетонов, наиболее часто применяемых для устройства плиточных фундаментов, составляет 2000-2500кг/см.куб., щитовая опалубка должна быть прочной и хорошо закрепленной, чтобы выдержать заданную форму.

Опалубка бывает двух видов:

Для самой плиты, которая расположена у самой поверхности или над ней, целесообразней использовать съемную опалубку, позволяющую выполнять эти работы многократно. Щиты для нее обычно не широкие, высотой до 50-60см с учетом бетонной подготовки. Их производят наборными из деревянных досок, но сегодня находят применение такие современные материалы, как влагостойкая фанера, OSB.

Щиты для плиты принято устанавливать строго по периметру фундамента, ориентируясь при этом на шнур, натянутый в качестве выверенных направляющих. Закрепляют щиты между собой на соединительные рейки с помощью гвоздей и саморезов. Для устойчивого положения опалубки применяют деревянные упоры из бруса, которые забивают в грунт по диагонали с небольшим интервалом. Такой способ не дает щитам деформироваться под тяжестью бетонной заливки.

Для изготовления вспомогательных элементов – рёбер чаши – обычно применяется несъемная опалубка. Она остается после заливки в грунте, и подчас выполняет дополнительные функции по тепло- и гидроизоляции бетонного элемента. Ее производят как из щитовых материалов, так и полистирола, XPS.

Гидроизоляция и теплоизоляция плиточных фундаментов


Из-за большой площади соприкосновения с грунтом, на защиту от влаги и снижение теплопотерь при устройстве плиточного фундамента принято обращать особое внимание.

Для гидроизоляции применяются разные способы:

  • Обмазочный – для него характерно применение мастик, в состав которых входит битумные полимерные материалы. Готовые субстанции могут быть как на синтетической, так и на акриловой основе. Наносят их кистью, валиками или распылителями;
  • Оберточный – в этом случае используют оберточные гидроизоляционные материалы, типа рубероида, биполя, стеклоизола или техноэласта. Эти рулонные материалы производят также на основе битума, и закрепляют методом наплавления.
Для сплошных плиточных фундаментов эти способы могут применяться лишь после заливки плиты, для ее защиты со стороны ребер, да и то, если плита имеет хоть какое-либо заглубление. Однако наибольшее увлажнение происходит обычно в нижней ее части, от грунтовых вод и скопления осадков. Для устранения этих явлений производят грунтовый дренаж, водоотвод, а также бетонную подготовку. Защитить от увлажнения осадками монолитную плиту поможет бетонная отмостка.

Теплоизоляция плиточных фундаментов производится в нижней части плиты и с ее боков. Используются пенопласт, пеноплекс, плиты экструдированного пенополистирола. Для определения достаточной толщины утеплителя применяют теплоизоляционный расчет.

Делаем плитный фундамент своими руками


Пошаговую инструкцию по устройству плиточного фундамента рассмотрим подробно на примере возведения утепленной шведской плиты (УШП).

  1. Подготовка основания – начальный этап устройства любого фундамента, состоящий из цикла подготовительных работ земляного цикла. Основная задача – создать такую грунтовую подушку, которая имела бы минимальный коэффициент сжимаемости и подвижности под постоянной нагрузкой от здания. Для этого земляной грунт принято изымать, а на его место засыпать песок, попеременно трамбуя его специальными механизмами – ручными виброплитами;
  2. Подводка коммуникаций – устройство различных линий электро- и водоснабжения подводят к дому на следующем этапе. Септик и канализационные подводы труб к дому также принято устраивать загодя, до бетонирования плиты;
  3. Установка опалубки – для такого вида плиточного фундамента применяют несъемную опалубку из плотного ПСБ или XPS. Специально для таких работ используются формованные листы или блоки, подходящие по высоте, и стыкующиеся между собой на монтажный клей. Снаружи эту опалубку принято гидроизолировать по всему периметру фундамента. Нижняя часть плиты также устилается плитами утеплителя толщиной 8-10см, через который проходят все подводы коммуникаций;
  4. Ливневая канализация и отмостка – с наружной части плиты, в качестве системы водоотведения, устраивается ливневая канализация и отмостка. Система ливневки состоит из принимающих колодцев и лючков, которые соединены между собой трубопроводом. Отмостку можно изготовить из плит ПСБ, XPS, покрыв ее впоследствии слоем бетона. Для ее ширины достаточно 40-50см;
  5. Монтаж металлического каркаса – после устройства опалубки, в готовую полость плиты помещают металлический каркас из арматуры. Он должен покрывать всю площадь плиты. Его производят в виде сетки с ячейками от 100-200мм, из арматуры диаметром 12мм. Каркас прочно закрепляют скобами из железного прута, чтобы он не съехал при заливке бетона;
  6. Устройство системы теплых полов – трубы водяных теплых полов располагаются под металлическим каркасом, чтобы прогревать монолитную плиту снизу. Также на данном этапе выводят трубы водоснабжения и электрические кабеля, защищенные ПВХ гофрой;
  7. Бетонирование – заключительная часть устройства УШП, которую производят за один прием. При хорошей подготовке это не доставляет трудностей, тем более, что общая толщина плиты составляет всего 250-300мм, из которых треть составляет плиты утеплителя. В автоматизированном режиме заливку производят с помощью хоботов, подающих бетонный раствор под давлением. В ручном режиме это делают посредством подачи раствора ведрами по желобам. Одновременно с заливкой производят и уплотнение свежего бетона вибраторами, чтобы исключить остатки воздуха в теле бетонного элемента;
  8. Уход за бетоном – монолитная железобетонная плита застывает в течение 28дней. В течение всего этого периода, особенно в жаркий период года, бетонную поверхность плиты принято поливать водой, и накрывать полиэтиленовой пленкой, чтобы избежать чрезмерно быстрого его высыханий и появления на поверхности трещин.

Чтобы плиточный фундамент оставался на протяжении долгих лет надежной опорой для вашего дома, его необходимо сделать правильно. Эту работу можно осуществить только используя инженерный подход, с изучением всех характеристик предложенных технологий и свойств грунтов на вашем участке. Очередность работ показывает, что для загородных домов и коттеджей рациональнее приобрести готовый бетон, а также произвести тщательные подготовительные мероприятия по земельным работам, установке опалубки и каркаса. Хорошо организованная заливка бетона занимает совсем немного времени, а справиться с ней может бригада всего из нескольких рабочих. Все что остается, это выбрать подходящий тип плиточного фундамента под ваше строение, которое будет радовать не только ваше поколение, но и будущее.

Также предлагаем прочитать Вам о самостоятельном возведении столбчатого, свайного или ленточного фундамента.

Видео посвящено устройству плитного фундамента на основе западной технологии УШП, которую успешно применяют для загородного домостроения. Это позволяет максимально уменьшить теплопотери и снизить расходы на проведение наружных коммуникационных линий, которые проводятся на стадии устройства фундаментной плиты.

Похожие статьи

Фундамент дома монолитная плита: гидроизоляция, опалубка, утепление

Специалисты делят его на незаглубленный, мелкозаглубленный, заглубленный тип. Однако, независимо от тип, это монолитное основание под дом всегда будет обладать повышенной жесткостью и прочностью.

Современные виды монолитного фундамента

Как было сказано выше, по степени заглубления в грунт монолитный фундамент бывает трех видов:

  • незаглубленный;
  • мелкозаглубленный;
  • заглубленный.

Каждый имеет свои особенность и предназначен под определенные типы сооружений.

Особенностью незаглубленного плиточного фундамента является то, что он закладывается по поверхности грунта, под него не нужно рыть котлован. Технология по его изготовлению, ни чем не отличается от других видов, но тут важно понимать, что незаглубленный фундамент, несмотря на свое расположение над грунтом, все же должен углубиться в него на несколько сантиметров, то есть в углублении будет находиться подушка, а сама конструкция, конечно, будет на поверхности грунта.

Незаглубленный фундамент идеально подходит для дачных домов и иных сооружений, которые будут располагаться на почвах, которые не промерзают глубоко и не являются пучинистыми.

Мелкозаглубленный фундамент представляет из себя монолитную конструкцию, вкопанную в почву на не большую глубину. Обычно это 10-15 сантиметров. Основная часть будет возвышаться над грунтом. Мелкозаглубленный фундамент идеально подходит для почв с минимальным промерзанием, пучинистых грунтов, а также для одноэтажных и двухэтажных домов.

Заглубленный монолитный фундамент по своей конструкции является полной противоположностью незаглубленному и полностью располагается в грунте. Под него необходимо копать котлован. Прежде всего, он рекомендован для северных районов нашей страны, где глубина промерзания грунта большая.

Погружать его в землю нужно на глубину от 1 метра до 25 сантиметров, этот показатель будет зависеть от степени пучинистости почвы на данном участке строительства. Дома на таком фундаменте можно строить в несколько этажей. Технология его изготовления более трудоемкая.

Разобравшись в видах плитного фундамента, можно перейти к особенностям его возведения. Прежде всего, это создание специальной подушки. Она делается из слоя утрамбованного песка толщиной 5-10 сантиметров и щебня. Наличие подушки обязательно. Следующее &mdsah; это защита фундамента от воздействия воды и влаги.

Для этого применяется гидроизоляция. Первый слой гидроизоляции будет уложен непосредственно на песчано-щебневую подложку, а второй слой — поверх бетонной опалубки. Для того, чтобы гидроизоляция прослужила долго, лучше использовать битумные материалы, например, рубероид.

Следующий момент — это утепление. Некоторые специалисты предлагают укладывать слой утепления непосредственно на подушку фундамента, еще один слой — на поверхность основания.

Этих правил можно придерживаться, а можно и нет, но утепление с помощью теплоизоляционных материалов — обязательное требование к монолитному фундаменту.

Особенности конструкции плиточного фундамента

При его возведении можно использовать специальные бетонные плиты, которые производятся на заводах бетонных конструкций. Но технология его укладки требует наличия подъемной техники. Под такое основание обязательно вырывается котлован, дно которого должно быть идеально ровным, чтобы плиты не перекосились.

Между собой плиты соединяются цементным раствором. Плита может быть ребристой и плоской. Ребристая и плоская конструкция не влияет на жесткость и долговечность всего основания. Дома, стоящие на таком основании, при несоблюдении технологии строительства, со временем могут перекоситься из-за сезонных колебаний почвы.

Схема монолитной плиты.

Следующей особенностью, является создание монолитного блочного основания.

В данном случае конструкция создается из бетонных блоков, которые также скрепляются между собой при помощи цементно-песочного раствора.

Эти основания также возводятся по общим правилам для монолитных оснований.

Этапы работ по созданию плитного фундамента

Разобравшись в том, какой бывает фундамент монолитная плита, можно перейти к этапам его создания.

  1. Подготовка земельного участка. Тут следует обратить внимание на два основных момента. Первое — это проведение правильной разметки. Помимо периметра котлована, нужно учитывать добавления 2-х метров к нему, которые понадобятся для работы. Следующее — необходимо определится с его глубиной. После того, как все размерено, котлован выкапывается, а его дно выравнивается. На дне не должно быть бугорков и выемок.
  2. Создание подушки. Как было указано выше, подушка плитного фундамента создается из слоя песка и щебня. Сначала насыпается 5-10 сантиметровый слой песка, который поливается водой, утрамбовывается. Вода нужна для того, чтобы придать песку прочности и жесткости. Поверх этого слоя насыпается прослойка щебня толщиной 5 сантиметров. Щебень также важно хорошо утрамбовать. Когда все готово, можно переходить к следующему этапу.
  3. Наложение гидроизоляции и утепление. При создании гидроизоляции, как было сказано выше, лучше всего использовать рубероид. Его листы накладываются на песчано-щебневую подушку внахлест. Места соединения нужно заплавить с помощью газовой горелки. После этого, поверх гидроизоляции, можно наложить слой утепления. Первый слой фундамента готов.
  4. Следующие работы связаны с созданием бетонной стяжки. Она не должна превышать 5 сантиметров. Изготавливается с помощью цементно-бетонной смеси. Поверх залитой стяжки можно повторно наложить гидроизоляцию. Важным моментом является то, что рубероид, который будет использоваться в качестве гидроизоляции, должен быть больше периметра фундамента, чтобы закрывать и ребра. Также нужно оборудовать канализацию и дренажную систему для вывода осадков и воды из грунта.
  5. Следующий этап — создание опалубки. Опалубка делается из деревянных досок, которые сколачиваются между собой. Доски опалубки должны подпираться деревянными брусами, с помощью которых создается скос, а также происходит фиксация к вбитым в землю кольям. Именно благодаря такой конструкции опалубки, она принимает жесткость и не развалится под воздействием бетона.
  6. Когда все готово, необходимо приступить к созданию армирующего каркаса и сетки. Для этого берется арматура, с помощью нее создается каркас и армирующая сетка. Тут важно понимать, что такую конструкцию лучше создавать на месте котлована, прутья между собой следует связывать, а не приваривать. Связанные прутья более подвижны и не приведут к разрушению плиты случае деформации почвы.
  7. Когда все готово, можно приступать к заливке бетоном арматурной сетки и каркаса. Лучше это сделать за один раз, чтобы бетон был однороден.
  8. После того, как плита готова, можно приступить, к повторному утеплению верхней части основания. Для лучшего эффекта поверхность можно обработать битумной мастикой, а затем начать укладку слоя утепления. Благодаря этому в доме будет тепло и не будет тянуть холод с земли. Кроме этого, двойной слой утепления будет удерживать тепло в доме и не давать ему обогревать грунт.
Заливка бетона.

Монолитный плитный фундамент является отличным основанием для любых конструкций и сооружений.

Как сделать плитный фундамент своими руками

В современном строительстве используется плитный фундамент, который представляет собой основу для сборки здания. Если конструкция прочная, цельная и выполнена под всем строением, то она не боится грунтовых подвижек, так как дом и фундамент перемещаются одновременно. Именно поэтому подобную базу называют монолитным плавающим фундаментом.

Краткое содержимое статьи:

Преимущества плитных фундаментов

Основным отличительным признаком монолитного фундамента является универсальность, так как его возведение возможно на участках с любыми почвами. В этом свайно-плитный фундамент отличается от ленточной и свайной разновидности фундаментального основания.

Конструкция, состоящая из плит, может устанавливаться на участках с торфяными, песчаными, болотистыми почвами. Основание, сделанное из плит, может эксплуатироваться в течение длительного срока даже там, где близко к поверхности располагаются грунтовые воды и наблюдается сезонное пучение, то есть изменяется объём конструкции в суровых условиях при понижении температурного режима.

Помимо вышеперечисленных свойств плитные фундаменты отличаются:

  • высокой несущей способностью, поэтому возможно возведение одноэтажных и многоэтажных домов, которые собираются из кирпичей, бетонных и газосиликатных материалов;
  • возможностью обустройства полноценного цокольного этажа;
  • технология плитного фундамента отличается простотой возведения, поэтому его может сделать любой человек, даже не имея каких-то специальных навыков;
  • возможностью эксплуатации в течение 150-200 лет;
  • почти полным отсутствием земляных работ.

Возведение плитного фундамента своими руками

Многие люди, мечтающие построить дом, интересуются вопросом, как сделать плитный фундамент своими руками? Сначала необходимо выкопать котлован и выровнять его. Особых навыков подобная работа не предполагает. Но стоит отнестись к процедуре с особым вниманием, так как от этого зависит судьба строения в будущем.

На следующем этапе необходимо установить своеобразную полушку, состоящую из песка и гравия, под плитный фундамент:

  • На дно выкопанного котлована засыпают песок. Выбирают такой, где отсутствует глина, мел, известь и какие-либо другие примеси, благодаря которым через некоторое время конструкция усаживается. Предварительно песок промывают. С помощью подобной подушки постройка равномерно воздействует на поверхность грунта.
  • Песок утрамбовывается послойно, то есть небольшое количество утаптывают, а потом насыпают следующий слой. Это поможет обеспечению монолитности конструкции.
  • Строителями проводятся коммуникации, необходимые для обеспечения лучших условий проживания в будущем.
  • Сверху песка расстилают геотекстильный материал, благодаря которому не будут перемешиваться предыдущий слой и щебень. Если игнорировать это, то возможно проседание дома.
  • Равномерное распределение гравия. Проверка горизонтальности происходит с помощью нивелира или обычного гидроуровня. Далее утрамбовывают щебень, чтобы предотвратить риск повреждения постройки в будущем, вызванного подвижкой и усадкой уровня.

Плитный фундамент в разрезе состоит ещё помимо вышеперечисленных слоёв из опалубки и гидроизоляционного материала. Опалубку устраивают из доски, имеющей 50-миллиметровую толщину. Её устраивают по периметру здания.

Опалубка выставляется на высоту, которая такая же, как толщина плитного фундамента. После этого, воспользовавшись шнурами и уровнем, выравнивается конструкция горизонтальным образом. В среднем используют фундаменты с плитой от 20 до 30 см.

Укладка гидроизоляции

После выставления и жёсткого закрепления опалубки строителями проводятся работы по укладке гидроизоляционного слоя. В основном для этого используют рулонные материалы, которые имеют битумную основу. Укладку гидроизоляционных материалов проводят с небольшим напуском, необходимым для опалубки.

Гидроизоляцию укладывают по всей высоте опалубки, а потом сваривают друг с другом. Это исключит попадание воды и влажности к поверхности фундаментной плиты. Лучшая гидроизоляция обеспечивается именно при напуске материалов на опалубку. Помимо прочего, это исключит пустоты и дыры между досками. Опалубка может быть легко разобрана после застывания бетона.

Для обеспечения лучших свойств гидроизоляции иногда под него проводят укладывание плитного утеплителя в виде экструдированного пенополистирола, имеющего большую плотность.

Армирование фундамента

После того, как полностью уложен гидроизоляционный слой, выполняют армирование плитного фундамента с помощью арматуры из металла, имеющей диаметр от 10 до 14 мм. Вязку арматурного каркаса проводят дважды. Сначала кладётся нижний слой на специальные фиксирующие элементы таким образом, что арматура и гидроизоляция имеют небольшой промежуток в 5-7 см. Затем проводят вязку арматурной сетки, имеющей шаг от 20 до 25 см, из вязальной проволоки.


После окончания первого слоя вяжут второй. Заливается бетон, скрывая под собой арматуру. Оба ряда конструкции связываются с помощью вертикальных стоек, которые изготовлены также из арматуры.

Подобные приспособления, поставленные вертикальным образом, помогают удерживать верхний ряд сетки. Помимо этого, плита не будет расслаиваться при негативном влиянии любых нагрузок.

Заливка бетона внутрь опалубки

После изготовления арматурного каркаса заливается внутрь опалубки бетон, имеющий марку М200 и выше. Обычно строителями используется при проведении работ по установке фундамента марка М300. Чтобы конструкция отличалась прочностью и надёжностью, следует заливку фундамента проводить сразу же после доставки бетона к месту проведения строительных работ.


После заливки бетона необходимо воспользоваться промышленным вибратором, который поможет избавиться от пустот. Далее выравнивается залитая плита горизонтально, что поможет возвести ровные стены и устроить полы. Выравнивание проводят с помощью ровной рейки или доски.

В дальнейшем плитному фундаменту стоит отстояться в течение месяца при температуре воздуха в 20 градусов Цельсия. При увеличении температуры залитая основа проливается водой и накрывается плёночным материалом, что предотвратит быстрое испарение влаги.

Если фундамент будет стоять в течение всего зимнего периода, то следует укрыть его, чтобы исключить негативное воздействие атмосферных явлений в виде дождя и снега.

Самостоятельно залить плитной фундамент можно легко, просмотрев фото этого процесса поэтапно. При отсутствии необходимых навыков воспользуйтесь услугами профессиональных строителей.

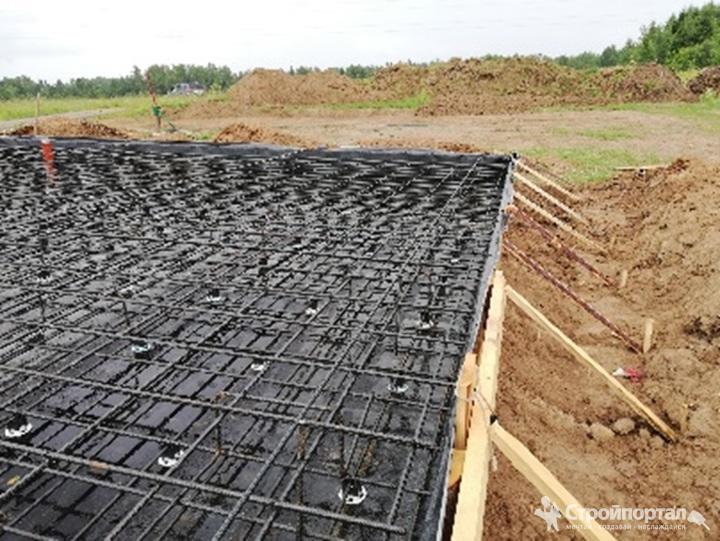

Фото плитного фундамента
