Фундаментные блоки: маркировка по ГОСТ, размеры

Маркировка фундаментных блоков несет в себе информацию для покупателя о размерах изделия и материала, из которого оно изготавливалось.

Различают 3 основных типа фундаментных блоков:

  • ФБС – блоки фундаментные сплошные.
  • ФБВ – блоки с продольным вырезом, предусмотренным для прокладки коммуникаций.
  • ФБП – блоки с полостью прямоугольной формы.

Габариты изделий – длину, ширину и высоту – принято указывать в дециметрах, округляя до них значения в метрах. Типовые размеры блоков позволяют подобрать изделия нужных габаритов для любого фундамента, без дополнительной подгонки.

По ГОСТУ выделяют три вида типовых размеров блоков ФБС:

  • Блоки ФБС 2,38 м в длину. При этом высота составляет 0,58 м, а ширина – от 300 до 600 м.
  • Блоки 1,18 м в длину. Выпускаются с высотами 0,58 и 0,28 м, шириной значением 400 мм, 500 и 600 мм.
  • Блоки 0,88 м в длину. Высота составляет 0,58 м и выпускаются со значениями 300, 400, 500 и 600 мм по ширине.

При обозначении размера блока последовательно указываются: длина, ширина, высота. Например, блок 1,18 м в длину с шириной полметра и высотой 0,58 м будет иметь такое обозначение: 12-5-5.

Большинство блоков производят из бетона М-100 с известковым щебнем. Этот тип бетона имеет большую прочность на сжатие – самый важный параметр, учитывая область применения изделий. Чтобы обозначить материал, из которого сделан фундаментный блок, применяется буквенная маркировка. Так, буква «Т» обозначает тяжелый бетон, «С» - силикатный, «П» - пористый, «Л» - легкий бетон.

Таким образом, ФБС 12-3-6т расшифровывается: фундаментный блок сплошной, с длиной 1,18 м, 0,3 м по ширине и 0,6 м в высоту, изготовленный из тяжелого бетона.

По ГОСТу, допустимы следующие отклонения в заявленных размерах фундаментных блоков:

  • до 13 мм по длине;
  • до 3 мм по линейности;
  • до 8 мм по высоте и ширине.

Расчет количества блоков для закладки основания постройки довольно прост: объем будущего фундамента следует разделить на объем типового блока, который планируется использовать. При этом блоки выдерживают такую огромную нагрузку, что могут служить основой для возведения здания до 12 этажей.

При монтаже блоков главное, что нужно учитывать – отсутствие монолитности подобного фундамента. Поэтому перед установкой ФБС заливается армированный бетонный пояс в случае, если сами блоки не оснащены арматурой. Идеальный грунт для фундаментных блоков – крупный песочный при водоносном горизонте на глубине.

Звоните +7 (863) 296-39-51 и наши менеджеры ответят на все Ваши вопросы.

Размеры блоков ФБС

Фундаментные блоки ФБС: как правильно определить нужные размеры и рассчитать требуемое количество изделий для быстрого и безошибочного возведения надежного сборного фундамента для вашего дома

Хороший дом всегда начинается с надежного фундамента, и эта аксиома лежит в основе проектирования и технологий возведения прочных и долговечных зданий.

В современном строительстве все популярнее становятся сборные и комбинированные основания, что значительно удешевляет «нулевой» цикл возведения дома без потери прочности. Для этого используются блоки ФБС, размеры и прочность которых позволяют подобрать все элементы в полном соответствии с проектными параметрами.

Чтобы выбор фундаментных блоков был правильным, необходимо учитывать, что фундамент не только должен выдерживать вес здания, но и равномерно распределять его по грунту.



Технические свойства и особенности блоков ФБС

Изготовитель должен обеспечивать точное соответствие прочностных и геометрических характеристик блоков требованиям ГОСТ 13579-78, ведь любое отклонение может в последующем привести к быстрому разрушению здания. Блоки фундаментные ФБС представляют собой параллелепипед из тяжелого, керамзитового или силикатного бетона плотностью не менее 1800 кг/м³ без пустот, с технологической подформовкой для вертикального армирования кладки раствором. Класс прочности бетона предусматривается не ниже В 7,5.

Технология изготовления предусматривает уплотнение бетона на вибростолах, а специальные опоки обеспечивают заданные размеры и плотную, гладкую поверхность. Изделия с нарушением геометрии в последующем не позволят возвести ровную кладку, а толщина швов будет больше нормативных значений (2- 5 мм), что может нарушить гидроизоляцию всей конструкции. Качественная, плотная поверхность служит гарантией от преждевременного растрескивания и разрушения даже во влажной среде.

ГОСТ на блоки ФБС регламентирует изготовление изделий длиной 2380, 1180 и 880 мм. При этом ширина варьируется от 300 до 600 мм с интервалом 100 мм, высота может быть 280 и 580 мм. Изделия с высотой 280 мм практически не используются в современном строительстве фундаментов по причине низкой несущей нагрузки при практически одинаковой цене, поэтому многие производители не включают их в свой ассортимент.

Габаритные размеры в дециметрах заложены в маркировке с округлением до большего значения. Например, блок ФБС 24.4.6 имеет фактические размеры 2380х400х580 мм. Буква «С» в обозначении типа блока означает, что конструкция сплошная. Это самое большое изделие в предлагаемом сортаменте, позволяющее максимально ускорить возведение фундамента, но и имеющее максимальный вес при изготовлении из тяжелых марок бетона (М 100, М 200) — 1,96 т.

Так же необходимо учитывать, что вес блоков ФБС, даже самых маленьких, достигает 260 кг, что требует при работе с ними использования тяжелой спецтехники.

Некоторые производители предлагают эти виды изделий меньшей массы, несмотря на маркировку тяжелого бетона «Т». В таком случае они изготовлены либо из керамзитового бетона и должны быть промаркированы буквой «П», либо из силикатного «С», либо в процессе производства были недостаточно уплотнены и могут иметь пустоты и поры. Поэтому при покупке уточните марку и вес фундаментных блоков ФБС и убедитесь в наличии подтверждающего качество документа.

Крупногабаритные блоки ФБС применяются, помимо ленточных сборных фундаментов, для возведения подвальных этажей и неотапливаемых сооружений технического характера.



Выбор размеров фундаментных блоков

Габариты изделий наравне с видом бетона и его классом по прочности на сжатие определяют:

  • прочность возводимой конструкции,
  • технологический процесс сборки элементов,
  • сроки проведения работ «нулевого» цикла,
  • цену блоков.

Размеры ФБС блоков выбираются в зависимости от:

  • типа грунта, его прочности и устойчивости,
  • толщины стен и перекрытий,
  • веса строения, определяемого его габаритами и строительными материалами,
  • требуемой конструкционной прочности фундамента,
  • вида кладки,
  • площади фундамента.

При подборе размеров и расчете количества блоков оптимальным считается 4-5 штук на длину стены. Например, для стандартной 10-ти метровой стены дома предпочтительней будет 4 блока длиной 24 дм, чем 8 штук длиной 12 дм.

Чем более неустойчивый грунт, тем больше габариты несущих элементов. Например, для возведения фундамента на глинистых и суглинистых грунтах, которые и сами оказывают давление на конструкцию, должны использоваться крупногабаритные блоки ФБС 24. 6.6. А для песчаных сухих грунтов для закладки на глубину 60 — 70 см подойдут средние — ФБС 12.6.6-т. Такая же прямая зависимость размеров и с расчетной нагрузкой на основание.

Ошибочно считать, что ширина блоков всегда равна толщине стен. Допускается выступание стены с одной стороны до 10 см, а если выступание двухстороннее, то до 6 см с каждой стороны. Обычно используются блоки разных размеров для наиболее плотной укладки и оптимальной перевязки швов. Фундаментные блоки, изготовленные по  ГОСТ 13579-78, благодаря высокой точности размеров и прямолинейности, при правильной укладке способны свести к минимуму кривизну комбинированного фундамента и служат отличным направляющим ориентиром при последующей кладке стен.



Малогабаритные блоки ФБС

По отраслевым стандартам выпускаются изделия длиной 400 и 600 мм для негабаритных конструкций. Предлагаются даже блоки из тяжелого бетона по ТУ с размерами 400х200х200 мм для малоэтажных легких домов из дерева и пеноблоков. Они оптимально сочетают высокую прочность и малый вес (в среднем 31 кг). Такие изделия незаменимы при отсутствии спецтехники, для самостоятельной кладки основания на песчаных грунтах.

К нестандартным можно отнести фундаментные блоки ФБС 6.6.6, набирающие все большую популярность по причине универсальности применения для:

  • возведения стен погребов и подвалов,
  • оснований, в том числе и столбчатого типа, для дачных домиков и небольших коттеджей,
  • в комбинации с литыми ленточными фундаментами и в качестве основного элемента.

Они изготавливаются из тяжелых марок бетона, что обеспечивает высокую прочность и позволяет возводить из них стены любой высоты.



Для чего нужно знать массу блоков для фундамента

ГОСТ на блоки ФБС, помимо габаритных размеров и прочностных характеристик, предусматривает нормирование массы (в справочном формате). Это необходимо для экспресс-контроля качества, ведь нормативное значение плотности бетона невозможно определить в условиях строительной площадки.

Параметр потребуется и для правильного выбора спецтехники для укладки блоков, погрузочно-разгрузочных операций, а также для транспортировки материалов. Блоки ФБС, вес и размеры которых определяют норму погрузки изделий в автомобиль, перевозятся 10-ти и 20-ти тонными автомобилями. Имея в распоряжении такую информацию можно минимизировать свои расходы на транспортировку таких громоздких и тяжелых изделий. К тому же многие компании насчитывают немалые суммы за простой техники в случае возникновения непредвиденных ситуаций.

Остановив свой выбор на сборном фундаменте, необходимо ответственно отнестись к выбору его конструкционных элементов. Ведь качество блоков ФБС, корректный расчет их количества и размеров будут определять надежность дома и срок его службы.

Читайте также:

Вес блоков ФБС | Фундамент для Дома

Железобетонные изделия повсеместно применяются в современном строительстве. Их используют для укладки фундамента и возведения стен. Самое главное достоинство ФБС блоков в том, что на объект строительства их доставляют уже изготовленными секциями, а это экономит время, поскольку не требуется ждать затвердевания.
Хоть вес блоков ФБС значительный, существует специальная строительная автотехника, которая транспортирует материалы на стройку.

Железобетонные конструкции можно использовать в условиях практически с любым климатом, так как они наделены непревзойденными техническими характеристиками.

Вес фундаментных блоков ФБС и свойства зависят от типа изделия.

Основные типы бетонных блоков и их вес

Фундаментные блоки различают по форме и конструкции. Они бывают:

  • Сплошные;
  • Пустотные;
  • Сплошные с вырезом.

Конструкции сплошного типа характеризуются полностью заполненным пространством. Их наполняют армированной арматурой или заполняют бетоном. Эти блоки выдерживают значительную нагрузку и их прочность, в отличие от других изделий, наивысшая. Следовательно, вес фундаментного блока сплошного типа больше, зависит от габаритов конструкции и колеблется от 300 кг до 2000 кг.

Сплошные блоки со специальными пазами позволяют прокладывать всевозможные коммуникации. Они имеют вырезы, поэтому и вес бетонных блоков ФБС намного меньше сплошных. Такой вид конструкции снижает время на подключение теплосетей к источнику электроэнергии, зданий к водопроводу или системам теплоснабжения. Вес каждого из этих блоков достигает 500-700 кг.

Блоки пустотного типа производятся с полостями, которые в процессе строительства заполняют различными материалами, проводят гидроизоляцию или применяют теплоизоляцию.

Они намного легче остальных конструкций и поэтому применяются в тех ситуациях, когда в связи с геологическими условиями невозможно использование сплошных секций большой массы.

Вес блоков ФБС пустотного типа варьируется от 20 кг до 200 кг.

На вес фундаментных блоков ФБС также влияет материал, из которого они изготовлены (тяжелый бетон, силикатный бетон или керамзитобетон).

Зависимость веса ФБС блоков от размеров

Блоки ФБС размеры и вес которых взаимосвязаны, изготавливаются из бетона тяжелого типа с высокой плотности. Каждое изделие маркируют, принято такое условное обозначение:

  • Аббревиатура: ФБС;
  • Габариты: первое значение – длина, второй показатель – ширина, а третья цифра – высота;
  • Материал: «Т» — тяжелый бетон, «С» — силикатный и т.д.

Высота каждого блока одинакова. Она составляет 58 см. А вот от длины и ширины изделий зависит вес блоков ФБС. Железобетонный блок длиной в 88 см и шириной от 30 до 60 см будет весить 350-700 кг. К этим изделиям относят ФБС 9-3-6т, ФБС 9-4-6т, ФБС 9-5-6т, а также ФБС 9-6-6т.

Конструкции с длиной в 118 см и шириной от 30 до 60 см будут весить больше. К ним относят ФБС с маркировкой 12-6-6, 12-5-6, 12-4-6, 12-3-6. Вес блоков ФБС составит 450-1000 килограмм.

ФБС с габаритами 238х30х60см, 238х40х60см, 238х50х60см и 238х60х60см весят 950-2000 килограмм.

В государственном стандарте, регламентирующем производство железобетонных изделий, указаны блоки ФБС размеры и вес. Можно подробно ознакомиться с этим документом, где указаны технические требования изготовления блоков из силикатных и тяжелых бетонов плотностью не меньше 1800 кг/м3.

Зачем необходимо знать массу ФБС блоков

Государственный стандарт ГОСТ 13579-78 нормирует не только прочностные характеристики железобетонных изделий, а также устанавливает габаритные размеры и массу. Зачем нужно знать, сколько весит фундаментный блок? Это необходимо для контроля качества изделий. В строительных условиях на объекте невозможно определить плотность бетона, а вес является именно тем показателем, который указывает на это значение.

Зная, сколько весит блок ФБС и сколько таких блоков потребуется для возведения фундамента или с другой целью строительства, можно правильно выбрать спецтехнику для транспортировки, погрузки и разгрузки конструкций, укладки. Такие блоки поставляют 10-ти и 20-ти тонной техникой.

И если вы владеете информацией о массе ФБС блоков, вы сможете сэкономить значительное количество денежных средств на транспортировке громоздких секций.

Важно учитывать и простои, непредвиденные ситуации в процессе доставки груза на объект.

Огромный вес блоков ФБС – это их недостаток, однако в процессе строительства он играет важную роль, поскольку сказывается на качестве и прочности фундамента, определяет надежность строения и обеспечивает долгий срок службы.

ФБС 24.5.6: цена, размеры, характеристика, применение

торговый дом завода "РУСЖБИ"

8 (495) 502-47-87

8 (495) 991-72-00

Технические характеристики ФБС 24.5.6

Маркировка ФБС 24.5.6
Длина L , мм 2380
Ширина B , мм 400
Высота H , мм 580
Масса, кг 1585
Объём, м3 0,679
Цена за шт, руб 2500

Расчёт стоимости необходимого количества фундаментных блоков ФБС 24.

5.6

Строка 1Строка 2

Рассчитайте самостоятельно стоимость доставки блоков ФБС для одного рейса от нашего  производства до вашего строительного объекта на странице ДОСТАВКА. При объёмном заказе мы готовы дать скидку - оставьте заявку, и наш менеджер проконсультирует вас по всем вопросам

Преимущества ФБС 24.5.6

Любая форма фундаментального блока обладает высокой прочностью;



Наличие монтажных петель позволяет упрощенно производить монтаж и транспортировку блоков;



ФБС блоки компактны, поэтому в транспорт может вместиться большое их количество;



Сравнивая с наливным фундаментом, блоки ФБС экономичнее;



Универсальны. Могут быть задействованы для малоэтажных и многоэтажных домов;



Морозоустойчивы. Можно производить монтаж при низкой температуре и различных климатических условиях;



Износоустойчивость. Способны противостоять внешним агрессорам;



Долговечность. Если качественно установить блоки ФБС, они будут являться прочной опорой более 100 лет;



Доступность. Цена на данное изделие сравнительно небольшая. Важно отметить, что не наблюдается дефицита данного продукта на строительном рынке;



Нет необходимости приобретать дорогостоящие материалы, поскольку блоки продаются в готовом для монтажа виде;



Существует возможность приобретения блоков ФБС разного размера и формы.



ФБС 24.5.6

Описание и применение

В основу фундаментного блока ФБС 24. 5.6 входят тяжелые бетонный смеси, высокопрочные арматуры. Он идеально подходит для создания сборного фундамента в высотных зданиях, для возведения несущих конструкций, подвалов, для строительства стен разных сооружений. Исходя из предполагаемой нагрузки на блок, выбирается определенный класс бетона и арматуры.

Фундаментальный блок ФБС 24.5.6 имеет следующие размеры: длина 2380 мм, ширина 500 мм, высота 580 мм. Объём изделия 0,679 м3. Вес изделия 1585 кг.

ФБС 24.5.6 используют для возведения зданий, имеющих большую площадь и объемы. Используя данный размер блока можно уменьшить время на закладывание основания строения, а также, затраты на расходные материалы

Купить ФБС 24.5.6 в Москве

и московской области

Компания-производитель РОСЖБИ уже не один год специализируется на производстве ФБС блоков, включая фундаментальные блоки ФБС 24.5.6. Вам предлагается уникальная возможность - приобрести блоки для фундамента по заводским ценам. Сделать заказ можно различными способами: по телефону, по почте, непосредственно на сайте. При необходимости мы готовы предоставить все сертификаты, свидетельствующие о том, что наши фундаментальные блоки соответствуют ГОСТу. Именно наши блоки ФБС являются опорой для многих зданий Москвы и московской области. Каждый заказчик останется доволен полученным продуктом и обслуживанием.

Как мы работаем:

Вы оставляете заявку на сайте

Мы связываемся с Вами удобным Вам способом и консультируем, уточняем вопросы по заказу, оговариваем условия сотрудничества, подсчитываем стоимость

Вы оплачиваете нашу продукцию и доставку (возможен и самовывоз - бесплатно)

Мы своевременно выполняем свои обязательства

Телефон: 8 (495) 502-47-87, 8 (495) 991-72-00

08:00-20:00 пн-сб

Email: [email protected] ru

Размеры ФБС блоков, отклонения, маркировка, расчет

ФБС помогают существенно сэкономить время на строительстве фундамента. Разберем подробно, какие размеры могут иметь фундаментные блоки, а также, как произвести точный расчет необходимого количества материала.

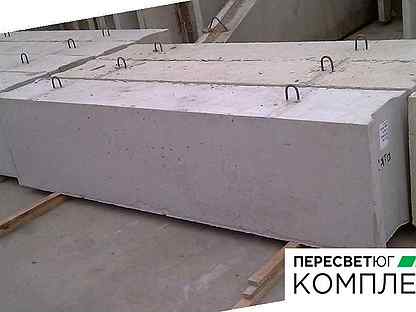

Конструктивные особенности ФБС

ФБС – это фундаментные блоки сплошные, изготавливаемые без пустот. Представляют собой параллелепипеды, выполненные из бетона при помощи вибропрессования. Вес блоков достаточно большой, около 1,5 тонны.


ФБС.

Конструкция блоков:

  • Торцы блоков имеют специальные прямоугольные выемки, предназначенные для облегчения заливки вертикальных швов бетоном при укладке и соединении двух блоков между собой.
  • Верхняя часть блока имеет монтажные петли, выполненные из металла, чаще всего – это горячекатаная арматура, толщиной 12 мм. Они облегчают транспортировку и монтаж блоков. По стандарту ГОСТ допускается изготовление блоков, которые не имеют петель.

ФБС - это строительный материал, который возможно изготовить исключительно в заводских условиях, так как блок имеет большой вес, а для его производство необходимы мощные вибропрессы.

Бетон для производства блоков выбирается с учетом области и условий их дальнейшего применения.

Для стандартных условий необходима марка бетона М-100, суровых М-150, максимальная прочность материала М-200.

Этапы производства блоков:

1. Отливка в специальную форму, которая обеспечивает правильную, точную геометрию.


Форма для изготовления ФБС блоков.

2. Вибропрессование для равномерного распределения и уплотнения смеси в форме.

3. Пропаривание, благодаря которому бетон набирает 70% прочности за сутки, для чего в нормальных условиях понадобилось бы нескольких недель. Процесс пропаривания не влияет на качество готовых изделий.

Размеры ФБС блоков по ГОСТ и допустимые отклонения

Размеры фундаментных блоков определяются по ГОСТ 13579-78

Все блоки должны соответствовать указанным данным в таблице 1, а также на чертеже.

Таблица 1: Размеры блоков

Тип блокаОсновные размеры блока, мм
Длина LШирина bВысота h
ФБС    2380 300;400;500;600 580
 1180 400;500;600 280;580
 880 300;400;500;600 580

Изделия высотой 0,28 м являются доборными, используются для обустройства отверстий под различные коммуникации.

Чертеж: Типы блоков ФБС

Размеры блоков, используемых для устройства фундамента, могут иметь некоторые допустимые отклонения.

  • в длину +/- 13 мм;
  • по ширине и высоте +/- 8 мм;
  • выемки +/-15 мм.

Тип поверхности. Учитывая п. 2.12 ГОСТ 13579-78, фронтальная часть готового блока может быть с разной степенью обработки. Определяется такими категориями:

  • А3 – лицевая, под покрытие поверхности краской;
  • А5 – лицевая, для отделки плиткой, которая укладывается на слой раствора;
  • А6 – лицевая, не подвергающаяся отделке;
  • А7 – не лицевая, не видна при эксплуатации.

Маркировка фундаментных блоков

Все ФБC имеют специальную маркировку, которая указывает на размеры и параметры блока.

Маркировка имеет следующую структуру:


Структура условного обозначения.

Важно понимать, что в маркировке принято указывать ширину и длину изделий в дециметрах, округляя их значение. Так можно подобрать подходящие блоки для сооружения фундамента, не используя дополнительную подгонку.

Пример расшифровки маркировки ФБС24.3.6-Т:

  • ФБС – фундаментный блок сплошной;
  • 24 – длина (округленная) в дм, полный размер 2380 мм;
  • 3 – ширина в дециметрах, полный размер 300 мм;
  • 6 – высота, полный размер 580 мм;
  • Т – это марка бетона (тяжелый).
  • При использовании для изготовления блоков керамзитобетона, последняя буква аббревиатуры будет «П»;
  • Если применяется силикатный бетон, тогда буква «С».

Согласно п. 5.1 ГОСТ 13579-78, маркировка производится на боковой части изделия.


Маркировка ФБС блока.

Очень важно знать расшифровку и ее принцип, чтобы во время приобретения можно было проверить насколько соответствует размеры и другие параметры блока.

При наличии несоответствия по весу, можно предположить, что завод-изготовитель применил марку бетона, не соответствующую либо уплотнение производилось не таким образом, как заявлено в документации.

Расчет необходимого количества ФБС

Для определения требуемого количества блоков, первоначально проводится расчет ленточного фундамента. Сначала берутся данные нагрузок от всех вышерасположенных конструкций, которые производят давление на фундамент. Конструкция фундамента должна выдерживать все нагрузки, которые передаются от стен на фундаментные блоки.

Поэтому предварительно рассчитывается несущая способность, от которой зависит объем всей фундаментной конструкции для данного типа объекта.

При расчете берется во внимание:

  • параметр толщины стен;
  • уровень стабильности грунта;
  • тип перекрытия.

Необходимо учитывать, что при подборе ширины фундаментного блока допустимы свесы стены над блоками. Свесы допустимы как внутри, так и снаружи помещения.


Свесы стены на 55 мм.

Таким образом, для стен толщиной 510 мм можно использовать фундаментный блок шириной 400 мм.

Характеристика почвы при выборе ФБС играет большую роль. При недостаточной устойчивости, необходимы блоки очень больших размеров. Если глинистый грунт, применяются самые объемные блоки, на крупнообломочном грунте, можно использовать блоки небольших размеров.

Рассмотрим упрощенный процесс расчета количества блоков.

Если в качестве примера предположить, что фундамент сооружается из блоков одного размера - ФБС12. 5.6-Т, для начала необходимо высчитать объем одного блока. Смотрим, какие полные размеры блока согласно таблице расположенной выше.

Получаем: длина - 1180 мм, ширина - 500 мм, высота 580 мм. Для простоты расчета переведем в сантиметры и высчитаем объем одного блока:

118 · 50 · 58 = 342200 см3

Затем, необходимо высчитать объем всего фундамента и разделить его на объем одного блока. В результате мы получим количество необходимых блоков.

Чаще строительство фундамента осуществляют из блоков разной длины, подгоняя их под размер стен. В этом случае для определения количества и размера блоков производится их раскладка в виде чертежа. На раскладке отображают, как будут располагаться блоки по длине и высоте фундамента. При этом необходимо учитывать, что блоки должны укладываться с перевязкой, которая составляет не менее 250 мм.

Спецификация

Марка 24.4.612.4.68.4.612. 3.68.3.6
1 ряд  14  9 10 2 2
2 ряд  12  13 10 2 1
3 ряд  14  9 10 3 3
Итого  40  31 30 7 6
Всего         114

Произведя такую раскладку, очень легко посчитать необходимое количество блоков.

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Фундаментные блоки ФБС - сортамент, вес, размеры

Сортамент ФБС (фундаментные блоки стеновые)

Марка фундаментного блока Вес, т Размер фундаментного блока, мм
ФБС 24-3-6т 0,975 2380x300x580
ФБС 24-4-6т 1,3 2380x400x580
ФБС 24-5-6т 1,63 2380x500x580
ФБС 24-6-6т 1,96 2380x600x580
ФБС 12-3-6т 0,49 1180x300x580
ФБС 12-4-6т 0,64 1180x400x580
ФБС 12-5-6т 0,814 1180x500x580
ФБС 12-6-6т 0,98 1180x600x580
ФБС 9-3-6т 0,326 880x300x580
ФБС 9-4-6т 0,468 880x400x580
ФБС 9-5-6т 0,51 880x500x580
ФБС 9-6-6т 0,7 880x600x580
ФБС 12-4-3т 0,31 1180x400x280
ФБС 12-5-3т 0,38 1180x500x280
ФБС 12-6-3т 0,46 1180x600x290

Монтаж фундаментных блоков

Фундаментные блоки монтируются на 3 вида основания.

  • Сборные плиты ленточного фундамента
    Эти плиты маркируются индексом ФЛ и вместе со стеновыми блоками являются элементами сборного фундамента. Плиты фундамента укладываются на ровное уплотненное основание с выполненной гидроизоляцией.
  • Монолитная подушка под фундамент
    По уплотненной поверхности грунта с втрамбованным песком или щебнем выполняется бетонная монолитная подушка толщиной не менее 300 мм. В случае армирования, она выполняет функцию пояся жесткости. Эта подушка может быть шире блоков ФБС и выполнять роль ленточного фундамента с уширением.
  • Щебеночно-песчаное основание
    Фундаментные блоки монтируются на уплотненный слой песка или щебня толщиной 8-10 см. Перед монтажом, уплотненная поверхность проливается битумом для устройства горизонтальной гидроизоляции блока.

ФБС укладываются на цементно-песчаный раствор или бетон. Вертикальные швы заполняются бетоном. Для более надежного замоноличивания стыков ФСок, их торцы выполнены с углублениями для устройства бетонных замков. Для монтажа ФБС необходим автокран и бригада из 5-ти человек. Это из практических соображений, возможно, по технологии процесса требуется больше рабочих. Дело в том, что для укладки фундаментного блока нужно выполнить объемную постель из раствора или бетона. Даже при незначительном удалении смеси от места монтажа, это тяжелая работа. Поэтому в то время как 2 человека и кран задействованы на монтаже, 3 и более рабочих выполняют слой раствора или бетона под очередной блок фундамента.

Швы между блоками выполняются шириной до 40 мм. Для обеспечения устройства швов, длина и высота блоков меньше проектной на 20 мм. После сборки стены фундамента и замоноличивания замков, выполняется вертикальная гидроизоляция фундамента из обмазочных или оклеечных материалов.

Кроме сортаментов материалов для строительства фундаментов загородных домов у нас есть сборные плиты перекрытия.

Фундаментные блоки

Блоки фундаментные железобетонные – это конструкции, которые используются в качестве сборных фундаментов при строительстве различных объектов. Высокопрочные фундаментные блоки применяются, как правило, при возведении малоэтажных зданий и сооружений. Также с помощью фундаментных блоков строятся подземные помещения различной глубины, где блоки выступают в качестве стенок (подвальные и цокольные помещения, технические подполья зданий и др.). Поэтому часто их можно встретить под другим названием – блоки стен подвалов.

Жб фундаментные блоки широко применяются для возведения столбчатого или ленточного фундамента – они укладываются по периметру и осевым линиям предполагаемой постройки. Стык между блоками заполняется специальным раствором, обеспечивающим прочность соединения блоков и защиту от повреждений, вызываемых окружающей средой (влажность, смена температуры воздуха, климатические осадки и т.д.).

Основное направление, где фундаменты нашли применение, – это промышленное строительство. Однако небольшой вес и универсальность блоков позволяет использовать их и в частном строительстве – без необходимости привлечения тяжелой техники можно в кратчайшие сроки устроить фундамент любой площади и конфигурации. Фундаментные блоки используются также в дорожном строительстве, где они выполняют функцию постоянных или временных барьерных преград на проезжей части автомобильных дорог и в местах, которые не предназначаются для заезда транспорта.

Железобетон способен легко и максимально долго переносить различные нагрузки, которые воздействуют на сооружение. Помимо этого железобетон обладает высоким порогом водонепроницаемости: поверхность бетона не разрушается под действием влаги и активных химических соединений, в избытке содержащихся во влажной среде. Поэтому его применение в качестве материала для изготовления подземных фундаментов вполне обосновано: фундамент из сборных бетонных блоков полностью выполняет свою функцию — восприятие нагрузок от веса здания на его основание и последующее распределение этих нагрузок в грунт.

Фундаменты для возведения зданий и сооружений бывают монолитными и сборными. Монолитные фундаменты из железобетона изготавливаются непосредственно на месте строительства – бетон заливается в вырытый котлован. Сборные фундаментные блоки изготавливаются предварительно на заводе и только после набора бетоном необходимой прочности отправляются на стройплощадку. При схожих характеристиках сборные фундаментные блоки обладают весомым преимуществом по сравнению с монолитными фундаментами: стоимость отдельных блоков и их монтаж обходятся значительно дешевле и быстрее, позволяя сэкономить не только ценные средства, но и бесценное время, которое затрачивается на строительство сооружения.

Железобетонные фундаментные блоки делятся на несколько типов:


  • блоки ФБ, блоки ФБС – сплошные блоки стенного типа;
  • блоки ФБВ – сплошные блоки с вырезом для укладки перемычек и прокладки инженерных коммуникаций под потолками подвалов и технических подпольев;
  • блоки ФБП – пустотные блоки с открытыми вниз пустотами для заполнения их дополнительным утеплителем или для омоноличивания связываемых сборных элементов.

Железобетонный фундаментный блок представляет собой прямоугольный параллелепипед, боковые грани которого имеют специальные пазы. При монтаже пазы заливаются гидроизолирующим раствором. Верхняя плоскость фундаментного блока имеет монтажные петли, которые служат для удобства монтажа.

Монтаж фундаментных блоков, как и любых других фундаментов, начинается с подготовки основания. Основание выполняется из выровненного слоя песка, называемого подушкой. Длина и ширина основания должны быть на 200-300 мм больше, чем длина и ширина блоков. Это нужно для того, чтобы в дальнейшем не возникали отвисания блоков с песчаной подушки. Если строительство фундамента предполагает наличие подвала и ведется на сухих и непучинистых грунтах, то фундаментные блоки допускается устанавливать непосредственно на само основание грунта, предварительно выравненное песком. Для того, чтобы увеличить несущую способность фундамента, фундаментные блоки устанавливают на фундаментные подушки ФЛ, которые служат для увеличения площади опоры.

Монтаж фундаментных блоков начинается с блоков, которые расположены по углам фундамента, на перемычках и фундаментных пересечениях, они выполняют функцию маячков. Затем фундаментные блоки ЖБИ укладываются по схеме их раскладки в соответствии с проектом и с учетом разрывов для прокладки труб водоснабжения, канализации и других коммуникаций. Стыки блоков в обязательном порядке заполняются специальным гидроизолирующим раствором, толщина которого зависит от размера блоков.

Фундаментные блоки изготавливаются в соответствии с ГОСТ 13579-78 «Блоки бетонные для стен подвалов» из тяжелого, легкого или плотного силикатного бетона. Класс бетона по прочности на сжатие принимается от В3,5 до В15 – для блоков из легкого и тяжелого бетонов, В12,5 – для блоков из плотного силикатного бетона. Классы бетона по морозостойкости и водонепроницаемости назначаются в зависимости от проекта и климатических условий в районе строительства.

Фундаментные блоки, как правило, не армируются. В некоторых случаях блоки имеют арматурные выпуски, например, для установки ленточного фундамента: блоки жестко связываются между собой и объединяются в единую рамную конструкцию. Монтажные петли блоков изготавливаются из стержневой горячекатаной арматуры гладкой класса А-I марок ВСт3пс2 и ВСт3сп2 или периодического профиля Аc-II, марки 10ГТ. Арматуру из стали марки ВСт3пс2 не допускается применять для монтажных петель, предназначенных для подъема и монтажа блоков при температуре ниже -40°С.

Фундаментные блоки маркируются буквенно-цифровым обозначением, в котором указывается тип блока (ФБ, ФБС – сплошные; ФБВ – сплошные с вырезом для укладки перемычек и пропуска коммуникаций под потолками подвалов и технических подпольев; ФБП – пустотные (с открытыми вниз пустотами)) и его габаритные размеры в дециметрах – длина, ширина и высота, округленные до целых чисел. Далее через дефис указывается вид бетона, где Т – тяжелый, Л – легкий, С – плотный силикатный.

В компании ГК «БЛОК» можно не только заказать блоки фундаментные железобетонные, но и проконсультироваться с нашими специалистами, подобрать требуемые конструкции железобетонных изделий. В нашем отделе продаж можно заранее узнать и уточнить цену железобетонных фундаментных блоков и рассчитать общую стоимость заказа. Купить железобетонные фундаментные блоки и проконсультироваться по общим вопросам покупки и доставки Вы можете, позвонив по телефонам компании ГК «БЛОК»: Санкт-Петербург: (812) 309-22-09, Москва: (495) 646-38-32, Краснодар: (861) 279-36-00. Режим работы компании: Пн-Пт с 9-00 до 18-00. Компания ГК «БЛОК» осуществляет доставку железобетонных фундаментных блоков по всей России прямо до объекта заказчика или на строительную площадку, если позволяет инфраструктура.

По вопросам монтажа железобетонных фундаментных блоков обращаться по телефону (812) 309-22-09.


Соблюдая курс: возведение стены из шлакоблоков

Хорошо построенная стена из шлакоблоков может быть прекрасной вещью - прямые стороны, ровные участки, аккуратно огороженное пространство.

Стены из шлакоблоков являются предпочтительным фундаментом при новом строительстве, но специалисты по реабилитации могут найти потребность в такой стене в качестве дополнения, при восстановлении разрушенной каменной стены или в ограждении городского сада. Внешняя сторона блочной стены может быть отделана облицовочным кирпичом, либо обшита паркетом, либо оштукатурена для более законченного вида.

Первым шагом в строительстве стены из блоков является заливка бетонного основания, на которое будут опираться блоки. Основание должно быть ниже линии замерзания и максимально ровно. Для фундаментной стены из 7 рядов (рядов) блоков основание было на 30 дюймов ниже уровня земли, 24 дюйма в ширину и 12 дюймов в глубину. Для опор требуется много бетона, поэтому, если вы строите длинные стены, было бы неплохо нанять подрядчика для заливки опор.

Техника строительства блочной стены одинакова для больших и маленьких стен.Рассчитайте размер стены исходя из размера блока. Стандартный размер блока - 8 на 8 на 16 дюймов. Вы можете довольно легко разбить блоки пополам, но получить 1/4 или 3/4 блока сложно. (Разделите блок, постучав по пазу с каждой стороны зажимом

молотка, затем сломайте его пополам.) Лучше всего основывать длину стены с шагом 8 или 16 дюймов. Добавьте полдюйма между блоками для раствора. Таким образом, длина стены с 10 блоками, уложенными встык, будет 10 раз по 16 плюс 4 1/2 дюйма, или 164 1/2 дюйма.

Посчитайте, сколько рядов вам нужно, исходя из глубины блока 8 дюймов плюс полдюйма для раствора. Стена высотой 25 дюймов будет составлять 3 яруса. (Трижды 8 плюс 1 дюйм.)

После того, как вы узнаете, какой длины будет каждый курс, преобразуйте измерения из футов в дюймы и разделите на 16. Это покажет вам, сколько блоков на курс. Умножьте это на количество курсов, чтобы получить общее количество блоков.

Поставщик блоков должен быть в состоянии сказать вам, исходя из количества заказанных вами блоков, сколько раствора вам понадобится.Вы можете купить предварительно приготовленный сухой раствор - то есть в нем уже есть песок - но это несколько дорого. Однако, если вы строите небольшую стену, дополнительные расходы, вероятно, будут компенсированы удобством. В противном случае дешевле купить сухой раствор и песок и замешать их самостоятельно. (Рэнди использует смесь из 2 частей строительного раствора и 3 частей песка.) Добавьте достаточно воды, чтобы смесь стала густой, но не жесткой. Вы хотите, чтобы раствор был достаточно толстым, чтобы прилипать к мастерку и блокам, но не настолько толстым, чтобы вы не могли регулировать блоки, когда устанавливаете их на место.Это похоже на глазурь для торта: она должна быть достаточно жесткой, чтобы не соскользнуть с торта, но не такой густой, чтобы ее нельзя было легко намазать.

Раствор можно перемешивать в ступке или тачке. Кастрюля подойдет, если вы работаете в небольшом пространстве; Тачка лучше подходит для длинных стен, потому что вы можете протолкнуть раствор туда, где вам это нужно.

Первый ряд блоков должен быть заложен в сплошной слой раствора, то есть раствор должен быть распределен по всему блоку.Последующие курсы

будут заделаны только по бокам и концам.

Курсы «заблокированы по углам с помощью угловых блоков с плоскими концами. (У обычных блоков есть фланцы на каждой стороне конца, которые упираются в фланцы на следующем блоке). Угловые блоки чередуются, поэтому первый слой может есть угловой блок, идущий с востока на запад, а на следующем курсе будет угловой блок, идущий с севера на юг. Таким образом, каждый угловой блок перекрывает блок ниже на полквартала.

Для укладки второго и последующих рядов стороны первого ряда «смазываются маслом» примерно на один дюйм раствора. Чтобы развить намазывающее движение, нужна некоторая практика. Для внешнего края блока вы загружаете раствор на мастерок и перемещаете его по краю блока и вниз. Для внутренней части блока нанесите раствор с другой стороны шпателя и повторите движение. Вы пытаетесь получить быстрый, стабильный слой раствора с каждой стороны.

Один из приемов построения стены из блоков состоит в том, чтобы создать углы высотой в два или три блока, а затем натянуть веревку вдоль внешнего края на каждом ряду, когда вы поднимаетесь вверх.Струна даст вам линию «уровня» вдоль внешнего края - хотя вам придется постоянно проверять уровень с обеих сторон и сверху.

Практикуйтесь в аккуратной установке блоков. Смажьте концы маслом и аккуратно закрепите на месте. Это будет означать, что держитесь за него, хотя будет искушение бросить его, потому что он тяжелый. Но если его уронить, раствор будет слишком сильно сжат. Вы хотите, чтобы раствор был сжат примерно на полдюйма. Вы можете внести небольшие изменения в высоту блоков, чтобы они оставались ровными, сжимая раствор меньше или больше.По мере продвижения соскребайте излишки раствора. Затем пройдитесь по каждому стыку с помощью «ударного инструмента», своего рода двусторонней обратной лопатки, предназначенной для сжатия стыков в боковом направлении и оставить их слегка вогнутыми.

Вот и все. Просто продолжайте повторять курсы, выравниваясь на каждом шаге, пока не достигнете заданной высоты стены.

После того, как стена будет установлена, дайте ей постоять 24 часа, чтобы раствор схватился. Затем вы можете приступить к установке балок, обшивке полов или любой другой окончательной обработке стены.

Пауза также даст вам 24 часа, чтобы отойти и полюбоваться своей работой.

Основы укладки блоков | JLC Онлайн

Размещение красивого нового дома на фундаменте из голых блоков - это все равно что одеться для выпускного вечера, а затем надеть пару строительных ботинок. Так что мне нравится строить фундамент из кирпича и блока, что является обычным методом здесь, в Северной Каролине.

Блоки - или CMU (бетонные блоки) - экономичны, бывают разных размеров и быстро складываются, поэтому они используются ниже уровня земли.Кирпичи более дорогие и требуют больше времени для установки, поэтому они сохраняются для более качественной работы, где они будут показаны.

Хотя большинство ГК никогда не закладывают фундамент для всего дома, навыки укладки кирпича и блоков могут пригодиться на небольших работах, когда сложно привлечь подрядчика по кладке. В этой статье я буду использовать небольшой фундамент для мастерской, который я построил, чтобы проиллюстрировать некоторые из техник, которые вам нужны для уверенной укладки бетонного блока и кирпича. За исключением размеров блоков, работы с кирпичом и с блоком особой разницы нет.

Этот портативный механический резак, который весит всего 35 фунтов, может использоваться для точного дробления кирпича, камня и бетонных изделий. .

План, предотвращающий разрезание

Кирпичи и блоки трудно разрезать, поэтому при выкладывании кладки стоит подумать о размерах блоков. С 30-х годов прошлого века блоки из каменной кладки производятся в размерах, которые укладываются в модульную схему на 4 дюйма. Таким образом, хотя стандартный блок имеет высоту 7 5/8 дюйма и длину 15 5/8 дюйма, добавление горизонтального стыка внизу (стык кровати) и вертикального стыка на одном конце (стык головки) доводит единицу до 8 дюймов. на 16 дюймов.

Стандартный модульный кирпич имеет высоту 2 1/4 дюйма и длину 7 5/8 дюйма. Три ряда кирпича с тремя стыками основания составляют в сумме 8 дюймов в высоту, в то время как одиночный кирпич с стыком головки имеет длину 8 дюймов.

Поскольку их размер можно слегка регулировать, швы из раствора обеспечивают некоторую гибкость при планировке. В то время как идеальный растворный шов имеет ширину 3/8 дюйма, каменщики обычно сжимают швы до 1/4 дюйма или растягивают их до 1/2 дюйма. Соединения, выходящие за пределы этого диапазона, неприглядны и, за некоторыми небольшими исключениями, запрещены большинством строительных норм.

При необходимости блоки кладки можно обрезать до нужной длины, чтобы они подходили к окнам и дверям или для создания фундамента с точными размерами (см. «Резка блоков кладки» слева). А вот разрезать их по длине - то, что плотники называют распиловкой, - это совсем другое дело. Чтобы избежать этой отягчающей работы, каменщики обычно начинают планировку трассы сверху, устанавливая финишную отметку, а затем измеряя и размечая вниз по всем трассам от этой точки.

Например, в показанном здесь небольшом здании магазина точкой отсчета для фундамента была проекция верхней части плиты, которую мой клиент хотел на несколько дюймов выше уровня земли. Используя бетонные плиты, я установил веревку на этой высоте для справки, затем выкопал и залил армированное основание так, чтобы верхняя поверхность бетона образовывала два полных ряда блоков и два полных ряда кирпича вниз от тетивы.

Размеры блока

, руководство по компоновке опор

Бетонные доски и веревка определяют расположение фундамента. Здесь верх плиты определяет верхнюю часть фундамента, расположенного так, чтобы учесть два ряда блоков и два ряда кирпича. Струны, установленные точно в центре стены, определяют размещение вертикального стержня арматуры через каждые 40 дюймов на мокром основании.После установки фундамента новые струны, помещенные по внешнему краю стены, направляют расположение углов, которое автор передает с помощью лазера. Тщательная компоновка окупается, когда блок кладется и арматура центрируется в сердцевинах.

Выбор подходящего раствора

Наверное, нет ничего более запутанного каменщика, чем растворные смеси. И нетрудно понять, почему: для кирпичных и блочных работ доступны три различных вида раствора: цементно-известковый раствор, кладочный цементный раствор и цементный раствор с неудобным названием.

Хотя они выглядят примерно одинаково, это совершенно разные продукты. Каждый может быть изготовлен из четырех типов раствора, обозначаемых буквами M, S, N и O (от слова «кладка»). Буквы обозначают испытанную прочность на сжатие каждого типа, которая достигается за счет добавления или уменьшения процентного содержания портландцемента в смеси. Например, раствор типа M имеет самый высокий процент портландцемента и самую высокую прочность на сжатие, но для многих применений это не лучший выбор.

Кладочный цементный раствор - лучший выбор для начинающих каменщиков. Это недорогой, простой в использовании и лучший выбор для большинства строительных подрядчиков. В то время как цементно-известковый раствор и цементный раствор часто рекомендуются для крупных коммерческих проектов, они редко необходимы для жилых помещений.

Вообще говоря, типы M и S используются для фундаментов, для работы под землей и в контакте с ней, а также для плоских работ. Тип N - раствор общего назначения, который можно использовать для несущих стен и внешних поверхностей.Обычно рекомендуется для вертикальных работ над уровнем земли, таких как облицовка кирпича и дымоходы. Тип O обычно предназначен для ненесущих стен, не подверженных отрицательным температурам. Из-за местных различий в климате, почвах и т. Д. Местные нормы, касающиеся требований к растворам, различаются.

Для показанного здесь фундамента я использовал кладочный цементный раствор типа S как для блока, так и для кирпича. Этот вид раствора требуется в моем районе для фундаментов и любых работ ниже допустимого уровня.

Раствор для смешивания

Поскольку готовые растворы дороги, с ними сложно работать, а иногда и сомнительного качества, я рекомендую покупать каменный песок и смешивать его с цементом на месте даже для очень небольших работ. Вы можете получить каменный песок практически в любом доме для каменной кладки и в большинстве строительных магазинов. Обычно он продается в очень небольших количествах; мой поставщик продает его лопатой, ведром на 5 галлонов и кубическим ярдом (см. «Оценка материалов для кладки» слева).

В то время как некоторые бригады кладок смешивают раствор мешком (общий рецепт - добавить 18 лопат песка на каждый 80-фунтовый мешок кладочного цемента), я думаю, что этот метод неточен и делает слишком много раствора. Лучший способ смешивать идеальный раствор удобными партиями - это отмерять песок и кладочный цемент ведрами.

Рекомендуемые пропорции: 1 часть кладочного цемента на 2 1/2 - 3 части песка. Поэтому, чтобы сделать довольно большую партию раствора типа S, я просто заполняю одно ведро на 5 галлонов кладочным цементом типа S и три ведра одинакового размера песком. Я смешиваю их вместе и добавляю воду до тех пор, пока не будет достигнута надлежащая консистенция, чтобы получился правильно подобранный раствор, который остается неизменным от партии к партии.

Чтобы сделать партию среднего размера, я наполняю два ведра по 1 галлон цементом для каменной кладки и одно ведро на 5 галлонов плюс одно ведро на 1 галлон песком.Чтобы сделать небольшую партию, я наполняю одно ведро емкостью 1 галлон цементом для каменной кладки и три ведра объемом 1 галлон песком. Это базовое соотношение песка и вяжущих материалов 1: 3 (комбинация портландцемента, извести и других добавок, которые используются для приготовления различных строительных растворов) одинаково для большинства строительных растворов.

Как построить фундамент из бетонных блоков

7 июня 2012 г. | от Итана (электронная почта) |

Пришло время для еще одного обновления Pro-Follow, поскольку мы следим за подрядчиком Стивом Вартманом и его командой.Если вы помните, Стив привлек Виктора и его команду из Luciano Cristofaro Contractors для строительства фундамента, и в сегодняшней статье рассказывается, как они построили фундамент из блочной стены. Если вы это пропустили, прочтите, как команда Виктора выкапывала нижние колонтитулы, закладывала арматуру и заливала нижние колонтитулы по этим ссылкам.

Вот как все выглядело после затвердевания бетона и небольшого дождя.

Шаг 1: Смешайте раствор

Ребята смешали песок, воду и кладочный цемент газовой мешалкой.Затем они сгребали цемент в большие ванны для укладки блоков.

Pro-Tip: Смочите ванны перед добавлением раствора, чтобы предотвратить его высыхание.

Шаг 2: Измерьте длину

По чертежам Виктор и его команда определили расположение фундаментных стен. Затем они размечают каждую секцию и подсчитывают количество блоков в секции.

Pro-Tip: Бетонные блоки размером 8 ″ x 16 ″ , включая стык.

Шаг 3. Очистить нижний колонтитул и зачеркнуть линию

После того, как ребята чистили нижний колонтитул щеткой для лисицкого хвоста, они наносили меловую линию.

Шаг 4. Установите углы

На каждой секции команда Виктора начинала с углов и продвигалась к середине. По этой причине было действительно важно, чтобы углы были идеальными, потому что они служат ориентиром для остальной части этой части стены.

Если вы присмотритесь, то заметите, что угловые блоки немного отличаются от законченного внешнего угла.

Часто ребята запускали длинную металлическую балку с уровнем сверху (не показан), чтобы проверить, совпадают ли углы друг с другом.

Шаг 5: Запустите String Guide

После того, как углы были на месте, команда Виктора протянула веревку вдоль верхнего угла блока и использовала ее в качестве ориентира для остальной части этого участка.

Pro-Talk: Скоба для крепления веревки называется собачьей костью или натяжителем лески.

Иногда использовали и деревянный угловой блок.

Шаг 6: Положите первый курс

Используя меловую линию в качестве ориентира, ребята положили слой раствора и начали кладку блока.

Каждый блок был проверен на предмет уровня и соответствия строке.

Pro-Tip: Размер суставов должен составлять 1/2 дюйма, а ширина пальца является хорошим приближением.

После каждой секции излишки раствора и битые куски блока использовались для заполнения углов для дополнительного усиления.

Вот посмотрите, как бетонный нижний колонтитул опускается, и ребята кладут блок.

Шаг 7. Поверните за угол

Сохранение прямоугольности углов очень важно, и ребята применили небольшую тригонометрию (3-4-5 тройной Пифагора), чтобы перепроверить свои измерения.

Шаг 8: Стены

Каждые 2–3 хода ребята крепили стеновые анкеры и гвозди к существующему фундаменту.

Они сгибали стенной анкер на месте, прибивали его к фундаменту и вставляли оставшуюся часть стяжки в стык между блоками.

Шаг 9: Режущий блок

Часто приходилось вырезать последний блок секции или смещать стыки на следующем участке блока, и они использовали два разных метода.Первый метод заключался в использовании молотка для кирпича по линии разреза, и после нескольких удачных ударов он ломался.

Когда требовалась точность, ребята распиливали блок пилой по бетону.

Шаг 10. Руководства по сайту

После того, как был проложен первый ряд блоков, команда Виктора использовала переход, чтобы установить ровную линию на всех углах. Для этого сначала настраивают транзит с учетом всех углов.

Дальше ребята забили колья по всем углам.

Установка лазерного детектора на столб позволила ребятам отметить ровную ровную линию. Измерение от этой линии позволило им убедиться, что каждый ряд фундамента находится на одном уровне с остальными.

Шаг 11: Дополнительные курсы

После прохождения первого курса команда Виктора смогла работать намного быстрее. Они продолжали укладывать блоки аналогичным образом, начиная с углов и двигаясь внутрь.

Вот фотография, на которой один из парней проверяет высоту, чтобы убедиться, что она соответствует остальной части фундамента.

Большая часть фундамента состояла из двух рядов блока по 8 дюймов и двух рядов блока по 4 дюйма. Единственным исключением был нижний колонтитул, и эта область требовала дополнительного блока шириной 8 дюймов.

Когда ребята заливают бетонный пол, бетон фактически скроет весь 8-дюймовый блок и окажется на выступе между 8-дюймовым и 4-дюймовым блоком. Таким образом, если земля сдвинется или осядет, бетонный пол все равно будет иметь опору.

Наконечник Pro-Tip: Окончательная высота фундамента должна быть не менее 4 дюймов над уровнем земли.

В какой-то момент ребята были примерно на 1/2 дюйма выше, даже если они немного «жульничали» с более тонкими суставами. Чтобы исправить высоту, им нужно было обрезать около 15 блоков до нужной высоты.

Это вернуло их на уровень остального фундамента.

Шаг 12: Заполните блок

Экипаж Виктора засыпал два верхних поля минометом для их подкрепления.

Шаг 13: Вставьте J-образные болты

В то же время они разместили J-образные болты примерно через каждые 4 фута для крепления порога.

Шаг 14: Инструментальные соединения

Важно обработать все стыки ударным инструментом, чтобы вдавить раствор в стык, и это также сделает стыки более красивыми.

Шаг 15: Очистка кистью

После того, как стыки застыли, ребята почистили блок.Они сделали это только для внутренней части двух верхних полей, потому что это все, что будет видно, а внешняя сторона будет очищена.

Pro-Talk: Чистка - это метод, используемый для отделки поверхности кирпичной стены тонким слоем раствора.

Отделка

Если вы присмотритесь, то заметите, что не все блоки на этом этапе заполнены. Ребята используют остатки строительного раствора, чтобы устранить отходы, и хотя я считаю, что это закончено, им еще предстоит заполнить.

Следующий шаг - вызвать инспекцию перед засыпкой вокруг фундамента и позволить сантехникам завершить черновую заделку.

Concrete Block - Cash Concrete Products INC

Ш x В x Д Описание Прил. Вес единиц на куб
Бетонный блок 2 ″
2x4x8 Бетонный кирпич массивный 5 720
2x8x16 2-дюймовый твердый бетонный блок… (мыльный блок) 17 240
Бетонный блок 3 ″
3x8x16 3-дюймовый твердый бетонный блок 25 162
Бетонный блок 4 ″
4x8x16 4-дюймовый бетонный блок 26 150
4x8x16 4-дюймовый твердый бетонный блок 32 120
4x4x16 4x4x16 Бетонный твердый блок… (блок-пробка) 17. 5 216
4x8x16 Бетонный блокирующий / возвратный угловой блок 4 дюйма 34,6 120
4x8x16 Блок линии гайдита 4 дюйма 19 150
4x8x16 Гайдитовый массив 4 дюйма 25 100
Бетонный блок 6 ″
6x8x16 6-дюймовый бетонный блок (угол окна / пробка, смешанная в кубе) 32 120
6x8x16 6 ”Бетонный массивный блок 51 72
6x8x16 Бетонный верхний блок 6 дюймов 35 90
6x8x8 Бетонный полуугловой блок 6 дюймов 16
6x8x16 Бетонный блокирующий / возвратный угловой блок 6 дюймов 36 90
6x8x16 6-дюймовый блок гайдита (угол окна / замятие, смешанное в кубе) 24 144
Бетонный блок 8 ″
8x8x16 8-дюймовый бетонный линейный блок (угол окна / пробка, смешанная в кубе) 38 90
8x8x16 Бетонный верхний блок 8 дюймов 51 60
8x8x16 Бетонная балка с открытым дном 8 дюймов 40 90
8x8x16 Бетонный двухсторонний угловой блок 8 дюймов 44 90
8x8x8 Бетонный полуугловой блок 8 дюймов 24. 6 180
8x8x16 Блок бетонных перекрытий 8 дюймов (L блок) 51 72
8x8x16 8-дюймовая бетонная проданная нижняя балка 50 90
8x4x16 Бетонный полувысокий блок 8 дюймов 21 180
8x8x16 Бетонный разъемный лицевой блок 8 дюймов 44 90
8x8x16 8-дюймовый бетонный угловой блок с разъемной лицевой стороной (1 сторона + 1 конец) 50 90
8x8x16 8-дюймовый блок гайдита (угол окна / замятие, смешанное в кубе) 28 90
Бетонный блок 10 ″
10x8x16 10-дюймовый бетонный блок 49 67
10x8x16 10-дюймовый бетонный сплошной верхний блок 62 72
10x8x16 10-дюймовый бетонный двухсторонний угловой / створчатый блок 55 72
10x8x8 Бетонный полуугловой блок 10 дюймов 28 144
10x8x16 Бетонный блокирующий / возвратный угловой блок 10 дюймов 54 60
Бетонный блок 12 ″
12x8x16 Блок бетонных линий 12 дюймов 55 55
12x8x16 12-дюймовый бетонный твердый верхний блок 71 48
12x8x16 Бетонный двухсторонний угловой / створчатый блок 12 дюймов 62 66
12x8x8 Бетонный полуугловой блок 12 дюймов 33 120
12x8x16 Блок бетонной балки 12 дюймов 79 48
12x8x16 Бетонный блокировочный / возвратный угловой блок 12 дюймов 52 72
12x8x16 Блок балок из гайдита, 12 дюймов 56 60

2021 Расходы на стены из шлакоблоков | Построить стену из бетонных блоков

Определение стоимости стены из шлакоблока начинается с расчета площади ее поверхности. Разделите это число на площадь поверхности одного шлакоблока, чтобы получить количество шлакоблоков в стене. Умножьте это число на стоимость шлакоблока, чтобы получить общую стоимость материала стены.

Калькулятор стоимости блочной стены

Средняя стоимость 1260 долларов США
Высокая стоимость 1440 долларов США
Низкая стоимость 1080 долларов США

Сколько стоит блочная стена на квадратный фут?

Затраты на материалы для установки стены из шлакоблоков обычно составляют от $ 3 до 5 $. 50 за квадратный фут , в которую входит стоимость самих блоков, раствора и конструкционной арматуры. Стоимость этих материалов довольно хорошо стандартизирована, хотя местоположение по-прежнему будет зависеть от стоимости. Затраты на рабочую силу колеблются от $ 7 до 8,50 $ за квадратный фут . Стилистические особенности также могут повлиять на стоимость шлакоблока. Например, средняя стоимость блока с разделенной гранью, напоминающего натуральный камень, составляет 2,30 доллара США за блок 8 x 8 x 16 дюймов .

Общая стоимость найма профессионального подрядчика для строительства типичной стены из шлакоблоков составляет около $ 570 для простого проекта.Эта сумма включает в себя материальные затраты в дополнение к оплате труда, доставке и другим расходам, хотя такие осложняющие факторы, как необычно высокая стена, увеличивают окончательную стоимость. Стоимость установки подпорной стенки больше, потому что она требует дополнительного армирования.

Проконсультируйтесь с местными строителями блочных стен

Минимальные затраты на строительство забора из шлакоблоков составляют от до 10–15 долларов за квадратный фут для простого забора.Стоимость забора выше, потому что это отдельно стоящая конструкция, в отличие от стены, которая поддерживается прилегающими стенами.

Например, забор требует, чтобы вы выкопали более глубокую траншею или опору, чтобы обеспечить большую поддержку, в которой он нуждается. Основание забора 8 футов обычно будет достаточно глубоким, чтобы нижний ряд блоков находился полностью ниже уровня земли. Забор также необходимо укреплять арматурой через равные промежутки времени в зависимости от высоты забора, обычно каждые четыре фута.Домашний мастер может выкопать фундамент и установить арматуру, но укладывать блоки должен профессионал.

Базовый шлакоблок 8 x 8 x 16 дюймов стоит около 1,50 доллара за , в зависимости от местоположения. Этот материал содержит от 25 до 40 процентов портландцемента , а остальную часть составляют зола или угольные шлаки.Такой состав делает шлакоблоки легче, но и слабее бетона. Подрядчики обычно предпочитают шлакоблоки бетонным в жилищном строительстве. Оба типа блоков имеют открытые ячейки для армирующих материалов для повышения прочности.

Поговорите с ближайшими установщиками блочных стен

По стоимости бетонные блоки существенно не отличаются от шлакоблоков. Сравнение стоимости еще больше усложняется тем фактом, что многие даже производители часто используют эти термины как синонимы. Разница заключается в составе заполнителя, которым является мелкий щебень или песок в случае бетона. В результате бетон прочнее, чем шлак, но и тяжелее.

Бетонные блоки также известны как бетонные блоки (CMU).Стоимость этих блоков зависит, прежде всего, от их ширины:

80 814 $ 1,35

80 835105 908

Ширина блока Стоимость
4 " $ 1,35
6" $ 1,35 1,85 доллара США
12 дюймов 2 доллара США. 05

Эти цены предполагают, что блоки имеют высоту 8 дюймов и длину 16 дюймов с открытыми ячейками. Эти измерения включают раствор 3/8 дюйма, поэтому фактические размеры самого блока на 3/8 дюйма меньше указанных.

Сравните цитаты местных профессионалов Block Wall

DIY Blockwork vs.Аренда Pro

Строительство стен из шлакоблоков требует тщательного планирования и техники кладки, независимо от нагрузки на стену. Однако вам с большей вероятностью понадобится подрядчик для строительства стен с более высокими требованиями к конструкции. Конкретный тип местного монтажника блочной стены, который можно нанять, зависит от назначения стены. Вам понадобится каменщик или каменщик для несущих стен, тогда как садовники и ландшафтные дизайнеры могут построить декоративную стену, такую ​​как садовая стена или низкий забор.

К чисто декоративной стене не предъявляются требования к конструкции, так как ее единственное предназначение - визуально разделить пространство. Подпорные стены, как правило, не позволяют земле спускаться по склону, поэтому они должны выдерживать нагрузку. Однако катастрофический отказ все же маловероятен, поскольку стена такого типа фактически ничего не держит. Стена, являющаяся частью здания, требует величайшего мастерства для строительства, потому что она должна поддерживать крышу.

Дополнительные факторы, указывающие на то, что вам следует нанять местного каменщика, включают стены, требующие армирования, дренажа или обратной засыпки. Строительство стены на склоне или тот, который необычайно высок и требует подпорной стены подрядчика в вашем районе. Как правило, подрядчик должен построить любую стену, для которой требуется разрешение на строительство.

Найдите местных профи блочных стен

Чем отличается бетон от шлакоблоков?

Разница между бетоном и шлакоблоками заключается в составе заполнителя.Оба типа блоков содержат от 25 до 40 процентов портландцемента с заполнителями, составляющими остальные от 60 до 75 процентов . Заполнитель: мелкозернистая порода и песок для цементных блоков, зола и уголь для шлакоблоков.

Какие материалы нужны для постройки блочной стены?

Основными строительными материалами, необходимыми для строительства блочной стены, являются сами блоки и раствор.Для перемешивания раствора требуется раствор и вода. К наиболее важным инструментам относятся мастерки и емкость для раствора, а также лопаты, молотковые долота и средства индивидуальной защиты.

Как построить стену из блоков?

Планирование имеет решающее значение для строительства стены, которое включает в себя оценки количества блоков и количества раствора, который вам понадобится.Подготовка особенно важна для проектов, требующих рытья, поскольку инженерные коммуникации часто прокладываются чуть ниже уровня земли. Дополнительные соображения включают необходимость получения разрешений на строительство, которые обычно требуются для стен высотой более трех футов .

Сколько весит поддон из шлакоблоков?

Типичный шлакоблок 8 x 8 x 16 дюймов весит не менее 28 фунтов , в зависимости от агрегата.Поддон вмещает 108 блоков , поэтому поддон из шлакоблоков весит более 28 x 108 = 3000 фунтов .

Сколько бетона нужно, чтобы залить шлакоблок?

Общий объем отверстий в шлакоблоке зависит, прежде всего, от его длины. Стандартный шлакоблок 8 x 8 x 16 дюймов требует около 0. 01 кубический ярд бетона для заливки.

Какой вес может выдержать шлакоблок?

Международная организация по стандартизации ASTM International требует, чтобы шлакоблоки выдерживали не менее 1700 фунтов на квадратный дюйм (PSI). Многие шлакоблоки могут выдерживать гораздо больше, в зависимости от совокупности и размера отверстий.

Что дешевле - бетонная или блочная стена?

Наливная бетонная стена обычно дешевле из-за более высоких трудозатрат на кладку блоков.

Остались вопросы по установке блочной стены?

Была ли эта страница полезной? Пожалуйста, выберите5 - Очень полезно4 - Очень полезно3 - Полезно2 - Скорее полезно1 - Бесполезно

Спасибо, что оставили свой отзыв.

Фундамент из шлакоблоков и заливной бетон

В индустрии фундаментов ведутся споры о противостоянии фундаментов из шлакоблоков и заливного бетона. Трудно сказать, какой из них лучше; однако большинство строителей выбирают для новых домов литые стены. Согласно опросу Портлендской цементной ассоциации, 72% новых домов с полными подвалами построены с использованием систем бетонных стен, в то время как стены из бетонных блоков занимают 25% национального рынка.У каждого вида есть свои достоинства и недостатки.

Заливное бетонное основание

Фундамент стен из заливного бетона, возможно, прочнее шлакоблоков. Заливные стены имеют лучшую боковую прочность, а это значит, что они способны противостоять большему давлению со стороны воды и почвы снаружи. Заливная стена не имеет стыков, как блочная стена, поэтому ее легче гидроизолировать. Заливные стены, как правило, являются предпочтительным выбором строителей нового строительства. Заливные стены могут быть сформированы в любой конструкции фундамента и могут быть адаптированы к последним изменениям.Быстрее и эффективнее построить залитую стену, но это может быть дорого, если цементный завод находится далеко. Если автобетононасосу предстоит проехать более 90 минут, то, вероятно, лучшим выбором будет стеновой фундамент из шлакоблоков. Это действительно зависит от обстоятельств, наличия конкретных и квалифицированных рабочих.

Фундамент из шлакоблоков

До 1970-х годов фундаменты из шлакоблоков были нормой. Почти каждый дом был построен на каменном фундаменте. В то время как залитая стена выигрывает по поперечной прочности, правильно построенная стена из шлакоблоков превосходит залитую стену по прочности на сжатие.Это означает, что он может удерживать больший вес поверх фундамента. По этой причине стеновой фундамент из шлакоблока часто выбирают инженеры и архитекторы. Хорошая стена из блоков требует квалифицированных каменщиков, что требует больших затрат на рабочую силу. К тому же трудно найти квалифицированных каменщиков. Фундаменты блочных стен более подвержены прогибу и короблению, и ремонт дорогостоящий, если вам нужно восстановить блочную стену. Хотя оба типа фундамента могут быть полностью гидроизолированы, блочные стены, как правило, имеют больше утечек из-за линий раствора.Вода и погода со временем изнашивают раствор и вызывают утечки.
Оба типа также могут быть усилены стальной арматурой. Это помогает укрепить фундамент любого типа. Одним из преимуществ стены из бетонных блоков является то, что бетон уже во время строительства является твердым. Заливные стены необходимо отвердить на месте, и иногда они могут потерять некоторую прочность, если произойдет скалывание.
Независимо от того, какой тип фундамента вы выберете, убедитесь, что вы устанавливаете надлежащую систему гидроизоляции. Ни одна фундаментная стена не будет хорошей, если она не гидроизолирована.

Что случилось с использованием гипсового блока? : Габаритные размеры AWCI

Robert Grupe / Декабрь 2019

В: Что вы можете сказать о гипсовом блоке?

A: Гипсовый блок, который больше не продается в США, имеет долгую историю успеха. Как следует из названия, гипсовые блоки изготавливаются из гипса и по своей концепции аналогичны бетонным кладкам или бетонным блокам.Одним существенным отличием, помимо ядра, был размер самих блоков. Гипсовые блоки были доступны толщиной 3, 4 и 6 дюймов. Отдельные блоки имели высоту 12 дюймов и длину 30 дюймов. Продукт был доступен либо с твердым сердечником, либо с полыми трубками, проходящими по всей длине блока. Блоки были установлены в виде непрерывного соединения, аналогичного бетонным блокам. Вместо того, чтобы использовать раствор на основе бетона для скрепления блоков, в гипсовых блоках использовался материал на основе гипса.Самая ранняя найденная техническая информация относится к приблизительной дате публикации или 1919 году, а данные относятся к 1910 году.

Одним из примечательных зданий является Merchandise Mart в Чикаго, где повсюду использовались гипсовые блоки. Здание было спроектировано Альфредом Шоу и было завершено в 1930 году. Структура площадью 4,2 миллиона квадратных футов занимает два городских квартала и имеет высоту 25 этажей. Merchandise Mart по-прежнему считается крупнейшим торговым центром в мире. Использование гипсовых блоков было обычным делом для межкомнатных перегородок на протяжении многих десятилетий.В США маркетинг этой плитки был прекращен к середине 1970-х годов.

Блок послужил основой для прямого нанесения гипсовой штукатурки. После завершения стена была полностью негорючей и обладала впечатляющими огнестойкими свойствами. Это причина того, почему он был так распространен в коммерческих зданиях. В жилищном строительстве разрешалось строительство из горючих материалов, поэтому в строительном секторе преобладали деревянные конструкции. Интересно то, что из-за огнестойких свойств гипса использование гипсовых блоков позволило проектировщикам получить тонкую перегородку, которая могла обеспечить 3- и 4-часовые показатели огнестойкости.Трехдюймовые стены из гипсовых блоков с 5/8-дюймовой гипсовой штукатуркой с обеих сторон обеспечивали трехчасовую огнестойкость. Четырехдюймовые стены из гипсовых блоков с 5/8-дюймовой гипсовой штукатуркой с обеих сторон обеспечивали 4-часовой рейтинг огнестойкости.

Масса стеновой конструкции обеспечивала хорошие звукоизоляционные свойства. Эти данные предшествуют текущим стандартам ASTM для тестирования и записи классификации передачи звука. Для дополнительного шумоподавления были доступны стальные упругие зажимы; это позволило отделить гипсовую штукатурку с одной стороны от самого блока.Для этого было два зажима. Один был разработан для гипсовой планки, на которую затем будет нанесено полдюйма гипсовой штукатурки, а другой - для холоднокатаных стальных каналов и металлических планок. Зажимы крепились к блоку, к которому крепились стальные холоднокатаные швеллеры. Затем металлическая планка была привязана проволокой к каналам и 5/8-дюймовая гипсовая штукатурка затерта на месте. Вес упругой системы составлял 23 фунта на квадратный фут, в то время как перегородка из гипсовых панелей со стальными стойками, изготовленная методом холодной штамповки, с такими же звуковыми характеристиками - около пяти фунтов на квадратный фут.

Как упоминалось ранее, стены считались ненесущими, но при правильной установке можно было достичь приличной высоты стен. Оглядываясь на старые технические данные примерно 1919 года, можно сказать, что 3-дюймовый полый блок мог достигать высоты 13 футов. 6-дюймовый полый блок достиг высоты стены 30 футов.

Интересно, что, хотя гипсовые блоки в США уже устарели, в других странах он снова набирает популярность.Еще один интересный факт: в этих странах блочный дом используется в жилищном строительстве, а не в коммерческом. Еще одно отличие - размер отдельного блока. Доступны блоки толщиной 60 мм, 70 мм, 80 мм и 100 мм. Это примерно преобразуется в 2 3/8, 2 3/4, 3 3/16 и 3 7/8 дюйма соответственно. Длина блока составляет 666 мм при высоте 500 мм (26 1/4 дюйма на 19 5/8 дюйма). Блоки доступны в трех составах: обычная версия для стандартного применения, версия с более высокой плотностью для повышения звуковых характеристик и версия для влажных сред, таких как кухни и ванные комнаты.

Стеновая система широко применяется для многоквартирного строительства. Сам блок воспринимается как здоровая и устойчивая альтернатива. Атрибуты, связанные со здоровьем, связаны с тем, что блок не излучает, что означает очень инертный при установке. Кроме того, стеновая система не имеет источника пищи для поддержки роста плесени. Сам по себе гипс считается очень устойчивым материалом, особенно если это синтетический гипс. Использование синтетического гипса становится проблемой, поскольку некоторые страны отказываются от электростанций, работающих на угле, который является источником побочного продукта синтетического гипса.

Использование гипсовых блоков в США имеет долгую и успешную историю. В любом коммерческом здании, построенном в период с 1920-х до начала 1960-х годов, может быть использован продукт для внутренних перегородок. Его использование здесь, в Соединенных Штатах, было заменено другими системами. Однако гипсовые блоки продолжают широко использоваться в других частях света.

Роберт Групп - директор по техническим услугам AWCI. Присылайте свои вопросы по адресу [email protected] или звоните ему напрямую по телефону (703) 538.

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
