Усиление оснований фундаментов от компании БурИнжСтрой в Москве

Выполняем полный комплекс работ от усиления и проектирования до производства работ по обследованию фундаментов зданий и сооружений по Москве, Московской области и всему Центральному округу. Предоставляем гарантию на выполненные работы сроком на 5 лет.



Методы устранения дефектов



На выбор оптимальной для конкретной ситуации методики проведения работ по ремонту фундаментов оказывает влияние комплекс факторов: геологические особенности грунта, конструкция здания и фундамента, их фактическое состояние и т.д.

Сложная многоступенчатая операция, подразумевающая полную или фрагментарную замену имеющегося фундамента.

Цементация осуществляется инъекционным методом - искусственное целенаправленное преобразование строительных свойств грунтов нагнетанием под давлением цементирующих растворов.

Технология, при которой цемент перемешивается с грунтом и образует грунтоцементные сваи, называется цементацией.

Нагнетание в грунт цементного молока, жидкого стекла, битума, синтетических смол или иных вяжущих, затвердевающих при определенных условиях.

Выполняется по одной из методик в зависимости от вида конструкционных материалов и объема работ.

Укрепление кладки путем инъектирования в поврежденные участки модифицированных цементных растворов.

Восстановление целостности и геометрических параметров, а также повышение несущей способности полов по одной из прогрессивных технологий.

Представляет собой нагнетание под подошву и непосредственно в фундамент цементного состава.

Искусственное закрепление почвы химическим способом с использованием силикатных растворов.

Закрепление грунтов, используемое при усилении основания фундаментов, стоящих на сухих и водонасыщенных песках.

Закрепление известняков карстовых грунтов предотвращает провалы и просадки, которые со временем преобразуются в проседания и карстовые воронки.

Представляет собой монолитную железобетонную конструкцию, которая занимает всю площадь под строящимся зданием.

Предотвращает обрушение грунтовых стенок и защищает котлован от попадания грунтовых вод.

Выполнение сложных ремонтных работ по восстановлению различных видов фундаментов.

Данные работы направлены на восстановление фундаментов старых строений для продления их эксплуатации.

Цены на работы по усилению фундаментов

Цены на цементацию оснований
Расход цемента на 1 м Стоимость работ
30 кг 2475 руб/м
50 кг 2970 руб/м
70 кг 3465 руб/м
90 кг 3960 руб/м
110 кг 4455 руб/м
130 кг 4950 руб/м
150 кг 5445 руб/м
170 кг 5940 руб/м
190 кг 6435 руб/м
210 кг 6930 руб/м

Цены на цементацию контакта "фундамент-грунт"
Расход цемента на 1 м Стоимость работ
30 кг 2475 руб/м
50 кг 2970 руб/м
70 кг 3465 руб/м
90 кг 3960 руб/м
110 кг 4455 руб/м
130 кг 4950 руб/м
150 кг 5445 руб/м
170 кг 5940 руб/м
190 кг 6435 руб/м
210 кг 6930 руб/м

Цены на цементацию фундамента
Расход цемента на 1 м Стоимость работ
10 кг 1980 руб/м
20 кг 2230 руб/м
30 кг 2475 руб/м
40 кг 2725 руб/м
50 кг 2970 руб/м
60 кг 3220 руб/м
70 кг 3465 руб/м
80 кг 3715 руб/м
90 кг 3960 руб/м
100 кг 4210 руб/м


Заказать усиление оснований фундамента

Последние выполненные объекты

Год Наименование объекта Адрес Вид работ Фото объектов
2017 Усиление фундаментов при реконструкции здания "Мир Кинотеатра" г. Москва цветной бульвар Устройство буроинъекционных свай Ø 200 мм
2017-2018 Цементация основания фундаментов, алмазное бурение, задавливание свай, подводка фундаментов, устройство ростверков г. Москва ул.Никольская д5/1 стр.5 Цементация основания фундаментов, алмазное бурение, задавливание свай, подводка фундаментов, устройство ростверков
2019 Ремонтно-реставрационные работы по фундаменту г. Москва, ул. м. Полянка, дом 9 Цементация фундаментов и контакта «фундамент-грунт»
2020 Ремонтно-реставрационные работы по фундаменту Московская обл., Красногорский район, пос. Архангельское Укрепление грунтов основания, цементация фундаментов
Все объекты

Причины разрушения фундамента

Одна из важнейших задач, которую приходится решать строителям при проведении работ по реконструкции жилых, общественных, административных зданий и иных сооружений – повышение несущей способности их фундаментов. Необходимость в этом может быть вызвана различными причинами:

  • Естественным разрушением конструкционных материалов вследствие длительной эксплуатации и негативных воздействий окружающей среды.
  • Допущенными в ходе закладки фундамента проектными либо технологическими ошибками;
  • Деструктивным изменением структуры грунта, на котором возведено сооружение, например его суффозией;
  • Проводимыми в непосредственной близости от здания земельными работами;
  • Запроектированным увеличением этажности строения либо обустройством мансард.

Специалисты ООО «БУРИНЖСТРОЙ» за годы деятельности компании многократно выполняли усиление оснований фундаментов и укрепление грунтов вокруг них.

Накопленный опыт и использование прогрессивных технологических схем – основа нашей успешной деятельности и умения справляться с поставленными задачами самого высокого уровня сложности.

Компания «БУРИНЖСТРОЙ» проводит работы по полной или частичной реконструкции фундаментов зданий. Воспользоваться услугой необходимо владельцам домов, на стенах которых стали возникать трещины. Это часто свидетельствует о том, что реконструируемое здание осело.

Как проводится усиление фундамента

Первым этапом работ является определение степени поврежденности фундамента и его характера. В некоторых случаях применяются другие методы усиления фундаментов при реконструкции: ситуацию исправляют частичным наращиванием основания бетонными блоками или кирпичом. Установка дополнительного основания производится в зонах сильного повреждения старого фундамента. Однако в большинстве случаев зданиям с поврежденным основанием требуется капитальная реконструкция.

Если фундамент ленточный, его целесообразнее частично удалить, заменить на новый либо усилить, укрепив слабые зоны. Конструкция дома на свайном основании приподнимается с помощью домкратов аккуратно и равномерно по всему периметру.



Ход работ



Реконструкционные работы по фундаментам всех типов начинаются с обустройства траншеи по периметру здания. Далее фундамент освобождается от загрязнений и старой внешней отделки.

Для укрепления нового основания используется арматуру. Ее монтаж производится с небольшим отступлением от стены. Следующий шаг – установка опалубки и заливка бетонной смеси или цементного раствора. После полного застывания смеси опалубка демонтируется, и производится обратная засыпка.

Основные методы усиления оснований фундаментов

Усиление грунтов подразумевает их упрочнение с целью создания дополнительной связи частиц между собой для снижения сжимаемости. Основные способы усиления оснований фундаментов глубокого и мелкого заложения: цементация, силикация, битумизация и смолизация.

Метод цементации находит применение для закрепления рыхлого песка крупной и средней зернистости при наличии карстовых пустот. Суть метода заключается заключается в нагнетании под высоким давлением цементного раствора марки не ниже 400 в грунт через предварительно подготовленную скважину. Карстовые пустоты закрепляют с помощью раствора с добавлением песка и других подвижных заполнителей.

Метод силикации довольно дорогостоящий и отличается трудоемкостью, однако обеспечивает чрезвычайно надежное превентивное усиление оснований и фундаментов. Он задействуется для закрепления мелко- и крупнозернистого песка. В толщу грунта вносится хлористый кальций и жидкое стекло в виде раствора. При работе с пылевым и мелкозернистым песком в грунт вливается фосфорная кислота, жидкое стекло с сернокислым аммонием и серной кислотой. Метод битумизации подходит для усиления основания под существующим фундаментом на сухих скальных и песчаных грунтах. Суть метода: в трещины скважин вводятся инъекторы, через которые в них подается горячий битум. Для обеспечения антифильтрового занавеса в песчаных грунтах используется битумная эмульсия с коагулятором.

Метод смолизации состоит в нагнетании в песчаный грунт растворов карбомидной смолы и HCl с помощью инъектора. Получаемая в результате взаимодействия этих растворов масса склеивает частицы песка между собой. Усиление фундамента методом смолизации применяется в исключительных случаях, так как карбомидные смолы являются дорогостоящим материалам.

Торкретирование, Цементация +Фото и Видео

Довольно часто в процессе эксплуатации зданий или при желании расширить жилплощадь  дома приходится принимать какие-либо меры по усилению старого фундамента. Так как от  увеличения веса строения старый фундамент может лопаться и оседать, а это может приводить к  появлению трещин на стенах и соответственно разрушать их. Что бы не допустить этого, нужно  грамотно спланировать усиление ленточного фундамента.

Для начала будет необходимо проанализировать текущее состояние строения, провести оценку  возможности.

Эти работы могут быть выполнены своими руками или с помощью профессиональных мастеров.

Усилением фундамента предотвращается полная его замена, которая стоит владельцам не мало  средств и времени. Для качественно проведенной работы необходимо выявить все причины,  повлиявшие на его деформацию и принять соответствующие меры по их устранению.

Возможные причины разрушения оснований домов

Выделяют основные причины, которые приводят к необходимости реконструкции  фундамента:

  • Колебание уровня подземных вод;
  • несоблюдение правил эксплуатации здания;
  • неправильная технология закладывания основания, ошибки на этапе проектирования;
  • низкое качество использованных стройматериалов;
  • дом находится на наклонной местности;
  • как следствие повреждения строения действиями промерзания, температурных влияний;
  • земельные работы вблизи;
  • набухание почвы, наводнение;
  • перепланировка или реконструкция здания;
  • плохая гидроизоляция.

Частым явлением, разрушающим основание считается колебания подземных вод, происходящих   из-за больших осадков, паводков, которые приводят к вспучиванию почвы. При этом происходит  вспучивание почвы и, как следствие, перекос фундамента. Выходом здесь может быть  использование дренажа и гидроизоляции фундамента. Начинать какие-либо работы по укреплению основания  нужно только после полного устранения разрушающего фактора. Если это не брать во  внимание, разрушения будут происходить и дальше.

Обследование фундамента

Сначала проводится наружный осмотр, который направлен на анализирование размера  строения, оценку состояния несущей конструкции, а также на наличие трещинок и скосов на  фундаменте. Далее идет подземное обследование, где проводят оценку глубины залегания  основания, прочности и качество материала изготовления.

Есть ситуации, когда нет никаких видимых деформаций, а укрепление фундамента нужно:

  • в случае возрастания нагрузки на основание, например, пристройки еще одного этажа;
  • осадка здания, превышающая все нормы;
  • масштабные строительные работы вблизи.

Еще один подготовительный момент — это разгрузка фундамента. Бывает частичной и полной.  Является важным этапом и не допускает никаких перекосов.
Частичную можно провести с помощью устройства опор. Они могут быть деревянными или  металлическими. В подвальном помещении устанавливаются опоры, сверху кладется бревна и  закрепляются стойками. Эти элементы далее соединяются с помощью балок и клиньев.

Для полной разгрузки устанавливаются металлические балки. В стене пробивают штрабы, в них  помещаются и скрепляются на болты с с периодичностью балки, которые в дальнейшем  скрепляются сваркой. Образованное пространство засыпают смесью песка с цементом. Внизу стены пробиваются дыры, в них вставляются балки.

Перпендикулярными балками подпирают стены.

Методы укрепления основания

Во первых, степень сложности проводимых работ зависит от общего положения строения. При одних обстоятельствах достаточным будет восстановление тепло- и гидроизоляционного слоя,  при других будет необходимо провести расширение фундамента.
Самым распространенным способом укрепления считается регенерация почвы под фундаментом.  Это проводится в случаях структурного изменения почвы или при ее ослаблении.

А также имеются следующие методы усиления:

  • Торкретирование. По периметру основания роют траншею, основание чистят и делают на  нем засечки до пятнадцати миллиметров в глубину. С помощью бетонной пушки наносят  бетон.

На заметку: Торкретированием называется метод нанесения на конструкцию бетонной смеси  действием сжатого воздуха, благодаря чему цементный слой плотно заполняет трещины и  мелкие поры на поверхности конструкции.

  • Цементация фундамента.В данном случае земляные работы никакие не требуются. С  применением особых механизмов с определенной периодичностью (примерно через один  метр) бурятся шахты в земле и фундаменте дома. Затем инжектором большого давления,  подается жидкий бетон. Им заполняются пустые места и трещинки, а также расстояние между основанием и землей.

На заметку: Метод цементации еще носит название инъеционирование. Этот способ имеет отличие от других установкой пустотелых труб в основание. Они  устанавливаются и фиксируются смесью. Полости труб заполняют не густым цементным  раствором. Работу проводят с точной методичностью: создание обоймы, после ее застывания заполняются установленные трубки;

Важно: Цементация может использоваться только при условии что максимальная несущая  способность фундамента сохранена.

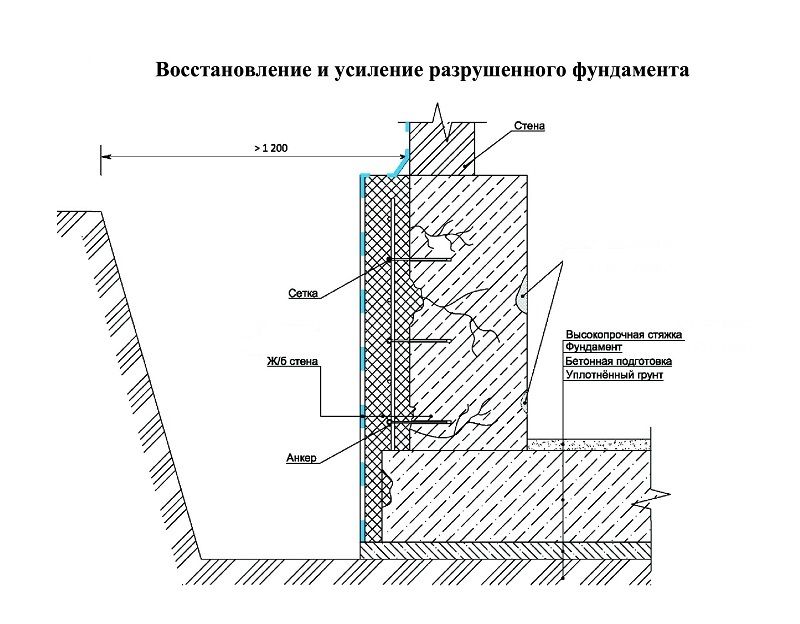

  • Железобетонной обоймой.Проводится фрагментарное открытие основы и ее очищение.  Грунт вокруг уплотняют с использованием домкратов. Далее монтируют каркас из арматуры и заливают его бетоном. С применением данного метода происходит укрепление по всей  толщине основания, за счет того, что раствором заполняются все дефекты. Для начала  необходимо выкопать участок старого фундамента длинной около 3м. Его углубляют на 1,5 м, а шириной он должен быть 1м. По двум сторонам делаются сквозные дыры. В эти дыры  вставляются стальные пруты от четырнадцати до двадцати миллиметров, на которых  закрепляется каркас. Каркас состоит из ячеек размером 150*150 мм. Затем устраивают  опалубку и образованный промежуток заполняют бетоном;
  • С помощью свай. Существует несколько разновидностей:
  • С помощью буронабивных свай. Сквозь опорную плиту основания бурится скважина вертикально. Затем проводится закладка и перевязка арматур  свай и основания.

После все это заливается бетоном и утрамбовывается;

  • 2.Микросваями от 150 до 300 миллиметров в диаметре. Является самым удобным способом, т. к. процесс бурения можно выполнять совместно с процессом инъектирования раствора в  скважину;
  • 3.Вдавливаемыми сваями. Этот метод используют, если необходимо, чтобы нагрузка  передавалась на более глубоколежащий твердый грунт. Для хорошего стыкования  фундамента со  сваями устраивают балки;
  • 4.Усиление с помощью выносных свай применяется при  повышенных  показателях  уровня  подземных вод. Сквозь старое основание пропускают  железобетонную  балку,  устанавливаемую на сваи;
  • 5.Усиление металлическими сваями. Их  устанавливают  с двух сторон  фундамента и  связывают железобетонными балками;

Важно: При проведении работ по усилению необходим точный расчет нагрузки на основание.  Если это не учитывать, через определенный период времени возможно усаживание и разрушение конструкции.

  • Укрепление с помощью железобетонной рубашки. Данный метод похож на технологию  укрепления с помощью обоймы с одним только отличием в охвате фундамента. Конструкция с обоймами представляет собой замкнутую конструкцию, оцепляющую фундамент по всему  периметру, а вот рубашка применяется для усиления поврежденного участка. Здесь  понадобится арматура от шестнадцати до восемнадцати миллиметров в диаметре и бетон  М400. Выкапывается траншея, начиная с углов, шириной превышающей старое основание  более пятидесяти сантиметров. Далее создается арматурный каркас, который должен брать на себя основную нагрузку, для чего его присоединяют к фундаменту анкерами. Заключительным этапом является деревянная опалубка, которая проходит по всему периметру каркаса, и залитие бетоном. После затвердения проводится обратная засыпка и создаются откосы для  предотвращения попадания влаги в конструкцию;
  • Уширением подошвы.Подошва представляет собой железобетонную подушку-опору для  фундамента. Сначала делают разметку основания с периодичностью от двух с половиной до  трех метров. Затем в по боковым местам основы и под ней в почве делаются углубления.  Делают стяжку. Смесь должна быть как можно более однородным и не содержать пузырьки  воздуха. Эту работу можно выполнить миксером для бетона;
  • Усиление отливами.Этот способ выполняется за счет того, что увеличивают площадь опоры  на почву. Это делается наращиванием толщины с помощью железобетонных отливов.  Фундамент откапывается. Затем в нем делаются сквозные дыры, через которые будут  проходить тяжи из стали. Образованное пространство заполняется бетонной смесью.  Благодаря этому основание укрепляется не только отливом, но и этой прослойкой из бетона.
  • Укрепление увеличением глубины залегания основания. Под фундамент укладывают  бетонные блоки. Стены здания поднимаются с помощью рандбалок и гидравлических  домкратов, чем добиваются разгрузки фундамента. Затем вокруг откапывают шурфы  ниже  залегания фундамента на 1м.  Под опорой основы вырывают  скважину.  Далее  производят ее  бетонирование, траншею засыпают.

Также существует еще способ усиления основания с помощью отпускного колодца,  представляющего собой конструкцию из жб плит, которой производят обжимание почвы по  периметру основания. Этот метод применяется при критических деформационных изменениях, не  возможных предотвратить другими методами.

Усиление почвы под основанием

Плохая плотность почвы считается основным провоцирующим фактором усадки фундамента. В подобной ситуации совместно с укреплением основания необходимо проведение усиления грунта.

Выделяются следующие способы:

  • Внесением в землю специальных химических веществ, которые способствуют изменению ее  конструкции. Такие процессы называют смолязацией и силикатизацией;
  • нагнетание в почву раствора цемента;
  • сжиганием газообразований в шурфах;
  • электросиликатизацией.

Из вышеописанного видно, сколько существует возможных вариантов усиления ленточного  фундамента. Есть возможность выбрать вариант подходящий именно для вашего случая.

Усиление фундаментов цементацией технология ☛ Советы Строителей На DomoStr0y.ru

Содержание

Цементация фундамента – это инъекция цементным раствором, который вводится в пустоты основания. Состав инъекции определяется пропорциями стройматериалов и их составом в растворе – стандартно для строительства фундаментов используется цементно-песчаный или бетонитовый раствор. В пробуренные заранее в рассчитанных местах отверстия смесь закачивается под определенным давлением, и этот процесс называется усиление фундаментов цементацией. Кроме расчета месторасположения поврежденных участков, рассчитывается и требуемое число цементных инъекций, в результате действия которых фундамент становится более прочным, а за счет заполнения всех пустот раствором конструкция превращается в монолит.

Усиление основания инъекционным методом

Цель проведения инъекций – укрепление основания, которое, как известно, держит на себе все здание, и от прочности и надежности этой конструкции зависит длительность эксплуатации жилого дома или другого строительного объекта. Ошибки, допущенные в расчетах фундамента, при выборе его типа или при использовании стройматериалов, могут вылиться в разрушение или деформации основания и стен дома, которые в ряде случаев можно исправить цементацией. Не для всех разрушений или деформаций необходимо проводить укрепление инъекционным методом – зачастую, проверив трещины на расширение, достаточно сделать обычный косметический ремонт поверхности – замазать трещины цементно-песчаным раствором.

Но, если трещины продолжают расширяться, то необходимы более радикальные меры, и одна из них — усиление грунтов основания фундаментов методом цементации. Почему мы говорим «усиление грунтов»? Потому что эта методика превосходно подойдет не только для ремонта и укрепления основания, но и для усиления грунта под подошвой фундаментной конструкции.

Методы усиления

Схема усиления фундамента цементацией

Из наиболее надежных и популярных технологий усиления оснований можно перечислить такие:

  • Укрепление торкрет-бетоном – применение этого способа основано на покрытии ремонтируемой поверхности раствором, подающимся под большим давлением. Такой метод ремонта используется главным образом при укреплении кирпичных и бутовых фундаментов. Основные рабочие процессы: На глубину заложения фундамента роется шурф шириной 1,5-2 м, чтобы можно было опустить в него специальное оборудование (пушку), и нанести бетонную смесь,
  • Уширение подошвы также делается освобождением фундамента от наружного слоя грунта, после чего к старому основанию сваркой крепится арматура, которая одним концом вбивается в фундамент, а другим заводится в опалубку, заливаемую бетонным раствором,
  • Укрепление фундамента обустройством железобетонной рубашки. Процесс заключается в заливке бетона, который нужно доставить в траншею, прокопанную по всему периметру основания и укрепленную армирующим каркасом. Бетон заливается в дощатую опалубку,
  • Усиление сваями – на ослабленных разрушением участках бурятся наклонные скважины, в отверстиях связывается армокаркас, бетон в скважины подается под давлением,
  • Технология усиления основания цементацией: при первых признаках деформации или разрушения фундамента на разрушенных участках в грунте роются или бурятся скважины. Бетонным раствором пир помощи специальных инъекторов через скважины в фундаменте или в грунте заливают все пустоты.

Из всех вышеперечисленных методик цементация представляется простейшим и дешевым способом усиления фундамента дома. Кроме того, инъекции могут применяться к разным типам оснований: к ленточному или плитному фундаменту, к свайному или столбчатому, и делать это можно как для крупных мощных сооружений, так и для частных строений.

Укрепление буроинъекционными сваями

Принципы технологии цементации

Песок для раствора, которым проводится цементация фундамента, должен быть мелким, среднефракционным или бентонитовым. Это будет зависеть от состава стройматериалов основания. Цементация (инъекция) делается таким образом: сначала под участок с разрушениями под углом подводится (бурится) скважина (в случае необходимости усиления грунта), или скважина бурится прямо в фундаменте, а затем в нее под давлением закачивается бетон. Сложность осуществления этого способа в индивидуальном строительстве заключается в том, что трудно создать высокое давление в трубах в домашних условиях – для этого нужен специальный насос. Упростить инъецирование можно расширением скважины и использованием недорогого центробежного насоса. При правильно рассчитанном количестве цементных «уколов» фундамент снова станет прочной монолитной конструкцией.

Схема цементации

Подробнее о способах цементации:

  • Вводить жидкий цементно-песчаный раствор можно в наклонно пробуренную скважину в теле основания, которая заканчивается на глубине, не превышающей глубины заложения подошвы на 0,3 метра. То есть, нужно, чтобы отверстие не доставало до подошвы 30 см,
  • Второй способ заключается в том, что скважина должна проходить через фундамент насквозь, с заглублением ниже подошвы на 0,5 метра. Таким образом, все пустоты под подошвой будут заполнены раствором, что увеличит несущую способность фундамента и увеличит общую площадь подошвы.

Процесс цементации

  • Первый шаг в реализации технологии инъецирования фундамента – бурение скважин (шурфов) на глубину, меньшую, чем заложение подошвы, сечением 100 х 100 см. Скважины рекомендуется бурить со сдвигом, в шахматном порядке. Если есть технологическая возможность, то и внутри дома также нужно пробурить несколько скважин. Все отверстия бурятся не рандомно, а в местах с наибольшими разрушениями. Визуально разрушения видны как трещины и осыпания штукатурки на стенах фундамента и самого здания. На рисунке ниже видны варианты типа трещин и их месторасположения, по которому можно определить причины их возникновения,
  • Затем на расстоянии 25-50 см в основании под углом бурятся шурфы Ø 40-120 мм. Глубина шурфа указана в пункте №1 «о способах цементации»,
  • Если ремонт фундамента проводит строительная бригада, то раствор подается под давлением при помощи специального оборудования. При самостоятельном решении проблемы придется использовать любой подходящий насос,
  • Как приготовить правильный раствор для цементации основания дома: сначала замешивается тощий (очень жидкий) раствор с соотношением вода-цемент 0,9-1. В течение 10-15 минут эту смесь необходимо в скважину с минимальным давлением 0,2 Мпа (можно больше, но не меньше). Подача смеси происходит, пока впитывание раствора не замедлится до 3,5-4 л/мин. Последующие порции цементной смеси делают гуще – с соотношением вода-цемент 0,7-1. Все порции закачивают полностью, с поддержкой такого же уровня давления, пока раствор не станет поглощаться со скоростью 5 л/мин.
  • Через 48 часов ремонтируемый участок можно считать готовым к эксплуатации.

Технология цементации фундамента пошагово

В первом варианте (см. рисунок) появление трещин может быть обязано с:

  • просадкой грунтов основания от замачивания,
  • слабым основанием под левой частью здания,
  • высоким УГВ и вымыванием грунта с образованием карстовых пустот,
  • изменение состава бетона,
  • разработка траншей или котлована в непосредственной близости от фундамента дома.

Во втором варианте (см. рисунок) появление трещин может быть обязано с:

  • слабым основанием в средней части дома,
  • неравномерной осадкой дома ввиду разнородного состава грунта,
  • высоким УГВ (уровень грунтовых вод) и вымыванием грунта под средней частью фундамента.

В третьем варианте (см. рисунок) появление трещин может быть обязано с:

  • просадкой грунтов основания от замачивания,
  • слабым основанием под пробой и левой частью здания,
  • высоким УГВ и вымыванием грунта с образованием карстовых пустот,
  • изменение состава бетона,
  • разработка траншей или котлована в непосредственной близости от фундамента дома.

Варианты цементации

Исследования грунта и рельефа местности поможет выяснить причины разрушений. Это может также быть ошибочный расчет и монтаж дренажа, слишком близко находящиеся искусственные или естественные водоемы, насыпной грунт на участке, и т.д.

Причины разрушения фундамента

Основными считаются причины разрушения, связанные с неравномерными нагрузками на грунт под фундаментом, сезонные изменения в структуре грунта, или ошибочные расчеты при строительстве фундамента. Цементация основания методом инъекций в этих случаях – наиболее эффективная и простая технология ремонта, позволяющая восстановить основание полностью.

Перед проведение работ по усилению основания дома следует проконтролировать, расширяются ли дальше трещины на стенах. Делается это при помощи гипсовых маркеров или специальных мерных линеек. При увеличении трещин следует выяснить, не является ли это следствием усадки дома, чтобы не ошибиться в расчетах методов укрепления основания. Цементация сработает только тогда, когда все причины будут устранены.

Тип и визуальное проявление разрушенийПричины разрушений
Усадка дома посередине
  • Ослабленный или слабый фундамент в средней части дома,
  • Усадка фундамента,
  • Полости с воздухом в фундаменте.
Усадка здания по углам
  • Ослабленный или слабый фундамент по углам здания,
  • Неравномерная усадка почвы,
  • Карстовые пустоты,
  • Сторонняя траншея или котлован рядом с фундаментом,
  • Подтопление подвального помещения.
Деформирование стен дома
  • Давление на фундамент от растяжек, которые могут быть закреплены на здании,

Усиление фундаментов инъецированием смета


Усиление фундамента методом микроцементирования - стоимость работ за квадратный метр (м2)

Надежность любого здания обеспечивается надежностью основания (фундамента), препятствующего подвижкам элементов строения под воздействием сил, возникающих в грунтах. Однако со временем и в процессе эксплуатации строительной конструкции неизбежно возникает износ ее фундамента (трещины, коррозионное разрушение арматуры и т. д.), приводящий к снижению его технических характеристик.

Ухудшение технико-эксплуатационных характеристик фундаментов может быть обусловлено следующими факторами:

  • просадками грунта,
  • воздействием (подмыванием) грунтовых вод, при повышении их уровня,
  • промерзанием,
  • техногенными вибрациями (например, от проезжающего автотранспорта или проводимых поблизости строительных работ),
  • сейсмическими нагрузками,
  • нарушением герметичности (появлением протечек) в инженерных системах,
  • увеличением веса опираемой конструкции (результат реконструкций и перепланировок).

Современные методы усиления фундамента

Наиболее эффективными способами восстановления несущей способности фундаментных конструкций или усиления окружающей их грунтовой структуры в настоящее время являются:

  • инъектирование цементосодержащих затвердевающих растворов (микроцементация),
  • устройство буроинъекционных свай.

Данные инновационные методики подходят для любого типа фундамента, в том числе, ленточного, плитного или столбчатого, и могут применяться в процессе эксплуатации, строительства и восстановления объекта.

Выбор наиболее подходящей технологии усиления фундамента в каждом отдельном случае производится на основании следующих факторов:

  • конструктивных особенностей объекта,
  • эксплуатационного режима объекта,
  • типа и состояния подлежащих грунтовых структур.

Все эти факторы определяются в ходе экспертного технического обследования объекта.

Метод инъектирования бетонирующими смесями

Применение технологии инъектирования целесообразно в случаях выявления:

  • незначительных (локальных) трещин, пустот и пор в структуре фундамента,
  • небольшого увеличения массивности объекта (по отношению к его первоначальному весу),
  • штатного износа фундамента в течение срока эксплуатации,
  • увеличения «текучести» окружающего грунта.



Суть технологии инъектирования заключается в бурении отверстий (шурфов) небольшого диаметра в структуре фундамента и заполнение их под высоким давлением цементосодержащим раствором специального состава с помощью инъекторов. Расстояние между отверстиями составляет 50÷100см, а их глубина достигает половины толщины фундамента (эти параметры зависят от степени повреждений).



В результате происходит заполнение этим раствором всех пустот в фундаменте и пропитывание им прилегающих слоев грунта. После отверждения раствора поврежденные части фундамента вновь образуют цельную структуру, а грунт вокруг него замоноличивается, обеспечивая повышение несущей способности.

Когда и как целесообразно применять буроинъекционные сваи

Буроинъекционные сваи используются в случаях значительных нарушений технических и эксплуатационных характеристик фундаментов. Чаще всего это возникает при:

  • восстановлении объектов, находящихся в аварийном состоянии,
  • значительном повышении массивности объекта (например, вызванном масштабной реконструкцией или увеличением этажности).



Изготовление буроинъекционных свай требует формирования скважин в фундаменте. Данная операция выполняется станками колонкового бурения. Затем внутреннее пространство скважин очищается от загрязнений сжатым воздухом и заполняется цементосодержащим раствором. Затем в скважину вставляется труба-кондуктор.

После полного отверждения раствора (занимает до 2-х суток) в нем бурится новая скважина, длиннее предыдущей, продувается сжатым воздухом и промывается буровым раствором. Внутрь этой скважины помещается цельный или секционный (требуется сварка центрирующих элементов) армирующий каркас и производится ее заполнение под высоким давлением бетонной смесью.

Такая технология обеспечивает сохранность структуры грунта и не требует проведения земляных работ.

Традиционные методики усиления фундаментов и их недостатки

Помимо описанных новых методик существуют и традиционные способы усиления фундаментных конструкций, самыми распространенными из которых являются:

  • увеличение площади горизонтального сечения фундамента (достигается его уширением),
  • увеличение заглубления фундамента,
  • монтаж дополнительных опор, перераспределяющих нагрузки,
  • сооружение армобетонного пояса по периметру фундамента.

Все они отличаются от современных технологий сложностью, трудоемкостью и значительными финансовыми затратами на реализацию.

Стоимость усиления фундаментов: от чего зависит

При расчете стоимости усиления основания строительного объекта следует учитывать масштабы повреждений, требуемый объем стройматериалов и необходимость использования спецтехники. Например, технология инъектирования в среднем обходится в 4000р за 1 погонный метр фундамента, а для формирования буроинъекционных свай необходимо потратить от 5000р за погонный метр фундамента, поскольку в этом случае возрастают объемы необходимых работ, и требуется приобрести арматуру и кондукторную трубу. Кроме того, скорость проведения инъектирования выше, чем формирования буроинъекционных свай.

Заказать усиление фундамента

Наша компания предлагает выполнение усиления любых фундаментных конструкций и грунтов по самым инновационным и экономически эффективным технологиям. В процессе работы мы используем только современные материалы и высокотехнологичное оборудование. Это позволяет нам гарантировать высокое качество результата проведенных работ любой сложности и кратчайшие сроки их завершения.

real-comfort.ru

Усиление фундамента инъектированием: технология

Появление таких трещин говорит о просадке фундамента

Появление трещин по стенам и фундаменту при эксплуатации здания — веский повод для беспокойства владельцу, принятию решения по укреплению фундамента на начальных этапах проблемы. Одним из современных и действенных способов укрепить основание дома — усиление фундамента инъектированием специальных материалов в поры бетона, грунта.

Прежде чем приступать к решительным действиям по устранению возникшей проблемы, необходимо разобраться в причинах, знать какие существуют способы усиления фундамента, какая технология подходит для конкретного строения, провести экономические расчёты стоимости работ по различным вариантам.

Почему разрушаются фундаменты

Причины разрушения основания бывают различными. Важно понять, почему возникла проблема чтобы принимать меры к её устранению. Вот некоторые причины, приводящие к разрушению конструкции:

  1. Изначально неверный расчёт фундамента без достаточно полных гидрогеологических и геологических исследований грунтов на этапе проектирования.
  2. Нарушение технологии при приготовлении смеси для формирования ленты приводит к получению бетона с пониженной прочностью, морозостойкостью, водонепроницаемостью. Это сказывается на несущей способности бетона, сроках эксплуатации.
  3. Перепланировка дома с критическими отступлениями от проекта, надстройкой этажа, мансарды.
  4. Изменение состояния грунтов и уровня грунтовых вод в течении времени эксплуатации. Это бывает по естественным причинам, подвижкой пластов при сейсмических колебаниях, изменению состояния и влажности грунтов при подъёме уровня грунтовых вод при строительстве нагруженного объекта в непосредственной близости.
  5. Нарушение гидроизоляции.

Выбираем метод восстановления фундамента

Выбор метода восстановления несущей способности основания определяется по результатам повторных геологических и гидрогеологических исследованиях грунтов, определению прочностных характеристик бетона на момент возникновения проблемы.

Лучший вариант — обратиться к организации, специализирующейся на подобных исследованиях, выполняющих проекты по восстановлению фундаментов, укреплению грунтов. Своими руками такую сложную проблему решить невозможно. Специалисты определят степень разрушения, предложат конкретные методы восстановления несущей способности фундамента.

Иногда вопрос ремонта решается быстро, без особых затрат старыми способами восстановления фундамента:

  • укрепление тела фундамента устройством обойм;
  • увеличение площади подошвы;
  • устройство свай усиления;
  • увеличение глубины заложения с устройством дополнительного фундамента или монолитной плиты.

В современном представлении усиление основания под здание представляется как:

  1. Усиление самого тела конструкции.
  2. Укрепление грунтов основания с целью увеличения несущей способности с изменением физических свойств.

Усиление прочности тела фундамента

При определении тех или иных работ по усилению фундамента бывает достаточно повысить прочность тела конструкции, потерявшую проектные характеристики. Для восстановления качества, прочности, водонепроницаемости бетона применяется технология микроцементирования.

Микроцемент — минеральное вяжущее особо тонкого помола, производится методом воздушной сегрегации, имеет плавную градацию гранулометрического состава.

Инъекция микроцемента в тело бетона до выхода из трещин

Технология заключается в инъектировании в тело укрепляемой конструкции водной суспензии микроцемента под давлением 10—30 бар. Вот некоторые этапы процесса проведения инъектирования:

  1. В теле бетона под углом бурятся отверстия глубиной 2/3 конструкции, не доходя 40—50 сантиметров до подошвы основания. Отверстия делают через 50—60 сантиметров по периметру фундамента.
  2. Устанавливаются манжетные колонны или пакеры.
  3. Приготавливается водная суспензия микроцемента на специальном высокоскоростном смесителе (>2000 оборотов в минуту). Водоцементное отношение принимается в пределах 0.7—1.2.
  4. Производится закачка суспензии через манжеты, пакеры шнековым или плунжерным насосом до выхода раствора с обратной стороны или получение «стоп» при возрастании давления >30 бар.
  5. Суспензия проникает в поры бетона, раковины, волосяные и усадочные трещины. Давление в системе сбрасывается, пакер остаётся, поддерживает остаточное давление в теле конструкции.

Кроме эмульсии микроцементов при инъекции применяются: жидкое стекло, композиции на основе полимеров.

Усиление фундамента и грунтов

Когда при обследовании основания выявляется необходимость усиления его несущей способности, используются технологии силикатизации, цементации грунтов, устройство разделения грунтов «стена в стене», монтаж через тело конструкции буроинъекционных свай.

Технологический процесс монтажа буроинъекционных свай делится на следующие этапы:

  1. В теле фундамента под углом бурится отверстие, превышающее диаметр шнека установки, до подушки основания. Монтируется гильза, которая будет служить направляющим кондуктором.
  2. Полым шнеком бурится скважина в грунте до проектной отметки, остатки грунта из скважины удаляются воздухом.
  3. Приготавливается бетонная смесь, закачивается в скважину под давлением 1.5—5 бар до выхода на поверхность чистого. При этом, объём закачки должен превысить 2 объёма скважины, зайти в грунт через поры.
  4. В заполненную цементной смесью скважину монтируется металлический каркас так, чтобы вокруг него оставался защитный слой бетона.
  5. В случае проблемных грунтов или прохождении грунтовых вод монтируется по ходу бурения обсадная колонна из металлической трубы.

Применение буроинъекционных свай обеспечивает сохранность природного состояния грунта на соседних участках, не влияет на состояние ремонтируемого здания, окружающих строений.

Порядок монтажа буроинъекционных свай

Методы усиления под фундаментом грунта, улучшение его физических характеристик, увеличение несущей способности осуществляется методом инъекции:

  1. Смолы — Sika Injection 201, 451; Sikadur 52, 53; MC Inject 2300 Plus; Манопур 143. Акрелатных эластичных гелей — Sika Injection 304/305, MC Inject G-L 95 DX.
  2. Инъекционной микроцементной суспензии SikaRock Fill 10.
  3. Цементного раствора с расширяющим вяжущим
  4. Двухкомпонентной полиуретановой смолы Bast Meyco 355 A 3 Tix. Укрепление грунта методами инъекции

Эти способы позволяют создавать в грунте под фундаментом зоны с улучшенными физическими характеристиками по несущей способности.

Видео: Усиление фундаментов

fasad-prosto.ru

Сметная документация на усиление фундаментов и... : нужен сметчик, фриланс, FL.ru

Бесплатно зарегистрируйся и получай уведомления о новых проектах по работе

E

Заказчик

Отзывы фрилансеров: + 17 0 - 0

Зарегистрирован на сайте 3 года и 5 месяцев

Бюджет: по договоренности

Требуется составить ведомость объемов работ на основании проекта и сметную документацию в составе:
ПЗ, ССР в базе и в текущих, объектную, локальную (ые) смету, расчеты на перебазировку, доставку материалов, вывоз и утилизацию строительного мусора (при необходимости). Учесть ВЗиС, непредвиденные.
В Гранд-смете (или в Визарде) в ФЕР 2017 ДИЗ 2, базисно-индексным методом, с индексацией Минстроя.
Работы общестроительные, свайные, металл, фасады, отмостка, немного отделочных, спецификации материалов есть, ПОС в работе.
Оплата: 30% аванс, 50% по выполнению, 20% по проверке и сдаче.
Прошу указывать стоимость Вашей работы и сроки выполнения..
Исходники вышлю на почту кандидатам.

Разделы:

Опубликован:

30.11.2017 | 19:22

Теги: нужен сметчик, ищу сметчика, резюме сметчика, требуется создание и расчет смет

www.fl.ru

Методические рекомендации «Методические рекомендации по применению буроинъекционных свай»

МЕТОДИЧЕСКИЕ РЕКОМЕНДАЦИИ
по применению буроинъекционных свай

Аннотация

«Методические рекомендации» предназначены для инженеров проектировщиков и линейного инженерного персонала специализированных производственных организаций. Их основной целью является помощь инженеру-проектировщику и строителю в выборе наиболее рационального принципа проектирования и способа производства работ по усилению грунтов основания и фундаментов инъекционными методами, включая способы укрепительной цементации и буроинъекционных свай, в конкретных инженерно-геологических и гидрогеологических условиях с учетом вида, типа и конструктивных особенностей реконструируемых зданий и сооружений. Кроме того, в «Рекомендациях» рассматриваются различные возможности усиления инъекционными способами несущих конструкций реконструируемых объектов включая стены, колонны и столбы, своды и другие конструкции, а также выполнение инъекционной горизонтальной гидроизоляции существующих зданий и сооружений.

«Методические рекомендации» разработаны на базе и в развитие действующих глав СНиП и «Руководств» к ним (положениями которых следует руководствоваться при проектировании, производстве и приемке работ по усилению грунтов основания и фундаментов инъекционными способами).

«Методические рекомендации» разработаны А.И. Егоровым при участии ведущих специалистов НПФ «Реставратор G3R» В.Я. Юдиной и Муштай И.А. Части 2.4-2.7 Главы 2 подготовлены д.т.н., проф. В.М. Улицким (С.Петербургский арх.-строительный университет).

Настоящее издание «Методических рекомендаций» является третьим, дополненным и частично переработанным изданием "Методических Рекомендаций", разработанных Егоровым А.И. в институте "Спецпроектреставрация" Министерства Культуры РСФСР в 1984 году и второго издания, подготовленного в фирме «Восстановление» в 1997 году.

Содержание

files.stroyinf.ru

Усиление оснований фундаментов от компании БурИнжСтрой в Москве

Выполняем полный комплекс работ от усиления и проектирования до производства работ по обследованию фундаментов зданий и сооружений по Москве, Московской области и всему Центральному округу. Предоставляем гарантию на выполненные работы сроком на 5 лет.



Методы устранения дефектов



На выбор оптимальной для конкретной ситуации методики проведения работ по ремонту фундаментов оказывает влияние комплекс факторов: геологические особенности грунта, конструкция здания и фундамента, их фактическое состояние и т.д.

Сложная многоступенчатая операция, подразумевающая полную или фрагментарную замену имеющегося фундамента.

Цементация осуществляется инъекционным методом - искусственное целенаправленное преобразование строительных свойств грунтов нагнетанием под давлением цементирующих растворов.

Технология, при которой цемент перемешивается с грунтом и образует грунтоцементные сваи, называется цементацией.

Нагнетание в грунт цементного молока, жидкого стекла, битума, синтетических смол или иных вяжущих, затвердевающих при определенных условиях.

Выполняется по одной из методик в зависимости от вида конструкционных материалов и объема работ.

Укрепление кладки путем инъектирования в поврежденные участки модифицированных цементных растворов.

Восстановление целостности и геометрических параметров, а также повышение несущей способности полов по одной из прогрессивных технологий.

Представляет собой нагнетание под подошву и непосредственно в фундамент цементного состава.

Искусственное закрепление почвы химическим способом с использованием силикатных растворов.

Закрепление грунтов, используемое при усилении основания фундаментов, стоящих на сухих и водонасыщенных песках.

Закрепление известняков карстовых грунтов предотвращает провалы и просадки, которые со временем преобразуются в проседания и карстовые воронки.

Представляет собой монолитную железобетонную конструкцию, которая занимает всю площадь под строящимся зданием.

Предотвращает обрушение грунтовых стенок и защищает котлован от попадания грунтовых вод.

Выполнение сложных ремонтных работ по восстановлению различных видов фундаментов.

Данные работы направлены на восстановление фундаментов старых строений для продления их эксплуатации.

Цены на работы по усилению фундаментов

Цены на цементацию оснований
Расход цемента на 1 м Стоимость работ
30 кг 2475 руб/м
50 кг 2970 руб/м
70 кг 3465 руб/м
90 кг 3960 руб/м
110 кг 4455 руб/м
130 кг 4950 руб/м
150 кг 5445 руб/м
170 кг 5940 руб/м
190 кг 6435 руб/м
210 кг 6930 руб/м

Цены на цементацию контакта "фундамент-грунт"
Расход цемента на 1 м Стоимость работ
30 кг 2475 руб/м
50 кг 2970 руб/м
70 кг 3465 руб/м
90 кг 3960 руб/м
110 кг 4455 руб/м
130 кг 4950 руб/м
150 кг 5445 руб/м
170 кг 5940 руб/м
190 кг 6435 руб/м
210 кг 6930 руб/м

Цены на цементацию фундамента
Расход цемента на 1 м Стоимость работ
10 кг 1980 руб/м
20 кг 2230 руб/м
30 кг 2475 руб/м
40 кг 2725 руб/м
50 кг 2970 руб/м
60 кг 3220 руб/м
70 кг 3465 руб/м
80 кг 3715 руб/м
90 кг 3960 руб/м
100 кг 4210 руб/м


Заказать усиление оснований фундамента

Последние выполненные объекты

Год Наименование объекта Адрес Вид работ Фото объектов
2015 Усиление фундаментов при реконструкции здания "Мир Кинотеатра" г. Москва цветной бульвар Устройство буроинъекционных свай Ø 200 мм
2014-2015 Цементация основания фундаментов, алмазное бурение, задавливание свай, подводка фундаментов, устройство ростверков г. Москва ул.Никольская д5/1 стр.5 Цементация основания фундаментов, алмазное бурение, задавливание свай, подводка фундаментов, устройство ростверков
2018 Ремонтно-реставрационные работы по фундаменту г. Москва, ул. м. Полянка, дом 9 Цементация фундаментов и контакта «фундамент-грунт»
2018 Ремонтно-реставрационные работы по фундаменту Московская обл., Красногорский район, пос. Архангельское Укрепление грунтов основания, цементация фундаментов
Все объекты

Причины разрушения фундамента

Одна из важнейших задач, которую приходится решать строителям при проведении работ по реконструкции жилых, общественных, административных зданий и иных сооружений – повышение несущей способности их фундаментов. Необходимость в этом может быть вызвана различными причинами:

  • Естественным разрушением конструкционных материалов вследствие длительной эксплуатации и негативных воздействий окружающей среды.
  • Допущенными в ходе закладки фундамента проектными либо технологическими ошибками;
  • Деструктивным изменением структуры грунта, на котором возведено сооружение, например его суффозией;
  • Проводимыми в непосредственной близости от здания земельными работами;
  • Запроектированным увеличением этажности строения либо обустройством мансард.

Специалисты ООО «БУРИНЖСТРОЙ» за годы деятельности компании многократно выполняли усиление оснований фундаментов и укрепление грунтов вокруг них. Накопленный опыт и использование прогрессивных технологических схем – основа нашей успешной деятельности и умения справляться с поставленными задачами самого высокого уровня сложности.

Компания «БУРИНЖСТРОЙ» проводит работы по полной или частичной реконструкции фундаментов зданий. Воспользоваться услугой необходимо владельцам домов, на стенах которых стали возникать трещины. Это часто свидетельствует о том, что реконструируемое здание осело.

Как проводится усиление фундамента

Первым этапом работ является определение степени поврежденности фундамента и его характера. В некоторых случаях применяются другие методы усиления фундаментов при реконструкции: ситуацию исправляют частичным наращиванием основания бетонными блоками или кирпичом. Установка дополнительного основания производится в зонах сильного повреждения старого фундамента. Однако в большинстве случаев зданиям с поврежденным основанием требуется капитальная реконструкция.

Если фундамент ленточный, его целесообразнее частично удалить, заменить на новый либо усилить, укрепив слабые зоны. Конструкция дома на свайном основании приподнимается с помощью домкратов аккуратно и равномерно по всему периметру.



Ход работ



Реконструкционные работы по фундаментам всех типов начинаются с обустройства траншеи по периметру здания. Далее фундамент освобождается от загрязнений и старой внешней отделки.

Для укрепления нового основания используется арматуру. Ее монтаж производится с небольшим отступлением от стены. Следующий шаг – установка опалубки и заливка бетонной смеси или цементного раствора. После полного застывания смеси опалубка демонтируется, и производится обратная засыпка.

Основные методы усиления оснований фундаментов

Усиление грунтов подразумевает их упрочнение с целью создания дополнительной связи частиц между собой для снижения сжимаемости. Основные способы усиления оснований фундаментов глубокого и мелкого заложения: цементация, силикация, битумизация и смолизация.

Метод цементации находит применение для закрепления рыхлого песка крупной и средней зернистости при наличии карстовых пустот. Суть метода заключается заключается в нагнетании под высоким давлением цементного раствора марки не ниже 400 в грунт через предварительно подготовленную скважину. Карстовые пустоты закрепляют с помощью раствора с добавлением песка и других подвижных заполнителей.

Метод силикации довольно дорогостоящий и отличается трудоемкостью, однако обеспечивает чрезвычайно надежное превентивное усиление оснований и фундаментов. Он задействуется для закрепления мелко- и крупнозернистого песка. В толщу грунта вносится хлористый кальций и жидкое стекло в виде раствора. При работе с пылевым и мелкозернистым песком в грунт вливается фосфорная кислота, жидкое стекло с сернокислым аммонием и серной кислотой. Метод битумизации подходит для усиления основания под существующим фундаментом на сухих скальных и песчаных грунтах. Суть метода: в трещины скважин вводятся инъекторы, через которые в них подается горячий битум. Для обеспечения антифильтрового занавеса в песчаных грунтах используется битумная эмульсия с коагулятором.

Метод смолизации состоит в нагнетании в песчаный грунт растворов карбомидной смолы и HCl с помощью инъектора. Получаемая в результате взаимодействия этих растворов масса склеивает частицы песка между собой. Усиление фундамента методом смолизации применяется в исключительных случаях, так как карбомидные смолы являются дорогостоящим материалам.

burinzhstroy.ru

Укрепление фундамента буроинъекционными сваями: усиление инъецированием

В фундаменте под определенным углом (около 45 °) пробиваются скважины диаметром 16-24 см

Классические методы усиления существующих фундаментов в некоторых случаях просто не подходят. Причин тут несколько: ограниченная площадь застройки для ремонта основания, нужно проводить реставрацию памятки архитектуры или структура почвы не способна выдерживать длительные нагрузки через смещение слоев впоследствии мощной вибрации.

Также нельзя не помнить о классическом человеческом факторе, ведь большинство разрушенных и поврежденных фундаментов случается из-за ошибок в проектировании и подборе оптимальных строительных материалов.

Сейчас большой популярностью среди строителей и ремонтников пользуется инновационный метод усиления и ремонта фундаментов буроинъекционными сваями.

Метод отлично подходит для старых и новых фундаментов, а также тех, где во время проектирования и дальнейшего строительства были допущены ошибки. Такие конструкции успешно используются не только для укрепления старых фундаментов, но и усиления новых, особенно когда возникла просадка из-за смещения грунтов.

Что такое буроинъекционные сваи

Использование буроинъекционных свай в усилении фундаментов

Это специальные бетонные конструкции, которые монтируются под углом 30-45 градусов под основание фундамента и принимают на себя основную нагрузку от поврежденного участка.

Технология монтажа и укрепления предельно простая, но сваи имеют одну ключевую особенность – их установить своими руками практически не возможно через сложность конструкции.

Как правило, в составе свай используется мелкозернистый бетон, арматура тут не практикуется, сваями можно усиливать практически любое основание. Соответственно, на их установку идет много бетона, диаметр скважины может составлять до 30 см, а глубина погружения – до нескольких метров.

Фактически, скважины бурятся до того момента, пока бур не остановится на прочных почвах ниже глубины промерзания. Только такие грунты способны выдержать нагрузку от поврежденного здания, а сваи при этом используются как основное усиление несущей конструкции.

Но сваями можно пользоваться не на всех почвах, их не используют в болотистых местностях через высокую подверженность открытых участков грунтовым водам.

Преимущества использования буроинъекционных свай для усиления фундаментов

Компактное буровое оборудование позволяет производить работы в стесненных условиях подвальных помещений
  • Возможность монтажа конструкций на труднодоступных для техники участках;
  • Проводится усиление фундаментов на территориях, подверженных сильным вибрациям;
  • Можно провести реставрацию старых оснований, сделанных из натурального камня;
  • При проектировании свай используются классические методы расчета количества и типа конструкций;
  • Они отлично выдерживают нагрузку от здания, построенного на сыпучих почвах, ведь подошва упирается на прочные слои грунта.

Единственные недостатки свай – это необходимость использования тяжелой строительной техники, для их монтажа нужно использовать много бетона и метод финансово затратный.

Укрепление фундамента таким методом проводится, когда:

Пример трещин в фундаменте
  • Обнаружены трещины в основании здания;
  • Возникла локальная просадка угла дома или целой секции;
  • Если дом в аварийном состоянии, но его нужно сохранить до начала проведения восстановительных работ;
  • Когда нужно защитить поврежденное основание или усилить фундамент от мощных вибраций от железнодорожных путей или автомобильных трасс;
  • Когда возникает необходимость сваями заменить поврежденный или разрушенный винт или столб основания;
  • Когда сваями усиливают здания в плотной городской застройке.

Схема работ по усилению оснований с использованием этого метода

Схема усиления фундамента буроинъекционными сваями
  • Проводится предварительный расчет будущей конструкции, изготавливается проект;
  • Определяется тип почвы, его слоистость и глубина расположения прочных слоев грунта;
  • В четко намеченных местах проводится бурение скважин на расчетную глубину под углом не менее 30 градусов от вертикали;
  • Изготавливается цементно-песчаный раствор с расчета на получение бетона средней плотности и малой дисперсности;
  • С помощью мощных насосов или пневматической техники под давлением бетон закачивается в скважины;
  • Готовые залитые скважины армируются между собой и соединяются с уже существующим фундаментом, который укрепляют;
  • На заключительном этапе ремонтных работ уже высохшие конструкции прессуют.

Методика усиления фундамента

Общий принцип усиления фундамента

Принцип усиления фундаментов довольно прост и заключается в следующем:

Через основание существующего фундамента бурят специальными пневматическими бурами отверстия на заданную глубину.

Затем в полученные скважины заливается под давлением бетон, который заполняет все пустоты и выдавливает воздух.

Как правило, подошва скважины имеет большую ширину, чем верхняя часть, поэтому грунт на дне уплотняется и увеличивается полезная нагрузка на плотные породы.

Благодаря надежному укреплению мощными бетонными конструкциями, практически полностью прекращается разрушительное действие грунтовых вод. Ведь сваи создают своеобразный толстый бетонный щит, который окружает поврежденную зону и забирает с нее всю нагрузку.

Метод довольно универсален, прекрасно подходит для укрепления практически всех существующих фундаментов, только состав бетона подбирается в каждом случае индивидуально.

Структура и составляющие бетона зависят от типа почвы, уровня грунтовых вод, глубины промерзания и структуры низинных грунтов. Понятно, что неотъемлемая часть таких растворов – это водоотталкивающие и морозостойкие ингредиенты.

Особенности укрепления оснований буроинъекционными сваями

Варианты укрепления фундамента буроинъекционными сваями

Далеко не всегда можно построить прочный фундамент строго по проекту. Тем более, что многие проектировщики не имеют достаточно опыта, их работа поставлена на поток и ошибки в расчетах неизбежны. И самым быстрым и щадящим методом устранения их ошибок в уже построенном фундаменте считается использование буроинъекционных свай.

Расчеты необходимого количества свай, их типа и диаметра нужно доверять профессионалам с большим опытом работы в этой сфере. Самостоятельно проводить настолько сложные расчеты не рекомендуется.

Также нужно помнить, что многие фундаменты подвержены еще большему разрушению за счет использования вибрационной техники.

Поэтому, на строительной площадке в момент монтажа буроинъекционных свай нужно прекратить любые строительные работы, связанные с вибрацией.

Также нужно предусмотреть специальный щит, который временно перекроет распространение подвижек от близлежащих магистралей.

Какие фундаменты можно укреплять с помощью буроинъекционных свай

Типы фундаментов которые подходят для усиления по данной технологии
  • Ленточные бетонные и бутовые фундаменты. В таких конструкциях сначала бурится коническое отверстие, в которое устанавливают сваи и арматуру. Всю конструкцию заливают под давлением бетоном.
  • Свайно-ростверковые и столбчатые конструкции. Тут есть несколько вариантов использования свай. Их можно установить под ростверк как дополнительные столбы и перенести часть нагрузки на них. А можно сделать замену поврежденных свай или винтов на новые. Принцип монтажа от способа использования свай практически не меняется.
  • Монолитные фундаменты. Учитывая массу конструкции, сваи подбираются максимально возможного диаметра и длины. Также тут используются сверхпрочные бетоны, способные выдержать расчетную нагрузку от целого здания. Монолитные фундаменты методом буро инъекционных свай усиливают только в крайних случаях, когда другие методы не подходят.

fundamentclub.ru

Строительство домов и коттеджей под ключ в Москве на Avito — Объявления на сайте Авито

Алмазное бурение - алмазное сверление и резка проемов в бетоне и кирпиче!
СКИДКИ 10% НА ПЕРВЫЙ ЗАКАЗ

Выполняем алмазное бурение отверстий, сверление бетона и кирпича любым диаметром! Приятные цены, быстрый расчет. От 15 руб за см!

Алмазное бурение и сверление для установки:
1. - Отопления 2. - Проемов 3. - Расширения проемов 4. - Дверных проемов и металлоусиления 5. - Кондиционирования 6. - Канализационной системы 7. - Газоснабжения 8. - Стояков водоснабжения 9. - Вентиляции 10. - Приточного клапана КИВ 11. - Труб 12. - Штробы 13. - Лифтовых шахт 14. - Коробов 15. - Электрики 16. - Подрозетников 17. - Продухов (отдушин в фундаменте) 18. - Демонтажа ж/б конструкций / изделий / фрагментов
Так же выполняем демонтажные работы бетона и кирпича по проекту СРО.

Работаем с любыми материалами, сверление отверстий в бетоне / железобетоне / кирпиче / монолите / фбс блоках / камне / газобетоне / гипсолит / гранит / мрамор / природный / искусственный камень.

Диаметры технологических отверстий (мм):
42 / 52 / 62 / 72 / 82 / 92 / 102 / 112 / 122 / 132 / 142 / 152 / 162 / 172 / 182 / 192 / 202 / 212 / 222 / 232 / 242 / 252 / 262 / 272 / 282 / 292 / 302 / 312 / 322 / 332 / 342 / 352 /
Максимальная глубина технологического отверстия: 10 метров.

_________________

Имеются вопросы? – Мы предоставляем бесплатную консультацию по любым техническим вопросам. Звоните, обсудим и договоримся.
Цена уточняется по телефону.

Работая с нами вы получаете:
1) Качественно выполненную работу специалистом славянской внешности и гражданином РФ.
2) Возможность оплаты как наличным, так и безналичным способом.
3) Все необходимые документы на проведение работ.
4) Возможность управиться в кратчайшие сроки.
5) Адекватную и окончательную цену, без ее изменения.
6) Различные скидки, даже первичным клиентам.

штробление , дисками , снос , слом , пробивка окон , выпиливание штроб, вырезка арок, несущих стенах, перепланировка , разбор стен , обвязка металлом , бур , бурильная , ремонт, сверление отверстий, алмазная резка бетона



www.avito.ru

Инъектирование фундамента – усиление фундамента путём инъекционной гидроизоляции

Фундамент является основой любого здания, поэтому от качества его монтажа зависит то, насколько прочным и безопасным будет строение, сколько лет оно прослужит. Если в процессе строительства были допущены ошибки, некачественно проведены мероприятия по защите конструкции от влаги, ситуацию можно исправить, выполнив такую процедуру, как инъекционная гидроизоляция фундамента. Осуществить это своими силами практически невозможно, так как для этого необходимо иметь определенный опыт, а также специальную установку для закачивания раствора внутрь строения.


Инъектирование фундамента позволяет создавать прочный и долговечный гидроизоляционный слой между окружающей средой и бетоном. Суть процедуры в том, что материал низкой вязкости (составы на основе полиуретана или цемента) внедряется в структуру бетона, заполняет собой все микропоры, трещины и дефекты. В результате – компоненты при контакте с влагой кристаллизуются и образуют прочный гидробарьер.

Когда необходимо применять инъектирование фундамента?

Рассмотрим ситуации, когда инъекционная гидроизоляция становится самым оптимальным вариантом защиты фундамента.

  1. При необходимости устранения течи.
  2. Для гидроизоляции трещин, подверженным динамическим нагрузкам.
  3. При ремонте холодных швов, инъектирование грунта под фундаментом для его укрепления.
  4. Для создания горизонтальной гидроизоляции при естественном износе старого слоя защиты от влаги.
  5. При повреждении наружных стен заглубленных помещений (подвала или цокольного этажа), нарушении гидроизоляции кладки и бетона.

Преимущества и недостатки метода инъектирования для укрепления фундамента

Усиление фундаментов новаторским методом инъектирования позволяет добиться отличного результата. Провести работы своими силами не удастся, так как для этого потребуется специальная техника и опыт в проведении данной процедуры. Рассмотрим все преимущества инъектирования фундамента:

  • процедура дает возможность усиливать не только сам фундамент, но и несущие стены, перекрытия и своды;
  • укрепление фундамента инъекцией может выполняться для всех типов зданий, на самых сложных почвах;
  • данный тип гидроизоляции используется при плотной застройке, без нанесения вреда соседним постройкам;
  • гидроизоляция фундамента инъекционным методом позволяет предотвратить течи и дальнейшие разрушения здания.

Этот метод защиты от влаги и протечек имеет и некоторые минусы. Так, например, для установки буроинъекционных свай необходимо провести предварительные расчеты — на каком расстоянии друг от друга и на какую глубину будут размещаться пакеры. Кроме того, инъектирование здания и непосредственного самого фундамента — это не самый дешевый способ защиты, на конечную стоимость которого влияет количество установленных буров, а также тип используемого раствора для инъекций.

Еще один минус гидроизоляции — ее невозможно осуществить своими силами, без наличия специальной установки и привлечения специалиста.

Технология инъектирования фундамента

Гидроизоляцию фундамента, независимо от выбранного метода, начинают с технического исследования объекта, чтобы выявить все дефекты, а также с изучения технической документации на строение. Только после этого разрабатывается проект на работы по усилению конструкции.


Инъекция для усиления фундамента начинается с ряда подготовительных действий — это откапывание грунта от стен фундамента, а также очищение их от загрязнений и старой изоляции.

На следующем этапе в местах дефектов и трещин по обеим сторонам в шахматном порядке делаются отверстия, глубиной, согласно заранее проведенным расчетам. В проделанные отверстия вставляются пакеры, к которым подключаются шланги от установки для подачи раствора.

Гидроизоляцию фундамента таким способом осуществляют под давлением, величина его определяется в каждой ситуации индивидуально — оно обязано быть таким, чтобы заполнить пустоты раствором, но при этом не настолько сильным, чтобы стать причиной возникновения новой деформации строительной конструкции.

После завершения процесса нагнетания раствора, поверхность укрывается защитной пленкой. В течение двух недель (в зависимости от состава) раствор полимеризуется и набирает необходимую прочность. После этого выполняют дополнительный слой гидроизоляции фундамента и производится его обратная засыпка.

Как правило, для усиления конструкции методом инъектирования применяются такие виды растворов:

  • на основе эпоксидных смол — обладают высокой гидроизолирующей способностью, может заполнять поры размером менее 0,5мм;
  • полиуретановые составы, отличающиеся высокими прочностными качествами;
  • цементные растворы, применяемые для ремонта фундаментов из бутового камня, а также для повышения технических характеристик грунта под подошвой конструкции.

Выбор того или иного раствора в каждом случае подбирается индивидуально. В любом случае, качественный состав должен обладать высокой проникающей способностью, иметь небольшие показатели усадки, а также отличную адгезию со строительными материалами, применяемыми при возведении фундамента.

Инъекционная гидроизоляция рекомендуется для усиления фундаментов и стен, как правило, в тех строениях, где изоляция имеет естественный износ и справляется с возложенной на нее ролью. Также данный вид защиты актуален в ситуации, когда требуется срочный ремонт подвального помещения из-за возникновения протечек.


stroyizolyaziya.ru


Усиление фундамента как? Методы усиления фундаментов: с применением свай, дополнительной цементацией, усиление ленточного фундамента, защита от осыпания.. Как правильно усилить фундамент. Усиление фундамента: полезные советы, материалы

Иногда владельцы частных домов сталкиваются с серьезной проблемой – необходимостью ремонта или восстановления фундамента. Если дом строился своими силами и владелец точно знает, какие материалы использовались в процессе строительства, то решить проблему будет несложно. Намного хуже, если дом был куплен, так сказать, в готовом виде, и новый хозяин не знает, в каком состоянии находится фундамент. Признаками, которые прямо указывают на необходимость усиления или ремонта фундамента могут быть перекошенные оконные и дверные проемы и трещины в стенах.

Усиление фундамента – комплекс работ, которые проводятся для ремонта или восстановления основания здания. Главная цель работ – выявление и полное устранение повреждений и дефектов, которые возникли в процессе эксплуатации дома.
Усиление фундамента чаще всего производится на этапе строительства. Что касается восстановления и ремонта, то эти работы требуют существенных финансовых затрат и привлечения специалистов. Как усилить фундамент, какие методы и материалы для этого используются — об этом пойдет речь в данной публикации.

Расчет усиления фундамента

До начала проектирования усиления основания здания в обязательно порядке проводится изучение текущего состояния фундамента и надземной части стен, и инженерно-геологические изыскания. Способы, с помощью которых будет проводиться усиление фундамента, напрямую зависят от результатов исследований.

Для старых зданий выполнение задачи сильно усложняется отсутствием чертежей фундамента. Так, в XIX веке тип фундамента, его глубину и материал выбирал подрядчик, опираясь на собственный опыт и местные традиции.
В такой ситуации необходимую информацию об материале фундамента, грунте, гидроизоляции подземной части основания можно получить только путем откопки траншей с обеих сторон основания. В отдельных случаях необходимо копать траншеи до 3-4-х метров глубиной.

После вскрытия основания производятся соответствующие замеры, на основе которых делают чертежи, определяется вид материала и раствора, берутся образцы грунта из-под подошвы для исследований.

Наиболее точные результаты получают путем высверливания из тела фундамента образцов цилиндрической формы, так называемых керн.


Полученные образцы испытывают на прочность в лабораторных условиях. С помощью бурения можно определить наличие в теле фундамента деревянных или других свай или ростверков, положение их острий, и.т.д.

Методы усиления фундамента

Есть несколько способов усилить готовый фундамент частного дома:

• Расширение подошвы.

• Использование торкрет бетона.

• Усиление фундамента сваями.

• Усиление фундамента железобетонной рубашкой (обоймой).

Усиление с помощью торкрет бетона рекомендуется, в основном, для фундаментов из кирпича. При этом по периметру дома копают траншею шириной около 2-х метров. Далее основание тщательно очищается от мусора, убираются все разрушенные и поврежденные фрагменты. На поверхности фундамента делают насечки, чтобы бетон хорошо прилипал к поверхности. Смесь наносят с помощью цементной пушки, под давлением.

Кроме вышеупомянутых способов усиления, используется цементация основания. Этот метод позволяет быстро и эффективно усилить основание дома, но применяется он только в том случае, если монолитность фундамента нарушена по всей его толщине.
Для укрепления в основе делают отверстия небольшого диаметра, в которые специальным шприцом под большим давлением закачивается жидкая бетонная смесь.

усиление фундамента технология с применением свай

Повреждения фундамента в большинстве случаев возникают из-за ошибок, допущенных еще на этапе проектирования или строительства. Но бывает и так, что нужно достроить один или два этажа, увеличив, таким образом, нагрузку на фундамент.
В обеих случаях необходимо существенно усилить основание здания. Одно из лучших решений в таком случае – усиление фундамента сваями. Используются винтовые, буронабивные, буроиньекионные и вдавливаемые сваи.
Применяя буронабивные сваи, сначала по всему периметру основы, как снаружи, так и изнутри, делают скважины м определенным шагом.

Глубина скважин составляет около 2-х метров. В скважины помещается конструкция из арматуры диаметром 10-12 мм., после чего скважину заливают бетоном. Готовые сваи соединяют с основанием дома прочными анкерными болтами.

Иногда буровые работы рядом созданием выполнять невозможно (серьезно поврежден фундамент, здание очень ветхое, и.т.д.). В этом случае можно использовать вдавливаемые сваи.


Этот вариант один из наиболее сложных, так как требует применения специальной техники – сваи вдавливают в грунт с помощью мощных домкратов. Поэтому вдавливаемые сваи используют только в тех случаях, когда других вариантов нет.

Чаще всего фундамент укрепляют винтовыми сваями – для их установки в легком грунте достаточно 2-3-х человек. Винтовая свая представляет собой простую трубчатую конструкцию, оснащенную винтовой площадкой на конце.

Она предназначена не только для ввинчивания сваи в грунт, но и для равномерного распределения нагрузки на основание. Винтовые сваи можно сделать самостоятельно. Винтовой наконечник-шнек изготавливают, приваривая металлическую полосу к стальной трубе, выполняющей роль опоры.

Буроиньекционные сваи, или, как их еще называют, микросваи, представляют собой гибрид буронабивной и винтовой сваи. В полые сваи, которые ввинчиваются в грунт, заливают бетон.

При этом сама свая служит армирующим элементом, которые остается в грунте. Буроиньекционные сваи можно устанавливать как снаружи, так и внутри здания.

усиление фундамента цементацией

Один из самых популярных способов усиления фундаментов. Материалами для укрепления в этом случае служат: песок, супесь, цемент, вода, каменная мука, глина, разного рода добавки. Использование супеси и или суглинка позволяет повысить водоудерживающую способность раствора, но снижает прочность раствора. Глина стабилизирует раствор, делает его пластичным. Такой раствор удобно закачивать в отверстия и трещины фундамента. Химические добавки ускоряют или замедляют процесс затвердения раствора.

Процесс цементации фундамента выполняют следующим образом. Сначала бурят скважины через весь фундамент под его подошву.

После этого с помощью растворонасосов под высоким давлением в скважины закачивается раствор.

Иногда с помощью цементации укрепляют фундамент строящегося дома – в каждом месте бурится скважина в несколько этапов, каждый раз углубляясь через зацементированную ранее часть скважины.

При реконструкции дома, которая включает в себя усиление уже существующего фундамента, если при неравномерной усадке в нем появились трещины, его усиливают обоймами из бетона или железобетона.

Для этого в самом фундаменте или в цокольной части стен делают штробы, затем бурят шпуры, в которые устанавливают обрезки толстой арматуры или балок. Эти детали впоследствии свяжут обойму и фундамент и обеспечат их совместную работу. Перед заливкой бетона в обойму устанавливается каркас из арматуры, который повысит прочность стен в продольном направлении.
С помощью этого способа добиваются существенного увеличения рабочей площади фундаментов, снижая, таким образом, давление на основание и препятствуя дальнейшей усадке дома. Цементация фундамента не такой простой способ усиления, как может показаться на первый взгляд. Без соответствующего опыта проведения подобных работ необходимо обратиться к профессионалам.

Усиление ленточного фундамента

Усиление железобетонного фундамента ленточного проводят различными методами:

• Заполнение трещин раствором.
• Стягивание металлическими полосами.
• Заполнение полостей и оштукатуривание поверхности.
• Заполнение пустот под лентой.
• Полный демонтаж фундамента, заливка новой ленты.

причины повреждения ленты фундамента

О необходимости ремонта ленточного фундамента можно судить по появлению глубоких трещин на его поверхности. Причины могут быть следующие:

• Проседание грунта.
• Использование при строительстве ленты кирпич для кладки верхней части (лента из блоков ФБС).
• Отсутствие у бетонного фундамента каркаса из арматуры.
• Не закрытые продухи вентиляции в холодное время года.
• Неправильные расчеты нагрузок на фундамент.
• Неправильно сделанная дренажная система или ее отсутствие.

Какие меры необходимо предпринять, если в ленте фундамента появились трещины? Существует несколько способов борьбы с этой проблемой, все зависит от причин деформации.

В большинстве случаев достаточно стянуть трещины металлическими полосами, залить их раствором бетона.



Для этого всю поверхность фундамента тщательно осматривают, отмечают все повреждения и трещины. Далее все полости заполняются бетоном, в который нужно добавить химические компоненты для защиты раствора от перепадов температуры и влажности. После этого края трещин стягивают металлическими полосами.

усиление ленточного фундамента — защита от осыпаний

Иногда со временем некоторые части ленты фундамента начинают осыпаться. Причин может быть несколько:

Заливка фундамента в холодное время года без добавления противоморозных средств защиты – бетон не застывает, а просто замерзает и с наступлением тепла разрушается.
Излишек воды в растворе, в результате чего марка бетона понижается, прочность падает. Не стоит исключать и банальное воровство, когда при заливке фундамента рабочие «экономят» качественный цемент. Поэтому такие ответственные работы необходимо или контролировать лично, или доверять надежным проверенным компаниям. Фундамент также может осыпаться из-за добавления в раствор песка с высоким содержанием глины. Это нетрудно проверить даже при поверхностном осмотре поверхности – глиняные комочки оставляют после себя полости, внутри которых находится кусочек глины.

Осень глина активно впитывает влагу, которая зимой замерзает, увеличивается в объеме, и начинает откалывать фрагменты бетона. Как результат – появление выемок, трещин, осыпание бетона. Особенно это заметно по углам ленты. Низкое качество цемента тоже может быть причиной преждевременного разрушения ленты, поэтому необходимо обращать внимание на марку, координаты производителя, наличие характеристик и условий использования материала.

Спасти от осыпания и усилить ленточный фундамент можно следующим образом.
Для начала тщательно осмотреть всю поверхность ленты, отметить места повреждений. Косметический ремонт в данном случае полностью бесполезен. Пустоты большого размера заполнить специально предназначенным для таких работ раствором.
Саму ленту с наружной стороны утепляют и надежно защищают от влаги для предупреждения дальнейшего разрушения.

В дальнейшем ленту все же придется полностью перезалить, но срок «жизни» фундамента можно существенно продлить, заполнив все обнаруженные полости бетоном, а при использовании качественного утеплителя, гидроизоляции, периодическом осмотре и устранении повреждений фундамент прослужит достаточно долго.

какие меры предпринять, если фундамент стал мягким

Случаи, когда от ленты фундамента можно отщипнуть пальцами кусочек бетона и размять, как глину, очень редкие. Такое состояние бетона обусловлено тем, что при его замешивании грубейшим образом была нарушена технология, в раствор не добавлено нужное количество цемента, вместо качественного песка использовалась его смесь с глиной, которую в бетонный раствор добавлять категорически запрещено.

В этом случае единственный надежный выход из положения – полный демонтаж старого фундамента и заливка новой ленты.

Никакое усиление и восстановление в этом случае не поможет. Такой дефект ленты замечают обычно на этапе высыхания, особенно, когда раствор долго не схватывается. Строить дом на таком фундаменте нельзя – он просто развалится.

Демонтажные работы нельзя назвать простыми и легкими – необходимо полностью удалить бракованный фундамент и залить новый, уже с соблюдением технологии замеса бетонного раствора.

усиление ленточного фундамента с одной стороны

Случается, что уже в процессе эксплуатации лента фундамента может приподыматься с одной стороны. Причинами могут быть как залитый с нарушениями фундамент, так и халатно проведенные проектировочные работы, в результате чего одна часть дома получается слишком легкой. Как результат – после зимнего пучения грунта здание не может как следует посадить на место ленту фундамента.
Сделать ремонт фундамента в этом случае довольно сложно – требуется заполнить пустоту под подошвой и выровнять само здание.

Перед тем как начинать восстановительные работы, всю ленту тщательно осматривают, и если она очень сильно повреждена и деформирована, то требуется полностью заменить фундамент – а это дорогой и трудоемкий процесс. Ног если существенных повреждений нет, ленту можно выровнять. Для этого бетон заливают в пустоты под фундаментом, приподымая его таким образом на нужную высоту. В процессе проведения восстановительных работ нужно постоянно контролировать состояние фундамента.
Стоимость проведения таких работ может сильно отличаться для каждого конкретного случая, так как возможно применение разных материалов, часто необходимо присутствие специалистов.

Усиливать фундамент необходимо во многих случаях, особенно при явных повреждениях и появлении трещин в конструкции. Но даже если признаков повреждения нет, нужно регулярно проводить профилактический осмотр основания, для выявления возможной деформации и определения степени опасности повреждений.
В подавляющем большинстве случаев имеет место небольшое повреждение ленты, которое устраняется вышеописанными способами.

Усиление фундамента сваями

Укрепление фундаментного основания сваями, позволят продлить эксплуатационный срок сооружения. Выполнить процедуру, возможно используя несколько типов опор: буронабивные, буроинъекционные, вдавливаемые, винтовые. Профессиональные строители используют современные технологии, позволяющие выполнить операцию оперативно и качественно.

1) Усиление фундамента буронабивными сваями
2) Усиление фундамента буроинъекционными сваями
3) Усиление фундамента вдавливаемыми сваями
4) Усиление фундамента винтовыми сваями

Технология усиления буронабивными сваями

Методика укрепления с использование буронабивных опор включает несколько этапов:
  • разработка шурфа с монтажом креплений вдоль стен – непосредственно над обрезом основания формируется борозда, служащая нишей, скрывающей разгрузочную стальную балку, закрепляемую раствором и впоследствии бетонируемую;
  • бурится скважина – выполняется установка арматурного каркаса с последующим бетонированием опор;
  • формируются сквозные технологические отверстия в фундаментном основании – монтируются стальные балки в поперечной плоскости;
  • сваи вдавливаются в почву с помощью домкрата, а балки заклиниваются;
  • обустройство опалубки и укрепление ростверка бетонным раствором – после схватывания требуется убрать опалубку и засыпать шурф землёй, выполнив тщательную трамбовку.


Методика усиления буроинъекционными опорами

Технология укрепления буроинъекционными сваями включает проведение следующих операций:
  • бурение скважин – осуществляется сквозь основание фундамента;
  • приготовление песчано-цементного раствора;
  • инъекция сделанной массы в скважины – обеспечивает уплотнение почвы и заполнение пустот. Подземные воды более не могут оказывать негативное воздействие на основание здания, поскольку создаётся защитный слой;
  • армирование опор;
  • опрессовка свай.

Использование вдавливаемых свайных конструкций

Применение вдавливаемых свай, позволяет существенно упростить работу и ускорить процесс. Опоры имеют сегментарное строение, а в ходе укрепления осуществляется их последовательное заглубление в почву посредством домкрата. Конструкции производятся с применением железобетона и имеют секционное строение, с отдельными элементами, соединяющимися посредством стыков.

Использование технологии вдавливания обеспечивает решение следующих проблем в процессе установки:

  • вибрации;
  • динамическое воздействие;
  • шум;
  • уменьшаются трудозатраты.

Такой метод исключает возможность обрушения и повреждения строения.

Методика усиления винтовыми сваями

Наиболее доступным и оперативным методом, считается использование винтовых свай.

Технология укрепления фундамента включает следующие этапы:

  • монтаж свай – опоры устанавливаются вдоль периметра объекта, максимально близко к стенам. Конструкции погружаются в почву на глубину, позволяющую достать до плотных слоёв грунта;
  • замена строительных материалов, подвергающих разрушению под воздействием внешних факторов;
  • бетонирование конструкции – устанавливается швеллер и двутавровые балки;
  • установка обвязки обновлённой подошвы – здание поднимается посредством домкратов и осуществляется обвязка, с последующим водружением дома на прежнее место.

Работы выполняются в течение одного дня. Благодаря методике удаётся добиться стабильности грунта, отличающегося низкой несущей способностью. Обеспечивается искусственное увеличение указанного параметра. Применение методики усиления позволяет решить проблему постепенного проседания грунта, приводящего к растрескиванию цоколя.

Выполнить необходимые операции помогут профессиональные строители, располагающие современным оборудованием, позволяющим осуществлять процедуру укрепления в кратчайшие сроки. Реализовать план самостоятельно невозможно, поскольку придётся делать трудоёмкую работу. Предварительно надо провести расчёты, позволяющие избежать неточностей, способных ухудшить технические характеристики конструкции и здания в целом.

Внимание! Всем эти занимаемся мы, обратитесь к профессионалам! Звоните: +7 (499) 403-19-55


Полезные материалы



Усиление фундаментов

Достаточно часто в строительстве зданий и сооружений можно столкнуться с проблемой, когда фундамент находится в аварийном состоянии.








Заказать усиление фундамента сваями в Москве





Третья промышленная революция: суть, влияние, последствия

Никто не знает, когда ускорится процесс ломки старого, какими непреднамеренными последствиями он будет сопровождаться. Нет в мире центра управления переменами и созданием новых систем, структур и институтов. Распространение теорий заговоров выгодно тем, кто хочет перевести стрелки на традиционных виновников всех бед и лишений (ТНК, масоны, евреи, спецслужбы и т.д.). Никто не знает, кто и в каком режиме будет создавать новое.

Сегодня нет пользующихся доверием моральных авторитетов, ярких глобальных лидеров. Зато есть потерявшие доверие своих граждан правительства, слабые, не наделенные реальной властью международные организации. Большое влияние на процесс принятия решений имеет большой бизнес и ТНК. Механизмы лоббизма во многих странах работают так, что сложно отделить, где заканчивается бизнес, который too-big-to-fail, а где начинается правительство.

Контекст для глобальных перемен подходящий, но хирургически вмешиваться в «большую» систему никто не решается. Страх неопределенности и повторения Великой депрессии в глобальном масштабе парализует политическую волю. Люди тоже не хотят отказываться от ставших уже привычными так называемых социальных прав. Они продолжают требоваться от государства из соблюдения, не особо интересуясь издержками. Складывается впечатление, что нас ждет Развал социализма 2.0. Первая версия была в конце 1980-ых, начале 1990-ых. Тогда социализм на Западе сумел трансформироваться в приемлемые для своих граждан формы. Сейчас такого противостояния, такой неокученной институтами Запада территории, как было в конце 1980-ых, в мире нет. Китай нельзя сравнить с СССР тех времен. Запад подсадил на институциональную иглу welfare state подавляющее большинство развивающихся стран и сам дошел до предела развития этой интервенционистской модели. Долги, высокая безработица, несбалансированность пенсионной системы, дефицитность медицинской системы, протекционизм, ригидный рынок труда, высокие налоги, низкое качество системы госуправления, коррупция и теневая экономика, валютные дисбалансы, токсичные активы - все это подталкивает мир к глобальным переменам. На этот раз этот тренд совпал с другим, гораздо более конструктивным и положительным. Он касается прорывных научных открытий, уникальных технологий, которые имеют большой потенциал стать основой для совершенно новой организации производства, для уникальных товаров и услуг. Комплекс научных открытий, прорывных технологий, инновационных товаров и услуг можно назвать третьей промышленной революцией. Она нейтральна по отношению к основным политическим и правовым институтам. Она может как ускорить процесс очищения глобальной экономики от интервенционизма, т. е. начать новую эпоху Возрождения свободы и отношения laissez faire, так и инициировать ужесточение государственного регулирования, увеличение полномочий государства под весьма благовидным предлогом подготовки институтов, структур и систем для работы в условиях III-ей промышленной революции.

В то время как производство товаров и услуг идет по пути децентрализации, специализации, углубления международной системы разделения труда, процесс трансформации политических и правовых институтов может пойти в прямо противоположном направлении. Одна группа интервенционистов настаивает на трансферте полномочий наднациональным органам, формирование глобального центрального банка и структуры, подобной министерству финансов. Другие же наоборот настаивают на саморегулировании не только без наднациональных государственных организаций, но также без национального правительства в сфере регулирования бизнеса.

Третья промышленная революция: определение

Третья промышленная революция – это комплексные глубокие трансформации систем, структур, институтов, отношений и технологий, которые радикально меняют способы, механизмы, содержание того, как люди организуют производство, обмен, потребление, обучение, коммуникации и отдых.

Под системами имеется в виду, прежде всего, система разделения труда, денежная, финансовая, торговая, правовая и информационная системы. Под структурами мы понимаем структуры государственного и корпоративного управления, международные организации и организации негосударственного сектора (NGO), в том числе религиозные. Под институтами мы понимаем собственность, государство, бизнес, право, деньги, торговлю, нормы и стандарты производства и обмена товарами/услугами, а также интеллектуальные элиты и средний класс.

Научные открытия, генерируемые частными и государственными организациями, воплотились в новейшие технологии, уникальные машины, оборудование, приборы и устройства. Технологии трансформировались в конкретные инвестиционные и потребительские товары и услуги. Новые товары и услуги позволяют радикально изменить систему международного и локального разделения труда. Они входят в противоречие со старыми нормами и стандартами производства. Распорядители чужого (политики и чиновники) тоже нервничают, так как бегство капитала и труда от налогов становится реальной угрозой стабильности системы государственных финансов.

Уходит в прошлое понятие «страна происхождения». Научные лаборатории и испытательные полигоны находятся в одной стране, дизайн делается специалистами в другой, сборка осуществляется в третьей, над маркетингом товара думают совсем другие люди. Финансовые потоки ходят так, чтобы оптимизировать налоговую нагрузку. Бизнес в эпоху третьей промышленной революции устроен так, что людям совсем не обязательно уезжать из своей страны, чтобы быть сотрудником глобальной или даже региональной ТНК.

Финансовая система стала глобальной с жесткими императивами для национальной денежной и фискальной политики. В новую стадию вступила конкуренция законодательств, систем личной и имущественной безопасности (вкладов и выручки в том числе), культур и традиций, образовательных систем и систем охраны здоровья.

Локомотивы третьей промышленной революции – это уникальный класс новых предпринимателей. Они экстерриториальны, космополитичны, полилингвистичны, образованы, коммуникативны и аполитичны. Их цель – глобальный рынок. Они интегрируют последние достижения в сфере транспорта и телекоммуникаций для аллокации производств на основе последних достижений науки и техники. Они аутсорсят услуги по оптимизации налогового бремени и правового консалтинга. Они – это как часть сегодняшних больших ТНК, так и новые структуры. Они представляют как развитые, так и развивающиеся страны.

Новые отношения эпохи промышленной революции – это отношения между новыми предпринимателями с традиционными участниками рынка старой эпохи: национальным бизнесом, старыми ТНК, национальными государствами и международными организациями. По каким правилам они будут работать, кому и как платить налоги, будут ли они подчиняться некому глобальному правительству, кто получит право их проверять – на все эти вопросы пока нет ответов. Новые отношения касаются взаимоотношений новых глобальных предпринимателей с неинтегрированной в процессы производства товаров и услуг рабочей силой, профсоюзами, правительствами, которые по разным причинам выпадают из новой системы разделения труда. Новые отношения выстраиваться между предпринимателями-инноваторами и старой интеллектуальной элитой, с опинионмейкерами (религиозные организации, академики, преподаватели, эксперты, деятели культуры и искусства)

Фундаменты третьей промышленной революции

Джереми Рифкин (Jeremy Rifkin)[1] выдвинул идею третьей промышленной революции (Third Industrial Revolution (TIR)[2]. Она была поддержана европейским парламентом в июне 2007 года в виде принятия формальной декларации. В последующие пять лет целый ряд исследовательских центров развили эту тему, основываясь на серии прорывных открытий и технологий, которые появились в этот период времени. В ее основе лежит синергия телекоммуникационных и энергетических технологий и систем. Новые формы коммуникации стали средством для создания, организации и управления новыми источниками энергии, в том числе возобновляемой. По мнению Дж. Рифкина, третья промышленная революция зиждется на пяти столпах:

1) возобновляемые источники энергии: солнечная, ветряная, гидро, геотермальная, океанических волн, биомассы и др.;

2) строительство зданий, которые сами генерируют электроэнергию,

3) водородные и другие технологии по хранению энергии,

4) технология smart grid или энергетический интернет, т. е. умная система координации поведения производителей и потребителей электроэнергии в автоматическом режиме, когда каждый дом может стать мини-электрической подстанцией. Использование интернет технологий для трансформации системы передачи электроэнергии, т. е. превращение сети по передаче электроэнергии в такую же систему для энергии, как интернет для передачи информации (использование smart grid или intergrid). Германия является мировым лидером в реалии модели smart grid. Проводится эксперимент в шести регионах, которые объединены в одну систему. Более 1 млн. зданий было модернизировано и преобразовано в мини электрические генераторы. Такие известные компании, как Siemens, Bosch Daimler работают над новыми IT программами, над компьютерами и устройствами, которые позволят объединить интернет коммуникацию и энергетическую сеть.

5) электрические, гибридные и другие транспортные средства, в том числе на топливных элементах.

Первая промышленная революция ознаменовалась радикальным изменением промышленной мануфактуры, внедрением паровых двигателей и изобретением печатного пресса. Изменение текстильного производства, развитие легкой промышленности позволило резко увеличить производительность труда, изменило характер производства, способ и место жизни людей и т.д. Появилась фабричная экономика, а печатное слово радикально изменило информационное и образовательное поле.

Вторая промышленная революция – развитие электричества, двигателей внутреннего сгорания и конвейерной сборки. Электрификация заводов и фабрик ознаменовали эпоху массового производства товаров. Товаром-символом этого периода стал автомобиль. Развитие автомобилестроения резко увеличило спрос на энергоресурсы. Автомобили изменили место и способ жизни людей, а телефон, радио и ТВ осуществили радикальную перезагрузку социальной жизни.

По мнению Дж. Рифкина, третья промышленная революция предполагает соединение коммуникационных технологий на базе интернета, возобновляемых источников энергии. Другие ученые считают не менее важным изобретением, которое создает фундамент для третьей промышленной революции, принтеры 3D для изготовления потребительских товаров. Использование таких технологий позволит осуществить переход к массовой кастомизации производства. Взаимосвязь, взаимное подключение, интеграция, взаимопроникновение и взаимодополняемость – вот характеристики новой системы производства/обмена/коммуникации. Централизация заменяется децентрализацией при работе над научными открытиями и инновационными товарами, в дизайне, производстве и дистрибуции. Мы имеем место с распределенным/рассеянным капитализмом.

По оценке Дж, Рифкина через 25 лет миллионы зданий будут построены не только как дома, офисы, промышленные здания, а как электростанции. Они будут генерировать электроэнергию на местном уровне (солнце, ветер, мусор, отходы лесного и с/х производства) и излишки поставлять в сеть.

Изготовление товаров при помощи 3D принтеров (3-D printing) позволит миллионам людей во всем мире стать производителями товаров на свой вкус, продавать их через продвижение сайта. Производство 3-D известно также как производство склеиванием (additive manufacturing), т. е. соединение материалов по данным модели 3D, слой за слоем. Этот способ радикально образом отличается от методологии традиционного производства, когда из заготовки (болванки, сырья) делается изделие. Дизайн изделия берется при помощи компьютера (computer aided design: CAD и файлы в формате STL или VRML). При таком производстве то, что вы видите на экране компьютера, вы получаете из 3D принтера. Это система WYSIWYG (What You See Is What You Get). Машина слой за слоем из жидкого, порошкообразного, пластмассвого или листового сырья изготавливает изделие. Изготовление модели на компьютере занимает от нескольких часов до нескольких дней. Физическое изготовление занимает несколько часов и зависит от величины изделия. В мире уже активно развиваются на рынке 3-D printing такие компании, как Within Technologies, Digital Forming, Shape Ways, Rapid Quality Manufacturing, Stratasys, Bespoke Innovations, 3D Systems, MakerBot Industries, Freedom of Creation, LGM и Contour Crafting.

Таким образом, мы вступаем в эпоху беспрецедентной демократизации производства. Каждая страна, каждое домашнее хозяйство может участвовать в процессе производства. Резко сократятся транспортные издержки, поскольку товары и запасные части будут производиться на местном уровне. Это будет эпоха малых и средних предприятий, которые будут конкурировать друг с другом на глобальном рынке. Гигантские фабрики и заводы уходят в прошлое. Каждый человек получает уникальный шанс произвести свой виртуальный продукт и предложить его на глобальный рынок. Расходы на маркетинг и логистику радикально сокращаются.

29 мая 2012 года вице-президент Еврокомиссии Антонио Таджани на конференции «Миссия роста: Европа лидирует в новой промышленной революции» сказал, что именно 29 мая началась третья промышленная революция и декларировал девиз «без новой промышленной политики нет роста, нет рабочих мест». Первая промышленная революция была революцией пара и угля. Основой второй стала нефть. В третьей – интернет энергии и не только энергия. Это новые сырьевые материалы, новые способы производства, услуги, строительство, транспорт, информационные технологии и химия. Еврокомиссия приняла документ Road Map for Moving to a Competitive Low Carbon Economy in 2050[3], в котором установила долгосрочные цели развития.

По оценке специалистов Еврокомиссии до 2030 года для модернизации энергетической системы (генерация и передача) нужно будет потратить около €1 триллиона и еще €150 на газовую инфраструктуру. По оценке Международного энергетического агентства (IEA) ежегодные инвестиционные потребности в модернизацию нефтегазовой системы составляют $350 млрд. или $8,4 трлн. в период 2008-2030.

Интеллектуальная/творческая элиты и III промышленная революция

Физики, химики и математики радуют мир великими открытиями. Лучшие физики мира трудились над тем, чтобы открыть бозон. Нанотехнологии давно используются в массовом производстве. Ученые Google зафиксировали признаки того, что компьютеры сами учатся. Уже есть фотоаппарат на гигапиксель. Дополнительная реальность в очках, автомобили без водителей, летающие автомобили, на одном литре уже можно проехать более 600 км., чипы в тело, беспроводная передача информации со скорость 2,5 терабит в секунду (7 фильмов в формате Blue Ray за одну секунду), индивидуализированные лекарства, авиабилеты через океан за $200, компьютер за $100, сотовый телефон за $20, автомобиль – за $2000 и роботы, роботы, роботы… Роботы в виде беспилотных летательных аппаратов – дронов стоят на вооружении армии США. Они используются для разведки и нанесения точечных ударов. Созданный IBM суперкомпьютер Watson выигрывает у людей практически во все игры. Инженеры из университета Токио изобрели робота, в принципе не способного проиграть. Такова наша реальность.

А что на это отвечают гуманитарные науки, включая экономику? Опять старые мантры на постмодернистский лад: равенство и справедливость. И еще счастье и благополучие – для всех на Земле. Опять без указания источников финансирования. Все это в старой, неадекватной системе образования. Опять в моде марксизм. Живо, как никогда, кейнсианство. Левиафан распоясался и во всем обвиняет «жирных котов» - финансистов. «Зеленые» лютуют, требуя новых налогов во имя счастливой, устойчивой планеты. Группа хиппи-коллективистов заявляет, что их 99% и во всем обвиняет 1% богатых. Их поддерживают идеологи ООН, ОЭСР, ЕС и даже администрации США. Никуда не делся джихад, фундаменталисты, не рассосался кризис на Ближнем Востоке, Афганистане и Сирии, не зажили раны цветных революций.

Китай же бурлит и развивается. Растет популярность «просвещенного авторитаризма». Все это на фоне бесхребетных политиканов, электорального популизма, высокой безработицы в Европе, долгового завала в зоне евро, повышения пенсионного возраста, кризиса олигархата в России, бардака в Украине и совкового авторитаризма в Беларуси. Франция вводит 75-процентный подоходный налог. Входит в моду налог на роскошь и налог на финансовые операции. Растет спрос распорядителей чужого (политиков и чиновников) на мировое правительство, глобальный центральный банк, общепланетного полицейского и суд. И все это на фоне глубокого кризиса доверия к органам госуправления, финансовым организациям и демократии.

Потеряны моральные ориентиры и страновые образцы для сторонников свободы. Загубят ли «лирики» достижения «физиков»? Похоронят ли они прогресс под грузом «социальной справедливости»? Произойдет ли очищение мировой экономики от интервенционизма? Работают ли национальные элиты, как сито плохих идей, разрушительных институтов из Запада или Востока? Неизбежен ли глобальный кризис и как выйти из него победителем? Какую яму вырыли нам современные философы, идеологи из элитных интеллектуальных центров? Откуда нам ждать интеллектуальной перестройки и кто будет ее драйверами? Какие политические, общественные и экономические институты нужны для полноценной адаптации достижений великих «физиков» со всего мира?

Ответы на эти вопросы формируют сегодня повестки дня политических, интеллектуальных, академических, общественных, бизнес и других площадок. Интенсифицируется борьба за философский, интеллектуальный mainstream будущего. За умы и сердца новых предпринимателей, потребителей борются старые идеологи, которые хотят и в эпоху третьей промышленной революции сохранить командные высоты и продолжать искусное порабощение, когда люди сами дают идеологам/правителям кнут с настоятельной просьбой высечь их в любой нужный для распорядителей чужого момент.

Большинство западных интеллектуалов (культурные, медийные, кино-, духовные, литературные, театральные, общественные) весьма критически или даже сказать враждебно относятся к капитализму II промышленной революции. Нет оснований считать, что они вдруг с энтузиазмом поддержат III-ю промышленную революцию, особенно в ситуации, когда их собственное влияние находится под угрозой из-за децентрализации системы генерации и передачи информации, в том числе в видео и аудио формате, через интернет.

В эпоху III-ей промышленной революции каждое домашнее хозяйство будет не только представлять собой независимую, но интегрированную в общую энергосеть сеть электроподстанцию, не только сможет быть производителем товаров и услуг, но также генерировать собственный контент, создавать открытую конкуренцию для mainstream интеллектуалов, через интернет становиться человеком влияния, т. е. opinionmaker.

Интернет стирает грань между формальным образованием и самообразованием как на уровне средней школы, так и для получения высшего образования. Обучение через интернет (лекции, вебинары, индивидуальные занятия с профессорами университетов с разных стран мира, с представителями мозговых центров) становится реальной альтернативой для монополизированного государством образования на национальном уровне. Децентрализация производства приведет к деконцентрации населения. Вполне вероятно, что может начаться отток населения из больших городов в сельскую местность и небольшие города, т. е. деурбанизация. Атомизация домашних хозяйств, локализация производства, субъективный выбор людьми партнеров для бизнеса, отдыха, хобби, развлечений со всего мира – все это резко сокращает влияние институциональных интеллектуалов. Каждый раз, когда идет разрушение старого, появляется спрос на нечто новое. Религию? Героев? Идеалов? Врагов? Открытым остается вопрос, как (формы, механизмы, содержание) распорядители чужого (чиновники и политики) будут использовать идеологов/интеллектуалов, чтобы сохранить высокий спрос людей на Большое государство.

Готовность Беларуси к третьей промышленной революции

Мир на пороге глобальной кастомизации, а в Беларуси все еще господствует Госплан, тотальная централизация производства, в том числе научного знания. На открытии Белорусского промышленного форума 15 мая первый вице-премьер Владимир Семашко похвастался индустриальными успехами Беларуси. 10 лет назад доля нашей страны в промышленном производстве мира составляла 0,06%, а в 2011 году увеличилась до 0,13%. На этом основании он сделал вывод о правильности выбранного пути развития страны и пообещал до 2020 года удвоить долю белорусской промышленности в мире. Т. е. до 0,26%, до четвертой части одного процента. Отсутствие у руководства Совмина здоровых амбиций, слабое понимание устройства современного мира и тяга к сохранению традиционной структуры производства – все это обрекает Беларусь на молдовизацию, превращение в страну третьего мира.

Знаменитая американская компания Apple стоит на пороге выпуска революционного телевизора iTV. На днях немецкая фирма Audi представила карбоновый велосипед e-bike с электромотором. Еще одна немецкая компания Mercedes-Benz в ближайшее время начнет серийное производство электрического скутера Smart. Это примеры реальных инноваций в стандартных товарах. Они революционизируют традиционные товары. Телевизоры, велосипеды, скутеры – это товары с потенциалом продаж на десятки миллиардов долларов, с ориентацией на весь мир. В этот список можно добавить постоянно меняющиеся смартфоны, планшеты, плейеры и другие гаджеты. В каждом домашнем хозяйстве будущего их будет несколько или даже несколько десятков.

Какова доля белорусской промышленности в их производстве? Ноль целых, ноль десятых. Белорусских производителей нет на массовых рынках емкостью в сотни миллиардов долларов. Нас нет сегодня и не будет завтра. Если наше правительство будет настаивать на выполнении программы промышленного развития до 2020 года, нас не будет на передовых «фронтах» самых инновационных, самых продвинутых и коммерчески выгодных рынков никогда. А ведь речь идет о производстве обыкновенных бытовых товаров. Может ли наша государственная промышленность предложить современный дизайн, бросить вызов итальянцам, французам или немцам? Едва ли. Стоит бросить один взгляд на то, что делает наша бытовая электроника и машиностроение, чтобы в этом убедиться.

Могут ли белорусские промышленные гиганты, например, производить для скутера Smart-а батарейки, на которых можно проехать сотни километров? Сомневаюсь, что наши производители могут выиграть тендер с азиатскими, немецкими или китайскими компаниями даже на производство педалей к этому скутеру. Тем более белорусские производители едва ли смогут производить карбоновые рамы, электромоторы или колесные диски для e-bike. А ведь у нас под носом, в Минске, есть мотовелозавод. Его без конкурса и тендера передали частному инвестору. Вполне допускаю, что он – хороший парень, но потребителям во всем мире нужны велосипеды и скутеры, а не просто хорошие парни из Беларуси. Понятно, что мы отстали от немцев на целую вечность не только в производстве автомобилей, но также велосипедов. Так почему же мы, как китайцы для американцев, не можем организовать хотя бы сборку самых современных велосипедов и скутеров?

Могут ли наши «Горизонт» и «Витязь» составить конкуренцию известной Foxconn в сборке телевизоров нового поколения от Apple? Нет никаких шансов. Или мы можем предложить американцам альтернативу LCD-дисплею Sharp с IGZO-панелью и встроенной камерой для обеспечения работы FaceTime? Или мы можем производить «начинку» для современных компьютеров/смартфонов, подвинув на мировом рынке Японию, Тайвань и Сингапур? После прикола с наклейками на чужие мониторы от «Интергала» только глубокие утописты и убежденные большевики могут верить в промышленный прорыв Минпрома и его подчиненных.

Суперсовременные байки, телевизоры или смартфоны с какими наворотами они бы ни продавались – это продукты дореволюционной эпохи. Это прошлое промышленности. Сегодня мы стоим на пороге третьей промышленной революции, которая перевернет мир так, как в свое время первая механизация ткацкого дела в конце XVIII века или конвейер XX века. На место массового производства приходит его глобальная кастомизация.

В прошлое уходят огромные цеха заводов и фабрик, станки по обработке металла, дымные, душные, замасленные помещения с рабочими в потертых комбинезонах и привычным инструментом пролетариата – молотом. Промышленные производства будущего мало чем отличаются от чистых офисов. Большинство работников выполняют свои обязанности за компьютером. Компьютер заменяет трудоемкий процесс изготовления образцов, подгонки, наладки и т.д. Трехмерные принтеры (3D) слой за слоем изготавливают самые сложные товары под самый изощренный заказ потребителя. Издержки модификации – несколько кликов компьютерной мыши.

Такого рода компьютеры, программное обеспечение к ним и сами 3D принтеры производят в Америке, Японии, Германии и Швейцарии. Они – голова и сердце будущего промышленного завода. Попробуй сегодня заказать у производителя один экземпляр пилы/косилки/платья под себя, с определенными особенностями. Вам такой ценник «зарядят», что вы и не рады будете. 3D принтеру все равно, делать одну штуку или 1 миллион штук. При помощи специального клея это устройство изготавливает инструменты и детали точь-в-точь, как приказывает ему компьютер. Один слой сырья скрепляется с другим и получается товар. Пока технологии не настолько совершенны, чтобы 3D принтер мог изготовить автомобиль или компьютер, но ученые утверждают, что это дело уже обозримого будущего. Сегодня уже можно желать запасные части для автомобилей, станков, инструментов, ювелирные украшения, обувь, слуховые аппараты и т.д.

Volkswagen разработал новую производственную стратегию Modularer Querbaukasten. Она позволяет собирать все модели своих автомобилей на одном конвейере. Меняется и сырье для их производства. Сегодня металл активно вытесняется углеводородными сплавами и композитными материалами. Их делают не машины, а специально «обученные» микроорганизмы. Контроль над всеми процессами осуществляется через программное обеспечение. Чтобы стать частью производственного процесса, совсем не обязательно быть подразделением большого промышленного гиганта. Можно производить софт и дизайн, работать по продвижению товаров, не выходя из своего дома или в рамках малого бизнеса. При этом нет разницы, на каком расстоянии от вас находится ваш заказчик, один километр или тысяча. Промышленный конвейер будущего ничего общего не будет иметь с сегодняшним собратом дореволюцинной эпохи. Огромные цеха вымрут, как когда-то вымерли динозавры, производители печатных машинок, аудиокассет или фотопленок. В любом маленьком городке Беларуси, Бангладеша или Ботсваны можно будет поставить 3D принтер и изготавливать товары по заказу из Ирландии, Индии или Ирака. Мы имеем дело с феноменом социального производства, его массовой кастомизацией. В прошлое уходят заказы по 1000 или по 100 тысяч единиц одного товара. Роботы, 3D принтеры с минимальными временными и трудовыми издержками способны сделать цвет, форму, вкус, дизайн эксклюзивно для вас. Речь идет не только о вещах, но и о лекарствах. В будущем мы сможем лечиться такими медикаментами, которые учитывают ваш ДНК и особенности функционирования вашего организма. Производители будут конкурировать за возможность изготовить эту вещь для вас в режиме он-лайн. Вы размещаете заказ, делаете платеж через интернет и быстро по почте получаете товар. Стирается грань между промышленным производством и сектором услуг. Потребитель становится целью нового производителя, который готов удовлетворить все больше его капризов.

Готова ли Беларусь к полноценному включению в третью промышленную революцию? Теоретически любая страна может стать ее двигателем. Чем быстрее она включится в процесс, тем больше шансов стать основным бенефициаром. Кто рано встает, тому бог дает. Погруженная в разработку стратегии развития промышленного производства до 2020 года наш Госплан проспал революционные изменения в науке, технике и производстве. Минпрому нечего предложить новому мировому промышленному производству, кроме, как говорят, своих цепей. У нас есть производители 3D принтеров или роботов по производству товаров по радикально новой схеме? Нет. У нас есть патенты и готовое производство новых композитных материалов или клеев? Нет. В Беларуси производят программное обеспечение для кастомизации производства самой широкой гаммы товаров? Нет. У нас есть современная логистическая инфраструктура, чтобы именно в нашей стране производители размещали 3D принтеры и отсюда рассылали товары по всему миру? Нет.

У нас готовы выпускать солнечные панели и другие источники энергии, которые стали бы реальной, коммерчески выгодной альтернативой нефти и газу? Нет. Государственные заводы могут производить роботы, которые бы делали 3D принтеры, компьютеры и десятки тысяч других товаров и средств производства. Даже близко нет. Может, у нас есть медицинские лаборатории, которые предлагают услуги по кастомизации современных лекарств под ДНК пациентов по всему миру с предварительной диагностикой через Skype? Тоже нет. Зато руководители нашего правительства продолжают с гордостью говорить о сохранении индустриального характера нашего национального производства. Тракторы, грузовики, телевизоры, холодильники, косилки или погрузчики – это, конечно, хорошо. Плюс еще бензин, мазут, калийные удобрения, а также изделия из металлов и дерева. Прекрасно, что они все еще продаются. Но это все глубокое прошлое! С такого рода производством Беларусь обречена оставаться в зоне статистической погрешности промышленного мира. Угроза для нас кроется в нас самих, вернее в том, что наши руководители почивают на лаврах, которые сами себе настелили. Они не понимают или не хотят понять, что на самом деле, они не на лаврах славы находятся, а по колено в субстандартной субстанции, которую Владимир Войнович емко назвал продуктом вторичным.

Чтобы быть готовым к плодам и бенефитам III промышленной революции Беларусь должна иметь следующее:

  1. эффективную, современную систему производства и передачи электроэнергии. Нам не нужна монополия ни Белэнерго, ни Газпрома. Нам нужен полноценный, открытый, конкурентный рынок производителей и импортеров энергоресурсов;
  2. качественная дорожная и транспортная (авиа, ж/д) инфраструктура;
  3. финансовая и платежная системы, работающая по передовым мировым стандартам, не имеющая никаких барьеров и гарантирующая безопасность денег и конфиденциальность клиентов;
  4. самый быстрый, доступный и всеохватывающий доступ к интернету со всем набором телекоммуникационных услуг – и никакого всеохватывающего «Белтелекома»;
  5. качественную систему образования для подготовки специалистов для глобального, а не национального рынка труда: свободное владение иностранными языками, компьютерными и телекоммуникационными технологиями, доступ к самым современным знаниям в области физики, химии, математики, электроники, биотехнологии, инжиниринга, дизайна, маркетинга, брендинга и т.д. Новые университеты должны радикально отличаться от сегодняшних учебных заведений, организовывать стажировки у конкретных производителей. Для выполнения этой задачи нам не нужно министерство образования;
  6. интеграцию в научные, исследовательские цепочки производства знаний ведущих компаний и центров мира. Сегодня доля промышленного производства в ВВП США составляет только 11%, но данный сектор дает 68% всех расходов на науку и исследования (R&D). Третья промышленная революция может вернуть Америке большую часть нового промышленного производства;
  7. надежную, качественную защиту прав собственности, включая интеллектуальную собственность. Это фундамент новой промышленной политики. Это такой базовый стандарт, как хирургу тщательно помыть руки перед проведением операции;
  8. безопасность, порядок и законность. Творческие люди, которые являются основой промышленности будущего, весьма чувствительны к беззаконию и произволу. Каждого креативного человека с мозгами, идеями, который вошел в систему разделения труда в рамках нового производства, надо холить, лелеять и чествовать. Дожинки важнее делать не столько в честь с/х производителей, сколько в честь ученых, программистов, дизайнеров и маркетологов;
  9. свободу. Дефицит свободы резко снижает шансы страны на достойное место в новой структуре промышленно-сервисного производства в мире. Беларусь должна как можно скорее отменить въездные визы, ликвидировать барьеры на перемещение денег, товаров и рабочей силы. Торговый и финансовый протекционизм в эпоху III промышленной революции очень быстро превратит даже устойчивую страну предыдущей индустриальной эпохи в грустную, захудалую провинцию;
  10. малое, прозрачное государство. Радикально меняются функции распорядителей чужого (политиков и чиновников). Как можно быстрее нужно отказаться от порочной практики централизованного планирования. Производители должны быть частными. Государству нечего делать в промышленно-сервисном секторе. Оно там нужно, как собаке пятая нога. Налоги людей и бизнеса должны идти на обеспечение безопасности, порядка, поддержку инфраструктуры и контроль за соблюдением прав собственности по международным нормам и стандартам.

Беларусь может игнорировать III промышленную революцию. От этого голод у нас не начнется, шкварка и чарка не пропадет. Бедность и отсталость – это тоже выбор. Только едва ли с ним согласятся сотни тысяч молодых, динамичных белорусов, которые, как евреи, армяне или курды, найдут свое место в жизни вдалеке от своей исторической родины. Обидно и досадно, если так случится. Все из-за вице-премьера В. Семашко, его начальников и подчиненных по Вертикали. Они до сих пор не научились ни думать, ни действовать глобально.

Ученые – создатели III-ей промышленной революции. Прорывные открытия и изобретения

Каждый год число научных открытий, новых технологий, прорывных товаров поражает воображение. Интернационализация научной деятельности, в основном, за счет частных источников финансирования, привела к увеличению числа открытий, а также уровню их коммерционализации. Мы наблюдаем две конфликтующие, противоположные по своему направлению и содержанию тенденции. С одной стороны, интернационализация ученого сообщества, расширение и углубление системы разделения труда в сфере НИОКР – и генерация поразительных открытий, товаров, услуг, которые резко повышают производительность труда, с другой стороны мы наблюдаем интернационализацию антикапиталистических интеллектуалов как из развитых, так и из развивающихся стран.

Они консолидировались по отношению к движению Occupy Wall-Street. Их объединяет уверенность в том, что сегодня для решения финансовых, производственных, социальных, экологических проблем нужно большое государство и не только на национальном, а на наднациональном, глобальном уровне. Они инновационны в плане введения в экономическую политику новых тезисов, новых горячих проблем, которые требуют безотлагательного бюджетного финансирования. Старые mainstream интеллектуалы могут стать нео-луддитами с одной стороны, т. е. препятствовать распространению новейших технологий под прикрытием защиты национальных интересов, культурной идентичности или безопасности здоровья и общественной морали или нео-интервенционистами с другой, т. е. требовать государственного контроля над новыми сетевыми ресурсами (интернет, электрическая сеть, транспортная сеть, хранение информации и т.д.), вводить новые формы государственного регулирования и требовать превращения целого ряда товаров и услуг в так называемые public good, производство и распределение которых должно быть эксклюзивно в руках государства (госсобственность) или жестко регулироваться им.

На фоне резкого полевения (усиления влияния теорий и идеологии распределения и интервенционизма) интеллектуалов, их стремления к новой реинкарнации так называемой социальной справедливости, их реинтерпретации собственности, ученые радуют мир сотнями, тысячами открытий, а бизнес усиливает радость их коммерциализацией. Приведем несколько примеров научных открытий, которые характеризуют уровень кооперации бизнеса и науки.

  • В начале январе 2012 года стволовые клетки, которые были впрыснуты мыши, имели на животное такой эффект, что они увеличили продолжительность жизни в 2–3 раза. Работа ученых в этом направлении – лекарства от старения будут одной из центральных тем НИОКР и фармацевтической промышленности.
  • Зимой 2012г. ученые университета штата Вайоминг представили генетически модифицированного шелкопряда. Он может производить большие количества шелка паука, который крепче стали. Он найдет свое применение в производстве оружия, медицине и строительстве.
  • Группа международных ученых заявила о создании проводов с очень низкой сопротивляемостью. Достижение стало возможным благодаря соединению атомов фосфора и покрытием их кремнием. В будущем такие нанотехнологии позволят создавать новые электронные устройства и приборы.
  • Группа ученых из США, Франции и Италии продемонстрировала работающие транзисторы, изготовленные из хлопкового волокна, которые покрыты золотыми наночастицами. Образовался высокопроводной полимерный материал. Такие материалы позволяют создавать электронные ткани, которые могут измерять загрязнение окружающей среды, ковры, которые считают, сколько человек по ним прошло и т.д.
  • Ученые из Калифорнии изобрели дешевый пластик, который может очищать воздух от большого количества углекислого газа. Из этого материала можно делать искусственные деревья.
  • Исследователи IBM успешно разместили один бит информации на группе только 12 суперохлажденных атомов. Сегодняшние твердые компьютерные диски требуют более 1 млн. атомов для хранения одного бита информации. Это достижение стало возможным при помощи сканирующего тоннельного микроскопа. Данное открытие может открыть дорогу для создания супер-компьютера с огромной способностью хранить информацию.
  • Немецкие ученые превратили золотую сферу диаметров в 60 нанометров в супер-чувствительный слуховой прибор. Потенциально им можно записывать звуки бактерий и других одноклеточных.
  • Ученые IBM сделали работающий 9-нанометровый транзистор, доказывая, что нанотрубы (nanotubes) могут быть альтернативой для кремния в будущих наноустройствах.
  • Австрийские ученые изготовили квантовый компьютер, который делает калькуляции, не показывая данные, которые он использует. Он использует цепочки фотонов, которые возникают в хаотичном порядке. Этот метод «слепой квантовой криптографии» может использоваться для обработки и передачи данных без опасности их перехвата и расшифровки. Такие технологии позволяют создать супербезопасные облачные компьютерные технологии.
  • Южнокорейские ученые изготовили экран, который определяет наличие и концентрацию молекул ДНК на них. Такие экраны можно будет использовать для создания смартфонов, которые могут диагностировать состояние человека.
  • Международная группа ученых установила, что графен, известный своими прекрасными свойствами проводимости, обладает также способностью фильтровать газы и жидкости.
  • Американские ученые продемонстрировали метод декодирования человеческий мыслей путем изучения части головного мозга, известного как superior temporal gyrus.
  • Изготовитель Microchip компания AMD запустила свою новую графическую карту Radeon HD 7950, основанную на 28 нанометрах. Сегодня стандарт 32 нанометра.
  • Исследователи создали самый тонкий лист стекла, из кремния и кислорода, шириной в три атома. Стекло стало случайным продуктом реакции, когда ученые синтезировали графен и покрытый медью кварц.
  • В феврале 2012г. голландские доктора успешно имплантировали 83-летней женщине искусственную челюсть, изготовленную на 3D принтере. Это начало новой эры изготовления очень точных человеческих трансплантов под конкретного человека.
  • Ученые Йельского университета обнаружили в южноамериканском дождевом лесу гриб, который ест пластик. Ученые надеются, что изучение этого феномена поможет решить огромную проблему отходов пластика.
  • Ученые университета Калифорнии из Сан Диего создали мельчайший лазер шириной только 200 нанометров. Этот лазер может быть использован для создания мощных оптических компьютеров и визуальных систем с высоким разрешением.
  • Инженеры BAE Systems создали структурный аккумулятор на основе углеводородного волокна. Он весит значительно меньше и сохраняет структурные способности и имеет большую емкость.
  • Голландские и американские ученые заявили о создании квантового компьютера из алмаза.
  • Невада стала первым штатом в США, которые принял официальные правила общественного тестирования автономных автомобилей.
  • Исследователи Венского университета технологий совершили прорывное открытие в сфере изготовления вещей на 3D принтере. Их устройство позволяет изготавливать изделия наномасштаба и на порядки быстрее всех своих предшественников.
  • Калифорнийская компания изготовила солнечные панели, которые на половину дешевле самых дешевых панелей на рынке (март 2012). Их использование становится более эффективным, чем традиционных видов топлива. В США число солнечных панелей в период с 2010 по 2011 удвоилось.
  • Компания Seagate заявила, что проложила дорогу к созданию 3,5-дюймовых твердых дисков на 60 терабайт после того, как ученые сумели преодолеть порог 1TB на квадратный дюйм.
  • Ученые MIT подсчитали, что под землей достаточно места, чтобы безопасно хранить 100-летний объем эмиссии США от традиционных видов топлива.
  • Новая технология сканирования показала, что человеческий мозг имеет удивительно простую 3D grid структуру, в которой листы параллельных нейронных волокон пересекают друг друга под прямыми углами.
  • Один из самых больших частных спонсоров НИОКР the Wellcome Trust запустил бесплатный он-лайн научный журнал для обмена научной информацией.
  • В 2011 году США заинвестировали в возобновляемые источники энергии $48 млрд. На втором месте по объему инвестиций в эту сферу оказался Китай ($45,5 млрд.). В целом в мире было заинтевестировано $236 млрд.
  • Немецкие физики создали первую универсальную квантовую компьютерную сеть (quantum computing network).
  • Военное ведомство США DARPA разместило заказ на $2 млн. на изготовление робота–спасателя, который мог бы подниматься по лестнице и устранять препятствия. Пентагон разместил заказ на изготовление конактной линзы с двумя фокусами. На рынок гражданских товаров она может попасть в 2014 году.
  • После трех лет работы IBM сделали ультралегкую литиевую батарейку, которая имеет большую емкость, чем те, что сегодня имеются на рынке.
  • Компания Intel выпустила свой новый микропроцессов Ivy Bridge, первый коммерческий процессор с чипом в 22 нанометра.
  • Японские ученые разработали беспроводной способ передачи данных в нерегулируемом спектре терагерц частот. Система может передавать данные с рекордной скоростью 3 Гигабайта в секунду. Потенциал увеличения скорости – до 100 гигабайт в секунду.
  • Израильские ученые вырастили здоровые клетки мышцы сердца из стволовых клеток взрослого человека.
  • Новый процесс производства биотоплива, открытый учеными Мичиганского университета позволяет увеличить объем производимой энергии более чем в 20 раз по сравнению с существующими методами.
  • Американские ученые продемонстрировали систему подавления огня при помощи электрического поля.
  • Шведские врачи провели первую в мире успешную операцию по замене раковому больному новой искусственной, выращенной в лабораторных условиях трахею.
  • Ученые создали работающий электрический мотор из одной молекулы.
  • Американские ученые создали самый легкий в мире материал – металлический микролаттис (metallic microlattice). Он лишь на немного плотнее воздуха.



Топ-10 технологических трендов 2012 года
Версия Всемирного экономического форума

  1. Информатика (IT) для добавления ценности в информацию.
  2. Синтетическая биология и метаболический инжиниринг.
  3. Зеленая революция 2.0.
  4. Наномасштабный дизайн материалов.
  5. Системная биология и компьютерное моделирование химических и биологических систем.
  6. Утилизация углекислого газа.
  7. Беспроводная энергия.
  8. Энергетические системы высокой плотности.
  9. Персонифицированная медицина, питание и предотвращение болезней.
  10. Улучшенные образовательные технологии.

Примеры лучших технологий 2011 года по версии журнала TIME

  1. Ученые MIT работают над лекарством для лечения обычного гриппа. Оно называется double-stranded RNA activated caspase oligomerizer или DRACO. Он борется с вирусами так же эффективно, как антибиотик борется с бактериями. Это генетически изготовленная молекула, которая должна вызывать «самоубийство» пораженных клеток.
  2. Чип 3-D. В 2011 году Intel продемонстрировал трехмерный транзистор Tri-Gate. Он работает на 37% лучше и потребляет в 2 раза меньше энергии.
  3. Стволовые клетки из жира являются сырьем для изготовления клеток мышц сердца после сердечного приступа.
  4. Ученый из GlaxoSmithKline после 24 лет работы открыл вакцину Mosquirix, которая успешно лечит малярию.
  5. Искусственный кремниевый лист от Даниэля Носера (Daniel Nocera), профессора MIT. Он превращает энергию солнца в химическое топливо.
  6. Steve Visco и его коллеги из компании PolyPlus создали водно-литиевую батарею с мембраной, которая разделяет эти два элемента.
  7. BMW изобрела лазерные фары, которые будут использоваться вместо нынешних LED фар.
  8. Каждый месяц более 5 млрд. сотовых телефонов передают 6 петабайт информации (17 нолей). Доктор Harald Haas из университета Эдинбурга изобрел li-fi. Его система электричества для передачи данных.
  9. Финская компания Senseg's E-Sense technology придумала, как не только смотреть картины и экраны, но и чувствовать. Они ввели тактильные пиксели.
  10. Британская группа Marconi Union сделала самую расслабляющую песню «Weightless» (невесомый). Она длится 8 мин. 10 секунд и сокращает взволнованность и нервозность на 65% и снижает биение сердца на 35%.
  11. Matt Keennon из калифорнийской компании AeroVironment изготовил Nano Air Vehicle (NAV), мелкое, двукрылое устройство – шпион. Он летает со скоростью 17,7 км/час во всех направлениях, весит 18,7 грамм и стоит $4 млн.
  12. Солнечные пластины от американской компании Ascent Solar гибкие и могут быть встроены в строительные материалы.
  13. Немка Anke Domaske изготовила одежду из волокон кислого молока – Qmilch. Она похожа на шелк. Она подходит для людей, которые имеют аллергию на разные ткани. Платье или рубашку можно сделать из шести литров молока. Цена - $200 - $270.
  14. Pratt & Whitney изготовила турбинный двигатель PurePower PW1000G Geared Turbofan engine. Он на 16% более топливоэффективен и в два раза тише других двигателей.
  15. Датчанин Henrik Fisker сделал электромобиль Karma. Он может ехать на одной подзарядке 80 км, разгоняется от 0 до 85 км/час за 6,3 секунды. В авто есть также газовый двигатель, что увеличивает пробег до 400 км.

Третья промышленная революция радикально изменит мир. Мы на пороге воплощения фантастики в реальность. То, о чем писали многие фантасты, воплощается в конкретные товары. Новые технологии и товары способны решить не только проблему голода, дефицита энергии, но и продлить жизнь, сделать ее полноценной и здоровой. Одновременно существуют реальные угрозы. Даже самые навороченные «игрушки» резко меняют природу человека. А что если человек, суть которого осталась прежней еще с первой промышленной революции, решит побузить? Последует ли за III промышленной революцией III мировая война? Это, пожалуй, одна из самых важных тем 2010-ых. В ней тесно переплетаются экономические, технологические, идеологические, культурологические аспекты. А что Беларусь? Мы снова выпадаем из контекста.



[1]Советник Европейского Союза и целого ряда глав государств, профессор Wharton School, президент Foundation on Economic Trends (Фонд изучения экономических трендов) из Вашингтона D.C.

[2] http://www.amazon.com/The-Third-Industrial-Revolution-Transforming/dp/0230115217; http://www.youtube.com/watch?v=Ppw5O-Vtxcs

[3]http://eur-lex.europa.eu/LexUriServ/LexUriServ.do?uri=COM:2011:0112:FIN:EN:PDF

ФУНДАМЕНТЫ

СИСТЕМЫ ФУНДАМЕНТОВ: GRADE BEAM VS. РАСПРЕДЕЛИТЕЛЬНАЯ ЛАПКА

Когда думают о системе, поддерживающей дома или коммерческие здания, большинство людей думает, что она начинается с фундамента. Но даже для системы фундамента необходим фундамент, поэтому самым первым элементом при подготовке схемы вертикальной опоры является нижний колонтитул фундамента. Хотя не для всех опор требуется железобетон, мы остановимся на двух типах, которые подходят: профилированная балка и раздвижные опоры.

ФОНДОВ

Когда цель строительства включает стойкость и долговечность, тогда нельзя отказываться от затрат на фундамент, особенно в районах, часто подвергающихся сильным ветрам, землетрясениям или наводнениям.Вместе с опорами фундамент также борется с дифференциальной осадкой, когда здание оседает с разной скоростью, а не все по вертикали. В дополнение к предотвращению трещин и повреждений конструкции, которые возникают в результате экстремальной осадки, фундаменты также:

  • Передача нагрузки на опору или непосредственно на землю
  • закрепить конструкцию, чтобы противостоять ветру, наводнениям и землетрясениям
  • Держите подвал сухим
  • Отделить влагостойкие строительные материалы от земли

В зависимости от различных условий окружающей среды на строительной площадке железобетонные опоры могут поддерживать фундамент с максимальной прочностью.

ФУТБОЛКИ

Опоры

предлагают несколько основных преимуществ для фундаментов.

  1. Они обеспечивают ровную поверхность, на которой можно построить фундамент.
  2. Кроме того, они обеспечивают сопротивление восходящим силам почвы, противодействующим силам, действующим вниз, действующим на груз выше.
  3. Опоры, ширина которых превышает ширину самого фундамента, служат для распределения нагрузки здания на почву.
  4. Опоры добавляют прочности системе фундамента в слабых или расширяющихся грунтах.Сдвигающийся грунт давит на фундаментные стены выше основания и сбоку.
  5. Опоры
  6. могут помочь поглотить давление и укрепить фундамент на неустойчивой земле.
  7. Опоры позволяют опускать фундамент достаточно глубоко под землей, чтобы избежать замерзания, когда пучение и оттаивание также вызывают неравномерную осадку.

Таким образом, опоры помогают предотвратить проседание или коробление фундамента. Они также помогают фундаменту оставаться перпендикулярно земле и поддерживать вертикальное положение высоких зданий.Из множества вариантов опор железобетон может поддерживать фундамент в двух стилях. Каждый из них лучше всего подходит для определенных условий окружающей среды.

БАЛКА МАРКА

Если фундамент должен уходить глубоко в землю, правильным выбором может быть опорная балка. На крутых склонах, в расширяющихся грунтах и ​​там, где конструкция требует наличия опор или столбов, опорные балки перекрывают расстояние между несущими бетонными опорами или деревянными стойками. Балка уклона либо опирается непосредственно на почву, либо имеет собственные сваи для поддержки.Путем рытья траншеи и заливки поперечной балки шириной не менее восьми дюймов и на глубину, равную пролету между опорами, непрерывная опора уклонной балки распределяет нагрузку здания на землю или на ее точки опоры, где их основания распределяют нагрузка на почву.

РАСПРЕДЕЛИТЕЛЬНАЯ ЛАПКА

Расставленные опоры лучше всего подходят для неглубоких фундаментов с хорошо уплотненной и устойчивой почвой. Также известные как «Т-образные» опоры (если Т-образная опора перевернута), расставленные опоры опираются непосредственно на почву и на несколько дюймов шире, чем фундаментная стена.Вы определяете ширину и толщину в зависимости от нагрузки, которую он будет нести вверху, и типа почвы внизу.

Чаще всего используется в жилых помещениях, часто не требуется усиление опор для соответствия нормативам, хотя для изгиба в любом случае следует использовать номинальное армирование. Чем ниже несущая способность почвы, тем шире должно быть разбросанное основание, чтобы избежать резкой осадки. Заливка фундаментов также производится ниже линии промерзания. Нижние колонтитулы образуют ровную и гладкую линию, на которую затем заливают бетонный фундамент, чтобы сформировать непрерывную стену, поддерживающую периметр дома.

BARTON EXPERTISE

Команда экспертов по бетону в Barton Supply может помочь вам определить лучшую бетонную основу для вашего проекта и предоставить вам все материалы, необходимые для воплощения вашего плана в жизнь. Независимо от того, строите ли вы индивидуальный дом, целую застройку или коммерческое здание, у нас есть все необходимое для создания идеальной системы фундаментов и фундаментов.

Типы фундаментов мелкого заложения и их применение

Фундаменты неглубокие строятся там, где слой почвы на небольшой глубине (до 1.5 м) выдерживает нагрузку на конструкцию. Глубина фундаментов мелкого заложения обычно меньше их ширины.

Различные типы фундаментов мелкого заложения

Различные типы фундаментов мелкого заложения:

  1. Ленточный фундамент
  2. Раздвижная или изолированная опора
  3. Комбинированная опора Стропа или консольная опора
  4. Мат или плот Фундамент

1. Ленточная опора

Под несущую стену предусмотрено ленточное основание.Ленточная опора также предусмотрена для ряда колонн, которые расположены так близко друг к другу, что их расставленные опоры перекрывают друг друга или почти касаются друг друга. В таком случае более экономично использовать ленточный фундамент, чем несколько разложенных фундаментов в одной линии. Ленточный фундамент также известен как непрерывный фундамент.

2. Распространенная или изолированная опора или отдельная опора

Спред подбетонка также называют изолированной основе, колодки фундамента и индивидуальной основе обеспечивается для поддержки отдельного столбца.Фундамент представляет собой круглую, квадратную или прямоугольную плиту одинаковой толщины. Иногда его делают ступеньками или корнями, чтобы распределить нагрузку на большой площади.

3. Комбинированные опоры

Комбинированный фундамент поддерживает две колонны. Он используется, когда две колонны расположены так близко друг к другу, что их отдельные опоры перекрываются. Комбинированное основание также предоставляется, когда линия собственности находится так близко к одной колонне, что раздвинутая основа будет загружена эксцентрично, если она полностью находится в пределах линии собственности.Комбинируя его с внутренней колонной, нагрузка распределяется равномерно. Комбинированное основание может быть прямоугольным или трапециевидным в плане.

4. Ремешок или консольная опора

Ленточная (или консольная) опора состоит из двух изолированных опор, соединенных конструкционной лентой или рычагом. Ремень соединяет две опоры таким образом, что они ведут себя как одно целое. Ремешок выполнен в виде жесткой балки. Индивидуальные опоры сконструированы таким образом, чтобы их комбинированная линия действия проходила через общую нагрузку.ленточная опора более экономична, чем комбинированная, когда допустимое давление грунта относительно велико и расстояние между колоннами велико.

5. Основание для матов или плотов

Мат или плотный фундамент - это большая плита, поддерживающая ряд колонн и стен под всей конструкцией или большой частью конструкции. Коврик требуется, когда допустимое давление почвы низкое или когда колонны и стены расположены так близко, что отдельные опоры перекрывают друг друга или почти касаются друг друга.

Матовое основание полезно для уменьшения дифференциальной осадки на неоднородных почвах или там, где существует большой разброс нагрузок на отдельные колонны.

Бетон (Часть 4: Сохранение исторического маяка)

% PDF-1.6 % 100 0 объект > эндобдж 101 0 объект > поток application / pdf

  • Программа морского наследия (Служба национальных парков)
  • Справочник по сохранению исторического маяка
  • Бетон (Часть 4: Сохранение исторического маяка)
  • 1998-04-20T20: 10: 04ZAdobe PageMaker 6.522014-07-10T09: 50: 03-04: 002014-07-10T09: 50: 03-04: 00Acrobat Distiller 3.01 для Windows конечный поток эндобдж 56 0 объект > эндобдж 14 0 объект > эндобдж 57 0 объект > эндобдж 52 0 объект > эндобдж 60 0 объект > эндобдж 65 0 объект > эндобдж 70 0 объект > эндобдж 74 0 объект > эндобдж 77 0 объект > эндобдж 80 0 объект > эндобдж 83 0 объект > эндобдж 86 0 объект > эндобдж 87 0 объект > поток P5DC4c "0Hp, D # X1sKpa * ф`9A s: FR1 9h7NfZu @ PP9kg # i7Ad1Hb4 $ @ P0ȤT% A0T "R # cx -b & I4TSK30T (EQoX [GMB) Pc (spd \ e2FAR ٰ͆ 0Ùл 4 + 7 * 4A

    Руководство по требованиям к стальному фундаменту здания

    Отверждение

    Бетон сохнет и затвердевает в результате химического взаимодействия между водой и портландцементом.Температура и влажность также напрямую влияют на прочность и долговечность конечного продукта. Наилучшие условия для надлежащего отверждения и максимальной прочности - в сухую погоду при температуре от 50 до 90 градусов по Фаренгейту в течение 72 часов. Через три дня бетон станет достаточно прочным, чтобы можно было продолжить строительство здания.

    Если вы строите в регионе с очень холодной или очень жаркой погодой в сезон, необходимо будет спланировать наперед и принять меры предосторожности, чтобы ваш бетон затвердел в надлежащих условиях. Бетон, который не схватывается должным образом, со временем может потерять до 50% своей когезии и прочности.

    Анатомия фундамента

    Бетонный фундамент состоит из двух основных компонентов:

    Фундамент
    Фундамент - это структурная единица, которая требует дополнительных земляных работ и армирования. Опоры используются для распределения веса здания на несущие материалы.

    Стена
    Фундаментная стена в основном представляет собой бетонную стену, которая простирается как выше, так и ниже уровня земли или земли.Это несущие стены, служащие опорами для стен и колонн здания.

    Распределение нагрузки

    Хотя стальные здания не испытывают больших вертикальных нагрузок, они должны выдерживать очень высокие горизонтальные нагрузки, которые имеют тенденцию выталкиваться наружу. Если эти нагрузки не распределены должным образом, они могут в конечном итоге вызвать структурное разрушение фундамента и каркаса. Существует два распространенных способа сопротивления или распределения горизонтальных нагрузок:

    Использование анкерных стержней
    В этом варианте арматурные стальные анкерные болты соединяются с анкерными болтами для связывания колонн здания и равномерного распределения нагрузки.В случаях, когда горизонтальная нагрузка не так высока, можно использовать шпильки или шпильки для передачи нагрузки непосредственно на арматурный стержень, используемый при изготовлении цементного пола.

    Увеличьте размер опоры
    Этот метод противодействует силе горизонтальной нагрузки, тем самым предотвращая смещение фундамента. Хотя этот вариант очень эффективен, он намного дороже.

    Различия между ленточными и подкладными опорами

    Фундамент конструкции, естественно, является центральным элементом любой строительной площадки, поэтому вы должны понимать различные варианты, имеющиеся в вашем распоряжении, чтобы сделать наиболее практичный выбор для конкретного проекта.

    Ленточные и подкладные фундаменты на сегодняшний день являются наиболее распространенными решениями, а это означает, что они должны быть первыми в вашей повестке дня.

    Вот все, что вам нужно знать как о ленточных, так и о подушечных фундаментах, в том числе о характеристики каждого типа фундамента, а также их отличия и большинство подходящее использование.

    Ленточные опоры

    Ленточные фундаменты, также известные как ленточные фундаменты, представляют собой фундамент неглубокого заложения, обычно с уровнем основания не более 3 м от поверхности земли.

    Как следует из названия, формация представляет собой полосу линейной структуры, которая в конечном итоге служит для распределения веса по всей площади почвы.

    Это вариант, который подходит для большинства типов почв, если они обладают подходящей несущей способностью.

    Ленточные опоры, таким образом, могут обеспечивать непрерывную опору, которая чаще всего бывает ровной, но также может быть ступенчатой ​​для поддержки линейных конструкций, таких как несущие стены.

    Источник изображения: DesigningBuildings.co.uk

    Ленточные фундаменты - гораздо лучшее решение, чем плоские фундаменты, при работе с близко расположенными колоннами из-за способа их визуализации.

    Ленточные фундаменты также считаются лучшим вариантом для легких нагрузок, например, в жилых домах с низкой и средней высотами, поскольку ленточные фундаменты могут использоваться в качестве массивного бетонного фундамента.

    Размер и положение ленточных фундаментов обычно пропорциональны ширине конструкции стены.

    Глубина полосы обычно равна ширине стены или превышает ее.

    Опора Ширина полосы часто в три раза больше, чем ширина опорной стенки, обеспечивая угол 45 градусов между основанием стенки и почвы.

    Ленточные опоры также должны быть достаточно глубокими, чтобы избежать замерзания, хотя при работе с более мягкими почвами может потребоваться увеличение ширины.

    Тем не менее, когда необходимо поддержать линейную стену за счет распределения точек напряжения, ленточный фундамент часто является лучшим решением.

    Падовые опоры

    Падовые фундаменты, также известные как подушечные фундаменты, также часто являются неглубокими фундаментами.

    Однако, когда почва и тип почвы будут сочтены подходящими, их можно сделать намного глубже.

    Это сразу дает им контраст по сравнению с ленточным фундаментом, несмотря на то, что в конечном итоге они выполняют аналогичную функцию.

    С точки зрения конструкции, одно из существенных отличий состоит в том, что опорные площадки не состоят из полос.

    Вместо этого, как следует из названия, они образованы «подушечками».

    Это куски бетона, которые могут иметь форму прямоугольников, кругов или квадратов, которые впоследствии выдерживают одноточечные нагрузки, включая несущие колонны или каркасные конструкции.

    Намерение выдерживать сосредоточенные нагрузки от одноточечной нагрузки означает, что метод опоры отличается от аналогов с ленточным фундаментом.

    Это также делает подкладочные опоры хорошим вариантом для опоры грунтовой балки.

    Верхняя поверхность этих конструкций может быть наклонной, но большинство подушек будут иметь одинаковую толщину.

    Хотя эта толщина должна быть достаточной, чтобы поддерживать форму в плане, которая сама определяется нагрузками и несущей способностью нижележащих слоев грунта.

    «Ленточные и подкладные опоры являются наиболее распространенными решениями, а это означает, что они должны быть первыми в вашей повестке дня».

    Подушечки, помимо самых маленьких, могут быть усилены, чтобы уменьшить потребность в выемке грунта.

    Подушки-опоры за счет их образования могут использоваться в нескольких вариантах исполнения.

    В то время как в одном проекте может использоваться серия хорошо разделенных пэдов, в других могут использоваться непрерывные пэды или сбалансированные базовые пэды.

    Их самые большие падения часто связаны с ветром и / или подъемными силами.

    Какие еще существуют типы фундаментов?

    Существует несколько альтернативных типов фундамента, которые можно использовать во время вашего следующего проекта, и руководителям проектов и строителям рекомендуется провести необходимые исследования, проконсультировавшись с вашим инженером, чтобы узнать больше о каждом из применимых решений.

    Плотный фундамент является наиболее вероятной альтернативой и характеризуется как большая бетонная плита, которая простирается над загруженной областью.

    Целью этого является распределение веса груза на большей площади для уменьшения нагрузки на грунт основания.

    Он также может предотвратить дифференциальную осадку, чего не может достичь ни блочный, ни ленточный фундамент.

    Заключение

    Хотя основные функции подушек и ленточных фундаментов сильно различаются, использование единой ленточной конструкции будет подходить в различных ситуациях для концепции подушек и конструкций с одинарной нагрузкой.

    Если вы все еще не знаете, какие фундаменты можно использовать для поддержки стеновой конструкции, обратитесь к инженеру.

    В конце концов, неправильное решение может обернуться катастрофой для всего проекта.

    Добавление точечной нагрузки к основанию с последующим натяжением

    Q. При внесении конструктивных изменений, связанных с добавлением точечной нагрузки в дом, построенный на бетонной плите, подвергшейся последующему натяжению, необходимо ли добавлять фундамент для несущей стойки? Я обеспокоен тем, что разрезая плиту налить площадку опоры может разорвать один из кабелей, но я не хочу, чтобы предположить, что плита может поддерживать точечную нагрузку в любом

    А. Брайан Аллред, S.E. из компании Seneca Structural Engineering в Лагуна-Хиллз, Калифорния, отвечает : Типичный пост-напряженный фундамент армируется стальными прядями с высокой прочностью на разрыв вместо обычной арматуры или проволочной сетки. После заливки плиты пряди натягиваются до заданного уровня с помощью гидравлического домкрата для приложения сжимающей силы к бетону, позволяя ему выдерживать большие нагрузки и сопротивляться растрескиванию. В большинстве домов на одну семью эти пряди - или, как их называют, «сухожилия» - расположены на сетке 3 или 4 фута и центрируются в плите толщиной 5 дюймов.Интегральные внутренние опоры, или «ребра», обычно расположены на расстоянии около 12 футов друг от друга в каждом направлении, что придает нижней стороне плиты вафельную конфигурацию.

    Если новая опорная нагрузка может быть размещена над внутренним основанием - что должно быть отмечено на плане фундамента - обычно нет необходимости в каком-либо другом армировании. Типичная внутренняя опора должна выдерживать нагрузку в 10 000 фунтов. Даже между опорами плита с последующим натяжением может безопасно выдерживать около 1000 фунтов на дюйм толщины или около 5000 фунтов для типичной жилой плиты толщиной 5 дюймов.

    Если требуется больше подшипников, можно прорезать плиту и залить подушечку. Но при этом важно избегать перерезания сухожилий, так как это ослабит фундамент. Поскольку сухожилия испытывают растяжение в несколько тысяч фунтов, разрезание одного из них также потенциально опасно. Местоположение сухожилий можно точно определить с помощью высокопрочного металлоискателя или цифрового сканера. Усилие натяжения в кабелях передается на плиту с помощью стальных фитингов, которые обычно вливаются во внешние края плиты, поэтому любые модернизированные отверстия должны располагаться на расстоянии нескольких футов.Если вы будете работать где-то рядом с краем, рекомендуется проконсультироваться с инженером-строителем.

    Если они не порезаны и не повреждены, сами сухожилия можно безопасно обнажить в отверстии. Обычно они заключены в пластиковую гильзу для защиты и предотвращения приклеивания бетона к ним. Когда проем для нового фундамента будет завершен, подготовьте грунт / земляное полотно как обычно, установите арматуру и залейте бетон. Добавление эпоксидных дюбелей и придание шероховатости поверхности существующего бетона обеспечат более прочную связь между исходной плитой и новой заливкой.

    Основы

    - Основы для инженера

    Типы фундаментов

    Ниже приведены типы железобетонных фундаментов, причем конкретный тип выбирается в зависимости от величины и распределения нагрузок на конструкцию, а также несущей способности грунта.

    a) Опоры отдельных колонн - обычно квадратные в плане, но иногда прямоугольные или круглые.

    б) Комбинированная опора - Комбинированная опора - это опора для двух или более колонн в линию.Размещение арматуры зависит от формы диаграмм изгибающего момента и усилия сдвига с учетом давления грунта и нагрузок колонны на опору.

    c) Ленточные опоры - под колоннами или стенами.

    d) Плотный фундамент - Покрытие всей площади конструкции в плане, детализация аналогична двухсторонним армированным плитам перекрытия из массива или плоским плитам.

    e) Фундаменты свай - включает детализацию верхушки сваи и части сваи.

    Крышка

    Минимальная толщина покрытия основной арматуры должна быть не менее 50 м.м для поверхностей, контактирующих с землей, и не менее 40 мм для внешней открытой поверхности. Однако там, где бетон находится в непосредственном контакте с почвой, например, когда выравнивающий слой из тощего бетона не используется в нижней части основания, обычно указывается покрытие 75 мм. Это позволяет получить неровную поверхность котлована. В случае плотного фундамента, лежащего непосредственно на грунте или на тощем бетоне, толщина покрытия арматуры должна быть не менее 75 мм.

    Минимальная арматура и диаметр стержня

    Должно соблюдаться минимальное армирование в соответствии с элементами плиты и балки, если не указано иное.Диаметр основных арматурных стержней должен быть не менее 10 мм.

    Методы детализации

    Фундаменты обычно должны иметь схематическое изображение в плане и на фасаде.

    На плане покажите схематично расположение арматуры фундамента (аналогично плитам), а также стартовых стержней и хомутов (как для колонн). Желательно, чтобы дюбели для колонн и стен (стартовые стержни) и арматура фундамента были показаны на одном чертеже.

    В случае возвышения схематически показать расположение арматуры, как для балок.В случае свайного фундамента. детализация сваи аналогична деталям колонн, а деталировка крышки сваи, опирающейся на сваи, аналогична деталировке фундамента. На чертеже можно указать тип грунта и его предполагаемую несущую способность.

    Индивидуальные опоры

    Отдельные опоры (см. Рис. 6.1) обычно имеют квадратную форму и поддерживают центральную колонну. Прямоугольные опоры можно использовать, когда пространство ограничено в одном направлении. Также могут использоваться индивидуальные опоры круглой и другой формы.На Рисунке 6.1 показаны типичные детали основания из 2 колонн.

    Требования к армированию:

    Общая растягивающая арматура должна быть распределена по соответствующему участку сопротивления, как указано ниже:

    1. В одностороннем армированном фундаменте арматура должна распределяться равномерно по всей ширине фундамента.
    2. В двухстороннем усиленном квадратном фундаменте арматура, проходящая в каждом направлении, должна быть равномерно распределена по всей ширине фундамента.
    3. На двухсторонней усиленной прямоугольной опоре. арматура в продольном направлении должна быть равномерно распределена по всей ширине основания. Для армирования в коротком направлении центральная полоса, равная ширине основания, должна быть отмечена по длине основания, а часть арматуры, определенная в соответствии с приведенным ниже уравнением, должна быть равномерно распределена по центральной полосе:

    Остальная часть арматуры должна быть равномерно распределена по внешним частям основания.

    На рис. 6.2 показано размещение поперечной арматуры для прямоугольного фундамента.

    Вертикальная арматура или дюбели

    Должна быть предусмотрена удлиненная вертикальная арматура или дюбели размером не менее 0,5 процента площади поперечного сечения поддерживаемой колонны или постамента с минимум 4 стержнями диаметром 12 мм. При использовании дюбелей их диаметр не должен превышать диаметр стержней колонн более чем на 3 мм.

    Стержни колонн диаметром более 36 мм при сжатии могут быть закреплены на опорах стержнями меньшего размера на необходимой площади.Дюбель должен входить в колонну на расстояние, равное развернутой длине стержня колонны, а в основание - на расстояние, равное развернутой длине дюбеля. Длину развертки рассчитывают в соответствии с 4.4.2.

    Способ детализации см. На Рис. 6.1.
    Примечание. В тех случаях, когда глубина основания или основания и основания меньше, чем минимальная длина развертки при сжатии требуемых шпал (стартовых стержней) определенного размера, размер дюбелей (стартовых стержней) может быть соответствующим образом уменьшен, а количество дюбелей увеличивают для обеспечения необходимой площади и длины застройки.

    Чтобы добиться экономии, опоры имеют наклон или ступеньки по направлению к краю, удовлетворяющие требованиям по изгибу и продавливанию. В наклонном основании уклон обычно ограничен, поэтому при строительстве не требуется верхняя опалубка. Толщина по краям должна быть не менее 15 см для опор на грунте и не менее 30 см над вершинами свай при опоре на сваи.

    Комбинированные опоры

    • Комбинированные опоры необходимы там, где внешние колонны конструкции находятся близко к границе существующей конструкции, а также там, где опоры отдельных колонн перекрывают друг друга.Такие фундаменты (поддерживающие более одной колонны / пьедестала или непрерывную стену) должны иметь такую ​​форму, чтобы выдерживать расчетные нагрузки и индивидуальные реакции в соответствии с соответствующими проектными требованиями. При необходимости должны соблюдаться требования к детализации, указанные в Разделе 4 для плит и балок.
    • Детализация
      • Для комбинированного фундамента детализация продольных и поперечных стержней аналогична деталировке балок.
    • Колонна по краям фундамента
      • Для предотвращения разрушения при сдвиге по наклонной плоскости (разрушение пояска) в основании, где колонна расположена на краю, рекомендуется предусмотреть горизонтальные U-образные стержни вокруг вертикальных стартовых стержней.Эти стержни должны быть предназначены для каждой такой колонны (см. Рис. 6.3).

    На рисунке 6.4 (A, B и C) показано типичное расположение стержней в комбинированных опорах.



    Сплошная опора под стены

    В непрерывных стеновых фундаментах поперечная арматура должна быть предусмотрена, когда выступ фундамента за стену превышает толщину фундамента (см. Рис.6.5). Также рекомендуется предусмотреть продольную арматуру везде, где может произойти резкое изменение величины нагрузки, изменение опоры на грунт или локальные свободные карманы вдоль основания.

    Фундамент для плотины

    Плот - это фундаментная единица, непрерывная в двух направлениях, покрывающая площадь, равную площади основания здания или превышающую ее. Если плот состоит из нескольких частей с различными нагрузками и высотой, рекомендуется спроектировать плот с компенсационными швами между этими частями.Стыки также должны быть предусмотрены везде, где есть изменение направления плота, и должны быть подробно описаны на чертеже. При необходимости могут выполняться требования к детализации, указанные в Разделе 4 для балок и колонн.

    Минимальная арматура в любом направлении должна составлять не менее 0,15 процента общей площади поперечного сечения для арматуры из мягкой стали и 0,12 процента в случае высокопрочных деформированных стержней.

    Детализация

    Для плотного фундамента детализируйте как продольные, так и поперечные стержни, как правило, в соответствии с правилами для плит и балок, за исключением опор крышек и стержней.При детализации арматуры в плотном фундаменте. Метод строительства и последовательность строительства должны быть указаны, что должно включать следующее:

    1. Положение строительных швов,
    2. Положение деформационных швов, и
    3. Положение стыков водяной балки.

    Расположение стыков внахлестку в раме следует определять с осторожностью, поскольку направление изгиба будет отличаться от направления подвешенных элементов.

    Установка опор балки

    Там, где требуется верхнее усиление, следует рассмотреть способ его поддержки с помощью стульев и краевых U-образных балок.Это должно выполняться в соответствии с техническим заданием на работу и с учетом последовательности строительства. вес верхней стали и глубина фундамента. Предлагаемое расстояние между опорами, т. Е. В 30 раз больше диаметра опорных стержней при использовании стульев диаметром не менее 12 мм. Диаметр стульев должен быть таким, чтобы они не прогибались и не деформировались под весом арматуры и других случайных нагрузок во время строительства.

    Воздуховоды и траншеи

    Если каналы и траншеи расположены на плотах, особое внимание следует уделить детализации непрерывности верхнего армирования.особенно там, где требуется передача момента (см. рис. 6.6).

    Свайный фундамент

    • Забивная свая из сборного железобетона

    а) Продольная арматура должна быть предусмотрена сборными железобетонными сваями по всей длине. Все основные продольные стержни должны быть одинаковой длины, сварены внахлест на стыках, и должны плотно входить в башмак сваи, если таковой имеется. Могут быть добавлены более короткие стержни, чтобы противостоять местным изгибающим моментам, но они должны быть тщательно детализированы, чтобы избежать внезапного нарушения сплошности стали, которое может привести к трещинам во время тяжелого движения.

    Площадь основной продольной арматуры должна быть не менее следующих процентов площади поперечного сечения свай:

    1) Для свай, длина которых меньше 30 наименьшей ширины - 1,25 процента.

    2) Для свай длиной от 30 до 40 наименьшей ширины - 1,5 процента.

    3) Для свай, длина которых превышает наименьшую ширину более чем в 40 раз - 2 процента.

    b) Боковое усиление имеет особое значение для противодействия движущим нагрузкам, возникающим в пиках, и должно иметь форму обручей или звеньев диаметром не менее 6 мм.Объем боковой арматуры должен быть не менее (см. Рис. 6.7):

    1) На каждом конце сваи на расстоянии примерно в 3 раза меньшей наименьшей ширины - не менее 0,6 процента от общего объема этой части сваи; и

    2) В теле сваи - не менее 0,2 процента от общего объема сваи.

    Расстояние должно быть таким, чтобы бетон мог свободно течь вокруг него. Переход между близким расстоянием между боковыми арматурами около концов и максимальным расстоянием должен постепенно увеличиваться по длине, в 3 раза меньшей наименьшей ширины сваи.

    Покрытие бетоном всей арматуры, включая связи, должно быть не менее 40 мм. Но там, где сваи подвергаются воздействию морской воды или воды с другим коррозионным содержанием, толщина покрытия не должна быть меньше 50 мм.

    Сваи должны быть снабжены плоскими или заостренными соосными башмаками, если они вбиваются в грунт или через него, например, камень, крупный гравий, глина с булыжником и другие грунты, способные повредить бетон на вершине сваи. Башмак может быть из стали или чугуна.Формы и детали шока зависят от характера грунта, в который забивается свая. В однородной глине или песке обувь может отсутствовать.

    Если для бетонного пилу необходима струйная очистка, в сваю можно залить струйную трубу, при этом труба соединяется с башмаком, имеющим струйные отверстия. Как правило, использование центрального жиклера не рекомендуется, так как оно может забиться. По крайней мере, два отверстия для форсунки будут необходимы на противоположных сторонах обуви, четыре отверстия дают наилучшие результаты. В качестве альтернативы к сторонам сваи могут быть прикреплены две или более струйных труб.

    Требование к армированию

    Свая должна быть усилена так же, как и колонна, с основными стержнями на периферии и вспомогательными стержнями (связующими или звеньями) вокруг основных стержней. Кроме того, основные стержни должны быть загнуты внутрь на нижнем конце и приварены к башмаку из закаленного чугуна или стали.

    Распорки

    Для обеспечения жесткости следует использовать распорные стержни сваи, как показано на рис. 6.8. Дистанционные стержни или вилки могут быть из чугуна, штампованной стали или отрезка стальной трубы с прорезями на концах, подходящих для основных арматурных стержней.Их можно детализировать на чертеже с шагом 1,5 м по всей длине сваи. Вилка может быть размещена по диагонали в каждой позиции поперечного сечения, как показано на рис. 6.8.

    • Сваи монолитные или буронабивные

    Требование к армированию

    Конструкция арматурного каркаса варьируется в зависимости от условий движения и установки, характера грунта и характера нагрузки, передаваемой валом. то есть. осевой или иной.Минимальная площадь продольной арматуры (низкоуглеродистой стали или деформированных стержней) внутри ствола сваи должна составлять 0,4 процента площади сечения, рассчитанной на основе внешней площади обсадной трубы ствола.

    Обрыв арматуры по глубине сваи. в целом зависит от типа нагрузки и толщи грунта. В случае свай, подверженных только сжимающей нагрузке, расчетное количество арматуры может быть сокращено на соответствующем уровне в соответствии с проектными требованиями.Для свай, подверженных подъемной нагрузке, поперечной нагрузке и моментам, отдельно или с сжимающими нагрузками. может потребоваться усиление на всю глубину сваи. В мягких глинах или рыхлом песке, или там, где существует вероятность опасности для сырого бетона из-за забивания соседних свай. армирование должно быть обеспечено на всю глубину сваи сварными швами внахлест на стыках независимо от того, требуется ли это из соображений подъема и поперечной нагрузки. Однако во всех случаях. минимальное усиление должно быть обеспечено по всей длине сваи.

    Сваи всегда должны быть усилены минимальным количеством арматуры в виде дюбелей с соблюдением минимальной длины соединения в стволе сваи и с достаточным выступом в заглушку сваи.

    Прозрачное покрытие всей основной арматуры в стволе сваи должно быть не менее 50 мм. Отводы арматурного каркаса могут быть в виде звеньев или спиралей. Диаметр и расстояние между ними выбираются таким образом, чтобы придать арматурному каркасу достаточную жесткость во время обращения с ним и установки.Минимальный диаметр звеньев или спиралей должен составлять 6 мм, а расстояние между звеньями или спиралями должно быть не менее 150 мм.

    Сваи с недоразвёртыванием

    Минимальная площадь продольной арматуры в штоке должна составлять 0,4 процента. Армирование должно производиться по всей длине. Поперечная арматура должна быть не менее 6 мм в диаметре на расстоянии не более диаметра стержня или 300 мм, в зависимости от того, что меньше. В уплотненных сваях с недостаточным расширением должно быть предусмотрено как минимум четыре стержня диаметром 12 мм.Для свай длиной более 5 м и диаметром 375 мм должно быть предусмотрено не менее шести стержней диаметром 12 мм. Для свай диаметром более 400 мм должно быть предусмотрено не менее шести стержней диаметром 12 мм. Круглые хомуты для свай длиной более 5 м и диаметром более 375 мм должны быть стержнями диаметром не менее 8 мм.
    Минимальное прозрачное покрытие продольной арматуры должно составлять 40 мм. В агрессивной среде сульфатов и др. Он может быть увеличен до 75 мм.

    Рисунок 6.9 представлены типичные детали буронабивного монолитного свайного фундамента.

    Заглушка сваи обычно поддерживает колонну, и она располагается в центре тяжести группы свай, поэтому заглушка сваи включает в себя дюбели колонны точно так же, как предусмотрено в основаниях колонн. Следует сделать поправку по длине и ширине цоколя, чтобы сваи могли немного отклоняться от истинного положения после забивки.

    Общее рассмотрение

    • Цоколь сваи вместе с основанием колонны должен быть достаточно глубоким, чтобы обеспечить необходимое крепление колонны и арматуру сваи.Хотя предполагается, что они действуют как балка с простой опорой и рассчитаны на обычные условия изгибающего момента и поперечной силы, существует тенденция к отказу от разрыва из-за высокого главного напряжения. Этому следует противостоять арматурой, огибающей внешние сваи в группе (обычно # 12 @ 150).
    • Общепринятая конфигурация заглушек свай вместе с планом расположения деталей арматуры показаны на рис. 6.10.
    • Чистый выступ заглушки сваи за пределы самой внешней сваи в группе обычно должен составлять от 100 до 150 мм, в зависимости от размера сваи.

    • При необходимости под заглушки свай может быть нанесен выравнивающий слой из простого бетона толщиной около 80 мм.
    • Прозрачная крышка основной арматуры для нижней части крышки должна быть не менее 60 мм.
    • Арматура из сваи должна быть правильно привязана к заглушке сваи.
    • Типичное расположение стержней в заглушке сваи, поддерживающей колонну между двумя сваями, показано на рис. 6.1 I, а типичные детали заглушки, опирающейся на 3 сваи, показаны на рис.6.12.

    Балки класса

    • Балки, поддерживающие стены, должны быть спроектированы с учетом эффекта арки из-за кладки над балкой.

    Ответить

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
