Каким должно быть опирание перемычки на кирпичную стену

Одной из важнейших строительных конструкций является перемычка. Она необходима для перекрытия оконных и дверных проемов, а также для распределения нагрузки от перекрытия на боковые участки стен. Существуют несущие и ненесущие перемычки. Первый тип перемычек выдерживает большие нагрузки, второй – собственную массу, а также массу кирпичной кладки над ними и перекрытия. Опирание перемычки на стену из кирпича является важнейшим критерием в процессе конструирования проемов при строительстве любого объекта.

Если вас интересуют перемычки брусковые, переходите в соответствующий раздел нашего сайта для ознакомления с ассортиментом и ценовой политикой.

СНиП

В ходе выполнения работ по возведению кирпичных стен и перегородок необходимо руководствоваться требованиями СНиП 3.03.01-87 «Несущие ограждающие конструкции», а также СНиП 2.03.01-84 и СНиП 2.08.01-89. Каменные конструкции должны соответствовать требованиям СНиП II-22-81, СНиП III-17-78 «Каменные конструкции» и СНиП 23-02-2003 «Тепловая защита зданий».

Также стоит добавить, что каменные работы должны выполняться согласно требованиям СНиП III-В.4 и рабочих архитектурно-строительных чертежей на строительство сооружения. При выполнении опалубочных и монолитных работ должны учитываться требования СНиП III-15-76 «Бетонные и железобетонные конструкции монолитные».

Виды конструкций

Существует несколько видов перемычек в кирпичных стенах:

Металлические. Это облегченные сооружения, предназначенные для применения при незначительных нагрузках. Это может быть швеллер, уголок или арматура.
Кирпичные. Предназначены для горизонтальной или вертикальной кладки кирпичей.
Арочные. Такая перемычка одновременно выполняет свою основную функцию и является частью фасадного декора. Для ее монтажа понадобятся специальные инструменты и определенные навыки работы.

Железобетонные сборного типа. Такие конструкции предназначены для установки при большой нагрузке на проемы. Обычно их используют при строительстве второго этажа или в процессе возведения домов с довольно сложным проектом.

Железобетонные конструкции могут быть несущим или ненесущими. Несущие перемычки являются сверхпрочными конструкциями, которые могут выдержать существенные нагрузки. Поэтому они устанавливаются в процессе строительства второго этажа и на несущие кирпичные стены. Ненесущие конструкции могут выдержать свою массу и несколько рядов кирпичной кладки.

Расчет опирания ЖБ перемычки на кирпичную стену

Опирание ЖБ перемычек на кирпичную стену может осуществляться только после того, как будут выполнены все необходимые предварительные расчеты. Они позволяют определить глубину опирания и значение несущих нагрузок. Также потребуется расчет опирания железобетонных перемычек на прочность. Для этого используются следующие данные:

длина перекрытия и уровень нагрузки на него;
сопротивление железобетонной конструкции;
сопротивление металла.

Если потребуется расчет нагрузки от кирпичной стены на 1 погонный метр перемычки, необходимо учесть следующие данные:

удельную массу кирпича;
несущую нагрузку;
длину перекрытия;
глубину опирания;
инерционный момент.

Существует еще один способ расчет нагрузки во время опирания перемычки на кирпичную кладку. Он предусматривает учет плотности цементного раствора и кирпича (с пустотами и без них). Дополнительно учитывается ширина кирпичной стены и высота кирпичной кладки над перемычкой. Чтобы рассчитать сопротивление по прочности и инерционный момент учитывается количество профиля для перекрытия и вес перемычки на один погонный метр.

Резюмируя все вышесказанное, нужно сказать, что человеку без специального технического образования очень сложно самостоятельно разобраться в тонкостях строительных расчетов опирания перемычек на кирпичную стену. Для этого необходимо знать множество справочных показателей. Только в таком случае можно правильно рассчитать опирание перемычек на кирпичную стену в соответствии с требованиями СНиП. Именно поэтому целесообразнее доверить данный процесс специалистам, которые знают все тонкости и нюансы расчетов. Такое решение гарантирует безопасную эксплуатацию сооружения и предотвращает возможность его просадки.

К тому же обращение к профессионалам позволяет рассчитывать на то, что выработанные правила СНиП будут обязательно соблюдены. Следовательно, готовая конструкция получится по-настоящему надежной и устойчивой.

ЖБИ изделия — профиль нашей компании. Оцените наш ассортимент и цены!

U-блоки. Особенности кладки » Вcероссийский отраслевой интернет-журнал «Строительство.RU»

Укладывать газобетонные блоки довольно просто, очень схоже с процессом кладки кирпича, только формат газоблока больше и склеиваются между собой блоки не раствором, а клеем

Укладывать газобетонные блоки довольно просто, очень схоже с процессом кладки кирпича, только формат газоблока больше и склеиваются между собой блоки не раствором, а клеем. Довольно подробное описание кладки газобетонных блоков Н+Н дано в инструкции по строительству из автоклавного газобетона. Но как устроить проем в стене (оконный, дверной, просто проем), чтобы возможно было продолжать кладку вышележащей стены? Для этого существует 2 способа, первый-использовать готовые перемычки, второй-прибегнуть к помощи U-блоков.

Первый способ. В случае готовых перемычек все довольно просто, необходимо подобрать готовый вариант перемычки исходя из ширины проема, глубины опирания с каждой стороны проема, а также необходимо учесть ее несущую способность (в случае если перемычка в несущей стене, на нее сверху опираются плиты перекрытия, кровля, то для этого необходимо использовать несущие перемычки).

Второй способ — перемычки из U-блоков. По нему возникает самое большое количество вопросов, зачем они нужны, где применяются, каких размеров бывают? U-блоки-это несъемная опалубка, которую получают путем выпиливая сердцевины из стандартного газобетонного блока. Соответственно внешние размеры U-блоков соответствуют стандартным размерам газобетонных блоков Н+Н. Длина и высота U-блоков 625мм и 250мм соответственно, отличаются блоки только толщиной, стандартные размеры 200, 250,300,375,400 мм. Сердцевину блока вырезают для того, чтобы впоследствии можно было уложить внутрь арматурный каркас (диаметр арматуры указан в альбоме технических решений) и залить бетоном, собственно U-блок выполняет функцию теплой несъемной опалубки для тяжелого бетона, который в свою очередь выполняет роль несущей перемычки, защищенной от промерзания со стороны улицы.

Что нужно учитывать при применении U-блоков:

для перекрытия проемов в стенах из U-блоков формируются перемычки нужной длины с учетом ширины проема и опирания U-блока по 250 мм с каждой стороны проема. Для этого над проемом устанавливается временная поддерживающая опалубка (обычно для этого используется стандартные деревянные доски, затем на опалубку укладываются U-блоки в нужном количестве по длине. U-блоки между собой промазываются клеем для газобетона и так же на него укладываются. При монтаже U-блоков необходимо соблюдать ориентацию блока, вертикальная стенка U-блока с бо´льшей толщиной должна быть обращена к улице, а тонкая стенка внутрь здания. Далее в лоток U-блока укладывается арматурный каркас (диаметр арматуры см. альбом технических решений Н+Н, зависит от ширины проема в стене и нагрузки от вышележащих конструкций). После укладки арматурного каркаса, лоток заливается бетоном и уплотняется при помощи виброустановки или штыкованием. Поверхность уплотненного бетона выравнивается по верхней грани блока.
При опирании сборных железобетонных пустотных плит перекрытий (железобетонных балок, металлических балок и т.д.) на стены из газобетона для равномерного распределения нагрузки от перекрытия необходимо устраивать монолитный арматурный пояс по периметру стен под перекрытием. Для этого U-блоки укладываются сплошным контуром по периметру стен (внутрь U-блоков в образовавшийся лоток также укладывается арматурный каркас и заливается бетоном, как в случае устройства перемычек из блоков), после того как бетон набрал необходимую прочность на данный монолитный пояс можно опирать любые сборные конструкции из железобетона, металла или дерева При устройстве монолитных железобетонных плит устройство сплошного контура из U- блоков не требуется, так как перекрытие само равномерно опирается по все стены по контуру. Частая ошибка, допускаемая при устройстве перекрытий в домах с несущими стенами из газобетона, является устройство так называемого распределительного пояса из полнотелого керамического кирпича, на который впоследствии опираются железобетонные плиты перекрытий (металлические, деревянные, железобетонные балки). Всегда этот распределительный пояс из кирпича совпадает с толщиной наружной стены, что в свою очередь приводит к промерзанию в этих местах, второе кирпич это меклоформатное изделие уложенное на раствор толщиной 10-12 мм и такой пояс никак не может являться единым неподвижным элементом на который опирается железобетонное перекрытие, впоследствии от неравномерной передачи нагрузки от плиты на кладку из кирпича и от кирпичной кладки на кладку из газобетонных блоков все это приведет у к появлению трещин в кладке.

Как подобрать железобетонные перемычки? — ЖБИ от производителя, плиты перекрытия, перемычки, ФБС, сваи

Пример 1. Проем в кирпичной перегородке толщиной 120 мм размером 900 мм. Кладка в летних условиях.
Нагрузка на такую перемычку небольшая, для перегородок подходят три типа перемычек:
1ПБ10-1 (длиной 1030 мм), 1ПБ13-1 (длиной 1290 мм) и 1ПБ16-1 (длиной 1550 мм). Минимальная глубина опирания перемычки на стену 100 мм.
Определим длину перемычки: 900(проем) + 100(мин. опирание) + 100(мин.опирание) = 1100. Таким образом, нам подходит перемычка длиной 1290 мм марки 1ПБ13-1.

Пример 2. Самонесущая стена (перекрытие на нее не опирается) толщиной 250 мм, над проемом высота стены 900 мм, проем размером 1400 мм. Кладка в зимних условиях.
Так как ширина стены 250 мм, перемычек нужно две по ширине стены.
В зимних условиях на самонесущую перемычку берется нагрузка от высоты стены, равной расчетному пролету перемычки. Предварительно принимаем расчетный пролет равным 1400 + 2*100/3 = 1470 мм (здесь 100 мм – глубина опирания перемычки). По общепринятым правилам перевода распределенной нагрузки в сосредоточенную, положение сосредоточенной нагрузки будет в центре тяжести треугольника, т.е. на расстоянии 1/3 от края опоры. Отсюда деление глубины опирания на 3. Т.к. 1470 мм > 900 мм (высоты кладки над перемычкой), то в расчете будет участвовать величина 900мм.

Определим нагрузку на 1 погонный метр перемычки:
0,25*0,9*1,8*1,1/2 = 0,23 т/м = 230 кг/м (здесь 0,25 -ширина стены, 0,9-высота кладки над перемычкой, 1,8 т/м3 – вес кирпича, 1,1 – коэффициент надежности, 2 – количество перемычек), при этом собственный вес перемычки еще не был добавлен.

С учетом того, что нужно будет учесть собственный вес перемычки, выберем нагрузку в таблице серии 300 кг/м. Выбираем перемычку с индексом 3(3Пб). Для этих перемычек минимальная глубина опирания 100 мм.
Определим наименьшую возможную длину перемычки: 1400 + 100 + 100 = 1600 мм.
Подбираем перемычку длиной 1940 мм 2ПБ19-3.
Нагрузка от собственного веса этой перемычки равна 81/1,94 = 42 кг/м(у нас в расчете запас 42 кг/м), таким образом, несущей способности 300 кг/м достаточно, чтобы выдержать нагрузку, равную 230 + 42 = 272 кг/м.

Пример 3. Несущая стена толщиной 380 мм с опиранием перекрытия пролетом 3 м с одной стороны, над проемом высота стены 900 мм, проем размером 1350 мм. Кладка в летних условиях.
Для этого варианта нужно подобрать две разные перемычки – несущую со стороны опирания перекрытия и менее мощную с другой стороны. Чем больше несущая способность перемычки, тем она дороже.
При кладке в летних условиях нагрузка от перемычки берется от 1/3 расчетного пролета перемычки. Но для несущей перемычки берется вся высота кладки – от верха перемычки до низа перекрытия, т.е. нагрузку будем рассчитывать от высоты 900 мм. А вот для ненесущей перемычки предварительно примем расчетный пролет равным 1350 + 2*100/3 = 1420 мм, тогда 1420/3 = 470 мм – высота кладки, от которой определим нагрузку для ненесущей перемычки.
Определим нагрузку на 1 погонный метр стены со стороны опирания перекрытия:
1,1*0,3*0,5*3 + 1,2*0,15*0,5*3 + 0,66*1,1*1,8*0,38*0,9 = 1,21 т/м = 1210 кг/м (здесь 1,1 и 1,2 – коэффициенты надежности, 0,3 – нагрузка от 1 кв. м перекрытия, 0,5*3 – половина пролета перекрытия, 0,15 – временная нагрузка, 0,66*1,1*1,8*0,38*0,9 – две трети нагрузки от веса стен, определяется как в примере 2). Ближайшая большая нагрузка в таблицах серии 2800 кг/м. Выбираем перемычку с индексом 27. Для этих перемычек минимальная глубина опирания 230 мм, ширина перемычки 250 мм.
Определим наименьшую возможную длину перемычки: 1350 + 230 + 230 = 1810 мм.
Подбираем перемычку длиной 1810 мм 5ПБ18-27. Нагрузка от веса этой перемычки равна 250/1,81 = 138 кг/м, итого нагрузка на перемычку 1210 + 138 = 1348 кг/м, что значительно меньше допустимой нагрузки 2800 кг/м – прочность обеспечена.
Нагрузка на 1 погонный метр стены со стороны, на которую перекрытие не опирается равна:
0,33*1,1*1,8*0,38*0,47 = 0,117 т/м = 117 кг/м (здесь 0,33 – 1/3 ширины стены). Ближайшая большая нагрузка 250 кг/м.
Выбираем перемычку с индексом 2, для нее глубина опирания 100 мм.
Определим наименьшую возможную длину перемычки: 1350 + 100 + 100 = 1550 мм.
Максимальная длина перемычек с индексом 2 равна 1480 мм, что меньше требуемой. Подбираем наиболее подходящую перемычку 2ПБ19-3 (длиной 1940 мм) или 3ПБ18-8 (длиной 1810 мм). Если добавить к полученной нагрузке 223 кг/м собственный вес любой из выбранных перемычек, мы убедимся, что их несущей способности достаточно.

Пример 4. Несущая стена толщиной 380 мм с опиранием перекрытия пролетом 6 м с одной стороны и 4,2 м с другой, над проемом высота стены 900 мм, проем размером 1200 мм. Кладка в зимних условиях.
В зимних условиях нагрузка берется от части стены, высота которой равна расчетному пролету перемычки. Т.к. ширина проема 1200 мм больше высоты стены над проемом 900 мм, то в расчете будет участвовать величина 900 мм.
Определим нагрузку на 1 погонный метр:
1,1*0,3*5,1 + 1,2*0,15*5,1 + 0,68 = 3,3 т/м = 3300 кг/м (здесь 1,1 и 1,2 – коэффициенты по надежности, 0,3 – собственный вес от 1 кв. м перекрытия, 5,1 = (6+4,2)/2 м – длина сбора нагрузки от перекрытия(на перемычку приходится только половина веса плиты), 0,15 – временная нагрузка(на плите у нас полезная нагрузка), 0,68 = 0,38*0,9*1,8*1,1 т/м – нагрузки от веса стены).
Подберем плитную перемычку. Нагрузка на нее без учета собственного веса 3300 кг/м.
Ближайшая большая нагрузка 7200 кг/м. Выбираем перемычку с индексом 71. Минимальная глубина опирания для таких перемычек 170 мм.
Определим длину перемычки: 1200 + 170 + 170 = 1540 мм. Подбираем плитную перемычку 3ПП16-71 длиной 1550 мм.

Кладочные работы.

Газобетонный блок. Вопросы-ответы

Дополнительная информация

Какая должна быть глубина опирания плит перекрытий на несущие стены из газобетонных блоков?

Ответ: Выполняя кладочные работы из газобетонных блоков, следует помнить, что глубина опирания плит перекрытий на несущие стены согласно рекомендациям производителей газобетонной продукции (например, блоков «Аэрок») должна быть 15 см. Минимальная глубина -12 см.

Обязательно ли устраивать железобетонный пояс при строительстве дома из газобетонных блоков?

Ответ: Не обязательно, если здание имеет один этаж и деревянное перекрытие. При строительстве многоэтажных зданий рекомендуется устраивать железобетонный пояс, на который укладывается железобетонное перекрытие.

Чем заполнить пространство, оставшееся между вертикальной гранью стены и плитой перекрытия этажа? Достаточно ли кирпичной кладки или нужно утеплять?

Ответ: Про утепление торца плиты перекрытия необходимо во время выполнения кладочных работ из газобетонных блоков. На практике обычно делается так: в зоне опирания пустоты перекрытий с торца заполняются эффективным утеплителем, а все остальное – до наружной грани стены заполняется или кирпичной кладкой или ячеистым бетоном. Рекомендуемая ширина «подушки» между наружной гранью стены и плитой перекрытия должна быть не менее 14 см.

Как нужно укладывать деревянные балки перекрытия на стену из газобетонных или силикатных блоков. Нужно ли выполнять армирующий бетонный пояс.

Ответ: Для деревянного перекрытия блочных стен малоэтажного здания устройство бетонного пояса не обязательно, достаточно 3-5 сантиметрового выравнивающего слоя цементно-песчанного раствора. Торцы балок должны антисептироваться или обертываться рубероидом, а лучше — и то и другое. Кладочные работы из газобетонных блоков на последнем ряду перед перекрытием желательно выполнить на усиленном растворе.

При устройстве монолитного перекрытия по газобетонным стенам нужно ли предварительно устраивать армированный бетонный пояс.

Ответ: Монолитные перекрытия могут опираться непосредственно на блочную кладку. Типичная ошибка при устройстве монолитного перекрытия – заливка бетоном по наружную грань стены. Правильным считается, когда торцы перекрытия утепляются эффективным утеплителем, который закрывается заподлицо с наружной стеной блоками соответствующей толщины и высоты или кирпичной кладкой – об этом нужно помнить на стадии выполнения кладочных работ газобетонным блоком, а не после.

Какова должна быть глубина опрания несущих перемычек на кладку из газобетонных блоков?

Ответ: Глубина опирания несущих железобетонных перемычек на кладку из газобетонных блоков при ширине проемов до 180 см должна быть не менее 25 сантиметров. Это правило распространяется так же и на шлакобетонные, керамзитобетонные и силикатные блоки. Места опирания перемычек должны выполняться во время производства кладочных работ.

Из чего можно выполнять несущие перемычки для перекрытия оконных проемов в стенах из газобетонных блоков?

Ответ: Несущие перемычки могут выполняться из железобетонных перемычек заводского изготовления, из армированного железобетона, изготовленного по месту. А так же из металлических уголков и труб квадратного сечения. Перед укладкой металлических перемычек рекомендуется закрыть их металлической сеткой. Чтобы в дальнейшем было проще выполнять штукатурные работы.

Как выполняется анкеровка железобетонных перекрытий к наружным стенам, выполненным из газосиликатных блоков?

Ответ: Анкеровка выполняется с помощью скоб оцинкованных или из нержавеющей стали. При анкеровке сборных железобетонных перекрытий один конец скобы цепляется за монтажную плиту, другой в отверстие в кладке. Рекомендуется замоноличивать анкера.

Как производится опирание деревянных стропил на стену из газобетонных блоков?

Ответ: Опирание деревянных стропил на стену из газобетонных блоков производится через мауэрлат, уложенный на гидроизоляционную прокладку, который крепится к верхним рядам кладки металлическими анкерами

Как выполняется анкеровка стен из газобетона к деревянным перекрытиям?

Ответ: К деревянным балкам и мауэрлату анкера крепятся обычной забивкой в массив древесины.

Расчет перемычки для кирпичных стен. Подбираем перемычки в кирпичных перегородках – примеры расчета

Подбираем перемычки в кирпичных перегородках – примеры расчета

Исходные данные для расчета можно посмотреть в статье «Как подобрать перемычки в частном доме — примеры расчета».

Проем №1.

Подбираем перемычку для проема 0,8 м в кирпичной перегородке толщиной 120 мм.

Это самая простая часть нашей задачи – перемычки в перегородках. В принципе, их можно не рассчитывать, а просто подбирать по ширине проема. Но задача поставлена – считать будем.

Весь расчет для удобства сведен в таблицу.

Ширина проема	0,8 м
Толщина стены	0,12 м

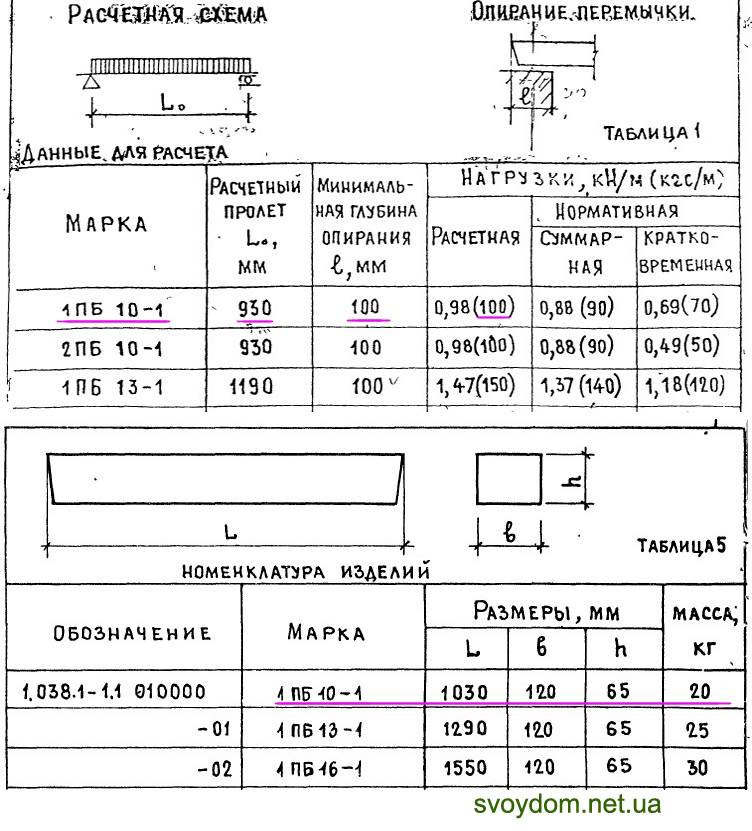

Предварительно подбираем перемычку (таблицы 1 и 5 серии 1. 038.1-1, вып. 1), исходя из размеров проема и минимальной глубины опирания (предполагая ее для начала равной 0,1 м)	0,8+2*0,1=1,0м – минимальная длина перемычки (предварительно), т.е. нам подходит перемычка 1ПБ10-1 (сечение 0,12х0,065 м, масса 20 кг, минимальная глубина опирания 0,1 м, длина 1,03 м, допустимая расчетная нагрузка 100 кг/м, расчетный пролет 0,93 м)

Высота кладки над пермычкой	3,3-2,1-0,065=1,135 м
Высота кладки, нагрузка от которой учитывается (равна 1/3 пролета – при кладке в летних условиях, согласно п. 6.47 СНиП «Каменные и армокаменные конструкции»)	0,93/3=0,31 м
Расчетная нагрузка на погонный метр перемычки с учетом ее собственного веса (здесь 1,1 – коэффициент надежности по нагрузке; 1800 кг/м3 – объемный вес кладки)	1,10,120,311800 + 1,120/1,03 = 95 кг/м < 100 кг/м
Окончательно принимаем	1ПБ10-1

Обратите внимание: если бы кладка выполнялась в зимних условиях, эта перемычка уже не пройдет по расчету – не хватит несущей способности, т. к. нагрузку нужно брать не от 1/3 пролета, а от целого пролета перемычки (п. 6.47 СНиП «Каменные и армокаменные конструкции»).

Данные по перемычкам подбираем из таблиц 1 и 5 выпуска 1 серии 1.038.1-1

Проем №2.

Подбираем перемычку для проема 0,9 м в кирпичной перегородке толщиной 120 мм.

По сути, это повторение и закрепление расчета перемычки в перегородке, только проем на 100 мм шире, чем в первом случае.

Смотрим таблицу.

Ширина проема	0,9 м
Толщина стены	0,12 м
Предварительно подбираем перемычку (таблицы 1 и 5 серии 1.038.1-1, вып. 1), исходя из размеров проема и минимальной глубины опирания (предполагая ее для начала равной 0,1 м)	0,9+2*0,1=1,1м – минимальная длина перемычки (предварительно), т. е. нам подходит перемычка 1ПБ13-1 (сечение 0,12х0,065 м, масса 25 кг, минимальная глубина опирания 0,1 м, длина 1,29 м, допустимая расчетная нагрузка 150 кг/м, расчетный пролет 1,19 м)
Высота кладки над пермычкой	3,3-2,1-0,065=1,135 м
Высота кладки, нагрузка от которой учитывается (равна 1/3 пролета – при кладке в летних условиях, согласно п. 6.47 СНиП «Каменные и армокаменные конструкции»)	1,19/3=0,4 м
Расчетная нагрузка на погонный метр перемычки с учетом ее собственного веса (здесь 1,1 – коэффициент надежности по нагрузке; 1800 кг/м3 – объемный вес кладки)	1,10,120,41800 + 1,125/1,29 = 117 кг/м
Окончательно принимаем	1ПБ13-1

Снова обратите внимание на то, что данная перемычка подходит лишь для кладки в летних условиях (п. 6.47 СНиП «Каменные и армокаменные конструкции»).

Проем №3.

Подбираем перемычку для проема 1,2 м в кирпичной перегородке толщиной 120 мм.

Ширина проема	1,2 м
Толщина стены	0,12 м
Предварительно подбираем перемычку (таблицы 1 и 5 серии 1.038.1-1, вып. 1), исходя из размеров проема и минимальной глубины опирания (предполагая ее для начала равной 0,1 м)	1,2+2*0,1=1,4 м – минимальная длина перемычки (предварительно), т.е. нам подходит перемычка 1ПБ16-1 (сечение 0,12х0,065 м, масса 30 кг, минимальная глубина опирания 0,1 м, длина 1,55 м, допустимая расчетная нагрузка 150 кг/м, расчетный пролет 1,45 м)
Высота кладки над пермычкой	3,3-2,1-0,065=1,135 м
Высота кладки, нагрузка от которой учитывается (равна 1/3 пролета – при кладке в летних условиях, согласно п. 6.47 СНиП «Каменные и армокаменные конструкции»)	1,45/3=0,48 м
Расчетная нагрузка на погонный метр перемычки с учетом ее собственного веса (здесь 1,1 – коэффициент надежности по нагрузке; 1800 кг/м3 – объемный вес кладки)	1,10,120,481800 + 1,130/1,55 = 135 кг/м < 150 кг/м
Окончательно принимаем	1ПБ16-1

И снова обратите внимание на то, что данная перемычка подходит лишь для кладки в летних условиях (п. 6.47 СНиП «Каменные и армокаменные конструкции»).
