Несъемная опалубка из кирпича: Как самостоятельно сделать опалубку под фундамент из кирпича?

Автор

Содержание

Несъемная опалубка – почему выгоднее строить с несъемной опалубкой из пенопластовых блоков?

Теплозвукоизоляционные и другие характеристики дома, построенного из блоков несъемной опалубки на основе пенопласта полистирольного, гораздо лучше, чем из традиционных строительных материалов: кирпич, бетон, бетонные блоки. Простота монтажа, долговечность, скорость строительства, низкая стоимость квадратного метра – все это благодаря внедрению технологии строительства с несъемной опалубкой из пенопласта полистирольного.



По способности сохранять тепло стена, построенная с несъемной опалубкой из пенопласта полистирольного, толщиной 300мм эквивалентна кирпичной стене толщиной 1600мм (1,6м) или бетонной стене толщиной 2550мм (2,55м). Затраты на отопление зимой и кондиционирование летом дома, построенного с применением несъемной опалубки из пенопласта, в 3,5 — 4 раза ниже, чем дома, построенного из кирпича.



Пенопласт полистирольный, благодаря структурному строению, гасит звуковые колебания, значит, в таком доме Вы надежно защищены от веселых соседей, шума дороги и железнодорожной станции.



Про экологичность пенопласта полистирольного, применяемого при изготовлении несъемной опалубки, можно говорить, писать, но лучше сходить в продовольственный магазин, который торгует полуфабрикатами, мясом птицы и другой продукцией. В таком магазине любой неверующий в безопасность и экологичность пенопласта полистирольного получит убедительные доказательства – вся продукция продается на подложке из пенопласта полистирольного. Если бы пенопласт полистирольный не был безопасен, то Геннадий Григорьевич Онищенко — российский государственный деятель, главный государственный санитарный врач России (с 1996), руководитель Роспотребнадзора (с 2004), Академик РАМН, член Президиума РАМН, доктор медицинских наук, профессор, Заслуженный врач России и Киргизии, член президиума общероссийской общественной организации «Лига здоровья нации», уволил бы всех директоров продовольственных магазинов и остальных высокопоставленных руководителей сферы торговли. Пенопласт полистирольный – материал инертный, не выделяющий в окружающую среду никаких вредоносных элементов.



Применение несъемной опалубки из пенопласта полистирольного ведет к сокращению трудозатрат, сокращению на стройплощадке мощной спецтехники, до десяти раз увеличению скорости возведения здания, снижению затрат на финишную отделку поверхностей. Еще применение несъемной опалубки из пенопласта полистирольного снижает себестоимость квадратного метра в 2,5 – 3 раза.



Строительство объекта с несъемной опалубкой из пенопласта полистирольного не требует использования высококвалифицированных бригад строителей (бесконтрольность допускать нельзя). Строение блоков несъемной опалубки таково, что монтаж не представляет собой трудоемкой операции, блоки легко соединяются между собой (пазо-гребенчатые места стыковки). Оплата рабочим, строящим объект с применением несъемной опалубки из пенопласта, в несколько раз ниже, чем оплата каменщикам, строящим такой же объект из кирпича.



Строительство объекта с применением несъемной опалубки из пенопласта полистирольного позволяет экономить строительные материалы на самой первой стадии строительства – сооружение фундамента. Масса такового объекта гораздо меньше, чем из кирпича или бетона, поэтому фундамент менее затратен по материалам и нормо-часам, необходимым для его сооружения.



Пенопластовая несъемная опалубка позволяет вести строительные работы во все месяцы года (зима, весна, лето, осень).



Необходимо еще подчеркнуть, что конструкция объектов, построенных по технологии несъемной опалубки из пенопласта полистирольного, при малом весе, обеспечивает надежные сейсмоустойчивые свойства, сводит к минимуму риск обрушения.



Проверено строительством зданий в сейсмических опасных зонах.



Итого: объект, построенный по технологии несъемной опалубки из пенопласта полистирольного – экологичен; экономичен по материалам, спецтехнике, трудозатратам, по обслуживанию всего периода эксплуатации; долговечен (страховые компании страхуют такие объекты на 100 лет), симпатичен (позволяет воплощать любые архитектурные фантазии), обеспечивает стабильную шумоизоляцию на весь период эксплуатации.

Часто задаваемые вопросы

Что такое блок несъёмной опалубки из пенополистирола?
— Это полые блоки из пенополистирола длиной 1 м, шириной 25 см и высотой 25 см, имеющие вертикальные и горизонтальные пустоты, заполняемые в процессе монолитного строительства железобетоном, образующим своего рода монолитную железобетонную стену.

Что такое строительная технология «Несъёмная пенополистирольная опалубка»?
— «Несъёмная пенополистирольная опалубка» — это технология монолитного строительства из бетона с применением несъемной опалубки, выполненной в виде теплоизоляционной формованной детали из вспененного полистирола.

Почему Несъёмная Опалубка прогрессивная технологии строительства?
— Система строительства предоставляет возможность существенной экономии средств при возведении зданий, а так же экономии энергоресурсов из-за крайне низкого потребления энергии при отоплении зданий, что становится особенно актуальным на фоне постоянно растущих цен на энергоносители. Кроме того, технология производства блоков для несъёмной опалубки из пенополистирола практически безотходна.

Долговечность стен здания, построенного из несъемной опалубки?
— Для того чтобы достичь долголетней эксплуатации сооружения без трещин необходимо стремиться к возможно меньшему тепловому расширению несущих стен. В стенах, построенных из блоков несъемной опалубки, бетонная сердцевина изолировала от влияния тепла и холода со всех сторон слоем пенополистирола толщиной 5 см. Срок жизни стены из бетона, защищенной от дождя и снега, тепла и холода практически неограничен. При исследовании 27 летней пенополистирольной изоляции не было обнаружено признаков старения. Лабораторные ускоренные испытания, при которых симулировался 100 летний срок эксплуатации, также не обнаружили признаков старения материала.
Пенополистирол при квалифицированной переработке неограниченно устойчив к старению. Ультрафиолетовое излучение и другие интенсивные излучения могут вызывать пожелтение и хрупкость поверхностного слоя пенополистирола, поэтому необходимо защищать изделия из пенополистирола от длительного прямого попадания солнечного облучения. Поверхностная хрупкость не является нарушением свойств теплоизоляции, но является причиной эрозии материала от ветра и дождя. На практике эти поверхности окрашивают или защищают отделочными материалами. С течением длительного времени Пенополистирол полностью сохраняет свои свойства и характеристики. В Германии дома, построенные по технологии несъёмной опалубки, также как и дома из кирпича, страхуются на 100 лет.

Химические и биологические свойства пенополистирола?
— Вспененный полистирол является химически нейтральным продуктом и не подвергается влиянию слабых щелочей и кислот, строительных материалов, таких как известь или ангидрид. Однако пенополистирол растворим в органических растворителях являющихся составными частями многих красок, лаков, шпаклевок и консервирующих средств. Вспененный полистирол не является питательной средой для микроорганизмов и грызунов и не подвержен гниению. В тоже время Пенополистирол, это материал, из которого изготавливают одноразовую посуду, упаковку для продуктов питания.

Почему дом, построенный из несъемной опалубки лучше других домов?
— Вспененный полистирол является особенно хорошим изоляционным материалом благодаря своей низкой плотности и закрытой ячеистой структуре. Она состоит из множества многостеночных ячеек с размером диагоналей 0,4 — 0,7 мм и толщиной полимерных стенок до 0,001 мм. Суммарный объем полимерных стенок составляет только 2% общего объема вспененного материала, остальные 98% занимает воздух, заключенный в ячейках. Теплопроводность пенопласта не изменяется со временем подобно другим ячеистым строительным материалам, ячейки которых вместо воздуха наполнены улетучивающимися газами. Пенополистирол — великолепный утеплитель. Стена из несъёмной опалубки толщиной 25 см по способности сохранять тепло, эквивалентна кирпичной стене толщиной 1,5 метра. Расходы на отопление в таком доме ниже, чем в кирпичном более чем в 3 раза. Отапливать такой дом необходимо начинать при температуре наружного воздуха ниже 0 град (С). При более теплой погоде, для поддержания комфортной температуры внутри хватает бытового тепла, выделяемого при работе бытовых приборов.

Насколько технология пожаробезопасна?
— Пенополистирол широко и давно используется в строительстве. Для производства пенополистирольных строительных блоков несъёмной опалубки применяется полистирол марки ПСВ-С, который относится к трудновоспламеняемым самозатухающим материалам. Благодаря входящим в состав сырья для изготовления блоков антипиреновым добавкам, самозатухание 2-3с.

За счет чего дома из несъёмной опалубки строят быстрее?
— Процесс строительства напоминает складывание игрушечного дома из кубиков «LEGO». Пустотелые блоки несъёмной пенополистирольной опалубки имеют специальную пазо-гребневую систему, с помощью которой легко и прочно соединяются друг с другом. Необходимая геометрия стен и углов здания достигается «автоматически»- без участия высококвалифицированных каменщиков. Работать с блоками несъёмной пенополистирольной опалубки легко и удобно. Заливка бетона внутрь блоков несъёмной пенополистирольной опалубки также не требует особой квалификации. Все это позволяет резко снизить трудоемкость и срок строительства, а также снизить затраты на оплату заработной оплаты строителей и общую смету проекта!

Сколько стоит Несъёмная Опалубка?
— Лучше всего сравнивать несъёмную опалубку со знакомым нам кирпичным домом. При одинаковой отделке «строительная коробка» дом из несъёмной опалубки на 30-40% дешевле. Для того, чтобы иметь такие же теплоизоляционные свойства, как у стены из блоков несъёмной пенополистирольной опалубки, толщина кирпичной стены должна равняться 1,5 метра! Плюс ко всему, скорость строительства в 3-4 раза выше, чем при использовании традиционных технологий. Стоимость дома будет зависеть от многих факторов: сложности проекта, облицовочных и кровельных материалов, сроков строительства, стоимости работ и т.д.

Существуют ли какие-то особые требования к объемно-планировочному решению дома из несъёмной опалубки?
— Дом может иметь стены и проемы любой конфигурации. Если поворот стены нужно сделать не под 90 градусов, несъёмную опалубку легко отрезать под нужным углом с помощью обычной пилы прямо на стройплощадке. То же можно сказать и о перекрытии. Перекрываемый пролет между стенами регламентируется только планировочным решением.

Сколько этажей может быть в доме?
— В целом система рассчитана на достаточную большую этажность, однако Несъёмная Опалубка прежде всего предусмотрена для использования в индивидуальном малоэтажном строительстве.

Какие фундаменты нужны при применении несъёмной опалубки?
— Строительная система совместима с любыми традиционными фундаментами. Наиболее предпочтительными являются ленточный монолитный фундамент или монолитная железобетонная плита. Затраты, на возведения фундамента, в два раза меньше, так как вес одного метра квадратного 350 кг., к примеру вес метра квадратного стены из кирпича 800 кг.

Из чего делается стены цокольного этажа или подвала?
— Стены цокольного этажа или подвала также можно сделать из несъёмной опалубки.

Достаточно ли прочная конструкция Несъёмной Опалубки? Нужно ли укладывать в стену арматуру?
— Монолитная стена из несъёмной опалубкт по прочности превосходит стены, возводимые из традиционных материалов, арматура обязательна к использованию и укладывается в соответствии с расчетом, как вертикально так и горизонтально.

Какой бетон заливается в стену из несъёмной опалубки?
— Обыкновенный тяжелый бетон класса В-25 (М-200) с фракцией щебня 5-20 мм пластичной консистенции. Никаких дополнительных добавок, а также вибротромбования не требуется. Бетонную смесь можно готовить непосредственно на стройплощадке. Так, для двухэтажного коттеджа вполне подойдет бетон следующего состава: 1 часть цемента марки М400, 3 части песка и 5 частей щебня фракции 5-20.

Как в здании прокладываются инженерные коммуникации?
— Канализационные трубы из пластика прокладываются внутри опалубки перед заливкой бетона. Застывший бетон защищает трубы, что гарантирует их безаварийную службу в течение всего срока эксплуатации здания. Электропроводка и водопроводные трубы укладываются в борозды, прорезаемые на внутренней поверхности 5см пенополистирольной стены.

Каким материалом Несъёмная Опалубка отделывается снаружи?
— Стандартная отделка — декоративная штукатурка по сетке из стекловолокна, но можно применять облицовку различными видами плитки, сайдингом, вагонкой или облицовочным кирпичом. Применима и традиционная штукатурка по сетке. Есть множество способов облицовки и выбор будет зависеть от Ваших вкусов и возможностей.

Чем стена отделывается внутри?
— Для внутренней отделки дома из несъёмной опалубки рекомендуется одна из систем сухого, экологически чистого, строительства, давно ставших общепризнанным стандартом в Европе. Это гипсокартонные листы. Лист клеится прямо на пенополистирол обычным плиточным клеем, или клеем для гипсокартона, без использований каких-либо каркасов. Так же применима традиционная штукатурка по сетке из стекловолокна.

Почему несъёмная опалубка позволяет выполнять отделочные работы с более высоким качеством, быстрее и дешевле?
— Технология изготовления блоков несъёмной пенополистирольной опалубки позволяет монтировать геометрически ровные стены. Поэтому любой вид отделки, будь то использование гипсокартона, плитки, штукатурки или обоев, не требует предварительного выравнивания поверхности, тем самым, экономя материалы, усилия и время.

Правда ли, что дом из Несъёмной Опалубки можно строить при отрицательных температурах воздуха?
— Да, дома из несъёмной опалубки можно строить и при отрицательных (до — 10 °С) температурах. Опалубка служит, своего рода, термосом для залитого в него бетона и надежно защищает его от мороза.

Где получила распространение данная технология строительства?
— В Германии на начало 2007 г. было построено более 70 000 домов из несъемной опалубки. Строятся они почти во всех европейских странах, особенно активно во Франции, Италии, Греции, Скандинавских странах. Из бывших соцстран наиболее активное строительство ведется в Польше и Венгрии, России, Прибалтике. Помимо Европы такие дома строятся в США и Канаде.

Как правильно рассчитать необходимое количество блоков, бетона и арматуры для возведения дома?
— Для этого нужно знать, что на 1 кв.м. стены необходимо 4 блока несъёмной опалубки размером 1000х250х250 мм. 0,125 м.куб. бетона и около 8 кг., рифлёной арматуры, сечением 12 мм.

Опасен ли пенополистирол для здоровья?
— Пенополистирол абсолютно безвредный, экологически чистый материал. Из него изготавливают одноразовую посуду, упаковку для овощей, фруктов, рыбы и мяса. По санитарно-гигиеническим нормам пенополистирол может контактировать с любыми пищевыми продуктами.

Какие окна нужны дому из Несъёмной Опалубки?
— Экономя энергию с помощью теплосберегающих стен, было бы неправильно дать возможность ей улетучиться через окна. Поэтому окна в доме могут быть любыми — с деревянными, металлическими и металлопластиковыми профилями, при условии, что они будут теплыми, двухкамерными, со стеклопакетом и хорошим примыканием.

Есть ли преимущества у дома из несъёмной опалубки в теплый период года?
— Конечно есть. Ведь прохладу летом несъёмная опалубка сохраняет также хорошо, как зимой тепло. Системами несъёмной опалубки сейчас усиленно интересуются такие страны, как Арабские Эмираты, Катар, Саудовская Аравия.

Как лучше всего отапливать дом из Несъёмной Опалубки?
— Пригодна любая система отопления, но мы рекомендуем водяные, теплые полы. С применением этой технологии, выше эффективность и экономия энергоресурсов.

Насколько прочен такой дом и можно ли использовать пустотные плиты перекрытия в строительстве дома?
— Несъёмная Опалубка — это монолитная армированная бетонная конструкция, поэтому в её прочности сомневаться не приходится. Стена спокойно выдерживает бетонные перекрытия больших размеров и соответственного веса, однако не стоит забывать, что при использовании длинных пролётов монолитного перекрытия необходимы расчёты проектировщика.

Как относятся к пенополистиролу мыши и крысы?
— В отличие от некоторых марок пенопласта, в пенополистирол используемый в нашей технологии, входят специальные добавки, гарантирующие «несъедобность» пенополистирольных блоков грызунами, жуками и другими бытовыми вредителями. За 20-и летний опыт не было ни одного случая съеденных стен.

Можно ли из этого материала достраивать в уже существующих домах верхние этажи, если фундамент и стены не был рассчитаны на это изначально?
— Конечно можно, поскольку удельная нагрузка на фундамент стены дома в несколько раз меньше кирпичной стены, т.к. квадратный метр стандартной кирпичной стены весит 800 кг., а квадратный метр стены дома — 360 кг.

Несъемная опалубка | Торговый дом «Парк»

Облицовочная несъемная опалубка — это форма, изготовленная из бетонных текстурированных панелей, имеющих декоративную фактурную поверхность — отсюда и название. Панели снаружи и внутри армированы пластиковыми каркасами и скреплены между собой пластиковыми связями-фиксаторами.

При возведении стен в опалубку заливается любой вид тяжелого и легкого бетона. Также данный вид опалубки используется при строительстве каркасно-засыпных стен зданий. Отличием несъемной опалубки от съемной опалубки является то, что после застывания бетона несъемная опалубка становится неотъемлемой частью конструкции стен дома. Декоративная фактура несъемной опалубки позволяет возводить стены зданий без последующей облицовки.

  • Экономия времени строительства. Почти в 2 раза по сравнению с традиционными способами строительства уменьшается время возведения объекта. Экономия сил и времени происходит за счет простой технологии строительства, не требующей привлечения квалифицированных строителей и специальной техники.

  • Экономия бюджета. По сравнению с другими технологиями возведения зданий, строительство дома с использованием несъемной опалубки удешевляет стоимость строительства на 20-60%.

    Вы экономите на привлечении специальной строительной техники (подъемных кранов, самосвалов), на доставке (блоки стеновой несъемной опалубки компактные и легкие), на оплате рабочих часов строителей (простота технологии строительства позволяет возводить здание значительно быстрее), на стоимости фундамента здания (за счет более легкой строительной конструкции).

  • Энергосбережение. Стены, возведенные с использованием несъемной опалубки не требуют дополнительного утепления (по своей теплопроводности такие стены приравниваются к кирпичным стенам толщиной 2,5 метра). В таком доме тепло зимой, а летом прохладно.

  • Создание дополнительного пространства внутри дома за счет более тонких стен (по сравнению с толщиной кирпичной стены с утеплителем).

  • Хорошая звукоизоляция стен.

  • Экономия времени и бюджета на внутренней и внешней отделке. Стены, выполненные с применением несъемной опалубки, имеют идеально ровную поверхность и прямые углы.

  • Простота проведения коммуникаций. Все коммуникации (отопление, электропроводка и т. д.) легко прячутся в стены дома без необходимости использования перфоратора.

  • Строительство дома в любое время года и при любой погоде.

  • Экологическая чистота и устойчивость стен к воздействию внешних факторов (химических, биологических, атмосферных).

  • Сейсмостойкость.

  • Строительство дома по технологии несъемной опалубки от Арт Строй Дизайн

    Несъемная опалубка представляет собой две пластины, выполненные из пенополистирола, которые соединяются друг с другом при помощи перемычек. В блоках несъемной опалубки имеются специальные полости и углубления, в которые укладывается арматура и впоследствии заливается бетон.

    Несъемная опалубка подходит для любого вида строительства, будь то многоэтажное здание, коттедж или частный дом. Ее главные преимущества проявляются при возведении стен. Самые главные из них – это уменьшение стоимости труда рабочих и затрат на материалы. А благодаря тому, что стены из нее выходят очень ровными, то впоследствии возможна их отделка гипсокартоном, райдингом или штукатуркой.

    Коттеджи, возведенные из несъемной опалубки, в своей конечной стоимости обойдутся гораздо дешевле, чем строительство из других видов материалов.

    Монтаж несущих стен

    Строительство стен дома из несъемной опалубки требует участия профессионалов. Установка стен происходит в три

    этапа:

    1. Установка блоков несъемной опалубки

    2. Армирование стен

    3. Укладка бетона

    После этого производится устройство несущих стен и внутренних перегородок коттеджа из несъемной опалубки.

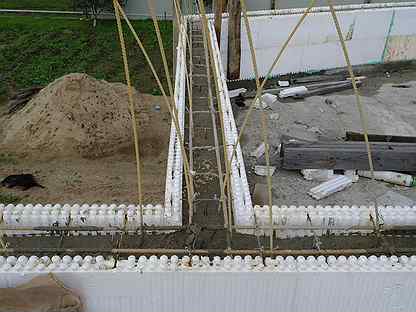

    Первый ряд пенополистирольных блоков опалубки кладется на гидроизоляционный слой, во время этого через их полости пропускают арматуру, скрепленную с фундаментом. В зависимости от выбранного проекта дома из несъемной опалубки, в пазы блоков монтируются горизонтальные прутья арматуры, после этого их соединяют с вертикальными.

    Во время кладки первого ряда блоков опалубки также оформляются отводы внутренних стен и откосы дверных проемов дома.

    Второй ряд блоков перекрывает вертикальные швы первого, в этом имеется схожесть с принципом кладки кирпича. После этого на кромки блоков слегка нажимают, чтобы их соединить. Нужно проследить за тем, чтобы замки, которые находятся в нижней и верхней части кромок, соединились без зазоров.

    Самый важный – это третий ряд. По нему производится выравнивание всех слоев блоков несъемной опалубки по вертикальным швам. Качественно такую работу смогут выполнить только специалисты.

    В последствии в готовую опалубку, с установленной арматурой, происходит заливка бетона. Его заливают либо через металлическую воронку, либо через бетононасос. Для этих целей приготавливать бетон лучше всего прямо на строительной площадке.

    Устройство перекрытий, оконных и дверных проемов

    Перекрытия опираются на железобетонную стену, ширина которой составляет 150 мм. Перекрытия могут выполняться монолитными, из сборных железобетонных плит и т.д.

    Для устройства проемов подготавливают специальные ряды опалубки, в которых блоки обрезаются по необходимым размерам. При этом следует поставить на торцах специальные заглушки. Это необходимо для того, чтобы бетон не смог вытекать. Верхний ряд блоков армируется четырьмя стержнями. Затем эти стержни соединяются хомутами (специальной арматурной проволокой).

    Внутренняя отделка стен

    После окончания работ по возведению стен производится черновая отделка. Внутренняя отделка стен выполняется при помощи кафельной плитки, гипсокартона (на который в последствии клеятся обои) и штукатурки.

    Душевые и ванные комнаты отделывают с использованием панелей ПВХ или керамической плитки, так как в подобных помещениях повышенная влажность.

    Строительство домов из несъемной опалубки по прочности и техническим характеристикам не уступает домам, построенным из кирпича или блоков.

    Этапы строительства дома из несъемной опалубки

    3D панели как несъемная опалубка строительство домов дач

           —  ТЕПЛЫЙ, ЭНЕРГОСБЕРЕГАЮЩИЙ ДОМ  ПО РАЗУМНОЙ ЦЕНЕ

        Несъемная опалубка из 3D панелей — это:
    — коттеджи, сельские дома и дачи
    — многоэтажные жилые дома
    — каскадные двух и трехэтажные  многоквартирные дома
    — теплые индивидуальные бассейны
    — административные общественные здания и спорткомплексы
    — холодильники, сервисные объекты, овощехранилища и склады
    — надстройки существующих зданий (небольшой вес конструкций в этом случае не оказывает существенного влияния на несущую способность стен и фундаментов).



           Несущая нагрузка до 4 этажей.Толщина стены состовляет 550 мм. При таком строительстве из 3D панелей (по принципу несъемной опалубки) коэффициент сопротивление теплопередачи наружней стены состовляет 8,8 (м2 °С/Вт).
          Дом из 3D-панелей за счет внутренней штукатурки толщиной 50 мм обладают аккумулирующим эффектом, что служит залого комфорта в доме.
          Строительство из такой панели позволяет строить ускоренными темпами, т.к. монтаж стены и заливка бетона можно производить на всю высоту стены. Перектытия можно производить пустотными плитами ПК, оставляя между ними монолитный пояс шириной не менее 300 мм.



     Приемущество несъемной опалубке из 3D панелей в строительстве:

    1. Снижение сроков строительства. При использовании традиционных материалов (таких как кирпич или бетонные блоки) строительство дома растягивается на долгий срок.
    Ведь из них нужно не только построить ровные стены, но и подождать пока они дадут усадку, потом нужно еще время, чтобы их просушить и подготовить к чистовой отделке.

    2. Снижение затрат. Несъемная опалубка из 3D панелей дает экономию на стоимости стеновых материалов. Стоимость квадратного метра стены здания, построенного с помощью несъемной опалубки,  примерно в 1,5 раза ниже стоимости стены из кирпича, аналогичной по теплотехническим характеристикам. Применение несъемной опалубки позволяет снизить затраты на оплату труда строителей примерно в 3-4 раза меньше, чем при возведении стен из кирпича. Применение несъемной опалубки дает существенную экономию при сооружении фундаментов, так как стены создают значительно меньшую удельную нагрузку на фундамент.

    3. Высокие теплотехнические характеристики стен. Еще одно важное преимущество несъемной опалубки из 3D панелей — это, конечно, высокие теплотехнические характеристики стен. Затраты на отопление здания из несъемной опалубки по сравнению с кирпичным будут в 8-8,5 раза меньше.

    4. Простой и быстрый способов строительства. Применение несъемной опалубки из 3D панелей- один из наиболее простых, быстрых и экономичных способов строительства коттеджей и многоэтажных домов. Основное преимущество элементов несъемной опалубки состоит в небольшом весе изделий, несложной технологии и и не требует привлечения высококвалифицированного персонала и тяжелой строительной техники. Данная технология позволяет уменьшить финансовые вложения и сократить сроки строительства объекта, существенно (в несколько раз) снизив при этом затраты на эксплуатацию домов. Именно благодаря этому владельцы коттеджей часто отдают предпочтение данному способу строительства.

            Имея желание и некоторые навыки, Вы можете построить дом собственными силами и сберечь свои средства. Технология строительства дома из 3D-панелей (в формате .PDF)

           Системы несъемной опалубки прошли многолетнюю проверку и получили достаточно широкое распространение в странах Европы, США и Канаде и в том числе в странах со сложными климатическими условиями.

            Смонтированная из стеновых блоков ограждающая конструкция заполняется бетоном, перекрытие может выполнятся из 3D панелей и  как обычное монолитное железобетонное. Пенополистирольные элементы несут функции опалубки, утеплителя, звукоизоляции, а в технологических отверстиях могут прокладываться различные инженерные коммуникации: электроосвещение, кондиционирование и др.

        Таким образом, в ходе одной технологической операции сооружается монолитная армированная железобетонная стена, утепленная с внутренней и наружной сторон пенополистиролом. Конструктивные узлы и соединения обеспечивают строению очень высокую общую прочность, что позволяет использовать данную технологию при строительстве зданий в сейсмоопасных районах и на сложных грунтах.   Технология несъемной опалубки из 3D панелей позволяет возводить стены с любым углом поворота или плавным закруглением также просто и быстро, как и возведение прямой стены и по той же цене.

         Элементы стен из пенополистирола практически не впитывают влагу и полностью пропускают водяные пары, которые содержатся в окружающем воздухе. Низкие зимние температуры не оказывают влияния на физические и химические свойства пенополистирола. При температурах до 90°С пенополистирол не меняет своих свойств даже при длительном воздействии.

         Конструкции, выполненные с применением опалубки несъемной, превосходят по долговечности ограждающие конструкции, выполненные из традиционных строительных материалов.

          Небольшой вес опалубки несъемной из 3D панелей исключает применение на строительной площадке дорогостоящих грузоподъемных механизмов. На строительной площадке достаточно иметь бетононасос для подачи бетонной смеси с осадкой конуса 9-10 см.

         Полистирол обладает хорошей теплоизоляцией. За счет этого летом в помещении поддерживается приятная прохлада, а в зимний период расход энергоресурсов на поддержание температуры комфорта снижается в восемь — десять раза по сравнению со зданиями, выполненными из традиционных строительных материалов. Немного о самой технологии строительства с применением элементов несъемной опалубки из пенополистирола.

          Суть технологии заключается в том, что в установленные блоки несъемной опалубки из 3D панелей на арматурный стержнизаливается бетон. В итоге получается монолитная стена с двух сторон наноситься раствор, раствор может наноситься ручным способом так и   После заливки бетона несъёмная опалубка из 3D панелей остаётся на месте, являясь самым надёжным утеплителем. Кроме того, в этой технологии строительства масса других преимуществ:  Таким образом, после сборки блоков между собой получается стена без сквозных отверстий и щелей. Бетонная смесь не вытекает из блоков.

           Благодаря малому весу блоков для их монтажа не требуется никакой специальной строительной техники, а технология не требует высокой квалификации рабочих.



    Все интересующие вопросы вы можете задать по тел. (391) 240-95-90



    МОНОЛИТНОЕ СТРОИТЕЛЬСТВО С НЕСЪЕМНОЙ ОПАЛУБКОЙ — ТЕХНОЛОГИЯ 21 ВЕКА

    Несъемная опалубка из пенополистирола

    В шестидесятых годах прошлого века, один австрийский инженер предложил делать несъёмную опалубку из пенополистирола в виде полых блоков, из которых можно сложить стену как из кубиков конструктора, а затем во внутренние полости залить бетон. После застывания бетона получается стена в виде сэндвича состоящего из бетона, одетого в теплоизоляционную «рубашку» из пенополистирола. Такая стена больше не требует дополнительного утепления. С момента изобретения, пенополистирольные блоки несъемной опалубки постоянно модернизировались, внедрялись в производство различными компаниями во многих странах.

    Сегодня несъёмная опалубка из пенополистирола широко представлена на рынке в виде готовых блоков различной формы, позволяющих вести монолитное строительство стен любой формы. Вы можете купить несъемную опалубку для прямых участков стен, углов, оконных и дверных проемов, угловых участков (поворотов стен) и т.д. Итак, при применении несъемной опалубки из пенополистирола, полученная монолитная стена будет покрыта пенополистиролом с двух сторон, что образует уникальный строительный «сэндвич». Такая стена, построенная по технологии с применением пенополистирольной опалубки и имеющая толщину 25-35 сантиметров имеет такую же теплопроводность, как кирпичная стена толщиной почти в полтора метра. Двухсторонняя теплоизоляция обеспечивает минимальные температурные колебания несущей стены, что одновременно защищает стену от температурных расширений и, как следствие, от возникновения трещин. Монтаж несущих стен по технологии несъёмной опалубки не вызывает затруднений и доступен даже непрофессионалу.

    Для формирования арок и различных проемов неправильной формы, достаточно прорезать данные проемы в пенополистирольном каркасе до заливки бетона и закрепить снизу лист опалубки, например, из фанеры. Пенополистирольные блоки несут одновременно функции опалубки, утеплителя, звукоизоляции, в технологических отверстиях могут прокладываться различные инженерные коммуникации — электроосвещение, системы отопления и кондиционирования. И в результате произведенных технологических операций — монтажа стеновых блоков и плит перекрытий — сооружается здание, которое можно рассматривать как жесткую пространственную рамную монолитную бетонную конструкцию, обрамленную пенополистирольной тепло- и звукоизоляционной оболочкой.

    Многие задаются вопросом: «Что делать с отделкой стен, покрытых слоем пенополистирола?» На самом деле всё очень просто, пенополистирол легко покрывается штукатуркой. Что касается отделки внутренних стен, их можно ОКЛЕИТЬ листами гипсокартона, при этом большая площадь соприкосновения обеспечит гораздо лучшее и прочной крепление листов гипсокартона к стене, нежели крепление традиционным способом при помощи саморезов и оцинкованных профилей. Если Вы чувствуете себя спокойнее, лишь в том случае, когда крепите облицовку напрямую к бетону – вам никто не мешает крепиться к бетону при помощи анкеров. Снять слой пенополистирола в каком-то конкретном месте можно при помощи обычного строительного фена, который оплавляет пенополистирол. Но не стоит злоупотреблять этим, так как оплавляя пенополистирол вы уменьшаете теплоизоляцию стены в данном месте.

    В чем плюсы применения технологии несъемной опалубки из пенополистирола? Таких плюсов много и все они ускоряют и удешевляют строительство Вашего коттеджа:

    1. Снижение транспортных расходов. В сравнении с применением кирпича расходы на транспортировку пенополистирольных пустотелых блоков в 3-4 раза ниже. За одну поездку можно привезти комплект блоков пенополистирольной опалубки на строительство целого дома.
    2. Снижение временных и материальных расходов на погрузку разгрузку. Так, например, целую «фуру» опалубки 1 человек может разгрузить без труда за 30 минут без использования специальной техники.
    3. Трудозатраты в человеко-часах на строительство 1 квадратного метра стены составляют 0,43 часа (это в 10 раз быстрее, чем затраты на строительство той же стены из кирпича). Многие не понимают, что это означает. Это означает что при строительстве двух одинаковых стен, первая из которых будет кирпичной, а вторая монолитной по описанной технологии несъёмной опалубки:
      • При равном числе рабочих, вторую стену (с несъемной опалубкой) построят в 10 раз быстрее;
      • 1 рабочий построит вторую стену за то же время, за которое 10 рабочих построят первую стену (кирпичную).

      Это означает, что ваши затраты по оплате труда строителей в 10 раз ниже, чем при строительстве из кирпича.

    4. Учитывая низкую теплопроводность стен, толщина стен, достаточная для требований СНиП 23-02-2003 «Тепловая защита зданий» — значительно ниже требуемой толщины стен из других строительных материалов. Это означает, что при одной и той же площади застройки, данная технология экономит для Вас внутреннюю площадь строящегося дома, по сравнению с другими технологиями, где стены «воруют» площадь Вашего дома из-за своей повышенной толщины. Толщина стен построенных по технологии несъемной опалубки из пенополистирола составляет всего 25-35 см, что несравнимо меньше толщины стен из других строительных материалов при одинаковой теплосберегающей способности.
    5. Экономию при сооружении фундаментов, так как менее толстые и соответственно более легкие стены создают значительно меньшую нагрузку на фундамент в сравнении со многими другими стеновыми материалами.
    6. Высокие теплотехнические характеристики стен — это единственный способ избежать больших затрат на приобретение индивидуального дорогостоящего отопительного оборудования, транспортировку топлива, будущих материальных затрат на отопление дома в зимний период и кондиционирование в летний период.

    Кирпичный выступ — Порядок проектирования и строительства

    🕑 Время чтения: 1 минута

    Кирпичная полка — это железобетонная опора, которая выдерживает вес (100 кг на квадратный метр или более) готовых материалов, таких как кирпич, камень или другие облицовочные материалы, воздействуя непосредственно на основание или другой элемент фундамента. Как правило, облицовку из кирпича или камня кладут на фасад дома или здания.

    Кирпичный выступ обычно устанавливается монолитно с элементами фундамента, но при необходимости его можно построить и отдельно.Геометрия и усиление кирпичного выступа рассчитаны в соответствии с положениями ACI 318-14, раздел 11.9 (Особые положения для кронштейнов и консолей).

    Строительство бетонного кирпичного выступа

    Кирпичный карниз обычно строится как единое целое с фундаментом дома или здания. В этом случае опалубка крепится вместе с опалубкой элемента фундамента. После этого устанавливается обозначенная арматура, и, наконец, бетон заливается за одно целое с фундаментом конструкции.

    Если выступ моста строится отдельно, то порядок строительства включает:

    1. Выкапывание траншеи возле фундамента или бетонной плиты. Обычно используется траншея глубиной 15,24 см и шириной 30,48 см.
    2. Уложите уклон на дно траншеи и выровняйте его должным образом.
    3. Закрепите опалубку и закрепите стороны кольями, вбитыми в землю через каждые 1,22 м вдоль внешней стороны опалубки.
    4. Установить арматуру согласно расчетным значениям.
    5. Залить бетонную опалубку уступов.
    6. Уплотните залитый бетон, ударив молотком по стенке опалубки. Это устранит любые воздушные карманы и осядет гравий.
    7. Удалить излишки бетона.
    8. Выровнять бетон с помощью кельмы для бетона.
    9. Выдержите бетон, пока он не наберет достаточной прочности.

    Иногда строится секция выступа из развальцованного кирпича, которая должна быть усилена линией горизонтальной арматуры и хомутов.

    Рис.1: Кирпичная опора для выступа Кирпичная фанерованная стена

    Конструкция кирпичного выступа

    Коэффициент усиления и размеры кирпичного выступа могут быть рассчитаны в соответствии с положениями ACI 318-14, раздел 11. 9: Особые положения для кронштейнов и консолей.

    Рис.1: Детали кирпичного выступа

    Кирпичный планок

    Гидроизоляция обычно используется для предотвращения попадания дождевой воды в здание, которое в противном случае могло бы оказать пагубное воздействие на здание.Если надлежащий оклад не установлен, то весьма вероятно, что в будущем зданию потребуется дорогостоящий ремонт. Размещение гидроизоляции кирпичного уступа показано на рис.3.

    Рис.3: Облицовка кирпичного выступа Система стальной опалубки

    | Форма MSB

    Когда вы работаете над крупномасштабным проектом, например, плотины, мосты и тому подобное, вы хороши ровно настолько, насколько хороши ваши инструменты. В любых обстоятельствах вам понадобится прочная и безопасная опалубка, чтобы выполнять работу правильно и безопасно. В MSB Form есть продукт, необходимый для безупречного выполнения поставленной задачи.

    Наша стальная опалубка не допускает ошибок. Если вам нужны временные формы, соответствующие вашим стандартам, обращайтесь к нам.

    Хотя стальная опалубка дороже, чем древесина или фанера, ее многочисленные преимущества перевешивают затраты. Вы сэкономите время и силы,

    Поднимитесь на новый уровень с помощью стальной опалубки

    Наша стальная опалубка на удивление легче, чем большинство других типов, и изготовлена ​​из высококачественной оцинкованной стали.Эта отделка устраняет общие проблемы, с которыми вы можете столкнуться при использовании обычной стальной опалубки — при контакте с водой наша стальная опалубка не подвержена коррозии.

    Ожидайте максимальных результатов с нашей системой стальной опалубки. В дополнение к аккуратной качественной отделке вам не придется выполнять утомительную задачу по удалению деревянных связей или гвоздей после завершения работы. Самое главное, вы сохраните безопасность.

    Почему форма MSB?

    Идея MSB Form появилась после работы с деревянной и фанерной опалубкой, чтобы облегчить нашу работу.Мы спроектировали и создали систему, которая включает в себя все основные компоненты, такие как скобы регулируемой формы. Когда мы остались довольны результатом и начали использовать ее сами, мы решили поделиться нашей опалубкой с несколькими перекрытиями с остальными предприятиями бетонной и строительной отраслей.

    Он упростил наши процессы, и мы надеемся, что он сделает то же самое и для вас. Переходите от деревянной к стальной опалубке сегодня, когда дело касается формования бетона.

    Узнать больше

    При каждой покупке нашей системы стальной опалубки мы включаем пошаговое обучающее видео, чтобы вы могли сразу приступить к ее использованию.Мы также можем зайти на ваш сайт и предоставить вашей команде демонстрацию.

    MSB Form базируется в Австралии, где мы с гордостью поставляем нашу продукцию для строительной и бетонной промышленности. Зарегистрируйте свой интерес, если вы хотите узнать больше о нашей стальной опалубке, если вы не находитесь в Австралии или США.

    По всем остальным вопросам о нашей стальной опалубке обращайтесь к нам по адресу [email protected]. au.

    Виды опалубки (опалубки) для бетонного строительства и применения

    Что такое опалубка (опалубка)?

    Опалубка (опалубка) — это временная опора в виде формы для свежего бетона, в которую бетон заливается и заливается в желаемую форму и набирает начальную прочность, затвердевает и созревает.Опалубка используется в различных формах и размерах в соответствии с нашими конструктивными элементами в виде PCC, RCC работает в здании , мосту, облицовке туннелей, плотине гидроэлектростанции, ирригации Headwork , санитарных трубопроводных работах и ​​т. Д.

    Стоимость опалубки составляет от 20 до 25% от стоимости конструкции при строительных работах, она может быть выше, чем мостов . Для снижения стоимости формы формы необходимо спроектировать экономичных видов опалубки и механизировать ее возведение.

    Мы должны удалить опалубку, когда бетон достигнет подходящей прочности. Этот процесс снятия опалубки также называется удаление . После снятия формы ее компоненты удаляются и могут использоваться в других строительных процессах или других частях работы. Повторяющийся тип компонентов опалубки известен как панель формы .

    Опалубка на основе материалов:

    На основе материалов , Формы бывают следующих видов:

    • Деревянная опалубка,
    • Фанерная опалубка,
    • Стальная опалубка,
    • Комбинированная стальная опалубка,
    • Железобетонная опалубка и
    • Обычная бетонная опалубка.

    Кроме того, древесина обычно используется в качестве опалубки, к тому же она дешевая. Но есть возможность коробления, вздутия и усадки древесины — это недостаток древесины.

    Мы можем уменьшить эти дефекты, нанеся на опалубку водонепроницаемые покрытия. Это непроницаемое покрытие также способствует снятию изоляции и предотвращает прилипание к бетону.

    Стальная опалубка используется для обеспечения правильной формы и функционирования с достижением эстетики

    Преимущества стальной опалубки приведены ниже:

    • Его можно использовать много раз,
    • Легкость снятия изоляции в стальной опалубке,
    • Однородная очаровательная и гладкая поверхность за счет использования стальной опалубки,
    • Высокая жесткость стальной опалубки,
    • Усадка или при его использовании в бетоне меньше искажений.
    • Кромка и другие особые формы в конструкции могут быть легко отлиты стальной опалубкой.

    Материалы, используемые в бетонной опалубке:
    1.
    Опалубка стальная

    Использование стали в опалубке увеличивает начальную стоимость, но в долгосрочной перспективе это оказывается экономичным, поскольку ее можно повторно использовать больше раз, обычно в десять раз больше, чем деревянную опалубку. После использования стальной опалубки требуется меньше отделочных работ, поскольку она дает отличные открытые бетонные поверхности.

    Поскольку сталь не имеет способности впитывать воду в бетоне, вероятность образования сотовой поверхности ничтожно мала. Он легко разбирается и обладает большей прочностью и долговечностью по сравнению с другими.

    2.
    Обычная деревянная опалубка

    Обычно используется для небольших работ, требующих меньшего количества повторений, поскольку его первоначальная стоимость меньше. Лучше использовать пиломатериал со свободными сучками, легкий и легко обрабатываемый гвоздями, без раскалывания и хорошо выдержанный.Эти опалубки можно повторно использовать для от 10 до 12 раз для .

    3.
    Опалубка фанерная

    Использование фанеры в опалубке становится все более популярным, поскольку она представляет собой гладкую поверхность , которая не требует дополнительной отделочной обработки и может также использоваться повторно, как правило, от 20 до 25 раз . Фанеру можно использовать для покрытия большой площади, что значительно снижает трудозатраты на установку и демонтаж опалубки.

    Требования к хорошей опалубке ( Опалубка)

    Хорошая опалубка должна удовлетворять следующим требованиям:

    • Материал опалубки должен быть дешевым и пригодным для многократного использования.
    • Форма должна быть практически водонепроницаемой, чтобы не протекать и не впитывать воду из бетона. Также его усадка и набухание должны быть минимальными.
    • Он должен легко выдерживать бетонную нагрузку и временную нагрузку от заливки, вибрации, уплотнения и твердения.
    • Он должен иметь достаточную жесткость и жесткость, чтобы прогиб был минимальным.
    • Как можно скорее он должен быть легким, гладким и легко останавливаемым.
    • Все стыки в опалубке должны быть герметичными.
    • Опалубка должна опираться на неподвижные опоры.
    ПРЕДЛОЖЕНИЕ КОДА ДЛЯ СТАНДАРТНЫХ ОПАЛУБКОВ (РАБОЧИХ РАБОТ)
    1. Общие требования:

    Опалубка должна соответствовать ориентации , линиям и размерам, как показано на планах, и построена таким образом на оставаться достаточно жесткой во время укладки и уплотнения бетона и должна должен быть достаточно плотным, чтобы предотвратить утечку жидкости из бетона .

    2. Очистка и обработка форм:

    Перед укладкой бетона весь мусор, особенно стружка, стружка и опилки, должен быть удален от внутренней части опалубки, поэтому опалубка, соприкасающаяся с бетоном, должна быть очищена и тщательно смочена или прореагировала утвержденным составом. Имейте в виду, что утвержденный состав не должен касаться арматуры.

    3. Время зачистки:

    Ни при каких обстоятельствах нельзя наносить удары по опалубке до тех пор, пока бетон не достигнет прочности, как минимум в два раза превышающей напряжение, которому бетон мог бы подвергнуться даже во время удара.

    Как можно скорее в течение более длительного времени опалубку следует поддерживать в контакте, так как она может выдержать отверждение. В нормальных условиях, как правило, при температуре выше 20 ⁰C и при использовании обычного цемента, формы можно снимать после следующих периодов :

    1. Для стен, колонн и вертикальных сторон балок — от 24 до 48 часов, в зависимости от бокового состояния, рекомендованного ответственным инженером.
    2. В перекрытии перекрытия (подпорки оставлены под) — 3 дня.
    3. В балке софиты (подпорки оставлены под) — 7 дней.
    4. Снятие стоек с перекрытиями: для перекрытий с пролетом до 4,5 м — 7 дней Для перекрытий с пролетом более 4,5 м — 14 дней
    5. В балках и арках стойки можно снимать следующим образом:
      • Для стержней с пролетом до 6 м — 14 дней.
      • Для стержня Пролетом более 6 м — 21 день.

    Примечание: Количество стоек, их размеры и положение должны быть такими, чтобы они могли безопасно нести полную нагрузку на плиты, балку или арку, в зависимости от обстоятельств.

    4. Порядок действий при снятии опалубки:

    При снятии опалубки имейте в виду, что нет ударов или вибрации, так как они могут повредить железобетон.Перед снятием потолка и подкосов необходимо осмотреть бетонную поверхность, если это необходимо, чтобы определить, имеет ли бетон достаточную прочность и затвердел. Должны быть приняты надлежащие меры предосторожности.

    5. Развал:

    Обычно желательно предлагать формы с изгибом вверх, чтобы гарантировать, что балки не имеют прогиба после того, как они сохранят свой прогиб, но это невозможно сделать, если это не рекомендовано расчетной конструкцией балок.

    6. Допуски:

    Опалубка должна быть сконструирована таким образом, чтобы внутренние размеры и находились в пределах допустимого отклонения, указанного проектировщиком.

    Нагрузки на опалубку (опалубку)

    Помимо собственной нагрузки на опалубку действуют следующие нагрузки:

    • Переменная нагрузка, вызванная трудом и т. Д.
    • Собственный вес влажного бетона,
    • Гидростатическое давление жидкого бетона, действующее на вертикальные или наклонные поверхности опалубки, и
    • Удар из-за заливки бетона.
    • Вибрационная нагрузка от вибратора во время работы.
    • Монтаж напряжений от подвижного оборудования.
    Опалубка (опалубка) для бетонной колонны

    Опалубка для колонны проста по сравнению с другими сложными конструктивными элементами.

    Опалубка колонн состоит из следующих основных компонентов:

    • Обшивка по периметру колонны,
    • Боковые и концевые хомуты,
    • клинья и
    • болты с шайбами.

    На рисунке ниже представлена ​​деталь опалубки для квадратной колонны.

    Рис. 1. Опалубка для квадратной или прямоугольной колонны

    В этой опалубке боковые и концевые хомуты содержат по два номера каждая и идеально расположены рядом с вершиной колонны. Как правило, двухсторонние хомуты представляют собой сравнительно утяжеленную секцию и идеально скрепляются двумя длинными болтами диаметром 16 мм . Между болтами и концевыми хомутами вставляются четыре клина, по одному в каждом углу. Обшивка крепится гвоздем к хомутам .

    На рис. 2. ниже показаны опалубки для восьмиугольных и круглых колонн.

    Рис.2. Типичное сечение восьмиугольной и круглой колонны
    Опалубка для перекрытий и перекрытий

    Рисунок .3. показана опалубка для балки и перекрытия перекрытия . Как показано на рисунке, плита непрерывна по нескольким балкам. Плита опирается на обшивку толщиной 2,5 см, уложенную параллельно самым балкам.Обычно обшивка держится на деревянных ресках, которые укладываются между балками на некотором подходящем расстоянии.

    Для уменьшения прогиба обрешетки можно также подпереть в середине пролета через балки. В боковых формах бруса используется обшивка толщиной 3 см. Нижняя обшивка балочной формы толщиной от 5 до 7 см.

    Рис. 4. Опалубка для балки и перекрытия — разрез Рис. 5. Опалубка в перекрытиях балок и плит — сечение по балкам

    Концы реек опираются на ригель, который крепится к рейкам по всей длине. Шпильки от 10 см x 2 см до три см прикрепляются к боковым опорам на таком же расстоянии, что и рейки, чтобы к ним можно было прикрепить рейки. Берег или столб соединяется с верхним деревом через утки. Внизу лемеха над подошвой предусмотрены два клина из твердой древесины.

    Опалубка бетонных лестниц (опалубка)

    Как показано на рис.6. В опалубке для бетонных лестниц используются следующие компоненты: Поперечные балки, Струна, Ребро жесткости, Подступенки, Профнастил, Ригель, Режущая струна, Вешалки, Доски, Распорка и т. Д.

    Доски подступенка имеют толщину от 4 до 5 см и равны высоте подступенка. Эти доски имеют фаску внизу, чтобы можно было затереть всю поверхность протектора.

    Доски подступенка размещаются после того, как арматура зафиксирована на месте. Ступени оставляют открытыми для бетонирования и вибрации. Обычно, как показано на рисунке, ребро жесткости крепится к поперечным балкам через настил. Вы можете увидеть все детали на этих диаграммах 5.& 6. ниже:

    Рис. 6. Формовочная работа для лестницы — вид в разрезе
    Опалубка для стен

    На рис. 26.5 показана фиксированная форма для стен. В опалубке стен используются следующие компоненты : стойка, клин, шпильки, подошва, блокирующие элементы, колодцы, витая проволока, распорка, бетоноотбойник и т. Д.

    Используется обшивка определенной толщины. Доски прикреплены к столбам 5 см x 10 см и стойкам, известным как шпильки или солдатики, с шагом примерно 0 мм.8 м друг от друга. Горизонтальные стойки размером 7,5 см x 10 см крепятся к стойкам с подходящими интервалами. После этого вся сборка укрепляется, как показано на рисунке, с помощью распорок 7,5 см 10 см.

    Рис. 7. Стеновая опалубка — фиксированная Рис. 8. Опалубка для стены — Подвижная стена типа

    Две заслонки расположены друг от друга на расстоянии равной толщине стены за счет бетонного упора высотой 5 см внизу и 2.К стойкам прибиты распорки 5 см х 5 см.

    На рис. 26.6 показана подвижная форма стены. В них формы состоят из панелей размером 0,6 м x 1,8 м, что упрощает работу с ними и их снятие.

    Как правило, обшивка не используется, используется только фанера толщиной 15 мм. Панели возводятся в таком виде , как , что нижние панели часто удаляются , когда бетон является жестким , и используются над стеной.

    Обрамление размером 5 см x 10 см используется для ставни Ply .Очень важно закрепить панели в центре и на двух концах шпильками. Каждая стойка состоит из двух деревянных брусков, 5 см х 15 см, соединенных друг с другом.

    Концевая распорка каждой панели фиксирует соседнюю панель . Для I подъема доски меняются местами; для последующих подъемов болты проходят через отверстия, образованные для предыдущего подъема.

    Для быстрого строительства стен постоянной толщины используется непрерывно поднимающаяся форма, известная как раздвижные ставни. Ставень может подниматься со скоростью от 15 до 30 см в час в зависимости от скорости затвердевания бетона.Для подъема формы можно использовать либо гидравлический домкрат , либо винтовой домкрат с ручным управлением.

    Вам также понравится:

    (Посещали 22,550 раз, сегодня 45 посещений)

    Продолжить чтение

    Общие условия строительства | Ausinspect

    Видео необходимо для вашего Способность принимать обоснованные решения. Для тех, кто ищет контроль качества


    Эти условия предназначены для непрофессионала, чтобы иметь некоторое понимание общих строительных терминов.

    Муравейник профилированный металлический щит, который помещается наверху опоры или пня и ниже опор или других поддерживающих деревянных элементов для задержки и выявления во время периодических проверок любого перемещения термитов из почвы в деревянные части здания

    Засыпка Грунт, помещенный в котлован после укладки бетона, кирпичной кладки, труб, древесины или другого строительного материала

    Мешок Метод отделки кирпичной кладки с нанесением жидкого раствора на поверхность, мешок Гессен для текстуры (иногда предварительно окрашенный)

    Балясины Вертикальные элементы заполнения между лестницей или балконом и поручнем

    Балюстрада Каркас перил (перил) и стоек (балясин), образующих защитные барьеры на открытой стороне лестницы или балкона

    Bargeboard Облицовочная доска, обычно деревянная, прикрепленная к видимому наклонному краю крыши

    Покрытие баржи Заглушка из дерева, металла или волокна, закрывающая верх баржи и край поверхности крыши

    Batt Прямоугольный изоляционный материал с плоской поверхностью толщиной от 50 до 80 мм, вставленный между потолочными балками или стеновыми стойками для улучшения теплоизоляции здания

    Рейка небольшой деревянный элемент, используемый для крепления облицовки, облицовки или кровельных материалов к деревянным каркасам.

    Пролет окно Окно или группа окон, образующих пролет или углубление в комнате и выступающих наружу от общей линии внешней стены

    Балка горизонтальный несущий элемент конструкции, поддерживаемый в двух или более точках

    Опора структурный элемент черного пола, проходящий между опорами или стенами и поддерживающий балки

    Нижняя плита горизонтальный элемент, образующий основание несущей стены (обычно бревна 100×50, покрытые внутренней облицовкой)

    Водосточный желоб Скрытый водосточный желоб, используемый между крышами, за парапетами или в долинах

    Кирпичная стяжка Проволочная лента из оцинкованной или нержавеющей стали, встроенная в кирпичную кладку с постоянным интервалом для соединения внутренних и внешних секций стены, облицованная или полностью кирпичная

    Кирпичный шпон Тип конструкции, при которой несущий деревянный каркас привязан к монолитной внешней стене, не несущей нагрузки

    Строительные нормы и правила Правила (обычно совет), которые контролируют здоровье и безопасность населения, а также качество и приемлемые стандарты строительства любого здания

    Переборка — это секция с откидной крышкой, которая используется для скрытия подвесных систем или для укладки, например, гаражных роликовых ворот, воздуховодов для кондиционирования воздуха и т. Д. ».

    Bullnose закругление угла на четверть круга

    Консольная балка Балка, один конец которой без опоры выступает за опору

    Потолок собора Потолок, который повторяет поверхность конструкции крыши, иногда с оставленными открытыми кровельными балками

    Конопатка Водонепроницаемая герметизация стыков податливым или гибким составом (например, силиконом, без зазоров)

    Балки потолка Элемент конструкции, обычно деревянный, к которому крепятся потолочные перекрытия

    Химическая делигнификация — это медленное разрушение древесины, лигнин — это естественный клей, который связывает древесные волокна вместе в древесине, когда древесина подвергается воздействию химических веществ в воздухе, лигнин может разрушаться, вызывая отслоение древесных волокон, придавая дереву волосатую окраску. внешность.

    Облицовка Наружное покрытие стен, кроме отделки мокрым способом

    Окно в потолке Окно в верхней части комнаты, пропускающее свет сверху и прилегающей крыши

    Хомут-стяжка Горизонтальный структурный элемент каркаса крыши, который связывает противоположные стропила вместе, чтобы предотвратить растяжение или прогиб каркаса крыши в центре стропил, обычно над подкладками

    Колонизирующий полет Вылет крылатых или репродуктивных (крылатых) термитов из гнезда поздней весной (ноябрь) или ранней осенью (март)

    Колонна Отдельно стоящий вертикальный элемент конструкции, как правило, прямоугольной или круглой формы, несущая конструкция выше

    Обычный кирпич Тип кирпича, который обычно используется для стен, которые позже будут оштукатурены или окрашены (также известные как «углы»)

    Композиты — это материалы, изготовленные из двух или более составляющих материалов с существенно разными физическими или химическими свойствами, которые при объединении дают материал с характеристиками, отличными от характеристик отдельных компонентов.

    Лист из прессованного фиброцемента Листовое покрытие сверхвысокой плотности из цемента и волокна, используемое для водостойких полов или облицовки стен во влажных помещениях (например, ванных комнатах)

    Бетон — это композитный материал, состоящий в основном из воды, заполнителя, песка и цемента. Часто в смесь добавляют добавки и арматуру (например, арматуру) для достижения желаемых физических свойств готового бетона. Когда ингредиенты смешиваются вместе, они образуют жидкую массу, которую заливают в опалубку для придания формы бетону.Со временем цемент образует твердую матрицу, которая связывает другие ингредиенты в прочный камень, похожий на камень, который можно использовать во многих сферах.

    Conduit Защитный кожух для электрических или коммуникационных кабелей, особенно для использования в открытых местах

    Колпачок Облицовка или покрытие поверх стены или опоры в качестве украшения и для защиты кладки от проникновения воды сверху

    Карниз Декоративная лепнина для скрытия стыка между потолком и стеной или колонной

    Гофрированный лист типа , обычно устойчивый к коррозии, усиленный для использования в строительстве за счет формирования чередующегося ряда канавок и гребней

    Ряд однорядный или слой кирпича или кладки

    Облицовка вогнутая планка, обычно между стыком стены и потолка или пола

    Чашечка Деформация (обычно) широких деревянных досок, показывающая кривизну поперек волокон, в результате чего широкая поверхность становится вогнутой

    Отверждение Процесс улучшения качества бетона за счет предотвращения быстрого высыхания бетона, путем поддержания постоянно влажной поверхности или уплотнения поверхности для минимизации испарения

    Cut & fill Метод, используемый для создания ровной поверхности на наклонной площадке. Подъемная часть склона срезается, а удаленная почва используется в качестве насыпи на нижнем склоне сразу под

    .

    Dado Нижняя часть стены над плинтусом после отделки в отличие от остальной части стены (например, деревянных панелей)

    Dampcourse непрерывный слой непроницаемого материала, помещенный в каменную стену для предотвращения движения влаги вверх или вниз (обычно называемый DPC)

    Собственная нагрузка Вес самой конструкции, включая пол, крышу, каркас и элементы покрытия, а также любые постоянные нагрузки

    Профнастил Материал, образующий покрытие для настила или крыши

    Отклонение Смещение нагруженного элемента конструкции или системы в любом направлении, измеренное из положения без нагрузки, после приложения нагрузок

    Расчетная нагрузка Нагрузка, определенная строительными нормами, государственными или городскими властями или спецификациями владельца или архитектора, которая должна использоваться при проектировании структурного каркаса здания — она ​​варьируется в зависимости от местных условий и использования здания

    Дверная фурнитура Металлическая фурнитура для двери (например, ручки, петли, защелки, замки, засовы, розетки и т. Д.)

    Дверной косяк Вертикальные стороны дверной коробки

    Неактивный

    • Лежащий во сне или как будто спящий; неактивный.
    • Скрытый, но способный к активации: «мучительное переживание, которое … дремало, но все же угрожало» (Чарльз Джексон).
    • Временно неактивный: бездействующий вулкан. См. Синонимы в неактивном. См. «Скрытые синонимы».
    • В состоянии биологического покоя или бездействия, характеризующегося прекращением роста или развития и приостановкой многих метаболических процессов. (Скопировано с dictionary.com)

    Слуховое окно Вертикальное окно в скатной крыше с собственным выступом фронтона через основной скат крыши

    Двойное остекление Форма остекления, состоящая из двух оконных стекол с воздушным пространством между ними, обеспечивающих лучшую звуко- и теплоизоляцию

    Двустворчатое окно Окно с двумя створками, которые скользят вертикально друг над другом и уравновешиваются тросами и грузами или пружинами (балансирами)

    Даунпайп Металлическая, пластиковая или фибровая труба для отвода дождевой воды с крыши в ливневую канализацию, уровень земли, резервуар. Или другая часть дома

    Прессованная древесина , обычно используемая для столярных работ, прошедшая строгальный станок для получения гладких поверхностей

    Канавка для сбора капель Канавка или выемка для защиты от атмосферных воздействий на нижней стороне подоконника или головки возле внешнего края для предотвращения горизонтального проникновения влаги и отвода дождевой воды

    Карликовая стена кирпичная стена от основания до нижней стороны каркаса подвесного пола

    Карниз Часть крыши, выступающая над внешними стенами

    Карнизный желоб Предварительно сформированный или специально изготовленный открытый водосток, прикрепленный к облицовке, для сбора и отвода дождевой воды с крыши в водосточные трубы

    Покрытие карниза Облицовка листовая или доска, которая используется в качестве облицовочного материала на нижней стороне карниза

    Зацепленный опор опор, встроенный в каменную стену, обычно прикрепленный к карликовой стене, поддерживающей каркас пола

    Деформационный шов Вертикальный или горизонтальный шов в конструкции, допускающий тепловое расширение, сжатие или ползучесть

    Лицевой кирпич Видимый высококачественный кирпич, в основном используемый в кирпичной кладке, где не требуется штукатурка или окраска

    Падение Разница в уровнях между двумя точками или уклон плоской крыши, желоба или водостока

    Фрамужный светильник створка над дверным проемом

    Фасция широкая доска, прикрепленная к нижнему концу стропил

    Древесноволокнистая плита Облицовка или футеровка из прессованного волокна в строительную плиту низкой, средней или высокой плотности

    Волокнистая штукатурка Листовая гипсовая штукатурка, армированная сизалевым или стекловолоконным волокном

    Арматура предметы, такие как осветительные приборы, которые можно снять, не нанося ущерба имуществу

    Гидроизоляция полоса или рукав из непроницаемого материала (такого как оцинкованный металл, свинец или медь), одетый или подогнанный для отвода воды или для покрытия стыка для предотвращения проникновения влаги

    Рейс непрерывная серия шагов с пола или приземления на другой

    Каркас пола Структурная древесина, поддерживающая настил или половицы

    Дымоход Проход, обеспечиваемый вентиляционной или дымовой конструкцией в качестве выхода для газов и дыма

    Соединение заподлицо Соединение между двумя материалами, в котором обе детали и соединительный материал, если таковой имеется, лежат в одной плоскости

    Фундамент несущее основание стены или опоры, поддерживающее массу здания, передающую нагрузку на фундамент

    Опалубка Временные формы, включая несущий каркас, для удержания свежего бетона до тех пор, пока он не затвердеет и не станет самонесущим

    Фундамент та часть земли, которая поддерживает массу здания

    Дробилка помет или пыль

    Отдельностоящее Здание, не примыкающее к другим зданиям

    Фронтон вертикальная стена или панель, образующая треугольный участок под поверхностью крыши

    Цинкование Нанесение защитного цинкового покрытия на сталь или железо для предотвращения коррозии (ржавчины)

    Остекление 1. установка стекла на проемы створок или дверей 2. гладкая поверхность глиняных изделий, обожженных таким образом, чтобы герметизировать поверхность

    Затирка Раствор, обычно жидкий, для заполнения швов или трещин (например, в кирпичной кладке, настенной или напольной плитке или бетоне)

    Желоб предварительно сформированный или специально изготовленный желоб или водосток для сбора и отвода дождевой воды с крыши в водосточные трубы

    Подвесная балка Конструкционная балка, поддерживающая балки перекрытия

    Древесина твердых пород , полученная из деревьев с широкими листьями и цветами, структура древесины определяет, является ли древесина твердой или мягкой.

    Головка верхняя секция рамы, над отверстием

    Верхний кирпич уложен так, чтобы был виден более узкий конец

    Выделите окно над крышей или над другой частью здания, через которое проникает свет или вентилируется

    Вальм Форма крыши с наклонными поверхностями со всех сторон здания

    Варочная панель Кирпичная кладка, возвышающаяся над уровнем пола, обычно вокруг ванны, душа или камина

    Homeguard Физический барьер от термитов, который устанавливается как влагоотвод, по сути, пластик, пропитанный дельтаметрином.

    Окно бункера Окно, в котором створка откидывается внизу и перемещается внутрь вверху

    HVAC — это сокращение от «Отопление, вентиляция и кондиционирование»
    Изоляция — термический или акустический барьер, обычно сделанный из стекловолокна, минеральной ваты, пенополистирола или светоотражающей пленки

    Косяк Вертикальные стороны рам оконного или дверного проема

    Балка структурная древесина, к которой крепится пол или потолок

    Kalsomine устаревшее декоративное лакокрасочное покрытие для внутренних штукатурных поверхностей, приготовленное из сухого порошка белил (белый мел) и клея, смешанного с водой

    Утеплитель теплоизоляционный материал для покрытия труб или воздуховодов

    Ламинат Изделие, полученное путем склеивания двух или более слоев материалов

    Облицовка внутренних покрытий стен или потолка, обычно каркасной конструкции

    Перемычка горизонтальный элемент конструкции, перекрывающий проем

    Кладка Кирпич, бетонный блок, камень, терракота или другие структурные элементы, уложенные на раствор

    Мембрана тонкий гибкий листовой материал, обычно непроницаемый

    Коробка счетчика Коробка сборных или изготовленных по индивидуальному заказу, в которую помещается и закрывается плата счетчика или счетчики электроэнергии, часто с предохранителями.

    Раствор Смесь (паста) из песка (мелкозернистого заполнителя), цемента и / или извести или добавок и воды подходящей пропорции для укладки кирпичной кладки

    Стойка вертикальный элемент, разделяющий оконную или дверную раму на секции

    Newel лестничная стойка, в которую помещаются перила или перила

    Noggin Горизонтальная блокировка, установленная между шпильками, чтобы удерживать их прямо, и для фиксации накладок

    Носик выступающий край любой плоской поверхности, обычно закругленный в сечении (например, выступающий край ступени лестницы или подоконника)

    Непрозрачное стекло , обычно используемое для уединения, сквозь которое объекты не могут быть четко видны

    Хлорорганические соединения токсичных химикатов, которые использовались в прошлом в качестве инсектицидов, также называемых циклодиенами.Использование хлорорганических соединений в настоящее время запрещено для общего использования в Австралии

    Органофосфаты Ядовитые химические вещества, используемые в качестве инсектицидов и термитицидов

    Стекло цельное стекло, подогнанное или вырезанное по размеру для окна или двери, готовое к остеклению

    Парапет Низкая стена, возвышающаяся над краем крыши, балкона или террасы

    ДСП Строительная плита из сжатых волокон, склеенных клеем, бывает низкой, средней или высокой плотности, некоторые ДСП имеют добавленную гидроизоляцию

    Партийная стена Стена между двумя соседними зданиями, которая часто пересекает границу

    Pelmet Покрытие из дерева или ткани для карниза или глухой фурнитуры или раздвижной двери для скрытия направляющих

    Пергола Открытый деревянный или стальной каркас над дорожкой, террасой, патио или палубой, часто покрытый растениями, натренированный над участниками

    Пирс Вертикальный конструктивный элемент фундамента из бетона, стали или кирпича

    Пирс и балка Конструкция опорной системы для реактивных грунтов, в которой конструкция имеет железобетонные балки, опирающиеся на железобетонные опоры

    Гипсокартон Жесткая облицовочная плита, сделанная из гипсового гипса, установленного между наружными покрытиями из плотной бумаги и приклеенного к ним

    Цоколь блок или плита, на которой размещается пьедестал, колонна, водонагреватель или статуя.

    Фанера Изготовленные деревянные панели, образованные путем склеивания слоев вместе под действием тепла и давления, ряд деревянных листов, расположенных под прямым углом, образуют слои

    Указывая завершения стыков —

    • Между плиткой конька, бедра или торца с подходящим раствором —
    • Между плиткой на стенах раствором соответствующего цвета —
    • В кирпичной или каменной кладке путем затирки швов или заделки швов после укладки структурных элементов

    Purlin горизонтальный структурный элемент крыши, поддерживающий стропила под прямым углом или, при отсутствии стропил, поддерживающий кровельное покрытие

    Квадратный багет с поперечным сечением квадранта круга (четверть круга)

    Стропила Элемент конструкции, спускающийся от конька к карнизу и обеспечивающий основную структурную поддержку кровельного материала

    Штукатурка (например, цемент или штукатурка), наносимая на кирпичные или каменные стены. Также может применяться к специальному типу древесноволокнистых плит, называемому синим картоном.

    Подпорная стенка Стена, построенная для удержания земли или другого твердого материала и сопротивления боковому давлению (толчкам) удерживаемого материала

    Показать вертикальную сторону проема, например окна или двери

    Конек горизонтальная вершина двух плоскостей крыши, обычно самая высокая точка крыши

    Коньковая черепица Черепица из бетона или обожженной глины, используемая для покрытия конька или ската черепичной крыши (обычно углового поперечного сечения, но иногда полукруглой), соединенная с фланцевыми соединениями или соединениями внахлест

    Подъем Вертикальное расстояние, на которое поднимается элемент (например, подъем на крышу, лестницу или ступеньку)

    Подступенок Вертикальная грань ступеньки лестничного марша или вертикальный водосток или водопроводная труба

    Повышение влажности Вертикальное движение влаги вверх по кладке, вызывающее неприглядные пятна и сырость на внутренних стенах

    Ферма крыши структурный каркас, предназначенный для того, чтобы выдерживать нагрузки на крышу и ее покрытия по всему пролету без промежуточной опоры

    Гниль Гниение древесины, вызванное грибком в условиях чрезмерной влажности и отсутствия надлежащей вентиляции.

    Черновой пиломатериал непосредственно от пилы — обычно используется для строительных, а не столярных целей

    Заболонь в живом дереве древесина, содержащая живые клетки, расположенная между сердцевиной (мертвой древесиной) и корой. Когда дерево срублено, эта часть дерева все еще сохраняет отличия от сердцевины и подвержена нападению некоторых вредителей

    Sarking гибкая водонепроницаемая мембрана, закрепляемая под кровлей или настенным покрытием для сбора и отвода любой воды, которая может проникнуть, часто в сочетании с отражающей пленкой для улучшения теплоизоляции

    створка часть оконного блока в рамке, в которую вставлено стекло и которая может перемещаться путем поворота или скольжения

    Герметик группа незатвердеющих материалов, наносимый в жидком или пластическом виде между соседними строительными материалами для герметизации стыков от проникновения влаги

    Сухая древесина Древесина, высушенная на воздухе или в печи

    Набор финишный слой известковой замазки и / или штукатурки Paris, наносимый на цементную штукатурку или бетонные поверхности

    Осадка движение грунта вниз любой части конструкции, которую он поддерживает

    Листовой настил из больших жестких листов

    Битумная черепица Тонкие куски дерева, шифера или другого материала, обычно продолговатой формы и используемые в перекрывающихся рядах для покрытия крыш или стен

    Ставни откидная или подвижная крышка или ширма для окна или другого проема, обычно фиксируемая снаружи, а иногда с жалюзи

    Порог горизонтальный элемент в нижней части оконной рамы

    Skillion форма крыши, состоящая из одной наклонной поверхности без конька

    Плинтус плинтус для перекрытия стыка между полом и стеной

    Мансардное окно застекленное отверстие в крыше и / или потолке, предназначенное для пропускания дневного света в пространство под

    .

    Плита на земле Система перекрытий из железобетона с утолщенными краями, размещенная непосредственно на земле над паронепроницаемой мембраной

    Спальный пирс Отдельно стоящий пирс, обычно из кирпича, поддерживающий каркас пола

    Покрытие Нижняя сторона карниза или видимая нижняя сторона балки, перемычки, арки, откоса, свода или подвесной бетонной плиты

    Облицовка потолка Профнастил или обшивка в качестве облицовочного материала карниза или потолка с подкладкой

    Пиломатериалы хвойных пород пиломатериалы без опалубки, пиломатериалы с деревьев, на которых растут шишки и иголки.Этот термин не относится к твердости древесины.

    Пролет горизонтальное расстояние между точками опоры для несущих элементов конструкции

    Устойчивость Сопротивление конструкции скольжению, опрокидыванию или разрушению

    Степень напряженности Классификация древесины по визуальной или механической прочности

    Стрингер в конструкции лестницы, наклонный элемент конструкции с обеих сторон ступеней и подступенков лестницы

    Ленточный фундамент , залитый непрерывной лентой (например, по длине стены)

    Распорка структурная опора для прогона, который передает нагрузку на стенной каркас или подпорную балку

    Распорка структурная балка, используемая для поддержки подкосов там, где нет внутренних стен, нагрузки передаются на другие стены

    Стержень вертикальный конструктивный элемент в каркасе стены, к которому может быть прикреплена облицовка или облицовка

    Вентиляционное отверстие в черновом полу кирпич с отверстиями или кирпич со стальной сеткой для обеспечения вентиляции с поперечным потоком в пустоту в черновом полу.

    Рой термитов Рой во время полета колонизации

    Термиты насекомых, виды которых могут нанести значительный ущерб находящейся в эксплуатации древесине

    Термитный щит (барьерный) термитный щит широко известен как муравейник, муравейник предназначен для выявления работ термитов во время периодических проверок чернового пола

    Термитициды химические вещества, используемые для борьбы с термитами.

    Конструкция с деревянным каркасом , в которой конструктивный элемент выполнен из дерева или опирается на деревянный каркас в качестве опоры

    Шпунт и паз прочная система соединения деревянных досок, в которой с одной стороны имеется паз, позволяющий вставить шпунт из соседней доски

    Верхняя плита горизонтальный структурный элемент, образующий верхнюю сторону каркаса стены, или накладываемый и прикрепленный к каменной стене, который несет балки перекрытия и поддерживает стропила

    Транец горизонтальный элемент оконной рамы, дверной коробки или проема между изголовьем и подоконником

    Проступь Горизонтальная часть или длина каждой полосы лестницы

    Траншейная сетка Стальная сетка в гостиной узкой длины для армирования бетонных ленточных фундаментов

    Отделка молдингов дверей, окон, столярных изделий или проемов

    Триммер Деревянная поперечина, вставленная вокруг проема в деревянном каркасе (например, вокруг люков, световых люков, дымоходов)

    Ферма рама, предназначенная для несения нагрузок по полному пролету без промежуточной опоры

    Underpurlin горизонтальный элемент конструкции крыши, поддерживающий нижнюю часть стропила под прямым углом

    Долина пересечение двух наклонных поверхностей крыши для образования открытого водостока или желоба

    Доска для долины Доска, которая образует основу или опору для желоба, обычно называемая металлической долиной

    Кромка выступающий край кровельного покрытия по фронтону

    Облицовка кромки Деревянный или металлический колпак между верхом борта баржи и поверхностями крыши

    Боковая черепица Черепица для полной или половинной крыши в любом направлении, закрепленная параллельно, выступающая над краем двускатной крыши или заподлицо с ней. Обычно называется конечной плиткой.

    Защита от паразитов Проволочная сетка, прикрепленная к нижней пластине и вставленная в строительный шов в кирпичных зданиях, облицованных фанерой, для предотвращения проникновения паразитов (крыс, опоссумов и т. Д.) В полость стены

    Стеновая стяжка Проволока из оцинкованной или нержавеющей стали, встроенная в полые стены для связывания внутренних и наружных створок или для прикрепления единого листа кладки к деревянному каркасу в конструкции из кирпичного шпона

    Деформация Общий термин, обозначающий деформацию древесины из-за колебаний влажности

    Уровень грунтовых вод Естественный и переменный уровень грунтовых вод в почве, обычно относящийся к верхнему уровню почвы, полностью насыщенному грунтовыми водами

    Weatherboard типов плит, предназначенных для эффективной облицовки наружных стен деревянных каркасных зданий

    Выветривание Постепенное разрушение древесины или материалов, подверженных воздействию природных элементов

    Утеплитель 1. полоса из оцинкованной стали или пластика, встроенная в горизонтальные стыки наружной облицовки из фиброцемента, чтобы сделать их водонепроницаемыми 2. латунная полоса, вставленная в порог, чтобы противостоять проникновению дождя

    Сливное отверстие отверстие или отверстие, расположенное в перпендикулярных стыках кирпичной стены выше уровня гидроизоляции или на дне полости, чтобы обеспечить отвод любой накопленной влаги внутри полости

    Дворовый овраг Овраг, который устанавливается на таком уровне и в таком положении, что в случае перелива канализации любое перелива будет происходить снаружи, без попадания внутрь здания.


    Чтобы заказать инспекцию, распечатайте форму Соглашения о предварительной инспекции и отправьте ее по факсу в наш офис или, лучше всего, заполните электронную форму и отправьте онлайн.

    Я хотел бы получить известие от вас. Позвоните Стиву

    Стивен Келевин

    Телефон : — 0418 274 099

    Почтовый адрес

    63 Tivoli Esplanade, COMO 2226

    Электронная почта

    Общая информация:

    Член Института Строительных Консультантов

    Этот сайт был разработан и создан Стивеном Koelewyn

    Стивен Келевин — Новый Южный Уэльс Лицензия строителей 45109c — Лицензия консультанта по строительству BC213 (теперь устарела в Новом Южном Уэльсе) — Лицензия специалиста по борьбе с вредителями 5067195
    Дом
    Отправить письмо с помощью вопросы или комментарии об этом веб-сайте Ссылки на мой сайт разрешены и приветствуются.
    Авторские права 1992-2021 AUSINSPECT — Содержимое сайта Стивен Келевин
    Последнее изменение: 1 января 2021 г.

    AUSINSPECT хорошо оборудован для проведения специализированных строительных работ, лечения термитов, определения местоположения гнезд термитов, уничтожения гнезд термитов, эффективного ремонта зданий и обслуживания собственности. У нас есть собственная техника и грузовик для эффективного и рентабельного выполнения работ, наша специальность — ремонт поврежденных термитами и разрушенных конструкций.

    Дом

    Посетите другой мой веб-сайт, PESTY

    ТЕХНОЛОГИЯ СТРОИТЕЛЬСТВА ДОМА ИЗ ИНЪЕКЦИОННОЙ ОПАЛУБКИ СВОИМИ РУКАМИ | Своими руками

    Применение несъемной опалубки позволяет значительно ускорить темпы монолитного строительства из железобетона — и это несомненный плюс. Попутно возникает идея сделать опалубку теплой, одновременно с заливкой бетона, решая проблему утепления наружных стен дома. Строительство по этой технологии Не требует особых навыков строителя и больших финансовых затрат — все очень просто, но цены на не такие уж большие, поэтому этот вариант строительство очень привлекателен для многих в кризис .

    Блоки несъемной опалубки

    Такие блоки легко обрабатываются: их можно распилить пилой или болгаркой, и не только под прямым углом, что позволяет возводить стены любой, самой причудливой конфигурации.

    Рассмотрим строительство дома на основе материала «Дюрисол» который на 80-90 % состоит из крупной крошки хвойных пород, обработанной минеральными добавками и заделанным портландцементом (М400). Поскольку между отдельными «сколами» имеются воздушные мешки, материал паропроницаем и обладает высокими тепло- и звукоизоляционными характеристиками. Благодаря обработке стружки обладает высокой степенью пожарной безопасности. При этом устойчив к атмосферным воздействиям, не гниет, не впитывает влагу, а также морозостоек (более 300 циклов).

    В основе технологии строительства «Дюрисол» лежит использование пустотелых стеновых блоков из этого материала, при возведении роль несъемной опалубки. Для возведения наружных стен жилых домов с высокими энергосберегающими характеристиками используются блоки со вставками из пенополистирола .

    1. Шаг — Делаем основание и первые ряды кладки

    Использовали монолитный ленточный фундамент с кирпичным цоколем. Если цоколь возводится по той же технологии из цокольных блоков, стена дома нависает над цокольным этажом, так как утепленный стеновой блок с вкладышем из пенополистирола шире цоколя.Для этого требуется предварительная разметка блоков на стенах, чтобы избежать ненужного распиливания блоков и сэкономить время.

    На цокольном этаже с рулонной гидроизоляцией начинается кладка стеновых блоков и заливка бетона. Возведение стены начинается с установки угловых блоков, между ними натягивается шнур, по которому укладываются обычные блоки. При этом блоки не скрепляют между собой раствором (как это обычно делается при кладке стен из кирпича) — их удерживают от смещения бороздки и выступы на торцевых плоскостях.

    Необходимо, чтобы внутренние полости блоков всех рядов стены совпадали по вертикали. Правка (смещение полублоков) между соседними рядами обеспечивается специальными угловыми элементами или половинками универсальных блоков.

    Шаг 2 — особенности кладки стен с использованием несъемной опалубки

    1. После выкладки одного ряда блоков в углубления, расположенные вверху коротких стенок каждого блока, горизонтально уложить арматурные стержни диаметром 8 мм, которые сращиваются по длине скрученной проволокой внахлест. .В центре прямоугольных полостей блоков устанавливают вертикальную арматуру, соединяющую ее горизонтальной скруткой проволоки (при необходимости арматуру соединяют с анкерами, установленными в фундаменте).
    2. Затем уложить второй ряд блоков, положив их на вертикальную арматуру, выступающую из нижнего ряда, и снова уложить продольную арматуру до сборки 3-4 рядов, после чего вертикальные полости в стене заполняются бетоном.
    3. Заливанный бетон в полости необходимо заделать: вручную, с использованием куска арматуры (байонетный метод), либо глубинным вибратором с рабочим диаметром не более 40 мм. Затем установите следующие четыре ряда и так далее.
    4. В результате внутри возведенной стены появляется монолитная железобетонная решетка с мощными вертикальными несущими опорами, соединенными более тонкими горизонтальными рядами перемычек. Работа очень быстрая и не требует высокой квалификации.

    Важный момент: полость верхнего ряда бетонных блоков рекомендуется заливать только до половины, чтобы в дальнейшем холодный шов между частями бетона оказался внутри полости блока. Расход бетона на 1 кв.м. Стена варьируется от 0,075 до 0,125 кубометра.

    Шаг 3 — Монолит

    Технология «Дюрисол» делает ненужным устройство бетонных перемычек над оконными и дверными проемами, а также отпадает необходимость заливки монолитных лент под балки и мауэрлат. Фактически в процессе заливки образуется единая монолитная стеновая конструкция, закрывающая все проемы и обладающая высокой связностью и несущей способностью.

    4 ступени — перекрытие

    Теперь идем по этажам. Для укладки балок или плит перекрытия и плит перекрытия в соответствующих блоках перед заливкой бетона вырезают части и делают проем для их укладки.

    Шаг 5 — инженерные коммуникации дома

    Технология несъемная опалубка Не ограничивает фантазию архитектора и позволяет возводить стены любой формы и конфигурации.

    Внутренние пустоты в блоках позволяют разместить всю инженерную разводку внутри перегородок.

    Шаг 6 — крыша коттеджа

    Стропильная конструкция, как и кровля, не имеет никаких особенностей. На стропилах создают сплошной настил из плит OSB, закрепляют по периметру желобов и укладывают мягкую битумную черепицу.

    Шаг 7 — Наружные стены дома

    Осталось оштукатурить стены, вставить окна и двери, настелить полы — и дом «готов». Строительство от фундамента до крыши занимает очень мало времени.


    ДЛЯ ПРИМЕЧАНИЕ: Несъемная опалубка для быстрого строительства

    Технология строительства на основе утепленной несъемной опалубки позволяет возводить коттеджи за несколько месяцев, причем значительная часть этого времени уходит на отделку и обустройство дома.

    Несъемная опалубка — это формообразующая оболочка, которая является составной частью железобетонной монолитной конструкции и выполняет важные изоляционные функции. Одно из важных преимуществ домов на несъемной теплоизоляционной опалубке — высокий уровень энергосбережения. Затраты на отопление коттеджа такого класса минимальны, особенно по сравнению с традиционными конструкциями из кирпича и дерева. Летом стены в несъемной опалубке хорошо сохраняют прохладу в доме, что позволяет экономить на кондиционировании дома.

    Теплая стена

    Есть разные виды несъемной опалубки. Совсем недавно на нашем строительном рынке появилась технология Пластбау (PlastBow-3) . Здесь используется несъемная опалубка в виде широкоформатных панелей, что позволяет вести строительство в ускоренном темпе.

    Стеновые элементы опалубки состоят из двух листов огнестойкого пенополистирола высокой плотности (30 кг / м3) и стальной балочной рамы толщиной 8, 10, 12 мм между ними. Внутренняя панель имеет толщину 50 мм (постоянный параметр). Толщина внешней составляющей несъемной опалубки (до 150 мм) определяется теплотехническими расчетами. Каркас удерживается на месте специальными заглушками из полипропилена. Ядро бетона (железобетонное ядро ​​стен) составляет 150 мм (указано из расчета прочности).

    Из чего построить дом?

    Несъемная опалубка Пластбау собирается как детский конструктор.Монтажные операции не требуют специальных навыков. Здесь главное не отклоняться от проекта и строго следовать указаниям производителя домостроительной системы. Стеновые панели соединяются между собой посредством пазов и выступов, обеспечивая плотное прилегание элементов друг к другу. Размер панелей (ширина 0,6 м, длина от b до 12 м) позволяет бетонировать сразу весь этаж, благодаря чему создается прочная монолитная конструкция, а дом буквально растет на глазах.Кстати, при работе с несъемной опалубкой подъемного оборудования не требуется.

    Стеновая панель площадью 3,6 м 2 весит 25-30 кг и монтируется одним рабочим за 10-15 минут. Несколько раз при возведении стен и перекрытий делаются технологические паузы, чтобы залитая бетонная смесь застыла и набрала прочность, достаточную для продолжения процесса строительства.

    Наш совет

    Для защиты оболочки из пенополистирола от ультрафиолета необходимо как можно раньше выполнить внешнюю черновую отделку.Обычно фасады монолитных домов оштукатурены, облицованы цементно-стружечными плитами (ЦСП) или стекломагнезитовыми листами (СМЛ). Для отделки можно использовать сайдинг, облицовочный кирпич, камень или штукатурку.

    Чистая работа

    Несъемная опалубка из плит пенополистирола — отличная основа для внутренней отделки стен и потолка. Достаточно заполнить стыки между панелями и нанести тонкий слой штукатурки (использовать специальные составы с повышенной адгезией к пенополистиролу, разработанные для систем утепления фасадов), чтобы приступить к покраске, облицовке и оклейке обоев.

    Внутренняя отделка гипсокартоном (ГКЛ) выполняется без использования оцинкованных профилей — листы просто приклеиваются к стене и прикручиваются к полипропиленовым дюбелям с помощью саморезов. Инженерные работы также выполняются легко, быстро и качественно. Каналы для электропроводки и водопроводных труб вырезаются в толщине пенополистирола обычным ножом или специальным лобзиком.

    Несъемная опалубка

    Plastbau — профессиональные обзоры и пошаговые фото строительства

    Строительство и обслуживание собственного дома — дело не из дешевых.Поэтому нужны технологии, чтобы можно было строить капитальные дома в кратчайшие сроки по умеренным ценам.

    О разных видах несъемной опалубки мы говорили не раз. Сегодня мы поговорим о системе Plastbau, суть которой заключается в использовании несъемной опалубки из широкоформатных стеновых панелей на основе плотного пенополистирола.

    Его теплоизоляционная способность в два с половиной раза выше, чем у дерева, и почти в четыре раза выше, чем у ячеистого бетона (газ, пеноблоки)

    Использование такого теплого материала при возведении несъемной опалубки позволяет уменьшить толщину стен, что дает прирост полезной площади на 10% (по сравнению с аналогичными кирпичными и блочными домами). При j 11 и l эти затраты на отопление снижаются в три раза.

    В стеновых панелях пластиковых окон и дверей уже прорезаны.

    1. Провести разбивку осей. Отсоедините котлован под неглубокий фундамент. Дно выровнено, засыпано слоем щебня и песка.
    2. Укладывают монолитную железобетонную полосу высотой 30-50 см. Затем поднимают основание и устраивают утепленный сборно-монолитный перекрытие Пластбау из плотных пенополистирольных панелей.
    3. В устройстве перекрытия между элементами опалубки монтируются арматурные рамы, а сверху укладывается металлическая сетка и бетонируется вся конструкция.
    1. Пенопластовые панели несъемной опалубки устанавливаются на ровную бетонную плиту. Они представляют собой параллельные теплоизоляционные стены, соединенные арматурным каркасом с широкими пластиковыми заглушками. Бетонирование производится сразу на весь пол.
    2. Когда бетонный стержень стен затвердеет и наберет достаточную прочность, приступают к устройству перекрытия первого этажа. На время бетонирования и затвердевания бетона сборно-монолитный перекрытие укладывается на стальные телескопические стойки, затем опоры снимаются.
    3. Снаружи стены облицованы декоративным кирпичом, который защищает пенополистирольную опалубку от внешних воздействий (в первую очередь от солнечных лучей), увеличивает прочностные и тепловые характеристики дома.
    4. Скатная крыша покрывается битумной черепицей, уложенной на твердый настил из OSB.
    5. Как только дом ставят под крышу, начинают монтаж инженерных систем и отделочные работы.Оба выполняются быстро и легко.
    ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

    Ниже другие записи по теме «Как сделать своими руками — домохозяину!»


    Подписывайтесь на обновления в наших группах и делитесь.

    Давай дружить!

    Возвышение сборной облицовки

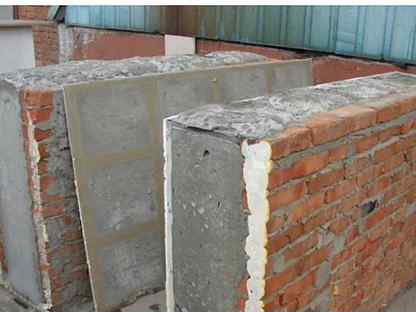

    Работая для Multiplex, Thorp Precast поставила около 1100 сборных панелей для проекта студенческого общежития Cartwright Gardens в Блумсбери, Лондон. Агрегаты включали трехэтажные «Т-образные секции», каждая массой 12 тонн

    Облицовка из сборного железобетона из кирпича придает зданию вид традиционного строительства, но использование заводских методов дает преимущества с точки зрения дизайна, качества и скорости. — объясняет Уилл Манн.

    Кирпичные здания снова в моде, но не все они построены с использованием традиционной кирпичной кладки. Все чаще многие используют сборные облицовочные панели — кирпичи устанавливаются на панели на заводе, которые затем транспортируются на строительную площадку и устанавливаются в здании.

    «По завершении строительства вам будет трудно сказать, что здания были построены не из традиционного кирпича», — говорит Элейн Тугуд, старший архитектор The Concrete Center.

    Статьи по теме

    Помимо эстетики, облицовка из сборного железобетона предлагает обычные преимущества, связанные с производством вне строительной площадки, включая высокое качество продукции, скорость монтажа и сокращение трудозатрат на стройплощадке.

    Клиенты, архитекторы и генеральные подрядчики теперь осознают эти преимущества, — говорит технический директор Thorp Precast Стив Морган.

    «Большинство работ начинаются с традиционной кирпичной кладки вручную», — объясняет он. «В первые дни Торпа мы продавали концепцию кирпичных зданий выше четырех этажей главному подрядчику, который затем убеждал клиента. Сегодня это все еще актуально для многих профессий.

    «Заказчики и архитекторы возражают против использования облицовки кирпичом из-за бруталистской репутации сборного железобетона. Но архитекторы начинают ценить преимущества и возможности дизайна.”

    Сюда входят сложные узоры или детали, которых трудно достичь в жесткой программе с традиционной кирпичной кладкой.

    Компания Sterling Services поставила 215 облицованных кирпичом элементов облицовки из сборного железобетона (вверху, в форме) — каждая весом до 10,4 тонн — для этого административного центра площадью 11 500 кв. М на юге Лондона, являющегося частью ратуши Ламбета Моргана Синдалла (внизу)

    «Сложные конструкции, включая перфорацию, софиты, гофры или другие узоры в кирпичной кладке, намного проще», — говорит Крис Белл, управляющий директор другого специалиста по сборному железобетону, Sterling Services.

    «Архитекторы понимают, что это дает им больше возможностей для экспериментов с дизайном. В настоящее время мы работаем над рисунком «елочка» над одним проектом, который практически невозможно реализовать на месте каменщикам из-за необходимого уровня детализации ».

    Морган указывает на проект Thorp’s Victoria Gate Arcade в Лидсе, где компания поставила 525 облицованных кирпичом панелей основному подрядчику сэру Роберту Макалпайну. «Эта кирпичная кладка невероятно сложна, и невозможно было бы реализовать программу, если бы она была построена на месте», — говорит он.

    «Архитекторы могут раздвигать границы», — считает Тугуд. «Эстетика кирпичного строительства развивалась по мере того, как оно должно быть возведено. Например, вам нужна перемычка, потому что вы должны перекрывать окно. Но с панелью это не нужно. Таким образом, архитектор мог решить воссоздать традиционный внешний вид или сделать что-то совершенно другое.

    «Возможно также использование более дорогого кирпича, чем предусматривалось в бюджете для традиционного проекта кирпичной кладки, потому что используется меньше кирпичного материала», — добавляет она.

    По словам Моргана, архитекторы

    также видят преимущества контроля качества в производстве. «Они подписывают облицованные кирпичом панели на заводе», — поясняет он. «Если они осматривают кирпичную кладку на месте и выявляют какие-либо проблемы, такие как цветовые вариации, их гораздо труднее исправить, чем на заводе».

    По словам Моргана,

    Thorp может работать «практически с любым кирпичом». «Бытует мнение, что кирпич неправильной формы или кирпич ручной работы нельзя использовать с панелями из сборного железобетона из-за проблем с размещением их в решетках.Это не наш опыт. Мы использовали все виды кирпичей и устанавливали их в различные узоры и углубления ».

    Обычно Thorp использует кирпичную накладку толщиной 50 мм с положительным ключом для облицовки кирпичной облицовкой. «Можно сделать толщину до 17 мм с ребрами жесткости, что дает положительный эффект», — объясняет Морган. «Иногда мы выбираем толщину 65 мм для перфорированного кирпича с тремя отверстиями, когда мы должны разрезать кирпич пополам сразу за перфорацией, чтобы мы могли получить положительный ключ. Но это не идеально, поскольку приводит к большему количеству отходов и утяжелению панелей ».

    Thorp Precast поставил 525 облицованных кирпичом панелей основному подрядчику сэру Роберту Макэлпайну для проекта Victoria Gate Arcade в Лидсе

    Sterling Services недавно инвестировала в автоматическую машину для резки кирпича Ferrari. «В зависимости от технических требований архитектора мы можем теперь разрезать любые кирпичи на плинтусы или пистолеты», — говорит Белл. Он добавляет, что для Стерлинга важной проблемой является обеспечение правильного размещения кирпичей в формах и правильной ориентации.

    Форма

    ничем не отличается от другой архитектурной облицовки из сборного железобетона. «Мы можем включить любую схему облигаций или детали ниши», — говорит Морган. «Опалубка определяет размеры и включает перфорированные окна. Мы включим остекление в панель на заводе перед доставкой и установкой ».

    Стыки между кирпичами на панелях заделываются на заводе с использованием обычного раствора, поэтому они неотличимы от традиционной кирпичной кладки, но стыки между панелями труднее замаскировать.

    «Стандарт BS 8297 гласит, что швы между панелями должны составлять максимум 20 мм, но мы много работали над тем, чтобы уменьшить это значение до 10 мм в наших проектах», — говорит Морган. «Для мастичных герметиков на мягких стыках были достигнуты успехи в цветовой гамме, и иногда мы« протираем »стыки, поэтому их труднее обнаружить. Архитекторы принимают это во внимание ».

    Преимущества установки на месте сами по себе. «Логистика является важным фактором, особенно на объектах в центре города, таких как наша ратуша в Ламбете, которая находилась в центре Брикстона», — говорит Белл.«Но нам не нужны строительные леса, и нет необходимости в хранении кирпичей, силосе и вилочном погрузчике для перемещения кирпичей. Не стоит беспокоиться о доступности каменщиков или задержках из-за погодных условий ».

    Морган шутит, что главный подрядчик никогда не признает выгоды в чисто стоимостном выражении.

    «На бумаге кажется, что он должен стоить вдвое дороже, чем традиционный», — говорит он. «Но если учесть все преимущества — надежность доставки, качество продукции, сокращение трудозатрат на стройплощадке, гарантию — разрыв в стоимости сокращается.Конечно, многие основные подрядчики считают, что это стоит того ».

    Morgan считает, что облицовка кирпичом становится все более распространенной, поскольку архитекторы и клиенты ценят ее долговечность. «Бетонная облицовка в конечном итоге будет окрашиваться из-за погодных условий и загрязнения окружающей среды», — говорит он. «Кирпич же хорошо стареет. Это гораздо более долговечно ».

    Восемь основных преимуществ облицовки кирпичом

    Облицовка кирпичом дает множество преимуществ в строительном проекте.Стив Морган, технический менеджер Thorp Precast, объясняет

    Гарантия
    Облицовочные панели из кирпича имеют полную гарантию с расчетным сроком службы минимум 50 лет и возможностью увеличения этого срока до 100 лет.

    Проектирование, производство и установка соответствуют давно установленным стандартам BSI BS 7543 (Долговечность зданий и строительных элементов, изделий и компонентов), BS EN 1990 (Основы конструктивного проектирования), BS 8500 (Руководство по спецификации бетона) и BS8297 (Дизайн и монтаж ненесущих сборных железобетонных покрытий).

    Пожарная безопасность
    Используемые материалы и конструкции соответствуют требованиям Строительных норм, NHBC и других страховых компаний. Негорючие изоляционные материалы, нанесенные на внутреннюю поверхность панелей в зданиях более 18 м, также достигают полного соответствия.
    При необходимости можно получить доступ к противопожарным средствам после установки панели.

    Пониженная нагрузка
    Собственные нагрузки кирпичных панелей могут быть на 60% меньше, чем при традиционных методах строительства.Это открывает возможности для более широкого использования кирпичных фасадов в высотных зданиях. Также нет требований к вторичным стальным конструкциям, например, для поддержки остекления, поскольку сборные панели предназначены для восприятия этих нагрузок, а также ветровых нагрузок.

    Время и определенность затрат
    Строительные программы могут быть на 50% меньше при использовании облицовки кирпичом вместо традиционной кирпичной кладки. Без задержек, вызванных нехваткой каменщиков или погодными условиями, гарантирована уверенность в сроках и затратах.

    Меньше сделок на стройплощадках
    В отличие от традиционной кирпичной кладки, внешние строительные леса не требуются. Дверные блоки, окна и изоляция могут быть установлены на заводе. Для основных подрядчиков требуется гораздо меньше времени на надзор и управление.

    Уменьшение количества отходов
    Облицовка кирпичной кладкой не требует хранения на месте, так как панели поднимаются со специально приспособленных транспортных средств для доставки прямо на здание. Отсутствует упаковка, которую нужно утилизировать, и небольшие отходы на стройплощадке, что означает отсутствие необходимости в пропусках и связанных с этим расходах на аренду.

    Здоровье и безопасность
    Высокие риски традиционной кирпичной кладки устранены. Панели поднимаются на место с помощью крана, а отделка выполняется с использованием MEWP или люльки. После установки облицовки внутренние помещения защищены от непогоды. Уровень шума сведен к минимуму, что является преимуществом как для рабочих, так и для соседей.

    Качество
    Отделка облицовки кирпичом отличается высоким качеством, так как панели производятся в контролируемых заводских условиях.Швы из строительного раствора могут быть заострены в форме, в то время как швы между панелями должны быть не менее 10 мм, создавая вид традиционной кирпичной кладки на готовом здании.

    Вопросы и ответы: Технические соображения при использовании облицовки кирпичом

    Элейн Тугуд, старший архитектор Concrete Centre, о конструктивных соображениях и технических требованиях к облицовке кирпичом.

    Принципы проектирования такие же, как и для традиционной сборной облицовки?

    Для облицовки кирпичом используются те же принципы проектирования, что и для других форм архитектурного сборного железобетона, но размеры панелей должны соответствовать размерам кирпича. Следует избегать обрезков.

    Детализация арматуры, толщина и характеристики бетона будут определяться конструктивными требованиями и техническими характеристиками. Панели обычно имеют толщину около 200 мм, включая облицовочный кирпич, который обычно имеет толщину около 50 мм.

    Можно ли использовать кирпичную облицовку для других сборных элементов, таких как балконы?

    Кирпичная облицовка может использоваться для индивидуальных применений, включая арки, колонны, балконы, перекрытия, а также обычные стеновые панели.

    Можно ли вставлять окна в панели?

    Как и вся сборная облицовка, при необходимости изоляция, двери, окна и другие элементы фасада могут быть смонтированы на заводе.

    Есть ли ограничения по типу используемого кирпича?

    Можно использовать практически любой кирпич, но не все типы подходят или могут сцепляться с бетоном. Положительный ключ на задней стороне кирпича прикрепляет его к бетону. Для кирпичных плит этот профиль хорошо сформированных канавок создается при изготовлении.Для нарезанных кирпичей оригинальные перфорации могут обеспечить анкер после разрезания, в противном случае в задней части можно прорезать прорезь в форме ласточкина хвоста.

    Для оконных проемов, углов, выступов и других трехмерных деталей кирпичи потребуют нескольких обработанных граней, и могут потребоваться специальные детали. Значительного повышения эффективности можно добиться, используя кирпичи с четырьмя пригодными для использования гранями.

    Как кирпичи укладываются в форму?

    Кирпичи укладываются лицевой стороной вниз в бетонную форму в соответствии с требуемой связью или рисунком.Фирменные шаблоны используются для удержания кирпичей на месте, расстояние между которыми составляет 10 мм для стыков раствора. Нестандартные узоры или размеры потребуют проприетарных шаблонов интервалов. Для трехмерных элементов могут потребоваться дополнительные средства поддержки кирпичей, пока бетон не затвердеет.

    Арматура и любые подъемные проушины и фиксирующие опоры, обычно расположенные на укрытиях, затем помещаются на место, и бетон помещается в форму.

    По достижении необходимой прочности опалубку ударяют и панели переворачивают.Кирпичная кладка очищается и, при необходимости, заделываются швы раствором. Кирпичные плиты — это эффективный по времени вариант предварительного заполнения швов раствором перед заливкой бетона.

    Есть ли особые требования к соединениям?

    Ширина швов между панелями обычно больше, чем 10 мм швов раствора, и определяется допусками, необходимыми для производства, естественной усадки, теплового расширения и монтажа. Они не должны превышать 20 мм.

    После установки стыки заполняются герметиком, который обеспечивает соответствующее тепловое расширение и предотвращает окрашивание.«Запыленный герметик», когда шов натирается строительной пылью при новом нанесении, обеспечивает лучшую визуальную консистенцию.

    болтов, болтов, резьбовых анкеров, креплений, туннелей, железных дорог, строительных лесов, опалубки, безопасности

    Инструмент

    Используйте перфоратор и сверло SDS для бетона, для кирпичных и блочных работ используйте ударное вращение.

    Диаметр сверла: — убедитесь, что выбран правильный диаметр для используемого крепления и не изношен он ниже минимального допуска.

    NB. при сверлении плотного бетона соблюдайте максимально эффективный срок службы сверла.

    Препарат

    Глубина отверстия должна быть в 2 раза больше диаметра плюс полная рабочая длина болта, чтобы учесть пыль, образовавшуюся при установке болта в предварительно просверленное отверстие.

    Удалите излишки пыли из просверленного отверстия, перемещая сверло вверх и вниз в отверстии и продувая.

    Установка

    Для установки болта используйте фирменный гаечный ключ с трещоткой с полным шестигранником или ударный гаечный ключ.Мы рекомендуем использовать Bosch GDS 18E (болты до 16 мм) или Bosch GDS 30 (болты 20-24 мм) или аналогичные. Чтобы убедиться, что просверленное отверстие не растачивается, установите ударный гаечный ключ на медленный пуск.

    Это также позволит избежать чрезмерного крутящего момента, прикладываемого к болту.

    Подайте давление на головку болта, чтобы обеспечить зацепление первой резьбы.

    Если при закручивании болта возникает сопротивление, просто отвинтите один оборот, чтобы высвободить скопившуюся пыль, а затем продолжайте затягивать.Болт устанавливается, когда встроенная шайба на нижней стороне головки болта встречается с лицевой стороной объекта, прикрепляемого к подложке.

    Дальнейшая затяжка крепления не требуется.

    Крепежные детали для болта Excalibur
    Подложка Бетон Кирпич Мягкий кирпич и блок Глубина отверстия
    Инструмент для сверления Молот Поворотный удар Только поворотный
    Сверло SDS Паспорт безопасности данных / Каменная кладка Каменная кладка E + 2 x DIA
    Диаметр Диаметр сверла (мм)
    6 мм 6 6 5.5 E + 12 мм
    8 мм 8 8 7 E + 16 мм
    10 мм 10 10 9 E + 20 мм
    12 мм 12 12 11 E + 24 мм
    16 мм 16 * * E + 32 мм
    20 мм 20 * * E + 40 мм
    24 мм 24 * * E + 48 мм
    Установка (E) * не рекомендуется

    МАКСИМАЛЬНАЯ МОМЕНТНАЯ НАГРУЗКА, НЕ ДОЛЖНА ПРЕВЫШАТЬ ПРИ ИСПОЛЬЗОВАНИИ УДАРНЫЕ КЛЮЧИ ДЛЯ УСТАНОВКИ ПРОДУКЦИИ EXCALIBUR АССОРТИМЕНТ:
    РЕКОМЕНДУЕМЫЕ КЛЮЧИ УДАРНЫЕ (ИЛИ ЭКВИВАЛЕНТНЫЕ) Только в бетон используйте
    Размер болта 6 мм — 16 мм Размер болта 20 мм — 24 мм
    BOSCH GDS 18E BOSCH GDS 30
    Крутящий момент 70 Нм — 250 Нм Крутящий момент 250 Нм — 1000 Нм
    Обширные испытания при использовании инструментов, перечисленных в пределах крутящего момента параметры показаны в различных марках бетона и соблюдение наших опубликованных инструкций по настройке гарантирует, что наша продукты безопасны для использования в условиях критических нагрузок.

    Ответить

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
