Печь голландка своими руками — порядовка и инструкция!

Русские печники освоили технологию кладки голландки более двухсот лет назад. За это время печка зарекомендовала себя в качестве надежного, экономичного и производительного отопительного агрегата. При этом голландка имеет предельно простую конструкцию. Изучив следующее руководство, вы сможете выложить ее собственными силами.

Печь голландка своими руками

Особенности конструкции печки голландки

Для кладки голландки используется керамический полнотелый кирпич. Конструкция печи состоит из следующих основных конструктивных элементов:

Среди ключевых отличий голландки от остальных популярных кирпичных печей нужно выделить:

• отсутствие решетки колосника;
• наличие каналов для прохода дыма. Они обустраиваются друг над другом. Подобное расположение позволяет добиться последовательной циркуляции образующихся дымовых газов и максимальной эффективности обогрева;
• печь может иметь круглую, прямоугольную или даже сложную криволинейную форму, но топливник всегда остается прямоугольным;
• под топкой нет поддувала;
• варочная панель обычно не устанавливается.

Стены голландки, как правило, выкладываются в кирпич. Благодаря этому готовая конструкция имеет сравнительно небольшой вес, что упрощает требования к фундаменту и в целом основанию.

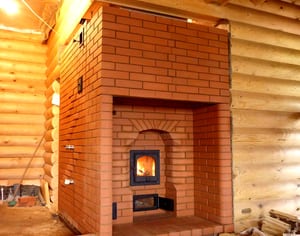

Отопительная печь голландка

Компактные размеры печки позволяют вписать ее практически в любой интерьер.

Набор для работы

1. Обычный керамический кирпич.
2. Огнеупорный кирпич.

   Огнеупорный кирпич

3. Строительная глина.
4. Вода.
5. Речной песок.
6. Дверцы для поддувала и топки.

   Дверцы печные

7. Решетка колосника.

   Колосник

8. Стальная гибкая проволока.
9. Асбестовый шнур.

   Асбестовый шнур

10. Очистные дверцы.
11. Задвижки.

Стальная полоса толщиной 0,5 см и шириной 5 см.

Полоса стальная

Цены на огнеупорный кирпич

Огнеупорный кирпич

Обустройство фундамента

Несмотря на сравнительно небольшой как для кирпичной печи вес, голландка все равно нуждается в качественном и надежном основании. Отличный вариант – монолитная плита. Важный нюанс: фундамент должен быть армирован как по площади, так и по объему, т.е. вглубь. Размеры подобного основания должны быть не менее 1,2х1,2 м. Фундамент голландки нельзя связывать с основанием главного строения.

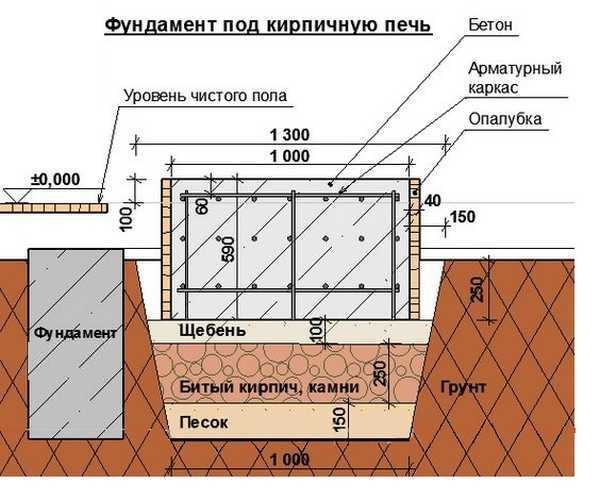

Как сделать фундаментФундамент под кирпичную печь

Порядок работы по обустройству фундамента следующий.

Первый шаг. Намечаем границы обустраиваемого основания.

Второй шаг. Роем котлован глубиной примерно 60 см.

Котлован для отливки фундамента

Третий шаг. Засыпаем дно котлована 15-сантиметровым слоем щебенки. Тщательно разравниваем и утрамбовываем засыпку.

Щебень

Четвертый шаг. Укладываем сетку из арматурных стержней. Рекомендованный размер ячеек такой сетки – 100-120 мм.

Котлован под фундамент с опалубкой и арматурой

Пятый шаг. В местах пересечения прутков устанавливаем вертикальную арматуру. Связываем все стыки элементов опорной системы проволокой.

Шестой шаг. Устанавливаем опалубку для заливки фундамента. Каждую стенку опалубки укрываем рубероидом либо обрабатываем смолой для гидроизоляции.

Седьмой шаг. Заливаем бетон.

Залитый бетон

Восьмой шаг. Производим «железнение» поверхности основания. Для этого посыпаем заливку небольшим количеством сухого цемента.

Даем фундаменту набрать прочность. Лучше оставить его на месяц, но многие мастера приступают к кладке уже через неделю. В этом моменте решение за вами.

Кладка печи

Прежде чем приступать к кладке, нужно приготовить раствор и выполнить несколько несложных мероприятий по подготовке фундамента.

Приготовление раствора

Просейте песок и разбейте большие куски глины. Измельченную глину также нужно просеять. С функциями сита прекрасно справится сетка от панцирной кровати. При отсутствии таковой используйте простое сито с ячейками аналогичных размеров.

Залейте глину водой на несколько часов. Излишки воды, не впитанные глиной, сливайте.

Важно! Замачивать нужно не только глину, но и кирпичи. Для этого достаточно погрузить их в воду примерно на минуту. Благодаря такой обработке кирпичи не будут поглощать воду из глиняного раствора.

Дайте глине набухнуть и смешайте ее с песком в равных количествах. В эту же смесь добавьте примерно 1/8 часть чистой воды. Расчет ведите в соответствии с полученным объемом песчано-глиняной смеси.

Цены на огнеупорный раствор для печей и каминов

Огнеупорный раствор для печей и каминов

Предварительная подготовка фундамента

Укройте застывший фундамент гидроизоляционным материалом. Подойдет рубероид. Также можно использовать гидроизол или другой материал с аналогичными свойствами.

Гидроизоляция

Порядовка

Порядовка

Приступаем к кладке.

Укладываем первый ряд. Он будет состоять из 12 кирпичей. Убеждаемся в ровности кладки с помощью уровня и лишь после этого заливаем поверхность основы глиняным раствором.

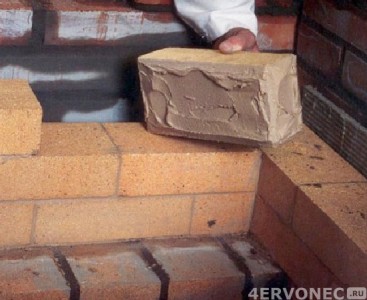

Пример укладки кирпича на изоляцию

Устанавливаем дверцу поддувала. Предварительно обматываем ее асбестовым шнуром. Для крепления дверцы используем стальную проволоку. Вставляем проволоку в коробку и скручиваем в 2 раза. В верхней кромке кирпича делаем прорез. Вставляем в него проволоку, загибаем ее и переплетаем с кладкой.

Второй ряд выкладываем по порядовке.

Кладка печиОбязательно натягиваем отвесы, чтобы печь была строго вертикальной

Третий и следующий ряды, отмеченные на порядовке желтым, выкладываем из огнеупорного кирпича.

Между 3 и 4 рядами укладываем решетку колосника размерами 200 х 300 мм.

Уложен колосник

Кирпичи четвертого ряда кладем на ребро. На схеме присутствуют кирпичи, отмеченные красным цветом. На них укладываем внутреннюю перегородку в дымоходе. Задний кирпич делаем «вышибным», т.е. укладываем его без раствора. В дальнейшем мы сможем вынимать такой кирпич и прочищать печь. Удобное решение, избавляющее от необходимости установки дверцы.

Кладка печиКладка печи

Устанавливаем дверцу топочной камеры. Рекомендации те же, что и в случае с дверцей поддувала.

Установка топочной дверцы. На фото видно, как вставить и скрутить проволоку — фиксаторУстановка топочной дверцы

Пятый ряд выкладываем аналогично предыдущему. Кирпичи укладываем плашмя.

В 6-м ряду выкладываем кирпичи на ребро. Работаем по порядовке.

Кладка голландки

В 7 ряду кирпичи кладем плашмя везде, кроме задней стенки – ее выкладываем «на ребро». Во всех следующих рядах кирпичи кладем плашмя.

Кладка голландкиТопочная дверца

На восьмом ряду перекрываем дверцу топки. Внутренние огнеупорные кирпичи над топочной камерой скашиваем. Это позволит нам при желании пользоваться печкой как камином. Это видно на схеме.

Кладка голландкиКладка голландкиПерекрытие печкиПерекрытие печки

Девятый ряд смещаем назад. Сверху него укладываем асбестовый картон, а после – чугунную варочную плиту, если это нужно. Стыки между плитой и кирпичом заполняем асбестовым шнуром.

На 10-м ряду начинаем выкладывать основу для дымохода. Продолжение конструкции будет металлическим.

Выкладываем 11 ряд и устанавливаем задвижку. Предварительно задвижку обматываем асбестовым шнуром.

Строительство голландкиСтроительство голландкиСтроительство голландкиСтроительство голландки

При кладке 12-го ряда оформляем стык между металлической трубой и дымоходом. Дымоход выводим из дома через крышу. Места пересечения обкладываем минеральной ватой или другим теплоизоляционным материалом. Высоту конструкции определяем индивидуально. Она должна возвышаться не менее чем на 50 см над наиболее высокой точкой крыши.

Строительство голландкиСтроительство голландкиСтроительство печиСтроительство печиСтроительство печиСтроительство печиСтроительство печиСтроительство печиПодробная схема кладки печи голландки

Финишную отделку голландки выполняйте на свое усмотрение. Ее можно побелить, красиво облицевать плиткой либо изразцами или же и вовсе оставить без декора — кирпичи и так красиво выглядят.

На пол перед топкой печи укладываем предтопочный стальной лист. Он предотвратит возгорание материала основания в случае выпадения уголька из топочной камеры.

Готовой печи нужно дать просохнуть в течение минимум 2 недель. Дверку топки не закрывайте. Лишь спустя указанное время в печи можно будет разводить полноценный огонь. Перед приемом голландки в постоянную эксплуатацию, сожгите в топливнике немного бумаги для проверки тяги. Дым должен уйти через дымоход.

Теперь вы знаете, как самостоятельно построить печь голландку. Следуйте полученным рекомендациям и все обязательно получится.

Предтопочный стальной лист

Удачной работы!

Видео – Печь голландка своими руками

stroyday.ru

Возведение печи голландки своими руками: порядовка, схема, инструкция

Российские печные мастера пользуются методом возведения голландки более двух столетий. Эффектное и компактное или габаритное устройство становится украшением в любом дизайне. Разнообразие форм позволяет вписывать его в углы: круглая — сглаживает очертания интерьера, а прямоугольная -является классикой жанра. Изучив руководство возведения голландки можно воспроизвести этот процесс своими силами.

Исторические факты

Историки неоднозначны в мнении появления на Руси голландского печного устройства. Однако все они уверены, что укладка их началасьв XVIII веке, когда Петром I был выпущен указ об применении голландской технологии при постройке печи. Поскольку в документе не было конкретных предписаний, как возводить эту отопительную систему, мастера попросту стали облицовывать ее кафельным материалом, привезенным из Голландии. Тогда ее и начали именовать – галланка. Некоторые же ученые утверждают, что так называлась печь, с устройством дымохода, схожим на голландские.

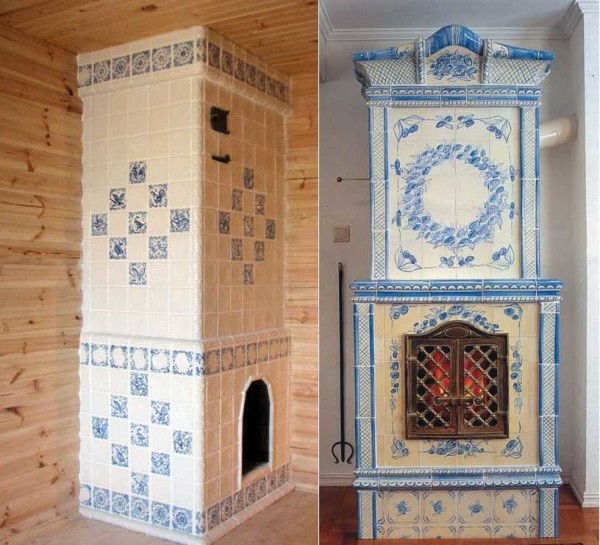

Фото 1 Печь типа голландка.

Интересно знать! Высокая дымоотводящая система – наследство голландцев. Чтобы решить задачу отопления и в тоже время не задействовать много свободного пространства в Голландии печка возводилась практически до потолка. В эпоху Средневековья голландку стали ассоциировать с оригинальными изразцами, где изображены картины именитых художников. Сегодня же этот декоративный эффект не является значимым и практически не применяется.

Если обратится к энциклопедии определение печи голлландка значится как прибор, предназначенный для отопления. Возведенный в форме прямоугольника, с канальной системой дымоциркуляции вертикального типа и боковым выходом в дымовую трубу. Образец облицовуется расписными изразцами.

Отличительные характеристики

В сегодняшнем понимании голландка существенно разнится с первоначальным образцом и в первую очередь тем, что декорируется плиточным, кафельным или другими материалами. Стандартный вариант имеет свои особенности, что и отличает конструкцию от аналогов:

• даже не опытный в печном деле мастер может воспроизвести кладку печи, т.к. этот процесс выполняется по простой схеме;
• несущественные огрехи при возведении не скажутся на функциональности;
• классический вариант печи не использовался для приготовления пищи, поэтому раньше не обустраивалась варочная панель;
• отсутствие колосника и поддувала;
• канальный дымоход.

Положительные стороны

Ключевые достоинства галланки обозначены следующими характеристиками:

1. Многофункциональность. Помимо обеспечения обогрева и эстетически привлекательной декоративной стороны, прибор может полноценно выполнять роль печи, при обустройстве варочной панели.

В дополнение можно ознакомиться с материалом, как сделать печь для бани своими руками.

Фото 2 Голландка, оснащенная варочной панелью.

2. Различные размеры. Печка представлена в широком габаритном разнообразии. Даже небольшие образцы в 0,25 м² вполне достойно справляются с задачей отопления. За счет завышенной надтопочной части, ее КПД существенно увеличивается. Также печь может возводится на несколько этажей. В большинстве случаев используются одно- и двухэтажные модели, реже на три и четыре.
3. Экономный расход стройматериалов. На порядовку требуется в два раза меньше кирпича, в сравнении с постройкой стандартной русской печки. Например, если для возведения галланки задействуется 800 кирпичей, то для небольшой русской – 1600. Помимо этого, для такой компактной и устойчивой конструкции может применяться пустотелый вид кирпича. Только топка обкладывается качественным термостойким материалом.
4. Повышенный коэффициент теплоотдачи при малом расходе топливных материалов, медленное охлаждение и быстрый розжиг после полного остывания – также являются особенностями конструкции.
5. Печь, к которой подключен водяной контур может обогреть и дом и, и обеспечить горячее водоснабжение.

Отрицательные характеристики

Как и другие представители отопительного сегмента у обзорного устройства есть и минусы:

• КПД голландки не превышает 40%, поэтому показатели теплоотдачи здесь низкие в сравнении с русским аналогом;
• В качестве горючего материала применяется только долго тлеющие. Например, мелкий хворост быстро выгорает и все тепло попросту выходит в дымовую трубу.
• Если оставить вьюшку не закрытой, прибор быстро охладится, т.к. канальный тип дымоотвода функционирует по принципу вытяжки.
• Не рекомендуется использование высокозольных материалов, т.к. чрезмерное скопление золы повышает уровень пожароопасности.

Голландка утермарковка круглой формы

В XIX веке немецкий печник Утермарк изобрел еще один вид голландки. Ее ключевым отличием служит глухая топка без колосниковой решетки и зольника. Нередко такой вид печи оборачивается стальным кожухом.

Для утермарковки используется метод укладки кирпича на ребро. Такой принцип финансово выгодный, а также снижает вес готовой конструкции. Устройство делается с тремя каналами.

Фото 3 Печь Утермарка: схема-чертеж.

Из недостатков отмечены сильный чад из-за глухого топочного отсека. Металлический кожух препятствует очищению дымохода, а накопление сажи существенно снижает пожаробезопаность конструкции. Представленный трехоборотный принцип циркуляции горячих масс в круглом корпусе не обладает хорошими теплообменными качествами.

В дополнение к статье рекомендуется ознакомиться с чертежами печей с котлом-водонагревателем.

Опциональное устройство и составные элементы печи-голландки

Ключевыми составными частями печки служат топливный блок, канальная система дымоотвода и дымовая труба. Изучим более детально каждый элемент.

Топливный отсек

Вне зависимости от габаритов производимой печи, камера топливника будет иметь прямоугольный формат. Именно простата конструкции и приносит наибольшую степень теплоотдачи. В более сложных образцах к топке подключают водяной контур системы отопления.

Канальная система

Самые востребованные образцы голландки оснащены тремя восходящими и тремя снисходящими каналами дымохода. Нагретый дым, сформированный в результате сгорания топлива, через хайло в своде поступает в вертикальный канал восхождения (на рисунке обозначен 1) при этом, нагревая печные стенки. При остывании, он переваливается через перекрышку во 2-й канал и спускается обратно к топливному блоку через третью линию, заново нагревается и подымается снова под перекрышку и спускается в 5-й, далее попадает в 6-й отсек. Пройдявсе циклы дым выходит в трубу.

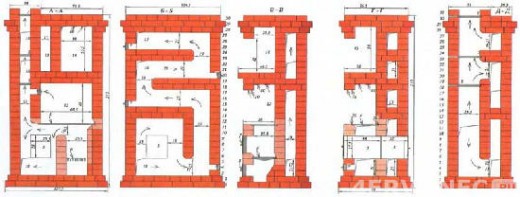

Фото 4 Конструктивное устройство печи.

Таким образом печь пропорционально нагревается при этом нет резких перепадов температурных режимов. Поэтому у прибора и столь долгий эксплуатационный срок, без образования опасных трещин через которые могут в помещение просочиться газы.

Фото 5 Дымоообортная трехканальная система.

Дымоотводная труба

Как и в любом печном устройстве обязательной является труба для выведения продуктов горения. Она подсоединяется сбоку через соединительный патрубок и прокладывается в стене дома или на отдельном постаменте возле печи — представлена коренной трубой. Если заслонка будет открыта – это поможет быстро охладить устройство.

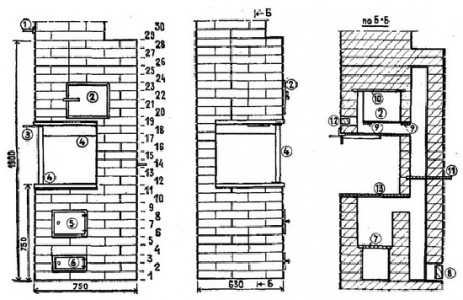

Фото 6 Классический план конструкции голландской печи.

Набор материалов для работы

Для того, чтобы построить голландку нужно приготовить следующие материалы: стандартный комплект строительного инструмента, раствор, фундамент, два вида кирпича, дверцы. Листы металла, проволоку из стали и цельный асбестовый шнур. Теперь детальнее:

• кельма для укладывания раствора;
• кувалда для утрамбовки;
• шлифовальная машина для скашивания кирпичных углов;
• пузырчатый уровень и отвес для контроля качества укладки;
• рулетка для замеров.

Рекомендуем подробно изучить материал о ремонте старого печного устройства на нашем сайте.

В роли связующего вещества выступает раствор с глиной. В его состав входят песок, глина и вода.

Для фундаментальной основы может быть применена плита или щебенка. Также задействуются арматурные прутки, песок, бетон и теплоизолирующие материалы.

Этап подготовки

Перед тем, как приступить к порядовке, необходимо подготовить основание и замесить связующий раствор.

Укладка фундамента

В том случае, когда на полу помещения уже есть покрытие, его потребуется демонтировать. От чернового пола печной разделяется посредством песчаной подушки.

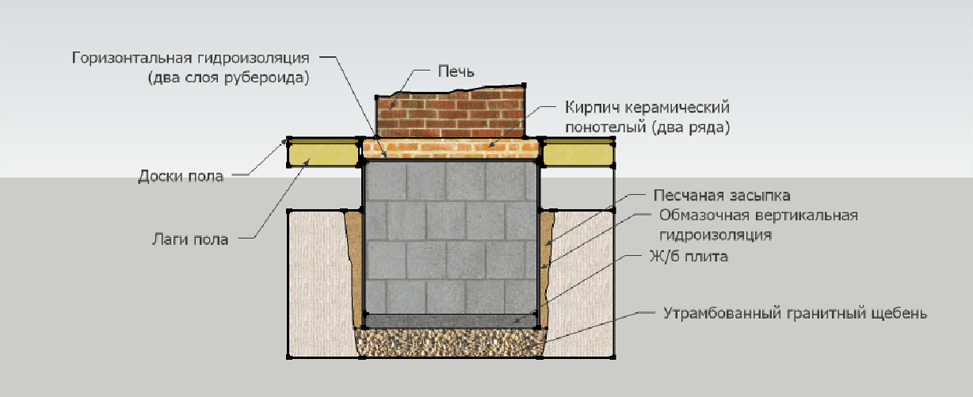

Фото 7 Схема классического варианта фундамента под кирпичную печь.

Для просчета размеров котлована нужно к размеру каждой из сторон печного устройства прибавить 200-250 мм, глубина не менее 500 мм. В подготовленный котлован нужного размера изначально засыпается песок – 150 мм, далее битый кирпич (возможно использование камней или цельной плиты). Следующим этапом будет заливка густого песчано-цементного раствора (пропорция 3:1).

В этот период, пока покрытие не стало твердым, поверхность укрепляется прутковой арматурой – используется сетка, с размером ячеек 10*10 см. В стыковочных местах, прутки устанавливаются в вертикальном положении и крепятся проволокой.

Далее следует слой гравийной щебенки – 100 мм. Для опалубки фундамента, каждая из сторон, будет обернута гидроизоляционным материалом. Теперь на щебень выливается бетон и выравнивается поверхность. Еще влажный слой притрушивают сухим цементом.  Полное высыхание наступит через месяц. Однако есть минимальные сроки выдержки – 7 дней.

На следующем уровне фундамент покрывается песком – 30-50 мм и аналогично предыдущему – изолируется, например, рубероидом.

Вымешивание раствора с глиной

Подготовка раствора выполняется за несколько дней до укладки, конкретнее, за 2-3 дня. Для замешивания берется кусковая глина. Ее заливают водой, а остатки сливаются. Оставляем на несколько часов для полного впитывания глиной воды и после добавляем чистый песок, соблюдая пропорцию 2:1. Из расчета 1/8 от общего объема отмеряем воду и в тщательно вымешанную смесь вливаем ее.

Интересно знать! Проверяем насколько качественно сделан раствор: посредством кельмы передвигаем полученную консистенцию в сторону. Если остается рваный след – замес слишком густой; быстро расплывается – необходимо вмешать еще глины; гладкий с хорошим удержанием формы – это идеальная пропорция.

Пошаговая рядовка кирпичной голландки

Для тех, кто впервые сталкивается с выкладыванием кирпичной конструкции печи необходимо подготовить схему-чертеж. В готовых вариантах все подробно описано, с приблизительным подсчетом задействованных материалов. Печные мастера советуют новичкам изначально сложить всю конструкцию без применения раствора, делая надсечки и отметки на кирпичах. Некоторые нумеруют все кирпичи. Для того, чтобы конструкция не перекосилась, вертикально натягиваем отвесы, и после каждого ряда проверяем горизонтальность уровнем. Рассмотрим порядовку на примере галланки с параметрами 520*520 мм.

Фото 8 Классическая схема голландской печи небольших размеров.

Важно знать! Для того, чтобы кирпич не впитал влагу раствора, перед размещением каждый образец смачивается водой. Таким образом можно избежать последующего растрескивания швов.

Фото 9 Детальное описание схемы-порядовки.

Теперь приступаем к самому ответственному процессу — укладке:

• сухим методом, без задействования раствора, выкладывается 12 кирпичей первого ряда. Поверх – наносится и разравнивается раствор.
• Второй и третий ряды уже будут ложится плашмя на фиксирующий состав. Если применяется эконом-метод с двумя видами кирпичей, в этом случае с линии 3 по 8-ю будет идти термостойкий качественный материал.
• С 4-го ряда и далее следует укладка в пол кирпича. Здесь устанавливается колосник.
• Дверца для топки монтируется, как указано на рисунке ниже. Она опоясывается асбестовым шнуром. Проволоку вставляют в короб и скручивают вдвое. Сверху кирпича выполняется надсечка, в которую заводится проволока и заливается кладкой.
• На 4-7-м ряду задняя стенка выкладывается насухо, для удобства последующей чистки прибора.

Фото 10 Монтаж дверцы топочного блока.

• Аналогичным образом проводится размещение 5-6-х линий.
• На уровне 7-го — кирпич ложится плашмя для надежной фиксации перевязочных швов. Но задняя стенка будет в пол кирпича.
• 8-й — укладывается скошенным кирпичом или используется стандартный образец, но скосым типом укладки. На этом уровне полностью сформирована топка. Далее процесс воспроизводится только плашмя.
• 9-й — должен немного сдвинуться назад, для расширения под дымоотвод.
• С 10-го начинается формирование дымохода. Монтируется основа под трубу.
• С 16-го по 17-й ряды обустраивается отверстие для прочистки. Дверца устанавливается аналогичным методом, как и предыдущий образец.
• Начиная с 18-го по 24-й уровни будут формироваться канальные ходы.

Важно знать! При обустройстве каналов стоит четко придерживаться ровной укладки – обязательно без выступов.

• 25-28-й — делается перекрытие каналов. Для этого кирпичная кладка сдвигается в сторону. На 28-м ряду нужно оставить люфт для трубы, выводящей дым.

Фото 11 Монтаж дымохода и заслонки.

• На 29-м уровне монтируется заслонка.
• 30-й – полное выкладывание дымохода. Теперь производится вывод трубы на улицу.

Фото 12 Схематические указания порядовки дымоотвода.

Период эксплуатации готовой голландки можно начинать через 14 дней. На этот момент все соединения укрепятся и полностью высохнут. При этом дверца топочного блока должна быть в открытом положении. Чтобы проверить уровень тяги изначально рекомендуют зажечь быстровоспламеняющийся материал, мелкие щепы или бумагу. Если все в порядке и дым не поступает в помещение, можно полноценно использовать устройство.

Фото 13 Нормативные требования по пожаробезпосности.

Несмотря на то, что процесс возведения сопровождается немалыми трудовыми и временными затратами, полученный результат будет радовать не только своим функциональным достоянием, но и эстетическим видом долгие годы.

---

Остались вопросы? С радостью поможем!

Поделиться ссылкой:

kaminochag.ru

Как построить печь-голландку своими руками новичку в печном деле

Сколько всего существует вариантов кладки голландки, вам не скажет даже опытный печник. Ведь эта печь имеет много разновидностей по форме, размерам, может быть с лежанкой, плитой, духовкой, а также может заключаться в металлический футляр.

Бывают даже голландки с водяным отоплением. Кроме того, мастера нередко самостоятельно вносят изменения в уже имеющиеся схемы. Но если опыта в кладке печных конструкций у вас не много, рекомендуем вам найти порядовку, которая полностью вас устраивает, и строго придерживаться ее. Так же рекомендуем производить подготовительные работы — это важный этап постройки любой печи.

Предлагаем вашему вниманию две популярных схемы кладки с порядовкой – «малая голландка» и «голландка+».

Порядовка для малой голландки

Малая голландка идеально подходит для дачи (площадь отапливаемого помещения не должна превышать 16-20 м.кв). Размер этой отопительной конструкции составляет всего 520х520 см. Такая компактность достигается за счет того, что дымооборот как бы сворачивается в кольцо. Высоту печи можно увеличить за счет повторения группы рядов с 17-ого по 22-й.

Краткие пояснения к порядовке…

Первые 2 ряда – сплошные. Для их кладки потребуется по 8 кирпичей. Закладывая основание печи, особенно тщательно соблюдайте геометрию: проверяйте равность диагоналей, углы, правильность перевязки швов.

3-й ряд состоит всего из 5-и кирпичей, тут же устанавливается дверца поддувала.

В 5-м ряду дверца поддувала перекрывается. Причем тут же стройматериал немного подрезается, чтобы на него можно было уложить решетку колосников. Причем ниша под решетку должна быть примерно на 5 мм больше самих колосников.

Секрет от опытного печника! Заложите промежуток между кирпичом и колосниковой решеткой асбестовым шнуром, а наверх подстелите гофрированный картон для защиты от забивания глиняным раствором. Когда вы будете протапливать печь первый раз, картон сгорит, а асбестовый шнур останется чистым.

На 6-м ряду монтируется дверца, через которую вы будете загружать дрова.

В 8-м рекомендуется уложить лист 5 мм металла шириной примерно 40 мм, причем длина его должна превышать размеры топки с каждой стороны на 3 см.

В 9-м на этот металлический лист укладывается кирпич, который перекрывает топливную дверку.

С 10 ряда формируется дымооборот, то есть каналы, по которым проходят горячие газы из топки. Строго следуйте приведенной порядовке, чтобы ваша затея сложить мини-голландку своими руками увенчалась успехом.

В 16-м уложите два стальных уголка 50х50 мм, которые будут удерживать часть кладки дымооборотных каналов. Толщина стали не должна быть менее 3 мм.

Остальные ряды кладутся довольно просто. Все, что вам нужно, так это внимательно следовать порядовке.
И лишь в 29 ряду вам придется немного подпилить кирпичи, чтобы монтировать вьюшку-задвижку.

Порядовка для голландки+



Трехоборотная голландка+ – это печь внушительных размеров. Она легко сможет обогреть помещение площадью до 50 квадратов.

Краткие пояснения к порядовке…

1-й ряд аккуратно выкладывается на подготовленный фундамент и заливается раствором сверху. В основании голландки+ лежит 21 кирпич.

2-й и 3-й ряды кладутся на раствор. Обратите внимание, что если до 3-го ряда включительно кирпичи клались плашмя, то далее они будут укладываться на ребро до окончания обвязки дверки в 6-м ряду включительно.

На 4-м ряду следует оборудовать подставку под перегородку дымохода.

ВАЖНО! Чтобы печь было проще чистить, по задней стенке выкладываются так называемые «вышибные» кирпичи, то есть кирпичи, которые кладутся без раствора. Вы можете поискать схемы голландки, где вместо «вышибных» кирпичей устанавливается дверца. Но мы не рекомендуем этого делать, так как недостатком подобных конструкций является быстрая потеря тепла.

На этом же этапе монтируется дверца топливника, обмотанная негорючим материалом, например, асбестом. Фиксируется дверка стальной проволокой в кладочном шве.

Последующие ряды повторяют контур 4-го.

7-й ряд интересен тем, что кирпичи к нем выкладываются не только плашмя, но и на ребро по задней стенке. Начиная с 8-го ряда, строительный материал снова выкладывается плашмя.

8-й ряд может вызвать трудности, так как над топкой нужно уложить скошенный кирпич.

В 9-м ряду кирпич смещается в незначительной степени назад. Не забудьте выложить поверх этого ряда негорючий материал. Особенно актуально это для тех, кто планирует класть отопительно-варочную модель печи.

10-й ряд – это начало формирования основы под дымоход. Если дымоход из кирпича – слишком громоздкое и тяжеловесное решение для вас, вы можете подобрать металлическую трубу.

На 11-м ряду монтируется задвижка с асбестовым уплотнителем. Здесь образуется стык печной конструкции и дымоходной трубы. Обратите внимание, что кладка голландки здесь осуществляется в четверть.

Последующие ряды выполняются по порядовке. Процесс не должен вызвать никаких трудностей.

Когда кладка будет завершена, установите дымоход и закройте щель между полом и печью предтопочным листом, чтобы из-под голландки не просыпался песок. На стыках с полом устанавливаются специальные плинтуса.

Существует множество способов декорировать голландку. Например, ее можно отделать плиткой, а можно покрасить. В некоторых случаях довольно эффектно смотрится подобная печная конструкция вообще без лишнего декора.

Общие рекомендации по кладке голландки

• Каждый кирпич перед кладкой нужно обмакнуть в воду. Это не даст строительному материалу впитывать влагу из раствора, ухудшая его свойства.
• Обматывать топочную дверцу асбестовым шнуром нужно обязательно. В противном случае при нагреве кладка расширится и может лопнуть.
• Обычным кирпичом класть топку нельзя. Используйте для этого только специальный жаропрочный строительный материал. Огнеупорный кирпич нужно использовать в кладке уже с 3-го ряда.
• Значение имеет и толщина швов. В топке они должны быть на более 3-5 мм. На остальных участках кладки – не более 5-8 мм.
• Если печь кладется осенью или зимой, то есть в холодное время года, ее можно вводить в эксплуатацию уже через пару дней после окончания кладки. Но полноценно использовать конструкцию для отопления можно только спустя 2 недели.

Схемы в разрезе – довольно удобны и будут понятны даже новичкам в печном деле. Но чтобы развеять все ваши сомнения о том, что самостоятельно класть печь-голландку – это совсем несложно, рекомендуем вам просмотреть видео. Этот небольшой мастер-класс поможет разобраться в некоторых моментах, которые не нашли отражение в статье.

pechinfo.ru

Кирпичная печь голландка устройство, схема, кладка своими руками

Поэтапное строительство печи своими руками

Необходимые приспособления для работы

Прежде чем начинать процесс работ рекомендуется приготовить необходимые инструменты и материалы для возведения печи. Среди необходимых приспособлений:

• специальный кирпич полнотелый;
• лопата;
• глина синяя;
• рулетка и строительный уровень;
• посудина для размешивания раствора из глины;
• мастерок для кладки;
• рубероид.

Заливка фундамента

В строительстве любой формы и типа печи необходимо начинать все работы с возведения фундамента. В первую очередь осуществляют измерение площади для кладки печи

Важно знать, что основание под конструкцию не должно соединяться с фундаментом печи. Все работы осуществляются в таком порядке:

Укладка фундамента печи-голландки с порядовкой

1. Делается набросок схемы строительства печи-голландки, который обрисовывается на этапе возведения цоколя. После все процедуры возведения трубы и топки должны соответствовать данному проекту.
2. Фундамент должен соответствовать тем же размерам, что и ширина цокольного ряда с лицевого бока. При этом к заливке основания необходимо прибавить около 8 сантиметров.
3. В области, где будет располагаться печь, нужно образовать специальное углубление, которое должно быть больше, чем фундамент дома на 15 см. В итоге общая глубина ямы под образование фундамента должна составлять около 60 см.
4. На дно котлована высыпают щебень, толщина которого должна иметь 15 сантиметров. Материал скрупулезно утрамбовывают, а горизонтальное положение засыпки вымеряют с помощью строительного уровня.
5. Далее оборудуют опалубку нужной высоты, но без образования дна. Все ее стены с внутренней стороны обрабатываются смолой, а также укладываются слоем рубероида. Это позволит создать гидроизоляцию для печи.
6. После этого устанавливают опалубку в фундаменте.
7. Весь котлован заливают раствором из цемента, который приготавливается самостоятельно.

Приготовление раствора

Особенности кладки печи предполагают определенную процедуру приготовления раствора для кирпичей. Чтобы смесь была качественной, нужно придерживаться такой пропорциональности:

• 1 часть сухого цемента;
• 3 части песка;
• вода;
• посудина для размешивания раствора;
• лопата или электрическая дрель.

Раствор для кладки кирпичей в печи-голландке

Цемент постепенно перемешивают с песком, периодически доливая воду. Вся смесь тщательно перемешивается лопатой или электрической дрелью. После этого основание выравнивается при помощи строительного уровня и накрывается полиэтиленовой пленкой примерно на одну неделю.

Особенности кладки печи

При кладке стен печи важно следить за углами конструкции, которые должны быть идеально ровными по вертикали. Итак, этапы возведения установки имеют определенную последовательность

В первую очередь, на застывший фундамент укладывают рубероид в несколько рядов. После этого кирпичи для возведения стен необходимо калибрировать, то есть отобрать только тот строительный материал, который подойдет для печи. За несколько дней до строительства синюю глину замачивают в воде.

При кладке стен печи важно следить за углами конструкции, которые должны быть идеально ровными по вертикали. Итак, этапы возведения установки имеют определенную последовательность

В первую очередь, на застывший фундамент укладывают рубероид в несколько рядов. После этого кирпичи для возведения стен необходимо калибрировать, то есть отобрать только тот строительный материал, который подойдет для печи. За несколько дней до строительства синюю глину замачивают в воде.

Расположение рядов в печи-голландке — чертежи

Порядовка печи-голландки происходит в определенной последовательности

Первый ряд конструкции важно сложить ребром. Все кирпичи кладутся на глиняный раствор, в который для прочности можно добавить цемент

За весь процесс возведения печи важно следить за геометрическими параметрами, чтобы стены и углы были ровно вертикально полу.

Перед укладкой кирпичей их нужно опустить в воду на несколько минут

Важно материал изъять до момента появления пузырей. Если передержать кирпич дольше, это приведет к тому, что во время кладки вся влага будет впитываться в стены

В таком случае кладка конструкции будет ненадежной. Важно отметить, что любая печь должна укладываться методом насухо, а после возводится с помощью мастерка и глины. Это позволит избежать разных неточностей и ошибок при стройке.

Схема укладки кирпича в печи-голландке

КЛАДКА ПЕЧКИ ГОЛЛАНДКИ СВОИМИ РУКАМИ

Ряды с 1-го по 11-й выкладываем точно так же, как в предыдущем варианте, но поддерживающие стальные полосы после завершения 11-го ряда не устанавливаем.

12, 13-йряды. Выкладываем из целых кирпичей в соответствии с порядовкой. Поверх 13-го ряда укладываем стальной лист толщиной не менее 1 мм размерами примерно 550×450 мм, оставив проём для подъёмного дымового канала сечением 250×140 мм.

14-й ряд. Перекрываем топочную камеру целыми кирпичами, а затем поверх выложенных кирпичей укладываем ещё один стальной лист размером 550×450 мм (см. ряд 14а).

15,16,17,18-й ряды. Продолжаем перекрывать топку печи, формируя слева хайло и подъёмный дымовой канал.

Далее порядовки обоих вариантов печи («шведки» и «голландки») аналогичны.

В заключение хочу дать несколько советов о том, как правильно содержать и эксплуатировать кирпичную дровяную печь. Топить её лучше всего сухими берёзовыми дровами, а каждый десятый раз — хорошо просушенными небольшими поленьями из осины. Топка осиной способствует удалению сажи из дымовых каналов печи и трубы.

Процесс горения обязательно нужно регулировать с помощью поддувальной дверки и задвижки. Если на выходе из трубы идёт чёрный дым, следует приоткрыть поддувальную дверку. Слишком сильный гул в печи свидетельствует об избыточной тяге. В этом случае следует немного прикрыть поддувальную дверку, уменьшив подачу воздуха в топку. Правильно отрегулировав интенсивность горения, можно сэкономить до 20-25% топлива.

Обычно в устоявшемся режиме поддувальная дверка должна быть приоткрыта на 2-3 см, а задвижка прикрыта чуть меньше, чем на половину проходного сечения дымового канала, то есть задвинута внутрь на 4-5 см. При этом дым над трубой не виден — лишь лёгкое дрожание воздуха.

Во избежание отравления угарным газом в задвижке следует высверлить сквозное отверстие 08-10 мм. В этом случае, не дожидаясь полного прогорания всех углей, можно закрыть все печные приборы и спокойно отправляться спать. Угарный газ, который интенсивно образуется в конце топки (о чём свидетельствуют синие язычки пламени над тлеющими углями), благодаря небольшой тяге в хорошо прогретой печи попасть в помещение не сможет.

Перед дверкой топки деревянный настил пола следует накрыть листом оцинкованной стали шириной не менее 500 мм, подложив под него слой асбеста. Между деревянными конструкциями стен дома, примыкающими к печи, в обязательном порядке следует установить противопожарные разделки из негорючих материалов, например кирпичную стенку толщиной в полкирпича.

Строительство

Из-за своих явных достоинств, значительно перевешивающих недостатки, голландские печи широко распространены. Реально сложить печь-голландку своими руками, имея навыки кладки простой кирпичной стенки, пусть не очень красивая, греть она будет всё равно.

Схема кладки

Мы потратили много времени для поиска нормальной порядовки для печи голанки, к сожалению в открытом доступе ничего дельного нет. Но мы нашли хорошую видео порядовку с комментариями. Данная схема расчитана для прокрева небольих помещений сумрной площадью до 40 метров.

Кладка печи

Материалы для кладки:

• Керамический печной кирпич среднего качества, можно б/у, для топки — шамотный.
• Песчано-глиняный средней жирности раствор, можно использовать готовые смеси.
• Металлические комплектующие — дверки (топочные, прочистные, поддувальные), вьюшки, колосниковые решётки, стальные полосы, проволока и пр.

Устанавливается отопительная конструкция на отдельный фундамент бутовобеттоный или бетонный армированный.

Раствор для кладки замешивается на замоченной на двое суток глине. Глина тщательно вымешивается с песком. Количество песка определяется опытным путём. «Колбаски» из раствора должны быть довольно пластичными, не развалиться и не растрескиваться при высыхании.

Кирпичи для кладки увлажняют, чтобы они не «тянули» из раствора воду. Кладку выполняют рядами, соответственно схеме выбранной печи. Ширина швов 2–5 мм. Идеальный вариант, если уже имеются дымоходы, заложенные во время строительства дома. Если этого не было сделано, выпиливаются отверстия в перекрытиях и крыше под дымовую трубу.

Кладка выполняется с соблюдением всех противопожарных требований: изоляцией потолка, балок перекрытий, пола перед топочной дверкой, разделками.

Оставшиеся после вывода трубы щели в проёмах аккуратно заделывают, утепляют и гидроизолируют.

Отделочные работы

Прямоугольная или круглая голландская печь хорошо вписывается в интерьер любого помещения. Традиционно она облицовывалась изразцами. Старинные классические печи, отделанные изразцами, — настоящая антикварная роскошь. Их стоимость может быть выше стоимости самого помещения.

Если для возведения конструкции использован красный керамический кирпич, а кладка выполнена аккуратно, то печь можно оставить без дополнительной отделки. Не облицованная кирпичная голландка — хорошее решение для дачи, кухни, подсобного помещения.

Для интерьера комнаты голландка «требует» облицовки. В качестве отделочного материала подойдёт клинкер, изразцы, декоративная штукатурка.

После облицовки лучше выждать пару недель, чтобы печь просохла, затем произвести первую топку с небольшой нагрузкой. Постепенно нагрузку увеличивают, максимальную температуру можно дать через неделю.

Большая сложная работа по подготовке материалов, кладке, облицовке голландской печи окупится в будущем мягким, ровным теплом и уютом в доме.

Как работает шведка

Духовка-раз

Схема шведской печи классического типа показана на рисунке. Первая ее изюминка – большая духовка (1), предназначенная не только и не столько для выпечки. И расположена духовка сбоку от топки тоже не зря.

Схема шведской печи

Ученые решили использовать первый жар – тепло от сгорания летучих компонентов древесины или угля. В канальных печах он просто вылетает в трубу, не успев нагреть массивный и плохо проводящий тепло кирпич. В русской печи первый жар прекрасно догорает под сводом, но в исконный хуторской hus (дом) русская печка не поместится, и ее нужно долго протапливать, пока из нее пыхнет жаром.

В шведской печи топочная часть – своего рода вырожденный колпак, у которого осталась лишь одна функция: химическое дожигание топлива. А металлическая духовка, которой пламя не касается, от первого жара мгновенно раскаляется. Если открыть ее дверцу, то через 2-3 мин после растопки, хоть щепками или соломой, вошедших окатит теплая волна. С головы до пят, т.к. дымовые газы из топки уходят вниз, и шведка греет начиная от пола. Теперь за легкие можно не бояться, и сугрев изнутри тож впрок пойдет. В чем, как известно, скандинавы промашки не дают.

Верхняя ниша

Верхняя ниша шведки (3) вместительна и подогревается и первым жаром, и вторым (см. ниже), и дотлевающими угольями. В нее помещаются два комплекта зимней одежды; чтобы не вываливались, поперек натягивали веревочку. К утру одежда будет совершенно сухой.

Ниша над плитой

В старых шведских печах ниша над плитой (2) после протопки и закрывания вьюшки прикрывалась деревянной крышкой. Вставали на работу до света, и приготовленное с вечера на завтрак заставали еще теплым; до горячего завтрак быстро разогревался в духовке первым жаром утренней топки.

Дымооборот

Хайло между топкой и дымооборотом шведы делать не стали: это довольно сложный узел, он удорожает печь. Ограничились простым переточным окном (перетоком) внизу под духовкой. Если забыть после топки закрыть вьюшку, печь моментально выстудится, но шведы народ обстоятельный, аккуратный, прижимистый – не забудут и не упустят из виду.

Самый же аккумулятор тепла, не мудрствуя лукаво, устроили по проверенной канальной схеме. Прогревался он вторым жаром (от сгорания массива топлива) и остаточным теплом тлеющих угольев. Классическая схема – с вертикальными каналами

Печь немного хуже греет внизу, но сажи накапливается меньше, что важно при топке разносортным топливом. В домах побогаче, обитатели которых были не так заняты, меньше уставали и много времени проводили на ногах, дымооборот делали с горизонтальными каналами: лучше греет внизу, но чистить придется чаще

Канальный дымооборот устроен без каких-либо тонких принципов, так что выдерживает едва ли не любые ухищрения конструкторов. Поэтому порядовка печи-шведки может меняться в зависимости от конкретных требований заказчика без заметного ухудшения качеств печи. Некоторые конструкции будут рассмотрены далее.

Духовка-два

Утром горячая волна от первого жара снова окатывала вставших ото сна, а пока завтракали, кухня прогревалась почти как сауна. Пропитавшись теплом до мозга костей, в высохшей насухо одежде, можно было и в болото по морозу лезть – до вечера хватит.

Дополнения

Тыльная часть печи выходила в жилое помещение. Там, как сказано, мог быть камин или лежанка. Печи с камином и лежаком будут рассмотрены, но кое-что о шведской лежанке нужно сказать заранее.

Длина шведского лежака (на полати он никак не тянет) из-за недостатка места не превышала 6 футов, а ширина – 2,25 фута; ок. 180х66 см. Поэтому на лежак не стелили. Над ним устраивали шведскую кровать (см. рис). Спалось при подогреве снизу сладко, и было место для ящиков, белье в которых никогда не отсыревало.

Прелюдия к дальнейшему

Конструкция шведской печи – образец совершенства. Обладая КПД почти как у русской, она не намного сложнее и дороже голландки. Есть у нее и благоприобретенное полезное качество: повышенные тепловая мощность и теплоотдача. Из количества материалов, потребных для голландки на 2500 ккал/час, можно сложить шведку, отдающую 3500, причем требуются всего две топки в сутки. И можно готовить, как в русской, но не нагибаясь и не орудуя ухватом.

Но совершенство даром не дается. Шведка требовательна к качеству материалов; выложить ее из старой плинфы на овражной глине, как русскую, нельзя. Фурнитура, какая придется, тоже не пойдет. Работать же нужно аккуратно, точно соблюдая определенные правила.

Процесс формирования

Такую конструкцию можно сделать своими руками, используя подготовленные чертежи. В качестве материала используется огнестойкий керамический кирпич высокой пробы. Все чертежи и схемы выполняются заранее. Выполнив порядовку. можно определить требуемое количество кирпичей. Как разработать план строительства печки – предлагаем посмотреть в представленном видео.

Фундамент и основа

Смесь для раствора можно купить готовую в мешках или замесить раствор своими руками из цемента, песка и глины. В соответствии с конструкцией заранее приобретают чугунные плиту для варки, дверки для топки, задвижки, колосник.

Как и все печи, агрегат требует отдельного фундамента. ведь общий вес достигает 10 тонн. Его можно сделать своими руками, проведя расчет глубины котлована, при условии, что каждые 5 см соответствуют 1 тонне веса, а площадь фундамента должна быть на 15 процентов больше основания печи. На дно ямы насыпают слой песка, утрамбовывают его, слой щебня, устанавливают арматуру и заливают бетоном ниже уровня пола. Застывание фундамента требует не менее двух недель, после чего делается гидроизоляция для предотвращения попадания влаги в печь. Наглядный пример создания фундамента в видео инструкции.

Опираясь на разработанную порядовку, сначала выкладывается основа печки. Она должна быть из нескольких рядов кирпича, горизонтально выравненных, с прямыми углами. Расстояние от кладки до стены должно быть не менее 15 см. В следующем ряду закладывается поддувало и воздуховоды.

Основные элементы конструкции

За счет змеевидного извилистого воздуховода, прогретый в топке воздух, поднимается, проходит через все тело печи и нагревает лежанку. На восьмом – девятом ряду делают перекрытие на лежанке и топке. Затем докладываются ряды для духового шкафа и варочной поверхности, а также ряд, отделяющий варочную поверхность от стены. После, выкладываются перемычки. Над духовым шкафом применяется простая или фигурная кладка (аркой, клином), а над кожухом плиты используются металлические уголки, делается декоративная полочка.

Следующие ряды объединяют все дымоходы в один. а на стенках делаются окошки, рядом с духовкой — «летник», для поддержания горения в теплое время года, а расположенные выше – для более сильного отопления помещения в холодное время года. Труба выкладывается выше, имеет квадратное сечение, лучший размер кладки 2,5 кирпича. Перекрытия, через которые проходит дымовая труба, изолируются базальтовыми плитами в несколько слоев.

Завершение работы

Внешнюю часть дымохода лучше выкладывать из силикатного кирпича. он более стойкий к колебаниям температур и атмосферным осадкам. После того как дымоход построен, устанавливаются вся чугунная и иная фурнитура. Для точности работы каждый слой кирпича сверяется с чертежами порядовки, которую можно повесить вблизи стройки. Пример создания простой печи с лежанкой своими руками представлен в видео.

Если планируется простая кирпичная кладка, то достаточно будет просто очистить поверхность печи жесткой щеткой и выровнять швы. Кирпичную печь можно покрасить термостойкой краской в нужный цвет и добавить русских традиционных орнаментов и рисунков, выполненных своими руками.

Печь с лежанкой украшенная изразцами имеет очень богатый вид и станет главным украшением дома. Стоимость такой отделки зависит от качества плитки. Помимо декоративной функции изразцы хорошо удерживают тепло, и ухаживать за ними легче, чем за другими покрытиями.

Печь обладает высоким уровнем КПД (до 60 процентов), она равномерно прогревает одно или несколько помещений, безопасна в эксплуатации, имеет долгий срок службы, производит оздоровительный эффект.

Приступая к работе, необходимо оценить свои силы. ведь строительство печки с лежанкой обходится недешево. Хороший домашний мастер может проделать много этапов в строительстве своими руками, но профессиональный печник скорректирует работу или, основываясь на своем опыте, поможет исправить допущенные ошибки.

Банные печи Кузнецова: чертежи и порядовка Порядовка печи 3 на 3 кирпича и другие варианты Порядовка, схемы и чертежи русской печи Печи каменки для бани. Порядовка

Устройство фундамента под голландку

Несмотря на то что голландская печь весит немного, она нуждается в надежном и прочном фундаменте. Его можно сделать из кирпичей или из бетона.

Любое из этих оснований имеет свои плюсы и минусы:

• фундамент из бетона обходится дешевле, но делать его более трудоемко;
• кирпичный фундамент стоит дороже бетонного, но его можно сделать быстрее и легче.

Руководство по заливке бетонного фундамента:

1. отрывают котлован глубиной 50 см, размер котлована должен быть немножко больше будущей печи;
2. дно котлована засыпают гравием толщиной 10 см и аккуратно утрамбовывают;
3. устанавливают опалубку;
4. выкладывают арматурный каркас из прутьев толщиной 1 см;
5. смешивают цементно-песчаный раствор — на одну часть цемента М400 берут 3-4 части песка;
6. заливают раствор в опалубку;
7. затирают поверхность фундамента цементом — этот прием называется железнением, с его помощью повышают водонепроницаемость бетонных конструкций.

Важно: если фундамент печи контактирует с фундаментом дома, то между ними нужно сделать прослойку из песка. Время застывания раствора будет зависеть от температуры и погодных условий

В среднем фундамент застывает за две-три недели

Время застывания раствора будет зависеть от температуры и погодных условий. В среднем фундамент застывает за две-три недели.

После этого на него укладывают гидроизоляцию и продолжают возведение фундамента до уровня пола, используя кирпич, бутовый камень или бетонную заливку.

Верхнюю часть фундамента проверяют на горизонтальность уровнем и покрывают рубероидом или заливают горячим гудроном. На этом основание для голландской печи считается готовым.

Как построить фундамент из кирпича:

1. в фундаменте нуждаются печи, вес которых превышает 700 килограммов, более легкие конструкции можно устанавливать просто на пол;
2. ширина фундамента со всех сторон должна превышать ширину самой печи на 5 см;
3. каждый этап возведения фундамента контролируют с помощью уровня;
4. кирпичный фундамент состоит из наружного и внутреннего ряда, наружный укладывают с перевязкой швов;
5. не доведя кирпичный фундамент на один ряд до чистого пола, на выложенный предпоследний ряд укладывают слой гидроизоляции и только потом начинают укладку последнего ряда кирпичей;
6. запрещается связывать фундамент печи с фундаментом основного здания, так как печь может разрушиться, если дом просядет.

Видео:

Печка с 3-мя каналами

Занимает мало места, так как она длинная и узкая – 77 х 51 х 230 см. При этом высоту всегда возможно менять, добавляя или убирая ряды. 1-ый слой кирпича укладывается как обычно, во 2-ом и 3-ем проводится установка дверцы для поддувала, а 4-ый закрывает ее и монтируется колосниковая решетка. С 5-го по 10-ый формируется зона топки, а с 11 по 30 накладываются 3 дымоходных канала, с помощью которых и производится отопление Голландкой помещения. 4-11 этапы выкладываются полностью шамотом. В 10-м и 15-м топку нужно сузить, для этого снизу от кирпича отрезают часть под углом в 45°. После формирования дымоходных каналов 31 ряд делают выступающим на 3 см, 32 – на 6, а 33 – на 3 см.

Следующие 3 этапа (34,35,36) в печи – как обычно, но с установкой двери для прочистки дымохода. Дальше формируется проход через потолок. Принцип работы такого типа печи Голландки очень прост. Во время горения дров или угля выделяется сильно нагретый дым, который начинает двигаться вверх по 1-ому каналу, отдавая при это стенкам свое тепло. Доходя до самого верха, он остывает и оседает во 2-ом проходе, где при приближении к топке снова нагревается и идет дальше в 3-ий, обогревая другую сторону печи. После чего выводится наружу через дымоходную трубу. Количество каналов может достигать 6. Такая конструкция намного дольше способна удерживать тепло.

Рекомендации и возможные ошибки

Многие специалисты советуют сделать сперва монтаж печки с плитой сухим методом. По инструкции полностью собирается вся конструкция, так можно избежать ошибок и заранее подготовить все материалы и отрезки кирпичей. Прежде чем начать возведение печи Голландка своими руками, следует проверить качество раствора. Если он вытекает при надавливании на кирпич, значит, приготовлен правильно. Слой должен быть от 5 до 8 мм для более надежной кладки и его экономии. Перед установкой кирпич нужно окунуть в воду, чтобы он хорошо ее впитал, так сцепление будет максимально прочным.

На протяжении всего времени монтажа проверяется ровность всех рядов как по горизонтали, так и по вертикали. Для этого отлично подходит обыкновенный деревянный брус. Очищать все каналы Голландки, отводящие дым, рекомендуется не реже 2-х раз за 1 сезон отопления. После завершения кладки печи своими руками необходимо оставить ее для просыхания, лучше, если этот процесс пройдет в естественных условиях. Но если Голландка строилась зимой, то нужно топить ее самостоятельно, сначала бумагой, а потом щепой. Причем время отопления не должно быть больше получаса. После окончательного прогорания топлива в печи всегда закрывается дымовая задвижка, иначе через каналы в дом начнет поступать холодный воздух с улицы.

Последовательность действий

После того как выбрали модель для воплощения, нашли и рассмотрели ее порядовку, прикинули куда поставить, можно приступать к практическим действиям. Начинать нужно с фундамента. Его делают одновременно с фундаментом для дома. Размеры: на 30 см больше во все стороны, чем габариты печи. Если дом построен, а фундамента под печь нет, придется разбирать пол и заливать. Ставить на доски, даже очень толстые, даже на самые мощные лаги, смысла нет: древесина портится за несколько лет, начинает проседать, прогибаться, печь ведет, она трескается. В общем, понятно: капитальное основание под кирпичную печь делаем обязательно.

Фундамент для кирпичной печи обязателен

Фундамент под печь (любого типа) делают несвязным: он не должен иметь контакта с основанием для стен. Между ними должно быть расстояние не менее 5 см, которое заполняют слоем теплоизолятора. Разделенные фундаменты дают возможность дому и печи осаживаться независимо друг от друга. Процессы проходят аналогичные, но разной величины и интенсивности и при наличии контакта может перекосить или дом, или печь, а может и то и другое.

Чтобы уменьшить потери тепла от печи в грунт, желательно на фундамент уложить теплоизоляцию. Например, такая последовательность. Лист картона из минеральных волокон (картон из базальтовых волокон), поверх — слой фольги или металлизированного утеплителя или лист жести, оцинковки, металла. Затем снова листовой утеплитель и снова лист металла. Поверх — вымоченный в глиняном молоке войлок. На высохший войлок уже начинают класть печь. Такая теплоизоляция гарантирует отсутствие потерь тепла в грунт даже в северных регионах.

Печное литье подбираете по размерам

Печное литье подбираете в соответствии с размерами и спецификацией. Варочная панель, лучше чугунная, толщиной 4-6мм со съемными кольцами. Снова-таки по размерам. Потребуется еще некоторое количество теплоизолятора: печное литье ставится не вплотную к кирпичной кладке. Остается зазор в 5 мм, который служит для компенсации температурного расширения. Этот зазор и заполняется теплоизолятором. Раньше для этих целей использовали асбестовый шнур. Им обматывали раму литья. Но асбест сегодня не рекомендован к применению: вреден для здоровья. Можно использовать картон или рулонный утеплитель из минеральных волокон. Но брать нужно базальтовый утеплитель с температурой использования от 1200оС и выше, а не из стекловаты, которая выносит не более 350оС, после чего спекается и теряет свои свойства. Можно любой другой материал с аналогичными характеристиками.

Для теплоизоляции печного литья раньше использовали асбестовый шнур. Теперь рекомендуют базальтовую вату или картон

Собственно, материалы все. Далее идет кладка отопительно-варочной печи своими руками. Уложив на готовый отстоявшийся фундамент теплоизоляцию (можно все это заменить двумя слоями рубероида, но потери тепла могут быть значительными. Затем начинают складывать ряды, как указано на схеме. Каждый ряд укладывается с перевязкой — швы одного ряда перекрываются кирпичами другого. В некоторых местах кирпичи нужно подпиливать, вырезать по форме. Чаще всего в местах установки литья: дверцы, вьюшки, задвижки и т.д.

Швы делают одинаковой толщины. В идеале — 5 мм. Допустимы колебания на 1 мм в обе стороны, но лучше подобрать раствор так, чтобы получалось именно 5 мм. Каждый ряд проверяют на вертикальность и горизонтальность, строго отслеживают углы. Исправляются даже незначительные отклонения, иначе к верху печь куда-то «уйдет». Лишний раствор снимают, кирпич очищают. В некоторых случаях советуют кирпич мочить, в некоторых нет. Всем известный печник Кузнецов, опыту которого можно доверять, говорит, что для кладки печи на глиняно-песчаный раствор влаги в кирпиче достаточно: глина должна во время сушки высохнуть, а не схватиться, как цемент. Как делать будете вы — ваш выбор.

Вот и все. Остался единственный нюанс, которым часто пренебрегают: перед тем, как класть на раствор, соберите конструкцию «на сухую». Просто выкладывайте ряды, подбирая кирпич, укладывая его на место, поставьте литье, посмотрите, как оно станет. На этом этапе вы многое поймете. Не считайте его лишним.

Общее устройство печи-голландки

В классическом варианте голландская печь — чисто отопительная, со стенкой в один кирпич, имеет прямоугольную форму, над топкой выстраиваются протяженные дымоходные каналы. Именно поэтому при малом расходе топлива греет она хорошо: горячий дым прогревает кирпичи внутренних каналов и уже значительно охлажденным выходит в дымоход. Изначально эти печи облицовывались изразцами.

Так классические печки голландки — без колосника и поддувала выглядят знутри». Особенность любой печи этого типа — наличие в верхней части дымовых каналов

В той же классической голландке выход дымового канала находится сбоку: платили голландцы налог с дыма, потому в общую трубу выводили несколько печей. Причем проблемы с задымлением менее протопленных печей не возникает: длинные дымовые каналы нелегко продуть даже при наличии обратной тяги.

Так выглядят современные печи-голландки, облицованные изразцами (прототипом кафеля)

Все это, да еще пластичность конструкции, привело к тому, что появилось много форм печей-голландок: кроме традиционных прямоугольных и квадратных, есть треугольные, трапециевидные и круглые. Не меньше и вариантов использования: чисто отпительная, отопительно-варочная, с лежанкой, на один, два или на три этажа, с камином, емкостью для нагрева воды и с баком для водяного отопления. Не удивительно, что эта конструкция популярна. Причем все настолько просто, что сложить голландку своими руками может тот, кто хотя-бы раз клал стенку из кирпича с перевязкой. Если вы задумали попробовать свои силы в качестве печника, выбирайте порядовку голландки и приступайте к работе.

Возможно, вам будет интересно прочесть про печь-шведку

Достоинства и недостатки

Начинаем с плюсов:

• На кладку печи-голландки требуется немного материала — примерно в два раза меньше, чем на аналогичную русскую печь. Следствием является малый вес, который выдерживают без особых проблем почти все типы перекрытия.
• Конструкция ее такова, что ее можно «подгонять» под требуемые размеры, не особо опасаясь значительного ухудшения показателей. Минимальный размер голландки — 50*50 см.
• Она не требовательная к качеству материалов: запас прочности и конструкция таковы, что печи-голландки не боятся возможных тепловых деформаций. Желательно использовать качественный шамотный кирпич для кладки топки, для корпуса можно брать любой мало-мальски нормальный полнотелый керамический.
• Пластичность конструкции: в зону дымовых каналов можно встраивать водогрейный бак, духовку.
• Каналы над топкой можно вытягивать на несколько этажей: два и даже три этажа — не проблема.
• После долгого простоя голландки, ее не нужно медленно греть. Сразу можно топить на прогрев помещения: трещин не будет. Причем разогревается она быстро, а остывает (если не забыли закрыть заслонку) медленно.

Это угловая печь-голландка в музее Кусково

Достоинств много, и все они весомые. Но без недостатков никуда. Есть они и у этого чуда отопительной техники:

• Требовательна к качеству топлива. В том смысле, что топить нужно дровами или углем, а не бросовым топливом или мусором. Она оптимальна именно в режиме тления, а не горения, а при топке опилками, хворостом или соломой тлеть нечему.
• Если после протопки забыть закрыть вьюшку, выстывает очень быстро: тепло выносит через каналы.
• Невысокий КПД — порядка 40%.
• Так как кирпича на нее идет немного, теплоемкость тоже невелика. Потому для поддержания стабильной температуры ее нужно топить не менее чем два раза в сутки. Причем ее перетапливать нельзя: может даже пойти угарный газ.
• Если использовать мокрое низкокачественное топливо, каналы быстро зарастают сажей, их приходится часто чистить.

Как видите, основные недостатки связаны с особенностями эксплуатации. Если все делать правильно, печь-голландка — отличный отопительный прибор.

А это чудо — тоже отопительная печь галанка в палатах митрополита

Facebook

Twitter

Вконтакте

Одноклассники

aqueo.ru

Печь-голландка своими руками: полная информация

Немного истории

Существует несколько версий появления в России голландки. Но все они сходятся в одном — кладка таких печей началась в XVIII веке, когда Петр I издал указ об устройстве печей по типу голландских. Конкретных инструкций по строительству указ не предписывал, поэтому обычные русские печи часто только облицовывали привозимым из Голландии кафелем или изразцами. Отсюда и возникло другое ее название — галланка. Некоторые ученые придерживаются мнения, что печь называлась галланкой, если имела типичное для голландской печки устройство дымохода.

Печь-голландка

Интересно: Высокий дымоход — наследие голландцев. В целях экономии территории здания в Голландии строились в высоту. Чтобы не платить большие налоги на дымоходы и отапливать большее количество помещений, голландцы и начали строить печи с дымоходом в несколько этажей.

В энциклопедиях понятие «печь — голландка» определяется как отопительный прибор прямоугольной формы, имеющий канальную систему вертикального дымооборота и боковой выход в дымоход, облицованный изразцами.

Читатели считают данные материалы полезными:

• Печь «Шведка» — способ порядовки с колпаковым режимом топки и лежанкой
• Особенности использования дровяной буржуйки на даче

Отличительные особенности голландки

Как уже упоминалось выше, в настоящем понимании голландка отличается от обычной печи тем, что декорируется плиткой, кафелем, штукатуркой или другими элементами. Но классическая печка — голландка имеет ряд характерных для нее черт:

• печь — голландка достаточно проста в кладке, и возвести ее под силу даже новичку, имеющему небольшой опыт, усердие и аккуратность;
• наличие даже незначительных огрехов в конструкции не скажутся на функциональной составляющей печки;
• настоящая голландка не имеет варочной панели или плиты;
• в печи отсутствует колосниковая решетка и поддувало.

Главная отличительная черта галланки — канальная система дымоотвода.

Плюсы и минусы голландки

Достоинства голландской печи

• Галланка — очень многофункциональна. Она выполняет функции обогревательного прибора. Также может быть рассмотрена в качестве интерьерного декора — камина. Для этого достаточно всего лишь открыть дверцы топки. Несмотря на то, что классическая голландка кладется без плиты, при желании можно добавить и варочную поверхность для приготовления пищи (рисунок 2).

Советуем изучить материал о том, как сварить печь для бани или сауны самостоятельно.

Схема печи-голландки с варочной панелью

• Дифференциальные размеры печи. Голландки встречаются различных размеров. Но даже самая маленькая галланка площадью в 0,25 кв. м. без труда обогреет помещение. Высокая надтопочная часть печки только повышает КПД галланки и позволяет выстроить печь на два этажа. Реже встречаются голландки трех и четырехэтажные.
• Минимальное количество строительных материалов. На кладку голландской печи уходит практически в два раза меньше кирпича, чем на строительство обычной русской печи. К примеру, на большую голландку понадобится 700 штук кирпичей, а на маленькую русскую печь уйдет около 1400 штук. Кроме того, небольшие размеры и устойчивая конфигурация печки позволяют использовать в качестве ресурсов пустотелый кирпич или уже бывший в употреблении. Хороший огнеупорный кирпич кладется только в топочной области.
• Высокая теплопроводность позволяет использовать минимальное количество топлива. Такая печь быстро нагревается и медленно остывает. Растопка после долгого перерыва проходит быстро, и не появляются ненужные трещины.
• Голландка с водяным контуром обогревает большее количество помещений и обеспечит горячей водой весь дом.

Недостатки печи-голландки

Несмотря на явные преимущества голландской печи, есть у нее и свои недостатки:

• Каким бы ни был у галланки коэффициент полезного действия, а он составляет примерно 40%, с теплоотдачей русской печи ей не сравниться.
• Для топки используется только топливо, способное долго гореть и тлеть. Быстро сгораемые ветки, хворост, солома и другие ресурсы тепло дают, но все оно быстро вылетает в трубу.
• Если вьюшка после топки останется открытой, печь остывает моментально. Канальная система дымовой трубы работает словно вытяжка.
• При использовании высокозольного топлива скапливается много сажи, что повышает вероятность возгорания и возникновения пожара.

Этот материал отлично дополнят следующие публикации:

• Буржуйка длительного горения своими руками: пошаговая инструкция
• Изразцовые камины и печи: особенности отделки

Круглая голландка утермарковка

Этот вид голландской печи изобрел в XIX веке немец русского происхождения Утермарк. Главным отличием утермарковки является глухой топливный отсек без колосника и поддувала. Очень часто круглая печь-голландка обернута стальным футляром. Выкладывается утермарковка в четверть кирпича, что значительно снижает ее стоимость и вес. Чаще всего бывает трехканальная. На рисунке 3 представлен чертеж утермарковки.

Чертеж печи Утермарка

Есть у нее и свои недостатки. За счет глухой топки утермарковка часто чадит. Стальной футляр создает неудобства при чистке дымохода, скопление сажи повышает пожароопасность печи. К тому же принцип циркуляции горячего воздуха в круглых печах не способствует хорошей теплоотдаче. Рекомендуем изучить: чертежи печи с водогрейным котлом.

Устройство и элементы голландской печи

Основными элементами голландской печи являются топливник, канальная система дымохода и дымовая труба. Рассмотрим каждую часть печи более подробно. На рисунке 4 представлены главные элементы печи.

Топливник

Какого бы размера ни была выкладываемая печь, топливная камера всегда должна быть просторной и иметь прямоугольную форму. Такая простая конструкция повышает теплоотдачу печи. В топку также можно монтировать и систему водяного отопления.

Канальный дымоход

Элементы печи-голландки

Как правило, голландская печь имеет шестиканальную систему дымохода, то есть 3 восходящих и 3 нисходящих каналов. Горячий дым, образующийся в результате горения топлива, перемещается по восходящему каналу, нагревая стены печи. Остывая, он опускается вниз к топливнику, снова нагревается и поднимается. Через последний канал дым уходит в трубу (рисунок 5).

Такая система дымохода позволяет печи равномерно прогреваться и защищает ее от резких перепадов температур. Появление трещин, возникших в результате температурных колебаний, может привести к попаданию углекислого газа в жилое помещение.

Системы дымооборотов печи-голландки

Дымовая труба

Обязательным элементом голландской печи является дымовая труба. Обычно имеет боковое соединение с дымоходом. Соединительным звеном часто бывает металлическая трубка. Дымовая труба предназначена для вывода отработанных газов на улицу. При открытой заслонке помогает быстро остудить печь, если печь топится нерегулярно.

Стандартная схема печи-голландки показана на рисунке 6.

Стандартная схема печи-голландки

Материалы для строительства голландки

Чтобы сложить голландскую печь своими руками понадобятся следующие материалы: базовый набор строительных инструментов, связующий раствор, сырье для обустройства фундамента, кирпич огнеупорный и обычный полнотелый, печные дверцы, металлические листы, стальная проволока, асбестовый шнур.

В набор строительных инструментов входят:

• мастерок для укладки раствора;
• молоток или кувалда для трамбовки;
• болгарка для скашивания кирпичей;
• уровень и отвес для соблюдения пропорций и выравнивания углов;
• рулетка для проведения измерений.

Советуем подробнее изучить информацию по ремонту старой печи своими руками на нашем сайте.

В качестве связующего вещества используется глиняный раствор. Для его изготовления понадобятся песок, глина и вода.

В качестве основы фундамента может быть использована плита или щебень. Также понадобятся песок, бетон, прутья арматуры, гидроизоляционные материалы.

Подготовительные этапы

Прежде чем приступить непосредственно к укладке печи, нужно залить фундамент и подготовить связующий раствор.

Обустройство фундамента

Если в помещении уже имеется напольное покрытие, его необходимо снять. В идеале, место для голландской печи рассчитывается еще на этапах строительства дома. От основного фундамента печной отделяется песчаной подушкой. Схема стандартного фундамента для кирпичной печи изображена на рисунке 7.

Схема фундамента для кирпичной печи

Подготавливается котлован подходящего размера. Размеры его определяются просто: каждая сторона печи + 15–25 сантиметров. Глубина котлована должна составлять минимум 50 сантиметров. Дно засыпается слоем песка в 15 сантиметров, далее укладывается плита или кирпич. Все заливается густым раствором из цемента и песка, смешанного в пропорциях 3:1.

Пока раствор не затвердел, поверхность армируется прутьями. Выкладывается сетка из арматуры. Рекомендованный размер ячеек — 10×10 см. В местах пересечений также вертикально устанавливаются прутья арматуры. Соединительные узлы фиксируются с помощью стальной проволоки.

На арматуру высыпается слой щебня в 10 см. Затем подготавливается опалубка фундамента. Каждая сторона опалубки оборачивается рубероидом или гидроизолом. Поверхность щебенки заливается слоем бетона и разравнивается. Влажная поверхность фундамента посыпается сухим цементом и оставляется до полного высыхания.

В идеале, фундамент должен настаиваться месяц. Минимальный срок застывания фундамента — неделя. Когда фундамент полностью застыл, поверхность засыпается слоем песка в 3–5 сантиметров и укрывается слоем рубероида для полной гидроизоляции.

Замешивание глиняного раствора

Как уже говорилось ранее, в качестве связующего вещества при кладке печи используется глиняный раствор. Цемент не обладает высокой термостойкостью, поэтому он не подойдет. Для раствора разбитая на маленькие кусочки глина заливается водой, излишки которой обязательно нужно слить. В течение нескольких часов глина впитает в себя воду, и можно добавлять просеянный песок из расчета 2:1. В хорошо размешанную смесь добавляется 1/8 воды от общего объема. Готовить раствор необходимо за два — три дня до начала укладки.

Интересно: Проверить качество раствора можно просто. Мастерком раствор сдвигается в сторону. Если след рваный, раствор слишком густой. Если за мастерком смесь «плывет», значит нужно добавить еще немного глины. Если отпечаток гладкий, а бортик хорошо держит форму, раствор смешан идеально.

Подробная кладка голландской печи

Стандартная схема печи-голландки

Тем, кто кладет печь впервые, следует заранее запастись подробными схемами. У опытных печников можно взять чертежи печи-голландки с подсчитанным количеством кирпичей. Прежде чем приступить к непосредственной кладке голландки, мастера советуют новичкам сначала сложить всю печь без раствора, сделать необходимые пометки и надсечки на кирпичах. Если есть желание, можно пронумеровать каждый кирпич поштучно. Чтобы печь не перекосилась необходимо натянуть вертикальные отвесы и постоянно пользоваться строительным уровнем. Рассмотрим кладку стандартной небольшой голландки размером 52×52 см. Стандартная схема печи-голландки показана на рисунке 8.

Порядовка печи-голландки

Подробный план порядовки для печи-голландки размером 52×52 представлен на рисунке 9.

Важно: Перед укладкой каждый кирпич рекомендуется окунать в воду на несколько секунд, чтобы он не впитывал влагу из раствора.

Порядовка печи-голландки размером 52×52 см.

• На рубероид, покрытый полумиллиметровым слоем песка, выкладывается первый ряд из 12 кирпичей сухим способом. Кирпич располагается плашмя. На поверхность наносится раствор и разглаживается.
• Ряды 2 и 3 кладутся, как и все остальные, на раствор. Начиная с 3 ряда по 8-й, кладка ведется из огнеупорного кирпича.
• Монтируется колосниковая решетка. В четвертом ряду и далее кирпич кладется на ребро.
• Устанавливается топочная дверца (рисунок 10). Для этого она обматывается асбестовым шнуром. Стальная проволока вставляется в коробку, скручивается вдвое. В верхней части кирпича делается надсечка, в нее вставляется проволока и сливается с кладкой. С 4 по 7-й ряд кирпич на задней стенке голландки кладется на сухую, чтобы впоследствии печь удобно было чистить.

Установка топочной дверцы

• Точно так же выкладывают и 5 и 6-й ряды.
• 7-й ряд голландки кладется плашмя из ¾ части кирпича для более надежной перевязки швов. Задняя стенка ряда кладется на ребро.
• 8-й ряд выкладывается из скошенного кирпича. Или можно использовать обычный кирпич, но укладывать его наискосок. На этом этапе топливный отсек формируется полностью. Кирпич кладется плашмя этот и все последующие ряды.
• Девятый ряд немного отодвигается назад, чтобы расширить площадь дымохода.
• В десятом ряду формируется дымоход. Устанавливается основание для металлической трубы.
• Кладка ведется согласно порядовке. В 16-м и 17-м рядах выкладывается прочистное отверстие. Прочистная дверца монтируется так же, как и топливная.
• С 18-го по 24-й ряд формируются оборотные каналы голландки. Важно: Необходимо следить, чтобы на этих этапах при укладке кирпичей не было выступов.
• 25-28-й ряды кладется перекрытие каналов. Кирпичи немного сдвигаются в сторону. В 28-м ряду оставляется отверстие для дымохода.

Установка заслонки и дымоотводной трубы

• В 29-м ряду устанавливается заслонка (рисунок 11).
• 30-ряд — дымоход выкладывается полностью.

Затем выводится дымовая труба. Схема и порядовка дымовой трубы показана на рисунке 12.

Важно: Укладывать кирпичи нужно в четком соответствии с порядовкой, чтобы избежать возможных дефектов конструкции печи.

Схема и порядовка дымовой трубы

Эксплуатацию печи-голландки можно начинать через две недели, когда она полностью просохнет. В это время топочная дверца должна быть открыта. Для проверки тяги в печи сначала рекомендуется сжечь лист бумаги. И если дым выходит нормально, то можно полноценно топить голландку.

Пожарная безопасность

Обязательные нормы противопожарной безопасности при строительстве печей в жилых домах показаны на рисунке 13.

Хотя печь-голландка и отличается высокой пожароустойчивостью, при ее монтировании обязательно нужно учитывать все правила техники безопасности.

Для предотвращения возгорания от случайно упавших углей перед печью укладывают предтопочный стальной лист.

Систематический осмотр и чистка протопочных каналов предотвращает скопление сажи и снижает риск возникновения пожара.

Запрещена растопка печи топливом, не помещающимся в топку. По торчащим поленьям огонь может перекинуться на близкорасположенные предметы. Мебель и другие предметы интерьера расставляются на расстоянии не менее 50 сантиметров от печи.

Обязательные нормы противопожарной безопасности

Заключение

Стать счастливым обладателем печи-голландки совсем несложно. Выложить печь-голландку своими руками доступно даже новичкам. Но процесс этот достаточно кропотливый и не терпит суеты. Если возникают вопросы, лучше решать их на начальном этапе. Не бойтесь обратиться за помощью к специалистам и прислушивайтесь к советам умелых мастеров.

kamin-maker.ru

Печь Голландка, кладка своими руками с порядовкой

Печь-голландка, одна из самых популярных дровяных и угольных систем отопления. До сих пор она достаточно часто встречается в современных домах. Одним из достоинств печи-голландки является её устройство. Сложить такую печь можно и без опыта, достаточно внимательно отнестись к самому процессу.

Изначально голландская печь была с глухой топкой, потом сами голландцы внесли изменения в печь, добавив поддувало и колосники. После этого упростился фасад печки, он был уже без арок, что позволяло строить такие печки людям без специальной квалификации. Как правило, для топлива использовался уголь.

Голландская печь — представляет из себя прямоугольную печь, облицованную изразцами или кафелем, предназначенную для обогрева помещений. Имеет вертикальный дымоход и за этот счет получается большая отдача теплоэнергии.

Во времена Колумба (ХV век) голландка стала похожа на определенную конструкцию и уже с XVI века постепенно стала приобретать популярность во всем мире. В начале XVIII века она становится очень популярной практически в каждой семье; и к XIX веке она доминирует над всеми видами отопления. И по сей день она не теряет популярности, прекрасно вписываясь в любые интерьеры.

Принцип работы голландки

Принцип работы голландки достаточно прост: за счет удлинения дымоходов достигалось более сильное нагревание самой печи. Такая конструкция прошла немало этапов в своём формировании.

Перво-наперво, учитывалось занимаемое пространство, места им всегда не хватало, поэтому печку начали ставить в самом доме. А для этого нужна была конструкция, не занимающая много места.

Второе-это учет климата местного населения, нужна была печь, которая могла быстро нагреваться и при этом использовать меньше топлива. Этого смогли добиться благодаря «извилистому» дымоходу к самой топке.

Третье, что тоже немаловажно: владельцы домов тогда платили налог на недвижимость «с дыма». То есть чем больше дымоходов, тем больше были и растраты. Для этого был придуман боковой вывыд для дыма, чтобы обеспечить возможность вывести несколько труб с других печей в одну трубу.

В-четвертых, голландки по высоте доходили до 5-6 этажей в XIV-XV веке, современных перекрытий из бетона тогда не было, и поэтому основным критерием для печей являлась, легкость и маленькая затрата топлива.

Виды голландок

Первая — это классическая. Голландка в классическом стиле достаточно легко вписывается в любые интерьеры, из-за своей формы и простоте отделки. Отреставрированные печи голландки выступают очень ценным антиквариатом. Если говорить о стоимости, то они превосходят стоимость самого здания, в котором они находятся.

Вторая, это голландка усовершенствованная камином.

Третья, это голландская печь-колонка, в основном, такие предназначены для пользования в сезон. Это замечательный вариант для дачи.

Четвертая, это отопительно-варочная печь, с наличием плиты.

В России голландку принято считать аналогом усовершенствованных и облицованных изразцами отопительных печей.

Определение «печь-голландка» русского происхождения. Да и голландцы, про свои печи особо не распространялись. Поэтому и слово «голландка» нужно принимать как имя нарицательное.

Определение «Русская голландка» или «Псевдогалландка» это обычные русские печи, которые были отделаны изразцами. Сами изразцы в России появились благодаря Петру I, а потом уже мастера переняли технологию изготовления. Потом изразцы использовали для оформления всех печей и после этого их стали называть голландками, несмотря на то, что «русская печь» и «печь голландка» – по технической части практически противоположны.

Откуда же на Руси появились колпаковые «русские голландки»? Согласно истории, они здесь и возникли. Петр I, подписал приказ, в котором приказал строить печи, по образцам голландских, по его мнению, это должно было помочь в борьбе с частыми случаями пожаров. Но в приказе, не было указано точной конструкции и русские каменщики воспользовались этим. Это послужило началу модернизации и совершенствованию своих русских печей. Усовершенствованная голландка, похожая снаружи и совершенно другая внутри, вышла опять в Европу. Возможности ее установки заметно изменились, она могла быть и треугольной формы, и трапециевидной, что позволяло установить ее, например, в угол помещения и практически не занимать полезного пространства.

Отличие колпоковой печи от канальной

Среди голландок есть разновидности: печи канального и колпакового вида. У канального вида в самом центре хорошо виднеется хайло. Печи колпакового вида гораздо сложнее в подсчетах. Простые материалы им не подходят. Основной критерий-качество. Главное отличие колпаковой печи от канальной заключаются в том, что все газы остаются под «колпаком» на некоторое время, тем самым, происходит отдача части теплоэнергии. КПД у этой печи, гораздо больше, чем КПД у печи канального вида, это объясняется тем, что при топке колпаковой печи можно использовать разный бросовый материал, а также высокозольный. Но на этом преимущества колпаковой печи не заканчиваются, есть еще не менее значимый элемент: газовая вьюшка. Если забыть прикрыть основную вьюшку, то тогда хайло прекратит конвекцию, и воздух просто остановится внутри топки и внутри поддувал, колпак станет медленно охлаждаться.

Отличие печи от камина

Необходимо различать классический, английский камин и камин голландский. Нидерландцы достаточно экономно относятся ко всему, и это видно даже по печам, они убавили величину топки, но соответственно прибавили над-топочную часть, не забыли и об дымоходах. Сама разница между печью и камином, крайне условна. По сути, печь голландка является одновременно и камином, необходимо лишь открыть дверки топки. Встроенные колосники, или их отсутствия, не влияли на процесс горения. Это тоже большой плюс голландки. Круглая по форме голландка возникла также в России, хотя она скорее имеет немецкое происхождение: ее изобретению мы обязаны И.Г. Утермарку. Утермарковке (так её называли) свойственно функционировать в порядке тления, она отличается от голландской глухими топками.

В исторических обрисовках утермарковок встречается слово «бурак», что означало – дымооборот. Сверху печку покрывали железом , благодаря этому можно было сэкономить на строительном материале. Строились они в 1/4 кирпича, это давало не только маленькие финансовые затраты, но еще и огромную теплоотдачу.

Особого восторга такая печь не вызвала, из-за горячих каналов, нагревающих холодные, из-за этого много тепла просто уходило в никуда. Сделав выводы, понимаем, что утермарковка это печь для малообеспеченных слоев населения. Она имеет достаточно много отрицательных качеств: дымит, коптит, накапливает сажу, при очень неудобной чистке, и вследствие этого-пожароопасна, но большой плюс-дешевизна. В основном утермарковками были оборудованы больничные учреждения, приюты для сирот, ночлежки, тюрьмы. В начале 1927 года, В.Е.Грум-Гржимайло, наконец-то, придумал самую истинную голландку, круглого типа. Это оказалась колпаковая печь, в топке которой были колосники. Она конкурировала по КПД с утермарковской печью. Особенно ее теплоотдача, так как оборот тепла внутри играет на руку. По устройству печи подразделяются на два вида: двухступенчатая и одноступенчатая.

Материалы для голландки

Для постройки голландки вполне пройдет материал не высокого качества, даже бывший в употреблении. Что касается раствора, это должен быть глиняный раствор, по консистенции напоминающий сметану. В современном мире в любом строительном магазине существуют уже готовые растворы. На упаковках написано, как правильно их использовать. Чтоб ее сложить достаточно небольших навыков в этом деле, главное, следовать инструкции. Даже если и получится немного неровно, то на качество теплоотдачи это не повлияет.

Малая голландка

Ее еще называют малой дачной печкой-голландкой, площадь ее отопления колеблется от 16 до 20 кв.м. Протапливать можно как дровами, так и углем. Регулировать высоту печи можно чередованием верхних рядов, выкладывая кирпичи, постепенно достигая нужной высоты.

Голландка с плитой

Схема голландки с плитой немного сложнее и по ширине больше, но одним из недостатков является без конфорочная варочная поверхность. Она годится только для разогрева, а варить на ней что-нибудь не получится. Хотя если использовать ее для стерилизации, или для консервирования, то она просто незаменима, потому как она работает по принципу тления. Заготовки от этого только выигрывают.

Большая голландская печь с плитой

Площадь ее отопления достигает до 50 кв.м. Усовершенствованная конструкция позволяет сделать саму печь схожей на шкаф. В ней присутствует боковая топка.

Печи Грум-Гржимайло

Принцип постройки печки Грум-Гржимайло включает: строительство печи поясами; поэтому и ее кожух как бы разбит на отделения. Ряды кирпичей выкладывают в готовый кожух, используя его как опалубку, по мере выкладки кожух просто наращивают, и так до конца. Сам кожух изготавливают из прочного железа, установив кожух его обкладывают кирпичём. Если кожух установили криво, то он может упасть и завалиться вся печь.

Необходимо помнить, у печей Грум-Гржимайло есть достаточно серьезный минус, это подковообразный канал для дыма, он постоянно нуждается в чистке. Поэтому, необходимо предусмотреть для этого две заслонки для чистки.

Круглые голландки

Они представляют собой обычную кирпичную печь с кирпичным футляром. Сам футляр выкладывали из облицовочного кирпича, используя цементно-песчаный раствор. Для ровной выкладки использовали опалубку, изготовленную из досок. В основном его выкладывали ложковой кладкой, это придавало плавность обвода и меньшее теплосопротивление. Но это не так просто, как кажется, необходима перевязка швов, как по горизонтали, так и по вертикали, только так получиться хорошая крепкая печь. Конечно, человеку, не владеющему достаточными навыками, рассчитать всю кладку будет достаточно сложно, необходимо, что бы тело печи идеально подошло в футляр, нужно все точно рассчитать, чтобы избежать не состыковок, на практике бывает такое, что тело печи может не поместится в футляр, либо наоборот, просто вываливаться из него. Существует допустимая норма толщины шва между телом и футляром 13 мм. Сначала выкладывают 1 либо 3 ряда футляра (все зависит от сложности выбранной модели печи), оставляют до полного высыхания раствора. После высыхания приступают к выкладке тела печи, делают это при той же опалубке, только уже на глиняном растворе. Когда эти ряды высохнут, опалубку снимают и закрепляют немного выше, делая припуск вниз, и после этого продолжают кладку печи дальше, строго по схеме.

Верх проемов в футляре укрепляют самостоятельно изготовленными бетонными перемчками. Железо там не годится. По прошествии двух недель, приступают к штукатурке и облицовке печи, после высыхания отделки (еще примерно две недели) можно попробовать произвести первую топку. Если все прошло удачно, проверяют еще пару раз, только уже с заполнением топки по максимуму.

Сейчас в свободной продаже есть заготовки для постройки круглых печей голландок. В комплект входит: сам кожух, колосники, дверцы, вьюшки, задвижки, а также подробная инструкциями по строительству этих печей. Единственное, что придется, дополнительно достраивать — это фундамент, желательно с гидроизоляцией.

После всех удачных топок печь считается пригодной к пользованию.

Плюсы и минусы голландки

Плюсы:

• Небольшие изменения практически не влияют на ее прочность и эффективность, главное, чтобы больших изменений не было.
• Она достаточно функциональна: голландскую печь можно сделать просто отопительной, можно установить и варочную поверхность. От этого теплоотдача не изменится если не нарушать технологии дымоходов.
• Очень компактные габариты – размер голландской печи можно уменьшить до 0,5х0,5 м. Ну это если совсем мало места.
• Экономный расход строительного материала – на обычную большую голландку понадобится 650 шт. кирпича, а если сравнить, хотя бы с обычной русской печью – на нее понадобится не меньше 1300 кирпичей. Теплоотдача же большой голландской печи, как и у большой русской печки, на которую понадобится 2500 кирпичин.
• Небольшая масса печи, вследствие экономного расхода строительного материала: что очень важно при подсчете допустимой массы для многих видов междуэтажных перекрытий. Особенно это учитывалось в Голландии, когда современных перекрытий еще не было.
• Растяжение над топочной части по высоте не влияет на КПД печки, и не ухудшает ее действия. Голландскую печь можно «растянуть» на 2 и более этажей. Были случаи трех и четырехэтажных голландок
• Использование различных материалов: толщина у стенок маленькая и сама конструкция голландки не особо чувствительна к тепловой деформации. Поэтому качественный и огнеупорный кирпич используют только для выкладки топки. В современном мире, на многих дачах, да и во многих домах встречаются голландки, построенные даже из пустотелого кирпича или из железняка (пережженный кирпич), теплоотдача не уменьшается, главное выполнить топку из огнеупорного кирпича.
• Практичный перепад температуры и достаточно простой газоход: что позволит встроить или нагревательный элемент для подогрева воды или духовой шкаф.
• Достаточно быстрая нагреваемость голландской печи и ее способность медленно остывать. Если ее использовать не для варки допустим, а для отопления помещения, то расход топливных материалов на поддержание температуры помещения, минимален.
• Нет необходимости регулярной топки или разгонной про-топки. Если использовать голландку, к примеру, на дачном участке, то не придется опасаться за трещины на печке после долгого отсутствия. Постоянство ее использования ничем не ограничивается.
• Огромная теплоотдача, голландская печь способна отопить 60 кв. м, тогда как обычная русская печь может обогреть около 45 кв.м.

Минусы:

• КПД голландки оценивается ± 40%.
• Если забыли закрыть заслонку после топки то будет действовать принцип сифона, холодный воздух мгновенно затягивает, тем самым способствует полному остыванию. Но это в основном минус канального типа печей.
• Не практична при использовании быстро сгорающего топлива: веток, соломы, камышей. Гореть будет очень хорошо, но проку не будет, так как тепло будет выходить на улицу. Для оптимальной работы необходимо тление. Именно так возможно прогреть все ходы и соответственно получить большую теплоотдачу.
• Не очень высокая теплоемкость. Для поддержания определенной температуры необходимо около двух топок в сутки, а в зимний период больше.
• Если в работе использовать топливо высокозольного типа, то это способствует оседанию сажи в дымоходах. Европейские города, до самого ХХ века, страдали самой распространенной бедой загораниям сажи. А вот трубочистам, зато работы хватало.
• Не практична в плане перетопки: если такое происходит, начинается выделение угарного газа.

Заключение

Наряду с плюсами голландки, касающиеся ее практичности, есть достаточно и недостатков, и как замечено не одним человеком, достоинства превышают недостатки. Все эти факторы привели к тому, что популярность голландских печей, широко используется по всему миру, а минусы довели к тому, что появились много разнообразных видов, все более и более совершенствованных.

kaminproekt.ru

Схема кладки печи голландки с плитой своими руками

Несмотря на разнообразие современных отопительных приборов, они так и не смогли вытеснить старую, проверенную временем голландскую печь. Она не требует сложной системы для циркуляции теплоносителя и по стоимости обходится намного дешевле, чем любая современная котельная установка. Малогабаритную конструкцию голландки можно использовать не только для обогрева жилья, но и для приготовления пищи.

Особенности конструкции голландки

Дымоход голландки имеет 6 каналов для циркуляции горячего воздуха – 3 подъемных и 3 опускных. Выйдя из топки, дым поднимается по первому каналу, нагревая при этом стенки печи. Потеряв температуру, он опускается вниз где снова нагревается и поднимается вверх, но уже по второму каналу. Нагреваясь и остывая, дым поочередно проходит все каналы печи пока не попадет в последний, откуда через дымоход выводится за пределы помещения. Шестиканальная система голландки удлиняет путь горячего дыма, что обеспечивает равномерный нагрев стенок печи без резких перепадов и позволяет им длительное время сохранять тепло.

Таким образом, основными элементами голландки являются:

• топка;
• дымовые каналы;
• дымоход.

В первоначальном виде голландка использовалась только для обогрева помещения и не имела поддувала и колосниковой решетки. Эти элементы были добавлены по прошествии времени, что значительно повысило эффективность печи. Также была расширена и функциональность конструкции путем добавления варочной плиты, духового шкафа и лежанки. Современные голландки оснащают емкостью для нагрева воды или баком для системы водяного обогрева.

Голландская печь может иметь разнообразную геометрическую форму, но независимо от конфигурации, топочная камера всегда имеет большой объем и прямоугольную форму, что повышает эффективность обогрева и позволяет в будущем модернизировать конструкцию голландки добавлением емкости для воды.

В традиционной голландке дымовой канал имеет боковой выход – это связано с тем, что в средневековой Голландии жители платили налог на трубы и в целях экономии выводили несколько печей в один дымоход. В верхней части конструкции расположена заслонка, позволяющая регулировать температуру нагрева печи.

Достоинства и недостатки голландки

В плане эффективности голландка с варочной плитой выгодно отличается от классической русской печи – стенки, сложенные в полкирпича быстрее прогреваются, а небольшие габариты и вытянутая форма конструкции, позволяет разместить ее в достаточном тесном помещении. Что касается расхода стройматериалов, то на сооружение русской печи требуется примерно 1400 кирпичей, а на строительство голландки довольно внушительных размеров необходимо всего лишь 650-700 штук.

Голландская печь лучше подходит тем людям, которые не постоянно проживают в загородном доме, а наведываются туда время от времени. Прогрев помещения русской печью занимает несколько часов, а голландке на это потребуется не более 30 минут — объемную топку можно сразу плотно загрузить топливом и дать печи максимальный жар.

Другие достоинства голландской печи:

• Процесс сооружения голландки занимает в 2 раза меньше времени, чем аналогичной русской печи.
• Экономичный расход стройматериалов и, как следствие, небольшой вес конструкции голландки, выдерживающий большинство типов перекрытий.
• Возможность усовершенствования печи добавлением плиты или емкости для нагрева воды, при этом конструктивные изменения практически не оказывают никакого влияния на эффективность обогрева.

• Конструкцию голландки можно подогнать под любые размеры — даже печь размерами 0,5х0,5 м будет эффективно выполнять свою функцию. Увеличение надтопочной части не снижает КПД голландки, что позволяет вытянуть печь на несколько этажей. Встречаются 2-х, 3-х и даже 4-х этажные конструкции.
• Тонкие стенки в полкирпича и совершенная конструкция печи делают ее устойчивой к перепадам температуры, что исключает возможность деформации.
• Качественный огнеупорный кирпич необходим только для кладки топочной камеры, для возведения остальных элементов конструкции подойдет обычный пустотелый кирпич, можно даже бывший в употреблении.
• Высокая теплоотдача стенок голландки позволяет минимизировать расход топлива. После долгого простоя печь не требует длительной протопки — она быстро разогревается и долго остывает, при этом можно не опасаться возможности появления трещин.
• Большая голландская печь справится с обогревом помещения до 65 м², тогда как традиционной русской печи это не под силу.
• Сложить голландку с плитой сможет даже начинающий печник.

Несмотря на внушительный список достоинств, голландка имеет ряд существенных недостатков:

• КПД голландской печи не превышает 45%, что несравнимо с показателем русской печи. Для поддержания комфортного микроклимата в помещении печь необходимо протапливать минимум 2 раза в сутки.
• Голландка относится к конструкциям длительного горения и требовательна к качеству топлива. Для топки не подойдет быстро сгораемый хворост или солома, также не рекомендуется использовать влажное топливо — это приводит к оседанию в дымоходных каналах сажи и риску ее возгорания.
• Система каналов голландки устроена таким образом, что может работать как сифон, затягивая холодный воздух с улицы — если после топки не закрыть заслонку, печь очень быстро остынет.
• Голландская печь боится перегрева. В этом случае происходит выделение угарного газа и его проникновение в помещение. Оптимальная температура стенок голландки — 60°С.

В большинстве случаев голландку используют для обогрева помещений с ограниченной площадью. Если же дом просторный и имеет много окон, то тогда лучше использовать другие типы отопительных конструкций.

Основные правила сооружения голландки с плитой

Независимо от габаритов и формы печи, при ее сооружении существует несколько правил, которые всегда остаются неизменными:

• Конструкция всегда сооружается на отдельно стоящем фундаменте. Его устройство желательно продумать на этапе строительства дома — в этом случае будет легче определить место выхода дымоходной трубы голландки и избежать его попадания на элементы кровельной системы.
• Фундамент накрывается гидроизоляционным материалом.
• Для сооружения топочной камеры используется качественный шамотный кирпич, который не перевязывается с обычным.
• Ввиду низкой термостойкости цементный раствор не подходит для кладки печи. Кирпич выкладывают на жаропрочную глиняную смесь. Ее можно приобрести в готовом виде или приготовить самостоятельно.
• При кладке топки швы должны быть не больше 5 мм, на остальных элементах — не более 8 мм. Этого можно достичь использованием соответствующей деревянной рейки.

Если решение о сооружении голландки было принято уже в готовом доме, то в этом случае придется демонтировать участок напольного покрытия и производить устройство фундамента без соединения с основным. Пренебрежение этим правилом может привести к печальным последствия, поскольку в процессе эксплуатации строение дает усадку и печь, построенная на основном фундаменте, может деформироваться. В результате герметичность швов нарушится и в помещение будет неизбежно проникать угарный газ.

В плане пожарной безопасности голландка достаточно надежна, но при ее строительстве все же следует соблюдать несколько основных правил:

• избежать случайного возгорания от выпадающих из топки искр и углей поможет асбестовая плита, уложенная перед печью;
• следует производить регулярную очистку каналов голландки от осевшей сажи;
• деревянные стены необходимо оградить от печи огнеупорным материалом;
• запрещается ставить предметы мебели ближе чем на 0,5 м к печи;
• необходимо минимизировать количество металлических элементов при возведении конструкции.

Все детали из железа не должны напрямую контактировать с кирпичом. В местах где предусмотрена такая стыковка прокладывается раствор слоем 5 мм и асбестовый шнур — это защитит кладку от нагревания.

Строительство голландки с плитой

Прежде чем начать строительство печи необходимо провести подготовительные работы, заключающиеся в заливке фундамента и приготовлении раствор для кладки.

Заливка фундамента

В идеале, сооружение голландки следует планировать перед строительством дома. Если работы выполняются в уже обустроенном помещении, то необходимо удалить часть напольного покрытия. Основание голландки отделяется от фундамента дома песчаной подушкой. Глубина котлована под заливку основания должна составлять не менее 0,5 м. Его длина и ширина определяется в зависимости от габаритов печи — к размерам сторон прибавляется 15-20 см. Сверху песчаной подушки засыпается слой щебня толщиной 10 см и устанавливается опалубка, все стороны которой необходимо обернуть рубероидом. Опалубка заливается цементно-песчаным раствором, приготовленным в соотношении 1:3. После этого следует сделать технический перерыв до полного высыхания раствора.

Через 25-30 дней, когда фундамент наберет достаточную прочность, его присыпают слоем песка 3-5 см и накрывают рубероидом для гидроизоляции.

Приготовление раствора для кладки

Как уже отмечалось ранее, цементно-песчаная смесь не годится для кладки голландки — для этого применяется глиняный раствор. Для его приготовления следует размельчить глину и залить водой, излишки которой необходимо удалить. Через несколько часов, когда глина напитается жидкостью, засыпают песок в пропорции 2:1 и тщательно размешивают, затем заливают воду в количестве 1/8 от общего объема. Процесс приготовления глиняной смеси необходимо производить за 2-3 дня до начала сооружения печи.

Для проверки качества приготовленной смеси, достаточно сдвинуть ее мастерком в сторону. Если след остается гладкий, без рваных участков, значит смесь приготовлена идеально. Если раствору не хватает густоты, и он растекается, то в этом случае необходимо добавить еще глины.

Порядовая кладка голландки с плитой

Кладка печи производится согласно схеме, в которой указано количество рядов и кирпичей. Специалисты рекомендуют предварительно сложить конструкцию без раствора, и нанести на кирпичах метки для ориентира. Чтобы печь имела строго вертикальное положение следует натянуть отвесы и контролировать кладку на всех этапах пузырьковым уровнем. Перед укладкой кирпичи помещают в воду, чтобы они не вытягивали влагу из глиняного раствора.

Строительство голландки производится в следующей последовательности:

На завершающем этапе производится кладка дымовой трубы, которая выводится над поверхностью крыши на высоту 60 см.

Первая топка голландки с плитой

Первую топку печи можно производить через 10-14 дней — это время необходимо для полного просушивания конструкции. Дверцу топки необходимо оставить в открытом положении. Если строительные работы производились в холодное время года, то внутрь голландки можно поставить лампу для ускорения процесса высыхания. Запрещается растапливать преждевременно сырую печь, в противном случае она может растрескаться.

В первую очередь следует проверить тягу, для этого в топливном отсеке поджигают лист бумаги. Если дым уходит нормально, то можно приступать к тестовой топке печи. Топку голландки заполняют на 20% хворостом или опилками и разжигают, при этом все заслонки должны быть полностью открыты. Топка в таком режиме полностью просушит конструкцию. Первую неделю необходимо следить за тем, чтобы температура внутри печи не превышала 600°С.

Отправить комментарий

2proraba.com
