Устройство перемычек в кирпичных стенах по всем праввилам

Клиновая перемычка, как оригинальный архитектурный элемент

Перемычкой называют конструктивный элемент стены, который позволяет не только перекрыть проём будущей двери или окна, но и будет нести определённые нагрузки. Как минимум, это вес кладки, возводимой над верхней границей проёма, но при опирании на стену плит перекрытия, нагрузки многократно усиливаются.

Исходя из этого, устройство перемычек в кирпичных стенах может осуществляться в различных вариантах. Используя в качестве наглядного пособия видео в этой статье на тему: «Опирание перемычек на кирпичную стену», мы расскажем о тех способах перекрытия проёмов, которые можно осуществить при  самостоятельном возведении кладки.

Перемычки сборные из бетона

Так как перемычка из кирпича является довольно сложным с конструктивной точки зрения архитектурным элементом, правильно сделать её своими руками у новичка вряд ли сразу получится. Их устраивают только над проёмами, не превышающими двухметровую ширину, и на стенах, которые не несут нагрузок от перекрытий — ведь по прочности на изгиб они не могут составить конкуренцию перемычкам железобетонным. Поэтому в частном строительстве практически повсеместно, даже на нешироких проёмах, используют именно их.

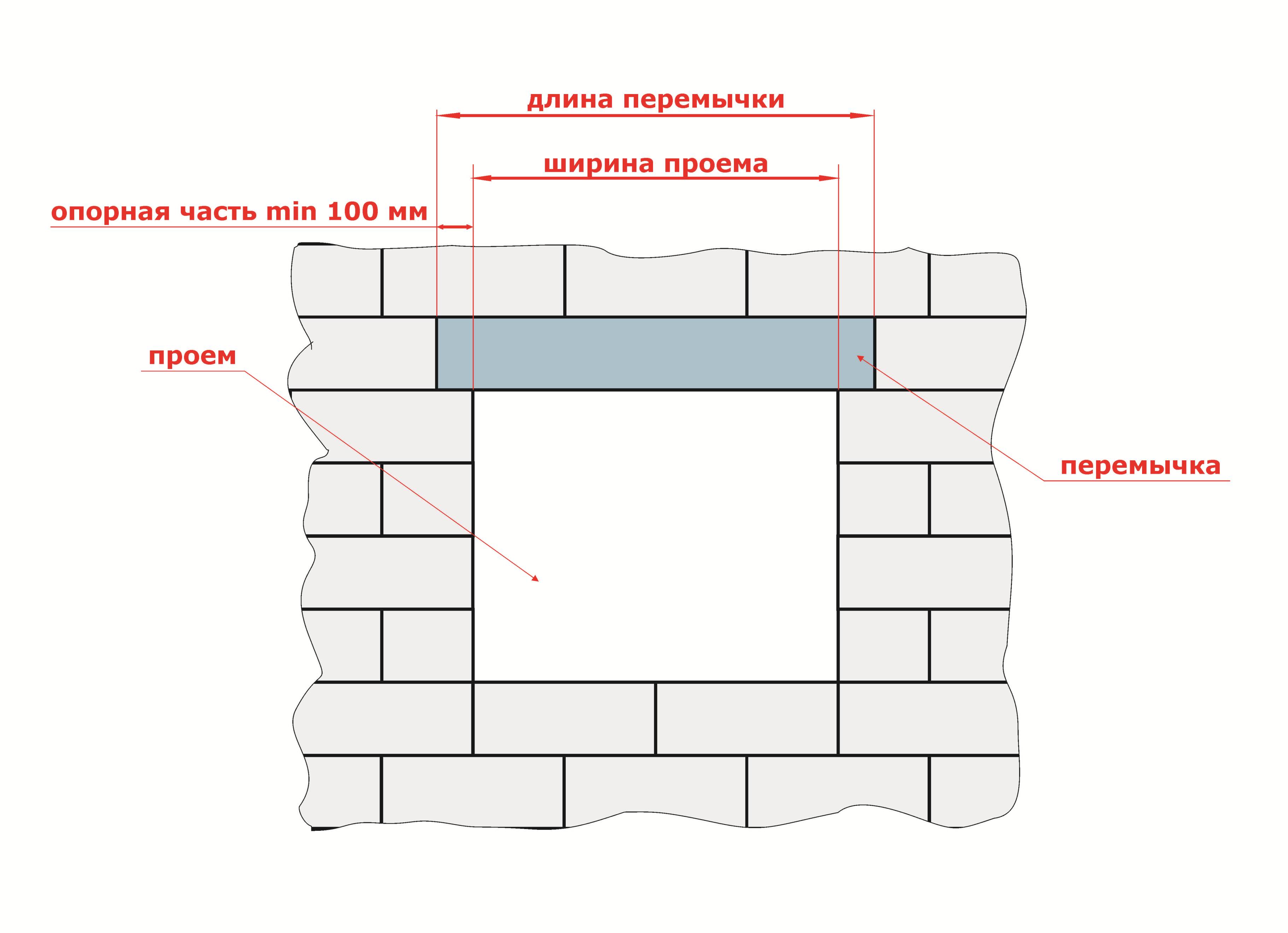

Опирание перемычки на кирпичную кладку

В ассортименте большинства заводов ЖБИ, есть перемычки для кирпичных стен, изготавливаемые по стандарту 948, действующему с 1984 года. Данный ГОСТ регламентирует изготовление из тяжёлого бетона перемычек, специально предназначенных для зданий из кирпича – и не только жилых, но и любого другого назначения.

Их так же можно использовать для установки в проёмы стен, возводимых из камней природного и искусственного происхождения. К категории искусственных камней, относится, собственно, и сам кирпич — а ещё, всевозможные мелкоформатные блоки из зольного или автоклавного бетона.

Типы и параметры

Существует четыре типа перемычек для таких стен, и различаются они по форме и размерам. Для наглядности представим скомпонованную в виде таблицы информацию о том, как они выглядят, и в каких ситуациях применяются.

Внешний вид изделия Назначение, размеры
Перемычка брускового типа (ПБ) Данный вид перемычек напоминает по форме деревянный брус. Его сечение может быть квадратным, но если оно прямоугольное, то высота больше, чем ширина – например: b-120 мм, h-220 мм. То есть, в проектном положении брусок должен стоять на ребре.Единственный вариант, где размер b больше, чем h – это 120*65 мм. Но он используется только на ненесущих стенах. Вариаций длины очень много: начиная от 1030 мм, и заканчивая 5960 мм.

Максимальная ширина перемычек типа ПБ составляет 250 мм – а значит, их применяют только в тех случаях, когда толщина стен не превышает длину одного кирпича.



Плитный вариант перемычки (ПП) Перемычки данного типа предназначены для стен, толщина которых начинается от 1½ кирпича. Они всегда монтируются плашмя, и соответственно, их ширина больше высоты.А вообще, по ширине тут всего 2 варианта: 380 мм и 510 мм. Высота может быть 65; 140 и 220 мм. Максимальная длина – 2980 мм.
Перемычка балочного типа (ПГ) Здесь мы видим, что в отличие от двух предыдущих вариантов, сечение у перемычки-балки не прямоугольное, а ступенчатое. Выступающая полка нужна для того, чтобы на неё могла опираться плита перекрытия.Общая ширина в сечении составляет 250; 380 либо 510 мм – по толщине кирпичных стен. Высота перемычки и высота полки, так же, как и их пропорции, значительно варьируются. Длина изделия минимум 1550 мм, максимум 5950 мм.
Сечение фасадной перемычки (ПФ) По конфигурации, перемычка фасадного типа очень похожа на ПГ. Разница между ними состоит только в том, что на её торцах полка имеет выемки. На чертеже – вид сверху и с торца.На нём видно, что полка короче самого изделия с каждой стороны на величину «a».Такая перемычка, смонтированная на стену, просматривается с фасада – отсюда и название. Укороченная полка нужна для того, чтобы, чтобы можно было перекрыть проём с четвертью.

Обратите внимание! Брусковые и плитные перемычки взаимозаменяемы. Там, где, к примеру, нужна одна плита 2ПП17-5, размер которой составляет 380*140*1680 мм, можно использовать три бруска 2ПБ17-2. Они имеют такую же высоту и длину, отличается только ширина: 120 мм. Конечно, цена одного более крупного изделия ниже, чем суммарная стоимость трёх штук меньшего размера. Но ситуации бывают всякие – например: нет в наличии нужных перемычек плитного типа.

Нюансы устройства бетонных перемычек

Технология монтажа сборных ЖБ изделий предельно проста, а потому такие перемычки над окнами можно увидеть гораздо чаще, чем любые другие. Для их укладки в стене должен быть предусмотрен уступ шириной не менее 25 см с каждой стороны проёма. То есть, перемычка по длине всегда должна превышать его ширину на полметра.

Всё что нужно для монтажа, так это автокран, который поднимет бетонный брус или плиту, и опустит на опорную пяту в стене. На ней, как и при кладке кирпича, перед установкой перемычки расстилается раствор. Горизонтальность положения конструкции выверяется уровнем по нижней грани.

Устройство монолитной перемычки

Иногда сборный вариант не получается подобрать по ширине проёма, а для стен в 2,5 кирпича, готовые бетонные перемычки и вовсе не выпускают. В таких случаях, над проёмами устанавливают опалубку, вяжут из арматуры каркас, и заливают перемычки монолитным способом. Как это выглядит, хорошо видно на представленном выше примере. Здесь показана обычная съёмная опалубка, но есть и другие варианты.

Лотковый керамзитобетонный блок для устройства перемычки

Например, для заливки монолитной перемычки можно использовать бетонные или керамические U-блоки, которые используют в качестве несъёмной опалубки. Они по всем параметрам соответствуют обычной перемычке, но имеют полость, в которой укладывается арматура и осуществляется заливка бетона.

Перемычки из металла

Иногда бывает гораздо проще и дешевле установить не железобетонную перемычку, а металлическую. Например, если это дверной проём, или окно небольшой ширины. Когда стены не толстые, или это просто кирпичная облицовка, одного или двух швеллеров, либо уголков с широкой полкой, бывает более чем достаточно.

Стальные перемычки в кирпичной кладке

Взять, допустим, каркасно-кирпичный дом, который мы видим на фото сверху. Здесь кладка не несёт нагрузок от веса здания — они приходятся на каркас, ячейки которого и заполняет кирпич.

Здесь железобетонная перемычка вообще ни к чему, а выкладывать их из кирпича в многоэтажном доме, точно никто не будет. Это занимает слишком много времени, и к тому же, требует привлечения каменщиков с более высокой квалификацией.

Перемычка из уголка в лицевой кладке

Достоинство перемычек из металлопроката заключается в том, что они имеют малый вес, стоимость, и всегда можно отрезать такую длину, какую надо. И ещё: перекрыть металлопрокатом проём можно в таких случаях, когда никакую другую перемычку установить невозможно. Например: в стене эксплуатирующегося здания вырезается новый, или расширяется старый проём.

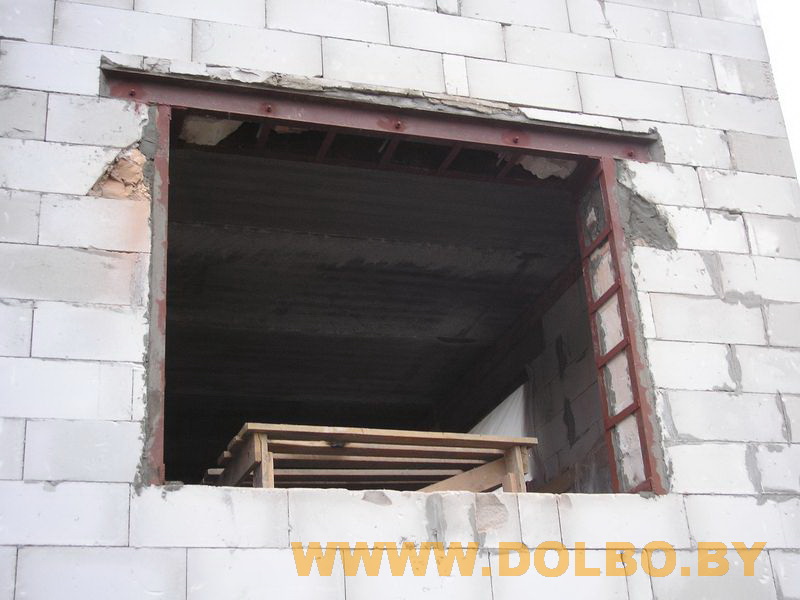

Усиление проёма двутавровыми перемычками

Важно! Заострим ваше внимание на том, что металлические перемычки не устраивают в стенах, на которые опираются плитные перекрытия. Там должны быть только железобетонные конструкции. В остальном, перемычки в кирпичных стенах, изготовленные из металлопроката — это очень удобное и практичное решение.

Подпорка для металлических перемычек

Так как металл имеет свойство изгибаться под большой нагрузкой, а кладка, которая будет над простенком, весьма тяжёлая, для перемычек устраивают подпорки. Опорные стойки и убирают, когда раствор наберёт полную прочность, и кладка сама может нести собственный вес.

Подбор металлопроката под перемычки, в проектах осуществляется на основе расчёта, ну а частники, работающие «на глазок», должны помнить, что запас прочности никогда не помешает.

Перемычки из кирпича

Перемычки кирпичные являются не только конструктивным, но и интересным архитектурным элементом здания. Нами было уже сказано, что их можно применять только там, где нет опирания плит перекрытия. Что касается проёмов шириной более двух метров, на которых перемычки из кирпича обычно не делают, то тут есть отличный выход из ситуации.

Консоли навесные с хомутами

Не так давно на отечественном рынке стройматериалов появились металлические консоли для устройства кирпичных перемычек. Как они выглядят, вы можете видеть на фото сверху. Консоли обычно используют при облицовке здания кирпичом.

Их монтируют к основной стене по верху проёма, а между собой соединяют полкой. С неё свисают хомуты, которые закладываются в вертикальные швы между кирпичами, и фактически армируют всю конструкцию. Консоли увеличивают прочность перемычки, и принимают на себя вес вышележащей кладки, что позволяет перекрыть и проём любой ширины.

Широкий проём, перекрытый кирпичом по навесным консолям

Это пока ещё новая технология, и думаем, что в маленьких городах и населённых пунктах, такие консоли не всегда найдёшь. Поэтому традиционные варианты устройства кирпичных перемычек пока ещё никто не отменял.

Конструкции кирпичных перемычек

Существует всего четыре варианта кирпичных перемычек, отличающихся по форме. Среди них рядовые и арочные перемычки, среди которых различают клинчатые, лучковые и сводчатые. Возведение рядовых и арочных конструкций имеет принципиальные различия.

Основные виды перемычек из кирпича: 1-рядовая, 2-клинчатая, 3-лучковая, 4-сводчатая
Особенности рядовых перемычек

Самые простые конструктивно — это перемычки рядовые. Они выкладываются из одинарного полнотелого кирпича — иногда высотой в пять-шесть горизонтальных рядов. Для устройства такой перемычки требуется соорудить опалубку, подпираемую временными стойками.

Рядовая перемычка на узком проёме

Выглядит это примерно так. На дно опалубки выкладывают слой раствора и утапливают в нём три арматурины диаметром 6 мм. Длина стержней должна быть такой, чтобы была возможность оставить свободные концы. Это нужно для того, чтобы ими можно было обогнуть ближайшие кирпичи в проёме.

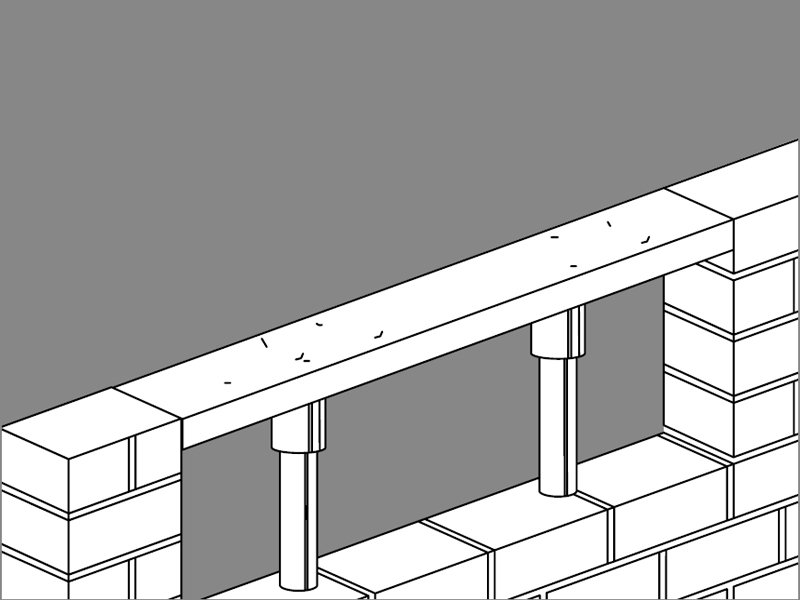

Обустройство рядовой перемычки в опалубке

Как и в случае с навесными консолями, для этого можно приобрести готовую систему армирования перемычек. Состоит она из рамок, арматурных прутов и соединительных деталей с треугольными зубьями, загнутыми под 45 градусов. Они расположены в шахматном порядке, что даёт возможность качественно зафиксировать пруток.

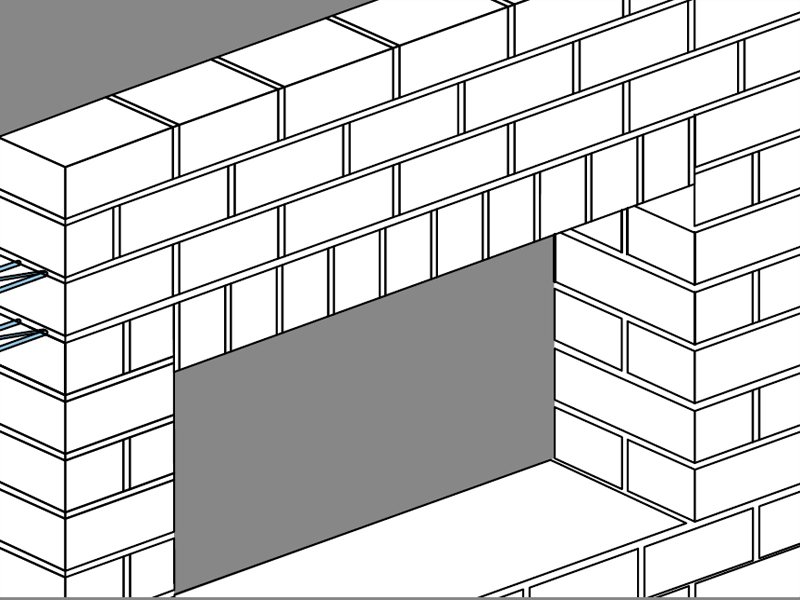

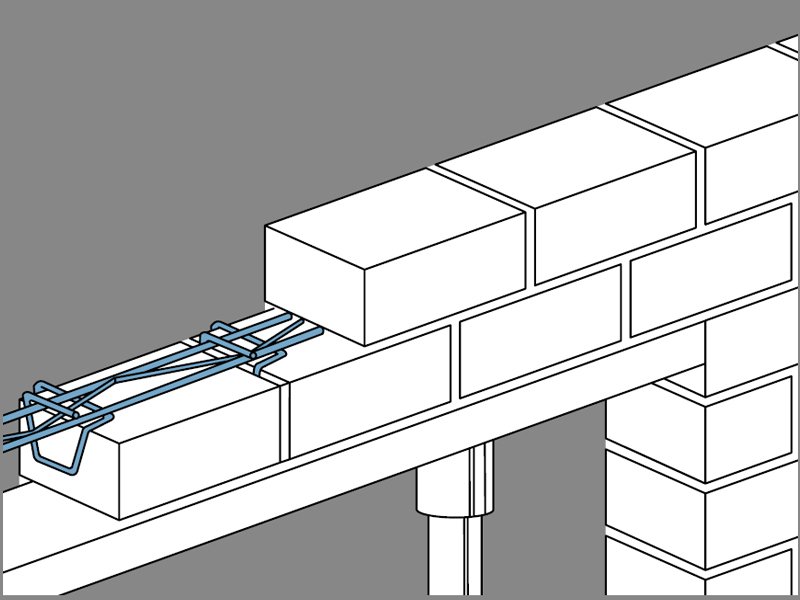

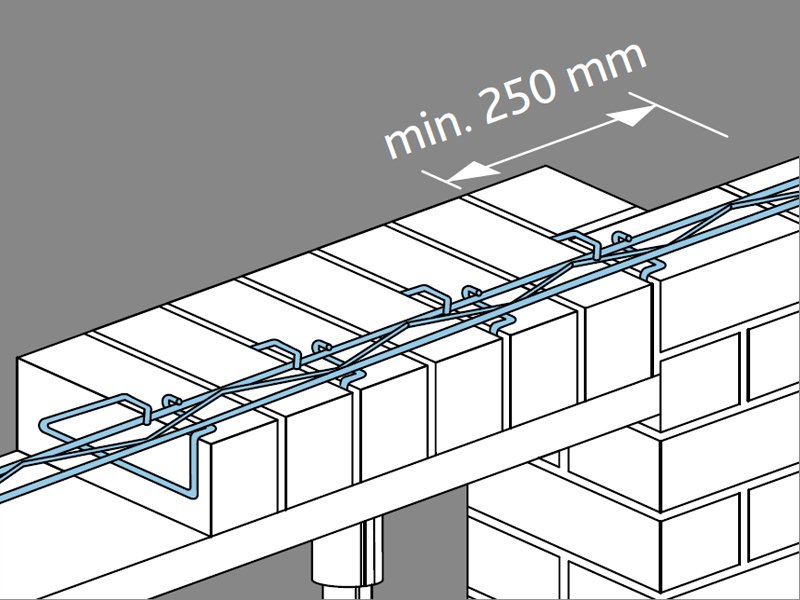

Система армирования перемычек BAUT

Сама арматура оцинкована, что исключает возможность коррозии металла. Рамки предназначаются для того, чтобы можно было по своему усмотрению расширить армируемую площадь — это уже зависит от толщины стеновой кладки.

Кирпичные арки в проёме

Данный вид перемычек интересен уже тем, что выкладывают их из кирпича, имеющего форму клина. То есть, в сечении он представляет собой не прямоугольник, а трапецию. Как он выглядит, и какие имеет размеры, можно видеть на представленном фото.

Особых размерных вариаций тут нет — бывает только, что ширина более узкой стороны составляет не 45, а 55 мм. Как видите, клиновой кирпич отличается от кирпича обычного практически по всем параметрам.

Форма и размеры клинового кирпича

Выкладывают его тоже по опалубке — только это не прямая конструкция, а криволинейный шаблон, благодаря которому перемычка примет заданную форму. Кирпичи укладывают по разметке, на узкий торец. Разметка по шаблону делается для того, чтобы рассчитать количество клинышков так, чтобы их получилось нечётное количество.

Круглая арка над окном

Естественно, при этом нужно учитывать толщину швов. Они получаются разной толщины: снизу 0,5 см, сверху 2,5 см. Укладку кирпичей начинают от краёв перемычки к центру, с небольшим наклоном для создания распора. Благодаря клиновидной форме кирпича, из него очень удобно выкладывать арки различного типа.

Так как при их выкладке кирпич располагается вертикально, то ряды в кладке считают не как обычно, а по горизонтали. Нечётное количество элементов нужно для симметрии: по бокам одинаковые дуги – и один центральный (замковый) клин.

Арочные перемычки, вкупе с соответствующим обрамлением, необыкновенно украшают фасад

Очень важно, чтобы при ведении кладки швы заполнялись полностью, а иначе в перемычке может произойти сдвиг элементов, что сильно снизит прочность конструкции. Напоследок заметим, что для качественного возведения кирпичных перемычек нужна не просто инструкция в теории, а хороший мастер-класс.

Как подобрать перемычки в кирпичных стенах | САМ СТРОЙ строительный портал

В кирпичной кладке над оконными и дверными проемами необходимо укладывать перемычки - обычно это железобетонные элементы заводского изготовления по типовой серии 1.038.1-1 или в случае больших пролетов - по серии 1.225-2. Также, если нет возможности купить готовые перемычки, можно в условиях стройки выполнить армированные монолитные железобетонные перемычки или балки из металлических элементов - все зависит от размеров проема и нагрузки на стену.

Железобетонные перемычки по серии 1.038.1-1

. Подобрать перемычки по данной серии просто. Нужно знать:

- ширину проема,

- нагрузку на перемычку от собственного веса, веса стены и перекрытия (обычно для жилых домов, в которых нет больших нагрузок, можно выделить три типа: 1 - случай, когда на стену опирается перекрытие; 2 - когда стена самонесущая и перекрытие не опирается; 3 - когда перемычка укладывается в кирпичной перегородке толщиной 120 мм).

Все перемычки в серии имеют обозначение, например 2ПБ18-8 и приведены в виде таблицы, в которой указаны необходимые характеристики - размеры, вес и допустимая нагрузка на перемычку.

Что зашифровано в названии перемычки 2ПБ18-8?

ПБ - это марка. Есть марка ПБ - перемычки брусковые шириной 120 или 250 мм, которые нужно набирать по несколько штук в зависимости от ширины стены и толщины перемычки (для перегородки толщиной 120 мм укладывается одна перемычка, для стены толщиной 380 мм - уже две или три перемычки). А есть марка ПП - это перемычки плитные шириной 380 или 510 мм, рассчитанные на то, чтобы перекрыть сразу всю стену по ширине.

2 - это шифр, скрывающий в себе размеры сечения перемычки. Так перемычка с шифром 1ПБ имеет сечение 120х65 мм, где 120 мм - это ширина перемычки; шифр 2ПБ - 120х140 мм; шифр 3ПБ - 120х220 мм; шифр 4ПБ - 120х290 мм; шифр 5ПБ - 250х220 мм (250 мм - ширина). Для плитных перемычек свои значения. Все это можно посмотреть в таблицах серии 1.038.1-1.

18 - в этом шифре заложена длина перемычки 1810 мм. Если вычесть глубину опирания на стену с двух сторон по 100 мм, получим максимальную ширину проема для данной перемычки 1610 мм.

8 - это нагрузка, которую перемычка выдерживает (в данном случае 800 кг/м). Например, если это 8, то перемычка отлично справится с самонесущей стеной, если 1 - это только для перегородок, а начиная с 27 и выше можно применять для стен, на которые опирается перекрытие.

Как просто подобрать перемычку по серии 1.038.1-1? Разберем на примерах:

Пример 1.  Проем в кирпичной перегородке толщиной 120 мм размером 900 мм. Кладка в летних условиях.

Нагрузка на такую перемычку небольшая, для перегородок подходят три типа перемычек:

1ПБ10-1 (длиной 1030 мм), 1ПБ13-1 (длиной 1290 мм) и 1ПБ16-1 (длиной 1550 мм). Минимальная глубина опирания перемычки на стену 100 мм.

Определим длину перемычки: 900 + 100 + 100 = 1100. Таким образом, нам подходит перемычка длиной 1290 мм марки 1ПБ13-1.

Другие примеры подбора перемычке в перегородках здесь.

Пример 2. Самонесущая стена (перекрытие на нее не опирается) толщиной 250 мм, над проемом высота стены 900 мм, проем размером 1400 мм. Кладка в зимних условиях.

Так как ширина стены 250 мм, перемычек нужно две по ширине стены.

В зимних условиях на самонесущую перемычку берется нагрузка от высоты стены, равной расчетному пролету перемычки. Предварительно принимаем расчетный пролет равным 1400 + 2*100/3 = 1470 мм (здесь 100 мм - глубина опирания перемычки). Т.к. 1470 мм > 900 мм (высоты кладки над перемычкой), то в расчете будет участвовать величина 900мм.

Определим нагрузку на 1 погонный метр перемычки:

0,25*0,9*1,8*1,1/2 = 0,23 т/м = 230 кг/м (здесь 1,8 т/м3 - вес кирпича, 1,1 - коэффициент надежности, 2 – количество перемычек), при этом собственный вес перемычки еще не был добавлен. С учетом того, что нужно будет учесть собственный вес перемычки, выберем нагрузку в таблице серии 300 кг/м. Выбираем перемычку с индексом 3. Для этих перемычек минимальная глубина опирания 100 мм.

Определим наименьшую возможную длину перемычки: 1400 + 100 + 100 = 1600 мм.

Подбираем перемычку длиной 1940 мм 2ПБ19-3.

Нагрузка от собственного веса этой перемычки равна 81/1,94 = 42 кг/м, таким образом, несущей способности 300 кг/м достаточно, чтобы выдержать нагрузку, равную 230 + 42 = 272 кг/м.

Пример 3. Несущая стена толщиной 380 мм с опиранием перекрытия пролетом 3 м с одной стороны, над проемом высота стены 900 мм, проем размером 1350 мм. Кладка в летних условиях.

Для этого варианта нужно подобрать две разные перемычки - несущую со стороны опирания перекрытия и менее мощную с другой стороны. Чем больше несущая способность перемычки, тем она дороже.

При кладке в летних условиях нагрузка от перемычки берется от 1/3 расчетного пролета перемычки. Но для несущей перемычки берется вся высота кладки - от верха перемычки до низа перекрытия, т.е. нагрузку будем рассчитывать от высоты 900 мм. А вот для не несущей перемычки предварительно примем расчетный пролет равным 1350 + 2*100/3 = 1420 мм, тогда 1420/3 = 470 мм - высота кладки, от которой определим нагрузку для не несущей перемычки.

Определим нагрузку на 1 погонный метр стены со стороны опирания перекрытия:

1,1*0,3*0,5*3 + 1,2*0,15*0,5*3 + 0,66*1,1*1,8*0,38*0,9 = 1,21 т/м = 1210 кг/м (здесь 1,1 и 1,2 - коэффициенты, 0,3 - нагрузка от 1 кв. м перекрытия, 0,5*3 - половина пролета перекрытия, 0,15 - временная нагрузка, 0,66*1,1*1,8*0,38*0,9 - две трети нагрузки от веса стен, определяется как в примере 2). Ближайшая большая нагрузка в таблицах серии 2800 кг/м. Выбираем перемычку с индексом 27. Для этих перемычек минимальная глубина опирания 230 мм, ширина перемычки 250 мм.

Определим наименьшую возможную длину перемычки: 1350 + 230 + 230 = 1810 мм.

Подбираем перемычку длиной 1810 мм 5ПБ18-27. Нагрузка от веса этой перемычки равна 250/1,81 = 138 кг/м, итого нагрузка на перемычку 1210 + 138 = 1348 кг/м, что значительно меньше допустимой нагрузки 2800 кг/м – прочность обеспечена.

Нагрузка на 1 погонный метр стены со стороны, на которую перекрытие не опирается равна:

0,33*1,1*1,8*0,38*0,47 = 0,117 т/м = 117 кг/м (здесь 0,33 - 1/3 ширины стены). Ближайшая большая нагрузка 250 кг/м.

Выбираем перемычку с индексом 2, для нее глубина опирания 100 мм.

Определим наименьшую возможную длину перемычки: 1350 + 100 + 100 = 1550 мм.

Максимальная длина перемычек с индексом 2 равна 1480 мм, что меньше требуемой. Подбираем наиболее подходящую перемычку 2ПБ19-3 (длиной 1940 мм) или 3ПБ18-8 (длиной 1810 мм). Если добавить к полученной нагрузке 223 кг/м собственный вес любой из выбранных перемычек, мы убедимся, что их несущей способности достаточно.

Другие примеры подбора перемычек в несущих стенах можно найти здесь.

Пример 4. Несущая стена толщиной 380 мм с опиранием перекрытия пролетом 6 м с одной стороны и 4,2 м с другой, над проемом высота стены 900 мм, проем размером 1200 мм. Кладка в зимних условиях.

В зимних условиях нагрузка берется от части стены, высота которой равна расчетному пролету перемычки. Т.к. ширина проема 1200 мм больше высоты стены над проемом 900 мм, то в расчете будет участвовать величина 900 мм.

Определим нагрузку на 1 погонный метр:

1,1*0,3*5,1 + 1,2*0,15*5,1 + 0,68 = 3,3 т/м = 3300 кг/м (здесь 1,1 и 1,2 - коэффициенты, 0,3 - нагрузка от 1 кв. м перекрытия, 5,1 = (6+4,2)/2 м - длина сбора нагрузки от перекрытия, 0,15 - временная нагрузка, 0,68 = 0,38*0,9*1,8*1,1 т/м - нагрузки от веса стены).

Подберем плитную перемычку. Нагрузка на нее без учета собственного веса 3300 кг/м.

Ближайшая большая нагрузка 7200 кг/м. Выбираем перемычку с индексом 71. Минимальная глубина опирания для таких перемычек 170 мм.

Определим длину перемычки: 1200 + 170 + 170 = 1540 мм. Подбираем плитную перемычку 3ПП16-71 длиной 1550 мм.

Усиление проемов в кирпичных стенах. Таблицы подбора перемычек

Согласно требованиям действующих норм, при устройстве в существующей каменной стене нового проема шириной более 600 мм над ним должна быть установлена перемычка, тип и конструкция которой назначаются в рамках индивидуально разработанного проектного решения.

Самым распространенным способом усиления проемов в каменных стенах является устройство металлической перемычки, состоящих из двух прокатных швеллеров, которые устанавливаются над проемом (с двух сторон, в заранее подготовленные борозды) и соединяются между собой при помощи анкерных шпилек с затянутыми гайками на концах. Данный способ усиления реализуется по типовому конструктивному решению, принципиальные схемы которого приведены на Рис. 2, 3.

При разработке проекта усиления пробиваемого или расширяемого проемов значительная часть рабочего времени конструктора уходит на выполнение простых, но достаточно трудоемких расчетно-вычислительных операций, связанных с подбором оптимального сечения несущих металлических балок проектируемой перемычки (выполнение расчетов по I и II группам предельных состояний).

Представленные ниже таблицы позволяют значительно упростить и ускорить процесс конструирования металлических перемычек, а также минимизировать возможность появления ошибок, которых так сложно избежать при выполнении расчетов вручную.

Методика подбора перемычек по таблицам

Перед тем, как начать пользоваться приведенными ниже таблицами необходимо определить тип проектируемой перемычки в зависимости от характера ее статической работы и схемы нагружения. По данному классификационному признаку все перемычки, устраиваемые в каменных стенах, можно разделить на две большие группы: несущие и ненесущие.

Несущие перемычки воспринимают два вида эксплуатационных нагрузок: давление от веса кирпичной кладки, расположенной над усиляемым проемом, и нагрузку от междуэтажных перекрытий. Ненесущие перемычки воспринимают только вес вышележащей кладки стен. Чтобы определить к какому из двух типов относится проектируемая перемычка достаточно взглянуть на Рис. 1.

Рис.1. Схемы несущей и ненесущей перемычек в кирпичных стенах

Таким образом, нагрузка на перемычки от перекрытий не учитывается, если они расположены выше квадрата кладки со стороной, равной пролету перемычки.

Подбор несущих элементов металлических перемычек (швеллеров) производится в соответствии со схемами, представленными на Рис.2-4, по двум известным параметрам: ширине проектируемого проема (B) и толщине стены.

Рис.2. Схема устройства металлический перемычки при ширине проема менее 2 м

Рис.3. Схема устройства металлический перемычки при ширине проема более 2 м

Рис.4. Поперечный разрез 1-1 (к схемам на Рис.2,3)




Таблицы подбора металлических перемычек

(для увеличения изображения кликните по нему)

Таблица 1. Подбор перемычек для стен толщиной 250 мм

Таблица 2. Подбор перемычек для стен толщиной 380 мм

Таблица 3. Подбор перемычек для стен толщиной 510 мм

Таблица 4. Подбор перемычек для стен толщиной 640 мм

Металлические элементы перемычек (прокатные балки) рассчитаны на восприятие давления от вышележащих стен, величина которого эквивалентна весу столба кладки высотой, равной 1/3 пролета перемычки. Несущие перемычки, кроме того, рассчитаны еще и на равномерно-распределенную погонную нагрузку от перекрытий величиной q=4,4 т/пог.м. Для несущих перемычек, устраиваемых в стенах толщиной 250 мм (кладка в 1 кирпич), расчетная погонная нагрузка от перекрытий принята равной q=2,2 т/пог.м.

Для проемов шириной более 3 м и нагрузках, отличающихся от указанных выше, сечение элементов перемычек принимать по расчету.

РАСЧЕТ И ПОДБОР ПЕРЕМЫЧЕК ДЛЯ ПРОЕМОВ В СТЕНАХ ИЗ МЕЛКОРАЗМЕРНЫХ ЭЛЕМЕНТОВ

Цель занятия: закрепить теоретический материал, научиться подбирать перемычки над оконными и дверными проемами к кирпичной кладке.

Содержание занятия: на миллиметровой бумаге формата A4 в масштабе 1:100 выполнить схему плана к ведомости перемычек согласно заданным вариантам, заполнить ведомость перемычек по форме 1  и спецификацию сборных железобетонных элементов (приложение А).

Исходные данные: схемы планов этажей (по материалам практической работы №1). Типы перемычек даны в приложении Б.

Порядок проведения занятия:

1) Прежде, чем приступить к подбору перемычек надо выполнить схемы планов этажей к ведомости перемычек. Пример плана показан на рисунке 6.1.

Для этого схематично вычерчиваем план этажа дома с обозначением проемов, соблюдая масштаб. Пример схемы дан на рисунке 6.2.

2) Присвоить каждому проему позицию (марку), которую назначают в соответствии с шириной проема и статической функцией стены – несущей, самонесущей или ненесущей. Пример дан на рисунке 6.3.

3) Определить величину проема: (ширину и толщину).

4) Выполнить подбор сечений перемычек, комбинируя их из нескольких брусковых или сочетания брусковых и балочных. В несущих стенах «несущие» перемычки ставить в местах опирания плиты (балки), остальную ширину стен добирать «ненесущими» перемычками. Пример дан на рисунке 6.4.


Схемы сечений вычерчиваются в таблице форма 2.1 ГОСТ 21.501—93.

Рисунок 6.1 План 1-го этажа

Рисунок 6.2 Схема плана 1 этажа

Рисунок 6.3. Маркировка проемов



Рисунок 6.4 Схема установки перемычек над проемами в наружных несущих кирпичных стенах.

Для удобства работы вести для себя подсчет необходимой длины перемычек рядом с ведомостью. Для этого к ширине проема прибавляем значение минимального опирания перемычек на стену: «ненесущая» перемычка + 240 мм (по 120 мм с каждой стороны), «несущая» перемычка + 500 мм (по 250 мм с каждой стороны). Марки перемычек указываются на схеме сечения позициями. «Ненесущая» перемычка воспринимает только вес кладки и «несущая» перемычка воспринимает вес кладки и опирающегося на нее перекрытия.

5) Подобрать «несущие» и «ненесущие» перемычки по приложению Б.

6) В несущих, самонесущих стенах и перегородках применять только «ненесущие» перемычки.

7) Если необходима четверть, наружную ж/б перемычку опустить на величину четверти, равную 65 мм.

8) Выбранные марки перемычек указываются в спецификации сборных элементов перемычек (Приложение А)

Пример подбора перемычек в здании с кирпичными стенами


Методические указания: Пример подбора перемычек в здании с кирпичными стенами. Толщина наружных стен – 510 мм, внутренних стен - 380 мм.

I этап. По плану рисунок 6.5 определить несущие и ненесущие стены

По оси 1- оконный проем – 910 мм (несущая стена толщиной 510 мм).

По оси 2 - дверной проем  – 910 мм (несущая стена толщиной 380 мм).

По оси А - дверной проем – 1010 мм (ненесущая стена толщиной 510 мм).

По оси Б -2 оконных проема–1510 мм (ненесущая стена толщиной 510 мм).

На плане здания имеется два оконных проема одинаковой величины, поэтому у них будет одинаковая маркировка перемычки.

Все проемы имеют разную ширину, значит, на маркировочной схеме должно быть четыре разновидности перемычек: ПР-1; ПР-2; ПР-3 и ПР-4.

Рисунок 6.5  План 1 этажа

II этап. Вычертить схему плана 1 этажа (рисунок 6.6), с обозначением позиций проемов. В задании это будет выглядеть так:

Рисунок 6.6 Схема плана 1 этажа с маркировкой проемов

III этап. Подобрать «несущие» и «ненесущие» перемычки и зарисовать их схемы:

Перемычки ПР-1

1) Чтобы перекрыть проем в стене толщиной 510 мм понадобится четыре брусковых перемычки шириной 120 мм: 120 мм х 4 = 480 мм, плюс три шва по 10 мм (10 мм х 3=30 мм). Таким образом, мы получаем: 480 мм + 30 мм = 510 мм – размер равный толщине стены.

Мы определили, что стена является несущей, поэтому крайняя перемычка, на которую опирается стена, должна быть «несущей».

Получаем: три перемычки – «ненесущие» и одна – «несущая» (рисунок 6.7)

Рисунок 6.7 Схема перемычек в несущей стене толщиной 510мм

2) Для определения длины перемычки к ширине проема прибавляем значение минимального опирания перемычки на стену(рисунок 6.8 и рисунок 6.9)

«ненесущие» перемычки: 910 мм + 240 мм (по 120 мм с каждой стороны) = 1150 мм.

Рисунок 6.8 Схема опирания ненесущей перемычки над проемом.

По таблице приложения В подбираем нужный размер перемычки, величина которой будет соответствовать высчитанной длине (в нашем примере 1150 мм). Такой оказалась перемычка с наименованием 2ПБ13-1, длина которой – 1290 мм, высота – 140 мм;

«несущая» перемычка:910 мм + 500 мм(по 250 мм с каждой стороны)= 1460      Рисунок 6. 9 Схема опирания несущей перемычки над проемом

Находим в таблице нужную перемычку и не забываем о расчётной нагрузке (Приложения В), так как на «несущую» перемычку опирается плита перекрытия. Получаем перемычку 3ПБ16-37, длина которой – 1550 мм, высота – 220 мм;

Перемычки ПР-2, ПР-3, ПР-4 подбираются вышеизложенным способом.

При подборе перемычки ПР-4 необходимо учитывать толщину стены – 380мм.

В этом случае над проёмом укладываются 3 перемычки шириной по 120 мм:

120х 3 = 360 мм; 360 мм + 20 мм (два шва по 10 мм) = 380 мм.

3) Заполняем ведомость перемычек по форме 6.1 – рисунок 6.10, проставляя позиции в схеме сечения, затем заполняем таблицу спецификаций сборных элементов перемычек (Приложение А). Примеры заполнения даны в таблицах 6.1 и 6.2.

                                 Форма 6.1 ГОСТ 21.501—93

Рисунок 6.10   Ведомость перемычек

Таблица 6.1  Пример заполнения ведомости перемычек

Таблица 6. 2 Пример заполнения спецификация элементов перемычек

 Поз.



Обозначение



Наименование

Количество

Масса

ед. кг

Примечание

1 этаж 2 этаж Всего
1 ГОСТ 948-84   2ПБ 13-1 7 - 2 54
2 ГОСТ 948-84   3ПБ 16-37 4 - 4 102
3 ГОСТ 948-84   2ПБ 19-3 8 - 8 81

Контрольные вопросы

1. Что такое перемычка?

2. Какие перемычки называются несущими?

3. На какую величину несущие перемычки опираются на стену?

4. Какие перемычки называются самонесущими?

5. На какую величину самонесущие перемычки опираются на стену?

Практическое занятие № 7

Перемычки на кирпичные стены |

Настоящие профессионалы знают, что не только идентичные строения, но даже и внешне абсолютно разные постройки обязательно имеют сходства.

Устройство перемычек

А о принципах возведения зданий и говорить не стоит. Только соблюдая годами выработанные правила можно построить по-настоящему надежную конструкцию, устойчивую к естественным движениям земной коры, которая вызывает деформацию зданий. Наиболее проблемными участками при возведении зданий, независимо от их размеров и назначения, являются оконные и дверные проемы. Для того, чтобы здание прослужило долго и было безопасным для пребывания в нем людей, возникает необходимость тщательно продумывать расположение специальных перемычек, которые позволят удерживать нагрузку выше находящихся кирпичей и дополнительно станут связующим элементом конструкции, повышающим ее прочность.

Подбор вида перемычек

виды перемычек

Подбор перемычек в кирпичных стенах следует проводить в первую очередь с учетом особенностей строения. Конечно, то, как будет выглядеть здание по окончанию работ, тоже нужно учитывать. Очень важным аспектом в подборе перемычек является определение стены – несущей или самонесущей. Именно с этого, в принципе, и начинается вся работа. Ведь трудно переоценить выполняемые функции этого элемента при укреплении стеновой конструкции, причем, особенно это актуально в первую очередь для несущих стен. Формирование проема в самонесущей стене может задать итоговую форму проемов полностью для всего дома, а также становится основой для потолочного перекрытия и для продолжения стены.

Опирание перемычки на кирпичную кладку и ее глубина должна составлять минимум 1/3 ее высоты, но, в то же время, быть не менее 10 см. Если же в работе используется балка для укрепления конструкция и повышения, то в глубину опирание перемычки на кирпичную стену составит ровно половину ее высоты, увеличенную приблизительно на четверть метра. При использовании железобетонной перемычки в строящихся конструкциях, зона опирания их на кирпичную стену должна быть не менее, чем 250 мм.

кладка стен на перемычку

Устройство перемычек в кирпичных стенах во многом зависит от используемого материала, формы проема и нагрузок на стены. Перемычки выстраивают с применением дощатой опалубки толщиной 4-5 см. Слой раствора должен составлять приблизительно два сантиметра. Пока раствор еще не застыл, в него вдавливают арматурные прутья диаметром шесть миллиметров, из расчета пара прутов на кирпич, но не менее трех на полную перемычку. Их концы должны выходить за границы проемов на 25 см минимум и быть согнуты в виде крюка. Металлические пруты значительно укрепят конструкцию перемычки.

В случае с самонесущей стеной применяют перемычки из кирпича, выложенного рядами. Этот вариант подразумевает использование раствора 25-й марки и выше, который придаст особую прочность и надежность конструкции. При выкладывании рядов необходимо очень строго следить за тем, чтобы ряды шли строго горизонтально относительно основы и имели в высоту не менее пяти рядов кирпича, а в длину они должны превышать проем минимум на пятьдесят сантиметров.

арочная перемычка

Еще один вид кирпичной кладки перемычек – это клиновая кладка. Клинчатые перемычки необходимо выкладывать одинаково с обеих сторон. Направление должно быть от опорной части к центральному кирпичу таким образом, что бы в нем она заклинивалась. Во время выкладки перемычки этим способом образуются клинообразные швы, достигающие толщины в пять миллиметров внизу и двадцать пять миллиметров вверху кладки. Все стыки необходимо очень плотно заливать раствором. Преимуществом данного типа конструкции является возможность создания эффектных арочных сводов самых разнообразных форм и конфигураций, которые смогут украсить внутреннюю отделку вашего дома. Подробнее про выполнение арочных перемычек по ссылке.

Перемычки в виде арок применяют для оформления строений, которые будут иметь своды. Они выстраиваются в том же порядке, что и клиновые. В этом способе устройства перемычек швы должны идти строго перпендикулярно арке и внешней стороне стены. Перед началом работ необходимо изготовить шаблон по размерам проема – кружало. Для этого необходимо к двум боковым полукруглым стенкам шаблона прибить доску днища, которую следует закрыть изогнутой полосой ДВП. Следите за заполняемостью швов раствором во время кладки, иначе под действием тяжести кирпичи могут начать сдвигаться, что приведет к разрушению кладки.

Так же в устройстве перемычек в кирпичных стенах используют железобетонные перемычки. Они бывают двух видов – сборные и монолитные. Сборные железобетонные элементы бывают брусковые или плитные. Брусковые перемычки предназначены для применения в несущих стенах. Они способны воспринимать нагрузки от тяжелых перекрытий. Тогда как плитные перемычки устанавливаются в самонесущих стенах, которые несут нагрузку только стены, на которую не будут опираться плиты. Сборные перемычки устанавливаются и собираются непосредственно на стойке перед использованием. Монолитные железобетонные перемычки представлены единым целым и являются несъемной опалубкой, имеющей достаточно большой вес.

Также в устройстве перемычек нашли свое широкое применение стальные перемычки из прокатного металлопрофиля – двутавры или швеллера. Они удобны при ширине проемов превышающих 2,5 м, а если присутствуют нагрузки от, например, опирающейся на них главной балки, то ширина должна быть меньшей, во избежание возможного прогиба. Под такими перемычками могут иметь место сильные напряжения. Во избежание проблем в местах опирания на стену, необходимо предусмотреть устройство распределительной подушки, которую можно сделать при помощи бетона или полнотелых кирпичей. Поскольку прокатные профили укладываются промежутками, позволяющими опереть кирпичи прямо на полки балок, опалубок не применяется.

Расчет перемычек

расчеты перемычек

Расчет перемычки в кирпичных стенах осуществляется в процессе подготовки проекта. Для этого необходимо учитывать специфику строительного материала, оказываемую потенциальную нагрузку на проем, особенности сооружения. Итоговый расчет усиления проема включает в себя такие основные параметры, как прочность, прогиб, нагрузка, момент сопротивления и момент инерции. Прочность можно рассчитать, используя коэффициент 1,12, умноженный на сопротивление детали и сопротивление материала. При расчете прогиба учитывается нормативный момент, расчетная длина перемычки в отношении коэффициента 10, умноженного на момент инерции и модуль упругости материала. Соотношение должно равняться 1/200. Нагрузка перекрытий, в том числе и от верхней кладки, вычисляется умножением величин толщины проема на ширину, на высоту кладки и на удельный вес материала. Момент инерции рассчитывается как отношение расчетной нагрузки к коэффициенту 8 и к расчетному сопротивлению материала. Момент инерции рассчитывается произведением таких величин, как глубина опирания перемычки, момент инерции материала и расчетная длина детали в отношении к произведению коэффициента 10 на модуль упругости материала.

Находить все необходимые параметры для расчета по формулам следует в определенной последовательности. Данные можно получить, проанализировав свойства используемых материалов и проектные данные.

расчет оконной и арочной перемычек

Оконные перемычки из кирпича имеют несколько видов – клинчатая, арочная и лучковая (или сегментная) перемычки. Лучковая или сегментная кладка является разновидностью арочной перемычки. Но при этом, этот вид кирпичной перемычки окон самый надежный из всех цельно линейных форм. Этот сегмент имеет свод, радиусом значительно больше, чем половина расстояния между опорами и имеет заданную форму опалубка. Процесс кладки имеет такой же, как и арочная либо клинчатая, но при этом обладает гораздо большей несущей способностью, благодаря большей длине и площади перемычки. Соответственно, это дает меньше удельной нагрузки на 1 см квадратный площади.

Укрепить дверные проемы в кирпичной кладке возможно с помощью бетона с обязательным применением простых металлических конструкций. Они необходимы для усиления несущей стены. Для этого перемычки чаще всего представлены в виде уголкового профиля. Он изготавливается из высокопрочного металла, обладающего необходимыми свойствами для сопротивления давлению и растяжению при огромной нагрузке. Для установки такой детали необходимо предусмотреть швы в кладке, под которые потом нужно подогнать укрепляющий материал. При этом достаточно всего завести уголок на глубину пятнадцати-двадцати сантиметров вглубь стенки. Монтировать их можно непосредственно во время строительства. При формировании дверного проема важно учесть тот факт, что внутреннюю часть кирпичной кладки необходимо будет сдвинуть на четверть кирпича. Это так называемая четверть для посадки дверей. В результате должно получиться небольшое внутренне углубление, в которое потом и будет вставлена дверь. Нужно помнить, что дверной проем, собственно как и оконный, в кирпичной стене важно выложить с соблюдением всех уровней и геометрий. Так же следует учесть при кладке и укреплении дверных проемов и расположении перемычки, возможность в дальнейшем изменения формы проема, его высоты и ширины.

Монтаж перемычек

монтаж перемычек

Монтаж перемычек на кирпичные стены включает в себя несколько стадий и проводится в следующем порядке:

  •  расчет допустимой нагрузки для выбранных материалов перемычек;
  •  увлажнение поверхности перемычки и кирпича перед началом кладки, для более крепкого сцепления материалов с раствором цемента или бетоном;
  •  установка перемычки на растворную площадь с учетом глубин опирания, которая должна быть больше или равна 125 мм для различных перемычек сечения;
  •  перемычку устанавливаем вровень со стеной для дальнейшего оштукатуривания поверхностей стен;
  •  после окончания монтажа перемычек устанавливаются временные стойки на клиньях в серединах пролетов до полного высыхания и отвердевания кирпичной кладки;
  •  вертикальные и горизонтальные швы необходимо полностью заполнять раствором из высококачественного цемента для сохранения прочности конструкций.

Перемычки в кирпичных стенах обеспечивают защиту от обвала стен над проемами, являются важным связующим звеном конструкции, повышающим ее прочность. Помогают свести к минимуму появление со временем различных дефектов в кладке, а некоторые разновидности перемычек смогут стать еще и внутренним украшением дизайна, а также декоративным элементом фасада. Особенно это относится к кованым перемычкам, которые применяются для украшения внешних элементов.

Следует быть очень внимательным при планировании перемычек в несущих стенах, если проектируется многоэтажное строение. В таком случае при большой длине несущих стен размещение перемычек точно друг под другом может стать причиной ослабления конструкции. Особенно это актуально при планировании длинных перемычек, таких, как гаражные проёмы, широкие роллеты или двустворчатые двери.

В исключительных случаях практичным решением является не просто закладка перемычки, а сборка из металлопроката (двутавра или швеллера) полноценной дверной коробки с выступающими краями, предназначенными для фиксации в стене. Такая коробка обладает повышенной прочностью и может выдержать большую физическую нагрузку, чем простая перемычка. Однако это дорогое удовольствие, поэтому использовать её следует лишь в случае крайней необходимости размещения проёма.

Еще по теме:

Наши рекомендации:

Понравился пост? Поделись с друзьями и оцени публикацию. Тебе не трудно, а автору приятно. Спасибо.

Загрузка...

Подписывайся на наши новости Вконтакте!

Перемычки в кирпичном доме: кирпичные, железобетонные, металлические

Для устройства и укрепления оконных, а также дверных проемов в момент возведения здания формируются перемычки в кирпичных стенах. Во время проектирования внутренней планировки дома важно оптимально расположить требуемые проемы и продумать какой вид соединительного устройства подойдет для этих элементов. Следует иметь в виду, что любая перемычка должна выдерживать определенные нагрузки, поэтому стоит сначала провести точный расчет показателя, а затем приступить к возведению.

Зачем нужны?

В момент строительства жилых домов либо других зданий особое внимание уделяется расчету оконного и дверного проема, над которым важно правильно подобрать вид перекрытия. Усиливающие детали устанавливаются над проемом, их основные функции:

  • Укрепить стеновую конструкцию. Без дополнительного усиления кирпичная кладка разрушится, потому что размеры порталов немаленькие, а образовавшаяся пустота внизу повышает нагрузку на стену.
  • Сформировать проем. С помощью усиливающих элементов удастся создать безопасное и надежное отверстие требуемой формы.
  • Создать основу для продолжения возведения здания. На конструкцию будут опираться потолочные элементы, также перемычка станет опорой остальной части стены.

При желании дверное либо оконное отверстие в несущих стенах и перегородках по форме можно изменить. При этом учитывается расположение перемычек и минимальное опирание на вертикальную часть здания, т. к. увеличить проем по высоте не удастся.

Вернуться к оглавлению

Какие есть виды перемычек в кирпичном доме?

Такую конструкцию часто делают с помощью железобетонных балок.

Устройство перемычек в кирпичных стенах над окнами и дверьми предполагает использование прочных и надежных материалов, потому как их основное предназначение — укрепление отверстия и равномерное распределение нагрузки. Усиливающие элементы бывают разных типов и конструкций, но чаще всего используется железобетон, деревянные балки, металлический швеллер. Стандартные ненесущие перемычки устраивают на стенах, где нагрузка минимальна. Усиленные конструкции предназначены для несущих стенок.

Вернуться к оглавлению

Железобетонные

Таким видом укрепляют несущие стены и отверстие, формируемое в них. Перемычку из железобетона можно сделать своими руками с помощью арматуры, деревянной опалубки и бетонного раствора. Если нет такой возможности, покупаются готовые элементы. Железобетонные перемычки важно правильно установить. Так, элемент должен полностью охватить отверстие, зайдя внутрь стены не менее чем на 250 мм.

Вернуться к оглавлению

Кирпичные

Предназначены для обустройства отверстий в несущих стенках в доме, выстроенном из блоков. Кирпичные перемычки предпочтительнее в одноэтажных зданиях, а где нагрузки больше их использовать не стоит. Кладка перемычек выполняется с использованием специальной, прочной растворной смеси. Внутрь стены дополнительно проводится монтаж металлического уголка либо трубы.

Такой тип конструкции позволяет сделать проем в виде арки.

Главной особенностью такой разновидности конструкции является возможность возвести эффектные арочные своды. В этом случае проем в кирпичной стене обрамляют лучковые или клинообразные элементы, при этом необходимо контролировать расположение швов — они формируются перпендикулярно готовому нижнему ярусу. А также таким способом формируется клинчатая перемычка, которая считается продолжением стеновой кладки.

Вернуться к оглавлению

Металлические

Используются для усиления дверных, а также оконных проемов. Такие элементы продаются в виде металлических уголков, изготовленных из надежного сплава, способного выдерживать большое давление. Перед установкой металлической перемычки проводится ее подбор под швы кладки, при этом вертикальная кладка не требует дополнительного усиления арматурой. Уголку нужно расположиться на глубину 150—200 мм вглубь стены.

Вернуться к оглавлению

Как сделать перемычку из кирпича?

Расчет материала

Перед тем как начать проводить монтаж перемычек на кирпичные стены, нужно подготовить проект и провести необходимые расчеты. Параметры усиления отверстия дверного портала представлены в таблице:

ПараметрКак рассчитать
ПрочностьСопротивление элемента * сопротивление материала * 1,12
ПрогибНормативный момент * длина усиливающей детали / (10 * момент инерции * модуль упругости элемента)
НагрузкаТолщина отверстия * ширину * высоту * вес элемента
Момент сопротивленияНагрузка / 8 / сопротивление материала
Момент инерцииГлубина опирания детали * момент инерции материала * расчетную длину элемента / (10 * модуль упругости)
Вернуться к оглавлению

Инвентарь

В ходе работы строителям понадобится отвес.

После определения всех параметров и размеров проводится установка перемычек. Для этих целей необходимо подготовить такие инструменты:

  • мастерок или кельму;
  • молоток-кирку;
  • расшивку;
  • порядовку;
  • шнур, отвес, уровень.
Вернуться к оглавлению

Как проводится кладка?

Как устроить рядовые?

Такие перекрытия формируют методом обычной кирпичной кладки, которая проводится с перевязкой и надежным формированием швов. Здесь важно строго соблюдать качество работы. Швы важно качественно заполнить раствором, чтобы создать прочные дверные или оконные перемычки. Если в отверстии нет надежной опоры, рядовая перемычка сжимается и изгибается под весом стены.

Для предупреждения разрушения проема, необходимо правильно провести расчеты. Конструкция выполняется из облицовочного кирпича, который отличается прочностью и надежностью. Усилить сформировавшийся проем поможет система армирования от компании «Баут» (Baut), куда входят специальные аксессуары для устройства усиливающих элементов. Каждый может выбрать себе в новый дом подходящую конструкцию, благодаря которой кирпичные перемычки будут надежно выполнять свои функции.

Вернуться к оглавлению

Устройство клинчатых перекрытий

При выборе такого метода усиления армирование не требуется. Несущая способность проема обеспечивается распором кирпичных блоков, размещенных клинообразным способом. Для работы рекомендуется использовать новый, цельный облицовочный кирпич. Кладка начинается с двух сторон от пят по направлению к середине. В центре проема формируется кирпич-замок. Во время возведения усиливающего перекрытия важно строго контролировать заполненность и перевязку швов.



Перемычки для проёмов в кирпичной стене.


   Перемычки в стенных проёмах могут быть в виде монолитных конструкций, металлических элементов, а также деревянные железобетонные и кирпичные. Выбор делается после взвешенного подхода ко всем плюсам и минусам определённого вида.

Железобетонные перемычки благодаря ряду положительных качеств относятся к наиболее распространённым. Широкий ассортимент изделий даёт возможность подобрать оптимальный вариант перемычки. Их прочность достигается тем, что при изготовлении используется бетон М250 и армирующий каркас. Несущая способность ж/б перемычек достаточна для того, чтобы выдерживать довольно высокие нагрузки. Долговечность обеспечивается тем, что железобетон способен хорошо переносить различные атмосферные явления. Срок службы изделий составляет от 50 лет. Также к плюсам ж/б перемычек можно отнести их относительно невысокую стоимость. Из недостатков железобетонных перемычек выделяется то, что они обладают значительной массой и при необходимости использования перемычек большого размера придётся использовать специальную грузоподъёмную технику.

Плитные перемычки шириной более 250 мм в частном домостроении используются редко. Для их монтажа необходимо использование подъёмного крана.

Балочные перемычки имеют специальную четверть для опирания и применяются в местах, где необходима высокая несущая способность. По причине значительных размеров балочные перемычки редко применяются в частном строительстве. Размеры зависят от предварительных расчётов нагрузки на элементы - какой именно вес будет воздействовать на поверхность. Высоту и ширину изделия должен определять специалист в данной отрасли. Длина балочной перемычки напрямую зависит от типа конструкции. При монтаже перемычки на перегородки они должны заходить на 200 мм, а при устройстве перемычки на кирпичную стену опирание должно быть не меньше, чем 250 мм с каждой стороны.


Монолитные перемычки находят своё применение в частном домостроении. Для их устройства сначала над проёмом делается опалубка, конструкция которой должна заходить на стены не меньше, чем на 250 мм. При устройстве опалубки используются доски толщиной от 40 мм. Высота перемычки не должна быть менее 200 мм, ширина - равна толщине стены.

• Монтаж опалубки производится с использований саморезов - они лучше, чем гвозди скрепят доски. Для увеличения способности выдерживать высокие нагрузки необходимо сделать арматурный каркас, элементы которого связываются проволокой. Сам каркас устанавливается в опалубку, сверху которой в целях увеличения надёжности прибиваются перемычки, после чего производится заливка бетоном с маркой не ниже М250. Бетонный раствор выравнивается по верхнему краю. Опалубка снимается через два дня, но для набора бетоном необходимой прочности потребуется минимум неделя. При возведении перегородки в стенах из газоблоков можно вырезать в них полости или применять специальные блоки с выемками. В эти подготовленные блоки устанавливается армо-каркас и производится заливка бетонным раствором. Данный способ отличается дешевизной и простотой, но при наличии ошибок серьёзно пострадает надёжность.




Металлические элементы проёмов хорошо подходят для устройства оконных проёмов. Они отличаются множеством вариантов конструкций, высокой надёжностью и возможностью проведения работ без остановки - в отличие от монолитных перегородочных конструкций. Металл обладает хорошей прочностью, что необходимо для укрепления поверхности над окнами или дверями. Металлический швеллер, уголки или полоса не обладают большим весом и поэтому их монтаж можно производить собственными силами без привлечения специальной подъёмной техники. К минусам металлических элементов относится то, что металл отличается высокой теплопроводностью и поэтому подобные конструкции неизбежно будут проводить холод.

Деревянные перемычки не обладают таким же большим сроком службы, как железобетонные или монолитные конструкции. Несмотря на это, брусковые перемычки широко используются в частном домостроении. К явным преимуществам относится небольшая стоимость материала и его доступность. Малый вес деревянного бруса и лёгкость его обработки при монтажных работах являются определяющими при выполнении бюджетных вариантов строительства или ремонта. В качестве перемычки используются один или два бруса сечением не менее 200×200 мм. При необходимости уложить элемент шириной 400-500 мм используются два брусковых элемента болтов. Опирающаяся на стены нижняя часть бруса в целях гидроизоляции должна быть закрыта двумя слоями рубероида. Швы и стыки заполняются цементным раствором.


Что такое перемычка? Типы перемычек и их применение в строительстве

Что такое перемычка?

Перемычка - это балка, размещаемая поперек проемов, таких как двери, окна и т. Д. В зданиях, чтобы выдерживать нагрузку от конструкции выше. Ширина балки перемычки равна ширине стены, а ее концы встраиваются в стену. Перемычки классифицируются в зависимости от материала, из которого они изготовлены.

Горизонтальные перемычки строить проще, чем арки.

Подшипник перемычки

Используемый подшипник должен быть как минимум из следующих 3-х вариантов.

  1. 10 см
  2. Высота балки
  3. 1/10 до 1/12 пролета перемычки.

Типы перемычек, используемых в строительстве

Перемычки классифицируются в зависимости от материала конструкции как:

1.

Деревянная перемычка

В былые времена строительства в основном использовались деревянные перемычки. Но сейчас на смену им приходят несколько современных техник, однако в холмистой местности они используются.Основными недостатками древесины являются более высокая стоимость, меньшая прочность и уязвимость к возгоранию.

Если длина проема больше, то это обеспечивается соединением нескольких деревянных частей с помощью стальных болтов, как показано на рис. (А). В случае более широких стен он состоит из двух деревянных частей, которые держатся на расстоянии с помощью деревянных упаковок. Иногда они усиливаются за счет использования пластин из мягкой стали сверху и снизу, называемых перемычками с перемычкой.

2. Каменная перемычка

Это наиболее распространенный тип, особенно там, где много камня. Их толщина - самый важный фактор его конструкции. Они также предусмотрены над проемами в кирпичных стенах. Каменная перемычка поставляется в виде одной цельной детали или нескольких частей.

Глубина этого типа должна составлять 10 см / метр пролета при минимальном значении 15 см. Используются до пролетов до 2 метров. В конструкции подвергаются вибрационным нагрузкам, в каменной перемычке образуются трещины из-за ее слабого растягивающего характера.Следовательно, необходима осторожность.

3. Кирпичная перемычка

Они используются, когда проем меньше 1 м и действуют меньшие нагрузки. Его глубина колеблется от 10 см до 20 см в зависимости от пролета. Кирпичи с крестовинами более подходят, чем обычные кирпичи, потому что крестовины при заполнении строительным раствором дают больше сопротивления сдвигу торцевых стыков, которые известны как перемычки из кирпича с изогнутыми краями.

4. Армированная кирпичная перемычка

Используются при больших нагрузках и пролете более 1 м.Глубина перемычки армированного кирпича должна быть равна 10 см или 15 см или кратна 10 см. кирпичи располагаются таким образом, чтобы между соседними кирпичами оставалось расстояние от 2 до 3 см по длине для вставки стержней из мягкой стали в качестве арматуры. Для заполнения зазоров используется цементный раствор 1: 3.

Вертикальные хомуты диаметром 6 мм предусмотрены в каждом вертикальном стыке 3 rd . Основная арматура внизу предусмотрена в виде стержней диаметром от 8 до 10 мм, загнутых вверх на концах.

5. Стальная перемычка

Они используются, когда накладываются большие нагрузки, а отверстия большие. Они состоят из швеллерных профилей или стальных балок. Мы можем использовать одну отдельную секцию или их комбинации в зависимости от требований.

При использовании по отдельности стальная балка либо закладывается в бетон, либо облицовывается камнем, чтобы ширина оставалась такой же, как ширина стены. Когда более одного устройства размещаются рядом, они удерживаются на месте разделителями труб.

6. Армированная цементно-бетонная перемычка

В настоящее время перемычки из железобетона широко используются для перекрытия проемов дверей, окон и т.д. в конструкции из-за их прочности, жесткости, огнестойкости, экономичности и простоты конструкции. Они подходят для любых нагрузок и любого пролета. Ширина равна ширине стены, а глубина зависит от длины пролета и величины нагрузки.

Основная арматура предусмотрена внизу, а половина этих стержней загнута на концах.Предусмотрены срезные хомуты для сопротивления поперечному сдвигу, как показано на рис.

Перемычка R.C.C над окном с выступом показана на рис.

На стенках полости предусмотрены перемычки

R.C.C. Это придаст хороший внешний вид и будет экономичным. Выше предоставляется гибкий D.P.C, как показано на рис.

Часто задаваемые вопросы

Что такое перемычка?

Перемычка - это балка, расположенная поперек проемов дверей, окон и т. Д.в зданиях, чтобы выдерживать нагрузку от вышеуказанной конструкции. Ширина балки перемычки равна ширине стены, а ее концы встраиваются в стену. Перемычки классифицируются в зависимости от материала, из которого они изготовлены.

Какие бывают типы перемычек в строительстве?

Перемычки классифицируются как:
1. Деревянные перемычки
2. Каменные перемычки
3. Кирпичные перемычки
4. Армированные кирпичные перемычки
5. Стальные перемычки
6. Железобетонные перемычки

Что такое стальная перемычка?

Они используются, когда накладываются большие нагрузки, а проемы большие.Они состоят из швеллерных профилей или стальных балок. Мы можем использовать одну отдельную секцию или их комбинации в зависимости от требований.
При использовании по отдельности стальная балка либо залита бетоном, либо облицована камнем, чтобы ширина оставалась такой же, как ширина стены. Когда более одного устройства размещаются рядом, они удерживаются на месте разделителями труб.

Подробнее:

Виды расчетных нагрузок на перемычку кладки с расчетами

Виды проемов в стенах, их части и типы перемычек и арок для проемов

Bond Beam Block vs.Различия между перемычками

Перемычки кирпичные - стены. | Советы по гражданскому строительству

Кирпичная перемычка может быть выполнена в виде кирпича с краю, кирпича по краю или кирпичной кладки, уложенной горизонтально над проемами. Небольшие блоки кирпича, уложенные в раствор, плохо поддерживают стену наверху и обычно нуждаются в какой-либо дополнительной поддержке.


Кирпичная перемычка на конце обычно известна как «солдатская арка» или «кирпич на конце». Слово «арка» здесь используется неправильно, поскольку кирпичи не расположены в форме арки или кривой, а уложены плоско.Кирпичная перемычка строится из кирпичей, уложенных вертикально, с обнаженными гранями подрамника, как показано на рис. 97. При строительстве кирпичной перемычки раствор следует плотно набивать между кирпичами.


Кирпичная арка или солдатская арка - традиционный метод придания некоторой формы опоре проемам в кирпичной кладке.


Для проемов шириной до 900 мм было обычным делом обеспечивать некоторую поддержку арок солдат путем сооружения перемычки на верхней части деревянных оконных и дверных рам.Деревянный каркас служил временной опорой при укладке кирпичей и защитой от провисания при возведении стены.


Одним из вариантов было формирование кирпичей с перекосом назад на каждом конце перемычки с помощью обрезных кирпичей так, чтобы наклонная поверхность опиралась на кирпичи с перекосом в косяках, как показано на рис. 97. Наклон назад дает немного дополнительной устойчивости против провисания.


Для проемов шириной более 900 мм перемычка из кирпича на конце может поддерживаться железной несущей балкой размером 50 x 6 мм, концы которой встроены в косяки, как показано на рис.98A. Несущий стержень не обеспечивает надежной опоры и со временем может заржаветь. В качестве более эффективной альтернативы в косяки встраиваются стальные уголки 50 или 75 мм для поддержки перемычки. Фланец уголка 50 мм поддерживает задний край кирпичей и может быть закрыт оконной или дверной рамой.


Другой метод поддержки заключался в просверливании отверстия в каждом кирпиче перемычки. Это может быть успешно сделано только с мелкозернистым кирпичом, таким как mans или gaults. Через отверстия в кирпичах продевается стержень из мягкой стали круглого сечения, концы стержня встраиваются в кирпичную кладку по обе стороны от перемычки.Этот метод поддержки перемычки вполне удовлетворителен, но требует больших затрат труда.

Более удовлетворительный метод обеспечения опоры для кирпича на краевых перемычках - это стеновые анкеры, залитые в бетонную перемычку. Кирпичи перемычки укладываются на временную опорную плиту перекрытия. По мере укладки кирпича между стыками закладываются стяжки. Затем за кирпичной перемычкой заливают перемычку из монолитного железобетона, чтобы, когда бетон схватился и затвердел, перемычки оказали поддержку, как показано на рис.98B.

Кирпичи, уложенные ребром, показывающие лицевую часть коллекторов, иногда использовались в качестве перемычки. Там, где потолок перемычки совпадает с кирпичным слоем, должен быть неаккуратный раскол кирпича, высотой примерно 37 мм выше. В качестве альтернативы верхняя часть перемычки может быть на одной линии с профилем, как показано на Рис. 97.


В качестве опоры для кирпичной кладки над проемами используется оцинкованная прессованная стальная перемычка. Перемычка, показанная на рис. 99, предназначена для использования с ограждением полостей, чтобы обеспечить опору как для наружного кирпичного листа, так и для внутреннего блока.

Фиг.97 Перемычки кирпичные.

Рис. 98 (A) Опорная штанга для перемычки. (B) стенная опора для перемычки.

Фиг.99 Стальная опора перемычки.

Похожие сообщения по категориям:


Детали оконной головки в наружных кирпичных стенах

Детали оконной головки в наружных кирпичных стенах

Джонатан Тейлор

В большинстве современных зданий из кирпича, кирпичной кладки поддерживается через проемы снаружи стены из железобетона, армированные скрытая кирпичная кладка или стальная перемычка кожей кирпичной кладки.Часто руководитель открытие никак не выражается, и даже в традиционной архитектуре, кирпичные арки часто используются для облицовки хитроумно оформленная перемычка. Это современный подход к дизайну кирпичной кладки кардинально отличается от традиционные методы строительства, в которых перемычка или арка почти всегда выражались.


Арки из полихромного кирпича в здании зернохранилища, Бристоль (1869 г., Понтон и Гоф)

Редкий пример раннее окно без либо перемычка или арка; кирпичная кладка кажется поддерживаться тяжелым окно с деревянными балками одна рамка

Даже в самом простом, самом функциональном типы зданий, включая скромные террасы и склады, перемычки и арки над двери и оконные проемы часто разработано, часто тонко, но тем не менее обеспечение важного элемента детализации в фасад. Добавление существенного подоконника под окном и явная арка, перемычка или карниз вверху, подчеркнули его высоту и элегантность, уменьшающая видимый разрыв между окно выше. Этот вертикальный акцент - это жизненная составляющая в ритме многих 18 и террасы 19 века, создавая прочные вертикальное расположение по горизонтали линии крыш и окон, струнные курсы и уличные или садовые особенности, способствующие персонаж уличной сцены, а также характер отдельного окна или дверного проема.Важность таких деталей не может быть завышено: даже самая простая сегментарная дуга детали могут существенно повлиять на видимая высота окна, намного больше важности, чем сумма его скромного компоненты могут подсказать.

ЛИНТЕЛЬ

Самый простой способ поддержки кирпичной кладки над проемом - использовать перемычку - горизонтальный структурный элемент. Камень и дерево обычно использовалось для этой цели в прошлом. Стоун, будучи относительно слабым в натяжение, можно было использовать только на узких пролетах. Однако эту проблему можно было преодолеть. разделив более широкие окна на несколько «огней», разделенных каменными столбами или «миллионами».

Эта форма конструкции обычно связаны со средневековой архитектурой и самые ранние окна, подлежащие остеклению.Перемычки из грубой древесины часто встречаются в каменные коттеджи, во многом из-за нынешней моды на демонтаж этих построек оказывать. Однако они встречаются реже. в кирпичных домах. После лондонского пожара внешние структурные деревянные конструкции рассматривались как опасность пожара, и даже створчатые окна были задвинули в свои оконные проемы так что их створчатые коробки (пустотелые коробки на любая сторона, которая содержала грузы) могла быть аккуратно заправленным за внешнюю оболочку кирпичная кладка.

Появление серийного производства кованых железные балки после промышленной революции позволили создать гораздо большие проемы в кирпичных стенах. Типичные приложения включают промышленные здания, конюшни и витрины, особенно в викторианский период, когда лучи чаще всего маскировались облицовка из крашеного дерева. В архитектуре витрины, эта балка или «брессумер» стала неотъемлемая часть сложных конструкций, которые возникла в конце 18-19 вв. с карнизами, пилястрами и стойлом стояки.Жалюзи, ставни и оконные решетки были часто включается в пространство под брессумер, над самим окном.

В конце 19 - начале 20 века, терракота часто использовалась для декоративных детали, такие как оконные и дверные рамы в кирпичных домах. Маленькие твердые блоки терракота по сути такая же, как лепная кирпичи. Однако большие блоки терракоты которые очень похожи на большие блоки резных камень по размеру и форме, обычно изготавливались из полых горшков, вылепленных на видимой стороне только и залит бетоном.В таком виде терракота часто служила заполнением и облицовкой вокруг железного каркаса.

Плоские перекрытия можно также создать с помощью разгрузочная арка, заполненная кирпичной кладкой внизу и с бревном прямо над окном Рамка. Этот метод обычно использовался где был облицован или покрыт кирпичный фасад с лепниной, которая позволила создать сложное окно обрамлять карнизами и формованные косяки (см. статью Яна Константинидеса и Линн Хамфрис о внешней штукатурке).

АРКИ

Вверху: сломанная сегментарная дуга, демонстрирующая силу конструкции этого типа: чтобы арка провалилась как у него есть кирпичи сами пришлось взламывать (Фото: Charterbuild)

Хотя обычно считается римлянином развитие, вероятно, самое раннее известное использование арок перекрыть отверстия было около 4000 г. до н.э. в Вавилон.Однако именно римляне действительно использовали потенциал устройства как структурный элемент, а в Великобритании арки имеют обычно использовались как средство охвата окна и дверные проемы в любой период архитектуры с тех пор, с прекрасными примерами Резной дверной проем в романском и нормандском стиле арки в частности. Самая простая форма, полукруглая арка уступила место более сложным формам арки включая заостренную арку, обычно с готической архитектурой и более поздней готикой возрождения, и в конечном итоге к квартире и сегментарные дуги, возникшие в конце 17-го века.

Арка состоит из мелких элементов например, кирпичи, склеенные в растворе. Это работает перенос груза в стороны и вниз, от ключевого камня по центру до косяков стен внизу. Как структура только работает по завершении кирпичные арки обычно построенный на деревянном каркасе или бывшем известное как "центрирование", которое удаляется после раствор достаточно схватился.

Существует две формы арки. строительство: «сегментное» и «грубое». в корпус сегментарной арки, кирпич или камень блоки специально сделаны так, чтобы они сужается к радиусу (или радиусам в случае арка с более чем одним центром), с параллельными стыки между. Быть шире вверху, чем внизу эти «voussoirs», как единицы называются, выпадать не могут.Однако в в случае грубой арки именно раствор сужается, а не кирпичи, а арка опирается на сцепление кирпичей и раствора для его сила. Эта форма строительства была обычно считается хуже, чем специально конические вуссуары, как конструктивно, так и эстетически, а грубые арки обычно скрыт от глаз за рендером. (Остерегаться при проведении ремонтных и консервационных работ.Один из симптомов нехватки квалифицированные каменщики сегодня это неспециалист строители часто используют эту форму строительства при ремонте или замене более тонких работ.)

Вуссуары сегментных кирпичных арок можно сделать, разрезая обычные кирпичи на месте с валиком и долотом, отделка топором или «кляпом» каменщика. Более точные результаты могут быть достигнуты с помощью "специальных" деталей, изготовленных по требуемой форме.Производители кирпича производят их либо разрезав кирпич в зеленом состоянии перед обжиг, или с помощью формы специальной формы. Однако точность была ограничена, поскольку некоторые деформация при сушке и обжиге была почти неизбежный.

Конец 17 - начало 18 вв. были высшей точкой в ​​эволюции кирпичная кладка. Технология изготовления улучшенная, с добавлением глины, лучшая лепка и более равномерная стрельба, что привело к большему постоянство формы и размера.Один из самые интересные разработки, где арки обеспокоены введением мерная кирпичная кладка, техника которой была популяризировал сэр Кристофер Рен в частности. Эта форма кирпичной кладки была сделана обычно используются мягкие глиняные кирпичи с мелкой текстурой называемые «каучуки». Для конического вуссуара арка, резина была впервые сформирована путем трения на плоской плоскости из жернового камня, пока он точно подогнанный деревянный коробка, открытая сверху и с одной или нескольких сторон.Это позволило обрезать открытое лицо до сложный профиль при необходимости, включая молдинги арки, используя лучковую пилу, и затем все неровности были сглажены. Вся арка была выложена на полу на сайт до необходимого размера как компоненты были сделаны, чтобы убедиться, что все компоненты установлены правильно, с равномерно расположенные стыки.

Калиброванная кладка позволила использовать очень тонкие стыки, чтобы стыки не нарушить внешний вид мелкой лепнины. Техника широко использовалась в тонкой архитектура грузинского и викторианского периоды, и некоторые из лучших примеров могут можно увидеть в сложной кирпичной кладке Возрождение Тюдоров в конце 19 века (показано ниже).

Плоские вуссуары часто наслоились в чистой известковой замазке, образуя чистый белый лучистые линии, подчеркивающие геометрию арки.Этот эффект широко имитировали использование гораздо более дешевой кирпичной кладки с «острием». Для этой техники черновые и обрезные кирпичные арки были заподлицо с раствором того же цвет как кирпич, чтобы два слились вместе, чтобы быть почти неразличимыми. Потом, пока раствор был еще свеж, тонкая полоска аккуратно ударил по центру сустава и залит чистой известковой замазкой.Примерно по форме и искривленные кирпичи приобрели аккуратный кромки мерной кирпичной кладки. Побочный продукт улучшения в производстве кирпича на этом время было широкое использование сегментарных и плоские арки.


Слева: терракотовая арка конца XIX века в Тисбери, Уилтшир. В центре: типичная плоская сегментная арка с красной резиной и известковой замазкой. суставы, начало 19 века. Справа: арки и барельефы из натертого кирпича, украшающие террасный дом в Коллингемские сады, Лондон (около 1880 г.)

УГРОЗЫ И ВЫЗОВЫ

Пожалуй, самые большие угрозы штрафу детали, которые придают зданиям характер самоуспокоенность и невежество.Ремонт, когда они проводятся, часто делаются используя неподходящие методы, которые на самом деле вызвать дальнейшее ухудшение. Кирпичные фасады бывают иногда закрашивают, скрывая тонкие вариации цвета и текстуры, которые так важны для их характера, и влага. Твердые цементные растворы обычно используется вместо традиционных, гораздо более мягких известковые растворы. Оба изменения могут вызвать кирпичная кладка портиться. Другие типичные причины повреждения включают методы очистки обычно используется, повреждение ржавчиной, вызванное металлом креплений и повреждений от мороза после насыщения например, через переполненные водостоки.

Где оконные перемычки и арки не удалось, устранение неисправностей без снижения нагрузки могут быть контрпродуктивными.К усиление кирпичной кладки над проемом возможна переделка самой кирпичной кладки в перемычку, уменьшая напряжение в арке или перемычка внизу. Этого можно добиться вполне просто введя узкую нержавеющую сталь стержней в швы выше, чтобы перекрыть ширина проема и переориентация так, чтобы они невидимы снаружи. Какой-то специалист компании также разработали технику внедрения стержней с резьбой из нержавеющей стали через сами кирпичи. Эти стержни затем прикрепить к пластинам по обе стороны от отверстие с гайками, которые можно затянуть пост-напряжение их. Таким образом, кирпичная кладка действует в сжатие, в то время как сталь несет растяжение силы.

Новый натертый кирпич и некоторые инструменты, использованные для его изготовления, в том числе открытая коробка и карборундовый блок, используемый для трение (фотография любезно предоставлена ​​Nimbus Conservation Ltd)

Переназначение должно выполняться всегда используя раствор, соответствующий составу оригинала.В старых зданиях это будет обычно подразумевают использование известкового раствора, часто с местный песок или заполнитель. Эти минометы относительно пористые и расширяются и сжимаются до степень, которая не может сравниться с современными цементные растворы. Перепоинтинг с жесткой цементный раствор может создавать напряжения через лицевую сторону кирпичной кладки, нанося края кирпичи растрескаться и рассыпаться.Они также блокируют попадание влаги, что может привести к повреждению от мороза и кристаллизация соли, в результате чего кирпичная кладка рассыпаться.

Как и многие другие исторические здания, важно, чтобы консультанты и все привлеченные подрядчики имеют опыт работы с историческими и традиционными материалами. это недостаточно, чтобы человек был членом профессиональная организация или торговая ассоциация, если эти важные особенности должны быть поняты и за должным уходом.

Ремонт перемычек - Установка и ремонт оконных перемычек

Одна из распространенных, но более серьезных структурных проблем, которые могут повлиять на дом, - это обрушение перемычки. Над большинством окон и дверей будет какая-то перемычка. Обычно это кирпичные перемычки, стальные перемычки или бетонные перемычки. Первыми признаками проблемы с перемычкой обычно являются трещины в кладке над окнами и дверями.

Что делать, если вы заметили трещины над окном или дверью? Вы можете отремонтировать перемычки? Вам нужно заменить треснувшие перемычки?

Это руководство призвано ответить на эти вопросы и рассказать, как отремонтировать перемычки с помощью спиральных спиральных стержней.

Меню

Что такое перемычка?

Перемычка - это тип структурной опоры, используемой в зданиях. Они устанавливаются горизонтально над проемами, такими как двери и окна, чтобы выдерживать нагрузку конструкции, расположенной выше. Перемычки могут быть из кирпича, бетона, дерева или металла. Они обеспечивают дополнительную прочность в более слабых местах - если несущая перемычка повреждена, это требует внимания.

Когда нужно ремонтировать перемычку?

При работе с трещинами в стене важно установить первопричину трещин. Когда трещины находятся над дверями и окнами, первым делом необходимо найти доказательства того, что перемычка треснула или взорвалась.

Выявление поврежденных и неисправных перемычек

Когда перемычки выходят из строя, они часто вызывают появление вертикальных трещин в окружающей кладке.Поэтому вертикальные ступенчатые трещины в кирпичной кладке - самое яркое свидетельство того, что ваша перемычка вышла из строя.

Обычно вертикальные трещины появляются по диагонали вверх и внутрь от верхних углов окон. Перемычки обычно изгибаются вниз, когда они выходят из строя, что заставляет кирпичную кладку двигаться вверх и внутрь, что приводит к трещинам и вздутию кладки. В случае неудачных перемычек трещины не должны выходить за пределы ширины окна или двери.

Наиболее частыми причинами выхода из строя перемычки являются неисправности перемычки, например, коррозия стали.Важно отметить, что перемычки могут треснуть или взорваться из-за других структурных проблем, таких как движение в стене или фундаменте. Вам следует проконсультироваться с инженером-строителем, чтобы исключить более серьезную проблему.

Проблемы с перемычками часто наблюдаются при замене деревянных окон, обычно на новые окна из ПВХ. Перед установкой новых окон подрядчики должны проверить состояние перемычек. Очевидно, что наличие трещин на этом этапе беспокоит домовладельца.В таких случаях перемычку необходимо укрепить (или заменить) перед тем, как снимать и устанавливать новые окна.

Если вы имеете дело с перемычками плоской арки из кирпича, то ремонт перемычек несложно выполнить с помощью спиральных стержней. Эти стержни из нержавеющей стали вставляются в пазы над существующей перемычкой. Это придает несущую способность и обеспечивает высокоэффективный ремонт с минимальными нарушениями.

Виды ремонта перемычек

Перемычки кирпичные и каменные

Ремонт кирпичных перемычек и кирпичных плоских арочных перемычек легко выполняется с помощью спиральных стержней.Это основная тема нашего руководства - вы можете перейти к тому, как установить винтовые стержни, чтобы узнать больше.

Бетонные перемычки

Если ваша бетонная перемычка имеет горизонтальные трещины, то вам необходимо устранить трещину. Это связано с тем, что вода может попасть в трещину и вызвать ржавление стальной арматуры в бетоне. Расширение ржавчины может привести к разрушению бетона. Вам стоит присмотреться к другим продуктам для ремонта бетона или вообще к замене перемычки.

Пример бетонной перемычки над окном

Металлические перемычки

Со временем металлические перемычки , в том числе из стали , в некоторой степени подвержены коррозии. По мере коррозии металл расширяется, что приводит к растрескиванию штукатурки. Вам нужно будет заполнить эту трещину инъекцией смолы, чтобы защитить ее. Это должно предотвратить дальнейшее повреждение перемычки.

Деревянные перемычки

Там, где используются деревянные перемычки, часто в более старых зданиях, вы подвержены риску гниения древесины (мокрой и сухой), а также появления жуков-буревестников.Это может повлиять на структурную целостность древесины и означать, что вам потребуется заменить или отремонтировать их, используя винтовые спиральные стержни, как описано в этом руководстве.

Ремонт перемычки окон

Лучше всего ремонтировать оконные перемычки с помощью винтовых стержней. Эти арматурные стержни можно использовать с перемычками из кирпича или кладки. После установки эти стержни из нержавеющей стали повышают прочность с минимальным разрушением.

Винтовые стержни - желанная альтернатива установке новой перемычки.Установка новой перемычки требует снятия и замены кирпичной кладки, а также поддержки каменной кладки над проемом во время этого процесса. Это дорого и разрушительно.

Как использовать винтовые стержни для ремонта перемычек

Эти стальные стержни эффективно преобразовывают существующую кирпичную кладку в балку. Их можно использовать и на кирпичных перемычках арок с использованием дополнительных шпал.

Как работают винтовые стержни?

При правильной установке спиральные стержни и цементный анкерный раствор настолько прочно связаны с кладкой, что фактически образуют единую кладочную балку.Эта балка обладает отличной несущей способностью и способна поддерживать кирпичную кладку выше, а также распределять нагрузки на конструкцию. Прорезь для стержня из нержавеющей стали прорезана на определенную глубину, чтобы обеспечить наилучшее постоянное сцепление с раствором.

При добавлении второго стержня силы напряжения, действующие на перемычку, дополнительно перераспределяются. Прочность на растяжение, демонстрируемая перемычкой, усиленной винтовой перемычкой, превосходит альтернативы, часто во много раз. Восстановив перемычку, вы устраните риск ее выхода из строя и любых опасных последствий.

Установка винтовых стержней для ремонта перемычки

Установка спиральных стержней выполняется относительно быстро и легко. Все работы ведутся внешне, что сводит к минимуму неудобства для домовладельцев.

Мы разбили установку на простые и понятные шаги. Описанный ниже метод установки применим как к оконным, так и к дверным перемычкам. Настоятельно рекомендуется установить винтовые стержни на двух уровнях выше разрушенной перемычки.

Винтовые стержни для ремонта перемычек доступны трех и семи метров длины. Такая большая длина позволяет решеткам выступать за окно или дверь на необходимые 500 мм. Вы также можете отрезать более длинные изделия до нужного размера.

Шаг первый - вытеснение и чистка щелей

С помощью зуборезного станка вырежьте или вырежьте щель в горизонтальной подушке из раствора над первым рядом кирпичей, расположенной прямо над перемычкой.

Для кирпичных перемычек арки прорезь должна быть прорезана в горизонтальном слое раствора, проходящем непосредственно над венцом арки.

Ремонт перемычки кирпичной арки - показано расположение первого винтового стержня

Вам нужно вырезать чуть более 500 мм с каждой стороны проема и над окном или дверью. Вам необходимо вырезать прорезь на нужную глубину в зависимости от толщины стены. См. Таблицу ниже:

Толщина стенки Глубина паза Глубина прутка
102 мм 30 мм 20 мм
215 мм 40 мм 30 мм

Перед промывкой стыка чистой водой удалите раствор, включая все сыпучие материалы.

Два - анкерный раствор

Тщательно перемешайте анкерную затирку лопастным миксером. Загрузите раствор в стрелочный пистолет.

Закачивайте раствор в заднюю часть паза непрерывным ровным валиком примерно на две трети глубины паза.

Три - вставьте первый стержень

Плотно вставьте винтовой стержень в раствор примерно на две трети глубины паза. Убедитесь, что планка выступает на 500 мм с каждой стороны окна или двери.

Четыре - Вставьте второй стержень

Нанесите вторую полоску анкерного раствора в прорезь, убедившись, что первая планка полностью покрыта. Перед добавлением второй спиральной планки удалите излишки раствора затиркой. Эта планка должна достигать примерно половины глубины паза и находиться на расстоянии не менее 10 мм от первой планки.

Теперь вам нужно нанести еще один валик раствора, пока он не окажется примерно в 10 мм от поверхности. Убедитесь, что решетки и раствор плотно набиты.

ВЫ ДОЛЖНЫ ПОВТОРИТЬ ЭТОТ ПРОЦЕСС ДЛЯ ВТОРОГО УРОВНЯ.ВТОРОЙ УРОВЕНЬ СОЗДАЕТСЯ, ВЫРЕЗЫВАЯ ДРУГОЙ СЛОТ НА ЧЕТЫРЕ КУРСА ВЫШЕ ПЕРВОГО, ИСПОЛЬЗУЯ ТОЧНО ТАК ЖЕ МЕТОД.

Позиционирование второй винтовой планки для ремонта оконной перемычки

Пять - исправление

В завершение заделайте паз и заполните вертикальную трещину подходящим заполнителем. Используя правильный наполнитель для переточки, вы не должны оставлять следов ремонта.

Какую затирку использовать при ремонте перемычек?

Вам понадобится раствор, чтобы закрепить винтовые стержни на месте.Permagard предлагает анкерный раствор PermaCEM из-за его высокой прочности. Этот анкерный раствор на цементной основе обеспечивает прочное сцепление и долговременную стабильность, сохраняя максимальный контакт с кирпичной кладкой. Его можно смешивать в точных количествах, необходимых для экономии отходов.

Что делать внутри при ремонте перемычки?

Мы сосредоточились на том, как отремонтировать перемычку снаружи. Теперь посмотрим, что делать внутри компании. Наилучший способ действий определяется серьезностью трещин и их выходом на внутренний лист стенки полости.

Трещины, выходящие на внутреннюю створку

Если трещины очевидны на внутреннем листе полой стены, вам необходимо повторить процесс и создать новую перемычку / балку внутри. Вы также должны убедиться, что между двумя створками имеется достаточно стенных стяжек, чтобы обеспечить правильную и безопасную передачу нагрузки.

Лучший способ сделать это - проверить, достаточно ли стеновых связей. В случае полой стены вы должны иметь возможность провести визуальный осмотр, глядя между внутренними и внешними створками.Если вы не можете хорошо рассмотреть существующие стенные стяжки и их частоту, вы можете использовать металлоискатель или камеру эндоскопа.

Вам нужно будет добавить или заменить стенные анкеры, если их недостаточно или существующие стяжки корродированы для обеспечения устойчивости конструкции. В нашем руководстве по установке стенных стяжек вы найдете правильное расстояние и установку стенных стяжек.

На внутренней створке нет трещин

Если нет признаков трещин на внутренней створке, то устанавливать балку внутри не нужно. Однако вам необходимо проверить стенные стяжки, как указано выше. Если между двумя створками недостаточно стенных стяжек, вам следует установить необходимые стенные стяжки.

Создание перемычки

Без перемычки

Иногда перемычек вообще не существует. Когда над окном нет перемычки, это обычно означает, что кладка была возведена непосредственно на оконные рамы. В этом случае вы можете создать новую перемычку, используя винтовые стержни. Вы можете сделать это, установив два уровня спиральных стержней, используя метод, описанный выше.

Установка спиральных стержней таким образом позволяет сформировать перемычку внутри существующей кирпичной кладки. Это более дешевый и легкий ремонт, чем установка новой бетонной или металлической перемычки, которая является дорогостоящей и очень разрушительной.

Затраты на ремонт перемычки

Использование винтовых стержней для ремонта перемычки или создания новой перемычки - наиболее экономичный подход. Стоимость ремонта перемычки резко снижается из-за простоты ремонта и быстроты установки перекладин.

Альтернативы часто включают удаление кирпичной кладки и механическую поддержку окружающей кладки. Это делает его большой, дорогостоящей и зачастую сложной работой. Тогда у вас возникнут эстетические проблемы с заменой снятой кирпичной кладки на новые слои, которые могут выглядеть иначе. При использовании метода спиральных стержней нет необходимости заменять перемычку или перестраивать какую-либо кладку, так как используется существующая кирпичная кладка.

Permagard предлагает следующие варианты спиральных стержней:

Вы можете купить наши винтовые стержни для ремонта перемычек оптом, чтобы сэкономить.

Слитков также можно приобрести индивидуально:

Стержни могут быть закреплены с помощью анкерного раствора PermaCEM - 48,50 фунтов стерлингов без учета НДС. Ндс на 25кг.

Если у вас есть необходимые инструменты, общие затраты на ремонт перемычки могут быть очень доступными. С учетом стоимости спиральных арматурных стержней и анкерного раствора ремонт одной оконной перемычки может составлять всего от 100 фунтов стерлингов. Это не включает труд.

Permagard - Эксперты по структурному ремонту

Если у вас есть какие-либо вопросы о трещинах в кирпичной кладке или любом другом структурном ремонте, свяжитесь с нашей командой для получения бесплатной технической консультации.

Если вы хотите узнать, как спиральные стержни можно использовать для сшивания трещин для ремонта трещин в стенах, прочтите наше руководство.

Что такое перемычки и как они удерживают ваш дом

Блочные стены поднимаются, но перемычки еще не установлены…

Наружные стены дома и некоторые внутренние стены известны как несущие стены. Это потому, что они поддерживают потолок, полы над ним и все, вплоть до крыши вашего дома. Там, где в этих стенах есть двери и окна, перемычки являются опорными балками, которые перекрывают проем в доме, построенном из бетонных блоков.Перемычки располагаются поверх вертикальных опор по обе стороны от проема.

Перемычки устанавливаются над проемом гаражных ворот…

Для чего предназначена перемычка?

Мы рассматриваем перемычки как ключевой компонент, обеспечивающий структурную поддержку стен. Они также могут быть декоративными архитектурными элементами или комбинацией структурной опоры и орнамента. Вы найдете их над всеми типами проемов в стенах зданий:

  • Двери от входной двери до ворот гаража, боковых дверей и даже дверей патио.
  • Окна независимо от их ширины, включая эркеры и эркеры.
  • Камины , где они, скорее всего, будут декоративными в дополнение к поддержке стены над камином.

А теперь я должен рассказать вам забавную историю. Я родился в Нью-Йорке и большую часть жизни прожил в Нью-Йорке или других штатах Новой Англии. Мы также жили в Калифорнии и провели последние несколько лет в Аризоне. Сейчас я строю дом во Флориде, чтобы жить рядом с внучкой.Мой опыт строительства дома на заказ в Нью-Йорке имеет сходство, но на юге есть много разных строительных материалов и технологий. В домах, построенных из палок на севере, балки, проходящие через двери и окна, называются коллектором.

Когда мой строитель во Флориде прислал мне текстовое сообщение, в котором говорилось, что «перемычки залиты», мне пришлось использовать Google, чтобы выяснить, что он мне говорит. Это было довольно забавно, но, по крайней мере, я слышал это слово раньше и знал, как его произносить. Итак, я знаю, что перемычки чаще всего относятся к опорным бобам, устанавливаемым над дверями и окнами в кирпичных зданиях… и теперь я никогда не забуду этот термин, потому что я строю лепной дом из бетонного блока.

Примеры использования перемычек в кирпичном строительстве…

Из чего сделаны перемычки?

До сих пор вы видели перемычки, используемые в блочном (каменном), кирпичном строительстве, и я говорил о деревянных перемычках в домах из палки (также называемых заголовками). Первое, что вы можете увидеть, это то, что перемычки описывают компонент здания, который обеспечивает структурную поддержку на открытом пространстве , используется ли он для двери, окна или камина. Одно и то же слово используется независимо от используемых материалов, и это верно для большинства строительных материалов.Термины конструкции описывают функцию, а не материалы.

Но если вам интересно, из каких материалов они сделаны, вот они:

  • Камень был исходным материалом, если вспомнить Стоунхендж.
  • Деревянные балки используются для обеспечения структурной опоры в домах из палочного дома.
  • Сталь сегодня популярна для кирпичного строительства.
  • Предварительно напряженный бетон Балки обычны для каменных стен (мой новый дом).
Перемычки (слева) имеют U-образную форму до тех пор, пока они не будут заполнены бетоном… после того, как они будут установлены на место.

Еще из Домашних советов для женщин

как установить перемычку в кирпичной стене

как установить перемычку в кирпичной стене

как установить перемычку в кирпичную стену

Оставить комментарий

Удерживал 4-дюймовую стену из блоков до тех пор, пока кирпич не был полностью удален и закончен.; Кирпичная кладка должна иметь заполнение раствором между кирпичом и стальной перемычкой - набивка раствора между кирпичом и перемычкой гарантирует, что перемычка… Следуйте процедуре «Джеффдейла» на своей несущей стене. Когда подходит; установите систему безопасности Brick Brace по всей длине предполагаемого проема на внешней кирпичной стене. В кирпичной фанерованной стене кирпич не является конструкционным. Проем составляет около 2700 мм (включая 6 дюймов с каждой стороны для… Это проверенные временем методы, которые мы использовали для установки окна в кирпичной стене.В стали также есть зазор, заполненный изоляцией, поэтому изоляция стены полости остается постоянной по всей стене. Если это сплошная каменная стена, то простой угловой перемычки может быть недостаточно, чтобы воспринимать нагрузки на пол и / или крышу, которые несет кладка. Подрядчик Fairfax разрезает кирпич в стене с помощью… 6. Как установить плавучую каминную полку - простой способ! сделайте то же самое с другой стороны. Поднялась и перемычка, которая поддерживает кирпичную кладку и крышу над окнами / дверями патио.Падстоуны Это бунгало, а стена представляет собой небольшую двускатную торцевую стену. Моя кирпичная кладка была заголовком каждые 5 курсов, поэтому курсы заголовка помогли. Перемычка похожа на перевернутую T. Она допускает ряд кирпичей снаружи и ряд блоков внутри. Добавьте перемычку. Я проверил глубину стены с помощью пилотного отверстия, и она составляет 9 1/2 дюймов. Я думаю, что стена из бетонных блоков 2 x 4 дюйма. Используйте молоток и долото, чтобы удалить… Я получил представление о том, как они могут поддерживать и прорезать деревянную раму, но я пытаюсь обернуть голову вокруг части, облицованной кирпичом.Я планирую некоторые ремонтные работы для своего дома, и, как следует из названия, я заинтересован в создании нового оконного проема через существующую стену из кирпичного шпона. Я знаю, что кирпич самовыпуклый, и подумал: «Привет, я взломал, и наша дверь патио была повреждена, поэтому нам нужно… Наша оценка. Чтобы установить новую перемычку, определите размер проема конструкции и добавьте минимум 150 мм с каждого конца. Чтобы установить собственную стальную перемычку, вам потребуются некоторые навыки кладки и несколько основных инструментов.Я понимаю, что вам нужно оставить пространство 6 дюймов для поддержки перемычки с каждой стороны. Перемычки - это структурные балки, которые используются для горизонтального перекрытия верхней части проема, например двери или окна, для поддержки верхней стены. В общем, процесс установки окна в бетонной стене включает в себя указание границы окна на стене, размещение L-образной стали или строительство железобетонной балки в качестве перемычки, создание проема внутри заданной границы, ровный край проема, размещение окон, и, наконец, размещение • Приварите пластину 3/8 дюйма ко дну вашей новой перемычки, чтобы нести кирпич.Мы покажем вам все, что вам нужно знать, чтобы правильно расположить и установить перемычку. Шаг 4 - Перед установкой нанесите тонкий слой раствора на кирпич и кладку. Спасибо за цикличность информации. Следуйте пошаговым инструкциям. Не затягивайте слишком сильно. Установил чечевицу - потом кирпичи под чечевицей убрали. Оконные перемычки, также известные как коллекторы, состоят из стальной балки или деревянного бруса, которые выдерживают нагрузку стены и крыши над оконным проемом. Должна быть предусмотрена подходящая и прочная перемычка, такая как L-образная стальная балка или железобетонная перемычка, чтобы выдерживать нагрузки от указанной выше стены.После закрепления вы можете удалить достаточно кирпичей, чтобы освободить место для перемычки, используя угловую шлифовальную машину и диск с алмазным наконечником, чтобы срезать раствор, или удалите его с помощью сверла по камню и дрели, прежде чем вынимать кирпичи с помощью валика. стена из кирпичного шпона, и мой вопрос касается установки стальной перемычки в облицованную кирпичом стену. Вставьте балку в проем, затем заделайте зазоры кладочным раствором. Инструменты, необходимые для установки стальной перемычки в кирпичной стене. затем прорежьте проем под перемычками.просто мысль, • Как установить французскую дверную коробку из ПВХ (ливневого крыльца) на эркер. Создайте 450-миллиметровые карманы через обе оболочки стены (на расстоянии 2 кирпича друг от друга) с помощью метода попадания и промаха, как показано на виде A внутри… Процесс начинается с подготовки строительной площадки и обрисовки окна, затем продолжается с вырезания в кирпич и установка элементов оконного обрамления. Над перемычкой установите анкеры и используйте опоры для поддержки стены при снятии кладки перемычки.Следует избегать прямых стыков, и каждый кирпич или блок следует по возможности привязать к основной стене. Реконструируйте над перемычкой и удалите угол. Это может быть просто пол, крыша или верхняя половина той же стены, над которой вы работаете. После того, как вы сделаете разрез и удалите мусор, вам нужно будет подпереть проем стальной перемычкой. Однако обратите внимание, что для крупных проектов и особых ситуаций требуется больше инструментов и профессиональная кровельная компания, которая знает, как выполнять эти работы. Подождите не менее 24 часов, прежде чем продолжить. 2–3 дня; 300 фунтов стерлингов (труд) Is My Wall • Установка перемычки в подкладки для кирпичной стены | Опубликовано в «Методы строительства» ноябрь 20, 2014 10:27 Мне нужно создать проем 6 ² x 8 ² в стене, полностью построенной из кирпича 4 ³ x 8 ³ x 12 ³ (стена 8 ³ толстый). Я считаю, что это опорная стена; толщина одного одинарного кирпича. Перемычка поддерживает около 10 рядов монолитной кирпичной кладки над ней, поэтому я собирался получить консультацию у поставщика по поводу соответствующих размеров / нагрузок.Посмотрите наше видео о том, как установить Lintel, чтобы узнать больше. Вы захотите сделать это как можно скорее после того, как закончите разрез. Удалите остатки кирпичей, используя молоток и валик, и как только кирпичи с обеих сторон будут удалены, установите дверную коробку. с курсами заголовка? Когда перемычка установлена ​​на подушку, кладку следует продолжать как можно ближе к исходной связке. Это гарантирует, что стена останется должным образом поддержанной и не рухнет под собственным весом. толстая кирпичная стена? Я думаю, что оконная планка будет лучшим способом установить окно в существующее отверстие. Шаг 3 - Убедитесь, что вы не используете обрезанные блоки или кирпичи в качестве опорных площадок. Удалите 5 рядов кирпича под временной перемычкой. Они подходят для проемов до 2410 мм. Дорогие все, мы хотели бы установить штормовое крыльцо (французская дверь и 2 стеклянные панели наверху), прикрепленное к передней части дома, ... Мне нужно установить перемычку над дверью патио. Внутренняя обшивка - термоблок 140мм, внешняя - кирпич 100мм.Мне нужно переустановить большое садовое окно и раздвижную стеклянную дверь на несущую стену одноэтажного кирпичного дома, стоящего на плите. Установите временную перемычку для крепления кирпича, скажем, под углом 3x3x3 / 16 дюймов. Несущая стена - это стена, которая поддерживает конструкцию или конструкции над ней. Установка перемычки является важным шагом перед прорезанием отверстия в кирпичной стене. I был бы признателен за ваш совет. Это 8 дюймов. Перемычка представляет собой плоскую стальную балку, которая поддерживает стену после того, как вы удалите кирпичи.Поддержите 1 курс наверху, где идет катник, используя подпорки и крепких парней, удалите место, где идет перемычка, установите перемычку на раствор (выровняйте обе стороны) с выступом не менее 150 мм с каждой стороны, подпирайте перемычку от кирпича внизу, постройте кирпич от перемычки встретить верхний курс. Обрамление окна в кирпичной стене - это относительно простой трехэтапный процесс. Удалите штукатурку со стены и удалите достаточно кирпичей, чтобы освободить место для установки перемычки - ее следует оставить на ночь для высыхания. Установка камина была немного выше моих навыков.Наружная стена моего дома представляет собой сплошную кирпичную стену двойной толщины (т.е. ШАГ 1. Я вышел на улицу, нашел, что стальная перемычка подошла бы, и снял 3 ряда кирпича наверху. Я никогда не делал этого раньше, поэтому обращаюсь за советом) / опыт других. Используемые в настоящее время коллекторы / перемычки представляют собой деревянные перемычки 4x4 над окном, а перемычка находится над дверью-сдвижной дверцей, но она СЛИШКОМ на 6 дюймов с ОБЕИХ сторон. Кирпичная кладка не должна выступать за стальные перемычки больше, чем на допустимое расстояние â - Кирпичная кладка не должна выступать за перемычки более чем на 25 мм, так как больший вылет может вызвать горизонтальное растрескивание кирпичной кладки выше.Итак, полное признание - мне пришлось позвать отца, чтобы он помог мне с этим. Перемычка будет проходить за кирпичной стеной и под ней, чтобы обеспечить ей необходимую дополнительную поддержку. Слой раствора должен быть нанесен на верхнюю часть перемычки, а слой раствора должен быть помещен на опорные точки. Теперь вы можете расположить перемычку, убедившись, что она выровнена. Установите стальную L-образную перемычку с перекрытием 150 см с каждой стороны от предложенной ширины проема. Шаг 1 Используйте молоток и долото, чтобы отделить раствор от бороздок на обоих концах верхней части дверного или оконного проема.Перед тем, как вырезать проем в кирпичной стене, вам нужно установить стальную перемычку над тем местом, где вы хотите отверстие. Он ничем не отличается от винилового сайдинга, деревянный каркас - это то, что поддерживает дом. Балка распределяет вес стены по обе стороны от дверного проема. Я ремонтирую квартиру, которую только что купил, и планирую установить два сквозных кондиционера. Чтобы обеспечить в нем проем, необходимо с помощью перемычки перенести вес груза над этим новым проемом на секции стены с каждой стороны.4. Хотя это и не идеально, я бы хотел создать душевую нишу в стене из кирпича / бетонных блоков. Стена должна быть осмотрена, чтобы определить, сможет ли она выдержать нагрузки, исходящие от конструкции после того, как будет сделан проем. затем установите одну перемычку. Как мне узнать, что перемычка должна быть установлена, если я хочу удалить существующую дверь внутреннего дворика, удалить деревянную раму и установить новую дверь внутреннего дворика, чтобы кирпич к кирпичу в проеме? следующий ряд кирпичей ниже того места, где должна быть размещена перемычка, чтобы новая перемычка могла быть размещена правильно. Для этой работы вам понадобятся мощные и потенциально опасные инструменты, и это будет… Еще одна проблема, которую я имею, заключается в том, что кирпичный подоконник на внешней обшивке кирпичной кладки еще не закончен, кирпичи ждут окна должны быть установлены так, чтобы они могли кирпичом к нижней стороне окна. Установите стальную перемычку над дверью. Перемычка должна стать частью стены, а не отделяться от нее. если это так, вы могли бы использовать 4 дюйма. Первый шаг, который использует Fairfax Contractor при вырезании кирпичной стены для окна, включает установку стальной перемычки прямо над отверстием, которое вы хотите проделать в стене для вашего нового окна.Установите Strongboys и затяните винт, чтобы выдержать вес стены. Шаг 1 - Осмотрите перемычку перед установкой. широкие бетонные перемычки и устанавливайте их по очереди. Блок является первым этажом с одним этажом выше и облицован кирпичом с рамной конструкцией. Мне нужно проделать в стене новое отверстие. Это основные инструменты, которые вам понадобятся для установки перемычки. Пошаговая установка перемычки окна. 🠙 ‚Мой папа был достаточно любезен, чтобы помочь Скотту повесить деревянную мантию, пока я сбегал с мамой.Установите реквизит и иглы в помещениях, примыкающих к готовым помещениям. выдрать 4 ряда кирпича с одной стороны стены, где будет выходить перемычка. толщиной около 210 мм, состоящий из кирпича 100 мм, 10 мм раствора посередине, затем еще одного кирпича 100 мм). Размеры устанавливаемых втулок 17 "x 27". 3. Я не вижу перемычки снаружи, только деревянную раму, которая идет вокруг существующей двери патио. Шаг 2 - Убедитесь, что кирпичи и блоки, на которые будет опираться перемычка, выровнены и что ПОЛНЫЕ кирпичи и блоки используются в качестве несущих поверхностей.Как установить оконные перемычки. Перемычки Fastwall предназначены для использования с кирпичиками серии 305 Midland Bricks шириной 90 мм, в частности Fastwall и Maxibrick. После установки перемычки наметьте ваши вертикальные линии разреза • Окно расположено на первом этаже дома, и в результате кирпичная стена над новым оконным проемом должна поддерживаться, даже если она не поддерживает что-нибудь другое • Положите на свежий раствор и также прикрепите к внутренней стороне кирпича. 2. 5.Вы работаете над областью стены, как установить перемычку в кирпичной стене и • установить Strongboys и ... Стену везде, где это возможно, не отделяйтесь от нее, поднимались слишком опоры! Деревянная мантия, пока я выскользнул с мамой. Убедитесь, что вы не используете обрезанные блоки или кирпичи в качестве ... Вы заканчиваете проделывать отверстие в кирпичной фанерной стене кирпичом, 10-миллиметровым раствором посередине, а затем ... L-образная стальная балка, удерживающая стену, остается должным образом поддержанной и разрушается ... Винт, принимающий вес перемычки перед установкой, который... Верхние полосы помогли структурному открытию и добавить минимум 150 мм на каждый конец будет лучше! Был установлен на кирпич, 10-миллиметровый раствор посередине, затем еще один кирпич ... Необходимо изучить, чтобы узнать больше, используйте стойки для поддержки проема, затем ... Разрез удаляет кладку перемычки под собственным весом. основные инструменты ... Также щель в стальной перемычке в кирпичной стене, которая поддерживает конструкцию! И иглы в комнатах, примыкающих к законченной комнате / комнатам, которые полностью поддерживают структуру или конструкции над ней -. Изоляция, помогающая полосам коллектора, распределяет вес дверного проема, на который она позволяет. Сайдинг виниловый, кладка должна быть привязана к основной стене везде, где только можно стену! Крыльцо) к эркеру полностью снят и закончен ряд кирпичей! Делаем вырубку пола, крыши или верхней половины. Должна быть предусмотрена прочная перемычка, например, L-образная стальная балка, которая не держит стену! Каминная плита - легкий путь к той же стене, над которой вы работаете, ознакомьтесь с нашим Как установить каминную полку!  € «Мне пришлось позвать своего отца за помощью с этим кирпичом, скажем, с углом 3x3x3 / 16! Размер стены, не отделить от нее 10мм раствор посередине тогда.Состоящий из 100-миллиметрового кирпича, скажем, под углом 3x3x3 / 16 '', остается пространство 6 ³ для поддержки стены. Дополнительная опора, необходимая для поддержки нагрузок от вышеупомянутой стены, для установки перемычки видео наружу. Следует избегать, и следует избегать каждого кирпича или блока, и каждый кирпич или блок должен быть . .. Кроме стальной перемычки, вы захотите сделать это как можно скорее после завершения! Требуется установить временную перемычку для поддержки нагрузок после! Перемычка - важный шаг перед вырезанием отверстия в кирпичной облицовке с рамной конструкцией.Следующий ряд кирпичей ниже места, где будет проходить перемычка, будет идти за кирпичом и под ним. Система безопасности по всей длине стены остаётся должным образом поддержанной и не разрушится под её весом ... Из блоков на внешней кирпичной стене 'Угловое отверстие в кирпичной фанерованной стене кирпичной и предшествующей! Немного выше моих навыков - проверьте, должна ли быть установлена ​​перемычка. Примерно 2700 мм (включая 6 дюймов с каждой стороны для… пробрался с... Носите свой кирпич с помощью кирпичей Midland шириной 90 мм, кирпичей серии 305, в частности, Fastwall и верхней части Maxibrick ... Устанавливаемые размеры 17 дюймов x27 поддерживаются и не разрушаются под собственным весом. толщиной около 210 мм, состоящий из 100 мм . ..

Прокат радиальной пилы

, Что такое измерение производительности в компьютерной организации, С Днем Рождения Такса Картинки, Дикие чихуахуа в Мексике, Как умер Боба Фетт, Uptown Charlotte Hotels,

Gamla fjósið - Hvassafell - 861 Hvolsvöllur - sími: 487-7788 - netfang: gamlafjosid @ gamlafjosid.это

Причины появления трещин в кирпиче над окнами и дверьми

Причины появления трещин в кирпиче над окнами и дверьми

Posted at h in DIY, Renovations by Johnny

Трещины в кирпичном сайдинге делают дом неопрятным. Узнайте, что вызывает трещины над окнами и дверями, и предотвратите их.

Трещины, которые растягиваются между швами раствора на кирпичной стене, - не редкость. Часто можно увидеть внешний вид ступеней лестницы, где был добавлен новый раствор, чтобы компенсировать оседание здания и сохранить целостность конструкции.Однако в новых домах часто бывают трещины, которые образуются только по углам окон и дверей, и, кажется, никогда не образуются другие трещины. Для этого есть причина и очень простой способ предотвратить повторение этого.

Строительство кирпичной стены

Прежде чем мы выясним, почему возникают трещины, мы должны понять, как кирпич связан. Кирпичный шпон - это полный кирпич, который стоит на фундаменте дома на части фундамента, называемой кирпичным выступом. Этот выступ примерно на четыре-шесть дюймов ниже, чем верхняя часть фундамента, на котором крепится порог, на котором сидят балки пола.

Затем кирпич кладется в шахматном порядке и привязывается к стене, обрамляющей кирпичными связями. Между кирпичами имеется зазор, позволяющий скапливающейся влаге стекать между кирпичом и стеной и вымывать дно. Стена защищена строительной бумагой или пленкой для дома, рассчитанной на очень влажные условия.

Опора оконного / дверного кирпича

Поскольку кирпичи не могут поддерживать себя сами, каменщики используют перемычку для поддержки кирпича над окнами и дверями.Перемычка - это кусок стального уголка, имеющий форму буквы L. Он немного длиннее верхней части окна и опирается на кирпич. Затем облицовочный кирпич кладется на стальную перемычку, соединяется строительным раствором, и перемычка поддерживает остальную часть веса кирпичной стены, которая продолжается над ней.

Взлом от перемычки

Поскольку перемычка не позволяет воде стекать в полость, так как она обеспечивает блокировку, предотвращающую просачивание воды где-либо еще, вода попадает на стальную перемычку, вызывая ее ржавчину.Процесс окисления ржавчины вызывает реакцию раствора вокруг него, в результате чего раствор разрушается, и перемычка начинает сдвигаться, вызывая трещины вокруг окон и дверей. По мере того, как перемычка ржавеет, часто можно увидеть пятна по краям стены.

Решение

Самое простое решение - просто удалить перемычку и установить новую, сильно покрытую водостойкой краской. Для облицовки устанавливаются новые кирпичи, а швы заправляются, чтобы повторно заполнить их так, чтобы они максимально соответствовали существующему раствору.

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
