Раствор для кирпича: Пропорции цемента и песка в растворе для кладки кирпича

Автор

Содержание

какой выбрать цемент для кладки, пропорции цементного раствора

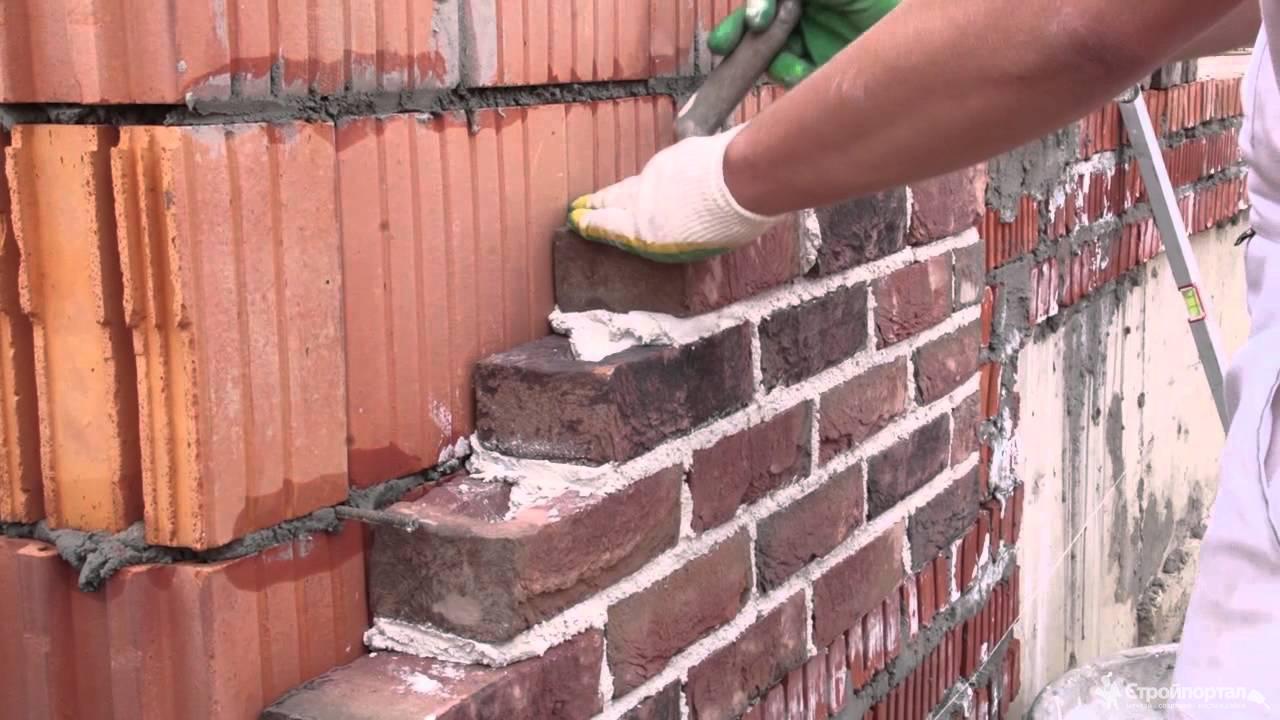

Кладочный раствор – вид строительных растворов, состав и технологию приготовления которых регламентирует ГОСТ 28013-98, а также СП и СНиПы. Кладочные растворы могут изготавливаться на базе различных вяжущих. Для кладки кирпича в частном жилом строительстве чаще всего используются материалы на основе портландцемента марок М400 и М500.

Основные требования к кладочным растворам

Чтобы кладка была надежной и долговечной, кладочная смесь должна соответствовать нормативным требованиям по составу и характеристикам, среди которых:

  • Пластичность. Только пластичный материал может заполнить все пустоты между кирпичами в горизонтальных и вертикальных швах. При ведении кладки в условиях высоких температур лучше использовать смесь с повышенной подвижностью.
  • Высокий уровень адгезии с кирпичом. Хорошее сцепление раствора с элементами кладки обеспечивает прочность и длительный рабочий период всей строительной конструкции.
  • Оптимальное время схватывания. И слишком быстрое, и слишком длительное схватывание осложняют строительные работы. Оптимальный период сохранения раствором пластичности – 1,5-2 часа.
  • Высокая прочность после застывания, отсутствие трещин, способных вызвать деформацию кладки, вплоть до ее полного разрушения.
  • Водонепроницаемость. Швы должны быть устойчивы к проникновению атмосферной влаги.
  • Для цветных смесей – стабильность и долговечность цвета.

Какой цемент нужен для изготовления раствора для кладки кирпича?

Для приготовления кладочных смесей функции вяжущего чаще всего выполняют:

  • Портландцемент марки М400 Д0 и М400 Д5. Это вяжущее содержит минеральные добавки в количестве до 5 %. По новому стандарту этот материал обозначается как ЦЕМ I 32,5. Прочность на сжатие – до 40 МПа. При решении вопроса о том, какая марка цемента нужна для кладки кирпича, для строительства небольших домов чаще всего приобретают портландцемент М400.
  • Портландцемент марки М500 Д0. По новому стандарту – ЦЕМ I 42,5. Прочность на сжатие – до 50 МПа. Смеси, изготовленные на основе этого цемента, имеют незначительную усадку при затвердевании, что снижает риск появления трещин. Портландцемент М500 используется в основном при строительстве зданий, испытывающих повышенные нагрузки.

Компоненты и пропорции кладочных растворов

Помимо вяжущего, в кладочных растворах присутствуют:

  • Песок. Для этой цели может применяться только песок, соответствующий требованиям ГОСТа 8736-2014. Это может быть карьерный песок – мытый или сеяный, речной, очищенный от илистых включений. Применение песка, загрязненного глинистыми, илистыми включениями, имеющего в составе пыль, приводит к значительному снижению качества кладочного раствора. В соответствии с нормативом максимальная крупность зерен составляет 2,5 мм.
  • Вода. Для изготовления кладочных смесей можно применять воду из питьевого водопровода. Если такой возможности нет, то при использовании воды технической или из природных водоемов ее необходимо проверить в лаборатории на наличие примесей, которые смогут негативно повлиять на качество готового продукта. Вода должна иметь комнатную температуру.
  • Красящие пигменты. Для получения определенного цвета смеси используют красящие компоненты. Составы темного оттенка изготавливают с помощью добавления графита, сажи.
  • Пластификаторы. Улучшают удобоукладываемость, облегчают ведение строительных работ, повышают характеристики готового продукта. Для повышения пластичности смеси можно использовать покупные вещества или моющие средства – шампунь, стиральный порошок, жидкость для мытья посуды.
  • Противоморозные компоненты. Используются в условиях пониженных температур для обеспечения нормальной гидратации цемента.

Таблица пропорций цемента и песка для приготовления раствора для кладки кирпича

Марка раствора Марка цемента Соотношение компонентов, Ц:П
М50 М400 1:7,4
М75
М400
1:5,4
  М500 1:6,7
М100 М400 1:4,3
  М500 1:5,3
М150 М400 1:3,25
  М500 1:3,9

Как определить, какая марка кладочного раствора необходима?

Области применения кладочных растворов разных марок прочности:

  • М50. Востребован для ведения кирпичной кладки в малоэтажном строительстве, заделки трещин. Рекомендуется применение пластификаторов.
  • М75. Универсальный материал, используемый для кирпичной и блочной кладки внутренних перегородок и наружных стен.
  • М100. Пригоден для строительства многоэтажных жилых зданий и объектов производственного назначения. Используется для возведения колонн, арок.
  • М150. Материал отличается высокой прочностью, востребован для ведения каменной кладки.

Технология изготовления кладочного раствора на основе цемента

Этапы изготовления смеси вручную:

  • Готовят инструменты и оборудование – крупногабаритную емкость для замешивания, лопату, мастерок, а также все компоненты смеси.
  • В емкости смешивают сухие компоненты – цемент, песок, пигменты, если они находятся в сухом виде, и только потом добавляют постепенно воду. В среднем принимают, что количество воды на 1 кг цементного вяжущего должно составлять 0,8 л.

Для приготовления больших объемов раствора используют бетономешалку.

Порядок работ в этом случае несколько иной:

  • В барабан заливают примерно 2/3 от требуемого количества воды, вводят добавки.
  • Всыпают примерно половину песка, цемент, перемешивают.
  • Засыпают оставшийся песок, перемешивают.
  • Добавляют необходимое количество воды.

Как примерно рассчитать требуемое количество компонентов кладочной смеси?

Для планирования закупок строительных материалов необходимо хотя бы приблизительно рассчитать требуемое количество кладочного раствора. Для этого можно воспользоваться таблицей, в которой указывается количество кладочного раствора (м

3), расходуемое на 1 м3 кладки.

Вид кирпича Толщина стены, в кирпичах (мм)
  0,5 (120) 1 (250) 1,5 (380) 2 (510)
Обычный 0,189 0,221 0,234 0,24
Полуторный 0,16 0,2 0,216 0,222

Как рассчитать требуемое количество цемента и песка:

  • Определите объем кладки. Для этого периметр строения умножают на толщину и высоту стен. Далее вычисляют суммарную площадь оконных и дверных проемов, умножают ее на толщину стен. Из общего объема кладки вычитают суммарный объем оконных и дверных проемов.
  • Полученный объем кладки умножают на количество смеси, необходимое для устройства 1 м3 кладки (данные берут из представленной выше таблицы). Например, нам необходимо рассчитать количество раствора, необходимое для кладки 12 м3 одинарного кирпича, толщина – в 1,5 кирпича. Расчет: 12*0,234 = 2,8 м3. Переводим объем смеси (2,8 м3) в кг. Для этого объем умножаем на среднюю плотность, которая примерно равна 1700 кг/м3: 2,8*1700 = 4760 кг.
  • Далее необходимо рассчитать количество цемента и песка. Например, мы планируем  изготовить цементно-песчаный раствор марки М75 с использованием цемента марки М400. Ц:П составляет в этом случае 1:5,4. Это означает, что в растворе всего содержится 6,4 части сухих компонентов. То есть, если мы разделим 4760 кг на 6,4, получим количество цемента – 743 кг. Простые расчеты показывают, что нам понадобится 15 мешков цемента по 50 кг каждый. Но, поскольку расчеты примерные, лучше приобрести материал с небольшим запасом. Далее вычисляем необходимое количество песка, которого в нашем случае содержится 5,4 части. Если одна часть составляет 743 кг, то всего нам понадобится 743*5,4 = 4012 кг песка.

Ускорить ведение строительных работ и повысить качество результата помогает использование сухих смесей, составленных в заводских условиях, что обеспечивает точность пропорций компонентов.

В строймагазинах можно приобрести такие смеси для кладки всех видов кирпича – керамического, силикатного, рядового и облицовочного. В продаже также есть материалы белого и других цветов.

состав и пропорции для укладки кирпичной стены

На прочность конструкции влияет не только качество основного материала — нужно правильно приготовить кладочный раствор для кирпича. Его применяют для внешних и внутренних стен, подземных сооружений, каминов, каналов под прокладку коммуникаций, а также при внутренней и внешней отделке. Свойства смеси зависят от ее предназначения. Условия внутри и снаружи здания сильно отличаются. Снаружи поверхность должна выдерживать низкие температуры в зимний период, механические нагрузки и постоянные температурно-влажностные перепады. Керамику применяют при строительстве цокольных этажей и фундаментов, находящихся в постоянном контакте с грунтом. Подземные стены выдерживают давление грунтовых вод и смещающихся земляных пластов. Она используется при строительстве печей и облицовке топок. Особые требования предъявляются к влажным помещениям — вода разрушает твердую минеральную структуру так же, как удары и трение.

Все о приготовлении раствора для кладки кирпича

Требования к готовым материалам
Состав
Приготовление раствора на основе цемента и песка
Использование измельченной извести

  • Соответствие своему назначению — противоморозные материалы должны хорошо переносить холод, а влагостойкие — сырость. Особые свойства создают при помощи специальных добавок. Их можно ввести самостоятельно или купить готовый порошок, который остается просто перемешать с водой и песком.
  • Пластичность — от этого качества зависит удобоукладываемость. Пластичная масса заполняет пустоты основания и укрепляет его структуру. Она лучше держится на его поверхности. Это свойство важно не только при строительстве, но и при заделке трещин. Оно зависит от консистенции и количества вяжущего вещества. Чтобы его улучшить, вводят добавки-пластификаторы. Удообукладываемость позволяет наносить тонкие равномерные слои, не прилагая значительных усилий.
  • Адгезия — сцепление с поверхностью. Она зависит от пластичности. Для ее улучшения вводят клей.
  • Время схватывания — под него приходится подстраиваться, чтобы успеть выработать замес до его затвердевания. Если нижние ряды еще не схватились, верхние могут их разрушить. Существуют ускорители и замедлители твердения.
  • Тепло- и звукоизоляционные характеристики — на них влияет пористость материала. Чем больше пустот, тем выше эти показатели, и тем ниже прочность. Требования по тепло- и звукоизоляции, как правило, не высоки, но их берут не ниже, чем у керамического камня. На производстве применяются специальные воздухововлекающие и газообразующие добавки.

Его можно купить в готовом виде или сделать самому. Он включает в себя три обязательных компонента.

  • Вяжущее вещество — цемент, известь или их смесь. Как правило, применяется цемент. Он обладает наиболее высокой прочностью. Его технические характеристики зависят от марки. Чем она выше, тем лучше прочностные показатели, и тем больше усадка.
  • Наполнитель — песок мелкой фракции. Размер песчинок — не больше 2 мм. Чем меньше примесей, тем выше его качество. Чтобы избавиться от мусора, материал просеивают. Очищать его от химических примесей сложнее. Делать это можно только в производственных условиях. Белый песок самый чистый. В желтом больше инородных включений.
  • Вода — от ее количества зависит пластичность. Она не должна содержать примеси в большом количестве. Желательно ее отфильтровать от ржавчины и крупных частиц. Брать ее из стоков и заболоченных водоемов нельзя.

Часто используют добавки, улучшающие определенные свойства. Готовить сложные химические реагенты в домашних условиях не придется. Есть народные способы, которые применяют до сих пор. Например, чтобы повысить адгезию и удобоукладываемость до нужного уровня, в цементную смесь добавляют глину. Рассчитать ее точный расход на один куб не всегда возможно, так как для этого нужно знать ее характеристики. Адгезию повышает клей ПВА.

Проще работать с готовыми порошками. Их заливают водой, дают отстояться 5-15 минут перед укладкой, затем наносят на поверхность с учетом времени схватывания, указанного в инструкции на упаковке.

Чтобы придать шву нужный оттенок, добавляют водоэмульсионную краску или минеральную крошку. Для создания темных тонов подойдет сажа или тонко молотый уголь.

Необходимые инструменты

  • Пластиковый таз, корыто или другая плоская вместительная емкость. Ее следует очистить, чтобы мусор не попал в шов. Если в ней раньше проводился замес, схватившиеся остатки удаляют — они уже не могут вступать в реакцию с водой и только снижают прочность. При большом объеме удобнее готовить массу в бетономешалке.
  • Лопата или строительный миксер. Небольшое количество перемешивают дрелью с насадкой.
  • Ведра для воды и наполнителя.
  • Весы.

Соотношение компонентов

Пропорции рассчитываются по весу. Чем выше марка цемента, тем ниже его расход для получения смеси с определенными свойствами.

Марки готовой смеси
  • М25 — подходят для декоративной отделки.
  • М50 — применяется в малоэтажном строительстве.
  • М75 и М100 — универсальные материалы, способные выдерживать большие нагрузки. Подходят для внешних и внутренних работ.
  • М150 — используется в экстремальных условиях, например, при строительстве фундаментов в подвижных грунтах.

Таблица с пропорциями раствора для кладки кирпича

Марка смеси Марка цемента Пропорции сухих компонентов (цемент:песок)
25 300 1:9,5
50 300 1:5,8
50 400 1:7,4
75 300 1:4,2
75 400 1:5,4
75 500 1:6,7
100 300 1:3,4
100 400 1:4,3
100 500 1:5,3
150 300 1:2,6
150 400 1:3,25
150 500 1:3,9

Калькулятор расхода

Расчет производят после оставления пропорций, когда соотношение компонентов уже известно. Если вычислить, сколько требуется вяжущего вещества, несложно будет узнать количество песка.

  • Вычисляем объем стен: умножаем их площадь на толщину, затем вычитаем объем оконных и дверных проемов.
  • Объем готовой смеси рассчитываем, умножая объем стен на коэффициент 0,25.
  • Зная пропорции, вычисляем количество компонентов.
  • Расход указан в массе. Чтобы перевести объем в массу, умножаем его на плотность. Плотность цемента составляет 1300 кг/м3.
  • Чтобы понять, сколько нужно упаковок, делим полученное значение на массу одной упаковки.

Перемешивание компонентов

Сначала проверяем количество материалов и их состояние. Вяжущее вещество не должно быть влажным, иначе оно начнет схватываться в упаковке, образуя комки. Желательно его просеять перед укладкой. Мешки хранят на паллетах или пленке. Нельзя допускать их контакта с водой.

Сначала производят сухой замес, затем постепенно в него добавляют воду с температурой 15-20 градусов. Образовавшаяся масса должна быть однородной. Благодаря правильному приготовлению можно задать небольшую толщину раствора в кирпичной кладке даже при малом содержании воды.

Количество раствора зависит от производительности строительной бригады и сроков схватывания. Нужно управиться за час, пока замес не начал подсыхать и твердеть. Температура воздуха должна быть выше нуля — иначе схватывание не произойдет.

Они отличаются от цементных низкой прочностью и теплопроводностью, более высокой пластичностью. Их применяют при создании печей, дымоходов, легких стен. Перед перемешиванием вяжущее вещество просеивают, удаляя комки при помощи сита с ячейками до 1х1 см.

Известковое тесто также используется в качестве добавки, повышающей подвижность цементно-песчаных смесей. Материал хорошо подходит для возведения фундаментов и нижних этажей, испытывающих большие нагрузки. Его свойства зависят от соотношения компонентов и особенностей химических добавок.

Рассмотрим процесс создания раствора для кирпичной кладки марки М100.

Что понадобится

  • 10 кг цемента М400.
  • 50 кг песка.
  • 5 кг извести.
  • 50 л воды — ее объем равен массе.

Процесс приготовления

Сначала просеиваем компоненты. Затем заливаем 30 л воды в таз или бетономешалку и засыпаем весь цемент и известь. После перемешивания засыпаем остатки песка и доливаем оставшуюся воду. Мешаем в течение 5 минут.

  • Материал подготовил: Артем Филимонов

Раствор для кладки кирпича, пропорции песка и цемента

Кладочный раствор для обустройства кирпичных сооружений использовался строителями в течение столетий. Такие постройки отличались надежностью и прочностью, а срок их службы превышал 100 лет. Чтобы создать качественную смесь, необходимо подобрать правильные пропорции и соотношение компонентов.

Какой раствор нужен для кладки кирпича

Правильно составленные кладочные растворы должны соответствовать следующим нормам:

  1. Грамотный выбор рецепта раствора для кладки, пропорций песка и цемента и объемов исходного сырья.
  2. Применение качественных компонентов.
  3. Тщательная подготовка материалов.
  4. Соблюдение технологии производства.

Придерживаясь таких требований, можно создать качественный цемент на кирпичную кладку, который будет обладать следующими достоинствами:

  1. Оптимальная пластичность смеси. Такой параметр способствует эффективному заделыванию углублений в кладочных слоях.
  2. Время твердения. Большие объемы раствора, который быстро твердеет, непригодны к использованию. Чтобы устранить такое явление, нужно добавить в состав известь.
  3. Повышенная прочность. Когда смесь застынет, прочностные характеристики цементных слоев будут увеличены, а стена из кирпича станет устойчивой к деформациям и другим негативным факторам.

Чтобы обеспечить эффективное образование твердой ЦПС, нужно грамотно выбрать пропорции раствора. В процессе реакции компонентов с водой увеличиваются прочностные показатели, а связующий компонент объединяет стройматериалы в цельную конструкцию.

Несмотря на используемую рецептуру, кладочный раствор и пропорции песка и цемента должны предусматривать наличие следующих ингредиентов:

  1. Вяжущая часть. В большинстве случаев применяется цемент для кладки, который начинает твердеть при взаимодействии с жидкостью, соединяясь с остальными частями раствора..
  2. Вещество-заполнитель. Предназначается для улучшения эксплуатационных свойств и увеличения объема смеси.
  3. Жидкость. Вода используется для реакции с вяжущей частью добавки и способствует нормальному протеканию гидратации.
Роль вещества с вяжущими свойствами могут выполнять следующие типы сырья:
  1. Портландцемент.
  2. Известь.
  3. Известково-цементная смесь.

Разбираясь, какой цемент лучше для кладки кирпича, необходимо учитывать тип задач, для которых он будет использоваться, и характеристики марки.

Состав для кладки замешивается на базе чистого песка из речки или карьера, не содержащего разные включения, такие как глина, трава или корни. Чтобы повысить прочность, можно добавить к основе фибру.

Цементный раствор для кладки кирпича должен содержать и дополнительные компоненты, в их числе:

  1. Добавки для повышения морозостойкости. Их задача заключается в предотвращении кристаллизации жидкости под воздействием мороза и нормализации гидратации.
  2. Пластифицирующие добавки. Способствуют удобоукладываемости рабочего состава и облегчают его эксплуатацию.
  3. Отвердители. Улучшают процесс полимеризации вяжущих добавок и уменьшают период набора прочностных показателей.
  4. Красители. С помощью цветных пигментов можно поменять гамму материала и улучшить эстетические свойства стены.

Конечная марка состава определяется пропорциями песка и цемента для кладки кирпича. По мере увеличения содержания песка марка снижается, а при увеличении доли цемента — повышается. Для замешивания растворов используют разные марки цементной-песчаной смеси для кладки кирпича, но наиболее часто встречается М75. В таком случае пропорции цемента и песка для кладки кирпича выбираются в соотношении 1:5:0,8.

Материалы с маркировкой М75 способствуют надежному связыванию разных типов кирпича и камня, обеспечивая высокую устойчивость построек к негативным воздействиям.

Виды

Кладочный раствор может отличаться разным соотношением ингредиентов. Они выбираются с учетом назначения и сферы применения.

Известковый

Для возведения кирпичных заборов и стеновых конструкций принято использовать растворы для кирпичной кладки с высокой пластичностью. Поэтому в их состав добавляют известь, соединенную с песком. Сухие добавки тщательно перемешиваются, а потом заливаются жидкостью. Дальше ингредиенты еще раз перемешиваются до образования сметанообразной консистенции без комочков и твердых примесей.

Оптимальные пропорции выбираются из расчета 1 часть извести на 2-5 частей песка.

Цементный

Интересуясь, как приготовить раствор для кладки кирпича, пропорции песка и цемента нужно выбирать с учетом некоторых требований. В зависимости от марки второго компонента определяется соотношение ингредиентов: так, на 1 часть цемента может приходится 3-6 частей песка.

Сухие добавки соединяются до появления единой массы. В первую очередь нужно замешать сухие ингредиенты, а потом добавить к ним воду. Однако у такого способа имеются недостатки, поскольку совмещение разных марок делает раствор малоподвижным и придает ему высокую жесткость.

Цементно-известковый

Состав кладочного раствора на основе цементно-известковой смеси создается из следующих ингредиентов:

  1. Гашеная известь, разведенная в воде до густого состояния. Известковую массу тщательно процеживают.
  2. Сухой цемент на кладку и песок.

Каждая часть тщательно перемешивается. Наличие извести в составе цемента повышает пластичность смеси и позволяет использовать ее с любыми разновидностями кирпичей.

Простая смесь

Простую смесь создают на базе связывающей добавки и песка. В качестве первого может использоваться глина, но такой вариант востребован только для узкопрофильных задач.

Цементно-песчаная консистенция выбирается в пропорции 1:3. Сухие элементы тщательно смешиваются, после чего к ним добавляется вода.

Сложная смесь

Сложным замесом называются составы из разных добавок и вяжущей основы. К таковым относят цементно-известково-глиняные и другие растворы. Наличие глины в составе способствует легкой и аккуратной укладке.

Если необходимо выполнять кладку кирпичных стен фасадной части дома, смесь разбавляют пластификаторами. Такой тип раствора отличается экономичным расходом исходного сырья и ровной укладкой на поверхность.

На что следует обратить внимание

Чтобы разобраться, как рассчитать количество цемента для кладки, необходимо обратить внимание на массу нюансов и факторов, в их числе:

  1. Пропорции компонентов.
  2. Расчет количества цемента.
  3. Контроль качества. Точно определить, сколько цемента нужно внести в состав, несложно. Для этого используются общепринятые технологии.

Пропорции

Из всех вариантов состава кладочного раствора цементный тип считается наиболее востребованным. Готовую сухую смесь можно приобрести в строительном магазине, однако из-за больших расходов на транспортировку многие хозяева отдают предпочтение самостоятельному производству материала. Для определения правильных пропорций, нужно учитывать такие факторы:

  1. Марка цементной смеси (М400, М500).
  2. Маркировка ЦПС.

Существуют специализированные сайты, на которых размещены вспомогательные таблицы, с помощью которых можно быстро найти приблизительное соотношение ингредиентов для каждой марки.

Так, если нужно подготовить 1 м³ раствора марки 75 (цифровое значение указывает на допустимую нагрузку на 1 см²), следует руководствоваться таким расчетом:

  1. 220 кг цемента М500 и песка в пропорции 1:6,7.
  2. 270 кг цемента М400 смешивается с песком в соотношении 1:5,4.
  3. 360 кг цемента марки М300 перемешивается с песком в пропорции 1:4,2.

С целью экономии производства некоторые хозяева отклоняются от заданных рекомендаций. Но такой подход ухудшает прочность и эксплуатационные свойства кирпичной постройки.

Расчет состава

Кладочные растворы для кирпича рассчитываются по разным технологиям, но есть нормативные значения объема материала для стен с разным диаметром:

  1. Если толщина стены составляет 1 кирпич, понадобится 65 л смеси для обустройства 1 кв. м ее поверхности.
  2. При толщине 1,5 кирпича расход увеличивается до 100 л.

Пропорционально растет объем раствора для стен в 2 или 2,5 кирпича.

Если овладеть методикой расчета, выбор соотношения песка и цемента для кладки кирпича станет максимально простым:

  1. В первую очередь нужно оценить объем кладки, умножив периметр постройки на высоту и толщину стен.
  2. От полученных результатов отнимается число объема окон и дверей.
  3. Дальше рассчитывается количество кубов с умножением объема стен на 0,2-0,3.

Контроль качества

Если покупается готовый материал, то он должен поставляться с соответствующей документацией, где указана дата производства, марка и подвижность. Любой состав должен обладать оптимальными прочностными свойствами, плотностью и подвижностью.

При оценке качества самодельной продукции нужно руководствоваться такими принципами:

  1. Подвижность оценивается путем помещения смеси в емкость с раствором эталонного конуса. Глубина погружения конуса будет указывать на подвижность.
  2. Для определения плотности смеси нужно взвесить сосуд и поделить массу на объем раствора.

Выполнение замеса

Для проведения замеса ЦПС можно использовать следующие приспособления:

  1. Бетономешалка.
  2. Строительный миксер.
  3. Совковая лопата.

Важно учитывать, что смесь можно применять по назначению только в течение первого часа. В противном случае она затвердеет и станет непригодной для эксплуатации.

С целью экономии материалов нужно грамотно рассчитывать объемы раствора, чтобы рационально использовать состав. В зависимости от этапа выполнения ремонтных или строительных работ ЦПС разбавляют до правильной консистенции.

При необходимости выполнить оштукатуривание поверхности раствору придают эластичность и очищают от комков или абразивных частиц. Нередко используется цементно-известковый состав, которому свойственна практичность.

Универсальные смеси востребованы для следующих задач:
  1. Заливка бетоном основы.
  2. Возведение помещений разной сложности.
  3. Оштукатуривание.
  4. Кладочные работы.
  5. Заделка швов, пустот и трещин.

Внесение в состав дополнительных компонентов способствует появлению таких эксплуатационных преимуществ:

  1. Устойчивость к износу.
  2. Водостойкость.
  3. Устойчивость к отрицательным температурам.
  4. Прочность.
  5. Надежность.
  6. Долговечность.
  7. Высокие адгезионные свойства.

Определение подвижности

Поскольку подвижность состава является одной из ключевых характеристик, ее нужно измерять с высокой точностью. Чтобы проверить раствор на соответствие оптимальной подвижности, нужно задействовать конус с углом 30°, высотой 15 см и массой 300 г. Конус помещается в раствор, а отметка, где он застынет, будет указывать на степень подвижности.

Существуют разные принципы, которых нужно придерживаться при выборе оптимальной подвижности:

  1. Для полнотелых кирпичей применяют раствор с подвижностью 9-13 см.
  2. Пустотелый кирпич должен обладать значением 7-8 см.
  3. При проведении ремонтно-строительных работ в жаркий период понадобится использовать смесь с показателями 12-14 см.

Важность соблюдения пропорции цемента и песка

Соблюдение правильных пропорций является ключевым залогом прочной и надежной кладки при строительстве, в том числе и в Москве. Если придерживаться рекомендаций и учитывать технологию монтажа, конструкция из кирпичей будет максимально прочной и устойчивой к большим нагрузкам

какой выбрать, какие пропорции нужны для облицовочного, клинкерного кирпича

19.03.2018

  1. Виды кладочных растворов
  2. Особенности цветных кладочных растворов
  3. На какие характеристики обращать внимание при выборе раствора?
  4. Что важно знать о применении и процессе кладки кирпича
  5. Расход кладочного раствора
  6. Ошибки при работе с кладочным раствором для облицовки стен и их последствия

Под «кладочным раствором» часто подразумевается смесь цемента, песка и воды. Но состав может изменяться в зависимости от конкретных задач, которые он должен решить:

  • будет ли выполнена фасадная кладка из облицовочного кирпича или возведена несущая стена здания,
  • какие есть особенности у материала (например, низкое водопоглощение у клинкера или пустотность у керамического кирпича),
  • tº воздуха при монтаже и другие условия окружающей среды,
  • вносит ли цвет шва изменения во внешний вид фасада или дизайн интерьера.

Фото: сайт calameo.com

Неправильный выбор или ошибки в процессе применения кладочного раствора приводят к плохой сцепке материалов, уменьшению прочности стен, высолам (неприглядному образованию солей на поверхности облицовки) или нарушению архитектурной задумки проекта из-за неверно подобранной цветовой гаммы.

Рекомендуем отталкиваться при выборе кладочного раствора от следующих простых правил:

  1. Универсальные кладочные растворы применяют для работ с кирпичом, камнем и бетонными блоками. Широкая функциональность таких растворов имеет недостаток - невозможность выбора цвета. Единственный вариант – стандартный, и уже наскучивший, серый. Поэтому универсальные растворы используют для технических работ, где цвет не играет значительной роли.
  2. Цветные кладочные растворы используют при облицовке фасадов, так как даже малая деталь существенно влияет на внешний вид всего здания. Такие растворы подходят для клинкерного и керамического кирпича, а также внутренних и внешних работ. Широкая гамма позволяет подобрать раствор под цвет кладки или сыграть на контрасте в соответствии с архитектурным стилем дома.
  3. Теплый кладочный раствор подходит для строительства из крупноформатных блоков и других пористых материалов (например, газобетона или керамзитобетона). Его главная задача – сцепление поверхностей и сохранение теплоизоляционных свойств. Среди отличительных особенностей - высокая прочность и пластичность, хорошая адгезия и повышенная износоустойчивость.
  4. Специальные (или теплоизоляционные) кладочные растворы используются для печей и дымоходов, так как их укладка предъявляет высокие требования к огнестойкости.

Рекомендуем отдавать предпочтение проверенным производителям кладочных растворов, чтобы избежать неожиданных результатов. Обращайте внимание на соответствие ГОСТ 28013-98 и, еще лучше, европейским стандартам качества EN. Требуйте от мастеров по кладке строгого соблюдения правил монтажа согласно инструкции производителя.

Виды кладочных растворов


Фото: сайт quickmix.ru

По составу кладочные растворы делятся на гипсовые, известковые, цементные и смешанные.

  • Гипсовый раствор содержит цемент, гипс, воду и песок. Среди преимуществ выделяют быструю схватываемость и затвердевание. Недостаток - невысокая прочность, поэтому основная область применения таких растворов – декоративные работы.
  • В известковом растворе смешаны песок, известь и вода. Используется для монтажа бетонных блоков, кирпичной кладки и крупного камня. Известковые растворы - пластичные, прочные и долговечные. Единственный недостаток – длительное время высыхания, что создает сложности при их использовании для наружной кладки.
  • Смешанный раствор включает различные компоненты. Состав и пропорции зависят от укладываемого материала и необходимых характеристик раствора.
  • Цементный раствор – смесь песка, цемента и воды. Это наиболее оптимальный выбор для облицовки плиткой или керамическим кирпичом, так как использование такого кладочного раствора гарантирует стабильный результат и прочность кладки.

А если Вы хотите сделать кирпичный фасад красивым и неповторимым, то цветные кладочные цементные растворы — это то, без чего не обойтись.

Особенности цветных кладочных растворов


Фото: сайт weber-vetonit.ru

Цветные кладочные растворы используются как декорирующий элемент, придающий конструкции завершенность. Сейчас производители выпускают растворы в богатой цветовой палитре, что позволяет подобрать необходимый оттенок для любого материала.

Цветные кладочные растворы имеют ряд преимуществ:

  • отвечают за эстетичность и аккуратность кладки,
  • сохраняют цвет надолго, так как стойки к воздействию солнечных лучей,
  • компоненты состава экологичны и безопасны,
  • можно создать неповторимую кладку за счет большего выбора цветовых решений.

Одна из наиболее известных марок цветных кладочных растворов - Weber Vetonit. Цемент высокого качества, кварцевой песок мелкой фракции (0 – 4 мм) и специальные добавки, положительно влияющие на схатываемость и морозостойкость, - вот что отличает растворы Weber Vetonit от других производителей.

На какие характеристики обращать внимание при выборе раствора?

Основные требования к кладочным растворам в РФ регулируются ГОСТ 28013-98. Среди наиболее существенных свойств можно выделить следующие:

  • Подвижность - способность заполнять пустоты и расплываться по поверхности материала. Необходимая марка подвижности для кладочного раствора напрямую зависит от используемого материала. Так, для кладки из пустотелого кирпича или керамических камней рекомендуют использовать марку Пк2, а для полнотелого кирпича и камней из легких пород – Пк3.
  • Водоудерживающая способность отвечает за удержание воды в слое. Для растворных смесей должна составлять не менее 90%.
  • Расслаиваемость смесей (или разделение на составляющие компоненты) не должна быть выше 10%.
  • Температура применения кладочных растворов для наружных работ согласно ГОСТ 28013-98 представлена в таблице ниже.
Среднесуточная температура наружного воздуха, °С Температура растворной смеси, °С, не менее
Кладочный материал
кирпич камни
при скорости ветра, м/с
  до 6 св. 6 до 6 св. 6
До минус 10 10 10 10 15
От минус 10 до минус 20 10 15 15 20
Ниже минус 20 15 20 20 25
Примечание - Для кладочных растворных смесей при производстве монтажных работ температура смеси должна быть на 10 °С выше указанной в таблице


Источник: сайт docs.cntd.ru

К свойствам затвердевшего раствора относят следующие:

  • Прочность на сжатие - главный показатель качества состава, который отвечает за капитальность укладки и величину давления на несущие конструкции. Чем меньше прочность на сжатие, тем больше вероятность деформации кладки и напряжения на изгиб и срез для материала.
  • Морозостойкость. Состав должен выдерживать большое количество циклов замерзания–оттаивания. Согласно ГОСТ 28013-98 морозостойкость должна быть от 50 до 1000 циклов.
  • Адгезия. Отвечает за сопротивляемость отрыву или сдвигу и обеспечивает сцепление между строительными материалами.
  • Водонепроницаемость. Отсутствие проникаемости влаги внутрь кладки.
  • Пластичность. Позволяет исправлять положение материалов во время кладочных работ благодаря добавлению в состав смеси специальных пластификаторов, которые уменьшают количество воды и влияют на подвижность раствора.

Подтверждением качества раствора является удобство его использования. Такой раствор подвижен, пластичен, заполняет все пустоты, не сползает по стенам, не крошится, не осыпается.

Что важно знать о применении и процессе кладки кирпича


Фото: сайт quickmix. ru

Перед использованием раствор надо тщательно перемешать, чтобы добиться однородности состава. Прочность раствора определяет степень деформации кладки при усадке, и нагрузку на материал.

На аккуратность и равномерность кладки влияет толщина шва: чем он толще, тем сложнее сделать кладку ровной. Аккуратная кладка сказывается и на прочности возводимой конструкции, поэтому для каждого материала устанавливается своя толщина шва. Для кирпичных стен чаще всего используют толщину 10-12 мм.

Особое внимание следует уделять температурному режиму. Большинство растворов возможно применять от +5 ºС. При более низких температурах необходимо использовать морозостойкий кладочный раствор, который способен выдержать до -15 ºС.

В течении 28 дней после кладки раствор приобретает прочность в полном объеме. Этот параметр классифицируется марками, выражающимися в числовом выражении от 50 до 200, и напрямую зависит от составляющих компонентов, и их пропорции в кладочном растворе

Если Вы хотите, чтобы кладка выглядела эстетично и прослужила долгие десятилетия, обращайтесь только к профессионалам.

Расход кладочного раствора

Расход кладочного раствора зависит от укладываемого материала, необходимых свойств раствора, а также профессионализма мастера, осуществляющего работу.

Например, на расход кладочного раствора для кирпича влияют как качество материала, так и качество кладочного раствора. При использовании пустотелого кирпича из-за его внутренней структуры расход раствора увеличивается по сравнению с укладкой полнотелого кирпича. Также на расход влияет толщина шва: в тонкошовной и толстошовной кладке расход кладочного раствора будет различным.

Ошибки при работе с кладочным раствором для облицовки стен и их последствия

  1. Плохо или неаккуратно заполненные швы. Такая ошибка существенно снижает теплоизоляционные свойства стен, а также влияет на их прочность. Швы с пустотами, незаполненными раствором, из-за повышенного скопления в них влаги могут быть причиной разрушения кирпича или плитки, и даже провалов в кладке.
  2. Небрежное нанесение раствора грозит уменьшением прочности кладки. Также важна консистенция кладочного раствора – он не должен быть слишком жидким. Но и обратная ситуация с чересчур жестким раствором может привести к негативным последствиям, так как раствор не будет равномерно растекаться по поверхности кирпича. Необходимо строго следить за точным соблюдением инструкции производителя по процессу приготовления раствора.
  3. Несоблюдение рекомендаций по толщине шва и его форме также может оказывать существенное воздействие на прочность кладки. Тонкий шов негативно влияет на долговечность соединения, так как не обладает достаточной адгезией. При использовании толстого шва сложнее соблюдать плоскости кладки (вертикальную и горизонтальную). Такой шов увеличивает число мостиков холода, что влияет на теплоизоляционные свойства. Соблюдение оптимальной толщины шва позволяет избежать этих проблем. Для кирпича он составляет 10-12 мм.
  4. Слишком глубокий шов может обернуться разрушительными последствиями. В таком шве скапливается влага, которая в местах отсутствия раствора проникает в поры кирпича и влияет на прочность кладки. Это также одна из причин образования высолов. Выдерживание идеальной глубины шва для кирпичной кладки – 5 мм, избавляет от таких последствий.
  5. Использование одной смеси для всех видов работ. Для каждого элемента в кладке, в том числе кладочного раствора, отведена соответствующая роль, а значит преобладают и определенные технические характеристики. Благодаря этому достигается прочность, позволяющая сохранить здания на века. Так, главная функция кладочного раствора – быть прочным на отрыв и заполнять пустоты. Если же использовать эту смесь в качестве затирки, то повышается вероятность высолов, так как кладочный раствор в отличие от нее не обладает достаточной водонепроницаемостью.
  6. Отсутствие заботы о свежей кладке. Недавно произведенную кладку необходимо укрывать на 5-7 дней от любых погодных условий, так как губительным для нее являются как активное солнце, так и повышенная влажность или дождь.

какой выбрать, какие пропорции нужны для облицовочного, клинкерного кирпича

19.03.2018

  1. Виды кладочных растворов
  2. Особенности цветных кладочных растворов
  3. На какие характеристики обращать внимание при выборе раствора?
  4. Что важно знать о применении и процессе кладки кирпича
  5. Расход кладочного раствора
  6. Ошибки при работе с кладочным раствором для облицовки стен и их последствия

Под «кладочным раствором» часто подразумевается смесь цемента, песка и воды. Но состав может изменяться в зависимости от конкретных задач, которые он должен решить:

  • будет ли выполнена фасадная кладка из облицовочного кирпича или возведена несущая стена здания,
  • какие есть особенности у материала (например, низкое водопоглощение у клинкера или пустотность у керамического кирпича),
  • tº воздуха при монтаже и другие условия окружающей среды,
  • вносит ли цвет шва изменения во внешний вид фасада или дизайн интерьера.

Фото: сайт calameo.com

Неправильный выбор или ошибки в процессе применения кладочного раствора приводят к плохой сцепке материалов, уменьшению прочности стен, высолам (неприглядному образованию солей на поверхности облицовки) или нарушению архитектурной задумки проекта из-за неверно подобранной цветовой гаммы.

Рекомендуем отталкиваться при выборе кладочного раствора от следующих простых правил:

  1. Универсальные кладочные растворы применяют для работ с кирпичом, камнем и бетонными блоками. Широкая функциональность таких растворов имеет недостаток - невозможность выбора цвета. Единственный вариант – стандартный, и уже наскучивший, серый. Поэтому универсальные растворы используют для технических работ, где цвет не играет значительной роли.
  2. Цветные кладочные растворы используют при облицовке фасадов, так как даже малая деталь существенно влияет на внешний вид всего здания. Такие растворы подходят для клинкерного и керамического кирпича, а также внутренних и внешних работ. Широкая гамма позволяет подобрать раствор под цвет кладки или сыграть на контрасте в соответствии с архитектурным стилем дома.
  3. Теплый кладочный раствор подходит для строительства из крупноформатных блоков и других пористых материалов (например, газобетона или керамзитобетона). Его главная задача – сцепление поверхностей и сохранение теплоизоляционных свойств. Среди отличительных особенностей - высокая прочность и пластичность, хорошая адгезия и повышенная износоустойчивость.
  4. Специальные (или теплоизоляционные) кладочные растворы используются для печей и дымоходов, так как их укладка предъявляет высокие требования к огнестойкости.

Рекомендуем отдавать предпочтение проверенным производителям кладочных растворов, чтобы избежать неожиданных результатов. Обращайте внимание на соответствие ГОСТ 28013-98 и, еще лучше, европейским стандартам качества EN. Требуйте от мастеров по кладке строгого соблюдения правил монтажа согласно инструкции производителя.

Виды кладочных растворов


Фото: сайт quickmix.ru

По составу кладочные растворы делятся на гипсовые, известковые, цементные и смешанные.

  • Гипсовый раствор содержит цемент, гипс, воду и песок. Среди преимуществ выделяют быструю схватываемость и затвердевание. Недостаток - невысокая прочность, поэтому основная область применения таких растворов – декоративные работы.
  • В известковом растворе смешаны песок, известь и вода. Используется для монтажа бетонных блоков, кирпичной кладки и крупного камня. Известковые растворы - пластичные, прочные и долговечные. Единственный недостаток – длительное время высыхания, что создает сложности при их использовании для наружной кладки.
  • Смешанный раствор включает различные компоненты. Состав и пропорции зависят от укладываемого материала и необходимых характеристик раствора.
  • Цементный раствор – смесь песка, цемента и воды. Это наиболее оптимальный выбор для облицовки плиткой или керамическим кирпичом, так как использование такого кладочного раствора гарантирует стабильный результат и прочность кладки.

А если Вы хотите сделать кирпичный фасад красивым и неповторимым, то цветные кладочные цементные растворы — это то, без чего не обойтись.

Особенности цветных кладочных растворов


Фото: сайт weber-vetonit.ru

Цветные кладочные растворы используются как декорирующий элемент, придающий конструкции завершенность. Сейчас производители выпускают растворы в богатой цветовой палитре, что позволяет подобрать необходимый оттенок для любого материала.

Цветные кладочные растворы имеют ряд преимуществ:

  • отвечают за эстетичность и аккуратность кладки,
  • сохраняют цвет надолго, так как стойки к воздействию солнечных лучей,
  • компоненты состава экологичны и безопасны,
  • можно создать неповторимую кладку за счет большего выбора цветовых решений.

Одна из наиболее известных марок цветных кладочных растворов - Weber Vetonit. Цемент высокого качества, кварцевой песок мелкой фракции (0 – 4 мм) и специальные добавки, положительно влияющие на схатываемость и морозостойкость, - вот что отличает растворы Weber Vetonit от других производителей.

На какие характеристики обращать внимание при выборе раствора?

Основные требования к кладочным растворам в РФ регулируются ГОСТ 28013-98. Среди наиболее существенных свойств можно выделить следующие:

  • Подвижность - способность заполнять пустоты и расплываться по поверхности материала. Необходимая марка подвижности для кладочного раствора напрямую зависит от используемого материала. Так, для кладки из пустотелого кирпича или керамических камней рекомендуют использовать марку Пк2, а для полнотелого кирпича и камней из легких пород – Пк3.
  • Водоудерживающая способность отвечает за удержание воды в слое. Для растворных смесей должна составлять не менее 90%.
  • Расслаиваемость смесей (или разделение на составляющие компоненты) не должна быть выше 10%.
  • Температура применения кладочных растворов для наружных работ согласно ГОСТ 28013-98 представлена в таблице ниже.
Среднесуточная температура наружного воздуха, °С Температура растворной смеси, °С, не менее
Кладочный материал
кирпич камни
при скорости ветра, м/с
  до 6 св. 6 до 6 св. 6
До минус 10 10 10 10 15
От минус 10 до минус 20 10 15 15 20
Ниже минус 20 15 20 20 25
Примечание - Для кладочных растворных смесей при производстве монтажных работ температура смеси должна быть на 10 °С выше указанной в таблице


Источник: сайт docs.cntd.ru

К свойствам затвердевшего раствора относят следующие:

  • Прочность на сжатие - главный показатель качества состава, который отвечает за капитальность укладки и величину давления на несущие конструкции. Чем меньше прочность на сжатие, тем больше вероятность деформации кладки и напряжения на изгиб и срез для материала.
  • Морозостойкость. Состав должен выдерживать большое количество циклов замерзания–оттаивания. Согласно ГОСТ 28013-98 морозостойкость должна быть от 50 до 1000 циклов.
  • Адгезия. Отвечает за сопротивляемость отрыву или сдвигу и обеспечивает сцепление между строительными материалами.
  • Водонепроницаемость. Отсутствие проникаемости влаги внутрь кладки.
  • Пластичность. Позволяет исправлять положение материалов во время кладочных работ благодаря добавлению в состав смеси специальных пластификаторов, которые уменьшают количество воды и влияют на подвижность раствора.

Подтверждением качества раствора является удобство его использования. Такой раствор подвижен, пластичен, заполняет все пустоты, не сползает по стенам, не крошится, не осыпается.

Что важно знать о применении и процессе кладки кирпича


Фото: сайт quickmix.ru

Перед использованием раствор надо тщательно перемешать, чтобы добиться однородности состава. Прочность раствора определяет степень деформации кладки при усадке, и нагрузку на материал.

На аккуратность и равномерность кладки влияет толщина шва: чем он толще, тем сложнее сделать кладку ровной. Аккуратная кладка сказывается и на прочности возводимой конструкции, поэтому для каждого материала устанавливается своя толщина шва. Для кирпичных стен чаще всего используют толщину 10-12 мм.

Особое внимание следует уделять температурному режиму. Большинство растворов возможно применять от +5 ºС. При более низких температурах необходимо использовать морозостойкий кладочный раствор, который способен выдержать до -15 ºС.

В течении 28 дней после кладки раствор приобретает прочность в полном объеме. Этот параметр классифицируется марками, выражающимися в числовом выражении от 50 до 200, и напрямую зависит от составляющих компонентов, и их пропорции в кладочном растворе

Если Вы хотите, чтобы кладка выглядела эстетично и прослужила долгие десятилетия, обращайтесь только к профессионалам.

Расход кладочного раствора

Расход кладочного раствора зависит от укладываемого материала, необходимых свойств раствора, а также профессионализма мастера, осуществляющего работу.

Например, на расход кладочного раствора для кирпича влияют как качество материала, так и качество кладочного раствора. При использовании пустотелого кирпича из-за его внутренней структуры расход раствора увеличивается по сравнению с укладкой полнотелого кирпича. Также на расход влияет толщина шва: в тонкошовной и толстошовной кладке расход кладочного раствора будет различным.

Ошибки при работе с кладочным раствором для облицовки стен и их последствия

  1. Плохо или неаккуратно заполненные швы. Такая ошибка существенно снижает теплоизоляционные свойства стен, а также влияет на их прочность. Швы с пустотами, незаполненными раствором, из-за повышенного скопления в них влаги могут быть причиной разрушения кирпича или плитки, и даже провалов в кладке.
  2. Небрежное нанесение раствора грозит уменьшением прочности кладки. Также важна консистенция кладочного раствора – он не должен быть слишком жидким. Но и обратная ситуация с чересчур жестким раствором может привести к негативным последствиям, так как раствор не будет равномерно растекаться по поверхности кирпича. Необходимо строго следить за точным соблюдением инструкции производителя по процессу приготовления раствора.
  3. Несоблюдение рекомендаций по толщине шва и его форме также может оказывать существенное воздействие на прочность кладки. Тонкий шов негативно влияет на долговечность соединения, так как не обладает достаточной адгезией. При использовании толстого шва сложнее соблюдать плоскости кладки (вертикальную и горизонтальную). Такой шов увеличивает число мостиков холода, что влияет на теплоизоляционные свойства. Соблюдение оптимальной толщины шва позволяет избежать этих проблем. Для кирпича он составляет 10-12 мм.
  4. Слишком глубокий шов может обернуться разрушительными последствиями. В таком шве скапливается влага, которая в местах отсутствия раствора проникает в поры кирпича и влияет на прочность кладки. Это также одна из причин образования высолов. Выдерживание идеальной глубины шва для кирпичной кладки – 5 мм, избавляет от таких последствий.
  5. Использование одной смеси для всех видов работ. Для каждого элемента в кладке, в том числе кладочного раствора, отведена соответствующая роль, а значит преобладают и определенные технические характеристики. Благодаря этому достигается прочность, позволяющая сохранить здания на века. Так, главная функция кладочного раствора – быть прочным на отрыв и заполнять пустоты. Если же использовать эту смесь в качестве затирки, то повышается вероятность высолов, так как кладочный раствор в отличие от нее не обладает достаточной водонепроницаемостью.
  6. Отсутствие заботы о свежей кладке. Недавно произведенную кладку необходимо укрывать на 5-7 дней от любых погодных условий, так как губительным для нее являются как активное солнце, так и повышенная влажность или дождь.

какой выбрать, какие пропорции нужны для облицовочного, клинкерного кирпича

19.03.2018

  1. Виды кладочных растворов
  2. Особенности цветных кладочных растворов
  3. На какие характеристики обращать внимание при выборе раствора?
  4. Что важно знать о применении и процессе кладки кирпича
  5. Расход кладочного раствора
  6. Ошибки при работе с кладочным раствором для облицовки стен и их последствия

Под «кладочным раствором» часто подразумевается смесь цемента, песка и воды. Но состав может изменяться в зависимости от конкретных задач, которые он должен решить:

  • будет ли выполнена фасадная кладка из облицовочного кирпича или возведена несущая стена здания,
  • какие есть особенности у материала (например, низкое водопоглощение у клинкера или пустотность у керамического кирпича),
  • tº воздуха при монтаже и другие условия окружающей среды,
  • вносит ли цвет шва изменения во внешний вид фасада или дизайн интерьера.

Фото: сайт calameo.com

Неправильный выбор или ошибки в процессе применения кладочного раствора приводят к плохой сцепке материалов, уменьшению прочности стен, высолам (неприглядному образованию солей на поверхности облицовки) или нарушению архитектурной задумки проекта из-за неверно подобранной цветовой гаммы.

Рекомендуем отталкиваться при выборе кладочного раствора от следующих простых правил:

  1. Универсальные кладочные растворы применяют для работ с кирпичом, камнем и бетонными блоками. Широкая функциональность таких растворов имеет недостаток - невозможность выбора цвета. Единственный вариант – стандартный, и уже наскучивший, серый. Поэтому универсальные растворы используют для технических работ, где цвет не играет значительной роли.
  2. Цветные кладочные растворы используют при облицовке фасадов, так как даже малая деталь существенно влияет на внешний вид всего здания. Такие растворы подходят для клинкерного и керамического кирпича, а также внутренних и внешних работ. Широкая гамма позволяет подобрать раствор под цвет кладки или сыграть на контрасте в соответствии с архитектурным стилем дома.
  3. Теплый кладочный раствор подходит для строительства из крупноформатных блоков и других пористых материалов (например, газобетона или керамзитобетона). Его главная задача – сцепление поверхностей и сохранение теплоизоляционных свойств. Среди отличительных особенностей - высокая прочность и пластичность, хорошая адгезия и повышенная износоустойчивость.
  4. Специальные (или теплоизоляционные) кладочные растворы используются для печей и дымоходов, так как их укладка предъявляет высокие требования к огнестойкости.

Рекомендуем отдавать предпочтение проверенным производителям кладочных растворов, чтобы избежать неожиданных результатов. Обращайте внимание на соответствие ГОСТ 28013-98 и, еще лучше, европейским стандартам качества EN. Требуйте от мастеров по кладке строгого соблюдения правил монтажа согласно инструкции производителя.

Виды кладочных растворов


Фото: сайт quickmix.ru

По составу кладочные растворы делятся на гипсовые, известковые, цементные и смешанные.

  • Гипсовый раствор содержит цемент, гипс, воду и песок. Среди преимуществ выделяют быструю схватываемость и затвердевание. Недостаток - невысокая прочность, поэтому основная область применения таких растворов – декоративные работы.
  • В известковом растворе смешаны песок, известь и вода. Используется для монтажа бетонных блоков, кирпичной кладки и крупного камня. Известковые растворы - пластичные, прочные и долговечные. Единственный недостаток – длительное время высыхания, что создает сложности при их использовании для наружной кладки.
  • Смешанный раствор включает различные компоненты. Состав и пропорции зависят от укладываемого материала и необходимых характеристик раствора.
  • Цементный раствор – смесь песка, цемента и воды. Это наиболее оптимальный выбор для облицовки плиткой или керамическим кирпичом, так как использование такого кладочного раствора гарантирует стабильный результат и прочность кладки.

А если Вы хотите сделать кирпичный фасад красивым и неповторимым, то цветные кладочные цементные растворы — это то, без чего не обойтись.

Особенности цветных кладочных растворов


Фото: сайт weber-vetonit.ru

Цветные кладочные растворы используются как декорирующий элемент, придающий конструкции завершенность. Сейчас производители выпускают растворы в богатой цветовой палитре, что позволяет подобрать необходимый оттенок для любого материала.

Цветные кладочные растворы имеют ряд преимуществ:

  • отвечают за эстетичность и аккуратность кладки,
  • сохраняют цвет надолго, так как стойки к воздействию солнечных лучей,
  • компоненты состава экологичны и безопасны,
  • можно создать неповторимую кладку за счет большего выбора цветовых решений.

Одна из наиболее известных марок цветных кладочных растворов - Weber Vetonit. Цемент высокого качества, кварцевой песок мелкой фракции (0 – 4 мм) и специальные добавки, положительно влияющие на схатываемость и морозостойкость, - вот что отличает растворы Weber Vetonit от других производителей.

На какие характеристики обращать внимание при выборе раствора?

Основные требования к кладочным растворам в РФ регулируются ГОСТ 28013-98. Среди наиболее существенных свойств можно выделить следующие:

  • Подвижность - способность заполнять пустоты и расплываться по поверхности материала. Необходимая марка подвижности для кладочного раствора напрямую зависит от используемого материала. Так, для кладки из пустотелого кирпича или керамических камней рекомендуют использовать марку Пк2, а для полнотелого кирпича и камней из легких пород – Пк3.
  • Водоудерживающая способность отвечает за удержание воды в слое. Для растворных смесей должна составлять не менее 90%.
  • Расслаиваемость смесей (или разделение на составляющие компоненты) не должна быть выше 10%.
  • Температура применения кладочных растворов для наружных работ согласно ГОСТ 28013-98 представлена в таблице ниже.
Среднесуточная температура наружного воздуха, °С Температура растворной смеси, °С, не менее
Кладочный материал
кирпич камни
при скорости ветра, м/с
  до 6 св. 6 до 6 св. 6
До минус 10 10 10 10 15
От минус 10 до минус 20 10 15 15 20
Ниже минус 20 15 20 20 25
Примечание - Для кладочных растворных смесей при производстве монтажных работ температура смеси должна быть на 10 °С выше указанной в таблице


Источник: сайт docs.cntd.ru

К свойствам затвердевшего раствора относят следующие:

  • Прочность на сжатие - главный показатель качества состава, который отвечает за капитальность укладки и величину давления на несущие конструкции. Чем меньше прочность на сжатие, тем больше вероятность деформации кладки и напряжения на изгиб и срез для материала.
  • Морозостойкость. Состав должен выдерживать большое количество циклов замерзания–оттаивания. Согласно ГОСТ 28013-98 морозостойкость должна быть от 50 до 1000 циклов.
  • Адгезия. Отвечает за сопротивляемость отрыву или сдвигу и обеспечивает сцепление между строительными материалами.
  • Водонепроницаемость. Отсутствие проникаемости влаги внутрь кладки.
  • Пластичность. Позволяет исправлять положение материалов во время кладочных работ благодаря добавлению в состав смеси специальных пластификаторов, которые уменьшают количество воды и влияют на подвижность раствора.

Подтверждением качества раствора является удобство его использования. Такой раствор подвижен, пластичен, заполняет все пустоты, не сползает по стенам, не крошится, не осыпается.

Что важно знать о применении и процессе кладки кирпича


Фото: сайт quickmix.ru

Перед использованием раствор надо тщательно перемешать, чтобы добиться однородности состава. Прочность раствора определяет степень деформации кладки при усадке, и нагрузку на материал.

На аккуратность и равномерность кладки влияет толщина шва: чем он толще, тем сложнее сделать кладку ровной. Аккуратная кладка сказывается и на прочности возводимой конструкции, поэтому для каждого материала устанавливается своя толщина шва. Для кирпичных стен чаще всего используют толщину 10-12 мм.

Особое внимание следует уделять температурному режиму. Большинство растворов возможно применять от +5 ºС. При более низких температурах необходимо использовать морозостойкий кладочный раствор, который способен выдержать до -15 ºС.

В течении 28 дней после кладки раствор приобретает прочность в полном объеме. Этот параметр классифицируется марками, выражающимися в числовом выражении от 50 до 200, и напрямую зависит от составляющих компонентов, и их пропорции в кладочном растворе

Если Вы хотите, чтобы кладка выглядела эстетично и прослужила долгие десятилетия, обращайтесь только к профессионалам.

Расход кладочного раствора

Расход кладочного раствора зависит от укладываемого материала, необходимых свойств раствора, а также профессионализма мастера, осуществляющего работу.

Например, на расход кладочного раствора для кирпича влияют как качество материала, так и качество кладочного раствора. При использовании пустотелого кирпича из-за его внутренней структуры расход раствора увеличивается по сравнению с укладкой полнотелого кирпича. Также на расход влияет толщина шва: в тонкошовной и толстошовной кладке расход кладочного раствора будет различным.

Ошибки при работе с кладочным раствором для облицовки стен и их последствия

  1. Плохо или неаккуратно заполненные швы. Такая ошибка существенно снижает теплоизоляционные свойства стен, а также влияет на их прочность. Швы с пустотами, незаполненными раствором, из-за повышенного скопления в них влаги могут быть причиной разрушения кирпича или плитки, и даже провалов в кладке.
  2. Небрежное нанесение раствора грозит уменьшением прочности кладки. Также важна консистенция кладочного раствора – он не должен быть слишком жидким. Но и обратная ситуация с чересчур жестким раствором может привести к негативным последствиям, так как раствор не будет равномерно растекаться по поверхности кирпича. Необходимо строго следить за точным соблюдением инструкции производителя по процессу приготовления раствора.
  3. Несоблюдение рекомендаций по толщине шва и его форме также может оказывать существенное воздействие на прочность кладки. Тонкий шов негативно влияет на долговечность соединения, так как не обладает достаточной адгезией. При использовании толстого шва сложнее соблюдать плоскости кладки (вертикальную и горизонтальную). Такой шов увеличивает число мостиков холода, что влияет на теплоизоляционные свойства. Соблюдение оптимальной толщины шва позволяет избежать этих проблем. Для кирпича он составляет 10-12 мм.
  4. Слишком глубокий шов может обернуться разрушительными последствиями. В таком шве скапливается влага, которая в местах отсутствия раствора проникает в поры кирпича и влияет на прочность кладки. Это также одна из причин образования высолов. Выдерживание идеальной глубины шва для кирпичной кладки – 5 мм, избавляет от таких последствий.
  5. Использование одной смеси для всех видов работ. Для каждого элемента в кладке, в том числе кладочного раствора, отведена соответствующая роль, а значит преобладают и определенные технические характеристики. Благодаря этому достигается прочность, позволяющая сохранить здания на века. Так, главная функция кладочного раствора – быть прочным на отрыв и заполнять пустоты. Если же использовать эту смесь в качестве затирки, то повышается вероятность высолов, так как кладочный раствор в отличие от нее не обладает достаточной водонепроницаемостью.
  6. Отсутствие заботы о свежей кладке. Недавно произведенную кладку необходимо укрывать на 5-7 дней от любых погодных условий, так как губительным для нее являются как активное солнце, так и повышенная влажность или дождь.

Раствор для кладки кирпича

Для того, чтобы построить кирпичный дом, потребуется разобраться с раствором для кладки кирпича: он должен быть прочным, надежным, не боятся влаги и хорошо переносить нагрузки. Также важно, чтобы стоимость смеси была недорогой, так как она используется в значительных объемах.

Раствором называется вещество, играющее роль фиксатора элементов укладки друг с другом и с основанием. Под укладочными элементами обычно имеются в виду кирпичи, блоки, арматура, перемычки, закладные детали. Первоначальное состояние раствора – пластичное: это позволяет удобно провести качественную и ровную укладку строительного материала. Далее масса начинает твердеть, и укладка получает должную прочность и надежность. Качество перехода от пластичного состояния к твердому обеспечивается основным компонентом раствора – связующим.

Кроме связующего, в состав монтажной смеси входят следующие компоненты:

  1. Заполнитель. Благодаря заполнителю раствор становится более объемным, и лучше справляется с механическими нагрузками. В кладочных смесях эта функция обычно принадлежит смеси песка и фибры. Заливные растворы для различных стяжек и конструкций монолитного типа включают в себя гравийный, керамзитовые, щебневый и полистирольный заполнитель. Пористые материалы (керамзит, полистирол, шлак, перлит) улучшают уровень теплоизоляции.
  2. Вода. Основа любого раствора, вне зависимости от его предназначения. Именно она растворяет связующие, поэтому от качества воды напрямую зависит эффективность гидратации. Существует даже специальные строительные нормы (ГОСТ 23732-2011 и пр.), регламентирующие этот вопрос.
  3. Пластификаторы. Повышают эксплуатационные характеристики смеси, облегчая работу с ней. После их добавления раствор становиться более эластичным и удобным. Обычно наличие пластификаторов сообщают смеси дополнительные адгезионные характеристики.
  4. Отвердители. Добавляются для повышения скорости полимеризации раствора. Чаще всего их применяют в тех случаях, когда естественный процесс высыхания по каким-то причинам замедлен. Это может быть слишком высокая влажность или низкая температура воздуха. Применяя отвердители, необходимо придерживаться точной дозировки, иначе раствор будет полимеризироваться очень быстро.
  5. Антиморозные добавки. Снижают скорость замерзания воды, что позволяет проводить строительные работы при низких температурах. При этом следует учитывать нижний температурный предел использования данных присадок, что указывается в сопроводительной документации.
  6. Красители. Используются в тех случаях, когда швам необходимо придать внешнюю красоту. Обычно это касается кладки декоративного облицовочного кирпича.

Какие бывают растворы

Приступая к строительным работам по сооружению кирпичного здания, важно вначале определиться, какой раствор нужен для кладки кирпича.

Наиболее удобный способ классификации – ориентироваться на вид связующего вещества:

  1. Цементный. Основным связующим компонентом здесь выступает портландцемент. Также допускается применение алитового и пуццоланного цемента. В качестве дополнительного компонента может использоваться шлак. Процесс гидратации начинается после добавления воды, и протекает не очень быстро. Чтобы увеличить скорость высыхания цементного раствора, в него добавляют отвердитель. При этом очень важно, чтобы весь материал хорошо промок, иначе из-за быстрого испарения воды определенный процент цемента окажется незадействованным. Если все сделать правильно, цементный раствор в состоянии обеспечить высокое качество и надежность кирпичной кладки.
  2. Известковый. Прочность этого раствора не очень большая (0,4МПа на сжатие в идеальных условиях). Этот момент накладывает определенные ограничение на его применение. Больше всего ценится низкая теплопроводность известкового раствора, что используется при сооружении стен со слабой нагрузкой на кладку.
  3. Цементно-известковый. За счет введения в состав раствора цемента, классическая известковая смесь получает должную прочность и надежность. Полученный таким образом раствор хорошо сцепляется с большинством строительных оснований. Это позволяет применять его не только для сооружения стен, но и для их штукатурки. В процессе приготовления для растворения сухой смеси вместо воды используется известковое молоко.
  4. Цементно-глиняный. Прочность этого раствора на порядок ниже, чем у цементного. Однако глина делает материал особенно термостойким. Сфера применения цементно-глиняного раствора: сооружение и отделка печей, дымоходов и каминов. Качество укладки напрямую зависит от чистоты глины, поэтому ее перед использованием необходимо хорошо просеять для удаления различных органических примесей и мусора.

Как приготовить хороший кладочный раствор

Среди значительного разнообразия кладочных растворов наибольшей популярностью пользуется цементная смесь. Соотношение между собой компонентов может отличаться, на что влияют требования к раствору и марка используемого цемента. Чтобы вообще не тратить время на расчет раствора для кладки кирпича, можно приобрести в ближайшем строительном магазине уже готовую смесь. Однако следует учесть, что цена готового раствора на порядок выше, чем стоимость входящих в его состав компонентов. Поэтому, если речь идет о больших объемах, намного выгоднее приготовить смесь самостоятельно, так как правильно сделать раствор – задача не очень сложная (тем более, что песок можно накопать возле дома).

Выбираем марку раствора

Для простоты марки раствора обозначены цифрами: они соответствуют нагрузке в кг/см2, которую способна переносить застывшая смесь. Если требуется возвести сильно нагруженное здание, лучше применить раствор марки 100, 150 или 200: это гарантирует прочность кладки. В малоэтажном частном строительстве чаще всего используют марки 50 и 75. Для сооружения небольших конструкций, например, кирпичных заборных столбиков, вполне сойдет раствор М25, для которого характерна небольшая прочность.

Чтобы правильно приготовить укладочный раствор, можно воспользоваться специальными данными, с указанием пропорций входящих в состав материалов (в зависимости от марки цемента).

К примеру, чтобы получить на выходе 1 м3 наиболее распространенной смеси М50, потребуется 180 кг цемента М400 или 240 кг М300. Иногда в целях экономии некоторые мастера снижают долю цемента, однако при этом уменьшается и прочность раствора. Если речь идет о кладке стен или других ответственных архитектурных элементов, то от подобных экспериментов по изменению рецепта раствора желательно удерживаться.

Как рассчитать объем

Чтобы заранее спланировать бюджет кирпичной кладки, желательно просчитать, сколько и чего потребуется. Основными ориентирами при этом выступает объем сооружаемых стен и тип используемого раствора, что влияет на пропорции ингредиентов.

Расчет объема кирпичной кладки

Допустим, необходимо соорудить несложную постройку, где стены имеют длину 700 см, при высоте потолка 300 см. В стене есть один проем под двери 210х130 см, и пара окон 180х120 см. За толщину стен можно взять 2,5 кирпича (64 см). Для вычисления объема кладки количество стен умножают на их высоту и толщину. После округления получается 54 м3. От полученного результата отнимают объем дверных и оконных проемов (4,5 м3). В результате получается 49,5 м3 непосредственно на стены, свободные участки тут не учтены.

Расчет смеси

Чтобы определить, сколько потребуется готовой смеси, нужно знать, сколько раствора на 1 м3 кладки. Расход раствора на куб кладки обычно находится в пределах 20-30%. Для расчета выбираем средний показатель 0,25, который умножается на число общего объема (49,5). В результате получаем 12,4 м3 раствора. Также необходимо подсчитать, сколько требуется цемента, так как он является наиболее дорогим компонентом. Как известно, для каждой марки раствора характерно свое соотношение между песком и цементом. Если используется пропорция песка и цемента 1:4, то необходимо приобрести цемент в количестве 2,5 м3. Ориентируясь на среднюю плотность этого материала (1300 кг/м3), несложно подсчитать его вес (3250 кг).

На последнем этапе высчитывают точное количество мешков. Обычно цемент фасуется по 50 кг, поэтому потребуется 65 мешков. Строительные материалы стараются закупать с некоторым запасом, поэтому лучше взять 66-67 мешков.

Как замесить раствор своими руками

Идеальный вариант – если на строительной площадке имеет бетономешалка или миксер. Однако такое счастье случается не всегда: в таком случае приходится замешивать при помощи лопаты и корыта.

Проверка качества цемента. Очень важно, чтобы он был сухим и не содержал мелких твердых частиц. Если таковые имеются, это верный признак попадания влаги внутрь упаковки. Поэтому настоятельно рекомендуется приобретать цемент только в специализированных магазинах, где ему способны обеспечить надлежащие условия хранения. Нередко в целях снижения расходов на строительство люди ищут варианты подешевле, покупая материал на сомнительных мелких предприятиях. Такой товар обычно не имеет сертификации, и в процессе использования нередко выдает на порядок более низкие показатели, чем заявленные. Если процент содержания полимеризованных частиц небольшой, цемент можно просеять.

Приготовление песка. Песок также должен быть сухим и просеянным. Когда кладочный раствор готовится самостоятельно, то песок для него или копают вручную, или покупают на специальных базах. Как правило, он нуждается в дополнительном просеивании на предмет удаления различных примесей. Особенно опасна органика, так как впоследствии она может нарушить прочность кирпичной кладки.

Замес песка и цемента. Эту процедуру можно провести в старом корыте или ванной. Засыпав песок и цемент в нужных пропорциях, необходимо путем смешивания добиться максимальной однородности материала. Лучше всего проводить эту процедуру в центре емкости, чтобы раствор не оставался на стенках. Если того требует рецепт, также можно добавить гашенную известь и сухие присадки.

Добавление воды. Важно, чтобы вода не была грязной или мутной, и не содержала никаких твердых или органических примесей. При добавлении воды в сухую песчано-цементную смесь нужно действовать очень аккуратно и не спешить. Весьма важно не переборщить, так как смесь получится очень жидкая. Чтобы приготовить раствор для кладки кирпича желательно заручиться поддержкой помощника, что даст возможность одному человеку добавлять воду, а второму – сразу же проводить замешивание. Это позволит на выходе получить однородную смесь, без комков и сухих вкраплений.

Повторный замес. После первого замеса необходимо сделать паузу минут на 10, это позволит жидкости хорошо пропитать и растворить все входящие в состав компоненты. После этого нужно повторно замесить содержимое корыта: готовую смесь желательно сразу же использовать, так как спустя час-полтора ее эксплуатационные характеристики начинают снижаться.

Чтобы избежать потери цемента, рекомендуется на первых порах не готовить слишком большие порции кладочного раствора, особенно, если кладка кирпича проводится в первый раз.

Поделиться

Твитнуть

Запинить

Нравится

Класс

WhatsApp

Viber

Телеграмка

N, O, S или M

Строительный раствор - это элемент, который связывает кирпичи или другие элементы кладки вместе и обеспечивает структурную способность стены или другой конструкции. Существует четыре основных типа строительных смесей: N, O, S и M. Каждый тип смешивается с различным соотношением цемента, извести и песка для получения определенных эксплуатационных характеристик, таких как гибкость, адгезионные свойства и прочность на сжатие. Лучший тип растворной смеси для любого проекта зависит от области применения и различных проектных требований к кладке.

Подсказка

Раствор для строительных смесей состоит из портландцемента, гашеной извести и песка, смешанных в определенных пропорциях, соответствующих требуемым спецификациям.

© Баланс, 2018

Минометная смесь типа N

Раствор типа N обычно рекомендуется для наружных и надземных стен, подверженных суровым погодным условиям и высокой температуре. Раствор типа N имеет среднюю прочность на сжатие и состоит из 1 части портландцемента, 1 части извести и 6 частей песка. Считается, что это смесь общего назначения, полезная для надземных, внешних и внутренних несущих конструкций.Это также предпочтительный раствор для кладки из мягкого камня. Раствор типа N чаще всего используется домовладельцами и является лучшим выбором для общего применения. Обычно он достигает 28-дневной прочности в диапазоне 750 фунтов на квадратный дюйм (psi).

Подсказка

Хорошей практикой является нанесение рулонной гидроизоляционной мембраны для герметизации кирпичной кладки после завершения.

Минометная смесь типа O

Раствор типа O имеет относительно низкую прочность на сжатие, всего около 350 фунтов на квадратный дюйм.Применяется в основном для внутренних, наземных, ненесущих стен. Тип O может использоваться в качестве альтернативы типу N для некоторых внутренних помещений, но его наружное использование ограничено из-за его низкой конструкционной способности. Не рекомендуется в районах, подверженных сильным ветрам. Тем не менее, растворная смесь типа O идеальна для перетяжки и аналогичных ремонтных работ на существующих конструкциях из-за ее консистенции и простоты нанесения.

Раствор для строительных смесей типа S

Обладая высокой прочностью на сжатие более 1800 фунтов на квадратный дюйм и высокой прочностью связи на растяжение, раствор типа S подходит для многих проектов на уровне или ниже.Он отлично выдерживает давление почвы, ветровые и сейсмические нагрузки. Тип S является обычным выбором для многих низкоуровневых приложений, таких как кладка фундаментов, люков, подпорных стен и канализаций, а также для проектов на одном уровне, таких как кирпичные патио и пешеходные дорожки. Хотя раствор типа S должен иметь минимальную прочность на сжатие 1800 фунтов на квадратный дюйм, его часто смешивают для прочности от 2300 до 3000 фунтов на квадратный дюйм.

Минометная смесь типа M

Раствор типа M содержит наибольшее количество портландцемента и рекомендуется для тяжелых нагрузок и применений ниже уровня, включая фундаменты, подпорные стены и проезды.Хотя раствор типа M обеспечивает прочность на сжатие не менее 2500 фунтов на квадратный дюйм, он предлагает относительно плохие адгезионные и герметизирующие свойства, что делает его непригодным для многих открытых применений. Тип M предпочтителен для использования с натуральным камнем, поскольку он обладает такой же прочностью, что и камень.

Раствор для строительных смесей типа К

Раствор типа K редко используется для нового строительства, но может быть рекомендован для реставрации или других специальных применений. Он предлагает очень низкую прочность на сжатие, всего около 75 фунтов на квадратный дюйм.Из-за своей мягкости, тип K в основном используется для восстановления кладки исторических или старинных зданий, требующих специальной смеси, которая ненамного прочнее, чем существующая кладка.

Цемент и строительный раствор для каменной кладки типов S, N и M - CEMEX USA

Прочность

Свойства кладочного раствора, связанные с его долговечностью, включают:

  • Устойчивость к разрушению при замораживании-оттаивании. Исследование [1] [2] [3] показывает, что уровни воздухововлечения не менее 10–12 процентов необходимы для обеспечения эффективного сопротивления ухудшению качества при замораживании-оттаивании.
  • Характеристики усадки при высыхании. Результаты лабораторных испытаний, показанные на Рисунке I, показывают, что усадка при высыхании цементных растворов для кладки примерно вдвое меньше, чем у портландцементно-известковых растворов (см. Рисунок I).
  • Устойчивость к сульфатной атаке. Кладочные цементные растворы также демонстрируют значительно более высокую сульфатостойкость, чем портландцементно-известковые растворы (см. Рисунок II).
  • Водопроницаемость. Свойства цементных растворов для каменной кладки гарантируют, что потребности проектировщиков и каменщиков будут удовлетворены в достижении водонепроницаемости кладки.Лабораторные исследования [4] подтвердили отличные характеристики цементных растворов для каменной кладки в тестах на водопроницаемость (см. Рисунок III).

Внешний вид

Поскольку цвет Masonry Cement контролируется в лаборатории, а Masonry Cement предлагает простоту системы дозирования из одного мешка, легче добиться однородного цвета цемента для идеального внешнего вида готовой работы.


Установка


Препарат

Пропорции цемента для каменной кладки типа N

CEMEX, цемента для каменной кладки типа S и цемента для каменной кладки типа M содержат песок, соответствующий ASTM C-144, в соответствии с таблицей 4, и будут производить строительный раствор, соответствующий требованиям ASTM C-270 в соответствии со спецификациями пропорций.Однако в соответствии с требованиями к свойствам ASTM C-270 соотношение цемента и песка для рабочего смешанного раствора должно быть в диапазоне от 1: 2¼ до 1: 3½, и раствор должен быть предварительно испытан в лаборатории перед работа начинается.

По возможности следует использовать машинное смешивание. Сначала при работающем миксере добавьте большую часть воды и половину песка. Затем добавьте цемент для каменной кладки и оставшийся песок. После одной минуты непрерывного перемешивания медленно добавьте оставшуюся воду. Перемешивание должно продолжаться не менее трех минут; увеличение времени перемешивания до пяти минут улучшает раствор.


Заявка

Для успешного применения требуются принципы хорошего мастерства, включая надлежащее заполнение стыков между головкой и станиной, тщательное размещение блоков, соответствующую оснастку стыков, изменение строительных процедур и / или графиков для адаптации к экстремальным погодным условиям. [5] [6 ] и надлежащие процедуры очистки.

Стыки кладки должны быть обработаны с одинаковой степенью жесткости и влажности.Если стыки обработать слишком рано, лишняя вода будет вытягиваться на поверхность, в результате чего стыки станут более легкими. Соединения будут выглядеть темными и обесцвеченными, если обработка инструментов выполняется после начала придания жесткости.


Жаркая погода и восстановление температуры

Растворы, подверженные воздействию горячих ветров и прямых солнечных лучей, теряют удобоукладываемость из-за испарения воды. Для защиты раствора следует принять разумные меры предосторожности, такие как затенение миксера, смачивание плит из раствора, укрытие тачки и ванны, а также балансировка производства раствора для удовлетворения спроса.

Если необходимо восстановить удобоукладываемость, раствор можно повторно темперировать путем добавления воды и повторного перемешивания. Запрещается использовать или повторно темперировать строительный раствор более чем через 2½ часа после первоначального перемешивания.


Меры предосторожности при холодной воде

Раствор следует поддерживать при минимальной температуре 40 ° F, как предписано стандартными спецификациями кладки для холодной погоды. Добавки для холодной погоды должны быть одобрены архитектором.


Наличие

Портлендские цементы

CEMEX можно заказать, обратившись в службу поддержки клиентов CEMEX по телефону:

Служба поддержки клиентов | 1-800-992-3639


Гарантии

CEMEX, Inc.гарантирует соответствие Broco Stucco Cement при отгрузке с нашего завода или терминалов текущим требованиям ASTM C-1328, «Стандартные технические условия для пластикового (штукатурного) цемента» и ASTM C-91, «Стандартные технические условия для каменной кладки».


Техническое обслуживание

Избегайте использования агрессивных химических чистящих средств или сильных кислотных растворов при чистке кирпичной кладки.

ТАБЛИЦА 3 Физические свойства цементных растворов для каменной кладки (ASTM C-270)
Миномет Тип Прочность на сжатие 2-дюймовых кубов на 28 дней мин., фунт / кв. дюйм (МПа) Минимальное удержание воды%
N 750 (5,2) 75
S 1800 (12,4) 75
M 2500 (17,2) 75

ТАБЛИЦА 4 Кладочный цементный раствор - Пропорции по объему (ASTM C-270)
Миномет типа Портлендский цемент Кладка N Цемент S Тип M Песок
N 1 2-1 / 4 - 3
S 1/2 1 3-3 / 8 - 41/2
S 1 2-1 / 4 - 3
M 1 1 4-1 / 2 - 6
M 1 21/4 - 3

Персонал технических служб

Персонал

CEMEX может оказать техническую помощь, связавшись со службой поддержки клиентов по телефону: 1-800-992-3639


Гарантия

CEMEX гарантирует, что указанные продукты соответствуют действующим требованиям ASTM и Федеральным спецификациям.Никто не имеет права вносить какие-либо изменения или дополнения в данную гарантию. CEMEX не дает никаких гарантий или заявлений, явных или подразумеваемых, в отношении этого продукта и отказывается от любых подразумеваемых гарантий товарного состояния или пригодности для определенной цели.

Поскольку CEMEX не контролирует другие ингредиенты, смешанные с этим продуктом, или конечное применение, CEMEX не дает и не может гарантировать законченную работу.

Ни при каких обстоятельствах CEMEX не несет ответственности за прямые, косвенные, особые, случайные или косвенные убытки, возникшие в результате использования этого продукта, даже если было сообщено о возможности таких повреждений.Ни в коем случае ответственность CEMEX не может превышать покупную цену этого продукта.

Ремонт кирпичным раствором за 6 шагов

Даже самая красивая кирпичная кладка - это просто щебень без слоя раствора, который скреплял и скреплял их.

Что такое перенацеливание минометов?

Когда раствор начинает трескаться, отступать и выпадать из стыков, пора выколотить старый материал и затереть новый. Этот процесс называется перетяжкой.Это простая работа, но ее нужно выполнять осторожно, используя правильные инструменты и подходящие материалы, чтобы не повредить кирпич и не навсегда нарушить целостность и внешний вид стены. Для меня это означает использование ручных инструментов и известковых растворов, подобных тем, которые использовали каменщики 100 лет назад.

Можете ли вы замазать старую ступку?

Если вашему кирпичу 50 лет или меньше, вы, вероятно, можете безопасно перетянуть его с помощью современного раствора на основе портландцемента (хотя парень, выполняющий следующую перетяжку, которому придется его шлифовать, может проклясть ваше решение).Но если ваш дом был построен до Второй мировой войны, раствор, скорее всего, представляет собой смесь известковой замазки и песка, и вам следует попытаться совместить ее. В противном случае, со временем, когда мягкий старый кирпич разбухнет и сожмется по сравнению с твердым раствором, связь между ними разорвется, влага будет задерживаться в стене, и поверхности кирпича начнут отрываться. Традиционный известковый раствор действует как подушка, изгибаясь при движении кирпича, позволяя влаге легко выходить из стены.

Фото Антониса Ахиллеоса

Каменщик-реставратор может проанализировать старый раствор и приготовить совместимую смесь, или вы можете отправить образцы раствора в такие компании, как U.S. Heritage и получите индивидуальную смесь того же цвета и характеристик. Вы можете выбрать между гидравлической известью, которая поставляется в мешках и затвердевает, когда она вступает в реакцию с водой, как портландцемент, и известковой замазкой, которая поставляется в ведрах и медленно затвердевает, вступая в реакцию с двуокисью углерода в воздухе.

Как замазать кирпичи за 6 шагов

Детали проекта

Навык

1 из 5 Легкий Если старый раствор на известковой основе; сложно, если старый раствор на цементной основе.

Стоимость

22 доллара за известковый раствор, достаточный для переналадки 75 квадратных футов

Шаг 1

Выгребите стыки кровати

Фото Эллисон Диннер

Соскоблите горизонтальные стыки на глубину не менее дюйма. (Стыки шире ½ дюйма должны быть глубже: в 2 ½ раза больше ширины шва). Пила для затирки раствора с твердосплавным наконечником хорошо работает на этих масляных швах шириной ¼ дюйма."(На более широких стыках используйте холодное долото и механический молоток.) ​​Избегайте электрических угловых шлифовальных машин. Если вы не научитесь ими пользоваться, они почти гарантированно прорежут и обезобразят кирпич.

Шаг 2

Очистите головные соединения

Фото Эллисон Диннер

Удалив три или четыре слоя раствора для заделки швов, выкопайте вертикальные швы. Будьте осторожны, чтобы не задеть края кирпичей сверху или снизу.Здесь старый раствор вырубается, ударяя по малярному инструменту 5-в-1 молотком.

Шаг 3

Мыть стены

Фото Эллисон Диннер

Взбейте весь рассыпчатый мусор щеткой с жесткой щетиной, затем проверьте, входит ли лезвие шпателя с подгибанием в стык. Если лезвие слишком широкое, отшлифуйте его абразивным кругом. Смочите стену водой, пока кирпич не станет полностью влажным и не начнет капать; это важный шаг, потому что сухие материалы будут высасывать влагу из нового раствора и препятствовать его правильному отверждению.Подождите до следующего дня, прежде чем заполнять швы.

Шаг 4

Смешайте раствор

Фото Эллисон Диннер

Снова опрыскайте кирпич. Затем, следуя инструкциям на пакете, вмешайте воду в сухую смесь, пока она не достигнет консистенции арахисового масла, и держитесь за перевернутый шпатель. Подождите примерно 15 минут, пока на смеси не образуется пленка из воды. Снова перемешайте воду. Раствор готов к использованию и остается работоспособным в течение 8 часов.Если за это время он станет слишком сухим, вы можете время от времени «повторно темперировать» его, добавляя воды.

Шаг 5

Заполнить стыки

Фото Эллисон Диннер

Зачерпните немного раствора на шпатель для кирпичной кладки или ястреб, удерживайте его даже при помощи стыкового стыка и прижмите раствор к задней части стыка с помощью шпателя с заостренным концом. Устраните пустоты несколькими проходами по краю шпателя, затем добавьте еще раствора, пока шов не будет заполнен.После того, как вы закончите три или четыре ряда стыков ложа, вернитесь и заполните стыки головы. Наконец, разгладьте и утрамбуйте весь раствор плоской стороной шпателя и соскребите излишки раствора с кирпича.

Шаг 6

Кисть для стены

Фото Эллисон Диннер

Когда раствор станет твердым на ощупь, проведите по нему кистью по диагонали, чтобы удалить крошки от сухого раствора. (При чистке щеткой по стыкам свежий раствор может вытечь.) Затем осторожно удалите остатки раствора губкой с кирпичных поверхностей. В течение следующих трех дней используйте брезент, чтобы защитить мягкие стыки от солнца, ветра или сильного дождя, и ежедневно опрыскивайте стену, чтобы кирпич и раствор оставались влажными.


Необходимые инструменты Миномет

: тип N против типа S, что вам нужно?

14 мая 2012 г.

Растворы классифицируются в зависимости от их прочности на сжатие, адгезионных свойств и гибкости. Каждая растворная смесь имеет определенные пропорции портландцемента, гашеной извести и песка, которые позволяют отделить каждый тип раствора от другого.Прочность на сжатие, сцепление и гибкость работают вместе, удерживая кирпичную кладку на месте. Строительный раствор должен быть прочным, но при этом иметь возможность изгибаться при боковых нагрузках, а также сокращаться при изменении температуры. Выбор правильного типа строительной смеси зависит не только от свойств смеси, но и от того, для чего она используется. Важно начать свой следующий проект с продукта, подходящего для работы.

Тип S: кладка фундаментов, люков, подпорных стен, канализации, а также внутренних двориков и тротуаров.

Раствор типа S - идеальный продукт для кладки на уровне или ниже. Несмотря на то, что он обычно предназначен для такого рода работ, он предлагает отличное качество. Тип S имеет высокую прочность на сжатие (1800 фунтов на кв. Дюйм), но добавляет высокую прочность сцепления при растяжении. Растворы типа S должны иметь давление минимум 1800 фунтов на квадратный дюйм, а их смеси обычно дают вам прочность в диапазоне от 2300 до 3000 фунтов на квадратный дюйм. Этот тип минометов хорошо справляется с давлением почвы и ветром или в сейсмических условиях. Тип S содержит 2 части портландцемента, 1 часть гашеной извести и 9 частей песка.

Тип N: наружные и надземные стены, дымоходы

Тип N описывается как растворная смесь общего назначения и может использоваться в несущих конструкциях надземных, наружных и внутренних. Это также чаще всего связано с кладкой из мягкого камня. Этот тип идеально подходит для всего, что подвержено суровой погоде и высокой температуре. Тип N представляет собой строительный раствор средней прочности на сжатие (750 фунтов на квадратный дюйм) и может достигать 28-дневной прочности при давлении от 1500 до 2400 фунтов на квадратный дюйм. Тип N состоит из 1 части портландцемента, 1 части извести и 6 частей песка.

Какой бы раствор вы ни выбрали, у Bedrock Industries есть подходящий продукт для любой работы. Позвоните нам сегодня по телефону 407-859-1300, чтобы помочь начать ваш следующий проект кладки в Орландо!

Повторный указатель кирпича - каменщик, которого вы нанимаете, может разрушить ваш дом

Повторный указатель кирпича, необходимый до попадания воды.

Переориентировать кирпич или камень не так просто, как кажется. Ремонтные работы по каменной кладке могут не только повредить, но и разрушить старые дома, если вы не являетесь информированным потребителем и не знаете, о чем спрашивать. Вы, домовладелец, несете ответственность за защиту своего дома.

Перетяжка кирпича или камня на СТАРЫХ ДОМАХ, выполненная большинством профессиональных каменщиков или домовладельцев, проинструктированных производителями кирпича по перетяжке кирпича, приведет к разрушению вашего дома!

Читайте дальше - это очень важно. Пусть покупатель будет бдителен!

Большинство лучших и известных каменщиков могут отлично поработать, строя НОВУЮ кирпичную стену, но вам следует проявлять особую осторожность при найме их, если у вас есть старый дом. При работе с новым кирпичом проблем нет, только старый кирпич, и вот почему.

Это относится к домам, построенным в начале 1900-х годов и ранее. Современный кирпич обжигается иначе, поэтому он более твердый.

В вашем доме может быть деревянная черепица, но не забывайте о дымоходах и фундаментных стенах, построенных из кирпича или камня. Со временем кладка старых домов требует ремонта. Раствор, удерживающий кирпичи или камень, портится. Затем образуются трещины, позволяющие проникнуть воде.Если пренебречь циклом замораживания и оттаивания, кирпичи или камень будут выпадать и ударить вас по голове.

Что вы делаете, чтобы предотвратить это? Перенацелить миномет.

Перекладка кирпича или камня - это процесс, при котором примерно 1 дюйм раствора удаляется и заменяется новым раствором. Это очень распространенная практика, и так поступают все каменщики. Проблема заключается в том, что они знают, какой раствор использовать. Использование неправильного типа приведет к необратимым повреждениям. .

Раствор, используемый сегодня, очень прочный и твердый, потому что он содержит большое количество портландцемента. Portland Cement хорош для определенных применений, но не является универсальным средством , как полагают каменщики и магазины строительных материалов. Портландцемент - это неплохо, просто его нужно использовать в растворной смеси в меньшем процентном соотношении при работе с определенными материалами.

1. Важно знать, что раствор ДОЛЖЕН быть мягче (по прочности на сжатие), чем кирпич или камень, который он окружает, и иметь более высокую паропроницаемость .

2. Он также должен быть мягче, чем раствор, который он заменяет при перетяжке кирпича или камня.Это достигается за счет использования меньшего количества портландцемента и большего количества извести и песка.

Влага внутри стены должна выходить и испаряться. Слишком твердый раствор заставит влагу уйти через более мягкий кирпич или камень. Это приведет к необратимым повреждениям, таким как трещины и сколы.

Замена кирпича на прочный твердый раствор не дает прочной конструкции. Ваш кирпич не подлежит ремонту.

Это фотография повреждений, нанесенных кирпичам из-за использования неправильного типа раствора.Та же проблема возникает с камнем.

Фото любезно предоставлено журналом Old House Journal. Вот ссылка на их статью: «Описание исторического строительного раствора»
