Утеплитель под облицовочный кирпич: Утеплитель под облицовочный кирпич — эффективная теплоизоляция

Утеплитель под облицовочный кирпич — эффективная теплоизоляция

Теплопотери являются серьезной проблемой для любого жилого дома. Потеря тепла осуществляется через дверные и оконные проемы, крышу, фундамент и, конечно, стены. Суммарно именно стены обеспечивают максимальный отток тепла из помещения, поэтому различные технологии, которые могли бы сократить затраты на обогрев, пользуются спросом. Проще всего грамотно утеплить фасад – сделать это с помощью облицовочного утеплителя.

Отличный вариант для сокращения теплопотерь

Характерные особенности кирпичных стен

По своим свойствам кирпич отличается от других строительных материалов. Стоит отметить следующее:

1. Кирпичи могут быть как полно-, так и пустотелыми – выбор материала напрямую зависит от от эксплуатационных факторов: средняя температура в регионе, нагрузка на фундамент, выбранный вариант теплоизоляции.
2. Также учитывается формат кладки кирпича. Самый распространенный вариант – это сплошная кладка, такой способ наиболее простой. Более сложный вариант – колодцевая кладка – в этом случае из кирпичей выполняют так называемые воздушные карманы, именно в них и закладывается утепляющий материал.
3. Как вариант, теплоизоляционный материал может укладываться между двумя слоями строительного материала. Такая многослойная конструкция состоит из несущей стены из пеноблоков, слоя теплоизоляции и облицовочного слоя – воздушное пространство между теплоизоляцией и облицовочным слоем обеспечивает необходимую циркуляцию воздуха.
4. Поскольку кирпич обладает хорошими шумоизолирующими свойствами, то дополнительная шумоизоляция для кирпичного фасада не нужна.

Варианты материала

Преимущества утепления между блоком и кирпичом

Основное преимущество трехслойной кладки с облицовочным утеплителем под облицовочным кирпичом состоит в экономичности – стоимость дома из газобетонных блоков с обкладкой из кирпича будет существенно дешевле, чем здание выполненное полностью из этого строительного материала. При этом внешний вид такого дома остаётся на высоте, а вложения минимальны.

Что касается эксплуатационных характеристик, то можно отметить:

• хорошая звукоизоляция;
• длительный срок службы;
• прочное здание;
• визуальная эстетика.

Стоит уточнить, что все эти преимущества доступны только в том случае, если укладка стройматериалов выполнена правильно, в противном случае в воздушном проеме будет скапливаться конденсат, что приведет к скорому разрушению кладки и утеплителя из-за температурного расширения жидкости.

Виды теплоизоляционных материалов

На рынке можно приобрести следующие варианты утепляющих материалов:

Минеральная вата

Минеральная вата из минеральных волокон отличается хорошими теплосберегающими свойствами. Методика изготовления представляет собой разбивание расплавленных минералов – это может быть как стекло, так и шлак или базальт. Приготовленный в центрифуге материал из тонких минеральных нитей отличается низкой плотностью и фактически представляет собой воздушную подушку, которая отличается низким уровнем теплопередачи.

Именно воздух препятствует проникновению холода через слой теплоизоляционного материала. Что касается свойств минеральной ваты, то она демонстрирует хорошие теплосберегающие характеристики, но только в сухом состоянии – при намокании минвата свои свойства теряет. При этом стоит отметить хорошую пожарную безопасность – этот облицовочный утеплитель негорючий.

Пенополистирол

Пенополистирол изготавливается из жидкого полистирола, который насыщается пузырьками воздуха. Он может продаваться как пластинами, так и в виде круглых гранул.

За счёт закрытоячеистой структуры такой материал меньше боится влаги, но пожаробезопасность существенно ниже, чем у минваты. При высокой температуре пенопласт начинает плавиться и полностью выгорает, а кладка при этом может даже не повредиться.

Керамзит

Насыпные утеплители также подойдет для теплоизоляции при обустройстве трехслойной кладки вместо установки блоков крошка засыпается во внутренние колодцы. В качестве основы выступает керамзит, шлак и любой другой материал, который позволяет создать структуру с большим содержанием воздуха. Такой вариант существенно доступнее, чем использование готовых листов утепляющих материалов, но по эффективности значительно хуже. Это обусловлено низкими показателями теплозащиты керамзита, шлака. Дробленые материалы также гигроскопичны, что подразумевает необходимость обустройства хорошей гидроизоляции – в противном случае вода повышает теплопроводность и разрушает слои кирпича и газобетона.

Выбираем утеплитель для кирпичных стен

При выборе облицовочного утеплителя необходимо познакомиться с рекомендуемым перечнем вариантов, соответствующих СНиП:

1. Учитываем показатель теплопроводности — слой теплоизоляции должен обеспечить защиту микроклимата помещений при минимальных температурах, свойственных для этого региона. На упаковке производитель должен указать теплоизолирующие характеристики материала, что позволяет высчитать необходимую толщину слоя утеплителя с учетом зимних температур.
2. Хорошие показатели паропроницаемости – вода, поступающая в утеплитель, не должна накапливаться внутри него. В противном случае его теплоизоляционные качества резко снижаются.
3. Огнестойкость – также очень важный показатель, который обеспечивает пожарную безопасность, слой утеплителя способен создать огнезащитную прослойку в фасаде здания.

Технология утепления и облицовки стен

Для того чтобы утеплить стены снаружи здания вовсе не обязательно быть профессиональным строителем, главное в точности соблюдать рекомендации.

Подготовка инструмента и материалов

Выбор материалов для утепления дома диктуется местным климатом. Определившись с утеплителем, можно выбирать инструменты – это может быть угольник, строительный уровень, кельма, зубчатая гладилка и пр.

Подготовка стены

Перед началом работ необходимо подготовить фасад к монтажу. Для этого кладка очищается от пыли и грязи, также необходимо заделать трещины и выровнять при необходимости поверхность кладки. После этого мы обрабатываем фасад грунтовкой.

Предварительная очистка фасада

Необходимо позаботиться о выравнивании стен потому, что после монтажа утеплителя получившиеся на месте трещин пустоты могут стать местом деформации утеплителя – для этого достаточно небольшого механического воздействия. Также на ямки и бугорки плотно приклеить утеплитель не получится.

Утепление стены

Технология трехслойной кладки с утеплителем и облицовочным кирпичом содержит следующие этапы:

1. Выкладываем внутреннюю стену – в этом нет ничего сложного, поскольку технология кладки такая же, как и кладка любой несущей стены. Для нее выбираются либо газобетонные блоки, либо полнотелый кирпич. Толщина к прямой зависит от минимальных зимних температур в местности и может составлять как 1, так и 1,5 кирпича.
2. Следующий этап – выкладка наружной стены облицовкой. Ее выполняют таким образом, чтобы между стенами образовался зазор – в него вкладывается теплоизоляционный материал. Если используются гранулы, то для них формируются колодцы. Для прочности стены соединяются между собой связями, выполненными из арматуры и высечки. Как вариант, можно сделать кирпичную перевязку через определенные промежутки.
3. Гидроизоляция – важный этап, который позволит защитить утеплитель от влаги, которая неизбежно проникает в слой кирпича. В качестве изолятора от влаги можно использовать плотную плёнку или рубероид.
4. Засыпной теплоизоляционный материал высыпают в нишу, как только высота стены достигает 1 м. Если используется рулонный или листовой облицовочный утеплитель, то он крепится к внутренней стене – для этого используются «грибы» с пластиковой шляпкой большого диаметра. Закрепив утеплитель, закрываем его внешней облицовочной кладкой.
5. Для нормального газообмена необходимо каждые 0,5-1 м оставлять вентиляционные продухи – так называются вертикальные швы между кирпичами, которые намеренно не заполняются раствором.

Как показывает практика, трехслойная кладка позволяет добиться сразу нескольких результатов и существенно улучшает эксплуатацию здания в зимний период.

Сделать ее можно и своими руками, но лучше обратиться к профессионалам, поскольку ошибки в техпроцессе нивелируют все преимущества такого варианта утепления фасада.

Кирпичная кладка с утеплителем и облицовкой

Автор Евгения На чтение 27 мин. Опубликовано 11.02.2020

Кирпичная кладка с утеплителем и облицовкой

Стена дома в три слоя с облицовкой кирпичем

Облицовка фасада кирпичем популярна при строительстве частных домов, отлично смотрится и долговечная. Стены, облицованные кирпичем, чаще делают трехслойными, чтобы обеспечить необходимое теплосбережение. Первым слоем является несущая стена, вторым — утеплитель, а третьим — самонесущий слой облицовочного кирпича, который опирается на тот же фундамент, что и основная стена.

При создании трехслойной стены всегда возникает ряд вопросов, например:

Какой утеплитель выбрать?

Нужен ли вентиляционный зазор над утеплителем (влечет дополнительное уширение цоколя)?

Как связать несущую стену, утеплитель, и фасадное оформление?

Обоснованные ответы на эти и другие вопросы имеются в проектной документации, в соответствии с которой необходимо вести строительство. Для контроля работ или для выполнения их своими руками нужно ознакомиться с конструкцией стены облицованной кирпичем и нюансами ее строительства.

Рассмотрим подробнее основные моменты строительства трехслойных стен облицованных кирпичем.

На что обратить внимание

Трехслойная стена по сравнению с однослойной, например, из блоков поризованной керамики, имеет недостатки, основные из которых:

• Возможно увлажнение стены при нарушении технологии строительства или разрушении слоев.

У обычных утеплителей минеральной ваты и пенополистиролов долговечность меньше чем у основы и облицовки примерно в 3 раза. Такой утеплитель должен меняться с разрушением фасада.

Несущая стена выполняется чаще из полнотелого кирпича или малоформатных бетонных блоков, тогда ее толщина должна быть не менее:
— для одноэтажных зданий — 18 — 24 см.
— для 2 — 3 этажных зданий — от 29 см.

Также несущую стену можно выполнить из более легких материалов — газобетонов, керамзитобетонов и т.п. Применяются малоформатные блоки плотностью от 700 кг/м куб и больше. Толщина несущей стены определяется проектом, исходя из необходимой прочности, но обычно в пределах 25 — 50 см. Но с несущей стеной из облегченных пористых материалов возникают проблемы влагонакопления (см. ниже).

Типичная схема трехслойной стены с несущей стеной из кладки в два кирпича 24 см шириной (1), с утеплителем из жестких минераловатных плит (2), на фундаменте (3), вентиляционным зазором и гибкими стеклопластиковыми связями (4), с облицовкой из клинкерного кирпича (5) с вентиляционными отверстиями в швах в нижней части (6).

Какое утепление применяется

В качестве утепления возможно использование:

• пенополистиролов (ЭППС, ППС, ПСБ), которые отличаются высоким сопротивлением движению пара, фактически выступают пароизоляторами.

минеральных ват, как низкой плотнсоти 30 — 50 кг/м куб, так и жестких плит плотностью 80 — 120 кг/м куб, которые наклеиваются на несущую стену также как и пенополистиролы;

пеностеклом, выступающим как абсолютный пароизолятор;

газобетоном низкой плотности 100 — 200 кг/м куб. Это относительно новый утеплитель, который имеет теплоизоляционные качества на уровне минеральной ваты (коэффициент теплопроводности 0,5 — 0,6 Вт/моК ) и низкое сопротивление движению пара — 0,28 мг/(м*год*Па).

Первые два утеплителя дешевые, считаются традиционными, в основном применяются при утеплении частных домов. Но они предают многослойной стене главный недостаток — слишком маленький срок службы — 25 — 35 лет. По истечении которого, утеплитель нужно менять, что для трехслойной стены не дешево.

Последние два без этого недостатка, пеностекло называют »вечным», а автоклавный газобетон представляет из себя пористый камень, его прогнозируемый срок службы сравним с кирпичем. Причем в отличие от дорогого пеностекла у газобетона доступная цена. Но популярность этого утеплителя пока еще маленькая.

Плиты из газобетона толщиной до 10 см наклеивают на несущую стену и дополнительно фиксируют тарельчатыми дюбелями 1- 2 шт. на одну плиту. Из плит толщиной более чем 10 см делают кладку на клею рядом с несущей стеной с опорой на фундамент, при этом возможен непродуваемый технологический зазор со стеной 2 — 10 мм.

Вопрос вентиляционного зазора в несущей стене

У слоя минеральной ваты или газобетона паропроницаемость будет больше чем у несущей стены, но меньше чем у облицовки кирпичем. Если между утеплителем и облицовкой не оставлять вентиляционный зазор,

то нарушится основной принцип строительства многослойных стен — наружный слой должен быть более паропроницаем. В стене в холодный период будет накапливаться влага с последствиями:
— значительное уменьшение теплосберегающих свойств стены;
— сокращение срока службы, разрушение материалов.

Если же над слоем утеплителя будет вентиляционный зазор шириной 3 см, по которому снизу вверх движется воздух, то накопления влаги не произойдет.

Наглядно на графиках, согласно теоретическим расчетам на ЭВМ, представлено накопление влаги по месяцам в трехслойной стене. Несущая стена — керамзитобетон слоем 25 см, утеплитель — минеральная вата 12 см, облицовка — керамический кирпич 12 см. Регион — Санкт-Петербург.

первый график для стены с облицовкой кирпичем без вент. зазора.

второй — вместо кирпича применена минеральная штукатурка слоем 1 см, увлажнение в несколько раз меньше.

третий — между минеральной ватой и облицовкой из кирпича имеется вентиляционный зазор, накопления влаги не происходит.

На практике влага по утеплителю стекает вниз, накапливается, идет через щели, ее можно сливать со стены пробурив отверстие…

Если применять пенополистирол плотностью выше 35 кг/м куб слоем обычной толщины, то надобность в вентиляционном зазоре отпадает, накопление влаги не происходит, вследствие минимального движения пара.

Но если несущая стена будет из пористых, паропрозрачных материалов, (газобетона и подобных), то в ней возможно подувлажнение в точке росы при любой констуркции фасада (точка росы будет находиться в основном в стене, ввиду повышенной теплоизоляции ее материала). Поэтому изнутри несущую стену из легких пористых материалов, обязательно защищают слоем пароизоляции. Но такая конструкция более дорогая и проблемная, поэтому пористые конструкционные материалы лучше применять в однослойных стенах.

Нужно отметить, что однослойная стена, например, из газобетона или поризованной керамики лишена подобных проблем. Как построить теплую однослойную стену

Толщина утеплителя выбирается в соответствии с расчетом по необходимому сопротивлению теплопередаче стены, обычно находится в пределах 7 – 12 см, для пеностекла — до 15 см.

Какую конструкцию трехслойной стены выбрать

Для регионов с холодными зимами в случае применения паропрозрачных утеплителей минеральная вата или газобетон 100 кг/м куб наличие вентиляционного зазора в стене является обязательным, для обеспечения ее нормального состояния.

При этом вентиляционный зазор остается открытым под кровлей, а в нижней части стены для подачи воздуха оставляют незаполнеными вертикальные швы между кирпичами, применяют щелевой кирпич, таким образом, чтобы площадь отверстий была не менее 75 см кв. на 20 метров кв. кладки.

Минеральная вата плотностью до 80 кг/м кв. должна закрываться ветрозащитной супердиффузионной мембраной, которая препятствует продуванию ее слоя воздухом. Мембрана и слои ваты крепятся тарельчатыми дюбелями 10 шт. на м кв. в несущую стену.

ППС, газобетон, возводят с применение клея, в соответствии с рекомендациями выше. Дополнительная фиксация обычно 3 — 5 пластиковых дюбелей на метр квадратный.

В трехслойной стене рекомендуется применять кладочную сетку, которой связываются все слои (и кирпичная облицовка).
При этом шаг установки сетки по вертикали — 500 — 600 мм, по размерам плиты утеплителя (можно меньше). Если применяются стеклопластиковые связи, то их количество не должно быть меньше 4 шт. на метр кв., а шаг установки по горизонтали не более 500 мм., возле проемов, на углах шах установки связей уменьшается, до 8 шт. на м. кв.

Кирпичная облицовка армируется кладочной сеткой с шагом по вертикали не более 1,2 метра, с заводкой сетки в несущую стену.

Двери и окна располагают по глубине стены напротив границы утеплитель-несущая стена. В таком случае достигается лучшая экономия тепла на проемах, а также уменьшается риск запотевания стекол.

Выводы

Сейчас автоклавный газобетон низкой плотности теснит минеральную вату, ввиду того что он более экологичный и долговечный.

Применение газобетонных утепляющих панелей в трехслойной стене облицованной кирпичем и несущей стеной из тяжелых материалов представляется оптимальным. Но с этим утеплителем желательно делать вентиляционный зазор, так как сам материал восприимчив к увлажнению.

Применение тяжелых материалов для несущей стены избавляет от проблем с накоплением влаги в толще стены. Несущая стена из газобетонов высокой плотности должна ограждаться паробарьером изнутри при любой конструкции двух или трехслойной стены.

Минераловатные плиты лучше применить большой плотности, от 80 кг/м куб, без ветрозащитной мембраны, которая также является »слабым звеном» в конструкции, если учитывать ее неразборность.

Сократить затраты на строительство, уменьшить толщину стены можно если применить пенополистиролы для утепления без вент. зазора. Также у них меньший коэффициент теплопроводности, они могут применяться более тонким слоем, что в итоге даст экономию толщины до 5 – 8 см. Дополнительная экономия – кладка фасадного кирпича на ребро, толщиной слоя в 6 см. Но здесь требуются увеличение количества связей.

Применение в трехслойной стене пенополистиролов и минеральной ваты с низкой плотностью представляется неоправданной экономией.

Тонкости кирпичной кладки с утеплителем внутри

Один из способов улучшить показатели теплоизоляции возводимых стен – использовать кирпич с утеплителем внутри. Это также поможет сэкономить на объеме используемых стройматериалов и понизить уровень шума в жилище. Снаружи постройка будет иметь презентабельный вид благодаря использованию для облицовки специальных сортов кирпича.

Выбор утеплителя

Наилучшими эксплуатационными качествами будет обладать слоистая кладка с использованием эффективного внутреннего утеплителя. К нему предъявляется ряд требований. Во-первых, в соответствии с нормами пожарной безопасности, материал должен быть негорючим. Во-вторых, он должен обладать теплопроводностью, достаточной для защиты внутренних помещений при наиболее низких зимних температурах, характерных для местности. Значение этого параметра указывается на упаковке или в прилагаемой документации. При сравнении с температурными минимумами региона можно определить, насколько толстый слой утеплителя потребуется. Также необходимо, чтобы материал хорошо пропускал пар. В противном случае капельки воды будут накапливаться в его толще, а это понижает теплопроводность.

Минеральная вата

Постройки утепляют разными материалами, имеющими в составе минеральные волокна. Производят их посредством центрифугирования базальта или стекла, прежде подвергнутых плавке. Привлекательными эти материалы делают огнестойкость и отличные теплоизоляционные свойства. Последние обусловлены пористой структурой утеплителя. Единственный недостаток минваты – восприимчивость к сырости. Из-за этого при монтаже придется позаботиться об организации гидроизоляционного слоя.

Пенополистирол

Его применяют как в листовом виде, так и в форме сыпучих гранул. Огнестойкостью он не обладает. При попадании на стенку открытого огня пенополистирол плавится, после инцидента жилище потребует реставрации с заменой наружного слоя кирпича. Вещество невосприимчиво к сырости. Еще одно его преимущество – легкость: благодаря этому его используют, когда нельзя перегружать фундамент здания.

Насыпные утеплители

В колодцевой кладке с утеплителем иногда применяют насыпание в лакуны керамзита или шлака. Такой ход привлекает простотой организации и дешевизной самого материала. Однако по теплоизоляционным свойствам данные вещества уступают минвате и вспененному полистиролу. Шлаковые насыпи, помимо этого, впитывают много воды, что также не способствует улучшению эксплуатационных качеств.

Пенополистирол в сыпучем виде хорош тем, что обладает минимальной гигроскопичностью.

Виды кладки стен с утеплителем внутри

Кирпичная кладка с утеплителем внутри может быть организована одним из двух способов. При колодцевом методе материал закладывают в узлы, образованные несущими стенами и перемычками. Используют также способ кладки, когда утепление выкладывается сплошным слоем.

Облегченная колодцевая кладка

В основе такой конструкции – пара кирпичных стенок, параллельных друг другу и находящихся на расстоянии 0,15-0,3 м. В некоторых местах их соединяют между собой горизонтальными поверхностями, состоящими из одного ряда теплоизоляционного кирпича. Обустраиваться они могут с разной частотой (через каждые 0,7-1,2 м вертикальной плоскости). Промежутки от одной перегородки до другой заполняются утеплением. Как правило, для этого используются сыпучие материалы – щебень, керамзит или песок. Наполнив колодец до половины, насыпь нужно утрамбовать, чтобы частицы располагались плотнее. Некоторые типы утеплителей полагается обмазывать бетонным раствором и защищать от усадки специальной армировочной конструкцией. Оставлять голые колодцы в верхней части строения нельзя – их необходимо закрыть несколькими рядами выложенных кирпичей. Допустимо обустраивать в толще стены воздушную прослойку. Это могут быть узкие полосы пустых участков между стенами (не шире 5-7 см). Они предотвращают скапливание влаги в утеплителе. Рекомендуется делать толщину прослойки равной 2 см.

Устройство трехслойной стеновой конструкции

Конструкция трехслойной стены из кирпича с утеплителем предполагает наличие зазора между внутренним (несущим) и фасадным рядами. Через некоторые промежутки их соединяют армирующими металлическими элементами. В образовавшийся зазор прокладывают слой утепления. При такой конструкции внутренний слой может быть также газобетонным или выполненным из шлакоблоков. Он реализует несущую функцию для кровли, а также для перегородок между этажами. По толщине многослойная кладка стен в 640 с утеплителем практикуется чаще всего. Но показатель может отличаться в большую или меньшую сторону.

Наружная стена выполняет облицовочную функцию, создает привлекательный внешний вид, а также защищает утепляющий материал от факторов внешней среды, негативно влияющих на его эксплуатационные качества. Ее делают из специальных декоративных сортов кирпича.

Необходимые инструменты и материалы

Перед тем как начать кладку кирпичных стен с утеплителем необходимо приготовить чертеж, где указывается взаимное расположение элементов, основные габариты и расстояния. Также нужно запастись достаточным количеством утеплителя. Можно воспользоваться таблицей теплопроводностей основных материалов. Чем больше значение этого параметра, тем толще должен быть слой утеплителя.

Также для проведения работ понадобятся следующие инструменты:

• армирующая сетка;
• емкость для смеси;
• гидроизоляция из рулонных битумных материалов;
• строительные анкерные болты;
• уровень;
• инструмент для шпатлевки;
• кельма;
• отвес.

Необходимо запастись кирпичом для возведения самих стеновых конструкций. При трехслойной кладке фасадная часть делается из специальных облицовочных сортов.

Технология строительства стен с утеплителем внутри

Сначала на фундамент укладывают гидроизоляционную отсечку, предотвращающую намокание утепляющего слоя. Размечают границы основания и производят кладку внутренней стенки. В качестве материала используется полнотелый кирпич. Способ работы традиционный для стен несущего типа. Если работы производятся в регионе с холодными зимами, конструкцию можно сделать более толстой (в полтора кирпича).

Когда высота несущей части достигнет примерно метра, начинают выкладку наружной стены с облицовочным слоем. При этом соблюдают указанные в чертеже расстояния. Между двумя стенами должно оставаться пространство, куда будут насыпать или крепить утеплитель. Соединяться они могут кирпичными перемычками либо арматурно-анкерными связками.

Смонтировав связующие компоненты, производят засыпку или закрепление утеплителя. Если используются материалы в листовой форме, их устанавливают в зазор, а затем скрепляют с несущей стенкой посредством дюбельных гвоздей с пластмассовыми шляпками. Установив утеплитель, продолжают выкладку следующих рядов обеих стен на высоту 0,6-1,2 м. После этого снова организуют перемычки и размещение теплоизоляционного материала. Так продолжают до достижения стенами требуемой высоты.

Трехслойные утепленные стены хорошо подходят для местностей с холодными зимами. Снаружи такое здание выглядит как сплошная кирпичная стена. Использование облицовочных пород освобождает от необходимости в покраске или ином дополнительном покрытии.

Эффективный утеплитель между стеной и облицовочным кирпичом

Теплопотери являются серьезной проблемой для любого жилого дома. Потеря тепла осуществляется через дверные и оконные проемы, крышу, фундамент и, конечно, стены. Суммарно именно стены обеспечивают максимальный отток тепла из помещения, поэтому различные технологии, которые могли бы сократить затраты на обогрев, пользуются спросом. Проще всего грамотно утеплить фасад — сделать это с помощью облицовочного утеплителя.

Характерные особенности кирпичных стен

По своим свойствам кирпич отличается от других строительных материалов. Стоит отметить следующее:

1. Кирпичи могут быть как полно-, так и пустотелыми — выбор материала напрямую зависит от от эксплуатационных факторов: средняя температура в регионе, нагрузка на фундамент, выбранный вариант теплоизоляции.
2. Также учитывается формат кладки кирпича. Самый распространенный вариант — это сплошная кладка, такой способ наиболее простой. Более сложный вариант — колодцевая кладка — в этом случае из кирпичей выполняют так называемые воздушные карманы, именно в них и закладывается утепляющий материал.
3. Как вариант, теплоизоляционный материал может укладываться между двумя слоями строительного материала. Такая многослойная конструкция состоит из несущей стены из пеноблоков, слоя теплоизоляции и облицовочного слоя — воздушное пространство между теплоизоляцией и облицовочным слоем обеспечивает необходимую циркуляцию воздуха.
4. Поскольку кирпич обладает хорошими шумоизолирующими свойствами, то дополнительная шумоизоляция для кирпичного фасада не нужна.

Преимущества утепления между блоком и кирпичом

Основное преимущество трехслойной кладки с облицовочным утеплителем под облицовочным кирпичом состоит в экономичности — стоимость дома из газобетонных блоков с обкладкой из кирпича будет существенно дешевле, чем здание выполненное полностью из этого строительного материала. При этом внешний вид такого дома остаётся на высоте, а вложения минимальны.

Что касается эксплуатационных характеристик, то можно отметить:

• хорошая звукоизоляция;
• длительный срок службы;
• прочное здание;
• визуальная эстетика.

Стоит уточнить, что все эти преимущества доступны только в том случае, если укладка стройматериалов выполнена правильно, в противном случае в воздушном проеме будет скапливаться конденсат, что приведет к скорому разрушению кладки и утеплителя из-за температурного расширения жидкости.

Виды теплоизоляционных материалов

На рынке можно приобрести следующие варианты утепляющих материалов:

Минеральная вата из минеральных волокон отличается хорошими теплосберегающими свойствами. Методика изготовления представляет собой разбивание расплавленных минералов — это может быть как стекло, так и шлак или базальт. Приготовленный в центрифуге материал из тонких минеральных нитей отличается низкой плотностью и фактически представляет собой воздушную подушку, которая отличается низким уровнем теплопередачи. Именно воздух препятствует проникновению холода через слой теплоизоляционного материала. Что касается свойств минеральной ваты, то она демонстрирует хорошие теплосберегающие характеристики, но только в сухом состоянии — при намокании минвата свои свойства теряет. При этом стоит отметить хорошую пожарную безопасность — этот облицовочный утеплитель негорючий.

Пенополистирол изготавливается из жидкого полистирола, который насыщается пузырьками воздуха. Он может продаваться как пластинами, так и в виде круглых гранул.

За счёт закрытоячеистой структуры такой материал меньше боится влаги, но пожаробезопасность существенно ниже, чем у минваты. При высокой температуре пенопласт начинает плавиться и полностью выгорает, а кладка при этом может даже не повредиться.

Насыпные утеплители также подойдет для теплоизоляции при обустройстве трехслойной кладки вместо установки блоков крошка засыпается во внутренние колодцы. В качестве основы выступает керамзит, шлак и любой другой материал, который позволяет создать структуру с большим содержанием воздуха. Такой вариант существенно доступнее, чем использование готовых листов утепляющих материалов, но по эффективности значительно хуже. Это обусловлено низкими показателями теплозащиты керамзита, шлака. Дробленые материалы также гигроскопичны, что подразумевает необходимость обустройства хорошей гидроизоляции — в противном случае вода повышает теплопроводность и разрушает слои кирпича и газобетона.

Выбираем утеплитель для кирпичных стен

При выборе облицовочного утеплителя необходимо познакомиться с рекомендуемым перечнем вариантов, соответствующих СНиП:

1. Учитываем показатель теплопроводности — слой теплоизоляции должен обеспечить защиту микроклимата помещений при минимальных температурах, свойственных для этого региона. На упаковке производитель должен указать теплоизолирующие характеристики материала, что позволяет высчитать необходимую толщину слоя утеплителя с учетом зимних температур.
2. Хорошие показатели паропроницаемости — вода, поступающая в утеплитель, не должна накапливаться внутри него. В противном случае его теплоизоляционные качества резко снижаются.
3. Огнестойкость — также очень важный показатель, который обеспечивает пожарную безопасность, слой утеплителя способен создать огнезащитную прослойку в фасаде здания.

Технология утепления и облицовки стен

Для того чтобы утеплить стены снаружи здания вовсе не обязательно быть профессиональным строителем, главное в точности соблюдать рекомендации.

Подготовка инструмента и материалов

Выбор материалов для утепления дома диктуется местным климатом. Определившись с утеплителем, можно выбирать инструменты — это может быть угольник, строительный уровень, кельма, зубчатая гладилка и пр.

Подготовка стены

Перед началом работ необходимо подготовить фасад к монтажу. Для этого кладка очищается от пыли и грязи, также необходимо заделать трещины и выровнять при необходимости поверхность кладки. После этого мы обрабатываем фасад грунтовкой.

Необходимо позаботиться о выравнивании стен потому, что после монтажа утеплителя получившиеся на месте трещин пустоты могут стать местом деформации утеплителя — для этого достаточно небольшого механического воздействия. Также на ямки и бугорки плотно приклеить утеплитель не получится.

Утепление стены

Технология трехслойной кладки с утеплителем и облицовочным кирпичом содержит следующие этапы:

1. Выкладываем внутреннюю стену — в этом нет ничего сложного, поскольку технология кладки такая же, как и кладка любой несущей стены. Для нее выбираются либо газобетонные блоки, либо полнотелый кирпич. Толщина к прямой зависит от минимальных зимних температур в местности и может составлять как 1, так и 1,5 кирпича.
2. Следующий этап — выкладка наружной стены облицовкой. Ее выполняют таким образом, чтобы между стенами образовался зазор — в него вкладывается теплоизоляционный материал. Если используются гранулы, то для них формируются колодцы. Для прочности стены соединяются между собой связями, выполненными из арматуры и высечки. Как вариант, можно сделать кирпичную перевязку через определенные промежутки.
3. Гидроизоляция — важный этап, который позволит защитить утеплитель от влаги, которая неизбежно проникает в слой кирпича. В качестве изолятора от влаги можно использовать плотную плёнку или рубероид.
4. Засыпной теплоизоляционный материал высыпают в нишу, как только высота стены достигает 1 м. Если используется рулонный или листовой облицовочный утеплитель, то он крепится к внутренней стене — для этого используются «грибы» с пластиковой шляпкой большого диаметра. Закрепив утеплитель, закрываем его внешней облицовочной кладкой.
5. Для нормального газообмена необходимо каждые 0,5-1 м оставлять вентиляционные продухи — так называются вертикальные швы между кирпичами, которые намеренно не заполняются раствором.

Как показывает практика, трехслойная кладка позволяет добиться сразу нескольких результатов и существенно улучшает эксплуатацию здания в зимний период.

Сделать ее можно и своими руками, но лучше обратиться к профессионалам, поскольку ошибки в техпроцессе нивелируют все преимущества такого варианта утепления фасада.

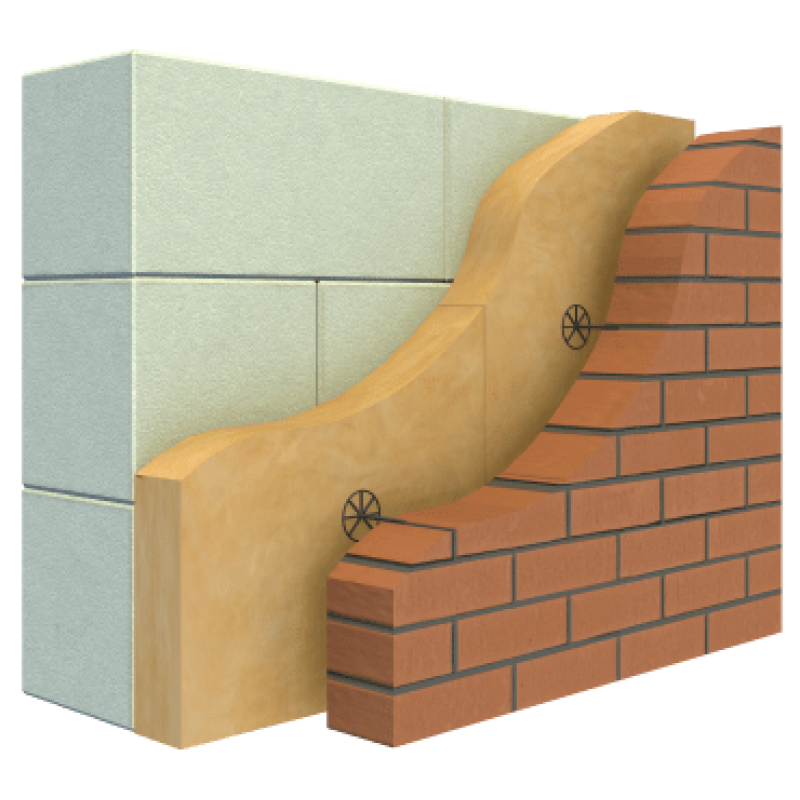

Слоистая кладка

В некоторых новых построенных зданиях утеплитель размещается центрально (в середине) в ограждающей конструкции. При таком варианте утеплитель очень хорошо защищен от механического повреждения и имеется больше возможностей для оформления фасадов. Однако, риск возникновения ущерба вследствие влажности намного выше, чем при внешнем утеплении, поэтому структуру слоев следует тщательно спланировать и выполнять без дефектов.

Эта конструкция состоит из трех слоев: несущей стены, стены из облицовочного материала и утеплителя, который расположен между ними. Несущая и облицовочная стены опираются на один фундамент. Наружный слой чаще всего выполняют либо из облицовочного кирпича, либо из строительного с последующим оштукатуриванием, покрытием искусственным камнем, клинкерной плиткой и пр.

Преимущества

• красивый и респектабельный внешний вид при использовании дорогостоящих облицовочных материалов;
• высокая долговечность при условии правильного проектирования и квалифицированного монтажа конструкции.

Недостатки

• большая трудоемкость возведения;
• малая воздухопроницаемость;
• возможность конденсации влаги между разнородными слоями такой стены.

Очень важно, чтобы все слои конструкции сочетались друг с другом по паропроницаемости. Сочетаемость определяется только расчетом системы в целом.

Недооценка этого обстоятельства может привести к накоплению влаги во внутренней части стен. Это создаст благоприятную среду для развития плесени и грибка. Утеплитель от возможного образования конденсата будет намокать, что сократит срок службы материала и существенно снизит его теплозащитные свойства. Ограждающая конструкция станет промерзать, что приведет к неэффективности утепления и может вызвать ее преждевременное разрушение.

Виды конструкций

Типовые решения устройства слоистых кладок можно разделить на два вида: с устройством воздушного зазора и без него.

Устройство воздушного зазора позволяет более эффективно удалять влагу из конструкции, так как избыточная влага из несущей стены и утеплителя будет сразу уходить в атмосферу. При этом воздушный зазор увеличивает общую толщину стен, а, следовательно, и фундамента.

Утеплитель внутри кладки стен

В той или иной степени проблема паропереноса актуальна для слоистой кладки с утеплителем любого типа.

Утепление конструкции минеральной ватой является наиболее предпочтительным. В таком случае появляется возможность устроить воздушный зазор между утеплителем и наружной стенкой для лучшего вывода влаги из несущей стены и утеплителя.

Для слоистых кладок следует применять полужесткий минераловатный плитный утеплитель. Это позволит, с одной стороны, хорошо заполнить все дефекты в кладке, создать сплошной слой теплоизоляции (плиты можно немного «поджать», избежав щелей). С другой стороны, такие плиты будут сохранять геометрическую целостность (не давать усадку) на протяжении всего срока службы.

Определенные сложности в применении пенополистирола в слоистых кладках вызваны низкой паропроницаемостью этого материала.

Трехслойная кирпичная кладка с утеплителем

1. Внутренняя часть кирпичной стены
2. Минеральная вата
3. Наружная часть кирпичной стены
4. Связи

Традиционным материалом для внутренней части стен является полнотелый красный керамический кирпич. Кладка обычно выполняется на цементно-песчаном растворе в 1,5-2 кирпича (380-510 мм). Наружная стенка обычно выполняется из лицевого кирпича толщиной 120 мм (в полкирпича).

Продухи

В случае устройства системы с воздушным зазором шириной 2-5 см для его вентиляции устраиваются продухи (отверстия) в нижней и верхней частях стены, через которые парообразная влага удаляется наружу. Размер таких отверстий принимается из расчета 75 см 2 на 20 м 2 поверхности стены.

Верхние вентиляционные продухи располагают у карнизов, нижние — у цоколей. При этом нижние отверстия предназначаются не только для вентиляции, но и для отвода воды.

1. Воздушный зазор 2 см
2. Нижняя часть здания
3. Верхняя часть здания

Для осуществления вентиляции прослойки в нижней части стен устанавливают щелевой кирпич, положенный на ребро, или в нижней части стен укладывают кирпич не вплотную друг к другу, а не некотором расстоянии друг от друга, и образовавшийся зазор не заполняют кладочным раствором.

Установка связей

Внутренняя и наружная части трехслойной кирпичной стены связываются между собой специальными закладными деталями — связями. Они выполняются из стеклопластика, базальтопластика или стальной арматуры диаметром 4,5–6 мм. Предпочтительнее использовать связи из стеклопластика или базальтопластика из-за большей теплопроводности стальных связей.

Эти связи также выполняют функцию крепежа плит утеплителя (утеплитель просто
накалывают на них). Их устанавливают в процессе кладки в несущую стену на глубину
6—9 см с шагом 60 см по горизонтали и 50 см по вертикали из расчета в среднем 4 штыря на
1 м 2 .

Для обеспечения равномерного вентилируемого зазора по всей площади утеплителя на стержни крепят фиксирующие шайбы.

Часто вместо специальных связей используют загнутые арматурные стержни. Помимо связей наружную и внутреннюю стенки кладки можно связывать стальной арматурной сеткой, уложенной через 60 см по вертикали. При этом для устройства воздушного зазора применяется дополнительное механическое крепление плит.

Плиты утеплителя устанавливают с перевязкой швов вплотную друг к другу, чтобы между отдельными плитами не было щелей и зазоров. На углах здания создают зубчатое зацепление плит, чтобы избежать образования мостиков холода.

Технология кладки с утеплителем

• Кладка облицовочного слоя до уровня связей
• Монтаж теплоизоляционного слоя, чтобы верх его был выше облицовочного слоя на 5-10 см
• Кладка несущего слоя до следующего уровня связей
• Установка связей, протыкая их через утеплитель

если горизонтальные швы несущего и облицовочного слоев стены, в которых ставятся связи, не совпадают более, чем на 2 см в несущем слое кирпичной кладки, связи размещают в вертикальном шве

Кладка по одному ряду кирпича в несущей части стены и облицовочном слое

Кирпичная кладка с утеплителем и облицовкой: возможные варианты

Сегодняшние экономические реалии не позволяют расточительно относиться к любым ресурсам, а строительные нормы требуют просто неимоверных расходов при возведении кирпичных стен, чтобы их энергоэффективность была на должном уровне.

Поэтому для любого строителя давно стал очевиден такой вариант, как кирпичная кладка с утеплителем, иначе полутораметровые стены просто окажутся не по карману заказчику, а более тонкие считаются ГОСТами неэффективными.

Утепление стен позволяет экономить на стройматериалах и повышает общую энергоэффективность строения.

Варианты утепления кирпичных стен

Использование колодезной кладки позволяет утеплять стены сыпучими утеплителями.

Если мы говорим о кирпичных стенах, то вариантов их утепления существует масса, но все их можно разделить на три группы по признаку расположения:

1. Внутреннее расположение. Утеплитель монтируют на стену внутри помещения.
2. Утепление стен между кирпичной кладкой. Теплоизоляционный материал располагают между слоями кирпича.
3. Внешнее, или фасадное утепление. Тут есть варианты: мокрый, когда утеплитель монтируют на стену и покрывают штукатуркой, и сухой, когда используют навесные фасадные конструкции.

Давайте вкратце рассмотрим эти варианты.

Внутреннее расположение

Теплоизолятор обычно монтируют между профилем, на который впоследствии навешивают обшивку из гипсокартона или других материалов.

Это самый неэффективный и даже вредный способ, так как он отсекает несущие конструкции от отопления, что приводит к целому ряду негативных последствий. Единственное оправдание для такого способа утепления кирпичной стены изнутри — это невозможность других вариантов.

Вот список недостатков внутреннего расположения утеплителя:

• Внешние стены, которые являются основными несущими конструкциями здания, оказываются отсечены от системы отопления, в результате чего промерзают полностью, что приводит к преждевременному износу и старению материалов;
• Кирпичная кладка имеет ограниченный ресурс циклов замерзания-оттаивания, а оказавшись за пределами отапливаемой зоны, она этот ресурс вырабатывает намного быстрее;
• Внутреннее расположение смещает точку росы, что приводит к выпадению конденсата прямо на поверхности стены или в толще утеплителя, как результат — грибок, плесень, коррозия и другие неприятности;
• Уменьшается полезный внутренний объем помещений;
• На стены становится трудно навешивать мебель и другие аксессуары.

Это далеко не полный список, но его вполне достаточно, чтобы убедиться в несостоятельности данного метода утепления. Конечно, работать внутри помещения удобнее и комфортнее, цена работы падает, но это слабое оправдание для нарушения строительных аксиом.

Совет!
Конечно, утеплить стену многоэтажного дома на большой высоте своими руками – непросто, но лучше потратиться один раз на монтажников-профессионалов, чем потом мучиться на протяжении лет.

Междуслойное расположение

На фото наглядно показана схема расположения слоев.

Это достаточно эффективный способ расположения теплоизоляции.

Однако и тут есть некоторые моменты, на которые следует указать:

• Осуществить такое утепление возможно только на этапе строительства, так как иначе это будет слишком дорогим и неоправданно трудоемким занятием;
• Все работы должны быть проведены просто идеально, так как возможности демонтировать и переделать у вас не будет;
• Ремонт или замена утеплителя весьма затруднены, если не сказать невозможны.

Если вас не пугает этот список, тогда идем дальше. Как выбрать утеплитель под кирпичную кладку? Здесь есть несколько вариантов: сыпучие материалы, твердые плиты и минеральная вата.

Первый способ самый дешевый, но и самый неэффективный. Кроме того он достаточно трудоемкий, так как требует колодезных кладок и других нюансов. Также имеется опасность отсыревания сыпучего утеплителя и потери его теплоизоляционных качеств.

При выборе плитного утеплителя, вы должны руководствоваться такими принципами: материал обязан иметь низкую гигроскопичность, а лучше быть гидрофобизирован, а также он должен хорошо держать форму. Ну и, естественно, иметь длительный срок эксплуатации.

Под эти требования подходит несколько материалов: пенопласт, пенополистирол, пеностекло, плотная базальтовая вата.

Использование минеральной ваты для внутреннего утепления кирпичной кладки.

Также стоит сказать про еще одно правило: утеплитель располагается как можно ближе к внешнему слою. То есть вы строите стену, используя строительный кирпич из керамики или двойной силикатный кирпич М 150, утепляете ее слоем теплоизоляции в соответствии с правилами монтажа того или иного материала, а затем выкладывает облицовочный слой кладки в полкирпича. Такая инструкция является наиболее верной.

Важно!
При использовании минеральной ваты советуют оставлять небольшой зазор в 1 – 2 сантиметра между утеплителем и облицовочным слоем кирпича.
Это позволит выводить влагу из утеплителя по тому же принципу, что и в вентилируемом фасаде.

Из всех перечисленных материалов самым подходящим является экструдированный пенополистирол, так как этот материал:

• не боится влаги,
• не впитывает ее,
• достаточно прочен на сжатие,
• не боится вредителей,
• биологической или электрохимической коррозии,
• имеет длительный срок годности.

Внешнее утепление

Утеплитель можно расположить под панелями сайдинга или другой облицовкой.

Фасадное утепление представляется наиболее приемлемым.

1. Во-первых, его можно произвести как в процессе строительства, так и на старую стену.
2. Во-вторых, это достаточно простая процедура, которая не требует особых навыков и умений.
3. В-третьих, внешнее расположение теплоизоляции наиболее приемлемо с точки зрения теплофизики, так как не смещает точку росы внутрь конструкции.

Наконец, вы всегда имеете доступ к теплоизоляционному слою, и можете его заменить или произвести любой локальный ремонт.

Наружное утепление стены пенопластом.

При фасадном утеплении используют два основных метода: мокрый и сухой. Первый предполагает расположение утеплителя под слоем фасадной штукатурки или шпаклевки, которая наносится мокрым способом.

Второй метод подразумевает использование навесных фасадных конструкций, таких как сайдинг, блокхауз или вентилируемый фасад классического исполнения.

Монтаж вентилируемого фасада.

Каждый из перечисленных методов имеет недостатки и преимущества, но в целом мокрый метод более популярен, так как проще выполняется и дешевле стоит. С другой стороны, вентилируемый фасад более долговечен и позволяет производить любой локальный ремонт путем замены одной панели или плиты утеплителя.

Вывод

Основным фактором при утеплении стен является расположение утеплителя. Внутреннее не представляется приемлемым, а вот внутристенное позволяет сохранить внешнюю эстетику и тектонику кирпичной кладки, что для многих ценителей важно. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Рекомендации начинающим строителям

На нашем заводе выпускается обширная номенклатура материалов для возведения наружных и внутренних стен зданий  —  силикатный кирпич,  блоки из ячеистого бетона (газобетон) и керамические поризованные блоки, а также разные виды железобетонных изделий, таких как железобетонные сваи, фундаментные блоки, пустотные плиты перекрытия различных геометрических размеров и форм, сопутствующие товары, например строительный песок с доставкой, каркасные изделия и т.д., т.е. материалы, необходимые практически для любого вида строительства.

Несмотря на такое  разнообразие  выпускаемой продукции, мы наибольшее предпочтение  отдаем домам, возведенным из полнотелого силикатного кирпича или блоков. Почему?

Потому, что построенные из них  здания являются наиболее прочными, долговечными и тёплыми, а проживание в них комфортным. Раньше, до введения СНиП 23-02-2003 «Тепловая защита зданий» наружные стены зданий делались, как правило, однородными (кирпич, керамзитобетон), сочетая в себе несущие и теплоизолирующие функции. В результате  повышения норм сопротивления теплопередаче появилась необходимость разделить несущие и теплоизолирующие функции элементов стены. Несущие  функции возлагаются теперь на традиционные, более прочные материалы (кирпич, бетон), в качестве теплоизолирующих материалов предлагается использовать такие высокоэффективные теплоизоляторы, как пенопласт, минераловатные и другие утеплители, легкие бетоны.

Теплота кирпича, притом любого, даже суперпоризованного меркнет по сравнению с теплотой современных утеплителей, поэтому наружные стены лучше выполнить  из полнотелого кирпича, но хорошо утеплить. Для  наглядности приводим «Заключение по результатам теплотехнических испытаний кирпичной кладки» выполненное «Центральной аналитической лабораторией  по энергосбережению в строительном комплексе». В выводах «Заключения по результатам теплотехнических испытаний кирпичной кладки» указано, что для получения сопротивления теплопередаче кладки Rо=3,34 м2С/Вт ( для климатического пояса с нормальным режимом эксплуатации, куда  относится  г. Казань и близлежащие районы Rо должно быть не менее 3,36 м2С/Вт), необходимо выполнить  стену толщиной  770 мм. из сверхпорирозованной керамики на теплом растворе. А что мы  сегодня нередко видим на строительных площадках:

Рис. кладки.

Вариант I. Если  стена выкладывается из сверхпоризованного материала пустотностью  от 45 до 55 %,  облицовка выполняется из кирпича толщиной 12 см. пустотностью до 30 % и вся кладка выполняется на обычном растворе, то, кладка выполненная таким образом будет держать тепло внутри здания в 2-2,5 раза хуже, чем положено по нормативам.

Вариант II.  Ещё хуже, по следующим причинам:

1. В качестве несущей стены использованы поризованные  блоки толщиной всего 25  см., при такой толщине, по-настоящему несущими могут быть только  стены из плотных материалов.

2. Если в качестве утеплителя  использован пенопласт толщиной 5 см., то высока вероятность образования конденсата между несущей стеной и пенопластом, так как утеплитель толщиной 5 см. не обеспечивает необходимый уровень теплозащиты здания; кроме этого, такая стена не «дышит», и поэтому, при строительстве такого дома необходимо предусмотреть хорошую вентиляцию помещений. Если в качестве утеплителя использована минеральная вата, то тёплый и влажный воздух из помещения проходит через несущую стену и утеплитель и частично упирается в наружный слой облицовки с образованием конденсата на границе облицовки и утеплителя.

3. Отсутствует вентиляционный зазор между облицовкой и утеплителем, в результате утеплитель увлажняется,  и теплотехнические характеристики ограждающей конструкции существенно ухудшаются.
   Если в первом варианте у Вас просто увеличиваются расходы на отопление, то второй вариант является абсолютно безграмотным, сделанным по незнанию или с целью получения дополнительной прибыли.

Сегодня на рынке появилось множество новых видов материалов, которые являются и несущими и теплоизоляционными. Отчасти, в первом приближении, это так, но не всегда. Здесь кроется определенная уловка, предлагая как бы «два в одном»,  потому что, для увеличения несущих способностей здания надо повышать плотность и прочность  стеновых материалов, что соответственно приводит к уменьшению теплоизоляционных качеств и наоборот, т.е. эти два понятия являются, как бы взаимоисключающими и  поэтому надо выбирать, что для Вас важнее: чтобы здание получилось крепким или теплым, или и то и другое. Приведём еще один довод  в пользу строительства   крепких стен. В последние годы  много зданий строятся из газобетона и поризованной керамики с последующим утеплением снаружи. Это совершенно не правильный подход. Потому, что, каркас здания должен быть крепким, а утеплитель теплым. А накладывая одно теплое на другое мы теряем прочность и надежность здания. Если строить из вышеуказанных материалов, то надо просто выдержать необходимую толщину стены и не применять дополнительное утепление, так как  они  без того являются теплоизоляционными материалами. А  если утеплять наружные стены, то лучше всего  построить крепкое здание  толщиной 250-380 мм. из полнотелого силикатного кирпича, потому что, он прочный, прекрасно анкеруется, имеет   очень высокую морозостойкость (значит долговечен и не боится влаги), имеет высокую паропроницаемость (значит в этом здании будут комфортные условия проживания), не крошится,  и не «фонит», т.е. в радиационном отношении является наиболее чистым материалом — при допустимом значении содержания удельной эффективной активности естественных радионуклидов не более 370 Бк/кг.,  фактическое значение составляет всего 28,80 Бк/кг., в то же время у многих других мелкоштучных материалов данный показатель  приближается к предельным показателям.

Мы также облицовку зданий предлагаем выполнять из полнотелого цветного силикатного кирпича. Почему?  Потому, что в них нет пустот (если есть, то они несквозные и при кладке укладываются вверх дном), потому,  что  средняя прочность такого кирпича  составляет 200 кг/см2 и выше, а при такой прочности морозостойкость составляет более 100 циклов.  Потому, что  при  облицовке здания кирпичом высокой пустотности, в пустоты кирпича с наружной стороны попадает влага, в зимнее время  она замерзает и разрушает наружную стенку кирпича. На этот счёт   было ряд указаний Министерства строительства с запретом  на применение лицевого кирпича с пустотностью выше 11%, при  этом, технологические пустоты на постели кирпича должны были отступать от края кирпича не менее, чем на 30мм. Но, это  условие не всегда выполняется. Мало того,  что пустоты  отступают от края меньше чем на 30 мм., многие строители делают в таких кладках глубокую расшивку, создавая тем самым, дополнительные условия для последующего разрушения облицовки здания.  В некоторых выполненных таким образом зданиях уже через 5-8 лет эксплуатации наступает аварийное состояние наружной облицовки.

На сей счет, некоторые наши оппоненты могут возразить: облицовка из полнотелого силикатного  кирпича  то же разрушается. Да так, если неправильно сделаны  отливы и по стене течёт вода. В таком случае  разрушается кладка из любого кирпича или камня.

Какой же материал  выбрать в качестве утеплителя? Ассортимент современных теплоизоляционных материалов велик:

• пенополистиролы (обычный и экструдированный).

• пенополиуретан.

• пеноизол.

• минеральная вата.

• один из новых видов утеплителя «Шелтер» и другие.

Независимо от названия, желательно, чтобы утеплитель частично или полностью соответствовал следующим требованиям: не впитывал влагу, не разламывался на мелкие кусочки и не осыпался, не горел, не слеживался, восстанавливался после проминания, быть долговечным и иметь хорошие теплоизоляционные свойства.

В большинстве случаев теплоизоляционные плиты укладываются в два слоя; 1-й слой делается из плит меньшей плотности для  ровного заполнения неровностей кирпича, второй наружный слой выполняется из более жестких плит плотностью 75-150 кг/м3. Если укладывать в один слой, то необходимо применять утеплители большей плотности, т.е. 75-150 кг/м3, но, в любом случае, толщина слоя утеплителя должна быть не менее 10 см. Так как, подвальная, цокольная часть и нижние ряды кладки  здания в наибольшей степени подвержены воздействию влаги, для их утепления желательно применить экструдированный пенополистирол или другие утеплители, которые не боятся влаги. Важно знать, что материалы с более низким коэффициентом паропроницаемости целесообразно  располагать в конструкции со стороны помещения, а более высокой со стороны улицы, т.е. по мере движения влажного воздуха от внутренней поверхности стены к наружной, слои конструкции должны обладать возрастающей воздухопроницаемостью в противном случае,  на пути движения из помещения на улицу, на  границе с теплоизоляционным материалом может конденсироваться влага.
Для сравнения ниже приводим значения сопротивления воздухопроницанию слоёв конструкций согласно приложения С — СНиП 23-02-2003  «Тепловая защита зданий» таблица 1., а также  показатели паропроницаемости согласно приложения 3 СНиП II-3 -79 таблица 2:



Таблица 1.

Материалы и конструкции	Толщина слоя, мм.	Сопротивление воздухопроницанию  Rф, (м2*ч*Па)/кг.
1. Бетон сплошной (без швов)	100	20000
2.Газосиликат сплошной (без швов)	140	21
3.  Кирпичная  кладка из сплошного кирпича на цементно-песчанном растворе толщиной в один кирпич и более	250 и более	18
4. Картон строительный (без швов)	1,3	64
5. Обшивка из обрезных досок, соединенных в шпунт	20-25	1,5
6. Обои бумажные обычные	—	20
7. Пенобетон автоклавный (без швов)	100	2000
8. Пенополистирол	50-100	80
9. Плиты минераловатные жесткие	50	2
10. Штукатурка цементно-песчаным раствором по каменной или кирпичной кладке	15	373



Таблица 2.

Материалы и конструкции	Паропроницаемость мг/(м*ч*Па).
1. Железобетон	0,03
2. Газосиликат сплошной	0,2
3. Кладка из силикатного полнотелого кирпича	0,11
4. Картон	0,06
5. Дерево – сосна, ель	0,06
6. Обои бумажные обычные	0,06
7. Газобетон автоклавный	0,2
8. Пенополистирол	0,05
9. Плиты минераловатные	0,3-0,6
10.  Цементно-песчаный раствор	0,09

Как видно из вышеуказанных таблиц, по мере движения влажного воздуха от внутренней  стены к наружной, т.е. от штукатурного слоя и кирпича к слою утеплителя, паропроницаемость слоёв увеличивается, а сопротивление воздухопроницанию уменьшается, тем самым обеспечивается хороший микроклимат в помещении.

Рассмотрим вкратце  наиболее распространенных  три варианта наружного утепления несущих стен:

1. Вариант —  трёхслойная стена с кирпичной облицовкой.

Технология кладки с утеплителем

• Кладка облицовочного слоя до уровня связей.
• Монтаж теплоизоляционного слоя, чтобы верх его был выше облицовочного слоя на 5-10 см.
• Кладка несущего слоя до следующего уровня связей. Установка связей, протыкая их через утеплитель, если горизонтальные швы несущего и облицовочного слоев стены, в которых ставятся связи, не совпадают более, чем на 2 см в несущем слое кирпичной кладки, связи размещают в вертикальном шве
• Кладка по одному ряду кирпича в несущей части стены и облицовочном слое.

Эта конструкция состоит из трёх слоёв: несущей стены, облицовки из кирпича и утеплителя, который расположен между ними. Несущая  и облицовочная стены  опираются на единый фундамент. Потому  фундамент  для такой трёхслойной стены необходимо выполнить с учётом толщины  утеплителя, вентзазора и облицовочного слоя.

Для вентиляции воздушного зазора вертикальные  швы в кладке нижнего ряда  облицовки не заполняют раствором из расчёта  75 см2 на каждые 20 м2  поверхности стены. Верхние продухи предусматривают в карнизной части стены.

При облицовке  стен кирпичом важно обеспечить  долговечность слоя утеплителя, применив самые качественные утеплители. При малоэтажном строительстве утепление наружной стены  и кладку кирпичной облицовки можно выполнить вторым этапом  после завершения  кладки основной стены. В этом случае будет гарантировано качество утепления, так как обеспечивается визуальный контроль за креплением утеплителя к несущей стене и за отсутствием щелей между плитами утеплителя. Если  кладка  несущей стены и облицовки ведутся одновременно,  то они между  собой связываются специальными стеклопластиковыми связями.  По вертикали связи располагают  с шагом  600 мм. (высота  плиты утеплителя),  по горизонтали  — 500 мм., при этом количество  связей на  1 м2  глухой стены – не менее 4 шт. На  углах здания, по периметру оконных и дверных проемов  6-8 шт. на м2. Кладку кирпичной  облицовки продольно армируют кладочной сеткой по вертикали не  более 1000-1200 мм.

Преимущества

• красивый и респектабельный внешний вид;
• высокая долговечность при условии правильного проектирования и квалифицированного монтажа конструкции.



Недостатки

• большая трудоемкость возведения;

2.  Вариант  с устройством навесного вентилируемого фасада.

Навесной вентилируемый фасад  представляет собой сборную конструкцию, состоящую непосредственно из облицовки –  фиброцементных плит, керамогранита, алюминиевых композитных панелей, натурального  камня, сайдинга, профлиста и др.) и подоблицовочного каркаса (кронштейнов, направляющих). отличающихся по декоративным свойствам,  качеству и цене. Подоблицовочный каркас предназначен для надежного крепления к внешней стене   здания облицовочных плит  и термоизоляции таким образом, чтобы между  стеной и утеплителем  остался  вентилируемый воздушный зазор, предохраняющий несущие стены от образования конденсата.  Внешняя облицовка вентилируемых фасадов защищает от осадков,  механических воздействий и выполняет декоративную роль. Утеплитель перекрывает несущую стену строения и обеспечивает сохранение тепла по всей площади фасадов. Для достижения высокой долговечности навесного вентилируемого фасада подоблицовочный каркас  и кляммеры должны быть изготовлены из высококачественных  и имеющих достаточную толщину материалов.

Преимущества:

• возможность использования различных облицовочных материалов, как по цене, так и по качеству.
• широкая возможность цветовых комбинаций.
• монтаж фасадной системы в любое время года.



Недостатки:

• необходима высокая квалификация монтажников.
• такие системы получили распространение относительно недавно, поэтому они ещё не прошли испытания временем.

3. Вариант – облицовка декоративной штукатуркой (мокрый фасад).

При отделке дома мокрым фасадом достигаются те же  результаты по теплозащите здания, что и при  первых двух вариантах. Особенность — его ценовая доступность,  так как стоимость работ за м2 формируется из стоимости утеплителя, клеевых составов и декоративной отделки, материалов весьма доступных, особенно с учетом возможности выбора самых разных по цене материалов.
Но данная технология имеет и некоторые недостатки, связанные, прежде всего с требованиями соблюдения определенных условий при выполнении работ. Это:

• соблюдение температурного режима, так как работы можно проводить при температуре окружающей среды выше 5 °C и ниже 30 °C;
• высокие риски. Есть немалая вероятность появления трещин, отслаивания и т.п.

И, наверное, не будет лишним добавить самое главное: независимо от того, какой материал  применяется для строительства, какой   способ  утепления , все работы необходимо выполнять грамотно и качественно с учётом существующих нормативно-технических документов; вести постоянный контроль за ходом выполнения строительно-монтажных работ, ибо на сегодняшний день, еще не придуманы такие системы строительства, которые бы работали в автоматическом режиме без участия руководителей и специалистов.

Приложение: Заключение теплотехнических испытаний кирпичной  кладки, выполненной центральной аналитической лабораторией  по энергосбережению в строительном комплексе  ЦАЛЭСК №12-06 от  8.02.2006г. Заказчик; ООО «Керамика – синтез» дочернее предприятие ООО «КЗССМ».

---

Как лучше утеплить кирпичные стены

Любой, кто строит частный дом стремится к тому, чтобы жилище, в первую очередь, было теплым. Поэтому основные вопросы, стоящие перед застройщиком, — нужно ли его утеплять, какую теплоизоляцию использовать и где она должна находиться? Разберемся, как правильно утеплить кирпичный дом и тем самым сократить потери тепла и расходы на отопление

На вопрос, из чего строить дом — из дерева, кирпича, бетона или их многочисленных и разнообразных комбинаций, каждый отвечает по-своему. Выбор зависит от множества факторов, среди которых личные пристрастия часто играют куда более существенную роль, чем практические соображения. Мы же постараемся остановиться именно на практических моментах и будем исходить из того, что принято решение возводить дом из кирпича. Главное достоинство кирпичного здания — его несомненная прочность и неограниченный срок службы, естественно, при условии правильного строительства и грамотной эксплуатации.

Толще — не значит теплее

Толщина капитальных кирпичных стен всегда (ну, или почти всегда) кратна размеру половины кирпича, но при этом не бывает меньше 25 см, то есть одной его длины. Из богатейшей практики строительства хорошо известно, что даже стена в один кирпич способна нести любую равномерно распределенную нагрузку, возникающую в одно-, двухэтажных домах от вышерасположенных конструкций. Теплотехнические расчеты показывают, что при температуре «за бортом» –30°С, а именно такая температура не редкость зимой в большинстве районов центральной части России, для сохранения тепла в доме толщина его наружных стен (при сплошной кладке без пустот и на цементно-песчаном растворе) должна составлять не менее 160 см. Стены из силикатного кирпича будут еще толще.

Обычный красный кирпич бывает полнотелым и пустотелым. Для наружных стен лучше использовать пустотелый, воздушные пазухи которого существенно улучшают теплозащитные характеристики конструкции. Кроме того, саму кладку нужно вести с формированием пустот, колодцев, уширенных швов, заполняемых теплоизолирующим материалом, применять эффективные современные утеплители и так называемые теплые кладочные растворы. Равного, а то и более серьезного эффекта можно достичь, используя разного рода утеплители, кладку с образованием пустот, поризованный кирпич.

Хитрость кладки стен из кирпича — использование теплых кладочных растворов, содержащих в качестве наполнителя шлак, керамзит, туф, перлит и т. п. Обычный цементно-песчаный кладочный раствор имеет теплопроводность, близкую к теплопроводности полнотелого кирпича, а у смеси с такими наполнителями она оказывается примерно на 10–15% ниже. Это также довольно существенно повышает теплозащитные свойства стен, ведь общая площадь швов в кладке составляет почти 10%.

Куда уходит тепло?

Важный вопрос, который интересует многих потенциальных заказчиков, звучит примерно следующим образом: «Где должен быть расположен утеплитель на стенах — внутри помещения, снаружи или в теле кладки?»

Наибольшие потери тепла в домах, в том числе и индивидуальных, еще 20 лет назад приходились на окна. При столь распространенном до недавнего времени двойном остеклении удельный тепловой поток через окна в 4–6 раз превышает тепловой поток через стены. И это при том, что площадь окон редко составляет больше пятой части от общей площади ограждающих конструкций. Оговоримся сразу, что использование многокамерных ПВХ-профилей с трех- или четырехкамерными стеклопакетами существенно снижает тепловые потери. 9–10% тепла покидает дом через кровлю и столько же уходит в землю через подвальные помещения. А 60% потерь приходится именно на долю неутепленных стен.

Расположение точки росы в зависимости от типа утепления стены

Рассмотрим три варианта конструкции стены: сплошная без утеплителя; с утеплителем со стороны помещения; с наружным утеплением. Температура в доме согласно действующим нормам, определяющим уровень комфортного проживания, должна быть равна +20°С. Проведенные специалистами измерения показывают, что при уличной температуре –15°С температура внутренней поверхности неутепленной стены составляет примерно 12–14°С, внешней — около –12°С. Точка росы (точка, температура в которой соответствует началу конденсации влаги) располагается внутри стены. Учитывая то, что часть ограждающей конструкции имеет отрицательную температуру, стена промерзает.

При наличии теплоизоляции, расположенной на стенах внутри помещения, картина существенно меняется. Температура внутренней поверхности стены (точнее, внутренней стороны утеплителя) в такой конструкции составляет примерно +17°С. При этом температура кладки изнутри здания оказывается около нуля, а снаружи — чуть ниже температуры уличного воздуха — порядка –14°С. Дом с такой внутренней теплоизоляцией можно довольно быстро прогреть, однако кирпичные стены не накапливают тепло, и при отключении отопительных приборов помещение стремительно охлаждается. Но хуже другое: точка росы находится между стеной и слоем теплоизоляции, в результате здесь скапливается влага, возможно появление плесени и грибка, стена по-прежнему промерзает. Однако тепловые потери несколько снижаются по сравнению с неутепленной конструкцией.

Наконец, третий вариант — внешняя теплоизоляция. Температура поверхности стены внутри дома становится несколько выше: 17–17,5°С, а снаружи резко возрастает — до уровня 2–3°С. В результате точка росы перемещается внутрь слоя утеплителя, при этом сама стена приобретает возможность накапливать тепло, значительно сокращаются тепловые потери из помещения через ограждающие конструкции.

Наружная теплоизоляция стен помогает решить сразу несколько проблем. Прежде всего при правильном выполнении такое утепление позволяет достичь высокого уровня энергосбережения — затраты на отопление здания снижаются на 50–60%

Слоистая кладка

Самый простой способ повысить теплоизоляционные свойства кирпичных стен — оставить в них полости, ведь воздух — идеальный природный теплоизолятор. Поэтому издавна в теле стены из полнотелого кирпича делают замкнутые воздушные прослойки шириной 5–7 см. Это, с одной стороны, сокращает почти на 20% расход кирпича, а с другой — на 10–15% снижает теплопроводность стены. Такой вид кладки получил название колодцевый. Воздух, конечно, прекрасный утеплитель, однако при сильном ветре через вертикальные швы кладки такие стены может продувать. Чтобы этого не происходило, фасады снаружи штукатурят, а в воздушные пустоты закладывают различные утеплители. Сейчас широко используется разновидность колодцевой кладки, получившая название слоистой: несущая кирпичная стена, далее утеплитель и наружный слой из лицевого кирпича.

Варианты утепления стен со связкой двух слоев кирпича кладкой (а) и металлическими закладными элементами (б)

Теплоизоляцией в слоистой кладке, как правило, служат плиты из минеральной ваты (на основе каменного волокна или штапельного стекловолокна) или пенополистирола, реже — из экструдированного пенополистирола (в силу его высокой цены). У всех материалов схожие коэффициенты теплопроводности, так что толщина изоляционного слоя в стене будет одинаковой, независимо от выбранного типа утеплителя (толщина слоя определяется не только характеристиками теплоизоляции, но и климатической зоной, где ведется строительство). Однако волокнистые материалы — негорючие, чем принципиально отличаются от пенополистирола, являющегося горючим. К тому же, в отличие от пенополистирольных, волокнистые плиты эластичные, так что при монтаже их проще плотно прижать к стене. Определенные сложности в применении пенополистирола в слоистых кладках вызваны еще и низкой паропроницаемостью этого материала. Вместе с тем пенополистирол примерно в четыре раза дешевле минеральной ваты, и это преимущество для многих заказчиков компенсирует его недостатки. Добавим, что, согласно СП 23-101-2004 «Проектирование тепловой защиты зданий», при использовании в ограждающей конструкции горючих утеплителей необходимо обрамлять оконные и другие проемы по периметру полосами из негорючей минеральной ваты.

Плотное прилегание утеплителя — залог эффективности его работы, поскольку, если в конструкции допущены воздушные карманы, через них могут происходить утечки тепла из здания

Устройство системы утепления любого типа требует продуманного расчета ее паропроницаемости: каждый последующий слой (изнутри наружу) должен пропускать водяной пар лучше, чем предыдущий. Ведь если на пути у пара окажется препятствие, то неизбежна его конденсация в толще ограждающей конструкции. Между тем в случае популярного решения — стена из пеноблоков, волокнистый утеплитель, облицовочный кирпич — паропроницаемость пеноблоков довольно высокая, у утеплителя она еще выше, а паропроницаемость облицовочных кирпичей меньше, чем у утеплителя и пеноблоков. В результате происходит конденсация пара — чаще всего на внутренней поверхности стены из лицевого кирпича (поскольку зимой она находится в зоне отрицательных температур), что влечет за собой негативные последствия. Накапливается влага в нижней части кладки, со временем вызывая разрушение кирпича нижних рядов. Утеплитель будет намокать по всей толщине, и, как следствие, сократится срок службы материала и существенно снизятся его теплозащитные свойства. Ограждающая конструкция станет промерзать, что приведет, в частности, к уменьшению эффекта от применения системы утепления, к деформации отделки помещения, к постепенному смещению зоны выпадения конденсата в толщу несущей стены, что может вызвать ее преждевременное разрушение.

В той или иной степени проблема переноса пара актуальна для слоистой кладки с утеплителем любого типа. Во избежание увлажнения теплоизоляции рекомендуется предусматривать два момента. Во-первых, необходимо создать воздушную прослойку не менее 2 см между утеплителем и наружной стеной, а также оставить в нижней и верхней частях кладки ряд отверстий размером около 1 см (незаполненный раствором шов), чтобы добиться притока и вытяжки воздуха для удаления пара из утеплителя. Впрочем, это не полноценная вентиляция конструкции (в сравнении, например, с системой вентилируемого фасада), поэтому, во-вторых, имеет смысл сделать специальные отверстия для отвода конденсата из слоистой кладки в нижней ее части.

Важной особенностью слоистой кладки является использование теплоизоляционных материалов с достаточной жесткостью и их надежная фиксация — чтобы со временем они не оседали. Для дополнительного крепления утеплителя и сопряжения внешнего и внутреннего кирпичных слоев между собой применяют гибкие связи. Обычно их выполняют из стальной арматуры.

Замена стальных гибких связей на стеклопластиковые позволяет (за счет тепловой однородности конструкции стены) снизить расчетную толщину минеральной ваты на 5–10%

В последние годы в индивидуальном строительстве для возведения стен все шире используют поризованные крупноформатные керамические камни. При их изготовлении в состав керамики добавляют органические и минеральные материалы, способствующие в процессе обжига кирпича образованию замкнутых пор. В результате такие камни становятся на 35–47% легче полнотелого кирпича того же размера, а за счет пористой структуры коэффициент их теплопроводности достигает 0,16–0,22 Вт/(м·°С), что в 3–4 раза больше, чем у сплошного глиняного кирпича. Соответственно и стены из поризованного камня могут быть значительно менее толстыми — всего 51 см.

Кирпичная кладка в связи с высокой теплоемкостью материала обладает значительной тепловой инерционностью — стены достаточно долго прогреваются и столь же медленно остывают. Для домов постоянного проживания это качество является, безусловно, положительным, так как температура в помещениях обычно не имеет больших колебаний. Но для коттеджей, в которые хозяева наведываются периодически, с длительными перерывами, тепловая инерционность кирпичных стен уже играет отрицательную роль, ведь для их прогрева требуются немалые затраты топлива и времени. Снять остроту проблемы поможет сооружение стен многослойной структуры, состоящих из слоев различной теплопроводности и тепловой инерционности.

Наружное утепление

Сегодня наибольшее распространение получили системы наружного утепления. К ним относятся вентилируемые фасады с воздушным зазором и «мокрые» фасады с тонким штукатурным слоем (чуть менее популярен вариант с толстым штукатурным слоем). В фасадах с «тонкой» штукатуркой количество теплопроводных включений сведено к минимуму. Этим они отличаются от вентилируемых фасадов, где теплопроводных включений больше и соответственно утеплитель должен быть толще, что сказывается на стоимости конструкции — у вентилируемых фасадов она получается выше в среднем в два раза

Схема наружного утепления

Название «мокрый» фасад связано с применением в системах утепления штукатурных растворов. Именно этим объясняется главное и, пожалуй, единственное ограничение по их устройству — сезонность работ. Поскольку технология предусматривает наличие «мокрых» процессов, монтаж системы можно производить только при положительных температурах.

В состав таких «мокрых» систем входит много различных компонентов (утеплитель, сетка, минеральный клей, штукатурные смеси, дюбели, профили и еще ряд комплектующих), но основных слоев всего три: утеплитель, армирующий и защитно-декоративный слои. В качестве утеплителя используют плиты из жесткого теплоизоляционного материала с низким коэффициентом теплопроводности. Это могут быть минерало- или стекловатные плиты со средней плотностью (не ниже 145 кг/м³) или листы экструдированного безусадочного самозатухающего пенополистирола с плотностью не менее 25 кг/м³. При этом теплоизоляционные свойства слоя пенополистирола толщиной 6 см соответствуют примерно 120 см кирпичной кладки. Утеплитель фиксируют на стене с помощью специального клея и крепежных элементов. На теплоизоляцию наносят армирующий слой из устойчивой к щелочи сетки и особого клеевого раствора, который крепит ее к плите утеплителя. И уже затем формируют внешний слой, состоящий из грунтовки и декоративной отделки.

Главное достоинство «мокрого» фасада — возможность получения стены с любой необходимой степенью утепления, к тому же такая система утепления менее затратна, чем слоистая кладка, при том что внешний вид фасада, где применены качественные штукатурки, будет привлекательным в течение длительного времени. Сократятся затраты и на возведение фундамента, так как нагрузка на него от слоя утеплителя будет незначительной. Применение таких систем позволяет втрое снизить потери тепла через ограждающие конструкции и сэкономить до 40% средств, расходуемых на отопление.

вент зазор, пирог стены из газобетона с облицовкой кирпичом, оконных проемов

Газобетон – материал особенный, благодаря пористой структуре, коэффициент его теплопроводности приближен по этому показателю к нарезанной поперёк волокон хвойной древесине. Это свойство повышает теплоэффективность ограждающих конструкций, но оно же является и ахиллесовой пятой, так как ячеистый материал неизбежно становится гигроскопичным и требует принятия соответствующих мер.

Идеальный вариант защиты — кирпич, который нередко используют для отделки фасадов. Обсудим особенности облицовки кирпичом дома из газобетона: расскажем о способах выполнения, их преимуществах и возможных недостатках.

Блочный газобетон – современный конструктивный материал, при невысокой себестоимости кубометра кладки обладающий прекрасными теплоизоляционными качествами и небольшой массой. Из-за открытых пор, образующихся вследствие реакции газообразователя с гидроксидом кальция, в толще затвердевшего камня может накапливаться влага. Она снижает уровень морозостойкости кладки и приносит множество других проблем, поэтому стены и нуждаются во внешней облицовке. Тем более что внешний вид неотделанной стены смотрится неэстетично, и многим не нравится.

Для отделки могут применяться любые материалы: от декоративного окрашивания — до монтажа длинномера типа сайдинга или вагонки. Можно и штукатурить, но большинство заказчиков сходятся во мнении, что лучший вариант отделки – это облицовка кирпичом дома из газобетона.

Вот в чём достоинства такого выбора:

1. Кирпич – материал самый долговечный, его срок службы исчисляется не десятками лет, а веками.
2. Обладает отменной механической прочностью и морозостойкостью.
3. Кирпичная кладка лучше всего защищает фасад от ветра, что особенно актуально при его утеплении минеральной ватой.
4. Облицовку можно производить как в процессе возведения стен, так и после — главное, чтобы это позволяла ширина фундамента.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Примечание: Кладка может свешиваться на ¼ ширины уложенного ложком вперёд кирпича (это 3 см), но нужно ещё учесть такое же расстояние для вент зазора.

Схема опирания кирпичной облицовки на фундамент

Одно из достоинств — эстетичный внешний вид кирпича. Для облицовки можно использовать варианты в цветном исполнении, с рельефом, глазировкой, торкретированной поверхностью, а также кирпичи, выполненные в нескольких оттенках для осуществления баварской кладки – вроде той, что показана на фото снизу.

Такая облицовка улучшает эстетику газобетонного фасада, значительно увеличивает срок его службы. Насколько именно — зависит от соблюдения технологий, о которых и будет рассказано в этой публикации.

Всего существует четыре технологических варианта исполнения облицовки по газобетону. Два из них предусматривают вентиляционный зазор, а два обходятся без него. При этом утеплитель может присутствовать в пироге стены или теплоизоляция не предусматривается. Представим эти четыре схемы, и прокомментируем их с точки зрения теплоэффективности и экономичности стен.

Способ предполагает возведение стенки в полкирпича параллельно основной из газобетона, с закладкой в междурядное пространство армирующей сетки (когда кладка производится одновременно) или анкеров, если приходится облицовывать уже готовые стены.

Казалось бы, чего проще: воздух является хорошим теплоизолятором и не требует дополнительных расходов. По идее, вариант должен получиться выгодным – но так ли это?

Воздушный зазор имеется, а утеплителя нет

Вот основные недостатки такой облицовки:

• Чтобы теплозащита получилась качественной, толщину прослойки воздуха требуется рассчитывать, как и в случае с любым другим теплоизоляционным материалом. Чересчур активный воздухообмен тёплого воздуха с холодным вообще не даст никакого эффекта.
• В отсутствие в пироге теплоизоляционного материала, стены приходится проектировать более толстыми. Следовательно, опорная база для стен должна быть более широкой, что повлечёт увеличение расходов на фундамент и анкеровку кладки.
• Ничем не заполненные, образованные двумя стенками колодцы, заселяются насекомыми и грызунами, от которых даже установленные на продухи сетки не всегда спасают.

Это лучший вариант структурирования стены, при котором в её пироге присутствует и вентиляционный зазор, и утеплитель. Применяют этот способ при использовании любой разновидности минеральных ват, отличающихся высокой паропроницаемостью.

Структурирование стены с минераловатным утеплением

Если учесть, что повышенная паропроницаемость характерна и для газобетона, то эти два материала «нашли друг друга». Себестоимость стен при таком раскладе получается выше, но расчётная толщина меньше.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Примечание: Сегодня усиленно рекламируют такой утеплитель, как вспененный полистирол. Не станем оспаривать его достоинств, однако отметим, что для образования вентзазора нужна специальная опалубка. Вкупе с высокой ценой оборудования для заливки, себестоимость стен возрастёт почти вдвое.

Отсутствие воздушного промежутка под облицовкой утепляемой стены возможно только когда применяется листовой полимерный материал (пеноизол, ЭППС, ЭППУ) или пеностекло.

Вариант с утеплителем без вентиляции

При этом характеристики стен нисколько не ухудшаются, а их толщина ещё уменьшается, что даёт выгоду на устройстве фундамента.

Четвёртый вариант конструирования стены предполагает простую облицовку без утепления и устройства вентилируемого промежутка. Многие, кто строит дома самостоятельно, применяют этот способ, не понимая, что он не обеспечит стенам ни теплоизоляционные свойства, ни той самой долговечности, о которой говорилось выше. Почему?

Укладка кирпича вплотную, без зазора

• В отапливаемом помещении всегда образуются пары, которые проникают в толщу стен. Если нет выхода, они накапливаются и конденсируются, и могут разрушить газобетонную кладку даже быстрее, чем если её оставить совсем без облицовки. Лучше всего этот способ отделки подходит для неотапливаемых помещений, которым требуется придать благородный вид.
• Тех, кто строит жилые дома, этот способ привлекает тем, что здесь меньше затрат на связи. Но чаще такой выбор связан с недостаточной толщиной фундамента уже эксплуатируемого дома, фасад которого решили обновить за счёт кирпичной облицовки.
• Нужно понимать, что коль для пара нет выхода, то и его вход в толщу ячеистобетонной стены должен быть ограничен. Это нивелируется не только применением пароизоляционных мембран, но и выбором непроницаемых для пара отделочных материалов.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Внимание: Увлажнённая конденсатом газобетонная кладка гораздо хуже сопротивляется теплопередаче. Думаем, это очевидный ответ на вопрос, можно ли газоблок облицовывать кирпичом без вент зазора.

Выше говорилось о способах устройства кирпично-газобетонных стен, в которых присутствуют и варианты с теплоизоляцией, и без неё. Так нужен ли утеплитель между газобетоном и кирпичом?

Вообще, стены толщиной от 300 мм с точки зрения тепловой эффективности — вполне нормальный вариант для многих регионов страны. Чтобы доутепление было целесообразным и не потянуло за собой ряд ненужных расходов, его необходимо подтвердить теплотехническим расчётом.

Однако многие строят свои дома самостоятельно, без какой-либо проектной документации. Нужно иметь в виду, утепление стены с применением материалов с низким коэффициентом паропроницаемости может спровоцировать увлажнение кладки под утеплителем. Чтобы этого не случилось, толщина утеплителя должна быть такой, чтобы она обеспечила минимум половину общего термосопротивления стены. Это можно определить только расчётом.

Чтобы не рисковать, лучше использовать для утепления минеральную вату, сквозь которую пары проходят ещё быстрее, чем через газобетон. Главное — не забыть про отверстия для воздухообмена в кирпичной кладке, а минвату можно взять любой толщины.

Пирог стены: газобетон, утеплитель и облицовочный кирпич

Ширина фундамента, на который всё это должно опираться, зависит от того, какая толщина стен из газобетона при облицовке кирпичом.

Если уж существует несколько вариантов структурирования стенового пирога, то и набор технологических операций в том или ином случае будет разным. Всё зависит от того, производится облицовка параллельно с кладкой блоков, или отделка осуществляется позже.

В процессе нового строительства обе кладки можно возводить одновременно, по всей толщине стены. При этом фундамент сразу заливается необходимой для этого ширины, верхний обрез цоколя обязательно гидроизолируется в два слоя. Обычно это наклеенный на битумную мастику рулонный материал.

Кто занимается такой работой впервые, неизбежно столкнётся с вопросом: «Надо ли всё делать одновременно, или следует первым выводить что-то одно: кладку из газосиликата или кирпича?». По форматам эти два материала несопоставимы. Кирпич мельче, в такой кладке больше швов на погонный метр высоту и они более толстые.

Бетонный блок по размерам более крупный, и чаще монтируется на клей, а не на раствор. Разницу усадок могут компенсировать только гибкие связи, они же позволяют реализовать все три перечисленных варианта.

Строительные нормативы на счёт порядка возведения особых указаний не дают, но существующая технологическая карта предусматривает сначала возведение основных стен, а потом уже их облицовку с утеплением и устройством воздушного промежутка шириной 30 мм. При этом необходимо выполнение таких технологических операций:

1. установки причального шнура с его последующей переустановкой;
2. раскладки вдоль стены кирпича;
3. изготовления или подачи готового раствора;
4. укладки связей для перевязки двух стенок;
5. укладки самих кирпичей;
6. расшивки кладочных швов;
7. контроля правильности кладки.

Для облицовки берут цельный кирпич, и кладут его с перевязкой швов на протяжённости ряда. Продухи для обеспечения вентиляции стен устраиваются в нижнем и верхнем (подкарнизном) рядах кладки. В каждом из них и на всех стенах должно быть минимум по 4 таких отверстия. Максимальное расстояние между ними – 4 м.

Нижние продухи можно сделать посредством укладки щелевого кирпича на ребро, так, чтобы воздух мог проникать в стеновое пространство сквозь щели. Некоторые мастера для устройства продухов оставляют незаполненными раствором вертикальные швы, что возможно благодаря ограничительной рейке.

Разницу усадки двух материалов обеспечит применение гибких связей. Вот какие варианты могут использоваться в их качестве:

Материалы для связки стен	Комментарий
Скобы из нержавейки.	Это закладные элементы, изготавливаемые из арматуры диаметром 4-5мм. Они имеют отогнутые в разных плоскостях концы, которые закладывают в каждый третий ряд облицовки с шагом 0,75 м.
Анкеры из нержавеющей стальной полосы.	Имеют Т-образную форму, удобно закладывать в вертикальные ряды.
Сетка арматурная.	Для связки стенок может использоваться стальная сетка из проволоки диаметром 4-6 мм, с ячейкой не более 50*50 мм. Её устанавливают в каждом шестом ряду кирпичной кладки.
Арматура из базальтопластика и стеклопластика.	Закладывают в швы через каждые 60 см по высоте стенки, и через 70-100 см по длине ряда. Глубина закладки 70-80 мм, на 1 м² расходуется порядка 4-5 штук.
Turbo Fast – спиралевидные гвозди.	Один конец забивается в тело газобетона, а другой – закладывается между рядами кирпича. Их удобно использовать, когда облицовка дома из газобетона кирпичом производится после возведения стен.
Перфорированная стальная полоса.	Устанавливается в процессе кладки газобетона и имеет толщину не более 2 мм. Полосу прибивают к горизонтальной поверхности гвоздями, оставляя вторые концы свободными – их потом заводят в швы кирпичной кладки. Расходуется 4 шт/ м².
Гвозди нержавеющие.	Имеют длину от 120 мм, и забиваются в газобетон попарно, под углом друг к другу (45 градусов).

Если решено построить дом из газобетона, либо облицевать самостоятельно кирпичом уже эксплуатируемый, уделите особое внимание качеству заполнения швов раствором, вертикальности кладки, правильности положения в ней каждого кирпичика. Очень важно соблюдать толщину швов, которая по вертикали должна составлять 10 мм, а по горизонтали – 12.

Пример анкерования базальтопластиком

Те швы, в которые закладываются связи, могут быть чуть толще. В этом случае, их размер зависит от диаметра анкера или толщины полосы. Шов по толщине может превышать этот размет на 4 мм, но его максимальная толщина не должна быть более 16 мм. Только соблюдение этих требований даст нужный результат и позволит получить тёплый и эстетичный фасад.

Утепление дома из пеноблоков 40 см, обложенного облицовочным кирпичом (в пол кирпича)

Доброго времени суток!

Немного о ситуации.

Дом находится на юге в ближнем подмосковье. Проживание круглогодичное. Производим реконструкцию пристройки с надстраиванием второго этажа.

Отопление в доме пока электрическое (котел Протерм 24Квт). Есть надежда, что скоро будет газ и отапливаться будем газом. На первом этаже теплые полы, на втором радиаторы.

Пристройка к дому (одноэтажная), в которой изначально должен был расположиться крытый гараж была переоборудована под помещения следующих назначений: бойлерная, туалет и прачечная с открытым проходом в сам дом.

Стены пристройки выложены следующим образом: снаружи-внутрь – облицовочный камень, облицовочный кирпич, зазор (забитый остатками раствора и строительного мусора. Ужасная работа строителей. Фактически зазора и нет), пеноблок 40, штукатурка, шпатлевка.

Этой зимой ситуация показала что в пристройке комфортно находиться при уличной температуре не ниже 15-17 градусов, при включённом отоплении на полную катушку.

Причины, по моему мнению, было несколько.

1. Ужасное утепление крыши.
2. Отсутствие утепления стен.

Сейчас над этой пристройкой надстраиваем второй этаж с прямым выходом в дом. Этим хотели устранить и проблему с крышей и так же хотели произвести дополнительное утепление стен при помощи заполнения межстенового пространства между кирпичом и пеноблоком пеноизолом или его аналогами.

После вскрытия крыши обнаружили (так как дом приобретался готовый) что пространство между облицовочным кирпичом и пеноблоком забито строительным мусором (отходами раствора, который оставался во время укладки пеноблока ), а так же имеются соединительные ряды между кирпичом и пеноблоком для придания жесткости конструкции.

Теперь собственно к вопросам:

1. Будет ли хоть какой-то толк, если заполнить оставшееся пространство между кирпичом и пеноблоком, просверлив как можно больше отверстий и заполняя каждое. Или же заполнение должно быть однородным и не иметь разрывов и вкраплений в виде строительного мусора.
2. Правильно ли я определил природу промерзания или весь холод дополнительно может идти от неутепленного фундамента? Если да, то как правильно его утеплить и чем лучше.
3. Какие варианты есть для утепления стен изнутри?
4. Какие варианты для утепления снаружи? Снятие облицовочного камня для монтажа утеплителя с обратным монтажом этого же камня.
5. Как правильно сделать переход для утепления второго этажа? Так как второй этаж будет полностью выстраиваться над пристройкой с нуля, то куда и как лучше уложить утеплитель и конечно же какой, если конструкция стены останется той-же?
6. И последнее возможно ли заменить пеноблок на керамзитоблок, и правильно ли я наслышан о его более высоких характеристиках?

виды технологий, преимущества и недостатки

На чтение 6 мин Просмотров 363 Опубликовано 13.02.2020 Обновлено 24.01.2020

Один из способов улучшить показатели теплоизоляции возводимых стен – использовать кирпич с утеплителем внутри. Это также поможет сэкономить на объеме используемых стройматериалов и понизить уровень шума в жилище. Снаружи постройка будет иметь презентабельный вид благодаря использованию для облицовки специальных сортов кирпича.

Выбор утеплителя

Утепление кирпичной стены внутри минеральной ватой

Наилучшими эксплуатационными качествами будет обладать слоистая кладка с использованием эффективного внутреннего утеплителя. К нему предъявляется ряд требований. Во-первых, в соответствии с нормами пожарной безопасности, материал должен быть негорючим. Во-вторых, он должен обладать теплопроводностью, достаточной для защиты внутренних помещений при наиболее низких зимних температурах, характерных для местности. Значение этого параметра указывается на упаковке или в прилагаемой документации. При сравнении с температурными минимумами региона можно определить, насколько толстый слой утеплителя потребуется. Также необходимо, чтобы материал хорошо пропускал пар. В противном случае капельки воды будут накапливаться в его толще, а это понижает теплопроводность.

Минеральная вата

Постройки утепляют разными материалами, имеющими в составе минеральные волокна. Производят их посредством центрифугирования базальта или стекла, прежде подвергнутых плавке. Привлекательными эти материалы делают огнестойкость и отличные теплоизоляционные свойства. Последние обусловлены пористой структурой утеплителя. Единственный недостаток минваты – восприимчивость к сырости. Из-за этого при монтаже придется позаботиться об организации гидроизоляционного слоя.

Пенополистирол

Пенополистирол внутри кирпичной стены

Его применяют как в листовом виде, так и в форме сыпучих гранул. Огнестойкостью он не обладает. При попадании на стенку открытого огня пенополистирол плавится, после инцидента жилище потребует реставрации с заменой наружного слоя кирпича. Вещество невосприимчиво к сырости. Еще одно его преимущество – легкость: благодаря этому его используют, когда нельзя перегружать фундамент здания.

Насыпные утеплители

Применение керамзита

В колодцевой кладке с утеплителем иногда применяют насыпание в лакуны керамзита или шлака. Такой ход привлекает простотой организации и дешевизной самого материала. Однако по теплоизоляционным свойствам данные вещества уступают минвате и вспененному полистиролу. Шлаковые насыпи, помимо этого, впитывают много воды, что также не способствует улучшению эксплуатационных качеств.

Пенополистирол в сыпучем виде хорош тем, что обладает минимальной гигроскопичностью.

Виды кладки стен с утеплителем внутри

Кирпичная кладка с утеплителем внутри может быть организована одним из двух способов. При колодцевом методе материал закладывают в узлы, образованные несущими стенами и перемычками. Используют также способ кладки, когда утепление выкладывается сплошным слоем.

Облегченная колодцевая кладка

В основе такой конструкции – пара кирпичных стенок, параллельных друг другу и находящихся на расстоянии 0,15-0,3 м. В некоторых местах их соединяют между собой горизонтальными поверхностями, состоящими из одного ряда теплоизоляционного кирпича. Обустраиваться они могут с разной частотой (через каждые 0,7-1,2 м вертикальной плоскости). Промежутки от одной перегородки до другой заполняются утеплением. Как правило, для этого используются сыпучие материалы – щебень, керамзит или песок. Наполнив колодец до половины, насыпь нужно утрамбовать, чтобы частицы располагались плотнее. Некоторые типы утеплителей полагается обмазывать бетонным раствором и защищать от усадки специальной армировочной конструкцией. Оставлять голые колодцы в верхней части строения нельзя – их необходимо закрыть несколькими рядами выложенных кирпичей. Допустимо обустраивать в толще стены воздушную прослойку. Это могут быть узкие полосы пустых участков между стенами (не шире 5-7 см). Они предотвращают скапливание влаги в утеплителе. Рекомендуется делать толщину прослойки равной 2 см.

Устройство трехслойной стеновой конструкции

Трехслойная стена с утеплителем

Конструкция трехслойной стены из кирпича с утеплителем предполагает наличие зазора между внутренним (несущим) и фасадным рядами. Через некоторые промежутки их соединяют армирующими металлическими элементами. В образовавшийся зазор прокладывают слой утепления. При такой конструкции внутренний слой может быть также газобетонным или выполненным из шлакоблоков. Он реализует несущую функцию для кровли, а также для перегородок между этажами. По толщине многослойная кладка стен в 640 с утеплителем практикуется чаще всего. Но показатель может отличаться в большую или меньшую сторону.

Наружная стена выполняет облицовочную функцию, создает привлекательный внешний вид, а также защищает утепляющий материал от факторов внешней среды, негативно влияющих на его эксплуатационные качества. Ее делают из специальных декоративных сортов кирпича.

Необходимые инструменты и материалы

Инструменты для строительства

Перед тем как начать кладку кирпичных стен с утеплителем необходимо приготовить чертеж, где указывается взаимное расположение элементов, основные габариты и расстояния. Также нужно запастись достаточным количеством утеплителя. Можно воспользоваться таблицей теплопроводностей основных материалов. Чем больше значение этого параметра, тем толще должен быть слой утеплителя.

Также для проведения работ понадобятся следующие инструменты:

• армирующая сетка;
• емкость для смеси;
• гидроизоляция из рулонных битумных материалов;
• строительные анкерные болты;
• уровень;
• инструмент для шпатлевки;
• кельма;
• отвес.

Необходимо запастись кирпичом для возведения самих стеновых конструкций. При трехслойной кладке фасадная часть делается из специальных облицовочных сортов.

Технология строительства стен с утеплителем внутри

Сначала на фундамент укладывают гидроизоляционную отсечку, предотвращающую намокание утепляющего слоя. Размечают границы основания и производят кладку внутренней стенки. В качестве материала используется полнотелый кирпич. Способ работы традиционный для стен несущего типа. Если работы производятся в регионе с холодными зимами, конструкцию можно сделать более толстой (в полтора кирпича).

Когда высота несущей части достигнет примерно метра, начинают выкладку наружной стены с облицовочным слоем. При этом соблюдают указанные в чертеже расстояния. Между двумя стенами должно оставаться пространство, куда будут насыпать или крепить утеплитель. Соединяться они могут кирпичными перемычками либо арматурно-анкерными связками.

Смонтировав связующие компоненты, производят засыпку или закрепление утеплителя. Если используются материалы в листовой форме, их устанавливают в зазор, а затем скрепляют с несущей стенкой посредством дюбельных гвоздей с пластмассовыми шляпками. Установив утеплитель, продолжают выкладку следующих рядов обеих стен на высоту 0,6-1,2 м. После этого снова организуют перемычки и размещение теплоизоляционного материала. Так продолжают до достижения стенами требуемой высоты.

Трехслойные утепленные стены хорошо подходят для местностей с холодными зимами. Снаружи такое здание выглядит как сплошная кирпичная стена. Использование облицовочных пород освобождает от необходимости в покраске или ином дополнительном покрытии.

Изоляция старых каменных зданий | Pro Remodeler

Многие старые каменные здания построены с использованием структурной кирпичной стены. Вместо того, чтобы добавлять внешний слой фанеры из кирпича к деревянному или стальному каркасу, как это делается сегодня, в структурной кирпичной стене используется несколько смежных слоев или слоев кирпича, которые служат как структурой, так и отделочной поверхностью. Эти здания обычно неизолированы, поэтому любая влага, впитываемая кирпичом, может высохнуть как внутри, так и снаружи. В холодном климате теплопередача через кирпич предотвращает замерзание в течение большей части времени, а там, где действительно происходит некоторое циклическое замораживание-оттаивание, во внешней витке используются более качественные кирпичи, чтобы противостоять растрескиванию.

Для повышения энергоэффективности здания из каменной кладки можно изолировать, часто добавляя слой аэрозольной или жесткой пены на внутреннюю поверхность стены. Однако одна проблема с этим методом заключается в том, что он изменяет профиль пара, так что стена может высыхать только снаружи. А поскольку утепленная кирпичная стена будет холоднее неизолированной кирпичной стены, кирпич будет дольше оставаться влажным. Кроме того, линия замерзания смещается внутрь к изоляции. Если стена намокнет, а это неизбежно, все эти факторы могут вместе вызвать растрескивание, выцветание и другие повреждения (например, гниение на концах балок, которые обычно помещаются в карманы в кирпиче).

Лучший подход

В более мягком климате с более короткими и менее суровыми циклами замораживания-оттаивания этот метод изоляции может не вызвать проблем. Но лучший подход — создать вентилируемое воздушное пространство между кирпичом и изоляцией (см. Иллюстрацию напротив). Он обеспечивает как энергоэффективность, так и улучшенную сушку, а это означает, что выцветание и растрескивание при замораживании-оттаивании менее вероятно. (Кроме того, это обратимо, что часто требуется советами по историческому обзору.)

Как правило, изоляция более опасна в холодном и влажном климате, и риск увеличивается с увеличением количества изоляции. Но если потеря тепла является проблемой, это решение лучше, чем просто наложение изоляции непосредственно на внутреннюю сторону кирпича.

Тем не менее, это не панацея, и на риск повреждения кирпича влияют следующие факторы:

• Более дождь увеличивает риск.
• Более холодный климат увеличивает риск.
• Повышенная изоляция увеличивает риск.
• Некачественные кирпичи повышают риск.

Перед изоляцией каменных стен внимательно осмотрите их внутри и снаружи на предмет возможных повреждений, нанесенных водой. Осмотрите все стены, для которых вы планируете утеплить, потому что качество кирпича может варьироваться — хорошие кирпичи часто использовались для фасада, но кирпичи более низкого качества использовались по бокам и сзади дома. Если вы обнаружите существующие повреждения, это может означать, что вода уже является проблемой, поэтому усложнять высыхание впитанной воды может быть плохой идеей.

Шаг за шагом

[1] Работая изнутри, просверлите ряд дренажных отверстий небольшого диаметра на уровне пола, наклоняя их наружу. Их можно оставить пустыми или снабдить дренажными трубками, снабженными фитилями для обеспечения дренажа. В качестве альтернативы замените каждый второй или третий вертикальный шов строительного раствора пропиточной сеткой или аналогичным материалом.

[2] Установите волокнистый дренажный мат напротив кирпича. Используйте такой материал, как Mortairvent Rain Screen, толщина которого составляет 0.25 и 0,40 дюйма и имеет встроенную сетку от насекомых. Он также имеет тканевую основу, которая предохраняет сетку от забивания следующего слоя (аэрозольной пены). (Если вы используете сетку без основы, слой обертки, как показано на рисунке, даст то же самое.)

[3] Постройте стену с деревянным или стальным каркасом на таком расстоянии от дренажной сетки, чтобы распыляемая пена могла стекать непрерывным слоем по дренажной решетке. Добавьте в стену проводку и другие скрытые работы.

[4] Обрызгайте стену пеной, которая также должна полностью покрывать балку перекрытия потолка.

[5] Добавьте гипсокартон или другой материал внутренней отделки.

Дополнительная литература

«Толстый, как кирпич», написанный Джо Лстибуреком из Building Science Corp. для журнала ASHRAE.

Узнайте больше о строительной науке здесь

Эти кирпичи могут изменить правила игры для изоляции

Краткое описание погружения:

• По данным Американского общества инженеров-механиков, швейцарские ученые из исследовательской группы Empa создали новый изоляционный кирпич, который позволит стенам отводить тепло в восемь раз лучше, чем стены, построенные из стандартных глиняных и сланцевых кирпичей.
• Кирпичи заполнены аэрогелем, легким промышленным материалом, сделанным из геля, в котором газ заменяет жидкий компонент геля. Традиционная кирпичная стена должна быть более 6 футов глубиной, чтобы достичь тех же изоляционных свойств, что и стена из аэрокирпича глубиной 8 дюймов. Стена из перлитового кирпича должна быть на 35% толще, чем стена из аэрокирпича.
• Аэрогель использовался в скафандрах НАСА и других изоляционных материалах, хотя аэрогель, используемый для заполнения кирпичей, имеет более густую пастообразную консистенцию.

Анализ погружений:

Строительные материалы и технологические инновации по-прежнему заимствованы из других отраслей, в том числе из НАСА. НАСА, по сути, поощряет технологические инновации в строительстве посредством своей программы Centennial Challenge, третья фаза которой в настоящее время находится в стадии реализации. Конкурс трехмерной печати среды обитания побуждает участников создавать технологии, которые могли бы создавать убежища на Марсе с использованием трехмерной печати и / или переработанных материалов.

В начале прошлого года исследователи НАСА разработали для Марса концептуальное жилище в форме пончика, которое могло бы функционировать в течение нескольких лет.Окруженный внешней оболочкой из твердого льда, обеспечивающей изоляционные свойства и защиту от радиации, живой тор мог быть собран роботами до прибытия астронавтов на планету.

Даже пищевая промышленность влияет на строительство — в частности, органические пищевые отходы. В 2017 году инженерная фирма Arup предложила превратить органические отходы в строительные материалы для эффективного использования ресурсов и поддержки экономики замкнутого цикла. 60 миллионов тонн пищевых отходов ежегодно могут помочь обуздать U.S. Строительная промышленность ежегодно 534 миллиона тонн отходов. Материальные замены могут включать небоскребы из грибов, ковры из бананов и стены из кукурузы и пшеницы.

Сами строительные материалы также могут быть переработаны для уменьшения общего количества отходов. Согласно недавнему отчету Transparency Market Research, к 2025 году объем отходов в отрасли увеличится почти вдвое и составит 2,2 миллиарда тонн, при этом Северная Америка будет вторым по величине производителем отходов. Такие компании, как AeroAggregates LLC, которая принимает бывшие в употреблении стеклянные отходы смешанного использования и перерабатывает их в пеностеклянный агрегат, уже используют то, что они могут делать с переработанными материалами.

Новый кирпич может устранить изоляцию

Большинство домовладельцев, стремящихся снизить расходы на отопление или охлаждение, знают, что делать. Первое, что нужно сделать, это убедиться, что дом должным образом изолирован, обычно путем скатывания слоя розового стекловолокна или вдувания пушистой версии в стены дома.

Но вот относительно новая идея: вместо теплоизоляции постройте конструкцию из кирпичей, уже набитых материалом, известным своей теплопроводностью.Кирпичи избавляют от лишних слоев изоляции и уменьшают толщину стены.

В строительной отрасли начали внедрять внутренние изоляционные стены из изолированного кирпича и панельные системы, в которых в качестве изоляторов используются такие материалы, как перлит, минеральная вата или полистирол.

Теперь ученые из швейцарской исследовательской группы Empa утверждают, что создали лучший изоляционный кирпич из всех. По словам руководителя проекта Янниса Вернери, в нем используется другой изолирующий материал: аэрогель.Он научный сотрудник отдела строительных материалов и компонентов Empa, входящего в Швейцарскую федеральную лабораторию материаловедения и технологий.

Стена, построенная из аэрокирпичей, проводит тепло в восемь раз лучше, чем стена из стандартных глиняных и сланцевых кирпичей, как показала группа Вернери.

Кирпичи обладают сильными изоляционными и строительными преимуществами. Например, обычная кирпичная стена должна иметь глубину более 6 футов, чтобы обеспечить те же изоляционные свойства, что и стена из аэрокирпича глубиной 8 дюймов.По словам Вернери, стена из перлитового кирпича должна быть примерно на 35 процентов толще, чем стена из аэрокирпича, чтобы иметь такие же изоляционные свойства.

Больше для вас: Прочтите о последних достижениях в области производства и дизайна на ASME.org

Для достижения тех же значений теплоизоляции, что и у стены из аэрокирпичей толщиной 165 мм (слева), стена из перлитовых кирпичей (в центре) должна быть толщиной 263 мм, а стена из неизолированных кирпичей справа должна быть больше, чем толщиной один метр.Кредит: Empa

.

Аэрогель — это легкий материал, изготовленный из геля, в котором газ заменяет жидкий компонент геля. По словам Вернери, крошечные пузырьки минимизируют движение молекул воздуха через материал, что делает его идеальным теплоизоляционным материалом.

Исследователи Empa уже использовали аэрогель в изоляционной штукатурке, которая, помимо прочего, позволяет модернизировать исторические здания с минимальными потерями энергии, не влияя на их внешний вид.

Затем они обратились к изоляционным кирпичам с помощью аэрогеля. Как и аналогичные кирпичи на рынке, аэрокирпичи изготавливаются из полой стандартной глины, набитой аэрогелем.

«Аэрогель легко заполняет полости, а затем он соединяется с глиной кирпичей», — говорит Вернери. «Аэрогель остается в кирпичах, и вы можете работать с ними как обычно».

Поскольку аэрогель стоит дорого, исследователь Empa Маттиас Кобель и его команда разработали новый метод производства, который, как они надеются, снизит затраты на производство аэрокирпичей.

Аэрокирпичи имеют измеренную теплопроводность 59 ватт на метр по Кельвину. Согласно Empa, доступные в настоящее время изоляционные кирпичи из воздуха, минеральной ваты или перлита имеют теплопроводность от 70 до 90 мВт / (м · К).

Теплопроводность измеряет легкость, с которой тепло может проходить через материал за счет теплопроводности, основной формы передачи тепла через изоляцию. Чем ниже цифра, тем лучше изоляция.

Для получения этих результатов исследователи использовали прибор для измерения теплопроводности.

В Part 2 мы смотрим на некоторые дополнительные функции aerobrick и сравниваем их стоимость.

Жан Тилмани — независимый писатель.

Кирпичные панели с изоляцией

Кирпич Панели с изоляцией Кирпичная кладка и утеплитель без фундамента The Система кирпичных панелей допускает чистый, незамысловатый и недорогая облицовка кирпичом стены на старых, сборных и новые дома крытый и открытый, предлагая оба тепло- и звукоизоляция в то же время. Кирпичи из кирпича Система панелей натуральная составной из теплоизоляция полиуретан и высокий качественный, плотный кирпич облицовочная плитка изготовлена из специально отобранных глины и обожжены до 1200C. В результате они чрезвычайно плотные с скорость водопоглощения только от 2 до 6 процентов (%). Все облицовочная плитка под кирпич морозостойкий, стабильно по размерам и цвет быстро. Не требуя никаких предварительные работы, Кирпич Элементы панелей закреплены прямо к внешней стене с помощью специальных дюбелей перед тем, как присоединиться. Обширная работа над основы не нужны и обычно не требуется для расширения карниза софитов (выступы кровли). Есть множество индивидуальный дизайн возможности, доступные с специальные элементы координировал конкретное здание доступно для угловых участков, перемычек и др. Кирпич Кафельная плитка Форматы — Тонкий формат ( DF ) 52 х 240 мм — Рейхи формат ( РФ ) 65 х 240 мм — Формат Waaldick ( WDF ) 65 х 210 мм — Нормальный формат ( NF ) 71 х 240 мм Толщина кирпичные панели и угловые панели: Кирпичные панели доступен в толщине — 40 мм, 60 мм, 80 мм, 90 мм, 110 мм, 120 мм, 140 мм, 160 мм, 180 мм и 200 мм. Кирпич Панель Толщина Без изоляция С изоляцией Система NETZ : 9 — 1 4 мм на сетке Система PUR-LESS: 14 — 17 мм и 20 мм 40 — 200 мм 1.В Кирпичные Панели с изоляцией, Габаритные размеры (ШxВ) НОСИТЕЛЬ ОБЛИГАЦИЯ DF Кирпичная плитка 138.5 х 69,9 см (0,97 м) РФ Кирпичная плитка 138,5 х 69,8 см (0,96 м) WDF кирпичная плитка 134,0 x 64,0 см (0,86 м) Кирпичная плитка NF 138,5 х 74,8 см (1,03 м) ФЛАМАНСКАЯ ОБЛИГАЦИЯ DF Кирпичная плитка 113.5 х 69,9 см (0,79 м) РФ Кирпичная плитка 113,5 х 77,3 см (0,88 м) WDF кирпичная плитка 123,5 x 64,0 см (0,79 м) СОЛДАТ (ЗЛОЙ) ОБЛИГАЦИЯ DF Кирпичная плитка 126.2 х 69,9 см (0,88 м Кирпичная плитка NF 126,2 х 74,6 см (0,94 м) РФ Кирпичная плитка 126,2 х 69,3 см (0,87 м) WDF кирпичная плитка 135,9 x 69,8 см (0,79 м) Нажмите здесь, чтобы увидеть кирпич Монтаж панелей Запатентованная фиксирующая втулка с уплотнением ISO Патент DE 101 39 261.3-25 Оптимальное руководство для заглушки и винты (Norista Нержавеющая сталь A4 или оцинкованный). Нет сжатие тепла изоляция, т.к. втулка предоставляется задерживающий элемент к стене! Нет тепловые мосты через вставки из полистирола перед винтом головы. 11 корпуса для дюбелей для каждый элемент системы и 4 шкафы для дюбелей шт. гарантия на сборные уголки и чрезвычайно безопасное удержание на стене дом! 2. Кирпич C орнаменты с изоляция Готовые уголки как HE, FE и перемычка RF система Связка носилок — Рост: 69.3 см Фламандская облигация — Высота: 77,5 см. Система NF Связка носилок — Высота: 74.5 см WD F система Связка носилок — Высота: 64 см Фламандская облигация — Высота: 64 см D F система Связка носилок — Высота: 69.9 см Фламандская облигация — Высота: 69,9 см Готовые уголки 1 бедро без поролона РФ, NF, WD F, D F система 1 бедро без пены Толщина -25 мм Используется там, где оконные откосы слишком узкие. Например: -как угол окна и перемычка -в качестве софита Обрезные уголки Связка носилок — Рост: 69.3 см Система NF Связка носилок — Высота: 74,5 см D F система Связка носилок — Высота: 69.9 см WD F система Обрезка углов технически нет возможно Уголки специальные Стартер угол Не для каждого цвета Пример системы Brick Panel 60 мм:

IEEE Spectrum NA Сентябрь 2019 г.Bricks and Batts


ПЕРВЫЕ ВПЕЧАТЛЕНИЯ ЧАСТО ВЕДУТ неправильные выводы.Я хорошо помню, как меня тепло встретили в резиденция европейского посла в Оттаве, а в ближайшем будущем приговор, сказав, что этот дом идеально подходит, чтобы противостоять канадскому зимой, потому что он был сделан из настоящего кирпича и камня, а не из тех хлипкие североамериканские деревянные вещи с полыми стенками. Мои хозяева тогда быстро перешел к другим делам, и, во всяком случае, у меня не было сердце умаляет изоляционные качества их красивого дома.

Ошибка понятна, но масса и плотность лучше показатели прочности, чем изолирующие способности.Кирпичная стена очевидно, выглядит более солидно и защищенно, чем стена, обрамленная узкие деревянные шпильки и покрытые снаружи листом тонкой фанера и алюминиевый сайдинг и внутри с уязвимым гипсом гипсокартон. Разъяренные европейцы не проделывают дыр в кирпичных стенах.

Десятилетия назад, когда нефть продавалась по 2 доллара за баррель, большинство домов в Северной Америке до 1960 г. обычно не было ничего больше, чтобы защитить от холода, чем воздушное пространство между фанерой и гипсокартоном. Иногда пространство заполнялось стружка или измельченная бумага.Тем не менее, что примечательно, даже этот слабый комбинация обеспечила немного большую изоляцию, чем полнотелый кирпич.

Изоляционная ценность или тепловое сопротивление измеряется в единицах R-значение. Это зависит не только от состава, толщины и плотности. изоляции, но также и от температуры и влажности наружного воздуха. А Каркасная стена 1960 года имела примерно следующие значения R: алюминиевый сайдинг (0,6), тонкая фанера (0,5), воздушное пространство (0,9) и гипсокартон (0,5). В сумме получается всего около 2,5. Стандартный кирпич (0.8) штукатурка с обеих сторон предлагали не больше 1.0. Отсюда и хлипкий 1960 год. стены массового строительства в Северной Америке изолированы как минимум вдвое лучше, чем Европейский оштукатуренный кирпич.

Как только цены на энергию начали расти и более рациональные строительные нормы и правила вступил в силу в Северной Америке, стало обязательным включение пластиковые барьеры и ватины из стекловолокна — подушкообразные рулоны, которые можно упакованы между деревянными рамами или шпильками. Более высокие общие R-значения были легко достигается за счет использования более широких шпилек (два на шесть) или, что еще лучше, двойных шпилек, который включает в себя создание сэндвича из двух рамок, каждый из которых заполнен с утеплителем.(В Северной Америке хвойная древесина «два на шесть» на самом деле 1,5 на 5,5 дюйма или 38 на 140 миллиметров.) Для хорошо застроенного Севера. Американская стена это означает добавление значений теплоизоляции гипсокартона (0,5), полиэтиленовый пароизоляционный слой (0,8), стекловолокно (20), ДВП оболочка (1.3), полиэтиленовая пленка для дома (Tyvek ThermaWrap на уровне 5) и скошенная деревянная облицовка (0,8). Повышение изоляционной ценности внутренней воздушной пленки приводит к общему значению R примерно 29.

Кирпичные стены тоже стали лучше. Сохранение желаемого внешнего вида цветного кирпич, старую стену можно переоборудовать изнутри, поставив деревянную рейку (тонкие полосы, удерживающие изоляцию) на внутренней штукатурке и прикрепление гипсокартона с теплоизоляцией, интегрированного с паром мембрана для защиты от влаги.С 2-дюймовым изолированным гипсокартоном, это утроит предыдущее общее значение R, но даже в этом случае изолированные старые кирпичная стена останется на порядок позади двух на шесть обрамленная североамериканской стеной. Даже люди, которые в целом осведомлены о R-values ​​не ожидают увидеть такой большой разницы.

Однако вся эта изоляция стен может реализовать свой потенциал только в том случае, если окна не пропускают тепло. Лучшие на сегодняшний день окна с тройным остеклением, заполнены аргоном и покрыты покрытиями с низким коэффициентом излучения, обеспечивают R-значение до 7.5. Это хуже, чем хорошая стена, но намного лучше. чем R 0.9 старого одинарного стекла, удерживаемого (частично) разрыхляющаяся шпатлевка. Согреться — это и искусство, и наука.

РАЗМЕСТИТЬ КОММЕНТАРИИ на https://spectrum.ieee.org/insulation0919

Обложка Цюрихские инструменты Принимая уроки близко к сердцу Мастер Бонд Авторы Инженеры искусственного интеллекта: индустрия автономных транспортных средств хочет, чтобы вы COMSOL Слонам, дельфинам и шимпанзе тоже нужен Интернет Автоматизированная оффшорная рыбная ферма приходит в Норвегию Как YouTube привлек к сервису Google Cloud-Gaming U.S. Авиакомпания заказала первый пассажирский электросамолет Колеса для богатых Освещающий музыкальный код Как Raspberry Pi проник в индустрию Туризм в A-Bomb OriginLab 3 способа использовать ваши социальные сети Цифровое Змеиное Масло Кирпичи и биты Срок годности знаний Сердце Маглева Porsche Fast-Charge Power Play Противодействие контрафактным лекарствам У глаз есть это Жестокая красота SUSTech | Микронная технология | Банк регионов | IEEE Индийский институт науки | Состояние НМ | IEEE | Доступ IEEE IEEE Роботы MathWorks Архивы

Виды облицовочного кирпича — Прокерам

Время — ценный ресурс.Поэтому мы хотим использовать очень мало ваших ресурсов, чтобы помочь разобраться с нашими. Не нужно тратить часы на поиск информации — все здесь. Лучше посвятить время делам.

Сегодня о видах облицовочного кирпича.

В зависимости от сырья и способа производства кирпич облицовочный делится на:

Лицевой

Достаточно недорогой материал с хорошими техническими характеристиками.

Достоинства: прочность , сохранение внешнего вида, экологичность, морозостойкость 35+.

Недостатки : возможны высолы на поверхности.

Силикат

Для обжига продукта используется автоклав, а не печь. Прочность материала обеспечивается смешиванием силикатного песка с гашеной известью под давлением и температурой.

Достоинства: дешевая цена, хорошая звукоизоляция.

Недостатки: слабая морозостойкость> 25, большой вес, высокое влагопоглощение (при замерзании поглощенная влага увеличивается и разрушает кирпич).

Клинкер

Кирпич повышенной прочности. В отличие от керамического аналога, его обжигают при более высоких температурах. Назначение клинкерного кирпича — создание надежных стен с готовой конструкцией.

Достоинства: влагопоглощение не более 6%, высокая морозостойкость 35+, стойкость окраски, слабая теплопроводность, хорошая звукоизоляция, экологичность.

Недостатки: высокая цена по сравнению с недолговечными материалами.

Кирпич ручной формованный (фасонный)

Кирпич ручной формовки — это высококачественный материал, который считается лучшим для отделочных работ. Представленную керамику могут позволить себе покупатели, знающие цену деньгам.

Особый вид кирпича объясняется технологией его изготовления. Благодаря ручной работе производители изделий добиваются желаемого рельефа, формы и оттенка. Впечатляющее разнообразие фактур предлагает покупателям варианты грубых, рельефных, текстурированных, гладких поверхностей, а также «винтаж».Ручная лепка последнего варианта придает кирпичу античный эффект и широко используется в проектах в стилях ретро, ​​лофт, готика, кантри. В результате появляются дома, сравнимые по внешнему виду с европейскими замками. Кирпич идеален для ремонта старых построек.

Достоинства: морозостойкость, высокая теплоизоляция, низкое влагопоглощение, звукоизоляция, паропроницаемость, стойкость окраски, прочность, экологичность, уникальный внешний вид.

Недостатки: высокая, но доступная цена.

Гиперпрессованный

В состав гиперпрессованного кирпича входят осадочные породы — ракушечник и доломит. При его производстве не используется обжиг, но процесс прессования происходит (как в силикате).

Преимущества: прочность , большое разнообразие цветов и форм, низкое влагопоглощение, морозостойкость, конкурентоспособная стоимость.

Недостатки: плохая теплоизоляция, большой вес (в проекте следует делать ставку на прочный фундамент).

Дополнительная обработка облицовочного кирпича приводит к различным вариантам декоративных свойств: кирпич может быть глазурованным, ангобовым, фактурным и фасонным.

Разобраться, какой облицовочный кирпич подойдет для вашего проекта, можно с помощью наших специалистов. Профессиональный подход к решению этого вопроса позволит сделать правильный выбор и построить собственный архитектурный шедевр.

Материал сайдинга для дома сочетает в себе кирпичную облицовку и супер изоляцию

Торонто

Du Pont Canada придумала эту идею более десяти лет назад как способ продавать больше своей качественной пеноизоляции.Компания Pan-Brick Inc. признала, что это отличный способ придать зданию красоту и долговечность кирпичной отделки и одновременно высокую энергоэффективность.

Продукт, который в настоящее время производится в канадской провинции Саскачеван и вскоре будет производиться по лицензии в нескольких других регионах Северной Америки, представляет собой простую в установке облицовочную кирпичную оболочку со значением R 8,7 (по сравнению с 1,2. для облицовки обычным кирпичом).

Он был представлен строительной отрасли на январском съезде Национальной ассоциации домостроителей в Хьюстоне и совсем недавно на форуме New Neighborhood Forum здесь, в Торонто.

Пан-кирпич, как называется продукт, представляет собой панель, состоящую из ломтиков обожженного в печи глиняного кирпича толщиной в полдюйма, вставленных в изоляцию из пенополиуретана толщиной 11/2 дюйма и подкрепленных фанерной оболочкой.

Каждая панель блокируется по бокам (что-то вроде головоломки), имеет края с гребнем и пазом, сверху и снизу, и привинчивается к стенке стойки, которая может быть деревянной или металлической.

Каждая панель имеет ширину 4 фута, глубину 16 дюймов и вес всего 35 фунтов. Это составляет около 3 тонн для среднего дома с тремя спальнями по сравнению с 18 тоннами для дома с полностью кирпичным фасадом.

При креплении к обычной 4-дюймовой стене с каркасом, заполненной войлоком R-12, с внутренней стороны из гипсокартона, R-фактор стены составляет респектабельные 22. Тот факт, что сердцевина полиуретановой оболочки охватывает здание без каких-либо разрывов означает, что утечки тепла через шпильки эффективно устраняются.

Другие плюсы панелей Pan-Brick:

* С минимальной подготовкой квалифицированный рабочий может разложить и закрепить панели.

* Панели кладутся на сухую, герметики не требуются, а крепежные детали не видны после установки.

* Холодная погода не помеха установке. Как правило, стоимость панельной кирпичной стены должна быть на 20% ниже стоимости обычной кирпичной стены, при этом обеспечивая гораздо большее сопротивление теплопотери.

Между 1969 и 1973 годами Du Pont Canada исследовала и разработала панель, в конечном итоге применив ее к более чем 400 зданиям в 13 центрах Онтарио.

Кен Секстон, владелец Pan-Brick, говорит, что он стал продавать продукт после просмотра нескольких сотен зданий.Они выглядели как «настоящий кирпич» и сохранили свой «новый вид после 10 лет выветривания», поэтому он купил патенты у Du Pont «вплоть до шкафов для документов».

В рамках сделки несколько исследователей Du Pont помогли запустить завод Regina, Саскачеван.

С тех пор производственные методы были усовершенствованы, и теперь компания Pan-Brick готова лицензировать других производителей. В конечном итоге г-н Секстон считает идеальными семь заводов в Канаде и, возможно, 20 в США.Планируется также лицензирование за рубежом.

Хотя вес этого кирпича составляет лишь часть веса обычного кирпича, он достаточно тяжелый, чтобы перевозка на большие расстояния стала существенным фактором затрат, отсюда и потребность в региональных производственных предприятиях.
