9М100: БАСТИОН, BASTION. ВОЕННО-ТЕХНИЧЕСКИЙ СБОРНИК. ИСТОРИЯ ОРУЖИЯ, ВОЕННАЯ ТЕХНИКА. MILITARY-TECHNICAL COLLECTION. HISTORY OF WEAPONS, MILITARY EQUIPMENT

Автор

Содержание

БАСТИОН, BASTION. ВОЕННО-ТЕХНИЧЕСКИЙ СБОРНИК. ИСТОРИЯ ОРУЖИЯ, ВОЕННАЯ ТЕХНИКА. MILITARY-TECHNICAL COLLECTION. HISTORY OF WEAPONS, MILITARY EQUIPMENT


11.02.2013
Проект новейшего комплекса противовоздушной обороны 50Р6 «Витязь», который должен заменить знаменитый С-300, вышел на финальную стадию, по информации «Известий» из Минобороны, главкомат Военно-воздушных сил и концерн ПВО «Алмаз-Антей» назначили первые испытания на осень, «Витязь» начал разрабатываться в середине 2000-х годов для защиты стратегических объектов и сухопутных войск на дальности 8–40 км (ракета 9М100) и до 120 км (ракета 9М96), в отличие от С-300, имеющего стационарные модификации, его сменщик полностью мобилен, так как будет установлен на колесном шасси Брянского автомобильного завода или КамАЗ.
Несмотря на заявленные чудо-характеристики, военные сомневаются в перспективах новейшего комплекса. Представитель главкомата ВВС, участвующий в приемочных мероприятиях, напомнил «Известиям», что согласно подписанному в 2010 году контракту, в 2013 году «Витязь» должен поступить в войска ПВО, а не испытываться на полигоне.


— Как бы не пришлось переносить испытания с осени на неопределенный срок. Головную боль доставляют его штатные зенитные ракеты 9М96 и 9М100. Кроме «Витязя», ими должны оснащаться наземный комплекс С-400 «Триумф» и корабельный «Редут». Так вот, ни единого успешного запуска не было с момента создания ракет в 2000-х годах, — сказал он.
В 2011 году изделиями 9М96 и 9М100 стреляли С-400 и «Редут». В обоих случаях захват цели головкой самонаведения (ГСН) сорвался, и мишени остались нетронутыми. Весь 2012 год концерна ПВО «Алмаз-Антей» доводил ГСН до ума и проводил собственные наземные испытания.
Представитель оборонпрома, знакомый с ситуацией, заявил «Известиям», что ракеты полностью готовы к приемочным мероприятиям, и теперь «конфуза не повторится».
— Летом этого года, то есть еще до испытаний «Витязя», мы проведем пробные стрельбы обновленного комплекса «Редут». Их сроки зависят только от ремонта корвета «Сообразительный», который оснащен «Редутом», и который горел в сентябре прошлого года в Швеции.
Военные обрадуются итогам испытаний, — утверждает он.
Он добавил, что если морские стрельбы пройдут успешно, то и на осенних испытаниях «Витязя» проблем не предвидится.
Известия.ru

23.10.2013
Во время брифинга, который состоялся в рамках работы авиасалона МАКС-2013, гендиректор концерна ПВО «Алмаз-Антей» отметил, что испытания нового ЗРК были прерваны в 2012 году по причине пожара на СКР «Сообразительный» (проект 20380). В текущем году корабль после окончания ремонта прибыл для возобновления испытаний ЗРК. Также он сообщил, что на головном фрегате проекта 22350 «Адмирал Горшков» испытания «Редута» начнутся не ранее 2014 года, по факту готовности корабля. При этом комплект ракет 9М96, 9М96Д и 9М100 готов для испытаний.
Военное обозрение

02.02.2014
ПОЛЬСКИЙ ЖУРНАЛ О С-350 «ВИТЯЗЬ»

В польском журнале Nowa Technika Wojskowa №1-2014 опубликована статья Tomasz Szulc «S-350 Witiaz». В ней приводятся фото и рисунки не только всех машин зенитной ракетной системы С-350 «Витязь», но и ракеты этого комплекса.

В то же время, отмечается, что основу новой системы составляют ракеты.
МКБ » Факел » начала работу над новым ЗУР 9M96 с дальностью полета до 50 км еще в конце 1980-х годов прошлого века. В конструкции ракеты были применены ракетные двигатели поперечного смещения ЗУР, позволяющие маневрировать с большими перегрузками. Высокую точность поражения воздушных целей должны были обеспечить активные головки самонаведения. Одновременно эти ЗУР предлагалось использовать также в качестве управляемых ракет класса „воздух—воздух» вместе с еще меньшей по габаритам, и другой по конструкции ракетой 9M100. Задача создания унифицированных ракет тогда было приоритетом, тогда ими занимались и МКБ «Факел», так и ОКБ «Новатор», что могло дать шансы выхода на рынок вооружений „воздух-воздух» вместе с монополистом в СССР фирмой » Вымпел.


ЗУР 9М100


Слева: ранняя конфигурация ракет 9M96 и 9M96-2. Справа: более поздние варианты ракет 9M96.

ПОЛЬСКИЙ ЖУРНАЛ О С-350 «ВИТЯЗЬ»

06. 05.2016
ФОТОРЕПОРТАЖ: МОДЕЛИ ПЕРСПЕКТИВНОГО ЗЕНИТНОГО РАКЕТНОГО КОМПЛЕКСА НА МАКС-2001

В интернете и в печатных изданиях гуляют фотографии моделей боевых машин предложения по новому ЗРК НПО «Алмаз» показанные на Международном авиационно-космическом салоне МАКС-2001 в Жуковском. Обычно приводятся две фото, но сегодня автор решил предложить все четыре фото той серии.
Первые упоминания о проекте нового перспективного ЗРК относятся к авиасалону МАКС-1999 на котором были продемонстрированы модели боевых машин комплекса на шасси КамАЗ, затем на МАКС-2001. Здесь предполагалось применять малогабаритные ракеты двух типов, в настоящее время известные как 9М96 и 9М100. Зенитные управляемые ракеты типа 9М96 имели средний радиус поражения, 9М100 обеспечивали поражение целей на ближнем рубеже.

Упоминается, что первые проработки комплекса на смену ЗРК С-300П были начаты НПО «Алмаз» 1991—1993 г.г. К 2000 годам разработка пошла по двум направлениям. По первому создавалась зенитная ракетная система С-400 «Триумф» в которой могут использоваться ракеты большой дальности 40Н6, средней дальности типа 46Н6 и 9М96.
По другому направлению в настоящее время заканчивается создание ЗРС С-350 «Витязь» с ракетами типа 9М96 и 9М100, как и было показано в моделях на МАКС-2001. Конечно, ЗРС претерпела значительные изменения, за это время идеи комплекса были использованы в ЗРК средней дальности (KM-SAM) Южной Кореи. Эта система создана на основе прототипа, разработанного российским предприятием ГСКБ «Алмаз-Антей» в сотрудничестве с производителями ракет (LIG Nex1) и их носителей (Doosan DST) под руководством Samsung Thales.
Как отметил замглавкома ВКС России Виктор Гуменный в середине апреля 2016 года, Сегодня проходят типовые испытания ЗРС С-350 «Витязь-ПВО», успешно прошли первые пуски, система свои характеристики подтвердила и она массово пойдет на замену ЗРС С-300ПС.
При этом необходимо отметить, что новая система значительно превосходит С-300П не только по боевым характеристикам, но и имеет значительно меньшие массо-габаритные характеристики всех машин системы, а так самих зенитных ракет.
А. В.Карпенко, ВТС «БАСТИОН», 06.05.2016

МОДЕЛИ ПЕРСПЕКТИВНОГО ЗЕНИТНОГО РАКЕТНОГО КОМПЛЕКСА НА МАКС-2001
5-Й МЕЖДУНАРОДНЫЙ АВИАЦИОННО-КОСМИЧЕСКИЙ САЛОН МАКС-2001

18.07.2016

Как стало известно «Газете.Ru», Минобороны приостановило испытания ракеты для нового корабельного комплекса ПВО «Полимент-Редут» из-за того, что концерн ВКО «Алмаз-Антей» не может довести разработку до заявленных технических характеристик. Источник в ВПК сообщил, что «ракеты валятся на третьей секунде».

Как пояснил «Газете.Ru» высокопоставленный источник в Военно-промышленной комиссии, концерн «Алмаз-Антей», в который входит завод «Факел», в прошлом году сорвал гособоронзаказ «из-за его катастрофического отставания по теме «Полимент-Редут», в основном связанного с недостижением технических характеристик зенитных управляемых ракет 9М96, 9М96Д, 9М100».«У нас повалились все темы. Система ПВО должна устанавливаться на корветы и фрегаты, а из-за ее несвоевременной сдачи вправо поплыли и сроки сдачи кораблей, в частности «Адмирал Горшков» из-за этой системы не может быть сдан уже который год, хотя он на ходу, а ракеты нет, и корабль Минобороны принять не может», — сказал собеседник «Газеты.
Ru».
Догоночные графики сформированы, за них несет ответственность курирующий оборонку вице-премьер Дмитрий Рогозин.«Последние испытания проходили буквально в июне, опять нашли ошибку, опять не подтвердилось, опять неудачные пуски. Минобороны приостановило испытания,в том числе и потому, что расстреляли все предназначавшиеся для испытаний мишени и боезапасы. Толку никакого, планируется создавать межведомственную комиссию и разбираться, потому что эти эксперименты ни к чему не приводят.
Если мы не найдем причины, почему ракеты валятся на третьей секунде, ожидаются проблемы», — пояснил источник «Газеты.Ru». Собеседник также отметил критическую ситуацию на заводе «Факел» — по его словам, там мало что изменилось в части технологий и стендовых образцов со времен СССР.
https://www.gazeta.ru

18.08.2016

Как ранее сообщил «Ленте.ру» источник в оборонной промышленности, основной причиной увольнения Нескородова стал систематический срыв графиков работы по морскому зенитному комплексу 3К96 «Редут» с ракетами 9М96, 9М96Д и 9М100.

Это вооружение должно устанавливаться почти на все новые крупные корабли, в том числе на корветы проекта 20380 и фрегаты проекта 22350.
В данный момент комплекс 3К96-2 (для фрегатов проекта 22350, с радиолокационной системой «Полимент») все еще не достиг готовности. О том, что это задерживает ввод в строй головного фрегата «Адмирал Горшков», 15 июля 2016 года заявлял начальник Главного управления вооружения ВС России генерал-лейтенант Анатолий Гуляев.
Уже не первый год разными источниками в промышленности и военном ведомстве тиражируется мнение, что комплекс 3К96-3 (версия для корветов проекта 20380), несмотря на формальный ввод в боевой состав ВМФ трех кораблей, оснащенных им («Сообразительный» в 2011-м, «Бойкий» в 2013-м, «Стойкий» в 2014-м), также не достиг готовности, более того — имеет некоторые особенности архитектуры, затрудняющие достижение требуемых характеристик.
Это связано с тем, что на корветах из-за жестких ограничений по компоновке не удалось разместить станцию «Полимент», и вместо нее используется РЛС «Фуркэ-2». С этой станцией, как утверждают источники, устойчивое целеуказание по-прежнему не обеспечивается, несмотря на регулярные сообщения об уверенном поражении целей на испытаниях.
Лента.ру

17.07.2017

В экспозиции Международного авиакосмического салона МАКС-2017 в подмосковном Жуковском открывающегося 18 июля 2017 года будет представлен макет зенитной управляемой ракеты малой дальности 9М100Е и габаритно-весовой макет кассеты 9М100Е-1.ГВМ (4 ГВМ ЗУР в ТПК) разработки АО «Концерн ВКО «Алмаз-Антей».
Как отмечает разработчик, ЗУР входит в состав ЗРК «Триумф», применяется в качестве активного огневого средства ЗРК корабельного базирования.

ЗУР 9М100Е предназначена для борьбы с ВТО, в том числе с ПКР, ПРР и другими беспилотными и пилотируемыми массовыми СВН, может применяться при стрельбе по надводным кораблям малого водоизмещения.
Масса ракеты, кг……………………………………….140;
Масса боевой части ракеты, кг……………………………14,5;
Размеры ракеты, м:
— длина……………………………………………. 3,165;
— диаметр, м…………………………………………..0,2;
— размах крыльев, м…………………………………..0,536;
Зона поражения, км:
— по дальности……………………………………….0,5-15;
— по высоте…………………………………………0.005-8;
Скорость поражаемой цели, м/с………………………….1 000.
Габаритно-весовой макет 9М100Е.ГВМ предназначен для обучения заряжанию-разряжению ПУ и погрузочно-разгрузочным работам на ЗРК корабельного базирования.
Масса кассеты, кг………………………………………850;
Длина кассеты, мм……………………………………3 682;
Ширина кассеты, мм…………………………………….600;
Высота кассеты, мм…………………………………….598.
ВТС «БАСТИОН»

ЗЕНИТНАЯ РАКЕТНАЯ СИСТЕМА С-400 «ТРИУМФ»
13-Й МЕЖДУНАРОДНЫЙ АВИАЦИОННО-КОСМИЧЕСКИЙ САЛОН МАКС-2017

07.08.2017
ФОТОРЕПОРТАЖ: МАКЕТ ЗЕНИТНОЙ УПРАВЛЯЕМОЙ РАКЕТЫ 9М100Е И ГАБАРИТНО-ВЕСОВОЙ МАКЕТ КАССЕТЫ 9М100Е-1.ГВМ НА МАКС-2017

На международном авиационном салоне МАКС-2017 в подмосковном Жуковском был представлен макет зенитной управляемой ракеты малой дальности 9М100Е и габаритно-весовой макет кассеты 9М100Е-1. ГВМ (4 ГВМ ЗУР в ТПК) разработки АО «Концерн ВКО «Алмаз-Антей».
ЗУР 9М100Е входит в состав ЗРК «Триумф», применяется в качестве активного огневого средства ЗРК корабельного базирования.
ЗУР 9М100Е предназначена для борьбы с ВТО, в том числе с ПКР, ПРР и другими беспилотными и пилотируемыми массовыми СВН, может применяться при стрельбе по надводным кораблям малого водоизмещения.
Габаритно-весовой макет 9М100Е.ГВМ предназначен для обучения заряжанию-разряжению ПУ и погрузочно-разгрузочным работам на ЗРК корабельного базирования.

МАКЕТ ЗЕНИТНОЙ УПРАВЛЯЕМОЙ РАКЕТЫ 9М100Е НА МАКС-2017
ГАБАРИТНО-ВЕСОВОЙ МАКЕТ КАССЕТЫ 9М100Е-1.ГВМ НА МАКС-2017
13-Й МЕЖДУНАРОДНЫЙ АВИАЦИОННО-КОСМИЧЕСКИЙ САЛОН МАКС-2017

05.01.2018

Российские корабли получат защиту от сверхзвуковых боеприпасов. Фрегаты проекта 11356 (так называемой адмиральской серии) будут оснащены уникальными ракетами-перехватчиками 9М100. Сейчас фрегаты 11356 вооружены зенитными ракетными комплексами (ЗРК) «Штиль-1». Ракеты этого ЗРК способны поражать цели на большой дальности, но им сложно справиться с маневренными объектами вблизи корабля. Специальные пластиковые соты с 9М100 будут загружать в вертикальные пусковые установки комплекса «Штиль». По словам экспертов, это значительно расширит боевые возможности фрегатов — вокруг них будет развернута эшелонированная система ПВО.
Как рассказали «Известиям» в главкомате ВМФ, в стадии технической экспертизы находится проект оснащения ЗРК «Штиль-1» ракетами 9М100. Предполагается, что они будут включены в состав вооружения фрегатов проекта 11356 и других кораблей новой постройки.
9М100 изначально создавалась для ЗРК С-400 «Триумф» и его морской модификации «Полимент-Редут». Ракета выполнена по схеме с несущим корпусом, с решетчатыми рулями и твердотопливным двигателем с управляемым вектором тяги. Это значительно повышает ее маневренность. Дальность стрельбы 9М100 — от 500 м до 15 км. Она поражает цели на высоте от 5 м до 8 км. Ракета эффективно поражает цели, движущиеся со скоростью до 3600 км/ч.
На борту фрегатов проекта 11356 новые ракеты-перехватчики будут размещены в специальных сотах. Это несколько пластиковых транспортно-пусковых контейнеров, объединенных в единую конструкцию. Такая сота умещается в стандартную пусковую установку ЗРК «Штиль».
Известия.ru

ФРЕГАТ ПРОЕКТА 11356Р ДЛЯ ВМФ РОССИИ


ЗЕНИТНАЯ РАКЕТА МАЛОЙ ДАЛЬНОСТИ 9М100

В сухопутном ЗРК 50Р6 «Витязь» используются теже ракеты, что в ЗРК «Редут» («Полимент-Редут»), это зенитные ракеты 9М96 и 9М100. В 2011 году изделиями 9М96 и 9М100 стреляли ЗРС С-400 и ЗРК «Редут». В обоих случаях захват цели головкой самонаведения (ГСН) сорвался, и мишени остались не пораженными.
МКБ «Факел » начало работу над новой ЗУР 9M96 с дальностью полета до 50 км еще в конце 1980-х годов прошлого века. В конструкции ракеты были применены ракетные двигатели поперечного смещения ЗУР, позволяющие маневрировать с большими перегрузками. Высокую точность поражения воздушных целей должны были обеспечить активные головки самонаведения. Одновременно эти ЗУР предлагалось использовать также в качестве управляемых ракет класса „воздух—воздух» вместе с еще меньшей по габаритам, и другой по конструкции ракетой 9M100. Задача создания унифицированных ракет тогда было приоритетом, тогда ими занимались и МКБ «Факел», так и ОКБ «Новатор», что могло дать шансы выхода на рынок вооружений „воздух-воздух» вместе с монополистом в СССР фирмой » Вымпел.


ЗУР 9М100

На головном фрегате проекта 22350 «Адмирал Горшков» испытания «Редута» начнутся не ранее 2014 года, по факту готовности корабля. При этом комплект ракет 9М96, 9М96Д и 9М100 готов для испытаний. На фрегатах проекта 22350 будут установлены 4 модуля ЗРК «Полимент-Редут» по 8 ячеек в каждом (всего 32 ячейки для ЗУР).
Во время брифинга, который состоялся в рамках работы авиасалона МАКС-2013, гендиректор концерна ПВО «Алмаз-Антей» отметил, что испытания нового ЗРК были прерваны в 2012 году по причине пожара на СКР «Сообразительный» (проект 20380). В текущем году корабль после окончания ремонта прибыл для возобновления испытаний ЗРК. Также он сообщил, что на головном фрегате проекта 22350 «Адмирал Горшков» испытания «Редута» начнутся не ранее 2014 года, по факту готовности корабля. При этом комплект ракет 9М96, 9М96Д и 9М100 готов для испытаний.

В экспозиции Международного авиакосмического салона МАКС-2017 в подмосковном Жуковском открывающегося 18 июля 2017 года будет представлен макет зенитной управляемой ракеты малой дальности 9М100Е и габаритно-весовой макет кассеты 9М100Е-1.ГВМ (4 ГВМ ЗУР в ТПК) разработки АО «Концерн ВКО «Алмаз-Антей».
Как отмечает разработчик, ЗУР входит в состав ЗРК «Триумф», применяется в качестве активного огневого средства ЗРК корабельного базирования.
ЗУР 9М100Е предназначена для борьбы с ВТО, в том числе с ПКР, ПРР и другими беспилотными и пилотируемыми массовыми СВН, может применяться при стрельбе по надводным кораблям малого водоизмещения.

ХАРАКТЕРИСТИКИ

Масса ракеты, кг……………………………………….140;
Масса боевой части ракеты, кг……………………………14,5;
Размеры ракеты, м:
— длина……………………………………………. 3,165;
— диаметр, м…………………………………………..0,2;
— размах крыльев, м…………………………………..0,536;
Зона поражения, км:
— по дальности……………………………………….0,5-15;
— по высоте…………………………………………0.005-8;
Скорость поражаемой цели, м/с………………………….1 000.
Габаритно-весовой макет 9М100Е.ГВМ предназначен для обучения заряжанию-разряжению ПУ и погрузочно-разгрузочным работам на ЗРК корабельного базирования.
Масса кассеты, кг………………………………………850;
Длина кассеты, мм……………………………………3 682;
Ширина кассеты, мм…………………………………….600;
Высота кассеты, мм…………………………………….598.

Источники: ВТС «БАСТИОН»

МАКЕТ ЗЕНИТНОЙ УПРАВЛЯЕМОЙ РАКЕТЫ 9М100Е НА МАКС-2017
ГАБАРИТНО-ВЕСОВОЙ МАКЕТ КАССЕТЫ 9М100Е-1.ГВМ НА МАКС-2017
ЗЕНИТНЫЕ УПРАВЛЯЕМЫЕ РАКЕТЫ 9М96
ЗЕНИТНЫЙ РАКЕТНЫЙ КОМПЛЕКС МАЛОЙ ДАЛЬНОСТИ «МОРФЕЙ»
ЗЕНИТНЫЙ РАКЕТНЫЙ КОМПЛЕКС 3К96 «ПОЛИМЕНТ-РЕДУТ» («РЕДУТ»)
ЗЕНИТНАЯ РАКЕТНАЯ СИСТЕМА (ЗРС) С-350Е «ВИТЯЗЬ»
ЗЕНИТНАЯ РАКЕТНАЯ СИСТЕМА С-400 «ТРИУМФ»
МКБ «ФАКЕЛ»

ОРУЖИЕ ОТЕЧЕСТВА, WEAPONS OF THE FATHERLAND.

ИНФОРМАЦИОННЫЙ РЕСУРС ПО ОРУЖИЮ И ВОЕННОЙ ТЕХНИКЕ. INFORMATION RESOURCE ON WEAPONS AND MILITARY EQUIPMENT

27.01.2020

Самыми технически продвинутыми в ВМФ России считаются многоцелевые фрегаты дальней морской зоны проекта 22350 «Адмирал Горшков» и «Адмирал Касатонов» (проходит государственные испытания). Фрегаты 22350-го проекта первыми оснастили ЗРК морского базирования с установкой вертикального пуска «Редут». В него входит новейшая радиолокационная станция «Полимент» с четырьмя фазированными антенными решетками, способная одновременно сопровождать до 16 целей.

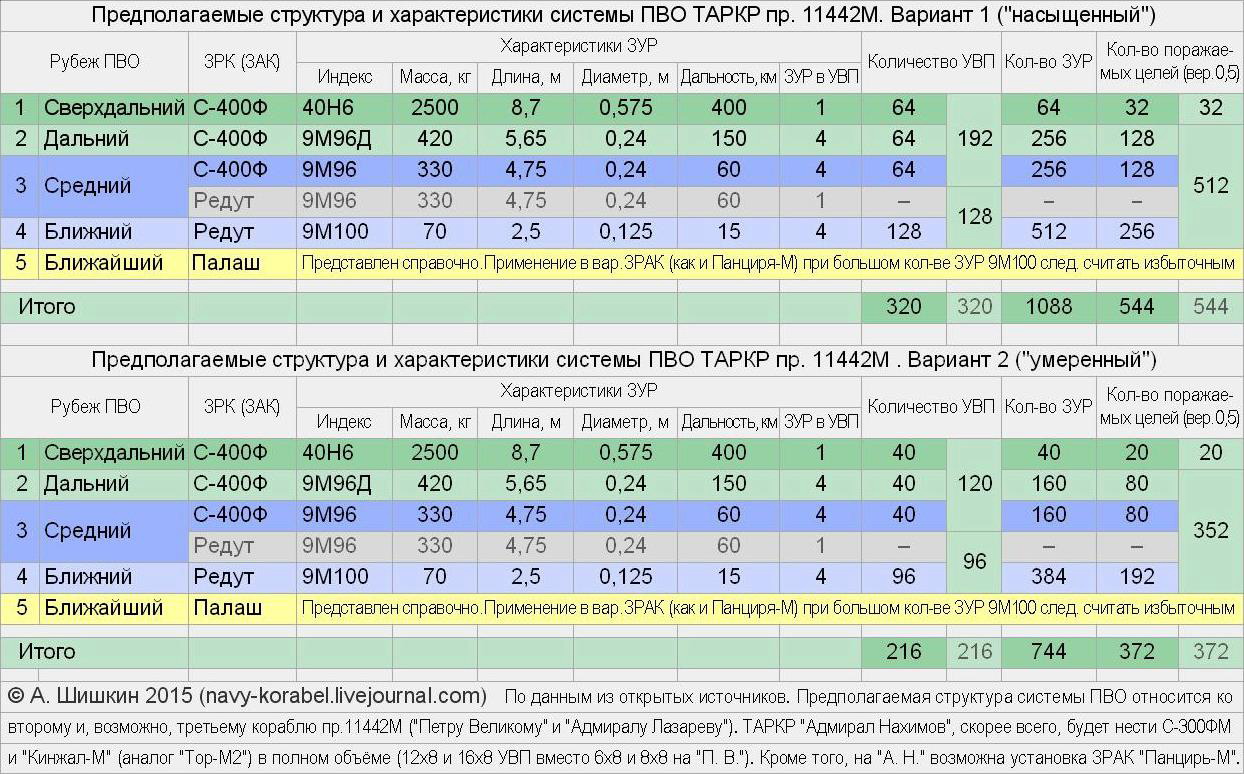

В боекомплекте ЗРК «Редут» три типа ракет: 9М96Д большой дальности (до 150 километров), 9М96 средней дальности (до 120 километров) и 9М100 малого радиуса действия (до 15 километров). В будущем их дополнит новое изделие, поражающее воздушные цели на дистанциях до 400 километров. Этой разработкой занимается концерн «Алмаз-Антей». За основу взяли «сухопутную» 40Н6 системы С-400 «Триумф». В итоге корабль под защитой ЗРК «Редут» станет практически неуязвимым. Впрочем, комплекс и сейчас неплохо показывает себя на учениях.
Корабельная ПВО «Адмирала Горшкова» действует следующим образом. РЛС «Полимент» обнаруживает воздушную цель и передает данные в боевую информационно управляющую систему «Сигма». Расчет ЗРК захватывает вражеский самолет или ПКР на сопровождение, привязывает зенитную ракету к целевому каналу и производит пуск. Все занимает не больше 30 секунд.
На предельной дальности по цели отстреливаются ракеты 9М96Д и 9М96. По данным производителя, они уничтожат атакующую корабль крылатую ракету с вероятностью 70%, самолет — 80%, вертолет — 90%. Даже близкого попадания боеприпаса достаточно, чтобы 24-килограммовая осколочно-фугасная боевая часть успешно поразила цель. На минимальной дистанции в дело включаются ракеты 9М100, оснащенные инфракрасной головкой самонаведения. Они самостоятельно захватывают цель сразу после пуска.
Для ликвидации средств воздушного нападения, прорвавшихся через ракетный заслон, на современных боевых кораблях имеются зенитно-артиллерийские комплексы. На «Адмирале Горшкове» — два спаренных 30-миллиметровых шестиствольных ЗАК «Палаш» с темпом стрельбы десять тысяч выстрелов в минуту. Управляют ими через оптико-электронные станции, но целеуказание может выдаваться и от РЛС «Полимент». Установки создают настолько высокую плотность огня, что пробиться через него практически невозможно.
РИА Новости

СТОРОЖЕВОЙ КОРАБЛЬ (ФРЕГАТ) ТИПА «АДМИРАЛ ГОРШКОВ» ПРОЕКТА 22350


ЗЕНИТНЫЙ РАКЕТНЫЙ КОМПЛЕКС
3К96 «ПОЛИМЕНТ-РЕДУТ» («РЕДУТ»)

Разработка новейшего комплекса ПВО для кораблей ВМФ России «Полимент-Редут» идет в НПО «Алмаз-Антей».
НТЦ «Альтаир», являясь головным в ГСКБ Концерна ПВО «Алмаз-Антей» по комплексам и системам морского базирования, в 2012 году продолжал работы, начатые в структуре ОАО «МНИИРЭ «Альтаир». Прежде всего, это ОКР и участие в поставках серийных образцов по основным темам НТЦ — изд. 3К96 и ЗРК «Штиль-1».
В сухопутном ЗРК 50Р6 «Витязь» используются такие же ракеты, что в ЗРК «Редут» (»Полимент-Редут»), это зенитные ракеты 9М96 и 9М100. В 2011 году изделиями 9М96 и 9М100 стреляли ЗРС С-400 и ЗРК «Редут». В обоих случаях захват цели головкой самонаведения (ГСН) сорвался, и мишени остались не пораженными.
3К96-2 «Полимент-Редут» это корабельный ракетный комплекс ПВО, имеет четыре типа зенитных ракет – малой дальности (9М100Е), средней (9М96Е) и большой (9М96Е2 и 9М96Е2-1), унифицированные с наземным ЗРК С-350 «Витязь».
В 2000-х годах Россия одновременно разрабатывала два типа ЗУР – дальностью 40 км (9М96Е) и 120 км (9М96Е2). Современные газодинамические системы управления уменьшают время смены траектории до 0,025-0,1 С и обеспечивают сверхманевренность независимо от высоты и дальности полета. Ракеты отличаются наличием активной радиолокационной ГСН.
Как отмечалось в 2011 году разработка новейшего комплекса ПВО для кораблей ВМФ России «Полимент-Редут» шла с отставанием от графика. Отставание было связано с дефицитом инженеров в конструкторских бюро концерна. Вместо морского комплекса лучшие конструкторские умы заняты сухопутными. Такая ситуация уже привела к задержке строительства новейших российских фрегатов проекта 22350. Основные трудности возникли при создании радиолокационной станции «Полимент» с фазированной антенной решеткой (ФАР) и морской версии ракеты 9М96, которая должна стать основным оружием ЗРК «Редут». Вместе эти две системы составляют комплекс ПВО «Полимент-Редут».
Весь 2012 год концерна ПВО «Алмаз-Антей» доводил ГСН зенитных ракет 9М96 «до ума» и проводил собственные наземные испытания.
В октябре 2012 года Министерство обороны перенесло на неопределенный срок испытания корабельного зенитно-ракетного комплекса (ЗРК) «Редут», которым должны вооружаться корабли нового поколения. В 2012 году стреляли трижды — два раза с корвета Балтийского флота «Сообразительный» проекта 20380 в море и один раз с наземной установки. Все пуски были не удачными, в августе 2012 года запуск прошел в штатном режиме, но головка самонаведения не смогла захватить цель, и ракета самоликвидировалась.
По итогам испытаний, 1-й Центральный научно-исследовательский институт Минобороны представил заключение: комплекс недоработан, нуждается в устранении множества недостатков. Флотские специалисты особенно недовольны ракетой под индексом 9М96М и РЛС «Фуркэ-2». В ЗРК «Редут» нет собственного радиолокатора обнаружения цели. Эта задача решается РЛС общего обнаружения корабля «Фуркэ», на момент проведения испытаний не достаточно эффективно.
По теме 3К96 в 2012 году выполнен значительный объем работ, который позволяет с уверенностью говорить о завершении в 2013 году испытаний изд. 3К96–3 на кораблях проекта 20380 и сдачи образцов этого изделия ВМФ, а также о проведении предварительных стендовых испытаний, о поставке образца изд. 3К96–2 на головной корабль проекта 22350, его монтаже и испытаниях.
На головном фрегате проекта 22350 «Адмирал Горшков» испытания «Редута» начнутся не ранее 2014 года, по факту готовности корабля. При этом комплект ракет 9М96, 9М96Д и 9М100 готов для испытаний. На фрегатах проекта 22350 будут установлены 4 модуля ЗРК «Полимент-Редут» по 8 ячеек в каждом (всего 32 ячейки для ЗУР).
Во время брифинга, который состоялся в рамках работы авиасалона МАКС-2013, гендиректор концерна ПВО «Алмаз-Антей» отметил, что испытания нового ЗРК были прерваны в 2012 году по причине пожара на СКР «Сообразительный» (проект 20380). В текущем году корабль после окончания ремонта прибыл для возобновления испытаний ЗРК. Также он сообщил, что на головном фрегате проекта 22350 «Адмирал Горшков» испытания «Редута» начнутся не ранее 2014 года, по факту готовности корабля. При этом комплект ракет 9М96, 9М96Д и 9М100 готов для испытаний.

В начале июня 2014 года экипаж корвета «Сообразительный» ракетой ЗРК «Редут» успешно поразил крылатую ракету, имитирующую ракетный удар условного противника.
11 июня 2014 года экипаж новейшего корвета 20380 «Сообразительный» впервые провёл в Балтийском море тактическое учение с выполнением стрельбы зенитной ракетой. Военные выстрелили по морскому щиту, имитирующему надводный корабль условного противника. Стрельба по мишени выполнялась с использованием зенитного ракетного комплекса морского базирования «Редут».
В ноябре 2014 года корвет Балтийского флота (БФ) «Сообразительный» выполнил стрельбу зенитно-ракетным комплексом «Редут» по крылатой ракете, выпущенной с ракетного катера. Моряки ракетного катера Р-257 уничтожили надводные и воздушные цели, находящиеся на разном удалении от корабля.
В 18 марта 2015 года на морском полигоне Балтийского флота в рамках проведения стратегической командно-штабной тренировки (КШТ) экипаж корвета проекта 20380 «Сообразительный» выполнил задачу по отражению ракетного удара условного противника с боевым пуском зенитной ракеты. В качестве мишени была применена противокорабельная крылатая ракета, пущенная с ракетного катера «Р-257». Стрельбу по мишени экипаж «Сообразительного» выполнил из зенитного ракетного комплекса морского базирования «Редут». Запущенная с корвета ракета успешно поразила назначенную цель. Стрельба проводилась в условиях сложной помеховой обстановки с применением «противником» средств радиоэлектронного противодействия.
Концерн «Алмаз-Антей» завершает испытания новых зенитных ракетных комплексов морского базирования «Полимент-Редут» и «Штиль-1″, сообщил 3 июля 2015 года официальный представитель компании. «В рамках гособоронзаказа 2015 года завершаются испытания новых корабельных зенитных ракетных комплексов «Полимент-Редут» и «Штиль-1″.
Во время выхода в море экипаж корвета «Сообразительный» в сентябре 2015 года отработал задачу по отражению ракетного удара с боевой стрельбой по сложной морской мишени, имитирующей противокорабельную ракету условного противника. Стрельбу по мишени экипаж «Сообразительного» выполнил с использованием зенитного ракетного комплекса (ЗРК) морского базирования «Редут». Ракета-мишень была запущена с ракетного катера «Заречный» соединения ракетных кораблей и катеров Балтийской военно-морской базы.
Запущенная с корвета зенитная ракета успешно поразила назначенную цель. Стрельба проводилась в условиях сложной помеховой обстановки с применением условным противником средств радиоэлектронного противодействия.
В 2015 году на Балтике проводились совместные летные испытания ЗРС морского базирования, установленной на корвете «Сообразительный». Было проведено два успешных пуска ракет 9М96Е.
Эта система в полной комплектации установлена и на фрегате «Адмирал Горшков», который сейчас находится на севере и готовится к совместным летным испытаниям. ПАО «Научно-производственное объединение «Алмаз» имени академика А. А. Расплетина». Фактически за год в НПО провели большой цикл работ на этом корабле, пока он находился на «Северной верфи», отработали радиолокационные средства, теперь выходим на этап предварительных испытаний, в 2016 году начнутся госиспытания системы на этом фрегате.
Ракеты нового поколения отличаются очень высокой маневренностью. Фрегаты типа «Адмирал Горшков» оснащены полным набором ракет «Полимент-Редут» (УВП 3С.97, радары и системы управления), они состоят также на вооружении корветов пр. 20380 (за исключением головного корабля «Стерегущий»). Фрегаты пр. 22350 вооружены четырьмя УВП 3С.97 в обще сложности с 32 ракетными ячейками.

Концерн ВКО «Алмаз-Антей» продемонстрировал на авиашоу МАКС-2017 зенитные ракеты ЗРК С-350 «Витязь» ЗРК «Полимет-Редут».

Дальнобойный вариант 9М96E2-1 предназначен для уничтожения современных пилотируемых и беспилотных летательных аппаратов, масса 598 кг, вес боеголовки 24 кг, длина ТПК 5,608 м, ширина 0,42 м, дальность стрельбы от 2,5 до 120 км, высота поражения от 0,005 до 30 км, максимальная скорость цели 4800 м/с.

Вариант 9M96E2 также предназначен для поражения воздушных и надводных целей, масса 449 кг, боевая часть 24 кг, длина ракеты 5,35 метра, ширина 0,273 м, размах оперения 0,676 м, дальность стрелбы от 2,5 до 120 км, высота поражения от 0,005 до 30 км, максимальная скорость цели 4800 м/с.

Версия ЗУР средней дальности 9M96E имеет массу 370 кг, боеголовка 24 кг, длина 4,522 м, диаметр 0,273 м, размах оперения 0,676 метра, дальность стрельбы от 1,5 до 40 км, высота поражения от 0,005 до 20 км, максимальная скорость цели 1000 м/с.

ЗУР малой дальности 9М100Е предназначен для борьбы с высокоточным оружием, в том числе противокорабельными и противорадиолокационными ракетами и другими беспилотными и пилотируемыми летательными аппаратами, можно разместить на кораблях малого водоихмещения. Масса ракеты 140 кг, боеголовка 14 кг, длина 3,165 м, диаметр 0,2 м, размах оперения 0,536 м. Дальность стрельбы от 0,5 до 15 км, высота поражения от 0,005 до 8 км, максимальная скорость цели 1000 м/с.

По сообщению минобороны России, новейший фрегат «Адмирал Горшков» пр. 22350 в октябре 2018 года выполнил учебные стрельбы в Баренцевом море, успешно выпустив зенитные ракеты «Полимент-Редут» по морским и воздушным целям, и тем самым подтвердил полную боеготовность, корабль уничтожил три воздушные цели на различных высотах и расстояниях, также поразил морской щит, имитирующий небольшую надводную цель. Стрельбы проводились на полигоне Северного флота в Баренцевом море, район был перекрыт для навигации и полетов гражданских самолетов. Успешные испытания «Полимент-Редут» подтверждают полную работоспособность ракетного вооружения головного фрегата «Адмирал Горшков» проекта 22350.

МОДИФИКАЦИИ:
• 3К96-2 «Полиент-Редут» с радиолокационной системой «Полимент» для фрегатов проекта 22350
• 3К96-3 «Редут» версия для корветов проекта 20380, вместо РЛС с ФАР «Полимент» используется РЛС «Фуркэ-2».

ХАРАКТЕРИСТИКИ

Зона поражения аэродинамических целей, км:
• дальность
— минимальная 1,5
— максимальная дальность 60 (120)
• высота
— минимальная 0,01
— максимальная 30 км
Зона поражения баллистических целей, км:
• дальность
— минимальная 1,5
— максимальная дальность 30
• высота
— минимальная 2
— максимальная 25 км
ЗЕНИТНАЯ УПРАВЛЯЕМАЯ РАКЕТА 9М96Е2
Стартовая масса, кг 420
Средняя скорость, м/с 900-1000
Тип наведения инерциальный с радиокоррекцией
Тип головки самонаведения: активная, радиолокационная
Тип боевой части: осколочно-фугасная
Масса боевой часта, кг 24

А.В.Карпенко, ОВТ «Оружие Отечества», 19.03.2015 + доп.

Источники: газета «Стрела» № 12 (155) за декабрь 2015 года, saidpvo.livejournal.com, bastion-karpenko.narod.ru, Пресс-служба Западного военного округа, «Известия», Военное обозрение, Калининград.Ru, ТАСС, Военный паритет и др.

ЗЕНИТНЫЙ РАКЕТНЫЙ КОМПЛЕКС 3К96 «ПОЛИМЕНТ-РЕДУТ» («РЕДУТ»). НОВОСТИ 2017-2019
ЗЕНИТНЫЙ РАКЕТНЫЙ КОМПЛЕКС 3К96 «ПОЛИМЕНТ-РЕДУТ» («РЕДУТ»). НОВОСТИ 2015-2017
ЗЕНИТНЫЙ РАКЕТНЫЙ КОМПЛЕКС 3К96 «ПОЛИМЕНТ-РЕДУТ» («РЕДУТ»). НОВОСТИ 2011-2014

«ПОЛИМЕНТ-РЕДУТ». ПРОБЛЕМЫ ПОЗАДИ
ЗЕНИТНЫЕ УПРАВЛЯЕМЫЕ РАКЕТЫ 9М96Е2 И 9М96Е НА МАКС-2017. ЧАСТЬ 1
ЗЕНИТНЫЕ УПРАВЛЯЕМЫЕ РАКЕТЫ 9М96Е2 И 9М96Е НА МАКС-2017. ЧАСТЬ 2
МАКЕТ ЗЕНИТНОЙ УПРАВЛЯЕМОЙ РАКЕТЫ 9М100Е НА МАКС-2017
ГАБАРИТНО-ВЕСОВОЙ МАКЕТ КАССЕТЫ 9М100Е-1.ГВМ НА МАКС-2017
ЗЕНИТНАЯ РАКЕТНАЯ СИСТЕМА (ЗРС) С-350Е «ВИТЯЗЬ»
ЗЕНИТНЫЕ УПРАВЛЯЕМЫЕ РАКЕТЫ 9М96
ЗЕНИТНАЯ РАКЕТА МАЛОЙ ДАЛЬНОСТИ 9М100
МАЛЫЕ СТОРОЖЕВЫЕ КОРАБЛИ (КОРВЕТЫ) ПРОЕКТА 20380 ТИПА «СТЕРЕГУЩИЙ»
ПЕРВЫЙ СЕРИЙНЫЙ КОРВЕТ «СООБРАЗИТЕЛЬНЫЙ» ПРОЕКТА 20380
СТОРОЖЕВОЙ КОРАБЛЬ (ФРЕГАТ) ТИПА «АДМИРАЛ ГОРШКОВ» ПРОЕКТА 22350
МКБ «ФАКЕЛ»
МОРСКОЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ РАДИОЭЛЕКТРОНИКИ «АЛЬТАИР» (МНИИРЭ «АЛЬТАИР»)
НПО АЛМАЗ (ГСКБ АЛМАЗ-АНТЕЙ)
ОТЕЧЕСТВЕННЫЕ ЗЕНИТНЫЕ РАКЕТНЫЕ И СПЕЦИАЛЬНЫЕ КОМПЛЕКСЫ ВМФ
КОРАБЛИ И ОРУЖИЕ ВМФ

ЗРК Редут: фото, характеристики, видео

9К96 «Редут» (или Полиент-Редут») – зенитный ракетный-комплекс морского базирования, имеющий установку вертикального пуска, которая используется для кораблей класса корвет, фрегат, эсминец. Устанавливается на кораблях последнего поколения ВМФ РФ.



История



Центральное конструкторское бюро «Алмаз» в 1990 годах начало разработки ЗРК С-400 «Триумф», который использовался для замены в войсках ПВО разных версий ЗРК С-300. Новый комплекс должен использовать все версии ракет, использовавшиеся в С-300 и ракеты 9М96 и 9М96 М, специально разработанные для нового ракетного комплекса МКБ «Факел». Новые ракеты отличаются такими особенностями:

  • режим сверхманевренности;
  • боевая часть с управляемым полем поражения;
  • активное радиолокационное самонаведение на конечном участке полета.
  • Новый наземный комплекс противовоздушной обороны «Витязь» был создан на базе 9М96, а на основе последнего – корабельный зенитный ракетный комплекс «Полимент/Редут» с такими же типами ракет.

Впервые информация о новом ЗРК появилась после закладки сторожевого корабля «Новик» проекта 12441 в 1997 году. Перед ходовым мостиком в носовой части надстройки предполагалось установить четыре модуля установки вертикального пуска по восемь ракет на каждой. Но принятие комплекса С-400 на вооружение затянулось до 2007 года, в результате «Новик» остался без системы ПВО и до конца так и не был достроен (до 2015 года его планировали перестроить в учебный корабль).



Комплекс «Редут» планировалось тоже установить на новые корветы проекта 20380, но в результате неготовности ракеты головной корабль стал использоваться с ракетно-артиллерийским комплексом «Кортик». «Редут устанавливался на последующих кораблях семейства (проекты 20380, 20385). Этот же комплекс с большим количеством модулей УПВ использовался на новых фрегатах проекта 22350.



Владимир Королёв 8 февраля 2019 года рассказал о завершении государственных испытаний ЗРК «Полимент/Редут». Предполагалось, что он поступит на вооружение в первой половине 2019 году.



Особенности конструкции



В состав комплекса входит РЛС «Полимент» с четырех фазированными решетками. Количество одновременно обстреливаемых целей противника – 16 (получается, по четыре на каждую ФАР).



Ракеты находятся в установках вертикального пуска, которые состоят из модулей по четыре или восемь ячеек каждый. В ячейке находится 1 транспортно-пусковой контейнер с ракетой средней или большой дальности (9М96Е, 9М96Е2) или четыре ракеты малой дальности (9М100). Стоит отметить, что при запуске применяется «холодный» старт. Ракета выбрасывается из вертикально расположенного транспортно-пускового контейнера зарядом сжатого воздуха на высоту в 30 метров, разворачиваясь с помощью газодинамической системы в сторону цели. Благодаря этому минимальная дальность перехвата существенно сокращается. Газодинамическая система тоже обеспечивает ракете режим сверхманевренности и может увеличить перегрузку ракета на 20g за 0,025 секунды.

На маршевом участке траектории для ракет 9М96Е, 9М96Е2 применяется инерционно-командное наведение, тогда как на конечном участке – активное радиолокационное самонаведение. При этом ракета 9М100 малой дальности оборудована инфракрасной головкой самонаведения. Сразу после пуска ракеты осуществляется захват цели.



По данным компьютерного моделирования и натурных испытаний, ракеты 9М96Е и 9М96Е2 с высокой вероятность (70%) обеспечивают точное попадание в головную часть тактической ракеты, а в других 30% случае отклонение не больше нескольких метров. Вероятность попадания в самолет – 80%, тогда как в вертолет – 90%.



Благодаря многоточечному инициированию боевая часть весом 24 кг имеет управляемое поле поражения.



Тактико-технические характеристики (для экспортных модификаций ракет)



Для наглядности приведены характеристики ракеты 48Н6Е ЗРК «Форт» (С-300)

Характеристика

проект
1997 г.

48Н6Е

9М96Е2

9M96E2-1

9М96Е

9М100

9М100E

Количество ракет в ячейке УВП

1



1

1

1

4



Количество ступеней

1

1

1

1

1

1



Двигатель

РДТТ

РДТТ

РДТТ

РДТТ

РДТТ

РДТТ

РДТТ

Максимальная дальность стрельбы, км

70

120

120

120

40-50

10-15

15

Минимальная дальность стрельбы, км



5

1

2,5

1



0,5

Максимальная высота цели, км



27

30

30

20



8

Минимальная высота цели, м



10

5

5

5



5

Масса ракеты, кг



1800

420

598

330



140

Масса боевой части, кг



145

24

24

24



14,5

Длина ракеты, м



7,50

5. 35

5,6

4,75

2,50

3,17

Диаметр корпуса, мм



519

240

240

240

125

200

Размах крыльев, мм



1134





480



536

Скорость ракеты, м/c



3000

2100



900





Максимальная скорость цели, м/с



2800

4800

4800

1000



1000

Носители

  1. Корветы проекта 20380

На этих корветах, начиная со 2-го серийного корабля, перед ходовым мостиком в носовой части надстройки, вместо ЗРАК «Кортик-М», установлены три модуля УВП ЗРК «Редут» по четыре ячейки в каждой (всего двенадцать ячеек). Боезапас – 48 ракет 9М100 или разное сочетание ракет 9М96Е и 9М100 в рамках полной емкости УВП и 12 ракет 9М96Е.

Газета «Известие» сообщила, что на корветах проекта 20380 и на дальнейших его модификациях из-за недостатка места не используется штатная РЛС подсветки цели «Полимент». Как следствие, на маршевом участке траектории ракеты большой и средней дальности идут без коррекции траектории на инерциальном автопилоте и при перехвате маневрирующей цели противника головка самонаведения вышедшей в точку перехвата ракеты часто не обнаруживает цели. Все 3 проведенные в 2012 году испытания зенитного ракетного комплекса «Редут» с ракетой 9М96М (2 с корвета «Сообразительный» и 1 с наземной установки) завершились неудачей. Абсолютно функциональной является исключительно ракета малой дальности 9М100, которая вначале траектории захватывает цель специальной инфракрасной головкой самонаведения.



В начале лета 2014 года, корвет «Сообразительный» Балтийского флота эффективно отразил атаку крылатой ракеты-мишени, запущенной с ракетного катера Р-257 с использованием ЗРК «Редут». В результате цель была успешно уничтожена. Судя по всему, это было первым успешным использованием комплекса «Редут» с боевого корабля.



  1. Корветы проекта 20385

На этих корветах УВП зенитного ракетного комплекса «Редут» были перенесены из носовой в кормовую часть (на их месте установлена УВП стельбового комплекса УКСК). Четыре модуля по четыре ячейки установлены поборно между вертолетной площадкой и ангаром (всего 16 ячеек). Боезапас – 64 ракеты 9М100 или 16 ракет 9М96Е, либо разные сочетания ракет 9М100 и 9М96Е в рамках полной емкости УВП.

3. Фрегаты проекта 22350

На этих фрегатах перед ходовым мостиком в носовой части надстройки установлены четыре модуля УВП ЗРК «Редут» по восемь ячеек в каждом (получается 32 ячейки). Боевой запас – 128 ракет 9М100 или 32 ракеты 9М64Е либо разные сочетания ракет 9М100 и 9М96Е в рамках полной емкости УВП.



Эксплуатация



По сообщениям от 02. 06.2014 и от 19.09.2014, при выходе в море экипаж корвета «Сообразительный» проекта 20380 Балтийского флота производил задач по отражению ракетного удара вероятного противника. Оба раза в качестве мишени применялась крылатая ракета, которая была запущена с ракетного катера «Р-257». Стрельбу по мишени осуществляли из зенитного ракетного комплекса морского базирования «Редут». Ракета, запущенная с корвета оба раза поразила цель. Стрельба проходила в условиях серьезной помеховой обстановки с использованием противником средств РЭП.



По сообщению от 11.06.2014 года, в морском полигоне Балтийского флота экипаж корвета «Сообразительный» первый раз провел тактическое учение, целью которой является поражение надводной цели зенитной ракетой. Стрельба проходила с использованием ракетного зенитного комплекса морского базирования «Редут» по имитирующему кораблю вероятного противника. Ракета, запущенная с корвета успешно поразила морскую цель на заданной дистанции. Стрельба осуществлялась в условиях сложной помеховой обстановки с использованием противником средств радиоэлектронной борьбы.



По сообщению от 25.08.2016 года, во время тактических учений корвет «Сообразительный», применяя ЗРК «Редут» поразил мишень, имитирующий противокорабельную ракету. Об этом рассказал Западный военный округ. Ракета-мишень выпущена с малого ракетного корабля «Гейзер». В сообщении отмечается, что стрельбы осуществлялись в сложной помеховой обстановке с применением средств радиоэлектронной борьбы противников.

Ракетный монстр из России. Почему армия может смело похвастаться новым ЗРК | Россия-Запад | Baltnews

На смену ЗРК С-300 в российской армии в этом году появится новая система – С-350, сообщает журнал «Армейский стандарт».

Главный плюс

Преимуществом комплекса по сравнению с предшественником станет способность отражать массированные ракетные атаки.

РИА НовостиПусковая установка зенитной ракетной системы С-350 «ВИТЯЗЬ»

С-350 «Витязь» имеет в своем арсенале в три раза больше ракет, чем в С-300 – сразу 12 штук. При этом он способен одновременно обстреливать 16 аэродинамических, либо 12 баллистических целей. Новый ЗРК может сопровождать 32 цели, причем на минимальной высоте до 10 метров. Верхняя планка высоты составляет 30 километров. По этим показателям система-предшественница ощутимо отстает.

Ракета 9М96

Новый комплекс вооружен той же ракетой, что и С-400 – зенитно-управляемой ракетой (ЗУР) средней дальности 9М96. Она может справиться с уже существующими средствами воздушного направления, а также и с перспективными системами вооружений.Лучшему другу. Кто первым получит новейшее оружие России С-500

При этом сама ракета является практически неуловимой – дело в том, что ее запуск осуществляется «холодным» способом, а маршевый двигатель начинает свою работу только на высоте в 30 метров. Ракета при этом разворачивается в сторону цели. К тому же ЗУР 9М96 сверхманевренна благодаря газодинамической системе.

Что еще

Кроме того, «Витязь» имеет в своем арсенале управляемую ракету малой дальности 9М100, оснащенную контактным и дистанционным взрывателями, которые захватывают цели сразу после пуска. Выбор боеприпаса осуществляется исходя из сложившейся ситуации.

Координация восьми огневых установок происходит за счет использования радиолокационного корпуса 50Н6А, который совместно с пунктом боевого управления включен в состав батареи ЗРК.Страх воды. Какое оружие России больше всех пугает американцев

Комплекс радиолокационной станции может захватить восемь аэродинамических и шесть баллистических целей. Главное отличие от С-300 заключается в том, что в С-350 он всеракурсный – работает в круговом режиме, а не по секторам.

«Витязь» специализируется на средней дистанции и является отличным помощником для ЗРК С-400, который «отвечает» за большие расстояния (до 400 километров), и для системы «Панцирь-С-1» – его дальность составляет от 1,2 до 20 километров. В комплексе все три системы вооружений создают практически непреодолимый заслон, не оставляющий шансов противнику.

В отдельности С-350 способен поражать цели в очень широком диапазоне.

Мнения

«С-300П и С-300ПС в Вооруженных силах было достаточно много, порядка 50 дивизионов. У этих комплексов уже истекли все сроки службы. Их сменит С-350 – система объектовой противовоздушной и противоракетной обороны средней дальности с повышенным боекомплектом», – рассказал ранее о новой системе РИА Новости главный редактор журнала «Арсенал Отечества» Виктор Мураховский.Без шансов в море. Как американцы «проморгали» усиление российского флота

Военный эксперт Михаил Ходаренок рассказал, что «С-350 – система с очень высокой помехоустойчивостью и огневой производительностью». «Предназначена для работы по противнику, который наносит удар с большой плотностью и на малых высотах, – объяснил РИА Новости Ходаренок.

В боекомплекте одного дивизиона «Витязя» – 144 ракеты. Это в два раза больше, чем в С-300ПС. Многофункциональный локатор может одновременно отслеживать до ста целей. При этом, по словам военных экспертов, С-350 отличается высокой огневой производительностью и быстрой реакцией.

на что способен новейший корабельный комплекс ПВО «Полимент-Редут» — РТ на русском

Минобороны РФ завершило государственные испытания корабельного зенитного ракетного комплекса (ЗРК) вертикального пуска 3К96-2 «Полимент-Редут». Об этом сообщил главнокомандующий ВМФ России адмирал Владимир Королёв. Новая система ПВО предназначена для защиты эсминцев, фрегатов и корветов от широкого спектра средств воздушного нападения. Возможности комплекса позволяют перехватывать цели на удалении до 150 км. Однако в ближайшие годы «Полимент-Редут» должен получить ракету, способную уничтожать объекты на дальности до 400 км.

Главнокомандующий ВМФ России адмирал Владимир Королёв, выступая перед Ассамблеей Санкт-Петербургского Морского собрания, заявил о завершении государственных испытаний зенитного ракетного комплекса (ЗРК) вертикального пуска 3К96-2 «Полимент-Редут». Об этом сообщает газета «Красная Звезда».

По информации пресс-службы Северного флота, в октябре 2018 года головной фрегат проекта 22350 «Адмирал флота Советского Союза Горшков» совершил несколько перехватов воздушных целей с помощью ЗРК «Полимент-Редут». Все высокоскоростные и низколетящие воздушные мишени были успешно поражены. В ноябре прошлого года министр обороны РФ Сергей Шойгу рассказал о проведении более десяти пусков из новейшего ракетного комплекса.

«Полимент-Редут» предназначен для защиты эсминцев, фрегатов и корветов ВМФ от воздушного нападения. Комплекс способен поражать авиацию, крылатые и противокорабельные ракеты противника на дальности до 150 км. В ближайшие годы арсенал этого ЗРК пополнится сверхдальней зенитной управляемой ракетой (ЗУР), которая создаётся на базе боеприпаса 40Н6 наземных систем С-400 и С-500. Новый боеприпас позволит «Полимент-Редуту» осуществлять перехват цели на дальности до 400 км.

«Выстрелил и забыл»

Разработка ЗРК «Полимент-Редут» стартовала в инициативном порядке в середине 1990-х годов в стенах концерна «Алмаз-Антей». Конструкторы решили унифицировать перспективный морской ЗРК с мобильной системой ПВО среднего радиуса С-350 «Витязь», который разрабатывался для замены ранних версий С-300.

В беседе с RT основатель портала Military Russia Дмитрий Корнев отметил, что унификация наземных и морских комплексов ПВО даёт ощутимые преимущества оборонно-промышленному комплексу (ОПК) и армии в целом. Данный подход позволяет экономить значительные средства на организации серийного производства, а также совершенствовать эксплуатационные характеристики ЗРК.

Также по теме

«Без «Лидера» не обойтись»: на что будет способен российский эсминец нового поколения

Перспективный российский эсминец «Лидер» может стать «самым вооружённым» кораблём в мире, сообщает американский портал Military Watch….

«Унификация — это общемировой тренд. Она предполагает производство однотипных элементов конструкций, узлов, агрегатов, систем, пусковых установок и боеприпасов, которыми оснащаются различные системы вооружения. Конечно, морские и сухопутные аналоги имеют ряд отличий, связанных с условиями эксплуатации. Однако если всё продумано грамотно, то унификация заметно удешевляет и упрощает процесс серийного производства», — пояснил Корнев.

Для стрельбы зенитными ракетами «Полимент-Редут» использует пусковые установки (ПУ) универсального корабельного комплекса 3С14 (УКСК), которым на российском флоте оснащаются корабли — носители крылатых ракет «Калибр» и противокорабельных ракет «Оникс».

Специалисты «Алмаз-Антея», проектируя новый боеприпас, реализовали в нём принцип «выстрелил и забыл». Его суть заключается в том, что ЗУР оснащена активной головкой самонаведения (ГСН). Она позволяет зенитной ракете на финальном участке полёта поражать цель без получения данных от радиолокационной станции (РЛС).

В настоящее время в боекомплект ЗРК «Полимент-Редут» входят три типа ЗУР вертикального старта 9М100 (дальность до 15 км), 9М96 (до 120 км) и 9М96Д (до 150 км), способных развивать скорость до 2100 м/с. Индекс перспективной ракеты, которая сможет осуществлять перехват на дальности до 400 км, Минобороны РФ и «Алмаз-Антей» не раскрывают.

  • Установка вертикального пуска для использования ЗРК «Полимент-Редут»
  • © Скриншот с видео Youtube

«Ключевую роль в арсенале комплекса «Полимент-Редут» играют ракеты семейства 9М96. Данные ЗУР отличаются высокой манёвренностью, точностью и относительно небольшими габаритами. Их энергетический запас должен обеспечивать поражение «Томагавков», противокорабельных ракет AGM-158C LRASM, самолётов и всех типов целей, движущихся на скоростях, близких к гиперзвуковым», — подчеркнул Корнев.

Кроме того, преимущество комплекса «Полимент-Редут» заключается в высокой огневой производительности. Он способен вести обстрел сразу нескольких целей одновременно. Вероятность перехвата каждой, по оценке Корнева, может достигать 80%. Боекомплект ЗРК «Полимент-Редут» составляет 32 ракеты.

Усиление боевых возможностей



Разработка корабля-носителя и этап испытаний затянулись из-за трудностей, связанных с созданием всеракурсной РЛС с фазированной антенной решёткой и ЗУР 9М96. Первые пуски прошли в 2012 году и оказались неудачными. Однако в 2014—2015 годах корвет «Сообразительный» проекта 20380 провёл серию успешных перехватов в Балтийском море.

По информации Минобороны РФ, пуски ЗУР проходили «в условиях сложной помеховой обстановки с применением средств радиоэлектронного противодействия с обеих сторон».

Как предполагает Корнев, у российских специалистов возникли сложности с доводкой радиолокационной станции и морской версии ракеты 9М96. По его словам, основная проблема заключалась в отсутствии «связки между РЛС, стрельбовым комплексом и ракетой». Во время неудачных испытаний на стартовом участке полёта РЛС «отказывалась» взаимодействовать с ракетой. Однако в 2018 году все технические недостатки ЗРК удалось окончательно ликвидировать.

  • Фрегат «Адмирал флота Советского Союза Горшков»
  • © Министерство обороны РФ

«Возникшие трудности не носили критического характера. На мой взгляд, они были вызваны тем, что у семейства 9М96 и радиолокационной станции разные предприятия-разработчики. В процессе создания ЗРК «Полимент-Редут» возникла новая кооперационная цепочка, которую было необходимо «настроить». Конечно, на это требовалось время, и в итоге испытания затянулись. Однако последние пуски с «Горшкова», о которых сообщило осенью Минобороны, свидетельствуют, что теперь все элементы комплекса прекрасно взаимодействуют друг с другом», — заявил Корнев.

В настоящее время «Полимент-Редут» установлен на «Адмирале Горшкове» и «Сообразительном». ЗРК появится на строящихся сейчас фрегатах проекта 22350 («Адмирал флота Касатонов», «Адмирал Головко», «Адмирал флота Советского Союза Исаков»), которые войдут в состав ВМФ в 2019, 2021 и 2022 годах соответственно.

Также новым комплексом ПВО будут оснащаться заложенные на «Северной верфи» и Амурском судостроительном заводе корветы проекта 20380/20385 («Ретивый», «Строгий», «Герой Российской Федерации Алдар Цыденжапов», «Резкий»), которые войдут в строй Балтийского и Тихоокеанского флотов в 2020—2021 годах.

Также по теме

«Для защиты каждой базы ВМФ»: на что способны новейшие минные тральщики России

Военно-морской флот России получил новейший тральщик проекта 12700 «Иван Антонов». Производство этих кораблей развёрнуто на…

Корнев предполагает, что «Полимент-Редут» могут получить в том числе строевые корабли ВМФ, которые будут проходить модернизацию в ближайшие годы. Однако, как отмечает собеседник RT, стрельбовый комплекс носителей ракет «Калибр» и «Оникс» придётся несколько доработать.

«Появление ЗРК «Полимент-Редут» на вооружении однозначно усилит боевые возможности Военно-морского флота нашей страны. Российские фрегаты и корветы обретут возможность надёжно защититься от самых современных и перспективных средств поражения. Новый комплекс позволит нашим сторожевым кораблям уверенно чувствовать себя вдали от родных берегов», — отметил Корнев.

Аналогичной точки зрения придерживается профессор Академии военных наук Вадим Козюлин. В беседе с RT он заявил, что появление ЗРК «Полимент-Редут» является адекватным ответом на актуальные угрозы, которые существуют для российских кораблей. По его словам, наибольшую потенциальную опасность для отечественных фрегатов и корветов представляют крылатые и противокорабельные ракеты западных государств.

«Мы видим, что страны — члены НАТО продолжают совершенствовать морские и воздушные средства поражения. Кроме того, американские корабли регулярно заходят в Балтийское и Чёрное моря, появляются вблизи сирийских берегов с целью «демонстрации силы». Для выполнения задачи «сдерживания» отечественному ВМФ не обойтись без высокоточных ударных систем и высокоэффективных комплексов ПВО», — резюмировал Козюлин.

ЗРК 3К96/-2 («Редут»/»Полимент-Редут» (9М100, 9М96Д/Е2/Е2-1, SA-N-9 «Gauntlet») (2019г.)























 УВП 3С97- 3 модуля по 4 ячейки — на СКР пр.20380 «Сообразительный»







ЗУР 9М96(9М96Е) и 9М96М (9М96Е2)-одноступенчатые твердотопливные ракеты средней дальности  выполнены по аэродинамической схеме «утка» с раскрываемым после старта свободно вращающимся хвостовым крыльевым блоком. Эти ракеты полностью унифицированы по составу бортового оборудования, боевому снаряжению и конструкции и отличаются только размерами двигательных установок. С момента изготовления до пуска ракеты находятся в контейнере. Ракеты используют «холодный» вертикальный старт — перед запуском маршевого двигателя они выбрасываются из контейнера на высоту более 30 м. В процессе подъема на эту высоту ракета склоняется в сторону цели с помощью газодинамической системы. . Ракеты на начальном и среднем участках траектории полета используется инерциальное управление с радиокоррекцией (что позволяет добиться максимальной помехозащищенности), а непосредственно в процессе перехвата цели — активное радиолокационное самонаведение Применение на ракете 9М96 оригинального двигателя поперечного управления обеспечивает во всей зоне поражения реализацию режима сверхманевренности с выходом на перегрузку 20 единиц за 0,025 секунд и высокую точность наведения на цель. ЗУР полностью унифицированы по составу бортового оборудования, боевому снаряжению и конструкции, отличаясь друг от друга лишь длиной и тем, что ракета 9М96Д оснащена более мощной двигательной установкой, с большей энергетикой. Унифицированная осколочная БЧ  массой 24 кг за счёт многоточечного инициирования имеет управляемое поле поражения.



ЗУР 9М100-одноступенчатая ракета малой дальности  выполнена по схеме с несущим корпусом и твердотопливным двигателем с управляемым  вектором тяги, что также намного повышает возможности маневра на траектории. На среднем участке траектории ракета 9М100 управляется инерциальной системой с радиокоррекцией от РЛС, на конечном участке — пассивной инфракрасной ГСН. Захват цели






Годы (разработка-испытания, на вооружении)

1995-(03-19)/19  1995-(03-19)/19 1995-(03-19)/19
Носители (ПУ х боезапас) Корв.пр.20380 УВП 3х4 яч.(12/48 ЗУР) пр.20385 УВП 4х4 яч.(16/64), ФР пр.22350 УВП 4х8 яч.(32/128)  Корв.пр.20380 УВП 3х4 яч.(12/48 ЗУР) пр.20385 УВП 4х4 яч.(16/64), ФР пр.22350 УВП 4х8 яч.(32/128) Корв.пр.20380 УВП 3х4 яч.(12/48 ЗУР) пр.20385 УВП 4х4 яч.(16/64), ФР пр.22350 УВП 4х8 яч.(32/128)
Ракеты: индекс (вес(кг.)

9М100Е(165)

9М96Е(370)

9М96Е2(449)

9М96Е2-1(598)

Размеры: длина х размах крыла/ стабилизатора х диаметр   (мм. )

3165х536х200

 4522х676х273

5350х676х273

5600х676х273

Тип БЧ (вес(кг.) ОФ (14,5) ОФ (24)  ОФ (24)
Система наведения

ИН с РК + ИК ГСН

ИН с РК+АРГСН

ИН с РК+АРГСН

Дальность/ высота  стрельбы (км.)

1,5-15/0,005-86

1,5-40/0,005-20

1-120/0,005-30

2,5-150/0,005-30

Скорость ракеты(м/сек.)  до 850 до 900  до 2100
Макс. скорость воздушной цели (м/сек.) до 1000 до 1000 до 2800
Канальность по цели/ ракетам 4/8  4/8 4/8
Время реакции/ скорострельность (сек. ) 8/3  /1 /1
Разработка (гл. конструктор)

комплекс-ЦКБ «Алмаз-Антей»

ракета-МКБ «Факел»

комплекс-ЦКБ «Алмаз-Антей»

ракета-МКБ «Факел



комплекс-ЦКБ «Алмаз-Антей»

ракета-МКБ «Факел


Производители н.д.  н.д.  н.д.
Выпуск (шт.) н.д. (серийный) н.д. (серийный)  н.д. (серийный)



 Примечания:

ЗРК 9К96 «Редут» (или 9К96-2 «Полимент-Редут») –комплекс морского базирования, имеющий установку вертикального пуска, которая используется для кораблей класса корвет, фрегат, эсминец. Информация о новом ЗРК впервые появилась после закладки в 1997 году сторожевого корабля «Новик» проекта 12441. В носовой части надстройки перед ходовым мостиком предполагалось установить 4 модуля установки вертикального пуска по 8 ракет в каждой. Однако принятие на вооружение комплекса С-400 затянулось до 2007 года, «Новик» остался без системы ПВО и не был достроен. ЗРК «Редут» планировалось также установить на новые корветы проекта 20380, однако из-за неготовности ракеты головной корабль вошёл в строй с ракетно-артиллерийским комплексом «Кортик», а ЗРК «Редут» с РЛС «Фуркэ-2» устанавливается на последующих кораблях серии (пр. 20380, 20385). Этот же ЗРК с бо́льшим количеством модулей УВП устанавливается на новых фрегатах пр. 22350. В состав ЗРК входит АФАР радар «Полимент» с 4 разнонаправленными фазированными решетками и РЛС «Фуркэ-2». Каждая фазированная решетка способна сопровождать до 4х целей. Максимальная дальность обнаружения 400 км. Дальность обнаружения низковысотной цели около 15-17 км.Этот РЛК используется для наведения ракет 9М96. Так же комплекс оснащается ракетами малой дальности 9М100 (15 км) с ИК ГСН. Эти ракеты никакого отношение к РЛС «Полимент» не имеют, их наведение осуществляется с помощью оптико локационных станций, находящихся на антенной мачте корабля. Именно эти ракеты и являются основным противоракетным щитом корабля. Все дело в методе их наведения, его можно назвать многоканальным, т.к его эффективность будет зависеть от скорости с какой ОЛС может давать целеуказание.Ракеты размещаются в установках вертикального пуска 3С97, состоящих из модулей по 4 или 8 ячеек каждый. В ячейке располагается один транспортно-пусковой контейнер с ракетой большой или средней дальности (9М96Е, 9М96Е2) или 4 ракеты малой дальности (9М100). При пуске ракеты используется «холодный» старт. ЗРК «Редут» состоят  на вооружении корветов пр. 20380 (за исключением головного корабля «Стерегущий»). Фрегаты пр. 22350 с ЗРК «Полимент-Редут» также вооружены четырьмя УВП 3С97 по 8 ячеек  в общей сложности с 32 ракетными ячейками.

    Источники: Карякин Л, Советские и российские системы ПВО ВМФ. «Арсенал. Военно-промышленное обозрение» №4, 2010.

Ракетные системы противовоздушной обороны ВМФ СССР и России «Арсенал Отечества» № 3(17) 2015 г.

http://www.militaryparitet.com/nomen/russia/rocket/rocketcomplex/data/ic_nomenrussiarocketrocketcomplex/16/







Удилище фидерное Rubicon Power Feeder 3,9 м (100-200г) 1311-390

Описание Характеристики

Достаточно мощное фидерное удилище быстрого строя для ловли на сильном и среднем течении, большой глубине с использованием оснасток больших весов. Отлично подойдет для использования при ловли карпа, сазана, леща и другой мирной рыбы. Оснащено пропускными кольцами со вставками SiC, удобным винтовым катушкодержателем и комбинированной рукояткой из EVA и пробки. Комплектуется тремя вершинками. Характеристики: • Сезонность: Лето • Торговая марка: RUBICON • Количество секций: 3+3 • Кольца: SIC • Строй: быстрый • Тест гр,: 100-200 • Тип: штекерное • Транспортная длина см,: 137 • Длина см,: 390 • Вес гр,: 540 • Материал: стекловолокно • Материал ручки: EVA/пробковая

Вес, кг 0. 700
Материал Материал бланка: стеклопластик. Материал рукоятки: пробка, EVA. Кольца: SIC.
Назначение фидер
Тип штекер 3 колена
Гарантия 3 месяца
Габариты в упаковке 139 × 20 × 20 см
Тест до 200
Артикул производителя 1311-390
Длина 3.9

В России появились ракеты «Крылатые ракеты-убийцы»

26 февраля российский ВКС принял первую поставку нового зенитного ракетного комплекса (ЗРК) С-350 «Витязь». S-350 получил все более интенсивное освещение в СМИ в 2019 году, поскольку он приближался к вводу в эксплуатацию. Большая часть этого была сосредоточена на противодействии крылатым ракетам С-350. Однако принятие С-350 имеет интересные последствия для роли С-400 в противовоздушной обороне России.

Основная ракета, которую будет запускать С-350, — это 9М96 или ее варианты.Эта же ракета также может быть установлена ​​на пусковых установках С-400, что можно увидеть на странице globalsecurity.org . 9М96 используются для самообороны пусковых установок С-400 и непосредственной защиты целей вблизи пусковой установки С-400, формируя слой средней дальности над ближним и точечным слоем защиты систем Панцирь и Тор.

Но интеграция ракет 9М96 в С-400 не идеальна, поскольку несоответствие дальности между более крупными ракетами 40Н6 и 9М96 может вынудить пусковые установки С-400 располагаться ближе к линии фронта, чем это необходимо.Таким образом, S-350 имеет смысл, поскольку он позволяет отделить 9M96 от S-400, а S-400 отводить исключительно на роль дальнего радиуса действия.

С-350 также будет вооружен ракетой ближнего инфракрасного диапазона 9М100. Эта ракета очень малой дальности и, вероятно, будет использоваться для самообороны пусковой установки С-350, будучи даже меньшей дальностью, чем ракеты 57Е6, установленные на ЗРК малой дальности «Панцирь». Однако, несмотря на номинально выполняемую роль средней дальности, С-350 имеет все шансы превзойти «Панцирь».Хотя сообщения противоречивы, развертывание «Панциря» в Сирии, как правило, считается не таким успешным, поскольку подразделения как S1, так и S2 были уничтожены в ходе израильских атак насыщения.

С-350 может выдерживать боекомплект до четырех раз больше, чем у «Панциря», так как у него двенадцать орудий. Если используются более крупные ракеты 9М96, это дает ракетную нагрузку, эквивалентную «Панцирю», хотя и с более дальнобойными и более мощными ракетами. Но, предположительно, ракета 9М100 могла быть упакована в две или четыре части в трубах 9М96, что позволило одной пусковой установке С-350 нести от двадцати четырех до сорока восьми ракет.

Возможность действовать в качестве точечной защиты или ЗРК средней дальности также может сделать С-350 привлекательным для экспортных заказчиков, которым может потребоваться больше возможностей, чем у «Панциря», при сохранении хороших возможностей точечной защиты. Совместную сеть противовоздушной обороны С-400 / С-350 будет очень сложно сломать. Несмотря на то, что С-350 позиционируется как «убийца крылатых ракет», на самом деле он намного больше. Это ЗРК средней дальности, аналогичного «Буку М3», и он также может быть эффективной системой точечной защиты.

Чарли Гао изучал политологию и информатику в колледже Гриннелл и часто комментирует вопросы обороны и национальной безопасности.

Изображение: Wikimedia.

Российская система ПВО «Полимент-Редут» для ведения огня зенитными ракетами большой дальности


Российские военные корабли смогут сбивать крылатые и баллистические ракеты на сотнях километров. Корабельная зенитная артиллерийская установка «Полимент-Редут» вскоре получит управляемую ракету большой дальности. Эксперты считают, что это усилит ПВО ВМФ и повысит боевые возможности по защите стратегических объектов, пишут «Известия».


Ракетный фрегат «Адмирал Горшков» ВМФ России. Фото: МО РФ


В Минобороны сообщили газете, что для корабельного «Полимент-Редут» предназначена новая управляемая ракета большой дальности. Испытания нового снаряда ожидаются в следующем году. Им будут вооружены фрегаты проекта 22350, корветы проекта 20380 и другие перспективные боевые корабли с Полимент-Редут.

В новой ракете использован технологический опыт ракеты 40Н6 и семейства ракет 9М96 и 9М100. Точные тактико-технические характеристики пока неизвестны, но ракета способна поражать аэродинамические цели на дальности 400 км и высоте до 35 км.


Пуск ЗРК «Редут» во время испытаний с корвета «Собственный» пр. 20380. Фото с сайта militaryrussia.ru


Новая ракета Полимент-Редут поможет боевым кораблям создать безопасную зону вокруг морских и наземных объектов в радиусе нескольких сотен километров. Ни крылатые, ни баллистические ракеты, ни беспилотники не смогут прорваться.
Полимент-Редут — новейшее корабельное средство ПВО.

В настоящее время имеет три типа зенитных ракет вертикального пуска: малой дальности 9М100, средней дальности 9М96Е и большой дальности (120 км) 9М96Д. Высокую эффективность обеспечивают современные технические решения, в частности, комбинированная система наведения (сначала ракета наводится радаром, а затем включается боевая часть самонаведения). Обеспечивает оптимальную траекторию полета и точность прицеливания также по маневрирующим целям.


Снизу вверх: ракеты земля-воздух 9М96Е2, 9М96Е и 9М100Е


В отличие от корабельных средств ПВО предыдущего поколения, «Полимент-Редут» имеет гораздо более высокую вероятность поражения и огневую способность (количество одновременно запускаемых ракет). Оружие имеет небольшие размеры и легко переносится небольшими кораблями, например корветами.

Судовые управляемые ракеты ПВО

— это технически сложная продукция, поскольку они работают в иных условиях, чем наземные аналоги, сказал эксперт Дмитрий Корнев. «Военные корабли ведут огонь из вертикальных контейнерных пусковых установок, установленных под палубой», — сказал он. «Это требует выполнения ряда условий для работы ПВО. Существует другой режим хранения боеприпасов по показателям влажности и температуры. Режим пуска часто меняется. Транспортно-пусковые контейнеры корабельных управляемых зенитно-ракетных комплексов претерпевают изменения в конструкции и конструкции. «Пусковая установка. Система управления и прицеливания также отличается от наземных аналогов», — сказал он.

Новая ракета усилит противовоздушную оборону ВМФ, считает эксперт Прохор Тебин.Военные корабли получат многоуровневую ПВО, а ракеты большой дальности будут действовать на дальних подступах. Если вражеские ракеты или самолеты прорвутся, они будут сбиты в ближнем бою другим оружием. Даже новейшие противокорабельные ракеты редко имеют дальность более 400 км. Таким образом, их носители могут быть уничтожены во время атаки или на подходах, сообщают «Известия».


© Copyright 2018 ТАСС. Все права защищены. Этот материал нельзя публиковать, транслировать, переписывать или распространять.


Фоссен VWS3 19×8,5 38 Серебристый | VWS3-9M100

Разместите первым отзыв для этого продукта

Представленные изображения продукта предназначены только для иллюстрации и могут не являться точным представлением продукта.

Всего $ 3620

НАЦИОНАЛЬНАЯ ЗАКАЗКА НА 4-8 НЕДЕЛ

USD Free Mount & Balance с упаковкой! Бесплатная доставка, чтобы уменьшить 48

BLOWOUT
* Доступно при наличии товаров

Год автомобиля2022202120202019201820172016201520142013201220112010200920082007200620052004200320022001200019991998199719961995199419931992199119

9198819871995199419931992199119

9198819871995199419931992199119

9198819871962197219621962196219621962197219621962

Марка автомобиля

Модель автомобиля

Выбрать подвеску автомобиляПневматическая подвескаНизк. 5-дюймовый подъемник подвески 3-дюймовый подъемник подвески 3,5 дюйма 4-дюймовый подъемник подвески 4,5 дюйма 4,75-дюймовый подъемник подвески 5-дюймовый подъемник 5,5-дюймовой подвески 6-дюймовый подъемник подвески 6,5 дюйма Подъем подвески 8,5 дюймов 7,5 дюйма и корпус 3 дюйма

Запасные части не требуются Добавить полноразмерные запасные части

НАЦИОНАЛЬНЫЙ ЗАКАЗ НА 4-8 НЕДЕЛ

JavaScript требуется для заказа

Узнать больше о колесах Vossen

См. На автомобилях

Характеристики колес

Марка : Vossen

Модель : VWS3

Номер детали : VWS3-9M100

Ищете самую низкую цену?

Позвоните нашим специалистам по телефону 920-949-0909

ИЛИ

Введите адрес электронной почты, чтобы подтвердить установку и получить лучшую цену в отрасли!

Цвет : матовое серебро по центру с полированным анодированным корпусом

Реверс : 6. 25

Смещение : +38

Диаметр колеса : 19

Ширина колеса : 8,5

Отверстие ступицы : 66.50

Допустимая нагрузка :

Открытые выступы колеса : Да

Материал колеса : Сплав

Вес колеса :

Конструкция колеса : Из двух частей

1 Колесо

Тип колеса :

Истинное направление : Нет

О Vossen VWS3

Эти колеса Vossen VWS3 с серебристым покрытием обязательно выделят вашу поездку! Эта конкретная установка колес имеет размер 19×8.5 со смещением 38. Vossen VWS3 — это двухкомпонентный легкосплавный диск с выступами. Эти красивые 5-спицевые колеса доступны в конфигурации 5×112 и обязательно улучшат внешний вид вашего автомобиля!

Похожие видео

О нас
ВСЕ ЦЕНЫ НА КОЛЕСНЫЕ ДИСКИ И ШИНЫ ВКЛЮЧАЮТ МОНТАЖ, БАЛАНСИРОВКУ И ДОСТАВКУ В 48 ШТАТАХ. ДАТЧИКИ МОНИТОРА ДАВЛЕНИЯ В ШИНАХ (TPMS — 179 долларов США, все 4) И ГАЙКИ (45 W ЗАПИРАЮЩИЕ ПРОШИВКИ, ВСЕ 4 КОМПЛЕКТА) МОГУТ БЫТЬ ДОБАВЛЕНЫ ПРИ ПРОВЕРКЕ. Колеса, шины, доставка и гарантия предоставляются официальным дистрибьютором для продажи сотен брендов по самым лучшим ценам! Так что ознакомьтесь с нашими тысячами колес или спросите о индивидуальном заказе специально для вас! Наша цель — предоставить нашим клиентам отличное обслуживание по непревзойденным ценам!

Доставка
Мы отправляем товары в 48 нижних штатов по заявленной цене.Учитывая размер и сложность доставки колес и шин, на нормальный процесс упаковки и отгрузки всегда уходит 2–3 недели. Мы можем отправить по всему миру за дополнительную плату. Пожалуйста, свяжитесь с нами для получения информации о тарифах на международную доставку, таможенное оформление не несет ответственности за какие-либо таможенные сборы, покупатель несет ответственность за все сборы и оформление документов сверх стандартных транспортных расходов. Просто выберите ссылку «Помощь при установке» в верхней части любого экрана.

ЧТО ОЖИДАТЬ ПРИ ПОСТАВКЕ
1.Пожалуйста, проверьте каждую деталь ПЕРЕД подписанием каких-либо документов. Если ваши товары отправляются наземным транспортом UPS / FedEx, подпись не требуется, но, пожалуйста, обязательно осмотрите товары как можно быстрее и свяжитесь с нами, если возникнут какие-либо проблемы, чтобы мы могли помочь!
2. В случае повреждения обязательно сделайте полные пометки в документах перед подписанием.
3. Если повреждение обнаружено после подписания документов, сообщите нам об этом в течение 5 рабочих дней с момента получения заказа.

Гарантия
На все колеса и шины распространяется полная гарантия производителя. За дополнительной информацией обращайтесь. Любой возврат или отмена заказа за пределами 24 часов с момента размещения заказа обычно влечет за собой примерно 20% комиссию за пополнение запасов от соответствующего производителя (это включает колеса или шины, отправленные от производителя на наш склад для подготовки вашего заказа). Покупатель несет ответственность за обратную доставку и комиссию за возврат (по усмотрению производителя) в случае возврата без претензии по гарантии или дефекта / проблемы качества.Запросы на замену колес или шин, сделанные вне 24 часов, также могут включать в себя комиссию за возврат примерно 20% в зависимости от того, где находится заказ. Колеса не подлежат возврату производителю после монтажа шин; шины не возвращались после того, как по ним проехали. Если у вас есть какие-либо проблемы с установкой, возвратом, претензиями по гарантии и т. Д., Просто сообщите об этом по электронной почте, и наши специалисты будут работать с вами! SDWC несет прямую ответственность и управляет продажей колес и шин.

ПРЕДУПРЕЖДЕНИЕ : Этот продукт может подвергнуть вас воздействию никеля , который, как известно в штате Калифорния, вызывает рак, врожденные дефекты или другой вред репродуктивной системе.Для получения дополнительной информации перейдите на p65warnings.ca.gov.

Шины на одинаковые колеса Интернет-магазин всех колес Программа оптовой чистки колес

В Россию доставлен первый ЗРК С-350 «Витязь»

Минобороны России получило поставку первого комплекта ЗРК С-350 «Витязь» ( ЗРК) разработан и изготовлен на предприятии Воздушно-космической обороны Алмаз-Антей. Церемония поставки состоялась в конце декабря на полигоне Капустин Яр на юге России, где в апреле 2019 года завершились огневые испытания ЗРК.Учитывая индекс ГРАУ 50R6A, С-350 представляет собой ЗРК средней дальности, способный перехватывать как аэродинамические, так и баллистические цели, а также отражать крупномасштабные атаки современных БПЛА и авиационных боеприпасов.

Несмотря на то, что разработка и испытания С-350 включали неоднократные задержки и откладывания, ему удалось привлечь ряд экспортных заказчиков. Вскоре после публичной демонстрации настольной модели на рубеже веков Республика Корея (РК) заключила контракт с Алмаз-Антей на помощь в разработке KM-SAM Cheongung.KM-SAM представляет собой фактически модифицированную версию, основанную на тех же принципах, и в ней используются компоненты отечественной разработки и производства, а также некоторые компоненты европейского происхождения. Уже действующий, KM-SAM теперь служит основой для разработки более совершенных деривативов наземного и морского базирования. Традиционные покупатели российской техники, в том числе Алжир, как сообщается, подписались на экспортную версию С-350Э, представленную на МАКС-2013.

Вскоре после того, как архитектура и характеристики системы были обнародованы, эксперты окрестили ее «С-400 для бедняков».Действительно, конструкторское бюро NIEMI (ныне интегрированное в корпоративную структуру Алмаз-Антей) создало С-350 как «недорогую упрощенную версию» С-400 Триумф с использованием ключевых технологий последнего и даже некоторых аппаратных компонентов. Самая большая разница между ними заключается в том, что «Витязь» использует только два типа ракет (9М96 и 9М100), тогда как более сложный «Триумф» — семь. Это позволило значительно уменьшить количество транспортных средств в батарее, сократить расходы на приобретение и обслуживание, а также упростить логистику.

Основные компоненты машины включают транспортер-монтаж-пусковую установку 50П6А, многофункциональную РЛС 50Н6А и машину управления 50К6А, все на колесных шасси (6×6 и 8×8) грузовых автомобилей БАЗ. В то время как С-400 поставляется с множеством радаров, С-350 обходится одиночным 50Н6А с упрощенными алгоритмами управления огнем. Это сужает выбор оружия до ракет 9М96 с активным радиолокационным наведением и 9М100 с тепловым наведением. Самый тяжелый из них, 9M96E2 весом 420 кг (926 фунтов), имеет дальность действия 120 км (65 морских миль) по сравнению с 65 км для стандартного 333-килограммового 9M96.

Заказывая исследование концепции С-350 в 2007 году, российское министерство обороны хотело сэкономить на расходах на исследования и разработки, поскольку большая их часть уже была покрыта южнокорейским контрактом. В то время тогдашний командующий ВВС России генерал Зелин описал эту систему как «прямую замену С-300П / ПС». Несмотря на то, что 9М96 была намного меньше, чем последняя ракета 5В55, она предлагала аналогичные дальности действия. Разработка началась в Серьезно в 2007-2012 годах, когда отработаны все алгоритмы управления, выпущена документация на производство и запущен в производство первичный комплект оборудования. Однако ряд отказов во время огневых испытаний привел к неоднократным задержкам ввода в эксплуатацию. Система развития была развернута в Сирии в 2017 году.

С-350 послужил основой для создания военно-морской системы «Полимент-Редут», которая уже используется на фрегатах проекта 22350 «Горшков». Также разработчик предлагал С-350 в качестве замены серии Бук-1/2. Минобороны рассмотрело такое предложение, но приняло решение в пользу «Бук-М3», экспортный вариант которого известен как «Викинг».Несмотря на то, что обе системы обладают сравнимыми характеристиками, «Бук-М3» имеет больше преимуществ как устаревшая система, адаптированная к конкретным требованиям армии для защиты войск и бронетехники на поле боя, тогда как основная роль S-350 заключается в защите ключевых объектов вдали от линия фронта.

НАБОР КЛЮЧЕЙ И ПУСТОЙ КЛЮЧ NISSAN SUNNY (SENTRA) [Азия (левое колесо)]

{«main_features»: {«VIN»: «», «Catalog»: «Nissan», «Model»: «SUNNY», » Модификация «:» SUNNY (SENTRA) «,» Date «:» «,» Engine «: null,» Transmission «: null,» Market «:» Asia (left wheel) «},» other_features «: []}


PNC Код детали Название Спецификация Информация
48702M 48702-65Y00 FIXER-FRAME, STEERING LOCK S
48702M 48702-V5000 ФИКСИРНАЯ РАМА, РУЛЕВОЙ ЗАМОК S
48700A 48703-06F00 ВИНТ-РУЛЕВОЙ ЗАМОК S
80010S K9810-2M300 КОМПЛЕКТ КЛЮЧЕЙ-ЗАМОК ЦИЛИНДРА S. (GA13DS + GA14DE + GA16DE)
80010S K9810-2M301 КОМПЛЕКТ КЛЮЧЕЙ ЗАМОК ЦИЛИНДРА S
80010S K9810-9M100 КОМПЛЕКТ КЛЮЧЕЙ-ЗАМОК ЦИЛИНДРА S.GCC
48700 D8700-2M300 ЗАМОК РУЛЕВОГО УПРАВЛЕНИЯ S
80600N KEY00-00066 KEY-BLANK, MASTER S
80600N KEY00-00079 KEY-BLANK, MASTER S
80600NA H0564-4E200 KEY-BLANK, MASTER S
80600E 80590-50J00 ЗАЖИМ, ЗАМОК ЦИЛИНДРА S
80600D H0681-50J00 ШАЙБА-ЦИЛИНДР S
80604H 01436-01041 ВИНТ S
80600D H0681-50J00 ШАЙБА-ЦИЛИНДР S
84460 84660-0M025 КОМПЛЕКТ ЦИЛИНДРОВ — ЗАМОК КРЫШКИ БАГАЖНИКА S
84460 84660-52C25 КОМПЛЕКТ ЦИЛИНДРОВ — ЗАМОК КРЫШКИ БАГАЖНИКА S
84460 h5660-9M100 КОМПЛЕКТ ЦИЛИНДРОВ — ЗАМОК КРЫШКИ БАГАЖНИКА S. GCC
80600 80600-50J28 КОМПЛЕКТ ЦИЛИНДРОВ — ЗАМОК ДВЕРИ, ПРАВАЯ S
80600 H0600-50J02 КОМПЛЕКТ ЦИЛИНДРОВ — ЗАМОК ДВЕРИ, ПРАВАЯ S
80600 H0600-9M100 КОМПЛЕКТ ЦИЛИНДРОВ — ЗАМОК ДВЕРИ, ПРАВАЯ S.GCC
80601 80601-50J28 КОМПЛЕКТ ЦИЛИНДРОВ — ЗАМОК ДВЕРИ, Л / С S
80601 H0601-9M100 КОМПЛЕКТ ЦИЛИНДРОВ-ЗАМОК ДВЕРИ, ЛЕВЫЙ S.GCC

Кормушка средней тяжести Sportex Xclusive 3,9 м 100 — 190 г

Sportex Xclusive Кормушка средней тяжести 3,9 м 100 — 190 г

Эти удилища, разработанные для ловли с тяжелыми фидерными корзинами, направляют корзины точно к цели без чрезмерных усилий и независимо от расстояния. Мощный хребет позволяет даже очень смелой рыбе безопасно вывести из течения в сеть. Поставляется с тремя чувствительными насадками для подачи угля на 3 унции, 4 унции и 5 унций.

Расширенная гарантия на Sportex Blank:

Guarantee

Модель Арт. Длина см Длина фут шт. Transp. длина см Литая гр. Rodweight ** гр. Направляющие
Mh4618 135359 360 12 3 + 3 127 100–190 245 15
Mh4918 135389 390 13 3 + 3 139 100–190 258 16
Полное описание

Параметры и характеристики

Все параметры

Delphin Lycan TeleFeeder 3,9 м 100 г

Delphin Lycan TeleFeeder 3,9 м 100 г

Исключительная телескопическая удочка, сочетающая компактные транспортные габариты со всеми требованиями к качественной фидерной удочке. Это параметры LYCAN Telefeeder.

Удилище, девизом которого являются, прежде всего, минималистичные габариты транспорта. Отдельные сегменты изготовлены из высококачественных заготовок, которые при расширении создают идеально работающий блок с параболическим действием. Стержень усилен по всей длине технологией PowerWrap, т.е. дополнительной намоткой карбона вокруг бланка. Его задача — увеличить прочность (но не жесткость), а также устойчивость к механическим повреждениям, что приводит к гораздо более длительному сроку службы.Дополнительным преимуществом этой технологии является впечатляющая структурированная поверхность бланка, благодаря которой удилище приобретает неповторимый внешний вид. Его также подчеркивает очень приятная на ощупь ручка из пены EVA, которая в сочетании с оберткой PowerWrap создает отличную противоскользящую поверхность.

Конец удилища имеет очень впечатляющий дизайн и, благодаря коническому удлинению, он очень удобно лежит в руке при забросе. Отдельные части оснащены прочными одинарными проушинами, которые идеально направляют леску и способствуют общему снижению веса удилища.

Благодаря идеальной нагрузке заброса, LYCAN Telefeeder является поистине универсальным фидерным удилищем, который восхищает своими транспортными размерами, интересным дизайном и отличным качеством по доступной цене.

Технические параметры:

  • Модель: 390 см / 100 г
  • Количество деталей: 6
  • Диаметр заготовки над ручкой: 16 мм
  • Количество направляющих проушин (стержень + наконечник): 5 + 5
  • Транспортная длина: 91 см
  • Вес: 190 г
  • Ручка: FullShrink
  • Длина ручки (от нижней части стержня до центра сиденья): 50 см
  • Наконечники: CarbonGlass- U-Light, Light, Medium

Параметры и характеристики

Все параметры .

Ответить

Ваш адрес email не будет опубликован.
