Арболитовые блоки состав: Арболитовые блоки — состав смеси, пропорции для приготовления

Предварительно, перед подбором состава арболита, устанавливают характеристики всех используемых материалов.

Для цемента устанавливают марку и активность, нормальную густоту, минералогический состав, среднюю плотность, истинную плотность р0.  Для заполнителя определяют насыпную среднюю плотность р3, плотность в куске рх, водопоглощение по массе W.  Качество химических добавок (ХД) устанавливается паспортом или на основании данных их непосредственного испытания.

Наиболее распространенным и удобным способом  подбора и назначения исходного состава арболитовой смеси является способ подбора по разработанным таблицам.

Средняя плотность арболита

Заполнитель	Расход цемента кг/м3, в зависимости от класса (марки) арболита
Дробленка из отходов:	80,35(5)	В,75(10)	В1  (15)	В2 (25)	82,5(35)
— лесопиления и деревообработки хвойных пород	260	280	300	330	360
— лесозаготовок хвойных пород	280	300.	320	350	380
— лесопиления и деревообработки смешанных пород	290	310	330	360	390
— лесозаготовок смешанных пород	310	330	350	380	—
— дробленка рисовой соломы	300	—	370	400	—
— костра конопли и льна	220	310	360	450	—
— дробленые стебли хлопчатника	260	290	320	360	—

Примечание: приведенные расходы цемента рекомендуются лишь для приготовления первого исходного замеса при подборе состава арболитовой смеси и не могут служить нормами расхода цемента в производственных условиях.

При применении цемента иных марок (отличного от марки 400) величина расхода цемента умножается на коэффициенты,  приведенные в таблице.

Расход органического  заполнителя  в  сухом  состоянии и назначается по следующей таблице. .

Расходы воды определяются по по следующей таблице.

Расходы цемента, воды и органических заполнителей при производстве арболитовых блоков зависят от многих факторов и, в первую очередь, от способа уплотнения арболитовой смеси. Их необходимо устанавливать опытным путем в зависимости от производственных условий.

Предварительный расход химических добавок  назначается по следующей таблице.

Рассчитанные составы проверяют в лабораторных или производственных условиях , путём изготовления и испытания контрольных образцов. Опытные образцы для определения класса (марки) арболита по прочности при сжатии твердеют в течение 28 суток при температуре при температуре 20 +/- 2°С и относительной влажности воздуха 70 +/- 10%. Для установления распалубочной и отпускной прочности изготавливают и испытывают образцы в возрасте 1-х, 3-х и 7-и суток.

Рабочий состав арболитобетона назначается по результатам испытания контрольных образцов.

Пример подбора состава арболита

Требуется подобрать состав конструкционно-теплоизоляционного арболита класса В2 для производства арболитовых блоков, средней плотностью не более 650 кг/м3 (в высушенном состоянии) для стеновых строительных блоков.

Имеется заполнитель — дробления из отходов деревообработки хвойных пород. Зерновой состав дроблеики удовлетворяет требованиям стандарта. Насыпная средняя плотность дробленки в сухом состоянии 120 кг/м3, влажность по массе — 50%. Вяжущее — портландцемент марки 400. Подбор состава арболита производим расчетно-экспериментальным методом. Расход цемента определяем по табл.1, Ц=330 кг/м3.  По табл.3 расход сухой дробленки Дсух.=220кгД|3, с учетом влажности — расход дробленки составит 330 кг/м3. Для назначенного расхода цемента по табл.6 определяем предварительный расход воды  В=360 л/м3.

Расход химической добавки (ХД) устанавливаем по табл.5 — это 8 кг/м3 хлорида кальция. Хлорид кальция берется 10%-ной концентрации. Содержание соли в 1 л. такого раствора (с плотностью 1,084) составляет 0,108 кг. Следовательно, для введения в арболит необходимого количества соли в виде 10%-ного раствора на 1 м3 арболитовой смеси его потребуется: 8:0,108=74,07 л. В найденном количестве раствора соли воды содержится 1,084×74,07-8=72,3 л.

С учетом воды, содержащейся в древесной дробленке и в растворе добавки, количество воды для приготовления 1 м3 арболитовой смеси будет равно 360-72,3=217,7 л. Средняя плотность свежеуложенной арболитовой смеси составит: 330+220+360+8=918 кг/м3.

Средняя плотность арболита в сухом состоянии определяется по формуле:
1,15Ц — масса цементного камня с учетом химически-связанной воды, кг на 1 м3 арболита.

Для установления оптимального расхода цемента необходимо изготовить и испытать три серии образцов с разным расходом цемента: одну с намеченным исходным расходом 330 кг/м3 и две дополнительные серии с расходом цемента на 15% меньше и больше принятого, т.е. 280 и 380 кг/м3.

Для каждого расхода цемента принимаем три предварительных расхода воды — установленный по табл.4 (360 л/м3) и на 5% больше и меньше, т.е. с учетом воды в растворе ХД и заполнителе. Расход древесного заполнителя оставляем неизменный. Для проведения опытных замесов для всех трех составов определяем расходы материалов на 15 литров по формулам, для первого состава (исходного):

Расход цемента Ц1 = (Ц*15)/1000=(380+15)/1000=4.96кг

Расход дробленки Дсух1=(Дсух*15)/1000=(220*15)/1000=3.30кг

Расход воды В1 = (В*15)/1000=(360*15)/1000=5,4кг

Расход химической добавки ХД1= (ХД*15)/1000=(8*15)/1000=0. 12кг

Для остальных двух составов расходы материалов рассчитываются аналогично. Химические добавки растворяются в воде затворения опытного замеса.
Проводятся опытные замесы, в процессе которых проверяется жесткость арболитовой смеси по техническому вискозиметру. Жесткость арболитовой смеси должна соответствовать — 60 сек. и регулируется предварительным расходом воды. Если рассчитанное количество воды не обеспечивает получение требуемой жесткости, его увеличивают или уменьшают. Подогнав жесткость арболитовой смеси под требуемую, определяют среднюю плотность смеси, для этого заполняют стандартный мерный цилиндр объемом 5 л. Мерный цилиндр вместе с насадкой устанавливают на вибростол и закрепляют, а затем заполняют арболитовой смесью до половины насадки, устанавливают сверху на поверхность смеси пригруз, обеспечивающий давление, равное принятому при производстве стеновых строительных блоков, но не менее 0,004 МПа и вибрируют в течение 30-60 сек. до прекращения оседания пригруза. После этого снимают пригруз и насадку, срезают избыток смеси и заглаживают поверхность. Затем взвешивают. Среднюю плотность арболитовой смеси в кг/м3, вычисляют как среднюю двух определений по формуле:

Pcm= (m-m1)/V,

где         m — масса мерного сосуда с бетонной смесью, гр;
m1 — масса мерного сосуда без смеси, гр;
V — объем мерного сосуда, см3.

Определив  среднюю   плотность, определяем  объем приготовленной арболитовой смеси — Vсм по формуле:

Vom= СуммаP/pm,

где  SР=Ц1  +Дсух 1  +В1 +ХД1 сумма   материалов используемых при опытном  замесе.
Определив     объем      приготовленной     смеси,      вычисляю фактические расходы материалов в кг/мпо формулам:

Фактический расход цемента Цф = (Ц1/Vcm)*1000

Фактический расход дробленки ДсухФ= (Дсух1/Vom)*1000

Фактический расход воды Вф = (В1/Vom)*1000

Фактический расход ХД = ХДср=(ХД1/Vom)*1000

Для остальных двух составов средняя плотность и фактические расходы   материалов   определяются   аналогично.    Из   подобранных смесей изготавливаются контрольные кубы размером 15x15x15 см в количестве 3 шт. для каждого состава. Укладка арболитобетонной смеси в формы   производится   так   же,   как   и   при   определении   средней плотности смеси.  Отформованные кубы в течение 1-х суток твердеют в формах и еще 27 суток  (при  температуре  20 +/- 2С и относительной влажности воздуха 70 +/- 10%) после распалубки.  После твердения на кубах определяют среднюю плотность и прочность при сжатии в Мпа.

Средний предел прочности при сжатии образцов для каждого из трех расходов цемента с оптимальным для каждого из них расходом воды наносим на график. По оси абсцисс откладываем расходы цемента на 1 м арболита, по оси ординат — предел прочности образцов арболита при сжатии в МПа. Проводим через полученные точки прямую и получаем зависимость прочности арболита при сжатии от расхода цемента. По графику определяем требуемый расход цемента для получения арболита заданного класса В2 при принятых условиях уплотнения и твердения. Расходы остальных материалов определяются по фактическим расходам трех составов арболита по интерполяции. После проверки подобранного состава в производственных условиях он рекомендуется для массового производства.

Вы также можете посмотреть следующие разделы

1. Вяжущие вещества
2. Заполнители
3. Микрозаполнители
4. Химические добавки
5. Вода для бетонов
6. Условия твердения строительных стеновых блоков
7. Способы определения жесткости бетонной смеси
8. О цементно-грунтовых строительных стеновых блоках
9. Основные характеристики грунтов для производства стеновых строительных блоков
10. Цементы для изготовления стеновых строительных блоков
11. Подбор составов цементогрунта
12. Основные требования к строительным стеновым блокам из грунтобетона
13. Об арболитовых блоках
14. Классификация арболитовых стеновых блоков
15. Материалы для производства строительных арболитовых блоков: Органический целлюлозный заполнитель
16. Материалы для производства строительных арболитовых блоков: Вяжущие вещества
17. Материалы для производства строительных арболитовых блоков: Химические добавки
18. Твердение и тепловая обработка стеновых арболитовых блоков
19. Требования к стеновым блокам из арболита
20. Арболитовые блоки и опилкобетонные блоки – отличия
21. Дом из арболитовых блоков или дерева: что выбрать?
22. О саманных блоках
23. Основные требования к блокам из самана
24. Материалы для производства саманных стеновых блоков: Вяжущее — глинистые грунты
25. Материалы для производства саманных стеновых блоков: Заполнители
26. Методы испытания глинистых грунтов для производства самана: Методика определения содержания глинисты
27. Методы испытания глинистых грунтов для производства самана: Методика определения содержания глинисты
28. Методы испытания глинистых грунтов для производства самана: Методика определения вязкости глинистого
29. Подготовка грунта к производству саманных строительных блоков
30. Сушка и хранение саманных строительных блоков
31. Мероприятия по повышению прочности и водостойкости стеновых саманных блоков
32. Особенности производства саманных строительных блоков в зимнее время
33. Изготовление блоков из бесцементных бетонов
34. Про шлакощелочной бетон
35. Требования к материалам для изготовления шлакощелочного бетона
36. Подбор состава шлакощелочного бетона
37. Рекомендуемые ориентировочные составы тяжелых шлакощелочных бетонов
38. Изготовление стеновых бетонных блоков из легких шлакощелочных бетонов
39. Изготовление стеновых бетонных блоков из мелкозернистых шлакощелочных бетонов
40. Изготовление стеновых бетонных блоков из арболита на шлакощелочном вяжущем
41. Изготовление блоков с декоративным слоем
42. Приготовление и нанесение декоративных растворов
43. Составы декоративных растворов

состав, пропорции, технология изготовления в домашних условиях

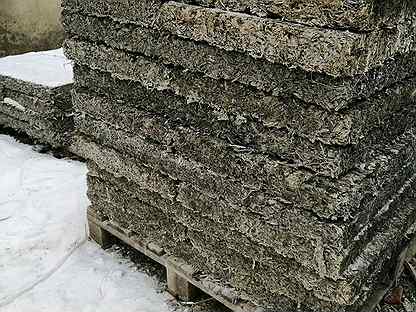

Арболитовые блоки – это строительный материал, применяемый для возведения малоэтажных домов (не более 2 этажей), хозяйственных построек, перегородок и в качестве теплоизоляции. Для его изготовления используются такие компоненты как портландцемент, древесные отходы, добавки и вода. Пропорции зависят от требуемой марки. Он бывает теплоизоляционным и конструкционно-теплоизоляционным. В отличие от опилкобетона для арболита не нужен песок.

Компоненты и пропорции

В состав входит цемент, заполнитель, добавки и вода. Для изготовления качественных блоков рекомендуется использовать портландцемент марок М300-М500, но не ниже. Для теплоизоляционных понадобится М300, конструкционно-теплоизоляционных – от М400. Расход зависит от требуемой марки по прочности и вида наполнителя.

В качестве заполнителя используется щепа хвойных и твердолиственных пород деревьев, также может добавляться кора и хвоя, но в небольших количествах – 5-10 %. Щепки могут быть заменены на костру льна. Нельзя использовать отходы от лиственниц или только изготовленные. Щепки можно разбавлять опилками или древесной стружкой в соотношении 1:1. Перед применением свежей щепы ее оставляют на 3 месяца вне помещения, чтобы разрушились вещества, содержащие сахар, или обрабатывают известью.

Главное требование к наполнителю – это размер. Он не должен быть слишком крупным, так как при попадании на него воды он начинает разбухать. В итоге щепки разламываются. Оптимальным размером является длина до 2,5 см, ширина 1 см, толщина от 2 до 5 мм, форма игольчатая.

Если используется костра льна, то следует сначала ее подготовить, так как она содержит большое количество сахара, который ухудшает адгезионные характеристики цементного порошка. Для этого ее поливают известковым молоком в пропорции 1 часть извести к 4 частям костры. После чего оставляют на двое суток. 2 раза в день кучу перемешивают, чтобы вся костра льна равномерно пропиталась известковым молоком. Эта обработка не только улучшает адгезию наполнителя с вяжущим компонентом, но и уменьшает расход последнего.

Для достижения необходимой прочности и плотности в состав смеси из щепы и портландцемента вносятся химические добавки. Благодаря им разрушаются сахара, находящиеся в древесных отходах, и значительно ускоряется процесс схватывании раствора, улучшается показатель водонепроницаемости и увеличивается срок эксплуатации.

К добавкам относятся хлористый кальций, жидкое стекло, известь и сернокислый алюминий. Чаще всего используется хлористый кальций и сернокислый алюминий. Если добавить алюминий, то прочность блоков значительно возрастает, так как этот компонент устраняет все негативные последствия сахара.

Пропорция добавок не должна превышать 2-4% от всего объема вяжущего наполнителя. Их можно использовать как по отдельности, так и комбинировать, например, хлористый кальций с алюминием в соотношении 1:1. Перед тем как добавить в состав, их разводят водой. Расход материалов зависит от требуемой марки по прочности.

Воду для замешивания смеси можно брать практически любую, главное, чтобы она была без грязи и других подобных примесей. Температура должна быть не ниже +15°С. Иначе значительно снизится скорость процесса гидратации цемента.

Перед тем как сделать арболитовые блоки своими руками, нужно рассчитать пропорции. Для этого рекомендуется умножить число требуемой марки на 17, например, если необходим М25, то 17*25=425 кг цемента потребуется для изготовления 1 м3.

Приблизительное соотношение компонентов следующее: 1 часть древесных отходов, 1 часть вяжущего порошка и 1,5 части добавок, разведенных водой. Для замешивания смеси арболита марки М15 потребуется около 270 кг портландцемента, 280 кг щепы, примерно 12 кг добавок и 280 л воды. Для М20 – 330 кг цементного порошка, 300 кг древесных отходов, столько же химических добавок и 40 л воды.

Технология производства

Чтобы изготовить блоки в домашних условиях, потребуется самому сделать формы, причем лучше всего разборные, тогда во время вытаскивания меньше риск повредить материал. Сооружаются формы из деревянных досок или фанеры. Внутри рекомендуется отделать их линолеумом или другим подобным материалом, чтобы смесь не присохла к стенкам. Размеры могут быть любыми, в зависимости от назначения.

Формы устанавливаются на ровном месте, чтобы состав распределился равномерно. Приступают к приготовлению раствора своими руками. Древесные отходы засыпают в бетономешалку, вносят цементный порошок и воду с добавками. Все перемешивается в течение 10 мин до однородной консистенции. Химические добавки лучше всего вносить методом распыления, так они распределятся по всем щепкам равномерно.

Как только смесь готова, ее разливают по формам. Во время заливки ее нужно постоянно утрамбовывать, чтобы удалить все пустоты. Из-за оставшегося внутри блока воздуха сильно снижается прочность. Удалять пустоты лучше всего специальным оборудованием, например, вибропрокатом.

Готовые формы оставляют для затвердевания, накрыв пленкой. При температуре +15°С арболитовая смесь достигнет 50%-ной прочности за 5 суток, а при +40°С схватится полностью за 2 дня. Во время замешивания не стоит всыпать сразу всю дозировку компонентов, лучше всего делать это частями. Это поможет избежать появления комков.

Преимущества:

• низкий коэффициент теплопроводности;
• устойчивость к огню;
• невысокая стоимость;
• хороший показатель на изгиб.

При движении фундамента во время пучения грунта арболит не растрескивается, а при повышенных нагрузках лишь слегка продавливается. Различается марками по прочности. Маркируется она буквой М и числом после нее: М5, М10, М15, М25, М35 и М50. От М5 до М15 – теплоизоляционный, М25-М50 – конструкционно-теплоизоляционный.

Главный недостаток – в условиях повышенной влажности обязательно необходима пароизоляция и защита от атмосферных осадков. Снаружи блоки окрашивают, а изнутри закрывают пароизоляционной пленкой.

состав, пропорции по ГОСТ, изготовление своими руками

Арболитовые блоки все чаще стали использовать при возведении одноэтажных домов, внутренних перегородок в них, гаражей, хозяйственных построек. Впервые о них как о строительном материале для изготовления временного и постоянного жилья заговорили в середине 20 века.

Оглавление:

1. Состав арболита
2. Пропорции
3. Как сделать своими руками?

Несмотря на то, что основным компонентом является дерево, по многим характеристикам арболит не уступает традиционным материалам, он сохраняет тепло и комфортабельную обстановку в построенных из него помещениях.

Из чего состоят блоки?

Компонентный состав арболита рассчитан так, что он способствует сохранению его прочности, огнестойкости и долговечности. В него входят: вода, наполнители, цемент, химические добавки.

1. Наполнители. Применяются отходы переработки сельскохозяйственных культур (чаще костры льна) и деревообработки (щепа).

• Древесная щепа – самый распространенный компонент. При производстве блоков из арболита берется щепа длиной до 15 см и шириной не более 2 см, без присутствия листьев и примесей. Вместе со щепой можно добавить опилки или стружку в соотношении 1:1. Используются в основном хвойные породы древесины, намного реже – лиственные.
• Костры льна. Являются полноценным материалом для арболита. Используются в том виде, в каком они были на предприятии: их не надо дополнительно измельчать. При длине частиц льна 15-20 см и ширине до 5 см качество получаемых блоков высокое.

2. Все наполнители содержат в составе сахара и смоляные кислоты, препятствующие адгезии цемента с их частичками. Для уменьшения их количества и минерализации щепы (костр льна) применяются: сернистый глинозем, хлорид кальция, жидкое стекло, известь. Эти компоненты повышают биологическую устойчивость, снижают водопроницаемость, увеличивают срок эксплуатации блоков. Их можно использовать как самостоятельно, так и сочетать между собой: хлорид кальция и сернокислый глинозем (1:1), жидкое стекло и гашеную известь (1:1). Каждую добавку перед применением необходимо растворить в воде.

3. Вода – берется обычная техническая.

4. Цемент – используется с маркой 400 или 500 (можно выше).

 Пропорции компонентов

При изготовлении арболита следует строго соблюдать соотношение всех ингредиентов между собой. Расход материалов в процентном содержании:

• соотношение наполнителей составляет 80-90%;
• примерный объем цемента в общей массе – 10-15%;
• объем воды – 60-70%;
• химические добавки – 2-4%.

Для производства 1 м3 материала берутся следующие пропорции компонентов в арболитовых блоках: по 300 кг наполнителя и цемента, 400 л воды.

При обработке наполнителей используется чаще всего известковый раствор. Он готовится в пропорции: 2,5 кг извести, 150-200 л воды на 1 м3 древесной щепы (костр льна). Чтобы ускорить затвердевание и улучшить свойства материала, добавляются хлористый алюминий, жидкое стекло, хлористый кальций в соотношении: на 1 м3 арболита – до 10 кг. Такой состав смеси является классическим, а изменение пропорции компонентов может негативно сказаться на качестве.

Изготовление арболита

Сделать блоки из арболита можно самому, а не приобретать готовые. При этом нет необходимости вкладывать большие финансовые средства на покупку дорогого спецоборудования и сырья.

Перед тем как сделать арболитовые блоки своими руками необходимо приготовить:

• лоток для замешивания смеси или бетономешалку;
• разъемные формы;
• лопату;
• крупное сито;
• поддон металлический.

Предварительно следует позаботиться о формах для выработки блоков из арболита. Их можно приобрести или сделать своими руками. Для изготовления используются доски до 2 см толщиной, скрепленные по требуемым размерам. С внешней стороны их отделывают пленкой (фанерой).

Перед тем как делать блоки из арболита, наполнитель выдерживается около 40 дней на улице. Это очищает его состав от сахаров и смоляных кислот. В течении всего времени его следует переворачивать и «тормошить» до 4 раз в день, чтобы дать возможность воздуху свободно проникать в нижний слой. Для достижения максимального эффекта и ускорения процесса распада сахаров и кислот наполнители рекомендуется поливать 15% раствором извести. Она же является прекрасным антисептиком. Затем отлежавшийся состав просеивается ситом с крупными ячейками, что избавляет его от остатков земли и постороннего органического мусора.

Вся работа выполняется в такой последовательности:

1. Очищенный наполнитель замачивается в воде. В этот состав добавляется жидкое стекло и перемешивается бетономешалкой или вручную (при небольшом объеме).

Смесь для изготовления арболитовых блоков готовится в пропорции: 6:2:1, это означает, что на 6 мешков наполнителя потребуется 2 просеянного песка и 1 цемента. При замешивании не надо все компоненты сразу загружать в бетономешалку. Их лучше закладывать порциями, не выключая агрегат. Частями заливается и вода. Такой способ даст возможность избежать образования комков и повысит конечное качество материала.

2. Подготовить формы для заливки. Для этого их внутренняя сторона обмазывается известковым молочком. Чтобы не было прилипания массы к стенкам, их можно обшить линолеумом.

3. Арболитовая смесь заливается в формы. Чтобы не допустить образования завоздушленных участков, после заполнения вся масса взбалтывается, стенки простукиваются.

4. Смесь уплотняется электрической (пневматической) трамбовкой, можно использовать вибропресс. Выдерживается около суток.

Формы ставятся в затененное место, укрываются пленкой и выдерживаются около трех недель на воздухе при температуре не меньше 15 С. Изготавливая блоки своими руками, специалисты советуют первую партию сделать небольшой, чтобы проверить качество и правильность взятых пропорций всех компонентов.

Блоки из арболита готовы к возведению строения после того, когда достаточно хорошо схватятся. Главное условие – это обязательная внешняя отделка.

состав, особенности производства и характеристики

Арболит – сравнительно новый строительный материал, отличающийся впечатляющими свойствами, речь о которых пойдет ниже. Если внимательно проанализировать тематические статьи и публикации, становится очевидным, что большинство специалистов высоко оценивают арболитовые блоки, скромно умалчивая о недостатках этого материала. Впрочем, в нашем мире нет ничего идеального, особенно, если речь идет о строительной отрасли.

Для максимально эффективного применения арболита, и нивелирования его «минусов», следует внимательнее остановиться на его технических характеристиках, особенностях использования.

Особенности производства арболита

Остановимся подробнее на составе и технологических особенностях производства строительного материала. Качество выполнения ряда технологических процессов обуславливает наличие или отсутствие некоторых «минусов» арболита.
Это очень важный аспект, поскольку материал позиционируют, как подвид легких бетонных решений с крупноячеистой структурой.

Главная его особенность – в качестве наполнителя применяют древесную щепу, благодаря которой получается «монолитное цементное тесто».

Материал получил широкое распространение в современном строительстве:


• теплоизоляционные плиты;
• блоки с пустотелой структурой;
• блоки крупного формата;
• густые смеси для образования ограждающих решений, готовых конструкций.

Состав арболитовых блоков

Для производства арболитовых блоков применяют ряд ингредиентов:

• цемент;
• вода;
• химические компоненты;
• натуральная древесная щепа.

Вода. Чтобы получаемый арболит соответствовал высоким техническим характеристикам, его готовят в строгом соответствии с технологическими предписаниями, рекомендациями мастеров. Воду, в которую добавляют различные пластификаторы и минерализаторы заблаговременно. Если говорить об ингредиентах арболита, то их используют в таких пропорциях:

Что касается деревянной щепы, то ее добавляют в специальный смеситель. Пользоваться традиционными бетономешалками гравитационного типа не рекомендуется, поскольку она не в состоянии обеспечить необходимый уровень гомогенизации. Минерализатор, растворенный в воде тщательно перемешивают, а также равномерно распределяют по всей площади натуральной щепы. Продолжительность перемешивания не превышает 30 секунд. Только после этого в готовый состав вносят цемент. На перемешивание перечисленных компонентов отводится до 3-х минут.

Химические добавки. В составе древесного наполнителя присутствуют натуральные сахара, препятствующие естественной адгезии с деревянными микрочастичками. Чтобы решить столь актуальную проблему специалисты прибегают к 2-м методам:

1. Обработку деревянной щепы при помощи химических соединений.
2. Предварительное высушивание натурального дерева в течение 2-3-х месяцев.

• обеспечивает водонепроницаемость натурального компонента;
• увеличивает биологическую устойчивость сырья.

Натуральная древесная щепа. Прочностные характеристики рассматриваемого материала зависят от физических размеров и калибра натурального сырья. Для производства качественного арболита важно использовать только природную щепу. Размеры этого ингредиента регламентируются ГОСТ-ами. Опытные мастера рекомендуют пользоваться частичками с физическими размерами в 40х10х5 мм.

Профессионалы используют сырье со следующими размерами:

• толщина – от 3 до 6 мм;
• ширина – от 6 до 11 мм;
• длина – порядка 26 мм.

Производство арболитовых блоков

После перемешивания компонентов, описанных выше, формирование строительных блоков важно завершить в течение 15 минут. Существует несколько подходов к формированию блоков, исходя из выбранного производственного подхода:

• использование специализированной выброустановки с дополнительной нагрузкой;
• применение вибростанков;
• производство материала вручную;
• ручное изготовление без механических элементов.

В кустарных условиях применяют специальную опалубку. В некоторых случаях ее проблематично удалить из-за жидкого раствора.
Арболитовые решения не отличаются по составу, при этом их характеристики могут существенно отличаться от партии к партии, метода уплотнения и степени сжатия. Главная задача прессования жидкого состава – повышение плотности итоговой консистенции, увеличение ее прочностных характеристик.
Методику вибрации на этапе уплотнения используют строго дозировано. Если злоупотреблять методикой, существует высокая опасность осаждения ингредиентов на дне. Форменное прессование направлено не только на то, чтобы повысить плотность готового изделия. Ключевое его предназначение – обеспечить равномерное распределение консистенции по всему объему смеси.

Что касается цементного теста, то оно действует по аналоги с клеем. Корректируется только концентрация натуральных ингредиентов, их толщина и объем.

Блоки уплотняют на протяжении того периода времени, которого будет достаточно, чтобы переориентировать направленность наполнительных зерен. Это способствует увеличению эффективной площади контакта щепок с составом. В арболите не происходит никакого деформирования или сжатия.

Усадка арболита

Многие полагают, что арболит является материалом, не подверженным какой-либо усадке. Впрочем, установлено, что в первые 3-4 месяца в этом материале все же наблюдаются минимальные усадочные реакции. Зачастую они завершаются на этапе производства арболитовых блоков. Допустимой считается усадка в пределах от 0.5 до 0.85%.
Если придавить материал другими изделиями, может фиксироваться еще незначительная корректировка по высоте блоков. Потому опытные мастера не проводят штукатурные или отделочные мероприятия в течение первых 3-4-х месяцев по завершению основного этапа работ.

Огнестойкость арболита

С точки зрения огнестойкости арболитовые материалы могут похвастаться такими параметрами и характеристиками:

• уровень воспламеняемости – В1, что соответствует материалам, которые практически не воспламеняются;
• значение горючести – Г1;
• Д1 – материал образует минимальное количество дыма при воспламенении.

состав, арболит своими руками, пропорции смеси на 1 куб, из чего делают арболитобетон, рецепт из соломы и цемента

Арболитовые блоки – это популярный строительный материал, который применяют при строительстве домов, внутренних ограждений, гаражей и прочих построек. Такая востребованность арболитовых блоков связана с тем, что он имеет массу преимуществ, среди которых долговечность, простота укладки и отличные технические свойства.

Состав

При изготовлении арболитовых блоков применяют натуральные и химические компоненты. При их грамотном соединении с соблюдением пропорции можно получить изделие необходимой марочной прочности, которое в последующем можно будет использовать для возведения одноэтажных или двухэтажных построек.

Древесина

Дерево относится к органическим материалам, так что в его клетках содержится вода. Кроме воды, дерево содержит сахар, от которого необходимо избавиться. Процесс изготовления начинается с того, что щепку нужно нарубить.

Для этого используют сырую древесину. Затем она должна побыть рядом с химическими реагентами, чтобы весь сахар покинул ее. Как известно, дерево – это материал, имеющий низкие адгезивные свойства. Если не соблюдать технологии, то это станет причиной разрушения блока непосредственно в руках.

На фото-щепки в арболитовых блоках:

Размер щепки оказывает влияние на количество используемого цемента для получения 1 м3 арболита. Если задействовать щепки из сухой древесины, то фракция получится мелкой. Она будет иметь игольчатую структуру, а это потребует использование большего количества цемента. Щепка игольчатой формы должна присутствовать только в определенном количестве.
На 1 м3 арболита потребуется

Всего на 1м3 арболита необходимо:

• 8-10 кг химических составляющих;
• 250 кг цемента;
• 250 г щепы.

При замесе щепки ее нужно хорошенько смочить, чтобы вся свободная влага не выделялась, а сама щепка была укрыта слоем цемента. Именно он при трамбовки блока сможет соединить щепки между собой.

Сернокислый алюминий

Этот компонент используют при изготовлении арболита, а относится он к химическим составляющим. Его задача – это расщеплять сахара.

На фото – арболитовые блоки с алюминием

При добавлении сернокислого алюминия в смесь удается сократить время, которое требуется для набора прочности. При этом на схватываемость это не влияет.

Хлористый кальций

При использовании его в сочетании с сернокислым алюминием удается побороть всех микроорганизмов в дерево. Еще этот компонент оказывает противогнилостные свойства и не дает возникать очагам внешнего поражение готовых блоков.

На фото- арболитовые блоки с хлористым калием

Если хлористый кальций отсутствует, заменить его может хлористый алюминий.

Жидкое стекло

При помощи этого компонента можно закрыть поры в древесине и избежать проникновения влаги внутрь щепы. Применять жидкое стекло рекомендуется после того, как были устарнены все сахара и есть необходимость в защите от проникновения влаги. Жидкое стекло могут применять в качестве модификатора для схватывания строительной массы, но только делать это предельно осторожно.

А вот какой зимний клей для газосиликатных блоков самый популярный и чаще всего используемый, рассказывается в данной статье.

Какие блоки для внутренних перегородок самые подходящие, рассказывается в данной статье.

Какие плюсы и минусы дома из газоблока существуют и стоит ли использовать такой строительный материал, рассказывается в данной статье: https://resforbuild.ru/beton/bloki/gazobloki-plyusy-minusy.html

Возможно вам так же будет интересно узнать о том, какие технические характеристики газоблоков существуют.

Известь гашеная

Этот вариант станет отличной заменой первым двум химическим составляющим, если существуют сложность в их приобретении. Гашеная известь имеет уникальные способности выводить сахар и бороться с различными микроорганизмами, которые содержаться в древесине.

Как сделать своими руками

Изготовить арболитовые блоки совершенно несложно своими руками. Для этого не нужно использовать особое оборудование. Главное в этом деле, это четко придерживаться необходимых пропорций.

Рецепт смеси и пропорции

При изготовлении арболита важно строго придерживаться соотношениямежду всеми компонентами.

Расход каждого материала составит:

• соотношение наполнителей 80-90%;
• приблизительный объем цемента в общей смеси – 10-15%;
• объем воды – 60-70%;
• химические составляющие – 2-4%.

Чтобы получить 1 м3 материала, необходимо использовать следующие пропорции: 300 г наполнителей и 400 л воды. При обработке наполнителей применяют известковый раствор.

На видео – как сделать арболитовые блоки своими руками:

Для его приготовления необходимо воспользоваться следующей пропорцией:

• известь – 2,5 кг
• ,вода – 200-300 л на 1 м3 древесной щепы.

Для ускорения процесса затвердевания смеси и улучшения ее свойств применяют указанные выше химические компоненты. Для производства 1 м3 арболита уйдет до 10 кг химических компонентов. Если четко соблюдать пропорции, то состав смеси получается классическим. При смене пропорций вы рискуете получить некачественный строительный продукт.

Как залить блоки

Перед тем как переходить к заливке подготовленного материала, нужно позаботиться про оснащение:

• емкость для замешивания смеси или бетономешалку;
• формы съемного типа;
• лопату;
• сито;
• поддон из металла.

Что касается форм для заливки материала, то их можно сделать своими руками или купить готовый вариант в строительном магазине. Если вы решили выбрать первый способ, то тогда нужно взять доски толщиной до 2 с. Скрепить их по необходимым размерам. С наружной стороны оббить их пленкой.

На видео – дом из арболитовых блоков своими руками:

Процесс заливки сводится к соблюдению следующих действий:

1. Очищенный наполнитель отправить в воду. Добавлять жидкое стекло и все перемешать. Для этих целей можно использовать бетономешалку или миксер.
2. Для приготовления смеси необходимо взять наполнитель, песок и цемент в пропорции 6:2:1. Во время замешивания не стоит сразу вес компоненты помещать в бетономешалку. Это приведет к образованию комочков, что в итоге снизит качество готового материала.
3. Подготовить формы. Их внутреннюю сторону обработать известковым молоком. Чтобы смесь не прилипала к стенкам, можно отделать их линолеумом.
4. Залить приготовленную смесь в форме. Чтобы отсутствовали пузырьки воздуха, стоит после заполнения всю массу взбалтывать, а стенки простукивать.
5. Для уплотнения смеси применять трамбовку или вибропресс. Ждать 1 сутки.

На видео – станок для производства арболитовых блоков своими руками:

Формы установить в темное место, накрыть пленкой и ждать примерно 21 день. Держать форму на воздухе при показателях температуры не менее 15 градусов. Если вы впервые занимаетесь изготовлением арболитовых блоков, то первая партия должна быть небольшой. Таким образом, вы сможет оценить качество и правильность пропорций используемых компонентов.

А в данной статье можно прочесть про отрицательные отзывы о арболитовых блоках.

Так же будет интересно узнать о том, что лучше газоблок или пеноблок, поможет понять видео из статьи.

А вот что дешевле пеноблок или газоблок и что всё таки лучше использовать, очень подробно рассказывается в данной статье.

Так же будет важно узнать о том, какие размеры бетонных стеновых блоков существуют и как правильно их подобрать. Для этого стоит перейти по ссылке.

А вот какие существуют плюсы и минусы бани из шлакоблока, рассказывается в данном видео.

Арболитовые блоки – это широкоприменяемый строительный материал при взведении домов различного назначения. Изготовить блоки можно самостоятельно, если знать состав материала и пропорции всех компонентов. При четком соблюдении всех правил и рекомендаций можно получить качественные и прочнее арболитовые блоки, ни чем не хуже от тех, которые изготовлены промышленным путем.

Состав смеси и пропорции для бетонных блоков

По мере того, как технический прогресс идет вперед, появляются новые материалы для строительства домов своими руками. Если раньше это ограничивалось деревом, камнем или кирпичом, то сегодня существуют разные виды бетона, которые превосходят другие материалы по характеристикам. Одним из таких материалов является арболит. Это уникальный материал, сочетающий в себе преимущества как бетона, так и дерева. Его состав довольно прост и вы можете приготовить раствор своими руками.Примечательно, что его можно использовать как обычный бетон, залив смесь в опалубку, а можно сделать в виде блоков, для обычной кладки. Арболитные блоки можно купить в специализированном магазине или приготовить раствор своими руками, сделав из блоков готовую смесь.

Все, что вам нужно знать, чтобы знать точный состав арболита, пропорции замешивания смеси и технологию ее приготовления. Давайте рассмотрим каждый подробно.

Арболит, из которого формируются бетонные блоки для кладки, состоит из 3 основных компонентов:

• наполнитель;
• связующее минеральное;
• химические добавки и вода.

Соединяя все эти элементы, получается бетонный раствор, который впоследствии используется для создания блоков. Композиция довольно проста, и каждый может делать что-то для своих целей. Сам материал легкий, поэтому блоки идеально подходят для ванн. Их преимущество по сравнению с газобетоном и бетонными блоками — отличный рубеж безопасности. Они устойчивы к трещинам и ударам.

Несмотря на то, что основным ингредиентом являются опилки (щепа), арболит высоко ценится и по своим характеристикам не уступает традиционным материалам.Напротив, бетонные блоки хорошо сохраняют тепло и создают в помещении хорошую атмосферу.

Львиную долю в арболитовых блоках составляет щепа. Это основной материал, который входит в его состав. Такой органический наполнитель легко приобрести за небольшие деньги. Вам следует обратиться на местную лесопилку, где есть древесные отходы, и договориться с рабочими. В основном используются хвойные и лиственные породы. Ель, сосна, ель, осина, бук, береза ​​и тополь идеально подходят для приготовления бетонного раствора.Также можно использовать лен.

Чаще всего используется древесный наполнитель: гранулы, стружка и опилки в соотношении 1: 1 или 1: 2, щепа, стружка и опилки в соотношении 1: 1: 1. Все пропорции измерены в объеме. Например, если вам нужно получить соотношение 1: 2, потребуется 1 ведро опилок и 2 ведра щепы. Опилки легко заменяются пожарами стеблей льна или конопли, на состав это не влияет.

Какие требования к наполнителю? Во-первых, важно правильно подобрать размер.Использование крупных опилок не рекомендуется, поскольку при контакте продукта с водой они могут увеличиться в объеме. В результате агрегат может выйти из строя. Если использовать слишком мелкие частицы, это увеличивает текучесть цементной смеси. Рекомендуемый размер частиц — 15 или 25 мм в длину и не более 2-5 мм в ширину. Сырье не должно иметь листьев и других примесей.

Внимание! Лиственница и свежесрубленная древесина любых пород в состав бетонных растворов не добавляются.Запрещено!

Лен ↑

Полный наполнитель, добавляемый в раствор, — лен. Поскольку в нем есть сахар, обязательно применяйте химические добавки. Для улучшения качества готовых смесей для блоков используйте предварительно обработанное известняковое молоко в пропорции: 200 кг костров на 50 кг извести. Затем все выдерживается несколько дней в куче, после чего все готово для производства арболита. Благодаря этой технологии значительно снижается расход цемента. На 1 м ^{Три арболита} необходимо 50-100 кг цемента.

Важно! Если лен используется в обычном виде, то стебли конопли требуют некоторой обработки. Их необходимо предварительно измельчить.

В связи с тем, что в составе отходов органических химикатов, растворимой в воде, среди которых присутствуют смоляные кислоты и сахар, предотвращается хорошая адгезия между частицами. Чтобы исключить сахар, щепу необходимо выдержать на воздухе 3 и более месяцев или обработать ее известняком. Во втором случае смесь выдерживается 3-4 дня. Содержимое перемешивают 2 раза в день.

Невозможно приготовить раствор своими руками без связующего компонента. Он делает бетонные блоки прочными и пригодными для кладки. В качестве вяжущего используется портландцемент М400, М500 или даже выше.

Его расход зависит от типа наполнителя, размера частиц, типа цемента, характеристик и т. Д., Чтобы немного сфокусироваться, вы можете определить расход следующим образом: соотношение 17 необходимо умножить на желаемую марку арболита. Например, вам нужно приготовить раствор марки 15 (В1).В этом случае на 1 м ^{Три арболита} потребуется 255 кг цемента.

Свойства, которыми обладают арболиты, напрямую зависят от химических добавок. Их использование обязательно в любом случае, в каком бы климате ни работали. Благодаря добавкам наполнители можно использовать без старения, поскольку они нейтрализуют сахар и другие вещества, что улучшает качество готовых блоков.

В качестве таких добавок могут использоваться:

• стекло жидкое (силикат натрия).Закрывает все поры в древесине, чтобы влага не попадала внутрь. Используется после удаления сахара;
• Известь гашеная. Она расщепляет сахар и убивает микроорганизмы в опилках;
Кислота серная
• алюминий. Прекрасно расщепляет сахар. За счет составной части быстро набирает прочность;
• хлорид кальция. Убивает все микробы и придает дереву антисептические свойства.

Сульфат алюминия и хлорид кальция — лучшие добавки. Доля добавок от 2 до 4% от массы цемента или от 6 до 12 кг на 1 м ^Три .Добавки можно комбинировать.

Для изготовления бетонных блоков своими руками важно знать не только состав, но и пропорции. Соотношение всех компонентов следующее: 4: 3: 3 (вода, щепа, цемент). Химические добавки 2-4% от общего веса.

Для изготовления 1 м ^{Три арболита} своими руками, из которых изготавливаются блоки для кладки, вам понадобятся:

• 300 кг древесных отходов;
• 300 кг портландцемента;
• 400 л воды.

В раствор был добавлен хлорид кальция или другое химическое вещество. Это классическая композиция, которую легко сделать вручную. Все, что вам нужно: миксер большой емкости или для перемешивания, ведра, лопаты, вилка (для перемешивания вручную) и все компоненты арболита. Процесс выполнения работ следующий:

1. Наполнитель (щепа) насыпать в емкость и смочить водой. Тогда сцепление с цементом будет лучше.
2. Затем постепенно добавляется цемент.Содержимое тщательно перемешивают в бетономешалке или руками, вилкой.
3. Пора добавить воду, в которой растворены химические добавки. Все снова перемешалось.
4. Как цемент и воду, которые нужно добавить сразу, но медленно, небольшими порциями. Таким образом, смесь легче смешивается и компоненты лучше соединяются между собой.
5. После раствора помещаем его в подготовленные банки так, чтобы они имели форму блоков для кладки.

Это состав и пропорции смеси бетонных блоков, которые можно сделать своими руками.Все, что требуется, — это соблюдать осторожность и строго следовать инструкции по его приготовлению. Ниже представлена ​​таблица, которая поможет вам понять, что такое марка арболита и каковы пропорции компонентов для ее приготовления.

Это логичный вопрос. Ведь если арболит специфический материал, может ли кладка бетонных блоков потребует определенного решения? Нет. Арболиты кладутся на обычный цементный раствор, из которого можно сделать любой. Он состоит из цемента, песка и воды.Соотношение смешивания — 3: 1. Воду добавляют до тех пор, пока раствор не достигнет желаемой консистенции. Эта смесь идеально подходит для укладки блоков своими руками.

Итак, зная состав, пропорции и технологию замешивания бетонного раствора, вы сможете изготавливать блоки под свои цели.

Связанные с контентом

Отходы древесины в бетонных блоках, изготовленных методом вибропрессования

Для изготовления образцов ПСБ использовался уплотнитель с одним цилиндром для виброуплотнения (пневматический вибратор) (рис.5). Цилиндр имеет размер 100 мм в диаметре и 200 мм в высоту. Арболит вводится в цилиндры двумя одинаковыми слоями по 1,7 кг каждый.

Схема внутренней части камеры виброуплотнения

Продолжительность вибрации каждого слоя PSC составляла 15 с (определено серией калибровочных испытаний). Затем к образцу прикладывают желаемую силу уплотнения. Виброуплотнение выполняется с помощью вибрации в горизонтальной плоскости и увеличивающейся вертикальной осевой силы, прикладываемой с помощью поршня ко всему сечению образца.Пневматический домкрат, работающий со сжатым воздухом, может создать максимальное давление 6 бар. Требуемое давление уплотнения достигается через 2 или 3 с. Вибрация имеет частоту 250 Гц и амплитуду 2 мм. Комбинированное действие уплотнения и вибрации способствует образованию гранулированного бетона, что очень быстро приводит к хорошей плотности.

Выбор времени вибрации и силы уплотнения

Время вибрации и сила уплотнения являются основными параметрами, которые будут влиять на развитие бетона, полученного путем виброуплотнения, и его механические свойства.Оптимальное время вибрации было определено серией испытаний на компактность для 3 бетонных смесей (PSC0, PSC30 и PSC60). Плотность рассчитывалась путем принятия отношения вибрирующего объема бетона к начальному объему для одного слоя арболита (1,7 кг) в разное время вибрации. Результаты представлены на рис. 6.

Изменение плотности PSC в зависимости от времени вибрации

На рис. 6 видно, что вибрация в течение 15 с дает оптимальную компактность для 3-х древесно-бетонных смесей.Это оптимальное время вибрации является обычным для бетонных смесей PSC.

Величина напряжения уплотнения для производства арболита была определена на основе измерений механической прочности в течение 7 дней на трех образцах Ø10×20 см в соответствии с EN 12390–3 из-за сроков поставки продукции производственным предприятием. Испытания на сжатие также проводились через 28 дней и показали очень низкое изменение сопротивления (менее 1 МПа для образца, изготовленного без усилия уплотнения, и менее 2 МПа для образца, изготовленного с применением усилия уплотнения), поскольку пористость образца была высокой. .Образцы были извлечены из формы и помещены в герметичные пластиковые пакеты через 24 часа после литья до желаемого испытания в соответствии с EN 12390–2. Результаты представлены на рис. 7.

Изменение прочности на сжатие как функция напряжения уплотнения ( слева ) и образцы PSC0 и PSC30 через 7 дней ( справа )

Изготовление образцов методом виброуплотнения увеличивает механическую прочность смеси.Механическая прочность бетонных смесей PSC0, PSC30 и PSC60 увеличена до оптимального значения для напряжения уплотнения 40 кПа (1,8 кН). За пределами этого напряжения механическая прочность снижалась. Поскольку устройство быстро достигает желаемого напряжения уплотнения, это снижение для PSC0, PSC30 и PSC60 можно объяснить скоростью введения высокой нагрузки, которая блокирует зернистую структуру бетона при вибрации.

Уменьшение массы блоков является важным параметром при разработке арболитов PSC.Масса образцов измерялась в свежем состоянии. Эволюция массовой плотности в зависимости от напряжения уплотнения приведена на рис. 8. Уплотнение увеличивает плотность образцов для испытаний. При каждом напряжении уплотнения замена песка топольными опилками делает бетон более легким. Мы можем наблюдать уменьшение массы, когда напряжение увеличивается после 40 кПа, что согласуется с уменьшением прочности на сжатие бетона PSC через 7 дней после напряжения уплотнения.

Изменение плотности свежего бетона PSC0, PSC30 и PSC60 в зависимости от различных напряжений уплотнения

Состав бетона PSC0 соответствует бетонным блокам, производимым компанией партнера по проекту. Эти образцы являются нашим эталонным тестом. Механическая прочность достигает 7 МПа за 7 дней без приложения напряжения уплотнения. Оно может утроиться при использовании процесса виброуплотнения с напряжением уплотнения 40 кПа.Этот результат почти такой же, как у Линга (2012). В его исследованиях наблюдалось увеличение прочности на сжатие бетонного блока, изготовленного путем виброуплотнения, в 2,5 раза по сравнению с традиционным производством. Включение опилок тополя в цементный композит значительно снижает его механические характеристики (уменьшение на 50% при замене опилок на 30%; рис. 7). Приложение силы уплотнения позволяет увеличить механическую прочность образцов бетона.

Оптимизация рецептуры PSC

Для оптимизации рецептуры древесного бетона из тополя были изучены коэффициенты замещения 30, 40, 50 и 60%. Изменение прочности на сжатие через 7 дней дается как функция уплотнения (рис. 9).

Изменение прочности на сжатие PSC через 7 дней в зависимости от различных напряжений уплотнения

Добавление опилок тополя в бетон PSC сильно влияет на его механические характеристики.Прочность на сжатие снижается в зависимости от степени замещения в бетоне из-за ингибирования древесины на реакцию гидратации цементного композита, полученного с помощью изотермической калориметрии (рис. 4). Снижение прочности достигает 50% для PSC30, 56% для PSC40 и 64% для PSC50 без напряжения уплотнения во время изготовления образцов. Сила PSC60 составляет почти 1/3 от силы PSC0 через 7 дней. Для всех PSC изготовление бетонных смесей методом виброуплотнения увеличивает их прочность на сжатие.

Сравнение механической прочности PSC с опилками тополя и без них показывает, что наличие напряжения уплотнения значительно увеличивает прочность PSC на сжатие через 7 дней. Мы можем наблюдать, что скорость увеличения прочности на сжатие может быть замедлена в соответствии с коэффициентом замещения опилок. Виброуплотнение снижает ингибирующее действие древесины на реакцию гидратации цементного композита и приводит к улучшению пределов механических характеристик.Предлагаемый заменитель 50% песка тополевыми опилками в PSC, учитывая его механические свойства, может быть предложен для реализации древесного бетона в промышленных масштабах путем виброуплотнения.

(PDF) Древесные отходы в бетонных блоках, изготовленные с помощью вибропрессования

строительных материалов (Удойо и др. 2006; Нгуен 2010; Чеа и Рамли 2011; Берра и др.

2015). Согласно последним исследованиям, древесные отходы добавлялись в качестве добавки к бетонной смеси или

в качестве замены обычного портландцемента в бетоне.Но замена песка в бетоне

также важна для изучения из-за истощения запасов сырья. Замена

песка древесными отходами дает преимущества легкости и снижает выбросы углекислого газа

в области строительства (Trouy and Triboulot 2012). По этой причине в данном исследовании мы

изучали замещение песка древесными отходами. В рамках исследовательского проекта ARCIR Wood

регион Нор-Па-де-Кале во Франции был заинтересован в переработке побочных продуктов древесины в инновационном производстве строительных материалов

.Изучаемая порода древесины — опилки тополя.

Это оправдано массовым производством этого вида в регионе (CRPF 2006).

В ходе первоначального исследования в нашей лаборатории мы проверили возможность использования древесины тополя с помощью продуктов

в обычном растворе (Xing 2013). Были испытаны различные пропорции замены песка в растворе

частицами древесины тополя, поскольку их классы гранулометрии относительно близки к

. Это исследование показало значительное влияние на реологические и теплофизические свойства

.Удобоукладываемость раствора повысилась за счет увеличения на

коэффициента замещения песка частицами древесины до оптимального значения 30%.

Однако о проблеме ингибирования реакции гидратации свидетельствовало замедление

и уменьшение тепловыделения, что привело к значительному снижению прочности на сжатие

этих растворов.

Следуя этим результатам, наш выбор применения был ориентирован на полусухие бетонные блоки

.Этот материал не требует высокой прочности и обычно используется в строительной отрасли

. Партнер проекта, компания из региона Нор-Па-де-Кале

во Франции, производит бетонные блоки методом виброуплотнения. Высокочастотная вибрация

сочетается с уплотнением для производства полусухих бетонных блоков. Конечный продукт

имеет более высокую плотность, лучшее сопротивление и более низкую проницаемость, чем у обычного промышленного бетона

(Nguyen 2010).Концепция производства в основном основана на

комбинации очень низкого отношения вода / цемент (W / C) и высокого уплотнения (Ling 2012).

Ожидалось, что введение побочных продуктов древесины в бетонные блоки путем замены примерно

заполнителей позволит облегчить блоки и улучшить термические и

акустические свойства.

Конкретная формула нашего промышленного партнера была взята для нашего исследования в качестве образца. Критерий

, которому должен соответствовать новый разработанный продукт, — это прочность на сжатие 6 МПа в течение 7 дней,

, потому что компания (партнер по проекту) поставляет свои блоки через 7 дней после изготовления.

Испытания на сжатие также проводились через 14 и 28 дней. Они показали очень низкое повышение сопротивления

(менее 1 МПа), потому что продукт сухой; в этих закаленных блоках высокая пористость

. Полученные результаты были использованы для разработки бетонных блоков

с древесными отходами методом виброуплотнения.

В этом исследовании предлагается метод производства нового бетонного материала путем замены песка в пропорции

топольными опилками, которые могут использоваться в качестве строительного материала в

областях, требующих низкой прочности.В частности, исследование направлено на понимание

влияния включения побочного продукта древесины тополя на свойства полусухого бетонного блока

. Также проанализирована роль изготовления бетона методом виброуплотнения. Исследование

включает характеристику опилок тополя, влияние пропорции замены песка

в смеси опилками на теплофизические и механические свойства сухого бетона полу

, а также определение оптимального времени и оптимальное виброуплотнение

силы, обеспечивающие максимальную прочность композитного бетона на сжатие.Тесты

исследования были выполнены в соответствии с соответствующими международными стандартами.

S224 Z. Xing et al.

Шлакоблок Vs. Бетонный блок

В этой статье мы поговорим о шлакоблоке и бетонном блоке , которые представляют собой два разных структурных элемента, перепутанных друг с другом. Хотя их основные элементы одинаковы, эти два структурных элемента имеют очень разные свойства.

Сравнение шлакоблока и бетонного блока может быть непонятно с первого взгляда.Несмотря на то, что в их конструкции использованы одни и те же материалы, в шлакоблоке есть лишний материал. Он входит в состав для выполнения различных функций.

Прежде чем рассматривать различия, преимущества и недостатки этих двух материалов, давайте объясним шлакоблок для тех, кто его не знает.

Cinder Block Vs. Бетонный блок

Различия между шлакоблоком и бетонным блоком заключаются в следующем:

	Шлакоблок	Бетонный блок
1	Ясень используется в качестве заполнителя в шлакоблоке.	В бетонных блоках ясень используется при строительстве стеновых блоков.
3	Шлакоблок изготавливается из бетона и шлакобетона.	Бетонный блок изготавливается из стали, дерева или цемента.
4	Шлакоблок легче бетонных блоков.	Бетонный блок тяжелее, потому что он содержит камень и песок.
5	Шлакоблок не имеет прочности, чтобы выдерживать высокое давление.	Бетонный блок — твердый строительный элемент с высокой прочностью.
6	Поскольку шлакоблок не очень гибкий, его использование запрещено.	Бетонный блок можно использовать практически в любой конструкции, так как он намного прочнее.
7	Шлакоблок чаще используется в небольших проектах, таких как садовые стены.	Бетонный блок используется в более ответственных проектах и ​​крупных строительных проектах.
8	Шлакоблок — старинный строительный элемент. Серийное производство не производилось почти 50 лет.	Бетонный блок используется чаще из-за его более твердой структуры и других преимуществ.
9	Шлакоблок требует большого ремонта, поэтому его общая стоимость выше.	Бетонный блок дешевле, так как не требует ремонта.

Шлакоблок также изготовлен из бетонного материала.Но внутри тоже есть шлак. Таким образом, он становится намного более легким строительным элементом.

И бетонный блок, и шлакоблок можно укрепить металлической или бетонной арматурой для повышения прочности. Для этого в них есть открытые ячейки.

Шлакоблок используется для следующих целей:

• В качестве барьера безопасности
• Для крепления окон и дверей
• Для украшения стены
• Для дифференциации внешнего вида конструкций

Кроме этих целей, шлакоблок может использоваться в соответствии с потребностями конструкции. Поскольку он используется для самых разных целей, он становится подходящим выбором для строительных работ, строительства складов или ландшафтных работ.

Типы бетонных блоков

Хозяйственные постройки … — Ч4 Строительные материалы: Бетонные блоки-песчано-цементные блоки — Строительный раствор-Ферроцемент-Фибра

Содержание — предыдущий — следующий

Строить из бетонных блоков быстрее, чем из кирпича и количество строительного раствора сокращается до менее чем половины.Если лицо используется снаряд, при котором раствор укладывается только по края блоков расход раствора снижается на еще 50%. Однако общее количество цемента, необходимого для блоков и миномета намного больше, чем требуется для миномета в кирпичная стена.

Бетонные блоки часто изготавливаются из бетона 1: 3: 6 с заполнитель до 10 мм или цементно-песчаная смесь с соотношение 1: 7, 1: 8 или 1: 9. Эти смеси при правильном отверждении дают бетонные блоки имеют прочность на сжатие намного выше, чем требуется в одноэтажном доме.Блоки могут быть цельными, ячеистый или полый. Ячеистые блоки имеют полости с одного конца. закрытые, в то время как в полых блоках полости проходят. Легкий заполнитель, такой как треснувшая пемза, иногда использовал.

Блоки изготавливаются ряда согласованных размеров, актуальных размеры примерно на 10 мм меньше, чтобы учесть толщину ступка.

Производство блоков

Блоки можно изготавливать на простой блочной машине управляемый двигателем или вручную.Их также можно сделать, используя простые деревянные формочки на платформе или полу. Форма может быть облицованы сетчатыми стальными пластинами для предотвращения повреждений во время трамбовки и для уменьшения износа формы. В крупносерийном производстве стали часто используются формы. Деревянная форма изначально смазана маслом. на ночь и не нужно смазывать каждый раз при наполнении. это Достаточно протереть тканью. Бетон, жесткий или пластичной консистенции, помещается в форму слоями и каждый слой уплотняется трамбовкой весом 3 кг.

Форма на Рисунке 3.30 имеет крышку, сделанную так, чтобы она могла проходить через через остальную часть формы. Слегка заостренные стороны могут быть снимается, подняв ручки, удерживая крышку одна нога.

Рисунок 3.30 Деревянная форма для монолитных бетонных блоков.

Форма, показанная на рис. 3.31, имеет стальную пластину, разрезанную на форма блока, который закрывается крышкой и удерживается как детали, образующие полые части, извлекаются.Затем болты откручиваются. и боковые стороны формы удаляются быстрым движением. Все части формы должны быть слегка сужены, чтобы их можно было легко снят с блока.

На следующий день после изготовления блоков вода опрыскивают их в течение двух недель во время отверждения. Через 48 часов блоки можно снимать для штабелирования, но смачивание продолжается. После застывания блоки просушиваются. Если влажные блоки положить в стены, они будут давать усадку и вызывать трещины.Чтобы обеспечить максимум высыхая, блоки укладываются внахлест, подвергаются воздействию преобладающий ветер, а в случае пустотелых блоков — полости, проложенные горизонтально, чтобы образовать непрерывный проход для циркулирующий воздух.

Блоки декоративные и вентиляционные

Декоративные бетонные или песчано-цементные блоки могут служить нескольким целей:

• Обеспечьте свет и безопасность без установки окон, или ставни.
• Обеспечьте постоянную вентиляцию.
• Придает привлекательный внешний вид.

Кроме того, некоторые из них предназначены для защиты от дождя, а другие включить защиту от комаров.

Блоки простой формы можно изготовить в деревянной форме путем вставка кусочков дерева для получения желаемой формы, но больше для сложных конструкций обычно требуется профессионально изготовленная сталь плесень.

Рисунок 3.31 Форма для пустотелые или ячеистые бетонные блоки.

Раствор представляет собой пластичную смесь воды и вяжущих материалов. используется для соединения бетонных блоков, кирпича или других элементов кладки.

Желательно, чтобы раствор удерживал влагу, был достаточно пластичным. приклеить шпатель и блоки или кирпичи и, наконец, развивают достаточную прочность без растрескивания.

Миномет не обязательно должен быть сильнее, чем соединяемые части.Фактически в блоках или кирпичах с большей вероятностью появятся трещины, если раствор слишком крепкий.

Существует несколько типов минометов, каждый из которых подходит для конкретных приложений и различной стоимости. Большинство из них строительные растворы включают песок в качестве ингредиента. Во всех случаях песок должен быть чистым, не содержать органических материалов, иметь хорошую сортировку ( разнообразие размеров) и не более 3 мм ила в осадке тест. В большинстве случаев размер частиц не должен превышать 3 мм, так как раствор будет «жестким» и с ним будет сложно работать.

Известковый раствор обычно смешивают 1 часть извести с 3 частями песка. Два доступны виды извести. Гидравлическая известь быстро затвердевает и следует использовать в течение часа. Подходит как для вышеперечисленных, так и для подземные приложения. Для негидравлической извести требуется воздух для затвердеет и может использоваться только над землей. Если сглаживать пока стоя, штабель этого типа известкового раствора может храниться в течение несколько дней.

Рисунок 3. 32 Вентиляция и декоративные бетонные блоки.

Цементный раствор прочнее и водостойче, чем леска раствор, но с ним трудно работать, потому что он не жирный или пластик и отваливается от блоков или кирпичей во время размещение. К тому же цементный раствор дороже других типы. Следовательно, он используется только в нескольких приложениях, таких как гидроизоляционный слой или в некоторых ограниченных местах, где тяжелые нагрузки ожидаемые. Обычно требуется смесь 1: 3 с использованием мелкого песка. получить адекватную пластичность.

Строительный раствор Compo изготавливается из цемента, извести и песка. В некоторых в населенных пунктах цементно-известковая смесь 50:50 продается как растворный цемент. В добавление извести снижает стоимость и улучшает работоспособность. Цементно-известково-песчаная смесь 1: 2: 9 подходит для общие цели, в то время как 1: 1: 6 лучше для открытых поверхностей и 1: 3: 12 можно использовать для внутренних стен или каменных стен, где дополнительная пластичность полезна.

Раствор также может быть изготовлен из пуццолана, битума, измельченного материала или почва.Раствор извести-пуццолана-песок 1: 2: 9 примерно равен 1: 6. цементно-песчаный раствор. Адские блоки и блоки из стабилизированного грунта часто укладывается в раствор того же состава, что и блоки.

В таблицах 3.16 и 3.17 представлена ​​информация о материалах. требуется на кубометр различных растворов и количество раствор на квадратный метр для нескольких строительных единиц.

Начиная с цементного раствора, прочность уменьшается с каждым типа, хотя способность приспосабливаться к движению увеличивается.

Окончательный раствор

Таблица 3.16 Материалы, необходимые для Кубометр раствора

Тип	Мешки для цемента	Известь кг	Песок м
Цементный раствор 1: 5	6,0	–	1. 1
Состав 1: 1: 6	5,0	100,0	1,1
Состав 1: 2: 9	3,3	13,5	1,1
Состав 1: 8	3,7	–	1,1
Состав 1: 3: 12	2.5	150,0	1,1
Раствор извести 1: 3	–	200,0	1,1

Таблица 3.17 Раствор, необходимый для Различные типы стен

Тип стены	Сумма, необходимая на м стены
11. Кирпичная стена 5см	0,25 м
Кирпичная стена 22,2 см	0,51 м
Стенка из песчано-цементного блока 10см	0,008 м
Стенка из песчано-цементного блока 15см	0,01 1 мес
Стенка из песчано-цементных блоков 20см	0,015 м

Иногда используется на полах и других поверхностях, чтобы гладкая поверхность или как чрезвычайно твердое покрытие для увеличения устойчивость к износу.Хотя такое топовое покрытие склонно к растрескивание, он редко увеличивает прочность и его трудно наносить без образования ослабленных или слабых частей. Бетонные полы могут нормально быть отлитым непосредственно до готового уровня и получить достаточно гладкая и твердая поверхность без финишного покрытия.

Для покрытия используется смесь из 1 части цемента и 2-4 частей песка. использовал. Покрытие наносится слоем толщиной от 1 до 2 см с стальной шпатель. Перед применением поверхность подкладки бетонную плиту следует очистить и увлажнить.

Штукатурка и штукатурка

Термин «штукатурка» обычно применяется к внутренним стенам и потолки для получения бесшовных, гигиеничных и обычно гладких поверхностей часто на неровном фоне. Наружная штукатурка обычно называется внешний рендеринг.

можно использовать на большинстве типов стен, кроме нее. плохо прилегает к стенам из грунтовых блоков, так как усадка и припухлость имеет свойство растрескивать штукатурку.Пропорция смешивания составляет 1 часть. цемента и 5 частей песка, а если штукатурка слишком жесткая, 0,5 до Можно добавить 1 часть лайма. Стену сначала увлажняют, а затем штукатурка наносится в два слоя примерно по 5 мм каждый, что позволяет не менее 24 часов между слоями. Цементную штукатурку нельзя наносится на стену под воздействием солнечных лучей.

Штукатурка Дагга — смесь глинистого грунта, например красного или коричневого. латерит, стабилизатор и вода. Штукатурка улучшается добавлением известь или цемент в качестве стабилизатора и битум для гидроизоляции.А хорошая смесь: 1 часть извести или цемента, 3 части глины, 6 частей песок, 0,2 части битума и вода. Штукатурка Дагга наносится на предварительно смоченная земляным или сырцовым кирпичом стены толщиной от 10 до 25 мм.

Ферроцемент — очень универсальная форма железобетона. изготовлены из близко расположенных легких армирующих стержней или проволочной сетки и цементно-песчаный раствор.С ним можно работать относительно неквалифицированный труд.

Функция проволочной сетки и арматурных стержней в первую очередь действовать как планка, обеспечивающая форму для поддержки раствора в его пластичном состоянии, а в затвердевшем состоянии впитывают растягивающие напряжения в конструкции, которые сам по себе не выдерживает способен выдержать.

Арматура может быть собрана в любой желаемой форме и раствор наносится слоями с обеих сторон.Простые формы, такие как резервуары для воды могут быть собраны с деревянными палками в качестве опоры для армирование при нанесении первого слоя раствора.

Раствор должен иметь соотношение компонентов от 1: 2 до 1: 4. песок по объему, используя более богатую смесь для самых тонких структур. Водоцементное соотношение должно быть ниже 0,5 / 1,0. Можно добавить лайм в пропорции 1 часть извести к 5 частям цемента, чтобы улучшить удобоукладываемость.

Механическое поведение ферроцемента зависит от тип, количество, ориентация и прочность сетки и арматурные стержни.Из нескольких используемых типов сетки наиболее распространенные показаны на рис. 3.33.

Сетка стандартная оцинкованная (оцинкованная после плетения) адекватный. Неоцинкованная проволока имеет достаточную прочность, но проблема ржавления в ограничениях его использования.

Конструкция, похожая на ферроцемент, недавно была разработан для небольших резервуаров, навесов, хижин и т. д. Он состоит из сварная квадратная арматурная сетка 150 мм (прутки 6 мм), покрытая Гессен и оштукатуривают так же, как и ферроцемент.

Фибра — железобетонные элементы могут быть тоньше, чем с обычным армированием, потому что коррозия — в защитном покрытии стальных стержней нет необходимости. Волокна повысить гибкую прочность и устойчивость к растрескиванию.

Рисунок 3.33 Армирование сетка для ферроцеменов.

Обычно используемые волокна — асбест, сталь (0.Диаметр 25 мм), сизаль? слоновая трава и др.

Асбестоцемент (A-C)

Асбест, силикат магния, встречается в виде горных пород, которые могут быть разделенным на очень тонкие волокна длиной от 2 до 900 мм. Эти обладают хорошей устойчивостью к щелочам, нейтральным солям и органическим растворители, а разновидности, используемые для строительных изделий, имеют хорошие устойчивость к кислотам. Асбест негорючий и способен выдерживают высокие температуры без изменений.

Вдыхание пыли вызывает асбестоз (заболевание легких) а асбест сейчас используется только там, где нет альтернативных волокон. имеется в наличии. Рабочие должны носить маски и проявлять большую осторожность, чтобы не вдыхать асбестовую пыль!

Волокна, обладающие прочностью на растяжение и гибкостью, используются в качестве армирование портландцементом, известью и битумными вяжущими, в асбестоцементные и асбесто-силикатно-известковые изделия, виниловые полы плитки и битумные войлоки.Асбестоцемент используется в хозяйстве конструкции для профнастила, коньков и сантехнических трубы.

Цемент, армированный сизалевым волокном (SFRC)

Сизаль и другие растительные волокна только недавно стали использовать для армирования бетона.

Сизалевое волокно может использоваться как короткие прерывистые тембры (15 до 75 мм в длину) или в виде непрерывных длинных волокон более 75 мм в длина. Иногда одновременно используются как короткие, так и длинные волокна.Способ включения волокон в матрицу влияет на свойства композита как в свежем состоянии а также в затвердевшем состоянии.

Волокна сизаля могут испортиться, если их не обработать. Хотя щелочность бетона помогает защитить волокна от вне атаки, он может сам разрушить волокна химически, разлагая лигнин.

Сизалево-волокнистая арматура применяется с различными цементно-песчаными пропорции смешивания, в зависимости от использования:

Песок нужно пропустить через сито от 1,5 мм до 2 мм. отверстия (например, москитная сетка). Вода для смешивания должна быть чистой и смесь должна быть как можно более сухой, при этом оставаясь работоспособной.

Добавляется от 16 г до 17 г коротких (25 мм) сухих волокон сизаля. смеси на каждый килограмм цемента. Короткие волокна смешать с сухим цементом и песком перед добавлением воды. Сизаль волокна обладают высоким водопоглощением, и некоторое количество воды может должны быть добавлены в смесь, чтобы компенсировать это.

При смешивании волокна имеют тенденцию комковаться и отделить от остальной смеси. Эта тенденция будет увеличивается с более длинными волокнами, но если волокна короче 25 мм при использовании усиливающий эффект будет уменьшен. В большинстве случаев Затем смесь наносится шпателем на сетку из длинных волокон сизаля.

Изготовление гофрированных армированных кровельных листов

Самодельный армированный профнастил кровли обычно отливают в стандартная ширина, но всего один метр в длину из-за дополнительных масса. Промышленная асбоцементная кровля тяжелее, чем гофрированная сталь и самодельные листы по-прежнему тяжелее. Таким образом особое внимание следует уделить размерам стропил или ферм, чтобы обеспечить безопасную конструкцию.

Процедура кастинга для SFRC задействована, но как только собрано необходимое оборудование и несколько листов сделал процесс становится намного проще.

Бетонный блок, залитый на асбестоцемент длиной 1 м кровля нужна как фасадная при отливке кровельных листов.Блок отливается в форму высотой 100 мм, которая дает блок достаточной прочности после отверждения в течение нескольких дней. Два и более Потребуется 1 м кровли A-C, а также кусок 18-миллиметровая фанера 1,2 м на 1,2 м и лист сверхпрочного полиэтилена 2,25 м в длину и 1 м в ширину. Полиэтилен складывается посередине и тонкая рейка 9 мм на 15 мм надежно прикрепляется скобами к сгибу. Полоски По двум краям фанеры прибивается фанера или дерево толщиной 9 мм. лист, оставляя между ними ровно 1 м, как показано на рисунке 3. 34.

Ниже приведены этапы процедуры литья:

• 1 Установите асбестоцементный лист на формовочный блок. и накрыть кусок фанеры кромочными планками на концах листа. Полиэтилен накладывается на фанера и верхний лист отогнуты от фанера.
• 2 Приготовьте смесь из 9 кг цемента, 4,5 кг песка, 150 г короткого волокна сизаля (25 мм) и 4.5 литров воды. Также подготовьте четыре пучка сизалевых волокон по 60 г, как можно длиннее.
• 3 Используйте одну треть растворной смеси, чтобы затереть тонкий ровный слой. слой поверх полиэтилена. Возьмите два сизаля из четырех пучки и равномерно распределяют волокна, второй пучок перпендикулярно первому, образуя мат из волокна. Это покрыто раствором и другим циновкой, используя оставшиеся два пакета. Наконец-то весь сизаль покрыть оставшимся раствором, а поверхность стругал даже кромочные планки на фанере.
• 4 Накройте верхним листом полиэтилена, убедившись, что раствор равномерной толщины по всей поверхности и в нем нет воздуха. пузыри остаются под полиэтиленом.
• 5 Удерживая рейку за сгиб в полиэтилен, осторожно снимите лист фанеры, чтобы новый сизаль-цементный лист упал на лист асбестоцемент. В то же время нажмите новый лист в гофры с помощью водосточной трубы из ПВХ Диаметр 90 мм.Уплотните новый лист, поместив другой сверху лист асбеста и наступив на него. Отверстия для монтаж пробивается дюбелем 5мм на 25мм от конца в овраги (гребни при установке на крыше) свежий лист.
• 6 Удалите лист асбеста с сизалевым цементом. лист из формовочного блока и оставить до цемент в новом листе схватился, желательно за двое суток. Затем аккуратно снимите новый лист, снимите полиэтилен и полимеризуйте новую простыню не менее одной недели, желательно погрузить в емкость с водой.
• 7 Если больше листов полиэтилена и асбестоцемента доступно, кастинг может быть начат немедленно.

Рисунок 3.34 Отливка из фанеры картон и полиэтилен «конверт»

Стены с использованием сизаль-цементной штукатурки

Грунтовые блоки можно использовать для недорогих стен с хорошим теплоизоляция. Однако они легко повреждаются при ударе. и размыты дождем. Один из способов решения этих проблем — оштукатурить лицевую сторону стены.Обычно растворная штукатурка имеет тенденцию к трескается и отслаивается, поскольку он не расширяется с той же скоростью, что и почва. Этого можно избежать, пропустив длинные волокна сизаля. через стену, чтобы залить раствором на каждой грани. Сформированная таким образом двойная обшивка обеспечивает достаточную прочность и гидроизоляция стены для укладки грунтовых блоков без стыковки раствора между блоками.

Некоторые черные металлы (содержащие железо) используются в строительство хозяйственных построек. Чугун используется для изготовления сантехнических изделий. сточная труба и фитинги. Сталь состоит из железа и небольшого процент углерода в химической комбинации. Высокоуглеродистые или твердые сталь используется для инструментов с режущими кромками. Среднеуглеродистая сталь используется для конструктивных элементов, таких как двутавровые балки, арматурные стержни и рамы орудия. Низкоуглеродистая или низкоуглеродистая сталь используется для труб, гвоздей, шурупов, проволоки, экранирования, ограждений и профнастил кровельный.

Цветные металлы, такие как алюминий и медь, подвержены коррозии устойчивы и часто выбираются по этой причине.Медь используется для электропровода, труб для водоснабжения и для окладов. Алюминий чаще всего используется для изготовления гофрированных кровельных листов, желоба и сопутствующие гвозди. Использование одинаковых гвоздей материал избегает проблемы коррозии из-за электролитического действие. Латунь — это коррозионно-стойкий сплав меди и цинка. который широко используется для изготовления оборудования.

Рисунок 3.35 Сизаль-цемент штукатурная техника.

Коррозия

Воздух и влага ускоряют коррозию черных металлов если они не защищены.Кислоты имеют свойство разъедать медь, пока щелочи, такие как отходы животноводства, портландцемент и известь, а также некоторые загрязнения вызывают быструю коррозию алюминия и цинк. Электролитическое действие, вызванное созданием небольшого напряжения когда разнородные металлы контактируют друг с другом в присутствие воды также способствует коррозии некоторых металлов. Алюминий особенно подвержен электролитической коррозии.

Коррозию можно уменьшить, тщательно выбирая металлические изделия. для приложения; сокращение времени намокания металла предотвращая конденсацию и способствуя хорошему дренажу, избегая контакт между разнородными металлами, а также при использовании антикоррозионные покрытия.

Покрытия, ингибирующие коррозию

Медь, алюминий, нержавеющая сталь и чугун имеют тенденцию к образованию оксидные покрытия, обеспечивающие значительное количество самозащита от коррозии. Однако большинство других сталей требуют защитных покрытий, если они подвергаются воздействию влаги и воздуха. Используемые методы включают цинкование (гальванизацию), стекловидно-эмалевое остекление и покраска. Живопись — единственный метод практично для применения в полевых условиях, хотя консистентная смазка и масло обеспечить временную защиту.

Перед окраской металлическая поверхность должна быть чистой, сухой и свободной. масла. Краски на битумной и масляной основе с оксидом металла. пигменты обеспечивают хорошую защиту, если их аккуратно применять в сплошные слои. Два-три слоя обеспечивают лучшую защиту.

Гвозди

Гвоздь опирается на захват вокруг стержня и ножницы прочность его поперечного сечения для придания прочности стыку.это важно правильно подобрать тип и размер ногтя для любого частный случай. Гвозди указываются по их типу, длине. и калибр (чем выше номер калибра, тем меньше хвостовик диаметр). См. Таблицу 3.18. Большинство гвоздей изготавливаются из мягкой стали. провод. В агрессивной среде оцинкованный, медный, используются медные или алюминиевые гвозди. Большое количество видов и размеры гвоздей доступны на рынке. Гвозди больше всего в хозяйственных постройках обычно используются:

Круглые гвозди с гладкой головкой или круглые проволочные гвозди используются для общие столярные работы.Поскольку они имеют тенденцию к тонкому расколу членов, часто используется следующее правило: диаметр гвоздь не должен превышать 1/7 толщины бруса.

Таблица 3.18 Размеры и Приблизительное количество широко используемых размеров круглой проволоки на килограмм Гвозди

Длина		Диаметр	Прибл.
дюймов	мм	мм	нет / кг
6	1 50	6,0	29
5	125	5,6	42
4	100	4. 5	77
3	75	3,75	154
2,5	65	3,35	230
2	50	2,65	440
1,5	40	2.0	970
1	25	1,8	1 720

Гвозди с выпадающей головкой имеют меньшую головку, которую можно установить ниже поверхность дерева. Их удерживающая способность ниже, потому что Голову легче протянуть сквозь дерево.

Панельные штифты — это тонкие проволочные гвозди с маленькой головкой, используемые для крепление панелей из фанеры и ДВП.

Гвозди с пластиной или грифелем имеют большую головку и используются для крепления. плитка, шифер и мягкий картон. У войлочных гвоздей шляпки еще больше.

Гвозди по бетону изготавливаются из более твердой стали, что позволяет им для вбивания в бетонные или кладочные работы.

Скобы представляют собой П-образные гвозди с двумя остриями и используются в основном прикрутить провода.

Гвоздь кровельный с квадратным закрученным стержнем и шайбой. прикреплен к голове.Под шайбу, чтобы предотвратить утечку. Гвоздь и шайба должны быть оцинкованный для предотвращения коррозии. Они используются для крепления гофрированные листовые материалы и должны быть достаточно длинными, чтобы по крайней мере На 20 мм в древесину. В качестве альтернативы проволока гвоздями с использованной бутылкой можно использовать колпачки для шайб.

Рисунок 3.36 Типы гвоздей.

Винты и болты

Винты по дереву имеют резьбу, которая обеспечивает более надежное крепление. сила и сопротивление ломке, чем гвозди, и они могут быть легко снимается без повреждения древесины.Для винта функционировать должным образом, он должен быть вставлен вращением, а не забивают молотком. Обычно необходимо просверлить пилотное отверстие под хвостовик винта. Винты из низкоуглеродистой стали обычно предпочтительнее, потому что они сильнее. Широкий спектр Доступны такие отделки, как оцинковка, окраска и гальваника.

Винты классифицируются по форме головки как потайной, приподнятый, круглый или утопленный (без прорезей поперек полная ширина).Винты Coach имеют квадратную головку и поворачиваются с гаечный ключ. Они используются для тяжелых строительных работ и должны иметь под головкой металлическую шайбу, чтобы не повредить дерево поверхность. Винты продаются в коробках, содержащих брутто (144 винта). и определяются их материалом, отделкой, типом, длиной и измерять. В отличие от калибра проволоки, используемого для гвоздей, винт большего размера номер калибра, тем больше диаметр хвостовика.

Болты обеспечивают еще более прочные соединения, чем гвозди или винты.Поскольку соединение закреплено затягиванием гайки на болта, нагрузка в большинстве случаев полностью превращается в силу сдвига. Болты используются для тяжелых нагрузок, например, в соединениях на портале. рама подъемника, углы кольцевой балки установлены на сейсмостойкость защиты или для закрепления петель тяжелых дверей. Большинство болтов используются с деревом, имеют закругленную головку и квадратный стержень чуть ниже голова. Для этих «тренерских» болтов требуется только один гаечный ключ. Также доступны болты с квадратной головкой, для которых требуются два гаечных ключа.Шайбы помогают предотвратить погружение гаек в древесину.

Рисунок 3.37 Породы древесины винты и болты.

Петли

Петли классифицируются по назначению, длине ворса и длине ворса. материал, из которого они сделаны, и бывает самых разных типы и размеры. Петли для хозяйственных построек в основном изготовлены из низкоуглеродистой стали и оснащены антикоррозийное покрытие. Самые распространенные типы:

Петля стыковая стальная обычно используется для окон, ставни и дверцы, так как это дешево и прочно.Если штифт снимается снаружи, он не защищен от взлома. В створки обычно устанавливаются в ниши в двери или окне и Рамка.

H-петля похожа на стыковую петлю, но обычно устанавливается на поверхность.

Т-образная петля в основном используется для подвешивания спичечных досок. двери. По соображениям безопасности ремешок Т-образной петли должен быть крепится к двери хотя бы одним тренерским засовом, что не может быть легко откручивается снаружи.

Петля с лентой и крючком — это более прочный тип Thinge, используется для тяжелых дверей и ворот. Этот тип подходит для изготовление на месте или у местного кузнеца.

Рисунок 3.38 Типы петли.

Таблица 3.19 Преобразование Калибр винта в миллиметрах

Замки и защелки

Любое устройство, используемое для удержания двери в закрытом положении, может быть классифицируется как замок или защелка.Блокировка активируется с помощью ключ, тогда как защелка приводится в действие рычагом или стержнем. Замки могут быть с защелкой, чтобы дверь можно было удерживать в закрытое положение без использования ключа. Замки в дверях обычно фиксируется на высоте 1050 мм. Некоторые примеры общих замков и Защелки, используемые в хозяйственных постройках, показаны на Рисунке 3.39.

Рисунок 3.39 Типы замков и защелки.

Стекло, подходящее для общего остекления окон, изготавливается в основном из сода, известь и кремнезем.Ингредиенты нагреваются в печи до около 1500 C и плавятся вместе в расплавленном состоянии. Листы затем формируется в процессе волочения, плавания или прокатки. В остекление обыкновенного качества изготавливается путем втягивания толщина от 2 до 6 мм. Прозрачен на 90% Светопропускание. Потому что две поверхности никогда не бывают идеальными. плоский или параллельный всегда есть некоторое визуальное искажение. Пластина стекло изготавливается с шлифованными и полированными поверхностями и не должно быть недостатков.

Стекло в зданиях должно выдерживать нагрузки, в том числе ветровые. нагрузки, воздействия людей и животных, а иногда термические и другие стрессы. Обычно толщина должна увеличиваться с увеличением площадь стеклянной панели. Стекло эластично вплоть до разбития острие, но также полностью хрупкое, поэтому нет постоянного набор или предупреждение о надвигающемся отказе. Поддержка оказывалась стекло повлияет на его прочностные характеристики. Стекло нужно резать чтобы обеспечить минимальный зазор 2 мм по всей раме, чтобы для тепловых движений.

Пластмассы относятся к новейшим строительным материалам, начиная от материал, достаточно прочный, чтобы заменить металл на изделия, похожие на пену. Пластмассы считаются в основном органическими материалами, производными из нефти и, в небольшой степени, угля, которые на определенном этапе в обработке пластичны при нагревании.

Диапазон свойств настолько велик, что сложно сделать.Однако пластмассы обычно легкие по весу. и имеют хорошее соотношение прочности к весу, но жесткость ниже чем у практически всех других строительных материалов, и ползучесть высоко.

Пластмассы обладают низкой теплопроводностью и теплоемкостью, но тепловое движение велико. Они противостоят широкому спектру химикаты и не подвержены коррозии, но становятся хрупкими с возрастом.

Большинство пластмасс горючие и могут выделять ядовитые газы. в огне.Некоторые из них легко воспламеняются, а другие трудны. сжечь.

Пластмассы пригодны для широкого спектра производства методы и продукты доступны во многих формах: твердые и ячеистый, от мягкого и гибкого до жесткого, от прозрачного до непрозрачный. Различные текстуры и цвета (многие из которых блекнут при использовании на открытом воздухе) доступны. Пластмассы классифицируются как:

Термопласты, которые при нагревании всегда размягчаются и затвердевают снова при охлаждении, при условии, что они не перегреты.

Термореактивные пластмассы, подверженные необратимым химическим воздействиям изменение, в котором молекулярные цепи сшиваются, поэтому они не могут впоследствии заметно размягчится под действием тепла. Чрезмерный нагрев вызывает обугливание.

Термопласты

Полиэтилен прочный, водо- и маслостойкий, его можно изготовлены во многих цветах. В зданиях используется для холода. водопроводные трубы, сантехника и сантехника и полиэтиленовая пленка (полупрозрачный или черный).Фильм не должен быть без надобности подвергаться продолжительному нагреву выше 50C или воздействию прямых солнечных лучей. В полупрозрачная пленка прослужит от одного до двух лет под воздействием солнечный свет, но углеродная пигментация черной пленки увеличивается устойчивость к солнечному свету.

Поливинилхлорид (ПВХ) не горит и его можно производить в жесткая или гибкая форма. Он используется для водостоков, водостоков, трубы, воздуховоды, изоляция электрических кабелей и др.

Акриловые, группа пластмасс, содержащих полиметил метакрилат, пропускает больше света, чем стекло, и может быть легко формованные или изогнутые практически любой формы.

Термореактивные пластмассы

Основное применение термореактивных пластиков в зданиях — это пропитки для бумажных тканей, связующие для ДСП, клеи, краски и лаки. Фенолформальдегид (бакелит) используется для электроизоляционных изделий. Мочевина формальдегид используется для производства ДСП.

Эпоксидные смолы для большинства применений состоят из двух частей: смола и отвердитель.Они чрезвычайно прочные и стабильные и хорошо держатся на большинстве материалов. Силиконовые смолы водные репеллент и используется для гидроизоляции кирпичной кладки. Обратите внимание, что жидкость пластмассы могут быть очень токсичными.

Каучуки аналогичны термореактивным пластмассам. в в процессе производства ряд веществ смешивается с латекс, натуральный полимер. Технический углерод добавлен для увеличения прочность на растяжение и улучшение износостойкости.

После формования изделие вулканизируют путем нагревания под давление, обычно при наличии серы. В этом процессе повышается прочность и эластичность. Эбонит полностью вулканизированная, твердая резина.

Модифицированные и синтетические каучуки (эластомеры) все чаще используется для строительных изделий. Например в отличие от натурального каучуки часто обладают хорошей стойкостью к маслам и растворителям. Один из них бутил чрезвычайно прочен, обладает хорошей атмосферостойкостью, отличная стойкость к кислотам и очень низкая воздухопроницаемость.Наполнители из синтетического каучука и шайбы для ногтей используются с металлом. кровля.

Содержание — предыдущий — следующий

Ядовитая правда о шлакоблоках, о которых должен знать каждый домовладелица

Источник изображения: Rustoleum. com

Планируете добавить в этом году несколько приподнятых грядок в вашем доме? Поднятые грядки отлично подходят для тех, кому нужны более компактные сады или для тех, у кого боли в спине или коленях, поскольку они устраняют необходимость наклоняться, чтобы пропалывать ряды.

Натуральный камень можно использовать для создания грядок. Подумайте о каменных заборах, которые часто можно увидеть в сельской местности. Большинство этих барьеров было построено из камней, собранных с прилегающих полей. Хотя вы, возможно, не сможете собрать достаточно камней только в своей усадьбе, посещение местного строительного подрядчика может дать вам возможность собрать камни с новых строительных площадок на сумму, необходимую для вашего проекта.

Конечно, сады можно строить из бревен.Кедр — популярный выбор, поскольку он устойчив к гниению древесины и отпугивает термитов. Избегайте использования обработанной древесины любого вида. Обработанная древесина может содержать токсичные химические вещества, которые попадут в почву, заражая как почву, так и растения, выращиваемые в пораженной почве. То же самое можно сказать и о шпалах и другом ломе неизвестного происхождения.

Стремясь сэкономить время и деньги, многие поселенцы обратились к использованию шлакоблоков, новых и переработанных, для строительства грядок на своих землях.Хотя шлакоблоки относительно легко получить, с ними легко работать и они служат годами при минимальном техническом обслуживании, есть несколько проблем безопасности, которые необходимо решить.

Откройте для себя более 1000 трюков вне сети!

Во-первых, вы должны определить, работаете ли вы с настоящими шлакоблоками или цементными блоками, поскольку есть разница в их составе. Цементные блоки изготавливаются из портландцемента и заполнителей. В среднем они тяжелее и дороже, в то время как шлакоблоки изготавливаются из портландцемента и летучей золы, побочного продукта угольной промышленности, они легче по весу и, как правило, дешевле в приобретении.

Вызывает беспокойство добавление летучей золы к портландцементу. Летучая зола является побочным продуктом работы угольных электростанций. Зола улавливается и собирается, а затем используется как частичный заменитель портландцемента. Хотя это правда, что этот процесс создает то, что сейчас считается экологически чистым строительным материалом, остаются вопросы о том, насколько действительно безопасна летучая зола. Сам уголь содержит много тяжелых металлов и других токсичных веществ. Значительное количество этих металлов и веществ остается в золе и впоследствии обнаруживается в шлакоблоках, которые из нее создаются.

Грядки, обрамленные шлакоблоком, могут подойти для цветов и других несъедобных растений, но с осторожностью используйте их для создания садов, в которых будут выращиваться съедобные растения и лекарственные травы. Существует возможность выщелачивания токсичных материалов из шлакоблоков в почву. Известно, что эти материалы влияют на когнитивные способности, вызывают нервные расстройства, повышают риск рака и вызывают множество общих жалоб на здоровье.

Производство кипящей горячей воды в любом месте и в любое время без какого-либо питания…

Есть несколько способов обезопасить себя и свои приподнятые кровати, если вы обеспокоены повышенным риском для здоровья из-за использования шлакоблоков.

1. Сажайте только в реальном садовом пространстве, созданном шлакоблоками. Не сажайте съедобные продукты в полых камерах блоков. Корни этих растений полностью окружены блоком и могут поглощать большее количество токсичного материала, вымываемого в почву из летучей золы.

2. При строительстве новой кровати закройте блоки водонепроницаемым герметиком на всех поверхностях. Это может уменьшить количество выщелачивания, которое происходит со временем из-за полива и естественных дождей.

3.В течение нескольких сезонов выращивайте очищающие растения, например подсолнухи. Некоторые виды растений очищают почву, удаляя из нее токсичные вещества, или, по крайней мере, нейтрализуют их. По окончании вегетации лучше всего уничтожить растения. Добавление зараженного растения в компостную кучу приведет только к переносу токсичных материалов на новое место.

Вы садитесь из шлакоблоков? Что бы вы посоветовали? Поделитесь этим в разделе ниже:

Если вам нравятся полностью натуральные домашние средства, вам нужно прочитать все, что может сделать перекись водорода.Узнайте больше здесь.

Деревянные блоки — виды, состав, особенности изготовления | Своими руками

Безопасные недорогие материалы, существенно сокращающие сроки строительства, на рынке малоэтажного домостроения всегда актуальны.

Что ожидать дачнику, не имея большой суммы на строительство дома?

Доступная по цене и удовлетворяющая всем требованиям безопасности (пожарной, физической, химической и биологической) группа материалов, получившая условное название «арболит ».

Древесная щепа разного размера (щепа, опилки, щепа) служит в этих материалах наполнителем, связующим. В качестве связующего используется бетон. С самого начала сырье измельчается в щепу и обрабатывается минерализующим составом (сульфат кальция, хлорид кальция, сульфат алюминия, жидкое стекло и др.), Который действует как антисептик и усиливает адгезию вяжущего к дереву. Затем «глазированные» минерализующие добавки, древесная стружка и цемент замешиваются в массу, из которой формируются материалы в виде пластин или блоков.

Совет

Весь арболит легко обрабатывается. Их можно резать, сверлить, соединять гвоздями и т. Д. Уникальная текстура поверхности улучшает адгезию к штукатурке и бетону.

Масса достоинств

Благодаря объемной минерализации изделия из щебеночного бетона не гниют, геометрически устойчивы, устойчивы к влаге, не поддерживают горение, не выделяют вредных летучих веществ.

Материалы обладают высокими теплоизоляционными свойствами, способны поддерживать тепловой комфорт в помещениях на уровне современных требований к теплоизоляции, поглощают шум. Биологическая стабильность материалов этой группы также заслуживает похвалы: они не подвержены воздействию насекомых, древоточцев или грызунов.

Опилки + бетон

Самый известный материал этой группы — цементно-стружечные плиты (ЦСП). Материалом для их производства служат опилки мелкой и средней фракций и цемент.

В процессе производства все компоненты укладываются послойно (с мелкими опилками во внешнем слое и более крупными внутри) и запрессовываются в плиты плотностью 1100/1400 кг / м3.Толщина пластин варьируется от 8 до 36 мм.

В зависимости от толщины и плотности такие изделия используются в самых разных местах: в качестве наружной обшивки каркасных конструкций, для устройства перегородок внутри сухих и влажных помещений, для устройства оснований под перекрытиями и мансардными перекрытиями, в помещениях. отделка подоконников и т. д. Находят свое применение плиты ДСП при опалубке, как съемной, так и несъемной. Чтобы закрепить цементно-стружечные плиты гвоздями, необходимо предварительно просверлить отверстия.

Арболит: щепа + бетон

Другая группа арболитов состоит из материалов, образованных из крупной крошки хвойных деревьев и портландцемента. Небольшие воздушные полости между крупной стружкой обеспечивают этим материалам высокие тепло- и звукоизоляционные характеристики. Пористая структура позволяет им «дышать».

Один из материалов этой группы — арболит — известен на отечественном рынке еще с советских времен. Фактически, это разновидность легкого бетона, и стружка имеет длину 2–20 мм, ширину 2–5 мм и толщину 5 мм.В качестве вяжущего используется обыкновенный портландцемент марки не ниже М400.

Арболит делится на теплоизоляционный (плотность — до 450 кг / м ³ ), конструкционный и теплоизоляционный (450-600 кг / м ³ ) и конструкционный (600-800 кг / м ³ . ). Последний используется в виде крупноформатных блоков, из которых возводятся малоэтажные малоэтажные дома.

Смотрите также: Блоки из арболита своими руками (+ видео)

Примечание

К недостаткам арболита можно отнести недостаточную влагостойкость и высокую влагопроницаемость.Стены из арболита нуждаются в защитно-отделочном слое. Фундамент следует гидроизолировать. как здесь виден дом с арболты

Технология «Велокс»

Основным элементом строительной системы «Велокс» являются стружечно-цементные плиты размером 2000 х 500 мм и толщиной 25, 35, 50 и 75 мм, используемые в качестве несъемной опалубки. При комплектации опалубочной системы изнутри плит, из которых будет собираться внешняя стена, приклеивается теплоизоляционная вставка из пенополистирола.Таким образом, обеспечиваются высокие тепловые характеристики ограждающих конструкций.

Монтаж первого ряда опалубки Velox производится по разметке на фундаменте. Монтаж плит начинается с углов. В местах стыковки стен опалубку фиксируют саморезами. Одновременно со сборкой первого ряда монтируют арматурный каркас и прокладывают скрытые инженерные коммуникации.

Второй и последующие ряды опалубки собирают с зачисткой швов.Для заливки нераздельных секций плиты разрезают стационарной дисковой пилой или «болгаркой».

Блоки «Дюрисол»

Упростить и ускорить процесс возведения несъемной опалубки позволяет технология Durisol. При этом используются стружкоцементные блоки длиной 500 мм и высотой 250 мм, их толщина в зависимости от назначения составляет 150, 220, 250, 300 и 375 мм. Типовые серии включают стандартные, рядные, универсальные и дополнительные блоки для возведения внешних и внутренних несущих стен и межкомнатных перегородок.

Из универсальных блоков выкладываем углы, перемычки, торцы, обрамление оконных и дверных проемов. В комплект поставки также входят утеплители из пенополистирола или минеральной ваты (по желанию клиента) толщиной 70-175 мм.

После каждых четырех рядов кладки внутренняя полость опалубки заполняется бетонной смесью (вручную или с помощью бетононасоса). Как только бетон застынет, продолжайте сборку блоков. Чтобы уменьшить технологические перерывы, используйте подпорную конструкцию, которая позволяет возводить и бетонировать стену до высоты одного этажа.

Наш совет

Монтаж опалубки

Durisol и последующее бетонирование проводят поэтапно — каждые четыре ряда на один квадратный метр стены уходит восемь стандартных блоков.

См. Также: Арболит и другие строительные материалы на его основе (арболит, опилки, фибробетон и др.)

Фибролит

При производстве фибролита (еще называемого фибробетоном) используйте специальную стружку — длинную и тонкую (длиной 250-500 мм и шириной 1-4 мм).Это древесное волокно обрабатывают жидким стеклом и смешивают с бетоном, и из полученной смеси методом прессования формуют плиты толщиной 30-150 мм. Плиты обладают недостаточной прочностью на изгиб, но являются хорошими тепло- и звукоизоляторами.

В зависимости от плотности материал делится на тепло- и звукоизоляционный (плотность 250-300 кг / м ³ ) и конструкционный (более 450 кг / м ³ ). Последняя используется в качестве несъемной опалубки и обшивки каркасных стен.
