Чертеж печки на отработанном масле, печь в работе видео

Печка, работающая на отработанном масле, чертежи, схемы, фото, видео работы печки на отработке. Печь на масле своими руками. Как дешево отопить гараж, бокс, рабочее помещение, дачу или теплицу? С помощью самодельной печки работающей на отработанном масле.

Отработанное моторное масло можно сказать практически бесплатное топливо, оно есть у каждого автолюбителя, а для работников автостанций и автотранспортных предприятий достать отработку не составит труда. Отапливать помещение можно практически за копейки, если есть возможность доставать отработанное масло, расход масла 1 литр на час работы печи.

Как сделать печку работающую на отработанном масле?

Рассмотрим самую простую и проверенную временем конструкцию печки на отработанном масле. На рисунке предоставлена схема печи на отработке.

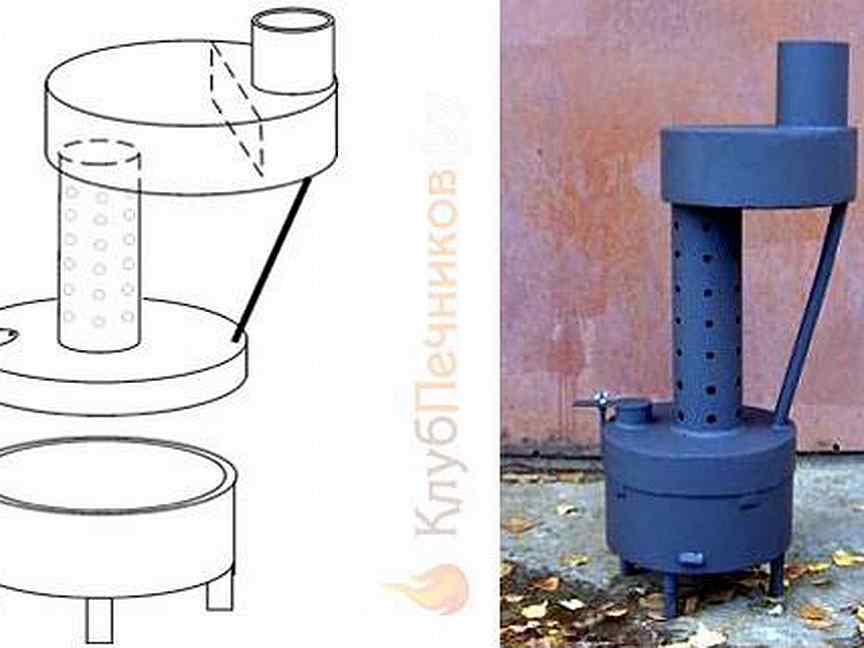

Устройство печи предельно простое.

Печь состоит из двух камер, которые соединены отрезком трубы с вентиляционными отверстиями. Нижняя камера это емкость для топлива, также она выполняет функции испарителя.

В нижней емкости есть отверстие с заслонкой для заливки масла и регулировки подачи воздуха в камеру.

К нижней камере приварена вертикально труба с отверстиями, по сути это дожигающая камера для сгорания паров кипящего масла. Через отверстия поступает воздух для поддержания горения пламени.

К трубе сверху приварена камера воздухообменник с внутренней перегородкой, которая задерживает тепло, тем самым позволяет полностью сгореть парам масла, и повышает теплоотдачу печки.

Верхняя камера соединяется с дымоходом. Как правильно сделать дымоход для печи буржуйки, чтобы печь не дымила можно узнать из этой статьи.

Как работает печка на отработке?

Моторное масло само по себе не горит, горят пары масла, чтобы масло начало испаряться нужно, провести следующие действия:

В нижний бак печки наливается масло отработка и немного бензина (50 грамм). С помощью фитиля на палке через отверстие поджигается бензин в камере.

При горении бензина в камере выделяется большое количество тепла, в результате масло закипает и образует пары, которые воспламеняются и горят в трубе. Когда бензин в камере выгорит, печь уже будет работать за счёт разогретого масла выделяющего горючие пары.

Посмотреть печку на отработке в работе можно на этом видео.

Чертежи печки на отработанном масле.

На рисунке ниже предоставлены чертежи печи работающей на отработке машинного масла.

Печь можно усовершенствовать, чтобы часто не заправлять печку, этот процесс можно немного автоматизировать. К нижней емкости нужно на одном уровне приварить дополнительный бак большей ёмкости, по мере сгорания масла в камере, масло из бака будет поступать по трубе в камеру.

Печка с дополнительной емкостью для масла.

При использовании печи на отработанном масле нужно соблюдать меры безопасности.

Сама по себе печь пожаробезопасна если соблюдать простые правила:

Печь нельзя оставлять без присмотра на продолжительное время.

Соединения на дымоходе должны быть герметичны.

Сильный сквозняк может спровоцировать сильное пламя.

Избегайте попадания воды в масло, это может спровоцировать выплёскивание горячего масла из бачка.

В помещении, где работает печка, обязательно должна быть вентиляция, или открытая форточка, при горении паров масла, выделятся вредные вещества, они выходит в дымоход, при нарушении конструкции вредные вещества могут попадать в помещение.

Печка на отработке своими руками: чертежи, видео и фото

Автор aquatic На чтение 7 мин. Просмотров 9.8k. Обновлено 20.06.2020

Устройство отопления, использующее отработанное машинное масло – экономичное и простое решение проблемы отопления гаража, мастерской, теплицы и даже дома. Кроме дешевизны топлива, являющегося, по сути, отходами, эта печь отличается высоким коэффициентом полезного действия. Печка на отработке своими руками, чертежи, видео и фото которой представлены в данной статье, может быть вполне изготовлена самостоятельно.

Масляная печка может быть изготовлена из газового баллона

Достоинства и недостатки агрегата

Устройство, работающее на машинном масле особенно популярно на автосервисах, где этого сырья всегда избыток.

Преимущества отопительного прибора на отработке:

в результате горения машинного масла не образуется копоть и гарь;
прибор пожаробезопасен, так как горит не само масло, а его пары;
сырье для работы печи ничего не стоит, его можно раздобыть на любом СТО.

Устройство масляного отопителя

Полезная информация! Многие автосервисы, использующие другие виды отопления, с радостью избавляются от запасов отработки, так как её сложно утилизировать.

Минусы использования отработки:

перед использованием отработку необходимо очищать от примесей воды и спирта, в противном случае могут засориться форсунки агрегата;
отработку нельзя хранить на морозе, поэтому её придётся держать в теплом гараже или в специально подготовленном бункере.

Отработку после слива нужно хранить в закрытых контейнерах

Виды и чертежи печи на отработанном масле своими руками

Самодельные устройства на отработке бывают нескольких разновидностей:

конструкции из металлической трубы или газового баллона;
устройства с дополнительной подачей воздуха;
отопительные приборы с капельным поступлением масла.

Чаще всего можно встретить отопители, изготовленные из корпуса обычного баллона для газа.

Чертёж печки на отработанном масле:

Схема сборки масляной печи

Капельная подача масла – довольно сложный процесс, который сложно воспроизвести в кустарных условиях. Обычно такие печи изготавливаются промышленными производителями и их можно купить. Печка на отработке капельного типа капризна в плане чистоты топлива, поэтому для неё подходит только очищенное масло.

Принцип работы печи с подачей топлива капельного типа

В таких печах устанавливают специальный фильтр для очистки. Некоторые умельцы применяют для этой цели топливные автомобильные фильтры. Насос для капельной подачи тоже можно взять от авто, сделав обратку для устранения избыточного давления. Для регулировки подачи масла применяют обычную медицинскую капельницу.

Особенности эксплуатации масляных печек

Отопительный агрегат устанавливают на твёрдой ровной поверхности, закрытой металлом или керамической плиткой

Крышка бака для заливки масла и регулировочные инструменты должны располагаться в свободной зоне доступа. Для вывода отработанных газов потребуется установка вытяжного вентиляционного рукава. Внутренний диметр рукава должен быть не меньше десяти сантиметров. Хорошо, если вытяжная труба легко отсоединяется от печки, так будет проще проводить регулярную чистку агрегата.

Обратите внимание! Конец вентиляционного рукава должен быть абсолютно вертикальным, иначе ветер сможет задувать в трубу, и гасить пламя. Высота вертикального участка – не менее четырёх метров.

Перед запуском отопительного прибора необходимо проверить целостность вентиляции и отсутствие лишних предметов в устройстве. Для ускорения процедуры растопки в топливный отсек можно добавить немного жидкости для розжига или керосин.

Поджигают смесь фитилём из бумаги или ветоши

Через пять-десять минут печь начнёт разогреваться и топливо закипит. После запуска процесса важно контролировать печку и периодически добавлять топливо.

Обратите внимание! Зазор в отверстии топки должен быть не более полутора сантиметров, так в помещение не будет попадать сажа.

Для прекращения работы устройства достаточно просто прекратить подачу масла. Для срочного тушения применяется огнетушитель. Водой масляные печи тушить не рекомендуется.

Как правильно разжечь печь на отработке, видео:

Отопительный прибор на отработке необходимо чистить не реже одного раза в месяц. Для этой цели устройство разбирают, удаляют сажу с внутренних стенок и дымохода. После чистки все стыки промазываются герметиком.

Меры безопасности

Важно помнить, что печь на отработанном масле – прибор, который при несоблюдении мер безопасности может нанести вред имуществу и здоровью человека. Именно поэтому следует:

Не использовать в качестве топлива ацетон, бензин и другие легко воспламеняющиеся жидкости. Несоблюдение этого правила чревато взрывом прибора.
Удалить от печи все предметы мебели, текстиль. В радиусе метра от печи не должно быть ничего, что может легко загореться.
Нельзя использовать печку без дымохода, с закрытыми воздухозаборниками и оставлять её без присмотра на долгое время.

Не стоит доверять розжиг и долив топлива детям или людям, не умеющим пользоваться агрегатом

Не рекомендуется заливать печь водой для погашения пламени.

Полезная информация! Для самостоятельного экстренного тушения огня можно приготовить раствор из двадцати пяти литров воды, восьми килограммов соли и четырёх с половиной килограммов нашатыря. Эту смесь хранят в герметично закрытых пол-литровых бутылках. В случае аварийного возгорания бутылки с силой бросают в зону пожара, так, чтобы они разбились. Образовавшийся из смеси газ потушит огонь.

Как изготовить печку на отработке своими руками: чертежи, видео, фото

Отопительный прибор на вторичном машинном масле имеет следующие основные элементы конструкции:

первую камеру с отверстием для воздуха и доливания топлива;
вторую камеру для горения газов, имеющую многочисленные отверстия для доступа кислорода;
третью, верхнюю камеру для дымообразования и дожигания остатков газов.

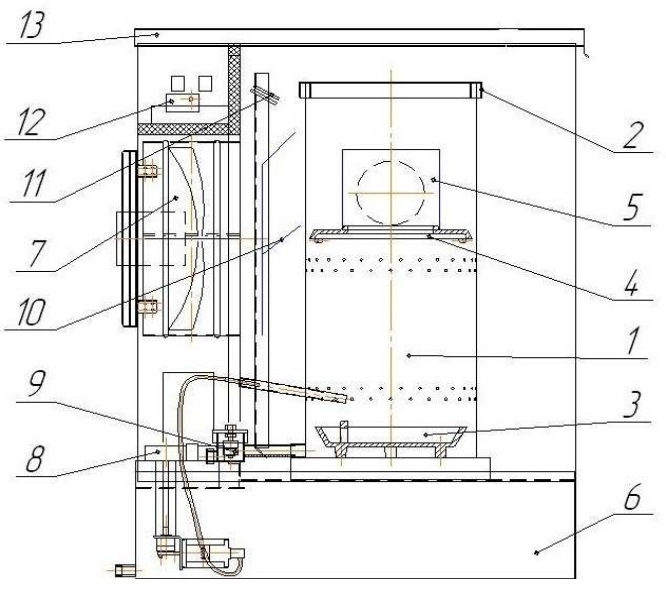

Чертёж отопительного прибора на машинном масле

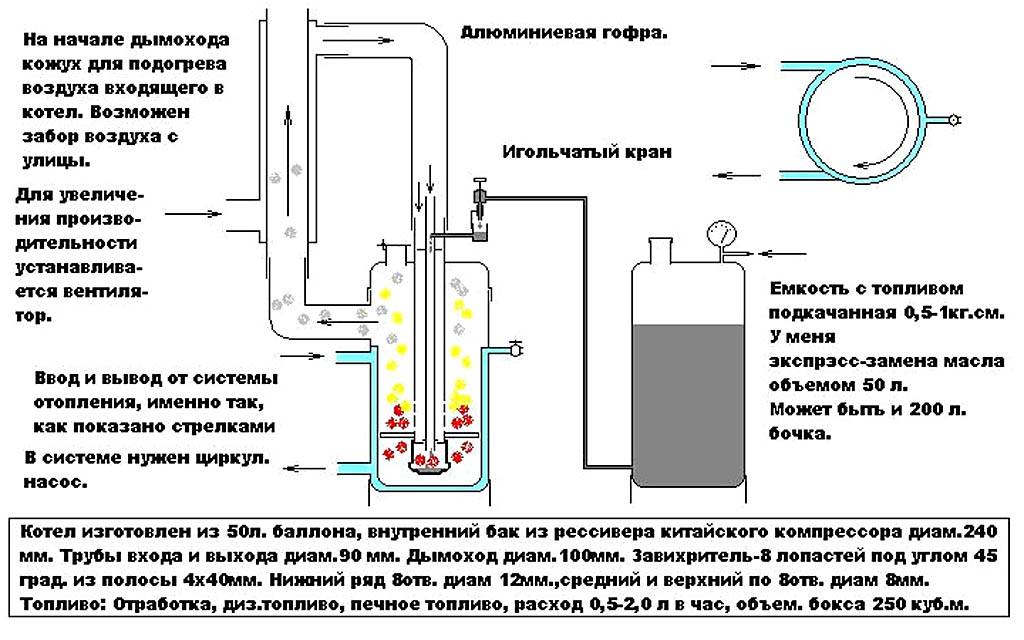

Печи с водяным контуром на отработанном масле

Масляную печку можно изготовить самостоятельно. Для этой цели потребуется неисправный баллон для газа с цельным корпусом.

Для работы потребуется:

сварочный аппарат для дуговой сварки;
дрель, рулетка, строительный уровень, болгарка;
трубы для дымохода и горелки;
баллон на пятьдесят литров.

Статья по теме:
Сварочный аппарат инвертор: какой лучше для дома и дачи? В отдельной публикации мы расскажем о правильном выборе данного устройства по своим задачам и бюджету.

Как сделать печку на отработке:

К баллону привариваются железные ножки высотой двадцать – тридцать сантиметров.
Корпус разрезается в соответствии со схемой.
Высверливается вход для радиатора, и устанавливаются труба.
Вверху трубки вырезается отверстие диаметром пять сантиметров для движения воздуха.

Печь окрашивается смесью из мела, силикатного клея и алюминиевой пудры.

Видео: печка на отработке своими руками, чертежи и процесс сборки

Чертёж отопителя на основе газовой плиты
Схема работы печи с вентиляторами для принудительной подачи воздуха

Несколько советов

Не стоит устанавливать печь на отработке в помещениях, где постоянно находятся люди. Агрегат выжигает кислород, что может отрицательно сказаться на самочувствии человека.
Для повышения коэффициента полезного действия устройства можно организовать дополнительную подачу воздуха с помощью вентилятора.
Верхняя часть масляной печки сильно нагревается, на ней можно греть воду или разогревать пищу.

Подача воздуха с помощью вентилятора увеличивает производительность котла

Тепло из отходов

Изучив чертежи и видео изготовления печки на отработке своими руками, можно с уверенностью сказать, что нет ничего невозможного. Сборка печки на масляном топливе не займёт много времени.

Печка на отработке своими руками менее капризны к качеству топлива

Такой отопительный агрегат – бесценное устройство для гаража или техсервисной станции, где отработка – бросовый материал. Важно лишь соблюдать меры безопасности, и правильно эксплуатировать прибор.

схема, устройство, чертежи масляной печки

Количество автомобилей на наших дорогах растет из года в год. Повышается и уровень вредных выхлопных газов в атмосфере, увеличивается масса изношенных шин и запчастей на свалках. Однако, один вид автомобильных отходов все же может принести реальную пользу. Это отработка масла из двигателя и прочих узлов и агрегатов, применяющаяся многими автолюбителями и даже домовладельцами в качестве энергоносителя для обогрева гаражей и домов. Главную роль здесь играет печь на отработанном масле, чаще всего – самодельная. Цель нашей статьи – рассказать об устройстве подобных печек и способах их изготовления в домашних условиях.

Печь на отработке для гаража

В широких кругах автовладельцев этот простой агрегат хорошо известен. С его помощью можно успешно отапливать небольшие помещения, где нет высоких требований к чистоте или эстетике. Это гаражи, небольшие дачные домики, мастерские и прочие аналогичные строения.

Показанные на рисунке самодельные печи на отработанном масле имеют следующие достоинства:

простота конструкции и дешевизна;
нетребовательность к качеству топлива;
хорошая теплоотдача;
отопитель спокойно переносит периодические растопки в зимнее время;
компактность и мобильность;
отсутствует необходимость проведения монтажных работ.

Для того чтобы простая масляная печка функционировала надежно и устойчиво, требуется только одно – дымоходная труба с хорошей тягой.

Из недостатков необходимо отметить низкий КПД самого агрегата и присутствие неприятного запаха паров масел, появляющихся на некоторых режимах работы. Также стоит отметить разные загрязнения в виде пятен на полу или одежде, неизбежно возникающие при прямом контакте с автомобильной отработкой. Впрочем, повысить эффективность работы печки вполне по силам каждому домашнему мастеру, об этом будет сказано ниже.

Устройство и принцип работы печки

Агрегат состоит из двух бачков – верхнего и нижнего, соединенных между собой перфорированной трубой. При этом верхний бачок смещен относительно поперечной оси нижнего. В идеале форма этих емкостей – цилиндрическая, но, как показывает практика, печка с прямоугольными бачками работает ничуть не хуже. Для установки на пол конструкция имеет ножки. Ниже на схеме показано устройство печи:

Аппарат работает по принципу пиролизного сжигания тяжелого топлива.

Как известно, температура воспламенения машинного масла достаточно велика, поэтому в домашних условиях можно его сжечь, если только обратить в пары. Чтобы этого достичь, нижний бак заполняется отработкой через воздушное отверстие примерно наполовину, после чего производится розжиг. Тут не обойтись без легкого топлива наподобие бензина или растворителя.

Горение бензина вызывает нагрев отработанного масла и его испарение, вследствие чего пары воспламеняются и печка постепенно переходит в рабочий режим. В нижнем баке, являющимся одновременно камерой сгорания, происходит первичное сжигание топлива с подачей воздуха через отверстие. Интенсивность процесса регулируется заслонкой, перекрывающей поток воздуха. Расход топлива на максимуме составляет 2 л / час, в режиме поддержания температуры – 0.5 л / час.

Самодельный отопитель на отработанном масле оборудован вертикальным газоходом с множеством отверстий для прохода вторичного воздуха. Попавшие в перфорированную трубу продукты горения вперемешку с масляными парами успешно дожигаются в ней, а также внутри верхнего бачка.

Затем дымовые газы огибают перегородку и покидают печь через патрубок дымохода. Их температура достаточно велика, и чтобы не потерять львиную долю тепла вместе с газами, рекомендуется выполнить такие мероприятия:

проложить дымоходную трубу вдоль стены через все отапливаемое помещение с уклоном в сторону печи, способ проверенный, стенки трубопровода отдают много тепла в пространство комнаты;
сразу за патрубком газохода установить водяной контур – экономайзер, подключив к нему пару отопительных батарей и небольшой бак – аккумулятор.

Печь на отработке с водяным контуром может работать лишь в условиях постоянного обогрева здания. В случае периодического протапливания систему придется заполнить антифризом. Зато КПД установки вырастет с безнадежных 40%, как у буржуйки, до оптимистичных 50—55%.

Как изготовить?

Любой домашний мастер, владеющий техникой и приемами сварочных работ, может спокойно и быстро изготовить этот незамысловатый агрегат. Вначале следует сделать заготовку материалов, ориентируясь на чертежи печи, работающей на отработанном масле:

Следуя столь подробному руководству, остается только взять и выполнить сборку заготовленных деталей. Для работы потребуется стандартный набор инструментов и приспособлений:

сварочный аппарат;
угловая шлифовальная машина;
дрель с набором сверл;
комплект слесарного инструмента;
измерительные приспособления.

По окончании сборки важно проверить обе емкости на герметичность и качество сварочных швов, поскольку масляная отработка со временем может просочиться через мельчайшие дефекты и поры. Выполнить это своими руками несложно, существует множество способов. Можно промазывать швы керосином и определять наличие дефектов визуально, либо намыливать стыки и подавать внутрь баков сжатый воздух.

Чтобы обогревать помещения средней площади, мощность масляной печи нужно увеличивать, предложенной выше простой конструкции будет недостаточно. Используя этот принцип работы, мощность нельзя наращивать бесконечно, но все же варианты есть. Например, печь с двумя камерами дожигания, отдельным топливным баком и выдвижной топкой, что представлена ниже:

Масляная печь с принудительным нагнетанием воздуха

Снабдить теплом целый частный дом площадью порядка 100 м2 может печка, работающая на масле и снабженная принудительным нагнетанием воздуха в зону горения. Ее преимущества очевидны:

большая мощность;
высокий КПД сжигания топлива;
можно добиться хорошего КПД использования теплоты сгорания путем автоматизации агрегата;

экономичность.

Конечно, в изготовлении такая печь несколько сложнее, кроме того, появляется прямая зависимость работы отопителя от надежности электроснабжения. В районах, где часты отключения электроэнергии, придется принять меры по обеспечению бесперебойной работы печи с помощью различных генераторов.

Конструкция печи с наддувом

Наддувная самодельная печка на отработке представляет собой цилиндрический сосуд закрытого типа, внутри которого расположена хорошо нам знакомая камера дожигания в виде трубы с отверстиями. В нижней части сосуда находится дверца для доступа к топке и розжига. Патрубок дымохода приварен к верхней части цилиндра, а принудительная подача воздуха в трубу с отверстиями через верхнюю крышку либо простой врезкой сквозь боковую стенку.

Отработанное масло располагается на самом дне сосуда и подается по мере необходимости в автоматическом режиме. Способы подачи могут быть различными: из емкости погружным насосом либо посредством поплавкового механизма, кому что больше нравится. Выше на рисунке показана схема печки с нагнетанием воздуха, водяной рубашкой и топливоподачей с помощью поплавкового клапана.

Отработанное масло на дне емкости разжигается путем добавления небольшого количества бензина или растворителя, затем включается вентилятор-нагнетатель. После прогрева топливо начинает активно выделять пары, что сжигаются с избытком кислорода. В результате образуется мощный факел пламени, распространяющийся во все стороны, как видно на фото.

Совет. Данная конструкция печи имеет одну особенность: от сильного пламени низ сосуда раскаляется докрасна. Когда нужно обогревать одно помещение, то напротив этой зоны снаружи ставят вентилятор обдува. Если же речь идет об отоплении дома, то печь снабжают водяной рубашкой.

Продукты горения, покидающие тело печи, имеют очень высокую температуру (иногда до 400 ºС), как и в предыдущем случае. С целью недопущения выброса тепла и повышения КПД агрегата дымоход надо обязательно снабдить водяным теплообменником, подключенным к системе отопления через накопительный бак. Тогда можно добиться показателя эффективности печи порядка 80—85%.

Заключение

Нельзя сказать, что самодельная масляная печь – это очень простое устройство и сделать его раз плюнуть. Но, с другой стороны, никаких особенных сложностей здесь нет, серьезно повозиться придется лишь с наддувной версией печи на отработке. Много времени отнимет изготовление водяной рубашки или теплообменника на дымоход, да еще монтаж и настройка автоматики.

чертежи, видео и фото пошагово

Сэкономить значительные денежные средства можно на использовании отработанных материалов для отопления. Поэтому большой популярностью пользуется печка на отработке своими руками. Чертежи, видео и схемы помогут создать качественную конструкцию. Для отопления можно использовать любое масло с горючими свойствами. При этом отопительный агрегат также можно смастерить из подручных материалов. В таком случае в дело идут обрезки труб, листовой стали и даже подержанные газовые баллоны.

Подобное устройство конструируют из различных материалов и подручных средств

Читайте в статье

Печка на отработке своими руками: чертежи, видео и особенности конструкции

Прежде, чем сделать печку на отработанном масле своими руками, нужно изучить ее строение. Аппарат составляет два резервуара, которые соединяются перфорированной трубой. Нижний отсек представляет собой топливник. В середине располагается элемент трубы с отверстиями, сверху — нагреваемый элемент. В топливнике есть отверстия, которые регулируют тягу и способствуют увеличению интенсивности горения топлива.

На схеме показана схема работы подобного устройства

В нижний отсек производится подача топлива, которое поджигается при помощи спичек, ветоши и бумаги. Спустя несколько минут верхняя прослойка начинает кипеть. В это время пары проходят в горелку, где насыщаются кислородом и полностью улетучиваются. Затем дымовые массы перемещаются к дымоходу и выводятся. Для топлива используются машинные, трансмиссионные, дизельные и индустриальные масла. Подобные устройства отличаются простотой, небольшой стоимостью и высокой эффективностью.

Конструкция печи

Полезная информация! Нельзя применять для топки всевозможные растворители.

Разновидности печей

Решая, как сделать печку на отработке, стоит сначала выбрать подходящую конструкцию. Рассмотрим несколько популярных вариантов.

Как сделать печь на отработанном масле своими руками: чертежи

При выборе площадки важно думать не только о практичности, но и о безопасности. Место должно отвечать следующим требованиям:

вокруг конструкции должно оставаться до 0,5 м свободного пространства;
в помещении предусматривается приточно-вытяжная вентиляция;
место расположения агрегата лучше планировать в отдалении от вентиляторов и сквозняков;
над отопительным агрегатом нельзя размещать полки и ниши;
рядом с буржуйкой не должны располагаться горючие и легковоспламеняющиеся материалы.

Вариант конструкции на отработанном масле

Важно выбрать такое место, из которого возможна установка дымохода. От этого устройства зависит безопасность применения отопительного агрегата.

В таблице показан процесс собирания простой модели. При этом используются чертежи печки на отработанном масле.

Сделать печку на отработке своими руками позволят многочисленные чертежи и видео в сети интернет.

Подробная схема отопительного аппарата

Полезный совет! Чтобы проверить, как работает печь нужно залить около полулитра использованного топлива и поджечь его. Так проверяется работоспособность агрегата и герметичность устройства.

Печь из газового баллона

Чтобы сэкономить на оборудовании, можно сконструировать установку из газового баллона. Для такой конструкции подойдет не всякий баллон. Лучше взять цельнометаллическое изделие. Важна вместительность емкости. Оптимальным вариантом считается тара на 50 литров. Подобного объема достаточно для полноценного расходования подходящего типа горючего. Как сделать подобный агрегат можно увидеть на видео печи на отработке в конце статьи.

Внутреннее устройство агрегата

Из баллона сооружают добротную буржуйку. Она пригодится для обогрева малогабаритного помещения: гаражного строения, мастерской или жилья на даче. Подобные аппараты отличаются простым устройством: топочный элемент, дымоход и поддувало. Установить механизм можно в любом помещении, где есть возможность правильно отвести дымоход на улицу. Буржуйка – это компактный и безопасный агрегат. Она стремительно нагревается и отдает тепловую энергию в помещение. Можно пристроить сверху варочную панель, чтобы готовить пищу.

Детальный чертеж оборудования

Для изготовления конструкции из баллона, кроме данной базы потребуются уголки из металла, лист стали, труба для дымохода, дверца и колосниковая решетка. Из набора инструментов нужно подготовить перфоратор, молоток, ножницы для металла, сварочный агрегат и болгарку.

Сборка содержит такие этапы:

сверху баллона удаляется элемент с краном;
емкость нужно залить холодной водой и поставить наполовину в земляное углубление. Это делается, так как в емкости остается газолин, который может быть опасен;
сверху делается отверстие, размер которого должен совпадать с планируемой дверцей;
из уголков делается рама и монтируется к основному элементу;
дверка прикручивается к раме;
на месте дна нужно вырезать отверстия для колосника, а затем приварить решетку;
к проделанному отверстию с трех сторон крепятся боковые части из листов стали. При этом получается короб. Его приваривают к дну, развернув открытой стороной к дверце. Через данный проход должна убираться зола;
устанавливается заслонка для контроля поступления кислорода. В области дна крепятся ножки из металлических уголков;
на другой стороне от дверцы делается отверстие под сечение дымоходной трубы. Лучше выбрать коленчатую дымоходную систему.

Составляющие элементы печи в разрезе

Обратите внимание! Лучше использовать изделие с вентилем, а не с клапанами. С его помощью можно устанавливать мощность горения. При этом подается определенное количество кислорода в отсек топки.

Вариант модели на основе баллона

Особенности монтажа печи на отработанном масле с водяным контуром

Печка на отработке бывает с водяным контуром. Купить подобную модель можно в магазине или сконструировать своими силами. Такое изделие делается из трубы и элементов водяного контура. При этом используются две бочки. В нижнем отсеке располагается емкость со специальным отверстием для залива масла.

Верхняя камера состоит из трубы, которая проходит через емкость с водой. При этом бочка оборудуется специальными штуцерами для подачи воды.

Водяной контур предполагает циркуляцию воды по трубам. Жидкость прогревается возле отопительного устройства, а затем передвигается по трубам в другие помещения. После остывания вода опять попадает к котлу.

Водяной контур располагается вокруг печи

Для создания конструкции своими руками понадобится профилированная труба с сечением квадратной формы. Поверхность можно использовать как варочную панель.

Можно изготовить такую печь из газового баллона. При этом водяной контур делается наподобие котла, через который протягивается дымоходная труба. Можно подсоединить контур при помощи медной трубки, которая обматывается вокруг основной емкости. Этот способ служит защитой от закипания воды.

Схема работы печи с водяным контуром

Конструкция из листового материала

При наличии некоторых навыков можно сделать печку на отработке своими руками. Стоит обязательно изучить чертежи и видео бывалых мастеров. Агрегат состоит из топливной емкости, которая имеет выход к камере сжигания, а отсек для дожигания с перфорированной трубой и отсеком сверху. Снизу размещаются окошки для подачи топлива.

Вариант конструкции из листового материала

Специального фундамента под такой прибор не требуется, но поверхность должна быть ровной и горизонтальной. Для удобства подачи топлива, используется воронка. Если пол из древесины, то перед установкой печи прокладывается лист из металла.

Из листового материала выполняются простые конструкции

При монтаже устройства должны соблюдаться определенные требования:

толщина металла для емкостей – 4мм; крышка верхней части и дно – 6 мм;
внутреннее сечение дымоходной системы не менее 10 см;
отсек для топлива должен обладать вместимостью от 9 до 16 литров;
трубу можно сделать из жести, меди или нержавейки;
в длину горелка должна быть больше, чем размер ее сечения;
участки дымохода, проходящие в помещении, могут находиться в наклонном положении, но труба снаружи располагается только вертикально;

Для сборки конструкции, кроме листового материала, понадобятся чертежи, трубы, молоток, рулетка с уровнем, уголки, болгарка и агрегат для сварки.

Схема конструкции из листовой стали

Конструирование происходит так:

элементы соединяются методом сварки. При этом швы проверяются на качество спайки;
на листовой стали производится разметка и выполняется резка на детали; на листогибочном приборе выполняется гибка нужных деталей;
крышка нижней емкости и остальная ее часть должны хорошо прилегать. Отверстие для подачи топлива должно иметь диаметр в 5 см;
осуществляется сборка верхней емкости. При этом дно и стенки привариваются друг к другу;
в верхнем резервуаре приваривается перегородка-отбойник и присоединяется выхлопной патрубок, к которому монтируется дымовая труба;
на трубе, из которой будет сделана горелка, просверливаются девятимиллиметровые отверстия, их должно быть 48 штук;
устанавливается уплотнительное кольцо;
крепится бак, в который будет заливаться масло;
из уголка вырезаются ножки и присоединяются ко дну в печи.

Печь в готовом виде

Полезная информация! Некоторые элементы можно вырезать из трубы с толстыми стенками или газового баллона. Если металл нечем гнуть, то можно сделать конструкцию квадратной формы.

Дополнительное укрепление с помощью армирующей сетки

Статья по теме:

Сварочный аппарат инвертор: какой лучше для дома и дачи. Такой способ реализации планов удобен, ведь его можно использовать в любой момент, по мере необходимости. Он экономичен, потому что не придется оплачивать услуги специалистов. Как его правильно выбрать, вы узнаете после изучения материалов статьи.

Правила безопасности при эксплуатации печи

При пользовании печкой требуется внимательное обращение, чтобы избежать пожара. Запрещено делать следующие вещи:

использовать другие материалы, кроме масел;
разжигать огонь, если не подключен дымоход или он имеет повреждения или неправильно подключен;
надолго оставлять отопительный прибор без присмотра;
пускать детей или животных к печи;
допускать попадание жидкости в резервуар с маслом или на раскаленные участки в печи;
закрывать отверстия в горелке;
при работающем аппарате доливать топливо;
использовать поломанный прибор;
ставить тару с легковоспламеняющимися жидкостями поблизости с печью.

Полностью изготовленная конструкция

Полезная информация! В случае необходимости в тушении используется песок или огнетушитель.

Внимательно изучив чертежи и видео, печку на отработке своими руками вполне возможно изготовить самостоятельно. Важно соблюдать технику безопасности, а в сложных ситуациях стоит обратиться за консультацией к специалисту.

ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

Как сделать печку на отработке своими руками — чертежи, видео, фото процесса

Для отопления технических помещений вроде гаражей, мастерских и хозяйственных блоков может быть изготовлена печка на отработке своими руками. Чертежи, видео и дополнительные сведения о процессе создания позволят лучше понять основные принципы сооружения подобной конструкции.

Блок: 1/7 | Кол-во символов: 276
Источник: https://HomeMyHome.ru/pechka-na-otrabotke-svoimi-rukami-chertezhi-video.html

Техника безопасности

Сразу начну с предупреждений и нравоучений. Перед началом работы трезво оцените свои возможности. Помните: такая печь является потенциально опасным оборудованием. Любые ошибки могут привести к трагическим последствиям. Но если вы все сделаете правильно, готовая самодельная печь на отработке ни в чем не будет уступать сертифицированному обогревателю заводского производства.

Печь я изготавливал сам. Специалистом в сфере отопительных систем я не являюсь и на подобное звание не рассчитываю, инструкцию подаю как есть, можете пользоваться строго под свою ответственность.

Единственное, что могу посоветовать из своего опыта: ни в коем случае не собирайте масляную печь не капельного типа. У подобных агрегатов резервуар для отработки расположен внизу основной части конструкции. Делать это не рекомендуется по той причине, что при нагревании масло становится пожароопасным и в целом непредсказуемым.

Также я не советовал бы вам собирать печку с открытой горелкой и пламенем.

Также я не советовал бы вам собирать печку с открытой горелкой и пламенем

Блок: 2/15 | Кол-во символов: 1069
Источник: https://stroyday. ru/istorii-polzovateley/pech-na-otrabotannom-masle-svoimi-rukami.html

Положительные и отрицательные качества

Прежде чем приступить к работам, рекомендуется ознакомиться с плюсами и минусами печей, работающих на представленном виде жидкого топлива. Оценив положительные и отрицательные моменты, можно решить, стоит ли заниматься самостоятельным изготовлением отопительной конструкции.

Конфигурация конструкций может быть весьма разнообразна

Перечисление основных достоинств

В первую очередь предлагается рассмотреть список главных преимуществ:

приемлемый расход топлива;
быстрый розжиг;
относительно простое устройство;
возможность создания водяного контура;
вполне компактные размеры,
простота эксплуатации.

Печь работает на отработанном масле

Полезная информация! При необходимости печь, функционирующую на отработанном масле, можно внедрить в систему водяного отопления, расположив трубопроводы для теплоносителя в определенных местах.

Несколько незначительных недостатков

Не стоит забывать и о минусах, которые подобные печи все же имеют. Первый из них заключается в быстром остывании конструкции. Нормальный обогрев обеспечивается только во время сжигания топлива. Однако для подсобных помещений этот недостаток не является существенным.

Основные элементы отопительной конструкции данного типа

Другим минусом является необходимость в частой чистке дымохода и самой масляной камеры. Однако на самом деле все зависит от времени эксплуатации конструкции. В гаражах и мастерских печи не топятся постоянно.

Блок: 2/7 | Кол-во символов: 1422
Источник: https://HomeMyHome.ru/pechka-na-otrabotke-svoimi-rukami-chertezhi-video.html

Плюсы и минусы таких печей

Основным плюсом масляных печей является то, что они могут использовать в качестве топлива отработанное масло, которое было бы утилизировано. При правильной технологии изготовления печи после сгорания масла в атмосферу практически не выбрасывается вредных элементов.

Дополнительно можно отметить такие достоинства:

простота конструкции;
высокая эффективность;
минимальные затраты на оборудование и топливо;
возможность использования масел любого происхождения;
масло может содержать до 10 % грязных примесей.

Однако присутствуют и значительные отрицательные качества. Во-первых, если не соблюдать технологию, то топливо будет загораться частично. В результате, вредные испарения могут накапливаться в помещении, что может грозить опасными последствиями для человека. Поэтому обязательным условием является оборудование комнаты с масляным котлом системой вентиляции.

Стоит выделить такие дополнительные минусы:

для получения достаточной тяги дымоход должен быть не менее 500 см в высоту;
крышу и дымовую трубу следует каждый день обслуживать;
сложный розжиг: вначале нужно раскалить чашу, а уже после подавать топливо;
сложность в изготовлении котла с возможностью подогрева воды.

Ввиду описанных выше особенностей, в качестве отопления жилых домов такие печи практически не используются.

Блок: 3/9 | Кол-во символов: 1371
Источник: https://teplospec.com/pechi-kaminy/kak-sdelat-pech-na-otrabotannom-masle-svoimi-rukami.html

Принцип работы печки на отработке

Гореть отработка, а ведь было определено, что это тяжёлое, загрязнённое масло, будет плохо. Поэтому его надо расщепить. Есть два способа: с помощью кислорода, то есть провести окисление, или способом нагрева. Первый вариант отбрасывается сразу, потому что это затея не на бытовом уровне.

Сам процесс расщепления называется пиролизом. Самый простой метод – использовать горение самого топлива. При этом надо отметить, что пиролиз – процесс саморегулирующийся и самоподдерживающийся. Но перед тем как он начнётся, необходимо отработку нагреть до температуры +400°С, чтобы она стала выделять горючие пары. Как только это произойдёт, пиролиз начнёт сам себя поддерживать и контролировать. И это очень хорошо.

Принцип работы печки на отработке с пиролизным процессом

Поэтому обогреватель, на отработанном масле работающий, − это несложная конструкция. Во всяком случае, не сложнее обычной кастрюли. Потому что, по сути, это ёмкость, в которой нагревают топливо. Именно в ней и происходят пиролизные процессы. Основная конструктивная особенность такого агрегата – труба с множеством сквозных отверстий. Именно по ней поднимаются горючие пары, а через отверстия внутрь поступает свежий воздух, обогащая пары кислородом. Эта смесь и сгорает в верхней камере, выделяя тепловую энергию.

Недостатки принципа сжигания отработанного масла для его же нагрева

Как показывает практика, именно такую печь на отработке устанавливают в гаражах. Но у этой конструкции есть серьёзные недостатки:

Этот прибор работает с открытым пламенем, что недопустимо в помещениях, где хранятся нефтепродукты.
Металлическая поверхность печки нагревается докрасна. То есть, такой агрегат – это высокая вероятность ожогов и пожаров.
Если кто-то хочет получить высокую тепловую мощность печи, то это не тот вариант. Такие нагреватели могут выдавать тепло не более 15 кВт.
Самостоятельно остановить горение топлива в этой конструкции не получится. Оно должно полностью выгореть.
Тушить порошковым огнетушителем такую печь нельзя. Порошок, попавший на раскалённый металл, тут же взрывается. Поэтому только углекислотные огнетушители.

Внимание! Нельзя устанавливать вьюшку между камерой, где сгорает горючая смесь, и нижним баком, где нагревается отработка. Пары отработанного масла плотные, у них в нагретом виде большое давление. Поэтому кипеть топливо будет всё время, как бы ни пытались остановить данный процесс. Если дополнительно перекрыть дроссель, то взрыв – процесс неотвратимый.

Поэтому очень важно понимать, что сделанная своими руками печь на отработанном масле – это в первую очередь сварная конструкция. Никаких сборочных креплений.

Как избежать недостатков

Итак, самая опасная часть печки – резервуар, в котором нагревается отработка. Поэтому идеальный вариант – избавиться от него. Эта проблема давно решена на уровне промышленных котлов, работающих на мазуте. Для чего используются специальные горелки. Именно в них совмещают сразу несколько процессов сгорания топлива, а именно: пиролиз, сгорание и дожиг.

Когда стоит задача изготовления своими руками горелки на отработке, чертежи для многих мастеров не нужны. Потому что конструкция её не очень сложная, хотя специфика изготовления достаточно тонкая. Есть несколько конструктивных исполнений горелок.

Самый простой вариант такой горелки – пламенная чаша. По сути, это тарелка, разогретая до максимальной температуры, на плоскость которой капает отработанное масло. Топливо просто вспыхивает и тут же сгорает. Стопроцентный эффект. Основная задача – разогреть тарелку до требуемой температуры.

Но, как показывает практика, такие горелки всё равно до конца отработку не сжигают. Поэтому чащу дополняют трубой с отверстиями, где происходит смешивание остатка горючих паров с кислородом. И всё это дожигается в верхней камере сгорания.

Блок: 3/7 | Кол-во символов: 3777
Источник: https://homius.ru/pechka-na-otrabotke-svoimi-rukami-chertezhi-video.html

Достоинства и недостатки

Главный и основной плюс в том, что используется отработанное топливо и масла, которые в противном случае подлежали утилизации. При соблюдении технологии, сгорание настолько полное, что практически никаких вредных выбросов в атмосферу не происходит. Остальные плюсы не менее весомые:

простая конструкция;
высокая эффективность;
низкая стоимость оборудования и топлива;
работает на любых маслах, органического, синтетического, растительного происхождения;
допускается содержание до 10% загрязняющих веществ.

Недостатки есть и серьезные. И главный состоит в том, что при несоблюдении технологии, сгорание топлива происходит неполностью. И пары его попадают в помещение, а это очень опасно. Потому основное и главное требование: печи, работающие на отработанном масле, устанавливаются исключительно в помещения, имеющих систему вентиляции.

Для сравнения: это котел на отработанном масле с надувной горелкой. Технология иная, как и конструкция (подробнее в видео почти в конце статьи)

Есть еще минусы:

для обеспечения хорошей тяги дымоход должен быть прямой и высокий — не менее 5 метров;
требуется регулярная чистка чаши и дымовой трубы — ежедневная;
проблемный розжиг: нужно сначала чашу раскалить, потом подавать топливо;
водогрейные варианты возможны, но их самостоятельное конструирование сложная задача — нельзя сильно понижать температуру в зоне горения, иначе весь процесс развалится (как вариант — установить водяную рубашку на дымоход, тут уж он точно не помешает распаду топлива).

Из-за таких особенностей для отопления жилых домов такие агрегаты используются редко. Если и ставят их, то в отдельных помещениях и в доработанном виде.

Блок: 3/7 | Кол-во символов: 1665
Источник: https://stroychik.ru/otoplenie/pech-na-otrabotke-svoimi-rukami
