Что такое анкер: что это такое? Виды анкерных болтов, вес анкерного крепления, грунтовый металлический анкер и другие модели. Как их крепить?

Что такое анкер и как его выбрать. Клиновые анкеры и его особенности, принцип крепления

Крепежные элементы незаменимы для проведения качественных строительно-монтажных работ. Анкеры являются надежными крепежами, имеющими схожую с дюбелями конструкцию. Анкер забивной и стержневые фиксаторы чаще всего используются для жесткого крепления тяжеловесных конструкций. С их помощью осуществляется крепление к бетонным, каменным и кирпичным стенам.

Анкер устанавливается в предварительно просверленное и очищенное отверстие, после установки анкер разжимают и он фиксируется к конструкции. Затем в анкер ввинчивают крепежная деталь. Анкеры удобны и просты в использовании, поэтому являются широко распространенным крепежным материалом. Они обеспечивают три основных действия: склеивание, упор и силу трения.

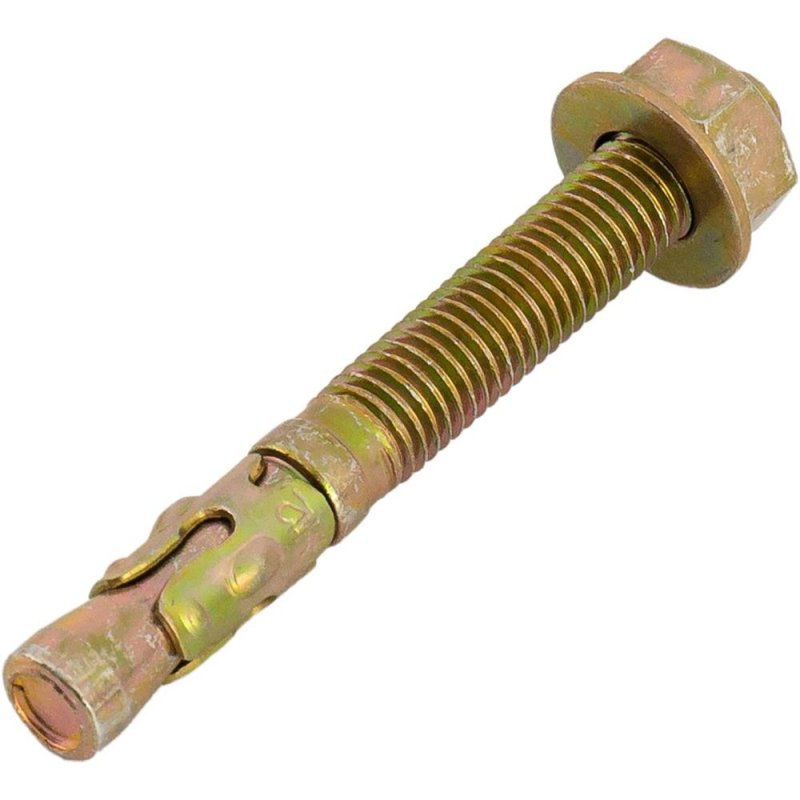

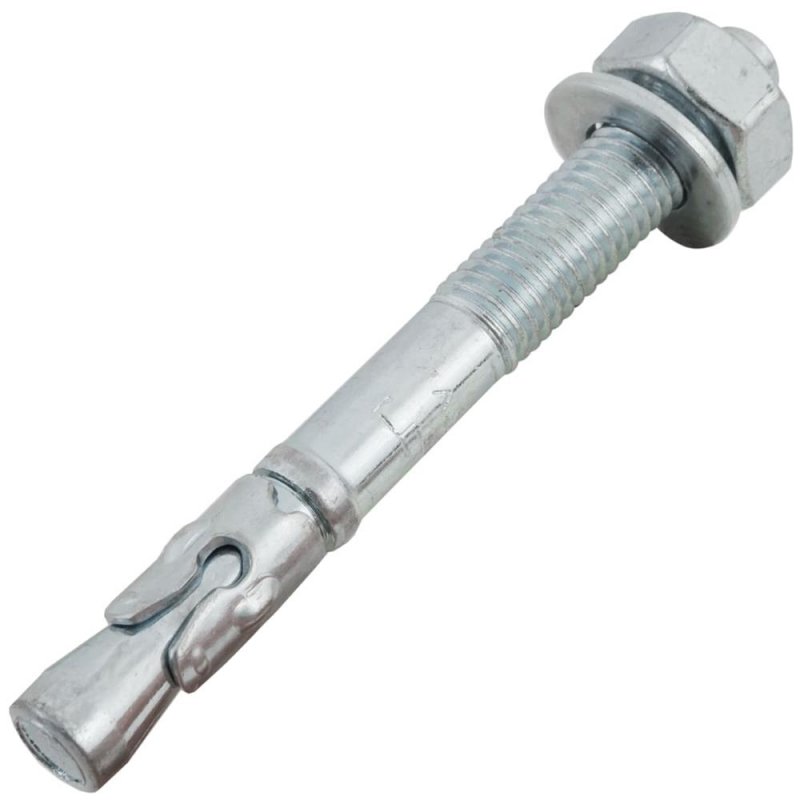

Клиновый анкер и их особенности

Клиновые анкера используются при креплении очень тяжелых конструкций:

• кабельных трасс;
• перильных ограждений;
• несущих консолей.

При этом используется особый метод сквозного монтажа к кирпичу, бетону, природному камню.

Клиновые анкера — это стальные крепежные элементы, имеющие защитное цинковое покрытие. Это своеобразный стальной стержень с двумя подвижными муфтами цилиндрической формы, имеющих вид хвостиков, двух конусов, поясков и гайки. Подобный анкер не нуждается в предварительной очистке и точной глубине погружения. При затягивании гайки муфта натягивается на хвостовик, в результате чего возникает распирание, удерживающее на несущей основе всю конструкцию.

Клиновые анкера используются при проведении монтажных работ для создания креплений к бетону, кирпичу и камню. Они обеспечивают свехнадежное соединение, что обусловлено наличием внутренней резьбы и подвижности на конусной части стержня. Электроцинкованные анкера (из нержавейки) также являются надежными, они снабжены специальным винтом с утапливаемой головкой, благодаря чему их можно использовать в процессе установки оконных и дверных коробок.

Сегодня выбор в специализированных строительных магазинах очень велик. Крепежные элементы можно купить поштучно или в наборе, ориентир ведется на потребности покупателя. Стоимость различных анкеров может немного отличается. Приобрести анкера можно и в Интернет магазине, где кроме них в продаже имеются другие крепежи: острые саморезы для гипсокартона, шурупы, гайки, шайбы, болты, гвозди, дюбели и др.

Что влияет на надежность анкерного крепления?

И хотя анкерный крепеж является достаточно надежным, на него оказывают влияние некоторые воздействия:

1. Если на анкер действуют очень большая нагрузка и она направлена не перпендикулярно, а близко к его оси, анкер может вырваться. Как быстро это произойдет, зависит от прочности материала, в который погружен анкер. Анкер может вырваться без разрушения основания так и с его разрушением.
2. При правильном распределении нагрузки на анкер (перпендикулярно), но при превышении этой нагрузки выше порогового сопротивления металла, анкер может оказаться срезанным, по этой причине анкера изготавливают из прочных материалов высокого качества.
3. При существенном выступании анкера над поверхностью, к которой он крепится, может произойти его излом или изгиб, что связано с неправильным распределением нагрузок на крепежный элемент.
4. На материал анкера негативно влияет коррозия металла, которая возникает в результате длительного использования крепежа. Разрушение металла ускоряется при действии на анкер сильных нагрузок.

Все статьи →

Анкерное крепление. Особенности использования, разновидности изделий

На чертеже обозначены следующие важные параметры забивного анкера:

Компонентами данной крепежной детали (по-другому она называется анкер-клин) являются:

Основные размерные характеристики анкер-шпильки такие:

• длина – min 75 мм; max 500 мм;
• диаметр цилиндрической распорной муфты – в пределах 10 мм…28 мм;
• диаметр метрической резьбы от M6 до M24.

Болт анкерный с крюком

Верхняя часть этой крепежной детали, в соответствии с названием, выполнена в форме крюка. С противоположной стороны стержня находится конусообразная гайка. Резьбовая часть шпильки защищена цилиндрической распорной муфтой/гильзой с прорезями на поверхности. Другими важными элементами являются шестигранная гайка и плоская шайба.

Металлургическая отрасль выпускает болты анкерного типа с крюком со следующими характеристиками образцов наиболее ходовых типоразмеров M8, M10 и M12:

•  вырывающая сила (минимальная) из бетона марки B25 – от 11,5 кН до 23,0 кН;
• длина анкера (общая, включая кольцо) – min 72,0 мм; max 170,0 мм;
•  пределы глубины анкеровки – минимальная 40,0 мм; максимальная 70,0 мм;
• наружный диаметр конусообразной гайки – от 8,0 мм до 70,0мм.

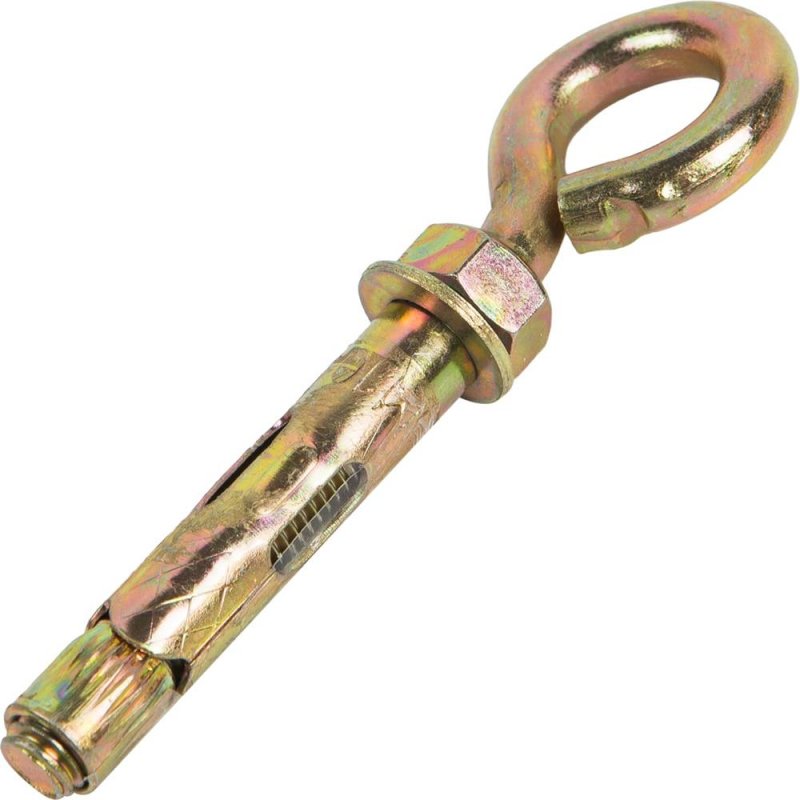

Конструкция такого анкера (как и любого иного подобного по функционалу изделия) включает резьбовую шпильку, распорную втулку, коническую гайку с насечками на поверхности, шестигранную гайку и плоскую шайбу. Отличие от предыдущего варианта заключается в том, что стержень переходит не в крюк, а в кольцо.

На рынке стройматериалов присутствуют болты анкерные с кольцом с размерными характеристиками, изменяющимися в ниже представленных диапазонах:

• диаметр метрической резьбы шпильки – от M8 до M20;
• длина распорной муфты – min 30,0 мм; max180 мм;
•  длина анкера от торца стержня до его перехода в кольцо, то есть длина всей резьбовой части – минимальная 40,0; максимальная 200,0:
• диаметр большей грани конусообразной гайки – от 8,0 до 20,0;
• диаметр кольца – min 10,0; max 40,0

Минимальная вырывающая сила из бетона марки В25 колеблется в пределах 1,2 кН…5,1 кН.

Существует и, так сказать, классический болт анкерный. Его основным отличием является наличие на стрежне шестигранной головки. Другие элементы конструкции крепежа данного вида – это те же конусообразная гайка с насечками на внешней поверхности, распорная муфта с прорезями на теле и плоская шайба.

Принцип его действия стандартен: при закручивании болта гайка, поднимаясь по виткам резьбы, упирается в нижнюю грань распорной втулки. От оказываемого давления прорези расширяются, и формируемые в ходе этого процесса лепестки внедряются в материал монтажного основания. В результате надежно крепится весь анкерный болт.

На рынке эта деталь представлена с широким разнообразием технических характеристик. Назовем диапазон их изменения лишь наиболее ходовых типоразмеров – M8, M10 и M12.

• Длина анкера – от 69,0 мм до 121,0 мм.
• Минимальная глубина при установке сквозным методом – min 65,0 мм; max 115 мм.
• Толщина (максимальная) прикрепляемого объекта – в пределах 15 мм…50 мм.
• Минимальная глубина анкеровки — от 35,0 мм до 50 мм.
• Величина максимального крутящего момента при анкеровке – min10,0 нМ; max 40 нМ.
• Значения допустимого изгибающего момента – минимальное 5,2 нМ; максимальное 25,7 нМ.
• Минимальная вырывающая сила из бетона марки B25 – от 10,5кН до 18,3кН.

Разговор об анкерном креплении будет неполным без упоминания дюбеля-бабочки. Эта деталь с успехом фиксируется не только на поверхности плотной основы, что является обязательным условием для вышеуказанных крепежных элементов, но и, например, на таком относительно рыхлом стройматериале, как гипсокартон.

Конструкция анкера-бабочки (другое общепринятое название – дюбель Молли) включает следующие элементы:

• полую втулку с шайбой с зубцами и продольными прорезями в среднем сегменте. Во внутреннем отверстии ее нижней части имеются витки метрической резьбы;
• винт со сферической шляпкой;

Принцип действия анкера-бабочки такой: после установки детали в монтажное отверстие, легкими ударами молотка зубья шайбы утапливаются в материале монтажной базы. Затем вкручивается винт в резьбовое отверстие нижней части муфты. Той не дают проворачиваться внедрившиеся в гипсокартон зубцы шайбы. Во время завинчивания тело этой нижней части поднимается по виткам резьбы, из-за чего лепестки расходятся, образуя своего рода зонтик, до полного упора в поверхность монтажной основы.

Диапазоны изменения основных технических характеристик наиболее ходовых образцов металлических анкеров-бабочек – M4, M5 и M6 представлены ниже.

• Длина анкера – от 22,0 мм до 76,0мм.
• Расстояние между внутренней поверхностью шайбы с зубцами и несущим основанием, расположенным за прикрепляемым листом – min 32 мм; max 76 мм.
• Длина используемого винта – в пределах 34 мм…88 мм.
• Толщина листа (максимальная) – от 3 мм до 50 мм.
• Толщина (максимальная) подлежащего креплению объекта – в пределах 10,0 мм…36,0 мм.

В заключение рекомендуем ознакомиться с весьма информативным видео, в котором рассказывается о разнообразных деталях анкерного крепления и о методике их монтажа. Запуск ролика осуществляется путем наведения курсора на ниже размещенную картинку с последующим одновременным нажатием клавиши «Ctrl» и левой кнопки мыши ПК.

Анкеры

Как мы уже говорили, гиперссылки бывают трех типов. Это локальные гиперссылки, которые указывают на рисунки, находящиеся на нашем же сайте. URL — это гиперссылки, которые указывают на сайт или страницу в Интернете и, наконец, анкеры, о которых мы с вами сейчас поговорим. Что представляют собой анкеры. Начнем от противного и рассмотрим документ, который у нас расположен на экране. Что он из себя представляет? Он представляет собой некий текст, который разбит на параграфы с подзаголовками, и оглавление данного текста, в котором перечисляются все его параграфы.

Что требуется получить? Требуется получить Web страницу, в которой данное оглавление будет представлять собой гиперссылки. При щелчке на

каждой из них, должен производиться переход к соответствующему параграфу. С помощью обычной гиперссылки, которая ссылается на локальные страницы, это сделать невозможно, т.к. ссылаться мы будем не на другую страницу, а просто на какое-то конкретное место на текущей же странице. И вот для этого, мы можем использовать анкеры. Что такое анкеры? Анкеры — это некие места на Web странице, каждое из которых имеет свое уникальное имя и на которое можно производить переход по гиперссылке.

В нашем случае мы должны расставить анкеры на каждом из подзаголовков нашего текста, для того чтобы потом на них ссылаться с помощью гиперссылок в начале страницы. Как это делается? Для начала, конечно же, выделяем подзаголовок, а затем создаем анкеры. Его создание производится через палитру Hyperlinks опять же. Только на этот раз вместо кнопки New Hyperlink, мы используем кнопку New Anchor, что в переводе с английского означает якорь. Соответствующее изображение вы видите на кнопке. Итак, щелкаем на кнопке New Anchor и в появившемся окне вводим для него название. По умолчанию QuarkXPress предлагает название анкера по тексту, который у нас выделен.

Вместо него мы можем просто задать, например, такое название anc01. Следующий анкер мы обозначим соответственно anc02, anc03 и т.д. Щелкаем на кнопку ОК, анкер создан. Он появился у нас в палитре Hyperlinks, и мы можем его в дальнейшем редактировать. Кроме того, рядом с текстом, как видите, появился вот такой значок в виде стрелки. С помощью этого значка мы можем определить, в каких местах на странице у нас расставлены анкеры. Давайте, расставим анкеры для остальных подзаголовков на нашей странице, соответственно anc02, anc03, anc04, 05 и, наконец, 06. На самом деле это только половина процесса. После того, как анкеры расставлены, ими нужно как-то воспользоваться. И вот теперь мы будем создавать гиперссылки, которые будут указывать на данные анкеры.

Для гиперссылок мы используем текст вот этого маленького оглавления. Соответственно каждый пункт оглавления будет соответствовать параграфу с установленным в нем анкером. Итак, выделяем первый пункт оглавления и создаем теперь уже обычную гиперссылку. Единственное отличие от тех видов ссылок, которые мы с вами создавали раньше, это то, что в поле TYpe мы вместо URL или Page, указываем Anchor, т.е. ссылка у нас будет указывать на анкер. И теперь обратите внимание на то, что следующий пункт поменял название.

Он теперь называется Anchor, и если мы щелкнем на выпадающем списке, то мы увидим список всех анкеров, которые у нас установлены на данной странице. Соответственно для этой ссылки у нас будет первый анкер, анкер под названием anc 01. Соответственно расставим гиперссылки для всех остальных пунктов оглавления. Кроме того, обратите внимание, что при создании гиперссылки она автоматически приобретает синий цвет и подчеркивание. Как вы помните, мы при создании нашего проекта указываем стандартные цвета для ссылок.

Тем не менее, если вас не устраивают конкретно для данной страницы стандартные цвета, то вы можете их изменить. Итак, гиперссылки созданы.

Теперь теоретически при щелчке на каждой из этих гиперссылок будет происходить переход к соответствующему параграфу в тексте.

Давайте, как мы уже сказали, изменим цвет наших гиперссылок и вообще их стилистику. Для этого мы вызовем уже знакомое нам диалоговое окно Page Properties и зададим для ссылок вместо синего цвета какой-либо другой. Например, серый. Щелкнем на кнопке ОК. И вот так примерно будет выглядеть наша Web страница.

Давайте теперь посмотрим, будет ли она работать и, как она будет вообще выглядеть уже в браузере. Для этого, напомню, мы используем кнопку в нижней части экрана, щелкаем на ней, и наша страница открывается в браузере Internet Explorer. В предварительном просмотре у нас все ссылки пометились, как уже посещенные, поэтому они приобрели пурпурный цвет. Это, в общем-то, для нас в данный момент неважно. Давайте проверим, как они вообще работают. Щелкнем на любой из ссылок, например, на 5 пункте, и убедимся в том, что ссылка работает. Теперь для возврата назад мы можем прокрутить страницу, и вернуться обратно к оглавлению.

На самом деле, подобного рода документы всегда в конце каждого параграфа содержат ссылку, для того чтобы вернуться обратно в начало страницы. Давайте вернемся к редактированию страницы и создадим здесь новый анкер. Создадим его для самой первой строчки нашего оглавления. Она уже содержит гиперссылку, но одно другому не мешает, т. е. один и тот текст может служить и гиперссылкой и анкером. Итак, создаем новый анкер. Называем его top, а теперь создаем новую ссылку в конце первого параграфа. Мы наберем текст, который будет приблизительно звучать следующим образом — Top of Page. Создадим на его основе гиперссылку, которая будет указывать на анкер вверху страницы, который мы с вами только что создали. Щелкаем на ОК, гиперссылка создана.

Теперь мы просто скопируем ее с помощью команды Сору и Paste. Видимо у нас слишком короткий текстовый блок. Давайте мы его растянем. Итак, мы

теперь скопируем нашу ссылку в конец каждого из параграфов. Вот таким образом. Это делается для удобства пользователя, чтобы тот, особенно если документ длинный, при переходе, скажем, в конец страницы, не прокручивал затем весь документ обратно наверх, чтобы вернуться к оглавлению, а мог сделать это одним щелчком. Итак, мы расставили с вами ссылки и теперь давайте снова включим предварительный просмотр страницы в браузере. Итак, щелкаем на пункте в оглавлении, переходим к соответствующему параграфу, а теперь для того чтобы вернуться наверх, вместо прокручивания, используем ссылку Top of Page и возвращаемся обратно.

Кстати, в данном случае смысл отображения посещенных или не посещенных ссылок теряется. Поэтому можно избавиться от этого неприятного пурпурного цвета и заставить ссылки не менять цвет вне зависимости от того, посещал их пользователь или нет. Для этого, давайте, снова вернемся обратно к редактированию нашей страницы и опять же войдем в свойство страницы, где, как вы помните, есть пункты цвета ссылки, и есть пункт цвета посещенных ссылок. Пункт цвета посещенных ссылок у нас пурпурный, а мы можем вместо этого задать цвета для обычной и посещенной ссылки абсолютно одинаковые. Вот таким образом. Теперь вне зависимости от того, посещались ссылки или не посещались, они цвет свой менять не будут. И документ будет выглядеть именно так, как мы хотели.

Итак, мы выяснили с вами, что такое анкеры, и каким образом их можно использовать, осталось уточнить еще один нюанс. На самом деле можно создавать гиперссылки на анкеры не только на текущей странице, но можно, например, сослаться на какую-либо другую страницу и при этом сразу же указать анкер, который находится на ней. Это делается очень просто. В конце текста ссылки после названия файла, который содержит Web страницу, указывается название анкера, но при этом между ними устанавливается знак диеза. Обратите внимание, что в палитре Hyperlinks все анкеры у нас начинаются со знака диеза. Это и есть признак того, что данный элемент является анкером. Т.е., например, ссылка на страницу Page HTML будет звучать так — Page HTML диез и название анкера, который на ней находится.

⇐Установка фона страницы. использование изображения в качестве фона страницы | TeachPro WEB-дизайн | Редактирование гиперссылок. создание мета-дескрипторов⇒

HRD-HR Пластиковый рамный анкер — Пластиковые анкеры

Наведите курсор на картинку для увеличения.

Кликните на картинку для увеличения.

Наведите курсор на картинку для увеличения.

Кликните на картинку для увеличения.

Наведите курсор на картинку для увеличения.

Кликните на картинку для увеличения.

Кликните на картинку для увеличения.

Premium

Артикул #r4679

Пластиковый рамный анкер с шестигранной головкой (нержавеющая сталь A4)

• Базовые материалы:  Бетон (без трещин), Бетон (газовый), Бетон (с трещинами), Каменная кладка (колодцевая кладка с заливкой бетонным раствором), Полнотелый кирпич, Пустотелый кирпич
• Тип головы:  Шестигранная головка
• Разрешения/Технически отчеты:  ETA, Пожар

Отзывы

Клиенты также искали дюбель распорный, анкер для бетона, дюбель пластиковый, фасадный дюбель или рамный дюбель

Преимущества и применения

Преимущества и применения

Преимущества

• Гибкая глубина посадки (допустимый диапазон 50-70 мм) — идеальный анкер для широкого диапазона применения практически для всех базовых материалов
• Пригоден для монтажа изделий толщиной до 150 мм (длина анкера варьируется от 60 мм до 200 мм)
• Изготавливается из 4 различных материалов для применения во всех коррозионных средах
• С предварительной сборкой для облегчения работы и повышения качества крепления

Применения

• Монтаж кронштейнов вентилируемых фасадов
• Типичные области применения для производителей металлоконструкций, такие как монтаж перил, оконных решеток, ограждений, парапетов и т. д.

Техническая информация

Документы и видео

Консультация и поддержка

Оценки и отзывы

Зарегистрироваться

Регистрация позволяет получить доступ к ценам с учетом персональной скидки.

Не получается войти или забыли пароль?

Пожалуйста, введите свой e-mail адрес ниже. Вы получите письмо с инструкцией по созданию нового пароля.

Войдите, чтобы продолжить

Зарегистрироваться

Регистрация позволяет получить доступ к ценам с учетом персональной скидки.

Выберите следующий шаг, чтобы продолжить

Ошибка входа

К сожалению, вы не можете войти в систему.
Email адрес, который вы используете, не зарегистрирован на {0}, но он был зарегистрирован на другом сайте Hilti.

Количество обновлено

Обратите внимание: количество автоматически округлено в соответствии с кратностью упаковки.

Обратите внимание: количество автоматически округлено до в соответствии с кратностью упаковки.

Впервые на Hilti.ru? Зарегистрируйтесь, чтобы увидеть цены со скидкой. Перейти

Что такое химический анкер?

Понятие  анкера

В сущности, анкер представляет собой простое приспособление, предназначенное для крепления в однородном массиве основания. Принцип действия прост: анкер контактирует с материалом, а крепежный элемент с анкером, причем система «крепеж-анкер-материал» является гораздо более надежной, нежели просто «крепеж-материал» или «крепеж-анкер». Как правило, прочность достигается за счет того, что крепеж, вкручиваемый или вбиваемый внутрь полого анкера, раздвигает его стенки. Стенки, в свою очередь, имеют внешнюю насечку, которая и фиксирует анкер, а, следовательно, и крепеж в материале.

Следует отметить, что описанный выше принцип справедлив лишь для одного типа анкеров — механического, между тем существует другой, гораздо более интересный тип — анкеры химические, обеспечивающие систему «крепеж-анкер-материал основания».

Что такое химический анкер?

Связующее — химическая клеящая масса — между металлическим крепежным элементом и материалом основания.

Европейская организация технических стандартов EOTA определяет его как вклеивающийся анкер. На практике используются несколько названий определяющих такой набор: инжекционная масса, жидкий анкер, система вклеиваемых анкеров, жидкий дюбель.

В строительной практике распространился термин «химический анкер».

Принцип его действия заключается в том, что крепление в виде стержня из металла и синтетической смолы глубоко проникает в поры соединяемого основания. Там эта масса затвердевает и надежно соединяет анкер с основанием. Как правило, химический анкер представляет собой капсулу или картридж с клеящим составом — смесью синтетических смол и других органополимеров.  Капсула стеклянная, одноразовая. Картридж аналогичен картриджу для силиконовых герметиков.

Методика фиксации крепежа при помощи химического анкера чрезвычайно проста: капсула просто помещается в заранее подготовленное углубление, после чего туда вставляется крепеж. Крепеж разрушает стенки капсулы, и ее содержимое намертво скрепляет его с материалом стены или перекрытия. В том случае, если химический анкер находится в картридже, клеящий состав просто выдавливают внутрь отверстия, после чего монтируют крепеж.

Такие анкерные соединения по своим несущим способностям на порядок выше традиционных распорных анкеров, а в области высоких нагрузок не имеют аналогов. Именно эта характеристика и стала причиной растущей популярности химических анкеров. Соединение с помощью них настолько прочно и надежно, что химический анкер широко используются даже при возведении мостов, балконов и козырьков зданий. Различные составы имеют разную продолжительность схватывания, однако в целом она составляет от нескольких часов до суток.

Преимущества химических анкеров:

1. Допускают использование на различных основаниях, в том числе на мокрых и даже под водой.

2. Обеспечивают высокую (максимальную) прочность после затвердения.

3. Не вызывают механических напряжений, особенно актуально для пористых и легких бетонов.

4. Обладают высокой химической стойкостью.

5. Идеально подходят для монтажа в краях конструкций.

6. Герметизируют соединение.

7. Простая технология монтажа, возможность фиксации в любом основании простой арматуры.

8. Крепление с помощью химического анкера долговечно. Срок эксплуатации такого крепежа достигает пятидесяти лет.

Как работает химический анкер. Применение, особенности.. WikiСтатья. —

Изделия классифицируют и по температурам, при которых возможно их использование: существует летняя, смешанная, зимняя продукция. Погодные условия применения летних анкеров +5 до +40 тепла; весенне-летне-осенних – от –10 до +40°C. Зимние составы схватываются при температурах до — 26–20°C ниже нуля. Поскольку срок годности инжекционной массы ограничен, удобно подбирать средство, привязываясь к климатическому режиму во время строительных работ.

Независимо от фасовки массы, до начала ее использования требуется подготовить и тщательным образом очистить отверстие. Перфоратором в монтажной основе создаем углубление, диаметр которого на 2 мм превышает диаметр вставляемого металлического стержня. Затем тщательно удаляем сверлильную крошку, влагу, пыль с внутренней поверхности: это обеспечит клеящей массе образовать максимальную адгезию и образует устойчивое соединение с базовым основанием. Для устранения загрязнений используем поочередно продувочный насос и щетку-ерш из металла. Процедуру повторяем несколько раз, добиваемся визуально полного очищения полости. Если работы ведутся с пустотелым материалом, во избежание слишком сильного растекания клея по пористому пространству, после продувки в отверстие вставляется пластиковая или металлическая гильза с перфорацией для формирования каркаса отверстия.

Последующие процедуры связаны с той конфигурацией анкера, которую мы собираемся использовать. Если это химсостав в ампуле, помещаем его в углубление, потом вставляем шпильку вращая и разбивая капсулу. Когда клеящее вещество застынет, фиксация станет монолитной.

Хим анкер в картриджах

Химический анкер в картриджах требует применения специального пистолета, предназначенного для введения состава вручную. Пистолеты, применяемые для герметиков, тоже подойдут, но они достаточно слабые и не вполне удобные для манипуляций с густым составом. Насадки для смешивания компонентов химического анкера обычно идут в наборе с картриджами. Каждое новое введение состава сопровождается заменой миксера, поэтому для многоэтапных работ дополнительная насадка не будет лишней. В процессе монтажа можно сделать перерыв, но не открутив при этом насадку. Перед повторным применением установить новую.

Химанкер эффективен лишь в случае качественного перемешивания содержимого. Чтобы удостовериться в однородности состава, нужно выдавливать массу на любую пробную поверхность, пока оттенок смеси не станет равномерно-серым. Когда это произошло, можно начинать монтаж. Вводим химический состав и помещаем стержень в отверстие. Глубину установленного металлического элемента и его наклон можно корректировать до момента застывания массы. Избыток затвердевшего вещества легко удалить.

Работать с химанкером настоятельно предписывается в защитных средствах – маске, перчатках: смола может стать причиной аллергии или раздражения кожи и слизистой глаза.

Варьируясь по составляющим компонентам и опираясь на показатели окружающей среды, при которых происходит монтаж, жидкий дюбель затвердевает от одного до пяти часов. При 20°С тепла состав схватывается уже через 30–40 минут; при –5°С не ранее, чем через пять–шесть часов. При еще более низких температурных значениях способны полимеризироваться только зимние инжекционные массы.

Минусы химического крепежа.

Во-первых, стоит отметить ограниченное время хранения: закрытый картридж годен к употреблению не больше полутора года, вскрытый же требуется использовать в течение 14 дней.

Второй недостаток – не слишком высокая скорость схватывания химической массы зависима от факторов окружающей среды, однако, это как недостаток, так и достоинство. А вот расхожее мнение, о том, что химический анкер недешев – неправда. Цена на химический анкер HIMTEX абсолютно сравнима с механическими (клиновыми), а при диаметре отверстия 24 мм и более, даже дешевле. Также химанкеры экономически интереснее по сравнению с металлическими анкерами из нержавеющей стали.

принцип действия, где используют, преимущества

Химический анкер — особый вид крепежа, который позволяет закрепить тяжелые предметы на стене с пористой структурой. В статье расскажем о типах таких анкеров, сферах их применения, о преимуществах и недостатках при работе с ними.

Что такое химический анкер

Изначально химические анкеры применяли в горнодобывающей отрасли, сейчас сфера их применения гораздо шире — и этот вид крепежа используется во всей строительной области.

Его применяют даже при монтаже балконов, козырьков зданий и мостов.

Анкер представляет собой тубу с двухкомпонентным клеевым составом. Перед использованием компоненты смешивают. По другому этот вид крепежа строители ещё называют жидким гвоздём, жидким дюбелем. В комплекте с анкером часто продаются разные приспособления, это может быть прибор для сверления шпуров, пистолет-смеситель, дозатор, скребок или ёршик.

Химический анкер надёжно фиксирует неустойчивые или малопрочные материалы.

Состав самого анкера зависит от условий использования и специфики материала.

Типы химических анкеров

Есть несколько видов этого крепежа: ампульные, а также в картриджах и тубах. Вариант с картриджами подходит для тех случаев, когда нужно выполнить большое количество анкерных соединений.

Ампулы рекомендуют использовать для единичных работ: если у строителя нет пистолета и ему не нужен весь картридж жидкого гвоздя.

Ампульные

Их выпускают под определенный диаметр и глубину шпура. Одна ампула предназначена для одной точки крепления. Этот вид крепежа используют для крепления основания. Ампульный анкер гарантирует точность и чистоту при сверлении шпура.

Каждая ампула содержит капсулу с клеем и капсулу с отвердителем. Они равномерно смешиваются, когда начинается вкручиваться шпилька.

Этот вид крепежа используют для креплений основания. Ампульный анкер гарантирует точность и чистоту при сверлении шпура.

Правда, не рекомендуют использовать такие анкера на вертикальных конструкциях, иначе весь состав может стечь, не затвердев.

При монтаже такого типа анкеров, в шпур вставляют ампулу, а затем шпильку, которая раздавливает ампулу с клеевой массой.

Два картриджа

Такие приспособления состоят из двух картриджей разного объёма, соединенных на выходе.

Для работы с таким анкером пригодится пистолет, чтобы компоненты подавались равномерными порциями в носик-смеситель.

Внутри смесителя есть специальная спираль, которая обеспечивает равномерное смешивание компонентов, до того как их будут подавать в пробуренное отверстие.

Один картридж

Этот картридж состоит из двух частей: с клеем и отвердителем. Принцип действия аналогичен анкерам с двумя картриджами. Однако, в этом случае мастер может использовать обычный строительный пистолет.

Анкеры, которые расфасованы по картриджам имею свой минус — сложно контролировать процесс заполнения шпура. Если основание пористое, массы может стечь под действием силы тяжести.

Принцип действия

Химические анкеры нужны для того, чтобы крепить тяжёлые предметы в стройматериалах, имеющих рыхлую структуру. Например, пустотелый кирпич, газобетон, пористый камень, дерево или пенобетон.

Такой вид крепежа используют тогда, когда другие виды невозможно применить.

Применяются химические анкеры если невозможно использовать другие крепежи по причине низкой плотности материала, в которых они будут установлены.

Принцип действия химического анкера такой: в отверстие, куда он будет установлен, наливают клеевую массу, с её помощью будет закреплен металлический стержень (шпилька или рифлёный арматурный прут). Когда состав полностью затвердеет, анкер будет вклеен в основание, клеевая масса заполнит даже узкие зазоры между резьбой.

Где используют

Областей применения химических анкеров довольно много. Его используют в качестве крепления в следующих сферах строительных работ:

• дорожные конструкции: барьеры, шумозащитные экраны, столбы освещения;
• вентилируемые фасады из газобетона;
• массивные конструкции: колонны, лепные детали, козырьки;
• реконструкция лифтовых шахт и эскалаторов;
• строительные леса, стеллажи;
• реставрация памятников;
• соединение фундамента с другими элементами;
• ремонт причалов;
• стройка водных объектов;
• стройка ЛЭПов и трансформаторных будок.

Правила сверления и подготовки отверстий

Отверстия для жидких дюбелей можно подготавливать тремя методами.

Два из них применяют для крепежей несущих элементов и сложных конструкций. К примеру, для фиксации каркасных стен к бетонному основанию или для монтажа каркасных навесных систем.

Диаметр шпура должен быть больше диаметра шпильки. Для разных составов они разные.

Третий метод используют для более простого крепежа в несущих конструкциях.

Отверстия делают перфоратором, лучше всего безударным способом с помощью дополнительных приспособлений — прямого или качающегося кондукторов.

Первый не даёт буру биться, при этом отверстие расположено к поверхности стены идеально перпендикулярно

Второй даёт расширить пространство внутри шпура до формы конуса.

При организации такого отверстия часть нагрузки на анкер распределяется на основание.

Почти все виды химических анкеров должны крепиться только в подготовленные и очищенные шпуры.

После сверления шпур нужно тщательно очистить от пыли, чтобы химический состав анкера не проник в пыльные поры материала. Иначе клеевая масса не задержится на основании.

Чтобы продуть отверстие используют насос, баллон с углекислым газом или резиновую грушу. Перед и после продувки советуют прочистить отверстие ёршиком.

Если отверстия делают в материалах, у которых ячейки закрыты, шпуры нужно промыть специальным раствором — поверхностно-активных веществ с водой.

Последовательность работ при вклеивании жидкого гвоздя

Процедура работы следующая:

1. Выбрать химический дюбель в зависимости от характеристики объекта.
2. Подобрать по размеру металлический стержень.
3. Просверлить шпур и прочистить его.
4. Ввести в отверстие клеевой состав.
5. Установить и разровнять по оси металлический элемент.
6. Дождаться полного затвердения анкера.

Если используется дюбель в ампулах: после того, как ампула установлена в шпур, вкручиваем шпильку. Металлический стержень можно зажать в патрон дрели и вводить в отверстие на средних оборотах.

Если клеевую массу наносят пистолетом, нужно учитывать следующее: при монтаже металла на пористый или пустотелый материал, для шпура используют сетчатую втулку. Его устанавливают в отверстие до введения клеевой массы.

Если используется химический анкер в картриджах — нужно пользоваться смесителем.

Компоненты равномерно движутся по носику и смешиваются друг с другом. Чтобы шпур хорошо наполнился составом, нужно использовать дозатор в виде пистолета. Носик и пистолет идут в комплекте с картриджем.

Когда носик пистолета вставляют до конца и выдавливают клеевой раствор ( при этом не извлекая инструмент из отверстия), могут образоваться пустоты и адгезии с основанием не будет.

Если мастер вручную будет вставлять шпильку длиной более 50 см в шпур, советуют использовать кондуктор, который подаст металлический стержень под нужным давлением.

Если шпилька используется вместе с гайкой, рекомендуют проверять, чтобы она не была сильно прикручена к шайбе.

После того как шпильку установили в шпур, нужно чтобы она оставалась в неподвижном состоянии до тех пор, пока состав полностью не затвердеет.

Клеевая масса затвердевает за 30-50 минут при температуре +20 градусов, за 5-6 часов, если температура +5 градусов. В холодную погоду химический анкер вообще не затвердеет.

Жидкий гвоздь не всегда может обеспечить нужную фиксацию шпильки, из-за этого крепление может деформироваться.

При закреплении на внешней конструкции тяжёлого предмета мебели или прибора рекомендуется расположить его вплотную к несущей конструкции.

Химический анкер своими руками

Цена магазинных жидких гвоздей часто отпугивает потенциальных клиентов, и многие мастера изготавливают аналогичные растворы самостоятельно в домашних условиях. Это несложно.

В основе состава — эпоксидная смола, она обеспечивает прочное сцепление компонентов.

Помимо «эпоксидки» для приготовления состава понадобятся отвердитель УП-583, а также цемент или гипс, и пластификатор ДБФ или ДЭГ-1.

Процедура приготовления:

1. Добавляем пластификатор в смолу (5-10% от общего количества смолы), перемешиваем.
2. В полученную массу засыпаем немного гипса или цемента (5-10%), при это хорошо перемешиваем.
3. В конце добавляем отвердитель, в пропорции 1:8 или 1:10 от общего объёма.

Полученный состав тщательно мешаем. Советуют использовать химический анкер сразу и готовить небольшими порциями, чтобы хватило времени его выработать.

Плюсы и минусы

К преимуществам жидких дюбелей относятся:

• Герметично закупоривают отверстие.
• Прочны по сравнению с другими распорными элементами.
• Просты в монтаже.
• Устойчивы к воздействиям.
• Специальные химические анкеры можно использовать в местах с высокой влажностью и даже под водой.
• Долговечность — срок службы около 50 лет.
• В основании нет внутренних напряжений при перепадах температуры.

Недостатки анкеров:

• Сроки готовности крепления напрямую зависят от температуры окружающей среды.
• Закрытая упаковка хранится не более года. В открытом виде химический анкер хранить нельзя.
• Высокая цена.

Как работать с химическим анкером, пошаговая инструкция

Химический анкер – это двухкомпонентный клей на основе синтетической смолы, при помощи которого происходит закрепление стальных закладных элементов в строительных основаниях. Перед началом работ по монтажу химанкера необходимо ознакомиться с информацией на картридже, обращая внимание на принципиальную схему монтажа, рекомендуемые производителем размеры отверстия и время схватывания состава при определенной температуре.

Этапы монтажа химического анкера:

1. Подготовка отверстия.

Делаем отметку на поверхности основания в месте установки анкера. Бетон сверлим буром, диаметр которого превышает диаметр шпильки на 2 мм. Использовать алмазный инструмент не рекомендуется, так как смола лучше сцепляется с шероховатой поверхностью. При работе с кирпичной кладкой ударную функцию отключаем, чтобы избежать сколов и растрескивания кирпича. При сверлении бур держим строго перпендикулярно плоскости основания. Необходимую глубину установки контролируем при помощи ограничителя глубины или нанесенной на буре метки.

Для получения надежного крепления принципиально важно тщательно прочистить отверстие от сверлильной крошки и пыли. Если этого не сделать, состав свяжется с продуктами сверления, что ослабит соединение. Сначала полость очищают металлическим ершиком, затем продувают ручным насосом. Желательно процедуру повторить несколько раз до полного отсутствия видимых остатков пыли. При больших объемах работ лучше воспользоваться строительным пылесосом, так как это ускорит процесс.

2. Ввод химического состава.

Прикручиваем насадку к картриджу и вставляем его в пистолет для инжекционных масс. Первые 10 см выдавленной массы не используем, так как нет гарантии, что компоненты равномерно перемешались в миксере. Смесь готова к применению, если имеет однородный серый цвет. Помещаем сопло вглубь полости и дозировано заполняем ее составом на 2/3 объема, немного вытаскивая инструмент при каждом нажатии на курок.

При работе с пустотелыми материалами (щелевой кирпич) есть свои особенности. Пустоты не дают сформировать естественного отверстия со стенками, поэтому вставляем специальную пластиковую гильзу с колпачком и заполняем ее составом. При погружении шпильки часть химического анкера выходит через сетчатую гильзу и застывает в полостях кирпича, образуя упор. Колпачок нужен для того, чтобы крепежный элемент заходил в гильзу строго по центру и удерживался в таком состоянии до полного застывания «химии».

3. Установка металлического анкера.

Погружаем шпильку в отверстие вращательными движениями. Для равномерного распределения раствора можно слегка потянуть крепеж на себя, а затем до конца докрутить его и оставить до полного застывания клея. Во время выдерживания времени схватывания можно корректировать положение метиза. Индикатором полного заполнения отверстия является немного выступившая на поверхность связующая масса, которую можно легко отколоть после затвердения.

4. Монтаж и затягивание гайки.

После полного застывания раствора переходим к самому ответственному моменту – закреплению строительных материалов и элементов. Затягиваем гайку, используя динамометрический ключ. В рекомендациях производителя инжекционной массы указаны максимальные значения усилия, с которым можно затягивать гайку. Если использовать обычный ключ, есть риск превысить допустимый момент, что может привести к проворачиванию шпильки или раскалыванию материала при небольших краевых и осевых расстояниях.

Если необходимо сделать перерыв в работе, не снимайте смесительный носик с картриджа, а перед повторным применением замените его на новый. Чтобы правильно рассчитать количество картриджей необходимых для монтажа химического анкера, воспользуйтесь онлайн калькулятором расхода инжекционных масс.

Полезные советы     Обновлено: 19.11.2020 13:02:45

Источник: http://krepcom.ru:443/blog/poleznye-sovety/poshagovaya-instruktsiya-po-ustanovke-khimicheskogo-ankera/

Наши контакты:
E-mail: [email protected]
Телефон: 8 (800) 333-21-68

Химические анкера MasterFlow

Химические составы применяются для установки арматурных стержней, резьбовых анкеров и закладных деталей в железобетонное основание (и крепежа закладных деталей). При использовании системы химических анкеров благодаря быстрому набору прочности сокращается время на установку элементов конструкции или оборудования. Выбор основы анкера осуществляется исходя из прикладываемых нагрузок и температуры окружающей среды.

Независимые лаборатнорные испытания неоднократно подтверждают эффективность заявленных характеристик химических анкеров для бетона MasterFlow и выделяют их следующие преимущества:

• высокая адгезия и механическая прочность;
• низкая усадка даже на больших диаметрах;
• возможность применения в условиях легкой влажности.

Помимо этого, конкурентноспособная цена продукции Master Builders Solutions является также несомненным достоинством этих материалов.

Пистолеты и химические анкера Master Builders Solutions для бетона

В комплекте к пистолету поставляется один пластиковый наконечник для смешивания состава. При необходимости пластиковые наконечники Mixers CM14 можно приобрести отдельно.

Более подробную информацию о наличии материала, стоимости и технологии его применения можно получить, позвонив по телефону:

+7 (812) 309-71-79

Правила работы с химическими анкерами

Сегодня правила работы с химическими анкерами являются ключевыми для многих людей, которые ведут деятельность в различных сферах. Расширительные анкеры создают клиновые силы и силы трения в основном материале. При использовании регулируемых крутящих моментов расширений достигается заданный момент установки. Таким образом, конус или конусы втягиваются в расширяющиеся сегменты рукава. Из-за предварительного натяжения стержня анкера или внешней растягивающей нагрузки анкеры с регулируемым крутящим моментом расширяются дальше. Но только если трение между конусом и втулками меньше, чем между втулками и бетоном.

Якоря, контролируемые торгом, в основном используются для групповых и одиночных креплений в диапазоне средних и высоких нагрузок. Анкеры, контролируемые смещением, расширяются за счет ввинчивания конуса в гильзу (опускаемый анкер) или гильзы над конусом (опущенный анкер). Эти анкеры в основном используются для многократного крепления в диапазоне средних и низких нагрузок.

Подрезанные анкеры пользуются особым спросом

Анкер с подрезкой — это анкеры с частями, которые распространяются и механически сцепляются с бетонным базовым материалом. Гораздо меньшие силы расширения возникают при установке и загрузке, чем при использовании анкеров расширения. Если форма поднутрения хорошо принята и его глубина достаточна, анкер подреза действует практически одинаково с литыми креплениями, т. Е. Оба достигают одинаковых предельных нагрузок, поскольку подрезчик оптимально использует высокое сопротивление силам сжатия бетона.

виды, преимущества, установка.

Принцип действия анкерного болта | Зачем нужен анкерный болт

Анкерный болт — это крепежная деталь высокой прочности, встроенная  в бетон и используемая для крепления, других опор к фундаменту, массивных конструкций. Анкерные болты широко используются в строительной индустрии, дорожных системах, энергетических установках. Они являются важным методом крепления габаритных и массивных конструкций к прочному фундаменту. Основное задача — предотвращение разрушения или повреждения.

В масштабных строительных проектах для соединения конструкций с фундаментом для повышения сейсмостойкости, анкерные болты способны обеспечить надежное крепление.

С анкерными болтами удается свести к минимуму вероятность ошибок при монтаже. Если устанавливать крепеж в мокрый бетон, задача усложняется. Только после полного застывания анкерный болт сможет выдерживать предполагаемую нагрузку.

Зачем нужен анкерный болт и его разновидности

Существует несколько различных типов анкерных болтов, которые определяют сферу их применения. Перед выбором крепежа внимательно изучите плюсы и минусы каждой конструкций, чтобы обеспечить надежное соединение с учетом факторов воздействия и условий эксплуатации.

1. Клиновой анкерный болт. Фиксируется по принципу распирания отверстия. В этих крепежах на конце есть клин, который  в сочетании с крепежной втулкой обеспечивает надежного соединения в бетонной конструкции.  Для правильного монтажа нужно монтировать болт глубоко. Чтобы, даже прилагая чрезмерную силу, невозможно было его вытащить. Отверстие должно быть примерно на 1,6 см глубже, чем длина самого болта.
2. Гильзовый. Увеличенный диаметр анкерного болта за счет внешней оболочки. Она фиксирует положение детали. После установки оболочка раздвигается до 5 см. Этот тип анкерного болта подходит для работ с бетоном и кирпичом.
3. Забивные крепежные детали. Для их монтажа используют молоток. Фиксируются с помощью гайки или шайбы. Распорки открывают только после того, как болт попадает в отверстие.
4. Анкерный болт с гайкой. Применяют для твердых поверхностей. Если выбрать длинные анкера, их можно использовать для мягких покрытий. Лазейка для крепежа должны быть на 3 см длиннее его.
5. С крюком. За счет крюка, который в этой модели заменяет гайку, анкерные болты подходят для работы с подвесными конструкциями.
6. С кольцом. На верхней части детали есть закругленная форма. По принципу работы имеет много общего с анкером с крюком. На кольцах удобно крепить подвесные потолки или тросы в ходе выполнения строительных работ.
7. Двухраспорный болт. Главное отличие заключается в наличии двух клиньев. Они способствуют усилению прочности соединения. Такой анкер способен обеспечить надежное крепление, независимо от условия эксплуатации и воздействия внешних факторов, например, вибраций. Можно использовать даже в работе с пористыми поверхностями.

Чтобы выбрать наиболее подходящий болт, существует ряд факторов, которые необходимо учитывать с точки зрения требований, предъявляемых к изделиям с учетом коррозии, прочности и физической среды. Сталь и углерод анкерных болтов обычно используются для изготовления крепежей, поскольку они представляют собой долговечные материалы с достойными физическими свойствами. Болты из нержавеющей стали устойчивы к коррозии, способны сохранять свою форму и прочность даже при высоких температурах и экстремальных условиях.

Из чего изготавливают анкерные болты

Поскольку болты предназначены для работы с массивными конструкциями, их состав должен гарантировать прочное соединение. Наиболее распространенными материалами считаются:

• конструкционная сталь. Демонстрирует отличные эксплуатационные свойства в работе с тяжелыми конструкциями;
•  сталь с усиленной защитой от коррозии. В состав добавляют легирующие компоненты. Это усиленная формула для предотвращения коррозии. Такие виды крепежей можно использовать в условиях повышенной влажности;
• латунь. Алюминиево-цинковые соединения актуальны для применения в бытовых условиях.

Принцип работы с анкерными болтами

При установке анкерного болта в бетон важно оценить выдерживаемые нагрузки. Поскольку бетон считается неоднородным материалом, в месте крепления важно предотвратить всевозможные сдвиги.

Профессионалы руководствуются принципом, что при монтаже болта образовывается сила трения. В качестве распорки выступают дюбели или металлические цанги. Если неправильно подобрать анкер с учетом возлагаемых на него функций, есть вероятность разрушения, отсутствия фиксирующего положения, изгиба, коррозия.

Если рассматривать строительную сферу применения анкерных болтов, при возведении мостов, зданий, массивных конструкций, последствия неграмотного выбора крепежной системы может привести к существенным убыткам и катастрофическим последствиям.

Во избежание подобных ситуаций рассчитывают предельно допустимые нагрузки болтов. В стандартах СНиП прописывают алгоритмы расчета, рекомендации по монтажу. Востребованные на рынке крепежные детали применяют для:

• возведения колонн;
• строительства балок, перекрытия плитами;
• оконных и дверных проемов;
• козырьков и навесов;
• строительства сооружений;
• подвесных работ и других целей.

Монтаж анкерных болтов: важные детали

В работе с поверхностью из бетона есть два способа монтажа анкеров – в мокрый бетон либо готовую застывшую поверхность. В первом случае болты изначально фиксируют на арматурном каркасе с помощью сварки. После этого можно заливать раствор. Во втором случае работают по принципу создания отверстия для дальнейшего монтажа.

Для формирования отверстия нужно:

• обозначить размещение детали;
• просверлить лазейку на 1,5-2 сантиметра длиннее стержня. Диаметр отверстия определяется маркировкой крепежной детали;
• устранить образовавшийся от сверления мусор.

Анкер с гайкой применяют в тех случаях, если нужно закрепить конструкции незначительной толщины. Проще всего забивать молотком, а гайку закрутить ключом. Для демонтажа болтов достаточно ослабить гайку и удалить крепеж.

Свойства анкерных болтов и нагрузки

Основное назначение анкерных болтов – крепеж и надежная фиксация соединения.

Сила трения формируется при возникновении нагрузки вдоль оси анкера. Удерживается болт в случае этой силы за счет трения своих элементов и основания, в которое он вмонтирован.

Способы воздействия могут возникать вместе или по отдельности. Во избежание деформации конструкция должна быть прочно закреплена по всем правилам монтажа. Еще одно важное правило заключается в том, что материал основания должен быть предназначенным к подобным нагрузкам. Существует максимально допустимые нагрузки по каждому типу поверхности.

Принцип действия анкерного болта: в чем его достоинства

Существует ряд преимуществ при использовании качественного анкера:

• болты выдерживают высокие нагрузки, поэтому отлично зарекомендовали себя в строительной индустрии. Востребованные на рынке изделия благодаря своей нагрузочной способности;
• расширенный модельный ряд болтов, поэтому легко подобрать подходящий вариант в зависимости от специфики монтажа;
• эксплуатационные свойства углеродистой стали. Прочный материал не поддается коррозии;
• простота монтажа. Не потребуется специальное оборудование и много времени для установки болтов по правилам монтажа;
• с помощью анкерных болтов можно укреплять существующие конструкции;
• устойчивость к постойным факторам воздействия. Например, при вибрации детали не расшатываются, не сгибаются и сохраняют свои свойства.

К недостаткам относят стоимость анкерных болтов и необходимость создания отверстия в основании.

Анкерный болт: какие виды поломок встречаются?

Поскольку болты подвергаются большим нагрузкам, существует несколько последствий, вызванных неправильным монтажом или выбором типа крепежа. Каждый анкерный болт может выдерживать определенные нагрузки. Получить информацию об этом можно путем расшифровки маркировки. По ГОСТу определяется перечень поломок, которые могут случиться в крепежном соединении:

• вырывание болта с фиксирующей поверхности. Различают поверхностное или частичное вырывание;
• вырыв основной платформы. Из-за воздействия сильных нагрузок на само основание может произойти полная поломка;
• изгиб болтов. Чаще всего случается во время монтажа;
• плавление. При влиянии недопустимых высоких температур болты могут плавиться.

В стандартах ГОСТа прописаны требования хранения, эксплуатации, монтажа, производства анкерных болтов. Они имеют маркировку свою маркировку. Изучите свойства болтов перед монтажом, чтобы не допустить поломок и обеспечить долговечное соединение. Нужно не забывать и о расчете допустимой нагрузки и технических характеристиках болтов.

Виды анкеров и их особенности

На данный момент ни один ремонт и ни одна стройка не проходит без использования различных крепежных элементов, анкеров. Линейка анкерной техники занимает лидирующую позицию среди всех остальных крепежей. Anker в переводе с немецкого языка означает «якорь». Несмотря на различия в строении и размерах и тот, и другой выполняют одну и ту же функцию — закреплять в основании и удерживать определенную конструкцию.

Анкер из металла

Анкер из металла удерживается из-за силы трения, она возникает за счет распора своих стенок в момент установки в заранее подготовленное отверстие. Их изготавливают из стали, латуни или алюминия. На настоящий момент установка анкера не является проблемой, если следовать инструкции по их монтажу.

Анкерный болт

Анкерный болт с гайкой является наиболее популярным из всех выборов. Это произошло из-за того, что именно он обладает максимальной длиной распорной зоны и наиболее удобным способом крепления. Для защиты от коррозии его покрывают цинковым покрытием. Основание анкерного болта — природный камень, кирпич или бетон.
Именно его взяли за основу создания болта с кольцом, полукольцом и крюком.

Двухраспорный анкер

Двухраспорный анкер обладает преимуществом за счет двух наружных распорных втулки. 1-ую расширяет внутренний стержень при закручивании гайки, 2-ую — первая втулка. Из-за этого распор происходит в двух местах, а это увеличивает несущую способность в 1,5-2 раза относительно обычных.

Анкерный болт имеет стержень с шестигранной головой. Их используют при креплении оборудования, рекламных конструкций. А в быту он помогает при скреплении различных изделий и подвесных конструкций.

Анкер-шпилька

Анкер-шпилька или же анкер клиновой схож с анкерным болтом с гайкой, но при отсутствии корпуса. При закручивании гайки муфта перемещается по стержню к клиновидному основанию. То есть чем сильнее закручивать гайку, тем больше будет происходить смещение муфты и как итог её «распирание». Основание изготовлено из природного камня без пустот или из бетона.

Анкер-клин

Самым простым из линейки анкеров является из анкер-клин. Для точного закрепления нужно после установки в отверстие забить молотком штифт. Он по мере продвижения создает распор из-за утолщенного наконечника анкера. Такой анкер используют для монтажа небольших конструкций, таких как подвесы, конструкции из тонких листовых материалов.

Забивной анкер

Забивные анкера (цанги) из стали не имеют ни шпилек, ни винтов, ни болтов. Их основной элемент — метрическая резьба. Распирающая способность создается за счет специального клиновидного элемента, который находится внутри анкера.

Латунные анкеры

Латунные анкеры имеют свою особенность: распор в них создается самим ввинчиваемым элементом. Такие анкеры используют в помещениях с высоким уровнем влажности, в результате того, что латунь препятствует коррозии. Он имеет внутреннюю поверхность в виде конуса с метрической резьбой. При его вкручивании «лепестки» раскрываются и обеспечивают распорное давление на стенки основания.

Что такое анкер и для чего он нужен в строительстве

Анкер — элемент крепежа, в структурном плане схожий с болтовыми и дюбельными элементами. Его предназначение — обеспечивать фиксацию конструкций на твердых поверхностях (каменных, кирпичных, бетонных и т. д.). За счёт использования подобных изделий можно достигнуть высочайшей надежности крепления (существенно большей, чем в случае с традиционными шурупами и дюбелями). Разберемся для чего нужен анкер и каким он бывает.

Для чего используется анкер

Часто спрашивают, что такое анкер в строительстве. Непосредственный перевод слова «анкер» с немецкого — «якорь», поскольку форма изделия напоминает эту конструкцию, используемую на кораблях. Анкеры становятся незаменимыми в случаях, когда требуется закрепить спортивные снаряды, кондиционную технику, сантехническое изделие — продолжать перечень можно долго. Говорить об однозначной эксплуатационной ориентации невозможно, поскольку здесь все зависит от конкретного типа.

Отличительная черта всех анкеров — способность выдерживать серьезную динамическую нагрузку. Согласно существующим принципам классификации, выделяют три категории анкеров: малые (диаметр составляет менее 8 мм, длина — менее 55 мм), средние (диаметр — до 12 мм, длина — до 120 мм), большие (предельная толщина — 24 мм, длина — 220 мм). Проанализируем существующие подтипы анкерных болтов в соответствии с критерием формы.

Распорные анкеры

Наиболее часто встречающийся тип — распорный анкер. В структурном плане изделие является болтом либо шпилькой, «нос» которого выполняется в конусной форме. Последний обрамляется специальной гильзой, которая имеет осевой разрез. Ввиду того, что ее радиус меньше конуса на носике, обеспечивается надежное сцепление: гильза не может «уйти» со шпильки. На краешке, который выступает из стены, находится специальная гайка, которая при проворачивании «оттаскивает» к себе шпильку; последняя не может пройти сквозь гильзу и разжимает ее.

Отметим, что распорные анкеры применяются для фиксации на конструкциях, изготовленных из имеющих внутреннюю структуру материалов. Простейший пример — бетонная конструкция. Также выделяют несколько подтипов распорных анкеров:

• С гайкой. В конструкционном плане это шпилька, которую поджимает гайка. Отличительная черта — длинная гильза, которая обеспечивает максимальную контактную площадь во внутренней части. При помощи гайки можно не только прижать конструкцию к стене, но также накрутить другую гайку на шпильку.
• С кольцом либо крюком. Особых отличий от вышеописанного типа (анкеры с гайкой) нет. Разница состоит лишь в том, что вместо гайки здесь крепежное кольцо или крюк. Деформационная гильза характеризуется тем, что имеет вершину с накатанной резьбой. Соответственно, при прокручивании гильза окажется разжатой ввиду наличия продольных сквозных прорезей. Подобное крепление особенно актуально в случае необходимости фиксации шнура, троса, веревки.
• Двухраспорные. Характерная черта крепления: когда мастер выкручивает шпильку, одна распорная втулка заходит в другую. Распор осуществляется ближе к концу анкера, что крайне важно при работе с материалами пористого типа. Например, с помощью подобных креплений нередко осуществляют крепеж на кирпичную поверхность.
• С шестигранной головкой. Это изделие незначительно отличается от анкера с гайкой, но его все же выделяют в отдельную категорию. Вместо шпильки здесь оказывается задействованным классический болт. Если закручивать анкер, располагающийся на кончике конус «оттаскивает» гильзу к болтовой шляпке, обеспечивая продавливание ее стен. Подобные крепежные элементы зачастую ориентированы на фиксацию при помощи гаечного ключа либо отвертки.

Клиновые анкеры

Не самый распространенный подтип — клиновые анкеры. В структурном плане это длинные металлические шпильки, на кончике которых располагаются деформационные гильзы. Если начать завинчивать шпильку, происходит расширение небольших «лепестков», притом в глубине материала — вдали от фронтальной части, — что обеспечивает минимизацию вероятности растрескивания конструкции.

 Забивные анкеры

Забивные элементы разительно отличаются от всех других анкеров. Для того чтобы раскрыть их, потребуется заранее осуществить посадку гильзы — и только после этого начинать вворачивание шпильки. Соответственно, использование забивных анкеров предполагает наличие заготовленного отверстия, в которое ставится анкерная втулка. Затем в монтированную гильзу закладывают штырь, который вбивается посредством молотка. Затем штырь извлекают и закручивают болт, который и обеспечивает фиксацию.

Химические анкеры

Наиболее современный тип — химические анкеры (другое название — клеящиеся), способные обеспечить предельно надежное крепление. Фактически это просто набор, включающий традиционную шпильку и клеящее вещество. Для того чтобы использовать химический анкер, необходимо заранее создать отверстие, прочистить его и заполнить клеем. Затем внутрь вставить шпильку. Уже вскоре происходит застывание, обеспечивающее фиксацию. Единственный минус — необходимо подождать какое-то время, пока клей «схватится». Обратите внимание -химический анкер не подойдет для ситуаций, когда крепеж будет использоваться сразу же.

Монтаж и демонтаж: общие правила

Чтобы анкер идеально выполнял свои функции, его нужно грамотно монтировать.

1. Нужно правильно подобрать сверло, сообразное размерам анкера. Не обязательно, чтобы оно было более толстым, поскольку при использовании дрели или перфоратора отверстие всегда получается чуть большим (из-за вибрации инструмента).

2. Важно не ошибиться в плане глубины (ошибка может понизить надежность крепления).

3. Прежде чем загонять анкер, отверстие нужно очистить (убрать крошку и пыль) при помощи компрессора или обычного пылесоса.

В отдельных случаях возникает необходимость в извлечении крепежного элемента. Сделать это непросто, но вполне возможно. Потребуются такие инструменты, как зубило, молоток и плоскогубцы. В первую очередь нужно открутить шпильку так, чтобы она более не держала гильзу. Алгоритм может меняться в зависимости от типа анкера. Иногда возможно просто вывернуть болт, в других — ослабить гайку. После «освобождения» гильзы ее можно демонтировать. Не всегда есть возможность сходу сделать это при помощи обычных плоскогубцев — может потребоваться предварительно чуть разрушить материал вокруг отверстия (подставьте зубило возле гильзы и сделайте канавку в сантиметр глубиной).

В нашей компании можно купить анкеры оптом от прямого производителя. В каталоге представлены метизы всех типов и размеров.

Какие анкера выбрать для разных задач

Анкер является популярным в строительной области крепежным элементом, который фиксируется в основании конструкции и удерживает соединенные с ним элементы.

Сейчас трудно себе представить, каким способом можно было бы закрепить тяжелую конструкцию в сравнительно рыхлом или непрочном основании. Дюбели плохо подходят для этой цели, так как слабо удерживаются в основании. О гвоздях или саморезах и говорить не стоит. Поэтому анкеры являются идеальным вариантом для таких работ как закрепление к потолку тяжелой люстры, установка на стене турника, закрепление тренажеров к стенам и потолку и т.  д.

Для разных видов оснований предназначены различные типы анкеров. Не существует универсальных элементов, которые можно было бы использовать во всех случаях.

Перечислим разновидности анкеров и дадим им общие характеристики:

Клиновой (распорный) анкер

Состоит из стального стержня с резьбой и конусом на конце, подвижной втулки-пояса и гайки. Предназначен анкер для крепления к основанию тяжелых подвесных конструкций. В материале конструкции и в основании проделывается отверстие, куда впоследствии вставляется анкер. Производится закручивание гайки, в результате чего клиновидный концевик стержня распирает втулку-пояс в отверстии, фиксируя ее к стенкам отверстия. Соединение считается очень надежным, способным выдержать значительный вес конструкции.

Клиновидный анкер, Fischer FAZ II

Винтовой анкер

По своей конструкции он почти не отличается от клинового аналога. Единственное отличие состоит в том, что вместо гайки винтовой анкер имеет винт с крестообразной головкой. Закручивание винта позволяет скрыть его головку в материале конструкции, что бывает иногда очень важно в плане эстетики.

Винтовой анкер, Molly Sormat

Забивной анкер

Состоит из двух металлических элементов — болта и втулки. Особенностью втулки является наличие отверстий, которые способствуют расширению втулки при вхождении в нее болта. Анкер вставляется в просверленное в основании и закрепляемой конструкции отверстие, после чего молотком наносятся удары по болту. Расширившаяся втулка жестко прилегает к стенкам отверстия. Так крепятся многие материалы, обладающие жесткостью.

Забивной анкер, Sormat LA

Разжимной анкер

Состоит из нескольких металлических лепестков и гайки. При закручивании гайки лепестки разводятся в стороны, фиксируясь в материале. Применение такие анкеры нашли при строительстве сооружений из ячеистых бетонов.

Разжимной анкер, Sormat PFG LB

Пружинный анкер

Это необычная конструкция, состоящая всего из одного элемента. Это болт, на котором закреплены пружинные шпильки. При утапливании анкера в основание его шпильки зажимаются, в результате чего он свободно проходит в отверстие. После этого шпильки самопроизвольно выпрямляются и фиксируют анкер в этом положении. Применяется пружинный анкер для крепления конструкций к пустотелым основаниям, подвесным потолкам и другим конструкциям.

Складной пружинный анкер, Tech-KREP

Химический анкер

Это не совсем анкер в чистом его понимании. В основании просверливается отверстие нужной длины и необходимого диаметра, в которое заливается композитный состав. В некоторых случаях это может быть готовый брикет. Состав плотно утрамбовывается в отверстие, после чего в него вставляется крепежный элемент. Это может быть стержень, болт или крюк. Химический состав взаимодействует с материалом основания. При этом образуется прочное соединение, в котором зафиксировано металлическое крепление. Применяется такое крепление в таких местах, где нет возможности использовать привычные анкеры. Например, при монтаже элементов в газобетоне или пенобетоне, либо если материал основания сыпучий или мягкий.

Химический анкер, Fisher

Правильно выбрав нужный тип анкера и правильно им воспользовавшись при монтаже, вы получите очень надежный и долговечный элемент крепления.

Анкеры: какие бывают, где применяются, как крепятся — Статьи

Уже достаточно давно отпала необходимость забивать гвозди в бетонные стены. Использовать для этих целей анкеры на самом деле намного удобнее, надежнее и практичнее. Анкеров существует действительно великое множество: забивные, стержневые, винтовые, клиновые, закладные и многие-многие другие.

При выполнении строительных или ремонтных работ на самом деле просто невозможно обойтись без крепежных элементов. Это могут быть шурупы и гвозди, которые сами способны скреплять материалы и нести соответствующую нагрузку. Что касается древесины, листов гипсокартона или металлических элементов небольшой толщины, то сцепление, возникающее между подобными крепежными элементами и этими материалами, вполне достаточно для весьма надежной фиксации и восприятия существующих нагрузок. Вместе с тем, если существующее основание выполнено из бетона, кирпича или камня, то использование подобного крепежа уже становится просто не приемлемым.

Крепежная часть анкера сопрягается с массивом основания не напрямую, а через специально предназначенный для этого элемент, который и создаёт необходимое сцепление. Все виды анкеров весьма широко применяются при проведении ремонтных и строительных работ. В частности в квартирах анкеры используются в основном для закрепления к стенам или потолкам различных предметов интерьера, установки оконных и дверных коробок, люстр, а также при устройстве подвесных потолков.

Классический анкерный болт является весьма надежным крепежным элементом. Чаще всего при помощи анкерных болтов производится соединение строительных конструкций, а также закрепление различного рода оборудования.

Забивной анкер представляет собой простейший вид анкера с внутренней резьбой. Забивные анкеры используются для установки в кирпичные, бетонные, а также каменные конструкции. При установке забивного анкера предварительно высверливается отверстие необходимого диаметра и глубины. Следует заметить, что отверстие для этого типа анкеров, впрочем, как и для всех других типов, предварительно необходимо очистить от образующихся при его сверлении крошек материала основания. После установки в отверстие анкер путем ввинчивания крепежной части разжимается, благодаря чему и достигается весьма надежная степень фиксации.

Клиновые анкеры включают в свою конструкцию специальный клин, который расширяется и фиксируется в гнезде при установке. Клиновые анкеры позволяют производить так называемый сквозной монтаж через устанавливаемый на основание материал. Анкеры этого типа забиваются молотком и затягиваются при помощи обычного гаечного ключа. К крепежным изделиям этого типа также можно отнести и винтовые анкеры, оборудованные винтом с утапливаемой головкой. Винтовые анкеры достаточно широко применяются при установке дверных и оконных коробок. При закручивании винта анкерный клин достаточно прочно закрепляется в отверстии.

Стержневые фиксаторы, устанавливаемые по принципу клинового анкера, предназначаются для достаточно глубокой установки через несколько слоев облицовки и изоляции. После того как анкер забит в отверстие, фиксация закрепляемого материала на стержне осуществляется при помощи гайки и шайбы.

Латунные анкеры «MSA» в основном используются для закрепления в бетоне или кирпиче. Латунная гильза анкера этого типа обладает внутренней резьбовой полостью конической формы, которая сужается к острию. При закручивании винта суженная гильза расширяется и достаточно плотно прижимается к внутренней поверхности отверстия, предварительно просверленного в основании.

Анкеры «DRIVA» используются для закрепления нетяжелых конструкций на основание из гипсокартона, фанеры или ДСП. Изготавливаются они в двух вариантах – либо из металла (алюминиевого сплава), либо из нейлона. Анкеры «DRIVA» ввинчиваются непосредственно в основание и по этой причине не требуют предварительного сверления отверстий.

Анкеры «PFG» имеют внутреннюю резьбу и при вкручивании в них вставных элементов расширяются, что обеспечивает их надежное закрепление в гнезде. Анкеры «PFG» могут использоваться в сочетании с болтом с крюкообразной головкой, шпилькой, а также с болтом с петлей (рымом).

Все рассмотренные выше анкеры закрепляются чисто механически. Но существует и немного другой тип крепежа с использованием химических анкеров. Химический анкер представляет собой ампулу клеящего вещества в сочетании со специальной шпилькой. Принцип установки химических анкеров достаточно прост — после подготовки отверстия в него устанавливается ампула с клеящим веществом, которую затем необходимо пробурить шпилькой. Затвердевание клеящего вещества происходит в течение некоторого времени. В этот момент не следует нагружать анкер. Химические анкеры могут быть использованы для различных целей и даже для закрепления различных материалов под водой. Также следует отметить, что химические анкеры достаточно хорошо выдерживают воздействие агрессивных сред.

При применении анкеров любого типа необходимо помнить, что каждый из них рассчитан на определенную нагрузку, то есть при закреплении деталей и элементов, существенно разнящихся по массе необходимо использовать разные анкеры. Так, к примеру, для того чтобы повесить картину абсолютно не нужны анкеры внушительных размеров, а вот при закреплении действительно тяжелой люстры они вам на самом деле не помешают.

Анкеры и дюбели. Сравнение, примеры крепежных изделий

Крепление в мягких материалах, таких как дерево или пластик, особой сложности не вызывает. Гвозди, шурупы, саморезы позволяют без труда прикрепить к основанию нужную конструкцию или деталь. Для простого закрепления, например листа бумаги, можно вообще воспользоваться обычной кнопкой. Другое дело — камень, бетон, кирпич. Тут с гвоздем не подходи. Потребуется более “продвинутый” крепеж — анкер или дюбель. Желательно от известных производителей, таких как MUNGO или SORMAT. Правильно подобранный и рассчитанный.

Анкеры и дюбели. В чем разница

В российской нормативной документации с определениями “анкер” и “дюбель” сложности и не всегда понятно, какой крепеж относится к первым, какой — ко вторым. Свою лепту в путаницу вносят и зарубежные производители в каталогах которых одно и то же изделие может считаться либо анкером, либо дюбелем. Был ГОСТ 28457 “Дюбели-шпильки распорные строительно-монтажные”, но утратил силу. Да и описывал он, в понимании современного строителя, как раз анкеры. Есть действующий ГОСТ 24379, который регламентирует анкерные болты, но только закладные, для крепления к фундаментам строительных конструкций. На дюбели стандартов нет вообще. Есть еще нашим законодателям над чем поработать по стандартизации анкеров и дюбелей.

Специалисты крепежного направления предлагают классифицировать дюбельный и анкерный крепеж следующим способом:

 — анкер — металлическая (стальная) крепежная конструкция, закрепляемая в строительном материале и имеющая резьбовую часть для фиксации в основании и/или прикрепления детали.

 — дюбель — вставная крепежная деталь из мягкого, упругого материала (чаще пластика), служащая для фиксации основного крепежного элемента (гвоздь, шуруп, саморез).

По сути, в большинстве анкеров и дюбелей применяется один и тот же принцип закрепления — трение между основанием и распорной частью крепежа. Но если анкеры позволяют получить большую прочность скрепления, то дюбели выделяются большей скоростью монтажа.

Виды анкеров

К наиболее распространенным видам анкеров (они, конечно же, есть в ассортименте интернет-магазина КРЕПКОМ) относятся:

анкер-болт

Крепеж для сквозного монтажа к основаниям из бетона, кирпича, природного камня, газобетона строительных элементов и конструкций. Отличается высокой прочностью и надежностью прикрепления. Работа основана на распоре внутренней втулки конусом, который втягивается в нее, при завинчивании болта. Идеален для закрепления тяжеловесных конструкций типа навесов и опор, удержания перил и т. п. Имеет сравнительно эстетичный вид — нет выступающей резьбовой части.

клиновой анкер

В клиновом анкере распорная часть — специальная конусная муфта в конце. При затяжке гайки шпилька с конусом на конце выдвигается из отверстия в базовом основании и распирает муфту. Отличается очень высокой прочностью закрепления. Применяется в твердых основаниях (бетон, камень, кирпич). Рекомендуется для крепления различных консолей, навесов, тяг конструкций, опор, ограждений. Монтируется методом сквозного монтажа.

двухраспорный анкер

Для более надежного закрепления производители выпускают анкеры с двумя (тремя, четырьмя) распорами. Такая конструкция позволяет выдерживать еще большие нагрузки, а также более равномерно распределить их по площади внутри отверстия в основании. Как правило, цена анкерного крепежа такого типа достаточно высока, поэтому они рекомендуются для закрепления самых тяжелых конструкций.

анкер с кольцом (полукольцом, крюком)

Для специфических задач используются анкеры с различными видами головок. Принцип закрепления изделий такой же как и у анкерного болта, но благодаря особой форме головки сфера применения отличается. Анкер с кольцом подходит для навешивания крюка. Анкер с полукольцом оптимален, если нужно обеспечить возможность быстрого снятия какого либо элемента. Для настенной нагревательной техники — котлов, бойлеров, водонагревателей — отлично подойдет анкер с крюком.

Виды дюбелей

пластиковые дюбели для гвоздей

На сегодняшний день это один и самых популярных видов крепежа. Дюбель-гвоздь состоит из двух элементов. Пластиковый дюбель вставляется в просверленное отверстие в базовом основании, а гвоздь-шуруп просто забивается в него. Соединение разборное, при необходимости гвоздь можно выкрутить обычной отверткой. Пластиковые дюбели многообразны по конструкции и материалу изготовления. Могут иметь головку-грибок, усики для большего распора. В качестве исходного материала применяется полиэтилен, полипропилен и другие пластмассы. Самые популярные типоразмеры, которые есть в каждом доме, 6х40, 6х60.

дюбели для гипсокартона

Для креплению к гипсокартону применяются специальные дюбели (дюбель DRIVA). Крепеж имеет конусообразную форму и сильно выступающую резьбу. Изготавливаются из пластмассы и металла. Для фиксации нужного элемента в такой дюбель ввинчивают саморез или шуруп. Такая конструкция позволяет им плотно входить в сравнительно хрупкий гипскартон и обеспечивать надежное крепление элементов интерьера, нетяжелых полок и т. п.

дюбель крепления изоляции

Благодаря большой, круглой головке, эти дюбели незаменимы при монтаже пенопласта, минераловатных плит. Дюбель плотно прижимает теплоизоляцию и не разрушает ее. Для закрепления таких дюбелей в стене применяются как металлические, так и пластиковые гвозди.

Выше только некоторые, наиболее популярные виды крепежа из серии дюбелей и анкеров. Конечно же, их намного больше. В интернет-магазине КРЕПКОМ можно купить анкеры и дюбели самых разных конструкций, европейского и отечественного производства.

Статьи о продукции 20.09.2019 14:17:36

Простая английская Википедия, бесплатная энциклопедия

Якоря используются для остановки движения лодок. Сегодня якоря обычно делают из металла, и их делают, чтобы ловить дно океана (морское дно).

Есть два основных типа анкеров: временные и постоянные. Постоянный якорь называется швартовным блоком , и его нелегко переместить. Временный якорь можно перемещать и переносить на лодке. Когда люди говорят об якорях, они обычно думают о временных якорях.

Якорь работает либо по весу (массе), либо по форме. Форма более важна для временных анкеров, а дизайн очень важен. Якоря должны противостоять ветру и приливу, а также восходящему и нисходящему движению волн.

Самые старые якоря были просто камнями, а многие каменные якоря были найдены очень давно. Многие современные причалы все еще используют большую скалу в качестве швартовки.

Простой якорь, в котором используются две деревянные руки и каменный груз, используется до сих пор. Деревянные рычаги острые, чтобы заходить на морское дно, а вес выдерживает нормальное движение.

В английском языке для описания частей якорей используется несколько специальных слов. Это связано с тем, что Англия имеет богатую морскую и военно-морскую историю, и поэтому язык дает большое количество слов для терминологии лодок и кораблей.

Современный временный якорь обычно имеет средний стержень, называемый стержнем , прикрепленный к плоской поверхности (традиционно называемой fluke ), которая удерживает морское дно.Место, где хвостовик встречается с ламелями, называется короной , а хвостовик обычно снабжен кольцом или дужкой для крепления к гребню rode (трос, цепь или веревка, соединяющая якорь с лодкой). Некоторые старые якоря прикрепляли к стойке ложа , которая представляет собой стержень, который устанавливает якорь определенным образом, когда он падает на морское дно. Старые анкеры часто называют анкерами с запасом или без него, в зависимости от того, есть они у них или нет.

Есть много дизайнов.

• В конструкции крюка используются маленькие лапы с тяжелыми узкими ламелями, позволяющими глубоко проникать в сложное морское дно.
• Плуг (также пишется «плуг») зарываются в дно, когда к ним прилагается сила. Они выглядят и работают как фермерский плуг. Первым был CQR , впервые произведенный в 1933 году в Великобритании. Они не держатся так хорошо, как современные якоря.
• В конструкциях тарелок Fluke или используются большие лапы для обеспечения хорошей фиксации.Держатся хорошо, но сделать сложно, (уйти в дно).

За последние 20 лет появилось много новых конструкций анкеров. Эти якоря обычно предназначены для небольших судов, а не для крупных судов. Смотрите современный дизайн.

Рыбак [изменить | изменить источник]

«Рыбак» имеет традиционный дизайн, который со временем практически не изменился. Он менее полезен, чем хорошая современная конструкция, а его удерживающая способность при таком весе — одна из худших из всех типов анкеров.

Fluke [изменить | изменить источник]

Наиболее распространенным типом якорей с ламелями является Danforth . В стиле Данфорта на заводной головке используется ложа (см. Выше), к которой прикреплены две большие плоские лапы. Ложа может вращаться, поэтому лапы могут двигаться вниз. Он может держаться очень хорошо, но сам по себе имеет трудности с установкой (заход на морское дно). Эффективен для своего веса.

Якоря Fluke с трудом пробивают морское дно водорослей и водорослей, а также очень твердое морское дно из песка или глины.После установки якорь может освободиться и самостоятельно не сбросить .

Grapnel [изменить | изменить источник]

Грейпель с традиционным дизайном прост в разработке и изготовлении. Это простой крючок, который подходит для скал или рифов. Это бесполезно для большинства других участков морского дна.

Плуг [изменить | изменить источник]

Оригинальный CQR был изобретен в 1933 году в Великобритании. Сейчас существует множество его копий. Раньше плуги были популярны среди моряков и частных лодочников.Они хороши, но не идеальны для большинства участков морского дна. Другой более свежий дизайн — это модель Delta , которая лучше.

В плугах на конце лапы используется специальный груз (носок ) для правильной работы. Это делает их тяжелыми.

Подлинные бренды CQR и Delta теперь принадлежат Lewmar.

Брюс / Коготь [изменить | изменить источник]

Настоящий Брюс был изобретен в 1970-х годах, чтобы попытаться решить некоторые проблемы с плугом. Сейчас сделано много копий.Этот тип якоря теперь называется «клешневым». Якоря-клешни могут быстро закрепиться на дне некоторых морей, но не выдерживают своего веса и могут очень внезапно отпустить.

Bruce Anchor Group больше не производит настоящего Брюса. Качество большинства копий ниже, чем у подлинного Брюса.

Современный дизайн [изменить | изменить источник]

Современные анкеры лучше, чем плуги и клешни. Многие из них новые, все еще запатентованы и принадлежат коммерческим компаниям или привязаны к определенным брендам.

• Bügel , впервые построенный немецкой сталелитейной компанией WASI, имеет острый хвостовик для борьбы с сорняками и оснащен поперечной балкой для поворота якоря на правильный угол на морском дне.
• У Bulwagga три лапы вместо двух. Он хорошо зарекомендовал себя при тестировании независимых организаций. ^[1]
• Spade пользуется успехом с 1996 года. Он хорошо работает. ^[2]
• Rocna производится с 2004 года.Как и у Bügel ‘, у него острый носок и поперечная дуга для травы и сорняков. Он быстро схватывается, ^[3] , и имеет большую площадь лапы. Его поперечная дуга аналогична Bügel и обеспечивает правильный угол установки при небольшом весе на вершине. ^[4] Rocna получил самую высокую среднюю долю по результатам тестирования журнала SAIL в 2006 году [1] [2] [3].

Характеристики временных анкеров [изменение | изменить источник]

Многие современные конструкции лучше старых.На этой диаграмме показаны испытания, проведенные West Marine (американская морская мастерская) в 2006 году [4]. Якоря были испытаны на трех разных песчаных морях при трех разных прицелах (углы натяжения).

Шесть из семи лучших якорей на этой диаграмме являются «современными», но несколько современных якорей показали себя очень плохо. Это показывает, что «новее» не всегда лучше.

Постоянные якоря используются, когда плавучая вещь должна оставаться на месте в течение длительного времени. Они используются для стоянки маяков, навигационных буев и причалов.Якорь должен держаться в любую погоду, даже в самый сильный шторм.

Дедвейт [изменение | изменить источник]

Якоря дедвейт тяжелый. Его можно использовать, когда дно слишком твердое для других типов анкеров. Это может быть большой камень или бетонный блок.

Гриб или Пирамида [изменить | изменить источник]

Якоря в форме грибов и пирамид хороши там, где морское дно мягкое. Этому типу якоря нужно время, чтобы закопаться в морское дно. Он может быть меньше и легче обычного якоря.Якорь-гриб имеет форму гриба, а якорь пирамиды имеет форму пирамиды с вершиной, направленной вниз.

Современный дизайн [изменить | изменить источник]

Шнек для песка необходимо ввернуть в морское дно перед его использованием. Он может быть очень легким.

1. ↑ Practical Sailor: «Тесты на сброс якоря», Belvoir Pubs, январь 2001 г.
2. ↑ Practical Sailor: «Якорные испытания, раунд 2», Belvoir Pubs, 1999.
3. ↑ Лоу, Колин: «Тест снаряжения: якорь Рокна», Boating NZ, июль 2006 г.
4. ↑ Гинзберг-Клеммт, Эрика и Ахим, и Пуро, Ален: «Полное руководство по закреплению», Ragged Mountain Press, 2007 (ISBN 0-07-147508-7)

• Эдвардс, Фред; Парусный спорт как второй язык: иллюстрированный словарь, 1988 Highmark Publishing; ISBN 0-87742-965-0
• Хинц, Эрл Р.; Полная книга постановки на якорь и швартовка, Ред. 2-е изд., 1986, 1994, 2001 Корнелл Маритайм Пресс; ISBN 0-87033-539-1
• Hiscock, Eric C .; Cruising Under Sail, второе издание, , 1965 Oxford University Press; ISBN 0-19-217522-X
• Парди, Лин и Ларри; Способный крейсер, ; 1995 Pardey Books / Paradise Cay Publications; ISBN 0-9646036-2-4
• Rousmaniere, John; «Книга морского дела Аннаполиса», 1983, 1989 Саймон и Шустер; ISBN 0-671-67447-1
• Смит, Эверретт; Мировой путеводитель по морскому делу: держи меня крепче, 1992 New York Times Sports / Leisure Magazines

Якорь | морское устройство | Britannica

Якорь , устройство, обычно металлическое, прикрепленное к кораблю или лодке тросом или цепью и опускаемое на морское дно, чтобы удерживать судно в определенном месте с помощью лапы или остроконечного выступа, который врезается в море. дно.

Британская викторина

Гаджеты и технологии: факт или вымысел?

Виртуальная реальность используется только в игрушках? Использовались ли когда-нибудь роботы в бою? Узнайте о гаджетах и ​​технологиях в этой викторине — от компьютерных клавиатур до флэш-памяти.

Древние якоря состояли из больших камней, корзин с камнями, мешков с песком или бревен, нагруженных свинцом; они удерживали судно только своим весом и трением о дно. По мере того, как корабли становились больше, им требовалось более эффективное устройство, чтобы удерживать их, и деревянные крюки, вкапывающиеся в морское дно, стали использоваться в качестве якорей. В их конструкции железо заменило дерево, и были добавлены зубцы или лапы, чтобы крючки углубились в дно.Другим важным усовершенствованием было добавление ложи или горизонтального рычага, который установлен под прямым углом к ​​рычагам и ламелям нижней части якоря. Ложа обеспечивает вертикальное положение рук на морском дне, и, таким образом, одна лапа врезается в себя, обеспечивая максимальную удерживающую способность. Этот тип с двумя ламелями и прикладом под прямым углом оставался основным якорем на протяжении многих столетий. Он известен как якорь для акций в Соединенных Штатах и ​​как якорь для рыбака в Соединенном Королевстве.

Изогнутые рычаги начали заменять прямые рычаги в анкерах в начале XIX века. Этот тип якоря, который до сих пор используется для легких работ и для лодок, показан на рисунке 1. Кольцо (или скоба) — это часть якоря, к которой крепится цепь или трос. Удалив стопорный штифт, ложа может быть снята с головы, так что якорь можно разместить на якорной станине на корабле. Затем ложа должна быть снова разложена ( т. Е. складывается) перед тем, как отпустить, чтобы убедиться, что одна из сосальщиков зарылась в землю.Вертикальный вал якоря называется хвостовиком; он содержит балансировочную ленту, установленную в центре тяжести якоря, так что якорь уравновешивается горизонтально при подъеме. Стержень соединяется с каждым плечом на коронке. На конце каждой руки есть лапа, которая состоит из треугольной плоской поверхности (, т.е. ладони) с заостренным клювом, который вонзается в землю.

Рисунок 1: Якорь с ложем

Якорь без ложи (рис. 2), запатентованный в Англии в 1821 году, получил широкое распространение в основном из-за простоты использования и укладки.Корона, рычаги и лапы якоря без ложа отлиты как одно целое и могут слегка поворачиваться из стороны в сторону на стержне. Щупальца длинные и тяжелые, с выступающими плечами у основания, которые цепляются за морское дно. По мере увеличения сопротивления плечи выталкивают лапы вниз на дно. Бессточные якоря заменили старый якорь на большинстве крупных кораблей мира.

Рисунок 2: Бессточный анкер

Широко используются несколько других типов анкеров. Легкие якоря Danforth и якоря для плуга имеют длинные острые лапы, которые поворачиваются вокруг ложи в нижней части стойки и глубоко врезаются в нее; эти якоря обычно используются для яхт и других малых судов. Грибной якорь имеет форму перевернутого гриба и широко используется в качестве постоянного швартовки для плавучих маяков, земснарядов и лихтеров.

Что такое якорный текст? — Почему важен анкорный текст?

Якорный текст — это интерактивный текст в гиперссылке, которая ведет к другому месту или документу в Интернете.Обычно он отображается синим цветом и подчеркивается, как эта ссылка на домашнюю страницу Oberlo.

Якорный текст в HTML коде:

нравится эта ссылка на главную страницу Оберло

Поисковые системы используют текст привязки, чтобы определить тему страницы, на которую указывает ссылка, и по каким ключевым словам она должна ранжироваться. Это важный фактор в алгоритмах ранжирования поисковых систем и, следовательно, играет решающую роль в построении любых ссылок для стратегии SEO.

Поскольку текст привязки обеспечивает контекст для входящих ссылок, указывая поисковым системам, по какому запросу он должен ранжироваться, он влияет на объем обычного поиска и производительность веб-сайта. У страницы есть значительные шансы на высокий рейтинг в результатах поиска, если на нее указывают несколько ссылок с правильными ключевыми словами в тексте привязки.

Чтобы создать профиль с разнообразным текстом привязки и избежать наказания со стороны поисковых систем, вам необходимо понимать все типы текста привязки.

В тексте привязки используется общая фраза, которая не дает полезного контекста о теме страницы, на которую указывает ссылка, и часто служит якорем с призывом к действию. Наиболее распространенные примеры включают «нажмите здесь», «подробнее», «этот веб-сайт», «эта страница», «перейдите сюда» и т. Д.

Избегайте создания ссылок с общим якорным текстом, поскольку они не привлекают пользователей и не могут максимизировать SEO-ценность ссылки из-за нечеткого контекста.

Якорный текст, в котором в качестве текста используется название бренда.

Фирменные якоря — самые безопасные в использовании, если у вас нет домена с точным соответствием. Домен с точным соответствием — это доменное имя, которое точно соответствует поисковому запросу, который привлечет трафик на ваш сайт. Например, если ваш фирменный домен — CheapNotebooksOnline.com, вам следует избегать использования фирменного якорного текста, иначе вы рискуете быть наказанными.

В качестве якорного текста используется голый URL в качестве текста (т. Е. https://oberlo.com ) .

Якорный текст использует точную целевую ключевую фразу, по которой вы хотите ранжироваться.

Это наиболее важный тип якорного текста, поскольку он имеет наибольшую силу для повышения вашего рейтинга. Тем не менее, вы должны проявлять осторожность при использовании якорей с точным соответствием, поскольку они также могут быть причиной того, что вы будете наказаны. Например, если вы пытаетесь получить рейтинг «коричневые туфли», а ваш якорный текст тоже «коричневые туфли», вы рискуете получить штраф.

LSI также известно как «скрытое семантическое индексирование». В тексте привязки используются варианты или синонимы вашего целевого ключевого слова.

Если ваше целевое ключевое слово — «интернет-магазин», то ключевые слова LSI могут включать «интернет-магазин», «магазин электронной коммерции», «открытый интернет-магазин» и т. Д. Вы можете легко найти ключевые слова LSI, введя целевое ключевое слово в Google и отметив предлагаемые варианты в строке поиска.

  Пример текста привязки
