Виды железобетонных перемычек и их использование -Статьи

Железобетонные перемычки активно используются в современном строительстве при возведении жилых зданий и коммерческой недвижимости. Прочные и надежные конструкции выполняют опорную функцию, а также берут на себя нагрузку верхней части здания. Перемычки отличаются усиленной устойчивостью к внешним воздействиям и не восприимчивостью к нагрузкам статического типа. Такие конструкции используются при строительстве оконных проемов, а также проемов внутренних и наружных дверей. Качественные перемычки выполняют свои функции в течение длительного времени, а также не требуют особого ухода.

Виды железобетонных перемычек и их особенности

  • Обычные или классические перемычки используются в качестве крепежных деталей для строительства проходов.
  • Усиленные модели применяют для укрепления проемов основных или несущих стен.
  • Балочные перемычки имеют форму угла, которая позволяет им надежно укреплять оконные конструкции.
  • Плитные перемычки используются в строительстве для укрепления плотных и мощных стен.
  • Брусковый тип железобетонных перемычек применяется для строительства производственных, общегражданских и жилых сооружений.

Качественные железобетонные перемычки отличаются усиленной устойчивостью к различным механическим воздействиям. Они не восприимчивы к статическим нагрузкам, которые обусловлены давлением массы основных несущих перекрытий. Такие конструкции используются при строительстве сооружений из сборных железобетонных и монолитных материалов. Прочность, надежность и длительный срок эксплуатации железобетонных перемычек делает их незаменимым элементом при строительстве зданий различного назначения.

Выбирая перемычки, отдавайте предпочтение покупке товара непосредственно у представителей завода ЖБИ или компаний, которые напрямую работают с производителем. Таким образом, вы будете уверены в качестве продукции, избавите себя от переплаты посредникам и получите гарантию на купленный товар.

Если у вас нет опыта работы с железобетонными перемычками, проконсультируйтесь со специалистами или консультантами в магазине, чтобы приобрести максимально подходящие в вашем случае модели.

Перемычки железобетонные — описание, технические характеристики – ГК РОСАТОМСНАБ

1ПП-12-3
Габариты (Д х Ш х В в мм.): 1160x380x65
Масса (в кг.): 72



2ПП-14-4
Габариты (Д х Ш х В в мм.): 1380x380x140
Масса (в кг.): 183



2ПП-17-5
Габариты (Д х Ш х В в мм. ): 1680x380x140
Масса (в кг.): 223



2ПП-18-5
Габариты (Д х Ш х В в мм.): 1810x380x140
Масса (в кг.): 240



2ПП-21-6
Габариты (Д х Ш х В в мм.): 2070x380x140
Масса (в кг.): 275



2ПП-23-7
Габариты (Д х Ш х В в мм.): 2330x380x140
Масса (в кг.): 309



2ПП-25-8
Габариты (Д х Ш х В в мм. ): 2460x380x140
Масса (в кг.): 327



3ПП-14-71
Габариты (Д х Ш х В в мм.): 1420x380x220
Масса (в кг.): 298



3ПП-16-71
Габариты (Д х Ш х В в мм.): 1550x380x220
Масса (в кг.): 325



3ПП-18-71
Габариты (Д х Ш х В в мм.): 1810x380x220
Масса (в кг.): 378



3ПП-21-71
Габариты (Д х Ш х В в мм. ): 2070x380x220
Масса (в кг.): 433



3ПП-27-71
Габариты (Д х Ш х В в мм.): 2720x380x220
Масса (в кг.): 568



3ПП-30-10п
Габариты (Д х Ш х В в мм.): 2980x380x220
Масса (в кг.): 623



4ПП-12-4п
Габариты (Д х Ш х В в мм.): 1160x510x650
Масса (в кг.): 95



5ПП-14-5п
Габариты (Д х Ш х В в мм. ): 1420x510x140
Масса (в кг.): 253



5ПП-17-6п
Габариты (Д х Ш х В в мм.): 1650x510x140
Масса (в кг.): 300



5ПП-23-10п
Габариты (Д х Ш х В в мм.): 2330x510x140
Масса (в кг.): 310



6ПП-30-13п
Габариты (Д х Ш х В в мм.): 2980x510x220
Масса (в кг.): 835



7ПП-12-3п
Габариты (Д х Ш х В в мм.
): 1160x380x900
Масса (в кг.): 99



7ПП-14-4п
Габариты (Д х Ш х В в мм.): 1420x380x900
Масса (в кг.): 121



8ПП-14-71п
Габариты (Д х Ш х В в мм.): 1420x380x190
Масса (в кг.): 256



8ПП-16-71п
Габариты (Д х Ш х В в мм.): 1550x380x190
Масса (в кг.): 280



8ПП-17-5п
Габариты (Д х Ш х В в мм. ): 1650x380x190
Масса (в кг.): 303



8ПП-18-5п
Габариты (Д х Ш х В в мм.): 1810x380x190
Масса (в кг.): 327



8ПП-18-71п
Габариты (Д х Ш х В в мм.): 1810x380x190
Масса (в кг.): 327



8ПП-21-6п
Габариты (Д х Ш х В в мм.): 2070x380x190
Масса (в кг.): 374



8ПП-21-71п
Габариты (Д х Ш х В в мм. ): 2070x380x190
Масса (в кг.): 374



8ПП-23-7п
Габариты (Д х Ш х В в мм.): 2330x380x190
Масса (в кг.): 421



8ПП-25-8п
Габариты (Д х Ш х В в мм.): 2500x380x190
Масса (в кг.): 444



8ПП-27-71п
Габариты (Д х Ш х В в мм.): 2720x380x190
Масса (в кг.): 491



8ПП-30-10п
Габариты (Д х Ш х В в мм. ): 2980x380x190
Масса (в кг.): 538



9ПП-12-4п
Габариты (Д х Ш х В в мм.): 1160x510x90
Масса (в кг.): 133



9ПП-14-5п
Габариты (Д х Ш х В в мм.): 1420x510x90
Масса (в кг.): 163



9ПП-17-6п
Габариты (Д х Ш х В в мм.): 1680x510x90
Масса (в кг.): 193



10ПП-23-10п
Габариты (Д х Ш х В в мм. ): 2330x510x190
Масса (в кг.): 550



1ПГ-44-8
Габариты (Д х Ш х В в мм.): 4410x250x290
Масса (в кг.): 484



1ПГ-48-8
Габариты (Д х Ш х В в мм.): 4800x250x290
Масса (в кг.): 527



2ПГ-39-31
Габариты (Д х Ш х В в мм.): 3890x250x440
Масса (в кг.): 792



2ПГ-42-31
Габариты (Д х Ш х В в мм. ): 4200x250x440
Масса (в кг.): 845



2ПГ-44-31
Габариты (Д х Ш х В в мм.): 4410x250x440
Масса (в кг.): 897



2ПГ-48-31
Габариты (Д х Ш х В в мм.): 4800x250x440
Масса (в кг.): 977



4ПГ-30-40
Габариты (Д х Ш х В в мм.): 2980x380x290
Масса (в кг.): 753



5ПГ-16-40
Габариты (Д х Ш х В в мм. ): 1550x380x290
Масса (в кг.): 357



5ПГ-26-40
Габариты (Д х Ш х В в мм.): 2590x380x290
Масса (в кг.): 596



5ПГ-35-17
Габариты (Д х Ш х В в мм.): 3500x380x290
Масса (в кг.): 805



5ПГ-35-37
Габариты (Д х Ш х В в мм.): 3500x380x290
Масса (в кг.): 805



6ПГ-44-40
Габариты (Д х Ш х В в мм. ): 4410x380x440
Масса (в кг.): 1528



6ПГ-60-31
Габариты (Д х Ш х В в мм.): 5960x380x440
Масса (в кг.): 2065



1ПБ-10-1п
Габариты (Д х Ш х В в мм.): 1000x120x65
Масса (в кг.): 20



1ПБ-13-1п
Габариты (Д х Ш х В в мм.): 1290x120x65
Масса (в кг.): 25



1ПБ-16-1п
Габариты (Д х Ш х В в мм.): 1550x120x65
Масса (в кг.): 30



2ПБ-10-1п
Габариты (Д х Ш х В в мм.): 1000x120x140
Масса (в кг.): 42



2ПБ-13-1п
Габариты (Д х Ш х В в мм.): 1290x120x140
Масса (в кг.): 54



2ПБ-16-2п
Габариты (Д х Ш х В в мм.): 1550x120x140
Масса (в кг.): 65



2ПБ-17-2п
Габариты (Д х Ш х В в мм.): 1680x120x140
Масса (в кг.): 71



2ПБ-19-3п
Габариты (Д х Ш х В в мм.): 1940x120x140
Масса (в кг.): 81



2ПБ-22-3п
Габариты (Д х Ш х В в мм.): 2200x120x140
Масса (в кг.): 92



2ПБ-25-3п
Габариты (Д х Ш х В в мм.): 2460x120x140
Масса (в кг.): 103



2ПБ-26-4п
Габариты (Д х Ш х В в мм.): 2590x120x140
Масса (в кг.): 109



2ПБ-27-4п
Габариты (Д х Ш х В в мм.): 2700x120x140
Масса (в кг.): 110



2ПБ-29-4п
Габариты (Д х Ш х В в мм.): 2850x120x140
Масса (в кг.): 120



2ПБ-30-4п
Габариты (Д х Ш х В в мм.): 2980x120x140
Масса (в кг.): 125



3ПБ-10-37п
Габариты (Д х Ш х В в мм.): 1000x120x220
Масса (в кг.): 68



3ПБ-13-37п
Габариты (Д х Ш х В в мм.): 1290x120x220
Масса (в кг.): 85



3ПБ-16-37п
Габариты (Д х Ш х В в мм.): 1550x120x220
Масса (в кг.): 102



3ПБ-17-37п
Габариты (Д х Ш х В в мм.): 1650x120x220
Масса (в кг.): 111



3ПБ-18-8п
Габариты (Д х Ш х В в мм.): 1800x120x220
Масса (в кг.): 115



3ПБ-18-37п
Габариты (Д х Ш х В в мм.): 1800x120x220
Масса (в кг.): 115



3ПБ-21-8п
Габариты (Д х Ш х В в мм.): 2070x120x220
Масса (в кг.): 136



3ПБ-25-8п
Габариты (Д х Ш х В в мм.): 2460x120x220
Масса (в кг.): 162



3ПБ-27-8п
Габариты (Д х Ш х В в мм.): 2700x120x220
Масса (в кг.): 175



3ПБ-30-8п
Габариты (Д х Ш х В в мм.): 2980x120x220
Масса (в кг.): 200



3ПБ-31-8п
Габариты (Д х Ш х В в мм.): 3100x120x220
Масса (в кг.): 205



3ПБ-34-4п
Габариты (Д х Ш х В в мм.): 3370x120x220
Масса (в кг.): 230



3ПБ-36-4п
Габариты (Д х Ш х В в мм.): 3600x120x220
Масса (в кг.): 240



3ПБ-39-8п
Габариты (Д х Ш х В в мм.): 3900x120x220
Масса (в кг.): 265



4ПБ-30-4п
Габариты (Д х Ш х В в мм.): 3000x120x290
Масса (в кг.): 259



4ПБ-44-8п
Габариты (Д х Ш х В в мм.): 4400x120x290
Масса (в кг.): 385



4ПБ-48-8п
Габариты (Д х Ш х В в мм.): 4800x120x290
Масса (в кг.): 418



4ПБ-60-8п
Габариты (Д х Ш х В в мм.): 6000x120x290
Масса (в кг.): 520



5ПБ-18-27п
Габариты (Д х Ш х В в мм.): 1800x250x220
Масса (в кг.): 246



5ПБ-18-37п
Габариты (Д х Ш х В в мм.): 1800x250x220
Масса (в кг.): 246



5ПБ-21-27п
Габариты (Д х Ш х В в мм.): 2070x250x220
Масса (в кг.): 285



5ПБ-21-37п
Габариты (Д х Ш х В в мм.): 2070x250x220
Масса (в кг.): 285



5ПБ-25-27п
Габариты (Д х Ш х В в мм.): 2460x250x220
Масса (в кг.): 338



5ПБ-25-37п
Габариты (Д х Ш х В в мм.): 2460x250x220
Масса (в кг.): 338



5ПБ-27-27п
Габариты (Д х Ш х В в мм.): 2700x250x220
Масса (в кг.): 370



5ПБ-27-37п
Габариты (Д х Ш х В в мм.): 2700x250x220
Масса (в кг.): 370



5ПБ-30-27п
Габариты (Д х Ш х В в мм.): 2980x250x220
Масса (в кг.): 410



5ПБ-30-37п
Габариты (Д х Ш х В в мм.): 2980x250x220
Масса (в кг.): 410



5ПБ-32-37п
Габариты (Д х Ш х В в мм.): 3200x250x220
Масса (в кг.): 438



5ПБ-34-20п
Габариты (Д х Ш х В в мм.): 3370x250x220
Масса (в кг.): 465



5ПБ-36-20п
Габариты (Д х Ш х В в мм.): 3630x250x220
Масса (в кг.): 500



6ПБ-35-37п
Габариты (Д х Ш х В в мм.): 3500x250x290
Масса (в кг.): 634



8ПБ-10-1п
Габариты (Д х Ш х В в мм.): 1000x120x90
Масса (в кг.): 28



8ПБ-13-1п
Габариты (Д х Ш х В в мм.): 1290x120x90
Масса (в кг.): 35



8ПБ 16-1п
Габариты (Д х Ш х В в мм.): 1550x120x90
Масса (в кг.): 42



8ПБ 17-2п
Габариты (Д х Ш х В в мм.): 1680x120x90
Масса (в кг.): 45



8ПБ 19-3п
Габариты (Д х Ш х В в мм.): 1940x120x90
Масса (в кг.): 52



9ПБ 10-37п
Габариты (Д х Ш х В в мм.): 1000x120x190
Масса (в кг.): 60



9ПБ 13-37п
Габариты (Д х Ш х В в мм.): 1290x120x190
Масса (в кг.): 74



9ПБ 16-37п
Габариты (Д х Ш х В в мм.): 1550x120x190
Масса (в кг.): 88



9ПБ 18-8п
Габариты (Д х Ш х В в мм.): 1800x120x190
Масса (в кг.): 103



9ПБ 18-37п
Габариты (Д х Ш х В в мм.): 1800x120x190
Масса (в кг.): 103



9ПБ 21-8п
Габариты (Д х Ш х В в мм.): 2070x120x190
Масса (в кг.): 118



9ПБ 22-3п
Габариты (Д х Ш х В в мм.): 2200x120x190
Масса (в кг.): 125



9ПБ 23-3п
Габариты (Д х Ш х В в мм.): 2300x120x190
Масса (в кг.): 130



9ПБ 25-3п
Габариты (Д х Ш х В в мм.): 2460x120x190
Масса (в кг.): 140



9ПБ 25-8п
Габариты (Д х Ш х В в мм.): 2460x120x190
Масса (в кг.): 140



9ПБ 26-4п
Габариты (Д х Ш х В в мм.): 2590x120x190
Масса (в кг.): 148



9ПБ 27-8п
Габариты (Д х Ш х В в мм.): 2700x120x190
Масса (в кг.): 155



9ПБ 29-4п
Габариты (Д х Ш х В в мм.): 2850x120x190
Масса (в кг.): 162



9ПБ 30-4п
Габариты (Д х Ш х В в мм.): 2980x120x190
Масса (в кг.): 170



10ПБ-18-27п
Габариты (Д х Ш х В в мм.): 1800x250x190
Масса (в кг.): 215



10ПБ-18-37п
Габариты (Д х Ш х В в мм.): 1800x250x190
Масса (в кг.): 215



10ПБ 19-27п
Габариты (Д х Ш х В в мм.): 1940x250x190
Масса (в кг.): 210



10ПБ 21-27п
Габариты (Д х Ш х В в мм.): 2070x250x190
Масса (в кг.): 246



10ПБ 25-27п
Габариты (Д х Ш х В в мм.): 2460x250x190
Масса (в кг.): 292



10ПБ 25-37
Габариты (Д х Ш х В в мм.): 2460x250x190
Масса (в кг.): 292



10ПБ 27-27п
Габариты (Д х Ш х В в мм.): 2700x250x190
Масса (в кг.): 323



10ПБ 27-37п
Габариты (Д х Ш х В в мм.): 2700x250x190
Масса (в кг.): 323



Перемычки оконные: железобетонные, пластиковые и другие конструкции, размеры

Andrey

8385 0 3

Перемычки для оконных проемов являются важной деталью любого здания, от которой зависит прочность и долговечность всего строения. Поэтому к их обустройству необходимо подходить не менее ответственно, чем, к примеру, к возведению фундамента и кладке стен. В данной статье я постараюсь подробно рассказать вам обо всех нюансах изготовления и монтажа перемычек в частном строительстве.

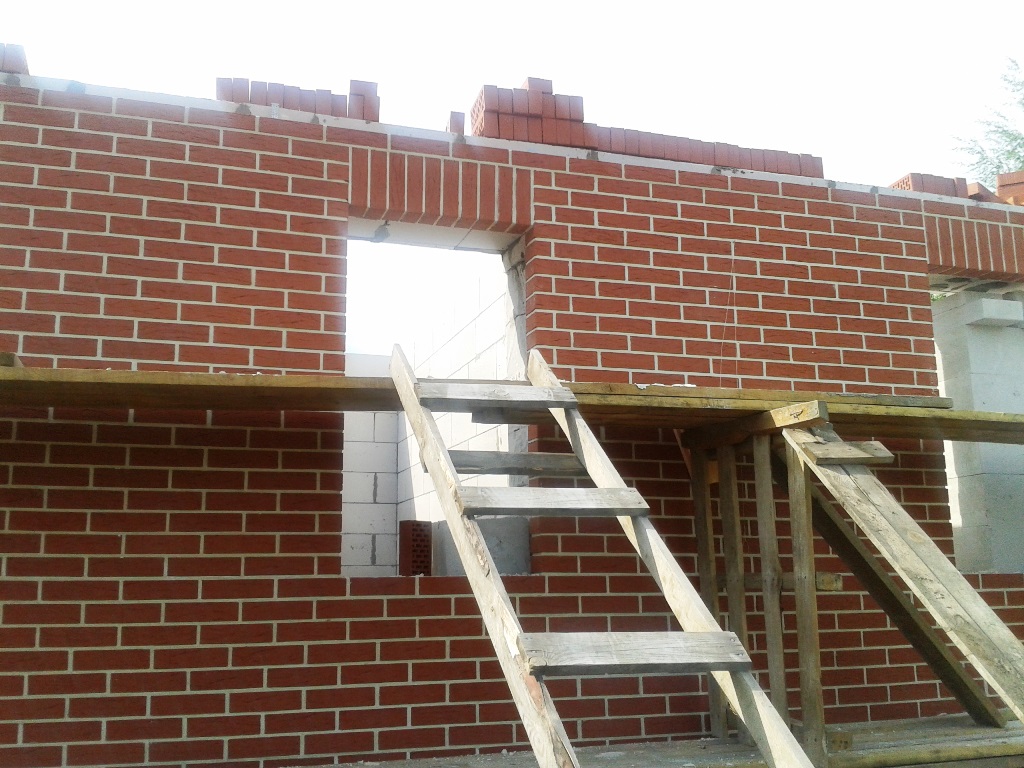

Оконная перемычка

Требования к перемычкам

Итак, оконные перемычки, по сути, представляют собой балки, которые укладывают поверх оконных проемов при возведении стен. Поэтому они выполняют сразу несколько функций:

Функции Особенности
Укрепление стены и проема Перемычка должна выдерживать вес стены, расположенной над ней и передавать его на нижерасположенную стеновую конструкцию. Кроме того, эта деталь укрепляет проем, не давая стенам завалиться.
Формирование проема Перемычка участвует в формировании оконного проема, так как является его верхней частью. Причем с ее помощью можно даже задавать форму проема, к примеру, делать его арочным или ровным.
Создает основу для последующего строительства На балке возводится дальнейшая кладка стены или укладываются потолочные перекрытия, т.е. она является основанием для расположенной выше стены.

Таким образом, главное требование к перемычкам заключается в их прочности. Поэтому оконные железобетонные перемычки по ГОСТу Р 51263-99 изготавливают из бетона марок не ниже Д300-Д600.

Кроме того, они должны отвечать и другим некоторым требованиям:

  • высокая точность формы;
  • длина опорных участков должна составлять не менее 25 см с каждой стороны;
  • долговечность.

Виды и изготовление

В настоящее время в частном строительстве, как правило, применяют следующие виды перемычек:

Виды наиболее распространенных оконных перемычек

В деревянных домах, выполненных из бруса или бревна, перемычки как таковые не делают, так как их функцию выполняет расположенный над проемом венец стены. Причем, в некоторых случаях проемы вырезают после возведения стен.

Далее я расскажу об особенностях каждого вида перемычек, а также мы рассмотрим, как их сделать своими руками.

Железобетонные

Железобетонные оконные перемычки в последнее время являются наиболее популярными, что связано со следующими их достоинствами:

  • обладают высокой прочностью, что позволяет их использовать при строительстве даже многоэтажных зданий из тяжелых материалов;
  • можно залить самостоятельно или использовать готовые балки, выполненные на заводе ЖБИ, что позволяет ускорить строительный процесс. Правда, преимуществом самостоятельной заливки является возможность выполнить балку любых размеров. Готовые же изделия имеют размеры по ГОСТу 948-84;
  • можно придать изделию любую форму, но, опять же, при самостоятельной заливке;
  • длительный срок эксплуатации – бетонная перемычка прослужит столько же, сколько и вся стеновая конструкция.

Железобетонные перемычки разных размеров

При самостоятельном изготовлении бетонных перемычек, необходимо соблюдать следующие правила:

  • стержни продольной арматуры должны иметь диаметр не менее 10-12 мм;
  • стержни поперечной арматуры должны иметь диаметр не менее 6 мм, кроме того они установлены с шагом строго не более ¾ от высоты балки. В местах опирания балки на стену шаг должен составлять не менее 1/3 перемычки;
  • глубина опирания должна составлять не менее одной трети от высоты, но не менее 20 см. Если высота перемычки не превышает 50 см, глубина ее опирания в кирпичном доме должна составлять не менее длины одного кирпича.

Опалубка под бетонную перемычку

Бетонные балки для окон заливаются по такой же схеме, как и любые другие монолитные конструкции – вначале устанавливается опалубка, после чего выполняется армирование и затем опалубка заливается бетоном. Подробно описывать этот процесс не буду, так как о нем уже многократно говорилось на страницах нашего портала.

Схема устройства металлических перемычек

Металлические

В частном строительстве бетонные балки зачастую заменяют металлическими, которые, как правило, изготавливают из уголка. Также для этих целей могут использоваться двутавровые или швеллерные профили.

Среди достоинств таких конструкций можно выделить следующие моменты:

  • металл способен выдержать огромные нагрузки на растяжение и давление на него. Поэтому прочности металлических конструкций вполне достаточно в частном строительстве;
  • простота и скорость укладки;
  • можно не выполнять расчет, так как запас прочности достаточный, особенно при возведении кирпичных стен. Единственное, толщина стали уголка должна составлять 8-9 мм, а ширина проема не более 1500 мм.

Чтобы уголки работали вместе, а не лежали сами по себе, после укладки на стену их следует соединить несколькими перемычками. В качестве последних можно использовать прутья арматуры.

Пример использования металлической перемычки

В некоторых случаях при проектировании строительства нужен расчет перемычек. Поэтому далее рассмотрим, как рассчитать прочность металлической балки.

Осуществляется расчет по следующей формуле:

Мр = 1,12 *W *R, где:

Буквенное обозначение Значение
Мр Прочность — на этот показатель влияет длины детали, нагрузка на нее и коэффициент надежности.
W Сопротивление металлической детали. Данное значение берется из справочника. При использовании пары швеллеров или уголков, сопротивление двух деталей суммируется.
R Сопротивление стали.

Также вы можете рассчитать и прогиб перемычки по следующей формуле — Мн * L/(10EI) = 1/200, где:

Буквенное обозначение Значение
Мн Нормативный момент – на данный показатель влияет длины перемычки и нагрузка
L Момент инерции, который берется из справочника
Е Упругость стали
1/200 Максимальный допустимый прогиб

Монтаж перемычек для оконных проемов из уголка осуществляется достаточно просто – уголки или другие виды профиля должны быть заведены на глубину не менее 20-25 см, как собственно, и любые другие перемычки. При этом длина профилей подгоняется под швы кладки. Надо сказать, что стены под такие перемычки не обязательно усиливать арматурой.

Единственное, под перемычками, как правило, выполняется подушка из бетона или кирпича. В процессе выполнения подушки крайне важно обеспечить горизонтальность расположения перемычки. По сути, это и все нюансы монтажа металлических балок.

На фото – арочная перемычка из кирпича

Кирпичные

Кирпичные перемычки применяют при обустройстве проемов в кирпичных строениях. Причем чаще всего их используют для небольших домов.

Принцип устройства таких перемычек основан на использовании особенно прочного раствора, а также армировочных прутьев, которые укладываются внутрь кладки. Главным достоинством такой технологии является то, что она позволяет создавать эффектные арочные своды. В таком случае кладку выполняют, укладывая кирпичи клиноподобно.

Надо сказать, что кирпичные перемычки являются достаточно прочными, способными выдерживать большую нагрузку. Однако, чтобы они держали форму до застывания раствора, обязательно используются распорки, как правило, деревянные. Собственно, на них и укладывается кирпичная кладка, которая впоследствии набирает прочность.

Пример ровной клинообразной кирпичной перемычки

Если проем имеет арочную форму, под него можно заказать пластиковые арочные окна. В результате дизайн фасада будет смотреться очень эффектно.

Кирпичные перемычки должны отвечать следующим требованиям:

  • если ширина оконного проема не превышает двух метров, можно выложить кирпичи рядами. В этом случае они обязательно армируются при помощи прутьев;
  • раствор для укладки кирпича должен быть 25-ой марки или даже выше;
  • ряды кирпича должны располагаться строго горизонтально;
  • длина перемычки из кирпича должна быть больше ширины проема на 50 см;
  • если ширина проема превышает два метра, то укладывать кирпич клиньями нельзя;
  • все швы должны быть тщательно заполнены раствором.

Схема устройства арочной перемычки

Теперь рассмотрим, как сделать перемычку над окном из кирпича. Работа осуществляется в такой последовательности:

  • когда стены из кирпича будут возведены на высоту оконного проема, можно приступать к выполнению опалубки (распорки). Как правило, для этого применяют доски толщиной около 5 см. Нижняя доска должна располагаться строго горизонтально;
  • далее в опалубку следует залить раствор толщиной около 2-3 см и тщательно его разравнять;
  • затем в раствор нужно вдавить прутья арматуры диаметром 6 мм. Под каждым кирпичом должно быть не менее двух прутьев. Концы арматуры должны быть выведены на 25 см за пределы проема, причем, их следует загнуть в виде крюка, поэтому необходимо заранее рассчитать размеры прутьев и подготовить их;
  • после этого на армированную основу укладываются кирпичи;
  • когда раствор застынет, опалубку можно разобрать.

Подпорки под опалубку нужно установить так, чтобы после застывания раствора можно было опускать горизонтальную доску равномерно.

Устройство перемычки из газобетонных блоков

Из газобетонных блоков

Оконные перемычки для газобетона чаще всего изготавливаются из U-образных газобетонных блоков. Так как газобетон сам по себе является легким материалам, такие блоки отлично справляются с поставленной задачей. Принцип их изготовления заключается в том, что внутренне пространство блоков армируется и заливается бетоном.

Инструкция по обустройству перемычки в данном случае выглядит следующим образом:

  • перед тем как сделать перемычку над окном из газобетона, следует установить горизонтальную распорку, которая будет поддерживать блоки, пока не застынет раствор;
  • затем на распорку укладываются блоки с опиранием на стену не менее 25 см;
  • далее, перед тем как залить U-образные блоки бетоном, следует выполнить армирование. Для этого используются четыре прута класса А400-А500 d12-d16. Из них выполняется пространственный каркас.

Схема устройства газобетонной перемычки

При этом поперечная опорная арматура должна располагаться с шагом 40-50 см. Следует отметить, что размеры лотка в блоках могут быть разными. Если его ширина не превышает 12 см, можно выполнить армирование двумя прутьями, которые должны образовать верхний и нижний армировочный пояс;

  • получившаяся опалубка из газобетонных блоков заливается бетоном.

Блоки необходимо устанавливать так, чтобы их толстая стенка была обращена на улицу.

Вот, собственно, и вся информация о том, как выполняются перемычки над окнами в доме из газобетона. После застывания раствора, распорку можно демонтировать.

Вывод

Перемычки для окон изготавливают из разных материалов. Выбор конструкции зависит, прежде всего, от материалов, из которых возводятся стены. Кроме того, важными факторами зачастую являются такие нюансы, как скорость установки и даже дизайн фасада.

Дополнительную информацию содержит видео в этой статье. Если у вас возникли вопросы относительно обустройства оконных перемычек, задавайте их в комментариях, и я с радостью вам отвечу.

Понравилась статья? Подписывайтесь на наш канал Яндекс.Дзен 14 октября 2016г.

Если вы хотите выразить благодарность, добавить уточнение или возражение, что-то спросить у автора — добавьте комментарий или скажите спасибо!

Перемычки ЖБ брусковые









Железобетонная перемычка – это силовая конструкция, расположенная в горизонтальном положении и способная воспринимать с нагрузки статического типа, возникающие при давлении массы таких конструкций, как несущие стены и перекрытия.

ЖБ перемычки применяются при строительстве домов и зданий , различных видов кирпича (силикатный, керамический) и других каменных искусственных или природных материалов для обустройства дверных проемов (как внутренних, так и наружных дверей) и оконных проемов, создания перекрытий с применением конструкций, несущих определенную нагрузку.

Железобетонные перемычки могут выдерживать очень высокие несущие нагрузки благодаря уникальному сочетанию стальной арматуры и тяжелого, высокопрочного бетона, что обеспечивает высокую жесткость и сопротивление на сжатие бетона и прочность на растяжение стали. Использование промышленных технологий позволяет получать качественные изделия с заданной геометрической точностью и определенными техническими и эксплуатационными параметрами, что значительно облегчает этап проектирования зданий и определение степени нагрузки на элементы конструкции.

Установка оконных и дверных перемычек из железобетона выполняется с использованием различной грузоподъемной техники, в том числе различных типов кранов на портландцементный раствор. При монтаже подбираются изделия, соответствующие габаритам оконного или дверного проема. Перемычки при установке не режутся. В случае когда толщина несущей стены превышает толщину одной перемычки, производится монтаж двух или нескольких перемычек параллельно. Для облегчения монтажа в конструкции изделий предусмотрены либо отверстия для строповки, либо петли для монтажа , которые имеют диаметр до трех сантиметров.

Строительная компания АСТРОЙ при строительстве домов и других зданий и сооружений использует только жб перемычки которые являютя не отъемлемой частью надежной конструкции

Что это — перемычка? Перемычки применяемые в строительстве

Что такое перемычка в строительстве? Определение: это конструкция, которая перегораживает, а точнее располагается горизонтально и принимает на себя давление, поступающее сверху от стены или плит перекрытий. Такие конструкции используются при производстве монолитных сооружений, зданий из железобетона, кирпичных сооружений, а также сооружений выполняемых из камня или природных материалов. Этими железобетонными вспомогательными приспособлениями обустраивают проемы над окнами и дверями. Создают перекрытия с использованием конструкций, которые принимают на себя нагрузку.

Виды перемычек

  • Монолитные.
  • Сборные.

Первые производят на строительном объекте. После установки опалубки фиксируется арматурная сетка, которая впоследствии заполняется цементобетонным раствором. Сборные же изготавливают на производстве и потом в необходимом количестве доставляются на строительные объекты специализированным транспортом.

Классификация перемычек

Перемычки бывают:

  • Брусковатого типа. Ширина до 250 миллиметров. Имеет маркировку ПБ.
  • Плитная. Ширина более 250 миллиметров. Имеет маркировку ПП.
  • Балочная. Используется при опирании или примыкании деталей плиты перекрытия. Имеет маркировку ПГ.
  • Фасадная. Что такое перемычка для фасада? Это изделие, которое используют для перекрывания проема. Толщина стены в проеме окна или двери, который выступает, будет от 250 миллиметров и больше. Имеет маркировку ПФ.

Производство

Что такое перемычка? Это изделие из железобетона, при производстве которого используют тяжелый бетон и арматурные каркасы. Вид цементобетонной смеси и тип арматурного каркаса подбирается исходя из необходимых требований прочности предъявляемых в будущем к железобетонному изделию. Также перемычки производятся из ячеистого бетона. Они отличаются малым удельным весом, низкой теплопроводностью, что позволяет не беспокоиться о дальнейшем утеплении.

Они выпускаются с двумя типами армирования:

  • из арматуры напряженного типа;
  • из арматуры ненапряженного типа;

Ее обрабатывают от воздействия внешних факторов, способных агрессивно воздействовать на арматурный каркас, например, коррозии. Железобетонные изделия отличаются по форме, применяемой технологии отделки и способности воспринимать нагрузку.

Применение облегченных перемычек

Что такое перемычка из ячеистого бетона? Это изделие, которое, несмотря на малый удельный вес, выдерживает необходимые нагрузки на сжатие и излом. Это обеспечивается армированием, качеством заполнителей и четкостью соблюдаемой технологии. Заполнитель воспринимает сжимающие нагрузки, а арматура растягивающие. Изделия из ячеистого бетона используются при возведении сооружений высотой до пяти этажей, потому что они не обладают прочностью свойственной железобетонным изделиям.

Маркировка

Что такое перемычка? Это изделие, которое маркируют при помощи букв и цифр, например, 3ПБ-33.16-3п. Цифры в маркировке указывают на размер поперечных сечений (длину, ширину, высоту) и показатель, который характеризует рассчитываемую нагрузку для элементов конструкции. Буквы обозначают ее вид, а заключительная буква «П» (если она есть) указывает на наличие подъемных петель.

Транспортирование и хранение

Что такое перемычки в строительстве? Это вспомогательные изделия, которые с легкостью перевозятся в специализированном транспорте горизонтально. При погрузке их укладывают плотно друг к другу, при этом используя прокладки. Перед комплектованием нижнего ряда перемычек вниз перпендикулярно помещают подкладки. Обычно из дерева, потому что они больше других материалов способны распределять на себя получаемое перемычками напряжение. По окончании укладывания перемычек они закрепляются в перевозимом транспортном средстве, распирая о края, если не были уложены в специально изготовленные под них формы. При погрузке и разгрузке перемычек используются грузозахватные механизмы и грузоподъемная техника. Перемычки разгружаются блоками.

перемычка — это… Что такое перемычка?

  • Перемычка — в гидротехнике водонепроницаемое ограждение, предохраняющее гидротехнические сооружения или место работ от затопления во время строительства или ремонта. Перемычки сооружаются из грунта, камня, дерева, реже из бетона и металла[1]. Перемычка в… …   Википедия

  • Перемычка — – конструктивный сборный или монолитный железобе­тонный элемент, перекрывающий проемы в стене и вос­принимающий нагрузку от расположенных выше конст­рукций. [Терминологический словарь по бетону и железобетону. ФГУП «НИЦ «Строительство»… …   Энциклопедия терминов, определений и пояснений строительных материалов

  • ПЕРЕМЫЧКА — ПЕРЕМЫЧКА, перемычки, жен. 1. Соединение, узкий перехват между частями чего нибудь два железных стержня соединены кожаными перемыками. Перемычка между мышцами (анат.). 2. Водонепроницаемое заграждение, не допускающее притока воды куда нибудь на… …   Толковый словарь Ушакова

  • ПЕРЕМЫЧКА — ПЕРЕМЫЧКА, см. перемыкать. Толковый словарь Даля. В.И. Даль. 1863 1866 …   Толковый словарь Даля

  • перемычка — дамба, плотина, запруда, мол; куртина, комиссура Словарь русских синонимов. перемычка сущ., кол во синонимов: 22 • арка (13) • гать …   Словарь синонимов

  • перемычка — Короткое соединение между двумя точками на плате или коммутационной панели. [http://www.lexikon.ru/dict/net/index.html] перемычка Сегмент кабеля, который используется для соединения оборудования, на концах которого нет вилок или установлены вилки …   Справочник технического переводчика

  • ПЕРЕМЫЧКА — 1) конструктивный элемент (металлический, железобетонный, каменный), перекрывающий оконный или дверной проем в стене и воспринимающий нагрузку от вышерасположенной конструкции.2) Водонепроницаемое ограждение, предохраняющее гидротехническое… …   Большой Энциклопедический словарь

  • ПЕРЕМЫЧКА — ПЕРЕМЫЧКА, и, жен. 1. Часть сооружения, конструкции, перекрывающая проём, соединяющая что н. Каменная п. 2. Временное сооружение, ограждающее от воды место строительных работ. Насыпная, намывная п. 3. Узкая полоса, соединяющая что н. П. между… …   Толковый словарь Ожегова

  • ПЕРЕМЫЧКА — (волж.) 1. Пространство между колодцами, вырубаемыми при выморозках судов. П. оставляются между колодцами не более одного аршина, для того чтобы в случае появления воды в одном из колодцев она не могла проникнуть в соседние и залить их. 2.… …   Морской словарь

  • Перемычка — – неебольшая балка, применяемая для перекрытия дверных, оконных и т. п. проемов …   Словарь строителя

  • ПЕРЕМЫЧКА — временное напорное сооружение для прекращения доступа воды к строящемуся постоянному сооружению. В рыбоводных хозяйствах применяют главным образом земляные, фашинные и шпунтовые перемычки в зависимости от наличия местного материала. П.… …   Прудовое рыбоводство

  • Размеры и формы перемыч­ки и котлована

    При выборе типа и размеров перемычек, формы кот­лована  учитываются следующие требования:

    1)    расстояние   от перемычки до фундамента соору­жения должно   быть   не   менее 10 м, а иногда и более;

    2) очер­тание котлована в плане должно быть таким,  чтобы удобно разместить дороги на гребне   пере­мычек, съезды в котлован, сопря­жение со строительными дорога­ми;

    3) формы котлована должны быть удобными для размещения кранов и другого строительного оборудования, размещения водопонизительных установок и поверх­ностного водоотлива.

    На рис. 24.4, а е показаны поперечные профили различных, наиболее часто применяемых перемычек.
    Стеснение русла существенно зависит от конструкции пере­мычки.

    Например, при стальной цилиндрической шпунтовой перемычке высотой в 16 м — ширина ее равна 16 м, а ширина каменнонабросной перемычки по низу с заложениями откосов, принятыми на Хантайской ГЭС, низового 1 : 1,4 и вер­хового с суглинистым экраном 1 : 2,5 составляет более 70 м. Эта относительная разница в ширине между двумя типами перемычек будет увеличиваться с умень­шением угла внутреннего трения материала, из которого выполняется грунтовая перемычка.
    Тип перемычки оказывает существенное влияние на форму кот­лована, объем его выемок.

    По высоте гребня перемычки бывают незатопляемые и затоп­ляемые в паводок. Незатопляемые перемычки позволяют строить сооружение в котловане круглый год. В случае затопляемых пере­мычек большие расходы воды проходят через стесненное перемычками русло и поверх перемычек (рис. 24.4, ж). После пропуска паводка затопленный котлован освобождается от воды и расчища­ется от наносов. Затопление котлована удлиняет сроки строитель­ства на 3-4 месяца (1-2 месяца — пропуск паводка, 1-2 месяца



     Рис. 24.4 Поперечные профили перемычек:
    а — из каменной наброски с суглинистым экраном; б — из песка; в — цилиндрическая ячеис­тая из стального шпунта; г — сегментная ячеистая из стального шпунта; д — широкая ряже­вая сквозной рубки; е — узкая ряжевая; ж — водосливная грунтовая перемычка первой оче­реди Токтогульского гидроузла;  1 — суглинок;  2 — каменная наброска; 3 — песок; 4 — обратный  фильтр;   5 — тетраэдры  и  негабариты;    ПЭ — полиэтиленовый    экран;     Б – быстроток; Ш — шпоры; I я IIпервая и вторая очереди строительства

     — на откачку воды и расчистку котлована). В ряде случаев за­топляемые перемычки дают более экономичные решения в целом, особенно когда река отличается, большими   паводковыми расходами.

    Водосливные перемычки аналогичны предложенному П. И. Гордиенко варианту водосливных земляных плотин и особенности их работы одинаковы. Перемычки являются сложными идорогостоя­щими сооружениями. На строительство их затрачивается обычно не менее 1,5-2 лет, что отодвигает сроки ввода в эксплуатацию основных сооружений, поэтому от них стараются отказаться.

    Что такое перемычка? 6 Типы перемычек

    Перемычки являются неотъемлемой частью зданий. Всякий раз, когда мы хотим создать в здании проем, такой как двери и окна, мы используем перемычку над проемом как простое решение.

    Хотя конструкция перемычки проста и используется очень часто, мы здесь, чтобы описать теоретическое определение перемычки.

    В этой статье мы также представили типы перемычек и кратко обсудим их, чтобы дать вам представление. Почему это важно? Это поможет вам выбрать лучшую перемычку для ваших строительных работ.

    Перемычка — это балка одного типа, которая используется для поддержки указанного выше материала стен или перегородок, когда отверстия, такие как двери, окна и т. Д., Необходимы для создания конструкции здания. Основная функция перемычки — воспринимать нагрузки, исходящие от высокой стены, и передавать ее груду на боковые стены.

    Балка перемычки обычно заканчивается каменной стеной, чтобы передать вес, который они переносят на каменные стены, и ее ширина равна ширине стены.Перемычка также может использоваться как оживляющий композиционный компонент.

    В то время как древесина все еще используется в строительстве домов, можно использовать и более тяжелые материалы, например, блоки, бетон и камень, особенно в случае бизнес-структур и частных площадей кондоминиумов. Таким образом, использование стальных перемычек с мешалкой становится все более широко известным. В зависимости от стоимости и доступности материалов для возведения перемычек используются разные материалы.По элементам развития перемычки подразделяются на следующие типы:

    1. Перемычка деревянная
    2. Перемычка каменная
    3. Перемычка железобетонная
    4. Перемычка кирпичная
    5. Перемычка железобетонная
    6. Перемычка стальная

    Посмотрев эти шесть типов перемычки вы можете задать простой вопрос.

    Какую из этих перемычек следует использовать для вашего строительного проекта?

    Это вы должны решить ответ.Но чтобы помочь вам определиться, ниже приводится краткое описание этих шести типов перемычек.

    Деревянные перемычки

    Деревянные перемычки или деревянные перемычки — самые выдержанные виды перемычек. Они в основном используются в холмистых районах, где доступна древесина. Но на открытых площадках использование древесины ограничено из-за значительных затрат и доступности современных материалов. Если должны появиться более крупные перегородки, деревянную перемычку делают из двух деревянных частей, избегая, по возможности, деревянных перегородок.Иногда деревянные перемычки усиливают за счет расположения пластин из мягкой стали в их верхней части и в основании; такие перемычки называются перемычками с перемычкой. У него есть еще несколько недостатков —

    • Он менее прочен.
    • Древесина горючая, поэтому она уязвима для возгорания.
    • Эти перемычки имеют тенденцию к слабой конструкции.
    • Без соответствующей вентиляции древесина обязательно гниет.

    Каменная перемычка

    Прямоугольные куски камня можно использовать в качестве перемычки.Этот тип перемычки в основном используется в тех местах, где камень легко доступен. На случай, если длина проема будет большой, к тому времени в любом случае соединяются два бруса, чтобы сделать перемычку все, что можно считать проемами. Их просто используют в горных постройках, так как они слишком много весят и из-за отсутствия других материалов для их строительства. Его использование неразрывно связано с каменными кладками. Каменные перемычки необходимо использовать с учетом характерных слоев.Толщина каменной перемычки — важный фактор для ее дизайна. Как правило, толщина принимается равной 4 см. На 30 см длины пролета и минимальная толщина должна быть 8 см. Такая перемычка будет прочной и прочной. Есть также некоторые неудобства из-за каменной перемычки.

    • Его высокая стоимость и, во-вторых, его неспособность выдерживать чрезмерное поперечное напряжение.
    • Из-за их слабого растяжения они не используются в зданиях, где конструкция подвергается вибрационным нагрузкам.
    • Их сложно развернуть в городах, так как их транспортировка — очень сложная задача.

    Перемычки из железобетона

    В настоящее время очень часто используются перемычки из железобетона. В этом типе арматура используется для решения проблемы низкой пластичности бетона. Они разработаны в современных структурах. Они подходят для больших нагрузок и больших пролетов. Их толщина держится примерно до 8 сантиметров на каждый метр. Перемычки RCC могут быть сборными или монолитными.Обычно перемычки из сборного железобетона используются, когда пролет перемычек меньше. Ширина перемычки должна быть такой же, как ширина стены. Глубина перемычки зависит от длины пролета и величины нагрузки.

    Бетон, несмотря на то, что он прочен на сжатие, хрупок по отношению к растягивающим напряжениям, поэтому основные арматурные стержни используются внизу, чтобы противостоять растягивающему напряжению. Половина этих стержней загнута на концах. Предусмотрены срезные хомуты, способные выдерживать напряжение сдвига. Обычно цемент, песок и заполнители смешиваются в соотношении 1: 2: 4 для образования цементно-бетонного раствора.У этой перемычки есть несколько преимуществ:

    • Они прочные, жесткие и прочные.
    • Железобетонная перемычка обладает огнестойкими свойствами.
    • Они экономичны и просты в конструкции.
    • Главное преимущество перемычек RC — возможность приспособления к любому размеру и форме.

    Кирпичные перемычки

    Кирпичные перемычки строятся из твердого, хорошо обожженного первоклассного кирпича. Он может быть выполнен в виде кирпичей на концах, кирпичей на краю и горизонтально уложенных кирпичей над проемами.Этот тип перемычки используется при небольшом проеме (менее 1 м) с небольшими нагрузками. Их глубина варьируется от 10 см (толщина одного кирпича) до 20 см в зависимости от пролета. Кирпичи с крестовинами, заполненными раствором, дают большее сопротивление сдвигу в торцевых швах, чем стандартные блоки.

    Армированные кирпичные перемычки

    Большие нагрузки и большая длина пролета являются проблемами для кирпичных перемычек. Их можно преодолеть с помощью арматурных стержней. Таким образом, перемычки из армированного кирпича обеспечивают большую поддержку, чем перемычки из кирпича.Глубина перемычек армированного кирпича равна 10 см. или кратные 10 см (или толщине одного кирпича). Расположение кирпичей должно быть таким, чтобы между соседними кирпичами оставалось достаточно места для вставки стержней из мягкой стали в качестве арматуры. После установки стержней оставшийся зазор заполняется цементным раствором 1: 3. Штанги диаметром 6 мм используются в качестве вертикальных хомутов на каждом третьем вертикальном стыке. В качестве первичной арматуры используются стержни диаметром от 8 до 10 мм, размещенные внизу.

    Стальные перемычки

    Стальные перемычки могут быть подходящими, когда накладываются большие нагрузки, а зазоры значительны.Стальные перемычки предпочтительнее, когда глубина перемычки играет важную роль, потому что проектировщик не может игнорировать глубину железобетонных перемычек из-за больших нагрузок. Эти перемычки состоят из секций швеллеров или прокатных стальных балок или секций швеллеров, используемых по отдельности или в сочетании из двух или трех единиц. В зависимости от требований перемычка может быть односекционной или комбинированной из двух или более. Одиночная стальная балка либо залита бетоном, либо облицована каменной облицовкой, чтобы сохранить ширину стены.Комбинация из двух или более блоков размещается рядом и удерживается на месте разделителем труб. В любом случае сброс водой осуществляется в течение десяти дней. Он имеет множество преимуществ:

    • Стальные перемычки могут использоваться для облегчения более тяжелых нагрузок на более выступающих расстояниях без необходимости изменения или усиления.
    • Стальные перемычки устойчивы к ржавчине, эрозии и деформации.
    • Стальные перемычки более практичны и менее трудоемки.

    Это еще не все !!!!!!
    Список статей о перемычках на нашем сайте

    Скоро появятся новые статьи о перемычках…

    Типы перемычек | Их использование в жилищном строительстве

    Jaydutt Tailor получил степень магистра в области гражданского строительства в 2012 году в Лондонском университете. Он возглавляет и возглавляет команду GharPedia. Он является старшим менеджером (гражданские и структурные) в SDCPL. Он является старшим редактором и основным членом редакционной группы GharPedia. Он опытен и увлечен управлением группой творческих людей, технологиями, а также новым дизайном и разработками в GharPedia. Он также занимается структурным проектированием некоторых крупных проектов SDCPL.У него есть дополнительная склонность к фотографии, чтению и путешествиям. С ним легко связаться — LinkedIn, Twitter, Quora.

    Двери и окна являются не только важными компонентами строительной конструкции, но также представляют собой уязвимые места во внешней оболочке. Создание проема в здание требует тщательного проектирования, так как при этом необходимо обеспечить структурную и термическую стабильность. Вот здесь и вступает в игру перемычка.

    Перемычки — изгибаемые элементы (балки) и части конструктивной системы.Они представляют собой горизонтальные элементы (элементы), необходимые для поддержки стены над проемами в стене, такими как дверь, окно или жалюзи.

    Типы перемычек в зависимости от материалов конструкции:

    (a) Деревянные перемычки

    (b) Каменные перемычки

    (c) Кирпичные перемычки

    (d) Армированные кирпичные перемычки

    (e) Бетонные перемычки

    01. Простые бетонные перемычки

    02. Железобетонные перемычки

    01 (a) Сборные перемычки

    02 (b) Литые перемычки

    (f) Стальные перемычки

    • Стальные перемычки стандартных полостей
    • Стальные перемычки с широким внутренним листом
    • Стальные перемычки с широкими наружными створками
    • Стальные перемычки с короткими наружными створками

    (g) Специальные перемычки — Catnic

    (h) Перемычки для полых стен

    Это самый старый тип перемычек, который используется даже сегодня.Деревянные перемычки обычно используются в холмистых районах, где древесина доступна в изобилии дешево. На равнинах деревянные перемычки используются редко из-за их высокой стоимости, подверженности возгоранию и подверженности гниению из-за гнили или термитов.

    Также прочтите: Освободите свой домашний термит с помощью этих советов по предотвращению термитов!

    Деревянные перемычки могут состоять либо из цельного бруса (для небольших пролетов), либо из сборных секций из двух или более частей, удерживаемых вместе болтами с подходящими интервалами.См. Рисунок выше. Эти сборные перемычки обычно используются для больших пролетов. Деревянные перемычки устанавливаются с соответствующими опорами на концах так, чтобы перекрывать проемы. Позже над ним возводят кладку. Деревянные перемычки сравнительно непрочны; поэтому над ними предусмотрены разгрузочные или разгрузочные арки из кирпича или камня. Пространство между перемычкой и аркой заполняется кирпичной или каменной кладкой.

    Следует уделить должное внимание следующим пунктам, касающимся деревянных перемычек:

    • Деревянные перемычки должны быть сделаны из прочной и твердой древесины, такой как тик, палисандр или соленая древесина.В противном случае они могут разрушиться в результате пожара и разложиться или погнуться под большой нагрузкой.
    • Высота опоры концов перемычки должна быть достаточной (обычно от 15 до 20 см). Эта горизонтальная конструкция должна опираться на раствор, чтобы обеспечить прочную и равномерную поддержку конструкции.
    • Глубина должна составлять 1/12 пролета или 15 см, в зависимости от того, что больше. Его ширина сохраняется равной толщине стены.

    Рекомендуются только в тех местах, где камень доступен в изобилии, а конструкция построена из каменной кладки.Каменные перемычки можно использовать и в зданиях, облицованных камнем. Каменные перемычки изготавливаются из безупречных каменных плит достаточной длины либо в виде цельного куска, либо в виде комбинации нескольких частей. Толщина каменной перемычки должна составлять 80 см или 4 см на каждые 30 см пролета, в зависимости от того, что больше.

    Использование каменных перемычек, как правило, не рекомендуется по следующим причинам:

    • Камень с низкой прочностью на растяжение не выдерживает поперечных напряжений.Следовательно, каменные перемычки никогда не следует использовать для проемов, превышающих 1 метр, если только они не снабжены разгрузочными арками выше, иначе они потребуют чрезмерно глубокой перемычки.
    • Трудно получить плиты из камней достаточной длины и глубины, без дефектов или изъянов. Кроме того, каменные перемычки оказываются дорогостоящими, поскольку из-за своего веса они требуют значительных затрат на разработку карьеров, транспортировку к месту работ, обработку и специальное обращение на стройплощадке.

    Используются для перекрытия небольших отверстий (менее одного метра) с небольшой нагрузкой.Как правило, они состоят из кирпичей, которые обычно кладут вертикально, а иногда и по краю.

    Кирпичная перемычка сооружается над временной деревянной опорой (т.е. действует как центрирующая), известной как поворотный элемент. Кирпичи с лягушками больше подходят для строительства перемычек, поскольку они образуют жонглирующие элементы, когда они связаны, и, следовательно, обладают большим сопротивлением сдвигу в торцевых соединениях (большей прочностью). Конструкция, образованная из лягушачьих кирпичей, называется «кирпичной перемычкой с выступами».

    Следует уделить должное внимание следующим моментам:

    • Кирпичи должны быть твердыми, хорошо обожженными, без дефектов, таких как комки, трещины и трещины, с острыми и квадратными краями.
    • Глубина кирпичных перемычек, которая меняется в зависимости от размера проема и внешнего вида кирпичной кладки, должна быть кратной ширине кирпичной кладки. Обычно это 10 см, 20 см и т. Д.
    • Для склеивания кирпичей-лягушек следует использовать цементный раствор в пропорции 1: 3.
    • Дверные и оконные рамы следует крепить с отступом 2,5 см от внешней стороны стены.

    (d) Перемычки из армированного кирпича

    Когда необходимо использовать кирпичные перемычки на больших пролетах, их армируют стальными стержнями.Эти перемычки строятся по тем же принципам, что и перемычки RCC, с той лишь разницей, что вместо бетона используется кирпич хорошего качества. Кирпичи располагаются параллельными рядами (либо по краям, либо по плоскости), чтобы в продольном направлении оставалось пространство шириной от 2 до 4 см для вставки арматуры, то есть стальных стержней или стержней. Эти пространства с армированием затем заполняются или заделываются богатым цементным раствором или цементным бетоном. Но их не рекомендуется использовать в местах с высокой интенсивностью дождя или влажности.Это связано с тем, что стержни со временем могут подвергнуться коррозии, ослабляя таким образом перемычку.

    Также читайте: Причины коррозии арматурной стали в бетоне

    В настоящее время наиболее часто используемыми типами перемычек являются бетонные перемычки, сделанные из цементобетона. Они бывают двух типов.

    01. Простая бетонная перемычка

    02. Железобетонная перемычка

    01. Обычная бетонная перемычка

    • Они подготовлены с использованием простых бетонных балок.В них отсутствуют стальные стержни; следовательно, они не подходят для тяжелых нагрузок.
    • Изготавливаются только для пролета до одного метра.
    • Бетон прочен на сжатие, но слаб при растяжении. Следовательно, эти перемычки не используются в течение длительного времени.
    Также читайте: Как делается бетон?

    02. Железобетонные перемычки

    В наше время широко используются железобетонные перемычки. RCC заменил все другие строительные материалы по следующим причинам или преимуществам —

    • RCC перемычки огнестойкие, прочные, прочные, экономичные и простые в строительстве.
    • Разгрузочные арки устраняются, если используются перемычки RCC.
    • Эти перемычки могут использоваться для различных пролетов, а также условий нагрузки.
    • Скорость строительства увеличивается при использовании сборных железобетонных перемычек.

    Перемычки RCC строятся, как правило, из бетонной смеси, имеющей пропорции 1: 2: 4 (1 цемент: 2 песок: 4 щебня, по объему), армированных стержнями из мягкой стали.

    Обычный бетон не подходит для перемычек, так как он сравнительно слабый при растяжении.Следовательно, перемычки обычно укрепляются с помощью стержней из мягкой стали или других видов арматуры. Величина усиления зависит от факторов, а именно от ширины проема, пролета перемычки и общей нагрузки, которую должна воспринимать перемычка.

    В настоящее время большинство перемычек снабжено защитными шторками или «чхаджа». При этом нужно соблюдать много мер предосторожности. Прочтите здесь, чтобы понять, какие меры предосторожности вам следует соблюдать.

    Также читайте: Что такое железобетонная каркасная конструкция?

    Перемычки RCC могут быть предварительно отлиты или отлиты на месте:

    01 (a) Сборные перемычки RCC

    Предварительно отлитые перемычки RCC предпочтительны для малых пролетов до 2 метров или около того.Их отливают в деревянных формах и заблаговременно затвердевают. Сборные перемычки оказываются экономичными, поскольку одну и ту же форму можно использовать для изготовления нескольких перемычек. Кроме того, использование предварительно отлитых перемычек RCC обеспечивает быстрое строительство, так как не требуется дополнительное время для отверждения или снятия опор. Однако при укладке сборной перемычки следует проявлять особую осторожность, чтобы отмеченная поверхность находилась на верхней или верхней стороне.

    Все сборные перемычки помечаются сверху смолой или краской после заливки бетона в форму, чтобы отличить ее от нижней части.Это важно, потому что если стороны поменять местами или перевернуть арматуру, произойдет разрушение конструкции, что подвергнет ее опасности.

    Также читайте: Что такое сборный бетон?

    По словам М. М. Гояль, для большинства обычных дверных и оконных проемов обычно изготавливают перемычки из сборного железобетона. Преимущество состоит в том, что сразу после установки перемычки над проемом кирпичная кладка может быть поднята над ней, тогда как монолитная перемычка должна дайте ему затвердеть, прежде чем над ним можно будет возвести кирпичную кладку.Сборные перемычки должны быть четко обозначены буквой «Т», чтобы обозначать верхнюю часть перемычки, чтобы они правильно прилегали к стальной арматуре внизу перемычки.

    02 (b) Монолитные бетонные перемычки

    Для больших пролетов перемычки следует заливать на месте. Для монолитных перемычек ПКК установка центровки, укладка арматуры и бетонирование производятся в обычном режиме. Концы стержней зацепляются для увеличения сцепления или сцепления между ними и бетоном.Для перемычек требования к глубине и армированию можно сравнить, как показано ниже:

    Также прочтите: Разница между сборным и монолитным бетоном
    • Для обычных нагрузок принимайте глубину 15 см для пролетов до 1,2 м. Добавьте еще 2,5 см на каждые дополнительные 40 см пролета.

    (ii) Армирование перемычек

    Количество основных стержней зависит от нагрузки, которая должна переноситься на стену выше, и от пролета проема. Как правило, при толщине стены 10 см (полукирпич) берут 2 штанги, а на каждые дополнительные 10 см толщины следует добавлять одну основную штангу.Диаметр стержня изменяется в зависимости от пролета и, как правило, принимается следующим образом (альтернативные центральные стержни изогнуты вверх)

    • 6 мм Φ для пролетов до 1 метра.
    • Φ 8 мм для пролетов от 1 до 1,5 метров.
    • Φ 10 мм для пролетов от 1,5 до 2 метров.
    • Φ 12 мм для пролетов от 2,0 до 3,0 метров.

    В соответствии с «IS 9893 (1981)» арматура для перемычек должна состоять из низкоуглеродистой стали и стальных стержней средней прочности, соответствующих IS: 432 (Часть I) 1966 г., или жестко вытянутой стальной проволоки, соответствующей IS: 432 (Часть II. ) -1966 или горячекатаные деформированные прутки, соответствующие IS: 1139-1966, или высокопрочные деформированные прутки, соответствующие IS: 1786-1979.На арматуре не должно быть рыхлой окалины, рыхлой ржавчины, слоев красок, масла, грязи и любого другого покрытия, которое может уменьшить сцепление между бетоном и сталью. Легкая пленка ржавчины не должна рассматриваться как вредная, но сталь не должна быть заметно изъедена ржавчиной.

    Также читайте: Плюсы и минусы стальных арматурных стержней

    В случае стенок полости может быть предусмотрена загрузочная перемычка RCC (L-образная перемычка) над отверстиями, детали которой показаны выше на рис.Они лучше по внешнему виду, а также экономичны. Но мы всегда должны следить за тем, чтобы его носок был достаточно прочным, чтобы выдерживать указанные выше нагрузки. Также необходимо предусмотреть гибкий гидроизоляционный слой (D.P.C).

    Эти перемычки, состоящие из прокатных стальных балок, залитых в бетон, используются над большими проемами, особенно когда они должны выдерживать большую нагрузку на сплошные стены в таких местах, как витрины магазинов и эркеры. Иногда их называют брессамерами. Иногда перемычки, состоящие из стальных уголков или секций швеллеров в бетоне, используются для небольших пролетов и легких нагрузок, особенно когда наверху нет места для размещения арки или для создания разгрузочной арки.Поскольку они очень дороги, они применяются только в особых случаях.

    Они обычно состоят из сборных секций из трех прокатных стальных балок или секций швеллеров, которые удерживаются вместе на определенном расстоянии с помощью трубных разделителей или поперечных болтов. Стальные сборные секции залиты бетоном, чтобы защитить их от воздействия коррозии и огня. Перед бетонированием на дно стальной секции кладут полосу металлической обрешетки или проволочной сетки для увеличения сцепления или сцепления между ними и бетоном.Вся эта система лечится как перемычка ПКР.

    Также читайте: Что такое Lintel? | Определение, виды и цель!

    01. Стальная перемычка для стандартных полостей

    Наиболее часто используется в строительстве. Средний диапазон размеров блока или кирпича составляет около 98 мм. Они являются лидерами в строительном мире по своей несущей способности. Они специально разработаны, чтобы выдерживать тяжелые нагрузки на кладку. Они известны своей силой и стабильностью.Вопреки распространенному мнению, они просты в установке и имеют красивую оцинкованную поверхность. Еще одна хорошая особенность — устойчивость к тепловым изменениям. Тепловая эффективность — важный фактор, который следует учитывать для участков, подверженных резким перепадам температуры.

    02. Стальные перемычки с широкой внутренней створкой

    Камни этого типа имеют особую дополнительную особенность, заключающуюся в наличии внутренней створки, которая может удерживать дополнительные блоки, требующие поддержки.Эти типы перемычек известны тем, что поддерживают блочную кладку длиной до 160 мм. Они довольно популярны в области каменной кладки. Они доступны разной длины с разным шагом в разных диапазонах размеров.

    Также прочтите: Разница между перемычкой и балкой в ​​конструкционной системе!

    03. Стальные перемычки с широкой наружной створкой

    Этот тип перемычки поставляется с внешней створкой. Их преимущество в том, что они поддерживают камень на внешнем листе.Камень шире кирпичной кладки. Комбинированные перемычки могут поддерживать дополнительную ширину, которая достигается за счет использования камня. Он очень легко устанавливается, а при необходимости может быть отсоединен. Этот внешний лист специально разработан для использования внешнего камня.

    04. Короткие стальные перемычки с наружной створкой

    Они имеют внешнюю створку с диапазоном около 75 мм и специально разработаны для поддержки каменной, а не кирпичной кладки, в отличие от других аналогов. Реконструированная каменная кладка на строительных площадках обычно поддерживается перемычками этого типа.Максимальная общая длина начинается с диапазона размеров 600 мм, а в некоторых случаях и выше, что дает столь необходимую дополнительную длину. Оцинкованная поверхность дополнительно увеличивает прочность конечного продукта. Эти типы перемычек, как известно, выдерживают нагрузки на бетонный пол и точечные нагрузки, что делает их чрезвычайно ценными в области каменной кладки.

    (g) Специальные перемычки — Catnic

    Для большинства применений не потребуется ничего, кроме бетонной перемычки или стандартной стали.Однако существуют различные типы отверстий, для которых может потребоваться специальная перемычка. Они доступны на рынке как перемычки для кошек, названные в честь компании-производителя.

    Эти типы перемычек включают антикоррозийное покрытие и теплоизоляцию, так что меньше тепла теряется из-за этих неизбежных разрывов в конструкции стены. Перемычки Catnic могут использоваться для самых разных целей, в том числе под карнизом, стеной с полостью, уголком, деревянным каркасом, а также перемычками для тяжелых или экстремальных нагрузок.

    Перемычки для полостей предназначены, как следует из названия, для установки в полость внешней стены и могут использоваться для перекрытия как дверных, так и оконных проемов.Форма клина помогает выносить воду из полости наружу, а не проникать внутрь.

    Среди всех перемычек в наши дни для перекрытия проемов наиболее широко используются железобетонные перемычки. Это связано с тем, что другие материалы устарели из-за множества недостатков. Например, деревянные склонны к гниению, каменные дороги и могут иметь дефекты, а стальные профили расточительны и расшатываются под воздействием солнечных лучей, а также не защищены от коррозии.

    Помните, что перемычки необходимы в мире строительства. Если вы не сделаете перемычку, вы увидите в стенах восходящие диагональные трещины, которые впоследствии будет сложно отремонтировать.

    Обязательно прочтите:

    Почему современные здания склонны к трещинам по сравнению со старыми зданиями?

    Изображение предоставлено: Изображение 1, Изображение 3, Изображение 4, Изображение 6, Изображение 7, Изображение 8, Изображение 11, Изображение 12, Изображение 13

    ( Мы получаем комиссию за продукты, приобретенные по некоторым ссылкам в этой статье )

    Заявление об ограничении ответственности
    Продукты, показанные / рекомендованные выше в статье, предназначены только для ознакомления / понимания.Из-за Covid-19 все сторонние партнерские программы были остановлены, поэтому продукт может быть недоступен для покупки. Мы в Gharpedia не продаем эти предметы напрямую. Следовательно, Гарпедия не несет ответственности за доставку этих предметов. В этот период мы просим вас сотрудничать с нами до дальнейшего уведомления.

    Jaydutt Tailor получил степень магистра в области проектирования строительных конструкций в 2012 году в Лондонском университете. Он возглавляет и возглавляет команду GharPedia. Он является старшим менеджером (гражданские и структурные) в SDCPL.Он является старшим редактором и основным членом редакционной группы GharPedia. Он опытен и увлечен управлением группой творческих людей, технологиями, а также новым дизайном и разработками в GharPedia. Он также занимается структурным проектированием некоторых крупных проектов SDCPL. У него есть дополнительная склонность к фотографии, чтению и путешествиям. С ним легко связаться — LinkedIn, Twitter, Quora.

    Продемонстрируйте свои лучшие разработки

    Навигация по сообщениям

    Еще из тем

    Используйте фильтры ниже для поиска конкретных тем

    Что такое Lintel? Типы перемычек и их применение в здании

    Что такое перемычка

    ?

    Перемычка — это горизонтальный конструктивный элемент, расположенный над проемами, такими как окна, двери и т. Д., в доме. Перемычка также используется для поддержки выступов, таких как навесы от солнца и чердаки. Ширина перемычки обычно такая же, как у стены. Существуют различные типы перемычек, такие как перемычки RCC, стальные перемычки, бетонные перемычки и т. Д. В этой статье мы обсудим различные типы перемычек, используемые в здании и других конструкциях.

    Функция перемычки:

    1. Он должен позаботиться о нагрузке от кирпичной кладки над проемами.

    2. Перемычка — важный элемент изгиба, который должен быть спроектирован таким образом, чтобы он мог противостоять действующему на него растяжению, сжатию и сдвигу.

    3. Перемычка также должна противодействовать отклонению.

    Как рассчитать нагрузки, действующие на перемычки ?

    Нагрузка, действующая на перемычку, рассчитывается двумя способами:

    1. Обычная нагрузка на перемычку
    2. Нагрузка на тонкую перемычку

    1.

    Обычная нагрузка на перемычку:

    Нагрузка на кирпичную стену над перемычкой составляет рассчитывается как треугольная нагрузка. Воображаемая равносторонняя треугольная нагрузка под углом 60 градусов используется для расчета нагрузки, действующей на перемычку, как показано на рисунке.

    2. Нагрузка на тонкую перемычку:

    Относительно тонкий слой стали расположен под кирпичной кладкой. Этот слой стали вместе с кирпичами над ним действует как композитная структура. Кирпичи хороши на сжатие, но слабы на растяжение.

    Натяжению противостоит сталь в балке. Здесь нагрузка взята прямоугольным образом. В качестве нагрузки, действующей на элемент перемычки, принимается воображаемая прямоугольная нагрузка интенсивностью 5 рядов кирпича или 45 см.

    Типы перемычек:

    Перемычки можно классифицировать по двум критериям:

    a) Пролет
    b) Материал

    a) Классификация на основе пролета:

    1. Перемычка или разрезная перемычка
    2 Лента перемычки или непрерывная перемычка

    1. Балка перемычки или разрезная перемычка:

    Перемычка этого типа устанавливается только над проемами. Эти балки перемычки могут быть сборными или отлитыми. Предусмотрены подшипники, чтобы убедиться, что нагрузка должным образом передается на рамы дверей и окон.

    Эти типы перемычек очень популярны в несущих конструкциях. Минимальная ширина опоры составляет:

    1. 10 см
    2. Высота балки перемычки
    3. От 1/10 до 1/12 пролета перемычки

    2. Лента перемычки Или Непрерывная перемычка:

    Эта перемычка проходит по всему пролету здания. Это как еще одна анкерная балка, соединяющая все колонны конструкции. В основном он состоит из железобетона.Эти типы перемычек подходят для конструкций

    1. Каркасные конструкции.
    2. Здания с обширными грунтами.
    3. Районы подверженные землетрясениям.

    b) Классификация по материалам:

    В зависимости от типа материала, используемого для строительства, перемычки можно разделить на следующие:

    1. Деревянные перемычки.

    2. Перемычки с перемычкой.

    3. Перемычки каменные.

    4. Перемычки кирпичные.

    5. Перемычки стальные.

    6.Перемычки из простого цементобетона.

    7. Армированные цементно-бетонные перемычки или перемычки RCC.

    1. Деревянные перемычки:

    Деревянные перемычки изготавливаются из натурального дерева, в основном из красного дерева. Это один из старейших типов перемычек, построенных человеком. Для строительства необходимо использовать хорошо выдержанную, твердую и прочную древесину.

    Глубина перемычки обычно составляет 1/12 пролета перемычки. Можно использовать одну деревянную доску или две или более деревянных планок можно соединить вместе с помощью болтов и использовать в качестве застроенной системы.

    Преимущества Из Деревянная перемычка :

    а. Легко построить.

    г. Может использоваться для временных построек.

    г. Работа с формой не требуется.

    г. Период отверждения не требуется.

    Недостатки Timber Lintel :

    a. При неправильном уходе древесина может гнить.

    г. Это очень дорого, чем другие доступные альтернативы.

    г. Он уязвим для огня.

    г. Древесина не очень прочна, чтобы справиться с силами растяжения, сжатия и сдвига, действующими на перемычку.

    Перемычки данного типа не используются в капитальных конструкциях.

    2. Щелевые перемычки :

    Щелевые перемычки представляют собой модифицированные типы деревянных перемычек. Если стальные пластины предусмотрены сверху и снизу перемычки из дерева, то она действует как составная конструкция — перемычка с перемычкой.

    Преимущества Из Перемычка с перемычкой :

    a.Легко построить.

    г. Очень прочный по сравнению с деревянными перемычками.

    г. Опалубка не требуется.

    г. Период отверждения не требуется.

    Недостатки Из Перемычка с перемычкой :

    a. Это очень дорого, чем другие доступные альтернативы.

    г. И сталь, и древесина уязвимы для огня.

    3. Каменные перемычки:

    Каменные перемычки изготавливаются из камней высотой не менее 15 см.В большинстве случаев предпочтение отдается одиночному камню, чтобы избежать таких слабых мест, как стыки в камнях.

    Преимущества Из Каменная перемычка :

    а. Это обеспечивает очень приятный вид и элегантный внешний вид.

    г. Это очень дешево, если камни есть в наличии.

    г. Идеально подходит для коротких пролетов.

    г. Нет необходимости в опалубке и отверждении.

    Недостатки Из Stone Lintel :

    a.Он очень слаб по напряжению.

    г. Не работает при вибрациях, землетрясениях и ударных волнах

    c. Это может быть дорогостоящим, если его нет в наличии

    d. Его нельзя использовать для длинных пролетов.

    4. Кирпичная перемычка:

    Кирпичные перемычки состоят из хорошо обожженного кирпича. Высота перемычки составляет от 10 см до 20 см в зависимости от пролета и нагрузки.

    Преимущества Из Кирпичная перемычка :

    а.Это самые дешевые виды перемычек.

    г. Идеально подходит для коротких пролетов.

    г. Поскольку и перемычка, и кладка изготовлены из одного материала, тепловой коэффициент обоих элементов одинаков. Таким образом, можно избежать трещин из-за термических напряжений.

    Недостатки Из Кирпичная перемычка :

    а. Кирпичи не очень прочны для использования в качестве перемычки.

    г. Кирпичи слабые на растяжение.

    г. Кирпичные перемычки могут воспринимать только легкие нагрузки.

    г. Не подходит для длинных пролетов.

    эл. Опалубка необходима для поддержки кирпичей во время строительства.

    ф. Необходим период отверждения минимум 2–3 недели.

    5. Стальные перемычки:

    Стальные перемычки изготавливаются из сборных листов GI, прокатных двутавровых профилей или уголков. Если используется более одной секции, можно использовать разделитель труб для поддержания минимального расстояния между секциями.

    В дополнение к этому, стальные секции могут быть встроены в бетон для повышения сопротивления огню и другим условиям окружающей среды, таким как коррозия.В противном случае стальные профили следует покрасить антикоррозийными красками.

    Преимущества Из Стальная перемычка :

    а. Его можно использовать для больших пролетов.

    г. Сталь легкая, поэтому с ней очень легко обращаться и транспортировать.

    г. Сталь универсальна и может быть изготовлена ​​любой формы.

    г. Сборка стали ускоряет процесс строительства.

    эл. Нет необходимости в отверждении или опалубке.

    Недостатки стальной перемычки :

    a.Он уязвим к коррозии.

    г. Восприимчив к пожару.

    6. Простая цементно-бетонная перемычка :

    Простые цементобетонные перемычки по своим характеристикам аналогичны каменным перемычкам. Они очень хороши при сжатии, но слабы при растяжении.

    Преимущества бетонной перемычки:

    а. Идеально подходит для коротких пролетов.

    г. Это относительно дешево.

    г. Легко построить.

    г. Очень удобно использовать сборную перемычку PCC

    Недостатки Бетонной перемычки :

    a.Он очень слаб по напряжению.

    г. Его нельзя использовать для длинных пролетов.

    г. Он плохо работает при вибрациях, землетрясениях и ударных волнах.

    г. Опалубка необходима для поддержки бетона во время строительства, если он заливается на строительной площадке.

    эл. Период отверждения составляет минимум 28 дней, если он залит на месте.

    7. Армированная цементно-бетонная перемычка или перемычка RCC:

    Перемычки RCC имеют стальные стержни, расположенные внутри бетона на дне для снятия напряжения.Предусмотрено достаточное покрытие для предотвращения ржавления арматуры.

    Также может быть предусмотрено усиление сдвига, чтобы уменьшить усилия сдвига. В настоящее время перемычки такого типа чаще всего используются в зданиях.

    Типы перемычек RCC следующие:

    1. Резаная перемычка: Это тип балки перемычки, перекрывающей только проемы. В основном используется сборная балка перемычки. Это обычное дело в несущих конструкциях.

    2. Ленточная перемычка: Используется в каркасных конструкциях как анкерная балка, соединяющая все колонны в конструкции.Он проходит по всей длине здания, как обычная балка, но над проемами.

    3. Перемычка с выступами: Перемычка этого типа используется для крепления навесов и мансард.

    Преимущества RCC Lintel :

    а. Это лучшая из всех перемычек, которые удовлетворяют всем проектным требованиям, таким как сопротивление растяжению, сжатию, сдвигу и прогибу.

    г. Сборные железобетонные перемычки могут ускорить процесс строительства.

    г.Может быть предусмотрен для длинных пролетов.

    г. Это относительно дешево с учетом требований к дизайну, которым он удовлетворяет.

    эл. Легко построить.

    Недостатки RCC Lintel :

    Если он отлит на площадке,

    a. Опалубка необходима для поддержки бетона во время строительства.

    г. Необходим период отверждения минимум 28 дней.

    Перемычки особого типа s :

    Перемычка RCC:

    Перемычка этого типа предназначена для полых стен.Эта перемычка имеет неоднородное поперечное сечение. Высота перемычки уменьшается к внешнему краю. Это придает перемычке приятный вид, а также снижает количество используемого бетона.

    Поскольку стенки полостей уязвимы для проникновения воды, они защищены увлажняющим слоем.

    Часто задаваемые вопросы:

    Что такое перемычка?

    Перемычка — это горизонтальная балка, расположенная над проемами, такими как двери, окна и т. Д. В здании.

    Сколько существует типов перемычек?

    В зданиях используется 7 типов перемычек.

    Перемычка RCC, Бетонная перемычка, Стальная перемычка, Кирпичная перемычка, Деревянная перемычка, Каменная перемычка и Рифленая перемычка.

    Какой самый распространенный материал перемычки?

    Наиболее распространенными материалами перемычек являются бетон, сталь, дерево и кирпич.

    Какая толщина перемычки?

    Толщина перемычки должна составлять 9 дюймов для длины перемычки до 8 футов.12 дюймов для перемычек длиной от 8 футов до 13 футов.

    Какая минимальная опора перемычки?

    100 мм на 150 мм для стальной перемычки.

    Что такое перемычка RCC?

    Перемычка RCC — это тип перемычки, армированной стальными стержнями. Перемычки RCC подходят для любых нагрузок и пролетов. Они широко используются благодаря своей прочности, жесткости, экономичности, огнестойкости и простоте конструкции.

    Что такое разрезанная перемычка?

    Это балка перемычки, перекрывающая только проемы.В основном используется сборная балка перемычки. Обычно используется в несущих конструкциях.

    Какая высота перемычки?

    Высота перемычки зависит от высоты проемов, таких как двери, окна и т. Д.

    Бетонные перемычки прочнее стали?

    Обычно стальные перемычки прочнее бетонных. Но иногда перемычка из предварительно напряженного бетона с высокой прочностью может обеспечить лучшие несущие свойства, чем аналогичная стальная версия при определенной длине.

    Чем отличается балка от перемычки?

    Балка переносит нагрузку от плиты и передает ее на колонну, от колонны к фундаменту и, наконец, от фундамента к грунту.При этом балка перемычки несет нагрузку стены над проемами и передает ее только на стены.

    Определение перемычек и типы перемычек

    Горизонтальный структурный элемент, который закрепляется над проемами, а именно дверьми, окнами и т. Д., Для поддержки конструкции или проемов, известен как перемычка. Перемычки ведут себя так же, как балки. Они обеспечивают опору кладки над проемами и переносят все нагрузки, действующие через проем, на несущие стены.

    Перемычки обычно имеют прямоугольную форму.У них есть средства для крепления дверей и оконных рам, где бы они ни использовались. Перемычки изготавливаются из нескольких материалов, таких как дерево, камень, кирпич, железобетон, железобетонная кладка или прокатные профили, залитые в цементный бетон.

    Типы перемычек

    Перемычки различных типов, используемых в строительстве, следующие:

    • Каменная перемычка
    • Деревянная перемычка
    • Перемычка железобетонная
    • Кирпичная перемычка
    • Стальная перемычка
    • Перемычка железобетонная

    1.Каменная перемычка

    Каменные перемычки чаще всего используются там, где много камней. Каменные перемычки в основном предпочтительны для каменных конструкций или зданий, облицованных камнем.

    Каменные перемычки используются очень редко из-за их высокой стоимости и отсутствия способности выдерживать поперечные нагрузки. Толщина каменной перемычки обычно составляет 8 см, но, как правило, она составляет 4 см на 30 см пролета.

    2. Деревянная перемычка Деревянные перемычки использовались в старину, когда технологии еще не были настолько развиты.Деревянные перемычки не полностью исчезли. Даже сегодня в некоторых строительных работах используются деревянные перемычки. Использование деревянных перемычек в современном мире сократилось из-за отсутствия древесины на рынке. Кроме того, он легко поражается белыми муравьями и другими насекомыми.

    Древесина легко воспламеняется, поэтому ее не рекомендуется использовать в огнестойких конструкциях. Стандартная глубина деревянной перемычки должна составлять 7,5 см (мин). Как правило, они изготавливаются цельными или частями, которые позже собираются на месте.Деревянные перемычки относительно непрочны по своей природе, поэтому вместе с ними следует использовать каменные или кирпичные арки. Он должен быть спроектирован с использованием формулы изгиба для использования на больших пролетах.

    3. Перемычки кирпичные

    Эти кирпичные перемычки используются для перекрытия небольших проемов (менее одного метра) с небольшой нагрузкой. Кирпичные перемычки обычно состоят из кирпичей, которые обычно кладут на торец, а иногда и на край. Кирпичная перемычка сооружается над временной деревянной опорой (т.е. действующей как центрирующая), известной как поворотный элемент.

    Кирпичи с выступами (то есть углублениями) больше подходят для строительства перемычек, поскольку они ограничены и, следовательно, обладают большим сопротивлением сдвигу в торцевых соединениях (т. Е. Большей прочностью перемычек). Перемычка, образованная лягушачьим кирпичом, называется перемычкой из изогнутого кирпича.

    Следует обратить внимание на следующие моменты, касающиеся кирпичных перемычек:

    • Кирпич должен быть твердым, хорошо обожженным, без дефектов, таких как комки, трещины, трещины и т. Д., С острыми и квадратными краями.
    • Глубина кирпичных перемычек, которая изменяется в зависимости от размера проема и внешнего вида кирпичной кладки, должна быть кратной ширине кирпичной кладки, обычно 10 см, 20 см и т. Д.
    • Для склеивания кирпича-лягушки следует использовать цементный раствор в пропорции 1: 3.
    • Кирпичные перемычки, имеющие слабую прочность, не могут использоваться для тяжелых нагрузок.

    4. Стальные перемычки

    Эти перемычки состоят из стальных уголков или стыков из катаной стали. Первый используется для малых пролетов и легких нагрузок, а второй — для больших пролетов и тяжелых нагрузок.Стальная перемычка становится полезной, когда нет места для подъема арки. Фиг.8 показывает различные формы стальных перемычек. Стальные соединения могут использоваться по отдельности или в сочетании из двух или трех узлов.

    5. Перемычки железобетонные.

    Перемычки из железобетона широко используются благодаря их долговечности, прочности и огнестойкости. К тому же они дешевы и просты в строительстве. Их можно легко адаптировать к конструкции с большим пролетом и тяжелой нагрузкой.

    Для строительства перемычек RCC используется цементобетон 1: 2: 4, армированный стальным стержнем. Они могут быть сборными или монолитными. Но для меньших пролетов (до 1,2 метра) рекомендуются сборные перемычки.

    Сборные перемычки экономичны по своей природе, поскольку они изготавливаются и отверждаются заранее, а одна и та же форма может использоваться несколько раз. При укладке сборных перемычек следует обращать особое внимание на то, чтобы отмеченная поверхность оставалась наверху.

    Обычно для больших пролетов эти перемычки монтируются на месте, поскольку в перемычках приходится размещать дополнительную арматуру из-за большой нагрузки.

    Глубина перемычки при обычной загрузке

    Обычно для пролета 1,2 метра безопасной считается глубина 15 см. Как правило, рекомендуется добавлять 25 мм на каждые дополнительные 30 см.

    6. Перемычки из армированного кирпича (перемычки R.B)

    Конструкция перемычек из кирпича очень похожа на конструкцию перемычек RCC, но здесь вместо бетона используется кирпич хорошего качества. В случае, если предполагается использование кирпичных перемычек для больших пролетов, их армируют стальными стержнями.

    В случае армирования стержнями кирпичи укладываются параллельными рядами, так что по длине остается пространство шириной 2-4 см для вставки уличных стержней или стержней. После установки стальных стержней или стержней заливается цементный бетон или цементный раствор и пространство заполняется.

    Нравится:

    Нравится Загрузка …

    Lintel | Балка перемычки | 7 типов перемычек | Размер перемычки | Бетонная перемычка

    Что такое перемычка?

    Перемычка представляет собой конструктивный элемент , который опирается на проемы, такие как окна, двери и т. Д. в жилом доме, чтобы выдерживать нагрузку от конструкции выше, и концы этой балки встроены в стену , и ширина балки перемычки и ширина стены равны.

    воспринимает нагрузки, исходящие от стены, и передает эти нагрузки на боковые стены. является основной функцией балки перемычки .

    Эти балки имеют прямоугольную форму в плане и сечении и изготовлены из различных материалов.

    Размер перемычки

    Ширина перемычки может быть равна толщине проема и глубине в диапазоне от 1/12 до 1/8 пролета.

    Минимальная ширина перемычки Должна быть предусмотрена ширина 4 дюймов (100 мм) .

    Подробнее: Конструктивные элементы здания и их стандартные размеры


    Преимущества перемычки

    Некоторые из основных преимуществ перемычек перечислены ниже:

    • Они просты в изготовлении и выглядят проще.
    • Их не нужно строить так прочно, потому что к концевым опорам перемычек не прилагается чрезмерная нагрузка.
    • Они выглядят проще и нежнее.
    • Каркас недорогой, а центровка перемычки проста.

    Перемычка Назначение

    Перемычки перемычки предназначены для следующих целей:

    • Эти балки используются для поддержки стен над проемами, такими как окна, двери и т. Д.
    • Эти балки предусмотрены для защиты окон и дверей.
    • Эти балки устанавливаются таким образом, чтобы выдерживать нагрузки, исходящие от блоков или кирпичей.
    • Предназначен для передачи нагрузки на боковые стенки.
    • Иногда балка перемычки также используется как декоративный архитектурный элемент.

    Подробнее: 35 видов древесины с изображениями и использованием


    Типы перемычек

    Перемычки классифицируются в зависимости от материала конструкции как

    1. Деревянная перемычка

    Древесина или деревянные перемычки являются самыми старыми видами перемычек и обычно используются на холмистых территориях, где древесина недоступна на местном уровне, но в настоящее время их заменяют несколькими современными технологиями.

    Деревянная балка перемычки дорогая, менее прочная, уязвимая к возгоранию и крепится с помощью стальных болтов.

    Конструкция состоит из соединения более двух деревянных частей, если длина проема больше.

    Он состоит из двух или более деревянных частей, удерживаемых на расстоянии с помощью деревянных упаковок, а иногда и с помощью пластин из мягкой стали сверху и снизу.

    Деревянные перемычки имеют ряд преимуществ, например,

    • Он уязвим для огня и менее долговечен.

    Деревянные перемычки, вероятно, будут структурно слабее, чем другие материалы, и древесина должна гнить без соответствующей вентиляции.


    2.

    Каменная перемычка s

    Каменная перемычка обычно используется в тех областях, где камень в изобилии доступен, и их толщина является наиболее важным фактором его конструкции, а также предусмотрена над проемами в кирпичных стенах.

    В основном они используются в горных постройках, так как они слишком много весят и из-за отсутствия других материалов для их строительства.

    Толщина каменной перемычки — важный фактор в ее конструкции.

    Имеется каменная перемычка в виде одной или нескольких частей, толщина которой принимается равной 4 см на 30 см длины пролета, а минимальная величина должна составлять 8 см, как правило.

    Эти каменные перемычки имеют некоторые проблемы, такие как;

    • Они не используются в зданиях, где конструкция подвергается вибрационным нагрузкам из-за их слабой прочности на разрыв.
    • Их транспортировка — очень сложная задача и их сложно развернуть в городах.
    • Не выдерживает чрезмерного поперечного напряжения.

    3.

    Кирпичная перемычка

    Перемычки кирпичные выполнены из прочного, хорошо обожженного первоклассного кирпича. Он может быть построен в виде кирпичей на концах, кирпичей на краю и горизонтально уложенных кирпичей над проемами.

    Перемычки из кирпича конструктивно не очень прочны. Падение кирпичной перемычки зависит от пролета и накладывается на временную деревянную центровку.

    Этот тип перемычки используется, когда проем в стене небольшой (менее 1 метра) с небольшими нагрузками.

    В зависимости от пролета их глубина варьируется от 10 см до 20 см, а в торцевых швах кирпичи с крестовинами, заполненными раствором, дают большее сопротивление сдвигу.

    Подробнее: 25+ типов дверей для вашего идеального дома


    4.

    Перемычка железобетонная

    RCC обычно заменяет все другие материалы для перемычки.Эти перемычки огнестойкие, прочные, прочные и простые в изготовлении.

    Обычно бетонная смесь, используемая для перемычки, составляет 1: 2: 4. Простые перемычки можно использовать с пролетом до 800 мм. Количество арматуры зависит от пролета.

    Для тяжелых нагрузок и больших пролетов они подходят, и для каждого метра их толщина поддерживается примерно до 8 см, и они могут быть сборными или монолитными.

    Перемычки

    RCC могут монтироваться на месте. Перемычки RCC подходят для пролетов до 2 м. Также они увеличивают скорость строительства

    .

    Чтобы противостоять растягивающему напряжению, внизу используются основные арматурные стержни, а на концах половина этих стержней изогнута.

    Преимущества железобетонной перемычки;

    • Перемычки этого типа прочные, жесткие и долговечные.
    • Железобетонная перемычка обладает огнестойкими свойствами.
    • Главное преимущество перемычек RC — возможность приспособления к любому размеру и форме.
    • Они просты в конструкции и экономичны.
    • Армирование используется для решения проблемы с низкой обрабатываемостью бетона, и эти перемычки используются чаще всего.

    5.

    Стальная перемычка

    Стальные перемычки подходят для случаев, когда накладываются большие нагрузки, а зазоры при открытии значительны.

    Стальные перемычки рекомендуются, когда глубина перемычки играет важную роль, потому что проектировщик не может игнорировать глубину железобетонных перемычек из-за больших нагрузок.

    Стальная перемычка содержит швеллер (С-образный профиль) или стальные прокатные балки или швеллерные профили по отдельности или в сочетании из двух или трех элементов.

    В стальной перемычке необходимо предусмотреть отступ от 3/8 дюйма до 1/2 дюйма от лицевой стороны стены, чтобы шов из строительного раствора мог быть образован перед сталью без образования трещин.

    Перемычка должна быть установлена ​​вертикально и по уровню, чтобы укладываемый на нее блок также находился в правильном положении. Также необходимо, чтобы стальная перемычка была покрыта антикоррозийной краской.

    Стальная перемычка имеет множество преимуществ, например,

    • Стальная перемычка может использоваться для облегчения более тяжелых нагрузок на более выступающих участках без необходимости изменения или усиления.
    • Стальные перемычки устойчивы к ржавчине, эрозии и деформации.
    • Стальные перемычки более практичны и менее трудоемки.

    6.

    Перемычка из армированного кирпича

    Большие нагрузки и большая длина пролета создают проблемы для кирпичных перемычек. Их можно преодолеть с помощью арматурных стержней.

    Глубина перемычек армированного кирпича от 10см до 15см.

    Расположение кирпичей должно быть таким, чтобы между соседними кирпичами оставалось достаточно места для вставки стержней из мягкой стали в качестве арматуры.

    Цементный раствор используется для заполнения зазоров. В каждом третьем вертикальном шве предусмотрены вертикальные хомуты диаметром 6 мм и основное армирование внизу.


    6.

    Сборная перемычка

    Перемычки из сборного железобетона экономичны и обеспечивают прочную опору для таких конструкций, как кладка над дверными и оконными проемами.

    Предварительно напряженные перемычки из сборного железобетона используются для строительства жилых и коммерческих зданий, а также доступны в различных размерах.


    Резюме

    Балка перемычки — один из важных конструктивных элементов в строительстве. Балка перемычки делает нашу дверь, окно и другой проем безопасными, защищая их от прямой нагрузки. Основная функция балки перемычки — воспринимать нагрузку верхней конструкции и передавать ее на боковину.


    Часто задаваемые вопросы:

    Перемычка

    Перемычка — это горизонтальный элемент из дерева, камня, бетона или стали, проходящий через верх двери или окна.

    Перемычка балки

    Балка перемычки представляет собой конструктивный элемент, который опирается на отверстия , такие как окна, двери, и т. ширина балки перемычки и ширина стены равны.

    Детали перемычки

    Перемычка представляет собой балку, устанавливаемую на проемы дверей, окон и т. Д. Ширина балки перемычки равна ширине стены, а ее концы встраиваются в стену.Перемычки подразделяются на кирпичную перемычку, бетонную перемычку и деревянную перемычку.

    Вам также может понравиться:

    Определение перемычки и 7 типов перемычки, функции, конструкции

    Определение перемычки

    Перемычка — это горизонтальный структурный элемент, который размещается над проемом, таким как двери, окна, шкафы, коридоры, ниши и т. Д. и поддерживать вес конструкции над ней.

    Он выступает в стене минимум на 150 мм с каждой стороны проема для передачи приложенных нагрузок на косяки проемов.

    Они могут строить из различных материалов, таких как дерево, камень, кирпич, ж / б и сталь. R.C.C. в основном используется в настоящее время.

    Назначение балки перемычки

    • Эти балки используются для поддержки стен над проемами, такими как окна, двери и т. Д.
    • Эти балки предназначены для защиты окон и дверей.
    • Эти балки предназначены для того, чтобы выдерживать нагрузки, исходящие от вышеуказанных блоков или кирпичей.
    • Предназначен для передачи нагрузки на боковые стенки.
    • Иногда в качестве декоративных архитектурных элементов используются перемычки.

    Функция

    перемычки
    • Они расположены над отверстием, чтобы поддерживать часть конструкции над ним.
    • Действует как балка.
    • Они поддерживают нагрузку, действующую на отверстия.
    • Предусмотрены проемы для дверей, окон, вентиляторов, шкафов, гардеробы и т. Д.

    Типы перемычек

    • R.C.C. перемычки
    • Деревянные перемычки
    • Перемычки из камня
    • Кирпичные перемычки
    • Стальные перемычки
    • Армированные кирпичные перемычки

    Типы перемычек

    Деревянные перемычки

    Деревянные перемычки используются только там, где древесина дешево или легко доступна.Они не пожаробезопасны и легко поражаются белыми муравьями и другими насекомыми.

    В перманентных структурах много не используют. Следовательно, это более слабые участки, чем камень и сталь.

    Однако в настоящее время тембровые перемычки не рекомендуют, так как они малопрочны и неэкономичны.

    Каменные перемычки

    Они использовали места, где камни хорошего качества легко и в изобилии доступны. Каменные перемычки в изобилии встречаются в старых храмах, фортах и ​​т. Д.

    В настоящее время каменные перемычки используются редко. Эти перемычки довольно дешевые и прочные. Но 6b имеют слабое натяжение, поэтому их нельзя использовать на больших пролетах.

    Они могут треснуть под действием вибрации и выйти из строя под воздействием огня. Некоторые перемычки можно использовать с пролетом до 3 м при наличии хорошего камня.

    Каменная перемычка

    Кирпичная перемычка

    Кирпичные перемычки используются там, где строительство в основном выполняется из кирпичной кладки. Стальные стержни, предусмотренные на стороне растяжения каменщика, и богатый цемент (1: 3) заполняют строительные швы, в которые закладываются стальные стержни.

    Ширина швов должна быть минимум в 3 раза больше диаметра используемого арматурного стержня. Используемые кирпичи должны быть хорошего качества.

    Этот тип перемычек может использоваться для пролетов до 2500 мм и толщиной 100 мм, 200 мм и в ближайшее время.

    Стальная перемычка

    При больших нагрузках и длиннопролетной стали используются перемычки. Они представляют собой состав стальных уголков стальных прокатных уголков, соединительных уголков, которые железо использует для малых пролетов и прокатных стальных балок.

    Уголок для малых пролетов и стальной прокат для больших пролетов.Таким образом, стальные балки можно использовать по отдельности или в комбинации из двух или трех единиц.

    Перемычка R.C.C

    Это опалубка из арматуры и бетона. Арматура предназначена для сопротивления растягивающим напряжениям, а бетон обеспечивает сопротивление сжимающим напряжениям.

    Они очень подходят для современного строительства. Они могут быть отлиты любой формы и размера. Перемычки R.C.C могут использоваться для длинных пролетов. Они могут быть точными или кошачьими на месте.

    Преимущества перемычки

    • Их легко построить и они выглядят проще.
    • Их не требуется иметь такой прочной конструкции, потому что на концевые опоры перемычек не действует чрезмерная нагрузка.
    • Каркасы недорогие, а центровка перемычки проста.
    • Если нагрузка идет равномерно, они могут выдержать большую нагрузку.
    • Они выглядят просто и нежно.

    Недостатки

    • Перемычка будет деформироваться из-за прогиба посередине, потому что нижняя сторона находится под напряжением, а верхняя сторона — под сжатием.
    • Ограниченный вес, который можно выдержать.
    • Вес каждого предмета.

    Также прочтите

    Что такое перемычка? Определение и часто задаваемые вопросы

    При проектировании нового здания или восстановлении существующей конструкции необходимо учитывать множество архитектурных факторов. Целостность здания и структурная жизнеспособность могут быть важны для обеспечения безопасности, функциональности и эстетического вида дома или здания. Если ваш проект представляет собой каменную или кладочную конструкцию, вы можете использовать перемычки над окнами или дверными проемами для достижения этих целей.В этой статье мы определим, что такое перемычки, где они используются и разные типы, а также ответим на некоторые часто задаваемые вопросы о перемычках.

    Что такое перемычка?

    В конструкции перемычка представляет собой балку, размещаемую поперек верхней части проема в стене. Перемычки, используемые над пустыми пространствами, такими как входы и окна в зданиях, выдерживают вес конструкций над ними. Как правило, балки легко входят в стену, совпадая по ширине со стеной и выступая за оба конца проема.Перемычки, в основном используемые в кирпичных и каменных зданиях, изготавливаются из различных материалов в зависимости от потребностей конструкции, предпочтений подрядчика и эстетики здания. Перемычки, похожие на арку, но плоские и более простые в установке, могут быть важным структурным элементом здания.

    Связано: Важная информация для инженеров-архитекторов, которую вы должны знать

    Где используются перемычки?

    Перемычки выдерживают вес конструкций над проемами в стенах, дверными проемами и окнами, в основном, в кирпичных и каменных зданиях.Открытые пространства в стенах часто не имеют структурной целостности, потому что над проемом нет ничего, что могло бы выдержать нагрузку наверху проема. Чтобы избежать этого, балки перемычки проходят через дверной проем или проем. Строители устанавливают их в стену, чтобы распределить вес материалов прямо на открытом пространстве.

    Связано: Как стать инженером-строителем

    Типы перемычек

    Многие типы перемычек помогают в строительстве.Вот список распространенных типов материалов для перемычек:

    Дерево

    Деревянные или деревянные перемычки, все еще очень распространенные в строительстве горных домов, могут быть привлекательным и вспомогательным материалом для строительства. Однако деревянные перемычки потеряли часть своей популярности, поскольку альтернативные материалы с повышенной прочностью стали более доступными. Несмотря на то, что дерево эстетично, оно может быть восприимчивым к возгоранию и менее прочным, чем другие распространенные материалы для перемычек.

    Иногда, если проем очень широкий или длинный, подрядчики могут использовать стальные болты для соединения нескольких деревянных элементов и согласования размера проема. Использование перемычек или стальных пластин сверху и снизу дерева — еще один распространенный метод, который может обеспечить дополнительное усиление.

    Камень

    Камень может быть очень популярным строительным материалом для перемычек из-за его большого количества. Каменные перемычки бывают настраиваемых форм и размеров и не ржавеют, как сталь.Тем не менее, они не всегда являются лучшим вариантом для обеспечения прочности конструкции, поскольку их растягивающая природа делает их склонными к образованию трещин, и они плохо выдерживают вибрационные нагрузки, например, вызванные землетрясениями. Каменные перемычки, используемые вместе с каменными или каменными конструкциями, могут обеспечить привлекательный и однородный вид.

    Сталь

    Сталь может быть исключительно полезным строительным материалом при широких проемах и больших нагрузках на конструкцию. В зависимости от требований здания стальные опоры могут работать с другими стальными деталями или независимо.Иногда камень обращен к отдельным стальным деталям или их можно врезать прямо в стену. С несколькими кусками стали разделители трубок могут помочь удерживать положение кусков. Хотя сталь иногда может быть подвержена ржавчине, этот материал невероятно прочен и может обеспечить структурную целостность даже самых больших проемов в стене.

    Связано: 14 Типы гражданских инженерных работ

    Кирпич и армированный кирпич

    Кирпичные перемычки могут быть подходящим вариантом строительства при небольшой нагрузке.Часто кирпичи, изготовленные для этой цели, имеют углубления, называемые лягушками, которые могут помочь защитить концевые соединения от порезов. Некоторые называют этот метод перемычкой из кирпича с выступом.

    Если нагрузка тяжелая или проем длиннее метра, кирпичи сами по себе могут не соответствовать спецификациям для нужд проекта. В этих случаях стальные стержни могут помочь укрепить кирпичи. Размещенные в промежутках длиной от двух до трех сантиметров между соседними кирпичами, вдоль дна перемычки и в качестве вертикальных хомутов в каждом третьем вертикальном стыке, стальные стержни обеспечивают дополнительную структурную поддержку кирпичам и увеличивают нагрузку, которую они могут нести.

    Армированный цементный бетон

    Перемычки из железобетона — популярный выбор из-за их жесткости, несущей способности, прочности, огнестойкости, доступности и простоты использования. Перемычки по дну и отвесные хомуты укрепляют бетонные перемычки. При размещении над полыми стенами бетонные перемычки могут быть привлекательным и экономичным выбором.

    Часто задаваемые вопросы

    Вот ответы на некоторые часто задаваемые вопросы о перемычках:

    В чем разница между перемычкой, колпаком и аркой?

    Перемычки, которые часто встречаются в каменных или кирпичных зданиях, обеспечивают структурную поддержку каменных конструкций.Напротив, коллекторы более характерны для деревянных конструкций. Арки часто сложнее построить и изгибаются над входом, окном или другим проемом.

    Связано: 10 типов арок в архитектуре и проектировании

    Как обслуживаются перемычки?

    Уход за перемычками часто зависит от типа используемого материала. Например, стальные перемычки могут быть подвержены ржавчине. Установка гидроизоляции во время строительства может помочь защитить от ржавчины и других опасностей, связанных с окружающей средой.Если вы заметили образование ржавчины на поверхности перемычки, это может означать, что на нее необходимо повторно нанести покрытие и удалить ржавчину перед перекрашиванием.

    Как для стали, так и для камня правильный дренаж может иметь решающее значение для сохранения целостности перемычки. Хотя камень не ржавеет, есть и другие признаки повреждения водой, такие как разрушение, трещины и трещины. Чтобы этого не произошло, постарайтесь, чтобы вода не скапливалась вокруг перемычки.

    Каковы признаки выхода из строя перемычки?

    Стальные перемычки могут быть подвержены точечной коррозии, что означает, что ржавчина может истирать металл.Сталь с ямками может привести к выходу из строя перемычек, что создает угрозу как для конструкции, так и для безопасности. Если перемычка находится над окном, вы можете заметить трещины в окне, которые могут показать, что окно принимает на себя часть веса конструкции, а не балку. Другими признаками над окнами и дверями могут быть трещины вокруг швов раствора и углубления вдоль проема.

    Неудачные каменные перемычки могут также иметь трещины вокруг раствора или на самом камне. Когда перемычка выходит из строя, важно ее заменить. Однако полная замена может быть сложной и дорогостоящей.По этой причине постарайтесь обнаружить признаки слабости до полного разрушения перемычки.

    Могут ли перемычки иметь неструктурное применение?

    Перемычки предназначены не только для структурных целей.

    Ответить

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
