Шпа́лы (нидерл. spalk — подпорка) — опоры для рельсов в виде брусьев. В железнодорожном пути обычно укладываются на балластный слой верхнего строения пути и обеспечивают неизменность взаимного расположения рельсовых нитей, воспринимают давление непосредственно от рельсов или от промежуточных скреплений и передают его на подшпальное основание (обычно — балластный слой, в метрополитене — бетонное основание).^[1]

При прокладке железной дороги Ливерпуль — Манчестер (англ. Liverpool and Manchester Railway) использовались каменные плиты служившие основанием для укладки рельсов. Позже появились деревянные шпалы, (причём именно дерево длительное время являлось наиболее распространённым материалом для шпал)^[2], а затем и другие типы шпал.

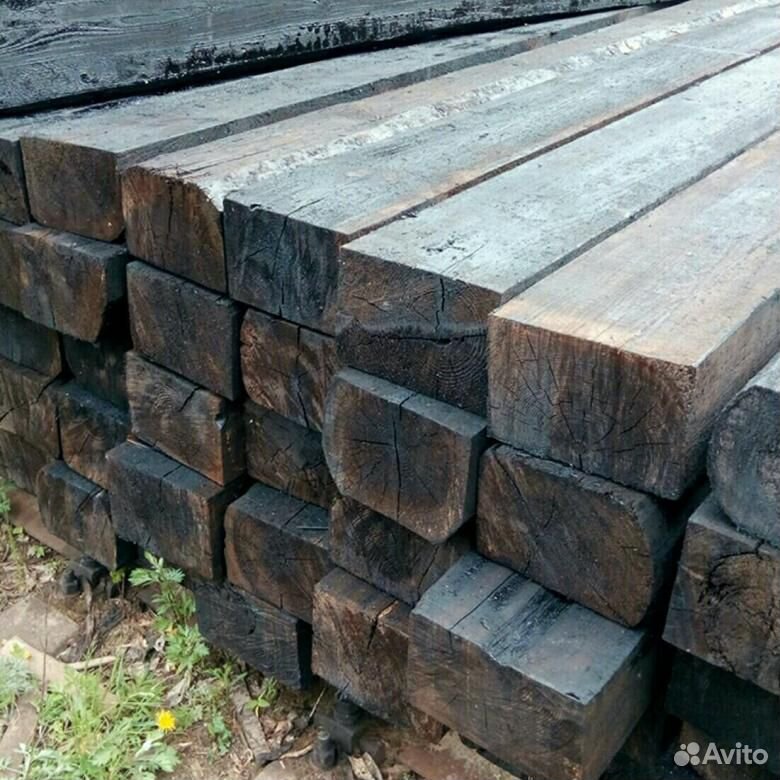

Деревянные шпалы

Бывшие в использовании деревянные шпалы

Порода древесины для шпал может быть разная (например, красный клён или эвкалипт), в некоторых странах предпочитают дуб^[3], а в некоторых, в силу экономических причин, древесину хвойных пород, преимущественно сосну, хотя такие шпалы более подвержены износу^[3]. Для предотвращения гниения шпалы пропитывают антисептиками, чаще всего креозотом.

Деревянные шпалы обладают многими достоинствами: упругость, лёгкость обработки, высокие диэлектрические свойства, хорошее сцепление с щебёночным балластом, малая чувствительность к колебаниям температуры^[2]. Важнейшим свойством является возможность уширения рельсовой колеи в кривых радиусом менее 350 м^[2].

[2], хотя ранее проводились эксперименты по изготовлению шпал из дуба, лиственницы.

Основная проблема деревянных шпал — тенденция их загнивания в местах крепления к ним рельсов, и проблема с дальнейшей их утилизацией.

Деревянные шпалы изготавливаются по ГОСТ 78-2004.

Шпала 1 типа, пропитанная — используется для главных путей
Шпала 2 типа, пропитанная — используется для подъездных и станционных путей

Шпалы из дерева подразделяются на три вида:

обрезные (отёсанные со всех 4 сторон)
полуобрезные (отёсанные только с 3 сторон)
необрезные (отёсанные только сверху и снизу)

Ранее для тёски шпал применялся топор-дексель (тесло).

Пропитка деревянных шпал

Пропитка шпал осуществляется каменноугольными маслами, креозотом, либо антисептиками ЖТК для пропитки железнодорожных шпал. В настоящее время в России пропитка осуществляется методом «вакуум-давление-вакуум», этот метод нормирован ГОСТ.

Шпала до пропитки
Пропитанная шпала

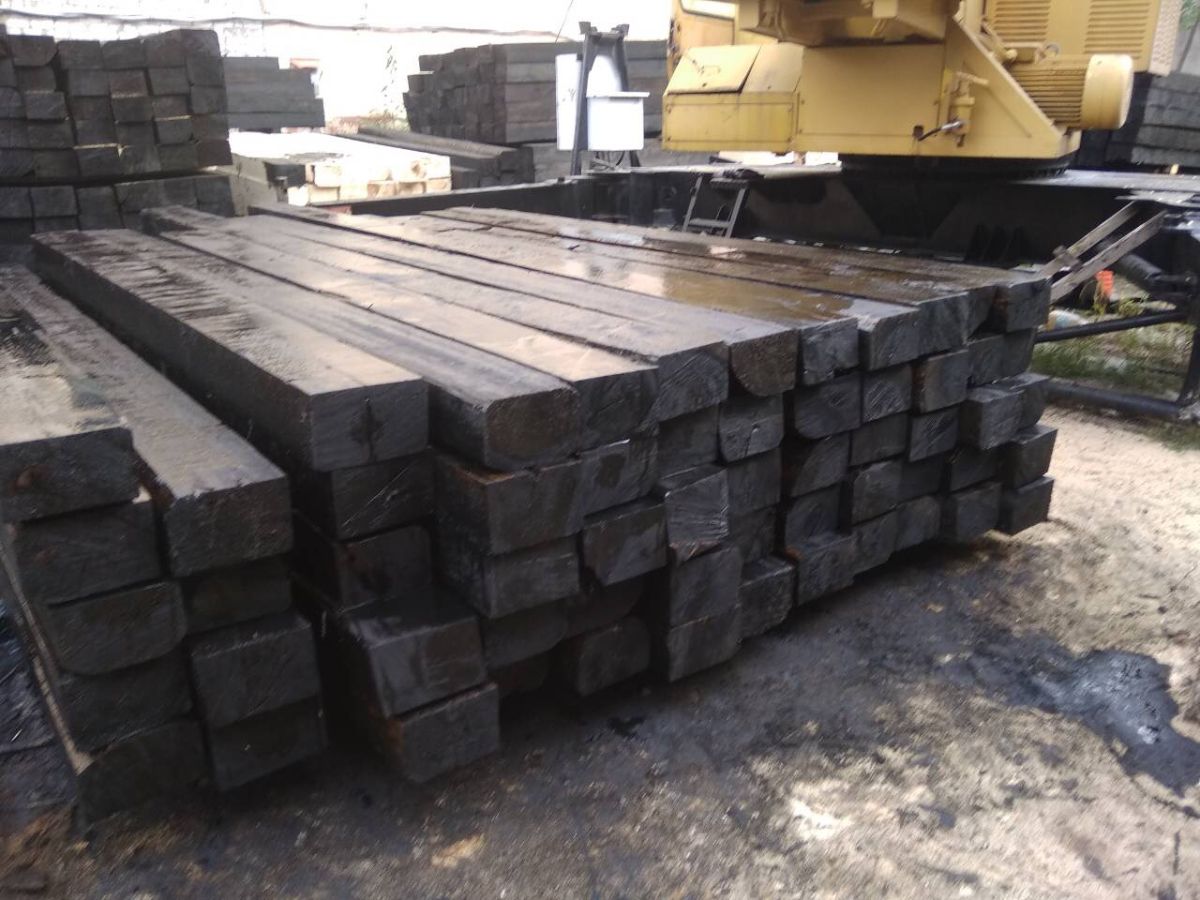

Вагон, загруженный пропитанной шпалой

Для пропитки шпал производители используют комплекс оборудования: автоклавы, сушильные камеры, котлы-парообразователи и пр.

Пропитка древесины методом «вакуум-давление-вакуум» обеспечивает наиболее глубокое проникновение защитного средства и применяется для пропитки древесины, эксплуатируемых в тяжёлых условиях: шпал, опор ЛЭП связи, свай, мостов и др. Древесина должна быть сухой или подсушенной непосредственно перед пропиткой в том же автоклаве.

Метод ВДВ (вакуум-давление-вакуум) состоит из трёх операций:

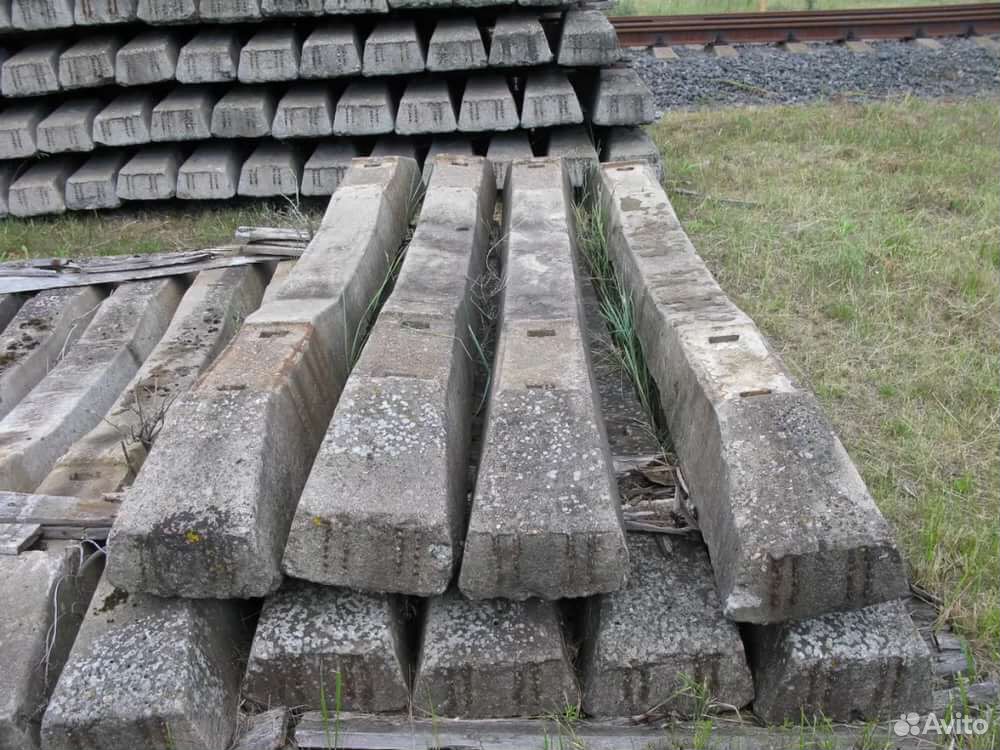

Железобетонные шпалы

С 1970-х в СССР приобрели популярность шпалы из напряжённого железобетона, особенно удачным их использование оказалось на бесстыковом пути.

Железобетонные шпалы представляют собой железобетонные балки переменного сечения. На таких балках имеются площадки для установки рельсов, а также отверстия под болты рельсошпального скрепления (при забивании в отверстия деревянных пробок используются также костыльные и шурупные соединения). Железобетонные шпалы изготавливаются с предварительным натяжением арматуры. Технология изготовления железобетонных шпал следующая: в специальную форму помещаются струны арматуры, которым сообщаются растягивающие усилия. Затем под действием вибратора форма заполняется бетоном. Когда бетон затвердевает, напряжения со струн снимаются и форма разбирается. Такой способ изготовления шпал придаёт им упругости и предохраняет шпалу от раскола под подвижным составом.

Достоинства железобетонных шпал: практически неограниченный срок службы вследствие высокой механической прочности и неподверженности гниению, что обуславливает возможность повторного использования шпал, а также использования на грузонапряжённых участках пути. Недостатки: недостаточная жёсткость, большая стоимость и вес, возможность усталостного разрушения бетона.^[2].

Стальные шпалы

Стальные шпалы из гнутого стального профиля, являются относительно лёгкими по весу. Такие шпалы иногда используются для временных подъездных путей, ветках промышленных предприятий. Их преимущество в том, что они не подвержены гниению и атакам насекомых, хорошо сохраняют ширину колеи, но при этом большим недостатком является то, что они подвержены коррозии. ^[4]^[5]

Стальные шпалы используются на железных дорогах Марокко, Алжира^[2]

. Как известно, в этих странах очень сухой климат (даже на побережьях).

Металлические шпалы применяются также в доменном и сталеплавильном производстве на тех участках, где из-за высоких температур деревянные шпалы горят, а в железобетонных шпалах происходит расслоение бетона. Кроме того, металлические шпалы позволяют устраивать верхнее строение пути при повышенных нагрузках на ось подвижного состава — до 60 тонн (нагрузки на ось подвижного состава РЖД до 25 т).^[6].

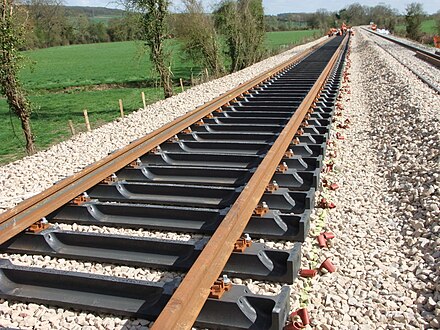

Шпалы из пластика

С 1990-х годов на некоторых скоростных железных дорогах Японии начали укладывать пластиковые шпалы.

Характеристика шпал, укладка шпал

В некоторых случаях взамен шпал применяются сплошные блочные основания в виде плит или рам выполненные из железобетона или металла Путь на деревянных шпалах

Длина шпал зависит от ширины колеи. В России применяют железобетонные шпалы длиной 270 сантиметров и деревянные длиной 275, 280 или 300 сантиметров.

Под стрелочными переводами укладывают длинные разновидности шпал — стрелочные брусья, длина которых доходит до длины двух шпал.

В некоторых случаях взамен шпал применяются сплошные блочные основания в виде плит или рам выполненные из железобетона или металла.

Количество шпал на один километр железнодорожного пути называется эпюрой укладки шпал. Это значение в разных странах колеблется от 1000 до 2200 шпал. Стандартные значения для России 2000, 1840, 1600 либо 1440 шпал/километр^[1]. В основном применяется эпюра 1840 шт/км (46 шпал на 25 метров) на прямых участках и 2000 шт/км в кривых^[7].

Шпалы в метрополитене

В Московском метрополитене на закрытых участках пути применяются брусковые шпалы из соснового дерева I и II типов, пропитанные креозотом. На открытых участках линий применяются железобетонные шпалы. Длина шпал 270 см, поперечное сечение — 16х25 сантиметров. На стрелочных переводах метро, применяются брусья длиной от 270 до 675 см.

На станциях применяются так называемые «шпальные коротыши» длиной 90—100 см.

В первой очереди метро на прямом участке пути укладывалось 1600 шпал, на кривом 1760, со второй по пятую очередь было увеличено количество шпал, составив соответственно 1680 и 1840. При строительстве наземной части Филёвской линии число шпал было ещё более увеличено и составило соответственно 1840 и 2000.

Примечания

↑ ¹ ² «Шпала» в Большой советской энциклопедии
↑ ¹ ² ³ ⁴ ⁵ ⁶ Железнодорожный транспорт: Энциклопедия / Гл. ред. Н. С. Конарев. — М.: Большая Российская энциклопедия, 1994. — 559 с.: ил.
↑ ¹ ² Hay 1982, pp. 437—438.
↑ Hay 1982, p. 477.
↑ Grant 2005, p. 145.
↑ Шпалы металлические http://metal4u. ru/articles/by_id/214
↑ Большая Российская энциклопедия: В 30 т. / Председатель науч.-ред. совета Ю. С. Осипов. Отв. ред С. Л. Кравец. Т. 9. Динамика атмосферы — железнодорожный узел. — М.: Большая Российская энциклопедия, 2007. — 767 с.: ил.: карт. (статья Железнодорожный путь)

См. также

ТУ5864-002-58282428-10

Ссылки

Шпалы — это… Что такое Шпалы?

^[1]

Деревянные шпалы

Бывшие в использовании деревянные шпалы

[3]. Для предотвращения гниения шпалы пропитывают антисептиками, чаще всего креозотом.

Срок службы деревянных шпал (в зависимости от типа древесины, внешних условий и интенсивности эксплуатации) составляет от 7 до 40 лет. Деревянные шпалы в России изготавливают преимущественно из сосны, а также из ели, пихты, кедра^[2], хотя ранее проводились эксперименты по изготовлению шпал из дуба, лиственницы. Основная проблема деревянных шпал — тенденция их загнивания в местах крепления к ним рельсов, и проблема с дальнейшей их утилизацией.

Деревянные шпалы изготавливаются по ГОСТ 78-2004.

Шпала 1 типа, пропитанная — используется для главных путей
Шпала 2 типа, пропитанная — используется для подъездных и станционных путей

Шпалы из дерева подразделяются на три вида:

обрезные (отёсанные со всех 4 сторон)
полуобрезные (отёсанные только с 3 сторон)
необрезные (отёсанные только сверху и снизу)

Ранее для тёски шпал применялся топор-дексель (тесло).

Пропитка деревянных шпал

Шпала до пропитки
Пропитанная шпала
Вагон, загруженный пропитанной шпалой

Метод ВДВ (вакуум-давление-вакуум) состоит из трёх операций:

Железобетонные шпалы

Стальные шпалы

Стальные шпалы используются на железных дорогах Марокко, Алжира^[2]. Как известно, в этих странах очень сухой климат (даже на побережьях).

Шпалы из пластика

С 1990-х годов на некоторых скоростных железных дорогах Японии начали укладывать пластиковые шпалы.

Характеристика шпал, укладка шпал

Длина шпал зависит от ширины колеи. В России применяют железобетонные шпалы длиной 270 сантиметров и деревянные длиной 275, 280 или 300 сантиметров. Под стрелочными переводами укладывают длинные разновидности шпал — стрелочные брусья, длина которых доходит до длины двух шпал.

Шпалы в метрополитене

Примечания

↑ ¹ ² «Шпала» в Большой советской энциклопедии
↑ ¹ ² ³ ⁴ ⁵ ⁶ Железнодорожный транспорт: Энциклопедия / Гл. ред. Н. С. Конарев. — М.: Большая Российская энциклопедия, 1994. — 559 с.: ил.
↑ ¹ ² Hay 1982, pp. 437—438.
↑ Hay 1982, p. 477.
↑ Grant 2005, p. 145.
↑ Шпалы металлические http://metal4u.ru/articles/by_id/214
↑ Большая Российская энциклопедия: В 30 т. / Председатель науч.-ред. совета Ю. С. Осипов. Отв. ред С. Л. Кравец. Т. 9. Динамика атмосферы — железнодорожный узел. — М.: Большая Российская энциклопедия, 2007. — 767 с.: ил.: карт. (статья Железнодорожный путь)

См. также

ТУ5864-002-58282428-10

Ссылки

Из чего делают шпалы

11 Декабря 2014 / Металлоизделия, материалы, строительные и промышленные услуги

За последнюю сотню лет свою форму шпалы из дерева изменили мало. Древесина для их изготовления изначально была выбрана по той причине, что она обработке поддается легко и является доступным материалом для использования в промышленных целях. Пропитывать шпалы начали несколько позже, чтобы повысить их срок службы. Непропитанные изделия укладывались на большинстве первых железнодорожных путей. На данный момент пропитанные шпалы являются стандартом и используют именно их. Для пропитки применяют антисептики и каменноугольные масла. Благодаря пропитке срок службы шпал увеличивается более чем в два раза.

Рельсы железнодорожного пути укладываются на опору из шпал. Основной задачей шпал является обеспечение равномерного распределения давления на основание пути. Ограничений по зонам шпалы не имеют, то есть использовать их можно как на грузонапряженных путях, так и на новых линиях, пролегающих по вечномерзлым и нестабилизированным земляным полотнам. На имеющих радиус больше трехсот пятидесяти метров крутых кривых используют только пропитанные шпалы. Не имеющие пропитки изделия в таких случаях не применяются.

Для прокладки отечественных железнодорожных путей чаще всего применяются хвойные породы. Семьдесят процентов шпал изготавливают из сосны. На долю ели и других пород остается тридцать процентов. Наименее подверженной растрескиванию древесиной является прямоствольная сосна. Механические характеристики кедра, пихты и ели слабее, чем у сосновой древесины. Кроме того, пропитке антисептиками они поддаются хуже. Неплохим материалом для шпал является лиственница, однако при сильных морозах и во время сушки она склонна к растрескиванию, а следовательно, необходимы специальные меры, чтобы его предотвратить. Более прочными получаются березовые шпалы, однако загнивают они чаще сосновых, поэтому на пропитку их антисептиками обращается особое внимание.

За границей для изготовления шпал используют пропитанные твердые породы древесины, срок службы которых достигает тридцати-сорока лет. Такие изделия имеют высокую сопротивляемость отжатию и выдергиваю прикрепителей, меньше изнашиваются под прокладками. Металлические шпалы используют преимущественно в тропических странах, поскольку деревянные разрушаются термитами. В других же случаях металл для изготовления шпал бесперпективен, поскольку имеет множество недостатков – высокая стоимость, шумообразование, электрическая проводимость, подверженность коррозии и так далее.

Шпалы

Шпалы являются наиболее важным видом подрельсовых оснований и служат для восприятия давления от рельсов и передачи его на балластный слой. Кроме того, шпалы предназначены для крепления к ним рельсов и обеспечения постоянства ширины колеи. Помимо шпал к подрельсовым основаниям относятся мостовые и переводные брусья, отдельные опоры в виде полушпал, а также сплошные опоры в виде плит и рам. Необходимо, чтобы шпалы были прочными, упругими и дешевыми, а также обладали достаточно высоким электрическим сопротивлением. Материалом для шпал служат дерево, железобетон и металл.

Достоинствами деревянных шпал являются легкость, упругость, простота изготовления, удобство крепления рельсов, высокое сопротивление протеканию тока в рельсовых цепях. К недостаткам таких шпал относятся сравнительно небольшой срок службы (15… 18 лет) и значительный расход деловой древесины. Для увеличения срока службы деревянные шпалы пропитывают масляными антисептиками. Для изготовления шпал обычно используются сосна, ель, пихта и лиственница, реже — кедр и береза.

По форме поперечного сечения деревянные шпалы подразделяют на обрезные, опиленные с четырех сторон, полуобрезные, у которых опилены три стороны, и необрезные, имеющие опиленные поверхности только сверху и снизу (рис. 6.3).

В зависимости от назначения деревянные шпалы изготавливают трех типов. Шпалы I типа предназначены для главных путей магистральных железных дорог, II типа — для станционных и подъездных путей и III типа — для путей промышленных предприятий. Размеры поперечного сечения шпал в зависимости от их типа приведены в табл. 6.2. Стандартная длина деревянных шпал 2750 мм.

Рис. 6.3. Поперечные профили обрезных (а), полуобрезных (б) и необрезных (в) деревянных шпал:

И_шп — высота шпалы; Ь, Ь’ — ширина верхней постели; А, — ширина нижней постели

Для особо грузонапряженных участков изготавливают шпалы длиной 2800 мм.

На железных дорогах России наряду с деревянными получили широкое распространение железобетонные шпалы с предварительно напряженной арматурой (рис. 6.4). Их достоинствами являются долговечность (40…50 лет), обеспечение высокой устойчивости пути и плавности хода поездов, что обусловлено одинаковыми размерами и равной упругостью шпал. Кроме того, применение железобетонных шпал позволяет сберечь древесину для других нужд. Благодаря указанным качествам они уже используются на главных путях всех основных направлений сети, в том числе на участках скоростного движения поездов.

К недостаткам железобетонных шпал относятся большая масса, наличие электропроводности, высокая жесткость и сложность крепления рельсов к ним. Для повышения упругости пути с железобетонными шпалами под рельсы укладывают амортизирующие прокладки. Во избежание утечки электрического тока применяют рельсовые скрепления специальной конструкции с электроизоляционными деталями.

Железобетонные шпалы изготавливают из тяжелого бетона с арматурой из стальной углеродистой холоднотянутой проволоки периодического профиля диаметром 3 мм.

В зависимости огвида рельсового скрепления железобетонные шпалы подразделяют на два типа: Ш1 — для раздельного клеммно-

Таблица 6. шп» ММ

Ширина, мм

верхней постели

нижней постели А,

Ь’

180

210

250

160

150

195

230

III

150

140

190

230

Рис. 6.4. Железобетонная шпала: 1 — бетон; 2 — арматура болтового скрепления типа КБ с болтовым соединением подкладки со шпалой и Ш2 — для нераздельного клеммно-болтового скрепления типа БПУ с болтовым соединением подкладки или рельса со шпалой.

Металлические шпалы не получили распространения в нашей стране из-за значительного расхода металла, высокой электропроводности, большой жесткости, подверженности коррозии и неприятного шума при движении поездов.

Порядок расположения шпал по длине рельсового звена называют их эпюрой. На железных дорогах России применяют три эпюры, соответствующие укладке 1600, 1840 и 2000 шпал на 1 км пути.

На станциях метро и при устройстве смотровых канав в депо вместо сплошных шпал используются полушпалы, заглубленные в бетон.

⇐Балластный слой | Общий курс железных дорог | Рельсы⇒

Шпалы в строительстве

Опубликовано admin мая 29, 2012 в Строительство

Применение различных строительных материалов для возведения жилых домов, хозяйственных и бытовых построек обосновано двумя основными факторами качеством и ценой. И еще доступностью их приобретения и возможностями доставки на строительную площадку. Вопрос о применение для построек железнодорожных шпал из древесного бруса обычно возникает рядом с ж/д станциями, там, где шпалы возможно свободно приобрести. Прежде чем планировать применение шпал в качестве строительного материала, давайте сначала определимся: каким образом и в каких конструкциях они могут быть использованы.

Договоримся сразу: свежепропитанные креозотом, не бывшие в эксплуатации шпалы, должны использоваться только по назначению. То есть при сооружении железнодорожных путей. На чем основана такая рекомендация? Во-первых, креозот — это химический препарат, представляющий собой маслянистую жидкость, состоящую из фенольных смесей. Креозот легко возгорается, обладает весьма неприятным, чрезвычайно стойким запахом, испаряясь, он длительное время выделяет опасные для живых организмов пары и практически не растворим в воде.

Во-вторых, согласно федеральной классификации вредных отходов, деревянные шпалы пропитанные креозотом относят к 3 классу опасности для человека и окружающей среды. Вот в чем таится основная опасность в применении пропитанных деревянных шпал для целей строительства.

Конечно шпала шпале рознь, так утверждают сторонники их использования.

Рассмотрим альтернативный вариант возможного применения такого ценного стройматериала. Бывшие в долгом употреблении шпалы, отлежавшие в грунте 7-8 и более лет надо классифицировать на пропитанные частично (на глубину 5-8 мм) и полностью (на глубину 15 и более мм). Определить толщину слоя просто – сделать небольшой пропил на торце до чистого дерева. В первом случае верхний слой пропитанный креозотом возможно частично или полностью удалить электрофуганком или подобным инструментом. Во втором случае определяется глубина пропитки и принимается дополнительное решение, зависящее от степени неприятного запаха.

Шпалы б/у с незначительной пропиткой креозотом, эффективно применять вполне возможно – вот несколько рекомендаций из опыта строительства:

Если есть возможность для обработки на ближайшей пилораме, шпала распиливается в длину на брус длиной 275 -300 см, толщиной от 5 см. Верхний слой пропитки удаляется фугованием. Такой брус используется для устройства балочных перекрытий кровли, полов и различных стоечных конструкций.
Шпала распиливается и обрабатывается на доски для пола толщиной 50 мм, края пропитанные креозотом фрезеруются в четверть. При укладке пола доска с двух сторон обрабатывается горячей олифой в смеси с морилкой за два раза, затем поверхность покрывается лаком. Такой пол «под старину» практически вечный и может использоваться при строительстве дачных, садовых домиков и бытовых построек.
В северных районах, где температура не поднимается выше 20-25 градусов выше нуля, цельные б/у шпалы после их тщательной отбраковки и частичного удаления верхнего слоя, возможно использовать в стеновых конструкциях. Обычно возведенные стены из шпал с внешней и внутренней стороны обиваются строительной сеткой (или дранкой) и оштукатуриваются известково-цементным раствором слоем не менее 2.5 см.

Приведенные рекомендации позволяют использовать шпалы в качестве строительных материалов и конструкций.

Утилизация деревянных шпал компанией Эко-Трак

— Наши услуги — Утилизация отходов — Утилизация деревянных шпал

При строительстве железнодорожных путей раньше использовались деревянные шпалы, которые необходимо было защитить от быстрого гниения. Для этого использовали специальный антисептик, часто применяли креозот. Данное вещество весьма токсично, потому складирование старых шпал и их хранение станут причиной концентрации большого количества источников токсинов и отравляющих газов, а также повлечет уплату экоплатежей.

Процесс утилизации деревянных шпал, пропитанных антисептиком

Безотходной утилизации подлежат не только старые железнодорожные шпалы, но и прочие древесные материалы, обработанные антисептиками. Просто сжечь отходы невозможно, поскольку дым, выделяемый во время горения, будет содержать высокую концентрацию углеводородов. Применяется метод утилизации в цементных печах, который проходит следующим образом:

методом магнитной сепарации от шпал отделяются все металлические детали;
с помощью специальных измельчителей происходит разбивание шпалы до определенной фракции;
полученный материал смешивается с другими веществами, которые способствуют снижению токсичности дыма;
сгорание данной смеси проходит в цементных печах при гораздо более высокой температуре, чем при обычном сжигании;
все без остатка вредные вещества подвергаются уничтожению с помощью высокой температуры.

Полученная в результате горения смесь также имеет полезные свойства и применяется в производстве цемента в качестве добавки. Потому утилизация является безотходной. Шпалы с пропиткой из антисептика относятся к третьему классу токсичности отходов, их хранение на полигоне обойдется компании в круглую сумму денег. Потому лучше заказать утилизацию и не платить экологические сборы.

Заказываем профессиональную утилизацию деревянных шпал

Провести самостоятельную переработку токсичных материалов невозможно, ведь для этого необходимо специализированное оборудование. Также компании понадобится лицензия на сжигание токсичных отходов. Потому проще и быстрее найти специалистов, которые занимаются лицензированной утилизацией различных отходов и готовы взять деревянные шпалы на утилизацию с такими условиями:

отсутствие чрезмерно высоких платежей за проведение утилизации;
безотходный процесс, который подразумевает использование полученной золы;
возможность утилизации больших объемов деревянных шпал при необходимости;
готовность к постоянному сотрудничеству и увеличению объемов в нужный момент;
наличие лицензий и разрешений государственного образца на данную деятельность.

Таким критериям отвечает профессиональная компании «ЭКОТРАК», предлагающая услуги утилизации любых видов токсичных и пожароопасных отходов. Чтобы получить информацию о различных услугах компании, звоните по телефонам +7 (499) 557-01-72 и +7 (499) 557-01-84. Мы готовы на постоянное сотрудничество и гарантируем качественную безотходную утилизацию любых отходов.
