Архитектурные элементы фасада здания - из чего состоит фасад частного дома или городской постройки?

Фасадные элементы были востребованы на протяжении веков. Не утратили они своей актуальности и сегодня. Различные архитектурные решения, использующиеся дизайнерами и архитекторами в оформлении фасада здания, несут в себе практические и защитные функции, а также определяют стиль постройки, подчеркивают её привлекательность и эстетику. С их помощью можно легко превратить обычный дом в роскошную усадьбу. Это является главной причиной внедрения архитектурных элементов здания в рабочий проект.

Деталей фасада существует очень много, поэтому перед дизайнерами и архитекторами стоит нелёгкая задача. Создание гармоничного образа здания достигается благодаря удачному сочетанию нескольких видов архитектурных элементов.

Фасадное декорирование известно с самых древних времен. В ходе развития человеческой цивилизации видоизменялись и архитектурные элементы. Ниже мы поговорим о них, о тех деталях, которые придают дому уникальность и неповторимый стиль.

Архитектурные элементы фасада

Детали, украшающие внешние стены здания, влияют на впечатление, которое они же и создают. Архитектурные элементы являются главными отличительными признаками того или иного стиля. Но при этом так легко запутаться в огромном разнообразии названий архитектурных элементов отделки фасада. Знание, хотя бы основных из них, поможет разобраться что есть что и общаться с подрядчиками на одном языке. Итак…

Балясины. Представляют собой ряд фигурных столбиков и являются одними из ключевых элементов классического стиля, однако им не ограничивается их применение. Балясины можно встретить в оформлении фасадов домов в стиле от хай-тек до минимализма и барокко. Традиционно они изготавливаются из искусственного камня, чем выгодно подчеркивают архитектурный стиль строения, предают фасаду особую роскошь и торжественную атмосферу

Балюстрада. Ряд балясин, соединённых сверху перилами, играющий роль невысокого ограждения для лестничных маршей, террас или балконов. Традиционным для изготовления балюстрад является гипс или камень. Однако иногда его делают из дерева, бетона или же из современного популярного материала - полиуретана.

Пилястр. Основополагающий декоративный элемент фасадной отделки здания. Представляет собой вертикальный выступ (столб) в виде колонны в форме прямоугольника или полукруга. Основная часть пилястра - капитель – лепной элемент, располагающийся в верхней его части. Пилястр дарит зданию торжественность и завершенность. Данные элементы отличались высокой стоимостью, поскольку при их изготовлении использовали камень, гипс, бетон, реже дерево. Удешевить процесс и существенно уменьшить вес конструкции представилось возможным благодаря появлению пенополистирола.

Капитель. «Голова» колонны или пилястры. Сегодня капитель традиционно делают из пенопласта, что удешевляет оформление фасада здания и вес декоративной отделки в общем. Капители бывают готическими, романскими, ионическими, коринфскими, композитными, но в любом случае четко определяют стиль.

Абака. Представляет собой простейшую форму архитектурного элемента. Абакой называют обычно верхнюю квадратную плиту капители, колонны или пилястры. Она может быть украшена резьбой по краю, иметь вогнутую форму, срезанные углы, или полностью сложный профиль.

Атлант. Иногда его ещё называют атлас или Теламон. Это скульптура в виде мужчины, которая выполняет декоративную функцию. Или же практическую: для поддержания перекрытия здания, карнизов, балкона. Атлант может использоваться вместо колонны или пилястры. Материалом для изготовления может служить камень, гипс, дерево, бетон.


Фронтон. Завершающий элемент декора фасада, ограниченный с боков двумя скатами крыши и карнизом в качестве основания. Фронтоном декорируется также портик или колоннада.

Рустика. В архитектурной терминологии «руст» означает камень или разделительную полосу. Это отражает сущность данного декоративного элемента. Рустик представляет собой облицовку фасада прямоугольными плотно подогнанными друг другу камнями, края которых выделяются неширокой гладкой полосой. Декорирование рустиком призвано создавать впечатление мощного массивного прочного здания. Сегодня элемент используется в декоративном оформлении углов зданий, стыков стен, фундамента.

Портик. Полуоткрытое помещение или галерея, перекрытие/крышу которого поддерживают колонны. Как правило, портик открыт с одной стороны, с противоположной он ограничен стеной с окнами или дверьми или же полностью глухой стеной. Между колоннами могут быть перекинуты арки. Данные элементы бывают плоскими, пилястровыми или в антах и выгодно подчёркивают стилевое решение фасада здания и статус его владельцев. Благодаря современным технологиям отдельные элементы портиков производятся из пенопласта с металлическими поддерживающими стержнями/основами.

Колоннада. Ряд колонн, объединённых в одну цельную композицию горизонтальным перекрытием. Колоннаду можно встретить в виде портиков, галерей, примыкающих к строению. Визуально они соединяют здание с окружающей природой или придомовой территорией

Молдинг. Элемент, придающий фасаду изюминку: представляет собой декоративную архитектурную деталь в виде накладной выпуклой планки. Обычно его используют для декора стен, дверных и оконных проемов, арок. Благодаря молдингу достигается выразительность завершенность и аккуратность фасада здания. Изготавливают декоративный элемент из пенополистирола, гипса, бетона, реже дерева или мраморного камня.

Аркада. Представляет собой несколькоидентичных друг другу арок, как по форме, так и по размеру, которые опираются на столбы/колонны. Таким образом, формируется открытая галерея вдоль стены здания и уменьшается нагрузка стены на опоры. Архитекторы внедряют арки там, где требуется выдерживать большие нагрузки: для поддержки крыши или антаблемента.

Каннелюра. Вертикально или горизонтально направленный желоб на колонне или пилястре. Их может быть несколько расположенных плотно друг к другу или через определенное расстояние.



Кариатида. Еще один интересный элемент по типу атланта, но на этот раз представляющий собой статую одетой женщины. Их чаще всего используют в качестве поддерживающего звена под антаблемент. Использование каменных изваяний известно еще со времен античной архитектуры. Первыми стали использовать кариатиды древнегреческие зодчие как колонну или пилястру.

Антаблемент. Наверное, важнейший архитектурный элемент – верхняя часть архитектурного ордера или балочное перекрытие пролёта, завершение стены. Он бывает неполным или облегчённым в зависимости от того все ли составляющие части присутствуют в нём: архитрав, фриз и карниз. Исторически происходит данный элемент от деревянных балочных перекрытий, которым сегодня на смену пришли каменные или гипсовые детали.

Фриз. Композиционный декоративный элемент, представляющий собой горизонтальную полосу, шов или ленту. Фризом также называют горизонтально ориентированную часть антаблемента. Фриз может быть пустым или заполненным сплошной лентой скульптурных, декоративных и живописных изображений. Особенно выигрышно смотрится эта «зажатая» часть, декорированная пышным орнаментом.

Карниз. Выступающая часть стены, грань кровли. Элемент визуально разделяет крышу и стены здания или делит горизонтально плоскость стен параллельно поверхности земли. Если карниз находится в нише, имеет небольшие размеры, треугольную, овальную или полукруглую форму, то, как правило, его называют сандриком. Основой карниза служит выступающая плита. Карнизы могут быть междуэтажными или венчающими.


Архитрав (эпистелион). Представляет собой прямолинейную балочную перекладину, что может перекрывать пространство между колоннами, оконными и дверными проёмами. Архитравом также могут называть нижнюю части антаблемента: балку, опирающуюся на капители колонны. Элементы могут быть простыми, гладкими или разделенными на 3 части.

Барельеф. Один из самых интересных элементов архитектурной постройки, представляющее собой скульптурное изображение, выступающее над плоскостью стены до 50% своего объёма. Здание определённо привлечёт внимание любопытных «зевак», туристов и фотографов, если на его стене, в его нишах, на фронтонах или сводах расположить сюжетный барельеф.

Горельеф. Скульптурная композиция, возвышающаяся над плоскостью стены на более, чем 50% своего объёма. Иногда элементы горельефа совсем отделены от плоскости. Как и барельеф, горельеф раньше делали из камня, затем гипса, артбетона. Сегодня на фасад уменьшают нагрузку всеми возможными способами, и скульптурные композиции изготавливают всё чаще из пенопласта или подобных ему легких материалов.

Работа с элементами благоустройства и малыми архитектурными формами имеет определённую специфику, и доверять её необходимо профессионалам архитектурного дела. Довольно легко переборщить с декоративными элементами или ошибочно совместить части антаблемента разных ордеров, что в дизайнерском деле является грубейшей ошибкой.

Но особенно это касается выбора строительных материалов, коими рынок буквально переполнен. Гипс, камень, его искусственные аналоги, бетон и его разновидности: каждый из этих материалов может быть использован для того или иного архитектурного элемента фасада здания. Однако только учёт особенностей каждого из них гарантирует не только красивый, но и качественный декор.

Архитектурные элементы фасада здания - виды, описания, инструкции по монтажу

Применение декоративных элементов на стенах и окнах способно преобразить внешний вид любого здания к лучшему. Колонны, замковые камни, арки, лепнина и консоли позволяют скрыть различные недостатки и усилить внимание на достоинствах постройки. Главное – грамотно все разместить. Если вы планируете возвести не простой загородный дом, а настоящий коттедж, усадьбу – вам необходимо получить базовые знания том, какие архитектурные элементы фасада здания существуют, из чего они делаются и как устанавливаются. Все это вы можете найти здесь.

Архитектурные элементы фасада здания

Архитектурные элементы стен фасада

Для начала рассмотрим те декоративные элементы фасада, которые располагаются не на оконных проемах, а просто на стенах. Большая их часть показана на изображениях, приведенных выше и ниже.

Основные элементы декоративной отделки фасада

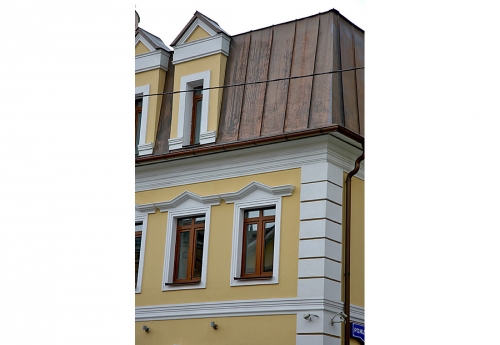

Пример того, как выглядел дом до установки декоративных элементов и после

Карниз – выступающий элемент. Как правило, он тянется вдоль всей стены и визуально разделяет ее и крышу либо разбивает саму плоскость стены на несколько отдельных зон. По месту своего расположения карниз бывает подкрышный, межэтажный и цокольный.

Карниз под крышей

Карниз между этажами

Цокольный карниз. Как правило, он снабжается отливом

Руст – прямоугольные накладки по углам стен, также известные как бассаж. Как правило, они чередуются по размеру и имеют друг между другом небольшие отступы. Также рустами называют внешнюю отделку фасада прямоугольными каменными плитами, внешняя часть которого остается неотесанной.

Угловой руст

Розетка – круглый декоративный элемент на стене, снабженный объемным рисунком с узорами. Как правило, устанавливается над входом в здание или по центру фронтона.

Розетка

Фреска – цветное изображение, нанесенное на стену при помощи штукатурки или иных материалов. При создании подобных декоративных элементов огромное внимание необходимо уделять стойкости к внешним воздействиям.

Фреска на фасаде дома

Барельеф – объемное изображение, выступающее наполовину из стены. Один из самых древних архитектурных элементов фасада и вместе с тем наиболее сложный. Имеет подвид, называемый горельефом

– в нем отдельные части рисунка могут выступать из стены более чем на 50%. Оба элемента и другие схожие с ними украшения стен в общем называются лепниной.

Барельеф в современной архитектуре

Горельеф

Арка – сквозной или глухой проем с полукруглым верхом. Чаще всего используется для обрамления входной двери или крупных окон. Нередко дополняется своими декоративными элементами.

Арка

Филенка – прямоугольное выдвинутое или заглубленное обрамление какого-либо декоративного элемента, например, розетки. Иногда встречаются филенки и других форм, а также те, что не имеют внутри каких-то украшений.

На этом изображении филенки располагаются под окнами

Фриз – прямоугольная полоса, обрамляющая определенную часть фасада. Часто располагается рядом с карнизом (из-за этого иногда возникает путаница в терминах).

Антаблемент — верхняя горизонтальная часть сооружения

Консоль – выступающая из стены опора, закрепленная только на одном конце. Как правило, используется для поддержки балкона, карнизов и прочих относительно тяжелых объектов, выходящих далеко за плоскость фасада. Карниз является не только несущим, но и декоративным элементом – он украшается лепниной, узорами и горельефами.

Пример использования консолей

Балюстрада – ограждение балкона, террасы или лестницы, выполненное из балясин (фигурных столбиков сложной формы). Сверху дополняется перилами, а в некоторых случаях – вазами, расположенными на тумбах.

Балюстрада

Колонна и ее составные части

Отдельно стоит выделить такой архитектурный элемент здания, как колонна. Это столб круглого или прямоугольного сечения, используемый в качестве как несущей детали, так и украшения внешнего вида фасада. Изготавливается из камня, дерева, металла и прочих строительных материалов. Условно колонну можно поделить на три части.

  1. База – нижнее основание колонны. Как правило, его диаметр больше, чем у основной части данного архитектурного элемента. База колонны должна быть очень крепкой, так как на нее давит значительная масса.
  2. Ствол или тело колонны – основная часть архитектурного элемента. Как уже было сказано выше, имеет квадратное либо круглое сечение. Иногда ствол колонны сужается к своей верхней части. Тело может быть как гладким, так и рельефным – с горизонтальными и вертикальными желобами.
  3. Капитель – верхняя часть колонны, как правило, больших размеров, чем ее основная часть. Равномерно распределяет нагрузку на ствол от поддерживаемой конструкции. Капитель снабжается лепниной, узорами консолями.

Колонна и ее составляющие элементы

Различные стили колонн

Также стоит отметить два подвида колонн – полуколонна и пилястра. Первая представляет собой архитектурный элемент в виде столба круглого или квадратного сечения, выступающий из стены на 50-75%. Как правило, устанавливается у дверных проемов и чаще служит не конструкционным, а декоративным элементом. Пилястра – небольшой вертикальный выступ, по своей форме и устройству напоминающий колонну. Выполняет исключительно декоративную функцию.

Полуколонны на углах здания

Пилястры, обрамляющие вход на фасаде

Архитектурные элементы оконных и дверных проемов

Перейдем к еще одной очень важной части фасада – оконным и дверным проемам. Рассмотрим основные декоративные элементы, используемые для их обрамления и украшения.

Архитектурные элементы оконных проемов

Сандрик – небольшой карниз, часто прямоугольной формы и с фронтоном, расположенный над окном, дверью и нишей. Снабжается лепниной, узорами и прочими декоративными элементами. Помимо функции украшения фасада, сандрик прикрывает оконные стекла от дождя.

Замковый камень – декоративный элемент клиновидной формы, располагающийся посередине карниза или сандрика оконного проема или арки.

Сандрик треугольной формы, снабженный фронтоном. Под ним можно обнаружить несколько замковых камней

Наличники – планки, установленные по краям оконного проема и ориентированные вертикально. Украшаются лепными деталям и резьбой. Дополняются откосами – металлическими или иными поверхностями, украшающими оконный проем по своей внутренней части.

Резные наличники на окнах деревенского дома

Лепной подоконник с консолями

Тимпан – плоскость фронтона над окном и под проемом арки, обрамляющим его. Украшается лепниной, розеткой, узорами, барельефами, а иногда – фресками.

Тимпан

Материалы, из которых изготовляются архитектурные элементы фасада

Декоративные элементы фасада изготавливаются из самых разных материалов, здесь же рассмотрим самые популярные варианты.

  1. Гипс – минеральная осадочная порода естественного происхождения. Один из древнейших материалов, применяемых для изготовления архитектурных элементов фасада. Гипс пластичен и очень податлив в своей мягкой форме, но вместе с тем украшения и лепнина из него обладают большой массой и стоимостью. Размещать декоративные элементы из гипса можно только при наличии очень прочного фундамента и стен.

    Консоль, украшенная лепниной из гипса

  2. Стеклофибробетон – композитный материал, в котором основной частью выступает цементный раствор, а связующей – стекловолокно. В результате получаются легкие и при этом прочные декоративные элементы для стен и проемов. При этом по сравнению с гипсом лепнина и консоли из стеклофибробетона обладают лучшей стойкостью к атмосферным воздействиям.
  3. Полимербетон – смесь различных горных пород со смолами и полимерными компонентами. В результате получается легкий и прочный материал, который внешне может воспроизводить текстуру натурального камня.
  4. Полиуретан и пенополистирол – используются для производства очень легких и недорогих декоративных изделий. Стоит отметить, что при наличии некоторых навыков и инструментов сделать такие изделия можно самостоятельно. Монтаж архитектурных элементов фасада, изготовленных из пенополистирола и полиуретана, также не представляет большой проблемы. Подробнее с этим процессом вы можете ознакомиться в следующем разделе статьи.

Декоративные элементы из пенополистирола

Видео — Фасадный декор: пошаговая инструкция монтажа

Установка архитектурных элементов фасада из пенополистирола – пошаговая инструкция

Рассмотрим поэтапно процесс установки архитектурных элементов для фасада, изготовленных из пенополистирола.

Список инструментов

В качестве вступления рассмотрим список инструментов, которые могут вам понадобиться для выполнения подобной работы.

Таблица. Установка архитектурных элементов фасада – список инструментов.

Название инструмента Для чего применяется

Зубчатый шпатель

Нанесение на стену или тыльную сторону декоративного элемента клеевой смеси.

Узкий шпатель

Работа со шпаклевкой или клеевой смесью на узких участках декоративных элементах или на криволинейных поверхностях, где требуется особая точность.

Широкий шпатель

Нанесение шпаклевки или клеевой смеси на прямые и крупные поверхности декоративных элементов из пенопласта.

Насадка-миксер на дрель

Приготовление клеевой смеси для пенополистирольного декора или замешивание шпаклевки.

Ведра и прочие емкости

Приготовление и хранение клеевой смеси и шпаклевки.

Строительный уровень

Контроль положения декоративного элемента по вертикали и горизонтали.

Рулетка

Измерение расстояний.

Валик и кисточка

Нанесение краски на элементы декора и предварительная грунтовка поверхностей под их монтаж.

Нож с выдвижным лезвием

Резка упаковки или мелких деталей из пенопласта.

Станок с раскаленной нихромовой нитью

Раскройка и распиливание пенопласта. В случае отсутствия заменяется ножовкой с мелким зубом.

Строительные леса

Для работы на высоте более 2 метров.

Цена на строительный миксер

Строительный миксер

Комбинированные дома в стиле шале проекты

Горная романтика, простота и неуловимая, особенная красота кроются в домах, построенных в стиле шале. Их не зря называют комбинированными, потому что строятся они одновременно из дерева и камня. Благодаря этому, такие постройки обретают уникальные свойства. Комбинированные дома в стиле шале, проекты которых довольно разнообразны, уже давно привлекают внимание архитекторов.

Установка декоративных элементов на оконные проемы

Начните украшение своего дома архитектурными элементами с одной из самых важных частей любого фасада – с оконных и дверных проемов.

Шаг 1. Подготовьте сами стены и проемы к работам по декорированию – завершите возведение всех конструкций, утеплите дом и закройте теплоизоляционный слой черновой отделкой. В данном случае коттедж укрыт плитами из пенопласта, которые затем были покрыты армирующей сеткой и штукатуркой.

Вначале нужно подготовить стены

Шаг 2. Все архитектурные элементы дома, представленные в этом примере, будут фиксироваться на стенах при помощи специального клеевого состава. Для лучшего сцепления предварительно нанесите на оконные проемы и прочие части здания, куда будет крепиться декор, грунтовку.

Нанесение грунтовки

Шаг 3. Распакуйте декоративные элементы для оконных проемов. Проверьте их целостность и комплектность. Те детали, которые будут скрепляться друг с другом на углах оконных проемов, подрежьте под углом 45°. В домашних условиях для этого применяйте нож с выдвижным лезвием или ножовку с мелкими зубцами. А на изображении ниже можно увидеть, как для выполнения данной задачи используется раскаленная нихромовая нить – лучший инструмент для разделки пенопласта, позволяющий добиться идеально ровного среза.

Обрезка элементов раскаленной нихромовой нитью

Важно! При желании и наличии соответствующих инструментов вы можете произвести декоративные элементы для фасада самостоятельно. Для этого соберите станок для резки пенопласта нихромовой нитью и подготовьте металлические шаблоны, повторяющие своей формой профили тех или иных архитектурных деталей.

Резка пенопласта раскаленной нихромовой нитью по заранее созданному шаблону из металла

Готовый декоративный элемент – межэтажный карниз, также известный как молдинг

Шаг 4. Приготовьте клеевую смесь для монтажа деталей из пенополистирола.

Приготовление клеевой смеси для пенополистирола

Цены на клей Ceresit

Клей Ceresit

Шаг 5. Нанесите слой клея на поверхности возле оконных проемов, куда впоследствии будут накладываться декоративные элементы из пенополистирола. Для выполнения этой работы используйте зубчатый шпатель.

Нанесение клеевой смеси зубчатым шпателем

Шаг 6. Нанесите тонкий слой клеящей смеси на тыльную сторону той детали декора из пенопласта, которую вы собираетесь в данный момент установить на фасаде.

Клей наносится на декоративный элемент

Шаг 7. Установите на оконных проемах декоративные наличники. Как уже было показано в предыдущем шаге, нанесите клей на саму стену и его же, но тонким слоем, на саму деталь. Затем установите ее в нужном месте и хорошенько прижмите. Выровняйте положение вручную или при помощи строительного уровня и перейдите к остальным частям декоративного наличника.

Установка наличника

Наличник прижимается к стене

Шаг 8. Произведите аналогичные действия и с прочими декоративными элементами проемов – подоконной планкой и карнизом.

Установка подоконной планки

Оконный проем оформлен

Шаг 9. Установите декоративные элементы из пенопласта при помощи клеящей смеси на балконный проем.

Декоративные элементы устанавливаются на балконный проем

Шаг 10. На заранее отмеченные места закрепите замковые камни и прочие особо сложные декоративные элементы для проемов. Как правило, их устанавливают после армирования и шпаклевки наличников, карнизов и прочих подобных деталей.

Крепление замкового камня

Положение замкового камня по горизонтали проверяйте при помощи строительного уровня

Цены на строительные уровни

Строительные уровни

Установка декоративных элементов на стены и углы

Теперь перейдем к стеновым декоративным элементам фасада. В данном случае производится установка межэтажного молдинга и углового руста.

Шаг 1. По периметру стен отмерьте на переходе между первым и вторым этажом идеально ровную горизонтальную линию. Выводите ее строго по показаниям строительного уровня.

Переход между этажами обозначается ровной линией

Шаг 2. По ранее нарисованной линии нанесите полосу клеевой смеси, по высоте сопоставимую с устанавливаемым декоративным элементом. Как и при работе с оконными проемами, используйте шпатель-гладилку с зубцами.

Нанесение клеевой смеси

Шаг 3. Нанесите тонкий слой клеевой смеси на обратную сторону одной из частей межэтажного молдинга, а затем приклейте эту часть на отведенное ей место. Начинайте данную работу с одного из углов здания.

Приклеивание части межэтажного молдинга

Шаг 4. Установите на другой стороне угла такую часть межэтажного молдинга. Для стыковки с предыдущем элементом подрежьте заранее у них края под углом 45°.

Установка второй части молдинга

Шаг 5. Произведите установку остальных частей межэтажного молдинга. При этом плотно стыкуйте их друг с другом и обязательно проверяйте соответствие горизонтальности строительным уровнем.

Проверка горизонтальности элементов молдинга

Важно! В случае если по каким-либо причинам зазор между двумя примыкающими друг к другу элементами из пенопласта становится слишком большим, обработайте стык специальной клеевой смесью.

Шаг 6. Заранее на бумаге рассчитайте, на каких высотах относительно земли будут располагаться элементы углового руста.

Схему нужно нарисовать заранее

Шаг 7. Пользуясь линейкой и уровнем, перенесите цифры с плана на сами углы – проставьте нужные отметки.

Проставляются нужные отметки

Шаг 8. Перед той частью руста, которая будет примыкать к цоколю, закрепите армирующую сетку – нанесите клеевую смесь, утопите в нее сетку и замажьте той же смесью сверху.

Армирующая сетка замазывается клеевой смесью

Шаг 9. Нанесите клеевую смесь на тыльную сторону одного из элементов руста и плотно прижмите его к месту установки, ориентируясь по заранее проставленным меткам.

Нанесение клея на элемент руста

Фиксация элемента

Шаг 10. Повторяйте предыдущий шаг и установите все элементы руста. По таким же принципам производится монтаж и остальных декоративных изделий из пенопласта на фасад дома.

Фиксируются остальные элементы руста

Цены на строительные леса

Строительные леса

Армирование и финишная отделка архитектурных элементов фасада из пенополистирола

На установке работа с архитектурными элементами из пенопласта для фасада не заканчивается – их необходимо защитить при помощи армирования и шпатлевки, а затем произвести финишную отделку краской.

Шаг 1. Подготовьте смесь для закрепления армирующей сетки на фасадном декоре.

Приготовление шпаклевочной смеси

Шаг 2. При помощи шпателей разных размеров нанесите данную смесь тонким слоем на все поверхности декоративных элементов из пенопласта на углах, переходах между этажами и оконных проемах.

Нанесение шпаклевки на декоративные элементы

Шаг 3. Вырежьте куски армирующей сетки необходимой длины/ширины и укройте ей все элементы декора из пенопласта. При этом нужно соблюдать нахлест между соседними отрезками. Укладывайте сетку таким образом, чтобы ее края выступали за сами элементы и прижимались к стене.

Укладка армирующей сетки

Шаг 4. Прижмите при помощи шпателей армирующую сетку к деталям из пенопласта так, чтобы полотно полностью повторяло форму декоративных элементов.

Сетка прижимается шпателем

Шаг 5. Нанесите на сетку сверху еще один слой клеящей смеси и загладьте все шпателем и щеткой.

Нанесение клея поверх сетки

Шаг 6. Дополнительными отрезками сетки усильте углы между наличниками и карнизами (и подоконными элементами) на проемах.

Усиление углов дополнительными кусками армирующей сетки

Шаг 7. Нанесите на поверхности всех декоративных элементов финишную шпаклевку.

Нанесение финишной шпаклевки

Процесс нанесения финишной шпаклевки

Шаг 8. Установите оконные отливы, закрепив их на саморезы. Затем герметиком замажьте стыки данной детали с декоративными элементами из пенопласта.

Установка оконного отлива

Заделка стыков герметиком

Шаг 9. Завершите финишную отделку декоративных элементов фасада – покройте их несколькими слоями краски.

Покраска декоративных элементов фасада

Краску нужно наносить в несколько слоев

После завершения всех этих операций приступайте к финишной отделке цветной штукатуркой всей поверхности фасада здания.

Архитектурные элементы фасадов- готовые решения, на заказ. |компания Акант. СПб.

Архитектурные элементы фасада здания придают ему не просто завершенный, но и оригинальный, индивидуальный облик. Во всем их многообразии можно условно выделить две основные группы. Это:

  • архитектурные элементы, предназначенные для вертикального членения;
  • декор, используемый при членении горизонтальном.



 Элементы первой группы, как правило, используют, если речь идет о достаточно высоком здании с коротким по ширине фасадом. В этом случае широко применяют всевозможные колонны, пилястры, оконные и дверные проемы, а также простенки. Вертикально ориентированный декор нивелирует визуальную тяжесть и массивность высокого дома, зрительно делая его более легким и «воздушным». Здание не тяготеет над окружающим пространством, а гармонично вписывается в него благодаря рассчитанным пропорциям.

При горизонтальном членении архитектурные элементы дома, напротив, подчеркивают его солидность, основательность, при этом «заботясь» о том, чтобы оно выглядело не низким, приземистым, а визуально выше и объемнее. Для решения этой задачи используют карнизы, архитравы, пояски (тяги), подоконники, объемные консоли, фризы, выкружки, полочки, лекальные желобки и другие элементы. Они зрительно зонируют фасад в горизонтальной плоскости, сообщая ему «комплексный», более объемный характер.

Впрочем, обе архитектурные группы могут отлично дополнять друг друга, особенно — в классических архитектурных решениях. Достаточно вспомнить традиционную русскую усадьбу или обратить внимание на многие современные загородные дома: в их архитектуре удачно сочетаются колонны и портики, карнизы и пилястры, молдинг и русты, другие архитектурные элементы фасадов. Рассмотрим несколько таких элементов подробнее.

Основные фасадные элементы

Карниз— выразительный архитектурный элемент, зрительно отделяющий крышу от остальной части фасада здания.

Фронтон — обрамляет фасадную часть крыши и подчеркивает ее форму.

Тяги — архитектурные элементы фасада здания, как и карниз, задающие горизонтальное зонирование стены. Однако при этом речь идет, как правило, о зрительном разграничении этажей.

Сандрики — традиционные элементы украшения окон. Представляют собой карнизы с фронтонами. Часто комбинируются с вертикальной компонентой - кронштейнами и наличниками.

Руст — облицовочный камень, который, в зависимости от дизайна фасада, может играть различную роль: обрамлять дверные или оконные проемы, углы фасада, заполнять его цокольную часть, делая цоколь более массивным и высоким, выполнять горизонтальное или вертикальное членение фасада.

Замковый камень — элемент декора, венчающий арку окна или дверного проема. Исполнение камня в виде ярких образов (лица, морды животных, фэнтезийные образы) придает облику здания более яркий, запоминающийся образ.

Филенки и розетки, барельефы и горельефы, узоры — также яркие элементы декора, задающие общую стилевую доминанту архитектурного решения.

Колонны и пилястры — сообщают фасаду дополнительный объем и основательность. Даже невысокое и небольшое в целом здание с удачно спланированными колоннами выглядит, как правило, визуально больше, масштабнее. Капитель, в свою очередь, как и барельефы, розетки, определяет стилевой вектор дома.

Кронштейн (консоль) — «подпорка», опора балкона или карниза, сегодня выполняющая почти исключительно декоративную функцию.

Балюстрады — архитектурные элементы здания, выполняющие роль ограждений. Фигурные столбики балюстрад — балясины — также играют важную роль в определении стиля фасада, его дизайна.

Материалы для архитектурных элементов

В каталоге компании «Акант» архитектурные элементы фасадов представлены во всем многообразии. У нас вы можете заказать любые из перечисленных выше деталей фасадного декора, при этом мы готовы предложить как готовые решения, так и создать новые элементы на заказ, будь то варианты обрамления оконных проемов, колонны и пилястры, барельефы, капители и т. д.

Отметим, что продукция создается из современных высокотехнологичных материалов — стеклофибробетона, полимербетона, пенополиуретана и других. Они представляют собой «легкий декор» - благодаря сравнительно малому весу нагрузка данных элементов на здание сводится к минимуму. При этом по своей надежности, износостойкости, долговечности изделия демонстрируют отличные показатели. Годами они украшают фасады домов в различных регионах России — оценить преимущества подобных архитектурных решений фасада вы можете, ознакомившись с нашими работами на одноименной странице.

Выступающие элементы фасада здания - Remontdz.ru

Про волюту на поребрике

Однажды, покупатель наших деревянных окон, архитектор по образованию, посмеялся над мастером по замеру, что тот не знает где находится сандрик. Мы понимаем, что учиться никогда не поздно и решили, что пусть-ка у нас тут все эти сандрики и прочие архитектурные элементы лежат в одной кучке! Вот так:

Архитектурные элементы

Антаблемент

Верхняя горизонтальная часть сооружения, обычно лежащая на колоннах. Антаблемент разделятся на несущую часть — архитрав, — на опирающийся на него фриз и венчающую часть — карниз.

Аттик

Стенка, возведенная над венчающим архитектурное сооружение карнизом.

Балюстрада

Невысокое ограждение лестниц, террас и балконов, состоящее из ряда фигурных столбиков (балясин), соединенных сверху перилами. Современные конструкции значительно уступают таким сооружениям в плане красоты и изысканности, но ничуть не уступают в надёжности и практичности. В этом можно убедиться, обратившись на Фабрику перил — http://www.fplus.ru, которая специализируется на производстве и монтаже перил, поручней и ограждений из нержавеющей стали.

Балясины

Невысокие фигурные столбики (иногда с резным декором), поддерживающие перила ограждений балконов и лестниц.

Бельведер

Надстройка над зданием, обычно круглая в плане.

Волюта

Здесь должна быть какая-нибудь шутка про валюту. Архитектурная деталь в форме спиралевидного завитка с кружком («глазком») в центре, характерная для стиля барокко.

Галерея (гульбище)

Длинное крытое светлое помещение, примыкающее к стене здания. Одну из стен галереи заменяют колонны, столбы или балюстрада, примыкающие к стене здания.

Гирлянда

Орнаментальный мотив из волнообразно свисающих листьев, цветов, лент и т. п., характерный для барокко.

Гребень

Фигурные завитки, украшающие верх стены.

Закомара

Полукруглое завершение участка стены, закрывающее прилегающий к ней внутренний свод.

Капитель

Верхняя часть колонны или пилястры различной формы.

Контрфорс

Каменный или бетонный вертикальный выступ (ребро), усиливающий наружную стену.

Наборная колонка

Декоративный столбик, составленный из мелких резных элементов.

Пилястра

Плоский вертикальный выступ на поверхности стены.

Поребрик

Вид кирпичной кладки, при которой один ряд кирпичей укладывается под углом к наружной поверхности стены. Кстати, логично!

Портал

Архитектурно оформленный вход в здание.
Портал (лат. porta — дверь, ворота) — архитектурно оформленный главный вход крупного сооружения, как правило, имеющий масштабное обрамление с подробно разработанной орнаментацией. Понятие «портал» (в миниатюре) также применяется для обозначения «П»-образной рамы камина.
Посмотрите-ка на наши раздижные порталы для порталов!

Портик

Характерный элемент зданий, построенных в стиле классицизма: ряд колонн, помещенный перед фасадом здания.

Прясло

Участок стены между двумя пилястрами.

Ротонда

Круглое в разрезе сооружение, обычно увенчанное куполом. Ротонда часто завершает центральную часть здания в стиле классицизма.

Сандрик

Небольшой карниз, расположенный над проемом окна или двери на фасаде здания, иногда опирающийся на консоли. Часто завершается фронтоном.

Ширинка

Шутки в сторону. Ширинка – это гульфик, а ширинка – это декоративное украшение в виде прямоугольного углубления, иногда украшенное лепниной.

Эркер

Выступающая за плоскость фасада часть помещения.

Понравилось?

Тогда загляните и узнайте сколько окон в Эрмитаже и что там за лоджии у них?

Словарь фасадного декора (с иллюстрациями)

Баля́сины— невысокие фигурные столбики в виде колонн (иногда с резным декором), поддерживающие перила ограждений балконов, лестниц и т. д.;

Баля́сины

Балюстра́да (фр. balustrade из итал. balaustrata) — ограждение (обычно невысокое) лестницы, балкона, террасы, и т. д., состоящее из ряда фигурных столбиков (балясин), соединённых сверху перилами или горизонтальной балкой; перила из фигурных столбиков.

Балюстра́да

Пиля́стр (также пиля́стра, итал. pilastro от лат. pila «колонна», «столб») — вертикальный выступ стены, обычно имеющий базу и капитель, и тем самым условно изображающий колонну. Пилястра часто повторяет части и пропорции ордерной колонны, однако, в отличие от неё, обычно лишена энтазиса (утолщения ствола).

Пиля́стр

Капите́ль (от лат. caput — голова) — венчающая часть колонны или пилястры. Верхняя часть капители выступает за пределы колонны, обеспечивая переход к абаке, обычно имеющей квадратную форму. Капители трёх классических ордеров имеют характерную, легко узнаваемую форму. Дорическая капитель — простая круглая подушка-эхин; у ионической капители — на эхине вылеплены два завитка-волюты; коринфская капитель представляет собой высокую колоколобразную деталь, украшенную завитками листьев-акантов.

Капите́ль

Аба́ка (от лат. abacus — «доска») — плита, составляющая верхнюю часть капители колонны, полуколонны, пилястры и имеющая в дорическом, древнеионическом и тосканском ордерах простую четырёхугольную форму, а в новоионическом и коринфском ордерах, равно как и в римском композите — форму четырёхугольника с усеченными углами и вогнутыми внутрь сторонами, из которых на каждой в середине помещен скульптурный орнамент, обычно в виде стилизованного цветка.

Аба́ка

Атла́нт (также распространено название атлас) — в европейской архитектурной традиции скульптура в виде мужчины, выполняющая декоративную либо функциональную роль в поддержке перекрытия здания, балкона, карниза, проч. Может находиться на месте колонны либо пилястра. В римской архитектуре для обозначения подобной скульптуры используется термин Теламон.

Атла́нт

Ру́стика (также ру́стик, русто́вка; от лат. rusticus — буквально «деревенский», производное от лат. rus — деревня; «простой», «грубый», «неотёсанный») — в архитектуре облицовка внешних стен здания или некоторых пространств на них четырёхугольными, правильно сложенными камнями, передняя сторона которых оставлена неотесанной или отесана очень грубо, и только по краям обведена небольшой гладкой полосой. При этом термин руст обозначает либо сам такой камень, либо разделительную полоску между камнями.

Рустовый камень на фасаде

Кариатида — статуя одетой женщины, введённая в употребление древнегреческим зодчеством для поддержки антаблемента и, следовательно, заменявшая собой колонну или пилястру.

Кариатида

Антаблеме́нт (фр. entablement от table — стол, доска) — балочное перекрытие пролёта или завершение стены, состоящее из архитрава, фриза и карниза. Антаблемент без фриза называют неполным, а без архитрава — облегченным.

Антаблеме́нт

Фриз (фр. frise) — декоративная композиция в виде горизонтальной полосы или ленты, увенчивающей или обрамляющей ту или иную часть архитектурного сооружения.

Карни́з (от греч. κορωνίς) — выступающий элемент внутренней и внешней отделки зданий, помещений. В архитектуре карниз отделяет плоскость крыши от вертикальной плоскости стены, или разделяет плоскость стены по выделенным горизонтальным линиям.

В ордерной архитектуре карниз — венчающая часть антаблемента, находящаяся над фризом и архитравом. Ордерный карниз резко выходит вперёд и нависает над остальными частями антаблемента, защищая их от осадков. Основой карниза служит выносная плита. Нижняя часть плиты снабжена прямоугольными выступами — мутулами.

Архитрáв или эпистелион (итал. architrave, от греч. ἀρχι, «архи», над-, главный и лат. trabs балка) — архитектурный термин, имеющий несколько значений.

Во-первых, архитравом или архитравным покрытием называется вообще всякая прямолинейная перекладина, перекрывающая промежуток над колоннами, столбами или оконными и дверными проёмами.

Во-вторых, это нижняя часть антаблемента, непосредственно опирающаяся на капители колонны; в тосканском и дорическом ордерах архитрав делается простым и гладким, а в ионическом и коринфском он горизонтально разделён на три части.

Фаса́д (фр. façade — передний, лицевая сторона здания) — наружная, лицевая сторона здания.

Формы, пропорции, декор фасада определяются назначением архитектурного сооружения, его конструктивными особенностями, стилистическим решением его архитектурного образа.

Различают главный, боковой, задний фасады, также уличный и дворовый.

Барелье́ф (фр. bas-relief — низкий рельеф) — разновидность скульптурного выпуклого рельефа, в котором изображение выступает над плоскостью фона не более, чем на половину объёма. Если более — рельеф называется горельефом (высокий рельеф).

Барелье́ф

Горелье́ф (фр. haut-relief — высокий рельеф) — разновидность скульптурного выпуклого рельефа, в котором изображение выступает над плоскостью фона более, чем на половину объёма. Некоторые элементы могут быть совсем отделены от плоскости. Распространённый вид украшения архитектурных сооружений; позволяет отобразить многофигурные сцены и пейзажи.

Горелье́ф

Фронто́н (фр. fronton, от лат. frons, frontis — лоб, передняя часть стены) — завершение (обычно треугольное, реже — полуциркульное) фасада здания, портика, колоннады, ограниченное двумя скатами крыши по бокам и карнизом у основания.

Фронто́н

Пилон (от греч. πυλών — ворота, вход): Столбы большого сечения, служащие опорой плоских или сводчатых перекрытий в некоторых типах сооружений (например, в подземных станциях метрополитена) либо поддерживающие основные (несущие) тросы в висячих мостах. Массивные невысокие столбы, стоящие по сторонам въезда, входа на территорию дворцов, парков и прочего (наиболее распространены в архитектуре классицизма).

Пилон

Портик (лат. porticus) — крытая галерея, перекрытие которой опирается на колонны, поддерживающие его или непосредственно, или с помощью лежащего на них архитрава, или посредством перекинутых между ними арок. Портик, открытый с одной стороны, с противоположной стороны ограничивается стеной — или глухой, или имеющей двери и окна. Иначе говоря, портик — полуоткрытое помещение, крышу которого поддерживают колонны.

Портик

Колоннада (фр. colonnade) — в архитектуре ряд или ряды колонн, объединённых горизонтальным перекрытием.

Колоннады могут применяться в виде портиков и галерей, примыкающих к зданию, которые объединяют его обособленные объёмы и зрительно связывают его с окружающим пространством двора или площади (например колоннада Казанского собора Санкт-Петербурга, 1801—11, архитектор А. Н. Воронихин), а также с окружающей природой.

Колоннада

Сандрик — Архитектурная деталь в виде небольшого карниза или карниза с фронтоном разнообразных форм (треугольных, овальных и сложных композиций) над оконным, дверным проёмом или нишей.

Сандрик

Филёнка — украшение на стене здания в виде прямоугольной рамки.

Филёнка

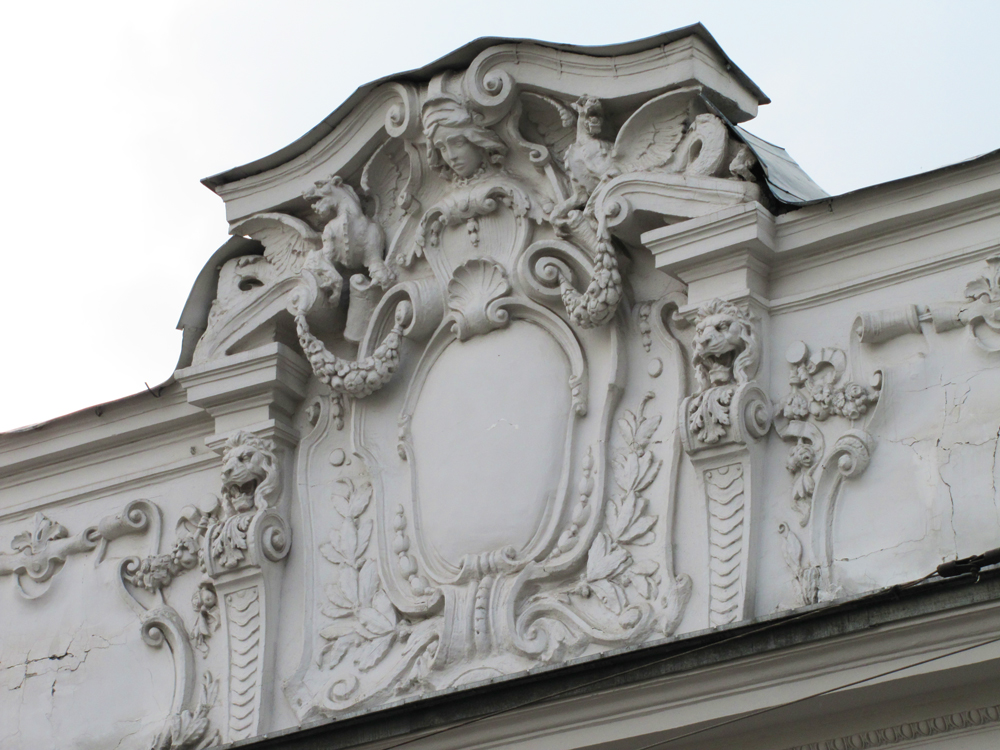

Карту́ш (фр. cartouche, от итал. cartoccio — свёрток, кулёчек) — в архитектуре и декоративном искусстве — «мотив в виде полуразвернутого, часто с надорванными либо надрезанными краями рулона бумаги, свитка», на котором может помещаться герб, эмблема или надпись. Картуши можно встретить и в более позднее время в архитектуре эклектики, модерна, неоклассицизма.

Картуши размещались над парадными входами в здания и оконными проемами, в тимпанах фронтонов, в интерьерах зданий, на монументах, на надгробных плитах и документах. Подобные изображения в овальном или круглом обрамлении именуются медальонами.

Картуш

Молдинг (от англ. molding, moulding — в данном случае «литая деталь», от «литьё») — декоративная деталь в виде накладной выпуклой планки. Используется для декорирования различных поверхностей: стен, потолка, дверей, каминов, арок, придавая им более выразительный, завершённый и аккуратный вид. Молдинг может служить в качестве рам для зеркал, медальонов и наличников.

Молдинг

Кронштейн в архитектуре, как правило, является поддерживающим элементом выступающих частей здания и представляет собой выступ в стене, часто профилированный и декорированный (с декоративными завитками или другими украшениями). Подобные кронштейны применяются в основном в архитектуре, использующей ордерные элементы, и служит для поддержки балконов, сильно выступающих декоративных и/или функциональных карнизов и т. п.

Кронштейн

Цо́коль (итал. zoccolo, букв. башмак на деревянной подошве) — подножие здания, сооружения, памятника, колонны и тому подобных сооружений, лежащее на фундаменте, зачастую выступающее по отношению к верхним частям сооружения. Может быть декоративно облицовано. В ленточных фундаментах цоколем может являться верхняя часть самого фундамента, в столбчатых цоколь — стена между столбами. Цоколи по отношению к наружным стенам классифицируются на западающие, выступающие и заподлицо (расположенные в одной плоскости со стеной).

Цо́коль

Архиво́льт (итал. archivolto, лат. arcus volutus — «обрамляющая дуга») — обрамление арочного проёма, выделяющее дугу арки из плоскости стены. Как правило, служит элементом декорирования фасадов и интерьеров. Описанием архивольта также может служить лепной архитрав, или криволинейная тяга, обрамляющая лицевую поверхность арки или окна.

Архивольт

Портал (лат. porta — дверь, ворота) — архитектурно оформленный главный вход крупного сооружения, как правило, имеющий масштабное обрамление с подробно разработанной орнаментацией.

Портал

Аркада — непрерывный ряд равных арок. Аркада с ордерной колоннадой называется ордерной аркадой.

Аркада

Э́ркер (нем. Erker) — выступающая за плоскость фасада часть помещения. Позволяет увеличить внутреннее пространство жилища, а также улучшить его освещённость и инсоляцию, в связи с чем эркер обычно остеклён, часто по всему периметру.

Э́ркер

Каннелюра – это вертикальный желоб на стволе колонны или пилястры (такие колонны называют каннелированными, в отличие от гладких).

Каннелюра

В статье перечислены основные архитектурные элементы фасада и стен.Фасадная архитектура очень разнообразна, есть еще большое количество и другие элементы фасада зданий и декора.

Архитектурные элементы фасада: названия и применение

Фасадный декор

Сегодняшние здания имеют минимум украшений. Красивые дома теперь строят владельцы загородной недвижимости. Частные коттеджи впечатляют разнообразием форм и украшениями.

Фасадный декор — неконструктивная часть. Это украшения, делающие строение уникальным. Они стилизуют, подчёркивают статус владельца, демонстрируют мастерство дизайнера. Фасады делятся по назначению:

Как правило, больше всего архитектурных элементов на главном фасаде

Элементы декора зданий

По назначению оформляющие элементы подразделяются на две группы.

  1. Активный декор — основан на форме и конструкции постройки. Соответствует назначению и габаритам.
  2. Пассивный декор — предназначен исключительно для украшения облика, не связан с членением, формой.

Для создания гармоничного облика фасада требуется базовые знания о названиях и назначении архитектурных украшений. Детали применяются на окнах, прогонах стен. Ими выделяют горизонталь крыши, углы дома, межэтажное пространство.

Расположение и название элементов

Членение фасада декором подразумевает вертикаль и горизонталь:

  • К вертикальным членениям относятся пилоны, колонны, лопатки, столбы, опоры, пилястры, кариатиды.
  • К горизонтальным — сандрик, карниз, цоколь, парапет, пояс, фриз, архитрав.

В смешенном виде декоративные объекты используются в эркере, портале, балконах, портиках, колоннадах, на фронтонах, оконных и дверных проёмах. Многие их них повторяются, создают ритм. Пропорции логично соотносятся с габаритами здания, подразделяются по высоте, ширине, длине.

Современные дома украшают: руст, карниз, консоль, балюстрада

Выбор и расположение элементов зависит от архитектурных, стилистических особенностей здания. Совокупность украшений всегда выдерживается в определённом стиле: скульптурный, живописный, архитектурный.

Рассмотрим основные фасадные фрагменты. В таблице показаны объекты, применяющиеся в наше время:

Название, фотоХарактеристикиРасположение
Прямоугольные плитки/накладки, известные под названием «бассаж».

Обычно используют в чередовании двух размеров, с соблюдением отступов.

Углы стен, голая внешняя часть стены.
Выступающая деталь на фасаде здания, тянущаяся вдоль всего горизонта стены.Под крышей, между этажами, над цоколем.

Обрамление некоторых предметов. Состоит из прямоугольных форм. Могут заглубляться или выдвигаться.Декорирующие элементы стен. Размещаются вокруг розеток.

Иногда входят в состав украшений.

Состоит из фигурно сделанных столбиков.

Связываются колоннами. Сверху накрываются перилами.

Ограждение для террасных парапетов, лестничных прогонов, балконов.
Карниз с фронтоном, чаще прямоугольной формы.

Снабжается декоративной отделкой (лепнина, узоры).

Над окном, дверным проёмом, нишей.

Предназначен для прикрытия окон от дождя.

Декоративный фрагмент клиновидной формы.Вносит симметрию в оформление. Включается в обрамление арок, карнизов.

Входит в состав сандрика.

Тип опоры, поддерживающей выступающие элементы фасада. Обычно исполняется в виде балки.Монтируется под карнизами, окнами, балконами. Могут выступать самостоятельными декорирующими фрагментами.

Фасадная колонна

Самый массивный архитектурная деталь — это колонна. Используется в качестве украшения или несущей опоры. Входит в конструктивные фрагменты здания. Представляет прочный столб любой формы. Условно делится на три части:

Технический рисунок фасадной колонны

Подвиды колонн:

  1. Пилястра — не предназначена для нагрузок, только украшает. По устройству схожа с колонной, входит в плоскость стены. Бывают округлые, квадратные, пучкообразные, прямоугольные.
  2. Полуколонна — имеет вид квадратного/круглого столба. Выходит, за плоскость здания, на 50–75% своего объёма. Это чисто декоративный объект — не несёт нагрузок. Ставится для украшения дверных проёмов, прогонов стен.

Особенности монтажа

Установка архитектурных элементов зависит от их габаритов и качества материалов. Виды монтажа фасадов подразделяются на два способа: механический и химический (клеевой). Для подстраховки часто применяются оба способа.

Классический современный особняк с архитектурными украшениями

Карнизы, филенки, наличники и другие габаритные детали без надлежащей фиксации могут деформироваться. Гарантированно удерживаются с помощью монтажного дюбеля, клея, железного анкера.

Монтаж проходит по определённой схеме:

  1. Основание под приготовленный фрагмент выравнивается, зачищается, высушивается.
  2. На фасад наносятся разметки: горизонтальные (по уровню), вертикальные (по отвесу).
  3. На крепёжную сторону шпателем наносится слой клея. Элемент сильно придавливается к стене.
  4. Наклеенный фрагмент дополнительно закрепляется фасадными дюбелями.
  5. После высыхания проводится обработка швов герметиком. Через 4 дня — шлифовка стыков.

Для сохранности элементов, над оконным и дверным пространством могут устанавливаться отливы.

Наглядный пример, как преображается фасад зданий с архитектурными элементами

Архитектурные стили

Украшения фасада способны придать зданию разные направления. Архитектурные элементы являются обязательными во многих стилях. Заглянем в историю, рассмотрим примеры использования элементов.

Современное строительство может объединять разные течения и традиции зодчества. Совокупность направлений называется Нео-стиль. В них на основе современных технологий могут сливаться разные стили, восточные и европейские культуры.

Мотивы средиземноморского стиля с арками и колоннами

Сегодня в частном строительстве нет ограничений, здесь приветствуется полная свобода и импровизация.

Коттедж английского стиля

Современные усадьбы/особняки обычно украшают скромно. Темы выстраиваются, но контрасте отделки. Оконное обрамление, русты, консоли, карнизы и другие базовые элементы используют белого цвета. Такая отделка эффектно смотрится на тёмной облицовке, оживляет кирпичный фасад.

На пике моды нестандартные решения. Дома выстраивают с выступами на фасаде в виде эркера. Это увеличенная часть внутреннего помещения, выходящая за плоскость стен.

На фасаде красиво выступает эркер

Эркер имеет несколько окон, которые украшаются архитектурными элементами. Строение приобретает интересный вид.

Вывод

Знания базовых деталей декора, их назначение поможет продумать экстерьер дома. Грамотное расположение и сочетание архитектурных фрагментов преобразит жилище. Поможет подчеркнуть достоинства и скрыть недостатки.

В представленном видео вы найдёте дополнительную информацию по данной теме. В комментариях поделитесь вариантами использования декора.

Декоративные элементы фасада

Придать любому строению оригинальность можно при помощи декорирования его наружной части различными элементами. Подобное оформление включает в себя широкий ряд изделий разнообразных форм и размеров. Они могут быть выполнены из разных материалов. Важно учитывать и то, что каждый элемент декора должен быть не только красивым, но также качественным и долговечным. Использование непрочных и ненадежных изделий может привести к снижению эксплуатационных характеристик всего строения.

Работы по отделке каждого здания сопряжены с ответственностью. Особенно важно выбрать грамотного подрядчика, когда речь идет о выполнении масштабных проектов и госзаказов. Профессионализм и квалифицированный подход являются залогом того, что проект будет реализован качественно, в срок и в полном объеме.

Элементы фасада здания: изготовление декора и монтаж

Наша компания предоставляет целый спектр услуг для корпоративных клиентов. Команда высококвалифицированных специалистов за короткий срок выполнит проект наружного декора на зданиях в строгом соответствии с требованиями заказчика. Гарантией отличной реализации проектов выступает целый ряд факторов:

  • высокая квалификация и опыт сотрудников, что позволяет выполнять рабочую документацию зданий;
  • использование современных высококачественных материалов в производстве и монтаже;
  • большой опыт работы с корпоративными заказчиками, тесное сотрудничество и консультации в течение всего времени работы над фасадом.

Фасадная отделка – от проектирования и производства декоративных элементов до сдачи проекта

Создание красивых фасадов зданий требует тщательной проработки деталей, скрупулезной работы над всеми элементами. В этом вопросе важно всё: и качество материалов, и грамотная реализация проекта. Восстановление декоративных фасадных элементов требует знаний в области стройматериалов, квалифицированного подбора каждой детали. Мы работаем без посредников, осуществляя контроль на каждом этапе проекта. Компания «Ортост-Фасад» производит качественный фасадный декор для архитектурного обновления сооружений. В процессе производства используются только качественные материалы, обеспечивающие долговечность декоративных элементов.

Различные элементы оформления придают фасаду оригинальность, делают его визитной карточкой всего строения. Поэтому следует уделять особое внимание наружному обустройству фасада, исходя из специфики задачи, руководствуясь требованиями заказчика. При реализации масштабных проектов мы тесно сотрудничаем с архитекторами, стремясь максимально точно воплощать в жизнь их задумки. Сотрудничество с нами – это неизменное качество, услуги профессионалов высокого уровня и четкое соблюдение сроков. Заключая контракт с нашей компанией, заказчик получает следующие гарантии:

  • Долговечность конструкций. Это является залогом того, что каждый архитектурный элемент на фасаде сохранится на десятки лет. Независимо от условий эксплуатации, декоративные элементы не потеряют презентабельного вида.
  • Внешний вид готового фасада будет полностью соответствовать утвержденному проекту. Декорируя фасад здания, мы используем материалы, соответствующие международным стандартам качества и безопасности.
  • Высокая квалификация сотрудников, опыт работы с крупными объектами и доступные цены. При обработке и реконструкции фасадов мы выполняем все виды работ – от разработки и согласования чертежей до монтажа, что позволяет оптимизировать расходы компании-заказчика на реализацию проекта в целом. В стоимость будут включены цены на работы по составлению проекта, производству, установке конструкций и деталей и все сопутствующие расходы.

Мы предоставляем своим заказчикам комплексные услуги по изготовлению и монтажу деталей любой сложности. Конструкции разнообразных форм и стилей, декоративные элементы помогут создать стильный облик любого дома и здания. Эффектные наружные элементы помогут гармонично вписать объект в архитектурный ансамбль, подчеркнуть его предназначение и специфику.

Высокая квалификация нашей команды специалистов помогает справляться с масштабными и сложными задачами. Монтаж архитектурных элементов объектов различного назначения производится в строгом соответствии с проектом. Мы работаем с серьезными проектами и гарантируем нашим клиентам выполнение заказа в срок и на высшем уровне.

Собственное производство элементов отделки помогает избежать накладок и выполнить работу в максимально сжатые сроки. Тщательный контроль на каждом этапе и слаженная работа специалистов высокого уровня — вот гарантии того, что проект будет сдан точно в срок.

Элементы на фасадах зданий требуют ответственного подхода, особенно когда дело касается корпоративных проектов или проектирования объектов регионального и государственного назначения. Наша компания гарантирует реализацию таких задач на самом высоком уровне, с соблюдением требований к качеству и безопасности. В этом разделе также представлены примеры проектов, где наружная отделка выполнена нашей компанией.

Оставить свой вопрос или направить нам информацию вы можете через форму обратной связи

Архитектурные элементы фасада здания

Фасадные элементы были востребованы на протяжении веков. Не утратили они своей актуальности и сегодня. Различные архитектурные решения, использующиеся дизайнерами и архитекторами в оформлении фасада здания, несут в себе практические и защитные функции, а также определяют стиль постройки, подчеркивают её привлекательность и эстетику. С их помощью можно легко превратить обычный дом в роскошную усадьбу. Это является главной причиной внедрения архитектурных элементов здания в рабочий проект.

Деталей фасада существует очень много, поэтому перед дизайнерами и архитекторами стоит нелёгкая задача. Создание гармоничного образа здания достигается благодаря удачному сочетанию нескольких видов архитектурных элементов.

Фасадное декорирование известно с самых древних времен. В ходе развития человеческой цивилизации видоизменялись и архитектурные элементы. Ниже мы поговорим о них, о тех деталях, которые придают дому уникальность и неповторимый стиль.

Архитектурные элементы фасада

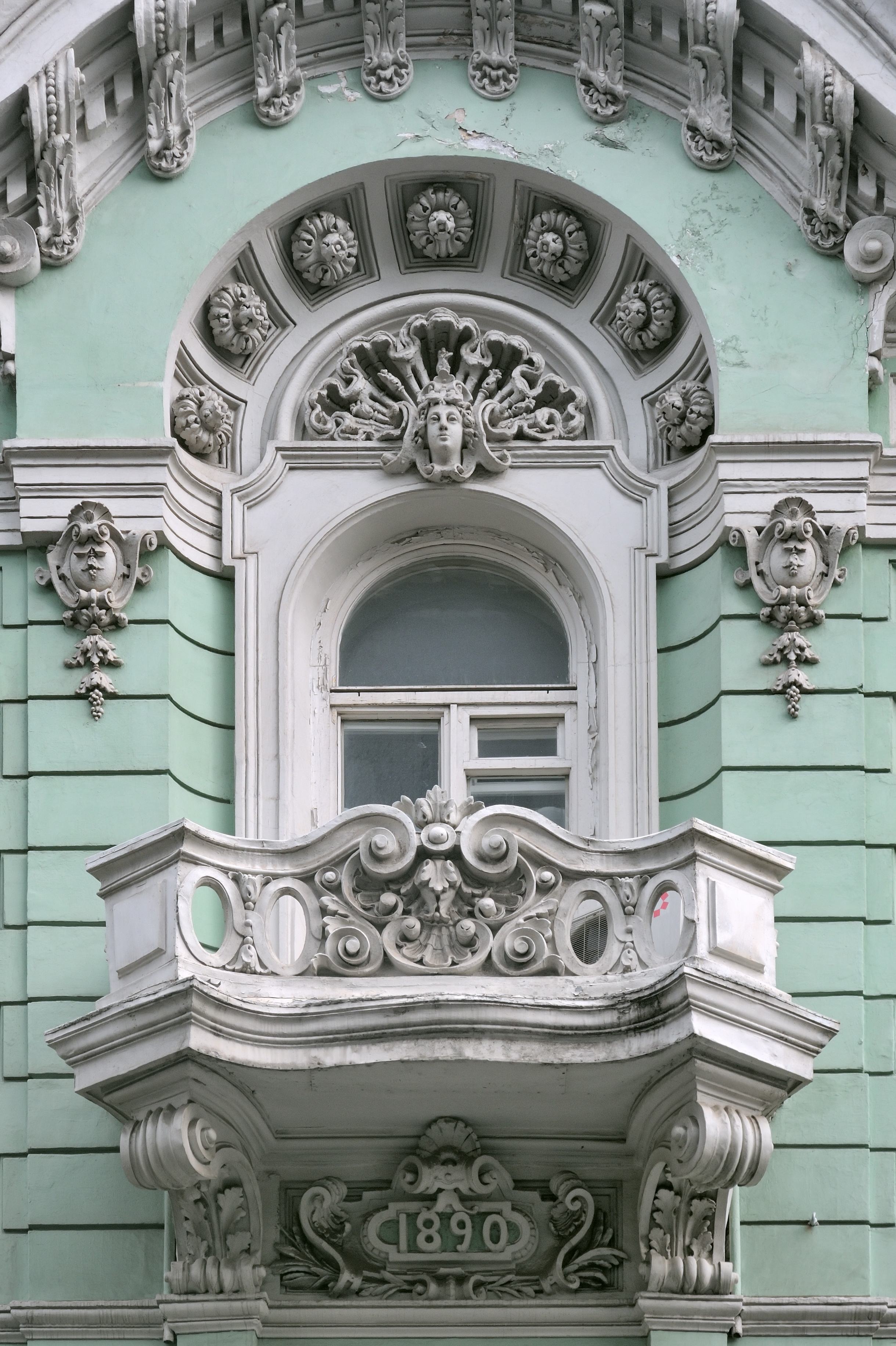

Детали, украшающие внешние стены здания, влияют на впечатление, которое они же и создают. Архитектурные элементы являются главными отличительными признаками того или иного стиля. Но при этом так легко запутаться в огромном разнообразии названий архитектурных элементов отделки фасада. Знание, хотя бы основных из них, поможет разобраться что есть что и общаться с подрядчиками на одном языке. Итак…

Балясины. Представляют собой ряд фигурных столбиков и являются одними из ключевых элементов классического стиля, однако им не ограничивается их применение. Балясины можно встретить в оформлении фасадов домов в стиле от хай-тек до минимализма и барокко. Традиционно они изготавливаются из искусственного камня, чем выгодно подчеркивают архитектурный стиль строения, предают фасаду особую роскошь и торжественную атмосферу

Балюстрада. Ряд балясин, соединённых сверху перилами, играющий роль невысокого ограждения для лестничных маршей, террас или балконов. Традиционным для изготовления балюстрад является гипс или камень. Однако иногда его делают из дерева, бетона или же из современного популярного материала – полиуретана.

Пилястр. Основополагающий декоративный элемент фасадной отделки здания. Представляет собой вертикальный выступ (столб) в виде колонны в форме прямоугольника или полукруга. Основная часть пилястра – капитель – лепной элемент, располагающийся в верхней его части. Пилястр дарит зданию торжественность и завершенность. Данные элементы отличались высокой стоимостью, поскольку при их изготовлении использовали камень, гипс, бетон, реже дерево. Удешевить процесс и существенно уменьшить вес конструкции представилось возможным благодаря появлению пенополистирола.

Капитель. «Голова» колонны или пилястры. Сегодня капитель традиционно делают из пенопласта, что удешевляет оформление фасада здания и вес декоративной отделки в общем. Капители бывают готическими, романскими, ионическими, коринфскими, композитными, но в любом случае четко определяют стиль.

Абака. Представляет собой простейшую форму архитектурного элемента. Абакой называют обычно верхнюю квадратную плиту капители, колонны или пилястры. Она может быть украшена резьбой по краю, иметь вогнутую форму, срезанные углы, или полностью сложный профиль.

Атлант. Иногда его ещё называют атлас или Теламон. Это скульптура в виде мужчины, которая выполняет декоративную функцию. Или же практическую: для поддержания перекрытия здания, карнизов, балкона. Атлант может использоваться вместо колонны или пилястры. Материалом для изготовления может служить камень, гипс, дерево, бетон.

Фронтон. Завершающий элемент декора фасада, ограниченный с боков двумя скатами крыши и карнизом в качестве основания. Фронтоном декорируется также портик или колоннада.

Рустика. В архитектурной терминологии «руст» означает камень или разделительную полосу. Это отражает сущность данного декоративного элемента. Рустик представляет собой облицовку фасада прямоугольными плотно подогнанными друг другу камнями, края которых выделяются неширокой гладкой полосой. Декорирование рустиком призвано создавать впечатление мощного массивного прочного здания. Сегодня элемент используется в декоративном оформлении углов зданий, стыков стен, фундамента.

Портик. Полуоткрытое помещение или галерея, перекрытие/крышу которого поддерживают колонны. Как правило, портик открыт с одной стороны, с противоположной он ограничен стеной с окнами или дверьми или же полностью глухой стеной. Между колоннами могут быть перекинуты арки. Данные элементы бывают плоскими, пилястровыми или в антах и выгодно подчёркивают стилевое решение фасада здания и статус его владельцев. Благодаря современным технологиям отдельные элементы портиков производятся из пенопласта с металлическими поддерживающими стержнями/основами.

Колоннада. Ряд колонн, объединённых в одну цельную композицию горизонтальным перекрытием. Колоннаду можно встретить в виде портиков, галерей, примыкающих к строению. Визуально они соединяют здание с окружающей природой или придомовой территорией

Молдинг. Элемент, придающий фасаду изюминку: представляет собой декоративную архитектурную деталь в виде накладной выпуклой планки. Обычно его используют для декора стен, дверных и оконных проемов, арок. Благодаря молдингу достигается выразительность завершенность и аккуратность фасада здания. Изготавливают декоративный элемент из пенополистирола, гипса, бетона, реже дерева или мраморного камня.

Аркада. Представляет собой несколькоидентичных друг другу арок, как по форме, так и по размеру, которые опираются на столбы/колонны. Таким образом, формируется открытая галерея вдоль стены здания и уменьшается нагрузка стены на опоры. Архитекторы внедряют арки там, где требуется выдерживать большие нагрузки: для поддержки крыши или антаблемента.

Каннелюра. Вертикально или горизонтально направленный желоб на колонне или пилястре. Их может быть несколько расположенных плотно друг к другу или через определенное расстояние.


Кариатида. Еще один интересный элемент по типу атланта, но на этот раз представляющий собой статую одетой женщины. Их чаще всего используют в качестве поддерживающего звена под антаблемент. Использование каменных изваяний известно еще со времен античной архитектуры. Первыми стали использовать кариатиды древнегреческие зодчие как колонну или пилястру.

Антаблемент. Наверное, важнейший архитектурный элемент – верхняя часть архитектурного ордера или балочное перекрытие пролёта, завершение стены. Он бывает неполным или облегчённым в зависимости от того все ли составляющие части присутствуют в нём: архитрав, фриз и карниз. Исторически происходит данный элемент от деревянных балочных перекрытий, которым сегодня на смену пришли каменные или гипсовые детали.

Фриз. Композиционный декоративный элемент, представляющий собой горизонтальную полосу, шов или ленту. Фризом также называют горизонтально ориентированную часть антаблемента. Фриз может быть пустым или заполненным сплошной лентой скульптурных, декоративных и живописных изображений. Особенно выигрышно смотрится эта «зажатая» часть, декорированная пышным орнаментом.

Карниз. Выступающая часть стены, грань кровли. Элемент визуально разделяет крышу и стены здания или делит горизонтально плоскость стен параллельно поверхности земли. Если карниз находится в нише, имеет небольшие размеры, треугольную, овальную или полукруглую форму, то, как правило, его называют сандриком. Основой карниза служит выступающая плита. Карнизы могут быть междуэтажными или венчающими.

Архитрав (эпистелион). Представляет собой прямолинейную балочную перекладину, что может перекрывать пространство между колоннами, оконными и дверными проёмами. Архитравом также могут называть нижнюю части антаблемента: балку, опирающуюся на капители колонны. Элементы могут быть простыми, гладкими или разделенными на 3 части.

Барельеф. Один из самых интересных элементов архитектурной постройки, представляющее собой скульптурное изображение, выступающее над плоскостью стены до 50% своего объёма. Здание определённо привлечёт внимание любопытных «зевак», туристов и фотографов, если на его стене, в его нишах, на фронтонах или сводах расположить сюжетный барельеф.

Горельеф. Скульптурная композиция, возвышающаяся над плоскостью стены на более, чем 50% своего объёма. Иногда элементы горельефа совсем отделены от плоскости. Как и барельеф, горельеф раньше делали из камня, затем гипса, артбетона. Сегодня на фасад уменьшают нагрузку всеми возможными способами, и скульптурные композиции изготавливают всё чаще из пенопласта или подобных ему легких материалов.

Работа с элементами благоустройства и малыми архитектурными формами имеет определённую специфику, и доверять её необходимо профессионалам архитектурного дела. Довольно легко переборщить с декоративными элементами или ошибочно совместить части антаблемента разных ордеров, что в дизайнерском деле является грубейшей ошибкой.

Но особенно это касается выбора строительных материалов, коими рынок буквально переполнен. Гипс, камень, его искусственные аналоги, бетон и его разновидности: каждый из этих материалов может быть использован для того или иного архитектурного элемента фасада здания. Однако только учёт особенностей каждого из них гарантирует не только красивый, но и качественный декор.

Архитектурный фасадный декор из стеклофибробетона в Москве

Важной частью любого здания, его визитной карточкой, является качество и внешний вид фасадного декора. Он отражает назначение объекта, специфику и корпоративный стиль. Именно поэтому отделку фасадов необходимо поручать специализирующимся на данном виде работ профессионалам.

Мы предоставляем комплексные услуги в такой области, как производство фасадного декора и отделка объектов. Более 14-ти лет мы изготавливаем архитектурные фасадные элементы из стеклофибробетона, осуществляем их продажу и установку, а также выполняем внешнюю отделку, реконструируем и реставрируем здания. Использование новейших технологий и современных материалов позволяет реализовывать на высшем уровне проекты любой сложности и сохранять лидирующие позиции.

Фасадный декор: архитектурные элементы из стеклофибробетона

Репутацию надежного партнера и производителя мы заслужили, благодаря реализации большого числа масштабных проектов. В своей работе мы ориентируемся на качество и долговечность результатов, поэтому для архитектурных деталей используем современный материал – стеклофибробетон. Он изготавливается на основе бетона путем армирования его стекловолокном. Фасадный декор из стеклофибробетона завоевал широкую популярность, так как данный материал обладает повышенной прочностью, долговечностью, надежностью и пластичностью.

Стеклофибробетон отличается хорошими характеристиками и эксплуатационными свойствами, например:

  • Изготовленный из данного материала архитектурный декор характеризуется долговечностью и надежностью.
  • Он устойчив к механическим повреждениям, перепадам температур, обеспечивает хорошую гидроизоляцию, не подвержен коррозии и химическим воздействиям.
  • Пластичность материала дает возможность выполнять проекты любой сложности, с использованием конструкций трехмерных форм и разнообразных размеров.
  • Стеклофибробетон облегчает доставку и монтаж изготовленных из него элементов, снижает нагрузку на несущие конструкции и фундамент здания.
  • Армирование бетона стекловолокном обеспечивает его особую прочность на сжатие и обуславливает долговечность изделий из стеклофибробетона.
  • Стеклофибробетон экологичен и безопасен для окружающей среды.
  • Стеклофибробетон для фасада отличается долговечностью, эстетичностью, стойкостью цвета и надежностью крепления.
  • Технология позволяет изготавливать высококачественные декоративные фасадные изделия, имитирующие материалы с различной текстурой.

Стеклофибробетон широко используется для изготовления лепного декора: колонн, пилястров, карнизов, барельефов и любых других деталей. Наша компания является лидером по изготовлению конструкций и реализации проектов из стеклофибробетона. Мы производим фасадный декор любой сложности. Каждый элемент изготавливается с использованием современных технологий.

Стеклофибробетон для декора объектов различного назначения

Квалификация сотрудников, внимание к деталям и ответственный подход – вот что выгодно отличает нашу компанию. Мы проводим работы по реконструкции фасадных элементов, позволяющие вернуть зданию привлекательный внешний вид, а также создаем декоративные изделия с использованием современного оборудования и надежных материалов. Все архитектурные детали прекрасно вписываются в концепцию проекта и позволяют выдержать общий стиль здания.

Предлагаем весь комплекс работ, начиная от разработки проекта и заканчивая его полной реализацией.

При заключении договора с нашими заказчиками мы гарантируем:

  • Сотрудничество с надежной, зарекомендовавшей себя компанией.
  • Большой опыт отделки и оформления фасадов зданий качественными декоративными элементами, подтвержденный обширным портфолио выполненных проектов.
  • Высокую квалификацию сотрудников, подтвержденную сертификатами и разрешениями на проведение проектной, монтажной и производственной деятельности.
  • Создание эстетичных декоративных элементов из качественных материалов.
  • Разработку стильных и современных решений, качественное проведение отделки фасадов.
  • Оптимальное соотношение цены и качества выполняемых работ.

Производство декора из стеклофибробетона выполняется с использованием только качественных материалов и при тщательном соблюдении технологии. Заказывая у нас декоративные элементы фасада, вы гарантированно получите качество результатов и высокий уровень услуг, начиная от консультации и заканчивая отделочными работами. Разместите заказ на декор объектов любой сложности, связавшись с нашими менеджерами по телефону, или оформите заявку на сайте.

Архитектурный фасадный декор из стеклофибробетона в Москве

Важной частью любого здания, его визитной карточкой, является качество и внешний вид фасадного декора. Он отражает назначение объекта, специфику и корпоративный стиль. Именно поэтому отделку фасадов необходимо поручать специализирующимся на данном виде работ профессионалам.

Мы предоставляем комплексные услуги в такой области, как производство фасадного декора и отделка объектов. Более 14-ти лет мы изготавливаем архитектурные фасадные элементы из стеклофибробетона, осуществляем их продажу и установку, а также выполняем внешнюю отделку, реконструируем и реставрируем здания. Использование новейших технологий и современных материалов позволяет реализовывать на высшем уровне проекты любой сложности и сохранять лидирующие позиции.

Фасадный декор: архитектурные элементы из стеклофибробетона

Репутацию надежного партнера и производителя мы заслужили, благодаря реализации большого числа масштабных проектов. В своей работе мы ориентируемся на качество и долговечность результатов, поэтому для архитектурных деталей используем современный материал – стеклофибробетон. Он изготавливается на основе бетона путем армирования его стекловолокном. Фасадный декор из стеклофибробетона завоевал широкую популярность, так как данный материал обладает повышенной прочностью, долговечностью, надежностью и пластичностью.

Стеклофибробетон отличается хорошими характеристиками и эксплуатационными свойствами, например:

  • Изготовленный из данного материала архитектурный декор характеризуется долговечностью и надежностью.
  • Он устойчив к механическим повреждениям, перепадам температур, обеспечивает хорошую гидроизоляцию, не подвержен коррозии и химическим воздействиям.
  • Пластичность материала дает возможность выполнять проекты любой сложности, с использованием конструкций трехмерных форм и разнообразных размеров.
  • Стеклофибробетон облегчает доставку и монтаж изготовленных из него элементов, снижает нагрузку на несущие конструкции и фундамент здания.
  • Армирование бетона стекловолокном обеспечивает его особую прочность на сжатие и обуславливает долговечность изделий из стеклофибробетона.
  • Стеклофибробетон экологичен и безопасен для окружающей среды.
  • Стеклофибробетон для фасада отличается долговечностью, эстетичностью, стойкостью цвета и надежностью крепления.
  • Технология позволяет изготавливать высококачественные декоративные фасадные изделия, имитирующие материалы с различной текстурой.

Стеклофибробетон широко используется для изготовления лепного декора: колонн, пилястров, карнизов, барельефов и любых других деталей. Наша компания является лидером по изготовлению конструкций и реализации проектов из стеклофибробетона. Мы производим фасадный декор любой сложности. Каждый элемент изготавливается с использованием современных технологий.

Стеклофибробетон для декора объектов различного назначения

Квалификация сотрудников, внимание к деталям и ответственный подход – вот что выгодно отличает нашу компанию. Мы проводим работы по реконструкции фасадных элементов, позволяющие вернуть зданию привлекательный внешний вид, а также создаем декоративные изделия с использованием современного оборудования и надежных материалов. Все архитектурные детали прекрасно вписываются в концепцию проекта и позволяют выдержать общий стиль здания.

Предлагаем весь комплекс работ, начиная от разработки проекта и заканчивая его полной реализацией.

При заключении договора с нашими заказчиками мы гарантируем:

  • Сотрудничество с надежной, зарекомендовавшей себя компанией.
  • Большой опыт отделки и оформления фасадов зданий качественными декоративными элементами, подтвержденный обширным портфолио выполненных проектов.
  • Высокую квалификацию сотрудников, подтвержденную сертификатами и разрешениями на проведение проектной, монтажной и производственной деятельности.
  • Создание эстетичных декоративных элементов из качественных материалов.
  • Разработку стильных и современных решений, качественное проведение отделки фасадов.
  • Оптимальное соотношение цены и качества выполняемых работ.

Производство декора из стеклофибробетона выполняется с использованием только качественных материалов и при тщательном соблюдении технологии. Заказывая у нас декоративные элементы фасада, вы гарантированно получите качество результатов и высокий уровень услуг, начиная от консультации и заканчивая отделочными работами. Разместите заказ на декор объектов любой сложности, связавшись с нашими менеджерами по телефону, или оформите заявку на сайте.

материал изготовления, место применения и монтаж

После постройки дома начинается ответственный момент его отделки. Архитектурные детали давно применяются в отделке фасада. Если здание строится под определённый стиль, то использование элементов лишь подчеркнет стиль строения.

В случае если дом строился без выдержки определенного стиля, то привнесение архитектурных элементов фасада сформирует во внешнем виде индивидуальность.

Наименования деталей для фасада

Архитектурные элементы фасада здания включают в себя большое количество наименований, но архитекторы выделяют наиболее часто встречающиеся элементы и считают их базовыми. К таковым наименованиям относят:

  • Балясины – вертикальные столбы, использующиеся в отделке перил;
  • База и ствол колонны;
  • Капитель колонны;
  • Сандрик – сооружение над окном;
  • Разнообразные карнизы;
  • Молдинг, показывающий разграничение между этажами;
  • Арки;
  • Наличники;
  • Разнообразные узоры;
  • Русты;
  • Филенки;
  • Фронтон.

Все эти фасадные элементы призваны улучшить внешний вид здания. Без некоторых из них здание не примет законченный внешний вид, как, например, без фронтона. Некоторые из них могут нести не только декоративную функцию, но и нести определенную нагрузку. Примером тому могут выступать колонны.

Места применения

Элементы фасадов зданий при правильном применении создают красивый образ дома. Все наименования отделки фасада относят к трем группам:

  1. Группа для вертикального членения – эти элементы хорошо подходят в украшении низких и широких строений. Вертикаль, которую задают украшения, помогают дому выглядеть более органично и привлекательно. К этой группе относят карнизы, полочки, желобки, декоративные подоконники и прочие детали горизонтального расположения.
  2. Группа горизонтального членения – подходит для создания красивого образа у широкого многоэтажного дома. Такими элементами можно визуально разделить этажи дома, обозначить его верх или низ. К этой группе относят колонны, балясины, простенки, оконные и дверные проемы и прочие детали, подчеркивающие вертикальность.
  3. Узоры — эти детали не относятся к элементам вертикального или горизонтального членения, они лишь играют декоративную функцию. Представителем этой группы выступают розетки, филенки, замковые камни. Архитектура дает этой группе большую свободу применения.

Детали всех трех групп можно комбинировать между собой, главное в этом правильно подобрать их количество и гармоничность между собой и фасадом. Кроме того, грамотный архитектор может декоративными деталями скорректировать какие-либо недостатки дома и выделить дом среди одинаковых строений.

Материал изготовления

Элементы фасада здания должны выполняться из легких материалов. Это нужно для того, чтобы изделия были легкими по весу и не давали большой нагрузки на строение.

Также, важно, что б изделия производились из неорганических материалов, чтобы деталь декорации не подвергалась негативному воздействию со стороны плесени и климатических проявлений.

Как правило, такие детали изготавливают из

  1. Полимербетона. Изготавливается на основе полимерных связующих. У него хорошая морозоустойчивость и сопротивление к влаге. Внешне он похож на камень и часто применяется в отделке кирпичных домов.
  2. Пенопласта. У этого материала хорошая стойкость к грибам плесени, он не реагирует на температурные перепады. Большой плюс- минимальная стоимость элементов декора.
  3. Пенополиуретана. Декор из такого материала не впитывает воду и является теплоизолятором. Детали из него можно окрашивать или штукатурить. При этом внешне детали очень похожи на гипс, но при этом легче по весу.
  4. Литьевого гипса. Этот материал уже имеет свою историю применения, наглядные примеры и заслужил почетное место в декоре фасадов. Гипс способен противостоять климатическим условиям, он не горюч, легко краситься.

Сегодня большей популярностью пользуются современные материалы, так как они заметно дешевле гипса. Кроме того, у гипса есть серьезный недостаток: при изготовлении одинаковых по размеру элементов декора, изделие из гипса будет весить больше, чем из современного материала. Хотя, по присущим качествам они практически идентичны.

Монтаж декоративных элементов

Монтаж декора производится в последнюю очередь. То есть, к моменту прикрепления декоративных элементов все облицовочные работы должны быть выполнены.

Изделия крепиться двумя видами монтажа: клеем и механическим. Такая сложность необходима, чтобы элементы держались прочно и не пропускали воду между элементом и фасадом здания. То есть, клей заполняет место соединения, а сама декорация должна быть прикручена к фасаду.

Монтаж производится в следующей последовательности:

  1. Если строение стояло некоторое продолжительное время после облицовки, то места прикрепления декорации должны быть очищены от возможной грязи или налета.
  2. На здании обязательно наносят разметочные линии. Эти обозначения должны соответствовать местам расположения декора.
  3. После разметки заднюю часть элементов обрабатывают монтажным клеем, который наноситься шпателем. Затем изделие сильно прижимают к фасаду. Если два элемента располагаются впритык друг к другу, то между ними необходимо оставить зазор в 2 мм минимум.
  4. Сразу после этого элемент фиксируют дюбелями, стараясь утопить последний на 2–3 мм в изделии. Выдавившиеся излишки клея нужно аккуратно удалить.
  5. Через 72 часа после приклеивания необходимо зашлифовать швы. Также, на этом этапе можно произвести дополнительную герметизацию швов от воды. Для этого места соединения фасада и декора обрабатывают специальным составом.

На этом монтаж изделий готов. После можно произвести покраску элементов. Красить декор заранее не рекомендуется так, как есть риск того, что деталь можно поцарапать или испачкать в клеящем составе.

Дома, отделанные таким декором, смотрятся очень гармонично и привлекательно. В процессе выбора элементов нужно соблюдать меру и учитывать, что именно подчеркивает та или иная деталь.

Фасады - ДЕТАЛИ - Журнал Архитектура + Строительство Подробнее

Фасады должны решать сразу много задач. Они не только придают зданиям лицо и характер, они также должны заявить о себе в городском пейзаже и вписаться в окружающую среду. Они защищают от дождя, ветра и холода, защищая от жары и прямых солнечных лучей. Внешняя оболочка также имеет решающее значение для интерьера. Он способствует созданию приятного микроклимата в помещении, направляет наш взгляд наружу через свои отверстия, контролирует попадание естественного света и способствует нашему хорошо вентилируемому благополучию с балкона, террасы или лоджии.

Для нашего майского выпуска Джулия Лизе собрала необычные примеры фасадов новых зданий в таких местах, как Берлин, Копенгаген, Мадрид и Сеул, демонстрируя различные способы, которыми архитекторы проектируют здания, которые вписываются в городской контекст и реагируют на климатические или функциональные условия. - как жилые башни, ратуши, спортивные залы или офисные здания.

В Нордхавне, Копенгаген, мерцающий металлический фасад жилого дома The Silo разбивается на сверкающие фрагменты, отражающиеся на поверхности воды.В нашей документации по этому проекту показано, как датское архитектурное бюро Cobe покрыло существующий бетонный силос новым фасадом навесной стены в ходе его переоборудования, с подробными фотографиями, планами и деталями строительства. Это дополняется нашим эссе, в котором представлены современные примеры металлических фасадов с очень разными функциями. Автор Роланд Павличко рассматривает необычные и даже радикальные решения, которые различными способами отвечают конкретным требованиям, обеспечивая при этом прозрачность и прозрачность.

Технологии - еще один аспект фасада, и в последние годы в этой сфере произошло много изменений. В нашей статье о технологиях Роб Нейссе, Винсент Керстен и Рональд Вентинг подробно рассматривают фасады, используемые в проектах OMA. Они исследуют структурную важность гофрированного стекла как фасадного материала и объясняют технические детали, использованные при разработке этих внешних оболочек.
В нашем специальном зеленом разделе Якоб Скуф представляет подборку проектов с успешными концепциями плюс энергия.

Фасады и интерфейсы - SteelConstruction.info

Фасадные системы состоят из конструктивных элементов, которые обеспечивают поперечное и вертикальное сопротивление ветру и другим воздействиям, а также элементы ограждающих конструкций здания, которые обеспечивают атмосферостойкость, а также термические, акустические и огнестойкие свойства. Типы используемых фасадных систем зависят от типа и масштаба здания, а также от требований местного планирования, которые могут повлиять на внешний вид здания по отношению к его соседям.Например, кирпичная кладка часто указывается в качестве материала внешнего фасада, но современный способ строительства внутреннего полотна состоит из легких стальных стеновых элементов (называемых заполнением стен), которые эффективно заменили более традиционные блоки.

Другие типы фасадных материалов могут быть прикреплены к легким стальным стенам, например, изоляционная штукатурка, большие доски, металлические панели и терракотовая плитка. Широкое разнообразие фасадных обработок и форм может быть создано с использованием стен из легкой стали, включая большие ленточные окна, изогнутые и наклонные стены, а также с выступами, такими как солнечные затенения или балконы.Фасадные материалы могут быть смешаны для улучшения эстетики здания. Также возможно изготовление стеновых панелей из легкой стали с предварительно прикрепленной обшивкой.

В многоэтажных зданиях были разработаны модульные системы навесных стен, которые крепятся к перекрытиям или краевым балкам основной стальной конструкции. Сталь и стекло также широко используются в фасадных и кровельных системах, а местные крепления выполнены в виде кронштейнов из нержавеющей стали.

К другим интерфейсам, влияющим на дизайн фасада, относятся крепление кирпичной кладки к стальным краевым балкам, проектирование балконов, защита от солнца и крепление парапетов.

  • Монтаж модульной системы навесных стен
    (Изображение любезно предоставлено Arup Facades)

  • Монтаж облегченной фасадной системы, прикрепленной к модульному зданию через мачтовую подъемную систему.
    (Изображение предоставлено Futureform)

[вверх] Фасадные функции

Фасад здания обеспечивает разделение внутренней и внешней среды, но также требуется для обеспечения приемлемого уровня освещения и визуальной связи с внешним миром в виде видов из здания.Фасад также может потребоваться для обеспечения пользователя здания открываемыми окнами для вентиляции.

Функции разделения включают:


Фасад здания также предоставляет владельцу и архитектору холст, на котором можно создать изображение, представляющее бизнес, идеалы или мировоззрение владельца.

[вверх] Устранение проникновения воды

Основным требованием к системе облицовки является то, чтобы вода не просачивалась через нее в здание. Одним из способов устранения утечек является создание герметичной системы по всему зданию, эквивалентной атмосферостойкой мембране.После перфорации такой системы вода, просачивающаяся через перфорацию, оказывается внутри здания. На практике создать такую ​​систему с лицевым уплотнением сложно из-за сложности стыков между различными материалами и компонентами в оболочке здания и ее подверженности атмосферным воздействиям.

Более надежный способ защиты от проникновения воды - это использование системы с первичной и вторичной защитой. Первичная защита предназначена для защиты от большей части падающего дождя, но если вода просачивается мимо первичной (внешней) защиты, вторичная защита перехватывает воду и направляет ее наружу.Таким образом сконструированы системы защиты от дождя, профили остекления и обрамления.

Уровень воздействия погодных условий на здания связан с расчетным давлением ветра. Уровень характеристик ограждающей конструкции здания может быть определен, а устойчивость к проникновению воды может быть проверена. Центр технологий окон и облицовки (CWCT) публикует «Стандарт систематизированных ограждающих конструкций» [1] , в котором устанавливаются категории характеристик и соответствующие погодные испытания, связанные с расчетным давлением ветра.

[вверху] Контроль воздухопроницаемости



Испытание промышленного здания под давлением
(Изображение предоставлено BSRIA)

Воздухопроницаемость контролируется при проектировании и строительстве ограждающих конструкций зданий, чтобы управлять скоростью потери или получения тепла из-за обмена воздуха с внешней средой, чтобы способствовать сокращению выбросов диоксида углерода. Стандарты воздухопроницаемости определены в руководстве Ассоциации по испытанию и измерению воздухонепроницаемости (ATTMA) и в спецификации по воздухопроницаемости [2] .

Испытание давлением требуется в соответствии с Строительными нормами, в которых говорится, что все здания, не являющиеся жилыми, должны подвергаться испытанию давлением (за некоторыми исключениями).

Соответствие подтверждается, если измеренная воздухопроницаемость не хуже, чем предельное значение 10 м 3 / (час · м 2 ) при 50 Па, а коэффициент выбросов из здания (BER), рассчитанный с использованием измеренной воздухопроницаемости не хуже целевого уровня выбросов CO 2 (TER).Требования предъявляются и к жилым помещениям.

[вверх] Устойчивость к ветровым воздействиям



Каркас навесной стены
Столбы и фрамуги

Системы облицовки зданий необходимы для выдерживания ветровых воздействий и передачи их на основную конструкцию здания. Системы обычно монтируются на этаж за этажом, поэтому на каждом уровне этажа каркас здания выдерживает вес, равный высоте ограждающей конструкции.Конверт может иметь опору снизу или подвешиваться над полом выше. Воздействие ветра передается системой облицовки на перекрытия здания, которые действуют как линейная опора. Системы облицовки зданий из больших панелей обычно односторонние. Таким образом, каждый уровень этажа поддерживает один уровень ветровой нагрузки на здание.

Панели навесных стен обычно имеют двухсторонний пролет, поддерживаемые с четырех сторон ригелями и стойками, которые их обрамляют. Фраги простираются из стороны в сторону, поддерживаясь стойками, простирающимися от пола до пола.Нагрузки передаются скобами, обычно закрепленными на краю плиты перекрытия. Стойки обычно снабжены муфтами для передачи поперечных сил в соединениях. Импульсы обычно подвешиваются сверху, чтобы они действовали при изгибе и растяжении.

Облицовка, каменная кладка и изоляционная штукатурка от дождя крепятся к опорным системам, которые обычно рассчитаны на перекрытие от пола до этажа.




[вверх] Тепло- и звукоизоляция

Фасад здания должен выполнять функцию теплоизоляции, которая становится все более обременительной из-за необходимости снижения энергопотребления и выбросов CO. 2 .Изоляционный материал включен в непрозрачные части фасада, а изолирующие стеклопакеты (igus) используются в прозрачных областях. Минимальные значения коэффициента теплопередачи приведены в Строительных нормативах и равны 0,35 Вт / м 2 K для стен и 2,2 Вт / м 2 K для окон и навесных ограждений. Лучшая изоляция (более низкие значения коэффициента теплопередачи), усредненная по оболочке здания, может быть достигнута за счет увеличения площади непрозрачной стены и уменьшения площади окон.

Оболочка здания также обеспечивает акустическое разделение внешней и внутренней среды.Как правило, ограждающая конструкция здания, состоящая из более массивных элементов (например, кирпичной кладки или сборного бетона), обеспечивает лучшее акустическое разделение.

[вверху] Солнечное усиление, уровни освещенности и виды изнутри



Стеклопакет с многослойным стеклом

Большие площади остекления, простирающиеся от пола до потолка во многих офисных зданиях, обеспечивают прекрасный вид из помещения и хороший уровень естественного света. Уровни естественного освещения уменьшаются по мере удаления от фасада, и 18 м - это плановая глубина (от фасада до фасада или от фасада до атриума), выше которой естественное освещение считается слишком низким.

Проникновение прямых солнечных лучей в здание вызывает усиление солнечного света и ослепление, которые усиливаются с увеличением площади остекления. Эти эффекты меняются в зависимости от времени суток и времен года, и оба они должны быть учтены в дизайне фасада. Южные возвышения получают более сильный солнечный свет с более высокого угла и могут быть затемнены с помощью горизонтальных жалюзи или brises soleil.Ослепление от низкоугольного солнечного света может быть особой проблемой ранним утром и поздним вечером для возвышенностей, ориентированных на восток и запад. Затенение может быть выполнено с помощью вертикальных ребер или жалюзи, управляемых пользователем.

Усиление солнечного излучения можно уменьшить, задав селективное солнцезащитное покрытие на одной из поверхностей стекла (обычно в полости игу). Покрытие называется селективным, потому что солнечное излучение с разными длинами волн избирательно пропускается через покрытие: видимые длины волн света проходят более свободно, чем инфракрасные.

Для помещений для выставок или дисплеев материалов, чувствительных к ультрафиолетовому (УФ) разложению, на поверхность остекления может быть нанесена пленка, ингибирующая УФ-излучение, или может быть указано многослойное стекло с достаточным количеством прослоек между стеклопакетами для поглощения УФ-излучения.

  • Защита от солнца


Солнечная энергия должна быть учтена при проектировании инженерных сетей здания. Преимущества остекления во всю высоту были поставлены под сомнение в результате давления, направленного на снижение затрат на электроэнергию, поскольку наличие остекления ниже уровня стола дает небольшое преимущество для уровней естественного освещения, но остекление во всю высоту увеличивает потребность в обогреве и охлаждении и увеличивает затраты на электроэнергию. Программа Target Zero рассматривает эти вопросы в контексте различных типов зданий.

Школы, больницы и жилые дома часто имеют большие площади сплошных стен и меньшие окна, составляющие долю площади фасада, поэтому эти проблемы менее значительны.

[вверх] Изображение



Выраженная структура (Y-кадры)

Одна из важнейших функций фасада здания - проецировать изображение.Это может быть место, владелец или пользователь здания, функция здания или архитектор.

Можно использовать выбор материалов, включение функций, выражение структуры, масштаб, виды в здание.

  • Архитектурные особенности
  • Выраженная структура в большом частично замкнутом объеме

[вверх] Виды фасадных систем

В современных многоэтажных домах могут использоваться самые разные фасадные системы, а именно:



Крупные стальные кассетные панели с цветным покрытием, поддерживаемые вертикальными направляющими

Выбор фасадной системы зависит от масштаба и использования многоэтажного здания, а также от окружающей среды и соседей.В современных фасадных системах могут использоваться самые разные стальные компоненты, такие как:


Заполненные стены из легкой стали в значительной степени заменили внутреннюю облицовку из блоков как в зданиях со стальным, так и бетонным каркасом. К заполнению стен могут быть прикреплены самые разные фасадные системы. Некоторые примеры проиллюстрированы ниже.



Крупные стальные кассетные панели с цветным покрытием, поддерживаемые вертикальными направляющими

[вверх] Преимущества стальных фасадных систем

Преимущества стальных фасадных систем можно представить с точки зрения их функциональных и эстетических требований следующим образом:

  • Возможны различные цвета и фактуры поверхности
  • Легкие фасады минимизируют нагрузки на несущую конструкцию
  • Стены с заполнением из легкой стали с использованием С-образных профилей могут использоваться для поддержки широкого спектра систем облицовки.
  • Фасады могут быть быстровозводимыми для ускорения монтажа
  • Системы остекления из стали могут использоваться для визуального эффекта в высоких входных зонах и атриумах.
  • Сталь негорючая и устойчивая к повреждению фасадных панелей
  • Может быть обеспечен высокий уровень тепло- и звукоизоляции.
  • Использование композитных (сэндвич) панелей для поддержки плитки.
    (Изображение любезно предоставлено Kingspan Panels and Profiles)

  • Использование больших металлических панелей в облицовке существующего офисного здания.



Легкие стальные стены могут быть двух типов:

  • Стены с заполнением из легкой стали, простирающиеся между этажами или между полом и краевой балкой
  • Панельные системы, которые размещаются за краем плиты и крепятся в отдельных местах.


Стены с заполнением из легкой стали более широко используются из-за простоты процесса установки и возможности поставлять С-образные профили, обрезанные по длине, для конкретных размеров исполнения проекта. Разработка стен с заполнением из легкой стали была одним из основных нововведений за последние 10 лет. Стены с заполнением из легкой стали состоят из С-образных секций, которые простираются между этажами от 2,4 до 5 м и спроектированы так, чтобы противостоять давлению ветра, приложенному к фасаду здания, а также выдерживать вес конкретного типа системы облицовки, которая прикреплена к ним.

[вверх] Преимущества филенки из легкой стали

Преимущества стен с заполнением из легкой стали:

  • Система быстрого строительства с укладкой более 50м 2 ; в сутки
  • Меньше погрузочно-разгрузочных работ на объекте, чем для кирпичных и блочных работ
  • Высокие стены до 5 м и сильное ветровое давление до 2 кН / м 2 ;
  • Возможность создавать большие окна без ветровых столбов
  • Минимальное использование материала (менее 5 кг / м 2 ; сталь в фасаде)
  • Отсутствие отходов на месте при поставке С-образных секций, обрезанных до длины
  • Легкий вес, снижающий нагрузки на несущую конструкцию
  • Может использоваться для различных систем облицовки
  • Можно демонтировать в пристройках зданий и т. Д.и повторно использовались

[вверх] Проектирование филеночных стен


Система SFS компании Metsec использовалась на внешних стенах заполнения 4-этажного композитного каркаса в больнице Колчестера.
(Изображение предоставлено Metsec)

Конструкция стен с заполнением из легкой стали зависит от высоты стены и давления ветра, действующего на фасад. Обычно С-образные профили имеют глубину от 100 до 150 мм при толщине стали 1.От 2 до 1,6 мм. С-образные профили размещаются с шагом 400 или 600 мм, что совместимо с креплениями к внутреннему гипсокартону и внешней облицовке.

Большие проемы можно создать, разместив пары С-образных секций вертикально рядом с проемами, а иногда и пары С-образных секций над и под проемами. Толщина стали также может быть изменена по всему фасаду без изменения размера секции. Например, давление ветра выше в углах зданий и также увеличивается с высотой.Пределы прогиба, указанные в конструкции, зависят от типа прикрепляемой облицовки.

[вверху] Тепловые характеристики

Теплоизоляция крепится к стене снаружи, а минеральная вата часто помещается между С-образными секциями для достижения требуемой теплоизоляции (коэффициент теплопроводности). Для изоляционных штукатурок или систем облицовки дождевыми экранами часто используется внешняя облицовочная плита, чтобы обеспечить локальную поддержку внешней облицовки.

Значение U 0,15 Вт / м 2 ; K может быть достигнуто с помощью примерно 100 мм изоляционной плиты с закрытыми ячейками, прикрепленной к C-образным секциям, или панели обшивки с добавлением 100 мм минеральной ваты между Cs.Одно и то же устройство стены может использоваться для всех типов систем облицовки.

Герметичность также важна в современном строительстве, и ее можно улучшить, используя обшивочную доску, прикрепленную к С-образным секциям.

[вверх] Процесс строительства

Стены с заполнением из легкой стали обычно устанавливаются в виде отдельных С-образных секций, которые разрезаются по длине и помещаются между перекрытиями или краевыми балками. С-образные секции прикреплены к U-образной нижней направляющей, которая прикреплена к плите перекрытия.В верхней части стены C-секции скользят по U-образной верхней направляющей, которая прикреплена к нижней стороне краевой балки или плиты перекрытия, позволяя относительное движение без сжатия стены. Общие рекомендации - обеспечить относительное перемещение не менее 20 мм в здании с бетонным каркасом и 10 мм в здании со стальным каркасом.

Пары С-образных секций часто размещаются по обе стороны оконных или дверных проемов, чтобы противостоять нагрузкам, передаваемым через окно. U-образные направляющие соединяются с бетонной плитой перекрытия с помощью штифтов с порошковым приводом.

Процесс строительства очень быстрый и не требует внешних строительных лесов, пока фасад не будет прикреплен снаружи. В качестве альтернативы стены могут быть изготовлены заранее и установлены в виде больших панелей, часто с предварительно прикрепленной облицовкой - см. Фотографию ниже. В этом случае облицовочная панель размещается за краем первичной конструкции и поддерживает облицовочную панель. Затем на месте прикрепляется облицовка по краям панели.

  • Легкая сборная панель, прикрепленная к стальному каркасу здания
    (Изображение любезно предоставлено Kingspan Panels and Profile)

[вверх] Навесное ограждение



Система навесных стен, прикрепленная к зданию со стальным каркасом в Спиннингфилдс, Манчестер

Навесные стены - это общее название, данное металлической легкой облицовке или застекленным системам облицовки, которые непосредственно поддерживаются структурным каркасом.В некоторых случаях может быть прикреплен каменный шпон или большая облицованная плиткой облицовка, чтобы создать вид более монолитной системы облицовки.

Системы навесных стен - это сборка компонентов заводского изготовления, которые либо собираются в панели на заводе, а блокирующие устройства доставляются на место и устанавливаются (единое навесное ограждение), либо доставляются на место в качестве компонентов и собираются на здании (палка навесное ограждение). Пиковые навесные стены чаще используются в малоэтажных зданиях и на относительно небольших площадях, поскольку требуется внешний доступ к фасадам зданий, например.грамм. с строительных лесов или рабочих платформ для лазания по стенам. Модульные навесные стены могут быть спроектированы для установки без использования главного крана, и этот метод предпочтительнее для высотных зданий. Используемые методы - это мини-кран, установленный на полу офиса, или подъемник, установленный на временном рельсе по периметру здания.



Подъемник на рельсовом ходу
(Изображение © Tractel (UK) Ltd)

Размер модульных панелей определяется высотой пола и шириной, приемлемой для транспортировки и установки, и должен соответствовать проектным размерам фасада (обычно кратным 300 мм).Обычно используются панели шириной до 1,5 м и высотой 4,2 м. В Европе относительно немного поставщиков модульных систем навесных стен, и у большинства из них есть специализированные проектные группы, которые могут предоставить подробный дизайн и детализацию для конкретных проектов.



Полностью застекленная система навесных стен, используемая в многоэтажной стальной конструкции

Система навесных стен предназначена для обеспечения необходимых функций защиты от атмосферных воздействий, естественного освещения и затенения, а также теплоизоляции.Поэтому стыки между элементами навесной стены очень важны для выполнения этих функций. В унифицированных системах панели изготавливаются с высокой степенью герметичности и изоляции, а стыки между большими панелями выполняются с помощью резиновых прокладок и силиконовых герметиков (см. Ниже).

В качестве альтернативы, облицовка может быть спроектирована так, чтобы действовать как экран от дождя, создавая полость позади материала облицовки и обеспечивая более широкие стыки по периметру облицовочных панелей. Таким образом, под действием ветра происходит выравнивание давления между полостью и наружным воздухом, так что дождь, переносимый ветром, не попадает в полость, что снижает риск попадания воды через стыки.

Обычно в современных офисах окна герметичны, поэтому важно контролировать вентиляцию другими способами. Может быть достигнут высокий уровень акустического затухания, что важно для зданий в центре города.

[вверху] Обрамление панелей



Панель с разделенными стойками и фрамугами

Панели обрамлены стойками по вертикальным краям и фрамугами по горизонтальным краям.Стойки и фрамуги термически сломаны, чтобы предотвратить образование мостиков холода через элемент и избежать конденсации. Модульные навесные стены можно отличить по наличию разделенных стоек и фрамуг по периметру панелей. Стеклопакеты поддерживаются на установочном блоке снизу транца и могут быть прикреплены в заводских условиях к фрамугам и стойкам каркаса с помощью структурного силикона или закреплены компрессионной прокладкой.

Напротив, в ограждающих конструкциях из оконных занавесов стойки и фрамуги являются отдельными элементами.Промежуточные фрамуги могут разделять панель по вертикали. Стеклопакеты и сплошные изолированные панели заполняют проемы в стойках и фрамугах. Igus поддерживается на пластиковых установочных блоках снизу транца и закрепляется на всех четырех краях с помощью прижимных пластин, привинченных к стойкам и фрамугам и закрытых заглушкой.

Алюминий легко подвергается экструзии, поэтому элементы каркаса, которые включают выступы жесткости, винтовые кольца и гнезда для прокладок, обычно изготавливаются из этого материала.Эти структурные формы дешевы в производстве в больших количествах после изготовления штампа.




[вверху] Атмосферостойкость



Дренаж из фальца остекления

Атмосферостойкость навесных стен достигается за счет установки непроницаемых стеклопакетов и филеночных панелей в уплотненные фальцы. Любая вода, которая проходит через прокладку в фальц остекления, либо сливается наружу через отверстия в транце, либо направляется к стойкам, которые образуют вертикальные дренажные каналы и направляют воду наружу в местах соединения стоек.

Разделенные стойки и фрамуги в единых навесных стенах включают полости с линейными прокладками, такими как лопаточные или пузырьковые прокладки, образующие первый барьер. Любая вода, проходящая через первую линию защиты, может свободно стекать наружу. Всепогодная герметичность подтверждается соответствующими испытаниями.

  • Прокладки


Центр технологий окон и облицовки (CWCT) предоставляет техническое руководство по достижению атмосферостойкости, которое включает спецификацию для погодных испытаний окон и навесных стен [1] . Наиболее комплексная форма тестирования включает установку прототипа панели в корпусе под давлением, чтобы обеспечить развитие положительного и отрицательного давления на панели.Воздействие ветра может быть смоделировано для проверки прочности и жесткости панели. Погодные испытания включают распыление воды в контролируемых количествах и распределение в условиях разницы статического давления. Погодонепроницаемость при динамическом давлении также может быть достигнута с помощью воздушного винта с приводом от двигателя, установленного на раме, если это необходимо. Отсутствие попадания воды свидетельствует о прохождении погодных испытаний. Испытания шлангов также можно использовать на определенных соединениях.

Большие площади остекления и алюминиевого каркаса (несмотря на термическое разрушение) ограничивают U-значения, которые могут быть достигнуты с помощью навесных стен.Усредненные значения U по всей панели навесной стены обычно находятся в диапазоне от 1,3 до 1,7 Вт / м 2 K. Тепловые характеристики igus улучшаются за счет заполнения аргоном (или другим инертным газом) и / или тройного остекления. .

Усиление солнечной энергии, уровни освещенности и вид регулируются, как описано выше.

[вверх] Условия поддержки

Системы навесных стен обычно подвешиваются сверху и имеют боковую опору на уровне пола. Эффект прогиба краевой балки проявляется в относительном вертикальном движении между панелями, поддерживаемыми на заданном уровне пола, и панелями, поддерживаемыми этажом выше.По этой причине краевые балки должны быть достаточно жесткими, чтобы предотвратить любое повреждение системы облицовки, особенно если она сильно остеклена.

Пролет стальной краевой балки обычно составляет от 5 до 8 м (обычные размеры - 6 м и 7,5 м), а пролет бетонной краевой балки или плиты обычно составляет от 5 до 6 м. Общий предел прогиба пролета / 500 при действующей нагрузке обычно указывается для краевых балок для более хрупких систем облицовки. При установке панелей следует также учитывать допуски на размеры на краю плиты за счет использования пакеров или выравнивающих устройств.

Некоторые системы навесных стен спроектированы со стальными «прочными спинками», так что они могут проходить непосредственно между колоннами по периметру и, следовательно, не требуют вертикальной поддержки от края плиты, хотя им может потребоваться боковая поддержка, чтобы противостоять ветровому воздействию на панель. Возможность транспортировки и подъема этих больших панелей является критически важным соображением при проектировании.

Система облицовки Strongback

[вверх] Опора для кирпичной кладки



Кирпичная кладка здания со стальным каркасом может быть прикреплена несколькими способами:

  • Он может поддерживаться на земле или на промежуточной конструкции и поддерживаться сбоку стальным каркасом и стеной заполнения. Такой подход разрешен для стен высотой примерно до 3 этажей
  • Он поддерживается на каждом этаже или, в некоторых случаях, на разных этажах с помощью опорных уголков из нержавеющей стали, которые прикрепляются к краевым балкам основной стальной конструкции или к краю плиты перекрытия.
  • Также были разработаны кирпичные плитки или кирпичные плиты, которые создают внешний вид кирпичной кладки, но которые приклеиваются к обшивке или опираются на горизонтальные рельсы или листы.
  • В качестве альтернативы, каменные фасады могут быть сформированы путем поддержки кирпичных панелей или панелей из натурального камня «ручной сборки» из сборных железобетонных панелей высотой в этаж.

Способ крепления кирпичной кладки к стальным каркасам

[вверх] Несущие системы из нержавеющей стали

Опорные уголки из нержавеющей стали можно использовать для поддержки кирпичной кладки на уровне пола. Ключевыми параметрами конструкции являются высота стены и эксцентриситет кирпичной кладки от несущей конструкции. Уголки из нержавеющей стали обычно имеют толщину 10 мм, чтобы их можно было разместить в горизонтальных рядах кирпича, и их положение регулируется с учетом геометрических отклонений в уровне прохождения путем прикрепления к опорным кронштейнам из нержавеющей стали.

Могут использоваться две стандартные системы поддержки скоб из нержавеющей стали:

  • Соединение со стальными краевыми балками, которые обычно выполняются с помощью стальных пластин, приваренных к концам полок балок, к которым прикреплены опорные кронштейны. Эти пластины прикрепляются к длине от 200 до 300 мм и позволяют прикреплять к ним кронштейны через каждые 400 или 600 мм. Пример такого типа деталей показан на рисунке ниже.
  • Соединение с краем плиты, как правило, с помощью предварительно отформованной стальной кромки плиты перекрытия, имеющей горизонтальные пазы «ласточкин хвост», в которые помещаются соединительные болты. Эта форма крепления применяется на каждом этаже, так как она не способна выдерживать такие тяжелые нагрузки, как указанная выше система. Пример такого типа деталей показан на рисунке ниже.
  • Стандартные опорные системы для кронштейнов из нержавеющей стали
  • Система поддержки кирпичной кладки на стальной краевой балке.
    (Изображение любезно предоставлено Хальфеном Деха)

  • Система поддержки кирпичной кладки на краю плиты в композитной стальной каркасной конструкции.
    (Изображение любезно предоставлено Хальфеном Деха)

Эксцентриситет кирпичной кладки от опоры важен, потому что он определяет эффект изгиба в точках крепления. Эксцентриситет также зависит от толщины изоляции в полости между кирпичной кладкой и внутренней стеной из легкой стали. Это максимальное значение составляет от 120 до 150 мм в зависимости от высоты стены. Кирпичная кладка с боков поддерживается стеновыми анкерами, которые крепятся к стенам заполнения с плотностью около 4.4 шпалы на м 2 ; площади фасада.

[вверх] Системы кирпичных плит



Кирпичная кладка верхних этажей здания.
(Изображение предоставлено Unite Modular Solutions)

Современная кирпичная кладка может быть изготовлена ​​в виде кирпичных накладок, которые крепятся к несущему стальному листу или композитной панели. Преимущество этой системы состоит в том, что она легкая и может быть быстро установлена, поскольку раствор не обязательно требуется.Кирпичные плиты также можно укладывать вертикально, а для создания архитектурного эффекта можно создать ленточные окна или окна необычной формы. Примеры показаны на фотографии ниже.

В этой системе кирпичные плиты не считаются атмосферостойкими, поэтому материал основы обеспечивает устойчивость к ветру и погодным условиям. Композитные (или многослойные) панели обеспечивают отличные структурные и термические характеристики для использования в качестве системы основы.



Использование кирпича проскальзывает прикреплены к системе стальной подложки
(Изображение предоставлено Kingspan панелей и профилей)

[вверху] Опора из многоэтажных сборных железобетонных панелей

Кирпичные фасады также формируются путем поддержки кирпичных или натуральных каменных панелей из сборных железобетонных панелей высотой в этаж.Используются опорные кронштейны и стопорные штифты из нержавеющей стали. Толщина камня, установленного вручную, варьируется от 20 мм до 70 мм, в зависимости от ветровой нагрузки, прочности камня на растяжение и расстояния между креплениями.

Непрерывные участки облицовки кирпичной кладкой имеют естественную низкую воздухопроницаемость, поэтому обычно воздухопроницаемость контролируется хорошей детализацией на стыках с окнами и дверями и других проходов через стену для строительных услуг. Солнечное излучение, уровни освещенности и виды из окна сбалансированы путем выбора подходящего типа, размера и расположения окон с подходящим затенением.

  • Облицовка из натурального камня и крепление из нержавеющей стали

[вверх] Сохранение фасада при ремонте здания



Существующая кирпичная кладка, поддерживаемая временной стальной конструкцией

Во многих проектах реконструкции зданий существующий кирпичный или каменный фасад сохраняется и временно поддерживается стальной конструкцией, в то время как остальная часть здания сносится.За существующим фасадом возводится новая стальная постоянная конструкция, которая затем интегрируется в новое здание. Таким образом, внешний вид здания не изменился, но его функциональное использование значительно улучшилось. Ниже показан хороший пример поддержки существующего кирпичного фасада внешней временной стальной конструкцией. Каркас на уровне земли обеспечивает доступ пешеходов.

[вверх] Фасады из стали и стекла




Сталь и стекло являются синергетическими материалами и часто используются для изготовления фасадов и крыш многоэтажных зданий.Стеклянные панели обычно поддерживаются отдельными вертикальными стальными элементами к основному каркасу здания, который может быть внутренним или внешним по отношению к зданию. Профили из нержавеющей стали и полые стальные профили часто используются в сочетании со стеклом.

Крепление застекленных фасадных систем к стальным каркасам

[вверх] Характеристики здания



Защита от солнца с помощью фотоэлементов, прикрепленных к системе навесных стен

Система застекленных стен предназначена для обеспечения необходимых функций защиты от атмосферных воздействий, естественного освещения и затенения, а также теплоизоляции.Поэтому силиконовые соединения между панелями остекления очень важны для этих функций.

Основной проблемой при проектировании систем остекления является предотвращение высокого солнечного излучения, особенно на южных фасадах, а также потери тепла из-за относительно высокого коэффициента теплопередачи двойных или даже тройных стеклопакетов, что увеличивает тепловые потери. . Современная система двойных стеклопакетов, заполненных аргоном (в сочетании со стеклом с низким коэффициентом излучения), имеет коэффициент теплопередачи от 1,6 до 1,8 Вт / м 2 K, и он может уменьшиться до 0.От 8 до 0,9 Вт / м 2 K для высококачественных систем тройного остекления.

Большие панели остекления обычно поддерживаются вертикальными стойками или, в некоторых случаях, стеклянными ребрами. Стекло предназначено для размещения движения своей системы поддержки из-за ветра и других сил, действующих на него. Типичные пределы прогиба при расчетных ветровых нагрузках определены Институтом инженеров-строителей [3]

Стеклянные элементы также могут быть объединены с жалюзи и приклеенными фотоэлектрическими панелями, как показано.

[вверх] Двустенные фасадные системы


Обратите внимание на лестницы доступа внутри полости

Двухслойные фасады возникли в Северной Европе и состоят из двух стеклянных стен, разделенных полостью на южных фасадах, и используются для снижения энергопотребления здания. Затеняющие устройства обычно устанавливаются в полости и, в зависимости от ее ширины, в проходах для доступа и очистки.Этот тип фасада имеет множество вариаций в обустройстве. Варианты относятся к:

  • ширина полости;
  • тип остекления (одинарное / изоляционное) для внутренней или внешней обшивки;
  • деление полости по горизонтали и вертикали;
  • естественная или механическая вентиляция полости;
  • интеграция внутриквартирной вентиляции с инженерными коммуникациями;
  • использование открывающихся окон в полость.


Две оболочки образуют зону теплового буфера, а пассивные солнечные лучи в полости сокращают тепловые потери зимой.Если внутренняя вентиляция интегрирована с оборудованием здания, воздух, нагретый солнцем, может поступать в здание, обеспечивая хорошую естественную вентиляцию и снижая тепловую нагрузку. Летом нагретый воздух в камере выводится наружу, отводя тепло от здания и снижая охлаждающую нагрузку. Дизайн двустенного фасада должен быть интегрирован с дизайном инженерных сетей здания, чтобы быть наиболее эффективным.


Система двойного фасадного стального остекления, используемая в многоэтажном офисном здании со стальным каркасом, 1 Angel Square, Manchester
(Изображение любезно предоставлено Severfield (NI) Ltd.)
[вверх] Солнцезащитные системы

Солнечное затенение с использованием выступающей крыши с внешними трубчатыми колоннами, здание Heelis, Суиндон
(Изображение любезно предоставлено Simon Doling / Feilden Clegg Bradley Architects. Copyright Simon Doling / Feilden Clegg Bradley Architects)

Существует множество систем защиты от солнца, которые можно использовать и встраивать как часть фасада здания.Есть:

  • Горизонтальные стальные элементы овальной формы, расположенные по горизонтали между внешними колоннами, их размер и расстояние предназначены для уменьшения интенсивности солнечного излучения.
  • Выступающая крыша или навес, часто поддерживаемый внешней стальной конструкцией, как показано.
  • Застекленные или металлические решетки.
  • Металлические перфорированные экраны, пропускающие естественный свет, но также обеспечивающие высокую степень затемнения.

[вверх] Системы поддержки остекления

Основная статья: Остекленные фасады и крыши на стальных опорах

Современные системы поддержки остекления основаны на креплениях к 2 или 4 отдельным стеклянным панелям с помощью кронштейнов из нержавеющей стали, также известных как «пауки» из-за их нескольких ножек.Крепления к стеклянным панелям обычно выполняются скобами из нержавеющей стали с неопреновыми прокладками через стекло, как показано ниже. Эти приспособления обеспечивают шарнирное соединение из-за тепловых и структурных движений, так что местные напряжения на стекле сводятся к минимуму.

Опорные конструкции остекления могут быть различной формы:

  • Внешние или внутренние трубчатые колонны, которые могут быть наклонены
  • Горизонтальные трубчатые или решетчатые элементы, расположенные между широко расположенными колоннами.
  • Системы кабельных стяжек, как показано ниже, с использованием внешних муфт, кронштейнов и распорок из нержавеющей стали.
  • Опорная система с соединителями из нержавеющей стали
  • Corning Musem of Art, Корнинг, Нью-Йорк
    (изображения любезно предоставлены TMR Consulting)


Манчестерский центр правосудия, показанный ниже, является хорошим примером вертикальной и горизонтальной поддержки внутренней трубчатой ​​стальной конструкцией полностью застекленного фасада более 8 этажей.Системы кабельных стяжек могут быть внешними или внутренними, и в них используются кабели для противодействия силам натяжения из-за воздействия ветра на фасад и трубчатые секции для сопротивления сжатию. Для минимального визуального воздействия трубы должны быть небольшого диаметра.


Совместное использование застекленной фасадной системы и погодоустойчивой стали в Центре правосудия в Манчестере

[вверху] Сталь в атриумах и навесах

Основная статья: Остекленные фасады и крыши на стальных опорах


Использование изогнутых трубчатых стальных конструкций для поддержки крыши атриума

Крыши атриумов и входы в объекты часто поддерживаются открытыми стальными конструкциями, детализированными для визуального возбуждения.Структурные полые профили часто используются для формирования элементов из-за их чистого внешнего вида. Кроме того, проволока из нержавеющей стали используется для минимизации проникновения в конструкцию.

  • Вход для объектов


Остекление с точечной фиксацией на натяжных тросах

Застекленные входы часто делают максимально прозрачными, чтобы обеспечить визуальную связь между внутренней и внешней частью здания.Для увеличения прозрачности можно использовать остекление с точечным креплением или стеклянные ребра.



Застекленный атриум

Застекленные крыши атриумов пропускают свет вглубь здания, позволяя использовать большие площади здания при уменьшении внешнего периметра. Атрии также используются для обеспечения естественной вентиляции за счет открытия вентиляционных отверстий в крыше. Теплый воздух, поднимающийся в атриуме и выходящий через вентиляционные отверстия, втягивает наружный воздух через открытые окна фасада.Атрии используются в офисах с глубокими планировками этажей, а также являются особенностью торговых центров, где торговые точки выходят на центральный атриум. Доступны различные системы поддержки остекления, включая стальные, алюминиевые или деревянные.

[вверху] Облицовка экрана от дождя



Использование композитных (сэндвич) панелей для поддержки плитки.
(Изображение любезно предоставлено Kingspan Panels and Profiles)

Система облицовки дождевыми экранами обычно осушается и вентилируется и состоит из панелей с открытыми стыками, установленных на рельсах, с воздушным зазором позади.Направляющие поддерживаются кронштейнами от несущей стены, которая простирается от пола до пола. Несущая стена либо изолирована сама по себе, либо поддерживает изоляцию, установленную на ее внешней стороне. В последнем случае можно использовать мембрану для защиты изоляции от влаги в воздушном зазоре.

Панели экрана от дождя изготавливаются из прочных материалов и выбираются архитектором для достижения желаемого визуального эффекта. Нержавеющая сталь, атмосферостойкая сталь, анодированный алюминий, стекло и терракота - все это материалы, которые могут быть использованы.Направляющие и кронштейны изготовлены из таких материалов, как нержавеющая сталь и алюминий. Несущая стена противостоит ветровым воздействиям и поддерживает защиту от дождя и может состоять из стены-заполнителя, изготовленной из стальных профилей холодной штамповки, облицованных цементно-стружечными плитами, сборными или композитными панелями или блочной кладкой.

Открытые сочлененные системы защиты от дождя отводят большую часть дождевой воды с поверхности панелей для защиты от дождя. Открытые швы достаточно широки, чтобы обеспечить свободную вентиляцию воздушного зазора, и любая дождевая вода, проникающая в швы между панелями, может свободно стекать наружу.Остаточная влага, которая не стекает, может свободно испаряться.


Оконные проемы необходимо тщательно промыть, чтобы вода стекала вокруг них. Несущая стена герметизирована для контроля воздухопроницаемости. Усиление солнечного света, уровень освещенности и вид из окна уравновешиваются путем выбора соответствующих размеров окон и затенения.

[вверху] Облицовочные панели из погодоустойчивой стали

  • Broadcasting Place, Лидс


Дождевая вода, стекающая с поверхности зданий, облицованных атмосферостойкой сталью, окрашена оксидом железа в красно-коричневый цвет и оставляет пятна на земле по периметру здания.Этот эффект уменьшается с течением времени по мере погодных условий. Чтобы избежать пятен, можно добавить соответствующие детали вокруг здания. Один из использованных подходов состоит в том, чтобы включить гравийную полосу, которая была обновлена ​​по прошествии определенного периода времени.

[вверх] Изолированные стеновые панели



Типовое сечение сквозного шва в сэндвич-панелях

Изолированные стеновые панели - это замковые композитные сэндвич-панели с металлической облицовкой или бетонные панели с изоляцией между внутренними и внешними бетонными элементами.Стальные теплоизоляционные панели часто используются в одноэтажных и малоэтажных промышленных зданиях.

Панели обычно проектируются для одностороннего перекрытия (вертикально или горизонтально) и изготавливаются с учетом обычно используемых расстояний между рамами без промежуточных опор. Доступны различные изоляционные материалы, такие как пенополиуретан (PUR), полиизоцианурат (PIR) и минеральное волокно с рядом изоляционных, огнестойких и других физических свойств. Изоляционные материалы следует выбирать с осторожностью, учитывая все эксплуатационные и функциональные требования.. Доступны различные профили поверхности и цвета. Системы изолированных стеновых панелей имеют взаимоблокирующие соединения, которые включают в себя перекрытия и уплотняющие прокладки для предотвращения проникновения воды.

  • Изолированная панель с металлическим покрытием

  • Горизонтальные сэндвич-панели


Для горизонтально уложенных панелей вертикальные стыки на опорах представляют собой стыковые стыки с компрессионными прокладками и герметизированными или закрытыми прокладками.

Изолированные стеновые панели являются запатентованным продуктом, и производитель предоставляет результаты испытаний, которые могут быть в виде таблиц зависимости от ветрового давления (или нагрузки) для панелей различной толщины, что позволяет разработчику выбрать подходящий тип панели и толщина.

[вверх] Изолированная штукатурка


Изолированная штукатурка

, широко известная в Северной Америке как изоляция внешних стен (EWI), используется в Великобритании более 30 лет.С 2000 года он все чаще используется для удовлетворения спроса на легкие, энергоэффективные и интересные с архитектурной точки зрения фасады. Этим материалом часто облицовываются общежития и другие жилые и многофункциональные здания.

Жесткая изоляционная плита накладывается на несущий каркас и покрывается полимерно-модифицированной штукатуркой, которая может быть на основе цемента или акрила и армирована волокном. Легкие стальные каркасные системы, изготовленные из холодногнутых профилей, все чаще используются в качестве несущей конструкции.Дополнительная изоляция может быть размещена в глубине каркаса. Раннее частичное закрытие здания достигается за счет крепления цементно-стружечной плиты к внешней поверхности системы легкого стального каркаса перед установкой изоляции.



Изолированная штукатурка на студенческих общежитиях

Системы штукатурки образуют герметичный барьер и отводят воду с внешней поверхности. Они могут быть спроектированы с полостью или без нее в зависимости от степени воздействия на здание.Должны быть предусмотрены соответствующие условия для дренирования полости. Требуются соответствующие подробные оклады и уплотнения в местах прохождения окон и дверей. Дальнейшие указания приведены в SCI P343.

[вверх] Интерфейсы

Основная статья: Фасадные опоры и структурные перемещения

Интерфейсы между стальными каркасами и системами облицовки могут иметь следующие формы:

  • Системы поддержки кирпичной кладки с помощью уголков и кронштейнов из нержавеющей стали.
  • Крепление к системам навесных стен для вертикальной и боковой поддержки конструкцией или краем плиты перекрытия
  • Крепление стальных полых профилей и кабелей в системах остекленной облицовки
  • Выступы для жалюзи или навесов и т. Д.
  • Опора для наружных стальных конструкций
  • Опора для атриума или другие стальные конструкции.


Эти детали интерфейса разработаны с учетом:

  • Силы в вертикальном и горизонтальном направлениях, часто сочетающиеся с эффектами изгиба при использовании в жалюзи и т. Д.
  • Учет относительного движения с опорной конструкцией
  • Припуск на монтажные допуски при выравнивании фасада.

[вверху] Детали опоры для навесных стен

Стойки навесных стен обычно подвешиваются сверху за краями плит перекрытия.Кронштейны облицовки обычно крепятся к плите перекрытия и рассчитаны на то, чтобы выдерживать как вертикальные, так и горизонтальные нагрузки от собственного веса облицовки и воздействия ветра соответственно. Кронштейны выступают за край пола, выдерживают вес облицовки при изгибе и должны иметь соответствующий размер. Крепежные приспособления должны быть регулируемыми, чтобы панели навесных стен могли быть правильно выровнены во время установки. Крепления между кронштейнами и стойками предназначены для точной регулировки по вертикали.

Нижние концы стоек часто вставляются в нижние стойки для передачи горизонтальных сил, но допускают вертикальное перемещение.

[вверху] Наружные стальные конструкции

Внешняя стальная конструкция может быть спроектирована как часть основной конструкции или для поддержки навесов или распорок. Часто внешние стальные конструкции могут быть спроектированы как незащищенные от огня, учитывая интенсивность и направление потенциального пожарного шлейфа, исходящего от фасада. Кроме того, внешние стальные конструкции спроектированы как часть архитектурной концепции, как показано ниже на Биржевой площади, которая пересекает железнодорожные пути до вокзала Ливерпуль.В этом проекте балки выступали за линию фасада и, таким образом, проникали в фасад.

Такие элементы, проходящие через оболочку или фасад, перекрывают изоляцию и создают потенциальный путь для проникновения влаги внутрь здания. Одним из последствий перекрытия изоляции является то, что в местах проникновения изоляции возникают локальные тепловые потери. Еще одним следствием является то, что в холодную погоду внутри здания происходит конденсация на холодных поверхностях элементов, которые сообщаются с внешней стороной.Это может привести к появлению видимых пятен и насыщению изоляции с последующим ухудшением ее характеристик.

Проблемы с тепловыми характеристиками и конденсацией можно избежать, если ввести в проникающие элементы подходящие термические разрывы, чтобы поддерживать их температуру внутри здания выше точки росы. Дальнейшие указания приведены в SCI P380.

Если силы в элементах слишком велики для теплового разрыва (например, из-за слишком гибкости и слабости изоляционных материалов), проникающий элемент изолируется на достаточной длине внутри здания, чтобы не происходила конденсация.

По этой причине в проекте Биржевой площади, показанном ниже, балки в зоне перекрытия были изолированы на длине около 1,5 м внутри здания по этой причине.

[вверх] Жалюзи и навесы

Жалюзи и навесы обычно прикрепляются к основной стальной конструкции. Чтобы избежать образования мостиков холода через стальные элементы, проходящие через изоляцию, обычно используются упомянутые выше специальные детали термического разрыва, как показано ниже.

Навесы часто сильно остеклены, как показано ниже, и могут поддерживаться отдельной конструкцией или подвешиваться к внутренней конструкции.Изогнутые стальные элементы (особенно полые секции) часто используются в навесах для визуального эффекта.

  • Детали стыка из стали
  • Внешние стальные конструкции, используемые на Биржевой площади, Бродгейт, Лондон

  • Точки крепления наружных козырьков с помощью болтовых деталей с терморазрывом

  • Использование стеклянного навеса, поддерживаемого изогнутой стальной конструкцией

[вверх] Список литературы

[вверх] Ресурсы

[вверх] См. Также

5 Общие фасадные системы и материалы

Фасад по определению - это лицо здания.Это то, что вы видите снаружи, что защищает интерьер. Фасады являются неотъемлемой частью оболочки здания, сохраняя тепло зимой и прохладу летом, а также обеспечивая защиту от внешних элементов и даже огня в некоторых случаях. Фасады также являются ключевыми элементами красоты наших построек. Архитекторы используют фасады, чтобы творчески отображать ритм, баланс, пропорции, эксперименты и дух. Архитекторы должны сбалансировать свои проекты между производительностью и эстетикой.Всегда есть новые технологии, открывающие новые возможности в дизайне фасада. Архитекторы и производители постоянно изучают новые фасадные системы, выходя за рамки (каламбур), чтобы помочь реализовать видение архитектора и обеспечить высокопроизводительную оболочку для конечных пользователей.

В каталоге проектов архитектора используется множество фасадных систем и материалов, каждый со своей эстетикой, плюсами и минусами, а также ценой. Мы подумали, что было бы полезно разбить некоторые из наиболее распространенных типов, используемых здесь, в Schmidt Associates:

1.Кладочный шпон

По своим характеристикам и долговечности кирпич в Индиане трудно превзойти как материал. Хотя многие рассматривают кирпич как ожидаемое решение для своего фасада, мы сравниваем его с другими материалами почти в каждом проекте по стоимости, производительности и эстетике. Brick обычно побеждает в конкурсе благодаря своей прочности, гибкости и удобству. Наш стандартный walltype состоит из кирпичной облицовки, воздушный зазора, 3” жесткой изоляции и резервной стены. Эта конструкция может показаться простой, потому что это так, но она предлагает конкурентоспособную цену по сравнению с другими системами стен, хорошую долговечность и хорошую изоляцию, а также общую эстетику, уходящую корнями в Средний Запад.Как и в случае с любым другим материалом, существуют варианты размеров, цвета, текстуры и т. Д. Кирпича. Другие типы кладки, такие как камень и CMU, также могут использоваться вместо кирпича или с ним. Каменная кладка - это просто самый распространенный тип фасада, который мы используем в наших проектах.

  • Pro: стоимость, надежность, гибкость и удобство использования
  • Con: Вес, деталировка

2. Металлические стеновые панели

Металлические панели могут быть подходящим выбором для облицовки здания - в зависимости от Заказчика, типа проекта и бюджета.Эти системы стен часто приходят на ум, когда изображают современное, гладкое, эстетичное здание. Металлические панели предлагают широкий выбор вариантов для достижения желаемого внешнего вида и производительности. Однако этот материал часто является более дорогим вариантом, чем другие материалы, и может повлиять на график проекта. Полевая проверка и производство панелей могут иметь большое влияние на график проекта и ограждение здания. Работа со стандартными размерами панелей производителя важна для снижения затрат.

Изолированные металлические стеновые панели могут обеспечить более высокий коэффициент сопротивления теплопередаче, чем типичная стеновая конструкция с герметичной изоляцией.В зависимости от системы и резервной стеновой конструкции, дополнительное обрамление может потребоваться для поддержки фасада. Хотя некоторые производители указывают на то, что дополнительная обшивка не требуется, рекомендуется включить обшивку в ваш проект, чтобы сделать здание огороженным и не задерживать установку внутренней отделки.

  • Pro: Современный, дорогой внешний вид и высокие изоляционные свойства
  • Con: последствия для цены и графика

3.EIFS

Система внешней изоляции и отделки (EIFS) - это система облицовки, которая изолирует и может обеспечить широкий спектр внешнего вида. Многие узнают это изделие как лепнину. Этот материал был разработан, чтобы по внешнему виду имитировать другие материалы. Непрофессионал может быть не в состоянии определить, смотрит ли он на EIFS или камень. Существуют системы EIFS, которые даже копируют кирпичные и металлические панели. Система в общем состоит из жесткой изоляционной панели приклеены к резервной конструкции стены с напылением, или шпателем-на, системой отделки.Поскольку материал применяется в жидком виде, архитектурная выразительность деталей легко достигается путем вырезания жесткой изоляции по желанию. Он также очень легкий по сравнению с другими фасадными системами и может использоваться без особой поддержки. EIFS - самая экономичная система на квадратный фут с обеспечиваемыми ею изоляционными характеристиками.

Обратной стороной EIFS является его надежность. Оболочка EIFS поверх жесткой изоляции тонкая и легко повреждается. Прокол может произойти от летящего от газонокосилки камня.Цвета могут иногда блекнуть, а поверхность со временем окрашиваться и загрязняться. Из-за этих характеристик мы часто используем EIFS в более высоких частях здания, чтобы обеспечить его защиту.

  • Pro: легкий, разнообразный внешний вид и стоимость
  • Con: легко повредить

4. Цементный (фиброцементный) сайдинг

Мы используем эту систему в наших жилых или других проектах, где это может показаться целесообразным.Цементный сайдинг становится все более и более распространенным в коммерческих зданиях, и есть много производителей (например, Джеймс Харди) этого типа материала. Материал наиболее сопоставим с деревянным сайдингом внахлест, хотя он также доступен в виде панелей и панелей, которые выглядят как сайдинг внахлест или встряхивает. Эти фасадные системы хорошо выдерживают нагрузки и не требуют особого ухода. Он доступен в готовом виде или может быть окрашен в полевых условиях. Он относительно легкий по сравнению с кладкой, но детализация этого материала сплошной изоляцией может оказаться сложной задачей.По стоимости он сопоставим с EIFS и обеспечит большую надежность. Однако необходимо учитывать изоляцию.

  • Pro: Стоимость, простота установки
  • Con: Внешний вид жилого дома

5. Сборный бетон

Иногда в качестве фасадной системы будут использоваться сборные панели. Эти панели предлагают несколько преимуществ для проекта. Они представляют собой всю систему стен и конструкций, и они могут быть эффективными при работе с жесткими графиками строительства.По внешнему виду существует множество вариантов с панелями из сборного железобетона. Но чтобы сделать его конкурентоспособным по сравнению с другими стеновыми системами, мы считаем, что лучше всего поддерживать одинаковые размеры и ограниченную детализацию. Если между панелями много размеров панелей или есть неровности, добавляется стоимость. Панели изготавливаются на заводе, доставляются и устанавливаются на месте. Они удерживаются скобами до тех пор, пока конструкция крыши не будет установлена ​​на место. Время возведения очень быстрое, но время изготовления панелей может составлять более 6 месяцев.Это необходимо тщательно оценить, чтобы определить, принесет ли это больше пользы проекту по сравнению с другими системами.

  • Pro: Быстрый монтаж, стоимость
  • Con: длительное время выполнения заказа, индивидуальная настройка фасада

Хотите узнать больше о том, какой материал / система лучше всего подходит для вашего проекта? Свяжитесь с нами, чтобы узнать, чем мы можем помочь.

Виды фасадов зданий

Слово «фасад» происходит от итальянского слова «facciata» и определяется как внешняя сторона или все внешние стороны здания.Этот термин часто используется для обозначения только главной или лицевой стороны дома.

Наряду с крышей, это один из самых важных элементов здания , поскольку он действует как основной барьер против внешних погодных факторов, которые могут нанести вред здоровью конструкции, таких как дождь, снег, ветер, морозы, солнце и пр.

В связи с этим очень важно выбрать фасадную систему, которая защищает от этих рисков и помогает снизить потребление энергии, снизить затраты на обслуживание и повысить комфорт жителей.

Ниже мы объясняем различных типов фасадов или внешних стен, используемых в настоящее время в архитектуре, а также характеристики каждого из них.

Легкий фасад

Это тип фасада, который примыкает к прочной конструкции здания, но не является его частью. Поскольку он не способствует устойчивости здания, легкий фасад должен быть спроектирован таким образом, чтобы выдерживать нагрузки, оказывающие давление на его компоненты.

Материалы, которые обычно используются для облицовки, включают стекло и металл.

Есть два типа конструкции легких фасадов: навесная стена и панельный фасад. В случае ненесущей стены фасад непрерывно проходит вокруг каркаса конструкции, тогда как в случае фасада с панелями каркас прерывает фасад.

Некоторые особые преимущества легкой фасадной системы - это простота установки и количество света, которое они пропускают в здание.

По сравнению с другими типами фасадов, легкие фасады обеспечивают меньшую тепло- и звукоизоляцию и требуют более высоких затрат на обслуживание в среднесрочной и долгосрочной перспективе.

Этот тип фасада в основном устанавливается в средних и высотных офисных зданиях.

Тяжелый фасад

Как видно из названия, этот тип фасада обычно состоит из строительных материалов значительного веса. Чтобы фасад считался тяжеловесным, средний вес, включая сплошные и полые элементы, должен быть выше 100 кг на квадратный метр.

В этой категории мы находим различные типы фасадов, которые, в зависимости от требований теплоизоляции, могут быть несущими или самонесущими и могут иметь или не иметь воздушную камеру.

Сборные

Этот тип фасада состоит в основном из сборных модулей, которые собираются вместе или собираются на месте. Компоненты этих фасадов производятся промышленным способом на высокомеханизированных заводах, часто с использованием деревянных и бетонных панелей.

Основными преимуществами фасада этого типа являются скорость и простота монтажа, а также меньшая стоимость по сравнению с другими системами. Что касается недостатков, варианты дизайна более ограничены, и требуется минимальный объем работы, чтобы сделать его жизнеспособным.

Сборные фасады обычно используются на промышленных предприятиях и в крупных торговых центрах.

Традиционный

Эта классификация включает фасады, в которых используются традиционные строительные материалы, такие как кирпич, камень, дерево, керамика, штукатурка и т. Д.

Преимущества заключаются в том, что они менее сложны в сборке, быстро устанавливаются и имеют низкую стоимость.

С другой стороны, поскольку классические фасады не имеют воздушной камеры или изоляции, они обеспечивают меньшую тепло- и звукоизоляцию, что означает меньшую экономию энергии.

ETI Systems

Системы

ETI (Внешняя теплоизоляция) состоят из установки пластин изоляционного материала по всему зданию, которые защищены строительным раствором и приклеиваются или механически прикрепляются к несущей стене.

Затем система завершается облицовкой или отделкой, которая соответствует эстетике объекта.

Наиболее часто используемые материалы в области изоляции системы ETI - это пенополистирол (EPS), экструдированный полистирол (XPS), графитовый пенополистирол (EPS-G) и минеральная вата (MW).

Поскольку система ETI имеет изоляционный слой, он снижает тепловые мостики и риск образования конденсата.

Таким образом, это вариант, который обеспечивает хороший уровень эффективности по своей цене, поскольку рамочная система не требует затрат.

Облицовка дождевика

Облицовка против дождя или система вентилируемого фасада состоит из несущей стены, изоляционного слоя и облицовочного материала, который крепится к зданию с помощью несущей конструкции.

Основное отличие этой системы от системы ETI состоит в том, что она имеет воздушную полость между несущей стеной и облицовочным материалом.

Несмотря на то, что эта система более дорогостоящая и сложная в установке, в большинстве случаев это рентабельный вариант, поскольку воздушный зазор отвечает за многие преимущества облицовки дождевым экраном.

«Эффект дымохода », возникающий внутри воздушной полости, означает, что горячий воздух поднимается и выходит через верхнюю часть фасада.В летние месяцы это явление естественной конвекции означает, что воздух обновляется, что предотвращает перегрев. С другой стороны, зимой воздух не так сильно прогревается и остается внутри дома. Тепло не уходит, что способствует экономии энергии от отопления.

Кроме того, облицовка дождевым экраном обеспечивает дополнительный слой защиты от конденсата и проникновения воды, а также помогает уменьшить появление трещин и трещин в здании, поскольку оно меньше подвержено перепадам температуры.

Это лишь некоторые из причин, по которым вентилируемая облицовка от дождя является самой эффективной наружной фасадной системой , доступной в настоящее время.

Хотели бы вы воспользоваться всеми этими преимуществами, а также иметь фасад с современным и элегантным дизайном? Откройте для себя нашу инновационную систему облицовки сланцевым экраном от дождя CUPACLAD.

Детализация, новый вызов при строительстве фасадных зданий

Результаты детального проектирования дают возможность устранить любые возможные несоответствия, ошибки и точно спрогнозировать характеристики здания (герметичность, солнечное излучение, энергоэффективность и т. Д.))

Для защиты от атмосферных воздействий редко встречаются столь же сложные и стандартные решения, охватывающие все области применения.

Если бы все элементы проекта были детально изучены, преимущества были бы неизмеримыми, и мы могли бы заранее спрогнозировать и решить любую проблему с воздухом, водой и паром на чертежной доске. Ниже приведены некоторые из важнейших преимуществ погодоустойчивой тематики.

  • Спрогнозируйте трудности с защитой от атмосферных воздействий между интерфейсами, креплениями навесных стен, стальными соединениями, перфорированными фасадами, креплениями дождевых экранов и их неправильными формами.
  • Определите точный продукт / решение для каждого места, где были учтены все ограничения проекта.
  • Предсказание проблем совместимости между различными материалами.
  • Гарантия проектных характеристик и продление срока службы здания.
  • Увеличить объем работ по изготовлению на выезде.
  • Делает приложение более понятным для всех сторон. Выделите наиболее сложные работы, требующие особого внимания, позволяя подготовить подробную проектную документацию (Описание методов, 3D-чертежи приложений, Спецификации).

Тем не менее, мы хотели бы подчеркнуть, что для выполнения вышеизложенного необходимо, чтобы проектирование гидроизоляции начиналось с концептуального проекта фасада здания и углублялось в детали на более позднем этапе проектирования. Синергия между концептуальным и детальным проектированием жизненно важна для успешного строительства.

Еще одним изменением в проектах фасадных зданий стал процесс проектирования и строительства. Раньше подрядчик и производитель участвовали в тендере на строительство, чтобы упростить проект и сделать его возможным.В настоящее время подрядчику и производителю предлагается разработать решение в рамках бюджета и графика до этапа тендера. Это изменение позволило сделать весь процесс после тендера более детальным, точным и предсказуемым.

В заключение, в наши дни детализация становится важной; это делает процесс менее затратным и укладывается в сроки проекта.

«Разница между хорошим и прекрасным - это внимание к деталям.Чарльз Суиндолл

Требования к проекту

- Design Professional


Применимость кодекса и зонирование

Существующий проект реконструкции фасада здания может быть подан либо в соответствии с Строительными нормами Нью-Йорка 2014 года (Строительные, сантехнические, топливный газ и механические нормы), либо в соответствии с предыдущими кодексами, такими как Кодекс 1968 года, Кодекс 1938 года или более ранние кодексы, в зависимости от возраста существующее здание; ссылка КоАП раздел АС 28-101.2.

Однако есть исключения относительно использования предыдущих кодов согласно AC 28-101.4.3. Например, код 2014 года должен использоваться для некоторых требований доступности, некоторых ремонтных работ механических, сантехнических, спринклерных, противопожарных и / или топливных газовых систем, определенных строительных элементов, таких как защитные решетки, поручни, ограждения, крыши и т. Д. ., и некоторые виды структурных работ. Ремонтные работы должны соответствовать действующему Кодексу энергосбережения Нью-Йорка и другим применимым местным законам.

Статья AC 28-302 описывает техническое обслуживание наружных стен, включая осмотры, представление отчетов и ремонт существующих зданий более шести этажей.

Если этого требует объем работ по проекту, проект ремонта фасада также должен соответствовать правилам, постановлениям, законам и кодексам других городских агентств, таких как Пожарная служба Нью-Йорка (FDNY), Отдел охраны окружающей среды Нью-Йорка (DEP), Транспорт Нью-Йорка. (DOT), Департамент охраны окружающей среды штата Нью-Йорк, Комиссия по достопримечательностям Нью-Йорка и другие.


Коды

Элемент проекта

Применимые нормы и правила

Текущий код *

Предыдущие коды

2014

1968

1938

Административный

2014 АС 28-101.4.5 и BC Глава 1, КоАП

2014 AC 28-101.4.3 - Дополнительное использование кода 1968 и AC 28-101.4.5

2014 AC 28-101.4.3, AC 28-101.4.5 и 1968 AC 27-114

Доступность

2014 BC Глава 11 и Приложение E, Приложение N и Приложение P

Building Heights

г. до н.э. Глава 5

AC 27-293 через AC 27-315

1938 г. до н.э. Статья 5

Строительная классификация или типы

до н.э. Глава 6

AC 27-269 через AC 27-287

1938 г. до н.э. Статья 4

Бетон

до н.э. Глава 19

AC Подраздел 10, Статья 5

1938 г. до н.э., статья 9 и 1938 г. до н.э., статья 19

Противопожарная защита

г. до н.э. Глава 9 и Приложение Q

2014 АС 28-315.2, 2014 BC Глава 9 и Приложение Q

Классы огнестойкости и отделки

до н.э. Глава 7

AC 27-318 через AC 27-353.3

1938 г. до н.э. Статья 11

Наружные стены

до н.э. Глава 14

AC 27, подраздел 5, статья 4, AC 27, подраздел 7, статья 11

1938 г. до н.э., статья 5, 1938 г. до н.э., статья 9 и 1938 г. до н.э., статья 11

Устойчивое к наводнениям сооружение

2014 г. до н.э. Приложение G

Стекло

до н.э. Глава 24

AC 27, подраздел 10, статья 12

1938 г. до н.э. Статья 9

Каменная кладка

до н.э. Глава 21

AC 27, подраздел 10, статья 4

1938 г. до н.э., статья 8 и 1938 г. до н.э., статья 9

Кровля в сборе и конструкции крыши

до н.э. Глава 15

В соответствии с применимыми положениями BC 2014 г. и AC 1968 г. 27-338

В соответствии с применимыми положениями 2014 г. до н.э. и 1938 г. до н.э. Статья 11

Безопасность на площадке - меры безопасности во время строительства

2014 до н.э. Глава 33

Посягательства на общественное право проезда

См. Посягательства на общественное право проезда Руководство проекта

Знаки

См. Знаки Руководство проекта

Витрины

См. Витрина Руководство проекта

* ПРИМЕЧАНИЕ. Новые приложения для зданий, возведенных в соответствии с Кодексом от 2008 г., должны соответствовать Кодексу 2014 г., как того требует AC §28-101.4 и 102.4.3


Зонирование

Для ремонта фасада может потребоваться соблюдение следующих разделов о разрешении зонирования:


Другие правила для справки

Энергетический кодекс Нью-Йорка - Жилые дома:

  • NYCECC - Глава R2 - Жилые здания в группе R-2, R-3, R-4, имеющие не более трех этажей над уровнем земли, включая 3 или более пристроенных таунхаусов, должны будут обратиться к главе NYCECC R5 для ремонта.

  • Жилые здания, устанавливающие новую витрину, изменяя внешний вид фасада и / или создавая новые проемы (окна), должны будут обратиться к главе R4 NYCECC.

Энергетический кодекс Нью-Йорка - коммерческие здания:

  • NYCECC-R202 - Коммерческие здания включают все здания, которые не включены в определение , жилое здание . При ремонте необходимо обратиться к главе C5.

  • В коммерческих зданиях, устанавливающих новую витрину, изменяя лицевую сторону фасада и / или создавая новые проемы (окна), необходимо обратиться к главе C4 NYCECC


Строительные бюллетени
  • BB 2017-006 - Разъясняет условия, при которых добавление, изменение, обновление или ремонт ограждающих конструкций здания не должны соответствовать требованиям главы R5 и главы C5 NYCECC 2016.

  • BB 2015-001 - Устанавливает критерии приемки для сэндвич-панелей, используемых для строительства наружных стен, в качестве альтернативного материала в Строительных нормах Нью-Йорка.

  • BB 2015-017 - проясняет окна линий участка в зданиях.

  • BB 2015-027 - Разъясняет использование клеевых анкерных систем.

  • BB 2015-029 - План действий на случай экстремальных погодных условий.

  • BB 2016-005 - Устанавливает критерии приемки для анкеров после установки в кладке.


Руководство по представлению планов проектов знаков

Перед подготовкой проектных чертежей и строительной документации сертифицированный специалист по дизайну должен выполнить предпроектную проверку, которая анализирует все существующие элементы здания, системы и другие компоненты, на которые распространяется предлагаемый объем работ, для проверки соответствия нормам. Исходя из сложности и масштаба проекта, информация, представленная на чертежах , должна, , четко описывать всю работу, необходимую для выполнения и завершения проекта в соответствии с кодексами, в соответствии со Статьей AC 28-104 или 2014 BC 107.2.

Руководящие принципы Департамента, изложенные в разделе IV, пункт C, обеспечивают организованный подход к подготовке строительной документации; это облегчит процесс обзора плана. На чертежах должны быть четко указаны существующие условия, предлагаемые условия и любые области, на которые распространяется объем работ.


Полная подача строительной документации

Строительные чертежи должны отражать полную работу, включая несколько дисциплин, таких как архитектурные, строительные, сантехнические, электрические, механические и другие. должен обеспечивать тесную координацию между всеми дисциплинами для предлагаемого объема работ, чтобы обеспечить соответствие Кодексу, ссылки AC 28-104.7 и BC 107.2, и Руководство по проверке плана - Минимальные требования для обзора чертежей проекта , пересмотренный 4-30 -2014. Полный комплект чертежей должен включать:

Строительная документация . Чертежи должны содержать важную информацию, такую ​​как планы, отметки, графики и детали. Применимые Строительные нормы и правила и примечания должны быть указаны на чертежах, чтобы продемонстрировать соответствие нормам и зонированию.Важно указать масштаб, чтобы прояснить общие схемы и детали на всех чертежах.

  • Титульный лист . Должен четко описывать местоположение проекта, включая прилегающие улицы, свойства, расположение района зонирования, все прилегающие районы зонирования (или детали текущей и соответствующей карты района зонирования), и включать сопровождающий графический масштаб. Примечания к чертежам должны включать классификацию занятости здания, группу использования зонирования, заявление о зоне затопления, классификацию строительства, объем проекта, основную конструктивную систему здания, легенду и т. Д.
  • Указатель чертежей. Четко определите всю информацию, которая может быть задействована, предоставив список чертежей.
  • Участок / План участка . Ясно покажите размер и расположение участка, покажите все существующие конструкции на участке зонирования и включите все размеры и другую соответствующую информацию, такую ​​как улицы, соседние здания, выемки на бордюрах, стрелку на север и т. Д. Зона предлагаемых работ должна быть четко обозначена. идентифицированы.
  • Фасад .Каждый фасад фасада должен содержать точную информацию о работах, связанных с ремонтом фасада, включая количество, местоположение, материал и т. Д. Каждый фасад фасада должен соответствовать ключевому плану и условным обозначениям, представленным на том же листе.
  • Детальные чертежи . Эти чертежи содержат важную информацию, необходимую для четкого обозначения объема работ в увеличенном виде.
    • Фасад и парапетные стены с деталями
    • Lot Line Замена окон или новые проемы в соответствии с требованиями Кодекса, внутренние фасады и детали
  • Энергетический анализ .Энергетический анализ требуется для различных фасадных проектов. В соответствии с объемом работ, энергетический анализ должен быть в форме табличного анализа; ПЕРЕПРОВЕРКА или ОБРАБОТКА в соответствии с требованиями NYCECC и, если применимо, включают следующее:
    • Фенестрация
    • U-факторы
    • R-стоимость
    • Воздушное уплотнение

Если применимо, требуются дополнительные элементы:

  • Доступность для людей с ограниченными физическими возможностями в соответствии с Главой 11 Британской Колумбии
  • План защиты арендатора / пассажира

Подача строительной документации
  1. Чертежи. Чертежи проекта реконструкции должны четко отражать объем работ. Примеры этого:

  2. Обозначение -
    Номер листа:
    Описание листа:
    Т-001.00 Титульный лист, план участка / участка, указатель чертежей, общие примечания, список требуемых специальных / текущих проверок, легенды и примечания FEMA
    A-100.00 до A-10X.00 Существующие и предлагаемые фасады
    А-200.00 к A-20X.00 Детали
    A-300.00 до A-30X.00 Дополнительная информация (если применимо)
    S-100.00 до S-10X.00 Структурные планы и детали
    EN-100.00 Анализ энергетического кода (если применимо)

    Обозначения на чертеже должны включать: символы, сокращения, с определениями, примечаниями и перечислить все применимые номера разделов Строительных норм.

    Рекомендуемые обозначения на чертежах
    A: Архитектура: Обязательное обозначение для чертежей, демонстрирующих архитектурные работы
    S: Конструктивное исполнение: Обязательное обозначение для чертежей, показывающих структурные работы
    EN: Энергетический анализ: Обязательное обозначение, если требуется Энергетический анализ

  1. Необходимые документы. В зависимости от местоположения здания, назначения и объема работ по проекту при приемке чертежей могут потребоваться следующие документы:
    • Разрешение DEP или OER
    • План защиты арендатора / пассажира, только если применимо
    • Утверждение Управления городского транспорта (MTA)
    • Разрешение Департамента транспорта Нью-Йорка (DOT)
    • Одобрение Комиссии по сохранению достопримечательностей Нью-Йорка (LPC)
    • Разрешение Комиссии общественного дизайна Нью-Йорка (PDC) на наружные работы только на объектах, принадлежащих Нью-Йорку
  1. Поправки после утверждения .Любые изменения утвержденного объема работ, которые являются значительными и существенными, потребуют представления пересмотренных документов и / или планов для внесения поправок после утверждения (PAA). Любые дополнительные / новые работы, не указанные в исходной заявке , должны быть включены через PAA. Утверждение поправки должно быть получено до завершения работы. Изменения количества первоначально утвержденного типа работы не требуют PAA; однако эти изменения должны быть отражены на планах и включены в представление «Как построено» (AC §28-104.3).
    • Расширить объем работ, включив дополнительные области или элементы, не указанные в утвержденных планах. Например, расширение ремонта / обновления фасада от передней части здания к сторонам здания или добавление новых фасадных элементов, таких как перемычка или парапетная стена
    • Изменение высоты установки знака, проекции, ориентации и / или расположения
    • Структурные изменения
    • Изменения в объеме работ, требующие дополнительных специальных или текущих проверок.
  2. Существенные изменения, которые соответствуют следующим критериям, должны быть представлены на рассмотрение в качестве PAA для внесения поправок в утвержденные планы:

  1. Построенное представление. Все изменения должны быть представлены в виде чертежа «как построено» в конце проекта.

Специальные проверки

В соответствии с главой 17 Строительного кодекса, ремонтные работы могут потребовать проведения определенных специальных и текущих проверок во время и в конце строительства, как указано в таблице ниже.Перед утверждением заявитель должен указать все необходимые специальные и текущие проверки (BC 1704.1). До выдачи разрешения на DOB Владелец должен, как правило, нанять зарегистрированное Специальное инспекционное агентство (SIA), которое возьмет на себя ответственность за специальные и текущие инспекции. Зарегистрированный заявитель может проводить эти проверки, если он также является SIA. . Согласно BC 1704.1.2 подрядчик не может нанять специального инспектора.

В зависимости от объема работ может потребоваться проект реконструкции для соответствия следующим требованиям специальной и текущей инспекции:

Конструкционная сталь

Может включать сварку стали, высокопрочные болтовые соединения и стальные детали (BC 1704.3).

Бетон - монолитный

Требуется, если общая площадь бетонирования в данном проекте превышает 50 кубических ярдов или при других условиях (BC 1704.4).

Дерево - Монтаж сборных двутавровых балок

Подлежит специальным проверкам в соответствии с BC 1704.2, BC 2303.1.2 и BC 1704.6.3.

Якоря после установки

Установка механических анкеров, клеевых анкеров и анкеров-шурупов после установки должна соответствовать Таблице 1704 BC.32. Специальная проверка должна включать проверку соответствия утвержденным строительным документам и стандартам, установленным уполномоченным в соответствии с AC 28-113.2.2.

Стеновые панели, ненесущие стены и облицовка

Требуется для наружных архитектурных стеновых панелей и анкеровки фанеры, предназначенных для установки на зданиях высотой более 40 футов. Специальная проверка облицовки каменной кладки на таких конструкциях должна проводиться в соответствии с разделом 1704.5 (1704 г. до н.э.).

Распыляемые огнестойкие материалы

Специальные проверки распыляемых огнестойких материалов, наносимых на пол, крышу и стены, а также на конструктивные элементы, должны проводиться в соответствии с разделами с 1704.11.1 по 1704.11.7.

Конструкционная устойчивость - существующие здания

Изменение существующих структурных систем или элементов, таких как колонны, балки, балки, несущие стены и т. Д.если стабильность или целостность структурной системы должны быть временно уменьшены, в соответствии с разделами 1704.20.6–1704.20.10.

Земляные работы - Обшивка, опора и распорки

Методы, используемые для защиты сторон котлована, подлежат специальным проверкам в соответствии с BC 1704.20.6 - BC 1704.20.10.

Огнестойкий проход и балки

Специальные проверки проникновения в огнестойкие элементы и узлы и соответствующие противопожарные заглушки в соответствии с Разделом 1704 Британской Колумбии.27.1 и 1704.27.2.

Системы внешней изоляции и отделки (EIFS)

Требуется для всех приложений EIFS, установленных на высоте более 15 футов (4572 мм) над соседними готовыми профилями, и при изменении существующих установок EIFS на высоте более 15 футов (4572 мм) над соседними готовыми профилями.

Соответствие зон затопления

Специальная инспекция на соответствие требованиям зоны затопления должна соответствовать требованиям Приложения G BC и BC 1704.29.

Сварка алюминия

Специальные проверки конструкционных алюминиевых элементов зданий и сооружений должны соответствовать требованиям BC 1704.26.1.

Конструкция с рейтингом огнестойкости

Определить соответствие утвержденной строительной документации, включая проверку следующих работ:

1. Огнестойкие перегородки, полы, потолки, шахты по BC 110.3.4; и
2. Противопожарные ставни.

Каменная кладка

Несущая кладка, кладка стеклопакетов и облицовка каменной кладкой должны быть проверены и проверены в соответствии с требованиями BC 1704.5.1 - BC 1704.5.3, в зависимости от структурной категории занятости здания или сооружения.

Дымоходы

Убедитесь, что дымоход и его футеровка должным образом герметизированы в соответствии с BC 1704.26

Заключительная проверка

Окончательная проверка требуется до выдачи письма о завершении, в соответствии с AC 28-116.2.4.2 и BC 110.5.

Проверки соответствия энергетическому кодексу

  • Окрестности (IA5), (IIA5)
  • U-фактор фенестрации и рейтинг продукта (IA3), (IIA3)
  • Утечка воздуха из окна (IA4), (IIA4)
  • Размещение изоляции и R-значение (IA2), (IIA2)
  • Воздушное уплотнение и изоляция (визуально) (IA6), (IIA6)
  • Воздушное уплотнение и изоляция (испытание) (IA7), (IIA7)) или быть оснащенным устройством контроля.
Профессиональные ссылки для дизайна

Полезные ссылки

(PDF) Классификация фасадных деталей исторических зданий на основе теории порядков

• верхний элемент стены;

• окна;

• двери;

• балконы.

Система вертикального и горизонтального сочленения фасада здания визуально воспринимается

как единое целое, но в классической «теории архитектурных форм» анализ конструкции

вертикального и горизонтального сочленения проводился отдельно .Считалось, что

"... преобладание горизонтального сочленения в фасаде создает впечатление солидности

и устойчивости здания; напротив, обилие вертикального сочленения придает фасаду

легкость и тенденцию к восходящему направлению. "[10].

Горизонтальное сочленение стен сначала рассматривалось как определяющее при строительстве

порядка колонн на фасаде и на всем фасаде в целом.Горизонтальное сочленение

включало в себя следующие элементы: цоколь, венчающие карнизы, межэтажные карнизы, окно

и вторичный молдинг. С точки зрения классической теории, каждый элемент

имел несколько типов возможных форм рисунка. Они рассматривались в определенной традиционной последовательности

. Например, базовый цоколь может быть: стереодлинный простой, с верхним профилем, с основанием и верхним профилем

, пьедестал, цоколь с основанием стены, цокольный пол, цоколь со скамейкой

(рис.2). На примере основного цоколя видно, что формы усложняются

и постепенно приближаются к порядку, в данном случае к пьедесталу. УПОР

а) б) в) г) д) е) г) з)

Рис. 2. Классические архитектурные формы оснований: а - стереодольчатая, б - простая, в - с верхним профилем, г -

с основанием и верхним профилем, е - постамент, f - постамент с основанием стены, г - цокольный пол, h - цоколь

со скамейкой.

Затем было рассмотрено вертикальное сочленение: колонны и столбы (римские и

греческих порядков), выступы и изломанная поверхность, столбы и цепи из ржавчины, контрфорсы, антеи, атланты,

кариатиды, гермы и т. Д. артикуляции также включали колонны и пилястры; из них

были упомянуты в частности и в первую очередь. Была подчеркнута важность заказа колонн для

строительства всего фасада.После вертикального и горизонтального сочленения

были рассмотрены элементы обработки поверхности стен (рустик, панно,

ниши, скульптуры, картуши, доски, мозаика, сграффито, фреска, цвет и фактура стен)

и верхний элемент стеновые (фронтоны, фронтоны, парапеты, чердаки, купола и др.). После этого мы запустили

для анализа форм и рам окон и дверей. Балконы завершили рассмотрение

.Также были возможны различные дополнения, например, заборы, ворота и т. Д.

Таким образом, видно, что на первом уровне классификации элементы сгруппированы по

расположению на фасаде, а на втором уровне - специфическим Типы фасадных элементов

различают

.

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
