Здравствуйте, уважаемые гости и читатели сайта «Заметки электрика».
У меня для Вас есть информация. Сейчас в сети (онлайн) я буду находиться реже. Связано это с тем, что у меня на рабочем компьютере отключили интернет по неясным мне причинам, поэтому все Ваши письма с вопросами и комментариями к статьям я буду рассматривать вечером в домашних условиях. Кстати, этим вопросом я стал уже заниматься, т.к. не хочу оставлять Вас без круглосуточной поддержки.
А теперь перейдем к делу.
Первый день на работе после отпуска прошел очень плодотворно. О всех тонкостях я рассказывать не буду, думаю Вам это будет не интересно. А расскажу я Вам лучше про технические условия на электроснабжение.
Утром, около 8-30, мне позвонил заказчик с просьбой провести электрические измерения на объекте после монтажа. Я согласился, и уже в 10-30 мы с коллегами были на месте.
Ситуация заключалась в следующем.
На руках у заказчика имелся лист технических условий (ТУ) на электроснабжение. Они были выданы энергоснабжающей организацией на основании заявки абонента на технологическое присоединение с февраля месяца этого года. Объектом технологического присоединения был гараж, а если сказать по красивее, то гаражный бокс.
По техническим условиям предусматривалось гаражный бокс запитать по 3 категории электроснабжения с характером нагрузки активно-реактивная. Уровень напряжения должен составлять 220 (В) с максимальной допустимой мощностью 3 (кВт).
Для тех кто забыл, что такое 3 категория электроснабжения, то напомню.
Третья категория электроснабжения включает в себя один источник питания, перерыв в электроснабжении которого, по причине ремонта или восстановления поврежденного участка цепи, не должен превышать 24 часа.
Источником питания для гаража (гаражного бокса) должна быть существующая воздушная линия электропередач ВЛ-0,22 (кВ), получающая питание с близлежащей трансформаторной подстанции ТП-54.
Требования к абоненту
В ТУ на электроснабжение гаража были указаны следующие требования к абоненту.
1. Необходимо выполнить строительство ВЛ-0,22 (кВ) от опоры № 7 до гаража.
2. В гараже установить вводное распределительное устройство ВРУ-0,22 (кВ).
3. ВРУ-0,22 (кВ) гаража запитать, либо кабелем в земле, либо проводом СИП по воздуху, с изоляторов опоры № 7. Марку, сечение и трассу прокладки кабеля определить проектом.
Можно и самостоятельно определить сечение проводов и кабелей, нужно лишь воспользоваться программой электрик, про которую я Вам рассказывал и даже снял видео по ее использованию.
Абонент выбрал способ прокладки двухжильным проводом СИП, сечением 16 кв. мм. Трасса была определена и согласована с комитетом по архитектуре и градостроительству города. Выкопировка из дежурного плана имеется.
Требования к электроустановкам абонента
Далее по техническим условиям на подключение гаража к абоненту были предъявлены следующие требования к устройствам релейной защиты, к приборам учета электрической энергии (мощности) и устройствам, обеспечивающим контроль величины максимальной мощности.
1. Вводной автоматический выключатель
На вводе (перед счетчиком) необходимо установить автоматический выключатель с номинальным током не более 16 (А).
Данное требование выполнено электриками, проводившими монтаж. Перед счетчиком установлен вводной автоматический выключатель ВА47-29 от фирмы ИЭК с номинальным током 16 (А) и время токовой характеристикой С.
2. Электросчетчик
Коммерческий учет необходимо выполнить электронным счетчиком класса точности не ниже 2,0. Это требование тоже выполнено. В ВРУ-0,22 (кВ) установлен счетчик электрической энергии типа СОЭ-52/60-31Ш (на DIN-рейке).
Читайте мою статью: Индукционный или электронный счетчик. Что лучше?
3. Место установки
Установку прибора учета необходимо выполнить на внешней стороне стены гаража, в доступном месте для снятия показаний электросчетчика контроллерами энергоснабжающей организации. Это условие также выполнено. ВРУ-0,22 (кВ) установлено прямо на лицевой стене гаража.
4. Ограничитель мощности
Четвертым требованием ТУ на электроснабжение гаража является установка ограничителя мощности (ОМ-110) с уставкой 3 (кВт) после прибора учета электрической энергии.
Данное условие не выполнено по причине незаконного требования установки ограничителя мощности.
5. УЗО
Также энергоснабжающая организация в своем ТУ на подключение гаража не забыла и про УЗО (устройство защитного отключения). Но его я тоже не увидел в щитке.
6. Закрытый доступ
ВРУ должно быть конструктивно исключающим возможность несанкционированного доступа к цепям вводного автомата и счетчика, а также с возможностью их опломбирования. В этом плане здесь все в порядке. На щиток приварена стальная петля и повешен замок.
Сам с большими трудностями попал туда.
7. Грозозащита
Седьмое требование заключается в защите электрооборудования гаража от грозовых перенапряжений и перенапряжений при аварийной работе сети. Для этого в ВРУ на вводе был установлен ограничитель перенапряжения ОПС1-С от компании ИЭК.
8. Нагрузка
Восьмым требованием является обеспечение режима потребления реактивной мощности с тангенсом угла равным 0,2. Если перевести углы тангенса в привычные нам единицы измерения, то получится косинус, равный 0,98, т.е. нагрузка должна быть, практически, только активная.
Приемо-сдаточные испытания
После всех выполненных требований технических условий для подключения гаража, абонент должен предъявить электроустановку к осмотру и предоставить все протоколы приемо-сдаточных испытаний.
Вот с этой целью он и обратился в нашу электролабораторию.
Мы произвели следующие замеры:
Кстати, в технических условиях на электроснабжение гаража ничего не было сказано про повторное заземление. На самом деле оно имеется. Около ВРУ-0,22 (кВ) был вбит в землю стальной армированный пруток длиной 1,5 (м). Сопротивление заземляющего устройства получилось равным 15 (Ом). Т.к. норма по сопротивлению для повторного заземления отсутствует, то считаем что этого достаточно.
Уже сегодня вечером я снова встретился с заказчиком и отдал ему все протоколы проведенных испытаний и измерений.
Завершение
Если все выполненные ТУ на присоединение гаража к электрической сети соблюдены, то энергосбытовой организацией подписывается Акт разграничения балансовой принадлежности и эксплуатационной ответственности, а также договор на энергоснабжение.
Последним этапом для включения гаража на постоянное электроснабжение является подписания Акта осуществления технологического присоединения.
Важно знать. Срок действия технических условий в моем примере составляет 2 года.
Если срок действия истечет, или появятся какие-либо изменения, то в таком случае нужно получать новые технические условия.
Образец (пример) технических условий на электроснабжение гаража
Ниже я хочу Вам показать как выглядит настоящий образец (пример) ТУ на электроснабжение гаража. Для конфиденциальности все личные и контактные данные энергоснабжающей организации и заказчика (абонента) я скрыл.
Лицевая сторона (для увеличения кликните на картинке).
Оборотная сторона (для увеличения кликните на картинке).
P.S. На этом статью я заканчиваю. Если есть вопросы и неясности, то форма комментариев к Вашим услугам. И не забудьте подписаться на новые статьи на сайте — и уведомление о выходе новой статьи придет Вам прямо на почту.
Если статья была Вам полезна, то поделитесь ей со своими друзьями:
|
Свет в гараже — как провести из дома и от счетчика, как подключить в подвале, фото, лампы дневного света и свет без электричества, что делать если отключили свет в гараже
Как правило, конструкция гаражей не предполагает наличие окон, соответственно владельцам гаражей, для создания более комфортных условий эксплуатации и хранения автомобиля, никоим образом не обойтись без оборудования освещения в гаражном помещении.
Читайте обзор видов освещения в гараже.
На фото пример установленного света в гараже
Как провести?
Для проведения электричества официальным способом необходимо иметь гараж и землю, на которой он стоит в собственности. Только в таком случае ответственные органы принимают заявление на техусловия для подключения. В техусловиях прописываются какой именно счетчик или автомат необходимо установить. Нужный автомат приобретается и устанавливается в гараже. Затем пишется заявление на подключение его, в течении пяти дней специалисты должны подъехать, осмотреть счетчик, составить акт и подключить к нему электричество. С актом и другими документами необходимо обратиться в обслуживающую компанию для заключения договора. В течении трех дней должен позвонить и подъехать инспектор, чтобы поставить пломбу. Эти требования условны, так как в каждом регионе могут быть установлены разные порядки оформления одних и тех же документов.
Провести свет в гараж очень просто, при условии, что гараж близко расположен от дома или электрощитка. Если вы живете в частном доме, то необходимо приобрести бронированный кабель и провести его по воздуху от дома до гаража. В гараже уже кабель подсоединяется к распределительному щиту, от которого пойдет вся электропроводка. Есть более простой и экономный вариант – приобрести кабель ВВГ и закопать его в землю в ПНД трубе на расстояние не менее 70 сантиметров. Если электричество будет протягиваться от счетчика, то последний должен находиться у вас в собственности. Провод, используемый для проведения электричества в гараж по воздуху или под землей должен иметь изоляцию, способную противостоять любым атмосферным явлениям.
Как подключить?

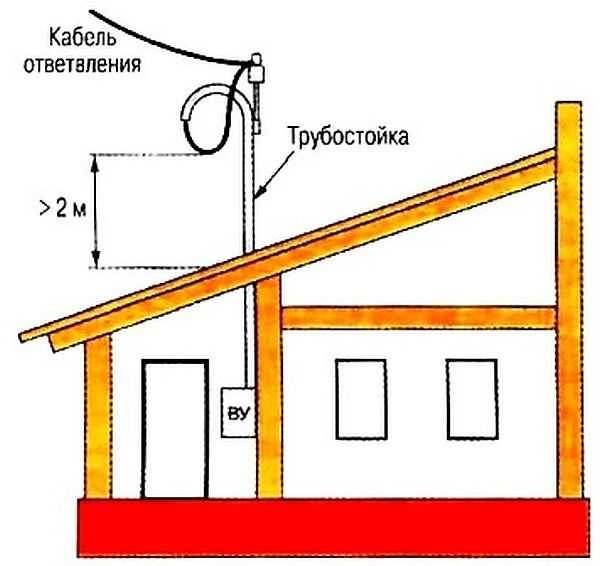

Как подвести электричество к гаражу мы разобрались, теперь рассмотрим как же провести его непосредственно в гараж:
Необходимо соблюдать меры пожаробезопасности. Так, если гараж деревянный, то кабель должен прокладываться обязательно в металлических трубах.
Непосредственно в гараж ввод провода осуществляется через отверстие в стене либо фундаменте.
В это отверстие предварительно закладывается асбестоцементная труба. Хотя чаще всего провод вводят в металлических или пластиковых трубах. Главное здесь понимание того, что кабель должен быть надежно защищен от любых механических воздействий, именно поэтому желательно прокладывать его в металлической трубе. Ознакомиться с советами как выбрать обогреватели для гаража можно здесь.
Кабель нужного номинала берется из запитывающего счетчика и подсоединяется на вводный автомат счетчика, расположенного в гараже.
При проведении света в гараж следует основательно продумать все детали и схему. Если недостаточно опыта в этой области, то лучше обратиться к соответствующему специалисту. Инструкция как сделать электропроводку в гараже здесь: http://kakgarazh.ru/osveshhenie/instrukciya-kak-sdelat-elektroprovodku-v-garazhe.html.
В первую очередь рисуется план гаража, расположения в нем щитка и будущей проводки. Здесь же следует отметить все планируемые розетки, выключатели, светильники. Установку розеток и выключателей лучше планировать рядом с рабочим местом в свободном доступе, а электрощит — рядом с выходом. Кабель в гараже лучше прокладывать под штукатуркой или открыто по стенам. В тех местах, где существует большая вероятность повредить кабель, необходимо использовать ПВХ трубы или короб. Читайте обзор видов и фото стеллажей для гаража на этой странице.
На рисунке представлена схема проведения электричества от дома к гаражу
Подвальные помещения являются особой зоной помещений, где необходимо соблюдать определенные правила монтажа электропроводки и светильников. Так как в подвале сыро из-за скапливания конденсата, розетки на 220 воль здесь устанавливать нельзя ни в коем случае. В данном случае используется пониженное питание при помощи трансформатора мощностью 12 вольт. При выборе светильников для подвального помещения не стоит выбирать металлические корпуса, а также из тех материалов, что проводят ток и не поддаются коррозии. Также следует учесть защиту от влаги и брызг.
Кабель проводится открыто по стенам, чтобы иметь к нему быстрый доступ.
Фото
Пример ввода кабеля в гараж через стену на снимке
На фото проводка света в гараже
Схема проведения электричества в гараж на рисунке
Лампы дневного света
Лампы дневного света для гаража представляют собой вид люминесцентных ламп с голубоватым свечением. Главный недостаток таких ламп заключается в том, что в холодных условиях они плохо загораются и свет их слишком тусклый. То есть в неотапливаемые гаражи их устанавливать нет смысла. Для установки в гаражах достаточно приобрести лампы с мощностью от 15 до 100 Вт, так как в таких условиях их свет будет максимально приближен к дневному. Читайте руководство как сделать печку для гаража.
Свет в гараже без электричества
Часто бывает такое, что нет возможности провести электричество в гараж, а свет там просто необходим. Можно попробовать заморочиться установкой солнечных батарей, но специалисты утверждают, что это будет стоить дорого, как бы парадоксально это не выглядело. Можно использовать источник бесперебойного питания, в зависимости от мощности он может проработать несколько часов. Еще вариант – приобретение бензогенератора, но если приходится использовать его часто, то такая покупка становится нерациональной.
Что делать, если отключили свет в гараже?
Если в гараже внезапно отключили свет, а работу надо закончить срочно, то на такие случае необходимо иметь альтернативные источники питания. Например, солнечные батареи, аккумулятор или светильники, работающие от батареек.
Видео
Смотрите на видео рекомендации как провести подземное электричество в гараж:
Провести электроэнергию в гараж не составляет особого труда, как уже стало понятно из вышеописанного. Если отсутствует необходимый опыт, то следует обратиться к профессионалам. Затраты на проведение данных работ окупятся с полна, особенно если в гараже планируется разместить мастерскую.
Подключение участка к электричеству — к частному, загородному дому; кооператива к электросети.
ПОДКЛЮЧЕНИЕ УЧАСТКА К ЭЛЕКТРИЧЕСТВУ – ЦЕНА, КАЧЕСТВО, ОПЕРАТИВНОСТЬ
Вы приобрели загородный участок и теперь собираетесь приступить к строительству? Расширили частный дом? Построили гараж? Соорудили баньку на участке? Значит, встал вопрос электрификации участка.
ПОДКЛЮЧЕНИЕ ДОМА К ЭЛЕКТРОСЕТИ
Нередко подключить свет на личном участке владелец пытается своими силами, прибегая к помощи интернета. Действительно, на тематических форумах можно найти множество полезных советов. Но посторонние люди, не владеющие полной информацией, могут упустить из внимания различные местные тонкости подключения к электросетям частного дома. Незнание специфических нюансов способно привести подключение участка к электричеству к дополнительным потерям времени, а, главное, денежных средств.
Одной из сложностей является отказ на подключение электроэнергии к земельному участку. Чиновники обосновывают такое решение сложностью строительства или реконструкции линий электропередачи силами частного владельца. Специалисты компании АМА, имеющие опыт аналогичной работы, знакомы с правами и обязанностями, как потребителей, так и поставщиков электроэнергии. Мы подскажем Вам, как избежать ненужных трат и безболезненно пройти все согласования по подключению электричества к участку, цена включает стоимость работ, а советы мы даем бесплатно.
Мы возьмемся за работу и в том случае, если единственным способом подключения электричества к дому является строительство частной трансформаторной подстанции. В этом случае электрификация участка будет затратным строительством. Но потери окупятся, когда соседи начнут подключать свои земельные участки к вашему электричеству.
ПОДКЛЮЧЕНИЕ ЭЛЕКТРИЧЕСТВА К ЗАГОРОДНОМУ ДОМУ
Считается, что официальное подключение частного дома к электросетям или увеличение потребляемой мощности – чересчур дорогая процедура, связанная с излишними хлопотами.
Во-первых, необходимо обладать специальными навыками, во-вторых, подключение участка к электричеству требует оформления разрешительных документов. Действительно, электрификация участка проводится Правилами, утвержденными Правительством РФ. Поэтому один предпочитает махнуть рукой, отказавшись от одновременного пользования утюгом и чайником. Другой пытается подключение электричества к участку выполнить «в обход» — от соседнего столба, незаконно врезавшись в кабельную линию (кстати, за несанкционированное подключение электроэнергии к дому гарантирован штраф и отключение питания).
Иной случай. Наследуется участок (был приобретен в советские годы), и теперь необходимо привести документы по электрификации участка в порядок. Необходимо все оформить быстро, например, для продажи. Особая сложность возникает в том случае, когда местность обслуживается двумя разными сетевыми компаниями. Куда обратиться за документами о подключении участка к электричеству и как не потратить уйму времени, когда каждая минута на счету?
В любом из описываемых случаев подключение электричества к частному дому требует подписания договора с местной энергоснабжающей компанией. Помимо договора владелец получает на руки ТУ по выполнению работ подключения электричества на участке.
ПОДКЛЮЧЕНИЕ СВЕТА НА ДАЧЕ
Подключение электричества на даче актуально тем, чей участок входит в объединение некоммерческого садоводческого товарищества (СНТ, ДНП, ДНТ и другие сложные аббревиатуры). Им приходится платить организации, которая необъяснимо высчитывает потребленные киловатты, выставляет неправомерные тарифы, доставляя неприятности с энергоснабжением. К тому же председатели таких объединений строго следят за правомерностью подключения земельного участка к электричеству.
Не следует забывать также, что проведение электричества на земельный участок необходимо в соответствии с регламентами, что гарантирует сохранность жизни и имущества. Но официальное подключение света на даче собственными силами грозит затянуться на неопределенный срок.
Для примера, только на согласование Договора электрификации участка чиновникам требуется до 30 дней. Но и после выполнения всех работ, подключение электричества на даче нельзя назвать завершенным. Владельцу участка потребуется подписать не менее 3 актов. Только после этого электрификация участка завершена. Как видите, провести электричество на земельный участок своими силами потребует от собственника немало сил и терпения.
По закону любой желающий может официально подключить электричество к дому, увеличить потребляемую мощность, переоформить документы на подключение дома к электросети. Дело за малым — разобраться в извечной бюрократии, заполнении десятков сложносочиненных бланков, очередей, хамства в ответ на просьбу выполнить законные требования.
Существует простое решение подключения электроэнергии к частному дому. Нанять компанию, которая выполнит все процедуры. Не бесплатно, но стоимость подключения электричества к земельному участку обходится за разумные деньги. Часто экономичнее, чем решать вопрос самостоятельно. Компания АМА осуществляет подключение электричества к участку, цена сотрудничества порадует даже самого экономного собственника. Мы выполняем работы любой сложности:
- подключение электричества на даче;
- подключение электричества к частному дому;
- подключение электроэнергии к земельному участку;
- оформление согласовательной и разрешительной документации на технологическое присоединение к электросетям.
Предварительные стоимости уточняйте у менеджеров производственного отдела по тел. (342) 296-26-69
Электросети отказали в индивидуальном подключении гаража в гаражном кооперативе
Вопрос:
В том году купил гараж, расположенный в неком ГСК №9 (г.Ковров Владимирская область). Гараж находится в собственности, что подтверждается Свидетельством о регистрации права собственности, земля в аренде у администрации города.
Мне не понравилось состояние электрической гаражной сети и мощность выделенная мне. Решил присоединиться отдельно от столба, до которого 20 метров. Подал заявление на выдачу технических условий. Но ответа в течении 10 суток не последовало. Пришел лично искать, оказывается документы лежали в папке и они их даже не смотрели.
При мне начальник посмотрел и сказал, что раз гараж в кооперативе, а не отдельно стоящий, то все вопросы к начальнику кооператива, мы не будем тянуть вас отдельно со столба. Я попросил написать письменный отказ. Он сказал, что имеет право писать его 10 суток.
Но я не член кооператива, никаких документов я не видел, членской книжки у меня нет, и пр. председателя в глаза не видел, почему меня посылают в кооператив.
Правомерны ли действия энергосети?
Лучший ответ:
Павел, здравствуйте!
Теоретически Вы были вправе подать в электросетевую компанию заявку на технологическое присоединение приобретенного гаража к ее (компании) электрическим сетям. Данное право Вам предоставляется пунктами 2 и 3 Правил технологического присоединения к электрическим сетям (утверждены постановлением Правительства РФ от 27.12.2004 г. № 861). Поданная заявка должна была указывать причину ее подачи — изменение точки подключения. Отказывают электросетевые компании в приеме заявок, ссылаясь, как правило, на однократность технологического присоединения. Вам предстоит либо оспаривать отказ в антимонопольной службе (что потребует настойчивости, значительных затрат времени и усилий), либо соглашаться с отказом и решать вопрос в кооперативе. То есть установить, кто возглавляет кооператив и подать его председателю заявку об увеличении мощности.
С уважением,
Эксперт-консультант интернет-портала Энергоконсультант
Сафин Тахир
Как оформить лицевой счет на оплату электричества в гараже?
– Как оформить лицевой счет на оплату электричества в гараже?
fxquadro/Depositphotos
Отвечает частнопрактикующий юрист компании «Суворовъ и партнеры» Виктория Суворова (Пятигорск):
Если Ваш гараж расположен в гаражном кооперативе, то Вам надо обратиться с соответствующим заявлением к руководству кооператива.
Либо Вы можете напрямую обратиться в энергоснабжающую организацию. Пользоваться электричеством на законных основаниях Вы сможете только после установки и опломбировки счетчика.
Отвечает адвокат, к. ю. н. Юлия Вербицкая:
Первое и основное действие, которое Вам необходимо совершить, – это обращение в сетевую организацию (в Москве – МОЭСК) с заявлением о заключении с Вами договора присоединения к электросетям энергопринимающего устройства по адресу Вашего нежилого помещения (гаража).
За что платит собственник нежилого помещения в жилом доме?
Можно ли жить в гараже?
Поставщик электроэнергии (организация энергосбыта, расположенная в Вашем регионе) обязана заключить с Вами договор энергоснабжения. Сам договор энергоснабжения заключается бесплатно, в течение 30 дней с момента обращения.
Данный договор электроснабжения и будет являться тем самым лицевым счетом, на основании и по реквизитам которого Вы в последующем оплачивать электроэнергию.
После заключения договора Вам выдадут технические условия, установят счетчик (опломбировать его должны специалисты энергоснабжающей организации), и таким образом Вы законное подключите гараж к электросетям.
Выполнение работ (установка счетчика, техусловия и прочие работы или услуги) являются платными. Размер платы устанавливается организацией энергосбыта, которая занимается подключением.
Текст подготовила Мария Гуреева
Не пропустите:
Все материалы рубрики «Хороший вопрос»
Могу ли я арендовать место для машины под своими окнами?
Соседний дом огородил часть двора под парковку. Это законно?
Сколько метров должно быть между домом и вышкой сотовой связи?
Статьи не являются юридической консультацией. Любые рекомендации являются частным мнением авторов и приглашенных экспертов.
Подключиться к электросетям в Приморье можно через «личный кабинет»
19 июля 2018 13:00
Подключиться к электросетям в Приморье можно через «личный кабинет»
Срок технологического присоединения к электросетям в Приморском крае составляет 93 дня, по этому показателю регион усилил свои позиции в Национальном рейтинге состояния инвестиционного климата в субъектах РФ за 2017 год.
Одно из мероприятий, направленных на упрощение получения услуги, – обеспечение возможности заключения договоров на техприсоединение с помощью «личного кабинета».
Как рассказали в краевом департаменте энергетики, в Приморье актуализирован регламент по подключению (технологическому присоединению) энергопринимающих устройств с максимальной мощностью до 150 киловатт к электрическим сетям.
«Процесс подключения к электросетям разделен на два этапа: определение владельца электрических сетей и регистрация заявки на технологическое присоединение, заключение договора, подача электроэнергии», – пояснили в ведомстве.
На первом этапе заявитель определяет владельца электросетей, расположенных на наименьшем расстоянии к границам его участка, после чего подает заявку на технологическое присоединение в сетевую организацию.
Если заявитель не знает владельца сетей, то он направляет запрос в орган местного самоуправления, на территории которого расположены соответствующие объекты электросетевого хозяйства – этот процесс занимает до 15 дней.
На втором этапе сетевая организация регистрирует заявку, проверяет правильность ее заполнения и комплектность документов, прикладываемых к ней. Если заявка заполнена правильно, то сетевая организация направляет заявителю для подписания проект договора о присоединении к электрическим сетям и технические условия. Этот процесс не превышает полумесяца. Затем заявитель направляет подписанный договор в адрес сетевой организации и производит оплату за технологическое присоединение. После этого заявитель и сетевая организация выполняют мероприятия, предусмотренные договором, затем подписывают акты.
Далее сетевая организация и заявитель подключают к электрическим сетям в течение семи дней, уточнили в департаменте.
Специалисты отметили, что оптимизация процесса техприсоединения в Приморье позволит значительно упростить получение услуги предпринимателями, сократить срок ее предоставления до 80 дней и менее.
«Первый шаг на пути к этому – обеспечение возможности заключения договоров на техприсоединение с помощью “личного кабинета”. Завести его можно на сайтах сетевых организаций. Этот вопрос мы с ними проработали», – уточнили в департаменте.
Отметим, что упрощение процедуры технологического присоединения к электросетям предусмотрено дорожной картой «Энергетика» краевой программы улучшения деловой среды в Приморье. Предполагается также, что будет оптимизирована процедура составления выдачи заявителю акта о техприсоединении к электросетям, при включении объекта, без дополнительного визита заявителя. Добавлена возможность заключения договора электроснабжения при заключении договора техприсоединения или в процессе его выполнения.
Напомним, что Президент России Владимир Путин поставил перед субъектами ДФО задачу к 2020 году войти в ТОП-30 Национального рейтинга состояния инвестклимата.
По словам главы Приморья Андрея Тарасенко, предприниматели региона ждут реальных изменений в сферах, от которых напрямую зависит успех их бизнеса.
«Чтобы у людей было стремление работать в Приморье, необходимо детально разобраться в каждой проблеме и везде, где это возможно, усовершенствовать работу органов исполнительной власти. Конечная цель, то, ради чего мы составляем дорожные карты – не стать лидерами Нацрейтинга, а создать в крае действительно привлекательные для ведения бизнеса условия», – заявил Андрей Тарасенко.
На территории края сформирован специализированный организационный штаб для улучшения инвестклимата на основе лучших практик, выявленных по итогам ежегодного Нацрейтинга. Дорожные карты, по которым реализуется краевая программа улучшения деловой среды, в текущем году были актуализированы с учетом поступивших предложений от бизнеса.
Евгений Ковалев, [email protected]
Установка нового электрооборудования
Перед
мы начинаем — в качестве предостережения — никогда не работайте вживую
провода! Ток 20 миллиампер через грудь (т.
Е.
поражение электрическим током из одной руки в другую) может смертельно остановить человека
сердце.
Перед установкой нового электрооборудования на дома вам, как правило, понадобится временное электричество. Фактически, один из первые утилиты, которые вы захотите подключить на своем строительная площадка.Мы установили временное питание метр в земле возле трансформатора энергокомпании у нашей каюты (позвоните в энергокомпанию и посмотрите где они хотят, чтобы вы его разместили, если вы не знаете). Они будут вы поместили временный пьедестал в землю вместе с медный заземлитель. Власть Юты взимала с нас минимальную плату за связь. Я думаю, это было порядка 30 долларов. Наш временный измеритель мощности имел вилку на 240 В (30 А), а также пару Розетки с защитой от GFCI 20A — показаны ниже.
Установка новой электросети — Энергетическая компания ПодключениеДля установки новой системы электроснабжения или постоянного электроснабжения в штате Юта компания Rocky Mtn Power требует, чтобы владелец проложил трубопровод от от источника энергокомпании до точки обслуживания или щитка счетчиков на твой дом. Энергетическая компания за свои деньги устанавливает проводников, электросчетчик и ставит пломбы на панель. Требования к размеру кабелепровода — измерительная панель. местоположение и другие инструкции по обслуживанию перейдите по ссылке www.rockymoutainpower.net и щелкните «Информация для подрядчиков».
Для нашей службы 400A нам потребовалось проложить один кабелепровод диаметром 3 дюйма. от зеленого квадрата на нашей линии собственности до панели счетчика на нашем кабина. Требовалось заглубить канал на глубину 24 дюйма. У нас было около 50 футов между зеленым ящиком и нашей измерительной панелью. При установке вашего новое электрическое обслуживание, но вы можете выкопать его вручную, если это не слишком далеко.
Вот наша измерительная панель 400A GE.
Эта панель имеет главный
выключатель для питания разрывной панели на 200 А в кабине, а также на 200 А.
встроенный выключатель.
Как выглядит электрическое обслуживание?
Четыре провода связаны с питанием главная панель с питанием. Три из них поступят от утилиты компании, а четвертый (голый) провод идет откуда-то еще.
Оголенный провод соединяется с одним или несколькими длинными металлическими стержнями. в землю или на провод / арматуру, закопанную в фундамент (a.к.а. Уфер земля), а иногда к водопроводу (должен быть металлическим, продолжаться до того места, где магистральный водопровод, входящий в дом. Остерегайтесь гальваники действие проводимости «разрывается» (часто между медной и железной трубой). Это «заземляющий провод». Он нужен, чтобы убедиться, что третий контакт на ваших розетках заземлен. Этот провод обычно нет тока.
Один из других проводов будет белым (или черным с белым или желтые полосы, а иногда и просто черные).Это нейтральный провод. Подключается к «центральному крану» раздачи трансформатор, обеспечивающий питание. Это связано с заземляющий провод только в одном месте (обычно внутри основной панели). Нейтраль и земля не должны быть подключены где-нибудь еще. В противном случае могут произойти странные и / или опасные вещи.
Кроме того, должна быть только одна система заземления в дом. Некоторые нормы требуют более одного заземляющего электрода. Они будут соединены вместе или подключены к нейтрали. в общей точке — еще одна система заземления.Добавление дополнительных заземляющие электроды, подключенные к другим частям дома проводка небезопасна и противоречит нормам.
Если вы добавляете дополнительную панель, земля и нейтраль обычно
выведены как отдельные проводники от главной панели и являются
не связаны друг с другом на субпанели (т. е. по-прежнему только один
соединение нейтраль-земля). Однако в некоторых ситуациях
(определенные категории отдельных зданий) вы действительно делаете
необходимо предоставить второй заземляющий электрод — проконсультируйтесь с вашим
инспектор.
Два других провода обычно черного цвета и являются «горячими». провода. Они прикреплены к распределительному трансформатору от вашей электросети. компания как Что ж. Два черных провода сдвинуты по фазе на 180 градусов. Другой. Это означает, что если вы подключите что-то к обоим горячим проводам, напряжение будет 220 вольт. Если вы что-то подключите к белый и любой из двух черных вы получите 110 В. Кажется, что в некоторые панели входят только три провода. Это либо потому, что нейтраль и земля подключены. вместе в другой точке (например: метр или столб) и один провод выполняет двойную функцию как нейтраль и земля, или в некоторых в редких случаях в сервисе есть только один горячий провод (только 110 В служба).
Требования к размеру земли для служебного входа
Ссылка NEC 2008, таблица 250-66
| Размер самого большого необоснованного проводника служебного входа или Эквивалентная площадь для параллельных проводников (AWG / тыс. Мил.) | Размер проводника заземляющего электрода (AWG / kcmil) | ||
| Медь | Алюминий или алюминий с медным покрытием | Медь | Алюминий или алюминий с медным покрытием |
| 2 или меньше | 1/0 или меньше | 8 | 6 |
| 1 или 1/0 | 2/0 или 3/0 | 6 | 4 |
| 2/0 или 3/0 | 4/0 или 250 | 4 | 2 |
| С 3/0 по 350 | Более 250 — 500 | 2 | 1/0 |
| Свыше 350 — 600 | Более 500 — 900 | 1/0 | 3/0 |
| Свыше 600 до 1100 | Более 900 — 1750 | 2/0 | 4/0 |
| Более 1100 | Более 1750 | 3/0 | 250 |
Измеритель мощности — необходимое рабочее пространство перед измерителем
Частью установки нового электрооборудования является монтаж основного
панель питания или измеритель мощности.
Мы использовали комбинированную панель, которая
были оба. Коммунальным компаниям обычно требуется рабочее место перед
измерителя мощности, как показано ниже. Этот
позволяет техникам по обслуживанию или электрикам удобно и безопасно
Работайте со своим измерителем мощности и главной сервисной панелью.
— Свободное пространство для опоры здания Накладные услуги
На схеме ниже показано, что ваш измеритель мощности должен быть 3 ‘ минимум от входной двери, газового счетчика или оконного проема. Счетчик также должен быть расположен в пределах 10 футов от переднего угла резиденция. Эти требования устанавливаются вашей утилитой. компания, в нашем случае Pacific Power. Это довольно типично для установка новых электрических сетей в других частях страны.
Измеритель мощности — зазоры для подземных работ
Электрооборудование — Основы
Жилой Электрические директивы и нормы
Приблизительный Электрический и тяговый кабель
Общие электрические Электрические схемы
выключатели и Предохранители
Калибр и напряжение проводов Калькулятор капель
Справочные таблицы NEC (2011, 2008, 2005, 2002 и 1999)
Определение размеров вашей электрической части Сервис
Электрооборудование — Монтаж главной линии обслуживания
Пожар / дым Установка сигнализации
Электропроводка дверного звонка
Телефонная проводка
Низковольтная проводка
Выводы кабеля
Что нужно знать перед подачей электроэнергии в сарай
Если вы новичок в ремонте дома и хотите сэкономить на электромонтажных работах, вы можете спросить себя: «Как проще всего подключить электричество к сараю?» Это может быть довольно запутанно и сложно, если вы делаете это впервые.Тем не менее, мы надеемся, что с помощью этого руководства мы сможем указать вам в правильном направлении, что следует учитывать при подготовке к установке внешней проводки в ваш сарай.
Соберите необходимые расходные материалы
Попытка подключить электричество к сараю может быть проблемой, особенно если это ваш первый раз! Перво-наперво вам нужно будет собрать правильные инструменты. Некоторые из этих инструментов включают: кабелепровод, проводку, шнуры, распределительные коробки и другие принадлежности. Большинство этих принадлежностей можно найти в хозяйственном магазине, и они довольно доступны по цене.Если ваша ситуация связана с тяжелой техникой, вы можете арендовать промышленные инструменты в местном хозяйственном магазине, это сэкономит ваше время и позволит вам работать эффективно.
Электропитание навеса может занять 1-2 дня, и если вы раньше не выполняли работы своими руками или не являетесь опытным электриком, определенно рекомендуется провести небольшое исследование оборудования, которое вы будете использовать.
Посмотрите на все расходы
Электропитание сарая может быть довольно дорогостоящим, особенно если это делает лицензированный электрик.Однако, если вы взяли на себя эту задачу, важно выяснить, сколько стоит подвести электричество к сараю. Обычно это где-то от 100 до 600 долларов. Общая стоимость также будет зависеть от специфики вашей ситуации (например, длины проводки, необходимой мощности, типа используемых инструментов).
Как правило, стоимость ваших инструментов может варьироваться. Для инструментов, перечисленных выше, вот некоторые из диапазонов цен на два основных расходных материала.
1. Канал: в зависимости от ситуации существуют разные типы каналов и цены на каждый из них.Самым распространенным является жесткий металлический трубопровод, который продается кусками по 10 футов. Обычно он стоит 0,77 доллара за фут для размера ½ дюйма, 1,16 доллара за фут для размера дюйма и 1,60 доллара за фут для размера 1 дюйм.
2. Электромонтаж: Стоимость провода зависит от длины, необходимой вам для проезда к сараю. Для электропроводки в жилых помещениях она должна быть не менее 12-го калибра.
Обычно цена на проволоку может колебаться от 20 до 100 долларов в зависимости от типа проволоки и ее стоимости.
Узнайте национальные электрические коды
Информация о национальных, а точнее, местных электротехнических нормах и правилах поможет вам лучше понять вашу ситуацию.Национальные электрические правила, помимо местных, действуют для вашей безопасности и для тех, кто вас окружает. Эти коды определяют спецификации компонентов для всего, от цепей до внешней проводки. В США существует базовый документ по электропроводке, который называется Национальным электрическим кодексом (NEC), который обновляется каждые три года. Фактические правила определяются локально и специфичны для каждого штата; однако NEC — это минимальный стандарт, которому вы должны следовать.
Итак, прежде чем приступить к монтажу внешней электропроводки к сараю или другому наружному объекту, обязательно ознакомьтесь с соответствующими кодами.Изучите основы электромонтажа
В Интернете есть множество руководств по изготовлению самодельных работ, в том числе те, которые расскажут, как подключить сарай. Рекомендуется посмотреть несколько видеороликов, чтобы сравнить и проверить все источники. Существуют также пошаговые инструкции по электромонтажу в письменной и видео-форме, которым довольно легко следовать, если вы впервые сталкиваетесь с чем-то подобным.
Также важно, чтобы вы выполняли правильные шаги и по порядку.Обычно вам нужно найти правильный кабелепровод, выбрать провод, который будет использоваться, выкопать траншею (где будут проходить провод и кабелепровод), установить распределительную коробку, проложить кабелепровод, проложить провод, подключить цепь и подключить сарай. Это может показаться много, но с правильными инструкциями и расходными материалами это не должно быть слишком сложно.
При необходимости проконсультируйтесь с квалифицированным электриком
В случае сомнений всегда полезно проконсультироваться с профессиональным электриком.
Когда дело доходит до электромонтажных работ, лучше перестраховаться, чем сожалеть, поскольку это может быть опасно, особенно если вы не знаете, что делаете.Более того, вы можете продолжить карьеру электрика, чтобы стать уверенным в своих способностях к электромонтажу.
Если вы заинтересованы в том, чтобы зарабатывать на жизнь установкой электроэнергии, программа «Электрик» Summit College — идеальное место для начала.
Откройте для себя отличия Summit Electrician
Программа для электриковSummit College предоставляет студентам всестороннее образование, которое позволяет им добиться успеха на работе в качестве профессиональных электриков. Программа «Электрик» Summit College предназначена для подготовки студентов к работе.Большая часть программы представляет собой практическое обучение, но оно также смешано с теоретическими компонентами, поэтому учащиеся изучают аргументы, лежащие в основе того, что они делают. В программе «Электрик» Summit College начинающие электрики изучают все тонкости работы. Хорошо продуманная учебная программа дает студентам возможность увидеть, на чем они, возможно, захотят специализироваться в области электромонтажных работ. По окончании программы вы будете готовы продолжить свой путь к тому, чтобы стать подмастерьем-электриком.
Выделите себя из поля зрения со звездным образованием электрика.Откройте для себя разницу Summit. Начните сегодня на Summitcollege.edu.
% PDF-1.7
%
11 0 объект
>
эндобдж
xref
11 85
0000000016 00000 н.
0000002394 00000 п.
0000002581 00000 н.
0000002623 00000 н.
0000003222 00000 н.
0000003704 00000 н.
0000003957 00000 н.
0000004368 00000 н.
0000004622 00000 н.
0000005203 00000 н.
0000005450 00000 н.
0000005950 00000 н.
0000006331 00000 п.
0000006629 00000 н.
0000006654 00000 н.
0000007099 00000 н.
0000007124 00000 н.
0000007256 00000 н.
0000007385 00000 н.
0000007519 00000 н.
0000007964 00000 п.
0000008075 00000 н.
0000008558 00000 н.
0000009092 00000 н.
0000009497 00000 н.
0000009610 00000 п.
0000009645 00000 н.
0000020540 00000 п.
0000030504 00000 п.
0000041227 00000 п.
0000051665 00000 п.
0000061792 00000 п.
0000072229 00000 п.
0000082954 00000 п.
0000093419 00000 п.
0000117581 00000 н.
0000134996 00000 н.
0000166881 00000 н.
0000170488 00000 н.
0000173136 00000 н.
0000173299 00000 н.
0000173563 00000 н.
0000176847 00000 н.
0000176930 00000 н.
0000176999 00000 н.
0000177068 00000 н.
0000177384 00000 н.
0000177644 00000 н.
0000198430 00000 н.
0000198525 00000 н.
0000198594 00000 н.
0000198685 00000 н.
0000214358 00000 п.
0000214624 00000 н.
0000214863 00000 н.
0000214888 00000 н.
0000215256 00000 н.
0000215642 00000 н.
0000215737 00000 н.
0000215880 00000 н.
0000216203 00000 н.
0000216298 00000 н.
0000216441 00000 н.
0000216840 00000 н.
0000216935 00000 н.
0000217078 00000 н.
0000217446 00000 н.
0000217731 00000 н.
0000217849 00000 н.
0000217992 00000 н.
0000218390 00000 н.
0000218485 00000 н.
0000218628 00000 н.
0000218948 00000 н.
0000219043 00000 н.
0000219186 00000 н.
0000219415 00000 н.
0000219801 00000 п.
0000220029 00000 н.
0000220172 00000 н.
0000220315 00000 н.
0000220701 00000 н.
0000220820 00000 н.
0000220963 00000 н.
0000001996 00000 н.
трейлер
] / Назад 243997 >>
startxref
0
%% EOF
95 0 объект
> поток
hb«b« Ā
Как провести электричество в сарай
Проволока к сараю — отличный способ превратить простую пристройку в многофункциональное пространство.Приведение в действие сарая состоит из нескольких этапов, но они под силу типичному воину выходного дня.
Электромонтаж требует тщательного планирования, так как у вас есть много вариантов на выбор с точки зрения метода и материалов — вот как:
- Планирование и подготовка работы
- План схемы
- Схема электрических соединений вытяжного навеса
- Выберите тип и размер провода
- Выберите правильный кабелепровод
- Выкопать траншею
- Установить распределительную коробку
- Прокладка кабелепровода
- Протянуть трос
- Подключите цепь к главной коробке и переключателю
- Проволока сарая
- Вызов электрика
Важно учесть, что, хотя вы выполняете электромонтаж сарая самостоятельно, вы должны получить разрешение лицензированного специалиста. В противном случае вы рискуете получить штраф или нанести ущерб своему имуществу.
Правила электромонтажа сарая
Для работы с электричеством вам понадобится разрешение. Вы не поверите, но почти любой ремонт электричества, который вы делаете в своем доме или сарае, требует ремонта в вашем муниципалитете. У вас в гостиной новый светильник?
Наверное, понадобится разрешение. А как насчет установки нового переключателя яркости? Также требуется разрешение.
Взгляните на этот документ из города Атланты как на пример того, когда разрешение требуется, а когда нет в большинстве городов и штатов.Если вы живете в сельской местности и не находитесь в пределах муниципального образования, вам нужно только следовать инструкциям NEC.
Большинство из нас не получат разрешения на установку диммерного переключателя или одной или двух лампочек, поскольку любой новичок в домашних условиях может безопасно выполнить эти работы. Но для более крупных работ, таких как подача электроэнергии в сарай, разрешение является обязательным.
Разрешение защищает ваш сарай в случае пожара. Если ваш сарай сгорел из-за проводки, страховка не покроет ваши убытки, если вы не получили разрешение.
Во-вторых, когда вы идете продавать свой дом и выполняли электромонтажные работы без разрешения, это станет проблемой для потенциальных покупателей. Таким образом, вы можете потерять ценность своего дома. Потратьте деньги на получение разрешения, и вы сохраните ценность своего дома и сохраните душевное спокойствие.
Запуск электроснабжения без разрешения [Риски и последствия]
Прежде чем запускать провод без разрешения, примите во внимание следующее: разрешения на строительство являются публичным документом. Почему это важно? Предположим, вы живете в густонаселенном районе, где пространство в дефиците.
У вас есть провод возле дома соседа. Сосед решает, что он будет занудой. Достаточно одного простого телефонного звонка в мэрию, чтобы узнать, есть ли у вас разрешение.
Тогда что? Если инспектор строительства приходит и видит, что вы выполняли работы без разрешения, он отключит вас до тех пор, пока вы не получите это разрешение, и, скорее всего, при этом наложит хороший штраф. Некоторые инспекторы даже приказывают снести выполненную работу.
Еще один вопрос, который следует учитывать, — это когда вы идете продавать свой дом.Необязательно раскрывать, что вы отремонтировали и получили или не получили разрешение при продаже.
Тем не менее, разборчивый покупатель жилья или агент могут проверить, есть ли у вас разрешения на строительство. В противном случае покупатель может колебаться, прежде чем покупать недвижимость, не получившую разрешения местного строительного департамента.
Если вы подключите свой сарай без разрешения, а затем продадите свой дом, вы несете ответственность за любые проблемы, которые могут возникнуть у нового владельца, если вы четко не заявили и не подписали документ, подтверждающий, что вы выполнили работу без разрешения.Судебный процесс может возникнуть, если вы ложно заявили или не заявили, что выполнили работу без разрешения.
Наконец, подавать электроэнергию в сарай без разрешения небезопасно. Разрешения существуют для обеспечения безопасности людей. Инспектор убедится, что вы выполнили работу правильно.
Если вы не получите разрешение и неправильно подключили проводку, может возникнуть пожар, и страховка не покроет ущерб.
Нужна ли дополнительная панель для моего сарая?
Если вы думаете о том, чтобы запустить более одного контура в своем сарае, то да, вам нужна дополнительная панель.Помните, что цепь — это просто группа розеток, приспособлений или переключателей, соединенных путем электрического провода.
В некоторых сараях будет более одного контура, особенно если сарай служит мастерской. Лампы и розетки на 15 А обычно находятся в одной цепи, в то время как в другой цепи может быть выключатель на 20 А для более тяжелых инструментов, таких как настольная пила, небольшой воздушный компрессор или шлифовальный круг.
NEC требует, чтобы в любой хозяйственной постройке был выключатель или прерыватель, отключающий подачу электроэнергии в здание.Если вы разместите более одной цепи в своем сарае без дополнительной панели, тогда вам потребуется провести более одного провода от вашего дома к сараю.
Это против кода. Между вашим домом и хозяйственной постройкой разрешается прокладывать только один провод.
С другой стороны, если вы планируете использовать только торцовочную пилу и пару фонарей в своем сарае, то вам, вероятно, удастся обойтись одной цепью на 20 А. В этом случае вспомогательная панель не потребуется, и вам понадобится только один переключатель на входе в ваш сарай, чтобы переключать мощность сарая и соответствовать коду.
Варианты силового агрегата для сброса
При подаче электроэнергии в сарай у вас есть несколько вариантов. Ваше местоположение, расстояние до вашего сарая, тип заземления и многое другое — вот факторы, которые влияют на то, какой тип кабеля вы проложите и как вы проведете его к своему сараю. Ниже приведены варианты электропитания вашего сарая.
Удлинитель
Удлинитель, вероятно, является наиболее распространенным способом подключения электричества к сараю. Проблема в том, что это не навсегда, а также небезопасно в плохую погоду.
Когда вы собираетесь продать свой дом, вы не можете рекламировать свой сарай как «проводной», потому что удлинитель не может выступать в качестве постоянного источника питания.
Плюсы:
- дешевый
- Простота установки и удаления
- Разрешение не требуется
Минусы:
- Непостоянный
- Небезопасно в сырую погоду и опасно для земли
- Не увеличивает стоимость вашей собственности
Кабель над землей
Электрические провода должны быть закопаны или подвешены над головой, вне досягаемости любопытных людей.Если вы живете на скале, но хотите, чтобы в сарае было постоянное электричество, прокладка кабеля от дома к сараю не вариант.
Необходимо использовать наземный кабель. Хотя это и не типично, это жизнеспособный метод подачи питания на конструкцию.
Плюсы:
- Решение для компактных наземных типов
- Постоянное, одобренное кодексом решение
- Не требует копания
Минусы
- Может потребоваться электрик
- Требуется разрешение
- Требуется проволока большего сечения, чем для закапывания
Кабель прямого захоронения — UF (подземный питатель)
Кабель для прямого заглубления предназначен для закапывания прямо в землю без кабелепровода.Кожух вокруг провода более толстый, не пропускает воду и обеспечивает довольно прочное соединение между домом и сараем.
С другой стороны, у вас все еще есть провод без какой-либо внешней защиты в дюймах от поверхности вашего двора. Кодекс допускает использование кабеля UF, но он может не подходить для всех мест.
Плюсы:
- Простая установка
- Дешево — кабелепровод не требуется
- Лучший вариант для устойчивых типов почвы
Минусы
- Восприимчивость к повреждениям от движения земли
- Сложнее заменить, чем кабелепровод
Подземный трубопровод
Провод, заключенный в кабелепровод из ПВХ — это провод, проложенный от дома к сараю в трубках из ПВХ.Трубка из ПВХ начинается в доме, когда она выходит через коллектор, кладку или другую часть вашего дома.
Затем он непрерывно простирается под землю до вашего сарая, где снова появляется и бежит к вашему выключателю.
Проволока в жестком металлическом кабелепроводе действует так же, как ПВХ, но прочнее, потому что он металлический. В районах, где ожидается интенсивное движение или копание, это может быть лучшим вариантом.
Провод, заключенный в гибкий металлический кабелепровод — это когда вам нужно что-то более прочное, чем ПВХ, но нужно проложить провод в траншее с множеством изгибов или изгибов. В этом случае более практичным может быть гибкий металлический трубопровод.
Для жесткого металла потребуется множество фитингов, тогда как для гибкого трубопровода потребуется только одна деталь, поскольку он может изгибаться в соответствии с контуром траншеи.
Плюсы:
- Добавлен уровень защиты
- Более простая замена провода в кабелепроводе
Минусы:
- Дороже
- Установка, требующая много времени
Как подвести электричество к сараю Руководство
Электропитание вашего сарая требует тщательного планирования.Как только вы определите, как вы будете использовать электроэнергию в своем сарае и какие материалы вам потребуются, работу можно будет выполнить относительно быстро. Если вы не копаете траншею длиной 100 футов, но даже в этом случае вы можете арендовать инструмент на 4 часа, чтобы завершить работу.
Необходимые инструменты
- Инструмент для зачистки проводов
- Плоскогубцы
- Отвертки
- Аккумуляторная дрель
- Лента рыболовная электрика
- Лопата (опция)
Необходимые материалы
- Провод
- Выключатели, розетки и коробки
- Автоматические выключатели панельные
- Кабелепровод (дополнительно)
- Дополнительная панель (опция)
Шаг 1: Планирование и подготовка
Во-первых, вам нужно проверить, достаточно ли места на вашей нынешней электрической панели, чтобы провести провод к сараю.Если у вас небольшой дом и панель на 200А, то места вам, скорее всего, хватит.
С другой стороны, если у вас панель на 100 А, у вас может не хватить места для безопасной подачи электроэнергии в сарай. В этом случае вам нужно нанять электрика, чтобы повысить уровень электроснабжения до 200 А.
После того, как вы определили, что ваша панель может поддерживать электроэнергию в сарае, вам нужно выяснить, сколько энергии вы собираетесь подавать в сарай.
Какие инструменты или машины вы будете использовать в своем сарае, для которых потребуется электричество? Будет ли в нем морозильная камера? У вас есть большой компрессор или сварщик?
Даже если вы вряд ли будете использовать несколько инструментов одновременно, лучше переоценить количество усилителей, которые вам понадобятся.
Затем вам нужно выяснить, как вы будете передавать питание от главной панели к вашему сараю. Помните, вы используете только один провод. Если ваша панель находится в подвале, вы пропустите провод через коллектор, чтобы выйти наружу.
Поскольку вы будете рыть траншею, чтобы прикрыть проволоку, вам нужно вырыть максимально короткую траншею, чтобы спасти свою спину. Обычно это означает прямую линию; таким образом, вам придется протянуть внутренний провод к точке в вашем доме, которая находится ближе всего к сараю.Здесь вы просверлите отверстие, чтобы пропустить провод снаружи.
Важно отметить, что у всех будет разный опыт подключения к сараю, потому что нет двух одинаковых домов. Если у вас есть готовый подвал или подвал, вы можете найти альтернативный способ вывести провод от главной панели наружу. Однако принципы, изложенные в этом руководстве, по-прежнему применяются.
Шаг 2: Спланируйте схему
Как упоминалось в шаге 1, вы проведете только один провод к своему сараю.Но что, если у вас будет более одной цепи? Вам понадобится дополнительная панель. Подпанель сарая позволяет вам иметь несколько цепей до мощности выключателя сарая на главной панели.
Если вы устанавливаете выключатель на 60 А для субпанели сарая, то ваша субпанель может обрабатывать три цепи 20 А или четыре цепи 15 А. Вы должны быть уверены, что у вас будет достаточно энергии на весь срок службы сарая.
С другой стороны, если вы планируете иметь только одну цепь, которая включает в себя несколько огней и розеток, то дополнительная панель не требуется.В этом случае вам понадобятся только лампы, розетки, провод, выключатель и, возможно, какой-нибудь кабелепровод.
Еще один момент, который следует учитывать, — если вы хотите подавать в сарай 240 В вместо 120 В. Все светильники, большинство розеток и бытовая техника работают от 120 вольт.
Более крупному оборудованию требуется 240 вольт, например сушилке или электрической плите. Подача 240 вольт в ваш сарай требует использования другого типа прерывателя на вашей главной панели, другого провода и дополнительной панели в вашем сарае.
Провод, который читает, например, 6/3, подходит для 240 вольт.У него будет два провода под напряжением, один черный и один красный, а также нейтральный и заземляющий провод. С другой стороны, провод 6/2 рассчитан только на 120 В и только один горячий.
Если вы хотите использовать свой сарай только для одной цели, например, для сварки, и вам нужна одна цепь на 240 В, есть светильники, рассчитанные на 240 В, что устраняет необходимость в дополнительной панели.
После того, как вы спланируете схему (и) в сарае, вам нужно будет собрать материалы. Подсчитайте необходимое количество проводов, а также скоб, розеток, ящиков, фонарей и выключателей.
Шаг 3: Нарисуйте электрическую схему навеса
Схема электрических соединений — это схема электрической системы. Мало того, что электрическая схема позволит вам правильно собрать все материалы, которые вам понадобятся для выполнения электромонтажных работ в сарае, она также сделает видимыми любые проблемы с цепями.
При выполнении электромонтажных работ, таких как установка новых цепей в помещении, легко забыть о величине нагрузки и номинальном токе. Запись всего этого на бумаге гарантирует, что цепи не будут перегружены, и позволит вам выбрать наиболее эффективный маршрут для установки проводки.
Имейте в виду, что установка дополнительной панели для прокладки проводки — не такая большая работа, как кажется. Субпанель — это средство для установки большего количества цепей в вашем сарае в будущем. Взгляните на эти схемы, чтобы получить представление о том, как может выглядеть подпанель с проводным навесом.
Шаг 4: Выберите тип и размер электрического провода
Вы не можете провести к своему сараю домашний провод. Первое, что вам нужно подумать, это выбрать калибр провода. Калибр относится к толщине металла внутри проволоки.Чем тяжелее калибр, тем большую нагрузку можно нести.
При выборе типа провода, важна такая диаграмма. Если вы используете пару цепей с максимальным током 30 А, а длина участка составляет около 50 футов, то вам понадобится этот тип провода. Проконсультируйтесь с таблицей, чтобы узнать, какой калибр провода вам нужен.
Еще один момент, который следует учитывать, — это падение напряжения. Напряжение падает, когда оно проходит по проводу.
Обычно это падение очень мало и не влияет на качество обслуживания в вашем доме.Если вы прокладываете провод к сараю и вам нужно пройти более 100 футов, падение напряжения может быть проблемой.
Воспользуйтесь этим калькулятором, чтобы узнать, достаточно ли падения напряжения между навесом и домом для пересчета типа используемого провода. Если оно меньше 3%, значит, вы находитесь в пределах рекомендованного NEC снижения и можете продолжать.
Шаг 5: Выберите правильный трубопровод
Если вы не хотите использовать прямой подземный кабель, вы должны пропустить провод через кабелепровод. Трубопровод — это просто другое название трубки, в которой для дополнительной защиты помещается провод.В особо влажных, холодных или загруженных средах следует рассмотреть возможность использования кабелепровода.
Труба из ПВХ— это экономичный способ прокладки провода. Он дешевый, легко режется и может сгибаться, чтобы соответствовать слегка изогнутым траншеям. Главный недостаток ПВХ заключается в том, что NEC утверждает, что он должен быть закопан на глубину не менее 18 дюймов. Если у вас есть только вы, лопата и 150-футовая траншея для рытья, это может стать проблемой.
С другой стороны, металлический канал должен иметь глубину всего 6 дюймов. Металлический кабелепровод, более прочный, чем трубопровод из ПВХ, выдерживает самые суровые условия, и вам не придется копать лишнюю ногу.
Обратной стороной является то, что металлический трубопровод намного дороже. Бывают двух типов: гибкие и жесткие. Не все гибкие металлические кабелепроводы предназначены для использования вне помещений, поэтому перед покупкой внимательно проверьте этикетки.
Как ни странно, трубы бывают разных размеров. Руководствуйтесь эмпирическим правилом, согласно которому ваш провод не должен занимать более половины места в кабелепроводе.
Поскольку вы пропускаете только один провод через кабелепровод, кабелепровода диаметром 1 дюйм будет более чем достаточно.Вам придется протянуть провод через кабелепровод, поэтому, если вы сделаете его шире, его будет легче протянуть.
ПВХ трубыбывают разной толщины, называемые графиками. Чем выше график, тем толще ПВХ.
Если вы устанавливаете кабелепровод из ПВХ в местах, где он может быть поврежден, рекомендуется установить более высокий график ПВХ. Однако тянуть за провода будет труднее, поэтому рекомендуется увеличить диаметр кабелепровода.
Шаг 6. Выкопайте траншею
После того, как вы спланировали проводку и приобрели провод и кабелепровод, пора копать траншею.Как указано выше, ПВХ-канал должен иметь глубину не менее 18 дюймов. Металлический канал должен иметь глубину не менее 6 дюймов.
У вас есть варианты того, как проводка входит в ваш сарай. Вы можете проложить проводку под навесом и пропустить ее через нижнюю стойку и вверх в конструкцию, или вы можете сделать так, чтобы она поднялась по внешней стене, а затем прошла сквозь стену.
Это зависит от того, хотите ли вы выключатель или панель снаружи вашего сарая. Любой способ приемлем.
Если вы устанавливаете субпанель, то NEC заявляет, что вам понадобится заземляющий стержень, чтобы правильно заземлить субпанель.Заземляющий стержень — это кусок меди или гальванизированного металла диаметром 8–10 дюймов, вбитый в землю и соединенный одним медным заземляющим проводом с вашей субпанелью.
Наконец, не забудьте позвонить по номеру 811, прежде чем копать или зайти на их веб-сайт.
Если вы живете в городской местности или не уверены, то вам нужно обезопасить себя, прежде чем начать копать и попасть в газопровод.
Шаг 7: Установите распределительную коробку
После того, как вы выкопали траншею, пора установить переключатель или вспомогательную панель, в зависимости от того, какой тип схемы вы решили установить.Ваш выключатель или панель могут находиться внутри или снаружи сарая. Если вы выходите на улицу, убедитесь, что он рассчитан на использование вне помещений.
Шаг 8: Проведите кабелепровод
При прокладке кабелепровода сначала нужно начать внутри дома, где провод идет наружу. Провод, идущий из вашего дома к внешнему источнику, должен иметь защищенный от атмосферных воздействий выход.
Если пройти через коллектор дома, вы просверлите отверстие того же диаметра, что и канал, который вы собираетесь использовать. Достаточно короткого отрезка кабелепровода к внешней распределительной коробке.
Помните, ваш провод должен идти от главной панели к сараю. Не рекомендуется использовать обычный внутренний провод Romex с последующим переключением на внешний провод в точке выхода.
Обязательно заделайте наружное отверстие герметиком. Затем распределительная коробка позволит кабелепроводу повернуться на 90 градусов в траншею. Колено в траншее снова повернет канал на 90 градусов, чтобы пройти по всей длине траншеи.
При использовании трубопровода из ПВХ используется цемент ПВХ, который соединяет трубопровод с фитингами.Обязательно нанесите тщательно, так как это создаст непроницаемое уплотнение, которое сделает ваш кабелепровод защищенным от атмосферных воздействий.
Шаг 9: Потяните за провод
После того, как вы настроили кабелепровод, идущий от дома к сараю, вам нужно будет протянуть провод через кабелепровод, используя рыболовную ленту электрика. Если вы никогда не использовали его раньше, представьте длинную тонкую металлическую проволоку с крючком на конце.
Пропустите ленту через конец без проволоки.
Когда он дойдет до другого конца, прикрепите его к проволоке.Потяните за ленту. Это может потребовать некоторого убеждения, но оно придет.
При прикреплении проволоки к ушку рыболовной ленты обязательно закрепите ее тугой петлей. Кроме того, расположите отдельные провода, проходящие через глаз, в шахматном порядке. Это создает более аэродинамическую форму для провода, позволяя ему лучше проходить через кабелепровод.
Шаг 10: Подключение цепи к коммутатору и главному блоку
На главной сервисной панели вашего дома будет специальный выключатель, предназначенный для вашего сарая.В конечном итоге именно здесь вы определяете, сколько мощности будет иметь ваш сарай. Если вы хотите, чтобы ваш сарай был на 60 А, вы должны установить выключатель на 60 А. в сервисной панели.
Кроме того, величина напряжения, подаваемого в ваш сарай, отображается на сервисной панели. Для обслуживания вашего сарая на 120 В необходимо использовать только однополюсный выключатель. Однополюсный выключатель имеет только одну горячую клемму, в отличие от двухполюсного выключателя, у которого есть две точки, что позволяет потреблять удвоенное напряжение или 240 В.
Что бы вы ни выбрали, убедитесь, что вы устанавливаете соответствующий провод для работы, сверяясь со схемами, приведенными ранее в этом руководстве.При установке нового выключателя отключите питание в доме и осторожно установите выключатель в пустое место на панели.
На другом конце вы вставите провод либо в субпанель, либо в переключатель. Если вы уже подключили провод к главной панели, убедитесь, что выключатель находится в выключенном положении. Подключите переключатель соответствующим образом и убедитесь, что он рассчитан на 240 В или 120 В, в зависимости от того, какое питание вы используете в своем сарае.
При использовании дополнительной панели и проводки на 240 В обязательно отключите металлический мост, соединяющий шины нейтрали и заземления.Пренебрежение этим правилом может привести к электризации всех металлических компонентов электрической системы вашего сарая. Подключите панель к заземляющему стержню с помощью медного заземляющего провода подходящего размера.
Важно: вашему сараю нужен выключатель либо на субпанели, либо сразу после него для каждого контура. Сами по себе субпанели не требуют однократного отключения, но вам нужно убедиться, что в каждой цепи есть переключатель, который может выключить всю цепь. Код требует, чтобы переключатели были легко доступны на случай, если вам нужно в спешке отключить все питание.
Шаг 11: Подключите навес
Пришло время полностью подключить кабину к сараю. Если вы решили использовать только одну цепь, то подключение будет довольно простым. Если вы используете прерыватель на 20 В, рекомендуется использовать провод 12/2. Если у вас схема всего 15А, то можно установить 14/2.
Обязательно используйте скобы для проволоки, если применимо. Скобы для проводов удерживают проводку заподлицо до середины шпилек. В случае, если в дальнейшем гвоздь или гвоздь ввинчивается в шпильки, скобы надежно удерживают проводку в стороне.
Навесы требуют использования розеток GCFI. Эти розетки устанавливаются так же, как и традиционные розетки, но стоят немного дороже. Или вы можете вместо этого использовать автоматические выключатели GCFI, которые сделают все розетки в этой цепи GCFI.
Шаг 12: Вызов электрика
После того, как вы установили электропроводку в своем сарае, вам нужно вызвать электрика, чтобы он все проверил. Электрик обеспечит безопасность всех выполненных работ и соблюдение норм. После того, как электрик приедет, чтобы проверить вашу работу, инспектор по строительству должен освободить путь для окончательной проверки.
Это самый важный шаг. Вы можете планировать и не торопиться, но неизбежно совершите ошибку. Ошибки и электричество могут иметь катастрофические последствия.
Электромонтаж сарая включает в себя возню с вашей главной сервисной панелью, которая имеет решающее значение для работы вашего дома. Сделайте себе одолжение и заплатите немного больше, чтобы получить дополнительную гарантию одобрения профессионала.
Сколько стоит подвести электричество к сараю?
Самостоятельная установка электропроводки в сарае не будет стоить вам ни руки, ни ноги.Самая большая стоимость — это ваш провод. Если вы используете медный провод, что является обычным явлением, вам придется заплатить больше за провод более толстого сечения. Поскольку вы используете электроэнергию на некотором расстоянии от вашего дома, вам понадобится провод большего сечения, чем обычный домашний провод.
Если проложить провод средней длины, скажем 100 футов, то катушка из 8/3 прямого подземного провода обойдется вам примерно в 170 долларов. Более тяжелые манометры обычно не входят в состав катушек меньшего размера, поэтому, если вы подаете 100А к своему сараю на расстоянии, вам может понадобиться что-то вроде этого.Стоимость этого провода, превышающего 600 долларов, может заставить вас переосмыслить свои приоритеты в питании.
Сами субпанели не дорогие. Этот предназначен для использования на открытом воздухе и стоит менее 40 долларов. Розетки, коробки и переключатели GFCI также дешевы. Убедитесь, что выключатели и осветительные приборы рассчитаны на правильное напряжение, если вы используете цепь 240 В.
Наконец, ваш кабелепровод может быть дорогим, если вы используете жесткий металлический кабелепровод. 100 ″ из 1 ″ жесткого металлического трубопровода будет стоить около 100 долларов. Гибкая стальная труба той же длины и диаметра в два раза дороже жесткой трубы.ПВХ — самый дешевый вариант и стоит около 75 долларов за 100 футов 1-дюймового трубопровода.
Заключение
Самым важным аспектом этой работы является безопасность. Совершенно очевидно, что при выполнении панельных работ отключение основного силового выключателя является очевидной необходимостью. Как и отключение питания при электромонтаже сарая. Но самое главное — получить разрешение и попросить электрика проверить вашу работу.
После того, как вы примете все меры безопасности, убедитесь, что вы тщательно продумали требования к электропитанию для вашего сарая.Переоценка всегда лучше, чем недооценка.
Так что, если вы хоть немного сомневаетесь, что одна цепь на 15 А — это все, что вам нужно для вашего сарая, тогда вам лучше пересмотреть. С первого раза легче сделать это правильно.
Как всегда, спасибо, что нашли время прочитать это руководство. Надеюсь, это поможет вам, когда вы подойдете к своему сараю. Если у вас есть какие-либо вопросы или комментарии, напишите мне ниже.
Евгений был энтузиастом DIY большую часть своей жизни и любит проявлять творческий подход, вдохновляя на творчество других.Он страстно увлекается благоустройством, ремонтом и обработкой дерева.
Что вам нужно знать
Одним из наиболее серьезных препятствий на пути к вождению электромобиля, по всей видимости, является потребность в домашней зарядной станции.
В то время как подключаемые к электросети гибриды можно заряжать за ночь с помощью зарядных шнуров на 120 В, у водителей с аккумулятором действительно должен быть доступ к зарядной станции уровня 2 на 240 В.
Они позволят перезарядить полную аккумуляторную батарею от 4 до 9 часов, в зависимости от конкретного автомобиля.
НЕ ПРОПУСТИТЕ: Установка зарядной станции для электромобилей: этот старый дом показывает вам, как
Многие владельцы захотят переоборудовать зарядную станцию в существующий гараж, но, чтобы изложить принципы, мы начинаем с того, что нужно для установки станции в строящийся или капитально реконструируемый гараж.
Мы только что прошли через этот процесс для нового гаража в горах Катскилл в Нью-Йорке. (Обратите внимание, это относится только к Северной Америке!)
Есть несколько шагов, но важно понимать, что проводка — это первый шаг, отдельный от зарядной станции, так как позже драйверы могут выбрать более мощную станцию.
Коробка выключателя, показывающая цепь 240 В для зарядной станции электромобиля
Во-первых, поработайте со своим подрядчиком и электриком, чтобы установить выделенную 240-вольтовую линию на 1 или 2 фута ниже того места, где вы планируете разместить свою зарядную станцию.
Мы разместили наш в углу здания, чтобы внутри можно было подзарядить машину, или мы могли вывести шнур под дверь гаража или через обычную дверь сбоку здания.
Многие подрядчики не имеют опыта работы со станциями зарядки электромобилей, поэтому вам, возможно, придется обучить их.
ТАКЖЕ: Зарядка электромобилей: основы, которые вам нужно знать
Самый простой способ выразить это в контексте — это такая же схема, как и в электрических сушилках для одежды или в печах.
Во-вторых, убедитесь, что ваша новая схема рассчитана на 50 А, что означает скорость зарядки 40 А (с использованием 80 процентов емкости схемы).
Даже если ваша первая зарядная станция рассчитана только на 24 А (как и многие менее дорогие), вы захотите «подготовить» проводку в гараже к будущему.
Розетка NEMA 6-50
В-третьих, попросите электрика установить розетку NEMA 6-50 — ту, которая используется на большинстве зарядных станций без проводов — в стене под выбранным местом.
Один электрик, с которым мы поговорили, предпочел проводку, которая устраняет тепловое сопротивление между вилкой и розеткой, но мы хотели позволить зарядной станции идти с нами, если мы переедем.
В-четвертых, как только у вас будет проводка в гараже, ЗАТЕМ выберите зарядную станцию и надежно прикрепите ее к стене.
ПРОВЕРКА: В Калифорнии арендаторы теперь могут устанавливать зарядные станции для электромобилей (август 2014 г.)
Большинство людей купят новый; нам посчастливилось иметь подержанный, подаренный нам участником Green Car Reports и защитником электромобилей Томом Молоуни, который занимался модернизацией. (Спасибо, Том!)
Сегодня на рынке представлено более десятка зарядных станций.
Их можно купить непосредственно у производителей или найти в крупных магазинах, таких как Best Buy, Home Depot или Lowe’s — на их веб-сайтах, если они не обязательно есть в наличии в вашем местном магазине.
Заглушка NEMA 6-50
О чем следует помнить:
- Ищите зарядную способность не менее 24 А; Лучше 40 Ампер, но дороже
- Скорость зарядки должна составлять не менее 7,2 киловатт, что подходит как для автомобилей Chevy Volts (3,3 или 3,6 кВт), так и для более мощных автомобилей, таких как Nissan Leafs и BMW i3s (6,6 и 7,2 кВт соответственно).
- Убедитесь, что на нем есть вилка NEMA 6-50!
- Некоторые зарядные станции «тупые», а другие поставляются производителями (например.грамм. ChargePoint), которые предлагают онлайн-соединение между вашим зарядным устройством и приложением для телефона и / или онлайн-сайтом, на котором отображается мгновенная и совокупная статистика зарядки
- Убедитесь, что шнур достаточно длинный, чтобы добраться до автомобиля, припаркованного за пределами гаража. Мы бы предложили минимум 16 футов, а 25 футов вполне оправдывают дополнительные затраты.
Розетка NEMA 6-50
Это краткая и простая версия того, что вам нужно знать. Мы обновим эту статью, если получим дополнительные советы и рекомендации от читателей или комментаторов.
Помните: это не сложнее, чем электрическая сушилка для одежды — а их миллионы в гаражах по всей Северной Америке.
_______________________________________
Следите за сообщениями GreenCarReports в Facebook и Twitter.
% PDF-1.4 % 87 0 объект > эндобдж xref 87 66 0000000016 00000 н. 0000001685 00000 н. 0000001898 00000 н. 0000002050 00000 н. 0000002210 00000 н. 0000002752 00000 н. 0000003108 00000 п. 0000003145 00000 н. 0000003502 00000 н. 0000003976 00000 н. 0000004450 00000 н. 0000004471 00000 н. 0000004583 00000 н. 0000005932 00000 н. 0000005954 00000 н. 0000006068 00000 н. 0000007418 00000 н. 0000007560 00000 н. 0000007834 00000 н. 0000007856 00000 н. 0000008659 00000 н. 0000009133 00000 п. 0000009587 00000 н. 0000010105 00000 п. 0000010689 00000 п. 0000011389 00000 п. 0000011870 00000 п. 0000011911 00000 п. 0000011933 00000 п. 0000012739 00000 п. 0000013060 00000 п. 0000013364 00000 п. 0000013441 00000 п. 0000013667 00000 п. 0000013968 00000 п. 0000013990 00000 н. 0000014844 00000 п. 0000015215 00000 п. 0000015646 00000 п. 0000015668 00000 п. 0000016371 00000 п. 0000016393 00000 п. 0000017180 00000 п. 0000017893 00000 п. 0000018500 00000 п. 0000018890 00000 п. 0000019315 00000 п. 0000019337 00000 п. 0000020155 00000 п. 0000020211 00000 п. 0000020233 00000 п. 0000020933 00000 п. 0000020955 00000 п. 0000021402 00000 п. 0000028879 00000 п. 0000028973 00000 п. 0000035015 00000 п. 0000037694 00000 п. 0000041385 00000 п. 0000049334 00000 п. 0000049426 00000 п. 0000057808 00000 п. 0000067077 00000 п. 0000067983 00000 п. 0000002246 00000 н. 0000002730 00000 н. трейлер ] >> startxref 0 %% EOF 88 0 объект > >> эндобдж 89 0 объект 0-QC {4.bx_G @) / U ($ ߆ bˬ ‘\\ / ΞF`z ~ {dI) / П-12 / V 1 / Длина 40 >> эндобдж 90 0 объект > / Кодировка> >> / DA (G; k? # I-Jf) >> эндобдж 91 0 объект > эндобдж 151 0 объект > транслировать = bjR [
Сарай / Частный гараж | Харфорд Каунти, Мэриленд
Местоположение
- Сарай : Может располагаться на территории собственности в любом месте, которое соответствует местным ограничениям на зонирование для этой собственности.
- Гараж : Может быть расположен на территории собственности в любом месте, которое соответствует местным ограничениям зонирования для этой собственности. Кроме того, Строительный кодекс требует, чтобы конструкция располагалась на расстоянии не менее 3 футов от линии собственности (участка). При расположении на расстоянии менее 3 футов внешние стены должны быть спроектированы и построены с расчетом огнестойкости в течение 1 часа. Конструкция пола должна быть негорючей.
Требования к фундаменту
Варианты навесов
- 6-8-дюймовый слой щебня на хорошо дренированной строительной площадке
- Бетонная подушка 4 дюйма на 4 дюйма щебня (Строительная площадка должна быть хорошо дренирована)
- Морозозащищенные опоры и фундамент из кладки в виде опор или сплошной стены
Опции для гаражей
- Защищенный от мороза фундамент (на 30 дюймов ниже конечной отметки)
Анкеровка
- Навесы : Навесы, построенные из легких материалов (пластик / алюминий), требуют крепления для предотвращения опрокидывания в условиях сильного ветра в соответствии с инструкциями производителя по установке.
- Гаражи : Обеспечьте анкерное крепление фундамента с помощью анкерных болтов диаметром 1/2 дюйма, встроенных не менее 8 дюймов в залитые бетонные стены и 15 дюймов в залитые бетонные стены каменные стены. Анкеры не должны находиться на расстоянии более 6 футов друг от друга, и их необходимо размещать в пределах 12 дюймов от всех углов фундамента. Каждая секция плиты будет иметь минимум 2 анкера. Утвержденные анкерные ремни могут быть заменены при установке и разнесены в соответствии с рекомендациями производителя.
Заявка
Заявление подается в разрешительном центре округа Харфорд (410-638-3122).Заполните необходимую область заявки, распечатайте, подпишите и поставьте дату внизу. Принесите 3 копии плана участка и 2 комплекта планов строительства (если они построены заранее или менее 200 квадратных футов, планы строительства не требуются). Примечание : Большинство разрешений действительны в течение 1 года с момента выдачи. Если к этому сроку работы не будут завершены, звоните по телефону 410-638-3122.
Обзор
Принесите 3 копии вашего опроса (чертеж вашей собственности, также известный как план участка). В масштабе обследования нарисуйте предлагаемый сарай / отдельно стоящий гараж.Если ваша собственность обслуживается колодцем и / или септиком, будет полезно, если вы также сможете указать их местонахождение в своем обследовании. Если у вас нет шкалы, Помощник по планированию поможет вам, если вы укажете размер, расположение конструкции и расстояния от всех линий вашей собственности до конструкции. Если у вас нет опроса, вы можете нарисовать его самостоятельно или попросите кого-нибудь нарисовать его для вас, если рисунок точен и соответствует масштабу.
Строительные планы
Возьмите с собой 2 комплекта подробных планов строительства.Эти планы должны показать, как вы будете строить свой сарай / гараж (поперечное сечение (каркас), план этажа, фундамент / основание и деталь фасада. Если у вас есть вопросы по строительным нормам, пожалуйста, позвоните в Департамент инспекций, лицензий и разрешений (DILP). ) рассмотрите план по телефону 410-638-3022. Если вы нанимаете подрядчика по благоустройству жилья в Мэриленде (MHIC), вам необходимо будет предоставить вышеупомянутые планы строительства. Вам также необходимо будет принести копию подписанного контракта, который у вас есть с ваш подрядчик.Строительные планы всех навесов / гаражей требуются независимо от того, будете ли вы использовать подрядчика по благоустройству жилья из Мэриленда.
Акт
Если вы приобрели недвижимость в течение последних 2 месяцев, вам необходимо будет принести копию подписанного акта, подтверждающего смену владельца.
Доверенность
Если вы (заявитель) не являетесь текущим владельцем недвижимости, вам потребуется доверенность, подписанная владельцем недвижимости, дающая вам разрешение на подачу заявки на разрешение.
Колодец / септик
Для собственности, обслуживаемой колодцем и / или септиком, время обработки разрешения составит около 10 рабочих дней. Недвижимость, обслуживаемая водопроводом и канализацией, будет выдана в тот же день или, в случае пересмотра планов, до 10 рабочих дней. Если вы будете устанавливать электричество в своем гараже, как только будет выдано разрешение на строительство, ваш электрик сможет подать заявку на получение разрешения на электрооборудование. Позвоните в Департамент инспекций, лицензий и разрешений по телефону 410-638-3363 / 3364, чтобы узнать о сборах.
В случае необходимости отступить от вашего колодца и / или септика (если применимо), пожалуйста, позвоните в Департамент здравоохранения по телефону 410-877-2300.
Проверки
Инспекции потребуются на определенных этапах строительства. Владелец собственности несет ответственность за все необходимые проверки, , пожалуйста, поговорите со своими подрядчиками , чтобы подтвердить, что они будут планировать проверки. Чтобы запланировать или проверить проверки, позвоните по телефону:
- Building Services по телефону 410-638-3366 / 3367 .
