Дюбель для газобетона нейлоновый | МираПластик

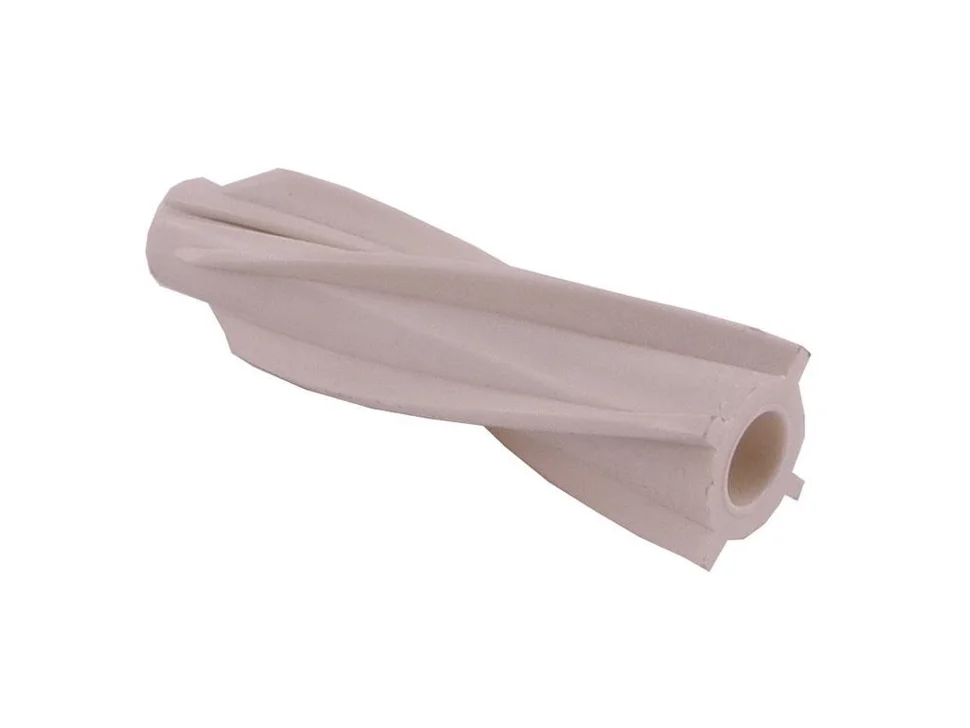

Дюбель для газобетона нейлоновый

Специализированный дюбель для монтажа любых изделий на основания из газобетона различных марок. Наиболее удобный, надежный и безопасный варианта для работ по газобетону.

Конструкция. Винтообразный двухраспорный дюбель с четырьмя спиральными продольными ребрами большой высоты. Изготавливается из нейлона.

Преимущества и особенности. Благодаря большому диаметру и наличию четырех ребер надежно фиксируется в газобетоне, контрится (можно без опаски вворачивать саморезы) и обеспечивает прочное крепление изделий.

Области применения. Дюбель используется для монтажа любых конструкций и изделий (металлических, деревянных, пластиковых) на основание из неоштукатуренного газобетона. Наилучший результат достигается с применением специальных шурупов.

Материал изготовления: нейлон,

Технические параметры на дюбель для газобетона нейлоновый

Размер (DxL), (мм)

Диаметр сверла (мм)

Минимальная глубина сверления (мм)

Диаметр шурупа (мм)

Минимальная глубина анкеровки (мм)

8х55 8,0 60 5 50
10х60 10,0 70 7 60
14х80 14,0 95 10 80

Дюбель для газобетона RD 8х55

Производитель: Tech-KREP
Артикул: 51KBT0800055RD
Европейский артикул: 4627122123828
Ед.
измерения: шт.
Вес: 0.01кг
Наличие: В наличии

цена: 2.39 р.

Дюбель для ячеистого бетона RD 8х55

EAN: 4627122123828

Дюбель нейлоновый винтовой предназначен для прямого монтажа (без сверления отверстия) в ячеистый бетон. Высокие внешние ребра дюбеля позволяют значительно увеличить площадь распора и предотвратить его проворачивание в отверстии при монтаже. Дюбель для газобетона RD (также известен как GB в каталоге Fischer) — крепление, специально разработанное для установки в газобетон. При соблюдении правил монтажа и условий эксплуатации крепежное изделие гарантирует создание надежных и безопасных креплений. Даже в мягком строительном материале дюбель обеспечивает плотную посадку за счет спиральной формы внешних ребер. Монтаж дюбеля RD достаточно простой, выполняется с помощью молотка без специального инструмента, что сокращает трудозатраты и позволяет экономить время на создание креплений.

С шурупами из нержавеющей стали крепежный элемент подходит для наружного применения.


 Материал: Нейлон

Применение: Подвесные потолки, Кабельные лотки, Трубопроводы, Барьерные ограждения, Фасады и кровельные конструкции, выполненные из дерева и металла, Кронштейны тентов, Почтовые ящики

 Допущен для использования с материалами: Газобетон с пределом прочности на сжатие от 2 до 4 Н/мм 2, Газобетонные стеновые плиты и
плиты перекрытий с пределом прочности на сжатие от 3,3 до 4,4 Н/мм 2

 Установочный инструмент: Стандартный установочный инструмент

Аналоги: Дюбель для газобетона; GB

 Допуски:

Специальное крепление с допуском для применения в газобетоне

   ☑   ПРЕИМУЩЕСТВА:
• Общий строительный допуск дает гарантированную надежность при использовании в соответствующих
условиях применения.
• Внешние ребра спиральной формы обеспечивают плотную посадку в мягком строительном материале с оптимальным распределением давления и высокой несущей способностью.
• Для установки дюбеля достаточно иметь молоток, специальный инструмент не требуется, это позволяет экономить время и снижать стоимость монтажа.
• Кроме того, дюбель RD можно использовать для наружного применения (например, при монтаже фасадов) в сочетании с шурупом из нержавеющей стали

   ☑   ФУНКЦИОНИРОВАНИЕ:
• Дюбель RD пригоден для предварительного монтажа.
• Внешние ребра спиральной формы обеспечивают соединение с плотной посадкой между строительным
материалом и дюбелем.
• Требуемая длина шурупа определяется следующим образом: длина дюбеля + толщина закрепляемого элемента + 1 диаметр шурупа.
• Дюбель RD используется с шурупом Ø 5 мм, что обеспечивает максимальную несущую способность.
• Дюбель RD 8 допущен для использования в растянутом газобетоне.
• Сверление производить только в режиме вращения (с выключенным ударом).
• Дюбель можно использовать в неоштукатуренном газобетоне


Технические данные:

Обозначение Мин. глубина сверления h1, мм Ø шурупа ds, мм Ø дюбеля, мм Ø сверления отверстия d0, мм Мин. глубина закрепления l=hef, мм
RD 8/55 (нейлон) 60 5 18 8 55

Нагрузки:

Максимально допустимые нагрузки1) для одиночного анкера в газобетоне.

Тип RD 10/60
Мин. межосевое расстояние2), smin, мм 100
Мин. расстояние от края3), cmin, мм 100
Мин. расстояние от края до затвердевших швов4), cmin, мм 9
Мин. толщина элемента, hmin, мм 75
Глубина анкеровки hef, мм 50
Рекомендуемые нагрузки в соответствующем материале основы Frec5)
Газобетон ≥PB4, PP5 (G4), кН 0,40
Газобетон ≥P3.3, (GB3.3), кН 0,30
Газобетон ≥P4.4, (GB4.4), кН
0,40
Растянутая зона в междуэтажных перекрытиях и кровельных плитах из газобетона в соответствии с DIN 4223 ≥P3. 3, (GB3.3), кН -

1) Учитываются необходимые коэффициенты запаса прочности.
2) Минимально возможные межосевые расстояния с одновременным снижением допустимой нагрузки.
3) Минимально допустимое расстояние от края.
4) Только в стенах из газобетона.
5) Данные действительны при растягивающей нагрузке, поперечной нагрузке и комбинированной нагрузке под любым углом. В условиях совместного действия продольных и поперечных нагрузок и изгибающих моментов используйте данные, указанные в Допуске.


Монтаж

В упаковке: 200 шт.


Дюбель для газобетона виды и особенности, советы профессионалов

Установка креплений в пористых материалах совсем недавно считалась сложной процедурой, которую выполняли профессионалы в области строительства. Технологии поспособствовали появлению нового решения – нейлоновый дюбель для газобетона существенно упростил задачу. В этом материале подробно описаны характеристики и конструктивные особенности этого крепления.

Также читатель узнает, какие виды дюбеля для газобетона сегодня встречаются и для чего их можно использовать. Рекомендуем обратить внимание и на советы профессионалов, благодаря которым начинающий строитель сможет избежать ошибок. Но обо все по порядку.



Справка! Дюбеля представляют собой втулки, оснащенные четырьмя лепестками. При закручивании или забивании в дюбель саморезов лепестки расширяются и надежно фиксируются в ячеистой структуре газобетона. Прочному креплению способствует шероховатая поверхность этих элементов.

Виды дюбелей

Сегодня в строительстве используются четыре вида дюбелей:

  • Пластиковые и нейлоновые. Это дешевые крепления, оснащенные спиралевидными ребрами. Помимо дешевизны, основным преимуществом изделий из пластика является полная сопротивляемость коррозии. Также в эту категорию попадает и нейлоновый дюбель для поверхности газобетона, который применяется для крепежа дверных и оконных проемов.

  • Металлические. Такие крепления необходимо использовать в местах, где есть риск воспламенения. Изготавливаются обычно из оцинкованной стали. Помимо зубцов изделие имеет стопорный бортик, который не дает креплению прокручиваться и проваливаться в материал. Металлические дюбели имеют более высокую цену, чем пластиковые или нейлоновые, но зато они выдерживают большую нагрузку.
  • Рамный. Из названия понятно, что этот вид дюбеля используется для крепежа в дверных и оконных проемах. Специализированное крепление имеет блинную конструкцию, за счет которой оно может выдерживать большие нагрузки. Изготавливается из материалов, описанных выше.

При выборе изделия в газобетон необходимо отталкиваться от нагрузки, которая будет действовать на крепление. Тяжелая техника, мебель и направляющие для конструкций из гипсокартона крепится при помощи металлических дюбелей. Что касается нейлоновых и пластиковых изделий, то их лучше применять в сантехнике. Также пластиковые дюбеля отлично подходят для фиксации металлических профилей.


Как правильно установить дюбель

Первым делом необходимо приготовить инструмент – это дрель с набором сверл по бетону, рулетка, маркер или карандаш, крестовая отвертка и молоток. Если инструмента у вас нет, то лучше взять его на прокат – это будет дешевле, чем нанимать строителей. Все готово? Тогда можно переходить к работе.



  1. Диаметр просверленного отверстия должен быть чуть меньше, чем диаметр дюбеля – это важно. Если вы собираетесь использовать крепеж 8 мм, то для него стоит взять сверло 7 мм.
  2. Если вы собираетесь использовать перфоратор, то заранее отключите функцию удара. Использовать такой инструмент стоит только при крайней необходимости, рекомендуется отдать предпочтение дрели.
  3. Крепеж вкручивается отверткой. Если вы взяли металлическое крепление, то его проще посадить в отверстие при помощи молотка.
  4. Важно, чтобы дюбель стоял ровно, не должно быть перекосов.
  5. Убедившись, что манжета крепежа полностью погрузилась в отверстие, можно переходить к вкручиванию универсального болта или самореза.
  6. При необходимости, часть самореза можно оставить снаружи. Убедитесь, что изделие надежно зафиксировано.

Как видите, процесс проходит довольно просто. Не стоит брать для этой работы шуруповерт, так как электрический инструмент сложно контролировать. Скорее всего, он повредит резьбу и перекрутит крепеж. Обычная крестовая отвертка справится с этой задачей куда лучше.

Рекомендации от профессиональных строителей

Перед установкой дюбеля сверлится отверстие – оно должно быть немного длиннее крепления. Нужно учитывать, что крепеж при забивании или сверлении (зависит от выбранного инструмента) будет проталкивать частики газобетона и пыль внутрь. Именно для этого делается запас, так как в противном случае конец крепеж не сможет полностью войти в отверстие.

Открыв для себя дюбеля, люди начинают использовать их для всех задач. Не рекомендуется использовать мощные крепления для крючков, картин или фотографий. Как показывает опыт, для этих задач идеальным решением будет пластиковый крепеж с размером 8 мм. Если установка выполнена правильно, крепеж выдержит достаточно большой вес.

Если в вашем доме стены сделаны из газобетона, то привлекать профессиональных строителей со специальным инструментом не обязательно. Разумеется, каждый пытается заработать, поэтому в строительном бюро вам предложат высокотехнологичную резку бетона. Но от дорогостоящей услуги можно отказаться, ведь газобетон отлично сверлится электрической дрелью и распиливается ножовкой.

Некоторые умельцы предпочитают не тратить средства на покупку промышленных дюбелей, а изготавливать их самостоятельно. Для этого нужно выстругать деревянные палочки с острыми концами, также они называются «чопиками». В просверленное отверстие самодельное изделие необходимо забить молотком, а затем вкрутить в него саморез.

Дюбель для газобетона Tech-Krep 10х60 5шт

  • Диаметр:

    10 мм

  • Длина:

    80 мм

  • Материал:

    Сплав металла

  • Покрытие:

    Цинк желтопассивированный

  • Применение:

    Крепление конструкций к ячеистым основаниям

  • Производитель:

  • Страна происхож.:

    Китай

  • Тип:

    Дюбель

  • Торговая марка:

  • Вес:

    0.066 кг

  • Вид упаковки:

    Пакет

  • Высота:

    170 мм

  • Ширина:

    20 мм

Торговый дом "ВИМОС" осуществляет доставку строительных, отделочных материалов и хозяйственных товаров. Наш автопарк — это более 100 единиц транспортных стредств. На каждой базе разработана грамотная система логистики, которая позволяет доставить Ваш товар в оговоренные сроки. Наши специалисты смогут быстро и точно рассчитать стоимость доставки с учетом веса и габаритов груза, а также километража до места доставки.

Заказ доставки осуществляется через наш колл-центр по телефону: +7 (812) 666-66-55 или при заказе товара с доставкой через интернет-магазин. Расчет стоимости доставки производится согласно тарифной сетке, представленной ниже. Точная стоимость доставки определяется после согласования заказа с вашим менеджером.

Уважаемые покупатели! Правила возврата и обмена товаров, купленных через наш интернет-магазин регулируются Пользовательским соглашением и законодательством РФ.

ВНИМАНИЕ! Обмен и возврат товара надлежащего качества возможен только в случае, если указанный товар не был в употреблении, сохранены его товарный вид, потребительские свойства, пломбы, фабричные ярлыки, упаковка.

Цена, описание, изображение (включая цвет) и инструкции к товару Дюбель для газобетона Tech-Krep 10х60 5шт на сайте носят информационный характер и не являются публичной офертой, определенной п.2 ст. 437 Гражданского кодекса Российской федерации. Они могут быть изменены производителем без предварительного уведомления и могут отличаться от описаний на сайте производителя и реальных характеристик товара. Для получения подробной информации о характеристиках данного товара обращайтесь к сотрудникам нашего отдела продаж или в Российское представительство данного товара, а также, пожалуйста, внимательно проверяйте товар при покупке.

Купить Дюбель для газобетона Tech-Krep 10х60 5шт в магазине Санкт-Петербург вы можете в интернет-магазине "ВИМОС".

Milescraft 1309 DowelJigKit - Полный комплект для установки дюбелей с установочными штифтами и битами -

Я построил себе кухонный стол. Я никогда раньше не делал дюбелей, поэтому купил это приспособление для дюбелей. Я не хотел тратить слишком много с первой попытки.

Я использовал этот набор, чтобы просверлить соответствующие отверстия под дюбели на столешнице и опорной базе. Я был осторожен, потому что отклонение на 1/16 дюйма - это слишком много.

Стальные пробойники для центровки дюбелей и шипов просты в использовании. Просто просверлите отверстия под дюбель на одной поверхности с помощью сверла и зажимного приспособления, вставьте стальной пуансон в отверстие, которое вы только что просверлили, совместите две поверхности вместе и постучите по двум частям вместе с помощью молотка. Presto - у вас есть метка мертвой точки на подходящем дереве, чтобы выровнять сверло для сопутствующего отверстия.

Я просверлил все 8 отверстий в раме, затем вставил пробойники для стальных пластин в 2 отверстия. Затем я выровнял столешницу с рамой в пределах 0,5 мм (1/50 дюйма) и молотком пробил две совпадающие отметки на столешнице. Снять штампы было сложнее, чем я думал - мне действительно пришлось вытаскивать их из древесины твердых пород дуба. Я научился не забивать оставшиеся дыроколы с такой силой резиновым молотком.Вытащив штампы для шпунтов, я просверлил два совпадающих отверстия, используя прилагаемые сверла с наконечником для шпильки и стопорное кольцо. Я вставил 2 дюбеля в только что просверленные отверстия и прикрепил основание сверху (я сделал это вверх ногами, чтобы было легче). Пробить оставшийся дырокол и просверлить было легко, потому что первые дюбели убедили меня, что столешница и основание идеально совмещены. Таким образом я просверлил оставшиеся 6 пар отверстий для дюбелей. В итоге столешница идеально подошла к основанию. Я был очень доволен.

Фактически приспособление в порядке. Мне пришлось сосредоточиться, чтобы держать его ровно, особенно при сверлении тонкой кромки 1x4. Но я не торопился и обращал внимание на то, что делаю, и это сработало отлично.

Если бы я платил больше денег, я бы получил больше штампов для стальных пластин. По два каждого размера недостаточно. Я не жалуюсь - цена была подходящей. Я говорю, что если есть что-то еще, что вам нужно, так это стальные удары.

Дюбели для деревянных стыков, деревообрабатывающих стыков для самодельной мебели.

Дюбели для деревянных столярных изделий.

Метод «дюбель и отверстие» прост и эффективен для соединения древесины.
Конечный результат невидим.
Кроме того, это надежный способ соединения двух деревянных частей.
Не нужно много специальных инструментов, вы даже можете сделать этот деревянный шарнир, если у вас есть только электродрель.
В случае, если вы хотите сделать скрытые деревянные швы с помощью дюбелей, вам понадобится как минимум выравнивающая пробка.

  • Столярные изделия
  • Bisquit
  • Коробчатое соединение
  • Уздечное соединение
  • Стыковое соединение
  • Зажимное дерево
  • Dado, стыковое соединение под швеллер
  • Ласточкин хвост
  • Дюбели
  • Пальцевое соединение
  • Пополам / крестообразное соединение
  • Нахлесточное соединение
  • Угловые соединения
  • Угловые соединения
  • Врезка и шип
  • Отверстия для карманов
  • Пазовые соединения
  • Шарфообразные соединения
  • Спицевые дюбели
  • Язычок и паз
Основа для деревянных швов с дюбелями.

Вероятно, вы захотите приобрести одну или несколько из этих заглушек для маркировки скрытых дюбелей.
Скорее всего, это единственный способ добиться точного выравнивания отверстий.

Выравнивание отверстий под дюбели с помощью пробойника и пробойника.

Невидимые шурупы с дюбелями.
Используйте центрирующие пробки для деревянных швов со скрытыми дюбелями.
  1. Сначала просверлите отверстие в одном куске древесины.
  2. Вставить заглушку в предварительно просверленное отверстие.
  3. Поместите второй брус точно в желаемое место.
  4. Ударьте по нему молотком, предпочтительно деревянным бруском между ними, чтобы не повредить древесину.
  5. Теперь дюбель оставит свою центральную отметку на втором брусе.
    Здесь нужно будет просверлить второе отверстие.
  6. Нанесите немного столярного клея в каждое отверстие и на сам дюбель, но не слишком много.
    Вставьте дюбель в отверстия в первом брусе.
  7. Совместите отверстия во втором бревне с дюбелями, которые выступают из другого бруса.
  8. Соедините обе части вместе и постучите молотком.
  9. С помощью деревянного зажима скрепите все детали вместе, пока клей не высохнет.

Как соединить брус деревянным дюбелем.

Угловое соединение столешницы внахлест с помощью дюбелей.
  • Работайте аккуратно, используйте не растягивающую ленту и острые маркеры.
  • Не сверлите отверстия глубже, чем необходимо.
    Используйте кусок ленты на сверле для измерения глубины.
    В качестве альтернативы и даже лучше специальные сверла для дюбелей.
    К этим битам прикреплено кольцо для установки глубины.
  • Дюбели можно отрезать, если ударить долото молотком по ним.
    Тем не менее, для получения гладкой поверхности необходимо еще немного отшлифовать.
Простая уловка для сверления отверстий под дюбеля.

Сделать каркас столов с стыковыми шпонками и дюбелями.
Дюбели в штифтовом соединении для деревянных рам.

Эти инструкции для самостоятельного изготовления основаны на голландском совете по деревообработке
