Электропроводка в бане из сруба — монтаж и виды электропроводки

Правильно и грамотно выполненная проводка в бане из сруба обеспечивает не только комфортность пребывания в постройке, но и, что намного более важно, возможность безопасной ее эксплуатации. Естественно, при определении способа выполнения электромонтажных работ следует учитывать и непростые условия возводимого здания. Они, прежде всего, связаны с повышенным уровнем влажности и существенными перепадами температуры, характерными для моечной комнаты или душевой, а также, еще в большей степени, для парилки.

Вид проводки

В большинстве случаев для повышения уровня безопасности электроснабжение бани осуществляется при помощи отдельного кабеля, который подключается к главному распределительному щитку. При этом рекомендуется также использовать выделенный контур заземления. Монтаж проводки в бане из сруба выполняется по одному из двух вариантов.

Открытая проводка

Большинство профессиональных строителей считает именно этот способ наиболее безопасным.

Открытая электропроводка в бане из сруба значительно облегчает работы по обслуживанию и ремонту. При возникновении любой неисправности достаточно просто выявить причину и устранить ее. Это не только очень удобно, но и обойдется владельцу постройки намного дешевле.

При выборе этого вариант выполнения работ, следует учитывать, что открытая электропроводка в бане из бруса осуществляется при помощи специально проложенных кабель-каналов. Они предназначены для того, чтобы сократить риск опасности возгорания конструкций из дерева. Это достигается использованием при изготовлении полностью негорючих материалов.

Важной особенностью кабель-каналов является их привлекательный внешний вид. Он не портит интерьер внутренних помещений бани. При этом изделия могут изготавливаться в одном из трех цветовых вариантов – белом, коричневом ил светло-коричневом. Универсальность расцветки позволяет подобрать наиболее оптимальный вариант, исходя из особенностей применяемых при отделке материалов.

Обязательное условие правильного применения кабель-канала – заполнение проводами его внутреннего объема не более, чем на 60 процентов.

Скрытая проводка

Скрытый вариант проводки в банях используется достаточно редко. Это связано, прежде всего, с особенностями конструкции деревянных срубов. Безопасное выполнение работ требует укладку кабеля с обязательным использованием гофрированной трубы, а также необходимостью выполнять штробление и сверление большого количества отверстий. В результате стоимость такого способа прокладки существенно возрастает, что в сочетании с трудностью обслуживания и ремонта, а также более низким уровнем безопасности, делает применение варианта нецелесообразным и невыгодным.

Однако, если при отделке стен применяется вагонка, а на потолках используется подвесная конструкция, использовать скрытую проводку с технологической точки зрения достаточно несложно. При этом и стоимость работ будет вполне разумной. Стоит ли применять такой способ – решать владельцу постройки.

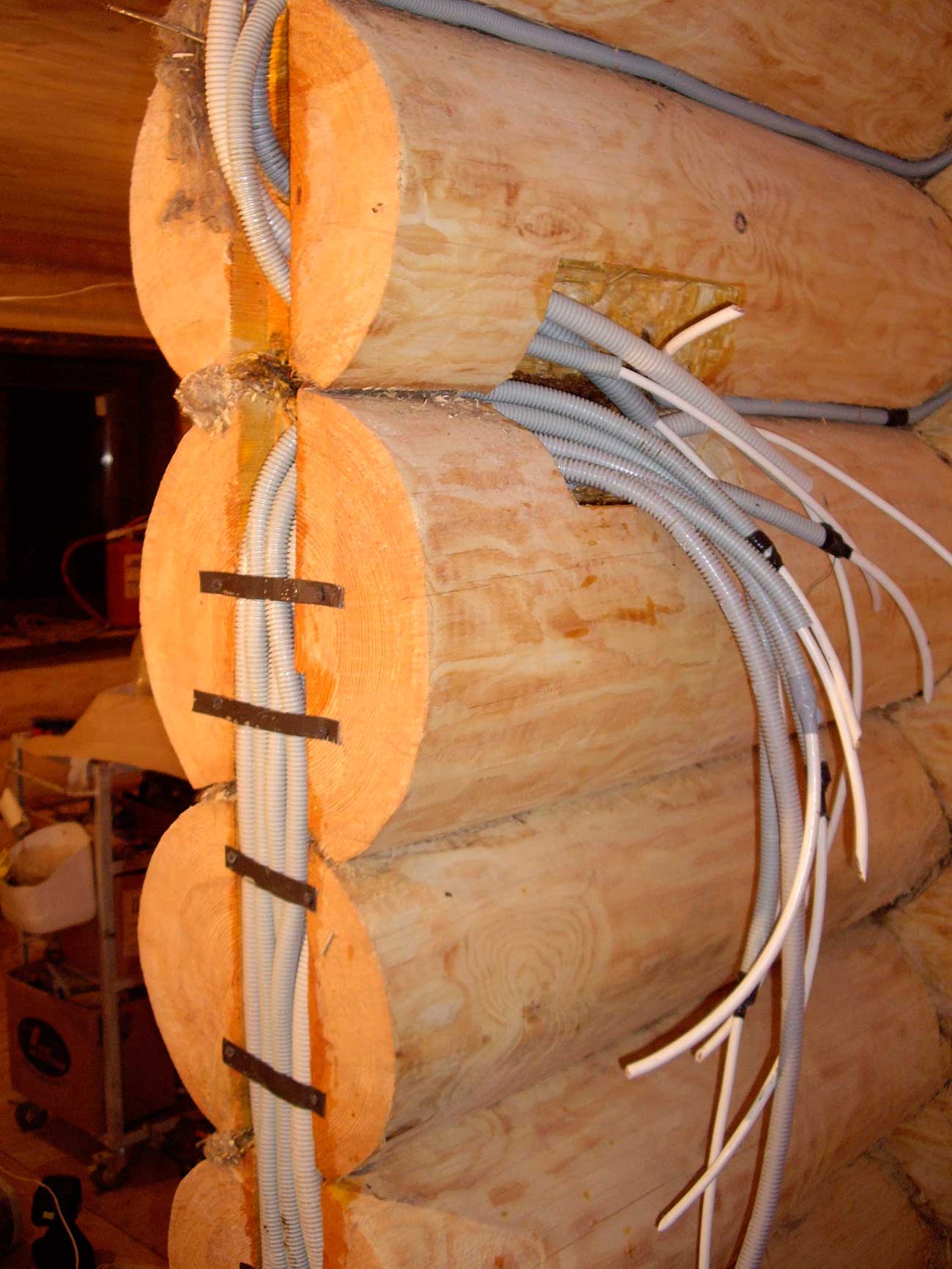

Монтаж проводки в бане из сруба

Перед тем, как приступать непосредственно к монтажным работам, обязательно разрабатывается схема электропроводки в бане из сруба. Для этого рекомендуется обратиться к специалистам, так как экономить на вопросах, связанных с соблюдением безопасности, сложно называть разумным подходом. Тем более, что стоимость услуг профессионального электрика или проектировщика, разбирающегося в теме, как правило, невелика.

При разработке схемы электропроводки в бане следует учитывать такие требования:

все провода должны располагаться либо строго горизонтально, либо вертикально;

схема не должна предусматривать и допускать перегибы или перекручивания проводов;
для сохранения внешнего облика интерьеров для прокладки проводов следует использовать наименее заметные места помещений;
не допускается расположение электропроводки в углах, рядом с отоплением или какими-либо металлическими предметами, а также под дверными проемами.

При выполнении работ по устройству системы электроснабжения бани особое внимание следует уделять прокладке проводов и установке приборов освещения в парилке. Причины этого достаточно очевидны – эксплуатация в условиях высоких температур и влажности.

Первое обязательное требование – отсутствие в парилке любых розеток или выключателей. Подобные устройства могут размещаться только в предбаннике или комнате отдыха. Второе условие безопасной эксплуатации системы электроснабжения — использование светильников, соответствующих классу IP-54. Другие устанавливаемые электроприборы должны иметь этот параметр не ниже IP-44.

Важным условием для эффективной эксплуатации электропроводки выступает правильный подбор используемого кабеля. Для выбора сечения необходимо рассчитать планируемую нагрузку с учетом всех установленных в будущем приборов и устройств, использующих электричество. После этого следует подобрать по справочнику нужный кабель, способный справиться с указанной нагрузкой.

12/08/2017

Электропроводка в бане из бруса: что нужно знать

Электрификация бани из дерева имеет свои характерные черты, ведь в этом влажном и жарком здании необходимо с особым вниманием отнестись к монтажу электропроводки. Древесина подвержена возгоранию, а оно обычно происходит из-за разнообразных неисправностей в проводке.

Как и в других помещениях, монтаж проводки в брусовой бане начинают с составления электрической схемы. При этом необходимо помнить, что кабель может быть уложен лишь по вертикали или горизонтали без перегибов и перекручивания.

Укладка силового кабеля: выбираем оптимальный вариант

Выбирая между воздушным и подземным методом укладки силового кабеля, основываются на общем расстоянии между будущей постройкой и щитком. Это необходимо учесть еще на стадии проектирования.

Каждый из способов укладки силового кабеля имеет свои особенности:

Воздушный способ считается более экономичным и осуществляется с помощью растяжек или фарфоровых изоляторов. При расстоянии от бани до распределительного щитка более 25 м нужно предусмотреть установку промежуточных опор. Кроме этого, кабель должен протягиваться на определенной высоте.
Подземный метод является более надежным, но требует дополнительных затрат на обустройство траншеи. В этом случае используется кабель с «броней», который также имеет достаточно высокую цену. Также необходимо предусмотреть запас кабеля, поэтому его укладывают волнообразно.

После прокладки силового кабеля наиболее удобным способом приступают к непосредственному монтажу электропроводки.

Скрытая или открытая проводка?

Так как древесина является пожароопасным материалом, то рекомендуется делать открытую электропроводку. Это позволяет легко обслуживать коммуникации и проводить ремонтные работы в отличие от закрытого метода укладки.

Хотя многим хочется, чтобы элементы электропроводки не были заметны в помещении. Поэтому в некоторых случаях допускается прокладка кабеля закрытым способом, но все коммуникации располагают в металлической трубе или скрывают за системой подвесных потолков.

Но более безопасной является проводка открытого типа. Монтаж кабеля производится в специальные кабель-каналы из негорючих материалов.

Чтобы электропроводка в бане была безопасной, нужно придерживаться определенных правил:

в парилке нельзя размещать выключатели и розетки;
непосредственно над печкой нельзя укладывать кабель;
розетки должны иметь защитные крышечки, а светильники иметь соответствующий класс защиты.

Чтобы электропроводка не портила внешний вид помещения, ее размещают в наиболее незаметных местах. Но нельзя проводить коммуникации в непосредственной близости от отопительных приборов, металлических труб, а также в углах и перед дверными проемами.

Монтажа электропроводки: основные этапы

Монтаж электропроводки должен проводиться профессионалами. Не обладая необходимыми знаниями и опытом, не стоит проводить такие работы самостоятельно.

Основные этапы:

Монтаж распределительного щитка. Выбирая место для щитка, необходимо обеспечить свободный доступ к нему. Он не может располагаться в парилке или других влажных и пожароопасных помещениях.

Разводка от щитка. Разводку кабелей проводят по схеме, и рекомендуется делать ее цельным куском от щитка.
Подключение розеток, светильников и других электроприборов. Розетки устанавливают только в комнате отдыха или на стене предбанника. Все элементы электрической системы должны иметь определенный класс защиты, и желательно, металлический корпус.

Согласно действующим нормам выключатели и розетки могут монтироваться на высоте не менее 90 см от пола.

Ознакомьтесь с примерами проектов бань из бруса из нашего каталога. Срок строительства — от 10 дней.
Бесплатная доставка домокомплектов до КАД и МКАД. Даем гарантию на работы.

Также рекомендуем прочитать другие наши статьи

Электропроводка в срубе бани

В современных условиях одним из обязательных требований для достижения комфорта при посещении бани выступает наличие электроснабжения.

Однако, учитывая очевидные особенности деревянных сооружений при выполнении подобных работ требуется обеспечение повышенных требований пожарной безопасности, причем не только на стадии строительства, но при последующей эксплуатации здания. Именно поэтому грамотно произведенная электропроводка в бане из сруба гарантирует не только комфортное, но и, что не менее важно, безопасное посещение этой полезной и привычной всем постройки.

Требования безопасности

Главное требование при выполнении любых электромонтажных работ в деревянных зданиях – это четкое соблюдение правил техники безопасности. Естественно, сначала должна быть составлена схема электропроводки в бане из сруба. Для этого целесообразно привлечь специалиста-электрика или проектировщика, обладающего необходимой квалификацией. Их услуги, как правило, не обходятся слишком дорого, однако, гарантируют соблюдение всех требований и правил.

Естественно, в дальнейшем при выполнении работ ни в коем случае не следует вносить какие-то изменения в полученную схему, предварительно не согласовав их. При этом следует крайне внимательно подойти к комплектованию объекта материалами и оборудованием, что также является одним из обязательных условий для последующей безопасной эксплуатации постройки.

Виды проводки

Как правило, электроснабжение бани осуществляется при помощи подключения отдельного кабеля к главному щитку. Целесообразно при этом выполнить устройство выделенного контура заземления. Следующим важным вопросом выступает выбор типа проводки в бане.

Открытая

Значительная часть строителей-профессионалов считает, что открытая проводка в бане из сруба является намного более безопасным вариантом, чем скрытая. Это объясняется, прежде всего, тем, что при таком расположении кабелей значительно проще выполнять работы по ремонт или обслуживанию, так как практически сразу и очень быстро можно установить причину неисправности, а затем и устранить ее.

При этом безопасность эксплуатации обеспечивается обязательным использованием кабель-каналов. Главной целью этих специальных конструкций является снижение риска возгорания древесины. Поэтому при их изготовлении используются только негорючие и достаточно огнестойкие материалы.

Важным преимуществом кабель-каналов выступает их достаточно приятный с эстетической точки зрения внешний вид. В результате интерьер бани не только не ухудшается, но и при грамотном выполнении электропроводки становится более стильным. Сегодня выпускаются три цветовых варианта рассматриваемых изделий – белый, светло-коричневый и коричневый. При выполнении работ необходимо соблюдать крайне важное требование безопасной эксплуатации любого кабель-канала – он должен быть заполнен проводами максимум на 60%.

Скрытая

Сегодня скрытая проводка в срубе бани применяется сравнительно редко. Объяснение этому достаточно простое и логичное – для безопасной эксплуатации требуется выполнение дополнительных работ по штроблению и устройству многочисленных отверстий, а также обязательное использование для прокладки проводов гофрированной трубы. В результате стоимость строительства заметно увеличивается, что, конечно же, приводит к отказу от подобной технологии.

Единственным вариантом, когда вариант скрытого расположения проводки заслуживает внимания, является отделка стен вагонкой, а потолков — подвесными конструкциями. В этом случае кабеля могут быть скрыто проложены без серьезного увеличения стоимости электромонтажных работ, хотя главный недостаток их подобного расположения – трудность обслуживания и ремонт – сохранится.

Последовательность и правила выполнения работ

Как уже отмечалось, на первом этапе выполнения электромонтажных работ требуется разработать схему проводки. Очевидно, что это могут сделать только специалисты, к которым и следует обратиться. Сами работы необходимо производить с учетом следующих правил:

Допускается только два расположения проводов – строго вертикально или горизонтально;
Ни в коем случае не разрешается перегибать или перекручивать отдельные провода;
Для размещения кабелей следует выбирать самые малозаметные части внутренних помещений бани;
Не разрешается прокладывать проводя в углах комнат или коридоров, а также рядом с приборами отопления или предметами из металла.

Особое внимание при выполнении электромонтажных работ всегда уделяется парилке. Это объясняется особыми условиями, которые создаются в этом помещении при эксплуатации бани. Главное требование к электропроводке парной – отсутствие в комнате любых выключателей или розеток. Все подобное оборудование размещается в комнате отдыха, раздевалке или предбаннике, при его наличии.

Второе важное условие безопасной эксплуатации бани – установка в парилке светильников, которые соответствуют классу IP-54. Также допускается применение других электрических приборов. Однако, для этого их класс должен быть не ниже IP-44.

Поделитесь полезным материалом по строительству с друзьями

Другие статьи

Наши проекты

Электропроводка в бане своими руками: как сделать?

Вы построили баню и решили обзавестись электропроводкой, поскольку необходимо напряжение для освещения и различных приборов, но вы не знаете, как ее сделать? Не отчаивайтесь постепенно разберемся в этом вопросе. Главное, помните, что в этом помещении особенные условия из-за близости воды, наличия пара и высокой температуры.

Чтобы электропроводка в бане соответствовала нормам безопасности необходимо проработать план монтажных работ, подобрать, подходящие инструменты, материалы.

Основные требования к созданию проводки в бане

Из-за наличия условий для передачи напряжения к человеку установлены особые требования к проводке в бане, поскольку рядом вода и источники воздействия на целостность проводов. Не забывайте о способности материалов к возгоранию, поскольку обычно бани создают из дерева оно может загореться в случае короткого замыкания где-то в сети.

Выделим перечень основных требований:

Вводной распределительный щиток рекомендуется монтировать в защищенной области строения – это может быть специальное место, выделенное для него, тамбур либо отделение для отдыха. Необходима установка дополнительного УЗО либо дифавтомата с чувствительностью на утечку тока менее, чем в 0,05 Ам на основе требований IP 44.

Рекомендуем использовать дополнительное заземление с помощью PE-проводника на основе высокого уровня емкости, чтобы хватило для всех потребителей. Для котла необходимо обеспечить отдельное заземление.

Если есть возможность используйте оборудование с защитой на уровне IP55, поскольку кабели, использующиеся для него обладают тремя жилами и собственным заземлением с изоляцией стойкой в температурном режиме от -40 до +130 по Цельсию.

Желательно применить неразъемную линию подачи электрического тока от щитка ко всем потребителям. Это очень удобно и возможно, поскольку баня обычно не обладает большими размерами. И это поможет избавиться от использования распределительных коробок.

Рекомендуем монтировать провода в металлорукава либо огнеупорные версии гофры. Изоляцию разрешается создавать на основе невозгораемых материалов либо с эффектом самозатухания.

Элементы проводки закрепляются с помощью различных диэлектриков, а саморезы, шурупы либо гвозди полностью исключены.

Вся информация, касающаяся безопасности электропроводки в бане содержится в ПУЭ. Потратьте немного времени и изучите правила, поскольку в них раскрываются очень важные моменты способные облегчить процесс монтирования правильной электропроводки. Ознакомьтесь с фото проводки в бане чтобы вы знали, как она выглядит в правильных примерах.

Что сделать на подготовительном этапе?

В первую очередь создается подробная схема проводки в бане с учетом специфики помещения. Для этого рекомендуем обратится к специалисту, обладающему опытом работы с подобными строениями, поскольку необходимо учитывать различные нюансы, заключающиеся в суммарной мощности и количестве потребителей электрической сети.

Можно использовать однофазный вариант либо трехфазный, если потребуется увеличенная мощность. Обычно используется однофазная линия с мощностью до 14 кВт. А трехфазная требуется, если мощность будет достигать до 42 кВт. Далее вычисляется продолжительность сечения проводов, вид УЗО, версия, использующихся автоматов и других элементов входящих в сеть.

Напряжение к бане: воздушным или подземным способом?

Сложно сказать какую проводку лучше использовать, поскольку это зависит от конкретной ситуации, но чаще применяется воздушный вариант – он проще монтируется и значительно дешевле. Под землей дороже и значительно дольше, поскольку потребуется сложная подготовительная работа.

Выбранный вариант отмечается на схеме, чтобы со временем не забыть где был ввод и от куда велись провода, на какой высоте и какой вид кабеля использовался.

Рекомендуем различную наружную проводку доверить опытным мастерам, поскольку это очень сложная работа. Но, если – это делается самостоятельно вам поможет упрощенная инструкция как сделать проводку с помощью воздушного способа:

Нельзя опускать кабель ниже шести метров до проезжей части;
Расстояние до пешеходной части не менее 3,5 метра;
Опоры необходимо ставить каждые 25 метров либо менее этого, если потребует ситуация;
Вход кабеля в баню должен находится на высоте не менее 2,75 метра.

Рекомендуем использовать кабель типа СИП-4, обладающий сечением не меньше 16 мм2 на основе алюминиевого сердечника. Для однофазного варианта применяется версия на две жилы, а для трехфазного на четыре.

Чтобы ввести его в помещение потребуется металлическая втулка, но в бане нельзя использовать подобный кабель. Далее придется применить провод на основе медного стрежня.

Но можно подвести кабель с помощью подземного способа. Для этого придется опираться на кабель ВБбШв, его еще называют проводом, обладающим броней, поскольку он снабжен стальным типом защиты для полимерной оболочки. Он обладает четырьмя медными жилами на основе сечения в 10 мм2.

Как использовать этот способ:

Прорывается траншея с глубиной не менее 0,7 метра. В нее добавляется около 10 см песочного настила;
Провода укладываются волнообразным способом. Потом покрываются дополнительным слоем песка на основе 10 см;
Это покрывается грунтом, добавляется специальная сетка для блокирования доступа к проводке;
Для ввода в баню применяется стальная втулка;
Чтобы подключиться к распределительному щитку необходимо освободить провод от защитной оболочки;
Создается качественное заземление и потребуется установка громоотвода.

Как сделать внутреннюю проводку в бане?

Это этап отличается упрощенными монтажными работами. Но рекомендуем ознакомиться с правилами ПУЭ и учитывать любые нюансы чтобы проводка, оказалась, безопасной и пригодной для продолжительной эксплуатации.

Как это сделать:

Необходимо правильно установить распределительный щиток;
Вся разводка идет от распределительного щитка;
Подключаются осветительные приборы;
Монтируются необходимые розетки.
Выполняется остальная часть указанная в схеме проводки.

Очень важно осуществить правильную установку щитка. Опирайтесь на такие требования к его безопасности и работоспособности:

Для него отводится место рядом с выходом из бани. Оно должно обладать отличной вентиляцией, упрощенным доступом и полноценным освещением;
Устройство должно обладать корпусом на основе надежного материала с увеличенной защитой от воздействия влаги;
Верхняя части распределительного щитка не может находится ближе, чем в 1,4 – 1,8 метра к полу.

Чтобы правильно создать разводку от самого щитка также необходимо придерживаться правил безопасности. Рассмотрим основные моменты без соблюдения, которых уровень безопасности будет сомнительным:

Рекомендуем использовать однородный кусок кабеля без использования распределительных коробок;
Если строение создано из дерева потребуется открытый тип проводки кабеля;
Запрещено опираться на оболочку для проводов на основе ПВХ либо металлических труб;
Разрешается монтировать кабеля по вертикали либо горизонтали, но нельзя перекручивать либо перегибать их в любых направлениях – они должны прокладываться ровно;
Выключатели, различные розетки монтируются в тамбуре, отделении для отдыха. В парильной комнате или обмывочном отделении их монтирование запрещено;
Жилы различных проводов можно соединять с помощью пайки либо сварки;
Под печкой никакие провода никогда не прокладываются, поскольку это запрещено из соображений безопасности.

На основе этой информации вы сможете провести проводку своими руками внутри бани, а также и снаружи с условием наличия продвинутых навыков. Но мы рекомендуем не рисковать и нанять специалистов для выполнения всех этапов создания проводки, поскольку с электричеством не шутят.

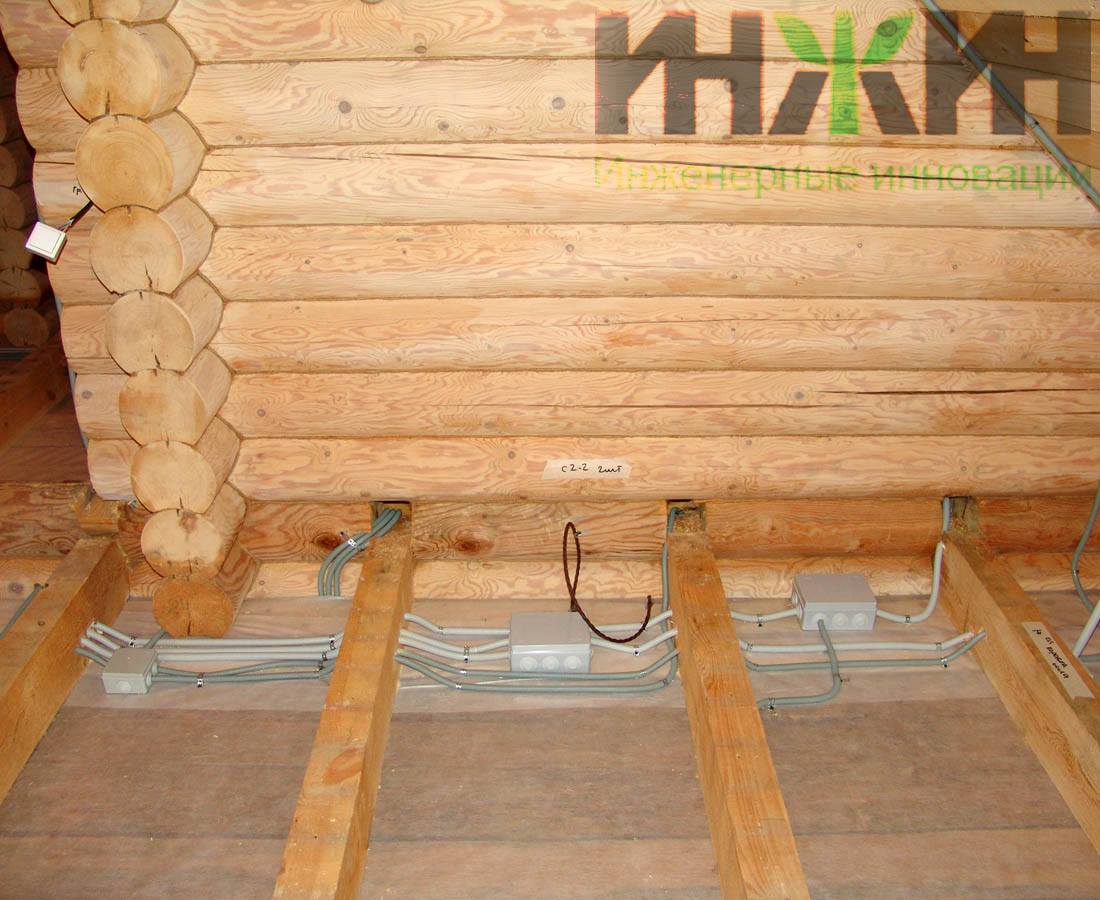

Фото проводки в бане

Источник: https://electrikmaster.ru/provodka-v-bane/

Как правильно выполнить электропроводку в бане

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

В эти выходные я с друзьями ходил в баню. В парилке меня посетила мысль, а почему бы не написать статью о том, как правильно выполнить монтаж электропроводки в бане или сауне.

Тема в принципе актуальная, ведь многие строят на своих дачных участках бани и сауны. А ведь эти помещения относятся к особо опасным (см. ПУЭ, п.1.1.13), имеют высокую температуру до 130° и высокий уровень влажности (сырости) до 90%, соответственно, к электропроводке в таком помещении предъявляются особые требования по пожарной и электробезопасности.

В данной статье я рассмотрю все требования к электрооборудованию и электропроводке в бане и сауне. Вам останется только выполнить все по перечисленным требованиям. Даже если Вы не выполняете электромонтажные работы своими руками, то с помощью этой статьи Вы проконтролируете правильность работы наемных электриков, и если они делают не так, то вовремя сможете их остановить и поправить.

Итак, поехали.

Разделение парилки в бане (сауне) на зоны

Помните, в статье про возможность установки розеток в ванной комнате, помещение ванны делилось на зоны. Здесь аналогичная ситуация. Согласно ГОСТ Р 50571.12-96, парилка бани (сауны) делится на 4 зоны:

зона 1
зона 2
зона 3
зона 4

Посмотрите рисунок ниже (вид парилки сбоку и сверху), чтобы наглядно представить себе как располагаются зоны в парилке бани. Красными цифрами я обозначил номера зон.

В каждой зоне к установленному оборудованию и электропроводке предъявляются определенные требования.

В первой зоне устанавливаются только печи, в том числе электрические, или электрокаменки для бани.
Во второй зоне отсутствуют какие-либо требования по теплостойкости к установленному оборудованию.
В третьей зоне необходимо, чтобы оборудование выдерживало температуру не меньше 125°С, а изоляция кабелей и проводов — не меньше 170°С.

В четвертой зоне допускается устанавливать только устройства для управления электрическими печами, например, термопары или другие подобные датчики температуры. Изоляция электропроводки до этих устройств управления должна выдерживать температуру не меньше 170°С.

Термопара или иной датчик температуры должны отключать электрическую печь при достижении температуры в парилке 140°С (ГОСТ Р 50571.12-96, п.703.53).

Все электрооборудование, установленное в парилке бани, независимо от зоны, должно иметь класс (степень) защиты не меньше IР24. Расшифруем:

первая цифра «2» — защита от твердых частиц размером более 12,5 (мм)
вторая цифра «4» — защита от брызг и льющейся со всех сторон воды

В соответствии с перечисленным требованиями выбирается марка проводов и кабелей, способ прокладки электропроводки, класс (степень) защиты светильников, розеток и прочего электрооборудования.

Как выбрать кабель или провод для бани

Зная перечисленные выше требования к электрооборудованию и электропроводке, приступим к выбору проводов и кабелей для бани.
1.
Парилка
В третьей и четвертой зоне парилки изоляция кабелей или проводов должна выдерживать температуру не меньше 170°С, поэтому нам подойдут следующие термоустойчивые марки:

многопроволочный (гибкий) медный провод РКГМ, ПРКА, ПРКС, ПВКВ (выдерживает до 180°С)
однопроволочный и многопроволочный (гибкий) ПМТК (выдерживает до 200°С)
зарубежный кабель OLFLEX HEAT 205 (выдерживает до 200°С)

2. Тамбур, комната отдыха

Для остальных помещений бани или сауны (комната отдыха, тамбур) можно применять кабель ВВГнг-LS или другие марки, про которые я говорил в этой статье: как выбрать марку проводов и кабелей. Пользуясь случаем, напомню Вам, что провод ПУНП применять запрещено.

Способ прокладки проводов и кабелей от щитка до электроприемников

Читаем ПУЭ, п. 7.1.40:

Отсюда делаем вывод, что в бане или сауне допускается применять, как скрытую, так открытую электропроводку, но все таки приоритетнее скрытая. Также обратим внимание на то, что при прокладке проводов и кабелей запрещено применять металлические трубы и металлическую гофру, или же кабели (провода) с оболочкой из металла, из-за быстрого появления на металлических поверхностях эффекта коррозии.

ГОСТ Р 50571.12-96, п.703.52 подтверждает сказанное выше — электропроводка в бане или сауне не должна быть проложена в металлических трубах или кабелями с металлическими оболочками.

Мое мнение: я сторонник того, чтобы электропроводку в бане прокладывать открыто. Почему? Об этом читайте здесь:

Для открытого способа прокладки рекомендую применять кабель-каналы или пластиковую гофрированную трубу.

Розетки в бане и сауне

1. Парилка

Коротко и ясно — розетки в парилках бань и саун устанавливать СТРОГО запрещено по ПУЭ, п. 7.1.48:

Дополнение: тоже самое относится к распределительным коробкам и выключателям. Их в парилке устанавливать ЗАПРЕЩЕНО!!!

2. Тамбур, комната отдыха

В остальных помещениях бани розетки устанавливать можно.

Как выбрать светильник для бани и сауны

1. Парилка

Многие устанавливают светильники в парилке на потолке, что не допустимо!!!

Светильники в бане должны быть установлены только во второй или третьей зоне. Во второй зоне — в качестве декоративной подсветки, а в третьей зоне — на стене в качестве основного освещения.

Если во второй зоне особых требований по теплостойкости нет, то электрооборудование в третьей зоне должно выдерживать температуру не меньше 125°С, поэтому светильники должны быть влагозащищенные и термостойкие с классом защиты не меньше IР24, например, немецкий накладной светильник «Lindner» с классом защиты IР54.

Читайте в этой статье про расшифровку степеней защиты IP.

Он выполнен из стекла с керамическим основанием. Герметичность обеспечивается установкой между плафоном и корпусом силиконовой прокладки.

Крепится он на стену с помощью двух саморезов.
Светильник для бани «Lindner» имеет патрон со стандартным цоколем Е27.
Максимальная мощность лампы накаливания составляет 60 (Вт) при установке его на стене.

В продаже имеются светильники с пластмассовым основанием — применять их нежелательно, т.к. есть риск расплавления пластмассы.

2. Тамбур, комната отдыха

В этих помещениях ограничений по выбору светильников нет.

Какое напряжение сети выбрать для бани и сауны?

Пожалуй самый часто задаваемый вопрос, который мне приходится слышать: «Какое напряжение сети выбрать для парилки бани или сауны — 12 (В), 36 (В) или разрешено использовать напряжение бытовой сети 220 (В)?»
Отвечаю: в парилке разрешено применять бытовое напряжение 220 (В), но при соблюдении следующих минимальных условий:
Если перечисленные выше условия у Вас не соблюдены, то помещение парилки необходимо запитать через понижающий трансформатор 220/36 (В) или 220/12 (В), например, ЯТП-0,25 220/36 (В):

Соответственно, понижающий трансформатор должен быть установлен ВНЕ ПОМЕЩЕНИЯ ПАРИЛКИ!!!

Пример схемы электропроводки в бане.

Щиток для бани

Приведу пример простенького электрического щитка для бани. В принципе, на тему электрических щитков для квартир и дачных домов уже написано несколько статей на сайте, кто еще не знаком, то читайте:

Щиток для бани должен быть установлен только в сухом помещении, например, при входе в баню (тамбуре) или в комнате отдыха. Не в коем случае не устанавливайте щиток в парилке.

В моем примере в электрический щиток для бани входит:

вводной однополюсный автоматический выключатель от фирмы АВВ — 25 (А)
вводное УЗО от АВВ — 40 (А), 100 (мА)
1 группа (розетки в комнате отдыха) однополюсный автоматический выключатель от фирмы АВВ — 16 (А)
2 группа (освещение комнаты отдыха) однополюсный автоматический выключатель от фирмы АВВ — 10 (А)
3 группа (освещение парилки) однополюсный автоматический выключатель от фирмы АВВ — 16 (А)
нулевая шинка N
шинка заземления РЕ

Для освещения комнаты отдыха используется кабель ВВГнг-LS (3х1,5), для розеток в комнате отдыха — ВВГнг-LS (3х2,5).

Освещение в парилке я сделал следующим образом. Я не стал от щитка до парилки прокладывать проводом РКГМ, поэтому около парилки я установил распределительную коробку с классом защиты IP54. От электрического щитка до этой распределительной коробки проложил кабель ВВГнг-LS (3х2,5), а от распределительной коробки по самой парилке уже РКГМ (3х2,5).

Я уже говорил в начале статьи, что электропроводку в бане я прокладываю открыто в гофрированной трубе.

Вот монтажная схема представленного в данной статье электрического щита для бани или сауны:

Старайтесь соблюдать цветовую маркировку жил проводов и кабелей .

Если у Вас в бане установлена электрическая печь, то открывайте ее паспорт, смотрите мощность и выбирайте для нее сечение питающего кабеля. Для удобства можете использовать мою таблицу по выбору сечения проводов и кабелей.

После выполнения всех монтажных работ рекомендую Вам обратиться в электротехническую лабораторию по месту жительства для проведения основных приемо-сдаточных испытаний:

После удовлетворительных измерений, можно на 100% быть уверенным в правильности монтажа.

P.S. Из всего вышесказанного в статье сделаю вывод: электропроводка в сауне или бане своими руками вполне Вам под силу. Только отнеситесь к выполнению данной работы ответственно, соблюдайте все перечисленные в статье требования и, сделанная Вами электропроводка, будет служить вам долгие годы. С Легким Паром!!!

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Источник: http://zametkielectrika.ru/elektroprovodka-v-bane/

Виды прокладки, правила безопасности и самостоятельный монтаж электропроводки в бане — Русская баня

Баня является излюбленным местом истинно русского человека, ведь именно в ней можно отдохнуть, расслабиться и позабыть обо всех насущных проблемах.

Однако в банном строении весьма высока вероятность возгорания, ведь провода электропроводки нагреваются при воздействии тока на них, а повышенная температура и влажность лишь ухудшают ситуацию.

В связи с этим, существуют некоторые требования и нормы, опираясь на которые необходимо монтировать проводку в бане своими руками. Более подробно ознакомиться с ними вы можете в ПУЭ, а именно — сборнику требований к установке электрических приборов в помещениях с повышенной влажностью. Некоторые из основных правил приведены далее:

Электрощит должен быть расположен в наиболее отдаленном от высоких температур месте, а именно: комнате отдыха, предбаннике или тамбуре. Помимо этого, вводный щиток должен соответствовать уровню защиты IР44;
Для банного помещения должно быть проведено отдельное заземление;
Лучше не устанавливать никаких распределительных коробок, поскольку линия электропередачи должна быть неразъемной;
Оборудование в бане должно иметь степень защиты не меньше, чем IP Кабеля лучше выбирать трехжильные, изоляция которых должна выдерживать температуру до 130 градусов;
При прокладке кабеля необходимо использовать металлическую или гофротрубу.

Выбор материала кабеля

Перед тем, как приступать к монтажу электрики в бане своими руками, необходимо определиться с выбором кабеля. Согласно современным правилам, прокладывать провода из алюминия недопустимо, поэтому следует остановиться на медных проводах. Кабеля из меди обладают более долгим сроком службы, а также большей проводимостью.

Также следует обратить внимание на жесткость провода. Гибкие кабеля менее надежны, и срок службы у них короче, нежели у жестких.

Играет роль и количество жил в кабеле. Обычно для бани используют трехжильные, поскольку с ними проще обеспечить качественное и правильное заземление.

Для бани лучше всего подобрать провод с тройной или двойной изоляцией. Кремнийорганическая резина или асбест являются наиболее популярными изоляционными материалами для кабеля.

Если выбор стоит между этими двумя элементами, то лучше остановиться на первом варианте, поскольку асбестовая изоляция при перегреве может выделять токсичные вещества.
Для того, чтобы подвести электричество к бане, используется определенный тип кабеля, в зависимости от способа прокладки, однако в месте ввода в помещение он должен заменяться другим, подходящим для атмосферы бани.
Для подземного способа прокладки используется кабель ВБбШв, у него 4 жилы из меди, однако стоимость его довольно велика.
Благодаря оплетке из стали, кабель ВБбШв не боится укладки под землей, а также кротов и прочих подземных грызунов, ведь он необычайно прочен.

Для воздушного способа прокладки обычно выбирают СИП, так как он покрыт плотным полиэтиленовым слоем, что защищает его от любых воздействий, а жила его изготовлена из алюминия. Также он довольно жесткий, благодаря чему не требует установки дополнительного каркаса.

Необходимо помнить, что минимальная высота для ввода кабеля – 2,75 м. Если ваша баня не соответствует этим требованиям, то можно использовать изогнутую трубу из стали.

Она поможет держать кабель на необходимой высоте, при этом вводить его через стену в оптимальном для вас месте.

Подводя итоги, можно составить список основных требований, предъявляемых к кабелю для бани:

Токопроводящая жила, состоящая из меди;
Высокая жесткость;
Изоляция из негорючих и качественных материалов;
Наличие трех жил.

Подготовительный этап

Объясняется это тем, что все нюансы столь специфического помещения сможет учесть лишь знающий электрик с довольно большим опытом работы.
На схеме доступно описано размещение выключателей, розеток, осветительных приборов, а также их точное количество.
Помимо этого, с помощью схемы электропроводки можно заранее рассчитать нужную длину кабеля, а также его мощность.
Схематический чертеж электропроводки в бане мало чем отличается от схемы жилого строения.

Процесс монтажа в бане или сауне

После проведения кабеля процесс монтажа электропроводки в бане или сауне можно условно поделить на несколько этапов:

Монтаж электрического щитка;
Разводка проводки в бане от щитка;
Установка осветительных приборов и их подключение к проводке;
Установка розеток и их подключение к проводке;
Установка выключателей и их подключение к проводке.

Этап 1: установка электрического щитка

В процессе его установки нужно соблюдать некоторые требования и правила, в том числе о месторасположении:

Необходимо обеспечить беспрепятственный доступ к электрическому щитку;
Ни при каких обстоятельствах не размещать щиток в парной или других помещениях с высокой опасностью возгорания;
Помещение, в котором будет располагаться щиток, должно хорошо проветриваться и освещаться.

В большинстве случаев щиток располагают в комнате отдыха, поскольку это наиболее безопасное помещение во всем банном строении. Минимальное расстояние между полом и верхней частью щитка – 1,5 м.

Лучше всего выводить кабеля от щитка через гофротрубу.

Этап 2: разводка

Открытый способ более практичен, поскольку при ремонте или замене кабелей не придется портить стены, так как проводка очень легко и просто просматривается.
Скрытый способ практичен с эстетической точки зрения, ведь в этом случае провода не бросаются в глаза и не портят общую картину интерьера. Однако при возникновении необходимости ремонта придется вскрывать стены и потолки, а это довольно дорого и долго.

На данном этапе обустройство проводки производится по всем банным комнатам. Лучше всего остановиться на открытом способе прокладки проводов, но в этом случае их следует поместить в гофру из негорючих материалов.

Для того, чтобы подвести провода к розеткам, необходимо сделать U-образное колено и завести жилы снизу.
После проведения линии в каждой из банных комнат, а также присоединения ее к светильникам и электрическим приборам, нужно подключиться к автоматическому выключателю.
Если вы решили сделать разводку электрики в бане своими руками, то следуйте следующим рекомендациям:

Исходящая от щитка разводка должна быть цельной;
Для бани из сруба или древесины лучше всего использовать открытый способ проводки, однако ни в коем случае не следует помещать провод в ПВХ трубу;
Для бани из кирпича можно сделать скрытую проводку, спрятав провода за слоем штукатурки;
Не рекомендуется размещать проводку в заметных местах, например напротив дверей или вблизи труб из металла и батарей;
Важно отметить, что перекручивания проводов, а также перегибов не должно быть. Провода располагаются либо строго вертикально, либо строго горизонтально;
Из-за повышенной влажности нельзя располагать розетки и выключатели в парилке, поскольку со временем конденсат скапливается внутри электроприборов, а это неизбежно приводит к замыканию;
Ни в коем случае нельзя размещать провода около печи или над ней;
Нельзя помещать провода в оболочки из металла или трубы.

Этап 3: подключение светильников

Необходимо внимательно отнестись к выбору светильников. Класс их защиты должен быть не менее IP44, а мощность не превышать 70-75 Вт.

Плафоны обычно используются из плотного закаленного стекла, а сам корпус – из керамики.
Корпус светильника подключается к защитной жиле провода, поэтому, если он будет из пластика, то не избежать деформации.
Размещать светильники рекомендуется на стенах, поскольку размещение на потолке не самое удачное, ведь именно там скапливается горячий воздух.

Этап 4: подключение розеток

Ни в коем случае нельзя размещать розетки в парной.
Лучше всего отвести им отдельную зону в наиболее безопасном помещении, таком, как комната отдыха или тамбур.
Уровень защиты розеток в бане должен быть не меньше IP44, наличие защитных крышек на них является преимуществом.
Минимальная высота, на которой могут быть размещены розетки – 90 см.

Правила заземления

Для того, чтобы обеспечить полную безопасность для жизни и здоровья людей, находящихся в бане, необходимо обеспечить качественное заземление. Чтобы это сделать, необходимо подготовить провод с тремя медными жилами, первая из которых ноль, вторая – фаза, а третья – заземление.

После того, как каждый из кабелей ввели в щиток, нужно провести провод заземления. Для этого он выводится на улицу и крепится к металлическому уголку, который после устанавливается в землю на глубину до 0,5 м. К уголку нужно прикрепить земляную шину щитка, к которой подключаются все клеммы заземления.

На сегодняшний день большинство бытовых приборов, которые мы используем, оборудованы заземлением. Убедиться в этом можно лишь посмотрев на вилку прибора, оснащенную специальной клеммой.

Заключение

Планируя монтаж электропроводки в бане своими руками, необходимо изучить теорию. Очень важно ознакомиться со сборником ПУЭ, особенно в последней редакции.

Там вы найдете все самые важные правила, рекомендации, а также советы по обустройству электропроводки и установке оборудования.

Важно отнестись к вопросу максимально ответственно, ведь качественная электрическая проводка – залог безопасного и комфортного времяпрепровождения в бане.

Источник: https://rubanya.com/elektro/vidy-prokladki-pravila-bezopasnosti-i-samostoyatelnyj-montazh-elektroprovodki-v-bane.html

Как сделать проводку в бане своими руками: пошаговое руководство

Перед тем как сделать проводку в бане своими руками следует знать, что особенностью ее обустройства является необходимость защиты силовых цепей от влажных испарений и высоких температур.

В таких помещениях согласно ПУЭ должны приниматься особые защитные меры, гарантирующие безопасность эксплуатации электрических линий и подключенного к ним оборудования.

Электрика в бане относится к вопросам, при решении которых не существует мелочей.

Основные нормы и правила

Действующие стандарты, а также правила и нормы, регламентирующие обустройство электропроводки, касаются следующих важных деталей:

Порядок подводки силового кабеля (по воздуху или в траншее).
Способ прокладки жгутов проводов и допустимые виды используемых при обустройстве электропроводки защитных средств.
Типы кабельной продукции, разрешенной к применению в помещениях повышенной влажности (в бане и парилке, в частности).
Безопасные схемы прокладки кабелей с целью их защиты от высоких температур.

Согласно требованиям ПУЭ, перед тем как сделать проводку в бане своими руками – нужно побеспокоиться о снижении вероятности повреждения и поражения током находящихся в ней людей. Порядок ввода силового кабеля будет рассмотрен особо.

Электропроводка бани

Ограничения по внутренней части проводки в бане в основном касаются способов ее прокладки в различных помещениях (парной, предбаннике, комнате отдыха и т. п.). Они также определяют вид применяемого монтажного кабеля, тип используемых установочных изделий и осветительных элементов (смотрите ПУЭ п. 6.1). Конкретные требования по обустройству электропитания в самой бане выглядят так:

Монтажные провода не допускается прокладывать в металлических трубах или на жестяных основаниях; для этого должны применяться только трубные изделия из ПВХ.
При их укладке по дереву обязательно использование подкладок из асбестового листа.
Зоны прохода проводов через стену должны защищаться специальными термостойкими втулками (лучше – фарфоровыми), устанавливаемыми для каждой жилы проводки.

При решении вопроса о том, какой кабель лучше всего подходит для бани, предпочтение отдается проводным изделиям в двойной или термостойкой изоляции (АПРН, ПРВД, NYM, ПРН и другим). В отдельных случаях, специально оговоренных в ПУЭ, для обустройства банной электропроводки допускается применять одножильный провод с защитным покрытием из ПВХ.

Безопасность (заземление)

Обеспечению безопасности эксплуатации электропроводки в банном строении уделяется повышенное внимание.

Важно! При проектировании бани вопросу надежного заземляющего контура придается первостепенное значение. Его можно устроить тут же, неподалеку от сруба.

В заземлении нуждаются все установленные в здании приборы (включая розетки и саму проводку, состоящую из трех жил). Электроустановочные изделия — распределительные коробки, выключатели и розетки не должны монтироваться в парилке.

За ее пределами они могут размещаться в любом месте на удалении не менее 80-ти см от пола. В светильниках и лампах должна быть предусмотрена электрическая защита на уровне не ниже IP 54.

Для розеток, в конструкции которых обязательно наличие герметичной крышки, показатель IP должен быть не ниже 44-х.

Составление схемы

Подготовка схемы электрического ввода и самой проводки – первостепенная задача проектирования системы энергоснабжения любого объекта, включая баню. В ней обязательно отмечаются следующие моменты:

Тип ввода (подземный или воздушный кабель с указанием марки последнего).
Место расположения электрического щитка и его состав.
Трасса, по которой должна прокладываться проводка в бане своими руками.
Места установки розеток, выключателей и распределительных коробок.

Дополнительная информация: На схеме обязательно указываются марки используемых проводов, кабелей и всех электроустановочных изделий.

На ней также обозначаются защитные автоматы, рассчитанные на номинальные токи (их обычно размещают в пределах вводного устройства). На заключительной стадии подготовки схемы отмечаются отходящие от щитка силовые и осветительные линии.

Этапы монтажа

Процедура непосредственной подводки электричества в баню разбивается на ряд этапов, на каждом из которых проводятся следующие операции:

Проводка кабеля ввода до распределительного устройства.
Монтаж шкафа с размещенным в нем защитным и распределительным оборудованием (включая автоматы и шины заземления).
Расчет допустимой толщины электромонтажного провода, способного выдерживать токи нагрузки во внутренней электросети.
Выбор его типа, марки и сечения (на основе расчета).
Монтаж всех электроустановочных изделий.

На завершающем этапе работ осуществляется прокладка электропроводки с подключением всего установленного ранее оборудования. Пошаговая инструкция по ее обустройству приводится в следующем разделе

Способы монтажа питающего кабеля (воздушный и подземный)

При организации воздушного ввода силовой части энергоснабжения необходимо придерживаться следующих правил:

Кабель воздушной подводки должен прокладываться по столбам за пределами бани на удалении по высоте: от проезжей части – не менее 6-ти метров, от пешеходной зоны – не менее 3,5 метров.
Его ввод в здание должен располагаться на уровне не ниже 2,75 метра.
При расстояниях между столбами более 15-ти метров необходимо ставить дополнительную опору.

Для воздушной прокладки применяется самонесущий провод типа СИП диаметром не менее 16 мм2 и с нагрузочным током до 63 Ампер. В его состав входит комплект несущих деталей, обеспечивающих устойчивость всей системы к растягивающим нагрузкам.

Само кабельное изделие защищено очень прочным полиэтиленовым покрытием. При однофазном энергоснабжении такой кабель позволяет подключать нагрузку до 14 кВт, а при 3-х фазном – до 42 кВт.

Обратите внимание: Алюминиевый СИП допускается подводить в любое банное помещение, кроме парной.

Кабельная подводка к бане подземным способом считается более надежным вариантом, правда, не всегда доступным для рядового пользователя.

Это объясняется высокой стоимостью кабеля в бронированной оболочке (ПУЭ допускает использование кабельных изделий марки ВБШ с 4-мя медными жилами 10м2).

Сложность реализации этого подхода также связана с территориальными проблемами, возникающими в ситуации, когда кабель от вводного щитка проходит через чужие участки.

Расчет сечения

При выборе сечения проводов и кабелей основываются на предварительном расчете предельных токов в нагрузках, которые одновременно включаются в питающую линию. Для этого потребуется подсчитать общее количество следующих наименований потребителей:

Одновременно включаемые лампы освещения и бра.
Розетки с разово подключенными к ним приборами (электрочайниками, фенами, вентиляторами и т. п.).
Включенное в линию силовое оборудование (кулеры, проточные водонагреватели или бойлеры, например).

После этого мощности всех имеющихся нагрузок суммируются, а полученная цифра делится на сетевое напряжение 220 Вольт. В результате получается ток, протекающий по проводам в бане в режиме максимального потребления (когда все приборы включены).

По полученному значению из специальных таблиц находятся сечения проводов, способных выдержать вычисленные ранее токовые нагрузки.

Выбор провода и электроустановочных изделий

Для проводки электрических жгутов непосредственно в банных помещениях применяются следующие марки проводов:

Самыми подходящими для парной специалисты считаются проводные изделия типа РКГМ в надежной огнестойкой изоляции. При высокой температуре она не горит, а только тлеет. Поэтому этот тип проводки может использоваться в парилках, в сауне и других жарких местах. Толщина провода выбирается согласно следующим раскладам:

Для прокладки осветительных линий берутся жилы сечением – 1,5 мм. кв.
Для монтажа участков сети между силовыми розетками – 2,5 мм. кв.

При выборе электрооборудования для бани исходить нужно из следующих соображений:

В помещениях устанавливаются электрические светильники во влагозащищенном и термостойком исполнении, имеющие герметичный ввод для силовых проводов.
Предпочтительнее, если их корпус изготовлен на основе стекла или металла (пластиковые изделия от высокой температуры могут покоробиться).
Предельно допустимое напряжение питания для таких светильников – 24 Вольта.

Последнее требование означает, что в состав электрооборудования должен входить понижающий трансформатор, корпус которого наряду с другой металлической арматурой надежно заземляется.

Внутренняя разводка

При прокладке внутренней проводки необходимо ориентироваться на требования ПУЭ и придерживаться следующих правил:

В строении из древесины (из бруса или бревен) разводка монтируется открытым способом. Это означает, что жгуты из проводников прокладываются в кабельных каналах, гофре или в стальных трубах.

В бане, сооруженной из негорючих материалов (таких как шлакоблоки, например или кирпич) может применяться скрытый способ прокладки, когда провода укладываются в толще стен или под вагонкой.

В парилке обязательна к применению кабельная продукция, имеющая термостойкое изоляционное покрытие (обычно в ней используют специальный кабель марки РКГМ 3х2).

Согласно требованиям ПУЭ в парильном помещении из электрооборудования допускается устанавливать только светильники, которые можно размещать по углам.

Розетки и выключатели этими же нормативами к установке не рекомендованы. В этом случае основная разводка может быть обустроена в смежной комнате, после чего делается отдельная подводка к осветительным приборам, прокладываемая сквозь стену.

Важно! При оформлении стенного прохода обязательно устанавливаются теплоизоляционные втулки, по одной на каждую жилу.

В остальных банных помещениях электропроводка должна быть проведена по кратчайшему пути, намечаемому от одного прибора к другому. При ее обустройстве необходимо придерживаться следующих рекомендаций:

В предбаннике и в душевом отделении (его нередко называют моечной) специалисты рекомендуют к применению кабель ВВГнг-LS, проложенный в гофре, трубах или скрытым способом (если стены сделаны из несгораемого материала).
В состав электрического щита должны входить автоматические выключатели (по одному на каждую комнату) и УЗО с током срабатывания 10 мА.
Вся монтируемая открыто электрическая фурнитура устанавливается за пределами помещений (или в районе входа).

Также обращает на себя внимание еще одно важное замечание, запрещающее прокладывать электропроводку непосредственно над печной конструкцией.

Дополнительная информация: Нормативными документами не запрещено оформлять провода в банных помещениях в виде ретро проводки.

Добавим, что для этого строения обязательно обустройство надежного заземляющего контура, а также желательно сооружение комплекса молниезащиты. Соединение всех монтируемых проводников должно оформляться сваркой, пайкой или специальным обжимным методом. Проходы силового кабеля сквозь стены строения выполняются только в металлических (стальных) трубах.

Видео инструкция

С более подробной инструкцией по обустройству электропроводки в бане можно ознакомиться в видео, расположенных ниже. После просмотра допускается смело приступать к монтажным работам, подробно описанным в предыдущих главах. Внимательное изучение предложенного материала поможет вам успешно справиться с задачей обустройства проводки в бане.

Источник: https://FishkiElektrika.ru/kak-pravilno-provesti-provodku-v-bane-svoimi-rukami

Монтаж проводки в бане

Полезные эффекты бани известны давно, но и оборудовать её необходимо со знанием дела. Проводка в бане дело серьезное.

На этапе проектирования электропроводки следует уделить особое внимание таким вещам как: повышенная влажность, резкие перепады температуры, большой нагрев. Это всё неблагоприятно сказывается на электрических приборах. Деревянная баня – это пожароопасный объект. Если нет достаточного опыта, то будет правильнее прибегнуть к услугам специалистов. Если же наоборот, то это вполне простое задание.
Выбирать продукцию лучше всего от самых авторитетных фирм, запомните, она должна быть рассчитана на работу в экстремальных условиях. Выполняя каждый этап работы по монтажу электропроводки обязательно нужно соблюдать ТБ.

Перед тем как купить кабель для проводки, рассчитайте мощность всех приборов, которые будут задействованы в бане. Суммировав мощность всех приборов легко рассчитать нужное сечение провода (на 12 мм сечения кабеля приходится 2 кВт мощности электрических приборов).
Лучше всего для бани подходят медные провода с двойной резиновой изоляцией, плюс к этому обладающие защитной оболочкой. Для приборов освещения допускается применять кабель ВВГнг-LS 3х1,5. Такой тип кабеля при большой температуре не воспламеняется, а просто тлеет, причём в воздух выбрасывается минимум дыма.

Прокладка проводки в баню

Самому можно проложить кабель двумя способами, по воздуху и под землёй. Естественно, что воздушный вариант более доступен и прост. Обычно использует кабель типа СИП. Он достаточно устойчив к ультрафиолету. При большом расстоянии от распределителя до бани, рекомендуется поставить дополнительные опоры для кабеля. Специалисты советуют подводить кабель, используя изоляционную трубу, которая врезана в стене.

Выбирая прокладку под землёй, в процессе работы возникают небольшие трудности. Во-первых, монтаж производится на глубине до 70 см. Во-вторых, дно траншеи необходимо присыпать песком. Лучшим выбором из кабелей для такого способа станет бронированный кабель ВБбШв 3×2,5 с медными жилами или небронированный ВВГ 3х2,5, но он требует защиты трубами. На самом деле процесс довольно сложен и требует финансовых вложений. Кроме этого, необходимо наметить места залегания кабеля, чтобы в будущем при земляных работах не оборвать его.

Монтаж распределителя в бане

Электрощит необходим для поставки электроэнергии к электрическим приборам расположенным в бане. От него зависит работоспособность оборудования и безопасность посетителей. Подключая щиток собственными силами, следует уделять этому процессу максимум внимания.

Место для щитка должно быть защищено от перепадов температур, с хорошим притоком воздуха, сухим и дающим возможность свободного доступа. Идеальным местом станет предбанник, важно, чтобы освещение щитка было по возможности естественным. Правильным решением со стороны хозяина бани будет дополнительная установка в щиток УЗО, это предотвратит электроподачу при нештатных ситуациях. Устанавливать щиток рекомендуют на высоте 1,8 м.

Проводку лучше подбирать однофазную, а питающий кабель трёхжильный. Провода внутри распределителя должны быть аккуратно уложены, никаких лишних деталей быть не должно.

Правильная разводка кабелей от щитка

Только цельный провод необходимо использовать при разводке кабелей. Розетки устанавливаются в полностью просушенном помещении, так же как и выключатели. Не допускается установка в парилках и других помещениях с большой влажностью.

В парилке вообще не рекомендуется прокладывать какие-либо кабеля, исключением можно считать провод внутри стены. Чтобы соединить жилы проводов используется сварочный и паечный способ. Важно помнить, что все электроприборы в бане необходимо заземлить. Включать подачу электричества можно только после полной проверки всех проведённых работ.

Установка осветительных приборов

Любое оборудование для бани обязано отлично выдерживать высокую температуру. Выбирать плафоны из пластика не рекомендуется, помимо этого материал обязан обладать хорошей влагостойкостью, а рекомендуемая мощность лампы равняться 75 Вт. Не стоит также крепить освещение на потолке, так как там собирается наиболее влажный и горячий воздух. Лучше разместить их на стенах.

Если помещение обладает большим уровнем влажности, то подаваемое напряжение искусственно понижают за счёт трансформаторов, расположенных вне этого помещения. Они уменьшают напряжение до 12 В. Нельзя применять в качестве осветительных приборов лампы дневного света, также нельзя устанавливать выключатели прямо в парилке. Остальные помещения бани освещаются по более мягким требованиям.

Розетки

Применять розетки разрешено только в предбаннике и комнате отдыха. Установка производится на высоте 100-150 см от пола. Расположение розеток в помещениях с повышенной влажностью недопустимо. Использовать приборы лучше всего те, которые отвечают уровню защиты IP-44. Правильным решением будет приобрести модель с крышкой.

Электропечи

Применение электропечей не доставляет проблем и гораздо комфортнее. Эти приборы неуклонно набирают популярность. Печки обладают небольшими размерами, могут поддерживать заданную температуру, а также не оставляют после своей работы мусор и золу.

Но к процессу размещения такого прибора необходимо подходить грамотно. Потребуется кабель, который хорошо справляется с температурой 170 С° и выше, а также выдержит большую нагрузку. Лучшим вариантом будет проложить кабель, используя гофрированную трубу. Допускается применять медный кабель. Есть практика установки ограничителя, он отключает подачу электроэнергии при достижении температуры в 140 С°.

Монтаж электроприборов в парилках, душевых и моечных обязан проводиться с учётом строгого отбора. Аппараты в обязательном порядке должны отвечать нормам, а также требованиям безопасности. Пренебрегать этим не стоит, так как это может закончиться довольно плачевно.

Установка проводки своими руками это несложный процесс, если соблюдать все нормы и правила. Основной упор стоит ставить на качественное оборудование, грамотную и внимательную работу и безопасный материал.
