Гидроизоляция шламовых амбаров-отстойников с применением геомембраны

В процессе бурения скважин на участках добычи полезных ископаемых образуется большое количество сточных вод, жидких отходов, шлама. Для хранения материалов используются специальные амбары-отстойники. Конструкция таких шламохранилищ защищает грунтовые воды от проникновения токсичных отходов, обеспечивает обеззараживание и безопасное захоронение переработанных масс. Многие амбары, построенные в конце 1990-х и в начале 2000-х годов, со своей задачей не справляются по причине плохой гидроизоляции.

Основные проблемы отрасли

Необходимость разработки новых систем гидроизоляции была продиктована критическим состоянием инженерных конструкций. Она из самых крупных аварий на шламохранилищах произошла в 2016 году в Первоуральске, где в результате заиливания дренажных труб жидкие отходы поднялись и попали в реку Чусовую. Руководство объекта знало о плохом состоянии гидроизоляции, но не успело принять необходимые меры. Второй серьезный случай произошел на Ачинском глиноземном комбинате. Из шламового амбара предприятия в почву просочились неочищенные стоки, загрязнившие участки сельхозназначения свинцом, калием, никелем, фосфором.

Очевидно, что недостаточная гидроизоляция отстойников приводит к загрязнению окружающей среды и серьезным финансовым потерям для предприятий. Поэтому при строительстве новых шламохранилищ и в процессе реконструкции старых используют геомембраны различной плотности. Материалы обладают противофильтрационной способностью, защищают гидроизоляционные прослойки от механических повреждений, проявляют устойчивость к действию активных химических веществ.

Технологии

До появления геосинтетических материалов гидроизоляция амбаров-отстойников заключалась в глинизации или цементации стенок. Такие покрытия быстро трескаются на подвижных грунтах.

Использование геомембран в гидроизоляции – многоэтапный процесс, который оправдан в долгосрочной перспективе. На дне и стенках шламохранилища создают песчаную подушку, уплотняют ее и покрывают геотекстилем. После этого укладывают гидроизоляционную мембрану, которую в некоторых случаях дополнительно защищают слоем щебня или геосинтетикой. Несмотря на кажущуюся сложность, работы выполняются быстро за счет легкости и гибкости рулонных материалов. Геосинтетика обеспечивает защиту мембраны, но при этом проявляет эластичность на подвижных грунтах. Материалы не корродируют и не разрушаются в химически активной среде, не допускают просачивания жидких отходов в окружающий грунт.

Отличие септика от биологической станции очистки сточных вод.

   Если Вы планируете построить дом, коттедж или любое другое сооружение, первой вынужденной необходимостью становится обустройство основных благ цивилизации: электричества, водопровода, канализации. Нередко встречаются такие участки, где нет возможности подключится к централизованной канализации. В таких случаях установка автономного канализационного оборудования – это не прихоть, а единственное правильное решение в сложившееся ситуации. На сегодняшний день производятся самые разные виды автономной канализации для частного дома или дачи, которые могут озадачить потребителя, особенно, если он столкнулся с этим вопросом впервые.

Среди всех предложений, изобилующих на рынке, есть как простые септики, так и более сложные станции глубокой биологической очистки сточных вод. Предлагаем немного подробнее разобраться в чем же заключаются основные отличия септика от биологической станции очистки сточных вод.    Что такое септик? Самыми простыми словами, септик – это сооружение для накопления сточных вод. Они представляют из себя емкость, предназначенную для сбора отходов жизнедеятельности человека.

   Какие у септиков есть достоинства? Безусловно, на каждый товар есть свой потребитель, как и на септик для загородного дома и дачи. Септики можно поделить на 2 вида: накопительные и отстойники. Накопительные напоминают выгребную яму в современном исполнении. Размер такого утилизатора можно подобрать в зависимости от потребностей. Цена на баки небольшая в отличии от очистных сооружений, но общая конечная стоимость использования этого варианта – не совсем дешевое удовольствие, но об этом мы расскажем немного позже.

Отстойники – это аналогичного плана резервуары для отстаивания стоков с функцией анаэробной очистки. Собственно, это и все плюсы данной вида автономной канализации.

   Теперь о неизбежных трудностях, с которыми Вы столкнетесь, если установите септик. Периодически, по мере наполнения септика, нужно проводить очистку, вызывая ассенизаторскую машину, стоимость услуг которой далеко не маленькие. Самостоятельно эту операцию произвести не удастся. Суточный объем стоков от всех жильцов должен быть минимальным. Микробиологические процессы очистки отстойников протекают медленно в среде, обедненной кислородом. Вода на выходе имеет характерный запах и очищена максимум на 60%, поэтому ее обязательно нужно доочищать. Такое решение подходит не для всех грунтов. Результат использования накопительной утилизации или отстойника – угроза экологии и неприятные запахи, которые испортят даже самый уютный загородный отдых.

   Что подразумевают

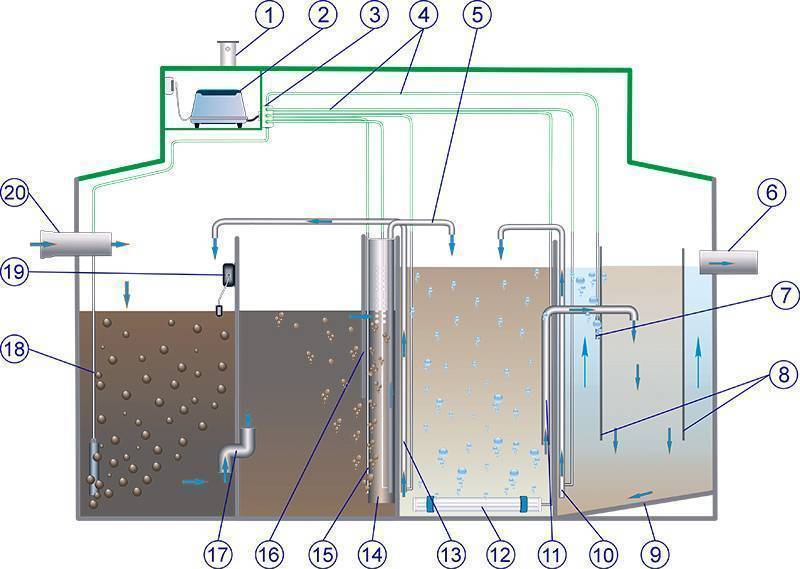

станции глубокой биологической очистки сточных вод? Это более сложное оборудование, позволяющее не только собрать, но и очистить стоки. Уровень очистки достигает 95-98%. Такая емкость имеет от трех и более камер, в которые по очереди поступают стоки. В каждом отсеке происходит механические и биологические процессы, позволяющие получить очищенную жидкость.

   Из минусов станций очистки сточных вод. Ценовая политика установки порядка выше предшественников. Вторым моментом есть то, что большинство таких станций зачастую не подходят для объектов с короткой посещаемостью. Аэробные бактерии не выживают в период долгосрочного голодания. Им требуются канализационные отходы и кислород для качественной работы.

   Итак, с видами автономного канализационного оборудования разобрались. Ответ очевиден. Станции биологической очистки сточных вод – идеальное решение для утилизации стоков. Осталось определиться с фирмой изготовителем будущего канализационного оборудования. Есть основные производители надежных станций биоочистки. ООО «Топас Украина» обладает наивысшим рейтингом среди многочисленных других первенствующих по изготовлению

очистных сооружений. Некоторые разработчики банально копируют, либо подделывают продукцию лидеров. Компания «Топас Украина» не дает доли сомнения в подлинности, так как двери предприятия по производству станций «Топас автоматик», которое находится в г. Васильков Киевской области, всегда открыты для посетителей. Многочисленные положительные отзывы в просторах интернета этому подтверждение.

   Почему именно «Топас Украина» лучшие среди аналогов? Вот основные критерии, от которых нужно отталкиваться:

  1. Периодичность посещения объекта, на котором планируется установка сооружения.

  2. Финансовые возможности.

  3. Тип подстилающих грунтов.

  4. Предполагаемый срок эксплуатации.

  5. Отсутствие в очистной системе неприятных запахов во время переработки.

  6. Степень очистки сточных вод.

  7. Монтирование и обслуживание оборудования.

   Итак, теперь по пунктам:

    1. Автономная канализация «Топас автоматик» без проблем может полноценно работать в любых температурных условиях, а в случае необходимости станцию можно законсервировать на зиму.

    2. Широкий модельный ряд и универсальность позволяет подобрать нужную по параметрам автономную канализацию от более простых моделей до самых усовершенствованных, как для частных загородных домов и коттеджей, так и для ресторанов, кафе и отелей.

    3. Локальные очистные сооружения «Топас» монтируются в грунт любого типа – при этом нет необходимости в дополнительной гидроизоляции либо бетонирование котлована.

    4. Срок эксплуатации оборудования «Топас» достигает более 50 лет.

    5. Продукт «Топас» гарантирует отсутствие шума и запаха.

    6. Эффективность очистки наших установок составляет до 98%, что не принесёт вреда окружающей среде.

    7. «Топас Украина» предоставляем гарантию на эффективную очистку бытовых стоков и реализацию качественного отвода очищенной воды за пределы участка или в заранее оговоренное место. Специалисты компании подберут станцию, которая на долгие годы решит проблему канализации на Вашем объекте.

   Что бы Вы не выбрали, следует серьезно отнестись к нормам и санитарным требованиям соответствующей конструкции. Для установки системы очистки сточных вод целесообразнее будет доверить монтирование специалистам. Ведь от правильного монтажа и качества оборудования зависит его беспроблемное функционирование на последующие 50 лет.

Гидроизоляция очистных сооружений ·

«Экотермикс» » Гидроизоляция очистных сооружений

Гидроизоляция – это защита промышленных объектов от разрушительного действия воды и других жидких сред. Это залог прочности и долговечности любой конструкции. Выбор гидроизоляционного материала для очистных сооружений основывается на герметичности и прочности покрытия. Чем реже придется его обновлять, тем более выгодной с экономической точки зрения будет эксплуатация объекта.

Содержание статьи

Особенности гидроизоляции на очистных сооружениях

Ещё одно экстремальное условие эксплуатации гидросооружений: постоянное нахождение в жидкой среде или мокром грунте

Строительство очистных сооружений ведется с использованием железобетона. Это довольно прочный материал, но он разрушается при постоянном воздействии влаги. Бетонные поверхности (и металлические) защищают от разрушения нанесением полимочевины. Для гидроизоляции выбирают именно этот материал, так как он считается более устойчивым и долговечным. Действительно, условия эксплуатации гидросооружений можно считать экстремальными:

  • воздействие атмосферных осадков. Гидроизоляция должна сохранять свои свойства при постоянном воздействии влаги;
  • сезонные колебания температур. Тепловые изменения не должны нарушать структуру изоляционного слоя;
  • воздействие ультрафиолета и ветра. Покрытие должно быть устойчивым к физическому старению и выветриванию;
  • активная жизнедеятельность бактерий. Некоторые микроорганизмы выделяют серную кислоту. Гидроизоляция должна быть устойчивой к ее действию;
  • действие химически активных веществ, которыми обрабатывают сточные воды;
  • интенсивный абразивный износ. Требуется высокая механическая прочность по всем показателям.

К гидроизоляции сооружений по очистке сточных вод предъявляются высокие требования по химической, физической, механической устойчивости и биологической инертности. Из всех современных материалов наиболее полно им соответствует только полимочевина. Пока на рынке нет альтернативы этому покрытию. Оно используется как для строительства новых объектов, так и для реконструкции старых.

Порядок выполнения работ

Полимочивина легко наносится на любые поверхности, даже на неровности и трещины

Для качественного нанесения и долгой службы гидроизоляции из полимочевины на очистных сооружениях необходимо тщательно подготовить поверхность:

  1. Очистка от расслоившейся краски, штукатурки, крупного мусора. Устранение рыхлых и разрушенных участков бетона. На этом этапе становятся видны имеющиеся дефекты конструкции, это облегчает дальнейшую работу.
  2. Удаление остатков пыли. Поверхность должна быть чистой.
  3. Изоляция щелей и трещин. Все активные протечки надо устранить до нанесения покрытия. Обледенение и влага снижают адгезию полимера.
  4. Грунтование поверхности.

После подготовки поверхности можно наносить полимочевину. Состав распыляют с помощью специального оборудования, возможна обработка конструкций сложной формы и покрытие вертикальных стен без подтеков. Полученное полимерное покрытие в высшей степени ремонтопригодно.

Пока в нашей стране совсем немного специалистов, в совершенстве владеющих технологией напыления полимочевины. Одна из компаний, предоставляющих такую услугу – Экотермикс. Специалисты фирмы имеют необходимые знания и квалификацию, а также опыт выполнения гидроизоляционных работ.

Свойства гидроизоляции из полимочевины

Полимочевина обладает химической инертностью и не вступает в реакцию с активными веществами

Универсальное износостойкое покрытие из полимочевины может применяться для гидроизоляции любых конструкций на очистных сооружениях. Материал универсален в применении и практически не имеет эксплуатационных ограничений. Полимерное покрытие по своим основным характеристикам многократно превосходит существующие гидроизоляционные системы. Важные качества полимочевины:

  • эластичность. Температурные деформации поверхности не вызывают растрескивания материала;
  • долговечность. Срок службы полимочевины существенно превышает срок службы остальных гидроизоляционных материалов;
  • бесшовность. Отсутствие швов, стыков и элементов крепежа исключает возможность протечек;
  • устойчивость к негативному воздействию погодных условий. Полимочевиной можно изолировать внешние конструкции, есть виды материала, устойчивые к действию ультрафиолета. При необходимости покрытие колеруют;
  • высокая скорость проведения работ. Объект можно запускать в эксплуатацию сразу после окончания гидроизоляции;
  • механическая прочность. Полимочевинное покрытие кратковременно выдерживает значительные нагрузки на сжатие, изгиб, кручение, хорошо противостоит абразивному износу;
  • реакционноспособность. Свойство относится к реакции полимеризации, которая протекает автокаталитически. Вещество сшивается даже при отрицательных температурах;
  • экологичность. В составе полимочевины нет растворителей и летучих веществ, поэтому её без опаски  можно использовать для гидрозащиты  бассейна или питьевого колодца ;
  • пожаробезопасность. Гидроизоляционный слой самозатухает в отсутствие открытого огня.

Широкое применение полимочевины для гидроизоляции очистных сооружений оправдано. Финансовые затраты компенсируются долговечностью и практичностью материала. А ремонт покрытия будет сводиться к точечному заполнению поврежденных участков.

Мы предлагаем услуги высококачественной гидрозащиты по выгодным ценам.

Подготовка сточных пластовых вод

Сточные воды, используемые в целях поддержания пластового давления состоят на 85 – 90 %  из добытой пластовой воды. В нефтедобывающей промышленности применяются как специально разработанные методы подготовки сточных пластовых вод, так и заимствованные из смежных отраслей, применяющих крупнотоннажные системы очистки воды.

         Наиболее часто применяют следующие методы:

·         отстаивание воды;

·         фильтрование воды через пористые или иные среды;

·         флотация;

·         коалесценция;

·         центробежное разделение;

·         диспергирование;

·         удаление примесей поглотителями;

·         озонирование.

В качестве технических средств для отстаивания воды используют  резервуары отстойники, нефтеловушки, пескоотделители и пруды-отстойники.



       Резервуары – отстойники обеспечивают очистку стойной воды по герме-тизированной схеме. В зависимости от производительности, качества сырья и

 требований  к  очищенной  воде  применяют  резервуары различной вместимости

( от 200 до 5 000 м 3 )с разнообразной начинкой и обвязкой. Выбор и расчет резервуаров  проводится исходя из времени отстаивания воды в течение 8 – 16 часов. Процесс очистки может производится в циклическом или непрерывном режиме. Обвязка водоочистных резервуаров большей частью последовательная.

На рис. 14 приведена конструкция отстойника, разработанная на базе нефтяных стальных резервуаров объемом  1000, 2000 и 5000 м 3 .

Для глубокой очистки нефтепромысловых сточных вод от эмульгированной нефти и твердых механических примесей предназначен отстойник с патронными фильтрами ОПФ-3000.




Рис. 14 Отстойник для очистки нефтепромысловых сточных вод

1 – корпус резервуара – отстойника; 2 – трубопровод подачи загрязненной воды; 3 – трубопровод отвода уловленной нефти; 4 – кольцевой короб сбора уловленной нефти; 5 - лучевой распределитель ввода загрязненной воды; 6 – сифонный регулятор для поддержания уровня раздела фаз «нефть-вода» и отвода очищенной воды; 7 – трубопровод подачи воды для размыва осадка; 8 – трубопровод отвода шлама.

 Отстойник с патронными фильтрами ОПФ-3000



Предназначен для глубокой очистки нефтепромысловых сточных вод от эмульгированной нефти и твердых механических примесей, Отстойник входит в состав комплекса оборудования для очистки сточныx вод, используемых в системе ППД (рис. 15 ).

Рис. 15 Отстойник с патронными фильтрами ОПФ – 3000

1 – емкость; 2 – фильтр – патрон; 3 – блок фильтр – патронов; 4 – отражательный лоток; 5 – сборник чистой воды; 6 – лестница; 7 – люк – лаз; 8 – поворотное устройство; 9 – труба входная.

Отстойники предназначены для эксплуатации в умеренном и холодном макроклиматических районах по ГОСТ 15150-69:        ОПФ-3000-01 - в макроклиматическом районе с умеренным климатом , со средней температурой – самой холодной пятидневки не ниже 233 К (400С). Минимальная Допустимая температура стенки отстойника, находящегося  под  давлением, 233 К (400С). Вид климатического исполнения – У1 по ГОСТ 15150 – 69.

ОПФ-3000-02 - в макроклиматическом районе с холодным климатом, со средней температурой самой холодной пятидневки от 232 до 213 К колеса (от -41 до -60°С). Минимальная допустимая температура находящегося под давлением, 213 К (-60°С).

Вид климатического исполнения - ХЛ1 по ГОСТ 15150-69.

Основные технические данные

Производительность, м 3/сут, не более . . ......... ........... 3000

Рабочее давление, Мпа (кгс/см2), не более ……………0,6 (6)

Объем отстойника, м3 ………………………………………125

Количество фильтров, шт……………………………………16

Скорость фильтрации, м3/ч, не более ……………………10

Площадь фильтрации одного фильтра, м2……………….1

Рабочая среда …………………………..сточные воды установок подготовки

                                                                 нефти и объектов нефтесборного пар-

                                                                 ка , содержащие эмульгированную

                                                                 нефть, твердую примесь в виде частиц

                                                                 песка  и глины, сульфида и гидроокиси

                                                                 железа, углеводородные газы и серо-

                                                                водород

Температура рабочей среды, К …………………………… 283 – 333

Содержание примесей в воде, поступающей на очистку, мг/л, не более:

Эмульгированной нефти ……………………………………. .2000

Твердых частиц ………………………………………………..100

Содержание примесей в очищенной воде, мг/л, не более:

Эмульгированной нефти ……………………………………..20

 Твердых частиц ………………………………………………..10

Содержание сероводорода в сточной воде,

Мг/м3, не более …………………………………………………10

Разность плотностей воды и нефти,

Мг/м3, не более …………………………………………………150

Отстойник ………………………………………………………..ремонтноспособный

Габаритные размеры отстойника

(длина х ширина х высота), мм………………………………19000 х 3000 х 3865

масса отстойника, кг …………………………………………...22000

Описание конструкции и принцип действия

Отстойник ОПФ-3000 (рис. 15) представляет собой стандартную горизонтальную цилиндрическую емкость 1, внутри которой расположены 16 фильтр-патронов 2, объединенных в четыре блока фильтр-патронов 3, четыре отражательных опорных лотка 4, сборник чистой воды 5 и лестница 6.         Емкость устанавливается на две седловидные опоры имеет люк-лаз 7, монтажные люки, штуцеры для подсоединения технологических трубопроводов,  установки предохранительных клапанов и приборов КИПиА.

            Емкость оборудована поворотным устройством 8 для монтажа и демонтажа крышки  люка-лаза, грузоподъемными элементами и деталями для  крепления теплоизоляции.

      Принцип работы отстойника

Сточная вода установок подготовки нефти, прошедшая предварительно грубую очистку, поступает через распределитель-гребенку и входную трубу 9 во внутреннюю полость фильтров, откуда под действием напора фильтру­ется через пенополиуретан в полость отстойника. При фильтрации эмуль­сии через ППУ происходит укрупнение частиц эмульгированной тонкодис­персной нефти до пленочной, которая потоком жидкости отрывается от по­верхности фильтра и всплывает в верхнюю часть отстойника.

Очищенная сточная вода постоянно выводится через сборник чистой воды и подается в систему поддержания пластового давления (ППД).

Всплывшая нефть постоянно или периодически выводится из отстойника через штуцер нефти в емкость уловленной нефти. Выпадающая на дно ем­кости твердая примесь постоянно или периодически, в зависимости от ин­тенсивности накопления, дренируется с жидкостью в илонакопитель.

Ввод сточной воды в отстойник с двух противоположных сторон позволяет равномерно распределить жидкость в емкости и увеличить коэффициент ис­пользования объема отстойника. Расположение фильтров в верхней части отстойника сокращает высоту всплывания частиц нефти и, как следствие, про­должительность пребывания жидкости в отстойнике. Пенополиуретан рабо­тает в режиме самоочищения и не требует регенерации, что обеспечивает работу фильтров без замены не менее 12 месяцев.

Отстойник может работать в двух режимах: в автоматизированном и неав­томатизированном режиме "полного заполнения". Для работы в автоматизи­рованном режиме отстойник оснащается регуляторами с сигнализаторами уровня раздела фаз "нефть-вода", сигнализаторами верхнего и нижнего пре­дельного уровня жидкости, исполнительными механизмами и расходомером очищенной воды. В режиме "полного заполнения" уловленная нефть вместе с газом отводится постоянно с избытком (до 5-10% от производительности отстойника) сточной воды в емкость уловленной нефти, откуда газ утилизируется или отводится на факел, а уловленная нефть - на УПН. Для облегчения настройки отстойника на режим "полного заполнения" рекомендуется пре­дусмотреть в верхней зоне корпуса отстойника 3-4 пробоотборных крана, а на линии вывода очищенной воды и уловленной нефти - расходомеры.



      Автоматизация и контроль

Давление в отстойнике изме­ряется и контролируется визу­ально с помощью манометра ВЗ-16рб. При повышении давления выше заданного манометр ВЗ-16рб выдает сигнал на щит уп­равления и контроля отстойни­ком.

Для проверки показаний это­го манометра на отстойник уста­навливается манометр общего назначения ОБМ-1,5-160 ГОСТ 8625-77.

Производительность отстой­ника определяется расходомера­ми типа "Турбоквант" (ВНР), "Норд" (Россия) или другими расходомерами с верхним пре­делом измерения до 150 мУч с точностью измерения ±0,5%. Расходомеры должны быть уста­новлены за отстойником.

Регулирование производи­тельности отстойника в зависи­мости от качества очистки про­изводится задвижкой на линии вывода очищенной воды.

Строительная часть

Под отстойник подготавлива­ется площадка согласно проек­ту привязки.

Отстойник устанавливается на фундаментные плиты или опоры и крепится анкерными болтами.

Конструкция фундаментов и опор, их расположение, марка бе­тона, глубина заложения их по­дошв определяются проектом привязки.

Проверяется горизонтальность установки отстойника в двух вза­имно перпендикулярных направ­лениях.

Отстойник поставляется в полностью собранном виде, с установленны­ми внутренними устройствами, не требующими разборки при монтаже. Ответные фланцы поставляются прикрепленными к штуцерам отстойника с рабочими прокладками и крепежными деталями.

Отстойник поставляется с приваренными деталями для крепления изоляции, строповки, без запасных частей к сборочным узлам или деталям.

Ниже дана таблица (таб. 1.4 ) люков, штуцеров, муфт. Изготовитель: ПО "Салаватнефтемаш", г. Салават .

Таблица 1.4

Обозначение

наименование

Кол-во

Проход

усл. Ду

мм

Давление условн.

МПа

Кгс/см2

А1-4

Ввод сточной воды

4

100

1,6

16

Б1

Ввод очищенной

Воды

1

250

1,0

10

В1,2

Ввод уловленной воды

2

100

1,6

16

Г1,2

Вывод газа

2

100

1,6

16

Д1,2

Дренаж

2

100

1,6

16

Е1

Люк – лаз

1

500

1,0

10

Ж1,2

Для КиА

2

25

1,0

10

З1 - 4

Люк монтажный

4

500

1,0

10

И1,2

Для манометра

2

10

1,0

10

К

Для предохр.

Клапана

1

100

1,6

16

П

Для пропарки

Опрессов.

1

50

1,0

10

       Содержание эмульгированной нефти в очищенной воде составляет 10 – 30 мг / л, взвешенных  твердых  частиц  -  15 – 40 мг / л. Отделение эмульгированной нефти  и гидрофобных твердых частиц от промысловой сточной воды проводится  в результате ее пропуска через нефтяной слой толщиной около 1 м. При этом ввод сточной воды осуществляется  через распределитель, установленный в центре резервуара непосредственно в нефтяном слое.

        Резервуар с жидкостной гидрофобной фильтрацией оснащен гидрозатвором для отвода очищенной воды и поддержания на заданной высоте уровня раздела нефть – вода.

        Для повышения эффективности водоочистных резервуаров-отстойников, предназначенных для очистки сточных вод с высоким содержанием «обычных» механических примесей и тяжелых компонентов типа сульфида железа может быть рекомендована установка конусной ловушки ( рис. 16  ).

Нефтеловушки обеспечивают отделение значительной части углеводород-ных компонентов и механических примесей. Размеры нефтеловушки проектируются исходя из скорости движения потока  5 – 10 мм/с  и длительности пребывания воды в ней  около 2 ч. Нефтеловушки выполняются из железобето- на с двумя-четырьмя параллельными секциями, каждая из которых имеет ширину 3 – 6 м, длину 18 – 36 м и высоту 2,6 –3,6 м  при толщине слоя воды 1,2 – 2 м. Для выравнивания потока секции разделяют щелевой перегородкой. В состав оборудования входят  входные, распределительные и выходные трубопроводы, нефтесборный трубопровод с перемещающимся механизмом, сборный лоток, устройство для принудительного перемещения нефти, система для смыва и

удаления механических отложений. Нефтеловушки могут оснащаться системой подогрева улавливаемой нефти и другими механизмами.




Рис. 16 Схема размещения конусной ловушки в водоочистном резервуаре

 Размер удерживаемых глобул нефти – более 80 мкм. Эксплуатация данной ловушки весьма сложна. Поэтому в настоящее время отмечается их постепенное вытеснение из технологических схем  и замена другими средствами.



       Пескоотделители обеспечивают отделение крупной фракции механических примесей с размерами свыше 250 мкм. В составе сточных пластовых вод доля этой фракции, как правило, невелика и в большинстве реализованных проектов подготовки сточных вод пескоотделители не включены. Их применяют в редких случаях, когда общее содержание механических примесей составляет 500 мг / л и  свыше, при доле крупных фракций  более 0,2.

         Пруды-отстойники ( шламосборники, аварийные амбары) предназначены для отделения углеводородных компонентов и механических примесей. Расчетное время отстаивания составляет около 2 сут. Пруд – отстойник представляет собой земляное сооружение длиной до 200 м , шириной по зеркалу воды до 40 м и глубиной 1,5 – 2,5 м и обычно состоит из двух последовательно соединенных секций. Гидроизоляция  и предотвращение загрязнения подземных вод обеспечиваются различными способами ( табл. 1.5 ).

Параметры гидроизоляции прудов-отстойников

Таблица 1.5

Наименование слоя

Толщина

Слоя, мм

Тип гидроизоляции

Глинис-

тый экран

Гидро-

изол.

и битум

Гидро-

изол.

Полиэти-

лен

1.    железобетонная

плита

100

+

+

+

+

2.щебень

100

+

-

-

-

3. песчаный грунт

500

+

-

-

-

4. глинистый грунт

    (экран)

750

(+)

-

-

-

5. стяжка  цементная

20

-

+

+

-

6.три слоя гидро-

изола (экран)

- - -

-

(+)

(+)

-

7.цементный

 раствор

20

-

+

+

-

8.    бетонная подго-

товка

100

-

+

+

-

9.    щебень с битумной пропиткой

     (экран)

100

-

(+)

-

-

10. грунт с битумной

обработкой (экран)

200

-

(+)

-

-

11. утрамбованный грунт

- - -

-

+

+

-

12. утрамбованный щебень

100

-

-

+

-

13.песчпный грунт

200

-

-

-

+

14. полеэтил. Плен-

ка (экран)

0,2

-

-

-

(+)

15. стерилизован-

ный утрамбован-

ный грунт

- - -

-

-

-

+

16. число слоев гидроизоляции

-

4

8

7

4

Суммарная толщина гидроизоляции

-

1,45

0,54

0,34

0,3



       Необходимость отвода больших площадей, трудность отбора нефти с зеркал пруда – отстойника, старение  улавливаемой нефти, загазирование окружающей среды углеводородами приводит, с одной стороны, к необходимости модернизации сооруженных объектов, с другой, - к постепенному вытеснению их из нефтепромысловой практики. Вариантом может быть строительство «быстрых»  прудов – отстойников и нефтеловушек.  На рис. 17 приведен один из вариантов такого отстойника, который обычно применяется для очистки опрессовочной воды, но может быть использован и для отстоя и очистки сточной пластовой воды.




Рис. 17  Система очистки опрессовочной воды

(а-разрез; б-схема потоков)

1-фильтры; 2,3-котлованы для отстоя; 4-откачка собранной нефти; 5-сброс очищенной воды

        Ускорение процесса подготовки сточной воды  здесь достигается за счет пропускания ее через гидрофобную среду, т.е. за счет совмещения процесса отстоя с процессом фильтрации. В качестве такой среды рекомендуется  использовать гидрофобный вспученный перлит.

        При адаптации  данного способа к условиям очистки сточных пластовых вод надо иметь ввиду следующее:

·         фильтр для очистки опрессовочной воды рассчитан на разовое использование;

·         метод сбора и вывода нефти с поверхности воды нетехнологичен;

·         требуется наличие котлованов  или амбаров;

·         не решен вопрос утилизации насыщенного нефтью фильтра, по крайней мере его сжигание, видимо, неприемлемо;

·         нет технологии регенерации фильтра.

Достоинство такого метода очистки опрессовочной воды – высокая нефтепоглощающая способность фильтров на основе вспученного перлита.

   Центробежное отделение примесей – метод, обеспечивающий более низкую металлоемкость. На рис.  приведена схема гидроциклона. Исходная дисперсная  система  - сточная  вода с  высоким  содержанием  механических

      примесей – по тангенциальному вводу под     необходимым напором подается

     в цилин дрический корпус. Под  действием центробежных сил твердые части

     цы отбрасываются  к периферии и, двигаясь по спирали,

       поступают вниз к патрубку отвода сгущен-

                           ной смеси и далее в цилиндрическую каме-

                         ру. Мелкие частицы с жидкостью, образуя

                        восходящий поток, выводятся через слив-

                 ной патрубок. Вблизи корпуса вследствие

        высокой скорости жидкости происходит раз-

        рыв потока с одновременным формирова-

         нием воздушного ядра с пониженным (ни-

        же атмосферного) давлением. Это способ-

       ствует  отстаиванию фугата, полученного в

               результате отжима осадка в  цилиндричес-

                кой камере  из полости герметичного кожу-

                 ха в выходящий поток через трубку. Концен-

           трация   фугата  не  выше  концентрации

            сырья, а количество – не более 10 % его

                    объема. Поэтому подпитка выходящей про-

                     дукции фугатом не снижает качество очист-

                      ки сточной воды.

           Рис. 18   Схема гидроциклона

1-цилиндрический корпус; 2-тангенциальный патрубок для подачи суспензии;

3-сливной патрубок; 4-конфузор; 5-трубка; 6-патрубок для отвода сгущенной

фракции ; 7-электро –привод; 8-шнек; 9-герметический кожух; 10-цилиндри -

ческая камера

Флотация сточных пластовых вод это метод, позволяющий проводить доочистку сточной воды до содержания примесей 4-30 мг/л.

Безнапорный флотатор конструкции Гипровостокнефть сооружен на основе вертикального стального нефтяного резервуара (рис. 19 ).  Объем флотационной камеры рассчитывается на 20 мин пребывания воды в ней, а отстойной камеры-на 3 ч.

Все способы и технические средства подготовки и очистки сточных пластовых вод реализуются в различных технологических схемах. Наибольшее распространение получили:

1)    установки предварительного сброса воды;

2)    системы очистки сточной воды в составе комплексной установки по подготовке промысловой продукции;

3)    установки по очистке пластовой воды в системе восстановления (увеличения) приемистости нагнетательных скважин;

4)    комплексные установки по очистке сточных промысловых вод.

Рис.  19     Схема флотатора для очистки сточных пластовых вод

1 – ввод сырья; 2 – вывод уловленной нефти; 3 – стальной вертикальный резервуар; 4 – отвод пены с флотированным материалом; 5 – кольцевой поток флотатора; 6 – флотационная камера; 7 – вывод очищенной сточной воды; 8 – вывод грязевых остатков; 9 – дегазатор на 10 л/м3 газа; 10 – штуцер на перепад давления 0,5 – 1,0 Мпа.

Установки предварительного сброса сточных пластовых вод

В последние годы в нефтепромысловой практике нашли достаточно широкое применение установки предварительного сброса пластовой воды (УПСВ), которые вписываются в систему добычи нефти, с одной стороны, и в систему ППД  - с другой.

Эти установки могут работать по различным схемам. На рис. 20-22  приведены схемы, которые реализованы на ряде объектов месторождения Поволжья. По схеме «а» (см. рис. 20 ) продукция непосредственно через групповые замерные установки нефтяных скважин поступает на УПСВ двумя потоками. Первый представлен трехфазной (нефть, вода, газ) средой, подаваемой непосредственно с групповых замерных установок (ГЗУ) на трехфазный делитель фаз (ТДФ)-основной элемент УПСВ, в котором осуществляются сепарация газа и предварительный сброс воды. Ввод деэмульгатора осуществляется по возможности в начальных точках технологической цепочки, т.е. либо в трубопроводе ГЗУ УПСВ, либо на самой групповой замерной установки или в скважине. При вводе реагента в непосредственной близости от трехфазного делителя фаз дозатор снабжается дополнительным устройством для его диспергирования в потоке.

Рис.  20  Установка предварительного сброса воды УПСВ

(схема «а»): 1 – добывающая скважина; 2 – групповая замерная установка;

3 – дозатор; 4 – трехфазный делитель; 5 – аппарат-разделитель;

6 – влагоотделитель; 7 – накопитель нефти; 8 – нефтяной насос; 9 – сбросный резервуар; 10 – водяной насос; 11 – накопитель воды; 12 – дожимная насосная станция

Процессу равномерного распределения реагента и его эффективной «работе» в этом случае способствует и наличие газовой фазы в потоке.

Второй поток формируется из продукции скважин, который находится на значительном удалении от УПСВ. В этом случае на УПСВ подается двухфазный (нефть-вода) поток через дожимную насосную станцию (ДНС) . оба потока смешиваются перед подачей в аппарат-разделитель, который является вторым основным элементом УПСВ.

Попутный газ, отделенный в трубном делителе фаз направляется во влагоотделитель и далее в газовый коллектор к потребителю. Нефть с остаточным содержанием воды до 10% из аппарата-разделителя поступает в емкость-накопитель, а затем нефтяным насосом откачивается на установку подготовки нефти

Отделенная (сброшенная) в трубном делителе фаз и аппарате-отстойнике вода поступает в буферную емкость, из которой водяным насосом откачивается на дожимную насосную станцию системы ППД. К этому же потоку воды при необходимости присоединяется подошвенная вода из нефтяной ёмкости –накопителя.

Для нережимных и аварийных ситуаций в состав УПСВ включается дополнительный резервуар для воды и нефти вместимостью 1000 – 2000 м3 .

Схема «а» реализована на Собачинском месторождении, где объект обслуживания УПСВ состоит из двух взаимоудаленных площадей. Данная технология эффективна  на месторождениях-объектах воздействия газовых методов повышения нефтеотдачи, когда в продукции добывающих   скважин содержится большое количество газа. Это подтвердилось на Радаевском месторождении.

По схеме «б» (см. рис.21 ) продукция скважина на УПСВ сепарируется в два этапа: вначале отделяется газ, затем сбрасывается вода. Такая упрощенная схема может быть эффективной в случаях компактного расположения всех добывающих скважин. В частности УПСВ по схеме «б» используется на Южно-Ромашкинской площади Ромашкинского месторождения.

Рис. 21 Установка предварительного сброса воды – схема «б»

(обозначения см. рис. 20)

Схема «в» (см. рис.22 ) реализована на Кандызской площади, объединяющей добывающие скважины с суммарной производительностью по жидкости до 1000 м3 /сут.

Рис. 22  Установка предварительного сброса воды – схема «в»

(обозначения см. рис. 20)

Здесь помимо аппарата-разделителя в состав УПСВ в качестве основного элемента входит также резервуар отстойник 13, объемом 400 м3, в котором осуществляется улавливание нефти. Отстоявшаяся вода закачивается непосредственно в нагнетательные скважины 15 погружным насосом, установленным в специальной скважине-шахте 14.

Рассмотренные технологии помимо указанных объектов находят применение в различных регионах.

Получили развитие и некоторые другие схемы предварительного сброса сточной пластовой воды. На рис. 23 и 24 приведены схемы, внедряемые на промыслах  объединений Башнефть и Татнефть.

Рис. 23 Совмещенная технологическая схема сепарации и предварительного сброса воды

1-узел распределения; 2-успокоительный коллектор; 3-узел предварительного распределения; 4-газоводоотделитель; 5-газовый сепаратор; 6-отстойник воды; 7-буферная емкость для нефти; 8-ДНС; 9-11 – узлы замеров газа; нефти и воды соответственно; 12-насосная станция для воды; 13-блок нагрева; 14-буферная емкость для воды; 15-дренажная емкость; 16-блок для реагента;  н-нефть; в – вода; г – газ: д – дренаж; т – теплоноситель; у – уравнительная линия газа; РУ – регулятор межфазного уровня

Параметры технологической схемы рис. 23

Производительность (м3/сут) на базе аппаратов

Объемом, м3

       200                                                                                        < 16000

       100                                                                                        < 8000

Рабочее давление, Мпа                                                              1,6

Содержание воды в продукции                                           не лимитируется

Содержание примесей в суточной воде

         после очистки, мг/л                                                             < 100

Содержание остаточной воды в нефти

          на выходе из установки  мг/л                                             < 10


Технологическая схема, приведенная на рис. 24 , по данным института ТатНИПИнефть обеспечивает степень очистки до 15-60 мг/л по механическим примесям.

Рис. 24 Технологическая схема сброса и очистки пластовой воды без подогрева на дюжимной насосной станции:

1-добывающие скважины; 2-ГЗУ; 3-ввод деэмульгаторов; 4-трубный турбулизатор; 5-концевой делитель фаз; 6-газосепаратор; 7-газопровод; 8-трехфазный сепаратор; 9,12-буферные емкости; 10-насос для нефти; 11-насос для воды; 13-отвод уловленной нефти; 14-водоотстойник; 15-каплеобразователь

Гидроизоляция Кальматрон - официальный сайт производителя

  • Аглофабрика Магнитогорского металлургического комбината, Челбяинская область

  • ЖК Шереметьевский дворец, Санкт-Петербург

  • Донгузское водохранилище. Оренбург

  • Любашинский фонтан, Санкт-Петербург

  • Онкологическая больница Калининград

  • Очистные сооружения г.Стародуб, Брянская область

  • Свинофермы Великолуского мясокомбината, Псков

  • Ташкентский металлургический завод, Узбекистан

  • ЦБК Кама, Пермь

  • ЖК Ленинградка, 58

  • Железнодорожный вокзал г.Петрозаводск

2019
  • Адмиралтейские верфи СПБ

  • Аквапарк Нижний Новгород

  • Ледовая арена Газпром Тула

  • ЖК монодом Москва

  • Индюшатники Дамате Пенза

  • Нахимовское училище СПб

  • Уральская сталь Оренбург

  • ТРЦ fiord plaza Псков

  • Прегольская ТЭЦ Калининград

  • Грозненская ТЭЦ

  • Очистные сооружения в Альметьевске

  • КС Грязовец Вологда

  • Жилой комплекс Галактика СПБ

  • Сегежский ЦБК

2018
  • Радиальный отстойник ОС-73(13,14), Уфа

  • Ремонт деформационных швов водоканала, Уфа

  • Очистные Газпром Нефтехим Салават, Башкирия

  • Подземные паркинги ЖК Уфимский Кремль, Уфа

  • Песколовка ОС-208(1,2), Уфа

  • Гидроизоляция нефтеловушки ОС-111, Уфа

  • ЖК Новые котельники Москва

  • Гидроизоляция камеры переключения, Уфа

  • Гидроизоляция иловой камеры, Уфа

  • Гидроизоляция насосной береговой, Уфа

  • Радиальный отстойник ОС-69(5,6), Уфа

  • Пожарный резервуар, Уфа

  • Очистные краснооктябрьского района Волгограда

  • Никольские ряды Санкт-Петербург

  • Гидроизоляция распределительной камеры, Уфа

  • Очистные Заинский Сахар, Татарстан

  • Очистные Володарского, Московская область

  • Фундаменты бумагоделательной машины, Пенза

  • Бассейн ГТО Кировский Фанерный комбинат

  • Подвал театра Соверменник, Москва

  • Усиление бункеров, Уфа

  • Ванны навозоудаления на свиноферме Калининград

2017
  • Очистные сооружения ОАО ФосАгро, Череповец

  • Гидроизоляция и защита радиального отстойника ООО «Знаменский сахарный завод», п.Знаменка, Тамбовской области

  • Тульский патронный завод

  • Гидроизоляция паркинга ЖК Риверсайд Уфа, ул. Рихарда Зорге 9

  • ФКП Тамбовский пороховой завод

  • Гидроизоляция фундаментной плиты завода Биохимик, Саранск, Мордовия

  • Гидроизоляции чаши градирни Строительство ПГУ-800 МВт Пермской ГРЭС, Пермь

  • Гидроизоляция и защита емкостей очистных сооружений на Нижнеростинском шоссе

  • Гидроизоляция санузлов ЖК Три кита и ЖК Капитан Немо, Санкт-Петербург

  • Terminal B Шереметьево

  • ООО Первый мурманский терминал ремонт мазутоприемных лотков, Мурманск, Подгорная 132

  • Гидроизоляция подвальных помещений ЖК Новое Заречье, Тула

2016
  • Эко-отель АлттикА. Республика Алтай, Майминский район

  • Котельная. Томская область, с. Белый Яр

  • ЭЦ БТЭЦ-3, гидроизоляция секции кабельных каналов

  • АО "СНПЗ", г.Сызрань. Реконструкция сооружений биологической очистки сточных вод

  • Гидроизоляция бетонной поверхности резервуара. МУП города Хабаровска "Водоканал"

  • Филиал "Шахта "Увальная" АО "УК Сибирская". п. Увал, Кемеровской области

  • Дельфинарий в г. Новосибирске

  • ТЭЦ-4. г.Новосибирск

  • ООО "Транснефть - Дальний Восток". Здание ЦРС и БПО в г. Дальнереченск

2015
  • ОАО Воркутауголь. Шахта Комсомольская. пгт. Комсомольский

  • ЖК Московский Квартал. Санкт-Петербург

  • Коттеджный поселок Северный Версаль. Санкт-Петербург

  • Автопаркинг двухуровневый. Тула

  • Арктический аварийно-спасательный центр МЧС России. Нарьян-Мар

2014
  • Коттеджный поселок Millenium Park. Московская область

  • ЖК Парадный квартал. Санкт-Петербург

  • БЦ Лондон. Нижний Новгород

  • Жальгирис Арена. Каунас. Литва

2013
  • Загородное поместье AGALAROV ESTATE. Московская область

  • Концертный зал. Galich.Hall. Краснодар

  • ЖК Балтийская жемчужина. Санкт-Петербург

  • БЦ Москва-Парк. Астана. Казахстан

  • Апарт-отель Monte Carlo. Батуми. Грузия

2012
  • Автосалон Мазда. Самара

  • Очистные сооружения. мкрн. Богданка. Чебоксары

  • Анкерные плиты для закрепления оттяжек опор ЛЭП. Волгоградская область

  • Единый распределительный контакт-центр (call-центр) на базе омского отделения Сбербанка России. Омск

  • Колодец. Частный сектор

2011
  • Будапештский метрополитен. Венгрия

  • ОАО АФПК Жлобинский мясокомбинат. Гомельская область. Беларусь

  • РУП Гродноэнерго. Беларусь

  • Дворец бракосочетаний. Томск

  • Коттеджный поселок Отрадный берег. Ленинградская область

2010
  • Военный санаторий Адлер. Краснодар

  • ТП на восточном участке КАД. Санкт-Петербург

  • Вильнюсский международный аэропорт. Литва

  • Кронштадтский морской завод. Сухой док им. П. Велещинского. Санкт-Петербург

  • Автосалон Хонда. Нижний Новгород

2009
  • Частный дом. Курск

  • ОАО Молочный завод Гиагинский. Адыгея

  • Мост Александра Невского. Санкт-Петербург

  • ООО Иркутск-Терминал. Нефтебаза. Усть-Кут. Иркутская область

  • ЗАО Холдинговая компания Пинскдрев. Беларусь

2008
  • Дом юстиции. Зугдиди. Грузия

  • ООО ПО Киришинефтеоргсинтез. Ленинградская область

  • Дом Ветеранов. Новосибирск

  • ОАО Пуховичский комбинат хлебопродуктов. Минская область. Беларусь

  • ОАО Силовые машины. Завод по производству трансформаторов. п. Металлострой. Санкт-Петербург

2007
  • Бассейн. Частный сектор. Кисловодск. Ставропольский край

  • ПС 330 Кв Кингисеппская. Ленинградская область

  • ЗАО Днепропетровский мясокомбинат. Украина

  • Фонтан центрального узла связи. Ессентуки

  • Нижегородский метрополитен

2006
  • Фонтан. Центральный военный санаторий. Ессентуки

  • Бассейн. Частный сектор. Пятигорск. Ставропольский край

  • Шахта Чертинская-Коксовая. Белово. Кемеровская область

  • Тарманчуканский тоннель. Трассибирская магистраль. Архаринский район. Амурская область

  • Ресторан Русская рыбалка. Комарово. Ленинградская область

2005
  • РУП ПО Белоруснефть. Гомель. Беларусь

  • Московский метрополитен. ст. Сокольники

  • Коттеджный поселок Тихая слобода. Чувашия

  • ЗАО Алексеевский бекон. с. Матрёно-Гезово. Алексеевский район. Белгородская область

  • Административное здание УВД по г. Сочи. Краснодарский край

2004
  • Морской порт. Сухуми. Абхазия

  • ОАО Волга (ЦБК Волга). Балахна. Нижегородская область

  • ТЭЦ Северо-Западная. Санкт-Петербург

  • Мост через реку Иртыш на трассе Ханты-Мансийск-Нягань

  • Жилое здание. пр. Ленина, 72. Томск

2003
  • Богоявленский кафедральный собор. Томск

  • Животноводческий комплекс ООО Дружба. Ичалкинский район. Мордовия

  • Мост через реку Амур. Хабаровск

  • Новокуйбышевский НПЗ. Самарская область

  • ЗАО СПАРК. Санкт-Петербургская авиаремонтная компания

2002
  • Хабаровскэнерго

  • Железнодорожный вокзал. Зеленогорск. Санкт-Петербург

  • Завод по производству облицовочного керамического кирпича Траковская керамика. с. Красноармейское. Чувашия

  • Горнолыжный курорт Гудаури. Грузия

  • Плотина городского пруда на реке Исеть. Екатеринбург

2001
  • Бассейн гимназии №21. Новосибирск

  • Частный дом. Славянск. Краснодарский край

  • ОАО Кольская ГМК. Комбинат Печенганикель. Мурманская область

  • ТЭЦ-4. Минск. Беларусь

  • Аэропорт Толмачево. Подземная дизельная станция Управления воздушным движением. Новосибирск

2000
  • Горки-9. Резиденция Президента РФ. Московская область

  • АЭС-2 Нововоронежская. Воронежская область

  • ОАО Томскпиво

  • Пассажирский порт Морской Фасад. Санкт-Петербург

  • Бассейн. Санаторий Саранский. Мордовия

1999
  • ТЭС Сочинская

  • КУП Минская овощная фабрика. Беларусь

  • ЗАО Атлант. Минск. Беларусь

  • 4-я городская клиническая больница им. Н.Е. Савченко. Минск. Беларусь

  • 2-й Джебский тоннель. КЖД. Курагинский район. Красноярская область

1998
  • КНС-4. Комсомольск-на-Амуре

  • Космодром Плесецк. Ст. Плесецкая. Архангельская область

  • Микрорайон Университетский-2. Чебоксары. Чувашия

  • АЭС Калининская. Удомля. Тверская область

  • Августовский канал. Гродненская область. Беларусь

1997
  • Частный сектор. Тбилиси. Грузия

  • Ремонтно-экипировочное депо Октябрьской железной дороги. Санкт-Петербург

  • ООО ЖБК-9. Чебоксары. Чувашия

  • Александровский спиртзавод №14. Грабово. Пензенская область

  • ГРЭС Кемеровская

1996
  • Мост через р. Вазуза. Тверская область

  • ГЭС Лесогорская. Ленинградская область

  • Бассейн санатория Истра. Московская область

  • ГОК Гремячинский. Котельниковский район. Волгоградская область

  • ГЭС Богучанская. Кежемский район. Красноярский край

1995

Вода Magazine - Современные технологии глубокой очистки сточных вод при реконструкции очистных сооружений Коломны

УДК 628.35:661.5.63

Валерий Саломеев, Елена Гогина

Современными требованиями и критериями систем и сооружений являются высокая эффективность по санитарно-химическим показателям, стабильность, надежность и экологическая безопасность работы очистных сооружений. В статье рассмотрена реконструкция очист­ных сооружений канализации на примере города Коломны Московской области, а также вопросы разработки современных методов глубокой очистки сточных вод и внедрение новых материалов и реагентов.

Ключевые слова: глубокая очистка сточных вод, реконструкция,  аэротенк, насосная станция, сооружения биологической очистки.

В настоящее время большинство очистных сооружений работают по устаревшим технологиям 60-70 годов XX века, которые в соответствии с действующими нормативными и директивными документами были рассчитаны на полную биологическую очистку, в лучшем случае на доочистку сточных вод от взвешенных веществ и частично органических загрязнений. Ужесточившиеся требования к охране водоемов от загрязнения сточными водами, принятые в 90-х годах, потребовали не только обеспечить полную биологическую очистку, но и обеспечения в расчетном створе водоема показателей воды качества очистки, удовлетворяющей требованиям для водоемов культурно-бытового, а для большей части сооружений рыбохозяйственного значения. На значительно устаревшем оборудовании и несовершенных технологических схемах обеспечить подобное качество очистки сточных вод невозможно без коренной модернизации или реконструкции очистных сооружений с внедрением современных технологических решений и схем очистки.

Как показывает многолетний опыт работы в Московской области, подавляющее количество очистных сооружений (практически 90%) нуждаются в коренной реновации и модернизации. Специалисты по водоотведению и очистке сточных вод  обеспокоены тем, что в последние  годы  существующие системы водоотведения и очистки не подвергаются коренной модернизации или реконструкции, а происходит только капитальный ремонт, больше напоминающий «латание дыр».

В коренной реновации и модернизации нуждается практически вся отрасль, связанная с отведением и очисткой сточных вод.

Реформирование коммунального хозяйства в РФ не привело к улучшению положения, более того, после передачи большинства очистных сооружений в подчинение муниципальным образованиям их эксплуатация и состояние значительно ухудшилось по следующим причинам:

- недостаток квалифицированного персонала по эксплуатации систем и сооружений в муниципальных эксплуатирующих органах;

- серьезные  финансовые трудности по содержанию систем водоотведения;

- недостаточная эффективность водоотводящих сетей и очистных сооружений;

- отсутствие производственной базы для выпуска оборудования для очистных сооружений;

- отсутствие  продуманной программы по реконструкции и модернизации систем водоотведения и очистки сточных вод;

- участие в проектах большого количества фирм, не имеющих практического опыта и необходимых компетенций;

- значительная  коррупционная  составляющая «бюджетного пирога» ЖКХ.

С ситуацией недостаточности средств для реконструкции всего комплекса очистных сооружений пришлось столкнуться при разработке модернизации сооружений биологической очистки на очистных сооружениях г. Коломны.

Предлагаемая реконструкция предполагала не только реконструкцию аэротенка и вторичного отстойника, но и строительство новой приемной камеры и здания решеток  с установленными в них мелкопрозорчатыми решетками, частичную реконструкцию песколовок и первичных радиальных отстойников, строительство дополнительной иловой камеры с установленным в ней иловым насосом для рециркуляции иловой смеси. Однако из-за отсутствия у администрации города средств из всех предложений осталось только следующее: реконструкция аэротенков и установка в существующую иловую камеры погружного насоса производства Wilo.

Технологическая схема аэротенка была разработана и построена по патенту РФ №2185338 «Способ биологической очистки сточных вод от соединений азота» и гигиеническому сертификату Государственной санитарно-эпидемиологической службы Российской Федерации № 77.99.02.489.Д012914.11.07 от 01.11.2007.

На фото (рис. 1, 2) показан аэротенк №5 второй очереди очистных сооружений г. Коломны до реконструкции. Видно, что аэротенки нуждаются не только в реконструкции, но и в частичном восстановлении строительных конструкции и новой системы гидроизоляции стен и днища.

Рис. 1. Аэротенк №5 второй очереди

Рис. 2. Эрлифт перекачки активного ила из иловой камеры аэротенка №5

Наличие эрлифта для перекачки активного ила из небольшой иловой камеры не позволяло обеспечивать степень рециркуляции активного ила Ri, и тем самым поддерживать необходимый для проведения биологического процесса денитри-нитрификации возраст активного ила порядка 25-30 суток.  При одноиловой системе денитри-нитрификации степень рециркуляции может изменяться в пределах от 0,7-1,5, а при  классической схеме биологической очистки в аэротенках - 0,3-0,5, поэтому эрлифт был заменен на иловую камеру с погружными насосами. Однако вместо сообщающихся между собой камер была использована существующая иловая камера, вторая камера построена не была.

В процессе реконструкции в аэротенке была изменена система подачи воздуха и воды в аэротенки, а для обеспечения стабильности процесса удаления азота установлены полупогружные перегородки, жестко разделяющие аноксидные зоны (денитрификации) от аэробных зон (нитрификации). Всего в  аэротенки были выделены четыре чередующиеся зоны денитрификации и нитрификации.

Жесткое закрепление зон в теле аэротенка не давало возможности при недостаточном притоке или максимальном притоке сточных вод перемешиваться активному илу, находящемуся в различных зонах, работающий в четко организованной системе биоценозов денитрификаторов и нитрификаторов.

Для обеспечения перемешивания активного ила в аноксидных зонах были установлены пневматические тарельчатые гидроперемешиватели АКВА-МИКС (АС-300, «Экополимер»), в зонах нитрификации - аэраторы АКВА-ПЛАСТ (АР-300 М).

Рис. 3 (1-8). Аэротенк и иловая насосная станция после реконструкции

На рис. 3 показан аэротенк  в процессе строительно-монтажных работ и эксплуатации. На снимках видны  полупогружные перегородки между зонами, подача сточной воды и активного ила в зоны денитрификации, система аэрации и иловая насосная станция с установленным в ней погружным насосом. После выполнения строительно-монтажных работ аэротенк  был запущен в эксплуатацию.

Широко известно, что биологические методы очистки сточных вод основываются на естественных процессах жизнедеятельности гетеротрофных и автотрофных микроорганизмов. Микроорганизмы обладают целым рядом свойств, из которых выделяют три основных, широко используемых для целей очистки сточных вод. Это:

  1. Способность потреблять в качестве источников питания самые разнообразные органические и некоторые неорганические соединения для получения энергии и обеспечения своего функционирования.
  2. Способность быстрого размножения и одновременного поддержания определенной численности бактерий в колониях.
  3. Способность образовывать колонии и скопления, которые сравнительно легко можно отделить от очищенной воды после завершения процессов удаления содержавшихся в ней загрязнений.

Активный ил очистных сооружений является живым консорциумом, который имеет сложную структуру, состоящую в основном из микроорганизмов, связанных трофическими и метаболитными процессами, в результате которых происходит очистка сточных вод.

Смена управляемых смешанных культур микроорганизмов, способных развиваться в условиях длительных непрерывных процессов, является одним из перспективных путей более полного использования биологической активности микроорганизмов. Изучение кинетики роста и отмирания смешанных микробных популяций в активном иле, а также возможные методы интенсификации естественных процессов биологической очистки сточных вод является актуальной задачей. Решение этой проблемы может обеспечить полную и оптимальную очистку сточных вод, утилизацию избыточного содержания активного ила в технологической цепи.

Бактерии активного ила относят к разным физиологическим группам. Каждая группа объединяет организмы с одинаковыми пищевыми потребностями. В активном иле присутствуют аммонифицирующие, целлюлозоразлагающие, нитрифицирующие, жирорасщепляющие, денитрифицирующие бактерии, актиномицеты, грибы и многочисленны простейшие, представленные в основном инфузориями и саркодовыми.

Помимо удаления из сточных вод основных органических загрязнений не менее важным является удаление соединений азота и фосфора (биогенных элементов). Биологическая очистка от соединений азота в аэротенке включает в себя процессы аммонификации, нитрификации и денитрификации.

Многие микроорганизмы способны расщеплять макромолекулы белков и нуклеотидов, хотя большинство из них предпочитает в качестве источника пи­тания углеводы. При дальнейшем разложении продуктов расщепления в среду выделяется аммиак. По этой причине процесс называется аммонификацией. Аммонификация может протекать в аэробных условиях и анаэробных условиях при участии микроорганизмов, обладающих необходимыми ферментами.

Аммонийный азот, образующийся в результате аммонификации азотсо­держащих соединений, в природных условиях может потребляться раститель­ными организмами для построения клетки или окисляться до нитритов и нитратов бактериями в процессе нитрификации. В окислении аммония всегда участ­вуют две группы микроорганизмов: одни окисляют аммоний, образуя нитрит, а другие окисляют нитрит в нитрат.

Процессы протекают по схеме:

  • энергетическая реакция окисления аммиака
    NH4+ + 2O2 + 2HCO3-® NO3- + 2H2CO3 + H2O

Более подробно с разделением на первую и вторую фазы нитрификации:
1 фаза: 2NH3 + 3O2 ® 2HNO2 + 2H2O + 158 ккал
2 фаза: 2HNO2 + 3O2 ® 2HNO3 + 43 ккал

  • синтез клеточного вещества
    14 NH4+ + 24HCO3-® 10NO3- + 4H2CO3 + 22H2O + 4C5H7O2N

Денитрификация (диссимиляционная нитратредукция) - процесс восста­новления азота нитратов до молекулярного азота или закиси азота с помощью микроорганизмов - денитрификаторов.

Диссимиляторное восстановление нитратов осуществляется главным образом в клетках прокариот и представляет собой процесс использования микроорганизмами нитратов в процессе дыхания в анаэробных условиях (анаэробное дыхание) в качестве терминаль­ных акцепторов электронов.

Денитрифицирующие бактерии способны восста­навливать также нитриты, окись и закись азота, и молекулярный кислород, ис­пользуя их в качестве конечного акцептора электронов. Поскольку денитрифицирующие бактерии являются гетеротрофными организмами, они нуждаются в органических соединениях как источника углерода для их метаболизма. Эти ор­ганические соединения должны быть биологически легко деградируемыми для обеспечения достаточной степени денитрификации.

Микроорганизмы могут использовать нитрат в целях извлечения из него азота для синтеза азотсодержащих клеточных компо­нентов (такая ассимиляционная нитратредукция может протекать как в аэроб­ных, так и в анаэробных условиях), и возможной диссимиляционной нитратредукции или «нитратного дыха­ния», при этом нитрат в анаэробных условиях служит конечным акцептором электронов. Последний процесс носит название истинной денитрификации.

Ассимиляция нитрата описывается уравнением:

NO3- ® NO2- ® x ® NH2OH ® органический азот

При диссимиляционной нитратредукции происходит восстановление нит­рата через нитрит до газообразной закиси азота (N20) и азота (N2) по уравнению:

NO3- ® NO2- ® NO ® N2O ® N2.

Каждый этап катализирует соответствующая редуктаза. В обоих случаях нитраты сначала восстанавливаются до нитритов при помощи фермента нитратредуктазы. Нитриты могут затем восстанавливаться до аммония через ассимиляционный путь или они могут быть восстановлены до N2 и в N2O через диссимиляционный путь.

Описанные выше процессы являются неотъемлемой частью биологической очистки сточных вод, которые обеспечивают требуемые нормативы по сбросу очищенных сточных вод в водоем в Российской Федерации.

На этапе выполнения пусконаладочных работ проводились тщательное наблюдение и корректировка работы аэротенка с одноиловой системой денитри-нитрификации. Определение основных санитарно-химических анализов выполнялось не реже одного раза в неделю.

Учитывая специфику работы данной технологической схемы для определения  динамики процессов удаления азота в аэротенке, выполнялись анализы по зонам по следующим показателям: БПК5, азот аммонийный, фосфаты, нитриты, нитраты, доза активного ила, иловый индекс и зольность активного ила.

Важным для наблюдения за работой сооружений по глубокой очистке сточных вод от биогенных условий являлось то, что Коломна, обладая реально действующей промышленностью,  не относится к числу обычных городских поселений с достаточно стабильным поступлением в городскую водоотводящую сеть одних только хозяйственно-бытовых стоков.  В связи с этим на протяжении трех лет срок эксплуатации аэротенка с одноиловой системой денитринитрификации было зафиксировано большое количество несанкционированных сбросов ненормативных концентраций (а часто и токсичных) загрязнений, в той или иной мере оказывающих влияние на работу сооружений биологической очистки. Влияние этих стоков позволило определить, насколько стабильно работает система биологической очистки и как эта система способна быстро самовосстанавливаться в экстремальных ситуациях.

Нами была проведена обработка результатов подекадных анализов, выполненных лабораторией очистных сооружений с построением соответствующих графиков изменения концентраций, как по зонам аэротенка, так и  после вторичных отстойников.

Можно отметить, что снижение концентрации БПК, начиная от первой зоны денитрификации, происходит по экспоненциальной кривой. При этом если выходе из первой зоны величина БПК имеет некоторое расхождение, то после каждой зоны это расхождение становится все меньше и после вторичного отстойника кривые практически налагаются одна на другую.  После вторичного отстойника значение БПК становится ниже 5 мг/л.

Таблица 1. Санитарно-химические показатели очистки сточных вод аэротенков 2-й очереди г. Коломны

№№

п/п

Показатели

Результаты химического анализа

Поступающие сточные воды

После первичного отстойника

Выход из аэротенка

Вторичный отстойник

1.

БПК5, мг/л

160

72

3,9

3,3

2.

Взвешенные вещества мг/л

220

113

-

7,2

3.

Доза активного ила, г/л

-

-

3,5

-

4.

Азот аммонийный, мг/л

23

18

0,12

0,15

5.

Нитриты, мг/л

0,17

0,15

не обнар.

не обнар.

6.

Нитраты, мг/л

0,18

0,18

8,7

8,2

7.

Фосфаты, мг/л

5,5

2,7

0,8

0,6

Таким образом, использованные принципы реконструкции очист­ных сооружений, разработка современных методов глубокой очистки сточных вод и внедрение новых материалов и реагентов полностью подтверждает, что в процессе реконструкции возможно достижения показателей очищенных сточных вод, удовлетворяющих требованиям, к очищенным сточным водам, сбрасываемым в водоемы рыбохозяйственного назначения. Для глубокого удаления соединений фосфора возможно применять химические методы доочистки сточных вод, при этом концентрация вводимого реагента (полихлорида алюминия) не будет превышать 10-12 мг/л.

Выводы

  1. Реконструкция объектов выполнялась на основании концепции реконструкции и модернизации систем и сооружений водоотведения, разработанной на кафедре водоотведения и водной экологии;
  2. Работы выполнялись по предпроектным решениям с учетом детального обследования и поверочных расчетов очистных сооружений;
  3. Затраты на реконструкцию были почти в два раза ниже, при этом расход электроэнергии сократился на 40%, а количество избыточного активного – на 40-50%.

Литература:

  1. Патент РФ № 2185338 «Способ биологической очистки сточных вод от соединений азота», авторы: Воронов Ю.В., Саломеев В.П., Круглова И.С., Гогина Е.С., Побегайло Ю.П.
  2. Саломеев В.П. Реконструкция инженерных систем и сооружений водоотведения (монография). АСВ, М. 2009 г.
  3. Саломеев В.П., Воронов Ю.В., Гогина Е.С., А.С.Рыжков. Старое – не всегда враг новому. М. Вода Magazine, № 5, 2009 г.
  4. Саломеев В.П., Воронов Ю.В., Гогина Е.С., А.С.Рыжков. Современные методы глубокой очистки сточных вод от биогенных элементов при реконструкции очистных сооружений. М. Экология. Урбанизированных территорий № 4, 2009 г.
  5. Воронов Ю.В., Саломеев В.П., Гогина Е.С. Методологические основы реконструкции очистных сооружений водоотведения (монография). М.,Издательство МИСИ-МГСУ, 2012 г.
  6. Гогина Е.С., Саломеев В.П., Ружицкая О.А., Побегайло Ю.П., Макиша Н.А. Методологический подход к решению вопросов реконструкции очистных сооружений. М. Водоснабжение и санитарная техника, № 6, 2013 г.

Modern technologies of deep wastewater treatment during the reconstruction of treatment facilities in Kolomna

Modern requirements and criteria of systems and constructions are high efficiency on sanitary and chemical indicators, stability, on-duty and ecological safety of work of treatment facilities. The article deals with the reconstruction of treatment facilities on the example of the city of Kolomna, as well as the development of modern methods of deep wastewater treatment and the introduction of new materials and reagents.

Keywords: deep treatment of waste water, reconstruction, aeration tank, pump-tion station of biological purification.

Salomeev Valery Petrovich, candidate of technical Sciences, Professor, e-mail: Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.,

Gogina Elena Sergeeva, candidate of technical Sciences, Professor, Department of water disposal and water ecology, Moscow state University of civil engineering. 129337, Russia, Moscow, Yaroslavl highway, 26.

Наиболее распространенные ошибки и заблуждения при устройстве автономных систем канализации

В 2009 году автор этой публикации совместно с генеральным директором ООО «Ладомир» А. Н. Мельниковым написал небольшую статью под названием «Типичные ошибки при устройстве автономных систем канализации». Затем произошли два события, о которых стоит упомянуть. Первое — авторам стали присылать примеры новых ошибок с просьбой дать развернутые пояснения, в чем именно заключается их ошибочность и как сделать правильно. Второе, не столь приятное: некто Алексей Соколов опубликовал в Интернете книгу «13 ошибок при строительстве автономной канализации». Поначалу мы обрадовались появлению еще одного автора, пишущего на интересующую нас тему. Но, увы, книга оказалась всего лишь нарезкой малограмотных рекламных текстов, щедро сдобренных искаженными отрывками из нашей статьи 2009 года. Хочу предостеречь всех, интересующихся устройством автономной канализации, от следования советам господина Соколова. Но вернемся к ошибкам и заблуждениям.

1. Монтаж наружной магистрали на глубину промерзания или ниже.

13 ошибок

Заглянем в СП 32.13330.2012 «Канализация. Наружные сети и сооружения. Актуализированная редакция СНиП 2.04.03–85»:

«6.2.4. Наименьшую глубину заложения канализационных трубопроводов необходимо определять теплотехническим расчетом или принимать на основании опыта эксплуатации сетей в данном районе.
При отсутствии данных минимальную глубину заложения лотка трубопровода допускается принимать для труб диаметром до 500 мм на 0,3 метра менее большей глубины проникания в грунт нулевой температуры, но не менее 0,7 м до верха трубы, считая от поверхности земли или планировки (во избежание повреждения наземным транспортом)».

Таким образом, для Московской области получаем минимальную глубину 1,1–1,2 метра в зависимости от грунтов. Из опыта эксплуатации сетей канализации в Московской области следует, что и эта глубина несколько избыточна. Действительно, выпуски канализации в Подмосковье устраивают с начальным заглублением 0,6–0,7 метра, и они не замерзают.

2. Организация уклона выпуска канализационной трубы из здания к септику или аэрационной установке по принципу «чем больше, тем лучше».

Подход «чем больше, тем лучше» в данном вопросе приводит к засорам. Уклон для трубы 110 мм должен быть строго 2 см на 1 м. Эта цифра неслучайна — при таком уклоне максимально сохраняется транспортирующая способность потока сточных вод и он увлекает за собой крупные включения, которые при большем уклоне неизбежно останутся в трубе.

3. Использование для наружной магистрали пластиковых труб, предназначенных для внутренней прокладки.

Это приводит к преждевременному выходу системы из строя и к необходимости проведения значительного объема земляных работ для замены трубопровода, что особенно неприятно на благоустроенных участках.

4. Строительство очистного сооружения из сборного железобетона (например, колодезных колец) при высоком уровне грунтовых вод (УГВ) и дальнейшие попытки гидроизоляции.

Мероприятия по качественной и надежной гидроизоляции дороги и сложны. При высоком УГВ необходимо использовать изделия из пластика, стали, монолитного бетона с гидрофобизирующими добавками или из других водонепроницаемых материалов.

Кажущаяся дешевизна конструкции из сборных железобетонных элементов обернется значительными расходами на гидроизоляцию сооружения. Кроме того, качественно выполнить такую гидроизоляцию в кустарных условиях индивидуального строительства, как правило, не удается, даже используя дорогие гидроизолирующие материалы. В результате получается избыточно дорогая «дырявая» конструкция, требующая замены или постоянного ремонта.

5. Использование дорогих и энергозависимых аэрационных систем и установок там, где можно обойтись септиком с дальнейшей почвенной фильтрацией.

При выборе типа очистного сооружения следует ясно понимать, насколько оправданы в вашем случае дополнительные расходы на приобретение аэрационной установки.

Стоимость автономных систем на основе септиков и почвенной доочистки в разы меньше аэрационных аналогов, что бы там ни утверждали продавцы аэрационных систем. Септики и сооружения почвенной очистки просты в устройстве и эксплуатации, энергонезависимы и гораздо более устойчивы ко всем тем факторам, которые мешают нормальной работе аэрационных установок. При этом они с успехом решают задачу очистки и утилизации сточных вод в небольших количествах.

Простейшие анаэробные сооружения — септики, являющиеся механическим отстойником для задержания и сбраживания органических взвешенных веществ с последующей доочисткой стоков в почве, — отлично работают уже на протяжении сотен лет. В септиках осуществляется не только механическая очистка за счет процессов отстаивания сточных вод с образованием осадка сточных вод и всплывающих фракций, но и частично биологическая очистка за счет анаэробного процесса очистки сточных вод и разложения органических загрязнений, содержащихся в сточных водах. Кроме того, в септиках происходит флотационная очистка сточных вод за счет газов, выделяющихся в процессе анаэробного разложения осадка.

Последующая полная очистка происходит в сооружениях почвенной фильтрации.

6. Отвод очищенных стоков из малых аэрационных установок (а тем более из септиков) непосредственно в поверхностный водоем или на рельеф местности.

Согласовать сброс в водоем из малых аэрационных установок и септиков практически невозможно. Принимая такое решение, вы должны понимать, что оно незаконно и грозит неприятными последствиями, вплоть до уголовного наказания.

7. Строительство или покупка многокамерных септиков вместо использования однокамерных конструкций в надежде получить больший эффект очистки.

Септики с расходом до одного кубического метра в сутки, рассчитанные на 3-суточное пребывание сточных вод, как правило, не секционируют в отличие от многокамерных перегнивателей, предназначенных для 10-суточного пребывания стоков. Для «3-суточных» септиков важнее не количество камер, а общий рабочий объем. Естественно, расстояние от входного до выпускного устройства должно обеспечить необходимый эффект осветления стоков. Но это вполне реализуемо и в однокамерной конструкции.

Единственные разумные оправдания многокамерности — удобство строительства из типовых строительных элементов (железобетонных колец), прочностные характеристики конструкции (перегородка играет роль ребра жесткости) или модульность покупных конструкций, позволяющая монтировать септики различного объема из однотипных небольших емкостей. На качестве очистки количество камер почти не отражается.

8. Разделение стоков на «серые» (хозяйственно-бытовые) и «черные» (фекальные) с раздельным отведением в различные камеры многокамерного септика и дальнейшей почвенной фильтрацией. Подача только «черных» стоков на аэрационные установки.

Разделение стоков оправдано, когда «черные» воды отводятся в накопитель с последующим вывозом, а «серые» поступают в септик и на дальнейшую почвенную фильтрацию. Такая схема достаточно широко распространена в Европе для снижения объема вывоза стоков и минимизации нагрузки на почву по соединениям азота и фосфора (при расположении канализуемых зданий вблизи поверхностных водоемов или источников питьевого водоснабжения).

Раздельная подача стоков в различные камеры многокамерного септика только увеличит затраты на устройство канализационной сети и нарушит нормальную работу септика. Подача высококонцентрированных «черных» стоков на аэрационную установку нарушит и ее работу, поскольку типовые аэрационные установки заводской готовности, широко представленные на рынке, не рассчитаны на очистку такого стока.

9. Занижение полезного (рабочего) объема септика или производительности аэрационной установки, а также существенное (свыше 20–25%) завышение производительности аэрационной очистной установки.

Это ведет к снижению степени очистки стоков, что чревато штрафами и испорченными отношениями с соседями из-за неприятных запахов при сбросе такого стока (после аэрационной установки) на рельеф. В случае использования сооружений почвенной фильтрации — к их преждевременному выходу из строя.

При расчетах объема септика или производительности аэрационной установки рекомендуемую норму водоотведения на одного человека в сутки (200 литров) следует уточнять в зависимости от степени благоустройства здания и особенностей водопотребления, присущих конкретным жителям канализуемого здания.

10. Отсутствие в канализационной системе вентиляционной части стояка (фановой трубы) или замена его на вакуумный клапан.

При устройстве автономной канализации (на основе септиков или аэрационных реакторов) и наличии в канализационной системе здания вентиляционной части стояка, выведенного на кровлю, в доме гарантированно не будет неприятных запахов из канализации даже при срыве или пересыхании сифонов (при длительном отсутствии в доме жильцов). В этом случае приток воздуха в канализационную систему происходит через вентиляционную трубу септика (фильтрующего сооружения) или аэрационной установки, а «выхлоп» — через вентиляционную часть канализационного стояка на кровле здания. Там же оказываются и все запахи. Вокруг септика (или аэрационной установки) запахи отсутствуют. Септик вентилируется через уличную сбросную трубу, канализационную систему здания и стояк на его кровле. В септик осуществляется приток наружного воздуха, увлекающего за собой все запахи на кровлю, где они и рассеиваются. Аналогичные явления происходят и в здании. Если сифоны сантехнического оборудования по какой-либо причине не заполнены водой, через них происходит подсос воздуха из помещения на улицу (на кровлю) и запахи в доме отсутствуют.

При устройстве так называемой невентилируемой сети или замене вентиляционной части канализационного стояка на впускной (вакуумный) клапан необходимо тщательно рассчитывать внутреннюю канализационную систему на пропускную способность, исключающую срыв сифонов и появление в доме запахов. Но при длительном отсутствии в доме жильцов и пересыхании сифонов предотвратить появление в помещении запахов будет невозможно. Вентиляционная часть канализационного стояка, выведенная на кровлю, снимет эту проблему раз и навсегда.

11. Вывод стояка через неэксплуатируемую кровлю на 0,7 метр (выше снежного покрова) с установкой на его верхней части дефлектора (флюгарки).

Обмерзание инеем флюгарки

В соответствии с СП 40–107–2003 «Проектирование, монтаж и эксплуатация систем внутренней канализации из полипропиленовых труб», стояк следует выводить выше кровли здания на 0,15–0,3 метра. Никаких дефлекторов не допускается.

СП 30.13330.2012 «Внутренний водопровод и канализация зданий. Актуализированная редакция СНиП 2.04.01–85*» в пункте 8.2.18 так же содержит запрет на установку в устье вытяжной части стояка сопротивлений в виде дефлекторов.

Данные требования совсем не случайны. В зимнее время, относительно теплые вытяжные части канализационных стояков сильно обмерзают инеем и могут полностью перекрываться им. Стояк становится невентилируемым, что приводит к срывам сифонов сантехнического оборудования и появлению в здании неприятных запахов.

Интенсивность снегообразования прямо пропорциональна высоте вытяжной части стояка над уровнем кровли. Чем больше высота (и, соответственно, теплопередающая способность части трубы над кровлей), тем быстрее труба обмерзает. Флюгарки и дефлекторы также способствуют обмерзанию вентиляционной части канализационных стояков. Таким образом, уменьшение теплопередающей поверхности трубы (ее укорачивание над кровлей) приводит к предотвращению обмерзания. Указанная в СП высота вентиляционной части канализационного стояка достаточно мала для образования инея, но вполне достаточна для устройства качественной гидроизоляции в зоне прохода трубы через кровлю. Снежных заносов опасаться не следует — теплая труба протаивает вокруг себя в снежном покрове воронку, через которую осуществляется «дыхание» канализационного стояка.

12. Использование в септиках биодобавок/биоактиваторов для «обезвреживания и утилизации отходов в выгребных ямах и септиках».

Для примера приведем две цитаты из описаний таких препаратов:

Биопрепарат ХХХ (Биологический очиститель септиков и дачных туалетов):
«Действием препарата является полное разложение твердых отходов на мельчайшие частицы, которые затем перевариваются в воду и углекислоту. Биопрепарат обладает обеззараживающим действием. Биопрепарат эффективно нейтрализует запахи.

Биологический очиститель септиков и дачных туалетов YYY:
«Полностью устраняет или ослабляет неприятный запах. Уменьшает количество отходов в дачном туалете (выгребной яме) или септике. Препарат предназначен для обезвреживания и утилизации отходов жизнедеятельности человека, расщепления органических отходов, уменьшения объема осадка в дачных туалетах и системе баков септиков локальной канализации».

Как видно из цитат, производители не понимают (или не хотят понимать) разницу между дачным туалетом (выгребом — емкостью для сухих фекалий, над которой размещается «домик с сердцем») и септиком. А это принципиально разные сооружения, и использовать в них добавки (если использовать) необходимо совершенно по-разному.

Действительно, засыпав такой препарат в выгреб, вы получите некоторое уменьшение объема его содержимого и временное ослабление (но отнюдь не нейтрализацию) запахов. Следует понимать, что это ослабление возникнет не сразу, а только после завершения переработки фекальных масс запущенной туда культурой бактерий.

Аналогичные процессы произойдут и в септике. Но септик в отличие от выгреба является проточным отстойником, а не накопителем. «Ускорив» процессы сбраживания осадка в септике искусственными биодобавками, вы гарантированно увеличите вынос осадка из септика, что приведет к преждевременному выходу из строя стоящих после него сооружений почвенной фильтрации.

Следует также предостеречь индивидуальных застройщиков от использования различных патентованных препаратов для ускорения запуска септика. Искусственно выращенные культуры бактерий не размножаются и, как правило, подавляют рост естественных бактерий. Придется использовать «биоактиваторы» постоянно. Но септик и без них отлично работает на тех бактериях, которые занесены в него с затравкой при запуске или попадают в него вместе со сточными водами, в которых они присутствуют во всем своем многообразии. Эти бактерии не дают столь бурного брожения, как «бактерии из пакетиков», и не нарушают нормальной работы септика.

Для наращивания специфической микрофлоры, осуществляющей анаэробное сбраживание образующегося в септике осадка, и ускорения процесса пуска новых септиков в них загружают зрелый осадок давно работающего септика из расчета 15 л/чел.

Вместо зрелого осадка допускается использование в качестве затравки осадка фекальных масс из выгребов при условии, что они пролежали там не менее 1 года.

Если внесение затравки в нужном количестве невозможно, добавляют столько, сколько есть, так как при отсутствии затравки вообще созревание осадка произойдет лишь через 6–12 месяцев, следовательно, столько придется ждать начала нормальной работы септика. Признаки начала нормальной работы септика — исчезновение запаха сероводорода и темно-серый цвет осадка.

13. Засыпка фильтрующего колодца, располагаемого после септика или очистной установки, щебнем, песком, гравием.

Фильтрующая кассета с временной линией от
насоса

Нормативная документация действительно содержит требование устройства в фильтрующем колодце донного фильтра высотой до 1 м из гравия, щебня, спекшегося шлака и других материалов (СНиП 2.04.03–85 «Канализация. Наружные сети и сооружения», п.  6.196). Но это вовсе не означает, что щебнем и гравием необходимо забить весь колодец ниже подводящей трубы.

Следует понимать, что основная очистка (утилизация) стоков происходит в почве вокруг фильтрующего сооружения. В то же время регулярная промывка или замена фильтрующей загрузки — дело хлопотное и малоприятное. В колодце достаточно насыпать слой щебня в 10–15 см или вообще использовать колодцы без фильтрующей загрузки (в зависимости от конкретных грунтов). Автором данной статьи не замечено снижения нормативного срока службы поглощающего (фильтрующего) колодца без фильтрующей загрузки при условии его правильной эксплуатации.

14. Срок службы сооружений почвенной фильтрации (колодцев, кассет, полей фильтрации) значительно дольше, если перед ними стоит не септик, а установка высокой степени очистки (аэрационная установка).

Иней в открытой трубе

Это заблуждение. На практике, как правило, получается наоборот. Любое изменение режима водоотведения (приехали гости на выходные или напротив, часть постоянных жителей дома отсутствует, хозяева устроили генеральную стирку или промыли фильтры водоподготовки) приводит к изменениям в жизнедеятельности активного ила установки и, как следствие, к повышенному выносу взвешенных веществ из установки. Для выхода на штатный режим (привыканию к новым условиям) установке необходимо некоторое время (несколько суток). И все это время в очищенном стоке наблюдается повышенная концентрация взвешенных веществ. Возможен даже сброс исходного стока в случае гибели активного ила и его выноса из установки с «очищенными» сточными водами. Если после таких установок предусмотрены любые сооружения почвенной очистки, это приводит к кольматации (засорению) фильтрующего слоя, способствует забиванию оросительных труб и в конечном итоге нарушает процесс почвенной очистки.

Таким образом, использование более дорогих (по сравнению с септиками) аэрационных установок, как правило, приводит к преждевременному выходу из строя сооружений почвенной фильтрации.

15. Чрезмерная вера в сертификаты, паспорта, гигиенические заключения как в защиту от ответственности за сброс недостаточно очищенных сточных вод в связи с некачественной/нештатной работой очистного сооружения.

К сожалению, эти бумаги не помогут, если фактический сток из очистных сооружений не удовлетворяет отечественным нормативам.

В соответствии с российским законодательством, ответственность за организацию эксплуатации системы водоотведения, включая эффективность работы очистных сооружений и установок, несет ее владелец независимо от форм собственности объекта недвижимости, в которую входит система водоотведения (централизованная, местная или индивидуальная). Контролирующие органы имеют право штрафовать пользователей очистных установок, эксплуатирующих их самостоятельно, если качество очищенных сточных вод не соответствует установленным требованиям.

Устройство фильтрующего сооружения
в насыпи.
Этап 1: подготовка котлована

Кроме того, все эти сертификаты писались вовсе не для того, чтобы возложить ответственность за работу установок на органы, их выдавшие, или на производителей и продавцов данного оборудования. Например, в приложении к санитарно-эпидемиологическому заключению № 77.99.02.485.Д.004 452.05.06 от 26.05.06 г. на установку «БИОКСИ» записано: «Отведение очищенных и обеззараженных бытовых сточных вод на рельеф допустимо только на территории индивидуальных домовладений и на расстоянии не менее 50 метров от ближайшего подземного водоисточника». Эта фраза означает, что установку вообще нельзя использовать на дачных участках, так как обеспечить там указанные требования попросту невозможно. Обратите также внимание на слово «обеззараженных». Это еще один повод признать работу любой установки, не имеющей устройств для обеззараживания, неудовлетворительной и наложить штраф на владельца.

Если вы остановили свой выбор на какой-либо конкретной установке, совершенно недостаточно бросить беглый взгляд на первую страницу сертификата со словами: «Соответствует требованиям нормативных документов». Внимательно изучите все приложения к этим сертификатам и гигиеническим заключениям, вдумчиво прочтите слова об условиях использования установки, все наложенные санитарными органами ограничения и выставленные требования по режиму эксплуатации установки и отведению очищенных сточных вод. И только после этого принимайте окончательное решение.

16. Выбор очистного сооружения по принципу «как у соседа».

Устройство фильтрующего сооружения
в насыпи.
Этап 2: засыпка щебеночного основания

Такой подход легко приводит к тиражированию ошибок. Кроме того, ваши условия водоотведения и эксплуатации установки могут заметно отличаться от соседских. Правильнее и разумнее самостоятельно изучить вопрос или проконсультироваться у специалистов в области очистки стоков.

17. Использование геотекстильных мембран в зоне фильтрации сточных вод.

Приводит к достаточно быстрому биологическому обрастанию мембраны колониями микроорганизмов, питающихся органическими веществами, содержащимися в сточных водах. Как следствие, резкое снижение производительности сооружения или полный выход его из строя.

18. Прокладка вентстояка по наружной поверхности стены дома.

Устройство фильтрующего сооружения
в насыпи.
Этап 3: установка тоннелей на щебеночное
основание

Такое техническое решение возможно только в странах с жарким климатом. В российских условиях наружный стояк в зимний период неизбежно будет блокирован инеем. Кроме того, внешний стояк вентилирует только наружную часть канализационной системы, а внутридомовая система канализации становится невентилируемой.

19. Присоединение вытяжных частей канализационных стояков к вентиляционным системам и дымоходам.

СНиП 2.04.01–85* «Внутренний водопровод и канализация зданий», п. 17.19: «Не допускается соединять вытяжную часть канализационных стояков с вентиляционными системами и дымоходами».

К сожалению, в СП 30.13330.2012 «Внутренний водопровод и канализация зданий. Актуализированная редакция СНиП 2.04.01–85*» аналогичный пункт отсутствует.

Это не следует рассматривать как снятие запрета, это всего лишь упущение авторов актуализированной редакции.

20. Устройство вентчасти стояка здания из трубы диаметром 50 мм.

Устройство фильтрующего сооружения
в насыпи.
Этап 4: щебеночное основание закрыто сверху
геотекстилем

СП 40–107–2003 «Проектирование, монтаж и эксплуатация систем внутренней канализации из полипропиленовых труб», п. 4.9:
«Диаметр вытяжной части канализационного стояка следует принимать равным диаметру сточной части стояка».

СП 30.13330.2012 «Внутренний водопровод и канализация зданий. Актуализированная редакция СНиП 2.04.01–85*», п. 8.2.16:
«Диаметр вытяжной части одиночного стояка должен быть равен диаметру его сточной части».

21. Устройство септика в подвале жилого дома.

СП 30.13330.2012 «Внутренний водопровод и канализация зданий. Актуализированная редакция СНиП 2.04.01–85*», п. 8.5.4:
«Не допускается установка внутри зданий отстойников для улавливания быстрозагнивающих примесей, а также уловителей для легковоспламеняющихся и горючих жидкостей».

22. Установка насоса, перекачивающего сточные воды в фильтрующее сооружение в насыпи, непосредственно в рабочей камере септика.

Устройство фильтрующего сооружения
в насыпи.
Этап 5: засыпка грунтом

Септик является проточным сооружением с постоянным уровнем жидкости в нем. По сути, это горизонтальный отстойник. Если в него поместить насос и откачать часть сточных вод, то есть понизить их уровень, это нарушит гидравлический режим работы. Кроме того, насос неизбежно захватит часть выпавшего осадка и перекачает его в фильтрующее сооружение.

Правильное решение при необходимости перекачки сточных вод — установка насоса в отдельной емкости (колодце) после септика или септик с уже встроенным в него насосным отсеком.

23. Утепление фильтрующего сооружения материалами, не пропускающими воздух.

Фильтрующее сооружение (сооружение почвенной очистки) является аэробным сооружением. Если перекрыть доступ атмосферного воздуха такими материалами, как пенополистирол или его аналогами, аэробные процессы будут блокированы, в почве фильтрующего сооружения начнется накопление органических соединений, в результате чего сооружение сначала потеряет производительность, а потом и вовсе выйдет из строя.

24. Устройство глубоких фильтрующих колодцев, передающих сточные воды непосредственно в водоносные горизонты.

Устройство фильтрующего сооружения
в насыпи.
Этап 6: финал

На глинистых участках с низким коэффициентом фильтрации возникает соблазн углубить фильтрующий колодец «до песка», если он залегает относительно неглубоко. Но песок гораздо слабее очищает сточные воды, и появляется серьезный риск загрязнить нижележащий водоносный горизонт. Следует помнить, что в песчаных грунтах низ фильтрующего сооружения должен располагаться не ближе 1,25 метра от наибольшего сезонного уровня грунтовых вод.

25. Отказ от почвенных методов очистки сточных вод в пользу аэрационных установок со сбросом на рельеф, связанный с «очень высоким» уровнем грунтовых вод на участке.

Очень часто неискушенный застройщик не в состоянии отличить грунтовые воды от верховодки и принимает верховодку за уровень грунтовых вод (УГВ). В чем же разница и как отличить одно от другого?

Типичное залегание верховодки

Верховодкой называют временные скопления подземных вод в верхних слоях почвы. Верховодка располагается на небольшой глубине от поверхности, над горизонтом грунтовых вод, где часть пор пород занята связанной водой, другая часть — воздухом. Она образуется над локальными водоупорами (или полуводоупорами), в роли которых могут быть линзы глин и суглинков в песке, прослойки более плотных пород. При инфильтрации поверхностная (талая, дождевая) вода временно задерживается и образует своеобразный водоносный горизонт. Чаще всего это бывает связано с периодом обильного снеготаяния или периодом дождей. В остальное время вода верховодки испаряется или просачивается в нижележащие грунтовые воды.

Другой особенностью верховодки является возможность ее образования даже при отсутствии в верхних слоях почвы каких-либо водоупорных слоев грунта. Например, в толщу суглинков обильно поступает вода, но вследствие низкой водопроницаемости просачивание происходит замедленно и в верхней части толщи образуется верховодка. Через некоторое время эта вода рассасывается.

В целом для верховодки характерны временный, чаще сезонный характер, небольшая площадь распространения и малая мощность слоя. В легко водопроницаемых породах, например в песках, верховодка возникает сравнительно редко. Для нее наиболее типичны различные суглинки и лессовые породы.

Верховодка обычно исчезает вскоре после прохода весенних вод или летних дождей и остается на более продолжительные периоды только в годы исключительно влажные.

Схема залегания подземных вод

Грунтовыми водами называют постоянные во времени и значительные по площади распространения горизонты подземных вод, залегающие на первом от поверхности водоупоре. Это самый близкий к поверхности водоносный слой. В отличие от верховодки он существует всегда, независимо от сезона. Грунтовый водоносный горизонт, таким образом, располагается ниже верховодки. Под ним находится водоупорный пласт, который и не дает грунтовым водам покинуть этот слой.

Сверху грунтовые воды обычно не перекрываются водонепроницаемыми породами, а водопроницаемый пласт они заполняют не на полную мощность, поэтому поверхность грунтовых вод является свободной, ненапорной. На отдельных участках, где все же имеется местное водоупорное перекрытие, грунтовые воды приобретают местный напор (величина последнего определяется положением уровня грунтовых вод на прилегающих участках, не имеющих водоупорного перекрытия).

В зависимости от количества выпадающих атмосферных осадков поверхность грунтовых вод испытывает сезонные колебания. В сухое время года уровень грунтовых вод понижается, во влажное время года повышается.

Наличие и уровень грунтовых вод легко выявить осмотром питьевых колодцев на прилегающих участках или же бурением шурфов.

При определении уровня грунтовых вод следует обращать внимание на наличие верховодки, которая может изменять уровень грунтовых вод в периоды с большим количеством осадков. Как и в случае верховодки, уровень грунтовых вод тесно связан с характером рельефа местности. Высокий уровень грунтовых вод характерен для низинных элементов ландшафта, пойменных террас рек или околоводных территорий крупных водоемов.

Андрей Ратников,
руководитель контрольной комиссии,
член правления НП «ИСЗС-Проект»

Постоянная гидроизоляция для бетонных резервуаров и резервуаров

Постоянная гидроизоляция бетонных резервуаров и резервуаров

Медиа »Новости 16 февраля 2004 г.

Arab Construction World - январь / февраль 2004 г.

Инфраструктура бетонных водопроводных сооружений, такая как водоочистные сооружения и очистные сооружения, резервуары для питьевой воды, сборные сточные воды и септики, уязвима для повреждения водой в результате высокого гидростатического давления, трещин и дефектов конструкции.Если эти проблемы не будут преодолены, конструкция в конечном итоге разрушится из-за коррозии арматурной стали, выщелачивания и циклов замораживания-оттаивания.

Типичным защитным покрытием, используемым в бетонных резервуарах и конструкциях, является эпоксидная смола каменноугольной смолы. Однако многие осознают ограничения таких методов и конечную защиту, которую они предлагают.

Все больше и больше профессионалов отрасли обращаются к Integral Crystalline Waterproofing для постоянного ремонта и / или предотвращения повреждения водой системы водоснабжения.

Интегральная кристаллическая гидроизоляция становится частью бетонной матрицы, когда поверхность наносится на существующие конструкции или добавляется в смесь во время замеса. В сочетании с водой химическое соединение вступает в реакцию с негидратированными частицами цемента с образованием миллионов игольчатых кристаллов. Эти кристаллы заполняют естественные поры и микроскопические пустоты в бетоне. Пути проникновения вредной влаги и агрессивных химикатов навсегда заблокированы.

Интегральная кристаллическая гидроизоляция

имеет ряд преимуществ перед эпоксидной смолой из каменноугольной смолы и другими традиционными системами гидроизоляции бетона.

Простота применения
Интегральная кристаллическая гидроизоляция может наноситься на поверхность в виде суспензионного покрытия для ремонта и защиты существующих конструкций. Такое приложение простое, эффективное и постоянное. Кроме того, Integral Crystalline Waterproofing требует увлажнения во время нанесения, поэтому не возникает задержек, связанных с влажными поверхностями.

Постоянно - длится всю жизнь
Обычные мембранные системы со временем приходят в негодность или выходят из строя и требуют дорогостоящего ремонта или замены.Интегральная кристаллическая гидроизоляция становится частью бетона и действует в течение всего срока службы конструкции. Он снова активируется, чтобы закрыть волосяные трещины, и на него не влияет поверхностный износ и истирание.

Защитные септики | WWD

Связанные поисковые запросы на сайте www.waterinfolink.com: Гидроизоляция бетона, Септические резервуары

Некоторые вещи лучше оставить закопанными, и чем дольше, тем лучше: септики возглавляют этот список. Это одна из причин, по которой компания ABC Precast & Ready Mix из Нанаймо, Британская Колумбия, Канада, обратилась к передовым системам очистки сточных вод, чтобы бетонные резервуары оставались предпочтительным продуктом для жителей Британской Колумбии.

«Мы занимаемся резервуарным бизнесом почти 40 лет, и самая большая проблема с септиками - это выщелачивание, вызывающее разрушение бетона», - сказал А.Дж. Хастинс, генеральный директор ABC Precast & Ready Mix (ABC). «Чтобы свести к минимуму эти проблемы, мы уделяем особое внимание формированию наших септиков с использованием новейших форм и высококачественного бетона, которые превосходят отраслевые стандарты по толщине и прочности. Мы также ожидаем новых достижений в отрасли для дальнейшего улучшения нашего конечного продукта ».

ABC далеко ходить не пришлось.Компания тестировала добавку под названием Xypex Admix C500, химическую обработку для гидроизоляции, защиты и повышения прочности бетона, в некоторых других своих производственных линиях.

«Продукт показал настолько хорошие результаты с точки зрения водонепроницаемости и долговечности, что мы решили испытать его в наших септических резервуарах - с некоторыми впечатляющими результатами», - сказал Хастинс.

Ощутимые результаты

ABC проверил Xypex в различных условиях, включая прочность на сжатие и сульфатостойкость.

Добавленный в бетон во время процесса замеса, Xypex Admix вступает в реакцию с гидроксидом кальция и другими побочными продуктами гидратации цемента в бетоне, вызывая каталитическую реакцию, которая приводит к образованию нерастворимых кристаллических образований в порах и капиллярных путях бетона. Смешанный с Xypex Admix, бетон становится прочно герметичным от проникновения воды или жидкостей с любого направления и разрушения из-за суровых условий окружающей среды. Версия C-500 обладает высокой стойкостью к химическим веществам и может заделать микротрещины до 0.4 мм. В отличие от системы покрытия, наносимой на бетон после его образования, этот раствор никогда не нужно наносить повторно.

Как правило, ABC рассчитывает достичь минимум 32 МПа (прочность бетона обычно выражается в МПа) в конструкции резервуара для смеси при 28-дневном перерыве. У Xypex среднее значение составляет 45 МПа.

«Кристаллическая реакция Xypex помогла бетону удерживать больше влаги в течение более длительного периода времени, поэтому мы получаем более длительное, медленное и влажное отверждение, что в конечном итоге дает более высокую прочность», - сказал Хастинс.

Некоторые преимущества были видны невооруженным глазом. «Мы знали, что наши резервуары работают с точки зрения гидроизоляции», - добавил Хастинс. «Мы смотрели на цистерну, наполненную водой, и смотрели, не становился ли цвет бетона темнее и не появлялись ли признаки сырости. Если бы мы увидели изменение цвета, это было бы явным признаком того, что вода просачивается сквозь бетон ».

Не так легко обнаружить защиту, которую Xypex обеспечивает бетонным конструкциям от воздействия сульфатов.Испытания на кислотостойкость показывают, что, блокируя проникновение кислот в бетон, он предотвращает образование гидрата сульфоалюмината, расширяющегося соединения, которое буквально вызывает саморазрушение бетона.

В поле

Сегодня ABC использует Xypex во всех своих септических резервуарах, которые доступны в объемах 275, 400, 750, 1000, 1200, 2000 и 4000 имперских галлонов. Xypex Admix C500 добавляется в количестве 3% от веса портландцемента для сборных резервуаров.

Многие установщики септиков и подрядчики в Британской Колумбии теперь осознают разницу. Недавно ABC получила контракт на поставку местной зарегистрированной установочной компании системы с несколькими резервуарами для одного из островов Персидского залива, расположенного у восточного побережья Ванкувера.

В настоящее время большая часть сточных вод в Северной Америке обрабатывается септиками. Ожидается, что в следующем десятилетии потребность в септических резервуарах в Британской Колумбии и других частях мира резко вырастет, и владельцам понадобятся самые надежные и экологически безопасные решения.

Боковая панель

Местные системы очистки сточных вод

При правильном проектировании, установке и техническом обслуживании локальные системы очистки сточных вод (OWTS) являются надежным выбором для очистки сточных вод с точки зрения общественного здравоохранения, экологии и экономики. OWTS позволяет очищать и повторно использовать воду, используемую в домах и на предприятиях, для пополнения местных запасов грунтовых вод.

По данным Бюро переписи населения США, примерно 23% домов в США.S. обслуживаются OWTS. Это число существенно не изменилось с 1970 года. Более 60 миллионов человек зависят от децентрализованных систем, включая жителей примерно одной трети новых домов и более половины всех мобильных домов по всей стране.

Около половины жилых домов с OWTS старше 30 лет, и значительное число домовладельцев сообщают о проблемах с системой. В 2000 году исследования Агентства по охране окружающей среды США показали, что частота отказов систем очистки на месте составляет от 10% до 20%.

Исчерпывающие данные для измерения истинной степени отказа септической системы в настоящее время не собираются ни одной организацией. Помимо отказов из-за возраста и гидравлической перегрузки, OWTS может выйти из строя из-за проблем при проектировании, установке и техническом обслуживании.

Хотя типичный отказ OWTS можно предотвратить с помощью постоянного или периодического мониторинга и обслуживания, большинство программ управления полномочиями не контролируют текущую эксплуатацию и техническое обслуживание. Во многих случаях планирование OWTS не связано с более крупными программами защиты подземных вод и водоразделов.

Задача местных органов регулирования водоочистки в будущем будет заключаться в совершенствовании традиционных медицинских программ для защиты подземных и поверхностных вод, одновременно выполняя активную роль в защите и восстановлении водосборных бассейнов страны.

Источник: Агентство по охране окружающей среды США

Как стыковать швы на отстойниках

Заинтересованы в системах на месте?

Получайте статьи, новости и видео Onsite Systems прямо в свой почтовый ящик! Войти Сейчас.

Системы на месте + Получать оповещения

Многие резервуары состоят из двух частей, которые соединяются либо перед доставкой резервуара, либо после того, как он прибывает на площадку. Шов может располагаться около верха майки (верхний шов) или около середины (средний шов). Независимо от местоположения, шов должен быть водонепроницаемым для правильной работы системы.

Бетон

Для бетонных резервуаров перед соединением частей в шов закладывается бутилкаучуковая или асфальтовая (битумная) мастика.Компаунды герметиков должны соответствовать стандартам ASTM Standard C-990 и AASHTO M198-75B, которые определяют относительные количества бутилкаучука и наполнителей, используемых в производстве. Соединяемые швы должны быть чистыми и сухими. Если это не так, производители мастики могут предоставить информацию о грунтовках, которые будут использоваться с их продуктами. Обычно они бывают трех основных типов:

  • Жидкая резина
  • Продукт на водной основе, высыхающий до «липкого» состояния.
  • Всесезонный, может применяться как на влажных, так и на сухих поверхностях.

Мастики следует наносить на бетонные резервуары непрерывным валиком. Мнения о том, как соединить два куска мастики, расходятся: концы можно соединить внахлест и замешать вместе, или две веревки можно аккуратно стыковать друг с другом. В конечном итоге очень важно обеспечить хорошее уплотнение стыка. При укладке мастики в шов лучше более высокая веревка, чем более широкая.

Если во время установки температура окружающей среды ниже 50 градусов по Фаренгейту, это может повлиять на характеристики мастики.Сжимаемость при низких температурах (то есть при температуре окружающей среды ниже 40 градусов по Фаренгейту) является важной характеристикой герметика. Битумная мастика (на основе дегтя) широко используется в более теплом климате, но не подходит для более холодных регионов, поскольку в этих условиях она имеет тенденцию к растрескиванию. В любом климате установка при низких температурах может сделать любое уплотнение неэффективным. Если секции резервуара должны быть соединены при температуре ниже 40 градусов по Фаренгейту, необходимо принять меры, чтобы герметик оставался теплым, например, храните его в кабине грузового автомобиля перед использованием.

Качественная мастика не должна сильно сжиматься при сжатии между большим и указательным пальцами; при растяжении он не должен рваться или трескаться. В настоящее время нет стандартов на размер мастики, и фактические размеры номинальной 1-дюймовой мастики могут в некоторой степени отличаться по размеру. Из-за этого критическим фактором при оценке потенциала герметика является его объем поперечного сечения. Объем поперечного сечения определяется как геометрическая форма герметика (т.е. 3/4 дюйма в высоту и 1 дюйм в ширину).Промышленный опыт показал, что высота поперечного сечения герметика должна быть сжата минимум на 30% для создания хорошего уплотнения, при этом желательно сжатие 50%.

Для дополнительной гарантии водонепроницаемости после сборки половин бака на шов также можно наложить обертку из бутилкаучука (толщиной примерно 1/8 дюйма и шириной от 4 до 12 дюймов). В случае использования такую ​​пленку следует наложить на шов после того, как резервуар будет помещен в котлован.

Некоторые состоящие из двух частей небетонные резервуары могут быть соединены установщиком, а не производителем в рамках производственного процесса.В этих случаях установщик должен соблюдать спецификации производителя в отношении материалов и методов, которые следует использовать.

Пластиковые септики, армированные стекловолокном

Некоторые резервуары из пластика, армированного стекловолокном, производятся цельными. Другие изготавливаются из двух частей с использованием процесса литья под давлением. Резервуары из двухкомпонентного стеклопластика часто отправляются в разобранном виде и перед размещением должны быть прочно скреплены вместе. Процесс сборки должен быть аккуратным, чтобы стык не протекал и не расслаивался.Обычно это достигается с помощью соответствующих клеев и болтов из нержавеющей стали. Болты в основном используются для удержания половинок на месте, пока клей застывает. Как и в случае резервуаров, изготовленных из других материалов, проходы труб и соединения стояков доступа должны быть должным образом герметизированы, чтобы исключить утечку. При производстве этих резервуаров обычно используются резиновые и пластиковые уплотнения для труб.


Об авторе: Сара Хегер, доктор философии, является инженером, исследователем и преподавателем программы очистки сточных вод в Центре водных ресурсов Миннесотского университета.Она участвует во многих местных и национальных учебных мероприятиях, касающихся проектирования, установки и управления септическими системами, а также связанных с ними исследований. Хегер является руководителем по образованию в Ассоциации сточных вод Миннесоты и Национальной ассоциации по переработке сточных вод, а также является членом Международного комитета NSF по системам очистки сточных вод. Задайте Хегеру вопросы об обслуживании и эксплуатации септических систем, отправив электронное письмо по адресу [email protected]

Септики - Appropedia: Theustainability wiki

Простая перегородка / септик

A септик - это резервуар, в котором фекалии разлагаются с использованием уже имеющихся микроорганизмов.Можно выделить два типа:

  • содержит: резервуар является водонепроницаемым (т. Е. Используется в транспортных средствах для отдыха), поэтому вся промывная вода и фекалии остаются в резервуаре; резервуар опорожняется примерно каждые две недели, и осадок перемещается на переработку за пределы объекта
  • , подключенный к дренажному полю (наиболее распространенный подход): промывочная вода пропускается в дренажное поле, и в резервуаре остаются только фекалии. Бак не обязательно является водонепроницаемым (то есть может быть проколот, и в этом случае перфорированные линии не нужны), если он является водонепроницаемым , то соединенные с ним выпускные водопроводные линии присоединяются на той же высоте, что и впускное отверстие, позволяя проходить беспрепятственная вода [1]

Основная идея туалетов со смывом в сочетании с септиком, подключенным к дренажному полю, состоит в том, чтобы обеспечить небольшую систему первичной очистки сточных вод.Ил оседает на дно септика, частично восстанавливается анаэробным сбраживанием, а жидкость диспергируется в области выщелачивания. Поле выщелачивания обычно находится под двором, где растет трава. Септики могут работать исключительно под действием силы тяжести и при правильном управлении являются относительно безопасными. Однако стоки септиков имеют очень высокую биологическую потребность в кислороде (БПК), что вредно для почвенной фауны, поскольку жидкости с высоким БПК удаляют кислород из почвы. Неэлектрические очистные сооружения являются гораздо более экологичным вариантом и не загрязняют грунтовые воды.

Септики необходимо периодически откачивать цистерной с медом для удаления невосстанавливающих твердых частиц. Отсутствие откачки септика может вызвать высокий уровень твердых частиц в переливаемой жидкости, что повредит зону выщелачивания и загрязняет грунтовые воды. Септические резервуары также могут потребовать некоторых изменений образа жизни, таких как отказ от использования мусорных баков, минимизация количества жидкостей, сливаемых в резервуар, и минимизация неперевариваемых твердых частиц, сливаемых в резервуар. Например, рекомендуется использовать безопасную для заражения туалетную бумагу.

Необходимо соблюдать осторожность в отношении продуктов, которые могут попадать в канализацию. Все септики полагаются на колонию анэробных бактерий, чтобы уменьшить объем органических веществ в сточных водах. Никакой антибактериальный продукт не должен попадать в резервуар. Эти продукты включают антибактериальные чистящие средства, отбеливатель, туалетные принадлежности, дезинфицирующие средства и т. Д. Кроме того, некоторые лекарства, антибиотики и т. Д. Влияют на них, когда они проходят с мочой.

Базовая конструкция представляет собой большой бетонный ящик, закопанный на заднем дворе и соединяющийся со всеми туалетами и сливными линиями раковины (установлен на передней части).Несколько сотен футов перфорированной дренажной трубы проложены в неглубоких каналах, и каналы засыпаны гравием. Все покрыто верхним слоем почвы. Если вы действительно хотите, вы можете время от времени сбрасывать в него какие-то особые «бактерии септического резервуара» или откачивать его раз в год. Большинство людей игнорируют его - по крайней мере, до тех пор, пока он не перестанет работать.

Если он перестанет работать, вам придется его все откачать, возможно, даже выкопать всю систему и заменить полевую трубу, резервуар, линии или все остальное.Это не совсем высокие технологии, и для этого требуется немного места (нельзя иметь 60 септических полей на 60 домов на участке в 20 акров). Их нельзя ставить там, где уровень грунтовых вод находится слишком близко к поверхности или слишком близко к ручью / пруду. Я бы не назвал это расточительным. Некоторые хотели бы использовать образующийся метан, тепло или компостированные твердые вещества. Другие достаточно счастливы, что его не выбросят в местные грунтовые воды.

В более холодных странах (помимо изоляции) нагрев в основном обеспечивается на баке, то есть с помощью нагревательных проводов.Они повышают температуру либо постоянно, либо в течение года, когда слишком холодно для работы анаэробного пищеварения. Температурный диапазон, в котором необходимо хранить резервуар, составляет от 7 ° C до 35 ° C.

Многие септики в настоящее время производятся из стеклопластика. Наряду с новыми технологиями и более простым дизайном. Эти резервуары обычно используются в новых постройках и в сельской местности, так как им требуется какая-то техническая установка, которая в конечном итоге является довольно дорогостоящей.

Эта технология обычно используется там, где коллекторы не подключены, так как коллекторы более надежны и могут представлять меньше проблем для здоровья населения.

Однако в Великобритании водоотведение и очистка сточных вод стали причиной 19% серьезных инцидентов, связанных с загрязнением воды (категории 1 и 2), в 2007 году. В период с 2004 по 2008 год компании водоснабжения в Англии и Уэльсе были привлечены к уголовной ответственности 342 раза за серьезные преступления, связанные с загрязнением. по данным Агентства по окружающей среде Великобритании. Во многих развитых странах для решения этой проблемы в новых городах «ОЭС» применяется децентрализация очистных сооружений (DEWATS).

В развитых странах эта технология использовалась в отдаленных районах; в более бедных сообществах в развивающемся мире какая-либо форма септика может быть стандартом, даже в населенных пунктах с высокой плотностью населения и все чаще там, где применяется DEWATS.

В Великобритании установка септических резервуаров в настоящее время запрещена во многих областях в соответствии с «Общими обязательными правилами» Агентства по окружающей среде 15 января 2015 года. Любая недвижимость, которая находится в пределах зоны 1 очистки подземных вод, не может сбрасывать сточные воды в землю и очищать сточные воды. вместо них должны быть установлены установки со сбросом в водоток.

  • Выпускное отверстие следует рассматривать как источник загрязнения, даже если оно должно быть менее опасным и неприятным, чем неочищенные сточные воды.Также необходимо учитывать возможность утечек. Таким образом, резервуар и его слив должны находиться на безопасном расстоянии от любого источника воды. 10 м обычно считается достаточным (Руководство Агентства по охране окружающей среды). Резервуар также должен быть выше уровня грунтовых вод. Помимо загрязнения, поднимающиеся грунтовые воды могут также «плавать» резервуар, заставляя его подниматься с места. (Это связано с наличием пространства для воздуха / газа в резервуаре, что делает его плавучим.)
  • Установка септика в отдельный дом приводит к относительно высокому техническому обслуживанию, большому количеству проблем и более высокой стоимости.Совместное использование септической ямы между несколькими домами (где эти дома расположены близко) может улучшить это при условии, что будет найден эффективный подход к разделению ответственности за техническое обслуживание (например, разделение расходов для надежного подрядчика; или передача ответственности на самый нижний уровень правительства, если этот дизайн обычно используется в области). Тем не менее, Агентство по окружающей среде Великобритании предполагает, что 15 человек - это максимальное население, которое может обслуживаться системой септических ям (Руководство PPG4).
  • НЕ ИСПОЛЬЗУЙТЕ АНТИСЕПТИКИ! НИКОГДА нельзя использовать антисептики в туалете или канализации, ведущей в септик, поскольку они убивают анаэробные бактерии, предотвращая разложение и приводя к очень неприятным запахам и опасным выделениям.
  • Не позволяйте осадку накапливаться слишком много, так как это значительно снизит эффективность, увеличивая запах и уровень загрязнения в выпускном отверстии. Раздел h3 строительных норм Великобритании рекомендует ежегодный интервал опорожнения.
  • Не допускайте попадания дождевой воды из водосточных желобов, дворовых стоков и т. Д. В септическую систему. Это увеличивает скорость гидравлического потока и смывает излишки твердых частиц в дренажное поле, которое в результате может быть разрушено.
  • Не используйте сильнодействующие чистящие средства для сточных вод, каустическую соду или аналогичные продукты для очистки сточных вод.Это убьет полезные анэробные бактерии в септике.

Септики в развивающихся странах [править | править источник]

В Индонезии термин септик - tenki septik - используется для описания очень стандартного метода удаления сточных вод, который является более простым, чем септик, используемый в развитых странах. Это просто кольцо из бетона в яме с незапечатанным (т. Е. Земляным) дном. Таким образом, неочищенные сточные воды находятся в прямом контакте с землей. Если грунтовые воды подходят к поверхности (например, Сурабая на Восточной Яве), это способствует серьезным проблемам загрязнения воды.Этот грубый метод также используется в сельской Испании, где резервуары называются «Posso Negro's» или «Черные дыры».

В Индонезии сома иногда используют в отстойниках, так как он поедает сточные воды. См. Очистка сточных вод с помощью сома.

  1. ↑ Схема септика:

Общая информация :

Практическая информация :

Альтернативы :

Раствор для гидроизоляции подземных резервуаров с водой

Подземные резервуары для воды подвержены проникновению воды из внешних источников, таких как окружающая почва, а также растворимые соли могут проникнуть в резервуар и вызвать атаку арматуры, если она не является должным образом водонепроницаемой.Наши комплексные решения по гидроизоляции могут защитить вашу конструкцию от любого вредного химического воздействия.

ПРОЦЕДУРА ГИДРОИЗОЛЯЦИИ ПОДЗЕМНЫХ БАКОВ

  1. ОБРАБОТКА ПЕРЕД СТРОИТЕЛЬСТВОМ ФУНКТИЧЕСКОЙ ПЛИТЫ БАКА
    1. Ремонт / Выравнивание поверхности PCC цементно-песчаным раствором 1: 4.
    2. Нанесите 2 слоя DURAGARD (полимер на цементной основе / модифицированное акрилом высокоэластичное водонепроницаемое покрытие).Защитите покрытие от механических повреждений с помощью цементно-песчаного раствора 1: 4 (с добавлением DURA1 ) толщиной примерно от 15 до 20 мм, как показано на рисунке.
  2. БЕТОННОЕ
    1. Добавить DURA 1 , составной гидроизоляционный состав, подтверждающий IS: 2645, должен быть добавлен в бетон для снижения проницаемости и увеличения долговечности. Дозировка DURA 1 составляет 2% от веса цемента i.е. 1 кг на мешок цемента 50 кг.
    2. DURAKRIT (отвердитель и связующий агент) следует использовать везде, где идут строительные швы. На существующую поверхность следует нанести цементно-песчаный раствор с добавлением DURAKRIT в соотношении Цемент: Песок: DURAKRIT смесь :: 1: 1: 0,6. Зеленый бетон укладывается до высыхания вышеуказанного раствора.
  3. ПОДГОТОВКА ПОВЕРХНОСТИ
    1. Если соты и пустоты находятся в подпорной стенке или плитах, затирки должны быть сделано через сопло фиксированного на расстоянии 1 м от центра до центра с безусадочной экспансивной затиркой, ТВЕРДОЙ EV .
    2. Очистите поверхность от масла, смазки или любых слабо приставших частиц.
    3. Отремонтируйте основание с помощью густого раствора и DURAKRIT , если есть трещины (шириной более 1 мм), отверстия для штифтов, соты и т. Д.
    4. Скруглите все горизонтальные и вертикальные кромки, нанеся раствор гола с густым раствором и DURAKRIT в соответствии со спецификацией «Гола для раствора».
  4. ОБРАБОТКА ПОСЛЕ ЛИТЬЯ СОЕДИНИТЕЛЬНАЯ ПЛИТА СТЕНЫ И ОСНОВАНИЯ
    1. Нанесите 2 слоя DURAGARD (высокоэластичное водостойкое покрытие, модифицированное полимером / акрилом на основе цемента) изнутри и снаружи. Покрытие должно быть нанесено под прямым углом друг к другу после того, как предыдущий слой высохнет на ощупь.
    2. Вышеупомянутая обработка должна быть обеспечена изнутри и снаружи, чтобы не допустить попадания воды из внешних источников.
    3. Испытание на утечку воды при полном уровне подачи будет проводиться в соответствии с IS 3370, часть 1, в течение семи дней в соответствии с инструкциями.
    4. Защитите покрытие путем укладки глазурованной плитки / цементно-песчаной штукатурки с добавлением DURA 1 @ 1 кг на мешок цемента 50 кг.

Сбор дождевой воды для засушливых земель и за их пределами, Брэд Ланкастер »Уплотнители, одобренные для контакта с питьевой водой

Thoroseal
Гидроизоляционное покрытие на цементной основе для бетона и кирпичной кладки.Он одобрен NSF для герметизации бетонных или кирпичных резервуаров, в которых хранится питьевая вода. Он также используется для герметизации бетонного основания резервуаров водопропускных труб. Для водонепроницаемости такого резервуара его обычно используют вместе с другим продуктом, ACRYL 60, который улучшает адгезию герметика к резервуару. Я использовал этот продукт для герметизации сборных бетонных цистерн септика. Thoroseal производится Chemrex.
В Тусоне его можно приобрести в компании Border Products: (520) 623-4100
www.chemrex.com

Cement Slip (он же Cement Slurry или Nil )
Портландцемент, сертифицированный NSF 61, смешанный с водой до образования жидкой пасты (без добавления песка или гравия).Он используется для герметизации резервуаров для цемента, кирпичной кладки и ферроцемента. Нанесите шликер толщиной 1/4 дюйма с помощью шпателя в тот же день, когда бетонный резервуар заливается или оштукатуривается. Накройте резервуар брезентом после того, как наложили накладку, чтобы поддерживать высокую влажность в резервуаре и предотвратить слишком быстрое высыхание и растрескивание накладок. Когда шликер станет твердым, но все еще зеленым, слегка сбрызните его водой или поставьте ведро с водой в резервуар, чтобы повысить влажность, и снова накройте резервуар пластиком или брезентом. Держите накладку влажной и накрытой (в тени от солнца) в течение трех недель для полного высыхания.

Antihydro и Antihydro R
Смеси органических и неорганических химикатов, используемые для гидроизоляции бетона и повышения его удобоукладываемости, прочности, твердости и долговечности. По словам производителя, при смешивании Anti-hydro с бетонной смесью получается непроницаемый бетон, который является твердым, не пылящим и безопасным для питьевой воды. Однако мне не удалось получить информацию от производителя о том, с какой организацией разрешено использование продуктов с Питьевая вода.
Anti-Hydro предназначен для использования при температурах ниже 85 0 F. Anti-Hydro R предназначен для использования при температурах, превышающих 85 0 F. Продукты Anti-Hydro производятся Anti Hydro International, Inc.
www. anti-hydro.com

XYPEX HD-150
Бетонное гидроизоляционное покрытие, одобренное NSF для использования в резервуарах с питьевой водой и цистернах. Наносить только на голый бетон. По словам представителя производителя, XYPEX HD-150 продается для домовладельцев, хотя это тот же продукт, что и XYPEX Concentrate, который продается бетонным подрядчикам.XYPEX HD-150 производится XYPEX Chemical Corporation.
www.hi-dry.com/index.html

AMES Blue Max
Мы НЕ рекомендуем этот продукт для использования в резервуарах для воды.
Это смесь адгезивного эластомерного жидкого каучука. Производитель заявляет, что это новая технология непроницаемой резины для гидроизоляции в экстремально влажных условиях, таких как плоские крыши, нижний фундамент, стены подвала, цистерны, желоба, водосборные бассейны, пруды и фонтаны. Однако Watershed Management Group в Тусоне, штат Аризона, обнаружила, что BlueMax не обеспечивает герметичность резервуаров.Кэтлоу Шипек из WMG сообщает: «При погружении в воду волдыри обычно образуются в виде слоев, отделенных друг от друга или от поверхности, на которую они наносятся. Также кажется, что он немного повторно эмульгируется ».

Дополнительные примечания: Вода, контактирующая с Blue Max, может иметь легкий химический привкус. Кроме того, этот продукт НЕ сертифицирован для систем питьевого водоснабжения нейтральными сторонними организациями, такими как NSF, хотя производители заявляют, что он безопасен для использования в системах сбора дождевой воды.
www.amesresearch.com/bluemax. htm

Sikaflex-1A +
Влагоотверждаемый однокомпонентный эластомерный герметик на полиуретановой основе без прогиба, который можно использовать в сырых и влажных бетонных покрытиях. Также может использоваться в качестве эластичного клея между материалами с разными коэффициентами расширения, такими как бетон и металл или пластик и металл. Я использовал его, чтобы заделать швы в желобах и швы вокруг водосточных труб, входящих в резервуары. Он также используется в резервуарах водопропускной трубы для герметизации шва между металлической водопропускной трубой и бетонным основанием (после герметизации бетона с помощью Thoroseal) и спирального шва самой водопропускной трубы.Он одобрен USDA и одобрен NSF для контакта с питьевой водой. Sikaflex-1A + производится Sika Corporation. В Тусоне его можно получить в компании Border Products: (520) 623-4100.
usa.sika.com/sikaflex/en/Sikaflex-a1-plus/Sikaflex-1a-plus-Product-Info.html

AMES Blue Max
Мы НЕ рекомендуем этот продукт для использования в резервуарах для воды.
Это смесь адгезивного эластомерного жидкого каучука. Производитель заявляет, что это новая технология непроницаемой резины для гидроизоляции в экстремально влажных условиях, таких как плоские крыши, нижний фундамент, стены подвала, цистерны, желоба, водосборные бассейны, пруды и фонтаны.Однако Watershed Management Group в Тусоне, штат Аризона, обнаружила, что BlueMax не обеспечивает герметичность резервуаров. Кэтлоу Шипек из WMG сообщает: «При погружении в воду волдыри обычно образуются в виде слоев, отделенных друг от друга или от поверхности, на которую они наносятся. Также кажется, что он немного повторно эмульгируется ».

Дополнительные примечания: Вода, контактирующая с Blue Max, может иметь легкий химический привкус. Кроме того, этот продукт НЕ сертифицирован для систем питьевого водоснабжения нейтральными сторонними организациями, такими как NSF, хотя производители заявляют, что он безопасен для использования в системах сбора дождевой воды.
www.amesresearch.com/bluemax. htm

Гидроизоляция бетона - ISOMAT

СВЯЗАННЫЕ МАТЕРИАЛЫ

PLASTIPROOF Пластифицирующая / водоредуцирующая добавка для бетона

I. ХАРАКТЕР ПРОБЛЕМЫ - ТРЕБОВАНИЯ

Гидроизоляция бетонных конструкций, подвергающихся постоянному или периодическому воздействию воды, должна охватывать как оболочку элементов конструкции, так и их массу.

Гидроизоляция Масса этих элементов дополняет общую гидроизоляцию таких конструкций, которую, в соответствии с современной строительной практикой, следует расширять на всех уровнях (например, гидроизоляция массы конструкции, ее оболочки и ее внешних слоев), чтобы быть максимально эффективным.

II. РЕШЕНИЕ

Гидроизоляция бетонной массы достигается за счет использования PLASTIPROOF, жидкой добавки, которая действует как пластификатор (ASTM C494, тип A), а также как гидроизоляционная добавка.Имеет маркировку CE как водоредуцирующая добавка для пластификации бетона согласно EN 934-2: T2 & T9, номер сертификата: 0906-CPD-02412007. Имеет следующие преимущества:

  • Значительно увеличивает сопротивление водопроницаемости, будь то из-за гидростатического давления или из-за капиллярной абсорбции.

  • Повышает удобоукладываемость без добавления воды.

  • Не обладает воздухововлекающим действием.

  • Не содержит хлоридов и других агрессивных ингредиентов.

  • Совместим со всеми типами портландцемента.

PLASTIPROOF подходит для всех конструкций, которые подвергаются постоянному или периодическому воздействию воды, таких как подвалы, резервуары, каналы, туннели, септики, бассейны и т. Д.

III. ЗАЯВКА

PLASTIPROOF может быть добавлен к:

  • Вода для замешивания при приготовлении бетона.

  • Приготовленная смесь непосредственно перед употреблением. В этом случае, чтобы добиться равномерного распределения PLASTIPROOF по массе, в последнем случае рекомендуется тщательное перемешивание в течение 4-5 минут при вращении бетономешалки.

Расход: 0,2-0,5% от массы цемента.

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
