Дымоход для печи своими руками

Дымоход для печи своими руками может быть возведен в том случае, если под рукой будет схема его кладки, а сам домашний мастер обладает хотя бы минимальными навыками в работе каменщика. Возведение этого отдела требует не менее серьезного подхода, чем постройка самой печи, так как от качества его кладки будет зависеть эффективность отопления, безопасность проживающих в доме, общий срок эксплуатации всего отопительного сооружения.

Дымоход для печи своими руками

Работая над дымоходом, необходимо помнить, что его внутренние поверхности должны быть такими же аккуратными и ровными, как и внешние, так как это фактор напрямую влияет на создание хорошей тяги.

Разновидности кирпичных дымоходных труб

Дымоходные трубы разделяются на типы в зависимости от места их установки относительно самой печи. Так, они бывают коренными, насадными и стенными.

Печь с дымоходной трубой насадного типа
  • Самой распространенной конструкцией кирпичной дымоходной трубы является насадная.
    Она устанавливается непосредственно сверху отопительного прибора и является его продолжением. Такие дымоходы часто ставят при строительстве отопительной или банной печи.
Дымоход коренной конструкции
  • Вторым по популярности идет коренной дымоход. Эта разновидность трубы отличается тем, что устанавливается рядом с печью или входит в ее конструкцию и размещается с одной из ее сторон.

Коренные трубы могут быть установлены как для кирпичных, так и для чугунных печей. Кроме того, одну коренную конструкцию часто используют для нескольких отопительных приборов. Например, в двух или трехэтажном доме один дымоход пропускают через все этажи и подключают к нему печи. Если планируется использовать трубу таким образом, то в этом случае, должен быть произведен точный расчет её параметров, иначе будет отсутствовать нормальная тяга, а значит, снизится и эффективность работы печей, повысится риск проникновения в помещения продуктов сгорания.

Труба пристенного типа
  • Стенная труба встраивается в капитальные внутридомовые или наружные стены.
    Но, в последнем случае, стенки дымохода придется очень хорошо утеплять, так как в связи с большой разницей внешних и внутренних температур, внутри канала будет активно собираться конденсат, который значительно ухудшит работу печи, снижая тягу и способствуя быстрому зарастанию дымохода сажей.

Следует отметить, что хотя эта конструкция выделена отдельным видом, она может быть как коренной, так и насадной.

Конструкция кирпичной дымоходной трубы

Дымоходная труба имеет несколько отделов. Чтобы разобраться в ее принципиальной конструкции, в качестве примера можно взять строение насадной трубы, так как чаще всего именно ее выбирают инженеры-разработчики, составляя схемы-порядовки печей.

Итак, конструкция насадной трубы с проходом ее через чердачное перекрытие и стропильную систему, включает в себя следующие отделы и элементы:

Принципиальная схема типичной кирпичной дымоходной трубы

1 – Металлический колпак или зонт. Он может иметь разнообразные формы, но его функция всегда заключается в защите внутреннего пространства дымохода от проникновения атмосферных осадков различного вида, а также пыли и грязи.

2 – Оголовок трубы состоит из выступающих наружу кирпичей, которые защитят шейку конструкции от дождевых капель, которые будут стекать по защитному колпаку. Металлический зонт закрепляется, в том числе, и на выступающие части оголовка.

3 – Шейка трубы.

4 – Зацементированная или иначе гидроизолированная наклонная поверхность выдры, предназначенная для отвода попавшей на шейку трубы воды.

5 – Выдра. Эта часть конструкции имеет более толстые стенки, чем шейка трубы. Выдра должна располагаться в месте прохода дымохода через стропильную систему и кровлю. Толстые стенки выдры защитят горючие материалы обрешетки под кровлей от перегревания.

6 – Кровельный материал.

7 – Обрешетка стропильной системы.

8 – Стропила.

9 – Стояк трубы. Этот отдел находится в чердачном помещении дома.

10 – Распушка. Эта часть дымохода начинается под потолком внутри помещения дома, проходит через чердачное перекрытие и заканчивается на чердаке, чуть выше или вровень с балками перекрытия.

Распушка, так же, как и выдра, имеет более толстые стенки, чем шейка и стояк трубы. Повышенная толщина также защищает от перегревания деревянные балки и другие горючие материалы чердачного или межэтажного перекрытия.

Следует отметить, что в некоторых случаях вместо распушки на ее месте вокруг трубы монтируется металлический ящик, заполняемый негорючими материалами, такими, как песок, вермикулит или керамзит. Функциями этой прослойки, имеющей толщину в 100÷150 мм, также является защита горючих материалов перекрытия от перегревания.

11 – Балки перекрытия.

12 — Изоляция, которую чаще всего делают из асбеста, в любом случае необходима для создания противопожарной безопасности, так как стенки дымохода будут соприкасаться с древесиной балок перекрытия и другими материалами, из которого состоит перекрытие и потолок.

13 – Дымовая задвижка, находящаяся в помещении, в верхней части трубы, позволяющая регулировать интенсивность отводимых потоков нагретого воздуха и продуктов горения.

14 – Шейка трубы, которая начинается на верхней части печи — перекрыше.

Расчеты параметров дымоходной трубы

Принцип работы дымоходной системы заключаются в движении воздушных масс из топочной камеры к выходу на улицу, то есть от нижней точки в верхнюю. Это процесс происходит посредством создания тяги, которая возникает в связи с перепадами температур и давления. Именно благодаря всем этим факторам и осуществляется нормальное функционирование дымоходной системы.

Для создания оптимальных аэродинамических процессов, размер канала трубы должен соответствовать мощности печи, которая, в свою очередь, во многом зависит от размера топки. Поверхности внутреннего дымоходного пространства должны иметь гладкие стенки, по которым воздушные потоки будут скользить свободно без завихрений, и благодаря этому не будет создаваться обратной тяги. Именно поэтому достаточно часто в кирпичный квадратный дымоход встраивается вкладка из круглой керамической трубы, имеющей абсолютно гладкую поверхность и не имеющую внутренних углов.

Размер в сечении

В связи с упомянутыми факторами, нужно очень тщательно просчитать внутренний размер дымохода, при этом учитывая его длину, так как чем больше этот параметр, тем выше в трубе тяга.

Большое значение для создания нормальной тяги и качественного функционирования прибора отопления имеет и соответствие параметров дымоходного прохода и мощности котла, а также размер и количество каналов, предусмотренных конструкцией и проходящих внутри печи.

Если параметры внутренних размеров дымохода в сечении будут превышать расчетную величину, то это приведет к быстрому остыванию в нем нагретого воздуха и возникновению конденсата, а значит, и снижению тяги. В этом случае будет нарушен необходимый баланс, и остывающие в верхней части трубы потоки могут вернуться вниз, создавая задымление в комнате.

Размер дымоходного отверстия рассчитывается следующим образом:

  • Размер дымохода камина с открытой топкой примерно соответствует пропорциям 1:10 (сечение дымохода (f) / площадь окна топки (F)). Эта формула в целом действует как для квадратного или прямоугольного, так и цилиндрического типа трубы, но не напрямую, а с учетом формы сечения канала и общей высоты дымохода.
  • Размер дымохода печи с закрытой топочной камерой имеет пропорции 1:1,5. В том случае, когда теплоотдача отопительного сооружения составляет меньше 300 ккал/час, то сечение обычно имеет размер 130×130 мм или полкирпича (не менее). При проведении расчетов нужно учитывать, что размер сечения дымохода не должен быть меньше входного отверстия поддувала.

При расчете каминного дымохода можно воспользоваться следующей таблицей.

Высота трубы Н, м567891011
Соотношение f/F в %
Сечение трубыКруглое11.210.5109.59.18. 78.9
Квадратное12.411.61110.510.19.79.4
Прямоугольное13.212.311.711.210.610.29.8

Обратите внимание на прямую зависимость сечения дымохода не только от параметров топки, но и от высоты трубы. Наверное, иногда при расчетах будет целесообразнее отталкиваться именно от этого параметра. Например, совершенно нелепо будет выглядеть труба высотой 11 метров на одноэтажном загородном доме.

Та же зависимость, но более точно представленная в виде графика.

График взаимозависимости высоты трубы, сечения канала и размера топки

Допустим, необходимо просчитать сечение дымоходной трубы для камина с топкой, размеры окна которой составляют 500×700 мм, то есть общая площадь – 0,35 м². Предполагается, что на здании допустима труба общей высотой 7 метров.

  • Смотрим по графической схеме:

— для круглого сечения дымохода оптимальное соотношение f / F = 9,9%;

— для квадратного – 11,1%;

— для прямоугольного – 11,7%.

  • Несложно вычислить оптимальную площадь сечения канала дымохода:

— круг: 0,35×0,099 = 0,0346 м²;

— квадрат: 0,35 × 0,11 = 0,0385 м²;

— прямоугольник: 0,35 × 0,117 = 0,041 м².

  • Теперь, используя простейшие геометрические формулы, несложно привести площади к линейным размерам:

— диаметр круглой трубы: d = 2×√S/π = 2×√0.0346/3.14 ≈ 0.209 м = 210 мм.

— сторона квадратной трубы: а = √S = √0,0385 ≈ 0,196 м = 196 мм.

— у прямоугольника могут быть различные варианты – например 0,130 × 0,315 м или 130 × 315 мм.

Намного проще окажется расчет, если воспользоваться расположенным ниже калькулятором, в котором уже заложены все упомянутые зависимости.

Калькулятор расчета линейных параметров сечения дымохода

Перейти к расчётам

Безусловно, эти размеры получены для ориентира, и обычно «привязываются» к стандартным диаметрам труб или размерам кирпича.

Высота дымохода

Про высоту трубы уже упоминалось выше, но там шел расчет от уже известной ее величины. А какой же должна быть оптимальная высота?

Чтобы рассчитать высоту дымохода нужно тоже учесть несколько факторов. Горячий воздух, проходящий через внутренние каналы печи и дымохода, выходя из него, сразу же остывает, а значит, чем дольше он будет находиться внутри каналов, тем дольше тепло будет задерживаться в печи.

Правильно выбранная высота трубы способствует нормализации тяги и в то же время — более длительному сохранению тепла внутри конструкции. Так, если трубу поднять немного выше чем требуется расчётами, то тяга может увеличиться до такой степени, что тепло не задержится в печи надолго, а значит, она не будет успевать прогреваться и отдавать тепло в помещения. В связи с этим придется все время подкладывать топливо, что сделает работу печи крайне неэкономной. Ну а слишком низкая труба может привести к созданию внутри системы обратной тяги, которая спровоцирует попадание в жилые комнаты угарных газов. Такое же явление может быть и при несоответствии сечения внутреннего канала дымохода его высоте.

По существующим правилам высота трубы (а точнее – расстояние по вертикали от колосниковой решетки до устья дымохода) не может быть менее 5 метров.

Высоту дымохода над крышей обычно рассчитывают отдельно, при этом учитывают такие параметры конструкции строения дома, как угол ската крыши, толщина кровельного покрытия и расстояние между дымоходом и коньком крыши. Все расчеты проводятся без учета высоты защитного зонта (колпака), накрывающего трубу сверху.

Если дымоходная труба будет установлена на крыше неправильно, то на выходе из нее станут возникать завихрения теплого воздуха, что значительно снизит тягу. Поэтому дымоход должен быть поднят над плоскостью кровли с учетом определенных правил, которые касаются уровня его выходного отверстия относительно линии конька:

Схема правильного расположения трубы относительно конька кровли
  • Если труба выходит через кровлю на расстоянии до 1500 мм от конька, то её высота над ним должна быть не менее 500 мм.
  • Если труба выходит над кровлей на расстоянии в 1500÷3000 мм от конька, то она должна быть поднята до его уровня.
  • В том случае, когда труба дымохода проходит через кровлю на расстоянии свыше 3000 мм от конька, его верхний обрез должен находиться на условной линии, проведенной под углом  в 10˚от горизонтали от верхней точки конька.

Тем не менее, на каком бы расстоянии ни была расположена дымоходная труба от конька, она должна возвышаться над кровлей не менее чем 500 мм. Это касается и плоских кровель.

Следует отметить, что дымоход — это серьезное инженерное сооружение, и самостоятельно предусмотреть все нюансы его строительства – достаточно сложно. Поэтому, чтобы печь функционировала должным образом, рекомендовано воспользоваться услугами специалиста, компьютерными программами или же готовыми схемами. Обычно мастера размещают свои разработки-порядовки, в которых уже указываются оптимальные размеры дымоходных каналов. И самодеятельности в подобных вопросах быть не должно.

Узнайте несколько возможных вариантов, как сделать дымоход для твердотопливного котла, из нашей новой статьи.

Как выбрать «правильный» кирпич для кладки дымохода?

Для того, чтобы сооруженная труба прослужила долго, и кирпич не разрушался от перепада температур и влияния внешних природных воздействий, нужно правильно выбрать этот материал. Кроме этого, надежная кирпичная кладка должна обеспечить полную противопожарную безопасность для окружающих дымоход горючих материалов.

При некачественном кирпиче труба вряд ли прослужит долго

По основным своим характеристикам кирпич должен быть полнотелым, огнеупорным и обожженным.

Для возведения дымохода кирпич выбирается по его сортности, которая определяется уровнем обжига, и делится на три категории:

Разделение обожженного керамического кирпича по сортам
  • I сорт — это в меру обожженный строительный материал.

Качественный, хорошо обожженный кирпич первого сорта имеет следующие характеристики:

— Цвет яркий красный или с легким желтым оттенком.

— Хорошая плотность глины.

— Ровные без следов крошения ребра и гладкие поверхности без задиров.

— При простукивании качественного кирпича молотком, он должен издавать достаточно звонкий звук.

  • II сорт — недожженный кирпич, можно охарактеризовать следующим образом:

— Цвет бледно оранжевый ненасыщенный.

— Низкая морозоустойчивость, плотность и теплоемкость.

— Высокая пористость.

— При простукивании этот кирпич дает глухой короткий звук.

— На поверхностях кирпича второго сорта могут быть небольшие задиры, его ребра могут иметь выкрошенные участки.

  • III сорт — пережженный кирпич. Этот материал обладает следующими характерными особенностями:

— Имеет темный глубокий красный, вплоть до коричневого цвета.

— Не морозостоек.

— Структура кирпича плотная, но пористая.

— Высокая теплопроводность.

— Прочен на сжатие, но хрупок и плохо выдерживает другие нагрузки.

— Его ребра могут быть выкрошены, а поверхности иметь сколы.

— Звук при простукивании очень звонкий.

Из представленных характеристик можно сделать вывод, что для дымоходной трубы подходит кирпич первого сорта с маркировкой М150÷200. Недожженный материал рекомендовано полностью исключить из кладки дымохода, а пережженный может быть использован для фундаментных работ при возведении коренной трубы.

Перед использованием кирпича в для кладки, некоторые печники его замачивают в воде, а другие используют сухим. Сухой кирпич будет впитывать влагу из раствора, что сделает кладку менее прочной, а уложенный замоченный материал будет дольше сохнуть. Поэтому каждый мастер выбирает свою технологию и наиболее удобный для себя метод работы.

Узнайте, как сделать дымоход для буржуйки самостоятельно, из новой статьи на нашем портале.

Изготовление раствора для кладки

Очень важно выбрать не только правильный кирпич для возведения дымохода, но и раствор для его кладки, так как швы этого сооружения должны быть абсолютно герметичными и стойкими к внешним воздействиям.

Различия растворов в зависимости от участка кладки

На данной схеме показаны зоны печного сооружения, по которым можно определить, какой раствор используется в каждой из них.

В различных отделах печи могут использоваться и разные кладочные растворы

Так как рассматривается кладка только дымохода, нужно определиться с раствором, применяемым в зонах под номерами от 7 до 11. Если в конструкции печи предусмотрен труба коренного типа, то подлежит рассмотрению и зона №3.

  • Итак, зона № 3 – это два первых ряда дымохода коренного типа, которые укладываются на бетонный фундамент и находятся под чистовым полом. Так как эти ряды являются основой кладки всего строения дымохода, они должны иметь достаточную прочность и стойкость к высоким нагрузкам. Поэтому для их укладки используется песчано-цементный раствор, который замешивается в пропорциях 3:1 или 4:1. Некоторые печники предпочитают добавлять в него ½ части извести, которая сделает смесь более пластичной.
  • Зона № 7 – это два первых ряда насадной трубы, которые расположены сразу сверху печи. Эта область называется истоком дымохода, температура в нем достигает 355÷400 градусов. Кладка истока осуществляется на глиняно-песчаную смесь.
  • Зона № 8 – распушка трубы дымохода находится в жилом помещении под самым потолком, перед проходом конструкции через чердачное перекрытие. Иногда этот элемент конструкции может охватывать и сам проход, а заканчивается в чердачном помещении. Температура в этой области может достигать также 355÷400 градусов, поэтому кладку производят тоже на глиняно-песчаный раствор.
  • Зона № 9. Для этой области можно использовать песок или керамзит, а также глиняно-песчаный раствор. Эта зона трубы называется разделкой и служит для того, чтобы обезопасить горючие материалы перекрытия от перегревания. Для создания разделки, вокруг трубы сооружается металлический короб, а затем заполняется одним из выбранных материалов. Другим вариантом разделки является утолщение в этом месте стенок трубы.
  • Зона №10 – шейка трубы находится в чердачном помещении и выходит на улицу, поэтому испытывает большие нагрузки от перепадов температур и влияния внешних факторов. Для этого участка трубы чаще всего используется песчано-глиняный раствор с добавлением цемента.
  • Зона № 11 – оголовок дымохода выкладывается из того же раствора, что и шейка трубы, или же просто с использованием цементно-песчаной смеси.
Состав кладочных печных растворов

Материалы для растворов должны быть хорошо очищены от различных примесей. Глина берется средней жирности, песок мытый и просеянный, известь – обязательно гашеная. Очистка сухой глины и песка производится с помощью просеивания через сито, изготовленного из сетки, имеющей ячейки 1×1 мм. Глина может быть очищена и после ее замачивания путем протирки через то же сито. Этот способ очистки более быстрый и эффективный.

Примерная рецептура различных растворов приведена в таблице:

Типы растворовГлиняный растворИзвестковый растворЦементный раствор
Используемые материалыРасход материалов в частях
Песок42,53-4
Шамотная глина1--
Обычная глина1--
Известь-1-
Цемент М400-0,51

Так как глиняно-песчаный раствор является основным для кладки дымохода, его приготовление и стоит рассмотреть подробнее.

От качества раствора зависят и долговечность сооружения, и безопасность его эксплуатации

Перед тем как замешивать раствор, очищенную глину нужно подготовить. Ее замачивают и хорошо перемешивают до однородности, она должна настояться и разбухнуть, впитав в себя воду. Этот процесс займет 12÷14 часов. Замоченную смесь периодически перемешивают и при необходимости добавляют в нее воду. На завершающих этапах замачивания и перемешивания в глину добавляется песок, согласно пропорциям. Замешивание обычного глиняного раствора осуществляется в пропорциях 1:2, 1:3 или 1:4 — этот параметр зависит от жирности глины, чем она жирнее, тем больше частей песка в нее добавляется.

Рекомендуется провести тестирование различных пропорций раствора – изготовить опытные образцы – шарики или жгуты, и посмотреть, какой из них будет наиболее устойчивым после просушки. По итогам такого «эксперимента» и можно будет выбрать оптимальное соотношение ингредиентов.

Раствор должен иметь однородную консистенцию, без комков и вкраплений, быть пластичным и с легкостью сползать с чистого металлического шпателя.

Кладочная смесь наносится на кирпич слоем толщиной в 8÷9 мм, и при прижатии ее верхним кирпичом, должен образоваться шов в 6÷7 мм.

Кладка дымохода

Кладка насадной трубы начинается от перекрыши печи, а коренного дымохода — от фундамента, который выкладывается по тому же принципу, что и основа под отопительное сооружение.

Следует отметить, что порядовка дымохода не настолько сложна, как схема кладки самой печи, поэтому в ней будет просто разобраться.

Разные варианты дымоходов могут отличаться и количеством рядов, и особенностями конструкции. Кладка всегда производится с перевязками рядов.

Ниже в таблицах будет рассмотрен один из вариантов кладки насадного дымохода, как наиболее распространенного, с проходом его через чердачное перекрытие и через кровлю.

Порядовка кладки печной трубы
  • Этап первый – возведение дымоходной трубы от перекрыши печи до кровли.
ИллюстрацияКраткое описание выполняемой операции
Первые два ряда шейки дымоходной трубы, каждый из которых состоит из пяти кирпичей, должны быть выполнены аккуратно и идеально ровно, так как они задают направление и ровность остальным рядам конструкции.
Таким же образом выкладываются все ряды шейки дымохода.
Количество рядов в каждом случае может быть разным, но эта часть трубы должна завершиться за два ряда до прохождения ее через чердачное перекрытие.
Далее, идет распушка дымохода. Она также может состоять из разного количества рядов – от двух до четырех.
Каждый из рядов распушки кладется с выступом наружу на 30÷35 мм, благодаря чему получается ступенчатая конструкция, расширяющаяся к потолку.
Несмотря на то, что происходит расширение этого участка трубы во внешнюю сторону, внутренний дымоходный канал остается в первоначальных размерах.
На представленной картинке можно рассмотреть сверху сечение шейки трубы до распушки.
Здесь показан первый ряд распушки, который не доходит до поверхности пола чердака на один ряд.
Он уже состоит из 6-ти цельных кирпичей, двух половинок (кирпич разделен поперек), 2-х половинок (кирпич разделен вдоль) и 2-х четвертинок.
Следующий ряд, тоже входящий в распушку, выводит дымоход на уровень чистового пола чердака, причем между кирпичом и материалами перекрытия делается прокладка из негорючего материала (обычно для этого используется асбестовые листы, нарезанные на полосы).
Этот ряд состоит из такого же количества кирпичей, как и предыдущий.
Следующий ряд распушки – самый широкий в сечении, и его крайние кирпичи выходят на поверхность чистового пола чердака, примерно на 30÷35 мм.
Этот ряд состоит 12 целых кирпичей и 3-х половинок.
1 ряд стояка укладывается сверху распушки.
Его длина и ширина возвращаются к первоначальному размеру трубы, и выкладывается он из 5 кирпичей.
Далее, в кровле вымеряется и вырезается отверстие, через которое дымоход выйдет на улицу.
Для точности разметки отверстия для прохода трубы, следует воспользоваться отвесом.
Отверстие выпиливается с помощью наиболее удобного инструмента, например, электролобзика.
Когда отверстие для прохода будет готово, выкладывается полностью стояк дымохода, каждый из рядов которого состоит из пяти кирпичей.
Обязательно ведется строгий контроль за вертикальностью кладки.
  • Этап второй – проход через кровлю и оголовок трубы.
ИллюстрацияКраткое описание выполняемой операции
Последний ряд стояка выкладывается наполовину кирпича выше нижней части ската крыши в вырезанном отверстии.
Между кирпичной кладкой и кровельным материалом, а также обрешеткой делается прокладка из асбестовых полосок.
Следующий этап - это первый ряд отдела дымохода, называемого «выдра», который имеет расширенный размер, по сравнению со стояком.
Передняя часть ряда – кирпичи выдвигаются вперед, перекрывая нижнюю сторону проходного отверстия.
Для этого ряда потребуется 5 целых кирпичей, 1 половинка, 1 часть ¾ кирпича, 1 часть - ¼ часть кирпича, то есть один из кирпичей можно разделить на ¾ и ¼ части.
Второй ряд «выдры».
Размер внешнего сечения трубы становится больше за счет увеличения его в передней части.
Передние два кирпича выдвигаются вперед и в боковые стороны на 30÷40 мм над предыдущим рядом.
Для этого этапа использовано 5 целых кирпичей, 3 половинки и один кирпич разделен на ¼ и ¾ части.
Следующие два ряда выкладываются по конфигурации предыдущего, но с перевязкой кирпичей.
Четвертый ряд «выдры» кладется с выступом в задней части сечения – она нависает над кровлей и перекрывает стык между кирпичом и кровельным материалом.
Для этого ряда используется 8 цельных кирпичей, 2 части - ¾ кирпича и ¾ кирпича разделенного на две части вдоль.
Далее, выкладывается первый ряд шейки дымохода.
Ряд состоит из пяти кирпичей, которые сдвигаются внутрь кладки на 80÷90 мм, то есть все вновь возвращается к первоначальному периметру внешнего сечения.
Далее, таким же порядком, с перевязкой рядов, шейка дымохода поднимается на нужную высоту, с учетом того, что будет выкладываться еще и оголовок, состоящий из двух рядов.
Следующий этап – это первый ряд оголовка.
Он выкладывается с выступом наружу на 30÷40 мм, и таким образом будет одним из защитных элементов шейки трубы от осадков.
Ряд состоит из 5 цельных кирпичей, 1 часть ¾ кирпича, 2 части ¼ кирпича, 6 половинок кирпичей разрезанных вдоль.
Заключительный ряд оголовка, состоящий из 5 кирпичей, выкладывается со сдвигом внутрь на те же 30÷40 мм.
Выступ предыдущего ряда закрывается бетонным раствором с уклоном во внешнюю сторону.
На этот выступ и на последний ряд будет закреплен защищающий от попадания в канал дымохода осадков и мусора колпак.
Со стороны конструкция дымоходной трубы, проходящая через чердачное перекрытие, стропильную систему и кровельный материал будет в итоге выглядеть примерно так.
Просвет между трубой и кровельным покрытием обязательно герметизируется

По окончании кладки самой трубы, вокруг нее на крыше обязательно устраивается гидроизоляция, которая герметично закроет стыки между стенками дымохода и кровельным материалом. Один из вариантов такого оформления прохода показан на приложенном видео:

Видео: Как изолировать проход трубы через кровлю «ондулин»

В заключение нужно сказать, что сама кладка дымохода вполне выполнима даже для новичка, но, осуществляя работу на высоте, нужно предусмотреть все меры безопасности. Конечно же, лучше проводить постройку дымохода вместе с надежным помощником, который сможет не только дать толковый совет по выполнению кладки, но и обеспечит необходимую страховку.

Видео: Демонстрация основных приемов кладки кирпичной трубы

как правильно построить горизонтальный кирпичный, из какого материала сделать, схема

Труба для отвода дыма – это один из ключевых элементов любого отопительного прибора, работающего на твердом топливе.

Дымоход выводит наружу раскаленные газы, обеспечивает тягу, необходимую для правильного процесса горения топлива в топочной камере.

От дымохода во многом зависит КПД печи, эффективность дополнительных ее функций и особенности прогрева воздуха в помещении.

Типы дымоходов для кирпичной печи

Дымоходы классифицируют как по материалу изготовления, так и по типу конструкции. Постройка трубы из кирпича — это традиционный вариант. Нередко дымоход изготавливают из глины, бетона или других смесей.

Современные конструкции часто делают металлическими, что позволяет экономить на постройке и облегчает ее установку.

Нередко встречаются комбинированные виды, когда металлическая труба изолируется кирпичной кладкой или сэндвич-панелями. По конструкции дымоход может быть вертикальный или горизонтальный.

Схема классического варианта

Такой дымоход представляет собой прямой выход из топки: дым и горячий воздух поднимаются и выводятся на улицу. Преимуществом вертикальной трубы для отвода дыма является более качественная тяга. В области топочной камеры образуется зона разреженного воздуха, благодаря чему холодный воздух снаружи засасывается через колосниковую решетку и обеспечивает приток кислорода для горения топлива.

Но такое строение имеет и свои минусы: горячий воздух выводится из печи чересчур стремительно, большая часть тепла пропадает впустую. Именно поэтому такой тип устройства чаще всего используют для приборов, в которых главная функция неотопительная. Например, вертикальный дымоход идеален для оборудования варочной печи. Быстрый отвод горячих газов помогает избежать перегрева помещения кухни и делает работу в нем более комфортной.

Фото 1. Схема и порядовка камина с классическим прямым дымоходом. Горячий воздух прямо из топки выходит в трубу.

Размеры вертикального дымохода зависят от высоты потолков и толщины перекрытий. При устройстве крыши со скатами труба дымохода делается выше конька не менее, чем на полметра. Это позволит избежать пожара при сильном ветре, который направляет поток газов горизонтально.

Важно! Чтобы увеличить КПД печи с вертикальным отводом дыма, часто используются перемычки, вызывающие естественное замедление движения газов по трубе. Горячий воздух более длительное время находится внутри дымового канала, отдавая часть тепла его стенкам. Такая конструкция обычно ухудшает качество тяги.

Горизонтальный тип

Более высокой эффективностью обладает модель горизонтального канала. Движение горячих газов по нему не такое стремительное, чем по вертикальному. Поэтому тот же объем топлива позволяет получить гораздо более качественный прогрев помещения.

Минусы дымохода:

  • ухудшение тяги;
  • быстрое загрязнение канала сажей — потребуется оборудование специальных люков для чистки и более регулярный уход за конструкцией.

Из-за высокой степени нагрева стенок такие модели обязательно обеспечивают надежной теплоизоляцией. Хорошим вариантом будет постройка канала из кирпича, этот материал имеет наиболее высокую теплоемкость.

При изготовлении горизонтального дымоотвода требуется внимательнее подходить к расчетам. Размер сечения трубы зависит от мощности всего устройства и размеров топочной камеры.

Если диаметр будет шире необходимого, движение дыма замедляется, он успевает остыть еще в трубе, вызывая образование конденсата, разрушающего кладку.

При неправильной постройке дымохода значительно ухудшается тяга, что влияет на эффективность горения и общий КПД устройства.

Сечение канала меньше необходимого, в свою очередь, приводит к постоянному перегреву трубы и растрескиванию кладки.

Справка. Для повышения функциональности печи над горизонтальным дымоотводом часто оборудуют камеру для сушки трав, фруктов, грибов.

Постоянное прохождение газов по каналу обеспечивает интенсивный прогрев такой сушильной камеры, которую нередко используют для сохранения температуры пищи и даже приготовления некоторых блюд, требующих длительного «томления» при умеренной температуре.

Вам также будет интересно:

Как построить дымоход своими руками

Самый простой способ устройства дымоотвода печи — это купить и установить уже готовый прибор. Но в случае кирпичных дровяных печей, построенных своими руками, целесообразно выложить такой канал самостоятельно.

Выбор проекта

При выборе проекта руководствуются следующими факторами:

  1. Функциональность печи — если ее главной задачей будет отопление дома, лучше выбрать горизонтальный дымоотвод. Для обустройства камина, несущего декоративную функцию или для установки плиты на кухне лучшим вариантом станет вертикальная модель дымоотвода.
  2. Мощность печи — от этого показателя зависит сечение дымохода, иногда его протяженность.

Фото 2. Пример схемы печи с горизонтальным дымоходом. Рядом с дымовыми каналами располагается сушильная камера.

Большое значение имеет частота пользования печью. Горизонтальный дымоотвод потребует более тщательного ухода, поэтому если конструкцию подключают лишь во время редких поездок на дачу, вертикальная модель будет лучшим вариантом.

Материалы

Температура в дымоотводном канале достигает высоких значений, поэтому для изготовления кирпичного дымохода подойдет только термостойкий полнотелый кирпич и кладочный раствор на основе шамотной глины. Один из значимых моментов — устойчивость материалов к окислению конденсатом. Особенно это важно в случае постройки горизонтального дымохода.

Для работы также потребуются металлические детали — задвижки, сетки, вьюшки. Лучше всего использовать модели из жаропрочной стали или чугуна, приобрести которые можно в строительных магазинах.

Инструменты

Для работы понадобится тот же набор инструментов, какой используется для выполнения кладки печи:

  • емкость для замешивания раствора и лопатка;
  • мастерок;
  • печной молоток;
  • правило;
  • измерительные приборы — рулетка, строительный уровень;
  • вспомогательные отвесы, шнуры.

Чтобы установить петли и другие металлические детали требуется сварочный аппарат.

Этапы работ

Главные особенности дымоотвода — полная герметичность и по возможности ровные внутренние стены. Поэтому кладка выполняется аккуратно и плотно, лучше если ширина швов не превышает 3—5 мм. Работы осуществляют в следующей последовательности:

  1. Над сводом топочной камеры делается первый ряд кирпичей, который становится дном дымохода.
  2. Выкладываются две стенки дымового канала. На этом этапе устраиваются специальные окошки для чистки, куда монтируют металлические дверцы.
  3. При работе постоянно проводится проверка ровности кладки строительным уровнем.
  4. Чтобы снизить скопление сажи, внутренние стенки делаются идеально ровными, все излишки раствора тщательно удаляются.
  5. Выкладывается перекрытие дымоотводного канала.
  6. В перекрытии оставляется отверстие для выхода дыма. Вокруг него впоследствии выкладывается завершающая вертикальная часть дымоотвода.

Важно! После завершения работ дымоход просушивают по тем же правилам, что и саму печь, постепенно увеличивая объемы протапливания.

Возможные сложности

При постройке дымоотвода требуется соблюдать осторожность и внимательно следовать схеме. Экстремальные значения температур и их резкие перепады предъявляют к качеству кладки высокие требования. При самостоятельной постройке часто допускаются следующие ошибки:

  • Неправильные расчеты — диаметр и протяженность дымохода не соответствуют мощности печи. Это приводит к падению КПД, обильному образованию конденсата.
  • Неверный выбор материалов — использование керамического кирпича или нетермостойкого раствора приведет к быстрой разгерметизации кладки.
  • Неаккуратная кладка — различная ширина швов вызывает их растрескивание и разгерметизацию во время эксплуатации, при этом выступающие излишки раствора обязательно станут местом скопления сажи и золы.

Чтобы избежать этих распространенных ошибок важно перед началом работ посоветоваться с опытным специалистом и во время строительства не отходить от выбранной схемы кладки.

Полезное видео

Видео, в котором объясняется и поэтапно демонстрируется, как правильно складывать кирпичный дымоход.

Почему важно все сделать правильно

Одна из главных особенностей дымоходных каналов — высокая пожароопасность. Именно поэтому работы по строительству требуют повышенного внимания.

Неправильно расположенный или неизолированный дымоход часто становится причиной возгораний перекрытий, кровли или близко расположенных стен.

Особенное внимание требуется уделить расположению дымохода в помещениях с деревянными стенами — кирпичный дымоход при прохождении через перекрытия обязательно изолируется слоем раствора, а стены и потолок обшиваются негорючим материалом.

Фото 3. Схема правильной постройки дымохода: между самой трубой и деревянными перекрытиями должен быть противопожарный зазор.

Несмотря на возможный риск правильно построенный дымоотводный канал удобен в эксплуатации, прост в уходе и довольно безопасен. Оборудование дымохода часто увеличивает теплоотдачу печи, что особенно важно для любителей жить за городом в зимнее время.

Как сделать дымоход для печи своими руками

Взявшись за → устройство печи (по ссылке рассказано как сделать печь на даче), хозяин неизбежно сталкивается с вопросом, как сделать дымоход своими руками. Дымоход нужен как для удаления продуктов горения, так и для создания в печи так называемой тяги, потоку воздуха создаваемого разностью давлений, который обеспечивает горение топлива и удаление продуктов сгорания.

Содержание.
1. Что происходит в печи?
2. Немного физики.
3. Помехи и препятствия.
4. Материалы для устройства дымохода.
5. Дымоходы различных типов печей.
6. Как сделать дымоход своими руками.
7. Обслуживание дымохода и вопросы безопасности.

Что происходит в печи?

Процесс горения с химической точки зрения это процесс окисления, иначе, соединения веществ и кислорода с выделением тепла.

Процесс горения в печи

Результатом реакции, помимо тепла, будет появление новых соединений, а так же переход части веществ топлива, в газообразную форму. При этом в соответствии с законом сохранения: сколько по весу веществ в реакцию вступает, столько же должно быть «на выходе».

Если это топливо твердое (уголь, дрова, торф и т. д.), львиная доля остатка веса придется на золу остающуюся в печи. Кроме этого мы получим парообразную воду, углекислый газ и т. д.

Сжигая газ, или жидкое топливо на выходе получим углекислоту, водяной пар и набор иных газообразных соединений. Твердого остатка практически не будет.

Немного физики

Не представляя, почему и как  движется дым, сделать дымоход для печи своими руками проблематично, как минимум, он может оказаться недостаточно эффективным.

Механика же тут достаточно простая: теплый воздух имеет меньшую плотность, чем холодный, а значит и меньший вес, поэтому согласно законам физики «всплывает», выталкиваясь более тяжелым.

Дым из трубы

В течение этого процесса он постепенно остывает, перемешивается с окружающим воздухом и, сравнявшись, наконец, с ним температурой останавливается.

Если же мы пустим теплый воздух по ограниченному стенками каналу, препятствующим его перемешиванию с окружающим, охлаждаться он станет гораздо медленнее,  особенно, если сделать дымоход для печи из плохо проводящего тепло материала или дополнительно утеплить.

Чем длиннее дымоход, чем больше объем теплого воздуха в нем, тем значительнее сила им создаваемая. Соответственно и напор воздушного потока – тяги – больше.

Помехи и препятствия

Помешать  процессу выхода дыма из топки может возникновение области повышенного давления, которое как пробка «заткнет» дымоход.

Такой преградой может стать остывший воздух в дымоходе. Именно поэтому, увеличение высоты дымовой трубы имеет смысл лишь до определенного предела, дальше которого каждый сантиметр высоты будет тягу не увеличивать, но уменьшать.

Если дымоход имеет нужную длину все происходит чинно и благообразно. Но снова таки, пока все частицы потока воздуха движутся с относительно равной скоростью и в одном направлении (такой характер движения потока называется ламинарным).

Ламинарный и турбулентный потоки

Но стоит лишь возникнуть завихрениям, или иначе – турбулентности, как тут же в дымоходе возникают локальные зоны повышенного давления, которые при определенных условиях будут препятствовать движению потока.

Идеального ровного потока не бывает, завихрения будут всегда, например, у стенок дымохода, но если поперечные размеры малы, и (или) стены имеют значительные неровности, зона завихрений может занять все сечение дымохода, ослабив или совсем заблокировав тягу.

Турбулентность, перераспределение зон повышенного и пониженного давления, могут не только уменьшить или вовсе уничтожить тягу, но даже вызвать явление называемое обратной тягой, при которой воздух, начинает поступать в топку со стороны дымохода, выталкивая продукты сгорания в помещение.

Материалы для устройства дымохода

Дымоход начинается сразу же за топкой печи. Причем, в этом месте при сгорании топлива едва ли не самая высокая температура. Проходя по всей протяженности пути отвода, газообразные продукты сгорания остывают и на месте выброса в атмосферу температура их сравнима с температурой окружающего воздуха. Разумеется, и требования к материалам дымохода будут на его протяжении меняться.

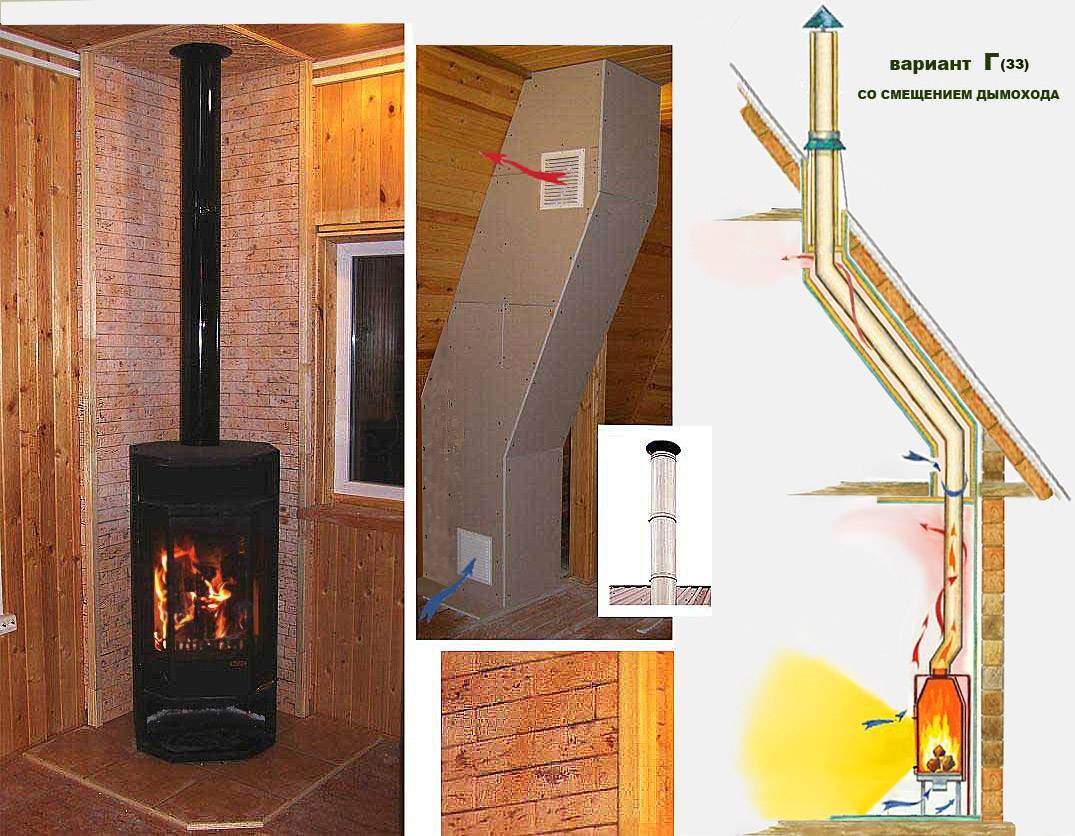

Пример монтажа дымохода
Пример монтажа дымохода 2
Пример монтажа дымохода 3

С точки зрения экономики, варианты могут быть разные: как сделать дымоход полностью одинаковым, так и использовать материалы с различными свойствами, соответствующими ситуации.

Как правило, второй вариант более практичен. Для высокотемпературных участков используют специальную сталь, жаропрочные керамические кирпичи и пр., там же где температура позволяет – менее жаростойкие, за то более дешевые материалы.

Схематическое изображения зависимости температуры и материалов дымохода

Отдельная проблема – примыкание дымоходов к окружающим  конструкциям. Высокая температура поверхности дымохода, аварийная утечка раскаленных газов может вызвать возгорание или порчу контактирующих с ним деталей.

Задача, как сделать дымоход своими руками в этих местах, решается путем устройства иногда значительных по ширине зазоров, заполняемых огнеупорными материалами: различные жаростойкие войлоки и ваты, в т. ч. на основе муллитокремнеземистого волокна или асбеста.

Эти огнеупорные материалы, имеют по большей части рыхлую и непрочную структуру, поэтому усиливаются металлическими гильзами, или различного типа несгораемыми фартуками.

Дымоходы различных типов печей

Как сделать дымоход для печи, во многом зависит и от ее типа. Нормальная работа цельнометаллической печи медленного горения (например, → печь проф. Бутакова)  предполагает наличие металлического дымохода в виде утепленной трубы, высотой от шести метров и выше.

Дымоход кирпичных отопительных печей помимо прямого канала может иметь так называемый отопительный щиток («грубу»), с несколькими вертикальными каналами — колодцами.

Груба

Такое устройство дымохода позволяет добиться максимальной отдачи тепла, поскольку в атмосферу раскаленные газы выходят, лишь пройдя длинный извилистый путь колодцев и каналов.

Оборотной стороной этого полезного устройства является значительное сопротивление потоку выходящих из печи газов, а так же сложность обслуживания и ремонта.

Как сделать дымоход своими руками

Дымоход любой печи требует весьма сложного расчета, который должен учесть множество важных параметров в их сочетании (объем топки, вид топлива, материал дымохода и т. д.).  Однако на практике для каждой модели печей существуют проекты, где уже указано большинство необходимых характеристик, и (или) методика их упрощенного расчета применительно конкретной печи.

Отношение высоты оголовка дымохода по отношению к коньку крыши

Например, для определения отношения высоты оголовка дымохода по отношению к коньку крыши, в зависимости от удаления канала дымохода от конька используют следующую зависимость:

Расстояние от конька до центра канала дымохода, метров. От – до: Отношение обреза оголовка дымохода к коньку крыши
0 – 1,5 Выше конька не менее чем на 0,5 м
1,5 – 3 Не ниже линии горизонта проходящей на уровне конька
> 3 Не ниже линии проходящей через конек под углом 10° к горизонту (см. рис. 1)

Правильно устроенный дымоход должен решать по сути одну единственную задачу: обеспечивать требуемую для оптимальной работы печи силу тяги.

В рамках решения этой задачи при устройстве дымохода необходимо:

  • Соблюдение качества внутренней поверхности и точной геометрии каналов, предусмотренных проектом.
  • Соблюдение требований пожарной безопасности при устройстве узлов пересечения дымоходом перекрытий и крыши.
  • Доступность конструктивов дымохода для обслуживания и ремонта.

Кроме этого дымоходу необходимо надежное крепление: под отопительный щиток устраивается отдельный надежный фундамент, металлические и асбоцементные трубы при высоте от трех метров и выше, укрепляются металлическими растяжками.

Обслуживание дымохода и вопросы безопасности

Как сделать дымоход для печи, для чего он нужен, какие процессы в нем происходят, мы в общем виде разобрались. Теперь, давайте посмотрим, как ухаживать и регулировать это сооружение.

В идеальном случае, когда и печь отрегулирована точно, и топливо качественное, ее горение можно заметить лишь по дрожанию горячего воздуха над оголовком дымовой трубы. Но обычно, дым из печи хорошо заметен. Видимым делает его как водяной пар, крохотные недогоревшие частички топлива, а так же мельчайшие пылинки несгораемых  компонентов, увлекаемые потоком воздуха.

Очевидно, что вылетают такие частички не все, львиная их доля оседает на стенках дымохода, покрывая их слоем сажи, что чревато проблемами:

постепенно нарастая, слой сажи перекрывает просвет дымохода, снижая тягу;
сажа, осевшая в дымоходе, может загореться, вызвав пожар и порчу дымохода.

Для предотвращения подобных неприятностей, дымоходы и дымовые каналы отопительных щитков нужно чистить не менее двух раз в год. Лучше всего делать это перед началом, и сразу после окончания отопительного сезона.

Чистка инвентарных металлических труб печей и котлов, обычно заключается в опорожнении «штатного» накопителя сажи, и очистка внутренней поверхности дымового канала от нагара и сажи с помощью специальных щеток.

Обслуживание дымохода

Как слабая, так и слишком большая тяга в печи это плохо. Кроме того, поскольку печи (особенно на твердом топливе), часто работают циклично, не говоря уже о каминах, которые вообще могут топиться от случая к случаю. А значит, сила тяги требует регулировки, вплоть до возможности полного перекрытия дымохода.

Для этого существует целый ряд приспособлений:  заслонки, шибера, задвижки, различной конструкции клапаны и т. п., общим для которых является задача регулировки просвета дымового канала.

И в заключение: регулярно следите за исправностью дымохода. Даже небольшая щель, «прогар» и т. п. могут привести к весьма печальным последствиям, начиная от пожара и заканчивая отравлением продуктами сгорания, из которых самым опасным является окись углерода (СО), известная еще как угарный газ.

Оставляйте ваши советы и комментарии ниже. Подписывайтесь на новостную рассылку. Успехов вам, и добра вашей семье!

Как сделать дымоход для печи-камина из кирпича – инструкции и схемы


При строительстве дымохода соблюдаются существующие нормы и правила. Даже незначительные ошибки, приводят к возникновению пожароопасных ситуаций. Особенно важно придерживаться СНиП и ПБ, устанавливая дымоход для печи-камина из кирпича.

Существующие нормы оговаривают высоту трубы, тип кладочной смеси и кирпича, возможность дальнейшей облицовки конструкции.

Годится ли кирпичный дымоход для печи-камина

Буквально несколько десятилетий назад, для всех твердотопливных котлов и печей, использовался традиционный кирпичный камин. Этому было, по крайней мере, несколько объяснений:

  1. Длительный срок эксплуатации.
  2. Устойчивость к воздействию высоких температур.
  3. Доступность материала.


На данный момент, появились новые инновационные строительные материалы, усовершенствовались методы возведения конструкции, появилась возможность сделать кирпичную кладку устойчивей к воздействию конденсата.

Стало возможным подключение дымохода из кирпича к следующему оборудованию:

  • Печи-камины на дровах и пеллетах – температура отходящих дымовых газов, а также общий объем продуцируемого конденсата, могут существенно отличаться, в зависимости от типа используемого топлива. Кирпичная труба одинаково эффективна при сжигании гранул и дров.
  • Печь-камин с чугунной топкой – особенностью оборудования с камерой сгорания, выполненной из чугуна, является долгое прогревание и остывание при топке. Кирпич сохраняет прочность при длительном нагревании, имеет хорошие теплоизоляционные характеристики.
  • Оборудование, использующее принцип длительного горения. Особенностью работы является возможность использовать печь в обычном режиме, и при горении, с использованием газогенерации. Во втором случае, температура отходящих газов используется для дополнительного получения тепла.
    Установка дровяных и пеллетных печей-каминов длительного горения к системе дымоудаления из кирпича возможна, после проведения гильзования внутреннего дымоходного канала.
  • Классический камин – в дровяном, угольном пеллетном и любом другом типе каминов, есть одна общая особенность, связанная с эксплуатацией. Чтобы обеспечить эффективное сжигание топлива и предотвратить попадание дыма в помещение, необходима хорошая устойчивая тяга. Кирпичный дымоход, при условии правильного монтажа, сможет обеспечить выполнение этого условия.


Существует три наиболее распространенных конструкции дымохода из кирпича. У каждой есть свои достоинства и недостатки.

Отдельно стоящий дымоход внутри дома

Вес кирпичной дымоходной трубы достаточно большой. Данная конструкция в основном возводится одновременно со строительством всего здания. Под дымоход изготавливается фундамент, не завязанный с основанием дома.

Преимуществами отдельно стоящей конструкции являются:

  • Возможность изготовления трубы практически с любыми требуемыми габаритами.
  • Установка дымохода в любом месте здания.
  • Возможность изменения конструкции, для подключения сразу нескольких каминов одновременно.


В качестве недостатков можно выделить необходимость в дополнительной отделке, устройстве фундамента под дымоход внутри здания, высоком качестве кладки и герметизации швов. В качестве общего требования, рекомендуется провести гильзование дымоходного канала.

Наружный приставной дымоход

Приставной дымоход из кирпича для печи-камина, примыкающий к стене дома с наружной стороны, оптимальное решение с точки зрения безопасности. Даже если кладка потеряет герметичность, продукты сгорания не смогут попасть внутрь жилых помещений. Установить систему дымоудаления можно в любой момент, а не только во время строительства дома.

Технология строительства уличного дымохода из кирпича имеет несколько преимуществ:

  • Не проходит через плиты перекрытия и кровлю, следовательно, нет необходимости в изготовлении проходки и герметизации от протекания.
  • Основная нагрузка приходится на собственный фундамент дымохода, а не на стены здания.
  • Обеспечивается максимально безопасная эксплуатация.


Наружный выносной дымоход для камина из кирпича имеет свои недостатки. Приходится учитывать сильную ветровую нагрузку. Для предотвращения разрушения конструкции, канал крепят к стене здания. Проводится обязательное утепление дымохода, с последующей отделкой.

Дымоход, встроенный в кладку стены

Еще один популярный вариант системы дымоудаления – внутристенный кирпичный дымоход для отвода продуктов горения от печи-камина. Преимуществом конструкции является возможность использовать стены в качестве радиатора отопления. Дым, проходя в простенках, нагревает кирпич, в результате, помещение хорошо прогревается и долго сохраняет тепло.

Если в качестве внутристенного дымохода, используют старые вентиляционные каналы и системы дымоотведения, предварительно проводится гильзование. Главное преимущество конструкции – лучшие по сравнению с аналогами теплотехнические характеристики.

Как выложить из кирпича дымоходную трубу для печи-камина

В процессе монтажа кирпичного дымохода, категорически запрещаются любые нарушения СНиП и ПБ. Даже небольшие ошибки, в дальнейшем станут причиной пожара, отравления угарным газом и необходимости в дорогостоящих переделках кладки.

Существует множество решений, которые принимают еще до начала работ, связанных с выбором кирпича, кладочной смеси, организацией проходок и подключением камина.

Из какого кирпича кладут дымоход

Для кладки каминных дымоходов применяется красный керамический кирпич, с высокой степенью огнестойкости. К материалу, используемому для наружных конструкций и изготовлению оголовка трубы, дополнительно предъявляется требование, относительно морозоустойчивости.

Выбор кирпича для кладки дымохода зависит от нескольких факторов:

  • Подключение к печи выполняется из огнеупорного шамотного кирпича. Нагрев дымовых газов нередко достигает 700°С и выше. Чтобы обеспечить максимальную пожаробезопасность, переход от печи к дымоходу кладут из кирпича, изготавливаемого из шамотной глины.
  • Дальнейшую часть конструкции монтируют из красного кирпича. Выбирают строительный материал, не имеющий пережогов. Качество кирпича проверяют при помощи простукивания. При ударе молотком, будет слышен звонкий звук.
  • Нельзя делать дымоход из пустотелого облицовочного кирпича – при нагревании, стенки крошатся и выпадают, что влияет на качество дымоходного канала.

Кирпич должен выбирать мастер – каменщик, который будет класть дымоход. Самостоятельно подобрать все необходимые расходные материалы достаточно проблематично.

Какая кладочная смесь используется при строительстве

Выбор кладочного раствора для кирпичных дымоходов также зависит от того, какая часть дымохода будет строиться:

  • При подключении трубы к печи, используют глиняный раствор. Материал хорошо сохраняет эластичность при нагревании. Не растрескивается с течением времени, сохраняет прочность кладки. Глиняный раствор нельзя использовать для наружных работ.
  • Кладка оголовка дымохода выполняется на цементно-песчаный раствор, с добавлением пластификаторов. Если размеры дымохода превышают 3 м, швы дополнительно армируют.

Существуют готовые строительные смеси, предназначенные для кладки дымоходов, обеспечивающие максимальную прочность и термоустойчивость шва.

Организация проходок через межэтажные перекрытия и кровлю

Перед началом работ потребуется сделать проект кирпичного дымохода, с послойным описанием кладки. Для обеспечения достаточной тяговой силы, идеален круглый внутренний канал.

Требования к сечению дымохода предписывают сделать конструкцию максимально округлой или овальной формы. Если это невозможно, недостаточную силу тяги компенсируют установкой шиберной задвижки, дефлектора. Дополнительно рассчитывается высота кирпичного дымохода, и длина сечения канала.

Во время монтажа дымохода учитываются следующие нюансы:

  • Проход через кровлю – изготавливается с обязательным наличием компенсационного шва и соблюдением существующих норм относительно пожарных разрывов.
  • Оголовок кирпичного дымохода кладут на полкирпича шире, чем основную конструкцию. Это дает возможность перекрыть проем, для лучшей герметизации и защиты кровли от протекания.
  • Выполняется обязательная защита деревянных перекрытий и балок от дымохода, при помощи огнезащитных пропиток и мастик. Категорически запрещается, чтобы стены дымохода соприкасались с несущими конструкционными узлами.
  • Высота рассчитывается согласно отдаленности от конька кровли. При этом учитывается, что, чем шире канал, тем выше должен быть оголовок. Для точных подсчетов можно воспользоваться формулой расчета сечения кирпичного канала дымохода, либо он-лайн калькуляторами.

Специальные схемы, размещенные на сайте, помогут определить необходимую высоту и рассчитать размер дымохода из кирпича для печи-камина закрытого типа, газогенераторного оборудования и традиционного оборудования.

Как делается подключение каминной топки к кирпичному дымоходу

Самым сложным и ответственным, при устройстве дымохода из кирпича для печи-камина своими руками, является подключение топки к системе дымоудаления. Варианты подсоединения зависят от особенностей конструкции и количества одновременно установленных отопительных агрегатов.

Врезка в кирпичный дымоход выполняется согласно следующих рекомендаций:

  • Подключение печи-камина к существующему кирпичному дымоходу печи выполняется только после гильзования канала. Спустя 5-7 лет эксплуатации, даже качественно сделанная кладка обязательно теряет свою герметичность. Гильзование канала является обязательным.
  • Подсоединение металлической каминной топки к кирпичному дымоходу. В первую очередь учитываются существующие нормы, ограничивающие длину горизонтального участка трубы. Планируя выполнить подключение отдельно стоящего наружного дымохода, принимают в расчет максимальную длину участка 1 м.
    Особенность горизонтального подсоединения переходника печи-камина в кирпичный дымоход – это необходимость установить трубу под уклоном, в сторону котла. Мера облегчит удаление конденсата и улучшит тягу.
  • Конструкция дымохода из кирпича подходит исключительно для отдельно стоящего камина. Запрещается подключение нескольких отдельных печей и котлов, за единственным исключением. Разрешается устройство дымохода из кирпича для двух каминов, при условии, что они находятся на одном этаже здания. Печи-камины, подсоединенные к общему дымоходу, обязательно снабжаются рассечкой, с высотой не менее 1 м, от нижнего выходного патрубка.
  • Сочленение кирпичной и металлической трубы каминного дымохода осуществляется с помощью специального адаптера-переходника.
  • Специальный редукционный переходник для подключения печи-камина к кирпичному дымоходу потребуется в случае разных диаметров выходного и входного отверстий. Зачастую, такая проблема возникает, если не были правильно рассчитаны пропорции топки относительно дымохода. Решается вопрос следующим способом – устанавливается переходник. В месте соединения выполняется герметизация топки камина с кирпичным дымоходом, огнестойким герметиком. Дальнейшая конструкция собирается с расширением кверху.
  • При заднем подключении к дымоходу, устанавливают тройник с ревизионным каналом и конденсатосборником.
  • Подключение каминной кассеты выполняется с обязательным гильзованием кирпичного дымохода.

Стыковка газового камина с существующим кирпичным дымоходам, без установки гильзы, является грубым нарушением условий эксплуатации и приводит к отказу в регистрации оборудования.

Чем можно облицевать дымоходную трубу

Мало правильно выложить дымоход. Конструкции необходимо придать эстетическую привлекательность. Отделочные работы выполняют следующим образом:

  • Кирпичную кладку штукатурят. Используют специальные готовые растворы, для оштукатуривания нагревающихся поверхностей. Чтобы избежать растрескивания состава, при замешивании добавляют армоволокно.
  • На выровненную поверхность клеят плитку. Чаще всего, выбор останавливается на керамической или гранитной плитке. В качестве альтернативы подойдет фасадная облицовка искусственным камнем.

Для украшения камина используют специальные порталы, изготовленные из искусственного и натурального камня.

Ответы на частые вопросы и дымоходах из кирпича для металлических каминов

За годы эксплуатации были собраны наиболее типичные и распространенные вопросы, связанные с использованием кирпичных дымоходов. Недавно, специалистов, обслуживающих дымоходные системы, попросили ответить на следующие вопросы:

  1. Чем чистить дымоходный канал.
  2. Необходимо ли гильзование.
  3. Действительно ли кирпичный дымоход пожаробезопасен.
Как часто и чем чистить канал дымохода?

При сгорании дров образуется влажный дым с высоким содержанием смол. Частицы тяжелее воздуха и при недостаточной тяге, оседают на внутренней полости дымоходной трубы. Там же скапливается конденсат-влага, образующаяся от разницы температур воздуха и нагретого дыма. Постоянное нагревание и охлаждение приводит к преобразованию сажи и конденсата в соляную кислоту.

Кислота разъедает внутреннюю полость дымохода, разрушает кирпич и приводит к высыпанию швов и еще большему оседанию сажи. Регулярно, но не реже двух раз в год, проводят обслуживание системы дымоотведения.

Выполняют химическую чистку труб и удаление скопившегося конденсата. В механической прочистке дымоходный канал нуждается реже. Чистят трубы по мере зарастания канала, о чем свидетельствует ухудшившаяся тяга.

Стоит ли гильзовать кирпичный канал стальной трубой?

Делать гильзование кирпичного дымохода от металлической каминной топки обязательно в следующих случаях:

  • Подключение газового камина.
  • Подсоединение к уже действующему печному каналу.
  • Желание обезопасить себя и жильцов дома от вероятной разгерметизации канала в будущем.


Гильзование увеличивает стоимость кладки дымохода из кирпича, приблизительно на 30-40%, но продлевает срок эксплуатации в среднем на 10 лет, обеспечивая при этом максимальную безопасность.

Насколько пожаробезопасна конструкция из кирпича?

Отвечая на этот вопрос, учитывается, что абсолютно безопасной не бывает ни одна система дымоудаления. Меру пожаробезопасности определяют следующее:

  • Температура нагрева поверхности.
  • Вероятность потери герметизации и целостности конструкции, в достаточной мере, чтобы привести к возгоранию.
  • Возможность увеличить безопасность.


Если учесть все эти моменты, можно прийти к выводу, что при условии соблюдения рекомендаций, относительно монтажа и правил устройства кирпичного дымохода, данная система дымоудаления безопасна в достаточной мере, чтобы применяться в жилых зданиях. Возможно обезопасить конструкцию, установив внутрь канала стальную трубу.

Кирпичные дымоходы продолжают пользоваться огромной популярностью на территории РФ, о чем свидетельствует большое количество изготавливаемых систем дымоудаления. Кладка и последующая эксплуатация конструкции должны осуществляться в согласии с СНиП и ПБ. Только в таком случае можно обеспечить безопасность на необходимом уровне.

Из каких материалов делают дымоходы? Какой выбрать?

Для изготовления дымоходов применяются различные материалы, некоторые из которых используются уже нескольких столетий, а другие стали активно применяться лишь несколько лет назад. Любой тип отвода для дыма обладает своими особенностями, поэтому важно иметь представление о каждом из них.

Внешний вид дымохода может существенно повлиять на эстетику фасада вашего дома

Материалы для дымохода

Рассматриваемый конструкционный элемент отопительной системы может быть построен из традиционных стройматериалов, но состоятельные хозяева могут позволить себе и материалы, созданные по новейшим технологиям. Выбор решения для конкретного дома в первую очередь зависит от экономической целесообразности, требований пожарной безопасности и эстетических взглядов владельца жилья. Советуем изучить подробнее информацию о дымоходах из оцинкованной стали в дополнение к данной статье.

Кирпич

Это материал имеет долгую историю применения в строительстве, при этом сохраняет высокую популярность и сейчас, что обусловлено следующими факторами:

  • Отличный внешний вид, подходящий под любой фасад.
  • Хороший теплообмен с окружающей средой.
  • Огнеупорность.
  • Довольно низкая цена, хотя существуют и более дешёвые решения.

Рекомендуем прочитать материал про дымоход из кирпича своими руками в дополнение к данной статье.

Но такой вариант обладает и рядом недостатков:

  • Возможные проблемы с пожарной безопасностью, в случае нарушения технологии строительства или использования.
  • Требует сооружения фундамента.
  • Высокий риск скопления конденсата.

Кирпич завоевал популярность в качестве материала для строительства дымоходов благодаря балансу положительных и отрицательных качеств.

Совет! Ширина дымохода является важным параметром для его полноценной работы. Слишком узкий дымоход будет создавать малую воздушную тягу, а слишком широкий — снижать КПД печи.

Керамика

Трубы из этого материала только набирают популярность на российском рынке. Керамика весьма стабильна под различными физическими и химическими воздействиями. Отсюда вытекают основные преимущества керамических дымоотводов:

  • Устойчивость к высоким температурам.
  • Материал не реагирует с кислотами, щелочами, растворителями, а также не подвергается коррозии.
  • Гладкая поверхность, что снижает накопление пепла, сажи и крупных частиц сгоревшего топлива.
  • Отличные параметры теплопоглощения, что снижает риск возникновения пожара.

Советуем подробнее изучить виды керамических дымоходов в дополнение к данной статье.

Выбирая керамику для строительства дымохода, вам придётся сделать выбор между ценой и качеством

Но такой дымоход требует возведения фундамента, а также восприимчив к деформации основы дома. При этом главным его недостатком считается высокая стоимость, которая в среднем на четверть выше аналогичных конструкций из кирпича.

Металл

Существуют различные варианты использования металла для конструкции дымоходов. Это могут быть различные марки нержавеющей стали или чёрный металл, которые сильно отличаются по своим эксплуатационным свойствам. Металлические трубы могут иметь одно- или двухслойную структуру, что также сильно влияет на их качество. Но именно дымоходы из этого материала являются наиболее подходящим решением, благодаря следующим факторам:

  • Приятный внешний вид.
  • Низкий риск скопления конденсата.
  • Высокий срок службы.
  • Простота установки.
  • Конструкционное разнообразие.
  • Средняя или низкая стоимость.
  • Малая собственная масса, что позволяет избежать возведения фундамента.

Рекомендуем прочитать материал о том, как смонтировать металлический дымоход для печи самостоятельно.

Как уже было сказано выше, металлические трубы для отвода дыма делятся на однослойные и двухслойные. Однослойные представляют собой цилиндр, который, как правило, устанавливается внутрь кирпичного или керамического дымоотвода. Двухслойные состоять из двух цилиндров разного радиуса, между которыми помещается слой теплоизолирующего материала, в роли которого чаще всего выступает базальтовая минвата.

Металл стал популярным материалом для строительства дымоходов ещё в начале XX века.

Совет! Если внешний дизайн вашего дома оформлен под старину, то для поддержания стилистического единообразия металлический дымоход может быть покрыт медным кожухом.

Чёрный металл

Качественные дымоотводы из этого материала сверху покрываются слоем эмали, что снижает их подверженность прогоранию и коррозии. В результате такое изделие может долгое время прослужить при температуре до 500 °C, при этом допустимыми являются кратковременные перепады до 700° C.

Ключевым преимуществом труб для отвода дыма из чёрного металла является самая низкая цена, но эксплуатационные характеристики не позволяют им быть эффективным решением для печного отопления, работающего в интенсивном режиме.

Дымоходы из чёрного металла имеют уникальные эстетические свойства

Нержавеющая сталь

Этот материал идеально подходит для дымоотводов любых типов. Легированная нержавеющая сталь хорошо переносит температуру до 850 °C, а также выдерживает пики до 1200 °C. Ранее мы уже писали про преимущества дымохода из стали и рекомендовали добавить статью в закладки.

Лучшей маркой для конструкций такого типа считается AISI 321(в составе имеются примеси молибдена), но широкое распространение также имеют AISI 316 и AISI 304. Стоит отметить, что многие недобросовестные производители выпускают изделия из менее термостойких марок, в результате чего они могут прогорать уже через 10-15 лет неинтенсивного использования.

Положительные свойства нержавеющей стали в качестве материала для изготовления дымоходов делают её эффективным решением для многих промышленных предприятий

Совет! Выбирая дымоотвод из нержавейки, обязательно поинтересуйтесь качеством стали. Самостоятельно оценить этот параметр можно при помощи магнита: хорошая сталь имеет большое количество легирующих добавок, в результате чего она не магнитится.

Сэндвич дымоход для печи своими руками

Наилучшим вариантом для монтажа печного дымохода своими руками будет сэндвич-система из нержавеющей стали. Он хорошо смотрится и отвечает всем современным нормам пожарной безопасности. Важным преимуществам является то обстоятельство, что её максимально просто собрать одному, не имея при этом опыта и специальных знаний. Достаточно придерживаться следующих рекомендаций:

  • Процесс установки должен начинаться с нижних элементов.
  • В местах контакта трубы с деревянными и прочими пожароопасными материалами (в районе чердака или кровли) необходимо применять изоляцию, например, каменную вату.
  • С целью защиты поверхности потолка в районе прохода дымоотвода должна быть смонтирована стальная площадка.
  • В случае создания наружной трубы необходимо включить в систему тройники, предназначенные для отвода конденсата.
  • Вышерасположенные элементы вставляются в установленные ниже.
  • Желательно защитить верхний выход дымохода при помощи термогрибка, флюгера, дефлектора или искрогасителя.

Дымоход из нержавеющей стали может располагаться как внутри, так и снаружи дома

Совет! Качество монтажных работ влияет не только на декоративные свойства дымохода, но также на продолжительность его службы, пожарную безопасность и степень скопления конденсата. Поэтому если вы не уверены в своих силах, лучше обратитесь к квалифицированным мастерам.

Из видео вы узнаете как выбрать дымоход

Резюмирую вышесказанное, можно сделать вывод, что из всего разнообразия материалов для печных дымоходов оптимальным вариантом из расчёта цена-качество является металл, а именно — оцинкованная сталь. Для самостоятельной же установки лучше всего подойдут модульные системы типа «сэндвич».

особенности конструкции и основные правила монтажа

Хотя производители сегодня предлагают владельцам частного жилья самые разнообразные отопительные котлы, тем не менее многие из них предпочитают устанавливать в доме печи или камины, поскольку благодаря им для обогрева помещений требуются минимальные затраты. Любое отопительное оборудование нуждается в надежном отводе продуктов горения. Именно поэтому при его возведении необходимо уделять особое внимание как эстетическим характеристикам, так и эксплуатационным.

Требуемый уровень тяги, который обеспечивает максимально комфортные и безопасные условия для нахождения в том или ином помещении создает дымоход для печи. Он представляет собой воздушный канал, через который выходят наружу продукты сгорания. Это может быть обычная кирпичная труба или модульные металлические виды, важно только чтобы она функционировала надлежащим образом.

Основные конструкции ↑

Отводные каналы, через которые проходит утилизация воздуха, насыщенного продуктами горения, необходимы не только для печек, но также для каминов либо отопительных котлов или газовых колонок.

Перечислим основные виды дымоходов для печей.

  • Прямотоковые. Это одна из первых систем, через которую отводились продукты сгорания. У них есть существенный недостаток – из-за безостановочного отвода наружу газов уносится и основная часть выработанного тепла.
  • Прямотоковые конструкции, снабженные поперечными перемычками. Эти небольшие добавления позволяют отчасти сохранить тепло. Нагреваясь, перемычки передают тепло стенкам обогревательного агрегата. Такая же конструкция характерна для печи без дымохода в банях: камни в них разогреваются за счет раскаленных продуктов горения.



  • С «лабиринтом». Существует много разновидностей подобных конструкций, но все их объединяют общие черты. В частности, это касается скорости отведения газов. Она достаточно низкая, поскольку уходящие газы пропускаются через извилистый канал. В процессе параллельно прогревается само устройство и обеспечивается максимальная теплоотдача.

Рекомендуем

Дымоход длительного горения нужно время от времени чистить от золы, которая скапливается в месте изгибов.

  • Ставшая классической, русская печь. Схема дымохода – колпаковая. Раскаленный газ подымается вверх, немного остывает на наклонном своде очага и спускаются к каналу. Минус такой системы в том, что она неравномерно прогревается. Например, в нижней части очага она вообще не прогревается, поскольку тепло в основном уходит к своду.
  • Модульные. В отличие от классического кирпичного варианта отведения дыма, они изготовлены из металла. Их используют в системах отопления, работающих на газе. Дело в том, что продукты сжигания метана представляют собой кислотные соединения, своим агрессивным воздействием разрушающие кирпич.

Особенности устройства ↑


Эффективность работы кирпичных, металлических, гибких дымоходов для печей и других зависит от нескольких факторов, к примеру, материала и размеров, сечения, высоты.

О том, как рассчитать, поговорим дальше, а пока начнем с конструкции дымоотводной системы.

  • Предпочтительно, чтобы трубы дымоходов, скажем, для бани представляли в поперечном сечении правильную окружность, то есть имели цилиндрическую форму. Выходящий дым при такой конфигурации, в отличие от угловатой, не встречает на своем пути препятствий и отводится с наименьшим сопротивлением. Вдобавок на стенках отводящей трубы скапливается минимум сажи.
  • Выходное отверстие отопительного устройства должно совпадать по сечению с дымоотводным каналом. Если ширина последнего в зоне соединения окажется больше, что встречается достаточно часто, то устанавливается специальный редукционный переходник, который по месту стыка необходимо тщательно герметизировать. Расширения труб при стыковке должны быть направлены вверх, чтобы не дать конденсату и смолам вытекать по их внешней стенке.

  • Особого внимания требует горизонтальная часть конструкции канала. Теплый дым, как известно, движется по вертикали вверх, поэтому на этих участках особо активно конденсирует влага и откладывается толстый слой сажи. Чтобы компенсировать столь нежелательные последствия и улучшить тягу, необходимо, во-первых, строго ограничить длину этих отрезков: они должны быть меньше 1 м по длине, а, во-вторых – предусмотреть там конденсатоприемники и ревизионные дверцы.

Совет

Правильный дымоход для банных печей – исключительно вертикальный. Тем не менее допускается прокладывать трубу под небольшим уклоном при условии, что длина наклонного участка не больше 2 м.

Основные этапы расчета ↑

Расчет дымохода проводят с учетом таких параметров, как мощность подключаемого отопительного устройства, форма и других. Оптимальную высоту и диаметр сечения рассчитывают исходя из СНиП печи и дымоходов.

Высота над кровлей

Для определения высоты отводящего канала котлов промышленного изготовления пользуются специальной формулой, которая описывает ее взаимосвязь со статической тягой, усредненой температурой (K) в трубе и средней величины температурой воздуха снаружи в летний период. В случае необходимости полученную по результатам расчетов величину корректируют в сторону увеличения с учетом следующего правила:

расстояние между коньком и местом выхода трубы высота дымохода
1. до 150 см выше конька самое меньшее на 50 см
2. 150–300 см верхушка трубы вровень или выше  конька
3. более 300 см вровень или выше  линии, которая проведена начиная от верха дома вниз с наклоном в 10˚

Совет

При расчетах высоты принимают во внимание также высоту соседних строений: в случае более высоких канал выводят выше их крыш.

Площадь сечения трубы ↑

На практике обычно обходятся без специальных расчетов, основываясь в зависимости от мощности агрегата на следующих значениях сечения:

  • меньше 3500 Вт — 14 ×14 см;
  • 3500–5200 Вт — 14×20 см;
  • 5200–7200 Вт — 14×27 см.

Площадь сечения цилиндрического канала принимается той же.

Если сечение будет значительно больше расчетной величины, то ухудшится тяга, и как следствие система будет работать нестабильно. Меньшее сечение приводит к плохому отведению продуктов горения вплоть до полного прекращения этого процесса.

Материал ↑

Выбор материала для конструкции системы дымоотведения основан на типе топлива, используемого для обогрева. К примеру, для газового оборудования лучше всего подходят керамические трубы МДС, в то время как кирпичные – могут быстро разрушаться.

Классическим вариантом устройства отводящей системы считается кирпичный дымоход для металлической печи. Кирпичная конструкция собирается точно согласно проекту, где кладка каждого слоя канала прописана отдельно. При этом необходимо получить изнутри минимально шероховатую поверхность и обеспечить полную герметичность.

Рекомендуем

 Старый дымоход кирпичной печи можно использовать под газовое оборудование только если предварительно выполнить его гильзовку: внутрь канала вставляют стальную трубу, устойчивую к воздействию кислот, сохранив небольшой зазор.

Сегодня чаще всего используют нержавеющие. В конструкции стальные трубы могут быть: изолированными и неизолированными:

  • неизолированные применяют исключительно при внутреннем монтаже печей и дымоходов: их устанавливают в специальную шахту;
  • при установке трубы снаружи ее в обязательном порядке изолируют, чтобы предотвратить конденсирование влаги внутри трубы.

Безопасность ↑

Дымоход в целях безопасности необходимо грамотно изолировать, особенно если канал проходит через перекрытия в непосредственной близи горючих материалов. При выборе способа изоляции основываются на типе материала перекрытия и на температуре трубы. Замечательно, если стены и потолок вблизи с местом прохождения конструкции, отделаны пожаробезопасным материалом. Если это не так, то нагреваемые части изолируют от опасных материалов при помощи листов металла и прослойки из негорючих материалов.

Рекомендуем

Специалисты рекомендуют керамические системы:
  1. они негорючие,
  2. долговечные,
  3. совместимы практически с любым оборудованием.

Выходящую наружу часть трубы необходимо надежно зафиксировать и защитить от ветра. Сверху их закрывают дефлекторами, чтобы защитить от осадков. Газовые котлы в этом вопросе являются исключением: защитный колпак на трубу дымохода в данном случае – нарушение.

Некоторые сведения из СниП, используемые при монтаже дымохода печи и камина ↑

  • Дымоотводящие каналы можно располагать также на внешних стенах в том случае, когда они выполнены из негорючего материала, а отопительное устройство размещено возле внутренних. При этом обязательна внешняя теплоизоляция, которая не допустит конденсирования влаги внутри трубы.
  • Кирпичные каналы дополняют карманами, необходимыми для очистки. Их закрывают кирпичом (укладывают на ребро) либо устанавливают дверку.
  • Для кровель из возгораемых материалов необходимо предусмотреть сетчатый искроуловитель, который устанавливают по верхней  части канала. Если последний выполнен из кирпича, то между ним и горюче опасными материалами необходимо предусмотреть промежуток от 13 см, в случае керамических неизолированных – 25 см, а для изолированных – 13 см.

  • Монтаж печей и каминов на газовом топливе имеет свои особенности. Соединение выполняют при помощи гибких патрубков из металла, входящих в комплект оборудования. Обязательным условием считается наличие вертикального участка в системе, причем расстояние между осью горизонтального и линией нижнего уровня патрубка должна составлять, по крайней мере, 50 см. Это расстояние можно уменьшить, к примеру, при высоте потолка меньше 270 см [/su_list]
  • вдвое, если отопительный агрегат снабжен стабилизатором тяги;
  • до 15 см, если стабилизатора нет.
  • В новом сооружении максимальная длина всех горизонтальных участков составляет больше 3 м, в старой постройке – до 6 м. Труба устанавливается с небольшим уклоном по направлению отопительного агрегата. Если в доме работают два агрегата, то их можно присоединить к общему отводящему каналу. Они должны отстоять один от другого на расстоянии менее 75 см.
  • Отводящий канал может иметь максимум три поворота,  радиус закругления которых должен в точности совпадать с диаметром сечения трубы.

Внимание

Прокладывать дымоотводящие каналы через жилые комнаты запрещено.

Как почистить дымоход в печи частного дома ↑

Если толщина сажи, скопившейся  на поверхности стенок внутри канала превысила 2 мм, значит — пора начать очистку дымоходов и печей от сажи.

  • Для плотных загрязнений используют скребок или жесткую щетку, снабженную раскладной ручкой достаточной длины.
  • При чистке сажа может попасть внутрь помещения, поэтому перед началом чистки необходимо закрыть снизу топочное отверстие, а мягкую мебель желательно накрыть.
  • Отставание нагара можно значительно облегчить, если в процессе чистки воспользоваться химическими очищающими средствами типа «чудо-полена».
  • Для очистки от сажи можно использовать и народные средства. К примеру, довольно действенно сжигание кожуры картофеля.

Как собирают печи с вертикальными дымоходами: видео

© 2021 stylekrov.ru

Как сделать дымоход из кирпича своими руками: схемы и инструкции

Как построить кирпичную дымоотводящую трубу

За и против конструкции
Элементы системы
Особенности проведения расчетов
Выбор материала
Технология процесса
Гильзование трубы

Эффективность, а главное, безопасность работы твердотопливного котла или печи во многом зависит от системы дымоотведения. Поэтому ей следует уделить особое внимание. В продаже можно найти множество современных стальных моделей, которые выпускаются промышленным способом. Их нужно только грамотно установить. Однако высокая стоимость и недостаточная долговечность нравятся не всем. Многие решают возвести дымоход из кирпича своими руками. Разберем все этапы этого процесса.

Традиционный вариант остается востребованным, несмотря на появление более современных моделей. Бесспорными достоинствами такой конструкции можно считать:

  • Длительный срок эксплуатации. Он прослужит не меньше 30 лет.
  • Относительно невысокая стоимость, особенно по сравнению со стальными или керамическими аналогами.

Кроме того, дымоотвод из кирпича — традиционный архитектурный элемент дома, который не только функционален, но и красив. Некоторые типы кровли, например черепица, хорошо сочетаются именно с ним.

Есть у системы и недостатки, причем значительные. Ее масса очень велика, по этой причине приходится строить надежное основание. Оно должно выдерживать значительную нагрузку. Строительство достаточно сложно и продолжительно по времени, тогда как стальные детали устанавливать намного легче и быстрее. Но и это еще не все минусы. Внутреннее сечение трубы имеет форму четырехугольника.

Это не хорошо, поскольку оптимальным вариантом в этом случае будет круг. В углах четырехугольного дымоотвода образуются завихрения, которые препятствуют нормальной тяге и затрудняют движение газов. Кроме того, внутренняя часть кирпичного дымохода для газового котла, как и любого другого, всегда шероховата, даже если ее оштукатурили. На такой поверхности легко откладывается и накапливается сажа, что приводит к уменьшению сечения прохода и ухудшению тяги.

И еще один значимый минус. Керамика чувствительна к кислотному конденсату, и под его воздействием быстро разрушается. Агрессивное вещество образуется в дымовых газах, температура которых ниже 90 С. Для традиционных печей и котлов это неактуально, потому что поток не успевает настолько остыть. А вот для современных экономичных моделей с низкотемпературным дымом это значимо. В таких случаях необходимо гильзование дымоотвода, иначе он быстро придет в негодность. Иногда для упрощения работ стальную трубу обкладывают кирпичом.

Дымоходы различаются по способу строительства на три основных типа:

  • Коренной. Сооружение возводится на отдельном фундаменте. Его минимальная глубина 30 см. Таким образом, дымоотвод является самостоятельным, он не связан с другими элементами генерирующей тепло установки. Для отвода газов используется специальный горизонтальный патрубок, который перекидывается к нему от котла. Таким образом, к примеру, сооружается кирпичный дымоход для металлической печи.
  • Насадной. Монтируется на верхней части печи. Последняя образует основание для трубы. Учитывая ее вес, на отопительный прибор ложится большая дополнительная нагрузка. Поэтому требуется провести расчеты, чтобы убедиться, что он ее выдержит. В любом случае, толщина печных стенок не может быть меньше двух блоков.
  • Настенный. В качестве дымоотвода используются каналы, проложенные внутри несущей стены. Оптимально, если с обеих сторон будут находиться отапливаемые комнаты, это поможет максимально сохранить тепло.

Коренные и насадные сооружения имеют похожую конструкцию, которую составляет несколько основных элементов. Рассмотрим их, начиная с нижней части.

  • Шейка или самый нижний участок дымовой трубы. Здесь находится отверстие с заслонкой. С ее помощью можно регулировать тягу.
  • Распушка. Так называется расширение, выполняемое на уровне перекрытия. Оно необходимо для защиты элементов перекрытия от чрезмерного нагрева и возможного воспламенения.
  • Стояк. Это участок, находящийся внутри чердачного помещения.
  • Проход через кровлю с обязательной теплоизоляцией, что предотвращает возгорание.
  • Выдра. Еще одно расширение, но уже над уровнем крыши. Выполняется с целью защиты участка соединения кровли и дымоотвода от попадания влаги. На внешней части выдры устраивают скат для удаления воды.
  • Оголовок. Еще одно расширение, располагающееся в верхней части сооружения. Защищает последнее от попадания осадков на поверхность.
  • Колпак или зонт. Деталь, закрывающая дымоотводящий канал от мусора, влаги и пыли.

Нужно знать, что расширения выполняются только с внешней части конструкции за счет увеличения толщины ее стенок. Размер канала остается неизменным.

Цель их проведения — выбрать оптимальную для обеспечения эффективной тяги высоту и сечение отводящего газы канала. Последняя характеристика очень важна. Если есть такая возможность, лучше всего провести профессиональные расчеты. Если нет, можно воспользоваться средними значениями. Различают три основных типоразмера, которые повсеместно используются:

  • Шестерка. Это труба квадратной формы, имеющая ряд из шести блоков. Размеры внутреннего канала 250х250 мм. Используется для русских печек и каминов, где требуется минимальное сопротивление потоку нагретых газов.
  • Пятерка. Дымоотвод с прямоугольным сечением, образован пятью элементами. Сечение 125х250 мм. Применяется для отопительных и варочно-отопительных приборов.
  • Четверка. Сооружение из четырех кирпичей в ряду. Размер — 125х125 мм. Устанавливается для твердотопливных котлов малой мощности и для кухонных плит.

При выборе высоты будущего сооружения следует принимать во внимание следующие нормативы:

  • Если кровельное покрытие пожароопасно, конструкция ставится выше него минимум на 150 см. Для невоспламеняемых материалов эта величина составляет 50 см.
  • Минимальное расстояние между оголовком и решеткой колосника составляет 500 см.
  • При возведении дымоотвода на коньке или на удалении не более 150 см от него, высота детали 50 см над уровнем крыши.
  • При монтаже сооружения на удалении от 150 до 300 см от коньковой части, его длина равняется высоте конька.
  • Если конструкция дальше 300 см от конька, разрешается, чтобы она выполнялась ниже его. Но линия, проведенная условно через конек и дефлектор, должна иметь уклон в 10°.

Для постройки дымохода подойдут только полнотелые огнеупорные блоки. Рекомендуемые марки от М150 и до М200. Материал выпускается трех сортов.

  • 1 сорт. С нормально выдержанным временем обжига. Ровный, гладкий и плотный. Без выкрошившихся участков. Цвет ярко-красный. При простукивании звук звонкий и четкий.
  • 2 сорт. Недожженые детали бледного оранжевого цвета. Пористые, рыхлые, с дефектами. При постукивании звучат глухо. Отличаются слабой морозостойкостью и теплоемкостью, плотность низкая.
  • 3 сорт. Пережженные кирпичи. Их отличает темный красный цвет. Видны поры, задиры и сколы на поверхности. При постукивании чрезмерно звонкий звук. Хрупки, не морозостойки, плохо удерживают тепло.

Собирать дымоотводящую трубу следует только из материала первого сорта. Допускается использовать третий, но только для обустройства фундамента. Применение второго сорта исключено.

Никакой разницы между укладкой печного массива и дымоотводящей трубы нет. Используется глинопесчаный раствор и целые блоки. При выполнении расширений применяются детали размером в 3/4, 1/4, 1/8 и 1/2 от целого. Для их обработки оптимально использовать болгарку с алмазным керамическим диском. Рассмотрим ход работ.

1. Установка шейки

Кладка начинается с фундамента, если речь идет о коренном дымоотводе для металлической печи, например, или с верхней части теплогенератора для насадного. В любом случае очень важно соблюдать точность рядов. Элементы укладываются на раствор, слегка «утрясаются» рукой и простукиваются кирочкой. После чего обязательно контролируется горизонталь и вертикаль. Не доходя 4 рядов до перекрытия, шейка заканчивается.

2. Монтаж распушки

Предполагается, что толщина стенок увеличится вдвое, поскольку по нормативам расстояние от горячих газов до воспламеняемых конструкций должно составлять не меньше 250 мм. Толщина стенки шейки 125 мм, увеличить ее нужно за четыре ряда. Для этого каждый из них сдвигается на 1/8 кирпича относительно предыдущего. Делается это по схеме:

  1. Внутренняя поверхность шахты складывается из элементов размером 1/8. Пространство между внешними деталями заполняется фрагментами 1/4.
  2. Выполняется аналогично, но с частями 1/4 и 1/2.
  3. Кладется также, но используются фрагменты 1/2 и 3/4.
  4. Ряд выкладывается целыми блоками.

На этом этапе распушка должна дойти до уровня потолка. Далее выкладывают еще два или три ряда с обязательной перевязкой. После чего возвращаются к изначальным размерам кладки. Посмотреть, как выполняется распушка, можно на видео.

Видео: Дмитрий 62

3. Обустройство стояка

Кирпичное сооружение поднимают до уровня кровли. Обязательно отвесом контролируют вертикаль. Отклонений, даже самых небольших, быть не должно.

4. Формирование выдры

Чтобы правильно ее сложить, расширять стенки начинают после того, как край трубы поднялся над уровнем кровли. Выдру выкладывают в шесть рядов с отступом в каждом на 1/8 ширины детали. Для кладки можно применять цементный раствор. Учитывая, что работы ведутся на крыше, следует быть очень осторожным.

5. Укладка оголовка

После того, как выдра сформирована, переходят к начальному размеру постройки и поднимают ее на требуемую высоту. Затем за два ряда выкладывается последнее расширение. Первый сдвигается на 1/8, второй на 1/2.

Сделать это можно в процессе возведения конструкции, если по мере продвижения кладки вставлять внутрь фрагменты стальной трубы. Такая процедура достаточно проста. Сложнее загильзовать уже построенный дымоотводящий канал. Для этого:

  1. На участке подключения отопительного прибора разбирается фрагмент отводящего газы канала на высоту, чуть большую размера самого длинного элемента вкладыша.
  2. Поочередно ставят на место все детали, начиная с самой верхней. Отрезки подаются наверх, при этом освобождается место для расположенных ниже фрагментов.
  3. После того, как гильза встанет на место, все свободное пространство между стенками и вкладышем заполняется любым невоспламеняющимся теплоизолятором.

По окончанию гильзовки монтажное отверстие закладывается и при необходимости штукатурится.

Может показаться, что построить дымоход из кирпича не так уж сложно. Однако на деле это не совсем так. Каждый этап постройки требует ответственного подхода, а процесс кладки своими руками предполагает наличие определенного опыта и навыков проведения таких работ. Только в этом случае можно получить хороший результат.

Дровяная печь и вентиляция камина: Полное практическое руководство

Когда вы собираетесь установить дровяной камин или печь в своем доме, вы можете подумать, что это у вас уже есть. Но часто люди упускают из виду одну важную часть - выход.

Правильная вентиляция жизненно важна для работающей и эффективной печи. Но когда вы начнете изучать вентиляцию, вы обнаружите, что существует множество вариантов. Итак, с чего начать?

Большинство производителей оценивают свои устройства как приемлемые только для нескольких систем вентиляции.Это делает процесс отбора менее устрашающим. Тем не менее, есть несколько вещей, которые необходимо учитывать, чтобы обеспечить максимальную производительность вашего устройства. В этом руководстве рассматриваются различные компоненты, необходимые для полной вентиляции дровяного прибора.

Категории вентиляции

Назначение вентиляционных систем для дровяных каминов и дровяных печей кажется схожим. На самом деле они очень сильно различаются. Вентиляция дровяных приборов делится на две основные категории.

Дымоходная система с воздушным охлаждением

Первая известна как дымоходная система с воздушным охлаждением.Как следует из названия, в системах с воздушным охлаждением для охлаждения используется воздух. Пространство между стенками дымохода позволяет наружному воздуху свободно течь.

Во многих системах используются две стены, но бывают и трехстенные. Поскольку воздух не изолирует так хорошо, как твердый материал, эти дымоходные системы обычно имеют большие размеры. Их конструкция позволяет оставлять не менее двух дюймов воздушного пространства между каждым слоем стены.

Большинство дымоходных систем с воздушным охлаждением имеют две свободно плавающие стенки дымохода. Это означает, что они могут расширяться независимо и собираться в отдельные секции.Такая система используется в большинстве сборных декоративных дровяных каминов. И почти все производители имеют запатентованные системы вентиляции, характерные для этих устройств.

Таким образом, эти системы делают невозможным замену вентиляции других марок. В противном случае это может привести к небезопасной вентиляции и отклонению от действующих норм.

Изолированные дымоходы

Другой тип вентиляции называется сплошной или полностью изолированной дымоходной системой.Этот тип системы имеет слой твердой изоляции между внутренней и внешней стенками дымохода. Обычно этот утеплитель состоит из керамического покрытия, минеральной ваты или стекловолокна.

В трехстенных дымоходных системах используется комбинация компонентов с воздушным охлаждением и теплоизоляции. Твердая изоляция помещается между внутренней и центральной стенами. В пространстве между центральной и внешней стенками циркулирует воздух для большего охлаждения.

Изолированные дымоходы еще больше отличаются от систем с воздушным охлаждением по своей конструкции.Обычно это массивные конструкции, не позволяющие разделиться внутренним и внешним стенам. Вот как это работает. К концу каждой секции дымохода прикрепляются приварные или приклепанные заглушки, либо заклепочные распорки между стенками трубы делают невозможным физическое разделение.

Встраиваемые высокоэффективные камины и дровяные печи способны выдерживать экстремально высокие температуры. Таким образом, им нужны изолированные дымоходы, чтобы поддерживать безопасную температуру для окружающих горючих материалов.Сторонние компании производят множество изолированных дымоходных систем, рассчитанных на работу с конкретными приборами. В некоторых случаях к одному прибору подходят разные бренды, что может вызвать путаницу в выборе лучшего. Ниже мы рассмотрим различия между брендами и марками материалов более подробно.

Сходства

Несмотря на различия между различными дымоходными системами, у них есть общие точки соприкосновения. В обеих системах используется внутренняя стенка дымохода из нержавеющей стали. Эта стенка предотвращает разрушение из-за постоянного контакта с агрессивными дымовыми газами.Кроме того, они позволяют смещать систему вокруг каркаса или других препятствий. Они также позволяют использовать противопожарные заглушки для прохождения системы через каждый горючий пол. Наконец, каждая система предлагает свой собственный набор компонентов поддержки и завершения. Вместе эти части работают вместе, чтобы обеспечить герметичное уплотнение над крышей.

Стадия проектирования

Перед покупкой прибора вы должны определить, сколько вентиляции вам нужно.Во-первых, определите любые особые обстоятельства, которые могут у вас возникнуть. Затем выясните, какую вентиляцию разрешает ваш местный кодекс. Производители предоставляют подробный список возможных сценариев вентиляции в руководстве пользователя. Раздел, посвященный вентиляции, в руководстве пользователя может занимать около трети текста.

Прискорбно узнать, что очаг вашей мечты запрещен в вашем районе. Но могут быть и другие подходящие альтернативы. Проведя предварительное исследование, вы сможете избежать дорогостоящей ошибки и хлопот по возврату и пополнению запасов.Это руководство поможет вам разгадать загадку размеров и зазоров вентиляции. Если следовать им, это может обеспечить бесперебойную установку.

При строительстве нового дома мы рекомендуем тесно сотрудничать со строителем и сертифицированным специалистом NFI. Они могут помочь вам составить полный список компонентов вентиляции, которые вам понадобятся.

Доступ к чертежам вашего дома - лучшая отправная точка для этого типа планирования. С помощью этой информации вы можете спланировать все, от высоты вентиляции до размеров смещения.Кроме того, технический специалист может составить список компонентов для вашего конкретного приложения.

Загон для дымохода

При размещении внутри надлежащего ограждения внутри ограждающей конструкции дома вентиляционные системы для дровяных агрегатов могут быть проложены через потолок. Другой способ сделать это - использовать специально изготовленный конверт для дымохода или загон, прикрепленный к внешней стороне дома.

Погоны для дымохода - популярный выбор. Эти конструкции содержат всю систему дымохода, не жертвуя необходимым пространством.Они также скрывают вентиляционную трубу, проходящую через верхние уровни многоэтажного дома. Чейз, хотя и обходится дороже, является наиболее эффективным вариантом, если вы хотите сэкономить место на полу.

Итак, если вы хотите закрыть камин и дымоходную систему, вы можете это сделать. Основание погоны должно соответствовать габаритам рамы вашего камина. Вы также можете сузить погоню над камином. Это оставляет место, чтобы опоясать дымоходную трубу.

Меньшие размеры грубого каркаса вытяжной трубы составляют около двух квадратных футов.Это перед добавлением внешней облицовки или шпона. Вы можете сделать загон больше, чем требуется, чтобы он соответствовал эстетике вашего дома, но это не обязательно. Другой вариант - установить утопленные книжные полки или корпус для телевизора, встроенный в чейз.

Производители указывают требования к зазорам в дюймах. Зазоры говорят о том, сколько места необходимо между горючим материалом и прибором. Эту информацию важно учитывать при кадрировании.

Строительство дымохода может быть сложной задачей для новичка.Итак, рекомендуем работать с опытным установщиком. Это поможет вам соблюдать правила роста и нормы. Мы также рекомендуем заизолировать погон перед ограждением. Это предотвратит большие перепады температур и плохую работу прибора.

Без погони

В некоторых случаях камин или печь не будут встроены в погоню. Вместо этого он находится внутри оболочки здания внутри собственного ограждения. Отдельно стоящие печи могут даже располагаться на специально построенной подовой плите или аналогичной поверхности.В этом случае вам нужно подумать о том, как система вентиляции будет проходить от прибора через дом.

Если в доме невозможно выделить место для вентиляционной трубы, можно наклонить вентиляционную трубу к внешней стене. Это позволит ему поступать в консольный дымоход, предназначенный для удержания самой вентиляционной трубы.

Если вентиляционное отверстие остается внутри дома, вы можете скрыть систему с помощью ограждения с рамкой. Можно отделать гипсокартоном или другим материалом.В идеале вентиляционную трубу следует проложить в углу комнаты или в туалете, чтобы ее не было видно.

Вентиляционные компоненты

Выбрав вентиляционный канал и устройство, проверьте свой список вентиляционных компонентов. Для большинства дровяных каминов с одной системой вентиляции выбор прост. Однако другие бренды предлагают множество систем для своей продукции. Вот тогда все становится немного сложнее.

Вы можете не знать, какие из них выбрать для бытовой техники с несколькими марками.Решающими факторами являются цена, доступность, качество материалов и конкретная установка. Цена и качество материалов тесно связаны. Системы вентиляции из нержавеющей стали более низкого качества, например марки 430, дешевле. И они не длятся так долго.

Часто все сводится к типу топлива и личным предпочтениям в отношении того, какие материалы лучше использовать. Например, древесное топливо не так агрессивно, как уголь из мазута. Таким образом, дымоходные системы более низкого класса могут прослужить много лет.Тем не менее, некоторые клиенты предпочитают использовать лучшую систему для спокойствия.

Если вы не уверены, не стесняйтесь проконсультироваться с одним из наших сертифицированных специалистов NFI. Они будут рады помочь вам найти лучшую вентиляционную систему для вашей ценовой категории.

Оцените свой план

Для приборов, в которых используются дымоходы с воздушным охлаждением или с твердой изоляцией, оцените план установки. Системы с воздушным охлаждением плохо работают в холодном климате.Итак, если вы живете в прохладном климате и это ваш единственный вариант, вам следует закрыть как можно большую часть вентиляционной трубы. Если разрешено использовать массивный дымоход, это лучший вариант для обеспечения надлежащей вентиляции.

После того, как вы выбрали марку вентиляции, запишите размеры вентиляционной системы. Процесс измерения прост для вентиляционной системы, проходящей через дымоход. Этот тип вентиляции обычно не имеет смещений.

Просто измерьте расстояние от верха дымохода дымохода «в установленном состоянии» до «исходной» высоты желоба дымохода.После этого добавьте любую высоту над желобом дымохода для штормового воротника и заглушки дымохода. Обычно это значение составляет 8–12 дюймов, хотя оно может варьироваться в зависимости от марки.

В большинстве случаев вам понадобится комбинация труб разной длины для надлежащей вентиляции. Некоторые производители предлагают регулируемую длину, а другие - нет. В этих случаях вам необходимо использовать комбинацию компонентов, которые соответствуют или превышают требуемую высоту. Многие производители дымоходных труб перечисляют трубы по количеству дюймов, добавляемому каждой секцией.

Например, 48-дюймовая труба может добавить 46 дюймов высоты к существующей трубе из-за перекрытия на каждом стыке. Поэтому примите во внимание эти измерения, чтобы избежать слишком короткой трубы во время установки. Если вы увеличиваете высоту дымохода в целях норм или проектирования, вы также можете удлинить вентиляционный участок. Просто добавьте еще одну секцию трубы.

К сожалению, не все установки включают выемки в дымоход и прямые участки трубы. Вам могут потребоваться отводы, чтобы отвести вентиляцию. Или для установки может потребоваться длина дымохода, чтобы пройти через скатную крышу.Производители предоставляют офсетную карту. Он указывает, сколько наборов колен или секций трубы вы можете добавить между ними.

Большинство производителей предлагают комплекты отводов на пятнадцать или тридцать градусов. Последнее является максимально допустимым смещением по коду в США. Производители также указывают, сколько смещений может иметь каждый вентиляционный участок. Сюда входит, насколько может быть смещена общая длина трубы.

3-2-10 Правило

Подсчитав смещения и определив точку входа в крышу, вы можете рассчитать, сколько дымоходной трубы вам нужно.Чтобы гарантировать, что у вас достаточно трубы, вы должны следовать правилу 3-2-10.

Правило 3-2-10 обеспечивает соответствие нормам и надлежащую вентиляцию. Слишком короткий дымоход может ухудшить работу прибора. Это может вызвать появление пятен сажи или повреждение прилегающей конструкции вашего дома. Ниже мы объясним, что означает каждое число.

  • 10 - Это число задает радиус, определяющий, достаточно ли труб над крышей. Число представляет 10 футов пространства.Другими словами, вы рисуете 10-футовый боковой круг вокруг трубы. Объекты в пределах этого радиуса должны соответствовать требованиям по свободному пространству. Чем круче крыша, тем больше труб вам понадобится. Если какая-либо часть дома в пределах этого 10-футового круга выше дымохода, вы также должны это учитывать.
  • 2 - После того, как вы установили радиус 10 футов, добавьте еще два фута трубы перед окончанием. Это помогает избежать проблем с вытяжкой, вызванных эффектом дымохода.Эффект трубы дома означает, что вентилируемая часть дома выше дымохода.
  • 3 - Это правило применяется ко всем ситуациям. Это означает, что любая труба, проходящая через крышу, должна быть на три фута выше линии крыши со стороны склона прохода.

Если есть крутая крыша или соседнее препятствие, дымоходу потребуется большая длина над крышей, чтобы соответствовать нормам. Вы можете оставить массивные дымоходы открытыми и закрепленными. Но для дымоходов с воздушным охлаждением вы должны заключить любую длину трубы на высоте пяти футов над крышей.Большее обнажение трубы может привести к снижению производительности из-за чрезмерного охлаждения дымохода, особенно в более холодном климате.

Установка камина

После того, как вы спланировали установку и заказали вентиляционные компоненты, вы готовы к установке. Имейте в виду, что это общее руководство. Особые обстоятельства могут потребовать дополнительных компонентов или распорок.

Установка кровельного перекрытия

Камины, устанавливаемые внутри дома с перекрытием крыши, должны быть правильно выровнены.Перед закреплением прибора проверьте совмещение вентиляционного кольца и вентиляционного канала. Изменение вентиляционного участка во время строительства часто приводит к смещению между ними.

Возможно, вам понадобится зазор между камином и потолком. В этом случае мы рекомендуем установить смещение как можно выше на участке. Это позволяет дымовым газам набирать большую скорость, прежде чем им придется преодолевать смещение.

Для начала прикрепите первую секцию дымохода к вентиляционной решетке камина.Для дымоходов с воздушным охлаждением сначала прикрепите внутреннюю секцию, а затем внешнюю. Этот тип дымохода имеет систему кромок и копья, которая при фиксации на месте со звуком щелкает.

Напротив, массивные дымоходы обычно имеют анкерную пластину. Он принимает и закрепляет первую секцию трубы. Системы Twist-Lock поворачиваются в нужное положение и блокируются при полной установке.

При сборке каждой секции трубы закрепите внешнюю стену с помощью трех саморезов № 10, 3/4 для листового металла из нержавеющей стали.Винты должны располагаться на одинаковом расстоянии по периметру трубы. Продолжайте сборку, соблюдая зазоры до горючих материалов. Мы рекомендуем укреплять вертикальные вентиляционные отверстия каждые 5–6 футов. Сделать это можно с помощью перфорированной ленты или настенных кронштейнов. Они предоставляются производителем.

Противопожарные ограждения и щиты

В соответствии с инструкциями производителя установите противопожарный или радиационный экран. Эти детали располагаются там, где участок трубы встречается с потолком.Производители часто предлагают прибить к отверстию кусок OSB толщиной от 1/2 до 3/4 дюйма. Вам также понадобится отверстие, вырезанное по размеру противопожарной защиты. Затем прибейте или привинтите противопожарный ограничитель на место.

Продолжайте сборку и установку распорок, проходя через чердак или второй этаж. В чердачном помещении необходимо использовать утеплитель чердака. Этот щит особенно важен для домов с выдувным утеплителем. Приобрести изоляционный экран чердака можно у производителя дымоходной системы.Или вы можете поместить дымоход в ограждение. Если вы выберете второй метод, убедитесь, что дымоходная труба имеет надлежащие зазоры.

При прохождении через крышу необходимо использовать оклад, соответствующий уклону кровли. Прибейте оклад сразу после того, как вы положили тарную бумагу или погодостойкую мембрану. Это нужно сделать и перед установкой рубероида.

Для черепицы задний край основания гидроизоляции должен находиться сверху. Итак, убедитесь, что верхний и прилегающий ряды черепицы перекрываются краем основания гидроизоляции.Если у вас металлическая или черепичная крыша, установка зависит от производителя.

Большинство производителей рекомендуют закрыть всю основу гидроизоляции и вырезать отверстие достаточно большого размера, чтобы выступил конус гидроизоляции. Затем можно заделать крышу к основанию конуса кровельным герметиком.

После того, как вы установили оклад, продолжайте сборку дымоходной трубы. Труба должна проходить через оклад и соответствовать требованиям по высоте 10-3-2. После установки труб необходимо установить штормовой воротник вокруг верхней части мигающего конуса.

Грозовой воротник и колпак дымохода

Штормовой воротник - это узкая полоска из стали или алюминия, обвязанная вокруг трубы. Он отводит воду с внешней стороны трубы к конусу мигания. Вы можете использовать гибкие язычки или застежки, чтобы зафиксировать его на месте.

Но перед установкой манжеты нанесите полоску гидроизоляционного герметика на внешнюю стенку трубы. Вот где сидит штормовой воротник. Установите шторку вокруг трубы чуть выше валика герметика. Затем вставьте его в герметик.Проверьте герметик, чтобы убедиться, что он должным образом заполнил зазоры между манжетой и трубой. При необходимости вам может потребоваться добавить больше.

Наконец, установите колпак дымохода. Для дымоходов с твердой изоляцией колпачок обычно поворачивается на место. Дымоходы с воздушной изоляцией не выходят из колпачка, поэтому их легко снимать и чистить. Вместо этого предусмотрены кронштейны для ввинчивания в систему дымохода. После установки крышки система готова к тестированию.

Внутренняя труба с дымоходом

Для этой установки процесс сборки такой же, как и на чердаке.Оказавшись на чердаке, строитель образует вытяжную трубу. Он должен проходить от настила крыши до балок потолка для поддержки.

Скорее всего, они будут использовать изоляционный экран для трубы, проходящей в основание погона. Или они могут заключить погоню после спуска трубы. Труба должна проходить так же, как и остальные из предыдущих секций на всем протяжении чейза.

В зависимости от размера желоба, он может не подходить для каждой новой секции трубы с другой собранной трубой.В этом случае измерьте оставшуюся длину трубы от верха желоба до конца последней установленной трубы.

Соберите эту длину на крыше, затем установите сверху вниз. Перед подачей отрезка в паз закрепите каждую секцию трубы крепежными деталями. Как только это будет завершено, повторите процесс сборки штормового воротника и кепки.

Чейз Сковороды

Верх почти каждого дымохода закрывается чейз-панелью или чейз-фаршем.Обычно это кусок оцинкованной стали толщиной от 18 до 22, вырезанный по размеру, соответствующему внешним размерам оправы. Соответствующий изготовленный поддон должен иметь кромку для стекания капель под углом 90 градусов. Он должен быть не менее 2 дюймов в глубину и заходить за край погоны.

В идеале, большие противни должны иметь поперечные распорки непосредственно сбоку от трубы, чтобы поддерживать поддон. Или они будут образовывать поперечную балку по диагонали. Отверстие поддона должно быть примерно на 1/2 дюйма больше наружной стенки дымоходной трубы.Он должен иметь формованный или сварной воротник высотой не менее 3/4 дюйма. Этот воротник предотвращает скатывание воды обратно в желоб по трубе дымохода.

Загонные поддоны можно приобрести у местных производителей листового металла и кровельных материалов. Из-за разнообразия размеров необходимых лотков многие производители не поставляют их.

Дымоход полностью снаружи

Этот тип установки более простой, чем установка внутри помещения. Вам все еще нужно закончить кадрирование погони.Но вы должны оставить внешнюю обшивку для облегчения доступа во время установки.

Вы должны установить хотя бы одну противопожарную защиту на полпути. Вы можете построить загон из OSB, фанеры или любого другого материала, который позволяет использовать местный кодекс. Установите металлический противопожарный ограничитель от производителя дымохода в центре материала. В соответствии с местными правилами может потребоваться больше противопожарных мер в зависимости от общего количества отснятых материалов, поэтому учтите это в своих планах.

Установив камин на место, соберите секции дымохода и скрепите их вместе, как вы это делаете.Продолжайте сборку до тех пор, пока последняя секция не будет выступать из верхней части чейза. На этом этапе остановите установку, пока завершите погоню снаружи. После этого установите поддон и установите на место штормовой воротник и колпачок.

Как установить трубу для дровяной печи через стену

Установка дровяной печи означает, что вам понадобится дымоход. Печь отличается от дымоходных систем. Печные трубы или патрубки дымохода могут быть одностенными или двустенными.Установка зависит от маршрута, используемого для вентиляционных труб: вертикальный, горизонтальный или их комбинация.

Одностенная труба обычно 24 или 22 калибра. Трубы из черной оцинкованной стали двустенные. Внутренняя труба изготовлена ​​из стали марки 430 или нержавеющей стали марки 304. Наружная стена изготовлена ​​из оцинкованной стали толщиной 22 или 24, окрашенной в черный цвет.

Дымоход перекрывает зазор между печью и первой стеной или потолком вентиляционного канала. Это эстетично спроектировано, но позволяет отводить некоторое количество тепла от вентиляционного канала.От установки печи зависит конфигурация вентиляционного канала.

Вертикальный вентиляционный патрубок

Для печей с полностью вертикальным ходом требования к вентиляции такие же, как и для камина. Используйте чертежи дома, чтобы определить, какую часть участка необходимо установить для любых изменений конструкции.

Для установки в существующем доме проверьте расположение потолочных балок и стропил. В идеале вентиляционный канал должен быть расположен так, чтобы избежать этих элементов каркаса.Но иногда вам может потребоваться вырезать и вставить в коробку балку потолка или стропило, чтобы разместить вентиляционную трубу. Этой частью проекта должны заниматься только квалифицированные и знающие люди.

Определившись с местом расположения печи, вы должны определить, нужна ли вам труба с одинарными или двустенными стенками. Одностенные трубы не служат так долго, как нержавеющая внутренняя часть двустенных труб, но они стоят дешевле.

Еще одна вещь, которую следует учитывать, - это количество необходимого зазора.Для одностенной дымовой трубы требуется 18 дюймов, а для двустенной - всего 6 дюймов. При установке в углу или в нише пространство ограничено. Таким образом, зазоры могут потребовать двустенной трубы.

Телескопические трубы и соединители

Большинство дымоходов имеют телескопические секции. Эти телескопические трубы перекрывают необычные расстояния между печью и потолком. В одностенных системах также есть скользящие соединители. Это короткие отрезки трубы. Они гладкие на одном конце, что позволяет им скользить в участок трубы, прежде чем он присоединится к системе дымохода.

Перед покупкой дымохода измерьте расстояние между вентиляционным воротником на плите и потолком. Исходя из этого, определите, сколько трубы вам нужно, чтобы закрыть зазор. Учитывайте также длину, добавленную от опорной коробки дымохода или потолочной опоры.

Как уже говорилось, для встраиваемых каминов и дровяных печей используются дымоходы с твердой изоляцией. Это связано с более высокими температурами дымовых газов. Сама вентиляционная труба не меняется между высокоэффективными каминами и печами. Но связанные компоненты делают.

Потолочные опоры и хомуты
В печах

для вентиляции используются потолочные опорные ящики или опорные кольца. Эти детали понадобятся вам для перехода от трубы печи в комнате к трубе дымохода над потолком. Как следует из названия, эти части несут на себе вертикальный вес компонентов дымохода.

Хомуты потолочные предназначены для установки в плоский потолок. Таким образом, они обычно короче потолочных опорных ящиков. Ящики для потолочных опор бывают разной длины и выступают вниз в комнату.Можно использовать опорный ящик на плоском потолке. Но они используются в основном для расширения сводчатого потолка. Чем круче сводчатый потолок, тем длиннее должна быть опорная коробка для сохранения зазоров.

Используйте отвес, чтобы определить центральное положение потолочной опоры или опоры над воротником вентиляции печи. Затем вырежьте в потолке отверстие подходящего размера, чтобы приспособить его. Практически все потолочные опорные коробки и потолочные хомуты учитывают зазоры дымохода.Итак, как только отверстие будет вырезано, используйте брус 2х4 или аналогичный, чтобы закрепить скобу вокруг всех сторон приспособления. Это позволяет прикрутить потолочную опору на место.

Установив потолочную опору и отвес, соберите дымовую трубу. Почти во всех современных дымоходных системах используются гладкие концы. Соединение секций друг с другом осуществляется саморезами для листового металла. Они удерживают секции вместе.

Переходники для печных труб

Размер вентиляционных воротников зависит от марки. Из-за этого производители предлагают переходники для печных труб для запуска трубопровода.Эта секция обычно имеет высоту от 3 до 4 дюймов с коническим концом, который входит в воротник печи. Другой конец гладкий и сопрягается с первой частью печной трубы.

Мы рекомендуем использовать как можно больше жестких секций при установке дымохода. Избегайте использования слишком большого количества телескопических секций, поскольку они плохо уплотняются и их легко поцарапать.

Начните с установки первой жесткой секции. Продолжайте сборку, пока не останется только зазор между дымоходом и опорной коробкой.

Оттуда немного сверните телескопическую секцию. Вам нужно будет сдвинуть его так, чтобы он поместился между последней частью трубы и потолочной опорой. Затем подключите эту трубу к секции дымохода ниже. Обязательно прикрутите нижние части вместе. Придвиньте верхнюю часть к опоре потолка. Вы можете использовать винты, чтобы удерживать телескопические компоненты в выдвинутом положении и в нужном положении. Но учтите, что многие производители не допускают крепления дымохода к опорной коробке.

По завершению дымохода установка дымохода почти такая же, как и у камина. Единственное отличие состоит в том, что первая часть секции дымохода опускается в опорную коробку. Эта часть может происходить как с чердака, так и со второго этажа. Вы поверните эту деталь на место. После пропуска трубы дымохода через опорную коробку установите вокруг нее изоляционный экран чердака или радиационный экран. В остальном установка такая же.

Горизонтально-вертикальный вентиляционный участок

В некоторых случаях вертикальная вентиляция невозможна из-за конструкции дома.В таких случаях можно выполнить вентиляцию горизонтально к внешней стене. Оттуда вы можете вернуться к вертикальному дымоходу, прикрепленному снаружи дома.

Горизонтальная установка во многом похожа на вертикальную. Вы переходите от трубы печи к трубе дымохода при прохождении через стену. Но вместо потолочной опоры вы будете использовать настенный наперсток.

Настенные наперстки

Настенные гильзы представляют собой регулируемые адаптеры, состоящие из двух частей. У них есть хомут, который адаптируется к двум типам труб.Адаптеры подходят для стен различной толщины.

При горизонтальной вентиляции вы должны следовать специальным инструкциям, чтобы обеспечить надлежащую вентиляцию. Вы должны начать с вертикального прохода дымохода, прежде чем повернуться на 90 градусов к стене. Большинство производителей рекомендуют установить от плиты вертикальное расстояние не менее 12 дюймов. Это позволяет дымовым газам подниматься вверх, прежде чем столкнуться с ограничениями.

Горизонтальная секция должна иметь подъем 1/4 дюйма на фут пробега. Небольшой наклон вверх гарантирует, что дымовые газы не будут застаиваться в вентиляционной трубе.Производители также указывают соотношение горизонтального и вертикального пробега.

Горизонтальный пробег составляет не более 50% от общего вертикального пробега. Каждый производитель указывает свои собственные допустимые проценты пробега.

При горизонтальной установке вместо потолочных опорных ящиков используются настенные гильзы. Поэтому перед установкой убедитесь, что вы выбрали идеальное положение. Возможно, вам придется вырезать и упаковать стеновую стойку, чтобы оставить место для установки наперстка. Но в инструкциях производителя это рассматривается дополнительно.

Учитывайте вертикальную высоту дымохода от верха печи. Не забудьте учесть высоту, добавленную изгибом под углом 90 градусов. Эти расчеты помогут определить положение горизонтальных участков. Затем вы можете измерить расстояние от пола и отметить центральную точку наперстка. Оттуда вырежьте пространство, необходимое для установки наперстка.

Монтаж печной трубы такой же, как и при вертикальной установке. Начните с жестких секций и двигайтесь от печи до стены.В последнюю очередь устанавливайте скользящий соединитель или телескопическую секцию. Наконец, закрепите каждую секцию дымохода саморезами. Затем подключите его к настенному наперстку.

Внешний вид дымохода отличается. Короткий участок горизонтального дымохода необходимо прикрепить к внешней стороне настенного наперстка. Его длина зависит от толщины стены. Горизонтальный участок должен простираться достаточно далеко, чтобы обеспечить надлежащий зазор для вертикального участка, когда он движется по стене вашего дома.

Тройник дымохода

После того, как горизонтальная секция установлена, используйте тройник для дымохода, чтобы вернуться к вертикальному участку дымохода. Тройник состоит из трех элементов. Первый - это горизонтальная опора для установки части горизонтального дымохода. Вторая - это вертикальная ножка, от которой отводится вертикальный дымоход. Последний - это нижняя ножка с заглушкой для предотвращения утечки.

Заглушка легко снимается при подметании вертикального участка дымохода. Используйте для тройника опорный кронштейн.Он может быть предоставлен производителем или изготовлен домовладельцем. Прикрепив тройник и опираясь на кронштейн, соберите дымоход. Мы рекомендуем размещать вертикальные опоры каждые 5 футов. Сделайте это с помощью настенных ремней или аналогичных металлических удерживающих лент.

Карнизы и откосы

Во многих домах есть карнизы или закрытые потолки, выходящие за пределы внешней стены. В зависимости от глубины карниза существует несколько методов борьбы с этим.

Для неглубоких карнизов высотой не более 2–3 дюймов можно использовать отступы.Это позволяет дымоходу образовывать небольшой изгиб вокруг карниза, не изменяя структуру дома. Дома с более глубокими карнизами, от 6 до 10 дюймов, имеют несколько других вариантов.

Первый - это прорезь в карнизе, оставляющая открытый вырез для прохода трубы дымохода. Вы можете закончить его облицовочными досками и отводом дождя, чтобы вода не пролилась в выемку.

Второй вариант - встроить дымоход в карниз, используя металлический оклад для его ограждения.Конечно, вам все равно необходимо сохранить зазоры до деревянной конструкции. Этот метод идеален, так как в дымоход ставится опора.

Дома с глубокими карнизами от 10 до 36 дюймов требуют, чтобы дымоход проходил через конструкцию. Они заканчиваются окладом на крыше. Это позволяет обеспечить надлежащую опору для дымохода. И это избавляет от необходимости делать слишком большой надрез. Вы можете добавить металлическую окантовку вокруг дымохода, когда он проходит через нижнюю часть карниза.

Во всех случаях применения вы должны придерживаться правила 10-3-2, если дымоход находится выше линии крыши. Это поможет определить, какой высоты должен быть ваш дымоход. Завершение дымохода заглушкой такое же, как и в других установках. Но штормовой ошейник не понадобится, если нет кровли.

Надставные опоры

Любая установка трубы над крышей, не поддерживаемая вытяжкой из дымохода, требует надлежащей опоры над линией крыши. Допускается не более пяти футов трубы без опоры.

Сильный ветер сгибает и повреждает неподдерживаемые трубы. Многие производители предлагают жесткие двойные кронштейны для крепления труб к крыше. Вы также можете использовать кабели, чтобы привязать трубу к точкам крепления.

Проверьте свою вентиляцию

После завершения установки вы должны проверить на протяжку и утечку. Разведите в приборе небольшой костер на растопке и зажгите его. Поскольку он горит, обязательно осмотрите как можно больше доступных областей вентиляции.

Ищите утечки дыма и конденсат.Устраните любые утечки, правильно изменив положение дымохода или дымохода. Возможно, вам потребуется добавить больше креплений.

Если дымоход плохо всасывает, проверьте горизонтальный участок. Он не должен превышать допустимого соотношения. Также убедитесь, что труба соответствует требованиям по высоте и соблюдайте правило 10-3-2.

Если дымоход слишком короткий, то дома видят конкуренцию. Это известно как эффект стека домов. Если система вентиляции слишком короткая, добавьте секции труб, чтобы исправить это.

Теперь вентиляция прошла правильно

Поначалу может показаться, что поиск правильной вентиляции для дровяной печи может показаться проблемой. Но, обладая этим руководством, немного времени и терпения, вы можете быть уверены, что у вас есть правильно вентилируемый и эффективный дровяной прибор.

Остались вопросы по вентиляции, загонам или другим проблемам с камином? Не волнуйтесь. Наши специалисты с сертификатом NFI рады помочь!

Об авторе

Дэни Белл

Дэни - страстный писатель, жаждущий знаний.Когда она не пишет, ее обычно можно найти за компьютером: она либо играет с мужем в видеоигры, либо создает цифровое искусство, либо ищет что-то новое, чему можно научиться. Дэни также любит читать, одним из ее любимых является «Властелин колец».

20 идей для украшения дровяной печи

Дровяная печь, особенно когда она установлена ​​в красивом камине, станет долгожданным дополнением к любому дому. По мере приближения зимы и наступления более холодной погоды наши мысли обращаются к тому, чтобы чувствовать себя уютно перед танцующим пламенем.Камин должен быть сердцем комнаты - центром внимания и источником тепла.

Просматривая в Интернете фотографии дровяных печей в домах, вы можете найти вдохновение для собственного декора, поскольку, безусловно, существует множество вариантов на любой вкус.

Ищете ли вы драматизма или уюта, когда решаете, как украсить комнату дровяной печью, прочтите 20 отличных идей для каминов ...

1.

Камин из каменного шпона

Отделка дровяной печи не должна быть сложной или дорогостоящей.На самом деле, если вы знаете основы, можно построить окружение камина своими руками.

Каменный шпон может полностью преобразить внешний вид вашего каминного фасада, используя традиционную технику сложения камней с богатой текстурой. Эта техника проявляется в стенах и каминах как в современных, так и в деревенских домах.

Большинство домов и садовых центров или каменоломен продают каменную облицовку в виде плит толщиной от одного до трех дюймов разных размеров.

2.

Развлекательный центр

Источник:

Появление плоских телевизоров открыло новые возможности для новаторских идей гостиной с дровяной печью.

Размещение телевизора с плоским экраном над камином или на фасаде кирпичного камина создает развлекательный центр двойного назначения, который является визуальным центром комнаты.

Нет ничего более уютного, чем сидеть у камина и смотреть телевизор. Такое расположение также освобождает пространство на полу.

3.

Угловая дровяная печь

Источник:

Угловая дровяная печь подходит даже для самых маленьких комнат, так как она не займет много места и заставит комнату казаться уютной .Угловой камин с дровяной печью с каминной полкой наверху создает пространство для украшений.

Вы можете использовать камень, а не кирпич, для более современной отделки, заключив трубу за гипсокартоном и бокс в верхней части с очагом огня, чтобы создать видимость настоящего огня. Креативные идеи очага также могут украсить этот дизайн.

4.

Дровяные горелки на кухне

Источник:

Дровяные печи на кухне продолжают оставаться удобным и экономичным способом получения тепла в зимние месяцы.

Еще сто лет назад плита была больше, чем просто средством выработки тепла: обычно это была единственная поверхность, на которой можно было готовить.

При тщательном планировании ваша дровяная печь может быть интегрирована в кухонный гарнитур, а если наверху достаточно места, вы даже сможете использовать ее с подходящими кастрюлями и сковородками.

5.

Идеи ниши

Источник:

Если вы ищете идеи для гостиной с дровяной печью, добейтесь современного вида, выбрав эффектную черную деревянную горелку и установив ее на очаг из черной плитки.

Оставьте за печью остроконечные кирпичи и установите камин из массива дерева. Завершите образ контрастными стенами, окрашенными в кремовый цвет.

6.

Минималистский вид

Источник:

Идеи украшения дровяной печи не обязательно должны быть тщательно продуманными - попробуйте минималистский подход для создания драматического современного вида в черно-белой отделке камина.

Установите дровяную печь обратно в стену, а черный камин поставьте на выкрашенную в белый цвет стену.Дополняет образ черно-белая мебель.

7.

Камин в деревенском стиле

Источник:

Камины с облицовкой из камня и речного камня могут выглядеть потрясающе, но их массивная форма может занять большую площадь.

Чтобы противодействовать этому, установите светлую или выкрашенную в белый цвет простую каминную полку, чтобы приподнять камин. У вас также будет выступ для украшений, которые могут дополнить вашу цветовую схему.

8.

Эффект античности

Источник:

Попробуйте воспроизвести камин из литого бетона или старинный известняк, чтобы добавить ощущение возраста испанскому, тосканскому и французскому интерьеру.Рельефные мотивы, потрепанная патина и детали коронки создадут запоминающийся камин.

Светлый камин с дровяной печью, расположенный в центре конструкции, создаст визуальный эффект.

9.

Гостиная в стиле кантри

Изображение Джейсона Чемберса

Камин кремового цвета с дровяной печью может помочь создать классическую уютную гостиную в стиле кантри. Расположите удобные диваны вокруг классической дровяной печи с кремовой отделкой, чтобы создать легкий, яркий и чистый вид.

Деревянная каминная полка добавляет контраст текстуры и цвета, в то время как вы можете поставить стопку бревен в нише для деревенской привлекательности. Добавьте уютных покрытий к диванам, которые дополнят декор вокруг камина.

10.

Гостиная открытой планировки

Источник:

Одна из лучших идей дровяной печи для жилых комнат - это двухсторонний дровяной камин в качестве центрального элемента комнаты открытой планировки. Это может потребовать немного больше работы, но оно того стоит.

Идеи открытого огня

Если вы сломаете стену, чтобы создать гостиную открытой планировки, оставьте каминную трубу и установите отдельно стоящий камин, дровяную печь. Он обеспечивает привлекательный фокус и излучает тепло со всех сторон. Если вы вносите структурные изменения, важно нанять квалифицированного подрядчика.

11.

Сделай это ярче!

Источник:

Добавьте ярких красок в свой интерьер с помощью яркой дровяной печи.Попробуйте выложить очаг и каминную трубу блестящей черной плиткой одинаковой формы и размера.

Ламинируйте окружающие полы, чтобы создать поразительный контраст, а затем добавьте ярких красок с помощью дровяного камина интересного оттенка. Дымоход должен быть того же цвета, что и печь, чтобы контрастировать с облицованной черной плиткой грудью дымохода.

12.

Художественное произведение из металла

Источник:

Зимой ваша дровяная печь используется постоянно, но летом она может показаться немного ненужной.Сделайте его круглогодичным аттракционом, разместив над ним настенные рисунки, чтобы обеспечить визуальный интерес.

Металлические настенные художественные изделия могут привлекать внимание, они выполнены в различных стилях и цветах. Добавьте металлическое ведро для поленьев возле печи, что обеспечит практичное использование, а также эстетичный вид, который дополнит металлическую настенную живопись.

13.

Поставьте чайник!

Source

Поставьте блестящий или ярко окрашенный чайник на дровяной камин в центре, если поверхность ровная.Это добавляет домашнего эффекта, но также служит цели: если вы держите в нем воду, это повысит влажность в комнате.

14.

Принадлежности

Источник:

Камин используется не только в целях безопасности - он также является частью украшения. Таким образом, он может быть дополнен аксессуарами на практике, что не влияет на его аспекты безопасности.

Например, добавление камина значительно упрощает уборку и может стать смелым дополнением декора, если вы выберете латунные или чугунные инструменты с декоративными декоративными ручками.

Купите набор, в который входят щипцы, щетка и скребок для золы, чтобы убирать и красиво выглядеть, когда они не используются.

15.

Классический чугун

Источник:

Если площадь камина и само отверстие небольшие, выберите компактную дровяную печь с сильным воздействием, например чугунную конструкцию, с соответствующей очаг и камин из черного мрамора.

Его можно украсить несколькими красочными панно с обеих сторон, например мозаичной плиткой.

16.

Высокий камин

Высокий камин может выглядеть потрясающе. Добавьте каменный очаг вдвое глубже обычного и добавьте на поверхность блестящую коричневую плитку с эффектом дерева.

Тонкий камень различных оттенков серого и кремового цвета создает эффект почти полной огранки очага огня для печей, и многие другие идеи отделки печки могут быть получены из этого ослепительного внешнего вида.

Завершите образ кремовой каминной полкой.

17.

Используйте подходящие материалы!

Вы можете задаться вопросом, можно ли оклеить обоями дровяную печь или любое настенное покрытие за дровяной печью - с точки зрения безопасности ответ отрицательный. Общее правило - не оклеивать дымоход обоями.

Вот несколько идей о перегородке дымохода: нельзя класть горючие материалы на ствол дымохода, так как если он воспламенится, можно поджечь все помещение. Правила безопасности существуют не просто так: горючий материал - это все, что не соответствует классу огнестойкости А1, включая гипсокартон.

Убедитесь, что ни один из материалов, которые вы планируете использовать, не может быть опасным.

18.

Необычные формы

Источник:

Дровяные печи бывают всех форм и размеров - проверьте множество онлайн-изображений дровяных печей в современных домах, как доказательство этого!

Вдохновляйтесь интерьерами в скандинавском стиле и установите высокую тонкую дровяную печь цилиндрической формы белого цвета.

Белые стены, светлый каменный пол с контрастными коврами и светлая мебель с контрастными покрывалами создают ощущение простора и простора.

19.

Пространства большего размера

Источник:

Если вам нужно заполнить большее пространство, поставьте на главную стену большую дровяную противопожарную вставку.

Выберите широкую конструкцию для дровяной горелки и заключите ее в металлическую рамку цвета угля, чтобы она выглядела почти как живая картина или экран телевизора. Широкая рамка мгновенно создает фокус. В качестве альтернативы, изучите идеи камина-вставки для вашего предпочтительного дизайна.

20.

Центральное место в комнате

Источник:

Если у вас очень большая комната и вы хотите сделать дровяную печь ее центральным элементом, вы можете пойти на что-нибудь по-настоящему впечатляющее. Используя двухстороннюю печь, сделайте закрытый очаг из высоких толстых гранитных плит.

Он может быть сколь угодно высоким, чтобы иметь больший эффект. Сравните с серебряной дымовой трубой, серебряным ведром для поленьев, серебряными щипцами и другими аксессуарами сбоку.

Источник:

Заключение

Всегда помните, что когда вы ищете идеи дровяных горелок для каминов, есть альтернатива, которую проще и дешевле установить: вместо дровяной печи попробуйте современный биоэтанол огонь вместо этого.Это может быть дешевле в эксплуатации и имеет другие преимущества, в том числе то, что вам не нужно устанавливать дымоход.

Его отдельно стоящий характер означает, что его легко украсить вокруг камина на биоэтаноле, так как вы можете просто убрать его с дороги, пока не закончите украшение.

Как все более популярный вариант дровяных печей, костры на биоэтаноле бывают разных размеров, цветов и дизайнов и могут обогревать ваш дом, вы также можете разместить их на открытом воздухе, создавая уютную атмосферу зимой, предлагая более экологически чистую альтернативу традиционным дровяным горелкам.

Сжигание древесины и накопление креозота в дымоходах

Каждый, кто разжигает огонь в своих каминах или дровяных печах, сталкивается с проблемой креозота, которая представляет собой потенциальную опасность. Когда дрова горит, образуются побочные продукты сгорания, которые выводятся через дымоход. Эти побочные продукты включают газы, дым, несгоревшие частицы древесины, водяной пар, гудрон, углеводороды и различные минералы. Когда эти вещества выходят через дымоход, который становится холоднее, происходит конденсация. Конденсация побочных продуктов горения древесины приводит к образованию легковоспламеняющегося креозота на стенках дымохода.Креозот в основном состоит из смолы и имеет коричневый или черный цвет. Вещество принимает несколько форм, потому что у него есть три различных стадии, каждая из которых опасна, потому что может вызвать опасные пожары в дымоходе.

Креозот - стадия 1

Креозот первой стадии состоит в основном из пепельной сажи. Этот креозот удалить легче всего, потому что щетка для дымохода обычно справляется со своей работой. Этот вид креозота образуется в результате сочетания:

  • Относительно хорошее сжигание древесины и
  • Относительно высокие температуры в дымоходе.

Этот сценарий подходит для традиционного открытого камина. У поленьев в огне в процессе горения много воздуха, и тепло поступает в дымоход. Это описание наилучшего состояния дымохода по отношению к креозоту.

Креозот - стадия 2

На второй стадии или степени креозота очистка не так проста, как на первой. Побочные продукты сгорания представляют собой блестящие черные хлопья. Хорошее описание того, как они выглядят, - это представить затвердевшую смолу размером с кукурузные хлопья.Креозот второй стадии не просто смахивает щеткой, его можно удалить. Ограниченный воздух - это свойство горения, которое лучше всего описывает, как образуется креозот второй стадии. При сжигании поленьев в каминах и дровяных печах со стеклянными дверцами обычно образуется горючий креозот.

Креозот - стадия 3

Креозот на третьей стадии, безусловно, наиболее трудно очистить. На самом деле, бывают случаи, когда единственный способ сделать дымоход безопасным - это установить новую облицовку дымохода.Креозот третьей степени является чрезвычайно концентрированным топливом и выглядит как смола, стекающая в дымоход. По мере затвердевания креозота его часто повторно покрывают.

Следующие условия или комбинация условий приводят к креозоту третьей стадии:

  • Регуляторы подачи воздуха в дровяных печах значительно уменьшены.
  • Дымоход неизолированный или по другой причине холодный.
  • Используются необработанные / зеленые дрова.
  • Дымоход слишком велик / слишком велик для прибора, к которому он прикреплен.
  • Невозможно втянуть достаточное количество воздуха для горения для огня, потому что дом слишком герметичен.

При возгорании дымохода с креозотом третьей степени все может стать действительно опасным и сложным. Креозот частично закипает и может оставить высохшую «губку», которую легче удалить. Но если вещество не удалить в этом состоянии, губки могут наполниться креозотом третьей степени. В конечном итоге в дымоходе может скопиться более 100 фунтов креозота, что создаст огромную опасность в случае пожара в дымоходе и приведет к ухудшению качества облицовки дымохода.

Основные опасности креозота

Две основные угрозы, вызываемые креозотом, - это засорение дымохода и возгорание дымохода. Если дымоход засорен, в дом могут попасть токсичные газы, в том числе угарный газ. Каждый, у кого есть камин или плита, должен иметь в доме детектор угарного газа, так как газ без запаха, невидимый и безвкусный.

Пожар в дымоходе может повредить облицовку дымохода и вызвать пожар в доме или вызвать пожар на крыше.Креозот третьей стадии является наиболее опасным, поскольку смолистое топливо прилипает, как клей, к облицовке дымохода, которая непрерывно питает огонь.

Позвоните нашим специалистам по дымоходам, если вам требуется ежегодный осмотр или чистка дымохода, или если вы не уверены, сколько креозота содержится в дымоходе.

Можно ли установить дровяную печь в камин?

У вас есть традиционный камин в вашем доме, но вы начинаете видеть плюсы в покупке дровяной печи? Если это так, вам может быть интересно, можно ли установить его в существующий камин.

Хорошая новость заключается в том, что установка дровяной печи в существующий камин часто оказывается несложной задачей. Вам просто нужно убедиться, что у вас правильный:

  • Тип дымохода
  • Диаметр дымохода
  • Размер камина
  • Тепловая мощность печи
  • Вентиляция помещения
  • Размер и толщина пода

Прочтите, чтобы узнать больше о том, как установить дровяную горелку в свой камин!

Что нужно знать перед установкой дровяной печи в существующий камин…

Если вы открываете камин специально для дровяной печи, или у вас есть пустая ниша, при установке печи учтите эти вещи…

На фото: Firefox 5 Дровяная / Многотопливная печь

Магазин печи сейчас

Размер дымохода и дымохода

В камин можно устанавливать дровяную горелку только с дымоходом класса 1.Если раньше у вас был открытый огонь твердого топлива, так должно быть! Если вы заменяете газовый камин, убедитесь, что это дымоход не класса 2 или сборный, так как он не подходит для печи.

Затем вы хотите проверить диаметр дымохода вашего камина. Очень важно, чтобы ваша дровяная горелка была подключена к дымоходу или облицовке дымохода правильного размера - в противном случае она не только будет плохо работать, но и будет небезопасной.

Для большинства печей мощностью до 20 кВт требуется дымоход диаметром не менее 6 дюймов.Если у вас есть плита, одобренная DEFRA, и ваш производитель говорит, что это безопасно, иногда также можно использовать 5-дюймовый дымоход.

Подробнее о том, какой дымоход вам нужен для вашей печи, можно узнать здесь.

Если дымоход вашего камина меньше диаметра дымохода, необходимого для печи, его установка небезопасна. Вам также придется следить за любыми трещинами - даже если вы устанавливаете футеровку дымохода, их придется отремонтировать.

Для дымоходов, которые по какой-либо причине не подходят для использования с печью, у вас есть альтернатива, установив двустенный дымоход.Посмотрите, как они могут помочь вам приобрести печь без дымохода.

Контрольный список:

  • У вас должен быть дымоход 1 класса
  • Обязательно проверьте диаметр дымохода в существующем камине перед тем, как купите печь

Расстояние до горючих материалов

Если вы устанавливаете свою печь в существующую каминную камеру, вам необходимо убедиться, что она достаточно велика, чтобы обеспечить необходимое расстояние до горючих материалов - это означает, что это должно быть указанное расстояние от всего, например, гипсокартона или обоев, которые потенциально могут загореться.Конкретное необходимое расстояние различается для каждой печи, поэтому перед установкой сверьтесь с инструкцией по установке.

Если камин сделан только из кирпича, камня или другого негорючего материала, нет никаких законодательных положений о том, как далеко должна быть печь. Однако производительность печи может снизиться, если в ней недостаточно места для циркуляции воздуха и тепла.

Если у вас грязная кирпичная кладка в камине, вы можете легко очистить ее для своей печи с помощью одной из наших каминных камер.

Магазин Fire Chambers Now

Контрольный список:

  • Измерьте каминную камеру, чтобы увидеть, насколько хорошо в нее поместится ваша печь
  • Убедитесь, что в пределах необходимого пространства вокруг дровяной горелки нет горючих материалов.

Тепловая мощность печи

Печи значительно эффективнее каминов и могут выделять много тепла!

Даже если у вас есть большое отверстие в камине для дровяной горелки, это не значит, что вам следует использовать печь как можно большего размера.

Воспользуйтесь нашим калькулятором печи, чтобы определить, какая тепловая мощность лучше всего подходит для вашей комнаты, чтобы не перегреться.

Контрольный список:

  • Убедитесь, что вы выбираете правильную тепловую мощность при установке печи в камин

Вентиляция

Печям для работы необходим воздух. Когда их помещают в комнату без достаточной вентиляции, вы можете столкнуться со всевозможными проблемами, такими как дым, не выходящий из дымохода, и трудности с розжигом огня.

Если вы устанавливаете дровяную горелку в традиционный камин, убедитесь, что вы проверили воздухопроницаемость комнаты. Если он слишком низкий, возможно, вам понадобится где-то установить небольшой вентиляционный кирпичик.

Подробнее о вентиляции дровяных горелок можно узнать здесь.

Контрольный список:

  • Убедитесь, что в вашей комнате есть достаточная вентиляция для размещения печи в камине


Печь и окружающая среда

Ставя дровяную горелку в традиционный камин, необходимо соблюдать правила, касающиеся используемого очага.Поскольку ваша печь, скорее всего, будет отличаться по форме и размеру от традиционного камина, не думайте, что она все равно подойдет.

Правила установки печей требуют, чтобы очаг с температурой до 100 ° C:

  • Выдвиньте не менее 300 мм вперед и 150 мм с обеих сторон печи
  • иметь площадь не менее 840 x 840 мм
  • Толщина не менее 12 мм
  • Изготавливаться из негорючих материалов

Если температура пода превышает 100 ° C, его толщина должна быть не менее 250 мм.

Для очень старых каминов убедитесь, что в камине нет трещин, если вы планируете использовать его повторно - печи выделяют высокий уровень тепла, и трещины могут быстро стать проблемой.

Более подробную информацию о правилах установки печи можно найти здесь.

У вас также может быть старый камин, который вы хотите оставить для своей дровяной печи. Если проем для камина достаточно велик и сделан из негорючего материала, нет причин, по которым у вас есть для его замены.Однако зачастую предпочтение отдается каминной балке.

Магазин каминных балок сейчас

Контрольный список:

  • Измерьте размер очага камина, чтобы убедиться, что он подходит по размеру для печи
  • Если очаг слишком мал, поврежден или неподходящий материал, замените его новым

Можете ли вы открыть старый камин для дровяной печи?

Если у вас есть полностью заколоченный камин или, может быть, газовый камин в нише, его можно открыть, чтобы внутри поместилась печь.Однако, опять же, это будет зависеть от нескольких вещей.

Прежде всего, важно, чтобы размер отверстия камина был достаточно большим, чтобы в нем поместилась дровяная горелка. К сожалению, вы можете точно знать, насколько велики строители, открывающиеся к вашему камину, пока не приступите к работе, пробивая их!

Точный размер отверстия в камине, необходимый для вашей дровяной горелки, зависит от того, какой размер печи вам нужен. Вы должны оставить достаточно места вокруг печи, чтобы обеспечить необходимое расстояние до горючих материалов и обеспечить достаточный приток воздуха к плите.

Если проем для камина маловат, не волнуйтесь - взгляните на наш ассортимент небольших печей, чтобы найти что-то, что хорошо впишется!

На фото: Stovax Stockton 4 Дровяная печь

Купить все маленькие печи сейчас

Помните, если ваш камин был заколочен в течение некоторого времени, вам также необходимо проверить, что дымоход находится в хорошем рабочем состоянии. Вам нужно будет попросить трубочиста почистить его и осмотреть, чтобы убедиться в отсутствии трещин.Если у дымохода нет облицовки, подумайте об ее установке, чтобы сделать печь максимально эффективной и безопасной.

Узнайте больше о том, зачем вашей печи дымоход.

Вы ищете дровяную горелку для своего камина? Взгляните на наш фантастический ассортимент в Интернете на сайте Direct Stoves - все с бесплатной доставкой и вариантами финансирования.

Вы можете найти больше советов по установке печи и руководств по покупке в блоге Direct Stoves…

Могу ли я установить дровяную печь в зимнем саду? | Что вам нужно, чтобы установить горелку для бревен? | Камин горелки и идеи окружения

Посетите Direct Stoves

Все о дымоходах на дровах

Ни одна дровяная печь, камин или топка не могут нормально функционировать без хорошего дымохода.Хороший дымоход это:

  • правильный тип для прибора, т.к. есть много вариантов, некоторые не подходят;
  • правильный размер для прибора, который обычно равен размеру выходного отверстия прибора;
  • правильно расположен, то есть вверх через отапливаемое пространство дома; и
  • правильно установлен, в точности следуя строительным нормам и инструкциям производителя.

Хорошая конструкция дымохода и системы обеспечивает желаемые рабочие характеристики:

  • Пожары легко разжечь, а черновик быстро строится
  • Дым не заполняет комнату, когда вы пытаетесь зажечь огонь
  • При открытии двери для борьбы с огнем не просыпается дым
  • Отсутствие неприятных запахов или холодного воздуха из очага, когда он не используется

При планировании установки для сжигания дров в первую очередь вам понадобится надежный совет по подбору прибора для дымохода правильного типа и размера.Большинство розничных продавцов дровяного отопления и трубочистов могут направить вас, также могут быть правительственные учреждения и публикации, которые вы можете получить на месте. Мы настоятельно рекомендуем, чтобы ваш дымоход профессионально установил кто-то, чьи рекомендации вы проверили. Вы никогда не захотите спать по ночам, задаваясь вопросом, не подвергает ли неумелая установка дымохода риску ваш дом и семью.

Это хорошие показатели дровяной печи:

(подсказка: это действительно дымоход делает работу!)

  • Когда огонь не горит и вы открываете дверцу печи, воздух поступает в печь, а не наружу.
  • Когда вы разжигаете огонь, дым сразу же поднимается вверх по трубе, а не в комнату.
  • Правильно устроенный костер для растопки горит очень быстро и ярко.
  • Когда вы открываете дверцу печи, чтобы добавить дров, дым не выходит.
  • Если вы будете осторожны, вы можете включить печь, чтобы в доме не чувствовалось запаха древесного дыма.

Понимание того, как работают дымоходы

Дымоход можно рассматривать как двигатель, приводящий в действие систему отопления на дровах.Думайте о его топливе как о тепле. Думайте о мощности, которую он производит, как о сквозняке. Чем больше топлива (тепла) вы дадите этому двигателю (дымоходу), тем большую мощность (тягу) он выдает. Таким образом, чем горячее выхлопные газы, тем больше тяга. Осадка, кстати, хорошая. Это всасывание, которое предотвращает попадание дыма в комнату. Изоляция дымохода важна, потому что она помогает поддерживать выхлоп горячим до тех пор, пока он не вылетит наружу, и, таким образом, увеличивает тягу.

Дымоход работает с печью или камином в виде петли обратной связи.Тепло в дымоходе создает тягу, которая втягивает больше воздуха для горения, что делает огонь более горячим, отводит больше тепла в дымоход, что создает большую тягу и так далее. Изолированный дымоход обеспечивает большую тягу при меньшем нагреве.

Дровяные печи и камины работают на естественной тяге, что означает, что никакие вентиляторы не способствуют оттоку выхлопных газов. Чтобы дымоход работал правильно, он должен получать около двадцати процентов тепловой энергии, производимой горящими дровами. Прошлый опыт показал, что, когда КПД дровяной печи намного превышает 80 процентов, в дымоходах, особенно наружных, сделанных из кирпича, может начаться конденсация водяного пара.Никогда не морите дымоход голодом. Для правильного функционирования ему требуется тепло.

Зимой хорошо спроектированный и правильно установленный дымоход создает тягу и поднимает воздух вверх, даже когда огонь не горит. Когда вы разводите огонь в печи, подключенной к такому дымоходу, растопка легко воспламеняется, тяга быстро увеличивается, и вы сразу получаете красивый, яркий, горячий огонь - и не курите. Это та система, которую вы хотите установить в своем доме.

Понимание того, как устроены дома

Прямые системы создают некоторый восходящий поток, даже если огонь не горит.Когда на улице холодно, теплый воздух внутри дома хочет подниматься, создавая перепад давления: низкое давление низкое в доме и высокое давление высокое в доме.

Перепад давления называется эффектом суммирования, а между зоной положительного и отрицательного давления - плоскость нейтрального давления, в которой давление в доме равно атмосферному давлению на открытом воздухе. Чем холоднее на улице, тем больше разница температур, тем сильнее эффект стека.Дымоход, установленный в середине дома, естественным образом преодолевает эффект дымохода, будучи таким же теплым, но более высоким, чем дом.

Дома строятся более плотно закрытыми для повышения комфорта и снижения затрат на электроэнергию. Для этого используются двери и окна с уплотнителями и стены с непрерывным воздушным барьером (обычно полиэтиленовой пленкой). Если вы включите мощную вытяжку или вытяжку с нисходящей кухонной вытяжки в относительно небольшом, плотно закрытом доме, она может высосать из дома столько воздуха, что давление внутри упадет настолько, что преодолеет тягу в дымоходе и высосет дым из печи. .Пока это не так часто, но может случиться.

Типичные проблемы и способы их избежать

1.

Холодный очаг и запахи: Когда огонь не горит, из печи выходит холодный воздух и / или запахи.
  • Воздух в дымоходе, идущем вверх по дому, охлаждается, поэтому тяга в дымоходе меньше, чем эффект дымовой трубы дома, а обратная тяга дымохода делает очаг холодным и вызывает неприятные запахи
  • Холодная обратная тяга также может произойти, если дымоход проникает в теплую часть здания ниже своего наивысшего уровня, что произойдет, если очаг установлен на нижней стороне потолка собора или в одноэтажной секции двухэтажного дома.
  • Установите дымоход внутри здания так, чтобы он проникал в теплое пространство на самом высоком уровне и создавал сквозняк, даже когда огонь не горит

2.

Дым при открытой двери: Когда вы идете на перезарядку, дым вываливается из двери.
  • Когда вы открываете дверцу печи, через отверстие должно проходить большое количество разбавляющего воздуха, чтобы дым остался внутри; если поток выхлопных газов ограничен, дым будет выкатываться в комнату
  • Если возможно, идите прямо вверх; Избегайте поворотов дымохода на 90 градусов и смещений в дымоходе

3.

Медленная работа: дымчатый огонь, трудно получить горячий огонь.
  • Большие холодные дымоходы, похожие на старые кирпичные, всасывают тепло из выхлопных газов, вызывая медленное накопление тяги.
  • Размер дымохода должен соответствовать печи и использовать изолированный дымоход, чтобы выхлоп оставался горячим и быстро двигался; никогда не используйте дымоход с воздушным охлаждением

Краткое изложение рекомендаций по проектированию

1. Поместите дымоход в теплое помещение
2. Идите прямо вверх, без изгибов и смещений
3. Изоляция вокруг дымохода
4.Размер дымохода соответствует печи

Несколько слов о климате и высоте над уровнем моря

Если вы живете в районе, где настоящая зима - земля замерзает, а на вас выпадает немного снега - или если вы живете на большой высоте - скажем, на высоте более 4000 футов - вам необходимо точно следовать этим рекомендациям по проектированию, чтобы получить отличное исполнение. Людям, живущим на небольшой высоте с мягкими зимами, возможно, не нужно быть настолько привередливым, но, опять же, хороший дизайн всегда окупается лучшими характеристиками.

ФНР-100

ФНР-100


FNR-100

Маркетинг и использование

Кооперативная служба расширения

Университет Пердью

West Lafayette, IN 47907





Даниэль Кассенс и Сюзанна Баденхоп

Древесина, когда она доступна, - дешевый источник дома. топливо.К сожалению, из-за неправильной работы печей может возникнуть пожар в доме. установлены или неаккуратно эксплуатируются и обслуживаются.

Эта публикация с использованием Национальной ассоциации пожарной безопасности (NFPA) стандартов, описывает правильную установку излучающих дровяные комнатные обогреватели в жилых домах. Эти стандарты основа многих строительных норм. Рекомендации будут отличаться для печи, циркуляционные печи, кухонные плиты и плиты. Во всех случаях, Вам следует проконсультироваться с местными властями для получения подробной информации и руководствоваться здравым смыслом при установке, эксплуатации и техническом обслуживании печи.Некоторые государства порекомендуйте вам проконсультироваться с начальником пожарной охраны и вашим страховым агентом а также местный офис разрешения на строительство перед установкой печь.

Большинство пожаров возникает, когда горючие вещества находятся слишком близко к горячему печи, выходом горячих газов или пламени через трещину в дымоход, проводя тепло от дымохода или печи к горючих материалов, искр или углей, выходящих из печи. Необходимо обеспечить защиту горючих стен, потолка и пола. материалы возле плиты и дымохода, а также там, где дымоход проходит через или вблизи горючих стен, потолков и другие материалы.

Защита стен

Печи и дымоходы должны быть удалены от стен и других горючие материалы для предотвращения возгорания. Они не должны быть устанавливаются в нишах, туалете или подобных местах. Таблица 1 показывает минимальные зазоры от горючих стен и потолков. Деревянная рамка стены, покрытые гипсокартоном, считаются горючими.

Если защита стен не используется, обычная излучающая печь или обогреватель должен располагаться на расстоянии не менее 36 дюймов от стены.Этот расстояние может быть значительно сокращено, если асбестовый картон и / или 28 для защиты стен используется листовой металлопрокат. Воздух диаметром 1 дюйм или шире зазор между стеной и асбестовым картоном или металлической панелью должен предоставляться. Однодюймовые распорки должны быть из негорючего материала. материал. Кроме того, требуется воздушный зазор 1 1/3 дюйма или больше при низ асбестового картона или металлической панели. Циркуляционный воздух охладит панель и стену за ней (Рисунок 1). Не менее 36 между верхней частью плиты и незащищенный потолок.Кирпич или камень практически не обеспечивают защиты для горючей стены, поскольку они являются хорошими проводниками нагревать. Поэтому сами по себе они не подходят в качестве настенных. протекторы. Однако при использовании они тоже должны располагаться на расстоянии от стена с зазором внизу для обеспечения циркуляции воздуха.

Существует простой тест, который покажет, достаточно ли вы предоставили оформление. Положите руку на ближайшую поверхность. Если ты сможешь сохранить рукой там удобно, пока печь работает, локация проходит проверку.В противном случае вам потребуется дополнительная защита.

Таблица 1. Минимальные расстояния от горючих стен и потолка. *

                    Тип печи

Тип защиты Radiant Circulating Stovepipe
--------------------------------------------------
Нет 36 "12" 18 "
Асбестовый картон 1/4 дюйма,
разнесены 1 "18" 6 "12"
Листовой металл толщиной 28,
разнесены 1 "12" 4 "9"
Листовой металл толщиной 28 на
1/8 дюйма.асбестовый картон,
разнесены 1 "12" 4 "9"
--------------------------------------------------
  * Из Национальной ассоциации противопожарной защиты № 89М, 1976 г.


Рис. 1. Циркуляция воздуха за стеной любого типа. защита важна для охлаждения.

Защита пола

Все этажи, на которых устанавливаются печи, кроме бетонных, должны быть защищен от жары как от огня, так и от выпадения раскаленных углей при добавлении топлива (рисунок 2).NFPA рекомендует охватить пол под печью из листового металла № 24 или толще. Металл с асбестовой основой и асбестовый картон. Если шифер, кирпич и т. д., они должны быть заделаны на месте без пробелы. Металлический или асбестовый картон необходимо установить между кирпич (шифер или камень) и пол.

Если ножки печи обеспечивают зазор менее 6 дюймов, от 2 до 4 дюймов пустотелой кладки, уложенной для обеспечения циркуляции воздуха с между полом и кладкой проложен лист из листового металла толщиной 24 рекомендуемые.Ножки от восьми до десяти дюймов обеспечат больше воздушного пространства, а меньше тепла будет передаваться полу. 2-дюймовый слой песка или зола, положенная на дно печи, также поможет предотвратить перегрев пола.

Материалы, используемые для защиты пола, должны выступать на 12 дюймов. за стенками печи без отверстий и на 18 дюймов за сторона с дверью или другими потенциальными проемами.

Фигура 2.Свободное пространство для печки и дымохода от стен и пола.

Другие горючие вещества

Прочие горючие материалы, такие как дрова, бумага, занавески и т. Д. пластмассы следует держать на расстоянии не менее 36 дюймов от плиты.

Печные трубы

Как и камины, дровяные печи должны иметь выход наружу. здания. Дымоход используется для соединения печи с кладкой. дымоход или сборный металлический дымоход.Дымоход иногда бывает называется разъемом. Одностенный 24-дюймовый или более толстый рекомендуется дымоход из коррозионно-стойкой стали. Если дымоход диаметр превышает 10 дюймов, необходимо использовать более тяжелый металлический калибр. В диаметр дымохода должен быть таким же, как диаметр топки. выход. В некоторых ситуациях сборный или изолированный металл дымоход можно подключить непосредственно к печи. В таблице 2 показаны общие мощность дымохода, необходимая для печей разного размера.

Таблица 2. Объем дымохода в зависимости от размера печи. * Площадь дымохода в квадратных дюймах

               19 28 38 50 78 113
   Суммарный дымоход Комбинированная мощность печей в
  высота в футах, тысячи БТЕ / час
------------------------------------------------
       6 45 71 102 142 245 NR
       8 52 81 118 162 277 405
      10 56 89 129 175 300 450
      15 66 105 150 210 360 540
      20 74 120 170 240 415 640
NR означает не рекомендуется
--------------------------------------------------
  * Из Национальной ассоциации пожарной безопасности No.HS-8, 1974.


Просветы от стен. Печи, как и печи, излучают тепло. Если они устанавливаются рядом с горючими материалами, пожар может результат. NFPA рекомендует, чтобы дымовая труба была не менее 18 дюймов. от ближайшего горючего материала. Допускаются более близкие зазоры в некоторых ситуациях (таблица 1).

Просветы сквозь стены и потолки. NFPA не разрешает дымовая труба, чтобы пройти через любой пол или потолок или через любой огонь стена или противопожарная перегородка.Однако если дымовая труба должна проходить через перегородка, отличная от противопожарной перегородки, одна из следующих должны соблюдаться условия:

Горючие материалы в пределах 18 дюймов от неизолированного дымоход необходимо снять. Для трубы диаметром 6 дюймов требуется 6 дюймов плюс 2 x 18 дюймов или отверстие диаметром 42 дюйма в горючем стена. Это отверстие может быть закрыто или накрыто негорючим изоляционные материалы (рисунок 3).

Зазор 18 дюймов можно уменьшить, используя металлический наперсток или обожженный наперсток из огнеупорной глины и окружающий его не менее 8 дюймов огнезащитного материала (рисунок 3).

Рис. 3. Один из способов пропустить неизолированный дымоход через горючая стена. Зазор 18 дюймов можно уменьшить до 8 дюймов вытягивая наперсток (см. пунктирную линию) и окружая его минимум 8 дюймов огнезащитного материала.

При использовании металлической гильзы вентилируемого типа наперсток должен быть как минимум на 12 дюймов больше в диаметре. чем дымоход (рисунок 4).

Просвет в дымоход.Если дымоход подсоединен к кладке дымохода, он должен проходить через ближнюю стенку дымохода к внутренняя поверхность облицовки дымохода, но не за ее пределами. Наперсток должен зацементировать высокотемпературным цементом в кладку стены дымоход и дымовая труба вставлены в гильзу без цемента для легкого снятия для очистки и замены. Если используется наперсток, дымоход должен быть плотно затянут, чтобы в топка печи не выбьет трубу.

Длина. Дымовая труба должна быть прямой и короткой, как возможный. Длинные неизолированные дымоходы могут увеличить нагрев. эффективности, но они не приветствуются, потому что выхлопные газы охлаждается и креозот может развиваться быстрее. Скопления креозота создают серьезную опасность пожара. Дополнительная информация о креозоте депозиты следует в рубрике «Пожары в дымоходах».

Иногда дымоходы можно использовать в горизонтальном положении для подключить печь к дымоходу.В этом случае код NFPA указывает ограничить горизонтальный пробег. Если есть неизолированная дымовая труба. используемого, он не должен быть длиннее 75 процентов высоты дымоход выше точки входа в дымоход. Если утепленный используется дымовая труба, - длина горизонтального участка не должна превышать 100 процентов высоты дымохода над точкой входа в дымоход камин. Предполагается, что дымоход имеет естественную тягу. В горизонтальная часть дымохода должна иметь повышенный уклон или подъем не менее 4 дюймов на погонный фут.Точка подключения к дымоход должен располагаться выше, чем конец, ближайший к печь. Каждый стык дымохода должен быть закреплен не менее чем тремя винты для листового металла или аналогичные. Стыки должны плотно прилегать и перекрываются примерно на 2 дюйма с гофрированным (охватываемым) концом, указывающим вниз в следующий кусок. Такое расположение предотвратит появление креозота. утечки. При подключении печи к дымоходу желательно иметь только один локоть под углом 90 градусов. Однако при необходимости можно использовать два.

В дымовую трубу часто устанавливают заслонку, которая помогает контролировать тягу. возле печки. Обратитесь к производителю печи или к дилеру. рекомендации для деталей. Автоматические регуляторы тяги активируются термостат может быть установлен согласно указаниям производителя и местные коды.

Дымоходы

Дымоходы могут быть каменными или сборными металлическими. Каменная кладка дымоходы обычно устанавливают при строительстве дома.В однако в некоторых случаях они могут быть добавлены позже. Сборный металл дымоходы могут быть добавлены в любое время и обычно используются при кладке дымоход отсутствует.

Рис. 4. Вентилируемый металлический наперсток может быть используется для пропускания дымохода через горючую перегородку.

Кладка дымоходов. Если будет использоваться существующий дымоход из каменной кладки, проверьте его на герметичность. Также должна быть облицовка дымохода. Если дымоход старый и изношенный или без облицовки дымохода, в старый дымоход можно вставить сборные металлические дымоходы.

При использовании существующего дымохода площадь поперечного сечения дымоход должен быть как минимум на 25 процентов больше, чем дымоход. Это обеспечит достаточную тягу для выхлопных газов. от плиты. Дымоход нельзя подключать к дымоходу камина если каминное отверстие не загерметизировано. Также приемлемо, если дымоход плотно загерметизирован между проемом камина и дымоход вход в дымоход. Каминные отверстия и дымоходы должны быть запломбированы таким образом, чтобы в будущем прочистить дымоход.не мешает.

Кладочные дымоходы также должны быть выполнены с надлежащим окладом. и седла для предотвращения протечек крыши.

Сборные дымоходы. Там, где нет каменных дымоходов, можно использовать сборные дымоходы. Эти дымоходы короче секции различной длины, которые соединяются вместе. Они могут быть двойными конструкция стены с изоляцией между каждой стеной или конструкция с тройными стенками, спроектированная таким образом, что воздух циркулирует вниз по одной полости стены и вверх по другой.Внутренняя подкладка этих дымоходы обычно из коррозионно-стойкой нержавеющей стали. Использоваться для дровяных печей эти дымоходы должны быть внесены в список UL ALL FUEL. дымоходы. Необходимые зазоры от горючих материалов: отмечены на каждой секции сборного дымохода, внесенного в список UL. Для утепленный двустенный дымоход, минимальный зазор обычно составляет два дюйма. Сборные дымоходы эффективны и просты в эксплуатации. установить. Скопление креозота в дымоходе изолированного типа сведено к минимуму. из-за быстрого утепления внутренних стен.Однако тройной настенного типа, в котором циркулирует воздух, может вызвать быстрое охлаждение дымовые газы и, таким образом, увеличивают образование креозота.

Рисунок 5а. Минимальная высота дымохода 3 фута требуется там, где дымоход выходит за линию крыши менее чем на 10 футов (измерено по горизонтали) от пика.

Чтобы дождевая вода не попадала в дом, сборные дымоходы обычно продаются со штормовыми ошейниками и вставками, а также с кепками. и искроулавливающие экраны.

Высота дымохода. Для скатной кровли высота дымохода должна быть минимум 3 фута от места проникновения в крышу или минимум 2 футов над самой высокой поверхностью крыши в пределах 10 футов по горизонтали (Рисунок 5). На плоских крышах дымоходы должны быть не менее чем на 3 фута выше. крыша. Эти меры предосторожности должны предотвратить сквозняки, а также крышу. возгорание от искр.

Мульти-дымоходы. NFPA рекомендует, чтобы комнатные обогреватели, кухонные плиты, и т.п.не следует подключать к общему дымоходу. Дымовые газы и искры может перейти от одного отверстия дымохода к другому и взорваться, или ядовитые пары могут проникать в дом. Несколько подключений могут также приводит к неудовлетворительной тяге, а если в дымоходе все же происходит пожар, его нельзя задушить.

Рисунок 5b. Если между ними есть кобыла более 10 футов пик и место выхода дымохода за линию крыши, тогда необходимо добавить не менее 2 дополнительных футов дымохода выше 10-футового горизонтального измерения.

Пожары в дымоходе

Возгорание дымохода возникает при образовании отложений креозота в дымовой трубе. воспламеняется - обычно от особо горячего огня. Креозот образуется при несгоревшие газы (дым) охлаждаются и конденсируются внутри дымохода или дымоход. При первом образовании креозот представляет собой жидкость черного цвета, и он может просачиваться через трещины в каменных дымоходах или стыковые соединения в дымоходы. Позже он может высохнуть и образовать корку в дымоходе или камин.Со временем эти отложения накапливаются и, наконец, сгорают. что приводит к сильному горячему огню, который может воспламенить близлежащие горючие вещества и крыша дома.

Креозотовые отложения удалить невозможно. Однако это помогает использовать хорошо выдержанную твердую древесину в качестве топлива и лучше разводить небольшой горячий огонь чем большой тлеющий. Разжигая огонь или добавляя дрова в огонь, запустить огонь в горячем состоянии на 10-20 минут. Это быстро нагреет дерево. и прогнать часть влаги.

Очень важны частые осмотры дымохода. Проверить на креозот отложений после каждого сжигания деревянных шнуров или хотя бы один раз в год. Креозотовые отложения в некоторых ситуациях накапливаются быстрее, чем другие. Например, новые «герметичные» печи очень эффективны. и имеют тенденцию быстрее образовывать отложения креозота. Рано или поздно потребуется тщательная чистка дымохода.

Рис. 6. Креозот и отложения сажи, удаленные из дымохода проволокой. щетка.Эти депозиты накопились менее чем за два месяца.

Для очистки сборных дымоходов многие дилеры печей продают круглую проволоку. щетки, которые можно прикрепить к металлическим трубам малого диаметра или веревки. Затем труба или веревка с прикрепленной щеткой перемещается вверх и вниз в дымоход, пока не будут удалены все отложения креозота. В отложения должны опускаться на дно дымохода и должны быть удалены (рисунок 6). Хотя мешки из мешковины не так эффективны, соломой и грузами, такими как камни, можно тянуть вверх и вниз по дымоход для удаления отложений креозота.

В случае возгорания дымохода ограничьте подачу воздуха в дымоход. Пожар. Разрядите огнетушитель в печь и вызовите огонь отделение. Многоцелевой сухой химический огнетушитель (класс ABC). является предпочтительным. Этот тип подходит и для других домашних каминов.

Сводка

Дровяные печи могут быть экономичным источником тепла для дома. Однако если они не установлены, не обслуживаются и не эксплуатируются должным образом, серьезные это может привести к пожарам в доме и даже смерти.В этом бюллетене процедуры установки, рекомендованные Национальным пожарным ведомством Ассоциация профилактики. Эти рекомендации написаны для применения к все ситуации и, следовательно, носят общий характер. При установке вашей печи, проконсультируйтесь с местными властями для получения подробной информации и следуйте рекомендации производителя. Всегда включайте плиту в разумным образом, и периодически осматривайте его на предмет повреждений. Обычно очистить дымоход от креозотовых отложений. Держите огнетушитель присутствовать всегда и остерегаться самоуспокоенности.

Рекомендуемая литература

    Дымоходы, камины и вентиляционные отверстия. 1977. Национальная противопожарная охрана. Association, 470 Atlantic Ave., Бостон, Массачусетс 02210, 50 стр. (3 доллара США)
    Допуски для теплопроизводящих устройств, 1976 г. Национальная служба пожарной безопасности Association, 470 Atlantic Ave., Бостон, Массачусетс 02210, 14 стр. (3,00 доллара США)
    Безопасное использование дровяных и угольных печей, 1974. Национальное предотвращение пожаров Association, 470 Atlantic Ave., Бостон, Массачусетс 02210, 12 стр.(2 доллара США)
    Энциклопедия Вудбернера, 1977 г., Vermont Crossroads Press, Box 333, Waitsfield, VT 05673, 162 стр. (7,95 долл. США)
    Камины и дымоходы. Министерство сельского хозяйства США, Служба сельскохозяйственных исследований, Вестник фермеров № 1889, перепечатанный Сентябрь 1977 г.

Публикации по теме

Следующая публикация доступна в Mailing Room, Здание сельскохозяйственной администрации, Университет Пердью, Запад Lafayette, IN 47907, или через представителя вашего округа.

FNR-79 Древесина для отопления дома


3/86 РУБ

Информация, представленная здесь, предоставлена ​​с пониманием что не предполагается никакой дискриминации и одобрения со стороны Индианы Подразумевается совместная служба расширения.

Кооперативная консультативная работа в сельском хозяйстве и домохозяйстве, Состояние Индиана, Университет Пердью и Министерство сельского хозяйства США Сотрудничаем.Х.А. Уодсворт, директор, West Lafayette, IN. Выдается в выполнение законов от 8 мая и 30 июня 1914 года. Это политика Кооперативной службы распространения знаний Университета Пердью, что все люди должны иметь равные возможности и доступ к нашим программам и удобства.

Почему дымится у вас в камине

Распространенная жалоба домовладельцев на камин заключается в том, что дым не выходит в дымоход так, как должен.Вместо этого дым уходит в дом. Дымоходы - это те, кто знает, как починить дымящийся камин, хотя есть разные причины проблемы. Чтобы определить причину проблемы, может потребоваться некоторое устранение неполадок. Ремонт дымящегося камина может быть очень простым, а также может быть очень дорогим, в зависимости от ситуации. Ниже приведены некоторые из наиболее распространенных причин и способов устранения дымящегося камина.

Заслонка закрытого типа

Первый шаг в подготовке к разжиганию огня в камине или дровяной печи - открыть заслонку.Это может быть удивительно, но количество людей, которые пропускают этот шаг и обращаются в компанию по производству дымоходов, чтобы помочь с дымным камином. Часто оказывается, что заслонка никогда не открывалась, и дыму некуда было идти, кроме как в дом. Это быстрое решение: откройте заслонку.

Отсутствие давления воздуха

Определенное количество воздуха необходимо в помещении, в котором разводится камин, для обеспечения надлежащей тяги в дымоходе. Однако сегодня многие дома настолько герметичны, что давление воздуха недостаточное для нормальной работы вытяжной системы.Использование вытяжного вентилятора на кухне также может иногда создавать эту проблему. Самое простое и быстрое средство от недостатка давления воздуха - открыть окно на несколько дюймов в той же комнате, где находится камин. Это создаст хороший сквозняк, который выведет дым из вашего дома.

Требуется заливка дымохода

Иногда дым не выходит в дымоход, потому что в дымоходе есть столб холодного воздуха, который выталкивает дым обратно в дом. Перед розжигом огня важно проверить тягу, чтобы убедиться, что грунтовка не нужна.Самый распространенный способ заправить дымоход - свернуть газету, чтобы получился факел, зажечь его, а затем поднести к заслонке. Иногда необходимо проделать это несколько раз или больше, чтобы достаточно хорошо прогреть дымоход и получить хорошую тягу для костра.

Каминное отверстие слишком велико для дымохода

Если проем вашего камина более чем в десять раз превышает окружность дымохода, динамика не подходит для создания здоровой тяги. Ваш камин будет дымным, потому что в топке собирается больше дыма, чем может быть выпущено через дымоход.Лучшим решением часто является установка дымозащитного кожуха, который представляет собой металлическую полосу, уменьшающую проем камина. При более подходящем соотношении размера дымохода и проема камина камин не должен дымиться.

Дымоход слишком короткий

Дымоход должен быть достаточно высоким, чтобы выступать над линией крыши, для правильной вытяжки дымохода на постоянной основе. Что может случиться, так это то, что дымоход должен компенсировать разницу между давлением воздуха внутри дома и снаружи дома.С дымоходом недостаточной высоты дым может легко вернуться в комнату при отрицательном давлении в доме. Единственный способ решить эту проблему с дымным камином - увеличить длину дымохода.

Дымоход построен неправильно

Наверное, худшая новость, которую может получить домовладелец о причине дыма в дымоходе, - это то, что дымоход был построен неправильно. Каменщики, не обученные правильной эксплуатации дымохода, часто строят «плохие камины» из-за отсутствия знаний.Существует определенная математическая взаимосвязь между различными компонентами камина и дымохода, которая должна быть достигнута для правильного проектирования. Иногда, чтобы решить проблему курения, необходимо перестраивать камин целиком. В других случаях источником проблемы являются существенные недостатки конструкции дымовой камеры или топки, что требует частичного ремонта дымохода.

Профессиональные трубочисты для ремонта дымоходов

Обученные и сертифицированные трубочисты компании Chimney Saver Solutions являются опытными экспертами в решении проблем с дымящимися каминами.Если вам не нравится камин, потому что дым всегда проникает в ваш дом, позвоните в Chimney Saver Solutions сегодня по телефону 804-440-4000.

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
