Как самому сделать заземление в частном доме

На чтение 8 мин. Просмотров 1.3k.

Если вы живете в частном доме, то вам не обойтись без системы заземления. Вы спросите, для чего она нужна? Ответ довольно прост — назначение системы защитного контура заключается в отводе открытого электрического напряжения в землю для того, чтобы нивелировать опасность для жизни человека.

Иными словами, в случае повреждения или неисправности электропроводки вас не ударит током, так как система заземления вес поток энергии направит в землю. Ну а теперь давайте разберемся, как можно сделать заземление в частном доме.

Устройство заземления своими силами. Устройство контура

Контур заземления состоит из двух важных элементов:

  1. Наружная подсистема;
  2. Внутренняя подсистема.

Объединяются вместе они с помощью специальной трассы из проводов, которая устанавливается внутри жилого помещения.

Саму работу можно разделить на:

  • Уличную;
  • Внутреннею.

Уличная часть работы состоит из вкапывания в электрических проводников, которые позже соединяются между собой специальными пластинами из цельного куска металла. От всей этой конструкции выводится шина из металла и подключается к главному щиту.

Внутренняя система заземления состоит из множества проводков контакты, которых соединены вместе с шиной.

Можно ли делать заземление самому?

Если вы хотите самостоятельно провести заземление без помощи специалистов, то рекомендуем вам предварительно сделать все необходимые расчеты на рабочем участке, измерить протекание тока и согласовать свои строительные работы с Жилищно -коммунальными услугами и с Жилищно — эксплуатационной конторой для избегания штрафов.

Важно знать: если вы обратились за помощью для установки заземления и был разработан проект, заключён договор, всея работа была сделана четко по строительным правилам и правилам безопасности, но в вашем доме случилась авария, то вы можете потребовать полное возмещения ущерба от компании, которая занималась установкой заземления.

Защитное и рабочее заземления

Специалистами было выведено два вида систем заземления:

  1. Защитное. Необходимо оно для того, чтобы защитить людей от электрического шока при ударе током, а технику, которая находится в выключенном или включённом состоянии от сгорания.
  2. Рабочее. Выполняет ту же функцию, что и защитное заземление, но с большим отличием, оно устанавливается непосредственно в промышленное оборудование.

Части заземления

  1. Заземлители – это установленные напрямую в землю проводники электричества. Устанавливается в грунт не меньше чем на полметра.
  2. Металосвязь – это цельная конструкция из металла, которая соединяет между собой концы заземлителя и заземлителя шин. В целом металосвязь и образует систему заземления.

Проводникизаземлители соединяют между собой клеммы заземления с шиной. Существует несколько видов клемм: жёсткие, гибкие и мягкие. Далее к шине подключаются электрические контактные площадки. Ряд из контактов обязательно необходимо обозначить несколькими полосками, нарисованными, под углом в сорок пять градусов по Цельсию.

Зачем несколько заземлителей?

Как бы там ни было, к большому сожалению одним заземлителем обойтись нельзя, так как земля сама по себе нелинейный проводник и электричество проводит неравномерно. Её сопротивление полностью зависит от образовывающегося напряжения между двумя заземлителями (расстояние между которыми приблизительно один – два метра).

Как нельзя заземлять

Вышеприведенными законными нормативными документами четко запрещается заземление электрических установок на любые системы подачи воды. К примеру, самодельное заземление, которое вы собрали своими руками из, так сказать подручных приспособлений может повлечь за собой тяжелые последствия для жизни и здоровья человека, если вы его установите водяную трубу. Так, как всем известно, что даже самый маленький кусочек трубки из пластика может в несколько десятков раз увеличить поражающее средство электрического тока.

Также законом запрещено внутреннее заземление наружу и напрямую подключать его к шине без установленной контактной площадки. Закон запрещает и последовательную установку заземления друг через друга, и подключать больше чем один проводник на одну площадку контактов.

О молниеотводах

Любой контур заземления обязательно должен быть оснащенным устройством для отвода молний. Так как металлическая основа заземления в негожий день очень хорошо притягивает к себе удары молний, а если один из ударов напрямую попадет в контур заземления, то вся его система выйдет из строя. На сегодняшний день известно множество случаев, когда загорались целые дачные посёлки из – за прямого удара молнии в заземление. Поэтому чтобы не платить дважды лучше один раз потратиться на хороший молниеотвод.

Самый простой и бюджетный отвод молний можно без особых усилий сделать самостоятельно из заостренных металлических арматур и тонкой проволоки.

Заземление частного дома своими руками

[ot-video type=»youtube» url=»https://www. youtube.com/watch?v=3irGXZI4inY&feature»]

Самый универсальный способ установки контура заземление – это заземление из труб с приплюснутым концом. Внизу трубы вразброс просверливают десять штук отверстий диаметром от пяти до восьми миллиметров. В жаркую, летнюю погоду в эти самые отверстия можно засыпать солевой раствор (половина упаковки соли на пяти литровое ведро с фильтрованной водой) для того чтобы уровень сопротивления держался в норме.

Важно знать: шина заземления имеет такую же структуру, как и шина для молниеотвода. Но, использовать для металосвязи цинковую слойку ни в коем случае нельзя, так как она проржавеет сразу после первого дождя.

Разрабатываем схему

Как и перед любым началом строительных работ, необходимо разработать схему для заземления, которой вы будете в дальнейшем руководствоваться.

Существует два вида схем:

  1. Линейная схема. Устанавливаются металлические штыри в одну прямую линию, которые последовательно соединяются. Но, эта система имеет значительный минус — если первая перемычка будет повреждена, то вся система заземления моментально выйдет из строя.
  2. Замкнутая (треугольная). В отличие от первой схемы она отличается более надежным и долговечным функционированием.

Важно знать: большинство специалистов рекомендуют использовать треугольную схему заземления для частного дома, так как монтажные работы предельно просты, а работает она в несколько раз лучше, чем линейная (включая долговечность замкнутой системы и её эффективность).

Подготавливаем инструмент и материалы

Для того чтобы сделать заземление своими руками для частного дома из инструментов нам понадобится:

  1. Пятивосьми килограммовая кувалда;
  2. Обычная строительная лопата;
  3. Аппарат для сварки и маска для защиты лица и глаз.

Измерение заземления

Для того чтобы удостовериться насколько хорошо вас защищает контур заземления вам необходимо сделать его измерения. Для этого профессионалы используют специальный прибор ПКП – три. В домашних условиях измерить заземление не получится, так как показатели будут неточными и неправильными. Поэтому вы можете купить или одолжить у кого — либо данный измерительный прибор.

Важно знать: использовать для замирения заземления напряжение из электрической сети, резисторное напряжение или миллиамперметр опасно для вашей жизни!

Монтажные работы

  1. Для начала необходимо определить, где именно будет находиться контур заземления. Нужно выбирать закрытое и укромное место, где не может пройти ни человек, ни животное (для избегания летального исхода).

Важно знать: если такого места не нашлось, а вы не хотите портить штыками красивый ландшафт вашего двора, то можно организовать потайную систему разместив заземление под искусственными камнями либо под садовой скульптурой.

  1. Работа с землей. Например, для того чтобы сделать контур треугольной формы нужно с помощью лопаты выкопать треугольник со сторонами до двух метров и глубиной до семидесяти сантиметров.
  2. Итак, приступим к самому главномумонтажу конструкции. Электроды необходимо забить на глубину до двух метров в землю (должны остаться в поле зрения только их верхушки).

После того как все электроды будут вбиты нужно приварить металлические пластины к их верхушкам для того, чтобы получился каркас в виде треугольника.

В конце подсоединяются проводы, связанные с шиной.

Тестирование заземления

Ну, вот и все заземление готово и осталось провести тестовое испытание. Согласно строительным правилам контрольные замирения должны быть сделаны специальным прибор стоимость, которого довольно высока и нет смысла тратиться на его покупку для того, чтобы использовать его один – два раза.

Наши народные умельцы смогли придумать народный способ замирения, которые поражают своей точностью. Для этого нам понадобится обычная лампа (мощностью не меньше 100 Вт). Все что нужно так это подключить лампу одним контактом к заземлению, а другим к фазе. Если в итоге лампочка будет гореть ярко, то с заземлением все в порядке, и она является не только эффективным, но и безопасным.

Заключение

Итак, как уже стало понятно обустройство заземления в частном доме дело серьёзное и ответственное. Очень важно выбрать место для установки, тип заземления и следить за тем, чтобы работа выполнялась аккуратно и согласно всем правилам. Ну а если у вас возникнут какие – либо проблемы во время строительных работ, то обратитесь за помощью к высококвалифицированным профессионалам.



Контур заземления в частном доме своими руками. Как сделать заземление в частном доме своими руками

Сегодня любой загородный дом оснащен всевозможными мощными бытовыми электрическими приборами. Естественным образом, возникает необходимость произвести заземление частного дома. Произвести заземление можно самостоятельно

Что такое заземление

Заземлением считается преднамеренное соединение любой точки оборудования с электрическим соединением с землей. Согласно определению, заземление предназначается для надежной защиты от опасного воздействия возможности поражения электротоком. Поэтому земля используется в качестве проводника тока, как одно из плеч несимметричного вибратора. Заземление состоит из заземлителя (контура заземления) обеспечивающего непосредственный контакт с землей, а также заземляющего проводника. Самым нежелательным вариантом заземления с точки зрения коэффициента удельного сопротивления являются каменистые и скальные грунты. Наилучшим вариантом расположения контура заземления считаются суглинистые и глинистые почвы

Для того, чтобы сделать заземление в частном доме, будет необходимо построить и произвести монтаж контура заземления. Контур заземления для частного дома будет состоять из вбитых в землю вертикальных проводников (заземлителей). Заземлители соединяются между собой горизонтальными лентами, создавая контур определенной конфигурации. Контур соединяется с электрощитом. Вот так осуществляется заземление.

Заземление, как и другая система, состоит из определенных элементов, без взаимосвязи между которыми невозможно правильное функционирование.

Из каких элементов заземления состоит система

Элементами заземления являются:

Вертикальные заземлители

Заземляющие полосы или проводники.

Заземление является качественной величиной и зависит от значения сопротивления заземлителя. Величину заземления можно снизить при увеличении площади заземляющих электродов, уменьшая тем самым сопротивление грунта.


Вертикальными заземлителями могут служить стальной уголок с размерами 50х50х5 мм. для горизонтальных - полосовая сталь 40х4 мм. Выбор таких материалов и размеров заземлителей регламентирован официальным документом ПУЭ-7, раздел 1.7. Недопустимо применение в качестве заземлителей арматуры, потому что, распределение тока по каленому наружного слою арматуры нарушается.


Контур заземления

При заземлении частного дома создается замкнутый контур. Контур заземления представляет собой совокупность металлических проводников, погруженных в землю, и подключенных к электроприбору. По правилам контур заземления делают геометрически в виде равностороннего треугольника. Все элементы (проводники и заземлитель) контура заземления соединяются между собой болтами и сваркой. Предпочтение отдается сварке.

Владельцев частных домов первоначально интересует вопрос, какие материалы можно использовать для контура заземления частного дома.

Наиболее востребованным материалом является сталь и сталь в медной оболочке. Правда, медная оболочка, применяемая для создания контура это дорогое удовольствие. Критерием отбора при выборе электрода является параметр площадь сечения. Нормативно допускается применение труб, прямоугольных или угловых профилей и прутов. При этом длина электрода значительна и должна достигать 2 метров, а минимальное количество 3 электрода.


Какую схему заземления частного дома выбрать

Схему заземления предполагается производить по двум системам: TN-C-S и ТТ.

Особенности системы TN-C-S: это система заземления, в которой две функции, а именно: нулевого защитного и рабочего проводников совмещены в одном проводнике.

Особенности системы ТТ: это система, в которой нейтраль является глухозаземленной, благодаря использованию заземляющего устройства.

Для электроснабжения частного дома по схеме TN-C-S роль проводника выполняет провод PEN. Наибольшее распространение среди владельцев частных домов получила система ТТ. Почему? Ответ достаточно прост: при системе ТТ все токопроводящие части электроустановок непосредственно связаны с землей посредством заземлителя.



Этапы заземление частного дома

Заземление частного дома своими руками производится в несколько этапов.

Подготовительного

Земляных работ

Вбивку в землю электродов

Соединение электродов

Сверление технологических отверстий в стене

Разводка заземляющего провода

Проверка работоспособности заземления.

Подготовительный этап предполагает выбор участка, где будет располагаться контур заземления.

Земляные работы предназначены для созданного в почве равностороннего треугольника контура заземления. Для этого производится рытье ям и соединительных траншей. Глубина траншей и ям должна достигать 1,5 м. Прокладывать контур заземления рекомендуется на расстоянии 1 метр от фундамента частного дома. Траншеи выкапываются по размеченному треугольнику на глубину до 1 м. Ширина траншее должна быть достаточной для проведения последующей сварки электродов.

Вбивка в землю электродов осуществляется по вершинам треугольника. Заземлители вбиваются в почву на глубину до 2-3 метров. Для удобства работы уголки на концах заостряются. Работы по забивке проводников предпочтительно осуществлять кувалдой. Не допустима деформация или изменение формы электродов.



Соединение электродов осуществляется с применением резьбового соединения стальной полосой шириной 40 мм и толщиной 4мм и болтами М80 или М100. Болт М80 приваривается к краю полосы для крепления провода, идущего в частный дом. К краю болта присоединяется медный многожильный провод, ведущий непосредственно на распределительный щиток дома.

После завершения земляных и монтажных работ по заземлению производится контрольный замер контура заземления. «Контрольный замер» должен показать величину сопротивления заземляющего устройства. Замер величины сопротивления контура заземления производят специализированные лаборатории с помощью омметров М416.

Чтобы досконально разобрать самостоятельно о назначении и функциях проводников схемы при установке заземления, достаточно просто посмотреть предложенное видео

Частный дом — это возможность каждую неделю отдыхать с друзьями или семьёй на природе. Даже машину иметь необязательно. Электрички, маршрутки и автобусы курсируют от мегаполисов к близлежащим городам и деревням постоянно.

Но иметь частный домик где-то загородом — это ещё не всё. Необходимо позаботиться о безопасности каждого человека, находящегося там. Чтобы исключить возможность удара электрическим током стоит сделать заземление.

Заземление гарантирует безопасную эксплуатацию бытовых приборов. Мало того, если у вас установлена электрическая плита или стиральная машина, то без него просто не обойтись. В последнем случае выход из строя бытового прибора может привести к крайне плачевным последствиям.

Важно ! Если вы живёте в частном доме без заземления — то этим создаёте опасную ситуацию внутри помещения для своих близких и родных.

Сделать заземление в частном доме своими руками не так-то уж и сложно. Главное, следовать нормам и применять качественные комплектующие и материалы. Многие пытаются сэкономить и сделать зануление, мотивируя такой поступок тем, что в сети на 220 В заземление необязательно.

Тем не менее это не совсем так. Действительно, делать заземление в сети на 220 в не является обязательным стандартом безопасности в частном доме. Но подобный шаг позволяет в значительной мере обезопасить каждого жильца от удара током.

Важно ! Если электроснабжение осуществляется от сети на 380 В, то заземление сделать придётся. Это позволит каждому человеку, проживающему в частном доме, чувствовать себя безопасно.

Зачем нужен контур заземления


Начнём со школьного курса биологии. Человек из 70% состоит из воды. Именно поэтому удар током способен нанести нам существенный вред. Огромный урон получают внутренние органы. Тело начинается корчиться в судорогах. Поэтому крайне важно быстро убрать пострадавшего от источника тока. При наихудшем раскладе после электрического удара останавливается сердце.

Безусловно, никто не будет лезть к оголённым проводам, чтобы испытать новые ощущения. Но при выходе из строя корпусы некоторых приборов становятся полноценными электропроводниками. Одного касания достаточно, чтобы схватить разряд. Чтобы такого не произошло достаточно сделать заземление. В таком случае каждый человек, живущий в частном доме, будет под надёжной защитой.

Рассмотрим реальную ситуацию. От долгой эксплуатации нагревательный элемент внутри бойлера разрушился. В результате электричество стало передаваться через спираль нихрома в воду. Теперь каждое прикосновение к корпусу бойлера является смертельно опасным.

Чтобы исключить риск удара током все части прибора, способные передавать ток заземляются. В таком случае напряжение, возникающие при поломке, будет уходить именно в землю, не неся в себе какой-либо угрозы.

Чтобы лучше понять, как сделать заземление в частном доме. Рассмотрим пример подобной защиты от электрического удара на промышленных объектах. Заземляющий проводник подсоединяется к корпусу каждого станка и щиткам управления. Подобная мера позволяет застраховать каждого рабочего от возможного поражения электричеством.


Чтобы сделать заземление для бытовых приборов в частном доме дополнительно понадобится подключить защитный проводник. Он подключается к розетке, в которую вставляется штекер определённого прибора.

При обрыве нулевого проводника исчезает не только электроэнергия, обрывается цепь защиты. Если подобное произойдёт, то заземление будет нулевым проводником. При этом работоспособность каждого прибора сохранится, как и защита.

Внимание ! Главная роль заземления в частном доме — обеспечение безопасности при прикосновении к корпусам бытовых приборов.

Делаем заземление на даче

Каким должно быть качественное заземление


Перед тем как сделать качественное и надёжное заземление в частном доме, необходимо знать основные технические требования к конструкциям такого типа. Для начала рассмотрим значение самого понятия. По факту это электрическая цепь, обеспечивающая безопасный выход электричества при поломках бытового оборудования.


Конструктивно заземление можно поделить на три составляющие:

  1. Заземлитель . Данная часть представляет собой совокупность проводников. Каждый из них при этом находится в постоянном контакте с землёй.
  2. Заземляющий проводник . Этот элемент конструкции соединяет прибор, который нужно заземлить с заземлителем.
  3. Заземляющее устройство или заземление — заземлитель + заземляющие проводники.

Если смотреть предметно, то заземлитель в частном доме представляет собой набор металлических проводников, которые уходят в землю. Любое качественное заземление должно иметь соответствующий показатель сопротивления растеканию. Данный параметр показывает, как легко ток входит в землю.

Важно ! Сопротивление это что-то вроде вентиля. Он перекрывает поток тока. Чем оно меньше, тем лучше и надёжнее заземление в частном доме.

На силу сопротивления в заземлении частного дома влияет множество параметров. Поэтому перед тем как сделать данную систему безопасности от электрического удара в своём доме, о них нужно узнать.


Первое на что необходимо обратить внимание — на какой глубине залегает заземлитель . Также на сопротивление влияет влажность грунта и количество проводников. Лучше всего сделать контур по всему периметру дома. Если же такой возможности нет — остановите свой выбор на северной стороне. Именно там влажность грунта максимальная.

Особые требования имеются к заземлителям. Недостаточно, чтобы они были сделаны из качественной стали. Толщина проводника должна быть не меньше чем четыре миллиметра. При этом минимальный диаметр трубы 32 мм; вертикальные прутки 16 мм и больше, горизонтальные 10.

Монтаж


Чтобы сделать систему защиты от электрических ударов при порче бытовых приборов необходимо выбрать место, куда будут входить проводники. Именно сюда нужно будет забить вертикальные стержни.

Важно ! Перед тем как сделать монтаж устройства своими руками в частном доме убедитесь, что в месте, где вы будете закладывать контур заземления, нет никаких коммуникаций.

В идеале предварительно нужно согласовать работы с соответствующими службами, такими как тепло- и газоснабжающие организации. Учтите, что восстановление поврежденной тепловой или газовой сети обходится крайне недёшево.

Проще всего сделать линейный контур, и расположить его параллельно отмостке. Некоторые строители идут на разнообразные ухищрения, делая заземление в виде треугольника или многогранника. В идеале стоит опоясать дом по всему периметру. Правда, для этого понадобится немало материалов и времени.

Совет ! Главный плюс линейного монтажа заключается в том, что при необходимости конструкцию всегда можно нарастить.

Начать монтаж защитной системы в частном доме нужно с отрезания уголка или прута. Его длина должна составлять два метра. Конец должен быть заостренным. Для сверления отверстий можно использовать ручной бур. Если же подобного аксессуара в домашнем хозяйстве нет, воспользуйтесь обычной лопатой.


После того как яма неподалёку от частного дома выкопана, нужно забить заземлитель. Если первый стержень вошёл в землю легко. Второй можно сделать на полметра длиннее. Главное, не переусердствовать. Три метра — это предельная длина.

Пяти заземлителей достаточно, чтобы сделать надёжную защиту для частного дома. Обрезка стрежней делается не ниже уровня земли. Ориентировочно, это где-то 20—30 см. Между заземлителями нужно прокопать канавку, которая будет их соединять.

Элементы заземления в частном доме можно соединить при помощи сварки. Если в наличии нет сварочного аппарата, можно сделать то же самое, но при помощи обычных болтов. Сварка всё же предпочтительнее, так как обеспечивает более высокий уровень надёжности. Также увеличивается срок эксплуатации всей конструкции.

Важно ! Болтовое соединение нужно периодически подтягивать.


Делаем замеры

После того как вы сделаете монтаж контура заземления в частном доме своими руками нужно будет осуществить соответствующие замеры. Первое, что вам необходимо протестировать — это сопротивление. Нормативные показатели следующие:

  • Сеть 220 В — сопротивление в пределах 30 Ом.
  • Сеть 380 В — сопротивление 5—10 Ом.
  • Редкие породы грунта, к примеру, скалистые — 100 Ом.


Наиболее качественный контур заземления должен быть у сети на 380 В. К тому же для трёхфазной проводки наличие заземления в частном доме обязательно. К счастью, вы можете сделать его своими руками.

Прокладываем заземлитель


После того как тестирование выполнено и показатели соответствуют норме, необходимо заземляющий проводник проложить от контура к щитку. Диаметр проводника не может быть меньше 8 мм.

Стальной проводник заводится внутрь через стену дома. Место можете выбрать сами, главное, чтобы вам было удобно работать. Тогда заземление в частном доме будет сделано качественно и надёжно.

На окончании стального проводника, являющегося частью замедления, нужно сформировать болтовое соединение. Можно нарезать резьбу или приварить болт.Наконечник необходимо запрессовать в медный провод. Диаметр последнего 4 мм. Его лучше всего спрятать в плинтус.

Внимание ! Разрывать проводники заземления коммутационными аппаратами запрещено.

Итоги

Как видите, сделать контур заземления своими руками не так-то уж и сложно. Мало того, справиться с такой работой можно, не используя какое-либо специальное оборудование. Эффект же от подобной системы защиты будет более чем полезный и сможет уберечь жильцов дома от бытовой травмы.

Всё большее количество различных электроприборов служит нам для облегчения нашей работы и быта. Нагрузка на электрическую сеть практически всегда максимальна, даже в самой захудалой деревне. Постоянно включенный телевизор, часто используемая стиральная машина, посудомоечная машина каждый день работает и не выключается, не говоря уже о различных источниках освещения, утюгах, пылесосах и компьютерах. Безопасность при эксплуатации электрических приборов почти всегда страдает, а устройства защиты УЗО не срабатывают вовремя по причине отсутствия в частном доме контура заземления. Как сделать заземление в частном доме, расскажет эта статья.

Грамотно и практически бесплатно сделать заземление в частном доме может любой домовладелец. Работа по его устройству совсем несложная и не требует специальных знаний. Энергонадзор может проверить контур заземления один раз за сто лет и практически не обращает внимание на безопасность домовладельцев. Достаточно того, что у вас будет гарантия избежать поражения электрическим током собственной персоны.

Итак, что же нам надо знать в первую очередь? Это то, что его необходимо сделать по чётко регламентированной инструкции. Она рассказывает нам, как сделать заземление частного дома согласно Правилам устройства электроустановок, Правилам техники безопасности электроустановок и Правилам техники эксплуатации электроустановок. Согласно этим документам, проверить контур заземления частного дома на сопротивление нужно сразу же после изготовления, и его значение не должно превышать 4 Ом. И никто не может вам запретить сделать контур заземления в своем частном доме самостоятельно, а не переплачивать деньги специалистам из сторонних компаний.

Все плюсы контура заземления:

  • отсутствие случайного напряжения на корпусах бытовых приборов;
  • соответствие нормам эксплуатации электрических приборов, что повышает срок их службы;
  • безопасный контакт человека с металлическим корпусом устройств;
  • значительное уменьшение вредного влияние на организм человека электромагнитного излучения;
  • снижение уровня помех в сети частного дома, возникающих из-за скачков напряжения;
  • уменьшение количества смертельных случаев от поражения электрическим током.

Изготовление контура заземления

Итак, как сделать контур заземления? Самый простой контур заземления в частном доме можно сделать из трёх-четырёх металлических прутов произвольного диаметра (10-45 мм). Они забиваются в землю в форме равностороннего треугольника или квадрата с длиной стороны не менее 1,5 м и на глубину 2 м. Детали контура между собой обычно соединяют сваркой к металлической полосе сечением 4х25 мм, либо большего размера. Соединённые между собой верхние края контура и металлическая шина, заведенная в частный дом, называют металлосвязью. Сопротивление металлосвязи не должно быть более 0,1 Ом. Его измеряют от механического соединения на площадке заземляющей шины до последнего, самого дальнего элемента заземляющего контура.

Место для устройства контура заземления обычно выбирают исходя из ближайшего расположения к щиту учёта и большинства источников повышенной опасности - электроприборов, то есть возле кухни частного дома. Внутрь частного дома контур заземления заводится при помощи металлической полосы, которая подходит к щиту учёта потребления электроэнергии. Со щитом учёта заземляющий контур соединяют медным проводом диаметром 6-10 мм, имеющим жёлтую оболочку с зелёной продольной полосой и прикрученным гайкой к приваренному на металлическую шину болту, диаметром более 10 мм.


Сделать контур заземления для своей квартиры практически невозможно, живя в многоэтажном доме. Многие очень грамотные во всех отношениях жители пытаются заменить заземление нулевым проводом. Это очень опасно по двум причинам:

  • если в результате аварийной ситуации в доме исчезнет ноль, то все корпуса окажутся под высоким напряжением;
  • при неравномерном распределении нагрузки на фазы и при посадке на нулевой провод вместо заземления, на металлических корпусах бытовых приборов возникает потенциал, то есть опасная для жизни разница напряжений.

Вместо самостоятельно изготовленного заземления частного дома, можно приобрести в магазине готовый контур заземления, изготовленный в заводских условиях. Стоит он больших денег по причине качественного изготовления металлических прутов, с нанесённым гальваническим способом тонким слоем меди.

Мы предостерегаем всех от желания сделать контур заземления, соединив металлический провод с водопроводом или трубами системы отопления - это запрещено пунктом 1.7.110 Правил устройств электроустановок. Нередко такие эксперименты заканчиваются человеческими жертвами - электричество шутить не любит. При пробое изоляции проводов, вместо земли разряд тока попадает на трубу водопровода и по текущей струе воды способен нанести поражение электрическим током людям, беззаботно принимающим душ в соседнем доме.


Все контактирующие между собой элементы контура заземления, выведенные наружу частного дома и имеющие между собой механическое соединение, обязаны быть подключены через подготовленные контактные площадки. Так как металлы имеют разную электрохимическую активность, между ними при влажной погоде создается гальваническая пара, приводящая к коррозии.

Коррозия в этом случае может распространиться даже под оболочку провода заземления, проведённого в доме от шины контура.

Для предотвращения этого явления все механические соединения подключаются на контактные площадки, зачищенные до блеска и смазанные электротехнической смазкой специальной консистенции.

Категорически запрещено последовательное подключение контуром заземления дома нескольких электроприборов. Каждый из них обязан быть подключен на отдельную площадку шины заземления.

Из всего вышесказанного следует, что самостоятельное изготовление и установка контура заземления в частном доме вполне под силам сделать любому человеку, желающему обезопасить себя и своих родных от аварийных ситуаций и человеческих жертв.

Заземление в частном доме своими руками

Содержание

Для чего нужно заземление

Бывало ли у вас такое, что дотронувшись до микроволновки или стиральной машинки, особенно влажными руками, тут же получаешь неприятный разряд? Нет? Отлично! Значит, в вашем доме все в порядке с электропроводкой и электроприборами. При повреждении электроприборов такое бывает и, дотрагиваясь до корпуса человек получает неприятный разряд электрического тока. Все происходит потому, что тело становится проводником между электроприбором и землёй. Так как ток у нас идёт по пути наименьшего сопротивления, то и надо это наименьшее сопротивление обеспечить, а именно связать корпус электроприбора и землю. Медный кабель проводит ток гораздо лучше человеческого тела, поэтому при правильном заземлении человек не страдает, и ток спокойно уходит в землю.

Подводя итог, стоит сказать, что заземление частного дома нужно для того, чтобы человека не било током от корпуса электрических приборов.

Заземление дома, как и большинство работ по строительству можно сделать самостоятельно. При плохих вариантах вбивают арматуру или лом к которому прикрепляют провод, при хорошем подходе делается контур заземления. Есть ещё вариант с медным штырём, но я про него сказать ничего не могу.

Материалы и инструменты для изготовления контура заземления:

  • 3 уголка с полкой 40 или 50 мм длиною 2 метра;
  • 3 уголка с полкой 40 или 50 мм длиною 1,5 метра;
  • Полоса шириной 20-40 мм (или которая завалялась на участке), длина зависит от удалённости контура от дома;
  • Болт и гайка с резьбой от М6 до М12;
  • лопата;
  • кувалда;
  • сварочный аппарат;
  • болгарка.

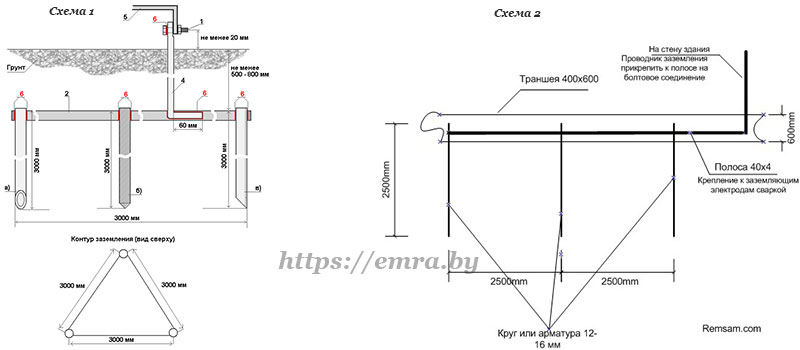

Последовательность работ по изготовлению контура заземления

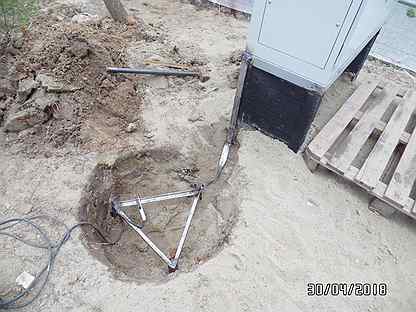

  1. Выкапываем траншею в виде треугольника со стороной 1,5 метра. Глубина примерно чуть глубже штыка лопаты. Лучше чтобы одна из сторон треугольника была параллельна стене дома.

  2. Двухметровые уголки необходимо сделать острыми с одной стороны, для этого лишнее нужно отпилить болгаркой.

  3. Забиваем двухметровые уголки по углам (прошу прощения за тавтологию) выкопанной траншеи. В идеале, конечно, загнать все два метра, но если загнали полтора, а дальше ну никак, то тоже ничего страшного. Должно работать. Лишнее при таком варианте отпиливаем чуть ниже уровня земли.

  4. Полутораметровыми уголками свариваем 3 наших штыря заземления. Ни в коем случае не надо ничего красить, это только ухудшит контур заземления дома.

  5. К середине основания треугольника привариваем полоску, которая идёт к дому. У дома она выходит из стены и поднимается наверх.

    К другому её краю привариваем болт. Та часть, которая торчит из земли может быть покрашена. На контур заземления это никак не повлияет, а вот эстетика улучшится.

  6. К приваренному болту прикручиваем гайкой провод заземления. Он имеет жёлтый цвет с зелёной полоской. Этот провод идёт на шину заземления в электрощитке.

Требуемая толщина кабеля для заземления

Заземляющий проводник, присоединяющий заземлитель рабочего (функционального) заземления к главной заземляющей шине в электроустановках напряжением до 1 кВ, должен иметь сечение не менее: медный - 10 мм2, алюминиевый - 16 мм2, стальной - 75 мм2.(Выдержка из ПУЭ 1.7.117)

Засыпаем траншею, выравниваем и засеиваем газоном. Лучше контур заземления делать на северной стороне дома, там больше влажность грунта, но у меня, он на южной (так расположена котельная). Решил что компенсируется это тем, что вода с крыши попадает как раз в это место.

Видео по теме

Заземление дома своими руками - как правильно сделать заземление в частном доме своими руками

Каждый частный дом оснащен множеством самых разнообразных электрических устройств и розеток. Во избежание поражения электрическим током и выхода из строя бытовой электроники, возникновения пожаров, частный дом необходимо заземлить. Сделать это может специализированная бригада, однако стоимость их услуг будет далеко не низкой. Вполне возможно выполнить составление схемы и заземление дома своими руками. Если сеть имеет напряжение 220в, то монтаж защитного заземлительного контура не обязателен, но при условии, что напряжение в сети 380в — изготовление контура заземления потребуется.

Что значит «заземлить»?

Заземлить — значит соединить точки электрического оборудования с землей. Почва в этом случае выступает в роли проводника. Состоит любое заземление из 2 частей:

  • контура
  • проводников

Чтобы сделать заземление в загородном доме, нужно смонтировать контур заземления. Изготавливается он из вертикальных заземлителей, которые попросту вбиваются в грунт. Проводники соединяются при помощи горизонтальных лент. Таким образом, создается определенный контур, который после будет соединен с электрощитом.

Как сделать заземление в доме?

Заземление в частном доме своими руками выполняется в несколько шагов:

  • этап подготовки
  • работа с почвой
  • вбивание электродов
  • проделывание технических отверстий в стенах дома
  • установка провода
  • проверка функциональности

На подготовительном этапе осуществляется выбор участка, на котором предполагается расположение контура. После этого проводятся работы с землей. В земле создается треугольник (равносторонний, как правило), он и станет контуром заземления. Затем роются углубления и желоба, их глубина не должна быть меньше полутора метров. Помните, что траншеи лучше всего расположить не ближе, чем на один метр от фундамента вашего старого деревянного дачного дома. Ширину желобов рассчитывайте с учетом того, чтобы после без труда можно было выполнить сварку электродов. На следующем этапе в землю вбиваются электроды на каждой вершине треугольного контура. Вбивать их следует на глубину два-три метра. Нельзя допускать деформации электродов. Далее соедините электроды болтиками. Они привариваются к краям полос для крепления провода. К самому краю болтика необходимо будет прикрепить медный провод, который будет вести на распределительный щит. Последний этап — проверка. Измерение величины сопротивления производится с помощью омметров специализированными лабораториями. Самому же возможно будет проверить заземление при помощи специального устройства — меггера, включенного на омы. Сопротивление растекания тока не должно составлять более 4 Ом для сети 380 в, для сети 220 в — не более 30 Ом. Электрическое же сопротивление металлосвязи — не более 0,1 Ом.

Основные схемы контура заземления

Выделяется три основных схемы контура заземления:

  • простой контур - для рабочего заземления будет достаточно двух заземлителей, для защитного — три, располагаться они будут по краям треугольника
  • линейный контур - имеет две группы заземлителей, необходим, если в доме есть такие коммуникации, как газопровод, водонагреватель и т.д., если долгое время потребляется мощность более 1 кВт
  • полный контур - нужен, если в наличии есть электровод 220/380в через ВСЩ, площадь помещения превышает 100 м2 или в наличии стационарные электрические установки (в т.ч. водонагреватели)

Перед тем, как приступать к заземлению, необходимо ознакомиться с особенностями каждого из контуров.

Самым популярным материалом считается сталь и медь (а точнее сталь в оболочке из меди). Однако, не стоит забывать, что медь — материал не из дешевых, но и качество оправдывает ее цену. Выбирая электрод, обратите внимание на площадь сечения.



Как правильно сделать заземление в частном доме: что делать запрещено?

При установке заземления запрещается следующее:

  • заземлять на трубы, металлические или пластиковые
  • заземлять электрические устройства и розетки последовательно
  • заземлять электрические устройства и розетки на одну контактную площадь
  • разрывать проводники (как заземляющие, так и нулевые) коммутационными аппаратами

Несоблюдение этих правил может привести к риску для вашей жизни и здоровья. Еще один важный момент при прокладывании заземления — почва, в которой оно будет находиться. Подходящими вариантами грунта являются суглинистые и глинистые. Нежелательные типы грунта — это супеси, мергели, песчаные, известняки, каменистые и скальные.

Если вам не повезло с грунтом, существует одна хитрость. Чтобы повысить электропроводность, в месте установки контура заземления сверлится несколько скважин, в которые будет залит соляной раствор. Также можно просто заполнить пробуренные для электродов скважины почвой, смешанной с солью. Соблюдая все вышеперечисленные правила и рекомендации, вы сможете сделать заземление для вашего частного дома своими силами качественно и быстро. Оно верно прослужит вам еще много лет и обеспечит абсолютную безопасность вашему дому и родным. Главное, придерживаться основных правил и выполнять работу с учетом рекомендаций профессионалов.

Заземление в частном доме - как сделать контур своими руками

Основная функция заземления – защита человека от поражения электрическим током. Кроме того, благодаря наличию контура заземления уменьшается уровень магнитных помех, исходящих от электрической техники, и исчезают помехи в самой электрической сети. Также никто не отменял статическое напряжение, которое появляется на металлических корпусах, но которое может исчезнуть, если корпус надёжно заземлён.

Раньше заземление в основном применялось в промышленных электроустановках, однако сегодня даже бытовая электрическая сеть не должна обходиться без заземления. В быту корпусы электрической бытовой техники заземляются через обычную вилку европейского стандарта со специальным контактом для заземления. К этому контакту обязательно должен быть подключён защитный PE-проводник («земля»).

В случае электрического пробоя изоляции фазного провода на металлический корпус и случайном прикосновении человека к этому корпусу, движение электрического тока будет направлено в землю, минуя организм человека. Таким образом работает защита от прямого прикосновения. Кроме этого, при замыкании фазы на заземлённый корпус, появляется ток короткого замыкания (ток к.з.), который в доли секунды резко увеличивает своё значение. На ток к.з. реагирует защитный автомат, который срабатывает и полностью отключает подачу напряжения на то место, где произошло к.з.

Контур заземления своими руками - пошаговая инструкция

В настоящий момент очень популярно строительство частных домов. Кроме стандартных строительных работ, выполняются работы и по электрификации дома. Вследствие этого появляется необходимость в выполнении контура защитного заземления. Контур заземления может выполняться не только для вновь возводимых строений, но также и для домов, у которых контура не было изначально ещё при строительстве. Если на производстве контур защитного заземления выполняется электромонтажной организацией по готовому проекту, то в быту можно сделать заземление своими руками.

Для монтажа заземляющего контура необходимы следующие материалы:

● металлические электроды;

● металлическая (стальная) полоса;

● несколько болтов.

Стоит отметить, что в продаже уже давно имеются специальные комплекты для самостоятельного выполнения заземления частного дома.

Для выполнения монтажных работ понадобятся:

● лопата штыковая;

● большой молоток или кувалда;

● бытовой сварочный инвертор;

● сварочные электроды;

● болгарка.

Для частного дома контур заземления должен состоять из трёх заземляющих электродов, вкопанных или забитых в землю и соединённых между собой металлической полосой. В качестве электродов может использоваться стальной уголок 50х50х5мм. Длина уголка должна быть в пределах двух-трёх метров. Если изначальная длина уголка больше двух-трёх метров, то болгаркой отрезаются куски необходимой длины. В качестве полосы используется сталь 40х4мм.

Ни в коем случае нельзя в качестве заземлителей использовать металлическую арматуру, т.к. у неё калёная поверхность, следовательно, процесс растекания тока нарушается. Кроме того, арматура быстрее окисляется и ржавеет, что абсолютно недопустимо. Короче говоря, металл для контура заземления по истечении определённого времени не должен окисляться и ржаветь.

Отвод от контура также выполняется металлической полосой.

Монтаж контура защитного заземления для частного дома выполняется в несколько этапов.

Выбор места расположения контура

Для определения места под контур, необходимо учитывать свойства грунта. Для выполнения контура заземления больше всего подходит чернозём, менее пригодны для этих целей песок и глина. Контур заземления должен находиться рядом с домом на расстоянии около метра.

Разметка

Так как контур для частного дома выполняется в виде равностороннего треугольника, то и разметка на грунте должна быть соответствующей. Расстояние между сторонами размеченного треугольника должно быть таким, чтобы электроды можно было забивать в грунт на расстоянии друг от друга не меньше длины электрода.

Траншея под контур

После того, как выполнена треугольная разметка, выкапывается траншея по периметру разметки. Глубина траншеи должна учитывать глубину промерзания грунта в сильный мороз. Ширина должна быть достаточной для того, чтобы удобно было обваривать контур по периметру, например 0,7м.

Монтаж контура

Работы по монтажу контура начинаются непосредственно с забивания электродов. Электроды забиваются молотком или кувалдой по углам треугольной траншеи на 2-3 метра вглубь. Забивать необходимо не полностью. На поверхности траншеи должно оставаться 0,2-0,3м от длины электрода.

Затем забитые электроды соединяются между собой горизонтально расположенной металлической полосой при помощи сварки. Так образуется треугольный контур. Отсюда и название – контур заземления.

Нельзя вместо сварочного соединения использовать болтовое соединение или какое-либо другое. Причина – быстрое окисление и ржавление.

Следующим этапом будет выполнение металлического отвода от контура. Как и было сказано, отвод выполняется также металлической полосой. Полоса с одной стороны приваривается к самому контуру, а другая сторона полосы ведётся в дом через отверстие в стене. В доме полосу рекомендуется провести по внутренней стене на небольшой высоте от пола. На этой части полосы заземления привариваются болты на не слишком большом расстоянии друг от друга. К одному из таких болтов прикручивается медный поводок, которым заземляется вводной щиток дома.

После того, как полностью выполнены монтажные работы, необходимо сделать замер сопротивления растеканию тока контура заземления. Замер обычно выполняют специальным прибором. Величина сопротивления должна быть не более 4 Ом.

После замера контур заземления засыпается грунтом, после чего заземление можно уже эксплуатировать.

Правильно выполненный контур заземления собственноручно – залог безопасности и правильной работы бытовых потребителей.

Заземление в частном доме своими руками

Автор Ангелина На чтение 5 мин. Просмотров 123 Опубликовано

Всё большее количество различных электроприборов служит нам для облегчения нашей работы и быта. Нагрузка на электрическую сеть практически всегда максимальна, даже в самой захудалой деревне. Постоянно включенный телевизор, часто используемая стиральная машина, посудомоечная машина каждый день работает и не выключается, не говоря уже о различных источниках освещения, утюгах, пылесосах и компьютерах. Безопасность при эксплуатации электрических приборов почти всегда страдает, а устройства защиты УЗО не срабатывают вовремя по причине отсутствия в частном доме контура заземления. Как сделать заземление в частном доме, расскажет эта статья.

Грамотно и практически бесплатно сделать заземление в частном доме может любой домовладелец. Работа по его устройству совсем несложная и не требует специальных знаний. Энергонадзор может проверить контур заземления один раз за сто лет и практически не обращает внимание на безопасность домовладельцев. Достаточно того, что у вас будет гарантия избежать поражения электрическим током собственной персоны.

Итак, что же нам надо знать в первую очередь? Это то, что его необходимо сделать по чётко регламентированной инструкции. Она рассказывает нам, как сделать заземление частного дома согласно Правилам устройства электроустановок, Правилам техники безопасности электроустановок и Правилам техники эксплуатации электроустановок. Согласно этим документам, проверить контур заземления частного дома на сопротивление нужно сразу же после изготовления, и его значение не должно превышать 4 Ом. И никто не может вам запретить сделать контур заземления в своем частном доме самостоятельно, а не переплачивать деньги специалистам из сторонних компаний.

Все плюсы контура заземления:

  • отсутствие случайного напряжения на корпусах бытовых приборов;
  • соответствие нормам эксплуатации электрических приборов, что повышает срок их службы;
  • безопасный контакт человека с металлическим корпусом устройств;
  • значительное уменьшение вредного влияние на организм человека электромагнитного излучения;
  • снижение уровня помех в сети частного дома, возникающих из-за скачков напряжения;
  • уменьшение количества смертельных случаев от поражения электрическим током.

Изготовление контура заземления

Итак, как сделать контур заземления? Самый простой контур заземления в частном доме можно сделать из трёх-четырёх металлических прутов произвольного диаметра (10-45 мм). Они забиваются в землю в форме равностороннего треугольника или квадрата с длиной стороны не менее 1,5 м и на глубину 2 м. Детали контура между собой обычно соединяют сваркой к металлической полосе сечением 4х25 мм, либо большего размера. Соединённые между собой верхние края контура и металлическая шина, заведенная в частный дом, называют металлосвязью. Сопротивление металлосвязи не должно быть более 0,1 Ом. Его измеряют от механического соединения на площадке заземляющей шины до последнего, самого дальнего элемента заземляющего контура.

Место для устройства контура заземления обычно выбирают исходя из ближайшего расположения к щиту учёта и большинства источников повышенной опасности — электроприборов, то есть возле кухни частного дома. Внутрь частного дома контур заземления заводится при помощи металлической полосы, которая подходит к щиту учёта потребления электроэнергии. Со щитом учёта заземляющий контур соединяют медным проводом диаметром 6-10 мм, имеющим жёлтую оболочку с зелёной продольной полосой и прикрученным гайкой к приваренному на металлическую шину болту, диаметром более 10 мм.

Сделать контур заземления для своей квартиры практически невозможно, живя в многоэтажном доме. Многие очень грамотные во всех отношениях жители пытаются заменить заземление нулевым проводом. Это очень опасно по двум причинам:

  • если в результате аварийной ситуации в доме исчезнет ноль, то все корпуса окажутся под высоким напряжением;
  • при неравномерном распределении нагрузки на фазы и при посадке на нулевой провод вместо заземления, на металлических корпусах бытовых приборов возникает потенциал, то есть опасная для жизни разница напряжений.

Вместо самостоятельно изготовленного заземления частного дома, можно приобрести в магазине готовый контур заземления, изготовленный в заводских условиях. Стоит он больших денег по причине качественного изготовления металлических прутов, с нанесённым гальваническим способом тонким слоем меди.

Мы предостерегаем всех от желания сделать контур заземления, соединив металлический провод с водопроводом или трубами системы отопления — это запрещено пунктом 1.7.110 Правил устройств электроустановок. Нередко такие эксперименты заканчиваются человеческими жертвами — электричество шутить не любит. При пробое изоляции проводов, вместо земли разряд тока попадает на трубу водопровода и по текущей струе воды способен нанести поражение электрическим током людям, беззаботно принимающим душ в соседнем доме.

Все контактирующие между собой элементы контура заземления, выведенные наружу частного дома и имеющие между собой механическое соединение, обязаны быть подключены через подготовленные контактные площадки. Так как металлы имеют разную электрохимическую активность, между ними при влажной погоде создается гальваническая пара, приводящая к коррозии.

Коррозия в этом случае может распространиться даже под оболочку провода заземления, проведённого в доме от шины контура.

Для предотвращения этого явления все механические соединения подключаются на контактные площадки, зачищенные до блеска и смазанные электротехнической смазкой специальной консистенции.

Категорически запрещено последовательное подключение контуром заземления дома нескольких электроприборов. Каждый из них обязан быть подключен на отдельную площадку шины заземления.

Из всего вышесказанного следует, что самостоятельное изготовление и установка контура заземления в частном доме вполне под силам сделать любому человеку, желающему обезопасить себя и своих родных от аварийных ситуаций и человеческих жертв.

Оцените статью: Поделитесь с друзьями!

Монтаж контура заземления частных домов

Зачем нужен монтаж контура заземления дома



При проведении электросетей следует особое внимание уделять безопасности – во время непосредственных работ и в аспекте будущей эксплуатации электрики и электроприборов. И важную роль в обеспечении этой безопасности играет именно монтаж контура заземления. Наиболее актуален монтаж заземления в частном доме – большинство современных крупных капитальных зданий уже имеют готовый контур, который можно использовать, в то время, как в собственном жилье его приходится устанавливать самостоятельно. Долгое время проведением заземления во многих хозяйствах не озадачивались, либо оттягивали его на очень долгое время, что в итоге приводило к разнообразным несчастным случаям или просто проблемам – начиная от простой неисправности и необходимости замены электропроводки и заканчивая поломками дорогостоящего электрооборудования или даже пожаром, уничтожающим весь дом.



Монтаж электрики в однушке по полу в ПНД гофре. ЖК новое Пушкино

Учитывая, что сейчас стоимость монтажа заземления минимальна, а необходимые работы могут быть произведены профессионалами в кратчайшие сроки, пренебрегать обустройством заземляющего контура, если вы живете в загородном доме совсем не стоит. Но не стоит и заниматься монтажом заземления дома самостоятельно – эта система необходима, в первую очередь, для подстраховки при возникновении каких-либо проблем, и, в итоге, она должна работать всегда идеально – любая ошибка сделает ваши затраты времени и материалов напрасными. Кроме этого, наличие заземления сейчас является обязательным для всех домов – при отсутствии соответствующего требованиям контура в проекте, вам просто никто не разрешит строительство. Именно поэтому установка заземления должна проводиться опытными специалистами, которые знают все детали и нюансы выполнения работ данного типа.



О наших услугах по монтажу заземления



Наша компания способна предложить профессиональные и современные услуги по монтажу заземления, а также полный комплекс всех необходимых сопутствующих работ. Это значит, что мы сами сможем подготовить и одобрить проект, обеспечить отсутствие проблем с контролирующими органами, произвести все необходимые земляные работы и предоставить вам полностью работающее заземление для последующего подключения к электросети.

Цена на монтаж заземления у нас рассчитывается всегда исключительно в индивидуальном порядке – учитывая нынешнюю проблемную экономическую ситуацию, мы готовы пойти навстречу нашим заказчикам и предложить целый ряд удобных и доступных бюджетных вариантов, которые, тем не менее, будут соответствовать всем формальным и практическим нормам безопасности. На все наши услуги мы предоставляем полностью официальную гарантию, а в нашем штате работают лишь сотрудники имеющие профильное образование – мы не прибегаем к использованию дешевой рабочей силы без квалификации. Убедиться в этом вы сможете с момента первоначальной консультации – общаться с вами будет непосредственно мастер, а не ничего не понимающий в специфике электромонтажной деятельности сотрудник колл-центра. Выполнение работ по заземлению проводится в соответствии всем стандартам, нормативам и требованиям безопасности. Мы всегда точно соблюдаем оговоренные изначально сроки и не меняем стоимость наших услуг в процессе работы. Приятным бонусом могут стать скидки для постоянных клиентов, специальные пониженные цены при заказе комплекса работ, а также возможность приобретения необходимых расходных материалов через проверенных поставщиков по оптовым ценам, что обеспечит однозначную экономию даже в сравнении с самостоятельным проведением заземляющего контура.



  Наименование Цена,   Ед.изм.
 1  Установка подрозетника в нишу 150  шт.
 2   Установка щитка в нишу 1600  шт.
 3   Прокладка кабеля до 6мм  80  м.п.
 4   Прокладка кабеля до 6мм в гофре  100  м.п.
 5   Прокладка TV, internet, TL  70  м.п.
 6   Прокладка TV, internet, TL в гофре   150  м. п.
 7   Сборка распаечной коробки   350  шт.
 8   Сборка слаботочного щитка  3500  шт.
 9   Сборка электрощитка 12 мод  4800  шт.
 10  Сборка электрощитка 24 мод  9600   шт.
 11  Сборка электрощитка 36 мод  14000  шт.
 12   Сборка электрощитка 42 мод  16000  шт.
 13   Сборка электрощитка 56 мод  17500  шт.
 14   Сборка электрощитка 72 мод  25000  шт.
 15   Установка и монтаж блока стабилизаторов (на 3 фазы)  8000  шт.
 16   Монтаж кабель канала  120  шт.
 17   Монтаж коплекта заземления 6 мт.  9500  шт.
 18   Подключение варочной панели  1500  шт.
 19   Подключение вентилятора  350  шт.
 20   Подключение гидролока  1500  шт.
 21   Подключение домофона (обычного)   600  шт.
 22   Подключение духового шкафа  1000  шт.
 23   Прокладка вводного кабеля из подъезда  300  мп.
 24   Установка выключателя  250  шт.
 25   Установка выключателя (наружной)  350  шт.
 26   Установка и подключение видеодомофона  5000  шт.
 27   Установка и подключение светодиодной ленты  500  мп.
 28   Установка люстры или бра  700  шт.
 29   Установка полотенцесушителя  700  шт.
 30  Установка ТВ или интернет розетки  250  шт.
 31   Установка бра  450  шт.
 32   Установка датчика теплого пола  700  шт.
 33   Установка наружного эл.щитка  750  шт.
 34   Установка распределительной коробки  200  шт.
 35   Изготовление отверстия алмазной коронкой  3200  шт.
 36   Изготовление отверстия в гипсокортане под светильник  200  шт.
 37   Изготовление проходного отв. для скрытых выключателей в дереве  700  шт.
 38   Изготовление проходного отверстия для скрытых розеток в дереве  450  шт.
 39   Установка подрозетника в дерево  400  шт.
 40  Штробление ниши под подрозетник 40мм бетон  300  шт.
 41   Штробление ниши под подрозетник 40мм в мягких материалах  550  шт.
 42   Штробление ниши под подрозетник 40мм кирпич  250  шт.
 43   Штробление ниши под подрозетник 70мм бетон  500  шт.
 44   Штробление ниши под подрозетник 70мм кирпич  350  шт.
 45   Штробление ниши под щит 12 мод кирпич  1000  шт.
 46   Штробление ниши под щит 24 мод кирпич 2000  шт.
 47   Штробление ниши под щит 36 мод кирпич  3500  шт.
 48   Штробление ниши под щит 48 мод кирпич  4000  шт.
 49   Штробление ниши под щит 56 мод кирпич  4500  шт.
 50  Штробление ниши под щит 72 мод кирпич  5500  шт.
 51   Штробление штробы 20х20 в бетоне  200  мп.
 52   Штробление штробы 20х20 в кирпиче   150  мп.
 53   Штробление штробы 30х30 в бетоне   250  мп.
 54  Штробление штробы 30х30 в кирпиче 200 мп.
 55  Штробление штробы 40х40 в кирпиче 250 мп.
 56  Штробление штробы 50х40 в бетоне 500 мп.
 57  Штробление штробы 85х40 в бетоне 900 мп.

Что делать с гудением контура заземления в арендованном доме?

Привет всем,

Я заметил очень громкое гудение 60 Гц в моей настройке записи. Я понимаю, что это часто является результатом замыкания на землю. Я понимаю основы этого, но не очень разбираюсь в области электротехники, поэтому я подумал, что спрошу здесь.

Некоторые подробности:

> Я использую интерфейс Apogee Duet. Я слышал, что у некоторых людей здесь и в других местах возникают проблемы с гудением и шумом из-за этих вещей.

> Я слышу только действительно заметное жужжание при использовании этого интерфейса. Подключение инструментального кабеля (подключенного к гитаре или синтезатору, я думаю, даже только к кабелю) к интерфейсу запускает гудение. Я не слышу гула (по крайней мере, не так сильно) при записи на другие носители, отдельно от ноутбука / интерфейса (например, магнитофон).

> Гул слышен как через мониторы, так и через наушники.

> Отключение моих мониторов значительно снижает шум, а отключение ноутбука также снижает его, но он все еще там, даже если все это отключено (очевидно, мониторинг через наушники).

> Разные кабели и источники звука пробовал без изменений.

> Я также пробовал ту же установку в другом доме, и там не было шума.

Похоже, в моем доме есть проблемы с заземлением. (Я не знаю, почему это возникает только при записи через Duet, но я слышал, что люди предполагают, что, возможно, Duet просто хорош для улавливания и усиления такого рода шума.)

Я понимаю, что есть некоторые способы справиться с этим, но, к сожалению, я не могу вносить какие-либо серьезные изменения в электрическую / проводку, так как я снимаю.Там живет несколько человек со всякой бытовой техникой, телевизором, светом с диммерами в некоторых комнатах и ​​т.д. И еще больше людей в отдельной квартире в том же доме внизу.

Итак, я понимаю, что это не идеальная ситуация для записи, и, очевидно, многое находится вне моего контроля. Но что я могу сделать, чтобы устранить или хотя бы уменьшить этот гул? Спасибо за любой совет.

ПОМОГИТЕ! Так много шума / гула, не могу играть в новом доме

Эй, ребята. Я скрывался и прилично читал, особенно о том, чем собираюсь поделиться, но только что создал учетную запись, потому что я ни к чему не прихожу и схожу с ума.

По сути, проблема в том, что мой новый дом излучает столько электромагнитных помех, что я даже не могу играть в нем на электрогитаре . .. Я могу играть на небольшой громкости на чистых каналах; но все, что даже отдаленно можно назвать усилением, перегрузкой, искажением или даже полугромкой чистотой, - это невыносимый гул.

Лучшая ветка, которую я нашел по этой теме, была на этом форуме (Buzz in my home wiring), так что я подумал, что напишу и здесь. К сожалению, OP SpiderMissile так и не вернулся и не сообщил нам, нашел ли он проблему, в чем она заключалась или как ее исправить.

Я собрал ТОННУ данных, так что будьте готовы

Проблема (и):
Все гитары (хорошо экранированные, плохо экранированные, с хамбакером, с одной спиралью, импортные, изготовленные на заказ и производственные линии США) имеют проблемы в этом доме. Очевидно, хамбакеры немного лучше справляются с этой проблемой, чем синглы ... но то, что я бы назвал жизнеспособным в этом доме, не годится. Кроме того, мои джазмастера действительно интересны. В позициях бриджа и шеи у них так много дребезжания / жужжания, что это просто смешно (как и все мои одиночные катушки). В режиме хамбакера все еще слишком много шума, но он немного лучше. На самом деле интересно здесь то, что когда вы находитесь только в средних положениях, вы получаете то, что кажется проблемой заземления струны. IE: Вы можете услышать сдвиг в шуме, касаясь или не касаясь струн или других металлических компонентов.
Еще более странно то, что вся эта проблема, кажется, со временем усугубилась (но, может быть, я просто все больше и больше расстраиваюсь в своем уме?)

О доме:
Дом был построен в середине 60-х.На улице около дюжины «таких же домов», и соседний сосед владеет своим с первого дня. Это ключевой момент, потому что он провел ТОННУ ремонта своего дома (до ухода на пенсию был подрядчиком), и через него я смог убедиться, что в этих домах не было алюминиевой проводки. Таким образом, мы должны суметь устранить коррозию алюминиевой проводки или пигтейла от алюминия к меди как проблему.

О гитарах:
Хотя у меня, вероятно, 2 дюжины инструментов, я проводил все свои испытания с джазмастером и гитарой, оснащенной хамбакером, с 5-позиционным переключателем, который позволяет последовательно подключать бридж хамбакер и внешние катушки. , внешние катушки параллельно, внутренние катушки последовательно и грифовый хамбакер.Я сократил тестирование до этих двух инструментов по одной основной причине: я прошел их с помощью зубчатой ​​расчески, чтобы убедиться, что все в порядке. Это хорошо заземленные, хорошо экранированные (джазмастер с медной фольгой, другие с защитной краской, несколько хороших слоев) инструменты! Я проверил каждое соединение с землей в них, чтобы гарантировать крайне низкие показания сопротивления. Это было действительно важно, поскольку изменение гула при прикосновении к мосту джазмастера, как упоминалось выше, обычно является проблемой заземления.Так что это первое, что я исключил из гитары.
Кроме того, эти гитары прекрасно работают в гостях у друга, подальше (20 минут).
Ламповый усилитель и твердотельный усилитель также не имеют значения.

Проверки, которые я сделал:
1- Ко мне пришел электрик ... он понятия не имел, что делать с проблемой, так что это была пустая трата времени. Звуковые помехи, я думаю, просто не для них.
2- Я проверил территорию своего дома. Дом заземлен «со стороны улицы» от водопровода. Земля качественная.0 Ом от провода заземления до трубы и всего 0,7 Ом от кончика гитарного кабеля через небольшой твердотельный усилитель, через весь дом обратно к водопроводу, к которому подключено заземление. Я считаю, что это довольно хорошая почва!
3- Я проверил свой дом по заземлению ближайшего электрического полюса. Заземление от конца ДЛИННОГО удлинительного шнура через дом до водопровода, вне дома, буквально через ЗЕМЛЮ, до шипа заземления этого электрического столба составляет чуть менее 2 Ом.И их даже технически не трогают!
4- Чем ближе вы подходите к розетке, особенно если к ней обращены звукосниматели, тем хуже становится. Итак, я проверил некоторые розетки ... 122 вольта между горячим и нейтралью или горячим и заземленным. 0 вольт между землей и нейтралью. Вроде розетки тоже хорошие.
5- Кондиционер питания furman абсолютно не помогает.

Вот где вещи действительно начинают становиться странными:
1- Я могу выйти на крыльцо, и в ту минуту, когда я выхожу за дверь с гитарой (усилитель может оставаться внутри, гулять с ним... не имеет большого значения) все сразу становится на тонну лучше. Чем дальше я отхожу от дома, тем лучше ... но это незначительные улучшения, поскольку выход на улицу уже устраняет большую часть шума из уравнения.
2- Я отключил электроэнергию от дома моего соседа и отключил свои выключатели один за другим, чтобы посмотреть, остановились ли они ... этого не произошло.
3- Я подключил электроэнергию из дома моего соседа и отключил ВСЕ выключатели и сетевое питание, но это все равно не имело никакого значения!
3b- Еще более странным является то, что электричество из соседнего дома и все мои выключатели отключены... гитары по-прежнему просто НЕНАВИЖУ свои розетки?!?!?!? Для меня это не имеет смысла, потому что с ними больше не должно быть никакой энергии или чего-то еще ?! (Это большая причина, по которой я проверил напряжение между нейтралью и землей, чтобы, я полагаю, проверить, есть ли у меня утечка. )
4- Я могу воспроизвести проблему у своих друзей, включив эти большие огни, которые у него есть. имеют в себе очень агрессивный балласт. Эти его огни повторяют как проблему гула, так и проблему «похоже на проблему с грунтом на веревке».Это действительно интересно, потому что, когда вы выключаете эти огни (даже не отключая от сети), гитары снова становятся тихими ... но, как упоминалось выше, весь мой дом делает это, даже когда все выключатели выключены.

Любая помощь будет очень признательна, так как я схожу с ума и даже не могу принять участие в своем хобби / снятии стресса! Становится еще хуже, когда ты понимаешь, что я купил этот дом ... так что просто переехать туда, где нет этой проблемы, становится большим делом.

Бест,
Джон

Что такое HYSS? | Free Energy

Видение Free Energy - предоставить солнечные энергетические системы, которые могут доставлять всю энергию, которая может понадобиться зданию.Вот почему мы разработали HYSS - гибридный отопительный насос - самую экономичную и экологически чистую систему отопления на рынке.

Факт 1
Типичная крыша в Норвегии ежегодно получает в 4-5 раз больше солнечной энергии, чем домохозяйство потребляет за год.

Факт 2
Менее чем через 1 час глобальная солнечная радиация будет эквивалентна годовому потреблению энергии Землей.

Факт 3
Если бы 2 тысячные площади Норвегии были покрыты солнечными коллекторами (КПД 50%) и солнечными батареями (КПД 12.5%), это будет эквивалентно годовому потреблению энергии в стране.

HYSS - гибридная солнечная система - инновационное комбинированное решение, в котором оптимальным образом используются солнечное тепло и тепловые насосы. HYSS можно легко сконфигурировать в геотермальный насос, насос для обогрева грунта или насос для обогрева водотока, все из которых можно комбинировать с солнечным обогревом. Также возможно объединить воздуховыпускной канал с более коротким контуром заземления или более короткой скважиной. Независимо от того, какой у вас тип теплового насоса, производительность улучшится за счет солнечного тепла, а это означает, что вы получите очень эффективную операционную систему. Подаваемое солнечным теплом резко сокращает время работы компрессора, что приводит к значительному увеличению срока службы отопительного насоса. С системой HYSS вы получаете 5-7 частей тепла и горячей воды на каждую часть электроэнергии, которую использует система.

Это приводит к более короткому периоду окупаемости системы, поскольку солнечный коллектор используется как для производства горячей воды, так и для повышения эффективности теплового насоса.

С HYSS вы получите полную систему отопления, обеспечивающую как отопление, так и горячую воду, которая подходит как для новых зданий, так и для ремонта или замены существующих систем отопления.

HYSS поставляется со встроенным измерительным оборудованием, позволяющим контролировать работу системы как в реальном времени (COP), так и в течение более длительных периодов времени (SCOP). С подключением к Интернету вы автоматически получите новейшее и лучшее программное обеспечение. Все сделано для того, чтобы получить максимум удовольствия от современного приложения для iPad, позволяя вам полностью контролировать свою систему в любое время и в любом месте.

HYSS - Лучшее в устойчивом отоплении

HYSS - уникальное сочетание солнечной энергии и тепловых насосов.В основе HYSS лежит наземный или геотермальный тепловой насос, который обеспечивает стабильное тепло и работает очень хорошо, даже если на улице холодно. HYSS подходит как для новостроек, так и для завершения или замены существующей системы отопления. Тепловой насос HYSS работает бесшумно и имеет очень долгий срок службы, так как устанавливается в помещении. Установка выполняется исключительно уполномоченными и утвержденными установщиками. Поскольку HYSS использует солнечное тепло, часы работы компрессора сокращаются, что, в свою очередь, увеличивает срок службы теплового насоса.

Как точно работает геотермальная энергия?

Хотя трудно пропустить массивную солнечную батарею или поле, полное ветряных турбин, так много действий с геотермальной энергией происходит вне поля зрения, что она, как правило, не вызывает такой любви, как ее более шумные собратья в области возобновляемой энергии.

И это очень плохо, потому что геотермальная энергия - это здорово. Он берет на себя естественные функции Земли и находит большое применение в обогреве домов, производстве электроэнергии и содействии глобальному переходу от грязного ископаемого топлива, вызывающего изменение климата, к возобновляемым источникам энергии.

Но как? Пришло время изучить менее обсуждаемый, но мощный источник возобновляемой энергии. Читайте дальше, когда мы ответим на некоторые из наиболее распространенных вопросов о геотермальной энергии.

Что такое геотермальная энергия?

«Если бы вы вырыли большую яму прямо в Земле, вы бы заметили, что температура становится выше, чем глубже вы войдете. Это потому, что внутри Земли полно тепла. Это тепло называется геотермальной энергией », - поясняет EPA в своем справочнике для студентов по глобальному изменению климата .

В этом суть: когда мы говорим о «геотермальной энергии», мы имеем в виду использование тепловой энергии, содержащейся в породах и водах земной коры.

Для чего используется геотермальная энергия?

Геотермальная энергия в основном используется двумя разными способами - для обогрева домов и других зданий или для производства электричества.

Первый - самый известный и легкий для понимания. Геотермальные тепловые насосы передают умеренное тепло, которое находится недалеко от поверхности Земли, в дома и здания через систему петлевых труб.

Когда на улице холодно, жидкость в трубах нагревается, когда она проходит по участку трубы, проложенной под землей, где температура в верхних 10 футах Земли остается постоянной от 50 до 60 градусов по Фаренгейту. Затем система переносит теперь нагретую жидкость в дом или здание, где геотермальная установка использует ее для нагрева воздуха, циркулирующего в вашем доме, через стандартную систему воздуховодов.

Некоторые геотермальные системы также циркулируют жидкость непосредственно в виде лучистого тепла под полом, или ряда труб, проложенных под вашим полом.

(Инверсия этого процесса также может быть использована для охлаждения вашего дома летом.)

У геотермальной электростанции есть еще несколько движущихся частей. Эти растения используют гораздо более высокие температуры внутри планеты для выработки электроэнергии.

Обычно это делается путем закачки очень горячей воды под высоким давлением с глубины в одну или две мили под землей. Как только вода достигает поверхности, давление падает, в результате чего вода превращается в пар.Затем этот пар вращает турбину, подключенную к генератору, производя электричество.

Если это звучит сбивающе с толку, просто представьте гейзер, такой как Old Faithful, извергающий пар и горячую воду из земли, только здесь весь этот пар генерирует электричество. Это больше, чем просто аналогия - согласно Агентству по охране окружающей среды США: «Глубинные геотермальные технологии используют тот же вид энергии, что и гейзеры».

Однако одно из ключевых различий между естественными гейзерами и геотермальными электростанциями заключается в том, что эти станции обычно перерабатывают жидкость, закачанную на поверхность, для повторного использования.

Это работает вот так. Установки часто собирают пар, который проходит через турбины в градирне или другом улавливающем устройстве, где он охлаждается и снова конденсируется в жидкую воду. Затем они закачивают эту воду обратно в Землю, чтобы она снова нагрелась и снова начала весь процесс.

Везде ли доступна геотермальная энергия?

Геотермальную энергию можно найти практически везде, но в одних местах она определенно более доступна, чем в других.В регионах, богатых горячими источниками и другими природными резервуарами с горячей водой (то есть в местах, где тепло Земли ближе к поверхности), будет легче найти и использовать геотермальную энергию, особенно в более крупных масштабах.

В США большинство геотермальных электростанций расположено на геологически активном Западе.

«Районы с самыми высокими подземными температурами находятся в регионах с активными или геологически молодыми вулканами. Эти «горячие точки» возникают на границах тектонических плит или в местах, где кора достаточно тонкая, чтобы пропускать тепло », - поясняет Союз обеспокоенных ученых.

«Тихоокеанский регион, который часто называют Огненным кольцом из-за множества вулканов, имеет много горячих точек, в том числе на Аляске, в Калифорнии и Орегоне. В Неваде есть сотни горячих точек, охватывающих большую часть северной части штата ».

Поэтому неудивительно, что Калифорния, уже являющаяся национальным лидером в области возобновляемых источников энергии, имеет самые установленные геотермальные мощности в США. В 2017 году более 40 геотермальных электростанций штата обеспечивали почти 6 процентов электроэнергии.

Но США - далеко не единственная страна, использующая геотермальную энергию. На другом конце света, в холодной Исландии, «практически каждое здание в стране отапливается водой из горячего источника. Фактически, Исландия получает более 50 процентов своей первичной энергии из геотермальных источников ».

Сколько стоят домашние геотермальные системы?

Как и в случае с домашними солнечными системами, все зависит от обстоятельств. Цена на домашнюю геотермальную систему отопления / охлаждения варьируется в основном в зависимости от размера и типа необходимой петлевой системы.

По большому счету, домашняя или небольшая коммерческая геотермальная система может стоить от 10 000 до 25 000 долларов. Причина такого широкого диапазона затрат: «состояние почвы, размер участка, конфигурация системы, доступность участка, а также объем необходимых рытье и бурение» - все это играет роль в определении того, сколько ваша система обойдется вам. Многие из этих условий могут сильно отличаться от одного места к другому.

Хотя эти ценники могут выглядеть устрашающе, многим не нужно платить фиксированную цену за геотермальные тепловые насосы.Ряд стимулов на федеральном уровне, уровне штата и на местном уровне могут помочь компенсировать первоначальные первоначальные затраты на использование геотермальной энергии, что даст вам все преимущества чистой энергии с гораздо более коротким периодом окупаемости.

Кроме того, в США и во многих других странах мира стоит отметить, что на уровне более крупных электростанций электроэнергия, вырабатываемая из геотермальных источников, уже конкурентоспособна по стоимости по сравнению с электричеством, произведенным на ископаемом топливе.

Могу ли я действительно сэкономить деньги с геотермальной системой?

Ты сможешь.

«Домовладельцы экономят 30-70 процентов на отоплении и 20-50 процентов на охлаждении, используя геотермальные тепловые насосы по сравнению с другими традиционными системами», - сообщает Energy Informative. «Это означает ежегодную экономию от 400 до 1500 долларов».

Если вы будете следовать этим цифрам, вы сможете окупить затраты на установку геотермальной системы за счет экономии энергии всего за пять лет (или целых 15 или 16), в зависимости от ряда факторов, от стоимости вашей установки и местных затрат. тарифы на коммунальные услуги для вашего климата и потребностей в отоплении и охлаждении дома.

Большинство людей, вероятно, находятся где-то посередине: «Хотя затраты на установку могут быть в несколько раз дороже, [геотермальные тепловые насосы] до 65 процентов более эффективны, чем традиционные агрегаты HVAC, и окупаются за счет экономии энергии - обычно в пределах 10 лет », - говорится в сообщении Министерства энергетики США.

Как долго служат геотермальные системы?

Именно здесь вы действительно начнете видеть, как окупается стоимость домашней геотермальной системы.Геотермальные системы рассчитаны на очень долгий срок службы .

«Внутренние компоненты обычно служат около 25 лет (по сравнению с 15 годами или меньше для печи или обычного блока переменного тока) и более 50 лет для контура заземления», - сообщает журнал The Family Handyman . «Система имеет меньше движущихся частей и защищена от внешних воздействий, поэтому требует минимального обслуживания».

Министерство энергетики США подтверждает эти цифры, добавляя, что геотермальные системы также приносят пользу всей электросети, уменьшая потребность в электроэнергии в пиковые сезоны, такие как лето.

Дело в том, что ваша система в конечном итоге не только окупится, но и прослужит достаточно долго, чтобы вы могли годами и годами (возможно, десятилетиями!) Получать прямую экономию энергии после , которую она имела.

Что дальше?

С повышением уровня моря, снижением мировых рекордов жары и становлением все более разрушительных штормов реальность изменения климата как никогда ясна. Но поскольку решения в области экологически чистой энергии, такие как энергия ветра и солнца, становятся все более доступными, батареи становятся все лучше, а здания и другие технологии становятся более эффективными с каждым годом, ни то, ни другое не имеет пути вперед.

Хотите сделать следующий шаг? Готовы изменить будущее нашей планеты? Подпишитесь, чтобы получать новости от The Climate Reality Project.

Остановить климатический кризис - задача нашего времени. Но устойчивое будущее, которого мы хотим, наконец, достижимо. И в Climate Reality мы не позволим этому ускользнуть. Ты к нам присоединишься?

* / ]]>

Выбор и установка геотермальных тепловых насосов

Вы находитесь здесь

Домой »Выбор и установка геотермальных тепловых насосов

Эти геотермальные системы отопления и охлаждения, установленные в подвале нового дома, привязаны к сложному массиву подземных змеевиков, чтобы поддерживать комфортную температуру в помещении.| Фото любезно предоставлено © iStockphoto / BanksPhotos

При выборе и установке геотермального теплового насоса учитывайте эффективность нагрева и охлаждения, экономичность системы и характеристики вашего объекта. Обязательно найдите квалифицированного установщика.

Эффективность нагрева и охлаждения геотермальных тепловых насосов

Тепловая эффективность геотермальных и водяных тепловых насосов указывается их коэффициентом полезного действия (COP), который представляет собой соотношение тепла, предоставленного в британских тепловых единицах на британские тепловые единицы потребляемой энергии.Их эффективность охлаждения указывается коэффициентом энергоэффективности (EER), который представляет собой отношение отведенного тепла (в британских тепловых единицах в час) к электроэнергии, необходимой (в ваттах) для работы устройства.

Найдите этикетку ENERGY STAR®, которая указывает, что устройство соответствует критериям ENERGY STAR. Производители высокоэффективных геотермальных тепловых насосов (GHP) добровольно используют знак EPA ENERGY STAR на соответствующем оборудовании и соответствующей документации по продукции. Многие GHP имеют маркировку ENERGY STAR Министерства энергетики США (DOE) и Агентства по охране окружающей среды (EPA).

Экономика геотермальных тепловых насосов

Хотя стоимость покупки и установки системы GHP для жилых помещений часто выше, чем у других систем отопления и охлаждения, правильно рассчитанные и установленные GHP обеспечивают больше энергии на единицу потребляемой энергии, чем традиционные системы.Для дополнительной экономии пароохладители могут нагревать воду в домах. В период летнего похолодания тепло, отбираемое из дома, используется для бесплатного нагрева воды. Зимой расходы на подогрев воды сокращаются примерно вдвое.

В зависимости от таких факторов, как климат, почвенные условия, особенности системы, которые вы выбираете, а также доступное финансирование и льготы, вы можете окупить свои первоначальные инвестиции за два-десять лет за счет более низких счетов за коммунальные услуги. И - при включении в ипотечный кредит - ваши инвестиции в GHP с самого начала принесут положительный денежный поток.Например, если дополнительные 3500 долларов США на GHP добавят 30 долларов в месяц к каждому платежу по ипотеке, экономия затрат на энергию легко превысит эту добавленную сумму ипотеки в течение каждого года.

При модернизации высокая эффективность GHP обычно означает гораздо более низкие счета за коммунальные услуги, что позволяет окупить вложения в течение двух-десяти лет. Также можно включить покупку системы GHP в «энергоэффективную ипотеку», которая покроет это и другие улучшения энергосбережения в доме.Банки и ипотечные компании могут предоставить дополнительную информацию по этим кредитам.

Есть также специальное финансирование и льготы, которые помогут компенсировать затраты на добавление GHP к вашему дому. Эти положения доступны от федерального правительства, правительства штата и местного самоуправления; поставщики электроэнергии; а также банки или ипотечные компании, предлагающие энергоэффективные ипотечные ссуды для энергосберегающих улучшений дома. Прежде чем совершить окончательную покупку, убедитесь, что интересующая вас система соответствует критериям доступных поощрений.

Оценка вашего участка для геотермального теплового насоса

Низкие температуры грунта относительно постоянны на всей территории Соединенных Штатов, поэтому геотермальные тепловые насосы (GHP) можно эффективно использовать практически везде. Однако конкретные геологические, гидрологические и пространственные характеристики вашей земли помогут вашему местному поставщику / установщику системы определить лучший тип контура заземления для вашего объекта.

Такие факторы, как состав и свойства почвы и горных пород (которые могут повлиять на скорость теплопередачи), требуют учета при проектировании контура заземления.Например, грунт с хорошими свойствами теплопередачи требует меньше трубопроводов для сбора определенного количества тепла, чем грунт с плохими свойствами теплопередачи. Количество доступного грунта также способствует проектированию системы - поставщики системы в районах с обширными твердыми породами или почвой, слишком мелкой для траншеи, могут устанавливать вертикальные контуры заземления вместо горизонтальных контуров.

Наличие грунтовых или поверхностных вод также играет роль в принятии решения о том, какой тип контура заземления использовать. В зависимости от таких факторов, как глубина, объем и качество воды, поверхностные водоемы могут использоваться в качестве источника воды для разомкнутой системы или в качестве хранилища змеевиков трубопроводов в замкнутой системе. Грунтовые воды также могут использоваться в качестве источника для разомкнутых систем, при условии, что качество воды является подходящим и соблюдаются все правила сброса грунтовых вод.

Перед покупкой системы с открытым контуром убедитесь, что поставщик / установщик системы полностью изучил гидрологию вашего объекта, чтобы вы могли избежать потенциальных проблем, таких как истощение водоносного горизонта и загрязнение грунтовых вод.Антифризы, циркулирующие в системах с замкнутым контуром, обычно не представляют опасности для окружающей среды.

Размер и расположение вашей земли, ваш ландшафт и расположение подземных коммуникаций или спринклерных систем также влияют на дизайн вашей системы. Горизонтальные контуры заземления (как правило, наиболее экономичные) обычно используются для недавно построенных зданий с достаточным земельным участком.Вертикальные установки или более компактные горизонтальные установки Slinky ™ часто используются для существующих зданий, поскольку они минимизируют нарушение ландшафта.

Установка геотермальных тепловых насосов

Для правильной установки трубопроводов необходимы специальные технические знания и оборудование, поэтому установка системы GHP не является самостоятельным проектом.Чтобы найти квалифицированного установщика, обратитесь в местную коммунальную компанию, в Международную ассоциацию наземных тепловых насосов или в Консорциум геотермальных тепловых насосов для получения списков квалифицированных установщиков в вашем регионе. Установщики должны быть сертифицированными и опытными. Спросите рекомендации у владельцев систем, которым несколько лет, и проверьте их.

Подземный теплообменник в системе GHP состоит из системы труб с замкнутым или открытым контуром. Наиболее распространен замкнутый контур, в котором полиэтиленовая труба высокой плотности закапывается горизонтально на глубину от 4 до 6 футов или вертикально на глубине от 100 до 400 футов.Эти трубы заполнены экологически чистым водным раствором антифриза, который действует как теплообменник. Зимой жидкость в трубах забирает тепло из земли и переносит его в здание. Летом система реверсирует и забирает тепло из здания и отдает его в более прохладную землю.

Воздуховоды распределяют нагретый или охлажденный воздух по воздуховодам дома, как и в обычных системах. Ящик, в котором находятся внутренний змеевик и вентилятор, иногда называют устройством обработки воздуха, потому что он перемещает воздух в помещении через тепловой насос для нагрева или охлаждения. Воздухоочиститель, как и обычные кондиционеры, содержит большой вентилятор и фильтр.

Большинство геотермальных тепловых насосов автоматически покрываются страховым полисом вашего домовладельца. Обратитесь к своей страховой компании, чтобы убедиться. Даже если ваш провайдер будет покрывать вашу систему, лучше всего письменно проинформировать его о том, что у вас есть новая система.

Преимущества геотермальных тепловых насосных систем

Самым большим преимуществом GHP является то, что они потребляют на 25–50% меньше электроэнергии, чем обычные системы отопления или охлаждения.Это переводится в GHP, использующий одну единицу электричества для отвода трех единиц тепла от земли. Согласно EPA, геотермальные тепловые насосы могут снизить потребление энергии и соответствующие выбросы до 44% по сравнению с воздушными тепловыми насосами и до 72% по сравнению с электрическим нагревом сопротивлением со стандартным оборудованием для кондиционирования воздуха. GHP также улучшают контроль влажности, поддерживая относительную влажность в помещении около 50%, что делает GHP очень эффективными во влажных областях.

Геотермальные системы с тепловыми насосами обеспечивают гибкость конструкции и могут быть установлены как в новых, так и в модернизированных условиях.Поскольку для оборудования требуется меньше места, чем требуется для обычной системы отопления, вентиляции и кондиционирования воздуха, аппаратные помещения могут быть значительно уменьшены в масштабе, освобождая место для производственных целей. Системы GHP также обеспечивают отличное зональное кондиционирование пространства, позволяя нагревать или охлаждать различные части вашего дома до различных температур.

Системы GHP имеют относительно немного движущихся частей, и эти части скрыты внутри здания, поэтому системы долговечны и очень надежны. Гарантия на подземные трубопроводы часто составляет от 25 до 50 лет, а на тепловые насосы - 20 лет и более.Обычно в них нет наружных компрессоров, поэтому ГТД не подвержены вандализму. Кроме того, компоненты жилого помещения легко доступны, что увеличивает фактор удобства и помогает обеспечить своевременное обслуживание.

GHP не имеют внешних конденсаторных агрегатов, таких как кондиционеры, поэтому можно не беспокоиться о шуме вне дома. Двухскоростная система GHP настолько тихая внутри дома, что пользователи обычно не знают, что она работает.

Комнатное сельское хозяйство набирает обороты в условиях пандемии и климатических проблем | Новости сельского хозяйства

Раньше инвесторы не обращали внимания на предложение Амина Джадавджи купить технологию вертикального выращивания Elevate Farms и выращивать стопки зелени в помещениях с искусственным освещением.

«Они скажут:« Это здорово, но это звучит как научный эксперимент », - сказал Джадавджи, генеральный директор канадской Elevate в Торонто.

Теперь закрытые фермы позиционируют себя как одно из решений проблемы сбоев, вызванных пандемией коронавируса, при сборе урожая, доставке и продаже продуктов питания.

«Это помогло нам изменить повествование», - сказал Джадавджи, чья компания управляет вертикальной фермой в Онтарио и строит другие фермы в Нью-Йорке и Новой Зеландии.

Сторонники

, в том числе Министерство сельского хозяйства США (USDA), говорят, что городское сельское хозяйство повышает продовольственную безопасность в период роста инфляции и ограниченных мировых запасов.Производство продукции в Северной Америке сосредоточено в Мексике и на юго-западе США, включая Калифорнию, которая подвержена лесным пожарам и другим суровым погодным условиям.

Проблемы изменения климата также ускоряют инвестиции, в том числе со стороны гиганта агробизнеса Bayer AG, в многоэтажные вертикальные фермы или теплицы размером с 50 футбольных полей.

Они позволяют небольшим североамериканским компаниям, таким как Elevate, поддерживать производство внутри помещений и конкурировать с известными игроками BrightFarms, AeroFarms и Plenty при поддержке Amazon. com Inc, основатель Джефф Безос.

Но критики ставят под сомнение экологические издержки, связанные с высокими требованиями к мощности закрытых ферм.

Вертикальные фермы выращивают листовую зелень в помещении, сложенными слоями, или на лиственных стенах внутри складов или транспортных контейнеров. Они полагаются на искусственное освещение, контроль температуры и системы выращивания с минимальным содержанием воды или тумана в почве, а не на обширные участки земли в традиционном сельском хозяйстве.

AppHarvest, которая выращивает помидоры в теплице площадью 60 акров в Морхеде, штат Кентукки, США, в прошлом году заложила основу для еще двух в штате [Файл: Reuters через AppHarvest] Теплицы могут поглощать солнечные лучи и потреблять меньше электроэнергии.Хорошо зарекомендовавшие себя в Азии и Европе теплицы расширяются в Северной Америке за счет большей автоматизации.

Инвестиции в глобальные закрытые фермы в 2020 году составили рекордные 500 миллионов долларов, сообщила руководитель исследований AgFunder Луиза Бурвуд-Тейлор.

Средний объем инвестиций в прошлом году резко вырос, поскольку крупные игроки, включая BrightFarms и Plenty, привлекли новый капитал, сказала она.

Значительное ускорение финансирования впереди после того, как перебои с пищевыми продуктами в пандемии - например, инфекции среди рабочих-мигрантов, собирающих урожай североамериканской продукции - вызвали обеспокоенность по поводу перебоев в поставках, сказал Джо Кротти, директор по корпоративным финансам бухгалтерской фирмы KPMG, которая консультирует вертикальные фермы и предоставляет инвестиционно-банковские услуги.

«Реальный рост производства - это следующие три-пять лет», - сказал Кротти.

Овощи, выращиваемые на вертикальных фермах или в теплицах, по-прежнему составляют лишь небольшую часть общего производства. По данным Министерства сельского хозяйства США, в США продажи продовольственных культур, выращиваемых под укрытием, включая томаты, огурцы и салат, в 2019 году составили 358 миллионов килограммов (790 миллионов фунтов), что на 50 процентов больше, чем в 2014 году.

Производство только кочанного салата в Калифорнии было почти в четыре раза больше - 1,3 миллиарда кг (2.9 миллиардов фунтов).

Помидоры из бифштекса растут на виноградной лозе среди других томатных растений на флагманской ферме AppHarvest в Морхеде, Кентукки [Файл: Reuters через AppHarvest] Министерство сельского хозяйства США ищет членов для нового консультативного комитета по городскому сельскому хозяйству, чтобы поощрять домашние и другие новые методы ведения сельского хозяйства.

Селекция растений перемещается в закрытое помещение

Bayer, один из крупнейших производителей семян в мире, стремится предоставить растительную технологию для расширения вертикального земледелия. В августе он объединился с сингапурским суверенным фондом Temasek для создания Unfold, калифорнийской компании с начальным капиталом в размере 30 миллионов долларов.

Unfold заявляет, что это первая компания, специализирующаяся на разработке семян для комнатного салата, томатов, перца, шпината и огурцов с использованием зародышевой плазмы Bayer, генетического материала растений, сказал генеральный директор Джон Перселл.

Их достижения могут включать, например, более компактные растения и повышенное внимание селекции к качеству, сказал Перселл.

Unfold надеется осуществить свои первые продажи к началу 2022 года, нацелившись на существующие фермы и стартапы в Сингапуре и Великобритании.

Теплицы также расширяются, предлагая более высокую урожайность, чем выращивание в открытом грунте.

Компания

AppHarvest, которая выращивает помидоры в теплице площадью 60 акров в Морхеде, Кентукки, в прошлом году открыла новые возможности еще для двух в штате. К 2025 году компания планирует ввести в эксплуатацию 12 объектов.

Его теплицы рассчитаны на то, чтобы охватить 70 процентов населения США в течение дня, что дает им транспортное преимущество над производственной отраслью юго-запада, сказал генеральный директор Джонатан Уэбб.

«Мы хотим вырвать производственную отрасль из Калифорнии и Мексики и перенести ее сюда», - сказал Уэбб.

Прогнозируемый рост мирового населения потребует значительного увеличения производства продуктов питания, что является жестким предложением на открытом воздухе, учитывая частые бедствия и суровые погодные условия, сказал он.

AppHarvest планирует запустить 12 предприятий к 2025 г. [Файл: Reuters через AppHarvest] Нью-Йоркская компания BrightFarms, которая управляет четырьмя теплицами, расположит их недалеко от крупных городов США, сказал главный исполнительный директор Стив Платт. Компания, клиентами которой являются бакалейные лавки Kroger и Walmart, в этом году планирует открыть две свои крупнейшие фермы - в Северной Каролине и Массачусетсе.

Platt ожидает, что через десять лет половина всей листовой зелени в США будет поступать с домашних хозяйств, по сравнению с менее чем 10 процентами в настоящее время.

«В этом направлении движется целая волна, потому что существующая сегодня система не предназначена для кормления людей по всей стране», - сказал он.

«Безумные, безумные вещи»

Но Стэн Кокс, научный сотрудник некоммерческой организации The Land Institute, скептически относится к вертикальным фермам. По его словам, они зависят от надбавок продуктовых магазинов, чтобы компенсировать более высокие затраты на электроэнергию для освещения и контроля температуры.

«Вся причина того, что у нас есть сельское хозяйство, заключается в том, чтобы собирать урожай солнечного света, который ежедневно попадает на землю», - сказал он. «Мы можем получить это бесплатно».

Брюс Багби, профессор экологической физиологии растений в Университете штата Юта, изучал космическое сельское хозяйство для НАСА. Но он считает, что энергоемкое вертикальное земледелие на Земле является надуманным.

«Венчурный капитал вкладывается во всевозможные сумасшедшие, сумасшедшие вещи, и это еще одна вещь в списке».

Bugbee подсчитал, что вертикальные фермы используют в 10 раз больше энергии для производства продуктов питания, чем фермы на открытом воздухе, даже с учетом топлива для перевозки обычных продуктов по всей стране из Калифорнии.

AeroFarms, оператор одной из крупнейших в мире вертикальных ферм, базирующейся на территории бывшего сталелитейного завода в Нью-Джерси, говорит, что сравнивать использование энергии с сельским хозяйством на открытом воздухе непросто. По словам генерального директора Дэвида Розенберга, продукция, которая доставляется на большие расстояния, имеет более высокий уровень порчи, и многие садовые фермы используют поливную воду и пестициды.

Вертикальные фермеры рекламируют другие преимущества для окружающей среды.

Elevate использует систему с обратной связью для автоматического полива растений, сбора влаги, выделяемой растениями, а затем повторного полива растений с ее помощью.По словам Джадавджи, для такой системы требуется два процента воды, используемой при выращивании салата ромэн на открытом воздухе. Компания не использует пестициды.

«Я думаю, мы решаем проблему», - сказал он.

Белый дом: 6 миллионов доз вакцины задерживаются из-за зимних штормов | WGN Радио 720

ВАШИНГТОН (NewsNation Now) - Суровая зимняя погода на этой неделе, оставившая многих американцев без электричества, воды и крова, также привела к отставанию в 6 миллионов доз вакцины COVID-19, сообщил в пятницу официальный представитель Белого дома.

Советник Белого дома по коронавирусу

Энди Славитт сказал, что на доставку вакцины во все 50 штатов повлияли штормы, которые покрыли дороги льдом и снегом, и заставили коммунальные службы использовать веерные отключения для ослабления напряженности электросетей.

«6 миллионов доз представляют собой примерно три дня задержки доставки, и многие штаты смогли покрыть эту задержку с помощью имеющихся запасов», - сказал Славитт во время брифинга группы реагирования на COVID-19 в Белом доме в пятницу.

В Техасе снова загораются огни, когда на юге поднимаются проблемы с водой По словам Славитта, из-за перекрытия дорог

и более 2000 пунктов вакцинации, расположенных в районах с отключениями электроэнергии, поставки продолжают задерживаться.

По словам Славитта, к настоящему времени в пятницу в пути находится 1,4 миллиона доз. Администрация Байдена ожидает, что все отложенные дозы будут доставлены в течение следующей недели, а большая часть - в ближайшие дни.

Группа реагирования на COVID-19 Белого дома также объявила о создании пяти дополнительных центров вакцинации: одного в Пенсильвании и четырех во Флориде.

Эта новость появилась накануне визита президента Джо Байдена на производственный объект Pizer в Мичигане.

На заводе Байден прошел по территории, называемой «морозильной фермой», где находится около 350 морозильных камер, каждая из которых способна хранить 360 000 доз вакцины Pfizer-BioNtech.

В двойной маске президент остановился, чтобы поговорить с некоторыми из рабочих, но репортерам во время поездки было трудно услышать то, что было сказано.

«Все вы здесь делаете на этом предприятии одну из самых важных работ, которые могут быть выполнены», - сказал Байден в обращении к рабочим завода.

Байден встретится с сотрудниками Pfizer, производящими вакцину против COVID-19

«Сделайте вакцину, когда придет ваша очередь и она будет доступна. Вот как победить эту пандемию », - сказал он.

Выступая после визита Байдена, генеральный директор Pfizer Альберт Бурла заявил в пятницу, что производитель лекарств рассчитывает удвоить еженедельное количество доз вакцины против COVID-19, которое он будет поставлять в Соединенные Штаты в ближайшие несколько недель.

«Мы улучшили наши процессы, чтобы удвоить размер партии и увеличить выход продукции, и мы развернули более эффективные методы лабораторных испытаний, чтобы сократить время выпуска», - сказал Бурла в своем выступлении.

Президент Байден объявил на прошлой неделе, что U.По словам представителей администрации, к концу лета у С. будет достаточно вакцины от коронавируса, чтобы сделать прививки 300 миллионам человек, и пока он сосредоточен на том, чтобы сделать прививку каждому американцу.

Pfizer заявила, что предоставит правительству США 100 миллионов доз к концу марта и еще 100 миллионов к концу мая. К концу июля он обещал получить 300 миллионов доз.

В прошлом году президент Байден объявил о цели вакцинации 100 миллионов прививок от коронавируса в первые 100 дней своего пребывания в должности. Новые данные из Белого дома показывают устойчивое увеличение темпов вакцинации в течение первого месяца пребывания президента Джо Байдена у власти.

США направляют более 1000 военнослужащих для доставки прививок

Большая часть прироста, согласно данным Центров по контролю и профилактике заболеваний, приходится на людей, получающих вторую дозу одобренных вакцин от Moderna и Pfizer.

Байден находится на пути к достижению своей цели - 100 миллионов инъекций за первые 100 дней своего пребывания в должности - хотя темпы должны возрасти еще больше, чтобы выполнить его планы по вакцинации почти всех взрослых к концу лета.

По данным CDC, в США было распределено более 73 миллионов доз вакцины, из которых было введено более 57,7 миллионов доз.

Администрация Байдена работает над увеличением количества доз, которые она отправляет в штаты, города и аптеки каждую неделю, но доктор Энтони Фаучи, ведущий национальный эксперт по инфекционным заболеваниям, заявил во вторник, что в настоящее время спрос намного превышает предложение.

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
