Кабель для электрической плиты: Кабель для электрической плиты — марки, сечения, рекомендации по подключению

Какой провод нужен для подключения электроплиты

Какой кабель для электрической плиты нужно купить

Любую бытовую технику, во избежание неприятностей, нужно подключать в соответствии со всеми правилами устройства электроустановок (ПУЭ). Перечисленные в этом издании особенности подключения и требования – многолетний опыт профессионалов своего дела.

Важно понимать, какой провод нужен для подключения и можно ли электроплиту подключать в обычную розетку, если бытовую технику принято решение устанавливать самостоятельно. Самый главный параметр, требуемый при определении сечения проводника для подключения электроплиты без розетки напрямую – мощность потребляемой электроэнергии.

В остальном особенностей выбора провода для плиты не так и много. Критерии выбора:

• возможность использования в комнатах с высоким уровнем влажности;
• приемлемая цена;
• отличные показатели гибкости;
• разрешенный радиус изгиба должен быть равен не менее 8 наружным диаметрам сечения;
• оснащение двойной изоляцией;
• возможность применения в электрических приборах с повышенной вибрацией.

Электрики рекомендуют приступать к выбору кабеля лишь после проведения следующих подсчетов: к мощности, потребляемой электроприбором, прибавляют 20% от числа. Даже не зная точной мощности оборудования, можно приобретать провода с запасом.

Подключение электрической плиты своими руками

Подключение электроплит требует определенного навыка и знаний. Сама по себе работа требует осторожности, особенно если подключение производится собственными руками.

Конечно, можно почерпнуть некоторые советы из интернета, но лучше всего, если работу будет делать квалифицированный специалист.

Подключение электрической плиты зачастую становится непростым делом, так как производители не включают в комплект кабель для питания. Это происходит по причине незнания производителя плиты, какие розетки стоят у покупателя.

Современные электроплиты можно подключить в трех вариантах, где используются различные фазовые линии. Покупатель выбирает тип подключения в зависимости от того, какая у него установлена розетка и приобретает соответствующий силовой кабель.

Как подключить электроплиту своими руками?

Приобретая мощный бытовой прибор, у которого происходит значительное потребление электроэнергии, необходимо правильно выбрать розетку. От выбора розетки и силового кабеля будет зависеть правильное и безопасное подключение электрической плиты своими руками. Прежде чем определить, какая розетка необходима, следует знать, что они бывают разного типа:

1. С заземлением, где имеется дополнительный штырь или боковые контакты.
2. Без заземления, это обычные силовые розетки, для менее мощных бытовых приборов.
3. Розетка с защитными шторами, где отверстия открываются при правильной вставке вилки.
4. Розетки с выталкивателем, который срабатывает при нажатии кнопки.
5. С таймером и защитным отключением.

Розетки также отличаются по способу установки, открытого и закрытого типа.

Для подключения электрической плиты повышенной мощности выбирается розетка, выдерживающая ток 63А. При меньшей мощности используется комплект в 32А (вилка-розетка). Выбирать обычные розетки не рекомендуется, так как может произойти перегрев контактов и возгорание.

Затем приобретается соответствующий силовой кабель из медных проводов с сечением 3х4 мм. Для электроплит с керамической варочной поверхностью необходим провод соответствующий ПЭУ.

Подключение электрической плиты с четырьмя конфорками и духовым шкафом собственными руками, упрощается, если имеется старая розетка и провод от предыдущего прибора. При установке электроплиты следует убедиться в исправности розетки и силового кабеля, затем произвести подключение к самому прибору. Работа должна выполняться по схеме, расположенной на задней стенке кухонного прибора, а также в сопроводительной инструкции с учетом характеристики каждой электроплиты.

Как правильно подключить электрическую плиту своими руками?

Розетки устанавливаются скрытным путем, для этого выдалбливается соответствующее отверстие в стене и штробы. Устанавливается подразетник, прокладывается провод. Для правильного подключения, важно точно определить провод заземления и присоединить к соответствующей клемме, это значок перевернутой елочки. В современных домах провод заземления выделен цветом, он с зелено-желтой изоляцией.

Для определения заземления в домах старой постройки необходимо отключить электроэнергию взять омметр и прозвонить все провода, подключившись к водопроводной трубе. Провод с заземлением покажет небольшое сопротивление на приборе, так как остальные выдадут более мощное значение. Выбранный провод следует отметить маркером или наклейкой. Подсоединение жил проводится по схеме, приложенной в инструкции.

Независимо от марки производителя электрической плиты, на задней панели всех приборов размещается клеммник с медными перемычками. Рядом расположены схемы подключения с тремя вариантами:

1. питающая сеть с одной фазой – L1.N.PE.
2. двухфазная – L1, L2.N1, N2.PE.
3. сеть с тремя фазами – L1, L2, L3.N1, N2.PE.

Первый вариант подключения.

Для обычных квартир наиболее подходящим и правильным будет подключение электроплиты по первому варианту. Силовой кабель зачищается от изоляции на 30мм с обеих сторон. Затем жилу зелено-желтого цвета крепят к клемме PE, остальные две жилы соответственно к фазе (L) и нолю (N). Это делается на корпусе плиты и на вилке розетки.

Важное замечание: нельзя объединять соединение «земля» и «ноль» с корпусом щитка.

Далее, проверяется подсоединение специальным прибором, где сопротивление между вилочными контактами и металлическим корпусом плиты будет равняться нулю. Значит, подключение произведено правильно.

Второй и третий варианты подключения.

Чаще всего кухонная электроплита и духовой шкаф не переставляются, в этом случае подключить плиту можно без розетки. Подсоединение производится в распределительной коробке, через переходник. Если есть трехфазовая питающая сеть, то лучше использовать ее, особенно когда плита устанавливается в общественных местах и часто эксплуатируется.

Установка комбинированных кухонных плит

Приобретая электрическую плиту, покупатель получает и электрическую духовку. В то время как газовая плита может иметь и электрический духовой шкаф. Производить установку газовой плиты собственными руками категорически запрещено, поэтому необходимо вызывать мастера. Если варочная поверхность работает на газе, то электрический духовой шкаф можно установить собственными руками, четко соблюдая инструкции и технику безопасности при работе.

В заключение.

Работа с электрическими приборами связана с риском. Поэтому собираясь произвести подключение электрической плиты, не зная определенных правил и не имея опыта работы, рисковать своим здоровьем и безопасностью родных, не следует. Необходимо пригласить специалиста, который грамотно произведет подключение и избавит хозяев от волнения.

tallenna

www.myotdelka.ru

Расчет мощности электроплиты

Мощность электрических плит и духовых шкафов отличается в зависимости от производителя и модификации модели. Как правило, значения колеблются в пределах 5-8 кВт.

В таблице показана зависимость основных технических параметров. Использовать ее просто, достаточно выбрать соответствующие параметры, исходя из значения мощности, указанной в паспорте к электроприбору.

Мощность электроплиты	Сечение жил
	Однофазная сеть (3 жилы, мм.кв.)	Трехфазная сеть (5 жил, мм.кв.)
До 3 кВТ	1,5	1,5
От 3 до 5 кВт	2,5
От 5 до 7,5 кВт	4	2,5
От 7,5 до 10 кВт	6

В таблице рассмотрено сечение медного кабеля, поскольку он самый подходящий для установки электрической плиты.

Тип материала и сечение кабеля для плиты

Для подключения электрической плиты к трехфазной розетке необходимо соединить последнюю с разъемным соединением электроприбора. В этом случае главным требованием к типу кабеля является его гибкость. Провода, оснащенные жесткими жилами, намного сложнее компактно уложить за плитой, как правило, они торчат во все стороны.

Гибкий провод оснащен не монолитной токопроводящей жилой, а большим количеством проволочек, собранных в пучок. Благодаря этому обеспечивается свобода перемещения.

Информация о проводе и кабеле марок ПВС и КГ

Подбор сечения проводника

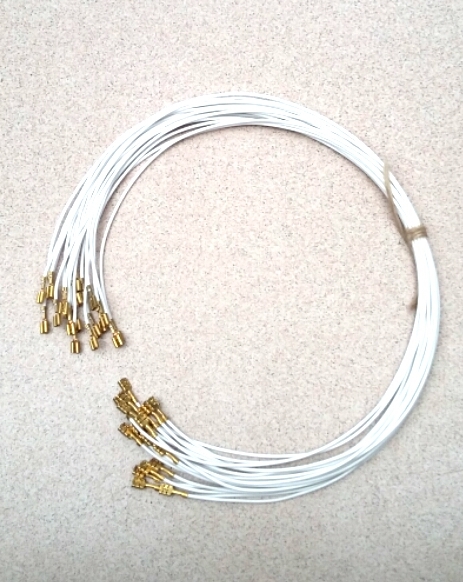

Наиболее оптимальные термостойкие провода для электроплит – кабели марок ПВС и КГ. Оболочка и изоляция жил кабеля КГ изготовлена из высококачественной резины. Преимущество этого материала заключается в широком рабочем температурном диапазоне, который колеблется в пределах от -40 до +50 градусов, а также в устойчивости к воздействию солнечных лучей. Аббревиатура расшифровывается следующим образом: К – кабель, Г – гибкий.

В разных отраслях промышленности он используется для подключения перемещающихся механизмов, например, тельферов, кран-балок и т.д.

Аббревиатура ПВС расшифровывается следующим образом: П – провод, В – виниловая изоляция токопроводящих жил и оболочки, С – соединительный. Таким образом, ПВС – это кабель, а не провод. Однако он часто используется при проведении проводки в квартирах и загородных домах. Его основное назначение – применение на участках бытовой сети, где требуется повышенная гибкость. Из него изготавливают удлинители и шнуры питания. Рабочий диапазон температуры колеблется в пределах от -25 до +40 градусов. Преимущество материала – устойчивость к горению, он не распространяет огонь, поскольку просто плавится.

Сечение кабеля

Выбор сечения проводов зависит от мощности электрического прибора. Для подключения трехфазного или однофазного одинаковой мощности требуются кабели разного сечения. Обусловлено это тем, что во втором случае вся мощность электрического прибора проводится одной фазой, а в первом делится между тремя.

Кабель и его параметры

Перед тем как подключить электрическую плиту, обязательно проверяют, какой кабель подведен к месту установки прибора. К подводящим проводам и заземлению предъявляют повышенные требования, так мощный электроток способен прожечь слабую проводку и вызвать пожар.

Какой кабель нужен для подключения электроплиты? Для подсоединения прибора к сети используют два вида: трехжильный с сечением 4 кв мм от автомата до силовой розетки и гибкий кабель сечением 3 на 4 мм (ПВС или КГ) от розетки до плиты.

При подключении контактов концы кабеля защищают от окисления, залудив их паяльником и обрезав излишки после придания нужной формы. Вместо лужения также применяют обжатие латунными гильзами.

Справка. Согласно ГОСТу, пайку проводов применяют тогда, когда такое соединение предусмотрено нормативной документацией. Если зажимы УЗО и автомата сделаны в виде гнезд, концы провода не паяют – они надежно обжаты.

Вместо пайки также применяют опрессовку. Многожильный гибкий провод сначала нужно залудить, после этого заводить в автомат либо произвести опрессовку, а потом заводить.

Сетевой шнур от розетки до плиты размещают в свободном доступе на расстоянии не более 2 м от плиты. Провод должен быть в двойной изоляции.

В случае трехфазного подключения применяют пятижильный кабель (три фазы: L1, L2, L3, ноль – N и заземление – РЕ) 2,5 кв мм сечения по меди.

Таким образом, при выборе сечения кабеля для электроплиты с духовкой кабеля ориентируются на мощность прибора и вид подключения.

Какого сечения провод нужен для электроплиты с духовкой мощность 9квт? Сечение должно быть достаточным для потребляемой прибором мощности – 5*4 кв. мм из пяти жил с сечением 4 кв. мм каждая. В однофазной сети используют кабель 3*6 кв. мм с тремя жилами, каждая сечением 6 кв. мм.

Особенности подключения и заземление

Схема подключения через розетку к автомату и земле
Подключить электрическую плиту можно двумя способами – через клеммник или специальную розетку для плиты на кухне. В России пока наиболее востребован второй вариант. Алгоритм подключения следующий:

1. Определяется наиболее подходящее место для установки оборудования. Электрические плиты нельзя ставить около оконных и дверных проемов, железных труб и рукомойников.
2. Монтируется штепсельная розетка с заземляющим контактом на требуемой высоте. Розетка должна обладать токовым номиналом в пределах 32-40 А.
3. В электрощите дополнительно монтируется отдельный автомат на плиту. Для двух- или трехфазной на 16 А, для однофазной на 25-30 А.
4. Провод или кабель протягивается к штепсельной розетке от щитка.
5. Вилка штепсельной розетки присоединяется к гибкому проводу электрической плиты или духовому шкафу.
6. Гибкий провод, соединенный с вилкой, присоединяется к электрическому прибору. Для этого потребуется снять заднюю крышку плиты, которая ограничивает доступ к клеммам.
7. Питающий кабель в электрощите делится на жилы, концы каждого провода перед соединением зачищаются. К полосным зажимам автомата подключаются фазные проводники, а с шиной соединяется нулевая жила.

Категорически запрещено делать заземление на нулевую шину, поскольку он сильно греется. Фаза вернется на прибор, и пользователя может сильно ударить током.

Заземление в домашних условиях проводится двумя способами: с отсутствием заземляющего контура и наличием общего заземляющего контура. В первом случае решит проблему дополнительный монтаж УЗО, а также выполнение зануления. Во втором случае потребуется гибкий провод, изготовленный из меди с сечением не менее 2,5 мм. кв. Его проводят от электрощитка и подводят к корпусу электрического прибора.

В домах или квартирах, где не подведено центральное газоснабжение, решить проблему с приготовлением пищи поможет электрическая плита или встроенный духовой шкаф. Чтобы использование прибора было комфортным, нужно его правильно установить и подключить. При покупке кабеля или провода нужно обращать внимание на производителя товара, сечение и протяженность, а также марку.

Подключение плиты к электросети

Лучшим способом является прямое подключение плиты к предохранительному автомату. Это даёт возможности избежать лишних соединений, которые могут перегреваться, что понижает уровень безопасности.

Отсутствие лишних соединений считается наиболее безопасным

Но если вы хотите, чтобы присутствовала возможность отключать плиту от общего электроснабжения, можно установить её с помощью клеммной планки или специальной розетки.

Подключение через клеммник

Клеммная планка крепится на стене, после чего к ней с одной стороны подключаются провода линии электроснабжения, а с другой – силовой кабель электроплиты.

Убедитесь, что клеммник соответствует мощности плиты

ВАЖНО! При подключении к клеммнику следите, чтобы провода соответствующего цвета были подсоединены к тем же клеммам, что и на самой плите.

Подключение через розетку

Для подключения электроплиты необходимо установить специальную силовую розетку с заземлением.

Клеммы обозначены теми же буквами, что и на самой плите

ВАЖНО! Розетка и вилка должны быть рассчитаны на мощность минимум в 30 ватт.

При подключении проводов к розетке и вилке следите, чтобы провода, подключённые на автомате и плите к фазе, нолю и заземлению, были подсоединены к соответствующим клеммам.

Розетка электроплиты обязательно должна быть заземлена

Завершающим этапом является крепление защитной крышки на задней панели электроплиты и включение плиты в сеть.

Провод для электроплиты. Инструкция по подключению электроплиты своими руками

Подключение вилки для плиты или варочной поверхности

Варочная поверхность или электрическая плита — это, чаще всего, наиболее энергоемкое электрооборудование в любой квартире. В среднем, потребляемая ими мощность составляет 7-8 кВт, что соответствует току 32-38А, поэтому стандартная, привычная всем, вилка Schuko (см. изображение ниже) для подключения к сети не подходит, ведь она рассчитана на ток 16А-25А.

Кроме того, силовая вилка для подключения варочной панели или плиты к сети, должна поддерживать кабели или провода большого сечения — 4-6 мм.кв. Достаточно подробно о выборе сечения электропроводки для плиты на кухне мы говорили ЗДЕСЬ, обязательно изучите этот материал, прежде чем читать дальше.

В настоящее время существует несколько различных разновидностей бытовых розеток и вилок соответствующих этим требованиям. У нас в стране, для подключения электрической плиты или варочной панели, принято использовать разъем РШ/ВШ–32. (см. изображение ниже)

Такая связка вилка с розеткой существует как для подключения к однофазной сети -220В, так и для использования двух- или трехфазной сети. Многие модели электрический плит, с магазина, идут именно с такой вилкой, нередко в комплекте так же имеется и соответствующая розетка.

Крайне рекомендую, использовать для подключения именно готовый комплект, бывает, что силовая вилка одного производителя, неподходит к розетке другого.

В продаже, чаще всего, встречаются два вида вилок для плиты, черные — выполненные из карболита и белые — пластиковые. Белые, как ни странно, более качественные, но и стоят они дороже. Хотя внутри и конструктивно они идентичны и подключаются одинаково.



Схема подключения вилки для плиты

В первую очередь, давайте рассмотрим схему подключения такой вилки. Как вы уже могли заметить, подключить её к розетке можно лишь в одном положении, а значит в каждую из клемм нужно подключить провода в определённом порядке.



подключение силовой вилки к электроплите или варочной панели

Давайте теперь рассмотрим процесс подключения однофазной силовой вилки к шнуру электроплиты или варочной, на примере белой пластиковой вилки, модели ВШ20-у-32А/250.

В первою очередь необходимо разобрать вилку, для этого откручиваем единственный крепежный винт, расположенный в центре корпуса.

Штекер состоит из двух основных частей, задней крышки и основания, на котором располагаются клеммы для подключения проводов.

Прокладываем в механизм разъема провод, в данном случае для подключения плиты используется провод соединительный ПВС 3х6 (3 жилы по 6мм.кв каждая). Зажимаем его скобой, затягивая два винта на лицевой панели, как на изображении ниже.

Подготавливаем провода, снимаем внешнюю изоляцию и зачищаем жилы, примерно на 10мм.

Закрепляем провода согласно схеме подключения, в клеммах вилки.

Так как используется многожильный провод ПВС, будет нелишним обжать жилы наконечниками НШВИ.

Соблюдайте аккуратность как при прокладывании проводов внутри вилки, так и при их подключении, от этого напрямую зависит надежность и долговечность соединений.

Если же у вас нет возможности обжать провода, подключайте так, скрутив жилы проводника, чтобы они не вылезали из клемм.

Теперь, когда провода надежно затянуты в клеммах, собираем корпус вилки и затягиваем центральный крепежный болт.

На этом подключение вилки завершено и если второй конец провода уже подсоединен к плите или варочной поверхности, можно включать его  розетку.

Если у вас остались вопросы о выборе или подключении вилки плиты или варочной, оставляйте в комментариях к статье, обязательно всем отвечу.

rozetkaonline.ru

Перенос розетки электроплиты

Часто, при ремонте и переустройстве кухни или при покупке нового кухонного гарнитура, возникает необходимость в переносе розетки для электроплиты. Так как такая розетка всего одна, мы жестко привязаны к месту её установки и смонтировать электроплиту или электрическую варочную панель в другое место не можем, хотя, нередко, для того чтобы кухня была максимально удобной и практичной, это нужно сделать.

Есть несколько различных способов переноса розетки для электроплиты, в том числе простых, с которыми вы справитесь сами, но такие решения менее надежные и даже, зачастую, опасные. Более же сложные, основательные, правильные способы переноса силовой розетки, потребуют определенного опыта и инструмента, но обеспечат максимальную надежность, удобство обслуживания и эксплуатации, а кроме того, такой монтаж не будет портить внешний вид кухни.

Сейчас мы рассмотрим три самых распространенных способа переноса розетки для электроплиты, а уж какой из них выбрать решать вам. Кстати, даже если вы решили доверить перенос розетки профессионалу, вызвав для этого электрика, обязательно ознакомьтесь со всеми вариантами, чтобы проконтролировать его работу.

Удлинитель для электроплиты



Самый простой способ перенести электроплиту или варочную панель, на некоторое удаление от силовой розетки на кухне — это воспользоваться удлинителем.

Тут всё просто, вилку удлинителя включаем в существующую розетку, сам же разъем подводим к новому месту установки плиты, на этом, собственно, перенос завершен.

Главными достоинствами такого способа переноса являются:

— Простота. Используя удлинитель, любой человек, не обладающий никакими особенными знаниями и навыками в электрике и электромонтаже сможет с легкостью перенести розетку для плиты в нужное для него место.

— Низкая стоимость. Такое решение, скорее всего, будет и самое экономически выгодное, ведь вам нужно будет лишь купить удлинитель для электроплиты.

К сожалению, у такого способа есть и серьезные недостатки, которые делают такой способ переноса нежелательным:

— Отсутствие в продаже удлинителей для электроплит. Довольно сложно найти в продаже удлинитель для электроплиты, особенно если используется трехфазное подключение. Так как электроплита самое энергоёмкое устройство в квартире, в удлинителе для неё применяется кабель большого сечения, а также особая силовая розетка, рассчитанная на высокий ток. Кроме того, большое разнообразия силовых разъемов различных типов, усложняет задачу по подбору.

Скорее всего вам придётся самостоятельно собрать такой удлинитель, купив соответствующий кабель вилку и розетку.

— Ненадежное соединение. При использовании удлинителя, в цепи питания электроплиты появляется несколько лишних соединений, часть из них разъемные, что резко снижает надежность всей системы. Велика вероятность ослабления контактов и их нагрев, что зачастую приводит к возгоранию.

— Вероятность механического повреждения питающего кабеля. Электрический кабель, при переносе электроплиты, чаще всего прокладывается открыто, просто кладётся на пол или проходит в мебели, например, по кухонному гарнитуру. В таких условиях велика вероятность механического повреждения кабеля при различных обстоятельствах – это могут быть и грызуны, и перетирание кабеля, и домашние животные или дети, и просто обрыв в результате неосторожных работ вблизи.

— Портится внешний вид помещения. В повседневной жизни нас окружает множество электроприборов, все они включаются в розетку. Кухня, наверное, одно из самых загруженных различным оборудованием помещение, если правильно не организовать места подключения, в проводах можно просто «утонуть», они будут мешать не только уборке в помещении и перемещению по нему, но и просто раздражать своим видом. Поэтому, лежащий на полу удлинитель для электроплиты, не добавит вашей кухне привлекательности и практичности.

— Вероятность поражения электрическим током человека. Доступные для людей элементы электропроводки, к которым относится и удлинитель, опасны сами по себе возможностью, в определенных условиях, например, при повреждении изоляции, причинить вред здоровью человеку электрическим током.

Кроме того, из-за наличия на кухне воды, эти риски значительно возрастают, ведь может произойти прорыв труб или обвязки сантехприборов, а также, что бывает еще чаще, вас могут затопить соседи сверху. В таких условиях использование удлинителя становится особенно опасным.

Как видите, минусов у такого способа больше, чем возможной выгоды, удлинитель следует применять лишь как временное решение, до реализация более надежного, полноценного, всесторонне безопасного, таких что представлены в следующих пунктах нашей статьи.

Замена силового питающего кабеля для электроплиты от щита



Самый надежный, но, в то же время, самый затратный вариант переноса розетки для электроплиты – прокладка нового электрического кабеля от электрощита до необходимого места установки.

При этом вы получаете цельный кабель, который не имеет лишних соединений, повреждений, износа и т.д. – это самый лучший способ переместить розетку для плиты. Кроме того, вы сможете заложить кабель большего сечения и использовать более мощную электроплиту или варочную поверхность.

Плюсы этого способа очевидны:

— Надежность. Решив проложить новый кабель от электрощита до нового места установки силовой розетки, при соблюдении всех правил выбора кабеля и прокладки проводки, вы получите максимально надежное решение, которое будет удовлетворять всем возможным требованиям и прослужит вам долгие годы.

К минусам же стоит отнести:

— Стоимость. Прокладка новой линии до розетки плиты, будет самым дорогим и трудозатратным способом. Эта цена максимальной надежности.

— Время монтажа. Полная замена электропроводки до розетки электроплиты от вводного щита, дело долгое. Если соблюдать все правила монтажа, а также учитывать будущую внешнюю привлекательность такой инсталляции, необходимо приложить много усилий, что соответственно займёт достаточное количество времени.

Чаще всего, силовой кабель для электроплиты перекладывается целиком, когда производится полный ремонт в квартире или доме. В случае, когда требуется полная уверенность в проводке, когда есть возможность совместить перенос с общей реконструкцией и быстро заделать все возможные повреждения.

Самый же оптимальный, на мой взгляд, вариант переноса розетки для варочной панели или электроплиты – наращивание существующего кабеля и прокладка его до нового места установки розетки, по всем правилам и нормам электромонтажа.



Перенос существующей розетки для электроплиты наращиванием кабеля



КАРТИНКА

Этот способ объединяет в себе два предыдущих, сочетая все их достоинства и нивелируя недостатки. При значительно меньшей стоимости работ и необходимых материалов и трудозатрат, этот способ не сильно дороже способа с использованием удлинителем, при этом практически так же надежен как полная замена кабеля.

Порядок действий при удлинении силового кабеля для розетки электроплиты и его прокладки до нового места установки силовой розетки, следующий:

— Отключается подача электричества к месту монтажа в электрощите. Чаще всего, на электроплиту стоит автоматический выключатель самого высокого номинала – 32-40А, такой, скорее всего, будет всего один, не считая вводного, его и нужно выключать. Затем, произвести контрольную проверку, например, индикаторной отверткой, на отсутствие напряжения в месте переноса.

— Снимается старая розетка для электроплиты, определяется тип и сечение силового кабеля. Кроме того, выбирается способ соединения, в зависимости от выбранного варианта монтажа (пункты ниже), способа соединения проводников и т.д. После чего приобретаются соответствующие электротехнические материалы, кабель, крепеж и т.д. Чаще всего для электроплиты используется кабель ВВГнг-LS 3х6 для однофазной сети и 5х2,5 для трехфазной. Дальше же возможны два основных варианта:

— Если в дальнейшем место, где была старая розетка для плиты и трасса от неё до нового места монтажа, будет закрыто, например, кухонным гарнитуром, то можно установить внешнюю распределительную коробку, а от неё, например, в кабель канале, или гофротрубе, закрепленной к стене на клипсы, уже протянуть кабель.

— Если же нужно выполнить скрытую проводу, то в месте соединения устанавливается встраиваемая распределительная коробка (если её еще нет), в которой жилы старого кабеля соединяются по цветам с новым. Выбирается один из разрешенных способов соединения – клеммы, сварка или опрессовка. До нового места установки силовой розетки делается штроба, вкоторой прокладывается выбранный кабель.

Идеально, было бы конечно поднять или опустить его строго по вертикали, перенести или в полу, или по потолку, а затем так же вертикально опустить к нужному месту. Но чаще всего, в бытовых условиях, достаточно перенести кабель, сделав проводку горизонтально по стене и зафиксировать место прокладки кабеля для себя, сделав фото или нарисав план.

— После чего останется лишь установить новую силовую розетку для плиты, она может быть, как накладная, так и встраиваемая, как вам будет удобнее. Если же у вас варочная панель, то достаточно будет оставить кабельный вывод необходимой длины, который затем можно сразу подключить к плите, не покупая дополнительно питающий шнур.

Здесь я не вижу причин описывать недостатки или достоинства этого способа переноса, они и так на виду. Это что-то среднее между первыми вариантами:

– такое решение будет гораздо дешевле полной замены кабеля, но все же обойдётся дороже использования удлинителя

— будет практически таким же надежным как цельный кабель, но всё же будет соединение, которое, чтобы приблизиться к свойствам цельного кабеля, должно быть сделано с соблюдением всех норм и правил

— скорость выполнения такого переноса будет быстрее чем замена всего кабеля до щита, но гораздо медленнее, чем просто установка удлинителя.

В любом случае, если при наращивании все сделать аккуратно и правильно, выбрать хороший кабель и другие материалы, то розетка для электрической плиты на новом месте прослужит вам без каких-либо проблем весь срок службы.

Если же вы знаете как еще можно перенести розетку для электроплиты или у вас появились какие-то вопросы или замечания – обязательно пишите в комментариях к статье, постараюсь всем оперативно ответить.

rozetkaonline.ru

Установка и подключение электрической плиты

Описание процесса установки и подключение электрической плиты

Зачастую в нашей газодобывающей стране невозможно поставить в квартире или доме газовую плиту за неимением подведенного к дому газопровода. К счастью есть альтернатива, более дорогостоящая, конечно, но электроплита все же лучше, чем буржуйка. Итак, плита куплена, распакована и осмотрена на предмет механических повреждений. Пора подключать. Можно сэкономить свое время и потратить деньги, вызвав мастера. Можно сэкономить деньги и потратить время, подключая самостоятельно. «Каждый выбирает по себе», как подключить электрическую плиту.

Сам себе электрик

Если не хотите лишиться гарантии производителя, то перед подключением изучите инструкцию и дальнейшие свои действия согласовывайте с ней и правилами устройства электроустановок. Естественно, просто воткнуть вилку в розетку для подключения электроплиты недостаточно, да и просто опасно – ведь короткое замыкание вам не нужно? Эту самую розетку, как и кабель, нужно предварительно правильно выбрать. Как – сейчас разберемся.

1. Электрический щиток

Установка электрической плиты начинается с квартирного электрического щитка. Проверьте кабель, выходящий из щитка к квартире. Параметры кабеля зависят от мощности плиты. Его сечение по меди должно быть от 6 кв мм (если мощность плиты от 13,5 кВт до 18 кВт). Если вы приобрели плиту мощностью до 13,5 кВт, сечение провода – не меньше 4 кв мм. В любом случае кабель должен быть в двойной изоляции и трехжильным: фаза, ноль и заземление. Нужно учитывать, что вводной кабель должен быть мощнее отходящего от квартирного щитка к плите.

Далее проверьте вводной автомат (автоматический выключатель). Он должен быть рассчитан на силу тока не менее 32А для мощности плиты до 13,5 кВт, или 40А для мощности плиты до 18 кВт. Безопаснее подключать электроплиту к щитку без использования розеток. Согласно правилам электротехнических работ, в таком случае допускается использовать длинную цепь питания и плавкий предохранитель для мощных плит. Для установки безрозеточного подключения желательно все же проконсультироваться с электриком.

2. УЗО и выключатель

При однофазном подключении плиты необходимо поставить на линию автоматический выключатель, рассчитанный на силу тока 32А. Такой выключатель ставим, если номинальный ток вводного выключателя 40А – 50А. После установки автомата необходимо последовательно подключить устройство защитного отключения — УЗО. Оно должно выдерживать номинальный ток 32А – 40А, дифференциальный ток – до 30мА. Вместо выключателя и УЗО можно поставить ДИФ-автомат, объединяющий эти 2 устройства

При трехфазном подключении выключатель должен быть трехполюсным, рассчитанным на силу номинального тока 16А, УЗО – четырехполюсное на 25А номинального тока и 30мА диффернциального.

3. Выбираем розетку

Силовая розетка должна быть рассчитана на силу тока 25А- 32А и иметь 3 или 5 контактов для однофазнофазного и трехфазного подключения соответственно. Провод с заземлением нужно подсоединить к верхней клемме, на 2 нижние «фазу» и «ноль» в любом порядке. Все соединения в цепи питания электроплиты необходимо выполнять как можно более тщательно во избежание перегрева контактов и возникновения замыкания. Жилы кабеля должны быть зачищены без повреждения проводников, все винтовые соединения – тщательно затянуты. Большие мощности не прощают мелких погрешностей!

4.

Выбираем кабель

Для подключения понадобится 2 вида кабелей: трехжильный с сечением 4 кв мм от автомата до силовой розетки, и от розетки до плиты – гибкий кабель сечением 3 на 4 мм (ПВС или КГ). Провод ПУНП применять строго запрещено! При подключении контактов концы кабеля необходимо защитить от окисления, залудив их паяльником и обрезав излишки после того, как придали им нужную для подключения форму. Вместо лужения можно обжать конца кабеля латунными гильзами.

Надо отметить, что, согласно ГОСТу, пайку проводов можно использовать лишь тогда, когда такое соединение предусмотрено нормативной документацией. Если зажимы УЗО и автоматического выключателя выполнены в виде гнезд, паять концы жестокого провода не нужно – зажим надежно их обжимает. Лучше вместо паяния применить опрессовку. Многожильный гибкий провод сначала нужно залудить, после этого заводить в автомат, либо произвести опрессовку, потом заводить.

Провод питания от розетки до плиты должен быть в свободном доступе на расстоянии не более 2 м от неё. Провод должен быть в двойной изоляции! Если при эксплуатации плиты необходимо будет её передвигать, это нужно учитывать при определении длины кабеля.

В случае трехфазного подключения плиты нужно воспользоваться пятижильным кабелем (3 фазы: L1, L2, L3, ноль – N и заземление – РЕ) 2,5 кв мм сечения по меди. Необходимое сечение провода можно определить самостоятельно, воспользовавшись таблицей. Недопустимо использовать кабель, питающий электроплиту, для других дополнительных нагрузок!

5. Три схемы подключения

220В — однофазное подключение

Фазу подключаем на клеммы 1, 2, 3, предварительно соединив их между собой перемычками (они должны быть в комплекте). Клеммы 4 и 5 (N1 и N2) также соединяем перемычками и подключаем к ним «ноль» — N. Заземление подключаем к клемме 6 (РЕ), которая может находиться на корпусе плиты.

380В – трехфазное подключение

Три фазы подключаем соответственно цветовой маркировке на клеммы 1, 2, 3. Клеммы 4 и 5 соединяем перемычкой и подключаем к «нулевой» жиле, клемму 6 к заземлению. Не перепутайте маркировки!

380В – двухфазное подключение

Редко, но бывает, что одна из фаз отсутствует. В этом случае 2 клеммы соединяем перемычкой и подключаем на одну фазу, оставшуюся клемму – на другую. Ноль и землю подключаем как в предыдущем случае.

Для подсоединения питающего кабеля к выводу электроплиты необходимо снять с неё заднюю крышку.

6. Заземление

Заземление проводки в вашем доме может быть выполнено по системам: TN-C (устаревшая), TN-C-S или TN-S. Электроплиту можно подключать только в двух последних системах, т.к. в системе TN-C отсутствует защита от поражения людей электрическим током (есть только защита от замыкания). Узнать, какая система заземления в вашем доме, можно, открыв подъездный щиток: по старой системе в нем 4 провода (в многоэтажках) или 2 провода (в малоэтажных домах). В новых домах 5 проводов.

Подключение электрической плиты — ответственное дело, ценой ошибок может стать короткое замыкание и пожар. Если вы не уверены в своих силах, лучше пригласить специалиста, не стоит экономить на своем здоровье и своих близких. При подключении плиты необходимо следовать правилам техники безопасности.

Возможно, Вас заинтересует:

Метки страницы: электрическая плита, духовой шкаф электрический, установка, подключение, инструкция

Вам понравилась эта статья? Поделитесь ею с друзьями!

duhovoj-shkaf.ru

Как подключить электроплиту | Советы электрика

Несмотря на многообразие типов электроплит и их широкий ассортимент схема подключения электроплиты стандартная  практически всегда- что для встроенных плит, что для стационарных промышленных, что для бытовых.

Практически все электроплиты могут быть подключены как на напряжение 380 Вольт, так и на 220.

Если вы приобрели электроплиту и не знаете как ее подключить- я покажу способ подключения электроплиты на примере из практики.

Как раз подвернулся клиент у которого надо подключить электроплиту .

Кроме самого подключения требовалось еще  провести к электроплите отдельный провод соответствующего сечения из этажного щитка.

Квартира расположена в доме которому уже около 30 лет, электропроводка не менялась, ввод в квартиру выполнен   алюминиевым проводом  сечением 2,5 кв.мм и такого сечение недостаточно для подключения электроплиты.

Пришлось в этажном щитке устанавливать отдельный автомат на электроплиту с номинальным током 40А, а так же для электробезопасности- УЗО.

Попутно по просьбе клиента сменили электрический счетчик.

Провод на электроплиту сделали ВВГнг-4х4, в квартире он проложен в кабель-канале до силовой розетки на кухне.

В этажном щитке вводной PEN(ноль вводного кабеля) прикручен на металлический корпус этажного щита.

На электрический счетчик был сделан только один нулевой провод, а нулевые жилы проводов электропроводки идущих в квартиру  были подключены прямо на корпус этажного щитка.

Все это пришлось переделать при замене электросчетчика, ноль в счетчик завели прямо со шпильки  в этажном щите куда был прикручен вводной PEN, а со счетчика ноль  с фазой уже пошел на УЗО.

УЗО применено на 40 ампер с диф. током в 30 миллиампер.

После УЗО фазный провод идет на автоматы, а нулевой- на нулевую шину где подключаются все нулевые жилы проводов электропроводки квартиры.

Желто- зеленый провод заземления подключен на металлический корпус этажного щитка отдельным болтовым соединением.

Кстати так сказано и в правилах- ПУЭ.



Установка силовой розетки

Электрический ток, потребляемый электроплитой – порядка 40 ампер при полной мощности  и что бы выдержать такой ток необходим очень хорошие, мощные зажимы и контакты розетки и вилки.

Для такой мощной нагрузки продаются силовые розетки.

Напряжение в квартире однофазное, то есть 220 вольт, поэтому розетка куплена с тремя контактами- фаза, ноль и заземление.

Закреплена она на стене с помощью дюпелей.

На корпусе у нее возле одного из зажимов есть маркировка заземления, именно к нему и присоединяется желто-зеленый провод заземления, проложенный из этажного щитка.

Остальные два провода- фазу с нулем подключать можно на любые оставшиеся два зажима, только пометьте или зарисуйте на какой зажим подключена фаза(белый провод идущий с автоматического выключателя).

Это надо для того что бы затем в вилке знать на какой контакт подключить фазу. У вилки так же на корпусе есть маркировка заземления возле одного из контактов, к нему присоединяется провод заземления от электроплиты.

Обязательно проверьте что при втыкании вилки в розетку именно эти контакты заземления втыкаются друг в друга, а не замыкаются с фазным контактом иначе будет короткое замыкание.

После того как подключили заземление к вилке, подключаем фазный провод к тому контакту, который соответствует помеченному  ранее контакту на розетке.

Нулевой провод подключаем к оставшемуся третьему контакту.

Схема подключения электроплиты

В основном схема подключения электроплиты указывается либо на задней стенке, либо в коробке с клемными зажимами в электроплите или в руководстве по эксплуатации.

Здесь схема нарисована на задней стенке плиты. Можно подключить  электроплиту на одну, две или три фазы.

Фазные зажимы обозначены на схеме L1, L2, L3, L (а в клемной коробке- номер 1,2,3- видно на фото), нулевые зажимы на схеме это буква N (в клемной коробке номер 4 и 5) и заземление обозначено соответствующим значком.

При однофазном подключении между зажимами 1,2,3 делается перемычка, обычно с завода эти перемычки уже установлены, остается только правильно подключить электроплиту.

При трехфазном напряжении на 1,2,3 подключается соответственно первая, вторая и третья фазы- L1, L2, L3, которая куда- без разницы.

Бывает и так, что есть только две фазы и ноль, в таком случае используют схему для двухфазного подключения.

Ставят перемычку между зажимами 1 и 2 и подключают одну фазу. Вторую фазу подключает к зажиму 3.

Затем протягиваем все зажимы, закрываем крышку, вставляем вилку в розетку и включаем автоматический выключатель на плиту.

Все! Электроплита подключена.

Узнайте первым о новых материалах сайта!

Просто заполни форму:





ceshka.ru

Подключение варочной панели к электросети

Итак, после ухода монтажников кухни вы, коре всего, увидите следующую картину:

Либо же варочная поверхность будет вмонтирована в столешницу, но опять же не подключена к сети.

Сейчас мы вместе, пошагово, очень подробно рассмотрим все этапы подключения электрической варочной панели к сети, на примере модели Gorenje ECT6SY2W, чтобы вы могли подключить её сами.



В первую очередь узнаём, какие условия для подключения у нас имеются:

1. Какой электрический кабель проложен на кухню, его марку, сечение и количество жил? (Подробно, какой должна быть электропроводка для электроплиты или варочной панели, мы рассказывали ЗДЕСЬ)

На этом этапе мы выясняем, какой тип подключения нам доступен (Количество фаз, максимальная мощность и т. д.)

В нашем случае, для подключения заложен трехжильный кабель сечением 6мм.кв. Таким образом, нам доступно однофазное подключение плиты, с максимальной мощностью около 9кВт.

2. Смотрим как оформлен вывод электри.ческого кабеля из стены. Обычно бывает несколько вариантов:

— установлена силовая розетка

— установлена распределительная коробка, в которой прячется соединение

— сделан простой электрический вывод из стены

 Таким образом решаем, как именно будем выполнять подключение.

В нашем случае, заранее установлена комбинированная розетка, включающая в себя и силовую розетку для электрической плиты и «евро» розетку для отдельной духовки. Подробнее о монтаже такой розетки мы писали ЗДЕСЬ.

Если у вас будет стоять распределительная коробка, посмотрите ЭТУ нашу статью, в которой подробно расписан аналогичный пример подключения электроплиты.

3. Переходим к осмотру варочной панели. В первую очередь, нас интересует доступные варианты подключения и наличие в комплекте поставки проводов для подсоединения к сети.

Для этого смотрим схему подключения, которая чаще всего располагается рядом с клеммной коробкой, на тыльной стороне.

Наша плита Gorenje поддерживает одно- и двухфазное подключение, это видно из схемы монтажа.



 Кабеля для подключения варочной поверхности к сети в комплекте нет, поэтому его необходимо приобрести отдельно. Какой марки и сечения провод лучше купить, вы узнаете из ЭТОЙ статьи.

В нашем случае, мы будем использовать для монтажа трехжильный провод ПВС сечением 6мм.кв.

Кроме того, так, как у нас для подключения установлен силовой разъем — розетка, заранее подготавливаем шнур питания, устанавливая на него соответствующую силовую вилку, подробнее об этом читайте ЗДЕСЬ.

 Выполнив все эти пункты, можно переходить непосредственно к подключению варочной панели. В нашем случае, необходимо подключить к ней трехжильный питающий провод ПВС с силовой вилкой на конце, которую затем просто воткнуть в розетку.

Главная сложность, в подключении варочной поверхности заключается в том, что очень важно не просто правильно подсоединить провода к разъемам плиты, но и грамотно организовать прокладку питающего кабеля.

У нас в примере, монтаж осложняется тем, что плита располагается в столешнице кухни на стыке напольных кухонных шкафов, при этом сразу под плитой находятся выдвижные ящики и места для прокладки провода остается очень мало. Кроме того, велика вероятность того, что кухонная утварь в выдвижных ящиках, может повредить кабель, в процессе эксплуатации кухни.

Поэтому, в первую очередь, нам необходимо продумать, как удачнее всего проложить провод. Розетка для плиты располагается в цоколе кухни (нижняя часть кухонного гарнитура, в месте расположения ножек напольных шкафов), кабель необходимо протянуть к ней.

Обычно, напольные кухонные шкафы устанавливаются не вплотную к стене, за ними всегда оставляют технологический зазор, вот там, и лучше всего проложить питающий кабель.

Для его защиты от повреждений, мы будем прокладывать провод в электротехнической ПВХ трубе, диаметром 16мм. Для этого делаем сквозное отверстие в задней стенке кухонного шкафа, как показано на изображении ниже.

После чего, устанавливаем варочную плиту на место и снимаем выдвижные ящики шкафа под ней, для того, чтобы удобнее было выполнять монтаж. Теперь становится видно, куда необходимо подвести питающий провод.

Замеряем длину защитной трубы и устанавливаем крепления для неё, прикручивая их к стенке шкафа. Далее, отрезаем кусок ПВХ трубы необходимой длины и фиксируем его в креплениях, предварительно проложив в нем питающий провод.

Второй конец провода, с силовой вилкой, подводится к розетке, в цоколе кухни. Если же ваша силовая розетка, обязательно читайте о том, как можно перенести розетку для электроплиты.

Подготавливаем провода к подключению к контактам варочной панели. Снимаем защитную изоляцию так, чтобы длины жил хватало для подключения к клеммам. За точку отсчета принимаем фиксатор-скобу, которым зажимается провод. Затем, нам необходимо снять изоляцию с жил, чтобы можно было подключить проводники в клеммам электроплиты.

Так как провод многожильный, крайне желательно обжать его, используя наконечники НШВИ или пропаять. Если же у вас нет для этого специализированного инструмента, продолжайте монтаж, только будьте особенно аккуратны с подключением проводов к клеммам.

Приступаем к подсоединению проводов к контактам панели. Схема, представленная рядом с клеммной коробкой,  сообщает о всех возможных способах подключения варочной панели Gorenje.

Панель поддерживает одно- и двухфазное подключение, но так как у нас однофазная подводка на кухню, мы выбираем однофазный вариант монтажа (правый вариант на схеме).

Согласно нему:

— Клеммы 2 и 3 соединяются перемычкой и к ним подключается фазу (КОРИЧНЫВЫЙ провод). (Перемычка находится в коробке подключения плиты)

 — К клемме 4 подключается ноль (СИНИЙ провод).

 — К клемме со значком заземления подключаем защитный ноль – заземление (ЖЕЛТО-ЗЕЛЕНЫЙ провод).

После чего, зажимаем провод скобой-фиксатором, как показано на изображении ниже. От надежности крепления провода напрямую зависит безопасность всех соединений в будущем.

Закрываем контакты подключения крышкой и устанавливаем варочную панель на место. На этом её подключение завершено.

Теперь можно подсоединить силовую вилку к разъему розетки и включить варочную поверхность, проверив правильность подключения.

Как видите, ничего особо сложного в монтаже варочной панели нет и вы, вполне, обладая минимальными навыками и инструментом, сможете сделать это сами.

Если же у вас остались вопросы или замечания по подключению и монтажу варочной панели или вы столкнулись с проблемой не описанной в данной статье – обязательно пишите об этом в комментариях, постараюсь оперативно ответить.

rozetkaonline.ru

Выбор кабеля, монтаж проводки для электрической плиты | ProElectrika.com

Существует ряд субъективных и объективных факторов, благодаря которым электрические кухонные плиты все еще пользуются популярностью у многих хозяюшек. Где-то нет возможности пользоваться газовой плитой из-за отсутствия централизованного газоснабжения.

Кому-то эксплуатация электроплиты кажется намного удобнее и проще, тем более есть возможность выполнить подключение электроплиты самостоятельно. Тем более что производители бытовой техники предлагают очень широкий выбор электроплит, способных удовлетворить запросы самых требовательных хозяек.

И все же прежде чем приступить к самостоятельному подсоединению этого бытового прибора, следует учесть несколько важных моментов.

Во-первых, электрический ток является источником повышенной опасности.

Во-вторых, для подключения электрической плиты необходимо иметь хотя бы минимальные познания в сфере электротехники, причем несколько большие, чем умение поменять лампочку – необходимо понимать, что такое «фаза» ,«ноль», «заземление» и  т.п.

В-третьих следует учесть, что самостоятельный монтаж электроплиты руками может послужить основанием для отказа в гарантийном ремонте электроприбора. Поэтому возможно лучше доверить это непростое дело специалистам. Если же эти аргументы не повлияли на ваше решение действовать самостоятельно, остается пожелать вам удачи! И напомнить о некоторых специфических аспектах установки электро плиты для кухни.

Прокладка электрического кабеля

Первым этапом процесса подключения электроплиты является прокладка отдельного электрического кабеля. Дело в том, что мощность современных бытовых электроплит может превышать 3 кВт и при подключении ее к существующей электрической разводке, не рассчитанной, как правило, на такую нагрузку, может иметь печальные последствия. В лучшем случае погорят пробки, в худшем – вся электропроводка.

Поэтому специалисты настоятельно рекомендуют прокладывать отдельный кабель для  электроплитки, чтобы избежать подобных неприятностей. Выбор способа прокладки кабеля – открытая или скрытая проводка – остается за вами. С одной стороны кабель, проложенный снаружи, немного портит интерьер. С другой стороны для выполнения скрытой (внутренней) проводки понадобится время и немного усилий. Так что решать вам.

Как правило, предлагаемые в настоящее время бытовые электрические плиты рассчитаны на однофазное напряжение 220 В. Поэтому для подключения электроплиты нужно выбрать трехжильный кабель. Минимальное сечение провода с медной жилой составляет 4кв. миллиметра, использовать кабель с алюминиевой жилой крайне не рекомендуется.

В электрощите на лестничной клетке следует установить дополнительное оборудование – отдельный, предназначенный только для вашей плиты, автоматический выключатель на ток 25 до 40 А (зависит от мощности плиты, можно брать из расчета Iвыкл. = Iплиты х 1,5) и двухполюсное устройство защитного отключения (УЗО), рассчитанное на номинальный ток потребления прибора и настроенный на отключение при токе утечки 30 mA.

Все работы в электрощите следует доверить специалистам. Работать «под напряжением» довольно опасно, а отключить электропитание на вводе в отдельных случаях имеют право и смогут только электрики ЖЭУ. Кроме того, подключать автомат необходимо через электросчетчик (в противном случае вас настигнут огромные штрафные санкции), а для этого нужно снимать пломбы и т.д. Зачем вам лишние хлопоты.

Подключение электрической плиты

После прокладки электрического кабеля можно приступать непосредственно к подключению плиты. Прежде всего следует внимательно изучить инструкцию по эксплуатации этого бытового прибора, особенно раздела “подключение к электросети”. Как правило, современные электрические плиты выполняются по универсальной схеме, рассчитанной на включение как в однофазную сеть 220в, так и в трехфазные 220 и 380в. Посредством установки нужных перемычек обеспечивается работа при имеющемся напряжении. Колодка для присоединения сетевого электропровода всегда соответствует евростандарту (для импортных изделий) и содержит шесть контактов, имея вид, представленный на рисунке.

Для включения в однофазную сеть 220 вольт необходимо установить показанные на рисунке перемычки. Внимание! В любом случае изучите устройство распределительной колодки именно для вашей плиты! В большинстве случаев на самой плите имеется наклейка с изображенной схемой подключения к сети.

Далее устанавливаем розетку с тремя контактами («фаза», «ноль», «земля») в непосредственной близости от плиты, со свободным доступом к ней. Такие розетки еще часто называют «евророзетками». Тип розетки (внутренней или наружной установки) зависит от способа прокладки питающего кабеля. Розетка должна быть рассчитана на ток 25 – 32 А. Затем подключаем к ней проведенный ранее кабель.

Обратите внимание на расцветку изоляции жил кабеля. Провод с коричневой или черной изоляцией всегда подключается на «фазу», синий – на «ноль», а двухцветный желто-зеленый – на клемму «земля». Кроме того согласно принятой международной классификации «фаза» обозначается буквой «L», «ноль» – «N», а «земля» символом, который напоминает перевернутую букву «Т». Зажатие винтом должно быть надежным, при этом нужно использовать хороший инструмент. После распиновки проводов в розетке практически подводка электропитания завершена (не считая подключения кабеля в электрощите).

Остается подключить кабель, проверить проводку с помощью тестера, включить вилку в розетку и можно считать, что вам удалось подключить электроплиту самостоятельно . Но это только в том случае если производитель укомплектовал электроплиту проводом с розеткой. В противном случае вам предстоит выполнить еще и этот, уже менее сложный объем работы. Для этого вам понадобится полтора – два метра гибкого кабеля ПВС 3х2,5 (3 жилы сечением по 2,5 мм.кв) и «евровилка» на 25 – 32 ампер с тремя штырьками.

Как и розетку, вилку рекомендуется покупать европейского производства. От качества соединения во многом зависит продолжительность их эксплуатации, как впрочем, и продолжительность жизни самой плиты. К плите кабель подключается в строгом соответствии с инструкцией производителя и с соблюдением полярности (цвета) проводов. «Фаза» и «ноль» подключаются к соответствующим клеммам, провод «земля» – к корпусу плиты.

Проверка заключается в проверке отсутствия короткого замыкания между проводами кабеля, а также в отсутствии контакта между «землей» и «фазой» на вилке плиты. Для проверки все переключатели на плите должны быть отключены. Затем устанавливаем на мультиметре значение сопротивления 2 Мом. Если сопротивление равно «бесконечности», то результат положительный (то есть короткое замыкание отсутствует). Затем следует проверить сопротивление между «фазой» и «нулем» при разных положениях переключателей режимов работы устройства. В режиме 100 Ом сопротивление должно быть в пределах от 4 до 10 Ом. При положительных результатах можно начинать эксплуатацию электроплиты.

Пример работы по подключению в видеоролике:
