Как подключить котел отопления своими руками: Схема подключения котла отопления – основные принципы установки + Видео

Как установить котел отопления в частном доме

Автономная отопительная система – это возможность стать независимым от принятых отопительных норм, при необходимости экономить и поддерживать в жилье комфортную температуру. Но здесь важно соблюдать правила монтажа и обвязки, чтобы оборудование работало исправно и долго. В этой статье мы рассмотрим, как установить котел отопления в частном доме, какие схемы обвязки существуют и на что акцентировать внимание при их выборе.

Обвязка необходима для того, чтобы связать котел и систему отопления (или котел и бойлер). Без этого система просто не будет работать. Кроме того, обвязка может решать и другие задачи:

• устраняет мелкий мусор, который иногда пропадает в трубопроводы во время монтажа;
• компенсирует увеличение объема теплоносителя из-за повышения его температуры;
• обеспечивает аварийную защиту, если показатель давления сильно подскочит;
• контролирует общее состояние системы: температура, давление;
• удаляет воздух, который иногда попадает внутрь системы во время заполнения теплоносителем;
• подпитывает систему теплоносителем.

Перед тем, как подключить котел к системе отопления, нужно понимать, из каких составляющих формируется обвязка.

Что находится в составе обвязки и как это работает?

1. Сначала теплоноситель поступает непосредственно к циркуляционному насосу, после чего попадает в фильтр, установленный прямо перед ним.
2. Насос устанавливается перед котлом, рядом с ним находятся шаровые краны, позволяющие при необходимости заменить этот элемент, провести очистку фильтра или выполнить другие манипуляции. Сливать теплоноситель для этого не нужно.
3. Расширительный бак расположен между котлом и насосом. Это стандартный вариант, но при необходимости его можно установить практически в любой части системы.
4. Когда теплоноситель попадает непосредственно в котел, он нагревается и направляется в подающую трубу.
5. На выходе из котла находится так называемая группа безопасности с манометром, воздухоотводчиком и другими элементами.

Это основная схема подключения отопительного котла. Многое зависит еще и от того, какой котел выбран: газовый, электрический, дизельный, твердотопливный, пеллетный или другой. Кроме того, учитывается, одноконтурная или двухконтурная это система.

Как подключить газовый котел к системе отопления?

Существует два больших вида и схемы отопления:

1. Открытая однотрубная.
2. Закрытая однотрубная/двухтрубная.

Рассмотрим их более подробно для лучшего понимания.

Открытая однотрубная схема

При такой схеме расширительный бак фактически открыт – он напрямую контактирует с окружающей атмосферой. В классической схеме обвязки котел находится внизу, а бак как можно выше. И чем больше разница высоты между баком и верхним радиатором отопления, тем лучше.

Большое преимущество (и одновременно недостаток) такой схемы – естественное движение теплоносителя. Он движется за счет силы земного притяжения. Когда он охлаждается, то опускается вниз, а при нагреве в котле вновь поднимается вверх.

У открытой однотрубной схемы есть два неоспоримых плюса:

• она наиболее простая в реализации – ее можно сделать даже своими руками;
• для работы отопительной системы не требуется электричество – теплоноситель движется самостоятельно.

Плюс это самый дешевый вариант, что для многих остается решающим фактором. Есть у нее и недостатки: довольно быстрое охлаждение теплоносителя в мороз, недостаточно быстрая его циркуляция, разница температур радиаторов, прочее. Кроме того, теплоноситель в открытой схеме постоянно контактирует с кислородом. Это провоцирует возникновение коррозийных процессов в трубопроводах.

Закрытая 1-трубная схема

В данном случае циркуляция теплоносителя происходит принудительно, что гарантирует более высокую скорость и равномерный нагрев радиаторов. Кроме того, здесь неважно, как бак расположен относительно котла. Но обычно их ставят рядом – чтобы не занимать лишнего места в двух разных помещениях.

Преимущества закрытой системы очевидны:

• более чистый теплоноситель;
• быстрая циркуляция;
• удобство размещения элементов системы;
• долговечность.

Но цена закрытых систем выше. А еще в них постоянно присутствует повышенное давление.

При такой схеме от котла отходит главная магистраль с большим диаметром. Она транспортирует горячий теплоноситель, а также собирает его после остывания. К двум меньшим трубам подсоединяются радиаторы. При такой схеме теплоноситель проходит каждый из радиаторов, отдавая часть тепла.

Существует два вида однотрубных систем:

1. Проточная – без подающего стояка. В ней батареи с верхнего этажа соединяются с нижними.
2. С байпасами – с радиаторами, соединенными стоянками. Здесь теплоноситель одновременно поступает в каждый радиаторов, дольше сохраняет тепло и в целом лучше обогревает помещения.

Закрытая 2-трубная схема

В данном случае первая магистраль подает нагретый теплоноситель, а вторая принимает его уже остывшим. Главный плюс такой схемы – равномерный нагрев всех радиаторов. Но можно выделить и другие:

• гидродинамическая устойчивость;
• возможность скрыть трубопроводы в полах, стенах;
• отличная эффективность и возможность точно регулировать подачу теплоносителя.

Для таких систем существует несколько видов разводок. Теплоноситель в них может двигаться самостоятельно или принудительно – как и в открытой однотрубной системе.

Закажите обвязку в компании «Профтепло»

Если вы не знаете, как правильно подключить котел отопления, у вас нет опыта или желания делать все самостоятельно, обратитесь к нам. Наш менеджер подберет оптимальную схему обвязки под ваши требования и бюджет, а после мы доставим оборудование на место, установим, подключим, настроим и проверим в работе.

Чтобы воспользоваться услугами «Профтепло», звоните по номеру +7 (4842) 75 02 04 или оставьте запрос на сайте.

как правильно подключить, чертеж системы, детали на фото и видео

Содержание:

1. Требования к подключению твердотопливных котлов
2. Схемы подключения твердотопливных котлов

При создании системы теплоснабжения в загородных коттеджах и домах, расположенных сельской местности, при отсутствии магистрального газопровода владельцы недвижимости предпочитают пользоваться котлами, функционирующими на твердом топливе, в основном на угле или дровах. Правда, схема установки твердотопливного котла в конкретном случае может отличаться, поскольку для пиролизных приборов требуется обязательное наличие электроэнергии, да и сам процесс монтажа имеет ряд особенностей (прочитайте: «Пиролизный котел своими руками: чертежи»).

Требования к подключению твердотопливных котлов

То, насколько эффективно и надежно будет функционировать отопительная конструкция, прежде всего, зависит от того, насколько правильно подключен твердотопливный котел с водяным контуром или без него. Но это возможно, когда схема подключения твердотопливного котла выполнена профессионально (прочитайте также: «Подключение котла к системе отопления — делаем правильно»). Если используется данного типа водонагревающий прибор, как видно на фото у него имеется только вход и выход, к которым присоединяют остальные элементы схемы.

Чтобы котел отопления на твердом топливе работал продолжительное время с наибольшей отдачей,
инструкция по эксплуатации регламентирует минимальную температуру 55°C на выходе, и 45°C на входе (обратке) котла. При несоблюдении этих условий конденсат, собравшись на стенках, способен разрушить агрегат. Чтобы избежать подобных проблем, потребуется схема подключения твердотопливного котла отопления к системе теплоснабжения.

Немаловажное значение имеет правильность установки прибора, поскольку он должен располагаться на жестком основании строго вертикально. Для обустройства напольного покрытия создают цементную стяжку толщиной не менее 5 сантиметров с подсыпкой аналогичной высоты. Расширительный бачок следует монтировать в самой высокой точке над системой отопления, обычно его помещают в чердачном помещении.

Дымоход у котла следует оборудовать клапаном, сделанным из нержавеющей стали, внизу у него необходимо обустроить сборник конденсата (прочитайте: «Как сделать дымоход для твердотопливного котла своими руками – варианты устройства дымовой трубы»). Для очистки канала от сажи по всей его длине можно создать легкодоступные, небольшие по размеру люки. Если труба для отвода копоти проходит через неотапливаемое помещение, ее следует утеплить и тем самым продлить срок эксплуатации.



Специалисты категорически не рекомендуют эксплуатировать данные приборы без предохранительного клапана. Можно также установить трехходовой клапан для котла. Необходимо изучить инструкцию, как правильно подключить твердотопливный котел и как следует его эксплуатировать. Дело в том, что агрегаты на твердом топливе использовать можно только вместе с водяным контуром с давлением 2кг/см², а уровень допустимого температурного режима не должен превышать 90°C.



Схемы подключения твердотопливных котлов


Существует множество схем на подключение ТТ котлов. Иногда они являются незаменимыми. В каждом отдельном случае схема подключения твердотопливного котла к системе отопления выбирается индивидуально.

При использовании схем необходимо учитывать ряд моментов:

1. Когда делают твердотопливный котел своими руками — чертеж вовсе не следует заучивать. Достаточно будет знаний принципиального устройства теплогенератора, работающего на твердом топливе, а также плюсы и минусы таких приборов.
2. При расчете идеальной схемы теплоснабжения необходимо наилучшим образом совмещать функционирование твердотопливного прибора с баком, аккумулирующим тепловую энергию. Дело заключается в том, что в процессе работы температура водонагревающего устройства может колебаться в диапазоне от 60°C до 90°C, так как удержать ее в постоянном температурном режиме не представляется возможным. Агрегаты, работающие с использованием угля или дров, относятся к инертным приборам. Этим они отличаются от газовых, электрических и дизельных теплогенерирующих установок.
3. Если устанавливается твердотопливный котел своими руками — чертежи не всегда предусматривают монтаж водяного насоса, обеспечивающего принудительную циркуляцию теплоносителя. Происходит это по ряду причин, одной из них являются часто происходящие перепады напряжения в электросети или отсутствие ЛЭП около дома. По причине не использования насоса стоимость отопительного оборудования будет дешевле, но при монтаже системы потребуется соблюдать уклон.  Читайте также: «Монтаж и установка твердотопливного котла отопления – пошаговое руководство».
4. Когда устанавливается твердотопливный котел — схема монтажа должна предусматривать наличие между котлом и баком предохранительных линий в месте входной и выходной труб в непосредственной близости от водонагревателя. Кроме этого расстояние между котлом и расширительным баком должно быть как можно короче. На этом участке не допускается врезка предохранительных клапанов или кранов.
5. Если посмотреть на любой чертеж твердотопливного котла своими руками и схему его монтажа в отопительной системе, то видно, что циркуляционный насос следует устанавливать на трубе возврата, которая также называется обраткой, поблизости от теплогенератора. Поступают таким образом, чтобы при сбое в энергообеспечении конструкция теплообеспечения продолжала свое функционирование без принудительного устройства. Циркуляционный насос устанавливают по обводному пути и тогда при необходимости его отключают от сети, а обвод перекрывают кранами.
6. Специалисты советуют при монтаже отопительной системы обустраивать байпас, представляющий собой перемычки с краном, размещенные между линией подачи и обраткой. Он потребуется для возврата из радиатора в стояк избыточного количества горячего теплоносителя, когда оно меняется при помощи терморегулятора. Читайте также: «Какая схема подключения твердотопливного котла лучше – подсоединяем правильно».

В итоге следует заметить, что функционирование всей системы основано на вытеснении холодной жидкости горячим потоком.

Подробнее о схеме подключения твердотопливного котла на видео:

Подключение настенного газового котла своими руками

Содержание

1. Обвязка газового котла в системе отопления
2. Подключение настенного котла к электросети
3. Выбор дымохода для газового котла
4. Подключение к газовой магистрали

Введение

Эффективность и безопасность работы газового котла во многом зависит от его правильного подключения к системе отопления. Этот процесс, называемый еще обвязкой, состоит из нескольких этапов. По причине того, что газ это очень опасное топливо, некоторые работы должны проводить сертифицированные сотрудники газовых служб, но многое можно сделать своими руками.

Подключение настенного газового котла это комплекс работ, который включает в себя: обвязку в системе отопления, подключение к газовой и электрической сети, монтаж дымохода. В этой статье мы постараемся рассказать о каждом из этапов.

Обвязка газового котла в системе отопления

После того как выполнен монтаж настенного газового котла и отопительный прибор размещен на стене, первым делом необходимо подключить его к системе отопления. В зависимости от того, какая модель установлена одноконтурная или двухконтурная, существуют различные схемы обвязки. Мы рассмотрим процесс подключения на примере настенного двухконтурного газового котла.

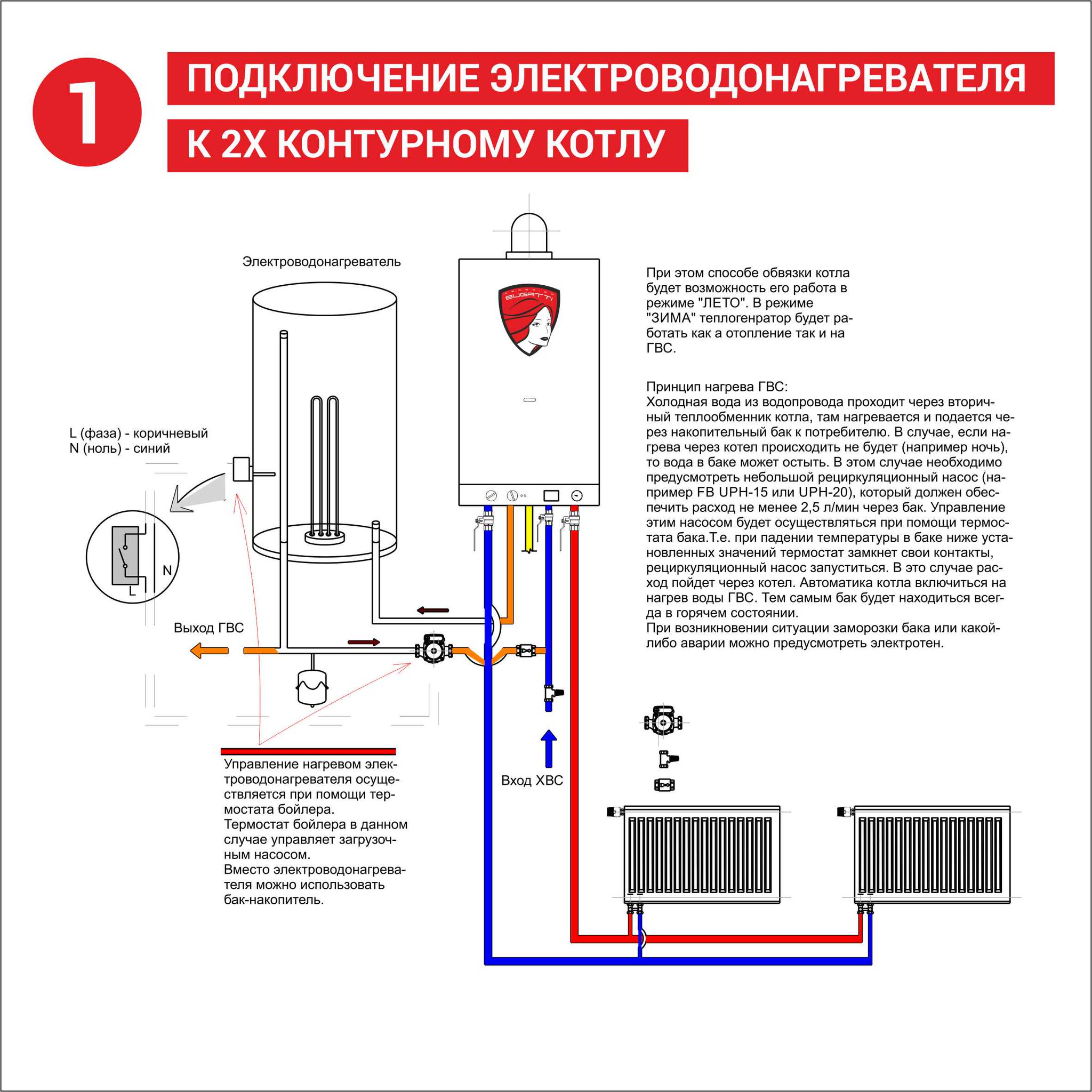

Фото 1: Схема подключения настенного двухконтурного газового котла

Как известно, двухконтурный котел, помимо отопления способен производить горячую воду для хозяйственных нужд. Конструктивно это реализуется установкой одного битермического или двух раздельных теплообменников. Двухконтурный котел производит не очень много горячей воды, но ее вполне хватит на 1-2 точки раздачи (например, кухонный кран и душ).

Современный навесной газовый котел очень компактен и уже содержит внутри себя основные элементы, необходимые для функционирования системы отопления с принудительной циркуляцией, такие как: циркуляционный насос, расширительный бак, группа безопасности. В отопительных системах небольших частных загородных домов этого более чем достаточно, но в случае необходимости можно установить дополнительный расширительный бак или еще один насос.

В нижней части любого навесного двухконтурного котла имеется 5 патрубков. К ним подключается: подающая и обратная линии системы отопления, подача и обратка ГВС, магистральный газ. Вход для подключения газа обычно расположен по центру и окрашен в желтый цвет. Все остальные линии могут располагаться в произвольном порядке, в зависимости от модели газового котла. Поэтому перед началом обвязки требуются уточнить назначение каждой из них в инструкции по эксплуатации.

Фото 2: Схема обвязки настенного двухконтурного газового котла

Обвязка настенного газового котла выполняется полипропиленовыми или металлическими трубами. Сечение труб отопления, как правило больше чем труб ГВС 3/4 и 1/2 дюйма соответственно. Подключение системы отопления к котлу происходит через гайки «Американки». На каждой линии устанавливаются шаровые краны, для удобства демонтажа газового котла без слива теплоносителя и для изолирования котла от отопительной системы в случае необходимости. Для обеспечения герметичности, все подключения необходимо выполнять с помощью сантехнической ФУМ-ленты или льна.

В обратной линии отопления и в линии подачи ГВС необходимо установить фильтры грубой очистки. Для удобства их промывки и очистки они также отсекаются запорной арматурой. Зачастую, для того чтобы увеличить срок службы вторичного теплообменника двухконтурного котла, на подаче ГВС дополнительно устанавливают магнитный фильтр тонкой очистки.

Вернуться к оглавлению

Подключение настенного котла к электросети

Большинство современных настенных газовых котлов снабжены сложной автоматикой. Она управляет множеством процессов, превращая отопительный котел в автономную мини-котельную, работа которой практически не требует вмешательства владельца. Очевидно, что для блока управления и различных датчиков требуется подключение к электросети.

Двухконтурные настенные котлы выпускаются в двух вариантах: с привычной розеткой и с кабелем для подключения напрямую к автомату. В любом случае их необходимо запитывать от электросети через индивидуальный автомат. Если вы приобрели модель с вилкой, то индивидуальную разетку для газового котла следует располагать рядом с ним, но не в коем случае не под ним. Это одно из требований безопасности, чтобы в случае протечки теплоносителя не произошло короткого замыкания.

Фото 3: Установка стабилизатора напряжения для настенного котла

Газовый котел требует обязательного заземления. Для этих целей можно приобрести комплект точечного заземления. Он устанавливается в подвальном помещении или рядом с домом и занимает небольшую площадь около 0,25 м².

Внимание! Заземлять настенный газовый котел на радиатор отопления или трубу подачи газа категорически запрещается. Это является грубым нарушением правил эксплуатации газового оборудования и чрезвычайно опасно.

Котельная автоматика очень чувствительна к качеству питающего напряжения. При недостаточном уровне или неидеальной форме синусоиды на входе, приборы быстро выходят из строя. Для предотвращения частых поломок и продления срока службы агрегата требуется подключать стабилизаторы напряжения для газовых котлов. Чтобы избежать остановок отопительного оборудования в случае перебоев в подаче электропитания, следует дополнительно приобрести источник бесперебойного питания.

Вернуться к оглавлению

Выбор дымохода для газового котла

Любой настенный газовый котел нуждается в дымоходе. В зависимости от модели это может быть или традиционная дымовая труба или небольшой горизонтальный дымоход, который можно вывести наружу прямо сквозь стену дома.

Фото 4: Установка коаксиального дымохода для турбированного котла

В двухконтурных котлах с открытой камерой сгорания, процесс горения происходит при помощи воздуха из помещения в котором установлен отопительный прибор. Обычно такие модели устанавливаются в специально оборудованных котельных. Для отвода продуктов сгорания они подключаются к традиционным дымоходам для газовых котлов из керамики или нержавеющей стали.

Настенные котлы с закрытой камерой сгорания (турбированные) в своей работе используют наружный воздух. Он подается внутрь устройства по одному из каналов коаксиального дымохода. Второй канал используется для вывода в атмосферу дымовых газов. Коаксиальный дымоход очень прост в установке и подключить к нему газовый котел можно своими руками.

Вернуться к оглавлению

Подключение к газовой магистрали

Процесс подключения газовго котла к газопроводу должен осуществляться исключительно квалифицированными специалистами из газовой службы или другой организации имеющей лицензию на проведение данного вида работ. Самостоятельное присоединение к газовой магистрали незаконно и в лучшем случае грозит владельцу помещения немалым штрафом, а в худшем может привести к трагедии.

Первый этап в процессе газификации объекта – обращение в газовую службу. После подачи всех необходимых документов для вас будут разработаны индивидуальные технические условия (ТУ), выполнение которых необходимо для подключения к газовой магистрали.

После того, как ТУ у вас на руках, можете смело начинать искать сертифицированного специалиста, который в соответствии с требованиями контролирующих органов выполнит проектировку газопровода и подключит к нему ваш отопительный котел.

Фото 5: Подключение настенного котла к газовой магистрали

Газификация помещения может осуществляться подземным и надземным методом. Для подземного участка используются полиэтиленовые трубы стойкие к коррозии, а надземная часть выполняется из стальных труб, которые входят в помещение прямо в месте размещения газового котла отопления, на расстоянии 1,2-1,5 м от пола.

Внимание! При использовании нескольких отопительных приборов, подвод газа к каждому из них осуществляется отдельно. Прокладывание газовых магистралей внутри помещения категорически запрещено.

Принимая работы по монтажу, следует обратить особое внимание на то, что герметизация всех соединений должна быть выполнена с помощью пакли или краски. Использование уплотнительной ленты или ФУМ не допускается из-за низкой степени герметичности соединения. На отсекающий кран должен быть установлен газовый фильтр, защищающий отопительный котел от мелкого мусора и конденсата. Подключение газового котла непосредственно к запорной арматуре рекомендуется производить используя стальные трубы. Допускается использование специального гофрированного шланга из нержавеющей стали, но трубы все же предпочтительнее, так как при их использовании не происходит уменьшения сечения газового канала.

Подробнее о подключении и обвязке настенных газовых котлов смотрите в следующем видео:

Вернуться к оглавлению Заключение

От того, насколько правильно подключен настенный газовый котел зависит срок его службы, эффективность работы, а также безопасность его владельца. Мы надеемся, что наш небольшой обзор основных этапов подключения и обвязки был вам полезен.

Установка котла отопления своими руками: материалы, важные моменты

Актуальным вопросом у многих владельцев домов является вопрос, который связан с установкой котлов отопления. Ведь только грамотно организованное отопление может обеспечить любое помещение уютом и комфортом. Установка котла отопления своими руками – сложно ли ее выполнить?

Схема двухтрубной установки котла отопления.

Качественные материалы для выполнения работы
Вам потребуется:

• котел;
• кронштейн;
• фитинги;
• картонный шаблон;
• ригели;
• дюбели.

Наиболее распространенный вариант – монтаж газового котла своими руками и устройства, которое работает непосредственно при помощи отработанного масла. Но бывает и так, когда частные дома не имеют доступа к центральной системе района. Кроме того, владельцы решают вопрос, касающийся отопления помещения вполне самостоятельно.

Что касается котлов отопления на масле, то хочется отметить, что это оборудование отапливает помещение при помощи нагретой воды. Сейчас этот вид системы можно увидеть все чаще.

Прежде всего такой котел отопления своими руками считается экологически безопасным. Как утверждает статистика, в реки сбрасывается слишком большое количество смазочных материалов, которые загрязняют окружающую сферу.

Установка водогрейных котлов, которые работают на горюче-смазочных материалах, обеспечит любое помещение теплом.

Схема устройства водяного котла.

За счет того что подобный котел занимает мало места, его можно также использовать для отопления помещений, к примеру, гаражного бокса.

Предусмотрена и самостоятельная установка устройств. Чтобы провести монтаж этого оборудования, лучше обратиться к профессионалам. Установка газовых котлов своими руками может осуществляться исключительно в тех зданиях, которые не промерзают.

Из-за того что такие котлы подлежат государственному контролю, они всегда предусматривают согласование вопроса об отводе продукции сгорания. Это может быть использование в помещении дымохода, который существовал и ранее.

Покупка котла: важные моменты
Прежде чем купить газовый котел, обратите внимание на его сертификат. Если он отсутствует, это говорит о том, что использование данного оборудования незаконно. Кроме того, в его комплект непременно должна входить система для дымохода.

Во время установки оборудования своими руками особое внимание уделяется его подключению к котлу. Производя установку, необходимо строго придерживаться рекомендаций. Устанавливая котел, требуется со всех его сторон оставить расстояние для проведения технического обслуживания.

Некоторые люди, перед тем как выполнить монтаж устройства, устанавливают своими руками котел в шкаф. Особенно важно во время монтажа нового котла на систему отопления, которая уже есть в доме, тщательно промыть и прочистить все трубы.

Схема установки настенного котла.

Во избежание коррозии поверхности данного оборудования необходимо использовать водоподготовку. Прежде чем установить кронштейн, стоит убедиться, соответствуют ли размеры фитингов размерам, которые указаны в инструкции.

Постарайтесь обязательно заглянуть в инструкцию, где все расписано более детально, с той целью, чтобы проверить, есть ли в комплекте оборудования картонный шаблон, благодаря которому правильно устанавливается крепление. После того как кронштейн уже будет установлен, понадобится надежно закрепить его на стене. Кстати, различные виды стен имеют определенные крепежные установки, рассчитанные на определенную нагрузку.

Процесс крепления шаблона к стене
В монтаж котлов отопления своими руками входит организация дымоходного отверстия. Определившись с местом установки котла, свободного места для его обслуживания, приступаем к креплению бумажного шаблона к стене. Этот процесс достаточно простой, поскольку на шаблоне буквально все размечено. С помощью карандаша или маркера можно легко перенести данные разметки.

Удалив шаблон со стены своими руками, при помощи необходимого сверла нужно просверлить отверстия для дюбеля и закрепить угол. Следует напомнить, что дюбели должны подходить толщине стены и материалам. Затем, откинув крышку и высвободив ригели с двух сторон, разбираются некоторые части устройства, снимается его лицевая панель. После этого нужно навесить котел на подвесной угол, закрепленный необходимыми креплениями.

Наиболее ответственным моментом при установке устройства отопления считается его подключение. Для этого стоит открутить несколько винтов и слегка повернуть боковые части нижних панелей, и таким образом панель управления выдвигается. В результате этого можно подключить кабель электричества к газовому котлу. Кабель, соответствующий ГОСТу, практически всегда указан в инструкции, и только с его помощью можно подключить газовый котел к электросети.

Кабель электропитания присоединяется к распределительной коробке. Кроме того, его необходимо отвести от выключателя предохранительным контактом. Окончательное действие в установке отопительного оборудования заключается в закреплении провода заземления. Такая установка не занимает слишком много времени, к тому же не требует особо затраченных усилий.

Для того чтобы провести монтаж котла отопления, лучше всего воспользоваться услугами опытных специалистов, так будет более надежно. Однако своими руками его можно выполнить тоже, но при этом нужно иметь специальные навыки и знания. Ведь установка котла отопления своими руками – процесс легкий.

Отапливать газом очень выгодно
Конечно же, отопление газом достаточно эффективно. И, несмотря на это, нельзя забывать о том, что газ потенциально опасен. Не имея соответствующих знаний, даже не пытайтесь произвести самостоятельный монтаж газовых приборов.

Так как цена ошибки может очень дорого стоить. Независимо от того, кто производил установку отопительного оборудования, подключение проводят исключительно специалисты газовой компании, а также проверяют, правильно ли произведен данный монтаж.

Подключение газового котла – схемы, варианты и нюансы

Когда встает вопрос, касающийся такой темы, как «подключение газового котла», становится ясно, что существует достаточно большое количество различных вариаций, в которых участвует не только сам отопительный котел, но и другие приборы. Итак, котел приобретен, трубная развязка собрана, остается лишь провести установку газового котла и его подсоединение.

Начнем с установки. В первую очередь необходимо обратить внимание, какой котел был вами приобретен в плане его размеров и габаритов. Если ваш дом большой и многоэтажный, то для него необходим напольный вариант, мощный и надежный. Если дом небольшой, то настенная конструкция – оптимальное решение. У обоих вариантов процесс установки происходит по-разному.

Монтаж газового котла

Начнем с установки напольного агрегата. Если это мощный котел с достаточно большим весом, то под него обязательно сооружают фундамент в виде плиты или постамент. Важная составляющая фундамента – ровная, горизонтальная верхняя плоскость. Главное – это выставить сам котел по горизонтали, чтобы не было больших перекосов.

Настенный прибор навешивается на специальные кронштейны, которые обычно приходят в комплекте с агрегатом. Чтобы правильно провести монтаж этого прибора, надо точно по горизонтали установить и прикрепить к стене сами кронштейны. Сделать это несложно, если вы умеете пользоваться нехитрыми инструментами: отвесом и уровнем. Крепление производится на саморезы или металлические дюбеля, поэтому перфоратор вам понадобится обязательно.

Монтаж газового котла своими руками – дело не самое сложное. Поэтому этот этап подключения можно провести самостоятельно, если хотите сэкономить.

Все же остальные операции, если вы не специалист, лучше поручить профессионалам. Особенно это касается подключения газовой трубы.

Пять патрубков подключения: 2 – отопление, 2 – ГВС, 1 – газ

Внимание! Все приборы отопления, которые работают на магистральном газе, должны подключаться только специалистами, имеющими доступ к проведению данного вида работ. Обязательно пишется акт, который подтверждает, что подключение провел специалист. Этот документ является основной приемки газового котла в эксплуатацию со стороны Рай- или Горгаза.

Ничего сложного в подключении прибора к магистрали подачи природного газа нет, но таков закон, который должен выполняться обязательно. Не занимайтесь самодеятельность, которая приведет к неприятностям, где минимальная из них – штраф. К тому же придется оформлять все документы и платить за проведенные вами работы, как будто их сделали мастера. Так что эта экономия мнимая.

Котел с бойлером

Схема подключения

На схему подключения газового котла влияет несколько показателей:

• Система отопления открытая или закрытая.
• Используется ли в ней циркуляционный насос или теплоноситель движется с естественной циркуляцией.
• В самой системе отопления один контур или их несколько. Особое внимание здесь уделяется наличию низкотемпературного контура, который отапливает полы дома.
• Не последнее место занимает и конструкция самого котла. Одноконтурный он или двухконтурный, с закрытой камерой сгорания или открытой, конвекционного он типа или конденсационного.

Как видите, многое будет влиять на схему подсоединения, поэтому есть смысл разобраться во всех этих вариантах.

Подключение одноконтурного типа

Итак, в газовом котле данного типа всего лишь один теплообменник. Его задача греть теплоноситель для отопительной системы дома. Из самого прибора торчат два патрубка: один соединяется с подающим контуром отопления, второй  — с его обраткой.

В настоящее время производители предлагают одноконтурные газовые котлы, которые могут работать в связке с отдельно стоящим бойлером, обеспечивающий дом горячей водой для хозяйственных нужд. Но это никак не меняет суть подключения самого котла. Просто в бойлере установлен змеевик, по которому движется теплоноситель, переходящий в систему отопления. Из самого же котла выходят все те же две трубы: подача и обратка. Конечно, бойлер усложняет монтаж (настенного или напольного) газового котла, но не на много.

Подключение одноконтурного котла

Давайте более подробно рассмотрим данный вариант подключения. Принцип работы этой установки таков:

• На подающем контуре трубной развязки устанавливается трехходовой клапан, который регулирует распределение теплоносителя по контурам.
• Он переключает направление движения горячей воды в контур бойлера, когда температура воды, используемая для хозяйственных нужд, ниже необходимой (запрограммированной). Если в самом начале в бойлере заливается холодная вода, то, чтобы довести ее до состояния горечей, необходимо будет 7-8 часов. Если температура в емкости горячая, но опускается ниже требуемой, то для поддержания температуры потребуется около часа. Но учтите: чем меньше емкость бойлера, тем быстрее происходит нагрев. К примеру, 200-литровый бак нагревается за 8 часов, а подогревается за 1,0-1,5 часа. 80-литровый нагревается за час, а подогревается за 20 минут. Эта информация будет полезна для тех, кто стоит на перепутье – что выбрать?
• Итак, теплоноситель начинает движение в бойлер, при этом трехходовой кран отсекает отопительный контур. Теплоноситель на этот период времени в систему отопления не поступает. Кран же переключается лишь в том случае, когда тепловой датчик подтвердит, что вода в бойлере нагрелась до необходимой температуры. Теперь вы сами можете сделать вывод, что, чем меньше бойлер, тем менее заметно происходит влияние нагрева в нем воды на всю систему отопления.

И еще несколько обязательных элементов системы: расширительный бак и сбросной клапан. Оба прибора предназначаются для стравливания давления внутри отопления и сброса лишнего теплоносителя по мере его нагревания.

Подключение двухконтурного типа

Схема подключение двухконтурного газового котла в разы сложнее. Почему?

• Во-первых, в нем два теплообменника, а, значит, четыре патрубка, которые должны соединяться к трубам различного назначения. Один теплообменник основной, в нем нагревается вода для системы отопления. Второй используется для нагрева воды для системы ГВС.
• Во-вторых, подключение двухконтурного газового котла производится и к отопительному контуру, и к водопроводу. Основной теплообменник соединяется с отоплением, второй с одной стороны с водопроводом, с другой с системой горячего водоснабжения. Обратите внимание, что у котлов разных моделей, разные точки подключения той или иной сети, так что обязательно ознакомьтесь с инструкцией от производителя, где все точно указано. Здесь важно ничего не перепутать.

Принципиальная схема для двухконтурных котлов

Внимание! Вся автоматика двухконтурного котла находится внутри корпуса. Это относится и к циркуляционному насосу, и к трехходовому клапану, и к запорной арматуре.

Весь же принцип работы агрегата напоминает работу одноконтурного котла с бойлером. Основную распределяющую функцию выполняет все тот же трехходовой клапан. Но движение самого теплоносителя происходит по следующей схеме. Сразу же напоминаем, что рассматриваем работу двухконтурного газового котла в режиме ГВС.

Схема такая: от основного теплообменника в дополнительный и обратно. Именно по такой схеме теплоноситель набирает самую высокую температуру, что и позволяет говорить о высокой эффективности нагрева воды для хозяйственных нужд. Кстати, температура на выходе может составить до +80°С.

Напольные двухконтурные котлы

Производители двухконтурных газовых котлов сегодня предлагают и настенные, и напольные варианты. Но жизнь расставляет приоритеты, опираясь на опыт предыдущих лет. Так вот напольные двухконтурные котлы себя показали не с лучшей стороны. К сожалению, они не смогли обеспечивать горячей водой большие дома, в которых проживает большое количество людей. Поэтому они постепенно уступают свое место одноконтурным с бойлером. А вот настенные сегодня в большой популярности. Они хорошо работают, обеспечивая необходимой температурой и отопление, и ГВС.

Подключение к отоплению

В этом разделе нас будет интересовать вопрос: как подключить газовый котел к системе отопления дома? Процесс этот несложный, если используются пластиковые трубы, не требующие наличия газосварки. Но здесь необходимо рассмотреть два варианта:

• Замена котла на действующем отоплении.
• Сооружение системы полностью.

Настенные газовые котлы с бойлером для большого дома

По правилам установки газового котла в первом случае, вам необходимо в первую очередь слить теплоноситель, обязательно промыть все контуры и лучше несколько раз, демонтировать старый отопительный прибор и только после этого приступать к установке газового котла в доме.

Внимание! В качестве теплоносителя в системе отопления может быть использована обычная вода или незамерзающая жидкость. Что выбрать, решаете, конечно, только вы сами. Но запомните, что некоторые модели не предусматривают работу на антифризах, об этом производитель обязательно оповещает в паспорте изделия.

 Какие требования к установке и подключению газового котла сегодня предъявляются? Основных требований два:

1. Все дополнительные элементы должны быть подсоединены так, чтобы при их выходе из строя не возникало причин проведения долгого ремонта.
2. Если есть возможность, то устанавливаются обводящие контуры, к примеру, байпасы.

Поэтому подключение отопительных контуров чаще всего производится на американках. Это такие соединительные муфты, с помощью которых можно легко и быстро отсоединить любой участок. Самое главное – такое соединение надежное и очень герметичное. Американки спокойно выдерживают большое давление и температуру. Кстати, если проводить установку газового котла в квартире своими руками, то именно этот вариант подсоединения считается самым оптимальным и простым. Стоят американки недорого, требования к их монтажу минимальные.

Схема трубной развязки

А вот теперь к вопросу, какие дополнительные приборы необходимо включить в обвязку газового котла? Если это напольный вариант, тогда циркуляционный насос, грязевик, воздухоотводчик и расширительный бак. В некоторых схемах насос не используется, потому что в системе предусматривается естественная циркуляция горячей воды. Если насос все же устанавливается, то его монтируют на обводном контур, то есть обеспечивают участок общего отопительного контура байпасом. Обратите внимание, что насос в любом случае рекомендуется устанавливать около котла на обратном контуре.

Перед насосом обязательно устанавливается грязевик, который с двух сторон обставлен американками и отсекающими вентилями (шаровыми кранами). Это делается для того, чтобы данное устройство можно было без проблем снять для чистки, не сливая теплоноситель из отопительной системы дома.

Второй теплообменник для ГВС подключается практически также. Здесь используются все те же американки и отсекающие краны. Специалисты рекомендуют на контуре подачи, которая соединяется с водопроводом, установить фильтр грубой очистки. Он будет задерживать частицы, чтобы они не осаждались внутри второго теплообменника. Он точно также обставлен, как и грязевик на первом теплообменники, то есть он полностью может отсекаться для чистки.

Подключение и установка настенного газового котла происходят по точно такой же схеме. Никаких особенных отличий.

Настройка газового агрегата

И последний вопрос: можно ли провести настройку газового котла своими руками? Обычно в инструкции к применению производитель все операции указывает до мелочей. И с настройкой у вас проблем возникнуть не должно. Но мы рекомендуем – первую регулировку газового котла доверить профессионалу. А вы должны просто своими глазами увидеть, как все происходит.

Обвязка котла отопления своими руками

Все мы понимаем, что конденсационные котлы являются крайне важным элементом отопительной системы дома, в котором он установлен. Это устройство способно генерировать тепло, которое после будет подаваться теплоносителем к вашим нагревательным приборам. Для того чтобы это оборудование могло успешно выполнять возложенные на него функции, нужно тщательно следить за его состоянием и периодически выполнять различное обслуживание котлов. В частности, вам нужно будет произвести правильную обвязку котла отопления. В этой статье мы расскажем вам обо всех тех дополнительных устройствах, которые в совокупности помогут подключить котёл к распределительной сети.

Назначение обвязки

Зачем же вообще нужна обвязка котла? Главной задачей обвязки становится предохранение вашего оборудования от перегревов. При помощи обвязки вы сможете обеспечить самые ключевые качественные параметры вашего котла, то есть надёжность и простоту его работы. Если вы правильно выполните обвязку котлов отопления, то она позволит вам сэкономить собственные средства. Экономия станет достигаться не только благодаря более эффективному распределению тепла, но также и на установке более дорогой автоматики контроля. Если же вы выполните обвязку котла своими руками, то ущерб вашему семейному бюджету окажется и вовсе минимальным. (См. также: Как установить термоголовки для радиаторов своими руками)

Важно! Особенно остро стоит вопрос обвязки котла в том случае, если вы используете твердотопливный котёл, для которого не существует специализированных автоматических систем контроля. Правильно выполненная обвязка станет способствовать достижению максимальной отдачи от котла даже большей, чем при использовании гораздо более дорогостоящего газового оборудования.

Правильным образом составленная и впоследствии реализованная схема обвязки в итоге становится гарантией максимально эффективного использования системы отопления. Особенное внимание в этом случае потребуется уделить регулированию температуры на выходе-входе. Важно не допустить сильных колебаний этого параметра. До тех пор, пока температура не достигнет заранее заданного значения, циркуляция внутри теплоносителя станет происходить по малому контуру. Как только нужная температура будет набрана, вода станет поступать уже и в большой контур. Для того чтобы создать наиболее качественную регулировку в системе, зачастую приходится создавать сразу несколько контуров.

Состав системы обвязки

Рассмотрим схему обвязки на примере схемы для двухэтажного дома. Такая схема обвязки котлов станет включать в себя следующие элементы: термоголовку или распределительный клапан, циркуляционный насос, манометр, расширительный бачок, проходной фильтр, балансировочный кран, хомуты и муфты, краны шариковые и сливные, различные клапаны (предохранительный, воздушный, проходной и обратный), тройники и уголки, элементы крепежа. (См. также: Устройство газового котла)

Обвязка настенного котла

Все детали подключения настенного конденсационного котла изначально должны быть включены в схему обвязки котла. Вообще, обвязку настенного котла отопления можно произвести сразу несколькими способами подключения к сети электропитания. Примером могут стать система тёплого пола, горячее водоснабжение или отопление. В одноконтурных системах разобраться будет совсем несложно. Во время монтажа нужно будет только лишь тщательно придерживаться схемы, которая достаточно подробно описана в руководстве по монтажу и эксплуатации. Гораздо сложнее обстоят дела с двухконтурными котлами. Схема обвязки двухконтурного котла может быть смесительной или прямой. В первом случае регулировка температуры в комнате будет производиться при помощи смесителя с сервопривода и горелки, а в последнем – при помощи одной лишь только горелки.

Аварийные схемы и их особенности

Какое бы конструкционное решение обвязки у котла вы в итоге не выбрали, отопительная схема обвязки котла отопления в любом случае должна будет содержать аварийную схему. Она обеспечит вам должное функционирование отопления даже в случае возникновения нестандартных ситуаций или аварийных ситуациях. Примером такой ситуации может стать даже самое банальное временное отключение электроэнергии. Сегодня имеется сразу несколько разновидностей подобных схем и вариантов их построения.

На самом же деле на практике различные аварийные системы применяются относительно редко. Это связано с тем, что по своей сути большинство способов просто неэффективно. Возьмём, например, тот же самый пример отключения электроэнергии. В том случае, если у вас внезапно отключили свет, то в 80% случаев водопроводная система также перестанет функционировать. Конечно, вы сможете сохранить некоторое количество воды при помощи гидроаккумулятора, но количество это будет недостаточным для того, чтобы защитить вашу систему от перегрева. (См. также: Расход топлива дизельных котлов отопления)

В том случае, если вы в качестве основного теплоносителя используете антифриз, то в случае аварии в канализацию практически сразу же сможет убежать до 150 литров этого отнюдь не дешёвого вещества.

С другой стороны, инженеры смогли разработать и ряд более эффективных схем аварийной защиты, которые вполне могут справиться с большинством стандартных ситуаций.

• Возможность питания насоса от источника бесперебойного питания. Если вы запитаете свой циркуляционный насос от источника бесперебойного питания, то обвязка котлов будет эффективно сопротивляться возможному отключению электроэнергии. Кончено, есть у этого способа и целый ряд своих недостатков. В их числе следует отметить хотя бы то, что сам источник бесперебойного питания может попросту не сработать вовремя. Также обвязка котла полипропиленом в таком случае потребует постоянного контроля, а также своевременного обслуживания. Аккумуляторы придётся поддерживать в постоянно рабочем состоянии. Вам придётся контролировать их заряд и периодически подзаряжать их в случае необходимости.

(См. также: Конденсационные газовые котлы отопления)

• Система гравитационной циркуляции. В данном случае речь идёт об обустройстве специального дополнительного контура небольших размеров, который станет выполнять функцию теплоснимателя лишнего тепла в системе отопления. Включение этого дополнительного контура будет производиться только лишь после отключения основного насоса системы. С другой стороны, в этом варианта невозможно будет получить нормальный обогрев всего здания сразу.

• Обустройство специального аварийного контура. Этот вариант обвязки котлов полипропиленом на данный момент по справедливости считается я наиболее эффективным. Аварийный контур становится прекрасным дополнением к любой системе отопления. Система аварийного контура фактически заставляет гравитационный и принудительный контур функционировать в отдельных частях системы в стандартном режиме. В том случае, если насос вдруг будет отключен, то работать останется только гравитационная схема.

В этой статье мы постарались рассказать вам самые общие сведения об обвязке котлов отопления. Выбор оптимальной для вас схемы следует производить, исходя из финансовых возможностей, технических навыков и общей конструкции отопительной системы дома.

Как сделать котел отопления своими руками?

Котельное оборудование для отопительной системы собственного дома нередко бывает не по карману. Для экономии средств такое устройство можно собрать самостоятельно. Главное, чтобы котел был надежным, производительным, прослужил длительное время и был экономичным.

Перед началом работ необходимо определиться с типом топлива, от которого будет работать оборудование, а также заранее продумать схему отопления, количество отапливаемых помещений, количество радиаторов, будет ли использоваться «теплый пол» и требуется ли, помимо обогрева дома, горячее водоснабжение.

Исходя из перечисленных моментов, рассчитывается будущая мощность отопительного оборудования.

Виды котлов отопления:

• газовый;
• электрический;
• индукционный;
• твердотопливный;
• водородный.

Самодельное газовое котельное оборудование

Газовое отопление считается одним из экономически выгодных. Газовый котел должен иметь встроенный бак для воды. Для сборки корпуса возможно применение не металлического каркаса, а использование кирпичной газовой печи.

Подключается котел также, как и «магазинный»

Но соорудить котел отопления своими руками довольно сложно. Он должен соответствовать требованиям ГОСТа, пройти проверку газовой службы. Получить разрешение необходимо еще до самой сборки оборудования, а потом оно должно пройти строгую проверку. При не правильной сборке такого котла высока вероятность утечки газа, что создает взрывоопасную ситуацию.

Электрическое котельное оборудование своими руками

Электрический котел отопления своими руками представляет собой металлический цилиндр с тепловым электронагревательным элементом. На таком котле можно установить датчики и необходимую автоматику.

Корпус для электрического котла может быть сделан из любого материала. Для создания оборудования потребуются регуляторы, датчики. Такой котел должен включать расширительный бачок, циркулярный насос, предохранительный клапан и фильтры.

Работать собранное оборудование должно по принципу нагревания воды ТЭНом и подачи ее в систему для обогрева жилых помещений. Корпус заваривается герметично, заваривается с двух сторон, а также делаются отверстия для подачи остывшего теплоносителя и отдачи нагретого.

Перед установкой самодельного электрического котла лучше обратиться к профессиональному электрику для проверки оборудования.

Для оформления и постановки на учет котла требуется меньше согласований и разрешений, чем в случае с газовым оборудованием.

Электрокотел с ТЭНами своими руками + чертеж схемы | Своими руками

В последнее время заказывать дрова в нашем селе было сложно. И даже если это сработает, с возрастом их сложно резать и колоть.

У нас есть паровой дом. Раньше источником нагрева была печь, решил добавить еще — ТЭН .

Использую самый простой вариант — однофазный котел , похож на кусок трубы.Поставил вертикально и подключил к системе отопления. При горизонтальном расположении агрегата необходим циркуляционный насос.

Подготовил чертеж (см. Рис. 1) и сделал корпус котла из металлической трубы. Затем вкрутил в него ТЭН (фото 1), к которому подключил провод с вилкой для подключения к сети.

По заранее подготовленному чертежу (рис. 2) подключил котел к системе отопления (фото 2).

Сейчас использую ТЭН для нагрева воды в системе, при необходимости можно выключить и, как и раньше, использовать плиту.

Практика показала, что аналогичного котла мощностью 2 кВт достаточно для обогрева дома площадью 5 кв.м.

Котел на трехфазное напряжение можно сделать из трех автоматических ТЭНов по 2 кВт каждый, сварить три трубы между собой или использовать комбинированный прямоугольный корпус.

Тогда можно будет отапливать дом площадью до 80 кв.

Однофазный котел также может быть резервным для газового или дровяного отопления.

---

Также рекомендуем прочитать: Виды систем отопления и их устройство в загородном доме — какую конструкцию выбрать

---

ОДНОФАЗНЫЙ ЭЛЕКТРИЧЕСКИЙ КОРПУС НА ДЕСЯТКАХ СВОИМИ РУКАМИ — СХЕМА-ЧЕРТЕЖ

1 футляр

2.Рукав 11/2 — 1 шт.

3. Заглушка — 1 шт.

4. Патрубок 3 / С-2 шт.

5. Нога-2 шт.

6. Кожух — 3 шт. — 1 шт.

7. Крышка корпуса — 2 шт.

8. ТЭН 2,5 кбт-1 шт.

9. Винт МСхЮ-2 шт.

10. Резинка-1шт.

1. Котел 1 шт.

2. Расширительный бак 1 шт.

3. Радиатор — комплект

4. Циркуляционный насос — 1 шт.

5. Кран Маевского — комплект

6. Клапан радиаторный прямой — комплект

7. Кран — комплект.

8. Американская 3 / С-Зшт

9. Американская 11/2 — 2 штуки

10. Рабочий пп 25 — набор

11.Угол 90 25 — комплект

12. Тройник ПП 25 — 1 шт.

13. Тройник с резьбой ¾ — 1 шт.

СОБСТВЕННЫЙ ЭЛЕКТРИЧЕСКИЙ КОТЛ — ВИДЕО ВАРИАНТЫ

Электрокотел Отопление дома Часть 1 Электрокотел на ТЭНах ТЭН котел Схема и работа электрокотла

Посмотрите это видео на YouTube

© Автор: Анатолий Матвейчук, Заводоуковск. Автор фото

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ.БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

---

Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

Электродный котел

— что это такое и как установить своими руками. Стр. 1

Отечественные котлы пополнились новыми моделями — электродными котлами Галан, отличающимися очевидным достоинством. В отличие от других отопительных приборов, для электродного котла не нужно согласовывать настройку по действующим «правилам».Какая модель у нового котла и какие существуют условия для его автографического подключения?

Котлы Галан, принципы работы, характеристики и конструкция
Электродный отопительный котел представляет собой конструкцию водонагревателей, укомплектованную материалами европейского производителя. Помните, что эта нержавеющая сталь марки AISI 316L и нихром с высокой нагрузочной способностью выдерживают длительный рабочий цикл.

Принцип работы электродного котла Галан заключается в пропускании электрического тока (электролиз) через специальный незамерзающий теплоноситель.

Электролиз и перенос электродов в нагретое состояние осуществляется при постоянном токе. Компактная конструкция тепловых узлов отличается небольшими габаритами и массой котельной в сборе. Охлаждающая жидкость подогрева электродной системы — антифриз.

технические характеристики
котлы электродные Основные технические характеристики электродного котла — мощность.

В ассортименте котлов электродные подовые представлены модели Гейзер и Вулкан.

Самый маленький котел серии Focus, имеющий небольшую потребляемую мощность (от 2 до 6 кВт), предназначен для обогрева площади 120, 230 и 280 кубометров

Например, электродный котел Галан Под 3 имеет следующие характеристики:

Габаритные размеры: длина 275 мм, 35 ​​мм, вес устройства не более 1 кг
. 3 кВт позволяет отапливать помещение площадью 120 м3. Модель
Гейзер средней производительности имеют увеличенную мощность — 9 и 15 кВт с возможностью обогрева помещения, а также площадь 340 550 м3.Габаритные размеры составляют 360 и 410 мм, 130 мм, вес 5 кг.

Самыми мощными являются модели VOLCANO мощностью 25, 36 и 50 кВт, рассчитанные на обогрев помещений объемом от 830 до 1650 м3.

КПД котла с линейным электродом может достигать 96-98%. По сравнению с традиционными змеевиками, КПД электродного котла достигает 50% за счет прямого метода нагрева теплоносителя.

Первое, что бросается в глаза при взгляде на электродные котлы, — это необычный дизайн.Вместо этого окружите котел и пузатую длинную цилиндрическую конструкцию двумя фланцами с резьбой, обозначенными стрелками разного цвета (синим и входящим выходящим красным). Металлический кожух котла может иметь диаметр от 40 до 100 мм. Длина 310 — 350 мм. Конструкция электродных котлов

В процессе электролиза и при нагревании теплоноситель в котле поднимается до внутреннего давления 2атм. Нагретая вода нагнетается вверх, обеспечивая работу циркуляционного насоса.Кроме того, электродные котлы Gala отличаются наличием нагревательного устройства с простой системой автоматического управления.

Особого внимания заслуживают многофункциональные блоки управления, рассчитанные на определенный алгоритм работы электронагревателей. Монтаж и сборку электродного котла без определенных знаний было бы сложно произвести своими силами.

Процесс монтажа сводится к установке непосредственно котла Галан, навесного оборудования, трубопроводов, проводки и электронного впрыска для системы отопления.

Комплект поставки
В комплект электродного котла от производителя входят:

электродный узел

мощностью 3-50 кВт Блок питания
включая автоматический выключатель, контактор и модульный цифровой термостат воды
Цифровой термостат для воздушного блока «климат-контроль» ».
Насадки (расширительный бак и насос) в комплект не входят, поэтому их параметры предварительно рассчитаны, а оборудование необходимо приобретать отдельно.

Требования к системе отопления
Для обеспечения нормальной работы Для системы отопления необходимо соблюдать ряд требований:

Расчетная система отопления должна быть закрытого типа двухтрубного типа с диафрагменным расширительным баком (информация об объеме 1 / 10л)
котел монтируется вертикально, не превышая уровень
радиаторы при обвязке котла рекомендуется соблюдение соотношения диаметров котельного агрегата (Ø 32), стояка Ø32 (1 «/ 1/4), магистрали (Ø 25), выводов на радиатор (Ø 20).

Для подключения к системе отопления, рекомендованной чугунными, алюминиевыми и биметаллическими типами радиаторов, а также регистров системы с соблюдением нормативов охлаждающей жидкости и объема двигателя.

Котел с обвязочным электродом
Котел с обвязочным электродом с учетом следующих компонентов системы отопления:

Расширительный бак
циркуляционный насос
группа безопасности обратные клапаны и сетчатый фильтр

заливной клапан охлаждающей жидкости Кран сливной системы
кран.

Перед установкой электродного котла Галан необходимо произвести расчеты компонентов системы отопления. Мощность котла рассчитывается в зависимости от площади пола и высоты потолка, а также материала стен дома или квартиры. Затем определите место будущей установки котла и разработайте схему и выделенные дороги, тип радиаторов.

Если вы планируете установить котел в существующую систему отопления (в большинстве случаев), расчет может ограничиться правильной обвязкой и подключением блока питания и термостата.

Производим монтаж котла Галан
Для монтажа котла Галан используем пластиковые трубы. В горизонтальной разводке необходимо создать уклон в 3 градуса. Высота размещения вертикального стояка должна быть не менее 2 м над котлом. Электродный котел требует заземления с сопротивлением заземления 4 Ом.

После установки котла произвести размещение расширительного бака и циркуляционного насоса. Запорная арматура в трубопроводе устанавливается после обратки и расширительного бака.Ворота устанавливаются до и после радиаторной группы.

Здесь показано, как произвести установку котла и присоединенного штатного оборудования.

Схемы подключения котла
Существует несколько схем подключения котла: базовая стандартная, параллельное подключение и подключение к системе теплого пола на номинальное напряжение 220 и 380 и многие другие не менее интересные схемы

.

Самыми простыми схемами подключения считаются однофазный электродный котел или трехфазный электродный котел с управляющей электроникой, циркуляционным насосом и фильтром.Но какую бы схему вы не выбрали для воплощения в жизнь, необходимо предусмотреть монтажную площадку.

Например, электродный котел Галан центр 3 с номиналом потребляемой мощности 3 кВт, согласно принципиальной схеме подключения, необходимо напряжение с частотой 50 Гц и максимальный ток на каждую фазу котел 13,7 А и пусковым током 5 А.

Это подключение осуществляется с помощью медного проводника сечением 4 мм2 и к системе отопления через рычаг сцепления 32 мм.

Однако электродный котел был обычным котлом, если в системе отопления не было органов управления с измерительным блоком и регулировкой рабочих параметров КРОС.

Электронное управление котлом
Электронное устройство управления оснащено сенсорным блоком, интерфейсным кабелем и штекером для подключения к стандартному интерфейсу RS232. Схематично электронный регулятор котла (CROS) состоит из контроллера, регулятора мощности котла, электронного переключателя управления циркуляционным насосом.

Есть регулятор тока и проводимости теплоносителя. Контроллер тока ограничивает ток на рабочем уровне, заданном при запуске системы.

Контроллер проводимости выполняет функции определения состояния теплоносителя: отключение котла при достижении критического уровня теплопроводности или продолжение работы. Датчики проводимости и температуры средней опоры.

Для прокладки кабеля блока управления используйте жилу сечением 0,12-2,5 мм2.Концы кабеля к цепям управления зачищены на 7-10 мм. Ослабьте винтовые клеммы и установите провод. Затягивать клеммы следует с усилием, не превышающим 2 Нм.

Сделать подключение блока управления поможет видео.

После установки и подключения к системе отопления закачивается электролит и генерируется регулировка параметров нагрева. Для контроля силы тока в системе используются откидные зажимы.

Основы котлов, Основы котлов — преимущества, недостатки и принцип работы, HVAC-Tips

Здесь, в долине Теннесси, большинство домовладельцев выбирают печь или тепловой насос для отопления дома.Но некоторые владельцы коммерческой недвижимости, а также домовладельцы в более холодных частях страны вместо этого получают тепло от котельной.

Что такое бойлер?

Котел — это домашний отопительный агрегат, который сжигает топливо для нагрева воды. Наиболее часто используемыми видами топлива являются нефть и природный газ, но некоторые котлы могут работать на других видах топлива, таких как пропан или древесные гранулы. Водогрейные котлы нагревают воду примерно до 145-190 градусов по Фаренгейту, а паровые котлы нагревают воду до тех пор, пока она не превратится в пар.

Как работает котел?

Как и топка, котел имеет камеру сгорания и теплообменник. Топливо горит в камере сгорания, и образующиеся горячие газы проходят через теплообменник. Тепло от газа поглощается металлической стенкой теплообменника.

В печи это тепло затем поглощается домашним воздухом, который циркулирует по теплообменнику. Напротив, в бойлере вместо воздуха через теплообменник проходит вода.Вода поглощает тепло.

Если это паровой котел, вода нагревается так сильно, что на самом деле закипает и превращается в пар, поэтому его называют бойлером. Первоначальным типом котлов были паровые котлы, но сегодня гораздо более распространены водогрейные котлы. Это связано с тем, что системы водогрейных котлов потребляют меньше энергии и могут быть более безопасными, поскольку они не нагревают воду до такой высокой температуры.

См. Также: Что нужно сделать перед включением печи этой осенью

Как котел обогревает ваш дом?

Затем необходимо распределить по дому горячую воду или пар, чтобы нагреть его.Есть несколько различных систем распределения тепла, которые можно использовать с котлом. Пар или горячая вода проходят по трубам, чтобы добраться до каждого из них.

Во-первых, это радиаторы. Эта система обычно используется с паровыми котлами, хотя ее можно использовать и с водогрейным котлом. В этой системе пар или горячая вода проходят через металлические змеевики радиатора, а тепло излучается в комнату, согревая людей и предметы внутри.

Другой тип системы распределения тепла — лучистое отопление.В такой системе горячая вода проходит по трубам под полом. Это согревает снизу. Излучающие системы также могут быть установлены в виде панелей в стенах или потолке. Кажется, это встречается реже.

Третий тип системы распределения тепла — плинтусы с горячей водой. Опять же, горячая вода проходит через эти настенные плинтусы, заставляя тепло излучаться в комнату.

Охлажденная вода, пройдя через радиаторы, отопительную систему или плинтусы, возвращается в котел.Здесь он снова нагревается. Это закрытая система, а это значит, что она использует одну и ту же воду снова и снова.

См. Также: Плохо переключаться между теплом и воздухом

Какие преимущества котла?

Котельные системы отопления имеют некоторые преимущества перед системами с принудительной подачей воздуха, такими как печи и тепловые насосы. Во-первых, некоторые котлы могут выполнять двойную функцию как система отопления дома, так и водонагреватель. В некоторых есть сборные резервуары для горячей воды для дома, в то время как другие действуют как проточные водонагреватели.

Еще одним преимуществом является то, что котлы могут обеспечивать более равномерный обогрев с меньшим сквозняком, поскольку они не обдувают воздухом. Это также может означать, что они не переносят аллергены в ваш дом. Однако это также означает, что воздух в вашем доме не проходит через фильтр.

Установка и эксплуатация системы зонирования также может быть проще с котлом, в зависимости от типа используемой вами распределительной системы. Например, на веб-сайте EnergySaver Министерства энергетики США указывается, что на радиаторах с горячей водой можно устанавливать автоматические клапаны, каждый из которых управляется собственным термостатом.Но важно не допускать, чтобы какая-либо часть дома стала слишком холодной, потому что трубы системы могут замерзнуть.

Котельные системы имеют тенденцию быть более энергоэффективными, чем системы с принудительной подачей воздуха, потому что вода теряет тепло медленнее, чем воздух. Это особенно важно для очень больших зданий. Это связано с тем, что вода или воздух должны пройти большое расстояние от отопительного агрегата до помещений, которые он отапливает. Это одна из причин, почему котельные чаще встречаются в коммерческих зданиях на юге, чем в жилых домах здесь.

Каковы недостатки?

Основным недостатком котла по сравнению с топочной или приточно-вытяжной системой с тепловым насосом является цена и сложность монтажа. Котлы значительно дороже альтернатив. Установка всей системы также занимает гораздо больше времени.

В холодном климате и в очень больших зданиях повышенная энергоэффективность со временем компенсирует эти первоначальные затраты. Для домовладельцев на юге, как правило, более рентабельными являются печь или тепловой насос.

См. Также: Свяжитесь с нами

Вода из бойлера слишком горячая? Исправьте это с помощью нашего Handy Guide

Нет правильной или неправильной температуры горячей воды из-под крана. Некоторым людям нравится очень горячая вода, чтобы они могли мыть ею посуду; другие предпочитают, чтобы вода была немного прохладнее, чтобы снизить риск ожогов и заполнить ванну, не требуя большого количества холодной воды. Температура вашей горячей воды зависит от того, какой у вас бойлер, как он настроен и все ли в порядке.В этой статье мы поговорим о безопасном понижении температуры воды.

Подтвердите температуру воды

Одна вещь, которую полезно сделать, — это проверить температуру перед внесением каких-либо изменений, чтобы вы могли сравнить ее после любых изменений. Ткать пальцем в воду из-под крана — неточно. Вода может быть не до температуры, и если ваша рука холодная, вода будет казаться более горячей, чем если бы ваша рука была теплой.

Включите кран и дайте ему поработать примерно 20 секунд, затем наполните большой стакан.Пинта или мерный кувшин подойдут — все, что не теряет тепло быстро. Затем окуните термометр, чтобы измерить температуру. Термометры можно легко приобрести в кулинарных магазинах и магазинах для младенцев и детей. Обратите внимание на температуру.

Какой у вас котел?

Теперь нам нужно знать, какой у вас котел.

• Если это комбинированный котел, горячая вода идет прямо от него в краны.
• Системный или обычный бойлер, работающий только на тепло, подает воду по трубам вокруг накопителя горячей воды, который нагревает пресную воду внутри.Вода из крана не прошла через бойлер. Котловая вода циркулирует снова и снова.

Регулировка комбинированного котла

Котлы

Combi имеют своего рода контроль для установки температуры. Они могут быть ручными, то есть циферблатом, который вы физически вращаете, или ползунком; или ими можно было управлять в цифровом виде с панели. Если он цифровой, проконсультируйтесь с инструкциями к вашему котлу, чтобы найти настройки, но это должно быть довольно просто.

В любом случае у вас будет два отдельных элемента управления: кран и радиатор.Регулировка одного не должна регулировать другого. Слегка уменьшите температуру крана, затем снова выполните проверку термометра. Вы сможете сделать это прямо сейчас. Продолжайте вносить небольшие корректировки, пока не будете довольны температурой.

Помните, что пароконвектомат нагревает воду по мере необходимости, поэтому результаты должны быть мгновенными.

Может быть третий контроль, который является температурой циркулирующей воды или предварительным нагревом. Это будет больше, чем у двух других.Регулировка этого значения не окажет большого влияния на горячую воду, так как бойлер всегда будет пытаться соответствовать установленной вами температуре крана. Однако ее выключение может сделать ваш котел более экологичным и дешевым в эксплуатации, но если он будет слишком низким, это ограничит температуру, которую вы можете получить из ваших кранов.

Регулировка системы или отопительного котла

Регулировка температуры системы или обычного котла может быть немного сложнее, поскольку термостат и регулятор часто находятся на самом котле.Доступны устройства дистанционного управления, но для большинства людей они не нужны, поскольку температура, вероятно, регулируется редко.

Настройка температуры на цилиндре может быть видна или находиться за панелью. Как только вы его найдете, это может быть ручное управление (ручка, диск или паз для отвертки) или цифровое. Обратитесь к руководству для получения подробной информации, но вы сможете снизить температуру с помощью одного из этих элементов управления.

То, что вы здесь делаете, говорит цилиндру, чтобы начать или остановить поток горячей воды через теплообменник от котла.Как только цилиндр достигнет желаемой температуры, поток будет отключен. Если температура ниже установленной, а таймеры в положении «выключено» отсутствуют, баллон начнет нагреваться.

В отличие от понижения температуры в комбинированном котле, цилиндрам потребуется время, чтобы остыть, если они уже достигли максимальной температуры. Сколько времени это займет, зависит от того, насколько хорошо изолирован ваш баллон, но по прошествии нескольких часов или если горячая врезка была сделана несколько раз, температура должна стабилизироваться до вашего нового значения.Повторите тест со стаканом воды.

Погружные нагреватели

Если в вашем баллоне есть погружные нагреватели, они будут иметь свои собственные термостаты. Если они настроены слишком горячими, они будут иметь приоритет над системой косвенного нагрева воды, нагретой котлом. Чтобы получить доступ к термостату, вам может потребоваться снять крышку, и ее часто можно отрегулировать с помощью отвертки. Опять же, эффект не будет мгновенным — вам нужно подождать, пока вода остынет, или вы можете слить горячую воду из резервуара, открыв кран с горячей водой.Затем снова проверьте температуру термометром.

Комнатная температура не является температурой воды

Не путайте температуру на комнатном термостате с температурой воды — это разные вещи. Комнатный термостат сообщает котлу, перекачивать воду через радиаторы или нет. Более горячая вода может ускорить нагрев помещения, но конечная температура останется прежней.

Температура радиатора не соответствует температуре крана

Точно так же температура ваших радиаторов не совпадает с температурой горячей воды из-под крана.Оба они проходят через разные системы, и, хотя ваш баллон может быть в радиаторной системе, вода, которой вы моетесь, постоянно обновляется — она ​​просто нагревается отдельным контуром, циркулирующим через бойлер.

Болезнь легионеров

Выбор правильной температуры — это баланс между эффективностью и предотвращением ожогов, но есть и третье соображение — болезнь легионера. Этот тип пневмонии вызывается бактериями Legionella, которые размножаются в воде с температурой от 20 ° C до 45 ° C.Хотя это случается довольно редко, особенно в воде, которую регулярно меняют, например, в баллоне, риск не следует игнорировать. Он погибает при температурах выше 60 ° C, поэтому организации здравоохранения, такие как HSE, рекомендуют хранить горячую воду при температуре не ниже 60 ° C.

Возможные неисправности

Также возможно, что ваша вода слишком горячая из-за механического или электрического сбоя в вашем котле или системе. Слишком медленное протекание воды по теплообменнику может вызвать его перегрев, как и неисправный термостат.Если ручное снижение температуры не помогает, пора вызвать специалиста по газовой безопасности. Воспользуйтесь нашей услугой «Найти установщика», чтобы оформить бронирование.

Найди мой новый котел

Почему в моем бойлере накипь и как ее удалить?

Известковая накипь в котлах и трубах — это больше, чем одно из маленьких раздражителей жизни, с которыми нам приходится жить. Это может сократить срок службы наших котлов и снизить эффективность наших систем отопления, что приведет к увеличению счетов за электроэнергию.

Строительные нормы Великобритании (часть L) требуют наличия устройств для уменьшения накипи для защиты водонагревателей — и контура горячей воды комбинированных котлов — там, где водопроводная вода превышает безопасный уровень. Однако владельцы домов редко проверяют, что они все еще работают должным образом.

Тесты для определения наличия известковых отложений

Вы можете отправить образец воды химику и попросить его измерить количество растворенного кальция и магния. Вы также можете сделать химию самостоятельно, просто вымыв руки.

Если ваша вода «жесткая» из-за слишком большого количества кальция, вы почувствуете «остатки» чего-то на руках после мытья их водой с мылом. Это говорит о том, что кальций вызывает «мыльную пену». Вероятно, поэтому вам нужно дополнительное моющее средство, чтобы ваша одежда снова стала чистой.

Другие способы, которыми жесткая вода может стоить вам денег

Известковая накипь, вызванная жесткой водой, постепенно накапливается. Если вы начали замечать пятна пленки на тарелках и стаканах после того, как пропустили их в посудомоечной машине, значит, кальций накапливается и на вашей посуде.

Лучшее средство для посудомоечной машины не может остановить жесткую воду, которая в конечном итоге испортит ваше драгоценное имущество. Только представьте, что происходит внутри вашего котла при сильном нагреве. Ваша кофеварка и чайник могут работать так же.

СОВЕТ ДОМАШНЕМУ: очистите кофеварку, пропустив через нее половину уксуса и половину воды. Сделайте половину заварки (пожалуйста, без кофе), сделайте паузу на час и завершите цикл. Содержащаяся в уксусе кислота растворяет минеральные частицы, и они вымываются.

Однако, по данным Всемирной организации здравоохранения, кальций и магний в жесткой воде не опасны. Фактически, вода добавляет в наш организм кальций и магний, необходимые для здоровья костных структур, а также ряд других важных преимуществ.

Еще интересные факты о жесткой воде, о которых вы, возможно, не знали

Карбонат кальция — это причудливое слово для обозначения мела, которое указывает на происхождение жесткой воды. Когда дождевая вода фильтруется через отложения кальция и магния, она растворяет небольшие количества, которые в конечном итоге могут попасть в воду, которую мы пьем.

Таким образом, наличие жесткой воды зависит от содержания кальция и магния в водосборной зоне. Химики классифицируют степень твердости следующим образом:

• SOFT Менее 60 частей на миллион карбоната кальция
• УМЕРЕННЫЙ От 61 до 120 частей на миллион карбоната кальция
• HARD От 121 до 180 частей на миллион карбоната кальция
• ОЧЕНЬ ЖЕСТКИЙ Более 180 частей на миллион карбоната кальция

Если содержание воды в вашем продукте составляет 200 или более частей на миллион, вам необходимо иметь устройство для уменьшения накипи в соответствии со строительными нормами Великобритании (Часть L).

Примерно 60% территории Великобритании имеет жесткую или очень жесткую воду, причем во многих районах превышено пороговое значение для устройства защиты от накипи. Вода на юге и востоке Англии тяжелее, чем в остальной части Великобритании. Это вызвано наличием мела и известняка.

Известковая накипь может иметь негативные последствия, о которых мы даже не подозревали. Заводы вынуждены тратить большие средства на защиту своего оборудования, а это увеличивает стоимость их продукции. Даже одежда может изнашиваться раньше, что, возможно, к радости подростков, заботящихся о моде.

Мы можем сравнить урон, наносимый карбонатом кальция нашим горячим (и холодным) трубам, с нашим собственным телом, если в наших кровеносных сосудах накапливается холестерин. В обоих случаях «нагнетательные трубы» постепенно увеличиваются до такой степени, что нам требуется более высокое давление для доставки меньшего количества жидкости.

Как планировать свою жизнь без известкового налета

Промышленный смягчитель воды — это относительно простое устройство, которое удаляет кальций, магний и отдельные катионы из жесткой воды. Как и следовало ожидать, в повседневной жизни вам потребуется меньше мыла и моющих средств.

Более того, ваш котел и водопровод должны прослужить дольше, потому что накипь образуется меньше или совсем не образуется. На рынке существует ряд различных устройств, которые помогут вам в этом. Прежде чем вносить какие-либо изменения в систему горячего водоснабжения, всегда консультируйтесь с сантехником, имеющим сертификат Gas Safe.

Если у вас есть зеленый сад, в котором вы перерабатываете сточные воды из ванной и кухни, вы должны знать, что он становится непригодным для полива. Это связано с тем, что смягчитель воды частично заменяет кальций и магний натрием, и это может привести к тому, что ваша почва станет щелочной и станет менее полезной для ваших любимых растений.

Как избавиться от известкового налета в вашей жизни

Существует ряд средств для удаления накипи, большинство из которых похожи и работают одинаково. Большинство домовладельцев в Великобритании ценят удобство того, что за них этим занимается водопроводчик, пока они проводят время на работе или занимаются другими своими интересами.

Это обзор того, как водопроводчик может это сделать. Однако мы предостерегаем вас от попытки сделать это самостоятельно.

• Выключите бойлер или другой водонагреватель.Затем остановите поступающий поток воды на шаровом кране или другой подходящей контрольной точке вверх по течению.
• Полностью откройте все водопроводные краны, чтобы слить воду из системы после снятия пробок с ванны, раковины и раковины. Закройте краны, когда поток воды прекратится.
• Добавьте рекомендуемое количество промышленного средства для удаления накипи в резервуар для хранения холодной воды.
• (Если у вас комбинированный бойлер без бака, вам, возможно, придется снять теплообменник и удалить накипь напрямую.)
• Наполните резервуар для хранения холодной воды, пока уровень не покроет подводящее соединение.Снова включите систему и дайте ей нагреться в течение четырех часов.
• Однако открывайте горячие краны каждые пятнадцать минут, давая пол-литра горячей воды протекать в каждой точке, и начинайте чистку.

Повторно введите систему в эксплуатацию и тщательно промойте системы горячей и холодной воды. Это единственный способ выполнить работу должным образом, и мы настоятельно рекомендуем вам найти сантехника, чтобы избавиться от известкового налета.

Как работают электрические котлы?

Электрический бойлер идеально подходит для резервного отопления, которое может повысить мощность существующей системы центрального отопления дома.Это означает, что ваш электрический бойлер в первую очередь будет использоваться для дополнительного отопления и горячего водоснабжения, когда это необходимо вашему дому больше всего.

Обычно это происходит в холодные месяцы года, когда все в вашем доме используют отопление и горячее водоснабжение, чтобы им было тепло и комфортно в доме.

Электрический котел особенно подходит для повышения температуры и горячего водоснабжения в небольших городских домах. С одной стороны, электрический бойлер — это небольшая компактная установка в вашей системе отопления и горячего водоснабжения.

С другой стороны, использование электрического бойлера для отопления и горячего водоснабжения большого дома может быстро стать очень дорогостоящим. Это связано с высокой ценой на электроэнергию.

Электрический бойлер — очень полезный инструмент для быстрого увеличения количества тепла, выделяемого радиаторами или системами теплого пола в вашем доме. Вы также можете использовать электрический бойлер для нагрева горячей воды в своем доме, подключив его к резервуару для воды.

Электрический котел прост в эксплуатации после быстрого и легкого процесса установки в доме.На рынке вы можете найти множество типов электрических бойлеров, подходящих для любого типа дома и бюджета.

Однако основной проблемой при использовании электрического бойлера для отопления и горячего водоснабжения дома является высокая цена самой электроэнергии. Вы увидите увеличение стоимости счетов за электроэнергию в вашем доме при использовании электрического бойлера просто потому, что электричество само по себе является высокозатратной формой энергии (электричество также наносит значительный ущерб окружающей среде, как и источники энергии).

Здесь мы подробнее рассмотрим, как работает электрический котел, чтобы вы были хорошо информированы, прежде чем выбирать, устанавливать ли электрический котел дома.

Установка электрокотла

Электрокотел может быть настенным или стоять на полу в вашем доме. Какой бы тип установки электрического котла вы ни выбрали, сам процесс установки обычно бывает быстрым и простым.

Все, что вам нужно — или профессиональному мастеру, который посетит ваш дом, чтобы провести установку вашего нового электрического бойлера, — это подключить ваш электрический бойлер к контуру центрального отопления вашего дома.Вам также необходимо подключить электрический бойлер к домашнему счетчику электроэнергии.

Настенный электрокотел можно установить в шкафу, а напольного электрокотла нужно будет установить на большей площади, например, в гараже вашего дома.

Классический электрический котел подключается ко всем радиаторам в вашем доме через систему центрального отопления. Для отопления дома электрический бойлер нагревает горячую воду, которая затем циркулирует через вашу систему центрального отопления, включая радиаторы.

Вы также можете использовать свой электрический бойлер для нагрева горячей воды для подачи в краны и душевые кабины в вашем доме.

Ионные электрические котлы, в свою очередь, нагревают эту горячую воду в процессе электролиза. В свою очередь, индукционные электрические котлы вырабатывают отопление и горячую воду с помощью электромагнита.

Для всех трех типов производимая ими горячая вода циркулирует через систему центрального отопления дома.

Электрокотлы

Classic, ионные и индукционные различаются по уровню мощности, энергопотреблению, энергоэффективности, энергоэффективности, типу модели, комбинированной или некомбинированной, а также настенным или напольным.

Большинство электрических котлов — это комбинированные модели, то есть они направляют горячую воду через домашние радиаторы или полы с подогревом, а также нагревают домашнее горячее водоснабжение.

Вы можете выбрать низкотемпературный электрический котел, чтобы сэкономить на счетах за отопление дома, но вы должны убедиться, что ваши домашние радиаторы совместимы с этим типом установки электрического котла.

Каковы основные преимущества электрического котла?

Ниже вы найдете основные плюсы электрокотлов.

• Практичный и удобный вариант домашнего котла (быстрая установка, требуется небольшое обслуживание котла, не выделяет дыма, поэтому не требует установки воздуховодов в доме)

• Быстрый нагревательный эффект

• Высокая тепловая энергоэффективность ( КПД почти 100%, поскольку выработка тепла не приводит к потерям энергии)

• Относительно низкая закупочная цена (по сравнению с другими домашними отопительными установками с такой же теплопроизводительностью)

Каковы основные недостатки электрический бойлер?

Здесь вы найдете основные минусы электрокотлов.

• Высокий счет за отопление (поскольку электричество — это дорогостоящая энергия)

• Неэкологичный способ отопления дома

• Энергоемкий (то есть вам необходимо ограничить собственное потребление энергии)

Прежде чем выбирать электрический бойлер, убедитесь, что вы приняли во внимание дизайн вашего дома и наличие свободного места, потребности в отоплении и горячей воде, а также цену, которую вы заплатите за потребление электроэнергии.

Помните, электрический бойлер лучше всего использовать в качестве резервного источника энергии для отопления дома и горячего водоснабжения. Тем не менее, когда дело доходит до выбора электрического бойлера, для вашего дома нет конца!

Все о водонагревателях с тепловым насосом

Скорее всего, вы не тратите много времени на размышления о своем водонагревателе, пока он работает. Но когда ваш водонагреватель выходит из строя по истечении 10-15 лет службы, вы можете просто принять холодный душ.Или, что еще хуже, бак обогревателя проржавел насквозь, превратив ваш подвал, гараж или подсобное помещение в мокрый беспорядок и увеличив расходы на ремонт гипсокартона и чистку ковров.

Тем не менее, большинству домовладельцев сложно потратить деньги на замену работающего водонагревателя; это все равно, что тратить деньги на новую крышу — зачем что-то ремонтировать, если она не протекает? Но замена существующего электрического водонагревателя на новый, который использует тепловой насос и воздух в вашем доме для подогрева воды, поможет вашему банковскому счету и планете.

Начальная цена покупки водонагревателя с тепловым насосом (HPWH) выше, чем у обычного блока электрического сопротивления. Мой местный лесной склад с большими ящиками продает водонагреватели, изготовленные Ремом. Обычный электрический водонагреватель на 50 галлонов со светодиодной панелью управления и 12-летней гарантией продается за 587 долларов. HPWH с аналогичным оснащением и гарантией стоит 1199 долларов.

Но это только самое начало уравнения. Если вы купите в 2016 году водонагреватель с тепловым насосом, имеющий сертификат ENERGY STAR, вы получите федеральный налоговый кредит в размере 300 долларов, что означает, что вы можете вычесть эту сумму из налогов, которые вы должны правительству в апреле следующего года.Узнайте больше о федеральной налоговой льготе на сайте www.energystar.gov/taxcredits. Для моделей ENERGY STAR также доступны скидки и возмещения для каждого штата и энергокомпании. В моем родном штате Коннектикут мне предоставят мгновенную скидку до 400 долларов на стоимость HPWH, если я куплю его у участвующего дистрибьютора. Посетите www.dsireusa.org, чтобы найти базу данных государственных льгот с возможностью поиска. Посетите www.energystar.gov/rebatefinder, чтобы узнать о скидках на коммунальные услуги, или обратитесь к поставщику коммунальных услуг.

И еще есть низкие эксплуатационные расходы HPWH: U.S Агентство по охране окружающей среды (EPA) подсчитало, что семья из четырех человек будет тратить на горячую воду на 330 долларов меньше каждый год, переключившись на HPWH с обычного электрического блока. Это существенно, особенно в течение всего срока службы обогревателя.

Предоставлено Energystar.gov

Как HPWH почти окупается за два года

$ 1,199

–100 долларов США ¹

— 400 долл. США ²

$ 699

— 660 долларов США ³

$ 39

1.реальная экономия на федеральном налоговом кредите в размере 300 долларов США для тех, кто получает 30% -ную скидку

2. Государственная скидка: Коннектикут

3. Годовая экономия электроэнергии 330 долларов x 2 года

Еще одно преимущество выбора водонагревателя с тепловым насосом, сертифицированного ENERGY STAR, заключается в том, что экологические преимущества также огромны. Согласно EPA, если бы каждый электрический водонагреватель в жилых домах в стране был заменен водонагревателем с тепловым насосом, можно было бы предотвратить 140 миллиардов фунтов ежегодных выбросов парниковых газов, что эквивалентно выбросам от более чем 13 миллионов транспортных средств.»Узнайте больше на сайте energystar.gov/waterheaters.

Ричард Третеви, Специалист по водопроводу и отоплению этого старого дома говорит: «Нет никаких сомнений в том, что ваш существующий электрический водонагреватель в конечном итоге выйдет из строя. Замена его на водонагреватель с тепловым насосом до того, как это произойдет, имеет смысл ».

Тепло всегда переходит с горячего на холодное

Чтобы понять, как водонагреватель с тепловым насосом превращает воздух в помещении с температурой 68 градусов или ниже в воду с температурой 120 градусов, вам необходимо усвоить два факта: во-первых, тепло — это измеримая единица энергии, а во-вторых, тепловая энергия. всегда переходит от горячего к холодному.

Тепловая энергия выражается в калориях или, как правило, для бытовых целей в британских тепловых единицах (Btus). Одна британская тепловая единица равна количеству энергии, необходимому для повышения температуры фунта воды на один градус по Фаренгейту или почти 252 калории. (Сжигание калорий при поедании замороженного пончика на самом деле не имеет отношения к этому обсуждению.) Во всех комнатах есть несколько единиц тепловой энергии, но в теплой комнате больше, чем в более прохладной.

Тепловая энергия может быть перемещена, всегда в направлении от большего количества энергии к меньшему (или от более теплого к более холодному).Подумайте о том, как зимой ухватиться за стальную ручку инструмента. Ваша рука внезапно становится холодной, но это не холод металла, движущийся в вашу руку. На самом деле происходит то, что тепловая энергия от вашей руки перемещается в более холодный металл. Ваша рука может казаться холодной, но только потому, что в ней меньше тепловой энергии, и, по сути, сталь стала теплее от вашего прикосновения.

Как это работает

Во время работы вентилятор, установленный на верхней части водяного бака HPWH, проталкивает воздух помещения через решетку, подобную радиатору, заполненную холодным жидким хладагентом в замкнутой системе трубопроводов.Хладагент имеет низкую температуру кипения, а тепло воздуха поднимает температуру жидкости настолько, чтобы превратить ее в газ. Затем компрессор увеличивает давление газа, дополнительно повышая его температуру. Насос перемещает трубки, заполненные горячим сжатым газом, вниз и вокруг холодной воды в баке нагревателя. Тепло от горячего сжатого газа движется к холодной воде, повышая ее температуру и охлаждая газ обратно до жидкости, которая затем перекачивается обратно в радиатор, и веселье начинается снова.Третеви говорит: «Обычные водонагреватели выделяют тепло, а HPWH просто его отводит».

Побочным продуктом теплового насоса является охлажденный осушенный воздух. Некоторые модели позволяют выпускать этот кондиционированный воздух в другую комнату в доме, что может быть благом в летние месяцы, но большинство моделей просто выдувают этот охлажденный воздух в комнату, где он расположен. Подобно кондиционеру, HPWH также производит небольшое количество дистиллированной воды, которую необходимо направлять на улицу или в канализацию, что следует учитывать при выборе места для обогревателя.

HPWH потребляют немного электроэнергии, но намного меньше, чем обычный электрический агрегат. Электросеть необходима для работы вентилятора и компрессора. Кроме того, все HPWH, иногда известные как гибридные водонагреватели, имеют в резервуаре для воды электрические нагревательные элементы, которые обеспечивают резервное горячее водоснабжение во время очень интенсивного использования. Многие онлайн-обозреватели сообщают, что у них всегда много горячей воды без необходимости использовать резервную электроэнергию.

Светодиодная панель управления на блоках позволяет пользователю выбирать температуру воды и выбирать между режимом только с тепловым насосом, полностью электрическим или гибридным режимом, который представляет собой комбинацию из двух и срабатывает только в том случае, если горячая вода потребность в воде высокая.В большинстве из них также есть режим отпуска, который позволяет вам ввести количество дней, в течение которых вы будете отсутствовать. В это время обогреватель не будет работать, но он включится, прежде чем вы вернетесь, чтобы вы могли вернуться домой, принять горячий душ и постирать много вещей.

Рекомендации по установке

В отличие от других типов водонагревателей, вам не следует устанавливать HPWH в небольшом закрытом туалете, потому что в нем не будет достаточно теплого воздуха для питания теплового насоса. Большинство производителей рекомендуют площадь не менее 100 квадратных футов.

Имейте в виду, что HPWH будет отводить тепло и понижать температуру в комнате, где он установлен, поэтому размещение его в пространстве, которое вы уже платите за тепло, может отнять у Питера, чтобы он заплатил Полу. Но помимо Btus, производимого вашей системой отопления, в доме есть много других источников тепла: солнечная энергия от окон, кухонное оборудование, и имейте в виду, что каждый человек является источником тепла с температурой 98,6 градуса. Помещение с сушилкой для белья или подсобное помещение с печью — идеальное место.

Ваша экономия в долларах энергии может быть разной. HPWH, установленный в неотапливаемом гараже, может больше полагаться на режим электрического отопления, чем установка в подсобном помещении, особенно в зимний период. А более прохладная поступающая вода потребует большего количества БТЕ, чтобы нагреться.

Если вы заменяете обычный электрический водонагреватель, скорее всего, в комнате уже есть 220-вольтный провод, но если ваш существующий блок работает на газе, вам понадобится электрик, чтобы подключить 220-вольтный контур.

HPWH выше обычных водонагревателей из-за того, что тепловой насос расположен в верхней части резервуара.Перед покупкой проверьте спецификации производителя; вполне вероятно, что некоторые устройства не поместятся в подполье с низким потолком.

Еще одно важное соображение. HPWH могут быть такими же шумными, как некоторые оконные кондиционеры, что вы, возможно, не захотите слушать, если, например, вы думаете об установке наверху в прачечной рядом со спальнями.

Веб-сайты производителей — хороший источник дополнительной информации. В некоторых есть калькуляторы энергосбережения и рекомендации по выбору размера водонагревателя, основанные на количестве жителей в доме.Вы также найдете доступные для поиска базы данных установщиков и дистрибьюторов. И все сайты заполнены спецификациями их различных моделей, например, сколько изоляции окружает резервуар для воды. Изоляция замедляет движение тепла, что следует учитывать после того, как ваш новый водонагреватель с тепловым насосом передает тепло в воду.

Загрузите этот полезный справочник по экономии при обновлении вашего водонагревателя до ENERGY STAR!

Ресурсы

Щелкните здесь, чтобы узнать, как установить собственный водонагреватель с тепловым насосом ENERGY STAR, из этого пошагового видео с Ричардом Третуэй.И помните, что если ваш водонагреватель старше 10 лет, инвестиции сейчас обеспечат комфорт, экономию и душевное спокойствие. Посетите ENERGY STAR для получения дополнительной информации.

.
