Как правильно построить вальмовую крышу дома


Вальмовая крыша своими руками чертежи и порядок работы

Вальмовая крыша часто используется в архитектурных решениях загородных домов, построенных в европейском стиле. Ее конструкция не только надежна, но и весьма эстетична. Причем, принимая за основу даже самый простой ее вариант, можно разнообразить его различными элементами, которые станут для всего строения своеобразным украшением и признаком изысканности стиля.

Вальмовая крыша своими руками чертежи

Вальмовая крыша своими руками чертежи которой нужно подобрать или подготовить заранее, может быть выполнена и самостоятельно, но одному мастеру с таким объемом и сложностью работ явно не справиться.

Что такое вальмовая крыша? Так выглядит простейшая вальмовая крыша

Самая распространенная простая схема вальмового типа крыши состоит из четырех скатов, два из которых имеют форму треугольника — их и называют «вальмами». Они располагаются по торцам здания и соединяют конек с карнизом. Две фронтальных плоскости в форме трапеции имеют большую площадь и скат, который также располагается от конька и до карниза.

Вальмовая крыша — вид сверху

Нужно отметить, что бывают полувальмовые крыши — их еще относят к голландскому виду. В этом случае при строительстве карнизы торцевых скатов располагают намного выше фронтальных. Монтаж такой крыши, как правило, производят в тех случаях, когда в ее мансардном пространстве устраивают жилое помещение.

А такая крыша именуется полувальмовой
Основы конструкции вальмовой крыши

Традиционная вальмовая система состоит из определенных узлов и элементов, которые монтируются всегда одинаково и являются основой для более сложных крыш этого вида. На данном рисунке представлена именно такая конструкция, включающая в себя следующие детали:

Примерная схема вальмовой крыши

1 — Угловое стропило или ребро всегда располагают под меньшим углом, чем такие же, но промежуточные элементы системы. Для такой конструкции крыши, как для боковых, так и промежуточных стропил подойдут доски, имеющие сечение 50×150 мм.

2 — Короткие стропильные ноги закрепляются не на коньке, а на угловой стропильной доске. Они должны иметь такой же уклон, как и промежуточные стропила.

3 — Конек в данном случае имеет такой же размер в сечении, что и стропильные ноги.

4 — Стропила, которые сходятся и стыкуются на углах конька с трех сторон, называют центральными стропилами.

5 — Промежуточными стропилами называются ноги, соединяющие конек и обвязку, проходящую по верхней части строения, и образующие карниз.

На следующей схеме, кроме уже упомянутых, можно увидеть устройство других элементов конструкции.

Конструктивные элементы вальмовой крыши
  • После стропил можно рассмотреть стойку, которая поддерживает конек и устанавливается на соединении двух стропил и коньковой балки. Эти элементы используются не всегда, иногда их просто заменяют другими подпорными деталями, например, в тех случаях, когда пространство под крышей должно быть свободным, если в нем планируется устроить комнату.
  • Затяжка является скрепляющим стропила элементом. Чаще всего она же выполняет роль балки перекрытия.
  • Кобылка монтируется к установленным стропильным ногам для увеличения свеса крыши, который станет защитой от атмосферных осадков для промежутка под крышей и верхней части стен.
  • Ветровую балку крепят на стропила наискось с той стороны крыши, которая считается ветреной. Иногда ее устанавливают и на оба трапециевидных ската.
  • Нарожник или короткая стропильная нога используется только в вальмовой конструкции и крепится к угловому стропилу.
  • Мауэрлат присутствует в любой стропильной системе и представляет собой брусок, который крепится по всему периметру стен строения.
  • Шпренгель — это еще одна деталь системы, придающая ей жесткость и снимающая нагрузку со стен. Его устанавливают по диагонали, относительно углов здания и закрепляют на мауэрлат.
  • Подкосы устанавливают под разным углом к стропильным ногам, в зависимости от того, будет ли задействована мансарда для создания дополнительной комнаты.
  • Ребро, диагональные или боковые стропила, могут быть установлены, как с одной торцевой стороны крыши или с двух ее стороны, в зависимости от задуманной конструкции.
  • Прогонами в данном случае называют расстояние между креплением стропил к коньковой балке — оно будет зависеть от веса выбранного материала кровли и предполагаемой снеговой нагрузки в местности постройки.
Этапы работы по монтажу вальмовой крыши

Если для крыши дома выбрана вальмовая конструкция, то работу над ней нужно вести в строгой последовательности:

  • Любой проект начинается с составления схемы стропильной системы.
Начинают всегда с вычерчивания базового плана вальмовой крыши
  • Следующим шагом идет расчет всех параметров, которые будут зависеть от ширины расстояния между стен дома и наличия внутри строения капитальных перегородок.
  • Далее, согласно расчетам, приобретаются необходимые материалы и подготавливаются нужные для работы инструменты.
  • Затем следует подготовка к обвязке стен для установки стропильной системы — настил гидроизоляционного материала.
  • Выполняется разметка стен под монтаж стропильной системы.
  • Самый важный этап — установка всей системы в соответствии с проектом.
  • Завершающая стадия — устройство кровли.
Подготовка схемы крыши

Схема крыши может быть разной — это будет зависеть от фантазии и возможностей владельца дома, а также от расположения стен постройки. При составлении схемы нужно учесть и то, что чем сложнее будет конструкция крыши, тем больше материала для нее понадобится, а также дольше будет длиться монтаж системы.

Если конструкция будет очень сложной, то лучшим вариантом будет обратиться за помощью к профессионалам, которые помогут правильно рассчитать толщину и количество необходимых для надежности системы элементов. Конечно, на составление такого проекта уйдет какое-то время и будут потрачены определенные финансовые средства, но лучше воспользоваться разработкой специалистов, чем действовать наугад и получить ненадежную конструкцию.

Расчет параметров системы

Если же принято решение положиться на собственные силы, то, производя расчеты, нужно учесть следующие факторы:

  • Надежность несущих стен и фундамента строения, над которым будет возводиться крыша.
  • Тип стропильной системы (наслонная или навесная).
  • Размер сечения стропил и брусков для других элементов системы.
  • Угол наклона скатов и расстояние прогона между стропил.
  • Размеры таких элементов, как выступы и проемы для дымоотводных труб, вентиляции, окон.

Для расчета точных пропорций конструкции можно воспользоваться специально разработанными для этого формулами, которые позволят сделать крышу надежной и прочной. Обозначение параметров в формулах:

S — общая площадь скатов крыши;

h — высота системы от перекрытия до потолка;

d — длина боковых или диагональных стропильных ног;

e — длина промежуточных стропил;

a — расстояние между стропилами по длине здания;

α — угол наклона ската;

b — расстояние между стропилами с торцевой вальмовой стороны.

Формулы для расчетов устройства простой вальмовой крыши, выглядят следующим образом:

  • Высота конька:
Формула высоты конька
  • Длина промежуточных фронтальных стропил:
Определение длины стропил
  • Длина торцевых, вальмовых стропил:
Длина вальмовых стропил
  • Площадь скатов крыши:
Определение площади скатов крыши

Рассчитав основные параметры системы, можно, опираясь на них, приобретать материалы для постройки.

Материалы для возведения крыши

Для монтажа стропильной системы понадобится не только хорошо просушенная качественная древесина, но и металлические крепления, а также кровельные гвозди, саморезы и анкерные болты.

Металлические крепления для соединения конструктивных элементов системы
  • Из металлических элементов нужно будет приобрести уголки и крепления различной конфигурации, которые помогут сделать конструкцию более надежной и крепкой.
Плавающее крепление для соединения стропил с мауэрлатом

Одним из них является скользящее крепление. Его устанавливают в нижней части стропил, закрепляя их таким образом к мауэрлату. Установив его, можно исключить риск деформации системы крыши при усадке несущих стен.

Плавающие крепления предотвратят деформацию системы крыши при усадке стен

Еще одним давно применяемым креплением являются скобы. Ими соединяют разные детали системы, например, стропила и балки перекрытия или мауэрлат, если крыша возводится, например, на здании, которое уже давно дало усадку.

В ряде случаев можно обойтись и обычными скобами
  • Для изготовления деревянных элементов понадобится:
Особое внимание — качеству древесины для монтажа системы

— для укладки мауэрлата нужен будет брус, имеющий сечение 100×150 мм;

— стропила и конек изготавливают из бруса сечением 50×150 мм. Строители, занимающиеся возведением стропильных систем, рекомендуют производить монтаж всей системы из бруса или досок, имеющих одинаковое сечение — это дает гарантию прочности и надежности постройки;

— сверху системы стропил набивается обрешетка из досок, сечение которых должно составлять 25×150 мм.

Выбирая древесину для системы стропил, можно опираться на составленную специально для этого таблицу. В ней приведены допустимая длина стропил (в метрах) из хвойной древесины (лиственница, ель, кедр, сосна), в зависимости от ее качества, сечения бруса и средней величины снеговой нагрузки в данном регионе.

СортСечениеРасстояние между стропилами в мм
мм300400600300400600
Снеговая нагрузка1,0 кРа1,5 кРа
Высший38×893.222.922.552.812.552.23
38×1405.064.604.024.424.023.54
38×1846.656.055.285.815.284.61
38×2358. 507.726.747.426.745.89
38×28610.349.408.219.038.217.17
1 и 2 38×893.112.832.472.722.472.16
38×1404.904.453.894.283.893.40
38×1846.445.855.115.625.114.41
38×2358.227.476.387.186.525.39
38×28610.009.067.408.747.666.25
3 38×893.062.782.312.672.391.95
38×1404.674.043.303.953.422.79
38×1845.684.924. 024.804.163.40
38×2356.956.024.915.875.084.15
38×2868.066.986.706.815.904.82
Снеговая нагрузка2,0 кРа2,5 кРа
Высший 38×894.023.653.193.733.392.96
38×1405.284.804.194.904.453.89
38×1846.746.135.356.265.694.97
38×2358.217.466.527.626.925.90
38×2862.472.241.962.292.081.82
1 и 2 38×893.893.533.083.613. 282.86
38×1405.114.643.894.744.313.52
38×1846.525.824.756.065.274.30
38×2357.806.765.527.066.114.99
38×2862.432.111.722.211.911.56
3 38×893.483.012.463.152.732.23
38×1404.233.672.993.833.322.71
38×1845.184.483.664.684.063.31
38×2356.015.204.255.434.713.84
38×2866.525.824.756.065.274.30
  • Кроме этого, необходимо будет купить кровельный материал, утеплитель и пленку пароизоляции, которая настилается на стропила под обрешетку. В качестве кровельного материала для вальмовой конструкции крыши традиционно выбирают мягкое покрытие — его легче закреплять на сложной конфигурации такой стропильной системы. Под такую кровлю будет необходимо сделать настил из фанеры.
  • Также нужно приобрести антисептический состав для обработки дерева перед началом монтажа.
  • Возможно, понадобится стальная проволока диаметром в 4 мм, для закрепления некоторых элементов в несущей стене.
Цены на различные виды бруса

Брус

Инструменты для работы

Заранее нужно подготовить не только все необходимые материалы, но и инструменты, так как без них работу провести не удастся. Для установки стропильной системы понадобятся:

Инструменты для возведения крыши
  • Молоток, желательно с гвоздодером.
  • Шуруповерт на электрической зарядке.
  • Киянка – резиновый или деревянный молоток. Он бывает необходим для некоторых операций по выравниванию и подгонке деревянных элементов.
  • Деревянная рейка длиной в 1,5—1,7 м для выведения отдельных узлов на один уровень.
  • Маркер или карандаш для отметок.
  • Электролобзик, ножовка и электропила.
  • Уровень строительный, отвес.
  • Рулетка и линейка.
  • Стамеска для выдалбливания пазов.
  • Рубанок — лучше иметь и обычный, и электрический вариант, так как на высоте удобнее работать обычным инструментом, а большие плоскости можно обрабатывать внизу с помощью электрического.
Проведение монтажных работ

На рисунке показана упрощенная схема вальмовой крыши, на которую можно ориентироваться при монтаже системы.

Упрощенная схема монтажа

Работа производится поэтапно и безо всякой спешки, с тщательным продумыванием каждого шага, так как конструкция вальмовой крыши достаточно сложна.

Первым шагом необходимо подготовить провести подготовку древесины, обработав ее антисептическим раствором и хорошо высушив. Когда материал будет готов, можно приступать к монтажу системы.

  • Монтаж системы начинают с установки и закрепления мауэрлата по периметру несущих стен. Он должен укладываться на слой гидроизоляционного материала.
Установка мауэрлата производится на анкерные крепления
  • После установки мауэрлата на нем производится разметка, согласно ранее произведенным вычислениям. Чтобы разметка была максимально точной и заметной, используются яркие маркеры или же в определенных местах вбиваются маячки.

Очень важно, чтобы размеченные на одной стене расстояния, были идентичны разметке на противоположной стене, иначе балки перекрытия и остальные элементы будут уложены неровно.

Залог успеха — правильно проведенная разметка
  • Далее, укладываются балки перекрытия. Они могут монтироваться на стены рядом с мауэрлатом или же на закрепленный брус ниже поверхности стены.
Установка балок перекрытия
  • Затем мауэрлат скрепляется затяжками, которые способствует снятию нагрузки с несущих стен.
Затяжки между противоположными брусьями мауэрлата
  • После того как уложены балки перекрытия, опытные мастера советуют накрыть их настилом из досок, не закрепляя их к балкам. Подобный настил нужен для комфортной и безопасной работы.
Поверх балок перекрытия для удобства работы рекомендуется уложить временный настил
  • Следующим этапом станет установка стоек. Их закрепляют на затяжки или балки перекрытия.
  • Стойки скрепляются сверху коньковой балкой, и к ней же крепятся стропильные центральные ноги с торцевых вальмовых сторон крыши.
  • Далее, размечаются и прикручиваются промежуточные стропила с фронтальных скатов крыши.
Установка стоек и стропил на фронтальных сторонах крыши
  • Затем следуют диагональные стропила, которые соединяют конек и углы здания. При необходимости под них устанавливают дополнительные стойки.
Монтаж диагональных стропил

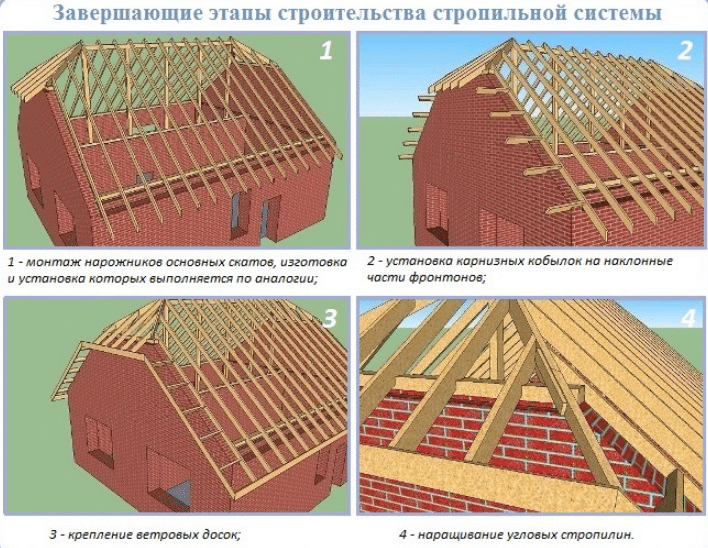

  • На диагональные стропила, закрепляются нарожники или короткие стропила. Их устанавливают на таком же расстоянии между собой, как и промежуточные.
  • В зависимости от конструкции, в нее могут быть встроены и другие поддерживающие или усиливающие элементы, например, подкосы или шпренгели, а также ветровая балка.
  • Если стропила установлены и заканчиваются на мауэрлате, то их продлевают дополнительными элементами — «кобылками», они и создадут навес над стеной.
Настил кровельного материала Структура кровельного «пирога» вальмовой крыши
  • Перед тем, как переходить к следующему шагу по монтажу необходимых для кровли элементов, нужно провести разметку расположения проемов окон, отверстий, через которые будут выведены дымоотводные и вентиляционные трубы, устроен вход в мансардное помещение или же выход на балкон. Их обрамляют дополнительными рейками, набивая их по периметру планируемых проемов.
  • Затем на стропильную систему производят монтаж кровельного «пирога». Работа производится в такой последовательности:
  • Сверху стропил растягивается и закрепляется пленка пароизоляции
  • Далее, поверх нее на стропила прикручиваются рейки обрешетки.
  • Между рейками укладывается утеплитель, который накрывают ветрозащитными материалами (например, плотной полиэтиленовой пленкой).
  • Затем, следует закрепление контробрешетки.
  • Следующий этап будет зависеть от того, какой материал для покрытия будет выбран. Если, например, будет применена металлочерепица, то ее можно прикручивать сразу к рейкам контробрешетки. При выборе мягкой кровли под нее обязательно необходимо уложить фанерные или ОSB листы.
Сложные узлы системы вальмовой крыши

Хотелось бы заострить внимание на сложных узлах стропильной системы, по монтажу которых всегда возникает много вопросов.

— с помощью металлических уголков, устанавливаемых с двух сторон стропильной ноги;

— гвоздями, вбиваемыми под углом через стропило в мауэрлат;

— специальными скобами;

— скользящими креплениями.

Несколько способов соединения деталей и узлов крыши
  • Соединение стропильных ног на коньковом брусе также может быть осуществлено по-разному:

— путем накладки их друг на друга над брусом и закрепления между собой с помощью болтов;

— устройство на стропилах специальных выемок для жесткости при установке их на конек;

— подгонка стропил под выбранным углом на коньке и скрепления их деревянными или металлическими накладками с двух сторон.

  • Еще одним очень сложным узлом является соединение конькового бруса со стропильными ногами. Эти элементы должны иметь надежное сопряжение и крепление, так как от этого зависит долговечность вальмовой стороны крыши.
Соединительный узел конька и стропил

— Коньковый брус укладывают на стойки и скрепляют их с двух сторон накладками из досок.

— Диагональные стропила выпиливают под нужным углом и закрепляют к коньковому брусу и промежуточному стропилу. Таким же образом монтируется и второе стропило, идущее на другой угол дома.

Цены на различные виды крепежа для стропил

Крепеж для стропил

Видео: секреты конструкции вальмовой крыши

Если нет опыта по возведению такого сложного архитектурного элемента здания, как кровля, то рекомендовано воспользоваться помощью квалифицированных специалистов. Причем этот момент касается не только вальмовой конструкции крыши, но и всех остальных, так как в любом виде этого сооружения имеются свои особенности со сложными соединительными узлами.

Нужно помнить, что от надежности покрытия дома будет зависеть долгосрочность службы всего строения, поэтому к его постройке нужно отнестись с максимальной ответственностью.

КАРКАС И ЗДАНИЕ ШАТРОННОЙ КРЫШИ

Шатровая крыша или так называемая шатровая крыша — это особый тип крыши, который имеет очень пологий уклон по бокам с нисходящим рисунком к боковым стенам.

Область, где одна секция крыши встречается с другой секцией, считается «вальмовой», а вальмовая крыша обычно имеет очень однородные углы без какого-либо вертикального конца.

Вальмовые крыши состоят из четырех стропил, которые обычно встречаются на коньковой доске, расположенной в средней части крыши.

Если рассматривать прямоугольную форму большинства зданий, то вальмовые крыши будут иметь две треугольные стороны и две трапециевидные стороны; тогда как в случае квадратных зданий шатровые крыши чаще обращены в сторону верхней части, образуя пирамидальную структуру.

Другие названия шатровых крыш — пирамидальные крыши и крыши павильонов; здесь мансардные крыши, а также полушатровые крыши — небольшие вариации простых вальмовых крыш.

Вальмовые крыши чаще используются в сложных архитектурах, скорее всего, для бунгало, коттеджей и ранчо.

Эти крыши добавляют домам больше качеств, таких как традиционный дизайн, прочность и повышенный комфорт. Вальмовые крыши считаются одними из самых простых конструкций в категории вальмовых крыш.

КОНСТРУКЦИЯ ВАТРОНОВ

Вальмовые крыши можно проектировать как на зданиях квадратной, так и на прямоугольной формы; В конструкции вальмовых крыш могут быть треугольные стороны, а также сочетание треугольных и трапециевидных сторон.

Некоторые конструкции вальмовой крыши имеют форму пирамиды, тогда как другие могут иметь более симметричные конструкции.

Как правило, на дизайн или стиль вальмовой крыши влияют три основных фактора:

  1. Карниз: Вальмовые крыши с глубокими карнизами, которые могут помочь в затемнении окно от солнечных лучей; эта схема помогает охлаждать внутреннюю часть дома и обеспечивает сокращение счетов за электроэнергию при уменьшении энергопотребления.
  2. Прочность: Для тех районов, где чаще встречаются ветер и циклоны; Скаты вальмовой кровли сконструированы с высокой точностью, чтобы обеспечить долговечную службу.
  3. Стиль : Вальмовые крыши известны своим уникальным стилем и изящным внешним видом, которые добавляют красоты конструкции дома.

КАК ПОСТРОИТЬ ВИНТОВУЮ КРЫШУ

Как обсуждалось выше, вальмовые крыши имеют наклонные стороны, поэтому они должны быть сконструированы с высокой точностью и безопасностью. Вот несколько шагов, которые помогут вам правильно построить шатровую крышу:

Шаг 1: Измерения:

Один из самых важных и основных шагов, который необходимо выполнить при строительстве шатровой крыши, — это выполнить измерения перед установкой.Это должны делать опытные люди с калькулятором вальмовой крыши; и вы должны снять размеры по ширине и длине здания, которые затем будут использоваться для расчета размеров коньковой доски, а также длины стропил.

Шаг 2: Раскрой стропил:

После того, как вы закончили с измерительной частью, пора отрезать стропила в соответствии с этими спецификациями. Эти детали в дальнейшем будут использованы для строительства крыши.

Этап 3: Крепление стропил к коньковой доске:

Коньковые доски действуют как каркас, опирающийся на крышу; Приступать к монтажу нужно с крепления стандартных стропил к нужной стороне коньковых досок.

Вы должны продолжать этот процесс до тех пор, пока твердость или прочность всех коньковых досок не увеличится и не будет согласована с их весом.

Шаг 4: Размеры тазобедренного стропила:

Перед тем, как приступить к строительству шатровой крыши, хорошо убедиться в правильном выравнивании по углам.Для этого типа вычислений вы должны использовать квадратную рамку, которая облегчает выполнение измерений.

Шаг 5: Продолжайте прикреплять стропила:

Теперь самое время перейти к креплению стропил; Эксперты предлагают начинать с одной стороны и пытаться прикладывать большее давление для каждой регулировки стропил на доске. Это давление обеспечит вам гораздо лучшие результаты.

Шаг 6: Обрежьте стропила:

После того, как прибивка стропил будет завершена, вы можете начать обрезку, чтобы они могли обеспечить превосходную линейную планировку.

Шаг 7: Крепление продольных стропил:

В этом типе конструкции угловые стропила называются вальмовыми стропилами, и они должны быть соединены с соседними стропилами, которые уже закреплены.

Шаг 8: Прикрепите и домкратные стропила:

После того, как вы закончите крепление стропил, пора установить домкраты между стропилами вальмы и стандартными стропилами.

Хорошо начинать с одной части, а затем двигаться к концу; хотя этот процесс длительный, но при правильном выполнении он, несомненно, может привести к долгосрочным результатам.

В случае, если у вас нет должных знаний об этом процессе установки, попробуйте воспользоваться поддержкой экспертов.

Важно обеспечить точность, потому что это может привести к обшивке, вентиляционным и дренажным соединениям между ними.

Если на крыше есть дымоход, то вам придется пройти некоторые другие процедуры, которые помогут вам построить идеальную шатровую кровлю.

КАК ОБРАБОТАТЬ ВИНТОВУЮ КРЫШУ

По сравнению с глобальным каркасом крыши, каркас вальмовой крыши сложнее, потому что он состоит из четырех сторон переменной длины вместо двух.Коньковая доска здесь центрирована как по длине, так и по ширине.

Вальмовые крыши, как правило, могут иметь множество размеров, которые могут иметь Т- или L-образную форму, и может потребоваться более сложная каркасная конструкция.

Здесь крыша разделена, а также структурирована на различные части, и основные точки соединения находятся между коньками и стропилами, поэтому центральная часть крыши требует более точного каркаса.

После того, как эти стропила отрегулированы должным образом, можно легко установить домкраты, а также обычные стропила. Таким образом, установка вальмовой крыши требует опыта в этой области, чтобы законченная конструкция могла быть спроектирована с большей точностью и безопасностью для дома.

Строительство вальмовой крыши требует должного внимания к некоторым основным факторам, таким как размеры, каркас и регулировка стропил.

В случае, если вы думаете о строительстве вальмовой крыши для вашего сложного коммерческого или жилого здания, то важно построить превосходный план каркаса вальмовой крыши.

Цель этого плана — представить направление, а также изменения размеров для всей конструкции; Этот план расположения помогает всем членам работать на разных частях крыши.

Размер кровли обычно зависит от типа дома и его размеров; Если вы пытаетесь выполнить процедуру для крыши вашего дома своими руками, то лучше начать с предварительно разработанного пакета направляющих для шатровой крыши.

Это руководство может помочь вам обеспечить надлежащую вентиляцию, обшивку, водосточные желоба, дренаж, изоляцию, регулировку дымоходов и защиту от небесного освещения.

Различные комплекты вальмовой крыши могут помочь вам в этом процессе с инструкциями по качеству.

Здесь вы получите лучшую информацию, если ищете, как построить каркас вальмовой крыши. Угол разгибания бедра со всех сторон, вероятно, должен составлять 45 градусов, но в некоторых случаях допустимы и другие углы.

  1. Начнем с плана здания прямоугольной формы.
  2. Найдите осевую линию в средней части.
  3. Теперь нарисуйте линию под углом 45 градусов от каждого угла к центральной линии, которая может помочь установить спецификации местоположения для стропил.
  4. Проведите линию конька между точками пересечения вальмовых стропил.
  5. Наконец, рассчитайте расстояние между стропилами и уложите их согласно плану устройства кровли.
  6. Хорошо построить правильные схемы на бумаге для проектирования вальмовых крыш, чтобы эти рисунки могли помочь вам в правильной планировке на следующих этапах.

Обрамление вальмовых и двускатных крыш не так сложно по сравнению с процедурами обрамления вальмовых крыш; здесь крыши строятся под углом 90 градусов:

  1. Прежде всего, необходимо спроектировать планировку здания.
  2. Теперь нарисуйте самый большой прямоугольник внутри плана здания.
  3. Теперь нарисуйте осевые линии для всех прямоугольников, которые образуются внутри.
  4. Постройте линию под углом 45 градусов как снаружи, так и из внутренних углов и продлите эти линии до пересечения с центральной линией. Эти линии укажут расположение шатровых стропил на внешних углах, а также на стропилах долины.
  5. Теперь осевая линия помогает соединить долину и стропила.
  6. Нарисуйте сплошные линии, чтобы обозначить расположение выступов.
  7. Проверьте расстояние между различными стропилами, а затем постройте аналогичный план каркаса крыши.

Используя эти рекомендации по обрамлению вальмовых крыш, можно соорудить в своем доме качественную крышу, которая защитит вас от любых неблагоприятных погодных условий.

Вальмовые крыши считаются лучшим выбором для перекрытия навесов, имеющих конструкции горизонтального типа. Эксперты говорят, что этот навес с шатровой крышей приносит наибольшую прибыль как на побережье, так и в ветреных местах, а также обеспечивает очень привлекательный вид собственности.

В большинстве этих мест можно встретить четырехскатную крышу, которая придает дому неповторимый вид с дополнительной защитой от нежелательных природных явлений.

Для тех, кто хочет сделать правильный анализ плана вида вальмовой крыши, некоторые цифры могут оказать большую помощь:

Эти изображения могут предоставить полные рекомендации с точки зрения деталей каркаса вальмовой крыши; лучший источник для понимания такой важной задачи — изображения.

Становится легче следовать процедурам, если у нас есть графическое представление для каждого аспекта.Хотя существует множество вариантов стилей кровли, которые обеспечивают надлежащее покрытие дома с дополнительной защитой от неблагоприятных погодных условий.

Вот несколько преимуществ шатровых крыш:

  • Вальмовые крыши пирамидальной формы очень предпочтительны на горных станциях, где в зимнее время случаются обильные снегопады.
  • Вальмовые крыши обычно имеют одинаковую облицовку со всех сторон, поэтому монтаж водосточных желобов становится проще.
  • Вальмовые крыши также хорошо подходят для теплого климата, поскольку они создают идеальную тень для домов со всех сторон, способствуя прекрасному охлаждению.
  • Вальмовые крыши также имеют карнизы по всем направлениям, которые помогают обеспечить полную защиту дома от солнца и других атмосферных проблем.
  • Одним из важнейших преимуществ вальмовых крыш является их способность обеспечивать отвод воды; поскольку все стороны крыши имеют правильный угол наклона, на этих крышах нет шансов скопления воды.
  • Помогают создать защиту от обрушения кровли.
  • Вальмовые крыши с наклоном на 30 градусов считаются лучшими конструкциями для долгого срока службы.

Вальмовые крыши имеют несколько недостатков:

  • Одним из наиболее заметных недостатков вальмовых крыш является их типичная или сложная процедура строительства.
  • Вальмовые крыши требуют большой рабочей силы, а также требуют дополнительного сырья, что увеличивает стоимость.
  • Они время от времени нуждаются в обслуживании, чтобы обеспечить долгий срок службы.

Если вам интересно, как построить шатровую крышу в коммерческой или жилой недвижимости, то это руководство может вам очень помочь. Он включает в себя полную информацию о стропилах, гребнях, каркасе и основах дизайна, которые могут помочь людям даже в самостоятельной деятельности.

Вальмовые крыши считаются лучше, чем двускатные крыши, потому что они лучше защищают ваш дом со всех концов, так что внутренняя конструкция может оставаться в безопасности даже в неблагоприятных погодных условиях.

Вальмовые крыши не очень уязвимы для сильного ветра, в отличие от двускатных крыш, поэтому они считаются идеальными почти для всех условий окружающей среды. Как правило, люди начинают с каркаса наполовину вальмовой крыши, потому что это помогает упростить процедуру строительства для рабочих.

Благодаря правильному обрамлению вальмовой крыши перед началом строительства всем рабочим становится проще поддерживать идеальное выравнивание в различных углах для обеспечения надлежащего соединения стропил и коньков.

Основная цель дизайна вальмовой крыши — обеспечить надлежащую защиту дома от любых погодных условий с минимальными требованиями к обслуживанию.

Эти крыши должны быть достаточно устойчивыми к сильным ветрам, а также снегу, потому что некоторые районы сильно подвержены влиянию таких факторов окружающей среды.

Другие важные соображения заключаются в том, что он должен добавить больше привлекательности структуре дома с некоторыми уникальными дизайнами.

.

Полное руководство по крышам | Домостроение

Когда дело доходит до крыши, есть вариации, которые могут затруднить выбор правильного варианта для вашего проекта. Следуйте этому руководству, чтобы получить все, что вам нужно знать, чтобы сделать правильный выбор кровли для своего дома, независимо от того, строите ли вы с нуля, расширяете или ремонтируете.

Это полное руководство охватывает структуру, дизайн и стоимость, а также дает советы для тех, кто хочет сделать или отремонтировать существующую крышу своими руками.

Выбор конструкции

Когда дело доходит до крыши, вы можете выбрать из множества конструкций, включая традиционные, плоские, зеленые и изогнутые.Следуйте этому совету, чтобы понять плюсы и минусы каждой структуры, чтобы помочь вам принять правильное решение.

При взвешивании вариантов задайте себе следующие вопросы:

  • Сколько вы хотите потратить?
  • Насколько сложный дизайн вам нужен?
  • Вы хотите иметь возможность использовать / преобразовать пространство на крыше в какой-то момент?
Плоская крыша этого одноэтажного дома от Strom Architects подчеркивает простые минималистские линии. (Изображение предоставлено Мартином Гарднером c / o Strom Architects)

Правильный дизайн

Крыша — одна из ключевых внешних характеристик вашего дома, и если вы ошибетесь, пострадает весь проект. Здесь на помощь приходит pitch , и это будет зависеть от стиля дома, который вы строите или ремонтируете. Слишком круто, и дом не только будет выглядеть странно, но и за эту привилегию придется платить больше материалов.

Точно так же, чем ниже уклон, тем больше объем воды, собранной и выпущенной на склоне, поэтому вам необходимо убедиться, что выбранное вами покрытие выдерживает ожидаемый объем воды.Когда дело доходит до плоских конструкций, которые на самом деле не являются плоскими, вам нужно подумать об очень мелком уклоне, чтобы вода могла стекать, а не скапливаться на крыше.

Шаг также жизненно важен, если вы планируете преобразовать площадь, созданную крышей — слишком пологий уклон, и вы не сможете эффективно использовать пространство.

Здесь важен баланс между внешним видом и практичностью.

У вас есть другие варианты дизайна, когда речь идет о типе крыши:

  • Односкатный: Имеет только одну наклонную плоскость.Отлично подходит для максимального увеличения пространства с одной стороны, возможно, для улучшения обзора.
  • Duopitch: Скатная крыша, состоящая из двух наклонных плоскостей, которые пересекаются на верхнем коньке с фронтоном на обоих концах
  • Бедро: Скатная конструкция со скатами на всех четырех стороны, которые сходятся в углах, образуя бедра; может иметь или не иметь гребень.
  • Мансарда: Вариант с шатровым или остроконечным скатом, в котором каждая плоскость имеет двоякий скат. Популярная недвижимость во Франции и США.
Плоская крыша этого реконструированного дома в стиле Баухаус была преобразована в большую террасу на крыше, которая идеально подходит для развлечений. (Изображение предоставлено Саймоном Максвеллом)

Разрешение на планирование

Если вы хотите построить, например, новый дом с крутой крышей, который будет выше, чем соседние здания, вероятно, вы столкнетесь с возражениями со стороны местных властей. отдел. Обратитесь за советом к местным властям перед подачей заявления, чтобы получить оценку ваших планов от местного сотрудника по планированию, чтобы получить наилучшие шансы на успешную подачу заявления.

Что касается существующих жилищ, вы можете внести множество изменений и улучшений в соответствии с вашими Правами на Разрешенное строительство.Добавление фонарей, изменение кровельного покрытия и добавление слуховых окон — это улучшения, которые обычно не требуют разрешения на планирование, и пока соблюдаются определенные ограничения и условия, вы обычно можете преобразовать чердак в рамках разрешенной застройки.

Всегда уточняйте в местном управлении по планированию, подпадает ли предлагаемая работа под ваше разрешенное пособие на развитие.

Стоимость

Уровень сложности конструкции, когда дело касается крыши, несомненно, повлияет на стоимость.Чем проще форма, тем дешевле цена. Если вы хотите снизить затраты, выберите кровельную систему, которую можно быстро собрать, чтобы сократить время рабочего на месте.

В некоторых случаях может быть более экономичным выбрать изначально более дорогую конструкцию крыши, если это позволит вам легко (и относительно дешево) преобразовать пространство во что-то пригодное для использования в будущем.

Когда дело доходит до кровельного покрытия, опять же, все будет зависеть от выбранного вами материала.Следуйте этому руководству для разбивки стоимости.

Как построить крышу

Несмотря на то, что относительно немногие самозастроители будут практиковать, когда дело доходит до этой части проекта, важно понимать, как делается крыша, особенно если вы управляете проектом и используете ваши собственные сделки.

Выбор кровельного сланца

Это непростой выбор, учитывая доступные варианты, и стоит спросить себя, хотите ли вы, чтобы ваш шифер был местного производства , и хотите ли вы натуральный или мужской -плитка .В зависимости от ваших предпочтений, стоимость и обслуживание будут разными.

Ремонт

Если вы ремонтируете, вы, вероятно, столкнетесь с рядом распространенных проблем, от неправильного позиционирования, отсутствия или поломки плитки до провисания откосов. В то время как обследования часто выявляют дефекты, требующие неотложного внимания (для предотвращения утечки, которая может привести к повреждению конструкции собственности), необходимость в полной замене кровли возникает сравнительно редко.

В этом практическом руководстве объясняется, как выявлять дефекты, необходимые ремонтные работы и их стоимость.

,

КАК ПОСТРОИТЬ ВИНТОВУЮ КРЫШУ

    построить
  • Когда комбо занимает оборонительную позицию, а цель лечения медика — нет. получив любой урон, его солдат может нанести себе урон ракетами, чтобы позволить Медик, чтобы быстрее набрать убер-заряд.
    вальмовая крыша
  • Крыша с наклонными торцами, а также бортами
  • Вальмовая крыша, или шатровая крыша, представляет собой тип крыши, у которой все стороны имеют наклон вниз к стенам, обычно с довольно пологим уклоном.Таким образом, это дом без фронтонов или других вертикальных сторон к крыше. Квадратная вальмовая крыша имеет форму как пирамида.
  • Крыша, образованная наклонными плоскими торцами и сторонами, соединенными своими краями с образуют бедра, более длинные стороны образуют гребень наверху
  • крыша, имеющая наклонные концы, а также наклонные стороны
как построить вальмовую крышу — Roof Framer’s

Библия кровельщика: Полное карманное указание на каркас крыши 2-й Выпуск

Библия Roof Framer включает в себя все информация, необходимая для обрамления любой двускатной, вальмовой, односкатной или беседочной крыши, включая те неровные «ублюдочные» вальмовые крыши, для которых никогда не использовались стропильные столы доступный.Когда ты на работе, тебе не хочется останавливаться и играть математик. Теперь тебе не нужно. Эта книга дает ответы прямо на ваш кончики пальцев — любой длины, каждого разреза и каждой митры. Не могу вспомнить все те ключевые штрихи для калькулятора Construction Master? Вы не обязаны. Эта книга включает таблицы для стандартных шагов и 68 различных комбинаций шагов «ублюдочные» вальмовые крыши. Не ругайте архитектора! Пусть эта книга сделает вас Опытный мастер по системам скатных крыш нестандартной формы.Новое двуязычное издание — включает испанский перевод в конце книги.

Это есть в этой книге все!
* Точная длина всех стропил, включая правильные и неправильные вальмы, долины, общины и домкраты.
* Множество иллюстраций и простота использования пример проблемы.
* Детали пропилов и скосов для всех стропил.
* дает стропила для определения коньков и точек каркаса.
* Обшивка кровли порезов и углы.
* Прорези фасции для крыш с квадратными стропильными хвостами и наклонными откосы.
* Стропила для восьмиугольников, шестиугольников и других многоугольников.
* Советы по удобной компоновке арок и эллипсов.

Окно Деталь Почтовое отделение Балларата — Угловые улицы Лидиярд и Стерт, Балларат

Как и ратуша Балларата, нынешняя Почтовое отделение Балларата — третье здание, построенное на территории здания или рядом с ним. текущий участок на углу улиц Стерт и Лидиярд, и это прекрасный пример о том, каким шумным и богатым был город Балларат во время Золотой лихорадки 1860–1880-е гг.В то время это было второе по величине почтовое отделение в Виктория, рядом только с Главпочтамтом Мельбурна на углу Бурка. и Элизабет-стрит. Высокое здание в стиле итальянского палаццо было разработан Уильямом Варделлом (1823 — 1899), известным архитектором, который также спроектированный Дом правительства в Мельбурне, собор Святого Патрика на востоке Мельбурн, Сент-Игнатий в Ричмонде и здание банка ANZ на Коллинз-стрит. Здание почты Балларата было построено Департаментом общественных работ. в два этапа.Главное здание, выходящее на улицу Стерт, было открыто 29 декабря. Ноябрь 1864 г. Участок Лидиярд-стрит (ранее построенный как Горнодобывающая и Департамент полиции) и башня было начато в 1885 году. представитель крупных ранних почтовых отделений, которые часто были оштукатурены и построены в стиле итальянского палаццо. Сдержанность фасадов этого здания типично для почтовых отделений, построенных во времена Уильяма Варделла как Генеральный инспектор (1859-1878). На уровне земли арочные окна. (первоначально колоннада) и на уровне первого этажа квадратные окна увенчаны капюшонами эпохи Возрождения, поддерживаемыми на консолях.Последующие изменения произошло: колоннада на южном фасаде была залита к 1912 г., пандусы к центральному входу заменены на два пандуса, обслуживающие два торцевых проема, которые также были изменены. Здание состоит из двух секций. Ранее Здание на Стерт-стрит 1864 года — итальянская композиция с арочными окнами. на верхний этаж. Шатровая крыша разбита серией выступающих цилиндрические форточки на крыше. Этот дизайн повторяется в t

.

Внимание! | Cloudflare

Почему я должен заполнять CAPTCHA?

Заполнение CAPTCHA доказывает, что вы человек, и дает вам временный доступ к веб-ресурсу.

Что я могу сделать, чтобы этого не произошло в будущем?

Если вы используете личное соединение, например, дома, вы можете запустить антивирусное сканирование на своем устройстве, чтобы убедиться, что оно не заражено вредоносными программами.

Если вы находитесь в офисе или в общей сети, вы можете попросить администратора сети запустить сканирование сети на предмет неправильно сконфигурированных или зараженных устройств.

Еще один способ предотвратить появление этой страницы в будущем — использовать Privacy Pass. Возможно, вам потребуется загрузить версию 2.0 прямо сейчас из Магазина дополнений Firefox.

,

пошаговая инструкция, чертежи, фото, видео

Вальмовая крыша очень практична и изящно смотрится. Но и усилий и затрат на неё уходит прилично. Её воздвижение своими руками возможно, но главное здесь обладать определёнными строительными инженерными навыками и чётко следовать расчётам и схемам.

Специфика крыши такого типа

Она является одним из типов четырёхскатной крыши. Вид сверху на дом с ней напоминает закрытый конверт. Два ската незначительной площади, имеющие формат треугольника специалисты наименовали «вальмовыми». Форма другой пары скатов – трапеция. Их размер больше.

Вальмовую кровлю образуют такие узлы (схема):

Конёк служит вершиной крыши. Это линия, образованная стропильными тандемами на участке их скрепления. Специфика конька – он проигрывает в длине перекрываемому строению.

Вальмы. Это скаты треугольной формы. Они позиционируются над торцевыми стенами и используются вместо фронтона. Их составляют диагональные и промежуточные стропила (ДС и ПС).

Скаты. Их форма- трапеция. Их начало получается от конька, а завершение – в свесе.

Рёбра. Это углы, получившиеся в зонах скрепления вальм и скатов. Количество вальм равно числу ДС. Их итоговое число – 4.

Водосточная сеть. Её составляющие: воронки, трубы и желоба. Она позволяет отводить ненужную жидкость с поверхности такой крыши в канализацию.

Важно! Вальмовая крыша не предусматривает создание в ней жилой мансарды. Причина: её два ската существенно уменьшают высоту потолка в подкровельной зоне.

Стропила и опоры

Отличия в монтаже сложной вальмовой крыши от двускатной заключаются в наличии большего числа составляющих. Они таковы (схема):

Коньковый прогон. Это специальный брус. На нём монтируются стропильные дуэты.

Диагональные стропила (ДС). Они составляют рёбра вальм. От завершения конька они следуют к угловым узлам мауэрлата, соединяясь с ним. По длине они превышают стандартные стропила. Материал для их создания должен обладать большим сечением. И таковым обычно становятся сдвоенные доски. Составляя чертежи, важно учитывать, что угол позиции таких стропил более пологий, чем у стандартных (промежуточных) стропил.

Стандартные или промежуточные стропила (ПС). Местом закрепления их верхушки служит коньковый прогон, а зона их окончания – мауэрлат.

Центральные стандартные стропила. Их обычно 6 штук. Они стыкуются с завершением конька и ДС. На эту стыковку уходит много сил. Здесь нужно абсолютная концентрация и соблюдение точных разметок.

Нарожники или ноги короткой длины. В верхней стороне не допускается их контакт с коньком. Место их соединения – диагональные стропила Чем ниже позиция нарожника, тем он короче.

Затяжка. Это перемычка из бруса. Она позиционируется между стандартным стропильным дуэтом.

Ригель. Это затяжка, устроенная в верхней зоне кровли, прямо под коньком

.

Балки перекрытия. Это затяжки, монтируемые внизу, в основании стропил.

Стойка. Это брус вертикального положения. Он служит опорой коньку, распределяет массу кровли на несущие элементы. Если нужно сделать мансардную зону просторнее, стойки можно сосредоточить посередине стропил.

Подкос. Это опоры, закрепляемые в перпендикулярной позиции к стропилам. Они уберегают их от провисания. Подкос крайне необходим, если скаты крыши достигают в длину 4,5 – 5 м.

Шпренгель. Это устройство для поддержки диагональных стропил. Шпренгель образуют две балки. Одна монтирует две части мауэрлата. Вторая с упором заходит в первую и так же в одно ДС.

Специалисты рекомендуют для всех элементов стропильной сети задействовать одинаковые материал. Должны соблюдаться одно сечение и метод крепежа.

Расчеты, чертежи, проекты

Перед созданием вальмовой крыши необходимо скрупулёзно рассчитать составляющие её конструкции. Как правильно это сделать? Перед расчётами создаётся схема перекрываемого здания со всеми параметрами. Затем, применяя несложные формулы на базисе теоремы Пифагора, можно вычислять:

Схема с параметрами:

  1. Значение высоты конька. Данные здесь таковы: h = b x tgα/2. Здесь b – это длина конструкции между стропилами с торцевой плоскости. А a – это угол позиции скатов.
  2. Длину стандартных стропил. Данные: e = b / 2 x cosα. Здесь b – та же длина, а – тот же угол, е – длина стандартных стропил.
  3. Площадь скатов. Данные: S = 2ea. Здесь S – общая площадь поверхности скатов, е – тот же параметр из п.2, а – длина между стропилами по длине строения.

Далее предложены наиболее распространённые таблицы и схемы

Длина ДС:

Вальмовая крыша с параметрами:



Эти схемы помогают вычислить длину указанных стропил лишь с наличием данных о параметрах стандартных стропил.

Нужный шаг между стропильными тандемами тоже часто находят в справочниках, опираясь на породу и толщину рабочего материала (дерева) и длину скатов. Результаты расчётов отражаются в чертеже. По нему далее делаем разметку кровли.

Еще очень удобно произвести вышеуказанные расчеты на калькуляторе.

Монтаж мауэрлата

Мауэрлатом называют основу для установки крыши. Он нужен для распределения массы крыши по всем несущим элементам. Он обычно создаётся из деревянного бруса, причём применяется дерево твёрдых пород. Чем больше масса крыши и сложнее её конфигурация, тем больше получается сечение мауэрлата. Как правило, мастера задействуют сосновый брус с минимальными параметрами 15 х 15 см.

Установка мауэрлата проходит перед постройкой дома. Как сделать:

  1. Работа с брусом. Он отмеряется, отпиливается на нужную длину. В угловых участках мауэрлат крепится между собой методом «в лапу». Для выпиливания паза под крепёж делается разметка.
  2. На последней линии кладки создаётся досочная опалубка. Она заполняется вязким бетоном. В него внедряются металлические шпили для крепежа необходимого бруса.
  3. После затвердевания бетона между ним и мауэрлатом устраивается гидрозащитный слой. Здесь можно применить битумную мастику или рубероид.
  4. Следует обработка бруса защитными средствами. Нужны антисептики и антипирен мощного проникновения, а также влагозащитный лак.
  5. В мауэрлате размечаются и создаются дырочки под металлические шпили. Для разметки сгодится маркер. Для создания – дрель.
  6. Брус насаживается на эти шпили и мощно закрепляется болтами анкерного типа.

Важно! Здесь не следует сверлить много отверстий и задействовать много шпилек. Так только снижается прочность основы (мауэрлата). Также не выпиливайте в нём места для присоединения стропил.

Стадии возведения

Здесь крайне необходимо следовать инструкции и технологии. Стадии работ таковы:

  1. Ставятся затяжки. Ими служат балки перекрытия. Их требуется хотя бы две. На них ставятся стойки. Специалисты поверх них устраивают дощатый настил. Так стропильная сеть возводится удобнее и безопаснее.
  2. Присоединение стоек к затяжкам. Стоек можно задействовать больше. Но излишняя масса для конструкции нужна лишь при особой надобности. Пока сеть не устойчива, стойки на некоторое время фиксируются вертикальными подкосами.

Схема пошагово:

  1. Монтаж конькового прогона к стойкам. Крепежами здесь служат длинные гвозди. К прогону монтируются стандартные стропила. Крепежами являются металлические накладные элементы, либо уголки.
  2. К скатам присоединяются центральные стандартные стропила, после чего и ДС, которые образованы из сдвоенных досок. Схема ниже:
  1. К одному или двум скатам монтируются: торцевые ПС, ветровая доска, нарожники и кобылки
  2. Монтаж контр-обрешётки. На неё полосами стелется гидрозащитная мембрана. Она крепится с помощью строительного степлера. Схема:

Для создания вальмовой крыши обычно задействуется мягкая кровля. Ею легче покрывать скаты со сложной конфигурацией. Для такой кровли готовится сплошная обрешётка из пластов влагоустойчивой фанеры.

  1. Для фиксации кровельного материала на обрешётке применяется особый крепёж. Его состав: сталь-нержавейка с каучуковой шляпой. Метод позиционирования листов – внахлёст 10-15 см.Так создаётся оборона от попадания влаги. Чем круче скат, тем больше нужно следовать этому методу.
  2. После укладки кровли крыша утепляется изнутри. В ней можно создать окна, водосток и даже дымоход.

Для беседки

Вальмовая крыша – идеальный вариант для частных домов. Её грамотное создание невозможно без особых навыков, расчётов, трудолюбия и терпения.

Вальмовые крыши можно создавать и на более маленьких строениях, например – беседках. Но для такой крыши походят лишь беседки следующих типов:

  1. Квадратной формы. Здесь крыша составлена из четырёх скатов – треугольников одинаковых размеров. Они соединяются в одной точке. Конёк не создаётся. Схема:

  1. Прямоугольной формы. Крышу образуют два ската – трапеции и два ската – треугольника. Вверху – конёк. Он следует вдоль длинной плоскости прямоугольника. Фото:

Обязательные стройматериалы

Вальмовую крышу строим из следующих материалов:

  1. Деревянный брус. Походящие параметры: 10х10 см или 15х15 см. Из него формируется мауэрлат, а также вертикальные стойки и затяжки.
  2. Доски. Нужное сечение: 5х 5 см и 10х15 см. Из них образуются стропилы. Для диагональных стропил нужны доски большей длины и толщины. Поэтому популярен вариант со сдвоенными досками.
  3. Необрезные доски. Необходимые размеры: 3х10 см или 4х10 см. На них монтируется обрешётка.
  4. Рейки. Параметры: 3х3. Они послужат контр-обрешёткой.
  5. Ветровая доска.
  6. Доска для карниза.

Все деревянные элементы необходимо обработать антисептиками, антипиренами.

Конструкция стропильной сети

Схема:

Создание вальмовой крыши для беседки также невозможно без стадии чертежей и расчётов. Рассчитываются:

  • угол наклона скатов;
  • высота конька;
  • нагрузка (чтобы определиться с сечениями стропил).

На основе расчётных данных делается чертёж. В нём отражены параметры и взаимное расположение составляющих стропильной сети. У неё много аналогий со стропильной сетью для покрытия дома. Как видно из схемы, здесь практически такой же состав. Есть только некоторые нюансы:

  1. Опора и распределение массы крыши – это функция верхней обвязки.
  2. Шаг между стандартными стропилами, которые верхом опираются на коньковый прогон, а низом – на основу (мауэрлат), таков: 60 – 120 см.
  3. Нарожники, образующие скат, ставятся с шагом 60-80 см.
  4. Нет необходимости в опалубке и её бетонировании.

Стропильная система вальмовой крыши и эркера от Антона Вебера:

Стадии воздвижения вальмовой крыши на беседку

Беседка с вальмовой крышей возводится по следующим правилам:

  1. Усиливается верхняя обвязка беседочного каркаса. Здесь нужна доска. Можно действовать и в два слоя. Доски можно накладывать друг на друга внахлёст. Вдоль самой длинной стороны конструкции к обвязке монтируется балка-затяжка. Крепёж здесь – металлические уголки.

  1. От середины этой затяжки нужно отступать по полметра. На эту дистанцию ставятся две метровые стойки. Их вертикальность поддерживается временными подкосами. Их верхушки потом скрепляются коньковым прогоном.
  2. Установка стандартных стропил. При условии прогона в 1 м требуется монтировать пару стропил с каждой стороны, по краям прогона. Между ними получится тоже метровый интервал.

  1. К коньку крепятся ДС. Крепёж здесь – гвозди. Заранее нужно сделать запилы так, чтобы продолжением конькового прогона получились ДС. Между основой и стропилами важно образовать подвижный крепёж – ползун.
  2. Установка нарожников. Одной стороной они присоединяются к ДС (виды крепежа – гвозди), второй – к верхней обвязке. Шаг – 60-70 см.
  3. Гидрозащита (плёнка) стелется полосами на стропила, крепится там степлером. Полосы идут внахлёст 10-15 см. Плёнка, идущая вдоль стропил фиксируется рейками контр-обрешётки.
  1. Стелется обрешётка. Она должна быть сплошной. Она приколачивается на гвозди.
  2. Раскраивается кровельный материал. Он крепится оцинкованными крепежами (саморезами). Стыки покрываются герметиком.

Далее предложен пример грамотно устроенной вальмовой крыши на беседке:

Как создать проект

О создании проекта вальмовой крыши для бани в программе SketchUp рассказывает автор блога «Каркасная баня в деревне своими руками!»

Как построить вальмовую крышу своими руками – фото и видео

Конструкции домов и крыш чем дальше, тем становятся все интересней. Одним из достаточно красивых и надежных вариантов кровли является вальмовая крыша, которая является разновидностью четырыхскатной кровли (см. фото). Монтаж такой крыши достаточно сложный, поэтому требует определенных умений и много терпения (см. видео). Если рассматривать проекты таких крыш, то можно заметить интересную особенность – два длинных ската кровли имеют трапециевидную форму, а два коротких – треугольную. Эта особенность очень хорошо помогает на местности, где наблюдаются частые и сильные ветра.

Сложности во время строительства вальмовой крыши могут возникнуть во время монтажа стропильной системы, которая состоит из центральных, угловых и диагональных стропил (см. фото). Их наклон будет зависеть от частоты и силы атмосферных осадков, ветра, а также от материала изготовления кровли. Рассчитать его можно, обратившись в специализированную фирму, или воспользовавшись соответственной компьютерной программой.

При возведении вальмовой крыши своими руками необходимо также соблюдать несколько основных правил (см. видео). Например, промежуточные элементы кровли должны располагаться несколько круче угловых; короткие детали должны крепиться к угловым компонентам стропил; центральные стропила должны упираться в верхний конец обвязки и т.д. При этом вальмовые крыши имеют несколько видов (см. фото). Это шатровая кровля, в которой все четыре ската одинаковые, полувальмовая кровля, в которой вальмы не доходят до конца, а также ломаная кровля, которая состоит из скатов разного размера, размещенных под разными углами.

Делаем все самостоятельно

После создания проекта и определения наклона элементов кровли можно переходить к ее строительству. Для начала осуществляется монтаж вертикальных стоек, после чего переходят к установке диагональных стропил вальмовой крыши. Стропила, идущие по диагонали должны иметь одинаковую длину, как показано на фото. Что касается свесов с кровли, то они могут варьироваться по длине в пределах 50 сантиметров. Центральные стропила устанавливаются после диагональных с шагом 60 сантиметров.

Часто после строительства вальмовой крыши ее дополнительно усиливают. Методы усиления конструкции будут зависеть от ее площади и других особенностей. Наиболее часто используемыми являются следующие типы усиления вальмовой крыши своими руками:

  • установка на углах кровли специальных стоек, которые будут подпирать диагональные стропила;
  • монтаж стоек на перекрытие, которые будут подпирать стропила посредине;
  • использование сдвоенных балок при большой длине диагональных стропил и т.д.

После строительства каркаса крыши остается выполнить ее обрешетку, а также осуществить утепление конструкции. После этого можно сразу переходить к ее покрытию своими руками. Подробную инструкцию, как возвести вальмовую кровлю, можно посмотреть на видео, представленном ниже.

Вальмовая крыша — 60 Фото идей кровли

Вальмовая кровля — одна из самых прочных и устойчивых кровельных конструкций, преимущества которой несколько веков назад оценили в Европе. Хотите, чтобы кровля вашего дома была не только эстетичной, но и надежной — выбирайте вальмовую конструкцию. А наша фото-подборка поможет вам найти дизайн по душе.

Двухэтажные дома

Установив вальмовую крышу, хозяева частного двухэтажного дома получают красивую и практичную кровлю, под которой появляется дополнительный этаж для проживания.

Фото: eaglemetalsmfg.com

Вальмовая конструкция — это некая вариация двускатной кровли, у которой два ската имеют трапециевидную форму, а два других — треугольную.

Все скаты вальмовой или полувальмовой крыши обычно имеют крутой уклон, поэтому такая конструкция хорошо противостоит сильным ливням и снегопадам. Колоритный эко-антураж подобным кровлям придают с помощью натуральных покрытий: тростникового (камышового), черепичного, сланцевого или металлического.

Одна из разновидностей вальмовой кровли — полувальмовая голландская крыша с усеченными треугольными скатами. На фото — частный дом современного дизайна с битумным кровельным покрытием, создающим иллюзию натуральной черепицы.

Смотрите также: Красивые крыши частных домов: фото, варианты дизайна, виды

Одноэтажные дома

Фото: dallasmetalroofs.com

Лаконичная фальцевая крыша из серебристой оцинковки удачно дополнит дизайн одноэтажного дома с фасадами из пестро-красного кирпича.

Все разновидности вальмовой крыши выглядят намного оригинальнее, чем обычная двухскатная кровля, но затраты на материалы и монтаж будут внушительными. Особенно, если коттедж состоит из нескольких жилых помещений, а сама крыша сложна по конфигурации, как вы видите на фото.

Вальмовая крыша позволяет значительно расширить полезное пространство дома и оборудовать комфортную спальню, кабинет, библиотеку или детскую на чердаке.

Фото: muellerinc.com

Вальмовая кровля демонстрирует повышенную прочность при значительной ветровой нагрузке. Если вы живете в равнинном регионе, а ваш дом расположен на открытой местности, то такая крыша будет оптимальным вариантом.

В сравнении с двускатной конструкцией, вальмовая кровля — более рациональный вариант для обустройства мансарды: как со слуховыми окнами, так и с оконными проемами в плоскости кровельного покрытия. Именно такой, более экономичный вариант с окнами, врезанными в скаты, изображен на фото деревянного дома со сланцевой вальмовой крышей.

Смотрите также: Красивые коттеджи из кирпича: 60 фото идей

Мансардные крыши

Вальмовая кровля с мансардой идеальна в том случае, если вы хотите рационально использовать подкровельное пространство.

Тандем вальмовой и полувальмовой крыш темного цвета красиво оттеняет белые фасады фахверковой конструкции.

Обустройство мансарды со слуховыми окнами позволит вам разместить под крышей несколько светлых и просторных жилых комнат.

Мансарду можно предусмотреть не только под вальмовой крышей основного здания, но и над пристройкой к дому, например, над гаражом.

Если вы решили построить бюджетный дом в английском стиле, то для отделки фасадов лучше всего взять клинкер или декоративный камень, а вальмовую кровлю покрыть материалом, имитирующим керамическую черепицу.

Смотрите также: Красивые мансардные крыши частных домов: фото, примеры дизайна

Крыша со слуховым окном

Чаще всего слуховые окна на мансарде покрывают двускатной кровлей — такая конструкция хорошо гармонирует с вальмовой крышей дома при условии одинакового уклона параллельных скатов.

Контрастная отделка слуховых окон позволяет выделить их на фоне кровельного покрытия.

Чтобы сделать мансарду более комфортной, слуховые окна нередко комбинируют с балконами.

Слуховые окна способны сыграть роль выразительного акцента на кровле, особенно, если они имеют полукруглую форму.

Слуховые окна разного размера на фронтонах — отличительная особенность домов с вальмовой крышей и мансардой в европейском стиле.

Дома с эркером

Эркер часто становится не только эффектным фасадным элементом, но и позволяет создать уютную и хорошо освещенную зону в гостиной, столовой или спальне.

Чтобы покрыть полукруглый эркер, выступающий за пределы фасада, используют шатровые и конусные конструкции, которые прекрасно гармонируют с вальмовой крышей.

Эркер нередко служит своеобразным «стержнем», на который «нанизаны» все этажи дома, как на фото этого современного коттеджа с каскадной вальмовой крышей.

Четырехскатные вальмовые крыши

Четырехскатная кровля вальмового типа — традиционный вариант для английских домов в стиле Тюдор. Эту архитектуру отличает гармоничное сочетание кирпичной кладки, фахверка и натуральных кровельных покрытий в виде керамической или сланцевой черепицы.

Помимо вальмовой крыши внушительных размеров, для английской архитектуры времен Тюдоров характерны разноуровневые треугольные фронтоны с большими арочными окнами.

Фронтоны располагаются как по оси здания, так и асимметрично, они играют роль броского элемента на фасаде здания.

Самое сложное в обустройстве вальмовой крыши — это сочленение кровельных конструкций, покрывающих несколько жилых объемов в случае сложной планировки дома.

Крыша беседки на фото — классический вариант четырехскатной вальмовой конструкции с двумя скатами-трапециями и двумя скатами-треугольниками. Такая крыша оптимальна для различных хозяйственных построек: павильонов, гаражей, летних кухонь.

Двухскатные полувальмовые кровли

Двускатная кровля полувальмовой конфигурации стала удачным архитектурным решением для дизайна колоритного дома с арочными окнами и полукруглой террасой на мансардном этаже.

Мягкая рулонная кровля под черепицу — бюджетное решение для монтажа двухскатной крыши.

Полувальмовые кровли смотрятся по-европейски благородно и стильно, особенно в сочетании с вертикальным озеленением фасадов.

На фото — двухскатная крыша с полувальмами и слуховыми окнами в датском стиле.

Смотрите также: Дизайн коттеджа внутри: 60 фото в современном стиле

Ломаная вальмовая крыша

За счет дополнительных граней и плоскостей ломаные кровли вальмового типа не только придают частному коттеджу оригинальный вид, но и улучшают сопротивляемость крыши негативным климатическим воздействиям.

Мягкая рулонная черепица — современный кровельный материал, оптимальный для монтажа крыши ломаной конфигурации за счет удобства укладки на перегибы скатов.

На каскадных крышах отлично смотрится металлочерепица, подчеркивающая нетривиальность кровельных форм.

Небольшие изгибы вальмовой кровли по краю скатов — практичное решение для регионов с обильными снегопадами. Такая крыша надежно защищает мансардный этаж от осадков и способствует постепенному сходу снега.

Вальмовые крыши из кровли Ондувиллы

Колоритная Ондувилла под коричневую черепицу эффектно завершает образ дома в классическом стиле.

Красная вальмовая крыша из Ондувиллы под натуральную черепицу удачно гармонирует с фасадами нежно-персикового оттенка.

В проекте дома, построенного в Бурунди, предусмотрены вальмовые крыши из Ондувиллы над основным зданием и крыльцом.

Крыша из Ондулиновой кровли

Вальмовая кровля из красного Ондулина стала интересным акцентом в архитектуре частного коттеджа в стиле кантри, построенного в Турции.

Волнистый Ондулин прекрасно смотрится на вальмовых крышах — двухэтажный дом на Филиппинах со светлыми фасадами и коричневой кровлей — яркий тому пример.

Смотрите также: Ондулин: Красивые фото кровли домов, виды крыш

Кровли из металлочерепицы

Вальмовая крыша очень красиво смотрится в случае прямоугольной планировки дома с четкой осевой симметрией, подчеркнутой парой эркеров по фронту.

Обязательный элемент при обустройстве кровли из металлочерепицы — это снегозадержатели, препятствующие лавинному сходу снежного покрова с крыши.

Усадьбы викторианского стиля с четырехскатной кровлей — традиционный вариант английской архитектуры. Причем вальмовой крышей покрывают не только сам дом, но и пристройки: крыльцо, веранду или гараж.

Кирпичный коттедж на две семьи привлекает взгляд своей самобытностью: терракотово-красными фасадами, вальмовой крышей из металлочерепицы черного тона и белым архитектурным декором.

Вальмовая крыша этого кирпичного коттеджа эффектно скомбинирована с шатровой кровлей над гаражом и конусной — над эркером.

Смотрите также: Красивые интерьеры коттеджей: 60 фото внутри загородных домов

Фото-подборка вальмовых крыш

фото, чертежи и расчет, конструкция

Чаще всего в отечественном загородном строительстве встречается вальмовая крыша. И это не удивительно – вальмовая кровля не только надежно защищает дом от непогоды, но и является его главным украшением.

Даже самый простой вариант такой крыши можно дополнить различными деталями, которые сделают ваш дом непохожим на другие и укажет на изысканный вкус.

В этой статье речь пойдет о том, как сделать вальмовую крышу и какие особенности она имеет?

Особенности вальмовой кровли

Чаще всего можно встретить вальмовую крышу с четырьмя скатами, два из которых выполнены в виде треугольника и называются «вальмы».

Эти треугольники расположены по торцам между карнизом и коньком. Фронтальные участки крыши имеют большую площадь и выполнены в форме трапеции.

Конструкция вальмовой крыши основана на стропильной системе, которую монтируют и покрывают выбранным материалом.

Такую крышу перекрывают шифером, черепицей, ондулином и другими материалами.

Фото:

Вальмовая конструкция состоит из таких составляющих, как:

  • скаты;
  • коньки – места нахождения скатов. На это место крепят специальные элементы крыши там, где пересекаются ребра и скаты;
  • ребра – это часть, которая находится между вальмами и скатами, расположены они могут быть горизонтально или под углом;
  • карниз или карнизный свес – это края кровли, которые выходят за плоскость стен;
  • водоотводные конструкции.

На вальмовой крыше невозможно встретить фронтоны, а слуховые или мансардные окна врезают прямо в скаты.

Вальмовые конструкции имеют множество преимуществ:

  • отлично переносят самые сильные ветровые нагрузки;
  • благодаря жесткости и надежности каркаса форма крыши не искажается с годами;
  • форма четырехскатной крыши позволяет сделать широкие свесы со всех сторон строения, которые защищают верхнюю часть стен от воздействия осадков;
  • в местах свесов стены дольше сохраняют свой первозданный вид, не темнеют и не поддаются разрушению;
  • с такой кровлей дом кажется ниже, форма его более сбалансирована.

Несмотря на все свои достоинства, вальмовая крыша имеет некоторые недостатки:

  • конструкция очень сложная и сделать ее может только опытный мастер;
  • кровля получается достаточно дорогой за счет большого расхода древесины и кровельного материала;
  • чердак заметно теряет свою площадь, поэтому не всегда удобно сделать мансарду под такой кровлей;
  • при сильных осадках через мансардные окна может попадать влага, рекомендуется прикрывать их перед дождем, но это не всегда возможно.

Чтобы вальма прослужила как можно дольше и качественнее, перед началом проектирования необходимо выявить, какой материал будет самым оптимальным для данной кровли, насколько интенсивны осадки в регионе строительства, и какие для него характерны средние и максимальные ветровые нагрузки.

Только определив все эти показатели можно приступать к расчету крыши частных домов и определению самых важных параметров.

Вальмовые крыши могут быть разными:

  • классическая четырехскатная. Ее основу составляют прямые стропила, свесы выполнены на одном уровне, а угловые ребра отходят от конька;
  • полувальмовая или голландская – вальмы этой конструкции укорочены по сравнению с классической в 1,5 — 3 раза от длины скатов. Такое устройство позволяет установить стандартные мансардные окна;
  • полувальмовая датская – имеет вертикальный участок, ниже которого устанавливают торцевой скат. В роли фронтона выступают обычно треугольные окна;
  • шатровая – стороны конструкции имеют вид равносторонних треугольников, а ребра соединяются в одном месте;
  • ломаная крыша – сделана из разных по размеру скатов и иногда с разными углами наклона. Такие конструкции очень эффектно выглядят, к тому же в они позволяют рационально использовать пространство чердака.

Видео:

Как же возводится вальмовая крыша своими руками?

Из чего состоит конструкция?

Все вальмовые крыши состоят из нескольких узлов, которые устанавливаются всегда одинаково.

Они часто становятся основой для усложненных конструкций, которая состоит из следующих частей:

  • угловое стропило (ребро), имеет меньший угол, чем промежуточные части. Для него берут доски 50 на 150;
  • короткие ноги, которые крепят не к коньку, а к угловой доске;
  • конек, обладающий такими же показателями, как и ноги стропил;
  • центральные стропила – отрезки, которые состыковываются в углах конька по трем сторонам;
  • промежуточные стропила – отрезки, связывающие конек и обвязку, которая лежит по контуру строения;
  • на месте стыковки коньковой балки и двух стропил устанавливают стойку — она будет держать всю систему. Этот элемент можно встретить не в каждой крыше, иногда вместо нее ставят опоры другого вида, например, если подкрышное пространство в дальнейшем будет эксплуатироваться;
  • стропила соединяются затяжкой, выполняющую роль балки перекрытия;
  • чтобы сделать свес крыши шире, ставят кобылку. Чем шире свес, тем более защищенными будут верхние участки стен;
  • наискосок к стропилам фиксируют ветровую балку со стороны преобладающего дуновения ветров. Иногда ее крепят к обоим скатам;
  • к угловому брусу закрепляется нарожник – этот элемент встречается только в вальмовых конструкциях;
  • в каждой системе стропил можно встретить мауэрлат – это брус, которые монтируют по всему периметру здания;
  • придает жесткости каркасу шпренгель – отрез фиксируют диагонально к углам строения и крепят на мауэрлате. Позволяет снять часть нагрузки со стен;
  • под разными углами крепят подкосы. Выбранный угол выявляется в соответствии с тем, будет ли в дальнейшем под крышей мансарда;
  • в разных конструкциях кровли могут с одной или с обеих сторон устанавливаться ребра;
  • отталкиваясь от того, каким материалом будет проводиться отделка кровли, выбирают интервал между стропилами.

Перед началом монтажа, нужно ознакомиться с самыми важными требованиями к этой сложной конструкции.

Так, промежуточные детали каркаса намного круче, чем угловые детали, поэтому доски для таких элементов нужно брать хорошие, например 5 на 15 см или больше.

Короткие отрезки фиксируются к угловым стропилам, но не к коньку. Что касается промежуточных элементов, их уклон должен быть равен уклону коротких частей.

Все элементы каркаса выполняют из одного материала. Промежуточные стропила присоединяют к краям конька и одновременно к верхней части обвязки.

Очень важно, чтобы брус конька и стропил имел одинаковую толщину – только так можно получить действительно крепкую и надежную конструкцию.

Если же проигнорировать это правило и купить более тонкие доски, то со временем каркас начнет искажаться и система перестанет быть целостной.

Высота вальмовой системы бывает любой, но следует знать, что для очень низкой крыши нужно установить дополнительные опоры.

Кроме того, важно обратить внимание и на качество древесины для каркаса. Необходимо выбирать брус из хвойных пород, который хорошо просушен.

Чтобы каркас прослужил как можно дольше и не поддавался воздействию влаги и вредителей, все элементы из древесины нужно обязательно помазать специальной пропиткой.

Она защитит дерево от плесени, грибка, грызунов, насекомых и убережет от губительного воздействия огня.

Как рассчитать конструкцию?

Расчет вальмовой крыши поможет создать максимально точную конструкцию, которая прослужит много лет и останется в надлежащем виде.

Для начала надо померить длину и ширину строения. Далее определяют угол наклона вальмовой крыши, который обусловлен несколькими факторами.

Видео:

В местности, где преобладают мощные ветра, а погода обычно сухая и жаркая, лучше всего выбирать наименьший уклон (2 – 5 градусов).

В местах, где часто выпадает много снега, уклон должен быть большим, чтобы осадки не задерживалась и сходили вниз.

Угол кровли зависит и от кровельных материалов, которые были выбраны для покрытия. Для разных кровельных материалов существует оптимальный угол.

В градусах это составляет:

  • для шифера – 22;
  • для металлочерепицы – 14;
  • для мягких материалов – 11;
  • для ондулина – 6;
  • для рулонных материалов – 15;
  • для профнастила – 12.

Что касается мембранной кровли, то здесь угол наклона может быть каким угодно.

Фото:

Следующий этап – это выбор шага стропил. Этот показатель может колебаться от 60 до 100 мм, в зависимости от того, насколько тяжелые кровельные материалы применяются.

Что касается размеров обрешетки, то они обусловлены типом наружного покрытия.

Дальше необходимо подсчитать количество и длину стропил, балок, стоек и реек для создания обрешетки. Все эти вычисления проводятся на основе теоремы Пифагора.

Затем необходимо произвести расчет всей площади вальмовой крыши, которая поможет выяснить, сколько же кровельного материала понадобится для работы.

Прежде чем приступать к строительству вальмовой крыши, нужно сделать необходимые чертежи. Правильно рассчитанный проект значительно облегчит дальнейшую работу.

Как рассчитать каркас, чтобы получить идеально ровную конструкцию, поэтапно описывает следующее руководство.

Разметочной рейкой выясняется размер горизонтальной проекции промежуточного стропила.

По таблице необходимо определить нужный наклон кровли и умножить его на коэффициент.

Далее измеряется размер стропила от выборки на коньке до того места, где будет закреплена нога. Размер определяется по нижней линии.

Точно также можно выяснить размер свеса. Нужно умножить горизонтальную проекцию с коэффициентом, в этом случае можно использовать теорему Пифагора.

На последнем этапе высчитывается размер угловых элементов. На одном конце стропил есть косой срез – он помогает ноге плотно прикрепиться к коньку, который имеет участок с двойным скосом. В него и крепятся угловые компоненты.

Рассчитать  их можно таким образом:

  • отмерить размер стропила от любого угла;
  • определить квадрат длины проекций центральных ног и умножить эти показатели друг с другом;
  • полученную цифру умножить на коэффициент, и в результате получается длина углового элемента. Когда схема крыши будет готова, можно начинать монтаж сложной вальмовой кровли.

Тонкости монтажа

Когда проект вальмовой крыши готов, можно начинать работы по установке системы стропил.

Как правильно можно сделать вальмовую крышу своими руками? Возведение каркаса – очень сложный и трудоемкий процесс, который требует от мастера предельной точности.

Как делать вальмовую крышу своими руками пошагово описано ниже.

Видео:

Монтаж вальмовой крыши своими руками начинается с разметки. Перед строительством вальмовой крыши, нужно отметить ось, место положения первого центрального стропила, места промежуточных элементов и длину свеса.

Устройство вальмовых крыш проходит поэтапно. Сначала устанавливают мауэрлат – деревянный брус 100 x 100, 100 x 150 или 150 x 150 мм, который кладут по периметру сверху стен.

Это основа для всего каркаса, поэтому закрепить его нужно как можно надежнее. Чтобы древесина не напитывала влагу из кирпичных стен, между бруском и стеной необходимо проложить гидроизоляцию, например, рубероид.

Далее крепят прогон – балку, которую укладывают вдоль мауэрлата – она будет выполнять роль страховки для него.

Следующий шаг – установка подкосов и стоек. Чтобы крепление было надежным, стойки желательно подпереть опорами.

Далее крепят конек. Чтобы этот брус был уложен точно по уровню, нужно воспользоваться рейкой и отвесом.

Что касается диагональных стропил, то их можно взять любой длины и обрезать уже на кровле или нарезать сразу, еще до фиксации.

Центральные и рядовые стропила врубают в мауэрлат и конек на одинаковом расстоянии. Чтобы место крепления не болталось, специалисты обычно используют специальные стяжки.

В последнюю очередь крепят угловые элементы. Для придания каркасу прочности, угловые балки соседних скатов соединяют с диагональными стропилами.

Все деревянные составляющие нужно закреплять внахлест для прочности. Для этого можно взять специальные уголки или пластинки из металла.

Лучшим вариантом будут цельные балки. Но если такой возможности нет, то подойдут и сдвоенные.

В некоторых случаях нужно усилить построенный каркас. Существует несколько методов сделать это — они зависят, прежде всего, от размера здания.

В первом случае на углы крыши крепят шпренгели со стойкой, служащей опорой для диагонального бруса.

Видео:

В роли шпренгеля выступает брус, который перекидывают между углами мауэрлата. Если расстояние от угла большое, то специалисты советуют сделать шпренгельную ферму.

Второй способ предлагает набить по затяжке или ж/б перекрытию стойки, которые выступят в роли полки – она будет подпирать стропила посредине.

Если диагональные стропильные элементы слишком длинные, то лучше всего брать сдвоенные брусья.

После того как каркас готов, его покрывают обрешеткой, на которую укладывают слои кровельного пирога.

В первую очередь на сделанный каркас кладут пароизоляцию. Пленку фиксируют степлером к стропилам, а швы дополнительно герметизируются специальной лентой.

Дальше укладывают утеплитель. Его плотно прижимают к стропилам снизу вверх. Между плитами утеплителя и гидроизоляцией нужно оставить зазор в 2 см, чтобы кровельный пирог «дышал».

Видео:

После этого на все это наносится слой гидроизоляции, а сверху покрывается контробрешеткой из деревянных планок. Их размещают поперек стропил, чтобы закрепить кровельный пирог.

На последнем этапе кровлю покрывают выбранным кровельным материалом — вальмовая крыша своими руками готова.

Построить вальмовую крышу самостоятельно достаточно сложно. Однако пошаговая инструкция мастеров, а также все нужные расчеты помогут создать точную конструкцию, которая будет радовать глаз хозяина не один год.

Четырехскатная вальмовая крыша. | ГЛАВНАЯ

    После опубликования статьи о строительстве двухскатной крыши своими руками, мне на почту стало приходить много писем с просьбой показать, как возводится четырехскатная вальмовая крыша. Действительно, такой вариант стропильной системы довольно популярен, но строительство её более сложно, чем той же двухскатной крыши или даже ломаной.

    Сложность эта связана с наличием в конструкции угловых стропил. В разных источниках их называют по разному — диагональные, накосные, вальмовые… Я буду использовать термин угловые для простоты.

    При описании строительства двухскатной крыши и ломаной крыши я использовал конструкцию, в которой стропила опираютсся на балки перекрытия расположенного ниже этажа. Сейчас для разнообразия мы рассмотрим пример, когда стропила опираются непосредственно на мауэрлат.

    Итак, допустим мы имеем стопу дома размером 7х11 метров. Высота её 3,5 метра. Под крышей у нас будет неотапливаемый чердак. На рисунках ниже показано, как мы установили чердачное перекрытие и мауэрлат (для увеличения изображений кликайте на рисунок).

    Расчет сечения балок перекрытия был сделан в программе описанной здесь… Я выбрал сечение 100х200 мм.

 Балки рассчитывались как нагруженные распределённой нагрузкой. Шаг балок — максимально возможный при таком сечении 0,7 метров.  При расчете чердачных перекрытий я всегда использую нормативную распределенную нагрузку в 300 кг/м². Здесь 200 кг/м² приходится на вес самого перекрытия с утеплителем и 100 кг/м² добавлено как временная нагрузка от людей, которые будут передвигаться по перекрытиям в процессе строительства крыши и возможно в процессе эксплуатации (некоторые хранят на чердаке различные вещи).

    Расчетная нагрузка «Нагр.(расч.)» определяется увеличением нормативной нагрузки (в данном случае на 10%)  для обеспечения большего запаса прочности.

    Балки перекрытия, с целью равномерного распределения нагрузки, мы установили на доску сечением 50х150 мм. Особенно это важно для несущей перегородки, ведь помимо самих перекрытий, на неё будет приходиться ещё часть нагрузки от крыши.  В качестве мауэрлата используется брус 100х150 мм.

    Любая четырехскатная вальмовая крыша начинается с установки конькового бруса. Соответственно нам его нужно на что-то опирать. Если под коньковым брусом расположена несущая перегородка, тогда всё просто — опираемся на неё.

    В нашем же примере несущая перегородка в доме расположена перпендикулярно будущему коньку. Опирать конёк на балки перекрытия нельзя, т.к. сечение их на это не рассчитывалось. Поэтому поступаем следующим образом. На мауэрлат строго по середине устанавливаем несущую балку. Она состоит из двух досок сечением 50х200 мм (см. рисунки).  Промежуток между ними 50 мм.  Почему именно две доски — будет понятно ниже.

    Обратите внимание, где находятся вставки между досками (правый рисунок — размер 676 см замерен рулеткой; разделив это значение на 2 и отняв от него 2,5 см — получим искомый размер).  Вставки эти сделаны из обрезков доски 50х150 мм и крепко пришиты гвоздями.

    Теперь собираем так называемую «скамью». Стойки из досок 50х150 мм, коньковый брус из доски 50х200 мм. Стойки ставим строго вертикально по уровню (либо отвесу) на показанные выше вставки. Каждая стойка фиксируется временными раскосами (на рисунке показаны раскосы только на одной стойке). Все соединения делаются на саморезы, чтобы их можно было легко разобрать. Зачем — будет ясно далее.

    Высота стоек определяется способом, о котором говорилось в статье про ломаную мансардную крышу. Т.е. прежде чем приступать к строительству, необходимо на бумаге нарисовать в масштабе эскиз коробки дома и будущей крыши (чем крупнее будет рисунок, тем более он наглядный). Эскиз рисуется исходя из личных эстетических предпочтений.

    Из полученной схемы мы и определяем высоту стоек. В данном примере меня вполне устраивают стойки высотой 2,5 метра.

    Следующим шагом будет изготовление и установка стропил упирающихся в коньковый брус. Чтобы не путаться, назовём их рядовыми стропилами. Расчёт показал, что в качестве рядовых стропил в нашем примере (регион — Нижегородская обл., кровля — металлочерепица) можно использовать доски сечением 50х150 мм с шагом 0,6 метра.

    Для начала изготовим шаблон из дюймовой доски 25х150 мм. Порядок его разметки показан на рисунках ниже:

    Немного поясню. Берём дюймовую доску подходящей длины. Прикладываем её как показано на левом рисунке. Верхний запил отчеркиваем как показано на среднем рисунке с помощью любого бруска высотой 5 см. Эта высота равна глубине запила стропила в месте его соединения с мауэрлатом. Обычно я эту глубину беру равной примерно одной трети от высоты сечения стропила. Т.е., например, если бы стропила были из доски 50х200 мм, тогда запил бы был глубиной 7 см.

    Нижняя часть шаблона размечается в соответствии с правым рисунком. Запил стропила на мауэрлате рисуем снова используя любой брусок высотой 5 см. Затем, отмерив от наружной поверхности стены 40 см (такой ширины будет наш карнизный свес), рисуем вертикальную линию по уровню или отвесу.

    На правом рисунке можно заметить, что при разметке шаблона, оказалось, что верхний ряд облицовочного кирпича нам мешается. Поэтому мы его  просто сняли. Можно было выбить отдельные кирпичи в местах установки стропил. Я уже писал ранее, что не стоит нагружать крышей облицовочную кладку.

    Итак, шаблон рядовых стропил готов. Конечно построить коробку дома, а также установить мауэрлат и коньковый брус с соблюдением идеальной геометрии очень сложно. Погрешности всегда будут. Поэтому прежде чем делать заготовку очередного стропила, возьмите шаблон и приложите его в том месте, где это стропило будет ставиться. Если Вы видите какие-то несостыковки, сразу учтите их при изготовлении стропила. Возможно его нужно будет на несколько миллиметров удлинить или наоборот укоротить. В общем в процессе работы всё станет понятно.

    После того как все рядовые стропила установлены и закреплены, в данном примере, перед установкой угловых стропил, я бы разгрузил нашу среднюю несущую балку (которая из 2-х досок 50х200). Для этого мы снимаем стойки, на которые ставили коньковый брус. В этот момент нагрузка полностью распределится на стены коробки дома. А теперь наши стойки мы  немного укорачиваем и ставим их на место. Они должны войти между коньком и балкой свободно с минимальными усилиями (забивать их здоровым молотком не надо).

    Если бы у нас стойки опирались не на балку, а на несущую перегородку, этот шаг мы бы пропустили.

    Теперь переходим к самому интересному — изготовление и установка угловых  стропил. Угловое стропило должно одновременно находиться сразу в 2-х смежных плоскостях скатов. Это является обязательным условием того, что обрешётка и кровля будут ровными без прогибов. Разные строители делают это по разному. Расскажу, как делаем мы.

    Расчет сечения угловых стропил довольно сложный, углубляться в него смысла нет. Мы всегда делаем их из 2-х сшитых между собой досок того же сечения, что и рядовые стропила. Эта практика проверена многолетним опытом многих строителей. За надёжность я могу поручиться, конечно с установкой необходимых подпорок (о них мы поговорим ниже).

    Для начала на каждом углу непосредственно к мауэрлату прикрепляем по два запиленных (см. рис.) обрезка доски (50х100 мм) длиной около 30 см. Запилы сделаны под углом 45º.

.

.

Далее на любой угол, с которого решили начать, крепим обрезок доски (в данном случае 50х150 мм) согласно  рисунку. Обратите внимание — плоскость бруска обращённая к нам совпадает с линией соединяющей внутренний и наружный углы мауэрлата. Короче говоря, брусок стоит в том месте, где будет стоять правая доска будущего углового стропила.

    Теперь на рядовом стропиле замеряем с помощью угольника размер показанный на рисунке и отмечаем его на установленном бруске.  Назовём полученную точку — точка 1. Вкрутим в неё саморез.

.

    Вверху согласно рисунку делаем разметку. Размер 10 см — это толщина углового стропила. Главное, чтобы треугольник был равнобедренный. Назовём точку справа (на рисунке помечена маленьким штрихом) — точкой 2. В неё также вкручиваем саморез.

.

     Между точками 1 и 2 натягиваем шнурку (показана синим цветом). Затем берём любой небольшой обрезок доски шириной 15 см (такая же как и у стропил) и, совмещая его верхнюю грань со шнуркой (см.рис), упираем этот обрезок в мауэрлат. В точке касания рисуем карандашом отметку и замеряем размер опирания углового стропила (в данном случае 11 см). Эту отметку назовём — точка 3.

    Теперь нам нужно замерить угол наклона углового стропила. Для этого мы используем малку. Лучше приобретать малку с транспортиром в  сборе (левый рисунок). Если такую найти не удалось, можно пользоваться и простой малкой плюс обычный школьный транспортир (средний рисунок). Какой угол мы замеряем показано на правом рисунке:

    Назовём полученный угол — угол α. Далее берём обрезок доски с сечением стропил длиной около полуметра и запиливаем у него один конец под углом β = 90º — α.

    Полученную заготовку прикладываем вверху (см. левый рисунок) к нашей точке 2 и совмещая её со шнуркой, карандашом рисуем линии параллельные рядовому стропилу справа. По этим линиям делаем новый запил. Что должно получиться видно на правом рисунке. Так же на рисунке видно, что в нижней точке соприкосновения шаблона и рядового стропила, мы поставили ещё одну отметку. Назовём её — точка 4.

    Наконец мы снимаем шнурку, замеряем рулеткой расстояние между точками 3 и 4 и изготавливаем угловое стропило. Последовательность такая: замеряем свес рядового стропила. Выше на рисунке, где показано рядовое стропило с размерами, нужный нам размер 0,67 метра. Умножим это значение на 1,5.  К полученной цифре прибавим расстояние между точками 3 и 4. Так мы получим длину заготовки углового стропила. Длина эта сделана с достаточным запасом. Свес получится больше необходимого, его подрезают уже по месту, когда делают карниз.

    Теперь сшиваем две доски 50х150 . При большой длине заготовки  доски стыкуем — стыки делаем в разных местах. Думаю тут всё очевидно. С помощью шаблона размечаем и запиливаем верхний конец правой доски. Затем как бы делая зеркальное отображение запиливаем левую доску. Откладываем на заготовке расстояние между точками 3 и 4 (откуда откладывать должно быть понятно из рисунков выше). Делаем нижний запил выдерживая угол α и наш размер опирания углового стропила — 11 см. Теперь стропило можно ставить на место и закреплять.

    Для других угловых стропил все запилы делаем такими же. Единственное что можно уточнить — это расстояние между точками 3 и4.

    Самая нагруженная точка углового стропила находится на расстоянии 1/4 пролёта от верхней точки. Поэтому здесь нужно поставить дополнительные стойки. Как я уже говорил, в нашем примере на балки перекрытия ставить стойки нельзя, поэтому кладём под них дополнительные балки сечением 100х200 мм.

    Теперь нам нужно изготовить и установить так называемые «нарожники». Здесь в принципе всё не так сложно, как может показаться. Для начала на мауэрлате карандашом делаем разметку с необходимым шагом (0,6 метра)  и отмечаем места где будут стоять нарожники. Теперь мы прямо по месту делаем самый короткий крайний нарожник. Его нижние запилы и длина свеса отмечаются по оставшемуся у нас шаблону рядовых стропил. Они одинаковые. Верхний запил можно сделать прямо по месту без каких либо сложных построений.  Нарожник не тяжёлый. Взяли, покрутили, прикинули, пару раз бензопилой поправили верхний запил и всё получится. Если нарожник на несколько сантиметров сдвинется влево или вправо вдоль мауэрлата — это не страшно. Главное добейтесь, чтобы при взгляде сверху угол между ним и мауэрлатом был 90º. Думаю это понятно.

   Теперь мы можем использовать этот короткий нарожник как шаблон для всех остальных. Запилы все одинаковые, разная только длина. Смотрите рисунок: мы замеряем длину рядового стропила и вычитаем из неё длину сделанного короткого нарожника. Полученную цифру делим на общее число нарожников в углу. Мы ведь сделали разметку на мауэрлате и знаем сколько их будет. В нашем случае пять. Итак, мы получили расстояние, на которое будет отличаться длина каждого последующего нарожника. Т.е. короткий у нас есть, прибавляем к нему это расстояние, получаем длину следующего и так далее. Уверен, что если Вы сами будете строить крышу и дойдёте до этого этапа, то здесь проблем у Вас уже не возникнет.

    Теперь небольшое отступление. Если величина пролёта перекрываемого угловым стропилом больше 7,5 метров, помимо установленной нами стойки нужно поставить дополнительную стойку на расстоянии 1/4 пролёта от нижней точки опоры. Если перекрытия позволяют ставим стойку на них, либо делаем так называемый «шпренгель» (см. рис.).

    Если же величина пролёта более 9 метров, ставим ещё стойки по середине.  Ну здесь соответственно нужно будет усиливать и рядовые стропила. В процессе их расчёта это станет очевидно.

    Итак, возвращаемся к нашей крыше. Теперь нужно сделать карнизный свес. В этой статье я углубляться в процесс не буду. Устал уже писать. Приведу лишь несколько рисунков, из которых думаю и так всё будет понятно.

     Далее будет делаться обрешётка. Более или менее подробно я писал о ней в статье «Двухсатная крыша дома своими руками«.

    На этом хотелось бы закончить. Конечно, чем сложнее процесс, тем сложнее его описать в понятной и доступной форме. Всё же я надеюсь, что люди, которые решат строить вальмовую крышу собственными руками, разберутся и у них обязательно всё получится. Какие-либо вопросы либо дополнения по теме пишите в комментариях. Обсудим.

    И ещё одно наблюдение. По моему личному предубеждению вальмовая крыша в чистом виде, как мы строили ей в этой статье, выглядит как то скучновато. Она просто преображается, если сделать хотя бы одно слуховое окно.

СМОТРИТЕ ДРУГИЕ СТАТЬИ НА ЭТУ ТЕМУ:
  • Строительство Х-образных (восьмискатных) крыш.

  • Строительство Т-образной крыши дома.

  • Монтаж Г-образной крыши с фронтонами различной ширины.

  • Г-образная крыша дома с равными фронтонами.

  • Шатровая крыша дома своими руками.

Лучший способ выразить благодарность автору — поделиться ссылкой на статью с друзьями!


Паразиты живут внутри каждого! Совет врача — возьмите 120 мл кипятка и…
Читать далее

Смотрите, так можно «замедлить» Ваш электросчётчик в 2 раза! … Совершенно ЛЕГАЛЬНО! Нужно взять и в ближнюю к счётчику … Читать далее

Вальмовая крыша своими руками чертежи и фото. Особенности конструкции вальмовой крыши и ее проектирование


Схема вальмовой крыши

Большинство специалистов, занимающихся строительством крыш и укладкой кровли, с уважением относятся к конструкции крыши с вальмами. Несмотря на определенную сложность постройки, четырехскатная вальмовая крыша практически полностью вытеснила обычную двухскатную схему даже в тех климатических районах, где ее использование особых преимуществ владельцу дома и не приносит. Вальмовая крыша выглядит изящней, более долговечна вследствие оптимального распределения нагрузки на каркас, стены дома и элементы крепления.

В чем секрет долговечности вальмовой крыши

Вальмовая конструкция крыши, по сути, это та же двухскатная схема, в которой плоские фронтоны заменены двумя дополнительными скатами. На первый взгляд, ничего особенного. Но в реальности, использование двух дополнительных стропил для образования каждого дополнительного ската, называемого вальмой, требует правильного расчета прочности балок и понимания механики распределения нагрузки на стропила и кровлю. В противном случае изящная конструкция рискует развалиться при первом же ветре или снеге из-за потери жесткости и прочности постройки.

Схема четырехскатной крыши дает несколько простых преимуществ, заметно продлевающих жизнь всей постройке:

  • Высокая стойкость к резким порывам ветра. Воздушный поток, порывами бьющий во фронтон обычной двухскатной крыши со скоростью 20-25 м/с, способен запросто раскачать и «сложить» всю крышу. Двухскатный каркас, в отличие от вальмовой схемы, имеет очень небольшой запас прочности к таким нагрузкам. Вальмовая схема обладает, по меньшей мере, вдвое меньшим опрокидывающим моментом из-за низкой парусности;
  • Способность эффективно противостоять совместному действию на кровлю порывов ветра и сильного дождя. Это самый неблагоприятный вариант для крыши. В спокойную безветренную погоду дождь легко переносится и двухскатной крышей. Но уже при 5-7 м\с даже качественная кровля может легко дать течь, в первую очередь из-за задувания потоков воды под свесы кровли на фронтонах;
  • Самым выдающимся свойством правильно построенной конструкции вальмой крыши является низкая чувствительность к нагрузкам от воздействия массы снега и талой воды.

Схема устройства вальмовой крыши

Приведенная схема позволяет даже неосведомленному человеку без опыта строительства подобных конструкций разобраться в устройстве вальмового варианта крыши. Как говорилось выше, вальмовая схема имеет много общего с двухскатной конструкцией. Это, прежде всего, система из двух рядов стропильных ног, опирающихся на коньковый прогон и мауэрлатный брус. На этом, правда, сходство и заканчивается.

Кроме определенного количества рядовых стропил, образующие два плоских ската, в конструкции простой вальмовой крыши применяются:

  1. Две пары длинных диагональных или угловых стропил, смыкающихся попарно на коньке крыши и образущих при этом характерные треугольные поверхности, именуемые вальмами. Это самые важные элементы вальмовой крыши, они воспринимают все нагрузки на вальмовые участки кровли;
  2. Нарожные стропила или нарожники, конструктивно они мало чем отличаются от обычных рядовых стропил. Единственной проблемой является то, что каждую нарожную балку необходимо рассчитывать, изготавливать и подгонять на месте индивидуально;
  3. Использование так называемой скамейки — прочной рамы из бруса, сечением 150*150 мм. Две вертикальные стойки с подкосами обеспечивают жесткое и прочное удерживание самой верхней балки крыши конькового бруса или прогона;
  4. Целой системы подкосов и подпорок, необходимых для придания жесткости силовым элементам крыш с большой длиной пролета.
  5. Шпрегели — дополнительные силовые элементы для повышения жесткости и прочности угловых сочленений балок перекрытия или мауэрлатного бруса. Так как на углы опираются самые нагруженные и тяжелые элементы – угловые стропильные балки вальмовых скатов, использование шпрегельных распорок является обязательным элементом усиления конструкции.

Именно установка диагональных и нарожных стропил требует тщательного многократного измерения и подгонки мест крепления каждой из балок в схеме конструкции вальмовой крыши. Трудоемкость и кропотливость подгоночных работ заставляет изготавливать, строить и собирать основные силовые элементы, что называется, «на земле». Так быстрее и проще предварительно проверить по схеме соответствие всех размерных цепей.

Важно! О квалификации специалиста, занимающегося проектированием и строительством вальмовых крыш, свидетельствует не только умение выполнить правильный расчет параметров, но и увидеть «тонкие» места в реально собранной конструкции.

Основа для установки вальмовой крыши

Для большинства зданий возможно использование традиционного способа установки с опорой на мауэрлатный брус каменных стен. Мауэрлатные доски или брусья укладываются на гидроизоляцию и прихватываются анкерными болтами и проволокой. Если конструкцией крыши предусматривается наличие большого вылета висячих стропил, которые позволяют использовать часть кровли в качестве навеса над крыльцом или террасой, к нижней части стропильных ног пришивают так называемые кобылки — отрезки доски или бруса нужной длины.

При установке каркаса вальмовой крыши по этой схеме чердачное перекрытие, отделяющее потолок от чердака, приходится изменять, и выполнять опору на дополнительный пояс из деревянного бруса, закрепленного анкерными болтами к вертикальной поверхности стен.

Сам деревянный брус мауэрлата может использоваться двояко:

  • Стать опорой для стропильных ног в классическом варианте применения;
  • На мауэрлат может быть уложено перекрытие из соснового бруса 150х150 мм или 150х200 мм;

Последняя схема более сложна и достаточно затратная в реализации, поэтому к ней прибегают только при установке вальмовых четырехскатных крыш на стены с недостаточной жесткостью кладки. Установка опорного перекрытия из бруса потребует большого количества длинных и дорогих балок из сосны или дуба. Поэтому по возможности такое перекрытие стараются опереть на одну из внутренних стен коробки здания, что позволит значительно усилить перекрытие и применить для него более дешевые и доступные пятиметровые балки.

Наиболее ответственные узлы каркаса крыши вальмовой схемы

Чаще всего проблемы в конструировании и сборке каркаса вальмовой крыши обусловлены сложностью соединения балок и стропил. Прежде всего, в теле балок и стропил не пропиливают любые пазы и уступы, особенно в срединной части, за исключением опорных поверхностей на концах стропильных ног.

Самым проблемным этапом сборки накосных или угловых стропил является привязка концов стропильной ноги к нижней угловой опоре на мауэрлате или брусе. Для более точного прилегания установку диагонального стропила выполняют в два этапа, с максимальной подгонкой прилегающих поверхностей стропила к коньковой балке и второй парной стропиле.

Из-за большой длины диагонального стропила балку зачастую сбивают из нескольких более коротких брусьев или толстых досок, «сшитых» гвоздями — соткой. Забивают гвозди попарно, на расстоянии не менее 50 мм, и обязательно — под разным углом. Кроме того, для длинных накосных балок обязательно применяется подпор, устанавливаемый в самом нагруженном месте балки, как на схеме. Благодаря этому уменьшается прогиб стропил и сохраняется плоскость вальмы крыши.

Следующим, наиболее ответственным местом в схеме вальмовой крыши можно назвать точки присоединения нарожных балок или стропил к диагональным балкам. На диагонали набивают так называемые черепные планки, их задача — облегчить установку нарожных брусьев на диагональные. Где именно должна крепиться нарожная стропила, определяют заранее по чертежу или схеме. Для крепления используют уголки и ригеля. При этом тело диагональной балки сверлить или пропиливать категорически не рекомендуется, чтобы исключить возникновение ослабленных участков.

Нижняя часть нарожников крепится, как и рядовые стропила, по одной из опорных схем на мауэрлате. Верхняя часть стропил опирается на коньковый брус пазом 5х5 см, выполненным по специальному шаблону. Для увеличения площади опоры нижних частей стропил их дополняют небольшими подпорами. После того как диагонали на каждой из вальм отрегулированы и выставлены под оптимальным углом в 45о к плоскости опоры, они жестко крепятся с использованием ригелей и накладок из стальных пластин. Далее крепятся нарожники и рядовые стропильные балки, подгоняются подкосы и упоры с «подшивом» гвоздями и болтами. В последнюю очередь нашивается кровельная доска, и дополнительно крепится мауэрлат.

Только выставив правильно геометрию каркаса и взаимного расположения всех силовых элементов, можно получить прочную и устойчивую конструкцию крыши по вальмовой схеме.

Заключение

Чтобы понять тонкости сборки схемы вальмового каркаса, достаточно один раз вместе со специалистами поучаствовать в строительстве простой четырехскатной крыши. Этот опыт будет намного ценнее десятка теоретических разборов схем вальмовых крыш. Тем более что вариантов и схем на основе вальмовых вставок и скатов сегодня существует великое множество, и каждый из них требует своего подхода в постройке.

bouw.ru

Вальмовая крыша своими руками

28 октября 2015

Просмотров: 1987

Крыша вальмовая своими руками может быть изготовлена лишь специалистами или людьми, у которых есть большое желание и начальные навыки проведения строительных работ.

Схема стропильной системы вальмовой крыши.

Сегодня большинство застройщиков имеет богатое воображение. Большое количество разнообразных кровель коттеджей действительно впечатляет. Каждый день появляется много новых идей, но самой надежной конструкцией, которая способна защитить постройку от нагрузок ветра, является вальмовая конструкция. Говоря о том, что такое вальмовая крыша, следует знать, что это одна из разновидностей четырехскатной кровли. Подобная постройка сооружается намного сложнее, чем обыкновенная двухскатная. Все дело в том, что сделать 4 ската под одним углом и согласовать элементы между собой непросто. Однако если есть терпение, то можно сделать любую работу.

Если внимательно изучить схему вальмовой крыши, то можно понять, что четырехскатное устройство имеет некоторые особенности. 2 ската большой длины изготавливаются в форме трапеции. 2 ската маленькой длины, которые называются вальмами, изготавливаются в форме треугольников под наклоном.

Расчет вальмовой крыши.

Сложнее всего монтировать стропильную систему, которая состоит из элементов таких видов:

  • накосные;
  • рядовые;
  • нарожные.

Вальмовую крышу целесообразно сооружать в местности, где есть сильные ветра.

Подобные критерии позволяют выполнить расчет нужных углов наклона и высоты вальмовой кровли. Произвести расчет максимально точно можно несколькими методами. Первый способ — обратиться к высококвалифицированному специалисту в данной сфере, второй — использовать программу для проведения расчета.

Конструкция вальмовых крыш

Подобная постройка имеет интересную конструкцию. Первый элемент, 2 ската, есть на каждой крыше. Однако второй способен придать кровле неповторимый вид — скаты не будут закрывать площадь здания в длину, а промежуток, который остался, будет заполнен несколькими вальмами.

Плоскостной план вальмовой крыши.

Схема вальмовой кровли может быть составлена при помощи таблицы Пифагора и планки для разметки. Проект, который создается по всем правилам, позволит правильно выполнить надрезы из стропил.

Есть некоторые правила, которые обязательно нужно соблюдать в процессе сооружения постройки:

  1. Элементы небольшой длины надо закреплять не к коньковой рейке, а к угловым элементам стропил. Наклон промежуточных реек должен соответствовать наклону брусков.
  2. В процессе строительства вальмовой крыши нужно использовать центральные рейки, которые следует закреплять в крайних частях коньковой рейки.
  3. Стропила по центру нужно будет упереть в коньковую рейку и верхнюю часть обвязки.

Вальмовые крыши могут быть таких видов:

Шатровая конструкция. В данном случае выполняется монтаж 4 одинаковых скатов. Вальмы будут расходиться под одинаковым углом. Подобные устройства подходят исключительно для домов квадратной формы.

Полувальмовая конструкция. Вальмы не должны достигать низа.

Ломаная конструкция. Сооружается из скатов различных размеров, которые располагаются под разными углами. Соорудить подобную постройку непросто, однако она имеет отличный внешний вид.

Типы крыш.

Постройка может состоять из таких элементов:

  • подкосы;
  • затяжка;
  • стропильная нога, расположенная под наклоном;
  • мауэрлат;
  • перекрытие верхнего этажа.

Элементы, которые понадобятся для сооружения конструкции подобного типа:

  • бруски;
  • стропила;
  • простой карандаш;
  • строительный уровень;
  • стяжки;
  • ригели;
  • шпильки.

Вернуться к оглавлению

Как выполнить расчеты крыши самостоятельно?

Чтобы вальмовая крыша своими руками была построена правильно, понадобится следовать технологии изготовления.

Прежде всего следует выполнить разметку крыши.

Вальмовая четырехскатная крыша своими рукам.

Для этого важно ознакомиться с основными узлами и узнать о нюансах установки:

  1. Конек, который является основной несущей осью, должен располагаться в центральной части конструкции.
  2. Накосные элементы являются главными силовыми деталями, их следует изготавливать из досок, которые по толщине соответствуют аналогичным коньковым рейкам. Один конец стропила следует закрепить к коньку, другой должен выходить за пределы постройки.
  3. От крайних частей коньковой рейки должны отходить промежуточные бруски, которые идут по скатам. На вальмах данные элементы не используются.
  4. Короткие рейки могут иметь различную длину, однако их фиксация выполняется под одинаковым углом. К коньку элементы закреплять не нужно.

В процессе выполнения строительных работ важную роль играют расчеты, разметка и правильно составленная схема. Если все сделать правильно, то конструкция будет надежной. Последовательность действий по разметке будет следующей:

  1. Прежде всего по верхней обвязке с торцевой части частного дома нужно разметить ось.
  2. Далее нужно рассчитать половину толщины конька и определить положение начального элемента конструкции стропил.
  3. После этого один конец планки для замеров нужно приложить к подготовленной линии, другой конец надо разместить по линии боковой стенки — это будет местом размещения промежуточного элемента.
  4. Чтобы рассчитать длину свеса стропил, один конец бруска надо установить на внешний угол стенки, а другой на свес крыши.
  5. Те же действия нужно проделать с оставшимися углами. Таким образом, можно определить расположение торцевых частей конька.

Примерный расчет выполняется таким образом:

  1. С помощью планки для разметки надо измерить горизонтальную проекцию бруска.
  2. Далее надо замерить длину стропила от конька до места закрепления опорного элемента. Замеры надо производить по нижней линии.

Далее выполняется расчет накосных элементов. Бруски с одной стороны будут иметь косой срез. Угловой брусок нужно рассчитывать следующим образом:

  1. От угловой части частного дома надо отмерить длину стропила.
  2. Полученное значение нужно умножить на коэффициент поправки. В конечном итоге получится длина углового элемента.

Вернуться к оглавлению

Как соорудить вальмовую крышу?

Таблица коэффициентов для расчета элементов стропильной системы.

На начальном этапе устанавливаются вертикальные упоры, которые будут поддерживать коньковую рейку. Фиксация с центральной балкой выполняется за счет системы укосов. На втором этапе устанавливаются диагональные стропила. Они должны иметь одинаковую длину. Свесы кровли могут быть от 50 до 70 см. Обратить внимание нужно на стыковку конька, диагональных элементов и вальм.

После этого выполняется монтаж накосных стропил. На следующем этапе выставляются рядовые стропила, шаг должен быть равен 60 см. Рядовые стропила нужно прикрепить к коньковой рейке и мауэрлату при помощи врубки. Чтобы обеспечить дополнительную фиксацию можно применить стяжки и ригели.

Чтобы закрепить мауэрлат следует использовать шпильки. Рядовые элементы не должны касаться данных мест и затруднять фиксацию. Со всех сторон к диагональным рейкам нужно прикрепить нарожники, которые связывают мауэрлат с накосными стропилами. Нарожники и рядовые бруски понадобится устанавливать под углом 90° по отношению к коньку.

Вернуться к оглавлению

Способы усиления конструкции подобного типа

Хребет вальмы.

Метод усиления прежде всего зависит от габаритов конструкции. Чаще всего используются такие способы:

  1. На угловые части крыши следует установить шпренгели со стойкой, которая подпирает диагональное стропило. Шпренгель является бруском, который перекидывается между элементами мауэрлата, образующими угол. Если шпренгель устанавливается на большом расстоянии от угла, то рекомендуется выполнить монтаж шпренгельной фермы.
  2. На железобетонное перекрытие или на затяжку понадобится прибить стойки, которые будут использоваться в качестве полок. Данные элементы смогут подпирать стропила в средней части.
  3. Если диагональные стропила имеют большую длину, то вместо одного бруска следует применить сдвоенные рейки.

Далее понадобится выполнить обрешетку и проложить утеплительный материал.

В конце надо сделать вентиляцию. В подшивке подготавливается отверстие для входа воздуха, выход располагается ближе к коньку. Отверстие можно сделать с помощью решеток или перфорации пластика.

Построить крышу подобного типа не так сложно, если правильно выполнить расчет и четко соблюдать последовательность действий.

Автор:

Иван Иванов

Поделись статьей:

Оцените статью:

Загрузка…

Похожие статьи

1pokryshe.ru

конструкция, чертеж, схема каркаса и стропильной системы полувальмовой крыши

Трудно не согласиться, что любое здание, какого бы назначения оно не было, привлекает внимание своей архитектурой и конструкцией кровли. В этом нет ничего удивительного, поскольку крыша несет очень важную функцию – она защищает дом от холода и жары, а также, атмосферных осадков. Если говорить о наиболее популярных вариантах кровельных систем, то к ним с уверенностью относится вальмовая крыша, конструкция которой является надежной, долговечной и неординарной. Такую крышу можно успешно использовать в домах, имеющих мансарду. Ее конструкция наилучшим образом подходит для размещения мансардных окон.

Как устроена вальмовая крыша

Фото вальмовой крыши

В данном типе кровли присутствует четыре ската. Торцовые скаты, называемые вальмовыми, имеют треугольную форму. Они простираются от конька до карниза. Два других ската имеют трапецеидальную форму.

Монтировать вальмовые крыши достаточно не просто. И хотя тот процесс является трудоемким, такая крыша, в конечном итоге делает постройку привлекательной и по-настоящему стильной. Крайние стропила двускатной центральной кровли воспринимают значительно большую нагрузку, чем другие элементы кровли. По этой причине они нуждаются в дополнительном усилении. Особое внимание следует уделить расчету вальмовой крыши, особенно в той части, которая касается соотношения ее двухскатного и вальмового элементов. Оно во многом определяет, насколько надежным будет все строение.

Успех в возведении здания с вальмовой крышей во многом зависит от квалифицированного выбора древесины, используемой для стропил. В этом качестве отлично зарекомендовали себя породы деревьев лиственницы и сосны. Стоит помнить, что древесина должна быть хорошо просушенной и пропитанной высококачественным антисептиком.

Если скаты, размещенные с торца, обрываясь, не доходят до края карниза, то такой тип кровли называется полувальмовый или «голландский». Для небольших коттеджей, имеющих деревянные перекрытия, крыша полувальмовая своими руками является наиболее рациональным вариантом устройства кровли. Она имеет стропильную систему, которая снабжена затяжками. Здания большего объема будут иметь стропильную систему вальмовой крыши более сложной конструкции.

К еще одному известному типу крыши относится вальмовая крыша, называемая «датской». Ей присущи некоторые характерные для нее элементы:

  • специальные доски для опоры;
  • стропила;
  • вальмовые стропила;
  • усиливающие ригели с вкладышем;
  • верхняя обвязка стены;
  • проставка.

Простота монтажных работ и возможность сэкономить на материалах для кровли привлекает многих застройщиков, которые хотят сделать эту привлекательную инженерную конструкцию своими руками.Кровля, в состав которой входит три фронтона, включает в себя следующие составляющие:

  • стропила для фронтонов,
  • стойки;
  • специальные коньковые прогоны;
  • балки перекрытий;
  • многочисленные затяжки.

Использование подобных устройств вальмовой крыши делает строительные объекты интересными и архитектурно привлекательными, лишая их безликости и серости. Такая кровля подходит к необычным строениям с башенками и другими интересными деталями. Она считается более дорогостоящей конструкцией вальмовой крыши и по сравнению с «датской» кровлей намного более сложной в исполнении. Общая площадь поверхности крыши достаточно просторна. По этой причине строительство домов и других зданий с подобной крышей требует большей сметной стоимости.

Вальмовая крыша – особенности стропильной системы

Стропила вальмовой крыши

Начиная монтаж кровли такого типа, в первую очередь, обращают внимание на стропильную систему, которую можно считать ключевым элементом всей кровельной конструкции. По сравнению с двухскатной крышей, устройство стропильной системы, предназначенной для вальмовой крыши, отличается своей сложностью. Для такой конструкции требуется устанавливать специальные стропила, ориентированные к углам стенок. В этом случае речь идет о стропильных ногах, которые получили название накосные диагональные.

Длина диагональных стропил намного длиннее традиционных. Диагональные стропила по сравнению со стандартными несут значительно большую нагрузку (приблизительно в 1,6 раз). Согласно проекту на них должны опираться «нарожники» — так называют болеекороткие стропила скатов. Устройство стропильной системы вальмовой крыши будет во многом зависеть от грамотного выбора древесины, используемой для стропил. Из-за того, что накосные стропила по своей длине значительно больше простой стандартной доски, то их изготавливают спаренными.

Производимый расчет вальмовой кровли, который предусматривает спаривание стропильных накосных ног, одновременно решает несколько проблем:

  • благодаря подобной методике появилась возможность пользоваться длинными неразрезными балками;
  • удвоенное сечение позволяет стропильной системе гарантированно воспринимать большие нагрузки;
  • благодаря сдваиванию стропил появилась возможность в унификации типоразмеров используемых деталей;
  • благодаря процессу спаривания диагональные стропила можно изготавливать из тех же пиломатериалов, которые применяются для изготовления стандартных стропил.

Монтируем вальмовую крышу своими руками

Конструкция вальмовой крыши является сложным инженерным сооружением и поэтому монтажные работы должны проводиться грамотно и материалы, используемые в процессе работ, должны быть качественными. Такие неординарные и оригинальные крыши гармонируют с любым видом ландшафта. Не стоит забывать, что дома, имеющие кровли данного типа, являются запоминающимися объектами архитектуры, отличающимися яркостью и самобытностью. Они часто находят применение в необычных строениях, например, обладающих разнообразными башенками. Свой вклад в это дело вносит грамотный подбор кровельного материала для финишного покрытия кровли.

Архитектурное строение, которое впечатляет своей внешней красотой, естественно, должно иметь покрытие, отличающееся своим качеством и колоритностью. Отличным материалом для такой кровли является традиционная керамическая черепица, медная кровля, а также материалы, относящиеся к инновационным. Когда застройщиком выполняется крыша полувальмовая своими руками, то следует принимать во внимание, что ее надежность и привлекательный внешний вид всей постройки будет зависеть от гармоничного соотношения двухскатного и вальмового элементов.

Использование подобного вида кровли характерно для климатических районов, где существуют необходимость в надежной и качественной защите от сильных ветров.

Мансардное окно

В последнее время все больше домовладельцев делают все возможное, чтобы переоборудовать чердачное помещение в функционально действующие и, при этом, стильные комнаты. В таком случае, в крыше вальмового типа устанавливают специальные мансардные окна. Поэтому мастерам, которые собираются монтировать вальмовую крышу, необходимо иметь определенные теоретические знания и практические навыки выполнения работ по устройству сложных кровель.

Грамотное обустройство такой кровли очень важно, поскольку она должна быть:

  • безопасной во время эксплуатации;
  • надежно защищать мансардные помещения от атмосферных воздействий;
  • иметь качественно устроенную гидро-, тепло, и пароизоляцию.

Как уже упоминалось, успех во многом зависит от грамотного подбора древесины, которую используют для устройства стропильных ног вальмовой крыши. В качестве проверенного материала можно воспользоваться древесиной сосны или лиственницы. Дерево, естественно должно быть хорошо просушено и должно пройти обработку антисептическими препаратами. Доверить выбор материала и расчеты по конструкции вальмовой кровли можно только грамотным специалистам, обладающим опытом в данной области.

Рассчитываем вальмовую крышу квалифицированно

Расчеты, сделанные по всем правилам, дают возможность иметь в дальнейшем такую крышу, которая не только обеспечит безопасность и покой живущим в доме людям, но и, благодаря своей привлекательности, станет привлекающим внимание украшением здания. При всех этих достоинствах она будет еще и долговечной.

Крыша полувальмовая своими руками – это вполне реальное предприятие. Стоит только помнить, что в этом случае неплохо было бы заручиться поддержкой профессионала, который выполнит все необходимые расчеты и сделает грамотную разметку. В противном случае, во избежание погрешностей придется пользоваться специальным калькулятором для вальмовых крыш.

Помните, что расчетов требуют не только параметры стропильной системы вальмовой крыши, но и все остальные используемые элементы кровли.

Как обязательное условие необходимо обзавестись разметочными рейками, которые можно изготовить, нанеся на них показатели отметок всех требуемых и установленных расстояний. Такое приспособление сводит к минимуму риск возможных ошибок в измерениях.

Для грамотного выполнения монтажных работ по установке всех стропил, важно обеспечить правильный расчет вальмовой крыши и свести погрешности к самому малому проценту. При этом важно предельно точно сделать разметку и обозначить все места, в которых будет производиться фиксация стропил.

Стропила вальмовой крыши

Разметку делают, устанавливая две ключевые точки. Одна будет находиться на мауэрлате (нижняя обвязка строения), точно по центру стены, а вторая будет расположена на середине конькового бруса. Центральное стропило укладывается как раз между двух упомянутых выше точек.

Если по проекту устраивается крыша, конструкция которой предусматривает, что будет достаточно только трех стропил, то определить место, где будут установлены оставшиеся два стропила очень просто. С двух сторон ранее смонтированного центрального стропила отмеряется только половина расстояния до конькового бруса. Далее производится укладка дополнительных стропил по ранее отмеченным точкам строго параллельно основному стропилу. В том случае, когда стропил по расчету будет больше трех, то их размещение по пролетам конька должно осуществляться равномерно.

При выполнении застройщиком вальмовой крыши собственными силами нужно учесть, что величину равномерного распределения стропил можно определить, поделив длину конькового бруса на число, которое будет на единицу больше общего количества стропил.

Полученная величина и будет тем расстоянием, на котором стропила будут находиться по отношению друг к другу.

Установить параметры центральных стропил можно несколькими способами. К наиболее простому относится метод, с помощью которого стропила будут устанавливаться в местах, где должна осуществляться их будущая фиксация. На них производится очерчивание необходимых контуров спилов. После этой процедуры все лишнее из пиломатериалов подлежит отпиливанию.

Второй способ, с помощью которого рассчитывается полувальмовая крыши, конструкция которой включает стропила, является более удобным. Он состоит в том, что устанавливается высота пролетов коньков и проекция стропил на плоскость основания кровли. После этого производится расчет длины стропил с использованием теоремы Пифагора. В данном случае измерение досок и удаление с помощью пилы излишков пиломатериалов производится непосредственно на земле. После этого осуществляют подъем досок на кровлю.

К еще более простому способу, при котором коэффициенты длин стропил, их зависимость от высоты пролета конька, особенностей и габаритов строения будет извлекаться из строительных специализированных справочников. В этом случае необходимо определить размеры элементов вальмовой крыши, указанные в чертежах, которые являются частью полного проекта возводимого здания.

Установка стропил с учетом наклона крыши

Каждый проект берет во внимание такой показатель, как величина угла наклона кровли. Чтобы установить расстояния, на которых будет производиться фиксация промежуточных стропил, необходимо выбрать в качестве точки отсчета единственное стропило. Эта точка, как правило, размещается на мауэрлате. При расчете вальмовой крыши берется во внимание, что длина стропила должна полностью совпадать с расстоянием от этой точки до угла дома.

Прочие стропила, относящиеся к промежуточным, устанавливаются в равномерном порядке. Их верхние концы фиксируются на диагональном стропиле, а для нижних местом фиксации служит мауэрлат. Вальмовые стропила устанавливают встык с угловыми стропилами, образующими двухскатную часть кровли.

Монтируя вальмовую крышу, помните о некоторых нюансах. Например, нужно знать, что габариты самой крыши находятся в прямой зависимости от размеров строящегося здания.

Грамотный и корректно произведенный расчет является гарантией надежной, красивой и безопасной вальмовой крыши. Конструктивно она включает в себя множество ломаных линий. Как следствие, будет сложно вычислить количество требуемого для финишного покрытия кровельного материала. Очень часто под скатами таких крыш обустраивают мансардные жилые помещения. Тогда стоимость объекта будет увеличена на устройство гидро-, тепло — и пароизоляции.

При расчете сметной стоимости крыши учитывают стоимость финишного покрытия, величину которого определяют после расчета общей площади крыши. После этого выбирают производителя материалов.

Необходимо знать, что покрытия кровли отличаются не только по стоимости, но по другим функциональным характеристикам (цвет, вес и т.д.), а также методу монтажа.

При выборе кровельного материала обязательно нужно учесть ожидаемую снеговую нагрузку и воздействие ветров.

Если принять во внимание сложность монтажных работ по возведению вальмовой крыши, то лучше обратиться к профессиональным мастерам. Они сделают и грамотную разметку, и весь комплекс остальных работ.

Оцените статью: Поделитесь с друзьями!

roof-tops.ru

Вальмовая крыша своими руками: пошаговая инструкция

Четырехскатные или, как их еще называют вальмовые крыши выглядят гармоничнее двухскатных и имеют лучшее сопротивление ветровым нагрузкам. Однако их стропильная система имеет гораздо более сложную конструкцию. Перед возведением каркаса подобной кровли нужно будет произвести несколько обязательных расчетов.

Конфигурация вальмовой крыши

Состоит такой каркас из:

1. Диагональных или накосных стропил. Таких элементов в системе четыре.2. Промежуточных или дополнительных стропил. Они могут иметь различную длину в зависимости от того, крепятся ли к коньковому элементу или к накосным ногам.3. Собственно самого конькового элемента.4. Центральных стропил, служащих основой системы. Данных элементов шесть – по три с каждой стороны.

Составление проекта

Собирают вальмовую крышу, разумеется, с предварительным составлением схемы. Расчеты выполняются поэтапно:

  • Сначала необходимо определить длину конькового элемента. Находят центры коротких стен и проводят осевую линию дома (1 на рисунке ниже).
  • От нее по стене отмеряют пол толщины конькового прогона.
  • К поставленной точке прикладывают мерную рейку.
  • Напротив пересечения торцевой стены с внутренней поверхностью продольной (2) на ней ставят отметку.
  • Далее от первой метки отмеряют необходимую длину свеса.
  • Затем мерную планку кладут на смежную стену одним концом к внутреннему краю торцевой. Напротив первой метки делают отметку (3).
  • Подобным же образом размечают четыре квадрата с обоих концов осевой линии справа и слева от нее.

После разметки будут найдены в том числе и места расположения шести центральных элементов на мауэрлате.

Совет: Рейку можно сделать из обычной фанеры. Но лучше брать не слишком тонкую. Деформация получившегося инструмента может стать причиной неточности замеров. Зная высоту стойки под конек (а) и длину заложения (проекции на плоскость перекрытия) (в), несложно вычислить длину центрального элемента, пользуясь теоремой Пифагора – с= √(а2+в2). По той же формуле находится размер всех остальных – угловых и дополнительных ног.

Необходимые материалы

Для установки вальмовой крыши необходимо подготовить:

Материал Параметры Для чего нужен Примечание
Брус 150*50мм Каркас Все элементы, собираются из материала одинакового сечения. В противном случае возможны искривления скатов в последующем
Утеплитель Пенополистирол или мин. вата
Гидро — и пароизоляционная пленка Полиэтилен или мембрана Защита теплоизолятора от влаги
Профлист, металлочерепица и т.д.
Доска 20*40мм Изготовление обрешетки Не стоит брать широкую

Порядок установки

Составив схему вальмовой крыши можно приступать собственно к ее возведению. Работу производят в несколько этапов:

  • На армопояс стен кладется мауэрлат.
  • Укладывается центральная опорная балка.
  • Ставятся стойки под конек.
  • Фиксируется сам этот элемент.
  • Набиваются центральные элементы.
  • Монтируются угловые.
  • Крепятся промежуточные. Шаг между ними зависит от размеров конструкции. Обычно он составляет 60 — 70см.

Раскрой

Для того чтобы работу было выполнять удобнее, предварительно стоит сделать специальный шаблон. Стропила в месте примыкания к прогону или угловым элементам срезаются под соответствующим углом.

Важно: Никаких нахлестов допускать нельзя. Все ноги должны быть установлены только встык. Иначе конструкция получится неустойчивой и недолговечной. На мауэрлате стропила закрепляются обязательно в посадочные гнезда.

Заключительный этап

Продолжают монтировать вальмовую крышу загородной постройки своими руками подшивкой «пирога». Предварительно изнутри все обтягивается пароизоляционной пленкой. Далее между стропил вставляется выбранный утеплитель. Затем монтируется гидроизоляционный материал. Подшивать его нужно на бруски — для устройства вентиляционного слоя. Далее на них монтируется обрешетка из доски. На нее устанавливается кровельный материал.

Итак, мы с вами выяснили, как сделать надежную вальмовую крышу. Как видите, процедура это довольно-таки сложная технически. Поэтому выполнять работу по возведению стоит самостоятельно только тогда, когда у вас имеется в этом достаточный опыт. В противном случае лучше пригласить специалистов либо обратиться за помощью к знакомому, умеющему собирать такие кровли.

Видео по теме:

postroju-dom.ru

Вальмовая крыша своими руками — как построить правильно

Современная ва́льмовая кры́ша представляет собой особую разновидность кровельной конструкции, которая имеет четыре ската. Торцовые скаты такой крыши располагаются от коньковой части до карниза, обладают треугольной формой и носят названия «вальм». Оставшиеся два ската имеют характерную трапецеидальную форму. Существует ещё один подвид вальмовой крыши, который известен как полувальмовая или голландская кровля и характеризуется обрывом торцевых скатов ещё до карнизной линии.

[contents]

Варианты вальмовой крыши

Несмотря на многообразие вальмовых кровель, основные направления таких крыш могут быть представлены четырьмя основными видами:

  • вариант четырёхскатной классической кровли. Характеризуется наличием прямой стропильной системы и угловыми рёбрами, идущими непосредственно с коньковой линии. Свесы имеют одну высоту расположения. Торцевые части обладают треугольной формой, а две другие кровельные части – трапециевидные.
  • вариант вальмовой шатровой конструкции. Четырёхскатная крыша с характерным схождением всех рёбер в одной центральной точке, что придаёт всем скатам одинаковый треугольный вид. Внешне такая форма напоминает шатёр. Идеальный вариант для здания с квадратной формой.
  • вариант датской четырёхскатной крыши. Обладает своеобразными короткими скатами, которые обусловлены наличием фронтонов в верхней части конструкции. Интересной разновидностью такой вальмовой кровли является японская разновидность, которая носит название иримойя. Оптимальный вариант для обустройства в жилом мансардном помещении полноценных вертикальных окон.
  • вариант ломаной вальмовой конструкции. Такой тип кровли более известен как четырёхскатная мансардная крыша. Обладает определёнными конструктивными сложностями исполнения, но позволяет получить самое объёмное мансардное помещение. Относится к наиболее затратным кровельным вариантам.

Устройство конструкции

Стандартное устройство вальмовой крыши начинается с выполнения проекта всей конструкции. Создание кровли требует проведения точных расчётов и достаточного количества времени, что обусловлено конструкционными особенностями и наличием сложной стропильной системы. В качестве покрытия может быть использован любой вид кровельного материала.

Узлы и элементы стропильной системы вальмовой крыши

Основные проектные моменты по устройству вальмовой конструкции, которые требуют выполнения точных расчётов:

Угол кровельного наклона.

Определяется на основании показателей климатических условий и предполагаемого кровельного материала. Повышенные ветровые нагрузки требуют снизить показатели уклона, а обильные снегопады напротив – максимально увеличить кровельный наклон.

Использование шифера предполагает минимальный угол в 22°, два слоя рулонного материала позволяют использовать уклон до 15°, а три слоя – от 2 до 5°.

Современные материалы, такие как профнастил требуют уклона в 12°, для металлочерепицы – 14°, для мягкой черепицы – 11°, а для ондулина – порядка 6°. Мембранные кровли подходят для любой кровли, вне зависимости от уклона.

Площадь вальмовой кровли

Кровельная площадь высчитывается в квадратных метрах. Наиболее удобно использовать специальные строительные калькуляторы или программы, позволяющие получить точные расчёты площади и необходимое количество всех строительных материалов.

При самостоятельном расчёте необходимо учитывать, что такие параметры, как габариты дымоходов, объёмы мансардных окон, а также фальцы в расчёте не участвуют. Кроме того, нет необходимости учитывать места примыканий, а также свесы и парапеты, которые не имеют прямого отношения к кровельному покрытию.

Чертеж вальмовой крыши

Мерная рейка

Использование мерной рейки и теоремы Пифагора позволяют качественно разметить вальмовую кровлю и значительно сэкономить время. Все необходимые для кровельной конструкции замеры легко выполняются посредством такой мерной рейки или прямо на ней.

Для ее изготовления применяется полоска стандартной листовой фанеры с шириной порядка пяти сантиметров. На подготовленном фанерном отрезке выполняется разметка. Необходимо отметить горизонтальную проекцию промежуточной строительной опоры, а также кровельные свесы и максимальную толщину стены, необходимую для подреза в опорной части.

Коэффициенты пропорций

Схема подбора параметров узлов по пропорциям

Хорошим подспорьем для грамотного устройства вальмовой крыши служит специальная таблица коэффициентов, в который отображены соотношение между уклоном и длиной наклонных балок.

Показатель расстояния строительной балки является результатом умножения коэффициента заложение на горизонтальную поверхность. В строительстве используются центральные и промежуточные, а также угловые балки. Коэффициенты пропорций нужны для преобразования проекции в длину.

Основные коэффициенты пропорций следующие см. на картинке справа.

Проведения работ своими руками

Несмотря на то, что вальмовые крыши относятся к категории довольно сложных в плане конструкционных особенностей кровель, соблюдая технологию возведения их можно выполнить самостоятельно.

Разметка

Для разметки центральных промежуточных стропил посредством мерной рейки необходимо выполнить следующие требования:

  • Разметка стен под стропильную систему

    осевая линия размечается на уровне верхней обвязки торцевой стены, после чего следует замерить 1\2 от толщины бруса конька и отметить линию первой из промежуточных стропил;

  • чтобы получить заложение промежуточной стропилы один конец мерной рейки следует совместить с линией размещения первой промежуточной стропилы, а второй конец рейки переносится на внутреннюю часть контура от боковой стены;
  • определение точки для размещения второй центральной из промежуточных стропил, мерная рейка переносится на боковую стену и выполняется отметка заложения стропил по верхней обвязке, начиная от внутреннего угла.

Следующие замеры выполняются по аналогии и позволяют разметить не только местоположение концов бруса конька, но и всех центральных промежуточных стропил.

Чтобы разметить угловые стропила по верхней обвязке необходимо:

  • определить исходную точку в месте стыкования линии разметки и внутреннего края верхней обвязки;
  • замерить расстояние от исходной точки до разметки самой близкой центральной промежуточной стропилы и рассчитать заложение и длину для угловых стропил.

Для упрощения разметки и выдерживания равных межцентровых расстояний, рекомендуется максимально точно спроецировать разметку на торцевые стены с боковых посредством мерной рейки. Такая процедура позволяет выполнить совмещение всех коротких стропил в точке, расположенной на угловой стропиле.

После завершения разметки следует выполнить подрезание стропил по фанерному шаблону.

Крепление мауэрлата

Установка и крепление мауэрлата относятся к наиболее ответственным этапам кровельного обустройства.

Крепление мауэрлата

Существует несколько технологий для крепления мауэрлата:

  • наиболее часто выполняется проволочное крепление, которое заключается в закладке стальной проволоки с диаметром не менее пяти миллиметров на пять рядов ниже последнего ряда кирпичной кладки. Следует выдерживать одинаковое расстояние между проволокой, которое в стандартных условиях составляет порядка шестидесяти сантиметров. Посредством длинных проволочных концов, которые располагаются по двум сторонам стены, выполняется надёжное крепление бруса.
  • использование шпилек относится к облегчённым вариантам крепления мауэрлата на зданиях небольшого размера. С этой целью применяются металлические болты, имеющие Г-образную форму. Обычно такие крепежи вмуровываются нижним концом в стену на глубину не менее трёх рядов. Верхний конец должен выступать над обвязкой мауэрлата более чем на тридцать миллиметров. Мауэрлат крепится к шпилькам посредством нанизывания через специально просверлённые отверстия. Затем все болты загибаются и фиксируются скобами.
  • не менее распространённым вариантом крепления является использование анкеров с применением железобетонного пояса. Армированный пояс представляет собой металлический каркас с бетонной заливкой. Основное правило заключается в максимально ровном вертикальном распределении крепежей с выдерживанием перпендикуляра в отношении мауэрлатного бруса.

В деревянных конструкциях функция мауэрлата возлагается на последний, верхний ряд стены. Анкеры могут быть заменены деревянными крепёжными элементами – нагелями.

Этапы монтажа стропильной системы

Устройство и монтаж стропильной системы на беседку

Для вальмовых крыш характерно диагональное расположение стропильной конструкции и существуют специальные варианты крепления. Кроме того, диагональная стропильная система испытывает значительную нагрузку, что требует выполнения усиления такой конструкции. С этой целью использованию подлежит материал, который имеет большее сечение.

Допускается применять брусы с толщиной более десяти сантиметров. Целесообразно выполнять диагональные стропила, выполненные путём сложения двух досок со стандартной толщиной. Разметку производят по месту.

Для запилов выдерживается угол в 45 градусов. Если используются сращённые доски, то косые запилы выполняются сначала на одной стороне, а затем в зеркальном отображении на другой. Доски крепятся друг к другу саморезами, гвоздями или шпильками. Для закрепления вальмовых стропил удобно использовать накладки и саморезы.

Монтаж вальмовой стропильной системы выполняется в следующей последовательности:

  • установка мауэрлата;
  • укладка лежня в точке расположения стоек;
  • вертикальная установка на лежень стоек, которые при необходимости следует закрепить подкосами;
  • крепление конькового подгона с использованием уровня и отвеса;
  • монтаж накосных: крепление нижнего конца – к мауэрлату, а верхнего – к коньковому прогону;
  • монтаж нарожников.

Если требуется выполнить усиление каркаса, то используется шпренгель – брус, укладываемый на две соседние стены. Сверху устанавливается вертикальная стойка, которая будет поддерживать нижнюю часть накосных стропил. Чтобы усилить верхнюю часть используется шпренгельная ферма, в которой шпренгель усиливается двумя подкосами.

Нюансы как правильно построить крышу самостоятельно смотрите в видео.

Заключение

Вальмовые кровли относятся к категории достаточно сложных и обладают характерным отличием от стандартных крыш, которое заключается в конструкции, представляющей совокупность двух элементов:

  • два стандартных ската
  • две боковые вальмы

Технологические процессы возведения таких крыш считаются наиболее правильными, а базовая часть замеров выполняется с нижнего ребра стропильной системы. Грамотно выполненный проект вальмовой кровли с правильной разметкой позволяет выполнить самостоятельное устройство такой конструкции.

netosadkam.ru

Вальмовая крыша своими руками — подробная инструкция по возведению

Вальмовая крыша – одна из наиболее сложных и самых прочных кровель. Она представляет собой четырехскатную конструкцию с двумя треугольными и двумя трапециевидными скатами. Другое ее название – голландская.

Есть также разновидность этого типа крыши – полувальмовая. Ее отличительной особенностью является наличие усеченных треугольных скатов. Они располагаются выше трапециевидных.

Устройство вальмовой кровли намного труднее, чем устройство двускатной, однако и ее функциональные качества намного выше. Помимо того, экстерьер здания с четырехскатной крышей выглядит весьма привлекательно.

Типы вальмовых крыш

Находящиеся на кровельных торцах малые скаты называются вальмами. В зависимости от формы вальмы конструкции этого вида подразделяются на несколько типов.

Несколько полезных рекомендаций как определиться с разновидностью и удачно купить софиты для крыши.

Почему специалисты любят работать с мягкой кровлей катепал в информационном материале на нашем сайте.

Полувальмовая крыша. Ее отличительной особенностью является то, что вальмы закрывают не весь фронтон, а лишь его часть. Поэтому они имеют небольшой размер.

Полувальмовая мансардная крыша представляет собой конструкцию мансардной кровли с изломанным скатом. Ее создание уместно в случаях, когда нет возможности вписать площадь необходимого помещения в треугольную форму. Крыша данного типа позволяет получить свободную площадь довольно большого размера для использования в самых разных целях.

Выбор полувальмовой кровли рекомендован для строений в зоне сильных ветров, поскольку более низкие скаты хорошо защищают фронтон здания от влаги и ветра.

Среди недостатков конструкций полувальмового типа можно назвать расход большого количества материала, поскольку для прикрытия примыкающих к наклонным ребрам участков кровли материал необходимо разрезать по косой линии.

При использовании листового материала больших размеров срезанные косынки надо использовать для покрытия противоположных скатов крыши.

Кровля ломаного типа является наиболее сложной для самостоятельного возведения. Скаты могут быть разных форм и размеров. Как их предварительный расчет, так и реализация на практике – дело непростое.

Шатровая крыша. Ее особенность состоит в том, что основа кровли данного типа должна быть квадратной. Конструкция состоит из четырех скатов в форме равносторонних треугольников, вершины которых сходятся в едином центре. При устройстве шатровой крыши необходимо строго соблюдать принцип симметричности. По форме конструкция напоминает шатер, откуда и исходит ее название.

Различают также датскую вальмовую кровлю, которая представляет собой разновидность четырехскатной конструкции с фронтонами, расположенными в верхней части укороченных скатов. В крышу датского типа можно встраивать вертикальные окна.

Преимущества кровли вальмового типа

Данная конструкция обладает рядом преимуществ.

  • Правильно рассчитанная и возведенная вальмовая кровля отличается высоким уровнем сопротивления воздушным потокам в результате отсутствия вертикально расположенных торцевых стен (шипцов или фронтонов). Она пекрасно выдерживает сильные порывы ветра и минимально подвержена риску разрушения крыши в местах свесов карнизов.
  • Вальмовая кровля является не подверженной деформации жесткой конструкцией, что достигается за счет сходящихся к опорной коньковой балке угловых ребер.
  • Четырехскатная кровля дает возможность создания больших свесов со всех сторон постройки. Они защищают дом от атмосферных осадков.
  • Кровля данного типа дома с мансардой делает здание зрительно более низкими, что очень важно при необходимости его встраивания в уже возведенную одноэтажную застройку без нарушения гармоничного вида и характера существующего строения.
  • Вальмовая кровля отличается эстетически привлекательным внешним видом.
Недостатки
  • Самым большим минусом данного типа кровли является сложность ее возведения и дороговизна как материалов, которых нужно будет закупить значительно больше, чем, например, при устройстве двускатной крыши, так и проводимых работ.
  • Еще один недостаток: скаты отнимают некоторую часть подкровельного пространства, что имеет значение, если запланировано устройство мансарды.

Разметка крыши

Обычно систему стропил собирают из одинаковых стропильных ног, опирающихся на коньковый брус. Но для вальмовой кровли данный вариант не подходит: длины ее стропил разные, поскольку боковые скаты более маленькие и опираются на диагонально расположенные элементы конструкции.

До начала работ надо подготовить необходимые материалы и сделать разметку основных узлов.

К ним относится:

  • Конек. Этот элемент представляет собой брус, необходимый для крепления других деревянных деталей. Он должен быть расположен строго по центру. Поскольку в коньковый брус будут опираться концы всех стропил, он должен быть очень прочным;
  • Угловые стропила, которые называют также накосными. Их фиксируют к коньковому брусу, а другой конец стропила должен выходить за границы здания. Как правило, при изготовлении этих стропил пользуются тем же брусом, что и для конька;
  • Центральные стропила опираются на мауэрлат и конек и образуют боковые скаты кровли. На вальмах используют одно стропило этого типа или вовсе не используют стропил;
  • Промежуточные стропила крепят к коньку. Они идут по скатам вниз;
  • Короткие стропила бывают разной длины, зависящей от расположения. Опираются они на мауэрлат и угловые стропила.

До разметки необходимо сделать точные расчеты, на основании которых создается чертеж будущей конструкции. Вначале отмечается осевая линия, которая проходит по верхней части стен. Потом рассчитывают толщину конькового бруса и отмечают точное расположение деталей стропильной системы по отношению друг к другу.

При создании системы стропил из одинаковых досок (к примеру, 15х5 см), полученная конструкция имеет небольшой воздушный просвет между стропилами и кровельным материалом. Он получается в результате более высокого расположения верхних частей элементов стропил по отношению к угловым.

Mонтаж вальмовой крыши

Верхнюю обвязку кровли выполняют из бруса (фото справа), толщина которого должна составлять половину толщины конькового бруса. Затем замерную рейку прикладывают одним концом к заранее отмеченной линии, в то время как другой конец располагается вдоль боковой стены, и это позволяет получать место для установки промежуточного стропила.

Длину стропильного свеса рассчитывают очень просто. Сначала рейку устанавливают таким образом, чтобы один из ее концов располагался на внешнем контуре стены. Второй конец находится на образовавшемся свесе.

Потом замерную рейку переносят на боковую стену, на которой также производят разметку стропил. Аналогичные действия выполняют на всех других углах для получения мест расположения центральных стропил и торцов конька.

После определения точек расположения всех кровельных элементов в горизонтальном сечении данной конструкции выполнение расчета не будет представлять сложности. В этом случае надо использовать теорему Пифагора, которую применяют к прямоугольным треугольникам, образованным стропилами и нормалью от точки их прикрепления к полу помещения чердака – другими словами, высотой над мауэрлатом.

Применение замерной рейки

Замерная рейка – необходимый при монтаже вальмовой крыши самодельный измерительный прибор. Изготовить его можно из тонкой фанеры или планки толщиной не более 5 см.

Так как рейка должна быть довольно длинной, для ее изготовления не подходит толстая заготовка, поскольку в этом случае вес инструмента будет значительным и работать с рейкой станет неудобно.

Ширина прибора должна быть достаточной, чтобы можно было с большого расстояния видеть на ней разметку.

По ходу работ все отмеряемые для установки деталей кровли замеры наносят на рейку, и поэтому рулетка будет нужна всего несколько раз. Одинаковые расстояния в дальнейшем откладываются уже при помощи рейки. Есть готовая таблица коэффициентов соотношения длины стропил и их расположения, которой следует руководствоваться при выполнении таких работ.

Величина длины ноги стропильного узла должна равняться произведению конкретного коэффициента на проекцию ноги. При знании этой формулы все операции выполняются значительно быстрее.

В качестве примера можно воспользоваться следующими расчетами:

  • для начала отмеряют величину горизонтальной проекции стропила, после чего по таблице выбирают необходимый угол наклона детали конструкции, который умножается на полученное при измерении значение;
  • после этого рассчитывают длину стропила от выборки на месте крепления до выборки на коньке;
  • затем вычисляют длину свеса, которая равняется произведению проекции (горизонтальной) этого элемента на поправочный коэффициент.

Можно воспользоваться также теоремой Пифагора: в ней длинами катетов являются горизонтальная и вертикальная проекции.

Накосные элементы (фото)

После завершения предыдущего этапа надо приступать к разметке положения угловых накосных элементов и промежуточных стропил.

С одной стороны стропила имеют косой срез, который позволяет надежно закрепить их к коньку. Брус же имеет двойной подрез, который предназначен для установки угловых элементов.

Расчет накосного стропила производится в два этапа. Сначала делают замер длины детали от угла здания, после чего при помощи теоремы Пифагора получают необходимое значение, которое следует умножить на поправочный коэффициент.

Специфика устройства вальмовой кровли

В процессе создания вальмовой крыши надо учитывать, что наслонные стропила и конек следует изготовлять из одной и той же доски или бруса. Они должны иметь одинаковое сечение, поскольку разница в сечении усложнит конструкцию.

Сотовый поликарбонат технические характеристики, преимущества использования.

Как выглядят аэраторы для плоской крыши можно посмотреть здесь.

На что обратить внимание выбирая мастику для кровли читайте в статье https://rooffs.ru/krovelnye-materialy/bitumnaya-mastika/dlya-krovli.html

При выборе толщины остальных стропил тоже надо учитывать данный момент. В обратном случае возрастает риск образования перекоса несущих конструкций в будущем, а это значит, что даже при прекрасном состоянии кровельного пирога возникнет необходимость капитального ремонта.

Короткие стропила крепят не к коньковому брусу, а к накосным. Это также отличает вальмовые кровли от обычных.

Надо соблюдать определенные углы наклона всех деталей. Для наклонных стропил вальмовой модели кровли этот показатель такой же, как и для остальных типов кровель. Отличие состоит в том, что вальмовая кровля не может быть низкой.

При возведении низкой вальмовой крыши требуется установка дополнительных опорных элементов, функция которых заключается в поддержании тяжелых деталей конструкции. По всей вероятности, надо будет воспользоваться дополнительными материалами. Кроме того, увеличится объем работ.

Следующий важный момент заключается в необходимости использования исключительно сухой древесины хвойных пород деревьев при создании основания вальмовой крыши.

Чтобы увеличить срок эксплуатации кровли, материл надо обработать антипиретиками и антибиотиками. Первые защищают конструкцию от огня (под его воздействием материал лишь обугливается, но не горит), вторые – от гниения, размножения плесени, микроорганизмов.

Монтаж системы стропил

Самым распространенным является вид вальмовой кровли с 4 скатами, два из которых имеют форму трапеции, а остальные два – треугольника.

Первым этапом возведения крыши является установка стропильных ферм.

Диагональные стропила и конек изготавливают из той доски, из которой выполняются остальные, но они должны быть спаренными. Причина использования спаренных стропил заключается в значительно большей нагрузке на эти элементы по сравнению с обычными стропилами, для чего и требуется усиление.

Применение одного материала при изготовлении всех деталей значительно упрощает монтажные работы.

Под длинные стропильные ноги устанавливают представляющие собой подкос опоры или изготовленную из бруса стойку.

Возможно также использование двойных спаренных досок, опирающихся непосредственно на слой перекрытия. Под такую стойку необходимо установить деревянную подкладку, а также не забывать о слое гидроизоляционного материала.

Подкос устанавливают под углом, величина которого составляет 45-55 градусов.

Одна часть подкоса упирается в лежень, а вторая удерживает стропильную конструкцию.

Надо помнить о необходимости поддерживать стропило в месте сосредоточения максимальной нагрузки.

Крепление стропил

В большинстве случаев соединение элементов конструкции производится при помощи гвоздей, болтов, шпилек, особых накладок. Их точное количество и места расположения надо тщательно рассчитывать, иначе конструкция не будет обладать достаточным уровнем прочности и может обрушиться под давлением тяжелого снежного покрова или от сильной ветровой нагрузки.

Стропила крепят к мауэрлату при помощи опорного бруса или особого пропила, который удерживает элемент на месте.

Крепление мауэрлата

Прочно и корректно закрепленные стропила станут гарантией долговечности кровли только при условии правильной фиксации мауэрлата.

Мауэрлат представляет собой брус из дерева, функция которого заключается в равномерном распределении создаваемой кровлей нагрузки по верхнему сектору стен постройки и предупреждении разрушительного действия создаваемых стропилами распорных сил.

Тип мауэрлата определяется типом здания.

В случае деревянного сруба эту роль играет верхний венец. В других случаях мауэрлат представляет собой брус с сечением 100х150, 150х150. Это могут быть и соединенные доски размером 50х150.

До монтажа этого элемента необходимо проложить гидроизоляцию. В качестве материала можно использовать рубероид, который укладывается в несколько слоев.

Еще одним важным моментом является прочное крепление для мауэрлата. Его можно добиться несколькими способами.

  • За несколько рядов до места установки мауэрлата в кладку монтируются деревянные бруски. Их количество определяется периметром кровли и потенциальной нагрузкой, которую должен будет выдерживать мауэрлат. Данные детали соединяются с основой – брусом – при помощи скоб и образуют прочное крепление.
  • На последнем этапе возведения стен в кладку монтируются шпильки, диаметр которых должен быть до 15 мм. Они выполняют роль фиксаторов мауэрлата. Между шпильками должно сохраняться расстояние от 1,5 м. Глубина их закладывания равняется нескольким рядам кладки.
  • Можно также вмонтировать в стену проволоку из стали. Ее концы в дальнейшем обвязывают вокруг мауэрлата. Количество этих вкладок должно соответствовать количеству стропильных ног.
  • В зданиях из пенобетонных или газосиликатных блоков оптимальным выбором является возведение железобетонного армопояса. В процессе его монтажа устанавливают также шпильки с резьбой.

ВЫВОДЫ

  • Вальмовая кровля – одна из наиболее сложных и прочных конструкций.
  • Существует несколько типов вальмовых крыш: четырехскатная вальмовая, полувальмовая, шатровая, ломаная, датская.
  • Основным преимуществом вальмовой кровли является высокий уровень сопротивления ветровым и снеговым нагрузкам.
  • Среди недостатков надо отметить сложность возведения и дороговизну.
  • До начала работ надо сделать расчеты и разметку.
  • При монтаже необходимо иметь замерную рейку.
  • Стропильная система вальмовой кровли имеет свои особенности.
  • Стропила должны прочно крепиться к мауэрлату.
  • Правильное крепление стропил и мауэрлата – гарантия долговечности вальмовой кровли.

Как выглядит вальмовая крыша можно посмотреть на видео.

rooffs.ru

Вальмовая крыша своими руками — пошаговая инструкция + видео

Не придумало еще человечество ни одного практичного в использовании строения, не имеющего крышу над головой. А ведь погода не только в душе, но и в доме, как известно, имеет первостепенное значение. Здесь, естественно, речь не идет об известной песне. Поговорим о том, как грамотно и без плачевных последствий соорудить вальмовую крышу своими руками, характеризующуюся четырьмя скатами, два из которых имеют форму трапеции,  а два — треугольника (вальмы), которые и отличают ее от классической двускатной крыши.

Разновидности.

Вальмовая крыша может быть разной:

  • ломаной (вид достаточно сложных конструкций, поэтому должна сооружаться только профессионалами, хотя, стоит признать, выглядит он достаточно презентабельно): скаты в ней разного размера и соединены между собой под разными углами;
  • шатровой (такой вариант пригоден лишь для квадратных строений): все скаты в такой крыше одинаковы по длине и расходятся под одинаковым углом, начало которого идет с вершины крыши;
  • полувальмовой: здесь вальмы закрывают только верхнюю часть ската (возвышаются лишь над частью фронтона), не доходя до низа;
  • щипцовой (классической): с двумя скатами и фронтонами, на торцах скатов.

О последней, наиболее распространенном варианте, речь и пойдет далее.

Правила возведения вальмовой крыши своими руками.

  1. Выбирайте коньковый брус и стропила одной толщины и из одинакового материала, чтобы каркас со временем не начал «ходить» и не нарушил целостность конструкции.
  2. Короткие стропила следует крепить не к коньку, а к угловым стропилам, так же, как и при возведении обычной двускатной крыши. Следует обратить особое внимание на выдерживание углов уклона коротких стропил, которые должны равняться углам уклона угловых элементов конструкции.
  3. Отметим, если вы выбрали низкую вальмовую крышу, то следует продумать и дополнительные подстраховывающие элементы, которые поддержат тяжелые составляющие конструкции.
  4. Используйте только хорошо высушенный брус хвойных пород. И не забудьте о покрытии материала специальной пропиткой.

Особенности.

Построить вальмовую крышу самому, конечно, реально, но без определенных знаний можно допустить порой неисправимые ошибки. Дабы этого избежать, мы хотим предложить вам ознакомиться с рядом особенностей конструкции вальмовой крыши:

Конек (коньковый брус).

Основной несущий элемент конструкции, расположенный в центре постройки, к нему крепятся все остальные деревянные составляющие.

Угловые стропила (накосные стропила).

Это основные силовые элементы, которые представляют собой брусья толщиной с конек. Один конец каждого из них крепится к коньковому брусу, а второй выходит несколько за пределы здания.

Центральные промежуточные стропила.

Они проходят с концов конька на стены, выходя вниз по вальмам и скатам.

Стропила промежуточные.

Этот вид стропил не используется на вальмах, а крепится к коньку и проходит по скатам крыши вниз.

Короткие стропила.

Они не крепятся к центральному брусу (коньку) и имеют разную длину. Короткие стропила крепятся под одинаковым углом к накосным стропилам.

Подготовительный этап работ.

Произведите грамотные точные расчеты и разметку, которые смогут вам гарантировать надежность будущей крыши и составить чертеж. В этом вам поможет теорема Пифагора и таблица коэффициентов пропорций и соотношений между длиной стропил и их расположением. Обязательно используйте прописанные данные, это значительно увеличит точность необходимых расчетов.

  • Первым делом размечается ось по верхней обвязке дома с его торца.
  • Далее необходимо рассчитать 1/2 толщины конька, определив тем самым расположение первой части стропильной системы.
  • После приложите к размеченной линии один из концов замерной рейки, в то время как другой должен находиться на боковой стене. Таким образом, вы определитесь с местом расположения промежуточного стропила.
  • Затем установите один конец бруса на наружный угол стены, другой же — на свес крыши. Так удастся определиться с длиной стропильного свеса. Следующую деталь центральных стропил вычислите следующим образом: переместите замерную рейку на край боковой стены, после чего пометьте на ней расположение стропил (между верхней обвязкой и боковой стеной).
  • Аналогично предыдущему пункту повторите действия для оставшихся 3-х углов. Таким образом вы сможете отметить размещение торцов конька и промежуточных стропил.

Вальмовая крыша своими руками: пошаговая инструкция.

Установите вертикальные стойки, которые будут поддерживать коньковый брус. С помощью системы укосов произведите крепление к центральной балке.

Выполните крепление диагональных стропил, которые (напоминаем) должны иметь равную длину. Свесы же кровли могут отличаться на 50- 70 сантиметров. Уделите особое внимание стыковке конька, вальмы и диагональных стропил.

Рядовые стропила установите на расстоянии в 60 сантиметров, прикрепив к коньковому брусу и мауэрлату при помощи врубки после того, как будет произведен монтаж накостных. Используйте ригели и стяжки для дополнительной фиксации, шпильки для крепления мауэрлата. Чтобы рядовые стропила не создавали проблем с врубкой и креплением, они не должны касаться тех мест.

К диагональным планкам прикрепите с каждой стороны нарожники, которые свяжут мауэрлат с накосными стропилами.

Рядовые брусья с нарожниками необходимо установить под углом 90 градусов по отношению к коньку.

Исходя из того, какого размера ваше строение, вальмовую крышу, возможно, необходимо будет усилить. Это можно произвести  следующими методами:

  1. С помощью шпренгелей (брус, который перекидывается меж двух плечей мауэрлата, которые образуют угол) со стойкой, которые подопрут диагональное стропило.
  2. С помощью стоек-«полок», подпирающие стропила в центре. Их прибивают на перекрытие или затяжку.
  3. С помощью сдвоенных балок вместо одного бруса. Этот вариант актуален, если стропила чересчур длинные.

Видео

Рекомендую прочитать:

podmasterij.ru

Вальмовая крыша: лучшее в современном дизайне крыши

Обновлено: | Категории: Крыша

Шатровая крыша или шатровая крыша — последняя разработка в современном дизайне крыш домов. Они спроектированы таким образом, что напоминают пирамиду. Модель имеет четыре наклонные поверхности, которые соединяются в один общий гребень, называемый бедром.

Эта конструкция очень предпочтительна из-за ее долговечности, роскошного внешнего вида и надежности конструкции. Однако для этого требуется самая сложная форма конструкции, о которой мы также поговорим здесь.

С точки зрения дизайна, необходимых материалов, инженерной и технической поддержки, это также одно из самых дорогих строений, которые строятся в наши дни. Вы увидите их на большей части новых домов в США и Европе. В азиатских регионах их в основном можно увидеть в северных районах.

В этой статье мы рассмотрим все аспекты этой современной структурированной кровли, о которых вам нужно знать.

Что такое шатровая крыша?

Вальмовая крыша — это пирамидальная конструкция, которая завершается либо плоской частью на вершине, либо острием.Те, у кого нет вершины, выглядят как пирамида без замкового камня. Склоны очень пологие (не крутые) и вообще без фронтонов, так как все четыре стороны наклонные.

У некоторых домов более одного вальца, то есть у них может быть до 8 или даже 12 сторон крыши. Все стороны будут иметь одинаковый наклон, что придаст им симметричный вид по осевым линиям.

У них всегда есть однородная облицовка вокруг основания крыши, так что желоба или альтернативы желобам могут быть размещены по всему периметру на одинаковой высоте.Иногда можно встретить такие, со слуховыми окнами, но не часто.

Конструкция вальмовой крыши

Вальмовая крыша в основном бывает двух типов. Это то, на чем мы сосредоточены здесь. Есть и другие варианты, которые мы обсуждали, например, мансардная крыша, но пока давайте ограничимся обсуждением.

Простая квадратная вальмовая крыша

Если смотреть с высоты птичьего полета, эта вальмовая крыша имеет квадратную конструкцию с четырьмя равными треугольными сторонами, сходящимися на одной вершине.Эта конструкция также известна как «пирамидальная крыша». Это самый распространенный вид, даже если у него нет бедра.

Прямоугольная вальмовая крыша

В этой конструкции дом или цоколь прямоугольный, а не квадратный. Это приводит к тому, что две стороны крыши принимают треугольную форму, а две другие напоминают трапеции.

Эта крыша имеет два остроконечных конца, которые соединяются посередине, образуя гребень. Как и вершина в простом квадратном бедре, здесь гребень является соединением всех четырех склонов.

Терминология, которую нужно знать

С технической точки зрения существует несколько инженерных функций, которые вы, возможно, захотите добавить в свой банк знаний о вальмовых крышах.

  • Эти крыши не имеют вертикальных концов, называемых фронтонами .
  • Долина — это то, что мы называем любым острым углом, где встречаются стороны крыши, а бедра — тупой угол.
  • Конец, где треугольные стороны встречаются с гребнем, известен как бедренный конец .

Эти термины важно знать, чтобы вы могли более четко общаться с профессионалами.

Каркас вальмовой крыши

Вы, должно быть, задаетесь вопросом, почему в наши дни шатровые крыши более популярны и раздумывают. Что ж, некоторые современные особенности этой конструкции крыши подчеркивают ее последние инновации. Конструкция состоит из следующих частей, чтобы сделать ее более надежной и прочной.

Стропила

Используется для размещения коньковой доски в центре здания.Они также отвечают за установку высоты и расположение концов гребня. Они покрывают территорию от конька до отметок наружных стен.

Доска конька

Это самая верхняя часть вальмовой крыши, которая используется для удержания на месте обычных и вальмовых стропил.

Набедренники

Это те, которые прибиты к коньковой доске и четырем внешним углам здания, образуя угол в 45 градусов. Также они используются для крепления верхней части стропил домкрата.

Джек рафтерс

Эти стропила вместе прибиваются к бедру и спускаются к стенам здания. По посадке и хвостовику они напоминают обычное стропило. Но на верхнем отвесе присутствует уникальный или особый разрез, называемый составной митрой.

Виды вальмовых крыш

В зависимости от конструкции сторон, стыков и формы основного здания существует несколько распространенных типов вальмовых крыш, которые обсуждаются ниже.

Простая вальмовая крыша

Этот тип — тот, который мы обсуждали как простой пирамидальный тип в зависимости от его структуры.

Скрещенная шатровая крыша

Эта конструкция напоминает крестово-двускатную крышу. В этом типе используются отдельные вальмовые крыши на зданиях с разным флигелем.

Хип и долина

Этот тип имеет аналогичную структуру, но с изменяемой базовой формой. Неправильная форма основания требует расширения гребня бедра, чтобы он соответствовал всем наклонам. Эти расширения называются долинами.

Использование вальмовых крыш

Являясь широко популярным и современным дизайном крыш, эта конструкция до сих пор используется в роскошных бунгало и коттеджах.Это связано с использованием высокотехнологичных инженерных решений, что не очень выгодно для бюджета.

Это дорого, поэтому вы встретите такие сооружения в основном в европейских регионах или в высокогорных регионах, таких как северные регионы Азии. Важность таких структурных крыш в северных регионах дополнительно раскрывается в доводах «за».

Достоинства и недостатки шатровой крыши

После общего обсуждения также важно знать общие особенности и соображения, которые следует учитывать при выборе такой крыши.Мы объединили все рыночные ценности и факты наблюдений в качестве важного ориентира для этой конкретной конструкции крыши.

Давайте затем рассмотрим преимущества и недостатки на основе структурных, экологических, экономических и других факторов.

Архитектурное значение

Это архитектурное новшество имеет особое значение с точки зрения используемых материалов и надежности конструкции. Сложность этой архитектуры зарекомендовала себя благодаря использованию некоторых из новейших технологий для обеспечения ее архитектурной устойчивости.

Инновации и роскошь

Эта крыша выглядит достаточно привлекательно, чтобы придать любому дому или зданию классику и роскошь. Его можно отремонтировать, покрасить и украсить по вашему желанию.

Этот новаторский дизайн кажется не чем иным, как сказочной хижиной, поскольку его элегантность и стиль дополняют друг друга.

Современный дизайн

О современной тенденции вальмовой крыши можно судить по тому факту, что она популярна во всей Европе по бесчисленным причинам, в том числе роскоши.

Структурная прочность

Правильное и точное использование определенных стропил для каждой цели обеспечивает такую ​​точность, что делает конструкцию очень прочной и прочной. Ветер, дождь и снег бессильны против его хитроумной конструкции.

Аэродинамический

Вы когда-нибудь задумывались, почему мы чаще видим такие дома в высокогорных регионах, в более холодных климатических регионах или в Европе, особенно? В основном это связано с успехом этой крыши в ее аэродинамических свойствах.

Эта конструкция специально разработана для обеспечения аэродинамической устойчивости к сильным ветрам и ливням. Им всегда удается выдержать напор ветра, если они построены из материалов хорошего качества под наблюдением специалистов.

Вентиляция

Вальмовые крыши также предпочтительны из-за их эффективной системы вентиляции. Такая конструктивная конструкция позволяет хорошо вентилировать дом с достаточной высотой крыши и мансардными окнами или вентиляторами на чердаке.

Дренаж

Вы когда-нибудь задумывались, насколько легко будет с такой конструкцией отвод воды или установка водосточных систем? Да, этот дизайн поддерживает как без борьбы, так и без изменений первоначальный дизайн здания.

Кроме того, во время дождя склон обеспечивает идеальную поверхность для быстрого слива воды. Вода не накапливает и не разрушает древесину крыши. Структура также не позволяет воде капать.

Покрытие и стабильное крепление листов, а также черепицы или черепицы и стропил обеспечивают надежную защиту от протечек или просачивания.

Сложная конструкция

Можно управлять различными шагами и углами с помощью различных изготовленных на заказ стропил и ферм.Для такой проблемной конструкции требуется сложная конструкция, требующая усилий и затрат.

Требуется экспертиза

Этот проект может стать катастрофой, если вы не наймете известную команду экспертов для этой работы. Это требует точных измерений, качественного материала, умственных способностей и техники, которые может предоставить только опытный персонал.

Учитывая это, этот вариант не должен быть для вас сложным, если вы хотите вложить изрядные деньги в его строительство.Убедитесь, что вы используете свои деньги добросовестно, не идя на компромисс с людьми, которые сделают это за вас.

Бюджет

Как правило, эта шатровая конструкция крыши может стоить от 20 до 50 000 долларов только за начальную конструкцию, которая может варьироваться в зависимости от размеров и конструкции. Будьте готовы платить от 8 до 12 долларов за квадратный фут за шатровую крышу одноэтажного дома.

Помимо основной конструкции, обрамление шатровых крыш дороже и дороже, чем любая другая конструкция крыши.Эти вложения можно окупить с течением времени благодаря минимальным затратам на техническое обслуживание.

Вальмовая крыша — эффективная и изысканная

Эти крыши привлекают все больше внимания и вызывают большой интерес для домов в холодном климате. Как правило, они придают конструкции дома приятный эстетический вид, с которым не может сравниться ни один другой дизайн или архитектура.

Люди вкладывают средства в дом ради удовлетворения на всю жизнь; следовательно, они склонны искать лучшие доступные конструкции в зависимости от своего бюджета.Среди этих соображений, вальмовая крыша теперь является самой популярной особенностью из-за деталей, которые мы описали.

Вам также понравится:

Рик Уорст Рик — консультант по домашнему дизайну и энтузиаст, чья жизнь поглощена всем, что связано с домом и садом. Начавшись как хобби, Worst Room превратилась в информационную и вдохновляющую рубку для профессионалов и владельцев домов. Рик является владельцем и редактором наших многочисленных авторов контента.Узнайте больше о работе «Рик и худшая комната» здесь.

Основы каркаса вальмовой крыши

Как и любой другой тип кровли, вальмовая крыша Обрамление начинается с определения длины и распила обычного стропила. В обычное стропило определит высоту и длину коньковой доски который установит, где будут располагаться вальмовые стропила.

Плюсы

  • Простая вальмовая крыша спускается со всех четырех сторон, связывая внешние стены вместе, делая здание более прочным, чем двускатная крыша.Особенно полезно в районах, подверженных сильному ветру.
  • Увеличивает общую стоимость и внешний вид дома.
  • Нет высоких двускатных стен, что позволяет сэкономить на обшивке, сайдинге или кирпиче.

Минусы

  • Сложнее построить, чем двускатную крышу .
  • Дороже двускатной крыши.

Детали вальмовой крыши

  • Обычные стропила используются для центрирования коньковой доски в здания, установите высоту и найдите концы конька.Коммонс работает от конька и до вершин наружных стен.
  • Коньковая доска — это самая верхняя часть вальмовой крыши, которая используется для крепления общих и вальмовых стропил.
  • Набедренные стропила прибиваются под углом 45 градусов к коньковой доске вниз к четырем внешним углам здания. Также используется для прибивания верхней части стропил домкрата.
  • Стропила домкрата прибиваются к бедру и спускаются к наружным стенам.У них такой же разрез посадки и хвоста, как и у обычных. Верхний отвес — это особый разрез, называемый составной митрой.
  • Расположение частей каркаса вальмовой крыши

    Некоторые из ваших более дорогих домов, изготовленных по индивидуальному заказу, имеют то, что я называю сменной крышей.

    Это тип вальмовой крыши, у которой основной пролет имеет один уклон, а концы бедер имеют более крутой уклон.

    Это делает коньковую доску длиннее, из-за чего здание кажется больше, а крыша круче, чем они есть на самом деле.Это делает дом еще более ценным.

    Ссылки на соответствующие страницы Carpentry Pro Framer


    Создание шатровых и двускатных крыш вручную

    Информация в этой статье относится к:

    ВОПРОС

    Как я могу вручную создать шатровую крышу или двускатную крышу?

    ОТВЕТ


    В этом уроке мы покажем вам, как установить параметры по умолчанию для строительства крыши, как вручную рисовать плоскости крыши для создания шатровой крыши и как вручную создавать плоскости крыши для двускатной крыши.

    Home Designer Pro также позволяет автоматически создавать крыши. Вы можете использовать автоматические кровельные инструменты для создания вальмовых или двускатных крыш. Однако в некоторых ситуациях может оказаться проще создать крышу вручную.


    Создание плоскостей крыши вручную

    1. Сначала запустите Home Designer Pro и выберите Файл> Новый план , чтобы создать совершенно новый пустой план, на котором еще ничего не нарисовано.
    2. Затем установите параметры крыши по умолчанию, выбрав Build> Roof> Build Roof , чтобы отобразить диалоговое окно Build Roof .

      • Снимите флажок Auto Rebuild Roofs , если он установлен.

      • Установите шаг (дюймы 12) на 6 дюймов.
      • Обратите внимание, что Roof Overhang установлен на 18 дюймов. В этом руководстве мы не будем менять это, но это важно помнить для последующих шагов.
    3. Выберите Build> Wall> Straight Exterior Wall и нарисуйте по часовой стрелке полностью закрытую прямоугольную конструкцию с четырьмя стенами.

      Для целей этого примера наша структура имеет размер 30 футов на 40 футов.

    4. Выберите Build> Roof> Roof Plane , щелкните и перетащите базовую линию по длине стены.

      Создавая шатровую крышу, убедитесь, что вы не рисуете по всей длине стены, так как вам понадобится пространство с обоих концов для смежных плоскостей крыши.

    5. Отпустите кнопку мыши и переместите курсор вверх. При перемещении курсора отображается предварительный контур плоскости крыши.

    6. Щелкните внутри комнаты, чтобы установить край гребня плоскости крыши и завершить первую плоскость крыши.

    Двускатная крыша создается двумя противоположными плоскостями крыши, которые встречаются на коньке.

    Создание двускатной крыши с помощью ручных плоскостей крыши

    1. Используя описанные выше шаги, нарисуйте две противоположные плоскости крыши, чтобы создать двускатную крышу.

    2. Используйте инструмент Select Objects , чтобы выбрать верхний край нижней плоскости крыши.

    3. Щелкните кнопку редактирования Join Roof Planes , затем щелкните нижний край верхней плоскости крыши, чтобы присоединиться к выбранному краю первой плоскости.

      Примечание: Чтобы использовать инструмент «Соединить плоскости крыши», необходимо сначала определить, какие края плоскостей крыши могут выходить на пересечение конька, перегиба или впадины. Программа будет пытаться соединить две плоскости вдоль линии, где они пересекаются, когда это возможно.


    4. Теперь у вас должно получиться две соединенных плоскости крыши.

    5. Теперь вытяните стороны каждой плоскости крыши так, чтобы они выходили за внешние стены.

      Когда мы выбираем сторону одной из плоскостей крыши, мы видим временную размерную линию, указывающую ее расстояние от стены.

    6. Нажав на эту размерную линию, мы можем установить расстояние между стороной плоскости крыши и внешней стороной слоя стены с помощью отображаемого встроенного текстового поля.

      • По умолчанию выступ , который мы видели ранее в диалоговом окне «Построить крышу», был установлен на 18 дюймов.

      • Если вылет установлен на 18 дюймов, плоскость крыши будет на расстоянии 18 дюймов от внешней стороны стены. Это потому, что он измеряется внутрь.
      • Если мы установим свес на ноль, край свеса точно совпадет с внешней стороной стены.
      • Нам нужно измерить 18 дюймов от внешней стороны, поэтому мы вводим отрицательные восемнадцать дюймов (-18 дюймов) и нажимаем . Введите .
    7. Повторите этот процесс для другой стороны верхней плоскости крыши.

    8. Вы можете повторить тот же процесс для нижней плоскости крыши или просто перетащить края, чтобы они совпадали с верхней плоскостью крыши. Для этого используйте инструмент Select Objects , чтобы выбрать плоскость крыши, щелкнув любой боковой край, выберите ручку Move и перетащите ее, пока она не защелкнется на углу другой плоскости крыши. Обратите внимание на красный индикатор, отмечающий точку привязки.

    9. Выберите 3D> Создать камеру перспективы> Полный обзор , чтобы увидеть, что теперь у нас есть законченная, нарисованная вручную двускатная крыша.

    Вальмовая крыша имеет плоскости крыши, построенные над каждой внешней стеной в плане, над которой нет другой стены.

    Создание вальмовой крыши с помощью ручных плоскостей крыши

    1. Мы будем использовать существующий план из раздела выше, но сначала нам нужно будет удалить существующие плоскости крыши в нашем плане, выбрав Build> Roof> Delete Roof Planes .
    2. Нарисуйте вручную плоскости крыши над каждой внешней стеной плана.

    3. Щелкните сбоку одной из плоскостей крыши, чтобы выбрать ее. Убедитесь, что у вас выбрана правильная кромка, щелкните инструмент редактирования Соединение плоскостей крыши , а затем щелкните соседнюю плоскость крыши, чтобы соединить их под углом.

    4. Повторите то же самое для остальных плоскостей крыши.

    5. Теперь соедините коньки верхней и нижней плоскостей крыши с помощью инструмента редактирования Соединить плоскости крыши .

    6. Чтобы соединить меньшие плоскости боковой крыши, просто перетащите его маркер редактирования, пока он не зафиксируется на пересечении.

    7. Выберите 3D> Создать вид в перспективе> Полный обзор , чтобы увидеть, что теперь у нас есть законченная вальмовая крыша.

    БОЛЬШЕ ИНФОРМАЦИИ

    Более подробную информацию об автоматических и ручных плоскостях крыши можно найти в Home Designer Pro, выбрав меню Help и нажав Launch Help , чтобы отобразить меню справки программного обеспечения.Щелкните вкладку «Содержание» и прокрутите вниз до главы «Крыши», чтобы просмотреть информацию дальше.

    Hip Roof Design … Определение, плюсы и минусы для вашего нового дома- Стройте, ремонтируйте и ремонтируйте свой собственный дом. Экономьте деньги как застройщик.

    Вальмовая крыша

    Вальмовая крыша — это не просто крутая крыша. Это особая форма крыши. Вальмовая крыша — это такая крыша, которая наклонена к внешней стене, как показано выше. Если в вашем доме квадратная планировка, то вальмовая крыша будет иметь вид пирамиды на вершине.Поскольку форма крыши вашего нового дома может повлиять как на дизайн интерьера, так и на ваш бюджет, давайте рассмотрим преимущества и недостатки этого конкретного стиля крыши.

    Сводчатый потолок

    Как строитель, у меня часто есть клиенты, которые просят сводчатый потолок в главной спальне наверху. Это действительно открывает комнату и дает ощущение большего жилого пространства. Проблема только в том, что если для над комнатой выбрана вальмовая крыша, традиционный сводчатый потолок не подойдет.Поскольку шатровая крыша наклонена вверх от внешней стены, она врезается в открытое пространство для свода. Так что если вам действительно нужна вальмовая крыша, вам нужно будет выбрать другой тип объемного потолка, например, лотковый потолок.

    Меньше места на чердаке

    Если вы планируете использовать чердак для хранения вещей или жилого помещения, возможно, вам не захочется использовать шатровую крышу. По той же причине, о которой говорилось выше, угол вальмовой крыши резко сокращает полезное пространство на чердаке. Можно ли еще использовать чердак с шатровой крышей? Конечно … но более традиционная крыша, подобная показанной ниже, обеспечила бы гораздо больше жилого или складского пространства.

    Фронтальная и вальмовая крыша

    Конструкция с вальмовой крышей

    Строительство дома с шатровой крышей повлияет на несколько ключевых строительных работ. Давайте посмотрим на каждый из них, чтобы увидеть, как это повлияет на ваше расчетное количество и бюджет.

    • Фермы — с вальмовой крышей проектировать фермы немного сложнее, поэтому на проектирование нужно потратить больше времени и времени (подсказка: ваши затраты возрастут)
    • Сайдинг — для вальмовой крыши требуется меньше сайдинга, чем для двухскатной конструкции, показанной непосредственно выше… это может сэкономить ваши деньги на рабочей силе и материалах
    • Водосточные желоба — для вальмовой крыши требуется больше прямолинейных водосточных желобов, чем для двускатного конца… но это не большая разница в стоимости, если вы используете бесшовные алюминиевые желоба.
    • Плотницкие работы — работа по возведению вальмовой крыши немного сложнее, поэтому ваши расходы, вероятно, возрастут на каркасные / грубые столярные изделия.
    При всем вышесказанном, шатровая крыша действительно создает красивый вид.Возможно, вы захотите узнать цены у своих субподрядчиков, прежде чем принимать окончательное решение. Вы когда-нибудь задумывались о строительстве собственного дома? Обязательно загляните на страницу ресурса Armchair Builder Как построить свой собственный дом. У нас есть несколько отличных бесплатных видео и статей, а также уникальные цифровые ресурсы для продажи в Armchair Builder ESTORE. У нас также есть листы заявок, которые позволяют очень легко сравнивать цены от одного подрядчика к другому.

    Нет тегов

    Преимущества вальмовой крыши

    Главная> Блог> Преимущества вальмовой крыши

    Что такое шатровая крыша?

    Самыми распространенными видами крыш являются двускатные и вальмовые.Оба стиля — два из самых простых конструкций кровли и, возможно, два самых простых в применении в доме или здании. Шатровая крыша имеет четыре ската, которые пересекаются наверху, образуя верхнюю часть крыши. По сути, крыша находится со всех четырех сторон дома, в то время как двускатная крыша устанавливается над передней и задней частью здания без скатов по бокам.

    Структура и форма вальмовой крыши уникальны и предоставляют домовладельцам и владельцам зданий множество преимуществ. При строительстве новой крыши в первую очередь следует учитывать стиль вальмовой крыши.Не зря он входит в число самых популярных кровельных конструкций.

    Устойчивость

    Несмотря на то, что традиционная двускатная крыша является популярным дизайнерским выбором, вальмовая крыша имеет преимущество перед двускатной крышей, которую можно найти на другой стороне пруда в Европе и здесь, в Северной Америке, в области устойчивости. Вальмовая крыша окружает дом внутренними наклонами со всех четырех сторон конструкции, и то, как она спроектирована, укрепляет дом против внешних элементов.

    Думайте об этом как о панцире, которая противостоит сильным ветрам, сильным штормам и большому количеству осадков, которые могут включать толстые слои снега или льда. Для домов, расположенных в суровом климате, шатровая крыша может добавить дополнительную поддержку и защиту от матери-природы. В этом может заключаться разница между дорогостоящим ремонтом после шторма и отсутствием необходимости беспокоиться о том, что ваша кровельная система выйдет из строя в чрезвычайной ситуации, связанной с погодными условиями.

    Каналы вдали от воды

    Самая основная функция крыши — не допускать попадания в дом мусора и воды, обеспечивая защиту снаружи.Вальмовая крыша имеет преимущество перед другими конструкциями в том, что она полностью отводит воду от фундамента дома. В то время как водосточные системы служат направляющими для стока на всех типах крыш, одна только вальмовая крыша обеспечивает попадание воды и мусора в водосточную систему из-за глубины ее уклона.

    Конструкция является одной из самых эффективных в отводе воды и надежно отводит сток в желоба, предотвращая проникновение влаги. Наклонный дизайн также предотвратит просачивание, показывая, что черепица находится в отличном состоянии.Если вы тщательно проверяете свою кровельную систему, это не должно быть проблемой.

    Дополнительно вы можете разместить водосточную систему в каждой нижней части крыши. На каждой стороне вальмовой крыши можно оборудовать водосточный желоб, поэтому, если ваша собственность борется с хорошим водостоком, вальмовая крыша, оснащенная желобами на каждой секции, решительно поможет в решении этой проблемы.

    Больше полезного пространства

    Вальмовая крыша позволяет легко добавить дополнительное жилое пространство.Вашим подрядчикам не составит труда добавить мансардное окно или воронье гнездо при установке вальмовой крыши в ваш дом. Они просто устанавливают конструкцию на уже существующий дом, прорезают крышу для пристройки и прокладывают водопроводные трубы и электричество в добавленном пространстве. Это дает вам больше квадратных метров благодаря конструкции вальмовой крыши.

    Готовность к погодным условиям

    Если вы живете в районе, который испытывает неблагоприятные погодные условия, такие как ураганы с ужасными ветрами или холодные зимы, приносящие огромные массы снега и льда, то шатровая крыша будет работать вам.Вы увидите меньше проблем, вызванных погодными условиями, с шатровой крышей, во многом воспользуйтесь преимуществом ее устойчивости и крутого уклона.

    У снега нет шансов задержаться на большинстве вальмовых крыш из-за резкого наклона. Это означает, что вы можете избежать неприятностей, связанных с ледяной плотиной и причиняемого ею ущерба. Подобно тому, как вальмовая крыша своим крутым уклоном отталкивает воду, снегопад сразу же соскользнет, ​​помогая регулировать внутреннюю температуру дома и продлевая срок службы крыши.

    Вальмовые крыши лучше всего нейтрализуют воздействие сильных ветров. Для регионов, подверженных ураганам, шатровая крыша — это решение, которое стабилизирует дом от повреждений. Подрядчики часто советуют иметь уклон не менее 35 градусов для уменьшения восходящего потока, для чего конструкция вальмовой крыши отвечает всем требованиям.

    На крышах с небольшим уклоном ветер встречает эффект сваливания, когда он пробивает крышу и прижимает крышу к стеновой плите из-за давления. Шатровая крыша имеет достаточно крутой уклон, поэтому она полностью перемещается вокруг проблем с восходящим ветром урагана, поэтому вы увидите некоторые дома полностью неповрежденными после урагана.Причина в том, что у них есть крыши с лучшим углом для борьбы с восходящим потоком.

    Бесконечные варианты дизайна

    Вальмовая крыша предлагает домовладельцам множество гибких конструкций, которые могут быть реализованы в базовой структуре. Вы можете включить два разных угла, превратив их в мансардную крышу, причем один из них круче другого, вы можете установить крышу с крутыми скатами, которые сходятся на вершине, или вы можете включить двускатную крышу с шатром и небольшим фронтоном, который позволяет упростить добавление окон.

    Крыша этого типа также может поддерживать различные типы черепицы. Вы можете использовать практически любую текстуру или материал для гонта на вальмовой крыше, от шифера до глины и даже традиционного асфальта.

    Всегда обращайтесь к профессионалам при замене крыши

    Когда вы решаете, какая кровельная система подходит для вашего дома, всегда выбирайте профессионалов. Это важно для качества, безопасности и надежности. Наслаждайтесь своим домом долгие годы, зная, что у вас есть надежная крыша над головой.

    В Feldco Roofing мы предлагаем революционный дизайн и трехслойную защиту, чтобы ваша крыша оставалась изолированной в течение всего года. При замене крыши наши установщики проходят обучение на заводе, имеют опыт и профессионализм, чтобы выполнить работу правильно. Поговорите со специалистом по продукту и получите бесплатное предложение онлайн уже сегодня.

    Недавние сообщения

    Как правильно утилизировать старую черепицу

    Замена крыши — это, пожалуй, один из самых масштабных проектов, так что вы можете сделать, чтобы правильно утилизировать старую черепицу?

    Подробнее
    Могут ли опавшие листья повредить вашу крышу?

    Осень и ее листья — это подарок, на который нужно смотреть, но не так много, когда дело доходит до их уборки.Могут ли опавшие листья повредить крышу вашего дома?

    Подробнее
    Как удалить листья с крыши?

    Осень — прекрасное время года, но для домовладельца это еще и самое беспорядочное время. Вот как убрать эти надоедливые листья с крыши.

    Подробнее
    Что такое крутая кровельная система?

    Даже если вы не знакомы с системой холодных крыш, вы, вероятно, заметили их в домах.Вот все, что вам нужно знать о системе прохладной крыши.

    Подробнее

    Как обрамить перекрестно вальмую крышу

    Из всех различных конструкций крыш, каркас вальмовой крыши является одним из самых сложных для строительства стилей крыши. Это потому, что у вальмовой крыши нет плоских сторон. Вместо этого каждая сторона крыши наклонена вниз, чтобы встретиться со стенами дома или здания. Хотя это может быть сложно построить, тип крыши обеспечивает большую защиту в районах, подверженных сильным ветрам и ураганам.Перекрестно вальмовая крыша представляет собой еще большую проблему из-за того, что это почти как если бы вы собирали два здания с шатровой крышей вместе.

    Шаг 1. Создайте свой план

    Перед тем, как приступить к созданию каркаса, вам следует проконсультироваться с профессиональным плотником, строителем дома или архитектором. Любой из этих людей сможет помочь вам с планами этажей и дать вам некоторое представление о правильной высоте и уклоне крыши. В процессе планирования свяжитесь с городом, чтобы узнать, какие разрешения необходимы.Новая крыша должна будет соответствовать всем городским строительным нормам; поэтому хорошо знать о любых ограничениях заранее.

    Шаг 2 — Измерьте и вычислите

    Вам необходимо знать площадь крыши, чтобы купить нужное количество материалов. Площадь — это длина, умноженная на ширину. Измерьте длину и ширину крыши и умножьте числа. Это даст вам квадратные метры крыши, и когда вы перенесете это измерение на склад пиломатериалов, персонал сможет помочь вам определить, сколько материала вам нужно.

    В каждом строительном проекте есть потери, и если это ваш первый проект такого рода, вы, вероятно, сделаете несколько ошибок. Чтобы учесть это, добавьте к расчету необходимого материала дополнительно от 10 до 15%.

    Шаг 3 — Обрежьте коньковые доски

    Коньковая доска — это доска, которая проходит по верхнему краю всех стропил крыши и удерживает их на месте. Существует простая формула, чтобы определить, какой длины должна быть ваша доска для конька. Измерьте крышу, полученную на шаге 2, и вычтите ширину из длины.Это мерка коньковой доски, которую нужно разрезать. В зависимости от размера крыши вам может потребоваться соединить несколько досок вместе, чтобы получить этот размер. Отрежьте доски, как только сделаете замеры. Вам понадобятся два таких для крыши, потому что они должны быть расположены под углом 90 градусов друг к другу.

    Шаг 4 — Обрамление стропил

    Сначала зашнуруйте коньковые доски так, чтобы они были перпендикулярны друг другу. Прибейте эти доски к месту.

    Во-вторых, распилить общие стропила. Общие стропила, которые вам нужны для крыши, необходимо обрезать до тех же размеров, что и у коньковых досок на шаге 3.

    В-третьих, чтобы начать прибивать общие стропила на место, вы должны начать с коньковой доски. Прибейте по стропилам к каждому концу этой доски. Затем приподнимите коньковую доску и на противоположном конце прикрепите два стропила. Выровняйте стены, подталкивая конек вверх, пока прорезь сиденья — выемка в стропилах, где нижняя часть стропил опирается на стену, — не выровняется со стенами.Закрепите стропила на месте, забив их гвоздями.

    В-четвертых, прибейте два стропила к концам коньковых досок и прибейте еще одну в центре торцевых стен. Это делается для того, чтобы коньковая доска оставалась на месте. Продолжайте обрамлять крышу, прибив два стропила к одному концу поперечно-вальтовой коньковой доски. Поднимите гребень на место, одновременно убедившись, что вырез сиденья совмещен с доской конька.

    Наконец, продолжайте добавлять стропила к обоим бедрам.Найдите пересечение коньковой доски и первого набора стропил, которые вы прибили на месте. Используйте это как точку, в которой вы будете прибивать остальные стропила, идущие из внешних углов здания.

      Шаг 5 — Чистовая обработка

      Поместите облицовочные доски и балки воротника в нужное место. Прибейте гвоздями материал, который вы используете для обшивки, чтобы закрыть крышу. Установите гидроизоляцию в впадине крыши, а затем приступайте к укладке подложки и черепицы.

      Классический Южный с откидной крышей — 2521DH | Архитектурные проекты

      Классический Южный с шатровой крышей

      • 1,856

        с подогревом н.ф.

      • 3–4

        Кровати

      • 3

        Ванны

      • 1

        Этажей

      • 2

        Гараж

      Купить этот план

      • PDF — одинарная сборка 920 долл. США
      • 5 комплектов 1 020 долл. США
      • 5 комплектов + PDF 1 120 долл. США
      • 8 комплектов 1155 долларов США
      • Посмотреть все варианты покупки онлайн

      Об этом плане

      • Этот классический внешний вид подчеркивается большим крыльцом, арочными фрамугами и 10-футовыми потолками.Уменьшенная «модная» версия дома с планом 2505DH, этот дом отличается прекрасным стилем и имеет хорошие размеры.
      • Четыре спальни с раздельной планировкой делают этот дом отличным домом для семей. Спальни 2 и 3 имеют общую ванну. В четвертой спальне есть полноценная ванная, и ее можно использовать как домашний офис.
      • В большой комнате есть газовый камин и французская дверь, ведущая в задний дворик.
      • Кухня находится между залом для завтрака и столовой. Приподнятая закусочная и большая кладовая облегчают приготовление еды.Стеклянные передние и задние шкафы над закусочной позволяют свету проникать в кухню.
      • В главной спальне есть шикарная ванна с двойной раковиной, джакузи и отдельный душ. Гардеробная размером 7 на 7 дюймов дает много места для хранения вещей.
      • Связанные планы : альтернативный внешний вид см. На планах домов 2520DH, 2540DH и 2519DH.
      • Нужно больше места? См. План дома 2505DH (2156 кв. Футов) и 2558DH (без гаража).

      Поэтажный план

      • Основной уровень

      Сведения о плане

      Количество квадратных метров
