Проводка в деревянном доме: как избежать пожара

Монтаж проводки в деревянном доме значительно отличается от этого процесса в бетонном или кирпичном жилище. Связано это с сильной горючестью материала. Какие конструктивные элементы стоит использовать при монтаже проводки в деревянном доме? Ответ электрика в нашей статье.

Открытая проводка в деревянном доме

Открытой проводкой называется та, которая проложена по поверхности стен, потолков, по фермам и другим строительным элементам зданий и сооружений, по опорам и т.п. (ПУЭ 2.1.4.1). Хотя сама по себе открытая проводка в домах и квартирах довольно редкое явление, в деревянных коттеджах она встречается часто.

В ПУЭ в таблице 2.1.3 «Выбор видов электропроводок и способов прокладки проводов и кабелей по условиям пожарной безопасности» приводятся варианты монтажа открытой и срытой проводок.

Нас интересуют первая и третья колонки: в первой указаны варианты прокладки для конструкций из сгораемых материалов, то есть в нашем случае древесины, а в третьей — какой при этом должен быть кабель с точки зрения пожарной безопасности.

Преимуществом такой проводки является то, что всегда удобно ее обслуживать, так как все провода на виду. Если вы поклонник ретро стиля, тогда такой вариант отлично подойдет вашему деревянному дому.

Обратите внимание, что при монтаже вышеуказанными способами не обязательно (но желательно) брать провод с несгораемой изоляцией. Главное, чтобы в любом случае у вас был свободный доступ к проводке.

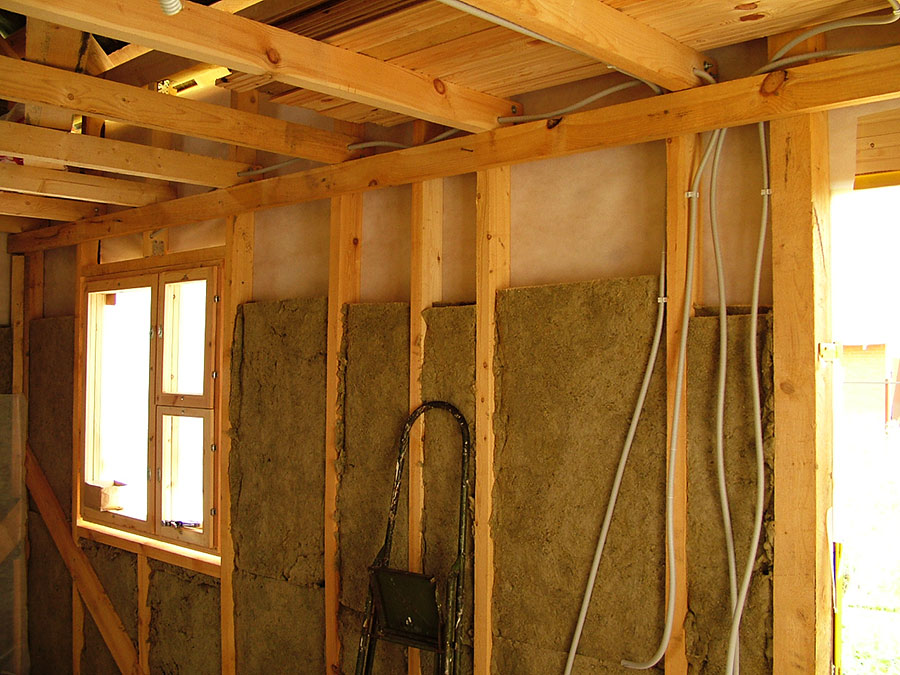

Скрытая проводка в деревянном доме

Если вы хотите монтировать в деревянном доме скрытую проводку, воспользуйтесь той же таблицей. Материалы при этом могут быть следующие:

Негорючая подкладка.

В качестве такой подкладки используют жесть или асбестовое полотно. Сначала в канал укладывается подкладка, затем провод, далее опять подкладка, полностью закрывающая провод, а на завершающем этапе все закрывается деревянной доской. Монтаж в этом случае не такой удобный, как с кабель каналом, но по цене выходит чуть дешевле.

Кабель канал или гофрированная труба обязательно должны быть выполнены из металла. Хотя ПУЭ допускает укладку любого негорючего материала, например, полимерной трубы, мы рекомендуем все же использовать металл. Дело в том, что пластиковую гофру очень любят грызуны, поэтому существует вероятность ее повреждения вредителями. А вот металл они точно не будут грызть.

Советы домашнему электрику:

Теги электропроводка

Как сделать проводку в деревянном доме? — ИзбаДеЛюкс

К монтажу электрической проводки в деревянном доме предъявляются особые требования из-за горючести древесины, из которой возведен коттедж. Многие владельцы деревянных домов не решаются заниматься ее прокладкой или заменой самостоятельно. Так ли сложно провести электрику в срубе своими руками или без привлечения специалиста не обойтись? Ответы на этот и другие вопросы об электричестве в частном деревянном доме ждут вас в статье. Поехали!

Содержание

1. Особенности монтажа электропроводки в доме из дерева своими руками
2. Варианты электропроводки: плюсы и минусы
3. Чем опасна скрытая электропроводка?
4. Схема и план
5. Пошаговая подготовка схемы проводки своими руками
6. Варианты прокладки электропроводки в деревянном доме
7. Подбор аппаратуры и кабелей
8. Способы монтажа
   1. Открытая (наружная) проводка в доме из бруса
   2. Подземный монтаж проводки
   3. Воздушный монтаж проводки
9. Вход линии электричества в дом
10. Установка распределительного щитка
11. Контур заземления и другие меры безопасности
12. Порядок монтажа
13. Завершение электромонтажных работ
14. Распространенные ошибки
15. Заключение

Особенности монтажа электропроводки в доме из дерева своими руками

Несмотря на то, что современная прокладка электропроводки в жилых и промышленных зданиях сопровождается установкой автоматического оборудования, предназначенного для предотвращения замыканий и возгораний, правила безопасности монтажа линий электричества в деревянных домах остаются неизменными.

Одно из «старых», но действенных правил – использование изолирующего материала между кабелями и стеной. Раньше в роли изоляции выступала асбестовая прокладка. Сегодня ее функции выполняет эстетичный короб из негорючего материала, а также гофрированные металлические или пластиковые шланги.

Варианты электропроводки: плюсы и минусы

Проводка  деревянного дома  из клееного бруса может монтироваться двумя способами:

1. Открытая (наружная) электропроводка, установка кабелей проводится поверх стен и потолка.

1. Скрытая (внутренняя) электропроводка, прокладка кабелей осуществляется в металлических трубах внутри стен и потолков.

Скрытый тип монтажа электропроводки обладает такими преимуществами:

• Все элементы разводки скрыты и не нарушают эстетику стен;
• Выключатели и розетки утапливаются в стены и не выпирают;
• При правильно выполненной разводке увеличивается степень пожарной безопасности всего строения;
• Замена кабеля в металлической трубе достаточно простая;
• Уменьшается риск механического повреждения проводки;
• Нет выступающих проводов, которые на себе собирают пыль и паутину;

Чем опасна скрытая электропроводка?

При скрытой проводке нет возможности увидеть возможные механические повреждения изоляции кабеля и общего состояния проводки, например ее старения и появления микротрещин. Во время усадки деревянного дома, возможно, не хватит запаса длины кабеля и может произойти разрыв линии.

Скрытый монтаж прокладки электрической проводки имеет следующие недостатки:

• Нет возможности для регулярной проверки и мониторинга состояния изоляции;
• Достаточно сложно будет, происходит процесс масштабирования электросхемы;
• Технически сложный монтаж, который эффективен только во время возведения стен;
• Необходимость по всему дому создавать фальш-конструкции, которые будут закрывать магистрали изолирующих труб;
• Достаточно большая стоимость работ и материалов;
• Дополнительные затраты на специализированный инструмент.

Открытый способ прокладки электромагистралей по дому предоставляет такие преимущества:

• Лёгкая и простая прокладка кабеля;
• Вся проводка в доступе для мониторинга состояния проводки, также несложно произвести замену испорченного участка;
• Достаточно простая масштабируемость всей электросистемы, можно легко добавить и убрать розетки или выключатели;
• Дешевая стоимость работ по монтажу.

Минусы внешней проводки:

• Страдает эстетический вид стен;
• Возможны риски механического повреждения силового кабеля;
• Необходимы сквозные отверстия в стенах при переходе между помещениями.

Схема и план

Монтажная схема необходима для обоих способов прокладки кабелей. В первом случае она помогает в работе, а во втором (при скрытой прокладке) пригодится для ремонтных работ, разделения линии электроснабжения при необходимости.

Для составления схемы возьмите план всех помещений. Отметьте на нем предполагаемые места установки крупной мебели, бытовых приборов, работающих от сети. Это исключит ситуации, когда розетка оказалась на стене за шкафом-купе или для установки посудомоечной машины, ее приходится переносить в другое место.
Разделите группы линий электроснабжения для освещения и для розеток. Розеточные линии лучше разделить, особенно, если они ведут на кухню, в ванную, где используются бытовые приборы высокой мощности.

Внимание! Разделение силовых линий оставляет возможность использовать бытовые приборы, даже если одна из линий перегорела. Обслуживание сгоревшей линии можно провести без отключения электричества во всем коттедже.

Схема электрической проводки для деревянного дома может выглядеть следующим образом.

Пошаговая подготовка схемы проводки своими руками

1. Для подготовки схемы разводки электропроводки в частном доме возьмите обычный лист бумаги и начертите план всех помещений.
2. Обозначьте места расположения мебели, бытовых приборов, сантехники.
3. Отметьте места для монтажа розеток.
4. Отдельно отметьте розетки с защитой от водных брызг (в ванной, на кухне).
5. Укажите место расположения распределительного щита.
6. Отметьте, где расположены распределительные коробки.

Эта схема нужна вам исключительно для проведения монтажа. В проверяющие надзорные органы она не предоставляется.

Варианты прокладки электропроводки в деревянном доме

Выше уже упоминалось, что прокладывается электричество в доме из бруса закрытым и открытым способом. Остановимся подробнее на их плюсах, недостатках, специфике монтажа.

Подбор аппаратуры и кабелей

Для монтажа электрической проводки и точного составления схемы необходимо подобрать материалы и инструменты.

Для работы понадобится:

• Электрический щит. Для дома из дерева желательно приобрести металлический щит.
• Трехжильные кабели ВВГ разного сечения.
• Гофрированные полурукава и трубки, металлические трубы;
• Кабель-каналы, предназначенные для монтажа проводки внешнего типа;
• Распаечные коробки;
• Колодки для соединений и зажимные клеммы;
• Термоусадочные трубки разного диаметра, изолирующая лента;
• Монтажные коробки для выключателей, розеток;
• Плафоны осветительных приборов, выключатели, розетки;
• Автоматические переключатели для электрической проводки;
• Вводное оборудование для заведения электрической проводки внутрь дома;
• Электрический счетчик.

Кроме этого понадобятся монтажные инструменты с прорезиненными ручками, резиновые перчатки. Подбирать материал желательно средней цены. Низкая стоимость материалов часто говорит об их невысоком качестве и недолговечности.

Способы монтажа

Провести кабель проводки в дом можно двумя способами: подземным и воздушным.

Открытая (наружная) проводка в доме из бруса

Наружная проводка в срубе монтируется проще, поэтому выполнения работы достаточно иметь минимальный опыт прокладки электросети.

Начните монтаж электрики в деревянном доме с прикрепления распределительных коробок. Зафиксируйте кабель-каналы, в которые будут вкладываться провода. Прикрепите розетки и включатели согласно предварительно составленной схеме.

Чтобы провода, включатели и розетки гармонировали с отделкой стен и общей стилистикой деревянного дома, подберите их под цвет дерева или в стиле ретро. Такие решения можно увидеть на многочисленных фото электропроводки в деревянном доме в

Плюсы:

1. Простой и быстрый монтаж в сравнении с внутренней прокладкой проводов.
2. Придает особый колорит брусовому дому.
3. Легкое обслуживание и замена деталей при необходимости.

Минусы:

1. Нужно подбирать розетки и включатели, подходящие по стилю интерьеру дома.
2. Необходимость предусмотреть расположение линий электросети, чтобы мебель, техника не мешала пользоваться ими.
3. Желательно подбирать короб для кабелей, который оптимально впишется в интерьер комнат.

Подземный монтаж проводки

От столба линии электропроводки роется траншея для кабеля. Глубина траншеи должна быть не менее восьмидесяти сантиметров.

Там, где кабель входит в почву, а также в фундамент устанавливаются толстостенные металлические трубки, в которые протягивается кабель.

Место входа кабеля герметизируется с помощью мастики. Такой способ ввода подходит для проведения электрической проводки скрытым способом.

Воздушный монтаж проводки

От столба линии электропередач используется кабель сечением больше шестнадцати миллиметров. Используется самонесущий изолированный провод (СИП). Этот кабель ведется только до ввода в дом. Использовать его внутри помещения запрещено. От этого кабеля к распределительной коробке применяется ВВГнг типа. Он дополнительно помещается в гофрированную трубу.

В месте ввода электрических кабелей в дом обязательно используется металлическая гильза. Она защитит стены от возгорания в случае выхода проводки из строя, а также сами кабели проводки от грызунов.

Дальнейшая разводка электрической проводки осуществляется двумя способами: скрытым или открытым.

Наиболее рациональным  и удобным способом считается монтаж  проводки открытым способом.

Он в свою очередь выполняется несколькими методами:

• В стиле «ретро»;

• Путем крепления проводов напрямую к стене;
• Монтаж проводов в гофре в малозаметных местах в комнатах;
• Проводка по стенам в кабель-канале;
• Проводка с помощью электротехнического плинтуса;
• Прокладка кабелей в пластиковом декоративном плинтусе.

Вход линии электричества в дом

Ввод электричества в деревянный коттедж выполняется двумя способами: под землей и по воздуху. Проще в монтаже воздушный способ, но безопаснее подземный. Под землей кабель защищен от повреждений, а линии электричества входят в помещение через фундамент. Для этого в нем прокладываются толстостенные трубы. Этот способ удобен для строящегося дома. Если жилье уже возведено, остается только воздушный способ. Для деревянных строений используется вводный кабель в негорючей оплетке.

Профессионалы рекомендуют установку защитного автомата на фасаде жилого дома перед входом линии в помещение, чтобы обезопасить его от возгорания из-за короткого замыкания и перегрузок.

Установка распределительного щитка

Распределительный щиток — металлический ящик, в котором установлены нулевая шина и шина контура заземления DIN-рейка. Также в нем устанавливается счетчик расхода электрической энергии с пломбой и вводный защитный автомат. Щиток закрывается металлической или пластиковой дверцей.

Из распределительного щитка линии электричества идут к точкам потребления – розеткам и включателям.

Автоматы в щитке должны иметь такую входную мощность, чтобы сработать при перегрузке даже на самом слабом участке домашней электросети.

Контур заземления и другие меры безопасности

Монтаж контура заземления — обязательная часть установки электропроводки в деревянном доме. Самым эффективным способом монтажа считается модульно-штырьевой. Для его использования нужно приобрести готовые заземляющие системы, обработанные антикоррозийным покрытием. Если их покупка кажется дорогостоящей можно использовать металлический уголок или арматуру.

По периметру дома вырывается траншея, в которую устанавливаются вертикальные заземлители и помещается треугольный контур заземления. Следующий этап – установка выводного устройства заземляющей системы.

Далее заземление подключается к тоководу, а тот к общей системе. К готовой системе заземления подключается электрическое оборудование.

К мерам противопожарной безопасности кроме монтажа заземления относятся:

1. использование коробов и шлангов из негорючих материалов;
2. соблюдение правил монтажа, аккуратная работа с кабелями, исключающая их повреждение;
3. неразрывность заземления по всему контуру;
4. наличие системы уравнивания электрических потенциалов.

Порядок монтажа

• Начальным этапом монтажа проводки является подготовка места для включателей и розеток. На место монтажа светильников, розеток и выключателей необходимо прикрепить металлические пластинки. На эти пластинки устанавливаются электротехнические приборы.
• Следующий этап – проведение проводов наружным или скрытым способом. Не зависимо от выбранного способа все места соприкосновения проводов и дерева (места прохождения через стены) следует обезопасить металлическими цилиндрами.
• Третий этап – подключение проводов согласно схеме электропроводки дома.
• Подключение к электрическому щитку. Прежде чем подключить провода к щитку, нужно проверить правильность их монтажа, а  также отсутствие короткого замыкания, оценить сопротивление заземления и изоляции.

Завершение электромонтажных работ

Завершающим этапом монтажа электропроводки является проверка правильности работы электросети. Тестировать проводку на предмет того, отвечает ли она нормам или нет должны профессиональные электрики. Если хозяева дома не обладают достаточным опытом электромонтажа, ответ на вопрос, как лучше: самому сделать проводку в деревянном доме или доверить эту работу мастеру, очевиден.

Распространенные ошибки

Монтируя электропроводку своими руками важно избежать следующих типичных ошибок:

• Монтаж без схемы электропроводки, составленной заранее.
• Коммутация всех линий проводки в помещении в одном узле.
• Применение некачественных материалов.
• Расчет электропроводки с уже заложенным в него «запасом». Рассчитываться электропроводка должна без запаса. Запас мощности закладывается на стадии покупки материалов. Он не должен превышать двадцати процентов от расчетных данных. Например, кабель может иметь сечение на 20% большее, чем сечение, указанное в расчете.
• Для подключения электроприборов высокой мощности (до 3.5 кВт) используются обычные розетки. Для оборудования с большей мощностью требуется отдельный кабель, идущий от щитка. Использование более мощной розетки без отдельного кабеля от щитка является ошибкой.
• Заниженное сечение кабеля на ввод в дом. Оно нередко становится причиной возгорания проводки из-за токовой перегрузки.
• Прокладка кабельной линии в непосредственной близости от поверхности стен (при скрытой проводке). В результате, вбивая гвоздь в стену, человек может получить поражение электрическим током.
• Соединение высоко- и низковольтных проводов в одной коробке.
• Использование небезопасной скрутки, ведущей к оплавлению проводов.
• Соединение алюминиевых жил с медными. Если соединение неизбежно, лучше использовать для этой цели специальные клеммы.
• Работа под напряжением.
• Расположение распределительных коробок на средней или нижней части стен.

• Нарезка проводов на куски. При монтаже может оказаться, что до места расположения розетки не хватает нескольких сантиметров, и других кусков нужной длины в наличии нет.
• Использование одних и тех же марок кабелей и проводов для уличного и внутреннего монтажа.
• Несоблюдение цветовой маркировки проводов.
• На разрыв выключателя к цепи ведет нулевой, а не фазный провод, как это должно быть.
• Установка распределительных коробок там, где их легко повредить, где к ним будут иметь доступ дети.
• Отсутствие обжимной гильзы у многопроволочного провода, монтируемого в винтовой зажим.
• Неправильное заземление провода.
• Неправильное подключение устройства защитного отключения.

Заключение

Планируя монтаж электропроводки, нужно озаботиться не только тем, как красиво сделать скрытую электрическую проводку в доме, но и тем, чтобы ее монтаж в деревянном доме был максимально безопасным и удобным для проверки и обслуживания.

Все монтажные работы должны производиться с учетом пожароопасности деревянных строений

правила, открытая и закрытая разводка электрики

Деревянные дома всегда являлись символом уюта, тепла и душевного комфорта. Даже сейчас, когда предостаточно разнообразных современных строительных материалов, многие предпочитают строить загородные дома и дачи из дерева. И конечно же, любое жилище в современном мире не может обойтись без электричества. Но при планировании и проведении проводки в деревянном доме, необходимо знать и выполнять определенные нормы, чтобы не подвергать опасности имущество и даже здоровье.

Общие требования

Монтаж электрики в деревянном доме отличается от аналогичных работ в домах, построенных из менее традиционного материала. Разводка электрики в деревянном доме должна проводиться с соблюдением особых правил касательно безопасности жилища.

От электропроводки в строениях из дерева, требуется:

• Безопасность. При прокладывании проводов применяются меры для предотвращения передачи открытого огня на мебель и стены дома. Кабеля должны быть защищены от перегрева и загорания.
• Проектирование. Провода и элементы проводки должны соответствовать расчетам пиковой нагрузки в электросети. Запас прочности и технические характеристики должны превышать расчетные на двадцать — тридцать процентов.
• Правильный выбор способа прокладки. Чтобы постоянно контролировать качество проводов, лучше всего их прокладывать открытым способом.
• Изоляция. Электрощит, который является местом входа проводов в жилище, должен быть отделен от деревянных частей здания огнеупорным диэлектриком.
• Хороший проводник. Обычно используют трехжильный кабель из меди с прочной изоляцией. Запрещается, по всем нормам, использовать провода в ПВХ гофре.
• Автоматика. Каждый обособленный узел электрической сети должен иметь выключатель с автоматическим предохранителем. Технические параметры выключателя должны соответствовать нагрузке на участке цепи. Номинал токов сильно не завышают, чтобы не вызвать перегрев.

Проводить электромонтаж в деревянном доме без знаний и опыта не следует, — лучше пригласить профессионалов. Но хозяин дома должен понимать азы электротехники и правила применения открытой проводки в деревянном доме. Эти знания помогают контролировать и диагностировать уже проложенную проводку.

Нормативные акты

Есть несколько основных документов, на которые нужно полагаться при проектировании электросети в доме. Неспециалисту может показаться, что информация подана слишком «сухая», на непонятном техническом языке. В этом случае, при самостоятельном чтении советуют использовать «Правила устройства электроустановок». Издание подробно расписывает основные понятия, на которые следует опираться при проведении внутренней и наружной проводки в деревянном доме.

Тем же, кто хочет знать все тонкости электрических работ в деревянном жилище следует обратить внимание на следующее:

• ПУЭ, Седьмое издание. Это главный документ, регулирующий монтажные электроработы. Он нормирует выбор проводов, различных устройств и освещения.
• СНиП 3.05−06−85. Подробно, с применением схем перечисляет варианты прокладывания и подсоединения основного кабеля в дом.
• СНиП 31−02. Перечисляет требования к укладке проводов внутри жилища. Полностью соответствует нормам ПУЭ.

Подготовка проекта

Любым работам по электрификации здания, предшествует создание индивидуального проекта. Для его утверждения и согласования, оформляют заявку в ближайшем отделении ОАО «Региональные электрические сети».

После утверждения документа, составляются договор и технические условия, чтобы официально подключится к местной электросети. После этого разрабатывают подробную документацию с электросхемами для проекта. Проектирование включает в себя:

• Расчет общей мощности. Подсчитывается сумма всех мощностей бытовых приборов в доме с запасом в тридцать процентов.
• Вычерчивание проекта. Чертится подробный план с указанием размещения розеток, светильников и так далее. На плане указывается количество элементов каждой из групп, присоединенных к сети.
• Выбор диаметра кабеля. Подбор сечения проводов исходя из технических характеристик каждой группы в сети.
• Месторасположение и количество распределительных коробок. Если в доме много квартир, то следует подобрать и указать место для распределительных коробок.
• Маршрутизация кабеля. Проект должен предусмотреть единственно правильный и обоснованный путь прокладки электрической проводки. Обязательно на всех участках отмечается расстояние от пола, до потолка, окна и т. п.

По правилам ПУЭ кабеля располагаются только горизонтально или вертикально. В случае если нужно изогнуть проводку, то рекомендуемый угол поворота составляет девяносто градусов.

Розетки и выключатели располагают на доступных участках со свободным пространством вокруг них и удобным доступом. Количество розеточных групп может меняться в зависимости от типа помещения, его размеров и потребностей жильцов, но документация рекомендует размещать не менее одной розетки на шесть квадратных метров.

Монтаж электропроводки

Для монтажа требуется ряд инструментов: электродрель, шуруповерт, набор отверток вместе с индикаторной, измерительный метр, плоскогубцы и кусачки.

Весь процесс можно разбить на ряд этапов: подводка провода от внешней электрической сети к дому, сборка распределительного щитка, прокладывание наружной и внутренней проводки, монтаж розеточных групп, проверка работоспособности.

Распределительные щитки

Распределительный щит — это конструкция для ввода наружного кабеля в дом и распределения тока по направлениям. Щиток представляет собой короб, в котором помещаются узлы, корректирующие работу сети, ведущие учет и отвечающие за безопасность.

Размеры щита зависят от количества узлов и для деревянных домов обычно рассчитывают вместимость на двенадцать — пятнадцать элементов.

Устанавливают щиток вертикально на высоте примерно полутора метров от пола на изоляционном материале. Часто в деревянном доме проектируют небольшое подсобное помещение, в котором устанавливается устройство.

При монтаже в распределителе снимается передняя панель и через отверстия на задней панели, делают разметку на стене. Затем в стене просверливаются отверстия под дюбели и щиток крепится к ним при помощи саморезов. Внутри щита располагают УЗО, счетчики, предохранители. Узлы размещают в порядке уменьшения силы тока.

Подключение к сети

Есть два способа провести провода в помещение: по воздуху или под землёй. Обычно предпочитают подземный способ, так как в этом случае используют бронированный провод с дополнительной защитой из гофрированной фольги. Глубина залегания кабеля должна быть тридцать — сорок сантиметров.

По воздуху кабель проводят тогда, когда между подстанцией и жилищем очень большое расстояние. В этом случае кабель соединяют с несущим тросом и всю конструкцию натягивают между опорным пунктом и домом. Если длина кабеля превышает двадцать метров, то приходится устанавливать дополнительную подпорку.

Открытое размещение проводов

Это самый рациональный и популярный способ электромонтажа. Используется он уже давно и раньше его использование можно было легко увидеть из-за белых керамических изоляторов —»чашечек».

При таком способе провод не контактирует со стенкой из дерева.

В настоящее время этот вариант используется только, если мощность всех приборов не превышает четырех киловатт. В тех помещениях, где нагрузка выше — от этого способа отказываются.

При открытой проводке возможны следующие варианты монтажа и защиты:

1. Электропроводник диаметром до шести миллиметров, прикрепляют клипсами из жаростойкого пластика на поверхности стенки. Лучше всего подходит провод с медным сердечником, имеющий двойную или тройную оплетку. Если кабель имеет обычную изоляцию, то он дополнительно защищается несгораемой прокладкой. Она проходит вдоль всего кабеля и выступает за него с обеих сторон на восемь — десять миллиметров.
2. Электрокабель прячут в полимерных каналах. Можно подобрать различные каналы под дизайнерские решения и с различными техническими характеристиками. Монтируется кабель-канал на саморезах, а сама проводка защищается передней крышкой. Для проведения проверки или ремонтных работ, лицевая панель снимается.
3. Проводка прокладывается в металлическом гофре сечением до двух сантиметров. Положительной особенностью является возможность поместить в такую гофрированную трубу целый жгут из кабелей. К тому же металл надежно защищает от серьезных повреждений. При монтаже труба крепится противопожарными клипсами, а между стеной и проводкой образуется зазор величиной в один сантиметр.
4. Иногда вместо металлических труб применяются полимерные. Полимерная труба крепится так же как металлический гофр и обеспечивает отличную защиту от повышения температуры или огня. Недостатком является то, что в случае ремонта или необходимости доступа к кабелю, приходится разбирать весь проблемный узел.

Иногда используют комбинацию прямых металлических труб, которые располагаются на прямых линиях и гофр, образующих повороты. Это очень надежный способ, но не всегда вписывается в дизайн комнат.

Если в качестве защиты проводов используются металлические детали, то все они обязательно должны быть заземлены.

Скрытая прокладка кабеля

Этот способ прокладки используется редко потому, что требует большего объема работ, чем при открытом проводке провода. Но те хозяева, которые считают, что открытый провод неуместен, используют технологию скрытого размещения. При этом должны соблюдаться некоторые требования:

• Оболочка кабеля обязана быть негорючей. Такой защитой может служить гофра из металла или стальная трубка. Внутренняя часть должна быть оцинкованной. Без защиты кабель нельзя использовать категорически.
• Кабель на горизонтальном участке кладется под уклоном, для возможности стока влаги вниз. Для лучшей влагозащищённости там, где возможно скопление воды, в защитном кожухе просверливаются отверстия. Поворотные части изготавливаются из резьбовых деталей. Они свариваются или спаиваются с прямыми участками.
• Все выключатели, переключатели и розеточные группы должны иметь металлические основания и заземлены. Место крепления защитных труб и розеток обрабатываются герметикой.

Ошибки монтажа

К сожалению, травматические случаи и пожары в домах из дерева происходят из-за грубых ошибок и нарушений во время монтажных работ и эксплуатации электрической сети.

Основные ошибки:

• При скрытых кабелях под потолком, проводка находится без защитной изоляции. При маленьком диаметре проводов, они могут перегреться и зажечь деревянные сухие поверхности.
• Если кабель лежит под плинтусом, то из-за ограниченного пространства и плотного контакта проводов с легко возгорающимися деталями, возможно самовозгорание. Если кабель прокладывается под полом, то провод надо прятать в короб с пространством в десять — пятнадцать миллиметров.
• Использование различных ПВХ трубок может привести к оплавлению защитной поверхности и прямому контакту перегретого сердечника с деревом.

Коробки для розеток должны быть металлические, поскольку пластиковые не являются защитой от перегрева.

Испытание системы

На заключительном этапе электрификации дома, для проверки все сети, необходимы электроизмерительные устройства.

При проверке работоспособности, проводятся:

• Внешний осмотр электросети, контактов и изоляций.
• Измерение величины сопротивления изоляции.
• Измерение сопротивления на контуре «земля».
• Оценка работы цепи ноль-фаза.
• Испытание предохранителей.

После успешных испытания, специалист из управляющего органа подтверждает завершение работ.

Это значит, что провода проложены правильно и их можно безопасно использовать, соблюдая правила эксплуатации сети.

Электромонтажные работы в деревянном доме являются очень сложным и важным процессом, который требует аккуратности, внимательности и знаний. Мастер, решивший проложить электропроводку своими руками, должен хорошо подумать, чтобы не допустить технологических ошибок, которые могут привести к травматическим последствиям.

Как сделать проводку в деревянном доме

Монтаж электропроводки в деревянном доме – важная часть обеспечения нормального функционирования постройки. При этом потенциальная опасность возгорания деревянного строения из-за неправильно проложенных и соединенных проводов, нарушения целостности изоляции, неисправностей электроприборов требует особо жесткого соблюдения мер безопасности.

Содержание статьи

Требования к электропроводке в деревянном доме

При устройстве системы энергоснабжения в построенном целиком из дерева или каркасном (на деревянном каркасе, с древесными материалами обшивки) используются два вида прокладки кабелей: открытый и скрытый. В первом случае крепление проводов выбирается во внутренней поверхности стен, причем необходимо устраивать пожарозащищенные короба или желоба, крепить провод на специальных изоляторах. При внутренней прокладке, в зависимости от конструкции здания, используется трассирование внутри сплошных или многослойных стен в специальных каналах, или в пустотах конструкции.

Основные правила электропроводки в деревянном доме:

• выбранный для обеспечения здания энергией провод (провода) должен обеспечивать необходимую нагрузку с запасом в 30%. Оптимальный вариант кабеля – с медными жилами и огнеупорной оплеткой. Для силовых кабелей следует выбирать изделия с маркировкой ВВГнг – они не поддерживают горения. Нагрузка на каждый участок проводки рассчитывается индивидуально с учетом мощности подключенных электроприборов и возможных потерь;
• место для прокладки энерготрассы выбирается в соответствии с конструктивными особенностями строения, его дизайном и финансовыми возможностями владельцев жилья. В любом случае согласно требованиям ПУЭ и СП доступ к кабелям должен быть обеспечен без необходимости демонтажа стенной обшивки и/или несущих конструкций здания;
• места прокладки кабелей в обязательном порядке обрабатываются средствами огнезащиты, будь то деревянные конструкции непосредственно или утепляющие (отделочные) материалы. Огнезащита требуется также для мест установки регуляторов, выключателей и розеток, электрощитов и прочих электрических приборов. Особое внимание уделяется местам, где кабели проводятся сквозь стену – необходимо обеспечить негорючие втулки или обработать отверстия антипириновыми составами;
• при разводке системы энергоснабжения ветка с повышенной нагрузкой (к электропечи, другим нагревательным приборам) прокладывается отдельно и обеспечивается дополнительными средствами защиты.

Монтаж электропроводки в каркасном доме или деревянной постройке: недопустимые нарушения

По правилам безопасности считается, что категорически нельзя:

1. устраивать по сгораемым конструкция трассы из кабелей в коробе (трубе, рукаве, штробе и так далее), не обеспечивающей механическую защиту и защиту от короткого замыкания;
2. располагать электрощиты, распределительные и соединительные узлы, другие места соединения двух и более кабелей в труднодоступных местах, не защищенных от возгорания;
3. располагать любые энергетические трассы среди рыхлого легкогорючего (в том числе от нагрева) материала;
4. использовать провода недостаточного сечения и закладывать запас на пиковую перегрузку менее 30%.

Рациональные способы: как сделать электропроводку в деревянном доме

Для безопасной прокладки энергосети при выбранном скрытом способе расположения электрики рекомендуют:

• проводка в медных или алюминиевых трубах. Такие коммуникации можно располагать скрыто при учете дополнительной противопожарной обработки трассы и правильном соединении всех элементов системы;
• в полимерных коробах, гофротрубе и металлорукаве при условии подкладывании (окружении) трассы негорючим материалом. В качестве изолирующего материала выступает асбест, цемент, бетон, штукатурка и некоторые другие.

На последней иллюстрации показана пожарозащитная отделка стены в месте соединения нескольких ветвей электроснабжения и установки электрощита. Наружная отделка данного сегмента строения также должна быть выполнена в возможность локализовать возгорания в местах скруток кабелей и контактов переключателей.

Проводка, устраиваемая открытым способом, имеет меньшее количество ограничений. Это связано с возможностью быстро заметить возгорание и своевременно обесточить систему, остановить пожар. Однако и здесь крепление проводов непосредственно к горючим поверхностям (бревну, брусу, дощатой обшивке, панелями на основе пиломатериалов) недопустимо. Необходимо обеспечить промежуток не менее 10 мм от оплетки кабеля до опорной поверхности.

Один из распространенных вариантов открытой проводки в деревянном доме – так называемая «ретро-проводка». Для нее используют витой кабель и специальные изоляторы-ролики. В домах, оформленных с использованием винтажного стиля, такой вариант внешней прокладки проводов вполне уместен эстетически и функционально.

Следует отметить, что подвод силовых линий к местам распределение кабелей по помещениям может осуществляться скрыто или открыто.

Обычный же вид открытой (внешней) проводки в коробах и специальных каналах и с помощью скоб в деревянном или каркасном доме выглядит так.

При этом компании, поставляющие электрооборудование, предлагают большое разнообразие защитных средств и соединительных элементов для различных типов и способов прокладки кабелей.

Вход электролинии в дом

Для подвода электроэнергии в дом (вне зависимости от источника питания – централизованного или автономного) используется два вида подключения:

• воздушный – такая прокладка проводки в деревянном доме наиболее проста и дешева, не требует специальных мер по устройству траншеи. Однако кабель может быть поврежден в результате погодных условий (налипание снега, сильные порывы ветра) или человеческого фактора. Для такого способа подключения используются самонесущие изолированные провода (СИП), «прокидываемые» от столба к точке подключения и подключаемые с помощью фарфоровой арматуры. Геометрические параметры схемы электропроводки в деревянном доме с внешним воздушным подключением показаны на иллюстрации;
• подземный. Для такой прокладки используется траншея и защитная труба, причем кабель марки ВВБШв диаметром не менее 16 мм в трубе выводится через фундамент до помещения, где будет располагаться распределительный щиток. Траншею устраивают с небольшим уклоном в сторону улицы. Места ввода трубы в здание и ее погружения в траншею тщательно заделываются – в трубу не должны попадать пыль, атмосферная влага и бытовые стоки.

Важно: работы по подключению проводки в каркасном доме или любой другой частной постройке осуществляются только сотрудниками службы энергоснабжения. Владельцы строения могут только подготовить точку ввода коммуникаций или перепоручить выполнение работ специализированным компаниям.

Следует отметить: способ ввода кабеля зависит в том числе от того, какая проводка в частном доме будет использоваться – скрытая или открытая. Для разводки в металлических трубах начиная с нижнего этажа или подвального (полуподвального) помещения более логично завести электричество в дом с помощью подземной траншеи.

При любом способе ввода правила ПУЭ запрещают использование в каркасных и деревянных строениях алюминиевых проводов, поэтому в точке входа необходимо осуществить переход с алюминиевых жил на медные.

Видео: ввод кабеля в дом

Защита вводного кабеля

Вне зависимости от способа ввода, кабель от общественных коммуникаций до точки входа в строение не защищен от повреждений. Поэтому необходимо принять следующие меры для его защиты:

• монтаж в толстостенной металлической трубе с небольшим количеством поворотов при подземном подключении или прохождение кабеля через стену дома в специальных втулках из толстостенной металлической трубы;
• монтаж двухполюсного автомата на входе проводки в дом
• при реконструируемых или вновь проведенных (еще не проверенных длительной эксплуатацией) внешних сетях желательно смонтировать дополнительный автомат защиты на столбе, от которого кабель направляется в дом.

Распределительный щиток при создании электропроводки в деревянном доме своими руками устанавливается из соображений близости к точке ввода энергокоммуникаций в строение и логичности расположения щитка с учетом дальнейшей прокладки кабелей.

От щитка до приборов

Электропроводка в доме из бруса или в каркасном доме подчиняется общим правилам безопасности (см. выше) и удобства использования. При этом важно помнить:

• открытая или скрытая проводка в деревянном доме исключает использование скруток для соединения отдельных участков кабелей. Вместо этого используются специальные зажимные клеммы;
• во влажных и жарких помещениях необходимо уделять максимум внимания защите проводов от влаги и возможного возгорания. Для этого используются негорючие прокладки и короба (трубы), четко выдерживается расстояние от кабеля до горючей поверхности, электроприборы с открытыми контактами (розетки, выключатели) выполняются во влаго- и брызгозащищенном исполнении;
• учитываются группы потребителей электроэнергии в здании. Для электроприборов с повышенной мощностью выделяются отдельные ветки;
• при расчете нагрузки на электропроводку в целом учитываются не только существующие, но и планируемые потребители (запас не менее 30% при отсутствии данных).

Уточнять, какую проводку использовать в деревянном доме (по мощности, сечению кабелей и типу проводов), лучше на основании электротехнических расчетов. При проектировании деревянного дома строительными организациями такой расчет обязательно входит в пакет предоставляемой документации. При самостоятельном расчете проводки в кабель-каналах в деревянном доме (другом варианте прокладки) можно опираться на статистические данные о номинальной потребляемой мощности электроприборов и допустимом сечении питающих их кабелей.

При расчете также учитывается коэффициент спроса, то есть поправка на количество одновременно работающих приборов. Она определяется нормативно.

Таким образом, суммарная мощность проводки в деревянном доме своими руками определяется по формуле:

(Потребляемая мощность прибора 1) х (количество приборов 1) + (Потребляемая мощность прибора 2) х (количество приборов 2) + … + (Потребляемая мощность прибора N) х (количество приборов N) = суммарная потребляемая мощность.

Пример. Для частного дома, где имеются (мощность потребителей указана в кВт, количество – в штуках):

• лампы светодиодные (0,2) – 12;
• розеточные места (0,1) – 12;
• стиральная машина (1,5) – 1;
• посудомоечная машина (1,5) – 1;
• холодильник (0,5) – 2;
• электрические полотенцесушители (1,0) – 2;
• электроподжиг плиты и духовой шкаф (0,1 и 1,2 соответственно) – 1 и 1;
• электрический котел (18) – 1;
• насосное оборудование (2,5) – 1.

Общая нагрузка на сеть составит:

0,2 х 12 + 0,1 х 12 + 1,5 +1,5 + 0,5 + 1,0 х 2 + 1,3 + 18 +2,5 = 30,9 кВт.

Коэффициент спроса для такой заявленной мощности равен 0,6, соответственно, ориентировочная потребная мощность сети составит около 18,5 кВт. С учетом уже упоминавшегося необходимого запаса 30% выбирается сечение токопроводящей жилы (по таблице ниже) 16 мм.

Расчет каждого отдельного провода может выполняться в соответствии с потребляемой мощностью подключенных к нему электроприборов, но более универсальным вариантом является унификация проводки. При выборе такого варианта проводка в частном доме своими руками осуществляется кабелями двух-трех диаметров.

Видеоинструкция: электропроводка в деревянном доме своими руками

Заключение

В целях большей надежности расчетов желательно доверить их выполнение профессионалам и уточнить все неясные моменты, а также самостоятельно изучить нормативные документы по устройству электроснабжения частных домов.

При самостоятельном строительстве и оборудовании частного деревянного дома электрическими коммуникациями повышенное внимание к деталям прокладки и защиты кабелей – залог пожарной безопасности строения, сохранности жизни и здоровья его жителей, а также целостности имущества.

Правильный монтаж проводки в деревянном доме

Деревянные дома из бруса или бревна во многом требуют к себе особого подхода. Например, проводка в деревянном доме должна укладываться с соблюдением массы требований ПУЭ и СНиПов. И это не удивительно, ведь дерево, даже при самых современных способах обработки, так и остается горючим материалом. Поэтому с электропроводкой в любом случае возникнут трудности – минимизировать их может только обращение к профессионалу. Но если вдруг это невозможно, то разрабатывать ее схему и делать прокладку нужно очень внимательно.

Основные требования

К сожалению, главной причиной пожаров в жилье является электрика в домах из дерева. Из-за этого правила монтажа проводки в них отличаются от работ в зданиях из бетона или кирпича. И поэтому об эстетике этого процесса следует думать в последнюю очередь. Для электропроводки на первом и других местах стоит безопасность, но не дизайн интерьеров.

Задача заключается в том, чтобы свести к минимуму риск короткого замыкания и нагрева проводов, и одновременно сформировать негорючую преграду между деревом и искрами. Есть множество ГОСТов и СНиПов, которые так или иначе регламентируют укладывание электропроводки в деревянных домах. Однако самый важный документ – это ПУЭ, и если в других документах есть какие-то несостыковки в нормах, опираться нужно на него. ПУЭ серьезно ужесточили в последней редакции, и его требования гарантируют безопасность.

При этом, читая ПУЭ, нужно понимать, что никаких упоминаний о дереве там не будет. В формулировке значится – горючие материалы. То есть, правила относятся ко всем из них.

Варианты прокладки

Как уже говорилось выше, электропроводка в деревянном доме должна монтироваться специалистом. Это практически единственный способ обезопасить себя и свое жилище по максимуму. Поэтому приведенные ниже способы не руководство к действию, а наглядный пример того, что будет делать профессионал, если выбрать именно этот способ прокладки.

Открытый (наружный) метод

В таком варианте электропроводка укладывается по стенам на керамических изоляторах – результат выглядит достаточно эстетично. Кабель обычно используется витой, в двойной оплетке. Но для этого нужно, чтобы между стеной дома и проводом был зазор минимум 10 мм. Иначе между ними потребуется вложить прокладку из железа или дерева, и забыть про эстетику. В крайнем случае, это подойдет для подсобок, но не для жилых помещений.

Такую проводку еще называют — ретро проводка. Но в деревянном доме ее лучше не применять, если у вас есть маленькие дети.

Скрытый метод

Этот вариант считают самым сложным и дорогим. Пытаться воплотить его своими руками категорически не рекомендуется – малейшая ошибка обойдется слишком дорого. Скрытая проводка может прокладываться только в медных либо стальных трубах, а пластиковые и гофро-каналы использовать запрещено, потому что они не в состоянии остановить огонь. И нет нужды объяснять, что в домах из бревна и бруса любая искра может вызвать пожар.

Но проводов действительно будет не видно, так что этот способ еще и самый эстетичный. Само его название – скрытый – говорит о том, что проводка останется внутри перекрытий.

Кабель-каналы

В таких каналах проводку делать проще, потому что достаточно просто правильно найти элементы и сопоставить их между собой. Провода в них тоже не видны, так что интерьер не портится, но все же не все профессионалы однозначно рекомендуют их использование. Дело в том, что обычные короба и пластиковые плинтуса здесь не подходят – они горючи.

Следовательно, применение типичных кабель-каналов запрещено нормативами. Но есть и другие, специальные, негорючие разновидности этих изделий – их прокладывать можно.

Порядок действий при монтаже

Пошаговый алгоритм прокладывания электропроводки в деревянных домах выглядит так:

1. Создание разметки на стенах – линии разведения проводов, места выключателей и розеток, а также распределительных коробок и т.д.
2. Сверление отверстий – для каналов и электроустановочных изделий.
3. Сборка вводного защитного электрощита и электросчетчика.
4. Прокладывание и соединение проводов – на пайки или клеммы.
5. Установка розеток и выключателей.
6. Проверка изоляции и всей системы (на короткие замыкания).

Эта инструкция является стандартной, т.е., подходит для всех домов, независимо от того, из каких материалов они построены. Кажется, что достаточно иметь в наличии отвертку, дрель и пассатижи, и дело сделано. Но вначале упоминалось, что дома из дерева требуют особого отношения, и поэтому, хоть инструкция и не меняется, в ней появляются нюансы.

Во-первых, все проходы кабелей через перекрытия, перегородки и внешние стены делают только с помощью металлических трубок (гильз). Это касается и открытого монтажа, где используются керамические изоляторы, и кабель-каналов. В любом из случаев проводка должна укладываться исключительно с защитой из металла, иначе пожаров не избежать.

Во-вторых, скрутки жил быть не должно. Это самые нагревающиеся и опасные места, так что риск следует исключить. Для деревянных строений лучше всего подходит клеммный вариант соединения проводов, еще их можно спаять или сварить, но так дольше и труднее.

И, наконец, если проводка укладывает под навесной потолок или какой-то декор, монтаж обязательно должен вестись в металлических трубах. Открытый вариант допускается для незакрытых мест, где все провода будут на виду и любое замыкание будет сразу заметно. Также для навесных потолков подходит способ монтажа по специальным кабель-каналам.

Ввод в эксплуатацию

Недостаточно проложить электропроводку и соединить ее с щитком и розеткой в единую сеть. Важно проверить ее и подключиться к общей сети, иначе ничего не станет работать.

Под проверкой понимается тестирование каждой линии на соответствие сопротивления изоляции всем нормам. Ведь визуально нормальный кабель может быть как-то поврежден, а без теста выявить повреждения изоляционной оплетки и другие проблемы невозможно. Как и сделать это без специального образования и оборудования – здесь задача электрика.

Кроме того, профессионалу нужно доверить еще и расчеты сечения жил и УЗО, даже если сам монтаж электропроводки по каким-то причинам будет проводиться самостоятельно. В вопросе электричества экспериментировать вовсе не стоит – этот риск ничем не оправдан.

Подключиться к общей сети самостоятельно тоже не получится. Для этого обращаются в сбытовую организацию, которая и вышлет электромонтажников на объект. Они проверят проводку еще раз – на соответствие техническим условиям и нормативам. Если какие-то нарушения все же обнаружатся, то в подключении будет отказано до их устранения. Если же все будет в порядке, то внутридомовая электросеть успешно подключится к основной.

Правила безопасности

Так как желающие сделать электропроводку в деревянном доме самостоятельно находятся всегда, то уже выделен ряд самых распространенных ошибок:

• жилы соединяются некачественно: в результате контакты начинают нагреваться.
• металлические гильзы и распределительные коробки не используются.
• используются кабели, не соответствующие требованиям.
• медные и алюминиевые провода применяются одновременно: соединять их нельзя.
• сечения жил и параметры защитных приборов подбираются неправильно.
• при прокладке проводов за декором используется пластиковая гофра.

Само собой разумеется, что допускать ничего из перечисленного нельзя – итогом будет пожар. Поэтому, если есть хоть какие-то сомнения в своих умениях, рисковать не стоит. Не говоря уже о том, что в работе нужно использовать инструменты с изоляцией ручки, и обязательно обесточивать сеть до начала монтажа. Это элементарные меры безопасности.

Заключение

Проводка в деревянном доме – это не поле для экспериментов и проверки своих знаний и способностей. К ее монтажу нужно подходить со всей серьезностью – от проектирования до сборки и подключения к общей сети. Любое незначительное упущение может привести (и обязательно приведет) к большим последствиям. Так что укладывать электропроводку должен человек, обладающий необходимой квалификацией и опытом. Хотя это очевидно.

Проводка в деревянном доме своими руками

Согласитесь что частный загородный дом, полностью выполненный из дерева, это, конечно, круто и красиво. Деревянное строение обладает многочисленными достоинствами. Оно тёплое и прочное, с идеальным уровнем влажности, а что касается экологического баланса, то ни один строительный материал даже в сравнение не идёт с натуральным деревом. Но при всех преимуществах у такого дома есть один существенный недостаток, пожарные называют подобные строения «сгораемым материалом». А так как причиной возникновения пожаров зачастую становится электричество, самой актуальной проблемой была, есть и будет проводка в деревянном доме. По статистике пожарных организаций на её долю приходится половина всех возгораний в зданиях, выстроенных из деревянного бруса.

Главные требования, предъявляемые к проводке

Монтаж электропроводки в деревянном доме отличается особенными требованиями. Ввиду того, что строения из дерева относятся к категории пожароопасных, то и условия прокладки силовых кабелей и проводов совсем иные. Поэтому не стоит думать, раз вы умеете отличать «фазу» от «ноля» или меняете розетки с выключателями, то и вся электрика в деревянном доме своими руками вам будет по плечу.

Желательно, чтобы весь объём работ (от подведения электричества к дому и вплоть до установки последнего светильника) выполняли профессиональные электрики. Но так как среди людей этой профессии тоже встречается немало халтурщиков, каждому владельцу частного деревянного домостроения полезно будет знать основные принципы, требования и правила монтажа электропроводки, чтобы оценить потом качество выполненной работы.

• Проводка бытовой электрической сети в деревянном доме выполняется кабелем, имеющим негорючую оболочку и низкий уровень выделения дыма. Такой кабель вы легко сможете отличить по маркировке, в его аббревиатуре обязательно присутствуют буквы «нг» (не поддерживающий горение). Его внешняя оболочка сделана из негорючего поливинилхлорида, это качество достигается за счёт использования при изготовлении специальных пластикатов. У проводников такого типа снижен уровень выделения дыма, он при пожарах является особенно опасным фактором, ведь дымовая завеса ухудшает светопроницаемость и мешает проведению аварийно-спасательных работ.
• Разводка должна быть выполнена таким образом, чтобы полностью исключить возможность поражения электрическим током людей и домашних животных.

• Запрещается прокладка электрической проводки в деревянном доме вблизи нагреваемых поверхностей (дымоходы, печи, камины).
• Необходимо полностью исключить вероятность возгорания кабеля и перехода огня на деревянные поверхности в случае, если возникнет короткое замыкание.
• Монтаж скрытой электропроводки в деревянном доме выполняется только по несгораемым конструкциям.
• Проведенные кабели и провода, а также установленные коммутационные аппараты должны быть с такими эксплуатационными характеристиками, чтобы иметь достаточный запас для потребляемой суммарной мощности.
• Не допустим нагрев проводников и соединительных электрических узлов.

Важно помнить! Не стоит улучшать интерьерное оформление деревянного домостроения путём снижения уровня безопасности. Пытаясь решить эстетические проблемы, можно вызвать катастрофические последствия.

Основные этапы

Поэтапно весь процесс монтажа электропроводки в деревянном доме можно поделить на несколько основных шагов:

• Расчёт общей мощности, которая понадобится для всех потребителей электроэнергии (бытовые электрические приборы, электроинструмент, осветительная сеть).
• Перед тем, как сделать проводку в деревянном доме, обязательным является составление схематического проекта.

кликните для увеличения

• На основании схемы и расчётных данных по нагрузке производится подбор и покупка материалов (провода, кабели, коммутационные аппараты, элементы защиты).
• Выполнение ввода от магистральной линии электропередачи до дома.
• Установка и сборка распределительного щитка.
• Монтаж внутренней проводки (в деревянном доме применяют варианты скрытой и открытой прокладки проводников).
• Установка коммутационной аппаратуры и осветительных элементов (розеток, распределительных коробок, выключателей, люстр, светильников, бра).
• Монтаж защитного заземления и УЗО.
• Лабораторные испытания, проверка работы бытовой электрической сети и оформление соответствующей документации.

Проект

Электропроводка в деревянном доме своими руками начинается с составления проекта.

По сути это должен быть план дома, на котором указываются все элементы освещения, места установки розеток и выключателей, а также бытовых электроприборов, требующих индивидуальной линии (кондиционер, варочная панель, духовой шкаф, водонагреватель).

Желательно на чертеже обозначить максимальную мощность электроприборов.

Осветительная нагрузка подключается отдельной линией к индивидуальному автомату (если дом очень большой, их может быть несколько – на каждую комнату либо на каждый этаж). Необходимо предусмотреть отдельный автомат для дворового освещения.

кликните для увеличения



Также индивидуальными линиями запитываются розетки в разных комнатах. Если домик небольшой и комнат немного, все розетки можно подключать от одного автомата. Исключение составляет кухня, на ней столько мощных бытовых приборов, что обязательно необходима отдельная линия.

Таким образом, вы разбиваете всю бытовую электрическую сеть своего дома на группы, теперь по каждой из них посчитайте максимальную нагрузку. Для этого суммируется мощность всех электроприборов, которые могут быть включены одновременно. Исходя из полученных цифр выбирается мощность вводного и отходящих автоматов.

Ввод в дом

Вводной участок, от магистральной линии электропередачи до распределительного щитка, считается наиболее ответственным. Есть два способа, как правильно подвести электричество к дому.

Прокладка кабеля в земле

Это более надёжный способ, потому что проводник полностью скрыт и не подвергается никаким внешним воздействиям. Кроме этого в случае короткого замыкания и возгорания, исключена возможность того, что пострадают люди или имущество. Благодаря такой высокой пожарной безопасности, подземный ввод особенно рекомендован для деревянных домостроений. К тому же он совершенно не портит внешний вид участка.

В то же время потребуются немалые затраты. Нужно будет прокопать траншею глубиною не менее 0,8 м. Если проход в дом будет осуществляться через фундамент, потребуется установка толстостенной металлической гильзы. Да и сам кабель желательно защитить от химического воздействия грунта, микроорганизмов и грызунов, давления корней растительности. Для этого его не просто располагают в траншее, а предварительно протягивают в металлической трубе или гофре.

Подземный способ желательно использовать на этапе, когда новый дом только строится, так можно обдумать прохождение всех коммуникаций заранее.

Прокладка кабеля по воздуху

Если строение уже возведено, то более дешёвым, удобным и лёгким вариантом будет воздушная линия. Выполняется отпайка от ближайшей опоры магистральной линии электропередачи.

Запомните главное! Ни вы, ни ваши знакомые даже с самым высшим электротехническим образованием не имеют право подниматься на эту опору для выполнения подключений. Такую работу делают электрики из штата энергоснабжающей организации, обслуживающей данную ЛЭП (у них на это есть специальный допуск).

В качестве вводного рекомендуется использовать провод СИП (самонесущий изолированный провод).

Его изоляционный слой выполнен материалом, который выдерживает перепады температур, солнечные лучи и атмосферные осадки. Под слоем изоляции провод СИП имеет не только токопроводящие жилы, но и стальной трос, что обеспечит хорошую натяжку. В случае использования другого кабеля, его нужно будет зафиксировать с помощью хомутов на дополнительном несущем тросе, также натянутом между опорой и домом.

Ещё один важный нюанс. Если пролёт получается более 20 м, то нужно устанавливать дополнительную опору, иначе провис будет большим, что увеличивает механическую нагрузку на провод.

В дом воздушный ввод заводится через просверленное в стене отверстие, в которое монтируется кусок металлической трубы. Очень важно, чтобы на пути прохождения провода не было высоких кустарников и деревьев, хозяйственных построек.

Распределительный щиток

Сейчас Энергонадзор требует в частных загородных домах устанавливать два распределительных щитка. Один из них должен находиться за пределами дома, в нём монтируется счётчик электрической энергии. Это делается для того, чтобы контролёр мог в любое время прийти и проверить показания счётчика.

Второй щиток располагается внутри дома, он соединён с тем, что на улице, электрическим кабелем. В нём будут располагаться вводной и отходящие автоматы, устройства защитного отключения УЗО.

В деревянных строениях следует устанавливать навесные распределительные щиты, которым необходимо обеспечить защиту от попадания влаги и пыли. К щитку всегда должен быть свободный доступ.

Открытая внутренняя проводка

Открытая электропроводка в деревянном доме (её по-другому называют наружная) может выполняться тремя вариантами. Вкратце рассмотрим каждый из них.

Трубы гофрированные электротехнические

Сейчас не проблема купить гофрированные гибкие трубы. Материал их изготовления – специальный пластик, который не поддерживает горение. В них необходимо провести кабель, причём в одной трубе можно размещать два, а при необходимости и больше проводников.

Открытая проводка в деревянном доме быстро и легко выполняется своими руками, но у неё имеются существенные недостатки. Вряд ли несколько рядов гофрированных труб добавят эстетики вашему помещению. А с учётом того, какие сейчас бывают нагрузки, и сколько различных бытовых электроприборов имеется в доме, таких рядов может быть от пяти и более.

К тому же, когда в гофрированную трубу уже протяните кабель, её практически не получится ровно уложить, она не будет натянута как струнка, всё равно в нескольких местах появятся провисы. Такие изгибы тоже смотрятся не очень симпатично.

Ещё один недостаток – гофрированная труба отлично собирает на своей поверхности пыль, удалить которую можно только при помощи пылесоса, но не везде это удобно сделать.

Электротехнический короб

Такие электротехнические короба по-другому ещё называют кабель-каналами. Наибольшее распространение получили короба из пластика, который не поддерживает горение, а при плавлении не выделяют вредных веществ. Они доступны по цене, имеют различную цветовую гамму, бывают на одну и более секций (в таких можно прокладывать сразу несколько кабелей, которые идут в одном направлении).

Ещё одно преимущество коробов в том, что с помощью них электропроводка в деревянном доме своими руками выполняется без особых проблем и трудозатрат. Вам не понадобятся какие-то особенные инструменты, приспособления, опыт и навыки. Электротехнические короба можно приклеить к стенной поверхности (чаще всего для этого используют жидкие гвозди) либо просверлить отверстия и зафиксировать при помощи саморезов. После этого в кабель-каналы укладываются проводники и закрываются сверху защёлкивающейся крышкой.

Но и недостатков у электротехнических коробов тоже хватает. Самый главный связан с тем, что деревянный дом со временем неизбежно будет давать усадку. Это приведёт к сдавливанию коробов, в результате слетят крышки, а сами кабель-каналы потрескаются.

Чтобы аккуратно выполнить монтаж коробов потребуются всевозможные дополнительные детали – повороты, стыки, уголки, заглушки. И нельзя сказать, что эта прокладка украсит ваше помещение, вид всё равно получается каким-то скучным, похожим на офисный.

Открытый кабель

Открытая проводка в деревянном доме, выполненная незащищённым кабелем прямо по стенным поверхностям, считается наиболее оптимальным вариантом. Но такой внешний вид получается совсем унылым, потому что под кабель необходимо смонтировать металлическую или асбестовую прокладку.

Соблюсти все требования безопасности и при этом сделать помещение оригинальным можно с помощью ретро проводки, которая в последнее время набирает популярность. Специальный кабель прокладывается на фарфоровых изоляторах, получается красиво, особенно если и дизайн вашего интерьера соответствует ретро стилю.

Скрытая внутренняя проводка

Вообще-то скрытая электропроводка в деревянном доме не рекомендуется, но если соблюсти все требования и нормативы по пожарной безопасности, то такой способ вполне допустим. Сразу стоит отметить, что он обойдётся дороже в плане материальных затрат. Но если вы не испытываете финансовых затруднений, можете воспользоваться одним из двух вариантов скрытой проводки.

Металлические трубы

Самым главным преимуществом металлических труб является то, что в случае возгорания кабеля они надёжно защищают деревянные поверхности и конструкции от огня.

Их прокладывают в скрытых полостях и пустотах за облицовкой стен и потолков. Либо в стенных поверхностях просверливают углубления в виде каналов, в которые потом укладывают трубы. А уже внутри них протягивается кабель или провод.

Желательно использовать оцинкованные трубы, чтобы максимально защитить их от коррозии. А для того, чтобы об острые кромки металлической трубы не повредить изоляционный слой кабеля при его протягивании, надо использовать специальные заглушки, сделанные из пластика, либо хорошо зачищать и отшлифовывать места срезов.

Самыми технологичными считаются медные трубы, они хорошо гнутся без специального инструмента.

Это особенно актуально, если скрытая проводка в деревянном доме имеет сложную разветвлённую схему. Но тут, как говорится, палка о двух концах – монтаж упрощается, а цена увеличивается в несколько раз, медные трубы стоят далеко недёшево. Однако следует помнить, что лучше один раз потратиться на качественную электропроводку, чем потом подсчитывать убытки от пожара.

Под штукатурку

Есть ещё один способ скрытой проводки – под штукатурку. Сейчас он применяется всё реже и реже. Технология кропотливая – на брус необходимо крест-накрест набить дранку (это такие деревянные реечки толщиною 3-5 мм), а сверху накидать слой глиняной штукатурки толщиною не менее 10 см. Затем прокладываются кабели в гофрированных трубах и сверху ещё слой штукатурки, чтобы спрятать проводку. Лет 30-50 назад такой способ был популярен, вряд ли сейчас владельцы деревянных строений из красивого бруса захотят накидать на него толстые слои штукатурки, по крайней мере, это будет выглядеть странно.

Запомните главное! Монтаж скрытой проводки в деревянных домах по пустотам и перекрытиям в гофрированных трубах или пластиковых коробах запрещён.

На это есть две веские причины:

1. Во время прокладки можно незначительно нарушить изоляционный слой проводников.
2. Повредить гофрированную трубу вместе с изоляцией кабеля могут грызуны (поверьте, мышам перегрызть ПВХ материал не составит труда).

Оба эти случая в результате приведут к оголению токопроводящих жил. И когда вы начнёте на полную мощность эксплуатировать проводку, в местах повреждения изоляции кабель начнёт перегреваться, что приведёт к короткому замыканию и пожару.

Выбор коммутационных аппаратов

При выборе коммутационных аппаратов для деревянного строения первым критерием должна стать их пожарная безопасность. Быть может это получится дорого и не вполне впишется в ваш дизайн, но ещё раз подумайте о последствиях, какие бывают при малейшей искре в розетке, когда вокруг сплошь и рядом одно дерево.

Искрообразование в коммутационных аппаратах надо исключить, поэтому покупайте качественную продукцию хорошо зарекомендовавших себя фирм.

Нежелательно в деревянных домах ставить выключатели и розетки, рабочая часть которых закреплена на техническом фарфоре. Этот керамический диэлектрик дешёвый, не подвергается горению, но он очень хрупкий.

При включении и отключении коммутационного аппарата он периодически нагревается и остывает, то есть испытывает температурно-динамические нагрузки. При этом фарфор покрывается трещинами и в определённый момент может лопнуть. За счёт этого рабочая часть становится подвижной, что влечёт за собой ухудшение контакта, образование искр и даже дуги.

Поэтому покупайте розетки и выключатели, рабочая часть которых крепится на термостойком пластике, он устойчив к динамическим воздействиям и не деформируется со временем. Постарайтесь не приобрести подделку из дешёвого пластика, который в случае аварийного нагрева розетки начинает плавиться. Качественный термостойкий пластик спокойно выдерживает температуру до 130 градусов.

Защитное заземление

Электропроводка в деревянном доме должна иметь защитное заземление. Эту работу можно сделать своими руками. Ниже представлена пошаговая инструкция монтажа заземления:

• Выкопайте яму в виде треугольника с равными сторонами по 1 м, глубины 30-40 см будет достаточно.
• По углам треугольника вбейте в землю металлические штыри или уголки длиною не менее 3 м.
• Обрезками уголка длиною 1 м при помощи сварки соедините эти штыри между собой.

• В одном из уголков просверлите отверстие, и при помощи болтового соединения закрепите заземляющий проводник.
• Выведите этот проводник в распределительный щиток и подсоедините к заземляющей шине. К этой же шине будете потом подсоединять все заземляющие проводники.

По условиям эксплуатации такого заземления требуют большинство бытовых электроприборов, корпус которых выполнен из металла.

Испытательные работы

Выполненная электропроводка в доме своими руками обязательно требует проведения комплекса испытательных работ. Вам надо будет вызвать специалистов, а они произведут все необходимые замеры и испытания:

• выполнят измерение сопротивления изоляции;
• прогрузят автоматы;
• сделают измерение сопротивления заземляющего проводника;
• проверят петлю «фаза-ноль»;
• выполнят проверку УЗО.

После того, как все испытания будут окончены, они должны выдать протокол, в котором указываются величины всех замеров и вердикт о том, что электропроводка пригодна к дальнейшей эксплуатации. Этот протокол понадобится для представителей энергоснабжающей организации, когда они придут пломбировать счётчик электроэнергии.

Наглядно про нюансы электропроводки в деревянном доме на видео:

Как видите, электроснабжение деревянного дома имеет ряд особых требований и нюансов. Поэтому, даже если вы неплохо разбираетесь в электрике, не полагайтесь только на свои знания и силы. В некоторых моментах консультация профессионалов просто необходима.

Замена электропроводки в деревянном доме

Замена электропроводки в деревянном доме своими руками – распространенная услуга. Большинство людей в последнее время предпочитают комфортабельной квартире уютный деревенский дом с участком неподалеку. Электричество – естественная потребность цивилизованного человека, ведь без него нельзя включить даже простой светильник. Вот почему в деревянной постройке монтаж электропроводки – проблема номер один.

Как поменять проводку в деревянном доме?

Желающие поменять старую проводку своими руками сталкиваются с рядом сложностей. Главная из них заключается в опасности возникновения пожара, так как дерево подвержено горению и способно легко воспламеняться. Очень важно, чтобы прокладка электропроводки в деревянном жилище проходила максимально ответственно, осторожно и бережно. Вторая проблема – наличие поврежденных участков сети и разнообразного старого оборудования (выключатели, щитки, распределяющие устройства и многое другое). Наконец, третья сложность – необходимость подсчета общей мощности, которая потребляется электрическими приборами.

Подготовительный этап работы

Прежде чем начать монтаж проводки своими руками в деревенском доме, необходимо выяснить, какова общая используемая мощность. Полученное значение требуется умножить на три для создания определенного резерва мощности, что позволит не беспокоиться о питании в том случае, если в доме появятся другие электроприборы. Следует помнить, что на сеть не должна оказывать давление критическая нагрузка. На следующем этапе необходимо приступить к разработке детального плана разводки сети, продумать расположение:

• розеток
• люстр
• светильников
• щитков

Лучше всего своими руками нарисовать чертеж, который поможет легко ориентироваться в электропроводке.

Какие провода выбрать?

В деревянном доме могут использоваться самые разные провода. Их тип будет зависеть от целей эксплуатации. Для плазменных телевизоров и мощных приборов можно использовать сложные провода; для утюгов и зарядных устройств – розеточную проводку; для ламп – провода, созданные специально под энергоосвещение. Для деревянных домов лучше всего подходит медная проводка, которая является самой устойчивой к перепадам напряжения и нагрузкам. Если нагрузки очень высокие, следует выбрать 3-х жильные провода.Прежде чем начать устанавливать электросеть своими руками, нужно позаботиться о следующих показателях проводов:

• поперечное сечение
• область использования
• материал (медь, алюминий и другие)

Этапы замены проводов

Для установки электропроводки понадобится внешняя металлическая труба с сечением 17 кв. мм и более. Также необходимо использовать тройную изоляцию, чтобы усилить надежность проводов. Только тройная изоляция может обеспечить дом максимальной степенью защиты. Нужно всегда помнить, что древесина – крайне пожароопасный материал, который следует обезопасить от огня. На первом этапе необходимо также просверлить полость. Через это отверстие провод будет протянут до распределительного щитка. А вот металлическую трубу лучше всего положить по земле, выложив участок кирпичным материалом – он защитит кабель от воды и прочих осадков.

От самого щитка электропроводку своими руками следует проводить, используя надежный и защищенный гофрированный шланг. Лучше всего укладывать данную конструкцию по фундаменту постройки. Важно обратить внимание на максимальную защиту проводки от внешнего окружения с помощью изоляционных материалов. На этом этапе происходит присоединение вводного кабеля к главному щитку, который распределяет электричество. Необходимо, чтобы в щитке были клеммы (именно они отвечают за распределение тока), а также счетчик и специальный автомат, который в случае необходимости может отключить электричество.

Как происходит внутренняя укладка?

Хорошо известно, что внутренняя укладка электрических кабелей – самый оптимальный способ прокладки проводов в квартире. Но в деревянном доме – в целях безопасности – лучше всего использовать открытый метод укладки. Открытый метод очень прост в монтаже, к тому же он всегда дает возможность владельцу деревянного дома получить доступ к дефектам проводки или обесточить жилище. Для монтажа сети можно использовать керамические ролики или же кабелепровод, который идеально подходит для внутренней электропроводки.

Самый безопасный способ провести провода своими руками – приобрести специальные деревянные плинтуса, защищенные от воды и сырости. Они помогут скрыть провода. Кроме того, в них можно поместить интернет-кабель, а также телефонный провод. Деревянные плинтуса к тому же являются уникальными декоративными изделиями, способными подчеркнуть индивидуальность дома и его эстетическую привлекательность. Они легко вскрываются, поэтому владелец деревенского дома сможет в любой момент добраться до проводов, чтобы выполнить ремонт деформированного участка на электротрассе.

Как выполнить установку розеток?

Заключительный этап замены электропроводки в деревянном доме своими руками – установка розеток и выключателей. Для этого необходимо приобрести круги из пластика. Покупать эти изделия лучше всего вместе со специалистом-электриком, который сможет объективно оценить проведенные в доме работы. Ток следует подать только после окончательной и детальной проверки. Что будет, если неправильно монтировать розетки и выключатели? Нарушится электрическая цепь, а это может вызвать мгновенное возгорание. Не менее важно соблюдать технику безопасности. Во время установки розетоксвоими руками нужно учитывать:

• материал, из которого выполнены комплектующие
• подходят ли розетки используемым проводам
• меры предосторожности

Заменить электропроводку в деревенском доме своими руками не составляет большого труда, если следовать инструкциям специалистов и не забывать главного – дерево должно быть надежно и качественно защищено от возгорания специальными изоляционными материалами.

Требования к электромонтажу в деревянном доме. Требования к электромонтажу в частном доме и основные правила монтажа

Тот, кто живет в частном доме или квартире, рано или поздно сделает ремонт. Особенно это касается старого жилого фонда. И каждый нормальный человек начинает планировать ремонтные работы — что нужно сделать в первую очередь, а что подождать.

Составляется так называемый график строительства. Начинаешь звонить друзьям в поисках нормальных умельцев, ремонт делается не каждый день.

На начальном этапе строительства и ремонта, как правило, проводятся все монтажные работы по сантехническим и электромонтажным работам. Более подробно рассмотрим электрическую часть работы, так как от того, насколько качественно он сделан, зависит окончательный результат всего ремонта.

Чтобы в доме, квартире все работало исправно, в процессе электромонтажных работ необходимо соблюдать Требования к электропроводке в доме, квартире. В зависимости от типа помещения, от материала, по которому проложены провода, требования к электропроводке разные.

Мы не будем останавливаться на производственных помещениях с агрессивными средами, мы рассмотрим только требований к жилой электропроводке , то есть в наших квартирах и домах.

Итак, самые жесткие требования к электропроводке предъявляются к помещениям из дерева. Провода, уложенные на деревянную поверхность, следует заключать в металлические трубы или в ящики, не поддерживающие горение. Внутренняя поверхность трубы должна быть окрашена.

Примерно требования к прокладке проводов в служебных бумагах.Но во время работы есть много нюансов. Например, деревянную поверхность не всегда оставляют открытой, часто ее оштукатуривают. В этом случае под провода можно положить полоску асбестовой ткани. Края должны выступать минимум на 1 см с каждой стороны проволоки. Слой штукатурки поверх проводов не менее 1 см.

В последнее время, специально для прокладки электропроводки на деревянных поверхностях, начали изготавливать пластиковые трубы негорючие, а также комплектующие для установки — дозирующие коробки, выключатели, розетки, крепеж.Помимо пожарной безопасности такой вид имеет довольно привлекательный внешний вид.

При прокладке проводов на стенах из бетона, кирпича и т. Д., То есть на поверхностях, не поддерживающих горение, требования по пожарной безопасности менее жесткие. Но есть другие требования к проводке. Итак, все провода нужно укладывать строго вертикально и горизонтально. Расстояние от потолка 200-250мм. Слой штукатурки или другого отделочного материала не менее 10-15 мм.

Насчет проводов.Многие электрики, в последнее время, применяют различные марки проводов, не предназначенных для монтажа электропроводки.

Например, многие прокладывают провода марки ШВВП и ПВА. Если вы читали описание этих проводов, там четко написано, что ШВВП — шнур, предназначенный для подключения различного оборудования, используемого дома и в административных зданиях.

Область применения ПВС примерно такая же, как у ШВВП, но изоляция ПВС более устойчива к механическим повреждениям. Рекомендуется использовать ПВА в качестве удлинителей для различного оборудования и устройств — газонокосилок, дрелей и т. Д.

Для стационарного монтажа электропроводки в квартирах, домах следует применять предназначенные для этого провода. Для этих целей рекомендуется использовать кабели марок ВВГ, ВВГнг, ВВП1, ВВП2 и др. В этих изделиях от двух до пяти. Они рассчитаны на напряжение до 600 В.

Многие рекомендуют использовать для стационарной электромонтажной установки ПУНП и ПУГНП. Хотя в паспорте к этим проводам даны рекомендации по использованию в качестве стационарной проводки, мы бы рекомендовали воздержаться от использования этого провода.Дело в том, что изоляция в проводах этих марок при небольшом нагреве теряет свои свойства. В результате высока вероятность возникновения неисправности (короткого замыкания). О последствиях говорить не стоит.

Для линейных осветительных групп рекомендуется использовать 3 * 1,5мм / кв. Цифра 3 показывает количество прожитых. Почему трех, в конце концов, двух достаточно. Для предотвращения поражения электрическим током, то есть из соображений безопасности, производители всех электроприборов, в состав которых, несомненно, входят лампы, рекомендуют заземлять металлические детали.

Для розеточных групп используйте провода и кабели сечением 2,5 мм / кв. Количество жил также должно быть равно трем. Фаза, ноль, земля.

В случае использования все концы необходимо прижать специальными наконечниками или припаять. В любом случае выбор и монтаж электропроводки должен производиться квалифицированным специалистом.

Сергей Церомашенко

Наступает время, когда, живя в квартире или частном доме, необходимо делать капитальный ремонт.Особенно это касается старого жилого фонда. Каждый здравомыслящий человек начинает планировать дальнейшие ремонтные работы — что нужно сделать в первую очередь, а что дальше. Составляется так называемый график строительства.

На начальном этапе капитального ремонта в квартире и частном доме, как правило, выполняются все монтажные работы по сантехнике и электромонтажу. Вот та часть работ, которая связана с электричеством, мы рассмотрим эту статью более подробно. От того, насколько качественно будет сделана электрика в вашей квартире или доме, во многом будет зависеть конечный результат всего ремонта.

Требования к электропроводке в квартире и доме

Для того, чтобы после проведения электромонтажных работ в квартире и доме все работало исправно, необходимо соблюдать основные требования. В зависимости от типа помещения и от материала, по которому проложены провода, требования к электропроводке различны.

Мы не будем останавливаться на всех типах помещений, а рассмотрим только требования к электропроводке в жилых помещениях, то есть в наших квартирах и частных домах.

Самые строгие требования к прокладке электрических проводов предъявляются к помещениям из дерева. Провода, уложенные на деревянную поверхность, должны быть в металлических трубах или в воздуховодах, соответствующих требованиям пожарной безопасности. Внутренняя поверхность труб должна быть окрашена, т.е.не подвержена ржавчине.

Чаще всего оштукатуривают деревянные поверхности частного дома. В этом случае под проем закрывается полоска асбестовой ткани. Края должны выступать минимум на один сантиметр с каждой стороны проволоки.Если проводка внутренняя, т.е. находится под штукатуркой, слой штукатурки над проводами должен быть не менее 1 см.

В настоящее время специально для прокладки электропроводки на деревянных поверхностях начали производить пластиковые трубы и монтажную фурнитуру — распределительные коробки, выключатели, розетки, крепеж, отвечающие требованиям пожарной безопасности. К тому же у них довольно привлекательный внешний вид.

При разводке проводов для конструкций из бетона, кирпича и др., То есть для поверхностей, не подверженных горению, требования по пожарной безопасности менее жесткие.

При установке все провода необходимо прокладывать по поверхностям строго вертикально и горизонтально. Это связано с их эстетичным видом и нахождением в ремонте (внутренняя разводка). Расстояние от потолка до провода должно быть 200-250 мм, а до газового оборудования, системы отопления и водоснабжения — не менее 1 метра.

Электропровод

Некоторые электрики, в последнее время, из-за дешевизны применяют разные марки проводов, для которых не предназначены.

Многие устанавливают провода марки ШВВП и ПВА (они удобны, потому что гибкие). Но если прочитать к ним техническое задание, там четко сказано, что ШВВП — шнур, предназначенный для подключения различных бытовых электроприборов, используемых в быту и в офисных зданиях.
Область применения ПВС примерно такая же, как у ШВВП, но изоляция ПВС более устойчива к механическим повреждениям. ПВА рекомендуется использовать в качестве удлинителя для различных бытовых и электроприборов — газонокосилок, дрелей и т. Д.

Для стационарной (т. Е. Фиксированной) проводки в квартирах и частных домах следует использовать провода, предназначенные специально для этого. Для этих целей рекомендуется использовать кабели марок ВВГ, ВВГнг, ВВП1, ВВП2 и др. Количество проживающих в этих изделиях от двух до пяти. Они рассчитаны на напряжение до 600 В.

Многие используют для монтажа электропроводки ПУНП и ПУГНП. В техническом паспорте к ним рекомендуется использовать их как стационарную проводку, но мы бы рекомендовали воздержаться от использования этого провода.Дело в том, что изоляция в проводах этих марок даже при небольшом нагреве теряет свои технические свойства. Теплоизоляция плавится — в конце концов, и возгорание.

Для линейных осветительных групп рекомендуется использовать провода сечением 3х1,5 мм². Цифра 3 означает количество проживающих. Третье ядро ​​- предотвращение поражения электрическим током, то есть из соображений безопасности производители всех электроприборов, к которым, несомненно, относятся лампы, рекомендуют заземлять металлические детали.

Для розеточных групп применяют электрические провода и кабель сечением 2.5 мм². Количество проводов также должно быть равно трехфазному, нулевому, заземляющему.

В случае использования многопроволочных проводов (обычно называемых «многопроволочными» или «гибкими») все концы необходимо прижать специальными наконечниками или припаять.

В любом случае желательно, чтобы выбор проводов и электропроводки выполнял квалифицированный электрик.

Монтаж электропроводки в частном доме во многом отличается от разводки в квартире. Ведь для частного дома правила ввода электричества различаются; мощных потребителей электроэнергии может быть довольно много, а еще есть подсобные помещения и наружное освещение.Все эти параметры существенно усложняют электрическую сеть частного дома и предъявляют к ней особые требования.

Требования к установке основных элементов электрической сети дома

Электросеть частного дома можно разделить на несколько составляющих. Один из первых из них, затем следует за распределительным щитом, которых может быть два или больше. Отдельный вопрос — разводка электричества в доме, а также на улице.

Ввод электричества в частный дом

Один из самых «болезненных» вопросов — подключение дома к электросети. Эту акцию проводит ваше предприятие Энергосбыт.

Для подключения потребуются вы, а также технические условия подключения. Сделать всю эту документацию своими руками довольно проблематично, поэтому здесь проще обратиться в специализированные организации.

• Мы остановимся на чисто технических аспектах ввода электроэнергии в здание.Войти в дом можно двумя способами — по кабелю или по воздушной линии. На практике Энергосбыт в 90% случаев требует входа по воздуховоду, который легче проверить на кражу.
• Подача воздуха в линию обычно выполняется с помощью проводной CIP. Количество жил и их сечение зависит от номинальных параметров питающей сети. Для обычного однофазного ввода обычно достаточно проводов с сечением фазной жилы 16 мм2.

• Расстояние от дома до главного сетевого поста должно быть не более 25 метров.Если это расстояние больше, то потребуется дополнительная стойка.
• Высота крепления проволоки к дому должна быть не менее 2,75 метра. При этом проволоку следует отвести от козырька крыши не менее чем на 20 см. При параллельной прокладке с фасадом дома в соответствии с п. 2.4.57 Правил электромонтажа провод должен располагаться на расстоянии не менее 20 см от стены дома и не менее 1 метра от окон, балконов или террас.

• Перед тем, как проводить электромонтаж в частном доме, следует решить проблему с установкой счетчика.В последнее время все чаще практикуется его установка на фасаде дома. Это позволяет подключать счетчик к распределительному щиту более удобным кабелем.
• Если счетчик находится в распределительном щите, то вам, скорее всего, придется проложить провод CIP до экрана. Этот провод довольно неудобен для прокладки через стену и для вставки в распределительную коробку, но по-другому Energy Sales может не подключиться.

Примечание! На разных сайтах можно встретить предложение установить вводный автомат на фасаде дома, к входу которого подключен провод СИП, а к выходу — более удобный кабель.Но правила ПУЭ запрещают установку таких машин.

• Прохождение провода через стену дома необходимо производить по адресу. При этом труба должна быть сделана таким образом, чтобы исключить попадание и скопление в ней влаги.

Монтаж распределительного щита

Кабель ввода питания идет в распределительную коробку. Здесь мы установили вводный автомат, в некоторых случаях счетчик, групповые автоматы, средства защиты и контроля качества электроэнергии и средства автоматики.

По сути, это «сердце» нашей домашней электросети, поэтому вам следует уделять пристальное внимание ее правильной установке.

Итак:

• Прежде чем разбираться с местом с способом установки распределительного щита, давайте выясним, какое электрооборудование в нем установлено.

	В каждом коммутаторе всегда есть вводный автомат. Он может быть однофазным или трехфазным в зависимости от питающей сети.
	Если счетчик не установлен на фасаде дома, то он находится в распределительном щите.
	От счетчика провода питания обычно подключаются к шинам.
	Из покрышек происходит разделение на отдельные группы. Защищайте отдельные группы групповых машин.
	Для защиты человека от случайного прикосновения разработаны УЗО.Для некоторых групп требуется установка.
	Для дополнительной защиты электрической сети в распределительном щите установить ограничители перенапряжения. Их установка особенно актуальна для домов с питанием от воздушных линий.
	Для дополнительного контроля качества электроэнергии могут быть установлены специальные устройства. Важно, чтобы эти устройства были лицензированы соответствующим образом. Чтобы их показания могли быть использованы в суде.
	Если в нашей электросети планируется сеть 12В, то также практичнее установить трансформаторы в распределительном щите.

Примечание! Распределительные щиты, в которых предусмотрена установка счетчика, необходимо запирать на ключ. Кроме того, такие экраны должны иметь стекло, чтобы снимать показания, не открывая экран.

• Согласно п. 7.1.28 Щиты ПУЭ следует устанавливать в сухих помещениях, в местах, удобных для обслуживания.Если это помещение подвержено затоплению, то высота установки щита должна быть выше уровня затопления.
• Расстояние от газовых, водяных и аналогичных труб должно быть не менее 1 метра. При этом сами трубопроводы не должны иметь в этом помещении ответвлений, клапанов или фильтров. Единственное исключение — это ответвления на регистры отопления помещения.
• Пункт 7.1.29 Кодекса по устройству электроустановок запрещает установку распределительных щитов под ванными комнатами, кухнями, ваннами и т.п.Такой монтаж допускается только при соответствующей гидроизоляции.
• Перед проведением электромонтажа в частном доме необходимо правильно установить распределительный щит. Для этого можно использовать навесные или встроенные щиты. И выбор способа установки зависит от типа проводки, которую вы будете применять в будущем.

• Для помещений, стены которых выполнены из горючих материалов, лучше использовать навесные щиты. При этом сами щиты обязательно должны быть из огнестойких материалов.
• Для помещений, стены которых выполнены из огнестойких материалов, могут использоваться плиты из горючих материалов. В этом случае могут использоваться как навесные, так и встроенные экраны.
• Согласно п. 7.1.22 ПУОС распределительный щит для частного дома не может быть таковым. Если у вас есть помещения, которые разделены экономически, то для них лучше организовать отдельный щит. Обычно его устанавливают в гараже или мастерской. От него обычно питается уличное освещение. В некоторых случаях устанавливается еще один распределительный щит для наружного освещения.

Выбор способа подключения

В распределительном щите установлены групповые автоматы, от которых электроэнергия идет напрямую потребителям — лампам, розеткам и другим электроприборам. Распределение осуществляется благодаря электропроводке, и надежность вашей электрической сети зависит от ее правильного монтажа.

Электропроводку в частном доме можно монтировать как открытым, так и скрытым способом (см.). В принципе, в любом доме можно провести проводку любым из этих способов.Только сейчас цена такой установки может существенно отличаться.

Итак:

• Открытая проводка чаще всего применяется в домах из горючих материалов. В этом случае для прокладки кабеля или провода достаточно использовать металлические трубы, ящики или гофру. Кстати, при использовании кабеля можно обойтись менее жесткими требованиями.
• А вот для выполнения скрытой проводки в таком доме придется повозиться. Дело в том, что по п.2.1.49 ОЭС, в этом случае провод следует защитить со всех сторон слоем негорючих материалов. При этом их толщина должна быть не менее 1 см.

Итак:

• Скрытая проводка чаще всего применяется в зданиях из огнестойких материалов. В этом случае провода можно прокладывать прямо на стенах конструкций с последующим оштукатуриванием.
• Если вы не хотите делать стены, то вполне возможна прокладка проволоки и открытым способом.В этом случае для защиты проводов от механических повреждений можно использовать изделия из горючих материалов.
• Эти правила подходят для жилых помещений. Но для бытовых помещений есть определенные ограничения. Так п.7.1.37 ПУЭ рекомендует проводить электромонтаж только открытым способом во влажных и особенно сырых помещениях. Кроме того, инструкция рекомендует использовать только открытый способ разводки в подвалах и на чердаках.

• А п.7.1.39 ПУЭ ограничивает нас в плане применения открытой проводки в местах приготовления пищи.Для этого здесь следует использовать только кабель.

Примечание! Для квартирных кухонь допускается применять такой же тип разводки, как и для жилых помещений.

• Пункт 7.1.40 требует использования в банях, саунах, душевых и аналогичных помещениях; использовать только скрытую проводку. Только в отдельных случаях допускается использование открытого способа монтажа и то только кабельной продукции.

Наружная проводка

Но для того, чтобы знать, как правильно делать проводку в частном доме, стоит обратить внимание на внешний источник питания.Ведь частный дом помимо определенного количества хозяйственных построек может иметь довольно серьезную сеть наружного освещения. А для внешних сетей в правилах есть свои нюансы.

• Электропроводка вне здания может быть смонтирована воздушной или кабельной линией. Воздуховоды на приусадебном участке монтировать довольно хлопотно, да и не очень красиво. Поэтому в большинстве случаев прибегают к прокладке кабеля под землей.

• Для прокладки кабеля в этом случае нельзя использовать металлические трубы или гофру.Параграф 2.1.78 Кодекса по устройству электроустановок категорически запрещает этот способ установки. Для защиты от механических повреждений в этом случае используйте пластиковую гофру или трубы.
• Но для прокладки не на земле, а на фасаде зданий использование металлических труб или гофры не запрещено. Причем для фасадов домов из горючих материалов такой способ монтажа обязателен. Для противопожарных фасадов зданий допускается выполнение открытого способа монтажа с использованием пластиковой гофры.

• При этом во всех случаях механическая защита провода или кабеля должна быть герметичной и выполняться таким образом, чтобы полностью исключить возможность скопления и попадания влаги как на видео. Это касается даже вероятной потери росы.
• Если проводка подключается к светильникам, установленным на уровне земли, то в этом случае в месте подключения должна быть дренажная система. Это должно исключить возможность скопления влаги над самой лампой.
• И вообще, для всех электротехнических изделий и арматуры обязательно наличие соответствующей защиты. При наружной установке такая степень защиты не должна быть ниже IP44.

Заключение

Очень надеемся, что наша статья помогла вам научиться правильно делать электропроводку в частном доме. Но это вопрос достаточно широкий и полностью раскрыть его в одной статье просто невозможно.

Ведь, помимо самого процесса монтажа, следует уделить внимание выбору электрической схемы сечения провода, а также множеству мелких нюансов, характерных для разных помещений.Поэтому более подробно со всеми особенностями монтажа и дизайна вы можете ознакомиться на других страницах нашего сайта.

Монтаж электропроводки в деревянном доме — дизайн и безопасность? | | Своими руками

Устройство электрической сети в доме из горючего материала сопряжено с определенными трудностями. В основном они касаются выбора кабелей и способа их прокладки. Как обеспечить безопасность и при этом не внести диссонанса в интерьер?

Жители городских квартир привыкли к тому, что электрические кабели скрыты от глаз и надежно защищены бетонными конструкциями — это практически не грозит повреждением, а короткое замыкание по вине перегрузки и нарушенной изоляции не приведет к возгоранию.

При строительстве загородного деревянного дома хозяева тоже стремятся прятать проводку, но возникают большие проблемы. Прежде чем обсуждать их с установщиками, необходимо ознакомиться с нормативными документами.

Несмотря на желание спрятать проводку (1), проще и безопаснее проложить ее открытым, используя изделия для потолочного монтажа (2-4)

ЭЛЕКТРОПРОВОДКА — ПРАВИЛА

На строительных площадках и форумах электромонтажных компаний есть многочисленные ссылки на стандарты (ПУЭ, ППБ и ПТЭЭП) без ссылок на конкретные страницы и параграфы этих документов.Исправим эту ситуацию.

В ПУЭ (« Правила устройства электроустановок ») 7 редакция электропроводки в деревянных домах косвенно касается пункта 7.1.38: «Электрические сети, проложенные за незащищенными подвесными потолками и в перегородках, считаются скрытая электропроводка. и их следует проводить: за потолками и в пустотах перегородок из горючих материалов — в металлических трубах, обладающих способностью локализации (т.е., способность выдерживать короткое замыкание жил кабеля без перегорания. — Ред.), так и в закрытых коробках »(очевидно, тоже металлических. — Ред.). Стоит отметить, что ПУЭ-7 являются не в комплекте и не учтены многие нюансы разводки.

Более подробное руководство по прокладке проводов и кабелей можно найти в ПУЭ 6 издания, в котором в основном руководствуются практикой. Сокращенный вариант таблицы из раздела 2.1 («Электропроводка») настоящего стандарта, дополненный сведениями из некоторых параграфов этой же главы, мы приводим в статье.Также следует упомянуть, что п. 2.1.23 предписывает, что доступ к точкам подключения и разветвителям должен быть сохранен, то есть распределительные коробки должны монтироваться открыто.

Кроме того, действует ГОСТ Р53315-2009 «Продукция кабельная. Требования пожарной безопасности», в разделе 6 которого содержится требование к применению в жилых помещениях кабеля с маркировкой BBGng-LS (в негорючей изоляции, с пониженным дымовыделением).

При любом способе прокладки кабелей цепи должны быть оборудованы автоматами и УЗО, тщательно рассчитывая номиналы этих устройств

ПРАКТИЧЕСКАЯ РЕАЛИЗАЦИЯ — ПОДКЛЮЧЕНИЕ КАБЕЛЕЙ

Сегодня в бревенчатых домах кабели прокладывают тремя основными способами — в скрытых металлических трубах, на открытых изоляторах и в воздушных кабельных каналах.Они отличаются внешним видом проводки, а также стоимостью материалов и работ.

Скрытая проводка в стальных и медных толстостенных трубах выполняется, как правило, на этапе сборки сруба. Этот метод значительно увеличивает объем столярных работ, выполняемых поэтапно совместными усилиями строителей и электромонтажной компании. Задача усложняется необходимостью учитывать усадку стен и возможность ржавления труб при контакте с влажной древесиной.Кроме того, приходится использовать специальные врезные розетки и выключатели с металлическими чашками, которые как минимум вдвое дороже обычных и часто поставляются только по запросу.

Открытая проводка на изоляторах прекрасно сочетается с рублеными стенами (особенно при отделке в классическом стиле и кантри). Скрученные провода (бывают нескольких цветов) и керамические изолирующие чашки совсем недешевы, но затраты на них компенсируются простотой монтажа.

Провода на изоляторах и выключателях под старину прекрасно сочетаются с деревянными стенами (9).Гофрированная труба (10), в отличие от скрученного металлического шланга (12), может обладать способностью локализации и применяться в деревянном доме. Его соединение и фиксация должны выполняться с помощью резьбовых соединений (11) и хомутов (13)

.

Если обойтись без стилизованных розеток и выключателей, цена которых начинается от 1100 рублей, и использовать обычные накладные изделия, то стоимость электромонтажа будет в 2-3 раза ниже, чем со скрытой разводкой. При необходимости открытая сеть легко может быть дополнена новыми линиями.

Недостаток проводки на изоляторах заключается в том, что она плохо защищена от механических повреждений, поэтому ее следует устанавливать на высоте не менее 2 м от пола (п. 2.1.52 ПУЭ-7) и обустраивать все цепи в доме. с устройствами защитного отключения (УЗО) с током утечки не более 30 мА.

Открытая прокладка в кабельных каналах. Это самый простой и доступный вариант. Коробки из ПВХ обеспечивают быстрое затухание кабеля при коротком замыкании и защищают его от внешних воздействий.Сегодня многие производители выпускают серию электромонтажных изделий, кабельных каналов и специальной фурнитуры, позволяющей эстетично и безопасно провести открытую электропроводку в доме из бревна или бруса.

Что касается зданий из СИП-панелей и других «каркасов» (которые часто также относят к деревянным домам), то наиболее безопасно проводить электромонтаж в толщине трехслойного внутреннего покрытия стен из гипсокартона. При этом в среднем слое делают кабельную мелочь, при этом последняя отделяется от горючей конструкции негорючим материалом толщиной 10 мм — в полном соответствии с ПУЭ-б.В местах расположения розеток и выключателей необходимо пробовать увеличенную глубину и закрыть горючий утеплитель, например, толстым слоем гипсовой штукатурки.

Избегайте близости и контакта проводов, даже защищенных, с горючими парами и гидроизоляционными материалами

БЕЗ ПРОВОДА

Существенно упростить разводку в деревянном доме и сделать разводку более надежной при тушении пожара помогут беспроводные переключатели и регуляторы. Среди них — одноканальные и многоканальные радио- и ИК-датчики, питающиеся от батареек (замена батареек требуется каждые 5-10 лет), устройства, преобразующие энергию нажатия в радиосигнал, а также мобильные «устройства», для которых установлены специальные программы для управления домашней электрикой.Такие решения можно использовать для управления конкретными устройствами или их группами (например, жалюзи или освещение) или войти в систему «умный дом», которая контролирует всех электриков в помещениях и на территории приусадебного участка.

ВЫБОР СПОСОБА ПРОВОДКИ КАБЕЛЕЙ И КАБЕЛЕЙ НА ОСНОВЕ И КОНСТРУКЦИЯХ ИЗ ГОРЯЧИХ МАТЕРИАЛОВ В УСЛОВИЯХ ПОЖАРНОЙ БЕЗОПАСНОСТИ (ПО ПУЭ-6)

	Тип провода или кабеля	Тип электропроводки и способ монтажа
Открыть электропроводка	Незащищенные провода; Защищенные провода * и кабели в оболочке из горючих материалов	На роликах, изоляторах ** или с футеровкой из негорючих материалов ***
	Провода и кабели защищенные в оболочке из негорючих и твердых горючих материалов	Непосредственно над поверхностью
	Незащищенные и защищенные провода и кабели в оболочке из горючих, твердых горючих материалов	В трубах и ящиках из негорючих материалов
Скрытый электропроводка	Незащищенные провода; Защищенные провода и кабели в оболочке из горючих материалов	С облицовкой из негорючих материалов и последующей штукатуркой или защитой со всех сторон сплошным слоем из других негорючих материалов
Провода и кабели защищенные в оболочке из твердых горючих материалов		С футеровкой из огнестойких материалов
То же из негорючего		Непосредственно над поверхностью
Незащищенные провода и кабели в оболочке из горючих, негорючих и негорючих материалов		В трубах и воздуховодах из трудногорючих материалов — с футеровкой из негорючих материалов и последующей штукатуркой; в трубах и ящиках из негорючих материалов — непосредственно

---

Читайте также: Как правильно сделать электропроводку в деревянном доме своими руками

---

КУЛЬТУРА ЭЛЕКТРОУСТАНОВКИ

Чрезвычайно важно, чтобы проводку в доме монтировали не инженеры-строители, а профессиональные электрики, знакомые с требованиями норм.Они контролируют качество комплектующих, рассчитывают номинал защитных устройств, собирают экран, надежно изолируют соединения и выполняют монтаж электроустановок в соответствии с проектом.

Элегантный, но дорогой ретровинк (1А) используется нечасто. Увы, вместо этого электрики прокладывают кабели скрытые в ПВХ-гильзах (15,17) или даже без защиты в пустотах конструкций (16, 18)

ЭЛЕКТРОПРОВОДКА В ДЕРЕВЯННОМ ДОМЕ СВОИМИ РУКАМИ — ВИДЕО

© Автор: Владимир Григорьев

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ.БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

---

Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

Электромонтаж в деревянном доме

Электромонтаж в деревянном доме

Сегодня в загородной застройке наблюдается рост удельного веса деревянных построек, поскольку они имеют множество преимуществ. Однако, помимо положительных качеств, есть и отрицательные черты: быстрая горючесть и горючесть.Поэтому качественная разводка в деревянном доме имеет большое значение, а монтажные работы требуют особых навыков.

Содержание

• Дизайн — основа успеха
• Внешняя проводка, установка
• Установка оборудования в щит
• Схема внутренней сети

• Открытый способ установки
• Скрытые особенности проводки

• Маркировка устройств , экраны, кабель
• Установка выключателей и розеток
• Прохождение через деревянные поверхности
• Как выбрать электрический кабель
• Измерение сопротивления проводки

Дизайн — основа успеха

Электромонтаж в деревянном доме начинается с развития документа, такого как проект электропроводки.На этом этапе выбирается способ прокладки силового кабеля и способы установки выключателей, диммеров, розеток и светильников. Подойти к этому занятию нужно с большой ответственностью, ведь от выбранного способа электропроводки зависит дальнейшее безопасное проживание в коттедже.

Расположение электропроводки в деревянной конструкции следует заложить еще на стадии проектирования

Для начала рекомендуется пригласить на дом специалиста электромонтажной компании, который осмотрит все комнаты в доме, укажет места установки выключателей, диммеров и розеток.Хозяевам нужно определиться, каким методом будет проложена проводка в деревянном доме. В таких постройках допускается прокладка внутренней электропроводки в плинтусах с кабельным каналом, воздуховодами из ПВХ, гофрированными и жесткими трубами из ПВХ, металлическими трубами, металлическими шлангами.

Наружная проводка, установка

После утверждения проектной документации проводятся электромонтажные работы. Первостепенной задачей является прокладка кабеля от ЛЭП до щита, установленного в доме. Прокладывайте кабель по воздуху или под землей.Чтобы узнать больше, вам нужно ввести в Google «фото разводки в деревянном доме» и просмотреть предложенные результаты.

Воздуховод для прокладки внешней проводки самый эффективный и экономичный

Воздуховод достаточно быстрый и экономичный. В этом случае используется самонесущий изолированный кабель, имеющий другое сечение и количество жил. Выбор кабеля зависит от мощности и количества фаз.

Подземная техника более трудоемкая и дорогая, но имеет много преимуществ.Кабель находится в земле, поэтому не портит внешний вид конструкции. Срок службы провода довольно большой, так как вероятность его повреждения меньше. Для подземного устройства линии при подведении электричества к деревянному дому применяется силовой медный провод.

Установка оборудования в щит

Завершив внешний электромонтаж деревянного дома, принято подводить ввод кабеля через металлическую гильзу в комнату.Для приема электроэнергии и ее распределения в доме используется вводно-распределительный щит, который необходимо установить в безопасных местах, чтобы обеспечить свободный доступ.

Щиток нельзя устанавливать в помещениях с повышенной влажностью.

Устройства защитного отключения и автоматические выключатели устанавливаются в щит. Особое внимание уделяется подбору автоматики. Рекомендуется использовать продукцию только известных и надежных производителей.

Схема внутренней сети

Внутренняя разводка в деревянном коттедже считается залогом безопасности жильцов.Неквалифицированная электромонтажная работа очень часто приводит к пожарам. Существует два метода монтажа электропроводки внутри деревянной конструкции — открытый и скрытый. По этим названиям понятен внешний вид данных транзакций ..

Открытый способ монтажа

Из двух способов безопаснее вскрывать проводку в деревянном доме. К тому же выполнение таких электромонтажных работ обойдется дешевле. Провода укладываются на внутреннюю поверхность здания, прикрепляются к потолкам, стенам и другим конструктивным элементам.Спрятать кабель можно разными способами: используя ретро-кабель или поместив его в коробку из ПВХ.

Открытая проводка в деревянном доме: кабель прокладывается в самозатухающих каналах.

Электропроводка прокладывается в самозатухающих каналах. Современный ассортимент такой продукции позволяет подобрать желаемый цвет коробки, имитирующей дерево, под любой дизайн. Такие коробки обычно используются в домах из вагонки и бревна, где стены имеют ровную поверхность.

Электропроводка в коттедже с помощью ретро-плетеного кабеля — еще один способ прокладки материала снаружи.Кабель имеет вид скрученного шнура и закреплен на керамических изоляторах. Такой способ монтажа считается безопасным, так как кабель имеет внешнюю изоляцию из натурального шелка и две из ПВХ-пластика. Главное преимущество — зазор между поверхностью и кабелем. К тому же такой вид проволоки способен украсить любой бревенчатый дом.

Особенности скрытой электропроводки

Скрытая электропроводка характеризуется достаточной недоступностью проводов при модернизации и ремонте жилья, более высокими ценами на услуги и значительно большим требуемым временем на выполнение работ.Однако львиная доля покупателей предпочитает эту технику, ссылаясь на эстетическую привлекательность. Владельцы деревянных коттеджей не хотят портить интерьер и дорогой вид, украсив свое жилище электрическими панелями и проводами.

Скрытая проводка в деревянном доме обычно прокладывается на этапе сборки дома. Для соответствия всем стандартам безопасности кабель должен быть заключен в окрашенную металлическую или оцинкованную трубу. Все подъемники к осветительным приборам, выключателям и розеткам выполняются в специальных отверстиях.

Скрытая проводка в деревянном доме — очень сложный и дорогостоящий процесс, оправданный только эстетикой

При прокладке электрических сетей в деревянных домах рекомендуется соблюдать определенные требования и использовать специальные материалы для обеспечения максимальной безопасности и защиты от пожаров. . В перекрытиях деревянного дома кабель укладывают в трубы из негорючего пластика и следят за тем, чтобы не было механического воздействия на трубу и кабель.

Скрытая проводка может располагаться в заземленных металлических шлангах и металлических трубах.Бревенчатые дома подвержены «усадке», поэтому рекомендуется это учитывать, не позволяя бревнам влиять на проводку в металлических шлангах. Проволока проходит через стену через специальные металлические гильзы. Оба метода монтажа электропроводки имеют свои достоинства и недостатки, поэтому часто практикуется комбинированный способ электромонтажа.

Маркировка приборов, экранов, кабеля

После выполнения проекта электроснабжения необходимо разметить кабельные линии и места для размещения выключателей, розеток, диммеров, щитов и светильников.При разметке нужно соблюдать осторожность, чтобы в будущем не пришлось переделывать выполненную работу. Электропроводку в деревянном доме следует спланировать так, чтобы кабельные трассы не мешали установке мебели.

Проволока в кабельных каналах будет смотреться максимально гармонично и эстетично. Вы можете подобрать любую картину из дерева любого оттенка. К таким каналам сразу нужно покупать тройники, заглушки, переходники. И хотя цена этих деталей вдвое выше самих коробок, экономить деньги нецелесообразно, так как несовместимые места коробок никто не совмещает идеально.

Разметка электропроводки в деревянном доме

При покупке каналов следует обращать внимание на толщину стенок и короба замка. Выполняя монтаж проводов в миниатюрных коробках, имеющих тонкие стенки и двойные замки, электротехнические компании не думают, что в большинстве ситуаций обслуживание электропроводки в таких коробках провоцирует поломку замков при открытии крышки канала.

Чтобы добавить кабель в коробку, придется покупать новые каналы и заново выполнять электропроводку и коробки.Двойной замок требует использования специализированного инструмента, которым можно открыть крышку, но абсолютно не все электрики задумываются об этом. Лучше выбирать короб с технологически выдержанной геометрией профиля, большими стенками и одинарным замком.

Установка выключателей и розеток

Когда схема подключения в деревянном доме изучена, а разметка кабельных линий завершена, можно браться за разводку выключателей и розеток. Все выключатели, диммеры и розетки, основания для бра и светильники должны иметь металлическую платформу для крепления к потолку или стене электромонтажного изделия, поскольку электромонтаж электрооборудования на металлических платформах является наиболее пожаробезопасным вариантом.

Установка выключателей и розеток в деревянном доме

После монтажа всех площадок следует заняться установкой кабельных коробов. Каким бы точным ни был глаз специалиста, все электромонтажные работы должны выполняться с использованием уровня.

Проход по деревянным поверхностям

Вся проводка, проходящая через деревянные стены, перегородки, фундаменты, должна выполняться по металлическим трубам, которые называются вводами. Перед тем, как приступить к электромонтажу провода через горючие стены, рекомендуется просверлить их, затем вставить в отверстие металлическую втулку так, чтобы ее края выступали не менее чем на 1 сантиметр с обеих сторон горючего основания.

Прохождение провода через деревянные поверхности

Рекомендуется обратить особое внимание на то, чтобы такие рукава по краям были снабжены пластиковыми рукавами, которые могут защитить провод от порезов при монтаже и дальнейшей эксплуатации системы электроснабжения, другими словами, они уберегут изоляцию кабеля от повреждений. После этого кабельный канал нужно смонтировать таким образом, чтобы конец металлической гильзы входил в коробку.

Как выбрать электрокабель

Для прокладки электропроводки в деревянном доме нужен определенный кабель.Провод для питания частного дома следует покупать с индексом «NG», что означает «кабель, не поддерживающий горение», и с обозначением «LS», что означает «пониженное дымовыделение». Для электромонтажа в деревянном доме предпочтительнее выбирать провод, отвечающий всем существующим требованиям пожарной безопасности, а также имеющий все необходимые сертификаты качества.

Выбор электропровода для деревянного дома

Выбор сечения разводки напрямую зависит от мощности, которую потребляет электрооборудование.В светотехнических проектах дизайнеры обычно закладывают 3 на 1,5 миллиметра, а на розеточные группы — 3 на 2,5 миллиметра. Для организации электроснабжения электроплит понадобится провод, сечение которого не менее 6 квадратных миллиметров. На кабеле лучше не экономить. Линии розеток должны быть рассчитаны с минимальным количеством розеток, расположенных в одной группе. Если от экрана к блоку проложен провод, состоящий из 4 выводов, то больше ничего подключать к нему не рекомендуется. Только тогда проводка прослужит долгие годы.Связь сечения кабеля и мощности электроприборов можно найти в соответствующих таблицах.

Измерение сопротивления проводки

После выполнения такой работы, как устройство электромонтажа в деревянном доме, нужно сразу измерить сопротивление изоляции проводки.

Измерение сопротивления проводки в деревянном доме

Данная манипуляция проводится для того, чтобы не повредить изоляцию жилы при установке. Такие электрические замеры рекомендуется проводить раз в 3 года, чтобы защитить деревянный дом и его легковоспламеняющиеся основания от коротких замыканий в электропроводке.

Таким образом, проблема монтажа электропроводки заключается в следующем: зачастую неопытные мастера считают, что кабель в деревянной конструкции должен быть таким же, как и в простой квартире. Это недопустимо, ведь электропроводка здания из дерева должна отличаться повышенными характеристиками пожарной безопасности. При выполнении монтажных работ в соответствии с приведенными выше инструкциями, проводка в вашем доме будет длиться в течение многих лет.

пошаговая инструкция, нюансы и некоторые особенности Как спрятать проводку в шине

Все электромонтажные работы требуют от подрядчика аккуратности, повышенного внимания, неукоснительного соблюдения технических правил и установленных стандартов.При планировании и проведении электрификации деревянного дома необходимо проконсультироваться с квалифицированным электриком, ознакомиться с нормативными документами, основными требованиями и последовательностью прокладки электрического провода.

Требования к электромонтажу в деревянном доме

Монтаж электропроводки в деревянных домах имеет некоторые отличия и особенности от электрификации каменных домов. Безопасность должна быть приоритетом при проектировании и прокладке кабелей.Существует ряд основных правил, которые необходимо строго соблюдать:

1. Тщательная изоляция проводов электрического тока негорючими материалами (НИМ, ВВГнг, ВВГнг-ЛС).
2. Алюминиевые жилы необходимо заменить на медные сечением не менее 16 мм кв. Кабель должен входить в дом через металлическую втулку. Переход провода из одного помещения в другое осуществляется через жесткую металлическую трубу.
3. Электрификацию деревянного дома целесообразно проводить «открытым» способом.
4. Необходимо произвести точный расчет толщины кабеля, оставив запас не менее 30%.
5. Особое внимание следует уделять качеству используемых материалов. Выбирайте кабель с негорючей изоляцией.
6. При необходимости прокладки скрытой электропроводки обязательно использовать металлическую трубу. Прокладка кабеля в гофрированных трубах запрещена.
7. Требуется установка УЗО, контура заземления и громоотвода.В этом случае заземлению подлежат не только электроприборы, но и металлические трубы, по которым прокладывается кабель.
8. Узел ввода — распределительный щит должен быть максимально изолирован от деревянных конструкций дома. Иногда приходится возводить стену из кирпича, а полы на цементно-бетонной стяжке.

Варианты электропроводки в деревянном доме

Электропроводку в деревянном доме своими руками, а именно разводку кабеля, можно сделать тремя способами:

Электропроводка в деревянном доме своими руками: схемы

Согласно действующим нормам, при электрификации частного дома без установки трансформатора потребляемая мощность не может превышать 15 кВт.Этот показатель рассчитывается путем суммирования мощности одновременно включенных электроприборов. Если результат меньше 15 кВт, то устанавливается автомат ввода на 25А, в противном случае требуется трансформатор дополнительно.

При разработке схемы подключения точки подключения делятся на разные группы потребления. Например, осветительные приборы питаются от одной машины, для розеток требуется отдельный прибор, а для уличного освещения — дополнительный.

Целесообразно оборудовать персональные машины и отдельную ветку электроснабжения для мощного электрооборудования: электроплиты, котла или электрокотла.Отдельные источники питания необходимы и для отдельно стоящих хозяйственных построек.

Важно! Из соображений безопасности лучше увеличить количество ответвлений электросети — эта мера помогает уменьшить потенциально опасные участки подключения.

Ниже представлена ​​примерная схема электропроводки в частном деревянном доме своими руками.

Некоторые нюансы при разработке схемы:

1. Вводный автомат и счетчик энергоснабжающей организации разместить на улице для удобства контроля расхода электроэнергии.
2. Для наружного размещения счетчик и автоматический выключатель должны быть в герметичном корпусе, который предотвращает попадание влаги, грязи и пыли. Класс защиты бокса — не ниже IP-55. Требования к ящикам, устанавливаемым внутри деревянной конструкции, несколько ниже — IP-44, главное условие — конструкция металлического корпуса.
3. Для аварийного отключения электричества необходимо разместить УЗО — устройство сработает при КЗ в сети.

Электропроводка в деревянном доме своими руками: пошаговая инструкция

Разработка проекта электроснабжения

Для разработки индивидуального проекта в энергоснабжающей организации (РЭС) необходимо получить техническое задание, которое станет основанием для дальнейшей работы.

Проектирование электроснабжения деревянного дома выполняется в следующей последовательности:

При организации электроснабжения и составлении проекта следует руководствоваться не только личными пожеланиями, но и определенными требованиями:

1. Допускается только вертикальное или горизонтальное расположение проводов.
2. Все витки провода выполняются строго под прямым углом.
3. Розетки, выключатели и распределительные коробки должны быть легко доступны.
4. По правилам установка выключателей осуществляется на расстоянии 0,6-1,5 метра от уровня пола, кабель подводится сверху.
5. Оптимальное размещение розеток 0,5-0,8 м от пола, рекомендуемое количество розеток — 1 шт. на 6 кв.м. В помещениях с большим количеством бытовой техники розеток будет больше.
6. Не прокладывайте провода ближе 10 см от дверных / оконных проемов. Необходимо исключить контакт проводов с металлическими элементами и соседними проводами (минимально допустимое расстояние 0,5 см).

Подбор оборудования и кабелей

Чтобы избежать сложных вычислений для определения правильного кабеля, вы можете использовать руководство по электротехнике. Сечение жилы провода напрямую зависит от предполагаемых нагрузок.

Потребляемая мощность оборудования и электроприборов указывается в техническом паспорте или инструкции по эксплуатации.Исходя из этих значений подбирается провод с жилами необходимого сечения. Чтобы определить размер вводного кабеля, необходимо суммировать мощности установленных электроприборов.

Совет. Для деревянного дома следует выбрать кабель с маркировкой «NG» (не поддерживает горение) и «LS» (уменьшенное дымовыделение). Обычно для внутренней разводки используются провода сечением 2,5 мм и 1,5 мм.

Входной автоматический выключатель выбирается с номиналом, достаточным, чтобы при максимальной нагрузке питание дома не отключалось, а происходил обрыв цепи, предотвращающий короткое замыкание.

Для однофазного питания автоматический выключатель выбирается следующим образом:

При выборе выключателей и розеток учитываются некоторые параметры:

• величина тока, на которую рассчитано оборудование;
• вариант установки: внешняя / скрытая проводка;
• количество ключей — для выключателей, количество мест — для розеток.

1. Бытовая техника большой мощности (электроплиты, стиральные машины, бойлеры, камины, холодильники и др.)) должен быть заземлен. В таких ситуациях желательно использовать розетки с клеммой для подключения заземляющего провода.
2. Тройников следует избегать. Для одновременного подключения нескольких электроприборов устанавливают группу розеток или сдвоенные модели.
3. Выбор переключателей определяется режимом освещения. Для одновременного включения нескольких источников света или одной лампы установите переключатель на одну клавишу, для разных режимов — двух- и трехклавишный.

Установка станка и блока питания

По разработанной схеме устанавливаются распределительные коробки, размечаются точки крепления выключателей, розеток и осветительных приборов.В обозначенном месте монтируется корпус электрощита и выполняются следующие действия:

1. Установка в корпус приборной панели.
2. Установка вводного станка на металлический профиль (din-рейку). Питание двухполюсного автомата по фазе и нейтрали.
3. Клеммы (выходные клеммы) счетчика подключены к входу входной машины.
4. Вставьте кабель в дом и подключите его к входным клеммам счетчика.
5. Реле напряжения, УЗО, автоматика для различных групп мощности (освещение, розетки) устанавливаются на din-рейку.

Кабельный ввод в дом осуществляется под землей или по воздуху. Второй вариант будет дешевле, но такой запас считается менее надежным. Для забора воздуха используются самонесущие изолированные провода. Главное условие — установка противопожарного рукава на проходной в доме.

При подземном способе для ввода используется металлическая труба, защищающая подводящий кабель от различных воздействий.Прокладку кабеля этим методом обязательно нужно согласовывать с энергораспределительной компанией.

Прокладка кабеля, установка выключателей и розеток

Провод выбранного сечения прокладывается закрытым или открытым способом согласно плану размещения.

Технология внутренней разводки в деревянном доме своими руками:

Рассмотрим пошагово, как провести электропроводку в деревянном доме своими руками с помощью настенных кабельных каналов:

Важно! Количество подключений влияет на способность системы нести нагрузки — чем их больше, тем хуже грузоподъемность.

УЗО и заземление

Устройство контура заземления предполагает следующие действия:

1. Подготовьте металлические стержни диаметром 3 см / длиной 3 м.
2. Копание траншеи глубиной 30 см треугольной формы с длиной каждой стороны 1 м. По углам образовавшегося треугольника установите металлические стержни.
3. Соединение арматуры между собой металлическими уголками сваркой.
4. Приварите петлю к одному углу и закрепите на ней стальной стержень толщиной 1 см.
5. Стержень укладывается таким образом, чтобы он соединялся с заземляющим проводом в электрическом щите. Изоляция заземляющих жил кабелей желто-зеленая.

После прибора учета в приборной панели желательно разместить УЗО. Это устройство защитит человека от поражения электрическим током, если оно попадет на корпус оборудования. Параметры УЗО подбираются исходя из значения номинального тока в сети. Такое защитное устройство особенно актуально для помещений с повышенным уровнем влажности (ванная, сауна, бассейн и т. Д.).).

Электропроводка в деревянном доме своими руками: видео

Распространенные ошибки новичков

Электрификация деревянного дома — мероприятие ответственное. По статистике пожарных, большинство деревянных конструкций загораются в первую очередь из-за неисправной электропроводки. Некоторые начинающие мастера могут проигнорировать советы профессионалов и допустить ряд грубых ошибок:

1. Скрытие проводки под деревянными потолочными конструкциями.
2. Прокладка кабеля под плинтусом.
3. Используется для прокладки проводов из гофрированных труб ПВХ. Несмотря на практические качества материала и удобство его монтажа, трубы ПВХ запрещено использовать для электрификации деревянных построек.
4. Прокладка изолированного кабеля в желобе без использования металлической трубы.
5. Применение пластиковых ящиков для розеток и выключателей.

Частные постройки из бруса и бревна отличаются своим внешним видом, комфортом проживания и экологичностью.Но они относятся к зданиям с повышенной пожарной опасностью, что связано с горючестью древесины. Поэтому электромонтаж в деревянном доме выполняется с учетом особых требований. Они изложены в рубрике «Электрооборудование строительных норм» (СНиП) и «Правила устройства электроустановок» (ПУЭ).

Показать все

Требования к установке и общий план работ

Если строго придерживаться положений ПУЭ и СНиП, действительно можно оборудовать надежную и безопасную систему электроснабжения деревянного дома своими руками.Для начала необходимо ознакомиться с ключевыми требованиями настоящих правил и норм:

• Требуется грамотный скрупулезный расчет сечения кабеля. Для их изоляции используется негорючий материал.
• Желательно проложить открытую электропроводку.
• Скрытая разводка не рекомендуется для деревянных конструкций. Если вам нужно его использовать, вам следует работать с кабелями в металлической трубе или в другой оболочке.
• В распределительном щите монтируются и подключаются защитное устройство (УЗО) и автоматический выключатель.

Электропроводка делится на внешнюю и внутреннюю. Первый прокладывается на улице и выводится в домашнюю сеть через подземные колодцы и каналы или по воздуху (навес).

Внешние кабели обычно изготавливаются из проводов с алюминиевыми жилами, и внутри жилища разрешается только изделия из меди. Их подключение осуществляется в специальном переходнике, называемом гильзой. Он идет от счетчика электроэнергии на внешней стене здания до распределительного щита.

Электропроводка в деревянном доме прокладывается поэтапно. Опытные электрики рекомендуют придерживаться следующей последовательности работ:

• Рассчитывается общая мощность оборудования, которое планируется установить в жилище.
• Готовится проект электроснабжения.
• Осуществляется подбор и покупка выключателей, розеток, проводов, технических устройств.
• Электроэнергия введена в здание, выключатель, электросчетчик и распределительный щит (РЩД) подключены.
• Кабель проходит через дом.
• Осветительные приборы, розетки, выключатели монтируются.

В последнюю очередь подключается УЗО и оборудована система заземления. После этого самодельная проводка проходит проверку на работоспособность и безопасность эксплуатации.

Нюансы составления проекта энергообеспечения деревянного дома

Работу следует начинать с получения ТЗ в локальном офисе поставщика электроэнергии. Затем начинают рассчитывать общую мощность бытовой техники, освещения и других устройств.Эту операцию несложно проделать своими руками по таблице ниже.

После расчетов создается электрическая схема. Процедура проста:

• Составляется технический план дома. На нем отмечены места установки электроприборов, ламп, выключателей, розеток и другого оборудования.
• Для подключения оборудования подбирается подходящий тип кабеля.
• На схеме подключения указаны места, куда будут поставлены распределительные коробки.Одно такое устройство обычно используется для двух смежных (смежных) комнат в доме.
• На плане указывается мощность каждого электроприбора (с учетом пускового усилия для установок с собственным двигателем).
• Оборудование, потребляющее много энергии (печи, отопительные котлы, водонагреватели), объединены в одну группу. Для их подключения используется отдельная машина.
• Менее мощные приборы (люстры, торшеры и т. Д.) Собраны в другую группу.

На схеме показаны расстояния от линии прокладки кабеля до всех оконных и дверных проемов, а также расстояние от электрических точек до поверхностей потолка и пола. Это сделано для того, чтобы впоследствии, если в доме потребуется ремонт, вероятность повреждения проводки была минимальной.

В процессе проектирования следует соблюдать несколько важных рекомендаций. Электротехники советуют работать по следующим стандартам:

• Кабель прокладывается сверху или снизу стены с отступом 0.2 м от потолка или пола.
• Распределительный щит устанавливается в коридоре дома на высоте 150–170 см, чтобы дети не могли до него дотянуться.
• Повороты внутренней разводки выполнены под углом 90 °.
• Из соображений эстетики и простоты использования все переключатели устанавливаются на одинаковой высоте (0,8–1,5 м). Их обычно закрепляют на той стороне, где находится ручка дверей, ведущих в комнату.

Розетки устанавливаются на любой высоте (в ПУЭ и СНиП этот пункт не указывается).Но места их установки следует продумать максимально грамотно с учетом планировки крупной бытовой техники и мебели. Тогда после ремонта вам не придется использовать удлинители для подключения электрооборудования.

Подбор проводов, розеток, выключателей — таблица поможет

Электросеть в деревянном доме работает без аварий и сбоев с правильным определением сечения кабелей, с помощью которых светотехника, спецтехника и бытовая техника подключена.Для многих домашних мастеров эта часть работы является сложной. Справиться с ними позволяет таблица выбора диаметра медных жил для устройств, работающих при определенных нагрузках.

Сечение, мм	Напряжение, В
	380		220
	мощность, кВт	Ток, А	мощность, кВт	Ток, А
120	171,6	260	66,0	300
95	145,2	220	57,2	260
70	118,8	180	47,3	215
50	95,7	145	38,5	175
35	75,9	115	29,7	135
25	59,4	90	25,3	115
16	49,5	75	18,7	85
10	33,0	50	15,4	70
6	26,4	40	10,1	46
4	19,8	30	8,3	38
2,5	16,5	25	5,9	27
1,5	10,5	16	4,1	19

Все электроприборы имеют технический паспорт или инструкцию по эксплуатации.Они указывают нагрузки, которые они потребляют. Исходя из этой информации, выбрать необходимые кабели несложно.

Самая безопасная электропроводка в деревянном доме обеспечивается медными изделиями NYM. Они просты в установке и обращении, обладают хорошей прочностью, снабжены дополнительной изоляцией. Единственный их недостаток — дороговизна.

Более доступным по цене считается кабель с маркировкой ВВГнг. Его изоляция осуществляется пластиковым пластиком ПВХ (поливинилхлорид), который не поддерживает горение.

Выключатели и розетки подбираются по типу проводки (открытая или скрытая), величине (расчетной) силы тока, возможности их подключения на однокадровом блоке. К этим элементам сети подключаются кабели с тремя жилами и обязательным заземлением. Последний обеспечивает практически стопроцентную безопасность при эксплуатации бытовой техники.

Входной провод и станок — как выбрать подходящий?

Для определения сечения кабеля, ведущего в дом, необходимо рассчитать общую мощность (общую номинальную нагрузку) всех имеющихся электрических устройств и оборудования.Это особенно важно, если в деревянном доме обновляется проводка. То есть полностью заменены автоматические выключатели и внутренняя проводка.

При необходимости прокладки нового вводного кабеля на бревенчатом доме или жилом доме из бревен обращайтесь в энергоснабжающую организацию. Его замена проводится перед установкой и пломбировкой счетчика электроэнергии.

Если сеть здания рассчитана на 380 В, на вводе устанавливается однополюсный автомат.При однофазном питании (220 В) используются устройства с 1 или двумя полюсами.

Специалисты советуют выбирать автомат с номиналом, который при максимальных нагрузках не отключает подачу тока в жилище, а разрывает электрическую цепь. Таким образом, исключается риск короткого замыкания.

Определиться с типом, характеристиками и мощностью входной машины (ВА) несложно самостоятельно. Сначала снимается мощность всего электрооборудования в доме.По формуле P / U * 0,8 рассчитывается максимальный ток. Его значение умножается на специальный коэффициент 1,1, и получается значение, при котором срабатывает переключатель на входе (в большинстве случаев используется предохранитель на 25 А).

Подходящий тип ВА выбирается в соответствии с током короткого замыкания (TKZ). Используется формула: I = 3260 * S (сечение провода в миллиметрах) / L (длина кабеля в метрах).

Характеристика автоматического выключателя определяется делением ТКЗ на значение номинального тока.Для индивидуального жилищного строительства рекомендуется использовать приборы категории С. Они отлично зарекомендовали себя при работе в электрических сетях со смешанной нагрузкой.

ВА устанавливается после счетчика. Эти два устройства монтируются в электрическом щите на DIN-рейке вместе с УЗО и автоматами для отдельных групп оборудования, после чего начинают прокладывать кабели по дому.

Скрытая и открытая проводка — особенности

Снаружи кабель, как отмечалось ранее, монтируется в металлических трубах, которые закапываются в землю или проходят через воздух.Первый способ более дорогой, но действительно надежный.

Перед внутренней разводкой в ​​доме намечают точки установки распределительного щита и ящиков, выключателей, розеток, осветительных приборов. PB фиксируется в выбранном месте. Затем выполняются следующие действия:

• В корпус щита монтируется счетчик электроэнергии.
• ВА размещается на DIN-рейке, к которой подключены нейтраль и фаза.
• Вход входной машины подключен к клеммам счетчика.
• На рейке установлены переключатели и реле напряжения для УЗО и отдельных силовых групп.
• Все выводы электрооборудования соединены проводом с одной жилой.

Перейти непосредственно к проводке — скрытой или открытой. Первый оборудуют в тех случаях, когда планируется сделать отделку стен в жилище максимально привлекательной и эстетичной. Идеально подходит для новостроек или капитально отремонтированных бревенчатых домов.

Скрытая проводка предполагает размещение кабелей в специальных негорючих пластиковых или металлических (алюминиевых, стальных, медных) коробках.Последние помещаются между вертикальной облицовкой поверхности и ее основанием.

Электропроводка открытого типа устанавливается в старых домах и при создании ретро-интерьеров в новостройках. Для этого используются:

• Керамические ролики как изоляторы. Этот способ оптимален для домов с деревянными стенами.
• Пластиковые кабельные каналы, закрепленные на вертикальных основаниях. Такие монтажные приспособления доступны в разных цветах, что дает возможность подобрать их для любого типа облицовки.
• Скобы ПВХ.Этот прием редко используется в домашних условиях из-за своей непривлекательности. Больше подходит для разводки в технических, подсобных и подсобных помещениях.
• Гофрированные трубы с кабельным наполнением до 40%.
• Плинтус специальный с желобом. Последний имеет специальные зажимы для проволоки.

Важно! Проходы через стены из одного помещения в другое желательно оборудовать огнестойкими металлическими рукавами. И уже через них тросы протягивать.В этом случае вероятность возгорания из-за неисправной проводки значительно снижается.

Популярные способы внутренней прокладки кабелей

Открытая проводка обычно выполняется с использованием магистральных каналов. Пошаговая инструкция по выполнению такой операции представлена ​​ниже:

• Производится разметка (согласно существующему проекту) линии сети.
• Снимается крышка кабельного канала.
• Прикрепите коробку к потолку или стене. Для этого используются саморезы.Их установка осуществляется с шагом 50 см. На поворотах гусеницы вкручивается дополнительное оборудование.
• Распределительные коробки устанавливаются в отведенных местах.
• Электропроводка укладывается в кабельные каналы, последние закрываются крышкой, фиксаторы фиксируются.

Важно! В местах установки выключателей и розеток следует оставить небольшое количество кабеля. Требуется соединить указанные элементы.

Провода в распределительных коробках подключаются друг к другу и к клеммам розеток, автоматических выключателей, выключателей. Эта часть монтажных работ подробно описана в следующем разделе.

При скрытой проводке кабель часто «спрятан» в металлических трубах. Алгоритм работы простой:

• Делают в стенах пазы.
• Установите распределительные коробки (чтобы доступ к ним после облицовки вертикальных оснований был свободен).
• Монтируются трубы.При необходимости их предварительно нарезают. Концы изделий зачищаются, с них удаляются все заусенцы.
• Крепление труб осуществляется хомутами.

Электропроводка проходит через фиксированные металлические каналы. В распределительных коробках электрические провода скручены и изолированы.

Кратко о способах подключения проводов и тонкостях процедуры

Операция выполняется вручную одним из трех способов. Создается единая внутренняя разводка:

• Twist.
• Хомуты самозажимные Wago.
• Колпачки специальные.

Первая техника недорогая и легкодоступная. С концов кабелей снимается изолятор (4–5 см). Провода скручены, спаяны и обмотаны защитной липкой лентой.

Технология Wago предполагает снятие 1 см изоляции с концов проводов и их соединение с помощью самозажимных клемм. Последние выбираются по сечению используемых кабелей.

Третий способ требует приобретения специальных колпачков, внутри которых установлена ​​коническая пружина. Порядок их использования:

• провода зачищены и скручены;
• закройте стык с описанным продуктом.

Пружина при завинчивании крышки плотно сжимает электрический кабель. А пластиковая оболочка действует как изолятор.

Нюанс. Допустимая нагрузка прокладываемой внутренней трассы зависит от количества соединений проводов.Чем их больше, тем менее надежна проводка.

Завершающие этапы работы — мелочи остались

ПУЭ требует заземления всего бытового электрооборудования с металлическим корпусом (холодильники и морозильники, стиральные автоматы, бойлеры, духовки). Эту операцию легко проделать самостоятельно:

• Нарезаются три арматурных стержня сечением 3 и длиной 300 см.
• Во дворе дома треугольный ров глубиной 0.Выкапывается 3 м со сторонами 1 м.
• Стержни устанавливаются в грунт по углам траншеи, соединяются между собой сваркой и стальными заготовками.
• К одному из стержней прикреплена петля (петля). Он изготовлен из стали толщиной 10 мм.

Наконечник подключается к заземляющему проводу в электрической панели. Имеет желто-зеленый изоляционный слой.

Устройство защитного отключения устанавливается в панели после счетчика.Это исключает опасность поражения человека электрическим током при поломке последнего на корпусе бытовой техники. УЗО выбирается по двум показателям:

• Номинальный ток. Его величина принимается на порядок выше характеристик автоматического выключателя, установленного в цепи.
• Ток утечки. Для жилых помещений с нормальной влажностью закупаются устройства с порогом срабатывания 30 мА, для ванных комнат, туалетов и кухонь — 10 мА.

После монтажа всех элементов электропроводка проверяется на безопасность использования и работоспособность специалистами сертифицированных электротехнических центров и лабораторий. Они проводят комплексные испытания:

• проверяют правильность установки электропроводки;
• измерить сопротивление «ноль — фаза», контура заземления и изоляции;
• проверить работу УЗО и автоматов.

Результаты теста заносятся в протокол.Его необходимо предъявить представителям электроснабжения, которые приедут опломбировать счетчик электроэнергии.

Деревянный дом — это красивое, уютное сооружение, но легко воспламеняющееся, требующее повышенного внимания к процессу электроснабжения. Сделать электропроводку своими руками — задача не из легких, но выполнимая. Только нужно подойти к вопросу ответственно, с соблюдением норм и правил.

Электропроводка в деревянном доме должна соответствовать основному требованию — быть безопасной.Более половины возгораний в зданиях этого типа возникает из-за короткого замыкания в электрической сети из-за механического повреждения изоляции или повышенной нагрузки на кабель.

Вы можете исключить риск возгорания, если будете соблюдать основные требования:

1. Правильный выбор материалов.
2. Надежная изоляция.
3. Возможность автоматического отключения электропитания.
4. Регулярная диагностика сети.

Выполнение данных требований снизит вероятность возгорания деревянных конструкций и обеспечит сохранность имущества как в городских, так и в загородных домах.

Правила

Правила устройства электроснабжения в деревянных домах содержатся в «Правилах устройства электроустановок» ( ПУЭ ) и в Своде правил «Проектирование и монтаж электроустановок в жилых домах». и общественные здания ».

В них приводятся критерии выбора распределительного устройства, проводов, автоматики, освещения, используемые термины и их значение.

Электромонтаж по-прежнему регулируется СНиП ( СНиП ).

СНиП 3.05-06-85 описывает способы ввода силового кабеля в жилище, а СНиП 31-02 — требования к устройству системы электроснабжения жилых домов.

Подготовка проекта электроснабжения

Первым этапом электрификации объекта является подготовка проекта. В частном доме составление схемы электропроводки можно выполнить самостоятельно. Для этого понадобится план дома с расстановкой мебели, техники, электроприборов, обозначением розеток и выключателей.Размечается место установки распределительного щита и прохождения кабельных линий.

Указывается расположение распределительных коробок, рассчитывается максимальная потребляемая мощность всех устройств, общее количество машин и номинальная нагрузка на вводную машину.

Выбор кабеля

После составления электрической схемы нужно определиться, каким проводом делать разводку в деревянном доме: алюминиевым или медным. Первый дешевле, второй надежнее.Останавливаясь на алюминии, нужно помнить, что его сечение должно быть больше меди, а при изгибе он хрупкий. Более подходящий материал — медь, провода из которой выдерживают температуру от -50 до +50 ° С.

Определившись с домом, можно переходить к выбору его марки. Для деревянных конструкций больше подходит медный негорючий провод ВВГ с твердыми жилами и пониженным дымовыделением. Обладает высокими антикоррозийными свойствами и не деформируется при перепадах температуры.

Планируя, как провести электромонтаж в доме, нужно помнить требования ПУЭ к цвету изоляции: жилы кабеля должны быть разного цвета. Это упростит процесс установки, обслуживания и ремонта.

Подбор устройств и автоматики для распределительного щита

Целью подбора устройств автоматической защиты является безопасность сети и оборудования в аварийных ситуациях. У каждого устройства свое предназначение.Все устройства расположены в распределительном щите.

Автоматические выключатели защищают от перенапряжения и коротких замыканий.

( RCD ) — от огня и поражения электрическим током.

Реле напряжения — от перепадов нагрузки, влияющих на работу устройств.

Сочетает в себе функции автоматического выключателя и УЗО и экономит место при установке в панели.

Комплексное использование этих устройств гарантирует надежную работу устройств и безопасность людей в помещении.

Монтаж электропроводки — пошаговая инструкция

Монтаж электропроводки в частном доме требует предварительной подготовки и соблюдения пошаговой инструкции, состоящей из следующих этапов:

• разработка проекта и определение суммы мощность оборудования;
• подбор кабелей, автоматики и электроприборов;
• электроснабжение, подключение выключателей, счетчик электроэнергии;
• установка электрощита;
• внутренняя кабельная разводка;
• установка розеток, выключателей, осветительных приборов;
• системное тестирование.

Эта последовательность покажет вам, как правильно распределить электропроводку в доме и обеспечить надежность ее работы. Важно помнить, что каждый шаг необходимо выполнять с соблюдением правил безопасности: обесточить помещение, в котором проводятся работы, не использовать оголенные провода, все соединения и ответвления разместить в коробках, проложить кабель либо вертикально или горизонтально, предотвращая его пересечение.

Следование пошаговым инструкциям позволит вам выполнить установку эффективно.

Установка распределительного щита

Распределительный щит предназначен для приема и распределения электроэнергии в помещении. Все электромонтажные работы начинаются с его монтажа. Неважно, проводится ли проводка в загородном доме, городском коттедже или деревенском срубе.

Щиток должен быть изготовлен из огнестойкого материала, помещен в сухое место и заперт на ключ. Над ней нельзя располагать помещения с повышенной влажностью (душ , ванная, туалет ), а в радиусе полуметра — отопительное оборудование, системы водо- и газоснабжения.

На приборной панели находятся электросчетчик, входной автоматический выключатель, УЗО, шина заземления, реле напряжения и автоматические выключатели для различных групп мощности.

Заземляющее устройство

Любой современный дом оборудован бытовой техникой в ​​металлическом корпусе, а возможный контакт металла с электричеством требует заземления — для защиты человека от поражения электрическим током через электроприборы.

Можно сделать самому.

Вырывается траншея глубиной 30 см в виде равностороннего треугольника со стороной 1 м.По углам вбиваются шпильки длиной 3 м и диаметром 3 см, которые соединяются между собой с помощью сварки.

В одном из углов прорезается отверстие, болтом и гайкой крепится провод заземления, который подключается к шине в распределительном щите. К этой шине подключаются заземляющие жилы кабелей с желто-зеленой изоляцией.

Ввод силового кабеля в комнату

Электроэнергия попадает в здание через силовой кабель, идущий в распределительный щит.Поставляется двумя способами: воздушным и подземным.

В первом случае кабель по воздуху подводится от опоры к дому, где он крепится к фарфоровой арматуре. Этот способ прост и дешев, но имеет ряд недостатков: менее прочен, велика вероятность повреждения провода ветром, снегом, ветками.

Подземный способ надежнее, но трудоемче и дороже. Выкапывается траншея, куда прокладывается армированный кабель или в металлических трубах.Сверху насыпается слой песка толщиной 20 см, укладывается сигнальная лента, траншея заглубляется.

Основной элемент проводки, потому что он несет нагрузку от всех электроприборов в доме.

Кабельная разводка и подключение

Монтаж электропроводки в частном доме осуществляется по маршрутам, указанным на схеме проекта. На него монтируются распределительные коробки, фиксируются выключатели, осветительные приборы. В деревянных постройках используются только провода со специальной маркировкой, изоляция которых не воспламеняется даже при высоких температурах.

«Скручивание», «временные постройки» не допускаются. Лучше минимизировать количество поворотов и изгибов. По возможности проложите весь провод от станка до конечной точки.

При прокладке электропроводки в деревянном доме своими руками необходимо помнить, что ящики нельзя закрывать декоративными панелями или потолками, затрудняющими доступ для обслуживания.

Установка выключателей и розеток

Розетки и выключатели накладные подбираются исходя из расчетного значения силы тока и возможности подключения под одну рамку.Перед установкой выключите питание и убедитесь, что в кабеле нет напряжения.

Самый безопасный способ закрепить выключатели и розетки в деревянной конструкции — это установить их на металлическую основу. Это защитит от возможных коротких замыканий или искр при вытаскивании свечи. Для деревянного дома предпочтительнее карболит, нежели пластиковые устройства, обладающие большей термостойкостью и выдерживающие сильное нагревание.

Способы открытой проводки

Открытая проводка в деревянном доме прокладывается с внутренней стороны помещения.Основное требование — провод не касался непосредственно стен, потолка или пола и был защищен: он располагался посередине канала, трубы или имел несколько слоев изоляции. Трубы и воздуховоды должны быть из негорючих материалов.

Монтаж электропроводки в деревянном доме можно производить несколькими способами:

1. В гофрированной трубе из ПВХ;
2. В металлическом шланге;
3. В трубах или коробках из ПВХ;
4. На скобах;
5. На керамических изоляторах.

Самыми распространенными вариантами являются использование гофрированных труб и кабельных каналов.

Использование керамических изоляторов или «» становится популярным, когда между скрученным электрическим проводом и стеной есть воздушное пространство. Этот вариант также украшает жилище.

Открытая проводка в деревянном доме может сочетать несколько вариантов. На стенах и потолках, имеющих ровную поверхность, можно использовать пластиковые ящики, а на других участках — гофрированные трубы.

Скрытая проводка в деревянном доме

Внутренняя проводка в деревянном доме имеет свои достоинства и недостатки.Плюс — отсутствие гофрированных труб и кабельных каналов, портящих внешний вид помещения. Нет риска механического повреждения кабеля. С другой стороны, сложность монтажа, повышенные требования к пожарной безопасности, дополнительные финансовые затраты.

В отличие от наружной разводки, в деревянном доме провести внутреннюю разводку сложнее. Для этого нужно знать дополнительные требования и нюансы, связанные с этим типом устройства блока питания.

Скрытая проводка не должна иметь много витков, потому что кабель должен быть проложен в стальных или медных трубах. Использование металлических шлангов и гофр ПВХ допускается только при их защите гипсовой или асбестовой прокладкой.

Если для монтажа внешней проводки не требуется специальный инструмент, то для скрытой он необходим. Необходимо просверливание в горизонтальном и вертикальном направлениях, вырезание посадочных мест под изоляционные коробки. Придется протянуть не только провода и тросы, но и большое количество стальных или медных труб.Последние подходят лучше, потому что они хорошо гнутся, принимая желаемую форму.

Электропроводка в доме своими руками может производиться открытым и закрытым способом. Это делается в точках, где провод идет к выключателям или розеткам.

Ошибки монтажа

Типичные ошибки при прокладке электросети в помещении:

• перекручивание или ослабление питающего кабеля;
• крепление троса к деревянной конструкции, запрещенное правилами;
• монтаж скрытой проводки с использованием гофрированных труб, металлических шлангов и пластиковых ящиков;
• установка распределительного щита слишком близко к точке ввода силового кабеля;
• количество машин рассчитано неверно: больше или меньше необходимого.

Тестовая проводка

После установки проводку необходимо проверить: провести визуальный осмотр, измерить сопротивление изоляции и заземляющий провод, проверить работу автоматических выключателей, УЗО или дифавтоматов. Надежность электросети должна быть максимальной, потому что электропроводка требует повышенного внимания и регулярного контроля.

Древесина в нашей стране издавна является основным строительным материалом. Его использовали многие поколения наших предшественников.

Очень популярен для строительства современных экологически чистых построек из рубленого бревна, оцилиндрованного или клееного бруса, каркасных конструкций.

Электричество значительно облегчает решение повседневных бытовых задач населения. Без его использования не обходится ни одно здание.

Однако, массово используя электроэнергию в частном доме из дерева, не все собственники хорошо осознают опасности, которые они создают, и даже преобладают по отношению к рискам жителей городских построек из камня, кирпича, бетонных плит.

Это особенно актуально для тех, кто стремится совместить преимущества дизайнерских идей скрытой проводки с конструкциями деревянных домов.

Опасные свойства древесины в строительстве

С точки зрения опасности поражения электрическим током деревянный дом имеет два потенциальных свойства:

1. высокие горючие характеристики древесины;
2. изменение размеров, подвижность всей конструкции за счет постепенного высыхания, потери влаги.

Оба эти фактора необходимо учитывать при строительстве и эксплуатации здания.

Горючий

Частично снижается пожарная опасность древесины за счет пропитки специальными растворами специальных веществ — антипиренов на основе сульфатных или азотнокислых аммониевых солей, плавящихся при повышении температуры, покрывая древесину своим слоем и дополнительно создание газовыделения, блокирующего горение.

Такая пропитка не меняет структуру, красивый внешний вид текстуры волокон, их механические свойства.Но его цель — лишь на короткое время ограничить начальное возгорание поверхностного слоя от воздействия открытого огня.

В случае короткого замыкания с выходом из строя и образования электрической дуги или другого способа поджога, особенно связанного с воспламенением нефтепродуктов, пропитка антипиренами не поможет. Он был создан для того, чтобы обеспечить короткую задержку начала массового распространения огня по конструкции дома, чтобы жители могли выпрыгнуть из начавшегося пожара и спасти свои жизни.

Такой вывод легко сделать, если посмотреть видео Владимира Строя об испытании огнезащитной пропитки.

Экспериментальная оценка работоспособности метода специалистами пожарной инспекции полностью подтвердила его назначение.

Это означает, что рассчитывать на защиту древесины от огня таким способом не стоит, а следует применять другие, более эффективные меры безопасности при прокладке электропроводки.

Усадка в деревянном доме

Естественное сокодвижение — обязательное условие для роста любого дерева.Благодаря этому в его составе всегда присутствует влага, которая постепенно уменьшается в строительных конструкциях, расположенных на воздухе. В этом случае наблюдается небольшое изменение габаритов.

Стены домов набраны с последовательным расположением бревен. Когда каждый из них хоть немного подсохнет, то происходит общее уменьшение высоты стены. Этот процесс называется усадкой.

При возведении здания строители учитывают его проявление, применяют различные технические решения для предотвращения усадки трехметровой стены до 20 см в высоту.Для этого выполняются специальные конструкции ограждений оконных и дверных проемов, а также для крепления кровли.

Выполняются по-разному.

При прокладке скрытой электропроводки следует учитывать усадку и прокладывать кабели таким образом, чтобы постепенно изменяющаяся геометрия здания не повредила их механическому состоянию: исключить обрывы и смятия.

Как безопасно проложить кабель в скрытой проводке деревянного дома

Правила электробезопасности гласят, что даже при заводском изготовлении кабеля может быть допущен дефект, который вызовет короткое замыкание и искрение.Вероятность его возникновения может усугубляться различными сочетаниями строительных и эксплуатационных факторов, в том числе ошибочными действиями со стороны человека.

Поэтому к конструкции кабеля, используемого в деревянном доме, предъявляются повышенные требования. А вот проводить электропроводку случайно приобретенными — недопустимо. Они могут стать основным источником возгорания.

Особенности выбора кабеля

Материал жилы

Напомним сразу, что современные правила домашней электропроводки запрещают использование алюминия тоньше квадрата 16 мм на одну жилу.Существует много причин для этого. Среди них преобладают:

• повышенная хрупкость металла;
• пластичность алюминия от механических воздействий;
• высокая теплопроводность;
• быстро образующаяся оксидная пленка на поверхности, которая создает высокое переходное сопротивление для электрических контактов;
• формирование гальванических процессов с медными сплавами;
• быстрый разогрев при горении на воздухе, как бенгальские огни, при этом медь в аналогичной ситуации остывает.

Следовательно, вся проводка внутри современного жилого дома выполняется только из меди.

Материал изоляционного слоя

Диэлектрические материалы любого токоведущего проводника могут обладать одним из трех противопожарных свойств:

1. гореть;
2. не поддерживают горение:
3. быть стойкими к открытому огню.

По этому принципу кабельная продукция сертифицируется и маркируется по-разному. Например, по аббревиатуре кабеля ВВГ можно сделать вывод, что его изоляционный слой поддерживает горение.Его нельзя использовать при прокладке электропроводки в деревянном доме.

Если к обозначению добавить аббревиатуру «нг» (например, ВВГнг), означающую негорючие свойства изоляции, то такой кабель не поддерживает горение. Его следует выбирать для укладки в деревянную постройку.

Кабели огнестойкие применяются для групповой прокладки на промышленных объектах. У них сложная конструкция и очень высокая стоимость. Из-за значительной цены они не используются в жилищном строительстве.

Огнезащитные свойства негорючего кабеля

Диэлектрический материал оболочки специально подобран с учетом ее огнестойкости. В скрытой электропроводке деревянного дома допускается прокладка только кабелей, изоляция которых не распространяет процесс горения.

В коротком видео Вовы Маркова «ВВГнгЛС — негорючий кабель» показаны различные возможности изоляционных слоев для защиты от воздействия открытого огня.

Изоляционный слой в этой конструкции не распространяет процесс горения при контакте с пламенем, но может измениться при длительном воздействии высоких температур — плавиться.А это приводит к короткому замыканию и дальнейшему развитию пожара.

Кабели с маркировкой «ng», как и все другие элементы электропроводки, не должны создавать прямого контакта с деревом. Их необходимо отделить от него негорючим слоем — металлическим.

Требования ПУЭ

В основном документе электрики своим пунктом 7.1.38 четко указаны три требования к бытовой электропроводке в деревянном доме:

1. создавать герметичные металлические пространства из труб или коробов для скрытого размещения всей электропроводки в их;
2. запретить использование кабелей, поддерживающих горение;
3. обеспечить доступ к любым поврежденным элементам схемы для замены.

По первому требованию вся электрическая проводка размещается в корпусах, которые могут локализовать процесс воспламенения и предотвратить его развитие. Это необходимо сделать, потому что кабели проходят по всему дому, полностью скрытые от глаз. Пожар может возникнуть где угодно. Найти его быстро, даже обнаружив начало дыма, практически невозможно.

Опытные пожарные, имеющие при себе соответствующее оборудование, не могут качественно применить его к источнику пожара — необходимо найти в стене место возгорания электропроводки и даже добраться до него.За это время пламя полностью перебрасывается на строительную конструкцию, когда потушить его становится проблематично.

Ситуацию может усугубить сухая древесная пыль, скопившаяся во всех щелях. При воздействии высоких температур он взрывается и распространяет огонь по всему зданию.

Принцип действия коробки для скрытой проводки

Электрозащита от автоматических выключателей и предназначена для устранения токов коротких замыканий, перегрузок, утечек.Однако они являются техническими устройствами, а это означает, что они могут не работать или не чувствовать повреждений, если они неправильно настроены или выбраны.

Особенно опасны токи перегрузки и неправильно подобранные машины и провода. Зона срабатывания теплового расцепителя обеспечивает питание электрической цепи повышенным током, а неисправный перегревается от него. Это создаст источник огня.

В такой ситуации спасти пожар может только отсутствие притока свежего воздуха, чего не позволяет сделать герметичный корпус из прочного металла.Блокируя доступ кислорода, пожар самозатухает.

Конструкции коробов для скрытой проводки

Наиболее доступный способ — проложить кабели в металлических трубах и соединить их концы специальными емкостями с крышками. Для установки выключателей используются розетки, распределительные коробки, металлические розеточные коробки и их аналоги с уплотнением кабельного ввода.

При сборке комплектующих коробки могут использоваться:

1. резьбовое соединение;
2. или сварка.

В первом способе требуется электрическое соединение всех труб и коробок друг с другом дополнительными проводами через винтовые зажимы.

Однако сделать их и правильно смонтировать внутри конструкции деревянного дома довольно сложно. Поэтому многие электрики упрощают работу, а некоторые заказчики их поддерживают, желая сэкономить на материальных и трудовых затратах.

Для прокладки кабелей предлагаются пластиковые или металлические гофрированные трубы, которые легко гнуть в нужном направлении.При этом свойства распространения открытого огня и поддержания горения пластиковой гофры почему-то молчат.

А с металлической гофрой не все хорошо. Дело в том, что ток короткого замыкания способен создать электрическую дугу порядка 5000 градусов. Этой температуры вполне достаточно, чтобы прожечь тонкостенную конструкцию из гофрированного металла. И через образовавшуюся полость огонь успешно пробивается на дрова.

К подобным рекомендациям следует относиться критически, потому что требования ПУЭ написаны на основе очень большой печальной статистики пожаров и происшествий. Их нужно не только соблюдать, но и понимать, а также последствия нарушений.

Особенности замены поврежденных элементов электропроводки

Внутри герметичного бокса необходимо предусмотреть установку съемных крышек, обеспечивающих доступ к кабелю для его замены при обнаружении неисправности.

Данное требование ПУЭ учитывается на этапе создания. В противном случае любое повреждение силового кабеля создаст хозяину дома массу неудобств.

Защита от усадки

«Проседание» стены с установленной в ней металлической трубой, расположенной вдоль, может привести к механическому повреждению кабеля.

В данном корпусе должно быть исключение:

• жесткий контакт строительных материалов с трубой герметичного бокса;
• деформация трубы из-за включения компенсирующих конструкций, предотвращающих усадку сил сжатия.

Возможность конденсации

Все мы прекрасно понимаем, что влага, содержащаяся в воздухе, при охлаждении выпадает, концентрируясь на окружающих поверхностях.

Внутри стен расположен герметичный корпус с кабелями. На него действует теплая температура со стороны помещения через розетки и выключатели, а с противоположной стороны — улицы через мостики холода. Этот процесс по-разному проявляется в теплом, умеренном климате и условиях морозной зоны.

Жители холодных регионов могут наблюдать, как в течение долгой зимы на розетках появляются капли влаги, уменьшая общее количество. Практика показала, что предотвратить образование конденсата в скрытой проводке очень сложно.

Это требует полной теплоизоляции. Простых конструктивных решений по предотвращению образования конденсата в ограниченном металлическом пространстве пока не предложено. Эффективно устранить перепад температур в трубах для скрытой разводки такого устройства проблематично даже при морозах до 20 градусов.

Владельцы деревянных домов с правильно выполненной скрытой проводкой в ​​холодную зиму безуспешно борются с образованием влаги внутри коробки. Хотите повторить их эксперименты? Вы знаете, как это сделать? Поделитесь своим опытом.

В качестве дополнительного материала по теме статьи рекомендуем посмотреть видео хозяина Сами с усами «Электромонтаж в деревянном доме»

Задайте вопросы о скрытой проводке в деревянном доме, расскажите друзьям о материале, который вы прочитали, используя кнопки социальных сетей.

С точки зрения электромонтажа деревянные дома — самые сложные объекты. Мы подготовили для вас свод правил электромонтажа в деревянном доме, где подробно обсуждаются вопросы, касающиеся выбора материалов и систем прокладки кабеля, а также монтажа монтажных изделий.

1. Электромонтаж в строгом соответствии с нормами

Организация электросети в деревянном доме уступает по сложности только постройкам на несъемной опалубке из пенополистирола.Укладка на горючие основания допускается только открытым способом или со стопроцентной локализацией проводника внутри защитной оболочки.

Это требование не столь строгое для каркасных внутренних перегородок с негорючим наполнителем. В наиболее правильном варианте прохождение кабеля через стойки каркаса сопровождается гильзами последних; на практике чаще всего проводник полностью одет в гофру или металлический шланг, обеспечивая взаимозаменяемость.

Открытая кладка — тоже хорошее решение. Предусмотрен ряд приспособлений и способов установки, которые сделают открытую проводку эстетически привлекательной и даже добавят яркости интерьеру. Помимо пластиковых кабельных каналов возможна прокладка провода ПВ-1 с обмоткой на керамических изоляторах и использование корпусной монтажной арматуры непромокаемого типа. В случаях скрытой прокладки используются негорючие марки кабеля: ВВГнг или КГнг.

Из-за сложности установки, проводку вдоль стен следует свести к минимуму.Но для этого нужно будет хорошо продумать разводку кабельных линий.

2. Схема подключения стен и потолка

В наиболее приемлемом варианте электрической сети вокруг дома каждая электрическая точка соединяется в одну прямую с каркасным полом, потолком или черновым потолком, покрытым подвесным или натяжным покрытием. Через скрытую от глаз технологическую полость проводится вся основная разводка, хотя чаще линии просто тянутся одна за другой до группового экрана.Естественно, что основная часть розеток и выключателей должна размещаться на внутренних стенах, а на ограждающих — только в случае необходимости.

Разумным решением было бы проложить осветительную проводку от выключателей к потолку, а провода для подключения розеток провести вниз к полу. Линии осветительной сети из-за их малой нагрузки могут быть организованы с помощью распределительных коробок, недоступных для обслуживания. Достаточно подвести к такой коробке ЛЭП от автоматического выключателя, а от нее опустить коммутационный провод к ключу и по ЛЭП к каждой группе освещения.

Линии розеток и групп общего назначения разрешается объединять в так называемые гирлянды. Важно, чтобы к каждой клеммной колодке розеток крепилось не более двух проводов. В противном случае каждая розетка и группа подключаются в скрытых распределительных коробках, а линии с особо высокой нагрузкой от бытовых приборов и обогревателей следуют к групповой панели без разрывов.

Петли, собирающиеся на стене возле щита, рекомендуется закрывать декоративной накладкой.При групповой прокладке кабелей рекомендуется также разделить основание негорючей подложкой, например, разрезав гипсокартон.

3. Локализация проводов и вилок

По некоторым причинам поверхностная проводка может быть неприемлемой. В этом случае задача усложняется в разы, несмотря на то, что часть проводки, проложенная по стенам, составляет всего 15-20% от общей длины линий.

Возможность скрытой кладки следует закладывать еще на этапе предварительной сборки сруба.По плану внутреннего электроснабжения технологические каналы для кабеля выполняются в стенах по мере их прокладки. Для этого используются либо электрические воздуходувки, либо корончатые сверла. Примерная ширина канала 30-50 мм.

Выпускные отверстия просверливаются в секции каркасной системы пола или перекрытий. Возможен монтаж электрофурнитуры встраиваемым способом; для этого зондом находят канал и просверливают отверстие корончатым сверлом 60-80 мм в массиве бруса.Монтажные коробки для розеток и выключателей должны быть стальными, желательно со вставкой из стекловолокна.

Отрезки труб, проложенные внутри стен, должны быть локализованы от окружающей среды. Для этого используется гладкая труба: металлическая с толщиной стенки от 2,5 мм или стальная — от 1,2 мм. Эти значения являются приблизительными, для более точного расчета необходимо учитывать нагрузку и напряжение на линии, а также тип и количество проводников внутри оболочки.

Для разветвления ЛЭП, скрытых в полостях каркасных конструкций, рекомендуется использовать металлические ящики. Для внутренней установки желательна защита от древесной пыли степенью не ниже 3, влагозащита не учитывается. Ввод оболочек кабельных линий должен быть развальцован или снабжен ограничивающим кольцом или гайкой, не допускающей расстыковки.

4. Защитные устройства

Электромонтаж в деревянном доме может осложняться особенностями устройства групповых и распределительных щитов.Разница наблюдается как в способе крепления корпусов, так и в выборе средств защиты.

Монтаж корпуса электрощитов должен производиться на негорючем основании. Поэтому под центральные щиты с ВРУ рекомендуется обить поверхность оловом, а при установке групповых щитов использовать текстолитовые или стеклопластиковые футеровки.

Групповые экраны удобно соединять с полом и полом с помощью кабельного канала, в котором обычно прокладывается по 3-4 линии на каждую комнату.Не рекомендуется размещать экраны близко к потолку или полу.

Автоматические выключатели выбираются в соответствии с допустимым продолжительным током для кабеля на исходящей линии, выбор всегда делается в сторону более низкого номинала. Оборудование, не имеющее внутренней защиты от коротких замыканий, а также линии с фиксированной максимальной нагрузкой (духовки, кондиционеры) подключаются через автоматический выключатель с номиналом потребляемой мощности и малой задержкой срабатывания при перегрузке (характеристика B и А).

В деревянных домах принято прокладывать электропроводку по трехпроводной схеме, где защитный проводник не соединен с нулевым. По этой причине установка дифференциальной защиты от поражения электрическим током может сопровождаться ложными срабатываниями. А вот противопожарный диффузавтомат, следящий за утечками изоляции, будет очень кстати.

5. Монтаж монтажных изделий и фурнитуры

На завершающем этапе проводится установка мелкой электрики.Проще всего это сделать с помощью не заподлицо. Достаточно легко прикрутить его к деревянной стене парой саморезов, предварительно вставив в корпус и соединив жилы проводов.

Намного больше времени и сил уходит на установку скрытой (встраиваемой) фурнитуры. Для плотной посадки рам требуется ровная поверхность, поэтому бревна предварительно шлифуют рубанком. Далее делается отверстие для соединения поверхности со скрытым каналом. Используется как центрирующий инструмент для сверления установочной ниши корончатым сверлом.

Характерно, что монтажные коробки можно врезать так же, как в каменные стены — посадив на алебастр. В противном случае участок необходимо локализовать и соединить с кабельным каналом негорючей жесткой втулкой.

7 шагов, которые необходимо соблюдать при электромонтаже дома

Электросистема вашего дома — сложная система, и знание того, как она работает, поможет вам стать более «уполномоченным домовладельцем». Некоторые районы не позволяют владельцу дома, не имеющему лицензии, проводить проводку в собственном доме из-за риска электрического пожара из-за неисправной проводки.Однако это все еще можно сделать под руководством дипломированного электрика. В других районах, особенно в сельской местности, вы можете бесплатно подключить свой дом.

Ниже приведены шаги, которые необходимо соблюдать при электромонтаже дома.

1. Составьте схему записи

Составьте схему подключения, которая показывает расположение коробки выключателя и путь проводов к каждой розетке.

2. Установите кабелепроводы

Начните с прокладки самых длинных проводов в первую очередь, чтобы избежать ненужных трубопроводов в стенах, даже если вы не собираетесь использовать их сразу.Запустите каждый провод наверху и протяните его в подвал. Таким образом, вы не будете использовать лестницу для проталкивания провода между этажами.

Вы также должны оставить по крайней мере один фут дополнительной проволоки на каждом конце на тот случай, если вам понадобится что-то передвинуть позже.

3. Знать количество розеток

Определите, сколько розеток и переключателей будет работать в одной цепи. Обычно рекомендуется использовать шесть розеток на цепь 110 вольт в жилой зоне, тогда как всего две розетки на цепь являются стандартом на кухне, где бытовая техника потребляет больше мощности.

4. Просверлите отверстия для проволоки

Перед сверлением любых отверстий убедитесь, что вы знаете, что находится с другой стороны стены / пола, чтобы не просверлить электрические провода, воздуховоды или водопроводные трубы. Продолжайте просверливать отверстия с помощью 1-дюймового сверла в середине шпилек, по которым будут проходить ваши провода. Чем больше у вас розеток, тем безопаснее будет ваш дом.

5. Установите выключатель

Установите коробку выключателя так, чтобы вы могли легко получить к ней доступ в будущем.Желательно размещение в подвале или подсобном помещении.

6. Протяните провода к розеткам

Поместите катушку с проволокой рядом с коробкой выключателя и протяните провод в соответствии с вашей схемой к ближайшей розетке или выключателю для каждой цепи. Вы также можете пропустить провода прямо через коробку. Любые провода, торчащие из коробки, могут просто засохнуть стенкой или могут быть отрезаны от электрической коробки.

Используйте инструменты для зачистки проводов, чтобы удалить внешнее пластиковое покрытие с концов проводов и прикрепить их в соответствии с инструкциями на коробке к каждой розетке, приспособлению или переключателю.

7. Установите цепи

Установите отдельные цепи для каждого комплекта проводки. Схемы должны соответствовать силе тока провода и назначению розетки.

Общие сведения об электричестве и сантехнике для деревянного каркасного дома

Дома из дерева, если их спроектировать и построить профессионально, они энергоэффективны и требуют минимального обслуживания. От ванной в стиле спа до впечатляющего освещения с деревянным каркасом — вы можете добавить в свой деревянный дом множество личных штрихов, чтобы сделать его уникальным.Однако есть важные соображения с точки зрения электропроводки и сантехники с деревянным каркасом. Независимо от того, находитесь ли вы на этапе планирования своего нового дома или задаетесь вопросом о том, как установить сантехнику в бревенчатой ​​хижине, эти советы помогут вам принять правильные решения и избежать потенциально дорогостоящих ошибок.

На что нужно обратить внимание при электромонтаже дома с деревянным каркасом?

При установке электрической системы в доме любого типа лучше планировать заранее. Однако в случае с электропроводкой из деревянного каркаса многое зависит от того, как спроектирован ваш деревянный дом.

Помните следующие советы по электромонтажу дома из деревянного каркаса:

• Электропроводка с SIP не похожа на стандартные стены — Если вы используете структурные изолированные панели, составьте схему вашей электрической системы в первоначальном проекте. Пенопластовые СИПы с сердечником можно разрезать под проводку и арматуру. После электромонтажа заполните пустоты и кабельные каналы пеной для сохранения целостности изоляции.
• Резка SIP для прокладки проводов может занять много времени и дорого — Если вы не хотите разрезать панели, вы можете вырезать траншеи в балках, провести провода под композитным полом или разместить проводку за плинтусами или внутренней отделкой .Проволочные борозды можно создавать вокруг деревянных подоконников, за шкафами и плиткой, а также под дверными проемами. Используйте эти варианты для яркого освещения деревянного каркаса.
• Упростите работу с помощью гибридной конструкции — Использование традиционной конструкции каркасной конструкции для внутренних стен вашего деревянного каркасного дома позволяет использовать стандартную проводку, которая может сэкономить ваши деньги.
• Используйте дополнительные бревна — Большая часть проводки будет проходить через внутренние перегородки вашего дома. Однако вы можете добавить неструктурные бруски для подвешивания потолочных светильников и потолочных вентиляторов.
• Электропроводка для беседки или беседки — В бревне можно вырезать паз для прокладки проводки. Покрытие проводов должно быть заподлицо с другими брусками, так что никакие провода не видны.
• Планируйте заранее — Строительные чертежи вашего дома должны включать электрические схемы, которые соответствуют нормам и правилам вашего местоположения. При проектировании дома работайте в тесном сотрудничестве со своим электриком.

На что следует обращать внимание при установке сантехники в деревянном доме

Лучшее место для ванных комнат и кухонь — это место, где сантехнические трассы будут как можно короче.Это экономит деньги и упрощает ремонт, если вам когда-нибудь понадобится.

А как насчет сантехники бревенчатой ​​хижины? Есть дополнительная проблема, где разместить трубы, особенно если вы хотите использовать открытую древесину как на потолке, так и на полу. Подумайте о том, чтобы поднять часть пола в ванной или поставить короб для труб между балками рядом с ванной и унитазом. Убедитесь, что ваш план позволяет дотянуться до труб, таких как легкодоступная перегородка для колен. Другой вариант — джакузи с ограждением.

Помните об этих других проблемах с сантехникой деревянного дома:

• Работа с трубами в конструкции открытого деревянного каркаса — Спроектируйте свой дом так, чтобы ванные комнаты, кухни и любые другие «влажные комнаты» были сгруппированы вместе вдоль одной стены или штабелированы на разных этажах, чтобы избежать ненужных трубопроводов.Трубы могут быть в шкафах, шкафах и других ограждениях для облегчения доступа.
• Остерегайтесь ключевой древесины — Проложите сантехнику, систему отопления, вентиляции и кондиционирования воздуха и воздуховоды так, чтобы они не мешали деревянным конструкциям.
• Остерегайтесь SIP и проблем с влажностью — Проветрите здание и проведите энергоаудит.
• Защитите открытую древесину — Учитывайте влажность и влажность при прокладке водопровода вокруг незащищенной древесины.

Когда начинается планирование электроснабжения и сантехники?

Проектирование электрических и сантехнических систем с деревянным каркасом должно начинаться на начальном этапе проектирования.Таким образом, вы можете убедиться, что ваши водопроводные и электрические установки соответствуют вашим потребностям, местным строительным нормам, бюджету и не создают никаких проблем в будущем.

Итог

Проектирование вашего нового деревянного каркасного дома увлекательно и, возможно, немного напрягает нервы, потому что вам нужно учесть так много всего. Тем не менее, тщательное планирование вашей электропроводки и сантехнических систем деревянного каркаса упростит установку и обеспечит более успешный результат.Поговорите со специалистами Hamill Creek, чтобы спроектировать дом своей мечты.

Blog Archive / Процесс строительства деревянного каркаса

Обновление электрооборудования для домашних мастеров: установка прожектора

Многие домовладельцы, которые ничего не думают о малярных, столярных и сантехнических работах, робеют, когда дело доходит до электромонтажных работ. Немного страха не обязательно плохо при работе с электричеством — он может уберечь вас от серьезной ошибки. Но это не значит, что нет электрических проектов, с которыми вы могли бы справиться.Все, что вам нужно, это понимание того, как электрические нормы применяются к вашему проекту, и некоторые инструкции по правильному подключению проводов.

Прожектор: простое обновление электрооборудования

Установить внешний прожектор — первое из трех простых самостоятельных обновлений, которые мы рассмотрим — можно сделать практически в любом доме.

Чтобы безопасно провести вас через это обновление, мы заручились помощью электрического подрядчика Питера Энга, владельца компании Electrical Enterprises Incorporated в округе Личфилд, штат Коннектикут.На выполнение всех трех проектов у него ушёл день. Чтобы облегчить вашу работу, мы включили фотографии, на которых показаны основные этапы, и иллюстрации, на которых показаны все электрические соединения. Проконсультируйтесь с электриком, если проводка в вашем доме отличается от показанной на рисунке.

Если вы все еще чувствуете себя неуверенно, вот альтернативный подход: проложите кабели, установите коробки и подключите провода к выключателям и розеткам, затем наймите электрика для окончательного подключения питания и проверки любых нарушений кодекса.(Большинство муниципалитетов разрешают вам выполнять свои собственные электромонтажные работы, хотя вам никогда не разрешается подключать провода к чужому дому.) Кроме того, перед началом работы получите соответствующие разрешения в местном строительном управлении. Это закон, и вы также получите преимущество, если ваша работа будет проверена как на этапе черновой подготовки, так и после ее завершения.

• Перед началом работы выключите питание на главной сервисной панели.
• Подключите лампу или тестер цепей к цепи, над которой вы работаете, чтобы убедиться, что питание отключено.
• Наконец, если у вас есть какие-либо вопросы или опасения, всегда консультируйтесь с лицензированным электриком или строительным инспектором, прежде чем продолжить. Электромонтажные работы несложны, но их неправильное выполнение может быть серьезным.

Тревор Джонсон и Пол Перро

Установка прожектора

Осветите свою жизнь — или, по крайней мере, свой задний двор — прожектором. Наша установка решает общую проблему: палубу без надлежащего освещения, лестницу или прилегающий двор.

Решение требовало установки двухлампового прожектора ($ 12) высоко на стене дома. Как и в случае с большинством электрических обновлений, это зависит от подключения к существующей цепи. Если вы не уверены, может ли цепь поддерживать обновление, проконсультируйтесь с электриком. Перегрузка цепи представляет собой опасность возгорания.

1. Выберите место для прожектора снаружи дома и просверлите отверстие диаметром 1 дюйм в стене на чердаке.
2. Затем выберите место для настенного выключателя, который будет включать прожектор.Лучшее место — прямо над существующей розеткой возле двери, ведущей на улицу.
3. Вытащите сетевую розетку из коробки, но не отсоединяйте ее (теперь питание должно быть выключено). Толкните змею внутрь стены, чтобы убедиться, что нет никаких препятствий.
4. Затем прорежьте в стене отверстие для выключателя примерно на 34 дюйма выше розетки.
5. Теперь перейдите на чердак и просверлите отверстие в верхней стеновой пластине прямо над местом выключателя этажом ниже.
6. Используйте змейку, чтобы вытащить 12/2 кабеля с неметаллической оболочкой из отверстия переключателя на чердак.Трехжильный кабель в пластиковом корпусе, более известный под торговым названием Romex, стоит около 10 долларов за 25-футовый рулон.
7. Просверлите отверстия диаметром 5/8 дюйма в балках перекрытия чердака и пропустите кабель через отверстия вверх по стене дома и выведите из отверстия в месте расположения прожектора.
8. Выйдите на улицу и установите прожектор, убедившись, что соединены провода одного цвета (белый с белым, черный с черным, как показано выше). Кроме того, обязательно прикрепите неизолированный медный провод к винту заземления внутри выходной коробки на приспособлении.
9. Теперь спуститесь вниз и протяните кусок нового кабеля от существующей розетки до нового отверстия переключателя.
10. Подсоедините два черных (горячих) провода к переключателю, как показано на рисунке, а затем соедините два белых (нейтральных) провода с помощью поворотного разъема.
11. Наконец, соедините два оголенных провода с помощью «зеленого» разъема с отверстием на конце. Обрежьте один из оголенных проводов на несколько дюймов длиннее другого.
12. Наденьте зелень на длинный провод и скрутите два оголенных провода.Затем прикрепите длинный провод, выступающий из гриля, к винту заземления на коммутаторе.
13. Выполните последние подключения проводов к существующей розетке. Присоедините два черных провода к темным винтам клемм на правой стороне розетки и два белых провода к светлым винтам на левой стороне розетки.
14. Соедините оголенные провода заземления зеленым и подключите этот вывод к винту заземления на розетке.
