Дымоход, дымоход в доме, как правильно сделать дымоход. Как правильно устанавливать дымоход, советы, виды дымоходов для частного дома. Устройство дымохода в доме, полезные советы

Дымоход – элемент практически любой системы отопления. Его предназначение – отвод дыма и газов, образующихся от сгорания топлива, из помещения. Если в доме имеется камин, печь, газовый котел или котел на твердом топливе, монтаж дымохода является обязательным (исключение – бездымоходные котлы, конвекторы). При этом всем привычный традиционный кирпичный дымоход все больше вытесняется более практичными и надежными аналогами. Дымоход нужно правильно спроектировать и установить в каждом отдельно взятом случае. Эксплуатация дымохода должна производиться строго по правилам, нарушение которых чревато такими последствиями, как задымление помещения, обратная тяга, отравление угарным газом, пожар. Чтобы этого не допустить, необходимо внимательно разобраться в устройстве дымохода и в требованиях, предъявляемых к его монтажу и установке.  И если вы задались вопросом: как сделать дымоход в доме, нижеприведенная информация будет для вас полезной.

Требования к дымоходу, каким должен быть дымоход


Само собой разумеется, что любые дымоходы должены полностью соответствовать всем пожарным и строительным нормам. Так, при замене котла, довольно часто приходится менять и дымоход. Дымоходная труба должна иметь достаточную высоту, чтобы эффективно отводить все продукты горения. Ее высшая точка должна находиться на безопасном расстоянии от кровли. Если вы не уверены в собственных силах, во избежании неприятностей, устройство дымохода лучше доверить профессионалам. Кампания Велил проектирует, поставляет, монтирует дымоходы. Здесь работают специалисты высокой квалификации, о чем свидетельствуют рекомендательные письма от клиентов.

А если вы «дока» на все руки, информация о дымоходах, предоставленная ниже, надеемся, придет к вам на помощь в сложных ситуациях.

Минимальная высота трубы над крышей — 50 сантиметров.

Но труба такой высоты подойдет только для плоской крыши, не имеющей никаких выступов. Если же крыша имеет выступающие элементы, которые расположены на расстоянии 1.5-3 метра от трубы, то ее высот должна быть такой же, как у выступающих частей. Когда они находятся ближе, труба должна быть выше не менее чем на полметра. Если покрытие кровли горючее, то высота трубы дымохода должна составлять минимум один метр, а лучше – полтора. Очень важна общая длина дымоходной трубы, которая от камеры сгорания до оголовка должна быть не меньше 5-ти метров.

Диаметр дымоходной трубы рассчитывают, исходя из мощности отопительного котла. Например, для котла, имеющего мощность 3.5 кВт диаметр дымоходной трубы должен составлять не менее 8-ми сантиметров.

Выбор дымоходной трубы

Для современных отопительных систем используются несколько видов дымоходов: коаксиальный дымоход, стальной дымоход и сэндвич-дымоход. Кирпичные дымоходы сегодня практически не используются: они не долговечны, быстро засоряются сажей, разрушаются от конденсата.

Кирпичный дымоход при интенсивной эксплуатации служит не более 5-ти лет, после чего кладку потребуется обновить. А это дорогой и трудоемкий процесс. Стальной дымоход монтируется из  однослойных модулей.

Это самый простой и дешевый вариант, но, в то же время, самый пожароопасный, так как металл очень сильно нагревается.

Сэндвич-дымоход лучше всего подходит для установки в деревянном доме.

Этот тип дымохода представляет собой двухслойную стальную конструкцию из труб разных диаметров. Промежуток между трубами заполняют теплоизоляционным негорючим материалом. Рассчитывая диаметр такого дымохода, ориентируются на внутреннюю трубу.

Что касается коаксиального дымохода, то он тоже состоит из двух вложенных друг в друга труб, между которыми оставляют воздушную прослойку, обеспечивающую теплоизоляцию дымохода. Кислород, которые поступает через воздушную прослойку между трубами, поддерживает процесс горения в котле.

Внутренняя труба крепится внутри наружной с помощью стальных перемычек. Важное преимущество коаксиального дымохода: его можно вывести на улицу прямо через стену. Это очень упрощает монтаж и удешевляет конструкцию. Коаксиальный дымоход устанавливают в основном на газовые котлы.

Дымоход в деревянном доме


Так как деревянные дома в наше время пользуются большой популярностью, в рамках данной публикации мы рассмотрим вопрос устройства дымохода в данном типе жилого здания.

Сделать дымоход в доме из дерева – дело довольно серьезное и ответственное. Древесина начинает обугливаться уже при 200 градусах Цельсия, а при 300 уже горит. Поэтому дымоход нужно сделать правильно, чтобы не спалить жилье и не отравиться угарным газом.

В приведенной ниже таблице указана температура отходящих газов различных отопительных приборов и сжигаемого топлива.

Человечество тысячелетиями живет в деревянных постройках и обогревает их с помощью печей, каминов, очагов, и. т.д. Естественно, за столь долгое время накоплено немало полезного опыта, который отображен в современных регламентах по пожарной безопасности, строительству и монтажу систем обогрева. Монтаж и установка дымохода в деревянных домах также регламентированы в документах, утвержденных государственными инстанциями.

Например есть такой документ, как СниП 41-01-2003 – « Отопление, вентиляция и кондиционирование». Именно на этот документ ссылаются соответствующие инстанции. Согласно СниПу, расположение легковозгораемых предметов ближе 130 мм от бетонной, кирпичной или керамической трубы в изоляции строго запрещено. Для труб из керамики, не имеющих теплоизоляции это расстояние составляет 250 мм. Дерево горит очень хорошо, большинство видов утеплителя тоже, а уж о полимерных пароизоляционных и гидроизоляционных пленках и говорить нечего. Поэтому излишне будет напоминать, что эти материалы ни в коем случае не должны соприкасаться с дымоходом.

примыкание дымохода к деревянной стене

Деревянную стену необходимо максимально надежно изолировать от дымохода. Расстояние должно составлять не менее 25-ти сантиметров. Если не установлена асбестовая изоляция, то дымоход должен находиться от стены на расстоянии в 38 сантиметров.

Получившееся свободное пространство можно замуровать стенкой в четверть кирпича с обеих сторон. В недавно построенных срубах устанавливают скользящий щит из досок, чтобы учесть неизбежную усадку здания. К щиту крепят примыкающую боковую стенку, в которой устраивают отверстия для циркуляции воздуха.

Деревянный пол в отступке необходимо закрыть кирпичом, керамической плиткой или любым другим негорючим материалом.

правила прокладки дымохода через крышу

Расстояние между стенкой дымохода и стропилами должно составлять 13 сантиметров минимум. Это пространство заполняют каменной ватой. Вата не должна содержать органических связующих элементов. Если при устройстве кровли использовался легковоспламенимый материал, например, рубероид , то расстояние должно быть удвоено. В местах, где проходит дымоход, на крышу устанавливают негорючие материалы на расстоянии не менее полуметра от трубы —  шифер, кровельную сталь, и. т.д.

Дымовую трубу поднимают над уровнем кровли не меньше чем на полметра, если она расположена неподалеку от конка скатной кровли, не ниже конька кровли при выходе оси дымохода от полутора до трех метров от конька,  а также не ниже условной линии, проведенной от конька под углом 10 градусов вниз к горизонту, если ось дымохода выходит более чем в трех метрах от конька.

прокладка дымохода через межэтажное перекрытие в деревянном доме

Несомненным плюсом является наличие всех необходимых деталей для монтажа современных дымоходов. В случае с межэтажным перекрытием необходимо приобрести готовую заводскую разделку для прокладки дымохода. Она называется чердачной или межэтажной. Внутренний диаметр разделки должен соответствовать внешнему диаметру дымоходной трубы. Далее между балками вырезают квадратное отверстие по размеру квадратных деталей межэтажной разделки. Отверстие делают с небольшим запасом, чтобы можно было обернуть трубу негорючим материалом в несколько слоев. Далее через отверстие проводится дымоходная труба, свободное пространство заполняется каменной ватой.

Важный момент: все стыки дымоходной трубы должны находиться снаружи, запускать их внутрь перекрытия нельзя.

прокладка дымохода через крышу

Вопрос прокладки дымохода через крышу решается примерно так же, как и в случае с межэтажным перекрытием. Покупается готовая разделка, в данном случае крышная (иногда ее называют кровельной разделкой).

Разделки бывают разных размеров, и изготавливаются с разными углами уклона. Необходимо отметить, что проход кровли немного сложнее прокладки дымохода в межэтажном перекрытии. От трубы до деревянных элементов крыши должно соблюдаться расстояние 25 сантиметров со всех сторон. Дымоход и отверстие закрывается специальным элементом, именуемым «крыза».

Крызу сверху заводят под кровельный материал. Поверх крызы на дымоход одевают окапник и надежно зажимают его с помощью хомута, обеспечивая, таким образом, защиту от атмосферных осадков.  Как и в случае с межэтажным перекрытием, все стыки дымоходной трубы обязательно должны оставаться снаружи

прокладка дымохода через стену

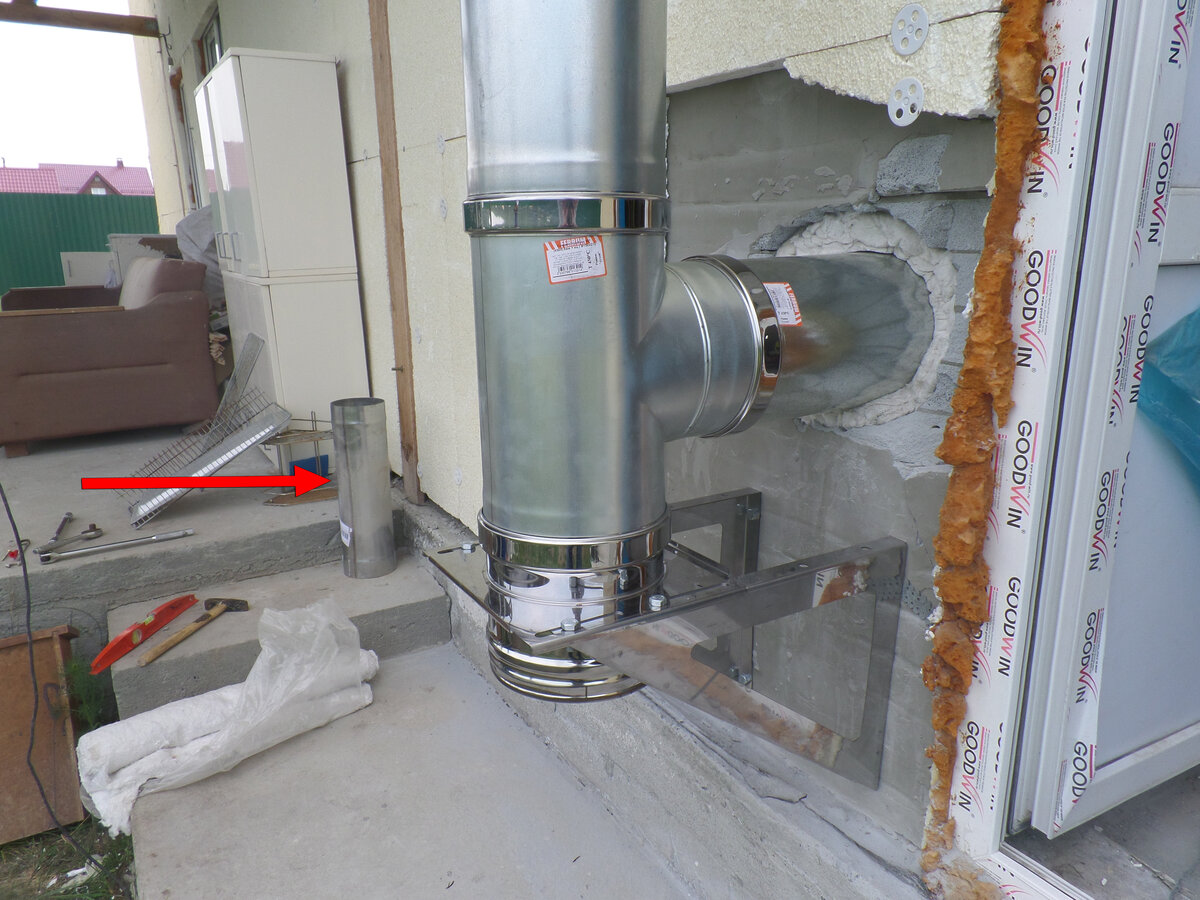

Очень часто сэендвич-дымоходы выводят наружу прямо через стену. В этом способе есть много положительных моментов: не нужно тратить время и усилия на проход через перекрытия и крышу, существенно снижается вероятность пожара. В данном случае нужно добавить горизонтальный проход через вертикальную поверхность. Если говорить о термоизоляции, то данный узел ничем не отличается от прохода через межэтажное перекрытие. Сложность состоит в том, что новый бревенчатый сруб неизбежно даст усадку, поэтому необходимо установить скользящую прокладку разделки.

Важный момент: если дом будет обогреваться с помощью печи, котла на твердом топливе или камина, сверху на дымоход необходимо установить искрогасители.

кирпичный дымоход в деревянном доме

Хотя современный рынок предлагает массу материалов для дымоходных труб, кирпич все еще остается довольно популярным строительным материалом для дымоходов.

Кладка дымоходной трубы обязательно должна выполняться с перевязкой. Внутри дома кирпич кладут на известковый раствор, а поверх кровли – на цементный. Недопустимо использовать для строительства дымохода пустотелый кирпич. Шов между кирпичами должен быть не больше 1-го сантиметра. Штукатурить дымоход внутри запрещено. Так как кирпичный дымоход весит довольно прилично, под него нужен независимый фундамент.

Со временем кирпичная кладка неизбежно начинает разрушаться под воздействием кислотного конденсата, обломки падают вниз и постепенно сужают дымоходный канал. Внутренняя поверхность дымохода неровная и шероховатая, из-за чего внутри начинает скапливаться сажа. Чтобы свести все эти недостатки к минимуму, в дымовой канал вкладывают трубу из асбоцемента. Пространство между трубой и стенками дымохода заливают бетоном или цементным раствором. Этот метод называется «гильзовка».

керамический дымоход

В последнее время дымоходы из керамики очень часто устанавливают в деревянных домах. Керамический дымоход представляет собой сборную модульную конструкцию. Внутренняя труба дымохода изготовлена из устойчивой к высоким температурам и кислотам крепкой долговечной керамики. Внутренняя поверхность дымоходной трубы гладкая, сажа на ней практически не оседает. Из-за большого веса для керамического дымохода необходимо делать фундамент.

дымоход из сэндвич-труб

Этот тип дымохода пользуется вполне заслуженной популярностью. Он прост и удобен в монтаже. Конструкция весит немного, под нее не нужен фундамент. Гладкие внутренние стенки не накапливают сажу и не препятствуют потоку тяги. Внутренняя труба сделана из устойчивой к кислотам нержавеющей стали.

Выбирая дымоход для той или иной системы отопления, необходимо помнить о температуре дымового газа (смотрим таблицу выше). Так, толщина стенок внутренней стальной трубы должна составлять не меньше 0.5 мм для газовых котлов, а также котлов на солярке и пеллетных котлов. Для печей, каминов и котлов на угле – 0. 8-1 мм. Слой теплоизоляции должен составлять 10 сантиметров для печей, котлов на угле и каминов, для автоматизированных котлов – 5 сантиметров.

https://www.youtube.com/watch?v=7jiCq3rE_98

Как правильно сделать дымоход своими руками?

Более 300
довольных клиентов

Более 500
выполненных
работ

Более 9 лет
на рынке услуг

1 год
гарантия на все работы

Зачастую люди сталкиваются с необходимостью приобретения дымохода, однако не располагают нужными средствами для достижения данной цели. Ни для кого не секрет, что дымоход – важнейший атрибут любого построения. По своему назначению данная продукция может разниться. Каждый, кто собирается соорудить дымоход собственноручно, считает, что это довольно-таки простая и обычная процедура. Однако не все знают, как сделать дымоход своими руками. Если собираетесь создавать горизонтальную конструкцию, то вы на правильном пути.

Стоимость дымохода

НАИМЕНОВАНИЕ РАБОТ ЦЕНА
1. Монтаж одноконтурного дымохода от 1 000 р. за 1 п/м
2. Монтаж двухконтурного дымохода от 2 000 р. за 1 п/м
3. Проход через деревянную стену от 2 000 р.
4. Проход через бетонную стену от 3 000 р.
5. Проход и гидроизоляция кровли 2 000 р.
6. Выезд визуальный анализ от 2 000 р.
7. Видеоанализ дымохода при свободном доступе на кровлю от 8 000 р.
8. Подготовка места под тройник от 1 500 р.
9. Автовышка (1-рабочий день) от 12 000 р.

У вас появились вопросы? Хотите сделать заказ? Свяжитесь с нами по телефону
+7 (495) 627-67-66
или оставьте заявку на сайте.

Заказать звонок

Как мы работаем

Шаг 1

Звонок/Заявка на сайте

Шаг 2

Выезд специалиста

Шаг 3

Заключение договора

Шаг 4

Выполнение заказа

Шаг 5

Оплата

Шаг 6

Довольный клиент

Фото выполненных дымоходов

Порядок монтажа дымохода

  • Труба простейшей конструкции дымохода собирается по принципу “бутерброда” – когда каждая следующая вставляемая секция по диаметру немного меньше предыдущей.
  • Внутренняя труба подбирается из нержавейки, так как сталь при нагреве лишь незначительно увеличивает свой объем.
  • В качестве внешнего утеплителя обычно используется нечувствительная к высоким температурам базальтовая вата, для внутреннего утепления применяют полиуретан либо керамзит.
  • Сделать дымоход можно несколькими способами сборки – в зависимости от поставленной задачи. Один из них гарантирует, что дым из трубы не попадет внутрь здания, другой – что образующийся на трубе конденсат будет без препятствий стекать вниз.
  • Монтаж всегда начинается с нижней части. Внешняя труба при этом как бы надевается на внутреннюю.
  • В случае выхода внешней трубы через стену, в этом месте проделывается отверстие, оборудуются посадочные места под кронштейны, на которые и закрепляется труба.
  • Если вы сделали дымоходы, выходящие через крыши, не забывайте, что расстояние от верхнего края трубы до плоской кровли должно быть не меньше одного метра.
  • Кровлю здания из горючих материалов следует защитить дефлектором, мелкая сетка которого будет гасить искры.

Чистка дымохода

Первоначальный этап в данной процедуре – составление проекта, с помощью которого можно будет правильно и точно создать и установить дымоход. Для этого вам необходимо будет произвести все замеры. Диаметр, высота – основные показатели. Если вы всё ещё не осознали, как правильно сделать дымоход, то следующая инструкция для вас. После того, как вы сделали своими руками дымоход, можно приступать к его монтажу. Этот процесс отличается важностью и значимостью. Необходимо все совершать внимательно и аккуратно.

Если вы задались вопросом: «Как сделать дымоход для котла?», то необходимо выполнять все работы внимательно, аккуратно и в соответствии со всеми замерами. Он не должен быть узким. Чем больше диаметр трубы, тем лучше работает котёл. Вся труба состоит из внутреннего и внешнего слоя. Первый слой, как правило, должен быть из нержавеющей стали. Перед созданием внешнего слоя, необходимо внутренний уровень обмотать базальтовой ватой. Материал, который задействован в создании дымохода, должен быть гладким, ровным. Для обеспечения безопасности трубу делают не только внутри, но и снаружи. Это мероприятие не позволит угарному газу попасть в середину помещения. И знайте, создать своими силами дымоход возможно. Однако будьте готовы к сложной работе.

Установка дымохода для газового котла

Практически каждый владелец коттеджа хотя б раз задавался вопросом о том, как в частном доме сделать дымоход. Несмотря на кажущуюся сложность этой задачи, решить ее самостоятельно можно. Делать это нужно так:

  • Изначально создаем проект дымохода. Изначально изучаем готовые работы по домам со схожими параметрами, находим близкие расчеты и подгоняем их под свои особенности эксплуатации.
  • Подбираем оборудование для данной системы, опираясь на технические характеристики, а также бюджет.
  • Проводим подготовительные работы для монтажа системы, а также тестовую установку образца.
  • Если первая сборка прошла успешно, крепим дымоход непосредственно к стене специальными кронштейнами. При креплении системы особо внимательно следим за тем, чтобы каждая труба входила плотно в последующую часть конструкции. Обязательно проверяем устройство на герметичность, иначе есть вероятность, что весь дым будет попадать непосредственно вам в дом.

Соединяем систему с печью или другим источником дыма. Герметизируем стык. Аналогичным образом можно решить вопрос как сделать дымоход в бане. Для получения лучшего результата нужно только хорошо изучить уже имеющиеся конструкции таких изделий и по максимуму постараться реализовать их в своем проекте.

У вас появились вопросы? Хотите сделать заказ? Свяжитесь с нами по телефону
+7 (495) 627-67-66
или оставьте заявку на сайте.

Заказать звонок

как правильно построить горизонтальный кирпичный, из какого материала сделать, схема

Труба для отвода дыма – это один из ключевых элементов любого отопительного прибора, работающего на твердом топливе.

Дымоход выводит наружу раскаленные газы, обеспечивает тягу, необходимую для правильного процесса горения топлива в топочной камере.

От дымохода во многом зависит КПД печи, эффективность дополнительных ее функций и особенности прогрева воздуха в помещении.

Типы дымоходов для кирпичной печи

Дымоходы классифицируют как по материалу изготовления, так и по типу конструкции. Постройка трубы из кирпича — это традиционный вариант. Нередко дымоход изготавливают из глины, бетона или других смесей.

Современные конструкции часто делают металлическими, что позволяет экономить на постройке и облегчает ее установку.

Нередко встречаются комбинированные виды, когда металлическая труба изолируется кирпичной кладкой или сэндвич-панелями. По конструкции дымоход может быть вертикальный или горизонтальный.

Схема классического варианта

Такой дымоход представляет собой прямой выход из топки: дым и горячий воздух поднимаются и выводятся на улицу. Преимуществом вертикальной трубы для отвода дыма является более качественная тяга. В области топочной камеры образуется зона разреженного воздуха, благодаря чему холодный воздух снаружи засасывается через колосниковую решетку и обеспечивает приток кислорода для горения топлива.

Но такое строение имеет и свои минусы: горячий воздух выводится из печи чересчур стремительно, большая часть тепла пропадает впустую. Именно поэтому такой тип устройства чаще всего используют для приборов, в которых главная функция неотопительная. Например, вертикальный дымоход идеален для оборудования варочной печи. Быстрый отвод горячих газов помогает избежать перегрева помещения кухни и делает работу в нем более комфортной.

Фото 1. Схема и порядовка камина с классическим прямым дымоходом. Горячий воздух прямо из топки выходит в трубу.

Размеры вертикального дымохода зависят от высоты потолков и толщины перекрытий. При устройстве крыши со скатами труба дымохода делается выше конька не менее, чем на полметра. Это позволит избежать пожара при сильном ветре, который направляет поток газов горизонтально.

Важно! Чтобы увеличить КПД печи с вертикальным отводом дыма, часто используются перемычки, вызывающие естественное замедление движения газов по трубе. Горячий воздух более длительное время находится внутри дымового канала, отдавая часть тепла его стенкам. Такая конструкция обычно ухудшает качество тяги.

Горизонтальный тип

Более высокой эффективностью обладает модель горизонтального канала. Движение горячих газов по нему не такое стремительное, чем по вертикальному. Поэтому тот же объем топлива позволяет получить гораздо более качественный прогрев помещения.

Минусы дымохода:

  • ухудшение тяги;
  • быстрое загрязнение канала сажей — потребуется оборудование специальных люков для чистки и более регулярный уход за конструкцией.

Из-за высокой степени нагрева стенок такие модели обязательно обеспечивают надежной теплоизоляцией. Хорошим вариантом будет постройка канала из кирпича, этот материал имеет наиболее высокую теплоемкость.

При изготовлении горизонтального дымоотвода требуется внимательнее подходить к расчетам. Размер сечения трубы зависит от мощности всего устройства и размеров топочной камеры.

Если диаметр будет шире необходимого, движение дыма замедляется, он успевает остыть еще в трубе, вызывая образование конденсата, разрушающего кладку.

При неправильной постройке дымохода значительно ухудшается тяга, что влияет на эффективность горения и общий КПД устройства.

Сечение канала меньше необходимого, в свою очередь, приводит к постоянному перегреву трубы и растрескиванию кладки.

Справка. Для повышения функциональности печи над горизонтальным дымоотводом часто оборудуют камеру для сушки трав, фруктов, грибов.

Постоянное прохождение газов по каналу обеспечивает интенсивный прогрев такой сушильной камеры, которую нередко используют для сохранения температуры пищи и даже приготовления некоторых блюд, требующих длительного «томления» при умеренной температуре.

Вам также будет интересно:

Как построить дымоход своими руками

Самый простой способ устройства дымоотвода печи — это купить и установить уже готовый прибор. Но в случае кирпичных дровяных печей, построенных своими руками, целесообразно выложить такой канал самостоятельно.

Выбор проекта

При выборе проекта руководствуются следующими факторами:

  1. Функциональность печи — если ее главной задачей будет отопление дома, лучше выбрать горизонтальный дымоотвод. Для обустройства камина, несущего декоративную функцию или для установки плиты на кухне лучшим вариантом станет вертикальная модель дымоотвода.
  2. Мощность печи — от этого показателя зависит сечение дымохода, иногда его протяженность.

Фото 2. Пример схемы печи с горизонтальным дымоходом. Рядом с дымовыми каналами располагается сушильная камера.

Большое значение имеет частота пользования печью. Горизонтальный дымоотвод потребует более тщательного ухода, поэтому если конструкцию подключают лишь во время редких поездок на дачу, вертикальная модель будет лучшим вариантом.

Материалы

Температура в дымоотводном канале достигает высоких значений, поэтому для изготовления кирпичного дымохода подойдет только термостойкий полнотелый кирпич и кладочный раствор на основе шамотной глины. Один из значимых моментов — устойчивость материалов к окислению конденсатом. Особенно это важно в случае постройки горизонтального дымохода.

Для работы также потребуются металлические детали — задвижки, сетки, вьюшки. Лучше всего использовать модели из жаропрочной стали или чугуна, приобрести которые можно в строительных магазинах.

Инструменты

Для работы понадобится тот же набор инструментов, какой используется для выполнения кладки печи:

  • емкость для замешивания раствора и лопатка;
  • мастерок;
  • печной молоток;
  • правило;
  • измерительные приборы — рулетка, строительный уровень;
  • вспомогательные отвесы, шнуры.

Чтобы установить петли и другие металлические детали требуется сварочный аппарат.

Этапы работ

Главные особенности дымоотвода — полная герметичность и по возможности ровные внутренние стены. Поэтому кладка выполняется аккуратно и плотно, лучше если ширина швов не превышает 3—5 мм. Работы осуществляют в следующей последовательности:

  1. Над сводом топочной камеры делается первый ряд кирпичей, который становится дном дымохода.
  2. Выкладываются две стенки дымового канала. На этом этапе устраиваются специальные окошки для чистки, куда монтируют металлические дверцы.
  3. При работе постоянно проводится проверка ровности кладки строительным уровнем.
  4. Чтобы снизить скопление сажи, внутренние стенки делаются идеально ровными, все излишки раствора тщательно удаляются.
  5. Выкладывается перекрытие дымоотводного канала.
  6. В перекрытии оставляется отверстие для выхода дыма. Вокруг него впоследствии выкладывается завершающая вертикальная часть дымоотвода.

Важно! После завершения работ дымоход просушивают по тем же правилам, что и саму печь, постепенно увеличивая объемы протапливания.

Возможные сложности

При постройке дымоотвода требуется соблюдать осторожность и внимательно следовать схеме. Экстремальные значения температур и их резкие перепады предъявляют к качеству кладки высокие требования. При самостоятельной постройке часто допускаются следующие ошибки:

  • Неправильные расчеты — диаметр и протяженность дымохода не соответствуют мощности печи. Это приводит к падению КПД, обильному образованию конденсата.
  • Неверный выбор материалов — использование керамического кирпича или нетермостойкого раствора приведет к быстрой разгерметизации кладки.
  • Неаккуратная кладка — различная ширина швов вызывает их растрескивание и разгерметизацию во время эксплуатации, при этом выступающие излишки раствора обязательно станут местом скопления сажи и золы.

Чтобы избежать этих распространенных ошибок важно перед началом работ посоветоваться с опытным специалистом и во время строительства не отходить от выбранной схемы кладки.

Полезное видео

Видео, в котором объясняется и поэтапно демонстрируется, как правильно складывать кирпичный дымоход.

Почему важно все сделать правильно

Одна из главных особенностей дымоходных каналов — высокая пожароопасность. Именно поэтому работы по строительству требуют повышенного внимания.

Неправильно расположенный или неизолированный дымоход часто становится причиной возгораний перекрытий, кровли или близко расположенных стен.

Особенное внимание требуется уделить расположению дымохода в помещениях с деревянными стенами — кирпичный дымоход при прохождении через перекрытия обязательно изолируется слоем раствора, а стены и потолок обшиваются негорючим материалом.

Фото 3. Схема правильной постройки дымохода: между самой трубой и деревянными перекрытиями должен быть противопожарный зазор.

Несмотря на возможный риск правильно построенный дымоотводный канал удобен в эксплуатации, прост в уходе и довольно безопасен. Оборудование дымохода часто увеличивает теплоотдачу печи, что особенно важно для любителей жить за городом в зимнее время.

сборка и установка своими руками

Мечтаете построить экономичный, безопасный и теплый дом? Тогда вам следует обратиться к современным технологиям, в которых разумно сочетаются многовековой опыт, смекалка и порой совсем неожиданные технические решения. Хороший тому пример – двух- и трехконтурный дымоход, внутри которого находится утеплить. Кто бы мог подумать еще пару десятков лет назад, что подобное вообще возможно? Причем у такого дымохода действительно много ценных преимуществ, важно только все сделать по печным правилам, не отступая от них ни на йоту.

Грамотный монтаж сэндвич-дымохода начинается с проектирования дома. Только при изготовлении чертежа можно правильно соблюсти абсолютно все требования к противопожарным нормам, и потом ничего не придется переделывать или даже перестраивать. Если же дом или баня уже готовы, тогда необходимо будет максимально точно произвести все расчеты. Мы советуем вам, если вы взялись изготавливать такой дымоход самостоятельно, подойти к этому вопросу со всей ответственностью – для себя же делаете.

Небольшое вступление, касаемо преимуществ. В частном домостроении России наибольшее распространение получили именно сэндвич-дымоходы, хотя выбор достаточно широк. Все дело в конструкции такого дымохода, которая обещают простоту использования и безопасность.

Перед тем, как приступить к монтажу, вы увидите, что такой дымоход представляет собой две трубы разного диаметра, которые вставляются друг в дружку, а пространство между ними либо остается открытым, либо заполняется негорючей изоляцией. У такого дымохода высокая скорость монтажа, небольшой вес всей системы, абсолютно гладкие внутренние стенки, хорошая тяга и минимальное образование сажи.

А теперь самое главное: нельзя устанавливать дымоход без специальной подготовки. Для этого существует так называемый паспорт – документ, который вы получаете при покупке такого агрегата. Обычно там есть схематическое изображение и подробная инструкция монтажа.

А как правильно смонтировать дымоход из сэндвич труб и обеспечить его надежное функционирование, отлично демонстрирует этот видео-ролик:

Если ко всему ваш дымоход будет сложного устройства, то минимум вам нужно будет потом показать его специалисту, чтобы тот удостоверился в надежности и практичности такой конструкции:

Любой дымоход – это всегда самый опасный источник пожара, т.к. температура дымовых газов бывает запредельно высокой. И даже малейшие нарушения установки дымохода внутри жилого дома способны повлечь за собой опасные последствия.

Итак, чтобы организовать проход дымоходной трубы через деревянные конструкции, необходимо изготовить или приобрести потолочно-проходной узел. Он должен точно соответствовать наружному диаметру трубы. Благодаря такой конструкции дымоход находится на расстоянии от всех ближайших поверхностей, которые могут с ним соприкасаться:

Проще всего, конечно, приобрести дымоходный узел фабричного изготовления и просто обложить со всех сторон теплоизолирующим материалом. Идеальный вариант – базальтовая вата, если она действительно качественная и способна выдерживать высокие температуры. Поэтому при покупке таковой вам необходимо обязательно проверить, указал ли производитель, что вату разрешено использовать при температуре от 800 градусов Цельсия. Естественно, такая вата дороже обычной, но экономить на ней смысла нет, и вы наверняка это хорошо понимаете.

Вот вариант изготовления асбестоцементного короба для междуэтажного узла:

Согласно действующим СНиПам, при прохождении дымохода через деревянное покрытие, необходимо выдерживать расстояние минимум 38 см от внутренней сэндвич-трубы до деревянной конструкции. Причем короб должен быть не пустым, а заполненным специальным материалом.

Да конечно, иногда расстояние между стропилами не позволяет придерживаться такого параметра, и тогда приходится увеличивать проем при помощи дополнительных брусков. А защищать лаги деревянной конструкции, как и стропила с обрешеткой, рекомендовано при помощи оцинкованного листа или асбестового полотна толщиной хотя бы в 5 мм. Оцинкованный лист хорош тем, что он не только препятствует распространению огня, но и равномерно рассеивает тепло, не позволяя ему концентрироваться точечно. Также он экранирует и отражает жесткое тепловое излучение, которое идет от трубы.

В этом и заключается главное преимущество сэндвича, ведь если ставить обычный однотрубный стальной дымоход, что такое расстояние должно быть не менее 50 сантиметров.

Поддержать трубу в вертикальном положении помогут вот такие металлические изделия-крепления:

А сейчас мы коснемся самого важного момента, знание которого поможет вам избежать совершенно неожиданного пожара.

Итак, чем выше температура дымовых газов, тем сильнее нагревается сэндвич труба, и все конструктивные элементы вокруг нее подвергаются температурному воздействию. Поэтому крайне важно позаботиться, чтобы проходные элементы были надежно защищены. И не думайте, что все так просто.

Например, обычное дерево без специальной защиты обугливается уже при температуре 200 градусов. А высушенная древесина способна даже загореться при температуре 270 градусов Цельсия! Если же воздействовать на деревянные лаги более суток при температуре 170 градусов, они тоже способны загореться. К сожалению, именно этот момент, о котором многие не знают, часто часто становится причиной пожаров, даже если установлена качественная сэндвич-труба.

Поэтому перекрытие желательно выполнять с хорошим утеплением достаточной толщины, чтобы тепло от трубы до стены и деревянных элементов практически не доставало. Кроме того, чем больше само деревянное перекрытие будет накапливать тепло от сэндвича, тем хуже древесина с каждым разом будет воспринимать это тепло. Конечно, за час-другой обычный утеплитель в узле ППУ не успевает прогреваться до критической температуры, но проблема в том, что, говоря на языке печников, после протопки тепло в древесине и утепляющих материалах накапливается, и постепенно изменяет их химический состав.

Например, при длительном и постоянном накопительном нагревании древесина способна загореться уже при температуре в 130 градусов! А ведь на внешней стороне сэндвича она нередко достигает до 200 градусов (от 75 до 200, как показали лабораторные испытания). Вот и происходит такая печальная вещь, когда печь или камин успешно топили далеко не один год, все было замечательно, и вот однажды хозяева потопили всего лишь на 2 часа дольше и жарче обычного (чтобы обогреться в особо холодный зимний вечер или натопить парную для гостей), а температура в сэндвиче перешагнула критическую температуру, и к уже высушенной за годы древесине перекрытия добралась та самая температура в 130 градусов Цельсия.

Также вам нужно быть осторожными, если  в качестве теплоизоляционного материала ППУ идет минеральная вата. Со временем, от воздействия высоких температур, она тоже меняет свои свойства и даже становится более теплопроводной! Это не значит, что вата однажды рискует загореться, но внешний контур дымохода в этом месте уже будет значительно горячее, чем вы изначально рассчитывали. А вот это фактор, который изначально не брался в расчет!

Вот почему опытные печники советуют не делать слишком плотную изоляцию перекрытия (чем она плотнее, тем больше в себе накапливает тепло). Тем более, естественная возможность обдува воздухом трубы жизненно необходима:

Еще часто допускают опасную ошибку, плохо рассчитывая расстояние между стропилами для прохода трубы, которое не соответствует норме. Обратите еще внимание, что пустой потолочный узел, в который вообще не установили теплоизоляцию, тоже не самый лучший вариант.

Учитывайте также то, что материал, который окутывает внутреннюю дугу дымохода, со временем имеет свойство слегка оседать. В результате стык двух стенок получается иногда незащищенным. И, вот если этот стык прогорает (и особенно опасно, если он расположен еще и внутри перекрытия), то огонь, возникший в таких пустотах, погасить будет практически нереально. А потому раз в год-два все проходные узлы сэндвич-дымохода следует внимательно осматривать.

Вот, как правильно организовывается проход сэндвич-дымохода через потолок в самом простом варианте:

Если вы будете устанавливать на дымоход бак с водой, тогда вся установка должна выглядеть так:

Обратите внимание, как при этом должен быть выполнен проход сэндвич-трубы через перекрытие:

И, наконец, если печь или камин нет возможности поставить прямо под место выведения сэндвич-трубы, вам понадобится специальный тройник:

Сегодня установка сэндвич дымохода практикуется двумя основными способами: внутри дома или по улице. И действительно, все чаще можно заметить, что дымоходы монтируют прямо через стену на улицу, причем с первого этажа – и оттуда уже направляют вертикально вверх. И в этом есть свой смысл: так дымоход остывает намного быстрее, и не проходит через пожаронебезопасные перекрытия и крышу. С другой стороны, дымоход, который поднимается через мансарду, обычно служит дополнительным отопительным элементом. Но и риск пожара здесь, конечно же, уже будет выше.

Вы будете удивлены, но на самом деле наружный кожух сэндвича из нержавеющей стали совсем недалек от температуры одноконтурного дымохода. Ведь на самом деле изначально такой дымоход проектировался с целью улучшить тягу, и поэтому газы, которые выходят из печи, обычно имеют температуру 800 градусов Цельсия, а внешний кожух при этом способен разогреться до 300 градусов! А это уже далеко не пожаробезопасная поверхность.

Современный сэндвич-дымоход выводят как через крышу, так и прямо через стены жилого дома:

Более подробно узел вы можете рассмотреть на этой иллюстрации:

Итак, организовать правильный угол прохода сэндвич-дымохода через стены вам поможет такая пошаговая инструкция:

  • Шаг 1.  Перед началом работы обязательно рассчитайте длину горизонтальной сэндвич-трубы, которую нужно будет пропустить через стену. И учитывайте еще при этом тройник, который вы будете устанавливать. Рассчитайте скат крыши, чтобы дымоход потом не оказался слишком близко к карнизу.
  • Шаг 2. Короб, который вы вставляете в стену, наполните негорючим базальтовым материалом.
  • Шаг 3. Закройте проходной узел крышкой так, чтобы осталась видна прокладка из базальтового картона.
  • Шаг 4. Края такой крышки узла закройте наличником из комплектующих внешней отделки дома, например, сайдингом.
  • Шаг 5. Обработайте края короба бесцветный кровельным герметиком.
  • Шаг 6. На выходе из дымохода из стены установите ревизию.
  • Шаг 7. Закрепите дымоход при помощи специальных стеновых кронштейнов, по одному на каждый 1,5-2 метра.
  • Шаг 8. Итак, после того, когда вы установили трубу, проверьте его вертикальность при помощи уровня.
  • Шаг 9. Обязательно проследите за тем, чтобы шов оказался развернут к дому.

Ведь самое главное правило звучит так: узел прохода дымохода через стену дома или бани должен быть максимально защищен от возгорания. Вот хороший пример такого узла:

Чтобы горизонтальный элемент сэндвич-дымохода был установлен надежно, его нужно правильно подпереть металлическим уголком:

Также помогут закрепить такой дымоход к стене в строго вертикальном положении специальные конструкции:

Поверьте, на этом этапе работа еще не заканчивается, особенно, если у вашего дымохода будет сложная конструкция (чего мы вам крайне не рекомендуем):

Проход сэндвич-дымохода через крышу необходимо делать по таким же принципам, как и проход через потолок. При этом расстояние до деревянных конструкций должно быть достаточным. И вот на этом этапе важно не допустить опасную ошибку.

Да, дымоход при проходе через кровлю действительно остывает, тем более, что пространство вокруг него проветривается и потому многие полагают, что можно уменьшить расстояние до защищенных стропил. И правда, для холодной кровли это действительно подходящий вариант, но для утепленной необходимо придерживаться тех же расстояний и норм, как у междуэтажных перекрытий.

Для вывода через кровлю сэндвич-дымохода применяются специальная кровельная разделка. Вы можете приобрести таковую абсолютно любую, адаптированную под угол вашей кровли и ее скаты. А монтировать крышную разделку нужно сверху, заводя ее край под конек крыши.

Вот каким должен быть узел прохода сэндвич-дымохода через карниз:

Чтобы вывести сэндвич-дымоход на крышу, вам необходимо будет сделать в кровельном покрытии отверстие достаточной ширины:

Причем на этапе вывода сэндвич-дымохода через крышу не обойтись без кровельного силиконового герметика, который рассчитан на 1500 градусов воздействия температуры.

Изнутри отделка такого узла должна выглядеть таким образом:

При проходе дымоходной трубы через наклонные скаты крыши само отверстие и его изоляция уже будет немного больше по площади:

Особенно осторожно необходимо выводить дымоходную трубу-сэндвич через крышу, если кровельный материал сам по себе горюч. Не забывайте, что сам металл, конечно же. загораться не станет, а вот кровельная краска – вполне. Чтобы все сделать грамотно, следуйте таким шагам:

  • Шаг 1. Начинайте вырезать профнастил подальше от будущего месторасположения трубы. Это около 30 сантиметров выше и больше и 10 см снизу и по сторонам.
  • Шаг 2. Изготовьте для трубы кровельную разделку из оцинкованной стали и устанавливайте ее, начиная снизу. Разделка должна заходить на профнастил не менее 15 см.
  • Шаг 3. Снимите верхний лист профнастила и положите верхнюю часть кровельной разделки, затем на 20 см накройте ее боковые части.
  • Шаг 4. Установите снятый лист профнастила и закрепите его.
  • Шаг 5. Теперь закрой и загерметизируйте швы, чтобы избежать дальнейших протечек.
  • Шаг 6. Утеплите трубу негорючим материалом с фиксацией отожженной проволокой.
  • Шаг 7. Изготовьте дымоходный зонт из оцинкованной стали.
  • Шаг 8. Теперь, еще раз загерметизируйте наплавляемыми кровельными материалами, разогретыми или самоклеющимися.

К слову, если вы работаете с металлическим кровельным покрытием, то существует возможность закрепить дымоход в таком месте при помощи отогнутых обрезков самой кровли:

В общих чертах, сборка дымохода вне стен дома практически не отличается от его установки внутри:

Все эти правила придумывают не просто так, ведь они основывается на практических исследованиях и статистики пожаров. Поэтому, если вы не хотите, чтобы ваш дом стал печальным примером для других, соблюдайте все предписания до последнего, и даже больше: старайтесь всегда хоть немного, но перестраховаться, ведь жизнь полна непредсказуемых ситуаций. Изучите внимательно все тонкости и нюансы процесса монтажа современных дымоходов – и спите спокойно!

Дымоход из стальной трубы своими руками

Дымоход для котла или печи-буржуйки, или иного отопительного агрегата играет очень важную роль. Наверное, даже важнее, чем сам отопительный агрегат. Особенно важно уделить внимание стальному дымоходу, если он будет применяться для древесно-угольных печей. Существует несколько хитростей и особенностей, с которыми мы вас познакомим.

Какие трубы применять

Чтобы сделать дымоход из стальной трубы своими руками, нужно определиться с диаметром трубы и толщиной её стенки. Сечение в данном случае будет играть исключительно важную роль. Ведь при слишком малом диаметре дым не сможет быстро выводиться и пойдёт более простым путём – через топку наружу в помещение. А значит – дым, копоть, неприятный запах и прочие негативные последствия.

С другой стороны, слишком большой диаметр дымоходной стальной трубы – это сильная тяга, при которой дым будет выходить чрезмерно быстро и большая часть тепла будет выводиться наружу. А зачем греть атмосферу, когда это забота солнца?

Рассчитать диаметр можно, если учитывать длину дымоходной трубы и количество её поворотов. Если печь отапливает, скажем, сарай и для большего нагрева этого помещения вы решили протянуть дымоход вдоль одной из сторон сарая, то лучше позаботиться о приобретении стальной трубы не менее 110 мм в диаметре. Если дымоход имеет два и более поворота, то также нужно остановиться на таком сечении.

Толщина стенки – немаловажный фактор. В процессе эксплуатации стенка будет неумолимо и с каждым годом уменьшаться в толщине. При нагревании металл очень подвержен коррозии, при чём как внутри, так и снаружи конструкции. Ставить обычную оцинковку – это значит получить прогоревший участок в стальной конструкции уже в первый отопительный сезон. Однако можно дополнять на выходе из помещения более тонкой трубой, так как в том месте труба будет нагреваться гораздо меньше.

Как вывести дымоход через стену и крышу

В любом случае у вас труба будет проходить через одно из этих мест и нужно позаботиться о пожарной безопасности. Если дымоход из стальной трубы проходит через стену, то отверстие в стене нужно делать больше, чем диаметр самого дымохода. Это делается с таким расчётом, чтобы дымоход в этом месте был одет в стальную гильзу. Таким образом стена не будет чрезмерно нагреваться, что могло бы отразиться на её целостности. Если труба проходит через стену и она достаточно длинная, то желательно её укрепить кронштейнами в разных местах к стене помещения. Не нужно забывать о ветрах – подобными кронштейнами укрепляем дымоход снаружи здания к стене.

Дымоход из стали будет очень сильно нагреваться в первые 2-3 метра от печи. Поэтому при выходе его через крышу нужно позаботиться о том, чтобы не нагревалось перекрытие помещения. Потолок может быть деревянным и тогда сквозное отверстие в нём должно быть намного больше в диаметре, чем сама труба. Вдобавок к этому дополнительная защита по краю отверстия в потолке в виде вкладыша из оцинкованной стали с утеплителем также необходима. Оцинкованный лист будет отражать часть тепла, а утеплитель создаст прослойку между сталью и деревом, благодаря чему последнее не будет нагреваться.

Повороты трубы, наклоны и их роль

Если вы собираетесь делать дымоход из стальной трубы своими руками, то уделите особое место роли поворотов трубы и углу наклона. От этих двух показателей зависит эффективность прохода дыма по трубе, а значит от этого будет зависеть и тепло в помещении, и тяга.

Если труба будет иметь поворот или несколько, то мы облегчаем вам задачу по поиску нужного угла для разрезания трубы с целью дальнейшего сваривания двух отрезков:

Если резать под 75 градусов трубу, то угол после сваривания будет равен 150 градусам60 градусов режем — получаем общий угол 120 градусовСамый простой вариант: разрезали под 45 градусов и получаем прямой угол

Наклон также играет огромную роль. К примеру, если дымоход из стали будет от печи до выхода через стену иметь незначительный наклон относительно горизонта (в пределах 150-300), то тяга может быть слабой. Это чревато долгим прогревом трубы с выпусканием дыма внутрь помещения, пока она не прогреется достаточно.

Чистка стального дымохода

Чистка должна осуществляться регулярно после каждого отопительного сезона и по мере необходимости во время сезона. Почему забивается дымоход:

  • Топка отходами пластика. В таком случае на внутреннюю поверхность налипают продукты сгорания от пластика. Сечение уменьшается, как и проходимость дыма.
  • После длительного неиспользования конструкция может стать пристанищем для ос или пауков. Осиное большое гнездо – редкое явление в дымоходе, но всё же случается и такое.

Если дымоход прямой, то чистка не представляется сложной. В случае поворотов трубы можно воспользоваться гибким толстым тросом.

Вместо заключения

Как видно, дымоход из стальной трубы своими руками – это вполне посильно и возможно. Ничего сложного нет, разве что отсутствие нужного инструмента может стать некоторой преградой. Но то, что всю металлическую конструкцию вы вполне в состоянии установить самостоятельно и без привлечения посторонней силы – это неоспоримый факт.

Дымоход под полом. Как сделать дымоход для печи-камина из кирпича – инструкции и схемы


Монтаж дымохода в деревянном доме: устройство, установка

Построить дымоход в деревянном доме не так-то просто. Ведь дерево начинает обугливаться уже при температуре 200°С, а устойчивое горение древесины начинается от 300°С.

Уютный камин в уютном доме требует серьёзного дымохода.

Поэтому нам необходимо установить дымоход в деревянном доме таким образом, чтобы не спалить дом и не отравиться газообразными продуктами горения.

Технические предпосылки к выбору

Если запланирована установка дымохода в деревянном доме, то прежде чем начать монтаж, нужно узнать, какова температура отходящих газов в отопительном приборе в вашем доме? В таблице 1 указана температура отходящих дымовых газов в зависимости от типа отопительного прибора и используемого топлива.

Таблица 1.

Люди живут в деревянных домах уже тысячи лет и пользуются печами, очагами и каминами, и выработали за это время немалый опыт. Этот опыт собран в регламентах по строительству, монтажу и пожарной безопасности. Проводится установка дымохода в деревянном доме в соответствии с нормативными документами, принятыми государственными инстанциями.

Существует руководящий документ СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование». Именно этим документом руководствуются государственные контролирующие инстанции.

СНиП гласит, что запрещено расположение легковоспламеняющихся элементов ближе 130 мм в свету от бетонных и кирпичных труб или труб керамических в теплоизоляции. Для керамических труб дымохода без теплоизоляции это расстояние должно быть ещё больше — 250 мм.

Дерево является легковоспламеняющимся материалом, большинство современных утеплителей также легко воспламеняется, а полимерные паро- и гидроизоляционные плёнки тем более. Поэтому мы должны предусмотреть, чтобы эти материалы не касались нашего дымохода.

Кирпичный дымоход

Несмотря на массу новых материалов для исполнения дымоходов, кирпич всё равно остаётся достаточно популярным и востребованным.

Напомним вам, что:

  1. Кладка трубы должна быть с перевязкой, внутри дома на известковом или цементно-известковом растворе, выше кровли применяется цементный раствор.
  2. Согласно «Правилам трубо-печных работ», дымоходы должны быть из полнотелого красного кирпича, шов не толще 10 мм. Запрещено штукатурить внутреннюю поверхность трубы.
  3. Серьёзный вес требует фундамента.
  4. Кирпичная кладка разрушается кислотным конденсатом, обломки кирпича могут обрушиться внутрь и сузят сечение канала.
  5. Из-за шероховатости кирпича, внутри трубы дымохода накапливается сажа.

Для уменьшения негативных моментов, устройство кирпичного дымохода проводят так: в дымовой канал вкладывают асбоцементную трубу и заливают бетоном пространство между ней и кирпичом. Это мероприятие называется гильзовка.

Междуэтажное перекрытие

На рисунке снизу показан проход дымохода через деревянное перекрытие. Слева представлено устройство прохода с использованием 2-х слоёв асбеста, тогда расстояние от трубы до деревянной балки перекрытия равно 1 кирпичу, то есть 250 мм. А справа показан вариант без асбеста, в том случае расстояние от дымохода до деревянной балки перекрытия должно быть не меньше чем 1,5 кирпича, то есть 380 мм.

Рис. 1. Разделка прохода дымохода в междуэтажном перекрытии: 1 дымоход; 2 деревянная балка; 3 разделка толщиной полтора кирпича; 4 двойной слой асбеста; 5 разделка шириной в кирпич с изоляцией асбестом.

Примыкание к деревянной стене.

Стена
  1. Деревянная стена должна быть изолирована от дымохода, расстояние от «дыма» до дерева должно быть не меньше 25 см. Если отсутствует асбестовая изоляция, то это расстояние должно быть уже не меньше 38 см. Эту отступку можно закрыть стенками в четверть кирпича с боков.
  2. В новых срубах принято устанавливать дощатый щит, прикрепленный на стену на скользящей посадке, чтобы компенсировать неизбежную осадку сруба. И к четверти в этом щите должны примыкать боковая закрывающая стенка
  3. В боковых стенках делают отверстия для циркуляции воздуха. Сверху и снизу.
  4. Деревянные полы в отступке накрывают одним рядом кирпича, плиткой или другими несгораемыми материалами.

Очень важный вопрос: как вывести дымоход через крышу? Правильно организованный проход дымохода через кровлю показан на рис. 2.

  1. Планируя вывести трубу через перекрытие, следует убедиться, что расстояние между наружной поверхностью кирпичной трубы и деревянными стропилами регламентировано не меньше 130 мм.
  2. Это пространство заполняется каменной (базальтовой) ватой, выполненной без органического связующего.
  3. Если монтаж кровли проводился из легковоспламеняющихся материалов, например рубероида, дистанция должна быть удвоена до  260 мм.
  4. В месте, где планируется вывести дымоход, крышу покрывают несгораемыми материалами, например шифером, а лучше кровельной сталью, на расстоянии не менее 500 мм от трубы и тщательно подгоняют под выдру трубы.

Рис. 2. проход через кровлю

Высота трубы над кровлей

На рисунке ниже показана общая схема высоты трубы над скатной кровлей.

Высоту дымовой трубы над кровлей принимают:

Керамические дымоходы

В последние годы дымоход в деревянном доме часто исполняют из керамики (см. Керамические трубы для дымоходов):

  1. Это фактически модульная система, монтаж проводят из сборных элементов полной заводской готовности.
  2. Внутренняя труба из жаропрочной, долговечной и кислотоустойчивой керамики.
  3. Благодаря гладкости внутренней поверхности керамические трубы, на них не накапливается сажа и не происходит завихрений потока тяги.
  4. Из-за существенного веса дымоходной системы требуется монтаж фундамента.

Схема керамического дымохода.

Металлические дымоходы

Дымоходы из сэндвич-труб (см. Сэндвич труба для дымохода) завоевали вполне заслуженную популярность:

  1. Удобство и быстрый монтаж.
  2. Лёгкие конструкции не требуют отдельного фундамента, не предусматривают устройство фундамента.
  3. Заполнение минеральной (базальтовой) ватой требуемой толщины обеспечивает необходимую теплоизоляцию.
  4. Гладкость внутренних стенок не позволяет накапливаться саже и не нарушает воздушный поток тяги.
  5. Труба имеет сложное устройство, для внутреннего канала используется кислотоустойчивый сорт нержавейки, это гарантирует долговечность и безопасность системе дымоудаления.

Схема устройства сэндвич-трубы.

При выборе дымохода не следует забывать о температурах дымовых газов, изложенных в таблице 1.

Поэтому толщина внутренней нержавеющей стенки трубы должна составлять:

  • от 0,5 мм для газовых, солярочных и пеллетных котлов;
  • от 0,8 до 1,0 мм для печей, банных печей и каминов;
  • от 1,0 мм для котлов на угле.

Толщина слоя теплоизоляции должна составлять до 100 мм в случае печей, каминов и угольных котлов, а в случае автоматизированных котлов толщина слоя должна быть до 50 мм.

Перекрытие

Ещё раз повторю, что несомненным удобством является наличие готовых элементов на все случаи. Если нет у одного поставщика, то легко находим другого поставщика, который сможет поставить весь необходимый комплект.

  1. В  случае междуэтажного перекрытия берём готовую разделку заводского исполнения.
  2. Эта разделка называется чердачной или межэтажной.
  3. Внутренний диаметр должен соответствовать внешнему диаметру сэндвич-трубы.
  4. Выпиливаем квадратное отверстие между балками, соответствующее размеру квадратной части разделки, можно сделать запас, чтобы обернуть металл ещё 1-2 слоями негорючего базальтового полотна.
  5. Проводим через круглое отверстие дымоход.
  6. Заполняем пространство базальтовой ватой

Важно! Все сочленения дымоходных труб должны остаться снаружи. Они не должны попасть в перекрытие.

Разделка заводская.

Разделка смонтированная. Пространство между трубой и металлической стенкой тоже заполняется минватой.

Кровля

Проблема, как провести дымоход через крышу, решается примерно так же, как и в случае перекрытия. Берём готовые элементы, в частности готовую крышную разделку, некоторые называют её кровельной разделкой. Они бывают разных размеров и с разными углами уклона.

Крышная разделка.

  1. Произвести монтаж узла прохода кровли всё же намного сложнее, чем устройство узла прохода перекрытия.
  2. Отступ от трубы до дерева должна быть не менее 250 мм с каждой стороны. Отверстие и дымоход закрывают сверху специальным элементом — крызой.
  3. Эту крызу сверху заводят под шифер или черепицу, а снизу накладывают сверху на черепицу.
  4. Сверху крызы на трубу дымохода надевают окапник и его зажимают хомутом. Это обеспечивает защиту от осадков.
  5. Пространство между дымоходом и стропилами заполняют негорючей минеральной (базальтовой) ватой и закрывают снизу металлическим отражателем.

Важно! Все сочленения дымоходных труб должны остаться снаружи. Они не должны попасть в перекрытие.

Проход через кровлю.

Проход через стену

Часто трубы в сэндвич-исполнении, выводят наружу дома и пускают по внешней стене. Это имеет свои положительные стороны в том, что не надо осуществлять трудоёмкие проходы через перекрытия и кровлю. Да и снижается пожароопасность. В таком случае добавляется горизонтальный проход через вертикальную стену (см. Как вывести дымоход через стену).

Дымоход внешний.

С точки зрения термоизоляции, этот узел прохождения через стену ничем не отличается от узла прохода через междуэтажное перекрытие. Осложняется монтаж только тем, что бревенчатая стена может усаживаться. И здесь должна быть скользящая посадка разделки.

Важно! В случае дровяных и угольных котлов, дровяных печей и каминов на дымоход сверху обязательно устанавливаем искрогасители. Особенно важно в банях, печки в которых мы любим раскочегарить от всей души!

sdelaikamin.ru

Правильный дымоход в доме



Одним из ответственных элементов системы отопления, обеспечивающий ее надежную, эффективную и экономичную работу несомненно является дымоход. Основную функцию, которую он выполняет в доме, это удаление продуктов сгорания котла, камина, печи или бани. Каким он должен быть? Правильный дымоход имеет хорошую тягу, герметичность исключающую утечку угарных газов, а его форма и внутренняя поверхность, препятствовали бы образованию сажи. Об этом следует позаботиться еще на стадии выполнения проекта, гармонично вписав его в общую архитектуру дома. Кроме этого правильный дымоход быстро прогревается, преодолевая порог образования конденсата и на его пути от котла (камина) и до крыши нет всевозможных препятствий, а толщина стен дома позволит выполнить дымовой канал необходимого сечения и формы. Для уменьшения шума от работы котла в комнатах дымовые каналы прокладывают в стене кухни, коридора или подсобного помещения.Вы должны отчетливо представлять, что неправильное расположение дымохода приведет к дополнительному расходу топлива и неэффективности работы всей системы отопления.

Чтобы обустроить правильный дымоход следует сразу определить следующее: — технические характеристики устанавливаемого котла в доме – его тепловую мощность, температуру выходящих газов и тип горелки;- материал из которого будет изготовлена дымовая труба; — определение расчетным путем сечения и высоты дымовой трубы; — определения места установки и прохождения дымовой трубы через конструкции дома. Обращайте внимание, что при покупке импортного котла указываются все необходимые размеры дымовой трубы, а для отечественных производителей отопительного котла, сечение дымохода должно быть не меньше сечения выходного патрубка котла.



Кирпичный дымоход

До недавнего времени наиболее распространенным в домах был кирпичный дымоход. Однако с появлением современных жидкостных и газовых котлов с переменным режимом работы, работающих с низкой температурой выходящих дымовых газов от 100-130°С до 270°С, на внутренней поверхности кирпичного дымохода образуется конденсат. Конденсат содержит в своем составе большое количество химических соединений разрушительно влияющих на его конструкцию.  Дымовые газы охлаждаются и конденсируются на стенках на высоте 4-5 метров. В таких условиях работы кирпичный дымоход может разрушиться за несколько месяцев работы. Какая есть альтернатива кирпичным дымоходам?



Дымоход из нержавеющей стали – современный тип отвода продуктов горения

Дымоход из нержавеющей стали имеет гладкую внутреннюю поверхность, которая не дает возможности образовываться саже, и как результат его сечение остается постоянным со временем, сохраняя свои важнейшие характеристики – тягу и производительность. Важнейшей конструктивной особенностью также является его возможность установки в уже построенном доме, а также проведение необходимого ремонта, не привязываясь ко времени года. Следует отметить, что для дымоходов из нержавеющей стали не требуется устройства фундамента в отличие от кирпичного. Какой должен быть дымоход из нержавеющей стали? Существуют три типа дымоходов: — одностенные; — двухстенные; — коаксиальные. Одностенные дымоходы из нержавеющей стали устанавливают в существующие кирпичные дымоходы, а также в построенные специально под установку (загильзовку). В нижней части дымохода из нержавеющей стали всегда устанавливают конденсатосборник.



Двустенные дымоходы из нержавеющей стали

Двустенные дымоходы из нержавеющей стали конструктивно выполнены из двух труб (одна в одной), пространство между которыми заполнено огнестойким утеплителем и применяются в основном при их наружном расположении. В качестве теплоизоляции для используется базальт – материал, который при высоких температурах сохраняет свои защитные функции, не выделяет неприятных запахов и минимизирует образование конденсата за счет своей низкой теплопроводности. Толщина слоя базальта составляет от 25 -30мм до 50 -100мм и выбирается в зависимости от величины минимальных температур наружного воздуха. Такой слой базальта надежно изолирует внутреннюю трубу от перепада температур позволяя сохранять на всех режимах котла хорошую тягу. При этом температура внешней трубы не превышает 80°С.  Двустенные (теплые) дымоходы значительно повышают качество работы всей отопительной системы, что в свою очередь сказывается на ее производительности и экономичности.



Коаксиальные дымоходы из нержавеющей стали

Рассмотрим пользующийся популярностью коаксиальный тип дымохода. Он выполнен из двух труб расположенных одна в одной, при этом внутренняя труба предназначена для выпуска дымовых газов, а внутренняя труба для подачи воздуха к горелкам отопительного котла.



Дымоход из керамики

Керамические дымоходы  представляют собой конструкцию, состоящую из нескольких слоев. Внутренний слой – труба, изготовленная из огнеупорной массы, средний слой – утеплитель из базальтовой ваты и наружный третий слой – нержавеющая сталь или легкий бетон. Благодаря такой структуре они выдерживают высокую температуру и не боятся действия образовавшегося конденсата. Обладая значительной массой, керамический дымоход в доме требует возведения фундамента. Особо следует отметить надежную работу керамических дымоходов и их долговечность. Гарантия производителя составляет 30 лет, а срок службы может достигать 100 лет.



Дымоходы из углеродистой стали

Существует еще один тип – дымоход из углеродистой стали. Сталь, из которой изготовлен дымоход под действием кислот в образовавшемся конденсате быстро приходит в негодность. Для ее защиты применяют оцинкование. Однако низкая защита слоя цинка от коррозии приводит к ускоренному выходу из строя дымового канала. Лучшей защитой, несомненно, является покрытие внутреннего и наружного пространства канала из углеродистой стали специальной черной эмалью, которая не боится конденсата и высоких температур. Дымоходы из углеродистой стали в большей степени подвержены воздействию конденсата.



www.strou-dom.net

Дымоход для печи-камина из кирпича – конструкция, советы по кладке, порядовки

    Содержимое:
  1. Годится ли кирпичный дымоход для печи-камина
    1. Отдельно стоящий дымоход внутри дома
    2. Наружный приставной дымоход
    3. Дымоход, встроенный в кладку стены
  2. Как выложить из кирпича дымоходную трубу для камина
    1. Из какого кирпича кладут дымоход
    2. Какая кладочная смесь используется
    3. Проходки через межэтажные перекрытия и кровлю
    4. Как делается подключение каминной топки к дымоходу
    5. Чем можно облицевать дымоходную трубу
  3. Ответы на частые вопросы и дымоходах из кирпича
При строительстве дымохода соблюдаются существующие нормы и правила. Даже незначительные ошибки, приводят к возникновению пожароопасных ситуаций. Особенно важно придерживаться СНиП и ПБ, устанавливая дымоход для печи-камина из кирпича.

Существующие нормы оговаривают высоту трубы, тип кладочной смеси и кирпича, возможность дальнейшей облицовки конструкции.

Годится ли кирпичный дымоход для печи-камина

Буквально несколько десятилетий назад, для всех твердотопливных котлов и печей, использовался традиционный кирпичный камин. Этому было, по крайней мере, несколько объяснений:
  1. Длительный срок эксплуатации.
  2. Устойчивость к воздействию высоких температур.
  3. Доступность материала.
На данный момент, появились новые инновационные строительные материалы, усовершенствовались методы возведения конструкции, появилась возможность сделать кирпичную кладку устойчивей к воздействию конденсата.

Стало возможным подключение дымохода из кирпича к следующему оборудованию:

  • Печи-камины на дровах и пеллетах – температура отходящих дымовых газов, а также общий объем продуцируемого конденсата, могут существенно отличаться, в зависимости от типа используемого топлива. Кирпичная труба одинаково эффективна при сжигании гранул и дров.
  • Печь-камин с чугунной топкой – особенностью оборудования с камерой сгорания, выполненной из чугуна, является долгое прогревание и остывание при топке. Кирпич сохраняет прочность при длительном нагревании, имеет хорошие теплоизоляционные характеристики.
  • Оборудование, использующее принцип длительного горения. Особенностью работы является возможность использовать печь в обычном режиме, и при горении, с использованием газогенерации. Во втором случае, температура отходящих газов используется для дополнительного получения тепла.Установка дровяных и пеллетных печей-каминов длительного горения к системе дымоудаления из кирпича возможна, после проведения гильзования внутреннего дымоходного канала.
  • Классический камин – в дровяном, угольном пеллетном и любом другом типе каминов, есть одна общая особенность, связанная с эксплуатацией. Чтобы обеспечить эффективное сжигание топлива и предотвратить попадание дыма в помещение, необходима хорошая устойчивая тяга. Кирпичный дымоход, при условии правильного монтажа, сможет обеспечить выполнение этого условия.
Существует три наиболее распространенных конструкции дымохода из кирпича. У каждой есть свои достоинства и недостатки.
Отдельно стоящий дымоход внутри дома
Вес кирпичной дымоходной трубы достаточно большой. Данная конструкция в основном возводится одновременно со строительством всего здания. Под дымоход изготавливается фундамент, не завязанный с основанием дома.

Преимуществами отдельно стоящей конструкции являются:

  • Возможность изготовления трубы практически с любыми требуемыми габаритами.
  • Установка дымохода в любом месте здания.
  • Возможность изменения конструкции, для подключения сразу нескольких каминов одновременно.
В качестве недостатков можно выделить необходимость в дополнительной отделке, устройстве фундамента под дымоход внутри здания, высоком качестве кладки и герметизации швов. В качестве общего требования, рекомендуется провести гильзование дымоходного канала.
Наружный приставной дымоход
Приставной дымоход из кирпича для печи-камина, примыкающий к стене дома с наружной стороны, оптимальное решение с точки зрения безопасности. Даже если кладка потеряет герметичность, продукты сгорания не смогут попасть внутрь жилых помещений. Установить систему дымоудаления можно в любой момент, а не только во время строительства дома.

Технология строительства уличного дымохода из кирпича имеет несколько преимуществ:

  • Не проходит через плиты перекрытия и кровлю, следовательно, нет необходимости в изготовлении проходки и герметизации от протекания.
  • Основная нагрузка приходится на собственный фундамент дымохода, а не на стены здания.
  • Обеспечивается максимально безопасная эксплуатация.
Наружный выносной дымоход для камина из кирпича имеет свои недостатки. Приходится учитывать сильную ветровую нагрузку. Для предотвращения разрушения конструкции, канал крепят к стене здания. Проводится обязательное утепление дымохода, с последующей отделкой.
Дымоход, встроенный в кладку стены
Еще один популярный вариант системы дымоудаления – внутристенный кирпичный дымоход для отвода продуктов горения от печи-камина. Преимуществом конструкции является возможность использовать стены в качестве радиатора отопления. Дым, проходя в простенках, нагревает кирпич, в результате, помещение хорошо прогревается и долго сохраняет тепло.

Если в качестве внутристенного дымохода, используют старые вентиляционные каналы и системы дымоотведения, предварительно проводится гильзование. Главное преимущество конструкции – лучшие по сравнению с аналогами теплотехнические характеристики.

Как выложить из кирпича дымоходную трубу для печи-камина

В процессе монтажа кирпичного дымохода, категорически запрещаются любые нарушения СНиП и ПБ. Даже небольшие ошибки, в дальнейшем станут причиной пожара, отравления угарным газом и необходимости в дорогостоящих переделках кладки.

Существует множество решений, которые принимают еще до начала работ, связанных с выбором кирпича, кладочной смеси, организацией проходок и подключением камина.

Из какого кирпича кладут дымоход
Для кладки каминных дымоходов применяется красный керамический кирпич, с высокой степенью огнестойкости. К материалу, используемому для наружных конструкций и изготовлению оголовка трубы, дополнительно предъявляется требование, относительно морозоустойчивости.

Выбор кирпича для кладки дымохода зависит от нескольких факторов:

  • Подключение к печи выполняется из огнеупорного шамотного кирпича. Нагрев дымовых газов нередко достигает 700°С и выше. Чтобы обеспечить максимальную пожаробезопасность, переход от печи к дымоходу кладут из кирпича, изготавливаемого из шамотной глины.
  • Дальнейшую часть конструкции монтируют из красного кирпича. Выбирают строительный материал, не имеющий пережогов. Качество кирпича проверяют при помощи простукивания. При ударе молотком, будет слышен звонкий звук.
  • Нельзя делать дымоход из пустотелого облицовочного кирпича – при нагревании, стенки крошатся и выпадают, что влияет на качество дымоходного канала.

Кирпич должен выбирать мастер — каменщик, который будет класть дымоход. Самостоятельно подобрать все необходимые расходные материалы достаточно проблематично.

Какая кладочная смесь используется при строительстве
Выбор кладочного раствора для кирпичных дымоходов также зависит от того, какая часть дымохода будет строиться:
  • При подключении трубы к печи, используют глиняный раствор. Материал хорошо сохраняет эластичность при нагревании. Не растрескивается с течением времени, сохраняет прочность кладки. Глиняный раствор нельзя использовать для наружных работ.
  • Кладка оголовка дымохода выполняется на цементно-песчаный раствор, с добавлением пластификаторов. Если размеры дымохода превышают 3 м, швы дополнительно армируют.

Существуют готовые строительные смеси, предназначенные для кладки дымоходов, обеспечивающие максимальную прочность и термоустойчивость шва.

Организация проходок через межэтажные перекрытия и кровлю
Перед началом работ потребуется сделать проект кирпичного дымохода, с послойным описанием кладки. Для обеспечения достаточной тяговой силы, идеален круглый внутренний канал.

Требования к сечению дымохода предписывают сделать конструкцию максимально округлой или овальной формы. Если это невозможно, недостаточную силу тяги компенсируют установкой шиберной задвижки, дефлектора. Дополнительно рассчитывается высота кирпичного дымохода, и длина сечения канала.

Во время монтажа дымохода учитываются следующие нюансы:

  • Проход через кровлю – изготавливается с обязательным наличием компенсационного шва и соблюдением существующих норм относительно пожарных разрывов.
  • Оголовок кирпичного дымохода кладут на полкирпича шире, чем основную конструкцию. Это дает возможность перекрыть проем, для лучшей герметизации и защиты кровли от протекания.
  • Выполняется обязательная защита деревянных перекрытий и балок от дымохода, при помощи огнезащитных пропиток и мастик. Категорически запрещается, чтобы стены дымохода соприкасались с несущими конструкционными узлами.
  • Высота рассчитывается согласно отдаленности от конька кровли. При этом учитывается, что, чем шире канал, тем выше должен быть оголовок. Для точных подсчетов можно воспользоваться формулой расчета сечения кирпичного канала дымохода, либо он-лайн калькуляторами.

Специальные схемы, размещенные на сайте, помогут определить необходимую высоту и рассчитать размер дымохода из кирпича для печи-камина закрытого типа, газогенераторного оборудования и традиционного оборудования.

Как делается подключение каминной топки к кирпичному дымоходу
Самым сложным и ответственным, при устройстве дымохода из кирпича для печи-камина своими руками, является подключение топки к системе дымоудаления. Варианты подсоединения зависят от особенностей конструкции и количества одновременно установленных отопительных агрегатов.

Врезка в кирпичный дымоход выполняется согласно следующих рекомендаций:

  • Подключение печи-камина к существующему кирпичному дымоходу печи выполняется только после гильзования канала. Спустя 5-7 лет эксплуатации, даже качественно сделанная кладка обязательно теряет свою герметичность. Гильзование канала является обязательным.
  • Подсоединение металлической каминной топки к кирпичному дымоходу. В первую очередь учитываются существующие нормы, ограничивающие длину горизонтального участка трубы. Планируя выполнить подключение отдельно стоящего наружного дымохода, принимают в расчет максимальную длину участка 1 м.Особенность горизонтального подсоединения переходника печи-камина в кирпичный дымоход – это необходимость установить трубу под уклоном, в сторону котла. Мера облегчит удаление конденсата и улучшит тягу.
  • Конструкция дымохода из кирпича подходит исключительно для отдельно стоящего камина. Запрещается подключение нескольких отдельных печей и котлов, за единственным исключением. Разрешается устройство дымохода из кирпича для двух каминов, при условии, что они находятся на одном этаже здания. Печи-камины, подсоединенные к общему дымоходу, обязательно снабжаются рассечкой, с высотой не менее 1 м, от нижнего выходного патрубка.
  • Сочленение кирпичной и металлической трубы каминного дымохода осуществляется с помощью специального адаптера-переходника.
  • Специальный редукционный переходник для подключения печи-камина к кирпичному дымоходу потребуется в случае разных диаметров выходного и входного отверстий. Зачастую, такая проблема возникает, если не были правильно рассчитаны пропорции топки относительно дымохода. Решается вопрос следующим способом – устанавливается переходник. В месте соединения выполняется герметизация топки камина с кирпичным дымоходом, огнестойким герметиком. Дальнейшая конструкция собирается с расширением кверху.
  • При заднем подключении к дымоходу, устанавливают тройник с ревизионным каналом и конденсатосборником.
  • Подключение каминной кассеты выполняется с обязательным гильзованием кирпичного дымохода.

Стыковка газового камина с существующим кирпичным дымоходам, без установки гильзы, является грубым нарушением условий эксплуатации и приводит к отказу в регистрации оборудования.

Чем можно облицевать дымоходную трубу
Мало правильно выложить дымоход. Конструкции необходимо придать эстетическую привлекательность. Отделочные работы выполняют следующим образом:
  • Кирпичную кладку штукатурят. Используют специальные готовые растворы, для оштукатуривания нагревающихся поверхностей. Чтобы избежать растрескивания состава, при замешивании добавляют армоволокно.
  • На выровненную поверхность клеят плитку. Чаще всего, выбор останавливается на керамической или гранитной плитке. В качестве альтернативы подойдет фасадная облицовка искусственным камнем.

Для украшения камина используют специальные порталы, изготовленные из искусственного и натурального камня.

Ответы на частые вопросы и дымоходах из кирпича для металлических каминов
За годы эксплуатации были собраны наиболее типичные и распространенные вопросы, связанные с использованием кирпичных дымоходов. Недавно, специалистов, обслуживающих дымоходные системы, попросили ответить на следующие вопросы:
  1. Чем чистить дымоходный канал.
  2. Необходимо ли гильзование.
  3. Действительно ли кирпичный дымоход пожаробезопасен.
Как часто и чем чистить канал дымохода?
При сгорании дров образуется влажный дым с высоким содержанием смол. Частицы тяжелее воздуха и при недостаточной тяге, оседают на внутренней полости дымоходной трубы. Там же скапливается конденсат-влага, образующаяся от разницы температур воздуха и нагретого дыма. Постоянное нагревание и охлаждение приводит к преобразованию сажи и конденсата в соляную кислоту.

Кислота разъедает внутреннюю полость дымохода, разрушает кирпич и приводит к высыпанию швов и еще большему оседанию сажи. Регулярно, но не реже двух раз в год, проводят обслуживание системы дымоотведения.

Выполняют химическую чистку труб и удаление скопившегося конденсата. В механической прочистке дымоходный канал нуждается реже. Чистят трубы по мере зарастания канала, о чем свидетельствует ухудшившаяся тяга.

Стоит ли гильзовать кирпичный канал стальной трубой?
Делать гильзование кирпичного дымохода от металлической каминной топки обязательно в следующих случаях:
  • Подключение газового камина.
  • Подсоединение к уже действующему печному каналу.
  • Желание обезопасить себя и жильцов дома от вероятной разгерметизации канала в будущем.
Гильзование увеличивает стоимость кладки дымохода из кирпича, приблизительно на 30-40%, но продлевает срок эксплуатации в среднем на 10 лет, обеспечивая при этом максимальную безопасность.
Насколько пожаробезопасна конструкция из кирпича?
Отвечая на этот вопрос, учитывается, что абсолютно безопасной не бывает ни одна система дымоудаления. Меру пожаробезопасности определяют следующее:
  • Температура нагрева поверхности.
  • Вероятность потери герметизации и целостности конструкции, в достаточной мере, чтобы привести к возгоранию.
  • Возможность увеличить безопасность.
Если учесть все эти моменты, можно прийти к выводу, что при условии соблюдения рекомендаций, относительно монтажа и правил устройства кирпичного дымохода, данная система дымоудаления безопасна в достаточной мере, чтобы применяться в жилых зданиях. Возможно обезопасить конструкцию, установив внутрь канала стальную трубу.

Кирпичные дымоходы продолжают пользоваться огромной популярностью на территории РФ, о чем свидетельствует большое количество изготавливаемых систем дымоудаления. Кладка и последующая эксплуатация конструкции должны осуществляться в согласии с СНиП и ПБ. Только в таком случае можно обеспечить безопасность на необходимом уровне.

avtonomnoeteplo.ru

Кирпичный дымоход

Часто можно услышать вопрос: «Можно ли сделать дымоход из кирпича?»

Ответ: Можно.

А можно встроить в стену?

Ответ: Конечно, можно!

Ниже привожу рассказ – рекомендации, как его делать можно и нужно.

Дымоход стенной – Дымовой канал, расположенный во внутренней капитальной стене здания, выходящий выше кровли и предназначенный для создания разреженности (тяги) в канале и удаления продуктов сгорания от различных приборов (в том числе печей, каминов, котлов, колонок, титанов, плит и другого)  работающих на различных видах топлива.

Дымовые и вентиляционные каналы из кирпича должны находится на собственном фундаменте способном выдержать нагрузки от него. Рассчитывается и определяется проектом строительства дымоходов и вентканалов.

При встраивании в капитальную стену фундамент стены и дымохода единый.

При отсутствии внутренних стен, или невозможности размещения в них дымохода, допускается проектирование и выполнение работ по возведению дымовых каналов в наружных стенах (при этом толщина стены должна быть рассчитанной с учетом температуры наружного воздуха

Также  возможно строительство коренных (стоящих на собственных фундаментах) как внутри, так и снаружи зданий, а так же навесных на стены и перекрытия здания…

Кладку любого дымохода необходимо вести из кирпича керамического (красного) полнотелого, нормально обожжённого, без трещин, сколов и посторонних примесей, марки не ниже М100. КАТЕГОРИЧЕСКИ ЗАПРЕЩЕНО! Применять для кладки дымоходов (в том числе и печей) кирпич пережжённый, или недожжённый, пустотный, силикатный, пористый и облегченный (к ним относятся и газосиликатные блоки)! ЗАПРЕЩЕНО!  Дымовые каналы устраиваются вертикальными, не имеющими сужений, гладкими, без уступов, сколов и наплывов раствора (внутри не штукатурить!)

Допускается и рекомендована швабровка канала – заглаживание внутренних поверхностей влажной швабровкой или мочальной кистью, с целью уплотнения и выравнивания швов.

Применяется раствор известковый, или известково-цементный тяжелый для кладки ниже кровли и цементно-песчаный выше кровли.

Применение гляняно-песчаного раствора для кладки дымохода за пределами здания запрещено!!



Для кладки дымоходов расположенных внутри помещений, предназначенных для теплоемких печей допускается применение готовых смесей и глиняно-песчаного раствора.

В пределах чердака дымоход рекомендуется оштукатурить теплым известковым раствором толщиной не менее 25 мм и побелить.

Минимальное сечение кирпичных каналов 140*140 мм (пол кирпича на пол кирпича) —  так называемый «четверик» (четыре кирпича в одном ряду), имеет площадь сечения равную 0,0196м2 и соответствуют диаметру круглой трубы 150 мм.

Следующий по размеру «Пятерик» (пять кирпичей в ряду) имеет сечение 140*270 (пол кирпича на кирпич), имеет площадь сечения равную 0, 038 м2и соответствует круглому диаметру 220 мм.

 «Шестерик» (шесть кирпичей в ряду) имеет сечение 2700*270 ( кирпич на кирпич), имеет площадь сечения равную 0, 073 м2и соответствует круглому диаметру 300 мм.

Как правильно подобрать сечение дымохода – рассмотрим отдельно. (См статью о подборе дымохода)

Толщина стенок и перегородок между каналами дымохода должна быть не менее 120 мм.Толщина стенок и наличие теплоизоляционного слоя должны быть такими, чтобы исключить промерзание каналов!Допускается увод в сторону от центра по горизонтали на расстояние до 1 метра, под углом не более 30 градусов (но это требует внесения изменений и обоснования в проекте).

Высота дымохода относительно конька и зоны ветрового подпора такая же как и для любого другого дымохода. Будь то дымоход из керамических, или нержавеющих труб, либо дымоход из асбестоцементных труб, высота относительно конька здания: На 0,5 метра выше уровня конька, при расположении оси дымохода ближе 1,5 метра к оси конька; Не ниже уровня конька, при удаленности от 1,5 до 3,0 метра оси дымохода от оси конька; И не ниже линии проведенной под углом 10 градусов от конька к линии горизонта, при удаленности свыше 3,0 метра. Подробнее о высоте дымохода

Высота выступающей из кровли части  — не более 3,0 метра. При привышении данного размера желательно укрепить дымоход обвариванием стальным корсетом с последующей теплоизоляцией и накрыть кожухом из листовой стали для защиты теплоизоляционных материалов от намокания.

В любом случае, при большой выступающей над кровлей части дымовой трубы, желательно произвести дополнительные расчеты ветровых и снеговых нагрузок и при необходимости увеличить статическую устойчивость.

Дымовые трубы не должны жестко привязываться к перекрытиям и конструкциям кровли.

При прохождении дымохода сквозь сгораемые перекрытия устраиваются утолщения трубы (распушки) — противопожарные разделки шириной согласно норм (250 мм от стенки 120 мм дымохода до сгораемой балки защищенной с пределом огнестойкости EI 45). Для кровельных конструкций расстояние удаления — 130 мм.Специальных вставок и вкладышей установленных в канале, в обязательном порядке не требуется, если только данное условие не было предусмотрено проектными данными, или нет указания на его необходимость в рекомендациях и инструкциях завода-изготовителя оборудования (на гильзы Должен быть Сертификат ПБ!) Подробнее о гильзовке каналов

При кладке дымовых каналов во внутренней капитальной стене из отличных от материала стен материалов, рекомендуется предусмотреть деформационно-усадочный шов на стыке дымохода и стены.

(возможно применение асбестового или базальтового картона)

Перевязку швов каналов и стены выполненных из разных материалов следует делать армирующей сеткой, или перфолентой.

В нижней части канала требуется сделать карман глубиной не менее 25 см , считая от нижнего края подключения прибора, для накопления мусора с лючком для осмотра и очистки.Для котлов с высокой степенью конденсатообразования и низкой температурой отходящих газов необходимо наличие устройств по сбору и отводу конденсата. Тогда настоятельно рекомендую установить в кирпичный канал гильзу из нержавеющей или керамической трубы!

В некоторых случаях (при превышении в собранной жидкости концентрации вредных веществ), запрещено удаление конденсата в канализацию и требуется его утилизация!

На стыке с кровлей необходимо устроить утолщение — выдру, под которую подвести кровельный материал для исключения протечек…Устья дымовых труб следует защищать от атмосферного воздействия металлом или цементной стяжкой. Рекомендуется устраивать оголовки, и устанавливать зонты,  не препятствующих свободному выходу дыма в атмосферу.

(Применение дефлекторов и вращающихся насадок на дымовых трубах Опасно! запрещено!Загрязняет трубу и кровлю, склонно к обмерзанию и остановке)

Стоит упомянуть, что в случае гильзовки (Сонации) канала гончарными, асбоцементными или нержавеющими трубами, материалом дымохода будет считаться – сама вставка (гильза) и в этом случае все требования к материалам шахты, только применение несгораемых материалов.



Основные проблемы применения кирпичных дымоходов в большом количестве выкрашивающихся швов,  низкой температуре удаляемого дыма, приводящее к намоканию и разрушению, в плохом качестве кирпича и не профессиональном уровне выполнения работ по его кладке. Рекомендую устанавливать в каналы гильзы!



По-моему все рассказал…По обслуживанию и ремонту можно еще страниц на несколько разложить…

Проектные данные и чертежи подетально, можно посмотреть в Альбоме типовых строительных конструкций серии альбоме 5.905-27.08 «Дымовые и вентиляционные каналы из асбестоцементных труб газифицируемых помещений» а так же подсмотреть некоторые моменты в альбоме 5.905-28.08 «Дымовые и вентиляционные каналы из асбестоцементных труб газифицируемых помещений».



101kpd.ru

Как заставить дым подниматься в дымоходы и дымоходы

Проектирование дымоходов и дымоходов

Как заставить дым подниматься в дымоход ? Правильно построенный дымоход будет естественным образом «втягивать» поднимающийся горячий воздух , ревущий вверх по дымоходу, который останавливает попадание дыма в комнату , и в результате огонь горит лучше на всасывает воздух и кислород через Огонь.

Чтобы сделать вытяжку дымохода, она должна быть правильно спроектирована с сужением , сужением дымохода .Дымоход без сужения не будет тянуть, но его можно легко изменить, чтобы он работал правильно. Научный принцип известен как эффект Вентури .


Получение дымохода или дымохода на «вытяжку»

Я встретил человека, которому построили камин в его новом доме, и его строитель сказал, что ему понадобится электрический вентилятор в дымоходе, чтобы вытягивать дым. Болельщик? Звучит неправильно, не так ли, дымоходы использовались тысячи лет, а в средние века у них не было электрических вентиляторов, не так ли?

На самом деле рисование из дымохода — это древнее искусство.Раньше были опытные ремесленники, которые путешествовали по сельской местности и ставили людям дымоходы, чтобы огонь горел должным образом, дым поднимался в трубу, а не выходил в комнату.

В наши дни, конечно, наука хорошо изучена.

Эффект Вентури

Секрет вытяжки дымохода в том, чтобы в дымоходе было сужение. Эта работа основана на принципе Вентури и названа в честь итальянского физика Джованни Батиста Вентури (1746–1822).Воздух, движущийся вверх по дымоходу, должен сжиматься, чтобы пройти через зазор сужения, как только дымоход открывается, и давление в поднимающемся воздухе падает, вызывая частичное вакуумирование. Эта область более низкого давления всасывает в себя воздух через зазор. Воздух, проходящий через сужение и поднимающийся вверх по дымоходу, ускоряется, и дымоход начинает втягиваться, вытягивая воздух вверх по дымоходу.

Эта концепция Вентури используется в карбюраторах для всасывания воздуха и бензина в двигатель автомобиля и всасывания воздуха для смешивания с газом в горелках вашей газовой плиты.Вы когда-нибудь замечали, что градирни электростанций уже посередине? Принцип Вентури также является принципом, который заставляет работать паруса яхты и крылья самолета, кривая на верхней поверхности крыла самолета заставляет воздух лететь над крылом быстрее, чем под крылом, вызывая меньшее давление на верхнюю поверхность, которое затягивает самолет вверх. . Способность поднимать вес самолета демонстрирует мощность, которую может генерировать принцип Вентури.

Итак, над камином ставим дымоход с перетяжкой над огнем.Раньше создание правильного сужения было настоящим искусством. В наши дни это наука, и мы видим, что принцип Вентури используется во многих отношениях, например, для подачи бензина в двигатель вашего автомобиля с помощью трубки Вентури в конструкции карбюратора и втягивания воздуха для смешивания с газом в горелках вашей газовой плиты. Вы когда-нибудь замечали, что градирни электростанций уже посередине?

Теперь я уверен, что вы читаете это и думаете о том, какое значение все это имеет. Что ж, я встречал людей, которым нужен камин, но они находят почти невозможным найти человека, обладающего знаниями, чтобы построить правильно работающий дымоход.Люди не понимают и, следовательно, строителя, который подумал, что нужно установить вентилятор.

Установка дымохода

Если у вас есть дымоход, который не работает должным образом, или вы хотите его построить, вам нужно построить дымоход с узкой частью над камином в нижней части дымохода. Это хорошая идея сделать его таким образом, чтобы вы могли легко изменить его позже, если вам нужно, на всякий случай, если у вас нет правильного количества сужения.

Начните с сужения, которое составляет половину или две трети остальной части дымохода.Зажгите огонь, попробуйте и при необходимости отрегулируйте.

Вы должны знать, что:

  1. Если сужение недостаточно узкое, дымоход будет плохо тянуть.
  2. Если сужение слишком узкое, дымоход будет тянуть слишком хорошо, а дрова или уголь, которые вы сжигаете, сгорит слишком быстро.
  3. Если сужение еще более узкое, это замедлит поток горячего воздуха, который может подняться в дымоход, и замедлит огонь.

Вам нужно найти золотую середину с хорошим компромиссом, или вы можете установить «Демпфер».»

Заслонки для тушения пожаров

В те дни, когда в большинстве домов были камины и дымоходы, в дымоходе обычно устанавливали «заслонку», чтобы изменить размер сужения в дымоходе и, таким образом, контролировать огонь. Заслонка представляла собой либо кусок чугуна (чугун лучше выдерживает нагрев, чем сталь), который скользил по дымоходу, либо вращался, как дроссельная заслонка в дымоходе, чтобы ограничить поток. По мере того, как вы увеличиваете сужение, вы можете увеличить количество вытяжки и заставить огонь рычать — очень полезно при первом зажигании огня или быстром нагревании комнаты.Но по мере того, как вы увеличиваете сужение дальше, вы достигнете точки, где дальнейшее сужение будет «гасить» огонь, замедляя скорость потока вверх по дымоходу, и это позволит сэкономить топливо, это приведет к замедлению горения огня и использованию меньшего количества угля или дров. Так им удавалось поддерживать огонь всю ночь.

Дымоходы Вентури сохранят прохладу в вашем доме.

Что еще более важно, тот же принцип Вентури также можно использовать для вентиляции помещений на крыше и охлаждения домов.

В Квинсленде, Австралия, строители старых домов устанавливали небольшой вертикальный дымоход с декоративным колпаком наверху в центре самого высокого гребня крыши.Вентиляционные отверстия были около 300 мм в диаметре и, возможно, длиной 800 мм с трубкой меньшего диаметра посередине, которая образовывала сужение.

Крыша под гофрированной железной крышей может сильно нагреваться и имеет очень мало щелей для вентиляции, поэтому строители старых домов пришли к идее этих вертикальных вентиляционных отверстий на крыше и обнаружили, что они очень эффективны. Вентиляционное отверстие будет вытягивать горячий воздух из пространства крыши, втягивая более холодный воздух под карниз вдоль нижнего края крыши. Постоянный поток воздуха через крышу отводит тепло и сохраняет прохладу в доме.

В наши дни у многих домов черепичные крыши, и вентиляция пространства под крышей не является проблемой, поскольку обычно между черепицей есть много зазоров, которые позволяют воздуху свободно циркулировать. Однако, если ваша крыша достаточно хорошо герметизирована и имеет подкладку под плиткой, или если она сделана из гофрированного железа, цветной клейкой ленты, асбеста или, как я недавно видел, медного листа, эффективное кровельное вентиляционное отверстие может быть разумным вариантом.

Особенность использования трубки Вентури заключается в том, что это природное явление можно использовать для создания движения воздуха даже в самые тихие дни.Это очень просто, очень дешево и не имеет движущихся частей, которые могут выйти из строя.

Пока еще рано, но по мере того, как инициативы по борьбе с глобальным потеплением в сочетании с высокой стоимостью энергии начинают действительно набирать обороты, мы вполне можем увидеть некоторые очень умные разработки, использующие эффект Вентури для поддержания прохлады в наших домах.

Фил Уилсон
Авторское право © Фил Уилсон, август 2008 г.
Эту статью или любую ее часть нельзя копировать или воспроизводить без разрешения владельца авторских прав.

Строительство нового дымохода — облицовка и изоляция дымохода

Дымоход, пожалуй, самый важный компонент дровяного прибора.Независимо от того, добавляете ли вы новый каменный дымоход в ваш дом или устанавливаете дымоход для фабричного камина, важны некоторые детали, касающиеся безопасности, правильной эксплуатации и конструкции. Следующее предоставит вам важную информацию о том, как правильно установить дымоход в вашем доме.

Установка дымохода из каменной кладки

Выбор идеального места для камина и дымохода должен включать не только домашний дизайн. Для дымохода, который оптимально работает в холодном климате, лучше не располагать дымоход вдоль внешней стены.Экстремальная зимняя погода может создать в дымоходе столб холодного воздуха, что затруднит разжигание пожара. Если дымоход заключен в конструкцию вашего дома, дымоход всегда будет более готов к разогреву огня, независимо от того, насколько холодно на улице.

Высота дымохода

Какой бы тип дымохода у вас ни был, он должен быть на 2 фута выше, чем что-либо в пределах 10 футов по горизонтали от своего пика. Он также должен быть как минимум на 3 фута выше точки, в которой дымоход соединяется с крышей.Высота дымохода важна для обеспечения надлежащей тяги, которая выводит дымовые газы наружу через дымоход. Это также вопрос безопасности, помогающий исключить опасность возгорания.

Опора дымохода

Каменный дымоход — обычно самая тяжелая часть дома. Под дымоходом, ниже или на уровне фундамента дома должна быть надлежащая бетонная основа от 8 до 12 дюймов. Он должен выступать как минимум на 6 дюймов за края дымохода по всему периметру. Камины и печи заводского изготовления не нуждаются в каких-либо особых фундаментальных опорах.

Толщина стенки дымохода

Каменный дымоход должен иметь стены толщиной не менее 4 дюймов, за исключением дымохода. Стены внешней части дымохода должны быть толщиной не менее 8 дюймов, чтобы обеспечить необходимую защиту от внешних элементов.

Облицовка дымохода

Облицовка дымохода должна иметь размеры и высоту, соответствующие высоте дымохода и отверстию для камина. Подробная информация доступна в Ассоциации производителей кирпича.

При присоединении дымохода к прибору заводского изготовления через дымоход необходимо следовать инструкциям производителя. Если дымоход неправильного размера, прибор не сможет работать должным образом. Дымоход защищает горючие части дома от воздействия экстремальных температур.

Помимо надлежащей облицовки дымохода, каменные дымоходы должны располагаться на расстоянии не менее 2 дюймов от любых горючих материалов со всех сторон.

Изоляция

Если вы используете камин или дровяную печь в качестве дополнительного источника тепла, а не исключительно в качестве декоративного элемента, необходимо использовать изоляцию внутри или вокруг дымохода.

Коды безопасности

Дымоходы должны быть построены в соответствии со строительными нормами безопасности. Раньше дымоходы часто не имели облицовки. Это было сочтено очень опасной ситуацией. Вкладыши издавна были обязательными элементами дымохода.

Связаться с компанией Chimney Saver Solutions

Свяжитесь с нашими специалистами Chimney Saver Solutions. Позвольте нам помочь вам с новым дымоходом встать на ноги. Между прочим, после того, как дымоход поднялся, важно его техническое обслуживание. Вы можете рассчитывать на нас и в этом.

Как они использовали, чтобы построить камин и дымоход без кирпича или раствора? | Товарищ Хозяина фермы

Чтобы сварить фасоль и согреться,
Я весь день буду грязью и кошкой
Но если ночью я услышу рев,
я пну шест, а затем убегу.
— Клэй Доббинс

От четверти года до почти половины года большинство из нас в Соединенных Штатах пытается согреться … каким-то образом; всегда было таким. Я предпочитаю лето зиме только по этой причине: нужно тратить либо энергию, либо деньги, либо и то, и другое — чтобы согреться зимой; но чтобы оставаться прохладным летом, тенистые деревья и ручьи свободны и легки.

Наши предки-первопроходцы больше всего думали о том, чтобы согреться грядущей зимой, поскольку они впервые строили свои дома в более теплые месяцы. И до того, как чугунные печи стали все более доступными и доступными, камин и дымоход использовались для приготовления пищи, а также для облегчения при некомфортно низких температурах. Но как они строили камин и дымоход, если не было ни кирпичей, ни раствора (а иногда и камней)?

Простым решением стал довольно распространенный тип камина, иногда известный под довольно странным названием: дымоход «грязевая кошка».Это мое любимое прозвище, хотя иногда его называли просто «кошачий» дымоход или дымоход «палка и грязь» (последнее на самом деле лучше всего описывает то, что это было… палки и грязь). В районе, где я живу, найти большие полевые камни для строительства не проблема; и часто камни использовались для строительства целых дымоходов. Но для традиционного фермера, чьи дары, возможно, не включали каменную кладку (не говоря уже о недоступности извести или обычного раствора), дровяной камин и дымоход были бы просто идеальным вариантом для многих.Там, где были большие камни, топка (нижняя часть, где идет огонь) и очаг иногда строились из кирпичной кладки высотой около 4 или 5 футов, оттуда вверх поднималась палка и грязевая труба.

Во многих частях нашей страны, где нет больших камней или каких-либо других камней, грязь и палки (или небольшие бревна) также входили в состав топки. Раньше эти палки представляли собой просто круглые шесты небольших деревьев с зазубринами, чтобы принимать друг друга так же, как бревенчатые стены дома.Позже палки вырывали из фрезерованного бруса и иногда прибивали к вертикальному каркасу шеста, который поддерживал целое. Грязь или глина использовались для придания огнестойкости нагретым частям конструкции и, как правило, из тех же материалов, что и трещины между бревнами в стенах дома. Грязь, как правило, была лучшей глиной, которую можно было найти на месте, часто смешанной с выбором ряда вещей, которые служили для удерживания глины, пока огонь не высох и не затвердел.Материалы, использованные для этой «армирующей среды», были продиктованы тем, что было наиболее доступным … и, вероятно, лежало или выращивалось в непосредственной близости от всей операции: сено (вероятно, старое), солома, засохшие сорняки, конский волос, человеческий волос, старая веревка … и, возможно, комбинация всего этого, а затем и некоторых (нет предела, когда вы занимаетесь сельским хозяйством или приусадебным участком). После надлежащего перемешивания щебень раскатывается длинными кусками. Эти продолговатые рулоны из податливой глины назывались «кошками», и их устанавливали на горизонтальную палку или бревно, а затем приминали следующей палкой и так далее.Лишняя грязь, выдавившаяся между ними, будет сплющена и разглажена по обеим сторонам, возможно, с использованием воды, чтобы поддерживать ее влажность во время работы. Снаружи можно было сглаживать или нет; Я видел их с обеих сторон.

Топка, где будет происходить большая часть сильной жары, по очевидным причинам нуждалась в большом количестве дополнительной глиняной облицовки (вероятно, не менее 6 дюймов или больше, если топка не была каменной). Бревна из бревен, из которых состояла топка, также не были постоянно врезаны в стенные бревна, потому что предполагалось, что их нужно будет заменить через несколько лет.Вместо этого они были прикреплены к вертикальным деревянным опорам или просто сужались и свободно помещались между отдельными бревнами стены. Скорее всего, было бы несложно вытащить все это из дома, если бы оно загорелось или нуждалось в замене. Просто держите собак и детей подальше, когда начнете тянуть.


В большинстве дымоходов внутренняя часть дымохода прямо над топкой должна быть построена определенным образом, чтобы «втягивать» воздух вверх. Это делается с двумя главными (часто конкурирующими) целями: позволить большей части дыма покинуть дом и сохранить большую часть тепла…. вот в чем дело. Форма «горловины» (отверстие прямо над топкой) и область над и позади него во многом с этим связаны. Для хорошей нормальной конструкции дымохода было несколько практических правил: одно делало пространство над и позади горловины больше, чем само отверстие горловины, а другое следило за тем, чтобы отверстие в верхней части дымохода было не меньше. чем открытие глотки. Все это было вдвойне трудным для чистого строителя грязи, который не мог построить горловину из каменной кладки с наклонными внутренними стенами и полками.Топка грязевой катушки была более или менее вертикальной «вверх-наружу». Однако чем выше над линией крыши выходит дымоход, тем лучше он улавливает попутный ветер, создавая тем самым тягу или естественную тягу в дымоходе. Иногда грязеуловитель, вероятно, находил удачный дизайн … а иногда он этого не делал, к ужасу своей жены, которую оставляли готовить на часто дымящемся камине.

Как и большинство вещей на ферме, дизайн всего камина и дымохода был оставлен на усмотрение воображения, наличия материалов и способностей.Существовало столько же типов или вариаций дымохода / камина, сколько строителей и доступных материалов.

На нескольких старинных фотографиях домов с дымовыми трубами из грязевой коры видны длинные столбы, поддерживающие наклонные дымоходы. Первоначально я думал, что это быстрые и легкие попытки удержать их от падения. Возможно, так оно и было. Иногда плохо построенный фундамент топки прогибается в ту или иную сторону, вызывая наклон всей конструкции; но факт, что многие из них изначально были построены с отводом от верхней стены дома; встроенный наклон.Ближе к верху более тонкие, покрытые грязью палки все более узкого дымохода более уязвимы для разрушения … и, следовательно, могут стать причиной опасных пожаров в доме. Это разрушение грязи из-за дождя даже ускорилось без защиты выступающего фронтона, чтобы сохранить структуру в некоторой степени сухой. Я полагаю, что помимо использования столбов, чтобы оторвать горящий дымоход от дома и опустить его на землю в случае пожара, опорные столбы просто вылетели бы, и опасно горящий дымоход упал сам.Удар ногой по столбу — это почти все, что я мог бы связно думать, если бы проснулся в ночи от ревущего звука горящего дымохода. Я упоминал, что эти дымоходы из грязевой коры требовали тщательного ухода и обслуживания, чтобы избежать опасности возгорания? Что ж, они сделали; но это лишь один из множества пунктов внимания, которые добавили к списку фермеров / поселенцев, управляющих усадьбой. Дело в том, что их, вероятно, было сложнее построить, чем безопасно поддерживать.

А вот и простая правда: сегодня все меньше и меньше традиционных бревенчатых домов времен поселенцев.Причина этого (я предполагаю) в том, что типичный фермер строил свой дом не с выносливостью как приоритетом номер один (учитывая уровень столярных навыков среднего фермера), а из соображений целесообразности, т. это, а затем приступить к работе на ферме. Я бы предположил, что по тем же причинам и некоторым из них гораздо меньше дымовых труб из грязевой коры, учитывая их хрупкую способность переносить непогоду. Фактически, я даже не подозревал, что в моем районе еще что-то существовали…



… однажды в воскресенье, когда я ехал домой из церкви немного другим маршрутом, я случайно взглянул на поле, где стоял старый бревенчатый дом, который теперь использовался только как сарай / приют для скота. В конце дома я узнал то, что видел только на старых фотографиях: старинный дымоход из грязевой кошки.

Я вернулся позже с фотоаппаратом в руке и нашел хозяина, пасущего свой скот. Он очень любезно (но с некоторым недоумением) позволил мне насытиться фотографиями старой палки и грязевой трубы.


Эта конкретная версия, которую я обнаружил, была построена, вероятно, через поколение после эпохи поселенцев.


В какой-то момент недавней истории дымоход был подключен к основной части дома с помощью кабеля, чтобы сохранить его и предотвратить его неизбежное падение.


Внутри дымохода; полностью облицована гладкой глиной


Топка на этой была облицована полевым камнем, но рассыпалась, многие камни по какой-то причине пропали.Обратите внимание на изогнутую железную шину от колеса вагона (внутри топки), которая использовалась для поддержки внутренней верхней арки или отверстия топки.


Палки были из фрезерованного бруса сосны, прибиты к вертикальному каркасу.


По всей видимости, трещина была местной глиной, смешанной с какой-то местной травой или сорняком, и, вероятно, гашеной известью, учитывая, что она была построена позже.

Статья, рисунки и фотографии Па Мака

Copyright 2013, Caddo Heritage Productions

Этой записью размещено:

The Barn Hop
Back Yard Farming Connection
Simple Living Wednesday
Down Home Blog Hop
Экономные дни, экологически безопасные методы
Простые жизни Четверг
Фестиваль блогов фермерских девочек

Дымоход Valheim | Как сделать — Руководство Fall

Здание в Valheim — ключ к выживанию, но некоторые строения более полезны, чем другие.Это особенно верно в отношении чего-то вроде костра, который поможет согреться. Однако без дымохода домашний костер может убить вашего персонажа от вдыхания дыма. К счастью, выяснить, как построить дымоход, не составит особого труда.

Как построить дымоход в

Valheim

Чтобы построить дымоход в Valheim, , вы должны сначала построить конструкцию и проделать дыру в полу. Отверстие действует как яма для костра.После этого вы можете поставить стены вокруг костра, чтобы они действовали как дымоход, выводящий дым из здания.

Перво-наперво: чтобы развести костер, нужно опустить землю чуть ниже уровня пола. Вы можете сделать это, направив мотыгу в пол.

Следующий шаг — развести костер на грязном участке. Для этого вам понадобится пять камней и два дерева. Когда он опустится, вам понадобится способ вентиляции дыма, если у вашей конструкции есть крыша.В таком случае быстро сломайте крышу, чтобы дым вышел из комнаты.

После этого пора строить дымоход. Начните с установки стены вокруг камина, оставив впереди щель. Вот почему так важно сначала опустить пол. Затем используйте еще три стены, чтобы полностью закрыть область с костром. Убедитесь, что на крыше оставлен зазор, через который будет выходить дым.

Выполнив все эти шаги, вы фактически создадите небольшую комнату с костром посередине и отверстием в крыше.Стены действуют как дымоход, а щель спереди (внутри здания) действует как камин. Если хотите, вы можете разместить кухонную станцию ​​у камина, хотя вам понадобятся еще два куска дерева, чтобы построить один.

Вот как сделать дымоход в Valheim. Теперь ваш персонаж сможет согреться, не вдыхая дым от костра. Пока вы здесь, обязательно ознакомьтесь с некоторыми из наших других популярных руководств по Valheim :

Сделайте заглушку для дымохода — Сделай сам

Однажды холодным утром, когда моя семья взломала, кашляла и отмахнулся от клубов дыма, что дровяная печь была изрыгая в нашу кухню, мне пришло в голову, что здание новая крышка дымохода может избавить от сквозняков в обогревателе проблемы.

И когда я исследовал это понятие, я убедился, что колпачок дымохода, предназначенный для создания эффекта Вентури, будет ответ на мою проблему. По сути, Вентури — это трубка с суженным, похожим на горло проходом, который увеличивает скорость и снижает давление всего, что движется через Это. Я рассудил, что если бы я смог включить такой проход в дымоход, выходящие дымовые газы будут разогнался до такой степени, что некогда вялый лес дым может преодолеть давление, оказываемое извне воздух и будет эффективно вытеснен сверху — вместо этого о поддержке и преследовании членов моей семьи, когда они сидел за кухонным столом, пытаясь поесть.

Тогда совершенно случайно я буквально раскопал средства перевода моего дизайна из воображения в реальность на крыше. Убирая свинарник, видишь, Я нашел несколько дисковых лезвий, которые вырвались из борона. Идея использования гладких, изогнутых земляные резцы для формирования шапки обрели форму.

Я использовал два легких по 14 дюймов диаметром диски (можно заменить выпуклые и вогнутые концы бак водонагревателя со сглаженными краями для уменьшения количества воздуха перетащите) и разнесите патроны на расстоянии около пяти дюймов друг от друга. приваривание трех стальных стержней диаметром 1/2 дюйма рядом с внешние края дисков.(Поскольку лезвия обычно изготовлен из высокоуглеродистой стали, я обнаружил, что с низким содержанием водорода сварочные электроды необходимы для получения хороших, прочных суставы.)

Затем я сделал стальной хомут, который едва соскользнул с . над моим существующим дымоходом и выдолбил отверстие в нижнее лезвие должно соответствовать размеру новой опоры. Затем я приварил воротник к нижнему лезвию и прижал Проволочная сетка 1/2 дюйма, чтобы отпугнуть птиц. После этого я заглушил отверстие бывшей оси в верхнем диске с помощью широкую толстую резиновую шайбу и гайку, болт и плоскую стиральная машина.


Наконец, я установил всю крышку на дымоход и закрепил это с тремя винтами для листового металла. (Отводные провода и Для стабилизации установки можно использовать талрепы.)

Я рад сообщить, что у моего колпака дымохода Устранено ядовитое пыхтение дровяной печи. И если твой Вудборнер доставляет вам аналогичные проблемы, я бы посоветовал вы думаете о создании небольшого простого устройства вроде моего.

ПРИМЕЧАНИЕ РЕДАКТОРА. Хотя дизайн г-на Форда не представляют собой настоящую трубку Вентури, такая крышка дымохода может быть эффективным в некоторых обстоятельствах.


Первоначально опубликовано: январь / февраль 1983 г.

10 советов по улучшению тяги дымохода открытого камина

Многие люди испытывают проблемы с тягой открытого камина, даже если камин новый. Ниже вы можете найти ряд советов по улучшению проекта, начиная с наименее радикальных мер и заканчивая наиболее радикальными мерами:

1.Обеспечьте быстрое и горячее начало огня

При разжигании огня дровами из быстро горящих пород дерева (тополь, сосна, ива, ольха и т. Д.) И блоком зажигалки быстро создается поток теплого воздуха через дымоход. Тепло создаст сквозняк в камине и будет поддерживать огонь. Используйте швейцарский или обратный метод освещения. Швейцарские исследования показали, что дрова лучше сгорают, если огонь зажигается сверху вниз. Это работает так: для начала положите два или три — не слишком больших — полена на пол или решетку камина, оставив между ними некоторое пространство.Затем положите три слоя растопки крест-накрест на бревна и друг на друга. Затем поместите два более легких блока на второй нижний слой растопки. Наконец, зажгите более светлые блоки. Также смотрите следующее видео.

2. Обжигать только дрова, просушенные в течение двух лет

Если вы сжигаете слишком влажные дрова, развести хороший огонь и поддерживать его будет труднее. После того, как вы разожгли огонь из горючих материалов и древесных пород, подкармливайте огонь трудногорючими породами древесины, такими как дуб, бук, береза ​​и древесиной плодовых деревьев.Эти породы дерева должны быть просушены не менее двух лет, чтобы хорошо разжечь огонь. Не используйте быстро горящие породы древесины (сосна, ива, ольха) в этой фазе пожара, так как это приводит к появлению опасного количества искр. Отопление влажной древесиной также не является экологически чистым, так как здесь выделяется относительно большое количество твердых частиц.

3. Разжигание огня в камине с помощью мехов или кочерги

Убедитесь, что огонь продолжает хорошо гореть, потому что это также поддерживает тягу в дымоходе и снижает дымность камина.Тихо горящий огонь работает лучше всего и является наиболее экологически чистым, если не выходит дым. Это требует внимания при розжиге огня.

Просмотрите здесь наш текущий онлайн-склад из 50+ старинных и старинных ударов для камина

4. Развести огонь на дровах и / или каминной решетке или костровой корзине

При разводке костра на огне с решеткой или без нее или в корзине для огня воздух может попасть под огонь, что заставит его лучше гореть и продолжать гореть.Это наименее радикальный шаг с потенциально большим эффектом. Люди использовали эту технику с доисторических времен, сначала на одном андроне. Эффект от этого можно проверить, имитируя андиронов камнями.

Просмотрите здесь наши текущие онлайн-запасы более 400 антикварных и винтажных андиронов или жареных собак

5. Увеличьте высоту каминной решетки или костровой корзины

При увеличении высоты колосниковой решетки огонь приближается к каналу дымохода, в результате дымоход становится теплее и сразу улучшается тяга.Эффект от этого можно проверить, подняв каминную решетку или костровую корзину с камнями.

Просмотрите здесь наш текущий онлайн-склад из 50+ старинных и старинных каминных решеток

6. Откройте окно и выключите вытяжку кухни

Открытый камин использует приблизительно 250 — 350 м 3 воздуха в час для удаления продуктов сгорания и сжигания дров. В домах с хорошей изоляцией движение такого большого количества воздуха быстро становится проблемой.Это создает обратное давление, и дым вскоре попадает в дом. Это обратное давление также может быть создано кухонной вытяжкой в ​​хорошо изолированном доме. Открытие окна — это, конечно, вариант, но зимой это не очень привлекательное решение. Вытяжка из духовки также может влиять на тягу в камине.

7. Опустите проем открытого камина

, например, прикрепив полосу огнеупорного стекла высотой 15-20 см в верхней части проема камина.Это приблизит поток воздуха к огню, и огонь будет гореть лучше. Раньше для этого также использовались полоски ткани. Вы можете проверить потенциальный эффект этого, например, временно поместив кусок стенной доски в верхней части камина.

8. Установите воздушный гриль

Установив воздушный гриль в камине или рядом с ним (с трубкой диаметром 15 см от прохода или через внешнюю стену), поток воздуха будет увеличиваться.Перед установкой воздушного гриля посоветуйтесь с этим решением у профессионала.

9. Установите вентилятор в дымоходе или на дымоходе

Это довольно значительный шаг не только потому, что это довольно дорогое решение. К вентилятору и от вентилятора к рабочему выключателю должно быть подведено электричество. Кроме того, устройство необходимо ежегодно обслуживать. Для этого решения также важно, чтобы вы сначала посоветовались с профессионалом.

10. Улучшить дымовой канал

Если все вышеперечисленные меры не помогли, то остается только улучшить дымовой канал. Это можно сделать, увеличив диаметр, убрав любые изгибы канала, сделав стенки канала более гладкими, удлинив дымовой канал и т. Д. Для этого радикального решения рекомендуется консультация профессионала.

Подробнее:

Для чего нужны андироны и каминные решетки?

Как выбрать решетку или корзину для костра?

10 советов по экологически чистому отоплению в камине

Как украсить камин?

Какие аксессуары для камина мне нужны?

Какие инструменты для камина вам нужны?

Хорошие идеи подарков любителям каминов

Просмотрите здесь также наш текущий онлайн-запас из более чем 500 старинных и старинных каминов, чтобы украсить ваш камин

Просмотрите здесь также наши текущие онлайн-запасы более 100 старинных и старинных каминных перегородок для дальнейшего украшения вашего камина

Просмотрите здесь также наш текущий онлайн-запас из более чем 1000 других старинных и старинных аксессуаров для камина, которые помогут украсить ваш камин

Как построить свой собственный дымоход для барбекю «Food Hacks :: WonderHowTo

Когда я учился в колледже, я пригласил девушку на свидание.Был чудесный весенний день, и я подумал, что сейчас самое подходящее время, чтобы разжечь неиспользованное барбекю, которое весь учебный год стояло у меня во внутреннем дворике. Я приготовил всю еду, охладил все пиво, а затем понял, что у меня нет возможности зажечь угли для барбекю.

У нашего барбекю не было дымохода, и я был против жидкости для зажигалок (которая и вредна для вас, и имеет неприятный вкус), поэтому я поискала в Интернете решение. После 15 минут каждого исследования и ручной работы у меня был самодельный дымоход для барбекю, и я был готов произвести впечатление на свою дату вкусным грилем.

Я бы хотел, чтобы история на этом закончилась, но на самом деле мой уголь промок от дождя, и в итоге мы использовали духовку вместо гриля. Но я отвлекся. Возможно, я не использовал самодельный дымоход в тот день, но он остается моим любимым приемом для гриля, и для него требуется всего несколько простых инструментов.

Шаг 1. Зачистите консервную банку

Для самодельного дымохода для барбекю есть только один важный предмет: консервная банка. Я использовал банку на 28 унций, но большая банка определенно облегчает процесс.И наоборот, вы можете использовать банку на 12 или 16 унций, но с ней будет немного сложнее работать. Когда у вас будет пустая банка, снимите ее полностью: удалите этикетку и дно, чтобы получился пустой и открытый жестяной цилиндр.

Шаг 2: Проделайте отверстия для вентиляции

Чтобы дымоход работал, необходима вентиляция, чтобы огонь мог дышать. Проделайте пять или шесть отверстий возле дна банки и убедитесь, что они достаточно большие, чтобы обеспечивать постоянный поток воздуха. Церковный ключ — лучший инструмент для проделывания этих отверстий, но вы можете проявить изобретательность: я обычно использую отвертку или плоскогубцы и помогаю им проткнуть банку, ударяя по ним молотком.

Шаг 3: Добавьте газету

Поместите консервную банку на дно гриля (или в другое место, где вы, в конечном счете, хотите свои горячие угли). Затем возьмите один или два куска газеты и набейте ими дно банки. Будьте осторожны, чтобы не сжимать газету слишком сильно, иначе в ней не будет достаточно воздуха, чтобы она сильно горела.

Шаг 4: Добавьте древесный уголь

Поместите несколько кусочков древесного угля поверх газеты. Не нужно добавлять огромную сумму; Достаточно всего нескольких горящих углей, чтобы зажечь остальные.

Шаг 5: Пусть рвется!

Зажгите газету и подождите, пока она нагреет угли. Когда угли станут очень горячими, просто возьмите щипцы и поднимите консервную банку. Добавьте еще древесного угля поверх горячих углей, и все готово.

Awesome Variations

Инструкции, которые я только что изложил, предназначены для очень простого дымохода, хотя и хорошо работающего. Однако, если вы хотите потратить больше времени на доведение дымохода до идеального состояния, вы можете сделать много вещей.

Вы можете продеть проволочные вешалки для одежды через вентиляционные отверстия, чтобы образовалась решетка для древесного угля, как в купленном в магазине дымоходе. Это удерживает угли на приподнятом уровне и облегчает их нагрев. И если вы хотите, чтобы дымоход действительно был необычным, вы можете использовать болты и гайки для изготовления ручки.

Что бы вы ни делали, удачного гриля!

Хотите освоить Microsoft Excel и вывести свои перспективы работы на дому на новый уровень? Начните свою карьеру с помощью нашего пакета обучения Microsoft Excel Premium A-to-Z из нового магазина гаджетов и получите пожизненный доступ к более чем 40 часам инструкций от базового до расширенного по функциям, формулам, инструментам и многому другому.

Купить сейчас (97% скидка)>

Другие выгодные предложения, которые стоит проверить:

Фото Брэди Клопфера / Food Hacks .

Ответить

Ваш адрес email не будет опубликован.
