Электропроводка для бани своими руками, советы по монтажу и видеоурок

Если баня является отдельной постройкой, обычно протягивают силовой кабель от главного, расположенного в доме, распределительного щита. Линию защищают отдельным автоматом.


Прокладка силового кабеля

Воздушный способ. Если от бани до дома более 25 м, ставят промежуточную опору. Над проезжей частью кабель располагают на высоте 6 м от земли (не менее), над пешеходной дорожкой просвет должен быть 3,5 м. Для силовой линии используют самонесущие изолированные кабели (СИП) сечением минимум 16 кв. мм. Для бани этого достаточно. СИП закрепляют анкерными зажимами-натяжителями. При переходе в строение бани применяют другие кабели: NYM, ВВГнг (10 кв. мм в сечении), используя герметичные соединители типа «медь-алюминий». В деревянную стену кабель проводят через втулку.

Земляной способ. Этот метод предусматривает использование бронированных кабелей ВБбШв (и подобного типа) с жилами из меди, имеющими сечение 10 кв.

мм. Этот кабель укладывают в траншею глубиной не меньше 0,7 м, предварительно засыпав на дно 10—сантиметровый слой песка. Сверху кабель также засыпают песком. В качестве механической защиты можно использовать кирпичи. Если кабель спускается в землю по стене (столбу), используют металлические уголки или трубы высотой 1,8 м и более.
Монтаж кабеля в щиток бани

Ввод кабеля производят через металлическую (стальную) втулку для защиты его от повреждений. Щиток устанавливают в тамбуре или в комнате отдыха. Для подключения к щитку кабель освобождается от брони, и его жилы подключаются к входному автомату. Ставят молниезащиту и делают местное заземление.


Монтаж автоматов и розеток

В щитке монтируют входной автомат и необходимые для проводки электролиний во влажные помещения бани дифавтоматы, автоматы и УЗО, разделяя их на группы. Ток отключения для УЗО выбирают в пределах от 10 до 30 мА. При прокладке электропитания используют провода NYM или ВВГнг. Сечение их, соответственно, выбирают в 1,5 и 2,5 кв.

мм для приборов освещения и розеток.
Прокладка электропроводки в бане

Розетки и выключатели должны иметь класс защиты минимум IP-44 (оснащены крышками). Их обычно устанавливают в комнатах отдыха и предбанниках на высоте от уровня пола 80-90 см. В моечной комнате и парной розетки, как правило, не монтируют. Светильники для бани должны быть класса защиты IP-65. Прокладывая провода до электроприборов, выбирают максимально короткий путь, а ввод производят снизу, используя маленькое U-образное колено: в этом случае конденсат не затекает внутрь. Провод выбирают с двойной изоляцией (например, типа ПВС). Для парной и топочной нужен термостойкий провод с силиконовой изоляцией. Провода можно укладывать в металлические или специальные пластиковые трубы, а также в гофрированные гибкие трубки из негорючего материала.

Главное помнить, что монтаж электропроводки в помещениях бани надо выполнять, соблюдая нормы электро- и противопожарной безопасности. Тогда пар действительно будет «легким».

Правила монтажа электропроводки

  • Щиток, общий выключатель и распределительные коробки устанавливать нужно в предбаннике.
  • Чтобы провести провода через стены в бане, нужно сверлить отверстия прямо в центре бревна и вставлять туда стальную трубу в ½ дюйма. Саму проводку в бане делать можно в металлической, гофрированной гибкой и специальной пластиковой трубе. Такая не загорится даже в случае возгорания самой проводки – только подплавится.
  • Если речь идет именно деревянной бане, то вся проводка должна быть исключительно открытой – но желательно, не по плинтусам, а через чердак. Соединение проводов делать нужно клемное – и никакое другое. И их ни в коем случае нельзя скручивать – все кабеля обязаны быть только целиковыми. А вот точно следует избегать, устраивая электропроводку в бане, так это резиновую и виниловую оплетку проводов. Хорошо подходит для бани горфрированный провод марки H07RN-F.

Меры безопасности при монтаже

К слову, то, что все приборы и щит располагаться должно только в идеально защищенном от влаги помещении, продиктовано не только пожаробезопасностью – в условиях повышенной влажности все это быстро выходит из строя из-за коррозии. Причем даже пластиковые изделия – ведь внутри их все равно есть детали из металла. А вот что касается современной душевой кабины, которая оборудована встроенным нагревом воды – переживать не стоит. Благодаря тому, что производитель изначально заботится о защите, ставить ее можно и в моечной.

Что касается светильников, то их корпус должен быть металлическим, а плафон – из стекла. Устанавливать их желательно только на стенах, т.к. под потолок как раз и уходит весь жар, и температура там не малая.

Итак, трансформатор, к которому нужно проводить питающее напряжение, должен быть рассчитан на 220 вольт и установлен в абсолютно сухом месте. В парилку и моечную можно проводить сквозь стену только 12 вольт – и там не может быть никаких розеток. Хотя официально допускаются требованиями ПУЭ (для опасных помещений, как баня) в парилке и напряжение в 42 вольт – когда ставятся лампочки в 36 вольт.

Если в бане планируется быть стиральная машина, то ставить ее однозначно нужно будет только в сухом помещении – как и делать там для нее розетку. В нагревательный бак делать следует отдельный провод – это важно.

Вокруг самой бани крайне желательно проложить контур заземления, а в щитке – установить дифференциальный автомат либо УЗО утечку не более, чем 30 мА. Если все это по каким-то причинам невозможно сделать в вашей парной – тогда обязательно в щитке предбанника устанавливается Т-220/12.


Электропроводка в бане видеоурок

Читаем дальше — узнаём больше!


Оценка: 2.6 из 5
Голосов: 158

Как самостоятельно сделать проводку в бане

В помещениях с постоянной или регулярной повышенной влажностью, таких как баня, электропроводка требует особого подхода. Даже самую простую схему необходимо собирать и устанавливать очень аккуратно, соблюдая все правила безопасности. Чтобы понимать насколько опасно ошибиться, нужно знать что помимо того что система замкнет, она может нанести непоправимый ущерб здоровью или жизни человека. Особенно если он мокрый, как это бывает в бане. Ниже рассмотрим все этапы работы.

Правила размещения любой банной электросистемы

Вода, как известно из школьной программы является отличным проводником тока. Возгорание или замыкание розетки может произойти из-за скопившегося в ней конденсата. Поэтому ее нужно размещать в тех местах, где пар не скапливается. А всю проводку в помещении обязательно изолировать при помощи специального пластикового короба компании енекст. Об этом мы ниже поговорим подробнее.

Перед тем как приступить к монтажу, важно составить тщательный план сети. На ней необходимо отметить:

  • Выключатели и розетки.
  • Коробки.
  • Все разветвления.

После этого нужно обдумать, где и что подключить. Это позволяет высчитать общую мощность всех источников, чтобы подсчитать, какой провод понадобится.

Лучше проводить проводку в бане одной линией. Шнур должен идти прямиком распределительного щитка. Не рекомендуется устанавливать ее по углам либо напротив дверей.

Важно помнить: проводка должна располагаться не ближе чем на 1,5 метров к отопительным очагам. Очагами в нашем случае являются печи, трубы, генераторы.

Подробное описание процедуры монтажа

Существует два метода монтирования электропроводки в бане.

  1. Открытый.
  2. Скрытый.

Первый способ применяют в деревянных конструкциях. Он подразумевает расположение проводки по стене.
Второй используют в конструкциях из кирпича или блоков. Выкапывают специальные каналы с изоляцией из асбеста. Но его нельзя использовать в деревнях или на даче.

Существует несколько простых правил для процедуры монтажа.

  1. Лучше всего использовать медные кабеля. Они не смогут загореться. Тип кабелей ВВГнгLS 3х2,5. Такие подойдут лучше всего.
  2. Свет, как в парилку, так и в промывочное отделение нужно пускать через трансформатор понижающего действия. Все питание должно проходить по устройствам аварийного отключения УЗО.
  3. Основные элементы требуется устанавливать строго в предбаннике и только лишь там.
    Такими могут быть коробка распределяющая ток, электрический щиток и главный центральный переключатель.
  4. Если проводку планируется проводить в деревянную постройку, то ее необходимо кидать в соседнее помещение через заранее просверленное отверстие в стене. Дабы не повредить провода в отверстие нужно обязательно вставить трубку из металла.
  5. Отверстие, через которое будет проходить проводка ни в коем случае нельзя сверить на швах и стыках. Исключительно в середине звена.
  6. Только нужно изолировать. Специальный пластиковый короб отлично с этим справится. Некоторые используют гофры. Изоляция не позволит системе загореться и в случае замыкания или иных повреждений лишь оплавит.
  7. Абсолютно под все розетки обязательно нужно устанавливать асбестовую или металлическую пластинку.
  8. В банях сделанных целиком из дерева нельзя прятать электропроводку под пол или в переходные перекрытия. По стене для большей безопасности рекомендуется установить материал из асбеста.
    Главное чтобы данная система была целиком открытой.
  9. Недопустимо скручивать провода. Соединять их друг с другом нужно с помощью клемм.

Главное помнить, что качественная схема работы обязательна. Именно по ней должны строго выполняться все этапы процесса.

Важно знать: многие допускают серьезную ошибку, используя в качестве изоляции металлические трубы. Они собирают конденсат и значительно уменьшают срок службы проводов.

ОСВЕЩЕНИЕ В БАНЕ. КАК СДЕЛАТЬ ЭЛЕКТРОПРОВОДКУ В ПАРИЛКЕ… | by Dachainfo

КАК СДЕЛАТЬ ЭЛЕКТРОПРОВОДКУ В ПАРИЛКЕ ПРАВИЛЬНО СВОИМИ РУКАМИ?

В прежние времена в бане не использовали не только светильники, а и даже лучины и свечи, поскольку среда в парной была слишком влажной и жаркой. Современные достижения позволяют провести проводку во всех банных помещениях на любой «вкус и цвет» как говорится. Но, учитывая температурные условия парной, к проводке предъявляются самые высокие требования безопасности и пренебрегать ими нельзя. Мы расскажем о том, как правильно сделать освещение в бане в парилке своими руками.

В большинстве случаев баня строится недалеко от жилого дома. Для банной проводки требуется отдельный автомат на распределительном щитке. Прокладка электрики осуществляется двумя способами:

  • Подземным. Для прокладки кабеля заготавливается специальный короб под землей, прокладываемый через специальные отверстия в фундаменте на высоте около полуметра. Трубы входа в баню должны превышать по размеру сечение электрокабеля в 2 раза.

Подбирайте лампы, рассчитанные на высокие температуры

  • Наземным. Проводка тянется по воздуху на высоте не менее 2,5 метров и заводится в помещение через стенное отверстие либо кровлю. Кабель используется голый или же самонесущий. Второй вид более надежен и практичен.

Совет. Каждый провод должен иметь отдельную трубу входа. Располагаем ее под небольшим наклоном для защиты от косых дождевых струй.

Для того чтобы банная электропроводка четко и надежно функционировала, все ее элементы должны быть подобраны грамотно, а монтажные работы проведены с соблюдением определенных правил:

  1. Все световые элементы и выключатели должны иметь уровень защиты класса не менее IP44.
  2. Аксессуары подбираются с учетом предстоящей нагрузки и обязательным запасом мощности.
  3. При прокладке проводки не должно быть никаких изломов кабеля, он должен идти строго прямо. Если по схеме предусмотрены какие-либо повороты, делаем их только под прямым углом.
Монтаж проводки
  1. В местах стыка провода обязательно скручиваем и фиксируем при помощи сварки либо пайки. При помощи зажимающих клемм во время укладки проводки периодически проверяем прочность контакта и подтягиваем ее (если это требуется).
  2. Соблюдаем между кабелем и полом/потолком/трубами расстояние около 10 см.
  3. Оптимальное расстояние от розеток до пола — около полуметра; от пола до выключателей — около полутора метров.
  4. В выключатели /розетки кабель вводится исключительно снизу в целях безопасности.

Перед тем как приступить к прокладке проводки, тщательно продумайте местоположение розеток и выключателей (идеальное место — предбанник/комната отдыха). Кроме того, кабель ни в коем случае не должен проходить рядом с отопительными приборами.

Освещение в парной осуществляется следующим образом:

  1. Располагаем в специальной металлотрубе куски проводов, которые будут использоваться для электропроводки в парной. Кабелей должно быть минимум два, чтобы подключить два светоэлемента. Один из них будет служить «подстраховкой» на случай перегорания второго.
  2. В парной проводка монтируется исключительно закрытого типа. В связи с этим целесообразно прокладывать электрокабель на этапе строительных работ в бане или капремонта. Кладем кабеля до мест подключения светильников.
  3. Монтируем и тщательно изолируем керамические патроны на оконцовках проводов.

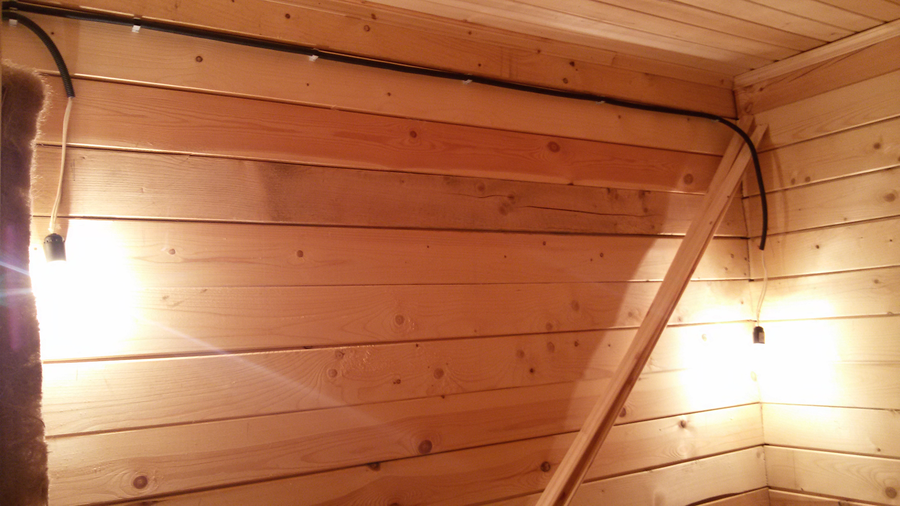

  4. Монтируем светильные элементы и прячем их под термостойкие корпуса, выполненные из фарфора либо закаленного стекла (матового). Настенные светильники должны выдерживать температуру до 150 градусов, а потолочные — до 200.
  5. Закрываем светильники специальными защитными решетками, которые предотвратят получение ожогов при случайном к ним прикосновении.

Совет. Старайтесь не монтировать светильники на потолке ввиду повышенных температур. Оптимальным местом будет часть стены, расположенная под потолком. К тому же, таким образом вам удастся создать приглушенный расслабляющий свет.

Парилка в бане помогает нам не только прогреть и пропарить тело, но и отдохнуть, расслабиться. Поэтому освещение для парной должно быть соответствующее: приглушенное, слабое, настраивающее на волну релакса.

Учитывая температурные особенности данной комнаты, светильники должны быть исключительно жароустойчивыми и абсолютно герметичными, изготовленными из специальных материалов. Оптимальным местом для размещения светильников будут углы и части стен под потолком.

Среди разнообразия светильников лучшим вариантов для парной будут оптоволоконные. Они не только создают нужное освещение, но также имеют более высокий уровень безопасности по сравнению с обычными лампами накаливания.

В парилке лучше разместить баню с желтым светом

Ни в коем случае не используйте в парной лампы дневного света, поскольку при нагревании они могут взорваться и распространить ртутные пары по комнате. Слишком мощные лампы накаливания также не подойдут — они будут нагревать защитные решетки для светильников. Мощности в 75 Вт будет вполне достаточно.

Что касается плафонов, то наибольшей популярностью среди строителей пользуются противотуманные матового или пастельного цвета. Очень стильно будет смотреться дополнительная подсветка в зоне полок и на уровне пола, к тому она только усилит расслабляющую атмосферу комнаты.

Мы рассказали вам о том, как правильно сделать проводку в парной. Как вы могли убедиться, все не так уж и сложно, главное соблюдать правила безопасности и выбирать качественные светоэлементы из подходящих материалов.

виды прокладки, правила безопасности и самостоятельный установка

Баня – это влажное и жаркое помещение, поэтому электрификация здесь имеет свои особенности. Такие условия, как высокая влажность и вместе с ней температура, могут негативным образом влиять на проводку и на возможность безопасной эксплуатации всех благ электричества. Как сделать электропроводку в бане, чтобы она была по-настоящему безопасной? Есть несколько правил.

В случае с банями идеальным вариантом можно считать электрификацию через отдельный кабель от главного распределительного щита. В идеале рекомендуется применить отдельный контур под заземление. Ниже мы рассмотрим способы прокладки кабелей.

Скрытая и открытая проводки

Баня из бруса, сруба или любого другого натурального материала – это самый экологически чистый вариант. В таком помещении можно приятно провести время и отдохнуть. Но кроме этих свойств и характеристик древесина наиболее подвержена возгораниям, которые чаще всего случаются из-за различных неполадок в проводке.

Многим людям хочется, чтобы элементов проводки не было видно, однако для безопасности электропроводка в бане из сруба должна быть открытого типа. Закрытая таких возможностей не дает. Здесь все коммуникации спрятаны под отделочными материалами.

Особенности открытой проводки

Использование такой схемы делает процесс обслуживания и ремонта электрических коммуникаций более простым. В случае какой-либо поломки всегда можно выявить место неисправности и оперативно решить проблему.

Монтаж электропроводки в бане проводится с использованием специальных кабелей- каналов. Эти приспособления снижают риск возгорания деревянной конструкции практически до нуля – материал, из которого они изготовлены, не горючий.

Существует множество таких изделий разных конфигураций – их различают по цветам. Это светло-коричневый, белый или коричневый.

Чтобы пользоваться электричеством было максимально безопасно, а элементы проводки не нагревались сверх допустимого предела, кабель-каналы заполняют до 60%. Если же заполнить конструкцию полностью, то теряется возможность отведения лишнего тепла. Это и есть частая причина замыканий и пожаров.

Закрытая

Специалисты допускают такую возможность. Электропроводка в бане под вагонкой может быть проложена, но лишь в том случае, когда кабель будет надежно защищен гофрированной трубой. Но лучше всего использовать открытый как более безопасный способ.

Проект и основы безопасности

Монтаж электропроводки в бане, как и в любом другом помещении, начинается с разработки схемы. Любые элементы коммуникаций должны быть уложены лишь строго по вертикали или горизонтали. Не допускаются перегибы кабелей или же их перекручивания. Чтобы проводка не портила внешний вид вид помещения, ее размещают в самых незаметных местах. Однако при этом не стоит размещать элементы системы перед дверными проемами или в углах, возле приборов отопления и труб из металла.

Иногда электропроводка в бане может быть и закрытого типа. Но такой вариант можно использовать, если коммуникации расположены в трубе из металла или же за системой подвесных потолков. Особого внимания в данном случае требует качество изоляции соединений кабеля – именно плохая изоляция часто становится причиной пожаров.

Варианты прокладки силовой линии

Основной силовой кабель можно подвести различными способами. Так, можно проложить его по воздуху или же под землей. Выбор подходящего варианта зависит от удаленности возведенного строения от распределительного щита.

Электропроводка в бане должна закладываться еще в момент разработки самой постройки, и выбор решения по протяжке силовой части также должен быть выбран заранее исходя из особенностей. И у воздушного, и у подземного способа есть свои достоинства и недостатки.

Особенности проводки в парилке, класс защиты электроприборов

На этапе обустройства парилки нужно помнить о том, что в подобном помещении запрещено наличие розеток и выключателей. Эти элементы допускаются, но установка их разрешается только в помещениях для отдыха, а также в предбанниках. По нормам безопасности розетки, как и выключатели, должны монтироваться не ниже, чем девяносто сантиметров от пола.

Что касается класса защиты, то все электроприборы должны иметь показатель не меньше IP-44. Светильники должны соответствовать классу IP-54. Электропроводка в бане проектируется таким образом, чтобы длина провода до прибора была максимально короткой. Также запрещено размещать электрокоммуникации под печкой.

Прокладка силовой линии по воздуху

Это достаточно экономичный вариант. Если расстояние от щитка до постройки составляет более 25 метров, тогда устанавливают промежуточную опору. Прокладка может осуществляться на изоляторах из фарфора либо при помощи растяжки.

Важно, чтобы кабель в процессе монтажа оказался на строго правильной высоте. К примеру, если монтаж осуществляется над проезжей частью, тогда разрешено устанавливать его не ниже, чем шесть метров над поверхностью земли. Если же кабель прокладывают над тротуаром или любой другой не проезжей дорогой, тогда допустимая высота – не ниже 3,5 метра. К самой бане кабель подводится на высоте не менее 2,75 м.

Для обыкновенной прокладки по воздуху применяют самонесущий кабель изолированный или СИП. Срок службы его составляет 25 лет. Эти изделия обозначаются следующим образом: СИП-3, СИП-2А, СИП-4. Они оснащаются специальным защищенным от атмосферных воздействий изоляционным материалом. Недостаток такого кабеля: из-за его особенностей данный вариант трудно подвести к автомату защиты.

Что касается самого кабеля, то в помещение он вводится через деревянную стену либо втулку из металла. Сечение силового кабеля должно быть не менее 16 кв. мм – он может выдерживать ток до 63 А. Если подключение однофазного типа, то максимум составит 14 кВт мощности. Когда подключение трехфазное, тогда кабель может выдержать 42 кВт. Для бань этой мощности более чем достаточно. Еще один недостаток, которым обладает этот кабель, – он плохо поддается сгибанию.

СИП изготовлен из алюминиевого провода, а его недопустимо проводить через чердаки.

Именно поэтому прямо в помещение вводят коммуникации другого типа – NYM, ВВГ или же НГ. Сечение этих кабелей составляет от 10 кв. мм. Для соединения необходимо применять герметичные соединители, а кабель СИП закрепляют на специальные анкерные натяжители.

Подземный монтаж

Такая прокладка более дорогая. В этом случае нормами предполагается траншея до 1 метра глубиной. Кабель необходимо приобрести более дорогой – В56Шв. Он бронированный, а его жилы медные. В соответствии с высокой ценой он имеет больший уровень защиты. С ним электропроводка в деревянных банях считается более безопасной. Данный кабель имеет стальную оплетку между внутренней и наружной оболочками из пластика. С этой защитой такому изделию не страшны мыши, кроты, а также любые природные катаклизмы.

В случае с прокладкой под землей металлический трубопровод не применяют – в трубах будет скапливаться конденсат. Ввод в помещение будет осуществляться через такую же втулку.

Чтобы выполнить подземный монтаж силовой части, необходимо вырывать траншею до 0,7 м в глубину. На дно ямы засыпают песок, затем укладывают кабель, а после снова засыпают песком. В процессе прокладки очень важно не допустить натяжений.

Электропроводка в бане своими руками: пошаговая инструкция

Вся работа будет происходить в несколько шагов. Так, подготовительный этап подразумевает закупку и подготовку всех необходимых материалов и инструментов, проектные работы. Далее производится сам монтаж.

Подготовительные работы

Для того чтобы начать монтажные работы, нужно подготовить все необходимые материалы и инструменты. Это кабели определенного сечения, металлорукав, розетки, выключатели, изолента. Также следует подготовить инструменты для электрических работ. Если баня строилась на каменном или бетонном основании, тогда следует подготовить еще и шпатлевку.

Очень важно правильно подобрать кабель. Для определения правильного сечения определяют нагрузку, на которую будет рассчитана электропроводка в бане. Правила рекомендуют для силы тока 19 Ампер использовать кабель сечением 1,5 мм2, для тока 70 А подойдет сечение 10 мм2.

Также можно воспользоваться следующей формулой: максимально возможная нагрузка кВт / напряжение В. При расчетах важно учесть все приборы. Что касается выбора металлорукава, то следует отдать предпочтение более гибкому варианту. Толщина стенки должна быть не меньше 2 мм.

Внутренние монтажные работы

Когда силовой кабель уже проложен, осталось выполнить внутренние работы – в бане провести электропроводку и присоединить все розетки, выключатели и другое оборудование.

В процессе работы важно запомнить три вещи – фазу, ноль и землю. Первая – основной провод, которой осуществляет циркуляцию тока. Ноль нужен для заземления внутри электросети. Земля используется для заземления конкретных приборов. Ни в коем случае нельзя перепутать эти провода.

Чтобы найти фазу, нужна индикаторная отвертка. В момент соединения жала отвертки с фазой индикатор будет гореть. Земля – разъем отдельный. Теперь нужно подключать к питающему силовому участку распределительный щиток.

Как установить внутренний щиток

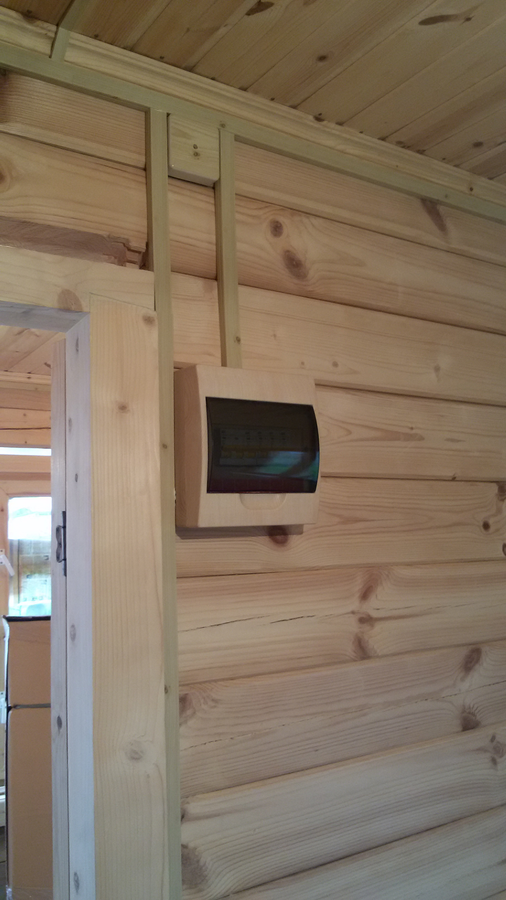

Щиток обычно устанавливают в предбанниках либо в комнатах отдыха. Непосредственно в нем монтируется входной автомат, а также УЗО. Устройство защитного отключения необходимо для обеспечения пожарной безопасности и надежной эксплуатации приборов освещения и других электрических устройств. Для бани УЗО просто необходимо, так как там повышенный уровень влажности.

Розетки, выключатели, коробки для внешнего монтажа проводки должны быть с защитой от брызг. Ввод рекомендуют выполнять снизу. Предварительно следует подготовить колено U-образной формы – это делается для того, чтобы конденсат не мог попасть внутрь приборов.

Вся электропроводка в бане должна выполняться только через дифавтоматы или же специальные устройства защитного отключения, но ток отключения должен быть от 10 до 30 мА. Рекомендуется для парилки, а также для моечной применять пониженные напряжения. Однако для этого понадобится дорогостоящая система. Специалисты советуют каждый месяц проверять работу устройств защитного отключения. Всю проводку желательно выполнять кабелем с двойной изоляцией, дабы избежать возгорания помещения при коротком замыкании. В топочной и в парилке лучше всего подойдет обыкновенный термостойкий провод.

Что касается освещения, то предпочтительнее использовать низковольтное оборудование. Проводники должны соединяться только клеммным методом. Также не следует забывать о заземлении и защите от молнии.

Сама же электропроводка может размещаться как в металлической, так и в гофрированной трубке из негорючего материала либо в металлорукаве. Коробки для силовых кабелей лучше также использовать из негорючих материалов.

Заключение

Как видите, электропроводка в бане, своими руками сделанная, вполне способна обеспечить безопасность и долговечную эксплуатацию. Если сделать правильный и грамотный проект, правильно подобрать кабели и электрооборудование, соблюсти основные правила монтажа и работы с электричеством, то все обязательно получится. Главное, чтобы все работы проводились очень и очень аккуратно. Если же нужных знаний для этого нет, не стоит лишний раз рисковать. Лучше воспользоваться помощью профессионалов.

Итак, мы выяснили, каким образом можно собственноручно провести силовой кабель в бане.

Проводка в бане, гараже, на даче. Схема.

Электрификация любых помещений требует подготовки и тщательности. Но есть строения и зоны, в которых опасность короткого замыкания повышена в силу материи основания, нагрузки на сеть, влажности и других условий.

 Проводка на даче

Дача – это зачастую, деревянное строение, большинство работ в котором хозяева выполняют своими руками.

Если и проводку в дачном доме его владельцы решили выполнять самостоятельно, то нужно знать, как провести проводку правильно.

Для деревянных строений приемлема скрытая проводка в металлических трубах, но для дачи этот вариант слишком дорог. Поэтому проводка на даче выполняется открытым способом.

Самый недорогой способ – прокладывание проводки в специальных кабель-каналах. Если дача представляет собой полноценный обустроенный загородный дом, то можно выбрать открытую проводку на изоляторах. Провод и электроустановочные изделия для ретро-проводки достаточно дороги, поэтому делать такую проводку имеет смысл в жилом доме.

Провода для дачной проводки выбираются с усиленной изоляцией, не поддерживающие горения и с низким дымообразованием. Принципы того, как сделать ввод в дачу такие же, как при вводе в любой деревянный дом.

Следует помнить, что по дереву используются только медные провода. Если для внешней проводки избран алюминиевый СИП, то он не может проходить через деревянные стены: ответвление от линии электропередач ведется им до стен дачи, а непосредственно сам ввод осуществляется медным кабелем, присоединенным к алюминиевому специальными зажимами.

Фото 1 — Наружная проводка на даче

Проводка в гараже

В том, как правильно своими руками провести монтаж проводки в гараже в принципе нет ничего нового относительно того, как выполняется наружная и внутренняя проводка в домах.

Для того, чтобы спланировать как провести электричество, составляется схема проводки в гараже. О том, как сделать ввод кабеля в гараж и подключение к щитку, должен позаботиться профессиональный электрик.

Внутренняя проводка выполняется скрытой, если стены из кирпича или бетона. В таком случае в штукатурке прорезают штробы, провода закладываются в них и заделываются штукатуркой, сравниваясь со стеной. По металлическим стенам гаража проводка крепится открытым способом.

В связи с использованием в гараже мощных приборов, например сварочного аппарата, должны подбираться соответствуюшие провода и розетки. Сечение проводов, ведущих к потребителям, рассчитывается в зависимости от их мощности. Розетки можно приобретать брызгозащитные – с крышкой. Проводка должна быть тщательно защищена от влаги. Обязательно нужно позаботиться о заземлении и УЗО.

 Проводка в ванной комнате

В том, как провести своими руками проводку в ванную комнату есть несколько обязательных правил.

  • В ванной не должны находиться распределительные коробки и выключатели: они размещаются только в коридоре.
  • Розетки в ванной так же не желательны: если они устанавливаются, то только в брызгозащитном исполнении и только в третьей зоне (на рисунке ниже).
  • Провод к светильнику протягивается от распределительной коробки в коридоре через отверстие в стене. В небольших ванных светильник обычно располагается над входной дверью. Проводка в ванной комнате, как в сыром помещении, должна быть минимальной. Провод до светильника тянется по максимально короткой трасе.

Схема 1 — Розетки в ванной можно размещать только в зоне 3

Проводка в бане

Вопрос, как сделать проводку в бане своими руками, еще более сложен. К тому, как провести проводку в бане применяются рекомендации и по проведению электричества в деревянные дома и по проведению электричества в ванную комнату.

Монтаж проводки осложняется тем, что кроме сгораемого основания и влаги, присутствует еще и сильный тепловой фактор. Следует помнить, что над печкой вести проводку нельзя. Провод выбирается негорючий и термостойкий.

Как и в ванной, электроустановочные изделия нельзя устанавливать непосредственно в парной. Распределительные коробки, розетки и выключатели с высокой степенью защиты монтируются в предбаннике. Светильник для парилки должен быть не ниже IP-44 по степени защиты. Можно установить низковольтные светильники, соответственно с понижающим трансформатором.

Фото 2 — Подходящий светильник для бани — стеклянная крышка, металлическое основание

Как подключить спа — Электропроводка для гидромассажных ванн на 120 и 240 В

В этом руководстве показано, как подключить большинство джакузи на 240 вольт и переносных домашних спа. Мы включили фотографии, пошаговый видеоролик и электрические схемы гидромассажной ванны.

Эта информация предоставлена, чтобы помочь вам стать более информированным потребителем. Мы советуем нанять лицензированного электрика для подключения и установки спа.

Если вы не уверены или недостаточно квалифицированы для выполнения электромонтажа, вы можете провести подготовительные работы по установке, чтобы сократить расходы.Мы проведем вас через типичный проект, чтобы показать, что в него входит.

Перейти к: Джакузи, 120 В


ВНИМАНИЕ: Электромонтажные работы и ремонт могут быть опасными, особенно вблизи воды. Существует риск поражения электрическим током или поражения электрическим током, что может привести к серьезным травмам или смерти. Мы настоятельно рекомендуем передать электропроводку гидромассажной ванны квалифицированному электрику. Требования местных норм к электромонтажу различаются и могут отличаться от образовательных примеров на этом веб-сайте. Необходимо соблюдать местные нормы, получать разрешения и проводить проверки. Установщик должен прочитать и следовать руководству пользователя гидромассажной ванны, а также руководствам и инструкциям по эксплуатации соответствующих электрических компонентов.

Отключите подачу электроэнергии к гидромассажной ванне или бассейну на сервисной панели перед любыми проверками или работами. Неправильная проводка может привести к повреждению оборудования и аннулированию гарантии производителя спа.

Заявление об ограничении ответственности


Электротехническая служба

Перед установкой такого крупного прибора, как гидромассажная ванна, определите, справятся ли электрические сети с дополнительной нагрузкой.Обычно это не проблема, так как большинство домов, построенных за последние 30-40 лет, рассчитаны на ток не менее 100 ампер. 150-200A часто встречается в большинстве новых домов. Номинальные параметры панели обычно указываются рядом с главным выключателем вверху.

Обычно неправильно понимают, что суммарный ток всех установленных автоматических выключателей не должен превышать номинальный ток, указанный сервисной панелью. Это неверно. — мощность определяется расчетами нагрузки, а не размером или количеством выключателей.

Основы подключения гидромассажной ванны — системы на 240 В

Мы начнем с обзора электрических требований к электропроводке СПА, проиллюстрированных нашими интерактивными схемами электропроводки.Спа-ванна на 240 В должна питаться от цепи, которая соответствует требованиям к нагрузке (силе тока), указанным в руководстве пользователя.

Это означает, что прерыватель фидера (на панели обслуживания дома) должен быть указанного размера. Кроме того, прерыватель GFCI в панели отключения должен быть не меньше этого размера, а GFCI должен быть защищен в целях безопасности.

В нашем примере мы используем типичную портативную домашнюю спа-установку на открытом воздухе.

В этом проекте задействованы три электрических узла:

  • Панель автоматического выключателя для дома
  • Внешний отсоединяемый блок GFCI *
  • Блок системы управления спа

МВт Spa GFCI Центр нагрузки / панель отключения для гидромассажных ванн до 50 А с дополнительным расширением отводной цепи на 120 В

* Национальный электротехнический кодекс (NEC) определяет установку утвержденного устройства ручного отключения. Он должен быть рядом с гидромассажной ванной, на расстоянии не менее 5 футов и в пределах прямой видимости.

NEC также требует розетки на 120 В на расстоянии 10-20 футов от спа.


Установка СПА на заднем дворе

Теперь давайте посмотрим на типичную установку на заднем дворе. В нашем видео ниже мы уже залили ровную цементную плиту и поставили на нее нашу гидромассажную ванну.

Согласно руководству пользователя, для нашей гидромассажной ванны требуется 4-проводное электрическое подключение 240 В, 50 А с использованием медного провода AWG # 6.Электрик прокладывает всю подземную проводку в жестком кабелепроводе из серого ПВХ Sch-40 диаметром 1 дюйм. Требования к проводам см. В руководстве пользователя.

Выберите вкладки ниже, чтобы следить за проектом от «Планирование до подключения»:

3- и 4-проводные электрические системы спа

Для большей части изготавливаемых сегодня СПА на 240 В требуется 4-проводное электроснабжение на 50 А. Некоторые гидромассажные ванны имеют требования к нагрузке 30A или 40A, а некоторые даже 60A.Эти требования соответствуют размеру нового автоматического выключателя питания, установленного в служебной панели дома. Номинальный ток панели Disconnect GFCI может быть равен или больше, чем у выключателя питания на главной панели.

Для гидромассажных ванн со смешанным напряжением (например, озонатор на 120 В и нагреватель на 240 В) требуется 4-проводная система. Это означает, что им требуется электрическая цепь с (2) проводами под напряжением, (1) нейтралью и (1) заземляющим проводом. Ознакомьтесь с руководством по эксплуатации.

Две горячие ножки (черный + красный) обеспечивают 240 вольт (120 В + 120 В).Одна горячая нога с нейтральным (белым) проводом обеспечивает 120В. Провод заземления (зеленый) не пропускает ток, кроме случаев короткого замыкания на массу. Это приводит к срабатыванию автоматического выключателя при перегрузке (не путать с функцией безопасности GFCI).

Перейти к: Джакузи, 120 В


Многие старые СПА на 240 В и некоторые новые используют 3-проводные схемы. Они состоят всего из 2-х проводов под напряжением и заземляющего провода без нулевого провода.

Как 3-проводные, так и 4-проводные источники питания должны иметь защиту GFCI. 4-проводную гидромассажную ванну нельзя подключать к 3-проводной сети. Также важно правильное заземление.

В любом случае панель отключения должна быть снабжена 4-проводным подключением для правильной работы GFCI. Сечение провода и т. Д. См. В руководстве пользователя гидромассажной ванны.

Примечание: Некоторые модели спа-салонов Hot Spring и Caldera (Watkins Manufacturing) требуют специальных разъединителей субпанелей. У них есть 2 отдельных выключателя GFCI на 240 В в центре нагрузки.

Электрические схемы гидромассажной ванны

Используйте разъединитель GFCI, предназначенный для гидромассажных ванн на 240 В, 4- или 3-проводных типов спа.На интерактивной схематической диаграмме ниже показаны 3- и 4-проводные конфигурации. Выберите конфигурацию проводки, необходимую для вашего СПА:


Основы установки:

Выключатель сервисной панели

Выберите размер автоматического выключателя фидера на сервисной панели в соответствии с требованиями к нагрузке спа. Вы можете найти эту информацию в руководстве пользователя, или электрик может определить для вас стоимость. Номинальная нагрузка отключающей коробки должна быть больше или равна мощности выключателя в служебной панели дома.

Электрик может легко определить, может ли ваша электрическая панель приспособиться к новой цепи 240 В, необходимой для этого проекта. В коробке также должно быть два слота для двухполюсного выключателя. В большинстве домов это не будет проблемой.

Электрики

При выборе электрика обязательно спросите об опыте установки гидромассажных ванн, особенно 4-проводных конфигураций.

Отключение GFCI из-за неправильного подключения нейтрали

Самая распространенная ошибка при электромонтаже возникает в 4-проводных системах.К сожалению, мы обнаружили, что даже несколько профессиональных электриков не справляются с этим.

Подключите белый нейтральный провод к блоку управления гидромассажной ванны непосредственно к клемме нейтрали выключателя GFCI. См. Наши 4-проводные схемы выше. Не прикрепляйте его к шине заземления дополнительной панели. Неправильное подключение к земле мгновенно приводит к срабатыванию GFCI при подаче питания, что приводит к отключению питания гидромассажной ванны.


Электропроводы и фитинги из ПВХ

Мы предпочитаем защиту заглубленных каналов на заднем дворе, где в будущем могут потребоваться рытье для посадки кустов и т. Д.Труба ПВХ проста в установке и недорогая. Обычно требуемая глубина составляет 18 дюймов — уточните у местных властей. Закрепите кабелепровод к стене с помощью U-образных хомутов.

В нашем примере 4 провода используются в 1-дюймовом кабелепроводе из ПВХ, который, хотя и немного превышает размер, облегчает протягивание провода. Для угловых изгибов используются широкие 90 ° изгибы из ПВХ. Резьбовые клеммные переходники из ПВХ приклеиваются к кабелепроводу для электрических коробчатые соединения.

Наш электрик использовал короткие отрезки гибкого водонепроницаемого ПВХ-трубопровода для подключения к нашему блоку управления спа.Он провел LB Condulet от внешней стены до электрической панели. LB обеспечивает легкий доступ для прокладки проводов.

Деформационные швы от замерзания

Там, где этого требуют местные нормы, используйте компенсаторы из ПВХ в местах, где водопроводная труба выходит из земли, входит в стену или настенные ограждения.

Эти скользящие муфты учитывают изменение уклона, обычно связанное с морозным пучением, чтобы предотвратить разрыв кабелепровода.

Резка и цементирование трубопроводов из ПВХ

Перед прокладкой провода необходимо смонтировать кабелепровод из ПВХ

.Как правило, легче протянуть проволоку через канал в траншее, прежде чем она будет закопана.

Надрезы должны выполняться под прямым углом с помощью режущего инструмента или канатной пилы для ПВХ. Удалите заусенцы канцелярским ножом и наждачной бумагой средней зернистости. Перед склеиванием просушите детали.

Электропроводка из ПВХ соединяется соответствующим клеем на основе ПВХ. Перед соединением поверхности соединения необходимо протереть начисто.

Дополнительная информация: NEMA Guide Solvent-Cementing PVC Nonmetallic Conduit


Размер и тип провода для гидромассажных ванн

Изучив руководство пользователя спа, наш электрик определил, что для нашего проекта необходим многожильный медный провод №6 THHN.Он использовал четыре отдельных изолированных провода: (1) красный и (1) черный-горячий, (1) белый-нейтральный и (1) зеленый-заземляющий провод в нашем примере.

Требования к калибру провода могут отличаться от нашего примера, в зависимости от технических характеристик производителя гидромассажной ванны, требований кодов и типа провода. Необычно длинные участки могут потребовать большего сечения провода, как определит электрик.

Хотя медь стоит недешево, обрезка проволокой меньшего диаметра — опасная ложная экономия. Это может привести к нарушению требований кода и / или аннулированию гарантии производителя вашего оборудования.Не рекомендуется использовать алюминиевый или покрытый медью алюминиевый провод. Кабель в оболочке, например Romex®, не допускается внутри подземных трубопроводов.

Примечание: клеммы блока управления Spa обычно не подходят для провода , большего , чем №6. Обратитесь к руководству пользователя.

Электропроводка UF-B для непосредственного захоронения

В некоторых местах допускается прямое закапывание кабеля, по крайней мере, для прохода от сервисной панели к блоку отключения. В других юрисдикциях это запрещено. По словам некоторых электриков, с кабелем UF-B может быть неудобно работать.

Трос

При надлежащей подготовке протянуть проволоку не так уж и сложно. После сборки кабелепровода электрики используют узкую ленту из пружинной стали, чтобы пропустить через него провода. Первые несколько дюймов ленты покрыты смазкой для протягивания проволоки. Это помогает ему плавно скользить по подходящим краям и по изгибам пустого трубопровода.

Сначала ленту протягивают через пустую трубу, стараясь не перегибать ее из-за защемления. Затем провода прикрепляются к крючку на его конце и вытаскиваются обратно

.

Осторожно протолкните провода в кабелепровод, удерживая их разделенными и прямыми, избегая перегибов.Нанесите смазку на провода, когда они входят в кабелепровод. Второй человек тянет с противоположного конца с помощью рыболовной ленты.

Крепление проводов к рыболовной ленте

Распространенная ошибка — наматывать все провода на крючок ленты. В результате получается только большой узел, который может застрять или развязаться. Вот способ получше:

  • Сначала рыболовная лента проходит через пустой канал и выводится с другого конца.
  • Затем с каждого проводника снимается примерно 6 дюймов изоляции.
  • Около 1/3 медных жил от каждого провода отделяются и вырезаются, чтобы получить более тонкий жгут. Тогда они будут легче проходить через проушину.
  • Затем голые вырезы плотно скручивают плоскогубцами.
  • Теперь медная оплетка продевается через крючок и сгибается пополам на себя.
  • Наконец, связка представляет собой двойную обертку в стиле парикмахерской с электротехнической лентой. Начните над крюком и опустите несколько дюймов на изолированные провода.
  • Если все сделано правильно, сборка будет выглядеть плотно свернутой и симметричной.
  • Пучок, покрытый лентой, должен быть покрыт проволочной смазкой для облегчения вытягивания.

ПРИМЕЧАНИЕ. Проводники (4) №6 намного легче протягивать через канал диаметром 1 дюйм, чем диаметром 3/4 дюйма. Следует обильно использовать одобренную негорючую смазку для электрических проводов.

Вы можете ловить провода с любого конца кабелепровода. Если ближе к одному концу есть крутые изгибы, тяга с этого конца иногда обеспечивает меньшее сопротивление.

Провода легче вытащить, если есть место для их протяжки на всю длину. Это помогает избежать перегибов из-за намотки проволоки.

После того, как провода проложены, обрезки обернутой проволоки, прикрепленные к рыболовной ленте, отрезаются и выбрасываются.

ВНИМАНИЕ: Никогда не используйте рыболовную ленту вокруг электрифицированных проводов. Кроме того, никогда не ударяйте рыбу в электрическую сервисную панель или из нее, даже если главный выключатель выключен.

Подключение проводов клемм

Везде, где провода присоединяются к клеммам, винтовые соединения должны быть плотными.Плохо прикрепленная проводка неизбежно приведет к перегреву, сгоревшей изоляции и выходу из строя цепи.

Пакет управления спа

В нашем примере электрик установил гибкий кабелепровод для силовых проводов внутри отсека для оборудования гидромассажной ванны.


Чего следует избегать:

  • Не забудьте перед установкой прочитать руководство по эксплуатации производителя спа.

  • Не забудьте получить разрешение на электричество.

  • Не устанавливайте гидромассажную ванну под воздушными линиями электропередачи.

  • Не прокладывайте подземную проводку под гидромассажной ванной.

  • Не подключайте 4-проводную гидромассажную ванну к 3-проводной цепи — это было бы небезопасно и незаконно.

  • Не используйте провод меньшего диаметра.

  • Не используйте алюминиевый провод.

  • Не устанавливайте наружное освещение в пределах 10 футов от гидромассажных ванн.

  • Не используйте гидромассажную ванну до тех пор, пока не будет одобрена электрическая установка.

  • Не забывайте часто проверять устройство GFCI, используя его кнопку TEST .

  • Не забывайте поддерживать водный баланс и дезинфицирующее средство.

  • Не забывайте закрывать крышку спа после каждого использования.

  • Не забывайте регулярно пользоваться гидромассажной ванной!


Спасательная система, требующая сдвоенных выключателей субпанелей 240 В GFCI

Некоторые модели спа-салонов Hot Spring и Caldera (Watkins Manufacturing) требуют специальных разъединителей субпанелей.Они содержат два отдельных прерывателя GFCI: один для нагревателя, а второй для насоса и других компонентов.

Эти гидромассажные ванны не следует подключать к одной коробке автоматического выключателя, например, к нашей разъединительной панели MW. Обратитесь к руководству пользователя, к дилеру или производителю за информацией по установке.


Портативные гидромассажные ванны около 120 В

Это руководство предназначено для портативных спа-установок на 240 вольт. Если у вас есть или вы приобретаете 120-вольтовый спа-центр plug-n-play, большая часть этой информации к вам не относится.Однако некоторые СПА легко преобразовать для работы на моделях любого напряжения.

При настройке на использование 120 В спа-салоны этого класса используют GFCI на конце шнура питания. Затем он подключается к стандартной специальной домашней розетке. Закрытые розетки с защитой GFCI должны использоваться на открытом воздухе. Преобразование этих гидромассажных ванн в проводные 240 В служит двум целям: более быстрое время нагрева и способность поддерживать температуру в холодную погоду.


Заявление об отказе от ответственности:
SpaDepot.com не несет ответственности за использование и не дает никаких гарантий относительно точности, пригодности или полезности этой информации. Эта информация не предназначена для замены или замены информации, содержащейся в руководствах пользователя оборудования. Вы прямо соглашаетесь обезопасить The Spa Depot и его сотрудников. Это включает материальный ущерб, телесные повреждения и / или смерть, утрату или ущерб, возникшие в результате использования вами этой информации. Никакие советы или информация, устные или письменные, полученные вами с этого веб-сайта или нашими сотрудниками, не создают никаких гарантий, прямо не указанных здесь.Читатель соглашается принять на себя весь риск, связанный с применением любой информации, представленной здесь. Используя этот веб-сайт, включая любые содержащиеся на нем апплеты, программное обеспечение и контент, посетитель соглашается с тем, что использование этого веб-сайта и его информационных продуктов полностью на его / ее страх и риск.


Прочтите предупреждение

Оборудование других марок может отличаться от представленного на иллюстрациях внешним видом и / или конфигурацией терминала. Прочтите инструкции по установке оборудования.

К сожалению, обычные центры нагрузки часто работают ненадежно с гидромассажными ваннами из-за явления, называемого ошибочным отключением. Это ложное срабатывание вызывает большое разочарование как домовладельцев, так и электриков. Часто это ошибочно приписывают проблеме со спа, когда ее нет.

Обычные выключатели GFCI иногда реагируют на нормальное состояние СПА, как если бы это было замыкание на землю. Реактивные нагрузки двигателей СПА плюс резистивная нагрузка нагревателей делают обычные выключатели GFCI в лучшем случае ненадежными.

Наша панель Spa Disconnect GFCI решает эти проблемы. Это надежный детектор замыкания на землю, разработанный специально для гидромассажных ванн. Специально экранированный GFCI предотвращает ложное срабатывание из-за радиочастотных помех. Он также разработан для обеспечения стабильности при низком напряжении, чтобы предотвратить отключение из-за сбоев, колебаний и смешанных нагрузок. В случае замыкания на землю быстродействующий GFCI мгновенно отключает линии.

Примечание: NEC и многие юрисдикции ТРЕБУЮТ установку наружной розетки GFCI на 120 В.Он должен быть расположен на расстоянии 10-20 футов от спа или бассейна для безопасной работы с проводными приборами.


Центр нагрузки / отсоединение Spa GFCI

«Я был очень впечатлен качеством. Мне очень понравилось, что мы смогли добавить наружную электрическую розетку GFCI (требуется по нормам, в которых мы живем). Нам не пришлось платить электрику за проводку всей отдельной цепи. Только это более чем заплатили за это! »

Брок Хирш
Бриктаун, Нью-Джерси

ЭЛЕКТРИЧЕСКАЯ БЕЗОПАСНОСТЬ — прикладное промышленное электричество

Важность электробезопасности

С помощью этого урока я надеюсь избежать распространенной ошибки, обнаруживаемой в учебниках по электронике, состоящей в игнорировании или недостаточном освещении темы электробезопасности.Я предполагаю, что тот, кто читает эту книгу, хотя бы вскользь заинтересован в реальной работе с электричеством, и поэтому тема безопасности имеет первостепенное значение.

Еще одно преимущество включения подробного урока по электробезопасности — это практический контекст, который он устанавливает для основных понятий напряжения, тока, сопротивления и проектирования схем. Чем более актуальной будет техническая тема, тем больше вероятность того, что студент обратит внимание и поймет. А что может быть важнее приложения для личной безопасности? Кроме того, поскольку электрическая энергия является повседневным явлением в современной жизни, почти любой может ознакомиться с иллюстрациями, приведенными на таком уроке.Вы когда-нибудь задумывались, почему птиц не шокирует, когда они отдыхают на линиях электропередач? Читайте и узнайте!

Физиологические эффекты электричества

Большинство из нас испытали ту или иную форму электрического «шока», когда электричество заставляет наше тело испытывать боль или травму. Если нам повезет, степень этого переживания ограничится покалыванием или приступами боли от накопления статического электричества, разряженного через наши тела. Когда мы работаем с электрическими цепями, способными передавать большую мощность нагрузкам, поражение электрическим током становится гораздо более серьезной проблемой, а боль — наименее значимым результатом поражения электрическим током.

Поскольку электрический ток проходит через материал, любое противодействие току (сопротивлению) приводит к рассеиванию энергии, обычно в виде тепла. Это самый простой и понятный эффект воздействия электричества на живую ткань: ток заставляет ее нагреваться. Если количество выделяемого тепла достаточно, ткань может обжечься. Эффект носит физиологический характер, такой же, как и повреждение, вызванное открытым пламенем или другим высокотемпературным источником тепла, за исключением того, что электричество обладает способностью сжигать ткани под кожей жертвы, даже обжигая внутренние органы.

Как электрический ток влияет на нервную систему

Еще одно воздействие электрического тока на организм, возможно, наиболее опасное, касается нервной системы. Под «нервной системой» я имею в виду сеть особых клеток в организме, называемых нервными клетками или нейронами, которые обрабатывают и проводят множество сигналов, ответственных за регуляцию многих функций организма. Мозг, спинной мозг и сенсорные / двигательные органы в теле функционируют вместе, позволяя ему чувствовать, двигаться, реагировать, думать и запоминать.

Нервные клетки взаимодействуют друг с другом, действуя как «преобразователи», создавая электрические сигналы (очень малые напряжения и токи) в ответ на ввод определенных химических соединений, называемых нейротрансмиттерами , и высвобождая эти нейротрансмиттеры при стимуляции электрическими сигналами. Если электрический ток достаточной силы проходит через живое существо (человека или другое), его эффект будет состоять в том, чтобы подавлять крошечные электрические импульсы, обычно генерируемые нейронами, перегружая нервную систему и препятствуя тому, чтобы как рефлекторные, так и волевые сигналы могли действовать. задействовать мышцы.Мышцы, вызванные внешним (шоковым) током, непроизвольно сокращаются, и жертва ничего не может с этим поделать.

Эта проблема особенно опасна, если пострадавший касается руками проводника под напряжением. Мышцы предплечья, отвечающие за сгибание пальцев, как правило, лучше развиты, чем мышцы, отвечающие за разгибание пальцев, и поэтому, если оба набора мышц будут пытаться сокращаться из-за электрического тока, проводимого через руку человека, «сгибающие» мышцы выиграют, сжимая пальцы в кулак.Если проводник, подающий ток к пострадавшему, обращен к ладони его или ее руки, это сжимающее действие заставит руку крепко ухватиться за провод, тем самым ухудшая ситуацию, обеспечивая отличный контакт с проводом. Пострадавший совершенно не сможет отпустить проволоку.

С медицинской точки зрения это состояние непроизвольного сокращения мышц называется столбняк . Электрики, знакомые с этим эффектом поражения электрическим током, часто называют обездвиженную жертву поражения электрическим током «зависшей в цепи».Вызванный током столбняк можно прервать, только отключив ток через пострадавшего.

Даже когда ток прекращается, жертва не может восстановить произвольный контроль над своими мышцами в течение некоторого времени, поскольку химический состав нейротрансмиттера находится в беспорядке. Этот принцип был применен в устройствах «электрошокера», таких как электрошокеры, которые основаны на принципе мгновенного поражения жертвы высоковольтным импульсом, передаваемым между двумя электродами. Правильно нанесенный электрошокер временно (на несколько минут) обездвиживает жертву.

Однако электрический ток может воздействовать не только на скелетные мышцы жертвы электрошока. Мышца диафрагмы, контролирующая легкие, и сердце, которое само по себе является мышцей, также могут быть «заморожены» в состоянии столбняка электрическим током. Даже токи, слишком слабые, чтобы вызвать столбняк, часто способны перебивать сигналы нервных клеток настолько, что сердце не может биться должным образом, что приводит к состоянию, известному как фибрилляция . Фибриллирующее сердце скорее трепещет, чем бьется, и не может перекачивать кровь к жизненно важным органам тела.В любом случае смерть от удушья и / или остановки сердца обязательно наступит из-за достаточно сильного электрического тока, проходящего через тело. По иронии судьбы, медицинский персонал использует сильный разряд электрического тока, прикладываемый к груди жертвы, чтобы «подтолкнуть» фибриллирующее сердце к нормальному ритму биений.

Эта последняя деталь подводит нас к другой опасности поражения электрическим током, свойственной коммунальным энергосистемам. Хотя наше первоначальное исследование электрических цепей будет сосредоточено почти исключительно на постоянном токе (постоянном токе или электричестве, которое движется в непрерывном направлении в цепи), современные энергетические системы используют переменный ток или переменный ток.Технические причины этого предпочтения переменного тока перед постоянным током в энергосистемах не имеют отношения к этому обсуждению, но особые опасности каждого вида электроэнергии очень важны для темы безопасности.

Воздействие переменного тока на организм во многом зависит от частоты. Низкочастотный (от 50 до 60 Гц) переменный ток используется в домашних хозяйствах США (60 Гц) и Европы (50 Гц); он может быть опаснее высокочастотного переменного тока и в 3-5 раз опаснее постоянного тока того же напряжения и силы тока. Низкочастотный переменный ток вызывает длительное сокращение мышц (тетанию), которое может прижать руку к источнику тока, продлевая воздействие.Постоянный ток, скорее всего, вызовет одиночное судорожное сокращение, которое часто заставляет жертву отойти от источника тока.

Переменный характер

AC имеет большую тенденцию приводить нейроны кардиостимулятора в состояние фибрилляции, тогда как DC имеет тенденцию просто останавливать сердце. Как только ток разряда прекращается, у «замороженного» сердца больше шансов восстановить нормальный ритм сердечных сокращений, чем у фибриллирующего сердца. Вот почему «дефибриллирующее» оборудование, используемое врачами скорой помощи, работает: разряд тока, подаваемого дефибриллятором, — это постоянный ток, который останавливает фибрилляцию и дает сердцу шанс восстановиться.

В любом случае электрические токи, достаточно высокие, чтобы вызвать непроизвольное действие мышц, опасны, и их следует избегать любой ценой. В следующем разделе мы рассмотрим, как такие токи обычно входят в тело и выходят из него, и рассмотрим меры предосторожности против таких случаев.

  • Электрический ток может вызвать глубокие и серьезные ожоги тела из-за рассеивания мощности через электрическое сопротивление тела.
  • Столбняк — это состояние, при котором мышцы непроизвольно сокращаются из-за прохождения внешнего электрического тока через тело.Когда непроизвольное сокращение мышц, управляющих пальцами, приводит к тому, что жертва не может отпустить проводник под напряжением, жертва считается «замороженной в цепи».
  • Диафрагма (легкие) и сердечные мышцы одинаково подвержены воздействию электрического тока. Даже токи, слишком слабые, чтобы вызвать столбняк, могут быть достаточно сильными, чтобы мешать работе нейронов кардиостимулятора, заставляя сердце трепетать, а не сильно биться.
  • Постоянный ток (DC) с большей вероятностью может вызвать столбняк в мышцах, чем переменный ток (AC), поэтому постоянный ток с большей вероятностью «заморозит» жертву в случае шока.Однако переменный ток с большей вероятностью вызовет фибрилляцию сердца жертвы, что является более опасным состоянием для жертвы после прекращения действия электрического тока.

Электричество требует полного пути (цепи) для непрерывного потока. Вот почему удар, полученный от статического электричества, является только мгновенным толчком: течение тока обязательно кратковременно, когда статические заряды уравниваются между двумя объектами. Подобные самоограниченные шоки редко бывают опасными.

Без двух точек контакта на теле для входа и выхода тока, соответственно, опасность поражения электрическим током отсутствует. Вот почему птицы могут спокойно отдыхать на высоковольтных линиях электропередачи, не подвергаясь электрошоку: они контактируют с цепью только в одной точке.

Рисунок 1.1

Для того, чтобы ток протекал по проводнику, должно присутствовать напряжение, которое его мотивирует. Напряжение, как вы должны помнить, всегда составляет относительно двух точек . Нет такой вещи, как напряжение «на» или «в» одной точке цепи, и поэтому птица, контактирующая с одной точкой в ​​вышеуказанной цепи, не имеет напряжения, приложенного к ее телу, чтобы установить ток через нее.Да, хотя они опираются на на две ноги , обе ступни касаются одного и того же провода, что делает их электрически общими . С точки зрения электричества, обе птичьи лапы соприкасаются с одной и той же точкой, поэтому между ними нет напряжения, которое могло бы стимулировать ток через тело птицы.

Это может привести к мысли, что невозможно получить поражение электрическим током, прикоснувшись только к одному проводу. Как птицы, если мы будем касаться только одного провода за раз, мы будем в безопасности, верно? К сожалению, это не так.В отличие от птиц, при контакте с «живым» проводом люди обычно стоят на земле. Часто одна сторона энергосистемы будет намеренно подключена к заземлению, и поэтому человек, касающийся одного провода, фактически устанавливает контакт между двумя точками в цепи (провод и заземление):

Рисунок 1.2

Значок земли представляет собой набор из трех горизонтальных полос уменьшающейся ширины, расположенных в нижнем левом углу показанной схемы, а также у ступни человека, подвергающегося электрошоку.В реальной жизни заземление энергосистемы представляет собой какой-то металлический проводник, закопанный глубоко в землю для обеспечения максимального контакта с землей. Этот проводник электрически подключен к соответствующей точке соединения в цепи толстым проводом. Заземление жертвы осуществляется через ноги, которые касаются земли.

В этот момент в уме ученика обычно возникает несколько вопросов:

  • Если наличие точки заземления в цепи обеспечивает легкую точку контакта для кого-то, чтобы получить электрошок, зачем вообще она в цепи? Разве схема без заземления не была бы безопаснее?
  • Человек, которого шокирует, вероятно, не ходит босиком.Если резина и ткань являются изоляционными материалами, то почему их обувь не защищает их, предотвращая образование цепи?
  • Насколько хорошим проводником может быть грязь ? Если вы можете быть поражены током, протекающим через землю, почему бы не использовать землю в качестве проводника в наших силовых цепях?

В ответ на первый вопрос, наличие преднамеренной точки «заземления» в электрической цепи предназначено для обеспечения того, чтобы одна сторона была безопасной для контакта.Обратите внимание, что если бы наша жертва на приведенной выше диаграмме коснулась нижней стороны резистора, ничего бы не произошло, даже если бы их ноги все еще касались земли:

Рисунок 1.3

Поскольку нижняя сторона цепи надежно соединена с землей через точку заземления в нижнем левом углу цепи, нижний провод цепи электрически общий с заземлением. Поскольку между электрически общими точками не может быть напряжения, на человека, контактирующего с нижним проводом, не будет напряжения, и они не получат удара током.По той же причине провод, соединяющий цепь с заземляющим стержнем / пластинами, обычно остается оголенным (без изоляции), так что любой металлический объект, о который он задевает, будет электрически общим с землей.

Заземление цепи гарантирует, что по крайней мере одна точка в цепи будет безопасна для прикосновения. Но как насчет того, чтобы оставить цепь полностью незаземленной? Разве это не сделало бы человека, касающегося только одного провода, таким же безопасным, как птица, сидящая только на одном? В идеале да. Практически нет.Посмотрите, что происходит без земли:

Рисунок 1.4

Несмотря на то, что ноги человека все еще соприкасаются с землей, любая точка в цепи должна быть безопасной для прикосновения. Поскольку не существует полного пути (цепи), образованного через тело человека от нижней стороны источника напряжения к верхней, нет возможности установить ток через человека. Однако все это может измениться из-за случайного заземления, такого как ветвь дерева, касающаяся линии электропередачи и обеспечивающая соединение с землей.Такое случайное соединение проводника энергосистемы с землей (землей) называется замыканием на землю .

Рисунок 1.5

Замыкания на землю

Замыкания на землю могут быть вызваны многими причинами, в том числе скоплением грязи на изоляторах линий электропередач (создание пути грязной воды для тока от проводника к полюсу и к земле во время дождя), проникновением грунтовых вод в подземные проводники линии электропередач. , и птицы, приземляющиеся на линии электропередач, перемыкая линию к полюсу своими крыльями.Учитывая множество причин замыканий на землю, они, как правило, непредсказуемы. В случае с деревьями никто не может гарантировать , с какой проволокой могут касаться их ветви. Если бы дерево задело верхний провод в цепи, это сделало бы верхний провод безопасным для прикосновения, а нижний опасным — как раз противоположность предыдущему сценарию, когда дерево касается нижнего провода:

Рисунок 1.6

Когда ветвь дерева соприкасается с верхним проводом, этот провод становится заземленным проводом в цепи, электрически общим с заземлением.Следовательно, между этим проводом и землей нет напряжения, а есть полное (высокое) напряжение между нижним проводом и землей. Как упоминалось ранее, ветви деревьев являются лишь одним потенциальным источником замыканий на землю в энергосистеме. Рассмотрим незаземленную энергосистему без соприкосновения деревьев с деревьями, но на этот раз с двумя людьми , касающимися отдельных проводов:

Рис. 1.7

Когда каждый человек стоит на земле, контактируя с разными точками цепи, путь для электрического тока проходит через одного человека, через землю и через другого человека.Несмотря на то, что каждый человек думает, что он в безопасности, только коснувшись одной точки в цепи, их совместные действия создают смертельный сценарий. Фактически, один человек действует как замыкание на землю, что делает его небезопасным для другого человека. Именно поэтому незаземленные энергосистемы опасны: напряжение между любой точкой цепи и землей (землей) непредсказуемо, потому что замыкание на землю может возникнуть в любой точке цепи в любое время. Единственный персонаж, который гарантированно будет в безопасности в этих сценариях, — это птица, которая вообще не связана с землей! Надежно подключив обозначенную точку цепи к заземлению («заземлив» цепь), по крайней мере, безопасность может быть обеспечена в этой точке.Это большая гарантия безопасности, чем полное отсутствие заземления.

Отвечая на второй вопрос, ботинки do с резиновой подошвой действительно обеспечивают некоторую электрическую изоляцию, чтобы помочь защитить кого-то от проведения электрического тока через ступни. Однако наиболее распространенные конструкции обуви не являются электрически «безопасными», поскольку их подошва слишком тонкая и не из подходящего материала. Кроме того, любая влага, грязь или токопроводящие соли из пота тела на поверхности подошвы или проникающие через нее могут поставить под угрозу ту небольшую изоляционную ценность, которая должна была изначально иметь обувь.Есть обувь, специально предназначенная для опасных электромонтажных работ, а также толстые резиновые коврики, на которых можно стоять во время работы с цепями под напряжением, но эти специальные детали должны быть в абсолютно чистом и сухом состоянии, чтобы быть эффективными. Достаточно сказать, что обычной обуви недостаточно, чтобы гарантировать защиту от поражения электрическим током от электросети.

Исследования контактного сопротивления между частями человеческого тела и точками контакта (например, с землей) показывают широкий диапазон цифр (информацию об источнике этих данных см. В конце главы):

  • Контакт для рук или ног, с резиновой изоляцией: обычно 20 МОм.
  • Контакт ступни через кожаную подошву обуви (сухой): от 100 кОм до 500 кОм
  • Контакт ступни через кожаную подошву обуви (мокрый): от 5 кОм до 20 кОм

Как видите, резина не только является гораздо лучшим изоляционным материалом, чем кожа, но и присутствие воды в пористом веществе, таком как кожа , значительно снижает электрическое сопротивление.

Отвечая на третий вопрос, грязь — не очень хороший проводник (по крайней мере, когда она сухая!). У него слишком плохой проводник, чтобы поддерживать постоянный ток для питания нагрузки.Однако, как мы увидим в следующем разделе, требуется очень мало тока, чтобы ранить или убить человека, поэтому даже плохой проводимости грязи достаточно, чтобы обеспечить путь для смертельного тока при наличии достаточного напряжения, как обычно находится в энергосистемах.

Некоторые шлифованные поверхности лучше изолируют, чем другие. Например, асфальт на масляной основе имеет гораздо большее сопротивление, чем большинство видов грязи или камней. Бетон, с другой стороны, имеет довольно низкое сопротивление из-за внутреннего содержания воды и электролита (проводящего химического вещества).

  • Поражение электрическим током может произойти только при контакте между двумя точками цепи; когда на тело жертвы подается напряжение.
  • Цепи питания
  • обычно имеют обозначенную точку, которая «заземлена»: прочно соединена с металлическими стержнями или пластинами, закопанными в грязь, чтобы гарантировать, что одна сторона цепи всегда находится под потенциалом земли (нулевое напряжение между этой точкой и землей).
  • Замыкание на землю — это случайное соединение проводника цепи с землей (землей).
  • Специальная изолированная обувь и коврики предназначены для защиты людей от ударов через заземление, но даже эти части снаряжения должны быть в чистом, сухом состоянии, чтобы быть эффективными. Обычная обувь недостаточно хороша, чтобы обеспечить защиту от ударов, изолируя ее владельца от земли.
  • Хотя грязь — плохой проводник, она может проводить достаточно тока, чтобы ранить или убить человека.

Распространенная фраза в отношении электробезопасности звучит примерно так: « Убивает не напряжение, а ток ! ”Хотя в этом есть доля правды, об опасности поражения электрическим током нужно понимать больше, чем эта простая пословица.Если бы напряжение не представляло опасности, никто бы никогда не распечатал и не вывесил надписи: ОПАСНО — ВЫСОКОЕ НАПРЯЖЕНИЕ!

Принцип «убивает текущее» по сути верен. Это электрический ток, который сжигает ткани, замораживает мышцы и вызывает фибрилляцию сердца. Однако электрический ток не возникает сам по себе: должно быть доступное напряжение, чтобы побудить ток протекать через жертву. Тело человека также оказывает сопротивление току, что необходимо учитывать.

Взяв закон Ома для напряжения, тока и сопротивления и выразив его через ток для заданных напряжения и сопротивления, мы получим следующее уравнение:

[латекс] \ textbf {закон Ома} [/ латекс]

[латекс] Ток = \ frac {Напряжение} {Сопротивление} [/ латекс] [латекс] I = \ frac {E} {R} [/ латекс]

Величина тока, протекающего через тело, равна величине напряжения, приложенного между двумя точками этого тела, деленному на электрическое сопротивление, оказываемое телом между этими двумя точками.Очевидно, что чем больше напряжения доступно для протекания тока, тем легче он будет проходить через любое заданное сопротивление. Следовательно, существует опасность высокого напряжения, которое может генерировать ток, достаточный для получения травмы или смерти. И наоборот, если тело имеет более высокое сопротивление, меньший ток будет протекать при любом заданном напряжении. Насколько опасно напряжение, зависит от общего сопротивления цепи, препятствующего прохождению электрического тока.

Сопротивление тела не является фиксированной величиной.Это варьируется от человека к человеку и время от времени. Существует даже метод измерения содержания жира в организме, основанный на измерении электрического сопротивления между пальцами рук и ног. Различное процентное содержание жира в организме обеспечивает разное сопротивление: одна переменная влияет на электрическое сопротивление в организме человека. Чтобы методика работала точно, человек должен регулировать потребление жидкости за несколько часов до теста, что указывает на то, что гидратация тела является еще одним фактором, влияющим на электрическое сопротивление тела.

Сопротивление тела также зависит от того, как происходит контакт с кожей: от руки к руке, от руки к ноге, от ступни к ступне, от руки к локтю и т. Д. Пот, богатый солью и минералами. , являясь жидкостью, является отличным проводником электричества. То же самое и с кровью с таким же высоким содержанием проводящих химикатов. Таким образом, контакт с проводом потной рукой или открытой раной будет оказывать гораздо меньшее сопротивление току, чем контакт с чистой сухой кожей.

Измеряя электрическое сопротивление чувствительным измерителем, я измеряю примерно 1 миллион Ом (1 МОм) на руках, держась за металлические щупы измерителя между пальцами.Измеритель показывает меньшее сопротивление, когда я крепко сжимаю щупы, и большее сопротивление, когда я держу их свободно. Я сижу за компьютером и печатаю эти слова, мои руки чистые и сухие. Если бы я работал в жаркой, грязной промышленной среде, сопротивление между моими руками, вероятно, было бы намного меньше, представляя меньшее сопротивление смертоносному току и большую опасность поражения электрическим током.

Насколько опасен электрический ток?

Ответ на этот вопрос также зависит от нескольких факторов.Химический состав тела человека оказывает значительное влияние на то, как электрический ток влияет на человека. Некоторые люди очень чувствительны к току, испытывая непроизвольное сокращение мышц из-за ударов статического электричества. Другие могут получить большие искры от разряда статического электричества и почти не почувствовать его, не говоря уже о мышечном спазме. Несмотря на эти различия, с помощью тестов были разработаны приблизительные руководящие принципы, которые показывают, что для проявления вредных эффектов требуется очень небольшой ток (опять же, информацию об источнике этих данных см. В конце главы).Все текущие значения даны в миллиамперах (миллиампер равен 1/1000 ампер):

ТЕЛО ВЛИЯНИЕ МУЖЧИНЫ / ЖЕНЩИНЫ ПРЯМОЙ ТОК (DC) 60 Гц 100 кГц
Легкое ощущение под рукой Мужчины 1,0 мА 0,4 мА 7 мА
Женщины 0,6 мА 0,3 мА 5 мА
Порог боли Мужчины 5.2 мА 1,1 мА 12 мА
Женщины 3,5 мА 0,7 мА 8 мА
Болезненный, но произвольный контроль мышц сохраняется Мужчины 62 мА 9 мА 55 мА
Женщины 41 мА 6 мА 37 мА
Болезненно, провода не отпускаются Мужчины 76 мА 16 мА 75 мА
Женщины 60 мА 15 мА 63 мА
Сильная боль, затрудненное дыхание Мужчины 90 мА 23 мА 94 мА
Женщины 60 мА 15 мА 63 мА
Возможна фибрилляция сердца через 3 секунды Мужчины и женщины 500 мА 100 мА

«Гц» означает блок Гц .Это мера того, насколько быстро меняется переменный ток, иначе известный как частота . Таким образом, столбец цифр, обозначенный «60 Гц переменного тока», относится к току, который меняется с частотой 60 циклов (1 цикл = период времени, когда ток течет в одном направлении, а затем в другом) в секунду. Последний столбец, обозначенный «10 кГц переменного тока», относится к переменному току, который совершает десять тысяч (10 000) возвратно-поступательных циклов каждую секунду.

Имейте в виду, что эти цифры являются приблизительными, поскольку люди с разным химическим составом тела могут реагировать по-разному.Было высказано предположение, что ток через грудную клетку всего 17 мА переменного тока достаточно, чтобы вызвать фибрилляцию у человека при определенных условиях. Большинство наших данных относительно индуцированной фибрилляции получены в результате испытаний на животных. Очевидно, что проводить тесты индуцированной фибрилляции желудочков на людях непрактично, поэтому имеющиеся данные отрывочны. О, и если вам интересно, я понятия не имею, почему женщины, как правило, более восприимчивы к электрическому току, чем мужчины! Предположим, я положил руки на клеммы источника переменного напряжения с частотой 60 Гц (60 циклов в секунду).Какое напряжение потребуется на этом чистом, сухом состоянии кожи, чтобы получить ток в 20 миллиампер (достаточно, чтобы я не мог отпустить источник напряжения)? Мы можем использовать закон Ома, чтобы определить это:

[латекс] E = IR [/ латекс]

[латекс] E = (20 мА) (1 M \ Omega) [/ латекс]

[латекс] \ textbf {E = 20 000 вольт или 20 кВ} [/ латекс]

Имейте в виду, что это «лучший случай» (чистая, сухая кожа) с точки зрения электробезопасности, и что это значение напряжения представляет собой величину, необходимую для индукции столбняка.Чтобы вызвать болезненный шок, потребуется гораздо меньше! Кроме того, имейте в виду, что физиологические эффекты любой конкретной силы тока могут значительно отличаться от человека к человеку, и что эти расчеты являются приблизительными оценками , всего лишь .

Обрызгав пальцы водой, чтобы имитировать пот, я смог измерить сопротивление рук в руках всего 17000 Ом (17 кОм). Имейте в виду, что это касается только одного пальца каждой руки, касающегося тонкой металлической проволоки. Пересчитав напряжение, необходимое для возникновения тока в 20 мА, мы получим эту цифру:

[латекс] E = IR [/ латекс]

[латекс] E = (20 мА) (17 кОм) [/ латекс]

[латекс] \ textbf {E = 340 V} [/ латекс]

В этих реальных условиях потребуется всего 340 вольт потенциала от одной моей руки к другой, чтобы вызвать ток 20 миллиампер.Тем не менее, все еще возможно получить смертельный удар от меньшего напряжения, чем это. При условии значительно более низкого сопротивления тела, увеличенного за счет контакта с кольцом (полоса золота, обернутая по окружности пальца, обеспечивает отличную точку контакта для поражения электрическим током) или полный контакт с большим металлическим предметом, таким как труба или металл рукоятки инструмента сопротивление корпуса может упасть до 1000 Ом (1 кОм), что приведет к тому, что даже более низкое напряжение может представлять потенциальную опасность.

[латекс] E = IR [/ латекс]

[латекс] E = (20 мА) (1 кОмега) [/ латекс]

[латекс] \ textbf {E = 20 V} [/ латекс]

Обратите внимание, что в этом состоянии 20 вольт достаточно, чтобы произвести ток в 20 миллиампер через человека; достаточно, чтобы вызвать столбняк. Помните, было высказано предположение, что сила тока всего 17 миллиампер может вызвать фибрилляцию желудочков (сердца). При сопротивлении рукопашной в 1000 Ом для создания этого опасного состояния потребуется всего 17 вольт.

[латекс] E = IR [/ латекс]
[латекс] E = (17 мА) (1 кВт) [/ латекс]
[латекс] \ textbf {E = 17 В} [/ латекс]

Семнадцать вольт — это не очень много для электрических систем. Конечно, это «наихудший» сценарий с напряжением переменного тока 60 Гц и отличной проводимостью тела, но он действительно показывает, насколько низкое напряжение может представлять серьезную угрозу при определенных условиях.

Условия, необходимые для создания сопротивления тела 1000 Ом, не должны быть такими экстремальными, как то, что было представлено (потная кожа при контакте с золотым кольцом).Сопротивление тела может уменьшаться при приложении напряжения (особенно если столбняк заставляет пострадавшего крепче держать проводник), так что при постоянном напряжении удар может усилиться после первого контакта. То, что начинается как легкий шок — ровно настолько, чтобы «заморозить» жертву, чтобы она не могла отпустить ее, может перерасти в нечто достаточно серьезное, чтобы убить ее, поскольку сопротивление их тела уменьшается, а сила тока соответственно увеличивается.

Исследования предоставили приблизительный набор цифр для электрического сопротивления точек контакта человека в различных условиях:

Ситуация Сухой мокрый
Проволока касалась пальцем 40 000 Ом — 1 000 000 Ом 4000 Ом — 15000 Ом
Проволока в руке 15000 Ом — 50 000 Ом 3000 Ом — 5000 Ом
Ручные плоскогубцы по металлу 5,000 Ом — 10,000 Ом 1000 Ом — 3000 Ом
Контакт ладонью 3000 Ом — 8000 Ом 1000 Ом — 2000 Ом
1.5-дюймовая металлическая труба с захватом одной рукой 1000 Ом — 3000 Ом 500 Ом — 1500 Ом
Металлическая труба 1,5 дюйма, удерживаемая двумя руками 500 Ом — 1500 кОм 250 Ом — 750 Ом
Рука погружена в проводящую жидкость 200 Ом — 500 Ом
Опора, погруженная в проводящую жидкость 100 Ом — 300 Ом

Обратите внимание на значения сопротивления для двух состояний с 1.5-дюймовая металлическая труба. Сопротивление, измеренное при захвате трубы двумя руками, составляет ровно половину сопротивления при захвате трубы одной рукой.

Рисунок 1.8

Двумя руками площадь контакта с телом вдвое больше, чем с одной рукой. Это важный урок: электрическое сопротивление между любыми контактирующими объектами уменьшается с увеличением площади контакта при прочих равных условиях. Если держать трубу двумя руками, ток будет иметь два параллельных путей, по которым протекает от трубы к телу (или наоборот).

Рис. 1.9.

Как мы увидим в следующей главе, параллельных цепей всегда приводят к меньшему общему сопротивлению, чем любой отдельный путь, рассматриваемый отдельно.

В промышленности 30 вольт обычно считается консервативным пороговым значением для опасного напряжения. Осторожный человек должен рассматривать любое напряжение выше 30 вольт как опасное, не полагаясь на нормальное сопротивление тела для защиты от поражения электрическим током. Тем не менее, при работе с электричеством все же отличной идеей является держать руки чистыми и сухими и снимать все металлические украшения.Даже при более низком напряжении металлические украшения могут представлять опасность, поскольку проводят ток, достаточный для ожога кожи, при контакте между двумя точками в цепи. Металлические кольца, в частности, были причиной более чем нескольких ожогов пальцев из-за замыкания между точками в низковольтной и сильноточной цепи.

Кроме того, напряжение ниже 30 может быть опасным, если его достаточно, чтобы вызвать неприятное ощущение, которое может вызвать вздрагивание и случайное соприкосновение с более высоким напряжением или другой опасностью.Я вспоминаю, как однажды жарким летним днем ​​работал над автомобилем. На мне были шорты, моя голая нога касалась хромового бампера автомобиля, когда я затягивал контакты аккумулятора. Когда я прикоснулся металлическим ключом к положительной (незаземленной) стороне 12-вольтовой батареи, я почувствовал покалывание в том месте, где моя нога касалась бампера. Сочетание плотного контакта с металлом и моей вспотевшей кожи позволило почувствовать шок всего лишь при напряжении 12 вольт.

К счастью, ничего плохого не произошло, но если бы двигатель работал и удар ощущался в моей руке, а не в ноге, я мог бы рефлекторно толкнуть руку на пути вращающегося вентилятора или уронить металлический ключ на клеммы аккумулятора (производя большой ток через гаечный ключ с большим количеством искр).Это иллюстрирует еще один важный урок, касающийся электробезопасности; этот электрический ток сам по себе может быть косвенной причиной травмы, заставляя вас подпрыгивать или спазмировать части вашего тела в опасную для вас сторону.

Ток, проходящий через человеческое тело, имеет значение, насколько он опасен. Ток будет влиять на все мышцы, находящиеся на его пути, и, поскольку мышцы сердца и легких (диафрагмы), вероятно, являются наиболее важными для выживания, токи, проходящие через грудную клетку, являются наиболее опасными.Это делает путь электрического тока из рук в руки очень вероятным способом получения травм и летального исхода.

Во избежание подобных ситуаций рекомендуется работать с цепями под напряжением, находящимися под напряжением, только одной рукой, а вторую руку держать в кармане, чтобы случайно ни к чему не прикоснуться. Конечно, всегда безопаснее, чем , когда он отключен от сети, но это не всегда практично или возможно. При работе одной рукой, как правило, предпочтение отдается правой руке по двум причинам: большинство людей правши (что обеспечивает дополнительную координацию при работе), а сердце обычно находится слева от центра в грудной полости.

Для левшей этот совет может быть не лучшим. Если такой человек недостаточно скоординирован с правой рукой, он может подвергнуть себя большей опасности, используя ту руку, с которой ему меньше всего комфортно, даже если электрический ток, протекающий через эту руку, может представлять большую опасность для его сердца. Относительная опасность между сотрясением одной рукой или другой, вероятно, меньше, чем опасность работы с менее чем оптимальной координацией, поэтому выбор руки для работы лучше всего оставить на усмотрение человека.

Лучшая защита от ударов цепи под напряжением — это сопротивление, а сопротивление может быть добавлено к телу с помощью изолированных инструментов, перчаток, обуви и другого снаряжения. Ток в цепи является функцией доступного напряжения, деленного на общее сопротивление на пути потока. Как мы рассмотрим более подробно позже в этой книге, сопротивления имеют аддитивный эффект, когда они сложены так, что ток течет только по одному пути:

. Рисунок 1.10

Человек, находящийся в прямом контакте с источником напряжения: ток ограничен только сопротивлением тела.

[латекс] I = \ frac {E} {R_ {boot}} [/ латекс]

Теперь мы рассмотрим эквивалентную схему для человека в изолированных перчатках и ботинках:

Рисунок 1.11

Лицо в изоляционных перчатках и сапогах;

Ток теперь ограничен сопротивлением цепи:

[латекс] I = \ frac {E} {R_ {glove} + R_ {body} + R_ {boot} +} [/ latex]

Поскольку электрический ток должен проходить через ботинок и тело и перчатку, чтобы замкнуть цепь обратно к батарее, общая сумма ( сумма ) этих сопротивлений противодействует протеканию тока в большей степени, чем любое другое. сопротивлений рассматривается индивидуально.

Безопасность — одна из причин, по которой электрические провода обычно покрывают пластиковой или резиновой изоляцией: чтобы значительно увеличить сопротивление между проводником и тем или иным предметом, который может с ним контактировать. К сожалению, было бы непомерно дорого изолировать проводники линии электропередач из-за недостаточной изоляции для обеспечения безопасности в случае случайного контакта. Таким образом, безопасность обеспечивается за счет того, что эти стропы должны находиться достаточно далеко вне досягаемости, чтобы никто не мог случайно их коснуться.

Если возможно, отключите питание цепи перед выполнением каких-либо работ с ней.Вы должны обезопасить все источники вредной энергии, прежде чем систему можно будет считать безопасной для работы. В промышленности обеспечение безопасности цепи, устройства или системы в этом состоянии обычно называется переводом в состояние с нулевой энергией . В центре внимания этого урока, конечно же, электробезопасность. Однако многие из этих принципов применимы и к неэлектрическим системам.

  • Вред для тела зависит от силы электрического тока. Более высокое напряжение позволяет производить более высокие и опасные токи.Сопротивление противостоит току, поэтому высокое сопротивление является хорошей защитой от ударов.
  • Обычно считается, что любое напряжение выше 30 может создавать опасные ударные токи. Металлические украшения определенно плохо носить при работе с электрическими цепями. Кольца, ремешки для часов, ожерелья, браслеты и другие подобные украшения обеспечивают отличный электрический контакт с вашим телом и сами могут проводить ток, достаточный для возникновения ожогов кожи даже при низком напряжении.
  • Низкое напряжение может быть опасным, даже если оно слишком низкое, чтобы напрямую вызвать поражение электрическим током.Их может быть достаточно, чтобы напугать жертву, заставив ее отпрянуть и коснуться чего-то более опасного в непосредственной близости.
  • Когда необходимо работать с «живым» контуром, лучше всего выполнять работу одной рукой, чтобы предотвратить смертельный путь электрического тока из рук в руки (через грудную клетку).
  • По возможности отключите питание цепи перед выполнением каких-либо работ с ней.

При работе с оборудованием отключите все источники питания перед выполнением любых работ.В промышленности удаление этих источников питания из схемы, устройства или системы обычно известно как перевод их в состояние с нулевой энергией . В центре внимания этого урока, конечно же, электробезопасность. Однако многие из этих принципов применимы и к неэлектрическим системам.

Обеспечение безопасности чего-либо в состоянии нулевой энергии означает избавление от любого вида потенциальной или накопленной энергии, включая, помимо прочего:

  • Опасное напряжение
  • Давление пружины
  • Гидравлическое давление (жидкость)
  • Пневматическое (воздушное) давление
  • Подвес
  • Химическая энергия (легковоспламеняющиеся или иным образом реагирующие вещества)
  • Ядерная энергия (радиоактивные или делящиеся вещества)

Напряжение по своей природе является проявлением потенциальной энергии.В первой главе я даже использовал приподнятую жидкость в качестве аналогии для потенциальной энергии напряжения, имеющей способность (потенциал) производить ток (поток), но не обязательно осознавая этот потенциал, пока не будет установлен подходящий путь для потока. и сопротивление потоку преодолевается. Пара проводов с высоким напряжением между ними не выглядит и не кажется опасной, даже если между ними имеется достаточно потенциальной энергии, чтобы протолкнуть смертоносное количество тока через ваше тело. Несмотря на то, что это напряжение в настоящее время ничего не делает, у него есть потенциал, и этот потенциал необходимо нейтрализовать, прежде чем можно будет безопасно физически контактировать с этими проводами.

Все правильно спроектированные схемы имеют механизмы отключения для снятия напряжения в цепи. Иногда эти «разъединения» служат двойной цели: автоматически размыкаются в условиях чрезмерного тока, и в этом случае мы называем их «автоматическими выключателями». В других случаях выключатели-разъединители представляют собой устройства с ручным управлением без автоматической функции. В любом случае они существуют для вашей защиты и должны использоваться должным образом. Обратите внимание, что устройство отключения должно быть отдельно от обычного выключателя, используемого для включения и выключения устройства.Это предохранительный выключатель, который должен использоваться только для защиты системы в состоянии нулевого потребления энергии:

Рисунок 1.12

Когда разъединитель находится в «разомкнутом» положении, как показано (нет непрерывности), цепь разомкнута, и ток не будет существовать. На нагрузке будет нулевое напряжение, а полное напряжение источника будет падать на разомкнутые контакты выключателя. Обратите внимание, что в нижнем проводе цепи нет необходимости в размыкающем выключателе. Поскольку эта сторона цепи надежно соединена с землей (землей), она электрически является общей с землей, и ее лучше оставить таким образом.Для максимальной безопасности персонала, работающего с нагрузкой этой цепи, можно установить временное заземление на верхней стороне нагрузки, чтобы исключить падение напряжения на нагрузке:

Рисунок 1.13

При наличии временного заземляющего соединения обе стороны проводки нагрузки соединяются с землей, обеспечивая нулевое состояние энергии на нагрузке.

Поскольку заземление с обеих сторон нагрузки электрически эквивалентно короткому замыканию через нагрузку с помощью провода, это еще один способ достижения той же цели максимальной безопасности:

Рисунок 1.14

В любом случае обе стороны нагрузки будут электрически общими с землей, с учетом отсутствия напряжения (потенциальной энергии) между обеими сторонами нагрузки и землей, на которой стоят люди. Этот метод временного заземления проводов в обесточенной энергосистеме очень распространен при работах по техническому обслуживанию, выполняемых в системах распределения электроэнергии высокого напряжения.

Еще одним преимуществом этой меры предосторожности является защита от возможности включения размыкающего переключателя (включения, чтобы обеспечить непрерывность цепи), когда люди все еще контактируют с нагрузкой.Временный провод, подключенный к нагрузке, создавал бы короткое замыкание, когда выключатель был замкнут, немедленно отключая любые устройства защиты от перегрузки по току (автоматические выключатели или предохранители) в цепи, что снова отключает питание. Если это произойдет, разъединитель вполне может получить повреждение, но рабочие на нагрузке находятся в безопасности.

Здесь было бы хорошо упомянуть, что устройства максимального тока не предназначены для защиты от поражения электрическим током.Скорее, они существуют исключительно для защиты проводников от перегрева из-за чрезмерных токов. Только что описанные временные закорачивающие провода действительно могут вызвать «срабатывание» любых устройств перегрузки по току в цепи, если выключатель должен быть замкнут, но следует понимать, что защита от поражения электрическим током не является предполагаемой функцией этих устройств. Их основная функция будет просто использоваться для защиты рабочего с установленным закорачивающим проводом.

Структурированные системы безопасности: блокировка / маркировка

Поскольку очевидно, что важно иметь возможность закрепить любые отключающие устройства в разомкнутом (выключенном) положении и убедиться, что они остаются в этом положении во время работы в цепи, существует потребность в структурированной системе безопасности, которая должна быть введена в место.Такая система обычно используется в промышленности и называется Lock-out / Tag-out .

Процедура блокировки / маркировки работает следующим образом: все люди, работающие в защищенной цепи, имеют свой собственный замок или кодовый замок, который они устанавливают на рычаге управления устройства отключения перед работой с системой. Кроме того, они должны заполнить и подписать ярлык, который они вешают на свой замок, с описанием характера и продолжительности работы, которую они собираются выполнять в системе.Если есть несколько источников энергии, которые необходимо «заблокировать» (множественные разъединения, как электрические, так и механические источники энергии должны быть защищены, и т. Д.), Рабочий должен использовать столько своих замков, сколько необходимо для обеспечения питания от системы. до начала работы. Таким образом, система поддерживается в состоянии нулевого энергопотребления до тех пор, пока не будет снята каждая последняя блокировка со всех устройств отключения и отключения, а это означает, что каждый последний работник даст согласие, сняв свои личные блокировки. Если будет принято решение повторно активировать систему, и замок (и) одного человека все еще остается на месте после того, как все присутствующие снимают свои, метка (и) покажет, кто этот человек и что он делает.

Даже при наличии хорошей программы безопасности по блокировке / маркировке все еще необходимы усердие и меры предосторожности, основанные на здравом смысле. Это особенно актуально в промышленных условиях, когда над устройством или системой может одновременно работать множество людей. Некоторые из этих людей могут не знать о надлежащей процедуре блокировки / маркировки или могут знать о ней, но слишком самоуверенны, чтобы ей следовать. Не думайте, что все соблюдают правила безопасности!

После того, как электрическая система была заблокирована и помечена вашим личным замком, вы должны дважды проверить, действительно ли напряжение зафиксировано в нулевом состоянии.Один из способов проверить — увидеть, запустится ли машина (или что-то еще, над чем она работает), если будет задействован переключатель или кнопка start . Если он запускается, значит, вы знаете, что не смогли обеспечить от него электрическую энергию.

Кроме того, всегда следует проверять на наличие опасного напряжения с помощью измерительного прибора, прежде чем касаться каких-либо проводов в цепи. Для большей безопасности вы должны выполнить следующую процедуру проверки, использования, а затем проверки вашего глюкометра:

  • Убедитесь, что ваш измеритель правильно показывает на известном источнике напряжения.
  • Используйте свой измеритель, чтобы проверить цепь блокировки на наличие опасного напряжения.
  • Еще раз проверьте свой измеритель на известном источнике напряжения, чтобы убедиться, что он по-прежнему показывает, как должен.

Хотя это может показаться чрезмерным или даже параноидальным, это проверенный метод предотвращения поражения электрическим током. Однажды у меня был счетчик, который не смог показать напряжение, когда он должен был, при проверке цепи, чтобы убедиться, что она «мертвая». Если бы я не использовал другие средства для проверки наличия напряжения, меня бы сегодня не было в живых, чтобы написать это.Всегда есть шанс, что ваш вольтметр окажется неисправным именно тогда, когда он понадобится вам для проверки на наличие опасного состояния. Следуя этим инструкциям, вы никогда не попадете в смертельную ситуацию из-за поломки счетчика.

Наконец, электротехник прибудет к тому моменту процедуры проверки безопасности, когда будет считаться безопасным прикосновение к проводнику (проводам). Имейте в виду, что после принятия всех мер предосторожности возможно (хотя и очень маловероятно) наличие опасного напряжения.Последней мерой предосторожности, которую следует предпринять на этом этапе, является кратковременный контакт проводника (проводов) тыльной стороной руки перед тем, как схватить его или металлический инструмент, соприкасающийся с ним. Почему? Если по какой-то причине между этим проводником и заземлением все еще присутствует напряжение, движение пальца в результате реакции удара (сжатие в кулак) приведет к разрыву контакта с проводником. Обратите внимание, что это абсолютно последний шаг , который должен выполнить любой электромонтер перед началом работы с энергосистемой, и никогда не следует использовать в качестве альтернативного метода проверки опасного напряжения.Если у вас когда-либо будут основания сомневаться в надежности вашего глюкометра, воспользуйтесь другим глюкометром, чтобы получить «второе мнение».

  • Состояние нулевой энергии: Когда цепь, устройство или система защищены таким образом, что отсутствует потенциальная энергия, которая могла бы нанести вред кому-либо, работающему с ними.
  • Отключающие устройства должны присутствовать в правильно спроектированной электрической системе, чтобы обеспечить удобную готовность к состоянию нулевого потребления энергии.
  • К обслуживаемой нагрузке могут быть подключены временные заземляющие или закорачивающие провода для дополнительной защиты персонала, работающего с этой нагрузкой.
  • Блокировка / маркировка работает следующим образом: при работе с системой в состоянии нулевого энергопотребления рабочий помещает личный замок или кодовый замок на каждое устройство отключения энергии, имеющее отношение к его или ее задаче в этой системе. Кроме того, на каждый из этих замков навешивается тег, описывающий характер и продолжительность работы, которую необходимо выполнить, и того, кто ее выполняет.
  • Всегда проверяйте, что цепь была зафиксирована в состоянии нулевого потребления энергии с помощью испытательного оборудования после «блокировки». Обязательно проверьте свой глюкометр до и после проверки цепи, чтобы убедиться, что она работает правильно.
  • Когда придет время действительно вступить в контакт с проводником (-ами) предположительно мертвой энергосистемы, сделайте это сначала тыльной стороной одной руки, чтобы в случае удара током мышечная реакция оттолкнула пальцы от проводника. .

Безопасное и эффективное использование электросчетчика — это, пожалуй, самый ценный навык, которым может овладеть электронщик, как ради собственной безопасности, так и для профессионального мастерства. Поначалу может быть сложно использовать счетчик, зная, что вы подключаете его к цепям под напряжением, которые могут содержать опасные для жизни уровни напряжения и тока.Это опасение небезосновательно, и всегда лучше действовать осторожно при использовании счетчиков. Небрежность больше, чем какой-либо другой фактор, является причиной несчастных случаев с электричеством у опытных технических специалистов.

Мультиметры

Самым распространенным электрическим испытательным оборудованием является мультиметр . Мультиметры названы так потому, что они могут измерять множество переменных: напряжение, ток, сопротивление и часто многие другие, некоторые из которых не могут быть описаны здесь из-за их сложности.В руках обученного техника мультиметр является одновременно эффективным рабочим инструментом и защитным устройством. Однако в руках невежественного и / или неосторожного человека мультиметр может стать источником опасности при подключении к «действующей» цепи.

Существует много разных марок мультиметров, причем каждый производитель выпускает несколько моделей с разными наборами функций. Мультиметр, показанный здесь на следующих иллюстрациях, представляет собой «общий» дизайн, не специфичный для какого-либо производителя, но достаточно общий, чтобы научить основным принципам использования:

Рисунок 1.15

Вы заметите, что дисплей этого измерителя имеет «цифровой» тип: числовые значения отображаются с использованием четырех цифр, как на цифровых часах. Поворотный селекторный переключатель (теперь установлен в положение Off, ) имеет пять различных положений измерения, в которых он может быть установлен: два значения «V», два значения «A» и одно положение посередине с забавной «подковой». Символ на нем, представляющий «сопротивление». Символ «подкова» — это греческая буква «Омега» (Ω), которая является общим символом для электрической единицы измерения Ом.

Из двух настроек «V» и двух настроек «A» вы заметите, что каждая пара разделена на уникальные маркеры либо парой горизонтальных линий (одна сплошная, одна пунктирная), либо пунктирной линией с волнистой кривой над ней. . Параллельные линии представляют «постоянный ток», а волнистая кривая — «переменный ток». «V», конечно, означает «напряжение», а «A» означает «сила тока» (ток). В измерителе для измерения постоянного тока используются другие методы, чем для измерения переменного тока, поэтому пользователю необходимо выбрать тип напряжения (В) или тока (А) для измерения.Хотя мы не обсуждали переменный ток (AC) в каких-либо технических деталях, это различие в настройках счетчика важно помнить.

Мультиметр Розетки

На лицевой панели мультиметра есть три разных гнезда, в которые мы можем подключить наши измерительные провода . Измерительные провода — это не что иное, как специально подготовленные провода, используемые для подключения измерителя к тестируемой цепи. Провода покрыты гибкой изоляцией с цветовой кодировкой (черной или красной), чтобы руки пользователя не касались оголенных проводов, а кончики зондов представляют собой острые жесткие кусочки провода:

Рисунок 1.16

Черный измерительный провод всегда подключается к черному разъему на мультиметре: с пометкой «COM» для «общего». Красные измерительные провода подключаются либо к красному разъему с маркировкой для напряжения и сопротивления, либо к красному разъему с маркировкой для тока, в зависимости от того, какое количество вы собираетесь измерить с помощью мультиметра.

Чтобы увидеть, как это работает, давайте посмотрим на пару примеров, показывающих, как используется измеритель. Сначала мы настроим измеритель для измерения постоянного напряжения от батареи:

Рисунок 1.17

Обратите внимание, что два измерительных провода подключены к соответствующим гнездам на измерителе для измерения напряжения, а селекторный переключатель установлен на «V» постоянного тока. Теперь рассмотрим пример использования мультиметра для измерения напряжения переменного тока от бытовой электрической розетки (настенной розетки):

Рис. 1.18

Единственное отличие в настройке счетчика — это расположение селекторного переключателя: теперь он установлен на переменный ток «V». Поскольку мы все еще измеряем напряжение, измерительные провода останутся подключенными к тем же гнездам.В обоих этих примерах настоятельно рекомендуется, , чтобы вы не позволяли наконечникам щупов соприкасаться друг с другом, пока они оба находятся в контакте со своими соответствующими точками в цепи. Если это произойдет, образуется короткое замыкание, вызывающее искру и, возможно, даже шар пламени, если источник напряжения способен обеспечить достаточный ток! Следующее изображение иллюстрирует потенциальную опасность:

Рис. 1.19.

Это лишь один из способов, которым счетчик может стать источником опасности при неправильном использовании.

Измерение напряжения, пожалуй, самая распространенная функция, для которой используется мультиметр. Это, безусловно, первичное измерение, выполняемое в целях безопасности (часть процедуры блокировки / маркировки), и оно должно быть хорошо понято оператором счетчика. Поскольку напряжение между двумя точками всегда является относительным, измеритель должен быть надежно подключен к двум точкам в цепи, прежде чем он будет обеспечивать надежное измерение. Обычно это означает, что оба щупа должны быть схвачены руками пользователя и прижаты к правильным точкам контакта источника напряжения или цепи во время измерения.

Поскольку путь электрического тока из рук в руки является наиболее опасным, удерживание измерительных щупов в двух точках высоковольтной цепи таким образом всегда представляет потенциальную опасность . Если защитная изоляция на датчиках изношена или потрескалась, пальцы пользователя могут соприкоснуться с проводниками датчика во время испытания, что приведет к сильному удару. Это более безопасный вариант, если можно использовать только одну руку для захвата зондов. Иногда можно «защелкнуть» один наконечник щупа на контрольной точке цепи, чтобы его можно было отпустить, а другой установить на место, используя только одну руку.Для облегчения этого можно прикрепить специальные аксессуары для наконечников зонда, такие как пружинные зажимы.

Помните, что измерительные провода измерителя являются частью всего комплекта оборудования и что с ними следует обращаться так же осторожно и уважительно, как и с самим измерителем. Если вам нужен специальный аксессуар для ваших измерительных проводов, такой как пружинный зажим или другой специальный наконечник зонда, обратитесь к каталогу продукции производителя измерителя или другого производителя испытательного оборудования. Не пытайтесь проявить изобретательность и изготавливать свои собственные испытательные пробники, так как вы можете подвергнуть себя опасности в следующий раз, когда будете использовать их в цепи под напряжением.

Также следует помнить, что цифровые мультиметры обычно хорошо справляются с различением измерений переменного и постоянного тока, поскольку они настраиваются на одно или другое при проверке напряжения или тока. Как мы видели ранее, как переменное, так и постоянное напряжение и ток могут быть смертельными, поэтому при использовании мультиметра в качестве устройства проверки безопасности вы всегда должны проверять наличие как переменного, так и постоянного тока, даже если вы не ожидаете найти и то, и другое. ! Кроме того, при проверке наличия опасного напряжения вы должны обязательно проверить все пары рассматриваемых точек.

Например, предположим, что вы открыли шкаф с электропроводкой и обнаружили три больших проводника, подающих питание переменного тока на нагрузку. Автоматический выключатель, питающий эти провода (предположительно), был отключен, заблокирован и помечен. Вы дважды проверили отсутствие питания, нажав кнопку Start для нагрузки. Ничего не произошло, поэтому теперь вы переходите к третьему этапу проверки безопасности: проверке измерителя напряжения.

Сначала вы проверяете свой измеритель на известном источнике напряжения, чтобы убедиться, что он работает правильно.Любая ближайшая электрическая розетка должна обеспечивать удобный источник переменного напряжения для проверки. Вы делаете это и обнаруживаете, что счетчик показывает как следует. Затем вам нужно проверить напряжение между этими тремя проводами в шкафу. Но напряжение измеряется между двумя точками , так где же проверить?

Рисунок 1.20

Ответ — проверить все комбинации этих трех точек. Как видите, на рисунке точки обозначены буквами «A», «B» и «C», поэтому вам нужно будет взять мультиметр (установленный в режиме вольтметра) и проверить его между точками A и B, B и C, а также A и C.Если вы обнаружите напряжение между любой из этих пар, цепь не находится в состоянии нулевой энергии. Но ждать! Помните, что мультиметр не будет регистрировать напряжение постоянного тока, когда он находится в режиме переменного напряжения, и наоборот, поэтому вам необходимо проверить эти три пары точек в в каждом режиме , в общей сложности шесть проверок напряжения для завершения!

Однако, даже несмотря на все эти проверки, мы еще не охватили все возможности. Помните, что опасное напряжение может появиться между одиночным проводом и землей (в этом случае металлический каркас шкафа будет хорошей точкой отсчета заземления) в энергосистеме.Итак, чтобы быть в полной безопасности, мы должны не только проверять между A и B, B и C, и A и C (как в режимах переменного, так и постоянного тока), но мы также должны проверять между A и землей, B и землей, и C и заземление (как в режимах переменного, так и постоянного тока)! Это дает в общей сложности двенадцать проверок напряжения для этого, казалось бы, простого сценария всего с тремя проводами. Затем, конечно же, после того, как мы завершили все эти проверки, нам нужно взять мультиметр и повторно проверить его с помощью известного источника напряжения, такого как розетка, чтобы убедиться, что он по-прежнему в хорошем рабочем состоянии.

Использование мультиметра для проверки сопротивления

Использование мультиметра для проверки сопротивления — гораздо более простая задача. Измерительные провода будут оставаться подключенными к тем же розеткам, что и для проверки напряжения, но селекторный переключатель необходимо повернуть, пока он не укажет на символ сопротивления «подкова». Касаясь щупами устройства, сопротивление которого необходимо измерить, измеритель должен правильно отображать сопротивление в омах:

Рисунок 1.21

При измерении сопротивления нужно помнить, что это должно выполняться только на обесточенных компонентах ! Когда измеритель находится в режиме «сопротивления», он использует небольшую внутреннюю батарею для генерации крошечного тока через измеряемый компонент. Путем определения того, насколько сложно пропустить этот ток через компонент, можно определить и отобразить сопротивление этого компонента. Если в контуре измерителя-вывод-компонент-вывод-измеритель имеется дополнительный источник напряжения, который либо помогает, либо противодействует току измерения сопротивления, производимому измерителем, это приведет к ошибочным показаниям.В худшем случае счетчик может даже выйти из строя из-за внешнего напряжения.

Режим «Сопротивление» мультиметра

Режим «сопротивления» мультиметра очень полезен для определения целостности проводов, а также для точных измерений сопротивления. Когда между наконечниками пробников имеется хорошее, прочное соединение (моделируется путем их соприкосновения), измеритель показывает почти нулевое сопротивление. Если бы в измерительных проводах не было сопротивления, он показывал бы ровно ноль:

. Рисунок 1.22

Если выводы не соприкасаются друг с другом или не касаются противоположных концов разорванного провода, измеритель покажет бесконечное сопротивление (обычно путем отображения пунктирных линий или сокращения «O.L.», что означает «разомкнутый контур»):

Рисунок 1.23

Измерение тока с помощью мультиметра

Безусловно, наиболее опасным и сложным применением мультиметра является измерение тока. Причина этого довольно проста: для того, чтобы измеритель мог измерять ток, измеряемый ток должен проходить с по счетчика.Это означает, что измеритель должен быть частью цепи тока, а не просто подключаться к какой-либо стороне, как в случае измерения напряжения. Чтобы сделать измеритель частью пути тока цепи, исходная цепь должна быть «разорвана», а измеритель должен быть подключен к двум точкам разомкнутого разрыва. Чтобы настроить измеритель на это, селекторный переключатель должен указывать на переменный или постоянный ток «A», а красный измерительный провод должен быть вставлен в красную розетку с маркировкой «A». На следующем рисунке показан измеритель, полностью готовый к измерению тока, и проверяемая цепь:

Рисунок 1.24

Сейчас цепь разомкнута при подготовке к подключению счетчика:

Рисунок 1.25

Следующий шаг — вставить измеритель в линию со схемой, подключив два наконечника щупа к разомкнутым концам цепи, черный щуп к отрицательной (-) клемме 9-вольтовой батареи и красный щуп к свободному концу провода, ведущему к лампе:

Рисунок 1.26

Этот пример показывает очень безопасную схему для работы. 9 вольт вряд ли представляют опасность поражения электрическим током, поэтому не стоит бояться разомкнуть эту цепь (не голыми руками, не меньше!) И подключить счетчик параллельно с током.Однако с цепями более высокой мощности это действительно может быть опасным занятием. Даже если напряжение в цепи было низким, нормальный ток мог быть достаточно высоким, чтобы возникла опасная искра в момент установления последнего подключения датчика измерителя.

Другая потенциальная опасность использования мультиметра в режиме измерения тока («амперметр») заключается в том, что он не может правильно вернуть его в конфигурацию измерения напряжения перед измерением напряжения с его помощью. Причины этого зависят от конструкции и работы амперметра.При измерении тока в цепи путем размещения измерителя непосредственно на пути тока, лучше всего, чтобы измеритель оказывал небольшое сопротивление току или не оказывал никакого сопротивления. В противном случае дополнительное сопротивление изменит работу схемы. Таким образом, мультиметр спроектирован так, чтобы сопротивление между наконечниками измерительного щупа было практически нулевым, когда красный щуп был вставлен в красное гнездо «А» (для измерения тока). В режиме измерения напряжения (красный провод вставлен в красное гнездо «V») между наконечниками измерительных щупов имеется большое количество мегаомов сопротивления, поскольку вольтметры имеют сопротивление, близкое к бесконечному (так что они не имеют сопротивления ). t потребляет значительный ток из тестируемой цепи).

При переключении мультиметра из режима измерения тока в режим измерения напряжения легко повернуть селекторный переключатель из положения «A» в положение «V» и забыть, соответственно, переключить положение разъема красного измерительного провода с «A» на положение «V». «V». В результате — если счетчик затем подключить к источнику значительного напряжения — произойдет короткое замыкание счетчика!

Рисунок 1.27

Чтобы предотвратить это, у большинства мультиметров есть функция предупреждения, с помощью которой они издают звуковой сигнал, если когда-либо в гнездо «A» вставлен провод, а селекторный переключатель установлен в положение «V».Однако какими бы удобными ни были эти функции, они по-прежнему не заменяют ясного мышления и осторожности при использовании мультиметра.

Все качественные мультиметры содержат внутри предохранители, которые спроектированы так, чтобы «перегорать» в случае чрезмерного тока через них, как в случае, показанном на последнем изображении. Как и все устройства защиты от сверхтоков, эти предохранители в первую очередь предназначены для защиты оборудования (в данном случае самого счетчика) от чрезмерного повреждения и только во вторую очередь для защиты пользователя от повреждений.Мультиметр можно использовать для проверки собственного предохранителя, установив селекторный переключатель в положение сопротивления и создав соединение между двумя красными гнездами следующим образом:

Рисунок 1.28.

. Исправный предохранитель будет указывать на очень низкое сопротивление, в то время как перегоревший предохранитель всегда будет показывать «O.L.» (или любое другое указание, которое используется в этой модели мультиметра для обозначения отсутствия непрерывности). Фактическое количество Ом, отображаемое для исправного предохранителя, не имеет большого значения, пока оно является произвольно низким.

Итак, теперь, когда мы увидели, как использовать мультиметр для измерения напряжения, сопротивления и тока, что еще нужно знать? Множество! Ценность и возможности этого универсального испытательного прибора станут более очевидными по мере того, как вы приобретете навыки и познакомитесь с ним.Ничто не заменит регулярных занятий со сложными инструментами, такими как эти, поэтому не стесняйтесь экспериментировать с безопасными схемами с батарейным питанием.

  • Измеритель, способный проверять напряжение, ток и сопротивление, называется мультиметром .
  • Поскольку напряжение между двумя точками всегда относительное, измеритель напряжения («вольтметр») должен быть подключен к двум точкам в цепи, чтобы получить хорошие показания. Будьте осторожны, не касайтесь оголенных наконечников щупов вместе при измерении напряжения, так как это приведет к короткому замыканию!
  • Не забывайте всегда проверять напряжение переменного и постоянного тока при использовании мультиметра для проверки наличия опасного напряжения в цепи.Убедитесь, что вы проверяете напряжение между всеми комбинациями пар проводников, в том числе между отдельными проводниками и землей!
  • В режиме измерения напряжения («вольтметр») мультиметры имеют очень высокое сопротивление между выводами.
  • Никогда не пытайтесь измерить сопротивление или целостность цепи с помощью мультиметра в цепи, которая находится под напряжением. В лучшем случае показания сопротивления, полученные от глюкометра, будут неточными, а в худшем случае глюкометр может быть поврежден, а вы можете получить травму.
  • Измерители тока («амперметры») всегда включены в цепь, поэтому электроны должны проходить через измеритель.
  • В режиме измерения тока («амперметр») мультиметры практически не имеют сопротивления между выводами. Это сделано для того, чтобы электроны могли проходить через счетчик с наименьшими трудностями. Если бы это было не так, измеритель добавлял бы дополнительное сопротивление в цепи, тем самым влияя на ток.

Как мы видели ранее, энергосистема без надежного соединения с землей непредсказуема с точки зрения безопасности.Невозможно гарантировать, какое или как мало будет напряжения между любой точкой цепи и землей. Заземлив одну сторону источника напряжения энергосистемы, по крайней мере, одна точка в цепи может быть электрически соединена с землей и, следовательно, не представляет опасности поражения электрическим током. В простой двухпроводной системе электропитания проводник, соединенный с землей, называется нейтраль , а другой провод — hot , также известный как live или active :

. Рисунок 1.29 Двухпроводная система электропитания

Что касается источника напряжения и нагрузки, заземление не имеет никакого значения. Он существует исключительно ради личной безопасности, гарантируя, что по крайней мере одна точка в цепи будет безопасна для прикосновения (нулевое напряжение относительно земли). «Горячая» сторона цепи, названная так из-за ее потенциальной опасности поражения электрическим током, будет опасна прикасаться, если напряжение не будет обеспечено путем надлежащего отключения от источника (в идеале, с использованием процедуры систематической блокировки / маркировки).

Этот дисбаланс опасностей между двумя проводниками в простой силовой цепи важно понимать. Следующая серия иллюстраций основана на распространенных бытовых системах электропроводки (для простоты с использованием источников постоянного напряжения, а не переменного тока).

Если мы посмотрим на простой бытовой электроприбор, такой как тостер с проводящим металлическим корпусом, мы увидим, что при правильной работе не должно быть опасности поражения электрическим током. Провода, передающие питание на нагревательные элементы тостера, изолированы от соприкосновения с металлическим корпусом (и друг с другом) резиной или пластиком.

Рисунок 1.30 Отсутствие напряжения между корпусом и землей

Однако, если один из проводов внутри тостера случайно войдет в контакт с металлическим корпусом, корпус станет электрически общим для провода, и прикосновение к корпусу будет столь же опасным, как прикосновение к оголенному проводу. Представляет ли это опасность поражения электрическим током, зависит от , к которому случайно прикоснется провод :

Рисунок 1.31 случайное контактное напряжение между корпусом и землей

Если «горячий» провод касается корпуса, это подвергает опасности пользователя тостера.С другой стороны, если нейтральный провод касается корпуса, опасности поражения электрическим током нет:

Рисунок 1.32 Случайное отсутствие напряжения между корпусом и землей

Чтобы гарантировать, что первый отказ менее вероятен, чем второй, инженеры стараются проектировать устройства таким образом, чтобы свести к минимуму контакт горячего проводника с корпусом. В идеале, конечно, вы не хотите, чтобы какой-либо из проводов случайно соприкасался с токопроводящим корпусом прибора, но обычно есть способы спроектировать расположение частей, чтобы сделать случайный контакт менее вероятным для одного провода, чем для другого.

Однако эта профилактическая мера эффективна только в том случае, если может быть гарантирована полярность вилки питания. Если вилку можно перевернуть, то проводник с большей вероятностью соприкоснется с корпусом вполне может быть «горячим»:

Рисунок 1.33 Напряжение между корпусом и землей

Устройства, разработанные таким образом, обычно поставляются с «поляризованными» вилками, причем один контакт вилки немного уже, чем другой. Розетки питания также имеют такую ​​же конструкцию, причем один слот уже другой.Следовательно, вилку нельзя вставить «задом наперед», и можно гарантировать идентичность проводника внутри устройства. Помните, что это никак не влияет на основные функции устройства: это делается исключительно ради безопасности пользователя.

Некоторые инженеры решают проблему безопасности, просто делая внешний корпус прибора непроводящим. Такие приборы называются с двойной изоляцией, , поскольку изолирующий кожух служит вторым слоем изоляции над и за пределами самих проводов.Если провод внутри устройства случайно войдет в контакт с корпусом, это не представляет опасности для пользователя устройства.

Другие инженеры решают проблему безопасности, поддерживая проводящий корпус, но используя третий провод для надежного соединения этого корпуса с землей:

Рис. 1.34 Нулевое напряжение корпуса заземления между корпусом и землей

Третий контакт на шнуре питания обеспечивает прямое электрическое соединение корпуса устройства с землей, делая две точки электрически общими друг с другом.Если они электрически общие, то между ними не может быть падения напряжения. По крайней мере, так оно и должно работать. Если горячий провод случайно коснется металлического корпуса прибора, он вызовет прямое короткое замыкание обратно на источник напряжения через заземляющий провод, сработав любые устройства защиты от сверхтока. Пользователь устройства останется в безопасности.

Вот почему так важно никогда не отрезать третий контакт вилки питания, когда пытаетесь вставить его в розетку с двумя контактами.Если это будет сделано, не будет заземления корпуса прибора для обеспечения безопасности пользователя (ей). Устройство по-прежнему будет функционировать должным образом, но если возникнет внутренняя неисправность, в результате которой горячий провод соприкасается с корпусом, результаты могут быть смертельными. Если необходимо использовать двухконтактную розетку , можно установить двухконтактный переходник розетки с заземляющим проводом, прикрепленным к винту заземляющей крышки. Это обеспечит безопасность заземленного прибора, подключенного к розетке этого типа.

Однако электрически безопасное проектирование не обязательно заканчивается нагрузкой. Последнюю защиту от поражения электрическим током можно установить на стороне источника питания цепи, а не на самом приборе. Эта мера защиты называется , обнаружение замыкания на землю , и работает она следующим образом:

В правильно работающем приборе (показанном выше) ток, измеренный через проводник под напряжением, должен быть точно равен току через нейтральный проводник, потому что существует только один путь для прохождения электронов в цепи.При отсутствии неисправности внутри устройства нет соединения между проводниками цепи и человеком, касающимся корпуса, и, следовательно, нет удара.

Если, однако, горячая проволока случайно коснется металлического корпуса, через человека, прикоснувшегося к корпусу, пройдет ток. Наличие тока разряда будет проявляться как разница тока между двумя силовыми проводниками в розетке:

Рисунок 1.35 Разница в токе между двумя силовыми проводниками в розетке

Эта разница в токе между «горячим» и «нейтральным» проводниками будет существовать только в том случае, если есть ток через заземление, что означает, что в системе есть неисправность.Следовательно, такая разница тока может использоваться как способ обнаружения неисправного состояния. Если устройство настроено для измерения этой разницы в токах между двумя силовыми проводниками, обнаружение дисбаланса тока может быть использовано для запуска размыкания выключателя, тем самым отключая питание и предотвращая серьезный удар:

Рисунок 1.36 Прерыватели тока замыкания на землю

Такие устройства называются Прерыватели тока замыкания на землю , или сокращенно GFCI. За пределами Северной Америки GFCI также известен как предохранительный выключатель, устройство защитного отключения (RCD), RCBO или RCD / MCB в сочетании с миниатюрным автоматическим выключателем или выключателем утечки на землю (ELCB).Они достаточно компактны, чтобы их можно было встроить в розетку. Эти розетки легко идентифицировать по их характерным кнопкам «Тест» и «Сброс». Большим преимуществом использования этого подхода для обеспечения безопасности является то, что он работает независимо от конструкции устройства. Конечно, использование прибора с двойной изоляцией или заземлением в дополнение к розетке GFCI было бы еще лучше, но приятно знать, что можно что-то сделать для повышения безопасности, помимо конструкции и состояния прибора.

Прерыватель цепи дугового замыкания (AFCI) , автоматический выключатель, предназначенный для предотвращения пожаров, предназначен для размыкания при прерывистых резистивных коротких замыканиях. Например, нормальный выключатель на 15 А предназначен для быстрого размыкания цепи при нагрузке, значительно превышающей номинальную 15 А, или медленнее, немного превышающей номинальную. Хотя это защищает от прямого короткого замыкания и нескольких секунд перегрузки, соответственно, он не защищает от дуги — аналогично дуговой сварке. Дуга — это сильно изменяющаяся нагрузка, периодически достигающая максимума более 70 А, разомкнутая цепь с переменным током, переходящим через ноль.Хотя среднего тока недостаточно для срабатывания стандартного выключателя, его достаточно, чтобы разжечь пожар. Эта дуга может быть создана из-за металлического короткого замыкания, которое сжигает металл, оставляя резистивную распыляющую плазму ионизированных газов.

AFCI содержит электронную схему для обнаружения этого прерывистого резистивного короткого замыкания. Он защищает как от дуги от горячего к нейтральному, так и от горячего к заземлению. AFCI не защищает от опасности поражения электрическим током, как GFCI. Таким образом, GFCI по-прежнему необходимо устанавливать на кухне, в ванной и на открытом воздухе.Поскольку AFCI часто срабатывает при запуске больших двигателей и, в более общем смысле, щеточных двигателей, его установка ограничена электрическими цепями в спальнях согласно Национальному электротехническому кодексу США. Использование AFCI должно уменьшить количество электрических пожаров. Однако неприятные срабатывания при работе приборов с двигателями в цепях AFCI представляют собой проблему.

  • В энергосистемах одна сторона источника напряжения часто подключается к заземлению для обеспечения безопасности в этой точке.
  • «Заземленный» провод в энергосистеме называется нейтральным проводником , а незаземленный провод горячим .
  • Заземление в энергосистемах существует ради личной безопасности, а не для работы нагрузки (ей).
  • Электробезопасность прибора или других нагрузок может быть улучшена за счет хорошей инженерии: поляризованные вилки, двойная изоляция и трехконтактные вилки с «заземлением» — все это способы повышения безопасности на стороне нагрузки.
  • Прерыватели тока замыкания на землю (GFCI) работают, считывая разницу в токе между двумя проводниками, подающими питание на нагрузку.Никакой разницы в токе быть не должно. Любая разница означает, что ток должен входить в нагрузку или выходить из нее каким-либо образом, кроме двух основных проводников, что нехорошо. Значительная разница в токе автоматически откроет размыкающий механизм выключателя, полностью отключив питание.

Обычно допустимая токовая нагрузка проводника — это предел конструкции схемы, который нельзя намеренно превышать, но есть приложение, в котором ожидается превышение допустимой токовой нагрузки: в случае плавких предохранителей .

Что такое предохранитель?

A Предохранитель — это устройство электробезопасности, построенное вокруг токопроводящей ленты, которая предназначена для плавления и разделения в случае чрезмерного тока. Предохранители всегда подключаются последовательно с компонентом (ами), который должен быть защищен от перегрузки по току, так что, когда предохранитель перегорает (размыкается), он размыкает всю цепь и останавливает ток через компонент (ы). Плавкий предохранитель, включенный в одну ветвь параллельной цепи, конечно, не повлияет на ток, протекающий через любую из других ветвей.

Обычно тонкий кусок плавкой проволоки помещается в защитную оболочку, чтобы свести к минимуму опасность возникновения дугового разряда в случае прорыва проволоки с большой силой, что может произойти в случае сильных перегрузок по току. В случае небольших автомобильных предохранителей оболочка является прозрачной, так что плавкий элемент может быть визуально осмотрен. В бытовой электропроводке обычно используются ввинчиваемые предохранители со стеклянным корпусом и тонкой узкой полосой из металлической фольги посередине. Фотография, на которой показаны оба типа предохранителей, представлена ​​здесь:

Рисунок 1.37 Типы предохранителей

предохранителей типа картриджей популярны в автомобильной промышленности, а также в промышленности, когда строятся с оболочкой, кроме стекла материалов. Поскольку предохранители рассчитаны на «отказ» срабатывания при превышении их номинального тока, они обычно предназначены для легкой замены в цепи. Это означает, что они будут вставлены в какой-либо тип держателя, а не припаиваться или прикрепляться болтами к проводникам схемы. Ниже приведена фотография, на которой изображена пара предохранителей со стеклянным картриджем в держателе с несколькими предохранителями:

Рисунок 1.38 Стеклянный патрон предохранителей Держатель нескольких предохранителей

Предохранители удерживаются пружинными металлическими зажимами, причем сами зажимы постоянно соединены с проводниками цепи. Основной материал держателя предохранителя (или блока предохранителей , как их иногда называют) выбран как хороший изолятор.

Другой тип держателя предохранителей патронного типа обычно используется для установки в панелях управления оборудованием, где желательно скрыть все точки электрического контакта от контакта с человеком.В отличие от только что показанного блока предохранителей, где все металлические зажимы открыты, этот тип держателя предохранителя полностью закрывает предохранитель в изолирующем корпусе:

Рисунок 1.39 Держатель предохранителя закрывает изолирующий корпус

Наиболее распространенным устройством защиты от перегрузки по току в сильноточных цепях сегодня является автоматический выключатель .

Что такое автоматический выключатель?

Автоматические выключатели — это специально разработанные переключатели, которые автоматически размыкаются для отключения тока в случае перегрузки по току.Малые автоматические выключатели, такие как те, которые используются в жилых, коммерческих и легких промышленных предприятиях, имеют термическое управление. Они содержат биметаллическую полоску (тонкую полоску из двух металлов, соединенных спиной к спине), несущую ток цепи, которая изгибается при нагревании. Когда биметаллическая полоса создает достаточную силу (из-за чрезмерного нагрева полосы), срабатывает механизм отключения, и прерыватель размыкается. Автоматические выключатели большего размера автоматически активируются силой магнитного поля, создаваемого токонесущими проводниками внутри выключателя, или могут срабатывать для отключения от внешних устройств, контролирующих ток цепи (эти устройства называются защитными реле , ).

Поскольку автоматические выключатели не выходят из строя в условиях перегрузки по току — скорее, они просто размыкаются и могут быть повторно включены путем перемещения рычага — они с большей вероятностью будут обнаружены подключенными к цепи более длительным образом, чем предохранители. Фотография маленького автоматического выключателя представлена ​​здесь:

Рисунок 1.40. Малый автоматический выключатель

Снаружи он выглядит не более чем выключателем. Действительно, его можно было использовать как таковое. Однако его истинная функция — работать как устройство защиты от перегрузки по току.

Следует отметить, что в некоторых автомобилях используются недорогие устройства, известные как плавкие вставки , для защиты от перегрузки по току в цепи зарядки аккумулятора из-за стоимости предохранителя и держателя надлежащего номинала. Плавкая вставка — это примитивный предохранитель, представляющий собой не что иное, как короткий кусок провода с резиновой изоляцией, предназначенный для плавления в случае перегрузки по току, без какой-либо твердой оболочки. Такие грубые и потенциально опасные устройства никогда не используются в промышленности или даже в жилых помещениях, в основном из-за встречающихся более высоких уровней напряжения и тока.По мнению автора, их применение даже в автомобильных схемах вызывает сомнения.

Обозначение на электрической схеме для предохранителя представляет собой S-образную кривую:

Рисунок 1.41 S-образная кривая

Номиналы предохранителей

Предохранители

, как и следовало ожидать, в основном рассчитаны на ток: ампер. Хотя их работа зависит от самовыделения тепла в условиях чрезмерного тока за счет собственного электрического сопротивления предохранителя, они спроектированы так, чтобы вносить незначительное дополнительное сопротивление в цепи, которые они защищают.Это в значительной степени достигается за счет того, что плавкий провод делается как можно короче. Точно так же, как допустимая токовая нагрузка обычного провода не связана с его длиной (сплошной медный провод 10 калибра выдержит ток 40 ампер на открытом воздухе, независимо от длины или короткого отрезка), плавкий провод из определенного материала и калибра будет дуть при определенном токе независимо от того, как долго он длится. Поскольку длина не является фактором в текущем рейтинге, чем короче она может быть сделана, тем меньшее сопротивление будет между концом и концом.

Однако разработчик предохранителя также должен учитывать, что происходит после сгорания предохранителя: оплавленные концы сплошного провода будут разделены воздушным зазором с полным напряжением питания между концами.Если предохранитель недостаточно длинный в цепи высокого напряжения, искра может перескочить с одного из концов расплавленного провода на другой, снова замкнув цепь:

Рисунок 1.42 Принципиальная схема конструктора предохранителей Рисунок 1.43 Принципиальная схема конструктора предохранителей

Следовательно, предохранители рассчитываются с учетом их допустимого напряжения, а также уровня тока, при котором они сработают.

Некоторые большие промышленные предохранители имеют сменные проволочные элементы для снижения затрат. Корпус предохранителя представляет собой непрозрачный картридж многоразового использования, который защищает провод предохранителя от воздействия и защищает окружающие предметы от провода предохранителя.

Номинальный ток предохранителя — это нечто большее, чем просто цифра. Если через предохранитель на 30 ампер пропускается ток в 35 ампер, он может внезапно перегореть или с задержкой перед перегоранием, в зависимости от других аспектов его конструкции. Некоторые предохранители предназначены для очень быстрого срабатывания, в то время как другие рассчитаны на более скромное время «открытия» или даже на замедленное срабатывание в зависимости от области применения. Последние предохранители иногда называют плавкими предохранителями с задержкой срабатывания из-за их преднамеренной выдержки времени.

Классический пример применения плавкого предохранителя с задержкой срабатывания — защита электродвигателя, где пусковой ток , в десять раз превышающий нормальный рабочий ток, обычно возникает каждый раз, когда двигатель запускается с полной остановки. Если бы в таком приложении использовались быстродействующие предохранители, двигатель никогда бы не запустился, потому что при нормальных уровнях пускового тока плавкий предохранитель (и) немедленно перегорел бы! Конструкция плавкого предохранителя с задержкой срабатывания такова, что элемент плавкого предохранителя имеет большую массу (но не большую допустимую нагрузку), чем эквивалентный быстродействующий плавкий предохранитель, что означает, что он будет нагреваться медленнее (но до той же конечной температуры) при любом заданном количестве. тока.

На другом конце спектра действия предохранителей находятся так называемые полупроводниковые предохранители , предназначенные для очень быстрого размыкания в случае перегрузки по току. Полупроводниковые устройства, такие как транзисторы, как правило, особенно нетерпимы к условиям перегрузки по току и, как таковые, требуют быстродействующей защиты от сверхтоков в мощных приложениях.

Предохранители всегда должны размещаться на «горячей» стороне нагрузки в заземленных системах. Это сделано для того, чтобы нагрузка была полностью обесточена во всех отношениях после срабатывания предохранителя.Чтобы увидеть разницу между плавлением «горячей» стороны и «нейтральной» стороны нагрузки, сравните эти две схемы:

Рисунок 1.44 Принципиальная схема конструктора предохранителей Рисунок 1.45 Принципиальная схема конструктора предохранителей

В любом случае предохранитель успешно прервал ток в нагрузке, но нижняя цепь не может прервать потенциально опасное напряжение с обеих сторон нагрузки на землю, где может стоять человек. . Первая схема намного безопаснее.

Как было сказано ранее, предохранители — не единственный используемый тип устройства защиты от сверхтоков.Устройства, похожие на выключатели, называемые автоматическими выключателями , часто (и чаще) используются для размыкания цепей с чрезмерным током, их популярность связана с тем, что они не разрушают себя в процессе размыкания цепи, как предохранители. В любом случае, размещение устройства защиты от сверхтоков в цепи будет соответствовать тем же общим рекомендациям, перечисленным выше: а именно, «предохранить» сторону источника , а не , подключенную к земле.

Хотя размещение защиты от перегрузки по току в цепи может определять относительную опасность поражения электрическим током в этой цепи при различных условиях, следует понимать, что такие устройства никогда не предназначались для защиты от поражения электрическим током.Ни предохранители, ни автоматические выключатели не предназначены для срабатывания в случае поражения электрическим током; скорее, они предназначены для открытия только в условиях потенциального перегрева проводника. Устройства максимального тока в первую очередь защищают проводники цепи от повреждения из-за перегрева (и опасности возгорания, связанной с чрезмерно горячими проводниками) и, во вторую очередь, защищают определенные части оборудования, такие как нагрузки и генераторы (некоторые быстродействующие предохранители предназначены для защиты особенно чувствительных электронных устройств. к скачкам тока).Поскольку уровни тока, необходимые для поражения электрическим током или поражения электрическим током, намного ниже, чем нормальные уровни тока обычных силовых нагрузок, состояние перегрузки по току не указывает на возникновение удара током. Существуют и другие устройства, предназначенные для обнаружения определенных условий удара (детекторы замыкания на землю являются наиболее популярными), но эти устройства строго служат этой единственной цели и не связаны с защитой проводов от перегрева.

  • A Предохранитель представляет собой небольшой тонкий проводник, предназначенный для плавления и разделения на две части с целью разрыва цепи в случае чрезмерного тока.
  • Автоматический выключатель — это специально разработанный переключатель, который автоматически размыкается для прерывания тока цепи в случае перегрузки по току. Они могут срабатывать (размыкаться) термически, магнитными полями или внешними устройствами, называемыми «реле защиты», в зависимости от конструкции выключателя, его размера и области применения.
  • Предохранители
  • в первую очередь рассчитаны на максимальный ток, но также рассчитаны на то, какое падение напряжения они будут безопасно выдерживать после прерывания цепи.
  • Предохранители
  • могут быть спроектированы так, чтобы срабатывать быстро, медленно или где-то посередине при одинаковом максимальном уровне тока.
  • Лучшее место для установки предохранителя в заземленной энергосистеме — на пути незаземленного проводника к нагрузке. Таким образом, при сгорании предохранителя к нагрузке останется только заземленный (безопасный) провод, что сделает безопаснее для людей находиться рядом.

Безопасность и электричество для ванных комнат | Электробезопасность Первая

Безопасность в ванной

Вода эффективно переносит электричество.Но если их смешать, результат может быть смертельным. Итак, ванная, пожалуй, самая опасная комната в доме с точки зрения электробезопасности. Последствия поражения электрическим током гораздо более серьезны в ванной или душевой, поскольку влажная кожа снижает сопротивление тела.

Существуют особые требования к электромонтажу в ванных комнатах, поскольку большинство электромонтажных работ должно соответствовать Части P Строительных норм.

Мы настоятельно рекомендуем вам использовать электрика, зарегистрированного в одной из утвержденных правительством схем, для выполнения любых необходимых вам электромонтажных работ.Узнайте больше, посетив нашу страницу «Найти электрика».

Наши советы помогут вам оставаться в безопасности.

Розетки

Розетки не допускаются в ванных или душевых (кроме блоков питания для бритвы), если они не могут быть установлены на расстоянии не менее трех метров от ванны или душа.

Электробритвы должны находиться на безопасном расстоянии (в метрах) от ванны или душа во избежание брызг

Фары

Закрытые потолочные светильники предпочтительнее свисающих.

Все светильники, которые не закрыты, должны быть вне досягаемости для тех, кто пользуется ванной или душем, или оставаться влажными после использования.

Выключатели повседневного света представляют опасность из-за сырости и мокрых рук. Потолочный выключатель с вытяжным шнуром — самый безопасный вариант.

Обогреватели и полотенцесушители

Центральное отопление — самый безопасный способ сохранить тепло в ванной. Но если у вас есть электронагреватель, его необходимо закрепить на безопасном расстоянии от ванны или душа.

Электрические и газовые водонагреватели в ванной комнате должны быть стационарными и постоянно подключенными, за исключением случаев, когда они питаются от розетки, установленной в трех метрах от ванны или душа.

Сетевой шнур или выключатель за пределами ванной комнаты — идеальный способ управлять электронагревателями.

Душ

Электрический душ должен питаться от собственной цепи напрямую от вашего блока предохранителей.

Переносные электроприборы

Никогда не приносите в ванную комнату портативные электроприборы, работающие от сети, такие как фены, обогреватели или радиоприемники. Вы можете получить серьезные травмы или погибнуть.

Устранение неисправностей Домашние электрические проблемы

Электроэнергия отключена частично или во всем доме? Этот совет специалиста показывает вам, как диагностировать причину отключения электроэнергии и как снова включить питание.

Когда электричество отключается во всем или части вашего дома, первое, что необходимо сделать, — это определить масштаб и источник проблемы.

Первый вопрос: проблема в электрической системе вашего дома или в электроснабжении вашего дома коммунальной компанией?

У соседей нет электричества. Если во всем доме отключено электричество и ваши соседи тоже потеряли электроэнергию, позвоните в коммунальную компанию по мобильному телефону.

У соседей есть власть. Если у ваших соседей есть электричество и / или какая-либо часть электричества в вашем доме работает, проблема в домашней системе.

Это означает, что вам нужно проверить другие комнаты, нет ли в одной из них света или розеток.

Если вы не знакомы с тем, как электричество передается по дому через электрические цепи, обязательно ознакомьтесь с разделом «Как работает домашняя электрическая система».

Как проверить наличие перегрузки электрической цепи

Если у ваших соседей действительно есть электричество — или если электричество в вашем доме работает, — проблема, как правило, вызвана перегрузкой цепи, коротким замыканием или неплотной проводкой.

Обычно можно предположить, что проблема заключается в перегрузке цепи, если она возникла, когда кто-то пользовался феном, электрическим обогревателем, кондиционером или каким-либо другим электроприбором, потребляющим большой электрический ток.

Проверка главной панели

Как обсуждалось в разделе «Главная электрическая панель и вспомогательные панели», автоматические выключатели (или предохранители в старых электрических панелях) автоматически отключают электрическую цепь, если через провода протекает слишком большой ток или если в электрической системе есть отказ.Если цепь перегружена, должен сработать автоматический выключатель или перегореть предохранитель, отключив всю цепь.

Некоторые цепи защищены электрическими розетками (розетками) GFCI или автоматическими выключателями. Эти цепи, обычно розетки на кухне, в ванной или на открытом воздухе, особенно чувствительны к коротким замыканиям и перегрузкам. Если розетка GFCI выключателя сработала, он также может отключить все подключенные к ней розетки. Часто проблему можно решить, просто нажав кнопку сброса на устройстве GFCI.Для получения дополнительной информации о розетках GFCI см. Руководство по покупке электрических розеток. Чтобы сбросить прерыватель замыкания на землю, нажмите кнопку «Сброс».

Если цепь, которая не работает, не включает устройство GFCI, проверьте электрическую вспомогательную панель или главную панель, которая обслуживает цепь. Посмотрите, не сработал ли один из автоматических выключателей. Это может быть не так очевидно, как кажется. Сработавший автоматический выключатель не обязательно находится в положении «Выкл.» — он может находиться посередине между «Выкл.» И «Вкл.».

Загляните в электрическую панель на предмет сработавшего прерывателя цепи.© HomeTips

Выключите или отсоедините все от неисправной цепи. Затем сбросьте прерыватель. Полностью переведите его в положение «Выкл.», А затем в положение «Вкл.». Полностью выключите автоматический выключатель, затем снова установите его в положение «ВКЛ.». © HomeTips

Если ваша система защищена блоком предохранителей, а не электрической панелью с автоматическими выключателями, замените «перегоревший» предохранитель. Найдите сломанный элемент под стеклянной поверхностью предохранителя. Лучше всего использовать инструмент, называемый съемником предохранителей, чтобы удалить и заменить неисправный предохранитель.Не прикасайтесь пальцами к металлическим частям! Если ваши цепи защищены плавкими предохранителями, удалите и замените те, которые сгорели. Не прикасайтесь к металлическим частям! © HomeTips

Если цепь сразу перегорает после сброса выключателя или замены предохранителя, вызовите электрика. Обугленный провод или неисправное устройство в цепи, вероятно, потребуют замены.

Если цепь не перегорела, снова включит свет и подключите приборы по очереди, чтобы проверить отсутствие перегрузки или короткого замыкания.

Оценка электрических нагрузок

Если одно устройство, потребляющее большой ток, кажется, перегружает цепь, вы можете выключить другие устройства при его использовании, но, вероятно, будет лучше обновить вашу электрическую сеть. Если лампы или розетки по-прежнему не работают, вероятно, проблема связана с ослабленным проводом.

Если свет тусклый при включении приборов, причина в том, что слишком много электрических устройств получают питание от одной цепи. Если подключение некоторых устройств к розеткам других цепей не решает проблему, возможно, вам придется обновить электрическую панель вашего дома.

Для сегодняшних потребностей в электричестве главная электрическая панель должна обеспечивать мощность 100 ампер или более; Услуги на 150 или 200 ампер даже лучше для домов, оборудованных щедрым освещением и электрическими удобствами.

Основная панель мощностью менее 100 ампер может быть перегружена, что может привести к потускнению света при включении электроприборов и может привести к частым отключениям электричества в доме. Если это так в вашем доме, поговорите с подрядчиком по электрике об установке новой, большей электрической панели.

Не выполняйте самостоятельный ремонт электрооборудования, если у вас нет опыта и знаний в области электромонтажных работ. Если вы в состоянии выполнить эту работу, обязательно соблюдайте все меры безопасности:

• Никогда не работайте с электрическими проводами под напряжением. Всегда сначала отключайте цепь.

• Не стойте в воде или на влажном полу, даже при работе с низковольтной проводкой, например, с телефонными проводами.

Как отследить короткое замыкание

Короткое замыкание происходит, когда горячий провод касается нейтрального или заземляющего провода; дополнительный ток, протекающий по цепи, вызывает срабатывание автоматического выключателя или перегорание предохранителя.

Хотя часто бывает легко определить короткое замыкание или перегрузку — свет гаснет, когда вы подключаете тостер, — не всегда так просто определить, где это произошло в электрической системе.

Проверьте, нет ли черных пятен на крышках неработающих выключателей или розеток. Затем поищите изношенные или поврежденные шнуры или поврежденные вилки на лампах и приборах.

Замените поврежденный шнур или вилку, а затем замените предохранитель или сбросьте прерыватель.Если цепь выходит из строя после того, как прибор использовался в течение короткого времени, вероятно, у вас есть перегрузка цепи. Переместите некоторые лампы и приборы в другую цепь и замените предохранитель или сбросьте автоматический выключатель для первой цепи.

Если вы не обнаружите ни одного из этих признаков неисправности, вы должны проследить свой путь по цепи, выполнив следующие шаги.

Если эти действия не решают проблему, ваша проводка неисправна. В этом случае лучше всего вызвать электрика для устранения проблемы.

Вот последовательность действий для отслеживания неработающей цепи.

  1. Выключите все настенные выключатели и отключите все лампы и все приборы в обесточенной цепи. Затем сбросьте сработавший прерыватель или установите новый предохранитель, как описано выше.
  2. Если цепь сразу же отключится, проблема может заключаться в коротком замыкании в розетке или переключателе. Отключив питание схемы, снимите заглушки подозрительных выключателей и розеток. Осмотрите проводку на предмет оголенных проводов, которые могут быть заземлены относительно других проводов или металлической коробки.Обязательно посмотрите (и понюхайте) на предмет обугленной изоляции провода. Замените или отремонтируйте любую неисправную проводку.
  3. После сброса автоматического выключателя или сброса предохранителя, если автоматический выключатель не срабатывает или новый предохранитель не сгорает сразу, включите каждый настенный выключатель по очереди. Если один из них отключает автоматический выключатель или перегорает предохранитель, вы определили источник проблемы. Это означает, что имеется короткое замыкание в осветительной арматуре или розетке, управляемой этим переключателем, или короткое замыкание в проводке переключателя.Замените или отремонтируйте неисправный переключатель, приспособление или проводку.
  4. Если включение настенного выключателя не вызывает проблемы, скорее всего, проблема в лампах или приборах. Подключите их по очереди, чтобы проверить каждую. Если цепь не выходит из строя, возможно, она вышла из строя из-за перегрузки. Переместите некоторые устройства в другую цепь. Если цепь выходит из строя сразу после того, как вы подключили устройство, проблема обнаружена. Сначала проверьте шнур. Затем подумайте о том, чтобы специалист по ремонту бытовой техники проверил выключатель и другие электрические детали.

Как проверить наличие электричества в розетке или выключателе

Проверить, подключены ли электрическая розетка или выключатель к «живому» электричеству, несложно.

Использование бесконтактного тестера напряжения. Самый быстрый, безопасный и простой инструмент для проверки наличия напряжения на розетке или выключателе — это бесконтактный электрический тестер. С помощью этого инструмента вы просто вдавливаете непроводящий наконечник в розетку или держите его рядом с переключателем, чтобы проверить питание.Также на фото ниже показано простое устройство проверки напряжения для электрических розеток. Оба они продаются вместе на Amazon по цене менее 20 долларов.

Использование тестера Neon. Чтобы проверить, не сработала ли розетка, вставьте щупы тестера цепей или неонового тестера (показаны) в разъемы. Не касайтесь металлических концов зондов пальцами, когда зонды вставлены в розетку. Цепь горячая (заряжена), если горит неоновый тестер.

Удерживайте щупы тестера в гнездах розетки для проверки наличия питания.Если тестер загорелся, розетка заряжена.

Чтобы проверить, получает ли питание выключатель света, сначала снимите крышку выключателя. Прикоснитесь бесконтактным электрическим разъемом к обеим винтовым клеммам. Если один из них вызывает сигнал тестера, провод заряжается. Не касайтесь винтовых клемм или оголенных частей проводов!

Если вы используете неоновый тестер, вывинтите переключатель из его коробки, стараясь не прикасаться к оголенным концам проводов или металлическим винтам клемм. Удерживая изолированные части неоновых щупов тестера, прикоснитесь к одному щупу горячего провода или клеммы, к которой он подключен.Затем прикоснитесь другим щупом к оголенному нейтральному проводу или клемме, к заземляющему проводнику или к заземленной металлической коробке. Если цепь находится под напряжением, тестер загорится. Чтобы убедиться, что питание отключено, прикоснитесь одним выводом тестера к горячему проводу, а другой — к заземляющему проводу или металлической коробке.

Рекомендуемый ресурс: Получите предварительно проверенного местного подрядчика по электромонтажу

О Доне Вандерворте

Дон Вандерворт накопил опыт более 30 лет, работая редактором по строительству Sunset Books, старшим редактором домашнего журнала, автором многих других статей. более 30 книг по обустройству дома и автор бесчисленных журнальных статей.Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году. Подробнее о Доне Вандерворте

Безопасно ли принимать ванну с ребенком?

Купаться с младенцем может быть более чем нормально! Для начала, что может быть лучше, чем прижать к себе малышку любовью и укрепить привязанность? Купание ребенка в ванне с теплой водой также может успокоить крик: ваш ребенок, вероятно, успокоится, когда почувствует ваше тело рядом с собой, а также теплую воду и смену обстановки.

Еще один плюс купания с малышом? Вы непременно почувствуете благополучие, и это обязательно омнет ее. Некоторым мамам нравится кормить грудью в ванне, так как теплая вода может помочь с выделением молока. А принятие ванны с младенцем может даже сэкономить время: после того, как вы вымыли ее (и уклонились от нее в одном или двух объятиях), передайте ее своему партнеру и завершите небольшим личным времяпрепровождением в ванне.

Конечно, купание с младенцем — это совсем другая игра с мячом, чем мытье в одиночестве.О чем следует помнить:

  • Подождите, пока она не станет достаточно взрослой. Не погружайте ребенка в воду, пока у него не отпадет пуповина и не заживет пупок. Придерживайтесь ванн с губкой и переходите к другой тактике связывания, например, к уходу за кенгуру (прижимайте обнаженное тело ребенка к своей обнаженной груди) до тех пор.
  • Убедитесь, что вода в самый раз . Это должна быть температура тела или чуть теплее (используйте термометр, если вы не уверены) и не глубже двух-трех дюймов.Также неплохо установить термостат водонагревателя в вашем доме на 120 F или ниже, чтобы избежать случайных ожогов (иногда родители добавляют больше воды во время ванны, если становится холодно). Это особенно важно при купании с младенцами старшего возраста и детьми, которые «хотят сделать это сами» и могут включить кран.
  • Соберите все необходимое. , прежде чем вы сядете в ванну.Если вы что-то забыли, пропустите это или возьмите ребенка с собой, если вам это нужно сейчас. Никогда, никогда не оставляйте ребенка одного в ванне, ни на секунду.
  • Шаг в воду без ребенка. Не , а не , пытайтесь залезть в (скользкую) ванну, держа своего (скользкого) малыша. Уложите ее на надувное сиденье или автокресло рядом с ванной, сядьте в нем и потянитесь за ней. А еще лучше пусть ваш партнер передаст ее вам.
  • Возьми себя в руки. Если в вашей ванне нет нескользящего коврика, положите его прямо сейчас, чтобы не скользить: даже если вы сидите, ваш ребенок легко может прыгнуть, если вы поскользнетесь.А когда вы принимаете ванну с малышом, всегда держите его обеими руками. Попробуйте согнуть колени и позволить малышу откинуться на бедра лицом к вам.
  • Держите ее влажной и теплой. Используйте пластиковый стакан, чтобы время от времени наливать воду на тело ребенка, чтобы он не замерз.
  • Сделайте безопасный выход. Когда время купания ребенка закончится, выполните действия в обратном порядке, чтобы сесть в ванну: положите ребенка на его подпрыгивающее или автомобильное сиденье и оберните вокруг него полотенце или передайте его кому-нибудь еще, прежде чем выйти.

Настоящая красота купания с малышом в том, что это опыт, которым вы можете поделиться на долгие месяцы. Конечно, к тому времени принятие ванны с малышом будет больше похоже на игру в воде, чем на прижимание к груди, но это нормально.

Удачи!

Обработка проволоки — Как манипулировать проволокой для создания искусства


Древний вид народного искусства, проволочная работа, вероятно, впервые была применена. египтянами, начиная примерно с 3000 г. до н.э.К середине девятнадцатого века это живое народное искусство процветало благодаря наличию впечатляющих ассортимент продукции от кухонных принадлежностей до ограждений из проволоки. К 1920-м годам проволочная скульптура представила эту среду в мире изобразительного искусства.

Диаметр проволоки измеряется в дюймах или миллиметрах, а также в датчики. Датчики варьируются от 0 до 50; чем меньше число, тем толще проволока. Например, провод 16-го калибра немного тоньше. чем плечики, а проволока 30 калибра похожа на резьбу.

• отожженная проволока: гибкая, прочная и простая в использовании проволока для всех ваших потребностей в крафте. Пример: темная отожженная проволока.
• арматурная сетка: забавный, универсальный, гибкий алюминий, идеально подходящий для скульптуры, моделирования. изготовление и декоративно-прикладное искусство.
• проволока для нанизывания бус: сделана из множества прядей невероятно тонкого диаметра. провод из нержавеющей стали. Гладкое нейлоновое покрытие, устойчивое к перегибам, обеспечивает отличное стойкость к истиранию. Tiger Tail, одна из оригинальных проволок, используемых для нанизывания бус, фактически имел промышленное происхождение.Содержит всего 3 нити из нержавеющей стали проволока, она имеет тенденцию перекручиваться, если вы не будете осторожны. Современные проволоки для нанизывания бус мягче, прочнее и гибче, чем хвост тигра, и может использоваться для большинства общие конструкции бисероплетения. Проволока для нанизывания бус, теперь доступна в нескольких цветах для улучшения ваших дизайнов, хорошо работайте для нанизывания керамики, стекла, металла, камня бисер, бисер и пресноводный жемчуг. Чем больше количество прядей, тем мягче и гибче проволока.
• шнур для бисероплетения: шелковый или нейлоновый шнур. Нейлоновый шнур дешевле, но не уступает шелку. На самом деле он сильнее, меньше растягивается и ощущается очень хорошо. похож на шелк. Шелк, традиционный материал для нанизывания бус, столетий, добавляет элегантности и естественной драпировки вашим рисункам.
• цветной медный провод: состоит из медного сердечника, покрытого цветным полиуретаном. покрытие. Он имеет прозрачное нейлоновое покрытие, устойчивое к отслаиванию и сколам, несмотря на обширная обработка проволоки, скручивание или сгибание.Цветной медный провод идеально подходит для обмотка проволоки, формовка проволоки и нанизывание бусинок.
• эмалированная проволока: гнущаяся, но при этом держит форму. Отлично подходит для украшений изготовление, цветочный дизайн и многое другое!
• Проволока памяти: «запоминает» свою форму и сохраняет форму катушки. Жесткий, проволока из закаленной нержавеющей стали доступна для браслетов, браслетов, ожерелий и колец. размеры. И он устойчив к коррозии и потускнению.

Плоскогубцы используются для сгибания и придания формы проволоке, и обычно только самые необходимы основные виды кусачков и плоскогубцев.
• Круглогубцы — это универсальные плоскогубцы, которые особенно хорошо подходят для гибки. проволокой на более мелкие круглые петли или круги, потому что челюсть состоит из двух гладких, тонкие шишки. Диаметр готового круга определяется тем, где на конус проволока наматывается — ближе к основанию для большего круга или в сторону наконечник для крошечного круга. Сожмите челюсти вместе, чтобы увидеть, как зазор между ними два конуса сужаются, закрываясь на конце. Найдите место в промежутке, которое совпадает толщину проволоки, чтобы выбрать подходящее место для обмотки.Плоскогубцы полукруглые полезны для сгибания проволоки в широкие кривые.
• Плоскогубцы имеют плоскую гладкую поверхность на внутренней стороне губок, что позволяет это инструмент, который можно использовать, если вы хотите захватить провод, не повредив его. Эти плоскогубцы также хороши для загибания проволоки под прямым углом.
• Плоскогубцы похожи на плоскогубцы, за исключением плоской части. челюсть имеет мелкие зазубрины для более надежного захвата. Зубчатые челюсти испортят проволоку, поэтому обязательно беритесь за провод только в тех местах, которые в конечном итоге будут скрыты.Иногда вы намеренно будете использовать зубцы, чтобы прорезать какой-нибудь зуб в проволоке для лучшего удерживайте в точках пересечения и при намотке проволоки.
• Плоскогубцы с загнутыми носами, наклонные, зубчатые губки помогут вам работать в сложных и труднодоступных местах. пробелы.
• Длинногубцы с зубчатыми губками для надежного захвата и легкого захвата. вверх.
• Клещи для скручивания и кусачки для создания плотных, однородных спиралей с минимальным усилие. Простое действие одним движением и автоматический возврат проволоки быстро и быстро скручиваются. легко превратить в прядь, которая не распутается.Проволока легко режется проволокой резак в центре плоскогубцами
• Диагональные плоскогубцы легко прорежут проволоку толщиной до 1,6 мм.
• Нейлоновые клещи с губками, обычные и с тонкими носиками, покрыты тонким слоем нейлона. и может аккуратно сплющивать и упрочнять проволоку без надрезов и изменения диаметра провода. Эти плоскогубцы также подходят для удаления изгибов и перегибов.
• Плоскогубцы с параллельным или канальным типом полезны, потому что губки открываются и закрываются. параллельно друг другу, в отличие от обычных плоскогубцев.Хотя челюсти гладкие, они держатся хорошо, потому что держатся по всей длине, а не за одну точка. Эти плоскогубцы подходят для правки изогнутой проволоки или для углов загиба.
• Игольчатые плоскогубцы полезны для проникновения в труднодоступные места и являются лучший вид плоскогубцев для работы с проволочной сеткой. Более универсальный игольчатый носик Плоскогубцы сочетают в себе плоскую губку с закругленной внешней поверхностью, которая сужается к острию. Вы можете использовать носик для раскрытия петель, губку для опрессовки и внешнюю поверхность. как форма для придания формы изгибам и петлям.


Проволока — чрезвычайно податливый материал. Его можно плести, свернуть в бухту, скрученный, обернутый, связанный, тканый, связанный крючком, спиральный, филигранный и вылеплены в бесчисленные чудесные формы.
  • витая проволока
    Скручивание двух или более проволок вместе добавляет прочности и создает текстуру. Мягкие провода, такие как медь, скручивать легче всего. Более жесткие провода например оцинкованная проволока требует больше усилий и осторожности.Сдача преждевременное отключение проводов может привести к их опасному вращению вне контроля.

    Самый простой метод скручивания проволоки — ручная дрель, придавая у вас больше контроля над проводом. Начните с отрезка проволоки на как минимум в три раза больше желаемой длины скрутки, сохраняя помните, что чем плотнее скрутка, тем больше проволоки вам понадобится. Сложите проволоку пополам и оберните ею ножку стола или дверную ручку.При необходимости поместите прокладку между проволокой и дверной ручкой. или ножка стола для защиты поверхности. Вставьте крючок для чашки в дрель и закрепите оба конца проволоки на крючке для чашки. Удерживая натянув проволоку, медленно поверните ручку дрели, скручивая проволоку.

    Если у вас нет ручной дрели, вы можете создать свою собственную модифицированную версия с деревянной вешалкой с вращающимся проволочным крючком.Отрежьте кусок проволоки как минимум в три раза длиннее желаемой. скрученная длина. Сложите проволоку пополам и обмотайте петлей. дверную ручку или другое безопасное место. Оберните оба конца провода не менее трижды вокруг вешалки по обе стороны ручки, обезопасить. Сделайте шаг назад, пока проволока не натянется и не начнет вращаться. плечики. Для равномерного скручивания держите провод горизонтально. и не ослабляйте хватку.Скрутите проволоку до нужной степени, будьте осторожны, чтобы не перекрутить проволоку слишком сильно, иначе она может порваться. Удалить проволоку от дрели или дверной ручки и отрежьте оба конца.

  • базовый якорная петля
    Большинство конструкций изделий из проволоки начинается с простой якорной петли. Возьмитесь за конец проволоки плоскогубцами, примерно на 1/4 дюйма ниже кончик носа, крепко сжимая ручки плоскогубцев.Создайте тугую петлю, аккуратно намотав проволоку на нос. плоскогубцев, повернув плоскогубцы или потянув за проволоку около. Снимите петлю с носа плоскогубцев и поместите конец с петлей между кончиками плоскогубцев, сжимая, чтобы сплющить в конце.
  • оберточная проволока
    При наматывании проволоки сердечник должен быть толще и тверже. чем оберточная проволока.Две штуки одинаковой толщины могут можно использовать, если оберточная проволока достаточно мягкая, медная проволока идеальный. При обрезке сердечника оставьте дополнительные 2-1 / 2 дюйма, чтобы сформировать петлю намотки. Если вы используете длинные провода, вы можете сначала скрутить их, чтобы они не стали неуправляемыми.

    Использование круглогубцами сделайте петлю на конце жилы и прикрепите к этой петле обмоточную проволоку.Вставьте карандаш или палочку для еды в петлю и используйте ее в качестве моталки, вращая ее одной рукой. Во время наматывания другой рукой затягивайте и перегибайте проволоку. катушки так, чтобы проволока была плотно намотана. Вы также можете использовать плоский плоскогубцы, стараясь не повредить цветное покрытие.

  • катушки
    Катушки, обычно используемая декоративная форма, добавляют изящества и стиля конструкция, устраняющая опасность острых концов.

    Закрыто Катушки: С помощью плоскогубцев сделайте небольшую петлю на конце. провода. Крепко держите петлю параллельным или канальным плоскогубцами и продолжайте сгибать проволоку вокруг себя, пока катушка нужного размера. Продолжайте регулировать положение плоскогубцами во время работы, стараясь не повредить проволоку.

    Открыть Катушки: С помощью плоскогубцев сделайте небольшую петлю на конце. провода.Удерживая петлю в плоскогубцах, приложите большой палец проволоку и сформируйте кривую, обращая внимание на пространство, которое вы хотите между кольца катушки. Наконец, аккуратно сплющите катушку с помощью плоскогубцы параллельные (канальные).

    Сплющенные удлиненные витки: Уплощенные удлиненные витки быстрый и простой способ формирования декоративной планки или конструктивного устройства например, боковые стенки контейнера.

    Обертка Проведите несколько раз вокруг метлы или дюбеля, чтобы получился виток. Снимите проволоку с метлы, когда катушки достигнут желаемого значения. длина. Растягивайте или сглаживайте петли одну за другой, удерживая их крепко между пальцами и большими пальцами или сжав небольшой группа катушек с нейлоновыми клещами. Продолжайте расширяться или сжимать петли, пока вся катушка не будет сплющена.Петли будут теперь выглядят скорее овальными, чем круглыми. Катушку можно растянуть дальше при желании раскрыть петли.

    наконечник: Марка длина размерных витков путем наматывания проволоки на дюбель. Снимите проволоку с дюбеля, когда они достигнут желаемой длины. После снятия витой проволоки с дюбеля используйте нейлоновые клещи. заправлять острые концы и манипулировать катушками в любом манера форм.

    наконечник: Чтобы слегка разделить витки проводов и равномерно, наденьте тупой наконечник. лезвие ножа для масла между витками и вращайте нож лезвие для разделения катушек.

  • завитки или катушки с лентой
    Положите проволоку на наковальню или другую твердую плоскую поверхность; молоток длина проволоки в форме плоской ленты. Используйте плоскогубцы с круглым носом. сформировать проволоку вокруг губок плоскогубцев.Отрегулируйте плоскогубцы как необходимо, и продолжайте прокрутку, чтобы сформировать катушку. Используйте нейлоновую челюсть плоскогубцы, если катушка вставлена ​​в другой кусок провода.
  • ткачество
    Техники ткачества, вязания и кружева можно использовать в изготовление плетеных и текстильных изделий. Медный провод с тонкой эмалью особенно подходит для плетения, так как он мягкий и податливый, и доступен в широкой цветовой гамме.
    1. The Самый простой способ плетения — наматывать проволоку поверх подкосов и под ними. или спицами. Чтобы создать распорки, отрежьте проволоку одинаковой длины и свободно сложите их на полпути или в точках пересечения. Удерживая провода в одной руке, прикрепите отрезок провода к по центру и начните плести вокруг спиц проволоки сверху / снизу. мода, обдувая спицы по кругу на ходу.После того, как пойдем примерно три раза, вставьте дополнительную спицу, чтобы получить нечетное число, чтобы установить узор «сверху / снизу». Положите новую спицу рядом с той, которая уже в плетении, и продолжая плести, вставьте новое ребро в выкройки, распределяя спицы по равномерному кругу по ходу движения.
    2. Для более плотное плетение, более аккуратная отделка, плетение вокруг четного числа стоек, пропустив проволоку через каждую стойку и обмотав ее петлей вокруг проволочной стойки, чтобы создать гладкую, плотно сплетенную поверхность.
    3. Подписаться предыдущая техника, но перевернуть переплетение, на этот раз проходя проволоку под каждой стойкой, прежде чем снова обмотать проволочная распорка для создания гребней в переплетении.
  • петля
    Петлевые соединения используются для соединения двух кусков проволоки, например, для цепи.Чтобы звенья цепи сделать из проволоки, вы, по сути, создаете маленькие восьмерки с перпендикулярными петли. Начните с сгибания конца куска проволоки примерно на 1/4 дюйма на угол 90 градусов плоскогубцами и сформировать небольшую петлю плоскогубцами. Возьмитесь за эту петлю плоским носом плоскогубцами и согните проволоку под углом 90 градусов. Отрежьте проволоку, оставив около 1/4 дюйма длины, если вы измеряете от петли.С помощью круглогубцев превратите эту длину в другую петлю. Сделайте достаточное количество звеньев восьмерки для нужной длины цепи. Соедините звенья, открывая и закрывая петли плоскостопием. плоскогубцы, чтобы держать их круглыми. Будьте осторожны, чтобы не раскручиваться петли.

  • бусины из проволоки
    Скрутите проволоку в отдельные круглые бусинки, как если бы вы наматывали клубок пряжи.Чтобы сделать большой проволочный шар, возьмите кусок размером 24 дюйма. проволоки 18 калибра. Сделайте петлю на одном конце. Примерно на 1/2 дюйма ниже петлю, проволоку неплотно загните обратно на себя. Держись за это часть проволоки плоскогубцами. Используйте свои руки, чтобы оберните проволоку вокруг центральной стойки петлей в теме. Продолжайте наматывать проволоку так же, как и раньше. намотайте клубок из веревки.Если хотите, чтобы мяч был воздушным, неплотно заверните. Если вы хотите получить плотный шар, туго натяните проволоку. Используйте плоский нос плоскогубцы, чтобы при необходимости манипулировать проволокой. Плоскогубцы также полезен для удержания мяча — вам нужно будет держать смещение того места, где вы держите мяч, когда вы его оборачиваете. Когда мяч примерно 5/8 дюйма в диаметре или размер как хотите, проденьте конец проволоки через середину мяча вдоль центральной стойки и из противоположного конца.Создавать петля с обратной стороны шара от первой петли.

  • застежка с крючком и проушиной
    Для крючка отрежьте кусок проволоки диаметром 6 дюймов и согните его. плотно плоскогубцами. С основанием круглого носа плоскогубцами, сформируйте закругленную форму крючка примерно на 1/2 дюйма от сложенного конец, держа два отрезка проволоки рядом.Использование плоскостопия плоскогубцами, возьмитесь за проволоку «хвостами» на 3/4 дюйма вниз от изгиб крючка. Один хвост согните вперед под углом 90 градусов и другой под углом 90 градусов назад. Используя один из хвостов, оберните два провода по направлению к крючку, создавая тугую катушку. Вам нужно будет удерживать два куска проволоки вместе с плоскогубцы при обертывании. Обрежьте лишнюю проволоку.Отделка оставшийся хвостик на 1/2 дюйма и сделайте петлю с круглым носом. плоскогубцы. Используйте эту петлю для соединения звеньев цепи.

    Чтобы кольцо подходило к крючку, оберните небольшой отрезок проволоки размером с крючок. около 2 дюймов вокруг основания плоскогубцев. Продолжайте работу плоскогубцы так, чтобы вы создали катушку большого круга, примерно 1/4 дюйма в диаметре. Вам нужно создать разрезное кольцо с перекрывающиеся концы, как кольцо брелка.Удалите лишний провод и при необходимости затяните кольцо плоскогубцами.

  • совет: Чтобы уменьшить количество настроек разрезного кольца, сделайте три оборота и затем обрежьте кольцо так, чтобы концы перекрываются только один раз.
  • закалка
    Закалка проволоки — это процесс придания проволоки жесткости для усиления. и зафиксируйте его конструкцию, манипулируя проволокой.Нейлоновая челюсть плоскогубцы могут аккуратно сплющивать и упрочнять проволоку без надрезов и изменение диаметра проволоки. Доступны два размера плоскогубцев: правильные и тонкие, для более узких мест.
    1. Плавное перемещение проволоки вперед и назад несколько раз приведет к привести к его затвердеванию. Например, после перемещения проволочных петель назад и вперед несколько раз, заметное застывание проволоки происходит запирание по форме конструкции.
    2. Другой метод, удар молотком, позволит (1) упрочнить проволоку, (2) сплющить проволоку, (3) сплющить дизайн и (4) текстурировать или пометьте провод. Молоток резиновым молотком или плоским концом отбойного молотка

Как часто вашим детям следует принимать ванну или душ? — Клиника Кливленда

Маленькие дети становятся липкими, грязными, а иногда и очень мерзкими.Им требуется всего секунда, чтобы зарыть голову в песочницу или улучшить брови перманентным маркером. И давайте не будем думать о том, что происходит, когда они едят фруктовое мороженое (фейспалм).

Клиника Кливленда — некоммерческий академический медицинский центр. Реклама на нашем сайте помогает поддерживать нашу миссию. Мы не поддерживаем продукты или услуги, не принадлежащие Cleveland Clinic. Политика

Так следует ли вам окунуть своих липких возлюбленных в ванну (или принять душ в случае подростков и подростков), когда они вернутся домой из школы или детского сада? Или вы поднимаете руки и принимаете грязь?

Дерматолог Джоан Тамбурро, доктор медицинских наук, сообщает нам, как часто вы должны купать своих детей или заставлять их принимать душ.

Рекомендации по времени принятия ванны

Рекомендации по купанию зависят от возраста вашего ребенка, — говорит доктор Тамбурро. Она предлагает следующие общие рекомендации:

  • Младенцы, малыши и маленькие дети должны проводить некоторое время в ванне два-три раза в неделю. Их нежная кожа не нуждается в ежедневном очищении, но можно чаще доставать игрушки для ванны, если ваш ребенок испачкался или у него грязные подгузники. Говоря об игрушках для ванн, убедитесь, что они нетоксичны и не могут содержать плесень, грибок и бактерии.
  • Дети старшего возраста в возрасте от 6 до 11 лет должны принимать ванну как минимум два или три раза в неделю. Больше душей нужно, когда они становятся грязными, потными или вонючими.
  • Подростки и подростки должны принимать душ ежедневно. (Их недавно появившиеся вонючие ямы, вероятно, подскажут вам, когда придет время активизировать свою гигиеническую игру.) Им также следует умываться дважды в день.

Конечно, есть место для маневра. Если ваш капризный малыш слишком устал, пропуск купания не станет концом света.А если у вашего малыша безупречно спланированный выброс подгузника после купания, во что бы то ни стало — нарисуйте еще один.

Кроме того, не думайте, что все сорвутся с крючка, проведя день в воде. «Очень важно принять ванну или душ после купания в бассейне, озере или океане», — говорит доктор Тамбурро. Итак, промокнуть — это не значит очиститься.

Советы по сохранению кожи

Считается, что слишком частое купание сушит и раздражает чувствительную кожу. Но общепринятое мнение нуждается в некотором обновлении, доктор.- говорит Тамбурро.

Это правда, что жесткие антимикробные мыла могут вызывать сухость и зуд кожи. Она рекомендует избегать этих продуктов, если ваш врач не рекомендовал их при каком-либо кожном заболевании. Однако мягкое мыло безопасно для частого купания.

«Выбирайте мягкое мыло, которое не слишком пенится и не имеет ароматизаторов», — говорит д-р Тамбурро. «И не думайте, что все детское мыло мягкое». Если вы не уверены, насколько осторожен ваш выбор, посоветуйтесь с врачом.

Увлажнение также является ключевым моментом, особенно если у ваших детей сухая кожа или вы живете в сухом климате. Лучшее время для увлажнения — сразу после ванны или душа, чтобы удержать всю влагу.

Как ванны могут помочь при экземе

Многие дети страдают экземой, из-за которой кожа становится сухой, красной и сильно зудящей. Вы можете подумать, что слишком частое купание может вызвать раздражение. Но на самом деле, говорит доктор Тамбурро, «исследования показывают, что людям с экземой следует чаще мыться.”

Причина: «Увлажняющие средства лучше действуют на влажную кожу, и наша цель при лечении экземы — восстановить водный барьер кожи».

Конечно, если кожа вашего ребенка внезапно покрывается сухими, шелушащимися, красными пятнами, это может быть не экзема. Это может быть сыпь или аллергическая реакция, поэтому проконсультируйтесь с педиатром или дерматологом.

Ответить

Ваш адрес email не будет опубликован.
