Демонтаж сплит системы своими руками

Демонтировать сплит-систему, состоящую из наружного и внутреннего блока, сложнее, чем моноблочный кондиционер. Основной нюанс заключается в замкнутой схеме циркуляции хладогена, которую при снятии надо разгерметизировать.

Целесообразно ли заниматься такой работой самостоятельно или лучше доверить ее профессионалам? Какова технология демонтажа кондиционера? Ответы на эти вопросы описаны в статье.

1. Демонтаж сплит системы: плюсы и минусы самостоятельного снятия кондиционера
2. Устройство кондиционера
3. Демонтаж сплит системы своими руками: последовательность действий
4. Особенности демонтажа кондиционеров разного типа
5. Общие рекомендации по демонтажу кондиционеров

Демонтаж сплит системы: плюсы и минусы самостоятельного снятия кондиционера

Как правило, основным поводом для снятия кондиционера является переезд или замена морально устаревшего устройства на новое.

Меняя место жительства или офис, не хочется оставлять новым владельцам купленную за собственные средства сплит систему. В таком случае можно пригласить бригаду специалистов для демонтажа кондиционера или попробовать выполнить эту работу самостоятельно.

Профессиональные монтажники сделают демонтаж кондиционеров (сплит систем) за 15 минут, но за такую скорость и гарантию, что устройство не выйдет из строя придется заплатить. Ценовая политика зависит от мощности оборудования: снятие квартирного кондиционера обойдется в 2500-4000 р., большой офисной сплит системы – до 10000 р. Стоимость демонтажа встроенного в подвесной потолок или кассетного «кондера» увеличивается на 5-15%.

В принципе, человеку, который знаком с технической темой и общим устройством кондиционера, будет, более ли менее, понятно, как отвинтить штуцеры, откачать хладоген, отсоединить коммуникации, снять блоки сплит системы и упаковать элементы по коробкам. Однако не все так просто. Существуют некоторые риски, о которых надо знать:

1. Главная опасность – не откачанный фреон. Без манометра, измеряющего давление на газовой магистрали, выполнить перекачивание хладогена не получится. Замерзание паров воды приведет к поломке насоса и дорогостоящему ремонту.
2. Используя непрофессиональные инструменты можно повредить трубы испарителя внутреннего блока, расположенные очень близко возле места фиксации кондиционера в стене.
3. В случае если трубопровод обрезан чересчур коротко, есть вероятность, что при последующей установке он не подойдет по длине. Наращивание нового выведет оборудование из строя.
4. Блоки испарения канальных кондиционеров дополнительно нуждаются в аккуратном отсоединении с воздуховодами. Выполнить подобную работу, не имея опыта, сложно.
5. При снятии сплит системы не обойтись без специальных дорогостоящих инструментов. Иногда стоимость проката выше, чем оплата за труд профессиональных демонтажников.
6. Промышленные кондиционеры имеют немалые габариты и вес. Выполнить снятие самостоятельно физически сложно, а иногда не реально. Кроме того, квартирные внешние блоки кондиционеров, могут размещаться очень высоко на фасаде дома далеко от окна. В этих случаях от идеи демонтаж без помощи специалистов и промышленных альпинистов придется отказаться.

Важно! Дать 100% гарантию на сохранность бесперебойной работы кондиционера после его демонтажа никто не сможет. Риск демонтажа/установки  сплит системы в непригодном состоянии довольно велик.

Если перечисленных доводов не достаточно и желание самостоятельно снять устройство не пропало, то необходимо ознакомится с устройством кондиционера и понять технологию его демонтажа.

Устройство кондиционера

От понимания работы сплит системы зависит 50% успеха ее снятия. Современная сплит система состоит из наружного и внутреннего блоков, каждый из которых содержит набор соответствующего оборудования и выполняет свою функцию.

Наружный блок включает следующие узлы:

• теплообменник – конденсатор;
• вентилятор, прогоняющий воздух через теплообменник;
• компрессор, который нагнетает давление;
• осушитель, соединительные медные трубки и расширительный клапан;
• электротехнические элементы (запитка от электросети) и средства автоматизации.

Внутренний блок кондиционера содержит:

• теплообменник – испаритель с вентилятором;
• жалюзи, направляющие поток воздуха;
• фильтрующие элементы;
• емкость для сбора конденсата.

Блоки соединены между собой двумя магистралями для хладоносителя. По большой трубе хладоноситель передвигает в виде газа, а по трубе с меньшим диаметром – в жидком состоянии.

Общий принцип работы кондиционеров: Компрессор работает с парами фреона. При включении пары хладогена нагреваются и поступают в наружный блок, где совершают теплоотдачу на радиатор. Затем хладоген возвращается во внутренний блок, вбирает  в себя тепло из дома, нагревается и передает тепло радиатору. Таким образом, происходит циклическая работа.

Важно! Наибольшей опасности деформации при демонтаже подвергается вакуумный насос компрессора. Даже незначительное повреждение насоса снижает производительность сплит системы – пыль, царапины, посторонние предметы и грязь могут стать причиной снижения производительности кондиционера.

Демонтаж сплит системы своими руками: последовательность действий

Необходимые инструменты

При обслуживании сплит системы и ее демонтаже важно соблюдать основные правила техники безопасности: работать с помощником и использовать страховочное оборудование.

Чтобы снять квартирный кондиционер надо запастись такими инструментами:

• рожковые ключи;
• разводные ключи;
• торцевые ключи с трещеткой;
• отвертка РН2;
• бокорезы;
• строительный нож;
• набор шестигранников;
• шуруповерт;
• труборез;
• манометрический коллектор.

Удаление хладогена

Перед тем как снять кондиционер необходимо «перегнать» хладоген:

1. Включить кондиционер в режиме охлаждения, на пульте установить самый низкий температурный режим.
2. На внешнем блоке сплит системы найти два вентиля разных размеров и разводным ключом открутить заглушки.
3. После запуска компрессора шестигранником перекрыть меньший вентиль. К большему вентилю сразу подсоединить манометрический коллектор.
4. Отслеживать на монометре падение давления. Как только стрелка опуститься ниже нуля закрутить большой вентиль.

После выполнения этих действий кондиционер выключить – теперь весь хладоген выведен в наружный блок. Следующий этап – отсоединение провода от внешнего блока.

Отсоединение коммуникаций

Последовательность действий:

1. Открутить трубку меньшего размера. Как правило, этот процесс не вызывает каких-либо сложностей.
2. Большую трубку откручивать аккуратно, прикладывая небольшие усилия, чтоб не сорвать резьбу.
3. После отключения фреонопровода вентили закрыть заглушками – это убережет внешний блок кондиционера от попадания вовнутрь влаги и мусора. При отсутствии специальных заглушек можно воспользоваться обычной изолентой.
4. Отсоединить электрические коммуникации.

Снятие наружного и внутреннего блока кондиционера

Открутить внешний блок сплит системы от горизонтальных кронштейнов. Обычно наружная часть кондиционера прикручена четырьмя болтами М8, М6 или М10. После того, как болты откручены внешний корпус снять и отставить в сторону. Снаружи на фасаде здания должен остаться только фреоноотвод, который пока не снимается.

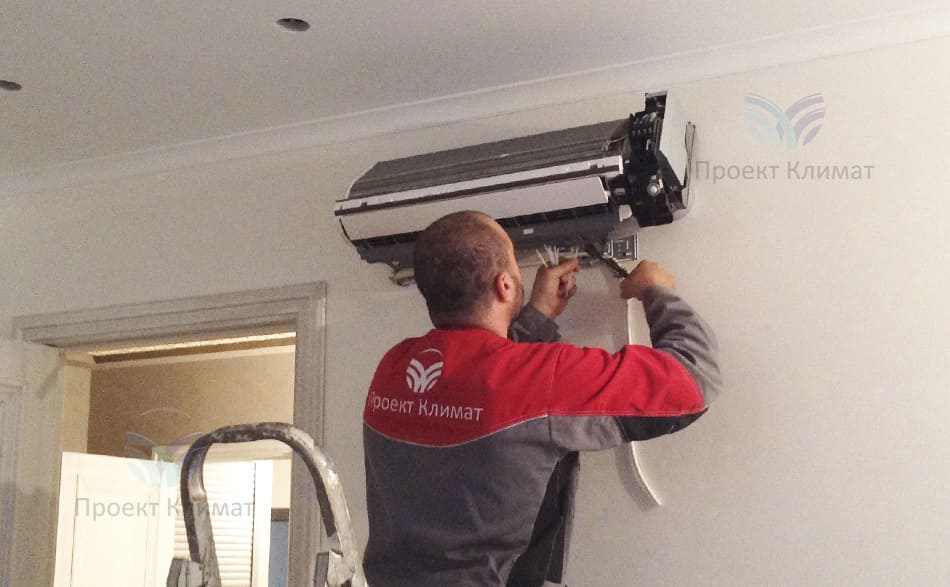

Следующий шаг – демонтаж внутреннего блока сплит системы. Неопытному специалисту процесс снятия со стороны покажется простым: отсоединить от стены и открепить трубки. На самом деле, чтобы грамотно демонтировать  эту часть кондиционера надо соблюдать рекомендованный порядок действий:

1. Определить конструкцию креплений, защелок и пр. У разных моделей кондиционеров способы фиксации корпуса к монтажной пластине могут несколько отличаться друг от друга.
2. Обычно в нижней части блока отмечены стрелочки, указывающие место соединения корпуса с монтажной пластиной. В зависимости от модели в этой точке надо оттянуть/надавить или открутить саморезы. Точная информация о методе крепления указана в инструкции к кондиционеру. Производители устанавливают специальную систему защелок, потому что рядом с креплением располагается блок для испарения. Внешние колебания этого блока могут стать причиной поломки прибора. Для снятия защелок производители рекомендуют использовать специальный прибор. При отсутствии такого расщелкивание выполняется самостоятельно при помощи небольшого инструмента. Действия должны быть последовательными и аккуратными, чтобы не деформировать трубки испарителя.
3. После того, как отстегнули нижнюю часть корпуса, надо его немного отодвинуть от стены. За блоком расположен фреонопровод в теплоизоляторе, электрический межблочный кабель и дренажный патрубок.
4. От внутреннего корпуса отсоединить межблочный электрический кабель – открутить крышку электрочасти блока, отсоединить кабель от клемм, вытянуть провод из блока.
5. Отсоединить дренажную трубку. Заранее надо подготовить небольшую емкость, так как из патрубка может вытекать вода (100-200 гр.).
6. Далее – отсоединить фреонопровод. Как и на внешнем блоке понадобится отсоединить две трубки разного диаметра. Эти коммуникации спрятаны за термоизолятором.
7. Последовательно открутить одну, а потом вторую трубку. После отсоединения каждую трубку надо «заглушить», чтоб в контур не попала влага и пыль.
8. Когда межблочные коммуникации полностью отсоединены, внутренний блок немного приподнимается вверх и снимается с монтажной пластины. Корпус отставить в сторону. На стене останется только пластина.
9. Открутить саморезы и снять монтажную пластину – она понадобится при повторной установке кондиционера.
10. Чтобы не потерять пластину рекомендуется надеть на внутренний блок и в таком виде транспортировать.

На фасаде здания осталась старая фреоновая магистраль. Для дальнейшего монтажа сплит системы понадобятся гайки с фреоновода – их надо выкрутить из трубы.

Важно! Во время транспортировки внутренняя часть кондиционера может располагаться в любом положении, а наружный блок – только так, как он установлен на кронштейнах, то есть исключительно вверх головой и вниз ножками.

Особенности демонтажа кондиционеров разного типа

Выше был приведен порядок демонтажа настенной сплит системы своими руками – по сути, бытового кондиционера. Сложнее дело обстоит со снятием канальной сплит системы – устройство очень тяжелое, а его демонтаж требует отсоединения воздуховодов от блоков.

 Порядок выполнения работы следующий:

1. Снять приточно-вытяжные адаптеры с решеткой.
2. Воздуховоды отсоединить от внутреннего блока – открутить саморезы или снять хомуты (зависит от модели кондиционера).
3. Выполнить закачку фреона во внешний блок.
4. Продолжить снятие по описанной схеме демонтажа настенного устройства.

Колонная сплит система снимается в той же последовательности, что и настенная по схеме:

1. Контроль давления и перекачивание фреона.
2. Отсоединение связующих магистралей и снятие внешнего блока.
3. Отсоединение коммуникаций внутреннего блока и его демонтаж.

Комнатный блок колонник не имеет монтажной пластины ни шпилек крепления (как консольный, кассетный), поэтому процесс демонтажа несколько упрощен.

Снятие кассетной сплит системы происходит по схеме канальной. Демонтаж внутреннего модуля начинается с ослабления гаек крепления и последовательного отсоединения коммуникаций. Отличие от канальной состоит в том, что у кассетной сплит системы нет воздуховодов.

Внутреннее крепление консольной (напольно-потолочной) происходит с помощью шпилек – этот момент надо учесть, отсоединяя блок от стены или потолка. В остальном, процесс демонтажа аналогичен снятию настенного кондиционера.

Важно! Выполнять демонтаж сплит системы нельзя в дождливую или снежную погоду. Попавшая вовнутрь влага приведет к выходу из строя компрессора.

Общие рекомендации по демонтажу кондиционеров

1. При отсоединении проводов, трубок их концы желательно промаркировать и дополнительно зарисовать схему соединения. Если повторная сборка будет выполняться не сразу после демонтажа, то есть риск забыть порядок их крепления.
2. Нарушение правил демонтажа может привести к выкачке фреона. Стоимость закачки хладогена и ремонт сплит системы могут обойтись дороже, чем вызов специалиста для квалифицированного снятия кондиционера.
3. Перевозку сплит системы надо выполнять с особой осторожностью. Самая восприимчивая и уязвимая часть системы – вакуумный насос. Его ремонт или замена обойдутся дорого.
4. Демонтаж внутреннего блока лучше выполнять втроем. Двое держат, один – откручивает коммуникации и т.д.
5. При снятии внутреннего блока сложнее всего добраться к защелкам. Часто приходится убирать крышку испарителя. За неимением специальных инструментов, некоторые выходят из положения, используя крестовую отвертку и пассатижи.

Демонтаж сплит системы: видео

Демонтаж сплит-системы в Ростове-на-Дону — демонтировать старый кондиционер, компания СТАМ

Если вы ставите новую сплит-систему вместо старой, то качественный демонтаж имеет не меньшее значение, чем установка. Существует несколько причин замены системы кондиционирования и каждая требует своего подхода к снятию оборудования.

Самый распространенный вариант, когда сломанная техника заменяется новой. На первый взгляд нет ничего сложного демонтировать кондиционер, не заботясь об уже вышедшем из строя оборудовании и его сохранности. Но здесь перед нами встает другой вопрос: старая трасса — будет ли она использоваться при установке нового кондиционера. Если межблочные соединения спрятаны в стену и вы не хотите прокладывать дополнительный короб для маскировки трассы, лучше доверить снятие той фирме, которая будет выполнять установку. Мастера позаботятся о сохранности медных трубок и дренаже, чтобы мусор и грязь не попали в трубопровод при демонтаже. Медные трубки со временем окисляются и частично теряют свою эластичность.

Еще один нюанс — во время снятия старого и установки нового кондиционера есть возможность образования микротрещин, которые приведут к утечке фреона. Поэтому на монтаж кондиционера со старой трассой гарантий нет. При монтаже на старую трассу очень часто требуется применение пайки, полной или частичной замены трассы, удлинение дренажной трубки, заправка фреоном и вакуумирование. Все эти этапы занимают много времени и требуют дополнительных затрат, что приводит к росту стоимости. В связи с этом оставлять старую фреоновую магистраль стоит только в тех случаях, если нет возможности её замены.

Если Вы хотите снять сплит-систему и установить её в другом месте – тем более необходимо прибегать к помощи профессионалов, чтобы не повредить сложный комплекс оборудования, не выпустить фреон и не допустить попадания воздуха в блоки. Попадание воздуха в кондиционер со временем может погубить новое оборудование.

Очень важно соблюдение норм безопасности. Фреон в системе находится под большим давлением. Если устроить быструю разгерметизацию она вызовет струю холодного газа (температура около -40 градусов), попадая на участки тела, фреон вызывает обмерзание. Также стоит обращаться к специалистам, если доступ к наружному блоку ограничен или труднодоступен.



Как снять кондиционер со стены своими руками.

Необходимость в демонтаже со стены внутреннего блока кондиционера может возникнуть в нескольких ситуациях. Самая безобидная – косметический ремонт в комнате. Тут нужно лишь немного отодвинуть «голову» устройства от стены. Хуже, когда проводятся перепланировка или иные работы, в результате которых приходится менять расположение магистралей, внутреннего и внешнего блока. Рассмотрим обе ситуации подробнее.

Частичный демонтаж кондиционера

Во время ремонта стен в помещении внутренний блок может мешать. Например, нужно закрепить стеновые панели так, чтобы не было видно зазоров возле пластикового корпуса. В такой ситуации можно справиться с задачей самостоятельно, не прибегая к помощи мастеров.

Внутренняя часть сплит-системы может крепиться к стене несколькими способами. Все зависит от модели устройства и, в некоторых случаях, его мощности (чем оно мощнее, тем крупнее прибор и массивнее кронштейн). Также роль играет количество и расположение специальных клипс. Эти параметры зависят от модели кондиционера.

Мы дадим общую инструкцию, с помощью которой кондиционер можно самостоятельно снять, но вам придется изучать и документацию к своей модели.

1. Осмотрите корпус кондиционера, найдите клипсы.
2. Если «зацепы» кронштейна расположены вверху – нажмите на клипсы.
3. Если кронштейн имеет «зацепы» внизу – клипсы нужно оттягивать.

Если вы все сделаете правильно – внутренний блок снимется и будет держаться только на магистрали. Появившегося зазора между стеной вполне достаточно для поклейки обоев, крепления стеновых панелей и других работ. В конце статьи вы найдете видео с более подробным руководством.

Некоторые модели кондиционеров имеют принципиально иное устройство, в котором корпус служит лишь декоративным кожухом. Он также крепится клипсами, но сама «голова» демонтируется со стены иначе. Чтобы снять внутренний блок, осмотрите его и найдите крепежные болты. Открутите их и осторожно снимите блок с крепежной пластины.

Работайте аккуратно и будьте внимательны. Может потребоваться отсоединение капиллярной трубки, шнура питания или магистральных патрубков. В последнем случае сделать работы своими руками вряд ли получится.

Полный демонтаж кондиционера

Крайне нежелательно самостоятельно снимать устройство, не имея опыта подобных работ. Лучше обратиться к мастерам.

Такая осторожность связана со многими факторами:

• тонкостями в конструкции устройства;
• особенностями монтажа магистрали к стенам;
• уровнем мастерства тех, то устанавливал устройство.

Невозможно предугадать, какие проблемы появятся во время работ. Например, гайки для крепления магистрали могут находиться не возле внутреннего блока, как это положено по регламенту, а в стене. В такой ситуации можно повредить резьбовые соединения.

Также опасен и фреон, который в кондиционере находится под высоким давлением. Если появится неконтролируемая утечка и вы не будете к этому готовы – можно получить ожог кожи рук или отравление.

Демонтаж кондиционеров | Ижевск Умелец-Климат

Нужен демонтаж кондиционеров в Ижевске? Звоните!

Любая техника рано или поздно приходит в непригодность. Вечного механизма еще не придумали, и поэтому приходится мириться с тем, что вся электроника и устройства мира рано или поздно «умирают». Та же участь постигла и кондиционеры. Будь то самая красивая и новая модель, к которой прилагается 5 лет гарантии или же дешевенький китайский аналог, все они рано или поздно сломаются, и более не будут охлаждать помещение.

Многие обладатели такого полезного и невероятно важного в жару агрегата, как кондиционер считают, что избавляться от него, по разнообразным на то причинам, можно самостоятельно, не привлекая к этому руку мастера. Хотим вас заверить, что это грубейшая ошибка, поэтому призываем относиться к такому ответственному делу, как монтаж, установка и демонтаж кондиционера очень серьезно.

Советуем Вам обратиться за данной услугой к работникам нашей компании – настоящим высококвалифицированным профессионалам своего дела, которые мастерски подходят к любой поставленной перед ними задаче, даже самой сложной. Наши специалисты в считанные минуты осуществят демонтаж кондиционера Самсунг, Панасоник, Филипс и многих других моделей, качественно, надежно и по доступной цене.

Как происходит демонтаж кондиционеров и сплит систем?

Данный процесс является достаточно сложным, поэтому обычному человеку, который не разбирается в данной сфере деятельности, ради своего же блага, не следует заниматься этим. Происходит демонтаж климатической системы следующим образом:

• изначально происходит демонтаж внешнего блока кондиционера, на котором, собственно, раскручиваются гайки и вентили;
• соединительные трубки снимаются, герметизируются;
• затем осуществляется демонтаж  внутреннего блока кондиционера – герметизируется выход фреона;
• снимается труба для слива, отсоединяются провода;
• убирается внутренний блок;
• демонтаж наружного блока кондиционера ;
• демонтируется основание наружного блока, и убираются кронштейны.

Обратившись в нашу компанию, вы получите профессиональную поддержку на всех требуемых того этапах: от консультаций, касаемо климатической системы оборудования воздуха, до ее установки, монтажа/демонтажа.

Демонтаж кондиционеров и сплит систем

Не стоит браться за это дело лично либо просить демонтировать сплит систему человека, не соображающего в данной сфере деятельности. Должно быть понятно, что развинтить просто болты и штуцеры нельзя, поскольку система заполнена изнутри фреоном, который может вытечь, а заправка, как мы знаем, не из дешевых удовольствий.

Обратитесь в нашу компанию, и мы осуществим демонтаж сплит-системы быстро, качественно и недорого. Наша фирма в своей деятельности ориентируется только на долгосрочное сотрудничество с каждым своим клиентом, поэтому занимается выполнением своей работы на самом высоком уровне.

Последствия самостоятельного демонтажа кондиционера

Как стало понятно из всего вышеперечисленного – демонтировать кондиционер необходимо только при помощи профессионалов. Каковы же последствия, если процесс осуществляется не специалистами? Во-первых, это может послужить причиной значительной потери хладагента. Во-вторых, при перемещении системы кондиционирования на боку существует вероятность того, что из вентилей начнет вытекать масло. В-третьих, демонтаж, произведенный не специалистами, способен привести к попаданию внутрь атмосферного воздуха, в результате чего начнет окисляться внутренняя поверхность трубопровода кондиционера, что постепенно будет засорять систему кондиционирования внутри.

Сколько стоит демонтаж кондиционера?

Работники нашей компании берутся за выполнение любой, даже самой сложной, задачи. Цена демонтажа кондиционера обуславливается сложностью и масштабами работы с определенной моделью, поломкой, переносом в другое помещение. Мы не занимаемся задиранием цен, как большинство фирм, а наоборот, осуществляем свои услуги на выгодных условиях. Как раз одной из услуг является демонтаж кондиционеров недорого, а главное, быстро, качественно и надежно.

Стоимость демонтажа кондиционера приятно вас удивит. Наша компания осуществит демонтаж кондиционера дешево и с соблюдением правил, ведь мы заботимся об интересах каждого нашего клиента! Позвоните нам и вы останетесь довольны!

Наши мастера выполнят свою работу быстро и качественно!

Сплит система поларис как разбирается. Как разобрать внутренний блок сплит-системы своими руками. Сервисное обслуживание внутреннего блока кондиционера…

Частичный или полный демонтаж кондиционера производится по различным причинам — ремонт в квартире, переезд, установка в другое помещение и так далее. Стандартный подход — вызвать для правильного снятия сплит-системы сотрудников специализированной фирмы, оплатив данную услугу. Более экономный вариант — демонтировать кондиционер своими руками, разобравшись в тонкостях процедуры. Нельзя сказать, что она проста, но при верном подходе вполне реализуема.

О способах и трудностях демонтажа своими руками

Как правило, владельцы частных домов и квартир устанавливают 2 разновидности кондиционеров — моноблочные (мобильные) и сплит-системы. С первыми особых проблем не возникает, поскольку в подобных моделях все основные элементы заключены в едином корпусе, и для перемещения агрегата достаточно просто отсоединить воздуховод.

Помимо моноблоков и «сплитов», существуют другие разновидности климатических установок — кассетные, канальные и колонные. Но обычно такую технику устанавливают в офисах, торговых центрах и других помещениях большой площади, в частных жилищах она используется достаточно редко.

Сплит-система состоит из двух секций, расположенных внутри и снаружи жилища. Они соединены между собой двумя магистралями, по которым в различных агрегатных состояниях циркулирует хладагент — фреон. По медной трубке малого диаметра он в виде жидкости течёт из внешнего блока во внутренний. По магистрали большого диаметра газообразный хладагент движется в противоположном направлении. Отсюда возникает ряд трудностей, поджидающих несведущего пользователя при попытке самостоятельного демонтажа:

1. Полная либо частичная потеря фреона в результате неквалифицированного отсоединения магистральных трубопроводов.
2. Попадание в трубки и теплообменники воздуха, содержащего влагу. При неправильной установке сплит-системы в другом месте несжимаемая влага попадёт в компрессор и может нанести ему вред.
3. Засорение медных трубок при вытягивании их из стены и во время транспортировки. Влага или песок во фреоновом контуре — это быстрая «смерть» компрессора.
4. При отключении магистралей от патрубков внутренней секции можно случайно свернуть припаянные к ним резьбовые сгоны.
5. Отсоединение проводов электропитания без пометок на клеммах, куда они были подключены, ведёт к путанице в процессе повторного монтажа.
6. Слишком короткая обрезка дренажной трубки, выводящей на улицу конденсат.
7. Потеря во время перевозки винтиков и прочих мелких деталей, не закреплённых после демонтажа.

Большинство из перечисленных случаев ведут к дорогостоящему ремонту вашего кондиционера в специализированной мастерской, поэтому перед снятием сплит-системы необходимо внимательно изучить инструкцию, приведённую ниже.

Демонтировать внутренний и наружный блок можно тремя способами:

• простая разборка с выпуском хладагента в атмосферу;
• с сохранением фреона в системе по методике «на глазок»;
• с применением специального оборудования, позволяющего полностью сберечь хладагент в контуре.

Наилучший результат даёт последний способ, хотя в определённых обстоятельствах применяются все три. Чтобы у вас не возникло проблем с установкой снятого кондиционера и его дальнейшей эксплуатацией, рекомендуется действовать по третьему варианту, предварительно ознакомившись с методикой сохранения фреона.

Подготовительные мероприятия

Первым делом необходимо приготовить такой комплект инструментов и приспособлений:

• отвёртки с крестообразным и плоским шлицем;
• набор рожковых ключей;
• канцелярский нож;
• шестигранные ключи размерами 5…10 мм;
• манометрический коллектор либо манометр с трубкой и резьбовым соединением, рассчитанный на максимальное давление 10-15 Бар;
• скотч малярный и маркер;
• изоляционная лента либо обычный скотч.

Манометрический коллектор точно понадобится в том случае, когда вы планируете смонтировать сплит-систему в другом помещении, так что его лучше взять в аренду, а покупать выйдет слишком дорого.

Также для удобного и безопасного ведения работ необходима стремянка, чтобы спокойно добраться до внутреннего модуля, установленного под потолком. Внешнюю секцию, расположенную на стене многоквартирного дома, лучше втягивать через окно, предварительно обвязав верёвкой. Здесь нелишними будут услуги помощника.

Важный этап подготовки — обеспечить сохранение хладагента с наименьшими потерями. Для этого используется принцип действия кондиционера, благодаря которому весь фреон можно собрать в одном месте — контуре наружного блока. Приготовив инструменты, действуйте согласно инструкции:

1. Прикрывая рукой инфракрасный элемент на пульте дистанционного управления, переключите сплит систему в режим «Турбо» и выставьте минимальную температуру. Уберите руку с элемента и направьте пульт на кондиционер. Таким способом вы запускаете компрессор сразу на полную мощность.
2. Подключите шланг от манометра к сервисному штуцеру, расположенному на боковой стороне наружного блока, после чего он сразу покажет давление в системе. В некоторых моделях эти патрубки прячутся под крышкой, её нужно снять.
3. Открутите 2 гайки — заглушки, находящиеся на торцах штуцеров. Под ними обнаружатся вентили, регулируемые шестигранным ключом. Подберите подходящий шестигранник по размеру.
4. Перекройте кран магистрали с жидким хладагентом (это более тонкая трубка) и следите за показаниями манометра. В это время компрессор втягивает газообразный фреон через вторую трубку.
5. Когда стрелка прибора упадёт на ноль и станет уходить в зону вакуума, закройте второй вентиль и быстро отключите кондиционер пультом дистанционного управления. На этом всё, хладагент в полном объёме находится в контуре внешнего модуля.

В сплит-системах, заправленных разными марками фреона (бывает R22 и R410), отличается диаметр резьбы сервисного штуцера, куда подключается манометр. Для R410 нужен специальный переходник, который следует приготовить заранее.

Сохранение хладагента по способу «на глазок» производится без манометрического коллектора. После закрытия жидкостного вентиля надо выждать около 40-50 секунд, после чего закрывать газовый кран и отключать бытовой прибор. Недостаток ясен: вы не узнаете, сколько фреона успело попасть в наружный блок, а долго держать работающий компрессор с перекрытой магистралью недопустимо. Результат проявится при следующей установке «сплита» и его запуске.

Инструкция по снятию внешнего модуля сплит-системы

Наружный блок кондиционера приходится демонтировать при переезде или его перестановке на новое место. Для проведения ремонта квартиры снимать внешнюю секцию необязательно, но отсоединить фреоновые магистрали, кабель и дренаж всё равно придётся. Работы выполняются в таком порядке:

1. Открутите шланг манометра, используемого при перекачивании хладагента, и поставьте на место торцевые гайки — заглушки.
2. Рожковым ключом открутите накидные гайки, прижимающие медные трубки к штуцерам, отогните их в сторону. С помощью скотча либо изоленты защитите все открытые отверстия в магистралях и патрубках внешнего модуля, чтобы внутрь не попал мусор и пыль в процессе работы.
3. Чтобы отсоединить электрический кабель, отключите аппарат от электросети и снимите крышку, закрывающую клеммы (находится над фреоновыми вентилями). Прежде чем открутить провода, наклейте над клеммами полоску малярного скотча и подпишите маркером цвета, чтобы зафиксировать порядок подключения. Отсоедините жилы и уберите кабель.
4. Отключённые магистрали привяжите к кронштейну наружного блока, чтобы медные трубки не болтались и не перегнулись, иначе их придётся менять.
5. Открутите 4 гайки крепления внешнего модуля к кронштейну, обвяжите его верёвкой и вместе с помощником снимите агрегат.

Профессиональные холодильщики часто практикуют несколько другой подход: они не откручивают накидные гайки и не снимают фреоновые трубки со штуцеров наружного блока, а откусывают их. Тогда не нужно обматывать концы трубопроводов скотчем с целью защиты от влаги и мусора, потому что они сплющиваются кусачками. При последующем монтаже сплющенные концы обрезаются и выполняется развальцовка под соединение накидной гайкой.

После отсоединения кабельных жил от клемм закрутите винтики контактов и затяните их, поскольку они могут выпасть и потеряться при транспортировке.

Сам кронштейн лучше снять позже, когда вы отвяжете от него трубопроводы фреонового контура. Если магистрали выходят из стены не более, чем на метр, то привязывать их не нужно. Следует аккуратно выровнять трубки, чтобы их было легче втащить изнутри. Кронштейн чаще всего крепится на 4 анкерных болта, откручиваемых обычным рожковым ключом.

Правильное отключение магистралей от внешней секции — фотогалерея

Магистрали отсоединяются после откручивания накидных гаек Прикрутите на место пробки, закрывающие вентили портов Открутите крышку, чтоб отключить провода Пометив расположение жил, отсоедините кабель После отключения кабеля винты на колодке надо закрутить По правилам медные трубопроводы необходимо откусить Откушенные трубки нужно заглушить

Как снять наружный модуль с сохранением фреона — видео

Как самостоятельно демонтировать внутренний блок кондиционера

Чтобы снять со стены внутренний модуль, необходимо отсоединить от него все коммуникации — кабель, трубки для фреона и конденсата. Место скрутки трубопроводов находится, как правило, в нише корпуса, устроенной в нижней части. В зависимости от модели сплит-системы, применяется 2 способа добраться до этой ниши:

1. Разблокировать 3-4 пластмассовых защёлки, фиксирующих нижнюю часть блока к монтажной пластине. Отклонить низ корпуса от стены и вставить между ними любой стержень, извлечь из ниши жгут коммуникаций.
2. Если на вашей модели «сплита» защёлок нет, то нужно снять лицевую пластиковую панель, предварительно демонтировав жалюзи и дополнительные крышки (когда они есть).

Когда вы добрались до жгута, сделайте на нём продольный разрез канцелярским ножом, что позволит отодвинуть утеплитель и ухватиться ключами за гайки. Не делайте слишком длинный разрез, иначе потом придётся менять теплоизоляционный материал. Дальнейшие операции выполняйте в таком порядке:

1. Двумя рожковыми ключами раскрутите стыки магистралей. Важный момент: сгон, припаянный к короткой трубке самого блока, нельзя вращать, его нужно удерживать ключом на месте, откручивая накидную гайку.
2. Концы трубопроводов замотайте изолентой или скотчем, дабы защитить от попадания грязи.
3. Найдите стык дренажного патрубка с выводящим трубопроводом и разъедините его. Не стоит резать гофру где попало, чтобы потом было удобнее её стыковать обратно.
4. Снимите крышку электрического отсека (находится справа на торце корпуса либо под лицевой панелью), сделайте с помощью маркера и скотча пометки, после чего открутите винты и отключите жилы кабеля. Винты затяните обратно и прикрутите крышку.
5. Когда все коммуникации отключены, возьмитесь за корпус с двух сторон и снимите с монтажной пластины, приподняв немного вверх. Передайте блок помощнику.
6. Демонтируйте монтажную пластину, открутив все дюбели.

Учитывая, что в поддоне внутреннего модуля может оставаться конденсат, перед демонтажем желательно защитить стену полиэтиленовой плёнкой. Если вы снимаете кондиционер для квартирного ремонта, то подобная предосторожность излишняя.

После снятия внутренней секции со стены поставьте на неё все открученные детали, затяните винты и наденьте монтажную пластину. Торчащие патрубки уложите в нишу, зафиксировав малярным скотчем. Этим же материалом закрепите открывающуюся переднюю панель, чтобы она не болталась при перевозке.

Последний шаг — демонтаж коммуникаций, проложенных по стене либо внутри её. Здесь нет никаких сложностей, главное, — не перегнуть медные трубки под малым радиусом. От подобного обращения в месте изгиба уменьшается проходное сечение, а выровнять трубку с овальным профилем достаточно сложно. Из наружной стены жгут вытаскивайте аккуратно, чтобы не повредить утеплитель. Если отверстие было заделано монтажной пеной, то её необходимо вырезать по частям. По окончании жгут сверните в кольцо и скрепите скотчем.

Порядок демонтажа внутреннего модуля — фотогалерея

Для отключения электропроводки надо снять крышку электрического отсека Перед отсоединением жил запишите порядок их подключения Жгут, проходящий в нише, надрежьте ножом и доберитесь до стыка трубок Откручивание соединительных гаек Место соединения дренажных трубок Отключите кабель, проходящий в том же жгуте Внутренний блок спокойно снимается двумя руками Последний этап — снятие монтажной пластины Отклонив корпус, его нужно зафиксировать в таком положении

Как снимаются внутренние блоки разных конструкций — видео

Разборка в зимнее время

Если температура на улице снизилась до -5°С и более, рекомендуется воздержаться от демонтажа по следующим причинам:

• не удастся перекачать хладагент во внешний модуль;
• на морозе нельзя разбирать соединения, откручивать заглушки и закрывать сервисные порты;
• в результате разборки часто выходят из строя сальники сервисных вентилей.

В ситуации, когда без снятия сплит-системы при отрицательной температуре не обойтись, обязательно прогрейте штуцеры наружного блока строительным феном. Затем открутите заглушки и закройте оба вентиля, сохранив таким образом часть фреона, оставшегося в контуре наружного блока. Затем медленно открутите магистрали от штуцеров и отсоедините их, выпустив вторую часть хладагента в атмосферу. Дальше действуйте по алгоритму, описанному выше.

Персонал специализированных фирм использует для откачки фреона в зимнее время манометрические станции. Но если брать в аренду такое оборудование, то демонтаж обойдётся дороже, чем оплата труда специалистов, а результат выйдет сомнительный.

При температуре выше -5°С работы можете выполнять по стандартной инструкции, но желательно пользоваться манометром для контроля над перекачиванием хладагента. Если станете действовать «на глазок», то можете не угадать время выдержки и всё равно потеряете часть фреона. Столь же опасно передержать компрессор в работе без охлаждения (а он охлаждается циркулирующим фреоном), от перегрева он может выйти из строя.

Вы успешно демонтируете домашний кондиционер, если возьмётесь за работу в тёплый период года и станете соблюдать приведённую инструкцию. Нельзя упускать ни единой мелочи, действовать очень аккуратно и без спешки. Не пренебрегайте манометром, поскольку потеря хладагента сведёт к нулю всю экономию от данной процедуры.

Во время эксплуатации бытовой сплит-системы вы можете почувствовать неприятный запах гнили вместе с потоками воздуха из устройства. Он указывает на необходимость профилактической чистки блока. Помимо отталкивающего амбре, засорение узлов может стать причиной быстрого износа силовой части, повышенного расхода электроэнергии и возникновения аллергических реакций у человека.

Выполнять эту процедуру можно доверить работнику сервисного центра. Но если вы пользуетесь сплит-системой довольно давно, то можете справиться с работами самостоятельно, сэкономив средства. Необходимо лишь ознакомиться с порядком разборки и проведением профилактической чистки.

Размеры внутреннего блока

Прежде чем установить внутренний блок кондиционера, вы должны поинтересоваться его размерами. Это особенно важно при ремонте, ведь современные технологии довольно часто предусматривают установку подвесных потолочных систем, которые могут повлиять на высоту потолка, как и параметры описываемого прибора.

В продаже можно встретить нестандартные модели, которые обладают уникальными размерами. Длина блока обычно варьируется от 700 до 800 мм. Несколько реже встречаются изделия до 900 мм. Специалисты рекомендуют брать в расчет в среднюю длину в 770 мм.

Что касается высоты, то она обычно равна 250-290 мм. Усредненным значением являются 270 мм. Глубина не сильно интересует потребителей, но она достигает 240 мм. Минимальное значение эквивалентно 170 мм. Из этого можно сделать вывод о том, что средние размеры внутреннего блока кондиционера равны 770 x 270 мм.

Знание этих параметров позволяет определить, на каком расстоянии от потолка и стен вешать оборудование. Противоречий по данному вопросу великое множество. В некоторых инструкциях минимальное расстояние составляет 50 мм, тогда как в других оно достигает 300 мм. Оптимальное значение равно цифре от 60 до 150 мм.

Специалисты обычно устанавливают кондиционер с удаленностью в 100 мм. Прежде чем монтировать внутренний блок кондиционера, важно учесть, будут ли в помещении шторы. Шаг между ними и сплит-системой обычно составляет 150 мм. Увеличить это значение можно до 250 мм. Среднее расстояние от блока до стены равно 400 мм.

Классификация внутренних блоков

Для того чтобы осуществить разборку, необходимо определить тип внутреннего блока кондиционера, который может быть представлен:

• настенной сплит-системой;
• канальным кондиционером;
• кассетным устройством.

Самыми распространенными являются настенные модели, которые более доступны по стоимости и иногда еще называются бытовыми. Их установку можно осуществить в помещении любого назначения, а мощность в пределах 7 кВт позволяет охлаждать до 70 м 2 площади. Такие блоки обычно устанавливаются в верхней части стены, недалеко от окна, так как конструкция предусматривает наличие наружного блока, а узлы должны быть соединены между собой.

Настенные кондиционеры не способны подавать в помещения свежий воздух, так как для этого требуется отдельная система вентиляции. Если вы задались вопросом о том, как разобрать внутренний блок кондиционера, то сможете ознакомиться с этой информацией ниже. Именно для такого устройства приведены рекомендации в статье.

Помимо бытовых кондиционеров, некоторые производители поставляют на рынок полупромышленные приборы, мощность которых достигает 10 кВт. Внешне они походят на традиционные сплит-системы, но по параметрам являются полу промышленным оборудованием.

Канальные кондиционеры устанавливаются с подвесными потолками, которые скрывают их полностью. Распределение охлажденного воздуха обеспечивается с помощью теплоизолированных воздуховодов, которые располагаются в межпотолочном пространстве. Такие конструкции могут охлаждать сразу несколько помещений. Мощность оборудования достигает 25 кВт, что позволяет обеспечивать охлаждение коттеджа или нескольких комнат квартиры. В качестве основной особенности канальных систем выступает возможность подачи свежего воздуха в том объеме, который гарантируется функционированием полноценной вентиляции.

Кассетные кондиционеры требуют подвесного потолка при монтаже. При сравнении с канальными конструкциями кассетные распределяют охлажденный воздух через нижнюю часть блока. Она закрывается декоративной решеткой и обычно имеет следующие размеры: 600 x 600 и 1200 x 600 мм.

Проведение разборки и чистка кондиционера

Для чистки внутреннего блока кондиционера необходимо осуществить его разборку. Для этого подготавливаются отвертки разной конфигурации и размеров. Следует позаботиться о наличии коробочки для сбора крепежных деталей. Понадобится электрическая и функциональная схемы прибора. В некоторых моделях они нанесены на внутреннюю сторону верхней крышки.

Для очистки внутренних элементов понадобятся:

• чистая ветошь;
• моющее средство;
• пылесос.

На первом этапе необходимо обесточить кондиционер. Это соответствует правилам электробезопасности. Следует извлечь вилку из розетки. Верхняя крышка блока снимается. Откручиваются болты, которых может быть два или три. Обычно они закрываются декоративными заглушками. Верхняя крышка внутреннего блока извлекается. Если она покрыта слоем плесени и грязи, ее следует вымыть в ванной с помощью моющих средств и щетки.

Разбирая внутренний блок кондиционера, вы должны будете извлечь воздушные фильтры. Они изготовлены из пластика и предназначены для грубой очистки воздуха. Иногда они фиксируются на крышке или внутри кондиционера. Фильтры промываются под интенсивной струей воды. В этом поможет щетка.

Направляющие воздушного потока тоже следует снять. Из пазов извлекаются жалюзи. Для облегчения процесса необходимо слегка изогнуть их. Эти элементы направляют поток холодного воздуха внутрь помещения и тоже нуждаются в усиленной промывке.

Демонтаж нижней крышки

Следующим шагом станет отсоединение нижней крышки. Нужно будет извлечь дренажную трубку и провод электропитания. В процессе этого следует отжать три защелки и отсоединить от блока сливную ванночку вместе с выводящим шлангом.

Извлечение клеммных колодок

Внутренний блок кондиционера имеет клеммные колодки. Их в процессе разборки отсоединяют, а после извлекают электронный блок управления и трансформатор. Для того чтобы вынуть первый, необходимо отжать боковые крепления, а после потянуть устройство на себя. Перед этим провода заземления откручиваются.

Съем двигателя вентилятора

Теперь можно демонтировать двигатель вентилятора. Для этого откручиваются болты, которые укрепляются к шасси. Испаритель приподнимается, а двигатель извлекается наружу вместе с роторным вентилятором. Мотор необходимо отделить от вентилятора, но сначала придется прогреть головку болта паяльником. Это позволит разблокировать тепловой замок на шкиве мотора. Как только лопасти вентилятора удастся снять, их необходимо вымыть. Сборка осуществляется в обратной последовательности.

Чистка внешнего блока

Внешние и внутренние блоки кондиционеров одинаково нуждаются в обслуживании. Периодичность для первого составляет два раза в год, что верно даже при интенсивной эксплуатации. Использовать для этого необходимо пылесос, но устройство должно быть достаточно мощным, чтобы вытянуть пыль с наружных фильтров и радиаторов теплообмена.

Самостоятельно или с помощью специалистов

Если блок располагается на внушительной высоте, то можно открутить защитную решетку и пропылесосить, а также протереть внутренности от пыли. В противном случае вы можете обратиться за помощью к профессионалам, которые снимут кондиционер с использованием альпинистского снаряжения или вышки. Чистку самостоятельно можно осуществить с помощью компактных отправителей, но систему кондиционирования при этом придется обесточить и включить лишь через 30 минут после окончания обслуживания.

В заключение

В процессе эксплуатации сплит-системы пыль оседает на крыльчатке вентилятора, где образуется «шуба» грязи. Это препятствует прохождению потока воздуха при обдуве испарителя. Последний обмерзает, а пользователь не получает нормального холода и интенсивного воздушного потока.

Чистка вентилятора внутреннего блока кондиционера требуется и в том случае, когда вы увидели черные хлопья, вылетающие из прибора. Это говорит о том, что количество грязи настолько велико, что она не удерживается на внутренних узлах. В качестве профилактики время от времени вы можете демонтировать вентилятор и промывать его химическими средствами. Но не все модели позволяют легко извлекать эту часть системы.

Как разобрать кондиционер собственноручно, чтобы устранить неприятный запах из сплит-системы? Чтобы разобрать настенный кондиционер своими руками, нужно сначала ознакомиться с некоторыми особенностями бытовых кондиционеров.

Однажды любой пользователь настенного, бытового кондиционера сталкивается со следующей неприятной проблемой: при включении сплит-системы из ее выдувного отверстия вырывается струя прохладного воздуха, наполненная слегка сладковатым запахом уже застоявшейся плесени. Это значит, что Вам пора провести техническое обслуживание своего кондиционера, то есть, тщательно его помыть, причем внутри системы. Для решения этой проблемы предусмотрено два способа: первый — это вызов мастера (однако данный способ дорогостоящий), второй — это самостоятельный разбор сплит-системы и ее последующая очистка собственными силами.

Мы предлагаем Вам все сделать собственноручно, поскольку таким образом Вам удастся сэкономить энную сумму денег, к тому же данное умение в дальнейшем может пригодиться. Представляем Вам по разборке комнатного блока кондиционера, которое поможет вам в решении проблемы неприятного запаха из сплит-системы. Рассмотренный алгоритм разборки кондиционера типовой, поэтому он подойдет для многих марок современных кондиционирующих устройств. Итак, чтобы разобрать кондиционер самостоятельно, вам понадобится несколько минусовых и плюсовых отверток различного диаметра , а также набор шестигранных звездочек (не для всех моделей сплит-систем). Если у вас уже есть такой нехитрый арсенал, то можете приступать к разборке внутреннего блока . Учтите, что в процессе очистки кондиционера, вам не придется снимать устройство со стены, разъединять медную трассу и сливать фреон.

В первую очередь обесточьте кондиционер, после чего снимите с внутреннего блока устройства защитные фильтры. Данный процесс детально описан в стандартном руководстве по обслуживанию вашей сплит-системы. Дальше снимите с блока его лицевую панель, для этого открутите два болта, которые закрыты защитными заглушками, после чего потяните каркас на себя (он держится сверху двумя защелками). Крышка с внутренней стороны будет покрыта плесенью и пылью, поэтому сразу отправляйте ее в мойку. Дальше снимите лопасть, которая направляет поток воздуха, для этого приложите немного физической силы и вытяните ее из пазов. Затем снимите нижнюю часть комнатного блока кондиционера с защелок-креплений, после чего отсоедините дренажный шланг сплит-системы и ее питающий провод.

Дальше нужно отсоединить всю электропроводку, при этом лучше записать, как располагаются провода. Если вам лень записывать, и к тому же вы можете похвастаться своими грандиозными познаниями в радиотехнике, то, когда будете собирать кондиционер обратно, можете воспользоваться его электрической схемой, которая располагается на внутренней стороне передней крышки комнатного блока.

Дальше отожмите крепежные скобы, после чего выньте корпус электронного блока и трансформатор. Затем вам нужно отжать три опорные защелки и аккуратно демонтировать слив и выводной шланг. Отверстие для выдувания воздуха из внутреннего блока, также, как и лопасти встроенного вентилятора, будет покрыто сильным налетом, который и источает неприятный запах. После этого открутите опорные болты электродвигателя кондиционера, аккуратно приподнимите радиатор, и снимите опору мотора. Дальше выньте лопасти, а также движок из ячейки, а радиатор можете аккуратно уложить обратно, чтобы он вдруг не упал.

Затем снимите тепловой замок, который находится на крепежном болте шкива электрического двигателя . Учтите, что сделать это непросто. Чтобы нечаянно не сгорел резиновый элемент , передающий энергию, нужно с помощью тонкого паяльника аккуратно нагреть головку болта, при этом периодически пробуйте его открутить. Когда вам удастся отделить лопасть от мотора, все загрязненные элементы системы отправьте на мойку. Чтобы помыть все детали, вам потребуется бутылка моющего средства, щетка с довольно длинными ворсинками, а также много воды. Сборка кондиционера проводится в обратном порядке.

Сами видите, что конструкция комнатного блока настенной сплит-системы не очень сложная. Поэтому, чтобы не тратить лишние средства , очистку устройства можно проводить самостоятельно, к тому же Вы теперь знаете, как разобрать кондиционер своими руками.

Рано или поздно, каждый владелец домашнего кондиционера сталкивался с проблемой его загрязнения и неприятного запаха. Соответственно перед устранением данной проблемы, у него возникал вопрос, как разобрать внутренний блок кондиционера.

Для того чтобы получить ответ на этот вопрос, стоит разобраться, что же собой представляет внутренняя система кондиционера.

Как работает кондиционер и из чего он состоит

На рынке представлено несколько разновидностей кондиционеров. С первого взгляда кажется, что они все абсолютно разные. Но это не совсем так. Принцип работы у них у всех схож. Самыми простыми и бюджетными вариантами считаются оконные и мобильные кондиционеры. Оба варианта состоят только из одного блока.

Оконный кондиционер монтируется в оконный проем, а мобильный кондиционер может работать в любых местах, где имеется открытое окошко или приоткрытая дверь, для вывода шланга наружу.

Более сложный агрегат – это сплит системы. Для их установки требуются определенные знания и навыки. Она состоит из двух блоков: внутреннего и наружного.

Состав наружного блока:

• Компрессор, предназначенный для поддержания потока движения сжатого газа – фреона.
• Четырехходовый клапан отвечающий за распределение фреона при охлаждении или обогреве.
• Вентилятор.
• Обдувающий конденсатор.
• Радиатор. В нем происходит охлаждение и конденсация фреонового газа
• Фильтры фреоновой системы, задача которых защита попадания посторонних частиц в компрессор
• Штуцерное соединение, к которому подсоединяются медные трубки для свода с внутренним блоком

Состав внутреннего блока:

1. Передняя панель.
2. Фильтр глубокой чистки.
3. Радиатор.
4. Испаряющий и нагревающий фреон.
5. Горизонтальные жалюзи.
6. Индикаторная панель.
7. Фильтр тонкой очистки.
8. Вентилятор.
9. Вертикальные жалюзи, предназначенные для регулировка направленности воздушных потоковых масс.
10. Поддона для конденсата. Оттуда через дренажный шланг происходит вывод конденсата.
11. Плата управления.
12. Штуцерное соединение.

Как разбирается кондиционер

Если при включении системы кондиционирования, поток охлаждающего воздуха несет с собой кисловатый, застоявшийся плесенный запах, то стоит задуматься о ее чистке. Для этого требуется промыть наружный и внутренний блок сплит системы.

Для того чтобы решить подобную проблему можно воспользоваться двумя способами: привлечь специалиста, но это очень затратный способ или же разобрать внутренний блок кондиционера своими руками для выполнения очистительных работ.

Последний способ более предпочтителен, так как он позволит сэкономить значительную сумму денежных средств , а приобретенный полезный опыт придется кстати в будущем.

Руководство по самостоятельному разбору кондиционера

Подобный способ разборки домашнего кондиционера, является универсальным, он подходит и для разборки подавляющего большинства марок, которые существуют на сегодняшний день.

Для того чтобы приступить к разборке блока, следует запастись необходимыми инструментами . Для работы будут нужны:

• Отвертки «минусовки» и «плюсовки» разного диаметра.
• Комплект шестигранников.
• Тонкий паяльник.
• Специальное дезинфицирующее средство для систем кондиционирования.
• Щетка с вытянутыми щетинками

Нужно знать, что, для того чтобы разобрать и почистить блок, не требуется демонтировать агрегат со стены, спускать фреон и размыкать медную трассу.

Для начала нужно отключить устройство от сети электропитания. После этого снимается защитная фильтрация, расположенная во блоке. Как правильно произвести ее снятие, можно прочитать в книжке по эксплуатации, которая шла в комплекте с кондиционером. Там очень детально и понятно прописан весь процесс.

После чего, снимается внешняя панель с блока. И тогда развинчиваются два болтика, которые закрываются предохранителями, и каркас тянется в свою сторону. Он зафиксирован с верхней стороны двумя защелками.

Вся панелька, которая находилась с верхней стороны, будет вся в плесени и грязи. Ее тут же нужно отправить в мойку.

С применением небольшой силы, из пазов, вытягивается лопасть, которая отвечает за направление воздушных масс.

Затем снимается нижняя область внутреннего блока агрегата с задвижек – креплений, где отсоединятся дренажный шланг и провод питающий кондиционер.

Если же имеются базовые знания по электронике и радиотехнике, то можно и не записывать, а при обратной сборке обратиться к нарисованной на задней стороне , блока, к подключения.

Дальше отжимаются крепительные скобы, и вынимается корпус электроблока и трансформатора. Для демонтажа слива и выводного шланга, следует очень аккуратно и не торопясь выжать три несущих крепежа. Проем, который служит для выдувания воздушных масс из блока, тоже, как и лопастная часть, будет покрыт заплесневелостью, от которого и происходит распространение столь скверного аромата.

После чего следует открутить несущие болты электронного двигателя сплит системы и с большой аккуратностью приподнять радиатор, после чего можно снимать моторную опору. Далее извлекаются лопасти и движок, находящийся в ячейке. Для того чтобы исключить вероятность случайного падения радиатора, его можно поместить обратно.

Затем необходимо произвести снятие теплового замка, находящегося на крепительном болтике фрикционного колеса с ободом электродвигателя. Но нужно иметь в виду, что данные вещи разобрать самостоятельно будет трудновато. Для того чтобы избежать случайного сгорания резиновой детали, которая передает энергию, необходимо при помощи тонкого паяльника очень внимательно произвести нагревание болтовой головки, при этом в процессе паяния нужно пробовать его открутить. После удачного отделения лопастей от моторной части, все заплесневелые и пыльные детали помещаются в мойку.

Для того чтобы промыть тщательно, удалить все посторонние запахи и дезинфицировать все снятые элементы , стоит приобрести специальное средство для кондиционеров. Оно прекрасно справляется с удалением грибков, затхлости, плесени и микробов.

Приступая к очищению, сначала нужно встряхнуть баллончик. Средство распыляется по всей поверхности, которая требует очистительной обработки. Выжидается двадцать минут. Затем со щеткой с длинным ворсом прошаркиваются загрязненные места. И промываются водой. Кондиционер собирается в обратном порядке.

Как часто требует очистки кондиционер

Всем понятно, что время полноценной фильтрации очень зависит от чистоты содержания помещения. Если в помещении загрязненная среда, то и кондиционер будет требовать частой очистки. Для того чтобы понять, нуждается ли кондиционер в очистительных работах можно произвести опыт. Для этого следует разобрать прибор, если фильтр уже будет полностью забит, то в следующий раз, необходимо это сделать чуть раньше, а если фильтр еще чистый, то процедуру можно отложить на попозже. Также на некоторых современных моделях , можно определить уровень загрязненности фильтра, при помощи индикатора, который выдает информацию об уровне загрязненности в настоящее время.

В некоторых жилых помещениях, где царит идеальный порядок , наводится ежедневная влажная уборка – фильтры меняются только раз в год. Но это, конечно же, исключительный момент.

В идеале, кондиционер требует чистки через каждые две недели. Правильный и регулярный уход за устройством, обеспечит в доме приятную и комфортабельную атмосферу.

Заключение

Таким образом, понятно, как разобрать внутренний блок кондиционера, и в этом совершенно нет ничего сложного.

Просто стоит запастись небольшим терпением, свободным временем и чтобы ничего не отвлекало.

Разборка своими силами поможет в сохранении семейного бюджета и подарит новый опыт , который очень пригодится в будущем. Кондиционеры нужно периодически чистить и каждый раз вызвать мастера это не только накладно, но и не всегда удобно. Как правило, специалистов приходится ждать и подстраиваться под их время прихода.

А умение мастерить и разбираться в технике приносит и моральное удовлетворение.

как открыть кондиционер чтобы добраться до вентелятораю нижние 2 шурупа нашли, что надо сделать чтоб открыть

Вадим  Выкручиваете два или три шурупа под горизонтальной жалюзью.

Затем низ корпуса аккуратно отодвигаете.Старайтесь чтоб жалюзи прошли сквозь прорезь. Сверху есть три крючка они сами отцепятся. После того как снимите корпус -акуратно выньте из щели термо резистор.
Затем с левой стороны открутите один шуруп удерживающий поддон для сбора дренажа, аккуратно сдвиньте его с крючков и пусть висит на дренажном шланге.
Доступ к вентилятору будет свободен.
При сборке будте внимательны. Не сломайте крючки.

Никита  со всей дури с размаху о пол

Виктория  Скачай на него инструкцию — там разборка в картинках. По крайней мере на мою HITACHI так.

Юрий  Он вынимается из корпуса. весьма туго.

Метки: Как снять крышку внутреннего блока кондиционера Самсунг

Разборка, чистка внутреннего блока сплит системы Panasonic P.S. Не забудьте смазать подшипник крыльчатки в…

24 ноя 2013 — 29 мин. — Добавлено пользователем Сплит-инфоРазборка внутреннего блока сплит-системы. … Демонтаж внутреннего и внешнего блока кондиционера. — Duration: 8:39. Кул Ван 89,139 …

Сервисное обслуживание внутреннего блока кондиционера…

Привет всем! По просьбе моих френдов и вообще сообщников хочу написать пост о сервисном обслуживании кондиционеров, потому как это актуально уже на данный момент (надеюсь модераторы отнесуться с пониманием)! Дело в том, что потребителя частенько вводят в заблуждение, предлагая им сервисное обслуживание кондиционера ЕЖЕГОДНО!!! Этого делать не нужно, потому как всё зависит от степени загрязнённости самого помещения, где расположен кондиционер!
Как понять что чистка уже неизбежна? Давайте посмотримна процесс чистки внутреннего блока, возможно вы и сами способны произвести эту операцию:
Итак перед нами обычный внутренний блок:

Внизу, дабы не замарать ремонт, клеим плёнку, на обычный малярный скотч:

Открываем крышку, снимаем сетчатые фильтры и промываем их под струёй воды (делать это можно с любой периодичностью, но не менее раза в 2 месяца!)

Теперь снимаем полностью верхнюю часть корпуса, вместе с крышкой…

Отстёгиваем ванночку (через неё конденсат попадает на улицу)…

а затем наслаждаемся ужасным зрелищем! Вот тут мы можем уже понять, чем мы дышим включая забитый кондиционер…

Вот мы и добрались до основного момента, о котором я вам хотел поведать! НЕ РАЗБИРАЯ КОНДИЦИОНЕРА вы можете увидеть степень его загрязнения и самостоятельно сделать вывод… а надо ли его чистить?
Обратите внимание… Крыльчатка вентилятора, который нам необходимо почистить!!!

Крыльчатку снимаем(если это возможно), промываем струёй воды и щёткой, а радиатор очищаем при помощи парогенератора… ВУАЛЯ:

Затем приступаем к сборке внутреннего блока, в обратной последовательности! А вот те самые сетчатые фильтры…

Застёгиваем крышку, ставим сеточки…

Закрываем крышку внутреннего блока…

Включаем на пульте 22-25 градусов (не включайте минимум… никогда в жару, ни один кондей не даст вам 16-17 градусов!!!Вы его тупо угробите!) и наслаЖЖдаемся прохладой!

… о наружнем блоке я расскажу позже! Сообщаю что я занимаюсь кондиционированием и вентиляцией уже с 2000 года и готов помочь консультацией, да и делом в этой сфере!!! Так что спрашивайте! Отвечу позже, вечером отвечу всем, потому как сейчас много работы..убегаю) Всем удачного дня!

Как правильно снять кондиционер со стены своими руками

разобранный внутренний блок. С тем, как снять компрессор кондиционера и сам наружный блок своими руками… Снимают защитную крышку с корпуса; …

Если вы заметили, что холодный воздух выходящий из сплит-системы имеет неприятный сладковатый запах гнили – это значит, что агрегат срочно нуждается в профилактической чистке

Кроме неприятного запаха, засорение внутренних узлов кондиционера приводит к более быстрому износу силовой системы устройства, повышенному расходу электроэнергии и, что самое неприятное, может вызвать целый ряд аллергических заболеваний органов дыхания.

На самом деле компаний, производящих сплит-системы, сегодня существует достаточно много, но все они предполагают более-менее унифицированную систему построения внутренних блоков. Поэтому, даже если вы столкнетесь с некоторыми конструктивными отличиями , основная методика разборки останется единой.

Первым делом вам следует подготовить набор отверток различного размера и конфигурации рабочей области. Также не забудьте положить рядом с собой коробочки для сбора крепежных деталей, а также функциональную и электрическую схему кондиционера (в некоторых моделях электрическая схема нанесена на внутреннюю сторону верхней крышки блока). Для очистки внутренних элементов сплит-системы понадобится пылесос, моющие средства и чистые тряпки.

1. Обесточьте кондиционер
2. Удалите верхнюю крышку блока
3. Извлеките воздушные фильтры . Удалите пластиковые фильтры грубой очистки воздуха. Они могут крепиться как на крышке блока, так и внутри него. Фильтры также промываем под сильной струей воды, помогая себе щеткой.
4. Извлеките направляющие воздушного потока
6. Отсоедините клеммные колодки электропроводки, извлеките электронный блок управления и трансформатор

Если вы заметили, что холодный воздух выходящий из сплит-системы имеет неприятный сладковатый запах гнили – это значит, что агрегат срочно нуждается в профилактической чистке

Кроме неприятного запаха, засорение внутренних узлов кондиционера приводит к более быстрому износу силовой системы устройства, повышенному расходу электроэнергии и, что самое неприятное, может вызвать целый ряд аллергических заболеваний органов дыхания.

Конечно, выполнить эту процедуру можно поручить сервисному работнику, особенно если кондиционер все еще находится на гарантийном обслуживании. Но если вы пользуетесь сплит-системой достаточно давно и не намерены платить большие деньги за то, с чем вполне можете справиться самостоятельно, то должны знать порядок разборки кондиционера для проведения его профилактической чистки.

На самом деле компаний, производящих сплит-системы, сегодня существует достаточно много, но все они предполагают более-менее унифицированную систему построения внутренних блоков. Поэтому, даже если вы столкнетесь с некоторыми конструктивными отличиями, основная методика разборки останется единой.

Как разобрать для обслуживания внутренний блок сплит-системы

Первым делом вам следует подготовить набор отверток различного размера и конфигурации рабочей области. Также не забудьте положить рядом с собой коробочки для сбора крепежных деталей, а также функциональную и электрическую схему кондиционера (в некоторых моделях электрическая схема нанесена на внутреннюю сторону верхней крышки блока). Для очистки внутренних элементов сплит-системы понадобится пылесос, моющие средства и чистые тряпки.

1. Обесточьте кондиционер . Это первое, что следует сделать с целью соблюдения правил электробезопасности. Не выключайте кондиционер кнопкой пульта ДУ, а просто извлеките вилку из розетки.
2. Удалите верхнюю крышку блока . Открутите несколько болтов (два или три), покрытых декоративными заглушками, и снимите верхнюю крышку внутреннего блока кондиционера. Крышку, покрытую изнутри слоем грязи и плесени, следует вымыть в ванной комнате, используя щетку и моющее средство.
3. Извлеките воздушные фильтры . Удалите пластиковые фильтры грубой очистки воздуха. Они могут крепиться как на крышке блока, так и внутри него. Фильтры также промываем под сильной струей воды, помогая себе щеткой.
4. Извлеките направляющие воздушного потока . Слегка сгибая, достаньте из пазов специальные жалюзи, направляющие поток холодного воздуха внутрь помещения. Они тоже, скорее всего, нуждаются в усиленной помывке.
5. Отсоедините нижнюю крышку внутреннего блока, дренажную трубку и провод электропитания сплит-системы . Аккуратно отожмите три защелки, после чего отсоедините от внутреннего блока сплит-системы сливную ванночку вместе с выводящим шлангом.
6. Отсоедините клеммные колодки электропроводки, извлеките электронный блок управления и трансформатор . Чтобы вынуть блок управления из сплит-системы, следует аккуратно отжать боковые крепления, после чего потянуть устройство на себя. Не забудьте перед этим открутить провода заземления.
7. Демонтируйте двигатель вентилятора. Отвинчиваем болты, крепящие электродвигатель к шасси, приподнимаем испаритель и извлекаем наружу двигатель вместе с роторным вентилятором.
8. Отделите двигатель от вентилятора . Сначала придется аккуратно прогреть паяльником головку болта, чтобы разблокировать тепловой замок на шкиве двигателя. После того как лопасти вентилятора будут сняты со шкива, их можно тщательно вымыть в ванне.

Сборку внутреннего блока сплит-системы следует производить в обратном порядке.

Если вы заметили, что холодный воздух выходящий из сплит-системы имеет неприятный сладковатый запах гнили – это значит, что агрегат срочно нуждается в профилактической чистке

Кроме неприятного запаха, засорение внутренних узлов кондиционера приводит к более быстрому износу силовой системы устройства, повышенному расходу электроэнергии и, что самое неприятное, может вызвать целый ряд аллергических заболеваний органов дыхания.

Конечно, выполнить эту процедуру можно поручить сервисному работнику, особенно если кондиционер все еще находится на гарантийном обслуживании. Но если вы пользуетесь сплит-системой достаточно давно и не намерены платить большие деньги за то, с чем вполне можете справиться самостоятельно, то должны знать порядок разборки кондиционера для проведения его профилактической чистки.

На самом деле компаний, производящих сплит-системы, сегодня существует достаточно много, но все они предполагают более-менее унифицированную систему построения внутренних блоков. Поэтому, даже если вы столкнетесь с некоторыми конструктивными отличиями, основная методика разборки останется единой.

Как разобрать для обслуживания внутренний блок сплит-системы

Первым делом вам следует подготовить набор отверток различного размера и конфигурации рабочей области. Также не забудьте положить рядом с собой коробочки для сбора крепежных деталей, а также функциональную и электрическую схему кондиционера (в некоторых моделях электрическая схема нанесена на внутреннюю сторону верхней крышки блока). Для очистки внутренних элементов сплит-системы понадобится пылесос, моющие средства и чистые тряпки.

1. Обесточьте кондиционер . Это первое, что следует сделать с целью соблюдения правил электробезопасности. Не выключайте кондиционер кнопкой пульта ДУ, а просто извлеките вилку из розетки.
2. Удалите верхнюю крышку блока . Открутите несколько болтов (два или три), покрытых декоративными заглушками, и снимите верхнюю крышку внутреннего блока кондиционера. Крышку, покрытую изнутри слоем грязи и плесени, следует вымыть в ванной комнате, используя щетку и моющее средство.
3. Извлеките воздушные фильтры . Удалите пластиковые фильтры грубой очистки воздуха. Они могут крепиться как на крышке блока, так и внутри него. Фильтры также промываем под сильной струей воды, помогая себе щеткой.
4. Извлеките направляющие воздушного потока . Слегка сгибая, достаньте из пазов специальные жалюзи, направляющие поток холодного воздуха внутрь помещения. Они тоже, скорее всего, нуждаются в усиленной помывке.
5. Отсоедините нижнюю крышку внутреннего блока, дренажную трубку и провод электропитания сплит-системы . Аккуратно отожмите три защелки, после чего отсоедините от внутреннего блока сплит-системы сливную ванночку вместе с выводящим шлангом.
6. Отсоедините клеммные колодки электропроводки, извлеките электронный блок управления и трансформатор . Чтобы вынуть блок управления из сплит-системы, следует аккуратно отжать боковые крепления, после чего потянуть устройство на себя. Не забудьте перед этим открутить провода заземления.
7. Демонтируйте двигатель вентилятора. Отвинчиваем болты, крепящие электродвигатель к шасси, приподнимаем испаритель и извлекаем наружу двигатель вместе с роторным вентилятором.
8. Отделите двигатель от вентилятора . Сначала придется аккуратно прогреть паяльником головку болта, чтобы разблокировать тепловой замок на шкиве двигателя. После того как лопасти вентилятора будут сняты со шкива, их можно тщательно вымыть в ванне.

Сборку внутреннего блока сплит-системы следует производить в обратном порядке.

Как разобрать кондиционер LG? Процесс разборки климатического оборудования LG: основные правила и методы. Разборка кондиционера LG своими руками.

Как разобрать кондиционер LG? Решение данной проблемы во многом определяется серией и моделью климатической системы. Разобрать кондиционер LG вы сможете только обладая определенными навыками, а также имея общее представление о работе и технических особенностях климатического оборудования в целом. Ведя речь о разборе системы кондиционирования, чаще всего подразумевают процесс разборки компрессора системы. Нужно обратить ваше внимание на то, что компрессор в системе кондиционирования предназначается для сжатия фреона, а также для поддержания его нормального и бесперебойного движения по трубкам. Из фреона вместе с давлением три-пять атмосфер компрессор осуществляет пятнадцать-двадцать атмосфер на выходе, а затем, охлаждающий реагент поступает, непосредственно в конденсатор. Компрессор представляет собой одну из главных частей системы кондиционирования, а также очень требует ремонта с непосредственным разбором. С целью обеспечения безопасности работ вам необходимо для начала избавиться от наличия в системе хладагента. Кроме всего, такие действия позволят сэкономить средства, поскольку эвакуированный хладагент можно будет затем повторно залить в систему кондиционирования lg, а также эффективно применять в работе.

Далее рекомендуется осуществить процесс соединения газовой и жидкостной магистрали компрессорно-конденсаторного блока. После этого, к сервисному порту кондиционера LG нужно будет подключить отвакуумированный баллон, после чего слить хладагент. Если вы хотите ускорить подобный процесс, тогда нужно будет взять тепловентилятор и обдувать радиатор. Далее, после избавления от хладагента, необходимо приступать к снятию компрессора. Отсоединяем крышку корпуса ККБ, а также осуществляем отключение магистралей всасывания, а также нагнетания, а также отключаем провода, которые идут, непосредственно на вентилятор и сам компрессор. Снимаем крепление вентилей и радиатора на теплообменнике, а затем снимаем и сам теплообменник. Подобный порядок демонтажа позволяет получить доступ ко всем необходимым креплениям, а также дает возможность легко осуществить снятие, при этом, не деформируя все трубопроводы обвязки. Затем нужно будет из компрессора слить масло. Если у вас это поршневой компрессор, тогда вам необходимо будет произвести удаление жидкости, при помощи всасывающего патрубка. В спиральном или же в роторном компрессоре на дне корпуса необходимо просверлить отверстие диаметр, которого составит пять миллиметров, через которое вы сможете слить масло.

При этом, нужно будет постоянно следить за тем, чтобы металлическая стружка не попадала во внутрь. Поэтому отверстие необходимо будет сверлить не полностью, а ту перемычку, которая осталась — пробить. После подобных действий промойте компрессор кондиционера lg фреонами R-11, R-113 или четыреххлористым углеродом. Для начала необходимо добиться того, чтобы промывочная жидкость, которая выливается непосредственно из компрессора, стала прозрачной. После вам необходимо заправить аппарат наполовину специальной промывочной жидкостью, а на другую половину — маслом. Включите теперь компрессор в работу системы на несколько минут, а потом слейте всю смесь. Если имеется необходимость, тогда следует повторить данную процедуру, для полного удаления отработанной жидкости. Процесс разборки кондиционера LG рекомендуется доверить квалифицированному инженеру, который специализируется на климатическом оборудовании. Теперь вам известно о том, как самостоятельно разобрать кондиционер.

Самые частые ошибки при демонтаже сплит-системы

Во время ремонта или переезда возникают ситуации, когда нужно аккуратно демонтировать и перевезти какую-то технику. И если компьютер или стиральную машину можно отключить от сети и запаковать, то демонтировать кондиционер не так просто. Неосторожность или ошибка при отсоединении сплит-системы может вывести кондиционер из строя. А значит вместо перевозки дорогостоящего оборудования, потребуется вывоз мусора.

Распространённые ошибки при демонтаже кондиционера

Демонтаж сплит-системы может понадобиться в нескольких случаях:

• При переезде на другое место жительство.
• Если в помещении будет производиться ремонт, и техника будет мешать отделочным работам.
• Оборудование нуждается в ремонте или замене.

Желая сэкономить деньги, люди пытаются произвести демонтаж сплит-системы самостоятельно. Более того, без знаний, как это нужно делать. А ведь если открутить штуцера, которые соединяют медные трубки и блок, весь фреон просто выйдет из системы. Придётся заправлять кондиционер хладагентом, что выльется в дополнительные расходы.

Ошибки при отсоединении и разборе сплит-системы могут стать причиной серьёзной поломки. И даже если климатическая система не вышла из строя сразу, срок её службы может сильно сократиться. Оборудование нужно будет серьёзно ремонтировать или менять полностью.

Основные нарушения технологии отключения и демонтажа сплит-системы приводят к:

• утечке фреона, который находится под давлением внутри фреоновой магистрали;
• появлению микротрещин в теплообменнике, за счёт чего вовнутрь может попасть влага или воздух, что повлияет на работу компрессора кондиционера;
• механическому повреждению деталей сплит-системы.

Деинсталляция климатического оборудования, при которой была нарушена технология, в большинстве случаев приводит к поломке кондиционера, а значит к дополнительным тратам на его ремонт. Намного дешевле нанять мастера, который проведёт демонтаж сплит-системы и установит её на новом месте.

Самостоятельный демонтаж

Деинсталлировать сплит-систему самостоятельно можно. Однако процедура демонтажа должна проходить согласно установленной технологии. Чтобы не допустить ошибок, потребуется инструкция к кондиционеру и предельная аккуратность.

Прежде чем демонтировать климатическое оборудование, нужно включить режим охлаждения. При этом на внешнем блоке перекрывается самый маленький краник, через который в систему поступает фреон. Как только весь фреон выйдет, в системе образуется вакуум и можно будет закрыть второй, более крупный кран.

Перед отключением всей системы, важно проверить, не осталось ли в ней газа. Только после этого кондиционер можно отключить от сети. Далее откручиваются трубы, соединяющие внешний и внутренний блоки. Внутренний блок нужно снимать очень бережно, чтобы не повредить защёлки, с помощью которых он крепится к стене. После демонтажа краны и все соединения плотно закупориваются с помощью заглушек.

Самые больше трудности доставляет демонтаж внешнего блока кондиционера. Особенно если он находится снаружи помещения на большой высоте. Тогда без дополнительной спецтехники его не снять. Если же внешний блок расположен в доступной зоне, то нужно аккуратно открутить крепления и снять его.

Хранить сплит-систему в отключенном виде долго время нельзя, так как во внешний блок попадает воздух, который вызывает окислительную реакцию в трубах. Чтобы этого избежать, в трубы закачивают азот и плотно их закупоривают.

---

Читать далее:

Демонтаж дверной коробки своими руками



Бестоковые мини-сплит-кондиционеры | Министерство энергетики

Основными преимуществами мини-сплит являются их небольшие размеры и гибкость при зонировании и охлаждении отдельных помещений. Многие модели могут иметь до четырех внутренних вентиляционных агрегатов (для четырех зон или комнат), подключенных к одному наружному агрегату. Количество зависит от того, сколько охлаждения требуется для здания или каждой зоны. На это может повлиять степень теплоизоляции и герметичности здания.Каждая из зон будет иметь свой собственный термостат, поэтому вам нужно только кондиционировать это пространство, когда оно занято, что экономит энергию и деньги.

Бестоковые мини-сплит-системы также зачастую проще установить, чем другие типы систем кондиционирования воздуха. Например, для соединения наружного и внутреннего блоков обычно требуется всего три дюйма (~ 8 сантиметров [см]) отверстия в стене для кабелепровода. Кроме того, большинство производителей систем этого типа могут предоставить соединительные трубы различной длины.Таким образом, при необходимости вы можете разместить наружный блок на расстоянии 50 футов (~ 15 метров [м]) от внутреннего испарителя. Это позволяет охлаждать помещения на лицевой стороне жилого дома с помощью компрессора в более выгодном или незаметном месте снаружи здания.

Так как мини-разветвители не имеют воздуховодов, они позволяют избежать потерь энергии, связанных с воздуховодами центральных систем приточной вентиляции. Потери в воздуховодах могут составлять более 30% энергопотребления для кондиционирования воздуха, особенно если воздуховоды находятся в некондиционном пространстве, например на чердаке.

По сравнению с другими дополнительными системами, мини-секции предлагают большую гибкость в вариантах дизайна интерьера. Воздухоочистители для помещений можно подвесить к потолку, установить заподлицо в подвесной потолок или повесить на стене. Также доступны напольные модели. Большинство внутренних блоков имеют профили глубиной около семи дюймов (~ 18 см) и обычно поставляются с гладкими, высокотехнологичными куртками. Многие также предлагают пульт дистанционного управления, чтобы упростить включение и выключение системы, когда она расположена высоко на стене или подвешена к потолку.

Как установить, Сделай сам + Размещение

Независимо от того, являетесь ли вы профессиональным подрядчиком или простым домовладельцем, установка мини-сплит-системы может оказаться непростой задачей. Но если вы купите мини-сплит, вы можете быть удивлены, узнав, что процесс установки не так уж и сложен, если вы знаете, что делаете.

Если вы любитель и подумываете установить мини-сплит самостоятельно, вы будете рады узнать, что это может сэкономить вам деньги.Планируете ли вы установить традиционный мини-сплит и пригласить профессионала, чтобы зарядить систему и запустить ее, или выберете еще более простой вариант установки 100% мини-сплит-системы своими руками, вы можете получить довольно серьезную экономию. И в довершение ко всему, вы в конечном итоге сэкономите деньги, поскольку мини-сплит-системы более эффективны по сравнению с центральным отоплением и воздухом.

Если вы профессиональный подрядчик, вы понимаете, что установка мини-сплит немного отличается от установки других типов систем HVAC.Поскольку нет необходимости устанавливать воздуховоды, вы можете обнаружить, что на самом деле процесс установки мини-сплит-системы довольно прост.

Чтобы успешно установить новое устройство, необходимо помнить несколько ключевых деталей, чтобы облегчить процесс установки. Принимая во внимание эти факторы, вы убедитесь, что ваша мини-сплит-установка будет максимально гладкой и успешной.

Как установить мини-сплит за 3 шага

Установка мини сплит системы условно можно разделить на 3 части:

1. Установить внутренний блок
2. Установить наружный блок
3. Подсоедините трубопровод хладагента от внутреннего блока к наружному блоку

Прежде чем вы начнете процесс установки, важно иметь под рукой несколько основных инструментов и деталей.

Инструменты и детали для самостоятельной / профессиональной мини-раздельной установки

Для профессиональной установки для мини-раздельной установки потребуются следующие детали:

• Монтажная пластина *
• Анкеры с зажимом *
• Уплотнение *
• Сливной патрубок *
• Настенная гильза *
• Азотный бак
• Сверло
• Кольцевая пила
• Динамометрические ключи
• Вакуумный насос
• Инструмент для развальцовки
• Труборез
• Отвертка
• Шестигранные ключи
• Детектор утечки напыляемый
• Разводной ключ
• Цифровые весы хладагента
• Манометры коллектора R410a
• Рулетка
• Наборы линий *

* Входит в состав DIY mini split

Для самостоятельной установки вам потребуются только следующие инструменты для завершения установки:

• Сверло
• Отвертка
• Кольцевая пила
• Ключ разводной

Рекомендации по размещению Mini Split в помещении

При выборе места для установки внутреннего блока мини-сплит важно учитывать следующие факторы:

Расположение на стене / высота

Выберите место, достаточно прочное, чтобы выдержать вес устройства.Это также поможет предотвратить вибрацию, которая может сделать устройство чрезмерно шумным. Размещение устройства на приличной высоте (не менее 7 футов над землей) обеспечивает хороший воздушный поток и удобный дренаж. Вы также захотите принять во внимание звук, так как установка внутреннего блока слишком низко может нанести ущерб.

Избегайте установки устройства в местах, подверженных прямым солнечным лучам, и убедитесь, что устройство установлено вдали от дверей. Каждый мини-сплит имеет свои требования к зазору.Некоторые из них могут быть установлены почти заподлицо с потолком, в то время как другие необходимо установить на фут или более вниз. Обязательно ознакомьтесь с руководством по установке и найдите изображение, подобное приведенному ниже, чтобы убедиться, что ваше устройство установлено для оптимальной производительности.

Близость к мебели и технике

Выберите место на расстоянии не менее одного метра от всех объектов, особенно электрических устройств, таких как телевизоры и компьютеры. Не устанавливайте устройство , а рядом с легковоспламеняющимися предметами или источниками тепла.

Сохранение доступа к фильтру / жалюзи

Убедитесь, что вы устанавливаете внутренний блок на высоте, обеспечивающей легкий доступ к фильтру и жалюзи.

Эстетические соображения

Возможно, вам не очень понравится, чтобы ваш мини-сплит был центром комнаты. В этом случае выберите максимально незаметное место. Установка устройства на надлежащей высоте сделает его менее заметным, чем если бы вы устанавливали его на меньшей высоте.

Mini Split Рекомендации по размещению на открытом воздухе

Для начала важно выбрать место, которое сможет выдержать вес вашего мини-сплит-наружного блока.Конденсаторные блоки могут весить от 80 до 250 фунтов, а мягкий грунт может вызвать смещение блока, что приведет к проблемам с соединениями.

Для наиболее безопасного размещения, вылейте бетонную подушку на землю и закрепите блок анкерными болтами. Если у вас нет возможности установить агрегат на бетон, отличной альтернативой является использование предварительно спроектированной площадки конденсатора. Эти подушки рассчитаны на то, чтобы выдерживать вес устройства при установке на твердую землю. Обязательно выровняйте подушку перед тем, как закрепить на ней устройство.

Воздушный поток

Airflow — ключ к эффективности вашего мини-сплит. При поиске места для установки мини-сплит-системы следует выбрать место, обеспечивающее оптимальный приток и выход воздуха, а также легкодоступное место для осмотра, обслуживания и ремонта. Не устанавливайте устройство в местах, где он будет подвергаться воздействию тепла или пара от таких источников, как дымовые трубы котлов, дымоходы, отверстия для сброса пара, другие устройства кондиционирования воздуха, кухонные вентиляционные отверстия, вентиляционные отверстия сантехники и т. Д.Такие экстремальные температуры могут снизить производительность или вызвать повреждение устройства. При использовании нескольких наружных блоков избегайте размещения их в местах, где выход одного наружного блока будет попадать на входную сторону соседнего блока.

Надлежащий воздушный поток через змеевик наружного блока имеет решающее значение для правильной работы. Свободные пространства гарантируют, что тепловое излучение и поток нагнетаемого воздуха не будут ограничены вокруг наружного блока. Точные размеры будут зависеть от вашего конкретного устройства, но в целом лучше держать любые предметы на расстоянии 28 дюймов от переднего воздуховыпускного отверстия, 12 дюймов от заднего воздухозаборника, 40 дюймов сверху и от 12 до 24 дюймов с каждой стороны. .На схеме справа показана базовая конфигурация.

* Совет для профессионалов: Если используется только минимальный зазор, производительность устройства может снизиться до 15%. Никогда не используйте зазор меньше минимального. Избыточное тепловыделение или плохой воздушный поток могут привести к выходу устройства из строя.

Ветер

Ветер может мешать работе вашего устройства по-разному. Вы должны быть уверены, что порывы ветра не окажут негативного воздействия на ваш мини-сплит, от опрокидывания агрегата до выхода из строя вентилятора конденсатора.

Установки на стенах и крышах наиболее чувствительны к ветру; поэтому любой блок, установленный на стене или крыше, должен быть закреплен с помощью точек крепления блока.

Наземные установки также не лишены риска ветровой нагрузки. Если вы живете в районе с сильным ветром, например на побережье, для достижения наилучших характеристик может потребоваться ветрозащитный экран.

Ветрозащитный барьер должен быть изготовлен из прочного материала, такого как бетон, чтобы эффективно препятствовать ветру.Высота и ширина барьера должны быть достаточно большими, чтобы полностью защитить устройство. Он должен быть как минимум на 50% шире и выше размеров наружного блока. Устройство должно быть размещено на расстоянии не менее 28 дюймов от стены, чтобы обеспечить надлежащий воздушный поток вокруг него.

* Совет для профессионалов: Амортизаторы вибрации имеют решающее значение в районах с сильным ветром. Они часто входят в комплект настенных кронштейнов и стоек, но могут быть добавлены при наземном монтаже. Демпферы не только предотвратят громкую дрожь агрегата, но также помогут удерживать его в безопасном и горизонтальном положении.

Дождь

Дождь сам по себе не окажет существенного влияния на работу устройства. Однако ни в коем случае нельзя размещать блок в местах, где есть стоячая вода. Если ваше место подвержено затоплению, рассмотрите возможность установки мини-сплит-стойки, настенного или потолочного монтажа. Наружный блок водонепроницаем, но не водонепроницаем. Если вы находитесь в районе с большим количеством осадков, может быть целесообразно установить кожухи на входе и выходе воздуха из блока. Также можно использовать крышу или покрытие, но оно должно быть на высоте не менее 40 дюймов над агрегатом.

Снег

По мере того, как производительность теплового насоса улучшилась, также увеличилось использование мини-сплит-агрегатов в качестве первичных источников тепла. Если вы планируете использовать тепловой насос в качестве основного источника тепла, убедитесь, что на вашем устройстве нет снега. Помните следующее, если вас беспокоит влияние снега на ваш мини-сплит:

• Агрегат следует устанавливать выше, чем ожидаемый снегопад для этого места.
• Передний вентилятор и задний змеевик не должны быть покрыты снегом и льдом.Накопление льда на змеевиках может привести к отключению устройства или неожиданной неисправности.
• Монтажная площадка не должна иметь дополнительных плоских поверхностей для скопления снега.
• Если на верхней части агрегата скопилось более 4 дюймов снега, его необходимо удалить перед работой.

В очень заснеженных районах можно порекомендовать капот или крышу. Эта поверхность должна быть как минимум на 40 дюймов выше верхней части устройства и должна быть достаточно широкой, чтобы полностью защитить ваш мини-сплит.Также важно установить зоны впуска и выпуска воздуха наружного блока вдали от преобладающих зимних ветров. Всегда закрывайте все трубопроводы и электрические панели доступа, чтобы влага не попала внутрь.

Мини разделенная изоляция

Все трубопроводы хладагента, включая соединения, сервисные клапаны и колена, должны быть полностью и правильно изолированы изоляцией труб с закрытыми ячейками. Чтобы предотвратить потерю тепла или приток тепла через трубопровод хладагента, все трубопроводы хладагента, включая линии жидкости и пара, должны быть изолированы отдельно.

При установке мини-сплит-системы помните о следующих советах по изоляции:

• Изоляция должна быть минимум полдюйма.
• Может потребоваться увеличение толщины в зависимости от условий окружающей среды и местных норм.
• Все стыки изоляции должны быть плотно приклеены, без воздушных зазоров.
• Изоляционный материал должен плотно прилегать к охлаждающим трубам, и между ним и трубами не должно быть воздушного пространства.
• Лучше покупать предварительно изолированные провода, чтобы обеспечить надлежащее покрытие.Все мини-разветвители «сделай сам» включают в себя предварительно изолированную линию, установленную вместе с системой.

* Профессиональный совет: Вся изоляция труб, подверженная воздействию внешних элементов, должна быть надлежащим образом защищена ПВХ, алюминиевым пароизоляционным слоем, кабелепроводом или широкой виниловой лентой, либо, в качестве альтернативы, помещена в стойкий к атмосферным воздействиям кожух, такой как стеллаж для труб с верхней крышкой. . Это защитит утеплитель от высыхания и растрескивания со временем.

Покупка Mini Split

На рынке представлено несколько типов мини-секций, но лишь некоторые из них предназначены для самостоятельной установки.Мини-разъемы MRCOOL DIY специально разработаны для удобной и простой установки, а что самое лучшее? Они поставляются со всем необходимым для завершения установки! Не нужно бегать в хозяйственный магазин за запчастями и аксессуарами в последнюю минуту — все, что вам нужно, это дрель и сверла, чтобы самостоятельно установить мини-сплит.

Если вы являетесь подрядчиком (или планируете нанять профессионального подрядчика), у вас есть более широкий выбор. Мы предлагаем мини-сплит от известных брендов, таких как LG, Daikin и Panasonic.Чтобы определить, какая модель подходит для ваших нужд, воспользуйтесь нашим калькулятором БТЕ для кондиционеров.

Мини-сплит-система MRCOOL DIY проста в установке и не требует специальных инструментов.

Над головой? Позвоните нам для консультации

Если вы не решаетесь установить мини-сплит самостоятельно, обязательно наймите авторитетного и квалифицированного специалиста по HVAC, который сделает этот процесс за вас. Нужны рекомендации? Позвоните нам, и мы с радостью ответим на любые ваши вопросы, касающиеся мини-сплит.

Стоимость установки и замены кондиционера

Если вам надоело душно летом и замерзать зимой, возможно, вы подумываете об установке системы кондиционирования воздуха.

Да, это может оказаться дорогостоящим начальным вложением, но сплит-система с обратным циклом также может быть одним из наиболее энергоэффективных способов охлаждения и обогрева вашего дома.

Но сколько денег вам придется выложить, чтобы расслабиться?

Мы изучаем затраты на установку или замену устройства, что в них входит, и делимся нашими советами экспертов, которые помогут вам получить лучшую цену, обслуживание и производительность.

На этой странице:

Система кондиционирования стоит

Самым распространенным типом кондиционеров, устанавливаемых в домах в Австралии, является сплит-система кондиционирования воздуха, в которой внутренний и внешний блоки соединены трубами.

Хотя предварительные затраты на установку более значительны, чем стоимость портативного устройства, эти системы обычно являются одним из наиболее экономически эффективных вариантов в долгосрочной перспективе.

Сколько это будет стоить, зависит от цены самих устройств и платы продавца за их установку.Сплит-кондиционеры могут значительно варьироваться по цене от 600 до 5500 долларов, в зависимости от:

• марка и модель
• размер и мощность (измеряется в киловаттах — посмотрите, какой размер вам нужен)
• интеллектуальных функций, таких как датчики, экономичные режимы, Wi-Fi и совместимость приложений
Время года
• (в межсезонье можно получить более выгодную цену).

Стоимость установки и что в ней задействовано

Комиссия установщика может варьироваться от 600 до 750 долларов и зависит от ряда факторов.Как всегда, перед коммитом рекомендуется получить несколько цитат.

Вам понадобится лицензированный установщик кондиционера из-за газового хладагента, и им, как правило, также потребуется электрическая квалификация, чтобы подключить устройство к вашему дому. Аккредитация сантехников может потребоваться, если кондиционер должен быть подключен к системе канализации вашего дома.

Из-за газового хладагента вам понадобится лицензированный установщик кондиционера, и им, как правило, потребуется электрическая квалификация для подключения устройства

Эксперт по кондиционированию воздуха

CHOICE Крис Барнс говорит: «Хотя установщику не обязательно видеть ваш дом перед тем, как цитировать, он должен задавать множество вопросов, помимо того, насколько велико ваше пространство или в каких комнатах вы хотите установить кондиционер. в.

«Помимо вопросов о том, где вы живете и о таких вещах, как утепленные стены и потолки, они также могут попросить фотографии ваших внутренних и внешних пространств, чтобы они могли видеть, с чем они имеют дело, и могли соответственно процитировать. Это предотвращает непредвиденные расходы или осложнения в будущем ».

ВЫБОР совет: Не ждите, пока станет душно! Установщики часто бронируют заказы в разгар сезона, и периоды ожидания могут быть долгими. Планируйте заранее, чтобы победить жару.

Сплит-системы поставляются с подключенными внутренними и внешними блоками.

Факторы, влияющие на стоимость установки

Каждая цитата будет отличаться в зависимости от дома. Вот что учтет технический специалист при цитировании:

• Количество устанавливаемых агрегатов, а также тип, размер и марка.
• Сложность установки — i.е. сколько труб или кабелей необходимо, и где в вашем доме расположены блоки.
• При необходимости модернизирует вашу электрическую систему.

Крис говорит: «Если вы устанавливаете новый кондиционер с сплит-системой, он должен быть на отдельной выделенной цепи, а это значит, что для установки этой новой цепи потребуются некоторые электромонтажные работы. Это немного добавит к установке. Стоимость.»

Выбор лучшего места для кондиционера

Установщики

смогут посоветовать наилучшее возможное положение для ваших устройств, как в ваших комнатах, так и на открытом воздухе, чтобы максимизировать эффективность и снизить затраты на минимально возможном уровне.

Крис говорит: «Не всегда есть большая гибкость относительно того, где могут быть размещены ваши кондиционеры. Вам нужно, чтобы они были высоко на стене и в таком положении, чтобы они могли четко продувать воздух по ширине комнаты. . »

Расположите кондиционер так, чтобы он обдувал всю комнату воздухом.

«В частности, для сплит-систем наилучшее положение во многом определяется тем, где расположен наружный блок, поскольку обычно требуется избежать длинных трубопроводов между внутренним и наружным блоками.Как правило, вам потребуется три или четыре метра трубопровода, в противном случае затраты на установку могут быть выше ».

В идеале ваш наружный блок должен быть в защищенном месте и прикреплен к стене с помощью кронштейнов или на бетонном основании. Имейте в виду, что настенные кронштейны или поли / бетонные основания для вашего устройства могут увеличить ваши затраты на установку. Если у вас ограниченное внешнее пространство для блоков, вы можете рассмотреть возможность использования мульти-сплит-системы кондиционирования воздуха, которая может подключать несколько различных внутренних блоков к одному наружному блоку.

Совет по выбору: Если вы живете в многоквартирной квартире, вам, вероятно, потребуется одобрение вашего юридического лица для установки кондиционирования воздуха.

Стоимость замены кондиционера

Если у вас старая или сломанная система, возможно, пришло время обновить или заменить ее. Средний срок службы кондиционера составляет от 15 до 20 лет. Новые модели намного более энергоэффективны, чем старые, поэтому, установив одну, вы сможете сэкономить деньги на счетах за электроэнергию в будущем.

Обычно дешевле заменить старые блоки кондиционирования воздуха, чем установить совершенно новую систему. Это связано с тем, что установщик обычно может использовать тот же путь для трубопровода, поэтому меньше необходимости сверлить отверстия в стенах или заливать бетонное основание.

Новые модели намного более энергоэффективны, чем старые блоки, поэтому вам следует сэкономить на счетах за электроэнергию

«Замена старой сплит-системы на новую в большинстве случаев не требует каких-либо новых электромонтажных работ, так что это поможет снизить ваши расходы», — говорит Крис.

Однако старые трубопроводы обычно необходимо заменять, поскольку в новых системах может использоваться другой газообразный хладагент, который работает при других давлениях и требует других трубопроводов, либо старый трубопровод может быть загрязнен или поврежден. Для новых установок гарантия обычно требует использования новых трубопроводов.

В некоторых случаях можно повторно использовать существующий трубопровод после того, как он был промыт от любых остатков масла и хладагента. Если это так, ваш установщик может посоветовать вам, но убедитесь, что гарантия по-прежнему действительна.

Помните: между очисткой и повторным использованием старых труб может быть не так много экономии по сравнению с установкой новых.

Советы экспертов по установке кондиционера

Первый совет Криса — провести исследование и спланировать заранее, прежде чем начнется жара или холод.

«Обычно монтажники очень заняты в основные сезоны», — говорит он. «Не думайте, что вы сможете позвонить кому-нибудь и заставить их быстро прийти к вам домой и сделать все за вас — может быть длительный период ожидания, особенно если будет жаркая погода.Также неплохо получить хотя бы две цитаты, если сможете ».

Крис говорит, что есть три распространенных варианта установки устройства:

1. Выберите установщика, который предложит поставку и установку в одном

Плюсы: Популярный вариант, он предлагает универсальный магазин, где все готово для вас.

Минусы: Вы можете быть ограничены использованием кондиционера определенной марки или типа.

2. Купите устройство самостоятельно у продавца, который предлагает установку у предпочтительного поставщика.

Плюсы: Большая часть процесса по-прежнему выполняется за вас, но у вас есть немного больше гибкости, чтобы делать покупки по более выгодной цене на ваше устройство.

Минусы: Вам все равно придется самостоятельно управлять логистикой, заключающейся в покупке устройства, доставке и хранении до установки. Вы также будете привязаны к использованию предпочтительного установщика продавца.

3. Купите блок самостоятельно и установите свой установщик

Плюсы: Обеспечивает максимальную гибкость при поиске выгодных предложений для вашего устройства и работе с установщиком по вашему выбору.

Минусы: Требуются дополнительные исследования, чтобы найти лучшего юнита и подходящего торговца.Перед покупкой агрегата рекомендуем найти установщика.

Некоторые установщики работают только с определенными брендами и моделями, поэтому сначала проконсультируйтесь с ними.

Рекомендации Криса по вариантам установки

Крис говорит: «Преимущество покупки кондиционера самостоятельно заключается в том, что вы можете делать покупки по самой дешевой сделке, чтобы сэкономить немного денег — часто в Интернете можно найти выгодные предложения.

«Но тогда вам нужно найти своего собственного специалиста. Обязательно выберите того, у кого есть лицензия на установку кондиционирования воздуха. Доступность может быть проблемой, особенно в пиковые сезоны, и некоторые специалисты не захотят устанавливать продукт. они не поставили, или бренд, с которым они обычно не работают.

«Хотя некоторые поставщики и установщики систем кондиционирования воздуха« все в одном »будут работать только с определенными брендами, вы все равно можете уточнить, какую марку или модель вы хотите — просто спросите.«

Всегда проводите исследования

В любом случае, чтобы сделать осознанный выбор, очень важно провести исследование. Крис рекомендует посмотреть, как работают разные бренды, в наших обзорах и призывает с осторожностью относиться к подозрительно дешевым моделям.

«Более низкие начальные затраты на кондиционеры обычно означают, что модель менее энергоэффективна, поэтому в конечном итоге вы можете больше платить за электроэнергию», — говорит он. «Часто стоит инвестировать немного больше в надежный и качественный бренд.«

Техническое обслуживание вашей мини-сплит-системы своими руками

Поддерживайте эффективную работу своей мини-сплит-системы из года в год, выполняя простые, но эффективные услуги по техническому обслуживанию своими руками. Эти задачи выполняются относительно быстро и легко, но вы будете вознаграждены меньшими счетами за электроэнергию, меньшим количеством обращений к специалистам по HVAC, а также постоянным круглогодичным комфортом в вашем доме.

Типичная мини-сплит-система состоит из двух блоков: внутреннего испарителя и наружного конденсатора.Эти два агрегата соединены линиями питания, хладагента и дренажа. Чтобы самостоятельно обслуживать систему, вам потребуются базовые знания этих двух устройств и хотя бы небольшой опыт работы в домашних условиях. Главное помнить, что ваша система требует свободного и неограниченного потока воздуха через оба блока — внутренний охлаждающий блок и внешний конденсаторный блок.

Перед тем, как начать любое техническое обслуживание вашей мини-сплит-системы своими руками, обязательно прочтите все приведенные ниже инструкции, убедившись, что вы полностью понимаете все шаги и легко выполняете следующие сложные задачи.В противном случае мы рекомендуем вам обратиться к квалифицированному специалисту по кондиционированию воздуха или специалисту по HVAC.

Очистка комнатного кондиционера

● Отключите питание вашего наружного конденсаторного агрегата и всех внутренних воздухообрабатывающих агрегатов (включая питание коробки выключателя и запорной коробки наружного агрегата).
ВНИМАНИЕ: Несоблюдение этого правила может привести к поражению электрическим током.

● Перед очисткой дайте системе отдохнуть не менее одного часа, так как блокам нужно время, чтобы вернуться к постоянной температуре.

● Найдите каждый внутренний блок обработки воздуха и откройте его. Осторожно поднимите нижний край крышки агрегата и найдите воздушные фильтры (обычно в верхней части змеевика испарителя). Снимите фильтры и очистите их, обмыв их струей из насадки или крана кухонной мойки. Отложите их, чтобы они высохли.

● Очистите змеевик испарителя мягкой тканью, удалив видимую грязь и пыль. Следите за признаками плесени и грибка вокруг змеевика или компонентов.Если вы видите плесень, обратитесь к специалисту по ОВК, чтобы он глубоко очистил змеевик и обработал его, чтобы предотвратить загрязнение плесенью в будущем.

● Замените воздушные фильтры и закройте крышку.

Обслуживание внешнего конденсаторного блока

● Найдите наружный конденсатор и удалите весь мусор, лишнюю растительность или ветки вокруг конденсатора. Это снизит риск возгорания в более сухие летние месяцы, а также улучшит приток воздуха.Мы рекомендуем вам освободить как минимум два фута от устройства во всех направлениях.

● Используя мощный промышленный пылесос с насадкой-щеткой, удалите видимую грязь и мусор с внешних пластин. Затем аккуратно разбрызгайте из садового шланга весь оставшийся мусор. ПРИМЕЧАНИЕ. ЗАПРЕЩАЕТСЯ использовать на этом этапе мойку высокого давления или сильную струю воды — это повредит ребра. Если грязь все еще присутствует на внешних ластах, используйте спрей для чистки плавников (можно найти в большинстве магазинов товаров для дома).

● Используйте инструмент для правки плавников или нож для масла, чтобы выпрямить все плавники, погнутые во время чистки.
ВНИМАНИЕ: Будьте осторожны, чтобы не повредить любые встроенные трубки, расположенные за ребрами.

● Мягкой тканью аккуратно сотрите видимую грязь или мусор с воздуховода. Если пыль, грязь и мусор будут скапливаться на трубопроводе, это предотвратит беспрепятственное проникновение воздуха в ваш дом, сократит срок службы вашей системы и приведет к увеличению счетов за электроэнергию через крышу. Кроме того, со временем в воздуховоде могут возникать утечки, поэтому сейчас самое время проверить, нет ли трещин и разрывов.Если вы обнаружите утечки, обратитесь к специалисту по HVAC для обслуживания.

● Если вы также используете свою мини-сплит-систему для обогрева, обязательно проверьте наличие льда и снега, удалив все, что вы видите.

● Убедитесь, что конденсаторный блок находится на одном уровне с находящейся под ним площадкой заземления. Устройство, расположенное перекосом с колодкой, не будет работать с максимальной эффективностью и склонно к преждевременному выходу из строя. Если вы заметили, что ваш конденсатор наклоняется в сторону, используйте устойчивые к гниению прокладки, чтобы выровнять его.

Проверка термостата

Последний и самый простой способ обслуживания вашего кондиционера Mini-Split — убедиться, что термостат системы находится в хорошем рабочем состоянии. Для этого просто повышайте и понижайте настройку температуры, пока кондиционер не выключится и не включится в соответствии с настройками.

Регулярно выполняя эти быстрые и простые действия по техническому обслуживанию, вы сохраните свою бесканальную мини-сплит-систему в идеальном состоянии, что приведет к снижению счетов за электроэнергию и созданию более комфортного дома.Мы рекомендуем следовать всем инструкциям производителя при выполнении любых работ своими руками.

Рекомендации по загрузке …

5 шагов по очистке бесканальных мини-разделенных воздушных фильтров

Бесканальная мини-сплит-система отопления и кондиционирования воздуха может быть элегантным решением для обогрева или охлаждения определенного пространства. Поскольку здесь нет воздуховодов для распределения воздуха, эти типы систем HVAC идеально подходят для обогрева или охлаждения дополнительного помещения, помещения наверху, которое слишком жарко летом, чердака или даже гаража.Но даже эти компактные системы нуждаются в собственном обслуживании, чтобы поддерживать их в хорошем рабочем состоянии. Одна из основных задач обслуживания, которую вы легко можете выполнить самостоятельно, — это очистить воздушные фильтры.

В целях безопасности сначала выключите систему.

Шаг 1: Выключите устройство.

Мини-сплит-агрегаты, такие как бесканальный агрегат Carrier Infinity, часто поставляются с дистанционным управлением, с помощью которого можно регулировать термостат. Выберите день, когда отключение системы на некоторое время не повлияет на ваш комфорт.Сначала выключите систему из соображений безопасности.

Шаг 2: Найдите вентилятор, закрепленный на стене, и откройте его.

Блок нагнетателя или «головной блок» содержит змеевик испарителя и воздухообрабатывающий агрегат — все в одном. Найдите нижний край крышки устройства и осторожно поднимите его, чтобы открыть устройство. Внутри вы увидите два пластиковых воздушных фильтра, расположенных над змеевиком испарителя. Здесь вы можете увидеть, сколько у вас пыли и нужно ли очистить фильтры.

Откройте вентиляторный блок, осторожно приподняв его за нижний край.

Так выглядит внутренняя часть воздуходувки до снятия воздушных фильтров.

Шаг 3: Осторожно выдвиньте воздушные фильтры.

Пластиковые воздушные фильтры удерживаются на месте с помощью желобчатых каналов с каждой стороны. Нажимая снизу вверх и наружу, он освобождает фильтр от дорожки и позволяет аккуратно снять его. Следите за тем, чтобы не стряхивать пыль с фильтра, которую вам придется очистить позже. Поскольку устройство выключено, головное устройство можно оставить открытым.

Осторожно потяните вверх и извлеките воздушные фильтры для очистки.

Шаг 4: Очистите фильтры.

Используя мягкую струю из форсунки кухонной мойки, вы можете быстро распылить всю пыль / мусор, которые уловили воздушные фильтры, всего за несколько минут. Затем вы можете дать им стечь на столе, пока они не высохнут. В качестве альтернативы вы можете использовать пылесос с насадкой-щеткой, чтобы удалить всю скопившуюся пыль. Единственный недостаток использования вакуума — слишком сильное всасывание, которое может повредить или порвать сам воздушный фильтр.Насадка-щетка обычно предотвращает это.

Очистите фильтры распылением или осторожно пропылесосьте, чтобы удалить пыль и мусор.

После очистки воздушного фильтра системы отопления, вентиляции и кондиционирования дайте ему высохнуть.

Шаг 5: Переустановите фильтры и включите систему.

После того, как фильтры высохнут, их можно переустановить. Ищите каналы по бокам внутри нагнетательного блока, чтобы вы могли сдвинуть эти фильтры обратно в исходное положение, вверх и за защелку, чтобы закрепить их. Затем закройте крышку воздуходувки.Теперь вы готовы снова включить бесканальный кондиционер.

Вставьте воздушные фильтры обратно по боковым каналам.

Установите воздушный фильтр на место и убедитесь, что он находится за нижними выступами, которые удерживают его на месте.

Мы можем помочь

Частота очистки фильтров зависит от каждого домохозяйства. Некоторым он понадобится каждый месяц, а некоторым может понадобиться несколько месяцев, прежде чем их почистить. Довольно просто открыть колпак и время от времени проверять фильтры, чтобы убедиться, что они не нуждаются в быстрой очистке.Если фильтры остаются засоренными в течение длительного времени, это может сократить срок службы самой системы. Позвоните или напишите Кенни и Робу из Terry’s A / C and Heating по телефону 281-495-7830, чтобы уточнить наш график. Мы можем помочь вам справиться с текущим обслуживанием или ремонтом вашей системы, чтобы поддерживать идеальную температуру в вашем доме или офисе круглый год. Мы обслуживаем юго-запад Хьюстона, штат Техас, и близлежащие населенные пункты Розенберг, Ричмонд, Кэти, Фулшир, Шугар Лэнд, Мемориал, Беллер и другие. Мы стремимся быть вашим домашним консьержем.

Сколько времени нужно, чтобы установить бесканальный мини-сплит-кондиционер?

Мини-сплит-системы

без воздуховодов — фантастическое дополнение к любому дому. Они дают нам преимущества систем переменного тока для всего дома с многозонным управлением, без особого шума и хлопот.

Сколько времени длится установка мини-сплит системы?

Установка системы Ductless Mini Split у подрядчика занимает несколько часов. Это может продлиться до 1-2 дней для сложных многокомнатных систем.Установка системы состоит из просверливания отверстия для бесканального доступа, пропуска проводов, установки скоб, а затем крепления самого мини-сплит-блока.

Сколько времени занимает стандартная установка?

Установка бесканальной мини-сплит-системы не займет больше времени, чем установка любой другой системы. Это намного быстрее, чем что-либо, связанное с центральными кондиционерами, которые требуют установки и обслуживания больших воздуховодов.

Тем не менее, вам действительно нужен квалифицированный подрядчик, который сделает эту работу за вас.Это постоянные установки, поэтому вы хотите, чтобы они были выполнены правильно!

Установить не так быстро, как тихий оконный кондиционер, но на то есть веская причина. Мини-сплит — гораздо более эффективная и постоянная система, чем даже лучший оконный кондиционер.

Собственно монтажные работы относительно просты. Вам нужно только просверлить отверстие для доступа (около 3 дюймов), установить внутренние и внешние кронштейны, а затем смонтировать блоки.

Вы можете ожидать, что хороший подрядчик сделает это для одной установки в течение нескольких часов.

Конечно, установка нескольких устройств займет намного больше времени — просто умножьте количество вещей. Выделение полдня на каждую единицу — хорошее практическое правило.

А как насчет осложнений?

Как и с любым другим основным устройством, могут возникнуть сложности.

Хотя их не всегда можно предотвратить, к ним можно подготовиться. Обдумайте следующий список и попытайтесь предсказать, может ли какое-либо из них быть проблемой. Если да, лучше заранее предупредить подрядчика (и, возможно, ожидать дополнительного времени на установку):

• Комплексная электрика.В старом доме или доме со сложной планировкой правильная подача электричества и выключателей для подключения системы может быть проблемой.
• Комплексная логистика. Попытка втиснуть устройство в угол или необходимость перенаправить кабели снаружи может занять некоторое время.
• Большие площади. Установка нескольких блоков в большом доме может занять некоторое время. Не только для передвижения по дому, но и для повторных тестов и проверок всех систем.
• Предыдущие воздуховоды.Если у вас старые воздуховоды, возможно, вам не придется их удалять, но рекомендуется закрыть их и предотвратить накопление пыли / плесени (или, что еще хуже, живых существ!)
• Верхние этажи. Для блоков выше первого этажа — особенно в квартирах — это уровень сложности установки, который может выполняться двумя ногами на земле.

Если вы приобретаете многозонную систему, настройка и тестирование может занять немного больше времени. (И поверьте мне, всегда стоит все проверять полностью, пока у вас есть подрядчик).

Сколько будет стоить установка?

Стоимость установки мини сплит системы зависит от множества факторов. Как правило, базовая установка может стоить от 300 до 1000 долларов в зависимости от логистических проблем и количества единиц, которые вам нужно установить.

Еще один фактор — используете ли вы однозонную или многозонную систему. Последний сложнее настроить (и дольше тестировать).

Стоимость установки может также распространяться на другие части системы.Если вы устанавливаете внешний блок на землю, вы, вероятно, захотите установить бетонную подушку, чтобы удерживать и защищать его. Это может стоить от 75 до 150 долларов за подушечку.

Кроме того, вам могут потребоваться новые электрические цепи для подключения кондиционеров. Профессионально это может стоить от 100 до 200 долларов, если у вас еще ничего не настроено.

Наконец, и это немного экстремально, но если вы находитесь в очень старом доме, ваша электрическая панель может оказаться не в должном состоянии. В худшем случае может потребоваться капитальный ремонт стоимостью 1000 долларов и более.Хорошая новость в том, что это случается крайне редко, и в этом можно убедиться за один телефонный звонок.

Нужна ли лицензия или разрешение для установки Mini Split AC?

Хорошая новость в том, что вам, вероятно, не потребуется разрешение или лицензия для установки системы без воздуховодов.

Плохая новость? Скорее всего, он вам понадобится для электромонтажных работ! Если вы сделаете это самостоятельно, вам все равно понадобится электрик, чтобы проверить и подписать сертификат, подтверждающий, что вы сделали это хорошо.

Конечно, вы могли бы сделать это сами и никому не рассказывать.Но если вы когда-нибудь продадите свой дом, все может стать очень сложным, если вам зададут вопросы!

Стоят ли мини-сплит-кондиционеры?

Сплит-кондиционеры

Mini выглядят великолепно, но стоят ли они своих затрат?

Конечно, это зависит от того, кого вы спрашиваете! Для меня и большинства других владельцев мини-сплит эти бесканальные системы абсолютно того стоят. Некоторые из моих любимых преимуществ:

• Чистый, прохладный, легкий поток воздуха. Эти системы работают очень хорошо и очень тихо.
• Нет сложных воздуховодов, которые могут вызвать проблемы и всегда нуждаются в обслуживании. Больше не нужно беспокоиться о плесени или грызунах в каналах!
• Управление несколькими зонами может сделать всех счастливыми. Больше никаких споров из-за термостата.

Честно говоря, самая пугающая часть этих систем заключается в том, что они могут быть незнакомы. Хотя система такая же (с использованием того же испарителя, конденсатора и т. Д.), Они могут сильно отличаться от нормальной системы.И трудно доверять тому, что мы считаем странным.

Но постарайтесь так не думать. Популярность этих систем стремительно растет, и не зря. Они занимают минимум места, бесшумны, отлично работают и практически не требуют обслуживания. Особенно по сравнению с центральными системами кондиционирования.

Кроме того, легко найти подрядчика, который все настроит идеально для вас.

Имейте в виду, что мини-сплит-системы могут стоить немного дороже, чем система кондиционирования. Сообщается, что их на 30% больше .

Мини-сплит-системы

в сравнении с центральным AC

Если вы рассматриваете мини-сплит-систему, вы можете мысленно сравнить ее с традиционной центральной системой кондиционирования воздуха. И не зря — у них обоих есть свои преимущества.

Чтобы помочь, я составил эту небольшую таблицу «за» и «против», чтобы сравнить их. Иногда взгляд на вещи сверху вниз — лучший способ понять, что вам больше подходит.

Мини-сплит-кондиционеры
Плюсы	Минусы
Может контролировать охлаждение в помещении	Не подает свежий воздух
Лучше / дешевле, если дооснащение без воздуховодов	Дороже, чем системы с воздуховодом (если у вас есть воздуховоды)
Легче установить.Не много весит.	Виден внутри дома.
Несколько вариантов — настенный, встраиваемый в потолок и т. Д.	Может потребоваться несколько вариантов, чтобы охватить весь дом.
Зимой часто комплектуется нагревательным элементом.
На 20-30% эффективнее, чем центральный кондиционер.
Более тихий, чем центральный кондиционер.

Центральные кондиционеры
Плюсы	Минусы
Может повысить ценность дома	Требуется регулярное обслуживание
Первоначальная стоимость может быть дешевле	Менее эффективна; более высокие счета за электроэнергию
Возможен контроль зоны	Контроль зоны требует высокопроизводительных компонентов
Приносит свежий воздух	Воздуховоды могут накапливать пыльцу, плесень, пыль и т. Д.
Скрыто из поля зрения	Центральный блок более шумный, чем бесканальный.
	Установка может быть сложной / длительной.

Чтобы узнать больше, ознакомьтесь с нашей полной публикацией, в которой сравниваются мини-сплит и центральные системы кондиционирования воздуха.

Заключение

Мини-сплит-системы все еще свежи и устанавливаются в домашних хозяйствах по всей стране.

Однако эти новые системы оставляют много вопросов.Главный из них — время их установки.

Я надеюсь, что это краткое руководство помогло повысить вашу уверенность в приобретении одной из этих новых систем. Я лично люблю их и не представляю себе, что когда-нибудь снова столкнусь с хлопотами, связанными с системой кондиционирования воздуха.

Если эта статья вам помогла, ознакомьтесь с некоторыми из наших статей по теме ниже! Мы полностью поддерживаем читателей, и каждая минута, которую вы тратите на чтение нашего контента, действительно помогает нам.

Спасибо за чтение.И хорошего дня!

— Крейг

Как снять настенный кондиционер | Руководства по дому

В небольших домах и некоторых комнатах в больших домах часто есть настенный кондиционер, который встраивается в стену. Органы управления находятся внутри здания, а вытяжное отверстие — снаружи. Если агрегат не обеспечивает требуемую температуру воздуха должным образом, его следует снять и проверить в сервисном центре по кондиционированию воздуха.В большинстве случаев демонтаж настенного кондиционера занимает относительно короткое время.

Отсоедините шнур питания от устройства от электрической розетки внутри комнаты. Если устройство имеет проводной монтаж, выключите выключатель этой электрической цепи на панели выключателя в доме. Если автоматические выключатели не имеют маркировки или конкретный выключатель неизвестен, обратитесь к электрику, чтобы он идентифицировал выключатель и выключил его.

С помощью канцелярского ножа обрежьте полоску конопатки там, где деревянная отделка встречается с лицевой стороной внутренней стены.Снимите любую облицовку или кожух вокруг внешних краев устройства, поддев их части стамеской. При необходимости используйте легкий молоток, чтобы забить кончик стамески под обрезной кромкой. Пропустите этот шаг, если деревянная отделка или кожух не установлены.

Найдите маленькие винты, которыми крышка устройства крепится к основному корпусу, и снимите их с помощью соответствующей отвертки, затем снимите крышку вручную. Если винты не используются, осторожно подденьте крышку отверткой и снимите ее с устройства.

Пройдите к внешней стене дома, где установлен агрегат. При необходимости установите стремянку для доступа к внешней части устройства. Выкрутите винты снизу, сверху и по бокам корпуса или внешней крышки. Надавите на вентиляционные отверстия на задней панели устройства, чтобы отсоединить его от шасси. Вернитесь в комнату.

Возьмитесь за боковые стороны устройства и потяните на себя, чтобы вынуть из корпуса в стене. Если блок будет заменен, ослабьте и удалите все винты, которыми корпус крепится к каркасу в стене, и извлеките корпус.
