Установка электрокотла, подключение электрокотла своими руками

Отопление с использованием электричества не слишком выгодно, зато дает массу преимуществ: комфортная эксплуатация, сравнительно невысокая цена оборудования, безопасность. Данная статья посвящена установке и подключению электрокотла в частном доме. Изучив наше подробное руководство, любой мастеровитый домовладелец без проблем выполнит монтаж электрического котла своими руками.

Если вы еще не выбрали электрический котел

Выбор отопителя, действующего совместно с водяной системой обогрева, выполняется по мощности и принципу работы (от последнего зависит стоимость оборудования). С функциональностью у электрокотлов проблем нет – любая модель комплектуется блоком автоматики. К нему при желании подключаются различные периферийные устройства – погодные датчики, комнатные либо накладные термостаты и модули GSM для управления с мобильного телефона или через интернет.

Важное замечание. Некоторые производители, например, «Галан», Protherm или «Эван» требуют в инструкции по эксплуатации, чтобы монтаж и подсоединение электрокотла к сети выполнял специально обученный персонал. Самостоятельное подключение повлечет отказ от гарантийных обязательств.

После окончания работ мастера делают пометку в техническом паспорте изделия

Перед выбором и покупкой обогревательного прибора уточните, сколько электрической мощности выделено вашему жилищу управляющей компанией. Может статься, ее не хватит для индивидуального электрообогрева. Момент второй: однофазная сеть напряжением 220 вольт способна питать котлы, потребляющие до 12 кВт/ч включительно. Более мощные водонагревательные аппараты подключаются к трехфазной электросети 380 В.

Определение тепловой мощности

Данный показатель рассчитывается по стандартной формуле: вычислите отапливаемую площадь загородного дома или дачи, затем умножьте квадратуру на 0.1 кВт. Получите потребность в тепловой энергии, которую должен перекрыть электрокотел.

Учтите ряд нюансов:

Пример. Небольшой домик 100 м² в среднем требует 100 х 0.1 = 10 кВт теплоты. Мощность электроотопительной установки – 10 х 1. 2 (20%) = 12 кВт. Необходим нагрев воды на хозяйственные нужды – умножаем на коэффициент 1.5 и получаем 15 кВт.

Для получения более точных результатов предлагаем изучить методику расчета нагрузки на систему отопления

Какой тип нагревателя лучше

Дальше нужно выбрать водогрейный аппарат по принципу работы. Какие виды бытовых электрокотлов можно купить:

  1. Традиционные, оснащенные трубчатыми электронагревателями (ТЭНами).
  2. Электродные, где подсоленный теплоноситель прогревается за счет прохождения тока через воду.
  3. Индукционные аппараты греют жидкость вихревыми токами Фуко, возникающими в металлическом сердечнике многовитковой катушки.
Электрическая мини-котельная с трубчатыми нагревателями (ТЭН), полностью укомплектованная оборудованием

Ценный совет. Не слушайте россказни продавцов, расхваливающих экономичность тех или иных электрокотлов. Они любят применять выражения «энергосберегающий», «вечный», «экономный» и так далее. Запомните: все типы обогревателей одинаково эффективно преобразуют электрическую энергию в тепловую с КПД 98—99%.

Первое место в рейтинге пользователей занимают ТЭНовые отопители. Единственное слабое место – сам нагревательный элемент – давно защищают керамикой, вдобавок его легко заменить. Современные модели теплогенераторов представляют собой настенные мини-котельные со встроенным расширительным баком и циркуляционным насосом. Есть более простые версии, включающие только нагреватели и блок автоматики.

Самый дешевый и надежный вариант – электродный котел со шкафом управления, изображенный на фото. Его недостатки:

  • громкие звуки включения от срабатывания контактора или магнитного пускателя;
  • постепенное вырождение солей в теплоносителе, снижающее эффективность нагрева, из-за чего воду в системе отопления придется подсаливать 1—2 раза в месяц;
  • электроаппарат стабильно работает с радиаторами, но плохо совместим с теплыми полами, где надо поддерживать невысокую температуру теплоносителя 35—50 °С.

Индукционные электрокотлы для отопления частного дома довольно дороги, причем к надежности аппаратов есть вопросы. Известны случаи перегорания фазы внутри катушки, мощность теплогенератора падала на треть. Устранить поломку весьма проблематично.

Индукционный отопитель греет воду металлическим сердечником, находящимся в вихревом поле катушки

Указания по монтажу отопителя

Электрические водогрейные котлы всех типов рассчитаны на крепление к стене и комплектуются монтажными скобами либо хомутами. Пояснять разметку и забивку дюбелей нет смысла – каждый домовладелец знает, как это делается.

Для справки. В напольном исполнении продаются универсальные электро-дровяные и угольные котлы, описываемые в другом нашем материале.

Другой вопрос – как правильно выбрать помещение и конкретное место монтажа электрокотла. С одной стороны, нормативные документы не запрещают ставить теплогенератор в любой комнате. С другой стороны, существуют правила пользования электроустановками (ПУЭ), накладывающие ограничения на размещение теплосиловых устройств большой мощности.

Настенную версию можно повесить хоть в коридоре, но туда придется тянуть все коммуникации

Дадим несколько общих рекомендаций, как правильно установить электрокотел в частном доме:

  1. Учитывая большой ток в цепи работающих электронагревателей, приборы лучше устанавливать в отдельном техническом помещении, например, топочной или гараже. Цель – ограничить доступ к силовому электрооборудованию и защитить аппараты от воздействия влаги.
  2. ТЭНовые мини-котельные допускается размещать в кухне либо прихожей. Но учтите важный нюанс: туда придется тянуть главную магистраль системы отопления и мощный силовой кабель. Вряд ли эти коммуникации гармонично впишутся в интерьер, разве что заделать трубы в стену.

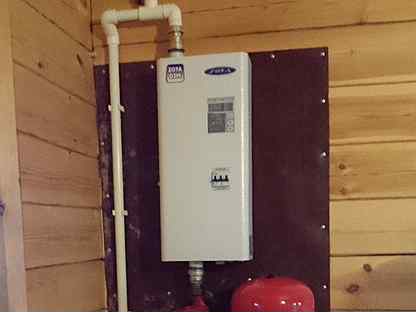

  3. При монтаже теплогенератора на деревянную стену либо другую сгораемую перегородку соблюдайте требования, предъявляемые к навесным газовым котлам. Под заднюю часть корпуса, прилегающую к дереву, проложите лист кровельной стали или базальтового картона, как сделано на фото.
  4. Обеспечьте подход и доступ к отопителю для удобства подключения и обслуживания. Индукционные и электродные котлы устанавливайте с таким расчетом, чтобы рядом поместить расширительный бак и насос. Шкаф управления располагайте на высоте 1.5—1.8 м от пола.

    Рекомендуемые отступы до котельного агрегата «Протерм Скат», указанные в инструкции

  5. Кабели прокладывайте выше отопительных и канализационных трубопроводов, дабы их не залило водой в случае прорыва.
  6. Трубы отопления не должны нагружать своим весом присоединительные штуцеры агрегата.

Важно! Корпус электрокотла обязательно присоедините к заземляющей шине. Если таковая отсутствует, сделайте на улице контур заземления и проложите в котельную. Подробную инструкцию найдете ниже.

Как правило, электрический генератор тепла выступает в роли резервного аппарата при основном твердотопливном либо газовом котле. Значит, нужно правильно скомпоновать теплогенераторы и вспомогательное оборудование, чтобы вышло минимум пересечений трубопроводов. Обдумайте и нарисуйте схему заранее.

Обвязка электрокотла с системой отопления

Мини-котельные настенного типа со встроенным расширительным баком, насосом и группой безопасности эксплуатируются в закрытых системах отопления с принудительной циркуляцией, работающих под давлением. Подключение предельно простое и не требует отображения в виде схемы: подающий и обратный трубопровод подсоединяются к соответствующим патрубкам электрокотла.

Примечание. Автоматика подобных теплогенераторов следит за давлением в отопительной сети посредством датчика. При напоре теплоносителя ниже установленного порога (обычно – 1 Бар) аппарат не включится.

Дальше мы хотим представить типовые схемы подключения электрокотлов к системам отопления для таких случаев:

  • когда нужно установить агрегат, не оснащенный собственным насосом и расширительной емкостью;
  • параллельная работа в паре с твердотопливным либо газовым котлом;
  • обвязка с буферной емкостью;
  • подключение двухконтурной версии агрегата к магистралям отопления и ГВС;
  • соединение с бойлером косвенного нагрева.
Группа безопасности защищает систему от превышения давления и сбрасывает лишний воздух

Первая схема иллюстрирует подключение электродного либо индукционного котла к отопительной сети закрытого типа с мембранным расширительным баком. На прямом выходном участке подающей трубы ставится группа безопасности, после нее – отсекающий шаровой кран. Насос и фильтр — грязевик с одинаковым успехом ставятся на подаче или обратке.

Примечание. На этой и последующих схемах условно не показан трубопровод подпитки. Его следует врезать в обратную магистраль отопления.

Аналогичным образом подсоединяется ТЭНовая версия электрокотла, не оборудованная расширительным баком, группой безопасности и насосом. Если же требуется организовать подключение к самотечной (гравитационной) системе отопления открытого типа, то трубопроводы прокладываются с уклоном 3 мм на каждый погонный метр, а циркуляционный насос монтируется на байпасе.

Способность работать самотеком не дает схеме большого преимущества — без электричества котел все равно отключится

В верхней точке сети размещается открытый расширительный бачок. Для обеспечения стабильного самотека производитель электродных котлов «Галан» рекомендует выдержать высоту вертикального участка между отопителем и емкостью 2 метра. Соответственно, бак выносится на чердак частного дома.

Замечание. Установка настенного электрокотла, чьи патрубки обращены книзу, не позволит теплоносителю циркулировать естественным образом за счет конвекции. Пример – агрегаты бренда «Эван» либо «Протерм». К гравитационным системам подойдут отопители с боковыми и верхними штуцерами – «Галан», «ВИН» и им подобные.

Соединение с другими котлами и теплоаккумулятором

Чтобы подключить электрический теплогенератор совместно с твердотопливным котлом, воспользуйтесь схемой с двумя обратными клапанами, накладным термостатом и комнатным регулятором температуры. Данный вариант присоединения обеспечивает автоматический «подхват» остывающей системы электрокотлом после прогорания закладки дров.

Обратные клапаны не дают теплоносителю перетекать в соседний контур и двигаться во встречном направлении

Алгоритм работы схемы выглядит так:

  1. Тт-котел действует в качестве основного, электрический аппарат находится в дежурном режиме.
  2. Когда порция дров либо угля сгорает, температура воздуха в здании начинает снижаться. При охлаждении до установленного пользователем порога комнатный терморегулятор включает электронагреватель.
  3. Накладной термостат фиксирует падение температуры в обратке твердотопливного котла и отключает его насос.
  4. После загрузки дров в топливник подогрев возобновляется, термостат запускает принудительную циркуляцию. С помощью собственного датчика электрокотел «видит» нагретый теплоноситель и не включается в работу до следующей команды терморегулятора. Подробнее о принципе работы рассказано экспертом в следующем видео:

Примечание. Способ обвязки пригоден и для других типов котлов – газовых, дизельных и так далее. Учтите один нюанс: электронагреватель здесь используется в качестве резервного источника тепла.

Подключение к буферной емкости, изображенное на очередной схеме, тоже позволяет объединить несколько источников тепла и накопить достаточное количество энергии в баке. Теплоаккумулятор весьма полезен в ситуации, когда электрический отопитель функционирует ночью, пользуясь дешевым тарифом. Днем аппарат бездействует, а здание обогревается теплом из буферного резервуара.

В данной схеме можно организовать работу электронагревателя по расписанию с помощью таймера

Задача смесительного узла с трехходовым клапаном – подавать радиаторам воду требуемой температуры, ведь теплоаккумулятор «заряжается» до 80—90 °С. Если в комнатах устроены водяные контуры напольного обогрева, для них делается второй смесительный узел, подготавливающий теплоноситель с температурой 35—45 °С (максимум – 50 °С).

Схемы с горячим водоснабжением

Получить от электрокотла горячую воду на хозяйственные нужды можно двумя способами:

  • приобрести и поставить двухконтурный отопительный агрегат;
  • подсоединить к одноконтурному котлу бойлер косвенного нагрева.

В первом случае подключение аппарата производится по типовой схеме, изображенной на картинке. Сложностей здесь минимум, главное, — правильно смонтировать запорную арматуру.

Для удобства чистки грязевики должны стоять в горизонтальном положении

Обвязка с бойлером косвенного нагрева выполняется через трехходовой электроклапан переключающего типа. По команде термостата, встроенного в накопительный бак, элемент переключает поток теплоносителя на подогрев воды для ГВС либо радиаторы отопления. Загрузка бойлера в приоритете: пока емкость не прогреется до установленной температуры, радиаторная сеть тепла не получит.

В случае с индукционным либо электродным агрегатом погружной термостат подсоединяется к контактам термореле

Важный момент. По указанной причине большую роль играет подбор мощности теплогенератора. Если ее недостаточно, нагрев бака растянется надолго, комнатный воздух успеет охладиться. Подробнее о работе системы смотрите в обучающем видеосюжете.

Заключение

Чтобы не совершать глупых ошибок в процессе монтажа и обвязки, перед установкой электрокотла стоит пообщаться со специалистом в данной области. Операция не настолько проста, как может показаться. Особое внимание уделите электрической части, поскольку высокое напряжение является источником повышенной опасности.

Подключение электрического котла к системе отопления

Электрокотлы отличаются по типу нагревательного элемента: ТЭНовые, электродные или индукционные модели. Из-за меньшей стоимости и простоты обслуживания больше популярен первый вариант. Особенностью обустройства электроотопления является возможность подключения своими руками агрегата к трубной системе и электросети без оформления разрешительных документов.

Основные правила

Согласно требованиям ПУЭ отопительные электроприборы мощностью до 10 кВт разрешено подключать самостоятельно без согласования с Энергонадзором. К службам придется обратиться, если решено установить в целях экономии счетчик, контролирующий расход электроэнергии по зонам суток.

Каждый производитель в инструкции отображает требования к соблюдению свободного пространства от стенок отопительного агрегата. В зависимости от модели они отличаются, но среднее значение следующее:

  • от верха – 70 см;
  • от боков – 50 см;
  • от передней панели – 70 см;
  • между задней панелью и стеной здания оставляют минимальный зазор 3 см.

Соблюдение требований обеспечивает пожаробезопасность. Упрощается доступ к агрегату для обслуживания.

Электрические котлы ЭВАН Warmos

Подготовка к монтажу

Традиционно подготовительные мероприятия начинаются с определения места. По сравнению с газовыми и твердотопливными аналогами, вариантов расположения электрокотла больше. Его разрешено устанавливать в жилой зоне, например, кухня или коридор. Однако осуществляя выбор места нужно учесть, что к аппарату нужно прокладывать трубопровод, электропроводку. Усложнение схемы приведет к лишним затратам.

В сырых помещениях монтаж запрещен. Ванную комнату, санузел, открытый балкон сразу нужно исключить. Стена, на которую будет подвешен агрегат, должна быть сухая. Если частный дом построен из дерева, никаких ограничений монтажа нет. Участок деревянной стены, прилегающий к задней панели котла, закрывают листом негорючего материала.

Обычно электрический котел поставляется производителем с циркуляционным насосом, фильтром и расширительным баком. Такой агрегат сразу подключают к трубопроводу. Реже встречаются «голые» модели. Насос, бачек и фильтр потребитель покупает отдельно. Дополнительно для подключения нужно подготовить группу безопасности, соединительные муфты, шаровые краны, трубы.

Выбор схемы

Отопление бывает с принудительной и естественной циркуляцией. В первом случае теплоноситель по системе транспортирует циркуляционный насос. Здесь разрешается установка котла на любом уровне относительно трубопровода.

Во втором случае естественная циркуляция происходит за счет уклона подающей и обратной трубы. Такое отопление часто встречается в частных домах. Здесь уже схема подключения требует расположение входящего патрубка котла ниже обратной трубы.

Схема с нижней разводкой и боковым подключением к радиаторам применяется только при принудительной циркуляции.

Схема с верхней подающей и нижней обратной трубой способна работать с насосом и при естественной циркуляции, если выдержаны уклоны.

Во втором случае расширительный бак ставят в верхней точке вместо группы безопасности.

Пошаговая инструкция монтажа

После подготовительных мероприятий приступают к основным работам. Чтобы выполнить монтаж, проделывают следующие действия:

  1. На подготовленном участке стены наносят разметку под монтажную пластину котла. Элемент крепят дюбелями, предварительно просверлив отверстия. На монтажную пластину фиксируют электрокотел.
  2. Дальнейшие особенности установки зависят от выбранной схемы отопления. Элементы трубопровода подключают к патрубкам котла разъемными муфтами «американками». Подающая труба всегда идет вверх, а обратная располагается ниже по уровню.
  3. В нижней точке системы предусматривают два крана для заполнения и слива воды.

Когда система будет закольцована, ее заполняют водой. Через воздухосборники стравливают воздух.

Подключение к электросети

Электрокотлы бывают двухфазные (220 вольт), а также трехфазные (380 вольт).

В первом варианте требуется подключить два провода: ноль и фазу. Во втором варианте фазных провода три и один ноль. В обеих вариантах подводят дополнительный провод на заземление. На линии между электросчетчиком и отопительным аппаратом устанавливают автомат.

Установка электрического котла: нормы и технология монтажа

Установка электрического котла отопления

Для коттеджа или частного дома установка электрического котла отопления решает проблемы обогрева помещений и обеспечения горячей водой. Европейские страны делают ставку на электрические системы обогрева. Будущее у европейцев за этой техникой. Современные потребители, просчитав «плюсы» и «минусы», оценили электрические установки. Многие пришли к выводу, что целесообразно подключение электроагрегата к отопительной системе. Чтобы эффективность котла была максимальной, требуется правильный подбор модели, верный расчет схемы компоновки с ориентацией на используемое напряжение.

Внимание! Подключение электрокотла требует правильного анализа схемы, требуемой мощности сети и четкого выполнения алгоритма работ. Если его установка самостоятельно вызывает затруднения, обращайтесь в компанию «Новое место». Специально обученный и аттестованный персонал проведет эти работы с соблюдением ПУЭ и СНиП, гарантируя безопасность пользования.

Не отступая от требований инструкции

Существуют жесткие требования к установке электрического котла:

  • Перед началом выполнения работ напряжение в доме нужно отключить.
  • Стена из негорючего материала должна выдерживать вес электрического агрегата и всех подключений.
  • Нужно избегать прокладки кабельных силовых линий под отопительной или водопроводной трубой. Если другого варианта нет, электропроводку уложить в специальный защитный рукав или короб.
  • Расстояние от котла до потолка должно быть не меньше 0,2 м.
  • Не допускается установка электрического котла отопления в частном доме в местах, где возможен хотя бы временный контакт его с водой.
  • Температурный «коридор» работы оборудования +5°+40°С при максимально допустимой влажности 85%.
  • Подающая электричество кабельная линия оборудуется выключателем с разомкнутыми контактами. Расстояние между ними не должно быть менее 3 мм.
  • Сечение жил кабеля определяется расчетом и должно соответствовать реальной потребляемой мощности, а также силе тока.

Подготовка места монтажа

Установка электрического котла отопления своими руками на сегодня не требует разрешения Электронадзора. Главное, чтобы был источник электропитания соответствующей мощности. Место размещения агрегата строго не лимитируется. Да и требования к огнестойкости стены не такие жесткие. Оптимально и безопаснее всего поместить оборудование в отдельном помещении, чтобы исключить несанкционированное вмешательство в его работу.

Основное условие, чтобы имелся доступ для обвязки и дальнейшего обслуживания. Установка электрического котла ТЭНового типа проводится на высоте не менее 1,5 м от пола. Электродные и индукционные модели можно устанавливать ниже, но только вертикально. Схема расположения непосредственно котла и труб наносится на стену. Для лучшей циркуляции жидкости в системе обогрева рационально поместить нижнюю трубку ниже радиатора отопления.

В зависимости от мощности выбранной модели аппарата подводится однофазная или трехфазная кабельная линия. Так, для напольных мощных электрокотлов (60 кВт и более), способных обогреть свыше 600 м.кв. полезной площади в доме, понадобится розетка с контактами заземления, L 1, L2 и L3.

Вариант на стену с меньшими возможностями – это отапливаемая площадь до 6 сотен квадратов и потенциал 5-60 кВт. Нужно помнить, что установка электрического отопления с генерируемой мощностью свыше 12 кВт предполагает подключение только к трехфазной розетке.

Предварительный этап

Демонстрирует, как производится установка электрического котла отопления своими руками видео. Нужно обязательно, чтобы его подключение выполнялось автономной электрической линией от счетчика учета электроэнергии через УЗО. Перед началом монтажа перекрывается поступление воды в систему запорной арматурой, выполняется проверка всех составляющих схемы:

  • Все поверхности очищаются от пыли, грязи.
  • Проверяется целостность электропроводки. Она должна быть такого сечения, как предписывает паспорт на прибор. При обнаружении повреждений и порывов места соединяются, изолируются.
  • Устанавливается коммутационный аппарат механического действия, который размыкает контакты, как только ток  достигнет нужного значения (УЗО). Если проводка трехфазная, монтируется автомат-выключатель возле нагревателя. Выполнение заземления проводится от теплогенератора сразу к металлическим частям основания дома медным проводом (сечением 4 мм). Правила установки электрического котла запрещают подсоединять устройство для электрического соединения с землёй к нулевой фазе кабеля.
  • От выбора системы (принудительная, естественная циркуляция теплоносителя) в первом случае в схему добавляется насосное оборудование, с силой прогоняющее воду по всем радиаторам. При этом место его установки принципиального значения не имеет. Если схема установки электрического котла допускает естественный обогрев, то агрегат позиционируется в максимально возможной нижней точке амплитуде цепи. Разность температур теплоносителя заставляет его перемещать по системе, обогревая ее.

Пошаговая установка

Нужна специальная подставка, чтобы установить электрический котел отопления, или крепкая планка из комплекта поставки для подвешивания электрокотла к стене. Она выравнивается с помощью уровня, фиксируется дюбелями (4 шт.) в заранее просверленных отверстиях.

  • Проверяется состояние комплектующих: выполнение заземления, давление воды в системе, присоединение всех коммуникаций.
  • Чтобы защитить агрегат и дополнительное оборудование от перегрева, производится обвязка. Перед ее выполнением анализируется настройка температуры на входе в котел и выходе из него. Нельзя допустить серьезные перепады.
  • Выполняются большой и малый контуры.
    Вода будет получать тепло, циркулируя через малый круг, затем включается контур большой. Могут быть три варианта обвязки: подсоединение контура нагретой воды, включение системы «теплый пол», обычное подключение. Схема зависит от вида двухконтурного агрегата.

Порядок обвязки

  • Монтируется коллектор.
  • Подсоединение к электрокотлу производится патрубком нужного диаметра.
  • На его входе для корректировки температуры монтируется клапан смесительный (трехходовой).
  • На «обратке» подсоединятся циркуляционный насосный агрегат с установкой устройства контроля. Также перед входом в котел на обратном трубопроводе монтируется грязевик. Правильно выполненная обвязка учитывает все конструктивные особенности электрокотла.
  • Монтаж электрического отопления заканчивается тогда, когда после включения нагревательного газового агрегата общая система наполняется теплонсителем. Отопительный контур проверяется на работоспособность.

Внимание! Как установить электрический котел и грамотно выполнить обвязку поможет разобраться инструкция. К ней прилагается точная схема подключения котла. Если самостоятельно справиться с хитросплетением линий, обозначений и размеров не удастся, пригласите для этих работ специалистов «Новое место». Что касается обвязки, то ее вообще должен проводить только профессионал.

Важные замечания

  • Электрический обогрев эффективен для жилых и общественных зданий средних размеров, когда рядом с домом не проходит центральная газовая магистраль. Электрокотел самый экологичный вид из всех отопительных приборов. Теплогенератор на электрическом «ходу» используется в качестве основного или дополнительного отопления.
  • При самостоятельных расчетах мощности котла за основу принимается, что 1 кВт потребляется на обогрев 10 м2 (для небольших, до 400 м.кв. помещений) и такая же мощность рассчитывается на обогрев 10-15 м.кв. в зданиях площадью более 400 квадратов площади.
  • Рассчитывать нужно и трубы контуров (их толщину, а также предполагаемое внутритрубное давление). Неверные данные могут привести к порыву, разгерметизации системы. Пластиковый вариант магистрали не считается самым практичным и надежным.
  • Автоматическое электронное регулирование параметров значительно повышает экономичность нагрева, обеспечивает, практически, бесшумную его работу.
  • Можно по-разному позиционировать электрический котел: монтаж его выполняется в новую систему (идеальный вариант) или же в уже установленный ранее контур. Во втором случае пред монтажом контур тщательно очищается от грязи, накипи, пр. Промывается моющим средством.
  • От качества используемой воды зависит и состояние ТЭНов в электрокотлах аналогичного типа. Нужно стремиться, чтобы в циркулируемой жидкости было как можно меньше солей жесткости.
  • При установке электродного типа котла в состав установленной комплектации входит еще обратный клапан, манометр, воздухоотводчик.

Несмотря на кажущуюся простоту работ, дилетанту браться за установку электроагрегата не следует. Обратившись в компанию «Новое место», можно избежать переделок неправильной установки, проблем в будущем (протечек и поломок). Выполненный гарантийный монтаж дает право оперативного ремонта системы в случае поломки, приезда мастера по первому же вызову пользователя.

Как установить электрический котел отопления

Всем россиянам известно, что топливо для обогрева перманентно становится дороже. Тяжело помыслить себе жизнь жителя в Российской Федерации без отопительной системы жилища. В любом уколке РФ нужно зимой обогревать дачу. Перед каждым пользователем дома поднимается вопрос: как модернизировать обогрвевающий комплекс квартиры. На нашем www ресурсе собрано много обогревательных комплексов дачи, использующих исключительно различные приемы вырабатывания обогрева. Указанные комплексы обогрева рекомендуется использовать гибридно или самостоятельно.

Оглавление:

Комфортные условия проживания в частном секторе возможны только при подключении всех коммуникаций — света, газа, водоснабжения, системы отопления, канализационной системы. Главный вопрос — обеспечение жилья в холодное время года бесперебойным обогревом. Желая сэкономить полезное пространство, многие владельцы загородных домов отказываются от установки печного отопления и выбирают электрическое отопление дома.

Преимущества установки электрического отопления

  1. Установка системы отличается невысоким ценовым уровнем.
  2. Электрическое отопление можно установить в любое время года.
  3. Система не нуждается в специальном техобслуживании и профилактических осмотрах.
  4. Чем лучше утеплен дом, тем меньше расходы на его обогрев и оплату за потребление электричества.
  5. Помещение обогревается в короткие сроки.

Если к вашему участку еще не подведен газопровод, вариант с установкой электрического отопления оптимален. Для снабжения дома этой системой отопления нет нужды прокладывать трубопроводы, что значительно экономит финансы и трудовые затраты. Используя автономный режим, в доме долгое время можно поддерживать комфортную для жизни температуру.

Варианты используемого оборудования

Для организации электрического отопления можно использовать:

  • Масляные и безжидкостные электрические радиаторы. Они отличаются высокими показателями безопасности и КПД.
  • Кабельные и пленочные системы подогрева в напольном покрытии. Популярность теплых полов в последнее время все возрастает. Для нагрева пола используются нагревательные кабеля разных видов. Их можно монтировать прямо в бетонную стяжку или под напольным покрытием. Для устройства теплого пола нужны теоретические знания и опыт работы. Тонкая пленочная, из матов или нагревательного кабеля системы отличаются установкой и подключением.

Перед монтажом теплого пола делается надежная теплоизоляция основания. В каждой комнате, где смонтирован теплый пол, устанавливается терморегулятор для регулирования работы системы электроотопления. Такие полы устраивают во всех помещениях или выборочно. В основном монтаж проводится в ванных, туалетах или на кухне.

  • Настенные конвекторы сухие и жидкостные. Сухие конвекторы электрическую энергию сразу преобразуют в тепловую. Их основное преимущество состоит в том, что они могут быть отключены длительное время без угрозы размораживания. Особых трудностей с проведением монтажа электрических конвекторов не наблюдается. Для каждого установленного конвектора проводится заземленная силовая розетка с установленным в электрощите автоматом. Жидкостные конвекторы заполняются незамерзающей жидкостью или водой. После выключения такой конвектор еще некоторое время отдает тепло помещению.

  • Инфракрасные обогреватели нагревают рядом стоящие предметы и пол, а от них прогревается воздух. Их использование дает возможность отдельно регулировать заданный температурный режим в каждой комнате. Если у вас в доме пять комнат, вам понадобится по пять инфракрасных обогревателей, автоматов, терморегуляторов и электрический кабель. Одно из преимуществ этой системы обогрева дома — экономия полезной площади.

  • Водяное электроотопление нашло свое широкое применение для обогрева частных домов. От газового отопления или печного с водяным контуром отличается установкой электрического котла. Если в доме уже установлено водяное отопление, электрический котел можно установить вместо или параллельно старому котлу. Недостатком такой системы отопления считается использование водяного контура.

Эти системы используют для постоянного обогрева здания. Для временного обогрева дома электричеством используют электрокамин или тепловентилятор.

Монтаж системы отопления

Если у вас есть теоретические знания и опыт работы с электричеством, установить электрическое отопление дома своими руками будет несложно. Перед началом работ необходимо оформить пакет документов, чтобы избежать в дальнейшем неприятных сюрпризов.

Обратите внимание! Не нужно согласовывать установку системы отопления только тогда, когда используемые электроприборы являются дополнительными источниками обогрева здания.

Все работы по установке отопительной системы разделяются на три этапа:

  1. Составление проекта системы.
  2. Монтаж.
  3. Запуск.

Во время проектирования разрабатывается схема отопления с учетом эксплуатационных правил строения. Проводится расчет тепла и высчитывается общая мощность силовой нагрузки. Все это должен делать специалист. На отдельном листке рисуется детализированная схема системы отопления помещений с указанием ответвлений, поворотов и отводов.

Когда проект полностью составлен и все расчеты проведены, наступает время закупки всех составляющих электрическое отопление элементов. Следует приступить к установке щитков с дифференциальными автоматами для каждого отапливаемого помещения.

С учетом места расположения котлов и других электрических приборов делается разводка кабеля. Длину кабеля просчитывают по составленной схеме. Для электрического отопления лучше использовать кабель марки ПВС 3х1,5 мм.

Если предполагается отопление с помощью теплых полов или потолочных панелей, делается их монтаж. Завершив прокладку кабеля, нужно приступить к установке и подключению приборов отопления.

При запуске системы отопления основное внимание уделяют температурным режимам на всех приборах. В первое время идет интенсивное прогревание комнат, а когда заданная температура будет достигнута, наступит время обычного режима системы. Включение электрических приборов будет происходить только тогда, когда понадобится подогреть воздух до установленной температуры.

Как сэкономить на электрическом отоплении?

Все представленные в этой статье системы работают на электроэнергии. Максимальный показатель КПД у длинноволновых инфракрасных обогревателей и конвекторов. Чем больше здание, тем выше расход энергии. При больших размерах помещений эффективней будет использование электрического водяного отопления.

Для экономии финансов на оплате за потребляемую энергию в доме нужно установить тарификационный счетчик и проводить максимальный обогрев помещений в период низкого тарифа.

В доме желательно установить новые окна и двери, утеплить потолки, стены, полы, веранду и балконы.

Обратите внимание! Качественная изоляция дома позволит электрической системе отопления работать в экономном режиме.

При водяном отоплении параллельное подключение твердотопливного (газового) и электрического котла дает свои существенные преимущества.

Приложив немного усилий, вы уже в ближайшее время обеспечите свою семью надежной системой отопления, сделанной самостоятельно.

Видео

Несмотря на то, что инфракрасное отопление сегодня не является новинкой, многие относятся к нему с недоверием. Предлагаем вам видеоролик, из которого вы сможете узнать больше об этом виде отопления.

Источник: http://www.stroitelstvosovety.ru/elektricheskoe-otoplenie-doma-svoimi-rukami

Содержание

Организация эффективной отопительной системы, способной обеспечить комфортный микроклимат в доме и максимально сэкономить расходы теплоресурсов, важная задача, требующая серьезного и ответственного подхода. Ее успешное решение во многом зависит от правильности выбора котлов. Их ассортимент достаточно разнообразный. К вниманию потребителей предлагаются газовые и электрические установки. Особую популярность получили электрические котлы отопления. Они экономичны, удобны и просты в эксплуатации, отличаются высокими техническими показателями и функциональными особенностями. Электрический котел отопления – это своего рода уникальная высокотехническая разработка, предназначенная для безопасного и длительного пользования, максимально сокращающая расходные статьи на отопление и гарантирующая комфортные условия в помещении. Что собой он представляет? Какими преимуществами наделен? Каким требованиям отвечает? Почему рекомендован к установке как в жилых помещениях, так и зданиях производственного типа? В данной статье постараемся найти ответы на все интересующие многих вопросы.

Видео-обзор электрических котлов

Отопительные электрические котлы: конструкционные особенности

Электрические котлы отопления представляют собой универсальные устройства, сконструированные по особому усовершенствованному проекту. В основу их производства положены инновационные технологии, позволяющие сделать установки максимально эффективными, производительными и безопасными в эксплуатации.

Их комплектуют такие рабочие элементы:

  • теплообменник, состоящий из бака с тэнами (электронагревателями) и управленческого блока, который регулирует работу всей отопительной системы в целом и осуществляет контроль над энергозатратами;
  • циркуляционный насос, гарантирующий эффективную работу котла;
  • программатор, позволяющий задавать необходимый температурный режим;
  • фильтр, предохранительный клапан и расширительный бак.

Различают одноконтурные и двухконтурные электрические котлы отопления. Одноконтурные устройства предназначены исключительно для обогрева квартир, коттеджей, индивидуальных домов, дач, торговых комплексов, магазинов, офисов, кафе и производственных предприятий, двухконтурные помимо своей основной функции выполняют функцию нагрева хозяйственной воды. И первые, и вторые электрические котлы характеризуются высоким коэффициентом полезного действия (он составляет 95-98%, в то время как данный показатель газовых котлов не превышает 90-95%), высокими техническими показателями и выносливостью.

Важно помнить, что электрический котел отопления считается самым экономичным. Он, в отличие от газовой установки, не выделяет продуктов сгорания, опасных для окружающей среды и здоровья человека.

Электрические котлы отопления не только функциональны, но и экологичны

Основные технические параметры оборудования

Одноконтурные и двухконтурные электрические котлы отопления характеризуются следующими техническими показателями:

  • мощность – от 2 до 20 кВт;
  • возможный тип – напольный, одноконтурный, двухконтурный, настенный;
  • максимально допустимый диапазон тока – 35-40 ампер;
  • диаметр патрубка – не менее оного дюйма;
  • возможное регулирование мощности – одноили двухступенчатое;
  • допустимое рабочее давление – от 3 до 6 атмосфер;
  • допустимые параметры подключения – 220В;
  • допустимая площадь обогрева – от 20 до 300 м 2 ;
  • габариты зависят от выбранной модели и производителя, но они достаточно компактны, что очень удобно;
  • вес – от 10 до 20 кг.

Интересная информация: электрический котел отопления способен выдержать значительные нагрузки, его комплектующие части выполнены из высококачественных материалов, обеспечивающих максимальную эффективность устройства. Он не требует отдельного помещения и отличается функциональностью.

В основе электрического котла лежит ТЭН – главный нагревательный элемент

Главные достоинства электрических установок

К основным преимущественным особенностям электрических отопительных котлов относятся:

  • Современный дизайн и компактные размеры, позволяющие производить монтаж даже в небольших помещениях. Котлы практически незаметны в общей конструкции отопительной системы.
  • Простота монтажа и доступность обслуживания. Чтобы установить котел, нет необходимости использовать дополнительные приспособления и устройства, достаточно строго придерживаться инструкции и выполнять технические предписания.
  • Возможность автоматической терморегуляции. Установки оснащены пусковыми и терморегулирующими системами, позволяющими в автоматическом режиме включать и поддерживать заданную температуру теплоносителя.
  • Применение вспомогательных дачников, позволяющих легко устанавливать и поддерживать заданную температуру в помещении.
  • Выносливость, функциональность и длительный срок эксплуатации. Электрический котел отопления способен работать в экстремальных условиях, может использоваться как эффективный нагреватель не только теплоносителя, но и воды, используемой в домашнем обиходе, служит долго даже без регулярного сервисного обслуживания.
  • Демократичная стоимость и возможность работать с несколькими видами теплоносителей.
  • Доступность регулировки мощности в соответствии с потребностями, что позволяет максимально сократить энергопотребление.
  • Плавность выхода на номинальную мощность.
  • Безопасность эксплуатации. В случае утечки из системы воды, котел перестает работать, при этом никаких опасных последствий не может быть.
  • Отсутствие нагревательного элемента, что сводит к минимуму возможные поломки и расходы на ремонт.

Источник: http://teploguru. ru/kotel/elektricheskie-kotly-otopleniya.html

Апрель 17th, 2015 andrey

Электрические котлы раньше преимущественно использовались в регионах, где нет газа, но сейчас они стали неплохой альтернативой даже там, где он есть. Электрический котел проще установить, на него придется получать меньше разрешений, да и обходится бумажное оформление дешевле, вот почему выбирают именно такую модель. К тому же котлы экологически чистые, не выделяют вредных веществ ни в помещение, в котором установлены, ни в атмосферу. Электрические аналоги газовых котлов дешевле, хотя диапазон их цен довольно широкий. Покупка электрического котла небольшой мощности для маленького помещения обойдется дешевле, чем, если бы он был газовым. Самая минимальная мощность электрического котла – 3 кВт, но есть модели, рассчитанные и на более 25 кВт, для домов и коттеджей с внушительной площадью. Попробуем разобраться, что же представляет собой электрический котел и система отопления в целом.

Теплоноситель:

Теплоносителем в системе отопления будет выступать вода, которая обогревается тэном котла и циркулирует. Чтобы оптимизировать ее кругооборот, используются циркуляционные насосы. Вода прогревается в трубах и радиаторах равномерно, независимо от удаленности от котла. Температура в помещении будет более комфортной. Также немаловажно и то, что затраты на электроэнергию у котла меньше, когда он равномерно прогревает воду.

В котле может находиться один или несколько тэнов, но даже самая простая модель рассчитана на многоступенчатое управление в точности до пары градусов.

Система отопления на основе электрического котла

Система отопления электрическим котлом представляет собой трубы и радиаторы, сам котел, циркуляционный насос, группу безопасности, расширительный бак, фильтр. Группа безопасности будет контролировать давление в системе, и скидывать его в случае превышения выпуском пара через специальный клапан. Большинство электрических котлов рассчитано на чистую воду без примесей, потому перед входом в котел или циркуляционный насос устанавливают фильтр. Циркуляционный насос можно установить как отдельно в системе, так он бывает уже встроен в котел. Иногда используют старую систему чугунных труб и батарей, только ее нужно хорошо промыть. Но более эффективно использовать современные биметаллические, алюминиевые радиаторы и полипропиленовые трубы в качестве разводки.

Горячую воду от электрического котла подсоединить можно, в некоторых моделях это предусмотрено, но при ее использовании трубы отопления будут остывать.

Экономия:

Установка тарифного счетчика для разного времени суток позволит экономить на оплате за отопление.

Шум:

Большинство электрических котлов работает бесшумно, или издают слабый шум, но могут довольно громко включаться и выключаться. Потому их не стоит устанавливать в помещении, где спят.

Безопасность электрического котла

Электрический котел обязательно надо подсоединять к заземлению, иначе в случае пробоя изоляции ток может замкнуться на трубы и радиаторы. В качестве заземляющего контура используется три металлических штыря, вкопанных в землю, которые соединяются между собой методом сварки. На электрическом котле есть место для подсоединения заземляющего контура.

Опубликовано в рубрике Климатическое оборудование коттеджа

Источник: http://privatecottage.ru/osobennosti-elektricheskix-kotlov-dlya-chastnogo-doma/

Электрокотел — это прибор, предназначаемый для согрева электрическим током теплоносителя в момент протекания сквозь него

Сколько потребляет энергии эффективное электрическое оборудование для отопления дома?

Содержание

Такой вопрос возникает у всех, кто задумывается о возможности обогрева жилища или коммерческого строения (неважно) электричеством. Как это сделать наиболее эффективно?

Базовое звено ↑

Котел отопления не зря называют порою центральным звеном автономной системы отопления. В зависимости от такого рода аспектов, как удаленность здания от ближайших источников топлива, а также от конкретных характеристик строения, режима проживания (остаются ли жильцы в дом только на лето или живут круглый год). Затраты на собственно оборудование диктует главным образом именно выбор конкретного котлового агрегата.

Главные критерии ↑

Безусловно, все вышеперечисленные критерии имеют большую важность. Но ключевым так или иначе все равно считается теплотехнический расчет. От него в большой мере зависит выбор мощностей оборудования, а также выбор топлива.

Котлы с высоким КПД (близким к заветным ста) склонны устанавливать владельцы домов с площадью менее 300 кв.м. Отладка и запуск отопительной системы — дело достаточно хлопотное, и неудивительно, что всем хочется как можно скорее и эффективнее это дело завершить. Собственно говоря, электронагревательный прибор компактного типа волне возможно установить в произвольном месте, где только имеется подключение к двухфазной (220 В) либо трехфазной (380 В) сети. Такой котел способен работать как сам по себе, так и быть удачным дополнительным источником тепла в уже функционирующей системе.

Почему именно электрокотел? ↑

Ну, для многих это вопрос риторический. Электрическое оборудование многие не без оснований считают одним из наиболее экологичных и к тому же удобных видов отопления. Удобство это, прежде всего, обеспечивается тем, что для установки нет никаких головняков в виде необходимости отдельного помещения.  Электрический котел компактен.  Безопасен, легок, удобен в монтаже. Что еще надо? А нужен не в последнюю  очередь еще и дешевый обогрев. Использование электрокотлов в широких масштабах сдреживает во многом именно цена вопроса. Сколько электичества потребляет это самый хваленый электрический котел? И выгодно ли его применение? Давайте разберемся.

Перед расчетами надо понять, от каких именно факторов (помимо марки прибора) зависит потребление электроэнергии котлом.

  1. Мощность.
  2. Тип.
  3. Площадь помещения.
  4. Напряжение в сети.
  5. Объем емкости (бака).
  6. Сечение кабеля (площадь среза токоведущей жилы).

Электрическое отопление — по цене газа ↑

Кроме того, на энергорасчеты влияют такого рода факторы, как состояние и характеристики радиаторов и теплоизоляция строения (то есть качество утеплителя, стеклопакетов, грамотная установка дверей, герметичность проемов).

Формула, с помощью которой рассчитывают потребляемые мощности электрического котла, сложности не составляет.

1 кВт/час тепла получаем в результате переработки 105 кВт/ч электриэнергии. Ясно, что котел, как правило, работает не постоянно. Промежуток времени его непосредственной эксплуатации прямо зависит от вышеуказанных факторов. Как правило, это половина общего времени. Продолжительность сезона (также на основании усредненных показателей) составляет примерно полгода.

Для согрева жилого помещения площадью в 10 кв.м (это в среднем составляет около 30 куб.м) потребуется, в соответствии со стандартными расчетами), примерно 1 кВт электроэнергии. Это означает, что если помещение имеет площадь порядка 100 кв.м, и оно достаточно качественно утеплено, то расход по электричеству не должен превысить 10 кВт/ч. В случае непрерывного функционирования прибора формула потребления электроэнергии для электрического котла будет примерно такой:

10 кВт х 24 час х 30 суток = 7200 кВт/ч

Если принять во внимание 12-часовую работу котла в сутки, то в реальности расход эл/энергии составляет 3600 кВт/ч. За полугодие отопительного сезона получится сумма около 21500 кВт/час. Ясно, что данные цифры не стоит считать окончательными. Они могут вполне варьироваться, причем в любую сторону. Но по ним можно составить представление о порядке затрат.

Полезный обзор котлов (видео) ↑

Как подключить котел ↑

Источник: http://teplolivam.ru/otoplenie/kotly/elektricheskij-kotel-dlya-otopleniya-chastnogo-doma-ili-dachi.html

Смотрите также:
01 февраля 2021 года

Монтаж электрического котла отопления — цена в Москве, стоимость установки электрокотла на YouDo

Закажите профессиональный монтаж электрического котла в частном доме, коттедже, квартире или на даче у специалистов, зарегистрированных на Юду. Установка и подключение отопительного оборудования проводится в сжатые сроки (время зависит от типа котла и его конструктивных особенностей).

Заявки на подключение электродного котла принимаются без выходных 24 часа в сутки. Монтаж оборудования для обогрева жилых помещений под ключ производится в удобное для вас время. Выезд мастеров возможен в любую точку Москвы и Московской области.

Преимущества отопительного электрооборудования

Монтаж электрического котла Протерм нужно выполнять профессионально для обеспечения безопасности при дальнейшей эксплуатации оборудования. Использование для отопления частного дома, квартиры, загородного коттеджа или дачи электрических котлов имеет следующие преимущества:

  • отсутствие открытого огня
  • автоматическая или ручная регулировка температуры в помещении
  • высокий коэффициент полезного действия
  • возможность установки без дымохода
  • монтаж не требует дополнительного обустройства помещения
  • возможность использования радиаторов любого типа
  • при эксплуатации электрического оборудования не выделяются токсичные вещества
  • отсутствие отходов

В отличие от газового отопительного оборудования, монтаж и подключение электрического котла Протерм не требует согласования с ответственными службами, так как являются безопасными при соблюдении рекомендаций по эксплуатации.

Виды электрокотлов

Электрокотлы для системы отопления монтируются горизонтально или вертикально. По методу крепления они делятся на настенные и напольные. По принципу действия котлы классифицируются на следующие виды:

  • реостатные или ТЭНового типа – нагрев теплоносителя за счет одного нагревательного элемента, использование котельного оборудования ТЭНового типа допускается в квартирах и загородных домах
  • электродные (закрытого типа) – нагрев теплоносителя достигается за счет прохождение через него тока
  • индукционные (закрытого типа) — принцип действия заключается в действии тока на магнитно-химические соединения, за счет чего происходит нагрев теплоносителя

Наибольшей безопасностью обладает индукционное котельное оборудование. Максимальной простотой установки отличаются котлы настенного типа, которые крепятся горизонтально.

Этапы подключения электрокотлов

Установка электрического котла, а также водогрейного и другого дополнительного электрооборудования требует от специалистов профильных знаний при работе с электричеством. Мастера, зарегистрированные на Юду, имеют специальное образование, навыки и опыт, поэтому всегда добиваются качественного результата. Последовательность установки водогрейного и отопительного оборудования следующая:

  • составление плана разводки
  • разметка стены под крепление труб и радиаторов системы отопления
  • просверливание отверстий в стене
  • разводка труб
  • навешивание котла (либо напольная установка)
  • монтаж заземления
  • подключение оборудования к электричеству
  • соединение электрического котла с системой отопления

После выполнения монтажных работ специалисты делают пусконаладку, регулировку и запуск оборудования в тестовом режиме.

Сколько стоит подключение электрокотла?

Частные мастера подключают электрокотлы по минимальным расценкам. Примерная стоимость услуг указана в прайс-листе на сайте. Окончательная цена, названная мастером, может отличаться от тарифов в прайсе, так как рассчитывается с учетом следующих факторов:

  • стоимость оборудования
  • цена на расходные материалы
  • цена на трубы, радиаторы отопления
  • расценки на дополнительные работы

Уточняйте цены на услуги у частных специалистов. Заказывайте монтаж электрического котла у исполнителя, который предложит лучшие условия.

Установка и ремонт электрокотла для отопления частного дома

Ранее мы рассказывали, как не ошибиться при выборе котла для частного дома. Если вы остановились на приборах, работающих от электричества, то наша сегодняшняя тема про то, как установить электрокотел в систему отопления будет вам весьма интересна. Есть два аспекта, которые нужно учитывать – это взаимодействие котла с контуром и его электрификация. Каждому из них нужно уделить должное внимание. Мы поможем вам разобраться, как в отопление врезать электрокотел с одним и двумя контурами, работающих от одной или трех фаз.

Как врезать электрокотел в систему отопления

Обратите внимание на то, как стоит фильтр перед котлом

Установка электрокотла для отопления частного дома проводится в следующей очередности:

  • подключение к контуру;
  • подводка электроэнергии.

В первую очередь, конечно же, нужно подвести к нагревателю воду. Врезку электрокотла в систему отопления можно деталь в любом месте, при этом нельзя забывать о правильности обвязки. Нагреватели могут быть одноконтурными и двухконтурными:

  • система обогрева;
  • система горячей воды.

В первом случае установки электрокотла для отопления частного дома от нагревателя будет отходить только два патрубка (подача и обратка). Если же в конструкции предусмотрена установка дополнительного бойлера для ГВС, что в корпусе нагревателя будет всего четыре патрубка, добавится холодная и горячая вода.

Если в качестве теплоносителя будет вода, то перед тем, как установить электрокотел в систему отопления нужно сделать подпитку контура от водопровода. Это будет намного удобнее, чем использовать для наполнения и подпитки насос, который к тому же еще нужно купить. Потратиться придётся в любом случае. Подпитка врезается от водопровода к трубе обратного потока, перед самим котлом.

Вне зависимости от того подвесной это агрегат или напольный, к контуру он подсоединяется американками.

Так как установить электрический котел отопления на разъёмные американки означает иметь возможность быстро снять агрегат для проведения обслуживания или ремонта. Для уплотнения на резьбу наматывается лён и соединение смазывается специальным составом, или же герметиком. При этом, когда вы используете термостойкий герметик, нужно понимать что американку можно будет окрутить только после нагревания.

Установка может быть проведена на любой высоте, но если есть возможность, то нагреватель лучше разместить как можно ниже. Перед тем как установить электрический котел отопления требуется рассчитать расстояние до ближайшей поверхности. Так, до стен, пола и потолка должно быть не менее 30 см. Расстояние указано в паспорте изделия, оно зависит от качества корпуса и его степени нагрева. В обвязку котла обязательно должен быть включен фильтр грубой очистки.  О том какие бывают виды фильтров читайте здесь.

Примеси железа оседают на тэне в виде накипи. Требуется проводить текущий ремонт электрических котлов отопления по замене нагревательного элемента. Благодаря сеточке в фильтре задерживаются твердые частички загрязнений в теплоносителе, которые могут оседать на тэне, тем самым сокращая его эффективность и период эксплуатации. Фильтр надо ставить таким образом, чтобы грязь в нем скапливалась, при этом, чтобы его было удобно чистить. Схема монтажа фильтра отопления с электрокотлом:

Как можно и нельзя устанавливать фильтр грубой очистки

Многие делают монтаж электрокотлов отопления с ошибкой и ставят фильтр перед котлом вертикально. В таком случае будет скапливаться не в сеточке, а в трубах. Надо устанавливать его таким образом, чтобы отстойник находился в горизонтальном положении.

Есть несколько разновидностей печей для отопления дома, принцип работы которых также отличается.



До сих пор кирпичная печь для обогрева дома остается актуальной и востребованной, подробнее здесь.

Как подключить к электросети

У вас дома может быть подведены одна или три фазы. Разница количества фаз позволяет равномерно распределить общую нагрузку на отдельные потоки. В однофазной линии такой возможности нет. Перед тем как запитать котел, нужно позаботиться о качестве проводки, ведь мощность нагревателей достигает значительных 32 кВт. Подбор мощности осуществляется исходя из площади отапливаемого помещения и количества тепловых потерь дома.

В паспорте нагревателя указаны параметры проводов, которые используются для монтажа электрического котла отопления своими руками. Стоит заметить, что из-за высокой нагрузки производители рекомендуют использовать медные провода. В однофазной и трёхфазной линии, соответственно отличается количество проводов. В однофазных их три (фаза, ноль, земля), а в трехфазных – пять (три фазы, ноль, земля). Количество фаз никак не отражается на количестве тэнов. Нагреватель с тремя тэнами может быть как однофазным, так и трехфазным. Разница заключается в способе соединения тэнов в одну сеть.

Котлы бывают разной цены и конфигураций. Самые простые из них оснащены:

  • баком с тэном;
  • реле включения/выключения тэн;
  • датчиком тепла.

Такая примитивная автоматика позволяет регулировать температуру теплоносителя, не допуская его перегрева. В дешевых моделях нет насоса и сложного блока управления, только все самое необходимое. Обычно такие агрегаты – однофазные. Установка электрокотла отопления работающего от одной фазы достаточно проста. Чтобы его подключить в электрический блок подводится два провода (фаза и ноль). Заземление можно крутить на корпус, если нет предусмотренного для него контакта на блоке. При этом всегда есть возможность собрать отдельно управление с многочисленными датчиками.

Фазы обозначены латинскими литерами

Модели подороже оснащены циркуляционным насосом и расширительным баком. Насос также нуждается в электроэнергии. Помимо этого нагреватель оснащен массой датчиков с возможностью их настройки. Для этого ставятся сложные программируемые блоки управления, которые отвечают за работу как котла, так и насоса. Для подводки тока на блоке есть клеммы, на которых нанесены маркировки. Фазы обозначаются литерами:

  • А или L1;
  • В или L2;
  • С или L3.

В какой очередности подключать провода при установке электрического котла отопления не имеет значения, можно это делать в произвольном порядке. Речь только о фазах в трехфазных котлах, ноль и заземление должны быть на своих местах.

Для таких котлов также устанавливаются дополнительные электронные блоки, которые могут как расширить функциональность прибора, например, работа только в ночное время, так и обезопасить всю сеть.

Установленный на каждую фазу предохранитель перед самим котлом отключит питание нагревателя при каких-либо неисправностях. На входе в дом также стоят предохранители. Котел запитан на три фазы сразу, для освещения и розеток используются разные отдельные потоки. Получается, что если не установить предохранитель перед котлом, при срабатывании предохранителя весь дом будет обесточен, что очень неудобно.

Монтаж электрического котла отопления сопровождается установкой счетчиков с возможностью подсчета количества киловатт, использованных в дневное и ночное время. Электроэнергия ночью дешевле, поэтому более целесообразно, чтобы котел больше работал по ночам, чем днем. В тандеме с таким счетчиком ставиться реле времени.

Несмотря на широкий спектр всевозможных схем контуров для обогрева дома с печным отоплением до сих пор успешно эксплуатируются своими владельцами.



О том какие бывают виды водяного отопления частного дома можно прочитать тут.

Как подготовить электрокотел к работе

После того как установка электрокотла в систему отопления завершена, можно приступать к его запуску. Для начала следует заполнить контур теплоносителем. Вы можете выбрать антифриз или воду. Антифриз закачивается через кран подпитки. Подробнее об этом можно почитать в статье о том, как залить антифриз в систему отопления. Вода заливается аналогично, если только в контуре нет подпитки от водопровода. В корпус котла вмонтирован манометр, который показывает уровень давления. На его шкале цветом указан допустимый диапазон работы. Нормой считается значения в зеленой зоне от полуторы до двух атмосфер.

После того как удалось правильно врезать электрокотел в систему отопления с подпиткой от водопровода, нужно подготовить его к работе:

  • открываем кран холодной воды, немного;
  • следим за показаниями манометра;
  • при достижении давления в пределах нормы перекрываем кран подпитки;
  • вверху котла есть воздухоотводчик, которым нужно стравить воздух;
  • затем добавить еще теплоносителя;
  • согнать воздух с батарей;
  • проверить давление, в случае необходимости еще добавить воды.

Все, нагреватель готов к работе. Чтобы тэны не так сильно обрастали накипью, которая существенно уменьшает их КПД, лучше использовать подготовленную воду.

Подводя итоги можно сказать, что главное в подключении электрического котла – это обеспечить надежность проводки. Даже при правильном подключении к контуру и электросети, проводка может не выдержать высокой нагрузки, так как нагреватель – это очень мощный прибор, который потребляет много электроэнергии. Надо использовать медные провода. Желательно установить отдельный блок предохранителей на нагреватель. При подключении к контуру нужно делать правильную обвязку и следить, чтобы все стыки были герметичными.

Монтаж электрического котла в Тюмени под ключ

Главные особенности электрического котла

  • Нет необходимости подключать магистральный газ, разрабатывать проект, получать разрешение газовых служб.
  • Электрические котлы имеют высокий КПД при полном отсутствии вредных выбросов в атмосферу.
  • Предельно простое управление.

Разновидности электрических котлов

Внешний вид оборудования, эстетическая привлекательность — не главный показатель качества и критерий при выборе котла для домашнего использования. Для покупателя более важны:

  • Способ подключения к электрической сети.
  • Возможность регулировки мощности и температуры в помещении.
  • Внутренняя конструкция.
  • Основные и дополнительные функции, например, подготовка горячей воды для бытовых нужд.

В последнем случае обратите внимание на модели с контуром ГВС (двухконтурные).

Подключение

Котлы мощностью до 12кВт выпускаются как однофазные, так и трехфазные. В первом случае достаточно напряжения в сети 220В, во втором требуется 380В. Котлы большой мощности однофазные не производятся.

Выбирать оборудование для монтажа котла необходимо с учетом специфики электрической сети в городе или населенном пункте. В оптимальном случае проконсультируйтесь со специалистами в области электроснабжения. Это поможет избежать множества проблем.

Метод нагрева

По способу нагрева теплоносителя котлы делятся на:

  • Электродные.
  • Тэновые.

Первые используют новейшую технологию ионизации воды и относятся к более прогрессивным. Но имеют и значительные ограничения по установке и использованию.

Регулировка мощности

В электрических котлах в зависимости от типа установленной автоматики регулировка мощности производится плавно или ступенчато.

Ступенчатая регулировка предполагает временное отключение части независимых нагревательных элементов при необходимости понижения температуры в помещении.

В стандартной комплектации в электрическом котле для отопления частного дома устанавливается 3 элемента. Один из них «отвечает» за 50% от общей мощности. На каждый из оставшихся элементов приходится по 25% общей мощности.

Соответственно, потребитель может использовать оборудование на 25, 50, 75 или 100% мощности. Отрегулировать температуру в каждой комнате можно при помощи кранов на радиаторах отопления или термостатов.

Если электрический котел оборудован реостатом, мощность и температуру можно регулировать плавно. Самые дешевые варианты оборудования такой функции не имеют.

Комплектация

Пользователям предлагаются различные варианты комплектации:

С полной заводской.

С минимальной. Покупатель самостоятельно докупает нужные блоки.

С финансовой точки зрения более выгоден первый вариант. Во втором случае дешево будет стоить только базовая комплектация. Приобретение дополнительных модулей, их подключение и монтаж обойдутся значительно дороже.

Важно: расширительный бак, циркуляционный насос, фильтры тонкой очистки теплоносителя — обязательные элементы для работы электрического котла. И в идеальном варианте они произведены той же компанией, что и основное оборудование.

Установка

При выборе напольного или настенного варианта исходите из собственных предпочтений, наличия свободного места на кухне или в подсобном помещении.

Важно: зарубежные производители предпочитают настенные варианты, отечественные — напольные. Последние рекомендованы, если объем теплоносителя очень велик.

Преимущества и недостатки электрических котлов

Монтаж электрического котла Монтаж электрического котла в Тюмени

Монтаж котлов, работающих на электричестве, имеет как преимущества, перед газовыми, так и недостатки.

Преимущества:

  • Относительно низкие цены.
  • Не требуется разрешение от газовых служб, составление и утверждение проекта.
  • За котлом не обязательно постоянно следить и контролировать утечку газа.
  • Минимальные размеры.
  • В процессе работы отсутствуют шум и выбросы, загрязняющие атмосферу.

Недостаток один, но очень существенный — цена эксплуатации. Электроэнергия стоит дороже, чем газ. Для собственника большого помещения монтаж котла, работающего на электричестве, станет настоящим разорением.

Какой электрический котел выбирать?

В продаже представлены как отечественные, так и импортные аппараты. Российские производители предлагают:

  • Предельно простую конструкцию.
  • Минимум дополнительных функций.
  • Дешевые комплектующие.
  • Ступенчатую регулировку мощности.

Основное преимущество: в случае ремонта замена отдельных деталей не сильно разорит карман потребителя.

Достоинства импортных аналогов

  • Возможность программирования на день или неделю.
  • Автоматическая плавная регулировка с учетом температуры в помещении или на улице.

При расчете мощности электрического котла на каждые 10 кв. метров предусмотрите не менее 1 кВт. Для котла с ГВС обязателен запас 25-30% мощности. Он не будет лишним и в том случае, если стены не утеплены, напряжение в сети не стабильно.


Остались вопросы?

Задайте вопрос инженеру
отопительных систем по телефону:

+7 (3452) 979-414

или приезжайте в офис:
Тюмень, Московский тракт 120 к3 ст2

Установка электрокотла, электрокотла своими руками

Отопление с использованием подключения электричества не слишком выгодно, зато дает массу преимущества: комфортная эксплуатация, сравнительно невысокая цена оборудования, безопасность. Данная статья посвящена установке и подключению электрокотла в частном доме. Изучив наше подробное руководство, любой мастеровитый домовладелец без проблем выполнит монтаж электрического котла своими руками.

Если вы еще не выбрали электрический котел

Выбор отопителя, действующего совместно с водяной системой обогрева, выполняется по мощности и принципу работы (от последней стоимости оборудования).С функциональностью у электрокотлов проблем нет — любая модель комплектуется блоком автоматики. К нему при желании подключаются периферийные устройства — погодные датчики, комнатные либо накладные термостаты и модули GSM для управления с мобильного телефона или через интернет.

Важное замечание. Некоторые производители, например, «Галан», Protherm или «Эван» требуют в инструкции по эксплуатации, чтобы монтаж и подключение электрокотла к сети выполнял специально обученный персонал.Самостоятельное подключение повлечет отказ от гарантийных обязательств.

После окончания работ мастера делают пометку в техническом паспорте

Перед и покупкой обогревательного прибора уточните, сколько электрической мощности выделено вашему жилищу управляющей компанией. Может статься, ее не хватит для индивидуального электрообогрева. Момент второй: однофазная сеть напряжением 220 вольт, способна питать котлы, потребляющие до 12 кВт / ч включительно. Более мощные водонагревательные аппараты подключаются к трехфазной электросети 380 В.

Определение тепловой мощности

Показатель Расчетная по стандартной формуле: вычислите отапливаемую площадь загородного дома или дачи, умножьте квадратуру на 0,1 кВт. Получите мощность в тепловой энергии, которую должен перекрыть электрокотел.

Учтите ряд нюансов:

Пример. Небольшой домик 100 м² в среднем требует 100 х 0.1 = 10 кВт теплоты. Мощность электроотопительной установки — 10 х 1.2 (20%) = 12 кВт. Необходим нагрев воды на хозяйственные нужды — умножаем на коэффициент 1.5 и получаем 15 кВт.

Для получения более точных результатов предлагаем изучить методику расчета нагрузки на систему отопления

Какой тип нагревателя лучше

Дальше нужно выбрать водогрейный аппарат по принципу работы. Какие виды бытовых электрокотлов можно купить:

  1. Традиционные, оснащенные трубчатыми электронагревателями (ТЭНами).
  2. Электродные, где подсоленный теплоноситель прогревается за счет прохождения тока через воду.
  3. Индукционные аппараты греют жидкость вихревыми токами Фуко, определяющими в металлическом сердечнике многовитковой катушки.
Электрическая мини-котельная с трубчатыми нагревателями (ТЭН), полностью укомплектованная техника

Ценный совет. Не слушайте россказни продавцов, расхваливающих экономичность тех или содержащего электрокотлов. Они любят выражение «энергосберегающий», «вечный», «экономный» и так далее. Запомните: все типы обогревателей одинаково эффективно используют электрическую энергию в тепловую с КПД 98–99%.

Первое место в рейтинге пользователей занимают ТЭНовые отопители. Единственное слабое место — сам нагревательный элемент — давно защищают керамикой, вдобавок его легко заменить. Современные модели теплогенераторов представляют собой настенные мини-котельные со встроенным расширительным баком и циркуляционным насосом. Есть более простые версии, включающие только нагреватели и блок автоматики.

Самый дешевый и надежный вариант — электродный котел со шкафом управления, изображенный на фото.Его недостатки:

  • громкие звуки включения срабатывания контактора или магнитного пускателя;
  • возбужденное вырождение солей в теплоносителе, снижающая эффективность рейтинговой системы, из-за чего воду в системе отопления придется подсаливать 1—2 раза в месяц;
  • электроаппарат стабильно работает с радиаторами, но плохо совместим с теплыми полами, где надо поддерживать невысокую температуру теплоносителя 35—50 ° С.

Индукционные электрокотлы для отопления частного дома довольно дороги, причем к надежности аппаратов есть вопросы вопросы.Известны случаи перегорания фазы внутри катушки, мощность теплогенератора падала на третье. Устранить поломку весьма проблематично.

Индукционный отопитель греет воду металлическим сердечником, находящимся вихревом катушки

Указания по монтажу отопителя

Электрические водогрейные котлы всех типов рассчитаны на крепление к стене и комплектуются монтажными скобами либо хомутами. Пояснять разметку и забивку дюбелей нет смысла — каждый домовладелец знает, как это делается.

Для справки. В напольном исполнении продаются универсальные электро-дровяные и угольные котлы, описываемые в другом нашем материале.

Другой вопрос — как правильно выбрать помещение и конкретное место монтажа электрокотла. С одной стороны, нормативные документы не запрещают ставить теплогенератор в любой комнате. С другой стороны, правила пользования электроустановками (ПУЭ), ограничивающие ограничения на размещение теплосиловых устройств большой мощности.

Настенную версию можно повесить хоть в коридоре, но туда тянуть все коммуникации

Дадим несколько общих рекомендаций, как правильно установить электрокотел в частном доме:

  1. Учитывая большой ток в цепи работающих электронагревателей, приборы лучше установить в отдельном техническом помещении, например, топочной или гараже. Цель — ограничить доступ к силовому электрооборудованию и защитить аппараты от воздействия влаги.
  2. ТЭНовые мини-котельные разрешать размещать в кухне либо прихожей.Но учтите важный нюанс: туда придется тянуть главную магистраль системы отопления и мощный силовой кабель. Вряд ли эти коммуникации гармонично впишутся в интерьер, разве что заделать трубы в стену.
  3. При предъявлении теплогенератора на деревянную стену другую сгораемую перегородку соблюдайте требования, предъявляемые к навесным газовым котлам. Под заднюю часть корпуса, прилегающую к дереву, проложите лист кровельной стали или базальтового картона, как сделано на фото.
  4. Обеспечьте подход и доступ к отопителю для удобства подключения и обслуживания.Индукционные и электродные котлы устанавливайте с таким расчетом, чтобы рядом поставить расширительный бак и насос. Шкаф управления располагайте на высоте 1.5—1.8 м от пола.

    Рекомендуемые отступы до котельного агрегата «Протерм Скат», рекомендации в инструкции

  5. Кабели прокладывайте выше отопительных и канализационных трубопроводов, дабы их не залило водой в случае прорыва.
  6. Трубы отопления не нагружать своим весом присоединительные штуцеры агрегата.

Важно! Корпус электрокотла обязательно присоедините к заземляющей шине.Если таковая отсутствует, сделайте на улице контур заземления и проложите в котельную. Подробную инструкцию найдете ниже.

Как правило, электрический генератор тепла выступает в роли устройства в основном твердотопном либо газовом котле. Значит, нужно правильно скомпоновать теплогенераторы и вспомогательное оборудование, чтобы вышло минимум пересечений трубопроводов. Обдумайте и нарисуйте схему заранее.

Обвязка электрокотла с системой отопления

Мини-котельные настенного типа со встроенным расширительным баком, насосом и группой безопасности эксплуатируются в закрытых системах отопления с принудительной циркуляцией, работающими под давлением. Подключение предельно простое и не требует отображения в виде схемы: подающий и обратный трубопровод подключите к соответствующему патрубкам электрокотла.

Примечание. Автомат подобных теплогенераторов следит за давлением в отопительной сети посредством датчика. При напоре теплоносителя ниже установленного порога (обычно — 1 Бар) аппарат не включится.

Дальше мы хотим представить типовые схемы подключения электрокотлов к системам отопления для таких случаев:

  • когда нужно установить агрегат, не оснащенный собственным насосом и расширительной емкостью;
  • параллельная работа в паре с твердотопливным либо газовым котлом;
  • обвязка с буферной емкостью;
  • подключение двухконтурной версии агрегата к магистралям отопления и ГВС;
  • соединение с бойлером интерактивного сообщения.
Группа защиты системы от превышения давления и сбрасывает лишний воздух

Первая схема показывает подключение электродного либо индукционного котла к отопительной сети закрытого типа с мембранным расширительным баком. На прямом выходном участке подающей трубы ставится группа безопасности, после нее — отсекающий шаровой кран. Насос и фильтр — грязевик с одинаковым успехом ставятся на подаче или обратке.

Примечание. На этой и схемах условно не показан трубопровод подпитки.Его следует врезать в обратную магистраль отопления.

Аналогичным образом подключается ТЭНовая версия электрокотла, не используется расширительным баком, группой безопасности и насосом. Если же требуется организовать подключение к самотечной (гравитационной) системе открытого отопления типа, то трубопроводы прокладываются с уклоном 3 мм на каждый погонный метр, а циркуляционный насос монтируется на байпасе.

Способность работать самотеком не дает схемы больших преимуществ — без электричества котел все равно отключится

В верхней точке сети размещается открытый расширительный бачок.Для обеспечения стабильного самотека производитель электродных котлов «Галан» рекомендует выдержать высоту вертикального участка между отопителем и емкостью 2 метра. Соответственно, бак выносится на чердак частном доме.

Замечание. Установка настенного электрокотла, чьи патрубки обращены книзу, не позволит теплоносителю циркулировать естественным образом за счет конвекции. Пример — агрегаты бренда «Эван» либо «Протерм». Кравитационным системам подойдут отопители с боковыми и верхними штуцерами — «Галан», «ВИН» и им подобные.

Соединение с другими котлами и теплоаккумулятором

Чтобы подключить электрический теплогенератор совместно с твердотопливным котлом, воспользуйтесь схемой с двумя обратными клапанами, накладным термостатом и комнатным регулятором температуры. Данный вариант присоединения автоматической «подхватывающей» системы электрокотлома после прогорания закладки дров.

Обратные клапаны не дают теплоносителю перетекать в соседний контур и двигаться во встречном направлении

Алгоритм работы схемы выглядит так:

  1. Тт-котел действует в качестве основного, электрического аппарата находится в дежурном режиме.
  2. Когда порция дров либо угля сгорает, температура воздуха в здании начинает снижаться. При охлаждении до установленного пользователя порога комнатный терморегулятор включает электронагреватель.
  3. Накладной термостат фиксирует падение в обратке твердотопливного котла и отключает его насос.
  4. После загрузки дров в топливный подогреватель, термостат запускает возобновление циркуляции. С помощью собственного датчика электрокотел «видит» нагретый теплоноситель и не включается в работу до следующей команды терморегулятора.Подробнее о принципе работы рассказано экспертом в следующем видео:

Примечание. Способ обвязки пригоден и для других типов котлов — газовых, дизельных и так далее. Учтите один нюанс: электронагреватель здесь используется в качестве источника тепла.

Подключение к буферной емкости, изображенное на очередной схеме, тоже позволяет объединить несколько источников тепла и накопить достаточное количество энергии в баке.Теплоаккумулятор весьма полезен в ситуации, когда электрический отопитель функционирует ночью, пользуясь дешевым тарифом. Днем аппарат бездействует, а здание обогревается теплом из буферного резервуара.

В данной схеме можно организовать работу электронагревателя по расписанию с помощью таймера

Задача смесительного узла с трехходовым клапаном — подавать радиаторам требуемую температуру, ведь теплоаккумулятор «заряжается» до 80–90 ° С. Если в комнатах устроены водяные контуры напольного обогрева, для них делается второй смесительный узел, подготавливающий теплоноситель с температурой 35–45 ° С (максимум — 50 ° С).

Схемы с горячим водоснабжением

Получить от электрокотла горячую воду на хозяйственные нужды можно двумя способами:

  • приобрести и поставить двухконтурный отопительный агрегат;
  • подключить к одноконтурному котлу бойлер косвенного сообщения.

В первом случае подключение происходит по типовой схеме, изображенной на картинке. Сложностей здесь минимум, главное, — правильно смонтировать запорную арматуру.

Для удобства чистки грязевики должны стоять в горизонтальном положении

Обвязка с бойлером косвенного сообщения выполняется через трехходовой электроклапан переключающего типа.По команде термостата, встроенный в накопительный бак, элемент переключает поток теплоносителя на подогрев воды для ГВС либо радиаторы отопления. Загрузка бойлера в приоритете: пока емкость не прогреется до установленной температуры, радиаторная сеть тепла не получает.

В случае с индукционным либо электродным агрегатом погружной термостат подключается к контактам термореле

Важный момент. По причине большую роль играет подбор мощности теплогенератора. Если ее недостаточно, нагрев бака растянется надолго, комнатный воздух успеет охладиться.Подробнее о работе системы смотрите в обучающем видеосюжете.

Заключение

Чтобы не совершать глупых ошибок в процессе монтажа и обвязки, перед установкой электрокотла стоит пообщаться со специалистом в данной статье. Операция не настолько проста, как может показаться. Особое внимание уделите электрической части, высокое напряжение представляет собой повышенную опасность.

Подключение электрического котла к системе отопления

Электрокотлы отличаются по типу нагревательного элемента: ТЭНовые, электродные или индукционные модели. Из-за уменьшения стоимости и простоты обслуживания больше популярен первый вариант. Особенность устройства электроотопления является возможностью подключения своими руками агрегата к трубной системе и электросети без оформления разрешительных документов.

Основные правила

Согласно требованиям ПУЭ отопительные электроприборы мощностью до 10 кВт разрешено подключать самостоятельно без согласования с Энергонадзором.К службам обратиться, если решено установить в целях экономии счетчик, контролирующий расход электроэнергии по зонам суток.

Каждый производитель в инструкции отображает требования к соблюдению свободного пространства от стенок отопительного агрегата. В зависимости от модели они отличаются, но среднее значение следующее:

  • от верха — 70 см;
  • от боковины — 50 см;
  • от передней панели — 70 см;
  • между задней панелью и стеной здания оставляют минимальный зазор 3 см.

Соблюдение требований обеспечивает пожаробезопасность. Упрощается доступ к агрегату для обслуживания.

Электрические котлы ЭВАН Warmos

Подготовка к монтажу

Традиционно подготовительные мероприятия начинаются с определения места. По сравнению с газовыми и твердотопливными аналогами, вариантов расположения электрокотла больше. Его разрешено устанавливать в жилой зоне, например, кухня или коридор. Однако осуществляя выбор места нужно учесть, что к аппарату нужно прокладывать трубопровод, электропроводку.Усложнение схемы к лишним затратам.

В сырых помещениях монтаж запрещен. Ванную комнату, санузел, открытый балкон сразу нужно исключить. Ст, на которую будет подвешен агрегат, должна быть сухая. Если частный дом построен из дерева, никаких монтажных работ нет. Участок деревянных стен, прилегающий к задней панели котла, закрывают листом негорючего материала.

Обычно электрический котел поставляется с циркуляционным насосом, фильтром и расширительным баком. Такой агрегат сразу подключают к трубопроводу. Реже встречаются «голые» модели. Насос, бачек и фильтр потребитель покупает отдельно. Дополнительно для подключения нужно подготовить группу безопасности, соединительные муфты, шаровые краны, трубы.

Выбор схемы

Отопление бывает с принудительной и естественной циркуляцией. В первом случае теплоноситель по системе транспортирует циркуляционный насос. Здесь разрешается установка котла на любом уровне относительно трубопровода.

Во втором случае естественная циркуляция происходит за счет уклона подающей и обратной трубы. Такое отопление часто встречается в частных домах. Здесь уже схема подключения требует расположение входящего патрубка котла ниже обратной трубы.

Схема с нижней разводкой и боковым подключением к радиаторам только при принудительной циркуляции.

Схема с верхней подающей и нижней трубой способна насосом и при естественной циркуляции, если выдержаны уклоны.Во втором случае расширительный бак ставят в верхней точке вместо группы безопасности.

Пошаговая инструкция монтажа

После подготовительных мероприятий приступают к основным работам. Чтобы выполнить монтаж, проделывают следующие действия:

  1. На подготовленном участке стены наносят разметку под монтажную пластину котла. Элемент крепят дюбелями, большее просверлив отверстия. На монтажную пластину фиксируют электрокотел.
  2. Дальнейшие особенности установки зависят от выбранной схемы отопления.Элементы трубопровода подключают к патрубкам котла разъемными муфтами «американками». Подающая трубка всегда идет вверх, а обращенная труба ниже по уровню.
  3. В нижней точке системы предусматривают два крана для заполнения и слива воды.

Когда система будет закольцована, ее заполняют водой. Через воздухосборники стравливают воздух.

Подключение к электросети

Электрокотлы бывают двухфазные (220 вольт), а также трехфазные (380 вольт).В первом варианте требуется подключить два провода: ноль и фазу. Во втором варианте фазных проводов три и один ноль. В обоих вариантах подводят дополнительный провод на заземление. На линии между счетчиком и отопительным аппаратом устанавливают автомат.

Как установить электрический котел отопления

Всем россиянам известно, что топливо для обогрева перманентно становится дороже. Тяжело помыслить себе жизнь жителя в Российской Федерации без отопительной системы жилища.В любом уколке РФ нужно зимой обогревать дачу. Перед каждым домом поднимается вопрос: как модернизировать обогрвевающий комплекс квартиры. На нашем www ресурсе собрано много обогревательных комплексов дачи, использующих исключительно различные приемы вырабатывания обогрева. Указанные комплексы обогрева рекомендуется использовать гибридно или самостоятельно.

Оглавление:

Комфортные условия проживания в частном секторе только при подключении всех коммуникаций — света, газа, водоснабжения, системы отопления, канализационной системы.Главный вопрос — обеспечение жилья в холодное время года бесперебойным обогревом. Желая сэкономить полезное пространство, многие владельцы загородных домов отказываются от установки печного отопления и выбирают электрическое отопление дома.

Преимущества установки электрического отопления

  1. Установка системы отличается невысоким ценовым уровнем.
  2. Электрическое отопление можно установить в любое время года.
  3. Система не нуждается в специальном техобслуживании и профилактических осмотрах.
  4. Чем лучше утеплен дом, тем меньше расходы на его обогрев и оплату за потребление электричества.
  5. Помещение обогревается в короткие сроки.

Если к вашему участку еще не подведен газопровод, вариант с установкой электрического отопления оптимален. Для снабжения дома этой системой отопления нет нужды прокладывать трубопроводы, что значительно экономит финансы и трудовые затраты. Используя автономный режим, в доме долгое время можно поддерживать комфортную для жизни температуру.

Варианты используемого оборудования

Для организации электрического отопления можно использовать:

  • Масляные и безжидкостные электрические радиаторы. Они отличаются высокими показателями безопасности и КПД.
  • Кабельные и пленочные системы подогрева в напольном покрытии. Популярность теплых полов в последнее время все возрастает. Для изменения пола нагревательные кабеля разных видов. Их можно монтировать прямо в бетонную стяжку или под напольным покрытием.Для устройства теплого пола нужны теоретические знания и опыт работы. Тонкая, из матов или нагревательного кабеля системы отличаются установкой и подключением.

Перед монтажом теплого пола делается надежная теплоизоляция основания. В каждой комнате, где смонтирован теплый пол, устанавливается терморегулятор для регулирования работы системы электроотопления. Такие полы устраивают во всех помещениях или выборочно. В основном монтаж проводится в ванных, туалетах или на кухне.

  • Настенные конвекторы сухие и жидкостные. Сухие конвекторы электрическую энергию сразу преобразуют в тепловую. Их главное преимущество состоит в том, что они отключены длительное время без угрозы размораживания. Особых трудностей с проведением монтажа электрических конвекторов не наблюдается. Для каждого установленного конвектора заземленная силовая розетка с установленным электрощите автоматом. Жидкостные конвекторы заполняются незамерзающей жидкостью или водой.После выключения такой конвектор еще некоторое время отдает тепло помещению.

  • Инфракрасные обогреватели нагревают рядом стоящие предметы и пол, а от них прогревается воздух. Их использование дает возможность отдельно регулировать заданный температурный режим в каждой комнате. Если у вас в доме пять комнат, вам понадобится пять инфракрасных обогревателей, автоматов, терморегуляторов и электрический кабель. Одно из преимуществ этой системы обогрева дома — экономия полезной площади.

  • Водяное электроотопление нашло свое широкое применение для обогрева частных домов. От газового отопления или печного с водяным контуром отличается установкой электрического котла. Если в уже установлено водяное отопление, электрический котел можно установить вместо этого старому котлу. Недостатком такой системы отопления считается использование водяного контура.

Эти системы используют для текущего обогрева здания.Для временного обогрева дома электричеством используйте электрокамин или тепловентилятор.

Монтаж системы отопления

Если у вас есть теоретические знания и опыт работы с электричеством, установить электрическое отопление дома своими руками будет несложно. Перед началом работ необходимо оформить пакет документов, чтобы избежать неприятных сюрпризов.

Обратите внимание! Не нужно согласовывать установку системы отопления только тогда, когда используется электроприборы дополнительных дополнительных обогрева здания.

Все работы по установке отопительной системы разделяются на три этапа:

  1. Составление проекта системы.
  2. Монтаж.
  3. Запуск.

Во время проектирования Разработана схема отопления с учетом эксплуатационных правил строения. Проводится расчет тепла и высчитывается общая мощность силовой нагрузки. Все это должен делать специалист. На отдельном листе рисуется детализированная схема системы отопления помещений с указанием ответвлений, поворотов и отводов.

Когда проект полностью составлен и все расчеты выполнены, наступает время закупки всех составляющих электрическое отопление элементов. Следует приступить к установке щитков с дифференциальными автоматами для каждого отапливаемого помещения.

С учетом места расположения котлов и других электрических приборов делается разводка кабеля. Длину кабеля просчитывают по составленной схеме. Для электрического отопления лучше использовать кабель марки ПВС 3х1,5 мм.

Если обязательное отопление с помощью теплых полов или потолочных панелей, делается их монтаж.Завершив прокладку кабеля, нужно приступить к установке и подключению приборов отопления.

При запуске системы отопления уделяют внимание температурным режимам на всех приборах. В первое время идет интенсивное прогревание комнат, а когда заданная температура достигнута, наступит время обычного режима системы. Включение электрических приборов будет происходить только тогда, когда понадобится подогреть воздух до установленной температуры.

Как сэкономить на электрическом отоплении?

Все представленные в этой статье системы работают на электроэнергии.Максимальный показатель КПД у длинноволновых инфракрасных обогревателей и конвекторов. Чем больше здание, тем выше расход энергии. При больших размеровх помещений эффективней будет использование электрического водяного отопления.

Для экономии финансов на оплату за потребляемую энергию в доме нужно установить тарификационный счетчик и проводить обогрев помещений в период низкого тарифа.

В доме желательно установить новые окна и двери, утеплить потолки, стены, полы, веранду и балконы.

Обратите внимание! Качественная изоляция дома позволяет системе отопления работать в экономном режиме.

При водяном отоплении параллельное подключение твердотопливного (газового) и электрического котла дает свои преимущества.

Приложите немного усилий, вы уже в ближайшее время обеспечите свою семью надежной системой отопления, сделанной самостоятельно.

Видео

, несмотря на то, что инфракрасное отопление сегодня не является новинкой.Предлагаем вам видеоролик, из которого вы сможете узнать больше об этом виде отопления.

Источник: http://www.stroitelstvosovety.ru/elektricheskoe-otoplenie-doma-svoimi-rukami

Содержание

Организация эффективной отопительной системы, способной обеспечить комфортный микроклимат в доме и максимально сэкономить расходы теплоресурсов, важная задача, требуемая серьезного и ответственного подхода. Ее успешное решение во многом зависит от правильности выбора котлов.Их ассортимент достаточно разнообразный. К вниманию потребителей газовые и электрические установки. Особую популярность получили электрические котлы отопления. Они экономичны, просты в эксплуатации, отличаются высокими техническими показательными и функциональными особенностями. Электрический котел отопления — это своего уникальная высокотехническая разработка, предназначенная для безопасного и длительного использования, максимально сокращающая расходные условия на отопление и гарантирующая комфортные условия в помещении.Что собой он представляет? Какими преимуществами наделен? Каким требованиям отвечает? Почему рекомендован к установке в жилых помещениях, так и зданиях производственного типа? В данной статье постараемся найти ответы на все интересующие многих вопросы.

Видео-обзор электрических котлов

Отопительные электрические котлы: конструкционные особенности

Электрические котлы отопления представляют собой универсальные устройства, сконструированные по особому усовершенствованному проекту.В основу их производства положены инновационные технологии, позволяющие сделать установки максимально эффективными, производительными и безопасными в эксплуатации.

Их комплектуют такие рабочие элементы:

  • теплообменник, состоящий из бака с тэнами (электронагревателями) и управленческого блока, который регулирует работу всей отопительной системы в целом и осуществляет контроль над энергозатратами;
  • циркуляционный насос, гарантирующий эффективную работу котла;
  • программатор, позволяющий задавать необходимый температурный режим;
  • фильтр, предохранительный клапан и расширительный бак.

Различают одноконтурные и двухконтурные электрические котлы отопления. Одноконтурные устройства предназначены исключительно для обогрева квартир, коттеджей, индивидуальных домов, дач, торговых комплексов, магазинов, офисов, кафе и производственных предприятий, двухконтурные помимо своей основной функции функции хозяйственной воды. И первые, и вторые электрические котлы характеризуются высокими показателями полезного действия (он составляет 95-98%, в то время как данный показатель газовых котлов не превышает 90-95%), высокими техническими показателями и выносливостью.

Важно помнить, что электрический котел отопления считается самым экономичным. Он, в отличие от газовой установки, не выделяет сгорания, вреда для окружающей среды и здоровья человека.

Электрические котлы отопительного оборудования не только функциональны, но и экологичны

Основные технические параметры

Одноконтурные и двухконтурные электрические котлы отопления характеризуются техническими показателями:

  • мощность — от 2 до 20 кВт;
  • возможный тип — напольный, одноконтурный, двухконтурный, настенный;
  • максимально допустимый диапазон тока — 35-40 ампер;
  • диаметр патрубка — не менее оного дюйма;
  • возможное регулирование — одноили двухступенчатое;
  • допустимое рабочее давление — от 3 до атмосферный;
  • допустимые параметры подключения — 220В;
  • допустимая площадь обогрева — от 20 до 300 м 2;
  • габариты зависят от выбранной модели и производителя, но они достаточно компактны, что очень удобно;
  • вес — от 10 до 20 кг.

Интересная информация: электрический котел отопления способен выдержать большие нагрузки, его комплектующие части выполнены из качественных материалов, обеспечивают максимальную эффективность устройства. Он не требует отдельного помещения и отличается функциональностью.

В основе электрического котла лежит ТЭН — главный нагревательный элемент

Главные достоинства электрических установок

К основным преимуществам электрических систем отопительных котлов между:

  • Современные конструкции и компактные размеры, позволяющие выполнять даже в небольших помещениях.Котлы практически незаметны в общей конструкции отопительной системы.
  • Простота монтажа и доступность обслуживания. Чтобы установить котел, нет необходимости использовать дополнительные приспособления и устройства.
  • Возможность автоматической терморегуляции. Установки пусковыми и терморегулирующими системами, позволяющими в автоматическом режиме и поддерживать заданную температуру теплоносителя.
  • Применение вспомогательных дачников, позволяющих легко устанавливать и поддерживать заданную температуру в помещении.
  • Выносливость, функциональность и длительный срок эксплуатации. Электрический котел отопления способ работать в экстремальных условиях, отопление как эффективный нагреватель не только теплоносителя, но и воды, используемой в домашних условиях, служат долго даже без регулярного сервисного обслуживания.
  • Демократичная стоимость и возможность работать с видами теплоносителей.
  • Доступность регулировки мощности в соответствии с потребностями, что позволяет максимально сократить энергопотребление.
  • Плавность выхода на номинальную мощность.
  • Безопасность эксплуатации. В случае утечки из системы воды, котел перестает работать, при этом опасных последствий не может быть.
  • Отсутствие нагревательного элемента, что сводит к минимуму возможные поломки и расходы на ремонт.

Источник: http://teploguru. ru/kotel/elektricheskie-kotly-otopleniya.html

Апрель 17th, 2015 andrey

Электрические котлы раньше преимущественно использовались в регионах, где нет газа, но сейчас они стали неплохой альтернативой даже там, где он есть. Электрический котел проще установить, на него придется дешевле разрешений, да и обходится бумажное оформление дешевле. К тому же котлы экологически чистые, не выделяют вредных веществ в помещении, в котором установлены, ни в атмосфере.Электрические аналоги газовых котлов дешевле, диапазон их цен довольно широкий. Покупка электрического котла небольшой мощности обойдется дешевле, чем бы он был газовым. Самая минимальная мощность электрического котла — 3 кВт, но есть модели, рассчитанные и на более 25 кВт, для домов и коттеджей с внушительной площадью. Попробуем разобраться, что же представляет собой электрический котел и система отопления в целом.

Теплоноситель:

Теплоносителем в системе отопления будет выступать вода, которая обогревается тэном котла и циркулирует. Чтобы оптимизировать ее кругооборот, использовать циркуляционные насосы. Вода прогревается в трубах и радиаторах равномерно, независимо от удаленности от котла. Температура в помещении будет более комфортной. Также немаловажно и то, что затраты на электроэнергию у котла меньше, когда он равномерно прогревает воду.

В котле может находиться один или несколько тэнов, но даже самая простая модель рассчитана на многоступенчатое управление в точности до пары градусов.

Система на основе электрического котла

Система отопления электрический котлом представляет собой трубы и радиаторы, сам котел, циркуляционный насос, группу безопасности, расширительный бак, фильтр.Группа безопасности будет контролировать давление в системе, и скидывать его в случае превышения выпуском пара через специальный клапан. Большинство электрических котлов рассчитано на чистую воду без примесей, потому что перед входом в котел или циркуляционный насос устанавливают фильтр. Циркуляционный насос можно установить как отдельно в системе, так он бывает уже встроен в котел. Иногда используют старую систему чугунных труб и батарейки, только ее нужно хорошо промыть. Но более эффективно использовать современные биметаллические, алюминиевые радиаторы и полипропиленовые трубы в разводки.

Горячую воду от электрического котла можно подключить, в некоторых моделях это предусмотрено, но при ее использовании трубы отопления будут остывать.

Экономия:

Установка тарифного счетчика для разного времени суток позволит экономить на оплату за отопление.

Шум:

Большинство электрических котлов работает бесшумно, но могут довольно громко включаться и выключаться. Потому что их не стоит устанавливать в помещении, где спят.

Безопасность электрического котла

Электрический котел обязательно надо подключить к заземлению, иначе в случае пробоя изоляции ток может замкнуться на трубы и радиаторы. В качестве заземляющего контура используется три металлических штыря, вкопанных в землю, которые соединяют между собой методом сварки. На электрическом котле есть место для подсоединения заземляющего контура.

Опубликовано в рубрике Климатическое оборудование коттеджа

Источник: http: // частный коттедж.ru / osobennosti-elektricheskix-kotlov-dlya-chastnogo-doma /

Электрокотел — это прибор, предназначенный для согрева электрического током теплоносителя в момент протекания сквозь него

Сколько потребляет энергию эффективное электрическое оборудование для отопления дома?

Содержание

Такой вопрос возникает у всех, кто задумывается о возможности обогрева жилища или коммерческого строения (неважно) электричеством. Как это сделать наиболее эффективно?

Базовое звено ↑

Котел отопления не зря называют порою центральным звеном автономной системы отопления.В зависимости от такого рода услуг, как удаленность здания от источников топлива, а также от конкретных характеристик строения, режима проживания (остаются ли жильцы в доме только на лето или круглый год). Затраты на собственно оборудование диктует главным образом именно выбор конкретного котлового агрегата.

Главные ↑

Безусловно, все вышеперечисленные имеют большую важность. Но ключевыми так или иначе все считается теплотехнический расчет.От него в большой мере зависит выбор мощностей оборудования, а также выбор топлива.

Котлы с высоким КПД (близким к заветным ста) склонны устанавливать владельцы домов площадью менее 300 кв.м. Отладка и запуск отопительной системы — дело достаточно хлопотное, и неудивительно, что всем хочется как можно скорее и эффективнее это дело завершить. Собственно говоря, электронагревательный прибор компактного типа в режиме возможно установить в произвольном месте, где имеется подключение к двухфазной (220 В) либо трехфазной (380 В) сети.Такой котел способен работать как сам по себе, так и быть удачным дополнительным устройством тепла в уже функционирующей системе.

Почему именно электрокотел? ↑

Ну, для многих это вопрос риторический. Электрическое оборудование многие не без оснований одним из наиболее экологичных и к же удобных видов отопления. Удобство этого, прежде всего, обеспечивается тем, что для установки нет никаких головняков в виде необходимости отдельного помещения. Электрический котел компактен.Безопасен, легок, удобен в структурже. Что еще надо? А нужен не в последнюю очередь еще и дешевый обогрев. Использование электрокотлов в широких масштабах сдвигает во многом именно цена вопроса. Сколько электичества потребляет это самый хваленый электрический котел? И выгодно ли его применение? Давайте разберемся.

Перед расчетами надо понять, от каких именно факторов (помимо марки прибора) зависит потребление электроэнергии котлом.

  1. Мощность.
  2. Тип.
  3. Площадь помещения.
  4. Напряжение в сети.
  5. Объем емкости (бака).
  6. Сечение кабеля (площадь среза токоведущей жилы).

Электрическое управление — по цене газа ↑

Кроме того, на энергорасчеты влияют такие факторы, как состояние и характеристики радиаторов и теплоция строения (есть утеплителя, стеклопакетов, грамотная установка дверей, герметичность проемов).

Формула, с помощью которой рассчитываются потребляемые мощности электрического котла, сложности не составляет.

1 кВт / час тепла получает в результате переработки 105 кВт / ч электриэнергии. Ясно, что котел, как правило, работает не постоянно. Промежуток времени его непосредственной эксплуатации прямо зависит от указанных факторов. Как правило, это половина общего времени. Продолжительность сезона (также на основании усредненных показателей) составляет примерно полгода.

Для согрева жилого помещения площадью в 10 кв.м (это в среднем составляет около 30 куб.м) потребуется, в соответствии со стандартными расчетами), примерно 1 кВт электроэнергии.Это означает, что если помещение имеет площадь порядка 100 кв.м, и оно достаточно качественно утеплено, то расход по электричеству не должен превысить 10 кВт / ч. В случае непрерывного устройства преобразователя электроприборов электрического котла будет примерно такой:

10 кВт х 24 час х 30 суток = 7200 кВт / ч

принять во внимание 12-часовую работу котла в сутки, то в реальности эл / энергия составляет 3600 кВт / ч. За полугодие отопительного сезона получится сумма около 21500 кВт / час.Ясно, что данные цифры не стоит считать окончательными. Они могут вполне вести себя, причем в любую сторону. Но по ним можно составить представление о порядке затрат.

Полезный обзор котлов (видео) ↑

Как подключить котел ↑

Источник: http://teplolivam.ru/otoplenie/kotly/elektricheskij-kotel-dlya-otopleniya-chastnogo-doma-ili-dachi.html

Смотрите также:
01 февраля 2021 года

Как установить электрокотел

Саратов.gov.ru

«Помогите мне в решении проблем, которые тянутся еще с 2017 года. Дымоход в доме никогда не чистили, из-за чего происходит задымление. 6 марта 2019 года ко мне приехали специалисты, которые стали требовать подписать бумаги, что у меня ничего не дымит. Бумаги не подписала. Пыталась подвести в дом газ, но мне отказывают, так как никто их жителей дома не хочет его проводить. Приняла решение установить электрический котел, но это оказалось непробиваемой стеной.Обращалась в ЖКХ, райисполком, облисполком, администрацию Президента. Но никто так и не смог решить этот вопрос. Куда мне обращаться? Надежда Бобр, Осиповичский район ».


Павел Наливайко, председатель Осиповичского районного исполнительного комитета:

— Проведение работ по инженерному оборудованию (переоборудование) жилых или нежилых помещений в многокрых жилых домах создается только с разрешением районного исполнительного комитета с последующим проектно-сметной конструкцией при наличии технической возможности установки электрического котла для целей отопления.

Для установки электрического котла в жилом помещении многоквартирного жилого дома вправе обратиться к УКП ЖКХ (балансодержатель) для определения технических возможностей данного электрооборудования.

Дополнительно Совет сообщаем, что согласно постановлению Министров от 16 мая 2013 года № 384 «О некоторых крышах переустройства и перепланировки, установки на многоквартирных жилых домах индивидуальных антенн и современных конструкций, реконструкции или нежилых помещений в жилых домах, блокированных жилых домах. , одноквартирных жилых домов, а также нежилых капитальных построек на придомовой территории »запрещается проведение работ, связанных с установкой электротехнического оборудования, если это повлечет превышение проектных расчетных инженерных нагрузок на одно помещение.

Капитальный ремонт — это жилищно-коммунальная услуга по восстановлению основных физико-технических, эстетических, потребительских качеств жилого дома, их конструктивных элементов, инженерных систем, утраченных в процессе эксплуатации.

В данном случае работы по обустройству жилого дома новым видом инженерных систем является установка нового инженерного оборудования и выполняемых при капитальном ремонте. В соответствии с действующим законодательством работы по обустройству жилых помещений новыми видами инженерных систем осуществляются за счет собственников жилых систем помещений.

Представителями Осиповичского района электрических сетей Бобруйских электрических сетей филиала РУП «Могилевэнерго» совместно с УКП ЖКХ комиссионно был осуществлен выезд по месту вашего жительства. В ходе встречи вам были разъяснены необходимые меры в соответствии с требованиями действующего законодательства для установки электрического котла для отопления вашей квартиры. Также вы были проинформированы по применяемому тарифу по оплате электроэнергии для отопления электрическим котлом.

После проведенного разъяснения у вас вопросы по установке электрического котла для отопления отсутствовали, что подтверждено письменно.

УКП ЖКХ были даны разъяснения, что вы можете произвести электрический котла за счет собственных средств. До настоящего времени в УКП ЖКХ для изготовления технических устройств и проекта вы не обратились.

Работниками УКП ЖКХ 01 марта 2019 года было произведено обследование работы дымохода индикатором тяги ВТ-1 и контрольное протапливание котла.В результате обследования установлено, что дымоход находится в исправном состоянии. При протапливании котел находится в рабочем состоянии, задымлений не происходит. Согласно сведениям Осиповичского РОЧС, нарушениям ТНПА системы противопожарного нормирования и стандартизации устройства отопительного котла не выявлено.

Для проверки технического состояния котла вам необходимо обратиться в специализированную организацию. Обслуживание и ремонт котлов на твердом виде топлива Осиповичское УКП ЖКХ не производит.

В соответствии с утвержденными постановлением Министров от 21 мая 2013 года № 399 (с изменениями и дополнениями утвержденными постановлением Совета Министров от 26 мая 2015 года № 446), собственниками жилых помещений частные жилищного фонда, наниматели жилых помещений государственного жилищного фонда, дольщики, заключившие договоры, члены организации застройщиков обязаны проводить за свой счет, в том числе с привлечением организаций организаций, текущий ремонт жилых помещений ( , заделка трещин, побелка, покраска и оклейка обоями стен, потолков, покраска полов, подоконников, оконных и дверных заполнений, радиаторов, вставка стекол, замена полок, оконных и дверных заполнений и их утепление), ремонт печей, а также замену и ремонт внутриквартирного электрическое (плиты, выт яжные электровентиляторы, водонагреватели), газового (плиты, котлы, водонагреватели), санитарно-технического (ванны, мойки, умывальники, унитазы, смывные бачки, смесители), котлов на твердом виде топлива и иного оборудования (за исключением системы центрального отопления », системы центрального отопления противодымной защиты и автоматической пожарной сигнализации), установка, замену и ремонт приборов учета расхода газа, воды, тепловой и электрической энергии (в том числе во вспомогательных помещениях), а также внутриквартирных электропроводок, за исключением случаев устранения дефектов и неисправностей в помещениях. , которые поставляют комплект неисправностей конструктивных элементов, инженерных систем не по их вине.

В рамках рассмотрения ваших обращений, поступивших в Осиповичский райисполком, Могилевский облисполком 07 2018 года специалисты управления по труду, занятости и социальной защите Осиповичского райисполкома, в ходе посещения заявителя на дому, был разъяснен порядок и условия предоставления государственной адресной социальной помощи, Предоставление материальной помощи из средств социальной защиты населения, предоставления социальных услуг, услуги предоставления социальных услуг в дом-интернате или Дарагановскую больницу сестринского ухода, от чего вы отказались .

В связи с тем, что ваш среднедушевой доход составляетBn394,43 и критерий нуждаемости для предоставления адресной социальной помощи в виде единовременного социального помощи, предоставить этот вид помощи не представляется возможным.

Вас затопили соседи? Обсчитали в магазине? Необоснованно оштрафовали? Вы затрудняетесь в решении повседневных проблем в сфере ЖКХ, торговли, транспорта? Не находите общего языка с администрацией района, ГАИ, банкомат или турфирмой?

Присылайте нам ваши вопросы и жалобы.

Монтаж электрического котла отопления — цена в Москве, стоимость установки электрокотла на YouDo

.

Закажите профессиональный монтаж электрического котла в частном доме, коттедже, квартиру или на даче у специалистов, зарегистрированных на Юду. Установка и подключение отопительного оборудования проводится в сжатые сроки (время зависит от типа котла и его конструктивных функций).

Заявки на подключение электродного котла принимаются без выходных 24 часа в сутки.Монтаж оборудования для обогрева жилых помещений под ключ создается в удобное для вас время. Выезд мастеров возможен в любую точку Москвы и Московской области.

Преимущества отопительного электрооборудования

Монтаж электрического котла Протерм нужно выполнять профессионально для безопасности при дальнейшей эксплуатации оборудования. Использование для отопления частного дома, квартиры, загородного коттеджа или дачи электрический котлов имеет следующие преимущества:

  • отсутствие открытого огня
  • автоматическая или ручная регулировка температуры в помещении
  • высокий коэффициент полезного действия
  • возможность установки без дымохода
  • монтаж не требует дополнительное оборудование помещения
  • возможность использования радиаторов любого типа
  • при эксплуатации электрического оборудования не выделяются токсичные вещества
  • отсутствие отходов

В отличие от газового отопительного оборудования, монтаж и подключение электрического котла Протерм не требует согласования с ответственными службами, так как безопасность безопасными при соблюдении рекомендаций по эксплуатации.

Виды электрокотлов

Электрокотлы для системы отопления монтируются горизонтально или вертикально. По методу крепления они делятся на настенные и напольные. По принципу действия котлы классифицируются на следующие виды:

  • реостатные или ТЭНового типа — нагревателя теплоносителя за счет одного нагревательного элемента, использование котельного оборудования ТЭНового типа разрешает в квартирах и загородных домах
  • электродные (закрытого типа) — нагреватель теплоносителя достигается за счет прохождения через него тока
  • индукционные (закрытого типа) — принцип действия заключается в действии тока на магнитно-химические соединения, за счет чего происходит нагрев теплоносителя

На максимальной безопасностью индукционное котельное оборудование.Максимальной простотой установки отличаются котлы настенного типа, которые крепятся горизонтально.

Этапы подключения электрокотлов

Установка электрического котла, а также водогрейного и другого дополнительного электрооборудования требует от специалистов профессиональных знаний при работе с электричеством. Мастера, зарегистрированные на Юду, специальное образование, навыки и имеют опыт, поэтому всегда добиваются качественного результата. Последовательность установки водогрейного и отопительного оборудования следующая:

  • план разводки
  • разметка стен под крепление труб и радиаторов системы отопления
  • просверливание отверстий в стене
  • разводка труб
  • навешивание котла (либо напольная установка)
  • монтаж заземления
  • подключение оборудования к электричеству
  • соединение электрического котла с системой отопления

После выполнения монтажных работ специалисты делают пусконаладку, регулировку и запуск оборудования в тестовом режиме.

Сколько стоит подключение электрокотла?

Частные мастера подключают электрокотлы по минимальным расценкам. Примерная стоимость услуг указана в прайс-листе на сайте. Окончательная цена, названная мастером, может отличаться от тарифов в прайсе, так как рассчитывается с учетом следующих факторов:

  • стоимость оборудования
  • цена на расходные материалы
  • цена на трубы, радиаторы отопления
  • расценки на дополнительные работы

Уточняйте цены на услуги у частных специалистов.Заказывайте монтаж электрического котла у исполнителя, который предложит лучшие условия.

Монтаж и установка электрокотла в частном доме своими руками

Нюансы работы

Электрические тепловые генераторы высокого КПД, а значит, подходят для больших площадей. Наиболее экономичны из всех электродные котлы.

Все электрические котлы оснащены регулировочной системой для температурного контроля и стабилизатора, защищающим от скачков напряжения — аппараты почти всегда чувствительны к ним.Как правило, основная проблема расчета электрического котла — это чаще всего эта нагрузка на сеть.

Для чего нужно правильно обвязать электрокотел

Итак, что же такое обвязка котла отопления полипропиленом? Полипропилен в отоплении оправдан простотой его монтажа и доступными ценами.

Главное его преимущество — это невозможность такого явления, как коррозия, и поэтому он удобен для применения любого теплоносителя.Гладкая внутренняя поверхность остаётся чистой долгое время, и трубы эксплуатируются много лет. Трубы из полипропилена применяют в системы любого типа.


Из недостатков можно получить большой коэффициент теплового расширения, этот факт учитывается при их установке. Частично этот недостаток нивелируется применением армировки в трубах.

Обвязка котла полипропиленом имеет различие в зависимости от применяемого вида отопления:

  1. Газовое отопление. Обвязка газового оборудования предусматривает использование гидравлической стрелки и коллектора.В основном используется схема обвязки для систем, где каждый контур оснащён насосным оборудованием. Этот метод рационален с точки зрения того, что встроенный в водонагревательный котёл насос будет создавать давление на малом участке трубопровода — до коллектора. А дальше уже работают сетевые насосы. Использование газового котла при полипропиленовом устройстве предполагает без наличия металлических соединителей, но при условии, что температура воды на подаче не превышает 80˚С.
  2. Твердотопливное отопление.Особенность использования таких котлов отопления есть высокая инертность при остановке подачи топлива — пока в камере сгорания есть горю котёл будет греть воду. Это отрицательно влияет на полипропилен. Поэтому обвязывая такие котлы нужно сразу на выходе (до 1,5 м) установить металлические трубы, а потом уже использовать полипропилен.
  3. Электрическое отопление. Здесь также аналогично с твердотопливными установками, полипропиленовые трубы применяются сразу на выходе из котла, а на отдалении.Применение полипропилена в электрокотлах оправдывает автоматики, предотвращает перегрев теплоносителя. Также предусмотрена установка гидравлического аккумулятора и сбросных клапанов, защищающих от гидроударов.

Основное назначение обустройства электрокотла — это предотвращение перегрева отопительного оборудования. Поэтому выполненная обвязка помогает правильно снизить энергозатраты. Если выполнить работу корректно, это позволит снизить контроль за перегревом котла и вероятность аварий.

А в случае отсутствия автоматики, благодаря ей достигается максимальный эффект даже в оборудовании с невысоким КПД.

Компоненты

Правильное подключение электрокотла к системе отопления обеспечивает дальнейшую безаварийную работу и эффективность. Система для монтажа электрокотла состоит из следующих компонентов:

  • аппарат;
  • температурные датчики;
  • радиаторы;
  • сливные и запорные вентили;
  • расширительный бачок;
  • фильтр циркуляционный насос и.

Выбор места и правила

Установка электрокотла возможна только на стене, отделанной невозгораемым материалом и лучше в нежилом помещении, хотя неплохо подойдет и кухня. Нужно предусмотреть и возможность утечки воды: если такое место находится рядом с котлом, то это создает опасность замыкания и возгорания.

Знать для безопасности

Согласно установленным нормам от электрического котла до стен должно расстояние не менее 5 см., свободное пространство перед ним устанавливается в 70 см, сверху — не менее 80 см, снизу — не менее 50 см.

Если котел потребляет не больше 3,5 кВт, то может быть обычной к обычной электрической розетке. Котлы мощностью 3,5-7 кВт подключаются непосредственно к щитку выделенным кабелем. Для них допустимо питание от 220 В.

Отдельный кабель — не каприз производителя: инструкция по безопасности ограничивает максимальный ток на розетке 16 А. Но котлы электрической мощностью от 7 кВт питаются только от 380 В.

Особенности электрического отопления

Электропитание частных домов может быть трехфазным и однофазным, что зависит от условий технического подключения. Это наделяет здание запасом мощности, что позволяет подобрать электрический котел по квадратуре отопления. Как правило, современные дома с однофазным вводом (220В) могут потреблять до 7 кВт энергии, с трехфазным подключением — 15 кВт.

Внимание. Чтобы узнать о том, какую электрическую мощность вы ограничены, нужно осмотреть автомат, определить количество полюсов и высчитать силу тока, на которую он рассчитан.В большинстве случаев для однофазных подключений это двухполюсной автомат на 25 ампер, для трехфазных — трехполюсной на 32 ампера.

Что касается требований к размещению электрического котла в доме, то их нет. Для газового котла есть номы СНИП, которые требуют, чтобы если котел располагался на кухне, площадь помещения составляла не меньше 15 квадратных метров. Если же котел установлен в котельной, то касаются размера, который должен быть не менее 7,5 кубических метров (до 60 кВт).Обязательна форточка, вытяжка и вентиляционный канал притока воздуха для нормализации процесса горения.

В случае с электрокотлом вы выбираете место для монтажа, закладываете кабель, подключаете систему через отдельный вводной автомат и наслаждаетесь тихой, размеренной работой. Современные системы (например, котлы Галан) работают бесшумно, имеют возможность подключения автоматики, терморегуляторов, всевозможных датчиков уличной температуры, а также ориентированы на экономию энергии.Поэтому при правильной настройке и должной теплоизоляции дома такой котел будет выгоднее остальных типов.

Однотрубная система отопления с электрокотлом


Каждый, кто проектирует систему отопления для дома своими руками, рассматривает однотрубную подачу (ленинградку) теплоносителя к радиаторам, как основную модель. Это наиболее выгодная система с точки зрения восприятия, поскольку материалов на ее конструирование меньше, не так много затрачивается времени, не требуется особых навыков.Вот только она выгодна на первоначальных этапах.
Все дело в физической стороне вопроса. Дело в том, что однотрубная система предполагает использование циркуляционного насоса. Вы скажете, что он тоже используется в двухтрубной системе. Да, так и есть, но в случае с одной трубой он толкает охлажденную воду, которая будет тем меньше, чем больше радиаторов в контуре.

Это связано с тем, что в радиатор по нашей трубе поступает вода, разогретая, скажем, до 60 градусов. Она проходит через секцию, отдавая тепло в помещении и, немного остывшая, выходит в ту же трубу с потерей до 10-20% теплоемкости.Поэтому улучшается температура радиаторов. Таким образом значения, последний радиатор может иметь потери температуры до двух крат от первоначального.

Частично проблему можно решить кранами на входе и выходе радиатора. Что касается схемы, то здесь используют или диагональное подключение, или нижнее, что не имеет существенной разницы, поскольку имеется проблема поэтапного охлаждения теплоносителя.

Внимание. Специалисты не рекомендуют использовать однотрубную систему подключения с электрокотлами из-за больших затрат на подогрев носителя.

Двухтрубная система отопления с электрокотлом


Такая система передачи теплоносителя более приемлема для работы с электрокотлами. Потому что она включает в себя контур подачи и обратки. В результате нагретая жидкость поступает на радиатор, отдает тепло и стекает в контур, где, слегка охлажденная, отправляется на котел под действием циркуляционного насоса. Что касается горячего теплоносителя, то он без изменения температуры движется к следующему радиатору, наполняя его, как и первый.

В то же время, специалисты рекомендуют разбить этаж дома на два крыла, чтобы сократить время прогрева последнего радиатора. Как и в первом случае, регулировка обогрева может производиться кранами на входе каждого радиатора.

От выбора схемы системы отопления с электрокотлом многое зависит в частном доме — от эффективности отапливания помещения до эстетического вида. Опыт эксплуатации разных подключения радиаторов показал, что именно схематическое подключение работает лучшим образом.В таком случае подача идет от котла и входит в верхнюю часть радиатора, тогда как обратка исходит из снизу по диагонали. Для эстетики, такой вариант подключения требует штробления стен, но в итоге получается привлекателен и менее затратен с точки зрения потраченных киловатт электроэнергии.

Двухтрубная система и теплый пол прекрасно комбинируются между собой. При этом, помимо того, что в электрическом котле зачастую уже стоит свой циркуляционный насос, специалисты рекомендуют ставить на каждый контур отдельное оборудование.Т.е ставится распределительный коллектор. От него через насос подключается коллектор теплого пола, первый и второй этаж по отдельности. В основном в коллекторе создается избыточное давление в системе, которое 32 мм с переходом на 25 доставляется на радиатор. Здесь идет заужение, и по трубе 20 мм вода попадает в радиатор, откуда отдает тепло в помещение.

Полезные функции и недостатки

Также стоит подумать об установке универсального твердотопливного котла со встроенными электрическими тэнами.У некоторых моделей имеется даже варочная поверхность.

Электрокотлы с легкостью переносят отключение электричества до 6 месяцев. Необходимая мощность для частного дома.

Недостатком электрического котла необходимость мощных подводных сечением.

Преимущества современных электрических котлов:

  • Главным преимуществом электрического котлова является невысокая стоимость.Обычно цена электрокотлов в несколько раз ниже, чем стоимость аналогичного оборудования, работающего на дизеле или газе. Это обстоятельство делает эти котлы доступными для любых слоев населения.
  • Кроме этого простых моделей электрокотлов легко собирать и настраивать, поэтому для их монтажа не требуются услуги профессионалов.
  • Из-за небольших размеров многие отопительные электрические котлы устанавливаются на стене. Малые габариты позволяют сэкономить полезную площадь помещения, поэтому их установка особенно актуальна в небольших домах.
  • В отличие от газовых, дизельных и твердотопливных котлов под электрокотлы не нужно создавать отдельное помещение с дымоходом (дымоотводом).
  • Электрические котлы не требуют особого ухода и обслуживания.
  • Они просты в управлении. В большинстве моделей все кнопки и дисплей выведены на переднюю панель. Основное управление берет на себя электроника, работающая по одной из заданных Вами программ.
  • Нельзя сказать об экологической чистоте этих приборов.
  • Электрические котлы являются самым безопасным видом отопительных приборов. Ведь в них нет доступа к открытому огню, как у твердотопливных или газовых котлов.

Процедуры установки

Для подвеса аппарата нужна монтажная планка, которая входит в комплект поставки: ее крепят к установке четырьмя дюбелями или анкерными болтами с обязательным выравниванием по горизонтали и вертикали. Если это напольный котел, то он устанавливается на специальную подставку.

Аппарат необходимо заземлить, осмотреть и убедиться, что он находится в правильном положении, давление воды в системе в норме, а также присоединены все коммуникации.

Электрические отопительные агрегаты должны подключаться проводом, сечение которого указано в документации на оборудование. Провода ведутся в специальных защитных коробах.

Варианты схем

Существуют различные схемы: схема подключения электрокотла с радиаторами отопления, схемы с использованием монтажа каскада. Последний вариант применяемый, если необходимо отапливать большие площади. Для работы аппаратов в каскаде клеммы управляющего агрегата соединяются с клеммами вершины.Если система установок руководит комнатным регулятором, то его управляющие контакты соединяются с клеммами ведущего оборудования.

Обвязка отопительного аппарата

Обвязка может проводиться по прямой и смесительной схеме. Прямая схема предполагает регулировку температурной горелкой, смесительная — смесителем с сервоприводом. Обвязка следующим образом. Устанавливается котельный коллектор, к котлу присоединяется труба необходимого диаметра.

На входе трехходовый смесительный клапан, который будет регулировать температуру.На обратной линии устанавливается циркуляционный насос и монтируется блок контроля. После обвязки можно наполнять систему теплоносителем и провести испытание работы оборудования на правильность.

Не нужно недооценивать этот этап: в реальности он не так прост и незначителен, как может показаться. Нормальная обвязка позволяет использовать оборудование без системы автоматики, что сильно снижает затраты. Поэтому она должна быть выполнена на профессиональном уровне и с учетом особенностей конструкции системы и котла.

Обвязку электрического котла должен делать специалист. Если все-таки ее приходится делать самостоятельно, то нужны уже собранные распределительные узлы. Общая схема системы реализации отопления в доме.

Подключение котла отопления к электропитанию

В пятипроводной электрической сети фазовые силовые жилы кабеля подключаются к входным зажимам основного автоматического выключателя котла. Нулевой рабочий проводник подключается к разъему, обозначенному буквой «N».Защитный провод электрического питающего кабеля подключается к винтовому разъему, который обозначен значком заземления.

Статьи по теме: Что выбрать накладной или встроенный электрощит для квартиры


Подключение электрического котла в пятипроводной системе

Если в доме четырехпроводная сеть , то фазовые жилы соединяются аналогично, а жила PEN подключается к винтовому разъему с символом заземления. При этом зажиме заземления соединяется с разъемом нейтрали N проводом ПВ-1 с минимальным сечением 2,5 мм2.


Подключение электрического котла отопления в четырехпроводной системе

Примечание: Чаще всего схема подключения электрического котла собранная на заводе, приспособлена под пятипроводную электрическую сеть.

Установка электрических котлов любых марок

Установка электрических котлов позволит создать теплую атмосферу в помещении, жизненно необходимую в холодное время года.Вот почему эти мощные и простые в управлении агрегаты становятся в последнее время все популярней. Если и вы хотите, чтобы в вашем доме или офисе всегда было уютно, то обращайтесь в Server Service .

Типы электрических котлов

Существует несколько разновидностей электрокотлов:

  • ТЭНовые. Представляют собой прибор, состоящий из теплообменной камеры и трубчатых нагревателей. Привлекает автоматизированной работы по поддержанию заданных температурных параметров.Он доступен по цене, прост в установке и не требует отдельного помещения. Главный недостаток в пользовании — дороговизна электроэнергии.
  • Электродные. Компактны и просты в исполнении. В основе работы — нагрев жидкости переменным током. Теплоноситель функцию функции электролиты. По этой причине такое оборудование называют еще электролизным или ионным .
  • Индукционные . Новый вид котлов, работающих на электроэнергии. Отличаются внушительным и высокой ценой.Способны долго функционировать, без потерь продуктивности.

Важно! Все установочные работы должны проводиться специалистами, имеющими лицензию. Также следует убедиться в том, что помещение соответствует требованиям по монтажу. Не стоит забывать о свободном пространстве для последующего проведения ремонтных работ и сервисного обслуживания.

Специалисты Серверное обслуживание высококачественный монтаж отопительного оборудования в короткие сроки.На все предоставляемые услуги распространяется гарантия качества, а значит, оборудование будет исправно работать много лет.

Установка электрических котлов: этапы

Монтажные работы проходят в несколько этапов:

  • фиксация оборудования к системе кронштейнов и хомутов;
  • выравнивание по уровню;
  • организация заземления;
  • подключение к системе отопления;
  • проведение пусконаладочных работ (проверка герметичности системы, удаление лишнего воздуха, запуск котла и тестирование в разных режимах работы).

Процесс предполагает наличие инструментов инструментов. Это еще одна причина, по которой следует доверять исключительно профессионалам.

Наши мастера способны быстро и качественно установить котлы любой марки. Внушительный опыт работы, наличие соответствующих инструментов и ответственный подход к работе — вот наши ключевые преимущества!

.

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
