Как сверлить металл: свёрла и приспособления

Просверлить отверстие в металле — что может быть проще? Однако, ProfiDom.com.ua считает, что в этой слесарной операции довольно много тонкостей, касающихся правильного выбора инструмента, заточки и режимов резания.

В данном материале журналисты ProfiDom.com.ua рассказывают обо всех нюансах сверления металла.

Для проделывания отверстий в металле используют свёрла — механические стержни из сплава, который твёрже, чем обрабатываемая деталь. Свёрла по металлу изготавливают из быстрорежущей стали марок Р6М5, Р9, Р18 под общим обозначением HSS, либо из твёрдых сплавов: ВК, Т5К10, предназначенных для обработки закалённых и твёрдосплавных заготовок.

Сверло состоит из трёх элементов:

Кромки врезаются в дно отверстия и снимают с него тонкую стружку.
Спиральная нарезка выталкивает стружку из отверстия.
Хвостовик предназначен для крепления сверла в патроне инструмента.

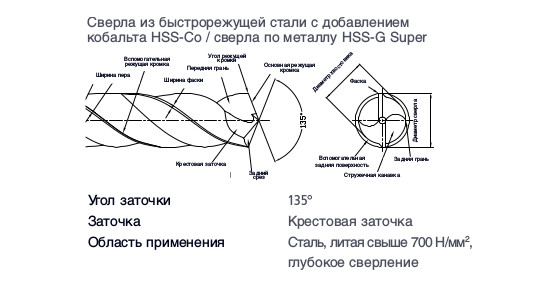

Конструкция спирального сверла по металлу

О режущих кромках стоит рассказать более подробно. Это два скоса на остром конце сверла, которые сходятся в вершине — самой выступающей точке передней части, образуя перемычку. Угол, под которым сходятся кромки, называют главным углом при вершине, его величина стандартизирована для различных материалов и режимов обработки:

Твёрдая сталь и нержавейка: 135–140°
Конструкционная сталь: 135°
Алюминий, бронза, латунь: 115–120°
Медь: 100°
Чугун: 120° задний угол и 90° угол заточки кромки

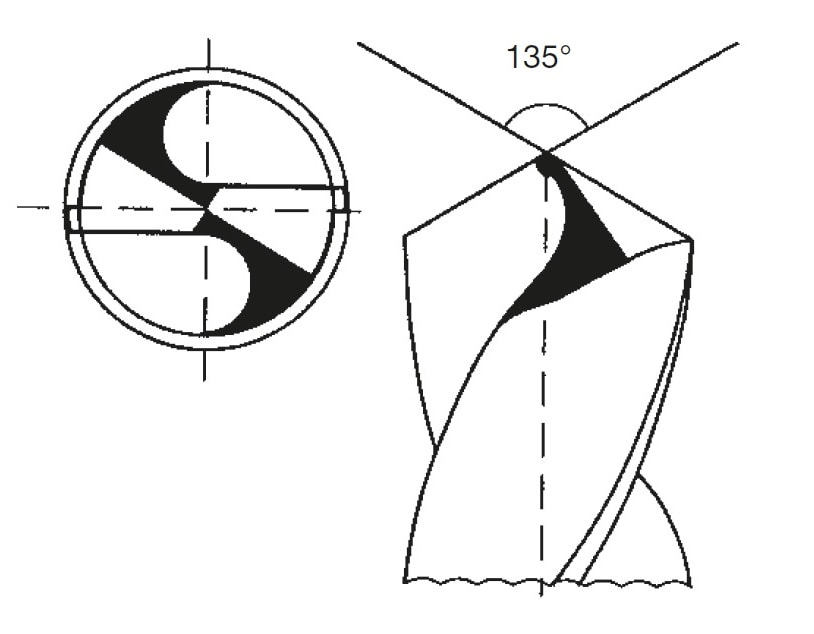

Рекомендуемые углы заточки сверла по металлу

Каждая кромка, также, имеет собственный угол заточки порядка 20–35°, определяющий её остроту. Этот угол, называемый задним, обеспечивает касание сверла к металлу только по линии кромок, при этом за ними остаётся свободное пространство. Такая форма необходима для более лёгкого снятия и выброса стружки. У некоторых свёрл кромка заточена под более тупым углом, вплоть до прямого. Такие режущие кромки хорошо справляются с обработкой хрупких металлов, например, чугуна, латуни и бронзы.

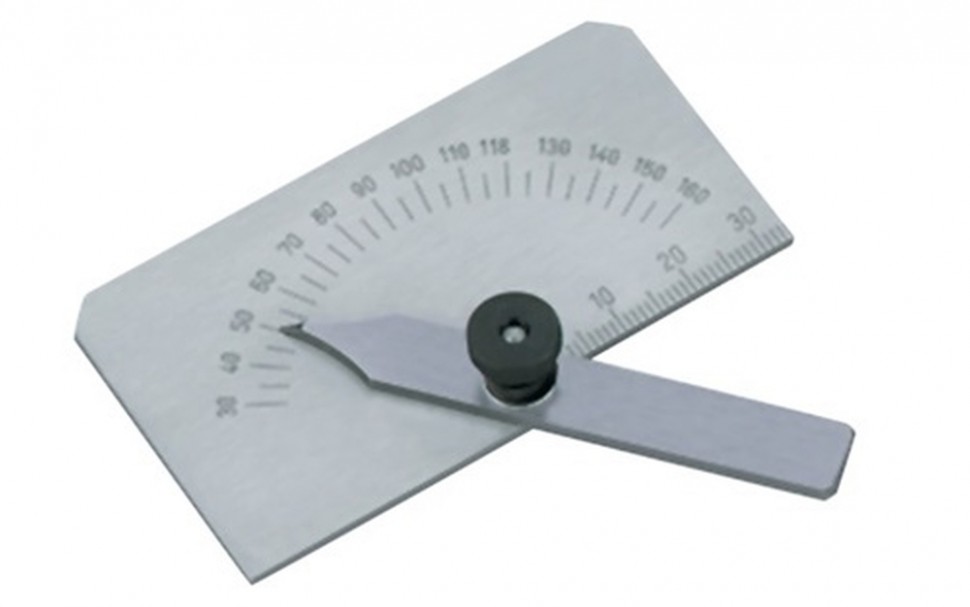

Шаблон для проверки угла заточки свёрл

Спиральная часть включает несколько канавок для отвода стружки, на вершине которых расположены дополнительные кромки, плоскость которых параллельна оси сверла. Это так называемая ленточка, которая при погружении сверла подчищает стенки отверстия и способствует более качественной центровке.

Виды свёрл по металлу и техника их заточки

Выше, ProfiDOm.com.ua рассмотрел базовую разновидность свёрл. Чтобы понять, как формируются углы при заточке, нужно лишь немного знаний и практики. Точить свёрла лучше всего на шлифовальном станке с подручником, в худшем случае можно воспользоваться универсальной заточной машинкой. На УШМ («болгарке») свёрла точить нельзя: во-первых, это противоречит технике безопасности при работе с этим электроинструментом, а во-вторых, из-за большой скорости вращения металл сильно перегревается и отпускается, становясь мягким.

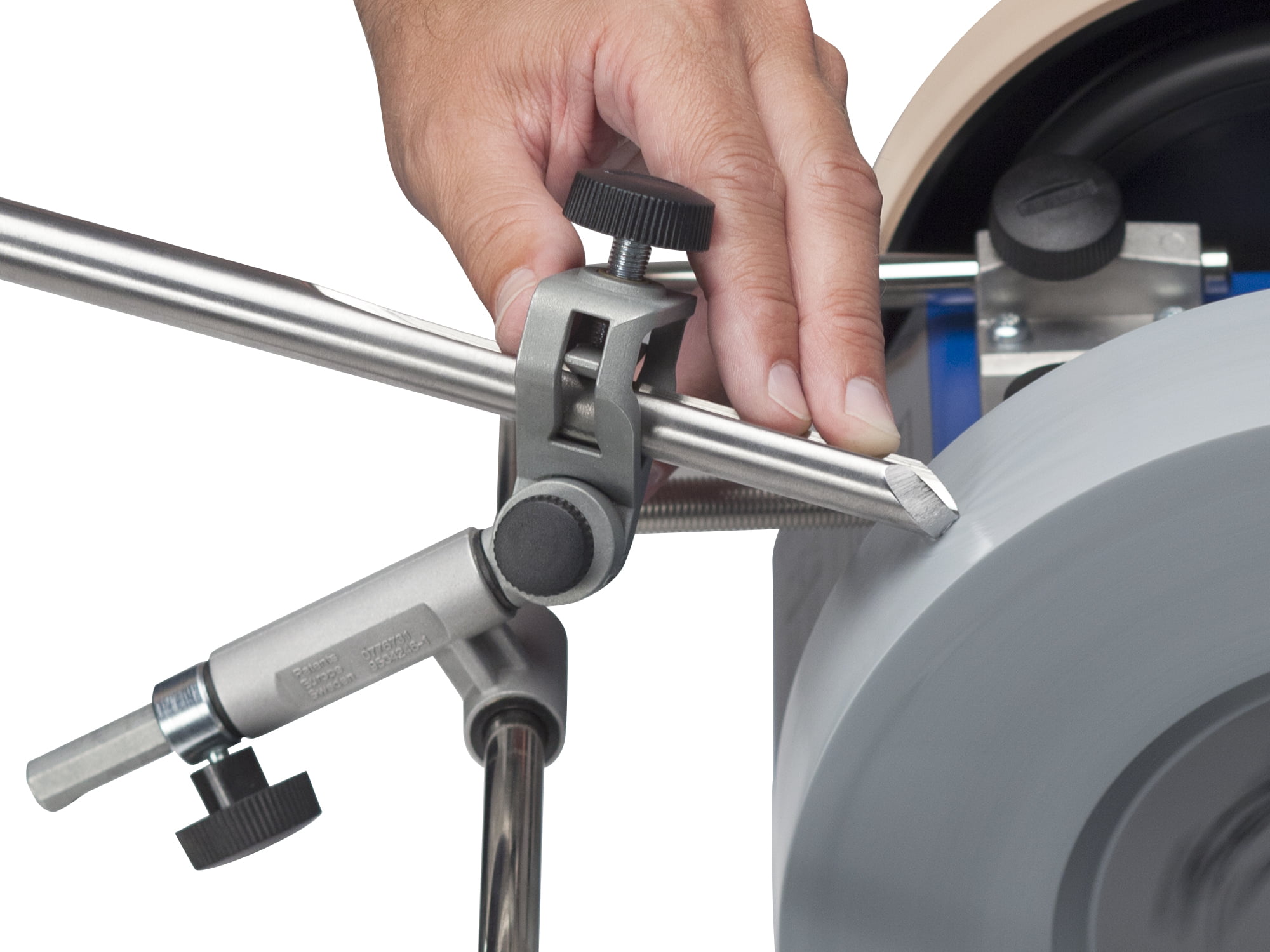

Подручник на наждаке для заточки свёрл

При заточке, сверло устанавливается на подручник так, чтобы его режущая часть была немного приподнята. Проворачивая сверло и сдвигая хвостовик влево, нужно добиться, чтобы режущая кромка расположилась строго горизонтально и параллельно торцу круга. Затачивать левую и правую кромку нужно поочерёдно, снимая тонкий слой металла и периодически охлаждая сверло в воде.

Заточка сверла на наждаке

Если просто зафиксировать сверло в требуемом положении и подвести его к наждаку, правильно обточить заднюю поверхность не удастся. Из-за того, что точильный камень круглый, затылочная часть кромки получается вогнутой. Это приводит к быстрому затуплению кромки и проблемам с отводом стружки. Чтобы избежать такого явления, переднюю часть сверла после касания о камень нужно немного приподымать, подавая вперёд и не снимая нажима. Так, формируется выпуклая задняя поверхность, которая намного лучше воспринимает нагрузку при резании.

Правильное движение при заточке сверла

Обточка кромок должна выполняться до выведения острых граней без сколов и заусенцев. При этом съём с обеих сторон должен быть равномерным, о чём можно судить по форме и положению остающейся перемычки, а также по длине самих кромок. Если перемычка будет смещена, сверло будет вращаться эксцентрично, что приведёт к увеличению диаметра отверстия. Этот эффект можно использовать, если в наличии нет сверла нужного диаметра.

Правильная и неправильная заточка сверла по металлу

Когда основные кромки выведены, выполняется стачивание перемычки. Для этого, сверло нужно поставить на подручник, под углом около 45° и прижать задней частью к ребру круга, не задевая режущую кромку. На перемычке образуются две небольшие насечки длиной до 1/10 диаметра сверла, которые выполняют роль заходных и центрирующих кромок.

Стачивание перемычки сверла

Более специфическая разновидность свёрл используется для сверления тонколистового металла. При изготовлении глубокого отверстия сверло сначала центрируется вершиной, а на выходе удерживается ленточками спиральной части. Однако в тонком металле вершина проходит насквозь до того, как ленточки упираются в края, из-за чего отверстие получается рваным, смещённым или овальным.

Заточка сверла для тонкого листового металла

В таких ситуациях, лучше использовать сверло перьевого типа, имеющее центрирующий носик. Изготовить такое можно из обычного сверла по металлу, переточив его определённым образом. Всё делается так же и с теми же углами, но при этом кромки не развёрнуты от вершины к краям, а сведены навстречу друг другу. Перьевое сверло нужно затачивать о край камня, оставляя перемычку нетронутой. Стачивание кромок выполняется до тех пор, пока перемычка не образует носик, выступающий над вершинами режущей части на 1–2 мм.

Ступенчатое сверло по металлу

Третий вид свёрл по металлу — конусные ступенчатые. У них есть несколько режущих кромок различного диаметра, что позволяет проделывать разные по размеру отверстия всего одним инструментом. Однако, несмотря на кажущуюся универсальность, найти действительно хорошее ступенчатое сверло довольно сложно, а его стоимость составит не менее $25.

Другой минус — заточку таких свёрл можно выполнить только на специализированном станке.

Для сверления твёрдых сплавов и закалённой стали лучше использовать победитовые свёрла по бетону. Их заточка изначально рассчитана на дробящее действие, однако если вывести кромки под углом при вершине около 135° и заточить их под углом 20°, даже в очень твёрдой детали можно без усилий проделать аккуратное отверстие.

Как правильно сверлить металл

Вне зависимости от того, выполняется сверление дрелью или на станке, главное — правильно выбрать скорость вращения. В большинстве случаев оптимальная скорость находится в диапазоне 1800–2500 об/мин, однако на практике могут выбираться совершенно разные значения в зависимости от точности заточки и свойств материала.

Для эффективного и быстрого сверления не обойтись без умения правильно соотносить скорость вращения и усилие подачи. Легко почувствовать, как сверло врезается в металл, непрерывно выделяя стружку, и само начинает заглубляться в дно отверстия без существенного усилия.

Обороты при этом, как правило, довольно низкие — порядка 300–500 об/мин.

Лучший показатель, что процесс сверления проходит технологически верно, а сверло заточено правильно — равномерный выход стружки с обеих спиральных канавок. Качество стружки — тоже значимый показатель:

при сверлении стали выделяется цельная стружка в виде длинных спиралей;
чугун, закалённая сталь и прочие хрупкие материалы образуют россыпь иголок;
алюминий сверлится с образованием коротких завитков;
при сверлении нержавейки могут получаться пыль и мелкие хлопья.

Правильная стружка при сверлении металла

Если сверло не врезается в металл, а трёт по нему с характерным писком, либо на выходе образуется нетипичный вид стружки, лучше остановиться и поправить заточку, иначе есть риск отпуска металла от перегрева или слома рабочей части.

Обязательно соблюдение техники безопасности! Сверлить следует без перчаток, защитив глаза слесарными очками.

Перед началом сверления, необходимо разметить все отверстия, которые нужно проделать в детали. Центр каждого отверстия следует наметить кернером. Сначала, сверлится небольшая лунка глубиной 2–3 мм, в неё вносится несколько капель машинного масла. Нужно научиться позволять сверлу самому выполнять свою работу: сначала сильно прижать инструмент, а когда произойдёт врезание кромок в металл — ослабить нажим и просто слегка придавливать, удерживая равномерную скорость вращения.

Вместо масла, могут использоваться и другие охлаждающие жидкости. Так, при сверлении нержавейки сверло нужно смачивать олеиновой кислотой. Её испарения вредны, поэтому работать необходимо в респираторе. Для охлаждения также хорошо подходит керосин и мыльная вода — брусок хозяйственного на литр.

Особое внимание требуется в момент выхода сверла при сверлении сквозных отверстий. Достаточно часто в таких случаях тонкое дно прорывается с образованием крупных заусенцев, которые попадают в спиральные канавки и затягивают сверло вперёд. На выходе из детали требуется ослабить нажим и немного увеличить обороты.

Сверлить отверстия большого диаметра лучше в несколько этапов, постепенно увеличивая диаметр сверла. Это не только снизит нагрузку на инструмент, но также продлит срок жизни заточки и обеспечит чистоту обработки. Отверстия диаметром свыше 13 мм лучше сверлить с помощью коронок.

Вместо масла рекомендуется использовать консистентную смазку, так будет меньше брызг. Коронке нужно периодически давать время остыть, а во время работы тщательно следить за тем, чтобы зубья погружались равномерно, иными словами — держать шпиндель строго перпендикулярно поверхности детали.

Завершающий этап сверления — снятие фасок с обеих сторон отверстия. Для этого можно использовать зенковку, а при её отсутствии — сверло вдвое большего диаметра, которое подаётся с минимальным усилием на больших оборотах. Для снятия заусенцев с больших отверстий разумно воспользоваться круглым напильником и наждачной бумагой.

Как заточить сверло по металлу

Заточка сверла – занятие нетрудное. С этим под силу справиться даже в домашних условиях. Главное – правильно подобрать инструмент.

Даже самое прочное сверло из особых сортов стали из-за серьезных нагрузок со временем приходит в негодность. Оно уже не выполняет своих функций, так как рабочая кромка утратила свою остроту. Работать тупым сверлом невозможно, поэтому инструмент сразу же летит в мусор. Но зачем? Если ему можно легко вернуть прежние свойства, попросту заточив. Сделать это реально даже без профессионального оборудования. Сейчас расскажем, как.

Три признака того, что сверло нуждается в заточке

Для начала давайте разберемся, почему изнашивается сверло.

Во-первых, многие не уделяют должного внимания хранению инструмента. А зря! Если сверла лежат вместе и постоянно бьются и трутся друг о друга, то острые рабочие кромки быстро тупятся о соседей. Поэтому предпочтительнее размещать инструменты в индивидуальных коробочках. А если на каждой еще подписать размеры сверла, то на поиски нужного инструмента вы потратите намного меньше времени.

Помимо условий хранения срок износа также зависит от того, какой материал обрабатывает конкретное сверло. Понятно, что при работе с мягкими металлами рабочая поверхность инструмента сохраняет свою остроту в течение нескольких месяцев. Другое дело – сверлить стальной лист. Тут сверло придется менять или восстанавливать чаще.

Как же не упустить тот момент, когда сверло нуждается в замене? Определить проблему можно по трем признакам.

1. Самый характерный показатель того, что сверло пришло в негодность, – это резкий скрип, издаваемый изношенным инструментом. Он возникает при сильном трении рабочей кромки о заготовку. Если «закрыть глаза» на проблему, то через некоторое время появится следующий признак непригодного сверла:

2. Сильный нагрев в процессе использования. Если продолжать сверление металла, то инструмент сломается, что нередко сопровождается разбросом мелких осколков на большой скорости. Все это может привести к многочисленным повреждениям. Кроме того, от повышенной температуры материал сверла меняет свои физические свойства, становясь мягким. Это приводит к невозвратным изменениям инструмента, поэтому испорченное сверло придется выкинуть в мусорный бак.

3. Слишком мелкая стружка, которая больше похожа на крошки, а не на спиральки, также говорит о том, что сверлу необходима заточка.

При обнаружении хотя бы одного из перечисленных признаков нужно сразу же остановить работу. Обработка заготовки затупившимся сверлом неприемлема – отверстия будут проделываться дольше и сложнее. При этом они вряд ли будут ровными.

Приступаем к заточке сверла

1. Необходимый инструмент

Сверло состоит из нескольких частей – лапки, хвостовика, шейки, канавки… Но в обслуживании нуждается лишь режущая часть сверла. Она включает в себя заднюю и переднюю кромки, которые соединены между собой под острым углом. Именно этим местом сверло снимает стружку с заготовки и создает отверстия. Если кромка затупилась или имеет неровности, то качественного результата ждать не приходится. К тому же инструмент может перегреться и сломаться. Необходимо его заточить.

Обойтись банальным точилом тут не получится – скорее вы сотрете более «мягкий» напильник, чем заточите сверло. Самое удобное устройство, которым можно заточить сверло, – это точильный станок, снабженный подручником. При его отсутствии подойдет дрель или болгарка со специальной насадкой с абразивным кругом.

Кроме того, вам понадобится тара с водой или машинным маслом – инструмент периодически нужно охлаждать в процессе обработки. Захватите также защитные очки, если, конечно, не желаете превратиться в одноглазого Джо.

2. Подготовка

Чтобы сверло успешно выполняло свои функции, необходимо создать правильный угол заточки – это тот самый угол на вершине сверла, который образован его режущими кромками. Значение угла подбирается исходя из материала, который собираетесь сверлить. К примеру, стандарт для стали или чугуна составляет 116-118°. Для более мягких и хрупких материалов угол делается более тупым. Например, для сверления латуни он составляет 120-130°, а при обработке алюминия используют сверла с углом при вершине в 140°.

Выставить такие точные углы без специальных приспособлений практически нереально. Поэтому на помощь приходят шаблоны для проверки угла между осью сверла и его режущей кромкой. Любой мастер может изготовить такой шаблон самостоятельно, отмерив и вырезав из тонкого металлического листа необходимый угол.

3. Заточка сверла

Ваша главная цель во время заточки – заострить задние поверхности сверла, сделав их ровными и при этом с равным наклоном. Для этого нужно расположить затачиваемый инструмент на подручнике таким образом, чтобы угол в процессе обработки не поменялся. Поэтому возьмите маркер и нанесите на подручник черту под углом около 60° (округленная половина угла при вершине) к рабочей поверхности точильного круга.

Рука обязательно должна лежать на подручнике, иначе сверло будет «ходить ходуном». Расположите инструмент, которому требуется заточка, на указательный и соседние с ним пальцы параллельно нанесенной маркером линии. Сверху прижмите сверло большим пальцем той же руки. Второй рукой придерживайте инструмент за хвостовик, управляя его перемещением и оставляя сверло в нужном положении.

Держать сверло необходимо горизонтально. Причем в течение всей заточки. И шевелить рукой, придерживающей сверло, тоже не советуем – иначе процесс заточки может оказаться бесконечным (и даже безрезультатным).

Сверлом аккуратно с небольшим нажимом коснитесь точильного круга. После чего хвостовик необходимо медленно опустить, не ослабевая нажима. Следом сверло чуть-чуть убираем назад. Действия повторяем несколько раз, в зависимости от того, насколько изношенным оказался инструмент.

Заточили сверло с одной стороны? Теперь разверните его на 180° и повторите вышеперечисленные действия для второй кромки. Только не шевелитесь, иначе кромки окажутся разного размера и придется выполнять работу заново.

А теперь вам пора проверить, насколько симметричны кромок. Кто-то делает это на глазок (надеемся, не тот, который отсутствует из-за пренебрежения защитными очками во время работы), но лучше, безусловно, воспользоваться шаблоном, прикладывая его по очереди к задним поверхностям сверла. Если они окажутся несимметричны, то необходимо подточить более короткую кромку.

Не забывайте периодически охлаждать сверло, иначе инструмент может перегреться и выйти из строя.

Правильная заточка сверла по металлу. Заточка сверл – подготовительные мероприятия

Домашних мастеров часто огорчает невозможность дальнейшей реализации замыслов из-за того, что затупилось сверло. Как заточить его самому? Ведь в условиях производственных предприятий для решения такой задачи применяется специальное оборудование. Оно позволяет обеспечить повышенную точность, надежно фиксирует режущий хвостовик и восстанавливает состояние режущей кромки за ограниченное время. Размышляя, как заточить сверло по металлу у себя дома, проверьте, какой имеется бытовой электроинструмент.

Подойдет следующее оборудование:

шлифовальная машинка;
точильный станок;
электрическая дрель.

Следует тщательно продумать, что понадобится для выполнения работ, чем дополнительно укомплектовать электроинструмент.

Заточка сверла по металлу с помощью специального приспособления заметно упрощает задачу

Заточка сверл своими руками должна производиться с использованием дополнительных принадлежностей:

точильных кругов, имеющих различную твердость. Зернистость круга подбирается в зависимости от твердости обрабатываемого материала;
емкости, предназначенной для охлаждающей жидкости. По эффективности охлаждения машинное масло обеспечит больший эффект, чем обычная вода;
фиксирующего приспособления, позволяющего гарантировать необходимый угол заострения. Важно обеспечить надежную фиксацию при обработке режущей части.

Для обеспечения неподвижности может использоваться сложное приспособление с регулируемым углом или простая точилка для сверл на дрель.

При выполнении работ необходимо использовать средства индивидуальной защиты для соблюдения требований техники безопасности.

Для заточных мероприятий понадобятся:

защитные очки. Они предохранят слизистую оболочку глаз от засорения стружкой и пылью, а также попадания искр при механической обработке;
рукавицы. Надежно защитят кожу рук от порезов при касании остро заточенной кромки и разлетающихся фрагментов металлической стружки.

Подготовив все необходимое для выполнения работ, следует изучить, как заточить сверло правильно в домашних условиях. Это позволит избежать ошибок и значительно ускорит выполнение заточных мероприятий.

Заточка сверл с помощью гайки. Друг подсказал: заточка сверла без специальных приспособлений

Фото 1.

Накопилось несколько притупленных сверл, которые даже по дереву уже не работают, поэтому решил попробовать привести их в порядок, но без использования специальных угловых приспособлений , кондукторов, подставок и других изобретений. Представил себя в рабоче-полевых условиях и приступил к заточке рекомендованным мне способом.

Чем же буду пользоваться

Фото 2.

Для эксперимента мне понадобился шуруповерт и полоска наждачной бумаги. Подойдет и дрель, только работать она должна на самых низких оборотах. А наждачку лучше взять на тканевой основе, так как бумажная быстро рассыплется. Зерно наждачки среднего размера. Подумал, что 80-ка будет самый раз, но можно пробовать и другую.

Фото 3.

Отрезал от листа наждачной бумаги неширокую полоску где-то 5-10 см и, чтобы не ездила туда -сюда, пристрелил её к деревянной рейке. А еще взял тупое сверло 10 мм и перед заточкой проверил для наглядности, насколько с ним всё плохо (этот момент показан в ролике ниже).

Заточка пошла

Фото 4.

Для заточки вставляю сверло в малооборотистый шуруповерт и переключаю его на реверс . Затем последовательно сверлю прикрепленную к рейке наждачку. Просто проделываю в ней до 20 отверстий и всё! После этой процедурки сверло должно подточиться.

По завершении переключаю шуруповерт в нормальный режим и на этой же рейке сбоку пробую просверлить пару отверстий.

Фото 5.

По размеру стружки видно, что сверло уже не елозит по дереву, как в начале, а полноценно режет волокна. Скорость правда небольшая у шуруповерта, но если переставить в дрель, то думаю все будет отлично.

ВНИМАНИЕ! А тут ссылка на очень профессиональный, а потому содержательный Дзен-канал моего брата — Железнодорожник

Фото 6.

Да и по качеству отверстия видно, что сверло после несложной заточки очень достойно справляется с задачей. Специальные приспособы наверняка обеспечили бы еще лучший результат, но они в нужный момент не всегда доступны, поэтому беру способ на вооружение и вам советую опробовать в личной практике.

Приспособление для заточки сверл из гайки. Процесс изготовления

Особенностью шестигранной гайки является то, что две любые смежные ее грани сходятся под углом 120 градусов. Примерно такого же размера угол при вершине у спирального сверла для работы по твердым металлам. Это случайное совпадение можно использовать для изготовления приспособления для заточки спирального сверла.

Для этого с помощью штангенциркуля и маркера на гайке намечаем линии реза, чтобы получилась треугольная прорезь, симметричная относительно диагонали, соединяющей два противоположных угла гайки. В нее будет продольно укладываться сверло перед процессом заточки.

Для выреза намеченного треугольного паза в гайке, она зажимается в тиски и болгаркой осуществляются прорези по заранее проведенным линиям. Чтобы удалить отпиленные кусочки гайки можно воспользоваться плоскогубцами.

Далее берется корончатая гайка и своим основанием приваривается к первой гайке со стороны вырезанного паза. Причем необходимо соблюсти их абсолютную соосность, поскольку, когда будут затачиваться сверла маленького диаметра, болт, пройдя насквозь корончатую гайку, начнет вкручиваться в нижнюю гайку для того, чтобы прочно зажать сверло в ее пазу.

Теперь в корончатую гайку вкручиваем соответствующий болт, который будет надежно прижимать сверло, уложенное в паз для заточки на наждаке заточного станка.

Остается лишь заточить сверло на наждачном круге, используя грани нижней гайки в качестве шаблона.

Для этого просто стачиваем выступающую часть сверла заподлицо с гранями гайки, с чем без труда справится даже ученик профтехучилища первого года обучения.

После окончания заточки, болт ослабляется, сверло вынимается из самодельного приспособления и может быть использовано по назначению.

Как заточить сверло без наждака. Как правильно заточить сверло по металлу?

Как заточить сверло по металлу? Это естественный вопрос после продолжительной его эксплуатации. Из какого бы материала не изготавливалось сверло, оно со временем притупляется, что затрудняет процесс сверления.

Важнейшие параметры

В домашних мастерских для обработки металла применяются спиральные сверла различного диаметра. Они чаще всего выполняются из высоколегированной стали, а наиболее прочные — из победита или с использованием упрочняющих напаек.

Все они имеют следующие основные зоны: рабочая часть, хвостовик и шейка. Хвостовик предназначен для закрепления инструмента в патрон сверлильного оборудования, для чего есть специальная лапка. Рабочая часть изготовлена в виде спирального участка, завершающегося острым кончиком — режущим конусом.

Некоторые правила заточки сверла

Заточка сверла по металлу производится для решения следующих задач: поддержание остроты режущей кромки, обеспечение требуемого угла конусности, центровка инструмента. Такая цель может быть достигнута при обработке рабочей зоны абразивным элементом — наждачным кругом, болгаркой и т. д.

Лучше всего проводить операцию на специальном оборудовании, но заточку можно осуществить и вручную, в домашних условиях и с применением приспособлений. Основной принцип операции — тонкая обработка режущих зон при надежной фиксации сверла в необходимом положении.

Контроль параметров проводится с применением штангенциркуля и визуально. Для оценки конусного угла рекомендуется использовать шаблон. Для сверл диаметром до 10 мм размер перемычки на кончике конуса не должен превышать 0,4 мм, а при диаметре свыше 10 мм — 1,5 мм.

Степень и чистота обработки зависит от зернистости абразивного элемента. При значительном притуплении инструмента используется грубый наждак с последующей доводкой. Если характер дефектов не очень серьезен, то можно применить мелкозернистый диск. Небольшой износ выправляется бархатным абразивным элементом (им же производятся доводочные операции).

Степень цилиндричности сверла (центровка) оценивается измерением размера ленточек от конусного кончика до начала конусного участка. Их размер должен быть абсолютно одинаковым. Сам режущий участок должен составлять идеальный конус.

Процесс заточки сверла

Ручное точение сверла производится с помощью точильного станка (наждака) или болгаркой при ее фиксации в виде станка. На сверле отмечается центр инструмента — красная отметка в конусной вершине. Она при заточке перемещается горизонтально относительно поверхности верстака, на котором закреплен шлифовальный диск.

Шлифуемую поверхность участка следует располагать параллельно плоскости диска. Другими словами, сверло при точении конусной части подносится к кругу под наклоном, величина которого соответствует половине угла заточки конуса.

Режущая кромка затачивается методом шлифовки задней поверхности. Оба пера конуса необходимо обработать абсолютно идентично. Заточка сверла осуществляется двумя руками: левой рукой обеспечивается его фиксация и передвижение, а правой — вращение по часовой стрелке. Обеими руками следует работать синхронно, постепенно передвигая инструмент вперед для заточки всей длины.

В процессе шлифовки рекомендуется не отрывать деталь от круга. Все движения должны быть плавными и спокойными. Ход работы визуально контролируется по красной отметке.

После обработки первого зуба аналогичная процедура проводится со вторым пером. Угол заточки проверяется шаблоном, а в случае недостаточного снятия металла операция повторяется.

При существенном износе инструмента может потребоваться заточка и режущей кромки цилиндрической части. Обработка ленточки задней поверхности этого участка ведется на торце абразивного круга. Само сверло продвигается к кругу параллельно его поверхности.

Заточка начинается с установки на станке или болгарке крупнозернистого круга. Следующий этап — обработка на дисках с мелкой зернистостью. Операция завершается доводкой с применением полировочного круга. В частности, для завершающего этапа рекомендуется зеленый карбидно-кремниевый круг с зернистостью не более 6.

При проведении работ следует строго следить за разогревом металла, а для этого проводить регулярное водяное охлаждение.

Приспособление для заточки сверл из дверной петли. Как облегчить заточку сверл с помощью дверной петли

Когда требуется заточить сверло в домашних условиях, то это делается при помощи специального приспособления. Схемы его устройства есть в сети Интернет, но часто реализовать их обычному человеку довольно сложно. Как вариант – заточка вручную на станке. При этом нужно все время держать инструмент под углом 60°, а сделать это трудно, так как центр будет смещаться и идеально заточить сверло не получится.

Народные умельцы и тут придумали простой выход – использовать обыкновенную старую петлю для двери, чтобы сделать приспособление для заточки. Такое устройство может реализовать даже человек без соответствующего опыта.

Принцип работы самодельного приспособления заключается в поворотном движении петли. Ее нижняя часть будет зафиксирована на подручнике, а верхняя – перемещает сверло в нужном направлении.

Технология изготовления

Для изготовления устройства потребуется:

Дверная петля, толщина металла которой составляет не менее 3 мм;
Уголок 25 мм;
Болт М6;
Шпилька М8;
Прижимная гайка с толщиной металла 4 мм.

Этапы работы следующие:

К нижней части петли приваривают уголок 25х25 мм.
В уголке сверлят отверстие, в котором нарезают резьбу под болт М6.
Правильный угол заточки выставляют с помощью кусочка стального уголка и линейки с транспортиром. Кусок уголка приваривают к петле, а угол проверяют сверлом с заводской заточкой. Эталон должен точно прикасаться по всей плоскости кромки пера.
К приспособлению приваривают шпильку М8с прижимной гайкой. На этом петля для заточки готова.

С помощью данного приспособления, изготовленного своими руками, можно легко заточить любые сверла, разные по длине и размеру. Получится вещь, которая всегда пригодится в домашнем хозяйстве.

Перед заточкой желательно править камень руками, а если сразу затачивать сверла разного диаметра, то сначала обрабатывают больший, а затем меньший диаметр.

Заточка сверла из гайки. Приспособление для правильного угла заточки сверла

Как без большого труда и навыков затачивать сверла с правильным углом заточки? К сожалению, у многих из нас это получается не с первого раза. Это приспособление очень простое по конструкции. Поэтому каждый из вас каждый сможет ее повторить. Многие знают, что грани болтов и гаек имеют такой же угол, как и стандартная заточка сверла. Этим и воспользуемся. Мы не будем сваривать две гайки вместе, чтобы получить правильный шаблон. Конструкция немного другая.

Для начала нужна любая гайка. Чем большего диаметр, тем больше диаметр сверла можно в ней затачивать.

Гайка имеет 6 граней, 2 из которых нам нужны. Берем штангенциркуль и от края гайки отмечаем 4 мм. Переворачиваем гайку наоборот и с краю делаем пометку, которая на полтора мм больше, чем первая. Делаем треугольник с 2 сторон. Вырезаем ножовкой или болгаркой. Получилась гайка с пропилами.

Изобретатели делают покупки в бюджетном

Электроника для самоделок в

Привариваем ещё одну. Устройство почти готово. Ему не хватает шайбы, которую забрасываем в середину. Также понадобится болт, он закручивается в маленькую гайку.

Пропилы в гайке имеют разную глубину, которая отличается на 1,5 мм. Это разница на глаз малозаметна. Вставляем пруток, фиксируем, прикладываем линейку. Зазор между линейкой и кругляком меньше слева, чем справа. То есть устройство имеет определенный угол. Там, где зазор меньше, мастер поставил пометку.

Работа механизма приспособы

Берём ровное не заточенное сверло, помещаем в устройство. Там, где стоит метка, сверло нужно разместить, как показано на фото и видео. Фиксируем сверло, чтобы она немного выглядывало из граней. С рабочей стороны будет происходить заточка сверла. В указанном примере можно зажать диаметром до 8 мм.

Когда начнём стачивать на наждаке край сверла, есть направляющая в виде плоскости ребра гайки, которая задает правильный угол заточки.

Это классно устройство для тех, кто не может на глаз подобрать правильный угол.

Alexander Polulyakh.

Заточка спиральных сверл. Полезные советы

Есть определенные разновидности работы, при выполнении которой заточка сверл производится только на станочном оборудовании, а не вручную.

При сверлении на большую глубину, когда требуется незначительная подточка.
Если сверла – универсальные, позволяющие работать даже с материалами повышенной плотности.
Для проделывания «глухих» отверстий специальным инструментом.

Производить заточку сверл с помощью «болгарки» не рекомендуется по нескольким причинам. Во-первых, УШМ вряд ли удастся надежно зафиксировать. Во-вторых, точность будет неудовлетворительной.

В-третьих, после окончания такой заточки правильную доводку сверла сделать довольно трудно.

В-четвертых, такая методика подходит лишь для частичного восстановления работоспособности инструмента сравнительно малого диаметра (не более 5).

Если верстак в гараже довольно «хлипкий», придется монтировать специальный столик на металлических ножках. Для этого подойдет крупный уголок, труба или швеллер. Столешница, с учетом веса станка (в первую очередь, двигателя) должна быть прочной.

Тонкое листовое железо – не вариант. Подставку под станок можно сделать и из древесины, но достаточной толщины. Его крепление также требует внимания.

Оно должно быть максимально надежным, во всех предусмотренных на станине движка точках, и только на болтах.

Определяясь со схемой включения двигателя, нужно предусмотреть возможность изменения числа оборотов. Так как придется работать с различными сверлами, необходимо знать – чем тверже материал инструмента, тем ниже должна быть угловая скорость вращения абразивного круга.

Как показывает практика, не все малоопытные мастера понимают, когда сверло нуждается в заточке. Признаки, свидетельствующие, что инструмент затупился:

скрежет (иногда «гудение») на начальном этапе сверления;
быстрый нагрев металла, нередко сопровождающийся характерным запахом.

Несвоевременная заточка существенно сокращает срок службы сверла и является наиболее частой причиной его поломки.

Видео как заточить сверло по металлу

Как заточить сверло с помощью гайки

Самодельные приспособления для заточки сверл – собираем станок своими руками

Чтобы избежать этого, необходимо регулярно восстанавливать их геометрические параметры, а сделать это максимально точно и качественно помогает специальное приспособление для заточки сверл.

Это нехитрое устройство, которое можно изготовить своими руками, позволяет быстро и качественно затачивать затупившиеся сверла и не тратить деньги на приобретение новых.

Заточка сверла на самодельном приспособлении

При обработке древесины используемое для этих целей сверло практически не изнашивается, соответственно, требует минимального внимания к параметрам своей заточки.

Для сверл, режущая часть которых оснащена твердосплавными пластинами, такое приспособление тоже не особенно значимо, так как они практически не подвергаются переточке и используются мастерами до полного износа или поломки.

Многие опытные специалисты вообще не применяют приспособления для заточки, полностью полагаясь на свой опыт и глазомер. Однако, как показывает практика, в таких случаях лучше все же использовать устройства, позволяющие механизировать данный процесс. Это обеспечит максимальную точность и требуемое качество результата.

Для изготовления высокоточного приспособления требуются металлообрабатывающие станки

На современном рынке предлагается множество приспособлений для заточки сверл, позволяющих быстро, качественно и точно восстановить геометрию режущего инструмента даже в том случае, если вы не имеете опыта выполнения подобных процедур. Между тем можно не тратить деньги на приобретение таких приспособлений, а изготовить простейший станок для заточки сверл своими руками.

Варианты изготовления

Этот шаблон необходим прежде всего для контроля точности углов режущей части, которые формируются в процессе заточки сверла. Инструменты, используемые для работ с различными материалами, отличаются друг от друга в том числе величинами таких углов.

Узнать точные значения последних можно из справочной таблицы.

Таблица 1. Углы заточек сверл

Работая с разными материалами и зная величины углов режущей части сверл для таких материалов, можно изготовить сразу несколько шаблонов и использовать их для контроля правильности заточки одного и того же сверла, выступающего в данном случае в роли универсального инструмента.

В качестве простейшей приспособы для заточки сверл можно применять втулку с внутренним диаметром, соответствующим поперечному размеру сверла, жестко закрепленную на надежном основании под определенным углом.

Подбирая втулку для такого приспособления, необходимо следить за тем, чтобы диаметр ее внутреннего отверстия строго соответствовал поперечному размеру затачиваемого сверла.

Нельзя допускать, чтобы обрабатываемый инструмент болтался в таком отверстии, так как даже 1–2° отклонения его оси от требуемого значения может серьезно снизить качество и точность выполняемой заточки.

Приспособление-держатель для заточки сверла

Можно поступить проще и дополнить такое приспособление, применяемое для заточки сверл, деревянным бруском. В бруске надо просверлить отверстия, соответствующие размерам инструментов различного диаметра.

Важнейшим элементом конструкции такого приспособления является подручник, который одновременно решает несколько важных задач:

обеспечивает правильную фиксацию сверла и его точное перемещение по отношению к поверхности точильного круга;
выступает в качестве надежного упора для обрабатываемого инструмента.

Схема простейшего приспособления из деревянного бруска

Подобным приспособлением на основе дубового бруска с отверстиями разного диаметра пользовались еще наши деды, которые с его помощью выполняли качественную и точную заточку сверл. Основная задача, которую должен решать самодельный станок или приспособление, используемые для заточки сверл, – правильно ориентировать режущую часть обрабатываемого сверла по отношению к рабочей поверхности точильного круга.

Чтобы изготовить самодельный станок для заточки сверл, можно использовать различные конструктивные исполнения подобных приспособлений. Соответствующие чертежи несложно найти в интернете. Более того, если понять принцип работы такого устройства, то свой заточный станок можно изготовить и по собственной конструкции.

Довольно серьезное приспособление, обеспечивающее хорошую точность заточки

Чертежи деталей приспособления

Промопора Площадка промопоры Подвижная площадка
Крепление сверла и упорный винт Поворотная площадка Болты, гайки, штифты и шайбы

Существует важное правило, которое необходимо соблюдать при работе с таким приспособлением: в процессе его использования затачиваемое сверло не должно проворачиваться вокруг своей оси. Если инструмент провернется даже на небольшой угол, заточку придется выполнять заново.

После заточки сверла ему следует дать остыть. Затем надо проверить его восстановленные геометрические параметры при помощи шаблона. Необходимо иметь в виду, что режущие кромки инструмента могут отличаться друг от друга по длине не более, чем на десятые доли миллиметра. Особенно важно соблюдать это требование для сверл, отличающихся небольшим диаметром.

Среди ошибок, допускаемых при заточке сверл с использованием такого приспособления, выделяются две наиболее типичные.

Длина режущих кромок даже при их симметричности и правильно подобранных углах является неодинаковой, соответственно, центр сверления смещен относительно оси инструмента. Сверло, при заточке которого допущена такая ошибка, будет создавать сильное биение в процессе сверления, а попасть им в центр будущего отверстия на поверхности заготовки будет достаточно сложно. Заточенный таким образом инструмент с большой долей вероятности сломается в процессе дальнейшей эксплуатации.
При точной центровке сверла углы, под которыми располагаются его режущие кромки, несимметричны. Поскольку из-за этого будет работать только одна режущая кромка, сверление будет происходить медленно, при этом наконечник инструмента будет активно нагреваться. Это приведет к отпуску металла, из которого изготовлено сверло, а создаваемое отверстие окажется разбитым (будет иметь диаметр, превышающий поперечный размер самого инструмента).

Как изготовить станок для заточки спиральных сверл

В качестве основы для изготовления заточного станка для сверл спирального типа можно использовать любой серийный точильный агрегат, способный работать без биения и выдерживать значительные нагрузки. При оснащении такого станка дополнительными приспособлениями необходимо соблюсти следующие требования.

Ось подручника должна совпадать с осью вращения точильного круга, при этом она может располагаться с ней в одной горизонтальной плоскости или быть выше нее.
Все элементы создаваемой конструкции должны быть надежно зафиксированы, чтобы обеспечить безопасность выполнения заточных работ.
Конструкция приспособления должна допускать возможность выполнения заточки сверл как в ручном, так и в полуавтоматическом режиме.
Устройство подручника должно предусматривать возможность расположения хвостовика сверла под любым углом.

Приспособление для заточки сверл в сборе

При изготовлении данного приспособления для заточки сверл не требуются сложные технические устройства и дефицитные материалы, которые придется приобретать дополнительно. Все комплектующие можно найти практически в любой домашней мастерской или в гараже. В качестве оборудования и инструментов, при помощи которых такие комплектующие будут дорабатываться перед сборкой приспособления, можно использовать обычную болгарку и сварочный аппарат.

Поскольку упор такого приспособления должен быть качающимся, что необходимо для заточки сверл в полуавтоматическом режиме, для его фиксации следует использовать петлевое соединение. Подбирая трубку, кронштейн и болт для крепежного узла, следует иметь в виду, что в приспособлении должны отсутствовать люфты. Самоделка предложенной конструкции обладает двумя степенями свободы.

Площадка такого приспособления, на которой фиксируется обрабатываемое сверло, имеет возможность вращаться по вертикальной оси, предоставляя возможность изменять угол заточки инструмента. Кроме того, подручник, опирающийся на горизонтальную ось, может совершать колебательные движения, что обеспечивает верную артикуляцию в процессе выполнения заточки.

Для изготовления конструктивных элементов такого приспособления используется листовой металл различной толщины, а именно:

опорная пластина – 4 мм;
направляющая пластина для сверла – 5 мм;
остальные элементы конструкции – 3 мм.

Подручник приспособления, на верхней части которого устанавливается опорная пластина, необходимо надежно зафиксировать на корпусе точильного станка. Для этого используется дополнительная металлическая «щека», соединяемая с кронштейном устройства.

Направляющая пластина, на поверхности которой необходимо выполнить треугольный паз, предназначенный для размещения обрабатываемого инструмента, фиксируется на опорной пластине при помощи винтового соединения.

Направляющий паз пластины

Устройство и конструктивные особенности рассматриваемого приспособления для заточки сверл позволяют ему поворачиваться на угол до 90°. Благодаря такой возможности выполнять заточку сверл при помощи данного приспособления можно практически любым из используемых сегодня методов.

Сверло, затачиваемое при помощи такого приспособления, укладывается в направляющую канавку и может свободно перемещаться в ней в продольном направлении. При этом угол заточки инструмента не изменяется.

Установка сверла в направляющий паз пластины

Поскольку верхняя поверхность опорной пластины располагается несколько выше оси вращения точильного круга, при использовании такого приспособления достигается оптимальная форма заточки задней поверхности сверла.

Сам процесс заточки сверл с помощью такого приспособления выглядит следующим образом.

Инструмент выставляется в направляющей канавке приспособления таким образом, чтобы его режущая кромка располагалась параллельно краю направляющей пластины.
После регулировки положения сверло медленно подается к рабочей поверхности вращающегося точильного круга.

Хорошо демонстрирует процесс работы с таким приспособлением видео, которое несложно найти в интернете.

Несмотря на простоту конструкции, такое приспособление обеспечивает высокую точность выполняемой заточки, для контроля качества которой можно даже не использовать шаблон. Если закрепить качающуюся пластину данного приспособления на фиксированный угол, его можно использовать и для заточки сверл, оснащенных твердосплавными пластинами.

Несколько рекомендаций по выбору наждачных кругов

Такие круги, которые можно узнать по зеленому цвету и маркировке 64С, должны иметь зернистость, находящуюся в диапазоне 8Н – 16Н. Используя диски из этого материала, необходимо иметь в виду, что они сильно нагреваются при работе, поэтому не следует допускать, чтобы затачиваемое сверло находилось в длительном контакте с абразивным инструментом.

Чтобы не допустить перегрева сверла при его заточке на таком диске, инструмент необходимо регулярно охлаждать, используя для этого водный раствор соды.

При заточке сверл с помощью точильного круга очень важно следить за тем, чтобы рабочая поверхность абразивного инструмента набегала на обрабатываемое сверло, то есть двигалась сверху вниз, а не наоборот.

Источник: http://met-all.org/oborudovanie/prochee/prisposoblenie-dlya-zatochki-sverl-svoimi-rukami-chertezhi-video.html

Приспособление для заточки сверл в домашних условиях

Качество и точность сверления зависит от остроты рабочего инструмента. Кроме того, в отличие от столового ножа, сверло должно быть заточено правильно. Бывалые слесари могут ровнять режущую кромку на обычном точильном станке, просто удерживая сверло в руках (по крайней мере, с их слов). Но для такого способа нужна сноровка и многолетний опыт. Даже если у вас твердая рука, и отличный глазомер – без понимания процесса, вы просто испортите инструмент.

Несколько базовых правил заточки (на примере спиралевидных сверл по металлу):

Для лучшего восприятия материала, вспомним устройство сверла.

Нельзя прижимать острие к наждаку дольше 2-3 секунд за один подход. Металл раскаляется и происходит так называемое «отпускание», то есть лишение закалки. Соответственно теряется необходимая твердость металла. Первый признак – наличие температурных побежалостей на кромке.
Для сверл диаметром до 4 мм: при каждом касании плоскости наждака сверло удерживается в одном положении: вращение вокруг своей оси недопустимо. Для большего диаметра, геометрия заточки несколько иная.
На спиралевидных сверлах затачивается только задняя поверхность режущей части.
Режущая кромка должна быть направлена навстречу вращению точила (при механической заточке).
Основной угол (на иллюстрации — 2φ) зависит от типа обрабатываемого материала.

Какие сверла точить, и как часто?

Перьевые и другие специальные сверла по дереву в домашних условиях не восстанавливают, да и тупятся они не так быстро. Победитовые наконечники для бетона не точатся в принципе. Остается самый популярный инструмент – спиральные сверла по металлу. Разумеется, их используют и для обработки дерева (пластика, резины и даже камня), но это к теме не относится.

Спиральное сверло. Режущая кромка имеет небольшой размер, поэтому при работе быстро нагревается от трения (нет площади рассеивания). Основная причине затупления – именно перегрев. При правильном использовании износ происходит не так интенсивно. Характерные признаки тупого сверла:

При работе слышен скрип.
Вместо завитой стружки из отверстия выходят опилки.
Моментальный нагрев инструмента без продвижения в глубину.

Важно: Не следует работать тупым сверлом, износ от перегрева будет только прогрессировать.

Итак, пришло время точить инструмент. Вы не желаете испортить сверло, и хотите механизировать процесс.

К вашим услугам мини станки для заточки:

Все приспособления разделены на два вида: насадки или упоры для универсального инструмента, и самостоятельные устройства узкой специализации. Рассмотрим самые популярные из них, от простого к сложному:

Ручной держатель

Это как раз приспособление для тех, у кого твердая рука и глаз-алмаз. Фактически оно позволяет лишь удерживать сверло в заданном положении, не опасаясь поранить пальцы. Контроль угла визуальный, согласно положению «крыльев» относительно любого ориентира. Преимуществ немного: моментальная готовность к работе, компактность и цена. Недостатки очевидны: ручной контроль за процессом не добавляет точности.

Упор для электро-точила

По сути, этот элемент не является специальным приспособлением для сверл. Он просто позволяет зафиксировать инструмент под определенным углом. Точность будет выше, чем в предыдущем варианте. Большинство упоров позволяют устанавливать угол наклона, и даже имеют шкалу разметки. И все же приходится полагаться на твердость рук.

Есть и более продвинутые подставки: со сменными элементами и регулировкой не только угла, но и высоты. Приспособления монтируются не на корпус наждака, а на верстак: что делает их более универсальными.

Фактически, такой упор можно приспособить под любое электро-точило. Дополнительный бонус – с помощью такой подставки можно точить ножи, фрезы, отвертки, стамески, и пр.

Полупрофессиональные направляющие для любых типов сверл

Это довольно продвинутый инструмент, который позволяет контролировать характеристики заточки с точностью до микрон. Все линейные параметры надежно фиксируются, значения выставляются по разметке. Сверло крепится в желобе, случайное смещение или поворот вокруг своей оси исключен.

Для заточки предусмотрена возможность как линейного перемещения, так и движения кромки по траектории дуги (для конической заточки сверл большого диаметра). Линейное движение (вдоль оси) может контролироваться мастером, или устанавливается ограничительный упор.

С точки зрения качества обработки – недостатков у приспособления практически нет. Но для правильной заточки оператор должен знать параметры сверла. То есть, автоматика отсутствует: поэтому инструмент относится к разряду профессионального.

Как развитие линейки – направляющая с собственной точильной установкой. Нет необходимости устанавливать упор на верстак и менять диски. Фактически – вы имеете полуавтоматический настольный станок для заточки.

Важное замечание: Все перечисленные приспособления предназначены для работы со стандартными электро-точилами. Поэтому перед началом обработки сверл, желательно установить специальный наждачный диск.

Электрические машинки для заточки

Представляют собой специализированный электроинструмент для выполнения единственной задачи: заточка спиральных сверл.

Пользоваться станком может даже человек, далекий от техники (хотя, зачем ему острые сверла?). От оператора требуется лишь определить диаметр сверла и погрузить его в соответствующее отверстие. Работать удобно, ошибки практически исключены. Однако все сверла точатся «под одну гребенку». Расплата за простоту использования – отсутствие гибкости в настройках. Для домашнего применения – лучший выбор: особенно если имеется дополнительная насадка для заточки ножей и ножниц.

Есть версии для мастеров. Сверло устанавливается с учетом параметров заточки, процесс может контролироваться оператором.

Выбирается угол заточки, способ обработки кромки (линейная или конусная), глубина снятия металла. Сверло располагается не в общей обойме, а в индивидуальном картридже.

Промышленное заточное оборудование для металлообрабатывающего цеха

При интенсивной эксплуатации сверлильных станков, требуется отдельный пост для восстановления работоспособности инструмента. Профессиональные стенды для заточки сверл любого диаметра, экономят время и силы, но стоимость такого оборудования слишком высока для домашнего применения.

Полученная информация поможет вам подобрать приспособление для заточки, без лишних финансовых затрат. Кроме того, существуют сменные насадки на ручной электроинструмент (например, дрель). Но это уже тема другой статьи.

Источник: https://instrumentiks.ru/sovety/prisposoblenie-dlya-zatochki-sverl

Самодельный инструмент для заточки сверла

В первом случае падает производительность и происходит перегрев инструмента, во втором – сверло может просто сломаться, не выдержав чрезмерной нагрузки. Чтобы соблюсти параметры заточки без специальных приспособлений, необходимо обладать высокой квалификацией и опытом инструментальщика-заточника.

Ну, а неспециалисту, особенно в бытовых условиях, сделать это будет практически невозможно.

Но, имея некоторые инструменты и простые материалы, можно изготовить не очень сложное, но надежное приспособление для заточки угла при вершине спирального сверла по твердому металлу.

Что может понадобиться для работы над приспособлением

Для этого потребуются следующие инструменты:

штангенциркуль;
маркер;
тиски по металлу;
болгарка;
плоскогубцы;
сварочный аппарат;
точильный станок с наждачным кругом.

Из материалов для работы необходимо иметь под руками:

обычную шестигранную гайку;
гайку корончатую;
болт того же размера и резьбы, что и гайки;
спиральное сверло, требующее заточки.

Процесс изготовления

Теперь в корончатую гайку вкручиваем соответствующий болт, который будет надежно прижимать сверло, уложенное в паз для заточки на наждаке заточного станка.

Остается лишь заточить сверло на наждачном круге, используя грани нижней гайки в качестве шаблона.

Дополнения и улучшения

В процессе сварки гаек возможно попадание брызг жидкого металла на резьбу корончатой и обычной гайки. Чтобы исключить эту неприятность, в них необходимо ввернуть болт и, тем самым, защитить резьбу.
Поскольку с помощью одного приспособления не удастся охватить все сверла по диаметру, потребуется, по крайней мере, два зажима-шаблона: одно – для мелких сверл, другое – для больших изделий. Соответственно, в первом случае гайки будут небольшими по размеру, а во втором – крупными.

Смотрите видео

Источник: https://coollifehack.ru/samodelnyj-instrument-dlja-zatochki-sverla/

Заточка сверла по металлу своими руками. приспособление и видео — Инструмент Мастер

Сверла по металлу всегда подвергаются закалке, но изделия со временем могут затупиться. Естественно, это не повод их выкидывать. При желании можно заточить сверло своими руками, используя профессиональное оборудование или самодельные устройства.

Основные виды заточки

Опытные мастера знают о том, что заточка сверла по металлу бывает разной в зависимости от диаметра и особенностей применения.

Одноплоскостная заточка предназначена для сверл с максимальным диаметром в 3 мм. В процессе выполнения работы возможно «выкрашивание» кромки, поэтому необходимо быть очень аккуратным. Чтобы правильно заточить изделие, его следует приложить к кругу и перемещать параллельно поверхности.
Коническая процедура предназначена для более крупных инструментов по металлу. В данном случае инструмент необходимо держать обеими руками, производя последовательное затачивание.
Доводку выполняют после окончания заточки. Благодаря подобной процедуре удается отшлифовать режущую кромку и устранить даже самые мелкие зазубрины.

Виды заточных станков

Чтобы заточить сверло своими руками правильно, необходимо использовать соответствующие станки. Подобные устройства делятся на 2 группы.

Промышленное оборудование отличается значительной мощностью. С его помощью можно затачивать сверла диаметром в 20 мм и более. Эти станки устанавливаются на крупных предприятиях, причем заточка осуществляется в полуавтоматическом или полностью автоматическом режиме.
Бытовые станки предназначены для использования в домашних условиях. Также их применяют на небольшом производстве. Подобное оборудование отличается мобильностью, средней мощностью и компактными размерами.

Использование станков в домашних условиях

Как уже упоминалось ранее, в домашних условиях целесообразно использовать бытовые станки. С их помощью удается затачивать различные виды сверл. При этом важно помнить, что для некоторых разновидностей придется докупать соответствующие круги.

Чтобы самостоятельно заточить сверло, стоит отдать предпочтение станку, оборудованному универсальным патроном. Он позволяет зажимать элементы различных диаметров.

В комплекте часто идут:

Наибольшей популярностью пользуется оборудование от Drill Doctor и GS. Подобная продукция предназначена для заточки сверл диаметром в 2–13 мм и 14–34 мм. К сожалению, это оборудование не позволяет заточить слишком тонкие сверла. Для такой цели придется докупить специальный станок.

Все оборудование, предназначенное для заточки сверл в домашних условиях, имеет ряд преимуществ:

возможность работы от электросети;
высокая производительность;
простота использования;
функциональность;
точность заточки;
доступная цена;
компактные габариты;
небольшой вес;
удобная система управления, благодаря которой можно отрегулировать интенсивность заточки и ее скорость.

Самодельные приспособления для заточки

Если у вас нет соответствующего станка, то выполнить заточку можно с помощью других приспособлений. Речь идет об электродрели либо самодельном оборудовании, созданном по чертежу. Лучше всего отдать предпочтение второму варианту, в противном случае вы можете испортить множество сверл, прежде чем освоите правильную заточку.

Создать подходящее приспособление своими руками можно даже из древесины. Так, на горизонтальной поверхности закрепляется брус с отверстиями, соответствующими диаметру сверл. Упомянутые отверстия выполняют под небольшим наклоном, чтобы получился необходимый угол заточки.

Некоторые мастера отдают предпочтение электродрели, оборудованной соответствующими насадками. Естественно, ассортимент подобных элементов небольшой, что усложняет выполнение заточки своими руками. Как правило, в комплекте с насадками идет камень и поводок. Если вы планируете затачивать сверла, используя конкретную дрель, поводок стоит сразу же укоротить.

При желании можно самостоятельно сделать подобную насадку для дрели, руководствуясь рекомендациями, данными в соответствующем видео. Подобные приспособления необходимо оборудовать крепежом для фиксации сверла.

Особенности процесса заточки

Если вы впервые решили заточить деталь своими руками, выполняйте работу в строгой последовательности.

В первую очередь обрабатывают заднюю поверхность. Так, сверло плотно прижимают и постоянно следят, чтобы угол заточки оставался одинаковым. В результате обработки кончик сверла будет напоминать правильный конус.
Далее наступает черед режущей части.
Последний этап предполагает доводку задней поверхности. При этом необходимо убедиться в том, что размер перемычки составляет не более 0,4 мм. Естественно, для крупного сверла по металлу такой параметр должен быть чуть больше.

Если с первого раза что-то не вышло правильно, не стоит отчаиваться. Лучше всего начать практиковаться с инструментов, которые вряд ли понадобятся. Главное – научиться правильно надавливать и выдерживать угол. При этом необходимо учитывать тот факт, что за сверление отвечают боковые части сверла, а не наконечник. Соответственно, кромки обязательно подлежат заточке.

Важно помнить о том, что в процессе заточки образовываются мелкие частицы. Из-за нагревания они разлетаются в виде искр. Именно по этой причине необходимо придерживаться техники безопасности. Речь идет об использовании защитных очков и рукавиц. Также при заточке стоит убедиться в том, что сверло надежно зафиксировано. В противном случае оно может случайно вырваться из рук.

Заточка сверла по металлу своими руками (приспособление)

В зависимости от диаметра отверстия, материала заготовки и требуемой точности сверление может производиться один прием или производится двойное рассверливание, обычно к такому приему прибегают при необходимости получения больших диаметров отверстий. Рассверливание позволяет получить более точные параметры отверстия больших диаметров из-за более точной работы второго сверла. Для высверливания отверстий в металле применяется спиральное сверло.

Устройство сверла

Рабочая часть состоит из режущих кромок, двух спиральных спинок, двух ленточек, которые связаны между собой перемычкой. Наружная поверхность инструмента образуется двумя узкими направляющими ленточками. Наружные поверхности которой образуют две спиральные канавки. По винтовым каналам, образованными спинками к режущей кромкой может подаваться охлаждающая жидкость, а также происходит удаление образующейся стружки.

Рабочая часть сверла образуется из режущих кромок, в большинстве применяемых сверел, их две. В зависимости от материала угол между режущими кромками может быть различным.

Таблица рекомендуемого угла заточки от материала заготовки

Угол заточки сверла
Материал для сверления	Угол при вершине, град
Сталь чугун, твёрдая бронза	110-120
Латунь, мягкая бронза	120-130
Медь	125
Алюминий	140
Магниевые сплавы	90
Пластик, силумин	90-100
Пластмассы	90-100
Камень и другие хрупкие материалы	140

Для закрепления в станке рабочего инструмента хвостовик может иметь цилиндрическую форму или коническую, которая выполняется по стандарту 1:20 и называется — конус Морзе. Конус Морзе делится на 7 типоразмеров, № 0,- № 6. Такая конструкция обеспечивает надежную центрировку и удерживание инструмента в станке. Для того чтобы обеспечить универсальность крепления применяются переходные втулки под разный типоразмер конуса.

Обозначение,№ Конуса Морзе	Конусность	Угол конуса	Угол уклона конуса
	1:19,212=0,0521	2 °58′	1 ° 29 ‘
1

Источник: http://themechanic.ru/zatochka-sverla-po-metallu-svoimi-rukami-prisposoblenie/

Самодельные приспособления для заточки сверл

Дрель – это, пожалуй, одно из наиболее распространенных как в быту, так и на производстве устройств механической обработки материалов, позволяющее быстро и аккуратно сделать отверстие в поверхности с самой разной структурой.

Будь это ручной коловорот, электрическая дрель или большой радиально-сверлильный станок, все они в качестве режущего инструмента используют сверло.

Оно представляет собой закаленный твердосплавный металлический стержень различного диаметра, с хвостовиком и рабочей частью в виде двух или более режущих кромок, которые при вращении осуществляют выборку материала.

Угол наклона сверла: индивидуальный подход к каждому материалу

В зависимости от типа поверхности, требований к качеству обработки и целого ряда других условий, форма сверла может иметь самый разный вид. Наиболее распространен вариант, когда его рабочая часть состоит из двух закрученных между собой по спирали режущих кромок, образующих на конце сверла конус, высота которого определяет угол заточки сверла. Его величина зависит от твердости обрабатываемого материала и для каждого материала может иметь свои значения:

углеродистые стали, сплавы из чугуна и твердой бронзы – от 116º до 118º;
изделия из латуни, мягкой бронзы и меди – от 120º до 130º;
алюминиевые и деревянные поверхности – 140º;
полимеры и пластмассы – от 90º до 100º.

Условия для долгой и активной жизни сверла

Срок службы сверла в этом случае зависит от твердости обрабатываемой поверхности, а также скорости вращения, подающего усилия и наличия охлаждения режущего инструмента. Определить момент ухудшения режущих качеств бура крайне просто по характерному резкому свисту и необходимости большего давления на дрель.

В результате сверло очень быстро нагревается, значительно увеличивается время сверления с одновременным снижением качества получаемого отверстия, и для продолжения нормальной работы бур нужно заменить.

Так как сверла считаются расходным материалом и на малых размерах имеют относительно невысокую стоимость, многие их просто выбрасывают, заменяя новыми.

Однако такой подход может быть оправдан только при небольшом объеме работ, низкой цене детали и близости строительного магазина. Намного экономнее и быстрее заточить сверло по металлу своими руками.

Приспособлений для осуществления этой операции существует масса, и, как правило, цена такого оборудования напрямую зависит от скорости, универсальности и качества обработки им режущего инструмента.

Правильная форма заточки – залог эффективной работы

В домашних условиях чаще всего применяют первые два способа как наиболее простые, причем в одной плоскости затачивают сверла диаметром до трех миллиметров, обеспечивая тридцатиградусный уклон заднего угла.

Недостатком в этом случае является высокая вероятность разрушения рабочей части кромки из-за ее утончения, потому для сверл большего диаметра обычно применяют заточку в виде конуса, формируя на их острие угол в пределах 118-120º.

Способы достижения желаемого качества заточки

Однако достичь этого на практике не так и просто, достаточно совсем небольшой погрешности по любому из перечисленных показателей, и ваше сверло не будет работать должным образом. Использование спецприспособлений упрощает процесс, но согласитесь, приобретать дорогой станок для приведения в порядок пары буров по металлу нецелесообразно.

К тому же самодельное приспособление для заточки сверл поможет справиться с этой задачей пусть с меньшим комфортом, но тоже неплохо.

При всем многообразии вариантов исполнения принцип работы всех устройств подобного типа основан на формировании жесткого шаблона или направляющей, вдоль которой затачиваемый инструмент подается к наждачному кругу в определенной плоскости.

Гайка, винтик, направленье – вот и все приспособленье

Порядок изготовления подобного устройства довольно прост и не займет много времени. Гайку плоской стороной вверх зажимают в тиски и при помощи угловой шлифовальной машины (болгарки) выполняют продольные пропилы вдоль линии, соединяющей противостоящие углы шестигранника.

С одной стороны метиза можно сделать шесть углублений (по числу вершин), сформировав таким образом три направляющие.

Размер гайки, а также ширину и глубину выборки направляющей подбирают из расчета диаметра затачиваемого сверла. После этого всю наружную поверхность этого нехитрого приспособления тщательно обрабатывают наждачной бумагой или напильником для устранения заусенцев.

Приспособление зажимают в тиски, плотно фиксируя сверло в канавке гайки наконечником вверх, и при помощи той же болгарки аккуратно стачивают выступающую режущую кромку, используя боковые поверхности метиза в качестве направляющей, формируя угол заточки в 120º.

При необходимости сверло в канавке можно закрепить при помощи струбцины, а вместо УШМ применяют точильный станок с наждачным кругом.

Метизов много не бывает: модернизация гаечного приспособления

Данную конструкцию можно несколько усовершенствовать, сделав более глубокие (в зависимости от диаметра затачиваемого бура) V-образные пропилы в противостоящих вершинах и приварив с той же стороны приспособления гайку меньшего размера. Сверло в этом случае может быть зафиксировано поджимным винтом, вкрученным в приваренную сверху гайку.

В результате отпадает необходимость использования тисков и струбцины (главное при этом — не пережать винт, чтобы не согнуть сверло). Подобное устройство позволяет успешно справляться с заточкой буров даже небольшого диаметра (до трех миллиметров), когда выдержать и проконтролировать угол заточки без специнструментов практически невозможно.

Деревянные направляющие для заточки сверл

Базовую часть приспособления изготавливают из ровной прямоугольной доски (толстой фанеры) с одной из сторон которой делают прямоугольный вырез, обеспечивающий доступ к боковой поверхности наждачного круга.

Затем из фанеры подготавливают накладку в виде прямоугольного треугольника или трапеции с наклоном стороны в основании 60º (от вершины — 30º), что гарантирует угол заточки в 120º. Размеры направляющей должны обеспечивать свободное размещение вдоль нее затачиваемого сверла как по длине, так и по высоте.

Готовая накладка при помощи саморезов прикрепляется к дальнему краю базовой доски острым углом в сторону наждачного круга. Заточка сверл по металлу приспособлением подобного типа требует его четкой фиксации вдоль внешней (широкой) поверхности абразива.

Каждую режущую кромку формируют отдельно, путем плавного перекатывания сверла навстречу вращению круга, затем ту же процедуру повторяют для второй стороны, добиваясь идеальной сбалансированности. При частом использовании на круге может возникнуть выработка, и придется либо сдвинуть приспособление вдоль наждака, либо заменить абразив.

Подобный способ хорош тем, что позволяет легко получить необходимый наклон режущей кромки путем быстрой замены верхней направляющей на требуемый размер.

Еще один вариант обработки сверл, активно практикуемый в домашних условиях, представляет собой деревянную вертикальную стойку с полыми металлическими втулками различного диаметра, которые размещены в бруске под необходимым для заточки углом. В результате обработки на задней части режущих кромок формируется конус, но без правильного заднего угла.

Профессиональные решения: отличный результат за небольшие деньги

Все самодельные устройства обеспечивают приемлемый, но, увы, неидеальный результат. Даже без учета высокой вероятности погрешности при самостоятельном изготовлении приспособлений для заточки существует еще целый ряд параметров, несоблюдение которых приводит к быстрому выходу сверл из строя. Вот почему крупные производители разрабатывают сложные устройства и даже станки для приведения режущего инструмента в рабочее состояние.

Устройство легко справляется с задачей формирования режущей кромки любого наклона, имея при этом шкалу со стандартными углами заточки (98, 118, 136 и 176 градусов, а также для зенковок). Идеальное качество заточки гарантируется четким позиционированием сверла благодаря поджимным винтам.

Пятка (задний угол режущей поверхности) формируется благодаря малому осевому наклону, что задает при обработке дуговое движение сверла.

Источник: https://FB.ru/article/61710/prisposoblenie-dlya-zatochki-sverl-kak-zatochit-sverlo

Приспособление для заточки сверл и приспособления к нему +

про ступенчатые сверла

Заточка бурава может производиться вручную, на станках или специальных абразивных дисках.

Если вы затачиваете сверло вручную, то его необходимо:

крепко держать за хвостовик, а другой рукой направлять его спиральную часть;
режущую кромку сверла прижать к боковой поверхности абразивного круга;
после заточки одной стороны необходимо плавно повернуть сверло, при этом режущие кромки обязательно должны иметь правильный наклон к оси и принять нужную конфигурацию.

Сверло затачивают с обеих сторон поочередно. При этом обязательно контролируйте режущие кромки.

Помните! Острие бурава должно находиться ровно по центру.

В противном случае при работе он будет отклоняться. Стоит отметить, что на сверло ни в коем случае нельзя сильно давить, иначе оно может получить дефекты (изгиб).

Например, если после заточки вы заметили, что режущие кромки неодинаковы и наклонены под разными углами к оси, то это значит, что середина поперечной кромки находится не в центре сверла, и оно будет неправильно работать.

Поэтому все специалисты рекомендуют использовать специальный заточной станок для сверл.

Во время заточки обязательно обратите внимание на изначальный угол инструмента. Именно он в дальнейшем станет вашим ориентиром. Затем осмотрите буравчик на предмет повреждений:

если вы обнаружили серьезные дефекты, то можно воспользоваться грубой наждачной бумагой;
если дефекты маленькие и сверло затуплено совсем чуть-чуть – воспользуйтесь доводочным кругом. Эта операция необходима для тонких буравов;
если сверло по бетону имеет дефекты конуса хвостовика – обработайте верхнюю часть инструмента, аккуратно прижимая его к точильному кругу;
после обработки ещё раз тщательно осмотрите заднюю поверхность бура;
если вы заметили, или определили шаблоном, что у вас получился идеальный конус – вы правильно заточили инструмент.

После этого обработайте режущую кромку сверла. Размер перемычки при рациональном обтачивании инструмента должен быть 1-1,7 мм.

Какие особенности у точильных станков

Самодельное устройство для затачивания сверл рассчитано на сквозные и глухие буравчики из сталей, чугунок и различных твердых сплавов. В зависимости от типа, станки могут быть наделены разными функциями. На некоторых из них во время работы можно варьировать угол.

Станки для заточки бывают:

универсальные – применяются для различных режущих инструментов;
специализированные – для одного вида.

Именно к универсальным станкам относят устройства для заточки сверл, ведь на них можно обрабатывать:

метчики;
фрезы;
долбняки;
зенкеры.

Станки подразделяют на две категории:

Промышленные – имеют высокую мощность и рассчитаны на заточку инструмента большого диаметра. Мощность зависит напрямую от двигателя.
Бытовой точильный станок для сверл – достаточно компактный и используется зачастую для домашнего пользования. С его помощью можно обрабатывать даже буры малых диаметров.

Различают семь методов заточки:

Одноплоскостной.
Сложно-винтовой.
Фасонный.
Эллиптический.
Конический.
Двухплоскостной.
Винтовой.

Как изготовить приспособление для заточки сверл

Для изготовления самодельного станка вам потребуются:

тумблер;
абразивный круг;
заглушка;
двигатель;
подставка;
провода.

Следуйте нашим советам:

В целях безопасности поместите самодельный станок в корпус, снаружи оставьте только ось и абразивный круг. Помните, прибор будет работать от сети.
Заранее выберите место, где будет стоять ваше приспособление для заточки сверл. Желательно, чтобы оно находилось на металлическом столе.
Далее поставьте электродвигатель на столешницу с помощью креплений (струбцин) и отметьте места отверстий для болтов, если у него есть лапки.
После этого уберите электромотор и сделайте 4 отверстия.
Позже снова установите двигатель и аккуратно закрепите его с помощью болтов.

Совет: Если у двигателя нет лапок – можно укрепить его с помощью металлических полос (хомутов).

Электродвигатель для нашего будущего станка должен быть оснащен специальным удлиненным валом, на который следует надеть зернистый диск. Для этого:

Установите крепежную гайку, предварительно нарезав на конце вала правую резьбу.
Закрепите диск с помощью шайбы и гаек.

Если диаметр вала и отверстия диска совпадают, то установите на вал шайбу, а затем абразивный диск. Если диаметр вала и отверстия не совпадают, то вам необходимо добавить втулку.

Предварительно сделайте в ней специальное боковое отверстие с резьбой для болта, чтобы иметь возможность плотно закрепить её на вал. После этого вы можете надеть втулку.

Если вы не можете определиться с электродвигателем, то просто возьмите мотор старой стиральной машинки. Он идеально подойдет для самодельного устройства заточки.

Стоит отметить, что вы должны заранее приготовить пускатель и провода, которые впоследствии нужно будет соединить. Очень важно, чтобы пускатель имел как минимум три-четыре разомкнутых контакта. Его обмотка должна подключаться с помощью двух кнопок к фазной линии.

Внимание! Электродвигатель будет небезопасным, независимо от типа – при работе вращающийся вал может случайно намотать шнур, провод, волосы.

Совет: Изготовьте металлический короб для защиты станка от пыли, абразивных частиц, а вас – от случайных травм.

Как правильно заточить сверло на станке

При заточке необходимо следить за тем, чтобы два плечика сверла были одинаковые. Если вы достигнете такого соответствия – значит ось вращения сверла полностью совпадет с центром отверстия.
Перед началом заточки обязательно убедитесь в том, что абразивный диск плотно закреплен.
Всегда начинайте процесс более грубым абразивом.
После того, как на вашем сверле появится заусенец, вы можете сменить абразив на более мелкий.
Следите за углом заточки.
Не допускайте переключением обмоток, чтобы абразивный диск крутился наоборот. Он должен всегда двигаться только в направлении лезвия.

Учтите, что сверла не выносят излишнего перегрева. Во время заточки регулярно охлаждайте буравчик.

Но ни в коем случае не опускайте в воду раскаленное докрасна сверло, так как в нем могут появиться каверны.

Дополнительные приспособления

про сверло Форстнера

Чтобы не держать сверло в процессе заточки на весу (это может привести к травме) предусмотрите подложку или направляющую в виде маленькой приставки. Она выполняется из полосы металла, изгибается, как показано на рисунке и прикручивается к станине (основанию). Сверло опирают на нее и подводят к кругу под нужным углом.

Сделайте на направляющей, описанной выше, риски (отметки) под необходимые углы заточки. Пользоваться ей станет намного удобнее.

Если это для вас сложно – отрежьте верхнюю часть обычного транспортира и приклейте на направляющую.

Углы менее 300 для заточки не применяются, поэтому жертвуем ими.

Универсальное приспособление

Для облегчения заточки инструмента, в частности сверл, разработан механизм, состоящий из сверлильного патрона, вала, роликовых направляющих (салазки) и транспортира.

Основную подложку, описанную выше, делают широкой. На нее приклеивают транспортир. Высверливают отверстие, в которое вставляют болт, служащий осью для поворотной поверхности.

На нее устанавливают на роликовых салазках пластину, на которой закреплена труба с патроном на оси. Сама пластина движется вперед/назад с помощью обычного механизма подачи (ось с резьбой).

В нижней части поворотной пластины укреплен указатель-ограничитель смещения. Он служит для поворота устройства на нужный угол и для его стопора.

Работа с приспособлением

В патрон вставляется сверло.
Пластину поворачивают на нужный угол и стопорят указателем.
Крутят рукоять, добиваясь необходимой заточки половины сверла.
Замечают деление.
Поворачивают сверло на 900 и повторяют операцию, доводя сверло до замеченной точки.

Источник: https://refite.ru/prisposoblenie-dlya-zatochki-sverl.html

Приспособление для заточки сверл — Стройщик

Заточка сверла на самодельном приспособлении

При обработке древесины используемое для этих целей сверло практически не изнашивается, соответственно, требует минимального внимания к параметрам своей заточки.

Для изготовления высокоточного приспособления требуются металлообрабатывающие станки

Как правильно точить сверла по металлу. Как правильно заточить сверло, и какие должны быть углы рабочей кромки

Главный угол при вершине, определяющий возможность обрабатывать разные металлы – развертка кромок наконечника.

Его величина изменяется для разных материалов.

Жесткая сталь – 140°;
Нержавеющая сталь – 135°-140°;
Глубокое сверление – 130°;
Чугун – двойной угол. Основной – 118°, вспомогательный – 90°;
Алюминий, латунь, бронза – 118°;
Медь и сплавы на ее основе – 100°.

Чтобы понять, как правильно точить разные углы – необходимо понять, сколько их у сверла, и где они расположены. Для примера рассмотрим компоненты рабочей части, и величины углов наконечника для обработки нержавеющей стали:

Как видите, инструмент состоит из большого числа компонентов, каждый из которых выполняет свою работу. Однако не все кромки придется затачивать вручную. Да и контролировать процесс можно по универсальному шаблону.

Сверла по металлу выглядят одинаково, за исключением специальных моделей, которые в быту не применяются.

Хвостовик и шейка в обслуживании не нуждаются. Из рабочей части затачивается лишь режущая часть. Ленточка, предназначенная для формирования и отвода стружки, изготавливается на заводе. Обработать ее в домашних или даже промышленных условиях практически невозможно.

Режущая кромка состоит из задней и передней поверхностей, которые соединяются под острым углом. Именно эта кромка соскабливает стружку с заготовки, углубляясь в поверхность и формируя отверстие.

Если кромка не острая, имеет выщерблины и неровности – сверление сильно затрудняется, и происходит банальное холостое трение металла о металл.

Простая и эффективная заточка сверл. . Заточка сверла на точильном станке.

На обычном точильном станке вы можете без труда заточить сверло по металлу, по дереву или по бетону. Важный момент — станок должен быть обязательно оборудован платформой, которая располагается перед рабочей поверхностью точильного диска. Расстояние между платформой и торцом круга должно быть не более одного миллиметра. В магазинах продаются точильные станки, у которых может этой платформы и не быть. Если ваш точильный станок не оборудован платформой, но желание наточить сверло все еще осталось — пролистайте ниже, где мы расскажем о том, как заточить сверло своими руками при помощи болгарки или наждачки.

Если насадка сильно затупилась, т.е. режущие кромки с задними поверхностями стали несимметричными, чтобы правильно заточить инструмент, желательно сделать простое приспособление, выполнив следующие действия:

Начертите прямую линию на подручнике под углом в 60 градусов по отношению к рабочей поверхности точильного круга. Линия должна быть нарисована напротив рабочей поверхности;
Закрепите на платформе обрезок металлического уголка, который нужно выровнять по намеченной линии, как показано на фотографии. Т.е. уголок должен быть расположен под 60 градусов к рабочей поверхности. Чтобы зафиксировать этот уголок вы можете воспользоваться обычной струбциной. Если заточка сверел для вас частое занятие, то можно просверлить отверстие в платформе и зафиксировать уголок с помощью болтов с гайками;

С помощью этого простого приспособления в виде уголка вы можете приложить своими руками сверло и таким образом обеспечить постоянный уклон в 60 градусов для заточки. Прежде, чем начать работу, вам нужно установить на станок крупноабразивный диск. Не забывайте о технике безопасности и обязательно наденьте защитные перчатки и очки. Затем включите станок и правильно возьмите в руки сверло. Для этого положите два пальца правой руки на подручник, и на них уложите затачиваемый инструмент. В результате пальцы будут служить опорой. Левой рукой возьмитесь за хвостовик затачиваемого инструмента. Само сверло поверните так, чтобы режущая кромка, которую вы будете затачивать, располагалась строго горизонтально.

Теперь вам нужно приложить сверло боковой плоскостью к спинке уголка и подвести его к рабочей поверхности точильного круга. Правая рука остается неподвижной, а левая, которая держит сверло, должна слегка перемещаться в вертикальной плоскости, совершая покачивания. Таким образом проходит заточка от режущей кромки до конца задней поверхности.

По такому принципу совершите несколько простых покачивающих движений левой рукой снизу вверх. Сильного упора создавать нет необходимости, так как у вас просто вырвет сверло из рук. Когда вы заточите одну поверхность, то поверните сверло на 180 градусов и точно так же обработайте вторую поверхность. Когда вы закончите заточку сверла, то убедитесь в том, что угол при вершине равен 120 градусам, что оптимально для сверла по металлу. Так же убедитесь в том, что кромки и задние спинки сверла получились симметричными.

Надо сказать, что в результате перемещения хвостовика в вертикальной плоскости, задняя поверхность получается скругленной. Поэтому такая заточка называется конической. Она применяется для сверл диаметром более трех миллиметров. Правильно заточить более тонкое сверло по металлу еще проще – его режущая часть прижимается к плоскости точила и затачивается без каких-либо покачиваний. В результате задняя поверхность приобретает одну ровную плоскость. Поэтому такая заточка называется одноплоскостной. Хват сверла при такой обработке показан на фото ниже.

После того как заточка будет завершена и инструмент приобретет правильную форму, нужно выполнить доводку. Дело в том, что поверхность после заточки крупным абразивом далека от идеала. Поэтому нужно установить на станок диск с мелким абразивом и удалить все шероховатости. В результате поверхность должна получиться идеально гладкой.

Чтобы убедиться, что работа выполнена верно, попробуйте просверлить отверстие, можно даже не глубокое, и убедитесь, что кромка получилась гладкой и ровной. Это главный показатель заточенного инструмента.

Абсолютно также точатся и сверла по дереву. Единственное, их угол при вершине делается более острым – 140 градусов. Соответственно, инструмент подносится к точилу под углом 70 градусов.

Заточка сверла из гайки. Приспособление для заточки сверл своими руками: 2 варианта

Заточенные свёрла – это необходимость для любых слесарных работ. Однако правильно их точить умеют немногие, — это целая наука. Что же делать новичку?

Изготовить приспособление для заточки сверл своими руками. Конечно, заточка будет не такой качественной, как ручная, однако свёрла со своими функциями справляться будут.

Чтобы заточить сверло, нужно точно выдержать угол наклона его режущей части, который составляет около 120 градусов. В этом и заключается суть приспособления, — зафиксировать сверло и соблюсти этот угол.

Приспособа из двух гаек и болта

Тем, у кого есть начальные знания и навыки слесарных работ по силам изготовить долговечное приспособление из металла.

Для работы понадобится:

Шаг №1 — разметка гайки

Разметка гайки

Делаем посадочное гнездо для сверла. Для этого с помощью штангель-циркуля размечаем гайку, как показано на фото выше. Разметку делаем с двух сторон гайки.

Шаг №2 — режем по разметке

Режем по разметке

Гайка с выпиленным пазом для сверла

В итоге должно получиться так, как показано на фото выше.

Шаг №3 — подготовка второй гайки

Вторая гайка на размер меньше

Накладываем сверху вторую гайку меньшего размера.

Шаг №4 — свариваем гайки

Свариваем гайки друг с другом

Фиксируем обе гайки в тисках, и прихватываем их электросваркой. Двух точек будет достаточно.

Приспособа готова к работе

В целую гайку вворачиваем болт. Приспособление готово к использованию.

Шаг №5 — вставляем сверло

Вставляем сверло

Вставляем сверло в приспособление и фиксируем его болтом так , чтобы его кончик немного выступал за грани гайки с пазом.

Шаг №6 — точим граней

Точим согласно граней гайки

Затачиваем сверло на наждаке или болгарке. Грани гайки стараемся не стачивать.

Заточка сверла окончена

Сверло заточено. Угол в 120 градусов выдержан.

Wow!Awesome ideas With Drill Bits

Приспособление для заточки сверл своими руками: 2 варианта

Способ №2 – приспособа из дерева

Приспособление для заточки из деревянного бруска

Этот вариант подойдёт для тех, кто не умеет пользоваться сварочным аппаратом или не имеет к нему доступа. Принцип конструкции аналогичный.

Для изготовления приспособления из дерева понадобиться:

Пошаговая инструкция

Брусок центруют, — с торца делают разметку по диагоналям
По разметке брусок просверливают подходящим сверлом насквозь, — паз для затачиваемого сверла
Сверху бруска отпиливают его углы под 30 градусов, — разметку делают с помощью транспортира. Нулевое значение для разметки – ось просверленного отверстия под паз
Сбоку бруска сверлят отверстие под фиксирующий саморез так, чтобы оно соединялось с пазом для сверла

Как пользоваться?

Заточка на ленточном гриндаре

В паз вставляется сверло, которое фиксируется саморезом, закрученным сбоку бруска, — кончик сверла должен немного выступать за грани приспособы.

Затачивают на ленточном гриндаре или болгарке. Дерево стараются сильно не стачивать.

В заключение следует отметить, что деревянное приспособление делается для близких диаметров сверл. Например, одна приспособа для сверл диаметром 7,8,9 мм, другое для диаметров 4,5,6 мм.

Как заточить сверло без наждака. Друг подсказал: заточка сверла без специальных приспособлений

Фото 1.

Чем же буду пользоваться

Фото 2.

Фото 3.

Заточка пошла

Фото 4.

По завершении переключаю шуруповерт в нормальный режим и на этой же рейке сбоку пробую просверлить пару отверстий.

Фото 5.

ВНИМАНИЕ! А тут ссылка на очень профессиональный, а потому содержательный Дзен-канал моего брата — Железнодорожник

Фото 6.

Видео как правильно заточить сверло по металлу

Как заточить сверло по бетону

Как заточить победитовое сверло

Даже победитовое сверло может иногда затупиться. Признаки тупого сверла – это перегрев во время работы, сильный визг и малоэффективное сверление. Если покупать каждый раз новые сверла нет возможности, вы решили попробовать заточить победитовое сверло, то следуйте нашим советам и у вас все получится.

— затупившееся победитовое сверло;
— заточный станок с алмазным камнем или электрическое точило;
— охлаждающая жидкость.

Убедитесь в том, что сверло можно заточить. Для этого измерьте длину режущей части сверла, если она составляет более 10 мм, то заточка возможна. Заточить победитовое сверло на обычном наждачном камне у вас не получится, поэтому возьмите заточный станок, желательно с алмазным заточным камнем, или точило с приводом от электродвигателя. Для ускорения сверления уменьшите количество оборотов в секунду (угловую скорость), поскольку таково основное правило обработки: чем тверже материал, тем ниже должна быть скорость. Затачивайте сверло короткими касаниями к наждачному камню. Постоянно контролируйте процесс заточки, так как победитовые сверла затачиваются довольно быстро. При заточке сверла будьте максимально точны. Тщательно следите за тем, чтобы режущие стороны сверла были одного размера, иначе смещенный центр оси вращения приведет к неравномерной работе и, как следствие, увеличенному неровному отверстию. Контролируйте правильность соотношения передних и задних углов режущей кромки по направлению вращения сверла. Не забывайте, чем тверже материал, тем больше должен быть угол заточки – до 170о. Следите за тем, чтобы сверло не нагревалось, поскольку нагрев может привести к растрескиванию и отслаиванию твердосплавных пластин. Чтобы этого не произошло, время от времени охлаждайте сверло при помощи жидкости, например, обычной воды. Если все-таки наконечник сильно нагрелся (покраснел), не опускайте его в жидкость, от резкого переохлаждения он сразу треснет. Дайте ему возможность остыть постепенно, на воздухе. Будьте готовы к тому, что добиться эффективности нового сверла вам не удастся, так как способ заточки сверла отличается для разных марок победита, и воспроизвести в домашних условиях все требования невозможно. Если заточить сверло достойным образом не удалось, просто купите новые сверла в магазине и впредь относитесь к ним более бережно. Чтобы сверла дольше служили, исполняйте все рекомендации производителей, используйте сверла по бетону для работы с бетоном, а сверла по металлу – для металла. Не допускайте перегрева при работе, смачивайте сверло водой. Не старайтесь просверлить отверстие с первого же захода. Как заточить победитовое сверло

www.kakprosto.ru

Как заточить сверло по металлу и бетону своими руками

О заточке сверла по дереву можно не беспокоиться, таким сверлом можно работать многие месяцы и даже годы без всякой заточки. К сожалению, такого нельзя сказать о сверле по металлу, которое должно быть обязательно острым. То есть, сверлить металл можно исключительно острым, хорошо заточенным сверлом.

Для потери остроты сверла характерен резкий скрип в начале сверления. Не заточенное вовремя сверло сильнее выделяет тепло и таким образом, изнашивается еще быстрее, чем острое.

Заточить сверло можно на специальных станках или с помощью приспособлений. Естественно, при наличии возможности, предпочтительнее сделать это на специальном оборудовании. Но в домашней мастерской таких станков, как правило, нет, поэтому приходится использовать обычный электрический точильный станок с камнем.

Основные составные части спирального сверла.

Итак, рассмотрим как заточить сверло по металлу? Вид заточки зависит от формы, которую следует придать задней поверхности сверла и может быть одноплоскостным, двухплоскостным, коническим, цилиндрическим и винтовым.

Заточка сверла проводится по задним граням. Оба зуба (пера) сверла следует заточить абсолютно одинаково. Вручную сделать это нелегко. Также непросто вручную выдержать нужную форму задней грани и нужный задний угол.

1. Одноплоскостная заточка сверла характерна тем, что задняя поверхность пера выполнена в виде одной плоскости. Задний угол при этом колеблется в пределах 28-30°. Сверло просто приставляется к кругу, таким образом, чтобы режущая часть шла параллельно кругу и не вращая, не перемещая сверла производится заточка. При такой заточке во время сверления могут выкрашиваться режущие кромки сверла, что является недостатком данного способа заточки. Это самый простой способ ручной заточки, который можно применять для тонкого сверла диаметром до 3 мм.

2. Сверла диаметром более 3 мм предпочтительно затачивать конически. Вручную без навыков такую заточку выполнить сложно, но возможно. Сверло берется левой рукой за рабочую часть как можно ближе к заборному конусу, а правой рукой за хвостик. Сверло прижимается к торцу шлифовального камня режущей кромкой и поверхностью задней части, и слегка покачивается правой рукой, создавая при этом на задней перьевой грани конусную поверхность. Сверло в ходе заточки не отрывается от камня, движения руки медленные и плавные. Для второго пера все повторяется аналогично.

Подводи сверло режущей кромкой к шлифовальному кругу.

Покачиваем сверло в низ, а потом опять вверх.

При заточке нужно постараться максимально выдержать первоначальную форму заводской поверхности задней части, чтобы сохранить нужные задние углы. Если заточка сделана правильно, то на сверлах диаметром до 10 мм она вполне достаточна. При диаметрах выше 10 мм данную заточку можно улучшить, подточив переднюю поверхность, как показано на фото:

Подточка передней поверхности.

В чем смысл подточки? За счет уменьшения переднего угла и увеличения угла режущей кромки возрастает стойкость к выкрашиванию, что увеличивает ресурс сверла. Кроме того, ширина поперечной кромки становится меньше. Поперечная кромка не сверлит, а скоблит металл в центральной части отверстия. На втором рисунке хорошо видно, что здесь она укорочена, что облегчает сверление.

Для сверл с выбранным маленьким задним углом можно дополнительно подточить заднюю поверхность. Сверло при этом меньше трет в отверстии сверления задней поверхностью. См. фото:

Подточка задней поверхности.

В производственных условиях после заточки, как правило, делается доводка, которая сглаживает поверхность, убирая мелкие зазубрины. Сверло, на котором сделана доводка, меньше изнашивается, чем просто заточенное сверло. Если есть возможность, делать доводку следует обязательно.

Для доводки нужно использовать шлифовальные круглые камни из карбида кремния зеленого (марка 63С, зернистость 5-6, твердость М3-СМ1) на бакелитовой связке, а также круги из эльбора ЛО (зернистость 6-8) на бакелитовой связке.

Ниже представляем вашему вниманию отличную подборку обучающих видеороликов посмотрев которые вы точно сможете заточить свои сверла.

Видео: Ручная заточка спиральных сверл. Часть — 1.

Видео: Заточка спиральных сверл. Часть — 2.

Видео: Стачивание перемычки ребра сверла. Часть — 3.

Видео: Заточка сверл — приложение.

Как заточить победитовое сверло с напайками

Победитовое сверло также может затупиться. Тупое сверло перегревается во время работы, плохо сверлит и издает сильный визжащий звук. Конечно, можно поменять сверло, купив новое, но лучше сэкономить и заточить его своими руками. Для этого вам понадобится заточной станок (электрическое точило) с алмазным камнем и охлаждающая жидкость. Обыкновенный наждачный камень для заточки сверла из победита не годится. До того, как приступите к заточке, убедитесь, что она возможна, в принципе. Для этого следует померить высоту режущей части сверла. При высоте режущей части сверла, т. е. напайки около 10 мм заточка возможна.

Не забываем: чем тверже материал, тем ниже должна быть скорость заточки. Угловая скорость (количество оборотов вращения камня) при заточке победитового сверла должна быть уменьшена вне зависимости от того, какой инструмент применяется для заточки.

Заточка сверла выполняется короткими касаниями сверлом наждачного камня. Победитовое сверло затачивается быстро, как правило вам там нужно лишь немного подправить слизавшиеся кромки, поэтому следует внимательно контролировать процесс, чтобы не срезать лишнее с рабочей победитовой поверхности сверла.

Сверла с напайками рекомендуется затачивать аналогично простым сверлам малого диаметра, т.е. следует делать заточку задней поверхности плоской. При этом точить заднюю поверхность следует, как показано на фото, стачивая сверло до самой напайки:

Заточенный бур по с напайкой.

Желательно подточить переднюю поверхность. Если напайка уже сточена до самого сверла, то без подточки просто нельзя обойтись, поскольку мягкий металл, выходит на режущую кромку со стороны передней поверхности. Передняя поверхность одновременно подтачивается так, чтобы толщина центра напайки стала меньше.

Подточка напайки со стороны передней поверхности.

Во время заточки сверла старайтесь быть точным и внимательно следите за тем, чтобы его режущие стороны были одного размера. Если это не удается достичь, то смещенный центр ости обязательно приведет к тому, что отверстие сверления будет увеличенным и неровным. Независимо от устройства, на котором выполняется заточка, нужно контролировать соотношение передних и задних углов кромки реза в направлении вращения. Еще одно правило, которого следует придерживаться, чтобы правильно заточить сверло по бетону: чем тверже материал, тем больше угол заточки. Для победита он составляет 170 градусов.

В процессе заточке нельзя допускать нагревания сверла, т.к. могут появиться трещины и возможно отслоение твердосплавных пластин. Для того, чтобы не допустить этого, периодически следует охлаждать сверло жидкостью. Для охлаждения можно использовать обычную воду.

Предлогаем посмотреть подборку видеороликов по заточке сверл с победитовыми напайками.

Видео: Заточка буров для перфоратора. Часть — 1.

Видео: Заточка буров для перфоратора. Часть — 2.

handmadeguru.ru

Как заточить сверло

Победитовый и обычный материал в процессе эксплуатации притупляется. Этот момент отражается на особенностях проведения процесса образования отверстия, так как с каждым разом приходится передавать большее усилие для образования отверстия. Стоит помнить о том, что чрезмерный износ может привести к появлению значительных дефектов сверл. Примером можно назвать ситуацию, когда образование отверстия прошло с появление дыма – результат сильного трения и нагрева поверхности победитовых сверл по металлу. Сильный нагрев приводит к повышению пластичности, сплав становится менее прочным и твердым. Именно поэтому заточка сверл по металлу должна проводиться вовремя, выполнить задачу можно в домашних условиях.

Заточка сверла

Особенности победитовых сверл

Прежде чем рассматривать то, как заточить победитовое сверло по бетону, следует понять его отличительный особенности. Победитовый вариант исполнения – разновидность спиральных сверл, режущая часть которых представлена твердосплавными напайками. Процесс срезания режущей кромки победитовых сверл проходит медленнее, но стоимость рассматриваемого инструмента зачастую в несколько раз превышает стоимость обычного. Именно поэтому нужно знать то, как провести их заточку своими руками в домашних условиях.

Геометрия рассматриваемого режущего инструмента имеет следующие нюансы:

Передняя и задняя поверхность – основные элементы, которые образуют режущую кромку.
Перемычка и ленточка – вспомогательные элементы.

Зачастую используется специальное оборудование. Однако встретить его в обычной мастерской практически невозможно, так оно стоит достаточно дорого и имеет узкую специализацию. Поэтому многие используют обычный станок с камнем.

Как провести заточку?

Сильный скрип и выделение тепла говорит о том, что режущий инструмент износился. Стоит отметить, что повышение температуры приводит к ускорению процесса износа. При рассмотрении победитовых сверл по металлу, что режущая кромка представлена твердым сплавом, своими руками заточить ее можно только при использовании специального оборудования.

Для проведения заточки победитовых сверл своими руками понадобится нижеприведенное:

Точильный станок. Без подобного оборудования провести точение не получиться.
При поиске точильного станка стоит учитывать, что он должен иметь охлаждающую ванну для используемого камня. Можно создать ее своими руками. Процесс обработки твердого сплава предусматривает сильное повышение температуры.
Алмазный камень.

Отличительной особенностью заточки своими руками твердосплавного материала можно назвать необходимость использования именно алмазного камня, так как обычный не подойдет.

Перед выполнением заточки следует проверить возможность ее проведения. Если напайки менее 10 миллиметров, то заточка своими руками в принципе невозможна. Также большие дефекты не позволяют выполнить заточку.

Геометрия заточки сверла для различных материалов

После проверки состояния инструмента и при наличии необходимого оборудования можно выполнить заострение своими руками. К ее особенностям проведения отнесем следующее:

Чем выше показатель твердости обрабатываемого материала, тем меньше должна быть скорость вращения камня. Это связано с тем, что повышение скорости вращения камня приведет к быстрому нагреву его поверхности.
Проводить работу нужно малыми касаниями. Стоит помнить о том, что снятие слоя сплава напаек при использовании алмазного камня проходит довольно быстро. Поэтому внимательно контролировать процесс должен мастер для того чтобы не снять лишний слой рабочей поверхности. Работа проводится навису, без упора.
Выполняя работу своими руками, без использования шаблона, рекомендуется затачивать поверхность аналогично в случае малых сверл по металлу, когда проводится изменение задней плоскости.
Также рекомендуется провести подточку и передней поверхности. Эту работу рекомендуется выполнять, если напайка полностью изношена. Выполнить подобное изменение следует так, чтобы толщина центральной части напайки была значительно меньше.

Задняя и передняя поверхность образуют кромку, которая выполняет снятие металла на момент образование отверстия.

При выполнении работы своими руками нужно быть внимательным, так как все режущие стороны должны быть одинакового размера. Достигнуть этого достаточно сложно, но все же возможно. Если нарушить данное правило образованное отверстие станет большого размера и неправильной формы. В независимости от вида используемого оборудования следует также контролировать соотношение переднего и заднего угла реза по направлению вращения инструмента.

Довольно важным правилом, которое применимо ко всем инструментам, можно назвать высказывание: чем больше показатель твердости поверхности, тем больше угол заточки. В рассматриваемом случае он должен составлять 170 градусов.

Особое внимание уделяют перегреву. Твердосплавные напайки на момент обработки сильно нагреваются. Перегрев любого материала приводит к изменению его структуры. Поэтому режущий инструмент может деформировать, есть вероятность появления трещин. Ванночка для камня позволит исключить вероятность возникновения подобной ситуации.

В заключение отметим, что рассматриваемую работу можно провести самостоятельно. Для этого необходимо знать геометрию инструмента, принцип его работы другие нюансы. Также следует обладать определенными навыками эксплуатации используемого оборудования. Однако без специального оборудования соблюсти угол заточки практически невозможно.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Как заточить в домашних условиях победитовое сверло?

Оглавление: [скрыть]

Что такое победитовое сверло?
Заточка победитового сверла

И такое прочное сверло, как победитовое, может со временем затупиться. Проявляется это в виде сильного нагрева элемента при работе, плохом результате и сильном визге.

Элементы победитового сверла.

Исправить ситуацию можно 2-мя способами: приобрести новый инструмент или заточить старое своими силами. Однако материал имеет свои особенности, которые необходимо учитывать при выполнении процесса. Так как заточить победитовое сверло?

Что такое победитовое сверло?

Победитовое сверло для твердых камней предназначено для дрелей ударного действия и оптимальны для сверления бетона.

Для просверливания твердых материалов используются сверла, на наконечники которых напаяны пластины из твердосплавных материалов. К таким материалам и относится победит, давший название рабочему элементу.

Победит — это сплав вольфрама и кобальта в пропорции 9:1. Впервые он был получен в 1929 году. За время своего существования не раз был модернизирован. Но все материалы, получаемые тем или иным способом, тоже носят название победит и различаются по маркам.

Отличительной чертой победитовых сверл является то, что они не режут материал, а крошат его. Именно поэтому нельзя использовать элемент для обработки древесины, пластика и стали. При обработке первых 2-х материалов отверстие получается неровным и некрасивым. А просверлить сталь таким способом не представляется возможным. Как правило, победитовые элементы используются для обработки таких материалов, как бетон, кирпич, тротуарная плитка, камень и т.п.

В связи с особенностью работы с победитовым сверлом становится понятно, что во время выполнения процесса стружки не образуется. Из-за разрушения материала будут только образовываться мелкие крошки и пыль. Поэтому на таких сверлах имеются особые винтовые канавки, через которые и отводится пыль из отверстия. В результате эффективность обработки значительно повышается.

Победитовое сверло затачивается довольно быстро, поэтому необходимо делать заточку короткими и плавными касаниями.

Еще одна особенность победитового инструмента — это возможность использования материала различных марок. Различаются они по своей твердости и области использования. Так, для работы с материалами большой твердости (например, гранит) применяется сверло с наконечником из твердого победита (или среднего). Для материалов помягче применяется наконечник из сплава средней или мягкой твердости.

При выборе победитового сверла стоит обратить внимание на производителя. Самые дешевые комплектующие — от непонятных производителей из Китая. Качество у них соответствует и цене, и сломаться такие сверла могут в первый же раз. Победитовые сверла от иностранных компаний отличаются довольно высокой ценой. А если это известный бренд, то не для всех такой инструмент будет по карману. Оптимальный вариант — это отечественный продукт. Качество у него не уступает иностранным аналогам. Поэтому стоит отдать предпочтение именно российским победитовым сверлам.

Вернуться к оглавлению

Универсальный заточный станок подходит для всех типов сверел, в том числе и победитовых.

Если сверло все же затупилось, то точить его нужно следующим образом. Первым делом следует подготовить все необходимое. Для этого берется само затупившееся сверло, электрическое точило либо заточный станок с алмазным камнем и охлаждающая жидкость. Как все это будет подготовлено, можно приступать к работе. Изначально нужно проверить, возможна ли заточка. Если длина режущей части не менее 10 мм, то заточить и использовать такой инструмент в дальнейшем можно.

Далее берется заточный станок или электрическое точило. Чтобы качественнее и быстрее провести процесс, количество оборотов в минуту необходимо уменьшить. Связано это с тем, что чем тверже материал, подвергаемый обработке, тем меньше должна быть скорость.

Сверло нужно затачивать аккуратно, короткими касаниями его к наждачному камню. При этом постоянно необходимо контролировать процесс, так как победитовое сверло затачивается за достаточно короткое время.

Особое внимание нужно уделить и равномерности заточки. Режущие стороны должны быть одинаковыми. В противном случае центр оси сместится, что приведет к неправильной работе элемента. Это чревато получением кривого отверстия. Также требует внимания и получение правильного соотношения задних и передних углов режущей кромки.

При работе сверло не должно нагреваться. Это может привести к расслоению или растрескиванию верхних твердосплавных слоев. Поэтому периодически инструмент охлаждается, для чего применяется охлаждающая жидкость. Самый простой вариант такой жидкости — это вода.

Если сверло сильно нагрелось, то сразу помещать его в холодную воду нельзя. От резкого перепада температуры оно может треснуть. Поэтому оно должно остыть на воздухе.

Ну и стоит сразу предупредить, что нужно будет быть готовым к отрицательному результату заточки.

Победит различается по своим маркам, каждой из которой присущ свой способ заточки. В результате процесс может не дать положительного эффекта. В этом случае оптимальный вариант — купить новое сверло. Однако при этом стоит помнить, что важно и качество материала.

Если победит будет низкого качества, то инструмент сломается при первом же использовании. И восстановить его уже будет невозможно. Поэтому нельзя экономить на покупке данного элемента. Как известно, скупой платит дважды, в данном случае это полностью подтверждается.

moiinstrumenty.ru

Эффективное устройство для заточки сверл. Самодельное приспособление для заточки сверл малого диаметра

Дрель — это, пожалуй, одно из наиболее распространенных как в быту, так и на производстве устройств механической обработки материалов, позволяющее быстро и аккуратно сделать отверстие в поверхности с самой разной структурой. Будь это ручной коловорот, электрическая дрель или большой радиально-сверлильный станок, все они в качестве режущего инструмента используют сверло. Оно представляет собой закаленный твердосплавный металлический стержень различного диаметра, с хвостовиком и рабочей частью в виде двух или более режущих кромок, которые при вращении осуществляют выборку материала.

Угол наклона сверла: индивидуальный подход к каждому материалу

В зависимости от типа поверхности, требований к качеству обработки и целого ряда других условий, может иметь самый разный вид. Наиболее распространен вариант, когда его рабочая часть состоит из двух закрученных между собой по спирали режущих кромок, образующих на конце сверла конус, высота которого определяет угол заточки сверла. Его величина зависит от твердости обрабатываемого материала и для каждого материала может иметь свои значения:

углеродистые стали, сплавы из чугуна и твердой бронзы — от 116º до 118º;
мягкой бронзы и меди — от 120º до 130º;
алюминиевые и деревянные поверхности — 140º;
полимеры и пластмассы — от 90º до 100º.

Условия для долгой и активной жизни сверла

Если исключить бездумный (или безвыходный) вариант использования сверла без победитовых напаек для работы по бетону или камню (когда инструмент выходит из строя буквально за минуту), то наиболее активно режущие кромки тупятся при сверлении твердых металлов. Срок службы сверла в этом случае зависит от твердости обрабатываемой поверхности, а также скорости вращения, подающего усилия и наличия охлаждения режущего инструмента. Определить момент ухудшения режущих качеств бура крайне просто по характерному резкому свисту и необходимости большего давления на дрель. В результате сверло очень быстро нагревается, значительно увеличивается время сверления с одновременным снижением качества получаемого отверстия, и для продолжения нормальной работы бур нужно заменить.

Лучше час потерять, а потом за пять минут просверлить

Так как сверла считаются расходным материалом и на малых размерах имеют относительно невысокую стоимость, многие их просто выбрасывают, заменяя новыми. Однако такой подход может быть оправдан только при небольшом объеме работ, низкой цене детали и близости строительного магазина. Намного экономнее и быстрее заточить сверло по металлу своими руками. Приспособлений для осуществления этой операции существует масса, и, как правило, цена такого оборудования напрямую зависит от скорости, универсальности и качества обработки им режущего инструмента.

Правильная форма заточки — залог эффективной работы

В результате обработки режущей кромке сверла придается определенная геометрия, приоритетная для того или иного диаметра бура и структуры обрабатываемой поверхности. Для получения необходимой формы используют, соответственно, и разные способы затачивания режущей кромки. Разделяют одноплоскостной, конусный, двухплоскостной, винтовой и цилиндрический виды заточки. В домашних условиях чаще всего применяют первые два способа как наиболее простые, причем в одной плоскости затачивают сверла диаметром до трех миллиметров, обеспечивая тридцатиградусный уклон заднего угла. Недостатком в этом случае является высокая вероятность разрушения рабочей части кромки из-за ее утончения, потому для сверл большего диаметра обычно применяют заточку в виде конуса, формируя на их острие угол в пределах 118-120º.

Способы достижения желаемого качества заточки

В принципе, имея определенные навыки, заточку можно осуществить и без вспомогательного инструмента. Главное при этом — соблюсти необходимый угол обработки, а также равную длину рабочей поверхности режущих кромок и их симметричный наклон относительно оси бура. Однако достичь этого на практике не так и просто, достаточно совсем небольшой погрешности по любому из перечисленных показателей, и ваше сверло не будет работать должным образом. Использование спецприспособлений упрощает процесс, но согласитесь, приобретать дорогой станок для приведения в порядок пары буров по металлу нецелесообразно. К тому же самодельное приспособление для заточки сверл поможет справиться с этой задачей пусть с меньшим комфортом, но тоже неплохо.

Гайка, винтик, направленье — вот и все приспособленье

Пожалуй, одним из самых быстрых и доступных вариантов будет изготовление приспособления для заточки сверл из гайки. Ее шесть граней образуют на смежных плоскостях угол в 120º и могут служить отличным шаблоном для задания нужного наклона заточки режущей кромки сверла. Порядок изготовления подобного устройства довольно прост и не займет много времени. Гайку плоской стороной вверх зажимают в тиски и при помощи угловой шлифовальной машины (болгарки) выполняют продольные пропилы вдоль линии, соединяющей противостоящие углы шестигранника. С одной стороны метиза можно сделать шесть углублений (по числу вершин), сформировав таким образом три направляющие.

Размер гайки, а также ширину и глубину выборки направляющей подбирают из расчета диаметра затачиваемого сверла. После этого всю наружную поверхность этого нехитрого приспособления тщательно обрабатывают наждачной бумагой или напильником для устранения заусенцев.

Вот, собственно, и все, простейшее приспособление для заточки сверл своими руками готово. Теперь бур, требующий заточки, размещают внутри направляющей (между двумя противостоящими углами) так, чтобы обрабатываемый край слегка выступал за вершину шестигранника. Приспособление зажимают в тиски, плотно фиксируя сверло в канавке гайки наконечником вверх, и при помощи той же болгарки аккуратно стачивают выступающую режущую кромку, используя боковые поверхности метиза в качестве направляющей, формируя угол заточки в 120º.

При необходимости сверло в канавке можно закрепить при помощи струбцины, а вместо УШМ применяют с наждачным кругом.

Метизов много не бывает: модернизация гаечного приспособления

Деревянные направляющие для заточки сверл

Теперь рассмотрим, как сделать приспособление для заточки сверл из брусков или толстой фанеры. Конструкция представляет собой деревянную направляющую, жестко прикрепленную к основанию. Базовую часть приспособления изготавливают из ровной прямоугольной доски (толстой фанеры) с одной из сторон которой делают прямоугольный вырез, обеспечивающий доступ к боковой поверхности наждачного круга. Затем из фанеры подготавливают накладку в виде прямоугольного треугольника или трапеции с наклоном стороны в основании 60º (от вершины — 30º), что гарантирует угол заточки в 120º. Размеры направляющей должны обеспечивать свободное размещение вдоль нее затачиваемого сверла как по длине, так и по высоте.

Готовая накладка при помощи саморезов прикрепляется к дальнему краю базовой доски острым углом в сторону наждачного круга. Заточка сверл по металлу приспособлением подобного типа требует его четкой фиксации вдоль внешней (широкой) поверхности абразива. Каждую режущую кромку формируют отдельно, путем плавного перекатывания сверла навстречу вращению круга, затем ту же процедуру повторяют для второй стороны, добиваясь идеальной сбалансированности. При частом использовании на круге может возникнуть выработка, и придется либо сдвинуть приспособление вдоль наждака, либо заменить абразив. Подобный способ хорош тем, что позволяет легко получить необходимый наклон режущей кромки путем быстрой замены верхней направляющей на требуемый размер.

Использование направляющих втулок для заточки

Профессиональные решения: отличный результат за небольшие деньги

Одним из таких механизмов является приспособление для заточки сверл drill grinde, которое дает возможность вернуть остроту спиральным бурам по металлу диаметром от трех до девятнадцати миллиметров. Устройство легко справляется с задачей формирования режущей кромки любого наклона, имея при этом шкалу со стандартными углами заточки (98, 118, 136 и 176 градусов, а также для зенковок). Идеальное качество заточки гарантируется четким позиционированием сверла благодаря поджимным винтам. Пятка (задний угол режущей поверхности) формируется благодаря малому осевому наклону, что задает при обработке дуговое движение сверла.

Одним из основных параметров спирального сверла является угол при вершине, который для прочных металлов (сталь, чугун, твердая бронза, титан и т. д.) составляет приблизительно 120 градусов.
Отклонение этого угла в большую или меньшую сторону от номинального значения затрудняет эффективную работу сверла. В первом случае падает производительность и происходит перегрев инструмента, во втором – сверло может просто сломаться, не выдержав чрезмерной нагрузки.
Чтобы соблюсти параметры заточки без специальных приспособлений, необходимо обладать высокой квалификацией и опытом инструментальщика-заточника. Ну, а неспециалисту, особенно в бытовых условиях, сделать это будет практически невозможно.
Но, имея некоторые инструменты и простые материалы, можно изготовить не очень сложное, но надежное приспособление для заточки угла при вершине спирального сверла по твердому металлу.

Что может понадобиться для работы над приспособлением

Для этого потребуются следующие инструменты:

штангенциркуль;
маркер;
тиски по металлу;
болгарка;
плоскогубцы;
сварочный аппарат;
точильный станок с наждачным кругом.

Из материалов для работы необходимо иметь под руками:

обычную шестигранную гайку;
гайку корончатую;
болт того же размера и резьбы, что и гайки;
спиральное сверло, требующее заточки.

Процесс изготовления

Остается лишь заточить сверло на наждачном круге, используя грани нижней гайки в качестве шаблона.

Дополнения и улучшения

При сверлении отверстий в деталях, изготовленных из металла, используемый инструмент подвергается активному износу, что приводит к интенсивному нагреву сверл и, как следствие, к их выходу из строя. Чтобы избежать этого, необходимо регулярно восстанавливать их геометрические параметры, а сделать это максимально точно и качественно помогает специальное приспособление для заточки сверл. Это нехитрое устройство, которое можно изготовить своими руками, позволяет быстро и качественно затачивать затупившиеся сверла и не тратить деньги на приобретение новых.

Особенно актуальным приспособление, предназначенное для заточки сверл, является в тех случаях, когда этими инструментами приходится часто работать по металлу, в результате чего они быстро изнашиваются и требуют регулярного восстановления. При обработке древесины используемое для этих целей сверло практически не изнашивается, соответственно, требует минимального внимания к параметрам своей заточки. Для сверл, режущая часть которых оснащена твердосплавными пластинами, такое приспособление тоже не особенно значимо, так как они практически не подвергаются переточке и используются мастерами до полного износа или поломки.

Варианты изготовления

На каком бы приспособлении или станке ни выполнялась заточка сверла по металлу, ее качество необходимо контролировать. Для этого используется специальный шаблон, который также может быть серийным или изготовленным своими руками. Этот шаблон необходим прежде всего для контроля точности углов режущей части, которые формируются в процессе заточки сверла. Инструменты, используемые для работ с различными материалами, отличаются друг от друга в том числе величинами таких углов. Узнать точные значения последних можно из справочной таблицы.

В качестве простейшей приспособы для заточки сверл можно применять втулку с внутренним диаметром, соответствующим поперечному размеру сверла, жестко закрепленную на надежном основании под определенным углом. Подбирая втулку для такого приспособления, необходимо следить за тем, чтобы диаметр ее внутреннего отверстия строго соответствовал поперечному размеру затачиваемого сверла. Нельзя допускать, чтобы обрабатываемый инструмент болтался в таком отверстии, так как даже 1–2° отклонения его оси от требуемого значения может серьезно снизить качество и точность выполняемой заточки.

Самодельное приспособление для заточки сверл лучше сразу оснастить обоймой из медных или алюминиевых трубок, внутренние диаметры которых соответствуют типовым размерам чаще всего используемых вами сверл. Можно поступить проще и дополнить такое приспособление, применяемое для заточки сверл, деревянным бруском. В бруске надо просверлить отверстия, соответствующие размерам инструментов различного диаметра. Важнейшим элементом конструкции такого приспособления является подручник, который одновременно решает несколько важных задач:

обеспечивает правильную фиксацию сверла и его точное перемещение по отношению к поверхности точильного круга;
выступает в качестве надежного упора для обрабатываемого инструмента.

Чертежи деталей приспособления

После заточки сверла ему следует дать остыть. Затем надо проверить его восстановленные геометрические параметры при помощи шаблона. Необходимо иметь в виду, что режущие кромки инструмента могут отличаться друг от друга по длине не более, чем на десятые доли миллиметра. Особенно важно соблюдать это требование для сверл, отличающихся небольшим диаметром.

Среди ошибок, допускаемых при заточке сверл с использованием такого приспособления, выделяются две наиболее типичные.

Длина режущих кромок даже при их симметричности и правильно подобранных углах является неодинаковой, соответственно, центр сверления смещен относительно оси инструмента. Сверло, при заточке которого допущена такая ошибка, будет создавать сильное биение в процессе сверления, а попасть им в центр будущего отверстия на поверхности заготовки будет достаточно сложно. Заточенный таким образом инструмент с большой долей вероятности сломается в процессе дальнейшей эксплуатации.
При точной центровке сверла углы, под которыми располагаются его режущие кромки, несимметричны. Поскольку из-за этого будет работать только одна режущая кромка, сверление будет происходить медленно, при этом наконечник инструмента будет активно нагреваться. Это приведет к отпуску металла, из которого изготовлено сверло, а создаваемое отверстие окажется разбитым (будет иметь диаметр, превышающий поперечный размер самого инструмента).

Как изготовить станок для заточки спиральных сверл

Ось подручника должна совпадать с осью вращения точильного круга, при этом она может располагаться с ней в одной горизонтальной плоскости или быть выше нее.
Все элементы создаваемой конструкции должны быть надежно зафиксированы, чтобы обеспечить безопасность выполнения заточных работ.
Конструкция приспособления должна допускать возможность выполнения заточки сверл как в ручном, так и в полуавтоматическом режиме.
Устройство подручника должно предусматривать возможность расположения хвостовика сверла под любым углом.

Площадка такого приспособления, на которой фиксируется обрабатываемое сверло, имеет возможность вращаться по вертикальной оси, предоставляя возможность изменять угол заточки инструмента. Кроме того, подручник, опирающийся на горизонтальную ось, может совершать колебательные движения, что обеспечивает верную артикуляцию в процессе выполнения заточки.

опорная пластина – 4 мм;
направляющая пластина для сверла – 5 мм;
остальные элементы конструкции – 3 мм.

Сверло, затачиваемое при помощи такого приспособления, укладывается в направляющую канавку и может свободно перемещаться в ней в продольном направлении. При этом угол заточки инструмента не изменяется.

Сам процесс заточки сверл с помощью такого приспособления выглядит следующим образом.

Инструмент выставляется в направляющей канавке приспособления таким образом, чтобы его режущая кромка располагалась параллельно краю направляющей пластины.
После регулировки положения сверло медленно подается к рабочей поверхности вращающегося точильного круга.

Хорошо демонстрирует процесс работы с таким приспособлением видео, которое несложно найти в интернете.

Для того чтобы успешно затачивать сверла по металлу, большая часть которых изготавливается из быстрорежущей стали, необходимо использовать достаточно твердый точильный круг. В этом качестве можно применять абразивный инструмент, выполненный из карбида кремния. Такие круги, которые можно узнать по зеленому цвету и маркировке 64С, должны иметь зернистость, находящуюся в диапазоне 8Н – 16Н. Используя диски из этого материала, необходимо иметь в виду, что они сильно нагреваются при работе, поэтому не следует допускать, чтобы затачиваемое сверло находилось в длительном контакте с абразивным инструментом. Чтобы не допустить перегрева сверла при его заточке на таком диске, инструмент необходимо регулярно охлаждать, используя для этого водный раствор соды.

Приспособление для заточки свёрл своими руками понадобится домашнему мастеру при периодическом выполнении сверловки с выдерживанием определённой точности по диаметру, жёсткой привязки размеров по осям отверстий.

Заточной станок – купить или сделать?

Сделать своими руками. Покупка оборудования сэкономит время. Но возникает масса вопросов по совмещению и монтажу дополнительных приспособлений. Экономные китайские мастера на бытовых приборах ставят неремонтопригодные корпуса, ограждения из хлипких жестянок.

Станок для заточки свёрл своими руками начнём с подбора двигателя. Постарайтесь приобрести электродвигатель 0,5–08 кВт. Величина мощности ориентировочная. Свёрла до Ø 20 при заточке большой нагрузки не создают. Применим даже малооборотистый мотор выпуска 60-годов: долговечность гарантирована — тогда делали на века.

Смущает вес? Зато верстак и кронштейн, если смонтируете на стену, будут в меньшей степени ощущать вибрацию. Не гонитесь за оборотами. Заточка твёрдосплавных свёрл требуется редко, а привычные, из сплава Р6М5 и подобных, на камне с вращением менее 900 оборотов точно не подгорят.

Требования к устройству для заточки свёрл:

Точная центровка вала двигателя без радиального биения.
Возможность установки дополнительного защитного кожуха.
Предусмотрите установку несъёмного массивного основания для крепления двигателя, дополнительных приспособлений.
Установка подручника с регулировкой высоты, изменением угла расположения в горизонтальной плоскости, регулировкой зазора с камнем.
Озаботьтесь установкой откидного предохранительного экрана из небьющегося прозрачного материала.

Собираем станок для заточки свёрл своими руками

Отнеситесь критично к заявлениям: «Собрал наждак из отходов, что валялись в гараже под ногами». Универсальную втулку с посадочным местом под точильный круг Ø 32 закажем токарю-профессионалу. Деталь изготовим из легированной стали.

Точность скользящей посадки исключит биение нового абразива. Шпонку не ставим. Винт М4 со спиленной головкой войдёт в шпоночную канавку через резьбовое отверстие во втулке. Надёжность фиксации проверена.

Резьба фиксации камня левая, самозатягивающаяся. Опорный бортик со стороны двигателя и прижимная шайба выполняются Ø 50–60 мм. В целях безопасности, с обеих сторон абразива ставятся предохранительные прокладки из паронита, пластика, берёзовой фанеры.

Вращение круга допускается только сверху вниз относительно подручника.

Боковые поверхности наждачного круга не предназначены для обработки, истончение грозит разрывом круга.

Подручник, кроме функции опоры, будет удерживать приспособление для заточки свёрл, горизонтальный движок — для устранения биения, выравнивания цилиндрической поверхности шарошкой, угловые направляющие — для заточки ручного инструмента под нужным градусом.

Кожух при обилии режущего инструмента и многофункциональном использовании наждака желательно установить с откидной боковой крышкой на шарнирах: установка чашки потребует большей ширины, смена точильных кругов иной зернистости и твёрдости не должна отнимать время.

Не обойтись без приспособления для заточки свёрл

Обработка сталей, вязких материалов на большую глубину ведёт к затуплению режущей кромки сверла. Снижается скорость резания, идёт перегрев рабочей части, нарушается извлечение стружки. Поломка инструмента случается чаще на выходе из детали.

Заточник полагается на опыт и твёрдость рук. Наша задача — научиться копировать заводскую заточку сверла с помощью немудрёной оснастки. Снимать затылок — наука нехитрая. Восстановление способности резать начнём с дублирования плоскости режущей кромки.

Самодельное приспособление для заточки свёрл должно быть простым в исполнении и удобным в использовании. Необходимые условия для заточной оснастки:

Сохранение ориентации сверла при свободной коррекции положения.
Произвольное изменение угла пространственного положения инструмента.
Простота установки и демонтажа конструкции.
Безопасность использования.

Заточное устройство своими руками

Поворот приспособления на 90 0 осуществляется только по направлению к себе. В отношении оси набегающего цилиндра абразива отрицательный угол направляющей пластины недопустим. В качестве ограждающего упора выступает площадка подручника.

Направляющая пластина подбирается из листовой стали толщиной 5–8 мм. Вдоль верхней плоскости выфрезеровываем угловую канавку. Углубление, где будет покоиться сверло, выполняется на станке.

Самодеятельность с подручным инструментом допустима в случае замены материала на толстый текстолит. Тогда подойдёт ручной фрезер. Требуется выборка без отклонения глубины и направления, иначе не добьёмся точности выполнения операции по восстановлению режущей кромки сверла.

Удобство в том, что при продольном движении сверла по пазу площадь опоры увеличивается за счёт контакта ладоней с направляющей пластиной. Проворачивание сверла при контакте с точилом, произвольное изменение угла заточки не грозит.

Опорная пластина несёт снизу втулку. Обычно это обрезок трубы. После сварки внутренний диаметр калибруется развёрткой. По размеру трубки подбираем кронштейн и болт. Закажем выточить 2 гайки с цилиндрической поверхностью со свободной посадкой в трубку.

Проверка и самоконтроль

Прикручиваем кронштейн в последнюю очередь. Его положение предопределит функциональность заточного устройства для спиральных свёрл. Пора провести пробную заточку. Касаясь абразива выше центра оси точильного круга, подправляем режущую часть, подъём за счёт шарнира – обработка затылка.

Распространённые ошибки при заточке:

Биение сверла вследствие разницы в длине режущих кромок.
Несимметричность режущих кромок.

В первом случае вследствие смещения оси сверла усложняется попадание в точку кернения. Диаметр отверстия превысит диаметр сверла. Тонкое сверло сломается. Разноугольность режущих кромок ведёт к преждевременному износу задействованной кромки при замедлении работы.

Как сделать правильно повторную заточку. Закажем токарю бобышку с внутренним конусом. Крепим её на стальной лист. Упираем хвостовик в конус, оставляем риски на металле плечиками боковых кромок. Не совпали? Дорабатываем до оптимума.

Видео: Приспособление для заточки сверл

Сверла должны быть качественными и хорошо заточенными в работе профессионального мастера. В былые времена заточку сверла производили вручную.

На сегодняшний день появились специальные устройства для заточки свёрл, и их конструкция очень проста.

Для чего нужна заточка?

Если сверло затупилось, то им очень трудно, а порой невозможно просверлить поверхность. Также стоит заметить, что для разных видов поверхностей свёрла должны иметь определённый угол заточки, к примеру, для пластмассовой поверхности угол будет равен 30 градусам, для закалённой стали этот угол будет равняться 130 градусам.

В случаях, когда не требуется идеально просверлённого отверстия, угол заточки может быть 90 градусов.

Как выполнить правильную заточку сверла

Заточку сверла можно сделать своими руками при помощи абразивных дисков. В ходе заточки сверло нужно удерживать за рабочую поверхность. Удерживать хвост сверла нужно другой рукой.

С боку сверло необходимо прижать к абразивному диску. Затем желательно с придельной осторожностью провернуть его, в результате режущая кромка примет требуемый угол и структуру.

Заточку сверла нужно делать с каждой стороны отдельно. Также необходимо следить за тем, чтобы остриё сверла располагалось ровно по центру в момент заточки режущей части. Следует сделать это правильно, так как ошибка в заточке может привести к тому, что сверло будет косить вбок.

Заточка сверла своими руками не самый хороший способ, так как он способен нести за собой ряд неточностей, например, режущие кромки могут оказаться не правильными по отношению к оси инструмента.

Устройство для заточки

Устройство предназначено для заточки глухих или сквозных сверл, которые сделаны из чугуна и стали. Такое устройство сделано с учётом видов заточки, а также её размеров. На станке легко поменять угол заточки.

Есть два вида устройств, которые помогут заточить сверло это бытовой и промышленный станок. В первом случае устройство для заточки занимает мало пространства и отлично вписывается для работы в доме, но такой станок может затачивать только маленькие свёрла.

Большой мощностью обладают станки промышленные, которые сделаны для того, чтобы производить заточку сверл с большим диаметром. У промышленного станка имеется зажим и круг для заточки.

С помощью этого устройства заточка сверла происходит под надзором оператора, который легко контролирует процесс. Такие устройства рассчитаны на долгосрочное время эксплуатации.

Как сделать станок для заточки сверл своими руками

Нам будут необходимы следующие материалы: абразивный диск, переключатель, мотор с хорошей мощностью, подставка, провода, ось и заглушка. Также для безопасного использования станка на нём обязан быть корпус, снаружи которого необходимо поставить ось с абразивным кругом для работы.

Предварительно нужно определиться с местом установки станка, так как он будет подключаться к розетке.

Также наше устройство должно размещаться на столе, желательно из металла, куда нужно будет поставить двигатель, и расставить отметки для проделывания отверстий под болты.

На вал двигателя надевают абразивный диск. Чтобы его закрепить на валу, надо надеть сначала шайбу, затем диск и еще раз шайбу. После этого следует установить крепёжную гайку на заранее приготовленную резьбу на валу.

В качестве мотора для нашего устройства отлично подойдёт двигатель от стиральной машины. Мощность её мотора будет достаточной для процесса заточки сверл. Провода допускается взять тоже от подручной аппаратуры.

Обратите внимание!

Соединить провода нужно с пускателем, который должен быть с тремя разомкнутыми контактами. Обмотка должна быть способна к подключению фазных линий, с использованием двух пускателей, соединённых последовательно.

Кнопка выключения должна соединяться с Нз, а кнопка запуска будет соединена с НР, также она должна состоять в параллельном соединении с двумя НР контактами пускателя.

При нажатии кнопки включения будет подаваться напряжение на обмотку в результате контуры должны замкнуться. При отпуске кнопки напряжение, подаваемое на пускатель не должно сниматься. При отключении двигатель должен остановиться.

Двигатель сам по себе безопасное устройство, но для защиты его механизмов от пыли необходимо сделать каркас, который защитит его от воздействия окружающей среды.

Для его изготовления можно воспользоваться металлическим коробом или сделать защитный экран из стекла. Также стоит установить кожух, закрывающий торцевую часть диска на треть. Он защитит рабочего, в случае если абразивный диск треснет.

Фото заточки сверл своими руками

Обратите внимание!

Лучшая точилка для сверл в 2021 году

Любой, кто действительно использует сверло, неизбежно затупит свои сверла, особенно если ему когда-либо придется сверлить более твердые материалы, такие как металлы. Вы, вероятно, сможете годами сверлить хвойную древесину без каких-либо проблем, но ни один серьезный мастер не собирается ограничиваться работой с хвойной древесиной.

Для большинства из нас затупившееся сверло означает поход в строительный магазин за новым. Слишком часто это заканчивается особенной поездкой, потому что мы не осознаем, что нам это нужно, пока не находимся в середине проекта.Возможность затачивать собственные сверла в домашних условиях не устраняет перебоев, но, безусловно, может помочь вам потерять меньше времени на решение проблемы. На нижнем уровне шкалы вы можете затачивать сверла от руки, используя настольный шлифовальный станок или хонинговальный камень. Однако вы вряд ли получите точную шлифовку таким образом. Я помню, как пытался заточить биты 1/2 дюйма на ручном шлифовальном станке для экстренного ремонта, и это была шутка.

Некоторые настольные шлифовальные машины имеют канавку на опоре инструмента, предназначенную для заточки сверл.Хотя это может сработать, требуется очень легкое прикосновение, а также немного удачи, чтобы это сработало. Самая большая проблема при такой заточке сверла — это попытка сделать так, чтобы острие выступало в центре сверла. Слишком легко сместиться в ту или иную сторону. Вот почему стоит приобрести настоящую заточку для сверл. Созданные специально для этой цели, они обеспечат вам наилучшее измельчение, зачастую такое же хорошее, как у заводского шлифованного сверла.Другими словами, при правильном использовании эти инструменты могут сделать ваши сверла как новые.

Сколько вы потратите на заточку сверл, зависит от того, сколько сверл вы используете. В конечном итоге эти инструменты окупаются за счет экономии на покупке новых битов. Однако вам придется переточить много бит, чтобы заплатить за некоторые из более дорогих устройств.

Есть две основные категории заточки сверл; автономные, у которых есть двигатель для привода своего шлифовального круга, и те, которые зависят от работы с отдельным шлифовальным станком.У нас есть ассортимент двух типов. Хотя все эти инструменты, по сути, делают одно и то же, есть некоторые различия, которые могут повлиять на ваше решение. Вы также можете ознакомиться с нашим списком лучших точилок для сверл в 2021 году. В зависимости от ваших личных потребностей вы можете выбрать ту, которая будет делать то, что вам нужно.

Первое, на что следует обратить внимание, это размеры сверл, для которых можно использовать точилку. Вообще говоря, чем дороже точилка, тем больше биты, для которых она может быть использована (однако все они будут точить маленькие биты).Если вы часто используете большие биты, это важное соображение. Второе, на что следует обратить внимание, — это типы заточки, которые точилка может использовать для сверления. Некоторые могут делать только одно, в то время как другие предоставляют разные типы и углы при вершине.

При работе с любой точилкой для сверл следует помнить одну вещь: при самой заточке сверла удаляется ее покрытие. Если вы привыкли покупать сверла с нанесенным на них экзотическим гальваническим покрытием, чтобы продлить срок их службы, у вас не будет этого покрытия на повторно заточенном сверле.Однако тот факт, что ваша коронка нуждается в заточке, по сути, диктует, что покрытия все равно больше нет.

10 советов по заточке сверл

Пользователи инструмента должны знать правильное применение, а также обслуживание инструмента. Это увеличивает срок службы инструмента и снижает ваши затраты.

Сверла — это универсальный инструмент, который затупляется за несколько раз. Хотя вы можете заменить старые и затупившиеся сверла на новые, вы можете использовать предыдущие сверла в течение длительного времени, затачивая сверла с помощью устройства для заточки сверл.

Заточке сверл требуется немного времени для заточки затупившихся сверл, но это экономит ваши деньги. Сегодня мы обсудим важные советы по заточке сверл. Вы можете быстро и легко затачивать сверла, если будете следовать этим эффективным советам по заточке сверл.

10 эффективных советов по заточке сверл

Вам понадобится настольный шлифовальный станок или ленточный шлифовальный станок для заточки затупившихся сверл. Но точилка для сверл может быть лучшим инструментом для заточки сверл.Вам также необходимо надеть некоторые защитные приспособления в целях безопасности, в том числе:

Защитные очки
Емкость с ледяной водой

Внимание: иногда люди носят ручные перчатки, но носить ручные перчатки в этом случае опасно, потому что они могут получить застрял в устройстве для заточки и втянет вас внутрь.

1: Хорошо знайте свое сверло

Очень важно хорошо знать свое сверло, прежде чем вы начнете с ним работать. У сверла много функций, но для целей заточки наиболее важными являются 3 функции, в том числе кромка, паз и долото.Итак, позвольте мне дать вам четкое представление об этих трех важных особенностях:

Кромка: Кромка — это место, где выполняется фактическая резка. Чаще всего используются спиральные сверла, у них есть пара губ. Обе губы должны быть резкими одинаково. Если одна кромка заточена больше другой, большая часть резки будет выполняться на одной стороне сверла.

Земля: посадочная площадка — это часть, которая следует за выступом и обеспечивает опору для острого края. Посадку нужно расположить под таким углом, чтобы оставался зазор между частью сверления и выступом.

Долото: Это не настоящее долото. При пересечении посадки с обеих сторон спирального сверла создается долото. Когда вы поворачиваете сверло и вдавливаете в заготовку, долото смазывает дерево или металл. Вот почему часть долота должна быть небольшой.

Наряду с этим я хотел бы добавить это, узнайте, для чего используется сверло?

Геометрия сверла

2: Правильно осмотрите затупившуюся коронку

Перед тем, как начать заточку, вы должны тщательно осмотреть сверла.Ваши сверла могут треснуть или затупиться.

Если посадочная сила за буровыми долотами не может выдержать силы, возникающие при операции сверления, сверла выкрашиваются. С другой стороны, если долото не размазывает материал до кромки или кромка перекатывается, это будет тускло.

3: Выберите заточный станок

Вы можете выбрать настольный шлифовальный станок или ленточный шлифовальный станок для заточки сверл. У некоторых настольных шлифовальных машин есть пара шлифовальных кругов — один грубый, а другой — мелкий.

Если ваши биты изношены, мы рекомендуем вам начать заточку с помощью круга грубой обработки, а затем переключиться на шлифовальную головку для окончательной обработки. С другой стороны, если ваши биты не в очень плохом состоянии, вы можете начать с более точного колеса.

Также есть крутые точилки для сверл, их тоже можно проверить.

Осторожно: Перед началом работы убедитесь, что ограждения на выбранной вами машине находятся на расстоянии менее 1/8 дюйма от ремня или колеса; иначе ваш укус может застрять между охранниками.

4: Наденьте очки

Наденьте очки и включите тренажер. Крепко удерживая сверла, осторожно удерживайте режущую кромку параллельно передней части шлифовального круга и медленно перемещайте сверло, пока оно не коснется круга.

Не допускайте ошибки при повороте или вращении колеса. Просто держите его под углом 60 градусов и начинайте точно обрезать кромку.

5: Не удаляйте больше металла, чем это необходимо

Ваша цель — удалить ровно столько металла, сколько нужно для получения острого края.Если вы удалите больше, бит изнашивается. Таким образом, не держите биту напротив колеса не более 4–5 секунд.

6: Окуните сверло в ледяную воду

Через 4–5 секунд сделайте паузу и окуните горячее сверло в ледяную воду. Если вы этого не сделаете, сверло станет более горячим и быстрее изнашивается, что сократит эффективный срок службы сверла.

Когда станет холодно, внимательно осмотрите его, чтобы убедиться, что сторона, которую вы только что обработали, хорошо заточена или нет.Если вас устраивает первая сторона, поверните сверло на 180 градусов и повторите те же действия, которые вы только что выполнили, то есть шлифовку и охлаждение.

7: Проведите тестовый прогон

Если оба края заточены на одинаковую ширину, проведите тестовый прогон, удерживая наконечник сверла перпендикулярно к куску древесины и провернув сверло вручную.

Если сверло хорошо заточено, оно начнет образовывать отверстие даже при небольшом давлении. Если вы заметили, что ваша коронка не может начать образовывать отверстие, это означает, что она недостаточно заточена.Итак, снова повторите предыдущий процесс, и в конечном итоге он придет в ваше ожидаемое положение.

8: Вытягивание хлопьев или стружек

Хорошей практикой является вытаскивание чешуек или стружек за каждый просверленный дюйм. Если вы этого не сделаете, ваша коронка нагреется из-за попадания в стружку, что уменьшит ее долговечность.

9: Привыкайте к технике остановки и охлаждения

После каждых нескольких дюймов сверления окуните горячее сверло в холодную воду. Эта привычка увеличит ожидаемый срок службы острого наконечника сверла, в противном случае оно скоро затупится, и вам придется часто его затачивать.

10: Сохраните два полных набора сверл

Хорошей практикой является использование одного набора сверл для начала отверстия и использование другого набора для завершения отверстия. Такая практика позволит вам использовать заточенное сверло в течение длительного времени.

Окончательный вердикт

Заточка сверл с помощью устройства для заточки сверл не занимает много времени, да и проще. Вы можете использовать одно и то же сверло в течение длительного времени, время от времени затачивая его, и ваши деньги тоже будут сэкономлены.

После заточки сверл, если вы следуете привычке держать их в остром состоянии в течение длительного времени, вам не придется часто затачивать. Эти привычки, описанные в советах с 8 по 10, также сэкономят ваше время.

Но вы всегда должны быть осторожны, чтобы не получить травму во время заточки сверл. Поэтому не пренебрегайте мерами безопасности.

Заточка малых сверл »Juxtamorph» United Artworks

A: Выньте стандартное сверло магазинного типа и посмотрите на его больший, более заметный наконечник.Наконечники у ваших малышей в целом должны выглядеть одинаково: две плоскости переходят в узкую долото в центре. Две плоскости, образованные на переднем конце спиралью, врезаются в сверло и наклонены как от центра, так и от канавки спирали. Передняя кромка каждой из этих плоскостей наклонена вверх в направлении вращения, так что она может врезаться в работу. У затупившейся коронки либо кусочки этих поверхностей будут отломаны, либо центральное долото или передние кромки / режущие кромки будут затуплены и закруглены.

Маленькие сверла можно легко переточить, если вы хорошо почувствуете, под какими углами нужно резать, а также у вас будет что-то, чем можно затачивать сверло. Мне нравятся очень тонкие (0,009 ″) «гибкие» разделительные диски. Их стороны имеют гораздо более гладкую поверхность, чем более обычные серые (которые также можно использовать, но которые режут гораздо более грубо и на крошечных кусочках, это имеет значение). Эти красивые плоские стороны срежут красивый чистый кончик даже самых крошечных кусочков, если вы можете использовать достаточно хорошее увеличение, чтобы увидеть, что вы делаете.Может потребоваться хорошая лупа или, по крайней мере, мощный оптивизор. Как только это освоено, вы можете использовать примерно половину длины канавок на маленьких сверлах с несколькими переточками после отламывания. Канавки становятся мельче по мере того, как вы опускаетесь по хвостовику сверла, поэтому после того, как вы опускаете долото, повторная заточка приводит к более широкой и широкой центральной «перепонке», области в центре резца между канавкой, что приводит к более широкому и широкому центральному долоту. Он по-прежнему работает, но не так хорошо.С несколько менее крохотными насадками вы можете истончить полотно прямо в точке, заточив канавку немного глубже, но это становится непросто. Пока это не освоено, успокойтесь, зная, что маленькие сверла довольно дешевы. И заводские очки обычно более однородны, чем те, которые вы получите, переточив их самостоятельно.

Так что сначала может быть проще просто купить биты новые. И если они кажутся скучными, скорее всего, так оно и есть. Даже слегка затупившиеся сверла не работают достаточно хорошо, чтобы возиться с ними.Будучи даже немного тусклыми, они нагреваются, разрушая нрав бита. Из-за этого портятся даже высокоскоростные биты, они становятся более хрупкими. Тогда затупиться или сломаться еще проще… Что касается вашего другого вопроса, немного ржавчины на старых борах может их не убить. Это относительно. Сколько ржавчины? И что еще более важно, в каком состоянии был бор в первую очередь? Маленькие ювелирные боры часто представляют собой просто высококачественную углеродистую сталь, которая прекрасно острая и не слишком дорогая, когда она новая, но они быстро выгорают и тускнеют.Вот почему они часто продаются упаковками по шесть штук. Если ваши боры были острыми до того, как заржавели, они, скорее всего, все равно будут резать нормально, хотя, возможно, не так гладко. Если бы они были скучными вначале, сейчас они не были бы острее.

Питера В. Роу M.F.A., G.G.

Основы заточки ножей

Очень важен острый нож. Каждая задача по резке становится проще, быстрее и безопаснее, если у вас острый нож. Вот основы заточки ножей, которые помогут вам подготовиться к заточке.#SharpMatters.

Когда точить лезвие

Обо всем по порядку. Расшифровка состояния кромки лезвия поможет вам решить, сколько заточки вам действительно нужно, чтобы вернуться к остроте. Несколько способов проверить край:

Слегка приложите лезвие к ногтю большого пальца и отодвиньте его от вас. Если лезвие скользит по гвоздю, не цепляясь, скорее всего, лезвие затупилось.
Тест на разрезание бумаги, при котором нужно вытянуть бумагу перед собой, слегка наклонить лезвие и разрезать вниз от руки.Если нож цепляется за бумагу и не разрезает ее, вам понадобится более острый край.
Наиболее предпочтительно пробный разрез на таких материалах, как овощи, веревка или картон. Если вам нужно распилить материал или применить силу, ваш нож затупится.

Угол лезвия

Угол лезвия зависит от стиля и использования ножа или инструмента. Эти ангелы обычно варьируются от 10 до 35 градусов. Угол в 10 градусов — очень тонкий край (представьте себе опасную бритву).Гораздо более широкий угол, например, 35 градусов, вы найдете на толстом клинке, таком как мачете. Чем шире угол, тем прочнее лезвие, а это означает, что оно может выдерживать более жесткий режущий материал и является отличной рабочей лошадкой. Чем меньше угол, тем более изысканным и точным будет разрез. Оба угла выдерживают и сохраняют остроту при использовании для правильной резки.

Производители заточат нож или инструмент под рекомендованным углом, когда они будут изготовлены впервые.При выборе угла наклона ножа легко начать с рекомендаций производителя. Градусы могут незначительно отличаться, и вы можете легко отрегулировать угол лезвия с помощью продуктов Work Sharp, таких как Ken Onion Edition Knife & Tool Sharpener, который регулируется с шагом в 1 градус.

Хорошее практическое правило — 17-20 градусов для кухонных ножей и 22-35 градусов для уличных ножей. Наружные инструменты приземляются больше в более высоком диапазоне 30-40 градусов.

Нож Сталь

Стали варьируются от очень мягких до более твердых и хрупких. Понимание стали принесет вам пользу, когда вы будете точить. Прочтите эту статью от Gear Junkie, чтобы узнать о типах стали и о том, чего ожидать при их заточке.

Форма лезвия

В зависимости от формы вашего лезвия изменится способ заточки. Если у вас типичная прямая кромка (подумайте о точке падения), вы будете следовать изгибу лезвия по мере заточки.Лезвие, такое как лезвие танто, может показаться проблемой для заточки, хотя на самом деле это очень просто! Просто относитесь к обоим краям лезвия танто как к своим. Заострите более длинный край до первой точки, а затем маневрируйте лезвием, чтобы заточить только более короткий верхний край второй, снова заканчиваясь в точке, где оба края пересекаются. Для кромки с зазубринами вы будете затачивать только плоскую сторону без фаски. Это вернет на место перевернувшийся материал. Если у вас есть небольшие керамические стержни, такие как точилка Work Sharp Guided Field Sharpener или Combo Knife Sharpener, вы также можете легко заточить между зазубринами зубчатого лезвия.

Какие абразивные материалы мне использовать?

Оцените состояние вашего ножа. Если край неровный или на нем есть сколы или вмятины, вы можете изменить его форму, начав с грубого абразива, например, с ленты P120 на оригинальной точилке для ножей и инструментов. Еще одна причина использовать для начала более грубый абразив — затачивать более твердую сталь. Если вы обновляете кромку или подкрашиваете уже острую кромку, вам понадобится средний или мелкий абразив.

Чтобы узнать больше и узнать, как использовать продукты Work Sharp, посмотрите видео о Gear Junkie ниже.

Не режущие коронки: как их затачивать

Немного затачивая коронку также называют зачисткой. Нет простого универсального решения для небольшой заточки. Требуются опыт и знания. Это также то, о чем часто спрашивают технических специалистов, поэтому в этом блоге я даю несколько предложений и основных рекомендаций.

Корончатые коронки с алмазной пропиткой предназначены для самозатачивания, что означает, что они остаются острыми на протяжении всего процесса сверления.В идеальных условиях, когда матрица изнашивается, новые острые алмазы обнажаются с постоянной скоростью, а тусклые или изношенные алмазы высвобождаются. Однако, если параметры бурения не установлены должным образом или если корончатая коронка не подходит для типа грунтовых условий, алмазы на лицевой стороне долота могут изнашиваться без истирания матрицы. Корончатая коронка станет полированной, и резание прекратится.

Возможные причины полированного долота

Эта ситуация может возникнуть по нескольким причинам:

Выбранные вами параметры или настройки бурения не соответствуют условиям почвы.Вам следует обратиться к рекомендуемым параметрам, указанным в опубликованной документации, или проверить здесь.

Буровая коронка может не подходить для данного типа горных пород в вашем грунте. Корончатые коронки разработаны для особой твердости и абразивности. Кроме того, если грунт изменчив, корончатая коронка, с которой вы начали бурение, может не подойти после достижения определенной глубины. Убедитесь, что у вас есть коронка правильного типа.

Что вы можете сделать

Как только это произойдет, коронку необходимо будет заточить или зачистить.Процедура включает в себя удаление тонкого слоя матрицы, чтобы обнажить алмазы, чтобы сверло могло снова начать резку. Нет необходимости извлекать коронку из ствола скважины, так как это можно сделать во время бурения, изменив или отрегулировав некоторые параметры бурения. Важно отметить, что этот метод потребляет вашу матрицу, количество которой будет зависеть от опыта, способностей и рефлексов бурильщика.

Мгновенно увеличьте нагрузку на долото (WOB) на 15-20 процентов,
В то же время уменьшите расход воды почти до минимума, рекомендованного производителем корончатой коронки.
Когда вы видите небольшое увеличение нагрузки на долото и всплеск крутящего момента, это указывает на то, что матрица снята и изнашивается, чтобы обнажить новые острые алмазы. Бита должна начать резаться.
Немедленно восстановите поток воды до исходного объема и уменьшите нагрузку на долото.
Попробуйте настроить параметры сверления на другие параметры сверления, чем те, которые вы использовали ранее, чтобы проблема не повторялась.

ВЫВОД:

Заточка коронки — сложный метод, поэтому, если вы не уверены, вам следует позвонить представителю службы технической поддержки, чтобы он помог вам.Неправильное выполнение этой техники может привести к израсходованию большого количества вашей матрицы. У нашей группы технической поддержки есть и другие советы и рекомендации, которые можно использовать, чтобы максимизировать режущий потенциал долота. Помните, что мы здесь, чтобы помочь вам улучшить производительность бурения.

Подробная ошибка IIS 8.5 — 404.11

Ошибка HTTP 404.11 — не найдено

Модуль фильтрации запросов настроен на отклонение запроса, содержащего двойную escape-последовательность.

Наиболее вероятные причины:

Запрос содержал двойную escape-последовательность, а фильтрация запросов настроена на веб-сервере, чтобы отклонять двойные escape-последовательности.

Что можно попробовать:

Проверьте параметр configuration/system.webServer/security/requestFiltering@allowDoubleEscaping в файле applicationhost.config или web.confg.

Подробная информация об ошибке:

0x25000000005

Код ошибки
Модуль	RequestFilteringModule
Уведомление	BeginRequest
Обработчик	StaticFile

\ FailedReqLogFiles

Запрос каталога трассировки
Запрошенный URL	http: // www.biancogianfranco.com:80/agg%20area%20uk/drills/resharpening%20of%20the%20twist%20drill%20bits.pdf
Physical Path	D: \ inetpub \ webs \ biancogianfrancocaom \ agg% сверла \ повторная заточка% 20of% 20the% 20twist% 20drill% 20bits.pdf
Метод входа в систему	Еще не определено
Пользователь входа в систему	Еще не определено

Дополнительная информация:

Это функция безопасности.Не изменяйте эту функцию, пока не полностью осознаете масштаб изменения. Перед изменением этого значения следует выполнить трассировку сети, чтобы убедиться, что запрос не является вредоносным. Если сервер разрешает двойные escape-последовательности, измените параметр configuration/system.webServer/security/requestFiltering@allowDoubleEscaping. Это могло быть вызвано неправильным URL-адресом, отправленным на сервер злоумышленником.

Просмотр дополнительной информации »

Веб-прореживание

Сверло шлифовальное Процедуры: прореживание сети

Интернет Разбавление

На обычном спиральном сверле есть так называемая перемычка.В паутина — это центральная часть тела, которая соединяется с площадками (рис. 1).

Рис.1 Острие спирального сверла

Крайние концы перемычки образуют кромку долота. В толщина полотна неоднородна; он увеличивается от точки к хвостовик (рисунок 2).

Рисунок 2
Толщина полотна увеличивается
к хвостовику сверла.

Режущее действие режущей кромки требует относительно большого количества толчок должен использоваться, чтобы заставить сверло проникнуть в заготовку. Увеличенный величина осевого усилия, необходимого для приведения в движение режущей кромки долота, становится более очевидной, когда сверло затачивают, так как перемычка сверла утолщается по направлению к хвостовику. Мы можем уменьшить силу, необходимую для проникновения сверла, утонение стенки сверла (рис. 3).


Рисунок 3 Прореживание полотна

Наилучший способ утонения стенки сверла — использование станка, оснащенного острие сверла тоньше. Однако возможно утонение полотна сверла вручную. с помощью шлифовальной машины для пьедестала.

Интернет Разбавление на шлифовальном станке на пьедестале

При истончении полотна будьте осторожны, чтобы полотно не было тоньше, чем это было когда оригинал и не мешают режущие кромки сверлить.Начните с чистого, острого шлифовального круга. Держите дрель на приблизительно 35 градусов от осевой линии сверла (Рисунок 4).

Рисунок 4 Удерживание сверла под углом 30 градусов угол

Рисунок 5 Совместите конец полотна с угол колеса.

Совместите угол колеса с концом полотна (Рисунок 5).

Выверните режущую кромку примерно на 10 градусов. Слегка растереть паутина дрели. Вы должны измельчить одинаковое количество каждой паутины, чтобы убедитесь, что точка сверления останется в центре. Постарайтесь держаться подальше от передний край как можно больше.

Модифицированный точка разделения сделана на тумбочке болгарки

Начинающему студенту иногда проще изменила точку разделения вручную, чем при ручном прореживании полотна.В Сверло с разделительной головкой (рис. 6) дает тот же конечный результат: утончение полотна, но на самом деле вы шлифуете пятку или не режущую сторону точка сверления.

Рисунок 6 Точка разделения

Рисунок 7 Угол въезда больше при расщеплении полотна, чем при его истончении.

Начните с чистого острого шлифовального круга.Держите дрель на примерно на 55 градусов от осевой линии сверла (Рисунок 7).

Совместите угол колеса с концом полотна (Рисунок 8). Выверните режущую кромку примерно на 10 градусов от край колеса.

Слегка отшлифуйте пятку сверла, пока не сошлифуете соответствующее количество полотна сверла.

Рисунок 8 Выровняйте конец полотно с углом колеса.

Как сверлить металл: свёрла и приспособления

Виды свёрл по металлу и техника их заточки

Как правильно сверлить металл

Как заточить сверло по металлу

Правильная заточка сверла по металлу. Заточка сверл – подготовительные мероприятия

Правильная заточка сверла по металлу. Заточка сверл – подготовительные мероприятия

Заточка сверл с помощью гайки. Друг подсказал: заточка сверла без специальных приспособлений

Чем же буду пользоваться

Заточка пошла

Приспособление для заточки сверл из гайки. Процесс изготовления

Как заточить сверло без наждака. Как правильно заточить сверло по металлу?

Важнейшие параметры

Некоторые правила заточки сверла

Процесс заточки сверла

Приспособление для заточки сверл из дверной петли. Как облегчить заточку сверл с помощью дверной петли

Технология изготовления

Заточка сверла из гайки. Приспособление для правильного угла заточки сверла

Работа механизма приспособы

Заточка спиральных сверл. Полезные советы

Видео как заточить сверло по металлу

Как заточить сверло с помощью гайки

Самодельные приспособления для заточки сверл – собираем станок своими руками

Варианты изготовления

Как изготовить станок для заточки спиральных сверл

Несколько рекомендаций по выбору наждачных кругов

Приспособление для заточки сверл в домашних условиях

Несколько базовых правил заточки (на примере спиралевидных сверл по металлу):

Какие сверла точить, и как часто?

К вашим услугам мини станки для заточки:

Ручной держатель

Упор для электро-точила

Полупрофессиональные направляющие для любых типов сверл

Электрические машинки для заточки

Промышленное заточное оборудование для металлообрабатывающего цеха

Самодельный инструмент для заточки сверла

Что может понадобиться для работы над приспособлением

Процесс изготовления

Дополнения и улучшения

Смотрите видео

Заточка сверла по металлу своими руками. приспособление и видео — Инструмент Мастер

Основные виды заточки

Виды заточных станков

Рекомендации по выбору бытового станка

Использование станков в домашних условиях

Самодельные приспособления для заточки

Особенности процесса заточки

Рекомендации по использованию станка

Заточка сверла по металлу своими руками (приспособление)

Устройство сверла

Таблица рекомендуемого угла заточки от материала заготовки

Самодельные приспособления для заточки сверл

Угол наклона сверла: индивидуальный подход к каждому материалу

Условия для долгой и активной жизни сверла

Правильная форма заточки – залог эффективной работы

Способы достижения желаемого качества заточки

Гайка, винтик, направленье – вот и все приспособленье

Метизов много не бывает: модернизация гаечного приспособления

Деревянные направляющие для заточки сверл

Профессиональные решения: отличный результат за небольшие деньги

Приспособление для заточки сверл и приспособления к нему +

Какие особенности у точильных станков

Как изготовить приспособление для заточки сверл

Как правильно заточить сверло на станке

Дополнительные приспособления

Приспособление для заточки сверл — Стройщик

Как правильно точить сверла по металлу. Как правильно заточить сверло, и какие должны быть углы рабочей кромки

Как правильно точить сверла по металлу. Как правильно заточить сверло, и какие должны быть углы рабочей кромки

Простая и эффективная заточка сверл. . Заточка сверла на точильном станке.

Заточка сверла из гайки. Приспособление для заточки сверл своими руками: 2 варианта

Шаг №1 — разметка гайки

Шаг №2 — режем по разметке

Шаг №3 — подготовка второй гайки

Шаг №4 — свариваем гайки

Шаг №5 — вставляем сверло

Шаг №6 — точим граней

Wow!Awesome ideas With Drill Bits

Способ №2 – приспособа из дерева

Пошаговая инструкция

Как пользоваться?

Как заточить сверло без наждака. Друг подсказал: заточка сверла без специальных приспособлений
