Картонная опалубка: Картонная опалубка (одноразовая) для свай и колонн купить под заказ в Москве

Автор

Содержание

Картонная одноразовая опалубка — Пакпрофиль

Качественная одноразовая картонная опалубка для круглых железобетонных колонн, колонн различной геометрии (при применении специальных вкладышей), буронабивных свай и обсадных труб для взрывных работ. Она изготовляется из особо прочного картона методом многослойной спиральной навивки на вал с автоматической резкой в размер. В процессе производства — картон по специальной технологии пропитывается водостойким полимерным клеем и получает необходимую прочность после его затвердевания.

Одноразовая опалубка колонн применяется в строительстве, многоэтажных жилых и общественных зданий, коттеджей, торговых центров, концертных залов, спортивных стадионов, точечных фундаментов под любые виды зданий и сооружений, а так же в мостостроении.

Опалубка имеет ряд преимуществ:
  • быстрая установка и удаление;
  • лёгкая и прочная;
  • устанавливается без крана в любом помещении;
  • монтируется и перемещается одним человеком;
  • даёт наилучшее качество поверхности бетона;
  • колонны, изготовленные с помощью этой опалубки, не требуют дополнительных отделочных работ;
  • имеет повышенную теплоизоляцию по сравнению со стальной опалубкой;
  • опалубку можно не удалять в течение длительного времени;
  • возможность поэтапного бетенирования колонн;
  • опалубка изготовлена из экологически безопасного материала;
  • легко утилизируется;
  • возможность использования во всепогодных условиях;
  • не требует дополнительных затрат на установку, снятие, перемещение, транспортировку;
  • на опалубку можно нанести информацию и использовать её в качестве рекламы;
  • низкая стоимость.
Опалубка имеет следующие размеры:
  • внутреннии диаметр от 100 мм до 1000 мм;
  • толщина стенки зависит от диаметра и высоты колонны и составляет от 3мм до 15мм;
  • длина опалубки до 11 метров, длина колонн до 30 метров;
  • одноразовая опалубка, за счет специальных вкладышей, может быть представлена в различных геометрических формах:  круглой, квадратной, прямоугольной, овальной, трапециовидной и др.

Одноразовая картонная опалубка имеет ряд преимуществ по сравнению с обычной прямоугольной опалубкой колонн. Она легкая и прочная, монтируется без крана в любом помещении. Опалубка снабжена специальным разрезным шнуром для распалубки , который работает по принципу застежки «молния». Опалубка не только обеспечивает идеальное качество поверхности, но и позволяет создавать колонны любого сечения и стиля.

Кроме указанных видов исполнения внутренней поверхности, опалубочные трубы могут комплектоваться вклаадышами из пенопласта, с помощью которых сечение опалубки по всей длине можно делать квадратным, прямоугольным, овальным, граненым, треугольным, Т-образным, L-образным или текстурированным.

Можно комплектовать колонны пластиковыми формами для отливки капителей и базк ним. Опалубка  не требует чистки, смазки , много места для складирования, удобная и недорогая.

Применение нашей опалубку существенно сокращает время строительства и снижает финансовые затраты.

Масса опалубки колонн

Варьируется от 1кг до 40 кг/м (в зависимости от диаметра).

Тип внутренней поверхности

Обычная поверхность со спиралевидным узором или гладкая поверхность, достигающаяся с помощью вкладыша из утолщенной пленки ПВХ.

Инструкция по бетонированию
Установка

Опалубка колонн устанавливается строго вертикально.

Крепление нижней части опалубки колонн

Для того, чтобы закрепить нижнюю часть опалубки, возможно использовать, так называемый, деревянный венец, который прочно охватывает трубную опалубку снаружи. При опалубке большего диаметра рекомендуется использовать деревянный венец с цоколем высотой около 10 см.

Крепление верхней части опалубки

Крепление колонн в верхней части осуществляется с помощью муфспециальных т (регулируемая стальная манжета с двумя анкерными стержнями для вертикальной фиксации опалубки). Муфта надежно удерживает трубную опалубку при заполнении бетоном. Легко перемещаемая стальная манжета закрепляется на опалубке с помощью встроенного стопорного винта, после чего крепятся наклонные стойки (раскосы), и опалубка устанавливается вертикально.

Бетонирование

При высоте опалубки колонн до 4 м заполнение бетоном осуществляется с помощью бадьи для бетонной смеси с нормальной скоростью заливки. Если картонная опалубка колонн выше 4 м, бетон должен подаваться по шлангу при помощи бетонного насоса. Рекомендуется уплотнять бетонную смесь изнутри вибратором.

Можно залить колонну  одним движением,однако Вы получите лучший результат, если каждые 50 см будете уплотнять при помощи глубинного вибратора.

Внимание! Вибрировать только изнутри, не снаружи!

Даже при бетонировании колонн до 30 метров, при правильной установке, опалубка выдерживает давление свежего бетона и по надежшости не уступает стальной опалубке.

Распалубка

Распалубка осуществляется спустя 48 часов. Шнур, проложенный внутри опалубки, позволяет быстро (примерно за 10 минут, в зависимости от высоты) удалить опалубку. Достаточно закрепить шнур, например, на ручке молотка и потянуть его сверху вниз, в результате чего шнур разорвет опалубку на две части и Вы легко отделите её от готовой колонны. Также, опалубку можно оставить в качестве временной защиты колонны.

Хранение

Опалубку колонн до применения следует хранить в сухом помещении, недоступном для влажного воздуха и влажного грунта, в вертикальном положение, на ровной поверхности. Не допускать перегибов краев, чрезмерного давления и повреждений. При хранении опалубки не требуется много места.

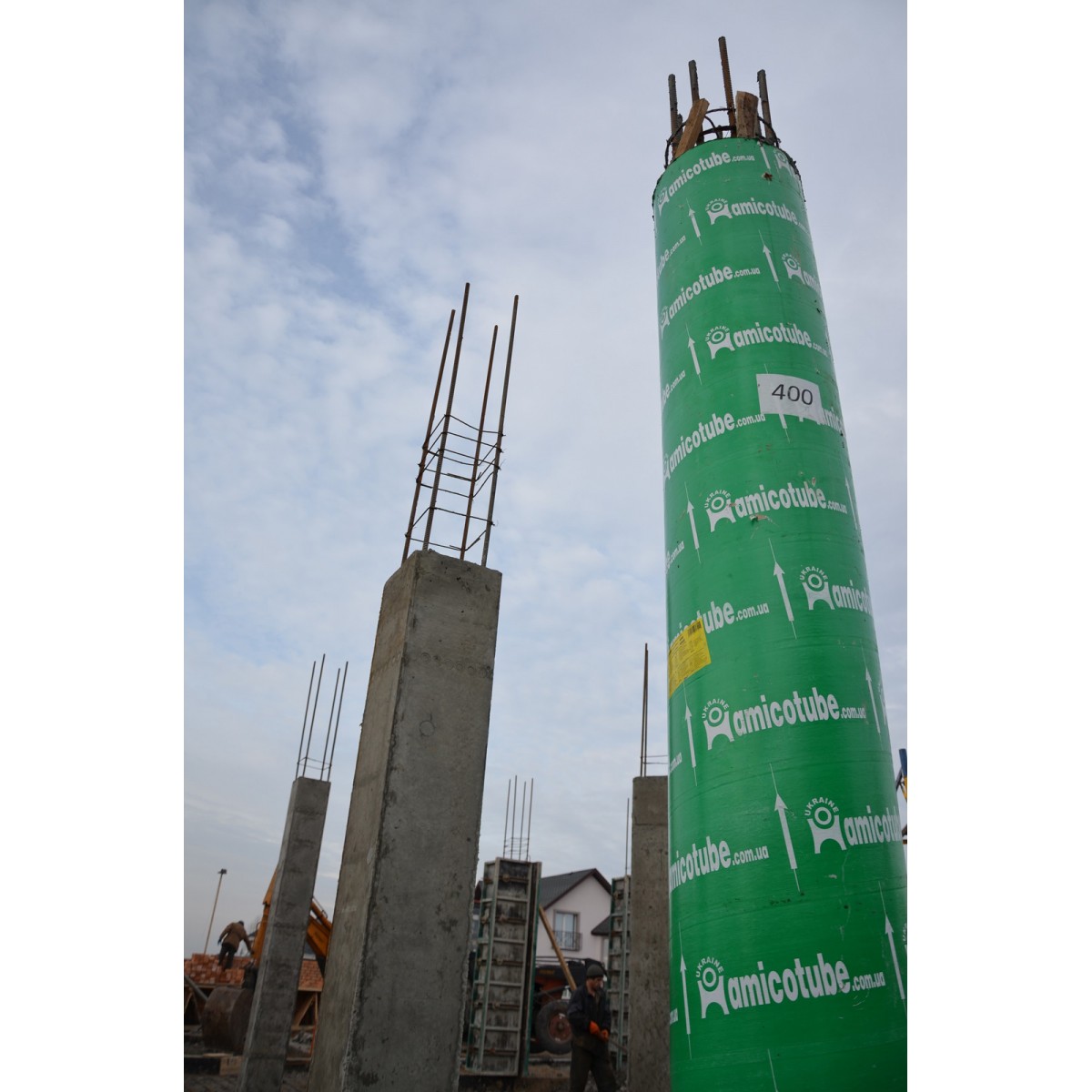

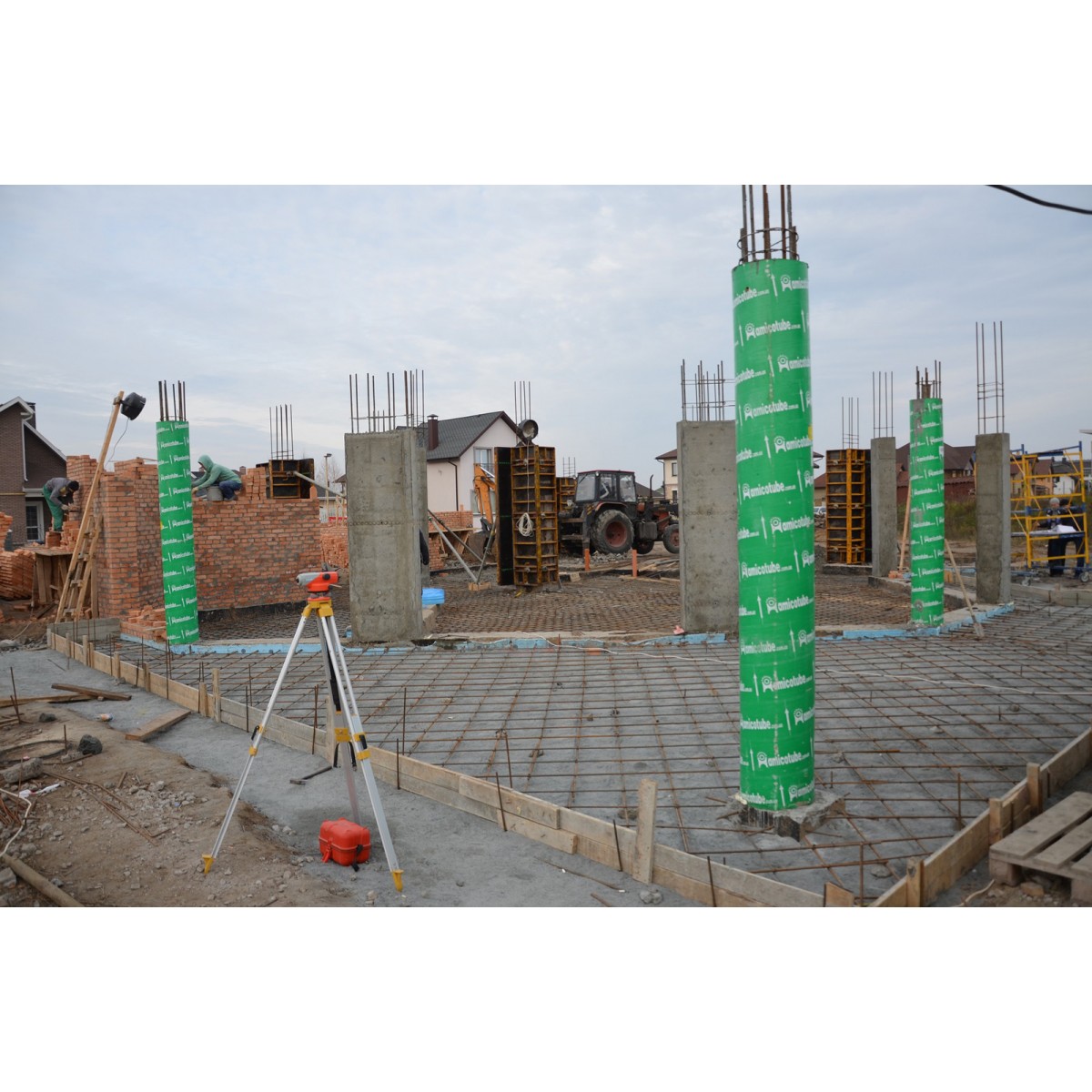

Картонная опалубка для круглых колонн

Что такое картонная опалубка для круглых колонн?

Опалубка из картона для круглых колонн позволяет облегчить и ускорить процесс строительства таких конструкций различного диаметра сечения. Ведь круглые колонны возводятся повсеместно в современных зданиях самого разного назначения, будь-то торговые центры, общественные здания, спортивные стадионы, концертные залы и тд. Поэтому такой тип опалубки востребован и популярен как среди профессиональных строителей, так и людей, желающих обновить и внести особую атмосферу в интерьер личного помещения.

Картонная опалубка для колонн: особенности конструкции и преимущества

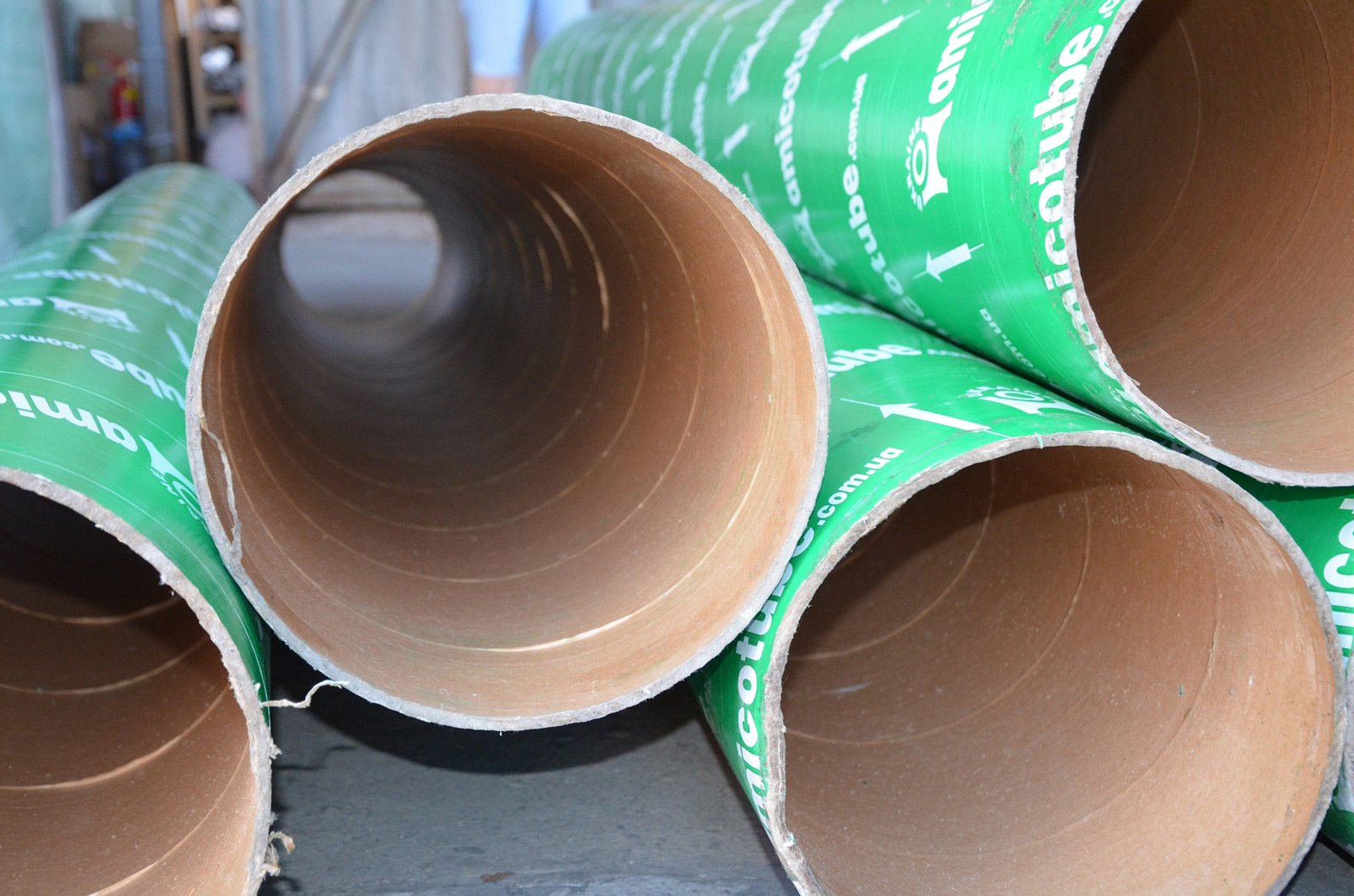

Бумажная опалубка для колонн из картона круглого сечения изготовляется из полимерного сырья и бумаги, обвивающей его несколькими слоями. При этом бумага ламинируется и покрывается водоотталкивающим клеем, что повышает ее износоустойчивость, надежность и прочность после процесса затвердения.

Представленная конструкция способна в полной мере заменить металлические опалубки из полутруб и дает возможность возводить колонны разных размеров.

Компания «Раобуд» позволяет купить картонные опалубки для колонн по доступной цене различной высоты и диаметра. Продукция отличается отменными эксплуатационными и техническими параметрами и имеет ряд особых преимуществ:

  • Легкость монтажа и демонтажа. Одноразовая опалубка для колонн из картона по лояльной цене устанавливается без использования крана и иной подъемной техники. Для ее крепления зачастую достаточно двух венцов. Демонтаж происходит путем вынимания распалубочного шнура, который вмонтирован в изделие.
  • Гладкость конструкции. За счет отсутствия швов колонна после снятия гильзы сразу готова к финишной обработке.
  • Прочность. За счет многослойных покрытий картон становится максимально жестким и не теряет изначальную форму даже под значительным весом бетонного материала.
  • Гильза для круглых колонн благодаря особому покрытию не впитывает воду и иную жидкость, а значит, полностью сохраняет свои качества и форму до конца строительного процесса.

Где в Киеве купить одноразовую картонную опалубку

Выполнить заказ и купить картонную опалубку для колонн можно напрямую на сайте компании «Раобуд». Специалисты фирмы с радостью ответят на все сопутствующие вопросы и проконсультируют по нюансам монтажа и применения системы картонной опалубки по номерам телефона +38 067 440 2353.

Картонная опалубка для: колонн, свай, пустот

Это конструкция для обустройства колонн, изготовленная с учетом требований мировых стандартов и современных строительных технологий. Картонная опалубка представляет собой типичный и бюджетный вариант возведения элементов несущего характера для малоэтажных и высотных объектов. С ее помощью строятся дома, сооружения промышленного предназначения, коттеджи, туннельные участки и мостовые опоры. Легкий вес и оперативность монтажа помогают быстро обустраивать точечные и буронабивные фундаментные основания. Помимо того, картонные опалубочные конструкции часто применяются для заливки свай. Представляют опалубки единой целое, так что времени на их установку много не надо – трубы надеваются на арматурные прутья, как чехлы.

Что это картонная опалубка

Опалубка из картона представляет собой простейшую конструкцию из полимерной основы и бумаги, обвивающей ее несколькими слоями. Нанесенный бумажный слой ламинируется по особой технологии, потом покрывается влагоотталкивающим клеевым составом.

Основной и единственный негативный момент несъемной опалубочной конструкции из картонного материала состоит в том, что на изготовленной поверхности просматривается отпечаток в виде спирали. Когда есть необходимость в получении более качественных результатов, рекомендуется применять опалубку, изнутри обработанную вощеными материалами. И хоть такие опалубки тоже изготавливаются из картонного сырья, стоимость их получается несколько выше, но окончательные результаты это оправдывают в полной мере.

Если требуется получить идеально ровную и глянцевую поверхность, применяют опалубку из картона, внутренние части которой обработаны полимерными составами.

Одноразовая картонная опалубка для колонн и столбчатого фундамента

Одноразовая опалубка постоянных партнёров ЗАО ПромСтройКонтракт — ООО «Яснополянской фабрики тары и упаковки» — является одной из единственных в России производителем по-настоящему качественной и сопоставимой с немецкой одноразовой (т.е. неснимаемой, несъёмной) картонной опалубки для круглых железобетонных колонн, свай буронабивных и обсадных труб для взрывных работ, по низким ценам со склада в Туле.

Российская картонная опалубка колонн, предлагаемая ПСК, изготовляется из особо прочного картона методом многослойной спиральной навивки на вал на новейшем европейском оборудовании по ТУ 5456-007-57389331-2009. В процессе производства — картон по специальной технологии пропитывается водостойким полимерным клеем и получает необходимую прочность после его затвердевания.

Одноразовая опалубка колонн применяется в строительстве (т.е. многоэтажных жилых и общественных зданий, коттеджей, торговых центров, концертных залов, спортивных стадионов, столбчатых фундаментов под любые виды зданий и сооружений, а так же в мостостроении).

Области использования

Сферу применения картонных опалубок можно рассмотреть на примере конструкции Сонотьюб.

Для колонн

Используется при заливке декоративных колонн и колонных элементов несущего характера при строительстве жилых объектов, офисов, автомобильных паркингов. С ее помощью можно возводить опорные столбы для пандусов и больших щитов под размещение рекламы.

Для свай

Картонная опалубка, предназначенная для заливки свай,не позволяет бетонному раствору растекаться, формируя «шляпку гвоздя» у поверхности почвенного состава. Такая особенность позволяет не создавать сцепление грунта и сваи, и вся конструкция во время зимних пучений почвы не разрушается.

Для пустот

С их помощью можно уменьшать массу балок, изготовленных из бетона, мостовых пролетов и плит для кровельного перекрытия. Опалубочный элемент опускается в формы, торцевые участки закрываются заглушками, прижимаются арматурными прутьями, и после этого заливается бетонная масса. В застывшей балке остаются пустотные участки, имеющие аккуратные ровные стенки из картона. По таким каналам разрешается прокладывать кабель, магистрали водопроводной системы, трубки установок для кондиционирования воздуха.

Для фальш-колонн

Такими картонными колоннами декорируют сцены в театрах и на площадках для киносъемок, используют в качестве самостоятельных элементов украшений.

Основные аспекты ТБ по бетонированию

  • Опалубка колонн устанавливается строго вертикально.
  • Для того, чтобы закрепить нижнюю часть опалубки, возможно использовать, так называемый, деревянный венец, который прочно охватывает трубную опалубку снаружи. При опалубке большего диаметра рекомендуется использовать деревянный венец с цоколем высотой около 10 см.
  • Крепление колонн в верхней части осуществляется с помощью специальных муфт (регулируемая стальная манжета с двумя анкерными стержнями для вертикальной фиксации опалубки). Муфта надежно удерживает трубную опалубку при заполнении бетоном. Легко перемещаемая стальная манжета закрепляется на опалубке с помощью встроенного стопорного винта, после чего крепятся наклонные стойки (раскосы), и опалубка устанавливается вертикально.
  • При высоте опалубки колонн до 4 м заполнение бетоном осуществляется с помощью бадьи для бетонной смеси с нормальной скоростью заливки. Если картонная опалубка колонн выше 4 м, бетон должен подаваться по шлангу при помощи бетонного насоса.
  • Рекомендуется уплотнять бетонную смесь изнутри вибратором.

Скорость бетонирования нашей опалубки колонн также заслуживает внимания:

Диаметр трубы, ммСкорость бетонирования, м/час
100 — 3006,0
300 — 4505,0
450 — 6003,5
600 — 12502,5

Обратите внимание, что вибрировать наблюдается только изнутри, не снаружи!
Распалубка осуществляется спустя 48 часов. Шнур, проложенный внутри опалубки, позволяет быстро (примерно за 10 минут, в зависимости от высоты) удалить опалубку. Достаточно закрепить шнур, например, на ручке молотка и потянуть его сверху вниз, в результате чего шнур разорвет опалубку на две части и Вы легко отделите её от готовой колонны. Также, опалубку можно оставить в качестве временной защиты колонны.

Хранение опалубки колонн до применения должно проходить в сухом помещении, недоступном для влажного воздуха и влажного грунта, в вертикальном положение или на ровной поверхности. Не допускать перегибов краев, чрезмерного давления и повреждений.

Цена и условия оплаты согласовывается по каждой конкретной партии заказа, но конечная стоимость продукта гарантированно удивит вас. Закажите расчёт и вы убедитесь в этом! Срок изготовления и доставки заказа возможен в течение 7-10 дней даже зимой.

Виды (круглые, квадратные, овальные, фигурные)

Одноразовые картонные опалубки отличаются своими сечениями, придающими элементам формы круга, квадрата, прямоугольника, создающими декоративные и классические фигуры. Известно несколько разновидностей одноразовых картонных опалубок, и классифицируют их как раз по сечениям:

  • квадратные и прямоугольные опалубки – данную разновидность еще называют складывающимся вариантом. Основные достоинства ее в следующем:
  1. складывающиеся элементы легко перемещаются по всей площадке, отведенной под строительные работы;
  2. сборка конструкции выполняется достаточно быстро, работы выполняются на месте предстоящей заливки;
  3. опалубочная конструкция отличается компактностью, поэтому перевозить ее и хранить можно без особых проблем;
  4. при монтаже высота колонн может достигать тридцати метров;
  5. так как материал опалубки одноразовый, колонны разрешается бетонировать смесью, давление которой составляет 60 кН;
  • опалубка с сечением в форме круга отличается своими преимуществами:

  1. вся конструкция обладает легким весом и высоким уровнем надежности;
  2. такая опалубка удобно устанавливается и при необходимости разбирается;
  3. чтобы дольше сохранялся идеальный вид бетонной колонны, опалубку можно не демонтировать продолжительный период;
  • конструкция с нестандартными сечениями. Их могут изготавливать по индивидуальным заказам, технические показатели при этом нисколько не изменяются. Такие типы опалубок устанавливаются на тридцатиметровую высоту, бетонируются материалом с давлением в 60 кН, сечения их могут варьироваться в пределах от 15 на 15 до 80 на 80 см;
  • картонные опалубки для заливки столбов. Их изготавливают из пергамина – усиленного картонного материала, пропитанного битумом. Пергамин сворачивается в несколько раз, создавая качественный и недорогой опалубочный элемент. С краев картонный материал фиксируется скобами, при этом ножки скрепок должны располагаться с наружной стороны, чтобы в процессе демонтажных работ столбу не наносились повреждения;
  • опалубки из картона для свай буронабивных. Такие фундаментные основания зачастую применяют при строительстве подвальных помещений, а жилые объекты на свайном фундаменте возводятся в регионах вечной мерзлоты. Эти фундаменты выдерживают вес объектов, построенных из любых материалов, только диаметр свай должен быть большим. В таких случаях и пользуются картонными опалубками для колонн, сечение которых составляет сто сантиметров.

Во время строительных работ опалубка из картона является для свайных опор гидроизолирующим слоем.

Что нужно знать о монтаже и демонтаже систем опалубки?

Чтобы выполнить монтаж недорогой в цене одноразовой опалубки круглых колонн, нужно надеть ее на каркас из арматуры и упрочнить специальными кольцами снизу и с сверху конструкции. Затем фиксируют положение монолитного изделия специальными упорами с нескольких сторон. Опорные элементы используются и при наращивании высоты. В это сооружение заливают бетонный раствор, учитывая сроки и объемы заливки. Например, картонные трубы для опалубки диаметром в 100-300 мм бетонируют со скоростью 6 м в час, а формирующие конструкции диаметром от 650 мм — 2.5 м в час.

Демонтаж выполняется также просто. После того, как бетонная смесь наберет 55-70% прочности, формирующие изделие снимают. Для этого нужно дернуть за специальный шнур. Он вмонтирован в слои картонного изделия и скрыт под специальной лентой. Но прежде чем им воспользоваться, снимают упрочняющие кольца и упоры.

Преимущества

Опалубочные конструкции из картона обладают своими достоинствами:

  • их установку разрешается выполнять одновременно с монтажом опалубки, предназначенной для устройства перекрытия. Есть возможность одновременного бетонирования вместе с перекрытиями, потому что нет надобности выжидать, пока бетонный раствор наберет требуемую прочность. Экономия по времени выполнения работ составляет от двух до трех дней на каждый этаж объекта;
  • не расходуются финансовые средства на смазочный материал;
  • после снятия опалубки, залитые колонны не требуют проведения отделочных видов работ. Соответственно, налицо экономия денег;
  • монтажные работы можно выполнять собственными силами, не привлекая специальную технику;
  • складные конструкции с квадратными и прямоугольными сечениями быстро перевозятся транспортными средствами. На одну машину можно погрузить почти полторы сотни элементов, имеющих размеры 40 на 40 на 300 см;

  • на ремонтные работы, хранение, очистку, доставку на строительную площадку расходы не планируются;
  • отработанные элементы опалубки разрешается утилизировать вместе с бытовым мусором;
  • состав материала опалубок отличается устойчивостью к воздействию влажной среды;
  • распалубка выполняется оперативно – достаточно элемент надрезать острым лезвием;
  • состав опалубки и производственный процесс не подразумевают необходимости рукавов внутреннего типа, чтобы предотвращать появление следов на бетонной поверхности.

Опалубка колонн выпускаемая нашим предприятием имеет ряд преимуществ

  • быстрая установка и удаление;
  • лёгкая и прочная;
  • устанавливается без крана в любом помещении;
  • даёт наилучшее качество поверхности бетона;
  • колонны, изготовленные с помощью нашей опалубки, не требуют дополнительных отделочных работ;
  • имеет повышенную теплоизоляцию по сравнению со стальной опалубкой;
  • опалубку можно не удалять в течение длительного времени;
  • опалубка изготовлена из экологически безопасного материала, соответственно проблем с её утилизацией не возникает;
  • не требует дополнительных затрат;
  • на опалубку можно нанести информацию и использовать её в качестве рекламы;
  • низкая стоимость.

Монтаж

Монтажные работы осуществляются по стрелкам, нанесенным на корпусе и направленным вверх. Низ опалубочной конструкции фиксируется к полу шаблоном или венцом из древесного материала. Когда высота одной колонны превышает четырехметровую отметку, необходимо использовать добавочные крепления, при этом фиксация выполняется с шагом в три – четыре метра.

Демонтировать элементы разрешается спустя двое суток, используя для этого шнур, уложенный внутри конструкции. Его конец прикрепляется к любому инструменту и тянется вверх. От этого движения опалубка рвется на две части, которые легко отделяются от колонн.

Демонтаж опалубки

Произвести демонтаж картонной опалубки можно сразу же после застывания бетонной смеси. Но нередко её не снимают до завершения строительных работ, чтобы сохранить поверхность колонн в первозданном виде.

Проведение демонтажа максимально простое. Внутри каждой трубы есть проволочный шнур. Его накручивают на металлический прут или на ручку молотка и тянут вниз. При вытягивании проволоки труба разделяется на две части. Использованные материалы утилизируют обычным способом.

Опалубочные системы из картона – это практичное решение. Их применение позволяет сэкономить средства на покупке материалов и монтаже. Технология установки настолько проста, что с ней справится и неопытный строитель. При установке не потребуется использовать строительную технику. Кроме того, есть возможность получать монолитные элементы, как с гладкой, так и рельефной поверхностью.

Одноразовая опалубка для колонн в Москве – 1-я Опалубочная Компания

Одноразовая картонная опалубка колонн – удобно и выгодно

Нашей компанией предлагается одноразовая опалубка для создания монолитных колонн разных форм. Она изготавливается из картона и характеризуется высокой прочностью при легком весе. Подобные конструкции очень просты в монтаже и демонтаже, с их помощью получаются идеально ровные поверхности. Картонная опалубка для круглых колонн может иметь диаметр в диапазоне 250–1200 мм. При этом высота системы не ограничена. Наша компания готова максимально быстро изготовить под заказ опалубку колонн любого размера сечения (200–800 мм) и высоты, а также фигурных монолитных конструкций. Кроме того, в ассортименте имеется модульная стальная опалубка для круглых колонн.

Дополнительно мы предоставляем услуги по расчету необходимого количества щитов опалубки для конкретного объекта, по доставке и шефмонтажу для контроля над сборкой системы.

Одноразовая опалубка круглых колонн

Картонная опалубка для круглых колонн может иметь диаметр в диапазоне 250-1200 мм. При этом высота системы не ограничена. Подобные конструкции очень просты в монтаже и демонтаже. Они имеют высокую прочность при лёгком весе.

Важно отметить, что при использовании именно таких опалубочных систем, бетонная смесь отлично сохраняет свою температуру, а так же поверхность колонны получается идеально ровной. Это позволяет исключить последующие дополнительные отделочные работы.

ООО «1-Я ОПАЛУБОЧНАЯ КОМПАНИЯ»  готова произвести опалубку из картона под заказ, любого размера и в кратчайшие сроки.

Основные характеристики и преимущества одноразовой опалубки для круглых колонн

  • любой диаметр колонны от 250 до 1200 мм без ограничений по высоте
  • легкость монтажа и демонтажа системы
  • малый вес и высокая прочность
  • идеально ровная поверхность готовой монолитной конструкции, что дает возможность обойтись без дополнительных отделочных работ
  • дополнительный плюс для зимнего бетонирования – опалубка прекрасно сохраняет температуру бетонной смеси

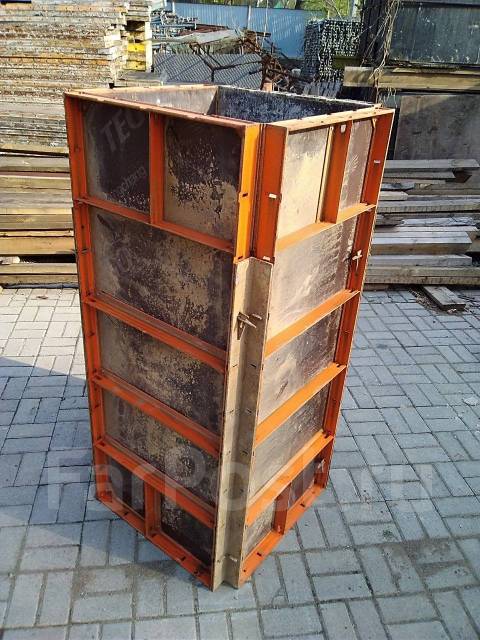

Одноразовая опалубка прямоугольных колонн

Производство прямоугольных монолитных колонн успешно применялось на крупных инфраструктурных строительных объектах. С помощью картонной опалубки можно было получить идеально ровную поверхность и существенно сэкономить на отделочных работах.

Небольшой вес одноразовой конструкции позволял использовать её даже в самых труднодоступных местах. Данная продукция, к сожалению, больше не выпускается!

Одноразовая опалубка фигурных колонн

Одноразовая опалубка для колонн в фигурном исполнении успешно использовалась там, где необходимо было воплотить в жизнь уникальные и необычные архитектурные решения. Такого рода системы могли быть круглыми или квадратными.

После демонтажа картона получалась уже готовая к покраске поверхность с идеальной гладкостью. Увы, но в реалиях 2021 года, одноразовой опалубке фигурных колонн не осталось места. Данный вид опалубки больше не выпускается!

Продукция и услуги

ООО «1-Я ОПАЛУБОЧНАЯ КОМПАНИЯ» предлагает своим клиентам  оборудование и материалы для монолитного строительства. У нас можно купить всё необходимое для возведения монолитного сооружения любой сложности.

Мы являемся официальными дилерами ведущих заводов производителей картонной опалубки. Вся продукция качественная и безопасная, что подтверждается наличием на неё необходимых сертификатов соответствия.

Так же мы предоставляем услуги по расчету необходимого количества щитов опалубки для конкретного объекта и услугу шеф-монтаж, для контроля над сборкой опалубочных систем.

Ещё мы выкупаем старую опалубку, ремонтируем и реставрируем оборудование, а так же предоставляем его в аренду. Нашим клиентам не приходится беспокоиться о доставке приобретенного товара, специалисты нашей службы логистики берут на себя все хлопоты по организации своевременной доставки материалов на объект. Всё гарантированно будет привезено в целости и сохранности в установленные сроки.

Сервис объявлений OLX: сайт объявлений в Украине

Обычные объявления

Найдено 14 387 231 объявление

Найдено 14 387 231 объявление

Хотите продавать быстрее? Узнать как

объектив МИР -1В и МIR-3

Фото / видео » Объективы

2 000 грн.

Договорная

Могрица Сегодня 14:48

ночная лампа, мигающая цветами и вращающаяся. В рабочем состоянии.

Предметы интерьера » Светильники

350 грн.

Украинское Сегодня 14:48

Женский лыжный костюм Zero RH+. Размер S . Новый! Оригинал.

Одежда/обувь » Женская одежда

4 500 грн.

Ивано-Франковск Сегодня 14:48

Стол дерево массив гевея

Спорт / отдых » Настольные игры

2 900 грн.

Договорная

Вышгород Сегодня 14:48

Металлические конструкции, изделия. Изготовление металлоконструкций.

Строительство / ремонт / уборка » Cтроительные услуги

Бровары Сегодня 14:48

Продам осінні черевики терміново!

Одежда/обувь » Женская обувь

500 грн.

Дроговиж Сегодня 14:48

Кенгурятник для Volkswagen Tiguan 2016-2020

Автозапчасти и аксессуары » Аксессуары для авто

3 000 грн.

Винница, Замостянский Сегодня 14:48

Аренда 2-этажного дома 160 м2 в Гнедине, Бориспольский р-н

Дома » Долгосрочная аренда домов

46 373 грн.

Гнедин Сегодня 14:48

Продам 2 комнатную квартиру с видом на море на Марсельской

Квартиры » Продажа квартир

872 912 грн.

Одесса, Суворовский Сегодня 14:48

Вилка + заземлення

Строительство / ремонт » Электрика

500 грн.

Бабаи Сегодня 14:48

Двигатель с Германии опт мотор дизель 1. 9 бензин Движок мотори Шрот 2

Автозапчасти и аксессуары » Автозапчасти

8 184 грн.

Договорная

Яворов Сегодня 14:48

Continental Premium Contact 6 SSR 225/55/17

Шины, диски и колёса » Автошины

1 250 грн.

Киев, Деснянский Сегодня 14:48

Фасадна ділянка траси М12 Немирів Поле чудес

Земля » Продажа земли

190 950 грн.

Киев, Днепровский Сегодня 14:48

Зарядка ASUS Зарядное устройство для ноутбука asus 19 Подбор по модели

Ноутбуки и аксессуары » Аксессуары для ноутбуков

159 грн.

Киев, Шевченковский Сегодня 14:48

Визитниця карточки кипер портмоне хранения зберігання візитки 24 шт

Аксессуары » Другие аксессуары

99 грн.

Львов, Галицкий Сегодня 14:48

Seat Leon на розбор Сеат Леон запчасти Шрот VAG AXP AUS BCA AKL BFQ 1M

Автозапчасти и аксессуары » Транспорт на запчасти

15 140 грн.

Яворов Сегодня 14:48

BUICK ENCORE Дверь передняя левая 2017-18 42741560

Автозапчасти и аксессуары » Автозапчасти

14 730 грн.

Новоукраинка Сегодня 14:48

Коробка от брендовой косметики CHARLOTTE TILBURY

Красота / здоровье » Косметика

150 грн.

Киев, Оболонский Сегодня 14:48

88 Продам шины резину зимние шины 215/55R16 , 215/55/16 2155516

Шины, диски и колёса » Автошины

989 грн.

Договорная

Днепр, Центральный Сегодня 14:48

Fiat stilo на розбор 1. 6 бензин 182B6000 шрот Стіло колір 823 Стило

Автозапчасти и аксессуары » Транспорт на запчасти

15 140 грн.

Договорная

Яворов Сегодня 14:48

Натуральный финский песец автоледи песцовая шуба чернобурка кролик

Одежда/обувь » Женская одежда

3 900 грн.

Харьков, Шевченковский Сегодня 14:48

Жіночі шкіряні кеди

Одежда/обувь » Женская обувь

200 грн.

Киев, Дарницкий Сегодня 14:48

Угловой диван [BELLAJIO] ПОД ЗАКАЗ!!!

Мебель » Мебель для гостиной

22 200 грн.

Харьков, Московский Сегодня 14:48

Продам 2-х комн. квартиру ул. Цитрусовая 3/9, 31 500$.

Квартиры » Продажа квартир

859 273 грн.

Запорожье, Шевченковский Сегодня 14:48

Днепровский р-н, ЖК Новый Автограф DIM продажа 1-к квартиры 54м2

Квартиры » Продажа квартир

2 611 016 грн.

Киев, Днепровский Сегодня 14:48

Диван с ортопедическим матрасом

Мебель » Мебель для спальни

3 800 грн.

Киев, Голосеевский Сегодня 14:48

Різноробочий на пилораму

от 9 000 грн. до 12 000 грн./за месяц

Боровая Сегодня 14:48 Постоянная работа Полный рабочий день

Без фото

Акваріум для хомячка чи іншої тваринки (каркас з нержавійки)

Животные » Зоотовары

350 грн.

Договорная

Трускавец Сегодня 14:48

Зимові шини б/у 4шт. Austone Skadi SP-901 195/55 R16

Шины, диски и колёса » Автошины

950 грн.

Львов, Франковский Сегодня 14:48

Петушок мягкая игрушка

Детский мир » Игрушки

40 грн.

Киев, Шевченковский Сегодня 14:48

Магнитофон Panasonic

Аудиотехника » Магнитолы

600 грн.

Шостка Сегодня 14:48

Mazda 626 GF GW (2000–2003) Торпедо Торпеда Рестайл!

Автозапчасти и аксессуары » Автозапчасти

1 000 грн.

Ладыжин Сегодня 14:48

Субару Легаси модель 2019г

Легковые автомобили » Subaru

406 450 грн.

Киев, Шевченковский Сегодня 14:48

TO Земельный участок 10 соток по улице Кольцевой возле Эпицентра

Земля » Продажа земли

286 424 грн.

Чернигов Сегодня 14:48

Подшипник корпусный UCP-UC timken mgk srbf 205 206 207 208 Німечина ПЛ

Запчасти для транспорта » Запчасти для спец / с. х. техники

100 грн.

Хмельницкий Сегодня 14:48

Mazda Premacy 323 BJ рулевая рейка рульова рейка CB07

Автозапчасти и аксессуары » Автозапчасти

1 400 грн.

Ладыжин Сегодня 14:48

Mazda 6 gg TDI RF5C двигатель в розбор поршня гбц тнвд поддон кришка

Автозапчасти и аксессуары » Автозапчасти

500 грн.

Ладыжин Сегодня 14:48

Mazda 626 GF GW (1997–2003) 2.0 didt Полуось привод ШРУС полуось

Автозапчасти и аксессуары » Автозапчасти

1 400 грн.

Ладыжин Сегодня 14:48

Ford Probe 2 Замок зажигания запалення с колонкой

Автозапчасти и аксессуары » Автозапчасти

1 400 грн.

Ладыжин Сегодня 14:48

Формирователи картонных колонн | Монотуб Д.Д.

Независимо от того, используете ли вы железобетонные колонны как часть структурного каркаса вашего здания или в качестве завершающего декоративного штриха, отливка легко выполняется с помощью картонных формирователей колонн. Быстрые и простые в использовании, они оставляют идеальную поверхность — идеально, если колонны будут выставлены на обозрение.

Что такое формирователи колонн?

Картонные формирователи колонн — это одноразовая опция, предназначенная для ускорения строительства. Формы покрыты водостойкими материалами, чтобы удерживать бетон на месте, когда он принимает желаемую форму.Гораздо меньше затрат времени — и гораздо более рентабельно — по сравнению с традиционным формованием колонн, использование формовщика колонн — самый простой способ выполнить отливку железобетонных столбов на месте.

В Precon Products вы найдете формирователи колонн различных форм и текстур, с возможностью изменения их размера в соответствии с вашими требованиями. Это обеспечивает одинаковую длину, диаметр и поверхность в каждом случае.

Зачем нужны картонные формирователи колонн?

Легкий и простой в обращении, нет необходимости использовать кран для перемещения картонного каркаса колонн на место.Их установка не займет много времени, и их легко удалить, как только бетон застынет. Такая простота использования может в геометрической прогрессии ускорить создание рабочих мест. Лучше всего то, что их простота и изобилие означает, что строители могут создать несколько бетонных столбов в течение одного дня.

Поскольку они одноразовые, их не нужно чистить и организовывать обратную транспортировку, и вам не нужен разделительный состав для бетона, чтобы удалить его с готового продукта. Многие формирователи столбцов, такие как Monotub Speed, имеют встроенные молнии, чтобы сделать процесс еще проще.В противном случае вы можете содрать картон ножом.

Какие формы бывают формирователи колонн?

Формирователи колонн бывают трех стандартных форм. Формирователи круглых колонн используются для создания закругленных колонн, в то время как квадратные и прямоугольные формы лучше всего подходят, если вы предпочитаете колонны с острыми краями. Чаще всего используются круглые и круглые формовщики колонн, такие как стандартный Monotub DD. Формирователи колонн квадратного и прямоугольного сечения обычно представлены в одной круглой трубе со вставками из полистирола для достижения желаемого углового эффекта.

Могут ли формирователи колонн создавать различные текстуры?

В то время как нетронутая отделка является самой популярной, производители часто предлагают множество различных вариантов текстуры. Гладкие формы оставляют идеальную ровную поверхность — иногда с одним или двумя маленькими пузырями — в то время как спиральная отделка оставляет тонкие отметины на готовой бетонной колонне. Использование формы обеспечивает идентичную отделку всего строительного проекта, что особенно желательно, если колонны будут выставлены на обозрение.

Как использовать формирователи колонн

Картонные формирователи колонн легкие и простые в использовании. Просто разместите их там, где должна идти колонна, и залейте цемент внутрь. Как только он затвердеет, формирователь колонки можно удалить. Из-за особенностей продукта колонкообразователи всегда водонепроницаемы. Это означает, что не нужно спешить снимать их с закаленной колонны, так как они легко выдерживают неблагоприятные погодные условия на строительных площадках.

Какие марки производят формирователи колонн?

Несмотря на то, что на рынке существует множество производителей формовочных машин для колонн, Precon Products гордится тем, что является единственным британским дистрибьютором картонных формователей колонн Monotub.Если вы хотите узнать больше о Monotub или картонных формирователях колонн в целом, свяжитесь с нами.

Formatube — Actech International

  • Легкий вес
  • Всепогодный
  • Экологичность
Для чего используется Formatube?

Formatube ™ — это картонная труба, специально разработанная для использования строителями для заливки бетонных колонн над или под землей или может использоваться в земле для предотвращения обрушения почвы при копании.’

Наружная поверхность Formatube ™ пропитана пластиковым покрытием для водонепроницаемости . Внутренняя часть покрыта масляной облицовкой для предотвращения прилипания бетона к трубе, а позволяет быстро снимать , в результате чего остается гладкая бетонная колонна с прямыми линиями. В таблице ниже показаны различные размеры Formatube, которые может предложить Actech.

Как пользоваться Formatube?

Formatube ™ — это экономичный метод и простой в использовании продукт, предназначенный для вертикального монтажа, требующий минимальных распорок при использовании в качестве бетонной опалубки для подземных или надземных колонн. Бетон заливают в картонную гильзу и дают застыть . После того, как бетон затвердеет, с снимается арочная плита , чтобы обнажить колонну с очень хорошей отделкой.

Plastitube представляет собой пластиковую прокладку, устанавливаемую внутри картонной трубы Formatube для удаления спиральных следов на бетоне и придания отделке класса 1 , оставляя гладкую поверхность на бетонной колонне, которую можно непосредственно окрашивать.

Каковы преимущества Formatube?
  • Подходит для строительства круглых колонн

  • Очень простой в обращении и быстрый в использовании

  • Низкая стоимость

  • Наружное водонепроницаемое пластиковое покрытие

  • Внутреннее масляное покрытие для облегчения снятия изоляции

  • Дополнительная пластиковая вставка

  • Биоразлагаемый

Код Описание и диаметр (мм) Длина (м)
41F0150 Formatube 150 4
41F0200 Formatube 200 4
41F0250 Formatube 250 4
41F0250-3 Formatube 250 3
41F0300 Formatube 300 4
41F0300-3 Formatube 300 3
41F0350 Formatube 350 4
41F0350-3 Formatube 350 3
41F0400 Formatube 400 4
41F0400-3 Formatube 400 3
41F0450 Форматная трубка 450 4
41F0500 Formatube 500 4
41F0600 Formatube 600 4
41F0650 Formatube 650 4
41F0700 Formatube 700 4
41F0750 Formatube 750 4
41F0800 Formatube 800 4
41F0900 Formatube 900 4
41F1200 Formatube 1200 4

Теги: Заливка бетона, Опалубка, Бетонные колонны, Экологичность, Биоразлагаемость, Бетонная опалубка

Fab-Form Fast Tube | Формовочная ткань для бетонных колонн и пилястр в MA

Почему Fast-Tube ™ — это продукт для экологичного строительства?

Устойчивые и экологичные здания начинаются с фундамента, который сводит к минимуму строительные отходы и является экономически эффективным.Fast-Tube ™ обеспечивает и то, и другое.

1 — Сохраняет природные ресурсы

Один рулон Fast-Tube ™ диаметром 10 дюймов образует пятнадцать 8-футовых колонн, но весит всего 17,1 фунта и занимает место в портфеле. Аналог в картонных тубах весит около 150 фунтов. и занимает почти 90 кубических футов. Такая экономия места и веса приводит к энергоэффективности на всех этапах производства и распределения. Поскольку картонные колонны изготавливаются короткой длины, на стройплощадке обычно бывает 25% отходов, поскольку подрядчик обрезает трубу до необходимой высоты.Когда картон снимается, весь этот материал отправляется на свалку. Stripped Fast-Tube ™ перерабатывается в качестве подкладной мембраны.

2 — способствует получению баллов USGBC LEED®

Fast-Tube ™ помогает в семи областях, включая:

Хранение и сбор вторсырья

  • Бетонные колонны из картона не являются экологическими из-за чрезмерной транспортировки, хранения и отходов. 100% картонных туб отправляется на свалку.Тканевые формы перерабатываются в качестве подкладной мембраны, обеспечивая ценность для жизни дома. Кроме того, тканевые формы колонн составляют примерно 10% веса и только 1% объема, что обеспечивает эффективность всех процессов производства и распределения.

Управление строительными отходами: отвлечение 50% от захоронения

  • Fast-Tube ™ перерабатывается как подкладная мембрана, при этом материал не отправляется на свалку. А картонные формы столбиков 100% отправляются на свалку.

Долговечное здание

  • Fast-Tube ™ предотвращает быстрое увлажнение бетона в колонне, что приводит к более прочному и долговечному бетону.
  • Recycled Fast-Tube ™ используется в качестве подкладной мембраны для устранения поднимающейся влаги, тем самым предотвращая разрушение конструкции здания и внутренней отделки из-за плесени и сырости.

План управления качеством воздуха в помещении при строительстве: во время строительства

  • Recycled Fast-Tube ™ используется в качестве подкладной мембраны, которая действует как постоянная мембрана, предотвращая подъем влаги через бетон и внутрь здания.Повышенный уровень влажности связан с плесенью и распространением других болезнетворных микроорганизмов, переносимых воздухом в помещении, которые напрямую влияют на здоровье человека.

Инновационная эффективность, не рассматриваемая в стандарте LEED®

  • Тканевая опалубка для бетонных колонн — это радикальное новшество по сравнению с жесткими картонными формами. Эта технология не только более эффективна, чем картон, но и предлагает постоянные преимущества в качестве мембраны под плитами для жителей здания на протяжении всего срока службы конструкции.
3 — Включено в список GreenSpec®

GreenSpec® — это уважаемый каталог экологически чистых продуктов, созданный BuildingGreen, Inc. Компания не взимает плату за размещение объявлений или за процесс проверки, а также не принимает рекламу. Поскольку их ресурсы полностью поддерживаются по подписке, они обладают полной редакционной независимостью и целостностью, предоставляя информацию, которой можно доверять.

«GreenSpec — лучший ресурс в моей коллекции руководств по устойчивым продуктам, и я часто обращаюсь к нему в своих собственных проектах и ​​когда даю рекомендации другим.»

Грант Кросби, исторический архитектор, Служба национальных парков (регион Аляска).

4 — Обеспечивает более сухую и здоровую среду в помещении

Stripped Fast-Tube ™ перерабатывается в качестве мембраны под плитами, предотвращая проникновение влаги через бетон плиты в дом. Это предотвращает рост плесени и грибка во влажной среде, которые могут вызвать тяжелые респираторные инфекции и аллергические реакции. Бетон «гигроскопичен», то есть влага из грунта проникает сквозь бетонную плиту внутрь здания.Recycled Fast-Tube ™ — это пароизоляция, препятствующая впитыванию влаги.

Картонная опалубка колонн Tbt [PDF]

* В предварительном просмотре отображаются только некоторые случайные страницы руководств. Вы можете скачать полный контент через форму ниже.

Опалубка Direct International

Тел: 0151 532 0179 [адрес электронной почты защищен] www.formworkdirect.co.uk

Опалубка колонн из картона с алюминиевым покрытием

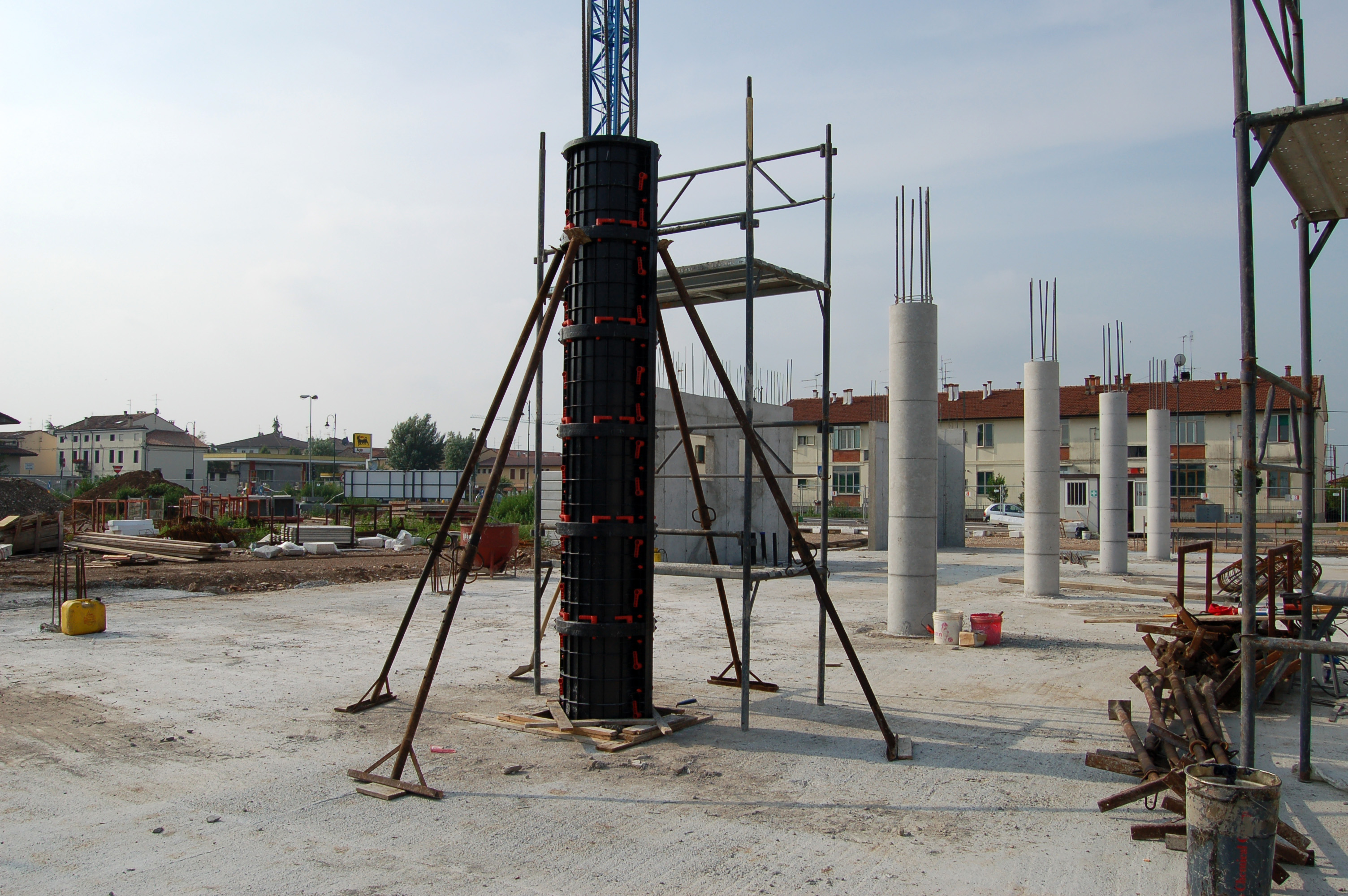

Опалубка для круглых колонн

Опалубка для круглых колонн Опалубка для круглых колонн TBT идеальна для создания цилиндрических колонн в любой строительный объект.Благодаря производственному процессу круглая опалубка колонн TBT полностью водонепроницаема, что обеспечивает большую гибкость при хранении на месте даже в самых экстремальных условиях. Кроме того, он невероятно легкий. Например, колонна 3000 x Ø300 мм весит всего 6 кг.

Круглая опалубка для колонн TBT невероятно проста в использовании благодаря стальной проволоке, вставленной в форму, что делает ее быстрым и легким в использовании. После использования его также можно использовать в качестве защитного покрытия, чтобы предотвратить появление пятен, повреждений и т. Д.Он доступен в двух вариантах отделки: с гладкой поверхностью и с эффектом спирали, и доступен в широком диапазоне размеров, чтобы удовлетворить все потребности проекта, и может быть настроен на широкий выбор длины, что позволяет адаптировать его к любой работе. Ø150 мм Ø550 мм

Ø200 мм Ø600 мм

Ø250 мм Ø650 мм Ø950 мм

Ø300 мм Ø700 мм Ø1000 мм

Ø350 мм Ø750 мм Ø1100 мм

Ø400 мм Ø800 мм Ø1200 мм

Столбец

Столбец Ø800 мм Ø1200 мм

Столбец Ø800 мм Ø1200 мм

идеальное решение для производства квадратных и прямоугольных колонн.Он обеспечивает гладкую поверхность бетона без стыков благодаря непрерывной фольге внутри колонны. Угловая фаска всегда имеет одинаковую ширину 32 мм независимо от сечения колонны. Как и TBT Circular, квадратная опалубка колонн TBT полностью водонепроницаема, что обеспечивает большую гибкость при хранении на открытых площадках даже в самых экстремальных условиях. Его легко демонтировать, поскольку внутренний лист не прилипает к бетону, а это означает, что один оператор может снять колонну с минимумом инструментов и без добавок или химикатов.Опять же, как и наша опалубка для круглых колонн, наша опалубка для квадратных колонн работает быстро, легко и безопасно благодаря вставке из стальной проволоки для снятия изоляции. После использования ее также можно использовать в качестве защитного покрытия для предотвращения пятен и повреждений и т. Д. Опалубка для квадратных колонн TBT доступна в 93 различных квадратных и прямоугольных размерах от 150 x 150 мм до 800 x 800 мм. Возможны все комбинации, кратные 5 см, и могут быть изготовлены определенные секции в соответствии с потребностями проекта. Опалубка для колонн квадратного сечения TBT также доступна с квадратными углами.

Опалубка квадратной колонны (углы) Опалубка квадратной колонны для углов TBT Опалубка квадратной колонны также доступна для угловых колонн. Обладая всеми качествами и преимуществами обычной опалубки для квадратных колонн TBT, наша опалубка для угловых колонн также обеспечивает минимальное расстояние между стыками.

Квадратная опалубка колонн (складная) Квадратная складывающаяся опалубка колонн Наш ассортимент квадратной опалубки колонн также бывает складной. Обладая всеми характеристиками нашей линейки опалубки для колонн, она имеет дополнительное преимущество, заключающееся в том, что она занимает очень мало места по сравнению с другими стандартными опалубками для колонн, предлагая до 70% меньше места, которое можно использовать как при хранении, так и при транспортировке.

Опалубка колонн Classic

Classic 1

Classic 2

Classic 3

Classic 4

Classic 5

Classic 6

Вес (кг) A 1.50 B 1.87 C 2.24 D 2.61 E 2.99 F 3.35 G 3.72 H 4,09 I 4,46

Длина секции (мм) 200250300350400450500550600

Формовочная опалубка колонны Вес (кг)

Длина (мм)

Вес (кг)

Длина (мм)

A

5,50

200

Факс

25.50

450

B

8,38

250

G

28,86

500

C

9,42

300

H

30,52

H

30,52

I

33,90

600

E

22,12

400

A

4,70

200

F

22,12

450

8

38

250

G

23.80

500

C

9.42

300

H

25.50

550

D

10.46

10.46

000

E

11,48

400

A

2,64

200

F

9,42

450

B

3,28

250

100002 G

6

500

C

4,70

300

H

11,48

550

D

5,50

350

I

6002

A

3,28

200

F

11,48

450

B

4,70

250

G

12,52

500

C

C

8

300

H

22,12

550

D

9,42

350

I

23.80

600

E

10.46

000

000

0003

000

000

F

10,46

450

B

4,70

250

G

11,48

500

C

5,50

300

H2

550

D

8,38

350

I

22,12

600

E

9,42

400

A

3,28

000

000,4

B

4,70

250

G

11,48

500

C

5,50

300

H

12,52

550

D 9000.38

350

I

22,12

600

E

9,42

400

Формовка 1

Формовка 2

Формовка 3

Формовка 4

Формовка 4

Формование 6

Формирователи основания

Свяжитесь с нами

Формирователи бетонного основания Формирователи бетонного основания TBT используются для создания бетонных оснований с гладкой сплошной отделкой. Основания TBT экономичны и легко хранятся.Их невероятно легкий и гибкий дизайн позволяет формировать основания различного диаметра. Формирователи основы TBT можно использовать для 10 заливок, просто заменив футеровку из фольги.

Чтобы получить полный ассортимент нашей продукции, свяжитесь с нами и запросите брошюру: Formwork Direct International Ltd. Тел: 0151 532 0179 71-83 Derby Road, электронная почта: [электронная почта защищена] Liverpool Merseyside L20 8LW Или посетите нас по адресу:

www. formworkdirect.co.uk

: Самоуплотняющийся бетон с высокими эксплуатационными характеристиками :: Самоуплотняющийся бетон SCC и высокотекучий бетон ::

дополнительных тем | давление опалубки | надежность | тестирование новинок


полевые наблюдения и масштабные испытания | лабораторные тесты | факторы смеси, влияющие на давление
моделирование давления | резюме | ссылки

Основная область исследования SCC — это понимание давления в опалубке.Положения действующего руководства ACI по бетонной практике (то есть ACI 347R) конкретно не касаются SCC, но рекомендуют, чтобы опалубка, если не был доступен метод, основанный на соответствующих экспериментальных данных, выдерживала полный гидростатический напор жидкого бетона. Это руководство обычно ограничивает подрядчиков использованием коротких стен или чрезвычайно прочной опалубки. Таким образом, существует большая потребность в лучшем понимании давлений, которые на самом деле наблюдаются при монтировании на месте в полевых условиях.Необходимы дальнейшие исследования, чтобы можно было разработать уравнения для надежного прогнозирования давления в опалубке для диапазона скоростей разливки и для расчета допустимых скоростей разливки на основе прочности опалубки. Как и в случае с обычным бетоном, существует множество факторов, определяющих давление, оказываемое SCC, в том числе: жесткость невозмущенного SCC, скорость заливки, высота опалубки, температура, вибрация и восприимчивость бетона к возмущениям. Дополнительная трудность заключается в отсутствии стандартных методов исследования давления в опалубке в полевых условиях или в лаборатории.

Ведущие авторы:

Б. Берч и Д. Ланге, Иллинойсский университет

Автор, внесший вклад:

К. Хайят, Шербрукский университет

Полевые наблюдения и крупномасштабные испытания

Многие лабораторные эксперименты и полевые испытания показали, что разливы SCC не создают полного гидростатического давления в нижней части конструкции.Испытания, проведенные Vanhove и Djelal (2002), показали максимальное давление 64% от максимального гидростатического давления для стены, установленной на 25 м / ч сверху, и максимум 68% от максимального гидростатического давления для стены, размещенной на 19,5 м / ч с помощью откачка снизу стены. В их исследовании максимальное давление было обнаружено не у основания стены, а на высоте 1,5 м. Максимальное гидростатическое давление определялось по общей высоте конструкции.

Испытания также проводились на полевых установках.Стена высотой 28 футов была построена в лаборатории структур Иллинойского университета в Урбане-Шампейне. Стена была создана из материала SCC и залита за одну непрерывную заливку продолжительностью около семи часов. Было обнаружено, что только в пределах четырех верхних футов уложенного бетона было зарегистрировано давление, приближающееся к полному гидростатическому давлению. Максимальное достигнутое давление составляло 5,5 фунтов на квадратный дюйм, что составляло лишь примерно 20% от максимального гидростатического давления в точке измерения. Эта стена заполнялась относительно медленно, максимум 5.5 футов / час из-за больших размеров конструкции (5 футов в толщину, 80 футов в длину и 28 футов в высоту). Стена требовала 415 кубических ярдов материала. Была изготовлена ​​сопутствующая испытательная колонка, которая включала заполнение колонны высотой 10,5 футов. Колонка заполнялась со скоростью 60 футов / час, и максимальное давление измерялось на расстоянии одного фута от дна. Максимальное зарегистрированное давление составляло 80% от гидростатического давления. Стена и колонна были заполнены с помощью бетононасоса, и материал имел целевой осадочный поток 28 дюймов, но варьировался в течение дня от 23.От 5 до 29 дюймов во время заливки, а плотность материала составляла 151 фунт / фут3.


Рис. 1. Давление, которое SCC оказывает на опалубку с течением времени

Большой проект реконструкции в Пеории, штат Иллинойс, включал строительство множества новых подпорных стен. Проект строится с SCC для стен. Некоторые из этих стен были оборудованы манометрами для изучения развития давления на опалубку.На рисунке 1 показаны результаты одной такой стены. Один датчик был размещен на 1,5 футах от дна стены, а второй датчик был размещен на 6,5 футах от дна стены. Первый час заливки проходил со скоростью 9 футов / час, второй час — со скоростью 4,5 футов / час, а в последние часы — медленнее. Нижний датчик достиг максимального давления 7 фунтов на квадратный дюйм, тогда как гидростатическое давление должно было составить 20 фунтов на квадратный дюйм. Кроме того, максимальное давление было достигнуто задолго до завершения заливки. Также важно отметить, что в какой-то момент заливки дополнительный бетон в стене не вызывал повышения давления, о чем свидетельствует максимальное давление, возникающее чуть более часа во время заливки, которая длилась 4 часа.

верх

Лабораторные испытания


Рисунок 2. Пример результатов Университета Шербрука

Существует несколько способов изучения давления опалубки с помощью SCC в лаборатории. Один метод, используемый исследователями из Университета Шербрука и Университета Иллинойса в Урбана-Шампейн (UIUC), использует трубку из ПВХ с датчиками, установленными на трубке. Исследователи обоих университетов используют диафрагменные датчики, которые измеряют общее давление и находятся в физическом контакте с бетонным материалом во время испытания.Эти экспериментальные устройства используются для изучения падения давления во времени. Датчики размещены на разной высоте, и в каждом университете используются столбцы разной высоты. На рисунках 2 и 3 показаны результаты различных смесей из тестов, проведенных в Шербруке и UIUC, соответственно.


Рисунок 3. Пример результатов UIUC

Альтернативная лабораторная установка используется исследователями Северо-Западного университета. В их испытательном аппарате используется короткая бетонная колонна длиной 300 мм в стальной форме.На рис. 4 представлена ​​их испытательная установка. Нагрузочная рама используется для приложения нагрузки к верхней части бетонной колонны, чтобы имитировать эффект гораздо большей бетонной колонны. Это также может привести к увеличению нагрузки с течением времени для имитации различных скоростей разливки. Цилиндр имеет две ячейки давления, установленные по бокам. Один используется для измерения общего горизонтального давления, а второй датчик используется для измерения давления поровой воды. Общая процедура состоит в том, чтобы заполнить цилиндр, а затем приложить все возрастающую нагрузку до заранее определенной максимальной нагрузки, представляющей определенную высоту колонны.Эта нагрузка сохраняется в течение нескольких часов, чтобы имитировать окончание заполнения и состояние покоя материала.


Рис. 4. Лабораторная установка Северо-Западного университета

В ходе многих лабораторных испытаний было установлено, что конкретный материал, выбранный для опалубки, имеет большое значение при изучении давления в опалубке. Первоначальные испытания в UIUC были выполнены с использованием картонных трубок, которые могут использоваться в полевых условиях для заливки колонн. Это оказалось проблематичным при изучении давления опалубки.Картон впитывает влагу из бетона и набухает. Это небольшое смещение датчика приводит к потере контакта датчика с бетоном, что приводит к ошибочным измерениям бокового давления на опалубочный материал. Сравнение простой картонной трубки, одной с пластиковым вкладышем, и двух конфигураций труб из ПВХ показано на рисунке 5.


Рис. 5. Влияние материала опалубки на измеренное боковое давление

верх

Факторы смеси, влияющие на давление

Многие факторы могут повлиять на давление в опалубке, создаваемое в процессе заливки SCC.Эта идея ничем не отличается от идеи для обычного бетона. Просто чем быстрее будет заливаться материал, тем больше будет максимальное давление опалубки. Как правило, давление в опалубке связано с тиксотропными характеристиками SCC. SCC, который является сильно тиксотропным, то есть быстро загустевает, когда материал останавливается, будет демонстрировать более быстрое падение давления, и более низкие общие давления будут наблюдаться во время строительства.

К другим факторам, влияющим на давление опалубки, относятся температура смеси и присутствие модифицирующих примесей схватывания.Как и следовало ожидать, смеси с замедляющими добавками будут испытывать более медленное падение давления и более высокое максимальное давление, тогда как смеси с ускоряющими добавками будут демонстрировать более быстрое падение давления и более низкое максимальное давление. На рис. 6 показаны данные о влиянии температуры смеси на падение давления в опалубке. Как и следовало ожидать, более теплые смеси демонстрировали более быстрое падение давления. Ускоренные добавки также приводят к более быстрому падению давления в опалубке.


Рисунок 6.Влияние температуры смеси на падение давления

Большое количество исследований было посвящено влиянию тиксотропных свойств смесей SCC на давление в опалубке. В целом было обнаружено, что смеси, развивающие когезию с большей скоростью, будут демонстрировать более низкие максимальные боковые давления для аналогичных скоростей разливки и, как результат, могут разливаться с большей скоростью при заданной прочности опалубки.

Суммарный мостик — это один из механизмов, который был идентифицирован для объяснения «самоподдержки» SCC, которая возникает вскоре после того, как материал SCC находится в состоянии покоя (и задолго до точки, традиционно определяемой как «установка»).Считается, что по мере того, как материал заполняет свою форму, заполнители выстраиваются в линию и соприкасаются друг с другом, образуя каркас в свежем бетоне. По мере того, как происходят процессы гелеобразования и гидратации, это перекрытие будет становиться сильнее и приведет к падению давления в опалубке. Этот механизм продолжает изучаться, но были получены результаты, показывающие влияние различных фракций грубых заполнителей в смесях SCC. Было показано, что для смесей с аналогичными пропорциями связующего, но с различным соотношением крупного заполнителя и мелкого заполнителя, смеси с более высоким содержанием грубого заполнителя будут демонстрировать пониженное начальное давление и более быстрое падение давления.

Как указывалось ранее, тиксотропия смесей оказывает значительное влияние на давление в опалубке. Дозировка связующего является одним из факторов, влияющих на тиксотропность смесей. Смеси, содержащие дополнительные вяжущие материалы (SCM), обладают большей тиксотропией, чем смеси с цементом, поскольку являются единственным вяжущим материалом, а тройные смеси имеют тенденцию проявлять наибольшую тиксотропию из-за повышенной концентрации твердых веществ в смеси. Эта повышенная концентрация твердого вещества связана с тем, что замена цемента производится на основе массы, а SCM имеет тенденцию иметь более низкую плотность, что приводит к большему объему связующего материала и повышенной плотности упаковки.Ускорители увеличивают тиксотропию, в то время как замедлители схватывания уменьшают тиксотропию. Также было показано, что VMA увеличивает тиксотропию.

верх

Моделирование давления

Текущие положения ACI для давления в опалубке (например, ACI 347R, уравнение 2-2) были разработаны много лет назад. Эти эмпирические выражения связывают давление со скоростью укладки и температурой материала. В последние годы были предприняты попытки обновить уравнения для учета различных видов цемента и плотности бетона с помощью коэффициента Cc и коэффициента Cw.Они по-прежнему не решают многие проблемы, связанные с SCC, где повышенная тиксотропная природа заставляет SCC производить давление, сильно отличающееся от того, что можно было бы ожидать, используя текущие уравнения.

Разрабатываются новые модели для прогнозирования максимальных значений давления со смесями SCC. Одна из таких моделей была предложена с использованием модели Янссена и представляет собой шаг вперед, поскольку включает измерение поведения материала, зависящего от времени, когда более ранние работы игнорировали зависящие от времени аффекты.Уникальной особенностью этой модели является то, что она измеряет влияние трения и учитывает трение между бетоном и стенами опалубки при расчете давления опалубки. В испытательной установке для этого эксперимента используется вертикальная нагрузка сверху, аналогичная системе, используемой исследователями Северо-Западного университета, а также металлическое или деревянное лезвие, которое протягивается через материал. Горизонтальное давление контролируется вместе с приложенной вертикальной нагрузкой, а также силой, необходимой для перемещения лезвия через образец материала.Определяются два параметра, зависящие от времени: один для коэффициента трения и один для горизонтального давления.

Альтернативная модель давления в опалубке была предложена Khayat, которая связывает давление с реологическими параметрами. Эта модель была разработана путем измерения бокового давления на цилиндрическую колонну и реологического параметра, называемого «площадь разрушения». Давление и площадь разрыва сравнивали три раза. Было обнаружено, что площадь разрушения и поперечное давление как функция гидростатического давления связаны почти линейно.Кроме того, было обнаружено, что три различных значения площади разрушения для каждой смеси также были линейно связаны. Это привело к созданию модели, которая использовала начальную зону разрушения, определенную в течение первых 30 минут после смешивания, для прогнозирования бокового давления как функции гидростатического давления и времени.


Рис. 7. Пример результатов модели давления опалубки UIUC

Третья модель, разработанная в UIUC, связывает давление в опалубке со снижением давления, зарегистрированным в короткой испытательной колонне (3 фута).Испытательная колонна быстро заполняется, а затем регистрируется давление в опалубке, пока SCC находится в состоянии покоя. Кривая затухания соответствует математическому выражению C (t). Эта кривая спада давления используется для экстраполяции падения давления при заливке бетона при различных скоростях и высоте опалубки. Модель прогнозирует давление в данном элементе, в который необходимо заливать бетон, на основе высоты элемента и желаемой скорости заполнения. Таким образом, максимальное давление, создаваемое в определенной точке элемента стенки, можно спрогнозировать для любой произвольной скорости разливки.На рисунке 7 показан пример, в котором сравнивается давление в опалубке для трех различных скоростей разливки (4, 8 и 16 футов / час). Самая низкая скорость литья ограничивает давление до 5 фунтов на квадратный дюйм, в то время как высокая скорость литья достигает 20 фунтов на квадратный дюйм. Учитывая, что типичная промышленная опалубка рассчитана на 1000 фунтов на квадратный фут (~ 7 фунтов на квадратный дюйм), строительство на медленных темпах будет продолжаться без проблем, в то время как строительство при скорости 16 футов / час может перегрузить опалубку и привести к разрушению формы.

верх

Сводка

SCC оказывает большее давление в опалубке, чем обычный бетон, потому что его тиксотропия обычно требует больше времени для развития «самонесущей» структуры в свежем материале.Эта самоподдержка происходит намного раньше, чем начальная установка, и связана с реологическим поведением свежего бетона.

Давление в опалубке можно измерить с помощью датчиков давления, установленных в опалубке. Лабораторные исследования с использованием испытательных колонок из ПВХ оказались удобными и надежными методами для характеристики поведения SCC.

Лучшее понимание давления в опалубке приведет к созданию улучшенных версий моделей давления в опалубке. Было разработано несколько моделей давления опалубки, и одним общим элементом является то, что все модели требуют тестирования кандидата на SCC и получения значения репрезентативного параметра для описания реологии, жесткости или гелеобразования.Такие модели предоставляют прекрасную возможность улучшить прогнозирование давления в опалубке в полевых условиях, обеспечивая более высокую скорость разливки с большей уверенностью. Эти достижения сделают возможным более экономичное строительство с SCC.

верх

Решение «два к одному»: переработка картонных отходов для строительства домов

29 января 2021 г.

спонсор: Хулио Диарте

Что, если бы мы могли уменьшить количество производимого нами мусора и построить недорогие дома для решения этой проблемы? дефицит жилья одним решением? Выброшенные коробки, рулоны туалетной бумаги и другие картонные отходы являются потенциально дешевым строительным материалом.

Я изучаю, как использовать макулатурный картон для строительства домов в рамках своей докторской диссертации. защитил диссертацию по архитектуре в Пенсильванском государственном университете. Цель состоит в том, чтобы построить новые дома или улучшить существующие дома в городских районах, а также проверить, как передать технологию в неформальный сектор (например, в неформальные городские поселения). В тематическом исследовании, проводимом в Асунсьоне, Парагвай, я исследую возможность повторного использования картона в качестве замены более дорогих строительных материалов, таких как бетон, металл, древесина и кладка.

Мастерская по изготовлению картона в Парагвае в 2019 году. Фото: Хулио Диарте

Слишком много отходов, мало жилья

Устранение городских твердых отходов и дефицит адекватного жилья — две из наиболее серьезных проблем, с которыми сталкиваются люди с низким и средним уровнем доходов. страны дохода.

Согласно отчету Межамериканского банка развития, опубликованному в 2018 году, в 2016 году во всем мире было образовано 2 миллиарда тонн отходов. Ожидается, что это число вырастет на 20 процентов к 2030 году и на 40 процентов к 2050 году, достигнув в общей сложности 3.4 млрд тонн. В Латинской Америке и Карибском бассейне, по подсчетам IADB, 70 процентов отходов отправляется на свалки, а 25 процентов — на открытые свалки. Только 5 процентов переработано каким-либо образом. В этих обстоятельствах мы можем утверждать, что тратим огромное количество ценных ресурсов.

Пока мы выбрасываем ресурсы, цены на жилье растут. Может показаться неожиданным, что по одному показателю самые дорогие для жизни города в мире находятся на Глобальном Юге, включая Латинскую Америку, где стоимость жилья превышает 200–300 процентов от среднего дохода, по данным Bloomberg Global. Индекс доступности городского жилья.Больше всего от этих высоких затрат могут пострадать 850 миллионов человек, живущих в неформальных поселениях по всему миру.

Повторное использование макулатуры

Здания из бумажных трубок Shigeru Ban Architects. Изображение: Хулио Диарте

Отходы картона — один из наиболее значимых компонентов потока городских отходов во всем мире — 17 процентов от общемирового состава отходов и 13% в Латинской Америке и Карибском бассейне. Согласно предыдущим исследованиям в области архитектуры и строительной инженерии, это легко перерабатываемый, легкий, недорогой (это один из наименее ценных продуктов среди перерабатываемых материалов) и относительно стабильный материал для строительства при правильном использовании.

Использование нового картона в архитектуре исследуется в контексте развития с 1940-х годов. Однако только в 1990-х годах работы японского архитектора Сигеру Баня с использованием бумажных трубок начали появляться, и интерес к этому материалу возрос. Картонные изделия сегодня находят множество применений во временных постройках по всему миру. Однако альтернативы повторному использованию макулатурного картона в развивающихся странах, где этот материал регулярно используется недостаточно, ограничены.

Разработка технологии картона для макулатуры

Возможное применение картона для макулатуры в строительстве. Изображение: Хулио Диарте

Разрабатываемая технология, которую я изучаю, может облегчить пользователям разработку и создание инструкций по изготовлению для преобразования листов макулатуры в строительные компоненты. Некоторые из исследуемых компонентов включают акустические панели (для улучшения внутренних тепловых условий), бетонную опалубку (для уменьшения использования дерева при изготовлении бетона) и стеновые панели в сочетании с деревянными элементами (для строительства или расширения существующего дома).

Методы изготовления основаны на использовании расходных материалов и простых инструментов, доступных в условиях дефицита. В зависимости от желаемого строительного компонента он может включать нож, линейку, режущую поверхность, клей, крепеж, плоские деревянные элементы, добавки и столярные инструменты.

Тестирование технологии с помощью сборщиков мусора

Организации сборщиков мусора в Латинской Америке играют фундаментальную роль во внедрении экономики замкнутого цикла в качестве «самозанятых экологических предпринимателей».«Хотя они внесли огромный вклад в отдельные услуги по сбору мусора, отсутствие знаний, инфраструктуры и технологий не позволяет им добавлять ценность к тому, что они собирают для личного использования (например, дома), или продавать это третьим сторонам (другим лицам). люди, которым тоже нужно строить!).

Имея это в виду, летом 2019 года я провел семинар с группой сборщиков мусора из Асунсьона в Парагвае, где мы в течение недели тестировали систему и собрали прототип здания, состоящего из пола, стены и крыши. панели из деревянного каркаса и картонных панелей.Этот опыт оставил нам несколько уроков. Как фасилитатору семинара, имеющему опыт проектирования и строительства, было интересно увидеть, как люди с небольшими знаниями в области строительства, но хорошо знакомые с материалами, могут быстро научиться строить из листов мусора. Коллекционеры были удивлены, обнаружив альтернативные варианты использования макулатуры — материала, который они продают по цене около 5 центов за килограмм.

Коллекционеры картона в Асунсьоне, Парагвай. Фотографии: Хулио Диарте

Потенциал материала и потребность в нем есть не только в Парагвае или других странах Латинской Америки, но также и в мире, где картон (который есть почти везде) в потоке городских отходов и сообществе. с соответствующими навыками и инструментами, чтобы это произошло.

Об авторе


Хулио Диарте — научный сотрудник E4C, доктор философии. кандидат архитектуры Пенсильванского государственного университета и архитектор из Парагвая. Его исследования сосредоточены на процессах создания архитектурных материалов и компьютерном проектировании, исследуя методы и инструменты для повторного использования макулатурного картона в качестве строительного материала для недорогого жилья. Он получил премию John Roe Sustainability Award 2019, присужденную Институтом устойчивого развития и Советом лидеров устойчивого развития Пенсильванского университета, а также стипендию Фулбрайта-БЕКАЛ на 2016-2020 годы.Г-н Диарте имеет степень магистра архитектуры Политехнического университета Каталонии — Barcelona Tech. В период с 2006 по 2009 год он работал архитектором и техником-строителем в Испании и Румынии, а с 2010 года развил свою практику в Парагвае, занимаясь проектированием и строительством жилых, учебных, коммерческих и промышленных зданий. Факультет Школы архитектуры, дизайна и искусств (FADA) Национального университета Асунсьона (UNA) с 2011 года. Он является соучредителем Центра исследований, разработок и инноваций (CIDi) и FabLab CIDi в 2013 году. в FADA-UNA.В 2018 году он опубликовал книгу о парагвайской архитектуре середины двадцатого века.

теги: круговая экономика, неформальные поселения, материалы, научное сотрудничество, устойчивые строительные решения, решения по управлению отходами

Fab-Form Fast-Tube | Формовочная ткань для бетонных колонн и пилястр в ОК

Почему Fast-Tube ™ — это продукт для экологичного строительства?

Устойчивые и экологичные здания начинаются с фундамента, который сводит к минимуму строительные отходы и является экономически эффективным.Fast-Tube ™ обеспечивает и то, и другое.

1 — Сохранение природных ресурсов

Один рулон Fast-Tube ™ диаметром 10 дюймов образует пятнадцать 8-футовых колонн, но весит всего 17,1 фунта и занимает место в портфеле. Аналог в картонных тубах весит около 150 фунтов и занимает почти 90 кубических футов. Эта экономия места и веса приводит к энергоэффективности на всех этапах производства и сбыта.Поскольку картонные колонны изготавливаются короткой длины, на рабочей площадке обычно возникает 25% отходов, поскольку подрядчик обрезает трубу до необходимой высоты.Когда картон снимается, весь этот материал отправляется на свалку. Stripped Fast-Tube ™ перерабатывается в качестве подкладной мембраны.

2 — способствует начислению баллов USGBC LEED®

Fast-Tube ™ вносит свой вклад в семь областей, в том числе:

Хранение и сбор вторсырья
  • Бетонные колонны из картона не являются экологическими из-за чрезмерной транспортировки, хранения и отходов.100% картонных туб отправляется на свалку. Тканевые формы перерабатываются в качестве подкладной мембраны, обеспечивая ценность для жизни дома. Кроме того, тканевые формы колонн составляют примерно 10% веса и только 1% объема, что обеспечивает эффективность всех процессов производства и распределения.
Управление строительными отходами: отвлечение 50% от захоронения
  • Fast-Tube ™ перерабатывается как подкладная мембрана, при этом материал не отправляется на свалку.А картонные формы столбиков 100% отправляются на свалку.
Долговечное здание
  • Fast-Tube ™ предотвращает быстрое увлажнение бетона в колонне, что приводит к более прочному и долговечному бетону. Recycled Fast-Tube ™ используется в качестве подкладной мембраны для устранения поднимающейся влаги, тем самым предотвращая разрушение конструкции здания и внутренней отделки из-за плесени и сырости.
Строительство План управления качеством воздуха в помещении: во время строительства
  • Recycled Fast-Tube ™ используется в качестве подкладной мембраны, которая действует как прочная мембрана, предотвращая подъем влаги через бетон и внутрь здания.Повышенный уровень влажности связан с плесенью и распространением других болезнетворных микроорганизмов, переносимых воздухом в помещении, которые напрямую влияют на здоровье человека.
Инновационная деятельность, специально не рассматриваемая LEED®
  • Тканевая опалубка для бетонных колонн — радикальное новшество по сравнению с жесткими картонными формами. Эта технология не только более эффективна, чем картон, но и предлагает постоянные преимущества в качестве мембраны под плитами для жителей здания на протяжении всего срока службы конструкции.
3 — Включено в список GreenSpec®

GreenSpec® — это уважаемый каталог экологически чистых продуктов, производимый BuildingGreen, Inc. Компания не взимает плату за размещение объявлений или за процесс проверки, а также не принимает рекламу. Поскольку их ресурсы полностью поддерживаются по подписке, они обладают полной редакционной независимостью и целостностью, предоставляя информацию, которой можно доверять.

«GreenSpec — лучший ресурс в моей коллекции руководств по устойчивым продуктам, и я часто обращаюсь к нему в своих собственных проектах и ​​когда даю рекомендации другим.»

Грант Кросби, исторический архитектор, Служба национальных парков (Аляска).

4 — Обеспечивает более сухую и здоровую среду в помещении

Stripped Fast-Tube ™ перерабатывается в качестве подкладной мембраны, предотвращающей проникновение влаги через бетонную плиту в дом. Это предотвращает рост плесени и грибка во влажной среде, которые могут вызвать тяжелые респираторные инфекции и аллергические реакции. Бетон «гигроскопичен», то есть влага из грунта проникает сквозь бетонную плиту внутрь здания.Recycled Fast-Tube ™ — это пароизоляция, препятствующая впитыванию влаги.

.

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
