Кладка стен: Кирпичная кладка: способы перевязки швов, высота и толщина кладки, способы кладки вприсык и вприжым

Автор

Содержание

фото, видео, виды и технология кладки стен из кирпича

Кирпичная кладка стен – один из самых древних способов кладки искусственных камней. Первые образцы обнаружили при раскопках на территории современного Белуджистана: в деревне Мергарх здания были выложены из камней, подобных современному кирпичу. Проведя анализ, оказалось, что простейшую технологию кладки стен из кирпича наши далекие предки использовали ещё при неолите, ведь не зря же эту эпоху назвали «новый камень».

Преимущества и минусы кирпичных стен

Главное преимущество кирпичных стен в том, что они обладают высокой прочностью. Кроме того, красный кирпич не подвержен гниению и воздействию микроорганизмов. Стены из кирпича позволяют применять железобетонные плиты перекрытия. Это необходимо, если вы хотите перекрыть большой пролет между стенами. Малые размеры кирпичей позволяют строить из них стены сложных конфигураций, выкладывать декоративные элементы фасада. При кирпичной кладке стены дома обладают большой тепловой инерцией — летом за ними прохладно в любую жару, зимой — тепло.



Есть у кирпичных стен и минусы: если зимой дом долго не отапливался, прогревать его придется в течение нескольких суток. При сезонной эксплуатации здания уже через 25 лет стены потребуют серьезного ремонта. Кирпичные стены весьма тяжелы и не терпят деформаций, поэтому для них необходим ленточный фундамент на глубину промерзания. Для обеспечения должной теплоизоляции кирпичные стены должны иметь большую толщину (в Подмосковье — 51 см). Следовательно, в доме с полезной площадью 50 м2 они займут 17 м2 — 1/3 площади, для дома площадью 200 м2 это соотношение будет 1/6.

Технология и толщина кладки облегченных кирпичных стен

Однородные стены сложены из обыкновенного пустотелого или легкого строительного кирпича.

В неоднородных, облегченных стенах часть кирпичной кладки заменяет по толщине стены с термоизоляционными плитками и воздушной прослойкой.

Стены возводят толщиной в 1/2, 1,1 1/2, 2,2 1/2, 3 кирпича и более, учитывая толщину вертикальных швов, равную 10 мм. Соответственно, толщина стены при кирпичной кладке составляет 120, 250, 380, 510, 640, 770 мм и более. Толщина горизонтальных швов принята 12 мм, тогда высота 13 рядов кладки должна составлять 1 м.



Кирпичная кладка стен бывает двух видов: двухрядная (цепная) и шестирядная (ложковая).

В двухрядной системе кладки тычковые ряды чередуются с ложковыми. Поперечные швы в этой системе перекрываются на 1/4 кирпича, а продольные — на 1/2 кирпича.

Как видно на фото, шестирядная кирпичная кладка стен предполагает чередование пяти ложковых рядов с одним тычковым:

В каждом ложковом ряду поперечные вертикальные швы перевязывают в полкирпича, продольные же вертикальные швы, образуемые ложками, перевязываются тычковыми рядами через пять ложковых рядов. Каменная кладка по шестирядной системе проще, чем по двухрядной. Для уменьшения воздухопроницаемости стен лицевые швы кладки уплотняют специальным инструментом, придавая швам форму валика, выкружки или треугольника. Такой способ носит название расшивки швов.

В условиях среднего климатического региона кирпичная кладка наружных стен выполняется толщиной в 2 1/2 кирпича. Кладка из пустотелого кирпича позволяет уменьшить толщину на 1 /2 кирпича.

Недостатком обыкновенного полнотелого кирпича, глиняного или силикатного, является его большой объемный вес и, следовательно, большая теплопроводность.

Стены толщиной в 2 кирпича, выложенные из пустотелого кирпича с 32 или 78 отверстиями при объемном весе 1800 кг/м3, имеют общее сопротивление теплопередаче удовлетворяющее требованиям среднего климатического района.

Боковые и верхние плоскости проемов — притолки, имеют четверти, т.е. выступы, закрывающие снаружи зазор между кладкой и оконной коробкой.

В настоящее время наиболее распространены сборные плитные или брусковые железобетонные перемычки. Перемычки по несущей способности подразделяют на 2 группы. К первой группе относятся несущие перемычки, воспринимающие нагрузку от собственного веса, кладки над ними, междуэтажных перекрытий и от других элементов здания.



Сборные железобетонные не несущие перемычки маркируются: на брусковые — буквой Б, плитные буквами Бп.

Брусковые перемычки выпускают шириной 120 мм, высотой 65 мм при длине 1,2; 1,6; 2,0 м, и высотой 140 мм при длине 2,4; 2,6; 2,8; 3 м.

Не несущие плитные перемычки выпускают высотой 220, 300 мм и шириной 120 и 250 мм при длине от 1,4 до 3,2 м.

Не несущие перемычки закладывают в стены на опорах не менее, чем на 125 мм, а несущие — на 250 мм. При укладке брусковых перемычек один брусок у наружной поверхности стены укладывают на 75 мм ниже остальных для образования четверти. К последней примыкает коробка оконного блока.

Дымовые и вентиляционные каналы устраивают, как правило, при кирпичной кладкевнутренних стен, поскольку в каналах, размещенных в наружных стенах, зимой нарушается тяга из-за охлаждения их стенок. Если же без устройства каналов в наружных стенах невозможно обойтись, стену утолщают настолько, чтобы расстояние от внутренней поверхности канала до наружной поверхности стены было не менее минимальной толщины стены, отвечающей климатическим условиям.



Сечение дымовых каналов отопительных печей и кухонных очагов принимают размером в 1/2 х 1 кирпич. Дымовые каналы малых печей, например, ванных колонок, и вентиляционные каналы допускают сечением в 1/2 х 1/2 кирпича.

Венчающий карниз, кирпичной кладки стены при небольшом его выносе — до 300 мм и не более х/2 толщины стены, можно выкладывать из кирпича путем постепенного выпуска рядов кладки на 60—80 мм в каждом ряду. При выносе более 300 мм карнизы устраивают из сборных железобетонных плит, заделанных в стены.

Внутренние концы железобетонных плит перекрывают сборными продольными железобетонными балочками, которые прикрепляют к кладке при помощи заделанных в нее стальных анкеров, с помощью чего обеспечивают устойчивость карниза.

Облегченные кирпичные стены, в которых кирпич частично освобожден от несвойственных ему теплоизолирующих функций путем замены части кладки менее теплопроводимыми материалами, позволяют значительно сократить расход кирпича, повышая тем самым экономию материала.

Облегченные кирпичные стены подразделяют на 2 группы. К первой группе относят конструкции, состоящие из двух тонких продольных кирпичных стен, между которыми укладывают термоизоляционный материал, ко второй группе — конструкции, состоящие из одной кирпичной стены, утепленной термоизоляционными плитами.



Стены с засыпкой состоят из двух стенок толщиной по 1/2 кирпича, пространство между которыми перекрывается через каждые 4 ряда двумя горизонтальными рядами сплошной кладки. Эти два ряда разделяют кладку по высоте на неглубокие полости, заполняемые шлаком по мере возведения стены. Засыпка при этом почти не дает осадки.

При кладке облегченных кирпичных стен прочность им придают сплошные горизонтальные ряды, но ухудшают ее теплотехнические качества, создавая участки с большой теплопроводностью. Стены с засыпками устраивают при высоте дома не более двух этажей.

Стены с заполнением легким бетоном отличаются от стен со шлаковой засыпкой тем, что пространство между ограждающими стенками в 1/2 кирпича заполняется легким бетоном. Для стенок с заполнением через каждые 3-5 ложковых рядов выкладывают один тычковый ряд кирпичей, входящих в бетон.

При этом тычковые ряды располагают в одном ряду, в стенах толщиной 510 мм и толще, или в шахматном порядке, в стенах толщиной 380 мм. Минимальная толщина таких стен составляет 380 мм, максимальная — 650 мм.



Во внутренних стенах диафрагма образуется перекрывающими друг друга тычковыми рядами на растворе. Пустоты внутренних стен заполняют легким или обычным бетоном, а также засыпают кирпичным боем с заливкой раствором, т.е. делают забутовку.

Преимущество кирпично-бетонных стен по сравнению со стенами с засыпкой заключается в том, что сцепление бетона с кладкой обеспечивает более надежную связь между кирпичными стенками и, кроме этого, бетон воспринимает часть нагрузки, передаваемой на стену. Кирпично-бетонные стены возводят при постройке дома, имеющего высоту до 6 этажей.

При производстве работ в зимнее время трудоемкость работ повышается, поскольку высыхание кладки замедляет внесение в стену с бетонной смесью большого количества влаги.

Посмотрите видео кладки кирпичных стен, чтобы лучше понять технологию процесса:

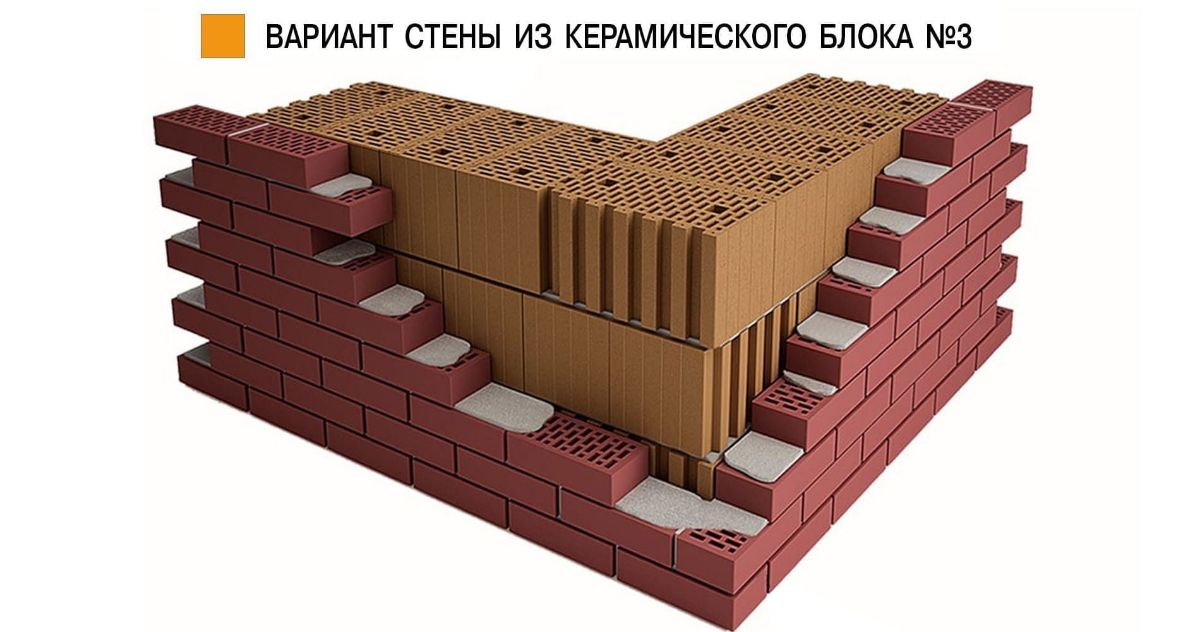

Конструкция кирпичных стен с утеплителем и термовкладышами

Конструкция кирпичной стены с утеплителем из теплоизоляционных панелей состоят из несущей части — каменной кладки, толщина которой определяется только из условий прочности и устойчивости стены, и теплоизолирующей части — пенобетонных, гипсовых или гипсошлаковых панелей.



При кирпичной кладке стен утеплитель рекомендуется располагать «на откосе», оставляя между стеной и утеплителем воздушную прослойку толщиной 20-40 мм, выполняющую роль дополнительного утеплителя.



В плоскости междуэтажных перекрытий панели 4 опирают на конструкции перекрытия. Панели прикрепляют к кирпичной кладке гвоздями 7, их забивают в заделанные в стену 5 деревянные пробки 6, покрытые антисептиком. Преимущество стен с утеплителем из панелей заключается в том, что не нужно делать внутреннюю штукатурку.



Стены с термовкладышами состоят из двух кирпичных стенок: на 1/2 кирпича каждая, между которыми закладываются готовые малотеплопроводные блоки, называемые термовкладышами. Через каждые 3-5 рядов между ограждающими стенками осуществляется связь посредством стальных плоских проволочных скоб или тычковых рядов кладки. Термовкладыши изготовляют из эффектных теплоизоляционных материалов -пенобетона, пеносиликата и других.



Преимуществами таких стен по сравнению с кирпично-бетонными являются меньшее количество влаги, вносимой при заполнении пустот в стену, а также возможность их возведения в зимнее время.

Стены колодцевой кладки возводят из двух стенок толщиной по 1/2 кирпича, связанных между собой вертикальными кирпичными стенками — диафрагмы жесткости. Колодцы, образующиеся в кладке, заполняют утеплителем.



Поперечные кирпичные стенки толщиной в 1/2 кирпича устраивают на расстоянии от 53 до 105 см, т. е. равные 2-4 кирпичам. Колодцы заполняют засыпкой, легким бетоном или легкобетонными вкладышами. Для предупреждения осадки засыпки, снижающей теплозащитные качества стены, через 400-500 мм по высоте стены устраивают горизонтальные диафрагмы толщиной 15 мм из раствора того же состава, что и раствор кладки. Стены этого типа возводят толщиной от 380 мм до 560 мм.

Конструктивные детали кирпичных стен и кладка проемов

Основными конструктивными деталями кирпичных стен являются цоколь, карнизы, дымовые и вентиляционные каналы.



Цоколь кирпичных стен представляет собой сплошную кирпичную кладку высотой не менее 400-500 мм над уровнем земли. Гидроизоляционный слой устраивают по общим правилам.



Карнизы выполняют из обыкновенной кладки или сборными. Перемычки над оконными и деревянными проемами делают из сборного железобетона. Железобетонные плиты, распределяющие нагрузку на две стенки, накладывают под концы балок перекрытий, опирающихся на стены толщиной в 1/2 кирпича.



Дымовые и вентиляционные каналы устраивают во внутренних стенах, которые делают из сплошной кирпичной кладки. Для устройства каналов применяют также бетонные блоки.



Для установки дверных и оконных коробок в кладке оставляют проемы, которые перекрывают сборными железобетонными, рядовыми кирпичными или клинчатыми перемычками. При устройстве рядовых перемычек на уровне верха проема устанавливают опалубку из досок толщиной 40-50 мм, на которую расстилают раствор слоем до 2 см и укладывают арматуру (пачечную сталь, круглую 4-6 мм) из расчета 1 стержень на 1/2 кирпича толщины стены.



Концы арматуры должны заходить в стены на 25 см. При кладке проемов в кирпичных стенах клинчатые перемычки устраивают также по предварительно уложенной опалубке, укладывая кирпич на ребро от краев к середине перемычки и с наклоном у краев для образования распора (клина). Допускается устройство перемычек из просмоленных досок толщиной 5-6 см, концы которых должны заглубляться в простенки на 15-25 см.

Какой кирпич лучше выбрать для стен

В этом разделе статьи вы узнаете, какой кирпич для стен лучше и в чем заключаются особенности кладки из разных видов кирпича.

Как кирпичи подразделяются по назначению?

То, какой кирпич выбрать для стен, зависит от назначения материала. Рядовой кирпич используется для внутренних рядов кладки или для внешних рядов, но с последующей штукатуркой.



Рядовой кирпич может иметь на боковой стороне, вдавленный геометрический рисунок (для лучшего сцепления со штукатурным раствором.



Лицевой кирпич — однородного цвета, имеет две гладкие, ровные лицевые поверхности «тычок» и «ложок» Он, как правило, пустотелый, что делает стену из такого кирпича теплей.



К облицовочным относится фактурный кирпич с рельефным рисунком на лицевой поверхности. А фасонный, или фигурный, профильный предназначается для кладки сложных форм: арок, столбов и т. п.

Каковы особенности работы с различными видами кирпича?



У пустотелого кирпича масса меньше и в результате меньше нагрузка на фундамент. Но при кладке отверстия могут забиться раствором, и он станет более «холодным». Чтобы этого избежать, нужно брать кирпич с пустотами меньшего диаметра и более вязкий раствор. Кирпич можно сделать еще более «теплым» за счет внутренней пористости. Такой кирпич называют поризованным. Для экономии времени и денег лучше покупать не обычный кирпич, а полуторный. А вот цвет можно выбирать по вкусу — на качество кирпича это не влияет.

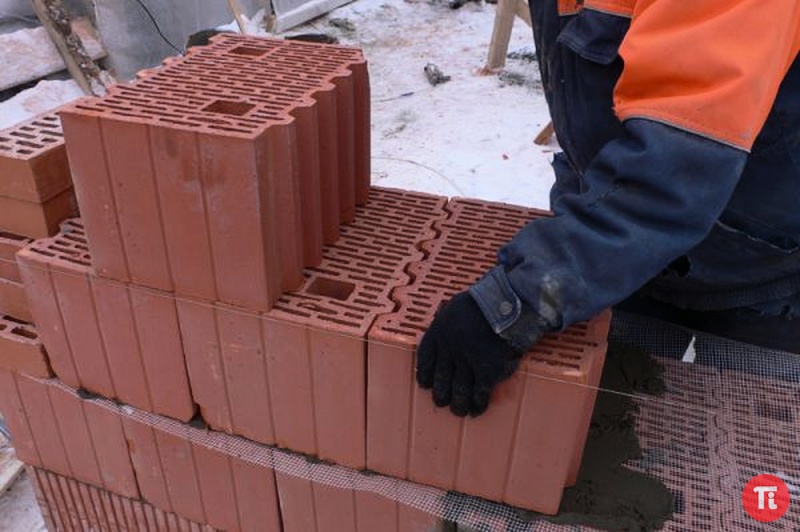

Как делают поризованный кирпич?



Для уменьшения массы кирпича, а также для повышения его теплозащитных свойств, в процессе производства в сырьевую массу добавляют опилки, которые, выгорая при обжиге, создают микропоры. Кирпич становится более «теплым» за счет внутренней пористости материала. По сравнению с обычным кирпичом, поризованный кирпич обладает более низкой плотностью, благодаря чему у него лучшие показатели по тепло- и звукоизоляции. Кроме кирпичей, выпускаются также поризованные камни (в т. ч. крупноформатные -510x260x219мм), предназначенные для кладки наружных стен.

Какой марки кирпич нужен для стен

Какой марки нужен кирпич для стен и на что указывает марка кирпича?

Если прочность — это способность материала сопротивляться напряжениям и деформациям не разрушаясь, то марка — это показатель прочности. Обозначается она буквой «М» с цифровым значением. Цифры показывают, какую нагрузку на 1 см2 может выдержать кирпич.



Например, марка 100 (М100) обозначает, что кирпич гарантированно выдерживает нагрузку в 100 кг на 1 см2. Кирпич может иметь марку от 75 до 300.



В продаже чаще всего встречается кирпич М100, 125, 150, 175. Например, для строительства многоэтажных домов используют кирпич не ниже М150. А вот для коттеджа в 2-3 этажа достаточно и «сотки» (то есть М100).

Какой кирпич следует использовать для строительства коттеджа?

Любому застройщику полезно знать, что: для строительства в московском регионе нужен кирпич с морозостойкостью не менее 35 циклов, а еще лучше 50; кирпич полусухого прессования с морозостойкостью 15 циклов не годится для облицовки стен и кладки фундамента.



Отличить его от кирпича пластического формования можно по «постели» (самой большой стороне): у него она гладкая, на ней имеются конусные несквозные пустоты. Такой кирпич лучше всего использовать только для внутренних перегородок. Если все-таки его использовали для облицовки, то надо немедленно оштукатурить дом.



Штукатурка, конечно, не создаст полной гидроизоляции, но на какое-то время защитит кирпичные стены; для строительства двух-, трехэтажного дома необходим кирпич М100—125; лицевой кирпич следует покупать той же марки, что и строительный, потому что вся стена должна быть одинаковой прочности; двойной кирпич дешевле одинарного, к тому же дополнительно экономится раствор и время кладки; поризованный кирпич «теплее» простого пустотелого; весь лицевой кирпич целесообразно покупать разом, одной партией, чтобы вся облицовка была однородной по цвету; цвет глины не связан с качеством кирпича, поэтому покупайте кирпич того цвета, который вам понравился; для окон, арок, подоконников, заборов и т. п. существует специальный фасонный кирпич; из силикатного кирпича не рекомендуется устраивать фундамент: он нестоек к влаге. Нельзя класть из него печи и трубы — он начинает разлагаться под действием высоких температур. И штукатурить его тяжело (он очень гладкий), поэтому раствор к нему плохо прилипает.

Выгодней ли приобретать кирпичи непосредственно у производителя?

Разумеется, покупка на кирпичном заводе, обойдется дешевле, хотя немало придется заплатить за транспорт. В торговых фирмах кирпич стоит в среднем на 15% дороже, чем на заводе, но в эту цену входит и доставка до места. К тому же фирмы практикуют скидки. На строительных рынках, где можно купить кирпич поштучно, его цена может быть раза в два выше, чем на заводе. Учтите, что чем выше марка, тем кирпич дороже. Например, кирпич М125 дороже, чем М100, примерно на 10%. Разница в цене между «сотой» и «двухсотой» марками может составить 20-30%. Выгоднее покупать керамические камни или двойной кирпич. Зависимость здесь приблизительно такая: увеличение размера кирпича на 50% увеличивает его цену на 20%.

Как определить бракованный кирпич?



По ГОСТу браком являются пережог и недожог, и такой кирпич не рекомендуется для продажи. Как узнать, правильно ли обожжен красный кирпич? Если сердцевина кирпича — более насыщенного цвета, чем «тело», и при ударе звенит, то это — кирпич хорошего качества. Недожженный кирпич имеет характерный горчичный цвет и при ударе издает глухой звук. У недожженного кирпича низкая морозостойкость и он боится влаги. Пережженный кирпич чернеет, оплавляется, теряет четкость линий и размера, его «распирает» изнутри. Но специалисты говорят, что если кирпич не нарушил своей формы, а черной у него оказалась только сердцевина, то он, наоборот, становится просто железным. Он применяется для кладки в сырых местах.

Наружные стены из силикатного кирпича и их морозостойкость

Что представляет собой силикатный кирпич и где применяется?

Силикатный кирпич состоит из смеси песка (около 90%), извести (около 10%) и различных добавок. Он применяется для кладки каменных и армокаменных наружных и внутренних стен зданий и сооружений, а также для их облицовки. Не используется силикатный кирпич для стен в условиях повышенной влажности, поскольку хорошо впитывает влагу, а также для кладок, подвергающихся воздействию высоких температур, так как при этом происходит разложение его составляющих.



Силикатный кирпич обладает высокой прочностью и теплопроводностью (выше, чем у керамического кирпича). По прочности силикатные изделия изготовляются следующих марок: 75, 100, 125, 150, 175, 200, 250, 300. Так же, как и керамические кирпичи, силикатные изготовляют лицевыми и рядовыми.

Что означает понятие «морозостойкость кирпича»?

Морозостойкость — это способность материала выдерживать попеременное замораживание и оттаивание в мокром состоянии. Морозостойкость кирпича для наружных стен (обозначение — «Мрз») измеряется в циклах. Во время стандартных испытаний кирпич опускают в воду на 8 часов, потом помещают также на 8 часов в морозильную камеру (это один цикл). Итак, до тех пор, пока кирпич не начнет терять массу и прочность. Тогда испытания останавливают и делают заключение о морозостойкости кирпича. Для московских строек нужно использовать кирпич морозостойкостью не менее 35 циклов, а лучше — 50.

Виды перевязки рядов кирпича в кладке: однорядная и многорядная

Что такое перевязка кирпича в кладке стен зданий?

Для придания кирпичной кладке прочности и монолитности используется определенный порядок укладки кирпичей относительно друг друга, которая и называется перевязка. Различаются перевязки вертикальных, продольных и поперечных швов.



Перевязка продольных швов необходима для предотвращения «расслаивания» стены по вертикали и для более равномерного распределения нагрузок по длине стены.



Перевязка поперечных швов выполняется для создания продольной связи между кирпичами. Кроме того, поперечная перевязка служит для распределения нагрузки по всей толщине кирпичной кладки. Наиболее часто встречающиеся виды перевязки кирпича — однорядная (цепная) и многорядная.



Однорядная перевязка кирпича характеризуется чередованием ложковых и тычковых рядов кирпичной кладки. При этом поперечные швы в соседних рядах сдвинуты на четверть кирпича относительно друг друга, а продольные — на полкирпича. Вертикальные швы нижележащего ряда перекрываются кирпичами верхнего ряда.



При многорядной перевязке кирпичной кладки тычковые ряды кладутся в несколько ложковых рядов.

Всегда ли сохраняется указанный порядок перевязки рядов кирпича при кладке?

Существуют ограничения по количеству ложковых рядов между тычковыми в зависимости от толщины кирпича. Для кладки из одинарного кирпича (65 мм) — один тычковый ряд на шесть рядов кирпичной кладки. Для кладки из утолщенного кирпича (88 мм) — один тычковый ряд на пять рядов кирпичной кладки. При этом вертикальные швы в четырех ложковых рядах перекрываются ложками смежных рядов на полкирпича, а швы верхнего ряда перекрываются тычками шестого ряда на четверть кирпича. Подобная кирпичная кладка называется пятирядной. Однако такая перевязка осуществима лишь при толщине стены не менее чем в кирпич.

Способы укладки кирпича « в прижим» и «впритык»

Что представляет собой способ укладки кирпича «в прижим»?

Существует несколько способов укладки кирпича, основные из них: «в прижим» и «впритык». Они определяются степенью пластичности раствора.



Способ «в прижим» пригоден для кладки с использованием жесткого раствора (7-9 см осадки конуса) с полным заполнением и последующей расшивкой швов. В этом случае раствор расстилается с отступом 10—15 мм от лицевой поверхности стены и затем разравнивается кельмой по направлению от ранее уложенного кирпича в целях подготовки растворной постели для нескольких кирпичей. После чего ребром кельмы часть раствора подгребается к ранее уложенному кирпичу и прижимается к его вертикальной грани. Очередной кирпич опускается на постель и прижимается к полотну кельмы. После этого кельма резко вынимается, и раствор фиксируется между вертикальными гранями кирпичей. Далее Кирпич осаживается на постели, и лишний раствор подрезается кельмой. В результате получается прочная кирпичная кладка с полным заполнением швов.

Как выглядит способ укладки кирпича «впритык»?



Способ «впритык» применяется при кладке на подвижном растворе (12-13 см осадки конуса) с неполным заполнением швов с лицевой стороны стены, т. е. впусто-Шовку. При этом раствор загребается с грядки непосредственно гранью кирпича, начиная на расстоянии 8—12 см от ранее уложенного кирпича. Кирпич прижимается к постели, и часть раствора, снятая с нее, заполняет вертикальный шов. Далее кирпич осаживается на постели. Раствор при этом расстилается с отступом 20—30 мм от лицевой части стены и при кладке не выжимается наружу. Наиболее трудоемкой является кладка «в прижим», наименее — «впритык».

Особенности технологии кладки стен из кирпича

Когда можно приступать к кладке кирпичной стены?



Сначала по заранее размеченному периметру кладки разложить кирпичи с примерным соблюдением размеров шва, который может быть от 8 до 12 мм. Кладку начинают с одного из углов. На нем укладывают 3—4 первых кирпича под углом 90°.



На противоположном углу по направлению кладки ставят 2—3 кирпича-маяка. В зазорах между кирпичами начального угла кладки и Кирпичами-маяками вставляют гвозди, на которых натягивается шнур на расстоянии 2—3 мм от внешнего края.



Если в строении есть внутренние стены, то в соответствующих местах по фундаменту закладываются кирпичи, служащие основанием для примыкания стен. Очень важно правильно и равномерно положить первый ряд кладки.

Какие особенности технологии при кладке стен из кирпича во втором и последующих рядах?



Технология кладки имеет несколько вариантов. Одни мастера выводят по первой стороне ряд высотой 2-4 кирпича, затем выкладывают следующий угол, переносят кирпичи-маяки на следующий угол и таким образом последовательно проходят все стороны кладки. Другие мастера в первую очередь стремятся выложить первый ряд кирпичей по всему периметру, тщательно выверяют прямоугольность кладки в плане и только после этого «идут» в высоту.

Как добиться прочности и устойчивости тонкой кирпичной стены?



Если кирпичная кладка выполняется в половину или в четверть кирпича, ее необходимо армировать металлической сеткой или арматурной проволокой. Укладывают в швы через 4—6 рядов.

Необходимый строительный инструмент для кладки кирпича

Какой необходимый строительный инструмент для кладки кирпича использует каменщик?

Основные инструменты для кладки кирпича – это кельма (мастерок), молоток-кирочка и расшивка кельма (стальная лопатка с деревянной ручкой).



Она применяется для разравнивания раствора, заполнения им вертикальных швов кирпичной кладки и подрезки лишнего раствора. Если возникает необходимость разрубить целый кирпич на части, используют молоток-кирочку.



Для контроля качества кирпичной кладки применяются отвес, правило, уровень, шнур-причалка и порядовка. Отвес служит для проверки вертикальности кирпичной кладки. Уровень применяется для контроля горизонтальности поверхности кладки.



С помощью правила (гладкой деревянной рейки длиной 1,2-2 метра) контролируется лицевая поверхность кирпичной кладки.



Шнур-причалка — крученый шнур (диаметром 3 мм), который натягивается между порядовками. Он используется для обеспечения прямолинейности и горизонтальности рядов кирпичной кладки, а также для контроля толщины горизонтальных швов.



Порядовка — это две деревянные или металлические рейки, на которые через 77 мм (для одинарного кирпича) нанесены засечки. Это расстояние складывается из толщины кирпича (65 мм) и толщины шва (12 мм). Применяется порядовка для разметки рядов кирпичной кладки, а при наличии проемов — для определения их габаритов на кирпичной кладке порядовка закрепляется специальными стальными держателями-скобами с поперечной планкой.

Какого качества раствор нужен для кирпичной кладки

Какой раствор нужен для кирпичной кладки, чтобы обеспечить прочность постройки?

Для скрепления кирпичей между собой применяется строительный раствор для кирпичной кладки, приготовленный из смеси цемента и песка (песок при этом необходимо тщательно просеять). Чем больше доля цемента в растворе, тем менее он пластичен (малоподвижен).

Как определить качество раствора для кладки и его необходимую вязкость?

Подвижность строительного раствора для кирпичной кладки определяется погружением в него специального эталонного конуса (на 7-14 см осадки конуса). При кладке пустотелого кирпича применяется раствор с подвижностью не более 7-8 см осадки конуса. При кладке полнотелого кирпича в жаркую погоду подвижность раствора следует доводить до 12-14 см осадки конуса. Чтобы сохранить все качества раствора перед кирпичной кладкой его необходимо тщательно перемешать, так как с течением времени тяжелые частицы оседают, раствор расслаивается и приобретает неоднородность.

Как укладывается раствор при кладке кирпичей?



Для качественного выполнения кирпичной кладки необходимо обратить особое внимание на равномерность распределения раствора на постели. От правильности расстилания зависит прочность шва. При выполнении ложкового ряда раствор расстилается слоем (грядкой) шириной 80-100 мм, для тычкового 200-220 мм. Толщина грядки должна составлять 15-20 мм, что обеспечивает толщину шва 10—12 мм. Перед кладкой кирпичи на некоторое время замачивают в воде, так как сухой кирпич забирает воду из раствора, что приводит к снижению прочности кирпичной кладки.

Пустошовка и расшивка швов кирпичной кладки, борьба с высолами

Зачем выполняется расшивка швов?



После укладки некоторого количества рядов, но до высыхания раствора, производится расшивка швов. Это необходимо для придания поверхности кирпичной кладки четкого рисунка и уплотнения раствора в швах кирпичной кладки. Для таких операций применяются расшивки швов кирпичной кладки с рабочей частью различной конфигурации. При этом получаются прямоугольная заглубленная, выпуклая, вогнутая, треугольная двухсрезная и др. формы швов кирпичной кладки

Что такое «пустошовка»?



Если стены будут в дальнейшем штукатуриться, то кладку следует вести впустошовку, т. е. не заполняя раствором швы у поверхности стены, подлежащей оштукатуриванию. Пустошовка в кирпичной кладке обеспечивает более прочное сцепление штукатурки с поверхностью стены.

Что такое высолы?



Вероятно, многим приходилось видеть белесые разводы на кирпичных стенах зданий. Это следы солей кальция, магния и др., изначально содержавшихся в составе глины. Это и есть высолы на кирпичной кладке, а интенсивность их проявлений зависит от количества содержавшихся в кирпичах солей.

Как уберечься от высолов?

Способов борьбы с высолами на кирпичной кладке много, ниже перечислены некоторые из них:

  • использовать густой раствор;
  • не размазывать раствор по фасадной части кирпича;
  • не класть кирпич во время дождя и закрывать свежую кладку на ночь;
  • как можно быстрее подводить дом под крышу;
  • покрыть фасад защитным составом.

Кирпичная кладка стен

Ведение кирпичной кладки требует определенного практического навыка. Отметим здесь лишь главные, принципиальные вопросы для тех, кто желает выполнить ее собственными руками.

Используемый кирпич

Кирпичная кладка состоит из двух материалов: кирпича и скрепляющего его раствора. Кирпич в основном используется керамический (красного цвета) и силикатный (преимущественно белого цвета).

Глиняный (керамический) кирпич имеет следующие размеры: 250 х 120 х 65 мм. Разные грани кирпича имеют свои названия: тычок - размером 120 х 65 мм, ложок - размером 250 х 65 мм, постель - размером 250-120 мм. Вес полнотелого кирпича около 4-5 кг, что удобно для ручной кладки. Но производится кирпич и более легкий (пористый, пустотелый и др.) Использовать последние для стен сельского дома предпочтительнее, т. к. они имеют лучшую теплоизоляцию.

Силикатный (утолщенный) кирпич имеет иные размеры: 250 х 120 х 88 мм. Вес сухого силикатного кирпича должен быть не более 4,3 кг.

Главным показателем для характеристики кирпича является марка, свидетельствующая о его прочности при сжатии. Глиняный и силикатный кирпичи выпускаются следующих марок: 75, 100, 125, 150, 175, 200, 250, 300. Отметим, что для возведения стен 1-2-этажного сельского дома достаточна марка 75, 100.

Глиняный кирпич можно использовать для кладки стен подвала, цоколя, наружных стен и перегородок, печей и дымоходов. Силикатный же кирпич для кладки подвалов, печей и дымоходов не допускается.

Раствор для кладки

Кладочные растворы состоят из разных составляющих и в зависимости от этого имеют свое название. Цементный раствор состоит из смеси цемента, песка и воды. Цемент придает раствору высокую прочность и долговечность.

Смешанные растворы состоят из смеси цемента, извести, глины, песка, воды и различных химических добавок. В этих растворах известь, глина и химические добавки придают кладочному раствору подвижность, дополнительную долговечность, способствуют экономии цемента и, следовательно, уменьшают стоимость раствора.

Применяются также и чисто известковые, и чисто глиняные растворы.

Растворы на цементах должны быть использованы не позднее 1-2 часов после его замешивания, а такие растворы, как известковые, имеют срок годности до года.

Для оценки свойств кладочного раствора его характеризуют маркой, свидетельствующей о его прочности. Наиболее употребительны марки раствора: 4, 10, 25, 50, 75. Другим важным показателем кладочного раствора является подвижность, т. е. способность смеси растекаться под действием собственной массы. Подвижность оценивают в сантиметрах и определяют глубиной погружения в раствор конуса массой 300 г с углом вершины 30° и высотой 15 см. Для кладки стен из полнотелого кирпича рекомендуется подвижность 9-13 см, для кладки стен из пустотелого кирпича - 7-8 см.

Нужно учитывать и погодные условия: в теплую и жаркую погоду желательно использование раствора повышенной подвижности.

Состав и вид раствора зависят от вида возводимой кладки, марки кирпича, используемого вяжущего и других факторов. (См. табл. 2)

Таблица №2 - Состав в объемной дозировке для растворов марки

Марка цемента

75

50

25

10

4

1. Составы растворов для наземной кладки зданий и фундаментов в сухих грунтах

а) цементно-известковые растворы

400
300
150

1 : 0,3 : 4
1 : 0,2 : 3
-

1 : 0,7 : 6
1 : 0,4 : 4,5
-

1 : 1,7: 12
1 : 1 . 2 : 9
1 : 0,3 : 3,5

1 :2.1 : 15
1 :2,1 : 15
1: 1,2:9

-
-
1 : 1,7: 12

б) цементно-глиняные растворы

400
300
150

1 : 0,3 : 4
1 : 0,2 : 3
-

1 : 0,7 : 7
1 : 0,4 : 4,5
-

1:1:9
1:1:9
1 : 0,3 : 3,5

1 : 1 :11
1:1:11
1:1:9

-
-
1:1:9

2. Составы растворов для надземной кладки здани влажными помещениями и фундаментами во влажных грунтах

а) цементно-известковые растворы

400
300
150

1 : 0,3 : 4
1 : 0,2 : 3
-

1 : 0,7 : 5
1 : 0,4 : 5
-

1 : 0,7 : 6
1 : 0. 7 : 8
1 : 0,3 : 3,5

-
-
1 0,7:8

-
-
-

б) цементно-глиняные растворы

400
300
150

1 : 0,3 : 4
1 : 0,2 : 3
-

1 : 0,7 : 8
1 : 0,4 : 5
-

1 : 0,7 : 8
1 . 0.7 : 8
1 : 0,3 : 3,5

-
-
1 : 0,7 : 7

-
-
-

3. Составы цементных растворов для кладки фундаментов, расположенных ниже уровня грунтовых вод

400

1 :4

1 :6

-

-

-

300

1 :3

1 :4,5

-

-

-

150

-

-

1:3,5

1:6

-

Используя описанные в таблице соотношения, можно, например, для кладки наружных стен одноэтажного дома в Воронежской области выбрать полнотелый кирпич № 75 и кладочный раствор М10 на портландцементе М400, состоящий из одной объемной части цемента, 2,1 объемной части извести, 15 объемных частей песка, подвижностью 12 см.

Основные инструменты, используемые при кладке

1. Кельма (мастерок) - треугольная лопатка с ручкой для захвата и выравнивания раствора.

2. Молоток-кирочка для рубки и тески кирпича.

3. Расшивка для придания растворному шву определенного профиля.

4. Отвес массой 200-600 г для проверки вертикальности стен.

5. Деревянная порядовка - рейка сечением 50x50 или 70x50 мм длиной около 2 м для фиксации и разметки рядов кладки.

6. Шнур-причалка толщиной 2-3 мм, ее используют как ориентир для обеспечения прямолинейности и горизонтальности рядов кладки.

Назначение толщины кирпичных наружных стен

Толщина кирпичной стены устанавливается кратной половине длины кирпича с учетом толщины швов:

в один кирпич - 250 мм;

в полтора кирпича - 380 мм;

в два кирпича - 510 мм;

в два с половиной кирпича - 640 мм и т. д.

Очень важно правильно назначить толщину наружной кирпичной стены, исходя из климатических условий и этажности здания.

Так, например, в условиях Воронежской области для 1-2-этажного здания наружная кирпичная стена должна быть не менее 510 мм из красного кирпича и не менее 550 мм из силикатного кирпича. Но лучше, если толщину стены сделать больше на пол- или один кирпич, т. к. это способствует уменьшению расхода топлива, а также повышению температуры воздуха внутри помещения.

Методы возведения кладки

Существует большое количество разновидностей кирпичной кладки. Остановимся на двух из них: однорядная (цепная) или многорядная. Вид однорядной (цепной) кирпичной кладки показан на рис. 8.

Основным правилом любой кирпичной гладки является перевязка швов, т.е. такой порядок укладки кирпичей относительно друг друга, при котором вертикальные (продольные и поперечные) растворные швы перекрываются в последующих рядах «телом» кирпича.

Рис. 8 - Фрагмент однорядной (цепной) кирпичной кладки.

При цепной кладке перевязка осуществляется через ряд. Для этого один ряд кладется тычком, т. е. кирпичи тычковой гранью выходят на лицевую сторону стены: кирпичи располагаются поперек продольной оси стены. Следующий ряд кирпичей укладывается ложковый, т. е. кирпичи ложковой гранью выходят на лицевую сторону стены. Здесь кирпичи укладываются вдоль продольной оси стены.

Рис. 9 - Фрагмент многорядной кирпичной кладки.

При втором (многорядном) виде кладки (см. рис. 9) перевязка осуществляется через несколько (до 5) рядов кладки. Или после тычкового ряда укладывается несколько рядов ложко-вых. Перевязка швов обеспечивает прочность и устойчивость кирпичной кладки.

Кладка имеет два характерных элемента: наружная или внутренняя верста и забутка. Наружная верста - это ложковый ряд кирпичей вдоль наружной стены, внутренняя - вдоль внутренней. Забутка - это часть кирпичной кладки, укладываемой между верстами.

Рекомендуется следующая последовательность выполнения кладки. По углам цокольной части стены с помощью уровня укладывается несколько рядов кирпича. С помощью гвоздей на углах кладки устанавливаются порядовки. Натягивается причалка, вдоль которой укладывается гран' наружной версты. Отметим, что причалка особенно необходима, если отсутствует большой навык кладки кирпича.

С помощью лопаты или кельмы укладывается грядка раствора толщиной 20-30 мм. При этом раствор не доходит до наружной поверхности стены на 20-30 мм, если кладка идет «впустошовку», т. е. шов остается незаполненным на 10 мм от поверхности стены. Если шов должен быть полностью заполнен, то грядка раствора не доходит до поверхности стены на 10-15 мм. Первый ряд укладывается тычковый. Кладка кирпича ведется чаще всего «вприсык» или «вприжим».

При кладке «вприсык» раствор должен быть подвижностью 12-13 см. При этом, взяв кирпич и держа его наклонно, каменщик загребает тычковой гранью кирпича небольшую часть раствора и придвигает кирпич к ранее уложенному, затем кирпич осаживают, обеспечивая толщину вертикального шва около 10 мм и горизонтального около 12 мм (см. рис. 10).

Рис. 10 - Кирпичная кладка методом вприсык.

При кладке «вприжим» используется кельма (мастерок). При этом каменщик подгребает часть раствора ребром кельмы и прижимает его к вертикальной грани уложенного кирпича, левой рукой укладывает новый кирпич и прижимает его к полотну кельмы. Движением вверх вынимает кельму и немного осаживает кирпич. Затем процесс повторяется (см. рис. 11).

Рис. 11 - Кирпичная кладка методом вприжим.

Отметим, что для лучшей сцепляемости кирпичей и раствора кирпич перед укладкой желательно замачивать.

Перейти к следующей статье:
→Виды и характеристики кирпича

Статья с сайта postroim-dom. net

Кладка стен из кирпича и керамзитобетонных блоков в Казани, цена за работу

Работаем в Казани по области

Наша строительная компания ВудГруппСтрой предоставляет услуги по строительству домов из оцилиндрованного бревна под ключ, и работает не только в Казани, но и по области. Мы работаем в городах районах, микрорайонах: Агрыз, Азнакаево, Аксубаево, Актаныш, Алексеевское, Базарные Матаки, Альметьевск, Апастово, Арск, Большая Атня, Бавлы, Балтаси, Бугульма, Буинск, Верхний Услон...
Посмотреть еще, Высокая Гора, Старое Дрожжаное, Елабуга, Заинск, Зеленодольск, Большие Кайбицы, Камское Устье, Болгар, Кукмор, Лаишево, Лениногорск, Мамадыш, Менделеевск, Мензелинск, Муслюмово, Нижнекамск, Новошешминск, Нурлат, Пестрецы, Рыбная Слобода, Богатые Сабы, Сарманово, Тетюши, Тюлячи, Набережные Челны, Черемшан, Чистополь, Уруссу. Агрыз, Азнакаево, Аксубаево, Актаныш, Алексеевское, Базарные Матаки, Альметьевск, Апастово, Арск, Большая Атня, Бавлы, Балтаси, Бугульма, Буинск, Верхний Услон, Высокая Гора, Старое Дрожжаное, Елабуга, Заинск, Зеленодольск, Большие Кайбицы, Камское Устье, Болгар, Кукмор, Лаишево, Лениногорск, Мамадыш, Менделеевск, Мензелинск, Муслюмово, Нижнекамск, Новошешминск, Нурлат, Пестрецы, Рыбная Слобода, Богатые Сабы, Сарманово, Тетюши, Тюлячи, Набережные Челны, Черемшан, Чистополь, Уруссу, 71-й квартал, Отары, Горки-2, Дербышки, Константиновка, 34-й квартал, Северный, Ново-Татарская слобода, Киндери, Горки-3, Большие Клыки, Щербаково, Азино-1, Горки-1, Вознесенское, Танкодром, Азино-2, 37-й квартал, Салмачи, 56-й квартал, Малые Клыки, 25-й квартал, Сухая река, Залесный, Займище, Борисоглебское, Мирный, Адмиралтейская слобода, Царицыно, Левченко, Ягодная слобода, Кадышево, Соцгород, Самосырово, Новая Сосновка, Старое Победилово, поселок Крутушка, жилой массив Голубое Озеро, жилой массив Новое Караваево, поселок имени Свердлова, жилой массив Озёрный, жилой массив Калуга, жилой массив Аметьево, исторический район Гривка, слобода Крыловка, Пороховая Слобода, жилой массив Калинина, посёлок Залесный 2, жилой массив Новое Юдино, жилой массив Куземетьево, жилой массив Красная Горка, жилой массив Новое Аракчино, жилой массив Старое Аракчино, жилой комплекс Юдино, жилой комплекс Волжская гавань, жилой массив Краснооктябрьский, 69-й квартал, 68-й квартал, 27-й квартал, 38-й квартал, 39-й квартал, 11-й квартал, 20-й квартал, жилой массив Дружба, 17-й квартал, микрорайон МЖК, жилой массив Савиново, жилой массив Брикетный, жилой массив Татваленка, жилой комплекс Ясная Поляна, жилой массив Петровский, жилой массив Кояшлы, посёлок Девликеево, жилой комплекс Лесной Городок, поселок Новое Победилово, поселок Крутовка, жилой массив Кукушкино, жилой массив Борисково, коттеджный посёлок Азамат, посёлок Медгородок РКБ, 8-й микрорайон, жилой массив Вишнёвка, посёлок Новая Вишнёвка, жилой массив Восточный, жилой массив Старые Горки, поселок имени Лозовского, квартал Завода СК-4, жилой массив Калининский, жилой массив Воскресенское, жилой массив Поповка, жилой массив Первомайский, жилой массив Алтан, жилой массив Плодопитомник, жилой массив Акинская Поляна, жилой массив Кульсеитово, жилой массив Большие Дербышки, жилой массив Малые Дербышки, жилой массив Аки, жилой массив Нагорный, жилой массив Троицкая Нокса, жилой массив Торфяной, жилой массив Карьер, жилой массив Белянкино, жилой массив Царицынский Бугор, 29-й квартал, Октябрьский городок, жилой массив Дальний, квартал №30, жилой массив Чебакса, коттеджный посёлок Радужный, поселок Офицеров, посёлок Привольный, коттеджный посёлок Султан Ай Скрыть

Кладка стен — Строительные СНИПы, ГОСТы, сметы, ЕНиР,

Каменные работы

Кладка стен

Состав операций и средства контроля

Этапы работКонтролируемые операцииКонтроль (метод, объем)
Подготовительные

работы

Проверить:

—  наличие документа о качестве на партию кирпича, раствора, соответствие их вида, марки и качества требованиям проекта, стандарта;

— очистку основания под кладку от мусора, грязи, снега и наледи;

— правильность разбивки осей.



Визуальный, лабораторный



Визуальный

Измерительный

Кладка стенКонтролировать:

— толщину конструкций стен, отметки опорных поверхностей;



— ширину простенков, проемов;



— толщину швов кладки;

— смешение вертикальных осей оконных проемов от вертикали, смешение осей стен от разбивочных осей;

— отклонение поверхностей и углов кладки от вертикали, отклонение рядов кладки от горизонтали;



— неровности на вертикальной поверхности кладки;

— правильность перевязки швов, их заполнение;

— правильность устройства деформационных швов;

— правильность выполнения армирования кладки;

— правильность выполнения разрывов кладки;

— температуру наружного воздуха и раствора (в зимних условиях).



Измерительный, после каждых 10 м кладки по каждой оси



То же

То же



Измерительный, каждый проем, каждую ось

Измерительный, после каждых 10 м кладки



Визуальный, измерительный, после каждых 10 м кладки

То же



То же

Визуальный



То же

Измерительный

Приемка

выполненных работ

Проверить:

— качество фасадных поверхностей стен;

— геометрические размеры и положение стен;

— правильность перевязки швов, их толщину и заполнение, горизонтальность рядов, вертикальных углов кладки.



Визуальный, измерительный

Измерительный



Визуальный, измерительный

Контрольно-измерительный инструмент: отвес, рулетка металлическая, линейка уровень, правило, нивелир.
Операционный контроль осуществляют: мастер (прораб), инженер лабораторного поста, геодезист — в процессе работ.

Приемочный контроль осуществляют: работники службы качества, мастер (прораб), представители технадзора заказчика

Технические требования

СНиП 3.03.01-87 пп. 7.3, 7.4, 7.6, 7.21, 7.29, 7.90, табл. 34

Допускаемые отклонения:

— глубины не заполненных раствором швов при кладке впустошовку с лицевой стороны — 15 мм;

— толщины конструкции —±15 мм;

— ширины простенков —-15 мм;

— отметок опорных поверхностей —10 мм;

— ширины проемов —+15 мм;

— смещения вертикальных осей оконных проемов от вертикали — 20 мм;

— смешения осей конструкции от разбивочных осей— 10 мм;

— поверхностей и углов кладки от вертикали:

— на один этаж— 10 мм;

— на здание высотой более двух этажей — 30 мм;

—рядов кладки от горизонтали на 10 м длины стены — 15 мм;

— неровности на вертикальной поверхности кладки при наложении 2-метровой рейки — 10 мм;

— размеров сечений вентиляционных каналов — ±5 мм. Толщина швов кладки:

— горизонтальных— 12 мм, предельное отклонение ——2; +3 мм;

— вертикальных— 10 мм, предельное отклонение — ±2 мм; Толщина швов армированной кладки — не более 16 мм.

Не допускается:

— ослабление каменных конструкций бороздами, отверстиями, нишами, не предусмотренными проектом;

— применение силикатного кирпича для кладки цоколей зданий.

По аналогии со схемой операционного контроля качества кладки перегородок.

Указания по производству работ

СНиП 3.03.01-87 пп. 7.7-7.10, 7.17-7.19, 7.28, 7.86

Возведение каменных конструкций последующего этажа допускается только после укладки несущих конструкций перекрытий возведенного этажа, анкеровки стен и замоноличивания швов между плитами перекрытий.

Тычковые ряды в кладке необходимо укладывать из целых кирпичей и камней всех видов. Независимо от принятой системы перевязки швов укладка тычковых рядов в нижнем (первом) и верхнем (последнем) рядах возводимых конструкций, на уровне обрезов стен, в выступающих рядах кладки (карнизах, поясах и т. д.), под опорные части балок, прогонов, плит, перекрытий, балконов, под мауэрлаты и другие сборные конструкции является обязательной. При однорядной (цепной) перевязке швов допускается опирание сборных конструкций на ложковые ряды кладки.

Кирпичные простенки шириной в два с половиной кирпича и менее, рядовые кирпичные перемычки и карнизы следует возводить из отборного целого кирпича.

Применение кирпича-половняка допускается только в кладке забутовочных рядов и малонагруженных участков стен под окнами в количестве не более 10%.

При возведении из керамических камней стен в свешивающихся карнизах, поясках, парапетах, брандмауэрах, где требуется теска кирпича, должен применяться полнотелый или специальный (профильный) лицевой кирпич морозостойкостью не менее Мрз25 с защитой от увлажнения.

Вентиляционные каналы в стенах следует выполнять из керамического полнотелого кирпича марки 100.

При вынужденных разрывах кладку необходимо выполнять в виде наклонной или вертикальной штрабы. При выполнении разрыва кладки вертикальной штрабой кладку следует армировать с расстоянием до 1,5 м по высоте кладки, а также на уровне каждого перекрытия.

Разность высот возводимой кладки на смежных захватках не должна превышать высоту этажа.

При поперечном армировании простенков сетки следует изготовлять и укладывать так, чтобы было не менее двух арматурных стержней, выступающих на 2—3 мм на внутреннюю поверхность простенка.

После окончания кладки каждого этажа следует производить инструментальную проверку горизонтальности и отметок верха кладки независимо от промежуточных проверок горизонтальности ее рядов.

Приемку выполненных каменных конструкций следует производить до оштукатуривания поверхностей.

При возведении каменных стен следует освидетельствовать скрытые работы с составлением актов на:

— армирование стен;

— устройство деформационных швов;

— места опирания несущих сборных элементов;

— закрепление в кладке карнизов, балконов;

— устройство вентиляционных и дымовых каналов.

Технология кирпичной кладки стен с утеплителем : СНиП




Теплая кладка кирпичных стен


Одна из самых надежных и, пожалуй, одна из самых дорогих технологий возведения несущих стен – кирпичная кладка – имеет множество достоинств и не избавлена от некоторого количества недостатков. И к числу указанных недостатков, помимо высокой стоимости работ и материала, чаще всего, относят еще и низкую тепловую инерцию стен из кирпича.

Причем, в большинстве справочников указывается, что для успешного сопротивления низким температурам кирпичная кладка стен должна иметь практически метровую глубину.

Именно поэтому, практически во всех современных проектах используется особая кирпичная кладка с утеплителем. И этот технологический прием позволяет не только увеличить тепловую инерцию кладки, но и способствует существенному уменьшению сметы строительства. Ведь, в зависимости от этажности здания, для достижения несущей прочности достаточно обустроить кладку толщиной в 1,5 кирпича, а теплостойкость строения будет обеспечена слоем утеплителя.

В итоге, используя сочетания кирпича и утеплителя можно существенно снизить нагрузку на фундамент. Кроме того, такую стену можно сложить с незначительными трудозатратами. И, в конце концов, кладка с утеплителем дает возможность сэкономить и стройматериалы.

Да и главный строительный документ, которым регламентируется кирпичная кладка – СНиП «Несущие и ограждающие конструкции» – утверждает, что сплошная кладка с толщиной более 38 сантиметров (в 1,5 кирпича) попросту нецелесообразна с экономической точки зрения.

Современные строительные технологии позволяют реализовать утепление кирпичной кладки сразу несколькими способами. Но, по большому счету, подобное разнообразие очень легко разделить на два направления – внешнее и внутреннее утепление.

Кирпичная кладка стен с внутренним утеплением реализуется с помощью воздушных прослоек и колодцев. Именно так называются пустоты, создаваемые в стене во время кладки.

Воздушные прослойки можно обустроить и в сплошной несущей кладке, и в процессе отделке лицевым кирпичом. Пустоты толщиной в 5-7 сантиметров образуются перевязкой тычками, соединяющими параллельно выстроенные стены. Причем, прослойки имеют замкнутую структуру. Поэтому, для обеспечения хотя бы минимальной герметичности стену с воздушными прослойками необходимо обязательно оштукатурить.

Подобная технология позволяет сэкономить 15-20 процентов строительного материала. Тепловая инерция пустотелой стены превышает естественные показатели сплошной кладки, как минимум, на 30 процентов. Кроме того, существует и пустотелая кирпичная кладка с утеплителем, размещаемым прямо во внутренних полостях. И в роли такого утеплителя может выступать и минеральная вата и пенопласт. Причем, в последнем случае тепловая инерция кладки повышается на 100 процентов!

Впрочем, главный строительный документ, которым регламентируется кирпичная кладка – СНиП 3.03.01-87 – утверждает, что помимо технологии возведения стены с воздушными прослойками существует и «колодцевая кладка» - подобная кладка ЗАПРЕЩЕНА к использованию!!!

Согласно этой технологии несущая стена образовывается из наружной и внутренней стенки, соединенных с помощью сплошных мостиков (диафрагм). Причем, в отличие от замкнутых прослоек, колодцы имеют открытую структуру, что позволяет использовать в качестве утеплителя различные засыпки или легкие бетоны.

Разумеется, такая «всеядность» способствует еще большей экономичности процесса строительства, которой характеризуется именно колодцевая кирпичная кладка – СНиП позволяет использовать в роли утеплителя и опилки, и туф, и керамзит, и пенобетон, и целый ряд иных, недорогих материалов.

Однако при всех достоинствах варианта с внутренним утеплением такая технология обладает одним существенным недостатком – реализацию подобной схемы можно осуществить только в процессе строительства здания. Следовательно, если в расчеты архитектора вкралась ошибка, то владельцу уже построенного сооружения придется обратиться к иным решениям. И хорошим примером подобного решения является кирпичная кладка стен с наружным утеплением.

Эта схема предполагает обустройство дополнительного внешнего или внутреннего теплоизолирующего покрытия. В роли такого покрытия может выступать и сложная система «теплого фасада», и довольно доступная схема, предполагающая использование теплостойкой штукатурки. Конечное решение зависит от конкретных климатических условий.

Вдобавок, с технологической точки зрения кирпичная кладка с утеплителем, расположенным снаружи или внутри здания, не отличается от обычной сплошной кладки – в ней нет ни сложных перевязок, ни диафрагм, ни мостиков. А это значит, что с подобной кладкой справится даже неквалифицированный каменщик.

В итоге, мы может утверждать, что схема с наружным утеплением является не только самым экономичным, но и наименее трудоемким решением проблемы теплостойкости кирпичной кладки.

Утеплитель для стен - слоистая кладка. Утеплитель для дома.

Теплоизоляция наружных стен зданий из кирпича всегда была и остается одним из важнейших требований в строительстве. В последнее время нормативные значения толщины стен стали даже больше, чем ранее. Например, теперь требуется, чтобы толщина кирпичной кладки наружной стены в доме из пустотелого кирпича составляла не менее 1,5 метров, если же кирпич цельный, то толщина стены должна быть увеличена до 2 метров. Такие требования делают строительство ограждающих стен из кирпича совершенно экономически невыгодным. Как всегда, при поиске решения этой задачи, специалисты нашли вариант, который не только полностью устраняет проблему толстой дорогостоящей кирпичной кладки, но и имеет значительные преимущества. Этим решением оказалась многослойная кладка, которая состоит из тонкой кирпичной стены, слоя теплоизоляции и облицовочного кирпичного слоя. Эта многослойность имеет прекрасный внешний вид, не требует много времени для возведения, а стоит дешевле, чем другие варианты строительства теплых наружных стен.

Эта многослойная конструкция, ее еще называют колодцевой кладкой, имеет три основных слоя:

  1. Кирпичная стена, которая является несущей и называется внутренней верстой.
  2. Утеплитель для стен.
  3. Декоративная стена, выполненная из облицовочных фасадных материалов, которая называется наружной верстой.

Соединение наружной и внутренней стены производится с помощью специальных закладных. Они представляют собой гибкие арматурные соединения из прочной стали или пластика на основе базальта или стекла, который не подвержен негативному воздействию щелочей.

Уже давно в частном жилищном строительстве самым популярным материалом для возведения несущих стен является красный кирпич. Его кладут на раствор из песка и цемента, толщиной в 1,5-2 кирпича. В последнее время традиционный красный кирпич заменяют крупными блоками, которые также производятся из обожженной глины, но имеют большие размеры. Также вместо кирпича используют сверхплотные газоблоки. Несущая способность стен из этих материалов очень хорошая, ее вполне хватает для частных домов. Кроме того, такие стены имеют более высокую степень теплозащиты. Однако, основная функция несущих стен – удерживать конструктивные элементы дома. Функция теплоизоляции принадлежит утеплителям, обычно утеплитель для дома - это плиты из базальтовой ваты.

Также для заполнения прослойки утепления применяют пенополистирол (пенопласт), минераловатный утеплитель и мелкозернистые сыпучие материалы, такие как эковата из бумаги или вата в гранулах. Рассмотрим преимущества и недостатки различных утеплителей.

1. Сыпучий или засыпной утеплитель для стен. Им заполняют пространство между несущей стеной и облицовкой при помощи специального оборудования, создающего давление. Такой способ не застрахован от появления полостей, не заполненных утеплителем, из-за зависания ватных гранул у стен. При засыпании нет гарантии заполнения полости одинаковой плотности утеплителем, от этого вата проседает и образуются не утепленные участки. Если произошло неравномерное заполнение, то исправить положение дел будет практически невозможно.

2. Пенопласт. Этот недорогой материал часто используют в качестве утеплителя именно из-за его невысокой цены. Также используется экструдированный пенополистирол, цена которого выше. Однако, оба этих вида пенополистирола не имеют защиты от огня и выделяют токсические вещества при горении. Еще одним недостатком пенопласта является отсутствие влагопроницаемости, что ведет к сырости стен и росту плесневых грибков.

3. Плиты из минеральной ваты. Это материалы, изготовленные на основе базальта, к ним относятся ЭКОВЕР СТАНДАРТ, ИЗБА СТАНДАРТ, ТЕХНОБЛОК СТАНДАРТ. Обладают неоспоримыми преимуществами по сравнению с другими утеплителями. Они пожароустойчивы и гидрофобизированы. Утеплитель для дома из минеральной ваты базальтового происхождения не накапливают влагу, имеют высокую плотность, которая не дают им возможность деформироваться. Эти плиты на протяжении всего срока эксплуатации не проседают. При необходимости их можно поджать, защищая стену от потоков холодного воздуха, проходящего через щели.

Мы дали рекомендации в отношении утеплителя наружных стен, теперь поговорим о технологии возведения стены слоистой конструкции. При создании слоя облицовки из кирпича, его необходимо армировать и скреплять с несущей стеной гибкими закладными. Установка закладных производится при возведении стены, они укрепляются в несущей части стены в углублениях до 90 мм на расстоянии не более 60 см в горизонтальном направлении и не более 50 см – в вертикальном. На 1 кв.м. размещается 4 штыря. Связующие элементы из базальто- или стеклопластика более предпочтительны, чем стальные, поскольку последние создают мостики холода в стене и подвержены коррозии.

Когда связи закреплены, можно укреплять утеплитель для стен ЭКОВЕР СТАНДАРТ, ИЗБА СТАНДАРТ, ТЕХНОБЛОК СТАНДАРТ. Их нужно устанавливать вразбежку с зацеплениями в угловых частях дома. Это позволяет избежать образования мостиков холода. Связи желательно снабдить шайбами-фиксаторами из пластика, которые не дадут возможности образоваться не вентилируемым влажным местам. Воздушный слой должен достигать мм в толщину. Далее, после отступа этого расстояния от минераловатного утеплителя, возводится стена из облицовочного кирпича. Эта стена является самонесущей, до 2 этажа опирающейся на фундамент, а далее – на несущий пояс основной несущей стены. Облицовочная стена должна иметь отверстия для свободной вентиляции в каждых 20 кв.м. поверхности стены. Это обеспечивается за счет не заполнения некоторых вертикальных швов раствором или установкой специальных вентиляционных коробок. Через отверстия, находящиеся в нижней части стены также отводится образующийся конденсат.

Ваш дом будет действительно теплым, если его слоистые наружные стены будут возводить профессионалы с применением высокотехнологичных качественных утеплителей ЭКОВЕР, ИЗБА и ТЕХНОНИКОЛЬ. Эти материалы продлят срок службы Вашего дома, а также обеспечат его теплозащиту и экономию энергии на обогрев в холодное время года. Кроме того, утеплитель для дома из минераловатных плит надежно защищает несущую стену дома, не давая к ним проникать влаге, закрывая от воздействия ветра и других неблагоприятных атмосферных воздействий. Этот утеплитель имеет незначительный вес и не утяжеляют конструкцию, освобождая фундамент от избыточной нагрузки.

← Назад к списку готовых решений

Кладка кирпичных стен. Работа недорого и качественно

Наши строители недорого, быстро и качественно произведут: кирпичную кладку стен из кирпича и керамических блоков

Кирпичная кладка и кладка из блоков для стен

Материалы

кирпичной кладки
  • кирпич рядовой и облицовочный
  • поризованный камень - Теплая керамика
  • газосиликатные блоки и пеноблоки
  • пазогребневые плиты
  • клинкерная облицовочная плитка
Наши специалисты быстро и качественно произведут:
  • кирпичную кладку несущих стен
  • устройство кирпичных перегородок
  • возведение стен из керамических блоков
  • слоистую кладку (колодезная кирпичная кладка)

Строительство кирпичных и блочных зданий любой сложности из материалов заказчика или с поставкой от АспектСнаб (без торговой наценки)
Почему с нами легко и экономно строить и отделывать дома;
  1. 12 самостоятельных бригад со всем необходимым инструментарием и оборудованием.
  2. Собственные строительные леса, и мобильные бытовки
  3. Автотранспортный парк для оперативного решения задач комплектации строительства
  4. Архитектурное бюро и сметный отдел
  5. Всесезонный режим работы (за исключением штукатурных фасадов)

Стоимость кирпичной кладки (цена кубометра кирпичной кладки) специалистами нашей компании сопоставима с услугами строительных бригад "свободных строителей",

за счет следующих факторов:
  • огромный опыт множества строительных объектов, где силами нашей строительной компании поднимались дома от фундамента - под ключ,
  • слаженный коллектив без вредных пристрастий с минимальной текучкой кадров
  • скрупулезное соблюдение техники безопасности с абсолютным отсутствием травматизма и порчи имущества заказчика
  • применение передовых технологий, ускоряющих процесс кирпичной кладки и других этапов строительства
  • сокращение себестоимости и времени строительства кирпичных стен за счет автоматизации всех процессов, включая и нанесение кладочных растворов машинным способом.

Десятки новых строительных объектов ежегодно пополняют красивое портфолио нашей строительной компании.

Поручив нам устройство кирпичной кладки стен своего дома, скорее всего, Вы предложите нашим специалистам и полностью завершить строительство и отделку Вашего дома.

Что такое каменная стена? Виды кирпичных стен

Строительство зданий - это один из видов искусства. Таким образом, существует линейная зависимость между строительством и строительными материалами. Современные жилищные ассоциации, архитекторы и инженеры озабочены «каменной кладкой стен». Кладка вместе с деревом считается одним из важнейших строительных материалов в истории человечества. Он использовался в качестве строительного материала несколько тысяч лет и до сих пор используется.В последние десятилетия часто используются другие материалы, такие как сталь и бетон, которые заменяют кладку в качестве конструкционного материала. Такая ситуация наблюдается и особенно примечательна во всех странах, где почти все новые здания строятся из железобетона. Каменная кладка в основном использовалась как не конструкционный материал, как заполнение железобетонных и стальных каркасов. Поэтому у нас должен возникнуть вопрос - что это? Как это работает или что с этим делать? Давайте углубимся в это объяснение:

Основы кладки

Кладка - это термин, используемый для обозначения части конструкции, в которой используется кирпич, бетонные блоки, структурная глиняная плитка и камень.Эти материалы удерживаются вместе с раствором. Строительный раствор для кладки - это не цементная смесь, материал, используемый для тротуаров, патио или проезжей части. Раствор содержит известь, песок и гипс, каждый в правильных пропорциях. Цементная смесь, напротив, содержит камни в песке и не содержит извести.

Что такое каменные стены?

Каменные стены - самая прочная часть любого здания или сооружения. Слово «кладка» используется для обозначения строительного раствора как связующего материала с отдельными блоками, камнями, мрамором, скалами, твердыми квадратами, плитками и т. Д.Строительный раствор представляет собой смесь ограничивающего материала с песком. Ограничивающими материалами могут быть бетон, известь, грунт или любые другие строительные материалы.

Специалисты выполняют проекты каменной кладки и работы агрегата для различных целей. Некоторые работы для строительных конструкций, некоторые делают барьеры для границ, разделяющих границы собственности, а некоторые делают стены дома для строительных конструкций.

Типы каменных стен

Каменные стены придают прочность и долговечность конструкции, помогают поддерживать температуру в помещении и на улице, а также защищают здания от внешнего мира.В зависимости от материалов моторной смеси в строительных конструкциях используются различные типы каменных стен.

Типы или категории:

  • Несущая кирпичная стена
  • Армированная каменная стена
  • Пустотная / пустотная каменная стена
  • Комбинированная каменная стена
  • Кирпичная стена после натяжения

Даны краткие описания этих типов каменных стен ниже.

Несущая кирпичная стена

На основе несущих стен могут быть несущие и ненесущие стены.

Несущая стена - стена, которая несет на себя нагрузку, которая зависит от веса конструкции и работы фундаментной конструкции. Обычно этот тип стен используется для больших построек. например строительство жилых домов или высотных зданий. В основном это делается из кирпича, бетонного блока или камня. Несущая стена помогает переносить вес с корня на фундамент. Этот тип стен зависит от типов зданий и их этажности, толщина которых оценивается до подходящей толщины, чтобы выдерживать вес над ними.Без этой стены существует вероятность нестабильности фундамента стен. По-другому, этот вид стены также может быть внешней и внутренней. Несущие стены гибкие, потому что на них легко потратить немного денег, чем на другие типы стен, поскольку это традиционная каркасная конструкция строительства зданий. Несущие стены могут быть армированными или неармированными каменными стенами.

Ненесущие стены, которые предназначены только для поддержки самих себя и веса прикрепленной облицовки или обшивки. Этот тип стен не обеспечивает структурной поддержки и может быть внутренними или внешними стенами.

Армированная каменная стена

Армированная каменная стена сделана из любого типа кирпича, бетона или другого типа каменных материалов, которые усилили использование других строительных материалов. повысить устойчивость к износу из-за нагрузки или других форм стресса. Этот тип стены может быть ненесущей или несущей. Один из распространенных примеров кладки - наружные стены, которые создаются из бетонных блоков или глиняных кирпичей.Наряду с этими материалами в конструкцию встраиваются стальные стержни, часто с использованием вертикального каркаса, который позволяет выдерживать вес, соединяющий стены и полы внутри здания. Использование стен этого типа помогает им противостоять силам давления и большим нагрузкам сжатия. Во время землетрясения или разрушения при сильных сжимающих нагрузках неармированные стены могут растрескаться по горизонтали. Назначение стен этого типа защищает стены от трещин и дает силы противостоять неожиданным землетрясениям или другим видам стихийных бедствий. Чтобы победить эти проблемы, используются армированные стены; а их количество и расстояние зависят от стен и состояния конструкции. Армирование может использоваться как в горизонтальном, так и в вертикальном порядке при необходимом простое.

В зависимости от того, какие материалы используются и как они расположены, стены из армированной каменной кладки (RM) можно разделить на следующие категории :

  • Замкнутая кладка
  • Каменная кладка с усиленными полостями
  • Армированная сплошная кладка
  • Армированная пустотная кладка Единица Каменная кладка
  • Армированная кладка с цементным раствором
  • Армированная каменная кладка Стены

Пустотная / пустотная кладка

Пустотные стены из кирпичной кладки выполнены из цементных блоков.Этот вид кирпичной стены используется для предотвращения попадания влаги внутрь здания. Он создает полость между внешней и внутренней стороной кирпичных стен. Стены полостей также помогут с контролем климата. Современные каменные стены строятся из пустотелых блоков или комбинированных пустотелых и сплошных блоков.

Сплошные стены систематически сертифицированы металлическими стяжками, кладкой или коллективным армированием.

Стены из композитной кладки

Стены из композитной кладки производятся с использованием комбинации двух или более строительных материалов; камни и кирпичи или пустотелый кирпич и кирпич.Цель конструкции стен этого типа - снизить общую стоимость строительства и сделать конструкцию долговечной за счет использования материалов более высокого качества и высокого качества обработки поверхностей. Стены из композитной кладки улучшают внешний вид конструкции, скрывая некачественные работы за счет использования материала высшего качества в желаемых местах. Этот тип стены лучше, потому что он экономичен и внешне привлекателен.

Типы стен из композитной кладки:

  • Облицовка камнем из ясеня
  • Облицовка кирпичом с щебнем или бетонной основой
  • Облицовка камнем с кирпичом, щебнем или бетонной основой

Кирпичная стена с последующим натяжением

Пост-натяжение обеспечивает дополнительное осевая нагрузка на кладочные конструкции и тем самым увеличивает сопротивление поперечной силе. У стен этого типа есть более традиционно армированные эквиваленты, такие как повышенная прочность в плоскости и отсутствие остаточных смещений стен после землетрясения. Пост-натяжение теперь широко используется в мостах, надземных перекрытиях (парковочные конструкции, жилые или коммерческие здания), жилых фундаментах, стенах и колоннах. Дизайнеры обычно используют этот метод для создания зданий и сооружений с чистыми открытыми пространствами, что дает больше архитектурной свободы.

Какие бывают виды кладки стен?

Каменная кладка - это слово, используемое для строительства с использованием раствора в качестве связующего материала с отдельными блоками из кирпича, камня, мрамора, гранита, бетонных блоков, плитки и т. Д.Строительный раствор представляет собой смесь вяжущего материала с песком. Вяжущими материалами могут быть цемент, известь, грунт или любой другой.

Долговечность и прочность конструкции каменной стены зависят от типа и качества используемого материала и качества изготовления.

Строительство зданий - это один из видов искусства. Таким образом, существует линейная зависимость между строительством и строительными материалами. Современные жилищные ассоциации, архитекторы и инженеры озабочены «каменной кладкой стен».Кладка вместе с деревом считается одним из важнейших строительных материалов в истории человечества. Он использовался в качестве строительного материала несколько тысяч лет и до сих пор используется. В последние десятилетия часто используются другие материалы, такие как сталь и бетон, которые заменяют кладку в качестве конструкционного материала. Такая ситуация наблюдается и особенно примечательна во всех странах, где почти все новые здания строятся из железобетона.Каменная кладка в основном использовалась как не конструкционный материал, как заполнение железобетонных и стальных каркасов. Поэтому у нас должен возникнуть вопрос - что это? Как это работает или что с этим делать?

Самой прочной частью любого здания или любой конструкции в этом отношении являются каменные стены. Поскольку они обеспечивают прочность и долговечность любой конструкции, и в то же время они помогают контролировать температуру в помещении и на улице. Как правило, он удерживает внутри и снаружи.

Когда вы слышите слово «кладка», первое, что должно прийти вам в голову, - это конструкция, в которой в качестве связующего материала используется строительный раствор. Он также использует отдельные или, скорее, отдельные камни, кирпичи, гранит, мрамор, плитку, бетонные блоки и многое другое. В отличие от Spackle и других веществ, Mortar использует в своей смеси песок. Материалы для вяжущей смеси - это известь, цемент, грунт, а также есть несколько других элементов, из которых она может быть сделана.

Конечно, насколько прочная и долговечная будет конструкция каменной стены, будет зависеть от типа используемых материалов, изготовления и качества конструкции каменной стены.Это также зависит от типа отдельных блоков, которые используются для кладки стен, и от того, для чего они предназначены.

Ищете клей? Не смотрите дальше, купите клей для плитки в CMP Stonemason Supplies.

Что такое каменные стены?

Каменные стены - самая прочная часть любого здания или сооружения. Слово «кладка» используется для обозначения строительного раствора как связующего материала с отдельными блоками, камнями, мрамором, скалами, твердыми квадратами, плитками и т. Д.Строительный раствор представляет собой смесь ограничивающего материала с песком. Ограничивающими материалами могут быть бетон, известь, грунт или любые другие строительные материалы.

Специалисты выполняют проекты по каменной кладке, и установка работает для различных целей. Некоторые работы для строительных конструкций, некоторые создают барьеры для границ, разделяющих границы собственности, а некоторые делают стены дома для строительных конструкций.

Типы каменных стен в строительстве

В зависимости от типа отдельных блоков, используемых для каменных стен, и их функций, типы каменных стен следующие:

Несущие стены из каменной кладки

Несущие каменные стены являются построены из кирпича, камня или бетонных блоков. Эти стены напрямую переносят нагрузки с крыши на фундамент. Эти стены могут быть как внешними, так и внутренними. Система строительства с несущими стенами более экономична, чем система с каркасными конструкциями.

Толщина несущих стен зависит от нагрузки на крышу, которую она должна выдерживать. Например, несущая стена, состоящая только из первого этажа, может иметь наружные стены толщиной 230 мм, а при наличии одного или нескольких этажей над ней, в зависимости от типа размещения, ее толщина может быть увеличена.

Несущая стена - стена, которая несет на себя нагрузку, которая зависит от веса конструкции и работы фундаментной конструкции. Обычно этот тип стен используется для больших построек. например строительство жилых домов или высотных зданий. В основном это делается из кирпича, бетонного блока или камня. Несущая стена помогает переносить вес с корня на фундамент. Этот тип стен зависит от типов зданий и их этажности, толщина которых оценивается до подходящей толщины, чтобы выдерживать вес над ними. Без этой стены существует вероятность нестабильности фундамента стен. По-другому, этот вид стены также может быть внешней и внутренней. Несущие стены гибкие, потому что на них легко потратить немного денег, чем на другие типы стен, поскольку это традиционная каркасная конструкция строительства зданий. Несущие стены могут быть армированными или неармированными каменными стенами.

Ненесущие стены, которые предназначены только для поддержки самих себя и веса прикрепленной облицовки или обшивки.Этот вид стен не обеспечивает структурной опоры и может быть внутренними или внешними стенами.

Армированные каменные стены

Армированные каменные стены могут быть несущими стенами или ненесущими стенами. Использование арматуры в стенах помогает выдерживать силы растяжения и большие сжимающие нагрузки. Неармированные каменные стены склонны к трещинам и разрушению при сильных сжимающих нагрузках и во время землетрясений. У них мало способности противостоять боковым силам во время сильного дождя и ветра. Трещины также развиваются в неармированных каменных стенах из-за давления грунта или дифференциальной осадки фундамента.

Для преодоления подобных проблем используются стены из армированной кирпичной кладки. Применяется арматура в стенах через необходимые промежутки как по горизонтали, так и по вертикали. Размер арматуры, их количество и шаг определяются исходя из нагрузок на стены и состояния конструкции.

Армированная каменная стена изготавливается из любого кирпича, бетона или другого типа каменных материалов, которые усиливают использование других строительных материалов для повышения устойчивости к разрушению из-за несущих нагрузок или других форм напряжений.Этот тип стены может быть ненесущей или несущей. Один из распространенных примеров кладки - наружные стены, которые создаются из бетонных блоков или глиняных кирпичей. Наряду с этими материалами в конструкцию встраиваются стальные стержни, часто с использованием вертикального каркаса, который позволяет выдерживать вес, соединяющие стены и полы внутри здания. Использование стен этого типа помогает противостоять силам давления и большим нагрузкам сжатия. Во время землетрясения или разрушения из-за высоких нагрузок сжатия неармированные стены могут растрескаться по горизонтали.Назначение стен этого типа защищает стены от трещин и дает силы противостоять неожиданным землетрясениям или другим видам стихийных бедствий. Чтобы победить эти проблемы, используются армированные стены; а их количество и расстояние зависят от стен и состояния конструкции. Армирование может использоваться как в горизонтальном, так и в вертикальном порядке при необходимом простое.

Стены из полой кладки

Стены из полой или полой кладки используются для предотвращения попадания влаги внутрь здания за счет создания полого пространства между внешней и внутренней стороной стены.Эти стены также помогают контролировать температуру внутри здания с внешней стороны стены, поскольку полое пространство ограничивает прохождение тепла через стену.

Когда стена подвергается длительному воздействию влаги и проникает через внешнюю поверхность, вода достигает полости полого пространства и стекает вниз. Затем их сливают через дренажные отверстия наружу здания. Эти полые пространства могут быть покрыты водоотталкивающим или гидроизоляционным покрытием для дальнейшего уменьшения проникновения влаги.

Пустотные стены из цементных блоков. Этот вид кладки стен используется для предотвращения попадания влаги внутрь здания. Он создает полость между внешней и внутренней стороной кирпичных стен. Стена полости также поможет с контролем микроклимата. Современные каменные стены строятся из пустотелых блоков или комбинированных пустотелых и сплошных блоков.

Сплошные стены систематически сертифицированы металлическими стяжками, кладкой или коллективным армированием.

Стены из композитной каменной кладки

Эти стены построены из двух или более элементов, таких как камень или кирпич и пустотелый кирпич. Этот тип возведения стен из каменной кладки делается для лучшего внешнего вида с экономией.

В стенах из композитной кладки два слоя кладки соединяются друг с другом. Напротив, одна стена может быть кирпичной или каменной, а другая - пустотелой. Уайт - это сплошной вертикальный участок кладки толщиной в одну единицу.

Эти петли соединяются между собой либо усилением горизонтальных швов, либо стальными стяжками.

Композитные стены из кирпича изготавливаются из комбинации двух или более строительных материалов; камни и кирпичи или пустотелый кирпич и кирпич. Цель конструкции стен этого типа - снизить общую стоимость строительства и сделать конструкцию долговечной за счет использования материалов лучшего качества и высокого качества изготовления. Стены из композитной кладки улучшают внешний вид конструкции, скрывая некачественные работы за счет использования материала высшего качества в желаемых местах.Этот тип стен лучше, потому что он экономичен и внешне привлекателен.

Стены из кирпичной кладки с последующим натяжением

Стены из кладки с последующим натяжением конструируются для укрепления стен из кладки против сил, которые могут вызвать растяжение в стене, таких как силы землетрясения или ветра.

Эти стены возводятся на уровне фундамента, и стержни для последующего натяжения закрепляются в фундаменте. Эти стержни проходят вертикально между стержнями или внутри бетонных блоков.

После завершения и затвердевания каменной стены эти стержни натягиваются и закрепляются на стальном основании в верхней части стены.

Последующее натяжение создает дополнительную осевую нагрузку на каменные конструкции и, таким образом, увеличивает сопротивление поперечной силе. У стен этого типа есть более традиционные армированные эквиваленты, такие как повышенная прочность в плоскости и отсутствие остаточных смещений стен после землетрясения. Пост-натяжение теперь широко используется в мостах, надземных перекрытиях (парковочные конструкции, жилые или коммерческие здания), жилых фундаментах, стенах и колоннах. Дизайнеры обычно используют этот метод для создания зданий и сооружений с чистыми открытыми пространствами, что дает больше архитектурной свободы.

Эти инструменты для резки гранита - лучший выбор для вашего следующего крупного проекта.

Различные типы кладочного раствора

Раствор наносится между кладкой, затирками и заполняет полости в кладочных элементах. Если вы хотите узнать больше подробностей, прочитайте нашу статью «Раствор против раствора». Материал, который можно увидеть между кирпичами, - это раствор.Это то, что заставляет кирпичную кладку оставаться вместе. Раствор играет важную роль в строительстве кладки, и не менее важно использовать правильный раствор или раствор.

Определить правильную смесь для раствора или затирки, чтобы придать ей идеальную прочность, не так-то просто, что мы можем сделать, так это объяснить это ясно и кратко и надеяться, что вы понимаете.

Во-первых, позвольте нам иметь в виду, что раствор или раствор должен иметь только правильную прочность, чтобы не быть чрезмерным (в данном случае несущим), смесь для удержания частей кладки вместе не должна быть значительно прочнее, чем каковы элементы каменной кладки, поскольку это может вызвать чрезмерную нагрузку на несущие конструкции.

Когда раствор не идеален, он может в конечном итоге весить больше, чем сама кладка, и вызвать повреждение конструкции в виде трещин и / или искр. Строительный раствор получил классификацию ASTM C 270 (Стандартные технические условия на строительный раствор для каменной кладки). Миномет имеет четыре различных типа, и вы можете найти их в списке ниже.

Кроме того, строительный раствор типа K больше не включен в стандарт ASTM C 270. Раствор предназначен для распределения между кирпичной кладкой, удерживая их вместе, и, поскольку раствор представляет собой тип пластика, он способен приспосабливаться к любым движениям внутри стены, не причиняя никакого вреда конструкции.

Миномет (Тип M)

Миномет (Тип M) имеет минимальное давление 2500 фунтов на квадратный дюйм и используется только в районах, которые, как ожидается, будут выдерживать значительные нагрузки, ветровые нагрузки, землетрясения и т. Д. Этот особый раствор обычно используется с камнем. Строительный раствор, сделанный из чего-либо менее прочного, может преждевременно выйти из строя.

Каждый раз, когда на изображении присутствуют экстремальные боковые нагрузки и / или сила тяжести (например, предыдущая конструкция конструкции использовалась ниже уровня земли и использовала боковые нагрузки или силу тяжести для удержания стен.Который может еще присутствовать). Это, в сочетании с использованием камня и / или некоторых других блоков каменной кладки, имеет высокую прочность на сжатие.

Раствор (тип S)

Это строительный раствор с минимальным давлением 1800 фунтов на квадратный дюйм. Он средней прочности, обозначается как (Тип S). Это раствор, который можно использовать для наружных конструкций, таких как внутренний дворик, так как он используется для наружных стен, которые считаются ниже класса, потому что он прочнее, чем (тип N). Это делает его хорошим выбором при работе со среднеустойчивым давлением почвы ниже уровня земли.

Где обычно используется строительный раствор (Тип S): Обычно он будет использоваться в приложениях, которые считаются ниже уровня земли, которые имеют нормальную или умеренную нагрузку. Кроме того, в местах, где кладка вступает в контакт с землей, таких как мелкая подпорной стенки.

Миномет (Тип N) общего назначения

Миномет (Тип N) считается наиболее распространенным типом минометов. Этот тип раствора используется, когда нет других особых обстоятельств, требующих особого подхода к несущей способности конструкции.

Тип N - полумягкая кладка или камень, и он будет гнуться лучше, чем раствор с высокой прочностью - чем мягче и эластичнее раствор, тем меньше опасений по поводу растрескивания блоков кладки.

Раствор (тип N) может использоваться для общих целей при строительстве каменных стен, расположенных выше зоны, где возникает нормальная нагрузка.

Раствор (тип O)

Раствор (тип O) - это строительный раствор с низкой прочностью (минимум 350 фунтов на квадратный дюйм). Этот тип может использоваться для внутренних помещений, не несущих нагрузки. В местах, которые структурно прочны, но по какой-то причине нуждаются в ремонте, они будут отремонтированы раствором (тип O).

Этот тип раствора использовался с каменными блоками, имеющими низкую прочность на сжатие, такими как бурый камень и песчаник. С этим типом кирпичной кладки он обеспечивает большую гибкость и, таким образом, помогает предотвратить образование трещин в модуле.

Раствор (тип O) используется для внутренних работ, которые, как ожидается, не будут нести большую нагрузку и имеют очень небольшую нагрузку, если вообще имеют какое-либо внешнее применение.Использование этого типа каменной кладки указывает на целостность конструкции и стены, которая остается неповрежденной.

Раствор (тип K)

Раствор (тип K) больше не может быть найден в списке ASTM C 270, хотя он все равно будет использоваться в проектах, требующих доисторической консервации. Этот тип раствора не причинит никакого вреда хрупкой конструкции или хрупким камням, так как он имеет самую низкую прочность на сжатие среди всех строительных растворов.

Раствор (тип K) используется для сохранения доисторических построек, что требует использования строительного раствора низкой прочности во избежание повреждений.Имейте в виду, конечно, что Тип К не обеспечивает несущей способности.

Компания CMP Stonemason Supplies предлагает лучшее оборудование для резки камня для вашего следующего проекта.

Определение типа строительного раствора

Строительный раствор имеет два разных способа выдачи строительных документов. У вас есть выбор: выбрать или указать раствор, который затвердевает, или вы можете выбрать или указать ингредиенты раствора.

Раствор должен быть правильно указан в соответствии с конструктивными требованиями, для которых он предназначен, если он должен правильно прилипать, когда не уверены в типах раствора и смеси. Будьте в безопасности и проконсультируйтесь с действующим инженером-строителем.

Раствор, менее распространенный, чем другие, и используемый для критических применений, должен быть создан в лаборатории. Этот тип также проходит испытания в лаборатории. Это раствор со спецификацией характеристик.

После двадцати восьми дней отверждения наименьшая допустимая прочность на сжатие может быть определена спецификатором по проценту воды, удерживаемой строительным раствором, и процентному содержанию воздуха, удерживаемого строительным раствором, а также совокупному соотношению смесь имеет.Его нельзя использовать в полевых условиях, пока он не будет протестирован.

Спецификации пропорций определяются спецификатором, поскольку он определяет точные пропорции ингредиентов в смеси, которая определяется либо по весу, либо по объему. Таким образом можно будет перемешивать раствор во время работы. На создание смеси уходит меньше времени.

Существуют различные типы каменных стен, используемых в строительстве. Кладка стен - самая прочная часть любого здания или сооружения.Они обеспечивают прочность и долговечность конструкции, а также помогают контролировать температуру в помещении и на улице. Он отделяет здание от внешнего мира.

Каменная кладка использовалась в строительстве на протяжении тысячелетий. Его можно использовать для создания прочной облицовочной системы и достижения различных эстетических эффектов. Каменные блоки можно ориентировать в разных положениях для создания разных узоров на внешней стене. Помимо формирования внешней облицовки, каменные стены могут служить частью структурного каркаса здания.Кладка стен также обычно увеличивает огнестойкость стеновой системы или конструктивных элементов.

Кладка стен может быть одинарной или многослойной. Под шириной кладки понимается толщина стены, равная толщине отдельных блоков.

Системы каменных стен

Найти ContractorAlabamaAlaskaAmerican SamoaArizonaArkansasCaliforniaColoradoConnecticutDelawareDistrict из ColumbiaFloridaGeorgiaGuamHawaiiIdahoIllinoisIndianaIowaKansasKentuckyLouisianaMaineMarylandMassachusettsMichiganMinnesotaMississippiMissouriMontanaNebraskaNevadaNew HampshireNew JerseyNew MexicoNew YorkNorth CarolinaNorth DakotaOhioOklahomaOregonPennsylvaniaPuerto RicoRhode IslandSouth CarolinaSouth DakotaTennesseeTexasUtahVermontVirgin IslandsVirginiaWashingtonWest VirginiaWisconsinWyoming AlbertaBritish ColumbiaManitobaNew BrunswickNewfoundlandNorthwest TerritoriesNova ScotiaOntarioPrince Эдвард IslandQuebecSaskatchewanYukon MexicoBermudaNorthern Mariana IslandsNew Южной WalesQueenslandSouth AustraliaTasmaniaVictoriaWestern AustraliaChinaHeilongjiangFinlandFind Product3D ModelingAbrasivesAddress StonesAdhesivesAdmixturesAggregate BinsAggregatesAir BarriersAir CompressorsAir Sampling PumpsAnchors и TiesAngle Железный CoverAnti-граффити CoatingAntique / Снятые КирпичАвтоклав d ConcreteBatch ControlsBatch PlantsBatchersBrickBuggiesCarpenter PencilsCarts, Кирпич и BlockCarved Известняк SignsCast StoneCaulkingCell VentsCementChimney AccessoriesCleaners и PolishingCleaning EquipmentCleaning MasonryCoatingsColor PigmentsCommercialConcrete BlockConcrete CalculatorsConcrete ColoringConcrete Прилавок ProductsConcrete MachinesConcrete продукта Насосы, Прицеп MountedConsultantsConveyorsCoring Биты, DrillsCorner PolesCranesCuringDamp ProofingDrainage Материалы, PrefabricatedDrills и AccessoriesDust Extraction SystemsEducational (K-12) Образование (Университет ) Блокираторы высолов Исторический RestorationHoistsHoppersHydraulic Мощность UnitsIndiana LimestoneIndustrialInstitutionalInsulationInsurance ProductsJoint ReinforcementJoint SealantsJointersKeystonesLaddersLandscape Чипсы и MaterialsLandscapingLathLevelsLighting EquipmentLightweight BlockLime, HydratedLimestoneLimestone PlantersLine & HoldersLintelsLoadersLucas toneMachine RefurbishingManufactured StoneMarbleMarketingMasonry Цемент, Цветные PremixedMasonry Нагреватели PrefabricatedMasonry PanelsMasonry ReinforcementMasonry Поддержка SystemMasonry Шпон JacksMast Альпинисты, Монтаж и DismantlingMast Восхождение Работа PlatformMeasuring / Сметы ToolsMinor RestorationMixersMixing PumpsMoisture ManagementMoldsMortar Совет StandsMortar Плиты Устройство для улавливания раствора Стаканы для раствора Предварительно смешанные, готовые смеси Баки и коробки для строительных растворов Раствор, предварительно смешанные наливные строительные растворы, предварительно смешанные портландцемент и известьНатуральный каменьЗакупочные материалыУдерживающие кромки тротуарной плиткиМощные тротуарыПерсональные подъемникиКрышки для пирсингаШтукатурные машиныФарфорПлитный бетон eryPromotional ItemsPumpsQuantity SurveysRebarRefractoryReinforcementResidentialRestorationRetaining Стен SystemRockfaced AshlarRod, BackerSafety EquipmentSafety FootwearSand Отопление EquipmentSaw BladesSaws, ручное PowerSaws, масонство TableSaws, настенный PowerScaffold PlankScaffold Plank StrappingScaffoldingScaffolding AccessoriesSearch Двигатель OptimizationSeismic AnchorsSeismic Переоборудование SystemsSelf прокачка MortarShoring и AccessoriesShotcrete, PreblendedSiloSlateSled RunnersSoap StoneSocial MediaSolar BlockSplittersSprayersStainingStair TowersStamped ConcreteStone (Внешний вид) Камень (интерьер) Каменные инструментыСтруктурная глазурованная плитка ШтукатуркаСъемочное оборудование и инструментыТелескопические погрузчикиTerra CottaПлитка Раствор для плитки и затиркаПрограммное обеспечение для отслеживания времениСумки для инструментов Ящики и сундуки для инструментовПрицепы и аксессуарыТренировочные станкиТок-указательТумблерыИспользуемое оборудование Broker, пылесосы для защиты от паров DesignWeep Отверстие AccessoriesWheelbarrowsWindow / двери SurroundsFind Тренинговый ProgramAlabamaAlaskaAmerican SamoaArizonaArkansasCaliforniaColoradoConnecticutDelawareDistrict из ColumbiaFloridaGeorgiaGuamHawaiiIdahoIllinoisIndianaIowaKansasKentuckyLouisianaMaineMarylandMassachusettsMichiganMinnesotaMississippiMissouriMontanaNebraskaNevadaNew HampshireNew JerseyNew MexicoNew YorkNorth CarolinaNorth DakotaOhioOklahomaOregonPennsylvaniaPuerto RicoRhode IslandSouth CarolinaSouth DakotaTennesseeTexasUtahVermontVirgin IslandsVirginiaWashingtonWest VirginiaWisconsin

Получайте техническую информацию на свой почтовый ящик

Подпишитесь на Masonry Messenger , чтобы получать важную техническую информацию по различным темам кладки.

Нет, спасибо

Икс

Ниже приведены одиннадцать самых популярных систем стен из кирпича, используемых сегодня. Щелкните любую систему ниже, чтобы узнать, как спроектировать и построить ее для обеспечения оптимальной производительности.

Вам нужна помощь в выборе лучшей стенной системы для вашего следующего проекта? Вместо этого щелкните здесь.

Стенки полостей

Одинарные перемычки и барьерные стены

Помогите мне выбрать

Мой проект:

РазвлеченияГосударственное / общественное здравоохранениеПромышленное смешанное строительствоМногочисленные жилые домаМузейОфисРаботаРозничная торговляСвященная школа (PreK-12) Жилой дом на одну семьюУниверситет

Ожидаемая продолжительность жизни моего проекта:

0-25 лет 26-75 лет 76 + лет

Я предпочитаю внешность быть:

КирпичБетонный БлокКамень

«Я не думаю, что члены MCAA осознают, сколько они могут сэкономить!»

Узнать больше

МНОГОСЛОЙНЫЕ БЕТОННЫЕ СТЕНЫ - NCMA

ВВЕДЕНИЕ

Каменные стены Multiwythe могут иметь одну из нескольких форм: композитные, не композитные или облицованные. Основные различия между этими стеновыми системами заключаются в деталях конструкции и в том, как предполагается переносить прилагаемые нагрузки и распределять их по несущей системе.

В композитной кладке многослойные элементы кладки действуют с комбинированным действием (ссылки 1, 2). То есть композитные стены спроектированы таким образом, что стенки действуют вместе как единый структурный элемент, чтобы выдерживать нагрузки. Для этого требуется, чтобы кладки были соединены коллекторы кладки (которые редко используются из-за ограничений по стоимости и детализации) или заполненные раствором или цементным раствором муфты и стяжки, чтобы обеспечить адекватную передачу нагрузки между слоями.

В отличие от этого, каждый виток несложной кирпичной стены (также называемый полой стеной) соединен с соседним витком металлическими стяжками, но они сконструированы таким образом, что каждый виток индивидуально противостоит нагрузкам, приложенным к нему. Поперечные изгибающие моменты (изгиб), например, вызванные ветром, распределяются на каждую из сторон пропорционально ее относительной жесткости. Нагрузкам, действующим параллельно плоскости несоставной стены (в плоскости), противодействует только сила, на которую действуют нагрузки, без учета передачи напряжения между слоями.

В облицованной стене подпорка спроектирована как система сопротивления нагрузкам, а облицовка обеспечивает архитектурную отделку стены. Анкерный шпон передает все внеплоскостные нагрузки на опору через стенные стяжки, поддерживая при этом собственный вес в плоскости. Стены из шпона не покрываются этим ТЕК. Архитектурные детали описаны в брошюре Concrete Masonry Veneer Details, TEK 5-1B (ref. 3). Предварительные требования к дизайну и детализации включены в Concrete Masonry Veneers, TEK 3-6B и (ref.4), в то время как процедуры инженерного проектирования изложены в документе «Структурные резервные системы для облицовки каменной кладкой», TEK 16-3A (ссылка 5). Обратите внимание, что хотя Строительные нормы и правила для каменных конструкций определяют полую стену как несоставную каменную стену, термин полая стена также обычно используется для описания облицованной стены с подкладкой из каменной кладки.

Хотя Требования Строительного кодекса для каменных конструкций включают положения по проектированию несоставных и композитных каменных стен, эти подходы к проектированию редко применяются с каменными стенами, поскольку они требуют, чтобы две несущие стены были построены рядом друг с другом.Другими словами, если конструкция требует использования 12-дюйм. (305 мм), зачастую проще и дешевле использовать одну 12-дюймовую. (305 мм) скорее, чем композитная система, состоящая из 4-дюйм. и 8-дюйм. (102- и 203-мм) агрегаты. Основное преимущество использования композитных и несоставных конструкций заключается в приложениях, в которых желательны различные архитектурные особенности с каждой стороны полностью открытой бетонной кирпичной стены. Большая гибкость в контроле влажности и изоляции, а также повышенный рейтинг огнестойкости и класс звукопередачи также могут быть реализованы по сравнению с одинарными стенами.

Информацию о методе расчета допустимого напряжения, методе расчета прочности и эмпирическом моделировании можно найти в ссылках 6, 7 и 8, соответственно. В данном TEK обсуждаются критерии, специфичные для несоставных и композитных стен из кирпича. Таблицы расчетов включены в «Проектирование несоставных стен из бетонной кладки (полостей)», TEK 16-4A, и «Структурное проектирование неармированной композитной кладки», TEK 16-2B (ссылки 9, 10).

НЕКОМПОЗИТНЫЕ СТЕНЫ

В несоставной конструкции перемычки соединяются стеновыми стяжками, а не жестко, как в композитных стенах.Стык между слоями не композитных стен не должен содержать коллекторов, цементного раствора или строительного раствора.

За исключением требований к конструктивным путям нагрузки и расстоянию между стяжками, архитектурные детали несоставных стен из кирпичной кладки почти неотличимы от деталей облицовки каменной кладкой на подкладке из кирпичной кладки. См. Детали облицовки бетонной кладкой, TEK 5-1B и облицовки бетонной кладкой, TEK 3-6B (ссылки 3, 4).

Структурный дизайн

Несоставные стены спроектированы следующим образом: действующие вертикальные нагрузки воспринимаются ближайшей к центру пролета поддерживаемого элемента; изгибающие моменты распределяются на каждую из сторон пропорционально ее относительной жесткости; и нагрузки, действующие параллельно плоскости стены (поперечные нагрузки), воспринимаются только затронутой стороной. Кроме того, ширина полости ограничена 4 ½ дюйма (114 мм), если не выполняется подробный анализ стенных связей.

Поперечные (внеплоскостные) нагрузки распределяются в зависимости от жесткости при изгибе, на которую указывает момент инерции, следующим образом:

Строительные нормы и правила для каменных конструкций включают предписывающие требования к расстоянию между стяжками, чтобы обеспечить совместимый боковой прогиб между витками (см. Рисунок 1).Проволочные стенные стяжки, которые также могут включать поперечные проволоки армирования горизонтальных стыков, используются для соединения перемычек. Если не проводится подробный анализ, применяются предписывающие требования. В дополнение к положениям, показанным на Рисунке 1, эти предписывающие требования включают:

  • Муфтовые соединения не должны содержать коллекторов, цементного раствора или строительного раствора.
  • Если поперечные проволоки армирования стыков используются в качестве стяжек, требуется, чтобы арматура стыков была лестничного типа или язычкового типа, поскольку ферменный тип ограничивает дифференциальное движение в плоскости между двумя тросами. Регулируемые узлы усиления стыков также разрешены и считаются разновидностью регулируемых стяжек.
  • Дополнительные требования к стеновым анкерам можно найти в Анкере и анкере для каменной кладки, TEK 12-1A (ref. 11).
Рисунок 1 - Требования к оформлению несоставных стен

КОМПОЗИТНЫЕ СТЕНЫ

Композитные стены - это многослойные стены, в которых обе стены конструктивно действуют как одно целое.Они зависят от передачи достаточного напряжения через соединение между лентами для работы композитного материала. В дополнение к общим требованиям к проектированию, обеспечивающим достаточную конструктивную способность, которая применима ко всем структурным стенам из каменной кладки, Требования Строительных норм для каменных конструкций содержат предписывающие требования для соединения слоев композитных стен, а также допустимые напряжения сдвига для муфтового соединения. Хотя это и не запрещено кодексом (ссылка 2), слои композитных стен из каменной кладки не должны возводиться из разнородных материалов, таких как глина и бетонная кладка, поскольку жесткое соединение таких материалов вместе не допускает различного движения между слоями.

Стены из композитных материалов чаще всего проектируются с осевой нагрузкой от плит перекрытия или кровли, воспринимаемой внутренней стороной кладки. Вертикальное соединение между лентами может содержать либо вертикальное, либо горизонтальное армирование, либо арматура может быть размещена в любом месте. Толщина стыка между соседними лентами не ограничена по толщине, но обычно такой размер, чтобы соответствовать модульной схеме и любому усилению, которое может быть помещено в соединение. Напряжения в каждой из сторон из-за осевой нагрузки и изгиба рассчитываются с использованием модульного отношения n для преобразования сечений с использованием анализа упругости и допущения отсутствия проскальзывания в шарнирном соединении, как показано в следующем примере.

Пример: трансформируемое сечение из армированной композитной стены и нейтральная ось

Рассмотрим композитную каменную стену, построенную из 6 дюймов. (152 мм) бетонная кладка, 2 дюйма (51 мм) залитый шов с буртиком, содержащий вертикальные стержни № 4 (M # 13) с расстоянием 48 дюймов (1219 мм) в центре и 4 дюйма. (102-мм) бетонный кирпич. Модули упругости материалов:

бетонная кладка:
E м = 900 f ’ м = 900 (1500 фунтов на квадратный дюйм)
= 1350 000 фунтов на квадратный дюйм (9310 МПа)

Раствор:
E г = 500 f г = 500 (2000 фунтов на квадратный дюйм)
= 1000000 фунтов на квадратный дюйм (6890 МПа)

Сталь

:
E s = 29 000 000 фунтов на кв. Дюйм (200 ГПа)

Модульное соотношение n для раствора и стали:

n g = E g / E m = 1000000 / 1,350,000 = 0.74
n s = E s / E m = 29 000 000/1350 000 = 21,5

Используя эти модульные соотношения, эквивалентные площади раствора и стали на основе 12-дюймового. (305-мм) ширина бетонной кладки составляет:

n г A г = 0,74 (2 дюйма x 12 дюймов) = 17,8 дюйма² (11480 мм²)
n с A с = 21,5 (0,20 дюйм² / бар x 0,25 бар / фут) = 1. 08 дюйм² (697 мм²)

Результирующий преобразованный разрез показан на рисунке 2.

Рисунок 2 - Преобразованный профиль для примера (на основе профиля 12 дюймов (305 мм))

Чистые площади поперечного сечения 6-дюйм. (152 мм) и 4 дюйма (102 мм) толщина бетонной кладки составляет 24,0 дюйма ² / фут (0,051 м² / м) и 43,5 дюйма / фут (0.092 м² / м), соответственно (ссылка 12). Определите общую преобразованную площадь, A tr :

A tr = 24 + 17,8 + 1,08 + 43,5 дюйма² / фут
= 86,4 дюйма² / фут (0,18 м² / м)

Затем определите положение нейтральной оси преобразованной секции, вычислив x , расстояние от нейтральной оси 6-дюймовой. (152-мм) бетонная кладка до нейтральной оси трансформируемого сечения.

Моменты инерции трех стеновых элементов:
( I см ) = 130.0 дюймов 4 / фут (1,78 x 10 8 мм 4 / м) (ссылка 12)
I g = ( 1 / 12 ) bh³ = ( 1 / 12 ) (8,9) (2) ³ = 5,9 дюйма 4 / фут (8,10 x 10 7 мм 4 / м)
I s = ( 1 / 12 ) bh³ = ( 1 / 12 ) (2,2) (0,5) ³ = 0,023 дюйма 4 / фут (3,13 x 10 4 мм 4 / м)
( I см ) 4 дюйма = 47,6 дюйма 4 / фут (6,50 x 10 7 мм 4 / м) (ref. 12)

Используя теорему о параллельности осей, момент инерции преобразованного сечения, I tr , равен:

Напряжения в каждом элементе затем определяются с использованием: преобразованного момента инерции, I tr : модульного отношения, n ; площадь трансформируемого сечения, А тр ; а расстояние от крайнего волокна до нейтральной оси композитного участка - c .Например, расчетное напряжение в стали из-за изгиба составляет:

Связь с Wythes

Для обеспечения передачи сдвига, Требования Строительного кодекса для каменных конструкций требуют, чтобы стык между слоями был либо заполнен строительным раствором, либо цементным раствором и соединен стеновыми стяжками, либо пересекался соединительными коллекторами кладки.

Требования к расстоянию между анкерами показаны на Рисунке 3.

Использование коллекторов для кладки, хотя и разрешено, является устаревшим методом соединения перемычек кладки и не рекомендуется по нескольким причинам. Коллекторы менее пластичны, чем металлические стенные анкеры, что делает приспособление для дифференциального перемещения критической проблемой. Дифференциальное движение может срезать коллекторы, эффективно устраняя сложное воздействие, особенно при сочетании бетонной и глиняной кладки. Кроме того, стены, скрепленные коллекторами, также более восприимчивы к проникновению воды.

При использовании коллекторов они должны располагаться равномерно и иметь общую площадь поперечного сечения не менее четырех процентов от общей площади поверхности стены. Заголовки также должны быть врезаны как минимум на 3 дюйма (76 мм) в каждую жилу. См. Рисунок 3.

Соображения по конструкции

В композитной кладке изоляция и пароизоляция, если это необходимо, не могут быть размещены в стыке между слоями, как это обычно делается в несоставных конструкциях. Утеплитель может располагаться как в жилах внутренней жилы, так и на внутренней части стены.

Поскольку две стенки композитной стены действуют как одна структурная единица, вертикальные деформационные швы, включая огнестойкие контрольные швы, должны проходить через обе прорези в одном и том же месте через шов полости.

Рисунок 3 - Требования к оформлению композитных стен

ОБОЗНАЧЕНИЯ

A n = чистая площадь поперечного сечения элемента стены, дюйм.² / фут (мм² / м)
A tr = площадь преобразованного сечения, дюйм² / фут (мм² / м)
c = расстояние от крайнего волокна до нейтральной оси композита сечение, дюймы (мм)
d = расстояние от крайнего сжатого волокна до центра тяжести растянутой арматуры, дюймы (мм)
E г = модуль упругости раствора, фунт / кв. дюйм (МПа)
E м = модуль упругости кладки при сжатии, фунт / кв. дюйм (МПа)
E с = модуль упругости стали, фунт / кв. дюйм (МПа)
f ' г = заданная прочность раствора на сжатие, фунт / кв. (МПа)
f ' м = заданная прочность на сжатие кладки, фунт / кв. Дюйм (МПа)
f с = расчетное растягивающее или сжимающее напряжение в арматуре, фунт / кв. Дюйм (МПа)
I см = момент инерции бетонной кладки, дюйм. 4 / фут (мм 4 / м)
I г = момент инерции раствора, дюйм 4 / фут (мм 4 / м)
I s = момент инерции стали, дюймы 4 / фут (мм 4 / м)
I i = средний момент инерции внутренней спирали, дюймы 4 / фут (мм 4 / м)
I o = средний момент инерции внешней стороны, дюймы 4 / фут (мм 4 / м)
I tr = момент инерции трансформируемого сечения, в. 4 / фут (мм 4 / м)
M = максимальный момент в рассматриваемом сечении, дюйм-фунт / фут (Н-мм / м)
n = коэффициент модульности
W i = поперечная нагрузка на внутреннюю часть, psf (кПа)
W o = поперечная нагрузка на внешнюю сторону, psf (кПа)
w T = общая поперечная нагрузка, psf (кПа)
= расстояние от нейтральной оси элемента до нейтральной оси преобразованного сечения, дюйм. (мм)

Список литературы

  1. Международный строительный кодекс, 2003 г., с комментариями. International Code Council, Inc., 2004.
  2. Строительные нормы и правила для каменных конструкций, ACI 530-05 / ASCE 5-05 / TMS 402-05. Сообщено Объединенным комитетом по стандартам кладки, 2005 г.
  3. Детали из шпона для бетонной кладки, TEK 5-1B. Национальная ассоциация бетонщиков, 2003.
  4. Виниры для бетонной кладки, TEK 3-6B.Национальная ассоциация бетонщиков, 2005.
  5. Структурные резервные системы для облицовки каменной кладкой, TEK 16-3A. Национальная ассоциация бетонщиков, 1995.
  6. Расчет на допустимые напряжения бетонной кладки, ТЭК 14-7А. Национальная ассоциация каменщиков из бетона, 2004 г.
  7. Расчет прочности бетонной кладки, ТЭК 14-4А. Национальная ассоциация бетонщиков, 2002.
  8. Эмпирический проект бетонных стен, ТЕК 14-8А. Национальная ассоциация бетонщиков, 2001.
  9. Проектирование несборных (пустотелых) стен из бетонной кладки, ТЭК 16-4А. Национальная ассоциация каменщиков из бетона, 2004 г.
  10. Конструктивное проектирование неармированной композитной кладки, ТЭК 16-2Б. Национальная ассоциация бетонщиков, 2002.
  11. Анкеры и анкеры для кладки, TEK 12-1A. Национальная ассоциация бетонщиков, 2001.
  12. Раздел «Свойства бетонных стен из каменной кладки», ТЭК 14-1А. Национальная ассоциация бетонщиков, 2003.

NCMA и компании, распространяющие эту техническую информацию, не несут никакой ответственности за точность и применение информации, содержащейся в этой публикации.

Стены из сухого камня - Принципы структурно надежного строительства - Masonry Magazine

Сухие каменные стены или каменные стены, построенные без использования строительного раствора, существуют уже тысячелетия. Есть примеры сухих каменных стен и сооружений, которым 5000 лет, и которые все еще стоят. Почти везде в мире, где было много камня подходящих размеров, были построены стены. Долговечность и прочность сухой каменной кладки полностью зависит от того, как она уложена.

Сухие каменные стены - идеальная форма строительства, когда у вас есть готовый запас камня. Они долговечны (обычно 100-200 лет) по сравнению с другими формами ограждений и часто дольше, чем кладка из раствора. Когда сухая каменная стена все-таки разрушится, ее можно перестроить, используя тот же камень.

Сухие каменные стены обычно строят из местного камня, традиционно прямо из земли поблизости. Строя без раствора, вы упрощаете необходимые инструменты, материалы и принадлежности.Традиционно стены из сухого камня строились из необработанного камня, а различные стили отражают наилучшее использование камня.

По сути, сухая каменная стена - это конструкция, которая может изгибаться и двигаться. По мере того, как земля оседает или вздымается, хорошо построенная сухая каменная стена просто будет двигаться вместе с землей. Из-за этого сухая каменная стена обычно требует минимальных работ по сравнению с цементной кладкой.

Сухая каменная стена также позволяет воде легко проходить через нее, тогда как стена с цементным раствором будет задерживать влагу, что часто приводит к поломке при замерзании воды. Во многих случаях хорошо построенная стена из сухого камня прослужит дольше, чем стена из цементного раствора. Во многих случаях строительство без строительного раствора также является исторически точным.

Традиционно во многих областях строительство каменных стен из сухого камня было отдельным занятием от каменной кладки, и тех, кто занимался этой профессией, называли «валлерами». На протяжении большей части 20-го века строительство сухой каменной кладки находилось в упадке, но в последние несколько десятилетий наблюдается сильное возрождение, поскольку историческая сохранность, долговечность, эстетика и сокращение выбросов CO2 стали движущими факторами во многих проектах.

Прочность сухой каменной стены зависит от того, как она уложена, и, в меньшей степени, от используемого камня, ему трудно назначить инженерную прочность. Однако на большей части территории США и мира преобладают сухие каменные стены. В сочетании с планами и спецификациями, детализирующими правильную укладку, это часто может использоваться для преодоления проблем с прочностью.

Чтобы научиться возводить стены из сухого камня, требуются практика и обучение, а на достижение мастерства часто уходят годы, если не десятилетия.Однако концепции не являются сложными, и всего за несколько дней обучения многие люди могут построить достаточно прочную конструкцию стен.

The Stone Trust, некоммерческая организация, была основана в 2010 году с миссией по сохранению и развитию искусства и ремесел сухой каменной кладки. Он был создан группой преданных делу мастеров по сухому камню, озабоченных тем, что недостаток знаний о строительстве из сухого камня приводит к низкому качеству работы, которая часто терпит неудачу.

Stone Trust быстро вырос и стал инструментом в обеспечении обучения, образования, сертификации и ресурсов для строителей и дизайнеров каменных стен по всей Северной Америке.С 2010 года более 1400 человек посетили семинары или получили сертификаты.

Практическое обучение - основа программирования The Stone Trust. В 2018 году проведено более 40 семинаров продолжительностью от 1 до 5 дней. Он предлагает все: от вводных семинаров, посвященных основным принципам, до продвинутых специализированных курсов по формованию камней, построению арок, ступеней и другим функциям.

Затем этот тренинг дополняется сертификатом по сухому камню, выданным Ассоциацией по строительству сухих каменных стен Великобритании (DSWA-GB).DSWA-GB - старейшая и наиболее широко признанная программа сертификации в области сухой каменной кладки. Получение сертификата - лучший способ быстро улучшить свои навыки и квалификацию. Все чаще в проектах указываются требования к сертифицированным кошелькам, и работодатели ищут учетные данные.

Сертификация

DSWA-GB имеет 4 уровня: начальный, средний, продвинутый и мастер-мастера. Каждое испытание представляет собой практическое восстановление участка стены за 7 часов. Качество прохождения работ, объем стены и сложность функций - все это повышается с каждым уровнем.Структурная целостность подчеркнута, и эффективность работы имеет решающее значение, поскольку необходимая скорость сборки высока.

Информация доступна на сайте www.thestonetrust.org

Базовая конструкция стены:

Традиционные каменные стены из сухого камня чаще всего строили как изгороди для скота. С диапазоном высоты от 3 до 6 футов. Стены ниже 3 футов часто выглядят незаконченными и, как правило, не имеют достаточной площади поверхности, чтобы неровности отдельных камней визуально переходили в гладкую и ровную поверхность стены.

Все сухие каменные стены должны иметь тесто (верх уже низа). Это увеличивает стабильность, прочность, эффективность строительства и использования камня. Бэттер описывается как отношение пробега к подъему. Тесто 1: 6 означает, что на каждые 6 дюймов высоты стена сужается на 1 дюйм с каждой стороны. Типичный диапазон теста составляет от 1: 6 до 1:10.

Если вы используете более плоские камни, подойдет более крутое тесто, например, 1:10. Если вы используете более неправильную форму камня или у вас широкий выбор размеров, лучше использовать более наклонное тесто 1: 6. Верхняя ширина стены обычно составляет от 14 до 18 дюймов. Более узкие стены позволяют более эффективно использовать камень, в то время как более широкие стены облегчают использование камня большего размера, что может быть немного более прочным. Базовая ширина от 28 до 34 дюймов довольно типична.

Источник:

Камень на поддонах может отлично работать, но, как правило, довольно дорогой, и его часто сортируют по размеру / выбору для применения в кладке или облицовке. Чтобы иметь все размеры, необходимые для строительства сухой каменной стены, часто необходимо приобретать несколько сортов или размеров.

Отходы каменных карьеров или строительных площадок, карьеры щебня размером 18 дюймов минус, а также хвосты гравийных карьеров - все это могут быть хорошими источниками камня. Из этих источников может быть много непригодного для использования камня, но он часто доступен всего за 20 долларов за тонну. Даже с разрешения землевладельца снос старых каменных стен или построек, как правило, не одобряется, а во многих районах это незаконно.

Можно построить стену практически из любого камня, но невозможно добиться любого вида или стиля с помощью любого камня.Что такое «хороший камень», можно определить по астатическому желанию. Плоский камень не обязательно хорош, и его часто строить медленнее, чем из блочного или округлого камня. В общем, ищите камни, которые, как правило, имеют на 1 размер больше (кубы и сферы сложно строить, но прямоугольники и цилиндры работают хорошо). Если требуется более изысканный вид, лучше подойдет более плоский камень меньшего размера.

Инструменты:

Хотя профессиональные кошельки могут использовать целый ряд инструментов, для хорошей работы не требуется много времени.Вот основы:

    • Мейсонская струна (лучше всего подходит плетеная тестовая леска весом 216 фунтов, избегайте легкой перекрученной лески)
  • Рамы для теста, удерживающие веревку, являются ключом к эффективному строительству. Их можно просто сделать из дерева и / или арматуры 5/8 ”.
    • Лопата для подготовки фундамента
    • 6 'монтировка для перемещения больших камней
  • Молоток для кирпича или каменщика (около 22 унций)
    • Молотки от 2 до 4 фунтов для обработки камня
  • Кувалда от 6 до 10 фунтов для дробления крупного камня

Если вы занимаетесь формованием камней, выбор специализированных молотков и долот для обработки камня может значительно повысить эффективность и точность. Веб-сайт Stone Trust предлагает отличный ресурс с инструментами для продажи и описаниями наилучшего использования. Stone Trust также предлагает широкий спектр демонстрационных инструментов для использования на семинарах. Подготовка Цель подготовки фундамента - минимизировать оседание и максимизировать дренаж. Подготовка основания обычно довольно проста: удалить дерновину или рыхлый верхний слой почвы и уплотнить. Если кажется, что почва особенно склонна к осаждению, задержке воды или вы ищете дополнительную уверенность в том, что стена прослужит долго, кладите фундамент из чистого щебня - хорошее решение.

В зависимости от места и ситуации, обычно используется щебень глубиной от 6 до 18 дюймов, примерно на фут шире стены. Щебень от 3⁄4 дюйма до 2 1⁄2 дюйма без мелких частиц - это типичный диапазон подходящих размеров. Преимущество 3⁄4 дюйма в том, что их легче перелопачивать, в то время как большие размеры имеют тенденцию быть более устойчивыми. Используйте острый угловатый щебень, а не гравийный камень округлой формы.

Если вы устанавливаете фундамент из щебня, в воду нужен выход, иначе вы просто устроили пруд под стеной.Перфорированная труба диаметром 4 дюйма, пропускающая дневной свет, является наиболее распространенным решением.

При уплотнении фундамента наиболее эффективен уплотнитель типа прыгуна. Несколько раз проехать туда и обратно с загруженным пикапом или другим оборудованием также довольно эффективно. Ходьба за виброплитой неэффективна. В целом фундаменту уделяется излишнее внимание, часто как способ компенсировать плохие методы строительства каменных стен из сухого камня. Хорошо построенная отдельно стоящая стена - это нормально, если она стоит прямо на естественной почве.

Управление материальными потоками:

Сортировка камня и его выкладывание перед началом строительства значительно увеличит вашу скорость и позволит использовать каждый камень с максимальной пользой. При строительстве вам понадобится равное количество камня на каждой стороне стены. Начиная с фундамента стены оставьте 18 дюймов свободного пространства для ходьбы с каждой стороны. Затем выровняйте самые толстые камни, которые у вас находятся ближе всего к стене, с камнями уменьшающейся толщины, размещенными постепенно дальше от стены.Как минимум рассортируйте камни в ряды: большие, средние и маленькие.

Специальные детали, которые имеют размер и форму, необходимые для сквозных камней, покровных камней, рифленых камней и т. Д., Должны располагаться дальше всего от стены и быть четко различимыми, чтобы они случайно не врезались в стену в неподходящее время. Сердечник следует укладывать в сваи около фундамента стены каждые 6 футов или около того, чтобы до него было легко добраться в любое время. Ведра на 5 галлонов также отлично подходят для перемещения сердца.Опытный монтажник может разобрать 20-тонный самосвал примерно за день.

При строительстве каждый раз, когда вы думаете о том, чтобы отследить камень или разбить его меньше, спросите себя, действительно ли он принадлежит какому-то другому месту в стене. Чаще всего это происходит, и это увеличит прочность стены, ускорит строительство и сократит потери материала.

5 основных правил возведения стен (врезка):

Сухая каменная стена в основном удерживается трением и гравитацией.Трение между камнями не дает им раздвинуться, а вес камней увеличивает трение. При строительстве стены всегда стремятся максимизировать трение и использовать гравитацию с максимальной пользой. Это можно свести к 5 основным правилам:

  1. Установите все камни так, чтобы их длина входила в стену, а не вдоль нее. Так же, как при штабелировании дров, когда в готовой штабеле видны только концы поленьев. Размещая камни по длине, вы увеличиваете трение между камнями, а также приближаете центр масс каждого камня к сердцевине стены.Это правило нарушается чаще всего и является одной из основных причин отказа стен. Установка камней в стене так, чтобы длинный край был виден прямо на лице, называется отслеживанием.
  1. Сердце крепко. Сердечность - ключ к созданию крепкой стены. Он добавляет много точек соприкосновения между камнями, увеличивает трение и предотвращает перемещение камней независимо от стены. Однако все, что вы легко можете перелопатить, слишком мало, чтобы использовать его для пробивания, и будет действовать как шарикоподшипники в стене.Важно использовать наименьшее количество больших частей для заполнения пустот.
  1. Поперечное соединение. Так же, как и при стандартной кирпичной кладке, каждый камень должен перекрывать стык, расположенный ниже, и плотно прилегать к двум камням по обе стороны от этого стыка. Вертикальные стыки, проходящие вверх по стене через несколько рядов, называются ходовыми стыками.
  1. Постройте по плоскости стены. Установите стеновые камни так, чтобы их грани совпадали с внешней стороной стены, создавая гладкую ровную плоскость.
  1. Набор камней уровень. Каждый камень, установленный на стене, должен поддерживать камни поверх него. Самый простой способ добиться этого - установить каждый камень так, чтобы верх (или в некоторых случаях низ) был ровным. Несмотря на то, что есть определенные типы строительства, которые не следуют этому правилу, всегда нужно думать о планировании заблаговременно до камней на следующем поле.

Заключение

Строительство каменных стен из сухого камня - само по себе ремесло. Методы проектирования зданий разрабатывались на протяжении сотен лет, чтобы обеспечить максимальную долговечность и эффективность строительства. Стены из сухого камня имеют долгую историю и сегодня продолжают использоваться во многих проектах. Сегодняшние проекты, как правило, больше связаны с эстетикой, чем с функцией, поэтому важно помнить, что нельзя жертвовать структурой для достижения определенного вида. Нет ничего хуже, чем рухнувшая стена, а прочная стена будет хорошо смотреться для будущих поколений.

Об авторе: Брайан Пост является сертифицированным мастером-мастером по производству сухих каменных стен DSWA-GB (один из 8 в США).Он также является лицензированным ландшафтным архитектором. Брайан - исполнительный директор Stone Trust, сертифицированный DSWA-GB инструктор и эксперт по возведению стен из сухого камня. Он также является владельцем компании Standing Stone Landscape Architecture, занимающейся проектированием и строительством сложных проектов из сухого камня.

Слова: Брайан Пост, исполнительный директор, Stone Trust

Фото: Stone Trust

Становясь нормой сегодня - Masonry Magazine

Строительные ограждающие конструкции постоянно меняются, особенно когда речь идет о кладке стен. Помните дни четырех толстых кирпичных стен или дни, когда в полости не было постоянной изоляции? Для большей части современного коммерческого строительства те времена давно прошли ... как пейджер! Что движет изменениями? Стремление к более энергоэффективной структуре за счет энергетических кодексов, которые стали намного строже за последние 10 лет, и не ожидайте, что это изменится в ближайшее время!

Кладочный шпон обычно использовался с опорными стенами из каменной кладки, которая, по мнению многих, до сих пор остается самой устойчивой и энергоэффективной системой, которую вы можете построить на основе ее тепловой массы.Несколько лет назад появились опорные стены из дерева и металлических гвоздей с идеей более быстрого и легкого строительства стены, что снижает стоимость. Тем не менее, недавние исследования показали, что кирпичные стены вполне конкурентоспособны по стоимости со своими деревянными / металлическими каркасами не только с точки зрения первоначальной стоимости строительства, но и тем более, если учесть экономию энергии и даже пожарную безопасность!

Поскольку Энергетический кодекс ASHRAE90. 1 является движущей силой создания более энергоэффективных внешних ограждающих конструкций для ВСЕХ конструкций, использование непрерывной изоляции сегодня требуется в большинстве частей страны.И похоже, что с каждым обновлением энергетического кода требования R-Value для непрерывной изоляции возрастают, в результате чего требуется более толстая изоляция для соответствия более строгим нормам. Это требование непрерывной толще изоляции, по существу «толкнул» кладки шпона дальше от резервной структуры. По мере того, как наши стены продолжают расширяться, в центре внимания оказались проблемы, связанные с армированием проволокой и анкерами для облицовки каменной кладкой. ТМС-402/602 код указано, что максимальная общая площадь полости (размер от поверхности задней стенки вверх к задней стороне шпона) имели максимальный размер 4 ½” .

В связи с более частым использованием более крупных стенок полости с более толстым слоем сплошной изоляции этот код переходит на 6 5/8 дюймов, но ПОЖАЛУЙСТА, прочтите мелкий шрифт, потому что в новом кодовом языке 6 5/8 дюймов есть ряд положений. которые необходимо учитывать и понимать, чтобы полностью соответствовать требованиям нового кодекса. Если общая ширина полости превышает требования норм, тогда система армирования / анкеровки должна быть спроектирована специально для проекта, чтобы включать инженерные расчеты за дополнительную плату.Эта ответственность за инженерные расходы должна быть четко указана в спецификациях и / или чертежах, и подрядчики должны обращать особое внимание, когда они видят это требование. При инженерных расчетах учитывается ряд факторов, включая ветровые нагрузки, расположение проекта и высоту конструкции, и это лишь некоторые из них.

Одним из самых больших положительных факторов для облицовки каменной кладкой является их почти безграничные возможности дизайна, и вариант, который снова стал популярным, - это гофрирование шпона.В большинстве случаев это включает в себя «выход» из шпона, но в некоторых случаях это может включать размещение материала шпона внутрь и наружу для создания эффекта глубины и / или затемняющих линий для эстетической привлекательности. «Вступление» может вызвать проблемы с минимальным количеством воздушного пространства, разрешенным кодом, а также может создать место, где может скапливаться капля строительного раствора, потенциально блокируя воздушное пространство и задерживая влагу? Однако более распространенной деталью является выступание кирпича на выступе (как показано на рисунке….), И во многих случаях эти области могут превышать максимум кода полости и часто упускаются из виду.

Стыковка из кирпича, создающая чрезвычайно широкую полость

Несмотря на то, что эти области могут быть меньшими секциями, они все же должны быть пересмотрены и, возможно, связаны с инженерными системами анкеровки, поскольку многие из этих участков, где возникают перекосы, обычно находятся наверху секций стены и очень уязвимая область стенного монтажа. Но выступы могут также часто возникать на внешних углах конструкции или вокруг оконных / дверных проемов, оба могут быть уязвимыми участками здания, и, опять же, необходимо уделять особое внимание как проектированию, так и конструкции этих областей.

Широкая полость с 5 ”непрерывной изоляцией

Еще одним фактором, который недавно стал взрывоопасным, стал вопрос теплопередачи, особенно в отношении опорных стен с металлическими стойками. Как правило, стены с металлическими стойками включали какой-либо тип изоляции между стойками, причем основным продуктом являлась изоляция из войлока. Когда были изучены изоляционные характеристики этих стен, было определено, что «фактическое расчетное значение R» изоляционного материала войлока было меньше половины напечатанного значения R для самого продукта.Это несоответствие возникло из-за больших мостов холода, которые создавались каждой металлической стойкой. Таким образом, сегодня мы наблюдаем растущую тенденцию к отказу от изоляции между металлическими стойками из-за потерь изоляционных свойств, однако это вынуждает еще больше сплошной изоляции забортного двигателя соответствовать энергетическим нормам, что делает наши полости еще больше.

Другим преимуществом устранения изоляционного материала между стойками является то, что точка конденсации или «росы» теперь явно находится вне полости, что создает гораздо более чистую конструкцию в отношении барьеров для воздуха / пара. Более широкие полости также означают, что углы полки / разгрузки становятся больше, что делает конструкционную сталь толще, что может вызвать множество других проблем. Наиболее очевидной проблемой является потенциальная передача тепла из-за того, что большой кусок конструкционной стали прикреплен болтами или приварен к вашей конструкции, который может переносить большие количества горячего и холодного из внешней части здания во внутреннюю часть. В настоящее время все более популярными становятся термически эффективные углы полки, когда угол смещен относительно конструкции с использованием некоторого типа системы крепления, так что внешняя изоляция может скользить за фактический угол полки, создавая гораздо меньше тепловых мостиков, а также сохраняя угол разумного размера и легко сохраняя типичный Размер шва 3/8 дюйма.

Углы полки с подогревом, которые можно регулировать как по вертикали, так и по горизонтали, могут значительно облегчить работу подрядчика в полевых условиях (см. Приложение). Тепловое моделирование этих углов полки в настоящее время продолжается, чтобы точно определить, насколько они улучшат. Простое расчетное сравнение площади контакта с вашей конструкцией показывает, что термически эффективные углы полки создают намного меньше, чем 10% площади контакта по сравнению со стандартным углом полки, приваренным или прикрученным непосредственно к конструкции.

Проблема теплопередачи дошла даже до самих анкеров для облицовки каменной кладки, и исследования / испытания (см. Приложение) показали, что с потенциально тысячами проникновений, создаваемых анкерами, может происходить достаточная теплопередача, которую они тип и стиль анкер следует учитывать при выборе крепления к металлическим стеновым конструкциям. Между различными типами анкеров может быть значительная разница в зависимости от типа и количества проходок, размера прохода и типа металла, используемого для изготовления анкера.Например, анкеры из нержавеющей стали в целом проводят гораздо меньшую теплопередачу, чем аналогичные анкеры из углеродистой стали.

Независимое компьютерное тепловое моделирование, сравнивающее стандартные анкеры с термоэффективными анкерами.

Энергетические нормы и правила будут по-прежнему предписывать, чтобы более широкие полости оставались здесь, и архитекторы, инженеры, подрядчики, должностные лица кодекса и производители должны знать о воздействиях более широких секций стен с большим количеством изоляции. Этот процесс потребует обучения всех участвующих сторон, включая архитекторов, инженеров, подрядчиков и производителей продукции.Эти вопросы являются частью сегодняшнего разговора по поводу ограждающих конструкций здания, и они будут продолжать стимулировать разработку новых продуктов, а также создавать проблемы при проектировании и строительстве. По мере того, как наши полости становятся шире и сложнее, выбор продукта, дизайн / детализация и конструктивность станут еще более важными.

слов: Крис Бапп

Фото: Хохманн и Барнард

СТРОИТЕЛЬСТВО БЕТОННОЙ КЛАДКИ - NCMA

ВВЕДЕНИЕ

Бетонная кладка - популярный строительный материал благодаря своей прочности, долговечности, экономичности и устойчивости к огню, шуму и насекомым. Однако для нормальной работы бетонные здания должны быть построены правильно.

Этот ТЕК представляет собой краткий обзор разнообразных материалов и методов строительства, применяемых в настоящее время для бетонной кладки. Кроме того, подробно описана типовая последовательность строительства.

МАТЕРИАЛЫ

Составляющие кладочные материалы: бетонный блок, раствор, раствор и сталь, каждый вносит свой вклад в характеристики каменной конструкции.Бетонные блоки обеспечивают прочность, долговечность, огнестойкость, энергоэффективность и звукопоглощение стеновой системе. Кроме того, бетонные блоки для каменной кладки производятся самых разных размеров, форм, цветов, а архитектурная отделка обеспечивает любое количество внешнего вида и функций. Руководство по формам и размерам бетонной кладки (ссылка 4) иллюстрирует широкий выбор доступных единиц.

Хотя раствор составляет примерно 7% площади типичной кирпичной стены, его влияние на характеристики стены является значительным. Строительный раствор связывает отдельные блоки кладки вместе, позволяя им действовать как композитная структурная сборка. Кроме того, строительный раствор герметизирует стыки от влаги и утечки воздуха и сцепляется с арматурой, анкерами и стяжками, чтобы гарантировать, что все элементы работают как единое целое.

Затирка используется для заполнения сердцевин кладки или полостей в стенах для улучшения структурных характеристик и / или огнестойкости кладки. Затирка чаще всего используется в армированных конструкциях, чтобы структурно связать стальные арматурные стержни с кладкой, позволяя двум элементам действовать как единое целое при сопротивлении нагрузкам.

Арматура, встроенная в бетонные конструкции из каменной кладки, увеличивает прочность и пластичность, обеспечивая повышенную устойчивость к приложенным нагрузкам и, в случае горизонтальной арматуры, к образованию трещин при усадке.

Технические характеристики, регулирующие требования к материалам, перечислены в Таблице 1.

Таблица 1 - Характеристики материала кладки

СПОСОБЫ СТРОИТЕЛЬСТВА

Mortared Construction

Большая часть бетонных кладок - это строительство из раствора, т.е.е., агрегаты скрепляются строительным раствором. Изменение склеивания или рисунка швов бетонной кирпичной стены может создать множество интересных и привлекательных образов. Кроме того, на прочность кладки может влиять рисунок склеивания. Наиболее традиционным способом соединения для бетонной кладки является непрерывное соединение, при котором вертикальные стыки головки смещены на половину единицы длины.

За исключением конструкции с непрерывным соединением, наиболее популярным способом соединения с бетонными каменными блоками является соединение по стеклу.Хотя стековая кладка обычно относится к кладке, построенной таким образом, что стыки головок выровнены по вертикали, она определяется как кладка, уложенная так, что стыки головок в последовательных рядах смещены по горизонтали менее чем на четверть длины единицы (см. 2). В TEK 14-6 «Узоры связывания при бетонной кладке» (ссылка 3) показаны различные узоры сцепления и описаны их характеристики.

Конструкция с сухим штабелированием

Альтернативой строению с цементным раствором является строительство с укладкой в ​​сухой штабель (также называемое поверхностным склеиванием), при котором блоки размещаются без какого-либо раствора, а затем обе поверхности стены покрываются клеящим материалом.Прокладки или наземные блоки используются для поддержания высоты. Этот метод строительства приводит к более быстрому строительству и в меньшей степени зависит от навыков рабочего, чем строительство из раствора. Кроме того, адгезионное покрытие обеспечивает отличную стойкость к проникновению дождя. TEK 3-5A, Конструкция из бетонной кладки с поверхностным склеиванием (ссылка 9), содержит дополнительную информацию об этом методе строительства.

ПОСЛЕДОВАТЕЛЬНОСТЬ СТРОИТЕЛЬСТВА

Раствор для смешивания

Чтобы получить однородный раствор от партии к партии, в смеситель следует добавлять одни и те же количества материалов, и они должны добавляться в одном порядке. Время смешивания раствора, методы укладки и инструменты также должны быть одинаковыми, чтобы получить однородный раствор для всей работы.

При строительстве бетонной кладки смешивание раствора на месте в идеале следует проводить в механической мешалке, чтобы обеспечить надлежащую однородность всей партии. Строительный раствор следует помещать в смеситель одинаковым образом от партии к партии, чтобы сохранить постоянные свойства раствора. Обычно в смеситель сначала добавляют около половины воды для смешивания. Затем добавляется примерно половина песка, а затем известь.Затем добавляют цемент и остаток песка. По мере того, как раствор перемешивается и начинает застывать, добавляется остальная вода. Спецификация для каменных конструкций (ссылка 7) требует, чтобы эти материалы перемешивались в течение 3-5 минут. Если раствор не перемешивается достаточно долго, растворная смесь может не достичь однородности, необходимой для желаемых характеристик. Более длительное время смешивания может повысить удобоукладываемость, удержание воды и срок службы доски.

Раствор должен прилипать к шпателю, когда его поднимают, и легко соскальзывать с шпателя по мере его распределения.Раствор также должен удерживать достаточно воды, чтобы раствор на плите не потерял удобоукладываемость слишком быстро, и чтобы каменщик мог разложить стыки раствора перед кладкой. Раствор также должен быть достаточно жестким, чтобы первоначально выдержать вес бетонных блоков.

Чтобы раствор оставался влажным, его следует увлажнять при загрузке свежей партии. Когда раствор на плите начинает высыхать из-за испарения, его следует повторно закалить. Для повторного темперирования раствор смешивают с небольшим количеством дополнительной воды для улучшения удобоукладываемости.После того, как значительное количество цемента гидратировалось, повторный темперирование больше не будет эффективным. По этой причине раствор можно повторно темперировать только в течение от 1 ½ до 2 ½ часов после первоначального смешивания, в зависимости от условий на участке. Например, сухие, жаркие и ветреные условия сократят срок службы доски, а влажные, прохладные и безветренные условия увеличат срок службы строительного раствора. Строительный раствор следует утилизировать, если он показывает признаки затвердевания или если с момента первоначального перемешивания прошло 2 ½ часа.

Установка раствора

Соединения головки и станины обычно имеют плоскую форму.Толщиной 10 мм, кроме фундамента. Раствор должен полностью проходить через поверхности подстилки полых блоков на толщину лицевой оболочки, чтобы швы были полностью заполнены. Твердые блоки должны быть полностью засыпаны строительным раствором.

Несмотря на то, что важно обеспечить достаточное количество раствора для надлежащего заделывания бетонных блоков каменной кладки, излишки раствора не должны попадать в дренажные полости или ядра, подлежащие заливке. Для кладки с заделкой следует удалить выступы раствора, выступающие более чем на ½ дюйма (13 мм) в ячейки или полости, подлежащие заделке раствором (см.7).

Важность прокладки линии

Опытные каменщики утверждают, что они могут уложить примерно в пять раз больше блоков кладки при работе с линией каменной кладки, чем при использовании только своей линейки. Линия каменной кладки дает каменщику руководство по укладке блока ровно, по отвесу, на нужной высоте и уровне. Леска прикреплена так, чтобы давать ориентир при выравнивании вершины трассы.

Если должна быть проложена длинная трасса, в одной или нескольких точках вдоль линии может быть размещен триггер, чтобы леска не провисала.Перед началом работы каменщик должен убедиться, что леска ровная, тугая и не выдергивается.

Каждый каменщик, работающий на одной и той же линии, должен быть осторожен, чтобы не положить блок так, чтобы он не касался линии. Это приведет к небольшому смещению лески и нарушению выравнивания остальной части трассы. Леску следует время от времени проверять, чтобы убедиться, что она остается на месте.

Укладка бетонных блоков

РАЗМЕЩЕНИЕ

Фонд

Перед возведением блочной стены фундамент должен быть ровным и чистым, чтобы раствор хорошо держался.Он также должен быть достаточно ровным. В основании не должно быть льда, грязи, масла, грязи и других веществ, которые могут уменьшить сцепление.

Планировка стены

Выполнение измерений с фундамента или плана этажа и перенос этих измерений на фундамент, основание или плиту перекрытия - это первый шаг при укладке стены.

После установления двух точек измерения, угол к углу, на поверхности фундамента наносится меловая линия, определяющая линию, к которой будет положена поверхность блока.Так как меловую линию можно смыть дождем, жирный карандаш, линейная краска, гвоздь или отвертка могут пометить поверхность для ключевых точек вдоль меловой линии, а меловая линия снова проведена вдоль этих ключевых точек. После того, как вся поверхность размечена для расположения стен, проемов и контрольных швов, следует провести окончательную проверку всех измерений.

Пробный ход - натягивание первого курса

Начиная с углов, каменщик укладывает первый слой без строительного раствора, чтобы можно было визуально проверить размеры пола или плана фундамента и то, насколько первый слой на самом деле соответствует плану. При такой сухой планировке бетонные блоки будут натянуты по всей ширине и длине фундамента, плиты перекрытия и даже поперек проемов. Это покажет каменщику, как будет сохраняться связь над проемом. Полезно иметь куски дерева шириной дюйма (10 мм) для размещения между блоками при их укладке всухую, чтобы имитировать швы раствора.

На этом пробном прогоне каменщик может проверить, как в блоке будут располагаться отверстия, расположенные выше первого ряда - окна и т. Д., Сняв блок с первого ряда и проверив расстояние между блоками на более высоком уровне.Эти проверки покажут, нужно ли сокращать единицы. Перед началом строительства оконные и дверные проемы должны быть дважды сверены с чертежами оконного магазина.

Когда это будет сделано, каменщик отмечает точное расположение и угол наклона углов. Важно, чтобы угол был построен так, как показано на плане фундамента или этажа, чтобы сохранить модульные размеры.

Укладка угловых блоков

Построение углов - самая точная работа с каменщиком, так как углы будут направлять конструкцию остальной стены. Угловой столб может облегчить эту работу. Угловой столб - это столб любого типа, который можно зафиксировать в вертикальном положении и который будет удерживать натянутую линию каменщика без изгиба. Угловые опоры для стен из бетонных блоков должны быть отмечены через каждые 4 или 8 дюймов (от 102 до 203 мм), в зависимости от высоты поля, а отметки на обоих полюсах должны быть выровнены так, чтобы линия каменщика была ровной между ними.

После того, как угловые столбы будут правильно выровнены, первый слой кладки укладывается в раствор.Как правило, растворный шов от ¼ до ¾ дюйма (от 6,4 до 19 мм) требуется для компенсации неровностей поверхности основания. Первоначальный стык кровати должен быть стыком полноценного основания на фундаменте, опоре или плите. В некоторых районах принято наносить влажный слой кладки непосредственно на еще влажный бетонный фундамент.

Если арматурные стержни выступают из фундамента или плиты, первый слой не укладывается в сплошной слой раствора. В этом случае каменщик оставляет пространство вокруг арматурных стержней, так что блок будет установлен в растворе, но раствор не будет покрывать область, прилегающую к дюбелям.Это позволяет цементному раствору прикрепляться непосредственно к фундаменту в этих местах.

После нанесения раствора на размеченный фундамент осторожно укладывают первый блок угла. Очень важно, чтобы этот первый курс был ровным и ровным.

Как только угловой блок установлен, устанавливаются ведущие блоки - три или четыре блока, выходящие с каждой стороны угла. Швы головы заранее смазываются маслом, и каждый блок слегка прижимается к блоку на месте. Этот толчок поможет плотнее прилегать к суставу головы, но он не должен быть настолько сильным, чтобы блокировка уже сместилась на место.Следует соблюдать осторожность, чтобы распределить раствор по всей высоте стыка головы, чтобы не образовались пустоты и зазоры.

Если каменщик не работает с угловой опорой, провода первого ряда проверяются на уровень, отвес и выравнивание по уровню.

Углы и поводки обычно строятся по высоте подмостей, при этом каждое поле отступает на полквартала от поля ниже. Второй слой будет уложен либо в сплошном растворе, либо с облицовкой, как указано.

Укладка стены

Теперь каждый ряд между углами можно легко проложить, протягивая линию между ними.Следует отметить, что блок имеет более толстые перемычки и торцевые оболочки сверху, чем снизу. Более толстая часть полотна должна быть уложена вверх. Это обеспечивает каменщику опору руки и большую площадь поверхности для нанесения раствора. После этого первый ряд блока укладывается от угла к углу, с учетом проемов, с закрывающим блоком для завершения ряда. Важно, чтобы раствор для закрывающего блока был распределен так, чтобы все края проема между блоками и все края закрывающего блока были смазаны маслом, прежде чем закрывающий блок будет аккуратно установлен на место.Кроме того, расположение блока закрытия должно быть изменено с курса на курс, чтобы не создавать слабое место в стене.

Блоки выравниваются и укладываются по вертикали, пока раствор еще мягкий и податливый, чтобы предотвратить потерю сцепления раствора, если блоки необходимо отрегулировать.

При установке каждого блока выдавленный раствор следует срезать краем кельмы и следить за тем, чтобы раствор не упал со шпателя на стену и не размазал блок как есть снимается.Если раствор попадет на стену, лучше дать ему высохнуть, прежде чем снимать.

Весь выдавленный раствор, вырезанный из швов раствора, можно либо бросить обратно на плиту, либо использовать для смазки стыков головки блока на месте. Ни в коем случае нельзя повторно использовать раствор, упавший на землю или строительные леса.

На этом этапе каменщик должен:

  • Используйте линейку, чтобы убедиться, что стена ровная, ровная и ровная.
  • Убедитесь, что все стыки раствора выполнены заподлицо со стеной, при необходимости дождитесь инструмента.
  • Проверьте рисунок соединения, чтобы убедиться, что он правильный и расстояние между шарнирами головок правильное. Для непрерывного скрепления это делается путем размещения линейки по диагонали вдоль стены. Если расстояние между стыками головок правильное, линейка будет касаться всех краев блока.
  • Проверить, нет ли отверстий или зазоров в швах раствора. Если есть, и если раствор еще не успел затвердеть, эти дефекты швов следует заделать свежим раствором.Если раствор затвердел, единственный способ их отремонтировать - это выкопать шов раствора, где он нуждается в ремонте, и заправить на его место свежий раствор.

Инструментальные соединения

Когда раствор имеет твердую форму отпечатка пальца, стыки головки обрабатываются, затем горизонтальные стыки обрабатываются салазками, а любые заусенцы удаляются лезвием шпателя. При отделке стыков важно плотно прижимать, не вкапываясь в стыки. Это сжимает поверхность стыка, повышая водонепроницаемость, а также способствует сцеплению раствора с блоком.Если не требуется иное, стыки следует обработать закругленным фугником, чтобы получился вогнутый стык. После обработки стыков стена готова к очистке.

Очистка

Поверхности кладки должны быть очищены от дефектов, которые могут ухудшить окончательный вид конструкции кладки, включая пятна, высолы, растворный помет, цементный помет и общий мусор.

Очистка наиболее эффективна при возведении стен. Такие процедуры, как умелое срезание излишков раствора и чистка стены щеткой перед подъемом строительных лесов, помогают сократить объем необходимой очистки.

Когда строительный раствор все же падает на поверхность блока, его часто можно более эффективно удалить, дав ему высохнуть, а затем сбив его с поверхности. Если на лицевой стороне блока есть пятна, их можно стереть куском сломанного блока или удалить жесткой щеткой.

Каменщики иногда целенаправленно не тратят дополнительное время на поддержание чистоты поверхности кладки во время строительства, потому что после завершения строительства стены могут потребоваться более агрессивные методы очистки.Это часто имеет место при строительстве кладки с цементным раствором, когда пятна раствора могут быть обычными и может потребоваться полная очистка.

Следует тщательно выбирать метод очистки, так как агрессивные методы очистки могут изменить внешний вид кладки. Метод очистки можно протестировать на панели для образцов или в незаметном месте, чтобы убедиться, что он приемлем.

Спецификация для каменных конструкций (ссылка 7) гласит, что все незавершенные кладочные работы должны быть закрыты сверху для защиты от погодных условий.

РАЗМЕРНЫЕ ДОПУСКИ

Хотя соблюдение жестких строительных допусков желательно для внешнего вида и, возможно, для структурной целостности здания, необходимо понимать, что такие факторы, как состояние предыдущего строительства и немодульность проекта, могут потребовать от каменщика незначительного изменения конструкции кладки. от предполагаемых планов или спецификаций. Примером этого является случай, когда каменщик должен варьировать толщину стыка головы или кровати, чтобы вписаться в раму или другую ранее существовавшую конструкцию.Легкость и гибкость, с которыми конструкция кладки приспосабливает к таким изменениям, является одним из преимуществ использования кладки. Тем не менее, кладка по-прежнему должна быть возведена в пределах определенных допусков, чтобы гарантировать прочность и внешний вид кладки.

Спецификация для каменных конструкций (ссылка 7) содержит допуски на строительную площадку для каменных конструкций, которые допускают отклонения в конструкции, которые существенно не изменяют структурную целостность конструкции. В проектной документации могут потребоваться более жесткие допуски, чтобы обеспечить приемлемый окончательный общий вид кладки.Если допуски площадки не соблюдаются или не могут быть соблюдены из-за предыдущего строительства, следует уведомить архитектора / инженера.

Допуски строительных растворов

Допуски для швов из строительного раствора показаны на рисунке 1. Хотя стыки основания должны быть сконструированы ровно, они могут отличаться максимум на ± ½ дюйма (13 мм) от уровня при условии, что стык не имеет уклона более ± дюйма ( 6,4 мм) в 10 футов (3,1 м).

Швы с буртиком, зазоры для раствора и ширина пустот могут изменяться на – дюйма.до + ⅜ дюйма (от 6,4 до 9,5 мм). Положения по ширине полости предназначены для промежутка между слоями некомпозитной кладки. Положения не применяются к ситуациям, когда кладка выходит за пределы плит перекрытия или балок перекрытия.

Рисунок 1 - Допуски стыков раствора

Размеры элементов кладки

На рис. 2 показаны допуски, применимые к стенам, колоннам и другим элементам каменной кладки.Важно отметить, что указанные размеры бетонных блоков каменной кладки на ⅜ дюйма (9,5 мм) меньше номинальных размеров. Таким образом, стена, предназначенная для строительства из бетонных блоков 8 дюймов (203 мм), не должна отклоняться, потому что ее толщина составляет 7 (дюймов (194 мм), что меньше очевидного минимума в 7 ¾ дюймов (197 1 мм). (8 дюймов (203 мм) минус допуск дюйма (6,4 мм)). Вместо этого допуск должен применяться к указанному размеру 7 ⅝ дюймов (194 мм).

Рисунок 2 - Поперечное сечение элемента и допуски по высоте

Отвес, выравнивание и горизонтальность элементов кладки

Допуски по отвесу каменных стен, колонн и других строительных элементов показаны на рисунке 3.Элементы каменной кладки также должны оставаться верными линии с теми же допусками, что и отклонения от отвеса.

Колонны и стены, продолжающиеся от одного этажа к другому, могут отличаться по выравниванию на ± дюйма (19 мм) для ненесущих стен или колонн и на ± ½ дюйма (13 мм) для несущих стен или колонн.

Верхняя поверхность несущих стен должна оставаться ровной с уклоном ± дюйма (6,4 мм) на 10 футов (3,1 м), но не более ± ½ дюйма (13 мм).

Рисунок 3 - Допустимые отклонения от вертикали

Расположение элементов

Требования к расположению элементов показаны на рисунках 4 и 5.

Рисунок 4 - Допуски расположения в плане
Рисунок 5 - Допуски расположения в высоте этажа

Список литературы

  1. Стены из строительных блоков, VO 6. Национальная ассоциация бетонных каменщиков, 1988.
  2. Строительные нормы и правила для каменных конструкций, ACI 530-99 / ASCE 5-99 / TMS 402-99. Сообщено Объединенным комитетом по стандартам кладки, 1999 г.
  3. Узоры для связки бетонной кладки, TEK 14-6. Национальная ассоциация бетонщиков, 1999.
  4. Руководство по формам и размерам бетонной кладки, CM 260A. Национальная ассоциация бетонщиков, 1997.
  5. Инспекция строительства бетонной кладки, TR 156. Национальная ассоциация бетонных кладок, 1996.
  6. Нолан, К.J. Каменная кладка и бетонное строительство. Книжная компания «Ремесленник», 1982.
  7. Технические условия для каменных конструкций, ACI 530.1-99 / ASCE 6-99 / TMS 602-99. Сообщено Объединенным комитетом по стандартам кладки, 1999 г.
  8. Стандартные технические условия для несущих бетонных блоков, ASTM C90-00. Американское общество испытаний и материалов, 2000.
  9. Строительство каменной кладки из склеенного бетона, TEK 3-5A. Национальная ассоциация бетонных каменщиков, 1998.

NCMA TEK Note 03-08A, в редакции 2001 г.

NCMA и компании, распространяющие эту техническую информацию, не несут никакой ответственности за точность и применение информации, содержащейся в этой публикации.

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
