Винтовая лестница: как сделать своими руками, чертежи

Не в каждом загородном доме или даче можно соорудить полноразмерную межэтажную лестницу. Отличным выходом из такой ситуации является винтовая лестница. Она менее комфортна для передвижения, но выбрав приемлемый вариант, вы обеспечите удобство перемещения по ней. Винтовые лестницы отличаются оригинальным, красивым и запоминающимся внешним видом.

В статье мы расскажем как сделать винтовую лестницу своими руками на второй этаж из металла и дерева, продемонстрируем схемы и чертежи, а также фото и видео инструкции.

Как выбрать конструкцию

Возможные конструкции

Приступая к выбору варианта лестницы, сразу отбросьте идеи новомодных конструкций. Они не очень пригодны для постоянной, интенсивной эксплуатации, и построить их самостоятельно сможет только опытный мастер, обладающий множеством специальных навыков и инструментов, финансовыми возможностями.

Выбранная вами конструкция винтовой лестницы должна отвечать всем правилам безопасности и отличаться простотой монтажа.

Стоит запомнить, что вероятность травматизма во многом зависит от ширины ступенек.

Схематичное изображение винтовой лестницы

Составьте чертеж винтовой лестницы и укажите в нем все параметры конструкции, это позволит вам избежать многих проблем, возникающих при неправильном монтаже.

Схема лестницы
Обратите внимание! Интенсивно используемые лестницы изготавливаются шириной не менее одного метра.

Типы креплений

Лестница на больцах

У винтовых конструкций отсутствуют площадки, они состоят из забежных ступеней. Наиболее востребованные методы соединения:

  • Радиальное, ступени располагаются в виде лестничного винта. Основанием конструкции являются косоуры, опорная стойка.
  • Лучшей и надежной конструкцией является лестница с опорой на стены или стойку.
  • Винтовая лестница на больцах избавит вас от скрипа ступеней, в такой конструкции отсутствует соединение между деревянными деталями.
  • Ступени, крепящиеся к центральному столбу и винтовым перилам, являются самым доступным и легко выполняемым методом самостоятельного монтажа лестницы.

Материал

Деревянно-металлические лестницы

Металл и дерево остаются самыми популярными материалами для постройки конструкции винтовой лестницы. Декор лестницы вы можете сделать оригинальным настолько, насколько позволит вам фантазия. Покрытая лаком деревянная конструкция приумножит красоту фактуры живого материала.

Расчет винтовой лестницы

Деревянная лестница принесет в ваше помещение тепло и домашний уют. Для изготовления деревянной конструкции можно использовать любые породы древесины. Все будет зависеть от ваших финансовых возможностей.

Обратите внимание! Ступени лучше изготавливать из твердых пород дерева, а поручни из металла или комбинации дерева с металлом. Помимо древесины для изготовления ступеней можно использовать мрамор, металл, стекло.
Разметка проема

Металлические трубы отлично подойдут для изготовления центральной стойки. Ступени в ней закрепляйте сваркой, муфтами, болтовыми соединениями.

Хорошо подходят для постройки центральной стойки бетон, кирпич, древесина. Главное, чтобы стойка, сделанная из выбранного вами материала, могла выдержать предполагаемую нагрузку.

Этапы строительства

Сборка и монтаж
Обратите внимание! Самым лучшим вариантом для постройки винтовой лестницы является конструкция, в которой ступени крепятся на столбе. Для этого подойдет труба из металла диаметром в 50 мм.
Облицовка проема

Монтируйте ее с помощью отвеса вертикально. На деревянный пол она крепится при помощи болтов и крепежных изделий. На бетонное основание стойка крепится растяжками, забетонированными в нее. Такие способы крепления обеспечат надежность всей конструкции. Установив стойку, выполняйте следующие работы.

Изготовление ступеней

Берете заготовки, придаете им нужную форму, начисто обрабатываете их.

  1. Для соединения ступеней со стойкой на них нужно установить специальные втулки.
  2. Ступени покрывайте лаком или краской;
  3. На стойку монтируйте втулки и проступи, разверните их веером, придайте конструкции правильное положение
  4. Кронштейны установите между широкими элементами проступей;
  5. После установки последней втулки украсьте ее красивым декоративным оголовком;
  6. Установите все ступени с помощью крепежа;
  7. Закрепите балясины, они могут быть прямыми или фигурного очертания;
  8. Осуществите монтаж поручней, заранее изготовленных из пластика или древесины.
  9. Завершающая работа — финишная отделка винтовой лестницы. Деревянную лестницу лучше всего покрасить. Если вы использовали древесину с ярко выраженной структурой, то лучше всего покрыть конструкцию лаком, через него будет хорошо видна природная красота дерева.

Покрытая лаком

Перед началом отделки все деревянные элементы тщательно зачистите, затем покройте их морилкой и несколькими слоями прозрачного лака.

Деревянные детали, не отличающие хорошей структурой, просто покрасьте масляной краской или воспользуйтесь нитроэмалью. После выполнения всех вышеперечисленных работ у вас в доме появится отличная винтовая лестница.

Видео

Пример монтажа винтовой лестницы можно увидеть здесь:

Чертежи и схемы

Предоставленные ниже чертежи и схемы помогут вам самостоятельно сделать винтовую лестницу в своем доме:

Вид винтовой лестницы сбоку

Схемы сборки

Виды лестниц в разрезе

Схема линии лестницы по центру марша

Схема графического расчета

Разрез лестницы

Разметка стоек перил

Разметка проема

Чертеж модульной лестницы

Оптимальные размеры ступеней

Чертеж винтовой лестницы

Чертеж для лестницы

Фото

Винтовая лестница с минимальным проемом

Винтовая лестница из дерева

Винтовая лестница в интерьере

Винтовая лестница гусиные лапки

Вид сверху

Необычная винтовая лестница

Наружная лестница с ковкой

Монолитная винтовая лестница

Межетажная лестница

Лестница в стиле хай-тэк

Лестница на больцах

Лестница со стеклянными ступеньками

Двухцветная винтовая лестница

Черно-белый дизайн лестницы

Источник: http://StroySvoimiRukami. ru/vintovaya-lestnica-svoimi-rukami/

Винтовая лестница своими руками из дерева чертежи

Компактная конструкция винтовой лестницы идеально сочетает в себе легкость и прочность, вносит в интерьер элемент оригинальности и необычности, вместе с тем имеет ряд других, практичных и прикладных преимуществ.

Рассмотрим технологию устройства винтовой лестницы, какой материал использовать, как рассчитать и как изготовить элементы конструкции.

Плюсы винтовых лестниц

  • Во-первых, винтовая лестница не занимает много места, поскольку она располагается вокруг специальной опоры и как бы «висит» в воздухе. В случае ограниченной площади, это весомый аргумент. Достаточно 1,5 кв. м для устройства такой конструкции.
  • Во-вторых, стоимость винтовой лестницы несколько меньше цены на сооружение привычных маршевых лестниц .
  • В-третьих, довольно несложный принцип изготовления, конечно, нужно обладать определенными навыками и инструментом, но вполне можно сделать своими силами.
  • В-четвертых, эффективность использования в собственных домах или квартирах, где нет интенсивного движения людей и можно спокойно подняться на второй этаж.

Важно при этом помнить, что ступени винтовой конструкции не очень широкие и при достаточно крутом подъеме, это становится источником повышенной опасности. Следовательно, по такому сооружению рекомендуется ходить не очень быстро и соблюдать правила осторожности. Компенсировать этот недостаток можно, устроив надежные поручни.

Еще важнее точный расчет размеров лестницы и в частности, забежных ступеней и ширины проступи (горизонтальной поверхности).

Деревянная винтовая лестница своими руками

По сути, сделать винтовую лестницу для дома, которая станет изысканным компонентом помещения, можно и самостоятельно, помня о нюансах, имеющих принципиальное значение:

  1. Профессионалы советуют для комфортного движения делать ширину пролета не меньше 100 см, тогда ширина конструкции получается чуть более двух метров, при условии, что несущая опора будет иметь диаметр 20-50 мм.
  2. Недорогим и в то же время надежным вариантом, который является одним из самых распространенных, считается конструкция, когда ступени закреплены на несущей опоре и винтовых поручнях с балясинами.
  3. Другая конструкция, с гнуто-клееными поручнями, с закрепленными на них ступенями и подступнями без сооружения опоры в центре, значительно дороже и требует больше трудозатрат.

Взятый в горизонтальной плоскости лестничный винт может иметь форму круга или многоугольника (когда конструкция находится около стен). Чтобы установить ступеньки, делаются углубления в стене, где готовят закладки для последующего монтажа.

Какие материалы использовать для изготовления винтовых лестниц?

От выбранного материала зависит прочность и долговечность лестницы. В качестве главного несущего элемента конструкции подойдет асбоцементная или металлическая труба, на которую способом сварки, болтового или муфтового соединения крепятся ступени. Иногда при изготовлении опоры применяют кирпич, бетон, камень или дерево.

Перила делают из дерева твердых пород, металла, возможно их комбинированное применение. Помимо традиционных буковых, дубовых, ясеневых и металлических ступеней сегодня нередко встречаются стеклянные или пластмассовые ступени.

Как сделать винтовую лестницу своими руками

В целях достижения долговечности, надежности и повышения безопасности следует придерживаться следующих рекомендаций:

  1. Винтовая конструкция, у которой внутренняя кромка горизонтальной плоскости является свободной, уменьшает опасность соскальзывания при подъеме и спуске по узкой части степеней. Подобный вариант называют лестницей без вертикальной плоскости, и она имеет более высокие показатели безопасности.
  2. Передвижение по лестнице обычно происходит по середине ступеней, поэтому рекомендуется делать их шириной около 20 сантиметров. Уже в 15-ти см от центральной опоры ширина ступеней должны быть не меньше 10-ти см.
  3. Длина ступеней зависит от назначения лестницы. В случае редкого использования можно ограничиться размером в 0,6 м при диаметре 1,4 м. Оптимальный размер несколько больше: ступени – 0,8 м, диаметр – около 2 м.
  4. При расчете проектных данных следует предусмотреть, чтобы высота для прохода человека обеспечивала возможность передвижения по следующему витку, что составляет около двух метров.
  5. Для центральной опоры оптимальным представляется использование толстостенной металлической трубы (диаметром около 50 мм), что придает всей конструкции необходимую крепость. Опора должна устанавливаться точно вертикально, а точка, на которую она опирается, должна обладать способностью нести всю нагрузку.
  6. При деревянном покрытии вертикальная стойка монтируется с помощью анкерных болтов и необходимого крепежа. Возможен вариант крепления путем заливки бетоном с применением растяжек.
  7. Чтобы закрепить ступени на центральной стойке, с узкой стороны ступени сверлят отверстия с диаметром, который равен диаметру стойки. Ступеньки устанавливаются посредством втулок, их высота должна быть такой же как высота вертикальной плоскости.
    Горизонтальные плоскости и втулки необходимо проложить шайбами, предохраняющими дерево от деформации. Размер втулок следует рассчитывать, прибавляя размер всех шайб, иначе высота всего сооружения получится больше предварительных данных.
  8. Длина ступеней прямо соотносится с размером проема в перекрытии, а их число получим, разделив высоту лестницы на 18-20 см (расстояние между ступнями), не забывая прибавить толщину ступенек.
  9. Для придания конструкции прочности последующие ступени укладывается с небольшим нахлёстом на предыдущие и закрепляются кронштейном, который ставится между смежными краями ступеней в их широкой части.

Монтаж винтовой лестницы

Сборка винтовой лестницы ведется в следующей последовательности: установка несущей стойки, установка в нужном порядке проступей и втулок. Далее следует монтаж ступеней, учитывая их точное начальное и конечное положение, в конце выполняется закрепление кронштейнов. Завершается монтаж крепежом верхней ступени к перекрытию. Остается только поставить перила и сделать поручни.

Расчет винтовой лестницы – чертежи и схемы

Типы винтовой лестницы – схема Расчет винтовой лестницы – чертеж и схема Конструкция (узлы) винтовой лестницы на обсадной трубе Устройство винтовой лестницы в круглом и квадратном лестничном проеме Конструкция винтовой лестницы — чертеж и схема Монтаж деревянной винтовой лестницы — чертеж и схема Многоугольная винтовая лестница – чертеж и схема

Винтовая лестница своими руками – видео инструкция по сборке

Деревянные винтовые лестницы — фото

Как сделать винтовую лестницу своими руками Деревянная винтовая лестница со сплошным ограждением Металлическая винтовая лестница со сплошным ограждением Деревянная винтовая лестница с подступенком Оригинальная спиральная лестница из дерева Площадка с ограждением для винтовой лестницы Пролет винтовой лестницы квадратной формы Деревянная винтовая лестница в доме Винтовая лестница с площадкой в гостиной Винтовая лестница с металлическим ограждением Винтовая лестница с горкой

Источник: http://lestnica-mpl. ru/vintovaya-lestnitsa-svoimi-rukami-iz-dereva-chertezhi.html

Как сделать винтовую лестницу своими руками

При выборе лестничного перехода с одного этажа на другой, следует помнить, что лестница должна быть не только практичной, надёжной и долговечной конструкцией, но и иметь привлекательный внешний вид.

Красивая винтовая лестница своими руками станет эстетичным дополнением к любому частному дому, а также к некоторым разновидностям квартир.

Помимо всех своих положительных качеств, винтовая лестница также экономит свободное место, что позволяет занять его более необходимыми вещами.

Плюсы и минусы спиральных конструкций

Не стоит спешить и закупать все строительные материалы для создания винтовой лестницы, сначала следует ознакомиться с преимуществами и недостатками таких конструкций. К сожалению, идеальных вещей практически не бывает, и даже зная, как сделать винтовую лестницу, хозяин дома или квартир должен узнать все плюсы и минусы таких конструкций.

Плюсы:

  • Небольшие размеры. Что наиболее удобно, например, при малой площади частного дома. При этом, установив требуемое количество ступеней и правильно рассчитав все размеры, винтовая лестница, смонтированная своими руками, станет намного практичнее в эксплуатации, чем обыкновенная маршевая конструкция. Также упрощается расчёт.
  • Привлекательный дизайн, который позволяет пробудить в себе дизайнера любому хозяину частного дома. При создании винтовых конструкций, можно подобрать настолько необычайный внешний вид, что станет настоящим произведением искусства.
  • Доступная стоимость. Конечно, если не делать ступеньки из морёного дума или красного дерева, то стоимость стандартной винтовой лестницы может «приятно» удивить хозяина дома. Самым дорогим элементом станет металлический каркас и его сварка, весь остальной расчёт (расходные материалы, дерево для ступеней и т.д.) имеет среднюю стоимость.

Минусы:

  • После окончания постройки по винтовой лестнице достаточно проблематично поднять или опустить какой-либо груз (это может быть мебель, бытовые устройства, другие объёмные вещи). Поэтому следует заранее все вещи, обладающие крупными габаритами, перенести на второй этаж или спустить с него.
  • Недостаточное удобство. Необходимо обладать некоторыми навыками, чтобы быстро подняться или спуститься с винтовой конструкции. Особенно это становится затруднительными, если неправильно рассчитано количество ступеней и их размеры.
  • В остальном винтовые лестницы на второй этаж пользуются не меньшей популярностью, чем маршевые конструкции, для того, чтобы изготовить их своими руками, не потребуется много времени.
  • Видео с YouTube:

Чертёж простой винтовой лестницы

Конечно, можно не терять времени на расчёт, а также чертёж, и приобрести готовую конструкцию, которую необходимо только собрать.

Но стоимость готовой винтовой лестницы (чертёж которой будет представлен далее) будет гораздо выше, чем её самостоятельное изготовление и монтаж. Также нельзя доверять качеству материала, из которого конструкция изготовлена.

При недостаточном качестве даже древесины для ступеней, возникает высокий риск получения травмы членами семьи, например, когда ступень переломится.

Чертёж винтовой лестницы без опоры

Началом составления чертежа является выделение свободного пространства, площадь которого должна быть не менее двух квадратных метров. Такие размеры рассчитаны на максимальный комфорт как при подъёме человека, так и при его спуске.

Также важным фактором является свободный доступ к верхней и нижней части лестницы. Это очень правильно и практично с точки зрения пожарной безопасности, и при возникновении ситуации, когда необходима быстрая эвакуация всех людей в доме.

Стандартная винтовая лестница

Следующим конструктивным элементом каждой винтовой конструкции являются ступени. Необходимо правильно подобрать не только их количество, но и размеры, которые указывают на чертеже. В среднем, для большего удобства количество ступеней варьируется от 11 до 13 штук. При большем количестве ступеней, поднимающемуся или спускающемуся человеку будет проблематично сделать полноценный шаг.

Также, делая расчёт, следует обратить внимание на градус уклона винтовой лестницы, не следует его делать слишком острым или тупым, идеальное значение – 45 градусов. Тогда при подъёме и спуске со ступеней, они не будут слишком подняты вверх или опущены вниз.

Чертёж с описанием сборки

И последнее – ширина лестницы на второй этаж, которая по общепринятым нормам составляет 120 см. Некоторые хозяева домов стараются сделать винтовую лестницу как можно уже, но это только приводит к лишнему неудобству.

Последовательность монтажа деревянной винтовой лестницы

Следует знать, что монтаж и расчёт деревянной и металлической винтовой конструкции отличается только другими составляющими конструкции, а также способом крепления всех основных её элементов.

Основным элементом такой лестницы является несущая опора, на которую впоследствии будет устанавливаться общее количество ступеней.

При металлическом каркасе, для ступеней не требуется дополнительная фиксация, а при использовании деревянных материалов, одну их сторону крепят на стене с помощью анкерных болтов.

Видео с YouTube:

Монтаж несущей опоры

Опорная стойка – основной элемент винтовой лестницы на второй этаж, который требует не только правильного и точного монтажа, но также использования надёжных строительных материалов и точно отмеренной высоты. Поэтому при выборе деревянных составляющих, необходимо обратить особое внимание на обработку древесины.

Пример монтажа несущей опоры

Как было указано выше, для деревянной винтовой лестницы потребуется свободное пространство, площадью не менее 2 м2. Опорная стойка устанавливается точно посередине этого пространства. Чтобы отмерить центр площадки, необходимо соединить углы прямоугольника и на этом месте производить монтаж опоры.

Как производить монтаж несущей опоры:

  • Деревянная стойка обыкновенно состоит из нескольких частей определённой высоты, поэтому изначально её нижнюю часть необходимо надёжно закрепить на полу. Делают это с помощью анкерных болтов. Для лучшей фиксации понадобится 6-8 анкерных болтов. Для этой работы лучше всего подходит перфоратор, но также можно использовать менее мощную перфорированную дрель.
  • Далее на деревянную стойку устанавливают остальные её части, для их крепления используются металлические полосы. Следует помнить, что для лучшей фиксации, в частях опоры должны быть предусмотрены пазы. Тогда после окончания работы, конструкция получится более монолитной.
  • После того, как деревянная опора будет установлена, следует произвести монтаж дополнительных крепления на стенах, к которым впоследствии будут фиксироваться ступени. Для монтажа крепления, как и для стойки, используют анкерные болты.

Компактная деревянная опора

Установка ступеней

Монтаж ступеней на деревянную винтовую лестницу — не менее ответственное занятие, чем установка центральной опоры. Ведь от их правильного расположения зависит удобство передвижения по лестнице на второй этаж. Чтобы ступени точно подошли к опоре, на ней следует закрепить отрезки металлического уголка, которые перед этим точно отмерить с помощью строительного уровня.

Правильное крепление ступеней

В отрезках металлического уголка просверливают отверстия, с помощью которых потом будут зафиксированы ступени. Следует помнить, что для лучшей фиксации дерева, помимо болтов также следует приобрести широкие металлические шайбы. В уголке достаточно будет двух отверстий, для большей надёжности их можно сделать три.

Сейчас можно приобрести специально предусмотренные для такой разновидности фиксации уже готовые небольшие уголки. В них просверлены отверстия, достаточно только закрепить такие изделия внизу ступеней, а с другой стороны притянуть к центральной опоре.

Более трудоёмким является вариант изготовления ступеней специально конструкции, при которой они просто одеваются на центральную опору. Обычно такая форма ступеней предусмотрена в винтовых лестницах, изготавливаемых на заказ, если делать их своими руками, то это займёт слишком много времени. Установив ступени с одной стороны на опору, с другой стороны их всё же необходимо закрепить к стене.

Перила – безопасность превыше всего

Перила – это неотъемлемая часть любой винтовой лестницы, особенно если она имеет винтовую конструкцию. Для более гармоничного вида, перила или поручни необходимо делать средней высоты, и из того же материала, что и остальная винтовая лестница, сделанная своими руками.

Надёжные и качественные перила

Конечно, многие домашние мастера стараются сочетать тщательно обработанный металл и качественные породы деревьев, но это приводит к дополнительным затратам. Поэтому на деревянной винтовой лестнице следует сделать такие же перила.

Крепить стойки перил к ступеням можно с помощью саморезов, углубляя шляпки в древесину, а потом вскрывая их специальным древесным герметиком.

Более старым (но очень надёжным и проверенным) является способ крепления деревянной конструкции с помощью деревянных гвоздей или говоря простым языком – чопиков. Чопик выстругивают из бруска, его диаметр составляет не более 0.8 см.

Потом в нижней части стоек для перил высверливают отверстие, которое также необходимо и для ступеней. Далее стойка и ступеньки соединяются с помощью чопика, который необходимо вбить.

Крепить перила к стойкам можно также с помощью саморезов или деревянных гвоздей среднего диаметра. После того как конструкция будет готова, её можно вскрыть лаком, предварительно придав необходимый цвет мастикой или марилкой.

Как сделать винтовую лестницу из металла. Плюсы и минусы конструкции

Металлическая винтовая лестница своими руками обладает рядом преимуществ, которые не могут сравниться с деревянными конструкциями.

Например, это более длительный эксплуатационный срок, менее длительная и затратная обработка, а также высокая надёжность изделий, смонтированных из металла.

Но если пропустить все плюсы металлических лестниц, то остаётся ряд недостатков, на которые также следует обратить внимание:

  • Высокая стоимость. Металл для лестницы (даже не первого качества) является достаточно дорогостоящей разновидностью материалов. Помимо его покупки, также следует потратить средства на транспортировку и разгрузку.
  • Необходимость использования сварки. Конечно, можно не нанимать сварщиков или не приобретать сварочный аппарат, а просто воспользоваться дрелью, набором свёрл по металлу и большим количеством болтов с гайками, шайбами и гроверами. Но при этом не только нарушается эстетика всей конструкции, а также существенно снижается надёжность самой лестницы.
  • Для металлической лестницы необходима площадка из бетона, иначе пол дома может просто не выдержать веса всей конструкции.

Винтовая лестница из металла простого дизайна

Монтаж винтовой лестницы из металла происходит в точно таком же порядке, как и деревянной конструкции. Основным отличием является соединение всех элементов. Если для деревянной лестницы используют саморезы, деревянные гвозди и иногда болты, то в металлических лучше всего применять сварочный аппарат.

Красивые винтовые лестницы на второй этаж, фотогалерея:

Источник: https://viascio.ru/lestnitsy/kak-sdelat-vintovuyu-lestnitsu

Винтовая лестница своими руками: плюсы и минусы, схемы, формулы, чертежи

Если бюджет строительства ограничен также, как и жилая площадь, наилучшим выходом станет установленная винтовая лестница своими руками. Она занимает минимум места, при этом гораздо удобнее складной чердачной лестницы.

Преимущества и недостатки изготовления винтовых лестниц своими руками

Перед началом строительства все же лучше еще раз сравнить все плюсы и минусы винтовой лестницы, особенно если планируется ее самостоятельный монтаж. Иначе можно потратиться на закупку материалов и инструментов, не получив в итоге желаемого результата.

Плюсы винтовой лестницы

Итак, почему же винтовая лестница может стать удачным решением:

  • экономия места – для лестницы понадобится всего лишь окружность диаметром 2 м;
  • экономия материалов – ступеней нужно меньше, чем для угловой лестницы;
  • экономия сил – сократив число элементов, можно существенно уменьшить время на монтаж.

Таким образом, винтовая лестница подойдет людям, желающим максимально увеличить жилое пространство за счет уменьшения лестничного пролета. Оригинальный внешний вид придаст небольшому жилью уникальный шарм.

Если же правильно подобрать и рассчитать конструкцию, удастся еще и хорошо сэкономить.

Винтовые лестницы пользовались огромной популярностью в Англии в середине ХХ века. Даже многоэтажные дома были оборудованы такими лестницами – для экономии пространства. При этом жители не испытывают неудобств даже сейчас – все габаритные грузы поднимаются через окна или в разобранном виде.

Минусы винтовой лестницы

Недостатки есть у любой конструкции. Не исключение и винтовые лестницы, которые часто подвергаются критике:

  • неудобная эксплуатация – придется предусмотреть запасной вариант поднятия на верхний этаж габаритной мебели;
  • сложность в изготовлении – чтобы построить действительно красивую винтовую лестницу, нужно обладать отличными столярными и токарными навыками;
  • недостаточная безопасность – при неправильном расчете и подборе ступенек, по лестнице крайне неудобно ходить.

Поэтому, если через окна поднимать диван или двуспальный матрас нельзя, придется отказаться от спирального варианта расположения ступенек.

Если же строительные навыки находятся на начальном уровне, лучше заказывать готовые элементы, а это увеличит стоимость строительства.

Да и для расчета безопасной и удобной конструкции желательно привлечь профессионала, чтобы не пришлось годами мучиться из-за узких и коротких ступенек.

Для пожилых людей винтовая лестница может стать непреодолимым препятствием – отсутствие двух перил и высокие ступеньки не очень удобны. Так что, если в доме живет несколько поколений, лучше пожертвовать драгоценным пространством, но подумать об удобстве передвижения старших.

Выбор конструкции и материала

От выбранной формы и размера лестницы будет зависеть ее комфорт и безопасность. Например, при сооружении узкой винтовой лестницы стоит оказаться от установки подступенков.

Это позволит становиться всей ступней на ступеньку не только в самом широком месте, что увеличивает комфорт и безопасность лестницы.

Дерево, металл или бетон?

Кроме эстетических предпочтений, выбирая тот или иной материал, нужно руководствоваться еще и практическими соображениями. Ведь переделывать лестницу уже никто не будет и служить она должна столько же, сколько и весь дом.

Для больших загородных коттеджей, построенных из кирпича или бетонных блоков, подойдет бетонная же лестница. Конечно, компактной она не будет, зато придаст интерьеру оригинальность. А чтобы пользоваться ею было приятно, желательно делать ее не больше одного витка и с шириной ступеней не меньше 1,2 метра – так, чтобы на лестнице спокойно разминулись два человека.

Лестницы на металлическом каркасе универсальны и долговечны. Их можно устанавливать как в деревянных, так и кирпичных домах и даже в легких каркасниках. Используя деревянные ступеньки и перила в сочетании с кованными элементами ограждения, вся конструкция получит надежный, но легкий и ажурный вид.

Полностью деревянные лестницы отличаются простотой возведения – для работы с деревом не нужны навыки сварщика, а из инструментов понадобятся только электролобзик, шлифмашинка и ручная пила по дереву. Правильно обработав древесину антисептиками и регулярно подновляя декоративное покрытие, можно добиться долгого срока службы. К тому же, натуральное дерево добавит больше уюта в интерьер.

Лестница на тетивах или косоурах

Это наиболее простой вариант для сооружения в небольшом дачном домике. Тетива – это глухой боковой элемент с выбранными пазами под ступеньки, а косоур имеет форму гребенки, на ребра которой и кладутся ступеньки. Зачастую косоуры монтируются непосредственно на стену, благодаря чему ступеньки винтовой лестницы получают две точки опоры – на центральный столб и на косоур.

  • При этом нет нужды в дополнительных подпорках или укосинах.
  • Еще один вариант простой опоры винтовой лестницы на стену – монтаж планок под ступеньки.

Совместно с врезанием пазов в центральный столб это позволяет добиться высокой надежности конструкции с минимумом затрат на материалы. Этот вариант подойдет даже для начинающего плотника.

Лестница на больцах

Больцевые лестницы получают все большую популярность. Все благодаря безопорной конструкции, которая позволяет размещать лестницы в любом месте, делать их визуально более легкими и освобождать максимум пространства. Больцы связывают ступеньки и перила, которые являются несущим элементом.

Благодаря этому создается жесткий каркас, а за счет отсутствия контакта между ступеньками, лестницы на больцах не скрипят и не шатаются.

Конечно, такой вариант является самым сложным для самостоятельного осуществления, ведь требуется предельно точно рассчитать форму перила и правильно зафиксировать его. В противном случае ступеньки со временем начнут изгибаться вниз по наружному краю.

Расчет винтовой лестницы

Ни в коем случае не стоит пропускать этот этап и строить винтовую лестницу «на глаз». Даже натренированная рука мастера может не справиться, что приведет к печальным последствиям. Так, необходимо учитывать:

  • расчет комфортной высоты подступенка винтовой лестницы отличается от маршевой – чем меньше высота, тем уже ступени по средней линии;
  • количество ступеней рассчитывается исходя из высоты витка, равному 2 м;
  • минимальная ширина ступеней винтовой лестницы – 90 см, при этом площадь всей лестницы равна удвоенному значению ширины ступеней плюс диаметр центрального столба.

Все остальные требования к винтовым лестницам такие же, как и к маршевым. Не следует делать ступеньки слишком узкими или прибегать к «утиному шагу» для экономии места. Если же в доме есть дети, стойки перил нужно ставить по две на одну ступень.

Схемы, формулы и чертежи

Для примера можно рассчитать параметры лестницы с шириной ступеней 90 см и круглым центральным столбом 20 см. Диаметр всей лестницы (Дл) равен:
Дл = 90 см *2 + 20 см = 200 см.
Выбранная высота подступенка 21 см. Высота лестницы – 290 см. Таким образом, количество ступеней (Кс) равно:
Кс = 290 см / 21 см = 13,8.

Округлив получившееся число до 14 ступеней, следует уменьшить высоту первой или последней ступеньки до 17 см, чтобы не пришлось делать верхнюю площадку приподнятой над уровнем пола. Комфортная глубина ступеньки по средней линии должна составлять 20 см при спуске с учетом нахлеста и 30 см при подъеме.

Источник: https://SvoimiRukami.lesstroy.net/doma/vintovaya-lestnitsa-svoimi-rukami/

Винтовая лестница своими руками + фото, чертежи, видео

Любая лестничная конструкция выполняет не только эстетическую функцию, она должна быть удобной и многофункциональной. Сложно представить себе, что в двухэтажном доме не будет установлена винтовая лестница либо иной вариант подъемной системы.

Существует множество вариантов оформления лестничных проемов, декорирования ступеней. Да и самих лестничных конструкций с необычными дизайнерскими решениями довольно много.

Деревянная винтовая лестница своими руками должна гармонично подходить к общему интерьеру дома, к тому же в полной мере удовлетворять всем правилам безопасности, особенно если в доме есть маленькие дети и люди пожилого возраста.

Выбираем лестничную конструкцию

Для того чтобы правильно выбрать лестничную систему, необходимо знать об их разновидностях.

Существует подразделение лестничных конструкций по следующим параметрам:

  • материалу, используемому для строительства системы;
  • эстетическим характеристикам;
  • форме;
  • месту установки;
  • конструкции перил;
  • размерам;
  • стилевому оформлению.

По своему непосредственному предназначению существуют лестничные системы:

  • входные;
  • межэтажные;
  • подсобные;
  • подвальные;
  • мансардные.

Среди распространенных вариантов лестничных систем, используемых в частных домах, выделим:

  • поворотные либо прямые маршевые системы, например, спиральная винтовая лестница на фото. Материал в основном – дерево либо металл.
  • модульные либо сборные конструкции;
  • системы на кронштейнах, больцах, косоурах;
  • трансформеры и переносные конструкции;
  • внутренние либо наружные системы;
  • прикрученные к стене лестничные марши либо отдельно расположенные;
  • со ступенями открытого или закрытого типа;
  • с перилами либо без таковых.

Сделать винтовые лестницы на второй этаж экономкласса можно и самостоятельно, имея чертежи, инструменты, и желание.

СОВЕТЫ! Красивая винтовая лестница на второй этаж своими руками должна быть, прежде всего, безопасной, сделанной из нетоксичных материалов.

Деревянные маршевые конструкции

Маршевая система является самой простой и популярной, подобные винтовые лестницы своими руками с чертежами, можно найти на многих сайтах строительных компаний или заказать в дизайнерской студии.

Подобная конструкция предполагает изготовление двух и более маршей, разделенных поворотными площадками либо ступенями.

СОВЕТ! Подобные системы являются сложными инженерными сооружениями, требующими предварительного расчета. Идеальный вариант – обратиться за помощью к профессионалам.

Алгоритм действий

Сначала необходимо выбрать вариант лестничной конструкции, чтобы проводить расчеты. Для варианта с боковой опорой, потребуется «колодец», в его стены встраивают ступени. Сделать своими силами «колодец» теоретические возможно, но лучше винтовые лестницы на второй этаж фото выбрать с главной балкой на обсадную опору.

Видео:

Расчеты

Проведем расчет винтовой лестницы, в которой опорой будет стальная трубка толщиной 5 мм, диаметром 6-8 см. Стальной уголок используем для сварки консолей, а для обустройства ступеней воспользуемся деревянным массивом.

  • Вы должны понимать, что винтовая лестница на второй этаж является правильной окружностью, ее диаметр соответствует размеру проема.
  • R –внешний радиус консоли (окружности).
  • R1-внутренний радиус проема (диаметр толщина опорной трубы).
  • γ – оборот конструкции, угловая величина, демонстрирующая разницу в высоте между ступенями.
  • L –длина окружности.
  1. Формула для расчета окружности:
  2. L=2πR*n или L=2πR* (γ/360).
  3. На практике этого недостаточно для нормального передвижения по ступеням, а потому за радиус движения берется 2R/3.  В итоге формула принимает следующий вид:
  4. l=2π*2R/3*n=4πR/3*n

Рассчитываем ступени

Основным отличием является то, что винтовые лестницы в Леруа Мерлен имеют специфическую форму ступеней. Консоль подобной системы является лепестком, у которого закруглен край. Для консоли характерны следующие параметры:

  • h – длина ступеньки. Она составляет разницу между радиусом проема и внешнего радиуса опорной трубы. При выборе длины ступени до метра, консоль вполне можно делать из твердой древесины, каркас не требуется;
  • W1- ширина проступи;
  • W2-ширина заготовки;
  • α-угол ступеньки.

Для определения числа ступеней высоту проема делим на подъем ступеньки. Удобной для передвижения будут винтовые лестницы размеры подъема ступеней, у которых 15-20 см.

  • Рассчитываем угол ступеньки по формуле:
  • α= γ: число ступеней.
  • Зная ширину и угол ступени, рассчитываем наибольшую ширину проступи:
  • W1=R*sinα
  • Ширину проступи рассчитываем по формуле:
  • w= r* sinα= (2R*sinα)/3
  • Удобными являются деревянные винтовые лестницы, у которых ширина проступни находится в диапазоне 20-30 см.

СОВЕТЫ! Чертежи делайте в горизонтальной и вертикальной проекции, лучше всего в двух развертках: по линии пути и внешнему краю. Интереснее деревянная винтовая лестница на фото смотрится на косоурах, но выбор за владельцем загородного особняка.

Разновидности винтовых конструкций

При недостаточной площади для размещения маршей, выполняется монтаж спиральных конструкций. Кованая винтовая лестница впишется в любой интерьер, если отделка выполнена натуральными материалами. Спиралевидные системы используют для подъема на чердак, то есть в виде вспомогательных конструкций.

О минусах винтовых систем.

  1. По спиралевидной конструкции неудобно подниматься, высок риск получения травмы детьми, пожилыми людьми.
  2. Неудобство подъема мебели.
  3. Трапециевидная форма ступеней мешает нормально двигаться, ступени для правой и левой ноги разные по размеру.

Эстетически винтовая лестница из дерева сделанная своими руками выглядит очень красиво, кажется «воздушной», вносит дополнительный шарм в дизайн дома.

Деревянные поворотные конструкции

Подобные системы – разновидность лестничных винтовых конструкций. Они частично либо полностью состоят из забежных ступенек. Выделяют следующие модификации:

  • криволинейные;
  • полуоборотные;
  • четверть оборотные;
  • изогнутые.

Монтаж поворотных деревянных конструкций часто выполняют вдоль несущей стены, поручень ставят с внешней стороны. В некоторых домах можно увидеть стоящие отдельно (без крепления к стене) лестничные конструкции. Недостаток изготовления винтовых лестниц подобного вида – неудобство передвижения по ступенькам, сама же система выглядит вполне оригинально и эстетично.

Установка винтовой лестничной системы

Существует определенная последовательность сборки лестничной спиралевидной конструкции:

  • сначала нужно рассчитать винтовую лестницу, убедиться в ее «жизнеспособности» в данных условиях;
  • выбирается место размещения основного стержня, крепится нижний опорный фланец;
  • первая ступень крепится к полу, она входит во фланец;
  • строительным уровнем выполняется проверка вертикальности крепления опорного стержня;
  • на центральную стойку сверху накладываются втулки, ступени, крепятся согласно инструкции, представленной производителем;
  • комфортная винтовая деревянная лестница своими руками на втором этаже крепится к стенкам проема либо с помощью верхней ступени;
  • вверху закрепляют опорный стержень;
  • подбирают и устанавливают поручни и защитные ограждения.

Внимание! Для каждого конкретного случая деревянные винтовые лестницы на второй этаж монтируются с учетом различных нюансов.

Нюансы монтажа

Помните, что для получения желаемого результата, важно полностью соблюдать ту инструкцию, которая предложена изготовителем.

  1. Для определения места нахождения главного стержня, на втором этаже нужно натянуть перпендикулярно друг другу по диагонали два шнура. В точке их пересечения закрепите отвес, чтобы на полу первого этажа поставить точку. Именно в полученном месте и нужно ставить стержень, тогда кованые винтовые лестницы будут не только красивыми, но и прочными, и безопасными.
  2. Для изготовления центральной опоры подойдет труба, диаметр которой больше 50 мм.
  3. Чтобы новая винтовая лестница на чердак была безопасной, опорный стержень ставят на бетонную отдельную подушку. Крепежом для такой системы могут стать анкерные болты.
  4. Крепление на основном стержне ступеней выполняется с узкой стороны. Высота гильзы аналогична параметрам подступенки, уступает ему на размер той шайбы, что вставляется между проступями и втулками. Самодельные кованые винтовые лестницы на фото имеют элегантный и неповторимый вид.

Шайбы делают из прочных материалов, чтобы защитить конструкцию от механических деформаций, например, можно изготовить чугунные винтовые лестницы по индивидуальным размерам:

Часто деревянные конструкции комбинируют с иными материалами, поэтому сборная лестница винтовая может состоять из камня, дерева, металла. На протяжении многих веков именно древесина считалась основным материалом для сооружения лестничных маршей, не потеряли своей актуальности они и в настоящее время.

Постепенно вытесняют классические деревянные системы оригинальные готовые винтовые лестницы из чугуна и стали. Задумались об установке винтовой конструкции? Посоветуйтесь с профессионалами, изучите особенности сборки, не забудьте о расчетах.

Только соблюдение всех нюансов позволит вам создать настоящий шедевр в своем доме.

Источник: https://bouw.ru/article/kak-sdelaty-vintovuyu-lestnitsu-na-vtoroy-etazh-cherdak

чертежи, на второй этаж, фото, из дерева, металла, как сделать, видео, схема, расчеты, пошаговая инструкция

Навигация по странице

Маршевая лестница, особенности расчета параметровМатериал для лестницМонтаж одномаршевой деревянной лестницы своими рукамиВинтовая лестница на второй этаж своими руками, особенности монтажа


Своими силами вы сможете сделать довольно привлекательную лестницу.Уже долгое время сохраняется тенденция в постройке жилых домов, которые имеют минимум два этажа. Эти дома никак не смогут обойтись без такой конструкции, как межэтажная лестница. Многие специализированные организации предлагают услуги по их изготовлению и монтажу, которые стоят не дешево. Сделать деревянную лестницу на второй этаж своими руками будет намного практичней и дешевле.

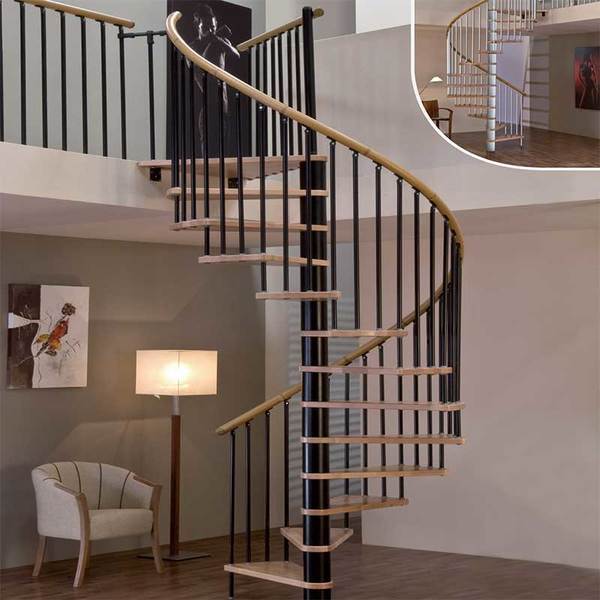

Винтовая лестница из металла своими руками

При строительстве дома возникает вопрос о выборе дизайна лестницы. Здесь в первую очередь во внимание берутся дизайн и размеры комнаты. Если у вас ограниченное пространство, необходимо построить вспомогательную лестницу или у вас просто есть желание дополнить интерьер ярким акцентом, вы должны подумать о выборе металлической винтовой лестницы. Давайте разберемся, какую конфигурацию выбрать, а также рассмотрим этапы подготовки проекта, изготовления и монтажа металлической лестницы.

Как красиво выполнить отделку

Самые приятные работы – отделочные. И здесь полет фантазии ничем не ограничен. Условие только одно – отделка должна соответствовать стилю самой лестниц и хорошо вписываться в общий интерьер комнаты.

В зависимости от материала изготовления, к примеру, ступени можно облицевать плиткой. На балясинах и перилах установить красивую светодиодную подсветку, можно подсветить каждую ступеньку – идей невообразимое количество!

В заключение следует отметить, что при выборе места под винтовую лестницу и ее монтаже, следует строго придерживаться правил по технике безопасности и рекомендаций по самой сборке. Пренебрежение основными требованиями по размерам и устойчивости всей конструкции могут навредить при эксплуатации. Самая высокая степень надежности обеспечивается при изготовлении и установке специалистами.



Выбор конструкции для монтажа

Когда мы думаем о винтовых лестницах из металла, первое что приходит в голову — это клинообразные ступени, которые расположены вокруг центральной опоры. Это самая распространенная конструкция, такого рода лестницы часто изготавливают при помощи модульного каркаса. Его отличительной особенностью является легкость сборки и относительная невысокая стоимость.

Варианты винтовых металлических лестниц:

Литые и кованые варианты отличаются элегантным оригинальным дизайном и высокой ценой. Все изделия из художественной ковки изготавливаются из стали, а литые – из железа и бронзы. Сборные конструкции выполняются из алюминия или металла с хромированной отделкой. Их сборка легко осуществляется собственными силами.


Простая конструкция имеет сварные варианты. Благодаря относительно простому устройству вы можете построить металлическую лестницу на второй этаж своими руками. Из металла вы можно выполнить каркас лестницы, оформив ее затем любыми подходящими материалами.

Классификация

До того, как рассматривать варианты и продумывать конструкцию, необходимо вспомнить, что любая винтовая лестница (бетонная) может отличаться по месту расположения в здании, методу обустройства и форме. Все бетонные лестницы становятся опорной частью сооружения, усиливая прочность его конструкции и принимая на себя часть нагрузок, распределяя их равномерно.

Место расположения

По месту расположения бетонные винтовые лестницы могут быть наружными и внутренними. При определении данного параметра учитывают воздействие внешних негативных факторов и нагрузки, которые будет испытывать лестница, выбирают соответствующую марку бетона. Также от места расположения зависит выбор материала финишной отделки.

Немаловажно и то, что в процессе проектирования и осуществления расчетов лестниц обязательно учитывают направление распределения нагрузки.

Внутренние конструкции обычно выполняются с опорными точками на несколько несущих элементов здания, распределяют вес пропорционально. А вот наружные лестницы выполняют с двумя точками опоры, поэтому под конструкцию нужно правильно рассчитывать фундамент, способный выдержать нагрузку.

Способ устройства

По способу устройства бетонная лестница для дома может быть двух вариантов:

сделанной из произведенных в заводских условиях железобетонных плит либо выполненной методом заливки бетонной смеси в опалубку.

Второй вариант чаще используется в частном строительстве, так как дает возможность реализовывать самые разные задумки, отойдя от типовых проектов.

По стоимости более привлекательным является вариант сборки лестницы из готовых конструкций, но самостоятельная заливка дает больше возможностей. В обоих случаях выполняют армирование лестницы, связанное со зданием, поэтому, независимо от способа устройства, конструкции получаются прочными и надежными.

Форма и конструктив

По форме лестницы могут быть прямолинейными (включать один или несколько пролетов, которые соединяются между собой под углом 90/180 градусов), которые считаются наиболее простыми и распространенными, сооружаются из готовых блоков, являются экономичными и прочными. Винтовые бетонные лестницы обычно устраивают внутри сооружения, по проекту, со сборкой опалубки, правильным расчетом нагрузок на проходную часть.

Виды пролетов по конструктиву:

  • Гладкошовные – элегантное и простое решение, без лишних конструкционных элементов (и преимуществ тоже), легко узнаваемы по гладкости нижней части пролета.
  • С двойным каркасом – нижняя поверхность маршей также обладает ступенчатой формой. Смотрится такая лестница оригинально, но конструкция предполагает значительно больший вес.
  • С элементами тетивы или косоуров – бетон визуально облегчается, лестница кажется воздушной, но технология ее сооружения чрезвычайно сложна.



Варианты соединений

Монтаж может быть выполнен несколькими способами:

  • Сварка лестницы – наиболее подходящий вариант для монтажа лестницы из металла своими руками. Представляет собой стальные кронштейны, приваренные к центральной опоре. Кронштейны могут быть законченными ступенями или использоваться в качестве опоры для размещения на них проступи из другого материала.

    Крепление на больцах. Больц — это металлический стержень, который фиксирует внешнюю часть ступени. Монтаж лестницы на больцы позволяет надежно фиксировать ступени, в результате такого монтажа конструкция внешне выглядит легкой.

  • Одним из наиболее сложных решений является монтаж на центральном косоуре. В такой винтовой лестнице отсутствует центральная стойка. Сложно сделать винтовую железную лестницу на косоуре своими руками, монтаж такой лестницы лучше доверить профессионалам с опытом и специальным оборудованием. Цена на такую лестницу довольно высокая.



Виды и особенности

Винтовые лестницы очень удобно использовать при условии ограниченного пространства, поскольку много места такие конструкции не занимают, а располагаются достаточно компактно и эргономично.


Такое винтовое сооружение обладает рядом преимуществ перед остальными видами таких сооружений:

  1. Компактность. Может идеально подойти в тех местах, где другие просто не пройдут по габаритам.
  2. Широкий выбор материалов. Винтовые лестницы смотрятся невероятно красиво будучи сделанными почти из любого материала.
  3. Выбор оттенков. Грамотно подобрав цвет к общему стилю интерьера, вы многократно усилите визуальное впечатление и общий тонус обстановки такого помещения.

Стоит также отметить некоторые негативные стороны. Если дома живут дети или люди преклонного возраста, то стоит установить дополнительные поручни и ограничители, поскольку без них такая лестница будет небезопасна для этих категорий людей.

Лестничные конструкции на второй этаж могут разниться по обширному количеству факторов. В этом вопросе справедливо утверждение – “сколько людей, столько и мнений”. Однако, они подразделяются в основном на такие типы.

Винтовые и спиральные

Примечательные и аккуратные сооружения, непростые по методу сбора, обладающие прекрасным внешним видом. Если вы задумывались о том, как сделать лестницу если в помещении мало места, то это именно то что вам подойдёт. Их фундаментальное достоинство – небольшие, скромные габариты, позволяющие установить конструкцию даже на относительно небольшой площади.

Винтовые лестницы считаются наиболее интересными, не типовыми сооружениями. Они могут разниться по материалам, применяемым при их создании и по стилю. Виды винтовых лестниц, в большинстве случаев, различаются по способу опоры ступеней.


Крепление на ограждение и опорный винт (столб)

— в таком сооружении ступени устанавливают более массивной стороной к прилегающим стенам, а для противоположной делают основу по типу центрального винта (столба), который собирается из разных пород камня. Также опору можно “нарастить” при помощи наложения ступеней друг на друга.

Фиксация ступеней консольным способом

— для такого метода сбора придётся крепить ступени к основной стойке консольным способом, сама стойка по внешним признакам напоминает столб. Каркас ступеней, установленный таким способом, получается крепкий, устойчивый, благодаря чему он может собираться без опоры на стену.

Крепление ступеней к изогнутой тетиве и ограждению

— подобное строение не требует основной опоры. Ступени встраиваются в спирально-изогнутые тетивы, одновременно играющие роль и перекрытия, и опоры. Возведение такой винтовой структуры связано с некоторыми не типовыми трудностями. С другой стороны, такие конструкции обладают весьма притягательным и нестандартным видом, благодаря чему окупается высокая сложность сбора.

Крепление узкой части к основной трубе

— самый часто встречающийся метод фиксирования: металлические проступи консольно крепятся к внутренней стороне опорной стойки в форме трубы. При таком типе винтовой конструкции труба в диаметре обязательно должна иметь не менее 5 см, поскольку представлена в роли основного опорного элемента и должна справляться с весом всей конструкции.

Маршевые

Этот вариант лестничных сооружений наиболее распространен и востребован. Популярность неудивительна и продиктована, в первую очередь, простотой конструкции, надежностью, безопасностью и относительно малой стоимостью. Маршевая лестница на второй этаж в среднем обходится дешевле своих аналогов. Если конструкция такой лестницы подразумевает несколько маршев, то между ними сооружают площадки. В большинстве случаев, выбор параметров и типа площадки зависит от размеров выделяемого места.

На больцах


Также в отдельную категорию стоит выделить больца – особые крепления, устанавливаемые вдоль стены и служащие основой для последующего размещения ступеней. В сооружении такого типа отсутствуют громоздкие массивы элементов, а сама конструкция лестницы визуально воспринимается более лёгкой, ненавязчивой.
Это достаточно интересное и новаторское решение для жилья современного типа. Необычный стиль интерьера всегда будет привлекать внимание.

Преимущества такой разновидности лестниц в том, что они выглядят непринуждённо, “не сложно”, а благодаря высокой эргономичности конструкции проникающий свет будет равномерно освещать помещение.

Такая лестница точно не будет казаться неуместной в современном интерьере в стиле “минимализм”, “лофт”, “конструктивизм”. Такой вариант может быть прекрасно интегрирован как в просторные, так и в скромные по площади комнаты. Всё благодаря тому, что длину и ширину ступеней можно заранее кастомизировать.

Проектирование и расчеты

Вычисляя параметры винтовой лестницы из металла, вы должны учитывать следующие рекомендации:

  1. Витки лестницы должны быть расположены на расстоянии не менее двух метров. Такая высота будет комфортной для большинства взрослых людей.
  2. В потолочном проеме необходимо выполнить зазор между краями лестницы и проема. При ширине марша 80 см диаметр проема должен составлять 200 см. Уменьшение диаметра лестницы и проема возможно для вспомогательных лестниц, где ширина марша составляет 600 мм, а проем 1400 мм.
  3. Конструкция будет надежной, при условии что опорная колонна не менее 50 мм в диаметре.
  4. Глубина ступени по средней линии подъема составляет около 200 мм.
  5. Угол подъема не должен превышать 45 градусов.
  6. Необходимо предусмотреть ограждения для комфортного и безопасного использования.
  7. Также рекомендуется использовать противоскользящее покрытие на ступени или специальную обработку.

После выполнения расчетов, основанных на вышеуказанных рекомендациях, можно подготовить чертежи. Изготовление металлической сварной лестницы своими руками сложнее, чем из деревянной. Для выполнения такой конструкция требуется умение работы сварочным аппаратом и другими инструментами для металла.

Какие материалы используются

При изготовлении лестничных систем могут быть задействованы разнообразные материалы. В таком вопросе выбор стоит основывать на будущем стиле комнаты и интерьере всего дома в целом. Немаловажной будет финансовая сторона вопроса. Не секрет, что чем более качественный материал вы захотите использовать, тем дороже он может стоить.

Именно из-за этого вопрос выбора материала и считается сложным, к его решению стоит подходить комплексно и взвешенно. Тем не менее, наиболее распространены:

  • металл — нержавеющая сталь, легированная сталь, латунь, обработанный алюминий, чугун;
  • дерево — орех, дуб, тик, клен, венге, лиственница, ясень, сосна и другие;
  • комбинированные материалы — камень, кирпич, керамика, стекло, мрамор.

Для создания лестничных систем применяют разнообразные сочетания материалов, благодаря чему получаются оригинальные и нетипичные конструкции.

Совет!

Известно, что такие древесные породы, как лиственница, вишня и груша имеют высокий уровень сопротивления влаге. Они не только с честью выдерживают критическое сравнение с более дорогими деревьями, но и смогут прекрасно переносить повышенную влажность.

Подготовка материалов и пошаговая инструкция — как сварить лестницу?

Подготовьте следующие материалы, прежде чем приступить к работе:

  • Толстостенную трубу длина в соответствии с высотой подъема, она будет выполнять функцию центральной опоры.
  • Трубу немного большего диаметра, чем предыдущая.
  • Трубу круглую или квадратного маленького размера для больц.
  • Уголок для ступеней.


Пошаговый алгоритм изготовления металлической лестницы своими руками:

  1. Трубу максимально диаметра разрезать на гильзы, равные высоте ступени.
  2. В получившиеся гильзы вварить уплотнительное кольцо, для того чтобы гильза плотно надевалась на центральную опору.
  3. Из уголка сделать по шаблону одинаковые каркасы ступеней.
  4. Привариваем получившиеся каркасы ступеней к подготовленным гильзам.
  5. Устанавливаем центральную опору.
  6. Нанизываем все гильзы со ступенями и размещаем их веером согласно проекту.
  7. Разрезаем трубы маленького диаметра по размеру, равному расстоянию между ступенями.
  8. Начиная с нижней, соединяем между собой все ступени.
  9. После того как собрали лестницу, необходимо проварить все стыки гильз и зачистить каждый шов.
  10. Загрунтовать и покрасить металлический каркас лестницы. В зависимости от проекта разместить проступи.


Сварные лестницы являются достаточно прочной и безопасной конструкцией, но не забудьте смонтировать перила.

Способы крепления ступеней

Чаще всего используют один из двух способов крепления ступеней:

  1. Своим узким концом ступени крепятся к опорной стойке лестницы, а широким — к стене. Лестница, установленная возле стены, а ещё лучше в углу – удобная и безопасная постройка для здоровья человека, ведь она имеет двойное крепление;
  2. Второй способ предполагает крепление исключительно к опорной стойке. Это не так удобно, зато позволяет расположить лестницу в любом месте, хоть посреди комнаты.

Существует некий промежуточный вариант между первыми двумя – крепление ступеней к опорной стойке и к лестничному ограждению, т.е, перилам.

Возможно, Вам окажется полезной информация о том, как сделать погреб своими руками. А в этой статье — инструкция создания тёплых полов в бане.

Покраска металлической лестницы

Завершив изготовление металлической лестницы своими руками, необходимо позаботиться, чтобы она прослужила долго и надежно.

Прежде чем приступить к покраске лестницы, необходимо подготовить ее поверхность. На этапе подготовки вы должны убедиться, что отсутствуют места образования коррозии.

В случае обнаружения таких мест необходимо избавиться от нее, для этого при помощи железной щетки и наждачной бумаги зачищаем проблемное место. В случае образования глубокой ржавчины, которую не получается убрать при помощи щетки, воспользуйтесь средством «антиржавчина».

Все сварные места зачищаем до блеска, эти участки больше всего подвержены коррозии.

После обработки лестницы можете переходить к покрытию ее грунтом, а после него — краской в несколько слоев.

Что необходимо знать перед началом проведения работ

Смотреть галерею

Если будет изготавливаться винтовая лестница своими руками, чертеж вами должен быть подготовлен еще до момента начала работ. Однако важно учесть, что подобные конструкции обладают не очень широкими ступенями, это указывает на то, что передвижение по ним будет затруднено, важно при этом соблюдать осторожность. Будет довольно проблематично разминуться двум людям, которые встретятся на винтовой лестнице. Весьма сложно также передвигать по ней габаритные предметы. Это говорит о том, что рациональнее применять винтовые конструкции в тех помещениях, в которых нет интенсивного движения. К изготовлению придется приложить массу усилий, так как элементы и узлы обладают большей сложностью, если проводить сравнение с обычными.

Особенности винтовой лестницы

Решившись на установку, нужно помнить, что такой вид конструкции для перемещения между этажами, хоть и отличается изяществом линий, не очень практичен в применении. Форма не позволит поднять по ней громоздкую объемную мебель (диван или широкий комод), а из-за небольшой ширины два человека вряд ли разойдутся при одновременном спуске и подъеме.


У данной лестнице имеется ряд нюансов

В зависимости от того, на каких элементах держится вся конструкция, их делят на три типа:

  • лестница на косоурах – несущим элементом является балка (или несколько), на которую крепятся ступени, при этом их торцы остаются открытыми;
  • лестница на тетивах – края ступеней закрываются двумя несущими балками, расположенными по бокам;
  • лестница на больцах – несущей балки в такой конструкции нет, а ступени крепятся или к стене, или к центральной опоре, а между собой соединены специальными элементами – больцами.

Сооружение винтовой лестницы для улицы отличается тем, что готовая конструкция не нуждается в дополнительной отделке и декорировании. В этом случае главное – ее функциональность и безопасность. Ступени можно снабдить противоскользящим покрытием или выполнить из дерева, чтобы в мокрую или морозную погоду облегчить подъем по ним.

Обязательно обеспечить металлическую подъемную конструкцию ограждениями и поручнями. А для защиты ее от осадков можно соорудить козырек, благодаря которому срок службы металла увеличится в несколько раз.

В данном видео вы узнаете, как сделать винтовую лестницу:

Преимущества и недостатки

Так как вы планируете сделать винтовую лестницу на второй этаж, предварительно следует взвесить все за и против, потому что, несмотря на свои достоинства, эта модель имеет и ряд недостатков, которые в некоторых случаях могут показаться вполне существенными.

Преимущества винтовой конструкции:

  • Компактность. По сравнению с маршевой лестницей занимает минимум места, при этом передвигаться по ней удобнее, чем по раскладным или приставным моделям.
  • Декоративность. Винтовой подъем на этаж выглядит очень эффектно, особенно если использовать плавные переходы и мягкие закругления.
  • Бюджетность. Построить винтовую лестницу самому гораздо проще и дешевле, на неё требуется меньше материалов.

Недостатки винтовых лестниц:

  • Затруднение в подъеме грузов. Из-за поворотов и ограниченного пространства перенос габаритных предметов становится весьма затруднительным.
  • Меньшее удобство. Передвигаться, особенно вниз, по винтовой конструкции сложнее. Если не соблюдать правила проектирования, страдает не только комфортабельность, но и безопасность.

Главным преимуществом винтовой конструкции является её компактность

Проектирование и расчет основных размеров винтовой лестницы

Хотя схема винтовой лестницы кажется сложнее, ее можно построить самостоятельно, не прибегая к помощи специалистов. Для этого, прежде всего, нужно сделать правильные расчеты, без этого невозможно возведение ни одной надежной конструкции. Стоит внимательно отнестись к проектированию металлической винтовой лестницы и заранее определить основные ее параметры:

  • высоту;
  • диаметр;
  • количество ступеней;
  • ширину проступи;
  • высоту подступенка.

Важно! Расстояние между двумя витками должно быть как минимум 2 м, чтобы, стоя на нижнем ярусе, не касаться головой ступеней, расположенных прямо над собой.

Высота лестницы

Высота всегда ограничена высотой потолков, то есть расстоянием от пола до потолка. Этот параметр легко измерить и применить для последующих расчетов.

Диаметр лестницы

Диаметр лестницы равен длине ее ступеней, умноженной на два, плюс ширина опорного столба (если возводится конструкция на больцах). Для нежилых помещений, вроде чердака или мансарды, можно построить данное сооружение с небольшим диаметром, где длина ступеней будет в пределах 50-60 см. Для перемещения между жилыми этажами здания стоит выбрать ширину лестничного марша от 80 см. Такой подъем будет более удобен для ежедневного использования.

Количество ступеней и высота проступка

Чтобы правильно рассчитать количество ступеней, нужно выбрать высоту проступка (или подступенка). В соответствии с ГОСТом, для комфортного подъема это значение должно находиться в пределах от 15 до 19 см.

Для начала расчетов нужно выбрать подходящее для себя значение высоты подступенка. Затем высоту лестницы разделить на это число. Поскольку полученное значение будет не целым, нужно его округлить и теперь уже разделить высоту на округленное количество ступеней. Новое число и будет равно высоте проступка.

Поскольку функции верхней ступени выполняет площадка верхнего этажа, число их самих, которые нужно будет установить между этажами, будет на единицу меньше рассчитанного.

Иногда высота проступка равна числу с сотыми долями, которые не очень удобно измерять. В этом случае округляют значение до десятых, но изменяют высоту нижней ступени. Например, для возведения винтовой лестницы высотой 260 см нужно построить 15 проступков высотой 17,33 см. Округлив это значение до 17,3, получим 14 ступеней с такой высотой (14 x 17,3 = 242,2 см), а нижнюю – высотой 17,8 см (260 – 242,2 = 17,8).

Ширина ступеней

Чтобы рассчитать ширину проступка по внутреннему и внешнему краю, придется воспользоваться некоторыми математическими формулами. Поскольку ступени для винтовой лестницы будут иметь клиновидную форму и станут расширяться от центра к краям, точно задать значения ширины не получится без расчетов.


Не забываем рассчитать ширину ступеней

Значение глубины проступи у внутреннего края может быть выбрано произвольно, но не меньше 10 см, а ширина ступени по линии движения не должна быть меньше 20 см. Для того чтобы узнать ширину с наружной части, нужно посчитать длину окружности по этой внешней линии по формуле: L = 2πR, где: L – длина окружности, R – радиус окружности по внешнему краю, π = 3,14).

Если угол поворота лестницы на 360 градусов, и она не представляет собой полную окружность, то полученное значение длины окружности умножают на отношение угла поворота спроектированной конструкции к 360 градусам (например, для 270 градусов это будет 270 / 360 = 0,75). Получив длину окружности по внешнему краю лестницы, разделить полученное число на количество ступеней.

Полученное значение – это ширина проступка по внешнему краю, но чтобы убедиться в том, будет ли данная лестница удобна для перемещения по ней, нужно рассчитать их ширину по линии подъема, которая находится на 2/3 R.

Важно! Ширина по линии передвижения должна находиться в пределах 20-40 см. Если полученное число меньше, следует уменьшить число степеней. В этом случае другие параметры также придется пересчитать.

Рассчитав все величины, нужно выполнить чертеж будущей винтовой лестницы из металла, чтобы можно было своими руками воплотить проект в жизнь.

Проектирование

Металлическая винтовая лестница перед началом изготовления должна быть спроектирована. Расчёт при этом делается на удобство и безопасность эксплуатации. Например, расстояние между витками должно составить 2 м минимум, в противном случае можно зацепиться головой за верхние ступени.

Для того чтобы передвигаться было удобно, высоту подступенка следует сделать равной 15-19 см. Важно учитывать ещё и глубину проступи. Для главных лестниц этот параметр находится в пределах от 25 до 30 см. Если же речь идет о служебной конструкции, то это значение можно уменьшить. Заниженная глубина проступи может стать причиной того, что нога соскользнет со ступени.

Используемые материалы и инструменты

Возвести надежную красивую лестницу можно из чугуна или стали. Чугунная литая конструкция может украсить любое помещение, придать величественный вид. Но для ее создания потребуется значительно больше материальных и трудовых ресурсов. Обычно для винтовых лестниц выбирают менее затратную сталь, а комплектующие выполняют из алюминия.

Поскольку приходится работать с металлом, нужно выбрать, каким способом этот материал будет обрабатываться:

Самый простой из перечисленных – сварка. Даже если не обладать соответствующими навыками, можно легко найти специалиста в этой области или самому разобраться, как сварить между собой несколько металлических элементов.

Выбор металла

Прежде чем установить винтовую лестницу в частном доме, вы должны определиться с тем, какой металл лучше использовать. Наиболее популярны сегодня чугунные изделия, которые могут стать настоящим украшением дома. Они надежны, прочны и добротны, кроме того, очень красивы. Единственными их недостатками вступают сложность изготовления и дороговизна. Поэтому для самостоятельного производства лучше использовать дешевую и практичную сталь. Однако в расчет можно принять ещё и алюминий, но чаще всего он используется для комплектующих, например, перил, а вот для несущих элементов и вовсе не подходит.

Заготовка деталей

Если принято решение соорудить винтовую лестницу из металла своими руками, проведены все предварительные расчеты и выбрана конструкция, следует приступить к заготовке необходимых деталей. Для возведения винтовой лестницы на центральном столбе и на больцах понадобятся:

  • две или три трубы разного диаметра;
  • готовые ступени из металла или уголок под облицовку.

Согласно заранее подготовленным чертежам, нужно разметить и вырезать из металлических уголков детали для контура ступеней, которые затем сварить между собой. Чтобы все контуры в итоге оказались одинаковыми, можно использовать специальную конструкцию из деревянных кусочков ДСП, которая называется кондуктор.

Гильзы изготавливаются из самой толстой трубы. Для этого трубу разрезают на цилиндры одинаковых размеров, равных высоте проступи. Обязательно нарезать фрагменты трубы под прямым углом, чтобы приваренные ступени на собранной лестнице были строго параллельны полу. Трубу меньшего или самого маленького диаметра (если используются три вида труб) нарезать на цилиндры такой же высоты, как и гильзы. Получатся больцы, которые будут выполнять роль опорного и связующего элемента между двумя соседними ступенями.

Монтаж. Пошаговое руководство

Для создания лестничных конструкций в частный дом в основном пользуются услугами специалистов. Это решение помогает не тратить ваше время и силы не только на расчёты и приобретение будущего сооружения, но и на его сборку. Если вам необходимо перед установкой создать отверстие в полу и потолке, то команда специалистов, знающих своё дело, справится с этим на отлично.

Но иногда ситуация складывается таким образом, что вам нужно лично участвовать или как минимум курировать этот процесс от начала до конца. Именно для таких случаев мы постараемся максимально доступно расписать пошаговый процесс сборки и установки винтовой лестницы на второй этаж.

Какие инструменты понадобятся

В случае приобретения готовой конструкции, в комплекте уже могут находиться необходимые инструменты. Для каждого конкретного комплекта список инструментов может несколько варьироваться, но незначительно. Вам понадобятся:

  • валик,
  • шпатель для гипсокартона,
  • шпатель обычный,
  • кисть,
  • угольник,
  • рубанок,
  • молоток,
  • наждачная бумага,
  • набор ключей,
  • щетки,
  • электроножовка,
  • сварочный аппарат,
  • дрель и свёрла,
  • набор шестигранных гаечных ключей.


Список относительно небольшой, но стоит заранее обдумать его и приобрести недостающие виды инструментов.
Типовой набор винтовых лестниц обычно состоит из таких деталей:

  1. стальная опора 3,5 дюйма типоразмера Schedule 40;
  2. древесина для ступеней, подступенков, основной рамы и каркаса;
  3. соединительные стойки;
  4. стойки перил;
  5. перила;
  6. абразивная губка;
  7. металлические основы ступеней.

Особенности расчетов

Как рассчитать количество и ширину ступеней исходя из лестничного пролета.

Наиважнейший этап конструирования винтовой лестницы – вычисления и замеры. При монтаже лестницы на второй этаж своими руками – это первоочередная задача, которая должна быть выполнена безукоризненно.

Первым шагом станет замер расстояния от пола до пола. Ожидается, что место под проём для лестницы уже расчищено. В противном случае необходимо приступить к расчистке такого места и создании проёма. Если у вас ограничено место, и вы задумываетесь о том, как сделать винтовую лестницу, если мало места, то стоит основательнее подойти к расчётам.

Будем считать этот замер от точки пола 1 этажа до точки пола 2 этажа равным 300 см. Для определения числа ступеней, разделим на 18 (подъем на ступеньку равный 18 см считается наилучшим). 300 ÷ 18 ~ 17 ступеней. Верхняя платформа пола считается 17 ступенью, в итоге нужно собрать всего 16 ступеней. Следом рассчитываем: 300 см ÷ 17 ступеней = 17.64 см. Эти расчёты позволили вычислить оптимальную высоту ступеней и их количество. Ширина ступени с внутренней стороны составит 10 см, этого хватит с учётом шва от сварочного аппарата.

Для вычисления размера ступенек с наружного края нужно использовать диаметр сооружения. Центральная опора вместе с двумя ступенями образуют диаметр в 172 см. Определим длину окружности, взяв диаметр лестницы и умножив на число π. Так как мы будем делать 17 ступеней, 2100 ÷ 17 = 320 мм. Чтобы сделать перекрытие верхней ступени над нижней на 2.5 см, мы посчитаем ширину ступеней с наружного края как 35 см.

Подготовка элементов и деталей


После всех расчётов у вас на руках будут данные о количестве ступенек, их размерах, величине перекрытия. После этого стоит начинать подготовку отдельных элементов.
Ступени изготавливаются самостоятельно из стальных настильных листов безопасности (рифленые пластины). Чаще ступени вырезаются из клееной доски, мебельного щита.

Целесообразно применять массив (без повреждений, обезвоженный до 10-13%). Наиболее долговечной принято считать склеенную древесину: не поведет, не зайдётся трещинами при усушке.

Используем стальную трубу 9 см типоразмера Schedule 40 в качестве центральной опоры с внешним радиусом 100 мм. Необходимо отрезать 4000 мм этого материала. Из 400 см 300 рассчитаны для ступеней, 90 см – защитное ограждение вверху и 10 см сверху в роли “страховки”. Если центральная опора не вписывается в интерьер и не должна быть частью ограждения, то не отсчитывайте 90 см. После завершения сборки, при желании, можно покрыть металлическую опору деревянными декоративными элементами.

Особенности монтажа

Установка лестницы будет проходить в строгом порядке. Верно выполненные предыдущие этапы облегчат процесс монтажа. Вам не придётся возвращаться к расчётам и изменению готовых материалов.

Размещение несущих опор

Перед непосредственной установкой опоры разумно разметить столб в областях, к которым будет производиться крепление ступеней, каждые 176,4 мм. Нижняя оконечность столба будет помещена в квадратную опору высотой 10 мм и габаритами 300 на 300 мм, обварена с каждой стороны. После этого в каждом углу необходимо просверлить отверстия. Через эти отверстия опора будет крепиться к фундаменту здания.

Присоединение площадки

Часто производители рекомендуют устанавливать верхнюю лестничную площадку и ступени на центральную опору, и после этого поднимать опору и устанавливать в нужную позицию. Последуем их совету: установите верхнюю площадку, следом закрепите нижнюю сторону несущей опоры.

Установка перил


Присоедините перила шурупами к лестнице в соответствующих местах.
Если перила из алюминия, отверстия проделайте заранее.

Установите сначала верхние перила. Лишние части изогнутых перил удалите, место среза обработайте

Регулярно следите, не забываете ли вы закрепить соединяющую стойку.

В противном случае может возникнуть масса проблем по разборке изделия и добавления отсутствующей части. Зазор составляет не более 100 мм.

Установка ступеней

Установите основания ступеней и приварите их к опоре. Следом можно крепить деревянные ступени, накладывая их на основание из металла.

Совет!

Прикрепляйте ступени к основной опоре в размеченных областях строго перпендикулярно. Ступенька должна “накрываться ” следующей примерно на 2.5 см, чтобы вы смогли закрепить соединяющие стойки.

Установка винтовой лестницы завершена.

Монтаж конструкции

Все части трубы разрезаны на гильзы, теперь свариваем между собой все части ступеней, вкладывая их в кондуктор. Затем полученные детали привариваются к гильзам.

В качестве опорной стойки применяется труба со средним диаметром, которая по длине должна соответствовать высоте лестницы. Чтобы собрать всю конструкцию, нужно на опорную стойку надеть гильзы с приваренными к ним каркасами ступеней, выровнять и сварить все элементы между собой.

Гильзы должны плотно облегать опору, для этого можно использовать уплотнительные кольца изнутри, которые ввариваются в зазор между двумя трубами.

Последовательность монтажа

Сборка проводится по определенному алгоритму. На первом этапе необходимо установить несущую стойку, затем монтируются ступени и втулки. После предстоит установить ступени с учётом их начального и конечного положения. Заключительным шагом станет фиксация кронштейнов. Затем предстоит еще и установить крепёж верхней ступени, а фиксация осуществляется к перекрытию. После этого останется лишь установить перила и поручни.

Окончательная отделка

После завершения сварочных работ все швы тщательно зачищают и шлифуют, особенно если не предусмотрена дальнейшая отделка другими материалами, а задумано выполнить покраску или грунтовку металлических элементов. Каркас внутренней лестницы можно в дальнейшем обшить панелями, установить деревянные ступени, оригинальные поручни и перила из массива, алюминия или ПВХ.


Часть конструкции можно обшить

Проверка комфортности и безопасности

На этапе планирования всегда присутствуют неуверенность и страх совершить ошибку. В вопросе выбора лестницы такие ошибки могут повлиять на безопасность, комфортность конструкции. Мы боимся сделать неверный выбор, упустить из поля зрения важные детали, влияющие на конечный результат.


Для проверки комфортности и безопасности будущего сооружения лестничного типа, существуют как формулы, так и негласные правила, выведенные нашими предками на основе их опыта.

Вот некоторые из них:

  1. Если здание имеет несколько этажей (больше двух), необходим один большой проём для лестницы, а не несколько в разных местах.
  2. Ширина прохода в жилом помещении для одного человека – не менее 80 см. Для двух – не менее 120 см. Для трёх и более – от 150 см.
  3. В служебных помещениях для прохода одного человека – не менее 120 см.
  4. Переносные и складные лестницы могут быть использованы только для прохода на чердачные или подвальные помещения.
  5. Расстояние от потолка до лестницы должно составлять не менее 190 см.

Как построить винтовую лестницу своими руками

Винтовую лестницу можно построить самостоятельно или приобрести уже готовую сборную конструкцию. Очень распространены сборные металлические лестницы с центральным столбом. Глубина проступи в них уже рассчитана, а ступеньки, гильзы, больцы выполнены на заводе из качественных материалов. Такой элемент интерьера станет настоящим украшением любого помещения. Простота сборки конструкции не даст потратить на работу слишком много времени, особенно если при ее изготовлении воспользоваться готовыми чертежами.

Сборка винтовой лестницы на центральном столбе своими руками, как описано ранее, также не причинит больших хлопот, если заранее произвести расчеты и позаботиться о наличии всех необходимых материалов. Конечно, обязательно нужна будет сварка.

Монтаж модульного сооружения на косоуре также не займет больших временных затрат. Чтобы получить прочный несущий элемент, нужно собрать единую конструкцию из отдельных секций, которые закрепляются между собой и образуют один косоур. Для укрепления под каждую четвертую ступень подставляется опора в виде стойки. После сборки всех элементов закрепляются деревянные ступени. Они монтируются с помощью саморезов и между собой соединяются металлическими трубами с фланцами.

Винтообразные лестницы на двух косоурах можно выполнить своими руками, сделав каркас со ступеньками. Для сборки такой конструкции необходимо подготовить профиль из металла с прямоугольным сечением, из которого вырезать детали, равные высоте подступенков и ширине ступеней. Полученные детали соединить между собой сваркой таким образом, чтобы в итоге получить каркас в виде двух спиральных лесенок.

Чтобы получить винтовую лестницу, готовую к эксплуатации, нужно установить на каркас деревянные ступени, которые закрепить при помощи саморезов, и ограждения. Перила из металла можно приварить к металлическому каркасу или закрепить вдоль стены. Высоту ограждения обычно делают не меньше 90 см, а расстояние между стойками – 60 см. Это пространство закрывают панелями или сваренными между собой металлическими перегородками.

Если металлический каркас не будет скрыт декоративным элементами, а станет элементом интерьера, предварительно стоит основательно проработать все швы, чтобы они стали незаметными после грунтовки и покраски.

Делаем перила – соблюдаем безопасность

Финальный этап работ – установка ограждения. Перила нужны не только для обеспечения безопасности передвижения по лестнице, но и для придания конструкции элегантного вида. Ограждения лучше всего делать из балясин, изготовленных из деревянных стержней. Их несложно вырезать на токарном станке. Если доступа к такому оборудованию у вас нет, придется покупать готовые изделия. При этом вам понадобятся балясины двух видов:

  • мелкие, которые вы будете устанавливать на каждую ступеньку конструкции;
  • более крупные (они монтируются по углам лестницы).

Установка ограждения происходит так:

  • Отмечаете на верхней части больших балясин угол, который равняется углу наклона создаваемой нами конструкции. Затем отрезаете ненужную часть.
  • На нижней части балясины делаете отверстие. Оно нужно для крепления составляющих лестницы посредством цилиндрических деревянных гвоздей (их называют шкантами).
  • Сверлите отверстия в местах, где будут смонтированы балясины. Устанавливаем шканты. Чтобы они не расшатывались, можно дополнительно залить их клеем.
  • Ставите по всему периметру лестничного сооружения балясины.
  • Монтируете поручни. Их устанавливают на отрезанную под заданным углом верхнюю часть больших балясин.
  • Проверяете точность монтажа поручней, используя строительный уровень. Если все нормально, закрепляете их универсальными саморезами.
  • Наносите на ограждение защитные составы для древесины.

Ваша винтовая лестница готова!

Источник

(Visited 460 times, 1 visits today)

Как сделать винтовую лестницу своими руками

К изготовлению винтовой лестницы своими руками следует хорошо подготовиться - определиться с конструктивными особенностями, выбрать материал и сделать расчеты. Имея все в наличии, можно приступать к монтажным работам. Соблюдение технологических требований важно для изготовления надежной конструкции.

Содержание:

  1. Как сделать винтовую лестницу: конструктивные особенности
  2. Материалы для изготовления винтовой лестницы
  3. Перила и поручни для лестницы
  4. Как сделать расчет параметров винтовой лестницы?
  5. Заключение

Как сделать винтовую лестницу: конструктивные особенности

Существует несколько разновидностей лестничных винтовых лестниц, отличающихся по конструктивным особенностям. Опирание ступеней может производиться на:

  • Несущие стены;
  • Центральную стойку с консольным защемлением;
  • Специальные балки либо предварительно установленное ограждение;
  • Обсадную трубу с консольным опиранием.

К основным конструктивным элементам относят ступени, верхнюю площадку, центральный столб, винтообразный поручень, балясины другие элементы. Для изготовления каждого могут использоваться различные материалы, определяющие внешний вид и прочностные характеристики монтируемой конструкции.

Материалы для изготовления винтовой лестницы

Для изготовления лестничной конструкции используется:

  • Дерево. Выбираются ценные породы: бук, дуб, лиственницу, ясень. Допустимы береза и орех. Древесина для изготовления винтовой лестницы своими руками должна быть твердой, прочной и сухой. Уровень влажности не должен превышать 12 %;
  • Металл. Преимущественно сталь и чугун;
  • Бетон;
  • Камень;
  • Керамика;
  • Стекло.

При выборе материала следует ориентироваться на место установки, свободное пространство и конструктивные особенности. Возможны комбинированные варианты. Оригинально смотрятся стеклянные или деревянные ступени на металлическом каркасе. Тем, кто задумался, как сделать винтовую лестницу, способную прослужить столетиями, стоит обратить внимание на чугун.

Подобная конструкция:

  • Способна гармонично вписаться в любой интерьер. Чего не скажешь о бетонной или каменной;
  • Не боится атмосферного воздействия, явно превосходя деревянную;
  • Имеет высокую износостойкость. Чугунные элементы хорошо сопротивляются истиранию и изнашиванию;
  • Не гниет. При монтаже деревянной винтовой лестнице своими руками, придется ежегодно обрабатывать все элементы специальными составами;
  • Морозоустойчива;
  • Не боится огня.

Перила и поручни для лестницы

Продумывая, как сделать винтовую лестницу для конкретного помещения, стоит уделить внимание балясинам. Эти вертикальные стойки являются основным элементом перил, обеспечиваются безопасность монтируемой системы и поддерживают перила. Должны располагаться строго вертикально. Крепятся к тетивам либо ступенькам.

Для изготовления опорных столбиков могут использоваться различные материалы. Наиболее популярны дерево и чугунное литье. По декоративности, прочностным характеристикам и сроку службы второй вариант предпочтителен. Металлические элементы уместны внутри и снаружи дома. Способны принять различную форму. Ажурное литье позволит украсить лестницу, обеспечив необходимый уровень прочности. Размеры выбираются с учетом места установки. Чугунная винтовая лестница изготавливается в виде цельной конструкции, путем соединения вместе отдельных элементов.

Как сделать расчет параметров винтовой лестницы?

Чтобы выполнить расчет, необходимо предварительно составить схему будущей конструкции. Следует учесть, что:

  • Ширина прохода 70 – 1000 см;
  • Наименьший диаметр опорной стойки 50 мм;
  • Наличие подступеней нежелательно. Они могут стать причиной падения человека, при случайном соскальзывании ноги с опорной поверхности;
  • На один виток не должно приходиться менее 11 – 12 ступенек;
  • Высота витков должна согласовываться с ростом самого высокого члена семьи. Стоит предусмотреть запас в 10 – 20 см, чтобы не пришлось наклоняться при подъеме.

При составлении чертежа винтовой лестницы своими руками следует помнить, что ее проекция – правильная окружность с диаметром R равным ширине проема. Ее суммарная длина равна L=2πR*n либо L=2πR* (γ/360), где γ – оборот конструкции. Соответствует разнице в высоте. Измеряется между ступенями. Для более комфортного перемещения по лестничному маршу для расчета используют формулу l=2π*2R/3*n=4πR/3*n. Определение геометрических параметров ступеней имеет свою специфику. Они имеют форму лепестка с закругленными краями. Длина h одного элемента равна разнице между радиусом проема и опорной трубы R1: h = R - R1.

Рассчитывается ширина проступки W1, ширина заготовки W2 и угол ступеньки α. Чтобы найти необходимое количество ступеней, следует высоту проема разделить на подъем одной. Обычно этот параметр равен 15 – 20 см. Определившись с количеством ступеней, находят угол одной путем деления оборота конструкции на найденное число.

Внимание! Количество ступеней должно быть натуральным числом.

Далее определяется:

  • W1=R*sinα – максимальная ширина проступни;
  • w= r* sinα= (2R*sinα)/3 – ширина проступни. Оптимальным считается размер 20 – 30 см.

Заключение

После выполнения расчетов следует изготовить все элементы и приступить к сборке конструкции, учитывая ее особенности. Даже зная, как сделать винтовую лестницу, не каждый сможет выполнить работу своими руками. Ошибка при расчетах, неправильный монтаж приведут к тому, что эксплуатация лестницы на второй этаж будет небезопасной. Не имея профессиональных навыков, не располагая достаточными знаниями, лучше не рисковать здоровьем и жизнью своих близких.

Закажите винтовую лестницу у производителей. Они качественно выполнят свою работу, изготовив конструкцию, гармонично вписывающуюся в интерьер.

Винтовая металлическая лестница своими руками

При строительстве дома возникает вопрос о выборе дизайна лестницы. Здесь в первую очередь во внимание берутся дизайн и размеры комнаты. Если у вас ограниченное пространство, необходимо построить вспомогательную лестницу или у вас просто есть желание дополнить интерьер ярким акцентом, вы должны подумать о выборе металлической винтовой лестницы. Давайте разберемся, какую конфигурацию выбрать, а также рассмотрим этапы подготовки проекта, изготовления и монтажа металлической лестницы.

Выбор конструкции для монтажа

Когда мы думаем о винтовых лестницах из металла, первое что приходит в голову —  это клинообразные ступени, которые расположены вокруг центральной опоры. Это самая распространенная конструкция, такого рода лестницы часто изготавливают при помощи модульного каркаса. Его отличительной особенностью является легкость сборки и относительная невысокая стоимость.

Варианты винтовых металлических лестниц:

  • модульные;
  • литые.
  • кованые;
  • сварные.

Литые и кованые варианты отличаются элегантным оригинальным дизайном и высокой ценой. Все изделия из художественной ковки изготавливаются из стали, а литые – из железа и бронзы. Сборные конструкции выполняются из алюминия или металла с хромированной отделкой. Их сборка легко осуществляется собственными силами.


Простая конструкция имеет сварные варианты. Благодаря относительно простому устройству вы можете построить металлическую лестницу на второй этаж своими руками. Из металла вы можно выполнить каркас лестницы, оформив ее затем любыми подходящими материалами.

Варианты соединений

Монтаж может быть выполнен несколькими способами:

  • Сварка лестницы – наиболее подходящий вариант для монтажа лестницы из металла своими руками. Представляет собой стальные кронштейны, приваренные к центральной опоре. Кронштейны могут быть законченными ступенями или использоваться в качестве опоры для размещения на них проступи из другого материала.

  • Крепление на больцах. Больц — это металлический стержень, который фиксирует внешнюю часть ступени. Монтаж лестницы на больцы позволяет надежно фиксировать ступени, в результате такого монтажа конструкция внешне выглядит легкой.

  • Одним из наиболее сложных решений является монтаж на центральном косоуре. В такой винтовой лестнице отсутствует центральная стойка. Сложно сделать винтовую железную лестницу на косоуре своими руками, монтаж такой лестницы лучше доверить профессионалам с опытом и специальным оборудованием. Цена на такую лестницу довольно высокая.

Проектирование и расчеты

Вычисляя параметры винтовой лестницы из металла, вы должны учитывать следующие рекомендации:

  1. Витки лестницы должны быть расположены на расстоянии не менее двух метров. Такая высота будет комфортной для большинства взрослых людей.
  2. В потолочном проеме необходимо выполнить зазор между краями лестницы и проема. При ширине марша 80 см диаметр проема должен составлять 200 см. Уменьшение диаметра лестницы и проема возможно для вспомогательных лестниц, где ширина марша составляет 600 мм, а проем 1400 мм.
  3. Конструкция будет надежной, при условии что опорная колонна не менее 50 мм в диаметре.
  4. Глубина ступени по средней линии подъема составляет около 200 мм.
  5. Угол подъема не должен превышать 45 градусов.
  6. Необходимо предусмотреть ограждения для комфортного и безопасного использования.
  7. Также рекомендуется использовать противоскользящее покрытие на ступени или специальную обработку.

После выполнения расчетов, основанных на вышеуказанных рекомендациях, можно подготовить чертежи. Изготовление металлической сварной лестницы своими руками сложнее, чем из деревянной. Для выполнения такой конструкция требуется умение работы сварочным аппаратом и другими инструментами для металла.

Подготовка материалов и пошаговая инструкция — как сварить лестницу?

Подготовьте следующие материалы, прежде чем приступить к работе:

  • Толстостенную трубу длина в соответствии с высотой подъема, она будет выполнять функцию центральной опоры.
  • Трубу немного большего диаметра, чем предыдущая.
  • Трубу круглую или квадратного маленького размера для больц.
  • Уголок для ступеней.


Пошаговый алгоритм изготовления металлической лестницы своими руками:

  1. Трубу максимально диаметра разрезать на гильзы, равные высоте ступени.
  2. В получившиеся гильзы вварить уплотнительное кольцо, для того чтобы гильза плотно надевалась на центральную опору.
  3. Из уголка сделать по шаблону одинаковые каркасы ступеней.
  4. Привариваем получившиеся каркасы ступеней к подготовленным гильзам.
  5. Устанавливаем центральную опору.
  6. Нанизываем все гильзы со ступенями и размещаем их веером согласно проекту.
  7. Разрезаем трубы маленького диаметра по размеру, равному расстоянию между ступенями.
  8. Начиная с нижней, соединяем между собой все ступени.
  9. После того как собрали лестницу, необходимо проварить все стыки гильз и зачистить каждый шов.
  10. Загрунтовать и покрасить металлический каркас лестницы. В зависимости от проекта разместить проступи.


Сварные лестницы являются достаточно прочной и безопасной конструкцией, но не забудьте смонтировать перила.

Покраска металлической лестницы

Завершив изготовление металлической лестницы своими руками, необходимо позаботиться, чтобы она прослужила долго и надежно.

Прежде чем приступить к покраске лестницы, необходимо подготовить ее поверхность. На этапе подготовки вы должны убедиться, что отсутствуют места образования коррозии.

В случае обнаружения таких мест необходимо избавиться от нее, для этого при помощи железной щетки и наждачной бумаги зачищаем проблемное место. В случае образования глубокой ржавчины, которую не получается убрать при помощи щетки, воспользуйтесь средством «антиржавчина».

Все сварные места зачищаем до блеска, эти участки больше всего подвержены коррозии.

После обработки лестницы можете переходить к покрытию ее грунтом, а после него — краской в несколько слоев.

виды, расчет и чертежи +75 фото

Для перехода между этажами уже давно возводят лестницы, причем даже скоростные лифты не способны их вытеснить. Быстрое перемещение между двумя соседними уровнями возможно именно за счет ступенек, ведь лифт порой приходится долго ждать. Винтовая лестница, в свою очередь, может удобно соединять сразу несколько этажей с высоким холлом, из-за чего получила широкое применение в отелях. В частных владениях благодаря ей формируют привлекательный дизайн без задействования огромного пространства. Конструкция действительно менее громоздкая, чем вариант с прямым маршем, и допускает использование территории в непосредственной близости. Не все спиралевидные лестницы узкие — есть варианты с широкими промежутками для улучшения эстетики внутреннего пространства крупных зданий. Ключевыми аспектами для винтообразных лестниц являются безопасность и удобство. На таких подъемниках используют забежные ступени винтового типа.

Особенности винтовой лестницы в интерьере

После периода Средневековья такие лестницы вторично обрели популярность в 50-е годы XX века, в эпоху бурного развития конструктивизма и функционализма. В современном интерьере — это стильный элемент, подчеркивающий технологичность. Ступеньки на винтовой лестнице размещают радиально, из-за чего формируется рисунок наподобие нарезного винта. Эта особенность формы позволяет экономить большой объем пространства и, собственно, отобразилась на названии конструкции. Винтообразные лесенки отличаются количеством витков, размером сегментов, материалами изготовления и видом опор. Единственная опора может выступать в качестве вертикального основания лестницы, а в отдельных случаях дополнительно монтируют поддерживающие стойки. Часть ступенек иногда вынужденно, а в некоторых случаях специально крепят к стене, если планировка помещения это позволяет.

Несмотря на то, что проектировщики соблюдают нормы и стандарты для винтовых лестниц, клиентам доступен широкий выбор форменных вариаций. Конструкции существенно отличаются рисунком ступенек и количеством витков.

Преимущества и недостатки

Правильный выбор начинается с изучения сильных и слабых сторон. Винтовая лестничная конструкция сделает простой и прямолинейный дизайн оригинальным, одновременно сохранив драгоценные кубометры. Проект крученой лестницы подбирают исходя из особенностей помещения и индивидуальных потребностей, притом что на изготовление закругленной конструкции в целом уходит меньше материала. Местонахождение, высота ступенек, их количество и размер — все эти показатели могут значительно отличаться. Плюсов в целом больше, однако владельцам домов и квартир с более чем одним этажом следует знать негативные стороны. Первые сложности обычно возникают на этапе проектирования, ведь изготовление радиальных конструкций требует сложных расчетов с дробными числами. Нормально эксплуатировать винтовую лестницу для подъема крупногабаритных предметов не удастся, более того, даже двум людям бывает сложно разминуться на ней.

Большое количество людей на подъемнике одномоментно создает опасную для сооружения нагрузку. Главный минус же заключается в том, что по обычным ступенькам можно подняться гораздо быстрее.

Даже сложный по форме вариант можно смонтировать с минимальным количеством стройматериалов и неплохо сэкономить за счет этого.

Основные виды винтовой лестницы

Различают такие типы винтовых лестниц:

  • простой;
  • консольный;
  • без стойки;
  • классический со стойкой.

Простой вариант является замкнутым, а точнее — ограниченным стенами, причем частично или со всех сторон. В таком случае узким боком ступеньки выходят из толстой опоры, а широким — упираются в соседние поверхности. Консольный тип конструкций подразумевает полностью открытую лестницу, где элементы винтообразного рисунка выходят на свободное пространство и чаще всего ограничиваются поручнями для безопасного восхождения. Со стороны стержня ступеньки сужаются или не изменяются в размерах, соответствуя предпочтениям некоторых дизайнеров и простых обывателей. Спиральные и некоторые другие модели отличаются отсутствием опорного столба. Роль несущего элемента в них выполняет тетива, обычно ее соединяют с боковыми заграждениями. Классическое сооружение представляет собой нанизанные на стержень ступеньки. Именно варианты с центральной стойкой больше всего похожи на строение винта и благодаря им разновидность получила название «винтовая».

Комплектация и элементы готовых винтовых лестниц

В большинстве случае винтовая лестница имеет идеальное круговое строение на плане сверху с центром в виде опорной стойки, а также со ступенями метровой длины по всему периметру. Причем использование ступеней длиннее полутора метров невыгодно с точки зрения экономии пространства. Винтовая конструкция может состоять из опорного столба, тетивы, боковых ограждений, перил, балясин, опорных стенок и ступенек. Центральная опора присутствует в 3 типах лестниц. Она бывает тонкой, а может занимать много пространства. Во втором случае винтовая лестница скорее всего предусматривается изначально. Перила (поручни) устанавливают на балясинах или же предусматривают как единое целое с боковым заграждением. Балясины или заграждение есть не на всех лестницах, например, на миниатюрных конструкциях иногда обходятся без них. Роль опоры способны играть тетива и сплошные простенки. Последние имеют высоту до первого этажа или полностью скрывают конструкцию. Проступи выполняются как простые забежные ступеньки или под «утиный шаг».

Материалы изготовления лестниц

Основные варианты:

  1. Дерево;
  2. Металл;
  3. Стекло;
  4. Бетон;
  5. Камень.

От материала зависит прочность конструкции и срок эксплуатации, цена, способ монтажа, сочетаемость с окружающей обстановкой. Лестницы могут выполняться целиком из одного материала за счет особенностей конструкции, однако на практике преобладают комбинированные варианты. Все упирается в общую эстетику и характер нагрузок. Железные сооружения возводят в местах интенсивного использования, причем нагрузка на фундамент порой оказывается ниже, чем от бетонных и каменных лестниц. Из пластика и других неосновных материалов изготавливают перила, декоративные детали. Новый вариант в строительстве лестниц стал доступен с появлением прочного стекла. Однако для высоких конструкций это решение считается рискованным, да и эстетические свойства стекла не универсальны. Дерево и камень идеально подходят для обустройства дорогой обстановки. Бетон признают самым удобным материалом с конструкторской точки зрения, но это и не ограничивает возможности для сооружения необычных лестниц.

Дерево

Натуральная древесина пользуется спросом даже в современном дизайне с его технологической направленностью. После обработки у природного сырья остается часть полезных качеств, обеспечивающих преимущество над остальными материалами. Лестницы из дерева устойчивы к различным нагрузкам, обладают высокими показателями прочности. Описанные особенности материал сохраняет в течение десятков лет. Устойчивость к влаге и защиту от мелких вредителей обеспечивают специальные пропитки. Кроме этого, составы придают покрытию безупречный вид. Естественный цвет древесины используют как готовое дизайнерское решение, а большой выбор красок для дерева удовлетворит самых требовательных. Наличие навыков работы с деревом помогут при самостоятельной сборке небольшой лесенки. Однако само проектирование — дело для профессионалов. В современный период дерево часто комбинируют с металлом, что открывает возможности для стилевых решений.

Металл

Часто применяют:

  • чугун;
  • нержавеющую сталь;
  • углеродистую сталь;
  • алюминий.

Для любой конструкции важна прочность и долговечность, поэтому часть потребителей не видит альтернативы металлу. Чугун, к примеру, устойчив не только к самим механическим нагрузкам, но и к нарушению эстетики покрытия. Сравнительно невысокая цена означает, что металл находится в привлекательной категории по критерию цена/качество. Притом склонность к коррозии нивелируют порошковые красители. Последние оказывают положительное воздействие и на внешний вид материала. Палитра пигментов для окрашивания металлов включает большой перечень цветов и оттенков. Никелирование и хромирование дополнительно улучшат покрытие. Металл с небольшим весом, алюминий используют для возведения крепких винтовых лестниц. При этом удается избежать чрезмерной нагрузки на несущие элементы здания. Алюминий известен и антикоррозийными свойствами. Стильный технологический интерьер в стилях хай-тек, биотек, техно и минимализм оформляют с использованием нержавеющей стали.

Стекло

Прозрачные стеклянные варианты встречаются в бизнес-центрах, магазинах, офисах, спа-салонах. Использование большого количества стекла дома — не самое лучшее решение, но умение грамотно организовывать пространство в паре с оригинальностью спиралевидных лестниц положительно скажется на помещении. Проектируют стеклянные конструкции в основном в прихожих и на кухнях, и в гостиных, если позволяет оформление интерьера. Прозрачную лестницу в любом случае размещают на самом видном месте, другие варианты расположения не имеют смысла. Стекло само по себе — хрупкий материал, но при этом каленое и оргстекло по прочности даже лучше, чем дерево. Лестницы из ударопрочного стекла можно возводить на много этажей. Все более популярными становятся тонированные варианты. Пигментированное стекло впишется в интерьер, изначально не рассчитанный на размещение объектов из стекла.

Бетон

Лестница из этого материала обойдется в сравнительно небольшую сумму, но в то же время много весит. Несмотря на отсутствие у самого бетона декоративных качеств, именно этот вариант рекомендуют к использованию тем, кто желает соорудить какую-то особенную конструкцию. Лестницу собирают из каркаса с армированными элементами, с добавлением вяжущего раствора, к примеру, из цемента. Используются металлические включения любой формы. Благодаря этому, можно экспериментировать с конфигурацией тетивы без оформления спецзаказа. Примечательно, что присутствие каркаса и является основным неудобством бетонных сооружений, хотя не вынуждает застройщиков отказываться от креативных идей. Лестницы имеют либо однообразную структуру с бетонным основанием, поручнями, тетивой и ступенями, либо материал применяется для формирования отдельных частей.



Камень

Прочный и долговечный материал. Каменные ступеньки — идеальный вариант для дорогого интерьера, например, под барокко или классицизм. По разнообразию текстуры и окраса каменные изделия превосходят все остальные. Поверхность камня бывает идеально гладкой, слегка шершавой, с маленькими сколами, зернистой структурой. Даже обычный камень выглядит красиво и дорого, а большой бюджет позволяет владельцу ощутить красоту лестниц из малахита, мрамора или других ценных пород. В числе недостатков, помимо высокой цены, стоит отметить сложность и длительность изготовления, большой вес. Массивные каменные лестницы возводят только с первого этажа. Именно из-за большой нагрузки конструкции из камня встречаются намного реже. Проектировщики тщательно рассчитывают возможности основания под них и обычно формируют его из кирпича или бетона, с использованием металлических включений. Камень применяют не только как основной материал, но и в качестве декора для ступенек.

Форма лестницы

В проектах иногда закладывают лекальную конфигурацию, которая предусматривает использование забежных ступенек и имеет разные радиусы или смещенные витки. Забежные ступеньки бывают винтовыми и поворотными. Первый вариант применяют в том числе при возведении спиральных лестниц, причем иногда замкнутую спираль переводят в открытое ответвление. У лестниц этого вида между ступенями находится идеально круглое пространство, овальная планировка встречается редко. Спиральные лесенки входят в категорию криволинейных, главная особенность которых заключается в отсутствии центральной опоры. Классическая винтовая лестница такую стойку имеет. К криволинейным относят также и циркульные лесенки. В закругленных лестницах ступени иногда «разбавляют» небольшими площадками. Что касается поворотных ступенек, то они необходимы для оформления изгиба с прямым или острым углом. Такие повороты и дали название прямоугольной винтовой лестнице. Последняя состоит из большого количества маршей, минимум трех на один уровень.

Некоторые проекты совмещают спиральный и прямолинейный рисунок в одно решение — любителям абстрактного дизайна следует присмотреться к таким идеям.

Как правильно спроектировать – расчет параметров

Проектировка включает в себя учет десяти основных показателей, не считая размеров заготовок. Длина каждой отдельной ступеньки винтовой лестницы должна составлять не менее 80 см. Приемлемая ширина центральной части проступей — не меньше 20—25 см. Размер ступеньки определяется разницей ширины заготовки и конечного изделия, длиной и углом. Чтобы составить проектный чертеж, лучше воспользоваться специальными калькуляторами. Необходимо определить и ввести такие показатели, как общая высота подъема, диаметр витка, расстояние, образующее внутренний радиус. К расчетам следует добавить количество ступеней, их ключевые характеристики: длину, ширину, толщину и угол (если ширина проступи неодинаковая в двух концах). Замеряется также высота пролетов между ступеньками, а они есть у подавляющего большинства обычных винтовых и у значительной части криволинейных лестниц. Последний значимый показатель для расчетов — угол поворота лестницы. Лекальные варианты проектируются с множеством дополнительных данных.

Оптимальные размеры лестницы и ее элементов

Ключевой частью подъемной системы являются ступеньки. Их габариты регулируются нормами и рекомендациями. Расстояние от внутреннего диаметра до внешнего края называется длиной, а поперечный показатель — шириной. Рекомендуемое значение длины находится в пределах 80—150 см. Центральную часть ступеньки нельзя делать уже 20 см, притом на самую широкую часть рекомендуют отводить не более 45 см, где бы она не находилась. Интервал между ступеньками обычно проектируют нулевым или отрицательным, ведь промежуток не прибавит комфорта в эксплуатации лестницы. У закругленных подъемников высоту просвета между проступями ступенек делают больше, чем в прямых маршах. Оптимальное значение — 18—25 см. Перила лучше располагать на высоте не менее 100 см. Общая высота конструкции — момент индивидуальный, в первую очередь важно точное соответствие уровням здания. Имеет значение и ширина места на ступеньке, на которое обычно ступает человек — для удобства на него рекомендуют оставлять минимум 25 см.

Изготовление деталей конструкции лестницы

Главный несущий элемент, опорный столб делают из металлической трубы, реже — из деревянного стержня, кирпичей или бетона. Диаметр варианта из металла делается с толщиной от 5 см, остальных от 15 или 50 см. Центральная стойка изготавливается с запасом прочности с расчетом на массу всех элементов, нескольких людей и тяжелого багажа. Ступеньки, в свою очередь, несложно сделать самостоятельно. Для этого рекомендуют проклеенные бруски. Сначала формируют шаблон, а затем каждая ступенька вырезается из заготовки с размеченным радиусом. Последнюю, верхнюю ступеньку лучше делать платформой вровень с полом и с большей шириной. Что касается стоек и балясин, то требуется не менее 50×50 мм в разрезе для дерева и 15×15 мм для металла. Самостоятельное изготовление балясин станет интересным занятием, нужны лишь минимальные навыки работы на токарном станке и схема. Перила, в свою очередь, имеют изогнутое строение, поэтому для всех вариантов создания характерен высокий уровень сложности:

  1. Выпиливание коротких частей из цельного массива.
  2. Склеивание из тонкого шпона.
  3. Выпиливание изогнутых деталей из блока.

Особенности монтажа лестничной конструкции

Первым делом устанавливают столб, если такая опора предусмотрена проектом. Понадобится помощь экспертов, потому что кривизна спровоцирует постепенное разрушение. Установка столба производится на опорную пятку. Затем трубу обматывают полиэтиленом и крепят на ней ступеньки с использованием специальных гильз. Монтаж горизонтальных элементов лестницы производят больцами. В процессе ориентируются с помощью строительного уровня. Вместо больц используют также столбики или укосины. Они необходимы в тяжелых конструкциях, чтобы направить нагрузку на опору более равномерно. Перила устанавливаются относительно легко. При больцевой системе крепления в роли закладных для стоек используют металлические трубы. Поручни присоединяют штырем. Криволинейные варианты без центральной опоры собирать сложнее, при этом нужно точно рассчитать нагрузку на тетиву.

Декор и подсветка винтовых лестниц

Создание оригинального дизайна лучше начинать еще на стадии проектирования. Основную часть внимания уделяют форме ступенек. На готовой лестнице декорируют опорную стойку и перила. Столб можно украсить искусственным растением, перила — рисунками или даже книжными полками. В этом смысле, а также в плане безопасности сплошные перила лучше. Металлический подъемник стилизуют в исторических мотивах или под объект промышленного предназначения, а ступеньки декорируют коваными формами. Опорную часть лесенок также возводят в виде модулей для хранения предметов, что, помимо прочего, добавляет конструкции устойчивости. Подсветку для лестниц используют в практических и декоративных целях. В темном месте она просто необходима, а с другой стороны — размещенная на опоре или ступеньках, она придает конструкции эффектности и легкости. Оборудованная неоновым или светодиодным освещением лестница, презентабельно выглядит и может удобно эксплуатироваться в темноте.

Декор винтовой лестницы можно удачно согласовывать со многими стилями, в том числе:

  • американским;
  • конструктивизмом;
  • хай-тек;
  • викторианским;
  • испанским;
  • минимализмом;
  • деревенским.

Заключение

Винтовая лестница — выдающееся изобретение. Конструкция повторяет идеальные по меркам естественной среды круглые формы и одновременно преображает или дополняет обстановку. Лестницы с витками возводят преимущественно внутри зданий, хотя они полезны везде. К однозначным плюсам относят небольшие размеры и оригинальный вид. Из минусов выделяют сниженную несущую способность и длительный подъем, хотя компактные варианты с несущей стойкой по последнему показателю почти не уступают прямым лестницам. Как и в случае с прямолинейными вариантами, стоимость проектов сильно различается. Сейчас лестницы делают в основном в больших частных домах, хотя в Средние века их возводили в местах общего использования — в башнях и колокольнях. Строение винтовых лестниц бывает закрытым, консольным, спиральным и с центральной стойкой. Из материалов применяют древесину, металл, камень, бетон и стекло. Некоторые детали можно рассчитать и изготовить своими руками.

Винтовые лестницы своими руками. Как выбрать, сделать чертежи и установить

На чтение 7 мин. Просмотров 1.7k.

Красивая и комфортабельная винтовая лестница довольна проста и отлично подходит для организации перехода на чердачный или мансардный этаж.

Самым удобным можно считать тот факт, что изготовить её можно из любого изделия не прибегая к услугам профессионалов. Монтаж этой небольшой части дизайна при соответствующей подготовке длится не дольше одного дня.

Особенности винтовой лестницы

Основной особенностью винтовых конструкций является их необычная форма. Внешне консоль строения внешне напоминает лепесток с закруглёнными краями. Основным преимуществом устройства является значительная экономия пространства в доме.

Чаще всего она размещается в вертикальном положении, не имея наклонных прямых ступеней. Несмотря на то что переходить по такой лестнице не совсем комфортно, вся конструкция может занимать всего 1 кв. м.

Разновидности винтовых моделей



Конструктивная часть лестниц винтового плана может отличаться. Фиксация лестничного марша осуществляется радиально. Если обратить внимание на горизонтальный срез винта на схемах, можно заметить, что он может быть многоугольным или круглым.

Первые используются в том случае, если конструкция устанавливается рядом со стеной. Кроме этого, можно соорудить полувинтовой лестничный марш. Каркас такой конструкции более лёгкий. here

Виды винтовых лестниц:

  • с опиранием на стену и опорную конструкцию;
  • с опорой на специальные опорные стойки.
  • с опорой на ограждение или на изогнутые тетивы;
  • с защемлением в опорную стойку.

Для строительства можно использовать самые разнообразные материалы. Большинство владельцев предпочитает сооружать конструкции из бетона, дерева или металла.

Преимущества и недостатки

  • Не загромождают пространство, поэтому занимают минимальное количество свободной территории в помещении. Они легко устанавливаются в небольших комнатах;
  • При условии выбора высококачественных материалов и соблюдении всех правил строительства, такая конструкция имеет стильный и современный дизайн, поэтому может являться не только средством передвижения, но и служить украшение дома;
  • В сравнении с другими типами лестниц, стоимость винтовых на порядок ниже, поэтому владельцам дома не приходится ни за что переплачивать;
  • Конструкции можно размещать как у стены, так и посередине комнаты;
  • Марши могут устанавливаться зауженной стороной к основной центральной опоре или широкой части присоединятся к стене.

Винтовые сооружения имеют только один недостаток. Суть в том, что подниматься и спускаться нельзя быстро, и не держаться при этом за перила. В противном случае это может обернуться всевозможными травмами. Чтобы снизить риск получения, предпочтительно устанавливать марши с более широкими ступенями.

Изготовление чертежа лестницы

Профессионалы советуют приступать к изготовлению чертежа с подробным планом первого этажа и указанием той области, где она будет устанавливаться. План должен включать в себя точные размеры проёма с учётом заданного масштаба.

Он должен содержать в себе подробные данные о ширине, наклоне, плоскости сооружения и толщине используемых материалов.

Поворотные полотна в результате которых изменяется форма ступеней также должна подробно прорисовываться, при этом все пропорции должны соблюдаться. На отдельной схеме указываются круговые подъёмные углы.

Расчёт конструкции

Расчёт деталей нужно осуществлять с особой внимательностью, иначе ошибки понесут за собой дискомфорт и получение ушибов.

Расчёт должен осуществляться по следующим правилам:

  • Согласно принятым стандартам, минимальная длина ступени должна быть около 150 мм с высотой в 300 мм. Нарушать эти параметры не стоит, так как это может повлечь за собой снижение уровня безопасности. Максимальные показатели варьируются около 140-160 мм в длину и 280-300 в высоту.
  • Значительным фактором является угол наклона. Естественно, чем этот показатель больше, тем лестница занимает меньше места. Допустимые значения варьируются в пределах 23º до 45º. Наиболее популярный угол наклона от 25º до 35º. Угол наклона в более 45º слишком острый, поэтому подниматься по лестнице можно только спиной вперёд. Но если же наклон менее 23º, логичней монтировать пандус.

Расчёт ступеней

Для производства ступеней зачастую применяется дерево с более плотной текстурой — дубили бук. Следует избегать хрупких пород, так как они не способны противостоять выпадающие на них высокие нагрузки.

Толщина готовых элементов не должны быть не менее 50 мм в том случае если высота конструкции не должны превышать 2 м. Если же высота сооружения увеличена, в таком случае толщина ступеней должна быть не менее 60 мм. Количество ступенек, определяется делением высоты проёма на подъём вверх.

Используемый материал должен быть тщательно просушен и обработан. Нужно учесть, что при неравномерной просушке, после монтажа, дерево постепенно начинает терять влагу и деформироваться, приобретая форму пропеллера.

Причём испорченную ступень необходимо заменить сразу после появления дефекта, иначе одна ступенька может потянуть за собой другие элементы, нарушая прочность конструкции. Именно поэтому профессионалы советуют приобретать уже строганный материал.

Чертежи винтовых деревянных лестниц

Благодаря своей экономичности и невысокой стоимости, конструкции из дерева пользуются особой популярностью. В качестве плана можно использовать уже готовые чертежи, разработанные профессионалами.

Чертежи винтовых металлических лестниц

Что касается плюсов такого вида приспособлений – это, несомненно, пожароустойчивость, возможность сочетания различных материалов, современный дизайн, лёгкость установки и долговечность.

Многие современные владельцы домов, которые следят за веяниями моды и своим жильём, устанавливают винтовые лестницы не только во внутренней части, но и снаружи.

Это связано с тем, что металлические материалы менее всего переносят климатические воздействия различного плана и стойко переносит плохую погоду.

Как сделать винтовую лестницу на второй этаж своими руками

Для сооружения опорной конструкции применяются бетонные, металлические, деревянные и кирпичные столбы. Они прикрепляются при помощи приваренных к трубе элементов, болтов и муфт.

Установка опоры

Ступени легче всего закрепляются к стойке из дерева. Для этого используются бруски, металлические уголки и т. д. Стойка должна прочно закрепляться и способна выдерживать суммарную массу всех комплектующих частей и человека с большой массой тела.



Вдобавок к этому, основной опорный столб обязан прочно соединяться с нижней и верхней частью конструкции. Диаметр деревянной или бетонной стойки должен составлять от 150 -500 мм и более, тогда как металлическая конструкция не должна быть менее 50 мм.

Монтаж ступеней

Чтобы жильцам было удобно передвигаться, необходимо правильно разместить оси. Зачастую для них устанавливают каркас, который предварительно изготавливается под конечную форму. Мастера советуют применять уголки, а саму опору наваривать в виде прямой пластины.

Можно соединить между собой 2 металлических профиля в виде перевёрнутой Т- образной подставки. Именно на неё впоследствии можно разместить ступени. Эта технология позволяет корректировать габариты ступеней в любой момент.

Деревянные марши могут включать в себя крепления для оси, а также специальные больца, в том случае, если комбинировать их с нержавейкой.t goes here

Ограждения и перила

На последнем этапе устанавливается ограждение. Для лестниц такого плана оно выполняется не только в качестве безопасности, но и в роли декоративного элемента в сочетании с кованными вставками, изогнутыми деревянными элементами. Чаще всего за основу берут металлические трубы. Такая конструкция смотрится довольно эффектно.

Деревянную конструкцию рационально устанавливать балясины из аналогичного материала. Главная трудность заключается в том, что монтировать закруглённые перила  довольно трудно.

Чтобы создать необходимую форму, дерево придётся вымачивать и сушить по специальным технологиям. Мастера рекомендуют использовать материалы, имитирующие фактуру древесины. К ним относятся изделия на основе ПВХ.

Сооружение винтовой лестницы – сложный процесс, нуждающийся в серьезном подходе. Зачастую такую работу поручают профессионалам, но если жильцам всё же хочется соорудить винтовую лестницу своими руками, первым делом  необходимо спроектировать и произвести все расчёты, и произвести строительные работы с соблюдение всех вышеописанных правил.

Винтовые лестницы на заказ - Изготовление винтовых лестниц

Профессионалы разрабатывают дизайн в соответствии с учетом указанных требований, особенностями помещения, в котором планируется установка лестницы. Разработка проекта осуществляется  с нуля или с использованием эскизов, чертежей заказчика.

Плюсы винтовых лестниц

Основой винтовой лестницы является опора, по кругу которой размещаются забежные ступени. Каждый элемент расположен на опорной стойке, его форма, ширина, расстояние до соседнего фрагмента зависит от предпочтений клиента, выбранной модели. Готовую конструкцию легко доставить к месту эксплуатации в разобранном виде и там смонтировать.

Системы винтового типа превосходно смотрятся в любых интерьерах, позволяют эффективно использовать пространство. Однако по комфортабельности эксплуатации она несколько уступает маршевым моделям. Однако по остальным параметрам, винтовые лестницы обеспечивают неоспоримые преимущества:

  • благодаря особенностям конструкции, занимают минимум места;
  • отличаются компактностью, превосходными эксплуатационными характеристиками;
  • более доступная стоимость по сравнению с маршевыми моделями, обеспечивает возможность оформить заявку на изготовление эксклюзивной винтовой лестницы на заказ более широкому кругу пользователей;
  • основная стойка, опорные ступени имеют высокую прочность, выдерживают серьезные нагрузки;
  • круговые модели устанавливаются в любом месте комнаты, в том числе в углу, посередине комнаты, по центру стены;
  • роскошное внешнее оформление обеспечивает круговым моделям  высокую художественно-дизайнерскую выразительность.

Универсальность круговых конструкций обеспечивает их широкую область применения. Их основным преимуществом считается возможность экономии пространства, установки в самых небольших помещениях. Использование винтовых моделей позволяет выгодно подчеркнуть уникальность интерьера.

Виды конструкций

Винтовые модели могут быть с перилами или без, использовать массивные ступени или обходиться миниатюрными приступками. Иногда для их создания применяется тетива — особое ограждение, помогающее при установке. Основным отличием круговых лестниц от сооружений других типов является наличие мощного опорного стержня, к которому крепится конструкция. Он устанавливается строго по уровню, обеспечивает строгую вертикаль.

Различия винтовых лестниц касаются формы конструкции, особенностей крепления ступеней.

Формы винтовых лестниц

Каждый элемент круговой конструкции фиксируется радиально, образовывая поворот. Если рассматривать схему, то разрез будет выглядеть, как круг, реже — многоугольник.  Последний вариант используется, когда лестница расположена рядом со стеной, в углу. Подобное решение позволяет сэкономить пространство, не снижая габариты изделия, комфорт его эксплуатации.

Круглая лестница устанавливается по центу просторного помещения. Частным решением является квадратная лестница. Это нестандартный вариант, который используется для ограниченного пространства. Монтаж осуществляется с опорой элементов по периметру, а также на центральный стержень.

Конструктивные решения

В зависимости от конструкции, винтовые лестницы делятся на перечисленные ниже виды:

  1. Ступени прикрепляются к стенам и опоре. В процессе монтажа обустраивается специальный колодец, который усложняет установку лестницы, но и делает более надежной. Элементы могут иметь большую площадь, что обеспечивает комфорт подъема.
  2. Ступени закрепляются на центральной опоре. Такая лестница используется чаще всего, поскольку отличается простотой конструкции, компактностью, высокой надежностью.
  3. Ступени прикрепляются к перилам, несущей тетиве. Подобные решения относятся к конструкциям премиум-класса, поскольку отличаются высокой сложностью исполнения, роскошным внешним видом.
  4. Проступи защемляются в опоре. Лестница напоминает консольные системы, причем ступени вставляются в прорези, выполненные в опорном стержне, не надеваясь на него.

Принимая решение купить винтовую лестницу, необходимо выбрать специалистов высокой квалификации с богатым опытом работы.



Преимущества сотрудничества

Те, кто решили заказать винтовую лестницу на фабрике «Столярис» получают неоспоримые плюсы:

  1. Компания 20 лет на рынке, имеет богатый опыт реализации проектов различной сложности.
  2. Профессиональные дизайнеры подберут модель, которая будет соответствовать запросам заказчика, превосходно впишется в интерьер.
  3. Собственное производство позволяет изготавливать сложные конструкции в короткие сроки.
  4. Высокотехнологичное  оснащение помогает изготавливать конструкции любых габаритов без привязки к типоразмерам.

Компания «Столярис» легко справляется с задачами любого масштаба. Среди клиентов фабрики частные лица,  крупные предприятия. Для начала сотрудничества достаточно заполнить форму.

Как построить винтовую лестницу

Вы планируете новое дополнение к своему дому или бизнесу и понимаете, что вам нужен более удобный способ доступа к новому району, но у вас нет места для обычной лестницы? Возможно, вы добавляете тренировочную комнату на нижнем уровне и вам нужен способ попасть в эту зону из главной спальни. Вы собрали колоду и вам нужен быстрый доступ к другому уровню?

Рассмотрим преимущества винтовой лестницы.Она занимает меньше места, чем обычная лестница, и может быть прекрасным предметом для разговора.

Хотя винтовая лестница не может использоваться в качестве основного входа в зону вашего дома (в соответствии с требованиями строительных норм), она может быть удобным способом перехода с одного уровня на другой и займет половину пространства.

У лестницы Arke есть винтовые и модульные комплекты лестниц для самостоятельного изготовления.

Вы можете построить собственную винтовую лестницу, приложив немного навыков сварщика и потратив около 400 долларов.00000 руб. Даже при нынешних более высоких ценах на сталь. За последние 15 лет я построил 18 винтовых лестниц, все из которых сделаны из дерева (ступени и поручни). В этой статье объясняется, как это сделать.

Недавно я удалил из своего дома террасу на втором этаже, потому что она гнила и находилась в плохом месте, на виду у машин, на оживленной улице перед нашим домом. Доступ на палубу был через дверь в кухне / столовой. Мы с женой решили, что новая стальная винтовая лестница должна занять место палубы, чтобы обеспечить пожарную лестницу и добавить красивый акцент в наш дом.

Планирование и проектирование

Каждая винтовая лестница построена вокруг центральной колонны, которая опирается на единственную точку у своего основания (см. Рис. 1). Я вырыл 18-дюймовую яму в земле под дверью кухни на 4 фута глубиной - ниже линии мороза в нашем климате Миннесоты. Я залил картонную трубу бетоном на высоту 3 дюйма над уровнем земли и на уровне верхней части стены блока подвала. Я использовал кельму, чтобы разгладить и выровнять бетон.

Теперь у нас есть хороший фундамент, на который можно опираться.Для начала мне нужно было всего одно измерение: общий рост.

Общая высота от бетонного фундамента до вершины верхней ступеньки составляла ровно 9 футов или 108 дюймов. Я записал эту цифру и решил повернуть лестницу влево (против часовой стрелки) при подъеме.

Но сначала я должен был рассмотреть несколько требований строительных норм, чтобы спланировать лестницу.

Согласно национальным строительным нормам, каждая ступенька должна быть не менее 26 дюймов в ширину.Каждая ступенька должна быть не менее 7-1 / 2 дюйма в глубину на расстоянии 12 дюймов от ее узкого конца.

На каждой ступеньке должен быть минимум 6 футов 6 дюймов высоты. Поручень должен находиться на высоте от 34 до 36 дюймов над каждым выступом протектора. Балясины перил лестницы не должны пропускать 4-дюймовый мяч.

Кроме того, верхняя платформа должна выступать на 7 дюймов за дверь, которая может открываться на нее, при измерении, когда дверь полностью открыта.

Планирование и компоновка этой внешней лестницы применимы к любой винтовой лестнице, установленной в любом месте, на любую высоту и любой диаметр.

Из-за применимых строительных норм и правил лестница высотой около 9 футов работает хорошо, когда ей необходимо сделать примерно один полный оборот во время вертикального перемещения. Это означает, что первый шаг внизу находится непосредственно под последним шагом вверху. Кто-то, идущий по лестнице, смотрит в одном направлении вверху и внизу. Эта комбинация поворота на 360 градусов на 9 футов вертикального хода также обеспечивает надлежащую высоту над головой, требуемую строительными нормами.

Чтобы определить количество необходимых шагов, мы делим 108 дюймов вертикальной высоты на 7.Подъем на 7 дюймов на ступеньку идеален. 108 дюймов ÷ 7 дюймов = 15,43 шага. Так как у нас не может быть нечетного количества шагов, мы выберем 15 шагов. Верхняя колода будет 15-й ступенью, поэтому мы сделаем 14 ступеней плюс колода. Тогда 108 дюймов ÷ 15 шагов = 7,2 дюйма. Мы определили, что каждый подъем (расстояние по вертикали от одной ступени до другой) составляет 7,2 дюйма.

Глубина каждой ступени (беговой дорожки) на узком конце будет 4 дюйма, чтобы она могла поместиться в 4-дюймовую центральную колонну с местом для сварных швов сверху и по бокам.

Шаг шага (горизонтальная глубина каждой ступеньки на широком внешнем конце) можно определить, сначала выбрав внешний диаметр лестницы. Строительный кодекс требует как минимум 5 футов 2 дюйма из-за минимальной ширины протектора 26 дюймов. Если мы добавим ширину двух 26-дюймовых ступеней, центральной колонны и поручня, мы обнаружим, что диаметр 62 дюйма - это минимум для любой винтовой лестницы. Я выбрал диаметр 70 дюймов, чтобы было легче ходить по лестнице. Таким образом, каждая ступенька шириной 32 дюйма вместо минимальной 26 дюймов.

Для определения размеров ступеней на внешнем конце рассмотрим внешний диаметр лестницы без балясин и перил. Центральная колонна и две ступени составляют общий диаметр 68 дюймов.

Окружность лестницы - это диаметр в дюймах, умноженный на 3,1416. Итак, 68 дюймов x 3,1416 = 210 дюймов (округлено до ближайшего дюйма). Так как мы сделаем 14 ступеней, 210 ÷ 14 = 15 дюймов. Ступеньки должны перекрываться на один дюйм, чтобы разместить стойки, которые связывают их вместе и поддерживают поручни и балясины.Таким образом, мы сделаем ступени глубиной 16 дюймов (горизонтальное измерение, спереди назад) на внешнем конце. Штыри приварены к пятке одной ступени и носовой части проступи над ней. (См. Рис.2 выше).

На данный момент у нас есть следующая информация: Общий подъем лестницы составляет 108 дюймов (7,2 дюйма на ступеньку). По пути наверх лестница повернёт налево. Лестница состоит из 15 ступеней (14 ступеней плюс верхняя площадка). Лестница сделает один полный оборот на 360 градусов за свой путь.Наружный диаметр составляет 70 дюймов, включая стойки и поручни. Поручень будет высотой 36 дюймов.

Верхняя дека

Верхняя дека, которая для целей планирования является 15-й ступенью, должна быть не меньше ширины верхней ступеньки, но может быть шире. Я решил сделать шахту шириной 42 дюйма, чтобы было достаточно места, чтобы дверца экрана могла легко открываться и обеспечивать легкий доступ к первой ступеньке. Когда дверь широко открыта, платформа должна выступать на 7 дюймов за решетчатую дверь.Моя дверь имеет ширину 36 дюймов, поэтому я сделал верхнюю платформу глубиной 44 дюйма (от дома до внешнего края палубы). Я сделал перила на верхней палубе высотой 36 дюймов с расстоянием между балясинами чуть меньше 4 дюймов.

Центральная колонна

Я использовал 3-1 / 2-дюймовую трубу сортамент 40 для центральной колонны, размер которой 4 дюйма снаружи. Я отрезал его длиной 146 дюймов. Это позволяло получить 108 дюймов для 15 ступенек, 36 дюймов для верхних ограждений и еще 2 дюйма для внешнего вида.

Затем я закрыл верхний конец круглой пластиной толщиной 1/8 дюйма и гладко отшлифовал сварной шов. На нижнем торце была приварена квадратная пластина размером 1/2 дюйма размером 12 на 12 дюймов. Я пробил 7/16-дюймовые отверстия в каждом углу плиты, чтобы получить 3/8-дюймовые бетонные анкерные болты, чтобы прикрепить ее к фундаменту.

Чтобы упростить компоновку, я положил колонку горизонтально на простую приспособление, которое я сделал много лет назад именно для этой цели.Также подойдет пара козлов. Затем я разложил метки из мыльного камня для каждого шага примерно на расстоянии 7,2 дюйма друг от друга, начиная с обоих концов и отрегулировав расстояние между метками для равномерного распределения шагов. Как обсуждалось ранее, верхняя отметка находится на расстоянии 108 дюймов от нижнего конца колонны и является точкой крепления верхней панели.

Конструкция протектора

Поскольку лестница должна была использоваться на открытом воздухе, я сделал ступени из 1/8-дюймовой стальной защитной плиты пола (также называемой алмазной ступенькой).Я вырезал детали плазменным резаком и отнес их местному производителю для формования. Я использовал размеры, о которых говорилось ранее, но добавил 1 дюйм с передней и задней сторон, чтобы сформировать ребро жесткости, которое также сделало протекторы более тяжелыми. Внешний конец получил плоскую сварку размером 3/16 на 1 дюйм, чтобы завершить закрытый вид.

Я прикрепил ступени к центральной колонне по своим отметкам, убедившись, что они перпендикулярны колонне в обоих направлениях.Я также был осторожен, чтобы продвинуть их для левого поворота и перекрыть их на один дюйм. После того, как я прикрепил несколько ступеней на место, я начал прикреплять новые стойки на внешних концах ступеней, привязывая пятку к одной ступени. к носу протектора над ним по внешнему краю проступей и на 35 дюймов выше верхнего протектора. Поручень, добавленный позже, сделал перила высотой 36 дюймов.

Ножки представляют собой квадратные трубки диаметром 1 дюйм, обрезанные до 43 дюймов, с верхними концами, обрезанными под углом примерно 33 градуса, чтобы приблизительно соответствовать уклону лестницы.Угол не имеет решающего значения, так как поручень будет привариваться к верхним концам всех ножек.

Когда все ступени и ступени были прикреплены на место, я вернулся, чтобы закончить всю сварку в центральной колонне на каждой ступени и вокруг каждой ступени, прикрепленной к ступеням.

Самой интересной частью проекта было изготовление спиральных перил. Я использовал 3/4-дюймовую трубу (примерно 1 дюйм снаружи) длиной около 21 фута, пропустив ее через мою листогибочную машину, чтобы сначала сформировать круг диаметром около 7-1 / 2 футов.Этот процесс немного сплющил трубу и сделал ее лучше подходящей для руки. Затем я привязал один конец трубы к силовому столбу снаружи и отошел другим концом, вытянув его в спираль длиной около 9 футов.

Затем, начиная с середины лестницы, я прикрепил поручень к верхним концам опорных стоек, нагревая и слегка сгибая поручень по мере необходимости. Когда поручень был на месте без изгибов и выпуклостей, я закончил сварку и гладко отшлифовал их.

Следующей была верхняя дека, где я использовал угловое железо размером 1-1 / 2 на 1/8 дюйма для рамы, пробивая отверстия на 1/4 дюйма для досок настила, которые я позже прикрутил. Палуба имела размеры 42 на 44 дюйма с двумя поперечинами, чтобы поддерживать нагрузку в центре. Я сделал небольшой надрез в одном углу, чтобы разместить центральную колонну, и приварил его на отметке 108 дюймов на колонне. Позже были добавлены обработанные палубные доски с выпуклым носом.

Затем я вырезал угловые стойки (квадратная труба 1 дюйм, длина 35 дюймов) для перил палубы, а также квадратные балясины 3/8 дюйма и плоский брус размером 1/4 на 1-1 / 4 дюйма. поперечины вверху для перил и приварил их на место.Пространства между 15 стойками Newel затем были заполнены тремя балясинами с квадратными стержнями 3/8 дюйма (см. Рис. 2).

Отделка

После выполнения всех сварочных работ, шлифовки и полировки всех сварных швов лестница была готова к отделке. Я решил покрасить его сам хорошей антикоррозийной грунтовкой и плоской черной краской на масляной основе. Порошковое покрытие - тоже отличный выбор, но может быть довольно дорогим (до 800 долларов за среднюю лестницу). Он более прочный, но некоторые цвета блекнут, а царапины не так легко устранить.

После того, как лестница была установлена ​​на бетонной колонне и привинчена к дому с помощью винтов с шестигранной головкой 3/8 дюйма, я добавил кедровые поручни вокруг верхней палубы, прикрепленные к плоским стержням 1/4 дюйма снизу с помощью .8 шурупов для дерева диаметром 1 дюйм.

Помните, что список материалов может отличаться в зависимости от размеров и стиля вашей лестницы. Если ваша лестница будет использоваться в помещении, вы можете подумать о ступенях из твердой древесины, поддерживаемых угловыми железными рамами, заключенными в ковер.

Сводка расчетов

Количество ступеней = Общая высота ÷ 7 (округлено до ближайшего целого шага).

Окружность лестницы = Диаметр x 3,1416.

Глубина ступеньки (внешний край) = Окружность ÷ количество ступеней + 1 дюйм.

Перечень материалов

Ваш список может отличаться в зависимости от размеров и стиля вашей лестницы.

3 1/2 дюйма Sch. 40 Черная труба - 146 дюймов

Плита пола 1/8 дюйма - прибл.1 4 фута. х 8 футов. Тарелка

1 дюйм 12 га. Квадратная труба - прибл. 65 футов

Квадратный стержень 3/8 дюйма - прибл. 175 футов

Плоский стержень 3/16 x 1 - 19 футов

Черная труба 3/4 дюйма - 21 фут

Пластина 1/2 дюйма - 1 кв. Фут

Поручни из кедра - 1-1 / 2 кв. Дюйма x прибл. 8 футов

Грунтовка и краска - 1 галлон. каждой

Обработанные террасные доски - 13 кв. Футов

Комплекты винтовых и модульных лестниц Arke могут быть построены за день обычным энтузиастом домашнего дома.Комплекты винтовых лестниц Arke бывают разных конструкций и материалов, таких как дерево, металл и сталь. Arke - это дочернее предприятие итальянской компании по производству винтовых лестниц Albini & Fontanot, расположенной в США. Лестницы Arke спроектированы и спроектированы в Италии и поставляются в США. Особенности комплекта винтовой и модульной лестницы Arke: * Качество изготовления и дизайн: запатентованные комплекты винтовой лестницы Arke созданы в соответствии с высочайшими стандартами качества изготовления и дизайна. * Простота сборки: наши винтовые лестницы и модульные комплекты лестниц не требуют специальных инструментов или навыков и могут быть собраны всего за один день.Один из наших комплектов винтовой лестницы Phoenix был показан в недавнем выпуске программы DIY To The Rescue от сети DIY. Наш комплект помог паре использовать подвал, который раньше был доступен только снаружи. Благодаря доступу, предоставленному комплектом Phoenix, они смогли превратить этот подвал в функционально жилое пространство, а не просто склад. Если вы ищете винтовые лестницы или модульные лестницы в простом для сборки комплекте, не ищите дальше. Arke упрощает покупку и установку винтовых лестниц благодаря следующим ключевым характеристикам: Единые комплекты: ступени, лестничные площадки, балясины, поручни, оборудование и аксессуары в комплекте.* Ничего не нужно красить, сваривать, окрашивать или запечатывать * На складе для немедленной доставки www.arkestairs.com


Рекомендуемые статьи

Как спроектировать винтовые лестницы шаг за шагом

Винтовые лестницы на заказ - это уникальная особенность дизайна в любом доме или коммерческом пространстве. Их часто устанавливают в домах, где доступное пространство является проблемой, и обычная лестница невозможна. Благодаря особой форме и дизайну, они часто становятся предметом интерьера во многих проектах.Самым популярным выбором является винтовая лестница с круглым основанием, но винтовая лестница с квадратным основанием также является хорошим вариантом, если вы хотите иметь удобную лестницу с современным дизайном.

При проектировании винтовой лестницы необходимо учитывать ряд технических моментов. Действительно, существуют некоторые геометрические правила, которые необходимо соблюдать и учитывать, чтобы правильно спроектировать винтовую лестницу с правильными размерами.

Винтовая лестница со стеклянными перилами

Количество ступенек фактически ограничено этажом до этажа. высота (высота лестницы), а также геометрия круглой формы сам.В этой статье мы объясняем, как работают винтовые лестницы. Квадратные лестницы на самом деле немного отличаются, мы разберемся с этим в другая статья.

Ниже приведены полезные указания, позволяющие определить, как много ступеней, которые вам нужны на плане винтовой лестницы. Количество шагов на оборот (Круг на 360 градусов) зависит от диаметра нужной вам лестницы.

Из этого руководства по проектированию винтовой лестницы вы узнаете, как спроектировать (и построить) идеальную винтовую лестницу шаг за шагом.Давайте начнем!

Шаг 1. Размеры потолочного проема

Проверьте размеры потолочного проема (проема лестничной клетки), который у вас есть.

Если Этаж подъезда - антресоль, это проверять не нужно.

Помните, что диаметр лестницы должен быть 100 мм. меньше, чем проем в потолке. Это необходимо для того, чтобы лестницу можно было разместить в легкий способ и позволить руке схватиться за поручень, не касаясь плита.

Если квадратный проем вашей лестничной клетки, например, 1600 x 1600 мм (или круглый диаметр 1600 мм), диаметр вашей лестницы будет 1500 x 1500 мм (или диаметром 1500 мм).

Шаг 2. Число шагов на 360 градусов.

Теперь, когда вы знать диаметр лестницы, вы должны узнать, сколько ступеней вам нужно на поворот на 360 градусов (сумма градусов круга).

Этот график Вам поможет.

На лестницы диаметром 1500 мм, согласно этой таблице, у нас может быть 12 или 13 шагов на круг. Мы выберем 12, так как это даст нам более широкий центр. (шаг 30 градусов).

ступеней и подступенков на поворот на 360 градусов

Шаг 3. Как спроектировать винтовую лестницу. От пола до пола.

Проверьте от пола до пола.

В качестве примера возьмем высоту от пола до пола 2700 мм. Этот значение должно быть разделено на рекомендуемое значение повышения, которое находится между 220 и 240 мм.

Таким образом, у нас может быть 12 стояков по 225 мм каждый. Номер ступеней будет 11 + 1 посадочная площадка.

Стоимость стояков и будет проверяться в соответствии с к строительным нормам вашего района.В качестве общего указания мы даем вам ниже приведена справочная таблица, в которой перечислены строительные нормы Великобритании.

Винтовые лестницы Строительные нормы Великобритании

Площадка для приземления может быть круглой, трапециевидной или квадратной формы. Обычно мы рекомендуем избегать квадратных платформ, так как они может уменьшить зазор головки (см. Шаг 6).

Шаг 4: Определите расположение верхней посадочной площадки.

В зависимости от того, сколько места у вас есть на выходе с лестницы, теперь вы необходимо выяснить, где лучше всего поставить посадочную площадку (лестничную клетку). выход).

Шаг 5: Нарисуйте План винтовой лестницы - Расчет конструкции винтовой лестницы

Нарисуйте грубый эскиз, чтобы увидеть, где будет входная ступенька. Если вы делаете это вручную, вам нужно начинать с опускающейся посадочной платформы. В противном случае, простой способ - использовать калькулятор лестницы, который вы найдете в Интернете.

Вот пример популярной конструкции винтовой лестницы.

Лестница: диаметр 1500 мм, высота от пола до пола 2700 мм, 12 подступенков по 225 мм, 11 ступеней +1 площадка для приземления

Вот как будет выглядеть лестница:

Винтовая лестница внешняя

Основные правила рисования наружной винтовой лестницы аналогичны.Внешняя винтовая лестница обычно служит для выхода на балкон, террасу или для входа в дверь на первом этаже. Здесь нет серьезных препятствий или стен, поэтому вы можете спроектировать план винтовой лестницы с большим диаметром.

Винтовая лестница наружная

Поскольку внешняя винтовая лестница подвержена воздействию погодных условий, которые могут быть суровыми в некоторых областях, вам необходимо обратить внимание на то, чтобы все части винтовой лестницы были должным образом обработаны и пригодны для их использования. Сталь должна быть оцинкована горячим способом, нержавеющая сталь AISI 316, деревянные детали пригодны для наружного применения.Для наружных работ рекомендуем деревянную винтовую лестницу из тика, ироко или любого другого твердого дерева, не чувствительного к влажности, холоду и жаре.

Шаг 6: Проверьте зазор головки (высота потолка). Высота над площадкой для винтовой лестницы

Это высота под лестничной площадкой при спуске по лестнице, которая должна составлять минимум 2000 мм, чтобы ваша голова не ударилась о край лестничной площадки. Если вы используете калькулятор лестницы, он рассчитает эту величину за вас.

Шаг 7: Проверьте Строительные нормы , чтобы узнать, как спроектировать винтовую лестницу.

Убедитесь, что все меры соответствуют правилам строительства лестниц в вашем районе, и все готово! Молодец!

Для Англии и Шотландии вы можете загрузить полные правила на веб-сайте портала планирования Великобритании.

Если у вас есть сомнения по поводу новой конструкции винтовой лестницы, свяжитесь с нашей командой сегодня. Мы будем рады проконсультировать вас и предложить оптимальные варианты для вашего дома, отправив первоначальные CAD-чертежи и конфигурации винтовой лестницы.

Что касается материалов, используемых при производстве, выбор огромный. Если вам нравится классический стиль, вы можете выбрать между разными типами дерево как дуб, бук, орех и другие. С другой стороны, вы предпочитаете современный вид лестницы, вы можете выбрать сочетание стекла и окрашенной стали или лестница из нержавеющей стали.

Цены на винтовые лестницы будут варьироваться в зависимости от материала, который вы выберете, металлическая лестница будет наиболее рентабельной, а стеклянная винтовая лестница будет самой дорогой.Это связано не только со стоимостью самого стекла, но и с инженерными технологиями, задействованными в производстве изогнутых стеклянных панелей для перил.

Вам нужна дополнительная информация, чтобы принять окончательное решение по новой конструкции винтовой лестницы?

Свяжитесь с нами сегодня

Начните и приступайте к делу ...

16 лучших идей и дизайнов винтовой лестницы на 2021 год

Если вы планируете реконструировать свою лестницу или построить свою собственную, вы захотите обратить внимание на некоторые из лучших идей винтовой лестницы, которые одновременно в тренде и суперфункциональны для вашего дома.Круговые лестницы восходят к средневековью и часто строились из камня в замках. Сегодня они известны своим компактным дизайном, а также стильным и элегантным внешним видом. Независимо от того, имеет ли ваш дом городской промышленный вид или традиционный деревенский стиль, винтовая лестница может быть именно тем, что вам нужно, чтобы оживить ваше пространство художественным чутьем и вниманием к деталям.

16 захватывающих идей винтовой лестницы, которые понравятся каждому в доме

Лестница в вашем доме - это больше, чем просто конструкция для перемещения между этажами.Это может быть красивый архитектурный элемент, который часто первое, что видят гости, входя в ваш дом. Вы хотите, чтобы ваша лестница произвела впечатление и произвела впечатление. Их также необязательно использовать только для подъема на второй этаж. Вы можете построить нестандартную винтовую лестницу в своей библиотеке, подвальном винном погребе или даже на внешней стороне вашего дома, ведущей в логово или игровую комнату над гаражом. Не беспокойтесь о размерах вашего дома. Большинство людей думают, что для такого типа нестандартной лестницы нужно большое пространство, но это не так.Существует множество различных концепций дизайна, в которых можно разместить даже самый крошечный двухэтажный дом. Вы также можете выбрать любой материал для изготовления лестницы, в том числе дерево, металл или даже стекло.

Винтовые лестницы творческие и новаторские, они мгновенно улучшат внешний вид вашего дома. Сделайте вашу круговую лестницу простой и тонкой, впечатляющей с помощью металла или дерзкой с яркой, красочной лестницей. Возможности дизайна безграничны. Винтовые лестницы добавляют уникальный и классический вид вашему пространству, одновременно романтичный и функциональный.Также они удивительно впишутся в любой домашний дизайн и стиль. Взгляните на эти верхние конструкции винтовой лестницы, которые заставят вас дважды подумать об установке традиционной лестницы в вашем доме.

1. Сделай сам Полный ремонт лестницы

Ремонт лестницы своими руками может быть недорогим вариантом, но потребует немного времени и смазки. Есть так много причин, по которым вы можете захотеть обновить свою лестницу или изменить ее внешний вид. Изношено ли ковровое покрытие, тускнеет дерево или вы просто хотите придать новый вид свежести, макияж, сделанный своими руками, может быть именно тем, что вам нужно, чтобы улучшить общий вид вашего дома.В этом удивительном обновлении лестничной клетки дерево было окрашено коричневым гелем, чтобы придать ему свежий, современный вид, который так хорошо сочетается с существующими металлическими шпинделями.

2. Винтовая деревянная лестница в деревенском стиле

Бревенчатый домик не был бы полным без деревянных лестниц. В данном случае винтовая лестница была построена из древесины черной акации, дуба и срубленного вяза. Эти круглые лестницы, сделанные из высококачественного дерева, действительно подчеркивают мастерство, вложенное в каждую деталь создания каждой ступеньки и поворота.Это идеальный фокус в доме. Благодаря установке винтовой лестницы теперь остается место для хранения под ней, чего раньше не было. Деревенская эстетика этого бревенчатого дома поистине примечательна, а лестницы - лишь добавленная естественная красота, которая связывает все это воедино.

3. Стальные винтовые лестницы со смелой художественной структурой

Источник: archiproducts.com

Насколько невероятны эти смелые винтовые лестницы? Теперь вы можете переделать свою лестницу (или добавить новую.с легкостью с инновационным, простым в установке комплектом винтовой лестницы. Пока вы знаете высоту своего пространства, вы готовы к действию. Эта ярко-оранжевая стальная лестница - классный предмет, который добавляет цвет и узор в ваше пространство. Это прекрасное заявление, которое действительно выделяется. Это была бы такая крутая лестница, ведущая в подвал, чтобы дети могли безопасно играть. Акцентный декор с акцентами того же ярко-оранжевого цвета действительно дополняет весь этот образ.

4. Крошечный дом в деревенском стиле Круговая лестница

Источник: tinyhouselistings.com

Движение крошечных домов, возможно, является самой большой тенденцией в последнее время. Люди начинают жить с меньшим, чтобы получить больше опыта, и это неплохая идея, если задуматься. При таком крошечном плане этажа важно использовать как можно больше пространства функциональным образом, поэтому эти винтовые лестницы так хорошо работают в этом небольшом пространстве. Деревенский дизайн хорошо сочетается с интерьером дома с белыми и деревянными деталями. По бокам лестничной клетки есть встроенные хранилища, которые идеально подходят для хранения одеял, обуви или других предметов первой необходимости.

5. Стильная промышленная плавающая лестница

Источник: us.fontanotshop.com

Плавающие лестницы - это современные, классические конструкции, которые создают сильное впечатление. Они выглядят современно, стильно и могут быть изготовлены из любого материала. Этот уникально оформленный комплект для лестницы включает в себя большие лестницы из дуба, площадку для приземления, поручень и все необходимое оборудование и соединители, необходимые для самостоятельного выполнения этого проекта. Эта круговая лестница имеет суперстильный эффект парения и придает этому пространству цельный вид.Это идеальный дизайн для городского дома в индустриальном стиле с минимальной меблировкой, так как лестничная клетка делает достаточно смелым акцент для всего пространства.

6. Винтажная железная винтовая лестница 1950-х годов

Добавьте уникальный элемент в свой дом с этой винтажной круглой отдельно стоящей лестницей 1950-х годов. Эта красавица станет прекрасным дополнением вашего дома. Он изготовлен из железа и цельного дерева, что делает его чрезвычайно прочным и тяжелым. Это изделие предназначено не для реального использования, а для украшения.Используйте его в качестве декоративного элемента в вашем доме или в качестве стеллажа. Насколько мило было бы разместить выставку растений на этой уникальной винтажной лестнице? Поместите ее у окна и добавьте множество растений и горшков, чтобы превратить эту лестницу в красивый эклектичный внутренний сад-оазис.

7. Наружная винтовая лестница, окрашенная в черный цвет

Ищете идеальную винтовую лестницу для вашего открытого пространства? Этот редкий набор лестниц можно использовать в углу вашей террасы, ведущей на чердак второго этажа.Эта красивая витая металлическая конструкция включает в себя 11 ступенек с болтами, 12 перил с болтами, центральную стойку с кронштейнами, верхние перила, направления и пинту черной плоской краски для подкраски. Элегантный черный дизайн этой лестничной клетки идеально впишется в любое открытое пространство. СОВЕТ: это объявление весит около 500 фунтов, что означает, что грузовик должен будет доставить ваш заказ в местную компанию, у которой есть вилочный погрузчик или погрузочная площадка.

8. Комплект для наружной винтовой лестницы из оцинкованной стали

Оцинкованный металлический декор - самая популярная тенденция в наши дни.Оцинкованный металл - это идеальное сочетание деревенских и промышленных элементов, которые хорошо сочетаются с отделкой из дерева и камня. Это недавняя тенденция, которая проявляется повсюду, поэтому эта красивая винтовая лестница Enduro Steel станет идеальным дополнением внешнего вида вашего дома. Эта лестница сочетает в себе долговечность, высокое качество продукции и ручной дизайн. Высота этой лестницы регулируется и имеет все необходимое: ступени, площадку, балясины, поручни, фурнитуру и аксессуары.Здесь нечего красить, сваривать, окрашивать или заклеивать, что упрощает сборку лестничной клетки.

9. Комплект для винтовой лестницы со стальной грунтовкой

Эта шикарная промышленная круговая лестница представляет собой высококачественный и простой в установке комплект, изготовленный из стали 12-го калибра и усиленной сваркой. Эта лестница отличается современным минималистичным дизайном, который никому не нужен. Для этой самостоятельной установки не требуются специальные инструменты. В этот комплект входят стальные компоненты с грунтованным покрытием, центральная колонна, опорная плита и верхняя крышка.Он также включает в себя все оборудование и ступени, необходимые для сборки. Его высота составляет 85-95 дюймов, а вес - около 280 фунтов. Этот изящный и современный дизайн отлично впишется в любую зону вашего дома.

10. Серая винтовая лестница со ступеньками из бука

Ищете лестницу в деревенском стиле, которая имеет спиральную конструкцию и гладкую отделку? Серый комплект винтовой лестницы с порошковым покрытием серого цвета и ступенями из бука. Он предназначен только для использования внутри помещений и станет отличной лестницей в вашей основной жилой зоне или боковой лестницей, ведущей на второй этаж.С помощью обычных бытовых инструментов вы можете легко собрать эту великолепную лестницу, высота которой может достигать 110 дюймов. Поручень изготовлен из гибкого ПВХ, сочетающегося с серым порошковым покрытием. Плавающий эффект круглой лестницы - это супер шик и модно.

11. Конструкция металлических промышленных круговых лестниц на открытом воздухе

Ваше открытое пространство обладает огромным потенциалом. Не ограничивайте себя выбором стандартных вариантов лестницы для открытой площадки. Наружные лестницы - идеальный способ увеличить площадь в квадратных футах и ​​создать уникальное и модное пространство, объединяющее нижний и верхний уровни вместе.Эта металлическая круглая лестница изготовлена ​​из водонепроницаемых материалов, таких как оцинкованная сталь и алюминий. Он долговечен, имеет конструктивную конструкцию и прост в установке. Ступеньки этой конструкции металлической лестницы имеют текстурированную нескользящую ручку, которая сочетается с перилами, создавая единый промышленный вид.

12. Винтовая лестница Тринити Холст Печать

Если установка великолепной лестничной клетки не входит в бюджет, почему бы не реализовать те же идеи с красивым холстом с библиотечной лестницей? Этот холст в галерее профессионально напечатан на глянцевой бумаге Fuji Crystal Archive, что обеспечивает исключительную детализацию, резкость и цветопередачу.Это полотно можно распечатать как в цвете, так и в черно-белом. Каждое полотно покрыто водостойким спреем для дополнительной прочности. Это красивое полотно будет потрясающе смотреться в вашем домашнем офисе! Вы только посмотрите на замысловатую деталь лестничной клетки. В нем такая викторианская атмосфера, которая также послужит отличным источником вдохновения, если вы захотите обновить свою нынешнюю лестницу в будущем.

13. Красивая антикварная винтовая лестница из кедра

Если вы ищете внутреннюю круговую лестницу или одну для использования на улице, этот красивый старинный комплект может быть создан в соответствии с вашими потребностями.Эта лестница имеет необработанные ступени из кедрового дерева с легкой шлифовкой по дереву. Она также отличается витой металлической конструкцией, которая придает этой лестнице старинный античный вид. Высота этой лестничной клетки составляет от 105 до 114 дюймов и не включает площадку. Лучше всего использовать его в углу террасы или чердака, или вы можете построить свою собственную площадку, если хотите, в другом месте вашего дома. СОВЕТ. Вес этой лестничной клетки составляет примерно 500 фунтов, что означает, что вам нужно будет доставить ее в местное предприятие, например, в хозяйственный магазин, у которого есть доступ к вилочному погрузчику или погрузочной платформе.

14. Невероятная лестница из сосны в деревенском стиле на заказ

Есть что-то невероятное в индивидуальной конструкции вашего дома. Эта деревенская круговая лестница из сосны захватывает дух и включает перила, площадку, верхнюю стойку, горизонтальные перила, фурнитуру, винты и даже отвертку для лагов. Поскольку это лестничная клетка, изготовленная по индивидуальному заказу, вы можете выбрать необходимое количество ступенек и даже выбрать специальную отделку или морилку. Эта красивая лестничная клетка будет потрясающе смотреться в вашей каюте или бревенчатом доме с естественной отделкой.Мастерство и внимание к деталям, воплощенные в этой сосновой лестнице, поистине замечательны. ПРИМЕЧАНИЕ. Поскольку это тяжелый продукт, груз будет доставлен в грузовой тележке с бортовыми поддонами с шестью страницами онлайн-инструкций.

15. Винтовая лестница ручной работы со ступеньками из кедра

Эта неподвластная времени естественная лестница ручной работы дает нам возможность мгновенно взглянуть на создание индивидуального дизайна. С того момента, как вы добавите натуральные элементы из дерева в свой дом, вы мгновенно добавите красоту и текстуру своему пространству.Эта красивая винтовая лестница имеет незавершенные площадки из кедрового дерева с окрашенным черным металлическим сайдингом с витым металлическим дизайном, чтобы придать ему винтажный вид. Эту лестницу можно разместить в углу террасы или чердака, поскольку она не включает посадочную полосу. СОВЕТ. Поскольку вес этой ручной лестницы превышает предел веса стандартного грузового автомобиля для жилых домов, необходимо организовать специальную доставку.

16. Металлическая круглая лестница в деревенском стиле ручной работы

Хотите получить лестницу своей мечты? Из этой стали, изготовленной на заказ, винтовая лестница может быть изготовлена ​​любого размера по вашему выбору.Дерево также подойдет, если вам не нравится массивный стальной каркас. Небольшие дефекты, сварочные ожоги или потертости делают эту лестницу таким уникальным и промышленным предметом для вашего дома. Стальная лестница представляет собой более современный подход и, как правило, имеет элегантный индустриальный вид, который в моде с воздушным дизайном. Этот список также может быть создан в любом размере или стиле, о котором вы только можете мечтать, что делает его уникальным и неповторимым предметом. Возможности дизайна безграничны.

Круглая лестница буквально придаст вашему дому неповторимость.Когда так много домов строится с открытой планировкой и базовым универсальным дизайном, в наши дни вы не увидите слишком много винтовых лестниц в домах, что является одной из главных причин, по которой вам следует выбрать потрясающую винтовую лестницу в первую очередь. Ваша лестница не только будет интересной, неповторимой и модной, но и добавит функциональности и стильного художественного оформления вашему дому.

При планировании круговой лестницы следует учитывать несколько факторов, включая высоту, размер, расположение и дизайн.Очевидно, что недостатка в дизайнерских идеях лестничной клетки нет. Кроме того, не сосредотачивайтесь только на функциональности вашей новой лестницы. Вы также захотите сосредоточиться на декоре и эстетике. Вы можете легко оживить любую скучную лестницу с помощью нескольких небольших обновлений, таких как свежая краска, перила, ковровое покрытие и освещение.

С такой классической и продуманной структурой, как винтовая лестница, возможности дизайна практически безграничны. Независимо от того, имеет ли ваш дом естественный вид или индустриальный стиль, винтовая лестница может быть настраиваемым вариантом, который подойдет практически к любому дому.

Наши любимые украшения для прихожей в деревенском стиле, которые можно купить на Amazon

Размеры и размеры винтовой лестницы

Диаметр винтовой лестницы Paragon

Paragon Stairs предлагает винтовые лестницы, которые безопасны и надежны даже при нашей минимальной ширине. Наименьший диаметр винтовой лестницы, которую мы предлагаем, составляет 3'6 дюймов. Эта компактная винтовая лестница идеально подходит для домовладельцев, которые хотят максимально увеличить площадь, не жертвуя стилем или безопасностью.

Оттуда диаметр Paragon увеличивается с интервалом в 6 дюймов. Винтовая лестница, соответствующая Международным строительным нормам, должна иметь диаметр не менее 5 футов. Наши стандартные диаметры варьируются до 6 футов в ширину, но мы можем расширить их, если этого требует ваша индивидуальная лестница.

Размеры лестницы и свободная пешеходная дорожка

Чистая пешеходная дорожка представляет собой пространство, по которому вам нужно подниматься и спускаться по лестнице.

Лучший способ представить себе свободный проход по винтовой лестнице - использовать тест «Раздвижная дверь».Если в вашем доме есть раздвижная дверь, откройте ее на 17 дюймов. 17 дюймов - это чистая пешеходная дорожка для нашего наименьшего диаметра 3'6 дюймов. По мере увеличения диаметра винтовой лестницы с шагом 6 дюймов, ширина пешеходной дорожки увеличивается с шагом 3 дюйма. Вот список нашего диаметра и их четких пешеходных дорожек.

Диаметр 3 фута 6 дюймов - длина пешеходной дорожки 17 дюймов
Диаметр 4 футов 0 дюймов - ширина пешеходной дорожки 20 дюймов
Диаметр 4 фута 6 дюймов - длина пешеходной дорожки 23 дюйма
Диаметр 5 футов 0 дюймов - длина пешеходной дорожки 26 дюймов
Диаметр 5 футов 6 дюймов - свободная пешеходная дорожка 29 дюймов
Диаметр 6 футов 0 дюймов - свободная пешеходная дорожка 32 дюйма

Выбор оптимального диаметра зависит от нескольких переменных, включая предполагаемое использование лестницы (будете ли вы переносить предметы вверх и вниз по лестнице?), Сколько они будут использоваться (ежедневно, ежемесячно?), А также бюджет.

Имейте в виду, что независимо от того, какой диаметр лестницы вы выберете, минимальный готовый проем для вашей лестницы должен быть как минимум на 2 дюйма больше, чем сама лестница.

Например, самая маленькая лестница, которую мы предлагаем, имеет диаметр 3 фута 6 дюймов. 3’6 ”означает 42 дюйма в диаметре, и поэтому МИНИМАЛЬНЫЙ размер проема, который вам нужен, ДОЛЖЕН быть 44 дюйма на 44 дюйма (44 дюйма на 44 дюйма). Вам потребуется проем размером не менее 44 на 44 дюйма, потому что вам понадобится два дополнительных дюйма, чтобы ваши пальцы могли перемещаться по поручню, когда вы поднимаетесь и спускаетесь по лестнице.Два дополнительных дюйма гарантируют, что пальцы не будут защемлены.

Если вы вставляете спираль в отверстие в полу, вот краткое руководство по МИНИМАЛЬНОМУ отверстию, которое вам понадобится для каждого диаметра Paragon. Абсолютно наименьший размер отверстия, с которым мы можем работать, составляет 44 дюйма на 44 дюйма.

Диаметр 3 фута 6 дюймов (42 дюйма) - требуется проем в полу не менее 44 дюймов на 44 дюйма
Диаметр 4 фута (48 дюймов) - требуется проем в полу как минимум 50 дюймов на 50 дюймов
4 фута 6 дюймов Диаметр (54 дюйма) - требуется проем в полу не менее 56 дюймов на 56 дюймов.
Диаметр 5 футов 0 дюймов (60 дюймов) - требуется проем в полу не менее 62 дюймов на 62 дюйма.
Диаметр 5 футов 6 дюймов (66 дюймов) - требуется проем в полу размером не менее 68 дюймов на 68 дюймов.
Диаметр 6 футов 0 дюймов (72 дюйма) - требуется проем в полу размером не менее 74 дюймов на 74 дюйма

Назад к винтовой лестнице 101

Как рассчитать размеры и конструкцию винтовой лестницы

Как рассчитать размеры и конструкцию винтовой лестницы

© Matheus Pereira ShareShare
  • Facebook

  • Twitter

  • 7

  • Почта

Или

https: // www.archdaily.com/896537/how-to-calculate-spiral-staircase-dimensions-and-designs

Винтовые лестницы экономят ценные квадратные метры, поскольку они занимают гораздо меньшую площадь, чем обычная лестница. Благодаря смелым формам и разнообразным конфигурациям они также могут быть знаковыми объектами в проектах. Однако конструкция таких лестниц требует особого внимания, чтобы можно было предотвратить неприятный или опасный исход. Хотя программное обеспечение BIM упрощает этот процесс, всегда важно понимать ограничения и лежащие в основе концепции.

Винтовые лестницы могут иметь различную конструктивную конфигурацию. Самые распространенные - круглого формата с центральной мачтой, к которой крепятся ступеньки.

© Нельсон Кон

Для этой конструкции необходимо учитывать три основных фактора:

  • Насколько высоко должна подниматься лестница по вертикали? (Расстояние между этажами)
  • Какой у него угол поворота?
  • Каков его диаметр?

Важно четко понимать, где лестница начнется и где она закончится на верхнем уровне, в соответствии с потоками, которые были разрешены в плане.Вам также нужно будет найти угол поворота, который определяется диаметром лестницы. Есть несколько бесплатных онлайн-калькуляторов, которые помогают упростить этот процесс. Чтобы измерить количество ступеней, важно знать диаметр и длину лестницы. Чтобы рассчитать общую длину, используйте следующую формулу:

длина винтовой лестницы = (π (Pi) x радиус x угол поворота) / 180) © Matheus Pereira © Matheus Pereira © Matheus Pereira

Однако , учитывая, что ступени имеют неправильную форму по мере приближения к центральной мачте, важно определить точку, в которой вы будете применять расчет ступеней лестницы.Считается, что эта «полезная линия», по которой ходит пользователь, расположена на 2/3 от центра.

Определив это, вы можете использовать тот же метод, что и обычная лестница, как мы указывали в этом посте. Единственное отличие состоит в том, что, поскольку существует большая сложность адаптации к формуле Блонделя, следует использовать немного более высокую толерантность.

Например, если расстояние между плитами и пространством для лестницы радиусом 100 см составляет 3,00 м, в соответствии с ее расположением в пространстве, лестница начнется в той же точке, где она закончится, то есть будет иметь угол поворота 360 °.Если подставить значения в предыдущую формулу, его общая окружность будет 6,28 м.

Используя полезную линию, вы увидите, что расчетная длина составляет 4,18 метра, где люди будут наступать. Если мы попробуем 15 ступеней, у нас будет проступь 27 см и подступенок 20 см. Применяя закон Блонделя, мы получаем 67, что немного превышает обычную лестницу. Для винтовой лестницы с некоторыми ограничениями это значение может быть принято.

© Mark Cocksedge

Хотя минимальный радиус винтовой лестницы, который следует учитывать, составляет 70 сантиметров, вы всегда должны отдавать предпочтение лестницам с радиусом не менее 80 сантиметров.Также необходимо учитывать минимальную высоту 2,15 метра между ступеньками и крышей или верхними ступенями.

Следуя этим рекомендациям, вы можете получить большую автономию при предложении винтовой лестницы. Не бойтесь, дайте волю своему творчеству и спроектируйте интересную и функциональную лестницу!

© Agnese Sanvito

Устойчивое сбережение - строительство собственного дома Step 26

Я думаю, что мое увлечение винтовой лестницей связано с моей любовью к эффективности.Со стандартной лестницей на обоих этажах много ненужного пространства. Например, при 8-футовых стенах самая крутая прямая лестница, разрешенная строительными нормами, будет иметь площадь чуть более 12 футов на втором этаже и более 14 футов на первом этаже. При ширине 3 фута это общая площадь около 80 квадратных футов, включая площадки. Большинство архитекторов используют часть этого пространства под лестницей для хранения вещей, но даже это не очень удобно. Винтовая лестница, с другой стороны, требует минимальной площади в 58 квадратных футов, включая лестничные площадки.Когда дело доходит до устойчивой экономии, меньшая занимаемая площадь означает, что нужно тратить меньше денег на более крупный дом и использовать меньше ресурсов для строительства. Кроме того, винтовая лестница прекрасна, и я знал, что она будет центром внимания в доме.

Минимальная площадь основания лестницы для 8-дюймовых стен

Вы можете купить комплекты для постройки винтовой лестницы в Интернете, но они очень дороги, поэтому я решил построить свою. Я купил чертежи винтовой лестницы у Джима Селфа. Я нашел его сайт еще тогда, когда проектировал дом, и был впечатлен количеством людей, которые использовали его планы, а затем прислали фотографии своих готовых лестниц.Они выглядели действительно хорошо, и многие из его клиентов сказали, что этим планам легко следовать. Хотя я не совсем согласен с тем, что им было «легко» следовать, они определенно не были слишком сложными, и в конечном результате я получил лестницу, которой я могу гордиться.

Строительный кодекс для минимальной винтовой лестницы

Большинство трудностей, с которыми я столкнулся при строительстве винтовой лестницы, были связаны с отсутствием высококачественных инструментов. Эти лестницы лучше всего строить в столярной мастерской, где есть столяр, строгальный станок, стоячий фрезер, сверлильный станок и много рабочего места.У меня их не было, и я использовал настольную пилу и ручные инструменты. Если бы у меня было больше места для хранения больших инструментов, я бы купил несколько, и это упростило бы работу, но мне нужно закончить строительство дома, прежде чем я начну строить свою деревянную мастерскую! Я уже упоминал об этом раньше, но повторю еще раз, и имейте в виду, что это исходит от человека, который не любит тратить деньги. Если есть инструмент, который может облегчить вам работу, я советую купить его. Деньги, которые вы потратите, того стоят.

CAD-чертеж винтовой лестницы Я буду строить

Первая часть строительства винтовой лестницы - это ее проектирование. Вам нужно решить, какой толщины и ширины вы хотите, чтобы ваши ступени были и насколько крутой вы хотите, чтобы ваша спираль. IRC ограничивает расстояние от низа одной ступени до низа следующей (подъема) до 9,5 дюймов. Ширина протектора ограничена 7,5 дюймами, измеренными на расстоянии 12 дюймов от центральной стойки. Определившись с размером проступи, вы измеряете расстояние между первым и вторым этажами и делите его на желаемый подъем, чтобы узнать, сколько ступеней вам нужно.Эти числа можно немного изменить, чтобы определить размер ваших ступеней и распорок. Моя конструкция требовала 14 ступеней, каждая толщиной 2 13/16 дюйма. с 5-дюймовыми прокладками между ними. Это позволило обеспечить идеальное расстояние при добавлении приземления. Выше вы можете увидеть, как я спроектировал спираль и смог вставить ее в конструкцию каркаса первого этажа основного дома (ниже), чтобы решить, какие размеры подходят лучше всего.

Чертеж винтовой лестницы в САПР с каркасом 1-го этажа

Для тех, кто читает и планирует строительство собственного дома, я не могу достаточно часто сказать вам, насколько важно правильное планирование для выполнения вашей сборки.Надеюсь, фотографии, которые я предоставил, дадут вам представление о том, сколько времени я потратил на планирование, чтобы убедиться, что все различные системы правильно работают вместе, как только я их построил. Даже несмотря на все планирование, я все равно допустил кучу ошибок, и именно из-за этих ошибок потребовалось более двух лет, чтобы добраться до этой точки сборки. Чем больше вы планируете, тем меньше ошибок вы совершите и тем быстрее завершите сборку.

Техническое руководство по проектированию винтовой лестницы

Конструкция винтовой лестницы: виды, преимущества и минимальные размеры.Полный пример с проектными чертежами, готовыми для загрузки.

Винтовые лестницы - это легко адаптируемые конструкции с смелыми формами и различными конфигурациями, которые требуют тщательного планирования. Они также могут быть знаковыми объектами проекта и отлично сэкономить место. Здесь мы исследуем различные стили и размеры винтовой лестницы конструкции , предоставляя практический пример и 3D-модель , которую вы можете скачать .

Почему стоит выбрать винтовую лестницу?

Необходимость оптимизации пространства - одна из самых частых запросов, которую технические специалисты должны решать, чтобы предоставлять творческие и в то же время функциональные решения.Фактически, при проектировании лестницы крайне важно сочетать эстетические, функциональные и структурные потребности, такие как определение типа лестницы, формы, материала, структуры, расположения и правильной планировки. Это выбор, который, очевидно, влияет на окончательное качество проекта.

Руководство по проектированию винтовой лестницы может помочь вам лучше рассмотреть все эти аспекты.

Проект винтовой лестницы - рендеринг произведен с помощью Edificius

Нажмите здесь и попробуйте 30-дневную бесплатную пробную версию Edificius, программного обеспечения для архитектурного проектирования 3D BIM

Для получения дополнительной информации о планировании внутренней лестницы см. Сосредоточьте внимание на « Как спроектировать лестницу: критерии и примеры для загрузки ».

Конструкция винтовой лестницы: типы и преимущества

Винтовая лестница - это особый тип изогнутой лестницы , который чаще строят в частных и жилых зданиях, в небольших помещениях или в особых условиях.

Винтовые лестницы могут принимать различные структурные конфигурации:

Круговой план | План площади | Винтовая планка

Винтовая круговая лестница является наиболее распространенным типом, поскольку занимает меньшую площадь, чем другие типы.

Как правило, структура спиральных лестниц состоит из центральной опорной стойки на , который развивается вертикально, где вставлены консольные шаги.

При строительстве винтовой лестницы можно использовать самые разные материалы, однако обычно они изготавливаются из металла или дерева или редко из железобетона в случае наружных лестниц. Ступени можно делать из любого материала.

Дизайн винтовой лестницы - план этажа

Выбор винтовой лестницы, а не лестницы традиционного типа (напр.грамм. L-образная конфигурация с прямоугольным планом и т. Д.) имеет очевидные преимущества , особенно с точки зрения управления пространством. Винтовая лестница, по сути, занимает небольшую площадь в плане и также может размещаться в лестничных клетках диаметром около 1,20 м.

Кроме того, на рынке доступен широкий спектр готовых решений, которые также позволяют значительно сэкономить с точки зрения затрат и времени на установку.

Размеры винтовой лестницы

Чтобы определить правильные размеры удобной и эффективной лестницы, необходимо правильно оценить соотношение между подступенком и проступью .

На протяжении веков архитектурные и эргономические исследования позволили получить различные эмпирические формулы, предлагающие идеальное соотношение подъема и ступени и обеспечивающие безопасное использование лестницы .

Наиболее часто используемая формула для расчета размеров лестницы принадлежит архитектору Франсуа Блонделю , датируемому 1675 годом. Знаменитая формула основана на том факте, что усилие, прилагаемое для подъема ступни по вертикали, в два раза превышает усилия, затраченные на перемещение по горизонтали.

Он уточнил, что удвоенная высота подступенка плюс глубина проступи равняется длине ступеньки:

2r + t = 62 ÷ 64 см (25,5 в сегодняшних дюймах)

, где r - это значение подступенка и т протектора.

Графическое приложение формулы Блонделя

После того, как правильное соотношение между подступенком и проступью было рассчитано и они хорошо пропорциональны, чтобы соответствовать нашему шагу, нам нужно определить каждое отдельное значение.

Для каждого типа лестницы ступенька не должна быть меньше 25 см .В винтовых лестницах треугольная форма ступени подразумевает переменную ступеньку от центра лестницы до перил.

Проектирование винтовой лестницы - секция

Фактические размеры ступеней для ряда лестниц должны быть рассчитаны с учетом пути перемещения , который соединяет разные вертикальные уровни, путем деления высоты между уровнями на управляемые ступени после определения диаметра лестницы. и расстояние 30 см от поручня. Подступенок должен быть рассчитан с учетом высоты от пола до пола , то есть измерения от верхней части пола тротуара (extrados) до поверхности потолка (intrados).

Фактически, поскольку винтовая лестница обвивает центральную стойку, каждая ступенька должна находиться на расстоянии не менее 2 м от их симметричного эквивалента т на верхнем модуле , чтобы обеспечить адекватный уровень безопасности для проходящих через нее пользователей. .

Конструкция винтовой лестницы - Минимальное расстояние между двумя равноудаленными точками

Для винтовых лестниц малого диаметра (100/130 см), где невозможно вставить более 12 ступенек за один оборот, иначе возникает риск слишком большого уменьшения глубины ступени, значение подступенка будет выше, чем у лестницы с прямым спуском.

Конструкция винтовой лестницы: практический пример

Давайте внимательнее рассмотрим тематическое исследование, которое мы подготовили, чтобы предоставить практический пример для вашей конструкции винтовой лестницы.

Предположим, нам нужно спроектировать круговую винтовую лестницу. Имея проем в полу диаметром 1,30 м, нужно преодолеть перепад высот 3,00 м .

Рекомендуется, чтобы диаметр проема в полу был на несколько сантиметров больше диаметра вашей лестницы, чтобы можно было легко приспособиться к движениям тела.В данном случае мы определили диаметр лестницы 1,20 м.

Прежде всего, необходимо установить положение и ширину посадочной площадки, а также длину и положение пути следования.

Желательно, чтобы ширина винтовой лестницы захода на посадку была не менее ширины проступи. По этой причине мы разработали посадочную площадку с шириной, равной радиусу лестницы (в данном случае 60 см). Таким образом, мы получим равносторонний треугольник с внутренними углами, равными 60 °.

Конструкция винтовой лестницы - Размер площадки прибытия

Для идеальной конструкции путь перемещения должен располагаться на расстоянии примерно 30 см от поручня. Следовательно, для лестницы диаметром 1,20 м у нас будет диаметр пути 0,60 м.

Теперь вычислим длину пути в плане:

0,60 м x π = 1,88 м

, из которого нам нужно вычесть пространство, занимаемое посадочной площадкой прибытия.

Таким образом, окончательное значение пути движения, которое может использоваться для расчета, равно 1.88 м - (1,88 / 6) м = 1,57 м.

На этом этапе мы можем нарисовать вертикальный вид лестницы, который был разработан на виде в плане. Мы можем определить путь измерения хода по горизонтали, который проходит между задней и передней точками приземления (1,57 м), и вертикально вставить 2,00 м измерения равноудаленных точек на двух модулях лестницы. Соединив два конца, мы можем получить фактический путь, равный 2,54 м (который можно вычислить с помощью теоремы Пифагора).

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
