В процессе строительства жилых и административных зданий, производственных комплексов, теплотрасс широко используют железобетонные перекрытия. Их популярность объясняется прочностью, надежностью, огнестойкостью, экологической безопасностью.

Виды плит и их особенности

Перекрытие в сооружении служит для того, чтобы отделять друг от друга по горизонтали этажи, а также жилые помещения от чердаков и подвалов, закрывать доступ к коммуникациям. Помимо разделительной и ограждающей функции оно играет защитную роль, придавая конструкциям жесткость. Производство регламентируется ГОСТом 23009-78, который устанавливает и систему буквенно-цифровых обозначений. Указывают тип изделия, марку раствора, линейные параметры и дополнительные сведения. Вес в маркировку не входит, он в меньшей мере определяется видом бетона и в большей – габаритами.

1.

Монолитные.

Перекрытие этого типа имеет большой удельный вес, поскольку полости внутри него не предусмотрены. Стандартные чаще всего отливают из тяжелого бетона. Они будут гораздо массивнее при использовании высокой марки. На вес плит перекрытий влияют и линейные размеры. В зависимости от толщины делятся на два вида:

• 1П – 120 мм, вес варьируется от 4,3 до 7,1 т;
• 2П – этот вариант мощнее (160 мм), до 8,7 т.

Облегченная 120-миллиметровая плита требует обустройства тепло- и звукоизоляции. После проведения соответствующих работ перекрытие будет весить несколько больше (суммируется масса изделия, утеплителя, шумоизолятора).

Согласно ГОСТ 19570-74, полнотелые панели для помещений допускается изготавливать из автоклавного ячеистого бетона (марка прочности 25-150, объемный вес – 800-1200 кг/м3) и использовать их при влажности не более 75 %. Длина – от 0,6 до 6,0 м, ширина – до 1,5 м при толщине 200 или 250 мм. Стандартное перекрытие этой группы марки П60.

12-3,5Я (6х1,12х0,25 м из М35) весит 1,1 т.

Отдельный вид – доборные элементы, позволяющие собрать конструкции нестандартного размера. Эти ЖБИ подбирают по длине, она равна соответствующему параметру обычной плиты (1,8-5 м). Ширина невелика, а вес составляет не более 1,5 т.

2. Пустотные.

Благодаря специальным технологическим отверстиям, весовая нагрузка, которую оказывает пустотелая панель на фундамент и стены, оказывается менее существенной. В зависимости от числа и конфигурации ячеек бывают трех видов:

• ПК – перекрытие содержит круглые камеры; диаметру 159 мм соответствует маркировка 1ПК, 140 мм – 2ПК;
• ПБ – так обозначаются пустотные плиты с различными вариантами ячеек;
• ПГ – толщиной 260 мм с пустотами эллипсовидной формы.

За счет отверстий уменьшается рабочая площадь сечения, объем и вес, снижается несущая способность. Среди преимуществ стоит отметить улучшенные тепло- и звукоизоляционные свойства. Изделие с внутренними камерами обычно используют, чтобы сформировать цокольное или межэтажное перекрытие. Вес пустотных плит длиной 6 м в зависимости от марки прочности бетона составляет 2,8-3 т. Чтобы усилить эффект теплоизоляции и не слишком увеличить вес, можно набить целлюлозой, минеральной ватой, пенопластом.

3. Плиты с ребристой поверхностью.

Представляют соединенные между собой балки, залитые бетоном. Имеют П-образное сечение, отличаются высокой несущей способностью и сопротивляемостью изгибающим напряжениям. На изгиб работают не только цельнолитые ребра, но и армирующие металлические элементы. Мощное железобетонное перекрытие подходит для чердаков, промышленных зданий, особенно для «горячих» цехов и химического производства. В жилых сооружениях их используют редко: в этом случае панель придется обязательно покрывать облицовкой, а это требует дополнительных затрат.

Вес плиты стандартного размера (3х6 м) может быть разным. Это зависит от материала, из которого она изготовлена:

• легкий бетон – 3,8 т;
• тяжелый – 4,73 т;
• плотный силикатный – 4,0 т.

4. Из полистиролбетона.

Облегченные типы, изготавливаемые прямо на строительной площадке из смеси вспененного полистирола, портландцемента и кварцевого песка. Перекрытие обеспечивает качественную теплоизоляцию и огнезащиту, поглощает шумы, имеет высокий индекс морозоустойчивости. На протяжении всего срока эксплуатации материал сохраняет свою структуру неизменной. По сравнению с ж/б менее выносливы, хотя при нормативных показателях прочности 400-500 кГс/см2 они вполне справляются со своими функциями.

Перекрытие с полимерной добавкой помогает решать проблему снижения нагрузки на несущие стены и фундамент. Куб армированного полистиролбетона весит примерно 1 т – это примерно в 2 раза меньше, чем удельная масса классических монолитных плит из тяжелого бетона (хотя несколько больше, чем пустотных). Панели с полистиролом пригодятся для реконструкции и капремонта зданий со слабым фундаментом.

Стоимость и вес

Цена зависит от качественных показателей материалов, задействованных в производстве, отдаленности завода-изготовителя от строительного объекта. При покупке массивных изделий можно попытаться снизить расходы: узнать условия оптовых поставок, ознакомиться с акционными и бонусными программами. Чтобы сэкономить, покупают облегченные пустотные варианты. Цены на перекрытия в Московском регионе:

Перекрытие, марка	Габариты, м	Вес, кг	Цена, рубли
				ПРТм-7 (полнотелое)	2,4х 0,4х 0,12	155	1700
ПК-30-10-8 (пустотное)	2,98 х 0,99 х 0,22	92	4500
4ПФ-6-3-АтV-1/отв.1200х1700/ (ребристое)	5,97 х 1,19 х 0,3	1400	10500

Плиты перекрытия ПК ширина 1.2 м

Наименование		Размер (мм)	Вес (т)	Цена с НДС
Многопустотные плиты перекрытия .по сер.1.241-1 (вып.39,27,36)
Плита перекрытия	ПК 90-12-8 AтV-1	8980х1190х220	3,17
Плита перекрытия	ПК 89-12-8 AтV-1	8880х1190х220	3,16
Плита перекрытия	ПК 88-12-8 AтV-1	8780х1190х220	3,13
Плита перекрытия	ПК 87-12-8 AтV-1	8680х1190х220	3,09
Плита перекрытия	ПК 86-12-8 AтV-1	8580х1190х220	3,06
Плита перекрытия	ПК 85-12-8 AтV-1	8480х1190х220	3
Плита перекрытия	ПК 84-12-8 AтV-1	8380х1190х220	2,95
Плита перекрытия	ПК 83-12-8 AтV-1	8280х1190х220	2,92
Плита перекрытия	ПК 82-12-8 AтV-1	8180х1190х220	2,92
Плита перекрытия	ПК 81-12-8 AтV-1	8080х1190х220	2,88
Плита перекрытия	ПК 80-12-8 AтV-1	7980х1190х220	2,84
Плита перекрытия	ПК 79-12-8 AтV-1	7880х1190х220	2,81
Плита перекрытия	ПК 78-12-8 AтV-1	7780х1190х220	2,77
Плита перекрытия	ПК 77-12-8 AтV-1	7680х1190х220	2,74
Плита перекрытия	ПК 76-12-8 AтV-1	7580х1190х220	2,7
Плита перекрытия	ПК 75-12-8 AтV-1	7480х1190х220	2,67
Плита перекрытия	ПК 74-12-8 AтV-1	7380х1190х220	2,63
Плита перекрытия	ПК 73-12-8 AтV-1	7280х1190х220	2,6
Плита перекрытия	ПК 72-12-8АтVт-1	7180х1190х220	2,58
Плита перекрытия	ПК 71-12-8АтVт-1	7080х1190х220	2,53
Плита перекрытия	ПК 70. 12-8 AтVт-1	6980х1190х220	2,49
Плита перекрытия	ПК 69-12-8 AтVт-1	6880х1190х220	2,47
Плита перекрытия	ПК 68-12-8 AтVт-1	6780х1190х220	2,43
Плита перекрытия	ПК 67-12-8 AтVт-1	6680х1190х220	2,4
Плита перекрытия	ПК 66-12-8 AтV-1	6580х1190х220	2,36
Плита перекрытия	ПК 65-12-8 AтV-1	6480х1190х220	2,32
Плита перекрытия	ПК 64-12-8 AтV-1	6380х1190х220	2,28
Плита перекрытия	ПК 63-12-8 AтV	6280х1190х220	2,24
Плита перекрытия	ПК 62-12-8 AтV	6180х1190х220	2,3
Плита перекрытия	ПК 61-12-8 AтV	6080х1190х221	2,2
Плита перекрытия	ПК 60-12-8 АтV	5980х1190х220	2,1
Плита перекрытия	ПК 59-12-8АтV	5880х1190х220	2,07
Плита перекрытия	ПК 58-12-8 AтV	5780х1190х220	2,04
Плита перекрытия	ПК 57-12-8 AтV	5680х1190х220	2
Плита перекрытия	ПК 56-12-8 AтV	5580х1190х220	1,97
Плита перекрытия	ПК 55-12-8 AтV	5480х1190х220	1,95
Плита перекрытия	ПК 54-12-8 AтV	5380х1190х220	1,93
Плита перекрытия	ПК 53-12-8 AтV	5280х1190х220	1,9
Плита перекрытия	ПК 52-12-8 AтV	5180х1190х220	1,87
Плита перекрытия	ПК 51-12-8 AтV	5080х1190х220	1,83
Плита перекрытия	ПК 50-12-8 AтV	4980х1190х220	1,79
Плита перекрытия	ПК 49-12-8 AтV	4880х1190х220	1,75
Плита перекрытия	ПК 48-12-8 AтV	4780х1190х220	1,675
Плита перекрытия	ПК 47-12-8 AтV	4680х1190х220	1,67
Плита перекрытия	ПК 46-12-8 AтV	4580х1190х220	1,65
Плита перекрытия	ПК 45-12-8АтV	4480х1190х220	1,56
Плита перекрытия	ПК 44-12-8АтV	4380х1190х220	1,55
Плита перекрытия	ПК 43-12-8АтV	4280х1190х220	1,55
Плита перекрытия	ПК 42-12-8	4180х1190х220	1,49
Плита перекрытия	ПК 41-12-8	4080х1190х220	1,45
Плита перекрытия	ПК 40-12-8	3980х1190х220	1,42
Плита перекрытия	ПК 39-12-8	3880х1190х220	1,385
Плита перекрытия	ПК 38-12-8	3780х1190х220	1,35
Плита перекрытия	ПК 37-12-8	3680х1190х220	1,34
Плита перекрытия	ПК 36-12-8	3580х1190х220	1,28
Плита перекрытия	ПК 35-12-8	3480х1190х220	1,27
Плита перекрытия	ПК 34-12-8	3380х1190х220	1,2
Плита перекрытия	ПК 33-12-8	3280х1190х220	1,19
Плита перекрытия	ПК 32-12-8	3180х1190х220	1,15
Плита перекрытия	ПК 31-12-8	3080х1190х220	1,14
Плита перекрытия	ПК 30-12-8	2980х1190х220	1,08
Плита перекрытия	ПК 29-12-8	2880х1190х221	1,07
Плита перекрытия	ПК 28-12-8	2780х1190х220	1,02
Плита перекрытия	ПК 27-12-8	2680х1190х220	0,97
Плита перекрытия	ПК 26-12-8	2580х1190х220	0,95
Плита перекрытия	ПК 25-12-8	2480х1190х220	0,93
Плита перекрытия	ПК 24-12-8	2380х1190х220	0,87
Плита перекрытия	ПК 23-12-8	2280х1190х220	0,86
Плита перекрытия	ПК 22-12-8	2180х1190х220	0,82
Плита перекрытия	ПК 21-12-8	2080х1190х220	0,8
Плита перекрытия	ПК 20-12-8	1980х1190х220	0,75
Плита перекрытия	ПК 19-12-8	1880х1190х220	0,73
Плита перекрытия	ПК 18-12-8	1780х1190х220	0,68
Плита перекрытия	ПК 17-12-8	1680х1190х220	0,64
Плита перекрытия	ПК 16-12-8	1580х1190х220	0,62

Плиты перекрытия ПК 58-12-8 Цена размеры вес ГОСТ

Плита перекрытия ПК 58-12-8 это железобетонное прямоугольное изделие, содержащее пустоты, круглые воздушные камеры. Многопустотные плиты усилены арматурой — заранее напряженными стальными стержнями для прочности. Как и любые железобетонные изделия, плита перекрытия изготавливается по определенным нормативам. В данном случае согласно  ГОСТа 9561-91.  Пустотные плиты перекрытий традиционно применяют при возведении высоких жилых комплексов или производственных цехов. Это крайне удобный и относительно недорогой материал для строительства, отвечающий своими качествами требованиям. Имеющиеся пустоты значительно уменьшают вес изделия, и как следствие, всей конструкции сооружения. Значительно уменьшается нагрузка и на фундамент. Воздушные камеры обеспечивают шумоизоляцию в помещении и помогают удержать тепло в здании. Благодаря использованию  бетона и стальной арматуры конструкции эти изделия отличаются особой прочностью. Соединенные два крепких материала обеспечивают долговечность и надежность. Бетон защищает арматуру от коррозии и воздействия агрессивных реагентов, содержащихся даже в воздухе, а арматура усиливает бетон, предотвращая его ломкость. Тем не менее плиты перекрытия ПК 58-12  — это достаточно тяжелые и большие изделия, и транспортировка этих элементов конструкции довольно сложная, так же как и установка. Монтаж производится только с помощью специальной тяжелой строительной техники —  подъемного крана. Плиты пустотные  являются основными элементами и наиболее популярными деталями для проектирования и строительства разных конструкций, типа многоэтажных жилых домов, производственных помещений и сооружений общественного назначения. Производитель обязан обеспечить строгий контроль качества всех предлагаемых  железобетонных плит, и обеспечить всю продукцию гарантийными документами, паспортом качества. Изготавливаться плиты пк 58.12.8  должны исключительно в заводских условиях и согласно нормативам ГОСТа. Технология производства должна быть хорошо налажена и отработана, она должна соблюдаться строжайшим образом, в точности до мелочей, во избежание брака изделия или техногенного разрушения сооружения. Это, прежде всего, основа безопасности. Плиты ПК всегда имеют строгие геометрические характеристики. Расчет нагрузки на стандартную плиту  порядка восемьсот  килограммов на квадратный метр, но под заказ возможно изготовление плит с большей нагрузкой. Такие плиты могут применяться, например, при строительстве многоэтажной автопарковки. В зависимости от нагрузки и вида армирования, плита может иметь следующие варианты написания маркировки:

ПК 58-12-6	пк 58.12
ПК 58-12-8	пк 58-12.8
ПК 58-12-10	пк 58.12.12,5
ПК 58-12-12,5	пк 58х12
ПК 58-12-16	пк 58-12.16



Эти бетонодетали предназначены для перекрытия всех типов зданий — из кирпича, бетона, стеновых панелей и пеноблока. Они устанавливаются между этажами в несущих частях здания. Из-за своих теплоизоляционных и звуконепроницаемых свойств они являются незаменимыми материалами в типовом жилищном строительстве. Плиты перекрытия по ГОСТу должны быть изготовлены из тяжолого бетона марки В15 и В20. Коэффициент морозостойкости должен быть не ниже F-50, коэффициент водонепроницаемости W-2. Как и любое железобетонное изделие, плиты перекрытия ПК маркируются в буквенно-цифровом индексе. В маркировке указывается размер, нагрузка и используемая арматура. Эти изделия обладают достаточно высокими прочностными характеристиками, все геометрические параметры указаны в ГОСТе, изделия обязаны им соответствовать. Монтаж железобетонных плит перекрытия достаточно прост. Но без знания определенных технологий укладки здесь не обойтись. Край плиты 58-12 не должен доходить до стены несколько сантиметров, чтобы можно было правильно осуществить утепление. На строительном рынке многопустотные плиты наиболее популярны. Стандартная плита перекрытия должна быть сейсмоустойчивой и выдерживать колебания почвы до девяти баллов. Для местностей, где движения почвы регулярны, в раствор бетона для плит перекрытия добавляются специальные упрочнители. В пустотах таких плит перекрытия  можно прокладывать коммуникации — электрические кабеля сигнализации, линии связи и так далее. Такие плиты более доступны по цене, нежели монолитные, поскольку производство этих железобетонных изделий поставлено на поток на заводах. Из пустотных плит перекрытия и можно возводить здания практически любой этажности. Это строительство занимает минимальные сроки без потери качества и свойств прочности всего сооружения. Монтаж их производится на несущую наружную или внутреннюю стену строения. Отличие плит ПБ от плит ПК состоит в способе их изготовления. Плита перекрытия ПК заливается в металлоформу определенного размера, что и является в итоге длиной и шириной плиты. В то время как плиты ПБ заливаются на специальной линии, длиной 180 метров, а уже после этого нарезаются специальной пилой с алмазным покрытием на нужные размеры. Ширина линии может быть 1. 2 мерта, либо 1.5 метра. При необходимости готовую плиту можно распилить не только поперек, но и вдоль и тем самым придать необходимую ширину, например один метр. Транспортируют и складируют плиты пустотные в стопках. При перевозке не более четырех штук в высоту, а при хранении не более шести.

Плита бетонная вес. Плотность и удельный вес 1 м3 железобетона

Что такое пустотная плита

Пустотная плита перекрытия – железобетонная плита толщиной 220 мм с пустотами диаметром 159 мм. Пустоты представляют собой полости цилиндрической формы, которые пронизывают плиту насквозь в продольном направлении.

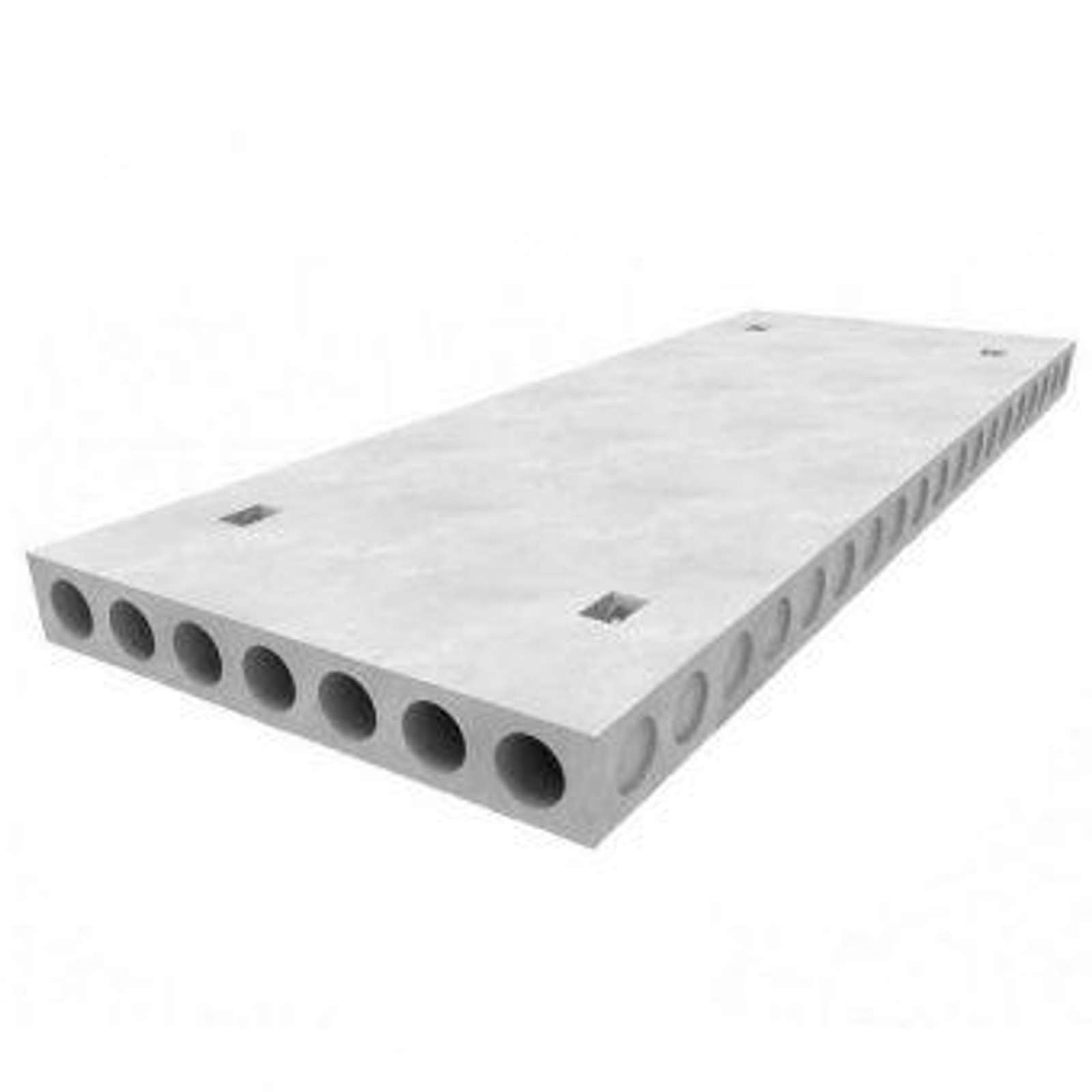

Как выглядит пустотная плита перекрытия

Подобное устройство пустотной плиты перекрытия выбрано не просто так. Назначение пустот – снижение веса конструкции. В свою очередь уменьшение массы пустотной плиты перекрытия позволяет:

• Нагружать перекрытие сразу после монтажа без бетонной стяжки.
• Снизить расход бетона и арматуры, тем самым снизив стоимость строительства.
• Упростить процесс транспортировки и монтажа.
• Уменьшить нагрузку на фундамент и стенки, что позволяет возводить их из менее тяжелых конструкций, которые стоят гораздо дешевле.

Другие функции пустот:

• Обеспечение высокого уровня звуко- и теплоизоляции за счет воздуха внутри отверстий.
• Создание условий для проведения коммуникаций, что сокращает время на отделку.
• Увеличение полезного объема сооружения.
• Возможность строительства в сейсмоопасных зонах.

Советуем изучить подробнее: «Все виды утеплителей: классификация по свойствам и составу».

Вес пустотной плиты перекрытия на 1 м2достаточно большой даже при условии наличия пустот, поэтому для монтажа задействуют мощную грузоподъемную технику. К примеру, общий вес ПК 24-10.8 составляет 712 кг, а на 1 м2 – 712/2,4 · 1 = 297 кг/м2. Зная, сколько весит пустотная плита перекрытия, можно собрать нагрузки для расчета несущей способности стен и фундамента.

Перечень финансовых затрат

Расчет УШП:

• чертежи, размеры, проект УШП–1% от сметы, 10 000 р.;
• вскрытие грунта– 5%, 47 000 р. ;
• дренаж – 5%, 35000 р.;
• геотермальный контур – 1%, 5000 р.;
• песчаная подушка, утрамбовка – 21%, 180 000 р.;
• прокладка водопровода и канализации – 5%, 40000 р.;
• укладка пенопласта – 14%, 120 000 р.;
• армирование плиты – 12%, 100 000 р.;
• теплый пол – 5%, 51000 р.;
• комплексные бетонные работы – 20%, 170 000 р.;
• подготовительный этап, инструмент – 5%, 120 000 р.;
• стоимость шведской плиты, которая включает в себя: площадь застройки, толщина шведского фундамента, стоимость материалов, доставка, аренды техники.

В каких размерах выпускаются пустотные плиты

Стандартная длина пустотных плит перекрытия равна 3 м. Это наиболее часто встречаемый типовой размер, который применяется в строительстве многих гражданских зданий. К примеру, в большинстве жилых домов ширина комнат проектируется равной 3 м, поэтому для перекрытий используют именно плиты 3 м. Еще один распространенный размер – 6 м.

В целом, размеры пустотных плит перекрытия подчиняются единой модульной системе в строительстве (ЕМС), которая обеспечивает:

• Унификацию. Так называется ограничение типоразмеров сборных деталей и конструкций с целью приведения их к единообразию.
• Типизацию. Выбор из всего числа унифицированных элементов наиболее экономичных при многократном использовании.
• Стандартизацию. Утверждение типизированных конструкций в качестве стандартов (образцов).

Цель ЕМС – упростить и удешевить строительство. Результатом типизации в строительстве стала разработка единого сортамента, в основе которого лежит модуль (М). Основной модель равен 100 мм. При проектировании зданий и конструкций для его возведения пользуются укрупненным модулем – 2М, 3М, 6М, 12М, 15М, 30М, 60М и т.д.

Принципы маркировки плит

Пустотные плиты перекрытия чаще всего проектируются с применением модуля М и 3М, т. е. их размеры кратны либо 100 мм, либо 300 мм. Габариты и некоторые характеристики плит всегда отображаются в их маркировке. К примеру, обозначение ПК 60-12.8 AtV расшифровывается следующим образом:

• ПК – плита круглопустотная.
• 60 – длина в дециметрах, а также количестве модулей, т. е. 60М, что равно 6000 мм.
• 12 – ширина в дециметрах или модулях, т. е. 12М, что равно 1200 мм.
• 8 – несущая способность, кгс/м2.
• AtV – использование преднапрягаемой арматуры (At) V класса.

Маркировку обычно наносят на боковую поверхность плиты

Обозначение AtV присутствует в обозначении не всех плит. При длине до 4780 мм плиты можно изготавливать с ненапрягаемой арматурой. В таком случае обозначение просто опускается. При большей длине должна использоваться именно напрягаемая арматура AtV. Ее напряжение осуществляется электротермическим способом.

Схема армирования пустотной плиты

Дополнительно в маркировке могут присутствовать:

• Буква «Л» – означает легкий бетон.
• Буква «С» – плотный силикатный бетон.
• Индекс «1» – отверстия плит заделаны с торцов.

В целом принципы маркировки пустотных плит перекрытия определяются ГОСТ 9561 «Железобетонные многопустотные плиты перекрытия» и ГОСТ 26434 «Железобетонные плиты перекрытий – основные параметры и типы».

В реальности размеры плиты несколько отличаются от указываемых в маркировке:

• 10 – 990 мм;
• 12 – 1190 мм;
• 15 – 1490 мм;
• 24 – 2380 мм;
• 48 – 4780 мм;
• 60 – 5980 мм и т. д.

Пустотные плиты могут иметь длину от 980 до 8990 мм, что в маркировке фиксируется числами от 10 до 90. По конкретным размерам определяется вес и объем пустотных плит перекрытия.

Плотность железобетона кг м3 таблица

В строительстве наряду с обычным, даже прочным бетоном, применяются железобетонные (ЖБИ) изделия и конструкции, которые обладают повышенной прочностью. При всех достоинствах этого стройматериала большая плотность железобетона обеспечивает ему единственный недостаток – большую массу изделий. Кроме того, вес изделиям значительно прибавляет арматура внутри затвердевшего бетонного раствора. Поэтому при проектировании сооружений с использованием ЖБ необходимо принимать во внимание это их особенность, задавая более широкие критерии прочности сопутствующим конструкциям.

Состояние плотности строительных материалов в сравнении с железобетоном

Характеристики бетонов

Нормативный удельный вес железобетона прямо пропорционален его плотности, поэтому существует соответствующая классификация материала:

1. Особо тяжелый железобетон имеет высокий удельный объемный вес ≥ 2500 кг/м³. Такая плотность задается добавлением магнетитовых, лимонитовых, баритовых и еще ряда заполнителей с высокой удельной массой. Особо тяжелые марки железобетона в индивидуальном строительстве не используются;
2. Тяжелый бетон имеет плотность ≥ 2200 кг/м3 с заполнителем в виде щебня или гравия;
3. Облегченный (или легкий) бетон имеет плотность ≥ 2200 кг/м3 и дополнительно армируется. Облегченными называются изделия из армированного бетона со сквозными полостями, что уменьшает среднее значение веса до 1800 кг/м3;
4. Изделия жби из легкого (или особо легкого) бетона имеют удельный вес ≥ 500 кг/м3 изготавливаются из ячеистого, арболитового, вермикулитового, керамзитового, перлитового или полистиролбетона. Изделия и конструкции из легкого бетона разрешается усиливать армированием.

Реальная плотность бетона в изделии, усиленном арматурой, зависит от ряда факторов, в том числе и от технологии заливки. При виброуплотнении бетонной смеси конструкция становится тяжелее приблизительно на 100 кг/м3.

Уплотнение бетона погружным глубинным вибратором

Армирование бетона

Неармированный бетон имеет бо́льшую хрупкость, чем ж/б изделия, то есть, выдерживая нагрузки на сжатие, он подвержен разрушению при нагрузках на изгиб и кручение. Но изгибающие и крутящие нагрузки – это стандартные усилия, которые должны выдерживать такие бетонные конструкции, как мостовые пролеты, балки, перекрытия. Поэтому для придания этим изделиям необходимой прочности в бетон добавляют арматуру.

Армирование повышает механическую прочность в три и более раз, а закрепление этих характеристик производится применением различных схем армирования. Стандартное армирование бетонных узлов – это трехмерная металлическая сетка с ячейками 100-150 мм, в которой стержни сетки перевязываются мягкой вязальной проволокой меньшего диаметра, чтобы при расчете прочности конструкции можно было не учитывать ее влияние на конечный результат.

Плотность железобетона

Для расчета плотности в кг на один кубический метр берется пропорциональное соотношение составных компонентов минус присутствие воды. Примерную плотность видно в таблице ниже:

Марка бетона	M 200	M 250	M 300	M 350	M 400
Плотность, кг на 1 м3 железобетона	2380-2400	2385-2405	2410-2420	2415-2425	2425-2435

Расход арматуры в кубе бетона
Чтобы более точно определить вес 1 м3 изделия из железобетона, нужно учитывать схему и плотность армирования.

Характеристики конструкционных стройматериалов
Усредненные показатели	Алюминиевый профиль	Металлический стальной профиль	Железобетон	ПВХ профиль
Плотность	2700	7000	4000	1300
Прочность на растяжение в Мпа, можно перевести в кг/м3 в соотношении 1: 1000	180	350	10	60
Коэффициент прочности	15	20	400	22

Конструкции из железобетона
Для конструкций разного функционального назначения применяется арматура разного диаметра и разные схемы укладки. Примерную плотность железобетонных элементов можно взять из таблицы:

Тип конструкции	Ø, мм	Ячейка, см	Длина арматуры в 1 м3 ж/б, см	Плотность металла, кг/м3	Вес, кг
Отмостки, дорожки из бетона	8	20	160	7850	6,35
Опорные балки, плиты, фундаменты	12-16	18	160		14,25-25,3
Консольные балки и плиты перекрытий	16-18	13	490		77,25-97,9
Колонны и несущие стены	14-18	13	490		59,25-97,85

Как рассчитать вес куба железобетона

Если количество арматуры и плотность известны, рассчитать массу 1 м3 ж/б изделия просто – это разница между общим объемом и объемом арматуры, умноженная на удельную массу всех стройматериалов.

Сводная таблица характеристик железобетона

https://youtu.be/09UbfPC6Qgo
Реальный пример:

Ленточное бетонное основание на бетоне M 300, армированное прутьями Ø 16 мм. Объем арматуры: ∏ х r2 – L, или 3,14 — (0,008) х 2 х 16 = 0,003 м3. Оставшиеся 0,997 м3 объема — бетон. В этом случае вес арматуры будет равен 0,003 х 7850 = 23,6 кг, масса бетона равна 0,997 х 2400 = 2392,8 кг. После сложения получается результат, равный 23,6 + 2392,8 = 2416 кг/м3. Обычно показатели переводят в тонны, поэтому плотность ж/б изделия будет равна 2,416 т/м3.

В реальных расчетах применяются коэффициенты плотности ж/б материала, которые зависят от заполнителей:

1. Керамзитовый заполнитель может иметь вес 1-м м3 в пределах 0,8-1,0 т при добавлении перлита;
2. 0,8-1,2 т при добавлении песка кварцевого;
3. 0,8-1,5 т при добавлении керамзитовой пыли;
4. Вес туфа — 1,2-1,6 т для одного кубометра;
5. Вес пеносиликата — 0,3-1,0 тонны в кубометре;
6. Масса шунгизита — 0,1-1,4 тонны в кубометре;
7. Масса пемзы — 0,8 дo 1,6 т/м3.

Расчет плотности бетона в компьютерной программе
При сносе или при разборке сооружения с целью повторного использования узлов также необходимо оперировать удельной массой ЖБИ, чтобы знать, какие объемы материалов нужно будет убирать. Так как такие операции довольно сложные технически, их проводят специалисты с выездом на место сноса для оценки объемов работы. Примерные расчеты можно сделать своими силами, зная общие характеристики объекта и строительных материалов, из которых он построен.

Объемная масса ж/б при разборке принимается равной 2500 кг/м3, и это значение нужно умножить на результаты реальных замеров объекта. Это и будет объем строительного мусора, который необходимо убрать со стройплощадки.

Разновидности пустотных плит

Кроме стандартных плит ПК, существует еще несколько разновидностей:

• ПБ – плиты, изготавливаемые методом безопалубочного формирования на конвейере. В процессе изготовления применяется особый метод армирования, который позволяет резать плиты без потери их прочности. У ПБ более ровная поверхность, что облегчает отделку полов и потолков.
• ПНО – облегченные плиты, также изготавливаемые без опалубки. Главное отличие от ПБ – меньшая толщина, которая составляет 160 мм.
• НВ – внутренний тип настила с одним рядом предварительно напряженной арматуры.
• НВК – внутренний тип настила, но уже с двумя рядами напряженной арматуры и толщиной 265 мм.

Устройство и узлы опирания плиты

Разница между ПК и ПБ

Плиты перекрытия ПК – классические. Именно их стали изготавливать первыми с пустотами еще в советское время. ПБ – плита перекрытия нового поколения, но тоже пустотная. Основную разницу между ними составляет способ производства.

Пустотные плиты ПК и ПБ

Технология изготовления плит ПК:

1. В металлическую опалубку укладывают арматуру.
2. Производят бетонирование металлической формы.
3. Для удаления пузырьков воздуха производят вибрацию всей формы.
4. Далее ее помещают в специальную камеру для сушки в течение 6-7 часов.
5. По окончании готовую плиту извлекают и складируют.

Главное отличие в изготовлении плит ПБ – отсутствие опалубки, откуда и название способа – безопалубочный. Этапы производства следующие:

1. По всему стенду подогреваемой площадки натягивают тонкие тросы.
2. Формовочная машина проходит над этим место и оставляет за собой полосу бетонного раствора.
3. Сверху плиту-полуфабрикат покрывают пленкой (длина заготовки может достигать 190 м).
4. Производят сушку изделий.
5. По окончании заготовку режут на размеры, нужные заказчику.

Пустотная плита перекрытия ПБ

Благодаря особому способу производства ПБ можно резать под углом 30-90°. От этого их несущая способность никак не изменится. По ГОСТу размеры пустотных плит перекрытия ПК влияют на технологию их изготовления. При длине от 4,2 м такие конструкции нельзя резать. Это обусловлено тем, что на концах изделий располагаются особые упоры преднапрягаемой арматуры. При резке пустотных плит перекрытия приходится вместе с концом обрезать и эти упоры, а они отвечают за несущую способность конструкции.

В то же время у плит ПБ нет монтажных петель, что усложняет и удорожает их монтаж. Пустотные отверстия нельзя использовать для зацепки, поскольку это может привести к разрушению торца, и тогда крюк вырвется. Поэтому установка осуществляется только с применением специальных траверс.

Траверсы для монтажа плит ПБ

Выбор между плитами ПБ и ПК осуществляется конкретно для каждого строящегося объекта, исходя из особенностей планировки и бюджета. Разница между характеристиками пустотных плит перекрытия ПК и ПБ представлена в таблице.

Критерий	ПК	ПБ
Несущая способность, кгс/м2	Стандартная – 800	Более широкий диапазон – от 300 до 1600.
Максимальная длина, м	7,2	12
Марка бетона	М200-М400	М400-М500
Использование предварительно напряженной арматуры	При длине от 4,2 м.	Для всех конструкций вне зависимости от длины.
Вес пустотной плиты перекрытия	Более легкие – на 4-6% легче, чем ПБ.	Тяжелее ПК.
Качество поверхности	Из-за формовки в металлической опалубке качество поверхности несколько хуже, чем у ПБ.	Минимальное количество дефектов, что позволяет экономить на отделочных работах.
Способы опирания	Выпускаются в нескольких видах: ПК – опирание на 2 стороны; ПКТ – опирание на 3 стороны; ПКК – опирание на 4 стороны.	Могут опираться только на 2 стороны.
Прочие важные особенности	Увеличенный диаметр технологических пустот позволяет прокладывать в них инженерные коммуникации, к примеру, канализационные стояки (в случае возведения стен на пустотных плитах перекрытия). Наличие монтажных петель облегчает транспортировку и монтаж.	Идеальные геометрические размеры с минимальными допусками. Большой выбор типоразмеров с шагом 100 мм. Возможность резки торцевой части под любым углом.

Обратите внимание: плиты ПБ дают проектировщику больше свободы, поскольку здесь размеры плиты не привязаны к стандартным – ее можно нарезать на заготовки разных габаритов.

Сравнение пустотных плит ПК и ПБ

Особенности изготовления

Железобетон образуется в процессе усиления обычного бетона при помощи армирования, которое подразумевает применение каркасов из стержней или проволоки. Благодаря сочетанию железа с бетоном в разных пропорциях, достигается различный уровень прочности. При этом конструктивно арматурный каркас скрыт внутри бетона, который защищает его коррозионных процессов, разрушения и пагубного влияния внешней среды. При этом армирование в значительно мере усиливает хрупкий без того бетон, благодаря чему изделия могут выдерживать значительные нагрузки на сжатие. Составляющими изделий являются следующие компоненты:

• бетон, который дифференцируется на силикатный, тяжелый и легкий;
• стальной каркас.

В свою очередь арматура может представлять собой рабочий каркас, который располагается снизу и служит для усиления ЖБИ при работе на изгиб, а также монтажные конструкции, необходимые для фиксации стержней и формирования объема.

В качестве бетонного материала используются различные смеси с мелкозернистым наполнителем из кварцевого песка, а также крупнозернистого — известняка и щебня. При этом вид заполнителя сказывается не только на структуре бетона, но и участвует в формировании прочностных характеристик.

Нюансы монтажа пустотных плит перекрытия

Стандартная средняя величина опорной поверхности – 100-120 мм. Но конкретная величина опирания зависит от того, на что опирают конструкцию:

• На железобетон – 70 мм, максимум – 160 мм.
• На кирпичную стену: минимум – 80 мм, максимум – 160 мм.
• На газо- и пенобетон: минимум – 100-120 мм, оптимально – 150 мм.
• На стальные конструкции – 70 мм.

Обратите внимание: это лишь ориентировочные значения – конкретная величина опирания выбирается в зависимости от проведенных расчетов.

Советуем изучить подробнее: «Самое важное о газобетоне: отличия от пенобетона, секреты распила и расчет объема».

Нельзя увеличивать величину опирания до 20 и более сантиметров. В таком случае конструкция будет работать не как плита, а как защемленная балка, из-за чего нагрузки распределяются уже иначе, нежели было принято при расчетах.

Для монтажа используют кран с грузоподъемностью, которая с небольшим запасом покрывает вес плиты. Как правило, тип крана, пути его передвижения по строительной площадке и точки, с которых будет осуществляться монтаж, указывают на строительном генеральном плане.

Кран для монтажа плит перекрытия

Общая технология укладки плит перекрытия:

1. Очищение поверхности, куда будет уложена конструкция, от мусора.
2. Укладка на место контакта плиты с основанием арматурного прута – он поможет предотвратить выдавливание цементного раствора и строго контролировать вертикальность монтажа конструкций.
3. «Расстилание» цементной смеси – еще называется растворной «постелью». Ее толщина составляет 2 см, и она необходима для надежного сцепления плиты со стенами.

Подготовка растворной «постели» для плиты

Узел опирания пустотной плиты на стену

Очень важно следующее – нельзя перекрывать одной плитой сразу 3 стены. В таком случае в ней возникают напряжения, которые не предусмотрены схемой армирования. В результате конструкция может просто треснуть. Если же по-другому уложить плиту не получается, тогда сверху в месте опирания на среднюю перегородку в конструкции делают пропил болгаркой.

Принципы опирания плит перекрытия

Действительно ли нужно ли заделывать пустоты

При строительстве коттеджей и других малоэтажных зданий в теплый период года заделывать пустоты необязательно. Можно их либо оставить, либо заполнить монтажной пеной.

В остальных случаях пустоты рекомендуют заделывать на глубину опирания по двум причинам:

• Участок защемления плиты испытывает значительные нагрузки и может быть разрушен.
• Попадание внутрь пустот воды в зимний период, если на это время было приостановлено строительство, может спровоцировать появление трещин, поскольку лед по объему больше воды.

Если дом был оставлен на зиму без кровли и вам известно, что внутрь плит попала вода, в них нужно высверлить отверстие, сквозь которое вода сможет вытечь наружу. Иначе замерзшая вода просто разорвет плиту изнутри.

В случае необходимости организации временной кровли советуем изучить подробнее: «Гидроизоляционная мембрана FAKRO: ее функции, сфера применения, разновидности и технология монтажа».

Для заделки пустот на глубину опирания используют кладочный раствор на отсеве или крупном песке. Отверстия под монтажные петли можно заделать любым строительным раствором.

Обратите внимание: в среднем глубина заделывания пустот составляет 12-15 см.

Историческая справка и перспективность

Впервые бетонные плиты решились использовать вместо дорожного полотна еще в начале минувшего столетия, а именно в 1909 году в США в городе Детройт. Эксперимент преследовал цель сравнить свойства и долговечность асфальтового покрытия с бетонной плитой. В результате проведенного анализа было выявлено, что асфальт изнашивается в течение 10 лет, в то время как бетонные плиты способны прослужить в четыре раза дольше до 40 лет без критических разрушений и деформаций. Вместе с тем асфальт должен подвергаться ремонтным работа каждые три-четыре года и в течение длительного промежутка времени, несмотря на дороговизну ЖБИ в виде плит, их практическое применение экономически является выгодным и оправданным.

Плита перекрытия пустотная — цена, размеры, маркировка, вес, характеристики

Дата: 06.06.2014

В строительной индустрии бетонные изделия составляют большую часть используемых материалов, особенно это касается многоэтажного строительства. Одним из самых часто применяемых, является плита перекрытия пустотная. Она представляет собой железобетонный прямоугольник, который имеет пустоты в виде полых труб, очень удобных для закладки коммуникаций. Форма такого типа позволяет приобрести стойкость к изгибу. Монтаж возможен только на более прочное основание шириной не менее 15-20 см для стены из кирпича, не менее 7-10 см для стены из бетона. Они влагостойки, огнестойки, устойчивы к грибкам, плесени, отлично звукоизолируют и достаточно долговечны.

Применение и технические характеристики

Перекрытия необходимы для возведения крыш, в качестве межэтажных перегородок и других несущих конструкций. Основными конкурентами служат деревянные и монолитные плиты. Деревянные изначально не применимы для многоэтажного строительства, пожароопасны, недолговечны, подвержены гниению. Они ограничены определенным запасом прочности и возможной нагрузки. Монолитные более трудоемки в установке, то есть, нет такой же скорости в работе (в течение одного дня), но в отличие от пустотных, опирание возможно на стены, выполненные практически из любого вида материалов. Также технология их сборки не требует тяжелой техники, а длина плит более вариативна. Нагрузка на фундамент, несмотря на вес, минимальна, благодаря пустотам.

Производство ведется по ГОСТ 23009-78. По нему предусмотрена особая маркировка, которая содержит размеры, марку бетона, напряжение, выдерживаемую нагрузку, также характеристики особенностей (размеры проемов, дополнительно заложенные детали на усиление конструкции, особые свойства и т. п.). Установка производится с помощью спецтехники за монтажные ушки. Они не подходят для агрессивной среды. Прежде, чем установить определенный тип плиты необходимо произвести расчет возможной нагрузки на стены. Несоблюдение правил по укладке может повлечь серьезные проблемы, в том числе деформацию и трещины. К разлому более склонны многопустотные.

Причины разломов могут крыться в арматуре, использованной при изготовлении, ее коррозии. Если трещина не имеет критичных размеров ее можно починить. Такие проблемы возникают крайне редко, так как они имеют хорошие прочностные качества и, часто используются в многоэтажном панельном строительстве и в строительстве промышленных зданий.

Виды плит

Изделия этого вида подразделяются на плиты перекрытия многопустотные, ГОСТ 9561-91, а маркировка содержит буквы ПБ. И обычные пустотные с различным размеров отверстий 140 мм и 159 мм в диаметре, маркированные соответственно 2ПК и 1ПК. Обозначение кгс/кв означает количество допустимой нагрузки в сотнях килограмм на 1 кв.м.

Многопустотные плиты перекрытия относятся к облегченным, применяются там, где необходимо снизить нагрузку на фундамент. Пустотные используются для зданий с кирпичными стенами или построенными из бетонных блоков. Оба вида подвергаются армированию, для увеличения жесткости конструкции.

Таблица сортамента пустотных плит перекрытий, стандартная толщина 220 см.

Длина х ширина (м)	Вес, кг	Объем, м3	Цена, рубли
2,4 х 1,2	860	0,632	3 254 — 4 500
2,4 х 1,5	1 200	0,780	3 500
2,7 х 1,2	950	0,700	3 405
2,7 х 1,5	1 300	0,878	3 500
3,0 х 1,2	1 080	0,780	3 500
3,0 х 1,5	1 430	0,976	3 500
3,3 х 1,2	1 220	0,857	4 204 — 5 500
3,3 х 1,5	1 560	1,075	4 924 — 6 900
3,6 х 1,2	1 280	0,937	4 550 — 5 900
3,6 х 1,5	1 750	1,173	3 500
4,2 х 1,2	1 480	1,094	5 350 — 6 500
4,2 х 1,5	1 970	1,370	6 700 — 8 000
4,5 х 1,2	1 600	1,180	5 850 — 7 500
4,5 х 1,5	2 110	1,460	6 959 — 9 200
4,7 х 1,5	3 800	1,525	5 439 — 6 500
4,8 х 1,2	1 700	1,250	5 940 — 7 000
4,8 х 1,5	2 260	1,567	5 940 — 7 000
5,1 х 1,2	1 800	1,330	6 505 — 7 800
5,1 х 1,5	2 400	1,665	7 735 — 8 600
5,2 х 1,5	4 200	1,695	6 198 — 7 500
5,4 х 1,2	1 900	1,410	6 653 — 7 900
5,4 х 1,5	2 520	1,763	8 250 — 9 800
5,6 х 1,2	4 500	1,826	6 750 — 7 750
5,7 х 1,2	2 000	1,487	7 250 — 8 500
5,7 х 1,5	2 650	1,860	8 600 — 9 300
6,0 х 1,2	2 100	1,566	7 650 — 8 800
6,0 х 1,5	2 800	1,960	9 491 — 11 000
6,3 х 1,2	2 200	1,644	8 125 — 9 500
6,3 х 1,5	2 900	2,058	5 450 — 6 700

Данные приведенные в таблице указаны по Москве и Московской области со средней ценой по региону. В России можно выделить несколько крупных производителей, предлагающих самый широкий ассортимент: ООО СтройХимИндустрия (Волгоградская область), КСК (Ивановская область), АРМАБЕТОН (Москва), Одинцовский Комбинат железобетонных конструкций. В перечень вошли серии до 6 м, ассортимент многих компаний на данный момент предлагает более широкую линейку размеров (до 9 м), любой ширины (меньше 1,5 м) и даже толщины (200-400 мм).

Особенности эксплуатации

При использовании плиты перекрытия в конструкции чердака потребуется утепление. Расчетная нагрузка спроектирована с учетом опирания на 2 стены, если сделать опору на 3 стены, то нагрузка распределится неправильно. Для балкона это не подходит, так как опора будет только по одной стороне. В многоэтажном строительстве этого не допустят, а вот в коттеджах такую ошибку допускают часто.

Несмотря на всю кажущуюся прочность, они очень хрупки и могут пострадать при неправильной транспортировке очень сильно. В связи с этим рекомендуется при транспортировке прокладывать между плитами деревянные бруски по всему периметру. Некоторые строители пытаются сэкономить, приобретая плиты БУ, что делать, крайне не рекомендуется. В зависимости от износа, размера и внешнего состояния она может стоить до 30% от первоначальной цены.

Перекрытия этого вида могут дополнительно армироваться, арматура закладывается к нижней стенке и между круглых пустот. Усиление может быть двурядным, многорядным. Это отражается на дополнительной маркировке изделия (НВ, НВК, НВКУ, 4НВК).

виды, марки и особенности монтажа

Бетонные перекрывающие плиты являются наиболее востребованными в строительстве. Такой материал необходим при возведении жилых, промышленных и административных зданий любой этажности. Особенно популярны пустотные перекрытия. Их конструкция имеет меньшую массу, чем у сплошных, без потерь в прочности и надежности. Наличие пустот также не сказывается на несущих способностях конструкции. При этом тепло- и звукоизоляция намного выше.

Определение

Плиты перекрытий железобетонные многопустотные представляют собой несущие бетонные перегородки, располагаемые горизонтально в строящихся объектах. Их устанавливают между этажами, под чердаками или в качестве несущих перегородок. В конструкции предусмотрено наличие нескольких полостей разного сечения: овального, круглого, полукруглого. При их производстве используется легкий и тяжелый бетон. Армирование применяется для увеличения прочности конструкций.

Вернуться к оглавлению

Назначение

Основное назначение пустотных плит — монтаж перекрытий на стыках этажей при строительстве домов из кирпича, стеновых блоков и бетона. Благодаря преимуществам, этот вид перекрытий стал популярным среди всех ЖБИ. Пустотной плитой сооружают перекрытия в многоэтажных, частных и монолитных объектах. Часто такие изделия применяются в качестве несущих каркасов. В промышленности чаще применяют многопустотные армированные модификации из тяжелых бетонов.

Вернуться к оглавлению

Преимущества изделий

Главным фактором, определяющим преимущества перекрывающих конструкций, является наличие пустот:

1. На изготовление конструкции требуется меньше стройматериала.
2. За счет заполнения пустот воздухом перекрытия отличаются повышенной тепло- и шумоизоляцией.
3. Отверстия в плитах применяются для прокладки инженерных коммуникаций.
4. Пустоты снижают массу изделия, поэтому изделие оказывает меньшие нагрузки на фундамент.
5. Использование предварительно-напряженного арматурного каркаса повышает прочностные и эксплуатационные показатели перекрывающего изделия.
6. Применение многопустотного стройматериала экономически оправданно и позволяет в сжатые сроки возводить каркас дома.

Вернуться к оглавлению

Виды

Виды многопустотных плит перекрытия в сечении.

Многопустотные межэтажные изделия отличаются широким видовым ассортиментом. Изделия отличаются размерами, особенностями конструкции, сферой применения.  По форме отверстий к пустотным железобетонным изделиям относятся:

• плиты с круглыми пустотами;
• конструкции с овальными полостями;
• изделия с грушевидными отверстиями;
• перекрытия с овальными пустотами.

По назначению:

• кладка по одной стороне;
• по двум торцевым сторонам;
• по трем сторонам;
• по двум боковым и двум торцевым.

Отдельным видом пустотных железобетонных перекрытий является плита ПБ, полученная путем непрерывного безопалубочного формования на длинных стендах. Ее назначение — обеспечение опоры по двум сторонам.

Вернуться к оглавлению

Размеры и вес

От размеров пустот зависят эксплуатационные характеристики перекрывающего элемента. Диаметр круглых отверстий в плите колеблется в диапазоне от 140 мм до 203 мм. Чем меньше эта величина, тем прочнее изделие. На прочность влияет толщина перекрытия. Это значение равно 22 см. Есть более массивные продукты, например, плита 6ПК, толщина которой 30 см. Облегченные модификации производятся из легкого бетона и имеют толщину 160 мм. Такими плитами сооружают межэтажные перегородки для газоблочных или пенобетонных стен.

Стандартные размеры:

• длина варьируется в пределах 1,5—16 м;
• ширина бывает 1, 1,2, 1,5 и 1,8 м;
• масса колеблется в диапазоне от 500 кг до 4 тонн.

Несущая способность таких изделий имеет стандартную величину, равную 800 кг/м2. Но встречаются межэтажные перегородки, рассчитанные на нагрузку 1200—1250 кг/м2.

Глубина опирания железобетонных пустотных плит составляет 9—25 см.

Вернуться к оглавлению

Материалы и особенности конструкции

Данную марку цемента используют для производства плит с отверстиями.

Для получения плит с отверстиями нужен бетонный раствор на цементе М300 и М400. Эти две марки обеспечивают готовое изделие высокими показателями прочности и пластичности. Цемент М400 придает стойкость перекрытию к моментальной нагрузке 400 кг на 1 см3/сек, а 300-я марка наделяет плиту способностью не проламываться при прогибах.

С целью повышения прочностных характеристик и для повышения несущей способности бетонных перекрытий в изделия монтируют стальные пруты. С этой целью используется арматура из нержавеющей стали класса А3 и А4. Материал отличается повышенной коррозионной стойкостью и устойчивостью к колебаниям температур в диапазоне «– 40 °C»—« 50 °C».

Практикуется применение натяжной арматуры. Процесс армирования происходит в четыре стадии:

• натяжение стальных прутьев в форме;
• укладка арматурной сетки в форму;
• заливка бетоном;
• обрезка излишка арматурных элементов, выступающих из затвердевшего бетона.

Натяжение придает плитам способность выдерживать максимальное динамическое и статическое давление без провисания и прогибов. При этом в торцы, опирающиеся о стены, дополнительно монтируют двойную арматуру, что наделяет изделие стойкостью к нагрузкам от своей массы и веса верхних стен без деформации. Таким перекрытием сооружаются высотные промышленные здания.

Вернуться к оглавлению

Марки пустотных плит перекрытия

Существующие марки пустотных перекрывающих плит: 1ПК (ПК), 2ПК, 3ПК, 4ПК, 5ПК, 6ПК, 7ПК, ПГ, ПБ. Буквами обозначается:

• тип изделия — пустотная плита перекрытия;
• форма отверстия — круглое, грушевидное и т. п.;
• количество сторон опирания, например, Т или Ч — три или четыре стороны, соответственно.

Цифрами обозначаются:

• реальная длина (дм), которая меньше ГОСТовской на 20 мм;
• реальная ширина (дм), которая меньше стандарта на 10 мм;
• несущая способность, например, цифра 3 соответствует 300 кг/м2.

Последние буквы в маркировке обозначают:

• АтV — армирование нижней рабочей части изделия осуществлено преднапряженной арматурой категории АтV;
• т — при изготовлении применялся тяжелый бетон;
• а — имеются уплотняющие вкладыши в отверстиях на торцах.

Вернуться к оглавлению

Особенности монтажа

Главным требованием при надежном монтаже пустотных перекрывающих плит является соблюдение рассчитанных параметров опоры на стены, внесенных в чертеж. Если площадь опирания будет недостаточной, произойдет деформация стены. Если площадь будет больше — увеличится теплопроводность, что не всегда желательно.

При монтаже перекрывающих конструкций следует учитывать минимально допустимую глубину опирания в соответствии со структурой стройматериалов здания. Например, для постройки из кирпича эта величина составляет 9 см, для газобетона и пенобетона — 15 см, а для стальных каркасов — 7,5 см.

Максимально допустимое заглубление при заделке панелей в стены не должно превышать 16 см при использовании в качестве основного стройматериала легких блоков или кирпича, и 12 см — при строительстве из железобетонных и бетонных изделий.

Вернуться к оглавлению

Нагрузки на пустотную железобетонную конструкцию

Пустотное перекрытие включает три составные части:

• верхняя, предназначенная для кладки напольного покрытия, утеплителей;
• нижняя, используемая для декорирования потолка и навешивания подвесных элементов;
• конструкционная, расположенная между первыми двумя частями и удерживающая все железобетонное изделие в воздухе.

На среднюю часть изделия оказывают постоянную нагрузку отделочные элементы пола и потолка: люстры, подвесные потолки, колонны, ванны, перегородки и прочие подвесные элементы. К статике добавляется динамика, а именно давление от перемещающихся по поверхности объектов: люди, домашние животные и т. п.

Нагрузки различают: точечные (подвесные элементы, например, люстра) и распределенные (подвесной потолок). Бывают еще сложные в расчете комплексные нагрузки, например, давление, оказываемое ванной. В этом случае полная воды ванна оказывает распределенную нагрузку, а каждая ее ножка — точечную.

При расчете общего давления, оказываемого на железобетонное изделие с отверстиями, учитываются все возможные нагрузки. По полученным результатам выбирается конкретная плита, которая будет максимально подходить под требования.

Вернуться к оглавлению

Заключение

Многолетняя строительная практика показывает, что плиты перекрытия являются неизменным материалом, вне зависимости от типа сооружения — торговый комплекс, жилое здание или производственный цех.

Выбирая перекрытия в виде пустотных плит, существенно удешевляется и облегчается процесс строительства, улучшаются тепло- и звукоизоляционные параметры, повышается прочность и надежность здания.

ПК 56-12-8 по стандарту:

Плиты перекрытия многопустотные ПК 56-12-8 используются в том случае, когда необходимо перекрыть междуэтажный пролет в доме. Так как это высокопрочные изделия, то готовая конструкция также отвечает требованиям по долговечности и долговечности. С помощью четырехугольных плит перекрытия с пустотами ПК 56-12-8 удается получить цельное сооружение с перекрытыми пролетами больших размеров. За счет круглых пустот готовые элементы обладают высокими свойствами звуко- и теплоизоляции, что делает применение плит ПК 56-12-8 в гражданском строительстве полностью экономически оправданными.

1.Варианты написания маркировки.

Написание маркировки многопустотных плит для перекрытия ПК 56-12-8 производится согласно Серии 1.141-1 и включает в обозначение тип изделия, его главные размеры и расчетную нагрузку. Варианты написания следующие:

1. ПК 56-12-8 т;

2. ПК 56-12-6 а;

3. ПК 56-12-10;

4. ПК 56-12-12,5;

5. 1ПК 56-12-8 та;

6. 2ПК 56-12-8 АIIIв ;

2.Основная сфера применения изделий.

Плиты с круглыми пустотами ПК 56-12-8 применяют в гражданском и общественном строительстве домов различного назначения для междуэтажного перекрытия. Здания могут быть построены из различных материалов, например, из кирпича или керамзитобетона. Плиты ПК 56-12-8 устанавливают только в горизонтальном положении. Заделка плит ПК 56-12-8 производится с дополнительным утеплением торцов на глубину – не менее чем 90 мм. Перекрытие этажа производится с гарантированной прочностью, при этом сама плита имеет относительно небольшой вес, что позволяет равномерно распределить вес по всей конструкции. Все это позволяет существенно уменьшить общий вес здания и обустроить более легкие типы фундаментов. Плиты ПК 56-12-8 изготавливаются прочными, с ровной поверхностью и круглыми пустотами. Способны воспринимать как статические, так и динамические нагрузки от вышерасположенных стен и элементов, а также сжимающие и сдавливающие существенные нагрузки. Наличие пустот в железобетонной плите ПК 56-12-8 позволяет проложить в них различные сети и коммуникации. Пустоты выполнены цилиндрической формы. Данные изделия должны применяться в жилых и общественных зданиях с налаженной вентиляционной системой и гидроизоляцией в санитарных помещениях. На готовую продукцию должен быть получен гигиенический и санитарно-эпидемиологический Сертификаты. Торцы могут быть оставлены как открытыми, так и заделываться бетонной смесью или специальными вкладышами (в маркировке указывается буквой «а»).

3.Обозначение маркировки изделия .

Маркирование плит с пустотами ПК 56-12-8 осуществляется согласно Серии 1. 141-1, с указанием типа изделия ПК – плита с круглыми пустотами, в цифровой комбинации указывают размеры и расчетную нагрузку плитного элемента. Габаритные размеры составляют – 5580х1190х220 , где указаны длина, ширина и высота. Дополнительно в маркировке железобетонных изделий могут быть указаны следующие параметры:

1. Класс напрягаемой арматуры, для ПК 56-12-8 – АтVт;

2. Вид бетона указывается буквой «Т» – тяжелый;

3. Наличие бетонных вкладышей может быть указано буквой «а»;

4. Геометрический объем – 1,4608 ;

5. Объем бетона на одно изделие – 0,786;

6. Масса изделия составляет 1966;

7. Огнестойкость – 1 и 2 класс.

Маркировка наносится на боковую грань плиты черной краской, также наносят дату изготовления партии и товарный знак компании-производителя.

4.Основные материалы для изготовления и характеристики.

Изготавливают плиты перекрытия с пустотами ПК 56-12-8 методом формования с дополнительным армированием изделий. В качестве напрягаемой арматуры используют прутки класса АтVт и Вр-I, сваренные в каркасные сетки методом контактно-точечной сварки. Каркас располагают на расстоянии от края 3-5 см. Тип сеток С1 и С10, тип стержней арматуры – Т3. Арматуру располагают в продольном положении плитного элемента. Для удобства подъема на высоту в тело плиты закладывают монтажные петли – П1 (после монтажа и срезают или загибают).

Изготавливают ПК 56-12-8 из тяжелых бетонов марки по прочности на сжатие – М200, класс по прочности на сжатие – В15 и В20. Марка бетона многопустотной плиты по морозостойкости не ниже чем F50 (не менее 50 циклов замораживания-размораживания), по водопроницаемости бетонная смесь должна соответствовать марке – не ниже W2. Также бетон для многопустотных плит должен отвечать требованиям достаточной жесткости и малой прогибаемости. Плита с данными характеристиками используется для перекрытия пролетов в 3 метра.

5.Складирование и перевозка.

Транспортировка плит ПК 56-12-8 производится спецтранспортом в «рабочем» горизонтально положении с надежной фиксацией всех элементов. Слои прокладывают изолирующим материалом. Погрузочно-разгрузочные работы производят с соблюдением техники безопасности, так как повреждение пустот приведет к потере несущей способности. Хранят данные изделия в стопке по 8 шт., также прокладывая каждый слой деревянными досками толщиной 3 см.

Уважаемые покупатели! Сайт носит информационный характер. Указанные на сайте информация не являются публичной офертой (ст.435 ГК РФ). Стоимость и наличие товара просьба уточнять в офисе продаж или по телефону 8 (800) 500-22-52

Пустотелая доска

Доска Knightcore (Hollowcore) — это сборная предварительно напряженная бетонная доска, изготовленная с помощью прецизионного процесса экструзии из бетона с нулевой осадкой, обеспечивающая превосходный размерный контроль и однородность. Плиты разрезаются по длине для обеспечения точности размеров и гладкости торцов.

Доска Hollowcore весит меньше на квадратный фут, чем аналогичные элементы настила на рынке. В результате доска Hollowcore предлагает более высокое отношение пролета к глубине.

Нижняя сторона пустотелой доски изготовлена ​​из гладкой стали и может быть оставлена ​​как есть или окрашена текстурированной краской. Во многих случаях использования полов может использоваться пустотелая доска без бетонного покрытия. Стыки между плитами заделываются и покрываются фуражом, применяется подходящая подстилка или набивка и укладывается отделочный ковер, деревянный пол или плитка.

Пустотная доска

изготавливается в контролируемых заводом условиях лицензированными производителями в Соединенных Штатах и ​​Канаде, что обеспечивает чрезвычайно точные и точные допуски.

В число

производителей пустотных плит входят многие крупные производители сборного железобетона и предварительно напряженного бетона, которые полностью укомплектованы персоналом для обеспечения комплексных продаж и технических услуг.

Пустотная доска используется почти во всех мыслимых типах зданий и может использоваться с любой системой несущих стен или каркаса.

Пустотная доска изготавливается шириной 4-0 дюймов и различной глубиной.

Планка

Hollowcore соответствует требованиям ASTM E119 по допустимой и неограниченной огнестойкости и внесена в список Underwriters Laboratories, Inc.для двухчасовых классификаций огнестойкости (с верхом), в условиях ограничения и без ограничений. Также доступны трех- и четырехчасовые рейтинги с отливкой в ​​полевых условиях.

Пустотные плиты перекрытия из дощатого бетона устойчивы к воздушному шуму и передаче ударного шума, а также обладают качествами, превосходящими характеристики цельной бетонной плиты эквивалентной толщины.

Акустические испытания показывают оценки STC 48 и NRC 55 для перекрытий. В Канаде пустотные доски одобрены C. M.H.C. № допуска: 7098.

Пустоты могут использоваться для электрических каналов, а также для каналов принудительной подачи и возврата воздуха.

Использование пустотных панелей для перекрытия перекрытий и плит крыши приведет к снижению общей стоимости строительства для вашего следующего проекта. Устранены временные и погодные задержки формовки и отверждения бетонной смеси на месте.

Пустотный дощатый пол и плиты крыши доставляются прямо на строительную площадку для немедленного возведения — даже в ненастную погоду.Полые камеры позволяют сэкономить место и средства, поскольку их можно использовать для воздуховодов отопления и кондиционирования воздуха, выхлопных газов наружу, электропроводки и трубопроводов.

Пустотная доска, поскольку она сделана из бетона, практически не требует ухода. Пустотная доска служит владельцу на протяжении всего срока службы здания.

Доска

Hollowcore используется в конструкциях по всей Северной Америке и прошла тщательные испытания в полевых условиях.

1. Эта компания должна производить, поставлять и монтировать все предварительно напряженные блоки из предварительно напряженных досок Knightcore, включая заливку швов между элементами.

2. Изготовитель должен представить монтажные чертежи на утверждение архитектора.

3. Все пустотные железобетонные элементы должны быть изготовлены из досок Knightcore, подвергнутых машинной экструзии в рамках строго контролируемого производственного процесса.

4. Блоки из пустотелых досок должны изготавливаться в соответствии с последней редакцией ACI 318 или CSA A23.3.

1. Все материалы, используемые при производстве панелей Hollowcore, должны соответствовать всем соответствующим спецификациям ACI и CSA.

2. Бетон должен иметь минимальную прочность на сжатие 3000 фунтов на квадратный дюйм при переносе и 6000 фунтов на квадратный дюйм через 28 дней.

3. Предварительно напряженная прядь должна представлять собой 7-проводную прядь без покрытия в соответствии с CSA A135 или ASTM A416.

4. Блок пустотелых досок должен быть изготовлен методом экструзии с использованием гладких жестких стальных форм и отрезан до длины, как показано на рабочих чертежах.

1. Монтаж должен производиться опытными сборщиками ЖБИ под компетентным контролем.

2. Опорные поверхности для плит пустотных плит будут подготовлены другими до истинно ровной поверхности.

3. Строительство здания с допустимыми отклонениями является обязанностью генерального подрядчика.

4. Плиты должны быть тщательно заделаны цементно-песчаной жидкостью в соотношении 1: 3, при этом необходимо следить за тем, чтобы стыки между плитами были должным образом заполнены.

---

6 «пустотелый стержень

Вес = 44 PSF
Крышка до центра прядей = 1 3/8 дюйма
Нити	Размах ->	10	12	14	16	18	20	22	24
4-3 / 8 «	Нагрузка	250+	240	165	115	85	62	46	33
	Камера	0. 05	0,07	0,08	0,08	0,07	0,04	-0,01	-0,10
5-3 / 8 «	Нагрузка	250+	250+	210	155	115	85	65	50
	Камера	0.07	0,10	0,12	0,13	0,13	0,11	0,07	0,01
6-3 / 8 «	Нагрузка	250+	250+	250+	185	140	105	85	65
	Камера	0. 09	0,12	0,15	0,17	0,18	0,18	0,16	0,11

6 «Секция — 2» Топпинг
Крышка до центра прядей = 1 3/8 дюйма
Композитное покрытие: толщина 2 дюйма, f’c = 5 KSI, единичная масса= 150 ПКФ
Нити	Размах ->	10	12	14	16	18	20	22	24
4-3 / 8 «	Нагрузка	250+	250+	235	170	120	85	60	45
	Камера	0. 05	0,07	0,08	0,08	0,07	0,04	-0,01	-0,10
5-3 / 8 «	Нагрузка	250+	250+	250+	220	165	120	90	70
	Камера	0.07	0,10	0,12	0,13	0,13	0,11	0,07	0,01
6-3 / 8 «	Нагрузка	250+	250+	250+	250+	200	150	115	90
	Камера	0. 09	0,12	0,15	0,17	0,18	0,18	0,16	0,11

---

8 «пустотелый стержень

Вес = 57 PSF
Расстояние до центра прядей = 1.75 «
Нити	Размах ->	10	12	14	16	18	20	22	24	26	28	30	32
4-1 / 2 «	Нагрузка	520	420	351	300	239	186	146	116	93	74	59	47
	Камера	0. 08	0,11	0,15	0,18	0,21	0,24	0,25	0,26	0,25	0,22	0,17	0,10
5-1 / 2 «	Нагрузка	535	433	362	309	269	233	189	152	123	100	82	67
	Камера	0. 10	0,15	0,19	0,24	0,28	0,32	0,36	0,39	0,40	0,40	0,37	0,32
7-1 / 2 «	Нагрузка	567	459	384	328	285	252	224	201	181	150	125	105
	Камера	0. 15	0,21	0,27	0,34	0,42	0,49	0,56	0,63	0,68	0,73	0,75	0,76

8 «Раздел — 2» верх
Крышка до центра пряди = 1.75 «
Композитный слой: толщина 2 дюйма, f’c — 5 KSI, вес единицы = 150 PCF
Нити	Размах ->	12	14	16	18	20	22	24	26	28	30	32	34	36
4-1 / 2 «	Нагрузка	534	444	337	305	235	183	144	113	89	70	53	40	НЕТ
	Камера	0. 11	0,15	0,18	0,21	0,24	0,25	0,26	0,25	0,22	0,17	0,10	-0,01	НЕТ
5-1 / 2 «	Нагрузка	548	455	387	335	294	240	192	154	124	100	80	64	50
	Камера	0. 15	0,19	0,24	0,28	0,32	0,36	0,39	0,40	0,40	0,37	0,32	0,24	0,13
7-1 / 2 «	Нагрузка	577	479	408	353	310	274	245	221	191	158	131	109	90
	Камера	0. 21	0,27	0,34	0,42	0,49	0,56	0,63	0,68	0,73	0,75	0,76	0,74	0,68

---

10 «пустотелый стержень

Пустотелый сердечник 10 дюймов
Вес = 65 PSF
Расстояние до центра прядей = 1. 75 «
ниток	пролет ->	16	18	20	22	24	26	28	30	32	34	36	38
6-1 / 2 «	Нагрузка	486	424	368	309	256	211	175	147	123	103	87	73
	Камера	0. 23	0,28	0,34	0,39	0,44	0,48	0,51	0,54	0,55	0,55	0,53	0,048
8-1 / 2 «	Нагрузка	501	437	387	333	284	244	209	176	149	126	107	91
	Камера	0. 27	0,34	0,40	0,46	0,53	0,59	0,64	0,68	0,72	0,74	0,74	0,72

Пустотелый сердечник 10 дюймов
Расстояние до центра прядей = 1.75 «
Композитный слой: толщина 2 дюйма, f’c — 5 KSI, вес единицы = 150 PCF
ниток	пролет ->	20	22	24	26	28	30	32	34	36	38	40	42
6-1 / 2 «	Нагрузка	439	379	307	252	208	172	143	119	98	81	67	54
	Камера	0. 34	0,39	0,44	0,48	0,51	0,54	0,55	0,55	0,53	0,48	0,41	0,32
8-1 / 2 «	Нагрузка	447	400	345	294	249	208	175	147	124	104	87	73
	Камера	0. 40	0,46	0,53	0,59	0,64	0,68	0,72	0,74	0,74	0,72	0,68	0,61

---

12 «пустотелый стержень

Пустотелый сердечник 12 дюймов
Вес = 75 фунтов на квадратный фут
Расстояние до центра прядей = 1. 75 «
ниток	пролет ->	28	30	32	34	36	38	40	42	44	46	48	50
6-1 / 2 «	Нагрузка	177	146	122	101	84	69	57	46	37
	Камера	0. 32	0,33	0,34	0,33	0,30	0,26	0,20	0,12	0,02
8-1 / 2 «	Нагрузка	254	229	200	177	158	139	120	103	89	76	65	56
	Камера	0. 62	0,68	0,73	0,77	0,80	0,82	0,83	0,81	0,78	0,72	0,63	0,52

Пустотелый сердечник 12 дюймов
Расстояние до центра прядей = 1.75 «
Композитный слой: толщина 2 дюйма, f’c — 5 KSI, вес единицы = 150 PCF
ниток	пролет ->	28	30	32	34	36	38	40	42	44	46	48	50
6-1 / 2 «	Нагрузка	200	164	135	111	90	73	58	45	34
	Камера	0. 32	0,33	0,34	0,33	0,30	0,26	0,20	0,12	0,02
8-1 / 2 «	Нагрузка	278	253	232	204	181	156	133	113	96	81	68	57
	Камера	0. 62	0,68	0,73	0,77	0,80	0,82	0,83	0,81	0,78	0,72	0,63	0,52

---

Если вам нужна дополнительная информация о Knightcore Plank, свяжитесь с нами.

Пустотелый железобетон — Бетонные доски и плиты

Эффективный и долговечный.

Зачем строить с пустотным сердечником Spancrete

• Соблюдайте жесткие графики и снижайте затраты на строительство
• Производство за пределами предприятия с контролем качества позволяет производить и устанавливать круглый год
• Несущая способность
• Общие более низкие эксплуатационные расходы по сравнению с другими строительными материалами

Ни одна другая строительная система не сочетает творческий подход и практичность, как пустотные перекрытия и кровля Spancrete. Выступая в качестве комбинированной системы настила и потолка, доски быстро возводятся, что сокращает потребность в рабочей силе на месте, и могут перекрывать длинные открытые пространства, что способствует гибкости конструкции. Сплошные внутренние пустоты повышают стабильность конструкции, уменьшают вес и, следовательно, снижают стоимость. В результате получается звукоизолированная, огнестойкая система, не требующая особого обслуживания, с длинными пролетами и небольшой глубиной.

Наше быстрое строительство в любых погодных условиях сокращает сроки выполнения проекта и позволяет вам быстрее приступить к работе. Компоненты на заказ изготавливаются и доставляются на строительную площадку в готовом виде.Пустотелый бетон Spancrete может иметь форму и размер, чтобы воплотить в жизнь любое видение, и обеспечивает кости для конструкций, которые устойчивы к пожару и экстремальным погодным условиям.

Даже после того, как ваша конструкция будет завершена, Spancrete продолжает защищать вашу прибыль за счет более низких ставок страхования, снижения затрат на техническое обслуживание и более высокой стоимости при перепродаже. Hollowcore можно использовать практически в любом строительстве, которое требует прочности, долговечности и скорости строительства и является важной частью структурной целостности в многоквартирных жилых, производственных и развлекательных объектах, розничной торговле, школах, муниципальных и коммерческих зданиях.

ЭФФЕКТИВНОСТЬ КОНСТРУКЦИИ

В сочетании с сборными железобетонными элементами или конструкционной сталью, пустотелые конструкции Spancrete обеспечивают немедленную рабочую поверхность и закрытое пространство для других работ. Кроме того, панели имеют непрерывные пустоты, что снижает вес и стоимость, а также может использоваться для электрических или механических прогонов. Это помогает поддерживать процесс строительства и добавляет проекту еще один уровень эффективности.

Пустотные доски могут быть прикреплены к стенам CMU, стальным балкам или сборным стенам / балкам.

Доска NiCore ™ — Толщина выпуклости и вершины —

Сборные предварительно напряженные многопустотные плиты обычно демонстрируют выпуклость (т. е. прогиб вверх), и доски NiCore ™ от Nitterhouse Concrete Products, Inc. (NCP) ничем не отличаются. Периодически мы сталкиваемся со строительными спецификациями, в которых говорится, что многопустотные плиты должны быть выгнуты для преодоления прогиба под действием собственного веса, но такие спецификации не могут быть дальше от реальности.Это, несомненно, переход от практики строительства монолитных плит и балок к изгибу центрирования (т. Е. Опалубке), чтобы преодолеть собственный вес системы и в результате получить по существу «плоский» пол. Хотя желательность этого очевидна как для проектировщиков, так и для подрядчиков, при этом не учитывается тот факт, что сборные железобетонные, предварительно напряженные многопустотные плиты, сплошные плиты, балки и двойные тройники отливаются в длинномерные, плоские формы, а только получает их изгиб. от приложенного извне натяжения предварительно напряженных прядей.Выбор количества эксцентрично расположенных предварительно напряженных прядей зависит от приложенных нагрузок, которые должен выдерживать элемент, величина которых почти всегда превышает прогиб отдельного элемента под его собственным весом. Доска NiCore ™ с высокими эксплуатационными характеристиками — это результат тщательно спланированного танца минимизации веса (экономия материала), максимального увеличения пролета (архитектурная открытость), удовлетворения требований к нагрузке (структурная целостность), контроля прогибов (удобство обслуживания) и обеспечения огнестойкости (безопасность жизни) ).Камбер является естественным следствием максимально эффективного выполнения всех этих требований, и его не следует рассматривать как необходимое зло, с которым нужно мириться. Многие конкурирующие системы для надземных полов и крыш испытывают прямо противоположную ситуацию прогибов, которые приводят к получению более толстых плит, чем ожидалось, и возможному образованию скоплений во время сильного дождя.

Это краткое описание изгиба служит трамплином для рассмотрения толщины бетонного покрытия. В то время как в помещениях с небольшим пешеходным движением, таких как квартиры и отели, принято просто использовать местные неструктурные материалы, такие как Gyp-Crete® или ARDEX K 500 ™, чтобы обеспечить гладкую основу для отделки пола и достаточно ровный пол, иногда это необходимо. необходимо для проектирования системы перекрытий с монолитным композитным бетонным покрытием.Это приложение более распространено в местах с интенсивным движением, таких как школы, тюрьмы, розничная торговля, производство и т. Д., И ведет себя аналогично конструкции из композитных стальных балок и плит. Планка NiCore ™ в первую очередь спроектирована так, чтобы выдерживать собственный вес и вес влажного бетонного покрытия, после чего полностью композитная секция выдерживает все наложенные нагрузки, которые применяются позже, таким образом усиливая и без того прочную конструкционную систему за счет увеличения ее жесткости на 50. % до 70%.

Это подводит нас к цели данной статьи, касающейся толщины монолитного композитного покрытия.Хотя варианты буквально бесконечны, есть два (2) варианта, которые следует рассмотреть для проектирования и строительства, как показано на диаграмме ниже. Диаграмма (а), несомненно, представляет намерение большинства проектировщиков и строителей построить ровный этаж с готовой отделкой. Диаграмма (b) описывает предположение, что таблицы нагрузок имеют одинаковую толщину покрытия, часто выбираемую как 2 дюйма.

Для целей обсуждения предположим, что изгиб доски NiCore ™ оценивается в L / 360, или 1 дюйм на длине 30’-0 дюймов.Если в строительной документации указано, что толщина монолитного покрытия составляет 2 дюйма, это разумное предположение, что это будет происходить на концах подшипников для целей расчета размеров конструкции. Но фактическая толщина покрытия в середине пролета, где прочность на изгиб и напряжения являются наиболее важными, составляет всего 2–1 дюйм = 1 дюйм после учета изгиба доски NiCore ™. Но проницательный наблюдатель может поинтересоваться, каков прогиб доски NiCore ™ под весом мокрого бетонного покрытия (например, 25 фунтов на квадратный фут).Поскольку 8-дюймовые доски NiCore ™ довольно прочные, прогиб верхней части составляет примерно дюйма на пролете 30,0 дюймов. Таким образом, толщина бетонного покрытия в середине пролета больше похожа на толщину 2–1 дюйма + ”= 1¼ дюйма. Очевидно, что приводит к меньшему количеству бетонного покрытия, но есть две (2) проблемы, которые следует учитывать:

• Композитные свойства системы были нарушены, так как общая толщина составляет 9,25 дюйма вместо 10 дюймов. Это нежелательное последствие.

• Уменьшенная толщина покрытия может обеспечить недостаточное покрытие для заполнителя и армирования, а также более уязвима к растрескиванию и отслаиванию от подложки NiCore ™ Plank.Это тоже нежелательное последствие.

Если иное не указано официальным инженером (EOR), инженеры NCP обычно анализируют планку NiCore ™ с использованием уменьшенной толщины бетонного покрытия в результате предполагаемого прогиба и немедленного прогиба влажного бетонного покрытия. Вес бетонного покрытия консервативно основан на номинальной толщине. Таким образом, в примере, приведенном выше, мы будем проектировать, предполагая, что однородная толщина бетонного покрытия составляет 1¼ ”и вес 25 фунтов на квадратный фут. При этом мы не заявляем и даже не подразумеваем целостность 1¼ ”бетонного покрытия, так как это должно быть оценено с помощью МУН. По этой причине NCP настоятельно рекомендует не «растягивать до предела» опубликованные таблицы нагрузок при проектировании конструкций. Вариации толщины покрытия и наличие отверстий MEP, которые рассекают предварительно напряженные пряди, могут поставить под угрозу фактическую несущую способность конструкции, поэтому опытные проектировщики часто ограничивают расчетные пролеты примерно до 85% от максимального опубликованного пролета, указанного в обычных таблицах нагрузок.

Другой вариант, который нельзя упускать из виду, — это увеличить номинальную толщину бетонного покрытия с учетом расчетного прогиба доски NiCore ™. Чтобы продолжить предыдущий пример, строительные чертежи могут быть детализированы, чтобы показать номинальную толщину покрытия 3 дюйма вместо 2 дюймов. Изгиб доски NiCore ™ останется равным 1 дюйму, но прогиб влажного бетонного покрытия увеличится примерно до ». В подшипниках общая толщина конструкции будет 8 дюймов, но приблизительная толщина покрытия в середине пролета будет примерно 3–1 дюйм + »= 2.375 ”. Хотя это приводит к дополнительной толщине бетонного покрытия, это может обеспечить более желательное решение с точки зрения конструктивности.

Что касается смежной темы, то одной из главных особенностей NiCore ™ Plank от NCP является наша заводская практика натяжения прядей только до 60% от их предельной мощности вместо 70% — 75%, как это обычно бывает в производстве предварительного напряжения. Таким образом, мы можем улучшить его характеристики, сведя к минимуму проблемы с толщиной бетонного покрытия, поскольку изгиб уменьшается примерно на ”по сравнению с 30.0 ’, при этом жертвуя лишь незначительной величиной предельной прочности на изгиб.

Nitterhouse Concrete Products, Inc. в Чемберсбурге, штат Пенсильвания, является семейной компанией, обслуживающей строительную отрасль с 1923 года. Позвоните нам по телефону 717-267-4505 или свяжитесь с нами через Интернет, чтобы получить информацию о более качественных сборных железобетонных изделиях и предварительно напряженных изделиях. ваши потребности в дизайне и строительстве.

ПОДЕЛИТЬСЯ:

(PDF) Численный анализ железобетонных пустотных плит

ТОМ.11, НЕТ. 15, АВГУСТ 2016 ISSN 1819-6608

ARPN Журнал инженерных и прикладных наук

© 2006-2016 Asian Research Publishing Network (ARPN). Все права защищены.

www.arpnjournals.com

9285

ОБЗОР ЛИТЕРАТУРЫ

Helén Broo, Karin Lundgren (2002), [2]

Представленный метод расчета сдвига и кручения в

пустотных плитах

добавляет

напряжений. Без учета деформаций и совместимости,

размягчения растрескивающегося бетона или сдерживания на границах

и поэтому, скорее всего, является консервативным.

Анализ методом конечных элементов был выполнен для отдельных блоков

с полым сердечником, подвергнутых различным комбинациям сдвига и кручения

. Предварительно напряженные пустотелые блоки двух толщин

, 200 мм и 400 мм, были испытаны как с

, так и без эксцентрической нагрузки. Анализ был выполнен

с различным уровнем детализации с использованием программы конечных элементов

DIANA 7.2. Плита была смоделирована с помощью балки

элементов, а бетон был смоделирован с использованием нелинейной механики разрушения

в модели размытой вращающейся трещины

P.C.J. Hoogenboom (2005), [3] представил процедуру

для анализа методом конечных элементов многопустотных перекрытий

, который может потребоваться в случае открытия большого перекрытия

. Эта процедура была запланирована для разработки компьютерной программы

для этого анализа в качестве инструмента проектирования.

Приведены формулы для гомогенизации свойств пола

. Обсуждается конечно-элементное моделирование.

Формулы для расчета восстановления напряжений представлены

моментами сечения и усилиями сечения в критических точках

перекрытия.Эти напряжения сравниваются с прочностью материала

в критических местах пола. Был сделан вывод

, что большие проемы в перекрытиях из пустотных плит могут быть

возможны без дополнительных балок или колонн.

Чанг и др. (2008), [4] представили простой вычислительный метод

, который будет использоваться при проектировании и моделировании

структурного поведения пустотных бетонных плит при пожарах

.Предложенная модель состояла из системы ростверка

с использованием балочных элементов для учета теплового расширения в

в обоих направлениях и для моделирования вертикального растрескивания во фланцах

, с бетонным покрытием, смоделированным с использованием элементов оболочки

. Новая модель может хорошо прогнозировать огнестойкость

пустотных плит при условии отсутствия сдвига

разрушения или значительных сдвиговых смещений

Азил Сабах Махди (2011) [5] выполнил

нелинейный анализ железобетонные пустотные плиты

методом конечных элементов с использованием пластинчатых изгибаемых элементов и

балочных элементов

для моделирования конструкции. Основная идея

заключалась в том, чтобы разделить пустотную плиту на два основных компонента

. Полые пластины, представляющие собой верхнюю полку

и нижнюю полку

, и балки жесткости, представляющие собой вертикальные стенки

между пустотами. Компьютерная программа

будет модифицирована для анализа различных армированных и напряженных бетонных пустотных плит до

, а решения конечных элементов

были сопоставлены с имеющимися экспериментальными результатами

, чтобы продемонстрировать потенциал вычислительной нелинейной модели

Лара Каваи и др., (2014) [6] выполнили

теоретических и численных исследований вызванных человеком колебаний

в пустотных плитах. Первоначально был представлен обзор динамических нагрузок

, вызванных людьми при такой деятельности, как ходьба

, а также критерии приемлемости для комфорта человека

. Затем было проведено параметрическое исследование вибрационной чувствительности

типичных структурных конфигураций пустотных сердечников

плит слябов посредством численного моделирования

с использованием метода конечных элементов.

Различные методы, специально разработанные для анализа ячеистых или пустотных плит

,

вместе с существующими общими методами, которые также могут быть использованы для анализа этих элементов

[7]:

a) Ортотропный Теория пластин

b) Метод многослойных пластин

c) Метод рамы и ростверка

d) Метод складных пластин

e) Метод дискретных балок

f) Метод конечных элементов (FEM)

ЧИСЛЕННЫЙ АНАЛИЗ ПЛИТ

Метод конечных элементов — это числовая процедура

, которая может применяться для получения решений

разнообразных инженерных задач, в которых любая конструкция может быть заменена

конечным числом элементов, соединенных между собой

в конечном числе узловых точек.

ANSYS (ANalysis SYStem) — это комплексная универсальная компьютерная программа для конечных элементов

, которая

содержит более 100 000 строк кода и более 180

различных элементов. Он способен выполнять статический,

динамический анализ, анализ теплопередачи, потока жидкости и электромагнетизма

. Его можно использовать во многих инженерных областях,

, включая конструкции, аэрокосмическую, электронику и ядерные

проблемы [8].

Нелинейный анализ методом конечных элементов был выполнен

для анализа сплошных и пустотных плит с

исследования некоторых параметров. Анализ проводился с помощью программы

с использованием компьютерной программы ANSYS release (15.0) с помощью подпрограммы

ANSYS Parametric Design Language

(APDL) для задач структурного анализа.

Типичный анализ ANSYS состоит из четырех основных этапов:

a) Определение свойств используемого материала и

элементов.

б) Настройте модель.

c) Применение нагрузок и граничных условий до

решения.

г) Просмотр результатов.

Детали плит

Все плиты имеют длину (2050 мм), ширину (600 мм)

и толщину (250 мм). Длина пролета составляет

(1750 мм) и опирается на простые опоры на концах.

Фактические размеры с геометрией плиты и детали нагружения

представлены на рисунках 2–4.

Пустотелый сердечник | Инвентаа

Пустотные плиты представляют собой предварительно напряженные элементы, отлитые с использованием передовой технологии экструзии. Стержни изготавливаются в толщину, идущую по длине, из специальных стальных труб. Плиты изготавливаются в виде стандартных элементов толщиной 150, 200, 240, 265, 320, 400 и 500 мм. Могут быть спроектированы и поставлены плиты другой толщины. Стандартная ширина плит — 1200 мм. Плиты с меньшей шириной могут быть предоставлены в соответствии с требованиями дизайна. Длина пустотных плит может составлять примерно 21 метр в зависимости от условий нагружения.

Пустотные плиты представляют собой предварительно напряженные бетонные плиты различной длины и толщины.

Пустотные плиты на 40-50% легче обычных железобетонных плит тех же размеров. Подсчитано и установлено, что количество бетона в плите является лишним и просто увеличивает вес элемента. В плитах Hollowcore этот лишний вес снимается с плит путем изготовления сердечников. Уменьшение веса плит приводит к значительной общей экономии строительных затрат.Благодаря уменьшенному весу плиты конструктивная рама может быть легче. Уменьшенный общий вес каркаса и перекрытия приводит к уменьшению размеров фундамента.

Помимо экономии на стоимости конструкций, достигается дополнительная экономия времени. В то время как несущие элементы, то есть балки или стены, являются конструктивными элементами, пустотные плиты могут быть изготовлены отдельно и установлены, когда конструкция будет готова. Это приводит к значительной экономии времени и затрат на строительство.

С небольшими изменениями в концевых деталях, он может имитировать монолитную плиту в отношении общей устойчивости конструкции.

Более длинные пролеты и большая прочность пустотных плит особенно выгодны для длиннопролетных зданий, например кинозалы, зрительные залы, автостоянки, торговые комплексы, где требуется свободное пространство.

Приложение

Пустотные плиты используются во всех областях, где требуются перекрытия или крыши. HCS также использовались при строительстве фасадов промышленных навесов и ограждающих стен.К ним относятся:

• Коммерческие здания
• Автостоянки
• Кинозалы
• Аудитории
• Жилые комплексы
• Частные дома и виллы
• Промышленные навесы (несущие конструкции из листовой кровли)

Ниже перечислены преимущества использования пустотелых конструкций. плиты:

• Нет трещин при эксплуатационных нагрузках.
• Отсутствие положительного прогиба при нормальных постоянных нагрузках.
• Меньший прогиб для сверхналоженных нагрузок.
• Более длинный пролет и большие нагрузки, чем у обычных плит такой же глубины.
• Более длинный пролет, что означает, что требуется меньше балок и колонн, что дает больше свободного пространства и экономию для клиента.

Inventaa производит предварительно напряженные пустотные плиты следующих толщин: 150, 200, 240, 265, 320, 400 и 500 мм. В зависимости от условий нагрузки плиты длиной до 21 метра могут быть спроектированы, изготовлены и возведены на месте.

Пустотные плиты отливают с помощью экструдеров для бетона.Inventaa использует экструдеры Elematic, которые используются во всем мире для этой цели. Бетон, используемый для производства этих плит, производится в контролируемых условиях на собственных заводах по дозированию и миксеру, которые используются только для внутреннего использования.

Арматурные пряди предварительно напряжены в соответствии со стандартами с помощью специального оборудования, обеспечивающего надлежащее напряжение всех прядей. После того, как слябы отлиты в отливку, их накрывают листами и оставляют в таком состоянии для развития начальной прочности.Прочность бетона составляет не менее 60% от расчетной прочности до того, как напряжение в предварительно напряженных прядях будет снято с примыканий. После поперечной обрезки прядей их проскальзывание должно оставаться в допустимых пределах.

Контроль качества

Контроль качества осуществляется в соответствии со стандартными процедурами качества Inventaa в хорошо оборудованных лабораториях. Испытательное оборудование калибруется и обслуживается через фиксированные промежутки времени, чтобы гарантировать, что результаты испытаний соответствуют номиналу.

Структурные испытания конечного продукта проводятся через регулярные промежутки времени для определения фактической прочности плит на сдвиг и изгиб.

После производства все плиты визуально проверяются на наличие трещин, сломанных краев, отделки и проскальзывания стренги перед отправкой для доставки.

Все плиты Hollowcore отверждаются в соответствии со стандартом Inventaa и процедурами компании. Во время отверждения плиты регулярно поливают водой и накрывают полиэтиленовыми листами, чтобы удерживать влагу вокруг них.

Полный график стандартных процедур контроля качества компании можно запросить в отделе качества.

В качестве специальной услуги мы можем предложить полный отчет о контроле качества для отдельного проекта, состоящий из дат отливки, испытания куба и других проверок качества для конкретного проекта. Эта услуга согласовывается с нашим отделом продаж.

Монтаж

Монтаж пустотных плит — простой процесс. Бригада монтажников, обученная Inventaa под руководством опытных мастеров, гарантирует, что установка будет соответствовать требуемым спецификациям.

Монтаж ведется в непрерывном режиме. В стальных и сборных конструкциях пустотные плиты кладут непосредственно на опору. На монолитных бетонных конструкциях пустотные плиты укладываются на фанерные прокладки для выравнивания.

Процесс возведения в большинстве случаев занимает около 400 м за 1 день ² в зависимости от сложности работы.

После возведения плит выравнивание плит будет выполнено в течение 2 дней с момента возведения.

Обученная бригада Inventaa выполняет монтажные работы, что дает вам максимум знаний и экономию времени. При соблюдении определенных требований бригада подрядчика может выполнять монтажные работы.
В этом случае важно, чтобы подъем и перемещение плит выполнялись правильно в соответствии с процедурой, указанной Inventaa.

Inventaa не несет никакой ответственности за плиты во время подъема, погрузочно-разгрузочных работ и монтажа, если монтаж выполняется подрядчиком.Мы даем гарантию на плиты только после завершения затирки и утрамбовки согласно нашим спецификациям.

Подъем плит:

Плиты поднимаются прямо с прицепа на место.
Полные перекрытия поднимаются с помощью специально разработанного подъемного оборудования.

При подъеме плит детали (шириной менее 1200 мм) и плит с вырезами на концах будут использоваться стропные ремни.

При подъеме с помощью зажимов используются предохранительные цепи под плитой.Цепь не следует отпускать, пока плита не окажется на расстоянии примерно 100 мм от опоры.

Продукция Inventaa разработана в соответствии со стандартами качества. Inventaa оснащена новейшим программным обеспечением и компьютерами для проектирования пустотных плит для любого применения. Его опытные дизайнеры понимают и идут навстречу любому требованию клиента.

Таблицы нагрузок:

Таблицы нагрузок разработаны в соответствии со стандартом Inventaa. Для простых опорных плит значения грузоподъемности и прогиба приведены в таблицах нагрузок для различной толщины.
Для получения таблиц нагрузки обратитесь в наш местный отдел продаж или дизайна.

Пустотные плиты производятся стандартной шириной 1200 мм. Специальная ширина и вырезы могут быть выполнены при определенных условиях.

Размеры и допуски показаны в таблице ниже:

2 50%

Размеры		Допуски
Длина	До 4. 5 м от 4,5 м до 6 м от 6,0 м до 12 м > 12 м	+ 10 мм + 12 мм + 18 мм + 24 мм
Ширина днища	1200 мм	+0 мм -3 мм
Глубина	150 мм 200 мм 240 мм 265 мм 320 мм 400 мм 500 мм	+3 мм -7 мм
Ширина плиты детали		+ 20 мм
Плоскостность (максимальное отклонение от 1.5 м по прямой кромке)		+ 20 мм
Угол поворота	Расчетное значение	+ 50%
	9 мм
Положение прядей (максимальное отклонение от положения)		5 мм
Размер и положение вырезов в зависимости от размера в отношении подробного структурного анализа		+ 20 мм

Снижение шума (дБ):

Свойства шумоподавления Hollowco re Плиты соответствуют следующей таблице:

9003 9002 934

9003 9002 934

HCS	HCS С СТЯЖКОЙ	ТВЕРДЫЙ БЕТОН ПЛИТЫ		HCS 150 + 75 мм Стяжка: 54 дБ	200 мм: 55 дБ
HCS 200: 53 дБ	HCS 200 + 75 мм Стяжка: 57 дБ	250 мм: 57 дБ
HCS 240: 55 дБ	HCS 240 + 75 мм Стяжка: 60 ​​дБ	290 мм: 60 дБ
HCS 265 : 56 дБ	HCS 265 + 75 мм Стяжка: 61 дБ	320 мм: 61 дБ
HCS 320: 58 дБ	HCS 320 + 75 мм Стяжка: +62 дБ	350 мм: 62 дБ
HCS 400: 60 дБ	HCS 400 + 75 мм Стяжка: 65 дБ	450 мм: 65 дБ
HCS 500: 63 дБ	HCS 500 +75 мм Стяжка: 68 дБ	560 мм: 67 дБ

Огнестойкость

Пустотные плиты перекрытия отвечают самым высоким требованиям по негорючести и огнестойкости.

Соединение плит
Швы между плитами можно заполнять без опалубки.

Подшипники
В нормальных условиях для пустотных плит требуется минимальная опора не менее 60 мм.

При нормальных условиях подшипник всегда будет иметь размер 75 мм, чтобы учесть допуски в основной несущей конструкции. Для пролетов более 12 м расчетная опора должна быть 100 мм из-за повышенных допусков.

При возведении на бетонные балки, монолитные или блочные стены требуется шов диаметром 18 мм, чтобы учесть отклонения уровня опоры и обеспечить равномерное несущее напряжение.

Для монтажа на стальную конструкцию плиты можно укладывать непосредственно на стальные балки или на полосу из рубероида или аналогичного материала.

Номинальный и минимальный подшипники зависят от условий нагрузки и типа конструкции. Пожалуйста, свяжитесь с конструкторскими отделами в вашем регионе для получения рекомендаций по конкретному проекту.

Усиление швов
В швах можно разместить арматуру, которая при необходимости действует как горизонтальная опора конструкции.

Использование пустот для обслуживания
Электропроводы могут быть легко проложены через пустоты после правильного планирования возведения плит.

BPC Group

Пустотные плиты представляют собой предварительно напряженные элементы, отлитые с использованием передовой технологии экструзии. Стержни изготавливаются в толщину, идущую по длине, из специальных стальных труб. Плиты изготавливаются в виде стандартных элементов толщиной 150, 200, 240, 265, 320, 400 и 500 мм. Могут быть спроектированы и поставлены плиты другой толщины. Стандартная ширина плит — 1200 мм. Плиты с меньшей шириной могут быть предоставлены в соответствии с требованиями дизайна. Длина пустотных плит может составлять примерно 21 метр в зависимости от условий нагружения.
Пустотные плиты представляют собой предварительно напряженные бетонные плиты различной длины и толщины.

Пустотные плиты на 40-50% легче обычных железобетонных плит тех же размеров. Подсчитано и установлено, что количество бетона в плите является лишним и просто увеличивает вес элемента. В плитах Hollowcore этот лишний вес снимается с плит путем изготовления сердечников. Уменьшение веса плит приводит к значительной общей экономии строительных затрат.Благодаря уменьшенному весу плиты конструктивная рама может быть легче. Уменьшенный общий вес каркаса и перекрытия приводит к уменьшению размеров фундамента.

Помимо экономии на стоимости конструкций, достигается дополнительная экономия времени. В то время как несущие элементы, то есть балки или стены, являются конструктивными элементами, пустотные плиты могут быть изготовлены отдельно и установлены, когда конструкция будет готова. Это приводит к значительной экономии времени и затрат на строительство.

С незначительным изменением концевых деталей он может имитировать монолитную плиту в отношении общей устойчивости конструкции.

Более длинные пролеты и большая прочность пустотных плит особенно выгодны для длиннопролетных зданий, например кинозалы, зрительные залы, автостоянки, торговые комплексы, где требуется свободное пространство.

Приложение

Пустотные плиты используются во всех областях, где требуются перекрытия или крыши.HCS также использовались при строительстве фасадов промышленных навесов и ограждающих стен. К ним относятся:

• Коммерческие здания
• Паркинги
• Кинозалов
• Аудитории
• Жилые комплексы
• Частные дома и виллы
• Промышленные навесы (несущие конструкции из листовой кровли)


Ниже перечислены преимущества использования пустотных плит:

• Нет трещин при эксплуатационных нагрузках.
• Отсутствие положительного прогиба при нормальных постоянных нагрузках.
• Меньший прогиб для дополнительных нагрузок.
• Более длинные пролеты и большие нагрузки, чем у обычных плит такой же глубины.
• Более длинный пролет, что означает, что требуется меньше балок и колонн, что дает больше свободного пространства и экономию для клиента.


Собственный вес пустотелой плиты горшка

Конструкция плиты полого горшка Ширина полой плиты горшка, b = 3.00 м. Размеры пустотелого блока и толщина покрытия. Полые блоки имеют одинаковую длину (L = 457 мм) и ширину (W = 205 мм), но их высота, H варьируется. Полые блоки имеют минимальную прочность на раздавливание 3,50 Н / мм2 на общей площади. Высота пустотелого блока, H = мм. Покрытие для укладки поверх пустотелых блоков, t = мм. 01 0635 AS 5/10 … 【Получить цену】

Пустотная плита — сборные перекрытия с заполнением пустотелым слоем — это сборные предварительно напряженные бетонные плиты с трубчатые пустоты, которые проходят через всю длину плиты, тем самым снижая вес устройства.Благодаря предварительному напряжению и малому собственному весу можно получить более длинные пролеты при тех же нагрузках или более высокие нагрузки при одинаковой глубине. Уверенное строительство 【Получите цену】

Оценка изменений во времени сплошных и пустотелых полов … Строительство монолитных полых глиняных горшков \ Пустотные (ребристые) полы — это полы, экономически спроектированные и построенные с использованием пустотелых блоков, съемных пен или постоянный формирователь пустот, такой как глиняные горшки. Этот тип полов имеет меньший собственный вес по сравнению со сплошными плитами.Это связано с тем, что часть бетона в нейтральном … 【Получить цену】

Анализ перекрытия из пустотных плит Напряжения в перекрытии из пустотных плит зависят от способа его конструкции. В начале строительства стыки плит не заполняются и плиты в основном нагружаются собственным весом. Усилие предварительного напряжения уже присутствует, и один или несколько триммеров переносят нагрузку с коротких плит на продолжающиеся плиты. 【Узнать цену】

Что такое горшки для плит? | AnswersDrive Slab Pots: горшок, созданный из плоских частей традиционной геометрической формы, которые соединены под прямым углом, чтобы создать стенки горшка. Горшки для плит требуют использования надреза и скольжения, а также арматурной катушки для сохранения целостности конструкции. Арматурная катушка: Катушка глины, используемая для герметизации стыка двух плит. 【Получить цену】

ПЛИТА С ПОЛЫМ СЕРДЕЧНИКОМ: ТИПЫ И РАЗДЕЛ (СТАНДАРТ EP) ~ ФОРМА Стандартная проектная ширина пустотных плит составляет 1200 мм. Прочность бетона для покрытия через 28 дней = … (без собственного веса плиты и покрытия) ** Пролет — это фактическая длина … 【Узнать цену】

Типы бетонных перекрытий — конструкция, стоимость и применение… 7. Пустотная плита. Это тип сборных железобетонных плит, через которые проходят сердечники. Эти сердечники не только снижают собственный вес плиты и повышают конструктивную эффективность, но и действуют как служебные каналы. Он подходит для случаев, когда требуется быстрое строительство.. Получить цену Price

Расчет предварительно напряженных пустотных плит перекрытия | Dlubal Software Эти элементы подвергаются предварительному напряжению на заводе сборных железобетонных изделий. Сборное железобетонное покрытие обычно выполняется с помощью слипформера. Из-за меньшего собственного веса не сплошной плиты и существующего предварительного напряжения эти предварительно напряженные пустотные плиты из сборного железобетона демонстрируют меньший прогиб, чем слабо армированные плиты из твердого бетона.【Узнать цену】

Преимущества полов из пустотелых горшков | ДПК Преимущества изделия из пустотелого глиняного горшка в качестве плиты перекрытия. Преимущества использования пустотелого глиняного горшка в плитке linkedin. 1. она имеет меньший собственный вес, чем цельная бетонная плита, и поэтому подходит там, где нагрузка является проблемой, по цене. Преимущества бруса и блочного перекрытия — forterra. балка и преимущества блока. Преимущества пустотелого глиняного горшка в качестве плиты перекрытия 【Узнать цену】

Профиль плиты HollowCore и свойства материала (203 x 1220) Площадь нетто 138 685 мм2 Момент инерции 683.03 x 106 мм4 Центр тяжести от низа плиты 100 мм Модуль упругости сечения, верх 36830 x 103 мм Модуль упругости сечения, низ 6830 x 10 3 мм Ширина полотна 314 мм Соотношение V / S 52,2 мм Собственный вес (может варьироваться) 3,0 кН / м2 Прочность бетона 【Узнать цену】

Пустотные плиты | Плиты Taracon Precast Hollowcore различаются по глубине, длине и нагрузочной способности, при этом стандартная ширина плиты составляет 1200 мм. Глубина каждой плиты обычно составляет от 110 мм до 400 мм, а пролеты обычно достигают 200 метров. Однако плиты могут быть изготовлены в соответствии со спецификациями вашего строительного проекта.【Получить цену】

Типичный вес — строительные материалы При оценке мертвых нагрузок для целей проектирования всегда лучше использовать фактический вес используемых материалов и конструкций. При отсутствии точной информации можно принять значения, удовлетворительные для строительного чиновника. StructX предоставил для этой цели веса из часто встречающихся материалов. 【Получить цену】

Пустотная плита — Википедия Сборная бетонная плита имеет трубчатые пустоты, простирающиеся по всей длине плиты, обычно с диаметром, равным 2 / 3- 3/4 толщины плиты.Это делает плиту намного легче, чем массивная плита перекрытия из твердого бетона такой же толщины или прочности. Сниженный вес также снижает затраты на материалы и транспортировку. 【Узнать цену】

ИНСТРУКЦИЯ PCI ПО ПРОЕКТИРОВАНИЮ ПЛИТ С ПОЛЫМ СЕРДЕЧНИКОМ Однако существуют ситуации, которые уникальны для пустотных плит либо из-за способа производства плит, либо из-за того, что применения плит. Для особых ситуаций производители пустотных плит разработали критерии проектирования и провели закупку Получить цену】

Пустотные плиты с инновационными типами пустот | Сделано руками человека… Пустотная плита — это тип плиты, состоящей из пустот с использованием переработанного пластика, помещенного в нее, чтобы уменьшить собственный вес плиты в этих двух проволочных решетках, лежащих на шаре. Каждую из этих решеток можно разместить между бетонными плитами, с многочисленными шарами, тесно расположенными в форме клетки. 【Получить цену】

Решено: собственный вес пустотелых плит — Autodesk Community Re: Пустотные плиты собственный вес или исключить эту панель из себя -весить список нагрузок и заменить его равномерной нагрузкой 6,6 на панель.Если вы нашли ответ на свое сообщение, нажмите кнопку «Принять как решение» Получить цену】

Таблицы глубины пустотелого сердечника и балки и блока | Максимальный световой пролет Milbank * в метрах, приведенный ниже, учитывает указанные ниже временные нагрузки + собственный вес + 1,8 кН / м 2 (стяжка 75 мм) отделки + припуск на перегородку 1,00 кН / м 2 Центры балок (мм) Расстояние между блоками ‘【Получить цену】

Конструктивное проектирование ребристых плит — Structville Рис. 2: Разрез ребристой плиты. Анализ нагрузки для расстояния между ребрами 550 мм; Постоянные воздействия Вес посыпки: 0.050 × 25 × 0,55 = 0,6875 кН / м Вес ребер: 0,15 × 0,2 × 25 = 0,75 кН / м Вес отделки: 1,2 × 0,55 = 0,66 кН / м Припуск на перегородку: 1,5 × 0,55 = 0,825 кН / м Собственный вес глиняный полый горшок = 0,65 кН / м 【Узнать цену】

Пустотелый бетон | Бетонные пустотные плиты перекрытия Легкие конструкции; Доступны пустоты и проходы в полу, также можно использовать подрезные балки; Бетонные пустотелые плиты перекрытия имеют от четырех до шести продольных стержней, проходящих через них, основная цель которых заключается в уменьшении веса и материала внутри пола, при этом сохраняя максимальную прочность.【Получить цену】

Ребристые и вафельные плиты Ребристые и вафельные плиты обеспечивают более легкую и жесткую плиту, чем эквивалентная плоская плита, что уменьшает протяженность фундамента. Они обеспечивают очень хорошую конструкцию там, где вибрация плит является проблемой, например, в лабораториях и больницах. 【Получить цену】

Пустотный железобетон — Бетонные доски и плиты | Spancrete Сплошные внутренние пустоты повышают стабильность конструкции, снижают вес и, следовательно, снижают стоимость. В результате получается звукоизолированная, огнестойкая система, не требующая особого обслуживания, с длинными пролетами и небольшой глубиной.Наше быстрое всепогодное строительство сокращает сроки выполнения проекта и позволяет вам быстрее приступить к работе. 【Получить цену】

Пустотные полы и бетонные изделия — Таблицы нагрузки / пролетов для пустотных полов Bison. Во многом благодаря быстрому возведению на месте пустотные полы Bison являются одним из самых экономичных решений для полов в самых разных ситуациях, включая каменную кладку, стальные и бетонные конструкции для торговых, коммерческих и промышленных зданий. 【Получить цену】

(DOC) БЛОК № 3: ПРОЕКТИРОВАНИЕ ЖЕЛЕЗОБЕТОННОЙ ПЛИТЫ 3.1 … БЛОК № 3: ПРОЕКТИРОВАНИЕ ЖЕЛЕЗОБЕТОННОЙ ПЛИТЫ 3.1 ВВЕДЕНИЕ 【Узнать цену】

Анкеры по бетону — Hilti USA Компания Hilti предлагает анкеры для бетона, эпоксидные смолы, клеи и механические анкеры, которые обеспечивают максимальную производительность и производительность для бетонных и каменных работ . 【Получить цену】

23- (Плиты) Пустотные блоки (Hordi) Плиты и вафельные плиты (2016 … Научите быстрее строить крышу дома с помощью houdi, пустотных плит, потолочных балок и бетонных блоков — Продолжительность: 4: 01. GiantLin Brick Machinery Factory 177 196 просмотров 4:01 【Получить цену】

Дизайн полого горшка.pdf — Конструкция полого горшка В этом посте подробно … Коэффициент статической нагрузки, γ g = 1,4 Коэффициент динамической нагрузки, γ q = 1,6 75 мм стяжки (удельный вес = 24 кН / м 3) Размеры системы полого горшка Для этого примера следующие значения имеют был использован. h = 70 мм ha = 300 мм a = 500 мм a1 = 120 мм Размер используемого пустотелого горшка составляет 380 мм (ширина) x 230 мм (глубина) x 300 мм (длина). 【Получить цену】

Пустотные плиты — Помощь инженера SCIA Пустотная плита представляет собой сложный геометрический объект, который требует много времени для проверки конструкции. Упрощенное поперечное сечение — это геометрически эквивалентное поперечное сечение нормальному поперечному сечению. Выполнение проектных проверок упрощенной модели значительно экономит время без ущерба для качества продукции. 【Получить цену】

Двусторонние плиты с полыми болтами — YouTube Что такое детали армирования конструкции двухсторонней плиты | Строительство зеленого дома — Продолжительность: … 23- (Плиты) Пустотные блоки (Хорди) Плиты и вафельные плиты (2016), стр. 018 — Продолжительность: 6:29 【Получить цену】

Пустотные бетонные плиты, подверженные воздействию огня | Запрос в формате PDF Во-вторых, напряженно-деформированное состояние предварительно напряженного бетонного многопустотного перекрытия определяется с помощью недавно разработанной одномерной геометрической и нелинейной модели материала, которая включает в себя скольжение… 【Узнать цену】

Какие бывают пустотные плиты? — ReadCivil Эти сердечники не только снижают собственный вес плиты и повышают конструктивную эффективность, но и действуют как служебные каналы. Подходит для случаев, когда требуется быстрое строительство. Нет ограничений на пролет блоков пустотных плит, их стандартная ширина составляет 120 мм, а глубина колеблется от 110 мм до 400 мм. 【Узнать цену】

Поставщик строительных материалов | Решения для мощения кирпича и блоков … Поставщик строительных материалов | Кирпичи и решения для мощения блоков… 【Получить цену】

КОНСТРУКЦИЯ КОНСТРУКЦИИ С 2 РЕЗКАМИ (ПРИСОЕДИНЕНИЕ), ПОЛЫМ КОРПУСОМ И ВАФЕЛЬНОЙ ПЛИТОЙ … РЕЗЕРВЫМ (ПРИСОЕДИНЕНИЕ), ПОЛЫМ КАДКОМ И ВАФЕЛЬНОЙ ПЛИТОЙ ДИЗАЙН К BS 8110 @ Mr.Asish Seeboo 7 1.1.2 РАЗМЕЩЕНИЕ ПОЛЫХ КОРПУСНЫЕ БЛОКИ НА ПЛОЩАДКЕ 1.1.3 МЕТОДОЛОГИЯ ПРОЕКТИРОВАНИЯ Все шаги, упомянутые выше, выполняются с учетом собственного веса пустотелых блоков электролизера в постоянных нагрузках. 1.1.4 ОГРАНИЧЕНИЯ 【Получить цену】

Как сделать легкий бетон | Легкий бетон Hunker может быть не таким конструктивным, как традиционный бетон, но он может быть полезен в некоторых проектах, где вес важнее прочности.Чтобы сделать этот бетон, смешайте 8 частей цемента, песка и легкого заполнителя с 5 частями воды.
