Громоотвод для дачного дома своими руками

В последнее время мы все чаще сталкиваемся с ситуациями, когда в дома попадает молния  и из-за отсутствия соответствующей защиты происходит возгорание. Чтобы такого не допустить и себя обезопасить, можно сделать громоотвод своими руками.

При этом такое устройство будет достаточно функционально и продуктивно, если, конечно же, правильно его смонтировать. Стоит сказать, что хотя громоотвод имеет достаточно простую конструкцию и при наличии свободного времени и необходимых материалов каждый может его изготовить, тем не менее понадобиться учесть множество факторов для определения правильных параметров монтажа, так как важно не просто иметь защиту для своего дома и электрических приборов, но и быть уверенным в правильном ее функционировании.

Как работает громоотвод дачного дома

Громоотвод – это специальная установка, которая притягивает к себе электрический заряд молнии и перенаправляет его от дома по проводнику в землю. Таким образом, молния не причинит никаких разрушений и не принесет вреда. Громоотвод состоит из двух блоков:

• наружного;
• внутреннего.

Наружный блок представляет собой токоприемник (молниеприемник), соединенный с токопроводом (токоотводом), которые вместе выполняют роль приема и распределения заряда молнии, а также заземлитель, рассеивающий этот заряд в земле.

Внутренний блок защитит ваш дом от скачков напряжения, а, следовательно, предотвратит выход из строя электроники. Наверное, каждый слышал, что если электрический заряд молнии имеет большую силу, то все электрические приборы в доме сгорают.

Так что появляется еще одна причина сделать громоотвод.

Правила устройства громоотвода

Для правильного выбора схемы устройства дачного громоотвода предварительно необходимо изучить конструкцию здания и в соответствии с «Инструкцией по устройству молниезащиты зданий и сооружений» (Инструкция РД 34.

21.122-87) определить необходимый уровень защиты. Невысокие и небольшие по площади частные дома обычно относятся к III категории молниезащиты.

Эффективной грозозащитой является та, что надежно оберегает здание и все что находится внутри него от прямого попадания в него молнии и от вторичных ее разрядов в электрических сетях. Дачный громоотвод обычно представляет собой молниеприемник, который соединен с заземлением с помощью системы токоотводов.

Молниеприемник

Устройство, которое непосредственно принимает удар молнии на себя, называют молниеприемником. Это наиболее заметный и значимый элемент схемы промышленного или дачного громоотвода. Существуют стержневые, тросовые, сетчатые приемники.

Самым популярным и известным благодаря Бенджамину Франклину является стержневой молниеприемник, который представляет собой металлический штырь из нержавейки, алюминия или меди. Он устанавливается обычно на 2 м выше самой высокой точки защищаемого здания. Этот вид молниеприемников наиболее простой в исполнении и достаточно дешевый.

Тросовый молниеприемник представляет собой две мачты, установленные по периметру защищаемого объекта, и натянутых стальных тросов между ними. Молниеприемная сеть — это сетка, из металлических прутьев уложенная на крыше здания с определенным шагом.

Для небольших частных домов отличным приемником молний может стать металлическая крыша. Если кровля дома сделана из другого материала, то для устройства защиты лучше выбрать молниеприемную сетку, а для деревянных дачных домиков чаще применяют активную защиту.

Токоотводы

К заземляющему устройству ток поступает по токоотводам. В соответствии с вышеуказанной Инструкцией РД 34.21.122-87 токоотводами в жилом доме могут быть различные конструкции здания из стали, алюминия или меди (рамы, пожарные лестницы, арматура железобетонных плит). Специальные токоотводы обычно укладываются снаружи по периметру здания с шагом 25 м.

Эффективность токоотводов зависит от непрерывности электрической сети. Обычно с молниеприемником и заземляющими устройствами они соединены сваркой.

Заземление

Заряд молнии в почве рассевается с помощью заземляющих устройств. Ими в соответствии с Инструкцией РД 34.21.122-87 чаще всего являются железобетонные фундаменты или вертикальные электроды, глубоко уходящие в грунт. Последний вид заземления обязательно защищается от коррозии (поэтому выполнен как правило из омедненной или оцинкованной стали), а электроды надежно соединяются с горизонтальной шиной и друг с другом посредством специальных соединителей.



Изготовление громоотвода на даче своими руками

Итак, если вы пришли к выводу, что хотите сделать громоотвод для дачного дома своими руками, то вам необходимо знать, как изготавливается это устройство. Для начала необходимо изготовить стержневый токоприемник, к которому затем будет крепиться токопровод, который можно сделать из обычной железной проволоки. Только выбирайте проволоку как можно большего сечения, например 6-8 мм. Также токопровод соединяет токоприемник с контуром заземления.

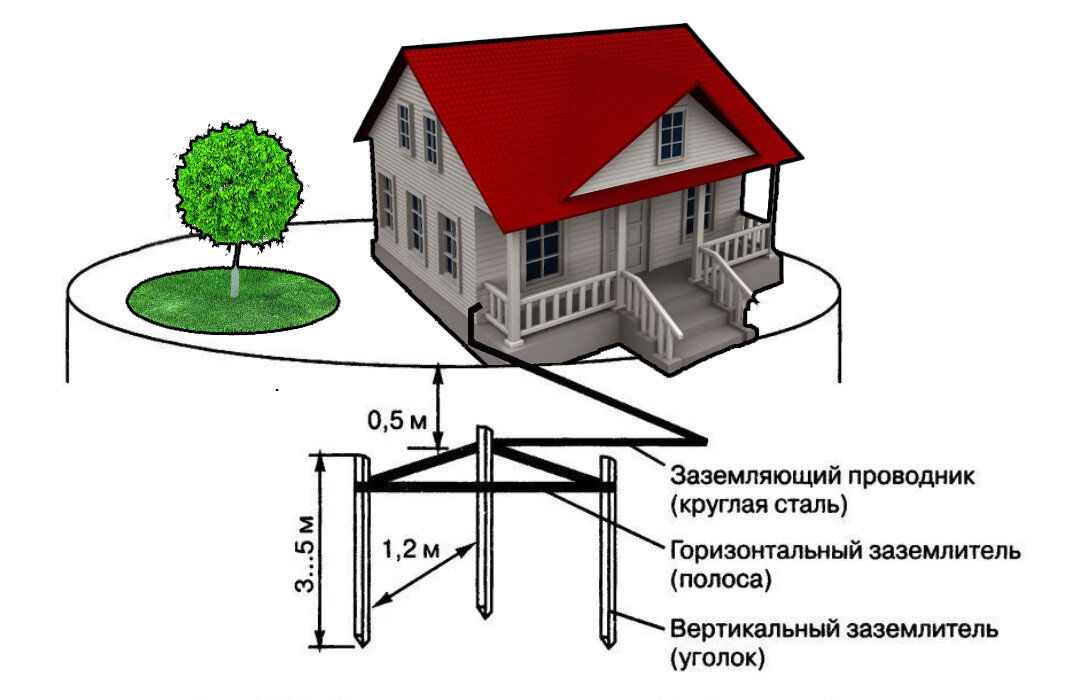

Контур заземления можно изготовить из полосы железа размером примерно 4х50 мм. Электрод следует выполнить из стального прута, выбрав для этого диаметр не менее 18 мм. Учитывайте, что все соединения следует проводить лишь при помощи сварочного аппарата. Если же у вас нет такой возможности то можно использовать стальные хомуты на болтах, но такие соединения будут менее эффективны.

Расстояние от контура заземления до вашего дома выберите около 1 метра. Кстати, заземлитель постарайтесь установить подальше от тех мест, где могут находиться люди. Например, на дорожках или на площадках перед домом такие устройства устанавливать не стоит. Высота молниеприемника определяется индивидуально для каждого здания, исходя из конуса защиты. Для примера, все конструкции, которые как бы находятся под молниеприемником, будут защищены, если же есть сооружения выше него, то защита на них распространяться не будет.

Следовательно, молниеприемник должен хотя бы на полметра возвышаться над вашим домом.

Так что как видите громоотвод своими руками построить в принципе возможно, хотя необходимо четко просчитать множество параметров. Если же заказать услугу в специализированной компании – это существенно сэкономит время, убыстрит процесс монтажа и упростит задачу. Ведь главное – безопасность и уверенность в том, что она обеспечена правильным образом.

Как делать нельзя

Остановимся немного на том, как не нужно делать дачный громоотвод точно. Посмотрите видео и потом мы обратим внимание на типичные ошибки при монтаже.

1) Молниеприемник на крыше выполнен с одного края, что совершенно точно не обеспечит тредуемой зоны защиты, так как молния, бьющая с противоположной стороны, гарантированно прорвется к объекту (дому). Почему одиночный молниеприемник — это всегда менее предпочтительная конструкция, и как правильно планировать молниеприемное оборудование подробнее читайте в материале «Молниеприемники».

2) Материал крепежа кустарного производства при прохождении тока молнии с большой долей вероятности может не выдержатиь огромных температур и просто расплавится. Поэтому всегда необходимо знать параметры используемых материалов и выполнить необходимые расчеты. Но проще купить готовые комплектующие у производителей молниезащиты, тем более, что цены на элементы крепления, особенно отчественные, приемлемые. Плюс вы получите необходимую консультацию специалистов по грамотному монтажу.

 Посмотреть цены на крепеж для громоотвода

3) Есть такое правило: вы либо делаете изолированную молниезащиту и выдерживаете необходимое расстояние пробоя, либо соединяете все металлические элементы вместе и выводите на заземление. Здесь автор использует изоляторы и соответственно первый способ, а значит воздушный промежуток между приемником/токоотводом должен быть не меньше минимального расстояния R, которое конкретно в данном варианте должно равняться 300-400 мм, чего не заметно.

Без заземления еще и кровли здесь гарантированно будет возникать опасная разность потенциалов.

4) Вариант заземлителя в виде единственного воткнутого в землю штыря не может считаться надежным ни при каком сопротивлении грунта, тем более что токоотвод, по которому приходит разряд от молниеприемника, тоже единственный. Даже во времена еще СССР при полном отсутствии знаний и расчетных параметров сопротивления грунта всегда делали очаговое заземление в форме треугольника или П-образного контура.

Основные типовые схемы дачных громоотводов

Еще раз, уже подробнее, расскажем о трех известных типах устройств защиты, устанавливаемых на кровле зданий сооружений.

Вид выбранного для дачного громоотвода молниеприемника определяет тип и схему его защиты. К типовым схемам относят организацию:

• молниезащитной сетки;
• стержневые громоотводы;
• тросовые молниеприемники.

Для плоских и двускатных крыш коттеджей независимо от материала кровли специалисты рекомендуют использовать молниприемную сетку. Для ее организации применяют стальные, медные или алюминиевые прутья диаметром до 8 мм. Сетка устанавливается непосредственно на крыше или под утеплителем, если основание кровли не горючее (Инструкция РД 34.21.122-87).

В зависимости от уровня защиты токоотводы монтируются непосредственно к сетке по всему периметру с шагом от 10 до 25 см.

Стержневая схема молниезащиты представляет собой металлический штырь, прикрепленный к дымоходу или другим конструкциям кровли как минимум на 2 м выше самой высокой ее точки.

Установка стержня выполнена правильно, если в основание конуса с вершиной в крайней точке молниеприемника полностью попадает защищаемый объект. Увеличение высоты стержня расширяет защищаемую зону. Такой вид громоотвода подходит и для частных и для промышленных объектов со сложными крышами.

Для двухскатных крыш невысоких зданий можно применять и тросовую схему дачного громоотвода. Для этого между опорами, установленными на коньках, натягивается стальной трос. К его концам обычно примыкают по одному токоотводу, передающему ток к заземлению в грунте, внешне похожему на «куриную лапку». Если схема дачного громоотвода исполнена грамотно, разряды молнии уходят в почву за пределами защищаемого дома. При обустройстве молниезащиты данного типа важно учитывать провисание троса.

На выбор схемы организации дачного громоотвода влияет множество факторов, параметров и условий. Поэтому это достаточно сложное и ответственное мероприятие требующее определенных профессиональных знаний и опыта. Наша компания поможет выполнить проектирование, а также установку наиболее эффективной молниезащиты для вашего дома. Кроме того, мы предоставляем услуги по обустройству громоотвода под ключ. В разделе «Наши объекты» представлены фото громоотводов и описание наших реализованных проектов.

Как и где купить громоотвод

Громоотвод, защищающий от прямого попадания молнии, будет работать как часы, если грамотно и правильно выбрать необходимые материалы для создания эффективной и надежного молниезащиты здания. На цену дачного громоотвода влияют следующие параметры:

• уровень защиты;
• схема молниеотвода;
• технические сложности реализации проекта;
• вид применяемых материалов и объем работ.

Сегодня многочисленные интернет — магазины предлагают большой выбор стержней и тросов из стали, меди и нержавейки, а также держателей и зажимов и дают прекрасное описание своих товаров. Однако самостоятельно трудно изготовить громоотвод безупречного качества. Кроме того, никто не даст гарантию на работу системы, собранной из материалов с разными эксплуатационными характеристиками.

Наша компания предлагает со склада в Москве купить комплектующие для громоотводов известных и прекрасно зарекомендовавших себя производителей из Германии, России, Франции, Турции и других стран: OBO Bettermann, J. Propster, BS-Technic, DEHN+SOHNE, Voltstream, Элмашпром, Duval Messien, Citel, Forend и другие.

Наши услуги

Специалисты нашей компании помогут выбрать наиболее надежный и эффективный дачный громоотвод по приемлемой цене с учетом всех особенностей вашего дома. Наши консультанты подробно ответят на любые интересующие вопросы и составят смету.

У нас можно заказать выполнение необходимых замеров переходных сопротивлений, сопротивления заземляющих устройств, проверку наличия цепи заземления и заземляемых элементов. Опытные профессионалы компании могут также выполнить проектирование и установку громоотвода «под ключ». Мы предоставляем услуги по сервисному обслуживанию различных систем защиты от молний перед началом сезона гроз и по договоренности с клиентом производим их ремонт.

Интересные материалы по этой теме:

Молниезащита металлической кровли

Можно ли использовать кровлю из металлочерепицы как молниеприемник? Ответ на этот вопрос и другие в данной статье.

Молниезащита на мягкой кровле

Об особенностях монтажа на мягком кровельном покрытии. Примеры работ.

Молниезащита дома с плоской крышей

Описание конструкций элементов внешней молниезащиты для плоской кровли.

Молниезащита дома со скатной крышей

Устройство и примеры конкретных монтажных узлов для коньковой скатной кровли.

Как правильно сделать громоотвод в частном доме своими руками

1. Как устроен громоотвод?
2. Схема громоотвода.
3. Правильное создание громоотвода.
4. Изготовление громоотводов.
5. Как сделать громоотвод в частном доме.

Большинство коммуникаций, которые были подведены к частным домам, уже давно отработали срок своей эксплуатации. Из-за этого существенно повышается риск их выхода из строя. Именно поэтому проблема защиты от грома и молнии становится все более актуальной. Сделать громоотвод своими руками не так просто, для этого необходимо рассчитать параметры участка и взять инструменты: отвертку, молоток, лопату.

Создание такой конструкции – это защита своей семьи от потенциальной угрозы. Правильно установленный громоотвод обезопасит дом от молнии. Рассмотрим поэтапное создание конструкции.

Как устроен громоотвод?

Принцип работы громоотвода достаточно прост – молния перенаправляется в землю, что позволяет жителям дома избежать угрозы несчастного случая. При создании конструкции важно учитывать существующие меры безопасности: не лезть руками в электроприборы, обесточить распределительный щит, не работать при осадках на улице. Не знаете, как устроен громоотвод? Конструкция состоит из 3 элементов:

1. Молниеприемник, который выполняет перехват заряда молнии.
2. Токоотвод, перенаправляющий энергию.
3. Заземлитель. Благодаря ему между устройством и землей стабильная связь.

Устройства устанавливаются как неподалеку от жилого дома, так и непосредственно на его крыше.

Частями громоотвода могут быть отдельные элементы крыши. При создании конструкции необходимо, чтобы все элементы были изготовлены из единого металла. В противном случае велика вероятность несовместимости, что приведет к неэффективности устройства.

Правильно сделать громоотвод в частном доме не так просто, как многие думают. Отчасти это затруднено законодательными документами, ведь перед началом монтажных работ необходимо удостовериться, например, что поблизости не проходят коммуникации.

Правильно установленный прибор выдержит даже самый серьезный удар. Молниеприемник – это чаще всего устройство в виде стержня, которое располагается сверху дома. В его роли могут выступать и некоторые части здания: трубы, ограждения. Крыша, на которую устанавливается молниеприемник, должна быть целостной. Это позволит увеличить степень надежности конструкции. При этом поверхность не должна обладать изоляционным слоем (кроме антикоррозийной краски). Может закрепляться устройство и на дереве, которое растет рядом с домом.

Далее переходим к созданию токоотвода. При его изготовлении стоит использовать следующие сечения: 16 мм2 для меди, 25 мм2 для алюминия, 50 мм2 для стали. Он должен располагаться между молниеприемником и землей. Для токоотвода нежелательны повороты и изгибы, ведь от этого он серьезно повреждается. Стоит отметить, что он может располагаться как снаружи стены, так и внутри нее.

Заземлитель изготавливают из стали или меди. Потребуется выкопать траншею, глубина которой составляет до 0.5 метра. В грунт вбиваются прутья, которые смыкаются между собой при помощи сварки. Затем полученный элемент соединяют с токоотводом.

Схема громоотвода

Схема работы громоотвода предельна проста. В случае возникновения заряда в атмосфере он попадает на молниеприемник и перенаправляется непосредственно в заземление. При грозе в первую очередь под угрозой находятся электрические приборы. Особенно проблема с ними обострилась сейчас, когда во многих частных домах старая проводка, а современная техника предназначена уже для совершенно иных условий. Громоотвод мгновенно реагирует на угрозу и на 100% исключает вероятность попадания молнии в жилое здание.

Схема установки конструкции должна включать в себе все элементы: от проводников и креплений до окончательной последовательности действий. Важно указать маршрут, по которому проходит токоотвод. Также следует отметить место заземления.

Наиболее экономичным вариантом для владельца частного дома будет установка простого стержня, который располагается вертикально. Высота монтажа напрямую связана с риском попадания молнии. Чем выше место монтажа – тем меньше вероятность наступления негативных последствий.

Отдельная тема – это молниезащита в деревянном доме. Потребуется целый комплекс процедур, чтобы обеспечить максимальную безопасность: установка, настройка, проверка. Для деревянного дома молния представляет особую угрозу. Натуральные материалы вспыхивают мгновенно. Несмотря на то, что таких домов осталось немного, они находятся в зоне повышенного риска.

Читайте также: «Защита своего дома от прямого попадания молнии. Грозозащита: молниеприёмник, молниеотвод, заземляющее устройство».

Громоотвод комплексного типа тесно взаимодействует с наружными и внутренними отведениями, которые сходятся в заземлении. Материал для конструкции следует выбирать исходя из угла наклона, размера и типа покрытия крыши. Что касается внутренних коммуникаций, то для них особенно важна шина. Она противодействует импульсу, который возникает при грозе.

Правильное создание громоотвода

Особое внимание при создании следует уделить материалам. Лучше купить про запас чуть большее количество материалов, чем предполагается использовать. Это позволит правильно сделать громоотвод, как это написано в инструкции.

Чтобы правильно рассчитать все параметры, используйте специальную формулу: h = (rx+1,63hx)/1,5. Здесь h – это высота громоотвода, rx – радиус потенциальной зоны, которую защищает конструкция. Такая схема расчетов идеально подходит для частных домов, на которых установлена громозащита не выше 150 м. Этого с лихвой хватит на стандартное здание. В наиболее распространенных стержневых моделях угол наклона достигает 50 градусов.

Что касается характеристик различных металлов, то наиболее оптимальным выбором станет медь. Однако большинство пользователей выбирают стальные профили, в первую очередь из-за их стоимости. Конструкция должна располагаться максимально высоко, сам конус защиты перекрывает весь домик. Это позволит обеспечить необходимую безопасность. Поэтому, если молниеотвод находится далеко от здания, то он должен располагаться максимально высоко.

Если вы оценили собственные силы и так и не приняли решения, как сделать громоотвод в частном доме, то лучше обратиться к профессионалам. Специалисты компании «Алеф-Эм» обладают большим опытом и в кратчайшие сроки решат даже самые сложные задачи.

Изготовление громоотводов

Проще всего сделать конструкцию средних размеров. Изготовить громоотвод, как это указано в инструкции, могут попробовать и непрофессионалы, внимательно изучив информацию по его созданию. Проще всего сделать молниеприемник, который размещается на крыше. Преимуществом будет отсутствие необходимости в дополнительной опоре.

Не следует крепить штырь прямо посередине крыши. Лучше использовать уже указанную формулу, которая поможет определиться с окончательным местоположением.

Заземлитель нужно разместить таким образом, чтобы в случае грозы рядом с ним не находилось скопление людей. Лучше выбрать место, которое будет в паре метров от дома. Разместив там клумбу или просто поставив ограждение, так удастся сделать участок внешне привлекательным и обеспечить себе максимальную безопасность.

Будет полезно ознакомиться: «Гроза: правила выживания».

Создать громоотвод на даче своими руками, схема которого соответствует всем требованиям безопасности, можно, но лучше проконсультироваться со специалистом, который подскажет свое видение данной проблематики. Схема громоотвода в частном доме, изготовленного своими руками, также должна быть согласована с органами самоуправления. Кроме того, после завершения установки лучше сходить в местные отделения МЧС, чтобы они засвидетельствовали проделанные работы.

Поскольку устройство выполнено из металла, то оно может быть восприимчиво к воздействию внешней среды. Молниеотвод для дома также подвержен коррозии – чтобы не допустить ее появления и распространения, периодически осматривайте прибор. Еще на этапе установки сразу обработайте болты и соединения специальными средствами.

Заземление и особенно его контур должны проверяться на предмет целостности раз в 2 года. Это позволит следить, насколько хорошее состояние у конструкции и не получила ли она повреждений. Системный самостоятельный контроль – вот залог стабильного и долговечного функционирования грозозащиты.

Изготовление громоотводов самостоятельными усилиями требует наличия должных знаний в сфере установки конструкции. В первую очередь – расчет параметров участка и площади жилого дома. Консультация  профессионалов или советы людей, уже сделавших монтаж, помогут разобраться со спецификой. Важно знать не только, как сделать громоотвод в доме, но и как его правильно установить.

Как сделать громоотвод в частном доме

Для начала необходимо разобраться непосредственно с земляными работами. Громоотвод для дачного дома своими руками выбирают один из двух видов. Это может быть линейный заземлитель или замкнутый. Если идет строительство нового дома, то защитное оборудование рекомендуется устанавливать еще на начальном этапе. Хорошая грозозащита и качественный результат будут обеспечены. Глубина заземления варьируется от 0.5 до 1 метра, в зависимости от специфики грунта. При этом лучше выбирать почву, которая бы обладала хорошей электропроводимостью. Если же это не получается сделать, то есть несколько способов ее улучшить. Например, для песчаной почвы подойдет солевой раствор.

Если громоотвод организован традиционным способом, то следует проконтролировать, чтобы конструкция была подключена ко всем токопроводящим частям крыши. Своеобразным проводником может служить и кровля, если ее толщина будет превышать 0.5 мм. Разряд самостоятельно пройдет по кратчайшему пути. Плохая проводимость почвы может быть одним из факторов, который снижает эффективность громоотвода в целом.

Дачный участок – особенно уязвимое место, поэтому такие дома находятся под особой угрозой. При подготовке грозозащиты важно учитывать размер дачи и используемые материалы (даже мельчайшие, например, проволоку).

Прежде чем решиться делать громоотвод в частном доме своими руками, подумайте, стоит ли рисковать. Чтобы максимально обезопасить себя, может лучше воспользоваться услугами профессионалов. Они знают, как делается громоотвод и дадут советы по его эксплуатации, чтобы конструкция служила как можно дольше.

Компания «Алеф-Эм» уже много лет работает в данном сегменте рынка и находит индивидуальный подход к каждому клиенту. Благодаря нашим услугам ваша душа будет спокойна, а недвижимость – защищена.

Советуем также ознакомиться: «Профессиональная установка грозозащиты».

Работы выполняются в четко оговоренные сроки. Цену на услуги Вам назовут сразу после осмотра объекта. Благодаря большому опыту работы установка громоотводов выполняется одинаково качественно для всех зданий. У специалистов компании «Алеф-Эм» есть все необходимое оборудование для выполнения даже наиболее сложных заданий. Они знают, как делают громоотводы и выполнят работы с учетом всех современных требований качества и надежности.

Установка такой конструкции – это реальный шанс обезопасить себя и свою семью от непредвиденных последствий. Не стоит рисковать, ведь каждый год природа преподносит все новые погодные сюрпризы. Устанавливайте громоотводы, которые станут надежной защитой на долгие годы.

Заказать бесплатную консультацию по подбору молниеотвода

Схема громоотвода в частном доме для установки на крышу своими руками

Громоотвод в частном доме – это вещь необходимая, но далеко не все знают, как оно работает и для чего вообще нужно. Само название громоотвод в корне неверное, так как гром – это звук.

А зачем его отводить? Это невозможно, да и лишено всякого смысла, а вот молния и молниеотвод – другое дело. Природное явление может представлять реальную угрозу для жилых домов, но так как все привыкли говорить именно о громоотводе, будем пользоваться и этим «термином» тоже.

Система молниеотвода, смонтированная на коньке крыши Вернуться к оглавлению

Содержание материала

Молниезащита дома – как она устроена и работает

Молниеотвод – это металлический шпиль, устанавливаемый на самую высокую точку здания в вертикальном положении или рядом с ним на отдельно стоящей мачте, которая будет выше крыши дома.

Его задача – защищать здание от удара молнии. Штырь по системе металлических проводников, проходящий по кровле и фасаду строения подсоединен к металлическому контуру, который закопан в землю.

Тросовая молниезащита частного дома подключена к контуру заземления

Многие не знакомы с тем, как работает громоотвод. Мыслится это так – при ударе молнии в здание, она будет притянута к шпилю. Заряд стечет по проводнику в землю, где благополучно рассеется.

Если молния попадет в громоотвод, именно так и произойдет, но действует это устройство совершенно иначе – его задача не отводить удары, а не давать им случаться вообще. Как это работает? Приготовьтесь погрузиться в мир теоретической и экспериментальной физики – вперед!

Принцип работы громоотвода для частного дома

Объяснение очень простое:

• Во время дождя начинают образовываться грозовые облака, в которых разделяются разряды. То есть, мельчайшие капли воды, из которых они состоят, получают положительные и отрицательные заряды, причем последние скапливаются в основном в нижней части кучевого облака.

Так выглядит кучевое облако

• Под заряженным облаком на земле, зданиях и других объектах начинают индуцироваться и скапливаться положительные заряды.

Расположение зарядов и причины образования разрядов молнии

• По мере накопления зарядов, между облаком и земной поверхностью увеличивается напряженность электрического поля. Максимальная разница потенциалов достигает нескольких миллионов Вольт. Эта разница и служит причиной образования молнии – атмосфера выступает проводником, через который напряжение разряжается, ослабляясь.
• При образовании молнии первым возникает ступенчатый лидер.

Схема появления молнии – все начинается со ступенчатого лидера

• Лидер — это слабосветящийся разряд, движущийся по направлению к земле от облака. Его скорость в атмосфере достигает 50 000 км/сек. Проводник – это воздух, неоднородный по своей структуре. Молния выбирает путь наименьшего сопротивления до точки, к которой устремилась. Под неоднородностью понимается наличие мест с большим количеством заряженных частиц, с повышенной электропроводностью.
• По мере приближения к поверхности земли лидер «выбирает» те места для удара, где накоплено больше всего положительных индуцированных зарядов.
• В момент соприкосновения все отрицательные заряды, которые находятся в ионизированном канале начинают стекать в землю – первыми проходят заряды из самого канала, а потом заряды из облака, то есть разряд идёт снизу-вверх.

Молния бьет в дерево, так как на нем скопилось больше положительных зарядов

Все знают, что молния выбирает для удара самые высокие объекты, например, дома, деревья, вышки или мачты. Однако это не закон – здесь прослеживается влияние других факторов. Многое зависит от электропроводности материала. Простой пример – в деревьях течет сок. Будучи водой с примесями, он хорошо проводит электричество. Индуцированные в земле заряды перетекают к его вершине, притягиваясь к отрицательным зарядам облака. Получается, что расстояние до облака сокращается, и ступенчатому лидеру проще ударить в это место.

Так произойдет, если дерево стоит одно в округе, но когда объектов много, все может сложиться иначе.

Совет! Напоминаем, что прятаться во время грозы под высокими деревьями на открытой местности опасно. Велика вероятность попадания в него молнии.

Заряд молнии через дерево проходит в землю и рассеивается

Описанное перетекание зарядов происходит и по зданиям и другим конструкциям. Когда объектов много, их высота перестает иметь значение. Молния предпочтет объект с большей электропроводностью, даже если он будет ниже. Это полностью объясняет поведение этого природного явления.

Иногда случается так, что молния не трогает высокого здания, а бьет в какую-нибудь будку, находящуюся поблизости. Причина кроется в том, что здесь зарядов накоплено больше. Произойти это может из-за водоносного слоя, находящегося в этой точке, а вода, как хороший проводник, будет накапливать много индуцированных зарядов.

Поведение молнии можно предугадать

Очень часто можно видеть пораженные молнией деревья в руслах рек, а, как известно, реки текут по самым низинным местам рельефа. Все это происходит по той же причине. Поэтому от рек и водоемов во время грозы тоже лучше держаться подальше.

Как работает молниеотвод

Теперь давайте разбираться с тем, как молниеотводу удается уберегать дома от попадания молнии.

1. Итак, в земле возникает множество индуцированных зарядов, которые перетекают вверх по предметам. Особенно сильно это будет проявляться на заостренных объектах, как шпиль громоотвода.
2. Казалось бы, заряды накопятся на мачте и молния в нее ударит, но так не происходит, из-за того что на верхушке устройства возникает постоянно горящий коронарный разряд, через который положительные заряды из земли начинают стекать в направлении облака. Благодаря этому заряды не успевают накапливаться в достаточном количестве, а так как поблизости наверняка найдутся более заряженные объекты, молния предпочтет для удара их.
3. В результате вероятность попадания молнии в громоотвод падает почти до нуля – такое случается, но крайне редко. Даже в Эйфелеву башню бывает да и попадет разряд.

Молния попала в Эйфелеву башню

Как видите, все предельно просто и понятно. Не нужно быть физиком, чтобы понимать причину природных явлений. В общем, на вопрос, нужен ли громоотвод в частном доме, мы ответили. Теперь давайте разбираться с тем, как его смонтировать.

Вернуться к оглавлению

Как установить громоотвод в частном доме своими руками

Разновидностей молниеотводов придумано огромное количество – есть много самодельных разработок, которые просты и не очень по строению и обходятся владельцам практически бесплатно, есть и готовые решения, приобретаемые в магазине. Конечно, последние обеспечивают лучшую защиту, так как расчет конструкции производится профессионалами. При этом решение от производителя проще смонтировать – система является модульной, она надежно закреплена и выглядит очень аккуратно.

Громоотвод из алюминиевого стержня диаметром 8 мм

Наш портал рекомендует использовать только проверенную защиту от молнии по указанным выше причинам.

Лучшие производители

Производителей систем грозозащиты на рынке представлено много. Так как с таким вопросом люди сталкиваются крайне редко, то и названия компаний им говорят мало о чем. Представляем вниманию читателя список фирм, продукция которых ценится в России и остальном мире.

В чем может быть разница по качеству подобных статических систем, спросите вы? Прежде всего, речь идет о толщине металла, надежности креплений, о толщине слоя цинкового покрытия, если проводники используются стальные. Особенно важно последнее, так как при истончении покрытия металл быстро ржавеет. Купить можно продукцию и других производителей, но читайте предварительно отзывы в интернете.

Комплект заводской молниезащиты

Модели громоотводов существуют самые разные, но общее назначение деталей у них похожее. Проектирование системы осуществляют до покупки. Собирается она из следующих деталей.

Детали, фото:	Описание:
Токоотвод	Железный стержень, который и формирует основную часть системы громоотвода. Его диаметр составляет 8 мм, крепится он к разным поверхностям через специальные кронштейны. Процесс установки разберем дальше.
Коньковый держатель	Токоотвод необходимо пропустить через всю крышу по самой высокой ее части, коей является конек. Для монтажа используются скругленные и треугольные коньковые держатель, которые подбираются под форму конька.
Молниеприемный стержень	Это тот самый штырь, на конце которого горит коронный разряд. Монтируется он в самую высокую точку крыши. Габариты у этой детали бывают разные. Иногда их делают в виде больших мачт.
Основание молниеприемника	В некоторых системах молниеприемник монтируется на бетонное основание. В других моделях он крепится при помощи металлических кронштейнов прямиком к стенам дымоходов и вентиляционных шахт.
Зажим прута на штыре	Этот соединитель используется для подключения штыря к токоотводу.
Зажим «прут-прут»	Эта деталь похожа чем-то на предыдущую, но используется она для соединения двух концов прутов.
Держатель на водосток	Для фиксации токоотвода на водостоках применяются вот такие держатели.
Контрольно-измерительный колодец грунтовой	Эта полимерная коробка вкапывается в землю. В нее заходит токоотвод и соединяется со штырем заземления. При необходимости ревизии, в колодец остается удобный доступ.
Штырь заземления токоотвода и фурнитура для него	Заземление требуется хорошо заглубить (как сделать заземление можете узнать из статьи на нашем сайте). Для этого используется составной штырь, который может быть забивным или винтовым. При сборке детали используется заостренный наконечник, облегчающий вход в грунт, стержни с резьбой на концах, соединительная резьбовая муфта и боек, через который можно наносить удары кувалдой без риска повредить резьбу, или вставлять его в перфоратор.
Смазка электроповодащая	Используется для защиты соединений и улучшения их токопроводящих свойств.

Так же в список можно добавить кровельные и стеновые кронштейны, через которые токоотвод монтируется на соответствующие поверхности.

Молниезащита частного дома своими руками — чем устанавливать громоотвод

Подобные системы хороши тем, что для установки не требуется специализированного инструмента – применяется то, что есть в доме у каждого хорошего хозяина, а именно:

• Перфоратор для бурения монтажных отверстий
• Гаечные ключи для заворачивания болтовых соединений.
• Большой молоток или кувалда для забивания штыря заземления в грунт.
• Кисточка для нанесения смазки на соединения.
• Лопата и лом для копки траншеи под токоотвод и контрольно-измерительный колодец.

Схема громоотвода в частном доме – порядок сборки

Теперь давайте рассмотрим пошаговый порядок действий при монтаже громоотвода. В качестве примера разберем комплект оборудования от компании «DEHN+SOHNE».

1. Двускатную кровлю без надстроек проще всего выполнить при помощи круглого токоотвода. Сделан он может быть из алюминия или оцинкованной стали.
2. Первым делом монтируются коньковые держатели. Эти детали состоят из двух скругленных скоб и винтового зажима. Они могут раздвигаться и регулироваться под размер конкретного конька.

Громоотвод для дачного дома своими руками — установка конькового держателя

3. На держателях вкручиваются кронштейны с защелками, в которые впоследствии будет вставляться токоотвод. Детали нужно расставлять по всему коньку с шагом 100 см. Это позволит пруту не провисать под собственным весом.
4. Затем устанавливаются кровельные держатели, имеющие штампованную часть для загиба. Крепятся они на саморезы прямо к обрешетке, находящейся под кровельным материалом. Перед установкой кровля частично разбирается. Проще всего провести такие манипуляции с черепицей, тот же профнастил придется откручивать целым листом. Шаг расстановки этих держателей также составляет 100 см. Их пускают по одному из краев здания.

Молниезащита частного дома с крышей из металлочерепицы

5. По намеченной линии монтируются и стеновые держатели. Они представляют отдельный кронштейн, который крепится при помощи пластикового дюбеля и винта. В такой работе уже понадобится перфоратор. Шаг между деталями не меняется.

Установка стенового кронштейна

6. В коньковые держатели монтируется токоотвод. Для этого достаточно откинуть все защелки, установить круглый проводник, и защелкнуть фиксаторы обратно. Края прута необходимо сделать длиннее крыши примерно на 15 см с каждой стороны. После установки они загибаются под углом 45 градусов вверх. Это позволит увеличить зону охвата защиты.

Токоотвод установлен в держатели, его концы загнуты вверх

7. Затем аналогичным способом монтируется стеновая и кровельная части токоотвода. Прут повторяет форму строения и нигде его не касается. При прохождении водостока ставится специальный держатель для этого места.

Крепление токоотвода к водостоку

8. Присоединение токоотвода к молниеприемнику осуществляется при помощи клеммы типа MV. Чтобы соединение было надежным винты затягиваются с усилием 25 Ньютон метров.
9. Путей можно сделать несколько. Растекание тока молнии по разветвленной сети приводит к снижению электромагнитного поля внутри защищаемого объема. Так работает экранирующий эффект.

Перпендикулярное соединение прутов через зажим

10. Особое внимание следует уделить узлу соединения токоотвода и контура заземления. Чтобы была возможность нормально измерять сопротивления проводников, это соединение делается разъемным – при помощи кольцевой клеммы с двумя болтами. В качестве контура заземления могут быть использованы металлические стержни арматуры фундамента – такое решение реализуемо на этапе строительства дома. Отдельные пруты арматуры при этом соединяются при помощи сварки. На выходе к ним присоединяется через специальные соединители металлические плоские полосы.

Соединение токоотвода с заземлением

11. Если на крыше имеются надстройки, например, каминная труба или антенна, то нужно побеспокоиться и об их защите. Для этого применяют стержневые молниеприемники, устанавливаемые вертикально. При помощи клемм и кронштейнов сооружается высокая конструкция, как показано на следующей картинке.

Стержневой молниеприемник соединен с металлической трубой, на которой закреплена антенна, что позволит эффективно снять разряд и с нее

Также можно молниеприемник закрепить на самой надстройке, если применить специальные кронштейны и изолированный токоотвод. Для соединения отдельных веток молниезащиты можно использовать токоотвод, так как к нему ранее был подсоединен металлический кронштейн.

Вернуться к оглавлению

Видео инструкция по монтажу молниезащиты промышленного и жилого здания

Вернуться к оглавлению

Заключение

На этом, собственно, монтаж завершается, если не считать процесса установки штыря заземления. Мы же с вами прощаемся. Надеемся, статья вам понравилась и была полезной.

устройство, варианты конструкции и установка своими руками

Люди, проживающие в частных домах, опасаются попадания в свое жилище молнии. Некоторые из них в целях обезопасить себя от этого задумываются о защите строения. Их озабоченность вполне понятна, поскольку есть регионы, где в году интенсивность молний может доходить до 80 часов. В такой местности необходимо устанавливать громоотводы. Устройство такого сооружения, естественно, требует определенных затрат. Однако в некоторых случаях их можно свести к минимуму, если все работы по созданию громоотвода выполнять своими руками.

Зона защиты

Следует понимать, что любые сооружения, призванные защищать от молнии, имеют ограниченный радиус действия. Они защищают пространство только вокруг себя. Поэтому при создании конструкции громоотвода работы необходимо выполнять так, чтобы в зону защиты попали все объекты, располагающиеся на участке. Только в этом случае им будет обеспечена защита от попадания молнии.

В настоящий момент по степени надежности различают сооружения, защищающие от молний. Выделяют два их типа:

Громоотводы первого типа обеспечивают защиту на 99%, что позволяет называть их самыми надежными конструкциями против молний. Сооружения второго типа обеспечивает защиту на 95%.

Устройство

Если вы серьезно опасаетесь попадания молнии в свой дом и, дабы обезопасить себя от этого, решили устроить молниеотвод, то в этом случае во время работ вам потребуется создать следующие элементы этого сооружения:

• молниеприемник;
• токоотвод;
• заземлитель.

Молниеприемник

Это приспособление, которое своим видом напоминает металлический стержень. После установки оно будет возвышаться над кровлей строения. Именно на него будут приходиться удары молний. Таким образом, обеспечивается надежная защита строения. Кроме этого, такое приспособление в состоянии выдержать серьезные нагрузки напряжения, возникающие при попадании молнии. При создании этого элемента можно использовать различные материалы.

Лучший выбор — полосовая или круглая сталь, у которой площадь сечения составляет не менее 60 кв. м. К этому элементу предъявляются определенные требования в плане длины. Этот параметр у него должен составлять не менее 20 см. Размещаться приспособление должно строго в вертикальном положении. Самое высокое здание на участке — идеальное место для его закрепления.

Токоотвод

Токоотвод имеет вид толстой проволоки, у которой диаметр равен 6 миллиметров. Для его создания лучший выбор — оцинкованная сталь. Касаемо места его расположения, лучше выбирать участки, в которые попадание молнии наиболее вероятно. Например, хорошим местом для его размещения может стать край фронтона. Также его можно расположить на коньке. Закрепление этого элемента громоотвода производится вплотную к частному дому, но с небольшим отступом 20 см.

Если на доме устроена кровля из материалов, которые легко воспламеняются, то в этом случае тем более необходим зазор. Для закрепления токоотвода необходимо использовать специальный крепеж: гвозди и скобы. Для большей надежности крепления этого элемента можно использовать хомуты.

Заземлитель

Он необходим, чтобы отвести удар тока от молнии в землю. Выбирая материал для создания этого элемента громоотвода, необходимо использовать такой, который хорошо проводит электрический заряд. Также необходимо, чтобы материал обладал минимальным сопротивлением. Если говорить о его расположении, то размещают этот элемент громоотвода недалеко от крыльца частного дома, не менее 5 м. Не рекомендуется устанавливать заземлитель в непосредственной близости от дорожек, а также в местах, где могут находиться люди. После его размещения, дабы убедиться, что он не нанесет вреда, можно создать вокруг него ограждение.

При устройстве забора от заземлителя необходимо сделать отступ 4 метра, а сам забор устраивать по радиусу. Если на улице стоит хорошая погода, то он не принесет никакого вреда. Но если пасмурно, а тем более началась гроза, то стоять в непосредственной близости от него может быть опасно для здоровья. Установка заземлителя производится в грунт. Решение относительно величины заглубления этого элемента принимает сам владелец дома. При этом во внимание должны приниматься следующие моменты:

• тип почвы;
• наличие грунтовых вод.

Например, если на участке преобладает сухая почва, а уровень грунтовых вод низкий, устраивают заземлитель, состоящий из двух стержней. Длина каждого из них не должна превышать 3 метров. Составляющие этого элемента необходимо закрепить на перемычке, у которой площадь сечения должна быть 100 кв. м.

Когда это сделано, выполняется закрепление заземлителя на токоотводе при помощи сварки. После этого он погружается в грунт на глубину 0,5 метра. В том случае, если на участке грунт торфяной и обладает высокой влажностью, а близко к поверхности расположены грунтовые воды, то возможность заземления на полметра отсутствует. Поэтому в таком случае необходимо использовать металлические уголки, которые будут выступать в качестве заземлителя. Их погружают на глубину 80 см.

Громоотвод своими руками

Если строится многоэтажный дом, то в этом случае работы по устройству громоотвода проводят специалисты. Эти конструкции имеют свой радиус зоны защиты, что дает возможность для их размещения на каждом здании. Перед тем как устанавливать эту конструкцию, выполняют проверку, способны ли уже установленные громоотводы обеспечить защиту от молний возведенного здания или же необходимо возведение нового.

В случае с индивидуальными домами вопрос с молниеотводом решает сам владелец. Есть целый ряд факторов размещения строений, которые позволяют свести к минимуму риск попадания молнии в дом:

• если в самом низком месте на участке располагается дом, вероятность попадания в него молнии во время грозы небольшая;
• если рядом с жилищем расположено здание большой высоты, то при ударе молнии более вероятно попадание молнии по нему. Таким образом, ваш дом будет в безопасности;
• если на соседнем доме установлен громоотвод, то его защитная зона действия может распространяться и на ваш дом. А в этом случае нет большой необходимости в устройстве молниеотвода.

Таким образом, нельзя говорить о том, что дом, на котором нет громоотвода, подвержен высокому риску попадания молнии.

Варианты создания громоотвода

Если вы провели осмотр своих и соседних домов и в результате обнаружили, что на близлежащих строениях такой защиты, как молниеотвод нет, то в этом случае самое разумное — выполнить работы по его созданию своими руками. Особую опасность представляют строения, крыши которых покрыты металлочерепицей или листами из стали. Хотя такая кровля и выглядит привлекательной, но отсутствие заземления повышает риск попадания молнии в такой дом.

В большинстве случаев монтаж этого кровельного покрытия производится на обрешетку, которая выполнена из дерева. Это обеспечивает накопление заряда. Разрядка такого устройства может произойти только после грозы. Человек, прикоснувшись к нему, может получить разряд тока в несколько тысяч вольт. Кроме этого, не стоит забывать, что после удара молнии может возникнуть искра, от которой деревянный дом может легко воспламениться.

Если вы хотите избежать таких неприятных ситуаций, то необходимо подумать о заземлении, которое должно располагаться через каждые 20 см. Если на вашем жилище кровля металлическая, то в этом случае можно отказаться от создания громоотвода. Отличным молниеприемником станет сам материал кровли.

Дерево в качестве громоотвода

Чтобы спасти от разрядов молний свое жилище, можно установить молниеотвод на его крыше. Однако возможны и другие варианты. Если рядом с вашим жилищем располагается высокое дерево, то громоотвод своими руками вы можете установить на нём, но при условии, что от строения оно располагается на удалении трех метров, а его высота в 2,5 раза больше, чем у вашего дома.

Если такой вариант громоотвода вам показался привлекательным и вы решили устроить его, то вам потребуется проволока 5 мм. Вначале следует подготовить ее, затем один конец нужно закопать в грунт, предварительно приварив его к заземлителю. Другой конец будет выступать в качестве молниеприемника. Его необходимо разместить на самой верхушке дерева.

В том случае если высокое дерево на вашем участке отсутствует, можно вместо него использовать мачту молниеприемника с двумя металлическими стержнями. Их установка выполняется на противоположных концах крыши. Водосток в этом случае будет выступать в качестве токоотвода. Большое значение имеет материал его изготовления. Он обязательно должен быть металлическим. Про устройство заземлителя в этом случае также не стоит забывать.

Заключение

Вне зависимости от того, какой способ вы выбрали для установки громоотвода, необходимо помнить что, качественно выполнив монтаж этой конструкции, вы обеспечите себе комфортное проживание в своем деревянном доме. Но необходимо периодически проверять состояние громоотвода, созданного своими руками. Особое внимание необходимо обращать на его соединения. Нарушения в них должны отсутствовать. Только в этом случае вы можете не бояться попадания молнии в дом.

Молниезащита частного дома своими руками

Сегодня мы поговорим про то, как защитить частный дом от удара молнии.

Что такое молния?

Многие владельцы частных домов стараются сделать свое жилище максимально комфортабельным и безопасным, но при этом забывают об возможности поражения дома молнией.

Молния – одно из самых неприятных явлений, которое может нанести колоссальный ущерб жилищу.

Как известно, она представляет собой электрический разряд большой мощности, поэтому даже при непрямом попадании в дом, она может повредить электрическую технику в помещениях.

Хорошо, если возле дома имеется высокое здание, оснащенное молниезащитой.

В таком случае можно не переживать о возможности попадания молнии в дом, поскольку зачастую такие дома имеют молниеотводы с большой зоной защиты, которая и будет покрывать территорию с рядом стоящими зданиями.

Особенностью молнии является выполнение разряда на самую высокую точку. Поэтому если дом стоит на отшибе, он является наивысшей точкой, если, конечно, рядом с ним не растет дерево, которое выше дома.

Но дерево тоже не гарантия защиты. Опасность поражения жилища молнией во много раз возрастает, если рядом с домом имеются водоемы, сильные ручьи, болотистая местность.

Итак, если частный дом не окружен высотными постройками, лучше обезопаситься, обеспечив жилище молниезащитой.

Поражающие факторы молнии

Но перед тем как разобраться со способами защиты дома от возможного поражения молнии, следует рассмотреть поражающие факторы этого явления.

Всего этих факторов два.

Первичный.

Это прямое попадание молнии в дом, в результате чего он может получить повреждение конструкции, существует возможность возникновения пожара. Данный фактор является самым опасным.

Вторичный.

Для дома и жильцов менее опасен. Данный фактор сводится к появлению электромагнитной индукции в проводке дома при разряде молнии рядом с домом.

Из-за индукции в проводке происходит значительный скачок напряжения, который способен повредить все электроприборы в доме, подключенные к сети.

И если от вторичного фактора можно обезопаситься без дополнительного оснащения путем отключения всех приборов от сети во время грозы, то первичного фактора защитится таким способом невозможно, нужно оснащение дома молниезащитой.

Штат Огайо, дом в который попала молния.

Поскольку молния – это всего лишь электрический разряд хоть и большой силы, но он действует как любой другой разряд, то есть движется по пути наименьшего сопротивления.

Обеспечение этого пути и является задачей молниезащиты.

Если молния попадет в дом, оснащенный таким типом защиты, то электрический разряд по нему уйдет в землю, не нанося ущерба зданию.

В народе такая зашита называется заземлением дома, молниеотводами, громоотводами.

Что касается последних, то определение не совсем верно, ведь гром – это всего лишь звуковое сопровождение, возникающее при разряде молнии.

Критерии и виды молниезащиты

Теперь разберем типы молниезащиты.

Здесь данное оборудование имеет несколько критериев, которые и делят его на типы.

Первый критерий – метод защиты.

По нему молниеотводы делятся на:

1. Активные;
2. Пассивные.

Активные появились сравнительно недавно. В них молниеприемник, о нем речь — чуть ниже, оснащен специальным ионизатором, который своими импульсами «провоцирует» молнию.

Читайте также:

По сути, данный прибор специально притягивает молнию на себя, что полностью исключает возможность появления вторичного фактора поражения молнией.

Пассивные же не оснащены ничем таким, молния может разрядиться на нее, а может и нет. Данный тип защиты используется повсеместно.

Дальше рассматривать будем только такую защиту, поскольку ею можно оборудовать дом самостоятельно, а вот оборудование для активной защиты устанавливается только специалистами.

Второй критерий – виды защиты.

По нему громоотводы тоже делятся на два типа – внешний и внутренний.

Здесь все просто – внешний защищает дом от первичного фактора воздействия молнии, а внутренний – от вторичного.

И третий критерий – конструктивные особенности.

Но здесь разделение на типы больше относиться к молниеприемникам. По ним молниеотвод делится на штыревой, тросовый и сетчатый.

Конструкция молниезащиты

Теперь по конструкции молниезащиты, поговорим пока только о внешней.

Состоит она всего из трех элементов – молниеприемника, токоотводов и заземлителя.

Молниеприемник.

Принимает на себя разряд молнии, поэтому он закрепляется на крыше дома, чтобы сам приемник был наивысшей точкой.

Простейшим является стержневой тип приемника.

Стандартным считается металлический прут диаметром 10-18 мм, и длиной от 250 мм.

Можно также использовать и трубу, но только торцы ее должны быть заварены.

Количество приемников рассчитывается от размера здания. На небольшие дома достаточно одного, если же площадь дома превышает 200 м кв. устанавливается два стержня с расстоянием между ними от 10 м.

Чтобы разряд по приемнику не перешел к дому, его закрепляют на крыше при помощи деревянных брусков или специальных крепежей.

Некоторые, чтобы не портить внешний вид дома, молниеприемник устанавливают на отдельной опоре возле дома.

Некоторые, если есть возможность, крепят дополнительный молниеприемник прямо на дереве.

Особой разницы нет, поскольку даже у рядом установленного молниеприемника зона защиты будет покрывать дом.

Основным условием установки приемника – он должен располагаться выше дома, а также других построек возле него.

Еще один тип молниеприемника – тросовый.

Используется трос, который натягивается по всей длине конька крыши и закрепляется на деревянных опорах. Важным условием является натяжка троса – он не должен касаться крыши.

Третий тип приемника – сетка.

Ее изготавливают из любой проволоки (стальной, алюминиевой и др.) с сечением не менее 6 мм.

Ее натягивают по площади всей крыши, ячейки этой сетки должны формировать квадрат примерно 6х6 м.

При этом сетка тоже не должна касаться крыши, ее закрепляют на деревянных или специальных токонепроводящих опорах на высоте 6-8 см от крыши.

Строгих предписаний к использованию того или иного типа молниеприемника нет, использовать можно любой, все они вполне эффективны, поэтому выбираются они по желанию.

Токоотводы.

Далее о втором элементе данной защиты – токоотводах.

Основной задачей их является передача разряда от приемника к заземлителю.

Чаще всего в качестве токоотводов используется стальная проволока диаметром от 6 мм.

Если стены дом сделаны из кирпича или пеноблока, в общем, из любого негорючего материала, то можно токоотвод закрепить вдоль стены в любом незаметном месте, главное, не возле окон и входных дверей.

Можно в качестве токоотвода использовать и металлическую ленту, но толщиной не менее 2 мм и шириной от 30 мм.

Токоотвод крепиться к приемнику при помощи сварного, болтового или спайного соединения.

От количества концов молниеприемников зависит количество токоотводов.

Если используется только один стержневой приемник, то к нему крепится один отвод. При использовании тросового приемника нужно уже два отвода.

Также два токоотвода применяется при сеточном приемнике.

Заземлитель.

Последний элемент – заземлитель. Самым простым заземлителем являются два металлических прута, заглубленных в землю на 2-3 м.

Расстояние между ними должно составлять не менее 3 м. Эти пруты должны быть перемкнуты между собой перемычкой на уровне 0,5-0,8 м в земле. К этой перемычке и подсоединяется токоотвод.

На грунтах с высоким уровнем грунтовых вод лучше использовать горизонтальное положение заземлителя на глубине от 0,8 м. При этом заземлителем должен выступать металлический уголок или полоса шириной от 50 мм и толщиной от 4 мм.

Соединяется заземлитель с токоотводом только сварным соединением.

Читайте по теме — защита электроприбов с помощью специальных устройств.

Особенности монтажа молниезащиты

Исходя из описанного можно понять, что сделать молниезащиту вполне можно и самому, имея только необходимые материалы.

Чтобы сделать защиту дома от молнии, нужно вначале произвести замеры.

Необходимо выяснить высоту, на которой должен располагаться приемник, а также определить метод его крепления.

Затем нужно высчитать длину токоотвода. Здесь важно учитывать, что путь заряда молнии к заземлителю должен быть максимально коротким. Поэтому не стоит делать какие-то обводы, изгибы и т.д. И уж тем более нельзя из отвода формировать кольца.

Что касается заземлителя, то он должен располагаться не менее чем 1 м от ближайшей стены дома. После всех расчетов можно приступать к монтажу.

Начинать нужно с заземлителя.

Если он будет сделан из прутов, достаточно вырыть траншею глубиной 0,5 м и длиной 3 м.

По краям этой траншеи забить в землю пруты длиной не менее 2 м.

Затем при помощи сварочного аппарата к этим прутам приварить перемычку.

Если же заземлитель будет горизонтальным, то придется копать траншею значительно глубже.

Далее можно переходить к установке приемника.

Здесь нужно соблюдать важное условие – он не должен контактировать с крышей дома, поэтому для закрепления его использовать только деревянные опоры.

Или крепить его нужно непосредственно к токонепроводящим конструкциям дома.

Затем к приемнику и заземлителю крепится токоотвод, который после можно прикрепить к крыше специальными приспособлениями, а затем и к стене дома.

К приемнику токоотвод можно закрепить и при помощи болтов, а вот к заземлителю – только при помощи пайки или сварки.

Останется только закопать вырытую заранее траншею.

Что касается монтажа защиты на дом с деревянными стенами, то принцип идентичен, но есть одно условие – прикреплять токоотводы непосредственно к стене нельзя.

Они должны располагаться на удалении от стены не менее чем на 150 мм.

Внутренняя защита дома

Это было все, что касается внешнего типа защиты. Напоследок же немного о внутренней, ведь полностью защитить здание от воздействия молнии внешний тип не может, поэтому желательно использовать оба этих типа.

Итак, внутренняя защита оберегает бытовую технику от скачков напряжения, которые может создать заряд молнии.

Для внутренней защиты используются специальные устройства защиты импульсного перенапряжения (УЗИП).

Выпускается большое количество таких устройств с разной степенью защиты.

Эти устройства подключаются к электрической сети дома и устанавливаются в распределительном щитке на входе.

Только после установки этого устройства можно будет с уверенностью сказать, что дом полностью оборудован молниезащитой.

Делаем громоотвод в частном доме своими руками — схема, чертежи, инструкции

Чтобы собрать громоотвод в частном доме своими руками, нужна схема здания. Конструкция этого устройства зависит от формы и размеров кровли. Оно состоит из трех элементов. Молниеприемник берет на себя удар электрического разряда — его монтируют в самых верхних точках либо на всей площади скатов. По токоотводу напряжение спускается вниз и уходит в почву через заземлитель, установленный в слое грунта. Есть и внутренний блок. Он служит для защиты от скачков напряжения при попадании разряда. Скачки бывают настолько сильными, что электробытовые приборы приходят в негодность. Проводка может дать искру. В деревянных зданиях, а также в постройках из пожароопасных легко воспламеняющихся материалов внутренний блок предохраняет от возгорания стены, перекрытия и стропила.

Делаем громоотвод своими руками

Нормы и правила
Устройство защитной системы

Последовательность выполнения работ

Монтаж молниезащитной системы и ее разработка отнимают много времени. Высотные работы связаны с определенным риском. В итоге возникает вопрос — нужен ли громоотвод в частном доме? Чтобы избавить себя от сомнений, советуем изучить статистические данные, сколько зданий сгорает при попадании молнии.

У самодельных конструкций есть только одно преимущество перед заводскими — низкая себестоимость. Найти нужные материалы несложно. Сделать внешний контур с крепежами можно из кованого железа по собственным эскизам и чертежам.

Создавая свою конструкцию, следует руководствоваться существующими нормативами. Все нормативные требования изложены в Инструкции по устройству молниезащиты зданий и сооружений РД 34.21.122-87. Грунт на разных участках может отличаться по проводимости, поэтому для точных расчетов потребуется помощь специалистов из инжиниринговой компании.

Схема должна быть согласована с управляющей организацией. Нужно будет также обратиться в МЧС.

Она состоит из трех основных элементов. Рассмотрим их устройство более подробно.

Верхняя принимающая часть

Она расположена на кровле и соединена с другими элементами конструкции. Существует несколько инженерных решений.

• Металлический вертикальный прут — его монтируют на самых высоких участках крыши — коньках и шпилях. Материалом служат хорошие проводники, применяющиеся для производства проводов — медь, алюминий. Сталь хуже пропускает ток, поэтому ее используют реже. Проводимость прямо пропорциональна толщине изделия. Толщина стандартного заводского стержня из меди и алюминия составляет от 3 до 4 см, из стали — 6-8 см. Высота — от 0,5 до 2 м. Такие средства подходят для небольших построек — дачных домов, бань, отдельных гаражей. На крупных коттеджах нужно смонтировать несколько таких прутьев.
• Трос, натянутый между двумя мачтами на противоположных краях конька. Это средство работает эффективнее, так как трос закрывает больше пространства. Его минимальное сечение — 0,5 см. Расстояние до конька — от 25 см. Мачтами могут служить деревянные планки.
• Сетка из меди либо алюминия — ее укладывают на скат либо монтируют под негорючую пожаробезопасную отделку. Толщина проволоки — от 0,6 до 0,8 см. Максимальный размер ячейки — 6х6 м.
• Молниеприемниками могут служить профнастил, металлочерепица либо другое проводящее покрытие. Сделать такой громоотвод для дачного дома можно лишь в случае, если стропила и кровельный пирог не поддерживают горения. Деревянные балки воспламеняются даже после обработки антипиренами, поэтому такой способ защиты следует использовать только для стальных и железобетонных стропил.

Токоотвод: среднее звено

Он соединяет верхнюю часть с заземлением. Этот элемент располагается вдоль крыши и стен. Он представляет собой отдельный провод или часть конструкции здания — арматура, пожарная лестница, металлическая рама. Отдельные кабели размещают по периметру всего дома с шагом от 10 до 25 м. С другими «звеньями» токоотвод соединяется при помощи болтов или сварки. Соединение должно хорошо проводить электричество, иначе система не будет работать эффективно.

Оптимальная толщина кабеля — 6 мм. Он должен иметь изоляционный слой. Протягивать его следует вертикально. Чем он короче, тем лучше. Желательно убрать все горизонтальные участки и выпрямить контур настолько, насколько это возможно.

Кабель необходимо протянуть не только от молниеприемника на кровле, но еще и от труб, металлических конструкций и щитка, к которому подключены все электроприборы. Для внутреннего отводящего устройства нужна такая же толщина проводника, как и для внешнего.

Заземляющий контур

Он представляет собой систему, состоящую из металлических штырей длиной от 3 м, закопанных в грунт на глубину 0,5-1 м. По ним заряд попадает в почву и рассеивается, не причиняя вреда. Для дач и частных жилых домов применяются две схемы.

Схемы контура

• Линейная — стержни располагаются в линию и последовательно соединяются перемычками. Расстояние между ними должно быть не меньше 5 м. Недостатком такого решения является его ненадежность. При повреждении перемычки разряд уйдет в верхний слой почвы.
• Замкнутая — треугольная, прямоугольная либо овальная. В случае разрыва перемычки она все равно будет работать. Ток пойдет по одной из сторон. Чаще используется треугольник — он занимает меньше места и для его установки нужно меньше стержней. Расстояние между ними составляет 1,5 м. Если позволяет пространство, лучше его увеличить до 3 м и более — иначе три зоны растекания тока будут соприкасаться.

Перед тем как сделать громоотвод в частном доме, необходимо определить место расположения заземления. Его не следует размещать там, где могут находиться люди. Лучше выбрать участок подальше от крыльца, дорожки, беседки или гаража и огородить его. На нем можно разместить клумбу или другой объект ландшафтного дизайна. Минимальное расстояние до стены — 1 м.

Подобрать детали нужной длины и ширины можно самостоятельно. Они должны иметь защиту от коррозии. Для устройства заземления подойдут прутья из оцинкованной или омедненной стали.

Вместо заземляющих контуров рекомендуется использовать железобетонные фундаменты, если при отделке и облицовке не использовались пожароопасные легковоспламеняющиеся материалы.

Молниеприемник в виде металлического прута или натянутого провода подойдет для любых строений. Можно использовать металлическую отделку. Чтобы собрать сетку, нужно приложить много усилий. Кроме того, на ее изготовление уйдет гораздо больше материала. Найти оцинкованные или омедненные прутья нужного диаметра очень сложно. Обычно применяется арматурная сталь, но она быстро ржавеет. Верхнюю деталь придется часто менять. Чем она меньше, тем проще и дешевле будет замена.

Необходимые инструменты для работы

• Сварочный аппарат — сварное соединение лучше проводит электричество. Чтобы сделать хороший качественный шов, нужно обладать профессиональными навыками. Проще и удобнее сделать соединение при помощи клемм, стянутых винтами. Такой способ обеспечивает нужную проводимость и часто используется в малоэтажных домах.
• Набор гаечных ключей.
• Дрель и сверла по металлу.
• Болгарка и диск, способный перерезать стальной штырь толщиной 1-2 см.
• Лопата, чтобы отрыть траншею под заземление.
• Кувалда, с помощью которой можно вбить в грунт длинные стержни.

Установка молниеприемника

Его длина зависит от площади кровли или участка, который необходимо защитить. Радиус защиты рассчитывается по простой формуле. Он равен длине штыря, умноженной на коэффициент 1,5. При высоте от 12 м устройство работает менее эффективно. Обычно его длина не превышает 10 м. Чтобы поставить высокую мачту, понадобится прочный материал, способный выдержать ветровую нагрузку во время бури. Для этого подойдет арматурный стальной прут диаметром 14 мм или изделие такой же толщины из кованого железа. Лучше установить несколько приемников на разных участках кровли. Они должны находиться в ее верхних точках.

Если нужно смонтировать защитную систему для двускатной крыши длиной 24 м, достаточно поставить 2 мачты по 6 м либо 4 по 3 м. Их монтируют на коньках, каминных трубах, башнях и других выступающих участках. Под ним должна быть прочная основа, иначе появится риск испортить гибкое кровельное покрытие.

Крепить стержень следует так, чтобы заряд не распространялся на конструкции здания, а уходил в землю по отводящему каналу. Арматуру можно зажать между двух прокладок, вырезанных из фторопластового листа. В них высверливают отверстия под винты шириной 6 мм. Их можно изготовить из арматуры соответствующего диаметра, нарезав на ней резьбу с обеих сторон. Прокладки с зажатым между ними прутом стягивают гайками с широкими шайбами. Их монтируют на металлические кронштейны, привинченные к обрешетке либо к отделочному покрытию. Существуют специальные зажимы фабричного производства.

Чтобы арматура не ржавела, ее следует покрыть грунтовкой и слоем краски. Тонкое лакокрасочное покрытие снизит проводимость незначительно.

Подсоединение токоотвода

Для подсоединения токоотвода следует использовать такие же прокладки, как и при монтаже молниеприемника на кровлю. Зажимы позволяют располагать сборные элементы под любым углом. Поворотов должно быть как можно меньше. Чем длиннее путь от верхней точки до нижней, тем больше утечек электричества, и тем сильнее нагрев проводника. Протяженность горизонтальных участков нужно свести к минимуму.

Материалом может служить арматура диаметром до 14 мм либо толстый кабель. Он не рассчитан на то, чтобы принимать прямой удар молнии, поэтому допускается изоляционное покрытие. Токоотвод фиксируется на стенах и крыше с помощью фторопластовых прокладок, установленных к основанию на кронштейны. Его часто монтируют на водосточных трубах, схватывая металлическими хомутами. Чтобы нарастить длину, используют соединители из меди и алюминия. Они представляют собой две пластины, скрепленные винтами по краям. Два куска кабеля или стержни вставляются между пластинами и прижимаются винтами.

Чтобы контакт хорошо работал, необходимо удалить с поверхности соприкасающихся деталей грязь и ржавчину. Их нужно прижать друг к другу как можно плотнее.

Чтобы собрать громоотвод своими руками, может понадобиться помощь профессионального электрика, располагающего нужным оборудованием. Все узлы проверяются мультиметром. Сопротивление не должно превышать 10 Ом. Проверку можно провести самостоятельно, подключив защитную системы к осветительному прибору и пустив по ней электричество. Если лампочка загорится ярко, стыковка элементов выполнена правильно.

Проводка заземления

Токоотвод подключается к нижней части при помощи болтового или сварного соединения. Место для его установки должно находиться далеко от входа в жилище, беседки или дорожки, на которой может оказаться человек во время грозы. При заземлении заряд способен нанести серьезную травму. Согласно нормативам, контур следует закладывать на расстоянии не менее 1 м от стены дома.

Как правило, используют треугольные контуры. Работы начинают с отрытия траншей по их периметру. Длина каждой стороны составляет 3 м, глубина — 0,5-0,7 м. Котлован соединяется с фундаментом траншеей такой же глубины.

В качестве вертикальных электродов применяют трехметровые арматурные пруты с сечением 14 мм. Перед погружением в почву их грунтуют и красят, чтобы они прослужили как можно дольше. Их забивают кувалдой на глубину 0,5 м. Верхушки сваривают между собой тремя металлическими уголками или пластинами. Вместе они образуют каркас в форме правильной треугольной призмы. Верхняя часть каркаса соединяется с токоотводом четвертой пластиной или уголком. Эта деталь прокладывается в траншее, ведущей к дому.

Если здание стоит на подушке из песка и щебня, необходимо повысить проводимость основания с помощью соляного раствора. Им заливают электроды после монтажа. Затем траншею засыпают.

• Материал подготовил: Артем Филимонов

---

Молниезащита частного дома, громоотвод своими руками

Из школьного курса физики известно, что молния – это огромной величины электрический разряд, который в себе несет большую тепловую энергию. Последствия от удара молнии могут быть катастрофическими, поэтому во все времена человечество старалось создать устройства и приборы, которые бы защищали их от этой природной напасти. В современном мире молниезащита частного дома – это совокупность конструктивных особенностей здания и специальных устройств, предназначенных для отвода электричества в землю. Последний носит название молниеотвод, как работает он, какие к нему предъявляются требования?

Виды молниезащиты

Молниезащита дома делится на две категории: внутренняя и внешняя. Цель первой – это защитить от молнии, грозовой разряд которой попал не в сам дом. К примеру, он может попасть в линию электропередач, которая соединяется с внутренней электрической разводкой дома. В этом случае во внутренней электропроводке возникают высокие перенапряжения. Следствие – выход из строя большей части бытовой техники. Во всяком случае, той, которая в это время была включена в розетки. Могут прогореть провода, произойдет замыкание, наихудший вариант – пожар, если проводка была проведена по деревянным перекрытиям или дом был деревянным.

Решить данную проблему можно, установив в электрическую сеть специальные приборы, которые защитят ее от импульсных перенапряжений. К примеру, ограничители перенапряжения, всякого рода разрядники, УЗИП (устройство защиты от импульсного перенапряжения). Все приборы устанавливаются в распределительный щит дома.

Внешняя защита

Внешняя молниезащита – это молниеотвод, который состоит из трех основных элементов:

• молниеприемник;
• токоотвод;
• контур заземления.

Основное требование ко всем трем элементам – надежное соединение их между собой. В зависимости от кровельного материала необходимо использовать и разные типы защиты от молний. Их три: штыревая, тросовая и сетчатая.

Штыревая

Ее обычно использует, если крыша дома покрыта металлическим кровельным материалом. К примеру, металлочерепицей, профнастилом или жестью. Для этого нужно установить на крыше металлический штырь, который будет возвышаться над коньком кровли дома, приблизительно на 1-2 м выше. Это и будет молниеприемник. Сделать его можно из металлического прутка диаметром 8-12 мм, можно использовать для этого и стальную полосу толщиною 4-5 мм и шириною 25-35 мм.

Такой молниеотвод может отводить электрические удары стихии вокруг дома с площадью, равной площади, где радиусом выступает высота молниеотвода. И чем выше устанавливается штырь, тем больше площадь, которую он защищает от ударов молний.

Отводящая способность молниеприемника основана не величине площади, которую он закрывает. Если учитывать, что вертикальная линия установки штыря – это высота равнобедренного треугольника, то основание этой фигуры будет два размера высоты. Получится, что на поверхности грунта может образоваться круг с радиусом, равным высоте установки штыря.

Тросовая

Для этого молниеотвода необходим трос, который натягивается по коньку кровли, и подвешивается он на высоте полметра над уровнем установки конька. Для этого лучше всего использовать трос из оцинкованных проволочек с общим минимальным сечением 5-7 мм. Данная защита от молний применяется, если крыша дома покрыта шифером.

Трос натягивают вдоль конька и крепят к деревянным стойкам, установленным по краям конькового бруса. Если крыша длинная, то стоек может быть больше, главное соблюсти небольшой провис троса. Сильный провис недопустим, потому что таким образом уменьшается расстояние от конька кровли до молниеприемника. А оно не должно быть меньше 1 м. Способ крепления разнообразный, здесь важна прочность установки. Можно крепление провести хомутами (металлическими или пластиковыми), если трос тонкий 5-8 мм, то можно его просто завязать и дополнительно обвязать проволокой.

Сетчатая

Это более сложная конструкция, которая устанавливается на кровли, покрытых черепицей. Сделать такой громоотвод своими руками непросто. Для этого используется стальная катанка сечением 6-8 мм, которая укладывается по всей поверхности скатов крыши в виде сетки с размерами ячеек 6х6 м и больше, все зависит от площади крыши. Все соединения – сварочные, крепление к крыше с помощью скоб.

Что касается токоотвода, то это линия, соединяющая молниеприемник с заземляющим контуром. Обычно для этого используют стальную катанку диаметром 6-8 мм. Здесь важно, чтобы токоотводящий элемент смог выдержать большую силу тока, которая нередко доходит до 200000 ампер. Если выбирается готовая защита, то ее токоотвод – это медная или алюминиевая проволока диаметром 6 мм.

Требования, предъявляемые к токоотводу.

1. Это должен быть самый короткий путь от молниеприемника до заземляющего контура.
2. Нельзя использовать при прокладке изгибы и заломы, которые станут в процессе отвода электричества местом появления искрового заряда, приводящему, как показывает практика, к воспламенениям.
3. Маршрут прокладки выбирается так, чтобы проволока не проходила вблизи окон и дверей.
4. Если производится устройство молниезащиты деревянного дома, то монтаж токоотвода производится на расстоянии 15-20 см от поверхностей деревянной конструкции. Для этого используются специальные скобы. Представляют они собой металлический зажим, основание которого сделано из жесткого и прочного пластика. Именно пластик ограждает токопроводящий элемент от соприкосновения с деревянными конструкциями дома. Крепится скоба на саморезы. Кстати, эти скобы используются и при сооружении сетчатого молниеприемника, где расстояние между ними 1,5-2,0 м.
5. Если защита зданий и сооружений от молний – это большая сетчатая конструкция, или длинный уложенный трос, или используются на крыше несколько штырей, то токоотводов должно быть тоже несколько, расстояние между которыми составляет 25 м (согласно СО 153-34.21.122-2003).
6. Катанка проводится по стенам строения, по фронтонам и острым выступам кровли. То есть, по тем участкам, в которые может ударить молния.

Контур заземления

Контур защиты от молний в частном доме проводится по той же схеме и конструкции, как и заземление электрических сетей.

• В одном метре от фундамента дома и в не менее пяти метрах от входной двери, дорожек, площадок выкапываются траншеи по форме равностороннего треугольника. Глубина траншей – 80 см, ширина – 60 см, длина 1,5-2 м.
• В углах треугольника вбиваются штыри из стального уголка размерами 50х50х5 мм. Глубина заглубления – 2-3 м. Уголки не должны забиваться в грунт полностью, высота свободного торчащего отрезка 20-30 см.
• Между собой штыри соединяются стальной полосой толщиною 4 мм, шириною 40 мм. Можно использовать для этих элементов те же уголки, что и для штырей.
• Этот заземляющий контур грозозащиты соединяется с токоотводом.

Внимание! Все соединительные стыки необходимо крепить электрической сваркой. Болтовые соединения не приветствуются, потому что в процессе эксплуатации молниеотвода дачного дома они могут ослабиться, проржаветь и ослабить проводящие способности всей конструкции.

Сборка своими руками

Перед тем как сделать громоотвод в частном доме, необходимо определиться, какой тип молниеотвода выбрать. Если это штыревой вариант, то сам штырь необходимо установить не на кровельный материал, а на обрешетку.

После чего своими руками прокладывается токоотводящий провод. Если длины купленного куска проволоки или катанки не хватило, то можно провести соединение двух отрезков при помощи алюминиевого или медного контакта, который используется в воздушных линиях электропередачи. Расстояние между скобами – 1,5-2,0 м.

Сооружается заземляющий контур, к которому крепится токоотвод. Перед сваркой все стыки элементов нужно зачистить до металлического блеска. Если используется готовая молниезащита частного строения, то применяются в качестве соединения специальные приспособления на болтовых соединениях из цветного металла.

Внимание! Оптимальный вариант, если контур заземления и молниезащиты расположить недалеко друг от друга и соединить их между собой катанкой или полосой. Этим нормы устройства молниезащиты не нарушаются, к тому же контур становится в два раза больше.

Устанавливая молниезащиту в собственном частном доме своими руками, необходимо понимать, что это элемент безопасности не только строения, но и людей, проживающих в нем. Поэтому не стоит проведение его монтажа откладывать в долгий ящик. Идеальное время для установки –возведение частного дома своими руками.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Устройство и функции системы

Как сделать молниезащиту частного дома

Молния обладает огромной разрушительной силой, что с давних времен является большой проблемой для человечества. Это одно из самых опасных природных явлений, несущее угрозу здоровью и жизни людей, а также их имуществу. С развитием технологий и появлением различного беспроводного оборудования риск ударов молнии увеличился. В то же время современные научные разработки успешно борются с этим.Когда в небе надвигаются грозовые тучи и его пронзают молнии, предупредительный и умный человек не будет их бояться, ведь он заранее защитил свой дом от прямого удара. Так что хороший хозяин непременно заинтересуется, как сделать молниезащиту частного дома, не оставит без внимания это простое, и в то же время гениальное изобретение человечества.

Содержание

• Молния — реальная угроза
• Типы, принцип молниезащиты
• Устройство молниезащиты

• Молниеотводы: разные типы
• Функции и работа токоотвода
• Заземление системы молниезащиты

Способы крепления элементов системы

Некоторые советы по молниезащите

Молния — реальная угроза

Важно знать характер возникновения молнии.Это основа системы защиты.

Молния — это не только завораживающее, но и очень сильное и ужасное явление. Это импульс электрического тока, возникающий в результате накопления электрического заряда в грозовых облаках. Сила тока может достигать 200000 А. Правда, такие молнии очень редки, чаще встречаются молнии мощностью до 100000 А. На земном шаре каждую секунду образуется до 200 молний. И, хотя вероятность удара молнии всего в один дом очень мала, лучше быть осторожным, чем потом сожалеть. Проходя через различные материалы, электрический искровой разряд приводит к образованию тепловой энергии, которая является причиной пожаров и разрушений. Это явление особенно опасно для деревянных построек, и большинство дачных домов и коттеджей построены из этого материала.

В связи с этим у домовладельцев возникает вопрос о необходимости защиты дома от молнии. Нужна молниезащита частного дома: она защитит жилище от возгорания. Кроме того, стоимость системы будет составлять очень небольшую долю в смете строительства.

Типы, принцип молниезащиты

Существует два типа систем молниезащиты здания:

Пассивная система — традиционная система защиты, состоящая из молниеотвода, токоотвода и заземления. Принцип его работы прост: молниеотвод улавливает разряд, направляет его с помощью токоотвода к заземляющему электроду, который гасит его в земле. Необходимо учитывать материал кровли и тип кровли, чтобы в зависимости от этих особенностей правильно был выбран тип молниезащиты и обеспечить ее максимальную надежность.

Принцип активной молниезащиты заключается в следующем: громоотвод ионизирует воздух вокруг себя, улавливая грозовой разряд.

Активный молниеотвод притягивает грозовой разряд

Остальные элементы активной системы молниезащиты такие же, как и пассивная, но радиус действия у нее намного больше — до 100 метров. В этом случае охрана обеспечивается не только дома, но и близлежащих построек. Такая молниезащита загородного дома очень распространена во многих странах.Но стоит дороже, чем пассивный.

Разновидности активных громоотводов

Устройство молниезащиты

Молниезащита — средство защиты, обеспечивающее безопасность зданий и жизни людей, проживающих в них, от разрушительного воздействия удара молнии. В качестве молниезащиты здания используются молниеотводы.

Молниеотвод состоит из 3-х основных элементов:

Молниеотводы: разных типов

Это металлический проводник, который устанавливается на крыше дома для приема грозового разряда. Важно установить его в самой высокой точке крыши. В случаях, когда дом очень большой или имеет сложную конструкцию, имеет смысл установить несколько громоотводов.

Молниеотвод может иметь различную конструкцию:

Схема стержневого молниеотвода

• Металлический стержень длиной 0,2-1,5 метра, установленный вертикально в самой высокой точке дома. Это может быть дымоход, скат крыши или мачта телевизионной антенны. Изготавливается из металла, менее подверженного окислению под открытым небом — меди или, например, оцинкованной стали.Площадь поперечного сечения этого типа воздуховода должна быть не менее 100 м2 (при круглой форме будет достаточно диаметра 12 мм). При использовании полой трубки необходимо заваривать восходящий конец. Этот метод подходит для всех видов металлической кровли.
• Металлический трос , натянутый на двух деревянных опорах высотой 1-2 метра по коньку кровли. Чтобы конструкция была более надежной, можно использовать металлические опоры, но в этом случае их придется изолировать от кабеля с помощью изоляторов.Этот метод хорошо применяется для деревянных и шиферных крыш.

Схема громоотвода на основе натяжных систем

• Молниезащитная сетка , закрепленная по коньку крыши дома, с проходящими заземленными токоотводами по всей поверхности кровли, идеально подходит для крыш из черепицы.

Схема громоотвода на основе «пространственной ячейки»

Важно знать! Громоотводы необходимо подключать ко всем металлическим предметам на крыше: вентиляторам, желобам, лестницам.

В качестве альтернативы сооружению громоотвода на крыше можно использовать, например, соседнее дерево (если оно, конечно, на 10-15 метров выше дома). Воздухозаборник монтируется на его вершине так, чтобы он был не менее чем на полметра выше короны.

Далее, молнию подключают к токоотводу.

Функции и работа токоотвода

Токоотвод — это часть молниеотвода, предназначенная для отвода заряда молнии от молниеотвода в контур заземления. Это стальная проволока толщиной 6 мм, приваренная к пневмоострову, который вместе с пневмоостровом должен выдерживать нагрузку в 200 тысяч ампер. Следует отметить, что сварка между этими двумя компонентами молниезащиты должна быть очень надежной, чтобы исключить ослабление крепления или зазор между ними (например, от падающего слоя снега или сильного ветра).

Токоотвод на деревянном доме

Токоотвод опускают с крыши по стенам, прибивая скобами, и направляют в землю, в контур заземления.Если токоотводов несколько, их прокладывают вдоль стен на расстоянии 25 метров друг от друга и как можно дальше от окон и дверей. Необходимо помнить, что их нельзя резко перегибать (может возникнуть искровой разряд и, как следствие, возгорание).

Присоединение токоотвода к водосточной трубе

По правилам токоотвод должен быть как можно короче, но при этом его нужно прокладывать ближе к местам наибольшего риска: края фронтонов острые выступы, слуховые окна.

Монтаж токоотвода на крышу и стены

Заземление системы молниезащиты

Заземление молниезащиты — устройство, обеспечивающее надежный контакт токоотвода с землей. Это нормальная схема (как для бытовых электроприборов): три электрода соединены вместе и забиты в землю. Хорошо, если он уже есть в наличии.

По правилам заземление бытовых электроприборов и молниезащита должны быть общими.А если его еще нет, изготовить не так уж и сложно — конструкция заземляющего электрода довольно проста.

Заземлитель для молниезащиты

Для этого берем медь сечением 50 мм2 или сталь — 80 мм2. Выкапываем траншею длиной 3 м и глубиной 0,8 м и забиваем в ее концы стальные прутья (не полностью). Соединяем эти два стержня сталью и сваркой. К этой конструкции привариваем отвод к дому, к которому подключаем токоотвод. Закрасьте места сварки, затем забейте заземляющий электрод до самого дна траншеи.

Важно знать! Согласно правилам система заземляющих электродов размещается на расстоянии не ближе 1 метра от стен и не менее 5 метров от пешеходных дорожек, крыльца и пешеходных дорожек.

Способы крепления элементов системы

Тросы и провода молниеотводов, а также токоотводы устанавливаются 2 способами:

• с использованием натяжной системы;
• с выносными зажимами.

Натяжная система для установки громоотводов осуществляется с установкой жестких анкеров в основании, на стенах и на крыше дома, между которыми протягивается трос.Они оснащены специальными зажимами для натяжения. Расстояние между анкерами может достигать 20-30 метров. На плоской крыше такие громоотводы снабжены дистанционными элементами (например, пластиковыми скобами), которые удерживают их над поверхностью крыши (на определенном расстоянии).

На стенах и плоских кровлях применяются угловые и самоблокирующиеся хомуты, которые фиксируются дюбелями. На крутых крышах домов, покрытых керамической черепицей, закрепить хомуты намного сложнее. В нем используются коньковые зажимы, которые подходят по форме и размеру к коньковой плитке.Кстати, такие клипсы можно подобрать под цвет черепицы, чтобы не испортить внешний вид кровли при молниезащите дачи.

Потолочный крышный терминал воздуха

Молниеотводы и токоотводы необходимо соединять друг с другом, а также с элементами дома с помощью специальных винтовых зажимов, которые изготовлены из латуни, меди или оцинкованной стали.

Подключение молниеотвода к токоотводу с помощью медного зажима

Некоторые советы по молниезащите

Ежегодно перед началом сезона грозы необходимо проверять все части молниеотвода и места их установки, чтобы что при необходимости их заменяют и красят.

Раз в 3 года необходимо проверять исправность соединений, очищать контакты, подтягивать ослабленные соединения или заменять их.

Каждые 5 лет нужно вскрывать заземляющие электроды, проверять надежность их подключения, а также глубину коррозии. Если сечение заржавевшей детали уменьшилось более чем на треть, ее необходимо заменить.

Мы описали простейшую, но зарекомендовавшую себя систему молниезащиты частного дома. И хотя в настоящее время молниезащита для частных домов не предусмотрена проектами электроснабжения (необязательно иметь ее при сдаче дома в эксплуатацию), каждый собственник самостоятельно решает, стоит ли ее устанавливать.

Громоотвод в частном доме: как организовать молниезащиту дома и участка

В советское время наличие в доме громоотвода (по научному — молнии) было обязательным.Схемы молниезащиты дома публиковались в книгах по экономике, бытовых энциклопедиях и даже в школьных учебниках. Собрать простейшее приспособление сможет даже ребенок. Теперь устройство громоотвода в частном доме не требуется. Считается, что если будет так много объектов инфраструктуры, то они непременно пострадают. Довольно смелое предположение.

AB Contour | Ксения Литвинова Г.

Зачем нужна молниезащита
По статистике подавляющее большинство ударов молнии в стихию, особенно вблизи городов, приходится на промышленные объекты — громоотводы на высотных зданиях, мачтах, ЛЭП и т. Д.Поэтому вопросы устройства молниезащиты в частном доме в списке забот домовладельца отошли на второй план. Требование даже изъято из нормы в старых советских «Инструкциях по устройству молниезащиты зданий и сооружений» (РД 34.21.122-87 образца 1987 г.) было строкой об объектах, требующих III класса молниезащиты. В более свежей версии Руководства (т. 153-34.21.122-2003) в частных домах и дачных участках мест так и не обнаружено.

А вот расслабляться домовладельцам, увы, рано.

Фото с сайта stroikairemont.com

1. Молния поражает все чаще.
Пожары от молний случаются относительно редко (десятки случаев в год), но из года в год это не обязательно. Например, летом 2019 года синоптики в новостях постоянно сообщали об аномальной штормовой активности и частых пожарах в разных регионах мира. Метеорологи связывают это явление с глобальным потеплением.По прогнозам, штормовая активность будет только усиливаться.

Архитектурное бюро «ИГЛЫ»

2. Затяните проводку и электронику
Не все удары молнии вызывают пожары. Но слишком часто грозовое электричество выводит из строя бытовую электронику и электрооборудование, прожигает крышу и пробивает дымоход. И это не десятки, а тысячи случаев в год в регионе. Практически в любом случае ремонт и восстановление имущества обходятся дороже, чем обычно производится молниезащита частного дома под ключ.

3. Нестраховой случай
Отсутствие молниезащиты загородного дома может дать страховым компаниям повод отказать вам в компенсации, если во время шторма пострадало ваше имущество. Это элемент форс-мажора.

Хорди Фолч

Кто подвержен риску

• Жители территорий с грозовой активностью более 10 часов в год. Если верить картам советской эпохи, то во всех регионах России, кроме Крайнего Севера и Дальнего Востока.А чем дальше на юг — тем чаще бушует буря. Например, при многолетних наблюдениях в разных зонах средняя полоса грозовой активности составляет 40-80 часов в год. Он постоянно растет и, как мы понимаем, будет расти.
• Владельцы домов, стоящих в поле или на высоком холме. Будьте готовы к тому, что в вашем доме придется позаботиться обо всех разрядах грозового электричества. Да, они могут достать высокое дерево или электрический столб, но на это лучше не полагаться.

VTrim

• Владельцы самых высоких домов в районе. Под «высочайшей» подразумевается не только этажность, но и наличие высот: дымоходы, антенные мачты, возвышающиеся над гребнем гребни, наконечники, флюгеры и т. Д.
• Домовладельцы с токопроводящей кровлей. Например, железная или медная кровля. Риск молнии в таких домах намного выше. Почти без разницы, заземлено до крыши или нет.
• Владельцам одноэтажных домов, ищущим укрытия из близлежащих построек, тоже не стоит расслабляться.Не факт, что по соседству стоит хороший громоотвод.

Оказывается, молниезащита необходима всем или почти всем домовладельцам.

Бытует мнение, что Некоторые «знатоки» утверждают, что громоотвод не нужен, так как он соберет всю молнию на местности. Но, во-первых, стихия молнии непредсказуема. А во-вторых, к «приглашению» в домик на молнии, к встрече с ней нужно готовиться основательно.

Фото с сайта stellait.ru

Как защитить дом от молнии
На данный момент существует два типа молниезащиты — активная и пассивная.

Активная молниезащита частного дома, появилась сравнительно недавно. Он основан на молнии (на фото), оснащен специальным ионизатором, который своими импульсами «притягивает» молнию и «провоцирует» ее поражение. Установить молниезащиту могут только сертифицированные специалисты.

Пассивная молния — классический вариант молниезащиты, широко используемый.Технику можно купить в магазине и установить самостоятельно (или даже изготовить самостоятельно).

Молниезащита: три основные части
Самая простая молниезащита для частного дома состоит из трех частей: грозозащитных разрядников и заземляющих устройств.

Схема сайта stellait.ru

КАМЕЯ

Lightning принимает молнии и бывает трех типов.

1. Стержневой приемник (на фото выше) представляет собой обычный металлический штифт, который фиксируется так, чтобы стать самой высокой точкой в ​​пространстве. Такие приемники обычно используются для защиты небольших зданий простой архитектуры.

2. Тросоприемник — трос, прикрепленный к деревянным опорам и натянутый по длине конька крыши. Используется реже, чем основные приемники, в основном для защиты невысоких зданий.

Схема сайта оренбургэлектро.ru

3. Металлическая сетка из стали, алюминия и т. Д. Натягивается на всю площадь кровли и фиксируется на деревянных или специальных непроводящих опорах. Практически применяется для защиты частных домов.

Электроды из заряда от молнии до заземления. Представляет собой такую ​​же стальную проволоку или металлическую полосу, один конец которой приварен к молнии, а другой — к заземлению.

Земля — подземные проводники, «спускающие» электрический заряд в землю.

Игорь К

На схеме ниже: проект молниезащиты жилого дома.

Молниезащита обычно предусматривается проектом дома или коттеджа и устанавливается непосредственно в конструкции здания. Но если система молниезащиты отсутствует или неисправна (после удара молнии) — ее можно приобрести в магазине или даже изготовить самостоятельно.

Производители электрооборудования предлагают готовые решения молниезащиты и заземления.В комплект (на фото — пример с сайта tdm-elektro.ru) входит молниеприемник, заземление из коррозионно-стойких материалов (нержавеющая и оцинкованная) и сопутствующие элементы: крепеж и контактная группа.

Основные преимущества готовых решений — отсутствие «тонких мест» и повышенная надежность соединений. Цена комплектов молниезащиты под ключ — от 8 тыс. Руб.

Фото оценина.ru

Как сделать молнию в домашних условиях
В детстве дедушка своими руками делал громоотвод для загородного дома. И пожаров во время грозы в его СНТ, где все дома были оборудованы молниезащитой, не было. В отличие от соседнего массива: дом есть не часто, но он горел. Импровизированный громоотвод в частном доме деда представлял собой молниеотвод из стальной проволоки сечением 5 мм (по горизонтали на мачте и над коньком крыши, чтобы не касаться поверхности крыши) и заземляющий электрод. в виде кольев вбивают в землю кусок арматуры.

Фото с сайта m-strana.ru

Можно сделать это еще проще, используя стержень из молниеотвода (например, кусок арматуры) диаметром 10-18 мм и длиной от 250 мм.

Факт: Громоотвод (а точнее его молнию) можно разместить не только на крыше дома, но и рядом с домом — на любом высоком предмете: антенной мачте, шесте, высоком дереве. В последнем случае дерево тоже будет защищено, но металлический стержень должен быть выше кроны не менее чем на 1.5 мес.

Kenneth M Wyner Photography Inc

Фото: в этом проекте молния образует дерево, растущее в доме. Если присмотреться, можно увидеть, как коллектор спускается по стволу

Кровля под ключ

Для коллектора лучше взять стальную проволоку диаметром не менее 6 мм (или стальную ленту толщиной 2 мм и шириной 30 мм). Один конец следует приварить к молнии, другой — к земле.Если дом построен из негорючих материалов (кирпич, камень и т. Д.), Приемник может быть установлен снаружи здания, вдали от окон и дверей.

Факт: Количество электродов зависит от типа молнии. Сердечника достаточно коллектора, веревки или двух сеток.

Фото с сайта amperof.ru

В старых советских книгах говорилось, что контур заземления представляет собой несколько соединенных проводов.Расчет характеристик молнии и контура (длина, сечение, глубина) для крупных объектов производится по сложным формулам, учитывающим конфигурацию здания, тип фундамента, характеристики грунта. В загородном доме все проще: заложите определенный запас прочности, чтобы избежать пропусков зажигания.

Фото с сайта elnes.ru

Например, использование вырытых или вбитых в землю проводов из: стальной арматуры, уголка и т. Д.Установите две металлические стержни, соединенные перемычкой, закопанные в землю на 2-3 м на расстоянии не менее трех метров друг от друга. Причем перемычку следует ставить чуть больше полуметра под землей. Этой перемычкой и подключаем токоприемник.

Важно: Заземление должно располагаться на расстоянии более 5 м от входа в дом, дорожек и дорожек и более 1,5 м от фундамента. В грозу приближаться к ним опасно.

Архитектурное бюро «Алекминский и партнеры»

Чтобы избежать пропусков зажигания
К сожалению, молнии — не тот случай, когда «похоронен и забыт».Хотя в подавляющем большинстве случаев вы просто не будете знать, что попала молния. Специалистам, производящим установку молниезащиты в частном доме, настоятельно рекомендуется регулярно (не реже, чем раз в три года) проверять все электрические соединения. И раз в пять лет вскрывать, проверять и при необходимости (в случае коррозии) менять подземное заземление. Если все нормально — вы под защитой.

Компания «Артель»

Железная крыша: заземлить или нет
Иногда «разнорабочие» предлагают сделать землю на железной крыше, объясняя это молнией.Увы, это не так. И эффект можно обратить. Без внешней молнии вы действительно начнете собирать все грозовые разряды с окрестностями, и в результате рискуете получить дыру в крыше и сгореть проводку. Проблема в том, что правила читаются, но не читаются.

Согласно «Инструкции по установке молниезащиты зданий…» (т. 153-34.21.122-2003 п. 3.2.1.2), защищаемые металлические кровельные объекты действительно могут рассматриваться как естественное освещение. Но железная крыша должна быть толщиной 4 мм, медная — 5 мм.Вряд ли у вас на крыше стоит броня. Поэтому молниезащита и заземление кровли бывает разной. Молниезащиту частного дома с металлической крышей следует выполнять точно так же, как и любой другой.

Электро21Век

Внутренняя молниезащита: что это такое?
Молния может не только попасть в сам дом, но и «прийти» по проводам в виде импульса высокого напряжения, который убивает проводку и любые подключенные устройства.Для внутренней молниезащиты в частном доме используется автомат защиты от импульсных перенапряжений (устройство защиты от импульсных напряжений), который монтируется в распределительном щите на фасаде дома. Достаточно.

ВАША очередь…
А в вашем доме для отпуска есть громоотвод и внутренняя молниезащита? Расскажите, почему вы решили их сделать и были ли случаи, когда молниезащита спасала

Как молниеносная потеря частного дома.Нужно ли устраивать молниезащиту в частном доме? Компоненты элементов защиты

Надежный доходный коттеджный участок Позволит защитить не только человека от поражения молнией, но и дом от пожара, особенно если он деревянный. Составлена ​​хорошая система молниезащиты от заземления, тока и игры молнии. Далее мы расскажем читателям, какими должны быть все элементы системы и как в частном доме своими руками понести большой убыток!

Принцип работы системы

Для начала разберемся, как работает молниезащита частного дома и что нужно для ее создания.Наглядно увидеть все составные части элементов системы вы можете на этой схеме:

Как вы уже поняли, металлические стержни на крыше — это параметры молнии, которые отличаются опасным разрядом на землю по току и особым.

Бытует мнение, что если возле дома стоит телефонная вышка, то в частном доме нельзя устроить гром. Это неверно, т.к. лучше потратить немного времени и обезопасить полную защиту от удара молнии.Для того, чтобы вы знали, каким должен быть молниеносный результат и как его правильно сделать, мы рассмотрим особенности выбора каждого из элементов системы.

Краткий обзор установки молниезащиты

Компоненты элементов защиты

Сообщение молнии

Основная задача — правильно выбрать молниеносную игру, которая должна обеспечивать полную защиту дачного дома в зоне его действия. На сегодняшний день булавка, сетка, трос или сама крыша могут быть похожи на молниеприемник.Рассмотрим подробно особенности использования каждого из вариантов в частном доме.

Что касается штифта, то есть готовые изделия от производителей, которые имеют подходящую форму и удобное крепление. Как правило, металл изготовления — медь, алюминий или сталь. Самый подходящий и эффективный — это первый вариант. Чтобы ствольная коробка хорошо справлялась со своей задачей, его сечение должно быть не менее 35 мм 2 (если медный) или 70 мм 2 (стальной стержень). Что касается длины штанги, то в бытовых условиях рекомендуется использовать ресиверы длиной 0.От 5 до 2 метров. Булавки удобно использовать, чтобы нанести большой убыток на садовом домике, бане или другом, небольшом строении.

Металлическая сетка также может быть продана в готовом виде. Как правило, сетчатое молниеносное сообщение представляет собой ячеистый каркас из арматуры толщиной 6 мм. Размер ячеек может быть от 3 до 12 метров. Чаще всего этот вариант молниезащиты используется в многоквартирных домах и больших зданиях, например, торговых центрах.

Кабель практичнее в домашних условиях и лучше справляется с задачей, чем сетка.Чтобы в частном доме понести большие убытки при использовании троса, необходимо протянуть его по крыше (-ам) на деревянных брусках, как показано на фото ниже. Минимальный диаметр кабеля для молниезащиты здания должен составлять 5 мм. Как правило, такой вариант используют, если вы хотите сделать молниеносную комнату своими руками на доме с шиферной крышей.

Ну и последний вариант — это кровля в качестве ресивера, может применяться, если крыша жилого дома закрытого типа — профнастил, металлочерепица или другой металлический рубероид.При таком варианте к крыше предъявляются два важных требования. Во-первых, толщина металла должна быть не менее 0,4 мм. Во-вторых, под крышей не должно быть легковоспламеняющихся материалов. В частном доме с металлической крышей можно понести валовой убыток намного быстрее и при этом сэкономить на покупке специальных молниеносных игр.

Обращаем ваше внимание на то, что если вы используете сетку, ее установку следует проводить на высоте не менее 15 см над кровлей!

Токо отделение

Земля

Ну и последний элемент шлифовки — контур заземления. Чтобы не делать материал слишком объемным, мы выделили на этот вопрос отдельную статью -. Рекомендуем ознакомиться с информацией, чтобы вы знали все тонкости этого этапа.

Короче можно сказать, что контур земли должен быть возле дома, но не в удовольствие участка, а наоборот, ближе к забору. Разложение заряда на земле осуществляется металлическими прутьями, вбиваемыми в грунт на глубине 0,8 метра. Все штанги лучше всего размещать по схеме, только что приведенной на фото:

.

Прежде чем рассматривать процесс расчета и установки кассовой платы в частном доме, необходимо узнать физические причины явления.Это позволит лучше понять все действия и возможные последствия при нарушении разработанной инструкции.

Гром — воздушные волны, возникающие из-за резкого повышения давления воздуха после контактного разряда молнии. Сила тока в застежках-молниях может достигать 500 тысяч ампер, а напряжение — несколько миллионов вольт. Столь мощный эклектичный разряд вызывает нагрев воздуха до высоких температур, его объем резко увеличивается. В результате от молнии возникают звуковые волны, которые получили название грома.Гром — следствие молнии и никакой опасности для дома не представляет, защищать постройки нужно не от него, а от молнии.

Соответственно, это не большой убыток, а молниеносный зверобой.

Зачем нужна молния

Некоторые не очень компетентные разработчики думают, что металлический штифт, прикрепленный к коньку, притянет все молнии по цилиндрической окружности над ним и на проволоке, чтобы убрать их в землю.Для этого возле дома специально закапывают кусок прутьев. Такие идеи очень далеки от науки, металлическая булавка, воткнувшаяся в земле возле дома и привязанная к стержню на коньке, никакой пользы не принесет. Почему?

1. Где найти такой провод, который выдерживал бы ток силой 500 000 А и напряжением 10 000 000 В? Это такая категория, которая застегивается на молнии во время встречи с Землей.
2. Зачем в принципе притягивать молнии и направлять их на провод, рискуя зажечь конструкцию из-за перегрева тока?
3. Что делать, если на даче несколько построек разной этажности? Придется ли всем сделать громоздкую систему?

Выход.Надо монтировать не крупный убыток, а молниеносный результат. Все действия должны быть направлены не на привлечение молнии, а наоборот, на создание условий, минимизирующих вероятность ее попадания.

Это очень сложные вычисления, упрощенные формулы дают большую ошибку. Иногда нет возможности выполнить исходные технические условия. Причин может быть несколько, некоторые из них объективны и не могут быть подвержены влиянию человека.

Цены на молниезащиту и заземление

Молниезащита и заземление

Когда нужно смонтировать молотилку в частном доме

Опять же, необходимо немного вспомнить теорию молнии — так будет понятнее действие при установке кассовой.Молния может быть нескольких типов, но нас интересует только направление облако-земля. На начальном этапе появляются стримеры, которые в дальнейшем соединяются и образуют ступенчатые лидеры. Именно они ярко светятся и стремительно отправляются на землю.

По мере того, как напряжение эклектического поля на Земле увеличивается, все электроны, находящиеся в нем, устремляются вверх и в самой высокой точке Броска встречаются с ответной косой. Он соединяется с поводком, цепь замыкается, электрический разряд уходит в землю.Канал нагревается до 20 000-30000 ° C, воздух расширяется и создает сильные звуковые волны (гром).

Теперь будет яснее, когда нужно монтировать молниеотводы.

1. Если земля в этом районе имеет большое количество ионов. Такие зоны расположены на перегруженных участках, в них может накапливаться большое количество заряда. Обратите внимание, как часто в вашем районе бывают молнии, поговорите со старожилами. Если они не могут вспомнить случаи попадания молнии в какие-либо предметы, тогда имитируйте разряд молнии, есть ли необходимость.
2. Дом расположен на земле, способной накапливать заряд, удары молнии в этой местности не редкость. Установка молниеотвода обязательна, но необходимо строго соблюдать правила установки и выполнять предварительные расчеты.

Как действует громоздкий

Эффективная система молниезащиты направлена ​​на минимизацию направления ступенчатых лидеров молнии в зону расположения здания.И для этого есть единственное условие — электрический потенциал Земли в этой области должен быть минимальным и обязательно намного меньше, чем на соседней. Эту задачу должны выполнять молнии. Они постоянно, и не только во время грозы, отправляют электрические заряды в атмосферу и тем самым значительно снижают потенциал напряжения. Исчезают условия для появления встречных магнитофонов, молния находит другие точки отвода энергии.

Важно.Если молния попала в молотилку, значит, она неправильно установлена ​​и вместо пользы приносит вред.

Размер защищаемой зоны зависит от количества и качества выводов заземления, то есть они собирают электроны и отправляют их на вертикальный вывод молниеотвода. Оттуда электроны постепенно перемещаются в атмосферу. Благодаря такому непрерывному процессу уменьшается потенциал под домом и автоматически сводится к минимуму вероятность попадания в него молнии.

Теперь, когда понятен принцип работы молниеотвода, понятны задачи каждого элемента системы, можно приступать к настройке защиты дома.

Пошаговая инструкция по установке

Как уже понятно из вышесказанного, молниезащиту нужно монтировать только в комплексе с эффективным заземлением, иначе система не будет работать.

Рекомендуется рекомендовать к работе только после расчета количества, размеров и расположения заземления.Такие расчеты могут выполнить только квалифицированные специалисты. Кстати, после установки следует проверить эффективность заземления специальными приборами (мегомметрами), показатели срабатывания будут неудовлетворительными, придется исправлять или полностью переделывать.

Шаг 1. Из-за усов проводки собрать две половинки держателей коньков.

Они сделаны таким образом, что с помощью регулировочных отверстий и винтов можно изменять основные параметры.Элементы могут быть надежно закреплены на коньках разного размера, при этом надежность крепления сохраняется на весь период эксплуатации, самопроизвольное откручивание полностью исключено.

Шаг 2. Закрепите токодержатели на коньке. Если вы покупаете молниеносную систему промышленного производства — отлично, в ней есть все необходимое для установки оборудования. Вы можете сделать их самостоятельно, но для этого вам понадобится дополнительное время. К тому же держатели кустарного производства существенно теряют в дизайне формы и вовсе не украшают здания.

Расстояние между ними примерно один метр, необходимо следить, чтобы провод не касался кровельного покрытия. Старайтесь монтировать таким же шагом, чтобы система выглядела намного лучше и не оказывала негативного влияния на внешний вид дома.

Практические советы. На крышах всегда работайте с страховочным тросом, особенно для металлических покрытий. Если нет возможности приобрести промышленное оборудование для альпинистов, сделайте элементарно самостоятельно.

Грузовые автомобили (гайки) Затяните крепко, используйте гофрированные ключи или переходники.Помните, что тогда исправить допустимую ошибку сложно, придется снова взбираться на крышу. Обратите внимание на все вертикальные стойки, чтобы установить провод, расположенный строго на одной линии.

Шаг 3. Начните укладку проволоки на держатели коньков. Он должен быть ровным, диаметр рассчитывает специалист, но в большинстве случаев он не может быть меньше 6 мм. Желательно, чтобы поверхность проволоки была покрыта слоем цинка, эксплуатационные характеристики за счет этого значительно улучшаются.

1. Провод не покрывается ржавчиной, на крыше появляются коричневые барабаны. Следы ржавчины значительно ухудшают внешний вид конструкции.
2. Благодаря тому, что провод не ржавеет, показатели сопротивления долго остаются неизменными. А это очень важный параметр любой громоздкой.
3. В местах соединения сопротивление снижается, в процессе эксплуатации не ухудшает физических и электрических характеристик.

Не стоит экономить на качестве всех элементов молниезащиты, иначе эффективность будет недостаточной, деньги на приобретение и установку можно счесть зря.Очистите проволоку специальными язычками с провизией.

Шаг 4. Конец проволоки, выступающий за конец проволоки, согните под прямым углом, оставьте кусок высотой около 50 см, лишний срезанный специальными липкими лентами.

Шаг 5. Намазать резьбовые соединения специальной мастикой, если нет, можно использовать обычный солидол. Мастика дополнительно защищает металлические поверхности от окисления. Дело в том, что при закручивании цинковой гайки на резьбе из-за сильного трения рвется резьба, а открытие металла требует защиты.

Шаг 6. Приступаем к работе с закреплением проволоки на стержнях в продольном направлении. Здесь технология монтажа зависит от вида кровельного материала.

1. Атомная плитка. Необходимо отпустить немного саморезов, приподнять лист и вдавить скобу крепления в получившуюся прорезь. Имеет изогнутую форму ножки, которая входит в углубление металлочерепицы и надежно фиксируется. Затяните кровельные саморезы.Поместите проволоку и зажмите язычками.

2. Putton. Для такой крыши есть специальные кронштейны, у них увеличенная длина ножек и несколько пространств с язычками. Шпунт перед установкой кронштейна следует загнуть на расстояние, равное длине куска плитки, за счет этого повышается прочность крепления. Затем необходимо приподнять черепицу и сдвинуть для нее кронштейн, при опускании крыши она фиксируется в фиксированном положении. Проволока к нему крепится обычным способом.

3. Металлочерепица. Для крепления троса продаются специальные кронштейны, которые нужно закрепить поверх кровельных саморезов. Это нужно добиться, чтобы шурупы обязательно попали в фиксаторы обрешетки. Для герметизации отверстия используются две резиновые прокладки. Один устанавливается между кронштейном и поверхностью кровли, а второй между кронштейном и винтом самопресса.

4. Гибкая битумная черепица. Эта кровля имеет прочное основание, что значительно упрощает технологию крепления кронштейнов. Их прикручивают к поверхности обычными шурупами по дереву, для заделки отверстий используют резиновые накладки.

Практические советы. Бывают ситуации, когда на пороге тяги требуется один провод для передачи с переднего откоса на задний.В месте пересечения с проволокой конька их рекомендуется соединять, использовать для этого болтовые стяжные элементы. Таким образом вы добьетесь надежного контакта тока.

Цены действующим держателям

Держатели зубцов

Шаг 7. Прикрутите кронштейны к краю системы курятины, проволоку к ним закрепите болтами. Соединения Затягивайте с большим усилием.

Установленные на доме приспособления для резервуаров подключаются к заземлению.

Делаем заземление

Это самый важный элемент порога, о чем выше уже сообщалось, только специалисту со специальным образованием. Он должен знать сопротивление почвы, ее состав, близость грунтовых вод и другие исходные данные. На основании расчетов подбирается материал для изготовления металлических штифтов, расстояние и количество, глубина инъекции для каждого грунта. В зависимости от размеров дома выбирается конкретное расположение заземлителей.

Цены на стабилизаторы напряжения

Сетевые фильтры

1. Штифт стальной с площадью поперечного сечения должен быть не менее 80мм2, медный — 50мм2. Следует помнить, что сталь и медь с разной скоростью окисляются, и оксиды негативно влияют на показатели проводимости. Сечение и площадь поверхности стержней следует подбирать с запасом, а замеры сопротивления производить ежегодно. При достижении критических значений критических значений рекомендуется отразить и очистить стержни от ржавчины.
2. Траншея глубиной не менее 5,0 м, длиной не менее трех метров. Эти показатели во многом зависят от физических характеристик грунтов, решение принимает специалист на рабочем месте.
3. Все соединения бабла лучше делать сваркой, хомуты быстро теряют исходные значения сопротивления. Сварка производится обязательно с двух сторон, длина шва не менее пяти сантиметров.
4. Профессионалы рекомендуют вместо круглых штифтов использовать металлическую полосу толщиной не менее 1 мм и шириной около трех-четырех сантиметров.Такой металл не только дешевле, но и значительно увеличивает время работы порога за счет большой площади контакта с землей.

Делать или не обмолачивать — дело каждого проявителя. Строгие требования предъявляются только к государственным зданиям и помещениям с большим количеством людей. Точной статистики по работе системы нет, никто не знает, сколько молний удалось убрать из здания и какова эффективность устройства.

Теперь вы знаете, как правильно установить обмолот в частном доме. Но еще раз напоминаем, что перед началом работ необходимо тщательно проанализировать все факторы, влияющие на вероятность попадания молнии в конструкцию, и только после этого принимать окончательное решение. Чтобы установка громоотвода дала ожидаемый эффект, крыша дома должна соответствовать существующим строительным нормам.

Видео — Монтаж Громот

Молниезащита частного дома включает комплекс средств, определяющих обеспечение внешней и внутренней защиты от воздействия молнии, при этом часть токов от удара протекает через внутренние элементы.Некоторые конструкции содержат только внешние или внутренние устройства.

Внешние устройства Иногда сооружаются отдельно от конструкции в виде пандусов и тросов, для естественной застежки-молнии используют соседние высокие предметы. В другом случае конструкция для ограничения электромагнитных воздействий тока от молнии устанавливается на защищаемый объект и может рассматриваться как его часть.

Внутренние устройства ограничивают воздействие молнии и останавливают пружины в доме. Токи молнии попадают в параметры молнии и отводятся в землю через заземление и систему тока.

Технические характеристики

По типу конструкции гром делятся на конструкции:

• стержень;
• решетка;
• grebtozath.

Стержень кладут в места, где удар молнии произойдет с наибольшей вероятностью. При этом нижняя часть Шпилька соединяется над крышей с отводом. Этот вид наиболее популярен у владельцев крыши с четырьмя коньками с небольшой длиной конька.

Для частных домов с плоской крышей Наиболее приемлемая решетчатая конструкция.Приводной обмолот этого вида применяют в тех случаях, если высота конька по краям не превышает 1 метра. Решетка выполняется из металлической арматуры, которая располагается по периметру карниза, вдоль и поперек крыши, образуя своеобразную сетку. Характерно, что ни одна точка кровли не должна защищать от проходящей штанги более 10 метров, а в месте пересечения арматуры используется сварное соединение.

Гребнеобразные громы накладываются на полуконкурентные конструкции крыши, двухуровневые и четырехтактные, а конь возвышается с краев крыши более чем на 1 метр.Основание в виде стержня подвергается коньку, а боковые стержни из металла уходят с двух сторон вниз. Требование снятия каждой точки кровли — не более 10 метров до соседнего выноса, и в этом случае, если расстояние больше, то в конструкцию входит водосточный горизонтальный желоб, соединяющий их молниезащитой с сваркой в ​​местах соединений элементов.

Суть срабатывания защиты от молнии и особенности устройства

В атмосфере между землей и грозовым облаком возникает электрический разряд, и молния уходит в землю, что включает одиночный или многократно используемый импульс тока. Молния комплектуется защитным устройством , поверхность земли, дом, высокие деревья, это место называется точкой поражения, и удар может быть нанесен в нескольких точках.

Устройство молниезащиты, предупреждающее воздействие молнии, устанавливается на защитном здании или сооружении. Схема молниезащиты спроектирована таким образом, что соответствующие элементы конструкции расположены в таком порядке, который позволяет току молнии распространяться по дому или его заземлению:

• Сообщение молнии является частью грома и перехватывает возникающие разряды молнии;
• детектор тока также является неотъемлемой частью и передает ток от приемника к заземляющему устройству;
• Заземление, состоящее из одной или нескольких частей, проводит ток непосредственно к земле или через токопроводящий сектор.

Отдельно расположенные пороги построены таким образом, чтобы разряд тока проходил без контакта с объектом защиты. При установке молниезащиты вокруг него образуется зона защиты, представляющая собой пространство определенного размера, , где вероятность удара молнии Конструкция не превышает предусмотренное значение.

Организация молниезащиты

Сообщения молнии

Удовлетворены они конкретно или их функции выполняет определенный структурный элемент в частной структуре, такие относятся к категории игр с естественной молнией.Линии молнии состоят из произвольных комбинаций натянутых стержней, металлических тросов, проводов, сеток, которые располагаются на крыше под слоем гидроизоляции. В качестве естественной защиты используют следующие части частных построек:

Для металлической кровли существует несколько ограничений по использованию в качестве ресивера:

• есть электрическое соединение между отдельными компонентами, и оно не прервется долгий срок службы;
• для определения необходимой толщины кровли, если есть опасность повреждения или ожога, в специальных справочниках есть нормативные показатели;
• , если опасности повреждения нет, то толщину принимают не менее 0. 5 мм;
• , если металлическая крыша расположена над всем частным строением и некоторые другие объекты, например, деревянная, не выступают за ее периметр.

Токи электрического разряда

Clakes строятся так, что Он распространяется на несколько созданных путей, и их желаемая длина ограничена минимально допустимым размером. Это необходимо для исключения возможности искрения между точкой повреждения и поверхностью Земли. Для многоэтажек возникает необходимость соединения вертикальных отводов с горизонтальными металлическими лентами при помощи сварки, а для опускания, над поверхностью Земли, делается такая привязка.

Стержни прямые и вертикальные Подходит, чтобы разряд на землю проходил кратчайшим путем и длина была минимальной. Не рекомендуется делать на стержнях и тросах петли и ненужные перекрестки. Следующие конструкции используют в качестве естественных токов:

• металлоконструкций вертикальных, если непрерывность электрического сообщения большая и их размер не меньше предусмотренных стандартами, и они не имеют покрытий в виде изоляции;
• каркас частного строения, если он металлический;
• металлический каркас арматуры, если он соединен между собой;
• металлических деталей фасада, элементов из профилированной стали, несущих элементов фасада, размеры которых соответствуют нормативным требованиям Тококодов, толщиной более 0.5 мм.

Наземные устройства

Эти устройства часто сочетаются с другим заземляющим электрооборудованием и подключенными устройствами, они не включают отдельно построенные молниеотводы. В качестве заземляющих устройств подключенный способ применяется в железобетонных блоках или других подземных металлических конструкциях. К соединениям армированной решетки в железобетоне предъявляются особые требования, если он выбран в качестве грунта.

Наружный контур заземления ставят на глубине полуметра от поверхности земли , отводя его от стен на расстояние не менее метра, при этом заземляющие электроды заглушены и распределены по возможности равномерно.

Молниезащита своими руками

Технические требования к элементам защиты

В целях использования молнии для качественной защиты корпуса от молнии, он сконструирован с соблюдением всех необходимых стандартов для схемы выхлопа:

Сообщение

Lightning впервые сталкивается с электрическим разрядом большой мощности, поэтому его надежность является одним из первых требований. Для стержневого типа наиболее приемлемым является материал в виде проката (трубы, угольник, металлическая арматура).Сечение в диаметре должно быть не менее 100 квадратных миллиметров, а в высоту такую ​​стойку делают более 2-х метров.

Прутковая сетка для защиты В сечении должно быть не менее 8 миллиметров, сечение полосы — 20 миллиметров. Для эффективной работы сетчатая конструкция подключается к цепи заземления несколькими отдельными стержнями.

Токовый провод выбирают диаметром не менее 6 миллиметров по надземной части, а для прокладки к земле берут провод диаметром не менее 10 миллиметров.

Подходит в качестве заземления из металла или трубы и стержня, помещенного в землю на глубину до 2 метров. В качестве материала для заземления берется нержавейка или медь, желательно, чтобы грунт вокруг земли был увлажнен для эффективного перемещения заряда, в этом случае отлично срабатывает глина, которая долго удерживает влагу внутри сам.

Комбинированный люверс своими руками

Для эффективной работы Следует провести специальные расчеты, определить место установки и материалы для изготовления.С помощью расчетов определите оптимальные размеры лифта Lightning для выбранного частного строения или его части. Правильные математические расчеты позволят практически на 100% защитить дом от грозового разряда.

Формулы для расчета собраны в справочниках для выбора конкретных данных, указанных для конкретного расчета, таких как: тип громоздкости, материал, площадь конструкции, структура каркаса, высота конструкции , радиус предполагаемой защиты. Правильно подобранная формула дает размер, достаточный для хорошей работы.

Материал громовой

Для молниезащиты берут сталь , алюминий и медь, при этом медные проводники отличаются лучшими защитными показателями, но для создания своими руками молниезащиты деревянного дома вполне подойдет сталь как более дешевый материал. В этом случае оптимальным будет выбор всех элементов устройства из одного материала.

Определение

Устройство ориентировано на то, чтобы высота молнии была выше, чем у всех других конструкций в близлежащей среде, важно, чтобы весь жилой дом попадал в зону защиты (в стержневом типе такая область распределяется внутри конус расширяется до земли).Говоря техническим языком: Чем дальше от молнии находится частная постройка, тем выше Высота установки защитного устройства. Оптимальным вариантом является расположение шлифовальных центров по центру кровли .

Этапы сооружения своими руками

Земля

Заземление размещается в таком месте, где нет опасности попадания рядом с ним электрических гроз. Расстояние определяется 1 метром до здания, но должно быть 5 метров до тротуара или другой дорожки.Если места, куда не ступает нога человека, выходят из строя, то место заземления огораживают деревянными щитками и ставят соответствующий знак.

Удаление электрического разряда

После подготовительного этап должен перейти к установке порога:

Приемник молнии

Следующий этап — установка свитка молнии:

Такой вопрос, естественно, возникает не только у Плюшкина, но и у любого обычного хозяина, когда он с гордостью осматривает только что построенный коттедж, новую кладовую, здание торгового центра или уже введенный производственный цех.Вопрос не праздный. Молниезащита стоит денег, в некоторых случаях не маленьких, да и грозы у нас не такие частые, они будут длиться час, два от силы, а большинство молний вспыхивает между облаками, а не на землю. Рядом давно построены дома. На них нет следов молний. Там все происходит и никто не жалуется.

С этого, пожалуй, и нужно начинать. Молнии действительно не видно, но кто сказал, что здания не защищены от молнии? Молниезащита — это не только и даже не столько установка молниеотводов.Для защиты от молний сегодня нужно создать целый арсенал защитного снаряжения, потому что молнии очень изобретательны в выборе оружия и предпочитают обходные маневры лобовой атаки.

России повезло с расположением. В целом в умеренных широтах не знает тропических гроз. Однако на каждый квадратный километр территории страны в среднем приходится 3–4 удара молнии в год. Редкий коттедж на Земле занимает более 250 м 2.На такой площади в средней полосе России по статистике всего
N = 250: 1000000 × 4 = 0,001 Молния в год. Это означает, что построенное здание должно выдержать в среднем T ≈ 1 / n = 1000 лет, прежде чем в него ударит молния.

Нетерпеливый человек может перестать читать, решив, что такое редкое событие не заслуживает внимания. Специалист сразу укажет на грубую ошибку, отметив, что при оценке не учитывается главное — высота конструкции.Он скажет, что любой объект, грохочущий по поверхности Земли, притягивает разряд молнии с расстояния примерно трех его высот H. Этот факт проверяется очень многими экспериментами и не вызывает сомнений. Чтобы получить участок, которым стягивается молния, по внешнему периметру вашей конструкции нужно провести линию, которая от нее отделена
R st = 3H. Обозначенная таким образом зона внутри бордюра и будет зоной стягивания з ст. Читатель может вычислить его любым способом, даже если на линованной бумаге есть клетки.Для постройки L и ширины d длинной, элементарный, хотя и несколько завышенный балл по школьной формуле для прямоугольника площадью

В уже рассмотренном примере с коттеджем площадью 250 м 2, для которого L = 15 м и d = 10 м, при высоте H = 10 м, получается S Art = 5250 м 2 — фактическая площадь в 21 раз больше. Соответственно увеличивается вероятность удара молнии. Фактически, этого следует ожидать в среднем каждые 50 лет. Это уже довольно значительный период, сравнимый с человеческой жизнью, тем более что статистика не объясняет, когда прогнозируемое прямое попадание произойдет именно через полувековой интервал.

С ростом объекта частота ударов молний в нем быстро растет. Stater Stadium Stater Lighting Mast почти ежегодно встречает молнии. Строителям придется заранее побеспокоиться о безопасном отводе в своем течении. В противном случае всем известный случай поражения сразу нескольких игроков на футбольном поле превратится в систему.

А теперь пора познакомиться с доводчиком. С его прямым воздействием более-менее понятно. Температура плазменного канала около 30 000 С не оставляет надежды на благополучный исход.Он способен сжигать металлические кровли толщиной до 4 мм, воспламенять практически любой горючий материал. Механические разрушения от молнии не так значительны. Как правило, это приводит к очень быстрому испарению влаги или образованию газов при разложении пластмассовых материалов по мере прохождения тока молнии. Классический пример того времени — длинная и широкая полоска коры головного мозга, которая ломается, когда вы ударяете по дереву. Примерно так же. Композитные материалы, так популярные сегодня, травмируются.К счастью, в градостроительстве они используются не так часто.

Основным источником молнии является ее электромагнитное поле. Средний ток молнии близок к 30 000 А, для сверхмощных — в 6-7 раз больше. Почувствуйте это значение, сравнив его с мощным бытовым током утюга (10 А) или промышленным сварочным аппаратом (100 А). Это совершенно разные масштабы. Длительность импульса тока молнии редко превышает 0,0001 с (молниезащита секунды — слишком большое время, используют микросекунды, ISS).За 100 мкс много тепла не будет распространяться, поэтому для отвода тока молнии на землю используются проводники вполне умеренного диаметра (~ 1 см). Более важен другой временной параметр — время увеличения тока до значения амплитуды. Здесь Lightning — безоговорочный рекордсмен, потому что его ток может увеличиваться во времени со скоростью 200000000000 а / с. В нашей жизни нет явлений, которые можно было бы использовать для визуального представления такой фантастической ценности.

Для себя придумал следующее.Представьте себе человека на расстоянии 10 м от места проведения молнии (такие промежутки часто фигурируют в стандартах намывания далеко не столь безопасными). Его поднятые руки образуют контур в 1 м 2. В таком грозовом контуре при максимальной скорости нарастания его тока ЭДС магнитной индукции в 4000 В. Напряжение в вашем доме почти в 20 раз меньше, тем не менее, не надо. попробуйте сравнить его, чтобы оценить его влияние, положив в розетку пару гвоздик. Двадцатикратного перенапряжения бытовая техника не выдержит.Ну тогда поговорим о низковольтных устройствах — компьютерах, плеерах, датчиках пожарной сигнализации, средствах защиты периметра, телевизионных усилителях. В современном жилище очень много дорогих устройств, которые легко могут превратиться в производство молнии.

Ваш дом — ваша крепость. Так скажите англичане. Самым уязвимым местом этой крепости, естественно, считается воздушная линия 220/380 дюйма, которая снабжает вас электричеством. Вместе с ней в дом проникают грозовые перенапряжения. За исключением крупных городов, электроснабжение в нашей стране до сих пор осуществляется авиакомпаниями в штатном режиме.Его тросы подвешены на столбах-опорах на расстоянии 40-50 см друг от друга, чтобы исключить закрывание при ветре. Протягиваясь от подстанции до вашего дома на 200 — 300 м, такие провода образуют контур очень прочного участка. Даже совершенно неясная молния предполагает опасное напряжение ее магнитного поля. Несколько лет назад у меня была возможность убедиться в эффективности удаленной атаки на молнию. Удар молнии в землю произошел на расстоянии 200-300 м от моего одноэтажного дома. Было указано на эту короткую (~ 1 (с) задержку между вспышкой и ворчанием. Я сам остался без антенного усилителя. В соседних домах вышли из строя телевизоры, микроволновые печи и другое далеко не самое дешевое оборудование. Разряд молнии в радиусе 200-300 м от дома маловероятным событием не назвать. Лучше не рисковать и позаботиться о средствах защиты.

Мой сосед, завершая строительство нового дома, приехал проконсультируйтесь с его устройством молниезащиты.Я сказал, что он очень опоздал с началом работы. В проекте необходимо подбирать средства молниезащиты. Только тогда будет не слишком дорого и крайне эффективно. Дело в том, что специалисты умеют сочетать многие элементы молниезащиты со строительными конструкциями Конструкции. Естественно, это должно быть предусмотрено заранее.

Опасность молнии не следует преувеличивать, как это делают телевизионные комментаторы, демонстрируя рубашки ужасов и предлагая своей аудитории бесполезные, а иногда и просто вредные советы.Но еще опаснее пренебречь этой опасностью. Мужчине разумно обратиться к специалисту, чтобы трезво оценить возможные последствия ЧС и предусмотреть средства защиты от них.

Базелян Э.М. , д.т.н., профессор
Энергетический институт им. Кржижановского, Москва

Надеемся, что в будущем этот сайт будет выполнять роль элементарного учебника по самообороне от молнии. Мы планируем постоянно размещать здесь статьи о реальных опасностях грозового электричества и современных средствах молниезащиты.Они призваны помочь понять суть проблемы и оценить доступные вам пути.

Стоимость молниезащиты и установки

Подготовлено Майклом Чусидом, RA FCSI для East Coast Lightning Equipment, Inc, 2015 — июль

Фон

На

Lightning приходится около 1 миллиарда долларов в год по страховым выплатам домовладельцев в связи с повреждением имущества. Пожары от молний в нежилых помещениях ежегодно причиняют в среднем более 100 миллионов долларов прямого имущественного ущерба, не включая ущерб, связанный с неисправностями электрооборудования или оборудования, структурные повреждения, не связанные с возгоранием, или косвенные убытки. Дополнительные риски включают травмы и смерть от ударов молнии.

К счастью, надежная молниезащита зданий и сооружений имеется. Однако данные о стоимости установки молниезащиты отсутствуют. Таким образом, цели этого исследования заключаются в следующем: 1) понять стоимость установки молниезащиты и 2) предоставить владельцам зданий и их архитекторам, инженерам и консультантам по управлению рисками руководящие принципы оценки затрат для использования на этапах планирования и проектирования. строительные проекты.

Для подготовки этого исследования компания East Coast Lightning Equipment, Inc. собрала данные о стоимости строительства у монтажников молниезащиты по всей территории США. Приведенные ниже данные о затратах подтверждают, что молниезащита экономична и может быть оправдана с точки зрения затрат и выгод в зданиях, подверженных риску.

Методология

Во втором квартале 2015 года установщиков молниезащиты попросили подать «заявки» на установку
молниезащиты на трех гипотетических проектах.Цены должны были включать накладные расходы и прибыль установщика, но не наценку генерального подрядчика. Проекты включают односемейный жилой дом, малоэтажное здание, типичное для учебных, коммерческих и промышленных помещений, и пятиэтажное здание, типичное для многих офисных зданий, учреждений здравоохранения и аналогичных помещений. См. Приложение для обзора инструмента.

ответа было получено от 21 установщика, сертифицированного Институтом молниезащиты для работы в области молниезащиты.Распределение торговых территорий респондентов показано на карте в соответствии с регионами переписи населения США. Распределение респондентов похоже на частоту ударов молнии; выше в восточных и южных штатах, меньше всего на западе.

Результаты были сведены в таблицу Майклом Чусидом, RA, FCSI, независимым консультантом по строительству, www.chusid.com, и кратко изложены ниже.

Основные выводы

Расчетная стоимость молниезащиты на квадратный фут площади крыши, в среднем по стране

Стоимость защиты строительных работ, например деревьев, не включена.

Анализ

Общее: Различия между регионами обусловлены региональной торговой практикой, заработной платой и льготами, почвенными условиями, определяющими тип используемых наземных терминалов, и другими факторами. Различия внутри регионов также могут быть значительными, особенно между городскими и сельскими районами.

Медное молниезащитное оборудование обычно дороже алюминия из-за цен на сырье. Существуют также региональные предубеждения, в которых предпочтение отдается одному материалу.

Нежилые здания: В нежилых зданиях площадь крыши является наиболее важным фактором при определении объема работ, необходимых для установки молниезащиты. Следовательно, многоэтажные здания, как правило, будут стоить меньше квадратного фута внутренней площади пола.

Затраты, как правило, будут выше в зданиях с обширным оборудованием на крыше и требовательными архитектурными решениями; меньше в здании с минимальным оборудованием на крыше и простой конфигурацией.

Здания высотой более 75 футов (класс II) будут нести дополнительные расходы.Эти оценки не относятся к зданиям, в которых размещены взрывчатые вещества и другие специальные помещения.

Жилые дома: В большинстве домов с скатной крышей воздухораспределители необходимо устанавливать только на коньке крыши, а не по периметру крыши. Это объясняет, почему затраты на молниезащиту для дома в нашем исследовании ниже линии тренда, показанной для нежилого строительства.

Обратите внимание, однако, такие особенности, как слуховые окна, дымоходы, балконы, световые люки, оборудование на крыше и большие плоские участки, могут увеличить стоимость.

Как использовать

Эти сметы можно использовать на ранних этапах планирования или разработки проекта. После определения общей конфигурации здания консультация с квалифицированным проектировщиком молниезащиты или установщиком даст более точную оценку и определит способы улучшения защиты при одновременном снижении затрат.

Эти сметы затрат могут изменяться со временем и могут быть скорректированы с помощью Engineering News Record Construction Cost Indexes или других баз данных исторических затрат на строительство.Затраты на молниезащиту также подвержены колебаниям в стоимости сырья.

Для получения дополнительной информации

Lightning Safety Alliance, www.LightningSafetyAlliance.org

Институт молниезащиты, www.lightning.org

East Coast Lightning Equipment, Inc., [email protected], +1 860-379-2046

ПРИЛОЖЕНИЕ
Следующий инструмент для исследования был отправлен по электронной почте квалифицированным специалистам по молниезащите.
ECLE просит вас помочь в создании рекомендаций по оценке затрат, которые могут быть использованы архитекторами и инженерами. Многие дизайнеры спрашивают нас о стоимости установки молниезащиты, чтобы включить молниезащиту в свои проектные сметы. Ваша информация поможет им сделать более точные расчеты рентабельности, что, как мы полагаем, повысит вероятность того, что они укажут молниезащиту. Пожалуйста, уделите несколько минут, чтобы взглянуть на три здания ниже, затем отправьте нам свою оценку стоимости для выполнения каждого из них.
Ваши данные будут конфиденциальными. Майкл Чусид, консультант по строительной отрасли FCSI РА, будет составлять региональные и национальные средние показатели и использовать эту информацию для написания статей для ведущих изданий строительной отрасли. В качестве благодарности мы отправим вам копию его отчета.

Жилой проект
Предположим следующее:
Нормальные условия заземления
Скрытая установка — новое строительство
Требуется сертификация LPI или UL
Пожалуйста, оцените медь и алюминий
Цена, как в GC или EC

Проект средней школы
Предположим следующее:
Нормальные условия заземления
Открытая установка — существующая конструкция
Крыша из EPDM
Требуется сертификация LPI или UL
Пожалуйста, оценивайте медь и алюминий
Цена, как в GC или EC

Проект здания правительственного офиса
Предположим следующее:
Нормальные условия заземления
Монтаж металлоконструкций на грунт
Новое строительство
Сборная крыша
Требуется сертификация LPI или UL
Пожалуйста, оцените медь и алюминий
Цена, как для GC или EC
Нажмите, чтобы загрузить офисные размеры

Как повысить эффективность молниезащиты для жилых фотоэлектрических систем

Фон

Жилые фотоэлектрические системы обычно устанавливаются на крышах жилых домов, с большой площадью металлической поверхности, на большем расстоянии от земли и на открытом месте. Поэтому такие фотоэлектрические системы являются потенциальными целями молнии во время грозы. Если электростанция не имеет хорошей молниезащиты и заземления, вероятность поражения молнией чрезвычайно высока, и это может вызвать пожар, проблемы с электрической безопасностью и материальный ущерб.

Фотоэлектрическая промышленность стала более зрелой, а проектирование и конструкция систем стали более стандартизованными. Тем не менее, есть сомнения относительно требований к молниезащите: вся конструкция и конструкция системы, описанной в этом документе, соответствуют требованиям с точки зрения компонентов, кронштейнов, инверторов, распределительных коробок и заземляющих кабелей.

Почему поражение от молнии до сих пор является обычным явлением? Чтобы ответить на этот вопрос, мы поделимся с вами проблемами, которые легко упустить из виду во время установки, и способами повышения эффективности защиты системы.

ЧАСТЬ 1: Решение общей молниезащиты

Для областей с относительно меньшей частотой грозовых разрядов методы заземления, показанные на Схеме 1, обычно используются без установки дополнительных молниеотводов. Если система установлена ​​на плоской крыше, она имеет тенденцию заземляться через крышку инвертора или подключаться к существующей системе молниезащиты здания.Такая молниезащита потенциально неадекватна для зон с высокой вероятностью молнии.

ЧАСТЬ 2: Усовершенствованное решение для защиты от молний

Прежде чем рассматривать эффективную молниезащиту фотоэлектрической системы, нам сначала необходимо понять общие типы ударов молнии.

Для фотоэлектрических систем жилых помещений наиболее распространены удары молнии первого и второго типа: прямая молния и индуцированная молния. Если недвижимость находится в зоне, подверженной ударам молнии или на крыше есть другие высокие металлические предметы, e.грамм. солнечные тепловые обогреватели, резервуары для воды или спутниковые антенны, вероятность этих двух типов ударов будет выше. Поэтому на этапе проектирования необходимо усилить и усилить молниезащиту.

Для повышения эффективности молниезащиты жилых систем, помимо обычных мер молниезащиты, следует учитывать следующие моменты:

1) Если система имеет большую мощность или расположена в зоне с высоким уровнем ударов молнии, необходимо установить молниеотвод рядом с солнечной батареей;

2) Если на крыше есть другие металлические сооружения, сторона постоянного тока фотоэлектрической системы должна располагаться как можно дальше от этих конструкций.Убедитесь, что фотоэлектрическая монтажная система не соприкасается с этими конструкциями. Также рекомендуется установить на крышу громоотвод.

3) Уменьшите общую площадь поперечного сечения кабелей фотоэлектрической системы, чтобы уменьшить силу индуцированного удара молнии.

4) Рекомендуется реализовать отдельное решение молниезащиты для фотоэлектрической системы и избегать простого подключения к исходной системе молниезащиты здания.

ЧАСТЬ 3: Пример использования

Этот проект находится в Фэнхуа, Китай.Согласно статистике, среднегодовое количество молний в этом районе, составляющее более 75 дней, определяет его как подверженный ударам молний. Жилые дома на территории имеют большую плоскую крышу, а общая установленная мощность составляет 28 кВт с инвертором GCI-25K-5G, поэтому была реализована схема системы молниезащиты, показанная на рисунке ниже.

В дополнение к молниезащите здания для солнечных модулей, кронштейнов, инверторов и распределительных коробок, система молниезащиты для проекта добавляет следующие функции безопасности на основе плана, приведенного выше:

Для наиболее уязвимых частей системы e.грамм. инвертора, убедитесь, что электрическое (внутреннее) заземление и защитное (внешнее) заземление надежно подключены.

1) Добавлены четыре круглых стальных молниеотвода длиной 1,5 м и диаметром Φ10 мм по четырем углам массива и приварены к собственному молниеносному поясу здания, чтобы уменьшить прямое воздействие удара молнии на систему.

2) Отдельное заземление фотоэлектрической системы в жилых помещениях: выберите место с толстым и достаточно влажным грунтом и выкопайте яму глубиной 1,5 м, затем используйте круглую сталь Φ8 (также можно использовать плоскую сталь 40 * 4 мм или круглую сталь Φ10) сделать раздельное заземление.Сопротивление заземления составляет 1,68 Ом и соответствует требованиям менее 2 Ом.

ЧАСТЬ 4: Резюме

Нельзя игнорировать молниезащиту и заземление фотоэлектрических систем жилых помещений. Поэтому в процессе установки системы мы должны не только учитывать научные технологии молниезащиты и заземления, но и усиливать молниезащиту системы в соответствии с условиями на месте. Короче говоря, уделите время рассмотрению молниезащиты вашей фотоэлектрической системы, потому что тщательный уход и внимание на этапе проектирования и установки могут впоследствии избежать многих проблем.Безопасная и стабильная конструкция молниезащиты и заземления позволяет избежать повреждения системы и даже потерь персонала и имущества.

Молниезащита: правда о рассеивателях

Примерно в это время года, когда удары молний становятся частыми, мы получаем много писем с вопросами о статических рассеивателях, таких как Lightning Master. Эти устройства, похожие на проволочную щетку, вырастают из антенн и крыш в городах и поселках, а еще чаще — на мачтах парусных лодок.Когда эти устройства впервые появились на рынке, мы провели достаточно много исследований, чтобы выяснить, действительно ли они защищают мачту парусника от удара молнии. Следующий специальный отчет впервые появился в номере Practical Sailor от 15 июля 1995 года. Морякам также будет интересно прочитать о нашем обсуждении обычных систем молниезащиты в разделе «Получение заряда от молнии».

Все моряки, за исключением тех, кто плавает исключительно в самых северных, но все еще жидких участках Северного Ледовитого океана или в самых южных частях Антарктического океана, хорошо осведомлены о молниях и связанных с ними рисках. Осведомленность о молнии обычно принимает одну из двух форм: (1) осведомленность, озабоченность, покорность, бездействие или (2) осведомленность, озабоченность, действия и надежда, что то, что было сделано, будет более полезным, чем вредным. Во многих отношениях наша способность разумно справляться с молниями мало отличается от подхода Бенджамина Франклина. Большинство лодок построено в соответствии с рекомендациями по безопасному заземлению и защите от молний Американского совета по лодкам и яхтам (ABYC). Самая высокая мачта будет хорошо заземлена к морю с помощью медного провода подходящего размера, который соединяется с металлической пластиной, установленной на внешней поверхности корпуса.На мачте может быть установлен молниезащитный молниеприемник. Терминал может иметь форму вертикального шипа с острым концом или более экзотической формы и конструкции.

В течение многих лет ряд компаний начали активно продавать специальные устройства молниезащиты для использования на лодках. Хотя эти устройства кажутся немного отличными от форм, которые использовались как на самолетах, так и на стационарных конструкциях, некоторые из маркетинговых заявлений были довольно новаторскими.Являются ли эти утверждения обоснованными в свете того, что известно о молниях? Является ли стоимость защиты судна одним из этих устройств хорошей инвестицией? Сможете ли вы умиротворить Тора, бога молнии?

Как возникают молнии

Во-первых, давайте посмотрим, что мы знаем о молнии. Молния — это конечный результат естественного возникновения дисбаланса электрических зарядов в атмосфере Земли. Проще говоря, дисбаланс может возникать из-за движения воздуха, которое, как и движение человека по ковру, может вызывать перемещение электрических зарядов из одного места в другое.Дисбаланс электрического заряда вызывает развитие градиента потенциала. Этот градиент можно измерить и обычно выражают в вольтах на метр. Нормальное электрическое (E) поле в среднем составляет около 150 вольт на метр. Поле может превышать 1000 вольт на метр в сухой день. При такой интенсивности разность потенциалов от головы до кончиков пальцев ног человека ростом 6 футов 3 дюйма может достигать 1800 вольт!

Поскольку это статический заряд, он никого не убьет электрическим током, но, к сожалению, его также нельзя использовать для питания потребителей электроэнергии на лодке.Также можно измерить способность атмосферы выдерживать или предотвращать прохождение электрического тока при наличии градиента напряжения.

Если или когда градиент напряжения, создаваемый дисбалансом зарядов, превышает способность атмосферы препятствовать протеканию тока, что-то произойдет. В некоторых случаях заряд безвредно рассеивается в виде потока ионов. Этот поток может вызвать видимый эффект при некоторых условиях. Видно ночью. Огонь Святого Эльмоса, эфирное голубое пламя, можно увидеть вокруг любых острых точек на оснастке лодки.В самолете голубое свечение может исходить от законцовок крыльев и фитилей статического разряда (круглых, похожих на карандаш трубок, выступающих из задних кромок крыльев и поверхностей управления). Любящий приключения пилот может протянуть электрические дуги от лобового стекла к вытянутым пальцам. Этот тип электрического разряда не повредит вам, потому что небольшой электрический ток проходит через поверхность кожи, а не через внутренние органы тела.

В некоторых случаях нарастание градиента заряда происходит очень быстро, настолько быстро, что может произойти небольшое, если вообще какое-либо эффективное рассеяние заряда, прежде чем напряжение, приложенное к воздуху зарядом, преодолеет способность воздуха сопротивляться.Когда это происходит, дисбаланс заряда очень быстро устраняется с помощью того, что мы называем молнией. Молния всегда случается где-то на земле. Планета всегда теряет электроны. Хотя ток очень мал, менее 3 миллионных долей ампера на квадратный километр, он составляет в среднем около 2000 ампер в мире. Природа уравновешивает этот поток, создавая около 150 ударов молнии в секунду.

Молния возникает как в атмосфере, молния от облака к облаку, так и от атмосферы к земле, молния от неба к земле или наоборот, разряд от земли к небу.Независимо от направления удара молнии выделяется большое количество энергии, поскольку баланс электрических зарядов атмосферы и земли восстанавливается. Средний удар молнии состоит из трех ударов с пиковым током 18 000 ампер для первого импульса и примерно половиной этого количества тока, протекающего во втором и третьем ударах. Обычно каждый ход выполняется примерно за 20 миллионных долей секунды. При ударе молнии воздух превращается в проводящую плазму с температурой до 60 000 градусов.Нагревание делает плазму светящейся; на самом деле он ярче, чем поверхность солнца.

Измерения тока при разряде молнии показывают, что 50 процентов будут иметь ток при первом разряде не менее 18000 ампер (18 кА, или кА), 10 процентов будут превышать 65 кА, а 1 процент будет иметь ток через 140 кА. Самый большой зарегистрированный ток составил почти 400 кА.

Текущие потоки такой величины — серьезная вещь, с которой нельзя легко справиться.

Риск для конструкций

Люди, у которых есть лодки, и те, у кого есть башни или высокие здания, разделяют общую озабоченность по поводу молний.Из-за высотного распределения движения воздуха в атмосфере, которое вызывает дисбаланс заряда, высокие предметы, торчащие из атмосферы, могут быть привлекательными целями, поскольку природа пытается избавиться от дисбаланса зарядов. Поскольку существует больше высоких башен, чем очень высоких лодочных мачт, и поскольку для этих башен ведется учет ударов молний, ​​мы можем использовать эти данные, чтобы установить влияние высоты башни на привлекательность для молниеносных ударов.

The Westinghouse Co.получены данные для изолированных, заземленных башен или мачт на ровной местности в регионе, где бывает 30 грозовых дней в году. Количество ударов на башню или мачту не достигало двух, пока высота башни не превышала 500 футов. При высоте башни в 1000 футов частота ударов составляла около девяти. По башням высотой более 1200 футов было нанесено более 20 ударов. Хотя данные могут быть неточными для очень маленьких башен или мачт, похоже, что вероятность удара мачты типичного 60-футового парусника будет довольно близка к нулю, но явно не равна нулю.Мы знаем, что всегда есть шанс быть пораженным молнией; в конце концов, пострадали люди, идущие по пляжам.

Провод заземления, обычно самый верхний провод в линии электропередачи, часто поражается. Деревья бьют очень часто, иногда взрываясь из-за мгновенного испарения влаги внутри дерева. Обеспокоенность по поводу ударов молнии на полях для гольфа достаточно, чтобы заставить Профессиональную ассоциацию гольфа принять специальные меры для определения уровня угрозы молнии и остановки игры, когда местная напряженность электрического поля и другие индикаторы показывают вероятность молнии.

Рассеивание заряда

Некоторые люди считают, что, постоянно разряжая накопившийся на объекте заряд, можно контролировать величину дисбаланса заряда и поддерживать его на уровне, при котором не произойдет удара молнии. Непрерывное рассеивание потенциалов статического заряда используется в каждой лаборатории электроники, которая работает с чувствительными интегральными схемами и транзисторами. Рабочие носят браслеты из проводящего материала, которые подключаются к электрическому заземлению помещения.Заряды стекают, прежде чем достигнут уровня, который может разрушить электронику.

К сожалению, то, что работает в лаборатории при очень скромных количествах статического заряда, не работает в природе. Давайте посмотрим на факты, которые управляют подходом к рассеиванию заряда, чтобы уничтожить то, что Тор хочет сделать, — поразить нас молнией.

Мы можем начать с некоторых интересных свидетельств в природе. У деревьев много тысяч достаточно острых концов. Эти точки должны работать как устройства для рассеивания заряда, созданные руками человека. Свидетельства показывают, что деревья, даже небольшие, постоянно подвергаются ударам молнии. Хотя деревья не очень хорошо проводят электричество, на самом деле они в некоторой степени проводят электричество, о чем свидетельствуют удары молнии, от которых они страдают. Предположим, мы заменяем ветви и прутья дерева тщательно продуманным набором острых углов. Мы сделаем острые части из материала, который очень хорошо проводит электричество, например из металла или графита (используется в системах статических фитилей самолетов). Идея состоит в том, чтобы взять электростатический потенциал в системе заземления и передать его в острые точки, где он может создавать ионы в воздухе.

Острые точки создают максимально возможный градиент напряжения, усиливая создание ионного потока. Предполагается, что по мере создания ионы они уносятся ветром, устраняя или значительно уменьшая общую разность потенциалов, тем самым уменьшая или устраняя вероятность удара молнии в наш объект.

Проблема с этим подходом состоит в том, что Земля может поставлять заряд намного быстрее, чем любой набор точек разряда может создавать ионы. Немного математики покажет, что тщательно спроектированный фитиль или щетка для статического разряда могут создавать в электрическом поле напряжением 10 000 вольт на метр ток 0.5 ампер. Это эквивалентно сопротивлению 20 000 Ом (R = E / I: R = 10 000 / 0,5 = 20 000). Сопротивление площадки на твердом грунте обычно составляет 5 Ом. Отношение способности земли к подаче статического заряда обратно пропорционально импедансу проводника. В этом примере соотношение импедансов составляет 20 000: 0,05 = 4 000: 1.

Земля может поставлять энергию в 4000 раз быстрее, чем скорость, с которой щетка статического разряда может рассеивать энергию! Сопротивление соленой воды намного меньше, порядка 0.1 Ом, что делает теорию защиты от статических фитилей еще более подозрительной.

Другая концепция, которую цитируют сторонники предотвращения молний с помощью устройств статического разряда, заключается в том, что ветер уносит ионы, выделяемые фитилями или щетками. Перенесенные ветром ионы не только не предотвратят удар, но и могут оказать обратный эффект, когда нет ветра. В этом случае они могут мигрировать вверх, делая воздух более проводящим и, возможно, создавая привлекательную точку прикрепления для шагающего лидера, который прячется наверху в поисках места для удара.Данные показывают, что ступенчатые лидеры, предвестники основного удара молнии, не выбирают точку прикрепления до тех пор, пока не окажутся на расстоянии около 150 футов от объекта.

Научное свидетельство поведения шагового лидера указывает на то, что он движется шагами длиной около 150 футов. Это указывает на то, что объекты, находящиеся на высоте более 150 футов над окружающей местностью, с большей вероятностью будут поражены, чем те, которые короче (мачты большинства парусных лодок). До 1980 года предполагалось, что заземленная мачта обеспечит защиту от прямого удара молнии для всех объектов в пределах 45-градусного конуса, вершина которого находилась на вершине мачты.С этого момента Национальная ассоциация противопожарной защиты выступает за использование другого допущения (Код NFPA № 78). Эта рекомендация кодов предполагает, что 96-процентный защищенный объем существует рядом с заземленной мачтой, при этом граница защищенного объема описывается кривой, имеющей радиус 150 футов (длина одной ступеньки в ведущей ступеньке).

Гарантии

Производители устройств статического разряда часто приводят свидетельства того, что многие установки, когда-то оборудованные, никогда не подвергались ударам молнии.К сожалению, эти отчеты следует рассматривать как анекдотические, а не научные доказательства ценности системы. Дело в том, что вероятность удара молнии в данную мачту или башню размером с мачту типичного парусника чрезвычайно мала. Готовность некоторых производителей этих систем (в частности, Island Technology, производителя устройств No-Strike) предложить оплату франшизы по страховому полису или фиксированную сумму, если нет страхового покрытия, является с их стороны хорошим финансовым учетом. а не доказательство научной ценности их устройства.

Например, если вы предположите, что вероятность удара молнии в снаряженное судно составляет 1 из 1000 (намного выше, чем фактическая вероятность), и вы взимаете с покупателей всего на 10 долларов больше, чем обычно, вы накопите 10 000 долларов. резерв для выплаты франшизы в размере 1000 долларов США по страховому полису.

Соотношение доходов и расходов, равное 10: 1, находится где-то между очень хорошим и прекрасным. Учитывая цену, взимаемую за некоторые из устройств, которые предлагают заплатить до 1000 долларов в счет франшизы в случае удара молнии, отношение дохода к вероятной стоимости выплаты в случае удара молнии больше на порядок. 100: 1 или больше.

Рекомендуемые практики

Что делать, чтобы защитить лодку от молнии? Лучший совет, доступный сегодня, — следовать практике, рекомендованной ABYC как для молниезащиты, так и для заземления. Не помешает установка хорошей системы молниезащиты. Если вам нравится идея и внешний вид определенного типа устройства для разряда статического электричества, острых наконечников, щетки или чего-то еще, установите его.

Находясь в зоне активной грозы, вы можете пожелать, чтобы весь персонал находился как можно дальше от кожухов и мачты и воздерживался от использования электрического оборудования.Некоторые капитаны могут захотеть отключить электронные устройства от всех подключений к лодке, источнику питания и антеннам, хотя в случае прямого удара даже это может не защитить все более чувствительные твердотельные устройства, используемые в этом оборудовании.

А если вы играете в гольф…

Реальный риск от молнии оказывается больше для тех, кто играет в гольф, чем для моряков. Практика большинства турниров по гольфу, проводимых в районах, где часто бывают молнии, заключается в использовании различных систем мониторинга погоды, чтобы заранее предупредить о приближающемся шторме или вероятности молнии.Компания, получившая название Thor Guard, предлагает систему прогнозирования молний, ​​которая отслеживает электростатическое поле в окружающей атмосфере. Система сравнивает наблюдаемые данные с сохраненной базой данных и прогнозирует вероятность опасности молнии в зоне до 15 миль в радиусе от монитора. Эта система действительно непрактична для использования на лодке, хотя ее можно использовать для предупреждения о районе, в котором проходили гонки на небольших лодках. Казалось бы разумным, что с очень большими суммами денег, затрачиваемыми на отсрочку крупного турнира по гольфу из-за вероятности удара молнии, устройства рассеивания статического электричества будут расти на полях и в лесу, если их можно будет показать работающими.

Шансы на попадание молнии очень низки. Вы действительно ничего не можете сделать, чтобы отговорить Тора, если ему понравился ваш топ. Вы можете установить измеритель напряженности электростатического поля или откалибровать волосы на затылке. Когда стрелка указывает на достаточно высокую напряженность поля или когда ваши волосы встают достаточно прямо, дайте всем, кроме рулевого, их любимый напиток и пригласите их посмотреть представление.

Дополнительную информацию о бортовых электрических системах, заземлении и молниезащите см. В нашей электронной книге «Морские электрические системы — полная серия», доступной в нашем книжном онлайн-магазине.

Эффект будет? Наружная защита частного дома от молнии

Состоящий из молнии — это защитное устройство, в котором система проводников отводит электрический разряд в землю. Молниезащита — важнейший элемент обеспечения безопасности жителей и имущества, находящегося в доме. При желании и наличии определенных знаний построить гром своими руками вполне реально.

Принцип действия и устройство

Система молниезащиты состоит из трех компонентов:

• молниеносность;
• расслоение клака;
• земельный.

Схема устройства представлена ​​на рисунке ниже.

Функция разряда молнии затрудняется игрой с молнией. Что касается тока, электричество попадает в цепь заземления, которая передает разряд в землю.

Сообщение молнии

Есть три разновидности молниеносных игр:

Также в качестве ресивера может служить сама крыша.

Стержневой приемник — металлический штифт, установленный на станине (на крыше, рядом со зданием, на высоком дереве).С помощью тока (проводника) вывод подключается к цепи заземления. Для изготовления громов используются медь, алюминий или сталь. И первый оптимальный вариант С точки зрения качества защиты и самые дешевые ресиверы сделаны из стали.

Поперечное сечение стержневого типа должно быть не менее 35 квадратных метров. ММ, если мы говорим о меди, то и 70 кв. мм — для стальных приборов. Длина булавки колеблется от 50 до 200 см.

Стержневые приемники обычно выглядят эстетично, однако площадь их покрытия не слишком велика. Чтобы рассчитать территорию, покрытую от самой высокой точки, мысленную линию хотят провести до уровня земли под углом 45 градусов. Защищено все пространство, образованное треугольником по периметру. Благодаря малой зоне действия штанги применяются для защиты небольших домов, бань, гаражей и т. Д.

Примечание! Молниезащиту можно сделать как сделать самому и приобрести готовую.

Параметры сеточного освещения выполняются металлическими сетками и представляют собой каркас арматуры с ячейками от 3 до 12 м. Толщина арматуры в среднем 6 мм. Сетка размещается на определенной высоте над материалом крыши, оставляя зазор не менее 15 см. Наиболее подходящие объекты для использования решетчатых систем — большие кровли (жилые дома, торговые центры, производственные и складские здания и т. Д.).

Кабельный приемник размещается на двух или четырех мачтах, связанных между собой тросом из стали или алюминия.Трос натягивается на крышу. Использование деревянных брусков, которые служат опорой. Наименьший рекомендуемый диаметр кабеля 5 мм.

По сравнению со штангой описанные устройства охватывают гораздо большую площадь. С точки зрения эффективности кабельные системы лучше стержневых или решетчатых приемников справляются с задачей защиты от молнии. Особенно распространены системы на шиферных крышах.

Иногда саму крышу используют в качестве молниеносной игры. Это возможно, когда крыша сделана из профнастила, металлочерепицы и любых других материалов на основе металла. Существуют требования, дисквалифицирующие конструкционный материал крыши, если его толщина менее 4 мм (иначе можно сжечь на молнии). Также не допускаются горючие материалы, легко воспламеняющиеся.

Токо отделение

Для изготовления жил используется медная, стальная или алюминиевая проволока диаметром шесть миллиметров. Соединения с другими элементами системы — цепью молнии и заземления — выполняются болтами или сварными швами.Ток требует качественной изоляции от окружающей среды (подойдут каналы каналов). Другим требованием является выбор текущего краткого маршрута краткого пути от сообщения молнии до заземляющего устройства.

Земля

Входной контур расположен возле здания. При этом выбирайте место вне увеселительной территории и поближе к любому забору. Электрический заряд, поступающий во входной контур по току через металлические стержни, передается в землю.Стержни забиваются в землю на глубину примерно 80-100 см. Их размещают таким образом, чтобы они образовывали с компаундом треугольник.

Подготовительные мероприятия

Перед тем, как сделать порог, необходимо провести тренировку. Причем по важности этот этап ничем не отличается от процесса установки системы молниезащиты. Вам нужно будет произвести расчеты по формуле, подобрать материалы и найти подходящее место для установки молниезащиты.

Формула расчета

Молниезащита — достаточно сложная система, отвечающая за выполняемые задачи и задачи. Когда это планируется, необходимы точные расчеты и оценка потенциальных рисков. При этом нет необходимости в излишне сложных математических расчетах. Необходимо только определить зону системы системы, исходя из формул. Для стержневой молниезащиты используются коэффициенты, позволяющие рассчитать желаемую высоту устройства.Эта формула используется:

Подходит для быстрых удочек высотой до полутора метров, чего достаточно для защиты частного дома от ударов молнии.

Материал для грохота

Для создания защитной системы потребуются конструкционные материалы. Придется сделать выбор из стали, меди или алюминия. При этом площадь необходимого сечения будет отличаться, что продиктовано разным сопротивлением каждого вида перечисленных металлов.Для более ясного объяснения сказанного ниже таблица, в которой указаны минимальные требования к компонентам молниезащиты, в зависимости от типа металла:

Материал	Сообщение молнии		Токо отделение		Земля
	Площадь поперечного сечения, мм	Диаметр, мм.	Площадь поперечного сечения, мм	Диаметр, мм.	Площадь поперечного сечения, мм	Диаметр, мм.
Медь	35	7	16	5	50	8
Сталь	50	8	50	8	100	11,5
Алюминий	70	9,5	25	6	Не применимо

Исходя из данных, представленных в таблице, оптимальным выбором материала является медь.Однако самый дешевый вариант поломки, сделанный своими руками, — это сталь.

Ток имеет меньшее сечение по сравнению с другими компонентами защитной системы. Рекомендуется постепенно увеличивать ее толщину от ствольной коробки к входному контуру.

Совет! При создании молниезащиты желательно применять для всех элементов конструкции однотипный металл.

Для изготовления молниезащиты необходимы материалы и инструмент:

1. Сообщение молнии.В случае стержневой системы вам понадобится металлический заостренный штифт. Также подойдет телевизионная мачта или антенна для приема радиосигналов. Есть готовые ресиверы, типа Galmar или Schirtec.
2. Проволока металлическая желаемого сечения.
3. Устройства заземления (металлические штыри, трубы или лента).
4. Замки пластиковые, скобы, засовы.
5. Инструменты для выполнения работ (сварочный аппарат, электродрель, молоток, лопата).

Место установки

Пороги следует размещать на самой высокой точке из существующих.Следует помнить о защитной конусообразной зоне. Обмолот должен проводиться в таком месте, чтобы постройка была полностью закрыта защитой. Получается, что чем дальше от дома шипы, тем он должен быть выше.

По финансовым соображениям на крыше здания желательно разместить игру с молнией. В этом случае возведение высокой опоры тоже вряд ли будет эстетически привлекательно.

Совет! Устанавливать шлифовку в центральной части кровли не рекомендуется.Лучше поставить ресивер краем крыши и закрепить на стене. При таком подходе снижается риск попадания молнии в любую часть крыши.

Отдельный вопрос — правильное размещение заземляющего устройства. При ударе молнии мощный разряд проходит в землю и в этот момент около заземления не должно быть живых существ. Поэтому требования к минимальному расстоянию от заземления до стены дома — 1 м, а до пешеходных дорожек — 5 м.Заземляющее устройство необходимо устанавливать в таком месте, где нет вероятности попадания людей. Кроме того, необходимо установить ограждение вокруг заземления и поставить предупреждающий знак.

Примечание! Эффективное заземление возможно только во влажной почве. Это нужно учитывать при выборе места для цепи заземления. Если нет влажного участка, необходимо подумать об искусственном поливе.

Установка кабеля молнии

В первую очередь нужно протянуть проволоку в крыше.Он будет действовать как приемник молнии. Если крыша сделана из пожароопасных материалов (дерево, пластиковая черепица и т. Д.), Провод следует размещать на высоте не менее 15 сантиметров от материала. При этом будет выполнена пластиковая опора замков для него. Концы проводов закрепляют на металлических мачтах (их называют горизонтальными приемниками).

Текущая запись фиксируется на ресивере с помощью болтовых соединений сварочного аппарата или заклепок. Соседние секции утеплены.На крыше кокок крепится скобами, а на стенах — пластиковыми замками. Жилет лучше всего размещать в кабельном канале, чтобы не повредить его.

Заземление создать так:

1. Выройте траншею глубиной 80 см.
2. Забиты металлические штифты на дно ямы.
3. Соедините их стальной трубкой или лентой. Для этого используйте сварочный аппарат.
4. Подносим ленту к месту соединения с током.
5. Послушный шаткий с заземлением.

Установка стержневого молниеотвода

Для крепления стержневой системы потребуется высокая станина. Его функции смогут выполнять, например, мачтовые телевизионные антенны. Ствольная коробка фиксируется сварным или болтовым соединением.

Монтаж тока и заземления выполняется так же, как описано выше, когда речь шла о молниезащите кабеля. После завершения установки следует проверить сопротивление системы. Максимально допустимый показатель 10 Ом.

Дерево оптом

Для создания молнии подойдет обычное дерево. При этом его высота должна превышать уровень кровли в 2,5 раза. Расстояние до дома не должно быть меньше 3 м.

Один конец провода длиной пять миллионов метров приваривается к заземляющему устройству и связывается с землей. Оставшийся конец будет приемником. Его кормят на верхушку дерева.

Уход за дизайном

Металлические устройства чувствительны к негативному воздействию окружающей среды. Чтобы избежать развития коррозионных процессов и сохранить рабочие свойства металлов, необходимо регулярно проводить проверки системы молниезащиты.

С наступлением весны — перед началом грозового сезона — необходимо провести визуальное обследование всех компонентов системы. В процессе эксплуатации металл настолько повреждается, что без замены деталей не обойтись.

Особое внимание следует уделить контактам.Некачественный контакт приводит к вскрытию системы и возгоранию. При необходимости их можно очистить от оксида.

Также необходимо проверить подземную часть молниезащиты. Однако ввиду трудоемкости процесса это разрешено делать не каждый год, а один раз в трехлетний период.

Молниезащита — настолько важный элемент обеспечения безопасности жителей и здания, что принимать к его созданию стоит только с полной уверенностью в своих знаниях и опыте.Если этого ощущения недостаточно, лучше доверить выполнение работ профессионалам.

Все мы знаем, что молния красива только на расстоянии, а для человека ее удар может быть смертельным. Также удар молнии может вызвать прием или спровоцировать возгорание. В частном доме Молния падает не так часто, но если это произойдет, справиться с последствиями будет крайне сложно.

Сегодня мы расскажем об освещенности частного дома и о том, как устроен след молнии.

Особенности молниезащиты частного дома

По мере развития технологий появление различного беспроводного оборудования увеличивало риск удара молнии. При этом современные научные разработки успешно борются с этим.

Когда по небу идут грозовые тучи и оно пронизано молнией, предупредительный и умный человек не будет их бояться, ведь он заранее защитил свой корпус от их прямого попадания .

Итак, хорошему хозяину точно будет интересно, как сделать молниезащиту частного дома. Вы можете не переживать, если ваш частный дом расположен рядом с вышкой, оборудован громоотводом или линиями электропередач. Но в зоне риска молнии есть постройки, которые:

• имеют единую локацию;
• построен на холмах;
• находится рядом с водохранилищем.

Подъем молний следует запланировать еще на этапе строительства частного дома.Итак, следует выполнить контур молниезащиты При строительстве. Частные дома относятся к третьему классу пожарной безопасности, соответственно, они подлежат установке молниезащиты в обязательном порядке.

Выбор желаемого типа молниезащиты для частного дома зависит от ряда факторов:

1. Исходное состояние дома.
2. Условия размещения.
3. Климатические условия местности.
4. Тип почвы.

Перед учтите условия расположения вашего дома. Так, если застежка-молния войдет в дерево, антенну, столб рядом с домом, то они могут создать эффект ширмы и постройка тоже попадет в зону поражения.

помните, что разные типы грунта различаются своим током и сопротивлением, что следует учитывать при выборе сечения полосы и размера вывода контура.

Если климат местности таков, что количество грозовых периодов в год превышает отметку в 40 раз, а дом находится у воды, риск молнии увеличивается в несколько раз.

Как устроен молниеприемник для частного дома

Принцип работы молниеотвода достаточно прост: дом защищен от попадания молнии тем, что разряд выделяется на землю .

Однако эффективность молниезащиты возможна только при сложной структуре системы, которая состоит из двух систем защиты: наружной и внутренней .

Внутренняя защита должна защищать оборудование От скачков напряжения во время грозы.И даже если разряд попал в радиусе нескольких километров, ограничитель перенапряжения все равно нужен.

Если у вас нет такой защиты, то при приближении к грозовому фронту в пределах трех километров заранее отключите все электроприборы .

А внешняя система защиты нужна для того, чтобы обеспечить безопасность дома и его жителей во время грозы. Простое освещение состоит из следующих элементов:

• Осветительное оборудование.
• Поддерживает.
• Clake.

Сообщение Lightning — это металлический проводник длиной до полутора метров, который принимает на себя разряд молнии. Установить такую ​​молниезащиту в загородном доме следует по наивысшей точке:

• кровля;
• дымоход;
• телеантенна.

Такая молниезащита подходит для установки на кровлю из металла, а если крыша шиферная, то нужно натянуть металлический трос На деревянных опорах длиной до 2 метров и покрытых изоляторами.

На крышах из черепицы необходимо натянуть специальную молниезащитную сетку с выемками. Клеммы нужны для соединения молниеотвода с заземляющим контуром. Они представляют собой проволоку из стали , которую следует проложить вдоль стены дома и приветствовать молниеносность и контур земли.

Заземление молниезащиты включает два соединенных электрода, которые забиты в землю . По правилам заземление бытовой техники и молниезащита должны быть общими.Радиус скорости молнии зависит от ее высоты.

Если путь молнии сделан правильно и качественно, это будет наименьшее сопротивление, в соответствии с которым разряд молнии будет перенаправлен из дома на землю.

Как сделать молниезащиту для частного дома своими руками

Итак, мы разобрались, как устроена защита от молнии для дома, и как ее выбрать в зависимости от типа кровли.Теперь мы расскажем о том, как сделать качественную молниезащиту для дома своими руками.

Сетка молниезащиты обслужит металлический провод конструкции Диаметр шесть метров, изготовленный методом сварки. Его следует поставить на крышу и соединить несколькими токами с цепью заземления.

Такая сетка подходит для неметаллических крыш для защиты одного здания, так как другие здания расположены на уровне ниже. Также сетку можно укладывать на крышу еще на этапе строительства дома.

Защитный провод можно сделать следующим образом:

1. Натяните кабель на изоляторах между двумя металлическими или деревянными опорами.
2. Установка выполняется на высоте 0,25 м на коньке.
3. Диаметр проволоки должен быть не менее 6 мм.

Вокруг проволочной трубы нужно сделать петлю и прикрепить ее к молниеприемнику с помощью пайки или сварки . Из этого же провода делается и ток. В результате мы получаем шламовидную защитную зону, подходящую для кровли из любого материала, кроме металла.

Pitry lightningPreight — Это шпилька с такими параметрами:

• сечение может быть круглым, прямоугольным или квадратным;
• штифт длиной не менее 0,25 м;
• площадь сечения 100 кв. Мм.

Это штифт, который принимает на себя удар молнии ключа, поэтому он должен выдерживать максимальные нагрузки dynamic и Temperature .

Материал для булавки подобран такой, чтобы не было страшного окисления, это может быть оцинкованная сталь или медь , поэтому красить такую ​​молнию невозможно.Диаметр сечения стержня или трубы должен быть не менее 12 мм. В полой трубке нужно заварить конец. Конструкция должна быть установлена ​​на шуршащую крышу на мачте необходимой длины.

Ток посылает электрический разряд в землю. Его нужно прикрепить к общей конструкции путем пайки, сварки или закрепления болтов. Площадь контакта должна быть как минимум вдвое больше площади сечения деталей, которые соединяются между собой.

Такая защита подходит для крыш из металла, при этом следует помнить, что сама кровля также подлежит заземлению.

Заземление для грохота

Заземление необходимо для отвода тока молнии на землю, оно имеет небольшое удельное электрическое сопротивление. Заземление следует ставить подальше от крыльца дома и дорожек рядом с ним, желательно, на расстоянии около пяти метров.

Если почва влажная, а грунтовые воды залегают менее полутора метров, то нужно использовать горизонтальное заземление . Его можно сделать своими руками так:

1. Вдоль дома выкопайте канаву шириной лопаты около шести метров длиной и глубиной порядка метра.
2. Проложить три поливочных трубы диаметром 20 м и длиной 2 м по дну канав через каждые три метра. Оставьте примерно 5 см на поверхности.
3. Возьмите проволоку диаметром не менее 8 мм и разведите на трубы. К средней трубке еще нужно подключить ток. Также к трубам можно приварить болты, чтобы соединить их медным кабелем.
4. Смажьте болты солидолом и откидные патрубки.

Если почва сухая, а подземные воды достаточно глубокие, то для вертикального заземления :

• возьмите две штанги по 2-3 м длиной;
• загнать их в землю на глубину порядка полуметра и на расстоянии трех метров друг от друга;
• соединить их перемычкой сечением 100 кв. м.

Аналогичное заземление может применяться для защиты электрических устройств и экранов.Помните, что во время грозы находиться в радиусе четырех метров от заземления крайне опасно, иначе есть риск упасть под натяжением ступеньки.

Также на дерево можно поставить молниезащиту, если в доме она выше вместе с антенной более чем вдвое и находится на расстоянии от жилья 3-10 метров. В этом случае молниезащита выполняется из провода диаметром около 5 мм, с односторонним спуском и одним заземлением в виде петли.

Если поставить молниезащиту от молнии линейного типа, то при ударе шаровой молнии она будет неэффективной. В этом случае, чтобы шаровая молния не попала в дом, плотно закройте все окна , двери, дымоходы и убедитесь, что вентиляционные блоки оснащены медной или стальной сеткой из проволоки с ячейками около 3 см и надежным заземлением.

При установке и оставлении молниезащиты помните о таких советах и ​​рекомендациях:

Помните, что для того, чтобы осветить молниезащиту вашего частного загородного дома, вы могли бы регулярно служить много лет и охраняться в пасмурную грозу, ее необходимо установить правильно и регулярно ухаживать за ней.

Иногда владельцы частных домов задумываются о том, как защитить себя и свой дом от удара молнии. Ведь есть регионы, где интенсивность грозы от 80 часов в год. Следовательно, есть необходимость установить кассовый сбор. А это может потребовать дополнительных затрат. Но всегда можно сделать гроссвал на даче или в частном доме своими руками.

Следует понимать, что любой обмолот будет действовать только на определенном расстоянии и защищать только пространство вокруг себя.Необходимо установить таким образом, чтобы все постройки на участке входили в эту зону, тем самым обеспечивая их защиту от молнии.

Есть степень надежности порога — тип А и тип Б. В данном случае речь идет о зоне защиты. Первый тип защищает на 99,55% и считается наиболее надежным, второй — на 95%. Есть термин «условная граница зоны» — здесь надежность будет самой слабой.

Зону защиты можно рассчитать.Параметры будут зависеть от типа и высоты грома. Предположим, он установлен с помощью одного пулевого стержня высотой (H) 150 метров. Если подать это с помощью схемы, то зона шлифования имеет вид конуса. Рассмотрим формулы и пример расчета:

Зная высоту грома, можно вычислить значения R x, R O и H O.

Для зоны НО Расчет будет выглядеть так: H O = 0,85h; R O = (1.1-0,02) Н; R х = (1,1-0,02) * (Н — Н х / 0,85).

Для зоны Б. : h O = 0,92h; R O = 1,5ч; R x = 1,5 (H — H x / 0,092).

где h o — высота конуса, R o — радиус на уровне земли, H x — высота здания, R x — радиус на уровне высоты здания.

Эту формулу также можно использовать для вычисления других неизвестных. Например, нам нужно узнать высоту грома, но мы знаем значение h X. и R X. , то для типа B расчет будет выглядеть так:

h = R x + 1,63h x / 1,5.

Провести такой расчет несложно, но он будет гарантией того, что ваш дом надежно защищен от ударов грозовой молнии.

Устройство

Для постройки порога необходимы следующие предметы:

• осветитель,
• зажим,
• земельный.

LightningPreight Похоже на металлический стержень.Он поднимается над крышей и принимает прямые удары молнии, обеспечивая защиту дома и выдерживая нагрузку высокого напряжения. Лучше всего для материала, что полоса стальная или круглая, имеющая площадь поперечного сечения не менее 60 кв.мм. Также есть требования к длине такой молнии — стержень должен быть больше или равен 20 см. Ставьте его исключительно в вертикальном положении. В качестве места лучше всего выбирать самую высокую точку здания.

Токо сепаратор представляет собой толстую проволоку диаметром 5-6 мм.Хорошим материалом будет оцинкованная сталь. Там, где может только Знайт, есть цекопдер. Например, таким местом может быть конь или опушка переда. Клапотрифис пристроен не целиком к зданию. Необходимо отступить на расстояние 15-20 см. Если речь идет о кровле из легковоспламеняющихся материалов, то нужно быть особенно аккуратным и обязательно оставить зазор. В качестве крепежа можно использовать скобы, гвозди или струбцины.

Земля Нам нужно идти на землю.При выборе материала следует учитывать, что этот элемент должен легко проводить электрический заряд, поэтому стоит выбирать тот материал, который будет иметь минимальное значение сопротивления. Он находится на некотором удалении от крыльца дома — не менее пяти. Также не располагайте его возле трасс и других мест, где часто могут находиться люди. Чтобы окончательно убедиться, что он никому не причинит вреда, его можно остановить забором. От заземлителя необходимо отступить не менее 4 метров, имея ограждение по радиусу.При хорошей погоде в нем нет ничего страшного, но во время грозы находиться рядом с ним может быть опасно. Как уже было сказано, вход устанавливается в грунт. Но принимать решение настолько глубоко, чтобы его выразить, необходимо для каждого случая индивидуально. Критерии, по которым это делает следующие: Тип почвы и наличие грунтовых вод.

Например, для сухих почв с низким уровнем грунтовых вод обычно монтируется с двух стержней, длина которых составляет 2-3 метра. Эти стержни необходимо закрепить на перемычке сечением 100 квадратных метров.Далее заготовку закрепляют сваркой на токе и погружают не менее чем на полметра.

Если почва влажная или торфяная, а грунтовые воды находятся близко к поверхности и нет возможности задеть заземлитель на полметра, то его следует делать из металлических уголков, которые погружаются в землю по горизонтали на глубину 80 см.

Халаты-роллеты своими руками

Если речь идет о многоэтажном строительстве, то монтаж грома производят специалисты.Такие конструкции также имеют радиус зоны защиты, что позволяет размещать их на каждом здании. Перед установкой проверяют, не попадает ли здание под защиту уже имеющихся лампочек или необходимо установить новую.

На даче или в частном доме такие вопросы решают исключительно сами хозяева. Есть факторы для размещения здания, которые могут в некоторой степени защитить вас от молнии. Например, если дом расположен на рельефе в самом низком месте.Кроме того, нанести удар можно рядом с вашим зданием, которое имеет большую высоту. А потерянный обмолот в доме соседа может избавить тебя от беды. Поэтому нельзя быть твердо уверенным в том, что дом, на котором его нет, подвержен опасности.

Если вы проинспектировали свой и соседние сайты и обнаружили такую ​​защиту, лучше позаботиться о ее создании самостоятельно. Большая опасность таится дома, так как используются кровельные материалы или стальные листы. За привлекательными внешними видами Скрывается проблема отсутствия заземления.Как правило, такая кровля монтируется на обшивке из дерева или каучуковоида, что помогает аккумулировать электрический заряд из атмосферы. Дополнение к такому устройству может разрядиться после грозы при нормальном контакте с человеком, пропускающим ток в несколько тысяч вольт. Не нужно забывать, что молния может дать искру, от которой дерево так легко воспламеняется.

Чтобы обезопасить себя от пожара и смертельных исходов, через каждые 20 м необходимо предусмотреть землю. В случае с металлической кровлей можно обойтись без молниеносной.Самостоятельный рубероид станет отличной молнией.

Дерево оптом

Спасти здание от зарядов молнии можно не только установкой шлифовки на крышу . Поможет и установка на высоком дереве при условии, что оно будет на расстоянии не менее 3 м от вашего дома и выше его в 2,5 раза.

Для возведения такой конструкции понадобится проволока диаметром 5 мм. Один конец ее конца нужно закопать в землю, приварив к заземляющему человеку.Другой конец провода будет разнесен молнией. Его кладут на верхушку дерева.

Если на участке нет высоких деревянных досок, то мачта с датчиком молнии и двумя металлическими стержнями, которые устанавливаются на противоположных концах кровли. В этом случае в данном случае используется дренаж. Важно, чтобы она была металлической. Но и здесь не следует забывать о заземляющем устройстве.

Важно: При установке заземления сопротивление электрическому току должно быть не более десяти Ом.

Какой бы способ установки люверса вы не выбрали, стоит помнить, что его качественный монтаж обеспечит вам комфортное проживание только в том случае, если вы периодически проверяете его состояние. Для правильной работы необходимо убедиться, что все соединения не разорваны.

В последнее время мы все чаще сталкиваемся с ситуациями, когда в дом попадает молния и из-за отсутствия соответствующей защиты происходит возгорание. Чтобы этого не допустить и обезопасить себя, можно сделать порог своими руками.

В этом случае такое устройство будет достаточно функциональным и производительным, если, конечно, правильно его смонтировать. Стоит сказать, что хотя обмолот имеет достаточно простую конструкцию и при наличии свободного времени и необходимых материалов каждый может это сделать, тем не менее необходимо учитывать множество факторов для определения правильных параметров установки, так как важно не просто для защиты вашего дома и электроприборов, но при этом быть уверенным в их правильной работе.

Как устроен расовый дом

Обмолот — это специальная установка, которая притягивает электрический заряд молнии и перенаправляет его от дома через проводник к земле. Таким образом, молния не вызовет разрушения и не принесет вреда. Обмолот состоит из двух блоков:

Внешний блок представляет собой токоприемник (молнии), подключенный к проводнику (току), которые вместе выполняют роль приема и распределения заряда заряда, а также земли, которая рассеивает этот заряд в земле.

Внутренний блок защитит ваш дом от скачков напряжения, а значит, предотвратит выход из строя электроники. Наверное, все слышали, что если электрический заряд молнии имеет большую силу, то в доме сгорают все электроприборы.

Так что, похоже, есть еще одна причина для гроссвита.

Правила шлифовального устройства

Для правильного выбора Схемы дачных катков предварительно определены с учетом конструкции здания и в соответствии с «Инструкцией по устройству молниезащиты зданий и сооружений» (инструкция РД 34.21.122-87) определяют необходимый уровень защиты. Низкие и малые частных домов обычно относятся к III категории молниезащиты .

Эффективная молниезащита — это та, которая надежно защищает здание и все, что внутри него, от прямого попадания в него молнии и от вторичных разрядов в электрических сетях. Деревенский слух — это обычно громоотвод, который подключается к земле с помощью существующей системы.

Сообщение молнии

Устройство, которое непосредственно принимает на себя удар молнии, называется молнией.Это наиболее заметный и значимый элемент схемы промышленной или дачной тряпки. Есть стержневые, тросовые, сетчатые приемники.

Самым популярным и известным благодаря Бенджамину Франклину является стержень молнии, который представляет собой металлический штифт из нержавеющей стали, алюминия или меди. Обычно его устанавливают на 2 м выше самой высокой точки защищаемого здания. Такие параметры освещения наиболее просты в исполнении и достаточно дешевы.

Тросовое грозовое сообщение представляет собой две мачты, установленные по периметру охраняемого объекта, и натянутые между ними стальные тросы.Грозовая сеть представляет собой сетку из металлических стержней, уложенных на крышу здания с определенным шагом.

Для небольших частных домов металлическая крыша может стать отличным приемником молнии. Если крыша дома сделана из другого материала, то для устройства защиты лучше выбрать молниеотвод, а для деревянного дачного домика чаще применять активную защиту.

Клаки

К заземляющему устройству ток идет через ток.В соответствии с приведенной выше инструкцией РД 34.21.122-87 действующие дома в жилом доме могут быть различной конструкции. Здания из стали, алюминия или меди (каркасы, противопожарные лестницы, железобетонные плиты). Специальные ниши обычно укладываются за периметр здания в 25 м. Эффективность тока зависит от непрерывности электрической сети. Обычно с устройствами освещения и заземления их соединяют сваркой.

Земля

От заземляющих устройств бушует заряд молнии в почве.Они, согласно инструкции РД 34.21.122-87, чаще всего представляют собой железобетонные фундаменты или вертикальные электроды, глубоко уходящие в землю. Последний вид заземления обязательно защищен от коррозии (поэтому обычно его делают из наплавленной или оцинкованной стали), а электроды надежно соединяются с горизонтальной шиной и между собой через специальные разъемы.

Изготовление порога на даче своими руками

Итак, если вы пришли к выводу, что хотите сделать молотилку для дачи своими руками, то вам необходимо знать, как изготавливается данный прибор.Для начала необходимо сделать стержневой токоприемник, который потом скрепят проводником, который можно сделать из обычной железной проволоки. Просто выберите проволоку как можно большим сечением, например 6-8 мм. Также проводник соединяет приемник тока с цепью заземления.

Контур заземления можно сделать из железной полосы размером примерно 4×50 мм. Электрод следует сделать из стального стержня, выбрав для этого диаметр не менее 18 мм. Учтите, что все соединения следует проводить только с помощью сварочного аппарата.Если у вас нет такой возможности, можно использовать стальные хомуты на болты, но такие составы будут менее эффективны.

2) Материал застежки при замыкании током молнии с большой долей вероятности может не выдерживать колоссальных температур и просто плавиться. Поэтому всегда необходимо знать параметры используемых материалов и производить необходимые расчеты. Но проще купить готовые комплектующие у производителей молниезащиты, тем более что цены на элементы крепления, особенно отечественные, приемлемые.Плюс вы получите необходимую консультацию специалистов по грамотному монтажу.

3) Есть такое правило: вы либо делаете изолированную молниезащиту и выдерживаете необходимую дистанцию ​​пробоя, либо соединяете все металлические элементы вместе и вывод на землю. Здесь автор использует изоляторы и соответственно первый способ, поэтому воздушный зазор между приемником / током должен быть не менее минимального расстояния R, которое конкретно в этом варианте должно составлять 300-400 мм, что не заметно.Без заземления здесь тоже есть крыша, на которой будет гарантирована опасная разность потенциалов.

4) Вариант автомобиля в виде единственного штыря, воткнутого в землю, не может считаться надежным с любым типом грунта, тем более что текущий разряд идет в разряд от молнии. Даже во времена другого СССР при полном отсутствии знаний и расчетных параметров сопротивления грунта всегда было очаговое заземление в виде треугольника или П-образной цепи.

Основные типовые схемы дачных тряпок

Еще раз, это уже более подробно, мы расскажем о трех известных типах защитных устройств, устанавливаемых на кровлях зданий и сооружений.

Вид застежки-молнии, выбранный с учетом яркости страны, определяет тип и схему ее защиты. К типовым схемам Считаю организацию:

• сетка молниезащитная;
Штанги
• ;
• кабельных игр с молнией.

Для квартиры I.дускальные крыши Коттеджи, вне зависимости от материала кровли, специалисты рекомендуют использовать молниеотводную сетку. Для его организации используются стальные, медные или алюминиевые прутки диаметром до 8 мм. Сетка устанавливается непосредственно на кровлю или под утеплитель, если основание кровли не топливное (инструкция РД 34.21.122-87).

В зависимости от степени защиты углубления монтируются непосредственно на сетку по всему периметру с увеличением от 10 до 25 см.

Стволовая схема молниезащиты представляет собой металлический стержень, прикрепленный к дымоходу или другой конструкции крыши на высоте не менее 2 м над ее высшей точкой.

Установка стержня производится правильно, если защищаемый объект полностью заряжен до основания конуса с вершиной в крайней точке молнии. Увеличение высоты штанги расширяет защищаемую зону. Этот вид громоздкости подходит как для частных, так и для промышленных объектов со сложной кровлей.

Для двускатных крыш Невысокие постройки также могут применяться и в кабельном хозяйстве обмолота. Для этого между опорами, установленными на коньках, протягивают стальной трос.Его концы обычно примыкают к одному току, передавая ток на землю в земле, внешне похожую на «куриную ножку». При правильном выполнении схемы дачного порога грозовые разряды уходят в почву за пределами защищаемого дома. При устройстве молниезащиты этого типа важно учитывать провисание кабеля.

Выбор организации страны равум влияет на множество факторов, параметров и условий.Поэтому это достаточно сложное и ответственное мероприятие, требующее определенных профессиональных знаний и опыта. Наша компания поможет спроектировать, а также установить наиболее эффективную молниезащиту для вашего дома. Кроме того, мы предоставляем услуги по шлифовке под ключ. В разделе «Наши объекты» фотографии громов и описание реализованных нами проектов.

Как и где купить баран

Громокол, защищающий от прямого удара молнии, будет работать как часы, если грамотно и правильно подобрать необходимые материалы для создания эффективной и надежной молниезащиты здания.На цену коттеджа крупногабаритного размера влияют следующие параметры:

• уровень защиты;
• схема молниеотвода;
• технических сложностей реализации проекта;
• видов использованных материалов и объема работ.

Сегодня многочисленные интернет-магазины предлагают большой выбор стержней и тросов из стали, меди и нержавеющей стали, а также держателей и зажимов и дают прекрасное описание своей продукции. Однако самостоятельно добиться безупречного качества без грома сложно.Кроме того, никто не даст гарантии, что система будет собрана из материалов с разными эксплуатационными характеристиками.

Наша компания предлагает со склада в Москве купить комплектующие для шипов известных и хорошо зарекомендовавших себя производителей из Германии, России, Франции, Турции и других стран: Obo Bettermann, J. Pripster, BS-Technic, Dehn + Sohne. , Voltstream, Эльмаашпром, Duval Messien, Citel, Forend и другие.

Наши услуги

Специалисты нашей компании помогут выбрать самый надежный и эффективный дачный стеллаж по доступной цене с учетом всех особенностей вашего дома.Наши консультанты подробно ответят на любые интересующие вас вопросы и составят смету.

У нас можно заказать выполнение необходимых замеров переходных сопротивлений, сопротивления заземляющих устройств, проверку наличия цепи заземления и элементов заземления. Опытные специалисты компании также могут выполнить проектирование и монтаж шлифовальных машин под ключ. Мы предоставляем услуги по обслуживанию различных систем молниезащиты перед началом грозового сезона и по согласованию с клиентом производим их ремонт.

Для предотвращения таких последствий при проведении строительных работ выполняется контур молниезащиты . Частные дома классифицируются СНиП как здания третьего класса пожарной безопасности и в обязательном порядке подлежат молниезащите. Освещение планируется не тогда, когда в доме светит новая плитка, а на стадии разработки проекта. Тогда он составляет единое архитектурное решение.

Выберите тип

Тип планируемой молниезащиты Зависит от исходного состояния дома и условий, в которых он находится.Молния, как правило, бьет в самую высокую точку дома или соседнего дерева. Деревья, антенны, столбы при ударах молнии создают эффект экрана и соседних построек, автомобили могут попасть в зону поражения.

Вторым условием для устройства защиты является грунт типа , разные типы которого имеют неодинаковую проводимость и сопротивление, что учитывается при выборе сечения металлической полосы и включении контура.

Если ваш дом находится рядом с водоемом или ключами, риск повреждения сливом максимален, особенно если в климатических условиях количество грозовых периодов превышает 40 часов в год.

Устройство молниезащиты частного (загородного) дома

Принцип грохота Простой — защита дома от разрушения за счет попадания электрического разряда в землю. Эффективная молниезащита только в случае комплексного решения. Полноценная система включает внутреннюю защиту и внешнюю.

Первый защищает оборудование от скачков напряжения во время грозы. Даже если разряд молнии достигнет нескольких километров, ограничитель перенапряжения необходим.

Установить готовый разрядник несложно, но если у вас нет такой защиты, воспользуйтесь самым надежным способом — отключите электроприборы, если грозовой фронт находится в пределах 3 км. . Разница во времени между громом и застежкой-молнией не должна превышать 10 секунд.

Наружная молниезащита обеспечивает безопасность дома и находящихся в нем людей во время грозы. Устройство простейшего молниеотвода: опоры, молнии, наземный и заземляющий контур.

Сообщение о молнии — Металлический провод длиной до 1,5 м, принимающий разряд молнии. На крыше установлена ​​труба дымохода, телевизионная антенна — любое высокое место дома. Такой способ подходит для металлической кровли.

Если крыша из шифера, протяните металлический трос на деревянных опорах длиной 1-2 м и защитите изолятором.

Для черепичных крыш решетка молниезащиты растягивается с выемками, выведенными из нее. Современная интерпретация игры с молнией с заземляющим контуром.Эта стальная проволока проложена вдоль стены дома и приварена к цепи молнии и заземления.

Заземление молниезащиты — 2 соединенных и надрезанных электрода. Если контура нет — это уже хорошо, но по правилам заземление бытовой техники и молниезащита дома должны быть общими. Радиус защитного действия молниезащиты определяется по формуле R = 1,732 H, где H — высота молнии.

Как это устройство работает? Электричество всегда идет по цепочке наименьшего сопротивления, а грозовая молния — это колоссальный разряд электричества с силой тока 100000 А.

И правильно сделанный удар молнии будет наименьшим сопротивлением, согласно которому разряд молнии уйдет в землю, защищая ваше жилище.

На этом фото один из вариантов устройства молниезащиты вашего дома.

В этом видео рассказывается о природе молний и защите от них.

Молниезащита деревянного дома своими руками

Залившись молниеотводом, защитить свой дом или дачу не так уж и сложно. Определился тип кровли, подробно расскажем о каждом способе защиты.

Сетка молниезащитная — Сетка металлическая проволочная диаметром 6 мм, изготовленная сваркой в ​​местах пересечения. Он размещен на крыше и соединен несколькими токами с цепью заземления.

Подходит для неметаллических крыш, когда нужно защитить одно здание, потому что строение соседних строений ниже.Иногда эту сетку кладут на крышу при строительстве дома.

Грозозащитный провод — Кабель натягивается на изоляторах между двумя металлическими или деревянными опорами. Установите их на коньках на высоте 0,25 м. Диаметр проволоки не менее 6 мм.

Из этого провода делается петля вокруг трубы, которая присоединяется к игре с молнией. Соединение лучше делать сваркой или пайкой. Из этого же провода изготавливается и токовая ловушка. Защитная зона получается в виде шалы и подходит для всех неметаллических крыш.

Штифт молниеприемный Представляет собой металлический штифт круглого, квадратного или прямоугольного сечения, длиной не менее 0,25 м и площадью поперечного сечения 100 квадратных метров. мм. Он принимает на себя главный удар и должен выдерживать различные термические и динамические нагрузки.

Изготовлен из материала, не поддающегося окислению (медь, оцинкованная сталь), так как не окрашивается. Минимальный диаметр сечения стержня или газовой трубы — 12 мм. Если труба полая, конец нужно заварить.Устанавливается на выступ крыши на мачте нужной длины.

Токо сепаратор Служит для отправки полученного разряда на землю. Прикрепляем сваркой, пайкой или крепим болтами. Площадь соприкосновения в этом случае должна быть не менее двукратного сечения соединяемых между собой деталей.

Этот вид защиты подходит для металлических крыш, и сама крыша также должна быть заземлена. Создает своеобразный защитный зонтик.Можно прикрепить гвоздями, скобами, струбцинами.

И напоследок защитное заземление . Заземляющий агент направляет ток молнии в землю и имеет небольшую долю электрического сопротивления. Находится в отдалении от подъезда и дорожек на 5 м. Если почва влажная и глубина залегания грунтовых вод менее 1,5 м, применяют горизонтальные заземлители. Его ты сможешь сделать :

1. Делить по котловану на ширину лопаты длиной 6 м и глубиной 1 м.
2. Забейте три оцинкованных водопровода диаметром 20 мм и длиной 2 м на дно канавы через каждые три метра. На поверхности оставляем 5 см.
3. Проволоку диаметром не менее 8 мм уложить и приварить к трубам. К средней трубе нужно еще бороться с течением. Можно приварить к трубам болты и соединить трубы медным кабелем.
4. Смазать болты солидолом и закопать трубы.

Если почва сухая, а грунтовые воды глубокие, можно соорудить вертикальное заземлитель из двух стержней длиной 2-3 м, которые вбиваются в землю на глубину 0.5 м и дистанция 3 м. Его соединяет перемычка сечением 100 кв. М.

Это заземление можно также использовать для защиты электроприборов, электрических панелей в доме. Во время грозы опасно находиться у земли в радиусе 4 м. (Вы можете попасть под натяжение ступеней). На деревьях можно устраивать молниезащиту. Это возможно, если дерево будет выше дома вместе с антенной в 2-2,5 раза и удалено от дома на 3-10 м.Он изготовлен из отрезка проволоки диаметром 5-8 мм, имеет односторонний спуск и одно заземление в виде петли.

Линии молнии, используемые для защиты от линейных молний, ​​неэффективны с шаром. Для предотвращения таких молний в дом В грозу нужно плотно закрыть окна, двери, дымоходы, а в вентиляционных блоках должна быть сетка из медной или стальной проволоки с ячейками 3-4 см и надежное заземление.

И напоследок некоторые Советы .Для заземления металлической кровли живые камни можно использовать как ток. Для удобства засорения трубы возможно построение макетов. Если размеры неизвестны, то защитную зону можно определить с помощью обычного прямоугольного равнобедренного треугольника. Нацельтесь на длинную сторону (гипотенузу) при освещении. Короткая сторона (катат) при этом параллельна земле.

Если точка попала ниже кончика сообщения о молнии, значит, вы находитесь в зоне защиты. Не размещайте возле дверей ливневую струю.Все металлоконструкции на крыше также отшлифованы. Статус молниезащиты требует осторожности и систематических проверок соединений. Лучше всего, если они сварочные.
