Монолитные перекрытия: устройство и технология монтажа монолитной плиты

устройство и технология монтажа монолитной плиты

Перекрытие – один из самых важных несущих элементов дома. Именно на него и на фундамент приходится вся основная нагрузка дома (люди, мебель, техника), которая передается на другие строительные элементы – балки, стены и ригели.

Крайне важно, чтобы все силы напряжения в здании были грамотно распределены, ведь от этого зависит его долговечность, надежность и безопасность для проживания людей. Так, одна из самых проверенных временем конструкций – монолитное перекрытие в его классическом, облегченном и модифицированном виде. Чтобы понять технологию изготовления всех его трех вариантов, мы подготовили для вас подробные мастер-классы и видеоуроки!

В современных домах к перекрытию предъявляются особые требования. Наверняка вас не удивит наличие джакузи на втором этаже, или установка тяжелого оборудования. А потому в идеальном варианте перекрытие должно быть хорошо утеплено, звукоизолированно, надежно и обходиться в разумных пределах стоимости.

От того, насколько это перекрытие выполнено грамотно, будет зависеть напрямую долговечность и надежность всего дома. К сожалению, и до сегодняшнего дня слышно о случаях, когда перекрытие не выдерживает.

Так, например, не так давно рухнул целый второй этаж с индийскими студентами. И нет более досадной ситуации, когда построен новый дом, куда вложено немало средств и сил, а по стенам начинают идти трещины.

Сегодня в России чаще всего обустраивают деревянное перекрытие, железобетонные плиты и монолитную плиту. И монолитное перекрытие считается одним из самых надежных.

Даже при взрыве бытового газа его запас прочности исчерпывается не сразу, а потому оно не обрушивается в первые часы и позволяет быстро провести эвакуацию. И от огня оно не будет ни плавиться, ни гореть. А выглядит его устройство изнутри вот как:

При помощи монолитных перекрытий особенно удобно перекрывать помещения любой конфигурации. Например, вы решили, чтобы у дома были необычные углы, или в качестве отдельного эркера будет выступать шикарная многоугольная кухня.

В таком случае накрыть такую часть дома прямоугольной плитой не получится. А вот согнуть металлическую арматуру нужной формы и залить ее бетоном – легко.

Это – важный момент! Современные архитекторы часто говорят о том, что геометрия современных домов далека от прямоугольника. И правда, эркеры, выступы и вычурные криволинейные участки доставляют немало проблем, когда нужно думать о надежном перекрытии. Например, обычными плитами замостить нечто подобное довольно сложно, их минимум придется резать.

Мало того, что это делает работы более трудозатратными, но еще и требует применение крана, который будет укладывать такие плиты. А для крана уже нужны подходящие подъездные пути, которыми обычно не могут похвастать загородные постройки. Тогда как для заливки перекрытия даже большой площади достаточно бетономешалки и насоса.

Среди недостатков отметим значительный вес такого перекрытия и большой расход бетона. Хотя в строительстве, как говорится, легкости не ищут.

Давайте сначала рассмотрим конструкцию и изготовление классического монолитного перекрытия, а уже за тем его более новые виды.

В основе такого перекрытия – прочная, крепко связанная арматура, которая служит чем-то вроде скелета перекрытия. Прежде, чем вы приступите к заливке, вам нужно будет связать между собой прутья.

Причем существует немало способов и видов такой вязки, а также ее можно проделывать вручную или при помощи специального оборудования. Если у вас есть время, желание и помощники, вы легко обучитесь этому мастерству.

А это видео поможет вам разобраться, вязать прутья или лучше варить, и как правильно это делать:

Чтобы изготовить правильный арматурный каркас, нужен точный расчет. Обычно речь идет о двух сетках в верхней и нижней зоне, диаметром 12-14 мм, из арматуры класса А400. При этом шаг прутьев должен быть 20 см в двух направлениях.

Иногда устанавливают также дополнительную арматуру. Обе сетки должны находиться на расстоянии 25-30 мм от края плиты. Под нижнюю следует положить фиксаторы на расстоянии 1 метра друг от друга, прямо на пересечение арматуры.

А чтобы верхняя сетка находилась на определенном расстоянии, под нее устанавливают специальные подставки из прутьев диаметром 10 мм или более современных пластиковых приспособлений:

В этом варианте в качестве подставок к арматуре приварили отрезки прутьев:

Поставить такие опоры можно чаще, это будет только плюсом:

А такого вида опору можно приобрести в магазине, называется она «стульями»:

Если вы беретесь вязать арматуру, тогда воспользуйтесь такими хитростями домашних мастеров, которые приловчились использовать для этой цели подручные инструменты. Вот отличный способ быстро связать арматуру с минимальными усилиями.

Шаг 1. Берем проволоку, загибаем на концах, чтобы получились «ушки», и подводим под арматуру:

Шаг 2. Сверху соединяем концы проволоки и делаем петельку для крюка. На это уходит от силы 4-5 секунд:

Шаг 3. Вставляем крюк одним концом в шуруповерт, а другим – в петельку проволоки. Включаем на секунду инструмент – и арматура крепко связана. Остается только сохнуть получившийся хвостик.

Процессу бетонирования он не будет мешать, но ноги мимо проходящих рабочих может поцарапать. Поэтому от него лучше сразу избавиться, пригнув к стержню арматуры:

Вот, к примеру, отличный простой способ вязки арматуры для новичков:

Вот пример, как арматуру связывают обычной металлической проволокой:

А этот метод устройства арматуры уже для профессионалов:

В этому случае для устройства перекрытия связали одинарную арматуру:

К слову, для монолитного перекрытия армопояс не нужен. Ведь такое перекрытие само по себе прекрасно перераспределяет нагрузку со всех сторон.

Единственное, что нужно сделать – это установить опалубку по всей площади.

Давайте рассмотрим внимательно основные этапы устройства монолитной плиты перекрытия:

• Шаг 1. Установка опор – металлических стоек с регулируемой высотой. Оптимальное расстояние между ними  – 1 метр, а от стен – 20 см.
• Шаг 2. На стойки укладывают ригели, в качестве которых подходит двутавровая балка, швеллер или брус.
• Шаг 3. Поверх ригелей организовывают опалубку, идеально ровная. Чтобы потом ее было легко снять, используют гидроизоляционную пленку для досок или машинное масло для метала.
• Шаг 4. Изготавливаем армирующий каркас выбранным способом.
• Шаг 5. Теперь переходим к бетонированию. Заливать бетон следует при помощи бетононасоса, и вибрировать глубинным вибратором. После чего бетон сохнет и набирает прочность. Первую неделю, пока он будет сохнуть, смачивайте его водой, и по истечению 28 дней снимите опалубку.

Вот пошаговый процесс устройства монолитной плиты:

Классическую монолитную плиту перекрытия часто делают утепленной. В этом случае утеплитель дополнительно теплоизолирует перекрытие:

Если в перекрытии ко всему будут трубы теплого пола, тогда бетонная мембрана поверх их должна быть от 8 до 10 см. Но учитывайте при этом, что каждый 1 см верхней бетонной мембраны понижает полезную нагрузку перекрытия на целых 25 кг/кв.м. Т.е. с каждым лишним сантиметром перекрытие становится более тяжелым и тем меньше на него можно будет делать нагрузку мебелью и техникой в будущем.

Общая толщина конструкции в итоге получится от 180 до 220 мм. Конечно, по сравнению с деревянным такое перекрытие имеет куда больший вес. А потому его устройство возможно далеко не для всех конструкций.

Например, для деревянного или бревенчатого дома. Также монолитное перекрытие не делают на пролетах больше 7 метров, иначе оно получается слишком тяжелым. Если вы имеете опыт строительных работ, тогда знаете, насколько тяжелый бетон. Посмотрите, сколько его нужно даже для одного квадратного метра плиты:

Плюс ко всему устройство монолитного перекрытия по такой схеме занимает немало времени: монтаж и демонтаж опалубку, изготовление арматуры, устройство объемного каркаса, заливка бетона и его застывание.

Также отсутствие необходимости в специальном кране еще не говорит о том, что вам вообще не понадобится техника. Дело в том, что поднять на высоту второго этажа балки весом 60 кг вдвоем или втроем не сложно, но от 110 кг – уже проблема.

Как мы уже сказали, монолитные перекрытия, конечно, все хороши, кроме затрат на бетон и собственного веса. Логично, ведь цемента здесь используют немеряно, заливается целый этаж! Именно из-за этого, в целях поиска экономии был разработан новый вид перекрытия – сборно-монолитное.

В сравнении с обычным монолитным перекрытием сборно-монолитное оказывается экономнее на целых 30%. Да, такое перекрытие обходится дороже обычных плит, но куда менее трудоемко и дешевле, чем монолитное.

Можно сказать, что это такой подвид монолитного перекрытия, в котором дополнительно есть блоки. Они сверху накрыты арматурой и заливаются бетоном в виде тонкого слоя. В чем суть? Блоки намного легче бетона, и заполняют собой основное пространство.

Получается, что тяжеловесного цемента здесь уже идет намного меньше. И экономия, и само перекрытие получается куда легче по весу. А это существенно влияет на смету фундамента, на которого приходится основная нагрузка от веса дома:

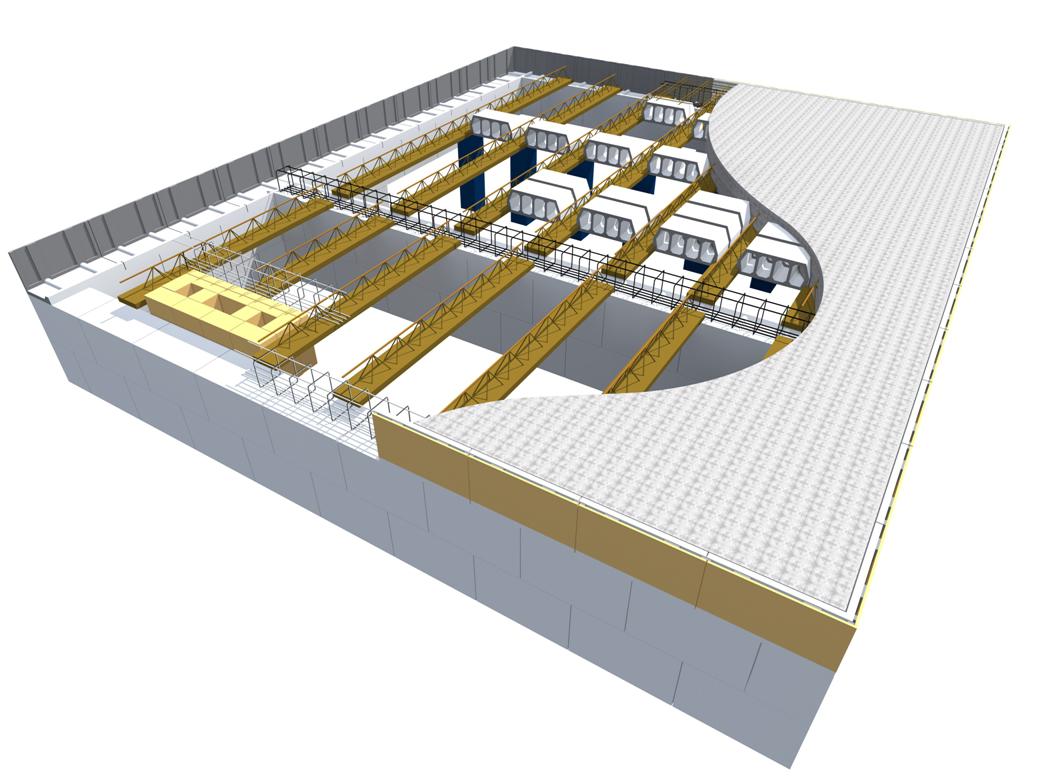

Давайте рассмотрим пошагово технологию монтажа сборно-монолитного перекрытия.

Установка балок и подпорок

Для сборно-монолитного перекрытия используются специальные легкие железобетонные балки, с арматурой внутри. Ее располагают свободно, в виде пространственных каркасов. Благодаря этому балки настолько прочные, что их изготавливают достаточно длинными, даже с перекрытием 9 метров. Это – важный момент, если вы планируете, чтобы холл вашего дома был просторным.

Реже в ход идут специальные Т-образные балки со снятой фаской в нижней части. Только учитывайте, что для устройства сборно-монолитного перекрытия балки используются только заводского изготовления. Их нельзя варить у себя в гараже – опасно! Эти балки называются тригонами и имеют точно просчитанную геометрию и вес.

Сегодня производители часто предлагают более легкие балки из оцинкованной стали на арматурном каркасе. Такая балка весит всего 6 кг/м. Вот для такой балки подъемной техники не нужно, и при этом она не теряет в прочности. Но на ее вес будут иметь влияние прутья дополнительной продольной температуры.

Диаметр и количество стержней балки подбирают на основе расчета несущей способности перекрытия. В чем и основное преимущество сборно-монолитного перекрытия – возможность гибко подбирать несущую способность в зависимости от предполагаемой эксплуатационной нагрузки.

Отдельный вид такого перекрытия – Bonolit. Это стальные балки с узнаваемым треугольным арматурным каркасом. Между балками располагаются газобетонные блоки, которые одновременно служат и несъемной опалубкой. Для устройства перекрытия используется тяжелый мелкофракционный бетон классом М250 (В20).

Ко всему балки можно стыковать под нужным углом, чтобы перекрыть помещение даже сложной конфигурации и дорабатывать прямо на месте монтажа. Также не обязательна выравнивающая стяжка, благодаря чему существенно сокращается расход бетона. Впечатляет также скорость сбора такого перекрытия: достаточно всего четырех рабочих, чтобы они собрали перекрытие всего за две рабочие смены, и при этом им не нужно обладать высокой квалификацией.

Дополнительно балки подпирают деревянными опорами или специальными телескопическими стойками. Они убираются после застывания бетона. При этом телескопические стойки по многим показателям выигрывают у деревянных подпорок.

Ведь их еще можно двигать вверх-вниз, чтобы достичь максимальную точность расположения балок. Тогда когда с досками придется использовать клинья и укрепление укосинами, на что уходит куда больше времени.

Ставят стойки на расстоянии 1,5 метров друг от друга. Важно обеспечить упору прочное основание, как хорошо утрамбованный грунт или фундаментная плита, иначе стойка рискует продавиться, даже на деревянной подкладке под собой.

Укладка блоков-вкладышей

На железобетонные балки и опираются блоки-вкладыши. Держатся они за счет двух боковых пазов в нижней части. Причем для установки самих блоков кран не нужен, ведь их вес сравнительно небольшой – всего 19 кг. Еще больше уменьшают вес сборно-монолитного перекрытия при помощи расположенных внутри него вкладышей из плотного пенопласта.

Так часто делают в Европе, хотя имеет смысл беспокоиться о пожаробезопасности такого перекрытия. А вот вкладыши из газобетона имеют куда более высокую степень огнестойкости.

К слову, заполнителем между металлическими балками могут стать не только специальные Т-образные блоки, но и газобетонные, керамзитобетонные, полистиролбетонные или из керамики. Стандартная высота балок – 10, 15,20, 25 или 30 см.

При этом армопояс заливают одновременно с перекрытием, куда сразу, прямо на этапе строительства разрешается устанавливать трубы водяного теплого пола, и только потом заливать перекрытие.

Вся конструкция из блоков и балок служит несъемной опалубкой, в которую далее укладывают слой бетона М200, предварительно армированный сеткой с небольшими ячейками, 100х100 мм. Для арматуры идет стандартная проволока 5-6 мм диаметром.

Устройство арматуры и заливка бетоном

Теперь обустраивают бетонную диафрагму – верхний 5-сантиметровый слой бетона. Этот слой будет располагаться над блоками и вставками и формировать собой верхнюю поверхность перекрытия. В процессе установки перекрытия важно следить за тем, чтобы на арматуру, опалубку или бетон не попадал такой мусор, как листья и ветки.

Поверх блоков с определенным зазором вяжут арматурную сетку или каркас. Для этого арматуру берут “восьмерку” или “десятку”, а ячейки делаются размером 10х10 или 15х15 см. Далее свежеуложенный бетон уплотняют при помощи штыкования или виброрейкой.

Есть разные виды таких стяжек. Так, одно из самых качественных считается Основит Стартолайн. Благодаря наличию внутри смеси легких заполнителей и армирующих фиброволокон у такой стяжки – отличные тепло- и шумоизоляционные свойства. Особенно хороша такая стяжка в системе “теплый пол”. А, например, Sika Level Pro позволяет сделать наливную тонкую стяжку толщиной всего до 5 мм.

Но важно при этом правильно рассчитывать нагрузку на фундамент. Один из способов облегчить перекрытие  – сделать стяжку потоньше. Ведь при устройстве классической стяжки толщиной 50 мм нагрузка на 1 кв.метр уже 100-120 кг. Ведь далеко не всегда только бетон способен выравнивать пол. Поэтому в перекрытиях используется полимер-модифицированная сухая смесь на цементной основе.

Вот как выглядит монтаж сборно-монолитного перекрытия на практике:

В итоге сборно-монолитное перекрытие обладает высокими показателями по звукоизоляции и теплопроводности. При этом несущая способна достаточно велика, чтобы устраивать на втором этаже не только камины, но и целые бассейны. Она составляет от 200 до 1000 кг на квадратный метр.

Еще один бонус применения сборно-монолитного перекрытия в том, что его устраивают даже в труднодоступных местах, коих немало при реконструкции здания. Благодаря внутренним блокам, такое перекрытие легко делают нужной формы, подрезают или изменяют.

Если сравнивать нагрузку на фундамент, то при равной толщине в 25 см монолитная плита перекрытия будет весит 500 кг/кв. м., а сборно-монолитная – 300 кг/кв.м. Так почему сборно-монолитное перекрытие на практике оказывается таким же прочным, как и плита? Весь секрет в увеличенной высоте сечения балки и дополнительной продольной арматуре, которая перекрывает безопорные пролеты длиной до целых 16 метров!

Но этот вид монолитного перекрытия пока еще недостаточно популярен в России, и многие полагают, что здесь слишком много подготовительных работ и потому классическая стяжка предпочтительнее. Для стен из газобетона этот вариант, конечно же, безопаснее.

Еще один вид монолитного перекрытия – облегченное по профнастилу. Оно предполагает использование в качестве основы стального профилированного лита с полимерным и цинковым покрытием. Но для этой задачи подходит далеко не каждый профлист.

Как вы знаете, отличается профнастил по профилю, имеющего разную форму и высоту гофры. Чем выше гофра, тем выше жесткость перекрытия. Несмотря на то, что такие листы – металлические, от коррозии они защищены надежно. Еще в заводских условиях их покрывают полимерными красками и специальным цинковым слоем.

Также обратите внимание на марку профнастила. Так, «С» означает «стеновой», а «НС» – «универсальный». Для устройства перекрытия подходят только листы марки «Н», что означает «несущий».

Вот как выглядит такое перекрытие в разрезе:

Перед заливкой бетона, чтобы тот надежно сцепился с основанием, по всей поверхности профлиста делают специальные насечки – «рифы». Бетон проникает в них, и это повышает его адгезию.

Сами по себе гофры профнастила выступают чем-то вроде каркаса, а потому самих прутьев арматуры здесь не так много, как у классической монолитной плиты. В качестве балок берут либо двутавровые, либо швеллера.

По желанию или необходимости вы можете утеплить перекрытие, придав ему теплоизолирующих свойств и шумоизоляции:

Качественное, устроенное по всем правилам перекрытие прослужит не менее 100 лет! Остались ли у вас еще вопросы по устройству монолитного перекрытия? Задавайте, будем рады на них ответить!

Монолитные перекрытия — применение для строительства домов из газобетонных блоков

Монолитные перекрытия нередко используются в малоэтажном домостроении, в частности при строительстве домов из газоблоков, так как они подходят для помещений любого размера и геометрии. Данная особенность считается серьезным преимуществом монолитных перекрытий перед сборными. При этом производство монолитного перекрытия сопряжено со многими сложностями и затратами, а для его выполнения нужны профессионально подготовленные специалисты.

С чего начинается создание монолитного перекрытия

Первым делом надо подготовить проект строения, в котором будут приведены все выполненные расчеты, позволяющие правильно выбрать толщину перекрытия, параметры арматуры и тип бетона. И не стоит рассчитывать на то, что вы сможете обойтись и без проекта. Выбирая данные параметры «на глазок», Вы либо понесете лишние расходы при закупке стройматериалов, притом эти затраты намного превысят цену проекта, либо рискуете не докупить что-то важное, и тогда потеряете время. И нет гарантии того, что выбранные параметры будут соответствовать нормативам.

Еще один важный момент – поиск профессиональных и опытных работников-строителей. Самый простой вариант – прийти в компанию, специализирующуюся на строительстве, давно работающую на рынке и хорошо себя зарекомендовавшую. Как правило, у таких специалистов всегда есть в наличии весь требуемый инструмент. Не забывайте, что перекрытие обязано получиться высокопрочным, только так оно сможет прослужить долгие годы, вот почему не стоит стремиться сэкономить на нем.

Монолитное перекрытие обязано стопроцентно отвечать требованиям подготовленной проектной документации, вот почему Вам потребуются рабочие, способные сориентироваться не только на стройплощадке, но и в специализированных чертежах.

Помимо этого, рабочие должны разбираться в технологии производства монолитного перекрытия, поскольку одной его заливки и ожидания полного высыхания будет недостаточно. Существует немало моментов, не учитывая которые, можно ухудшить результат даже при использовании высококачественных и дорогостоящих стройматериалов. Бывалые строители без затруднений смогут сориентироваться в таких вещах, как толщина бетонного слоя для защиты арматуры, прикрепление стержней арматуры друг к другу, установка перекрытия на опору, участки местонахождения швов, вибрационное уплотнение бетонного раствора, ухаживание за получившимся перекрытием после вливания бетона и т. п. Каждый из указанных нюансов должен учитываться для получения прочного перекрытия, что очень актуально при возведении дома из газобетона.

Достоинства монолитных перекрытий

Можно не сомневаться в том, что лучшим способом постройки монолитной плиты будет ее реализация в полном согласовании с имеющимся проектом. Но перед этим инженеры должны рассчитать конструкцию, поскольку:

1. У любого перекрытия, включая монолит, есть разрешенная несущая способность.

2. Объем и сортамент арматуры, класс бетона и толщина плит, используемые в проекте при инженерных расчетах, являются самыми оптимальными, а это позволяет исключить избыточную закупку стройматериалов и перерасход трудозатрат.

3. Проработанный инженерами план возведения позволяет устанавливать плиты перекрытия как на стенки, так и на колонны, благодаря чему сильно увеличиваются возможности внутренней планировки жилого строения. При этом усиление конструкции арматурой в точках касания перекрытий с колоннами сильно различается с армированием традиционных перекрытий, так как в подобных местах надо монтировать дополнительные арматурные элементы для усиления.

4. В проектной документации приводится подробный расчет каждого этапа строительных работ, в результате чего серьезно упрощается процесс возведения газобетонного строения.

Когда не обойтись без монолитного перекрытия

Монолитные плиты из железобетона считаются не только высоконадежным, но и наиболее дорогостоящим из всех предлагаемых на рынке строительных услуг вариантов. Отсюда следует, что надо вычислить, насколько целесообразно их применение.

Итак, применение такого варианта обусловлено следующими факторами:

1. Нет возможности доставить/установить сборные плиты из железобетона, а все остальные варианты кажутся неподходящими.

2. Усложненная конфигурация строения вкупе с «неудобным» размещением внутренних стен, из-за чего невозможно положить нужное число обычных плит перекрытия (иными словами, потребуется огромное число монолитных участков). Одновременно тратиться и на аренду крана-подъемника, и на покупку опалубки просто нерационально. В подобной ситуации стоит выбрать монолит.

3. Агрессивные эксплуатационные условия. Повышенные нагрузки, проблема чересчур высокого уровня влажности, не поддающаяся решению при помощи гидроизоляции (автомобильные мойки, общественные бассейны и пр.). Сегодня плиты перекрытия, как правило, выпускают заранее напряженными, а в роли усиливающей арматуры используют натянутые металлические тросы. Их диаметр, ввиду повышенной прочности на растяжение, довольно невелик. Но подобные изделия очень подвержены коррозии, и их отличительной особенностью является хрупкая, а не пластичная картина деформации и обрушения.

4. Сочетание роли плит перекрытия с функциональным назначением монолитного пояса. Укладывать сборные плиты из железобетона прямо на блоки, чаще всего, не разрешается. Для этого потребуется обустроить монолитный пояс. В ситуациях, когда конечные расходы на пояс и собираемые перекрытия аналогичны либо выше суммарной стоимости монолита, оптимально будет выбрать именно его. При укладывании монолита на опору, равную по ширине поясу, обустраивать последний, как правило, нет необходимости. Это правило не касается строительства на проблемных грунтах – с сильной просадкой, сейсмоактивностью, карстовыми пещерами и пр.

Разновидности монолитных перекрытий

Специалисты различат балочные и безбалочные перекрытия. Балочная разновидность отличается присутствием ригелей, размещающихся или поперек постройки, или крест-накрест. В то же время в безбалочной системе отсутствуют выступающие ребра.

Опыт строителей доказывает, что наилучшим вариантом является использование поперечного размещения ригелей. И все же при подборе надо руководствоваться предназначением создаваемого перекрытия, направленностью технических потоков, спецификой распределения перегрузок, способом усиления прочности каркаса. Можно поместить крупное и тяжелое оборудование прямо на ригелях, при этом нагрузка на каждый ригель по отдельности понижается. При создании перекрытия балочная и ригельная конструкции превращаются с плитами в неразрывное целое.

У безбалочной разновидности нет отступающих ригельных ребер. Их заменяют выступы плит на 0,2-0,3 м от точки, где располагается пролет. Они играют роль плитовых плоских ригелей, помещенных между колоннами. По данной причине нельзя устраивать отверстия и проемы в промежутках между колоннами, выполнять их функцию может центральный участок плиты. Как правило, используются перекрытия с толщиной, приблизительно составляющей 1/32 часть от наибольшего пролета, но когда пролет не выше 6-ти метров, стоит делать плиты уплощенными.

Создание монолитного перекрытия по профлисту

При проектировании перекрытия по профлисту, требуется выполнять все условия СНиП, посвященные металлическим конструкциям, а также конструкциям из бетона и железобетона.

Монолитные плиты по профлисту применяются:

• при возведении высотных строений;
• общедоступных и индустриальных строений и комплексов с большим разбросом нагрузок;
• когда у конструкций нетрадиционные пролеты и размер шага, или слишком много отверстий и проемов;
• при восстановительных работах и обустройстве рабочих участков.

Плиты с 1 пролетом и с приоткрытой снизу наружной арматурой в формате металлического профилированного листа, отличаются способностью выдерживать открытый огонь в течение получаса. При этом неразрезанные плиты с множеством пролетов, а также с размещенной по всему периметру арматурой, выдерживают огонь в течение 45-ти минут и более.

Применяемый в роли арматуры профлист должен обладать защитным слоем (оцинкованным либо иным), делающим его невосприимчивым к коррозии. При обустройстве монолитного перекрытия по профлисту можно использовать тяжелые марки бетона с традиционным либо мелкозернистым наполнителем, и показателем прочности на сжатие не менее B15. Металлические прогоны производятся методом сварки из проката – листовой либо профилированной стали.

В базе подобного перекрытия находится плита из железобетона, заливаемая бетоном по профлисту и используемая в качестве поверхностной арматуры, когда бетон накопит нужный уровень прочности. В качестве опоры перекрытию могут служить прогоны, выполненные из стали или железобетона, и стенки из кирпича или бетона. Пролет плиты подбирается размером 1,5-6 метров. Можно сделать пролет большего размера, если речь идет об обустройстве временных опор на этапе заливки бетоном и накопления прочности. Профлисты нужно состыковывать по длине вплотную на прогонах, без перехлеста. По ширине профлист состыковывается методом перехлеста боковых сторон. Чтобы усилить перекрытие в конкретном месте или всю конструкцию разом, надо установить добавочную стержневую, сетевую и каркасную арматуру.

Толщина бетонированной полки плиты над профлистами рассчитывается в соответствии с требуемыми параметрами деформации и прочности, а кроме того, исходя из технических и финансовых соображений. Данный параметр не может составлять менее 3 см, а при неимении бетонной стяжки в напольных конструкциях – минимум 5 см. Профлист укладывают широкими гофрами книзу. Если диаметр отверстия поперек настила не более 50 см, тогда требуется усилить конструкцию, установив в прилегающие к отверстию гофры арматурные стержни вдоль, потом эти стержни отводятся за прогонные оси; также арматурные стержни могут устанавливаться поперек, так, чтобы окаймлять отверстие, будучи отведенными на 2-3 гофра за границы подрезки с обеих сторон. Если диаметр поперечного отверстия гофр профлиста выше 50 см, надо в монолитной конструкции сделать по окружности отверстия добавочные элементы балочной клетки, необходимые для переноса нагрузки со слабого места с отверстием на прогоны.

В процессе строительства именно металлический профлист выполняет функцию несущего элемента. При проведении вычислений определяют, насколько он жесткий и прочный, при этом его рассматривают в качестве металлического гибкого элемента с тонкими стенками, действующего на нагрузку от собственного веса настила, веса бетонного слоя и специфических нагрузок при монтаже, в которые входят вес строителей и оборудования, употребляемого в ходе установки плит перекрытия. В процессе эксплуатации роль несущего элемента отдается плитам из железобетона, в которых профнастил используется как внешняя арматура.

Опора перекрытия по профлисту

В соответствии с расчетной схемой, при установке плиты можно пользоваться несколькими способами. В постройках, чьи стенки сделаны монолитными железобетонными либо кирпичными, плиты после бетонирования опорного пространства будут опираться именно на стенки. В опорном месте устанавливается закладной элемент в виде стального уголка, а к нему при помощи дюбелей прикрепляется профлист.

Процесс армирования перекрытия

Процесс армирования перекрытий считается крайне важным при домостроении. То, насколько верно он будет выполнен, повлияет как на несущую способность здания, так и на его конечную цену.

Перекрытие армируется в 2 слоя. В качестве оснований используются арматурные стержни A500-C с сечением 10 см, укладываемые и вверху, и внизу с шагом в 20 см. Специальной проволокой для вязания с сечением 1,2-1,5 мм арматурные стержни закрепляются так, чтобы образовывать сети; они с легкостью прикрепляются друг к другу благодаря особому крючку. Получившаяся сетка на 2-2, 5 см не доходит торцевыми сторонами до вертикальной опалубки перекрытия.

Но подготовка 2-х базовых сеток – лишь часть процесса. На последующем этапе армируется вся плита перекрытия, т.е. сети помещаются на нужную высоту. Учитывая то, что сетке необходимо иметь защиту в виде бетонного слоя толщиной в 2 см, вертикальный зазор между арматурой должен составлять 10,5-12,5 см. С этой целью изготавливаются особые фиксаторы сечением 10 см. Нижние опорные элементы и верхняя полочка фиксатора, расположенные по горизонтали, будут длиной по 35 см. Размер вертикальных элементов выбирают в соответствии с толщиной монолитных плит, в диапазоне 10,5-12,5 см.

Монолитные перекрытия

Монолитные перекрытия

Монолитные железобетонные перекрытия применяются при строительстве крупных уникальных общественных и промышленных зданий и сооружений, при наличии весьма значительных, в первую очередь динамических, нагрузок. А также в тех случаях, когда перекрытия являются основными элементами, обеспечивающими общую пространственную жесткость здания, и тогда, когда оно имеет сложную в плане форму, вследствие чего типовые конструкции сборных перекрытий применены быть не могут. В частном секторе популярность конструкций этого вида растет с каждым днем.

Монолитные перекрытия выполняют по установленной опалубке. Перенося нагрузки с пола на несущие стены, монолитные перекрытия служат дополнительным жестким каркасом здания. Их устройство требует определенного профессионального мастерства и следует выполнять по проекту под руководством специалиста — строителя. В основу монолитных перекрытий заложена плита Монье, в которой арматура размещается в местах растяжения, то есть, в нижней части плиты. Это обусловлено тем, что сталь обладает в 15 раз большей прочностью на растяжение, чем бетон. Арматурный каркас плиты должен располагаться на относе от стенок опалубки на расстоянии не менее 3-5 см, чтобы бетон мог заполнить это пространство. Длина пролета, перекрываемого монолитными плитами, не должна превышать 3 м. Для трубопроводов сантехнических коммуникаций в перекрытии устанавливают специальные металлические или виниловые гильзы с внутренним диаметром большим, чем прокладываемый трубопровод. Зазор между гильзой и трубопроводом чеканят просмоленной паклей.
Несущая способность монолитных перекрытий обеспечивается арматурой, диаметр которой должен быть не меньше 8 -12 мм. При этом промежуточные стыки стержней по всей длине перекрытия нежелательны. Минимальный слой бетона с наружной стороны перекрытия должен быть не менее 2 см. Бетонировать пролет нужно за один рабочий цикл.

Преимущества устройства монолитных перекрытий:

· При этом не требуется специальный транспорт и грузоподъемная громоздкая техника. Для поднятия и перемещения бетона достаточно средств малой механизации.

· Они хорошо вписываются в сложные архитектурные контуры зданий. Их отличительной чертой является возможность применения при перекрытии помещений нестандартной, сложной формы и не горизонтальной поверхности потолков (арочные своды и т.п.).

К недостаткам монолитных перекрытий можно отнести необходимость установки деревянной опалубки практически по всей площади дома. Однако, это не значит, что опалубку нужно выставлять всю сразу. Перекрытие можно выполнять отдельными пролетами, перенося опалубку по мере схватывания бетона.

Методов изготовления монолитных перекрытий множество: заливка по балкам, по профнастилу, по горизонтальной съемной и несъемной опалубке.

Основные этапы устройства монолитных перекрытий:

1. Опалубочные работы. По всей площади пролета с интервалом 1,5 м ровными рядами выставляют горизонтальные специальные опалубочные стойки этажной высоты. На стоечных вилках крепят прогонный брус, поверх него выстилают деревянные лаги. На них аккуратно встык раскладывают фибролитовые плиты, которые останутся в перекрытии как черновой потолок. Затем на равном расстоянии по длине или ширине пролета выкладывают плиты утеплителя. Это может быть пенопласт, деревянные короба, жесткие минеральные маты и т. д.

2. Арматурные работы. При устройстве арматурных сеток (верхней и нижней) плит перекрытия, необходимое расстояние между верхней и нижней арматурной сеткой достигается путём изготовления и установки межсеточного каркаса.

3. Бетонные работы. Бетонирование монолитной плиты производят непрерывно.

Монолитное перекрытие своими руками | Строительный портал

В домах из кирпича, бетона или бетонных блоков перекрытия обычно выполняются из железобетона. Они обеспечивают исключительную прочность и сейсмоустойчивость строения, а также весьма долговечны и не горят, что немаловажно. Существует несколько способов обустройства железобетонных перекрытий. Самый распространенный и универсальный – укладка плит перекрытия заводского изготовления. Такие плиты заказываются на заводах ЖБИ, а затем монтируются с помощью крана и бригады рабочих. В тех же случаях, когда использование подъемного крана на стройплощадке затруднено, или, когда дом имеет нестандартную планировку и сложно выполнить раскладку готовых плит, обустраивается монолитная плита перекрытия. На самом деле заливать монолитную плиту можно не только тогда, когда для этого есть показания, но и просто потому, что Вы считаете это более целесообразным. В данной статье мы расскажем, как укладывать плиты перекрытия и как заливать монолитную плиту. Не все работы можно выполнить самостоятельно, но с технологией все же стоит ознакомиться, хотя бы для того, чтобы контролировать процесс на стройплощадке.

1. Монолитная плита перекрытия своими руками
2. Как правильно укладывать плиты перекрытия
3. Укладка плит перекрытия: видео-пример



Монолитная плита перекрытия своими руками



Монолитное перекрытие имеет ряд преимуществ по сравнению с перекрытием из готовых железобетонных плит. Во-первых, конструкция получается прочной и монолитной без единого шва, что обеспечивает равномерную нагрузку на стены и фундамент. Во-вторых, монолитная заливка позволяет сделать планировку в доме более свободной, так как может опираться на колонны. Также планировка может подразумевать сколько угодно углов и закоулков, на которые сложно было бы подобрать плиты перекрытия стандартных размеров. В-третьих, можно безопасно оборудовать балкон без дополнительной плиты опирания, так как конструкция монолитна.

Обустроить монолитную плиту перекрытия можно самостоятельно, для этого не нужен подъемный кран или большая бригада рабочих. Главное – соблюдать технологию и не экономить на материалах.



Технология монтажа плит перекрытия монолитных

Как и все, что касается строительства, монолитное перекрытие начинается с проекта. Желательно заказать расчет монолитной плиты перекрытия в проектном бюро и не экономить на этом. Обычно он включает в себя расчет поперечного сечения плиты на действие изгибающего момента при максимальной нагрузке. Как результат Вы получите оптимальные размеры для плиты перекрытия конкретно в вашем доме, указания, какую арматуру использовать и какой класс бетона. Если Вы желаете попробовать выполнить расчеты самостоятельно, то пример расчета монолитной плиты перекрытия можно найти в интернете. Мы же на этом заострять внимание не будем. Рассмотрим вариант, когда строится обычный загородной дом с пролетом не более 7 м, поэтому будем делать монолитную плиту перекрытия самого популярного рекомендованного размера: толщиной от 180 до 200 мм.

Материалы для изготовления монолитной плиты перекрытия:

• Опалубка.
• Опоры для поддержания опалубки из расчета 1 опора на 1 м2.
• Стальная арматура диаметром 10 мм или 12 мм.
• Бетон марки М 350 или отдельно цемент, песок и щебень.
• Гибочное приспособление для арматуры.
• Пластиковые подставочки под арматуру (фиксаторы).

Технология заливки монолитной плиты перекрытия включает в себя такие этапы:

1. Расчет плиты перекрытия, если пролет составляет больше 7 м, или проект подразумевает опирание плиты на колонну/колонны.
2. Установка опалубки типа «палуба».
3. Армирование плиты стальными прутами.
4. Заливка бетоном.
5. Уплотнение бетона.

Итак, после того как стены выгнаны на необходимую высоту, и их уровень выровнен практически идеально, можно приступать к обустройству монолитной плиты перекрытия.

Установка опалубки для монолитной плиты перекрытия

Устройство монолитной плиты перекрытия предполагает, что бетон  будет заливаться в горизонтальную опалубку. Иногда горизонтальную опалубку еще называют «палуба». Существует несколько вариантов ее обустройства. Первый – аренда готовой съемной опалубки из металла или пластика. Второй – изготовлении опалубки на месте с использованием деревянных досок или листов влагостойкой фанеры. Конечно, первый вариант проще и предпочтительней. Во-первых, опалубка сборно-разборная. Во-вторых, с ней предлагаются телескопические опоры, которые нужны для поддержки опалубки на одном уровне.

Если же Вы предпочитаете изготовить опалубку самостоятельно, то учтите, что толщина фанерных листов должна быть 20 мм, а толщина обрезных досок 25 – 35 мм. Если сбивать щиты из обрезных досок, то их нужно плотно подгонять друг к другу. Если между досками видны щели, то поверхность опалубки следует застелить гидроизоляционной пленкой.

Установка опалубки выполняется таким образом:

• Устанавливаются вертикальные стойки-опоры. Это могут быть телескопические металлические стойки, высоту которых можно регулировать. Но также можно использовать деревянные бревна диаметром 8 – 15 см. Шаг между стойками должен быть 1 м. Ближайшие к стене стойки должны располагаться на удалении минимум 20 см от стены.
• Сверху на стойки укладываются ригели (продольный брус, который будет удерживать опалубку, двутавровая балка, швеллер).
• На ригели укладывается горизонтальная опалубка. Если используется не готовая опалубка, а самодельная, то сверху продольных брусьев укладываются поперечные балки, на которые сверху кладут листы влагостойкой фанеры. Размеры горизонтальной опалубки должны быть подогнаны идеально, чтобы ее края упирались в стену, не оставляя щелей.
• Регулируется высота опор-стоек таким образом, чтобы верхний край горизонтальной опалубки совпадал с верхним краем кладки стены.
• Устанавливаются вертикальные элементы опалубки. С учетом того, что у монолитной плиты перекрытия размеры должны быть такими, чтобы ее края заходили на стены на 150 мм, необходимо выполнить вертикальное ограждение именно на таком расстоянии от внутреннего края стены.
• В последний раз проверяется горизонтальность и ровное расположение опалубки с помощью нивелира.

Иногда для удобства дальнейших работ поверхность опалубки застилают гидроизоляционной пленкой или, если она выполнена из металла, смазывают машинным маслом. В таком случае опалубка легко снимется, а поверхность бетонной плиты будет идеально ровной. Использование телескопических стоек для опалубки предпочтительнее деревянных опор, так как они надежны, каждая из них выдерживает вес до 2 тонн, на их поверхности не образуются микротрещины, как это может случиться с деревянным бревном или брусом. Аренда таких стоек обойдется примерно в 2,5 – 3 у.е. на 1 м2 площади.

Армирование монолитной плиты перекрытия

После обустройства опалубки в нее устанавливается арматурный каркас из двух сеток. Для изготовления арматурного каркаса используется стальная арматура А-500С диаметром 10 – 12 мм. Из этих прутов связывается сетка с размером ячейки 200 мм. Для соединения продольных и поперечных прутов используется вязальная проволока 1,2 – 1,5 мм. Чаще всего длины одного арматурного прута недостаточно, чтобы покрыть весь пролет, поэтому пруты придется соединять между собой вдоль. Чтобы конструкция получилась прочной, пруты должны соединяться с нахлестом в 40 см.

Арматурная сетка должна заходить на стены минимум на 150 мм, если стены из кирпича, и на 250 мм, если стены из газобетона. Торцы стержней не должны доходить до вертикальной опалубки по периметру на 25 мм.

Усиление монолитной плиты перекрытия производится  с помощью двух арматурных сеток. Одна из них – нижняя – должна располагаться на высоте 20 – 25 мм от нижнего края плиты. Вторая – верхняя – должна располагаться на 20 – 25 мм ниже верхнего края плиты.

Чтобы нижняя сетка располагалась на нужном удалении, под нее подкладываются специальные пластмассовые фиксаторы. Устанавливаются они с шагом 1 – 1,2 м в местах пересечения прутов.

Толщина монолитной плиты перекрытия берется из расчета 1:30, где 1 – толщина плиты, а 30 – длина пролета. Например, если пролет составляет 6 м, то толщина плиты будет 200 мм. Учитывая, что сетки должны располагаться на удалении от краев плиты, то расстояние между сетками должно быть 120 – 125 мм (от толщины плиты 200 мм отнимаем два зазора по 20 мм и отнимаем 4 толщины арматурных прутов).

Чтобы развести сетки на определенное расстояние друг от друга, из арматурного прута 10 мм с помощью специального гибочного инструмента изготавливаются специальные фиксаторы – подставки, как на фото. Верхние и нижние полки фиксатора равны 350 мм. Вертикальный размер фиксатора равен 120 мм. Шаг установки вертикальных фиксаторов 1 м, ряды должны располагаться в шахматном порядке.

Следующий шаг – торцевой фиксатор. Он устанавливается с шагом 400 мм в торцах арматурного каркаса. Служит для усиления опирания плиты на стену.

Еще один важный элемент – соединитель верхней и нижней сеток. Как он выглядит, вы можете увидеть на фото. Необходим он для того, чтобы разнесенные сетки воспринимали нагрузку, как одно целое. Шаг установки данного соединителя – 400 мм, а в зоне опирания на стену, в пределах 700 мм от нее, с шагом в 200 мм.

Заливка бетоном

Бетон лучше заказывать непосредственно на заводе. Это значительно облегчает задачу. К тому же, заливка раствора с миксера равномерным слоем обеспечит исключительную прочность плиты. Чего не скажешь о плите, которую заливали вручную с перерывами на приготовление новой порции раствора. Так что заливать бетон лучше сразу слоем в 200 мм, без перерывов. Перед заливкой бетона в опалубку необходимо установить каркас или короба для технологических отверстий, например, дымохода или вентиляционного канала. После заливки его необходимо провибрировать глубинным вибратором. После чего оставить сохнуть и набирать прочность на 28 дней. Первую неделю поверхность необходимо смачивать водой, только увлажнять, а не заливать водой. Спустя месяц опалубку можно снимать. Монолитная плита перекрытия готова. На монтаж плит перекрытия цена включает в себя стоимость арматуры, бетона, аренду опалубки и заказ машины миксера, а также бетононасоса. По факту выходит примерно 50 – 55 у.е. за м2 перекрытия. Как происходит заливка плиты перекрытия бетоном, можно посмотреть в демонстрирующем монтаж плит перекрытия видео.



Как правильно укладывать плиты перекрытия



Использование монолитных железобетонных плит перекрытия заводского изготовления считается более традиционным. Большей популярностью пользуются плиты ПК – плиты с круглыми пустотами. Вес таких плит начинается с 1,5 т, поэтому укладка плит перекрытия своими руками невозможна. Требуется подъемный кран. Несмотря на кажущуюся простоту задачи, существует ряд нюансов и правил, которые необходимо соблюдать при работе с плитами перекрытий.

Правила укладки плит перекрытия



Плита перекрытия заводского изготовления уже армирована на заводе и не требует дополнительного усиления или обустройства опалубки. Их просто укладывают в пролет с опиранием на стены, следуя некоторым правилам:

• Пролет не должен быть больше 9 м. Именно такой длины плиты самые большие.
• Разгрузка и подъем плит осуществляется с помощью спецтехники, предусмотренной проектом. Для этого в плитах есть монтажные петли, за которые зацепляют монтажные стропы.
• Перед тем как класть плиты перекрытия, поверхность стен, на которую они будут укладываться, должна быть выровнена. Не допускается больших перепадов высот и перекосов.
• Плиты должны опираться на стены на 90 – 150 мм.
• Нельзя укладывать плиты насухо, все щели и технологические швы должны быть заделаны раствором.
• Расположение плит необходимо постоянно контролировать относительно стен и поверхностей опирания.
• Плиты укладываются только на несущие стены, все простенки обустраиваются только после установки перекрытий.
• Если требуется вырезать в перекрытии люк, то его необходимо вырезать на стыке двух плит, а не в одной плите.
• Плиты должны располагаться как можно ближе друг к другу, но с зазором 2 – 3 см. Это обеспечит сейсмоустойчивость.

Если плит перекрытия не хватает, чтобы перекрыть весь пролет, и остается, например, 500 мм, то существуют разные способы укладки плит перекрытия в таком случае. Первый – укладывать плиты впритык, а зазоры оставить по краям помещения, затем заделать зазоры бетонными или шлакобетонными блоками. Второй – укладка плит с равномерными зазорами, которые затем заделываются бетонным раствором. Чтобы раствор не падал вниз, под зазор устанавливается опалубка (подвязывается доска).



Технология укладки плит перекрытия



В процессе укладки плит перекрытия должна быть четкая координация действий между крановщиком и бригадой, принимающей плиту. Чтобы избежать травм на стройплощадке, а также соблюсти весь технологический процесс и правила, описанные в СНиПах, у прораба на стройке должна быть технологическая карта монтажа плит перекрытия. В ней указаны последовательность работ, количество и месторасположение техники, спецсредств и инструмента.

Начинать укладку плит перекрытия необходимо с лестничного пролета. После укладки плит проверяется их расположение. Плиты уложены хорошо, если:

• Разница между нижними поверхностями плит не превышает 2 мм.
• Перепад высот между верхними поверхностями плит не превышает 4 мм.
• Перепад высот в пределах участка не должен превышать 10 мм.

Как демонстрирует монтаж плит перекрытия схема, после укладки плиты необходимо соединить между собой и со стенами с помощью металлических соединительных деталей. Работы по соединению закладных и соединительных деталей выполняются сваркой.

Схема укладки плит перекрытия

Не забывайте, что необходимо соблюдать технику безопасности. Не допускается выполнять работы с помощью подъемного крана в открытой местности при ветре 15 м/с, а также при гололеде, грозе и в туман. Во время перемещения плиты с помощью крана бригада монтажников должна находиться вдали от пути, по которому будет перемещаться плита, с противоположной подаче стороны. Несмотря на то, что пользование услугами профессионального прораба и бригады монтажников значительно удорожают стоимость монтажа плит перекрытия, все же это не тот случай, когда можно сэкономить. Бригадиру обязательно необходимо предоставить проект.

Перед тем, как заказывать плиты на заводе, необходимо выполнить подготовительные работы. Время подачи машины с плитами и подъемного крана лучше согласовать на одно время, чтобы не переплачивать за простой спецтехники. В таком случае монтаж плит можно будет выполнить без разгрузки, непосредственно с транспортного средства.

Подготовительные работы перед тем, как положить плиты перекрытия



Первое – ровная поверхность опирания. Горизонт должен быть практически идеальным, перепад высот в 4 – 5 см недопустим. Первым делом проверяем поверхность стен, затем, если необходимо, выравниваем с помощью бетонного раствора. Последующие работы можно производить только после того, как бетон приобретет максимальную прочность.

Второе – обеспечить прочность зоны опирания. Если стены возведены из кирпича, бетона или бетонных блоков, то никаких дополнительных мероприятий предпринимать не нужно. Если стены возведены из пеноблоков или газоблоков, то перед укладкой плит необходимо залить армопояс. Правильная укладка плит перекрытия предполагает, что поверхность опирания должна быть достаточно прочной, чтобы выдержать вес плиты и не деформироваться по линии примыкания. Ни газобетон, ни пенобетон не обладают необходимой прочностью. Поэтому по всему периметру строения устанавливается опалубка, в нее арматурный каркас из прута 8 – 12 мм, а затем все заливается бетоном слоем 15 – 20 мм. Дальнейшие работы можно продолжать только после высыхания бетона.

Третье – установить монтажные вышки-опоры. Телескопические опоры, как были описаны в разделе о монтаже монолитной плиты перекрытия, устанавливаются с шагом 1,5 м. Они призваны принять на себя вес плиты, если вдруг она соскользнет со своего места. После монтажа эти вышки убираются.

Монтаж пустотных плит перекрытия с помощью крана



После того как свежезалитый бетон принял достаточную прочность и высох, можно начинать непосредственно монтаж плит перекрытия. Для этого используется подъемный кран, грузоподъемность которого зависит от размеров и веса плиты, чаще всего пригождаются краны 3 – 7 т.

Этапы работ:

• На поверхность опирания наносится бетонный раствор слоем 2 – 3 см. Глубина нанесения раствора равна глубине опирания плиты, т.е. 150 мм. Если плита будет опираться на две противоположные стены, то раствор наносится только на две стены. Если плита будет опираться на три стены, то на поверхность трех стен. Непосредственно укладку плит можно начинать, когда раствор наберет 50% своей прочности.

• Пока раствор подсыхает, крановщик может зацеплять стропы за крепежные элементы плиты.
• Когда крановщику подается сигнал, что можно подавать плиту, бригада рабочих должна отойти от того места, куда двигается плита. Когда плита будет уже совсем близко, рабочие зацепляют ее баграми и разворачивают, при этом гасятся колебательные движения.

• Плиту направляют в нужное место, один человек должен стоять на одной стене, а другой – на противоположной. Плита укладывается так, чтобы ее края опирались на стену минимум на 120 мм, лучше на 150 мм. После установки плита выдавит лишний раствор и равномерно распределит нагрузку.

• Если есть необходимость подвинуть плиту, можно использовать лом. Выравнивать ее расположение можно только вдоль зоны укладки, двигать плиту поперек стен нельзя, иначе стены могут завалиться. Затем снимаются стропы, и подается сигнал крановщику забрать их.
• Процедура повторяется для всех плит без исключения. Правила монтажа плит перекрытия предполагают, что выравнивание плит должно выполняться по нижнему краю, так как именно нижняя поверхность будет потолком в помещении. Поэтому плита укладывается более широкой стороной вниз, а более узкой – кверху.

Вы можете встретить рекомендацию, что в зоне опирания плиты необходимо подкладывать арматуру. Сторонники такого способа говорят, что так удобнее и легче двигать плиту. На самом деле подкладывать что-либо кроме раствора бетона под плиту запрещено технической картой. Иначе плита можно легко съехать с зоны опирания, так как будет скользить по арматуре. К тому же, нагрузка будет распределена неравномерно.

Укладка плит перекрытия на фундамент практически ничем не отличается от укладки межэтажных перекрытий. Технология точно такая же. Только поверхность фундамента необходимо тщательно гидроизолировать перед тем, как укладывать плиты. Если проектом предусмотрено нестандартное опирание плит перекрытия, то для этого используют специальные стальные элементы. Такие работы не стоит производить без специалиста.



Анкеровка плит перекрытия



Анкеровку – связывание плит между собой – можно выполнить двумя способами в зависимости от проекта.

Первый – связывание плит арматурой. К крепежным закладным элементам на плите привариваются арматурные пруты диаметром 12 мм. У плит от разных производителей расположение этих элементов может быть разным: в продольном торце плиты или на его поверхности. Самым прочным считается соединение по диагонали, когда плиты связываются между собой со смещением.

Также плиту необходимо связать со стеной. Для чего в стену вмуровывается арматура.

Второй способ – кольцевой анкер. Фактически он похож на армопояс. По периметру плиты обустраивается опалубка, в нее устанавливается арматура и заливается бетон. Такой способ несколько увеличивает стоимость укладки плит перекрытия. Но он того стоит – плиты получаются зажатыми со всех сторон.

Заделка швов между плитами перекрытия

После анкеровки можно приступать к заделке щелей. Щели между плитами перекрытия называют рустами. Их заполняют бетоном марки М150. Если щели большие, то снизу подвязывается доска, которая служит опалубкой. Если щели маленькие, то плита перекрытия сможет выдерживать максимальную нагрузку уже на следующий день. В противном случае необходимо подождать неделю.

Заделка пустот в торцах плит перекрытия

Все современные плиты с круглыми пустотами производятся с уже заполненными торцами. Если же Вы приобрели плиты с открытыми отверстиями, то их необходимо заполнить чем-нибудь на 25 – 30 см вглубь. Иначе плита будет промерзать. Заполнить пустоты можно минеральной ватой, бетонными пробками или просто заполнить бетонным раствором. Подобную процедуру необходимо выполнить не только на тех торцах, которые выходят на улицу, но и на тех, которые опираются на внутренние стены.

На укладку плит перекрытия цена зависит от объема работ, площади дома и стоимости материалов. Например, стоимость только плит перекрытия ПК равна примерно 27 – 30  у.е. за м2. Остальное – сопутствующие материалы, аренда крана и найм рабочих, а также стоимость доставки плит. У профессиональных бригад на монтаж плит перекрытия расценки самые разные от 10 до 25 у.е. за м2, может быть и больше в зависимости от региона. В итоге получится стоимость такая же, как и на заливку монолитной плиты перекрытия.

Укладка плит перекрытия: видео-пример

Монолитное перекрытие в доме — Блог INTERCITY

Фото: Заливка монолитного бетонного перекрытия

Перед постройкой дома в первую очередь мы ломаем голову из чего сделать стены-это основной принципиальный вопрос. Выбор материала стен в самой большой степени влияет на такие конструктивы как фундамент, крыша и перекрытия. Поэтому до начала строительства необходимо определиться, какие характеристики этих элементов дома мы хотим получить в итоге, изменить их впоследствии будет практически невозможно.

Фото: Монтаж сборно-монолитных конструкций

Перекрытия в здании могут быть выполнены из разных материалов- деревянных лаг, сборных железобетонных плит, различных ферм, металлических профилей, деревянных двутавровых балок, клееного бруса, сборных конструкций из бетонных балок и различных легких заполнителей (газобетона, керамики, пенопласта, керамзита), ребристых и монолитных плит.

Перекрытия в одном доме могут быть разного типа, например в цокольном этаже полы по грунту, далее сборные ж/б плиты, на первом этаже монолитная плита и над вторым этажом деревянные двутавровые балки и крыша.

Устройство перекрытия в доме

Любое перекрытие может опираться только на несущие стены,поэтому одним из критериев выбора типа перекрытия является величина пролета (расстояние в свету между несущими стенами).

Так, например деревянные лаги затруднительно применять на пролетах более 5,5 метров, сборные железобетонные плиты, как правило, используют до пролетов 6,3 м, редко до 9 м, двутавровые балки и деревянные фермы -до 13,5 м и более, существуют также железобетонные фермы для перекрытия крупных сооружений.

Фото: Армирование монолитного перекрытия

Чем больше пролет, тем больше требуется высота перекрытия (толщина плиты), это связано с внутренними растягивающими напряжениями в нижней его части и сжимающими в верхней.

 С увеличением высоты (толщины ) можно уменьшить эти напряжения и применить более тонкие сечения несущих силовых элементов (бетона, арматуры, деревянных балок).

Фото: Заливка перекрытия с бетононасосом

Особенности монолитного железобетонного перекрытия

Бетон-это строительный материал, состоящий из щебня, цемента, песка, воды и различных добавок. Проектирование монолитных бетонных конструкции- непростая задача.

  Основное предназначение перекрытия — воспринимать полезную нагрузку от всего, что находится на этаже. Ну и во вторую очередь перекрытие-это ограждающая конструкция.

То есть главная характеристика перекрытия –это его несущая способность.

Соответственно при выборе армирования и толщины бетонного перекрытия мы должны сначала определиться, какой вес на него будет воздействовать при эксплуатации, а также каким будет пролет и как расположены несущие стены (схема опирания).

Нагрузка на монолитное перекрытие может возникать от веса людей, покрытий пола, мебели, перегородок, а также не забываем про собственный вес конструкции.

Рисунок: Бетонное перекрытие в монолитно-каркасном доме

Перегородки для уменьшения нагрузки на перекрытие желательно располагать в плане ближе к несущим стенам, в идеале непосредственно над ними.

Также заранее нужно определиться с расположением необходимых проемов в перекрытии (для устройства лестниц, чердачных люков, вентиляционных труб, канализации, других коммуникаций).

ЭКСПЕРТНОЕ МНЕНИЕ

Рекомендуется при расчетах использовать значение полезной нагрузки на перекрытие для жилого дома от 400 до 800 кг/м2.

Фото: Электрическая разводка в монолитном перекрытии

Суммарная же расчетная нагрузка должна еще включать немалый вес самой конструкции. Можно корректировать эти величины в зависимости от конкретных условий, расположению перегородок и т.д.

Для устройства монолитного перекрытия рекомендуется использовать бетон марки не ниже М300.

Расчет монолитного перекрытия, калькуляторы

Самостоятельно рассчитать и сконструировать монолитное перекрытие можно, вооружившись СНиПами, пособиями и учебниками, но лучше доверить это ответственное занятие инженеру.

Указанный тип перекрытия сложен по входящим условиям (расположению несущих стен, колонн, выбору армирования, типа опирания). Занести все эти данные в простой online-калькулятор практически невозможно.

Все калькуляторы на строительных сайтах предоставляют упрощенный расчет, результатом которого мы получим только примерное количество и вес необходимых материалов.

Фото: Заливка монолитного перекрытия из «рюмки»

Какие начальные параметры необходимы для расчета монолитного перекрытия ??

• Расчетная схема (может быть однопролетной либо многопролетной).
• Конструктив (монолитное перекрытие может быть сплошным, ребристым, пустотным, высота перекрытия)
• Вид опирания (жесткое защемление, шарнирное, свободное)
• Направление пролета (опирание по периметру, на 3 или 2 стены)
• Проектная нагрузка на перекрытие

 Комбинации этих входящих условий могут приводить к совершенно разным итогам расчетов, армированию, марке бетона, конструктивным решениям узлов.

Важно знать

Выбор толщины плиты перекрытия в первую очередь зависит от пролета, вида бетона и типа опирания.

Минимальная толщина монолитной плиты перекрытия при свободном опирании равна 1/30 от длины пролета.

Так например, при пролете 6 метров для тяжелого бетона получим минимальную толщину плиты 20см.

На практике это значение для пролета 6 метров является избыточным, так как плита опирается жестко на 3-4 стены и работает в нескольких направлениях.

   При жестком защемлении и работе плиты в двух направлениях минимальная толщина плиты будет меньше (для 6 метрового пролета толщина от 12 до 18 см ). Можно ориентироваться на эти значения при строительстве частного дома.

Таблица: Минимальная толщина монолитной плиты перекрытия

Полученная минимальная толщина плиты не является итогом проектирования, далее следует учесть нагрузки и рассчитать армирование.

Полезным будет также ознакомиться со схемами армирования железобетонных заводских плит перекрытия на необходимых вам пролетах.

Следует учитывать, что сборные плиты легче за счет пустотности, но работают в худших условиях чем монолитное перекрытие, т.к. опираются свободно без упругого защемления и армируются только в одном направлении. По этой же причине рабочая арматура в них расположена снизу.

Важно знать

Выбор армирования монолитных перекрытий производят по расчету плиты на изгиб, для чего собираются нагрузки, определяется высота перекрытия и тип защемления.

В начале находят изгибающий момент плиты, далее подсчитывают необходимую площадь сечения арматуры, исходя из ее прочностных характеристик.

Арматура для монолитных перекрытий применяется следующих классов: A300 –в качестве конструктивной, A400 и А500 –в качестве рабочей.

Фото: Коммуникации внутри железобетонного перекрытия

При расчете армирования учитывается , что рабочая арматура, противодействующая изгибаемому моменту расположена на толщину защитного слоя дальше от края плиты.

Важно знать

Толщину защитного слоя монолитного бетонного перекрытия принимают не менее 20 мм, для влажных помещений 25мм.

Толщина защитного слоя бетона влияет на срок службы железобетонного перекрытия, предотвращая коррозию арматуры.

Опалубка для монолитного перекрытия

Монолитные перекрытия чаще всего выполняются из бетона производства местных цементно-бетонных заводов (или РБУ). Для заливки бетона в проектное положение необходимо предварительно изготовить опалубку.

Фото: Установка стоек и ригелей опалубки монолитного перекрытия

Опалубка- это форма для жидкого бетона, ее можно сделать из досок, панелей ОСБ, ДСП, пенопласта, профлиста, сборных ж/б элементов и других материалов.

Профессиональная опалубка изготавливается в заводских условиях из алюминия и специальных видов влагостойкой ламинированной фанеры, которую подпирают стальные регулируемые по высоте трубы-стойки и балки из суперпрочной клееной LVL древесины.

Фото: Монтаж опалубки монолитного перекрытия

Металлические стойки очень удобны в использовании, они состоят из двух частей, что позволяет легко и плавно регулировать их высоту.

Такая сборно-разборная опалубка используется на стройках многократно, имеет высокую стоимость, поэтому целесообразно для возведения монолитного перекрытия в частном доме взять ее в аренду у специализированных организаций, либо изготовить опалубку по месту из подручных материалов.

Фото: Телескопическая регулируемая стойка для опалубки

Вариантов изготовления опалубки сотни. В качестве стоек можно использовать трубы, металлические профили, деревянные бруски, доски и т.д. Стойки обычно ставят на расстояние 1,5-2 метра друг от друга. Если стойки устанавливаются на мягкое основание, необходимо подкладывать под них широкую опору, распределяющую нагрузку (обрезок доски, например).

Фото: Ригели из двутавровых балок для опалубки

Горизонтальные элементы также могут быть изготовлены из досок, фанеры, ОСБ, ДСП, профнастила, различных щитов- из всего, что экономически оправдано на конкретном объекте. Устройство самодельной опалубки потребует большие трудозатраты, чем профессиональной, но учитывая стоимость аренды последней, бывает выгоднее изготовить ее по месту.

Фото: Стойки опалубки для монолитного перекрытия

Все горизонтальные элементы опалубки должны быть выставлены по уровню, для этого можно воспользоваться лазерным, гидроуровнем или оптическим нивелиром.

Чтобы опалубка не прилипала к бетону необходимо создать на ее поверхности антиадгезионный слой, для чего рекомендуется применить полиэтиленовую пленку, либо масляный состав. Это облегчит последующий демонтаж опалубки.

Фото: Установленная опалубка перекрытия

Полиэтилен дополнительно предотвратит попадание влаги из твердеющего бетона в деревянную опалубку. В случае использования специальной ламинированной фанеры отпадает необходимость в такой изоляции.

Опалубка должна быть достаточно крепкой, она воспринимает немалую нагрузку от веса бетона и арматуры, нередки случаи обрушения.

Фото: Монтаж щита опалубки перекрытия

Доски и бруски после демонтажа опалубки можно использовать в дальнейшем строительстве, поэтому выбирать их размеры стоит учитывая этот лайфхак.

Фото: Устройство опалубки перекрытия

Армирование монолитного перекрытия

Бетон плохо сопротивляется растягивающим напряжениям, поэтому для изготовления таких конструкций, как монолитное перекрытие необходимо применять стальную арматуру.

Фото: Армирование монолитного перекрытия

Основная рабочая арматура как правило располагается в нижней части плиты перекрытия, так как именно там возникают максимальные растягивающие напряжения. В консольно выступающих частях рабочая арматура соответственно будет сверху.

Рисунок: Армирование монолитного железобетонного перекрытия

Поскольку монолитная плита оказывается еще защемленной в стенах, растягивающие напряжения у краев плиты могут также возникать в верхней части. В этом случае ближе к краям плиты следует выбрать соответствующий диаметр верхней арматуры.

Фото: Армирование бетонного перекрытия

На практике армирование монолитной плиты осуществляют двумя сетками- нижней и верхней. Рабочие стержни располагаются перпендикулярно несущим стенам. Если несущих стен 4, соответственно рабочая арматура будет располагаться в виде сетки, ячейки этой сетки могут иметь размеры от 150х150 до 300х300 мм в зависимости от расчета и выбранного диаметра арматуры.

Фото: Арматура, каркасы монолитной плиты перекрытия

Арматуру для устройства перекрытий фиксируют с помощью вязальной проволоки и крючка. Сварку для соединения арматуры применять можно только к специально для этого предназначенным ее типам.

Фото: Вязка арматуры

Между опалубкой и арматурой снизу подкладывают пластиковые опоры для создания защитного слоя бетона. Этот слой защищает арматуру от коррозии и способствует лучшему защемлению ее бетоном. Опоры могут быть изготовлены не только из ПВХ, их можно сделать заранее из раствора или другого подходящего материала.

Если длина прутков меньше, чем требуется для армирования, их можно соединять внахлест, но в разных сечениях плиты (со сдвигом).

Важно знать

Нахлест арматуры на стыках рекомендуется выполнять длиной не менее 40-50 диаметров.

Например перехлест арматуры диаметром 14 мм должен составлять 60-70 см

Композитная арматура для монолитного перекрытия

Помимо классической стальной арматуры, на рынке сейчас также представлена широкая линейка композитной арматуры. В интернете можно найти массу хвалебных отзывов и маркетинговых текстов об этом продукте.

Фото: Композитная арматура

Применение композитной арматуры дает существенную экономию на ее транспортировке, и у нее маленькая теплопроводность -на этом ее положительные свойства заканчиваются.

Сравнивая другие технико-экономические характеристики предпочтение придется отдать стальной арматуре, особенно на таких высокоответственных конструкциях как перекрытия.

Фото: Стальная арматура в перекрытии

Модуль упругости у композитной арматуры в несколько раз уступает стальной, а относительное удлинение(деформация) в 10 раз больше.

Простым языком такая «резиновая» арматура позволит плите под нагрузкой прогнутся в 10 раз больше чем стальная.

Гнуть и сваривать композитную арматуру так же не получится. Неизвестны пока также на практике ее долговечность.

Несомненно есть какие-то достойные производители композитной арматуры, и она успешно применяется, но не в качестве рабочей для перекрытий.

Монолитное перекрытие по профнастилу

Для замены дорогостоящей опалубки применяют различные виды профлиста. Для такой опалубки более подходит профнастил с большой высотой волны, так как он имеет наибольшую жесткость. Толщина стали при этом используется не менее 0,7 мм.

Фото: Стойки и ригели опалубки

Достоинством опалубки из профлиста можно считать простоту применения, возможность формирования ребристой плиты, т.е. расположить основную несущую арматуру в нижних волнах профнастила, а верхние волны будут формировать пустоты в плите, чем достигается экономия бетона и значительное уменьшение веса перекрытия.

Недостатки применения профнастила – трудоемкость армирования (по ровной плоскости это делать несколько проще), необходимость последующей отделки потолка листовыми материалами.

Фото: Монтаж опалубки

Опалубка из профнастила практически является несъемной, повторное ее применение невозможно. Сталь имеет нулевую паропроницаемость, поэтому применение в жилых помещениях такого варианта нежелательно.

Профлист также будет экранировать радиоволны- для одних это минус ( ухудшение телефонной связи и wi-fi), другие же обретут защиту от пресловутого 5G.

Фото: Монтаж щита алюминевой опалубки

Также к недостаткам можно отнести невозможность перекрестного армирования рабочей арматурой. Таким образом опирание такого перекрытия по сути происходит только на 2 стенки, что уменьшает несущую способность и требует увеличения толщины монолитной плиты.

Бывают задачи, когда и так имеется только 2 стенки для опирания, в этом случае применение такой опалубки экономически может быть оправдано.

Подача бетона в монолитное перекрытие

Бетононасос

Самым удобным способом заливки бетона в опалубку перекрытия является подача его автобетононасосом. Это гидравлическая спецтехника со стрелой похожей на автовышку или кран, оснащенная насосом и трубой для перекачивания бетонной смеси на расстояние. Управляется оператором при помощи удобного пульта на радиоуправлении.

Фото: Заливка бетона на перекрытие с помощью бетононасоса

В начале работ бетононасос устанавливается в максимально удобное для подачи бетона положение, далее в его приемный бункер разгружаются один за одним подъезжающие миксеры-бетоновозы.

Производительность самого бетононасоса очень высока –от 60 м3/ч , поэтому реальным ограничением скорости бетонирования являются расторопность бригады по укладке бетона и быстрота подачи миксеров.

Фото: Заливка бетона

Обычно для разгрузки одного миксера на монолитное перекрытие требуется 15-20 минут, это соответствует примерно 25 м3/час и 180 м/3 бетона в смену.

Важно знать

Запрещается делать большие перерывы (более часа) в подаче бетона во избежание закупорки бетоноводов.

Стоимость аренды автобетононасоса высока, но при больших объемах эти затраты себя оправдывают, тем более альтернатив ему не очень много.

По практике, бетононасос предоставляют в аренду минимум на полсмены (4 часа).

Фото: Заливка бетона в перекрытие из бетононасоса

Если в строящемся доме предполагается устройство бетонной лестницы, целесообразно ее залить в один день с перекрытием, так как вы и так уже оплатили аренду бетононасоса, иначе придется потом вручную переносить бетон на лестницу, а возможно и замешивать его в бетономешалке. Для лестницы обычно необходимо около 2 м3 бетона, и при доставке отдельно миксером для этого объема потребуется соорудить на земле такое же приемное корыто .

Фото: Монолитная железобетонная лестница своими руками

Другие способы подачи бетона

При устройстве бетонного перекрытия не всегда есть техническая возможность воспользоваться бетононасосом.

Бетон можно подавать к месту укладки миксером с транспортировочной конвейерной лентой. Такая техника применяется при возможности близко подъехать к зоне работ, так как подает бетон на небольшие расстояния ( до 17 метров в длину и 6 м по высоте).

Фото: Подача бетона миксером с транспортировочной лентой

  Существуют также стационарные бетононасосы, их целесообразно применять при больших объемах работ в промышленных масштабах.

Наиболее часто применяется способ подачи бетона автокраном с использованием специальной металлической бадьи (еще ее называют рюмкой, туфлей). Такой метод подачи удобен и при небольших объемах дешевле чем аренда бетононасоса.

Фото: Подача бетона «рюмкой» , «туфлей»

Подвижность бетонной смеси, добавление воды

Бетононасос может работать только с определенной консистенцией бетона,

называемой подвижностью или пластичностью П-4. Для достижения необходимой подвижности в бетонную смесь на заводе добавляют пластификаторы (добавки немного увеличивают стоимость,лучше заранее оплачивать бетон с нужной подвижностью, чтобы не было сюрпризов).

Фото: Бетононасос в работе

В готовом бетоне крупный заполнитель(щебень) должен быть равномерно распределен по объему, т.к. щебень основной компонент, воспринимающий нагрузки на сжатие, между щебнем должна находиться цементно-песчаная смесь заполняющая неровности щебня и связывающая все компоненты в монолитный камень.

Фото: Структура бетонного камня в разрезе

Важно знать

Для удобства укладки рабочие строители часто улучшают пластичность бетона с помощью добавления воды, что категорически недопустимо, так как в таком случае меняется ключевое для прочности бетона водо-цементное соотношение.

Фото: Заливка бетона «рюмкой»

На заводе бетон замешивается согласно рецептуре, все компоненты строго дозированы, добавление воды уменьшит прочность (марку) бетона и его морозостойкость, увеличит пористость. Для таких ответственных конструкций как монолитное перекрытие такое разбавление водой может стать фатальным. Все работы по бетонированию должен контролировать инженер-строитель (прораб,мастер или технадзор).

В первые часы после распределения бетонной смеси в перекрытии происходит схватывание (начальное загустевание) цемента и оседание бетона, поэтому важно успеть завибрировать смесь для получения плотного материала, без пустот и с хорошим прилеганием к арматуре. Вибрирование бетона осуществляют глубинными вибраторами.

Время вибрации зависит от жесткости бетонной смеси.

Фото: Вибрирование бетона глубинным вибратором

Важно знать

Подвижные бетонные смеси нельзя долго подвергать вибрации во избежание оседания щебня на дно. Также запрещено касаться вибратором арматуры, все это приводит к расслоению бетона, ухудшению сцепления с арматурой и нарушению равномерности его структуры.

Завершающим этапом укладки бетона является его заглаживание для придания поверхности окончательной ровности и гладкости.

В случае предварительного устройства маяков ровность поверхности придают правилом. При необходимости можно добиться такой ровности и гладкости бетона, при котором не потребуется последующая стяжка.

Фото: Заглаживание бетона гладилкой

Уход за бетоном

Часто приходится слышать и читать на форумах выражение «бетон сохнет» (после заливки), что встречается даже в статьях от строительных «экспертов». Бетон, как и раствор, не должен сохнуть, так как в нем протекают химические реакции гидратации цемента, или соединение вяжущего с водой с образованием цементного камня. То есть бетонная смесь без воды просто не наберет прочность.

В процессе набора прочности большая часть воды вступит в реакцию с цементом, а оставшаяся малая часть воды постепенно испарится позже.

Фото: Миксер с увеличенным лотком

После заливки монолитного перекрытия необходимо в течении двух недель осуществлять уход за бетоном, основная задача при этом- не дать ему высохнуть на солнце и замерзнуть в случае проведения работ при минусовой температуре. Для предотвращения высыхания бетон поливают водой или укрывают пленкой.

Фото: Работы по устройству монолитного перекрытия

Важно знать

Для набора достаточной прочности после заливки, бетону в монолитном перекрытии требуется обычно 2-3 недели в нормальных условиях, после этого опалубку можно аккуратно разбирать.

Скорость твердения бетона зависит от температуры и характеристик применяемого цемента. В зимнее время набор прочности может затянуться на месяцы. Как известно из химии, при повышении температуры на каждые 10 градусов скорость реакции увеличивается в 2-4 раза, применительно к цементу так же прогреванием можно значительно ускорить процесс твердения.

Важно знать

Основной набор прочности бетона происходит в первые 3 недели. Марочной прочностью бетона называют прочность при нормальных условиях через 28 суток после начала затворения бетонной смеси водой.

Уже через 7 суток прочность бетона может достигать 70-75% от марочной.

После активного периода набор прочности бетона не останавливается, по данным исследований, бетон в течении нескольких лет может набирать до 150 % и более марочной прочности. Происходят процессы твердения более «медленных» компонентов цемента.

Преимущества и недостатки монолитного перекрытия

Сборно-монолитные перекрытия

В европейских странах, в частности в Германии, монолитные перекрытия заливают по готовым заводским сборно-монолитным элементам, представляющих из себя армированные плиты, заменяющие опалубку.

Фото: Сборно-монолитное перекрытие

Такие элементы позволяют сэкономить драгоценный ручной труд бюргеров по армированию и на аренде опалубки.

Они могут быть изготовлены из полнотелых бетонных плит шириной до 4,5 метров, пустотелых плит или T-образных бетонных балок. Существуют дополнительные вспомогательные узлы для этих систем.

Фото: Плита сборно-монолитного перекрытия

Применение пустотелых плит уменьшает вес перекрытия а также стоимость транспортировки.

Бетонные элементы из T-образных балок могут применяться даже в перекрытиях общественных автомобильных парковок с пролетами до 20 метров при использовании предварительно-напряженной арматуры.

При этом они способны воспринимать полезную распределенную нагрузку от 500 кг/м2 до 2,5 тн/м2.

Фото: Монолитное перекрытие

Спасибо, что дочитали до конца.  Надеюсь, информация будет Вам полезной.

Автор статьи:

Черненко Сергей

Инженер

Инженер

Устройство монолитных перекрытий — основные правила и расчет

Самым надежным (но не всегда целесообразным) вариантом междуэтажного перекрытия является монолитное перекрытие. Оно выполняется из бетона и арматуры. О правилах устройства монолитных перекрытий читайте в этой статье. Разбор характеристик  видов и применения, устройства монолитных перекрытий.



В каких случаях нужно именно устройство монолитных перекрытий

Монолитное железобетонное перекрытие является самым надежным, но и самым дорогим из всех существующих вариантов. Следовательно, необходимо определить критерии целесообразности его устройства. В каких же случаях целесообразно устройство монолитных перекрытий?

1. Невозможность доставки/монтажа сборных железобетонных плит. При условии осознанного отказа от других вариантов (деревянное, облегченное Terriva и т.п.).
2. Сложная конфигурация в плане с “неудачным” расположением внутренних стен. Она в свою очередь не позволяет разложить достаточное количество серийных плит перекрытия. То есть требуется большое количество монолитных участков. Затраты на подъемный кран, и на опалубку не рациональны. В этом случае лучше сразу переходить к монолиту.
3. Неблагоприятные условия эксплуатации. Очень большие нагрузки, крайне высокие значения влажности, не решаемые полностью гидроизоляцией (автомойки, бассейны и т.д.). Современные плиты перекрытия обычно выполняют предварительно напряженными. В качестве армирования применяют натянутые стальные тросы. Их сечение в виду очень высокой прочности на растяжение очень небольшое. Такие плиты крайне уязвимы для коррозионных процессов и  характерны хрупким, а не пластичным характером разрушения.
4. Совмещение функций перекрытия с функцией монолитного пояса. Опирание сборных железобетонных плит непосредственно на кладку из легких блоков, как правило, не допускается. Необходимо устройство монолитного пояса. В тех случаях, когда стоимость пояса и сборного перекрытия идентична или превышает цену монолита, целесообразно остановиться именно на нем. При опирании его на кладку с глубиной, равной ширине пояса, устройство последнего обычно не требуется. Исключение могут составить сложные грунтовые условия: просадочность 2-го типа сейсмическая активность закарстованность и т.д.



Определение требуемой толщины монолитного перекрытия

Для изгибаемых плитных элементов, за десятилетия опыта применения железобетонных конструкций, опытным путем определено значение – отношения толщины к пролету. Для плит перекрытия оно составляет 1/30. То есть при пролете 6м оптимальная толщина составит 200мм, для 4,5мм – 150мм.

Занижение или наоборот, увеличение принимаемой толщины возможно исходя из требуемых нагрузок на перекрытие. При низких нагрузках (к нему относится частное строительство) возможно уменьшение толщины на 10-15%.



НДС перекрытий

Для определения общих принципов армирования монолитного перекрытия необходимо понять типологию его работы посредством анализа напряженно-деформированного состояния (НДС). Удобнее всего это сделать с помощью современных программных комплексов.

Рассмотрим два случая – свободное (шарнирное) опирание плиты на стену, и защемленное. Толщина плиты 150мм, нагрузка 600кг/м2, размер плит 4,5х4,5м.

Прогиб в одинаковых условиях для защемленной плиты (слева) и шарнирно опертой (справа).

Разница в моментах Мх.

Разница в моментах Му.

Разница в подборе верхнего армирования по Х.

Разница в подборе верхнего армирования по У.

Разница в подборе нижнего армирования по Х.

Разница в подборе нижнего армирования по У.

Граничные условия (характер опирания) смоделированы наложением соответствующих связей в опорных узлах (отмечены синим цветом). Для шарнирного опирания запрещены линейные перемещения, для защемления – ещё и поворот.

Как видно из диаграмм, при защемлении работа приопорного участка и средней области плиты существенно отличается. В реальной жизни любое железобетонное (сборное или монолитное) является как минимум частично защемленным в теле кладки. Этот нюанс важен при определении характера армирования конструкции.



Армирование монолитного перекрытия. Продольное и поперечное армирование

Бетон отлично работает на сжатие. Арматура – на растяжение. Объединяя два этих элемента, мы получаем композитный материал. Железобетон, в котором задействуются сильные стороны каждой составляющей. Очевидно, что арматура должна быть установлена в растянутой зоне бетона и воспринять собой растягивающие усилия. Такую арматуру называют продольной или рабочей. Она должна иметь хорошее сцепление с бетоном, в противном случае он не сможет передать на неё нагрузку. Для рабочего армирования применяют стержни периодического профиля. Обозначаются они A-III (по старому ГОСТу) или А400 (по новому).

Расстояние между арматурными стержнями – это шаг армирования. Для перекрытий его обычно принимают равным 150 или 200 мм.
В случае защемления в приопорной зоне возникает опорный момент. Он формирует растягивающее усилие в верхней зоне. Поэтому рабочую арматуру в монолитных перекрытиях располагают как в верхней, так и в нижней зоне бетона. Особое внимание следует обратить на нижнее армирование в центре плиты, и верхнее у её краев. А также в области опирания на внутренние, промежуточные стены/колонны, если они есть – именно здесь возникают наибольшие напряжения.

Для обеспечения требуемого положения верхнего армирования при бетонировании применяют поперечное армирование. Оно располагается вертикально. Может быть в виде поддерживающих каркасов или специальным образом согнутых деталей. В несильно нагруженных плитах они выполняют конструктивную функцию. При больших нагрузках поперечное армирование вовлекается в работу, препятствуя расслаиванию (растрескиванию плиты).

В частном строительстве в плитах перекрытия поперечная арматура обычно выполняет сугубо конструктивную функцию. Опорная поперечная сила (сила “среза”) воспринимается бетоном. Исключением является наличие точечных опор – стоек (колонн). В этом случае понадобится расчет поперечного армирования в опорной зоне. Поперечная арматура, как правило, предусматривается с гладким профилем. Обозначается он A-I или А240.

Для поддержания верхнего армирования при бетонировании наибольшее распространение получили гнутые П-образные детали.

Монтаж арматуры перекрытия.

Заливка перекрытия бетоном.



Расчет монолитного перекрытия пример

Ручной расчёт требуемого армирования несколько громоздок. Особенно это касается определения прогиба с учетом раскрытия трещин. Нормы допускают образование в растянутой зоне бетона трещины с жестко регламентируемой шириной раскрытия. На глаз они совершенно не заметны, речь о долях миллиметра. Проще смоделировать несколько типичных ситуаций в программном комплексе, выполняющем расчёты строго в соответствии с действующими строительными нормами.  Как же произвести расчет устройства монолитных перекрытий?

В расчёте приняты следующие нагрузки:

1. Собственный вес железобетона с расчётным значением 2750кг/м3 (при нормативном весе 2500кг/м3).
2. Вес конструкции пола 150 кг/м2.
3. Полезная нагрузка 300 кг/м2.
4. Вес перегородок (усредненный) 150 кг/м2.

Общий вид расчетной схемы.

Схема деформации плит под нагрузкой.

Эпюра моментов Му.

Эпюра моментов Мх.

Подбор верхнего армирования по Х.

Подбор верхнего армирования по У.

Подбор нижнего армирования по Х.

Подбор нижнего армирования по У.

Пролеты принимались равными 4,5 и 6 м. Продольное армирование задано:

 Так как площадь опирания плиты на стены не моделировалась, результаты подбора арматуры в крайних пластинах допускается проигнорировать. Это стандартный нюанс программ, использующих метод конечных элементов для расчёта.

Обратите внимание на строгое соответствие всплесков значений моментов со всплесками требуемого армирования.

Толщина монолитного перекрытия

В соответствии с выполненными расчетами можно порекомендовать, для устройства монолитных перекрытий,  в частных домах толщину  перекрытия 150мм, для пролетов до 4,5м и 200мм до 6м. Превышать пролет в 6м нежелательно. Диаметр арматуры зависит не только от нагрузки и пролета, но и от толщины плиты. Устанавливаемая зачастую арматура диаметром 12мм и шагом 200мм сформирует существенный запас. Обычно можно обойтись 8мм при шаге 150мм или 10мм с шагом 200мм. Даже это армирование едва ли будет работать на пределе. Полезная нагрузка принята на уровне 300кг/м2 – в жилье её может сформировать, разве что, крупный шкаф полностью заполненный книгами. Реально действующая нагрузка в жилых домах, как правило, существенно меньше.

Общее требуемое количество арматуры легко определить исходя из усредненного весового коэффициента армирования 80кг/м3. То есть для устройства перекрытия площадью 50м2 при толщине 20см (0,2м) понадобится 50*0,2*80=800кг арматуры (примерно).

При наличии сосредоточенных или более существенных нагрузок и пролетов, применять указанные в данной статье диаметр и шаг арматуры для устройства монолитного перекрытия нельзя. Потребуется расчет для соответствующих значений.

Видео:  Основные правила устройства монолитных перекрытий

монолитные перекрытия

Сборно-монолитные перекрытия — Толанстрой

1. Транспортировка и складирование балок и сборно-монолитных перекрытий.
Балки перекрытий должны складироваться на ровной поверхности, сложенные на две деревянные подкладки, толщина которых должна быть не менее 8 см и шириной 10 см. Расстояние от концов балок соответствует 1/5 части длины. Следующий ряд балок должен складироваться на две деревянные подкладки толщиной 3,8 см и шириной 8 см. Подкладки всех рядов балок должны быть расположены па одной вертикали (именно на верхнем поясе узла нижней балки). Балки должны складироваться не больше, чем в пять рядов. Балки, длина которых больше 600 см, должны быть расположены таким же образом, только на трёх прокладках. Крайние подкладки должны быть расположены на расстоянии 120 см от концов балок, а средняя подкладка кладётся так, чтобы расстояние до крайних подкладок было одинаковым. В транспортное средство балки должны загружаться так, чтобы бетонная стопа балки была внизу и была направлена по направлению движения. Балки нужно сложить, придерживаясь тех же правил, что и при складировании, только длина прокладок должна соответствовать ширине транспорта. Края балки нельзя нагружать дополнительно. Груз должен быть закреплён, и не должен иметь свободного хода при транспортировке. Выгружая и загружая балки, запрещено их бросать или ударять. Балки перекрытий можно поднимать и переносить, взяв за верхний узел каркаса примерно на расстоянии 1/5 длины от концов балки. Запрещается поднимать балки за верхний стержень между узлами каркаса. Пустотелые блоки перекрытий должны быть аккуратно сложены. Высота складирования должна быть не больше, чем шесть рядов пустотелых блоков, а каждый ряд блоков нужно класть так, чтобы основания блоков прикасались друг другу, а внутренние стенки блока были направлены перпендикулярно земле. В транспортное средство пустотелые блоки загружаются так, чтобы их длина была параллельна направлению движения. Пустотелые блоки не должны выступать больше, чем на 10 см над верхнем краем бортов транспортного средства. Высота загрузки блоков не должна превышать четыре ряда. Чтобы груз не был повреждён, он должен быть прочно закреплён и не должен иметь свободного хода при транспортировке. Выгружая и загружая пустотелые блоки, запрещается их бросать или ударять. При температуре ниже нуля пустотелые блоки нужно беречь от атмосферных осадков.

Монолитный пол — SIPI Nord Srl

Монолитный пол: что это? .

Монолитный пол — это общий термин, используемый для описания продукта, который не производится на заводе, а отливается как единое целое на месте. Его нельзя связать с каким-либо другим переделанным продуктом.

Как это делается?

При выборе монолитного напольного покрытия необходимо всегда учитывать конечное использование продукта, не упуская из виду важные элементы.

Чего ожидать от монолитного напольного покрытия?

Большинство ожидают, что пол сохранит свои характеристики в течение определенного периода времени. По этой причине на этапе планирования важно решить ряд вопросов. Например: интенсивность использования, тип и характер движения по территории, ожидаемые нагрузки, будут ли использоваться агрессивные химические вещества, соблюдение гигиенических стандартов и т. Д.
Это позволит создать план принятия учитывать все требования, которым пол должен соответствовать в ближайшие годы.
После того, как эти параметры определены и согласованы, проектировщик может составить специальное предложение, спецификация и конструкция которого оптимизированы для предполагаемого использования.
Например: бетонный монолитный или сборный пол, пол из смолы или керамики и т. Д.

Делаем правильный выбор.

Ключевым моментом исследования является сотрудничество с компанией, имеющей солидный опыт, знания и опыт которой сочетают лучшие материалы с требованиями заказчика.Компания должна иметь возможность продемонстрировать обширный опыт в различных секторах промышленного строительства, а также продукты на рынке, из которых она может получить достаточные знания. Слишком часто некоторые организации составляют неточные спецификации из-за незнания многих переменных, делая технический выбор и налагая экономическое бремя, которое может поставить под угрозу конечный результат. S.I.P.I. Nord предлагает монолитные системы полов, разработанные для использования, в комплекте со звуковыми характеристиками, что усиливает непрерывные промышленные знания и ноу-хау, полученные с 1950-х годов, что делает компанию лидером рынка не только в Италии, но и за рубежом.
Таким образом, необходимо четко определить три ключевых элемента, имеющих решающее значение для окончательного успеха проекта.

1. СТРУКТУРНЫЙ ПРОЕКТ (Фундаменты и несущие)
2. ПОЛ (Покрытие поверхности)
3. ДОГОВОРНАЯ КОМПАНИЯ

В проекте должны быть учтены правильные размеры для нагрузок, ожидаемых с точки зрения земли или несущего пола, так как в противном случае покрытие и работа компании могут быть скомпрометированы, независимо от того, насколько хорошо оно сделано, это может повлиять на конечный результат.
А что хорошего в хорошем проекте и безупречном применении, если напольное покрытие некачественное и долговечное?
В заключение, любой промышленный пол должен быть основан на хорошем дизайне (несущие конструкции, рельеф, стяжка пола или бетон), подходящей технологии по выбору материалов для тротуаров и правильному выполнению работ.
DURSIL и CHEMIDUR Performance Flooring являются сутью этого описания.

Поистине УНИКАЛЬНЫЙ ОПЫТ по сравнению с конкурентами, которые не могут подтвердить такие утверждения.

A Монолитное напольное покрытие — Монолитные покрытия

Ответы на вопрос, что такое монолитное напольное покрытие, не ищите дальше

Возможно, вы слышали об этом термине, но, возможно, вы не уверены, к чему относится монолитное напольное покрытие или что оно означает. Слово монолитный впервые было использовано для описания геологического объекта, такого как монолит; например, со словом может быть связана гора. Археологи используют его для описания колонн, говоря, например, о монолитной колонне, найденной в Греции, когда они имели в виду, что колонна была сделана из одного камня.В сегодняшнем словаре это означает, что это что-то неразрывное, неразрывное и, следовательно, нефрагментированное.

Теперь вы лучше понимаете, что монолитное напольное покрытие не будет иметь швов и, следовательно, стыков . В отличие от, скажем, плиточного пола, состоящего из множества частей с затиркой в ​​середине каждой примыкающей плитки, плиточные полы определенно не являются монолитными.

Полы, которые не являются монолитными, могут пропускать грязную воду между ним и субстратом. Под субстратом подразумевается то, что находится под полом, или в некоторых строительных словарях он определяется как структурно стабильный материал.Во многих случаях субстрат на самом деле представляет собой заливной бетон, но представьте, какое неприятное прорастание может произойти в этом случае? Во-первых, появятся микробы, бактерии и даже грибки, за которыми может последовать рост плесени. Скорее всего, состояние пола вызовет странный ужасный и ужасный запах. Предположим, например, что, возможно, наш немонолитный пол находится в ресторане, где разливы являются частью бизнеса. Как мыть пол, который всасывает пролитую жидкость?

Количество бактерий в пищевых отходах просто ошеломляет, однако во многих ресторанах используются эти старомодные резиновые коврики.Их нужно тщательно чистить, а затем вывешивать для сушки каждую ночь, а затем пол нужно протирать шваброй с сильнодействующими химикатами, чтобы попытаться остановить прорастание, которое, скорее всего, все еще будет происходить на субстрате.

Теперь вы можете увидеть и понять важность монолитного напольного покрытия , которое не позволит любым материалам проникнуть сквозь него. . Теперь Silikal — это лучшее монолитное напольное покрытие, доступное в мире. Причина в том, что у них есть чрезвычайно секретный ингредиент, который их собственные ученые создали специально для Silikal.Он называется MMA, который всегда присутствует в монолитных покрытиях для пола, однако из-за секретного ингредиента их формула — это то, что они называют «улучшенным» MMA. Между прочим, ММА — это смешанные единоборства для многих поклонников боевых искусств, но в настольных покрытиях это означает метилметакрилаты, таким образом, полный глотка, который был сокращен до ММА.

«Усовершенствованная» часть улучшенного MMA от Silikal позволяет бизнесу даже управлять тяжелыми вилочными погрузчиками на новом полу всего за один час «отверждения», которое в техническом смысле означает «затвердеть».«Теперь, если у вас нет вилочных погрузчиков в вашем бизнесе, возможно, у вас есть машины, которые вам нужно въехать в механику, или, возможно, у вас огромное количество пешеходов, и все они могут использовать новый пол всего через час после Он был заложен высококвалифицированными технически подготовленными рабочими.

Улучшенный MMA от Silikal предотвращает образование мелких отверстий, которые, к сожалению, могут образоваться в MMA без улучшения. Кроме того, ММА, который не является улучшенным ММА Silikal, также будет подвергаться химической абсорбции, что также приведет к его отделению от субстрата. Только напольное покрытие Silikal останется цельным или монолитным на протяжении всего срока службы здания.

Гидроизоляция монолитных плит | Ремонт монолитной плиты подвала

Не все плиты подвала одинаковы. Монолитная плита характеризуется фундаментом, в котором соединены бетон и арматура перекрытия плиты и фундаментов. По сути, перекрытие и опоры можно отнести к одной категории. В то время как плавающая плита характеризуется полом или плитами из бетонных плит, которые не соединены с балками или стенами нижнего колонтитула фундамента.

Для разных типов плит требуются разные подходы. Если в вашем подвале есть монолитная плита, почти всегда важно сохранить ее в целости и сохранности, тогда как полы из плавающих плит прекрасно справятся с прорывом бетона.

Предупреждение — не ломайте монолитную плиту!

Структурная целостность вашего дома должна иметь первостепенное значение для любого подрядчика, работающего рядом с вашим фундаментом или вокруг него. Когда ваш дом построен из монолитной цокольной плиты, пол представляет собой конструктивный элемент .Если вы сломаете пол монолитного подвала, это может значительно повлиять на долговременную работу фундамента, превратив проблему с водой в серьезный структурный кошмар.

Если в вашем подвале монолитная плита, убедитесь, что вы используете подходящее решение для ремонта конструкций . Ольшан использует эффективный метод, чтобы протыкать плиту, удерживая ее как единое целое, не повреждая фундамент.

Ремонт монолитных плит и гидроизоляция с использованием водяного канала плинтуса

Разработанный специально для монолитных фундаментов подвала, Ольшан использует инновационную систему водяного канала плинтуса для ремонта монолитных перекрытий без нарушения структурной целостности дома.

Характеристики водяного канала плинтуса

• Цокольный этаж не сломан и не отделен
• Водяной канал плинтуса установлен на внутренней стене / стенах подвала с канавками 3/4 дюйма без ущерба для конструкции
• Водяной канал плинтуса содержит прочный силикон, влагостойкое связующее и дренажное отверстие.
• Канавка отводит воду и просачивается наружу и дальше от подвала.
• Канавка соответствует уникальной планировке цокольного этажа.
• Устанавливается с уклоном 1/8 дюйма через каждые 10 футов.
• Промывочный порт. в комплекте, обеспечивая максимальную производительность
• Может быть установлен с или без отстойника или самотечного дренажа, в зависимости от конструкции вашего дома
• Доступна модернизация защитного экрана
• Подвал можно закончить вокруг системы

Преимущества водного канала плинтуса

• Неразрушающее решение для домов с монолитным цокольным перекрытием bs
• Поддерживает структурную целостность
• Улучшает качество воздуха в помещении
• Ограничивает стоячую воду
• Предлагает превосходные характеристики и надежность по сравнению со стандартными системами гидроизоляции
• Быстро и доступно

Процесс установки

1. Команда устанавливает и защищает рабочую площадку
2. Определены верхняя и нижняя точки фундамента
3. Установлен дополнительный отстойник или система самотечного дренажа
4. Канал 1/4 дюйма от стены, 3/4 дюйма глубиной и шириной тщательно создан
5. Нанесено связующее
6. Система адаптирована к контурам помещения
7. Установлен дополнительный Wall Shield
8. Очистка и оптимизация системы

(PDF) Особенности конструкции и монтажа монолитного бетонного пола

161

161

2.Bischoff, P.H .; Валсангкар, А. Дж .; Ирвинг Дж. Использование волокон

и армирования сварной проволокой при строительстве плит на грунте

. Практический журнал по проектированию и строительству

, Том 8, №1, 1 февраля 2003 г., с. 4146.

3. ACI 360R-92. Проектирование плит по сортам. Строительная техника

тротуары и осмотр, тротуары инструкция по бетонированию

мест. Часть 2. Farmington Hills: American Concrete Insti-

tute, 2001.800 с.

4. BS 8203. Свод правил по укладке листового и

плиточного пола. Лондон, Британский институт стандартов, 1987. 28 с.

5. Справочник по бетонному полу, Швеция, 1996. 292 с.

6. Juoèiûnas, S .; Iogas, V. Расчетные методы оценки

толщины монолитного бетонного перекрытия. В: Бетон

и железобетон (Betonas ir gelþbetonis). Труды —

конференций, проведенных в Каунасе, Литва, 20–23 апреля

2002.Каунас: Технология, 2002, с. 111115 (на литовском —

нян).

7. Завадскас, Э.К .; Каклаускас, А .; Banaitienë, N. Анализ множественных критериев

жизненного цикла здания (Pastato gyvavimo

processso daugiakriterinë analysis). Вильнюс: Техника, 2001.

380 с. (на литовском языке).

8. Мигилинскас Д. Влияние методов нормировки

выбора на конструирование, включая адаптацию теории игр.

Технологическое и экономическое развитие экономики

(Ûkio technologinis ir ekonominis vystymas), Том IX, № 2,

Вильнюс: Техника, 2003, с.7379 (на литовском языке).

9. ТФ 700Р-03. Конструкция плиты на грунтовом фундаменте. Hart-

ford: Институт армирования проволоки, 1981. 36 с.

10. Промышленный бетонный пол (Betonboden im Industrie-bau).

Verlag Bautechnik, 1998. 180 с. (на немецком).

11. TM 5-809-1 / AFM 88-3. Бетонные плиты перекрытия уровня

подвержены большим нагрузкам. Вашингтон: Штаб-квартира

сухопутных войск и ВВС, 1987 г.40 с.

12. TF 705-R-01. Формулы успеха инновационные способы

армировать плиты на земле. Финдли: Проволока арматурная

институт

, 2002. 8 с.

13. Бетон, армированный стальными фибрами. Саншайн: Сморгонская АРК,

1998. 71 с.

14. Falkner, H .; Teutsch, M .; Клинкерт, Х. Прочность на изгиб бетона, армированного стальной фиброй

(Leistungsklassen von

Stahlfaserbeton). Бельгия: Брауншвейг, 1999.46 п. (на немецком языке

).

V. iogas, S. Juoèiûnas  / ЖУРНАЛ ГРАЖДАНСКОГО ИНЖЕНЕРА И УПРАВЛЕНИЯ, 2005, Том XI, № 2, 153–162

MONOLITINIØ BETONINIØ GRINDØ PROJEKTAVIMAS IR ÁRENGIMAS 9000 ÁRENGIMO TECHNOLOGY S antrauka

Analizuojamos monolitiniø betoniniø grindø projektavimo, árengimo technologijø ir vykdytojø parinkimo problemos bei

iø veiksniø átaka grindø kokybei irui efektyvimo.Nagrinëjama metalinio pluoðto kiekio, jo techniniø charakteristikø

átaka betono stipriui lenkiant, ávertinant betono stiprio klasæ ir monolitiniø betoniniø grindø nuovargá. Ávairiems monolitiniø

betoniniø grindø konstrukciniams sprendimams pateikiami siûliø iðdëstymo sprendimai, atsiþvelgiant á grindø storá,

armavimo tipà ir naudoto chaaskteriónisin. Efektyviai grindø árengimo technologijai nustatyti atlikta

monolitiniø betoniniø grindø pagrindiniø konstrukciniø elementø árengimo iðlaidø lyginamoji analysis.Remiantis

konstrukciniø sprendimø, technologijø ekonominio ávertinimo realiais duomenimis ir pritaikius kompleksinio

proporcingumo metodà, atliktas monolitiniø betoniniø grindø árengimo technologij.

Raktaþodþiai: monolitinës betoninës grindys, projektavimas, grindø storis, siûliø iðdëstymas, armavimas, árengimas,

tieioginës iðlaidos, daugiakriterimas áugiakriterimas.

15. Вэй, С.; Jianming, G .; Юнь, Ю. Исследование усталостных характеристик и механизма разрушения бетона

, армированного стальной фиброй. Журнал материалов ACI, Том 93, № 3, Американский институт бетона

, 1996, стр. 206212.

16. ACI 224.3R-95. Стыки в бетонном строительстве. Использование бетона

в проектировании зданий, спецификациях и связанных

темах. Часть 3, Farmington Hills: American Concrete Insti-

tute, 2001.800 с.

17. Жиогаз, В. Рациональное использование грубых заполнителей и применение прогрессивной технологии устройства монолитного бетонного перекрытия

. В: Современные строительные материалы, конструкции

и техника (Naujos statybinës medþiagos, konstrukcijos

ir technologijos). Материалы международной конференции

, проходившей в Вильнюсе, Литва, 21-24 мая 1997 г. Вильнюс:

Technika, 1997, с. 106111 (на литовском языке).

18. iogas, V .; Juoèiûnas, S. Анализ технологий строительства монолитного бетонного пола в киосках

. Журнал гражданского строительства

Техника и менеджмент, Том IX, Приложение 1. Вильнюс:

Technika, 2003, с. 3239 (на литовском языке).

19. Нормы затрат труда, материалов и оборудования —

в зданиях. Часть 2 (Darbo, medþiagø ir Mechanizmø

sànaudø statyboje normatyvai). LRSUM. Вильнюс: Систела,

1998.282 с. (на литовском языке).

20. Нормы затрат труда, материалов и оборудования —

в зданиях. Suppl 6 (Darbo, medþiagø ir Mechaniz-

mø sànaudø statyboje normatyvai). LRAM. Вильнюс: Sistela,

1999. 96 с. (на литовском языке).

21. Счетные цены на строительные ресурсы (Statybos resursø

skaièiuojamosios kainos). LRAM. Вильнюс: Sistela, 2004.

104 с. (на литовском языке).

22.Vilutienë, T .; Завадскас Э.К. Применение многокритериального анализа

для поддержки принятия решений по управлению объектом

жилого микрорайона. Журнал гражданской инженерии

Техника и менеджмент, Том 9, № 4. Вильнюс: Техника,

2003, с. 241252.

23. Тринкэнас, В. Интернет-система поддержки принятия решений для

строительных изделий (Statybiniø medþiagø ir gaminiø

pirkimø sprendimø paramos internetinë sistema).Конспект

диссертации. Вильнюс: Техника, 2003. 42 с. (на литовском языке).

24. Лепкова Н. Анализ множественных критериев управления объектами —

sis общественных зданий (Visuomeninës paskirties pastatø

ûkio valdymo daugiakriterinë analysis). Синопсис the-

sis. Вильнюс: Техника, 2003. 41 с. (на литовском языке).

ФРИКОВ — Фрикс | Монолитные полы Traprock для повышенной прочности

ОБЗОР:

FMT Surface — это наиболее экономичный способ увеличения долговечности и максимальная окупаемость инвестиций для предприятий с чрезмерно интенсивным движением вилочных погрузчиков.FMT Surface — это отвердитель поверхности из сухого заполнителя, который продлевает срок службы пола, обеспечивая стойкость к истиранию и ударам. FMT Surface — это чрезвычайно универсальная система напольных покрытий. FMT Surface можно наносить на все напольные системы FRICKS в соответствии с требованиями вашего предприятия.

ПРОЦЕСС:

FMT Surface использует отвердитель, который наносится на поверхность бетонной плиты перекрытия и уплотняется с помощью наших уникальных методов отделки. Первое применение — это хорошо отобранный заполнитель Traprock, покрытый цементом для обеспечения надлежащего заделки на поверхность пола.Traprock равномерно наносится на поверхность плиты сразу же после первоначального отрыва бетона, а затем перемещается с помощью соответствующих инструментов. После первоначального схватывания бетона плита затирается шпателем. Внимание к деталям обеспечивает ровную поверхность и на стыках конструкции. Затирки используются по всей плите с чередованием рисунков для получения очень плотной и почти непроницаемой поверхности износа. Этот высокопрочный полированный шпатель прослужит долгие годы эксплуатации.

ПРЕИМУЩЕСТВА:

FMT Surface обеспечивает износостойкую износостойкую поверхность, устойчивую к истиранию, ударам и световозвращению. Конструкционные и контрольные соединения также более долговечны, противостоят воздействию движения вилочного погрузчика благодаря вниманию к деталям и прочной отделке. FMT Surface прослужит в три-пять раз дольше, чем обычная плита перекрытия или плита без твердой поверхности. FMT Surface идеально подходит для объектов, которые обычно работают круглосуточно, что приводит к чрезмерному движению вилочных погрузчиков, таких как центры распределения продуктов питания, морозильные камеры / холодильники, предприятия пищевой промышленности и объекты с ограниченным движением.

Лучшие варианты напольных покрытий для операционных

Проблемы операционных

Для проектировщика медицинских учреждений выбор материалов для любого помещения — непростая задача.

Добавьте к этому требования, предъявляемые к напольным покрытиям в операционных — суровые процессы очистки / дезинфекции, операционные столы с падающими на пол подвижными частями, жидкости, окрашивающие пол, требования инфекционного контроля — и в больнице нет места более сложного. окружающая среда, чем операционная.

операционных представляют собой уникальный набор проблем с напольным покрытием в больницах. В качестве основной области получения доходов для больниц критически важно наличие продукта для напольных покрытий, который стабильно работает с течением времени.

Выбор напольного покрытия для внутренней части операционной требует определенного набора дизайнерских навыков, и мы здесь, чтобы помочь вам начать работу.

Как производитель напольных покрытий, который начал свой бизнес с производства листового винила, продукта, который в основном используется в здравоохранении, нас часто спрашивают, какое покрытие лучше всего подходит для операционных, и, хотя есть несколько вариантов, мы сузили круг до трех наиболее подходящих. популярные решения.

Мы поговорим о трех различных типах монолитных полов:

1. Однородный листовой винил
2. Однородный листовой каучук
3. Наливные полы

Мы расскажем, как эти три типа работают лучше всего, и рассмотрим требования к операционной.

Paradigm II — поток, авангард и цель

Что такое монолитный пол?

Хорошо, давайте сначала перейдем к техническим вопросам! Поскольку это уникальное место в больнице, к типу полов, которые можно использовать, предъявляются особые требования.

Пол в операционной должен быть «монолитным» (менее технический способ описать это — «бесшовным»), чтобы наилучшим образом поддерживать стерильную среду, поскольку любые швы в полу могут содержать бактерии.

В соответствии с Руководством по проектированию и строительству больниц Института руководящих указаний по сооружениям (2018), операционные «должны иметь монолитные конструкции пола и стен и цельное основание стены с выступом, которое поднимается по стене как минимум на 6 дюймов ( 150 мм) и плотно прилегает к стене.”

Существует два основных способа создания монолитного пола: листовой продукт или заливка по месту. Изделия в листовом формате должны иметь сварные швы, в которых листы термически сплавлены с помощью термосварки винила или резины, нанесенной с помощью сварочного пистолета. Так лист становится монолитным или бесшовным.

Любые швы в напольном покрытии не допускаются, так как это может быть место, где потенциально могут скапливаться бактерии, что является серьезной проблемой для медицинского учреждения.Разливные продукты обычно наносятся в виде жидкости, которая затем затвердевает без каких-либо швов.

Оба типа напольных покрытий, листовой винил и наливные полы должны выступать на 6 дюймов вверх по вертикали стены либо за счет листового материала с обшивкой (сгибание и приклеивание листа таким образом, чтобы он продолжал подниматься по высоте стены), либо за счет использования сантехнического материала для основания стены. Таким образом, создается целостная установка на стене.

Итак, теперь нам нужно обсудить, какие 3 основных типа напольных покрытий соответствуют этим конкретным критериям.

Три лучших варианта для этажей операционной:

1. Однородный листовой винил

2. Однородный листовой каучук

3. Наливные полы

Рассмотрим подробнее каждый из этих типов полов.

Однородный листовой пол

«Однородный лист» получил свое название от того факта, что конструкция изделия представляет собой один сплошной или однородный «слой» напольного покрытия.Если использовать аналогию с едой (потому что я люблю поесть!), Однородный листовой пол был бы похож на пирог в том смысле, что в нем нет отдельных слоев — это одна и та же конструкция сверху вниз. Всего лишь один солидный кусок вкусняшки (пирог с фунтом, а не пол!).

Однородные полы (фунтовый пирог) отличаются от разнородных полов, которые имеют многослойную структуру (например, печенье Oreo). Если вы хотите повысить свой IQ в отношении упругих полов, ознакомьтесь с разделом «Что такое эластичные полы?». глубоко погрузиться в упругие конструкции полов.

Один из способов визуально определить однородный листовой настил — перевернуть его … он должен выглядеть так же сверху, как и снизу. Как упоминалось ранее, требуется, чтобы этот продукт был бесшовным, поэтому для соединения швов используются тепловые сварные швы.

Важно, чтобы швы были установлены правильно, так как швы, которые со временем расходятся, могут вызвать проблемы с инфекционным контролем. Кроме того, однородный лист должен быть выгнут или загнут вверх по стене, чтобы создать полностью цельное основание.После сваривания швов и установки продукта на стене на высоте 6 дюймов операционная теперь покрыта сплошным материалом пола, поэтому его можно назвать монолитным.

Из-за производственного процесса (который в основном похож на изготовление теста и его прессование в все более тонкие листы) однородные листовые изделия традиционно имеют визуально сколы или крапинки и бывают самых разных цветов.

Использование более прочных клеев, таких как эпоксидная смола, предварительно нанесенных или распыляемых клеев, часто рекомендуется под зоной кровати, так как это обеспечивает дополнительную адгезию при больших перекатывающихся нагрузках, таких как больничные кровати, которые могут оказывать огромное давление на пол, что может привести к его отрыву от пола. бетонная плита внизу.Очень важно, чтобы полы в операционной оставались застрявшими!

Однородный листовой винил

против однородного резинового листа

Однородный листовой виниловый пол

Однородный листовой винил обычно имеет верхнее покрытие для дополнительной защиты от износа / пятен (представьте это как глазурь на пироге). Производители используют различные верхние покрытия, такие как уретан, уретан с УФ-отверждением или уретан с УФ-отверждением с добавками (например, оксидом алюминия, алмазными частицами или керамическими шариками) для повышения сопротивления скольжению, истиранию и окрашиваемости.

листов винила обычно выпускаются в виде листов шириной 6 футов 6 дюймов (2 метра), а примерная стоимость установки составляет 5-7 долларов за квадратную футу.

Однородный каучуковый настил

Лист каучука имеет такую ​​же конструкцию «пирога», что и листовой винил, за исключением изменения ингредиентов. Вместо слоя износа (глазурь на лепешке) каучуковый лист обычно имеет верхнее покрытие или самодвижущийся воск, который можно отполировать до желаемого уровня блеска. Резиновый лист имеет ширину 4 дюйма, поэтому для него потребуется на 50% больше сварных швов, чем для листового винила, что может привести к дополнительным затратам на установку и возможным дополнительным проблемам с инфекционным контролем, если швы не установлены должным образом.

Если у проекта есть цели, ориентированные на устойчивость, резиновый лист может способствовать получению устойчивых кредитов, таких как LEED. Резиновые полы также могут обеспечить дополнительный комфорт под ногами, что может быть важно для персонала больницы, стоящего в течение длительного времени.

Приблизительная стоимость установки составляет 9-12 долларов за квадратный фут для толщины 3 мм, что является предпочтительным в данном случае.

Жидкий линолеум Legato — W416

Наливные полы

Наливные полы немного отличаются тем, что они представляют собой полы, заливаемые на месте, в отличие от однородных листовых материалов, которые предварительно изготавливаются на производственном предприятии, а затем устанавливаются на месте.Думайте об этом, как о большом чане с карамелью, которую выливают на пол, а затем затвердевают.

Наиболее распространенными типами наливных полов являются эпоксидная смола или жидкий линолеум, оба имеют множество вариантов цвета. Поскольку эти полы укладываются на стройплощадке, одними из самых больших преимуществ является то, что они действительно бесшовные и могут легко соответствовать комнатам нестандартного размера или неровным поверхностям пола.

Верхние покрытия из уретана часто добавляют для повышения стойкости к окраске.

Комфортность под ногами и акустические характеристики также можно улучшить с помощью заливного пола. Одно из ограничений заключается в том, что если черновой пол расширяется или сжимается, некоторые наливные полы (например, эпоксидная смола) могут треснуть, что приведет к появлению участков для размножения бактерий — большой запрет в операционных.

Стоимость наливного пола колеблется в пределах 10-20 $ + / см установлен.

Связанные: Плюсы и минусы пола из жидкого линолеума

Напольные покрытия для операционных

Выбор правильного типа напольного покрытия для вашего проекта операционной может вызвать затруднения, поэтому важно выяснить, какой монолитный пол подходит для зоны, которую вы проектируете.Независимо от того, какой тип пола в конечном итоге будет выбран, будь то однородный листовой винил, однородный резиновый лист или наливной пол, важно проконсультироваться с производителем, чтобы узнать о каких-либо особых рекомендациях по применению в операционных.

Имейте в виду, что опытный представитель продукта может помочь вам разобраться с различными продуктами и вариантами установки, чтобы обеспечить успешную установку в долгосрочной перспективе.

Вам может понравиться: руководство по основам медицинских напольных покрытий

---

Указываете ли вы места для медицинских учреждений? У нас есть для вас полезное руководство!

Руководство по основам медицинских напольных покрытий.

Нажмите ниже, чтобы получить бесплатную копию.

Монолитное строительство терраццо | Журнал Concrete Construction

Монолитный терраццо представляет собой смесь портландцемента, мраморной крошки и воды, сконструированный таким образом, чтобы он был непосредственно связан с подготовленной бетонной плитой или составлял единое целое с ней. Толщина терраццо должна составлять пять восьмых дюйма. Монолитный терраццо — это экономичный тип терраццо, разработанный, чтобы дать архитектору пол из терраццо по низкой цене.Этот тип пола не следует путать с другими типами полов из терраццо. Бетонная плита должна быть чистой и свободной от других материалов. Строительный раствор, известь или любой другой материал, оставшийся на плите, который может вызвать нарушение склеивания, следует удалить. Уклон пола и расположение смесителя являются важными факторами, которые следует учитывать. Начиная с угла, смесь терраццо следует укладывать в валки длиной от 15 до 20 футов вдоль двух стен толщиной в пять восьмых дюйма.Затем эти валки следует притереть к ровной поверхности. Затем следует разместить третий валок под прямым углом к ​​первым двум и притереть его до одного уровня. Это касается укладки материалов для всего пола и направления движения линейки при стяжке пола. Это очень важно как руководство. Затем укладываются последовательные валки, а области между ними заполняются и выравниваются до ровной поверхности за одну непрерывную операцию. Затем пол затирают вручную, а любые низкие участки заполняют смесью терраццо и ретролируют.Пол следует присыпать влажной смесью мраморной крошки. Эти стружки должны быть влажными, чтобы не впитывать воду с поверхности пола. Любая смесь терраццо, которая непосредственно примыкает к внешней стене, должна быть отделена от стены одним слоем пропитанного рубероида или другого подходящего материала. Прикатку следует начинать вдоль стен под прямым углом к ​​направлению, в котором была засыпана стяжка пола. После того, как прокатка области завершена в одиночном направлении, она затем прокатывается под прямым углом к ​​первому направлению и, наконец, под углом 45 градусов.Пол высыхает 6 дней.

.
