Как делать обрешетку под металлочерепицу

Металлическая черепица в настоящее время занимает лидирующие позиции по популярности среди отечественных застройщиков. Такие кровли встречаются не только на частных зданиях, но и на коммерческих помещениях, заводских цехах, школах и государственных учреждениях. Устройство обрешетки во многом зависит от типа кровли.

Как делать обрешетку под металлочерепицу

Содержание статьи

Виды кровли из металлочерепицы

Назначение обрешетки – обеспечивать длительную и безопасную эксплуатацию крыши, исходя из этих задач выбирается правильное решение. Особо учитываются конструктивные особенности крыши, а они имеют два варианта.

  1. Теплая крыша. В настоящее время встречается очень часто, позволяет застройщикам значительно увеличивать жилую площадь с минимальной стоимостью квадратного метра. Использование современных технологий и стройматериалов дает возможность создавать в помещениях благоприятный микроклимат и красивый интерьер. Это так называемые мансардные строения, для них необходимо сооружать теплую кровлю – сложный пирог, состоящий из нескольких слоев. Для такой кровли сооружается контробрешетка, она обеспечивает эффективную естественную вентиляцию. Без вентиляции деревянные нагруженные элементы стропильной системы быстро теряют свои первоначальные несущие способности.

    Для теплой крыши обязательным является наличие контрообрешетки

  2. Холодная крыша. Самая простая конструкция, на жилых домах применяется редко. Зато это единственный вариант обустройства кровли над хозяйственными пристройками, производственными зданиями и прочими объектами, не требующими наличия теплых чердачных помещений. Соответственно, она не имеет утеплителя, поверхность металлических листов со стороны чердака не закрывается дополнительными слоями. Конденсат испаряется естественными путем, нет надобности делать контробрешетку.

    Для холодной крыши достаточно одной обрешетки

Есть случаи, когда контробрешетку строят и для холодных типов крыш, но это никак не связано с технологической необходимостью. Так поступают в двух случаях: при желании наемных строителей больше заработать и при недостатке знаний.

Цены на металлочерепицу

Металлочерепица

Особенности обрешетки для металлочерепицы

Существует два типа обрешетки, во время конкретного выбора надо понимать их назначение.

Таблица. Типы обрешетки под металлочерепицу

Тип обрешеткиНазначение и краткое описание

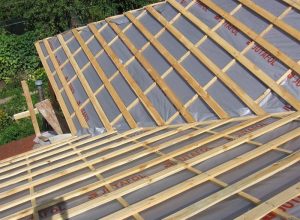

Шаговая

Для обустройства обрешетки применяются рейки или доски, расстояние между осями симметрии 300–400 мм. Конкретные значения зависят от длины волны. В большинстве случаев она составляет 350 мм, но некоторые производители делают кровельные материалы с шагом 300 мм или 400 мм.

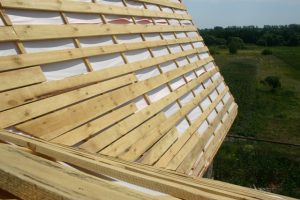

Комбинированная

Обрешетка имеет участки с шаговым расположением реек и со сплошными досками. Сплошной настил применяется в местах ендов, мансардных окон, дымоходов и прочих архитектурных элементов и инженерных конструкций. Сплошной настил нужен не для крепления листов металлической черепицы, а для фиксации мембран гидроизоляции.

От чего зависит вид обрешетки

Каждый опытный мастер продумывает тип и параметры обрешетки еще до начала выполнения строительных работ. Такой подход дет возможность минимизировать вероятность ошибок, ускорять процесс строительства обрешетки, повышать ее надежность и долговечность.

  1. Угол наклона скатов. К сожалению, в интернете можно встретить статьи, в которых даются рекомендации изменения типа обрешетки для металлической черепицы в зависимости от наклона скатов. Если он менее 20°, то настоятельно рекомендуется монтировать сплошную обрешетку. Мы не будем останавливаться, для каких кровельных покрытий действует это правило, скажем только, что на металлочерепицу оно не распространяется. Почему? Сплошная обрешетка подразумевает, что на нее кровельное покрытие опирается всей своей площадью. Для выполнения такого условия кровельные материалы должны иметь ровную поверхность, а металлическая черепица имеет сложную геометрию профиля. Для того чтобы кровля имела максимальное сходство с натуральной черепицей, все ее волны прессуются под углом к плоскости металлического листа. Это значит, что профиль упирается об обрешетку лишь по нижней линии волны. Зачем делать дорогую сплошную обрешетку, если кровля над ней будет висеть, а не упираться? Возникает резонный вопрос, что делать с кровлями, угол наклона которых меньше критического значения? Ничего, просто надо применять для покрытия не металлическую черепицу, а иные кровельные материалы. Их в настоящее время существует очень много, нет проблем подобрать для себя подходящий вариант.

    Шаг обрешетки зависит только от размеров профиля металлочерепицы, а не от угла скатов

  2. Сложность крыши. Если на доме обыкновенная двускатная крыша, то обрешетка может быть шаговой по всей плоскости крыши. Такие ситуации встречаются на различных неотапливаемых пристройках. Мансардные дома имеют вертикальные примыкания, окна, вентиляционные трубы. По периметру этих конструкций надо обязательно делать сплошную обрешетку шириной ≈ 30–40 см. К ее поверхности фиксируются мягкие гидроизоляции и металлические дополнительные элементы.

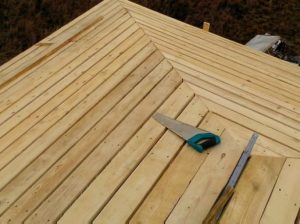

    В местах повышенных нагрузок, например, в ендове, обрешетку под металлочерепицу делают сплошной

Материалы для обрешетки

Стоимость конструкции во многом зависит от используемых материалов, при принятии правильного решения удается сметную стоимость снизить на 25–30%. Из чего можно делать обрешетку под металлочерепицу?

Таблица. Виды пиломатериалов для монтажа обрешетки

Вид пиломатериалаЭксплуатационные характеристики

Обрезные доски

Самый дорогой вариант, применяется очень редко. Единственное достоинство – несколько упрощается процесс изготовления обрешетки и монтажа металлической черепицы. Большая ширина упрощает вкручивание саморезов.

Рейки

Используются наиболее часто, по всем параметрам оптимальный вариант. Размеры реек примерно 40×50 мм, высота 50 мм обеспечивает эффективную естественную вентиляцию подкровельного пространства утепленных крыш.

Необрезные доски

Доски обязательно надо ошкурить, в противном случае они повреждаются вредителями и через несколько лет теряют показатели прочности. По стоимости примерно на 30% дешевле реек. Необрезные доски в зависимости от ширины можно самостоятельно распиливать на несколько реек. Такая обрешетка делается для холодных крыш, не имеющих контробрешетки.

Б/у пиломатериалы

Наиболее дешевый вариант. Пиломатериалы имеют два обязательных условия: одинаковая толщина и отсутствие критических повреждений. Б/у пиломатериалы применятся на неответственных зданиях и хозяйственных пристройках.

Все пиломатериалы обрешетки желательно пропитывать антисептиками. Но профессиональные кровельщики пропускают этот этап, они гарантируют герметичность кровли, что исключает вероятность появления гнилостных процессов.

Цены на различные виды строительных досок

Доски строительные

Калькулятор расчета пиломатериалов для обрешетки под металлочерепицу

Перейти к расчётам

Пошаговая инструкция строительства обрешетки

Для примера мы рассмотрим сложную утепленную крышу с обрешеткой и контробрешеткой. Если у вас простая конструкция, то контробрешетка не требуется. Процесс состоит из нескольких этапов, в упрощенном варианте некоторые из них пропускаются.

Процесс монтажа выполняется по определенной технологии

Монтаж гидроизоляции

Для этого применяется специальная мембрана, выполняющая одновременно несколько задач:

  • позволяет проникшей в минеральную вату влаге беспрепятственно испаряться. Влажная вата значительно повышает теплопроводность, что становится причиной уменьшения эффективности утепленной крыши. Кроме того, она укоряет процессы гниения деревянных конструкций, находящихся в контакте с мокрым утеплителем. Как следствие – необходимость выполнения очень сложных и дорогостоящих ремонтных работ;
  • не допускает попадания капель конденсата с поверхности металлической черепицы обратно в минеральную вату. Вода стекает по гидроизоляционному слою, большая ее часть выводится за пределы подкровельного пространства самотеком, остальная испаряется;
  • предупреждает тепловые потери из-за выдувания холодными воздушными потоками. Теплая крыша обязательно должна иметь эффективную естественную вентиляцию, она нужна для длительной и безопасной эксплуатации крыши. Гидроизоляционный слой иногда называется ветрозащитным, таким образом он снижает потери на содержание мансардных помещений в зимний период времени.

Благодаря особой структуре, гидроизоляционная мембрана абсолютно непроницаема для воды, но легко пропускает испарения

Одновременно три функции может выполнять только современная специальная мембрана, не нужно пытаться экономить и покупать некачественные пленки.

Шаг 1. Закрепите на торцах стропильных ног металлические капельники, нахлест примерно 5 см. Добивайтесь, чтобы все отдельные элементы располагались строго на одной линии. Приклейте к капельникам двусторонний скотч и с его помощью закрепите мембрану. Обращайте внимание, чтобы не было складок, пропусков и провисов. Вода должна со всей мембраны скатываться за пределы стропильной системы.

Крепят к стропилам капельники по периметру скатов

Шаг 2. Расстелите первый ряд мембраны, нижний край должен располагаться на капельнике. Проверьте положение полотна и степлером прикрепите его к стропильным ногам.

Укладывают первый ряд полотна внахлест на капельник

Шаг 3.

Второй ряд мембраны раскатывайте с нахлестом примерно 10 см. Холст имеет специальную полосу перекрытия, не выходите за ее пределы. Большинство производителей мембран на полосу перекрытия наносят прочный клеящий состав и защищают его бумагой. Снимите ее и плотно приклейте место нахлеста. По такому же алгоритму продолжайте укладывать мембрану по всей площади ската. На коньке сделайте перегиб длиной не менее 30 см.

Все последующие полосы мембраны укладывают с нахлестом 10 см

Практический совет. Опытные кровельщики не рекомендуют сильно натягивать мембрану, а оставлять провисания между стропильными ногами до сантиметра. Во-первых, стропильная система во время сильных порывов ветра или по причине физического старения несущих узлов может немного изменять пространственное положение. Если не будет провисания мембраны, то она из-за сильного натяжения порвется. Во-вторых, провисание делает ложбинку, по ней уходит вода. Не намокают деревянные рейки контробрешетки, увеличивается срок эксплуатации крыши.

После установки гидроизоляции надо приступать к монтажу специальных элементов.

Правила крепления обрешетки

Цены на ПВХ мембраны для кровли

ПВХ мембрана для кровли

Установка контробрешетки

Как уже выше упоминалось, высота реек должна быть не менее пяти сантиметров.

Шаг 1. Вертикальными планками дополнительно зафиксируйте мембрану к стропильным ногам.

Набивают вертикальные рейки поверх мембраны

Шаг 2. На коньке закрепите короткие куски реек длиной примерно 30 см, к ним будет фиксироваться коньковая мембрана. Расстояние между отрезками 30–40 см, оно нужно для обеспечения естественной вентиляции.

На коньке крепят отрезки реек с шагом 30 см

Шаг 3. Отрежьте от рулона кусок материала шириной не менее 60 см, это необходимо для свеса по 30 см с каждой стороны конька. Прикрепите полотно к рейкам степлером, немного натяните его. Прибейте коньковую гидроизоляцию кроткими брусками к вертикальным элементам.

Выполняют гидроизоляцию конька

Шаг 4. В карнизной части ската установите сетку для предупреждения попадания в подкровельное пространство птиц и крупных насекомых.

В карнизной части устанавливают защитную сетку

Практический совет. Не пропускайте эту операцию, под кровлей часто гнездятся осы, выгнать их потом оттуда очень сложно. Укус осы не только очень болезненный, у некоторых людей он вызывает тяжелые аллергические реакции. Несвоевременное обращение к врачам за квалифицированной медицинской помощью может становиться причиной летальных исходов.

Шаг 5. Если желоба водосливной системы крепятся металлическими крюками, то их нужно прибить к рейкам контробрешетки. На каждой стропильной ноге требуется по одному элементу системы. Наклон можно устанавливать сразу или во время монтажа водоотводов.

К стропильным ногам прибивают кронштейны для желобов

Шаг 6. Закрепите первую горизонтальную рейку. Она располагается по краю карнизного свеса.

Первая рейка обрешетки крепится по краю карниза

Шаг 7. Сделайте разметку остальных элементов обрешетки. Здесь есть некоторые нюансы, связанные с особенностями металлической черепицы. Как правильно делать разметку?

  1. Узнайте шаг волны, он изменяется в пределах 30–40 см. Параметр можно самостоятельно замерить или прочитать в инструкции по монтажу от производителя.
  2. От шага отнимите 5 см, на это расстояние от оси первой рейки надо прибивать вторую. Дело в том, что первый лист должен свисать над карнизом, за счет этого обеспечивается полный слив дождевой воды в желоб водосливной системы. Место крепления первого ряда металлической черепицы немного сдвигается, фиксировать кровлю надо в каждую волну без перетягивания метиза.
  3. От второй рейки все остальные надо располагать с шагом, равным длине волны.

    Разметка обрешетки под металлочерепицу

Для облегчения работ рекомендуется пользоваться специальной отбивочной нитью или шаблонами. Во время изготовления приспособления надо учитывать ширину рек, шаг измеряется по осям симметрии.

Для разметки удобнее всего использовать отбивочный шнур

Шаг 8. Прибейте горизонтальные рейки контробрешетки, установите на место водосливной желоб. Установите декоративную металлическую карнизную планку.

Набивают остальные рейки обрешетки, монтируют желоб водостока

Шаг 9. По торцам скатов закрепите боковые рейки, к ним фиксируются ветровые доски или специальные металлические планки.

Торцы скатов закрывают досками

Если на крыше есть дымоходы, вертикальные примыкания, мансардные окна и иные инженерные коммуникации, то по их периметру надо монтировать сплошную обрешетку, используйте для этого доски соответствующих размеров.

Монтаж обрешетки в местах примыкания

Монтаж металлочерепицы можно начитать только после тщательной гидроизоляции этих участков, дополнительные материалы и элементы продаются в комплекте с кровельными покрытиями.

Видео — Как делать обрешетку под металлочерепицу

Вы узнали, в каких конкретных случаях какая именно делается обрешетка под металлочерепицу. Нарушения технологии могут ставать причиной очень неприятных последствий, для ликвидации которых потребуется много времени и денег. На втором месте по популярности кровельных материалов стоит битумная черепица. А как делать обрешетку под нее? Об этом читайте в статье на нашем сайте.

krysha-expert.ru

Обрешетка крыши под металлочерепицу - теория и практика от выбора доски до процесса монтажа, как правильно сделать

Черепичные кровли использовались человеком испокон веков. Можно даже смело утверждать, что такое покрытие является своеобразным эталоном образцово-аккуратной крыши дома. Когда-то применявшаяся повсеместно, черепица с приходом листовых кровельных материалов несколько «ушла в сторону». Это было вполне объяснимо: укладывать большие листы – несравнимо легче, нежели штучные детали, да и основа под листовое покрытие монтируется значительно проще. Таким образом, черепица из разряда обычной кровли постепенно «перекочевала» в группу элитных, доступных далеко не каждому, из-за сложности и дороговизны создания подобной крыши.

Обрешетка крыши под металлочерепицуОбрешетка крыши под металлочерепицу

Однако, производители кровельных материалов, реагируя на запросы потребителей, нашли очень выгодное решение – был создан «симбиоз» листового и черепичного покрытия. То есть в итоге получается сочетание простоты и скорости укладки, доступной цены и возможности самостоятельного монтажа с внешним видом, весьма достоверно имитирующим натуральное штучное черепичное покрытие. Речь безусловно, идет о металлочерепице.

Этот кровельный материал сразу же завоевал высочайшую популярность. Одной из причин такого успеха была, наверняка, возможность проведения монтажа покрытия своими руками. Он несложен, если была правильно смонтирована обрешетка крыши под металлочерепицу. Вот давайте и посмотрим, как самостоятельно выполнить этот этап работ по всем правилам.

Несколько слов о металлочерепице и принципах ее крепления на крыше

Чтобы правильно понять принцип создания обрешетки под кровельное покрытие из металлочерепицы, надо иметь представление о строении этого материала и о том, как же он вообще крепится к основе.

Что собой представляет металлочерепица

Итак, металлочерепица представляет собой профилированный металлический лист, покрытый специальным защитным и декоративным покрытием. Материалом изготовления чаще всего служит сталь – холоднокатаные листы толщиной от 0.4 до 0.7 мм. Гораздо реже, но все же встречаются металлочерепичные покрытия из алюминия и даже меди. Они, безусловно, значительно дороже стальных, поэтому особо широким спросом не пользуются.

На производственной линии металлические листы пропускаются через специальные станки, где с помощью специальных фигурных роликов им, за счет пластичности металла, придается нужный рельеф.

Рельеф покрытия разработан таким образом, что он достоверно имитирует натуральное черепичное покрытие. Это расположенные горизонтальными и вертикальными рядами так называемые модули, каждый из готовых и является «муляжом» штучной черепицы.

Листам такого покрытия придается рельефная конфигурация, имитирующая целый участок кровли, закрытый горизонтальными и вертикальными рядами «классической» черепицыЛистам такого покрытия придается рельефная конфигурация, имитирующая целый участок кровли, закрытый горизонтальными и вертикальными рядами «классической» черепицы

Такая форма рельефа, помимо чисто декоративных качеств, дает и еще несколько «преференций»:

  • Обеспечивается свободный сход дождевой или талой воды – она просто скатывается вниз по «ступенькам», и при правильной укладке нет никаких предпосылок к застою.
  • Приданный рельеф придает металлическому листу высокие показатели пространственной жесткости. Так, металлочерепица даже выигрывает у профнастила по допустимой нагрузке на поперечный изгиб, не уступая при этом в показателях продольного изгиба.
Рельефность металлочерепицы значительно облегчает монтаж покрытия – листы на замковых участках идеально совмещаются друг с другом, и ошибиться – очень трудноРельефность металлочерепицы значительно облегчает монтаж покрытия – листы на замковых участках идеально совмещаются друг с другом, и ошибиться – очень трудно

Цены на металлочерепицу

металлочерепица

  • Рельеф служит одновременно и своеобразным «замком», соединяющим соседние листы. Монтаж от этого значительно упрощается, потому как даже при желании трудно совершить ошибку. При укладке листов они идеально совмещаются, нахлёстываясь модулями один на другой, не требуя при этом ни продольного, ни поперечного выравнивания. Линии нахлестов становятся практически незаметными, а плотное прилегание «замковых» участков гарантирует надежную защиту кровли от протекания.

В продаже представлено немало разновидностей металлочерепицы, производства отечественных и зарубежных компаний. В последнее время появились и небольшие региональные фирмы, которые приобрели и установили производственные линии, и сейчас самостоятельно выпускают профнастил и металлочерепицу вполне приемлемого качества из готовых стальных листов с покрытием, удовлетворяя тем самым потребности спроса в населённом пункте и близлежащем административном районе. Но чаще всего это производится все равно по «лекалам» отработанных и проверенных практикой моделей известных производителей.

Линейные размеры листов металлочерепицы

В настоящей публикации не ставится цель рассматривать эстетические или эксплуатационные достоинства металлочерепицы. Нас больше волнует вопрос, как обеспечить то, чтобы эти достоинства раскрывались в полную силу, то есть как создать все необходимые условия для качественного проведения монтажа покрытия. А вот для этого необходимо познакомиться с геометрическим строением металлочерепицы – с ее основными линейными параметрами.

Основные показатели показаны на рисунке ниже:

Основные геометрические показатели любой металлочерепицыОсновные геометрические показатели любой металлочерепицы

1 – общая ширина листа.

2 – полезная ширина листа. Она, естественно, меньше общей, так как краевая полуволна металлочерепицы предназначена для нахлеста с соседним листом. При подсчетах количества материала для кровли оперируют именно этим значением.

3 – общая длина листа металлочерепицы. Она зависит от возможностей конкретного производителя и от пожеланий заказчика. Так, различные фирмы предлагают потребителям листы длиной от 5÷6 до 8 метров. По сути, можно заказывать материал с таким расчетом, чтобы одним листом перекрывать всю длину ската от карниза до конька. С другой стороны – это не всегда удобно для производства монтажных работ на высоте – их за сложности поднятия длинного листа на кровлю без риска его деформации. Да и, вообще, нежелательно использовать листы с длиной больше, чем 4 метра. Впрочем, это правило носит рекомендательный характер.

4 – длина модуля или, как еще часто называют, продольный шаг металлочерепицы. А вот этот параметр – чрезвычайно важен для обустройства обрешетки, так как именно от него и зависит расстояние между ее направляющими.

Разнообразие по этому параметру – не столь велико. Чаще всего приходится иметь дело с металлочерепицей с шагом модуля в 350 мм. Пользуется популярностью и кровля с крупными длинными модулями по 400 мм. Впрочем, есть модели и с длиной «черепиц» в 300 мм, а модели типа «Ретро» бывают и более «дискретными» — с продольным шагом волны в 200 и даже – в 150 мм.

5 – высота волны – у профилей различных моделей может существенно различаться. Принято считать, что чем выше волна, чем больше выражены показатели пространственной жесткости материала и его устойчивости к внешним изгибающим нагрузкам. Правда, это сказывается на полезной ширине листа металлочерепицы – она становится меньше.

6 – понятно, что раз лист имитирует кладку настоящей черепицы, он имеет ступенчатую форму – каждый очередной модуль по направлению снизу вверх начинается со ступеньки. Высота этой ступеньки может быть разной – от 10 до 20 и более мм, в зависимости от модели.

Обычно в рекламных материалах и в техдокументации на металлочерепицу имеется как эскиз покрытия, так и две схемы – продольная и поперечная конфигурация листа. Разобраться в такой схеме – совсем несложно. Понятно, что выбор всегда делается в первую очередь по внешним качествам кровельного материала, но знать его геометрические показатели – все же не мене важно.

Цены на ондулин

ондулин

Такие схемы обычно имеются во всех магазинах, в том числе и на торговых интернет-площадках, занимающихся реализацией металлочерепицы.Такие схемы обычно имеются во всех магазинах, в том числе и на торговых интернет-площадках, занимающихся реализацией металлочерепицы.

Ниже приведена таблица, которая, возможно, поможет сделать предварительный выбор кровельного материала. Наряду с иллюстрацией, в ней приведены и основные линейные параметры наиболее популярных моделей металлочерепицы.

[table id=1924 /]

Как металлочерепица прилегает и крепится к основе?

Чтобы кровельный материал, даже при своей немалой пространственной жесткости, обладал способностью выдерживать внешние нагрузки (снеговые, ветровые и т.п.), он должен иметь надежную опору. А в связи с тем, что металлочерепице придана ступенчатая форма, точку, а точнее, линию опоры должен иметь каждый из модулей. То есть каждый «нижний зуб» или, как еще называют, подошва профиля должна упираться в элемент обрешетки. Как это выглядит – показано на схеме:

По сути, каждый модуль упирается в обрешетку в двух точках – сверху и снизу.По сути, каждый модуль упирается в обрешетку в двух точках – сверху и снизу.

Крепление к обрешетке производится кровельными саморезами, которые размещены непосредственно под ступенькой. Схема расположение крепежных элементов может различаться от модели к модели, но в основном они вкручиваются через одну волну, как по горизонтали, так и по линии ската. В краевых зонах (по карнизу, фронтону, ендове и коньку и по линии нахлеста листов) обычно крепление производится в каждую направляющую обрешетки.

Одна из рекомендуемых схем крепления листов металлочерепицы на обрешеткуОдна из рекомендуемых схем крепления листов металлочерепицы на обрешетку

Эти правила, в основном, и предопределяют конструкцию обрешетки под металлочерепицу.

Общие принципы конструкции обрешетки

Обрешетка под металлочерепицу может создаваться сплошной или разреженной.

Сплошная обрешетка

Сплошную обрешетку монтируют из листов влагостойкой фанеры или ОСП, толщиной не менее 10 мм, или из досок, правда, настилая их не совсем всплошную, а с промежутками порядка 10 мм. И тот и другой вариант имеет свои недостатки.

  • Сплошная обрешетка из листовых материалов получается, безусловно, очень ровной, без каких-либо перепадов уровня, что иногда случается с использованием плохо калиброванных досок. Однако, в контексте рассматриваемой темы на этом все ее преимущества и заканчиваются. А вот недостатки – есть, и весьма существенные.
Сплошная обрешетка из листовых материалов требуется гибкой битумной черепице. Для металлочерепицы от нее, скорее, больше будет вредаСплошная обрешетка из листовых материалов требуется гибкой битумной черепице. Для металлочерепицы от нее, скорее, больше будет вреда

— Во-первых, это дело весьма затратное, так как и ОСП, и, в особенности, фанера будут стоить значительно дороже обычных пиломатериалов.

— Во-вторых, максимально плотное прилегание металлочерепицы в основе по всей площади – отнюдь не является благом. Высокая теплопроводность покрытия обязательно будет приводить к образованию конденсата даже при суточных колебаниях температур. А вот вентилируемого зазора для свободного испарения влаги и выхода водяных паров – при таком монтаже не предусматривается. То есть под кровельным покрытием начнет скапливаться влага со всеми вытекающими (иногда это приходится воспринимать даже буквально) последствиями.

— В третьих, если еще раз взглянуть на схему, на которой показано, как упираются модули металлочерепицы в основание, то становится понятно, что такая обрешетка, в общем-то, совершенно не требуется.

Для гибкой битумной черепицы – да, это становится лучшим основанием. А вот для листов металлочерепицы вполне можно применить и более дешевые и практичные решения.

Цены на керамическую черепицу

керамическая черепица

  • Сплошная обрешетка из досок, которые расположены с небольшим просветом одна от другой. Такая конструкция рекомендуется на малых углах крутизны кровли при монтаже крыши из профнастила, шифера или, например, из ондулина.
Сплошная обрешетка из доски. Рекомендуется для некоторых кровельных покрытий при малых углах крутизны скатов. Но вот для металлочерепицы ее необходимость – сомнительна…Сплошная обрешетка из доски. Рекомендуется для некоторых кровельных покрытий при малых углах крутизны скатов. Но вот для металлочерепицы ее необходимость – сомнительна…

Но металлочерепица принципиально отличается от упомянутых выше кровельных покрытий уже тем, что опирается на поверхность не по всей длине по направлению ската, а только по линии ступенек между модулями.

Давайте вновь посмотрим на похожую схему:

Схема, поясняющая сомнительность целесообразности использования дощатой сплошной обрешетки для металлочерепицыСхема, поясняющая сомнительность целесообразности использования дощатой сплошной обрешетки для металлочерепицы

Как можно увидеть, часть направляющих, причем – достаточно внушительная, вообще не выполняет никакой несущей роли, так как профилированный лист на них попросту не опирается (обведено для примера большим эллипсом). Кроме того, нельзя исключить вероятность того, что при монтаже листов металлочерепицы саморез попадёт или между досок обрешетки, или в край доски, вызвав тем самым скол или не обеспечивая надежность крепления в данной точке.

Иными словами, никакой технологической необходимости в сплошной дощатой обрешетке не видится, а по экономичности расходования материалов она здорово будет проигрывать разреженной. В этом можно будет наглядно убедиться чуть ниже, когда речь пойдет о материалах.

Разреженная обрешетка под металлочерепицу

Этот вариант видится наиболее оптимальным. Как уже, наверное, стало понятно, необходимо разместить направляющие обрешетки таким образом, чтобы подошва каждого горизонтального ряда модулей металлочерепицы имела снизу и надёжную опору, и достаточную ширину материала для вкручивания кровельного самореза.

Для надежного кровли из металлочерепицы вполне достаточно разреженной обрешеткиДля надежного кровли из металлочерепицы вполне достаточно разреженной обрешетки

Несложно предположить, что шаг между осями горизонтальных направляющих должен в точности соответствовать продольной длине модулей металлочерепицы, то есть именно тому параметру, на котором делался акцент выше.

Примерная схема разреженной обрешетки показана на иллюстрации ниже:

Примерная схема строения разреженной обрешетки под металлочерепицуПримерная схема строения разреженной обрешетки под металлочерепицу

Итак, рассмотрим строение конструкции:

Основой для монтажа обрешётки будут являться стропильные ноги (поз. 1). Однако, непосредственно на них крепить направляющие было бы ошибкой – выше уже говорилось об опасности скопления конденсата под металлическим покрытие. А переувлажнение древесины, тем более таких несущих деталей, которыми являются стропила, ведет к потере долговечности конструкции крыши. Поэтому на стропила вначале закрепляются скобами полотна гидроизоляционной мембраны (поз. 2), которые затем окончательно фиксируются на них брусками контробрешетки (поз. 3), которые крепятся по длине стропильных ног.

По стропилам горизонтальными рядами снизу вверх настилается гидроизоляционная мембрана, которая затем фиксируется на них брусками контробрешеткиПо стропилам горизонтальными рядами снизу вверх настилается гидроизоляционная мембрана, которая затем фиксируется на них брусками контробрешетки

Для контробрешетки подойдут бруски сечением 50×50 мм или планки 30×50 мм. Контробрешетка не только фиксирует гидроизоляцию и становится основой для крепления направляющих обрешётки. Она и задает тот самый необходимый вентиляционный зазор между кровельным покрытием и стропильной системой, благодаря которому тыльная сторона металлочерепицы будет эффективно проветриваться и оставаться сухой.

В качестве мембраны можно использовать любую прочную пленку, не пропускающую воду. Но если кровля делается утепленной, то необходимо применять специальную диффузную мембрану, которая не задерживает выход водяных паров из слоя термоизоляции.

К брусьям контробрешетки, строго перпендикулярно стропильным ногам, монтируются направляющие обрешетки. Для них используют или доску, или брус. Строгих правил по выбору материала нет, но есть проверенные практикой рекомендации.

Для направляющих обрешётки обычно используют, в зависимости от особенностей конструкции стропильной системы, или доски толщиной 25 и 32 мм, или брус 50×50 мм.Для направляющих обрешётки обычно используют, в зависимости от особенностей конструкции стропильной системы, или доски толщиной 25 и 32 мм, или брус 50×50 мм.
  • Если шаг между стропильными ногами не превышает 600 мм, а для кровли используются обычные листы металлочерепицы, то будет достаточно доски толщиной 25 мм, шириной 100 или 150 мм.
  • При шаге стропил от 600 до 800 мм, а также и при меньшем, но когда настилается металлочерепица из толстого стального листа (более 0,5 мм), или имеющая усиленное оцинкованное покрытие, рекомендуется делать направляющие из доски толщиной 32 мм.
  • При расстоянии между стропилами, превышающем 800 мм надежнее будет использовать брус, например, 50×50 мм.

Монтаж начинается снизу, со стартовой направляющей (поз. 4). В этой области необходимо принимать во внимание некоторые нюансы:

— Во-первых, направляющая крепится по обрезу стропильных ног (или кобылок, если именно с их помощью создаётся карнизный свес кровли).

— Во-вторых, толщина первой направляющей должна быть больше, чем остальных. Это объясняется необходимостью компенсации перепада-ступеньки, которая  на этой линии выходит за пределы обрешетки наружу. Величина утолщения этой направляющей обычно равна высоте ступеньки выбранной модели металлочерепицы.

— В-третьих, лист металлочерепицы должен на 50 мм выходить наружу, для формирования карнизного свеса. Кроме того, именно в этой области к стропильным ногам прибивается еще и карнизная доска. То есть расстояние между первой и второй направляющими (на схеме показано буквой «а») должно быть уменьшено. Обычно исходят из того, что этот шаг меньше установленного для всей другой обрешётки на 70 мм.

Здесь возможны еще и другие вариации. Например, используют доску со скошенным на трапецию краем – для облегчения стока воды с гидроизоляционной мембраны.

Цены на популярные модели шуруповертов

Один из возможных вариантов обустройства карнизного узла обрешетки под металлочерепицуОдин из возможных вариантов обустройства карнизного узла обрешетки под металлочерепицу

Кроме того, рекомендуется не пожалеть дополнительной доски, и прикрепить ее вплотную к стартовой. Такая мера и усилит этот достаточно уязвимый к нагрузкам узел, и облегчит в дальнейшем крепление ветровых досок по фронтонным свесам.

Итак, после стартовой, монтируется со специфическим шагом вторая по счету направляющая, а уже от нее – все последующие (поз. 5) вплоть до конька. Шаг между ними выдерживается единым (на схеме обозначен буквой «b»), в соответствии с длиной модуля конкретной модели кровельного покрытия.

Некоторые особенности есть и в коньковой области. Независимо от установленного шага, вдоль линии конька крепится финишная направляющая (поз. 6). То есть расстояние между ней и предыдущей доской или брусом определяется уже по месту, но оно обязательно меньше установленного шага. Именно в эту направляющую будет крепиться верхний край кровельного покрытия, одновременно с установкой коньковых элементов. Толщина доски также подбирается уже по месту – в зависимости от того, на какой участок модуля по его длине придётся линия разреза металлочерепицы. Кстати, нередко, по аналогии с карнизным узлом, в районе конька также делается усиление установкой дополнительной доски.

Кроме того, особым узлом являются ендовы, то есть пересечения скатов кровли с образованием внутреннего угла. Это, пожалуй, один из самых уязвимых в плане возможного протекания участков, поэтому здесь требуется особая тщательность и с гидроизоляцией, и с монтажом дополнительных элементов, обеспечивающих свободный сток дождевой и талой воды.

Как правило, по линии ендовы обрешетка с обеих ее сторон делается сплошнойКак правило, по линии ендовы обрешетка с обеих ее сторон делается сплошной

Обычно по линии ендовы обрешетка выполняется сплошной. Реализовываться это может по-разному, например, вдоль ендовы с обеих ее сторон всплошную набиваются по две или даже три доски.

Есть нюансы в конструкции обрешетки и в том случае, если через кровлю проходит кирпичная дымоходная труба. Как обустраивается этот участок – хорошо показано на схеме ниже.

Обрамление обрешеткой проема под проход кирпичной трубыОбрамление обрешеткой проема под проход кирпичной трубы

Аналогичный подход практикуется (только без оставления противопожарного просвета), если необходимо обрамить будущие кровельные окна, вентиляционные кирпичные каналы и т.п.

Как производится монтаж обрешетки под металлочерепицу

Инструменты и материалы

Для монтажа конструкции обрешетки не потребуется никаких особых инструментов. Обычно необходимый набор есть в каждом доме.

  • Для резки пиломатериалов бывает достаточно обычной ножовки. Но, безусловно, работа пойдет быстрее и качественнее, если в распоряжении есть электроинструмент – лобзик или ручная циркулярка.
  • Направляющие могут прибиваться гвоздями – значит, потребуется молоток, на всякий случай – гвоздодер и клещи. Длина гвоздей (как впрочем, и саморезов) должна быть как минимум вдвое больше толщины прибиваемых досок или брусков. Если используются саморезы, то никак не обойтись без шуруповерта.
  • Чтобы точно провести первоначальную разметку, необходимы: рулетка, длинная линейка, угольник, обивочный шнур, карандаш.
  • Очень важно соблюсти точный шаг между второй всеми остальными направляющими обрешетки. Важно – шаг считается не по просвету между досками, а по расстоянию между их осями (или по одинаковым краям, например, нижним, но при условии, что применяется совершенно одинаковый обрезной материал).

Чтобы не морочить себе голову при установке направляющих перед их фиксацией, лучше всего изготовить несколько шаблонов (строители их часто называют «лошадками»).

Различные типы «лошадок» - шаблонов для точного соблюдения шага установки направляющих обрешетки. Захочешь – не ошибешься…Различные типы «лошадок» — шаблонов для точного соблюдения шага установки направляющих обрешетки. Захочешь – не ошибешься…

Эти приспособления могут быть заводского изготовления, с возможностью регулировки на нужный размер. Но в практике частного строительства обычно применяются самодельные, сделанные из брусков, к которым прибиты по две поперечные опорные перекладины, задающие шаг обрешетки. А то и вовсе в качестве «лошадок» выступают ровно отпиленные отрезки бруса, которые зададут просвет между соседними направляющими. Правда, в этом случае важно не ошибиться с длиной этих брусков – она должна быть равна шагу обрешетки минус ширина применяемого материала (естественно, весь пиломатериал в таком случае должен быть совершенно одинаковым).

  • Безусловно, следует продумать вопросы безопасности работы на высоте – удобную одежду и обувь, необходимые помосты или кровельные лестницы, средства страховки.

Материалы для обрешетки

О том, какие пиломатериалы необходимы для создания обрешетки, уже говорилось выше. Поэтому – буквально пару слов в дополнение.

  • Приобретаемая древесина не должны быть сырой – допускается остаточная влажность не выше 18 процентов. Как себя поведет обрешетка из непросушенных пиломатериалов – трудно предсказать, но возможны очень значительные деформации по мере усыхания, которые непременно отразятся на состоянии кровли.
Понятно, что далеко не у каждого есть прибор, позволяющий проконтролировать остаточную влажность древесины. Значит, материалы необходимо приобретать у поставщиков, заслуживающих полного доверияПонятно, что далеко не у каждого есть прибор, позволяющий проконтролировать остаточную влажность древесины. Значит, материалы необходимо приобретать у поставщиков, заслуживающих полного доверия
  • Древесина – материал, неустойчивый к биологическому разложению или к поражению патогенной микрофлорой и насекомыми. А это означает, что все детали будущей обрешетки, да и всей стропильной системы в целом, должны пройти обработку соответствующим антисептическим составом. Кстати, многие пропитки одновременно с этим резко повышают и устойчивость древесины к возгоранию.
Нередко пиломатериалы продаются уже в обработанном пропиткой виде. Если нет – то придётся это делать самому, а к монтажу переходить только после полного просыхания досокНередко пиломатериалы продаются уже в обработанном пропиткой виде. Если нет – то придётся это делать самому, а к монтажу переходить только после полного просыхания досок
  • Материал должен быть качественным, без трещин и обилия сучков, то есть без потери своей несущей способности.
  • Очень важно, чтобы все доски иди бруски, применяемые для обрешётки, были точно калиброваны по толщине. В противном случае могут получиться изломы создаваемой плоскости, что, безусловно, скажется на надежности крепления кровельного покрытия.
  • Количество материала желательно рассчитать загодя. При этом следует помнить, что часть досок или брусков уйдет в обрезки, какое-то количество может выбраковываться из-за обнаруженных дефектов. То есть будет целесообразным заложить еще и порядка 10 процентов запаса.

Упростить расчёты требуемого количества пиломатериалов помогут два калькулятора, размещенные ниже:

Калькулятор расчёта количества пиломатериалов для сплошной обрешетки

Как уже говорилось, особой нужды в сплошной обрешетке под металлочерепицу и нет. Но иногда особенности конструкции крыши подводят к мысли и о ее целесообразности. Поэтому – считаем:

Перейти к расчётам

Калькулятор расчета количества пиломатериалов для разреженной обрешетки под металлочерепицу

Здесь уже прослеживается зависимость и от модели листов металлочерепицы, и он размеров участков усиления конструкции.

Перейти к расчётам

Кстати, предлагаемая пара калькуляторов дает возможность и проведения сравнения, насколько разреженная обрешетка выгоднее в плане расхода материалов.

Теперь – о крепежных деталях.

Не рекомендуется использовать слишком толстые гвозди – они могут вызвать появление трещин на досках или брусках контробрешетки при забивании. Оптимальный вариант, кстати, не обычные гвозди, а ершеные или имеющие винтовую прокатку.

Слева – ершеные гвозди 3,2×100 мм, справа – гвозди с винтовой прокаткой 3,4×90. И те и другие имеют антикоррозионное цинковое покрытие, обеспечивают высочайшую надежность сопряжения деталейСлева – ершеные гвозди 3,2×100 мм, справа – гвозди с винтовой прокаткой 3,4×90. И те и другие имеют антикоррозионное цинковое покрытие, обеспечивают высочайшую надежность сопряжения деталей

Если применяются саморезы, то оптимальным видится использование не дешевых «черных», так как они слабо защищены от коррозии, а кровельная конструкция все же делается с расчетом на длительную эксплуатацию. Рекомендуется приобрести «белые» или «желтые», то есть имеющие надежное антикоррозионное покрытие.

Кстати, сейчас в продаже представлены саморезы–шурупы для особо ответственных деревянных конструкций, к коим по всем основаниям можно отнести и всю стропильную систему с обрешеткой.

Шурупы-саморезы по дереву для особо ответственных конструкцийШурупы-саморезы по дереву для особо ответственных конструкций

Такие крепёжные детали, помимо качественной защиты от коррозии, оснащены еще и вторым заходом крупной резьбы, которая обеспечивает сверхнадежное соединение деревянных деталей.

Количество гвоздей или саморезов придется прикидывать самостоятельно. Исходят из того, что соединение направляющих обрешетки должно проводиться на каждом пересечении со стропильной ногой:

Крепление направляющих обрешётки к стропиламКрепление направляющих обрешётки к стропилам

1 – стропильная нога, а если точнее, то пущенный поверх нее брус контробрешетки.

2 – направляющая обрешетки.

3 – узел обычного пересечения направляющей со стропильной ногой. При использовании досок крепление осуществляется на два гвоздя (самореза). При этом, чтобы не допустить растрескивания, расстояние от края доски до центра крепежного элемента должно быть не менее 20 мм. Понятно, что если используется брус 50×50 мм, то это правило соблюсти невозможно. Значит, фиксацию проводят на один гвоздь, но тем важнее становится качество и надежность крепежного элемента.

4 – узел соединения двух отрезком доски или бруса. Он должен приходиться исключительно на стропильную ногу. Каждая из досок крепится двумя гвоздями, брус – одним.

Естественно, крепежные элементы тоже приобретаются с немалым запасом. Даже если останутся излишки – не страшно, так как применение им в хозяйстве, тем более что строительство в самом разгаре, обязательно найдется.

Цены на профлист

профлист

Узнайте, как произвести устройство кровли из профлиста по деревянной обрешетке, разобравшись пошагово, в специальной статье на нашем портале.

Проведение монтажа обрешетки

Основные правила и схемы монтажа обрешетки под металлочерепицу изложены выше настолько подробно, что, видимо, любой хороший хозяин, знакомый с азами плотницких и столярных работ, без труда проведет эту работу самостоятельно. Расписывать, как измеряются, нарезаются и  поднимаются наверх доски и брусья, как отмеряется расстояние с помощью «лошадок», и как забиваются гвозди – вероятно, большого смысла не имеет.

Лучше в качестве практического руководства предложим читателю ознакомиться с двумя видеоматериалами. В одном из них показана анимированная инструкция по монтажу системы обрешетки под металлочерепицу. Во втором – мастер делится своим практическим опытом, показывая монтаж на конкретном примере.

Видео: Анимированная инструкция по монтажу обрешетки под металлочерепицу

Видео: Наглядный пример укладки гидроизоляции кровли и монтажа обрешётки

stroyday.ru

Шаг обрешетки под металлочерепицу: инструкция пошагово

Металлочерепица используется для обустройства как холодных, так и теплых кровельных систем. Эти особенности оказывают значительное влияние на тип обрешетки, количество элементов и техническую сложность. Перед тем как знакомиться с расчетами, надо четко понимать устройство кровли, эти знания помогут не допускать досадных ошибок.

Кровля из металлочерепицыКровля из металлочерепицы

Обустройство обрешетки под металлочерепицу

Для примера рассмотрим наиболее сложный вариант обрешетки – под мансардную крышу.

  1. Стропила. Самые важные элементы, несут всю нагрузку как постоянного, так и временного характера. Шаг между ними выбирается в зависимости от используемых теплоизоляционных материалов, линейные размеры корректируются величиной нагрузок.   СтропилаСтропила

    Стропила на фотоСтропила на фото

  2. Гидроизоляция (ветрозащита). Сложный современный материал, пропускающий пар из теплоизоляционного слоя и не допускающий намокания вследствие попадания конденсата. Еще одна функция этого слоя — минимизация тепловых потерь. Дело в том, что минеральная вата легко пропускает воздух, она продувается холодным наружным ветром и вместе с ним теряется тепло. Ветрозащита не допускает таких значительных потерь.

    Гидроизоляция (ветрозащита)Гидроизоляция (ветрозащита)

  3. Контробрешетка. Назначение – обеспечение эффективной естественной вентиляции подкровельного пространства. Конденсат, падающий на гидрозащитный слой, должен быстро испаряться. Если вентиляция не действует, то все элементы стропильной системы эксплуатируются в условиях повышенной влажности, а это оказывает крайне негативные последствия. Даже самые современные пропитки не может длительное время предупреждать появление процессов гниения дерева, стропильная система теряет свои первоначальные параметры прочности. В некоторых случаях они могут достигать критических значений, крыша прогибается и требует очень сложного и дорогостоящего ремонта. Причем ремонтировать придется не только саму систему, но и мансардные помещения, а стоимость таких работ на порядок превышает смету нового строительства.

    КонтробрешеткаКонтробрешетка

  4. Обрешетка под металлочерепицу. К ней фиксируются покрытие, технические параметры зависят от геометрических характеристик профиля листов.  Элементы кровлиЭлементы кровли

    Обрешетка под металлочерепицуОбрешетка под металлочерепицу

  5. Металлочерепица. Финишное покрытие кровли.  МеталлочерепицаМеталлочерепица

    Финишное покрытие кровлиФинишное покрытие кровли

Как дополнительные, но важные, элементы устанавливаются стартовые доски, карнизные планки, лобовые доски, капельники и держатели желобов.

Стропильная система – «скелет» любой кровельной конструкции. От правильности его изготовления и установки напрямую зависит надежность, качество и долговечность крыши. Читайте на нашем сайте подробную инструкцию по расчету стропил, а также их изготовлению и монтажу своими руками.

Виды обрешетки

Мы пока не будем останавливаться на конкретных решениях, они зависят от технических параметров металлических листов. Рассмотрим только те виды, которые имеют принципиальные различия в конструкции.

Тип обрешетки Краткое описание эксплуатационных характеристик
Шаговая Шаговая Самая распространенная, используется на крышах, у которых угол наклона скатов превышает 20°. Изготавливается из брусьев толщиной 3-4 см, шириной до 5 см. Расстояние между ними прописывается в инструкции по монтажу, чаще всего составляет 350 мм, но есть виды покрытий с шагом 300 мм и 400 мм. Этот параметр указывается от центра до центра бруска. Первое расстояние уменьшается на величину выпуска листов над скатом крыши.
СплошнаяСплошнаяТакую обрешетку необходимо устанавливать на крышах с уклоном в пределах 14–20°. Между досками можно оставлять просвет до 2 см, это поможет немого экономить дорогостоящие материалы. Применяется редко, металлочерепицу настоятельно не рекомендуют использовать на крышах с незначительным уклоном.
КомбинированнаяКомбинированнаяЭтот вариант используется на сложных кровлях с многочисленными скатами и переходами, расположенными под различными углами. Некоторые из них больше 20°, а часть меньше. Кроме того, существуют технологические участки (ендовы, мансардные окна, снегозадержатели), на которых необходимо устанавливать сплошной вариант обрешетки.

Важно. Металлочерепица – один из немногих типов кровли, имеющих лишь точечный упор с обрешеткой, что намного уменьшает допустимые максимальные нагрузки. Если к этому прибавить малую толщину листового проката, то становится понятной очень важная роль правильно сделанной обрешетки.

Надо помнить, что увеличение ширины используемых для обрешетки досок не влияет на несущие параметры кровли, при очень больших нагрузках она в любом случае прогнется. Разница лишь в величине прогиба. В одних случаях он критический, после снятия усилий прежняя форма не возвращается. В других случаях кровля лишь пружинит и не теряет своих первоначальных свойств.

Калькулятор расчета пиломатериалов для обрешетки под металлочерепицу

Перейти к расчётам

Пошаговая инструкция по установке обрешетки

Для примера рассмотрим обрешетку под металлическую черепицу на теплой кровле. Если у вас крыша обыкновенная, то некоторые операции можно пропускать, это ускоряет и удешевляет конструкцию.

Начало строительстваНачало строительства теплой кровли

Важно. Для мансардной кровли нет мелочей, все технологические действия надо понимать и с максимальной точностью выполнять.

Незначительных последствий нарушения технологии монтажа в теплых крышах не бывает, все они очень неприятные. В некоторых случаях приходится полностью переделывать систему, ремонтировать отделку внутренних поверхностей мансардных помещений. При этом абсолютное большинство материалов по техническому состоянию к повторному использованию непригодно, что дополнительно увеличивается стоимость работ.

В мансардной кровле каждый узел одинаково важен, всегда об этом помните.

Шаг 1. Установите карнизную планку.

Установка карнизной планкиУстановка карнизной планки

Как правило, это металлическая пластина того же цвета, что и черепица. Она используется для защиты пиломатериалов от негативного влияния естественных осадков и улучшения внешнего вида покрытия.

Карнизная планка для металлочерепицы Карнизная планка для металлочерепицы

Монтаж делается в несколько этапов.

  1. В стропильных ногах проделайте специальные углубления. Вначале надо сделать разметку крайних ног, натянуть между ними веревку и по ней вырубить углубления. Размеры углубления должны отвечать размерам доски. В нашем случае 25×150 мм.
  2. Уложите доску в подготовленные ниши и гвоздями или саморезами по дереву прикрепите к каждой стропилине.
  3. Зафиксируйте металлическую карнизную планку. С одной стороны она имеет самоклеящуюся ленту, закрытую бумагой. Эта сторона должна направляться к коньку.
  4. Прикрутите или прибейте элемент к доске, второй конец должен упираться о лобовую доску.

Можно встретить советы, что его надо заводить в водосточный желоб для стека конденсата. Если есть сомнения в качестве монтажа кровельного пирога, то это оправданное решение. При соблюдении всех строительных норм и правил конденсата должно быть минимальное количество и вода по карнизной доске не льется. Решение принимайте самостоятельно с учетом своего профессионализма, оба метода практически одинаковы.

Шаг 2. Установите гидроизоляционный слой. Материал продается в рулонах, их следует постепенно раскатывать вдоль карнизной планки.

Ветрозащиту крепят степлером к стропиламВетрозащиту крепят степлером к стропиламВетрозащита ИзоспанВетрозащита Изоспан

Не забывайте, что мембрана далее приклеивается к ней специальной лентой, обращайте внимание на величину перекрытия.

К карнизной планке приклеена двухсторонняя липкая лента для фиксации края полотнаК карнизной планке приклеена двухсторонняя липкая лента для фиксации края полотнаСоединительные ленты ИзоспанСоединительные ленты Изоспан

Для фиксации пользуйтесь степлером, шаг скоб примерно 20 см, прибивайте ее к стропильным ногам. Не допускайте образования кладок, кромки делайте параллельными карнизу. Если появляются сложности, то для контроля рекомендуется на ногах отбить линии. Времени это занимает немного, а польза заметная. По таким меткам у вас есть возможность контролировать положение каждого последующего слоя. Нахлест слоев не менее 15 см.

Гидроизоляция (ветроизоляция) – важный элемент утепленной крыши, на обыкновенной по нескольким причинам профессионалы ее ставить не рекомендуют.

  1. Во-первых, воздух в неотапливаемых чердачных помещениях имеет такую же температуру и влажность, как и снаружи. Это даже теоретически исключает появление конденсата.
  2. Во-вторых, если при некачественном утеплении потолочного перекрытия теплый влажный воздух и поступает под кровлю, то в любом случае количество конденсата будет незначительным. Несколько капель воды, упавших на чердак, никаких негативных последствий не создают.
  3. В-третьих, мембрана ухудшает эффективность естественного вентилирования, а это очень нежелательное последствие. Срок службы деревянных элементов конструкции понижается.
  4. В-четвертых, стоимость материалов и работ заметно увеличивает общую цену кровли. Зачем тратить деньги лишь для того, чтобы ухудшить эксплуатационные характеристики стропильной системы?

Но окончательное решение следует принимать с учетом перспективы. Если в дальнейшем планируется обустройство мансарды, то гидроизоляцию надо укладывать.

При укладке гидроизоляции используйте только качественные материалы, мы уже упоминали, что ошибки и попытки сэкономить дают негативный результат.

Внимательно соблюдайте рекомендованную производителем технологию укладки гидроизоляционной мембраны, две ее стороны имеют противоположные характеристики. Если их перепутать, то влага из минеральной ваты испаряться не будет, а вода в нее проникает свободно.

Шаг 3. По стропильным ногам закрепите контррейки толщиной не менее 5 см.

КонтррейкиКонтррейки

Это обязательный размер, только такой просвет обеспечивает необходимую вентиляцию подкровельного пространства. Для облегчения работы длина элементов должна равняться ширине одного слоя гидроизоляции.

ВентзазорВентзазор

Важно. Контррейки надо фиксировать очень прочно, лучше длинными саморезами.

Дело в том, что обрешетка в дальнейшем держит всю нагрузку на подрыв кровли. При сильных порывах ветра усилия могут быть значительными и полностью сорвать крышу. Согласно действующим строительным нормам и правилам длина гвоздя должна на 2/3 превышать толщину прибиваемой детали.

КонтробрешеткаКонтробрешетка

Самые жесткие требования к прочности соединения пиломатериалов у немцев, у них длина гвоздя должна в четыре раза превышать толщину присоединяемой детали. Именно поэтому их качество объектов строительства занимает первые места в мире.

Шаг 4. Прибейте первую доску обрешетки, она должна быть параллельной карнизу. В нашем случае для обрешетки применяются доски 25×100 мм, увеличенная ширина упрощает процесс монтажа кровельного покрытия.

В начале ската надо фиксировать три сплошные доски, это вызвано тем, что первая волна будет фиксироваться к средней доске, остальная длина уйдет на свес. В дальнейшем шаг для каждого покрытия свой и прописывается в инструкции от производителя. В нашем случае расстояние между волнами 350 мм, соответственно, таким же должно быть расстояние между центрами досок. Сплошной настил у карниза необходим еще и для фиксации кронштейнов водосточной системы.

Крепление досок обрешетки около карнизаКрепление досок обрешетки около карниза

Практический совет. Для облегчения контроля шага и ускорения работы рекомендуется изготовить элементарный шаблон. Делается он из обрезка любой доски длиной не менее 40 см. От торца сделайте метку на расстоянии 35 см и вырубите зазубрину. Теперь с его помощью можно размечать места фиксации досок.

Видео — Шаблон для монтажа обрешетки под металлочерепицу

Шаг 5. Прибейте специальные доски для монтажа снегозадержателей. Но они нужны лишь в тех случая, когда вы выбрали надежные системы, фиксирующиеся специальными кронштейнами. Для простых и неэффективных снегозадержателей таких досок не требуется – элементы прикручиваются обыкновенными саморезами к волнам металлической черепицы. Настоятельно советуем, не монтировать эти системы, они ничего, кроме вреда, не приносят. Металлочерепица напрасно дырявится, при больших нагрузках саморезы вырываются, кровля деформируется и требует немедленного ремонта.

Продолжение монтажа обрешеткиПродолжение монтажа обрешеткиДальнейшие работы по укладке ветрозащиты и монтажу обрешеткиДальнейшие работы по укладке ветрозащиты и монтажу обрешетки

Профессиональная рекомендация

На практике иногда бывают ситуации, когда по тем или иными причинам верхние плоскости обрешетки не лежат по одной линии. Для металлочерепицы это недопустимые отклонения, их в обязательном порядке следует устранять, ускорить процесс можно при помощи простейшего измерительного приспособления. Как его изготовить?

Шаг 1. Из доски вырежьте клин длиной 30–40 см, сделайте его в виде равностороннего треугольника с острым углом у вершины.

Шаг 2. Найдите кусок рубероида, именно его рекомендуется подкладывать под обрешетку во время выравнивания. Он не только не ухудшает своих первоначальных свойств весь период эксплуатации, но и прерывает возможные пути поступления в древесину влаги. Разрежьте рубероид на прямоугольные кусочки со сторонами примерно 2×4 см.

Кусочки рубероидаКусочки рубероида

Шаг 3. Положите клин на ровную площадку, а с двух сторон по одному куску рубероида. Медленно передвигайте ровную рейку с основания клина к вершине. Необходимо определить место, в котором движение прекратится – не позволят куски рубероида. Отметьте на клине расстояние от вершины к фиксированному положению.

Шаг 4. Добавьте с каждой стороны еще по куску рубероида и повторите вышеописанные действия, сделайте вторую метку.

Таким методом поочередно определите общую толщину 5–6 кусочков рубероида, каждый раз делайте метки. Для удобства пользования перенесите их и на обратную сторону клина. Приспособление готово, работать с ним очень просто. Вначале надо определить, какие именно доски обрешетки требуют корректировки. Делается это при помощи длинного уровня, правила или любой ровной рейки. Затем в зазор вставляется клин, метки на нем указывают, на сколько кусочков рубероида надо поднимать конкретную доску.

Клин вставляется в зазор между правилом и обрешеткойКлин вставляется в зазор между правилом и обрешеткой

В заключение еще раз напоминаем, что от правильности обустройства обрешетки зависит надежность, длительность, эффективность и безопасность эксплуатации всей крыши, внимательно соблюдайте существующие строительные технологии и правила. Не стоит экспериментировать, ошибки очень дорого обходятся.

Видео — Приспособление для выравнивания деревянной обрешётки

stroyday.ru

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
