Опалубка перекрытий — Виды опалубки перекрытий

В связи с тем, что монолитное малоэтажное строительство получает все больше распространение, очень актуальным становится вопрос сооружения опалубки для пола (перекрытий). Опалубки для перекрытий могут различаться по многим параметрам, иметь различную конструкцию.

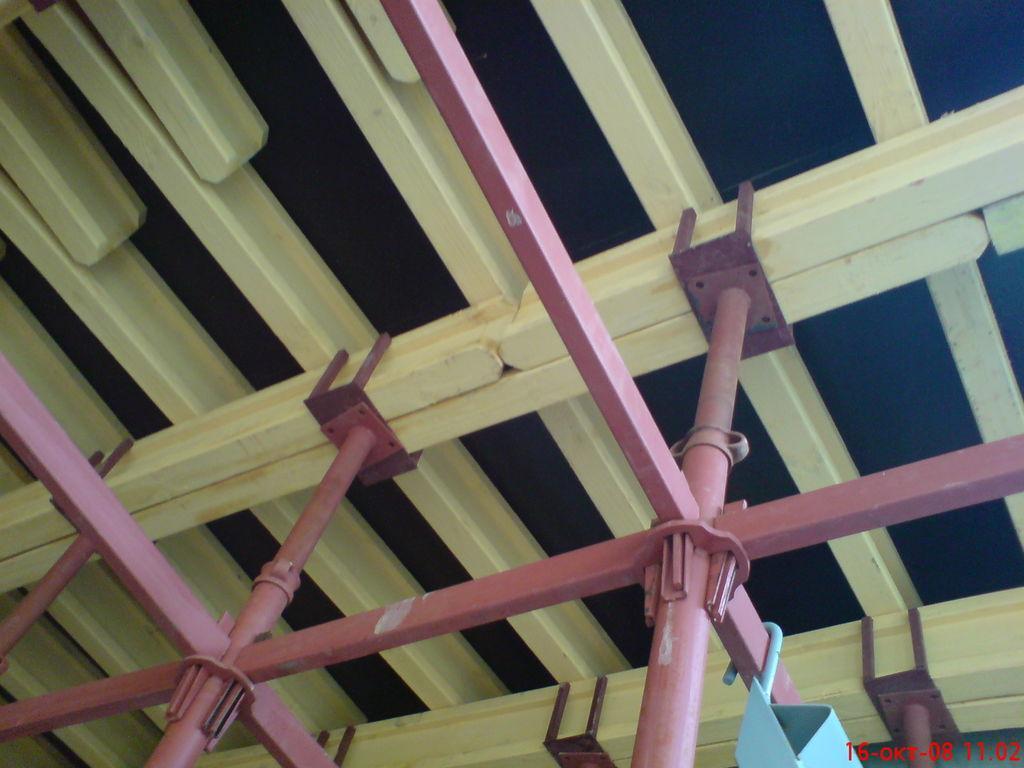

Опалубка перекрытий на телескопических стойках

Ниже будет достаточно подробно объяснено, какие бывают горизонтальные опалубки для перекрытий, в чем их различия и конструктивные особенности, как установить опалубку для перекрытия.

Устройство опалубки перекрытий: разновидности конструкций

Специалисты рекомендуют — если высота потолков превышает 3,5 метра, лучше воспользоваться услугами компаний, которые сдают подобные приспособления в аренду. Либо, когда позволяют средства, купить инвентарные опалубки фабричного производства.

Существует несколько типов горизонтальных опалубок для здания. По сути, эти изделия являют собой горизонтально разложенные щиты на достаточно мощных опорах.

Опалубка перекрытий на телескопических стойках

• Рамная опалубка на клиночных лесах или на чашечных лесах;
• Опалубка на объемных стойках — применяется для небольших площадей, отличается дешевизной и простотой;
• На телескопических стойках с изменяемой длиной  — один из самых удобных вариантов, телескопические стойки позволят добиться идеального горизонтального расположения.

Опалубка перекрытий на объемных стойках

Для создания горизонтальных элементов опалубки первых двух типов используются обычные строительные леса указного вида. Эти разновидности опалубок называют также «объемными», так как в них горизонтально стоящие и вертикально лежащие элементы соединены в единую систему. Таким образом, сооружают потолки высотой до 5 метров.

Деревянные опалубки перекрытий — составные элементы

Деревянные опалубки перекрытий

Опалубки из дерева являются наиболее доступным и распространенным видом. К преимуществам дерева относятся следующие моменты:

• для создания горизонтальной опалубки необязательно покупать дорогие пиломатериалы из хвойной древесины, вполне подойдут мягкие лиственные породы:
• можно использовать стропильные системы;
• Для снижения стоимости подойдут материалы и изделия, ранее бывшие в употреблении.

Элементы для горизонтальной опалубки перекрытий перечислены ниже.

• Стойки. Этот элемент конструкции можно сделать из бруса большого сечения.
• Балки, которые предназначены распределять имеющееся продольное давление на несущие стойки.
• Раскосы, предназначенные распределять имеющуюся нагрузку между вертикальными балками.
• Щиты для удержания бетона. Основным материалом для этого элемента является фанера. Опалубка перекрытий из фанеры — не единственный вариант. На самом деле, подойдут любые листовые материалы, стойкие к влаге, например, металлический профилированный настил и шифер. Хорошим вариантом будет ламинированная фанера. Кроме того что она совсем не боится воды, этот материал удобен тем, что облегчается последующий демонтаж конструкции, так как к данному виду фанеры меньше пристает бетон.

Под деревянные стойки потребуются подложки для надежного выравнивания. В качестве материала для палубы можно применить тонкие доски (толщиной до 50 миллиметров). Идеальной поверхности потолков, практически не требующей черновой отделки, тогда добиться не удастся.

Опалубка перекрытий: инструкция по монтажу и демонтажу деревянных конструкций

Установка горизонтальных балок и стоек

Перед тем как приступать к установке опалубки перекрытия, надо произвести необходимые расчеты. Для этого используется специальная компьютерная программа «Монтаж горизонтальной опалубки». Без точного расчета, установка горизонтальной опалубки не имеет смысла, все труды пойдут насмарку, так как не будет достигнуто равномерное разделение давления на опоры.

Следует принимать во внимание следующее (для толщины конструкции до 200 миллиметров):

• Продольный шаг для стоек — 2 метра;
• Ряды на расстоянии 25 сантиметров;
• Перечный брус укладывают строго перпендикулярно, шаг укладки 62,5 сантиметра, придерживаясь правила, что от стены до стойки должно оставаться не менее 25 сантиметров.

Как устанавливать опалубку перекрытия?

Установка телескопических стоек

К монтажу приступают после сооружений колонн перекрытий и бетонных балок, которые будут, нести основную нагрузку, если таковые имеются по плану здания.

Если пол в помещении не отвечает требованиям (недостаточно ровный), необходимо выстлать подложку из досок, принимая во внимание, что на каждой доске будет находиться не меньше чем одна опора.

• Формируется первый ряд стоек, к которым прибивается верхний продольный брус.
• Этот брус крепится к стене.
• Укрепляют основания стоек, подкладывая, при необходимости, доску толщиной 50 миллиметров. Стойки при этом выставляются по отвесу.
• После этого аналогично сооружается следующий ряд.
• По окончании процедуры установки рядов, прибивают или укладывают без креплений поперечные брусья, выдерживая расстояние в 60 см. Использование распорок без жестких креплений, при монтаже продольных брусьев, значительно облегчит разборку конструкции в последующий период.
• После выверки конструкции на горизонтальность поперечных брусьев, устанавливаются раскосы — «диагональные» бруски между стойками.
• Следующим шагом будет укладка влагостойкой фанеры. Раскрой листов надо провести таким образом, чтобы швы приходились точно на продольные брусья. Укладываются листы фанеры также без крепления.
• Последний этап — создание боковых щитов.

Установка объемных стоек

По окончании сборки надо тщательно выверить прочность и жесткость конструкции, днище палубы, все крепления, устранить обнаруженные щели, чтобы не допустить вытекания бетонного раствора.

Установка опалубки плиты перекрытия завершена, можно начинать вязать арматурный каркас. Для защиты бетонного перекрытия от промерзания по периметру сначала выкладывают кирпич.

К демонтажу опалубки можно приступать через неделю, в летнее время можно начать разборку уже через три или четыре дня, вот о этом можно почитать более подробно. При этом, продолжать строительные работы можно только через 3 недели. Начинают разборку конструкции со стороны стен, так как они сами по себе являются опорой, к разборке центральной части можно приступать на второй день.

Монтаж опалубки перекрытия — тонкости работ и техника безопасности

Несколько советов, которые помогут вам в работе, представлены ниже. При работе с опалубкой, надо соблюдать общие требования техники безопасности и охраны труда. Работать следует исправным инструментом, в специальной одежде со средствами индивидуальной защиты.

При выравнивании стоек нельзя подкладывать под них кирпич, только доски. Не забывайте, что края перекрытия должны заходить за край стены, колонны или поперечной, бетонной, несущей балки, на расстояние не меньше, чем 15 сантиметров. При монтаже многоярусных конструкций нельзя проводить работы на нескольких ярусах одновременно.

При высоте потолка свыше 5 метров — применяются специальные леса. Нельзя допускать нахождения людей и складирования материалов на готовой палубе. Если перед началом сооружения арматурной сетки на палубу уложить полиэтилен, то после демонтажа фанера не потеряет своего исходного состояния.

Значительно убыстряет работы использование в качестве вертикальных опор телескопических стоек. Сегодня такие изделия производятся во всех регионах и областях. Рекомендуется купить бывшие в употреблении стойки — эти простые и недорогие конструкции уменьшат время монтажа в несколько раз, а после разборки их можно продать, практически без потери цены — это товар всегда пользуется спросом. Есть и специальные телескопические стойки «домкраты», выдерживающие нагрузку до 2 тонн и имеющие высоту до 5 метров.

Монтаж монолитной опалубки является не таким сложным процессом, если строго придерживаться правил и указанных выше советов, у вас будет прочная и надежная опалубка.

26.06.2016

Опалубка перекрытий: инструкция по монтажу

Установка опалубки перекрытий может отличаться по разным параметрам, что характеризуется типом изделия и особенностью проведения работ. В данной статье мы рассмотрим виды опалубки для перекрытий, а также опишем подробную инструкцию по монтажу.

Оглавление:

1. Виды изделий для перекрытия
2. Особенности сборки опалубки для балочного перекрытия
3. Особенности установки опалубки без монолитных балок
4. Особенности установки опалубки из пенополистирола
5. Особенности проведения работ по демонтажу
6. Как сделать опалубку для перекрытия: пошаговая инструкция

Виды изделий для перекрытия

Все работы по установке опалубки перекрытий предназначаются для возведения зданий или домов монолитным способом.

При осуществлении работ важно придерживаться правил и рекомендаций, чтобы обеспечить прочность и устойчивость конструкции. Технология монтажа опалубки должна проводиться работниками или специалистами в данной области.

Прежде, чем перейти к установке опалубки перекрытия, важно рассмотреть параметры и виды данного типа изделий. Существуют такие типы конструкций:

• на клиночных лесах;
• опалубка на чашечных лесах;
• на объемных чашах;
• опалубка на стойках телескопических.

Для стоек телескопических, что произведены из стали, опалубку применяют тогда, когда высота перекрытия составляет не больше 4,6 метра. При возведении конструкции большей высоты важно применить опалубку объемную перекрытий. В данном случае, установка предназначается для перекрытий монолитных, сделанных из железобетона, при высоте в 20 метров и толщине до 70 см. Для такого вида опалубки необходимо использовать вертикальные стойки, вставки, домкраты, ригели и другие соединительные элементы.

Все работы по монтажу и демонтажу не являются сложными.

Особенности установки опалубки телескопической перекрытий заключаются в фиксации треноги в основе, что поддерживает всю конструкцию. При этом, технология монтажа осуществляется с помощью специальных щитов. Они изготавливаются из фанеры, что имеет водоустойчивые свойства. Фактически, щиты из фанеры являются основательными предметами для сборки опалубки.

Иной тип конструкции осуществляется на клиновых лесах, которые применяются для монтажа перекрытий многоэтажного здания. Они могут использоваться и в других целях, однако, вместо фанеры на них укладывают подмости и фиксируются лестницы, что необходимо для подъема работников. Леса клиновые имеют прототип конструкции, что состоит из стоек горизонтальных и вертикальных. Они могут соединяться под разными углами, что позволит качественно выполнить работ на трудных площадках.

Технология установки опалубки перекрытия на чашечных лесах заключается в установке конструкции в форме рамы. Данный метод отличается от предыдущего тем, что вариант соединения стоек необходимо делать чашечным методом. Это позволит установить на одном уровне от 1 до 4 деталей в 1 чаше.

Особенности сборки опалубки для балочного перекрытия

Технология проведения монтажа опалубки перекрытия предполагает использование балок, сделанных из железобетона. Они выполняют основную нагрузку здания. Поэтому, опалубку важно не только для перекрытий, но и для самых балок. К работам нужно приступать после окончания монтажа колонн.

В первую очередь, балки крепятся в специальные пазы, которые расположены в опалубочной конструкции колонн. После этого, можно приступать к установке телескопических стоек, однако, важно помнить о допустимых высотах. Все опорные элементы рекомендуется устанавливать на треноги, которые скрепляются ригелями, что повысит устойчивость балочного перекрытия.

Далее, приступают к монтажу стенок опалубки, которые важно скрепить между собой и дном, используя специальные крепежные детали. Дополнительным элементом укрепления является настил балок из дерева. Под них также важно установить телескопические стойки для опалубки перекрытий. Последним этапом работ является монтаж щитов по бокам опалубки и укладкой армирующего каркаса. В таком случае, необходимо дополнительно проверить такие аспекты:

• завершительную процедуру юстировки опалубки;
• проверку уровня балок перекрытия и других элементов;
• установить наличие провисов или прогибов, которые важно устранить.

Особенности установки опалубки без монолитных балок

Схему монтажа опалубки по этой технологии можно сравнить с особенностями установки для балочного перекрытия. Однако, этот способ является более простым, поскольку нет необходимости в установке дополнительных ограждений, предназначены для заливки балок монолитных. Следует знать, что для сборки опалубки важно придерживаться требований и правил, какие определяют расстояние установки опорных стоек.

Специалисты рекомендуют придерживаться таких правил с определением толщины и расстояния между перекрытиями:

• Шаг установки должен быть не больше 2 метров, если высота перекрытия имеет до 230 мм.
• Шаг в 1,7 метра используется для перекрытий толщиной в 28 см.
• Если перекрытие имеет около 320 мм, то стойки советуется ставить через каждых полметра.

При установочных работах нужно помнить, что расстояние между стойками, описанное выше, имеет максимальные показатели. Поэтому, шаг между опорами рекомендуется немного уменьшить. В качестве щитов для конструкции опалубки перекрытий можно использовать фанеру, пластик и другие строительные материалы. Важно знать, что для получения поверхности хорошего качества важно применять изделия ламинированные. Если планируется использоваться фанера, то важно чтобы она была влагостойкой.

Особенности установки опалубки из пенополистирола

Подобная схема монтажа имеет некоторые нюансы, который важно помнить при установке опалубки. Схема конструкции рассчитана на определенные полости, которые предназначены для формирования несущих балок из железобетона. Это позволит уменьшить объем работ. При этом во всех деталях опалубки имеются специальные ниши, через которые можно проложить разные коммуникации, такие как канализацию, водопровод, электричество.

Приблизительная схема создания опалубки для монолитного перекрытия из пенополистирола не представляет определенных трудностей, так что в процессе работ может участвовать 2 или 3 человека. Технологию монтажа советуется начинать с установки стоек и несущих балок.

Важно знать, что направление балок должно быть перпендикулярным относительно положения щитов и перфорированному металлическому профилю, которое позволит усилить несущую способность. Если через опалубку нужно провести необходимые коммуникации, то можно вырезать проем в стенке, при этом область стыка важно герметизировать.

Особенности проведения работ по демонтажу

Параметры выполнения демонтажа опалубки могут зависеть от разных факторов, которые определяются некоторыми нормативными и проектными документами. В данном случае выполнение сроков, зависят от некоторых факторов:

• марки используемого бетона;
• времени года, когда осуществляются установочные работы;
• толщины и параметров перекрытия.

Как правило, в летнее время снимать опалубку можно будет уже через 3 или 4 дня, но продолжать строительные работы рекомендуется только после 3 недели. Зимой сроки высыхания бетона продлеваются, что зависит от сырой и холодной погоды. Сущность демонтажа опалубки заключается в наиболее простой разборке деталей. Если в конструкции  есть специальные падающие головки, то процесс демонтажа значительно упрощается.

Также, применение таких деталей позволит частично провести работы, но, возможно одновременное снятие опалубки перекрытий, фото которых можно увидеть на данном сайте. Определить время снятие конструкции можно, если просчитать уровень прочности бетона, показатель какого должен составлять от 70 процентов.

Как сделать опалубку для перекрытия: пошаговая инструкция

В подобной ситуации мы рассмотрим особенности возведения опалубки для монолитных перекрытий. Они часто применяются в нынешнем строительстве. Если в процессе работ использовать качественные материалы, изготовленные по новейшим технологиям, то это позволит уменьшить вес конструкции, параметры нагрузки, что сократит растраты на строительство.

Качественное выполнение работ обеспечивает правильную установку опалубки, ведь  заливка и формирование фундамента не является сложным процессом. Как правило, строители пользуются несколькими вариантами использования опалубки, одни из которых предлагают приобрести готовую конструкцию, а вторые предпочитают все сделать своими руками.

Важно знать, что опалубку для плиты перекрытия делают таким методом: собирают каркас из стоек вертикальных, какие скрепляются между собой специальными брусьями-ригелями. Они перпендикулярно прибиваются гвоздями к поперечному брусу, на какой укладывается настил из фанеры. Она должна быть ламинированной и  влагостойкой, что образует дно опалубки. Для проведения работ необходимо подготовить такие материалы:

• опорные стойки, который представляют собой брусья с сечением 120х120 миллиметров до 150х150 мм;
• брус ригель и брус поперечный – имеет вид обрезной доски, сечение которого составляет 160-180х50 миллиметров;

• раскосы, какие представляют собой доску, что имеет толщину 3 см;
• настил, используется влагостойкая фанера, толщина которой составляет 1,8 см.

Для таких работ необязательно приобретать дорогие материалы, изготовленные и хвойных пород деревьев, что весьма неэкономично, поэтому можно выделить несколько альтернативных вариантов:

• применять пиломатериалы, которые предназначаются для стропильной системы;
• использовать ранее применяемые изделия, которые ранее употреблялись в строительстве;
• предпочтение материалам, которые сделанные из низкосортных пород деревьев, например, мягколиственных.

Для проведения работ нужно сделать расчет опалубки перекрытий, а именно установить нужное количество опорных элементов, которыми являются стойки. Итак, при сборке опалубки важно учитывать шаги размещения стойки. Все параметры и расстояния были указаны в этой статье.

Пошаговая инструкция по монтажу опалубки:

1. Учитывая толщину перекрытия, пересчитываем шаги между балками, таким образом, формируя первый ряд. Для этого нужно в верхние концы опорных стоек вбить продольный брус в специальные пазы с помощью гвоздей. Приблизительная глубина полупаза должна приравниваться к ригелю. Это обеспечит нужную нагрузку на опору. Далее, концы бруса продольного фиксируем к стене.

2. Таким же образом необходимо собрать второй ряд для опалубки. Основание под конструкцию должно быть прочным и ровным. Для этого, советуется положить доску под опоры, толщина которой должна около 5 см.

3. Перпендикулярно продольному брусу прикрепляем поперечный брус с установленным расстоянием в 60 см. Далее, устанавливаем опорные стойки, вертикальность которых проверяем с помощью отвеса.

4. По такой же технологии нужно установить остальные ряды, чтобы создать каркас нужных параметров.

5. Важно выровнять горизонтальные брусья, используя строительный уровень, при этом высоту стоек легко отрегулировать.

6. Все стойки важно скрепить между собой, применяя раскосы. Их можно присоединить с помощью гвоздей, при этом их положение должно быть диагональным. При этом, нужно следить, чтобы весь каркас из стоек был достаточно прочным и надежным для дальнейшей работы.



7. Далее, на поперечный брус нужно положить фанеру, листы которой должны плотно прилегать друг к другу, при этом место стыков должно располагаться на брусе. Разных щелей и зазоров в стыках не должно быть.

8. Торцы перекрытия важно сохранить от промерзания. Таким образом, по периметру нужно сделать кладку, к примеру, из газобетонных блоков. Для кирпичных стен необходимо выложить четыре ряда кладки из кирпичей, толщина которого составляет 12 см. А внешнюю сторону рекомендуют утеплить пенопластом.

9. Далее, подготавливаем каркас из арматуры, при этом нужно сделать отверстия для коммуникаций, при надобности.

10. Проводим заливку бетонного раствора. Демонтировать опалубку советуется через 20 дней.

Схема установки опалубки для разных видов перекрытий представляет выполнение большого объема работ, на осуществление которых понадобятся огромные затраты. Разумеется, опалубку можно соорудить своими руками, или же приобрести новую конструкцию. В данном случае, все затраты будут одинаковыми. Чтобы понять схему возведения, рекомендуем посмотреть видео по опалубке перекрытий, представленной в конце статьи.
